Konica Minolta magicolor 1600W 1650EN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

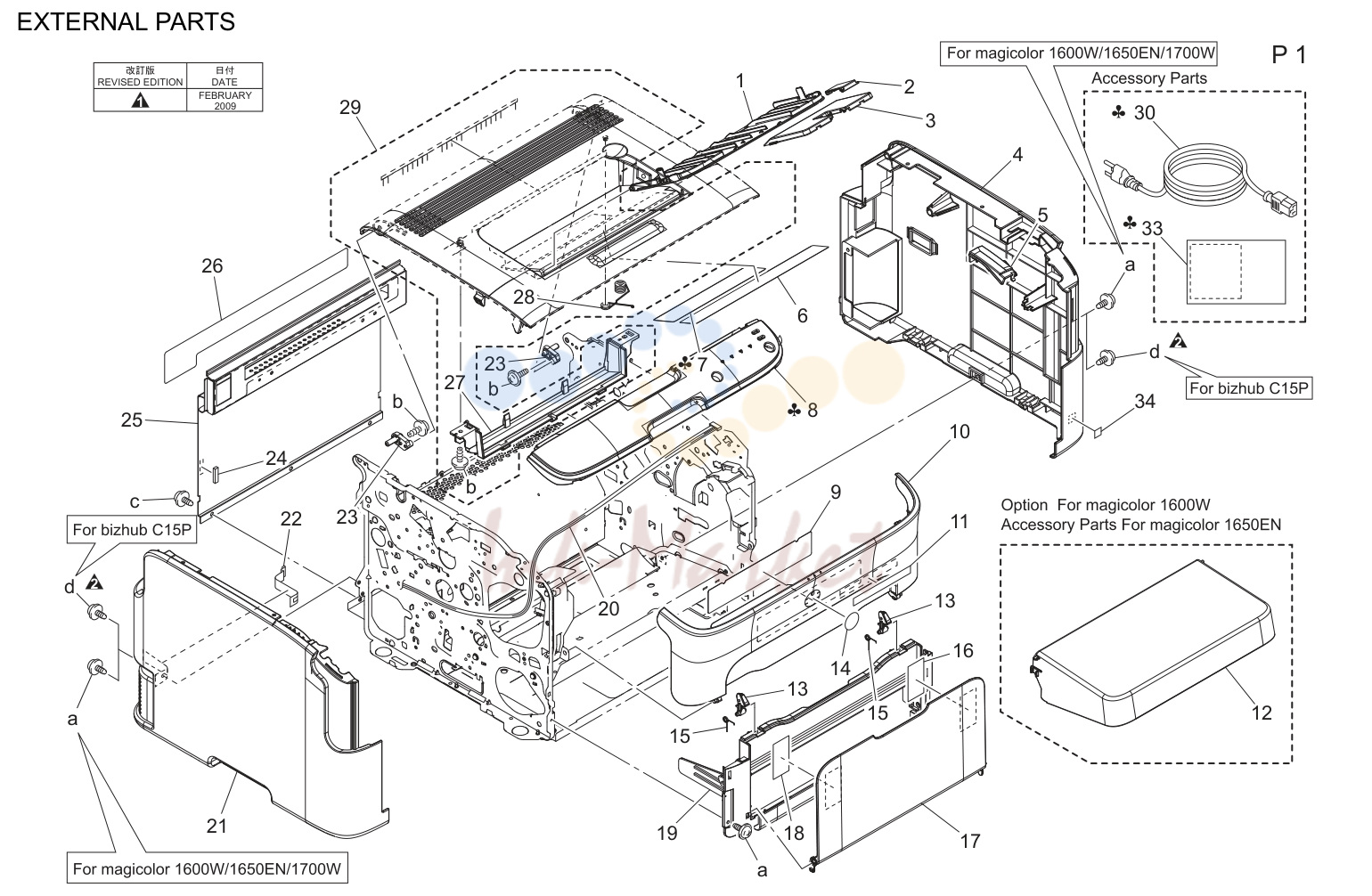

Внешние детали (P1)

Внешние детали (P1)

№АртикулНаименование
164139 9454 00 запросить цену →Label
164139 9452 00 запросить цену →Label
184139 9453 00 запросить цену →Label
184139 9451 00 запросить цену →Label

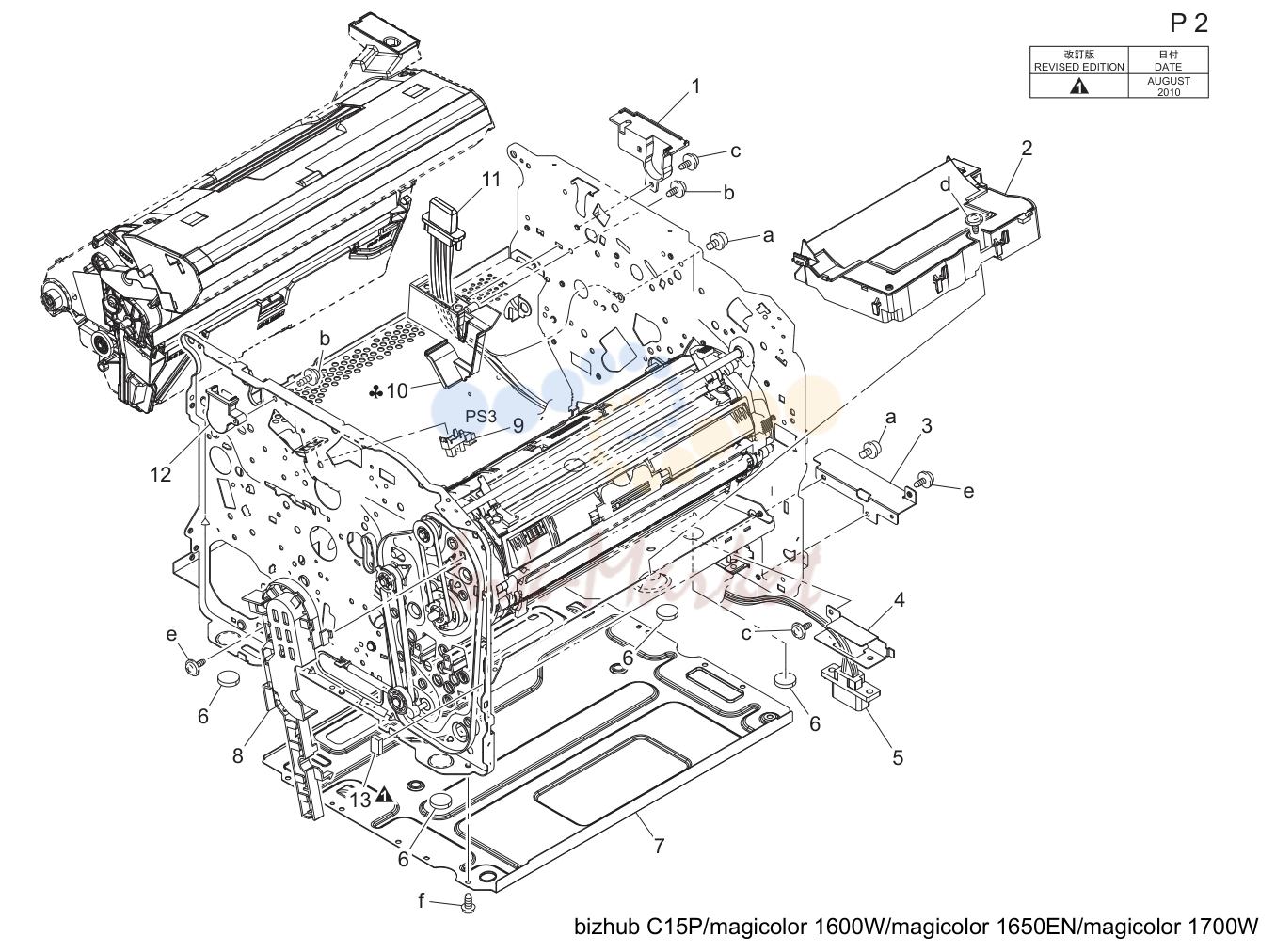

Main рама секция (P2)

Main рама секция (P2)

№АртикулНаименование
64128 2019 01 запросить цену →Rubber foot
99335 1300 61 запросить цену →Photo interrupter

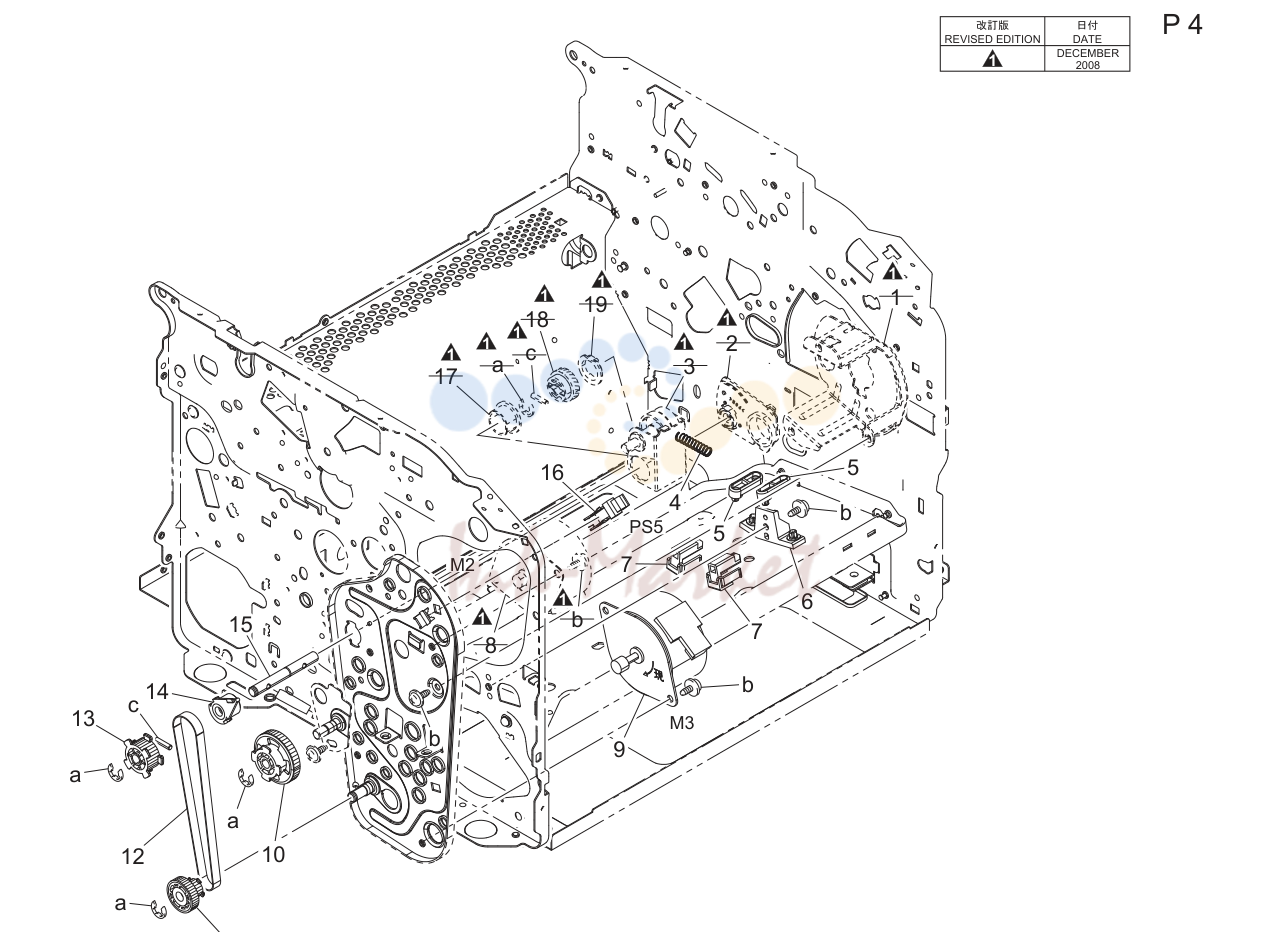

Rack/rack drive секция (P4)

Rack/rack drive секция (P4)

№АртикулНаименование
169335 1300 61 запросить цену →Photo interrupter

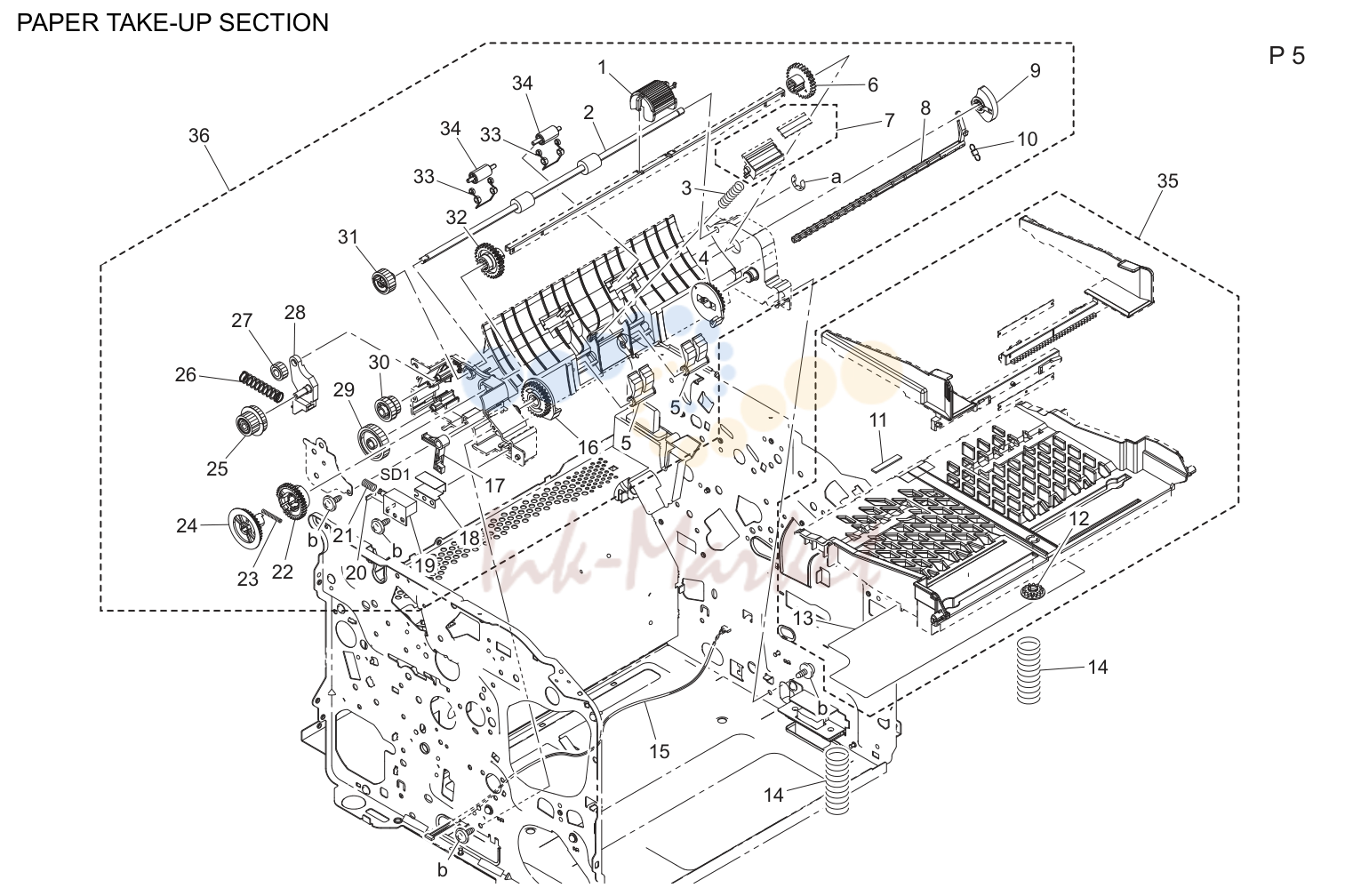

Paper take-up секция (P5)

Paper take-up секция (P5)

№АртикулНаименование
14139 3062 01 запросить цену →Ролик
54136 3022 01 запросить цену →Stopper
64136 3047 01 запросить цену →Шестерня 27t
74136 0151 02 запросить цену →Friction sheet в сборе
114139 3027 01 запросить цену →Friction sheet
124127 3104 01 запросить цену →Шестерня 14t
324136 3048 01 запросить цену →Шестерня 27t

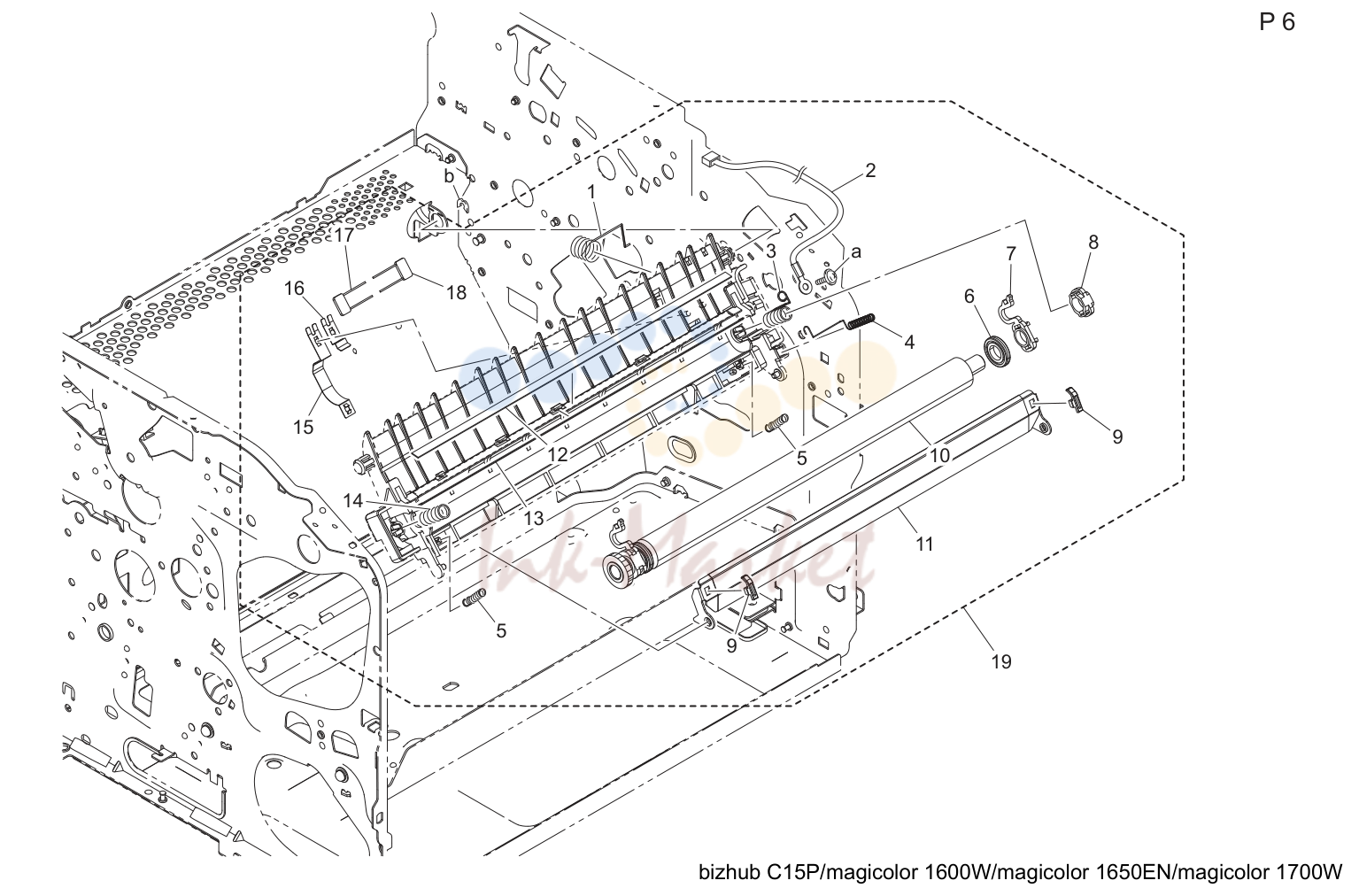

Перенос секция (P6)

Перенос секция (P6)

№АртикулНаименование
54139 4004 01 запросить цену →Pressure пружина
94139 4009 01 запросить цену →Spacer
124139 4021 02 запросить цену →Neutralizing member
179455 1076 01 запросить цену →Resistor

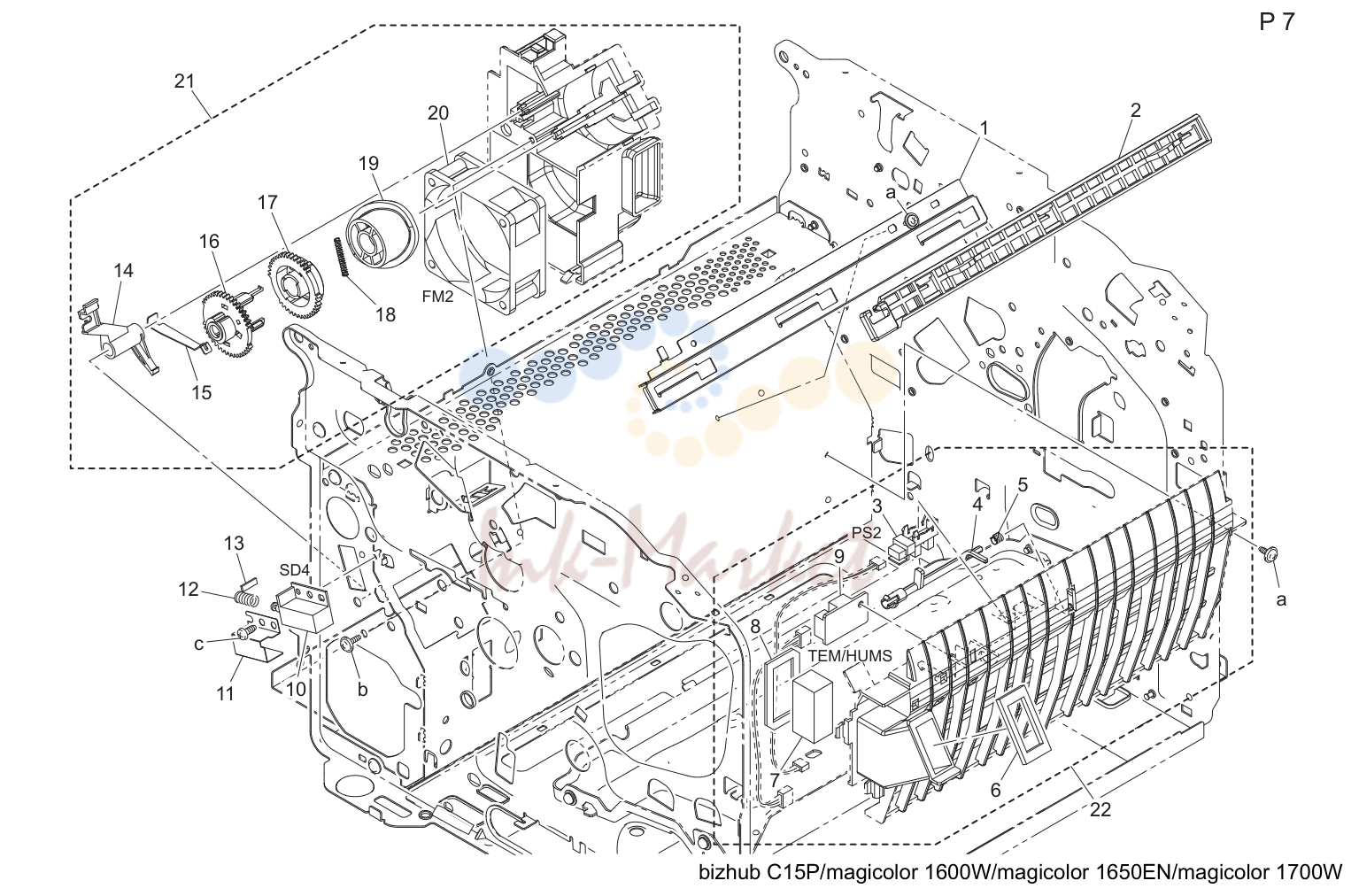

Перенос секция (P7)

Перенос секция (P7)

№АртикулНаименование
39335 1300 61 запросить цену →Photo interrupter

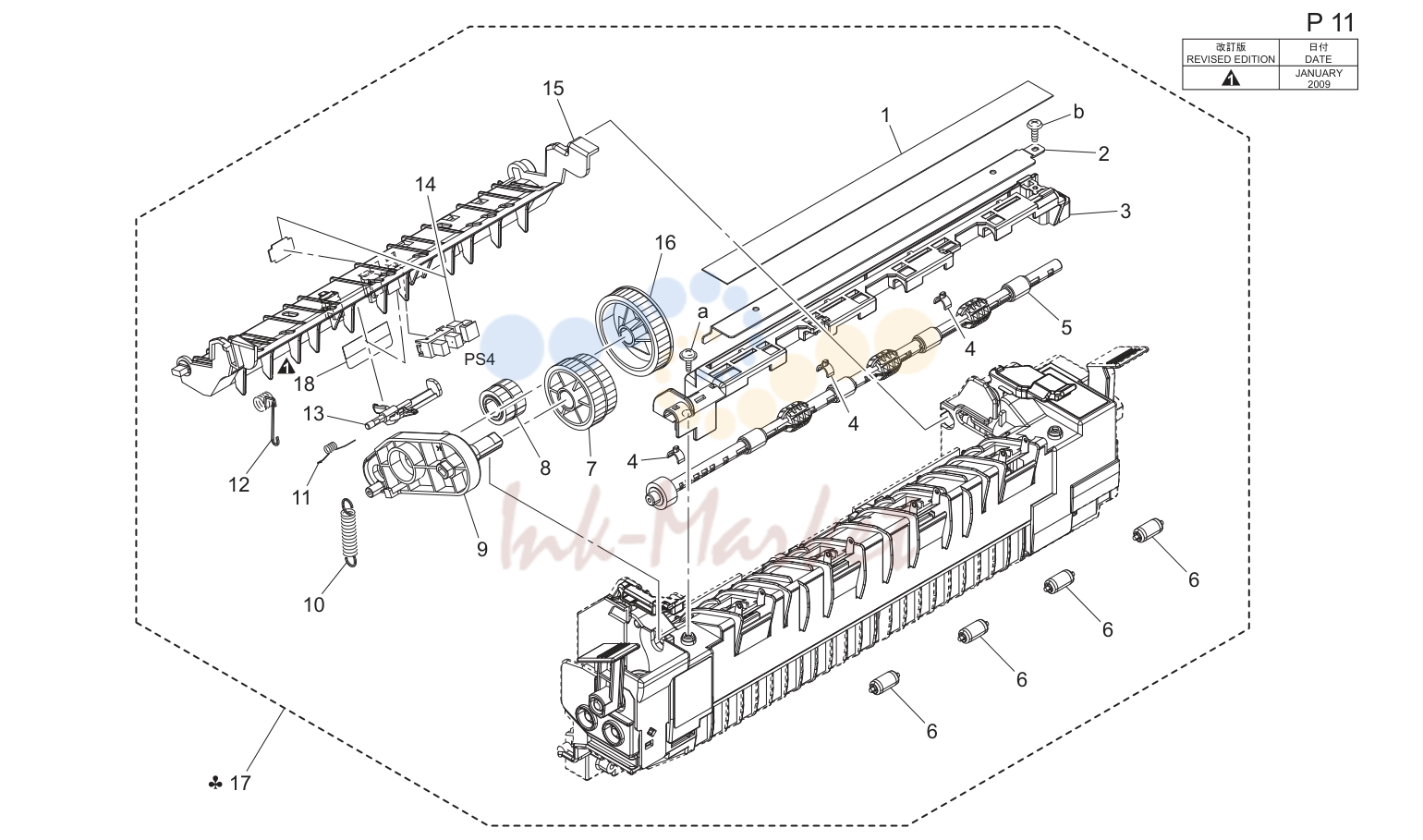

Печь (закрепление) секция (P11)

Печь (закрепление) секция (P11)

№АртикулНаименование
64139 3910 01 запросить цену →Roll

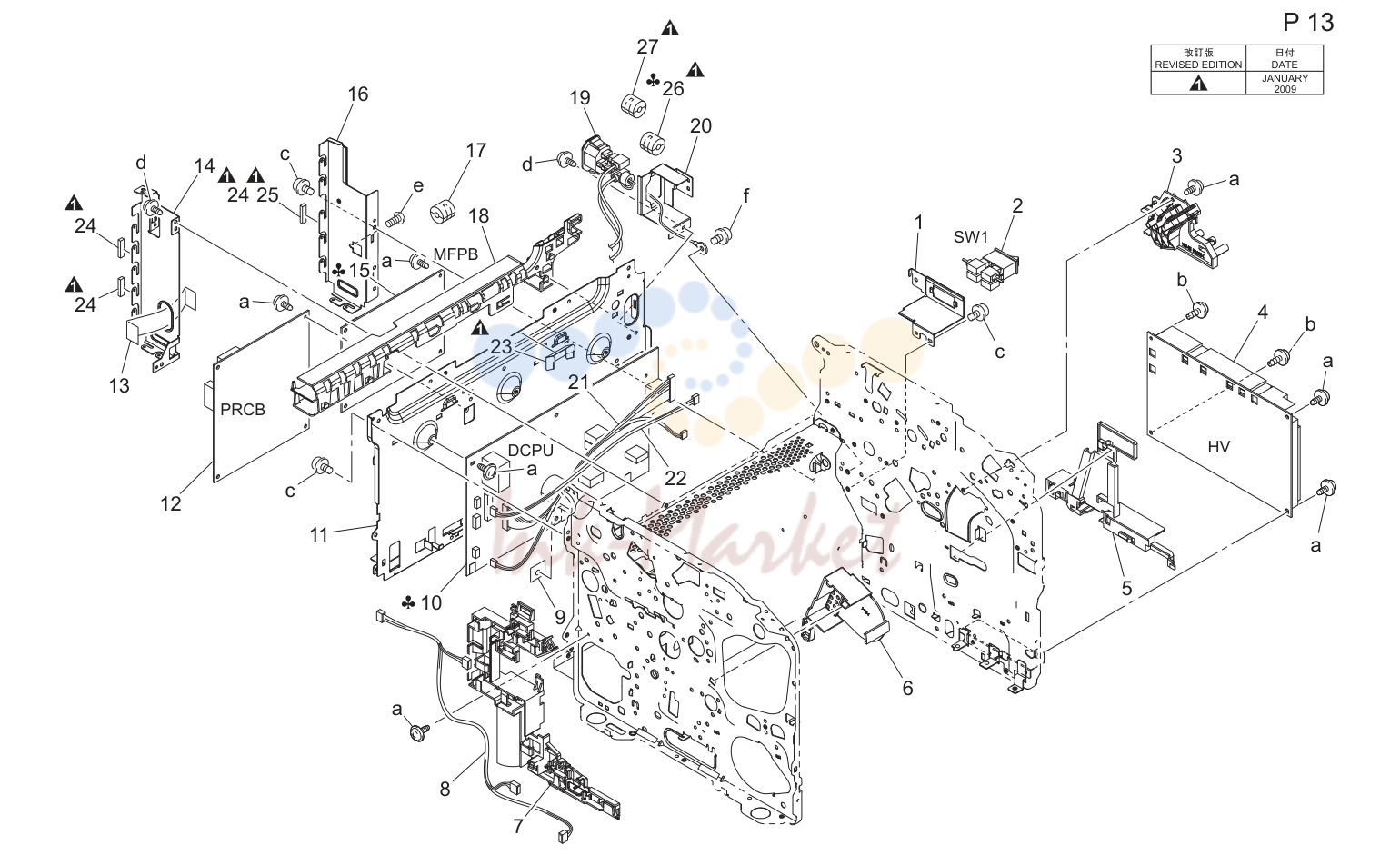

Electrical components (P13)

Electrical components (P13)

№АртикулНаименование
179326 1810 51 запросить цену →Ferrite core
269326 1810 51 запросить цену →Ferrite core
279326 1810 51 запросить цену →Ferrite core
