Konica Minolta di 2510 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

1. Parts Catalog

№АртикулНаименование
001JAPAN FAX 100V 50/60 METRIC 301 120-127V 60 INCH
011JAPAN COPIER 100V 50/60 METRIC 303 TAIWAN FAX 110V 60 METRIC
201EUROPE FAX 220-240V 50/60 METRIC 304 S ARABIA/BRAZIL FAX 120-127V 60 METRIC
202THIRD AREA FAX 220-240V 50/60 METRIC 307 FEDERAL GOVERNMENT 120-127V 60 INCH
211EUROPE COPIER 220-240V 50/60 METRIC 311 120-127V 60 INCH
212THIRD AREA COPIER 220-240V 50/60 METRIC 313 TAIWAN COPIER 110V 60 METRIC
214PHILIPPINE 220-240V 50/60 INCH 314 120-127V 60 METRIC
216CHINA 220-240V 50/60 METRIC

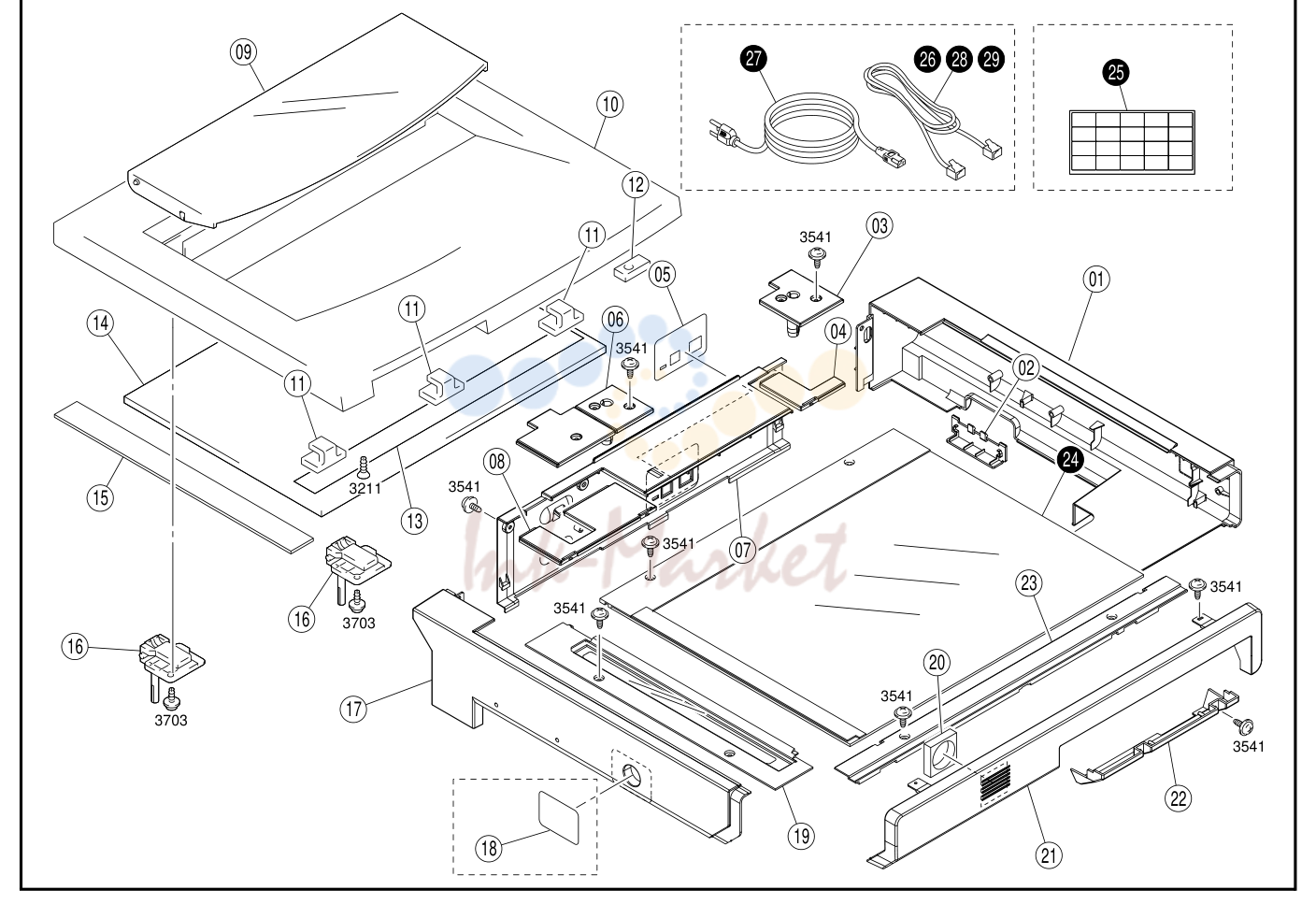

2. 1 HOUSING (A) Di2510/Di2510f 1

2. 1 HOUSING (A) Di2510/Di2510f 1

№АртикулНаименование
014030-1505-03 запросить цену →COVER 1 19 4384-1008-01 ORIGINAL GLASS
024030-1508-02 запросить цену →COVER 1 20 4030-1515-01 SEAL
034030-1510-01 запросить цену →COVER 1 21 4030-1501-02 COVER
044030-1507-01 запросить цену →COVER 1 22 4030-1502-01 COVER
054030-7328-02 запросить цену →LABEL 1 23 4384-1049-01 COVER
064030-1509-01 запросить цену →COVER
074030-1504-02 запросить цену →COVER
084030-1506-01 запросить цену →COVER
091171-1126-01 запросить цену →ORIGINAL HOLDER
101171-1125-02 запросить цену →COVER
111139-1703-02 запросить цену →SLIDER
129326-2300-11 запросить цену →MAGNET
131139-1706-01 запросить цену →SEAL
141139-1704-14 запросить цену →PAD
154030-1511-01 запросить цену →COVER
161139-1705-01 запросить цену →HINGE
174030-1503-02 запросить цену →COVER
184030-7329-01 запросить цену →LABEL
244384-1009-01 запросить цену →ORIGINAL GLASS 1 001,
244384-1010-01 запросить цену →ORIGINAL GLASS 1 214, 301, 307,
244384-1011-01 запросить цену →ORIGINAL GLASS 1 201, 202, 211, 212, 216, 303, 304, 313,
254030-7310-01 запросить цену →LABEL 1 001, 011, 201, 202, 211, 212, 216, 303, 304, 313,
254030-7312-01 запросить цену →LABEL 1 214, 301, 307,
264628-6801-01 запросить цену →WIRE HARNESS ASSY 1 001, 202, 301, 303, 304,
279381-4101-22 запросить цену →POWER CORD 1 001,
279381-4101-31 запросить цену →POWER CORD 1 301, 303, 307, 311,
279381-4810-61 запросить цену →POWER CORD 1 202, 212,
279381-4910-22 запросить цену →POWER CORD
284628-6802-01 запросить цену →WIRE HARNESS ASSY
294628-6803-01 запросить цену →WIRE HARNESS ASSY

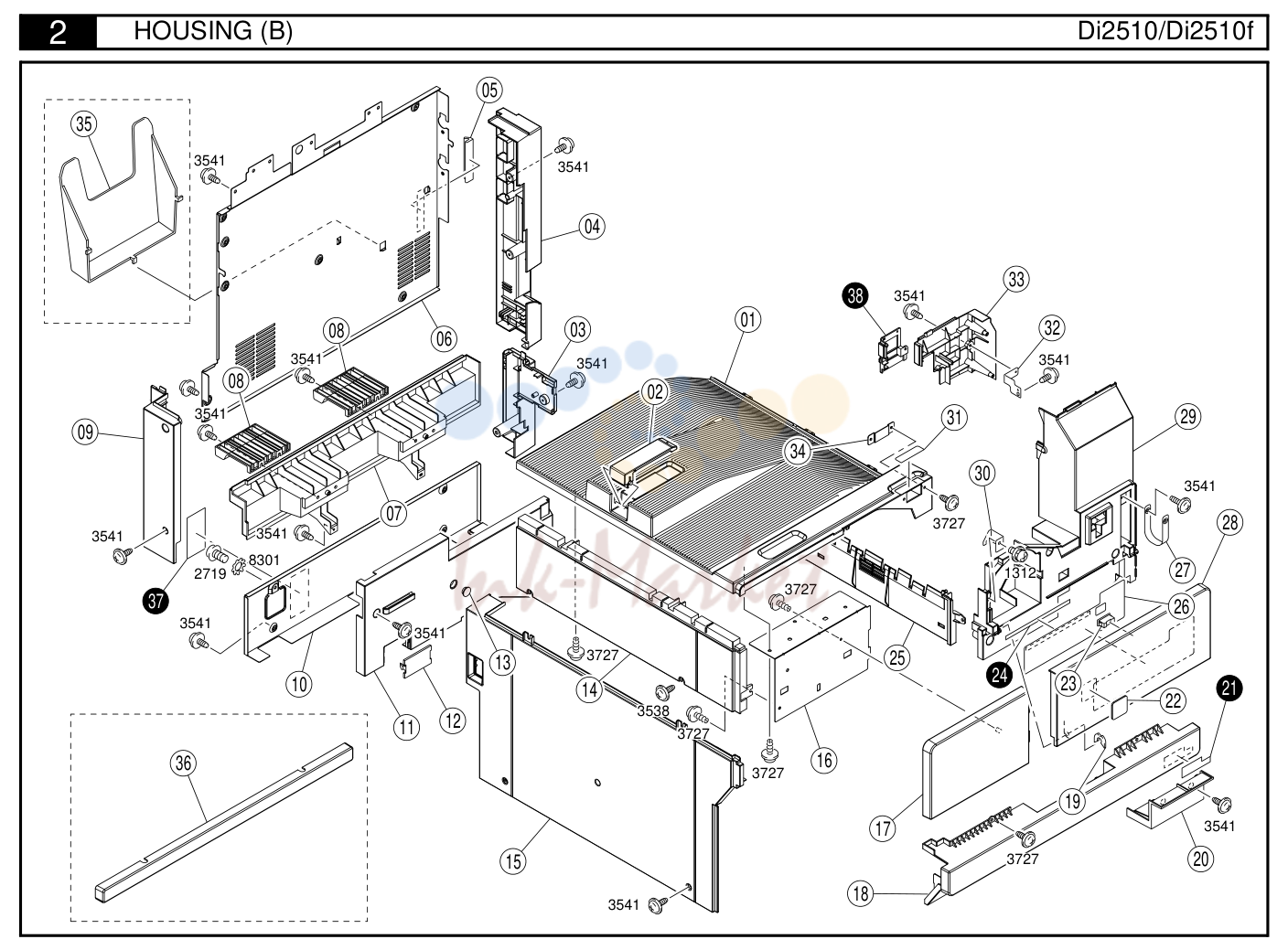

3. 2 HOUSING (B) Di2510/Di2510f 3

3. 2 HOUSING (B) Di2510/Di2510f 3

№АртикулНаименование
014030-1020-03 запросить цену →TRAY 1 19 1033-4402-01 STOPPER RING
024030-1027-02 запросить цену →REGULATING PLATE 1 20 4030-1005-02 COVER
034030-1015-04 запросить цену →RIGHT COVER 1 22 4028-7400-01 LABEL
044030-1014-03 запросить цену →RIGHT COVER 1 23 4030-1040-02 CATCH
059384-4300-11 запросить цену →ELECTRICALLY CONDUCTIVE 1 25 4030-1018-03 COVER
064030-1009-03 запросить цену →REAR COVER 1 26 4030-7313-01 LABEL
074030-1010-01 запросить цену →REAR COVER 1 27 4120-1014-02 BAND
084030-1013-01 запросить цену →HANDLE 2 28 4030-1001-03 FRONT COVER
094030-1006-03 запросить цену →LEFT COVER 1 29 4030-1004-04 COVER
104030-1011-02 запросить цену →REAR COVER 1 30 4030-5397-01 NS STOPPER
114030-1012-03 запросить цену →REAR COVER 1 31 4030-7314-02 LABEL
124030-1030-02 запросить цену →COVER 1 32 4030-2311-01 NS BRACKET
134030-1041-01 запросить цену →CAP 1 33 4030-1016-03 COVER
144030-1022-01 запросить цену →TRAY 1 34 4030-1025-02 NS BRACKET
154030-1007-03 запросить цену →LEFT COVER 1 35 1156-7501-01 HOLDER
164030-1023-02 запросить цену →NS TRAY 1 36 4030-1034-02 COVER
174030-1003-03 запросить цену →FRONT COVER
184030-1002-02 запросить цену →FRONT COVER
214030-7327-01 запросить цену →LABEL 1 301, 307,
214032-7318-01 запросить цену →LABEL 1 011, 211, 212, 214, 216, 313,
214032-7319-01 запросить цену →LABEL 1 001, 201, 202, 303,
244031-7334-01 запросить цену →LABEL 1 001,
244032-7335-01 запросить цену →LABEL 1 202, 212, 214, 216, 301, 303, 304, 307, 311, 313,
244032-7336-01 запросить цену →LABEL 1 201,
374021-7337-01 запросить цену →LABEL 1 201,
384030-1017-02 запросить цену →COVER

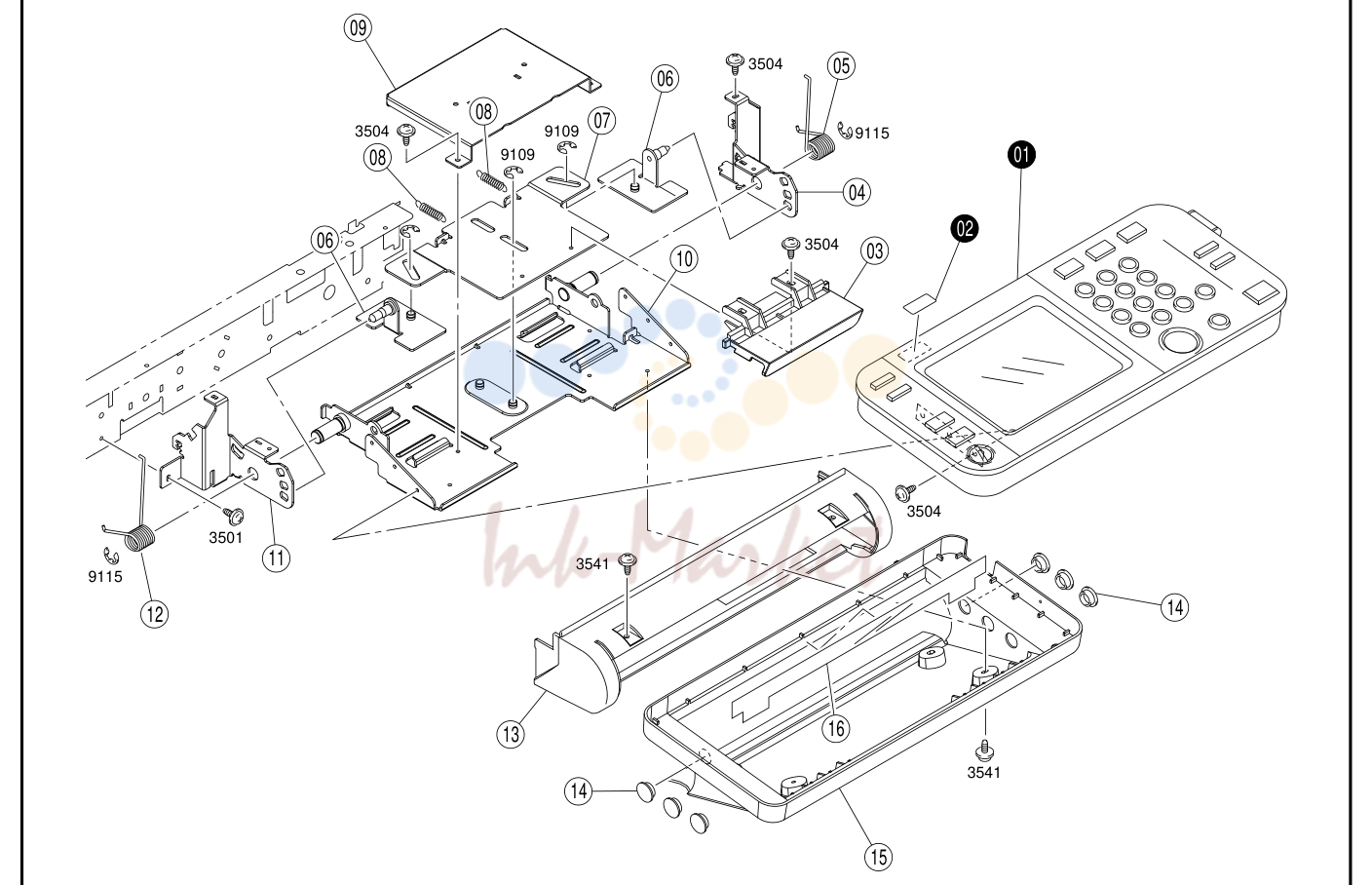

4. 3 CONTROL PANEL Di2510/Di2510f 5

4. 3 CONTROL PANEL Di2510/Di2510f 5

№АртикулНаименование
034030-1388-02 запросить цену →LEVER
044030-1384-03 запросить цену →NS HOLD PLATE
054030-1387-01 запросить цену →TORSION SPRING
064030-1385-01 запросить цену →NS POSITIONING PLATE
074030-1382-01 запросить цену →NS COUPLING
084581-1389-01 запросить цену →NS TENSION SPRING
094030-1390-03 запросить цену →NS BRACKET
104030-1381-01 запросить цену →NS BRACKET
114030-1383-02 запросить цену →NS HOLD PLATE
124030-1386-01 запросить цену →TORSION SPRING
134030-1052-01 запросить цену →COVER
141171-1321-01 запросить цену →CAP
154030-1051-01 запросить цену →COVER
164030-1053-01 запросить цену →SEAL
014030-6051-02 запросить цену →CONTROL PANEL ASSY (UN1) RP
014030-6052-02 запросить цену →CONTROL PANEL ASSY (UN1) RP 1 212, 214, 311, 313,
014030-6053-03 запросить цену →CONTROL PANEL ASSY (UN1) RP
014030-6054-03 запросить цену →CONTROL PANEL ASSY (UN1) RP
014030-6055-03 запросить цену →CONTROL PANEL ASSY (UN1) RP 1 202, 301, 303, 304,
014030-6056-03 запросить цену →CONTROL PANEL ASSY (UN1) RP
014030-6061-01 запросить цену →CONTROL PANEL ASSY (UN1) RP
024032-7320-01 запросить цену →LABEL
024032-7321-01 запросить цену →LABEL 1 301,

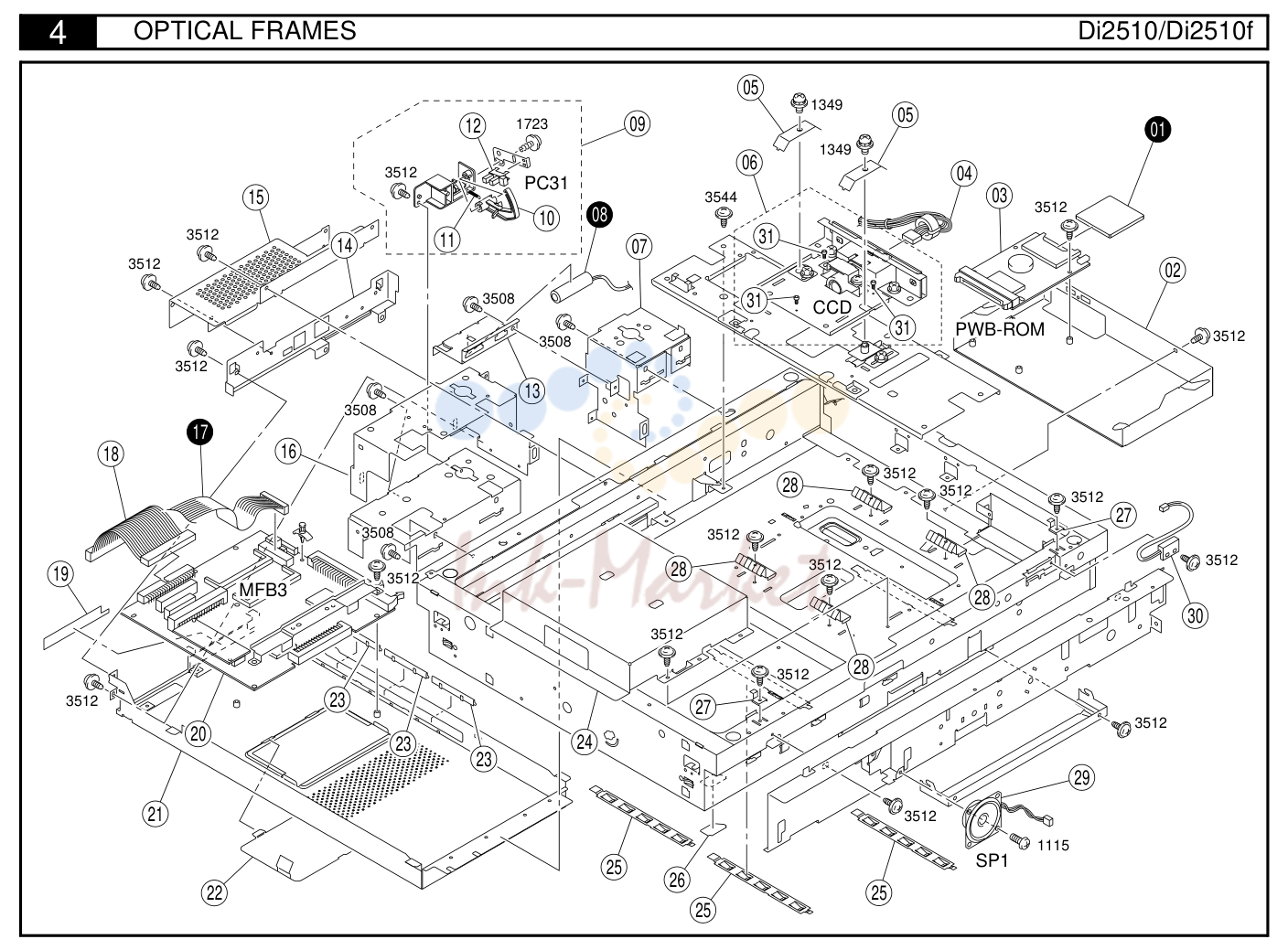

5. 4 OPTICAL FRAMES Di2510/Di2510f 7

5. 4 OPTICAL FRAMES Di2510/Di2510f 7

№АртикулНаименование
024384-1093-01 запросить цену →NS BRACKET 1 22 4384-1069-01 NS MFB COVER
034384-1050-01 запросить цену →PWB ASSY (PWB-ROM) RP 1 23 4384-1094-01 PLATE SPRING
044384-1037-01 запросить цену →WIRE HARNESS ASSY 1 24 4384-1064-01 NS RTNA SHIELD
054384-1063-01 запросить цену →PLATE SPRING 2 25 4384-1089-01 PLATE SPRING
064384-1042-01 запросить цену →LENS ASSY (CCD) 1 26 4384-1086-01 SHEET(BASE)
074384-1058-01 запросить цену →NS HINGE BRACKET(R ) 1 27 4384-1006-01 PLATE SPRING
094384-1036-01 запросить цену →SOLID STATE SWITCH 1 28 4384-1088-01 PLATE SPRING
104384-1045-01 запросить цену →ARM 1 29 9373-2200-11 LOUDSPEAKER (SP1)
114384-1044-01 запросить цену →TENSION SPRING 1 30 4384-1020-01 REED SWITCH
124384-1032-01 запросить цену →SOLID STATE SWITCH COVER (PC31) 1 31 4384-1102-01 TAPPING SCREW
134384-1087-01 запросить цену →NS CONNECTOR BRACKET
144384-1073-01 запросить цену →NS MFB SHIELD(UN)
154384-1072-01 запросить цену →NS MFB SHIELD(UP)
164384-1056-01 запросить цену →NS HINGE BRACKET(L1)
184030-6804-01 запросить цену →NS WIRE HARNESS ASSY
194384-1095-01 запросить цену →LABEL
204384-1048-01 запросить цену →PWB ASSY (MFB3) RP
214384-1065-01 запросить цену →NS MFB BOX
014030-0763-01 запросить цену →MEMORY CARD ASSY
014030-0764-01 запросить цену →MEMORY CARD ASSY 1 201, 211,
014030-0765-01 запросить цену →MEMORY CARD ASSY 1 301, 307,
014030-0766-01 запросить цену →MEMORY CARD ASSY
014030-0768-01 запросить цену →MEMORY CARD ASSY 1 202, 212, 303,
014030-0771-01 запросить цену →MEMORY CARD ASSY 1 304,
084384-1003-01 запросить цену →CELL ACCESSORY 1 001, 201, 202, 301, 303, 304,
174384-1038-01 запросить цену →WIRE HARNESS ASSY 1 001, 011, 214, 301, 307,
174384-1098-01 запросить цену →WIRE HARNESS ASSY 1 201, 202, 211, 212, 216, 303, 304, 313,

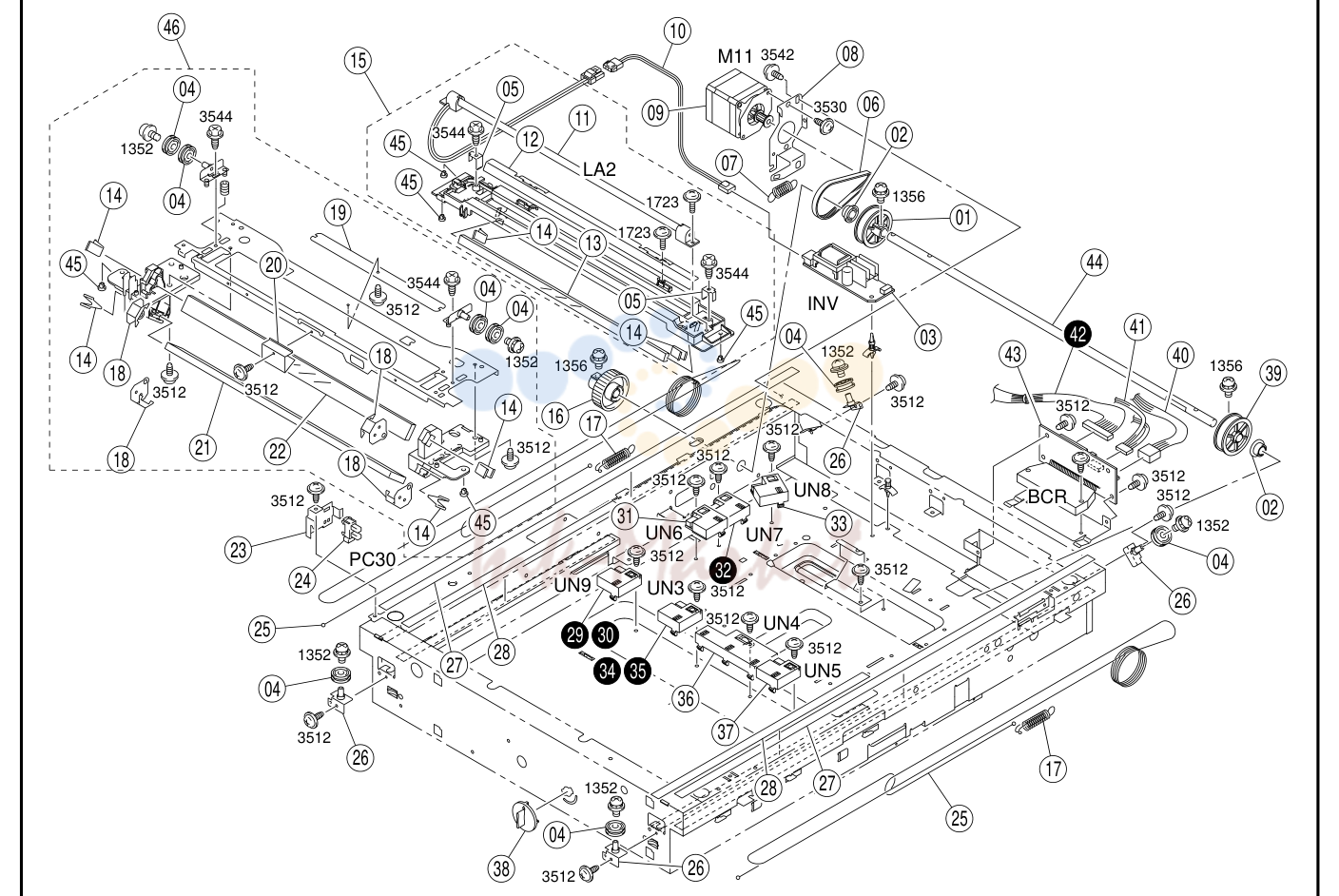

6. 5 BOOK SCANNER Di2510/Di2510f 9

6. 5 BOOK SCANNER Di2510/Di2510f 9

№АртикулНаименование
014384-1019-01 запросить цену →PULLEY 1 21 4384-1016-01 MIRROR
024384-1021-01 запросить цену →BALL BEARING 2 22 4384-1015-01 MIRROR
034384-1027-01 запросить цену →PWB ASSY (INV) RP 1 23 4384-1061-01 NS SNS BRACKET
044384-1017-01 запросить цену →PULLEY 8 24 4384-1032-01 SOLID STATE SWITCH SCANNER (PC30)
054384-1062-01 запросить цену →NS WIRE BRACKET 2 25 4384-1018-01 WIRE
064384-1033-01 запросить цену →TIMING BELT 1 26 4384-1068-01 NS PULLEY BRACKET( 1)
074384-1023-01 запросить цену →TENSION SPRING 1 27 4384-1025-01 SEAL
084384-1070-01 запросить цену →NS MOTOR BRACKET 1 28 4384-1026-01 SEAL
094384-1029-01 запросить цену →MOTOR SCANNER (M11) 1 31 4384-1030-01 SOLID STATE SWITCH (UN6)
104384-1028-01 запросить цену →WIRE HARNESS ASSY 1 33 4384-1030-01 SOLID STATE SWITCH OPTION (UN8)
114384-1014-01 запросить цену →XENON (LA2) RP 1 36 4384-1031-01 SOLID STATE SWITCH (UN4)
124384-1055-01 запросить цену →NS REFLECTOR 1 37 4384-1030-01 SOLID STATE SWITCH OPTION (UN5)
134384-1013-01 запросить цену →MIRROR 1 38 4384-1007-01 LEVER
144384-1012-01 запросить цену →PLATE SPRING 6 39 4384-1092-01 PULLEY
154384-1034-01 запросить цену →CARRIAGE 1 ASSY 1 40 4384-1041-01 WIRE HARNESS ASSY
164384-1024-01 запросить цену →PULLEY 1 41 4384-1040-01 WIRE HARNESS ASSY
174384-1022-01 запросить цену →TENSION SPRING 2 43 4384-1043-01 PWB ASSY (BCR) RP
184384-1091-01 запросить цену →NS BRACKET 4 44 4384-1046-01 NS SHAFT
194384-1090-01 запросить цену →NS WEIGHT 1 45 4384-1075-01 SLIDER
204384-1053-01 запросить цену →PLATE SPRING 1 46 4384-1035-01 CARRIAGE 2 ASSY
294384-1030-01 запросить цену →SOLID STATE SWITCH (UN9) 1 001, 011, 201, 202, 211, 212, 216, 303, 304, 313,
304384-1030-01 запросить цену →SOLID STATE SWITCH OPTION (UN9) 1 214, 301, 307,
324384-1030-01 запросить цену →SOLID STATE SWITCH OPTION (UN7) 1 201, 202, 211, 212, 214, 216, 301, 303, 304, 307, 311, 313,
344384-1030-01 запросить цену →SOLID STATE SWITCH (UN3) 1 001,
354384-1030-01 запросить цену →SOLID STATE SWITCH OPTION (UN3) 1 201, 202, 211, 212, 216, 303, 304, 313,
424384-1039-01 запросить цену →WIRE HARNESS ASSY 1 001, 011, 214, 301, 307,
424384-1099-01 запросить цену →WIRE HARNESS ASSY 1 201, 202, 211, 212, 216, 303, 304, 313,

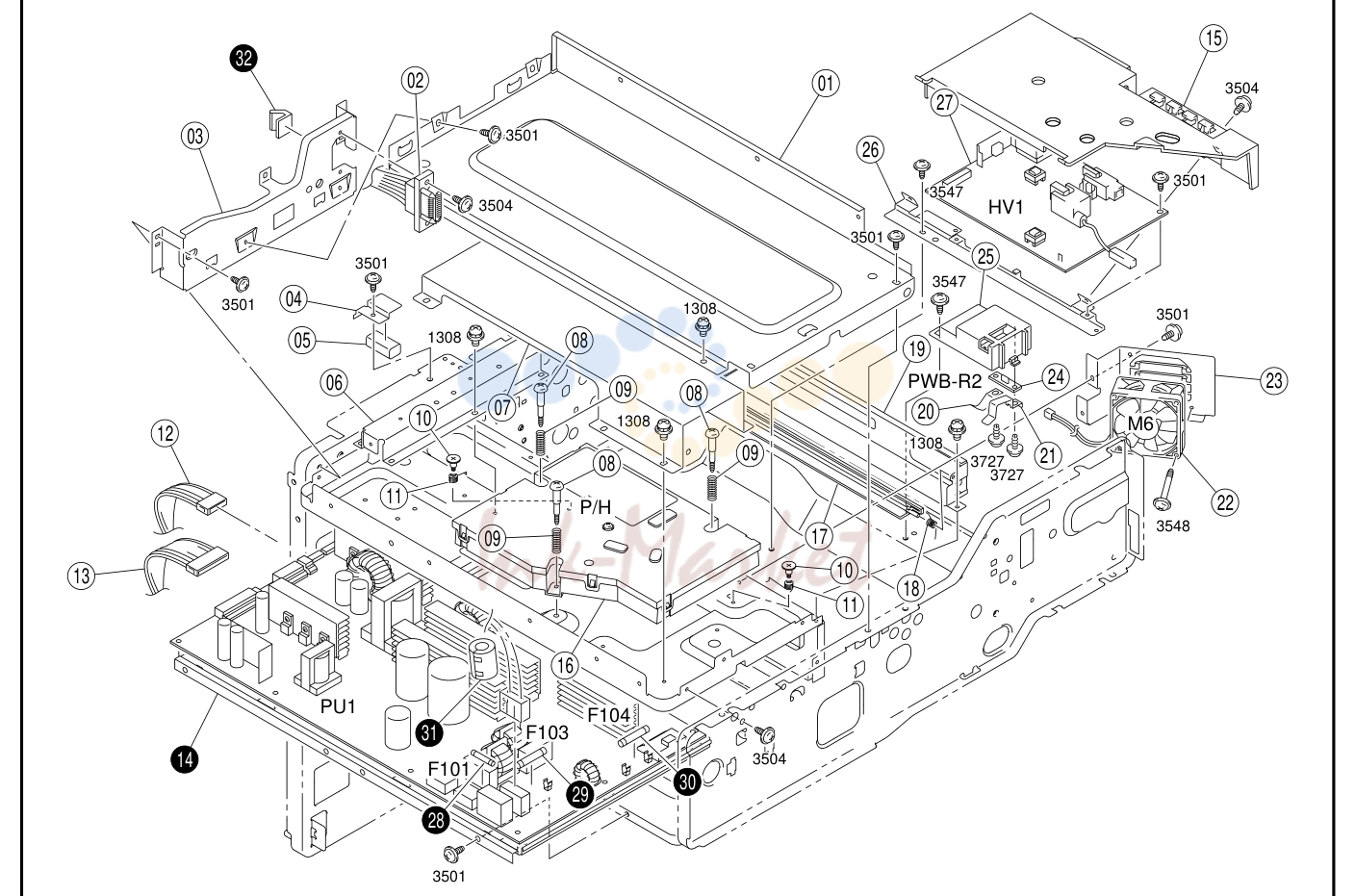

7. 6 FRAMES (A) Di2510/Di2510f 11

7. 6 FRAMES (A) Di2510/Di2510f 11

№АртикулНаименование
014030-2017-01 запросить цену →NS BRACKET 1 20 1165-2091-01 CONTACT
024030-6816-01 запросить цену →NS WIRE HARNESS ASSY 1 21 4011-2104-01 CONTACT
034030-2018-01 запросить цену →NS BRACKET 1 22 9313-1100-51 FAN MOTOR I/C COOL (M6)
044030-2119-01 запросить цену →NS SHIELD 1 23 4030-2109-01 NS BRACKET
054030-6757-01 запросить цену →ELECTRICALLY CONDUCTIVE 1 24 4011-0112-01 PWB ASSY (PWB-R2)
064030-2034-01 запросить цену →NS REINFORCE PLATE 1 25 4011-2103-01 HOLDER
074030-2035-01 запросить цену →NS REINFORCE PLATE 1 26 4030-2040-01 NS BRACKET
084128-1979-01 запросить цену →SHOULDER SCREW 3 27 4030-6203-02 HV TRANSFORMER (HV1)
094128-1978-01 запросить цену →PRESSURE SPRING
104011-5925-02 запросить цену →SHOULDER SCREW
114030-2049-01 запросить цену →TORSION SPRING
124030-6807-02 запросить цену →NS WIRE HARNESS ASSY
134030-6819-03 запросить цену →NS WIRE HARNESS ASSY
154011-2101-02 запросить цену →COVER
164032-0751-00 запросить цену →P/H ASSY
174030-2036-01 запросить цену →SHUTTER
184011-2034-02 запросить цену →TORSION SPRING
194030-2004-01 запросить цену →NS BRACKET
149325-2200-12 запросить цену →POWER SUPPLY (PU1) 1 001, 011, 301, 303, 304, 307, 311, 313,
149325-2200-22 запросить цену →POWER SUPPLY (PU1) 1 201, 202, 211, 212, 214,
284030-7851-01 запросить цену →FUSE (F101) RP 1 001, 011, 301, 303, 304, 307, 311, 313,
284030-7854-01 запросить цену →FUSE (F101) RP 1 201, 202, 211, 212, 214,
291131-7802-01 запросить цену →FUSE 6.3A (F103) RP 1 201, 202, 211, 212, 214,
294030-7852-01 запросить цену →FUSE (F103) RP 1 001, 011, 301, 303, 304, 307, 311, 313,
301131-7802-01 запросить цену →FUSE 6.3A (F104) RP 1 201, 202, 211, 212, 214,
304030-7853-01 запросить цену →FUSE (F104) RP 1 001, 011, 301, 303, 304, 307, 311, 313,
310866-7801-01 запросить цену →FERRITE CORE 1 201, 202, 211, 212, 216, 303,
329384-4300-21 запросить цену →ELECTRICALLY CONDUCTIVE 1 201, 202, 211, 212, 216, 303,

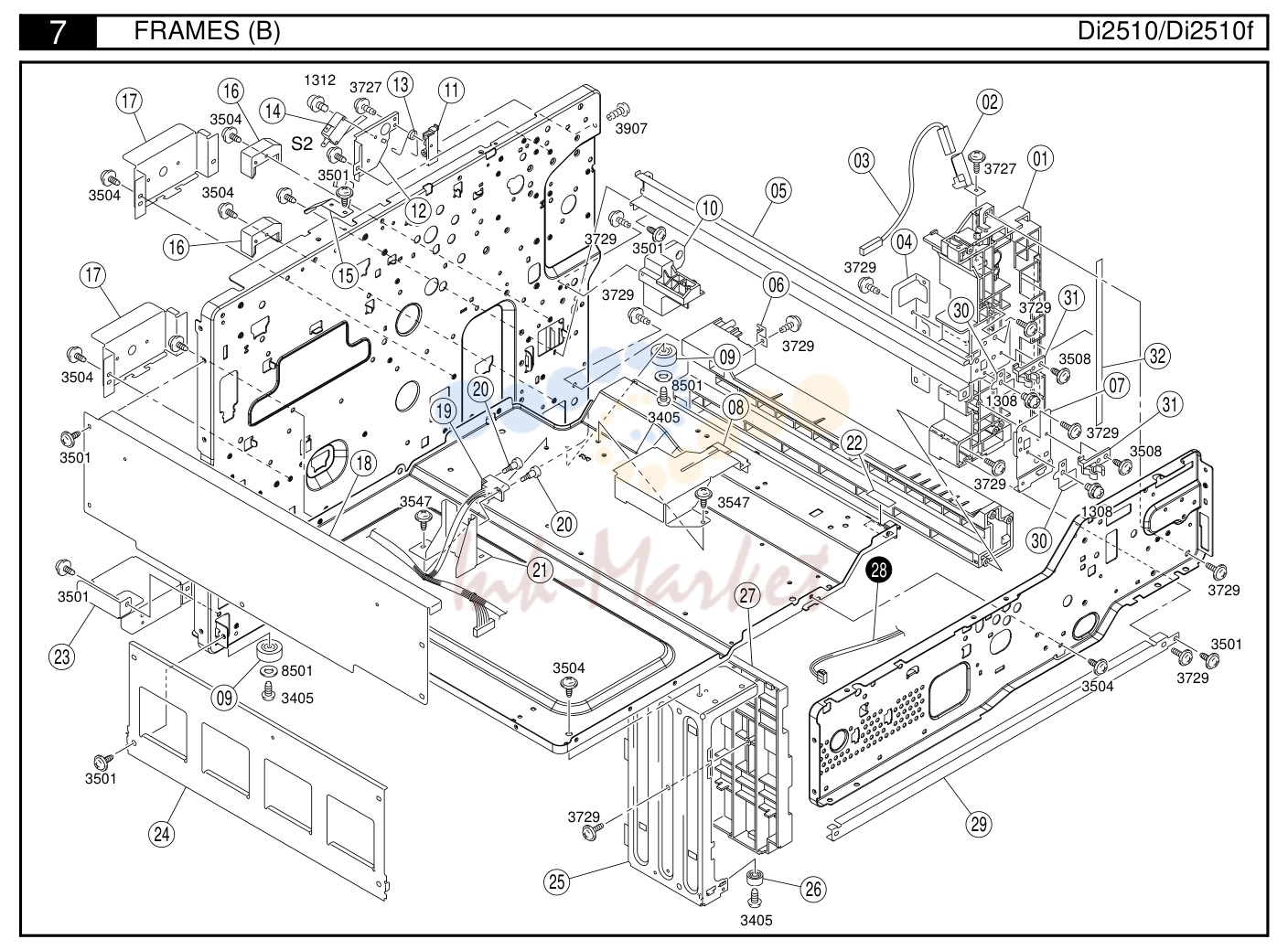

8. 7 FRAMES (B) Di2510/Di2510f 13

8. 7 FRAMES (B) Di2510/Di2510f 13

№АртикулНаименование
014030-2026-03 запросить цену →STAY 1 19 4030-6822-03 NS WIRE HARNESS ASSY
021164-2155-01 запросить цену →CONTACT 1 20 1079-2219-01 SHOULDER SCREW
034030-6843-01 запросить цену →NS WIRE HARNESS ASSY 1 21 4030-2012-01 NS BRACKET
044030-2010-01 запросить цену →NS BRACKET 1 22 1129-7303-01 LABEL
054030-2029-02 запросить цену →NS RAIL 1 23 4030-2042-02 NS BRACKET
064030-2011-01 запросить цену →NS BRACKET 1 24 4030-2006-01 NS REINFORCE PLATE
074030-2041-02 запросить цену →NS BRACKET 1 25 4030-2005-02 NS REINFORCE PLATE
084030-2079-01 запросить цену →NS BRACKET 1 26 4030-2081-01 SPACER
094030-2080-01 запросить цену →RUBBER FOOT 2 27 4030-2008-02 RAIL
104030-2037-01 запросить цену →HOLDER 1 29 4030-2007-01 NS REINFORCE PLATE
111164-2051-01 запросить цену →GUIDE 1 30 4030-2038-02 NS STOPPER
124030-2116-01 запросить цену →NS BRACKET 1 31 4002-3123-01 HOLDER
134011-2037-01 запросить цену →TORSION SPRING 1 32 4030-7315-01 LABEL
149331-2200-21 запросить цену →MICRO-SWITCH DOOR (S2)
154030-2162-01 запросить цену →EARTH GROUND
164030-2009-01 запросить цену →GUIDE
174030-2062-01 запросить цену →NS BRACKET
184030-2016-01 запросить цену →NS REINFORCE PLATE
281165-6832-01 запросить цену →HARNESS 1 001,

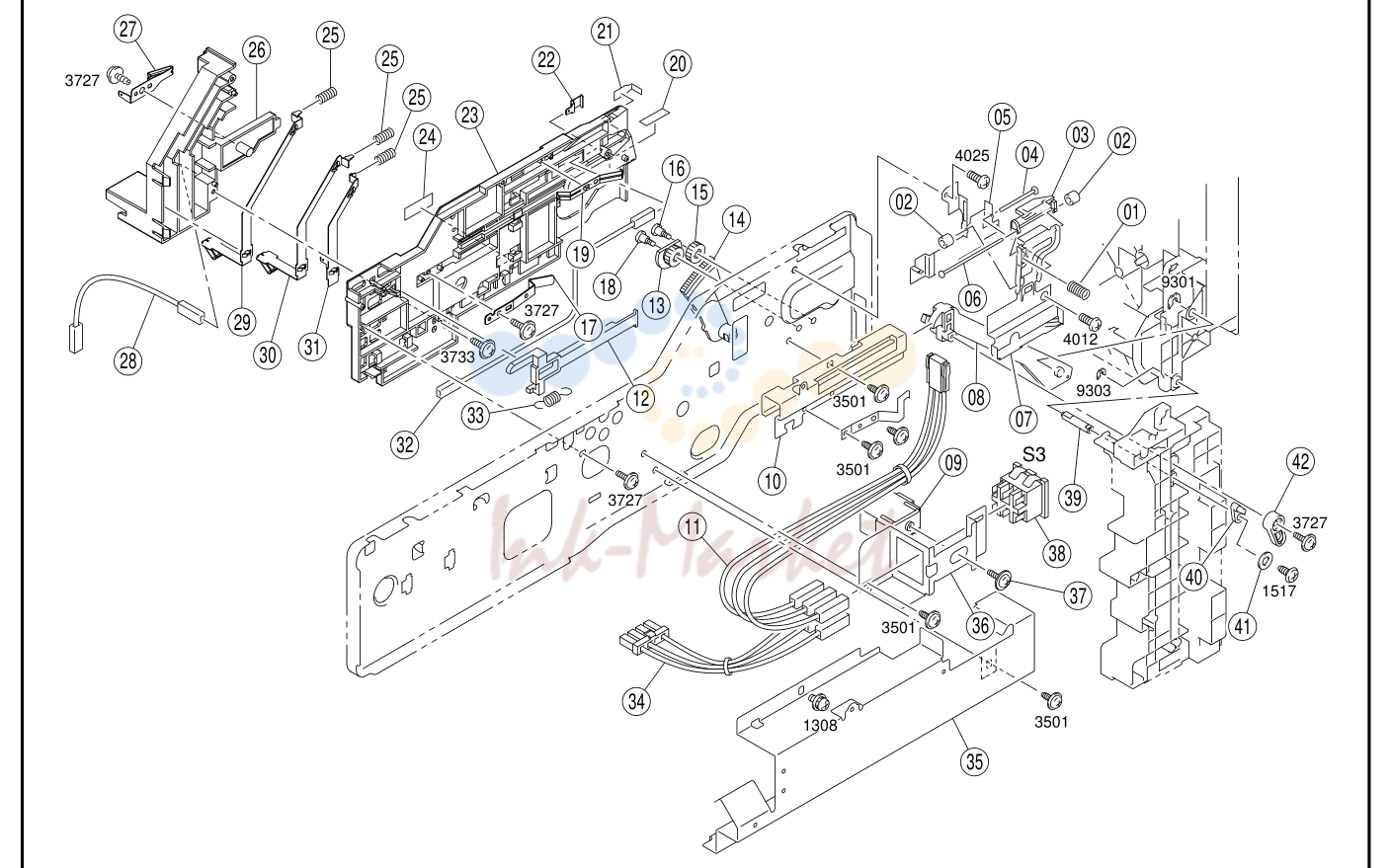

9. 8 FRAMES (C) Di2510/Di2510f 15

9. 8 FRAMES (C) Di2510/Di2510f 15

№АртикулНаименование
011164-2306-02 запросить цену →PRESSURE SPRING 1 22 1165-2153-01 NS CONTACT
024658-3047-01 запросить цену →COLLAR 2 23 4030-2019-01 GUIDE
031164-2308-02 запросить цену →DETECTING PLATE 1 24 1129-7303-01 LABEL
041134-3042-01 запросить цену →NS PIN 1 25 4011-2134-01 PRESSURE SPRING
051164-2301-02 запросить цену →BRACKET 1 26 4030-2102-01 HOLDER
064011-3511-01 запросить цену →NS SHAFT 1 27 4030-2114-01 CONTACT
071164-2302-02 запросить цену →STOPPER 1 28 4030-6842-01 NS WIRE HARNESS ASSY
081164-2316-01 запросить цену →LEVER 1 29 4030-2115-01 CONTACT
094030-2118-01 запросить цену →LEVER 1 30 4030-2113-01 CONTACT
101164-2310-01 запросить цену →GUIDE PLATE 1 31 4030-2112-01 CONTACT
114030-6854-02 запросить цену →NS WIRE HARNESS ASSY 1 32 4030-6844-01 NS WIRE HARNESS ASSY
121165-2040-02 запросить цену →LEVER 1 33 4011-2035-01 TENSION SPRING
131164-2027-02 запросить цену →GEAR 14T 1 34 4030-6853-02 NS WIRE HARNESS ASSY
144011-2009-01 запросить цену →LEVER 1 35 4030-2123-01 NS BRACKET
151164-2026-01 запросить цену →GEAR 1 36 4030-2117-01 NS BRACKET
161164-2028-01 запросить цену →SHOULDER SCREW 1 37 4109-2003-01 SHOULDER SCREW
171164-2021-02 запросить цену →PLATE SPRING 1 38 9331-1810-11 MICRO SWITCH DOOR (S3)
181164-2084-01 запросить цену →SHOULDER SCREW 1 39 4011-2010-01 SHAFT
191165-2142-01 запросить цену →NS EARTH GROUND 1 40 1164-2007-12 JOINT
204030-7316-01 запросить цену →LABEL 1 41 4111-2531-01 WASHER
214011-2047-01 запросить цену →SEAL 1 42 4011-2008-01 LEVER

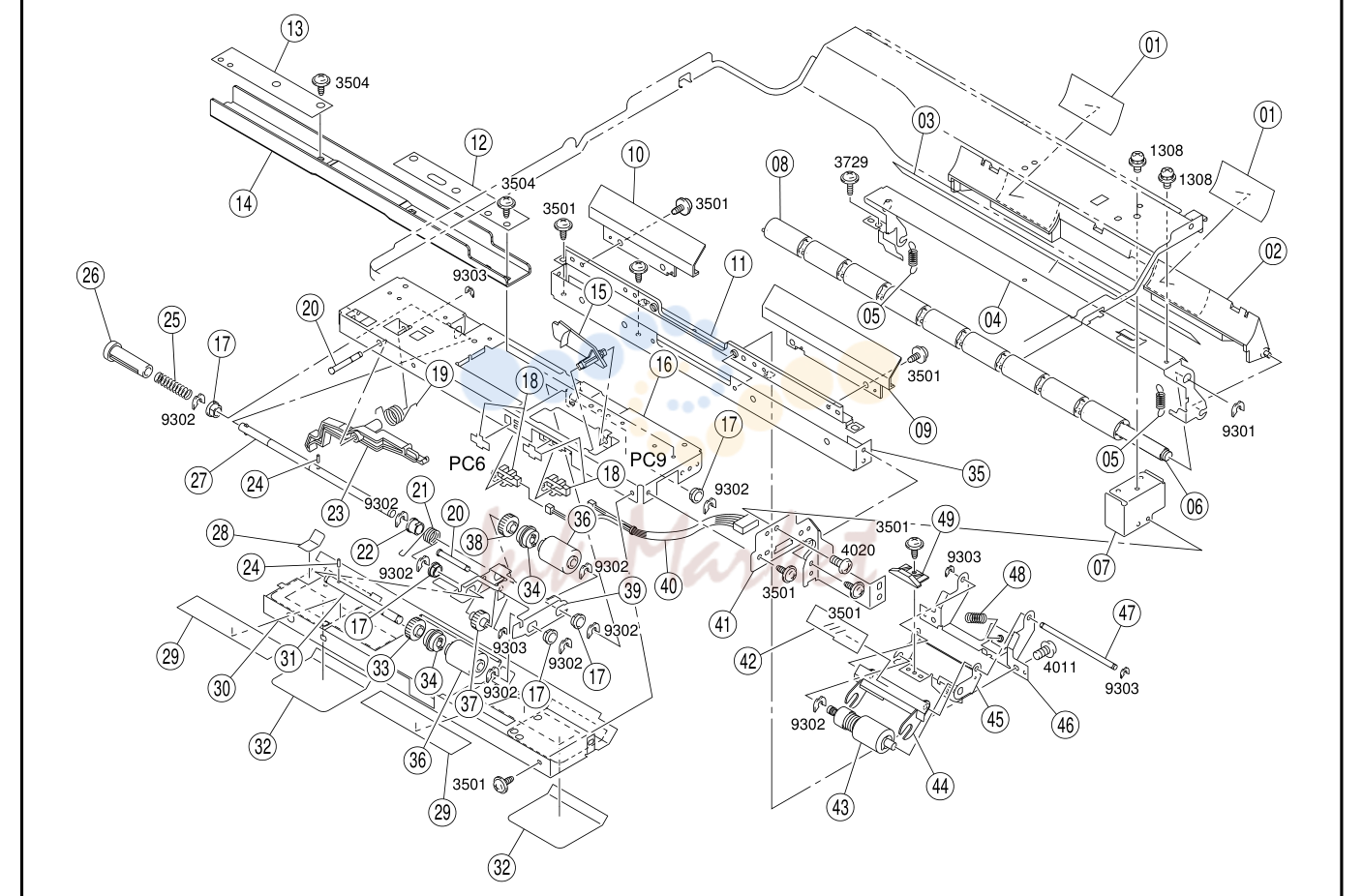

10. 9 UPPER PAPER TAKE-UP SECTION Di2510/Di2510f 17

10. 9 UPPER PAPER TAKE-UP SECTION Di2510/Di2510f 17

№АртикулНаименование
014030-3108-01 запросить цену →GUIDE 2 26 1052-4412-01 JOINT
024030-3032-03 запросить цену →GUIDE 1 27 4030-3004-01 SHAFT
034030-3104-01 запросить цену →GUIDE 1 28 4030-3085-01 COVER
044030-3103-02 запросить цену →NS BRACKET 1 29 4030-3088-01 NS WEIGHT
054030-3125-01 запросить цену →TENSION SPRING 2 30 4030-3023-03 NS GUIDE PLATE
064030-3101-01 запросить цену →NS SHAFT 1 31 4030-3003-01 SHAFT
074030-3044-01 запросить цену →NS BRACKET 1 32 4030-3036-01 GUIDE
084658-3513-01 запросить цену →ROLLER 9 33 4425-3016-01 GEAR
094030-3026-02 запросить цену →GUIDE 1 34 4030-3034-01 CLUTCH
104030-3027-02 запросить цену →GUIDE 1 35 4030-3025-02 NS BRACKET
114030-3037-01 запросить цену →NS REINFORCE PLATE 1 36 4030-3005-01 ROLLER RP
124030-3086-01 запросить цену →NS REINFORCE PLATE 1 37 4030-3008-01 GEAR
134030-3087-01 запросить цену →NS REINFORCE PLATE 1 38 4425-3013-01 GEAR
144030-3084-01 запросить цену →NS REINFORCE PLATE 1 39 4030-3002-02 NS HOLDER
154030-3016-01 запросить цену →ACTUATOR 1 40 4030-6811-01 NS WIRE HARNESS ASSY
164030-3001-03 запросить цену →NS FRAME 1 41 4030-3041-02 NS FRAME
174131-3003-01 запросить цену →BUSHING 5 42 4030-3079-01 GUIDE
184131-0902-01 запросить цену →PHOTO INTERRUPTER (PC6.9) 2 43 4030-0151-01 ROLLER ASSY RP
194030-3012-01 запросить цену →TORSION SPRING 1 44 4030-3077-01 GUIDE
204030-3020-01 запросить цену →NS SHAFT 2 45 4030-3013-01 NS HOLDER
214030-3030-01 запросить цену →TORSION SPRING 1 46 4030-3014-01 NS BRACKET
221065-3086-01 запросить цену →BUSHING 1 47 4030-3039-01 SHAFT
234030-3011-01 запросить цену →LEVER 1 48 4030-3017-02 PRESSURE SPRING
241067-2501-01 запросить цену →PIN 2 49 4030-3078-01 LEVER
251070-3072-01 запросить цену →PRESSURE SPRING

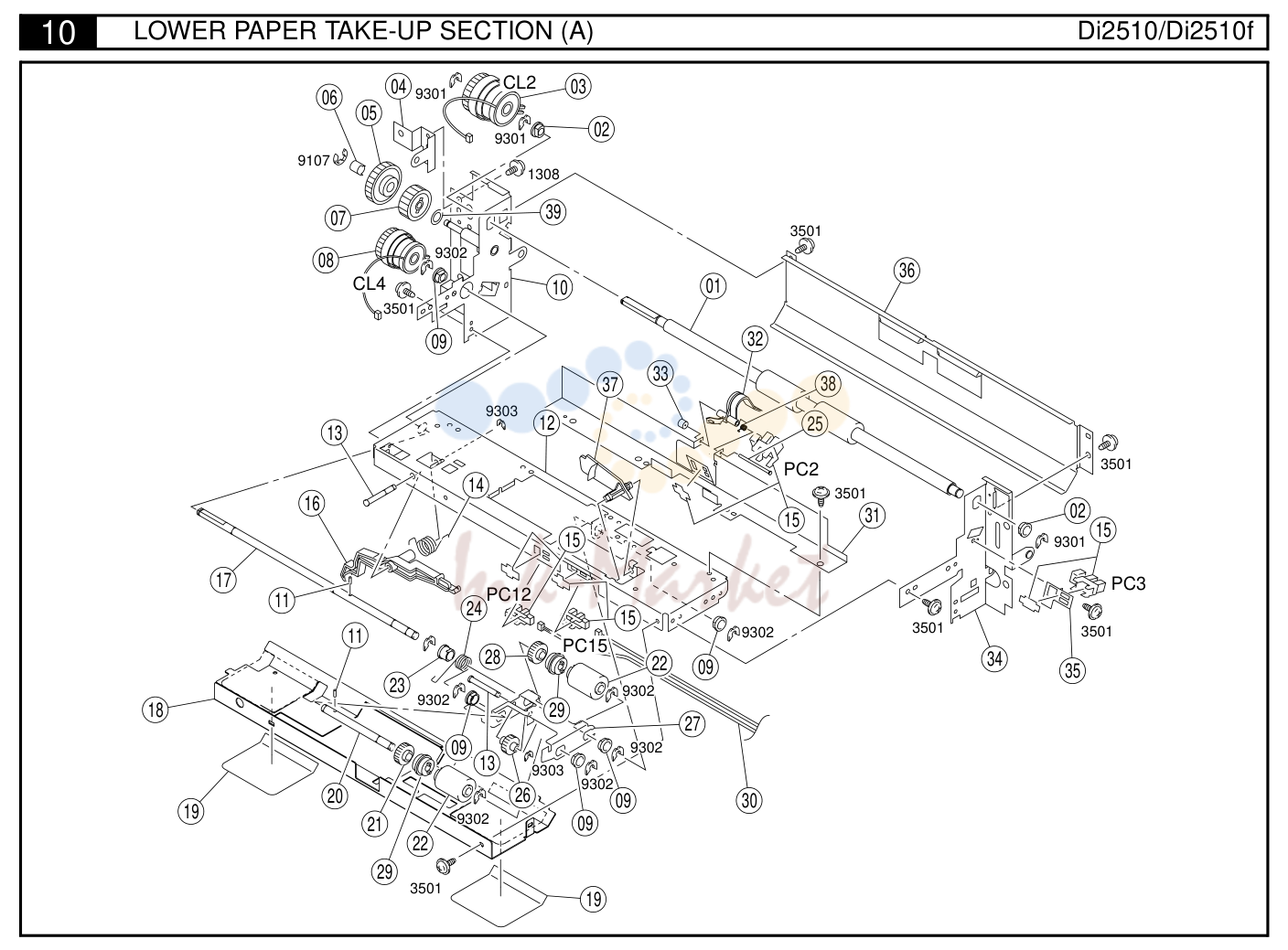

11. 10 LOWER PAPER TAKE-UP SECTION (A) Di2510/Di2510f 19

11. 10 LOWER PAPER TAKE-UP SECTION (A) Di2510/Di2510f 19

№АртикулНаименование
014030-3021-01 запросить цену →ROLLER 1 21 4425-3016-01 GEAR
024131-3532-02 запросить цену →BUSHING 2 22 4030-3005-01 ROLLER RP
039322-1200-31 запросить цену →CLUTCH TRANSPORT (CL2) 1 23 1065-3086-01 BUSHING
044030-3063-01 запросить цену →NS BRACKET 1 24 4030-3030-01 TORSION SPRING
054030-3064-01 запросить цену →GEAR 1 25 1200-5212-04 PIN
064030-3069-01 запросить цену →SLEEVE 1 26 4030-3008-01 GEAR
074030-3068-01 запросить цену →GEAR 1 27 4030-3002-02 NS HOLDER
089322-1200-21 запросить цену →CLUTCH TAKE-UP2 (CL4) 1 28 4425-3013-01 GEAR
094131-3003-01 запросить цену →BUSHING 5 29 4030-3034-01 CLUTCH
104030-0203-03 запросить цену →NS FRAME ASSY 1 30 4030-6812-02 NS WIRE HARNESS ASSY
111067-2501-01 запросить цену →PIN 2 31 4030-3018-01 NS BRACKET
124030-3010-01 запросить цену →NS FRAME 1 32 4030-3019-02 ACTUATOR
134030-3020-01 запросить цену →NS SHAFT 2 33 1200-2105-05 COLLAR
144030-3012-01 запросить цену →TORSION SPRING 1 34 4030-3042-02 NS FRAME
154131-0902-01 запросить цену →PHOTO INTERRUPTER (PC2.3.12.15) 4 35 4030-3128-01 NS BRACKET
164030-3011-01 запросить цену →LEVER 1 36 4030-3112-02 NS GUIDE PLATE
174030-3022-01 запросить цену →NS SHAFT 1 37 4030-3016-01 ACTUATOR
184030-3023-03 запросить цену →NS GUIDE PLATE 1 38 4030-3031-01 TORSION SPRING
194030-3036-01 запросить цену →GUIDE 2 39 1200-1342-03 WASHER
204030-3003-01 запросить цену →SHAFT

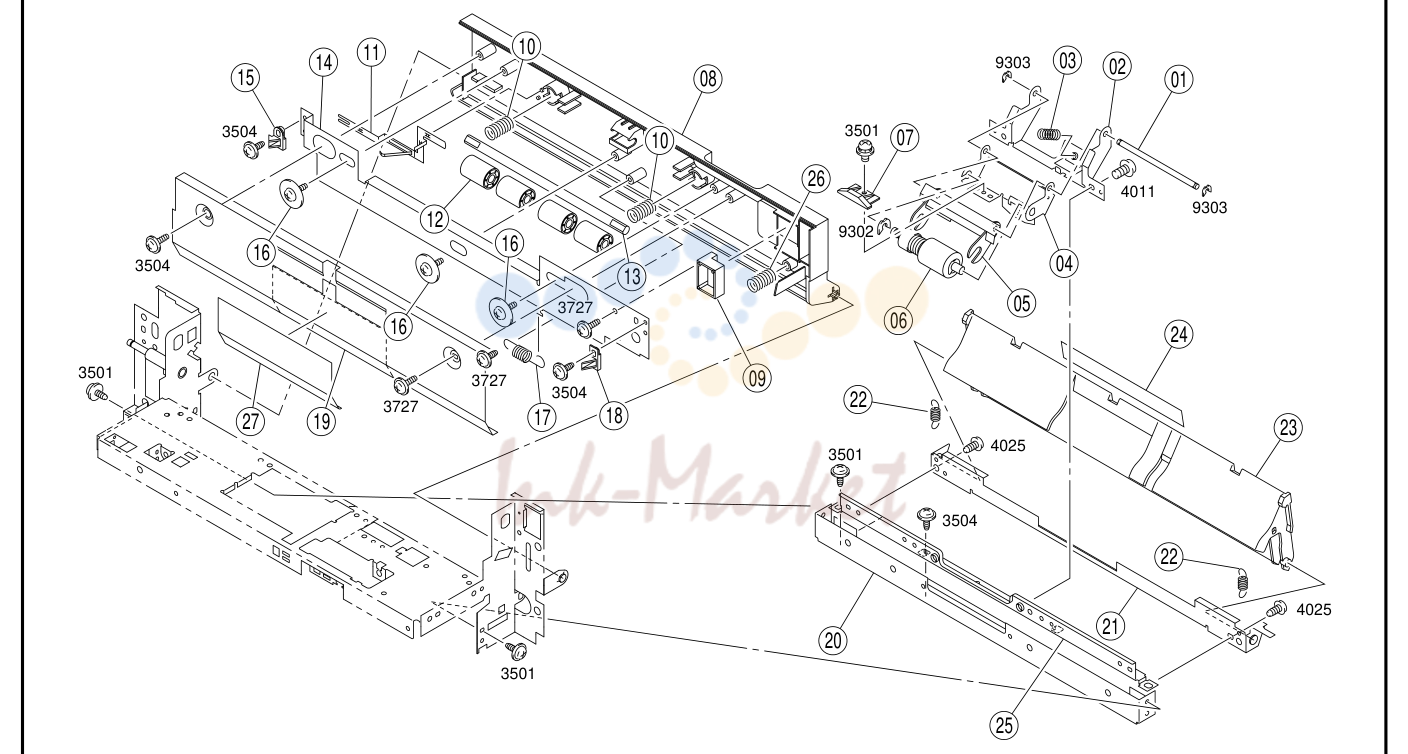

12. 11 LOWER PAPER TAKE-UP SECTION (B) Di2510/Di2510f 21

12. 11 LOWER PAPER TAKE-UP SECTION (B) Di2510/Di2510f 21

№АртикулНаименование
014030-3039-01 запросить цену →SHAFT 1 19 4030-3114-02 NS GUIDE PLATE
024030-3014-01 запросить цену →NS BRACKET 1 20 4030-3025-02 NS BRACKET
034030-3017-02 запросить цену →PRESSURE SPRING 1 21 4030-3129-03 NS BRACKET
044030-3013-01 запросить цену →NS HOLDER 1 22 4030-3125-01 TENSION SPRING
054030-3077-01 запросить цену →GUIDE 1 23 4030-3124-03 GUIDE
064030-0151-01 запросить цену →ROLLER ASSY RP 1 24 4030-3105-01 GUIDE
074030-3078-01 запросить цену →LEVER 1 25 4030-3037-01 NS REINFORCE PLATE
084030-3111-02 запросить цену →DOOR 1 26 1149-3454-01 PRESSURE SPRING
094030-3130-02 запросить цену →HANDLE 1 27 4030-3107-01 GUIDE
104030-3123-01 запросить цену →PRESSURE SPRING
114030-3134-03 запросить цену →EARTH GROUND
124030-3122-01 запросить цену →ROLL
134030-3121-01 запросить цену →NS SHAFT
144030-3117-02 запросить цену →NS BRACKET
154030-3115-01 запросить цену →LEVER
164163-5293-01 запросить цену →SCREW
174030-3116-01 запросить цену →TENSION SPRING
184030-3135-01 запросить цену →LEVER

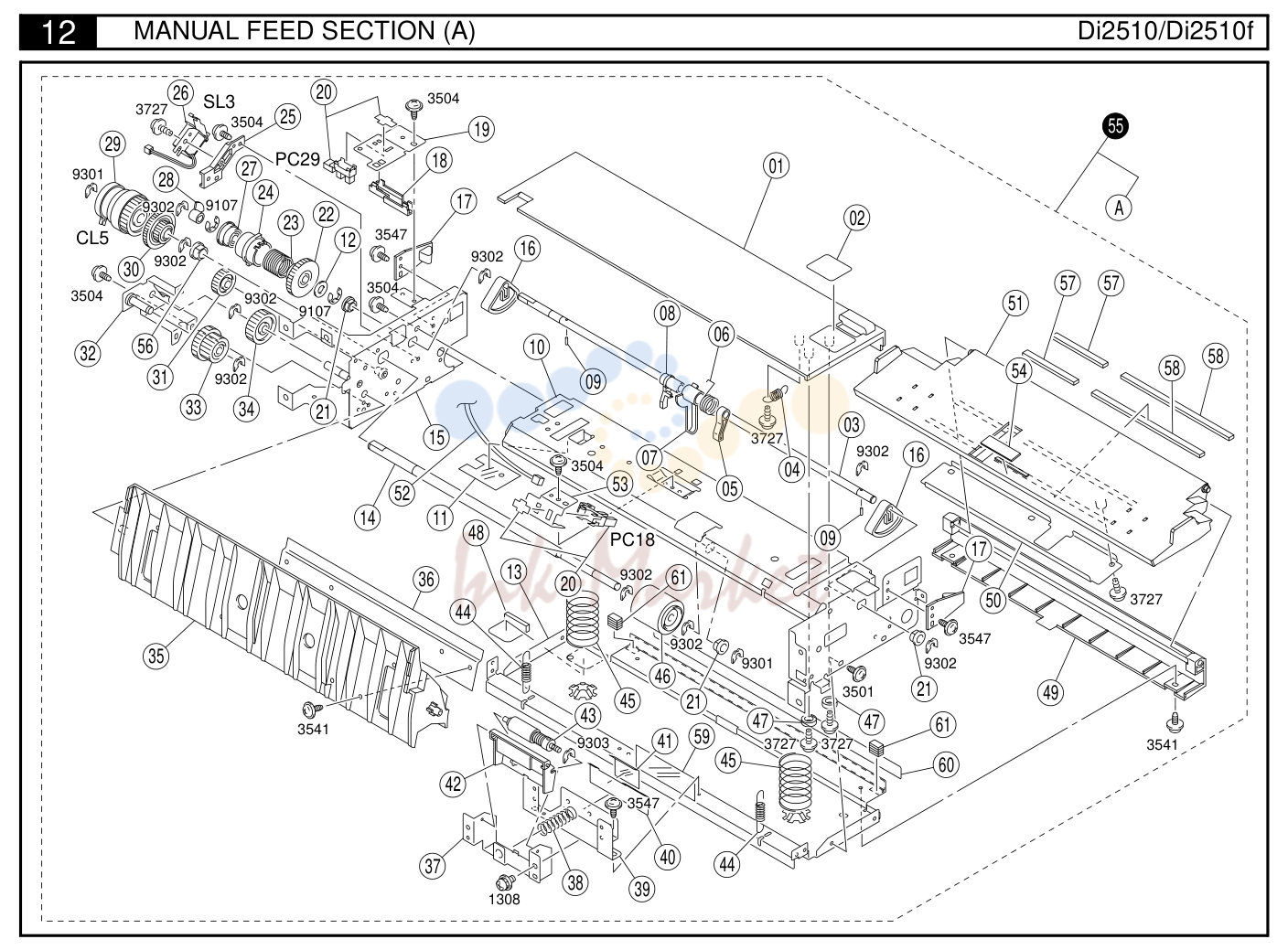

13. 12 MANUAL FEED SECTION (A) Di2510/Di2510f 23

13. 12 MANUAL FEED SECTION (A) Di2510/Di2510f 23

№АртикулНаименование
014030-3442-02 запросить цену →COVER 1 31 1300-3322-17 GEAR 20T
024030-3754-01 запросить цену →LABEL 1 32 4030-0205-01 NS BRACKET ASSY
034030-3416-01 запросить цену →NS SHAFT 1 33 4030-3441-01 GEAR
044030-3438-01 запросить цену →TENSION SPRING 1 34 1075-2565-01 GEAR 25T
054030-3465-01 запросить цену →HOLDER 1 35 4030-3401-13 HOLDER
064030-3445-01 запросить цену →TORSION SPRING 1 36 4030-3427-01 NS REINFORCE PLATE
074030-3444-01 запросить цену →ACTUATOR 1 37 4030-3404-01 NS BRACKET
084030-3464-01 запросить цену →HOLDER 1 38 4030-3475-01 PRESSURE SPRING
091067-2502-01 запросить цену →PIN 2 39 4030-3474-01 NS BRACKET
104030-3432-04 запросить цену →NS BRACKET 1 40 4030-3402-01 GUIDE PLATE
114030-3447-01 запросить цену →GUIDE 1 41 4030-3403-01 GUIDE
124131-4128-01 запросить цену →WASHER 1 42 4131-3053-02 HOLDER
134030-3424-01 запросить цену →NS BRACKET 1 43 4658-0151-01 ROLLER ASSY RP
144030-3434-01 запросить цену →SHAFT 1 44 4030-3428-01 TENSION SPRING
154030-0204-01 запросить цену →NS BRACKET ASSY 1 45 4030-3457-03 PRESSURE SPRING
164030-3417-01 запросить цену →CAM 2 46 4131-3001-01 ROLLER RP
174030-3430-01 запросить цену →LEVER 2 47 4030-3481-01 COLLAR
184030-3429-02 запросить цену →MEMBER 1 48 4030-3448-01 CUSHION
194030-3479-01 запросить цену →NS BRACKET 1 49 4030-3425-01 HOLDER
204131-0902-01 запросить цену →PHOTO INTERRUPTER (PC18.29) 2 50 4030-3456-01 NS REINFORCE PLATE
211274-2611-01 запросить цену →BUSHING 3 51 4030-3409-03 LIFTING PLATE
224131-3004-02 запросить цену →GEAR 1 52 4030-6818-01 NS WIRE HARNESS ASSY
234030-3419-01 запросить цену →TORSION SPRING RP 1 53 4030-3443-02 NS BRACKET
244030-3420-01 запросить цену →RATCHET 1 54 4687-3281-01 FRICTION SHEET
254030-3422-01 запросить цену →HOLDER 1 56 4658-3517-01 BUSHING
269321-2100-41 запросить цену →SOLENOID PICK-UP (SL3) 1 57 4030-3476-01 SEAL
274131-3007-02 запросить цену →DRUM 1 58 4030-3477-01 SEAL
284030-3478-01 запросить цену →SHIELD PLATE 1 59 4030-3489-01 SEAL
299322-1200-31 запросить цену →CLUTCH TAKE-UP (CL5) 1 60 4030-3490-01 SEAL
304030-3467-01 запросить цену →GEAR 1 61 4030-3491-01 SPACER
554030-0752-00 запросить цену →MANUAL FEED TRAY UNIT 1 001,
554030-0753-00 запросить цену →MANUAL FEED TRAY UNIT 1 201, 202, 211, 212, 216, 303, 304, 313,
554030-0754-00 запросить цену →MANUAL FEED TRAY UNIT 1 214, 301, 307,

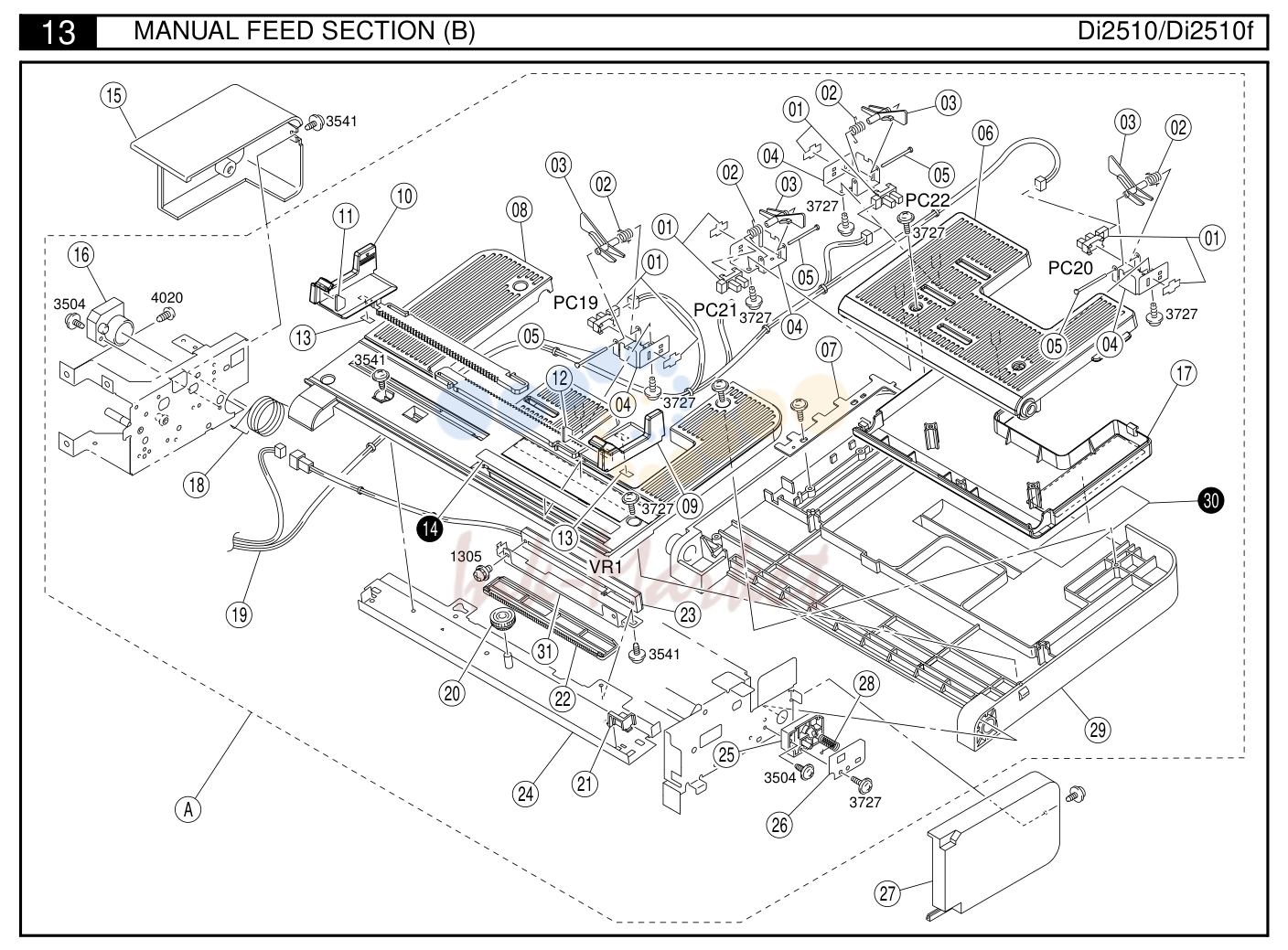

14. 13 MANUAL FEED SECTION (B) Di2510/Di2510f 25

14. 13 MANUAL FEED SECTION (B) Di2510/Di2510f 25

№АртикулНаименование
014131-0902-01 запросить цену →PHOTO INTERRUPTER SIZE (PC19-22) 4 20 4030-3412-01 GEAR
024030-3446-01 запросить цену →TORSION SPRING 4 21 4030-3463-01 STOPPER
034030-3415-01 запросить цену →ACTUATOR 4 22 4030-3460-02 RACK
044030-3414-01 запросить цену →NS BRACKET 4 23 1075-0130-02 RESISTOR SIZE (VR1)
051134-3042-01 запросить цену →NS PIN 4 24 4030-0216-03 NS BRACKET ASSY
064030-3423-03 запросить цену →TRAY 1 25 4030-3473-02 HOLDER
074030-3461-01 запросить цену →NS MEMBER 1 26 4030-3437-01 NS BRACKET
084030-3466-02 запросить цену →COVER 1 27 4030-3480-01 COVER
094030-3410-03 запросить цену →REGULATING PLATE 1 28 4030-3435-01 TORSION SPRING
104030-3411-03 запросить цену →REGULATING PLATE 1 29 4030-3408-03 TRAY
114030-3486-01 запросить цену →BRAKE 1 31 4030-3455-02 NS BRACKET
124030-3487-01 запросить цену →BRAKE
134131-4623-03 запросить цену →CLEANING PAD
154030-3426-01 запросить цену →COVER
164030-3472-01 запросить цену →HOLDER
174030-3459-02 запросить цену →COVER
184030-3436-01 запросить цену →TORSION SPRING
194030-6814-03 запросить цену →NS WIRE HARNESS ASSY
144030-7306-02 запросить цену →SCALE 1 001,
144030-7307-02 запросить цену →SCALE 1 201, 202, 211, 212, 216, 303, 304, 313,
144030-7308-02 запросить цену →SCALE 1 214, 301, 307,
304030-7305-01 запросить цену →LABEL 1 001,
304030-7309-02 запросить цену →LABEL 1 201, 202, 211, 212, 214, 216, 301, 303, 304, 307, 311, 313,

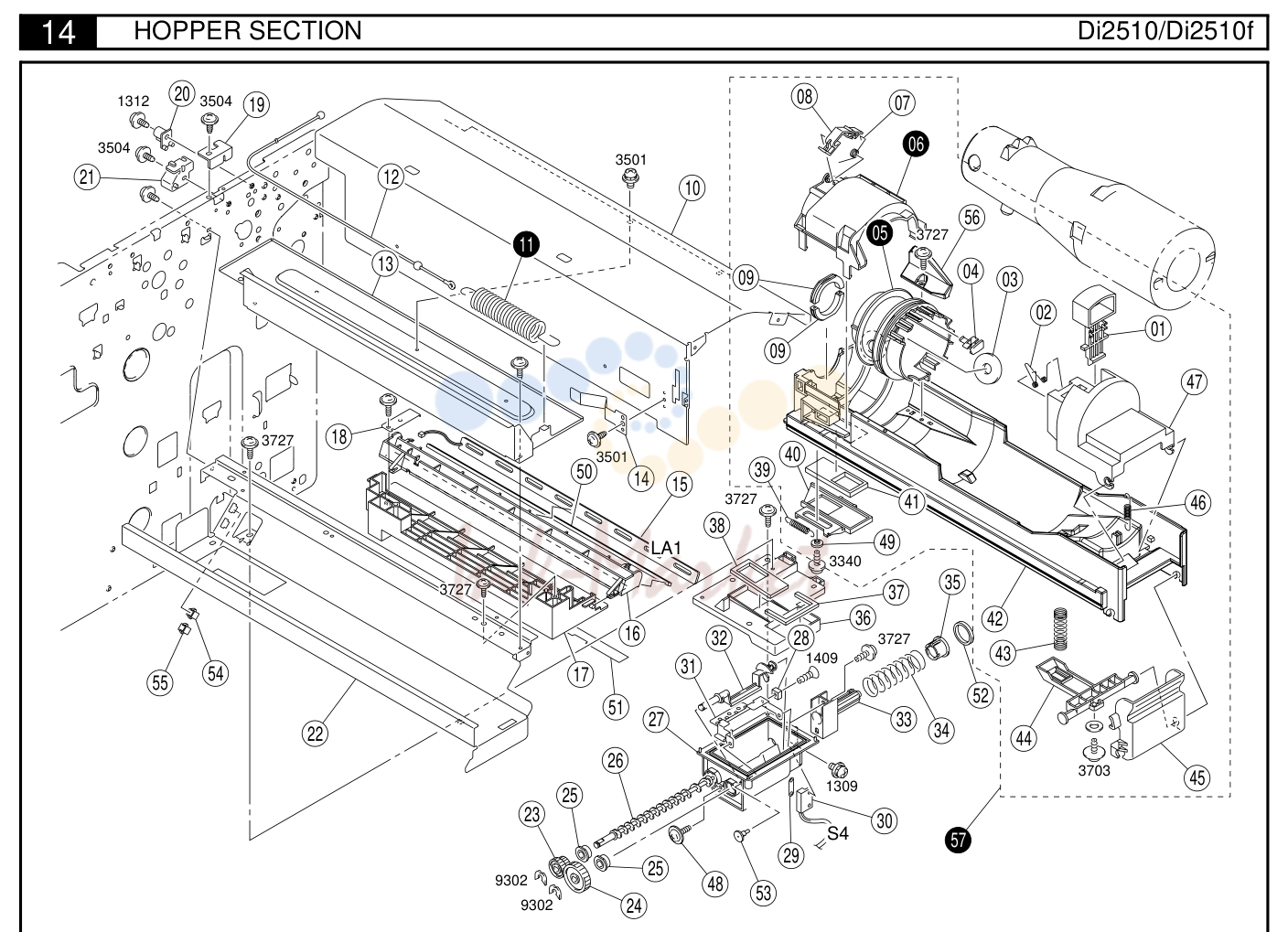

15. 14 HOPPER SECTION Di2510/Di2510f 27

15. 14 HOPPER SECTION Di2510/Di2510f 27

№АртикулНаименование
014030-5393-01 запросить цену →HANDLE 1 31 4030-5364-01 NS DETECTING PLATE
024030-5394-01 запросить цену →TORSION SPRING 1 32 4030-0153-01 STIRRING PLATE ASSY
031165-5327-03 запросить цену →SEAL 1 33 4030-5365-01 DUCT
041165-5325-01 запросить цену →PIN 3 34 1165-5309-02 PRESSURE SPRING
074030-5388-01 запросить цену →TORSION SPRING 1 35 1165-5308-01 SHUTTER
084030-5387-02 запросить цену →STOPPER 1 36 4030-5361-02 REGULATING PLATE
091151-5023-01 запросить цену →SUPPORT 2 37 4030-5319-01 SEAL
104030-1019-01 запросить цену →NS COVER 1 38 4030-5385-02 SEAL
124030-2047-01 запросить цену →WIRE 1 39 4030-5386-01 TENSION SPRING
134030-2051-02 запросить цену →NS GUIDE 1 40 4030-5383-02 SHUTTER
144030-5396-01 запросить цену →PLATE SPRING 1 41 4030-5384-01 SEAL
159351-1200-11 запросить цену →INCANDESCENT LAMP ERASER (LA1) 1 42 4030-5381-02 TRAY
161165-4305-02 запросить цену →HOLDER 1 43 4030-5390-01 PRESSURE SPRING
174030-2055-01 запросить цену →NS HOLDER 1 44 4030-5395-01 PAWL
181165-4308-02 запросить цену →PLATE SPRING 1 45 4030-5389-01 HANDLE
194030-2046-01 запросить цену →STOPPER 1 46 4030-5392-01 TENSION SPRING
204030-2043-01 запросить цену →GUIDE 1 47 4030-5391-01 STOPPER
211164-2050-01 запросить цену →GUIDE 1 48 4109-2003-01 SHOULDER SCREW
224030-2050-02 запросить цену →NS BRACKET 1 49 4030-5398-01 COLLAR
234030-5379-01 запросить цену →GEAR 1 50 1165-4307-01 SEAL
244030-5378-01 запросить цену →GEAR 1 51 1165-4310-01 SEAL
254163-5278-01 запросить цену →BUSHING 2 52 1165-5319-01 SEAL
264030-0152-01 запросить цену →SCREW ASSY 1 53 4011-5338-01 PIN
274030-5360-01 запросить цену →HOUSING 1 54 9383-2210-11 CONNECTOR 2P
289326-2900-06 запросить цену →MAGNET 1 55 9383-2200-11 PLUG HOUSING
294011-5339-01 запросить цену →PLATE NUT 1 56 4030-5313-01 GUIDE
309334-2710-11 запросить цену →SWITCH TONER EMP (S4)
054030-5314-01 запросить цену →HOLDER 1 001,
054030-5382-01 запросить цену →HOLDER 1 201, 202, 211, 212, 214, 216, 301, 303, 304, 307, 311, 313,
064030-5315-01 запросить цену →HOLDER 1 001,
064030-5380-01 запросить цену →HOLDER 1 201, 202, 211, 212, 214, 216, 301, 303, 304, 307, 311, 313,
114030-2044-02 запросить цену →TENSION SPRING
114030-2045-01 запросить цену →TENSION SPRING 1 001, 201, 202, 211, 212, 214, 216, 301, 303, 304, 307, 311, 313,
574030-0758-00 запросить цену →HOPPER UNIT 1 201, 202, 211, 212, 214, 216, 301, 303, 304, 307, 311, 313,
574030-0767-00 запросить цену →HOPPER UNIT 1 001,

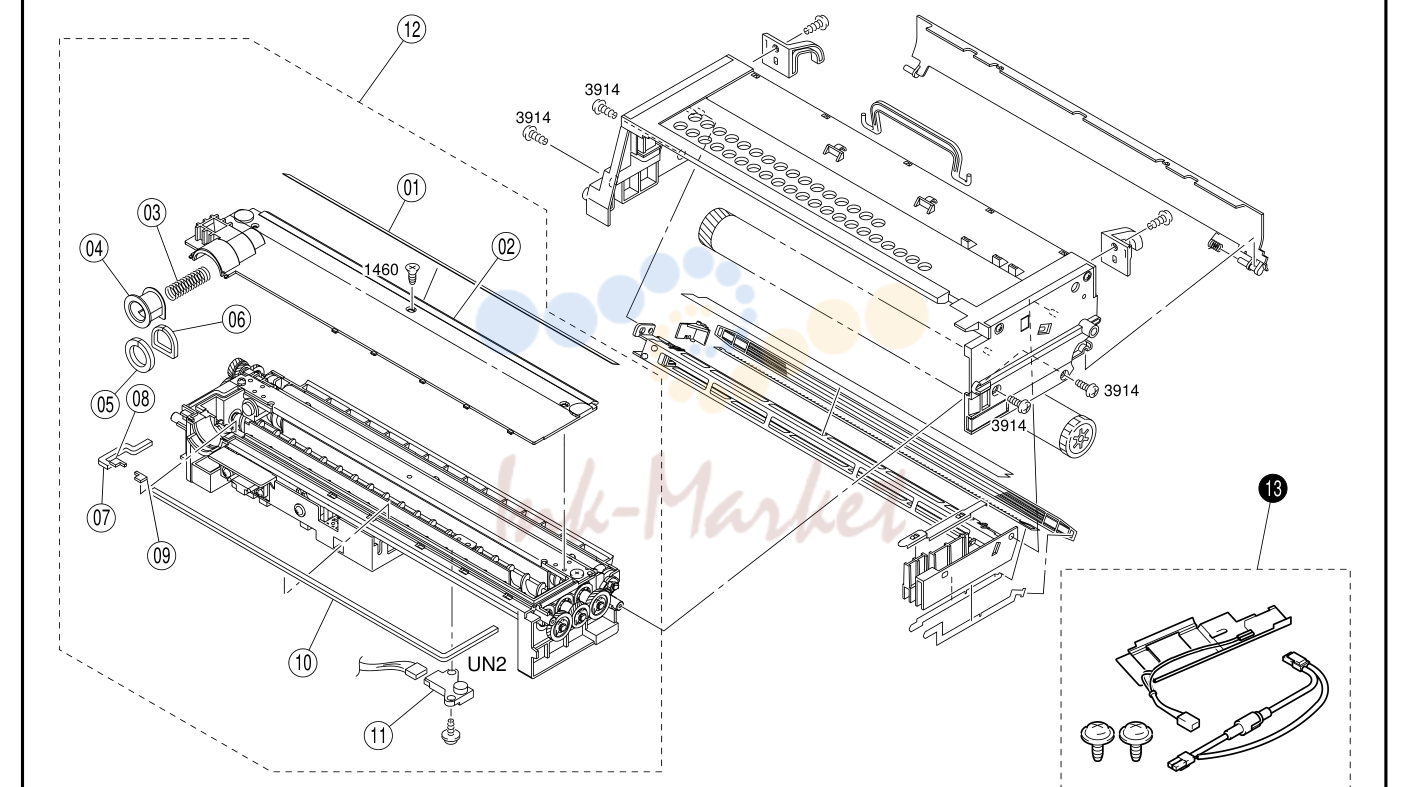

16. 15 IMAGING UNIT Di2510/Di2510f 29

16. 15 IMAGING UNIT Di2510/Di2510f 29

№АртикулНаименование
014030-5204-01 запросить цену →SEAL
024030-5203-02 запросить цену →LID
034163-5210-02 запросить цену →PRESSURE SPRING
044163-5205-01 запросить цену →SHUTTER
054163-5238-01 запросить цену →SEAL
064163-5208-01 запросить цену →SEAL
074163-5209-01 запросить цену →SEAL
084163-5240-01 запросить цену →SEAL
094163-5239-01 запросить цену →SEAL
104163-5207-01 запросить цену →SEAL
114515-6051-01 запросить цену →PWB ASSY ATDC (UN2)
124515-711 запросить цену →DEVELOPING UNIT
131171-0903-02 запросить цену →HEATER KIT 1 001,

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
