Konica Minolta di 152 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- 1. SFIX CHART
- 2. 1 ORIGINAL COVER 1
- 3. 2 HOUSING 3
- 4. 3 FRAMES 5
- 5. 4 IR UNIT (A) 7
- 6. 5 IR UNIT (B) 9
- 7. 6 HOPPER SECTION 11
- 8. 7 IU RAIL SECTION 13
- 9. 8 CHARGE UNIT 15
- 10. 9 DEVELOPING UNIT 17

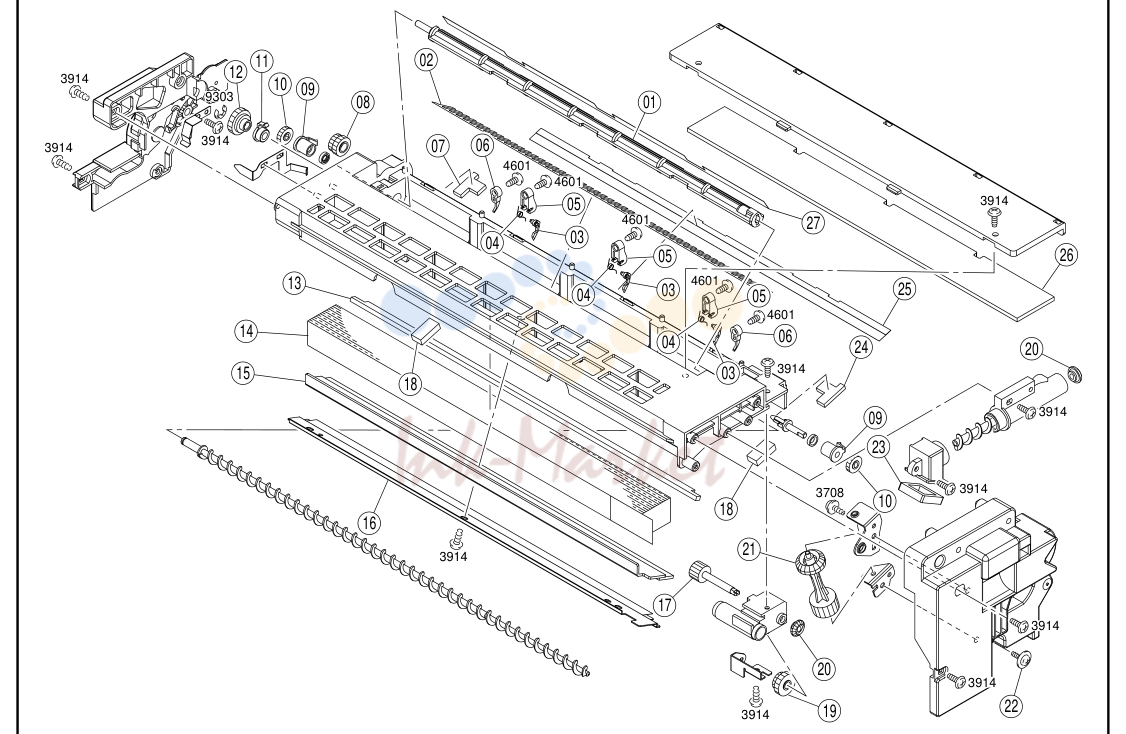

- 11. 10 CLEANER UNIT 19

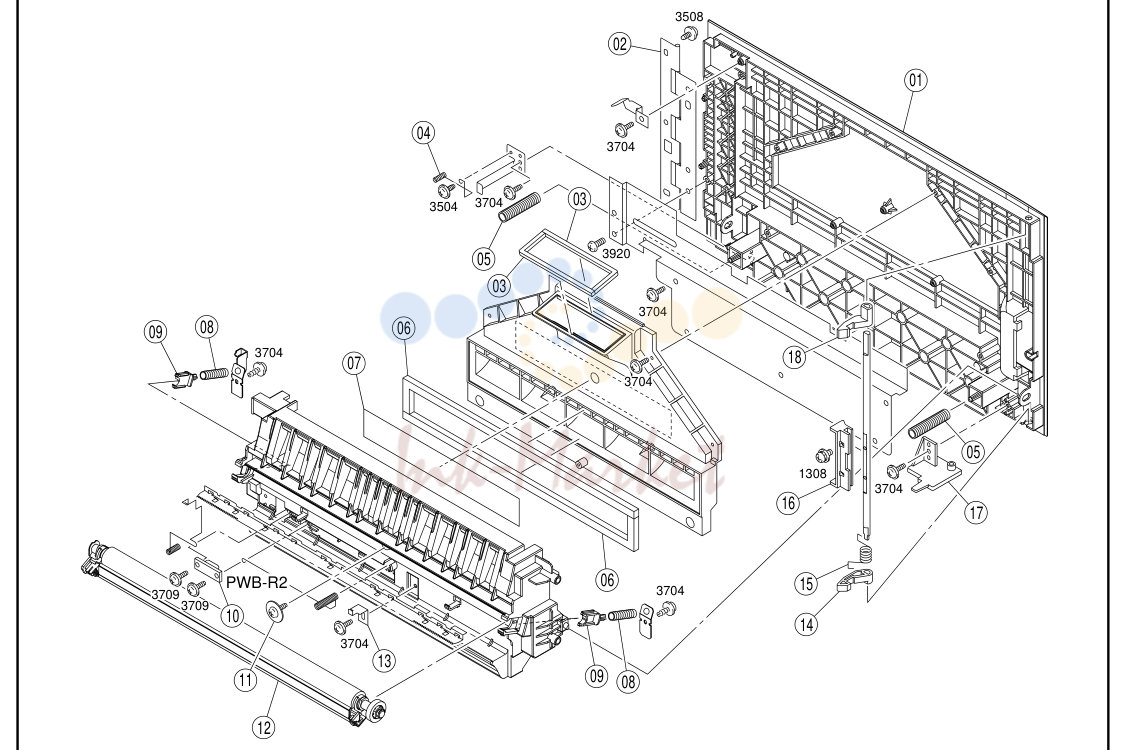

- 12. 11 TRANSPORT UNIT 21

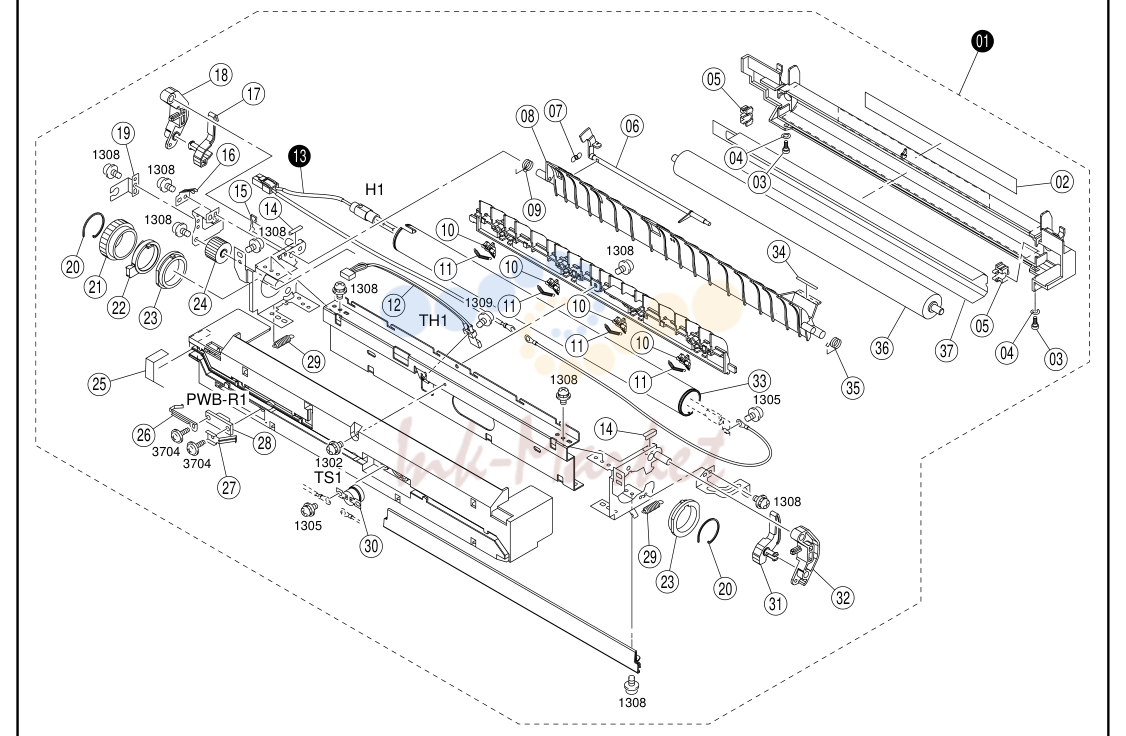

- 13. 12 FUSING UNIT 23

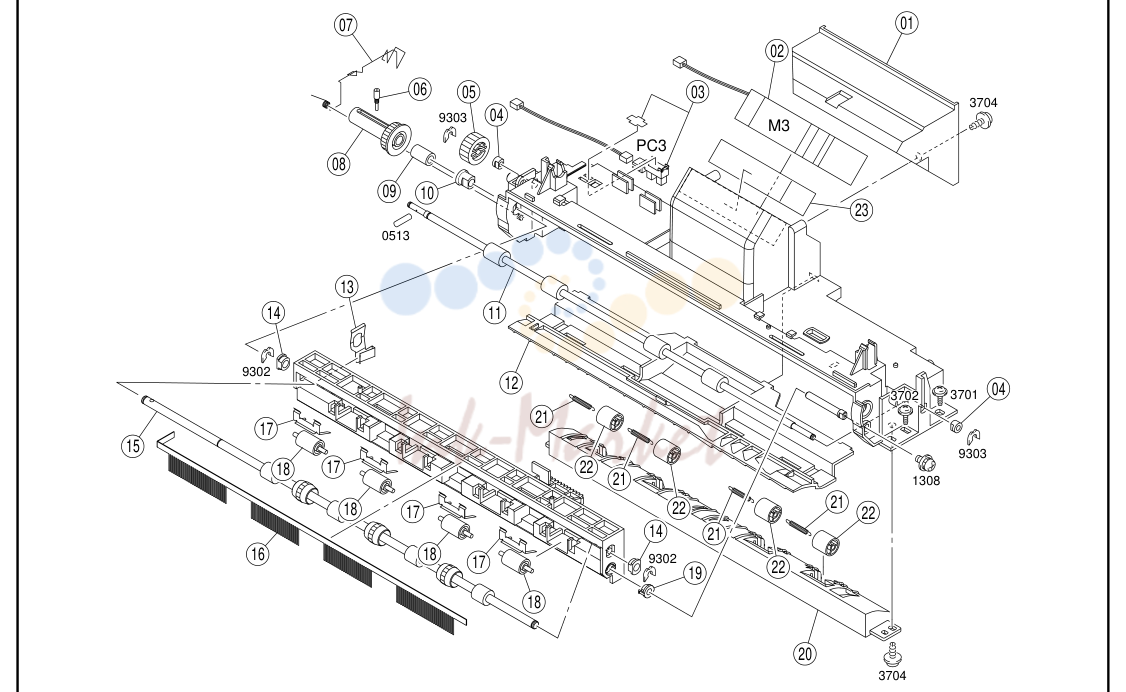

- 14. 13 PAPER EXIT SECTION 25

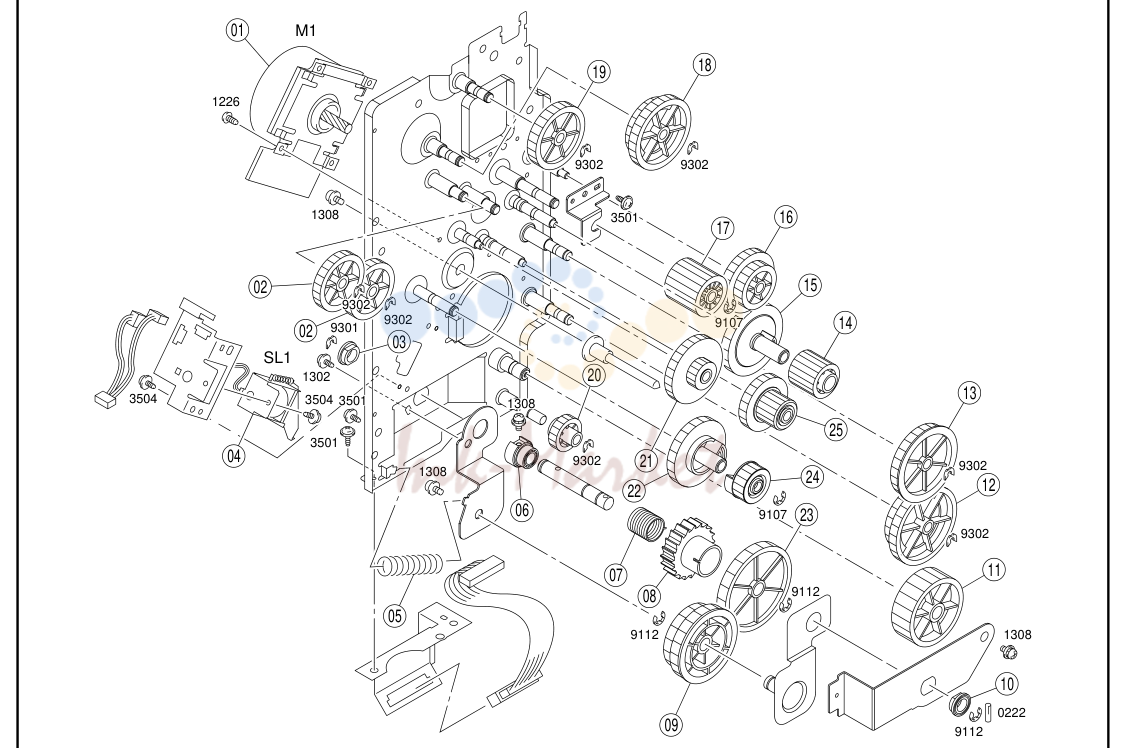

- 15. 14 DRIVE SECTION 27

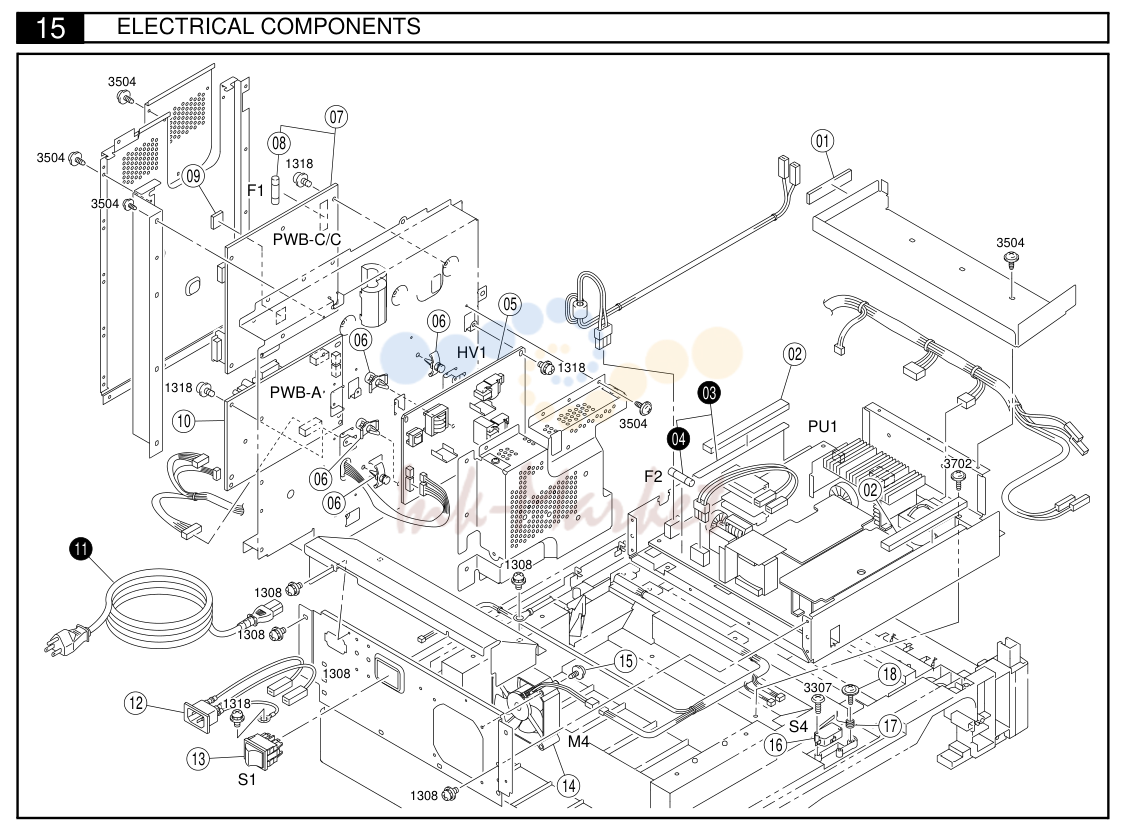

- 16. 15 ELECTRICAL COMPONENTS 29

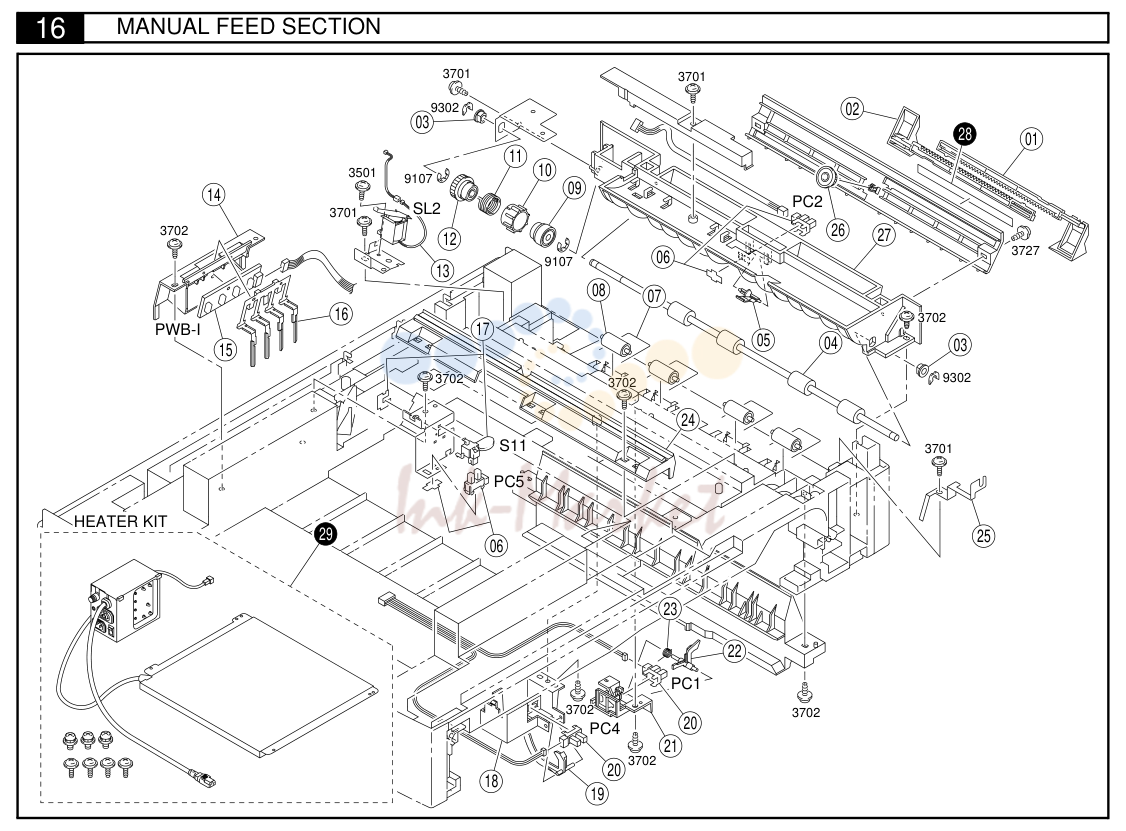

- 17. 16 MANUAL FEED SECTION 31

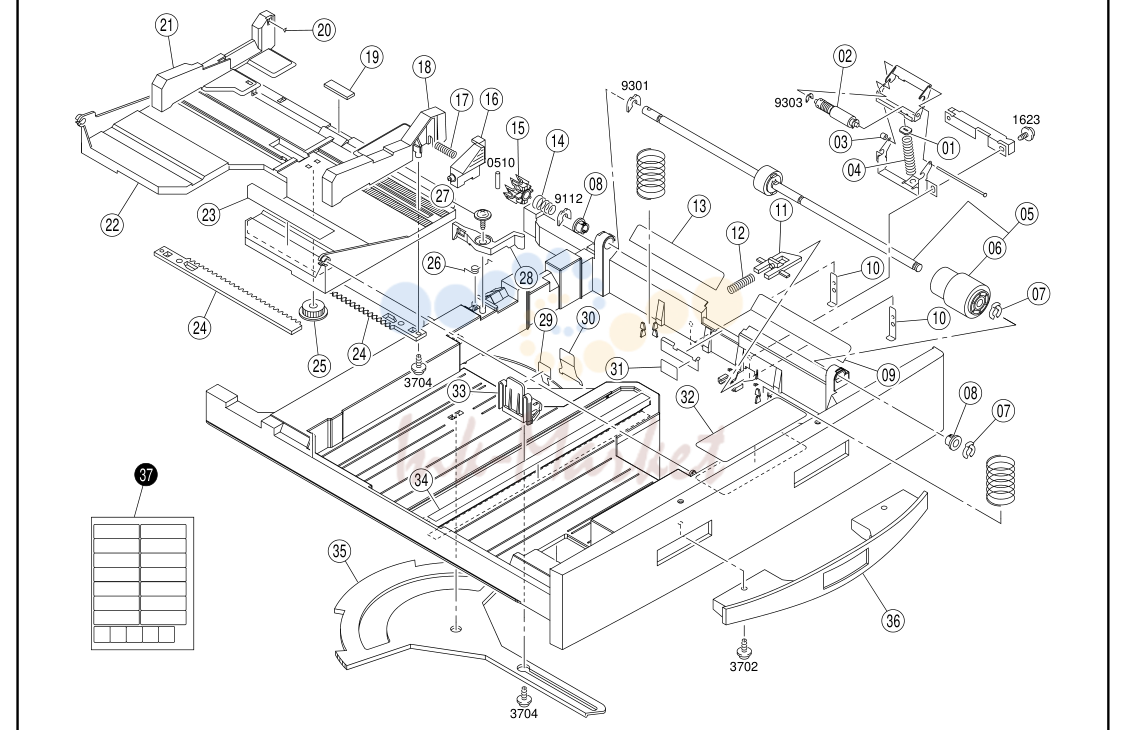

- 18. 17 CASSETTE SECTION 33

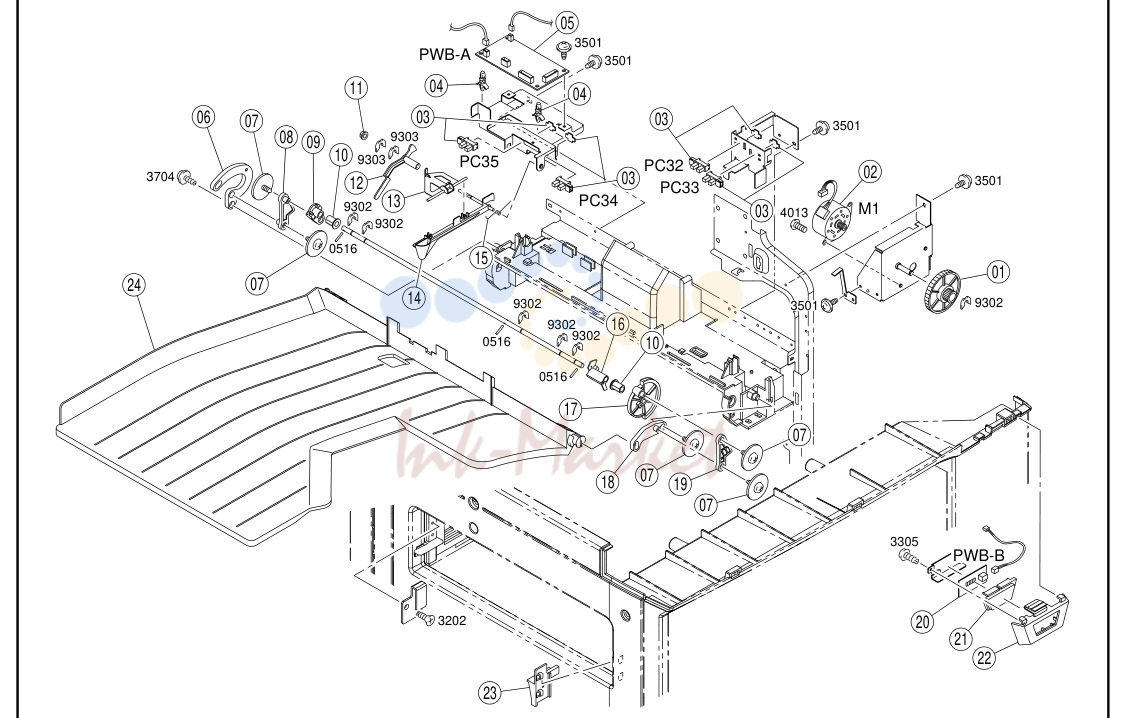

- 19. 18 JOB TRAY (OPTION) JS-202 35

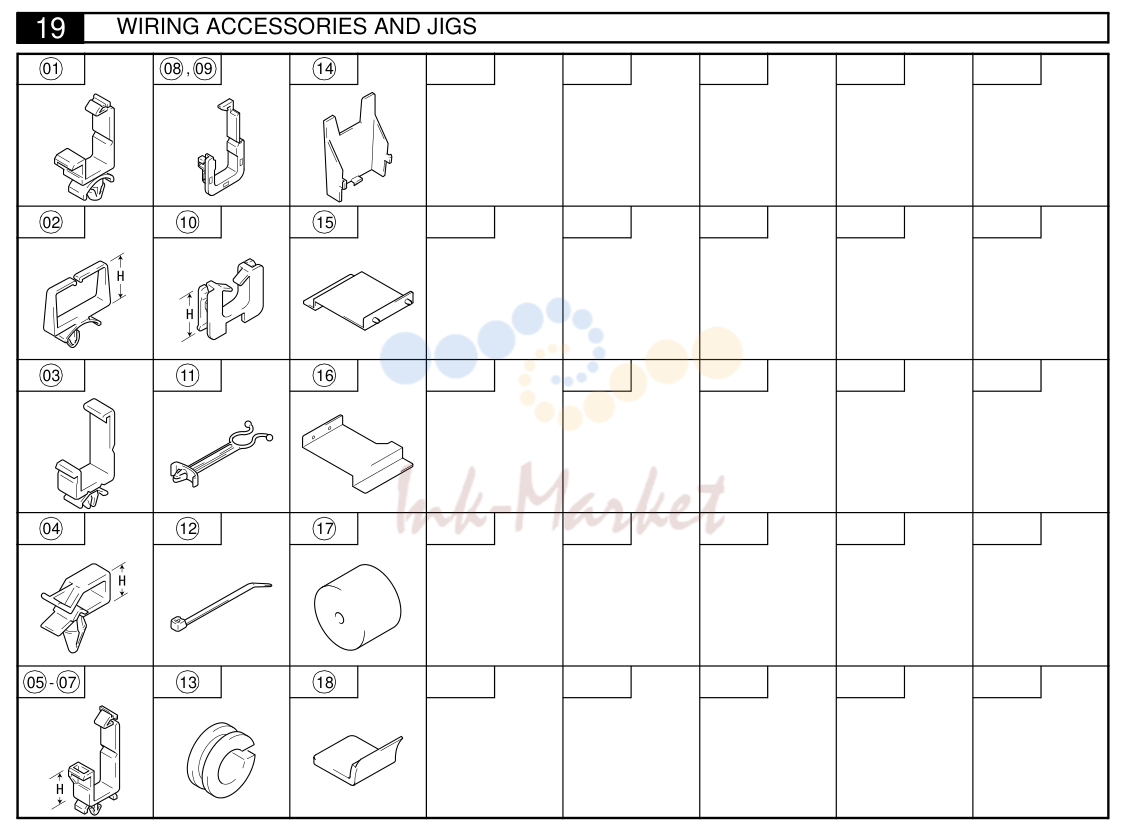

- 20. 19 WIRING ACCESSORIES AND JIGS 37
1. SFIX CHART
| № | Артикул | Наименование |
|---|---|---|
| 011 | JAPAN 100V 50-60Hz METRIC 219 CHINA 220V 50Hz METRIC | |
| 211 | EUROPE 200-240V 50Hz METRIC 311 USA/CANADA 120V 60Hz INCH | |
| 212 | 200-240V запросить цену → | METRIC 313 TAIWAN 110V 60Hz METRIC |
| 214 | PHILIPPINE/L AMERICA 200-240V 50-60Hz INCH 314 120-127V 60Hz METRIC | |
| 218 | KOREA 220V 60Hz METRIC |

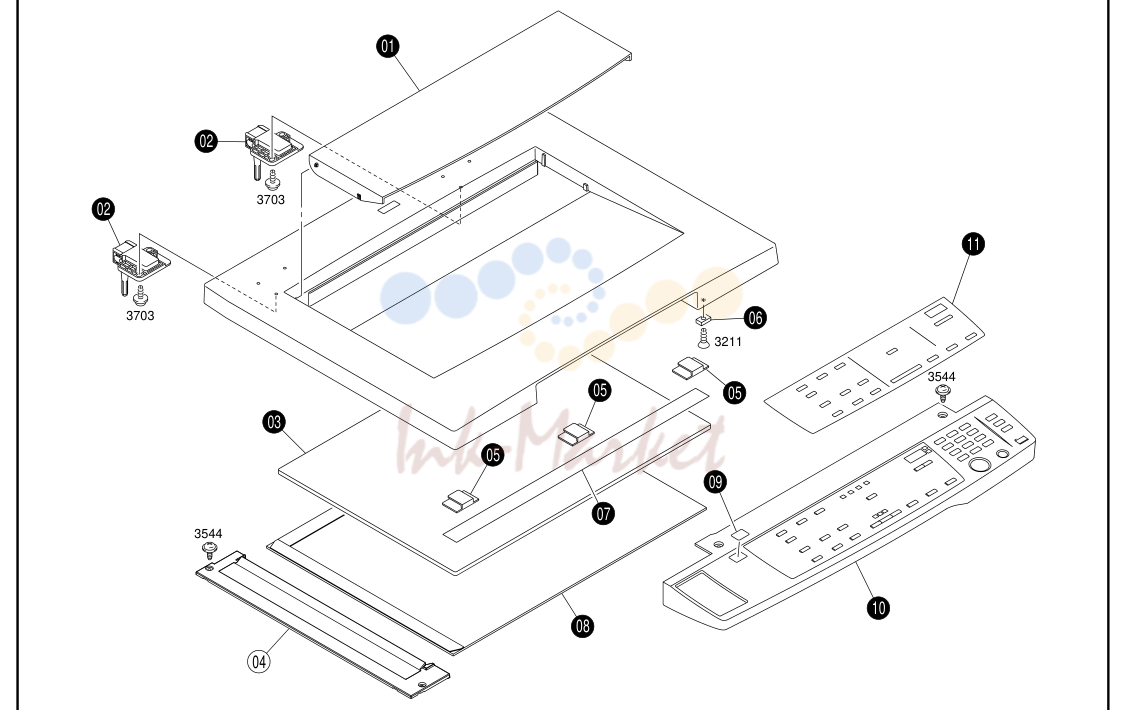

2. 1 ORIGINAL COVER 1
| № | Артикул | Наименование |
|---|---|---|
| 04 | 4506-1008-01 запросить цену → | COVER |
| 01 | 4002-1603-01 запросить цену → | HOLDER |
| 01 | 4002-1603-01 запросить цену → | HOLDER OPTION 1 011, 211, 212, 214, 218, 311, 313, |
| 02 | 1139-1705-01 запросить цену → | HINGE |
| 02 | 1139-1705-01 запросить цену → | HINGE OPTION 2 011, 211, 212, 214, 218, 311, 313, |
| 03 | 1139-1704-14 запросить цену → | PAD |
| 03 | 1139-1704-14 запросить цену → | PAD OPTION 1 011, 211, 212, 214, 218, 311, 313, |
| 05 | 1139-1703-02 запросить цену → | SLIDER |
| 05 | 1139-1703-02 запросить цену → | SLIDER OPTION 3 011, 211, 212, 214, 218, 311, 313, |
| 06 | 9326-2820-11 запросить цену → | MAGNET |
| 06 | 9326-2820-11 запросить цену → | MAGNET OPTION 1 011, 211, 212, 214, 218, 311, 313, |
| 07 | 1139-1706-01 запросить цену → | POLYESTER FILM |
| 07 | 1139-1706-01 запросить цену → | POLYESTER FILM OPTION 1 011, 211, 212, 214, 218, 311, 313, |
| 08 | 4506-1010-01 запросить цену → | ORIGINAL GLASS ASSY 1 214, |
| 08 | 4506-1011-01 запросить цену → | ORIGINAL GLASS ASSY 1 211, 212, 218, 219, 313, |
| 08 | 4506-1012-01 запросить цену → | ORIGINAL GLASS ASSY |
| 09 | 4022-7303-01 запросить цену → | LABEL |
| 10 | 4021-6052-04 запросить цену → | CONTROL PANEL ASSY RP 1 212, 214, 218, 219, 311, 313, |
| 10 | 4021-6053-04 запросить цену → | CONTROL PANEL ASSY RP |
| 10 | 4022-6051-04 запросить цену → | CONTROL PANEL ASSY RP |
| 11 | 4022-1201-02 запросить цену → | PANEL SHEET 1 214, |
| 11 | 4022-1202-02 запросить цену → | PANEL SHEET 1 212, 313, |
| 11 | 4022-1203-02 запросить цену → | PANEL SHEET |
| 11 | 4022-1204-01 запросить цену → | PANEL SHEET |
| 11 | 4022-1205-01 запросить цену → | PANEL SHEET |

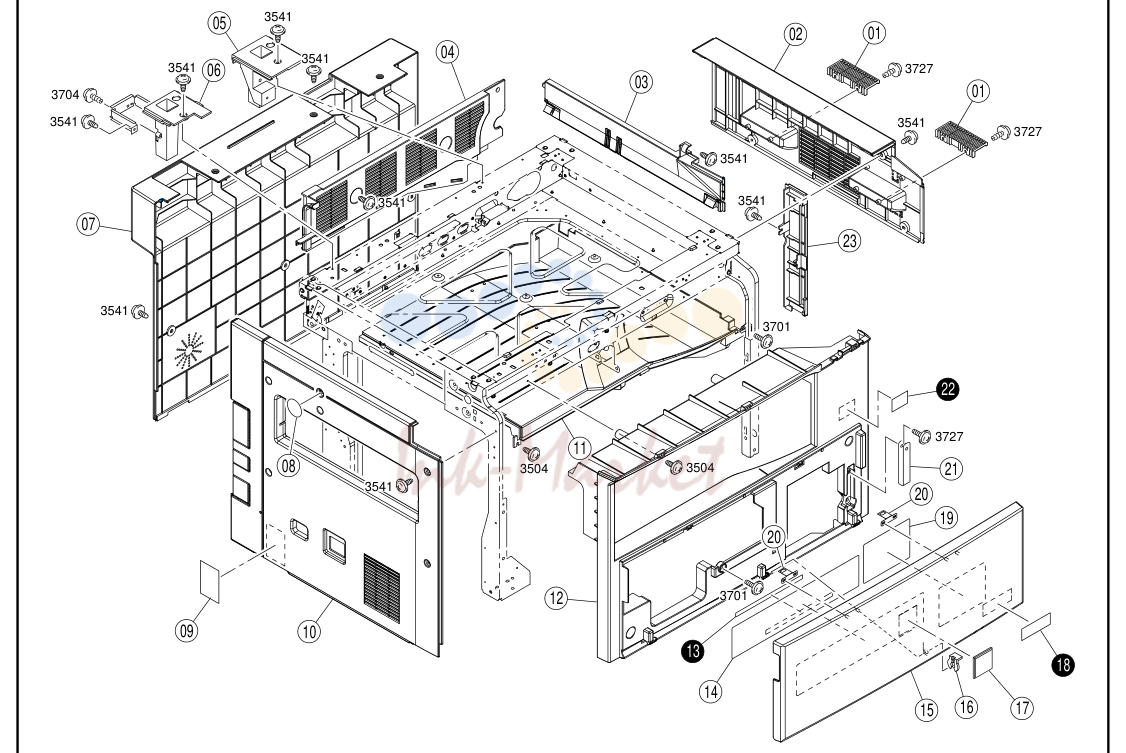

3. 2 HOUSING 3
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4021-1011-01 запросить цену → | HANDLE 2 21 4120-1014-02 BAND |
| 02 | 4021-1003-02 запросить цену → | COVER 1 23 4021-1010-01 COVER |
| 03 | 4021-1017-02 запросить цену → | COVER |
| 04 | 4021-1015-04 запросить цену → | COVER |
| 05 | 4021-1307-03 запросить цену → | HOLDER |
| 06 | 4021-1308-01 запросить цену → | HOLDER |
| 07 | 4021-1005-03 запросить цену → | REAR COVER |
| 08 | 4021-7603-01 запросить цену → | SEAL |
| 09 | 4004-7402-01 запросить цену → | LABEL |
| 10 | 4021-1004-04 запросить цену → | LEFT COVER |
| 11 | 4021-1014-02 запросить цену → | TRAY |
| 12 | 4021-1002-04 запросить цену → | COVER |
| 14 | 4021-7301-01 запросить цену → | LABEL |
| 15 | 4021-1001-03 запросить цену → | COVER |
| 16 | 1033-4402-01 запросить цену → | STOPPER RING |
| 17 | 4002-7305-01 запросить цену → | LABEL |
| 19 | 4011-7311-01 запросить цену → | LABEL |
| 20 | 4021-1009-01 запросить цену → | REINFORCE PLATE |
| 13 | 4021-7314-01 запросить цену → | LABEL 1 212, 214, 218, 219, 311, 313, |
| 13 | 4021-7315-01 запросить цену → | LABEL |
| 13 | 4022-7305-01 запросить цену → | LABEL |
| 18 | 4011-7322-01 запросить цену → | LABEL |
| 18 | 4022-7301-01 запросить цену → | LABEL 1 011, 211, 212, 214, 218, 219, 313, |
| 22 | 4011-7308-01 запросить цену → | LABEL |
| 22 | 4011-7309-01 запросить цену → | LABEL 1 211, 212, 214, 218, 219, 311, 313, |

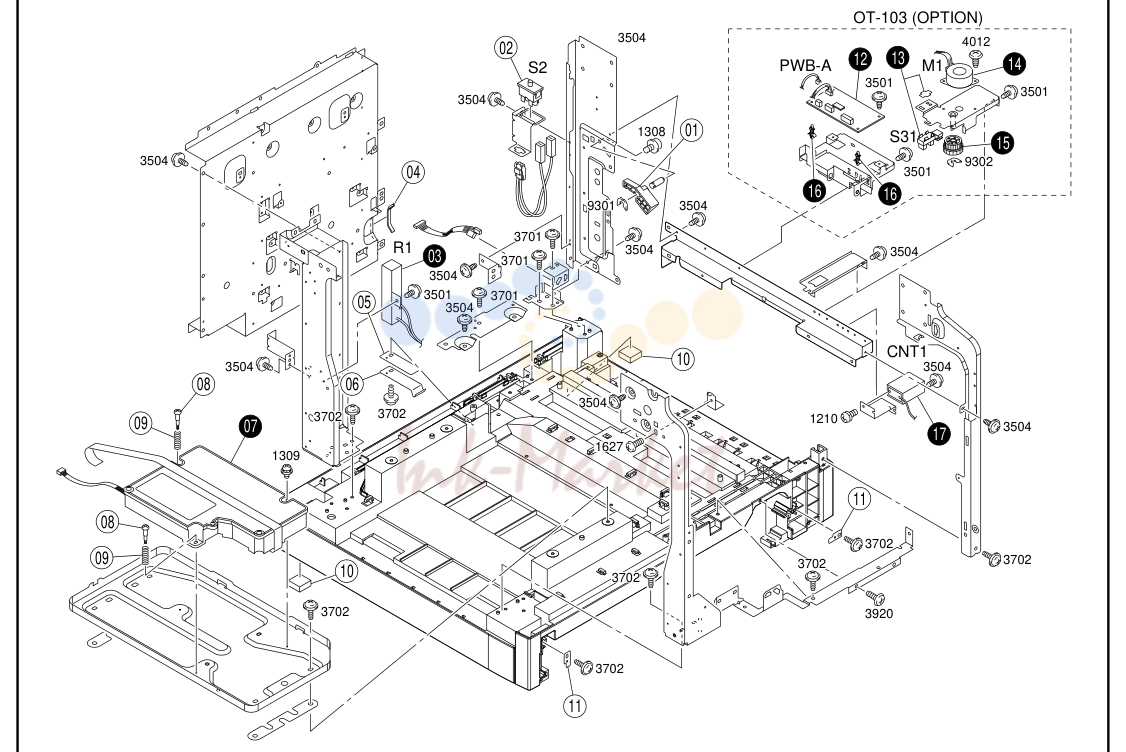

4. 3 FRAMES 5
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4021-2009-02 запросить цену → | LEVER |
| 02 | 9332-1710-41 запросить цену → | SWITCH SAFETY (S2) |
| 04 | 4021-2210-01 запросить цену → | SEAL |
| 05 | 4021-3011-01 запросить цену → | PLATE SPRING |
| 06 | 4021-3005-01 запросить цену → | PLATE SPRING |
| 08 | 4128-1979-01 запросить цену → | SHOULDER SCREW |
| 09 | 4128-1978-01 запросить цену → | PRESSURE SPRING |
| 10 | 4156-3826-01 запросить цену → | RUBBER FOOT |
| 11 | 4686-3304-01 запросить цену → | STOPPER |
| 03 | 9459-1807-01 запросить цену → | RESISTOR (R1) 1 211, 212, 214, 218, |
| 07 | 4021-0531-03 запросить цену → | P/H ASSY 1 011, 211, 212, 214, 219, 311, 313, |
| 07 | 4021-0533-01 запросить цену → | P/H ASSY |
| 12 | 4690-0101-01 запросить цену → | PWB ASSY (PWB-A) RP 1 211, 212, 214, 218, 219, 311, 313, |
| 13 | 4686-0901-01 запросить цену → | PHOTO INTERRUPTER HOME (S31) 1 211, 212, 214, 218, 219, 311, 313, |
| 14 | 9314-1100-31 запросить цену → | MOTOR SHIFT DRIVE (M1) 1 211, 212, 214, 218, 219, 311, 313, |
| 15 | 4690-2401-01 запросить цену → | GEAR 1 211, 212, 214, 218, 219, 311, 313, |
| 16 | 9384-1900-56 запросить цену → | PWB SUPPORT 6.35H 2 211, 212, 214, 218, 219, 311, 313, |
| 17 | 9323-1410-11 запросить цену → | COUNTER |
| 17 | 9323-1410-11 запросить цену → | COUNTER OPTION 1 211, 212, 214, 218, 219, 311, 313, |

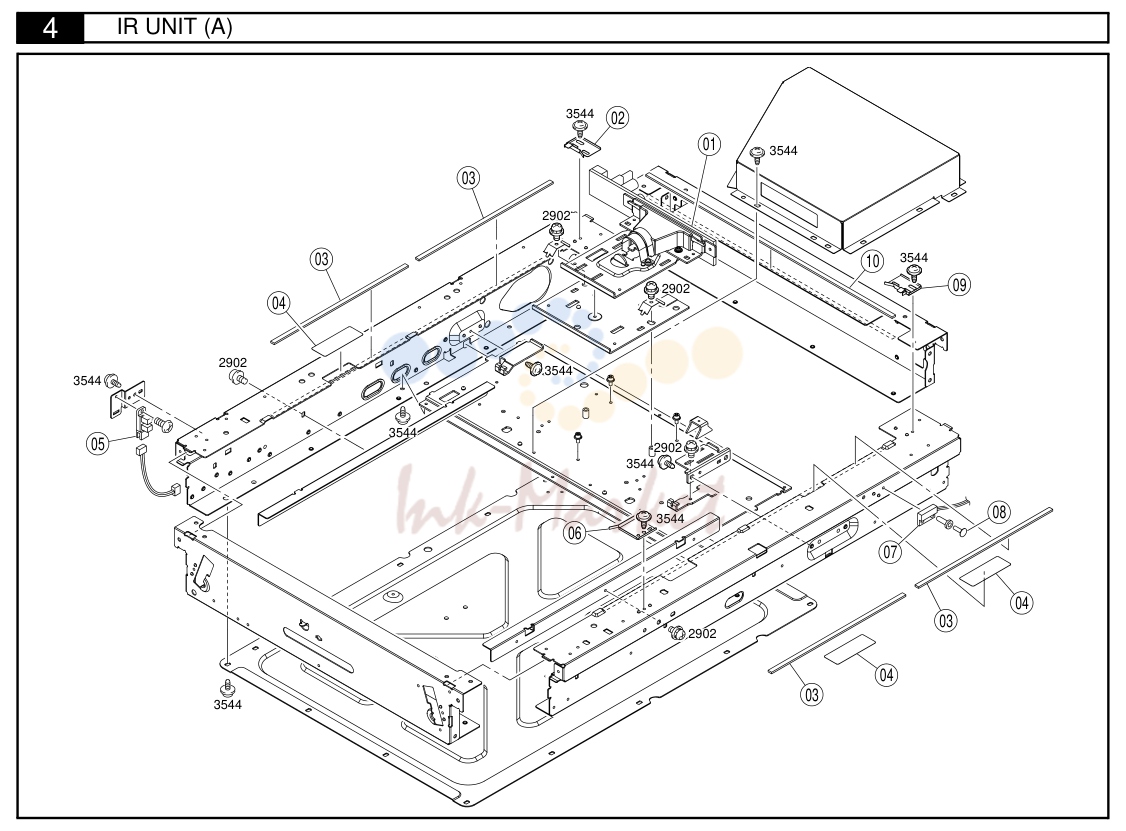

5. 4 IR UNIT (A) 7
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4506-1026-01 запросить цену → | CCD UNIT |
| 02 | 4506-1007-01 запросить цену → | SET PLATE |
| 03 | 4506-1003-01 запросить цену → | CUSHION |
| 04 | 4506-1038-01 запросить цену → | SEAL |
| 05 | 4506-1001-01 запросить цену → | PHOTO INTERRUPTER |
| 06 | 4506-1005-01 запросить цену → | SET PLATE |
| 07 | 4647-1039-01 запросить цену → | MAGNETIC SW |
| 08 | 4506-1002-01 запросить цену → | PIN |
| 09 | 4506-1006-01 запросить цену → | SET PLATE |
| 10 | 4506-1004-01 запросить цену → | CUSHION |

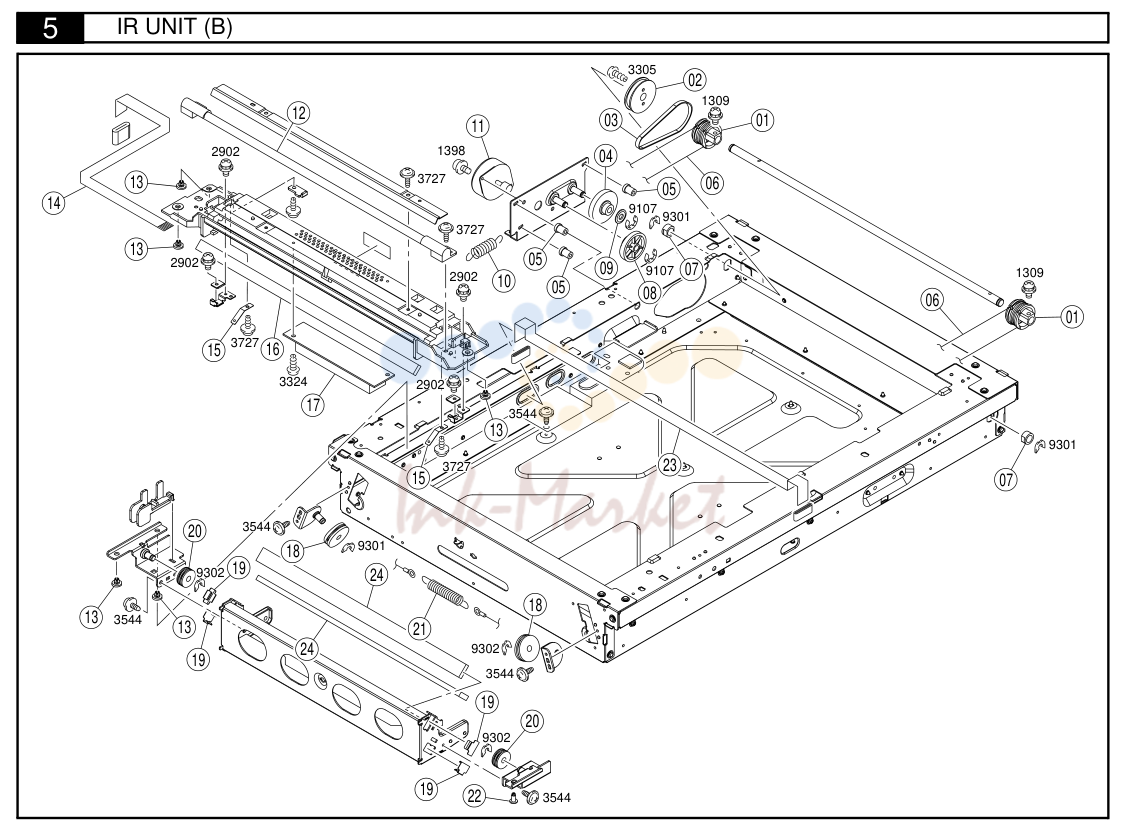

6. 5 IR UNIT (B) 9
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4506-1015-01 запросить цену → | PULLEY 2 19 4506-1031-01 SET PLATE |
| 02 | 4506-1018-01 запросить цену → | PULLEY 1 20 4506-1030-01 PULLEY |
| 03 | 4506-1022-01 запросить цену → | TIMING BELT 1 21 4506-1020-01 TENSION SPRING |
| 04 | 4506-1024-01 запросить цену → | GEAR 1 22 4506-1033-01 SHOULDER SCREW |
| 05 | 4506-1016-01 запросить цену → | CUSHION 3 23 4506-1027-01 WIRE HARNESS ASSY |
| 06 | 4506-1013-01 запросить цену → | WIRE 2 24 4506-1029-01 MIRROR |
| 07 | 4506-1021-01 запросить цену → | BUSHING |
| 08 | 4506-1017-01 запросить цену → | GEAR |
| 09 | 4506-1025-01 запросить цену → | SPACER |
| 10 | 4506-1019-01 запросить цену → | TENSION SPRING |
| 11 | 4506-1014-01 запросить цену → | MOTOR |
| 12 | 4506-1034-01 запросить цену → | LAMP RP |
| 13 | 4506-1032-01 запросить цену → | BUSHING |
| 14 | 4506-1028-01 запросить цену → | WIRE HARNESS ASSY |
| 15 | 4506-1037-01 запросить цену → | HOLDER |
| 16 | 4506-1036-01 запросить цену → | MIRROR |
| 17 | 4506-1035-01 запросить цену → | INVERTER RP |
| 18 | 4506-1023-01 запросить цену → | PULLEY |

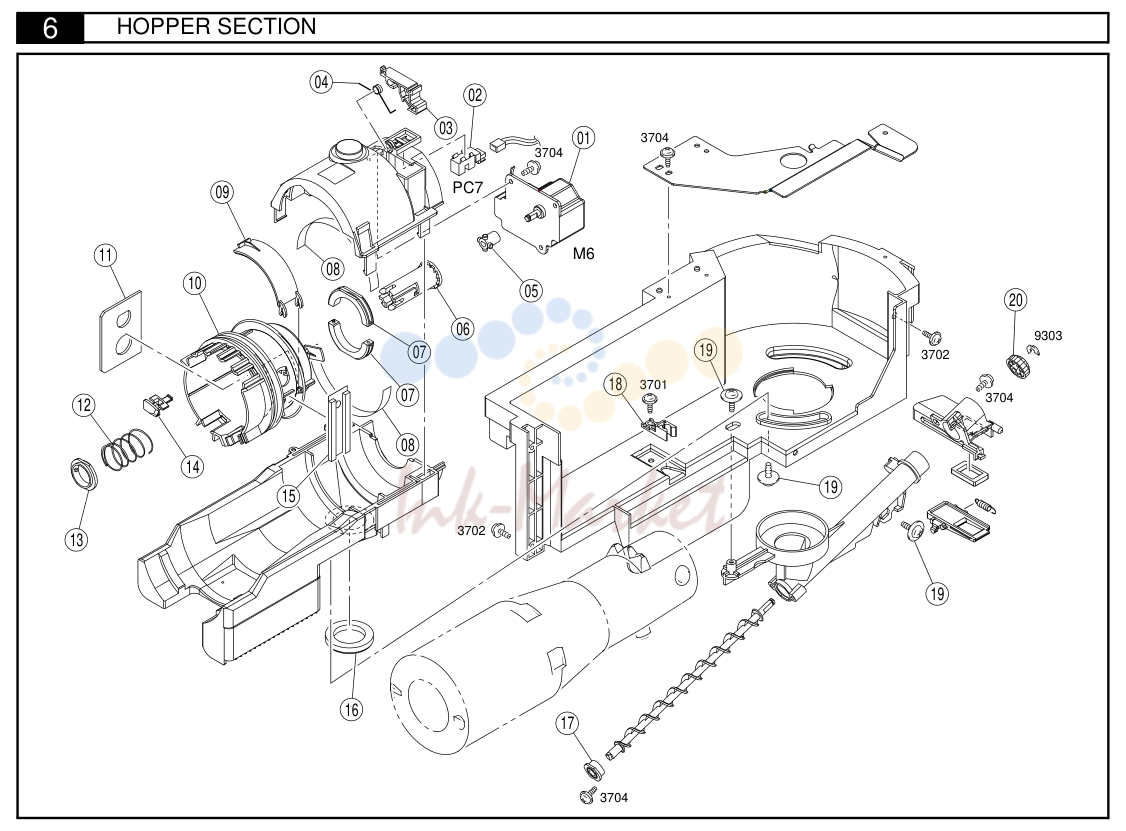

7. 6 HOPPER SECTION 11
| № | Артикул | Наименование |
|---|---|---|
| 01 | 9312-1100-11 запросить цену → | MOTOR TONER (M6) 1 19 4163-5293-01 SCREW |
| 02 | 4611-6301-01 запросить цену → | PHOTO INTERRUPTER HOME (PC7) 1 20 1139-5730-01 GEAR 18T |
| 03 | 4021-5314-01 запросить цену → | LEVER |
| 04 | 1139-5022-01 запросить цену → | TORSION SPRING |
| 05 | 4021-5315-01 запросить цену → | PIN |
| 06 | 1165-5326-02 запросить цену → | SHAFT |
| 07 | 1151-5023-01 запросить цену → | SUPPORT |
| 08 | 1139-5026-01 запросить цену → | POLYESTER FILM |
| 09 | 4021-5303-01 запросить цену → | SHUTTER |
| 10 | 4021-5310-01 запросить цену → | COUPLING |
| 11 | 1174-5010-01 запросить цену → | SHEEL |
| 12 | 1151-5033-02 запросить цену → | PRESSURE SPRING |
| 13 | 1151-5032-01 запросить цену → | COLLAR |
| 14 | 1139-5018-04 запросить цену → | DETECTING PLATE |
| 15 | 4021-5309-01 запросить цену → | SEAL |
| 16 | 4021-5316-02 запросить цену → | SEAL |
| 17 | 4163-5278-01 запросить цену → | BUSHING |
| 18 | 1139-5015-01 запросить цену → | LOCK LEVER |

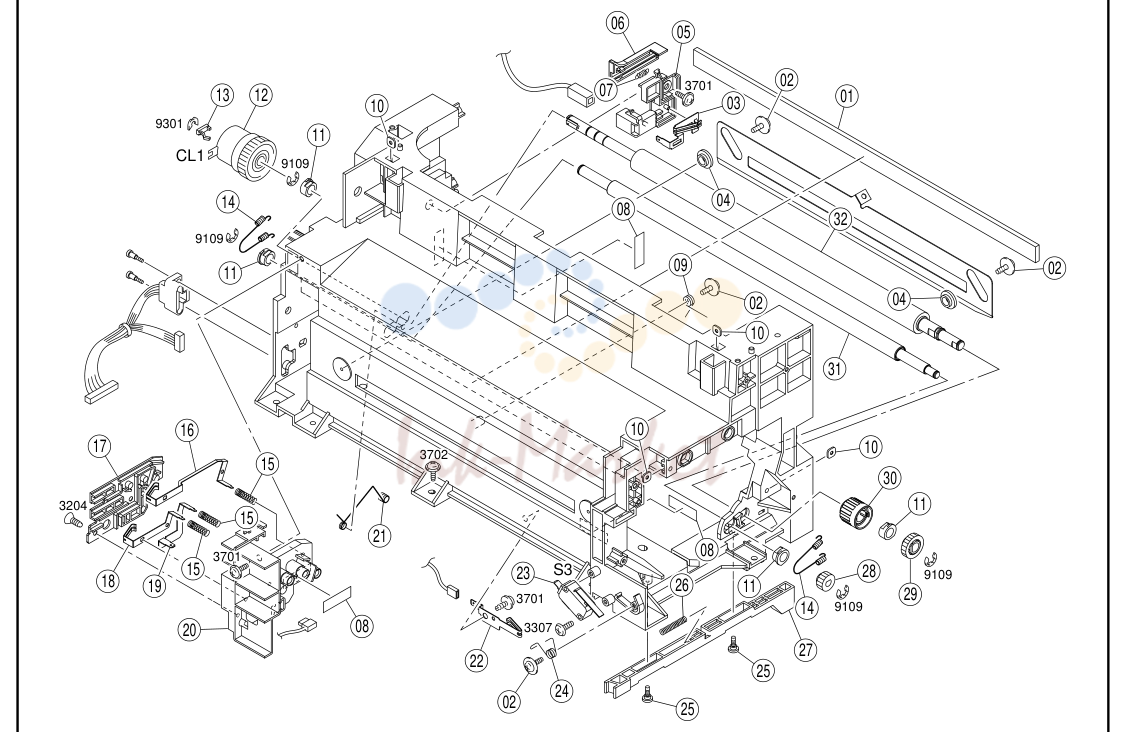

8. 7 IU RAIL SECTION 13
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4021-2026-01 запросить цену → | SEAL 1 19 4021-2108-01 CONTACT |
| 02 | 4163-5293-01 запросить цену → | SCREW 4 20 4021-2104-04 HOLDER |
| 03 | 4021-2106-01 запросить цену → | CONTACT 1 21 4021-3514-01 CONTACT |
| 04 | 4021-2015-01 запросить цену → | COLLAR 2 22 4021-2110-01 CONTACT |
| 05 | 4021-2103-02 запросить цену → | HOLDER 1 23 9331-2710-11 MICRO SWITCH FRONT LOCK (S3) |
| 06 | 4021-4357-02 запросить цену → | LEVER 1 24 4021-2208-03 TORSION SPRING |
| 07 | 4021-4369-01 запросить цену → | TENSION SPRING 1 25 4021-2316-01 SHOULDER SCREW |
| 08 | 1129-7303-01 запросить цену → | LABEL 3 26 4021-2308-01 PRESSURE SPRING |
| 09 | 4021-2023-01 запросить цену → | TORSION SPRING 1 27 4021-2301-02 ARM |
| 10 | 4002-5042-01 запросить цену → | PLATE NUT 4 28 1164-3515-01 GEAR |
| 11 | 1164-3509-01 запросить цену → | BUSHING 4 29 1164-3508-01 GEAR |
| 12 | 9322-1100-11 запросить цену → | CLUTCH TIMING (CL1) 1 30 4021-3505-01 KNOB |
| 13 | 1149-3117-01 запросить цену → | SPACER 1 31 4021-3507-01 ROLLER |
| 14 | 4021-3513-01 запросить цену → | TENSION SPRING 2 32 4021-3506-02 ROLLER |
| 15 | 4021-2101-01 запросить цену → | PRESSURE SPRING |
| 16 | 4021-2107-01 запросить цену → | CONTACT |
| 17 | 4021-2111-02 запросить цену → | COVER |
| 18 | 4021-2109-01 запросить цену → | CONTACT |

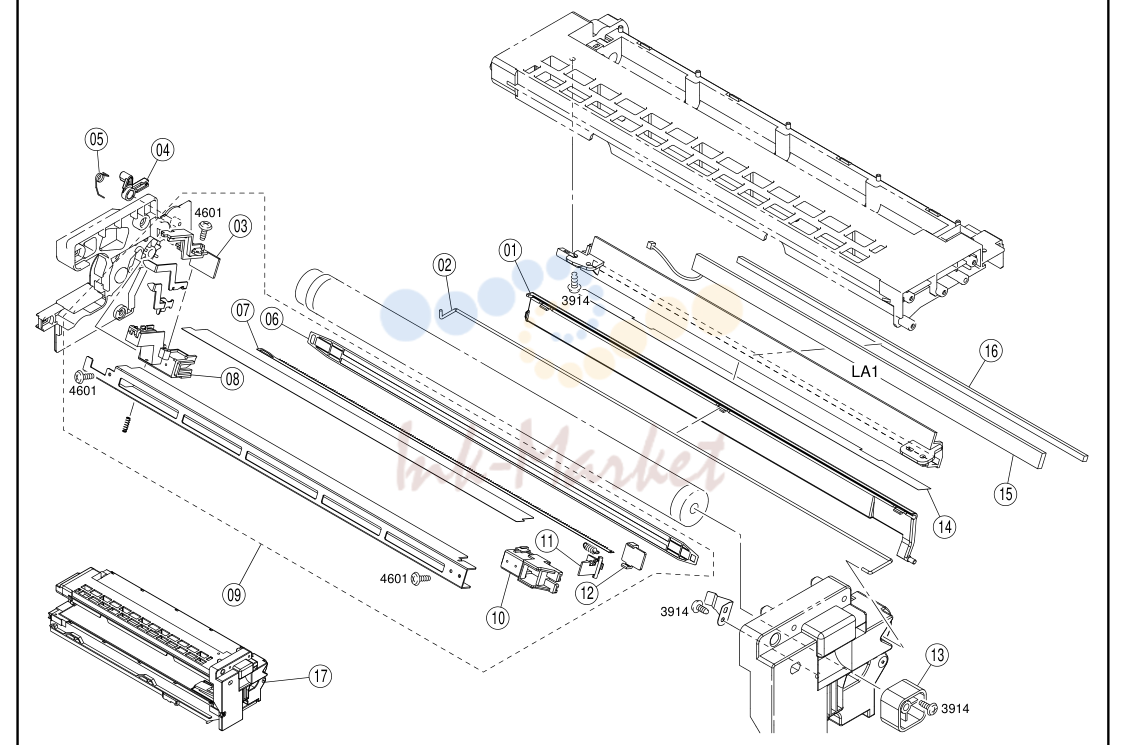

9. 8 CHARGE UNIT 15
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4021-4354-02 запросить цену → | SHUTTER |
| 02 | 4021-4355-02 запросить цену → | LEVER |
| 03 | 4021-4103-02 запросить цену → | COVER |
| 04 | 4021-4356-03 запросить цену → | LEVER |
| 05 | 4021-4358-01 запросить цену → | TORSION SPRING |
| 06 | 4163-4104-02 запросить цену → | GRID RP |
| 07 | 4163-4103-01 запросить цену → | ELECTRODE NEEDLE RP |
| 08 | 4021-4102-02 запросить цену → | HOLDER |
| 09 | 4021-0306-02 запросить цену → | DRUM CHARGE UNIT RP |
| 10 | 4021-4101-02 запросить цену → | HOLDER |
| 11 | 4021-4107-01 запросить цену → | LEVER |
| 12 | 4163-4106-01 запросить цену → | COVER |
| 13 | 4021-4362-01 запросить цену → | PIN RP |
| 14 | 1165-4310-01 запросить цену → | SEAL |
| 15 | 4021-6505-01 запросить цену → | LED PILOT LAMP ERASER (LA1) RP |
| 16 | 1165-4307-01 запросить цену → | SEAL |

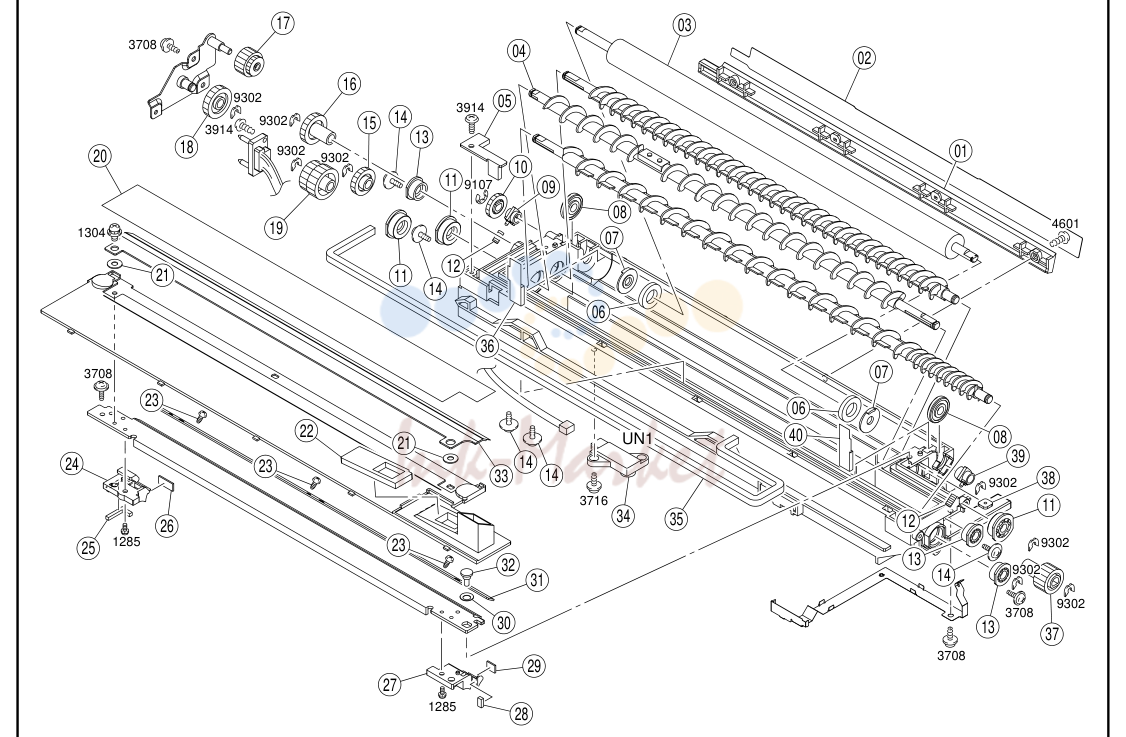

10. 9 DEVELOPING UNIT 17
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4021-5204-02 запросить цену → | GUIDE 1 21 4021-5229-01 WASHER |
| 02 | 4021-5222-01 запросить цену → | SEAL RP 1 22 4021-5203-03 SEAL |
| 03 | 4163-5296-02 запросить цену → | DEVELOPING ROLLER 1 23 4163-5271-01 SCREW |
| 04 | 4021-0752-01 запросить цену → | SCREW ASSY 1 24 4021-5221-01 GUIDE |
| 05 | 4021-5226-01 запросить цену → | COVER 1 25 4163-5229-02 SEAL |
| 06 | 4021-5225-01 запросить цену → | SEAL 2 26 4163-5245-01 MAGNET |
| 07 | 4163-5226-01 запросить цену → | HOLDER 2 27 4163-5272-01 GUIDE |
| 08 | 4163-5298-01 запросить цену → | ROLL 2 28 4163-5241-03 SEAL |
| 09 | 4021-5231-01 запросить цену → | BUSHING 1 29 4163-5244-01 MAGNET |
| 10 | 4021-5232-01 запросить цену → | GEAR 1 30 1139-5250-01 PLATE SPRING |
| 11 | 4163-5277-01 запросить цену → | BUSHING 3 31 4163-5217-01 REGULATING PLATE |
| 12 | 4163-5231-02 запросить цену → | PRESSURE SPRING 2 32 1139-5249-01 SHOULDER SCREW |
| 13 | 4163-5278-01 запросить цену → | BUSHING 3 33 4163-5204-04 REGULATING PLATE RP |
| 14 | 4163-5293-01 запросить цену → | SCREW 5 34 4163-6051-01 ATDC SENSOR ATDC (UN1) RP |
| 15 | 4021-5213-01 запросить цену → | GEAR 1 35 4021-5207-01 SEAL |
| 16 | 4021-5212-02 запросить цену → | GEAR 1 36 4163-5237-01 SEAL |
| 17 | 4021-5211-01 запросить цену → | GEAR 1 37 4021-5219-01 GEAR |
| 18 | 4021-5227-01 запросить цену → | GEAR 1 38 4002-5042-01 PLATE NUT |
| 19 | 4021-5214-01 запросить цену → | GEAR 1 39 4163-5230-03 BUSHING |
| 20 | 4163-5252-04 запросить цену → | SEAL 1 40 4163-5221-01 SEAL |
11. 10 CLEANER UNIT 19
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4163-5607-02 запросить цену → | SCREW 1 19 4021-5615-01 GEAR |
| 02 | 4163-5617-01 запросить цену → | SEAL 1 20 4163-5639-01 GEAR |
| 03 | 4163-4370-01 запросить цену → | SEPARATOR RP 3 21 4021-5205-01 GEAR |
| 04 | 4163-4072-01 запросить цену → | TORSION SPRING 3 22 4163-5293-01 SCREW |
| 05 | 4163-4361-04 запросить цену → | HOLDER 3 23 4021-5611-01 SEAL |
| 06 | 4162-4074-01 запросить цену → | GUIDE 2 24 4163-5605-02 SEAL |
| 07 | 4163-5604-02 запросить цену → | SEAL 1 25 4163-5606-04 SEAL |
| 08 | 4021-5618-01 запросить цену → | GEAR 1 26 4163-5612-02 SEAL |
| 09 | 4163-5611-01 запросить цену → | BUSHING 2 27 4163-5620-01 SEAL |
| 10 | 4163-5609-01 запросить цену → | GEAR |
| 11 | 4163-5625-01 запросить цену → | BUSHING |
| 12 | 4021-5619-01 запросить цену → | GEAR |
| 13 | 4163-5614-01 запросить цену → | SEAL |
| 14 | 1156-4118-02 запросить цену → | OZONE FILTER RP |
| 15 | 4163-5602-02 запросить цену → | CLEANING BLADE RP |
| 16 | 4163-4302-01 запросить цену → | NETURALIZING MEMBER RP |
| 17 | 4021-5616-01 запросить цену → | GEAR |
| 18 | 4163-5603-01 запросить цену → | SEAL |
12. 11 TRANSPORT UNIT 21
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4021-3502-02 запросить цену → | COVER |
| 02 | 4021-2019-02 запросить цену → | HINGE |
| 03 | 4021-3522-01 запросить цену → | SEAL |
| 04 | 4021-2305-01 запросить цену → | CONTACT |
| 05 | 4011-3515-01 запросить цену → | PRESSURE SPRING |
| 06 | 4021-3523-01 запросить цену → | SEAL |
| 07 | 4021-7302-01 запросить цену → | LABEL |
| 08 | 1164-4207-01 запросить цену → | PRESSURE SPRING |
| 09 | 1164-4206-02 запросить цену → | BUSHING |
| 10 | 4011-0112-01 запросить цену → | PWB ASSY (PWB-R2) |
| 11 | 4163-5293-01 запросить цену → | SCREW |
| 12 | 4021-0315-01 запросить цену → | TRANSFER ROLLER ASSY RP |
| 13 | 4021-4211-01 запросить цену → | STOPPER |
| 14 | 4021-2315-01 запросить цену → | LEVER |
| 15 | 4021-2312-01 запросить цену → | TORSION SPRING |
| 16 | 4021-2313-02 запросить цену → | HANDLE |
| 17 | 4021-2307-01 запросить цену → | LEVER |
| 18 | 4021-2311-01 запросить цену → | LEVER |
13. 12 FUSING UNIT 23
| № | Артикул | Наименование |
|---|---|---|
| 02 | 4021-7310-01 запросить цену → | LABEL 1 21 4021-5713-02 GEAR |
| 03 | 4021-5742-01 запросить цену → | SHOULDER SCREW 2 22 4021-5728-02 BUSHING |
| 04 | 1164-5765-01 запросить цену → | SPACER 2 23 4021-5710-03 BUSHING RP |
| 05 | 4021-5711-01 запросить цену → | BUSHING RP 2 24 4021-5731-01 GEAR |
| 06 | 4021-5722-01 запросить цену → | ACTUATOR 1 25 4021-5745-01 SEAL |
| 07 | 4021-5723-01 запросить цену → | TENSION SPRING 1 26 4021-5729-01 CONTACT |
| 08 | 4021-5714-03 запросить цену → | GUIDE 1 27 4021-5732-01 CONTACT |
| 09 | 4021-5715-01 запросить цену → | TORSION SPRING 1 28 4011-0110-01 PWB ASSY (PWB-R1) |
| 10 | 4021-5720-02 запросить цену → | SEPARATOR RP 4 29 4021-5727-01 TENSION SPRING |
| 11 | 4021-5721-01 запросить цену → | TENSION SPRING 4 30 9334-1100-11 THERMAL SWITCH FUSING (TS1) RP |
| 12 | 9372-2710-12 запросить цену → | THERMISTOR FUSING (TH1) RP 1 31 4021-5725-02 LEVER |
| 14 | 4021-5739-01 запросить цену → | PROTECTION 2 32 4021-5724-01 LEVER |
| 15 | 4021-5740-02 запросить цену → | STOP RING 1 33 4021-5701-02 ROLLER RP |
| 16 | 4021-5747-01 запросить цену → | CONTACT 1 34 4021-5741-01 LABEL |
| 17 | 4021-5726-02 запросить цену → | LEVER 1 35 4021-5735-02 TORSION SPRING |
| 18 | 4021-5733-01 запросить цену → | LEVER 1 36 4021-5702-01 ROLLER RP |
| 19 | 4021-5734-01 запросить цену → | HOLDER 1 37 4021-5746-01 NETURALIZING MEMBER |
| 20 | 4021-5712-01 запросить цену → | STOP RING |
| 01 | 4021-0320-03 запросить цену → | FUSING UNIT RP |
| 01 | 4021-0321-03 запросить цену → | FUSING UNIT RP 1 311, 313, |
| 01 | 4021-0322-03 запросить цену → | FUSING UNIT RP 1 211, 212, 214, 218, |
| 13 | 9352-2100-21 запросить цену → | HEATER FUSING (H1) RP |
| 13 | 9352-2100-31 запросить цену → | HEATER FUSING (H1) RP 1 311, 313, |
| 13 | 9352-2100-41 запросить цену → | HEATER FUSING (H1) RP 1 211, 212, 214, 218, |
14. 13 PAPER EXIT SECTION 25
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4021-5821-01 запросить цену → | DUCT 1 19 4021-5825-01 BUSHING |
| 02 | 9313-1100-11 запросить цену → | FAN MOTOR FUSING COOL (M3) 1 20 4021-5809-02 GUIDE |
| 03 | 4686-0901-01 запросить цену → | PHOTO INTERRUPTER PAPER EXIT (PC3) 1 21 4021-5812-02 TENSION SPRING |
| 04 | 4021-5826-01 запросить цену → | BUSHING 2 22 4021-5811-02 ROLL |
| 05 | 4021-5813-01 запросить цену → | GEAR 1 23 4021-5822-01 SPACER |
| 06 | 4021-5805-01 запросить цену → | SHOULDER SCREW |
| 07 | 4021-5815-01 запросить цену → | SPRING |
| 08 | 4021-5806-01 запросить цену → | GEAR |
| 09 | 4021-5823-01 запросить цену → | COLLAR |
| 10 | 4021-5827-01 запросить цену → | BUSHING |
| 11 | 4021-5810-03 запросить цену → | ROLLER |
| 12 | 4021-5808-01 запросить цену → | GUIDE |
| 13 | 4021-5819-01 запросить цену → | SET PLATE |
| 14 | 1159-1938-01 запросить цену → | BUSHING |
| 15 | 4021-5801-03 запросить цену → | ROLLER |
| 16 | 4021-5814-01 запросить цену → | NEUTRALIZING BRUSH |
| 17 | 4021-5803-02 запросить цену → | PLATE SPRING |
| 18 | 4021-5802-01 запросить цену → | ROLL |
15. 14 DRIVE SECTION 27
| № | Артикул | Наименование |
|---|---|---|
| 01 | 9314-2000-91 запросить цену → | MOTOR MAIN (M1) 1 19 4021-2515-01 GEAR |
| 02 | 4021-2513-01 запросить цену → | GEAR 2 20 4021-2516-01 GEAR |
| 03 | 4011-2504-01 запросить цену → | BUSHING 1 21 4021-2501-01 GEAR |
| 04 | 9321-2100-11 запросить цену → | SOLENOID TAKE-UP (SL1) 1 22 4021-2503-01 GEAR |
| 05 | 4021-2545-01 запросить цену → | PRESSURE SPRING 1 23 4021-2509-01 GEAR |
| 06 | 4021-2542-01 запросить цену → | BUSHING 1 24 4021-2504-01 GEAR |
| 07 | 4021-2541-01 запросить цену → | TORSION SPRING RP 1 25 4021-2502-01 GEAR |
| 08 | 4021-2540-01 запросить цену → | RATCHET |
| 09 | 4021-2517-01 запросить цену → | GEAR |
| 10 | 4021-2547-02 запросить цену → | BUSHING |
| 11 | 4021-2508-01 запросить цену → | GEAR |
| 12 | 4021-2507-01 запросить цену → | GEAR |
| 13 | 4021-2506-01 запросить цену → | GEAR |
| 14 | 4021-2510-01 запросить цену → | GEAR |
| 15 | 4021-2505-01 запросить цену → | GEAR |
| 16 | 4021-2511-01 запросить цену → | GEAR |
| 17 | 4021-2512-01 запросить цену → | GEAR |
| 18 | 4021-2514-01 запросить цену → | GEAR |
16. 15 ELECTRICAL COMPONENTS 29
| № | Артикул | Наименование |
|---|---|---|
| 01 | 1171-6201-01 запросить цену → | MAGNETIC MEMBER |
| 02 | 1155-6223-01 запросить цену → | SHIELD |
| 05 | 4021-6203-01 запросить цену → | HV TRANSFORMER (HV1) |
| 06 | 9384-1820-81 запросить цену → | PWB SUPPORT 9.4H |
| 07 | 4021-6051-03 запросить цену → | PWB ASSY (PWB-C/C) RP |
| 08 | 9346-3110-41 запросить цену → | FUSE 3A (F1) RP |
| 10 | 4021-0101-06 запросить цену → | PWB ASSY (PWB-A) RP |
| 12 | 4021-6801-01 запросить цену → | WIRE HARNESS ASSY |
| 13 | 9332-5810-11 запросить цену → | SWITCH MAIN (S1) |
| 14 | 9313-1100-11 запросить цену → | FAN MOTOR PU COOL (M4) |
| 15 | 0993-2045-01 запросить цену → | SCREW |
| 16 | 9331-2710-11 запросить цену → | MICRO SWITCH RIGHT LOCK (S4) |
| 17 | 4021-2208-03 запросить цену → | TORSION SPRING |
| 18 | 4163-5293-01 запросить цену → | SCREW |
| 03 | 4021-6201-02 запросить цену → | POWER SUPPLY (PU1) 1 011, 311, 313, |
| 03 | 4021-6202-02 запросить цену → | POWER SUPPLY (PU1) 1 211, 212, 214, 218, |
| 04 | 1131-7802-01 запросить цену → | FUSE 6.3A (F2) RP 1 211, 212, 214, 218, |
| 04 | 9346-3620-51 запросить цену → | FUSE 15A (F2) RP 1 011, 311, 313, |
| 11 | 9381-4310-51 запросить цену → | POWER CORD |
| 11 | 9381-4810-31 запросить цену → | POWER CORD |
| 11 | 9381-4810-61 запросить цену → | POWER CORD |
| 11 | 9381-4910-21 запросить цену → | POWER CORD |
| 11 | 9381-4911-01 запросить цену → | POWER CORD 1 311, |
| 11 | 9381-4911-21 запросить цену → | POWER CORD |
17. 16 MANUAL FEED SECTION 31
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4021-3111-01 запросить цену → | REGULATING PLATE 1 19 1164-3027-01 ACTUATOR |
| 02 | 4021-3112-01 запросить цену → | REGULATING PLATE 1 20 4611-6301-01 PHOTO INTERRUPTER MPC (PC1.4) |
| 03 | 1274-2611-01 запросить цену → | BUSHING 2 21 4021-3503-01 HOLDER |
| 04 | 4021-3102-01 запросить цену → | ROLLER RP 1 22 4021-3504-01 ACTUATOR |
| 05 | 4011-3205-01 запросить цену → | ACTUATOR 1 23 1139-3131-01 TORSION SPRING |
| 06 | 4686-0901-01 запросить цену → | PHOTO INTERRUPTER (PC2.5) 2 24 4021-0151-01 HOLDER ASSY RP |
| 07 | 4603-3218-01 запросить цену → | SPRING 4 25 4021-3109-02 PLATE SPRING |
| 08 | 4603-3207-01 запросить цену → | ROLL 4 26 4603-3205-01 GEAR |
| 09 | 4021-3105-01 запросить цену → | COLLAR 1 27 4021-3101-02 COVER |
| 10 | 4021-3106-01 запросить цену → | RATCHET |
| 11 | 4021-3108-01 запросить цену → | SPRING RP |
| 12 | 4021-3103-01 запросить цену → | GEAR |
| 13 | 9321-2100-11 запросить цену → | SOLENOID MANU FEED (SL2) |
| 14 | 4021-3004-01 запросить цену → | HOLDER |
| 15 | 4011-0111-01 запросить цену → | PWB ASSY SIZE (PWB-I) RP |
| 16 | 1164-3020-03 запросить цену → | LEVER |
| 17 | 4686-0902-01 запросить цену → | PUSHBUTTON SWITCH PAPER SIZE (S11) |
| 18 | 4021-3003-01 запросить цену → | COVER |
| 28 | 4021-7304-03 запросить цену → | LABEL 1 011, 211, 212, 218, |
| 28 | 4021-7305-02 запросить цену → | LABEL 1 214, |
| 28 | 4021-7361-01 запросить цену → | LABEL 1 313, |
| 29 | 4658-0122-02 запросить цену → | HEATER ASSY 1 311, 313, |
| 29 | 4658-0123-02 запросить цену → | HEATER ASSY 1 211, 212, 214, 218, |
| 29 | 4658-0124-01 запросить цену → | HEATER ASSY |
18. 17 CASSETTE SECTION 33
| № | Артикул | Наименование |
|---|---|---|
| 01 | 1144-3097-01 запросить цену → | HOLDER 1 19 1164-3064-01 FRICTION SHEET |
| 02 | 4658-0151-01 запросить цену → | ROLLER ASSY RP 1 20 4021-7311-01 LABEL |
| 03 | 4658-3047-01 запросить цену → | COLLAR 1 21 4011-3009-01 REGULATING PLATE |
| 04 | 4021-3033-01 запросить цену → | PRESSURE SPRING 1 22 4011-3007-02 LIFTING PLATE |
| 05 | 4021-0751-01 запросить цену → | ROLLER ASSY 1 23 4021-7308-02 SCALE |
| 06 | 4021-3012-01 запросить цену → | ROLLER RP 1 24 1164-3049-02 RACK |
| 07 | 4658-3046-01 запросить цену → | STOP RING 2 25 1164-3045-01 GEAR |
| 08 | 1164-3003-01 запросить цену → | BUSHING 2 26 4011-3005-01 TORSION SPRING |
| 09 | 4021-3019-01 запросить цену → | GUIDE 1 27 4163-5293-01 SCREW |
| 10 | 4021-3034-02 запросить цену → | BRACKET 2 28 4011-3002-01 LEVER |
| 11 | 1164-3061-01 запросить цену → | LEVER 1 29 4021-3036-01 GUIDE |
| 12 | 1164-3062-01 запросить цену → | PRESSURE SPRING 1 30 4021-3035-02 GUIDE |
| 13 | 4021-3020-01 запросить цену → | GUIDE 1 31 4021-3032-01 GUIDE |
| 14 | 1164-3005-02 запросить цену → | PRESSURE SPRING 1 32 4021-7303-01 LABEL |
| 15 | 1164-3004-03 запросить цену → | PAWL 1 33 1164-3048-02 REGULATING PLATE |
| 16 | 4011-3010-02 запросить цену → | LEVER 1 34 4021-7309-03 SCALE |
| 17 | 4011-3011-01 запросить цену → | PRESSURE SPRING 1 35 4686-3350-01 LEVER |
| 18 | 4011-3008-01 запросить цену → | REGULATING PLATE 1 36 4658-1001-03 HANDLE |
| 37 | 4011-7313-01 запросить цену → | LABEL 1 011, 211, 212, 218, 313, |
| 37 | 4011-7314-01 запросить цену → | LABEL 1 214, |
| 37 | 4021-7319-01 запросить цену → | LABEL |
19. 18 JOB TRAY (OPTION) JS-202 35
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4689-2404-02 запросить цену → | GEAR 1 19 4689-3407-01 ARM |
| 02 | 9314-1100-21 запросить цену → | MOTOR BIN CHANGE (M1) 1 20 4689-0102-02 PWB ASSY LED (PWB-B) |
| 03 | 4686-0901-01 запросить цену → | PHOTO INTERRUPTER (PC32-35) 4 21 4689-1402-01 COVER |
| 04 | 9384-1900-56 запросить цену → | PWB SUPPORT 6.35H 2 22 4689-1401-02 COVER |
| 05 | 4689-0101-02 запросить цену → | PWB ASSY (PWB-A) RP 1 23 4689-4405-02 HOLDER |
| 06 | 4689-3408-02 запросить цену → | ARM 1 24 4689-4401-01 TRAY |
| 07 | 4163-5293-01 запросить цену → | SCREW |
| 08 | 4689-3409-02 запросить цену → | ARM |
| 09 | 4689-3402-01 запросить цену → | ARM |
| 10 | 4689-3405-01 запросить цену → | BUSHING |
| 11 | 1200-3201-08 запросить цену → | BUSHING |
| 12 | 4689-4403-02 запросить цену → | LEVER |
| 13 | 4689-4404-02 запросить цену → | LEVER |
| 14 | 4689-4402-02 запросить цену → | LEVER |
| 15 | 4689-3201-02 запросить цену → | TORSION SPRING |
| 16 | 4689-3410-02 запросить цену → | DETECTING PLATE |
| 17 | 4689-2402-02 запросить цену → | GEAR |
| 18 | 4689-3406-02 запросить цену → | ARM |
20. 19 WIRING ACCESSORIES AND JIGS 37
| № | Артикул | Наименование |
|---|---|---|
| 01 | 9384-1000-51 запросить цену → | WIRING SADDLE |
| 02 | 9384-1310-81 запросить цену → | WIRING SADDLE 6.4H |
| 03 | 9384-1311-21 запросить цену → | WIRING SADDLE 16.8H |
| 04 | 9384-1820-31 запросить цену → | WIRING SADDLE 8.0H |
| 05 | 9384-1921-11 запросить цену → | WIRING SADDLE 9.2H |
| 06 | 9384-1921-01 запросить цену → | WIRING SADDLE 14.4H |
| 07 | 9384-1921-21 запросить цену → | WIRING SADDLE 15.2H |
| 08 | 9384-2910-21 запросить цену → | EDGE COVER |
| 09 | 9384-2910-31 запросить цену → | EDGE COVER |
| 10 | 9384-2010-21 запросить цену → | EDGE COVER 8.5H |
| 11 | 9384-1911-11 запросить цену → | SO CLIP |
| 12 | 9384-1311-11 запросить цену → | CABLE TIE 104L |
| 13 | 1031-4403-01 запросить цену → | GROMMET |
| 14 | 1156-7501-01 запросить цену → | HOLDER |
| 15 | 4021-7901-01 запросить цену → | JIG SLIDER F RP |
| 16 | 4021-7902-01 запросить цену → | JIG SLIDER R RP |
| 17 | 4021-7903-01 запросить цену → | JIG PC RP |
| 18 | 4021-7904-01 запросить цену → | JIG D.B. ADJUST RP |
комментарии
