Konica Minolta di 151 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- 1. PARTS MANUAL
- 2. 1 HOUSING PARTS MANUAL 1
- 3. 2 ORIGINAL COVER PARTS MANUAL 3
- 4. 3 OPTICAL SECTION PARTS MANUAL 5
- 5. 4 UPPER FRAMES PARTS MANUAL 7
- 6. 5 LOWER FRAMES PARTS MANUAL 9
- 7. 6 PAPER EXIT SECTION PARTS MANUAL 11
- 8. 7 FUSING UNIT PARTS MANUAL 13
- 9. 8 TRANSFER UNIT PARTS MANUAL 15
- 10. 9 PAPER TAKE-UP SECTION PARTS MANUAL 17

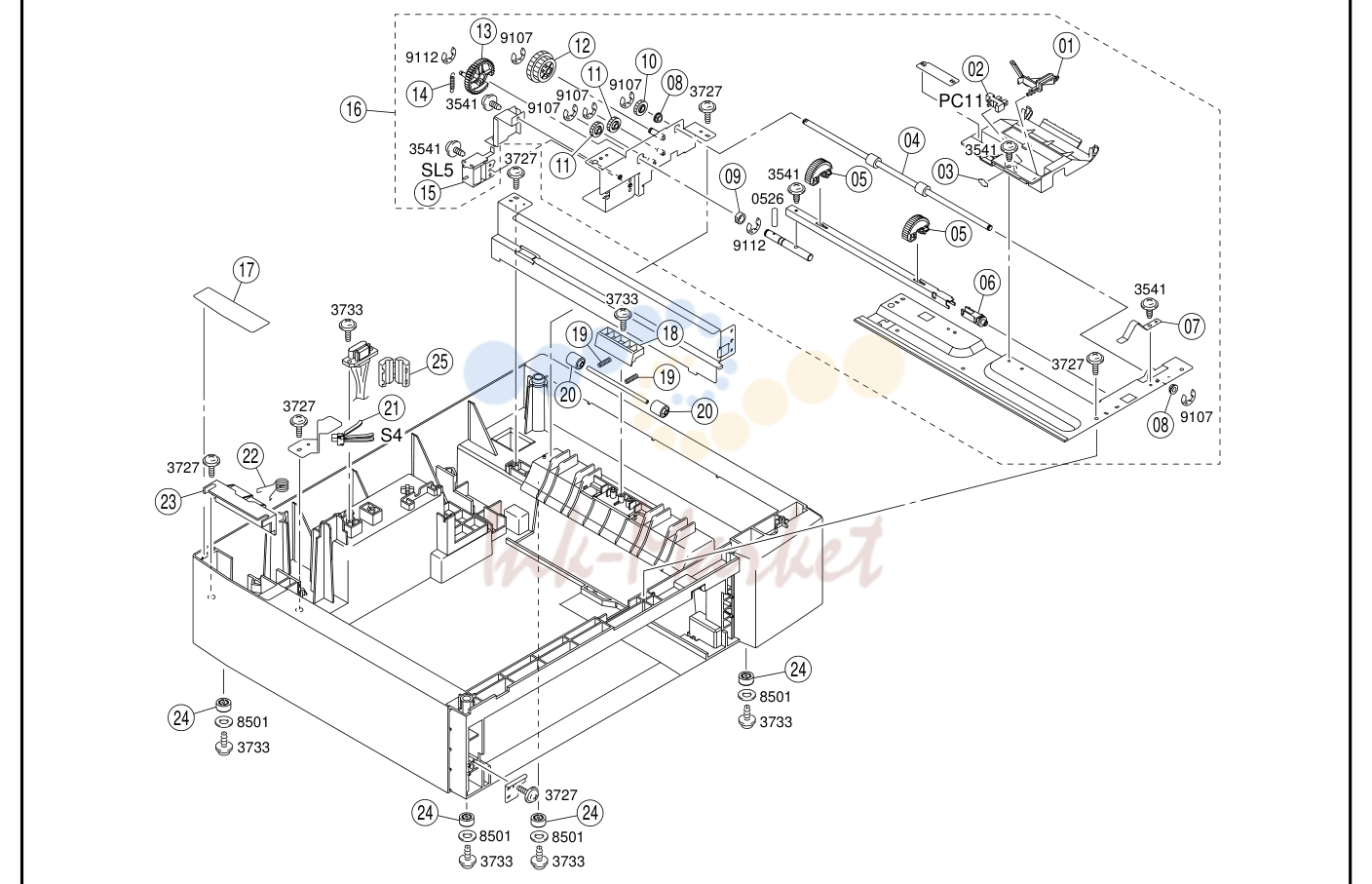

- 11. 10 2ND PAPER TAKE-UP (A) (OPTION) PF-116 PARTS MANUAL 19

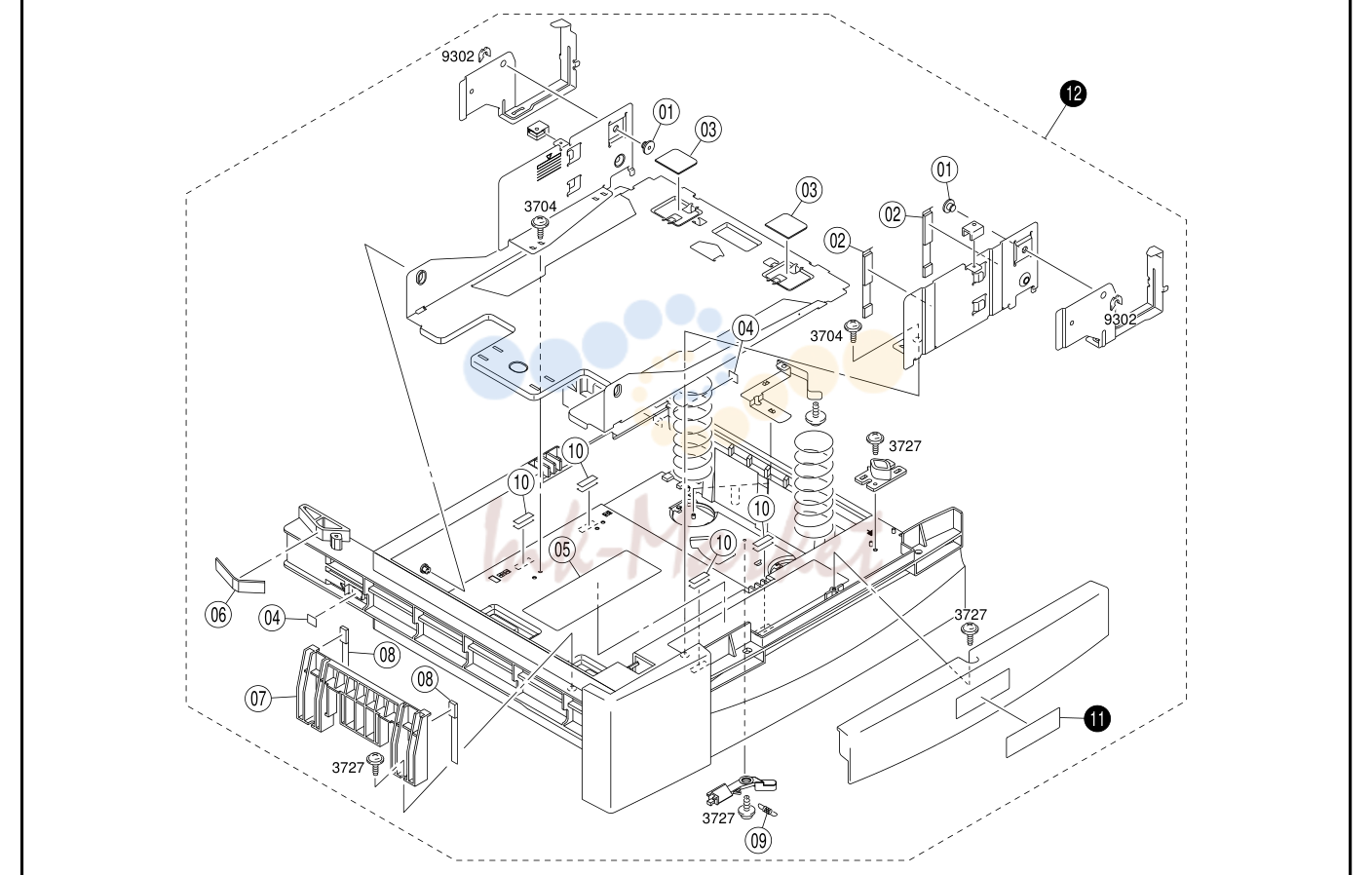

- 12. 11 2ND PAPER TAKE-UP (B) (OPTION) PF-116 PARTS MANUAL 21

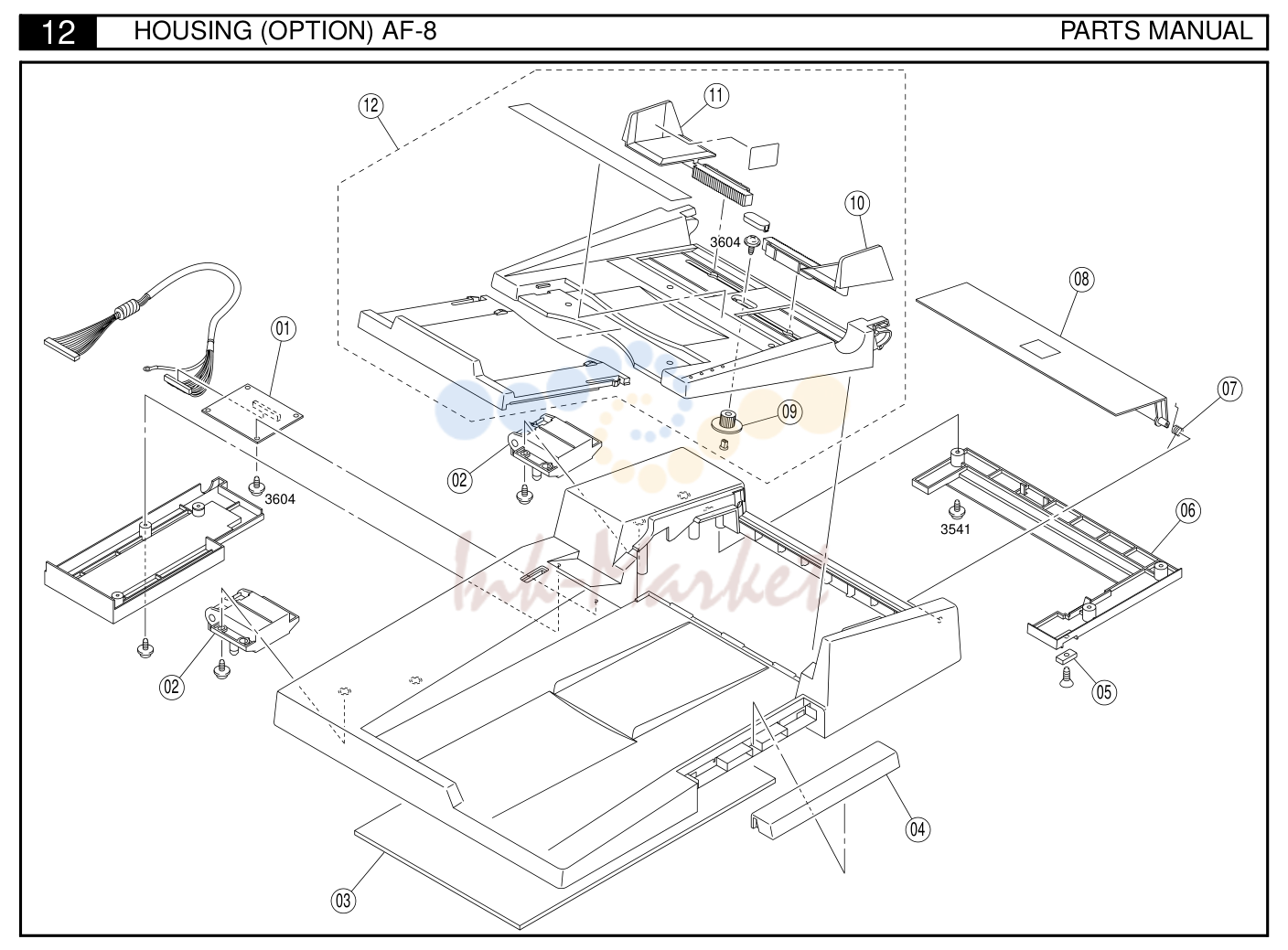

- 13. 12 HOUSING (OPTION) AF-8 PARTS MANUAL 23

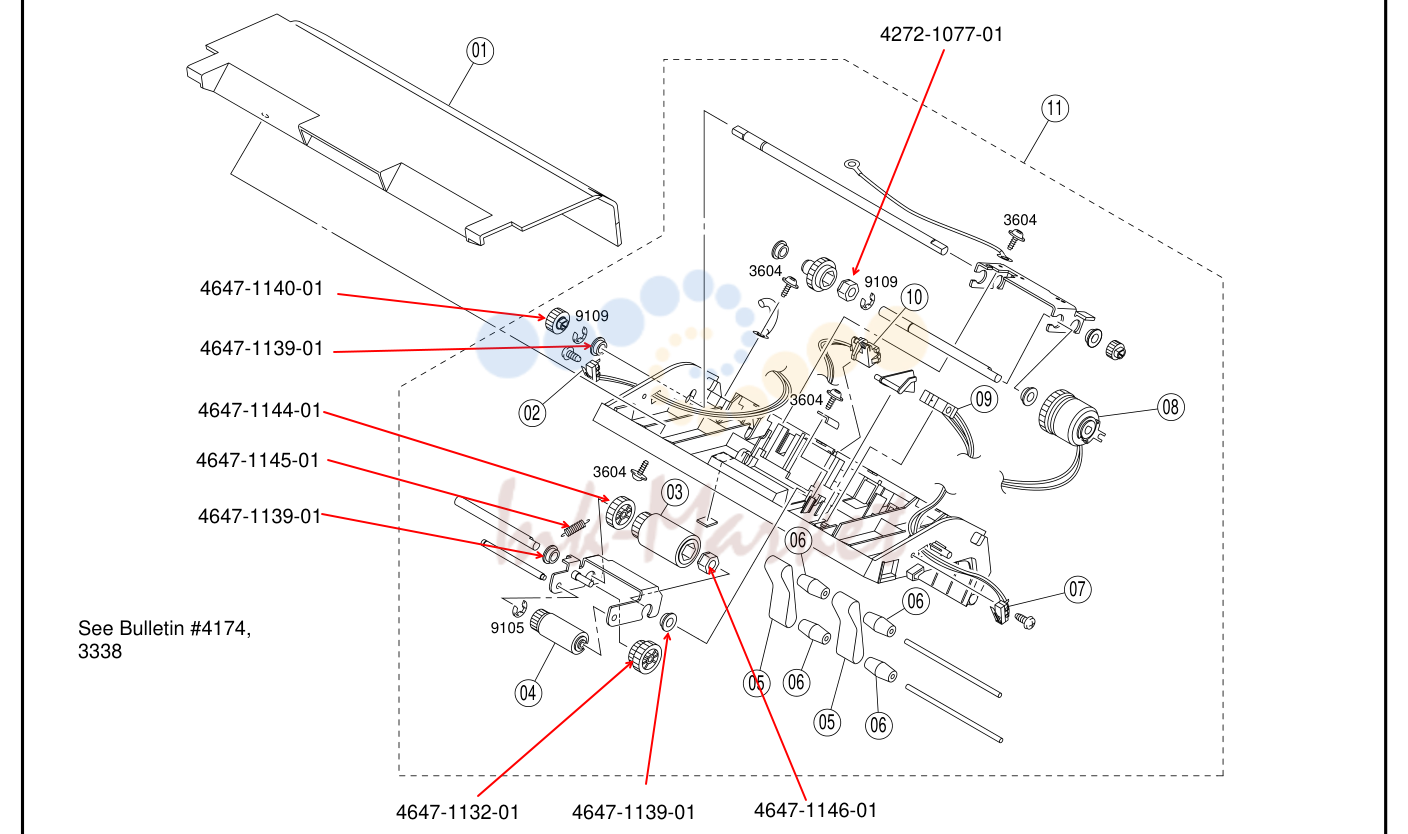

- 14. 13 PAPER TAKE-UP SECTION (A) (OPTION) AF-8 PARTS MANUAL 25

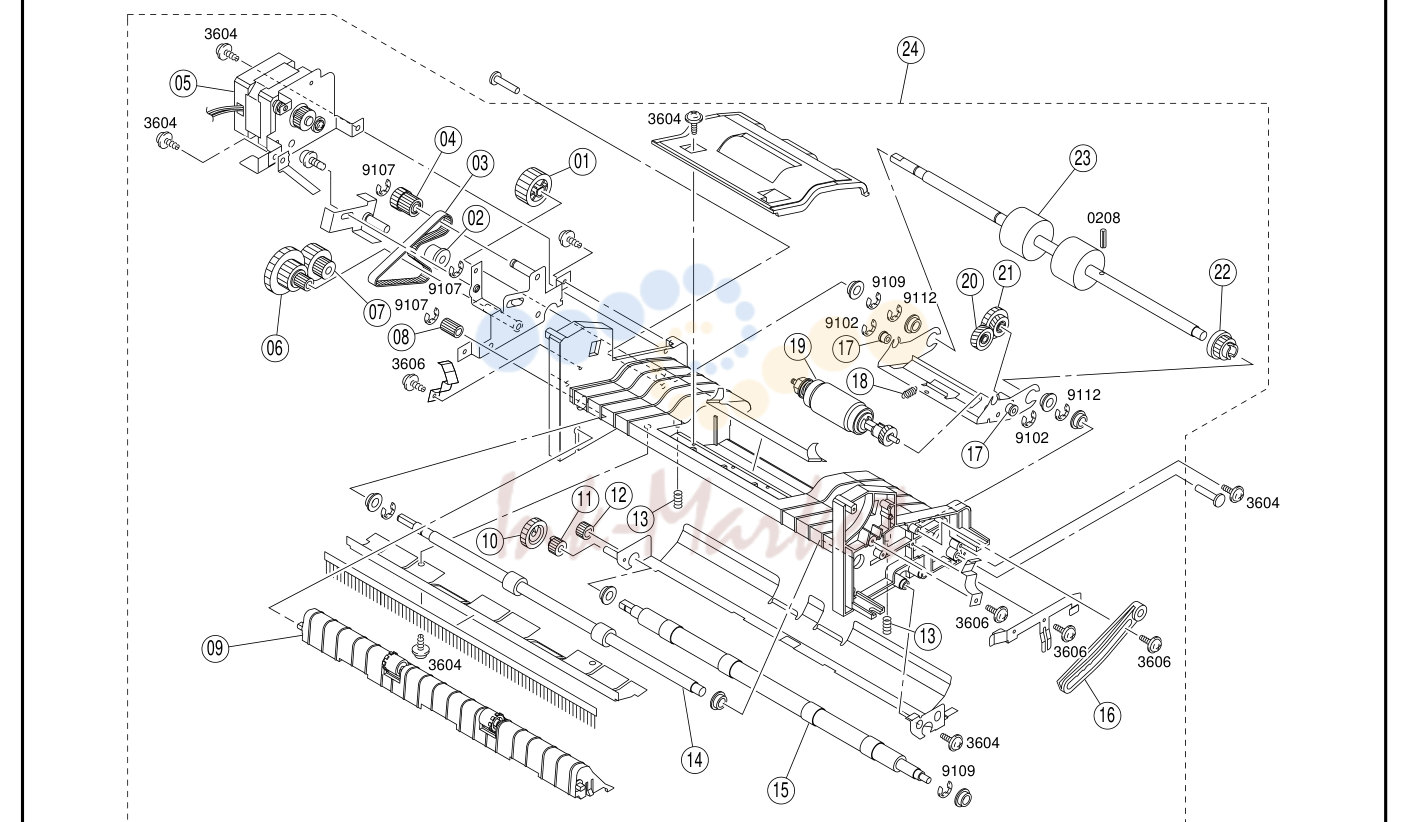

- 15. 14 PAPER TAKE-UP SECTION (B) (OPTION) AF-8 PARTS MANUAL 27
- 16. 15 WIRING ACCESORIES AND JIGS PARTS MANUAL 29
1. PARTS MANUAL
| № | Артикул | Наименование |
|---|---|---|
| 111 | TAIWAN 115 60 METRIC 211 EUROPE 230 50/60 METRIC | |
| 212 | 230 50/60 METRIC 214 230 50/60 INCH | |
| 311 | USA/CANADA 120 60 INCH 711 CURACAO 127 60 METRIC |

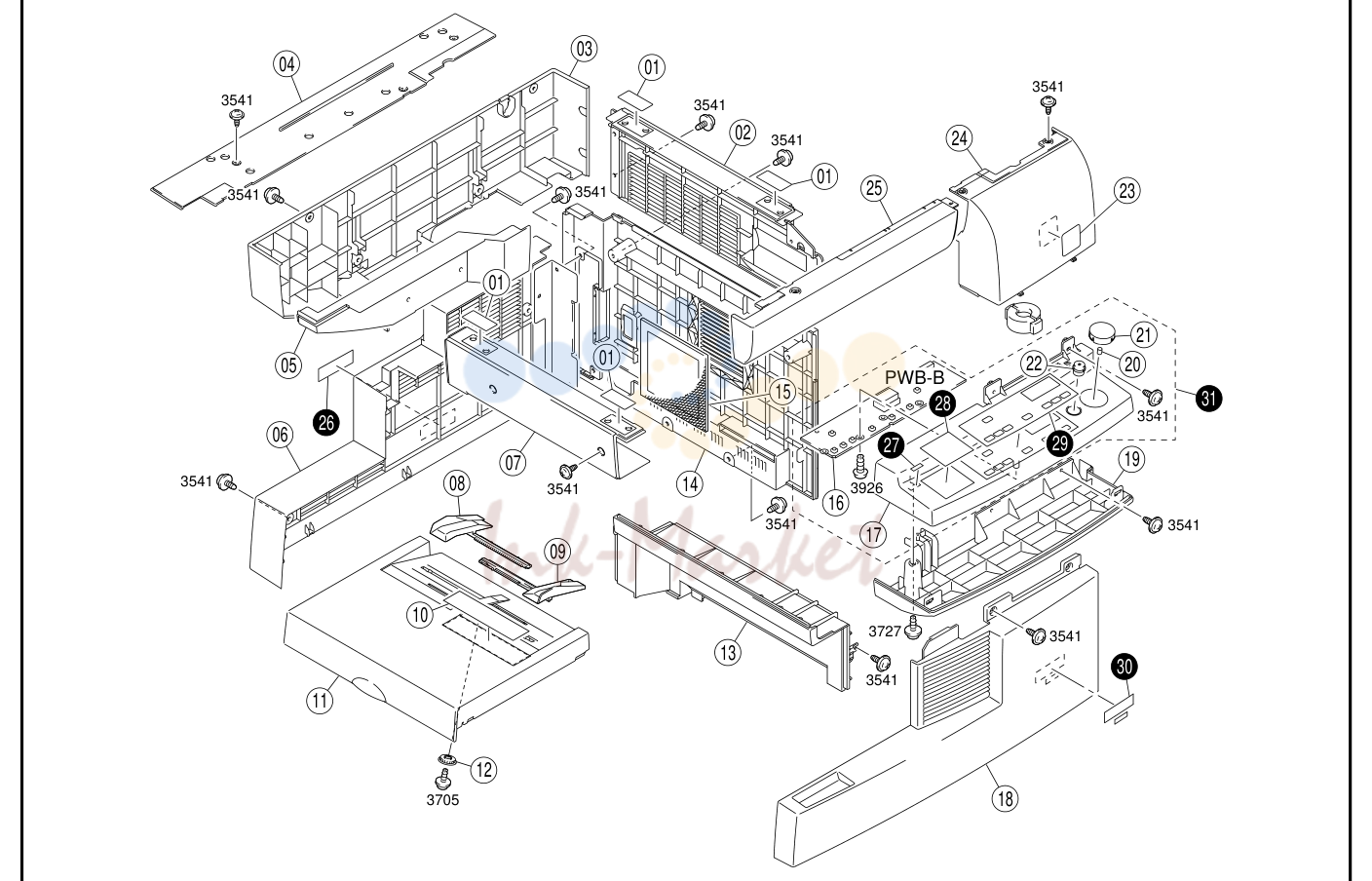

2. 1 HOUSING PARTS MANUAL 1
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4007-1118-01 запросить цену → | SEAL 4 19 4007-1204-03 COVER |
| 02 | 4007-1110-03 запросить цену → | COVER 1 20 1139-1221-02 CUSHION |
| 03 | 4007-1109-03 запросить цену → | COVER 1 21 1151-1204-02 BUTTON |
| 04 | 4007-1117-02 запросить цену → | COVER 1 22 1159-1202-01 KEY TOP STOP |
| 05 | 4007-1112-01 запросить цену → | COVER 1 23 4007-7356-01 LABEL |
| 06 | 4007-1102-01 запросить цену → | COVER 1 24 4007-1113-02 COVER |
| 07 | 4007-1111-02 запросить цену → | COVER 1 25 4007-1108-02 COVER |
| 08 | 4109-3106-02 запросить цену → | GUIDE |
| 09 | 4109-3105-02 запросить цену → | GUIDE |
| 10 | 4007-7355-02 запросить цену → | LABEL |
| 11 | 4007-1009-01 запросить цену → | COVER |
| 12 | 0957-3104-01 запросить цену → | GEAR |
| 13 | 4007-1104-01 запросить цену → | COVER |
| 14 | 4007-1103-05 запросить цену → | COVER |
| 15 | 4007-1120-01 запросить цену → | FILTER |
| 16 | 1159-0102-03 запросить цену → | PW BOARD CTRL PANE(PWB-B) RP |
| 17 | 4007-1201-02 запросить цену → | CONTROL PANEL |
| 18 | 4007-1101-03 запросить цену → | COVER |
| 26 | 0818-7319-01 запросить цену → | LABEL CAUTION 1 211, 212, |
| 27 | 4007-7358-01 запросить цену → | LABEL 1 111, 212, 214, 311, |
| 28 | 4007-1207-01 запросить цену → | LABEL 1 214, |
| 28 | 4007-1208-01 запросить цену → | LABEL 1 111, 212, |
| 29 | 4007-1203-01 запросить цену → | PANEL SHEET 1 214, |
| 29 | 4007-1205-01 запросить цену → | PANEL SHEET |
| 29 | 4007-1206-01 запросить цену → | PANEL SHEET 1 111, 212, |
| 30 | 4007-7357-01 запросить цену → | LABEL |
| 30 | 4007-7359-01 запросить цену → | LABEL 1 111, 212, 214, 311, |
| 31 | 4007-0471-02 запросить цену → | OPE ASSY RP 1 111, 212, |
| 31 | 4007-0472-02 запросить цену → | OPE ASSY RP |
| 31 | 4007-0473-02 запросить цену → | OPE ASSY RP 1 214, |

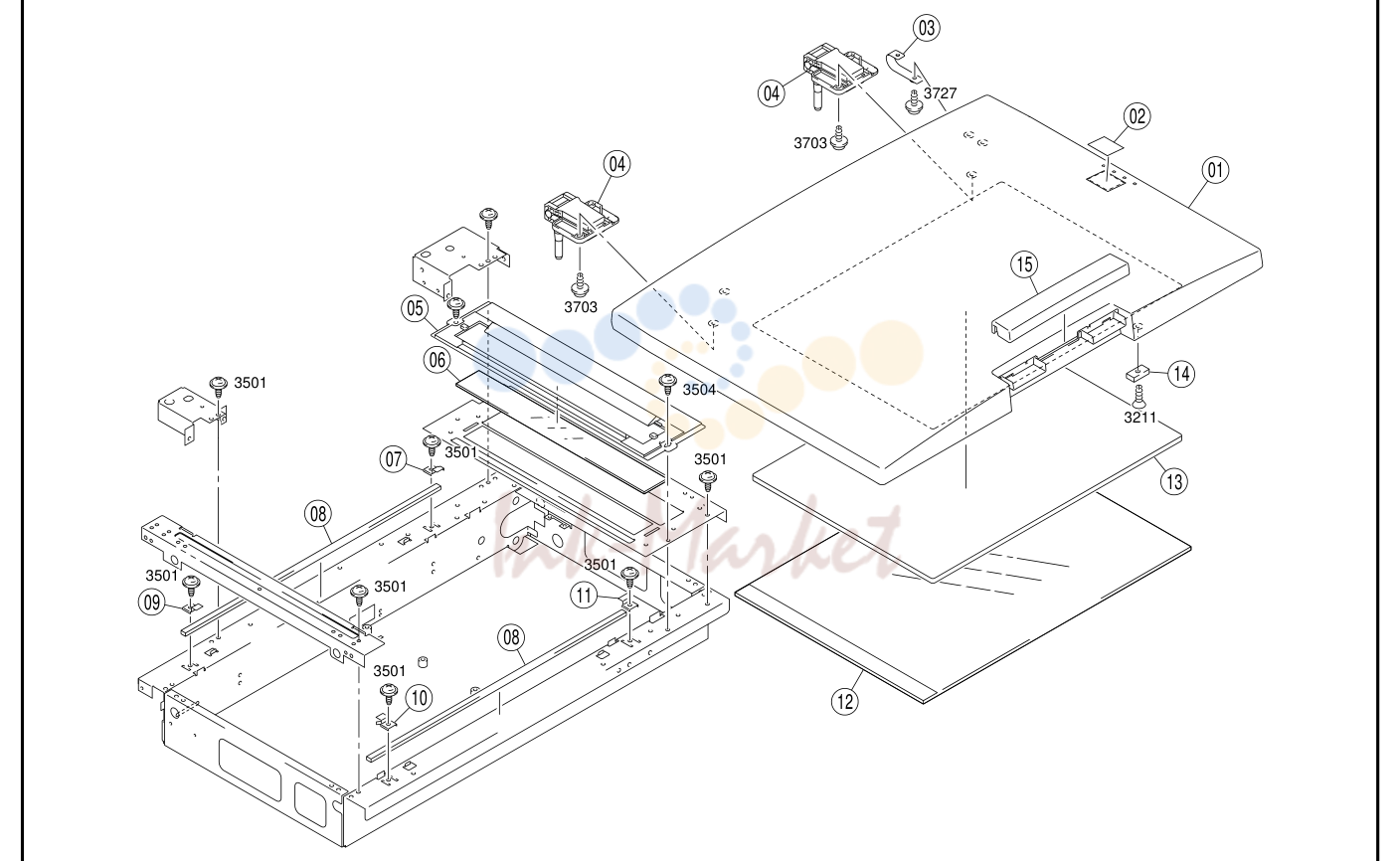

3. 2 ORIGINAL COVER PARTS MANUAL 3
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4007-1611-04 запросить цену → | ORIGINAL COVER |
| 02 | 4007-1616-01 запросить цену → | LABEL |
| 03 | 4007-1615-01 запросить цену → | BELT |
| 04 | 1139-1705-01 запросить цену → | HINGE |
| 05 | 4647-1015-01 запросить цену → | SDH SCALE |
| 06 | 4647-1035-01 запросить цену → | SDH GLASS |
| 07 | 4647-1013-01 запросить цену → | GLASS MOUNT-R |
| 08 | 4647-1034-01 запросить цену → | SPONGE |
| 09 | 4647-1012-01 запросить цену → | GLASS MOUNT-2 |
| 10 | 4647-1011-01 запросить цену → | GLASS MOUNT-1 |
| 11 | 4647-1014-01 запросить цену → | GLASS MOUNT-L |
| 12 | 4647-1036-01 запросить цену → | GLASS ASSY |
| 13 | 4007-1613-01 запросить цену → | MAT |
| 14 | 9326-2320-21 запросить цену → | MAGNET |
| 15 | 4007-1614-02 запросить цену → | HANDLE |

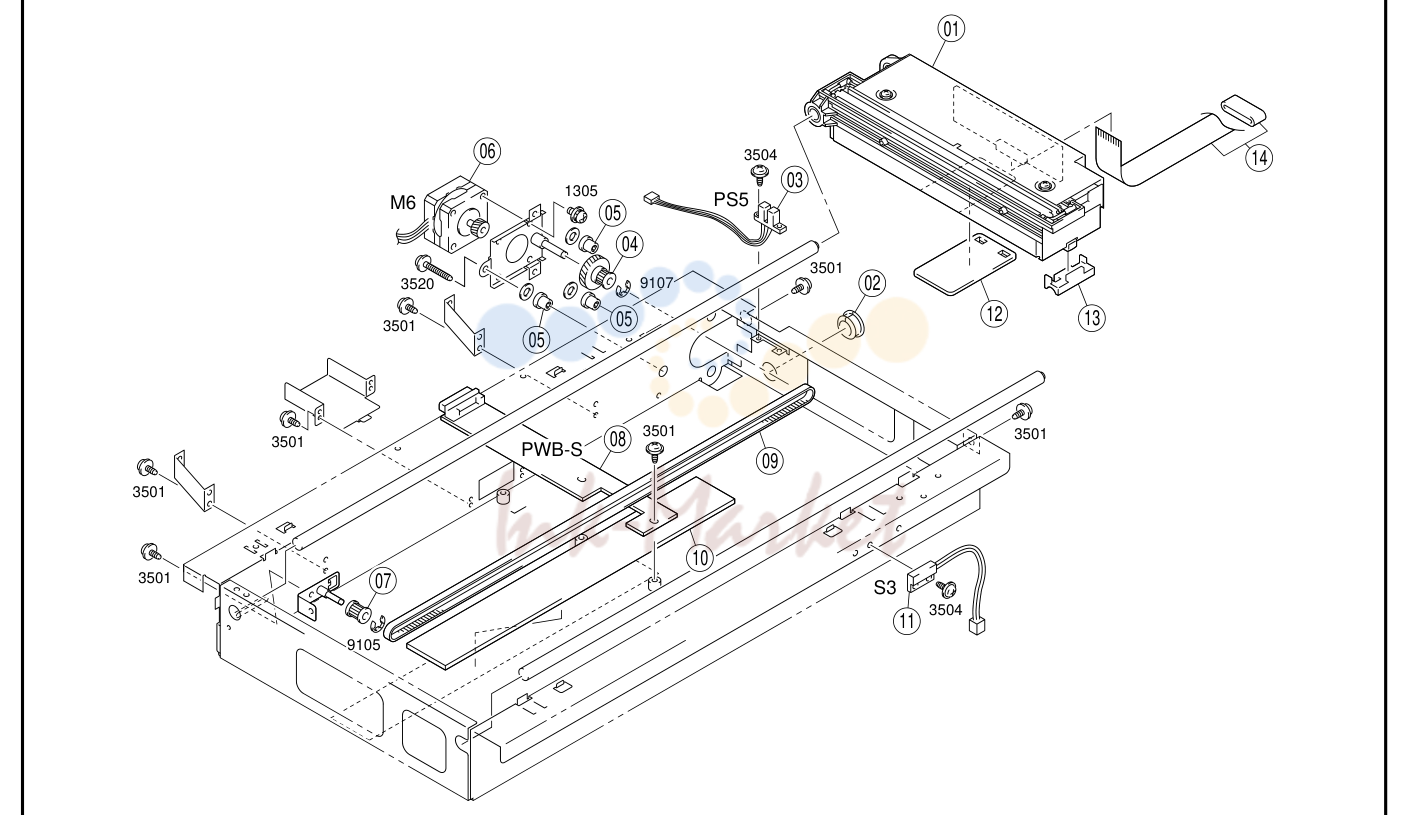

4. 3 OPTICAL SECTION PARTS MANUAL 5
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4647-1005-01 запросить цену → | CCD MODULE RP |
| 02 | 4647-1006-01 запросить цену → | BUSHING |
| 03 | 4647-1002-01 запросить цену → | PHOTO INTERRUPTER SCANNER HP (PS5) RP |
| 04 | 4647-1018-01 запросить цену → | PULLEY 16/48T |
| 05 | 4647-1032-01 запросить цену → | RUBBER CUSHION |
| 06 | 4647-1042-01 запросить цену → | MOTOR SCANNER (M6) RP |
| 07 | 4647-1041-01 запросить цену → | PULLEY |
| 08 | 4647-1009-01 запросить цену → | SCANNER I/F PCB ASSY I/F (PWB-S) RP |
| 09 | 4647-1038-01 запросить цену → | BELT(488T) RP |
| 10 | 4647-1031-01 запросить цену → | EMI PAD |
| 11 | 4647-1039-01 запросить цену → | MAGNETIC SW ADF SET (S3) RP |
| 12 | 4647-1021-01 запросить цену → | CCD PAD |
| 13 | 4647-1017-01 запросить цену → | SLIDE PAD |
| 14 | 4647-1004-01 запросить цену → | CONNECTOR UNIT RP |

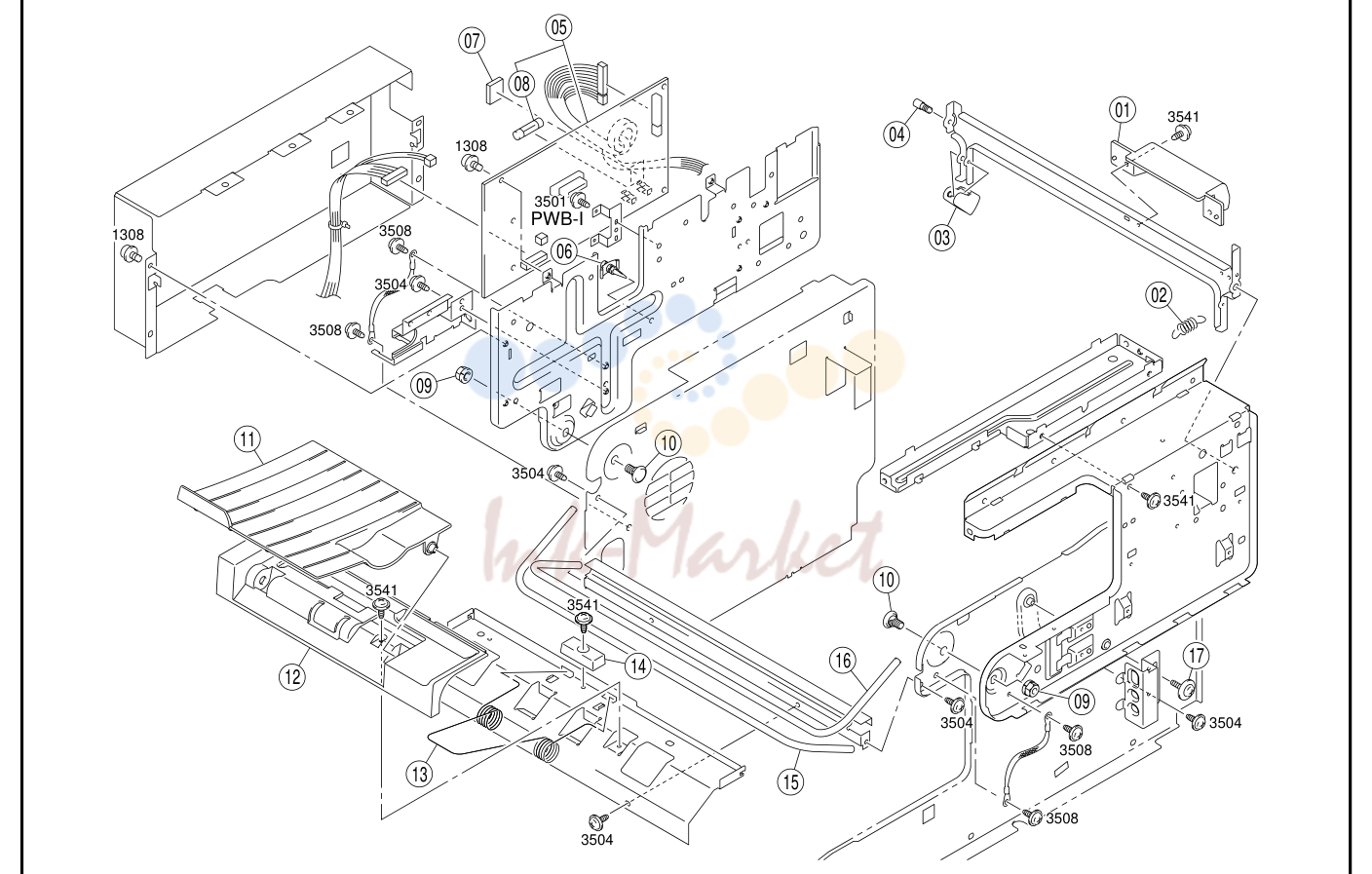

5. 4 UPPER FRAMES PARTS MANUAL 7
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4007-2207-01 запросить цену → | LEVER |
| 02 | 4007-2209-01 запросить цену → | TENSION SPRING |
| 03 | 4007-2212-02 запросить цену → | COVER |
| 04 | 4110-1212-01 запросить цену → | SHOULDER SCREW |
| 05 | 4007-6051-02 запросить цену → | PWB ASSY CONTROL (PWB-I) RP |
| 06 | 9384-1920-51 запросить цену → | PWB SUPPORT |
| 08 | 9346-3010-91 запросить цену → | FUSE 3A RP |
| 09 | 1052-2306-01 запросить цену → | NUT |
| 10 | 1159-2024-01 запросить цену → | SHOULDER SCREW |
| 11 | 4007-1007-03 запросить цену → | TRAY |
| 12 | 4007-1107-02 запросить цену → | COVER |
| 13 | 4007-3751-01 запросить цену → | TORSION SPRING |
| 14 | 4007-1010-01 запросить цену → | STOPPER |
| 15 | 4007-2206-02 запросить цену → | SPRING |
| 16 | 4007-2205-02 запросить цену → | SPRING |
| 17 | 1250-2301-01 запросить цену → | SCREW |

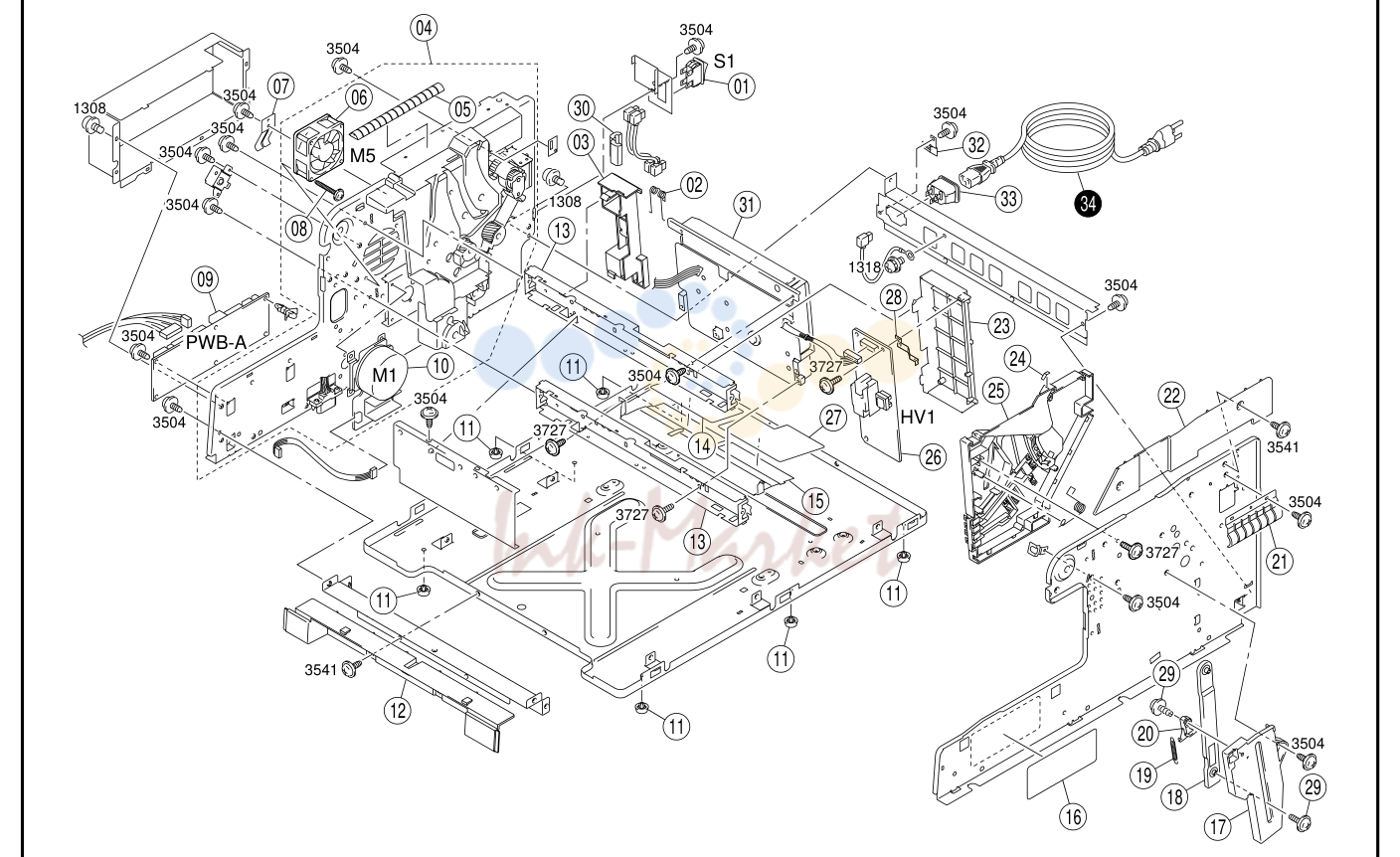

6. 5 LOWER FRAMES PARTS MANUAL 9
| № | Артикул | Наименование |
|---|---|---|
| 01 | 0990-6304-02 запросить цену → | SWITCH POWER (S1) 1 19 0993-2013-01 TENSION SPRING |
| 02 | 4110-2026-03 запросить цену → | TORSION SPRING 1 20 0993-2012-01 LEVER |
| 03 | 4110-2025-03 запросить цену → | COVER 1 21 4007-2352-02 EARTH GROUND |
| 04 | 4007-0341-02 запросить цену → | FRAME ASSY 1 22 4007-1114-01 COVER |
| 05 | 4007-2353-02 запросить цену → | EARTH GROUND 1 23 4007-2301-01 COVER |
| 06 | 9313-1711-11 запросить цену → | MOTOR PH COOLING (M5) 1 24 4007-7351-01 LABEL |
| 07 | 4007-2355-01 запросить цену → | EARTH GROUND 1 25 4007-0751-01 FRAME ASSY |
| 08 | 0993-2045-01 запросить цену → | SCREW 2 26 9325-1710-42 PWB-HV (HV1) RP |
| 09 | 4007-0101-03 запросить цену → | PWB ASSY MASTER (PWB-A) RP 1 27 4110-3322-01 GUIDE |
| 10 | 9314-2711-01 запросить цену → | MOTOR MAIN (M1) 1 28 4110-2308-02 GROUND PLATE |
| 11 | 4111-2015-01 запросить цену → | RUBBER FOOT 6 29 1250-2301-01 SCREW |
| 12 | 4007-1115-01 запросить цену → | COVER 1 30 9326-1810-21 FERRITE CORE |
| 13 | 4110-2001-02 запросить цену → | BRACKET 2 31 4110-0532-02 PRINT HEAD UNIT |
| 14 | 4110-3323-01 запросить цену → | GUIDE 1 32 4007-1119-01 EARTH GROUND |
| 15 | 4110-3201-03 запросить цену → | GUIDE 1 33 9383-2710-21 SOCKET |
| 16 | 4007-7360-01 запросить цену → | LABEL |
| 17 | 4007-2061-01 запросить цену → | GUIDE |
| 18 | 4007-2060-01 запросить цену → | STOPPER |
| 34 | 9381-4810-61 запросить цену → | POWER CORD 1 212, |
| 34 | 9381-4911-01 запросить цену → | POWER CORD 1 111, 311, |

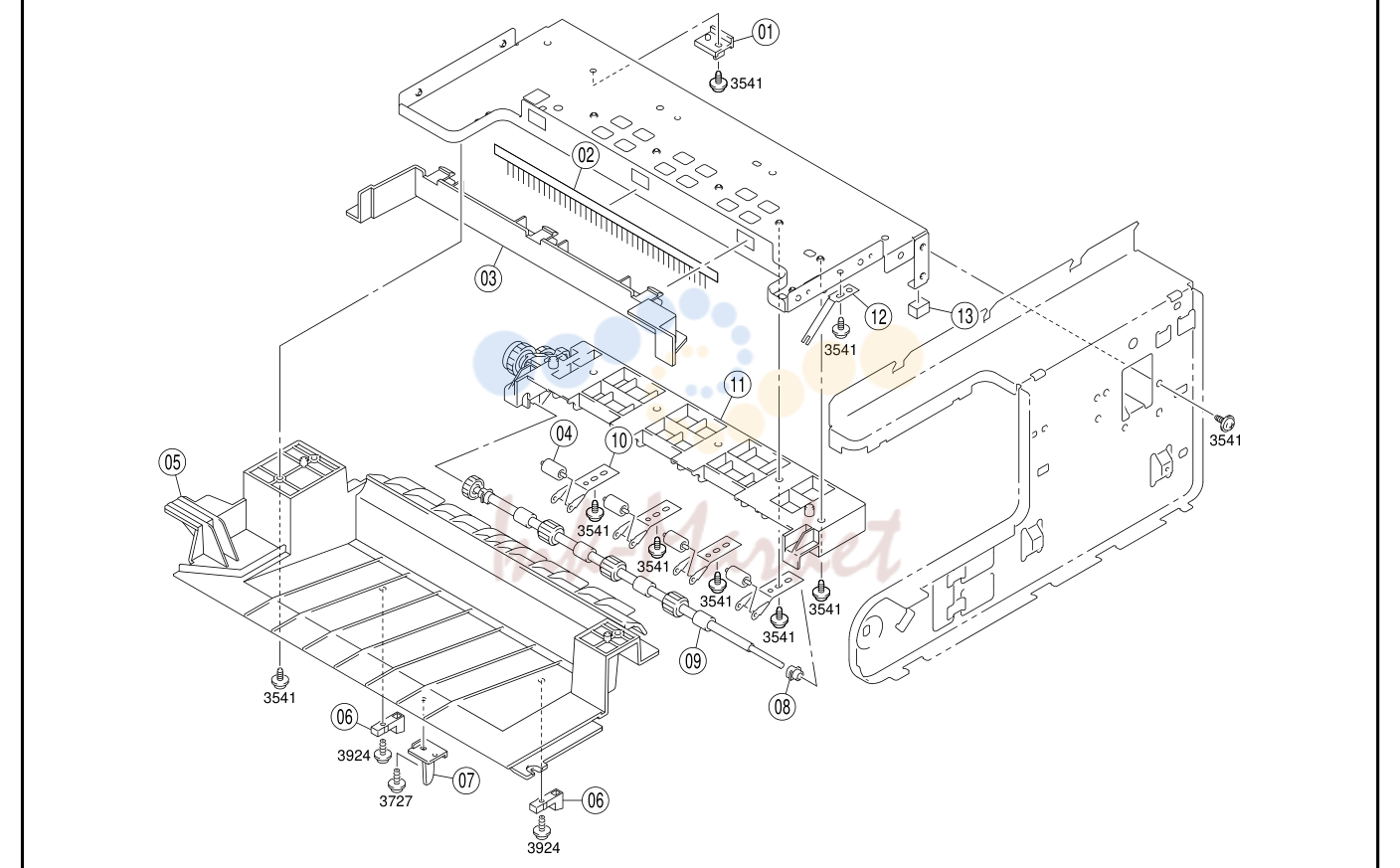

7. 6 PAPER EXIT SECTION PARTS MANUAL 11
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4007-2306-02 запросить цену → | LEVER |
| 02 | 4007-3207-01 запросить цену → | NEUTRALIZING BRUSH |
| 03 | 4007-1105-01 запросить цену → | COVER |
| 04 | 0951-4711-01 запросить цену → | ROLL |
| 05 | 4007-1002-01 запросить цену → | GUIDE |
| 06 | 4007-3752-01 запросить цену → | LEVER |
| 07 | 4007-1012-01 запросить цену → | LEVER |
| 08 | 0993-3204-01 запросить цену → | BUSHING |
| 09 | 4007-0752-01 запросить цену → | HOUSING ASSY |
| 10 | 4007-3221-01 запросить цену → | HOLDER |
| 11 | 4007-0753-01 запросить цену → | GUIDE ASSY |
| 12 | 4007-3256-01 запросить цену → | CONTACT |
| 13 | 4007-2105-01 запросить цену → | CUSHION |

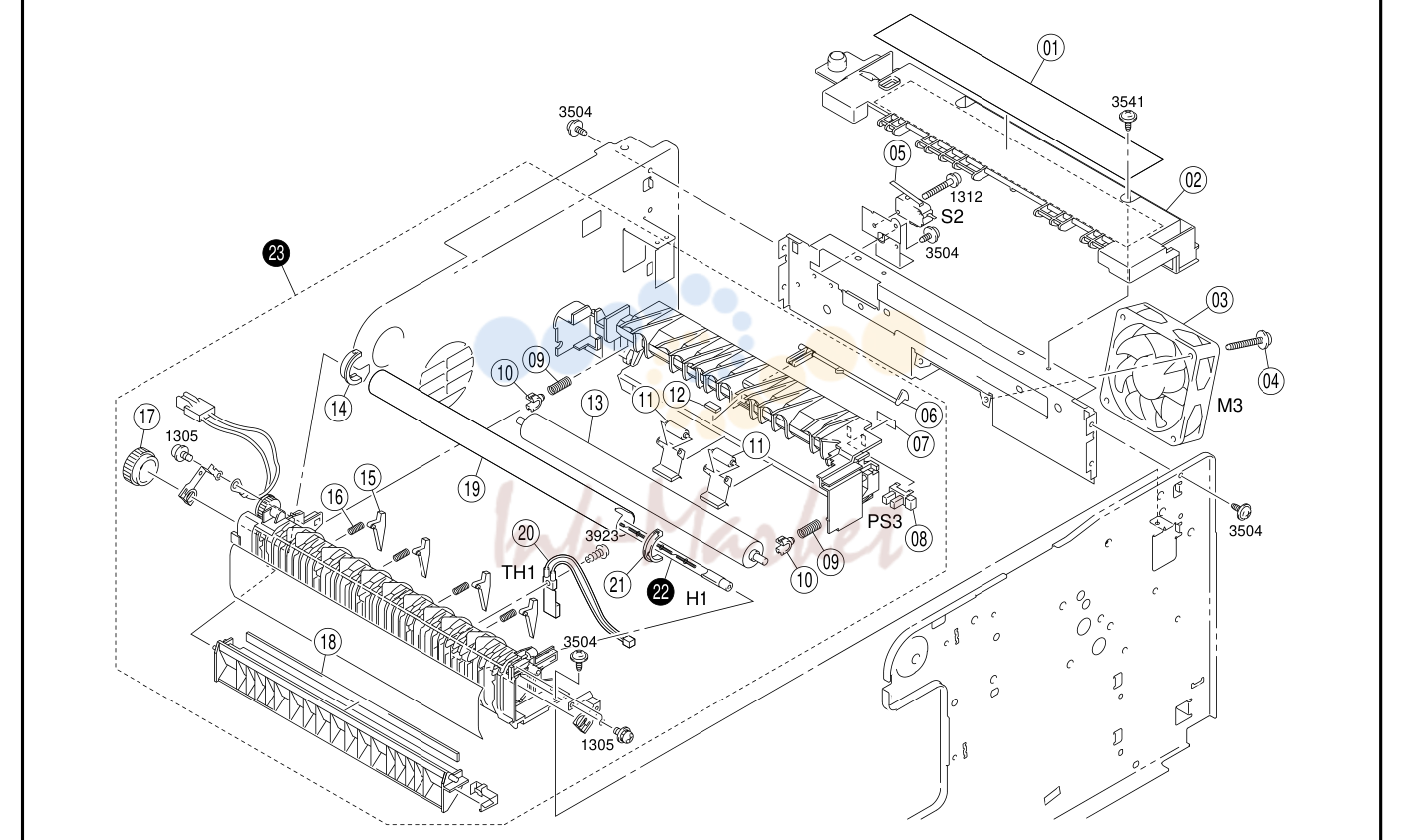

8. 7 FUSING UNIT PARTS MANUAL 13
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4007-5550-01 запросить цену → | LABEL 1 19 4110-5501-02 FUSING ROLLER RP |
| 02 | 4007-1106-02 запросить цену → | COVER 1 20 4109-6701-01 THERMISTOR (TH1) |
| 03 | 9313-1000-31 запросить цену → | FAN MOTOR FUSING (M3) 1 21 4122-5522-01 BUSHING |
| 04 | 0993-2045-01 запросить цену → | SCREW |
| 05 | 9331-2710-11 запросить цену → | MICRO SWITCH INTERLOCK (S2) |
| 06 | 4109-5518-01 запросить цену → | ACTUATOR |
| 07 | 4109-5530-01 запросить цену → | STOPPER |
| 08 | 9335-1410-31 запросить цену → | PHOTO INTERRUPTER EXIT (PS3) RP |
| 09 | 4110-5517-02 запросить цену → | PRESSURE SPRING |
| 10 | 4110-5511-01 запросить цену → | BUSHING |
| 11 | 4110-5536-01 запросить цену → | ROLL |
| 12 | 4007-5560-02 запросить цену → | CUSHION |
| 13 | 4110-5502-01 запросить цену → | ROLLER RP |
| 14 | 4109-5521-01 запросить цену → | BUSHING |
| 15 | 4109-5533-01 запросить цену → | SEPARATOR RP |
| 16 | 4109-5516-01 запросить цену → | PRESSURE SPRING |
| 17 | 4109-5512-01 запросить цену → | GEAR |
| 18 | 4110-5537-02 запросить цену → | NETURALIZING MEMBER |
| 22 | 9352-2810-11 запросить цену → | TUBE LAMP FUSING (H1) RP 1 111, 311, |
| 22 | 9352-2810-21 запросить цену → | TUBE LAMP FUSING (H1) RP 1 211, 212, |
| 23 | 4007-0431-02 запросить цену → | FUSING UNIT RP 1 111, 311, |
| 23 | 4007-0432-02 запросить цену → | FUSING UNIT RP 1 211, 212, |

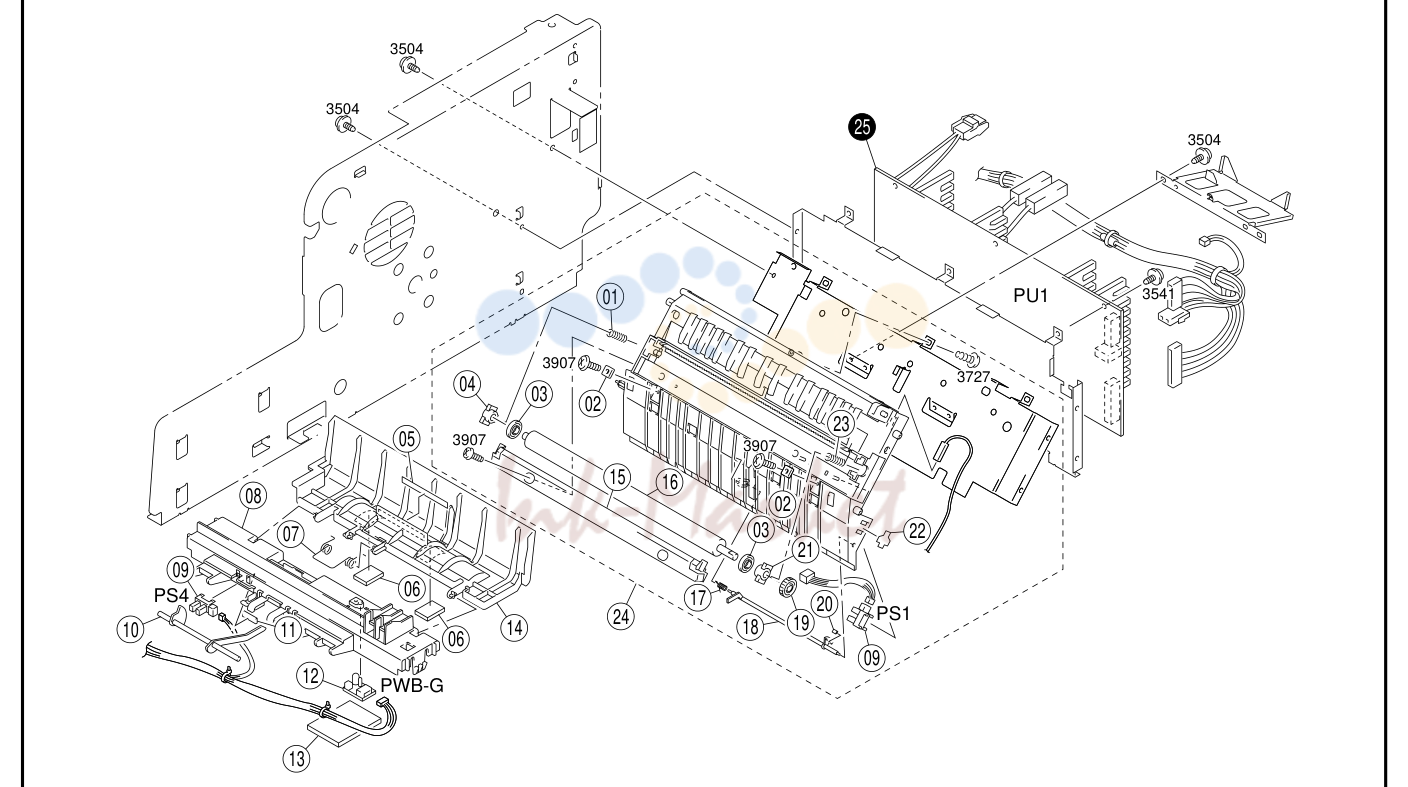

9. 8 TRANSFER UNIT PARTS MANUAL 15
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4110-4108-01 запросить цену → | PRESSURE SPRING 1 19 4110-4111-01 GEAR |
| 02 | 4110-4124-02 запросить цену → | SPACER 2 20 4007-3060-01 CUSHION |
| 03 | 4110-4105-01 запросить цену → | ROLL 2 21 4110-4118-01 BUSHING |
| 04 | 4110-4104-01 запросить цену → | BUSHING 1 22 1136-2131-03 STOPPER RP |
| 05 | 4007-7353-01 запросить цену → | LABEL 1 23 4110-4107-02 PRESSURE SPRING |
| 06 | 4110-3916-01 запросить цену → | MEMBER 2 24 4007-0411-01 TRANSFER ASSY |
| 07 | 4110-3022-01 запросить цену → | TORSION SPRING |
| 08 | 4110-2013-15 запросить цену → | COVER |
| 09 | 9335-1410-31 запросить цену → | PHOTO INTERRUPTER (PS1.4) RP |
| 10 | 4110-3021-01 запросить цену → | ACTUATOR |
| 11 | 4109-5530-01 запросить цену → | STOPPER RP |
| 12 | 4110-0108-13 запросить цену → | PWB ASSY TONER EM (PWB-G) RP |
| 13 | 4110-2031-01 запросить цену → | SHIELD PLATE |
| 14 | 4110-3020-01 запросить цену → | GUIDE |
| 15 | 4110-0755-01 запросить цену → | GUIDE |
| 16 | 4110-4103-01 запросить цену → | TRANSFER ROLLER RP |
| 17 | 4110-4106-01 запросить цену → | TORSION SPRING |
| 18 | 4110-4117-01 запросить цену → | ACTUATOR |
| 25 | 9325-2910-12 запросить цену → | POWER SUPPLY (PU1) RP 1 111, 311, |
| 25 | 9325-2910-22 запросить цену → | POWER SUPPLY (PU1) RP 1 211, 212, |

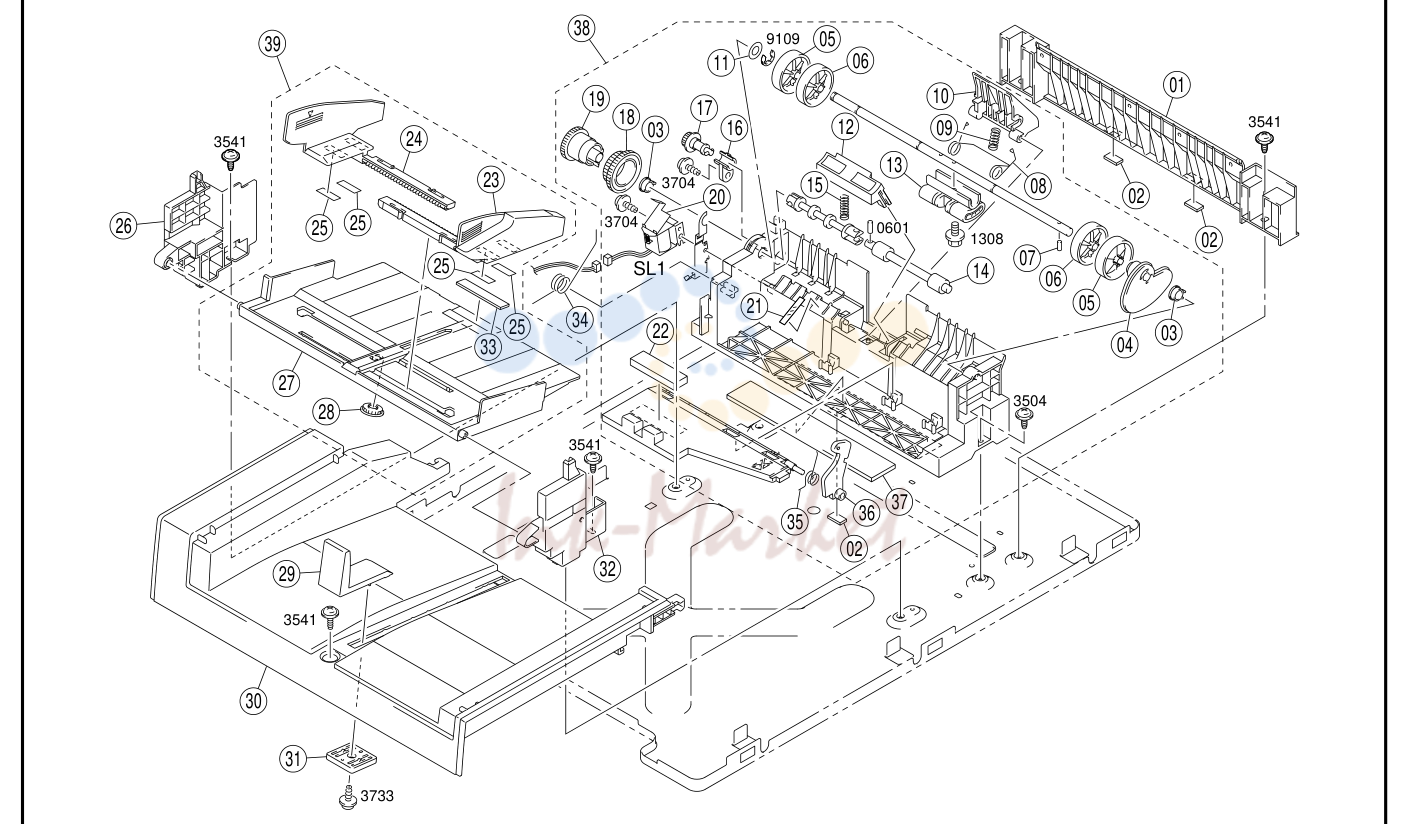

10. 9 PAPER TAKE-UP SECTION PARTS MANUAL 17
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4110-4114-13 запросить цену → | GUIDE 1 21 4110-3503-01 POLYESTER FILM |
| 02 | 4110-3507-01 запросить цену → | RUBBER 3 22 4110-3051-01 CUSHION |
| 03 | 0972-3009-01 запросить цену → | BUSHING 2 23 4007-3102-01 REGULATING PLATE |
| 04 | 4110-3007-02 запросить цену → | CAM 1 24 4007-3103-01 REGULATING PLATE |
| 05 | 4122-3056-01 запросить цену → | ROLL RP 2 25 4110-3104-01 FRICTION PLATE |
| 06 | 4122-3055-01 запросить цену → | ROLL RP 2 26 4110-2020-02 LIFTING HOLDER |
| 07 | 0957-3040-01 запросить цену → | PIN 1 27 4007-0755-01 LIFTING PLATE ASSY |
| 08 | 4110-3504-01 запросить цену → | TORSION SPRING 1 28 0957-3104-01 GEAR |
| 09 | 4110-3018-01 запросить цену → | PRESSURE SPRING 1 29 4110-1018-01 REGULATING PLATE |
| 10 | 4110-3502-02 запросить цену → | HOLDER 1 30 4007-1008-02 TRAY |
| 11 | 4109-3505-01 запросить цену → | WASHER 2 31 4110-1019-01 SUPPORT PLATE |
| 12 | 4110-0751-01 запросить цену → | SEPARATED PAD RP 1 32 4110-2019-02 LIFTING HOLDER |
| 13 | 4122-3001-01 запросить цену → | ROLLER RP 1 33 4109-3013-02 SHEET |
| 14 | 4110-3033-01 запросить цену → | ROLLER RP 1 34 4110-3019-01 TORSION SPRING |
| 15 | 4109-3041-03 запросить цену → | PRESSURE SPRING 1 35 4110-3016-02 TORSION SPRING |
| 16 | 4007-3015-01 запросить цену → | BUSHING 1 36 4110-3042-01 ARM |
| 17 | 4109-3014-12 запросить цену → | GEAR 18T RP 1 37 4007-4130-01 CUSHION |
| 18 | 4109-3034-13 запросить цену → | GEAR 36/54T RP 1 38 4007-0321-02 PAPER PAKE-UP UNIT RP |
| 19 | 4110-3010-02 запросить цену → | GEAR 1 39 4007-0381-02 REGULATING PLATE ASSY |
| 20 | 4109-6201-02 запросить цену → | SOLENOID TAKE-UP (SL1) |
11. 10 2ND PAPER TAKE-UP (A) (OPTION) PF-116 PARTS MANUAL 19
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4646-3853-01 запросить цену → | ACTUATOR 1 19 0933-3839-02 PRESSURE SPRING |
| 02 | 9335-1410-31 запросить цену → | PHOTO INTERRUPTER (PC11) RP 1 20 0933-3840-02 ROLL |
| 03 | 4470-4024-01 запросить цену → | STOPPER RP 1 21 4109-6301-01 SWITCH (S4) RP |
| 04 | 4165-3818-01 запросить цену → | ROLLER 1 22 4498-3491-01 SPRING |
| 05 | 4646-3332-01 запросить цену → | ROLLER RP 2 23 4498-3490-03 HOLDER |
| 06 | 4498-3334-01 запросить цену → | SHAFT 1 24 4498-3402-01 RUBBER FOOT |
| 07 | 4646-3842-01 запросить цену → | EARTH GROUND 1 25 9326-1810-21 FERRITE CORE |
| 08 | 4156-3838-01 запросить цену → | BUSHING |
| 09 | 1200-3131-07 запросить цену → | BUSHING |
| 10 | 4165-3831-01 запросить цену → | GEAR 15T |
| 11 | 4646-3829-01 запросить цену → | GEAR |
| 12 | 4165-3824-01 запросить цену → | GEAR 26/32T |
| 13 | 4646-3815-02 запросить цену → | GEAR |
| 14 | 4165-3816-01 запросить цену → | TENSION SPRING |
| 15 | 0993-6204-02 запросить цену → | SOLENOID (SL5) |
| 16 | 4646-0321-02 запросить цену → | PAPER TAKE-UP UNIT |
| 17 | 4646-3857-01 запросить цену → | SEAL |
| 18 | 4165-3833-01 запросить цену → | BRACKET |
12. 11 2ND PAPER TAKE-UP (B) (OPTION) PF-116 PARTS MANUAL 21
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4498-3345-04 запросить цену → | HOLD PLATE |
| 02 | 4165-3916-01 запросить цену → | CUSHION |
| 03 | 4165-3920-01 запросить цену → | FRITION PLATE |
| 04 | 4646-7305-01 запросить цену → | LABEL |
| 05 | 4646-7302-02 запросить цену → | LABEL |
| 06 | 4498-3833-01 запросить цену → | FRICTION SHEET |
| 07 | 4165-3912-01 запросить цену → | REGULATING PLATE |
| 08 | 4165-3918-02 запросить цену → | CUSHION |
| 09 | 4498-3404-01 запросить цену → | TENSION SPRING |
| 10 | 4165-3927-01 запросить цену → | SPACER |
| 11 | 4646-7303-01 запросить цену → | LABEL LTR 1 214, |
| 11 | 4646-7304-01 запросить цену → | LABEL A4 1 111, 211, 212, |
| 12 | 4646-0301-02 запросить цену → | CASSETTE ASSY LTR RP 1 214, |
| 12 | 4646-0302-01 запросить цену → | CASSETTE ASSY A4 RP 1 111, 211, 212, |
13. 12 HOUSING (OPTION) AF-8 PARTS MANUAL 23
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4647-1010-01 запросить цену → | SDH PCB ASSY RP |
| 02 | 4647-1104-01 запросить цену → | HINGE |
| 03 | 4647-1124-01 запросить цену → | PAD |
| 04 | 4647-1110-01 запросить цену → | HANDLE |
| 05 | 4647-1128-01 запросить цену → | MAGNET |
| 06 | 4647-1107-01 запросить цену → | COVER |
| 07 | 4647-1129-01 запросить цену → | TORSION SPRING |
| 08 | 4647-1106-01 запросить цену → | COVER |
| 09 | 4647-1123-01 запросить цену → | GEAR |
| 10 | 4647-1108-01 запросить цену → | REGULATING PLATE |
| 11 | 4647-1109-01 запросить цену → | REGULATING PLATE |
| 12 | 4647-1101-01 запросить цену → | GUIDE ASSY |
14. 13 PAPER TAKE-UP SECTION (A) (OPTION) AF-8 PARTS MANUAL 25
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4647-1105-01 запросить цену → | COVER |
| 02 | 4647-1007-01 запросить цену → | MICRO SWITCH ASSY(A) RP |
| 03 | 4647-1026-01 запросить цену → | MAIN FEED ROLLER RP |
| 04 | 4647-1027-01 запросить цену → | PICK-UP ROLLER RP |
| 05 | 4647-1030-01 запросить цену → | RUBBER BELT RP |
| 06 | 4647-1020-01 запросить цену → | ELLIPTICAL ROLLER RP |
| 07 | 4647-1008-01 запросить цену → | MICRO SWITCH ASSY(B) RP |
| 08 | 4647-1040-01 запросить цену → | MAGNETIC CLUTCH RP |
| 09 | 4647-1001-01 запросить цену → | PHOTO INTERRUPTER RP |
| 10 | 4647-1003-01 запросить цену → | PHPTO INTERRUPTER RP |
| 11 | 4647-1102-01 запросить цену → | BASE ASSY |
15. 14 PAPER TAKE-UP SECTION (B) (OPTION) AF-8 PARTS MANUAL 27
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4647-1119-01 запросить цену → | GEAR 26T 1 19 4647-1028-01 SPRIT ROLLER RP |
| 02 | 4647-1019-01 запросить цену → | BELT ROLLER RP 1 20 4647-1116-01 GEAR 17T |
| 03 | 4647-1037-01 запросить цену → | BELT(94T) RP 1 21 4647-1118-01 GEAR 15/23T |
| 04 | 4647-1121-01 запросить цену → | GEAR 15/20T 1 22 4647-1115-01 GEAR 16T |
| 05 | 4647-1043-01 запросить цену → | MOTOR ASSY RP 1 23 4647-1024-01 TURNING ROLLER RP |
| 06 | 4647-1120-01 запросить цену → | GEAR 49/21/14T 1 24 4647-1103-01 FRAME ASSY |
| 07 | 4647-1112-01 запросить цену → | GEAR 13/24T |
| 08 | 4647-1122-01 запросить цену → | PULLEY |
| 09 | 4647-1029-01 запросить цену → | GIUDE ASSY RP |
| 10 | 4647-1117-01 запросить цену → | GEAR 22T |
| 11 | 4647-1114-01 запросить цену → | GEAR 15T |
| 12 | 4647-1113-01 запросить цену → | GEAR 14T |
| 13 | 4647-1126-01 запросить цену → | PRESSURE SPRING |
| 14 | 4647-1025-01 запросить цену → | EXIT ROLLER RP |
| 15 | 4647-1023-01 запросить цену → | WHITE ROLLER RP |
| 16 | 4647-1111-01 запросить цену → | SUPPORT BAR |
| 17 | 4647-1127-01 запросить цену → | BUSHING |
| 18 | 4647-1125-01 запросить цену → | TENSION SPRING |
16. 15 WIRING ACCESORIES AND JIGS PARTS MANUAL 29
| № | Артикул | Наименование |
|---|---|---|
| 01 | 9384-1310-91 запросить цену → | WIRING SADDLE 18.5H |
| 02 | 9384-1311-01 запросить цену → | WIRING SADDLE 27H |
| 03 | 9384-1110-61 запросить цену → | WIRING SADDLE 21.5H |
| 04 | 9384-1211-01 запросить цену → | WIRING SADDLE 19.2H |
| 05 | 9384-1310-11 запросить цену → | WIRING SADDLE 5.2H |
| 06 | 9384-1921-31 запросить цену → | WIRING SADDLE 17.3H |
| 07 | 9384-1210-21 запросить цену → | WIRING SADDLE 18.2H |
| 08 | 9384-1310-81 запросить цену → | WIRING SADDLE 6.4H |
| 09 | 9384-2600-11 запросить цену → | EDGE COVER 26.0H |
| 10 | 9384-2010-21 запросить цену → | EDGE COVER 8.5H |
| 11 | 9384-2010-41 запросить цену → | EDGE COVER 25.0H |
| 12 | 1050-4805-01 запросить цену → | EDGE COVER |
| 13 | 1038-4006-01 запросить цену → | INSULATING MEMBER |
| 14 | 9384-1311-11 запросить цену → | CABLE TIE 104L |
комментарии
