Konica Minolta bizhub C654 C754 — каталог запчастей со схемами

Konica Minolta bizhub C654 C754 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Adf подача бумаги tray секция (P2)
Adf подача бумаги tray секция (P3)
Adf conveyance секция (P5)
Adf read направляющая секция (P7)
Adf read направляющая секция (P8)
Adf cis секция (P9)
Adf стекло cleaning секция (P10)
Adf cis cleaning секция (P11)
Внешние детали (P14)
Внешние детали (P15)
Ir рама секция (P19)
Сканер drive/ir плата секция (P22)
Ph узел (P23)
Contact секция (P25)
I/u lock рычаг секция (P26)
Ozone воздуховод секция (P27)
Тонер supply секция (P28)
Тонер supply секция (P29)
Перенос узел (P30)
Перенос rail секция (P31)
Тонер collect секция (P33)
2nd подача бумаги секция (P35)
Cassette tray (P36)
Cassette rail секция (P37)
Size detecting секция (P38)
Lcc drive секция (P41)
Level conveyance секция (P43)
1500-sheet подача бумаги секция (P44)
Lcc length conveyance секция (P47)
1000-sheet tray (P48)
1500-sheet tray (P49)
Manual feed tray узел (P51)
Manual feed tray узел (P52)
Manual feed tray узел (P53)
Manual feed tray узел (P54)
Выход бумаги conveyance секция (P55)
Выход бумаги conveyance секция (P56)
Выход бумаги conveyance секция (P57)
Registration датчик секция (P58)
Rotation detecting датчик секция (P59)
Adu (P61)
Adu (P62)
Выход бумаги секция (P63)
Reversal секция (P64)

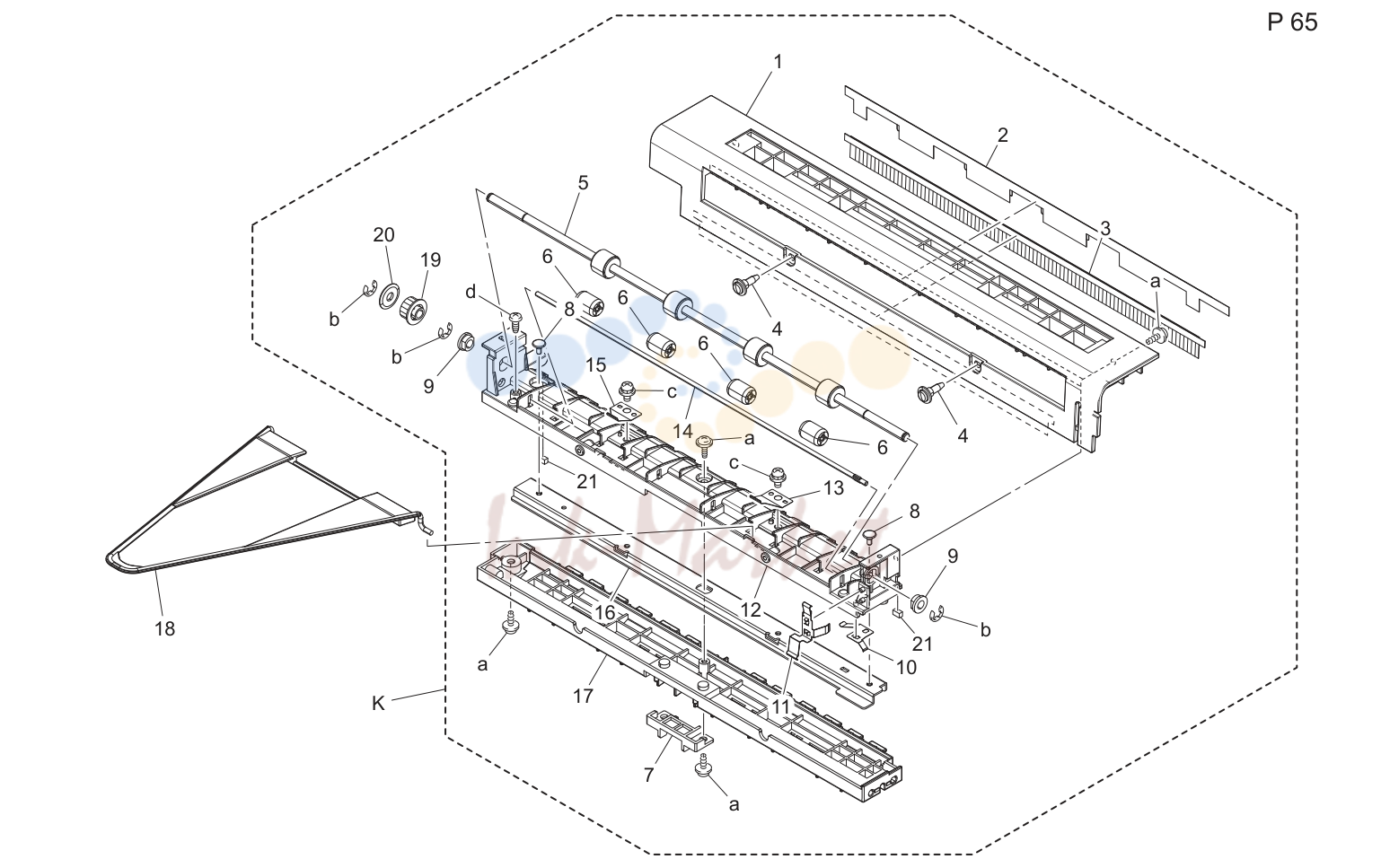

Reversal секция (P65)

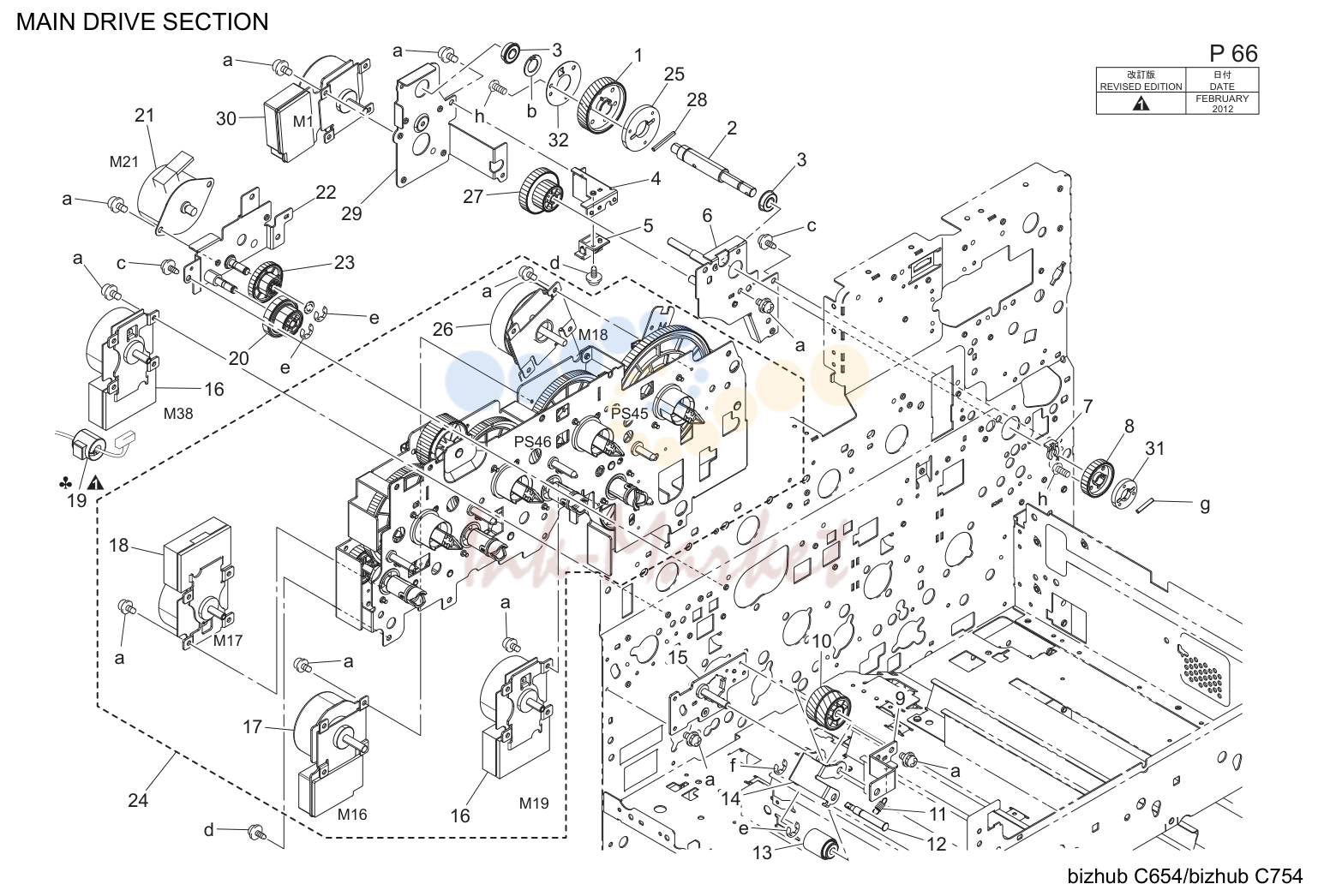

Main drive секция (P66)

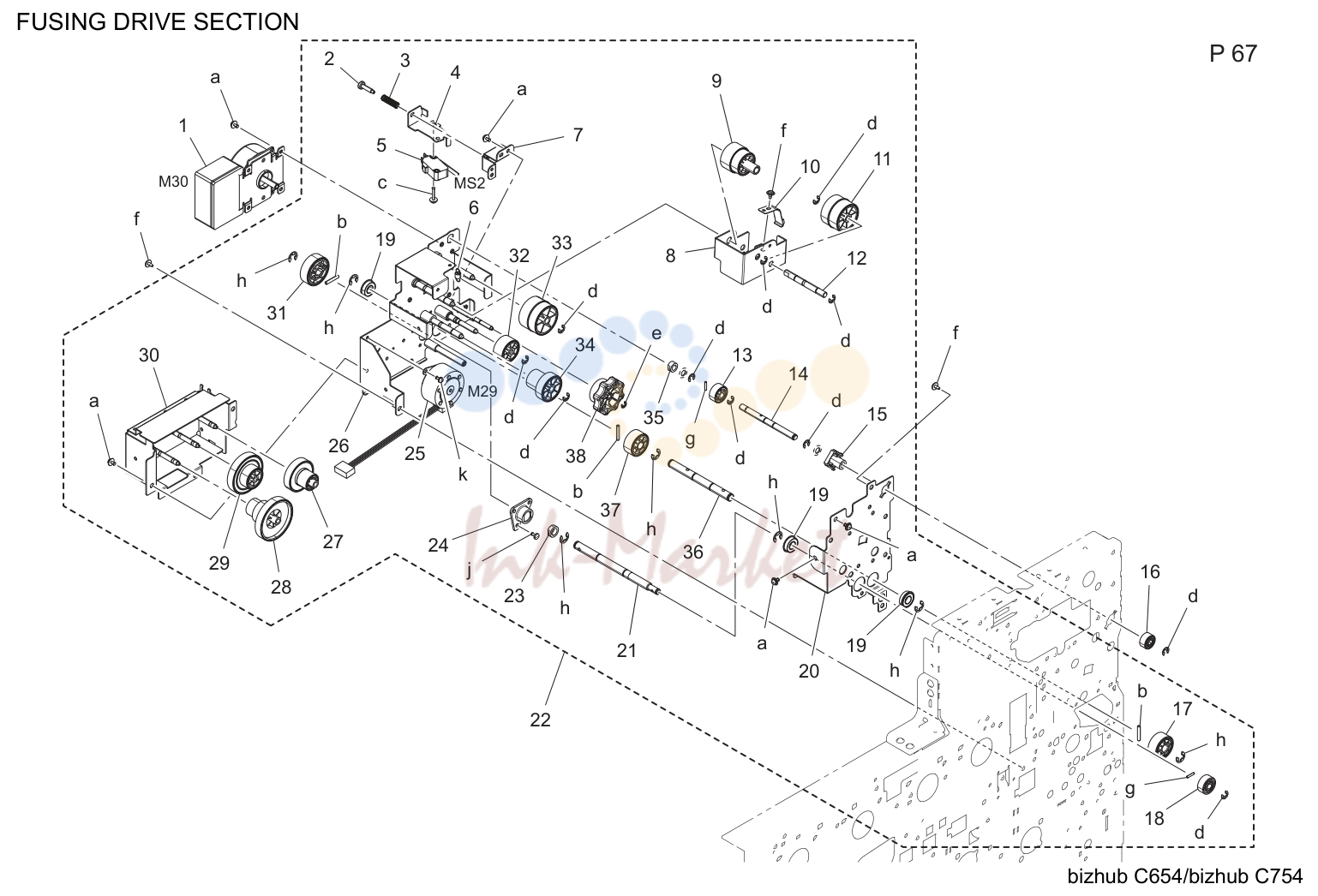

Печь (закрепление) drive секция (P67)

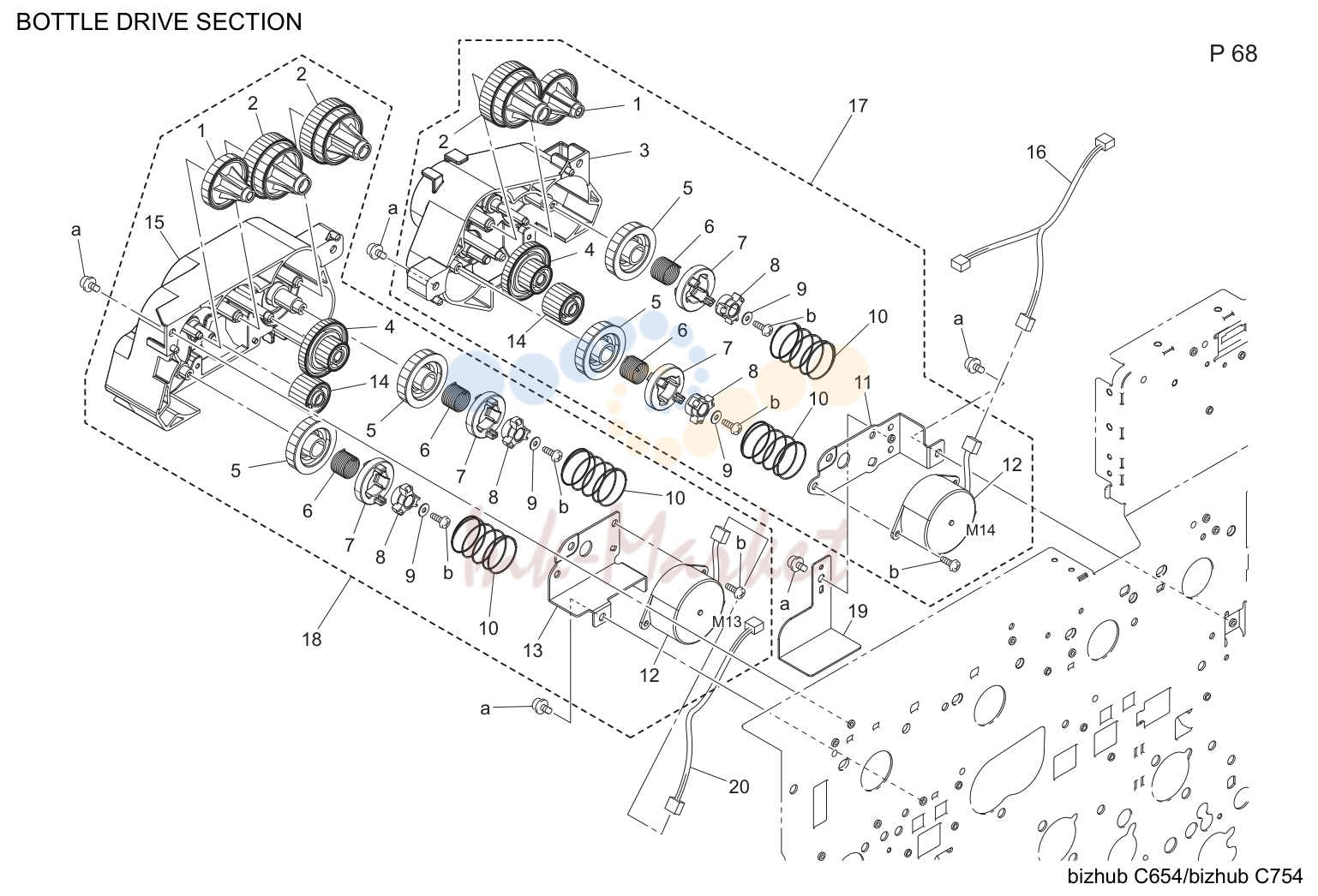

Bottle drive секция (P68)

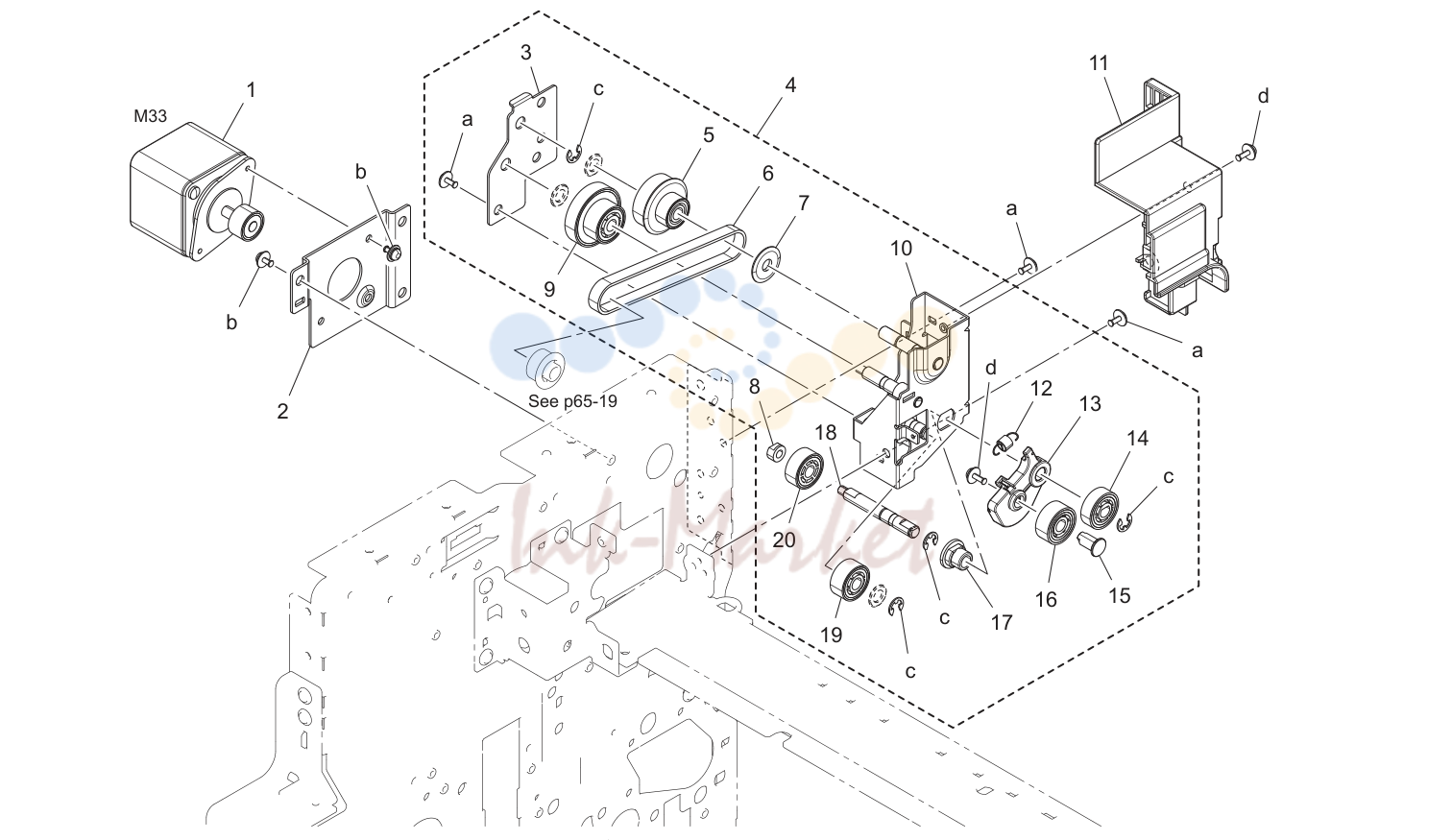

Eject drive секция (P69)

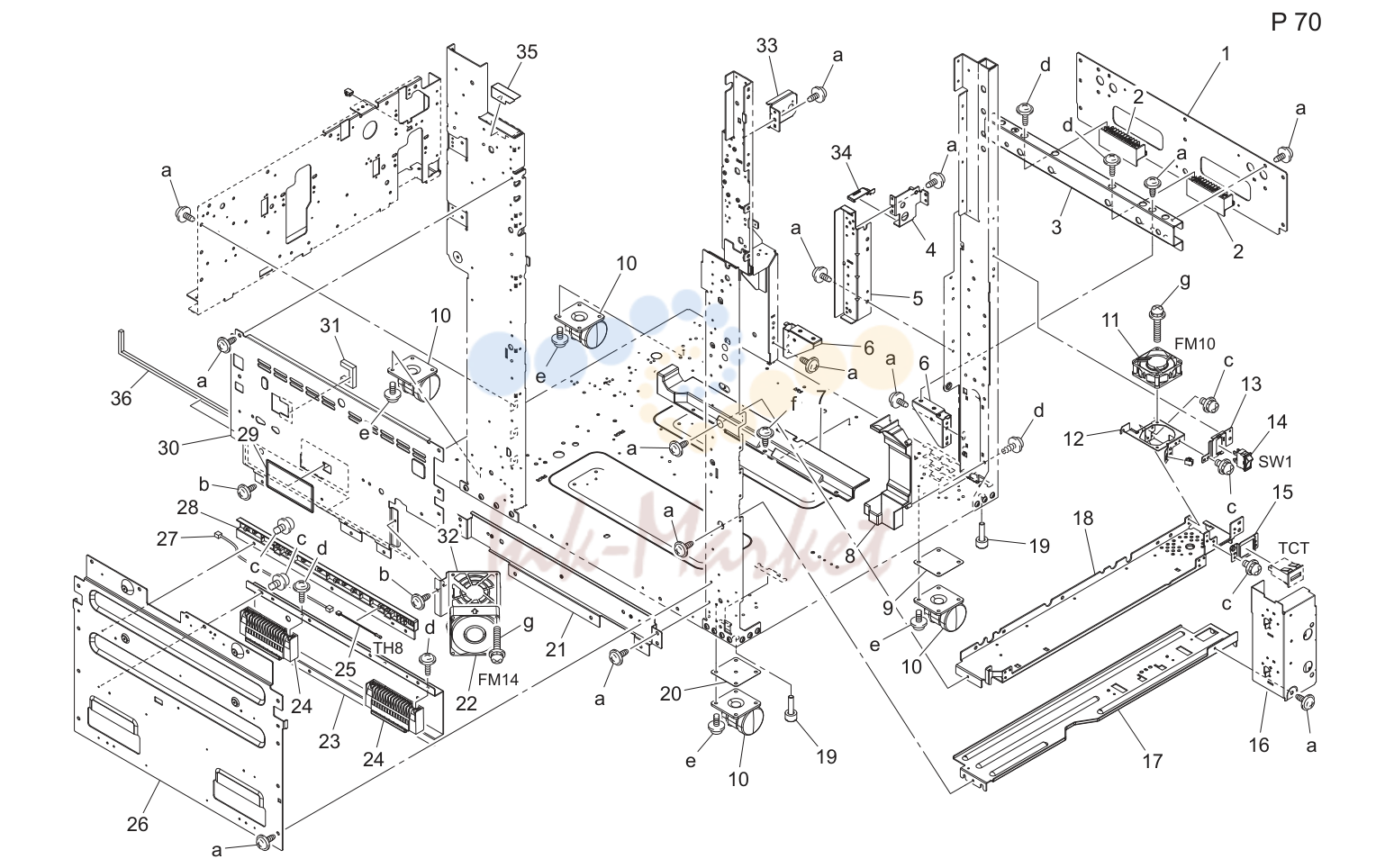

Main рама секция (P70)

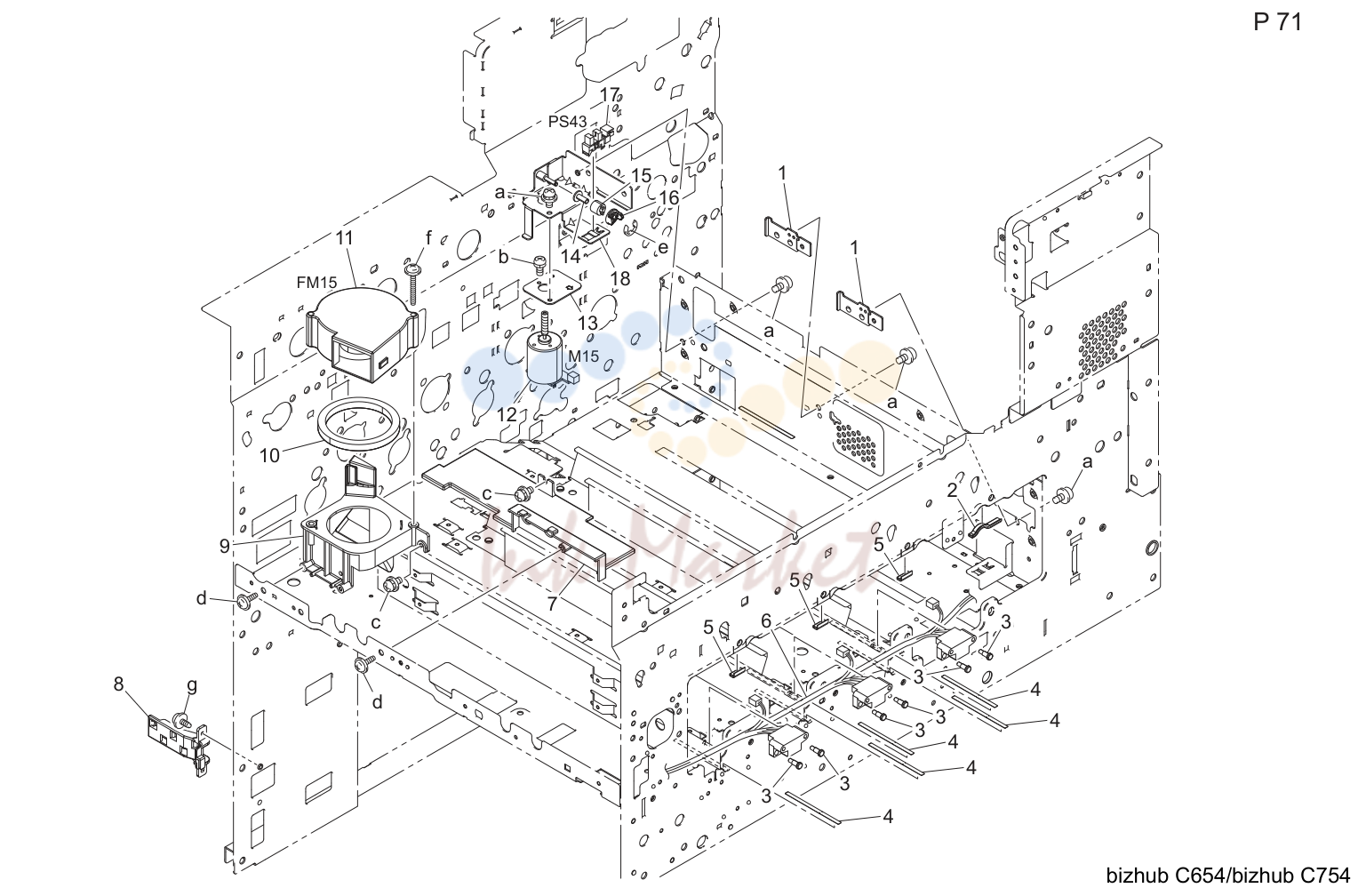

I/u рама секция (P71)

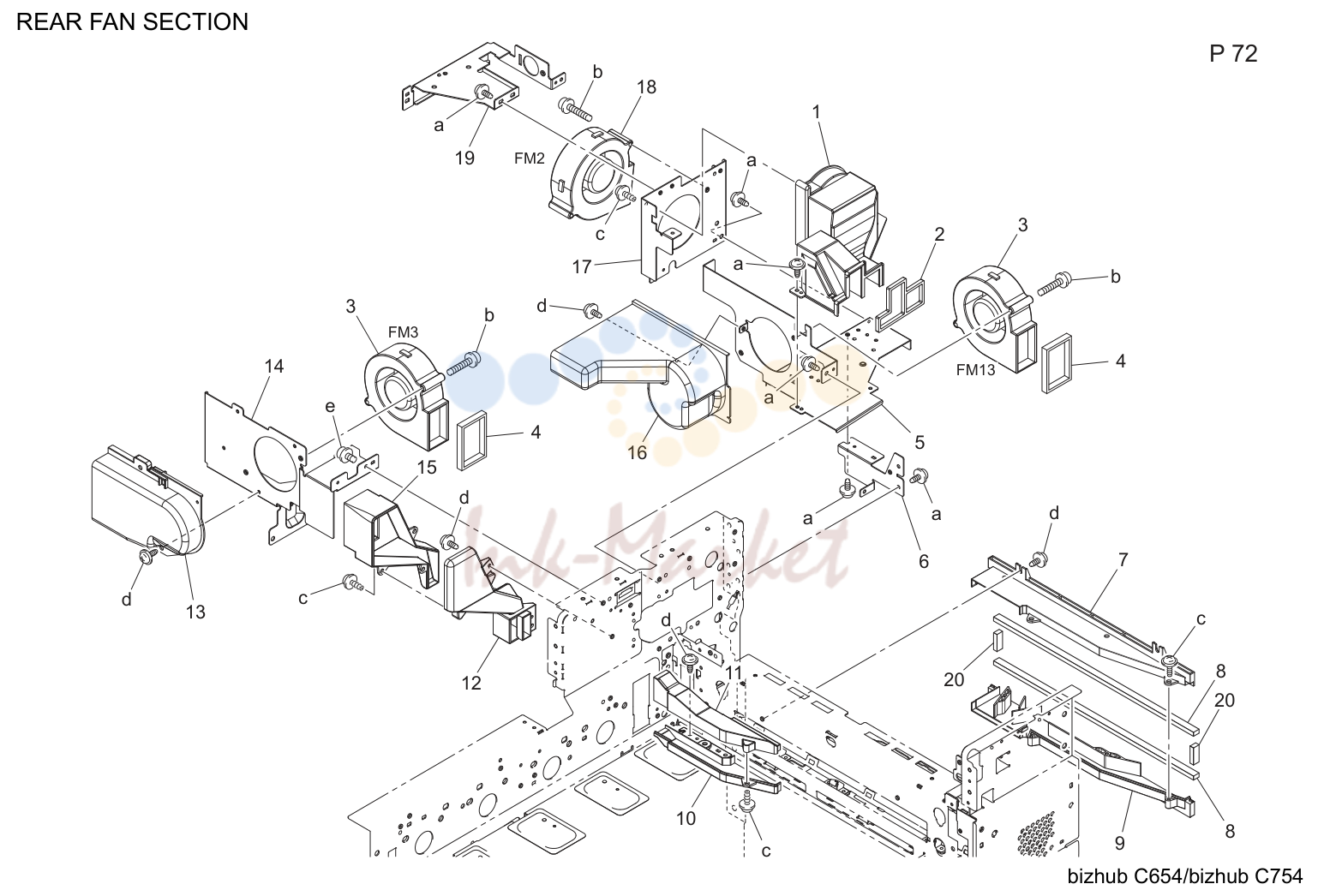

Rear вентилятор секция (P72)

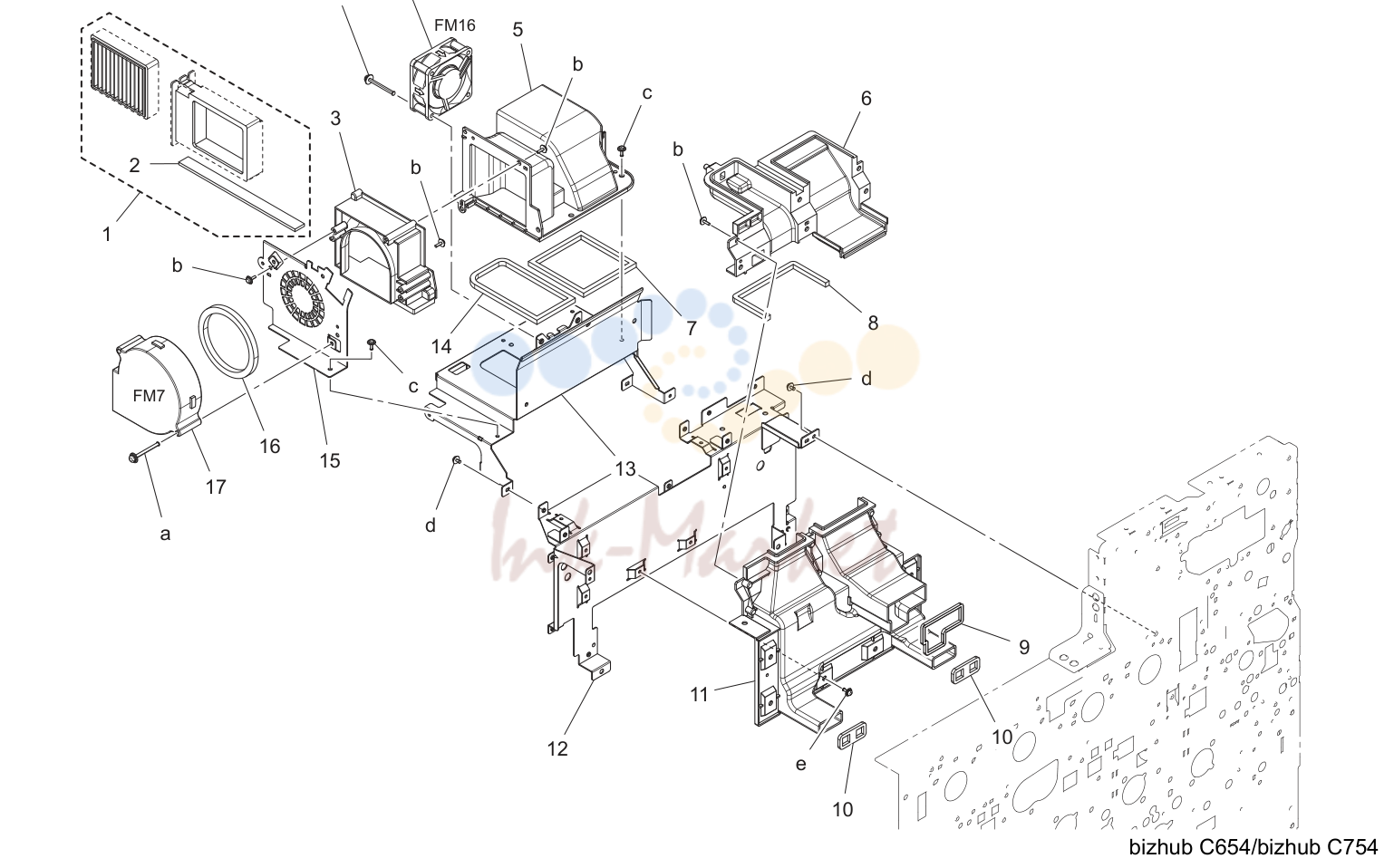

Rear вентилятор секция (P73)

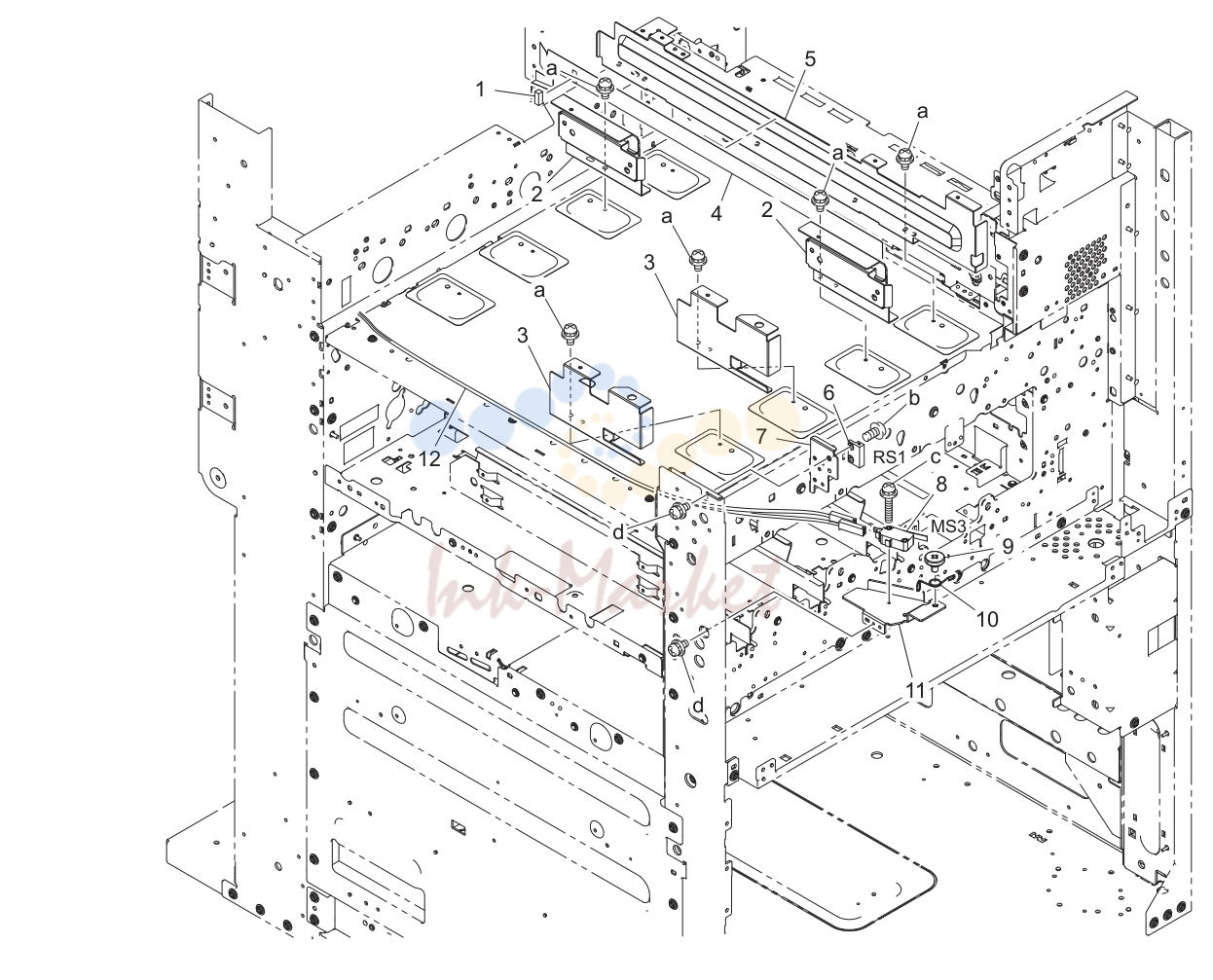

Door safe выключатель секция (P74)

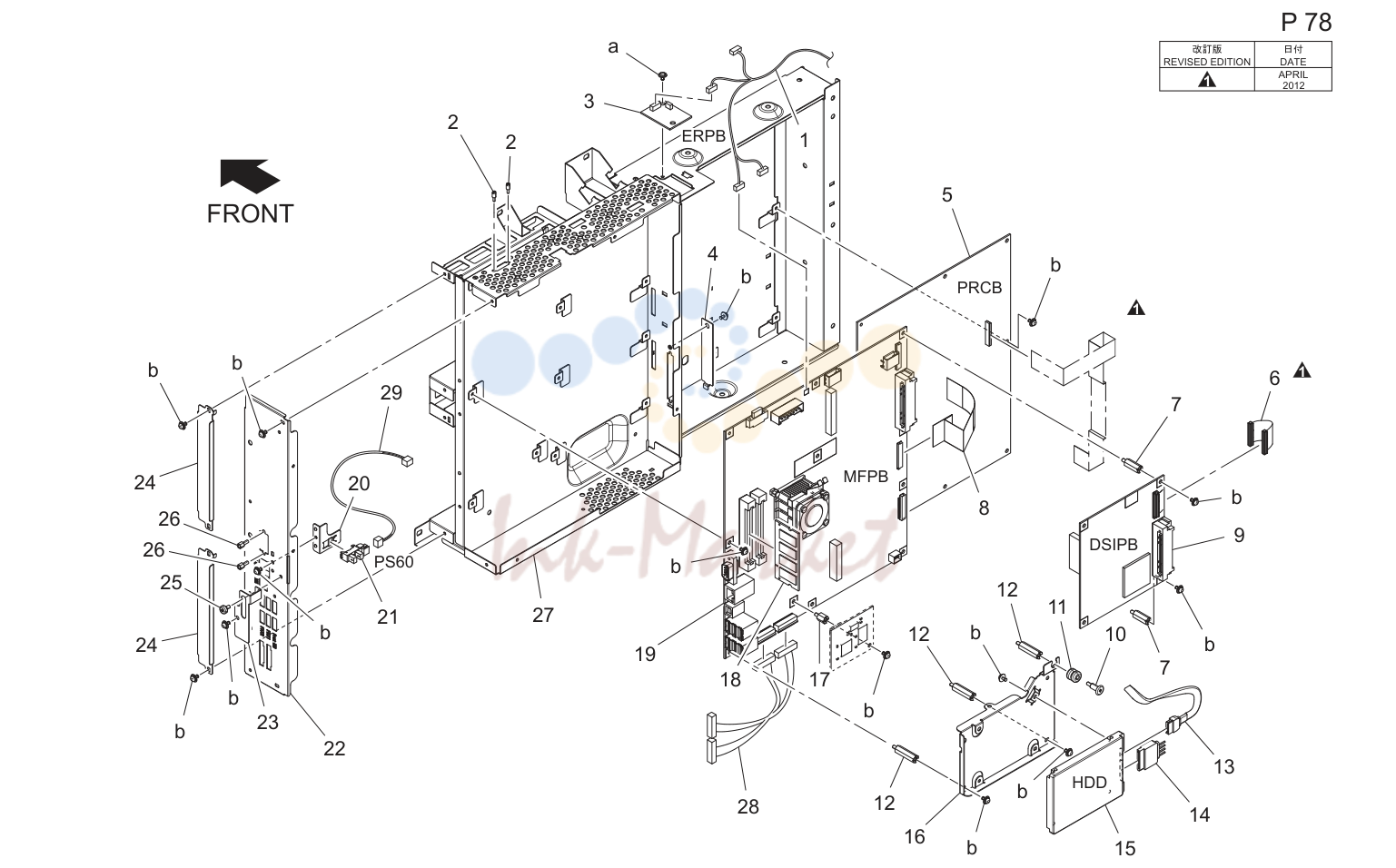

Shield box (P78)

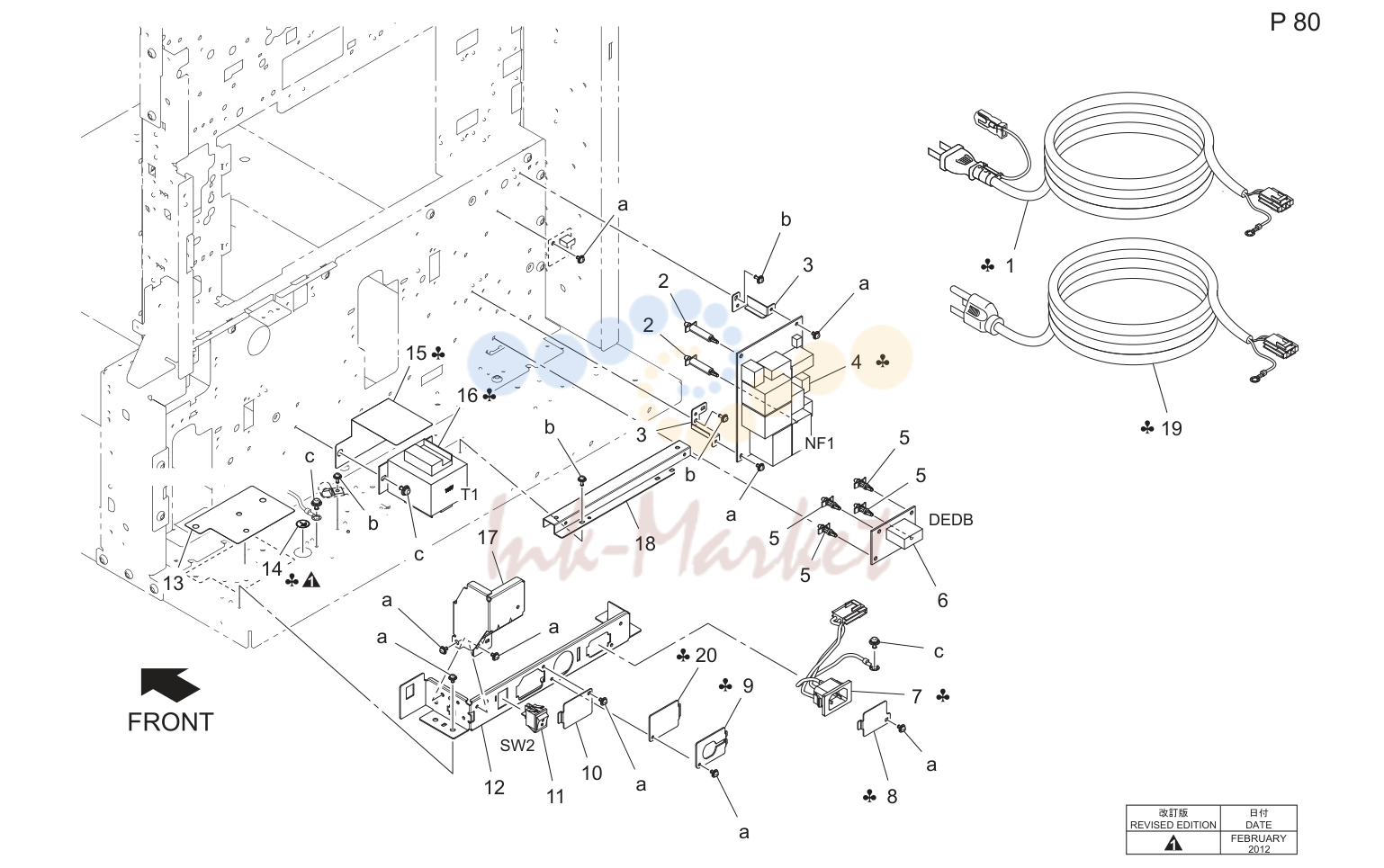

Rear electrical секция (P80)

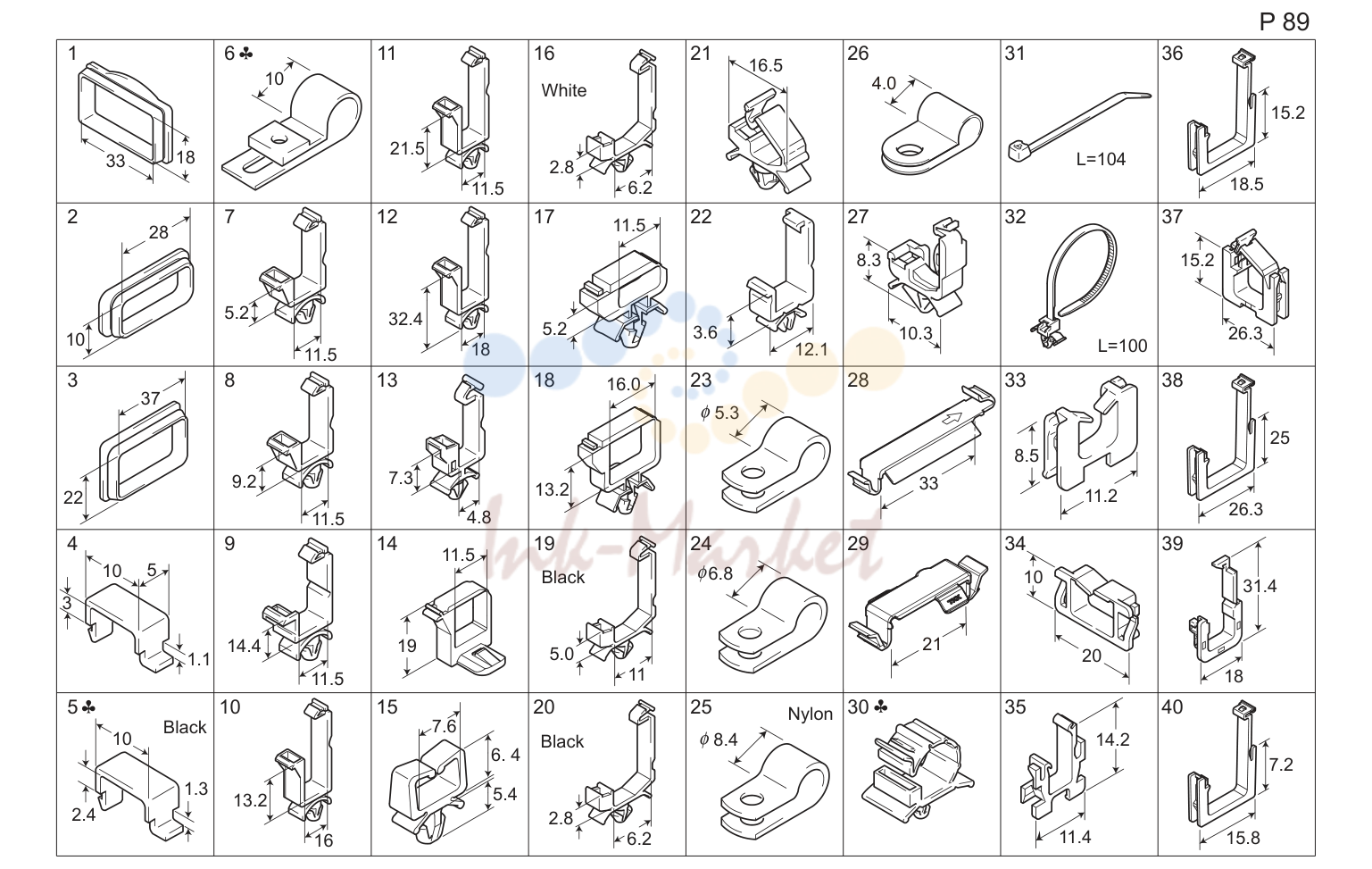

Wiring accessories and jigs (P89)

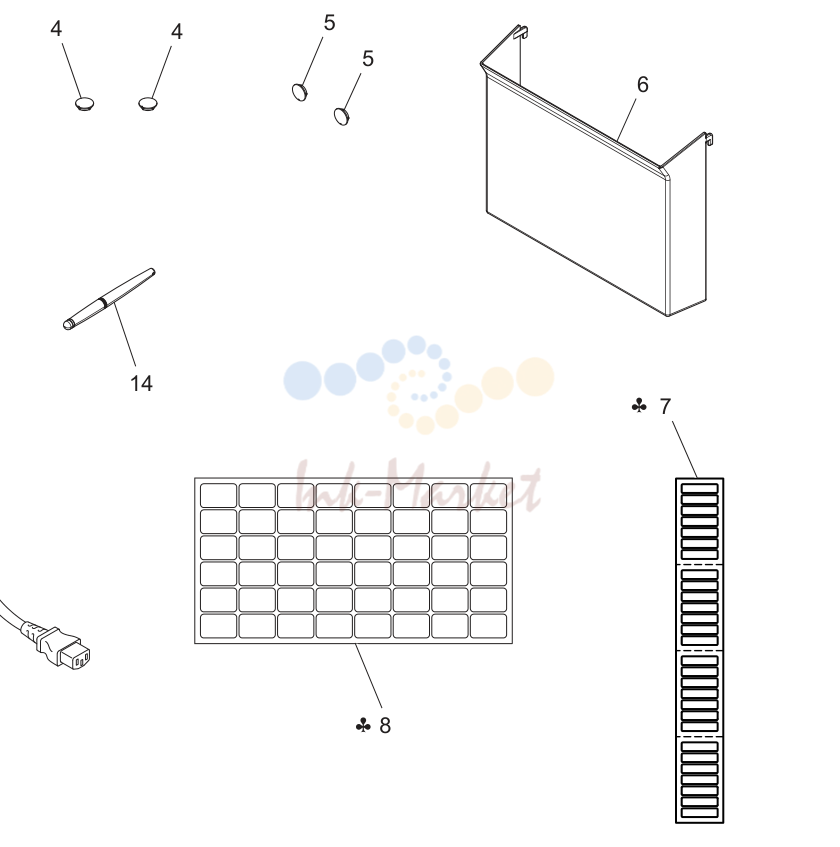

Accessory детали (P91)

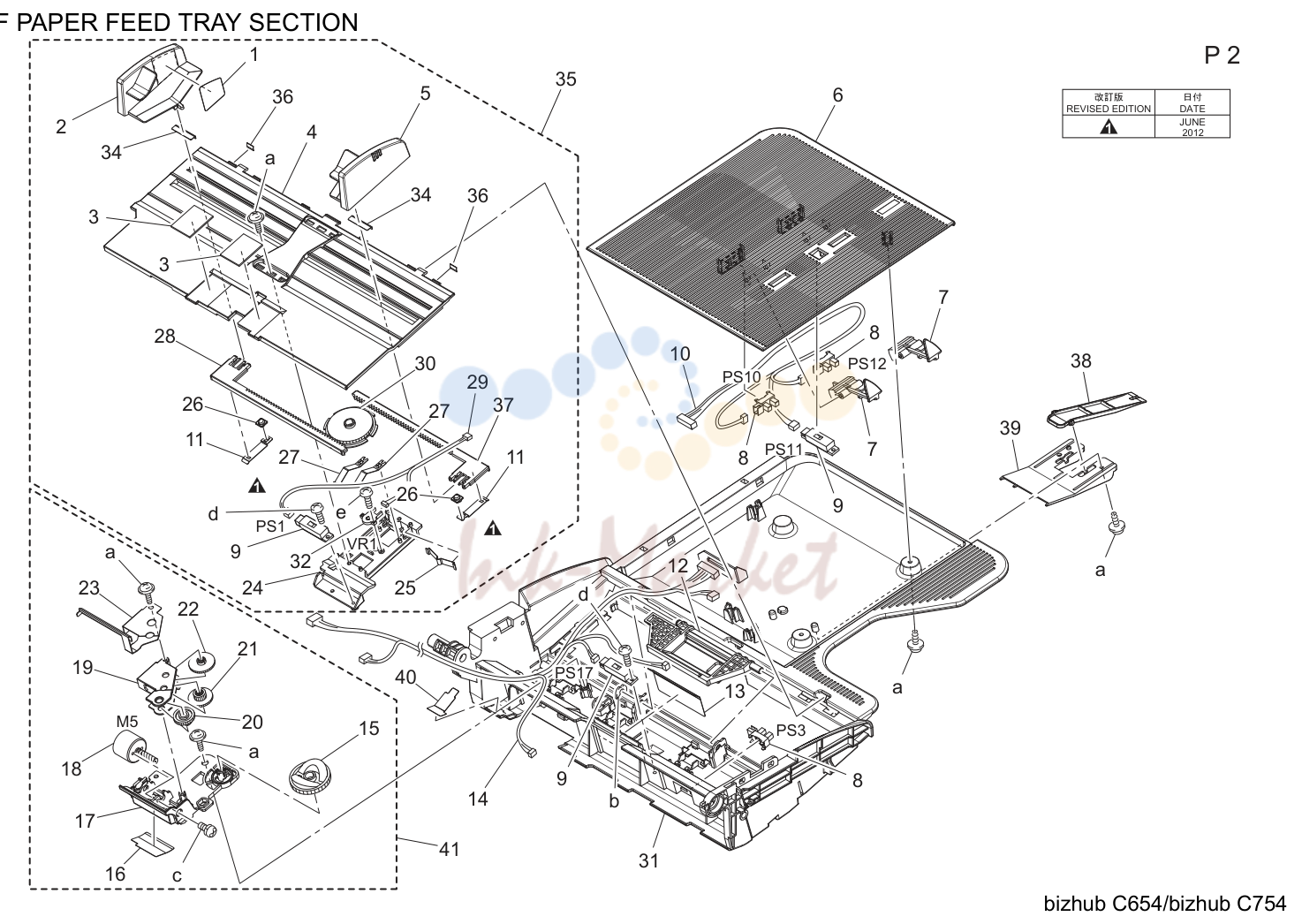

Adf подача бумаги tray секция (P2)

№	Артикул	Наименование
3	4641 3503 01 запросить цену →	Уплотнитель
15	4641 3417 02 запросить цену →	Cam
21	4641 3415 01 запросить цену →	Шестерня 13/28t
22	4641 3436 01 запросить цену →	Шестерня 30t

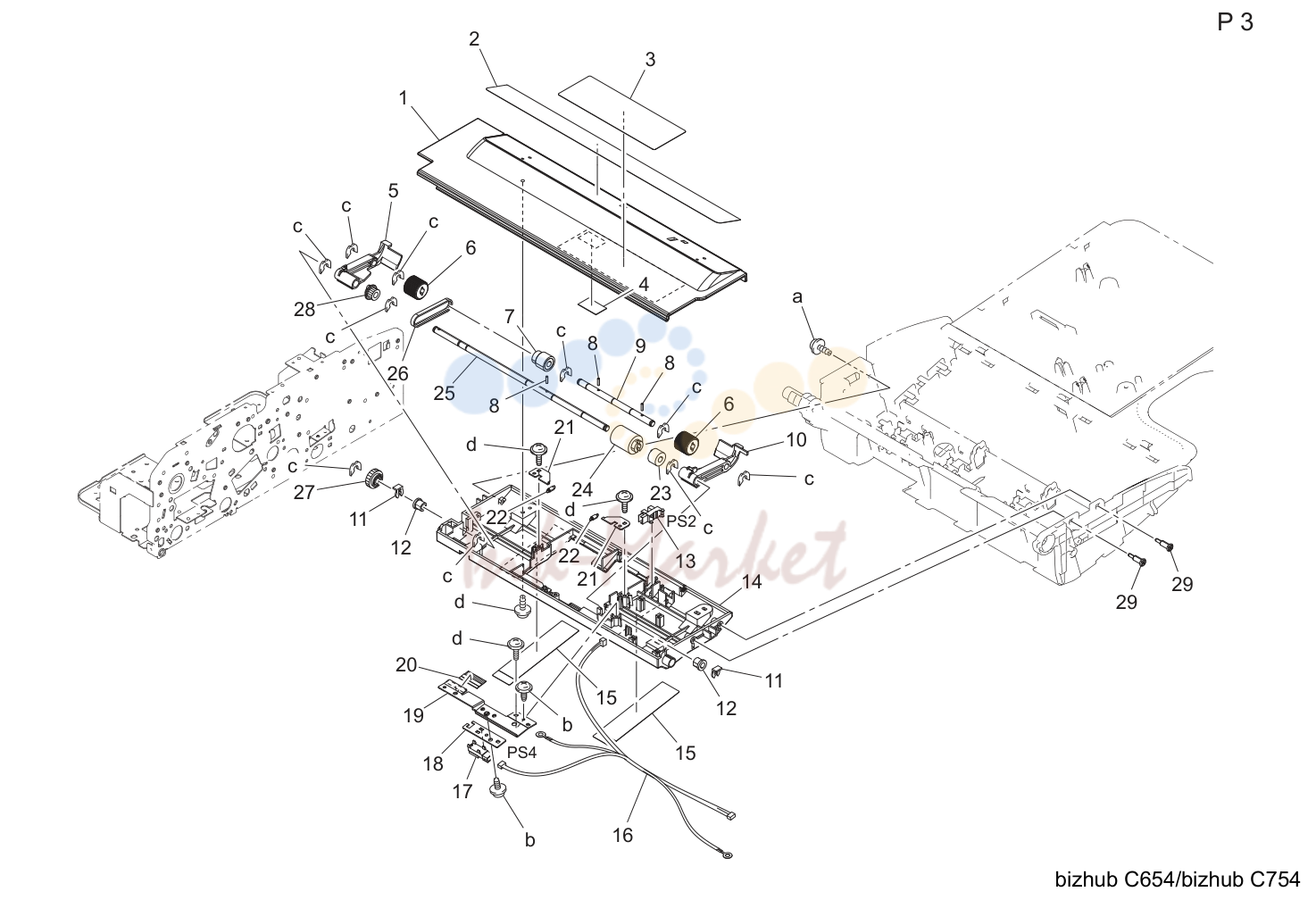

Adf подача бумаги tray секция (P3)

№	Артикул	Наименование
8	1067 2501 01 запросить цену →	Pin
11	1033 4402 03 запросить цену →	Stopper ring
12	4469 3465 01 запросить цену →	Втулка
26	4641 3514 01 запросить цену →	Timing ремень 122l
29	4643 3007 01 запросить цену →	Shoulder screw

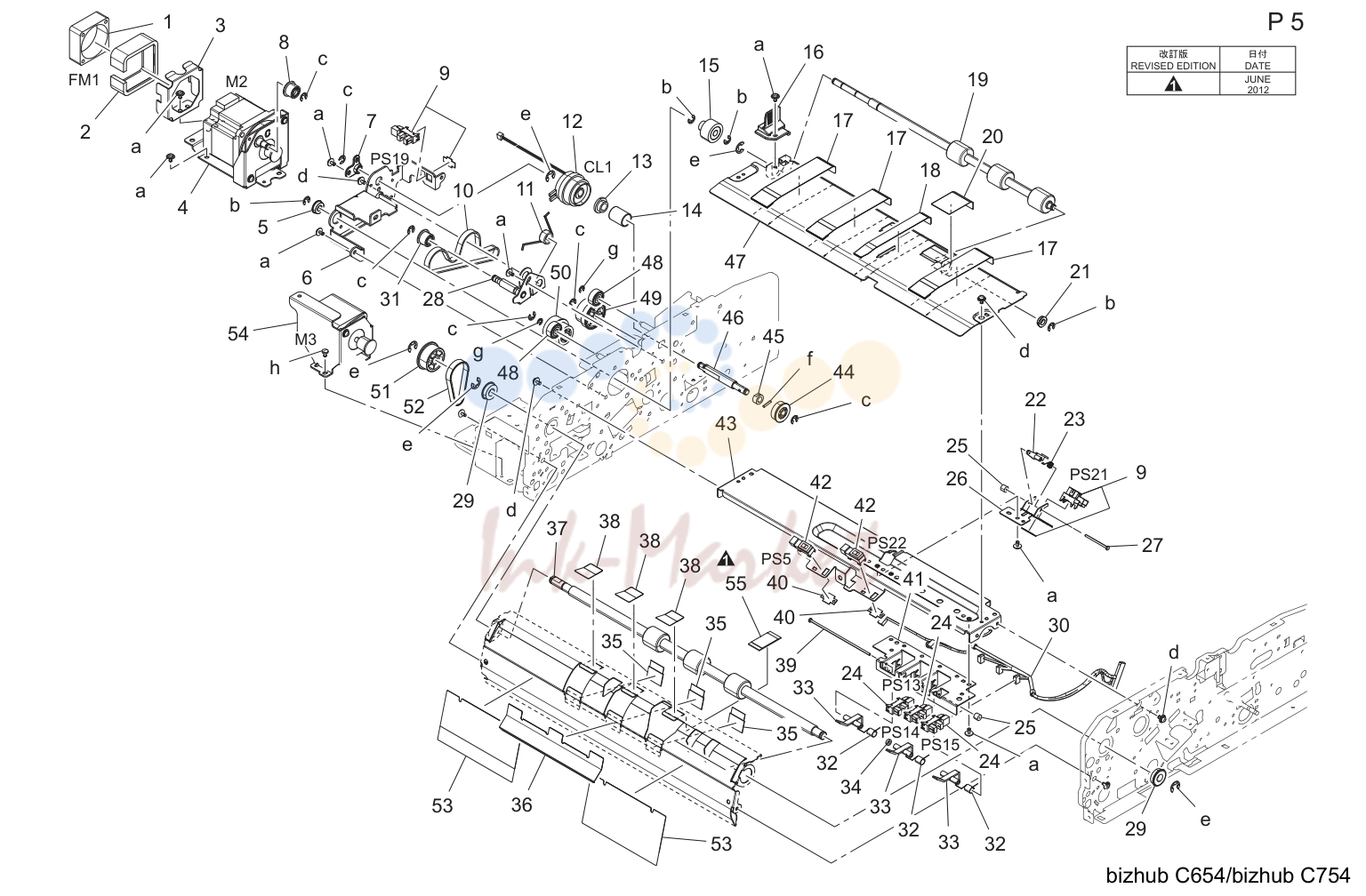

Adf conveyance секция (P5)

№	Артикул	Наименование
1	9313 1500 21 запросить цену →	Вентилятор мотор
42	9335 1400 71 запросить цену →	Solid state выключатель
45	4131 2537 01 запросить цену →	Втулка

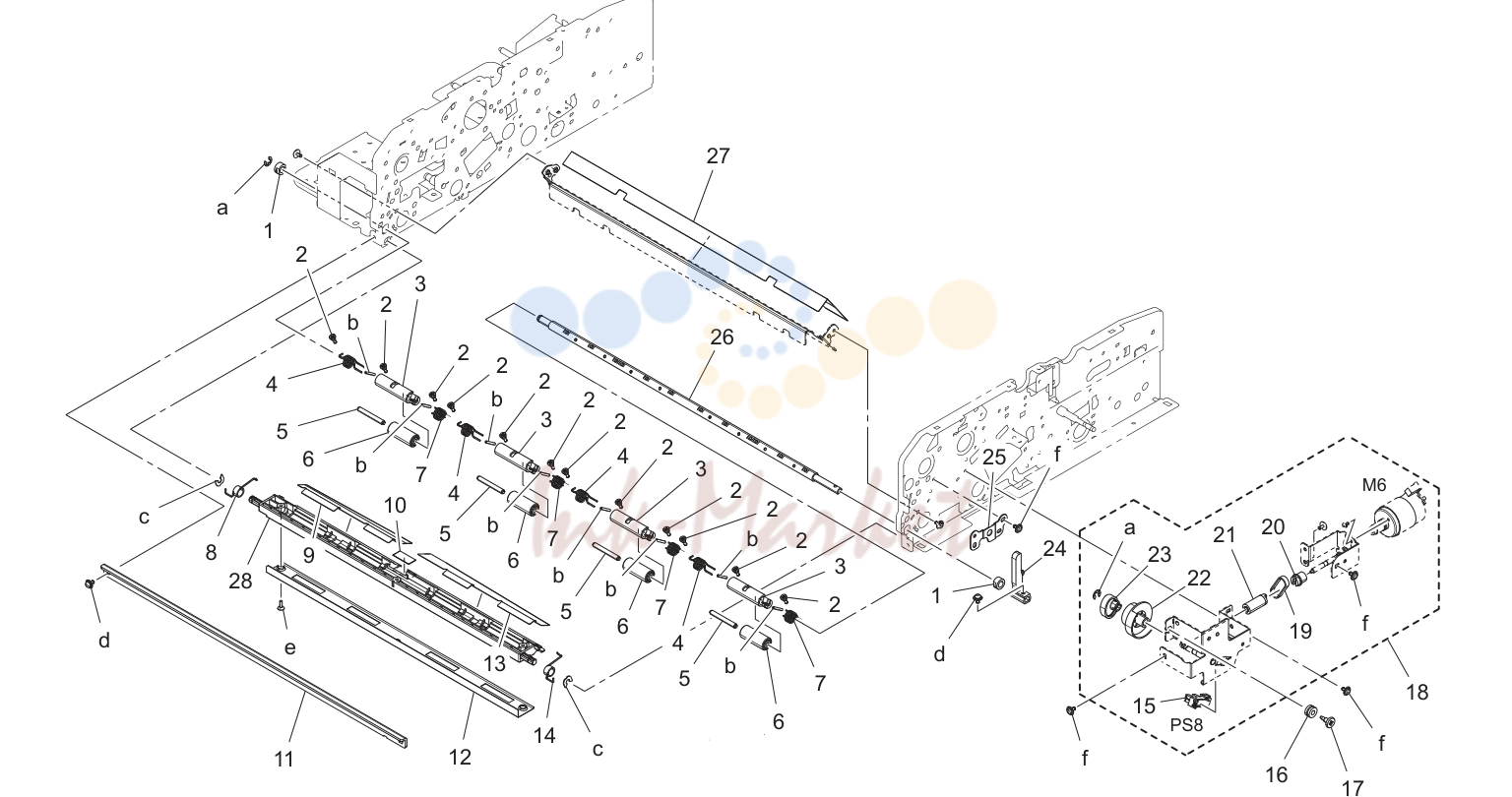

Adf read направляющая секция (P7)

№	Артикул	Наименование
1	1200 3121 09 запросить цену →	Втулка

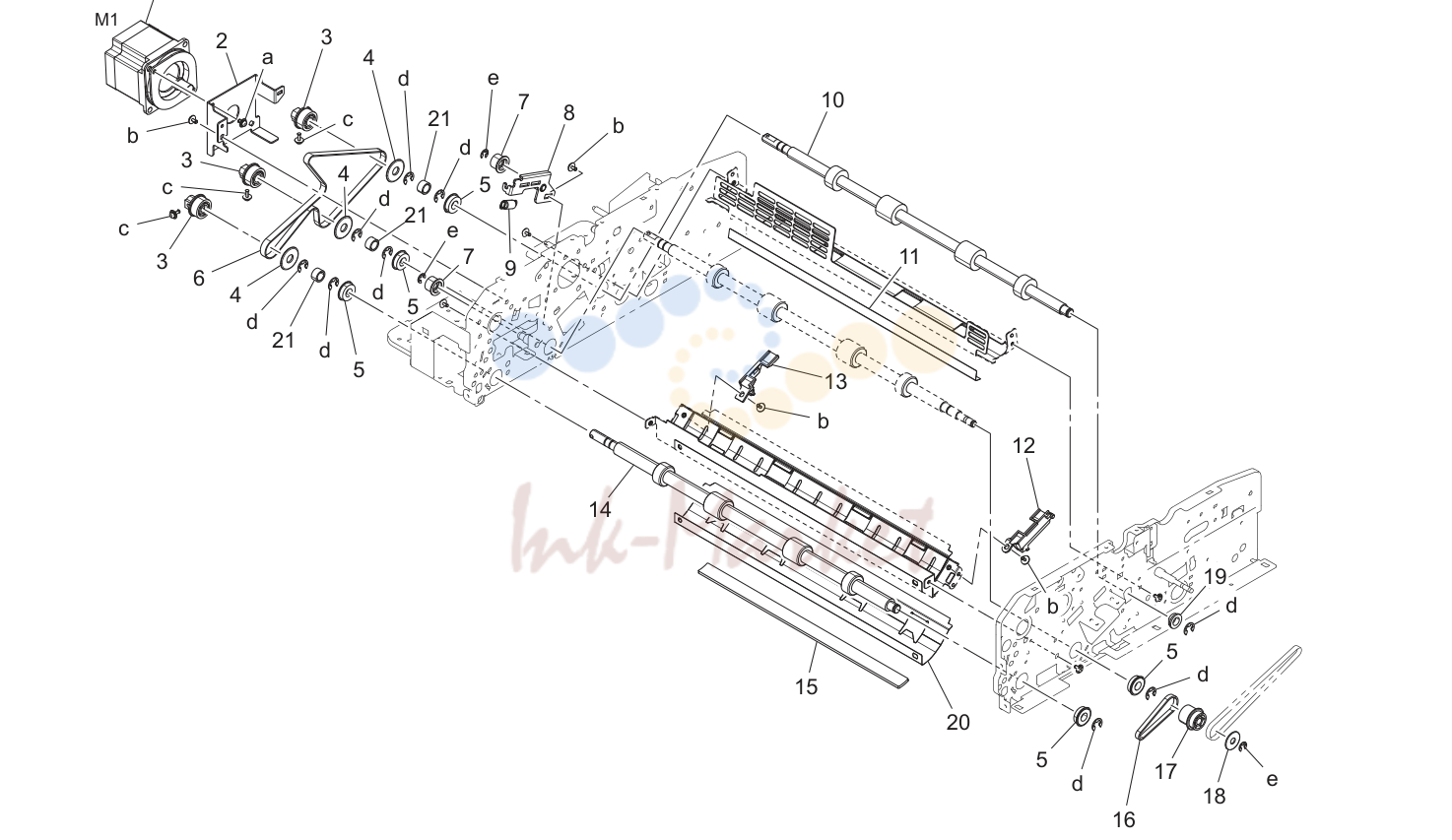

Adf read направляющая секция (P8)

№	Артикул	Наименование
19	4658 3517 01 запросить цену →	Втулка

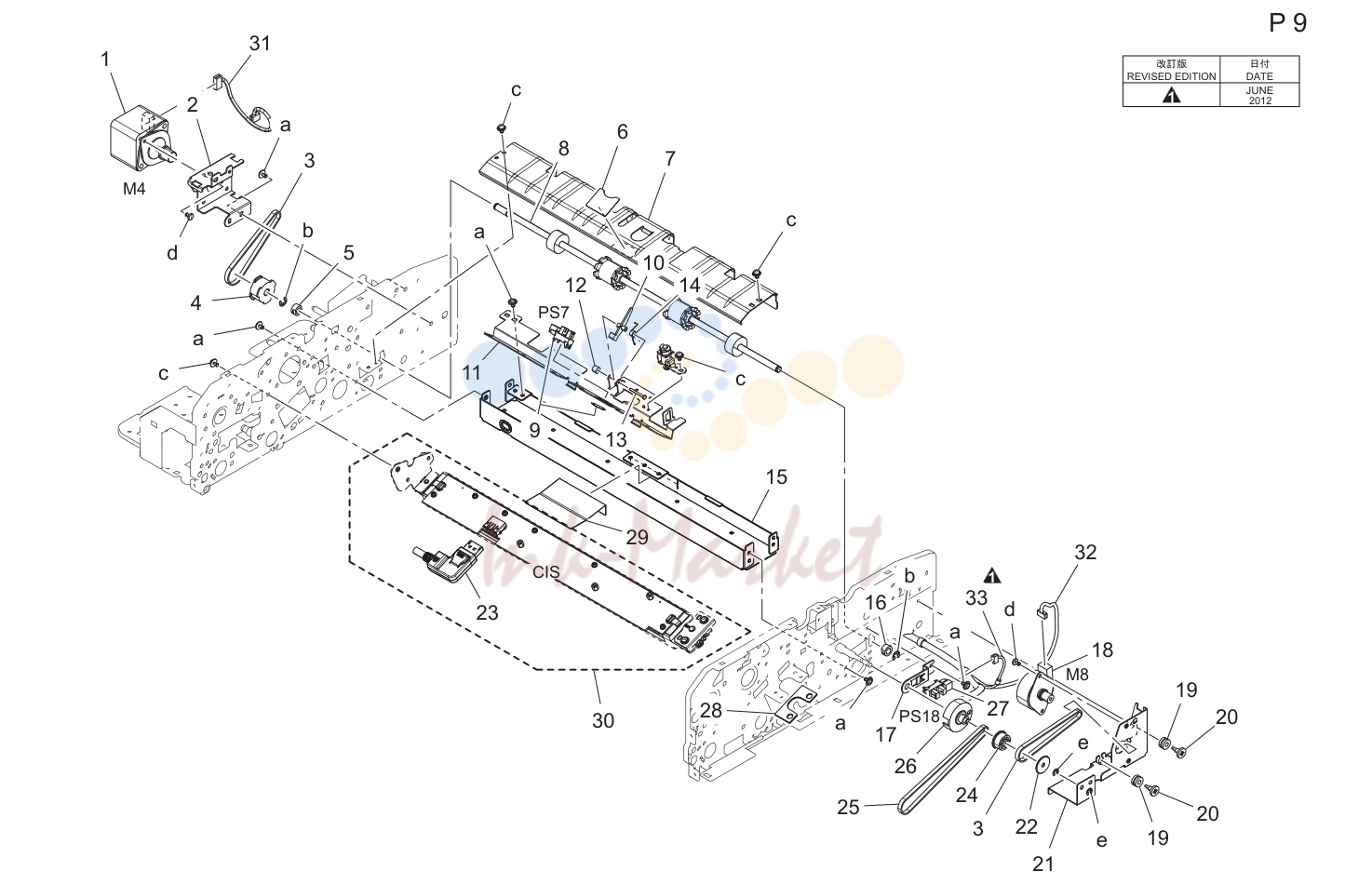

Adf cis секция (P9)

№	Артикул	Наименование
5	4131 2537 01 запросить цену →	Втулка
16	1200 3121 09 запросить цену →	Втулка

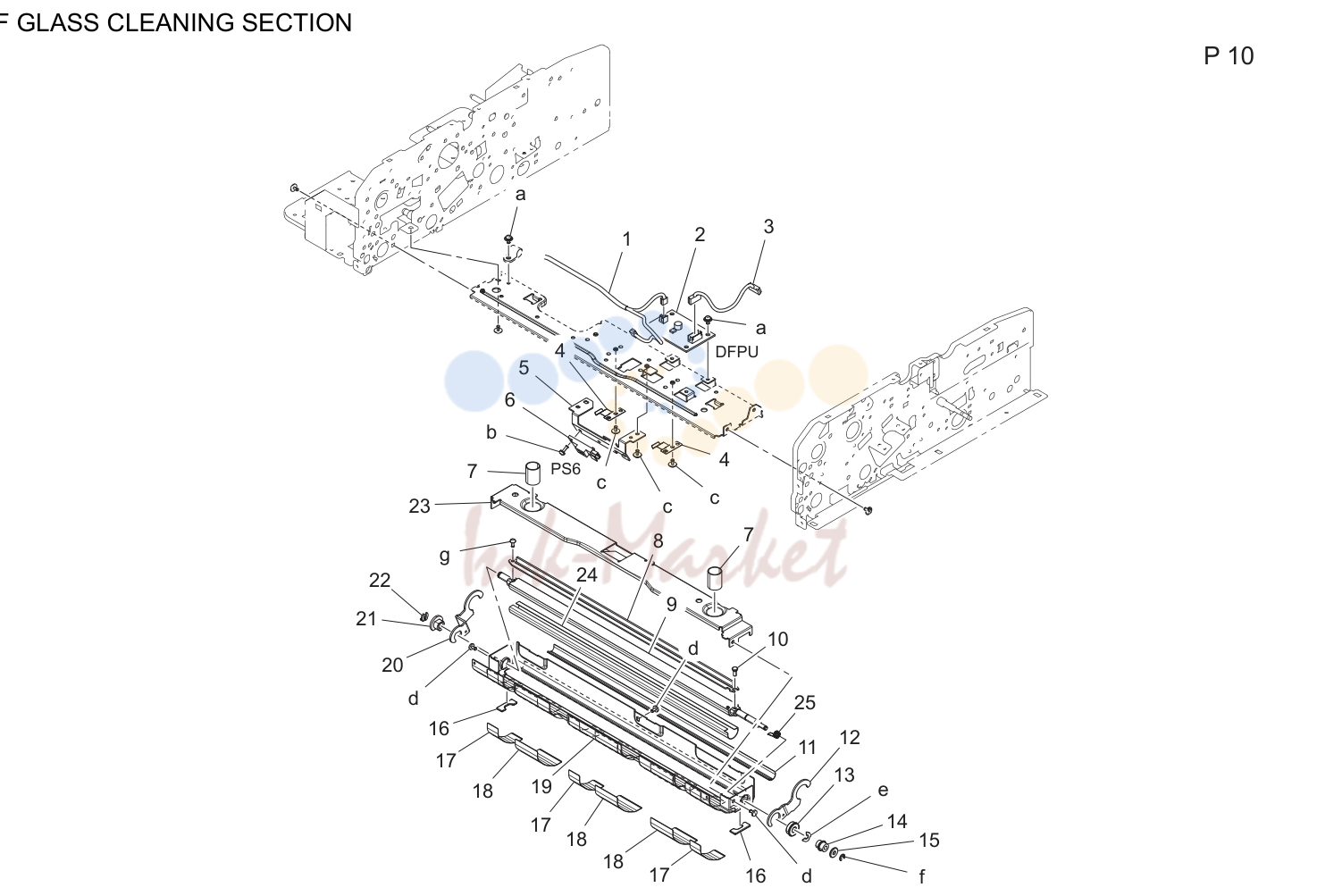

Adf стекло cleaning секция (P10)

№	Артикул	Наименование
6	9335 1910 92 запросить цену →	Solid state выключатель

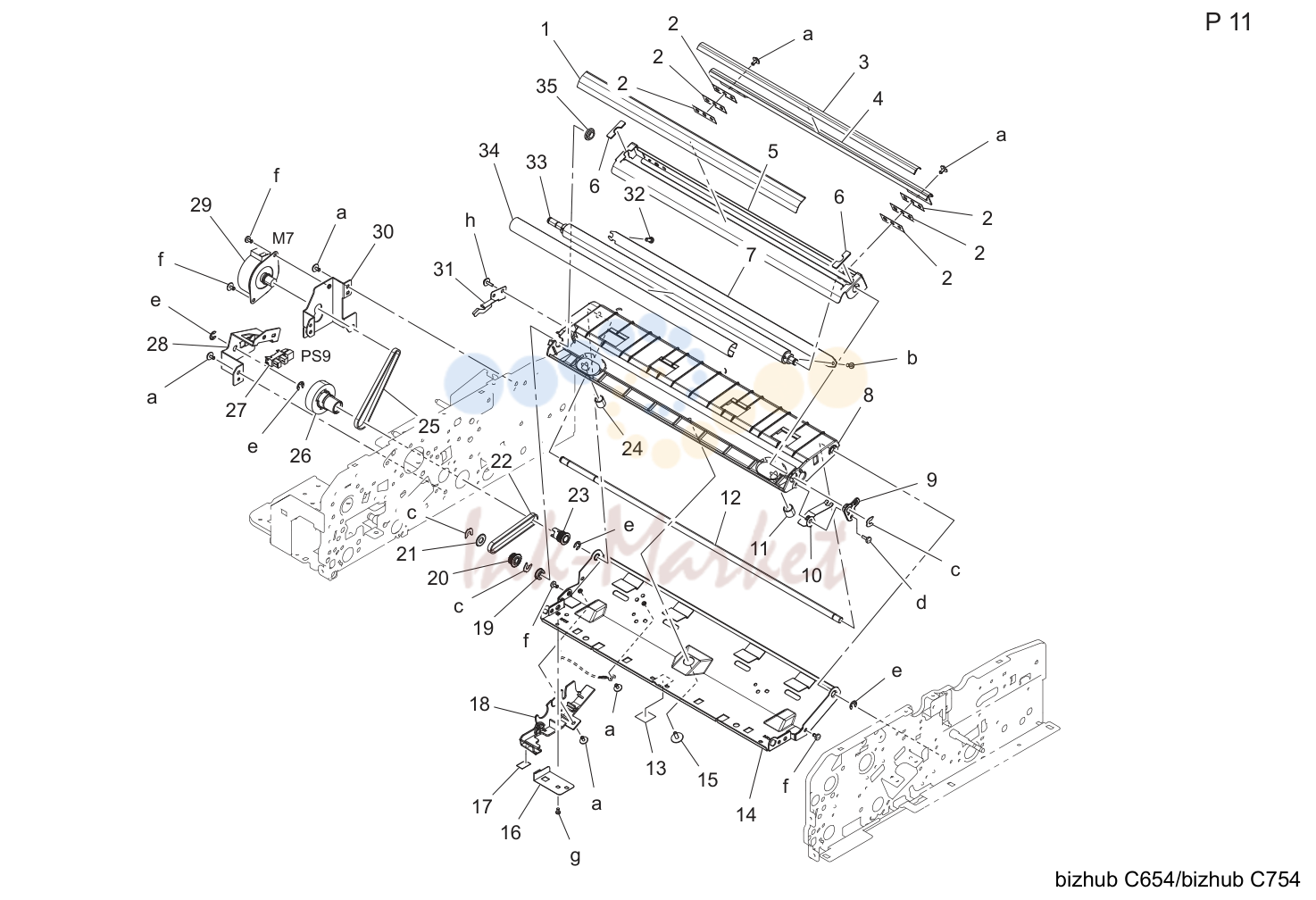

Adf cis cleaning секция (P11)

№	Артикул	Наименование
15	4163 5293 01 запросить цену →	Screw

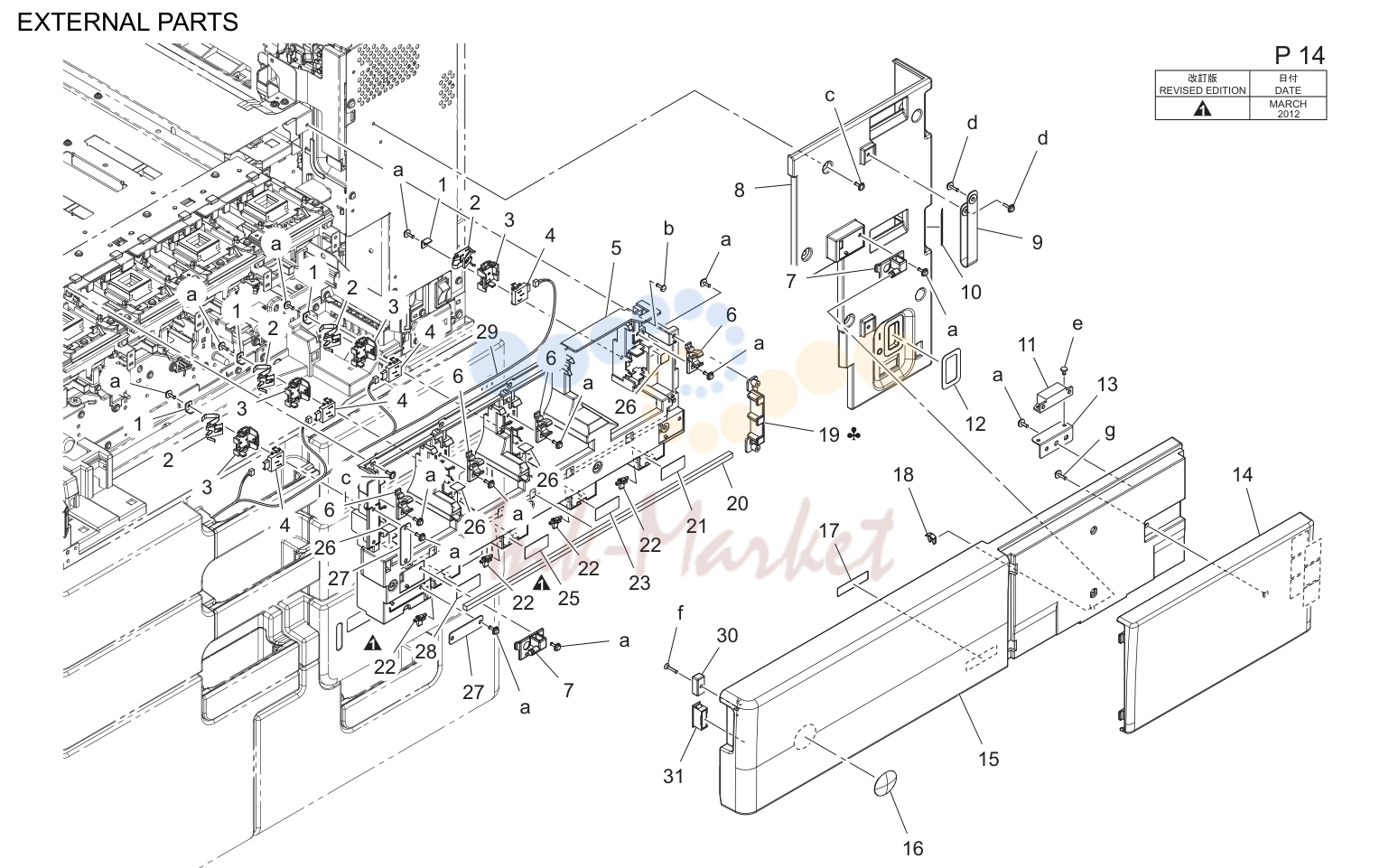

Внешние детали (P14)

№	Артикул	Наименование
3	4038 2281 04 запросить цену →	Держатель
4	4136 6751 01 запросить цену →	Connector pin
9	4120 1014 02 запросить цену →	Band
11	4475 2603 02 запросить цену →	Magnet catch
27	4038 1014 01 запросить цену →	Suction пластина
30	9326 2820 11 запросить цену →	Magnet
31	4030 1040 02 запросить цену →	Catch

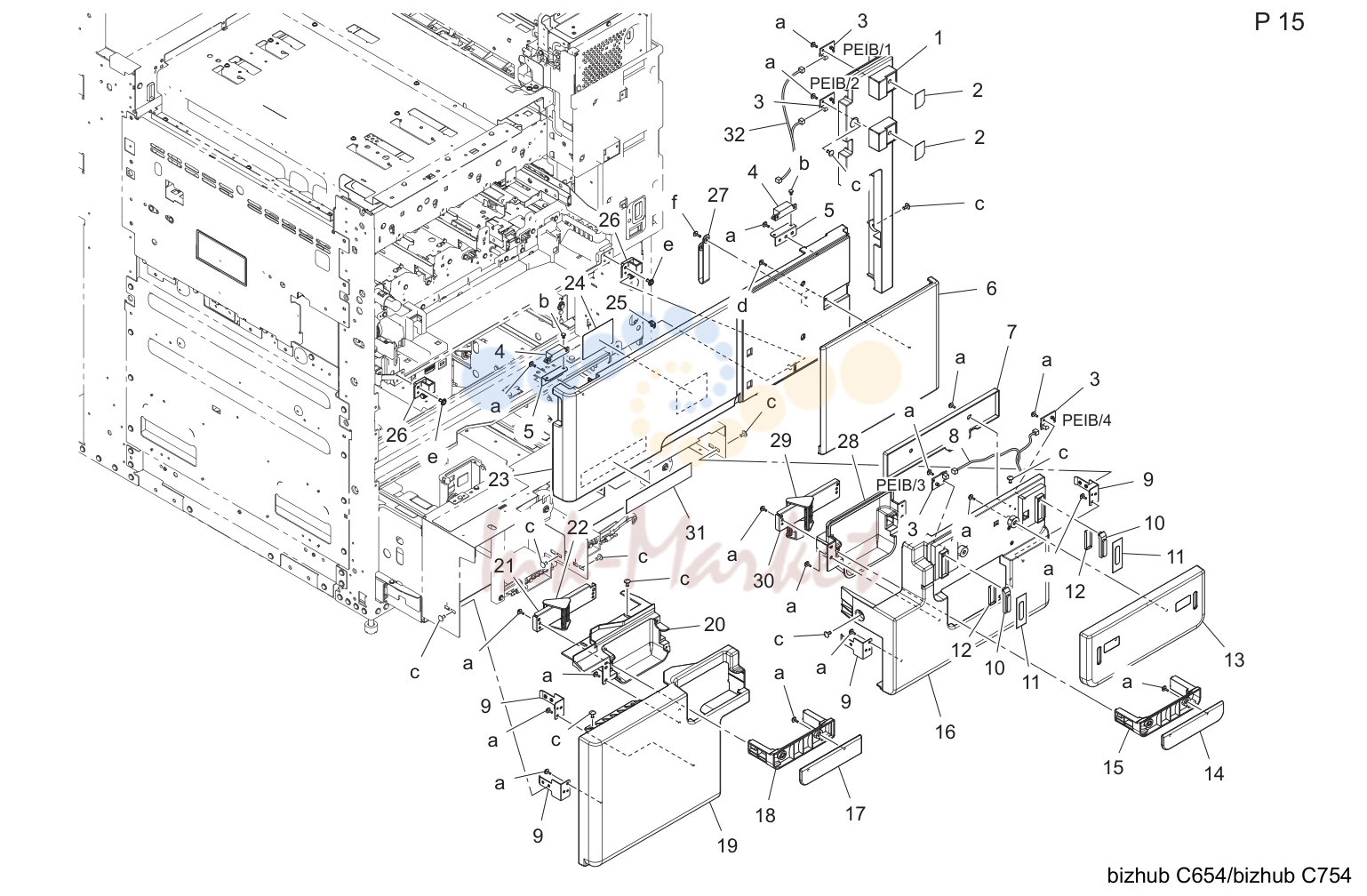

Внешние детали (P15)

№	Артикул	Наименование
4	4475 2603 02 запросить цену →	Magnet catch
27	4120 1014 02 запросить цену →	Band

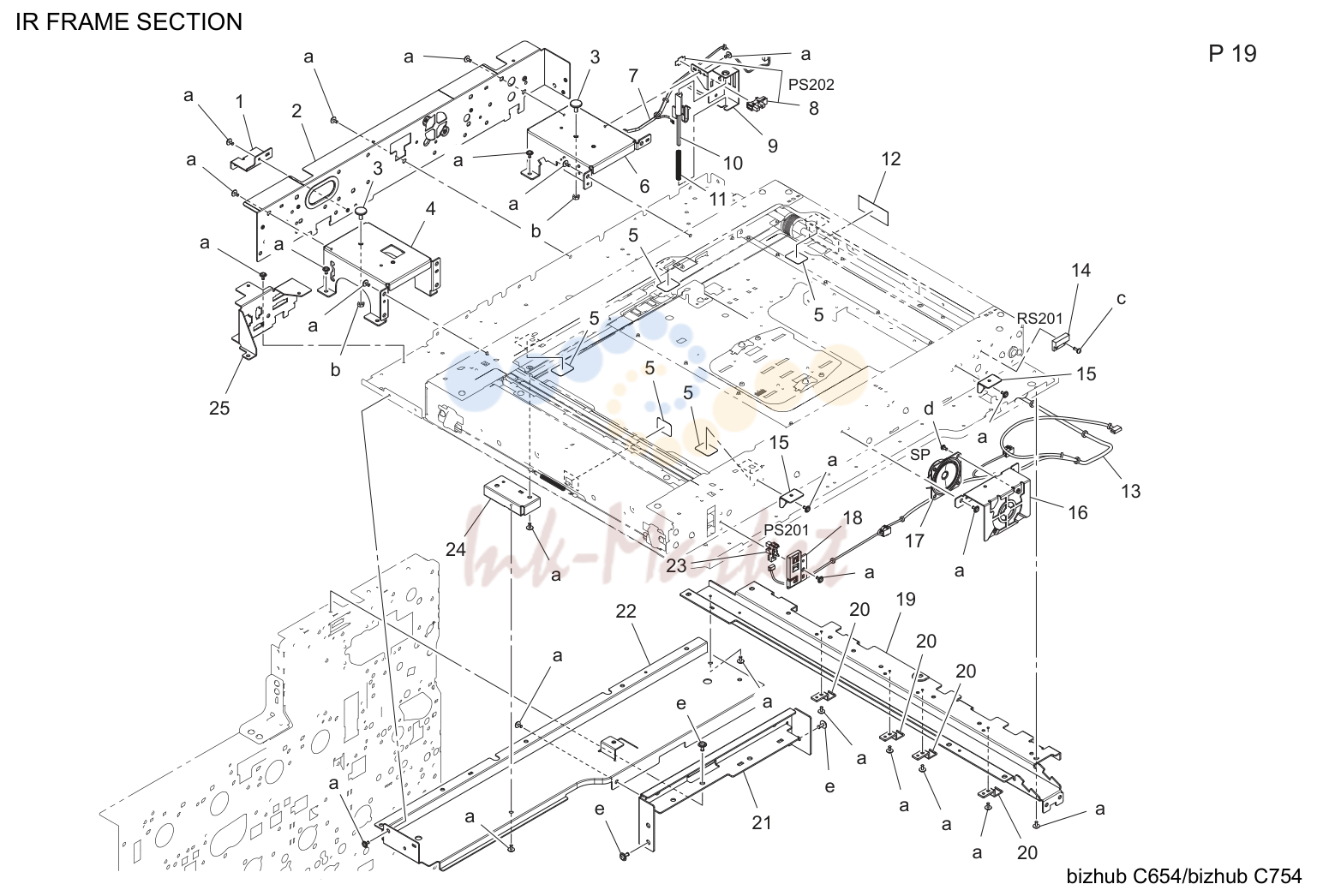

Ir рама секция (P19)

№	Артикул	Наименование
5	4581 1625 01 запросить цену →	Уплотнитель
8	4037 0903 01 запросить цену →	Photo interrupter
11	4036 1720 01 запросить цену →	Pressure пружина
23	9335 1400 61 запросить цену →	Solid state выключатель

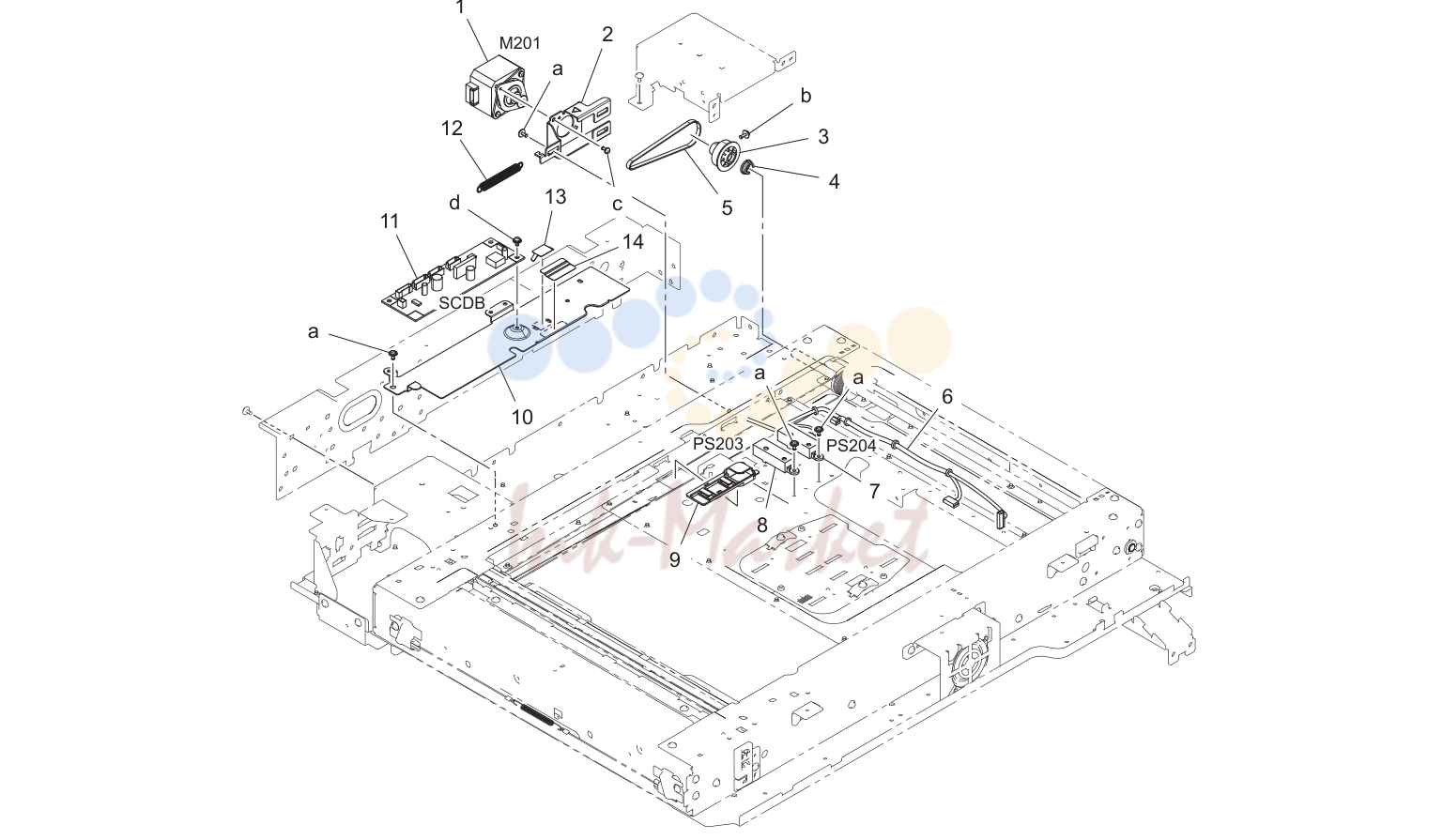

Сканер drive/ir плата секция (P22)

№	Артикул	Наименование
12	4002 1458 01 запросить цену →	Tension пружина
13	4581 1316 01 запросить цену →	Уплотнитель

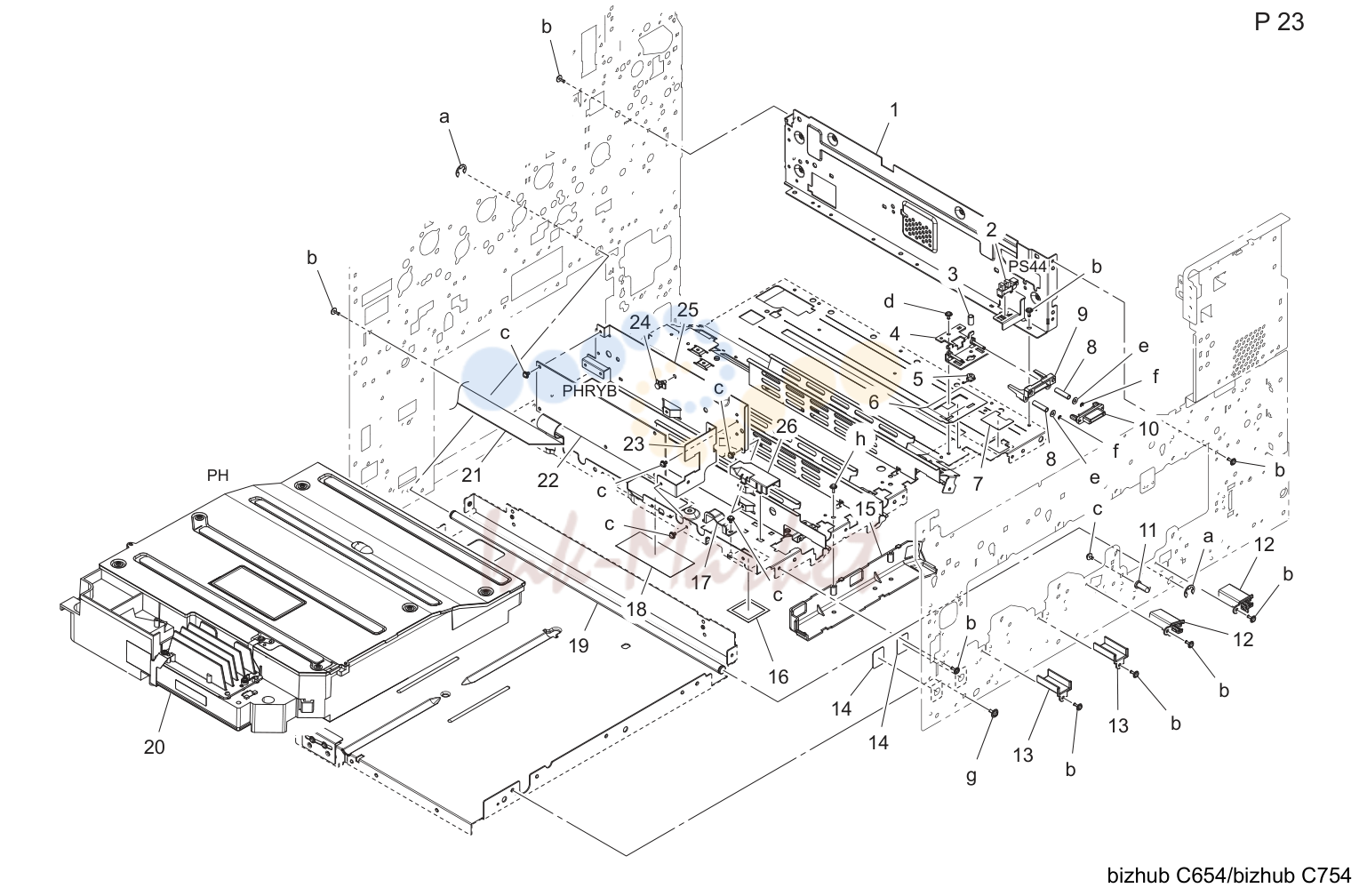

Ph узел (P23)

№	Артикул	Наименование
3	4038 2294 01 запросить цену →	Пружина
5	4038 2295 01 запросить цену →	Держатель
8	4038 2293 01 запросить цену →	Пружина
14	4581 1625 01 запросить цену →	Уплотнитель

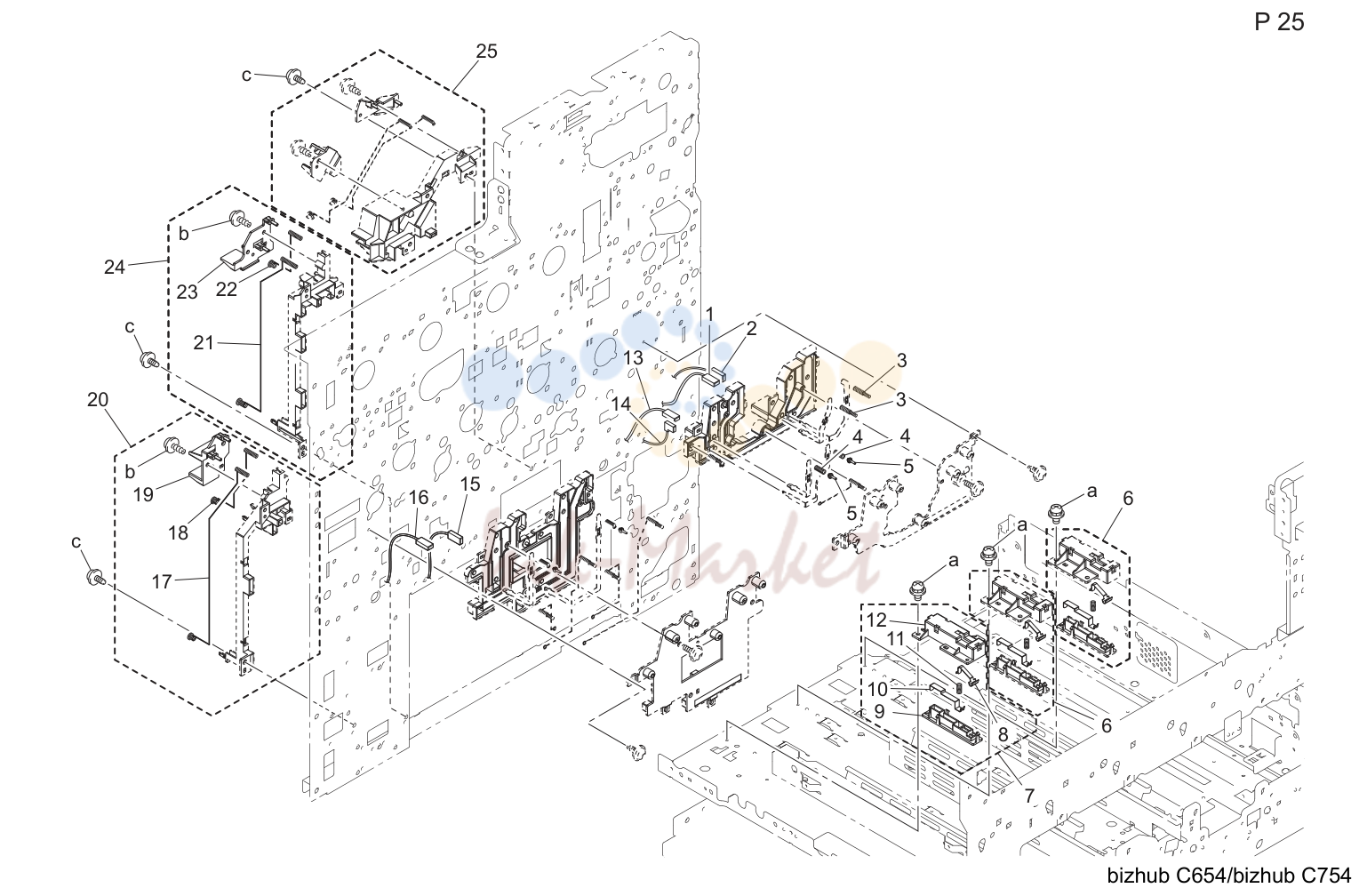

Contact секция (P25)

№	Артикул	Наименование
4	4004 2317 01 запросить цену →	Pressure пружина
5	4036 2311 01 запросить цену →	Pin

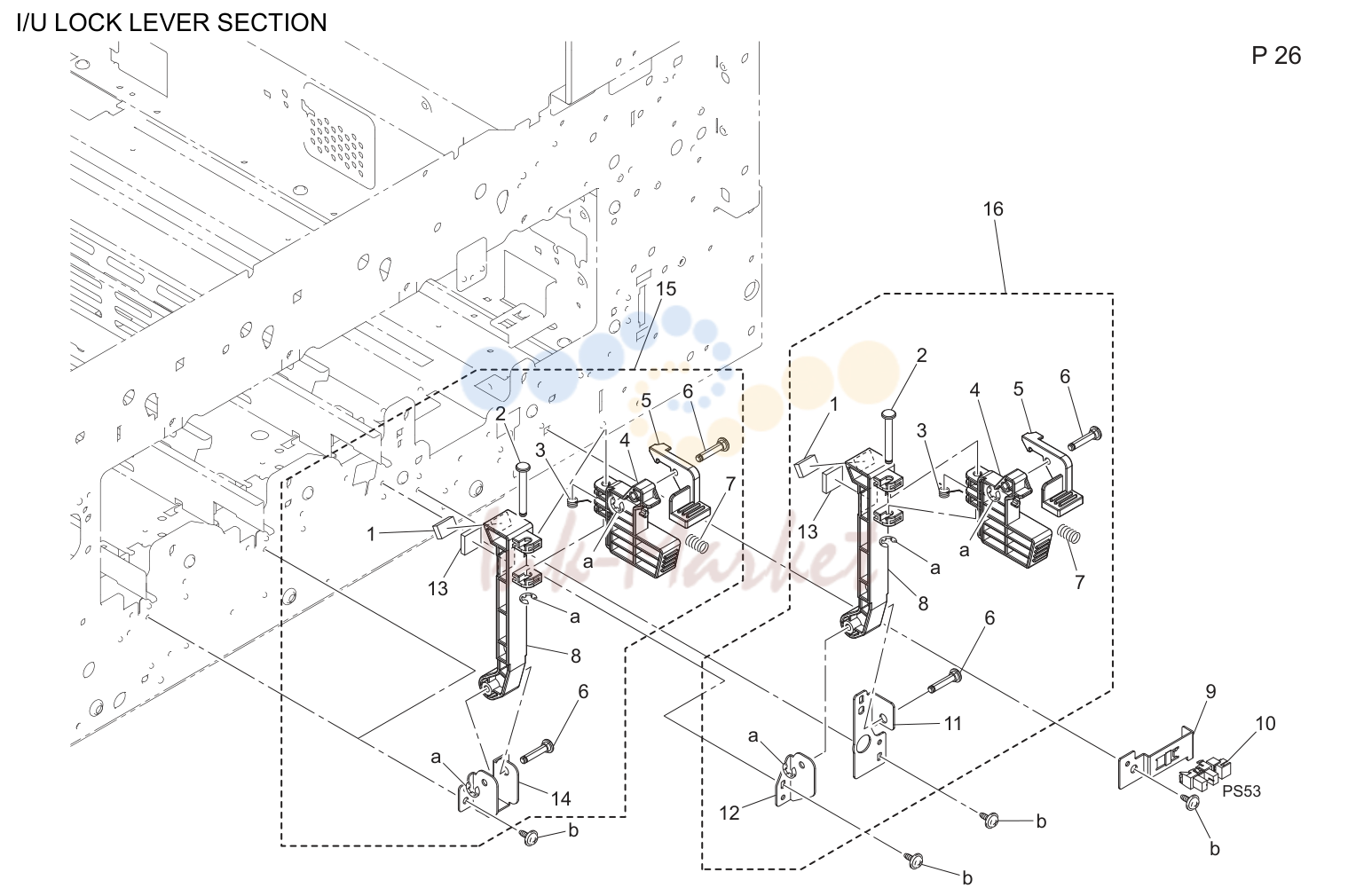

I/u lock рычаг секция (P26)

№	Артикул	Наименование
1	4004 1829 02 запросить цену →	Cushion

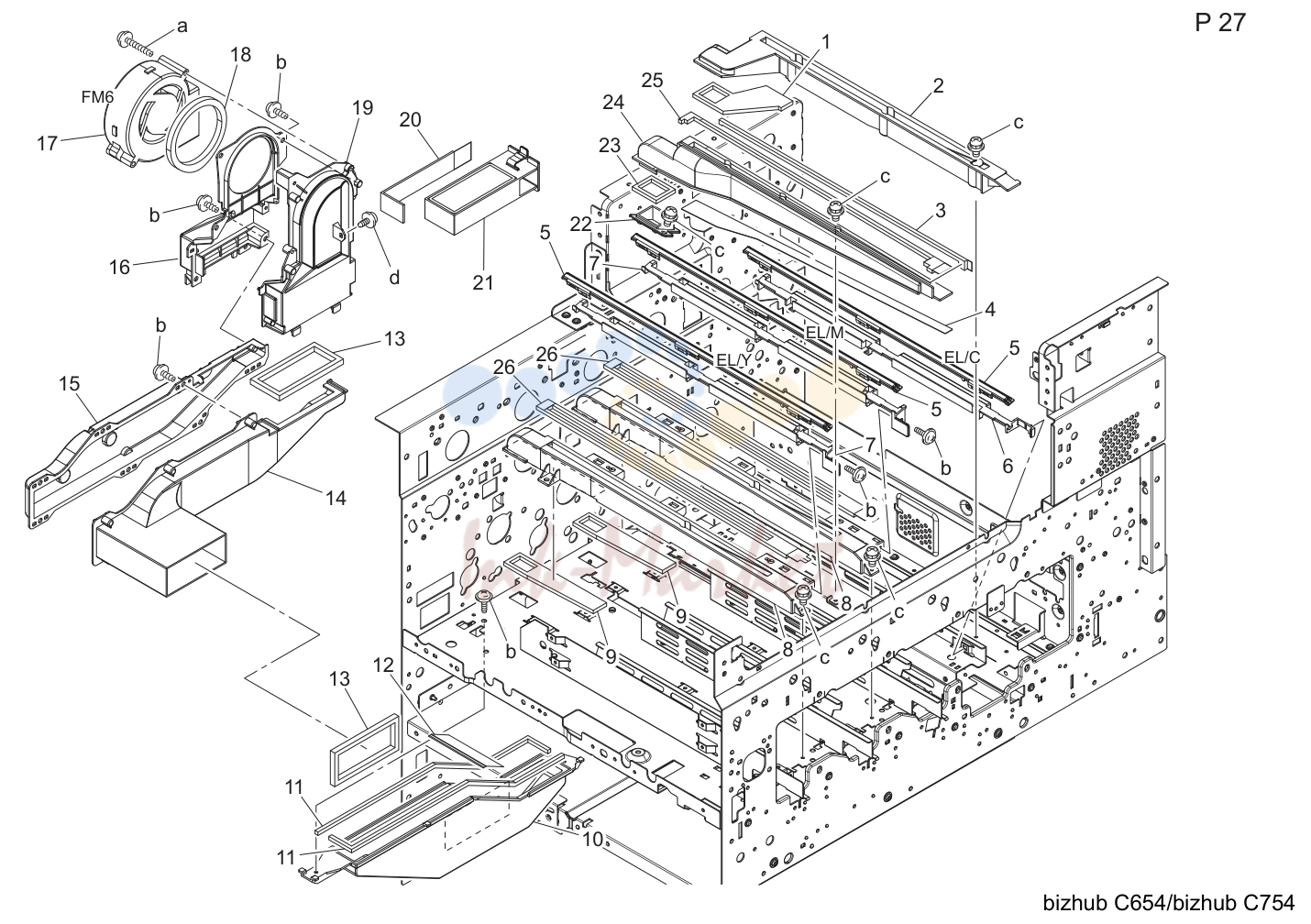

Ozone воздуховод секция (P27)

№	Артикул	Наименование
5	4036 6062 02 запросить цену →	Erase в сборе
17	9313 1000 72 запросить цену →	Вентилятор мотор
18	4036 2485 01 запросить цену →	Уплотнитель

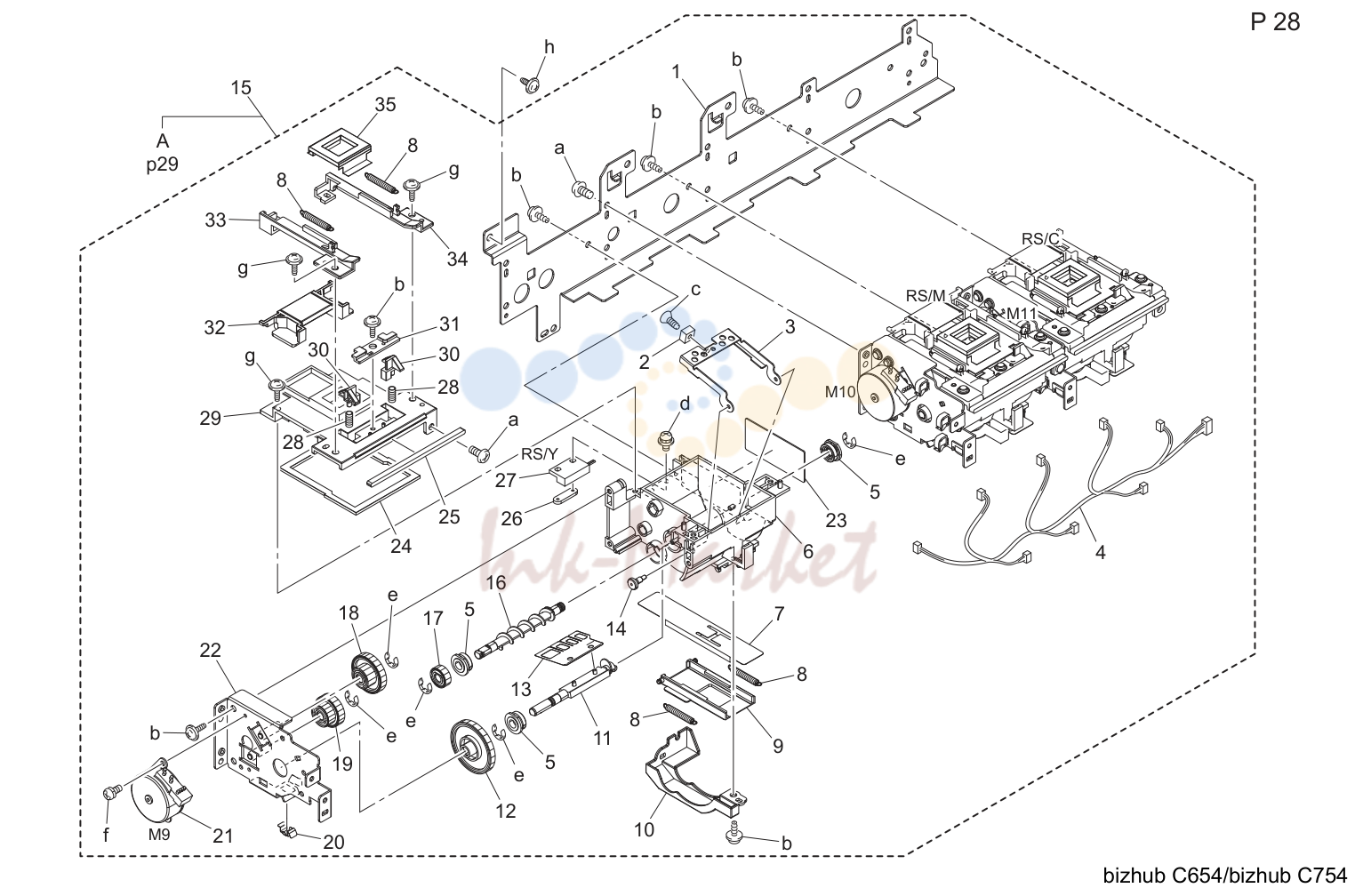

Тонер supply секция (P28)

№	Артикул	Наименование
2	9326 2900 06 запросить цену →	Magnet
7	4036 5349 03 запросить цену →	Уплотнитель
8	4036 5348 01 запросить цену →	Tension пружина
9	4036 5347 02 запросить цену →	Shutter
26	4011 5339 01 запросить цену →	Пластина nut
27	9334 2710 11 запросить цену →	Выключатель

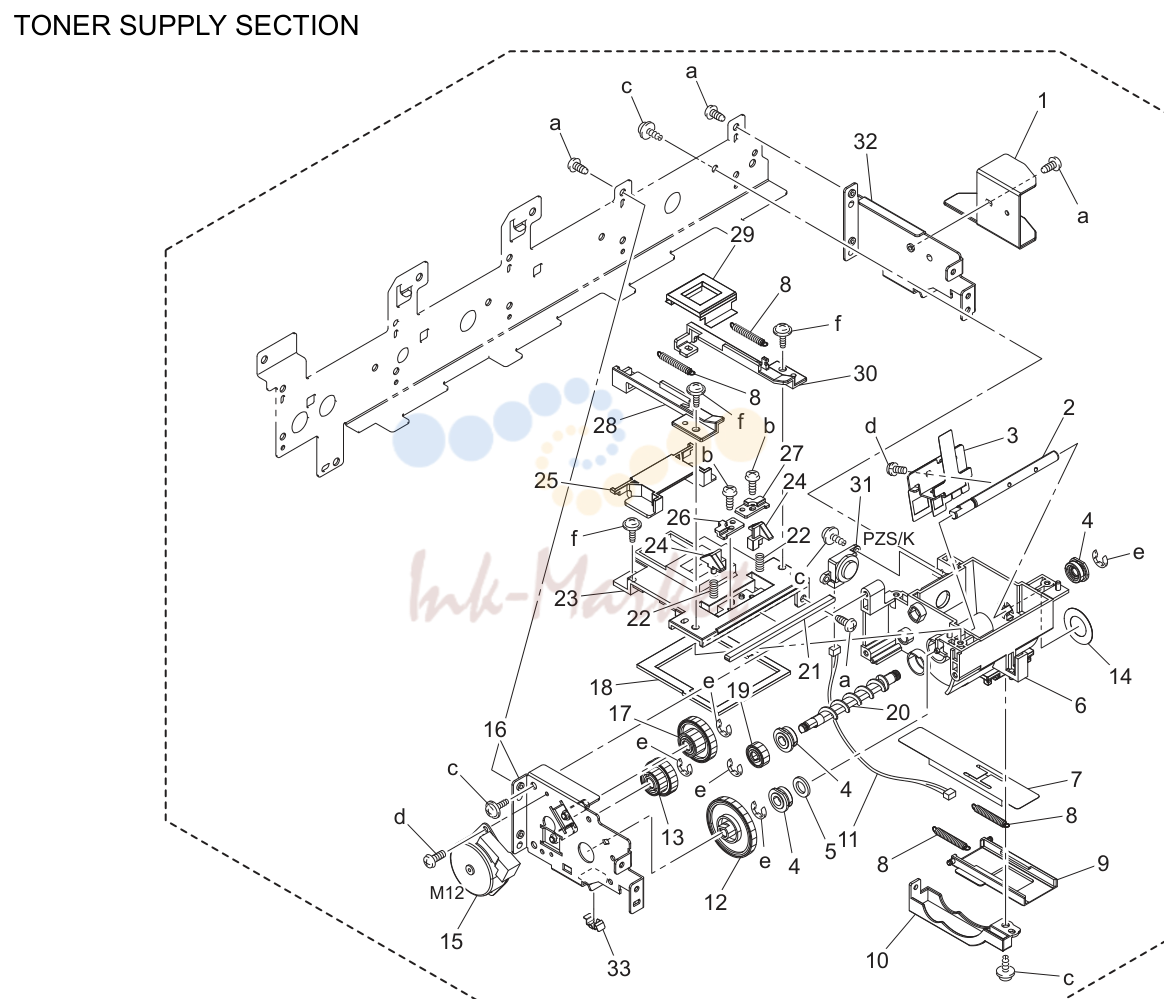

Тонер supply секция (P29)

№	Артикул	Наименование
7	4036 5349 03 запросить цену →	Уплотнитель
8	4036 5348 01 запросить цену →	Tension пружина
9	4036 5347 02 запросить цену →	Shutter

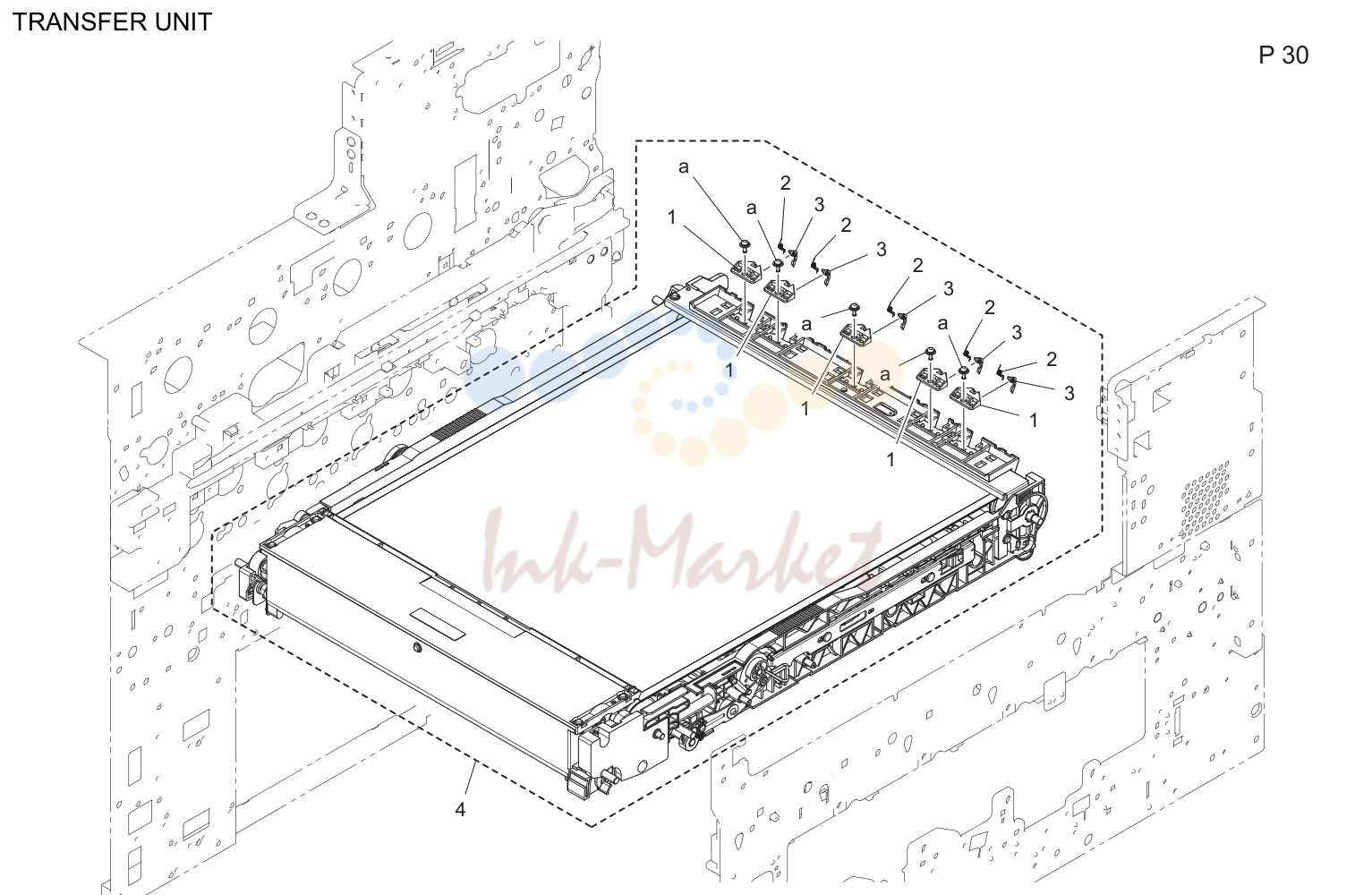

Перенос узел (P30)

№	Артикул	Наименование
2	4163 4072 01 запросить цену →	Torsion пружина
3	4036 4827 01 запросить цену →	Separator

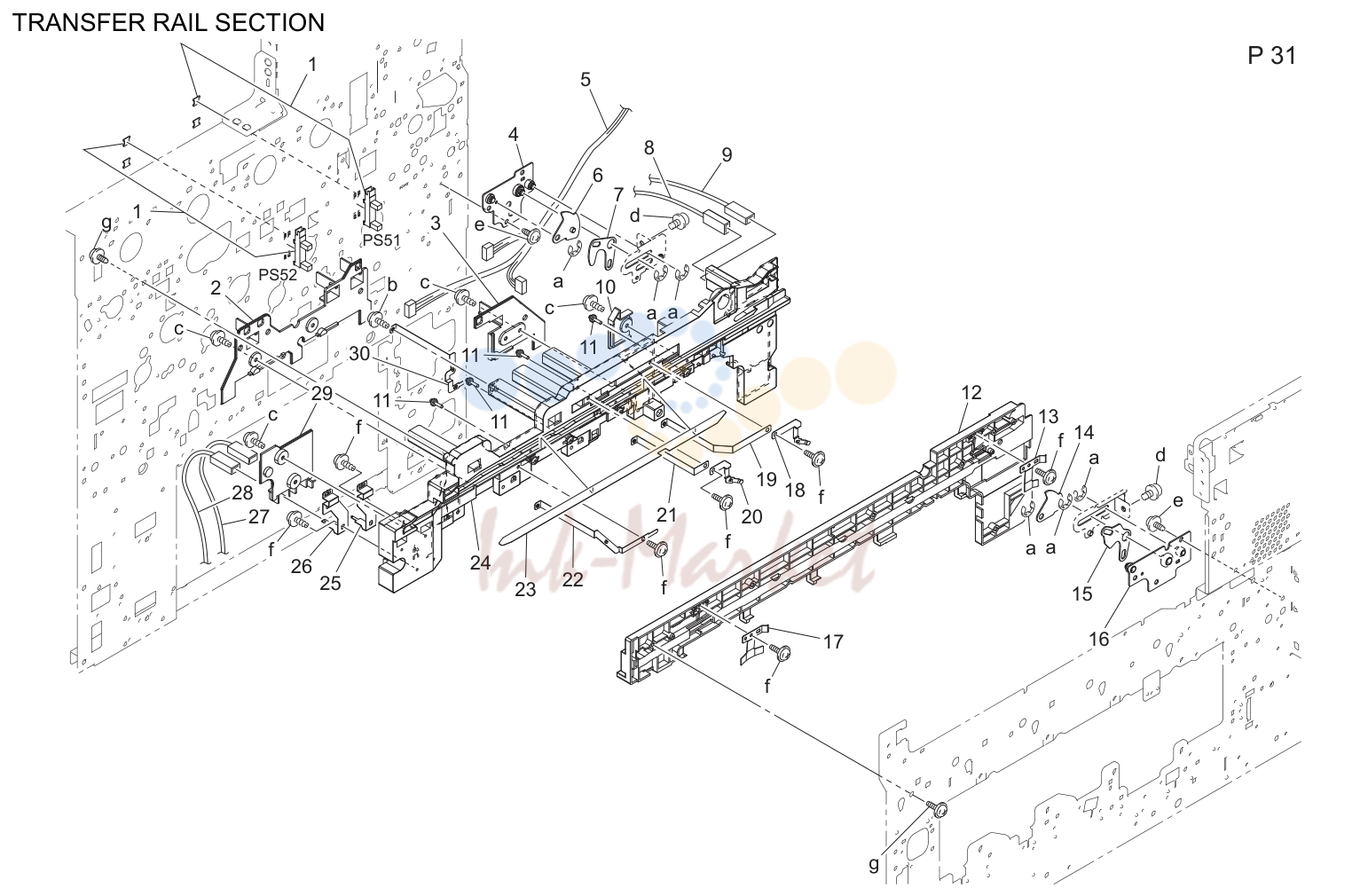

Перенос rail секция (P31)

№	Артикул	Наименование
11	4036 2311 01 запросить цену →	Pin

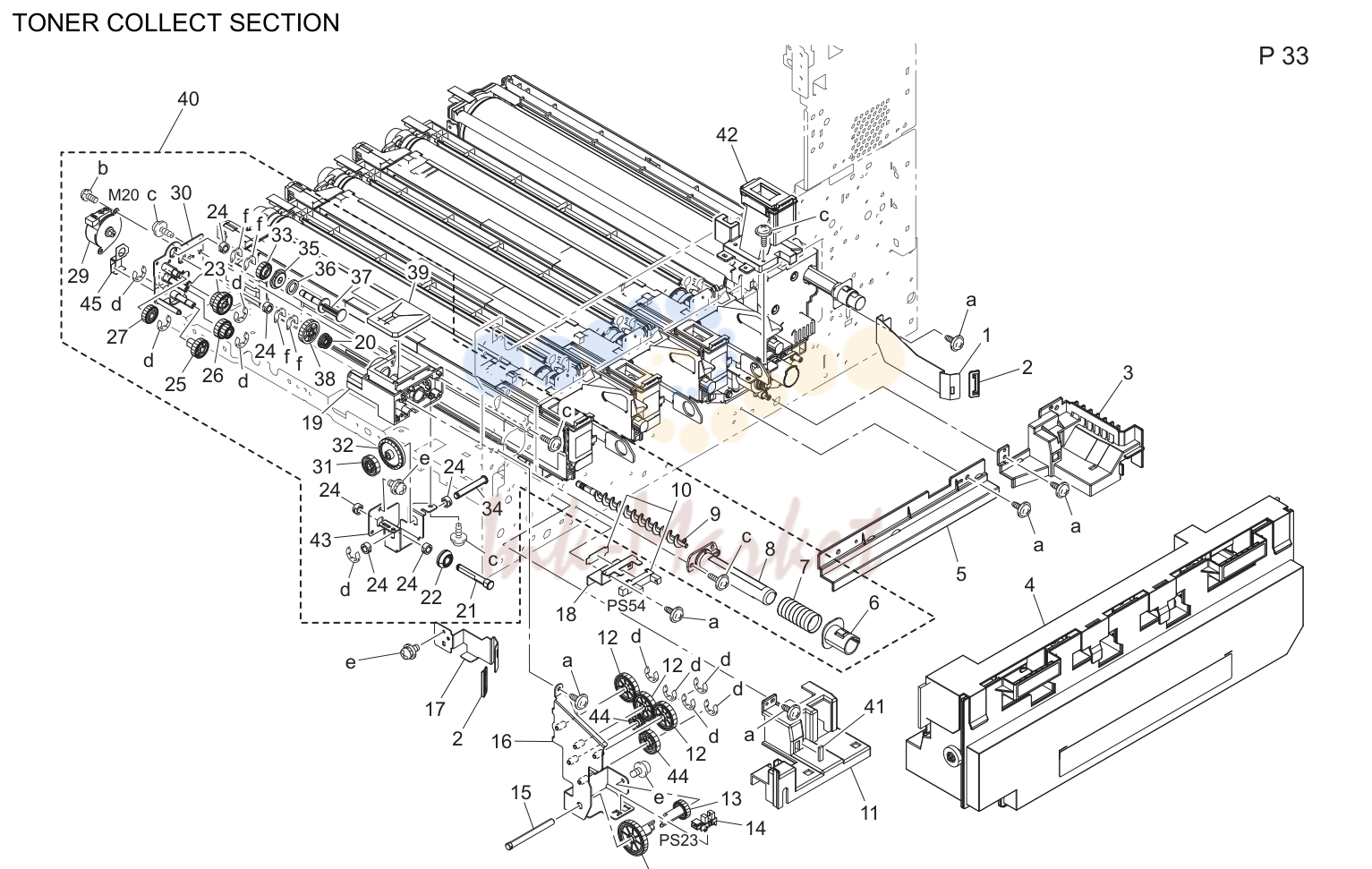

Тонер collect секция (P33)

№	Артикул	Наименование
10	4037 0901 01 запросить цену →	Photo interrupter

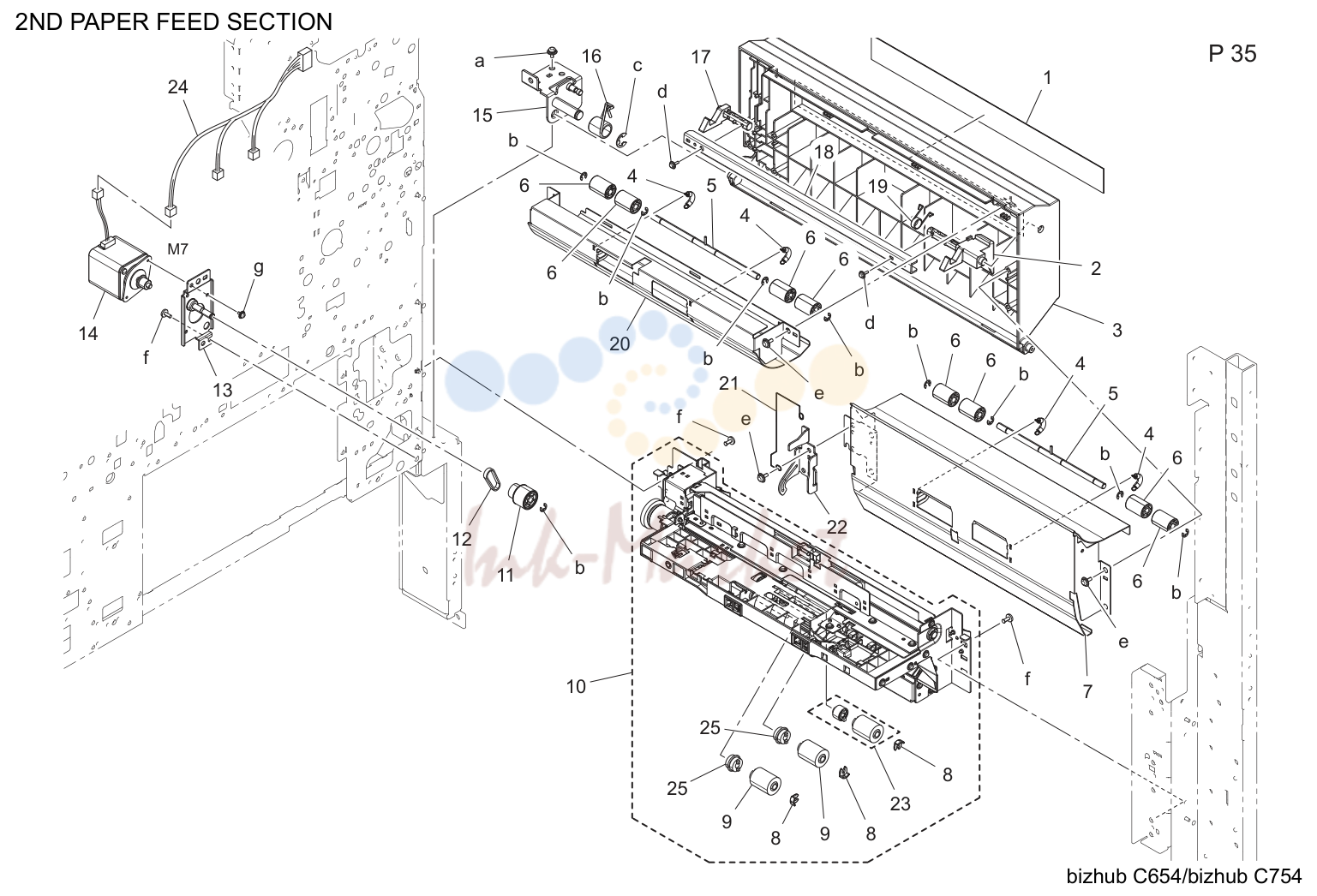

2nd подача бумаги секция (P35)

№	Артикул	Наименование
6	4030 3122 01 запросить цену →	Roll

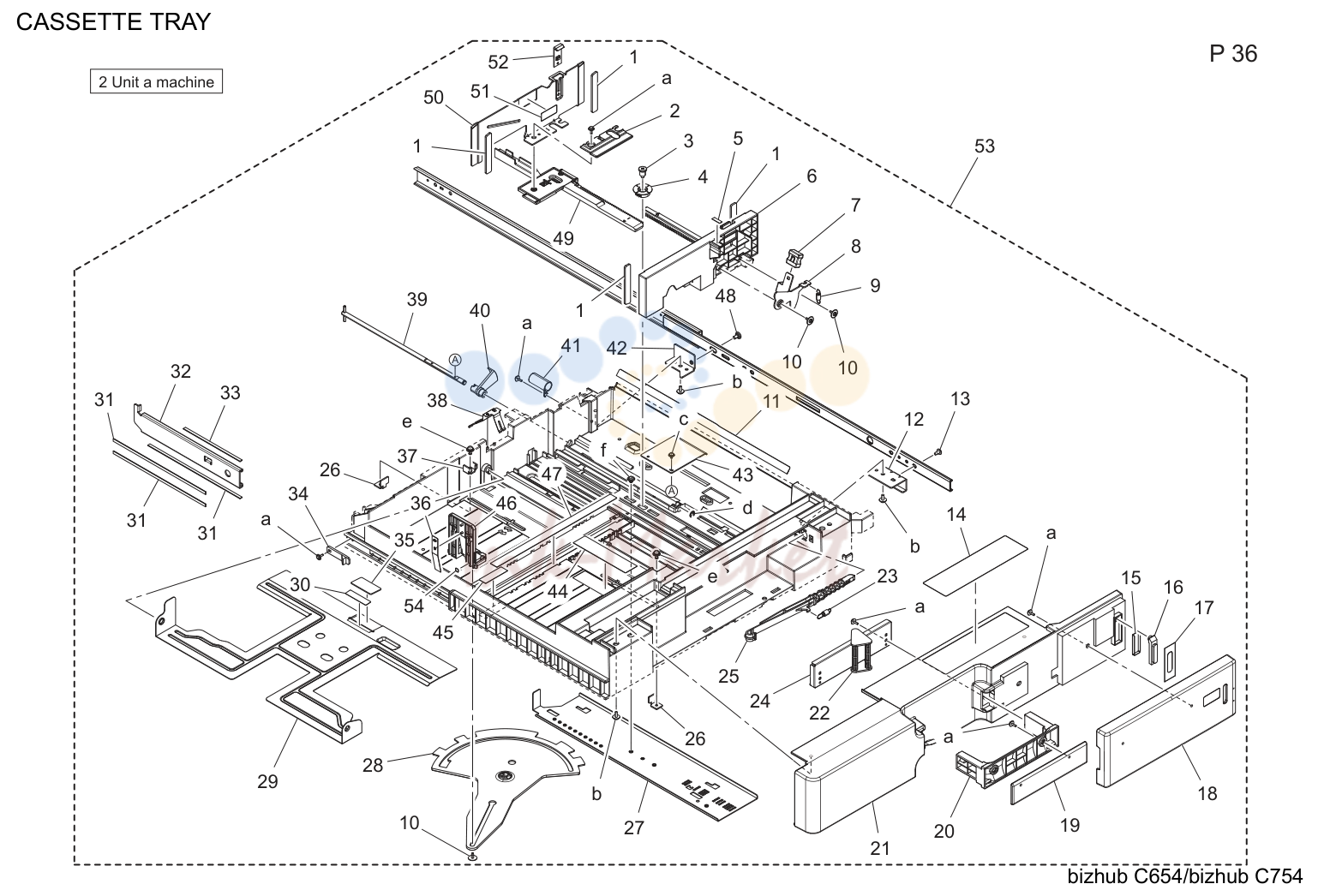

Cassette tray (P36)

№	Артикул	Наименование
7	4037 3204 01 запросить цену →	Knob
10	4163 5293 01 запросить цену →	Screw
13	1151 3300 01 запросить цену →	Screw
35	4030 3226 01 запросить цену →	Friction sheet
43	4030 3206 01 запросить цену →	Рычаг
51	4002 7306 01 запросить цену →	Label carrying capacity
52	4537 3317 01 запросить цену →	Направляющая

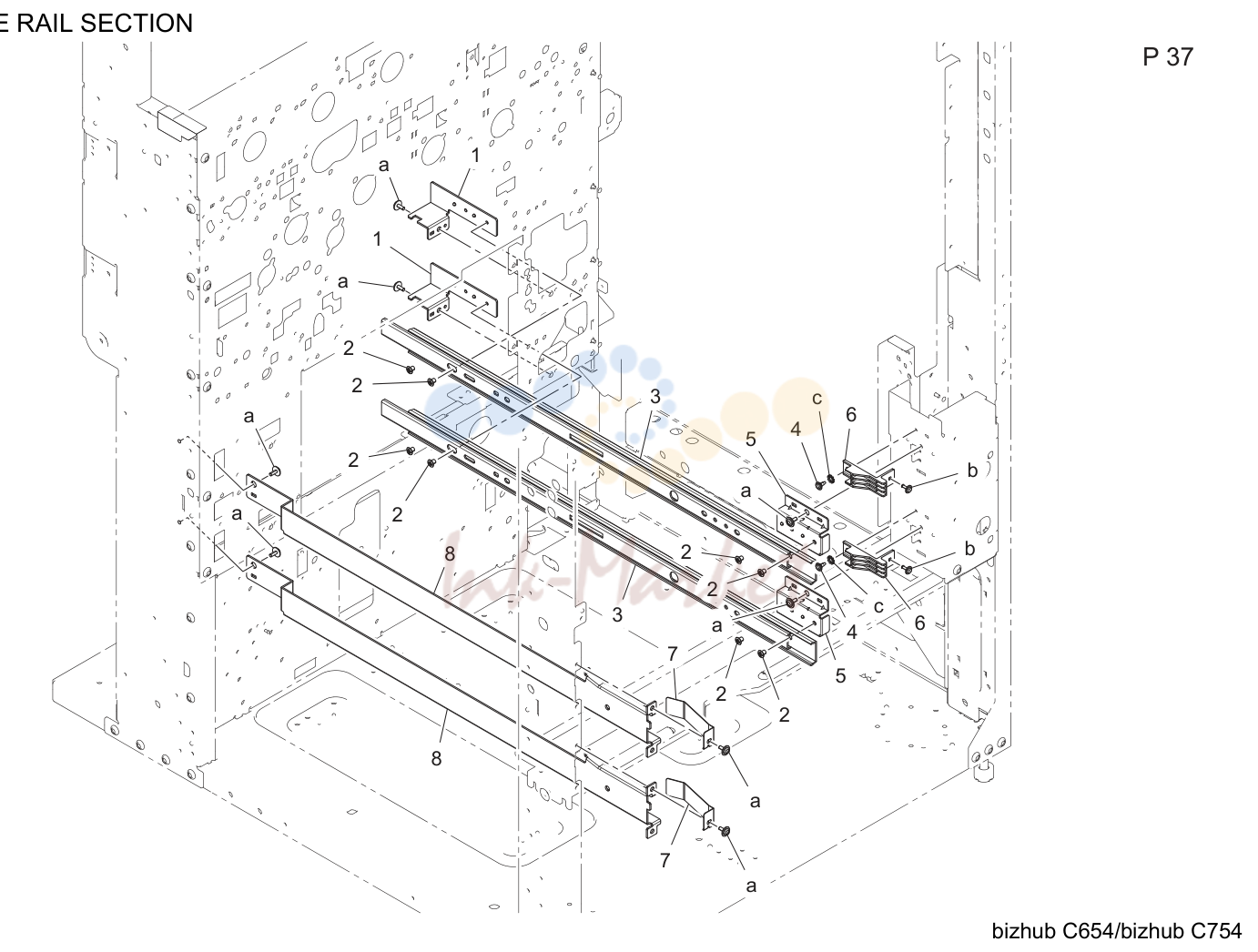

Cassette rail секция (P37)

№	Артикул	Наименование
4	4036 1410 01 запросить цену →	Shoulder screw

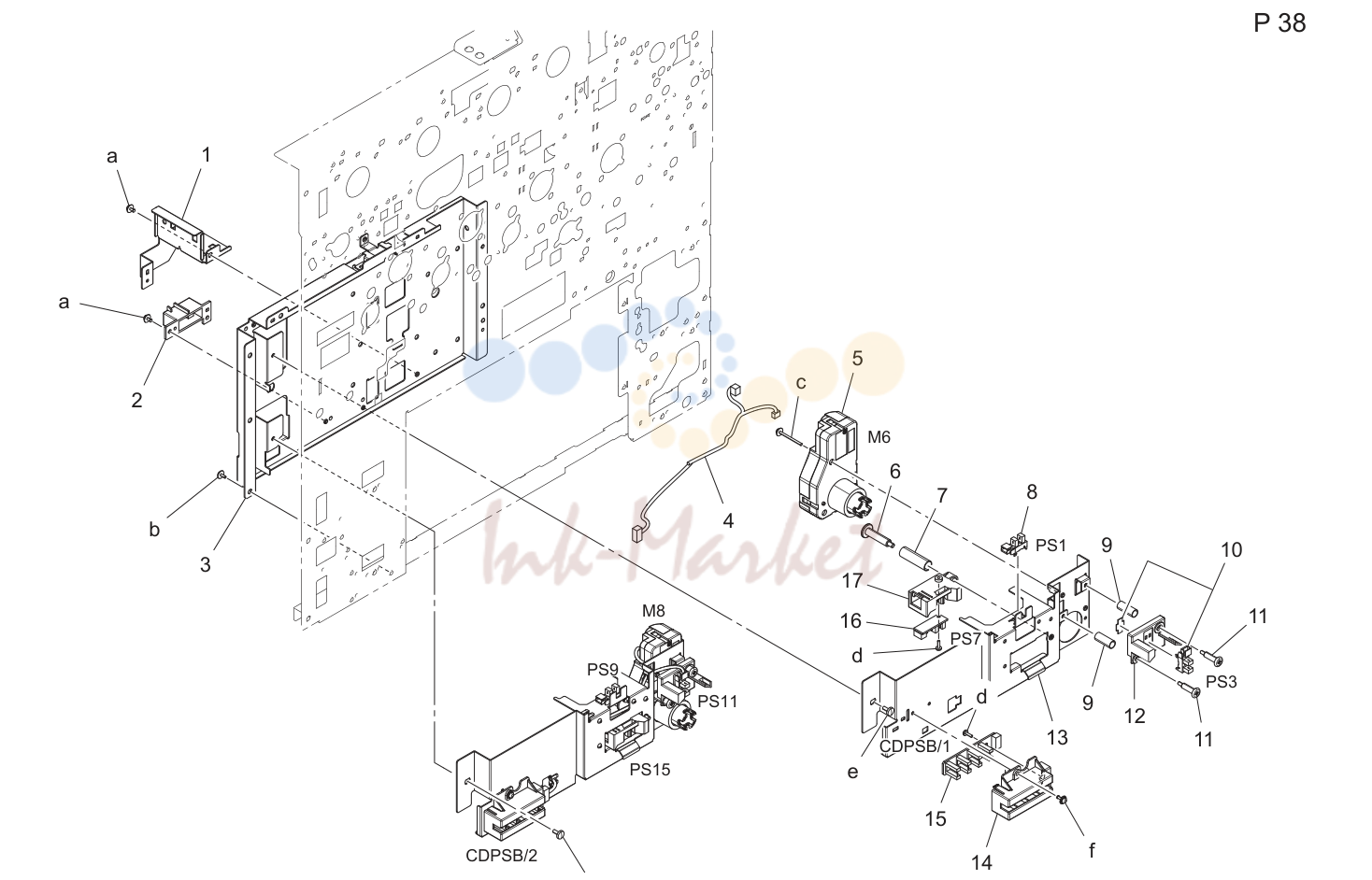

Size detecting секция (P38)

№	Артикул	Наименование
6	4002 3131 01 запросить цену →	Shoulder screw
7	4002 3110 02 запросить цену →	Pressure пружина
9	4030 3081 04 запросить цену →	Pressure пружина
10	4037 0906 01 запросить цену →	Photo interrupter
11	4030 3224 02 запросить цену →	Shoulder screw
12	4030 3083 01 запросить цену →	Держатель

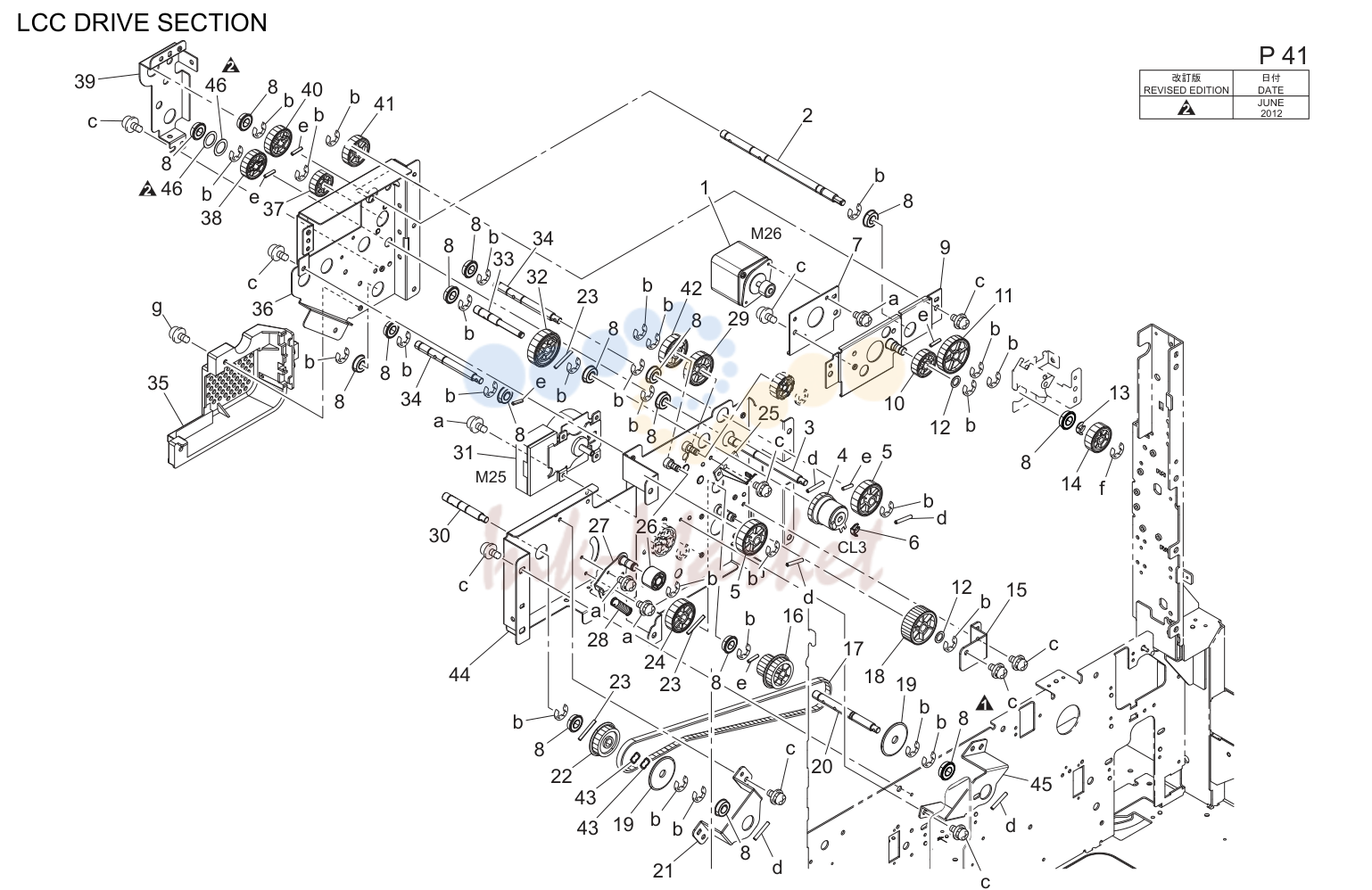

Lcc drive секция (P41)

№	Артикул	Наименование
23	4004 2547 01 запросить цену →	Pin
43	1500 2660 13 запросить цену →	Wave washer
46	4011 3021 01 запросить цену →	Washer

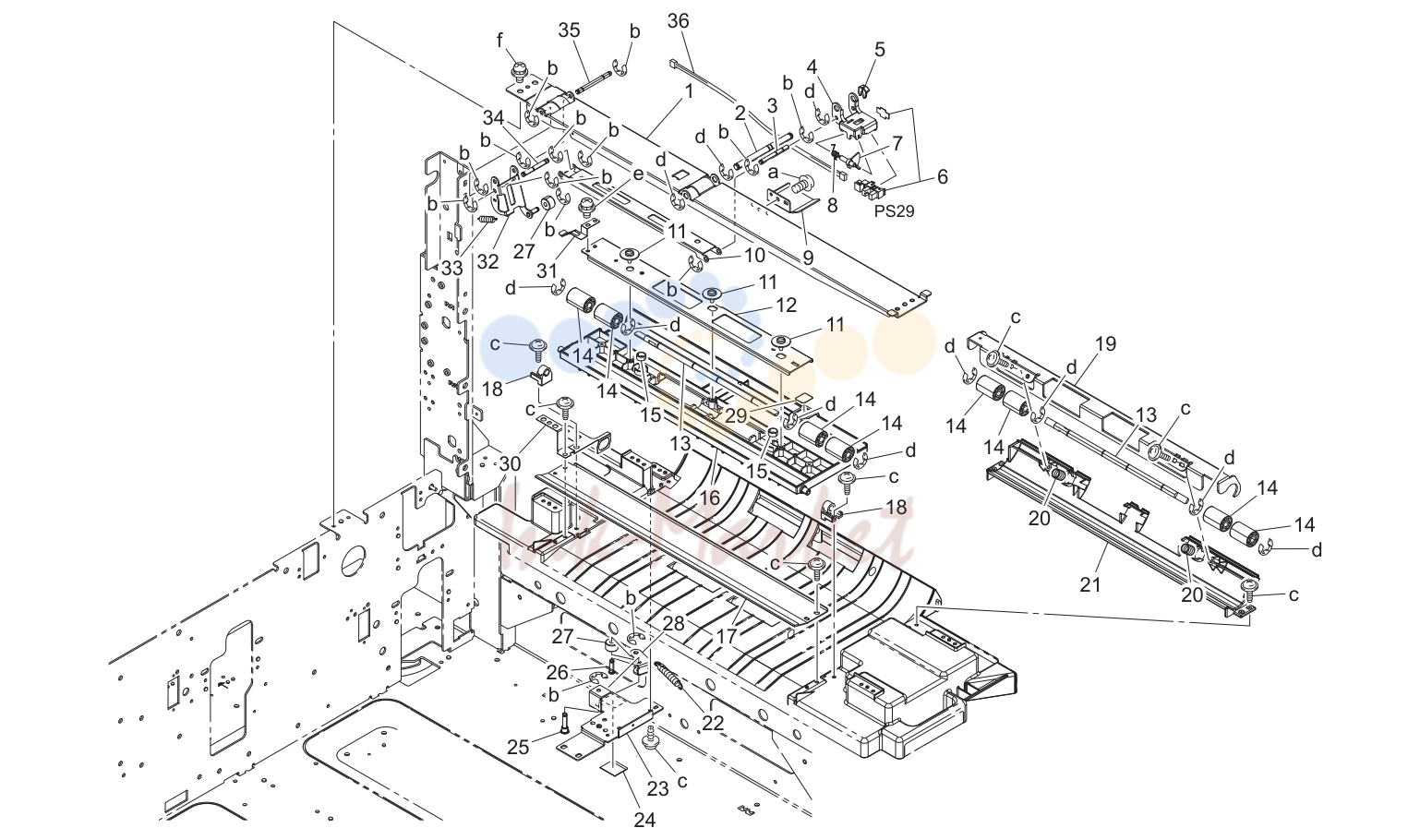

Level conveyance секция (P43)

№	Артикул	Наименование
6	4037 0906 01 запросить цену →	Photo interrupter
11	4036 5966 01 запросить цену →	Screw
14	4030 3122 01 запросить цену →	Roll

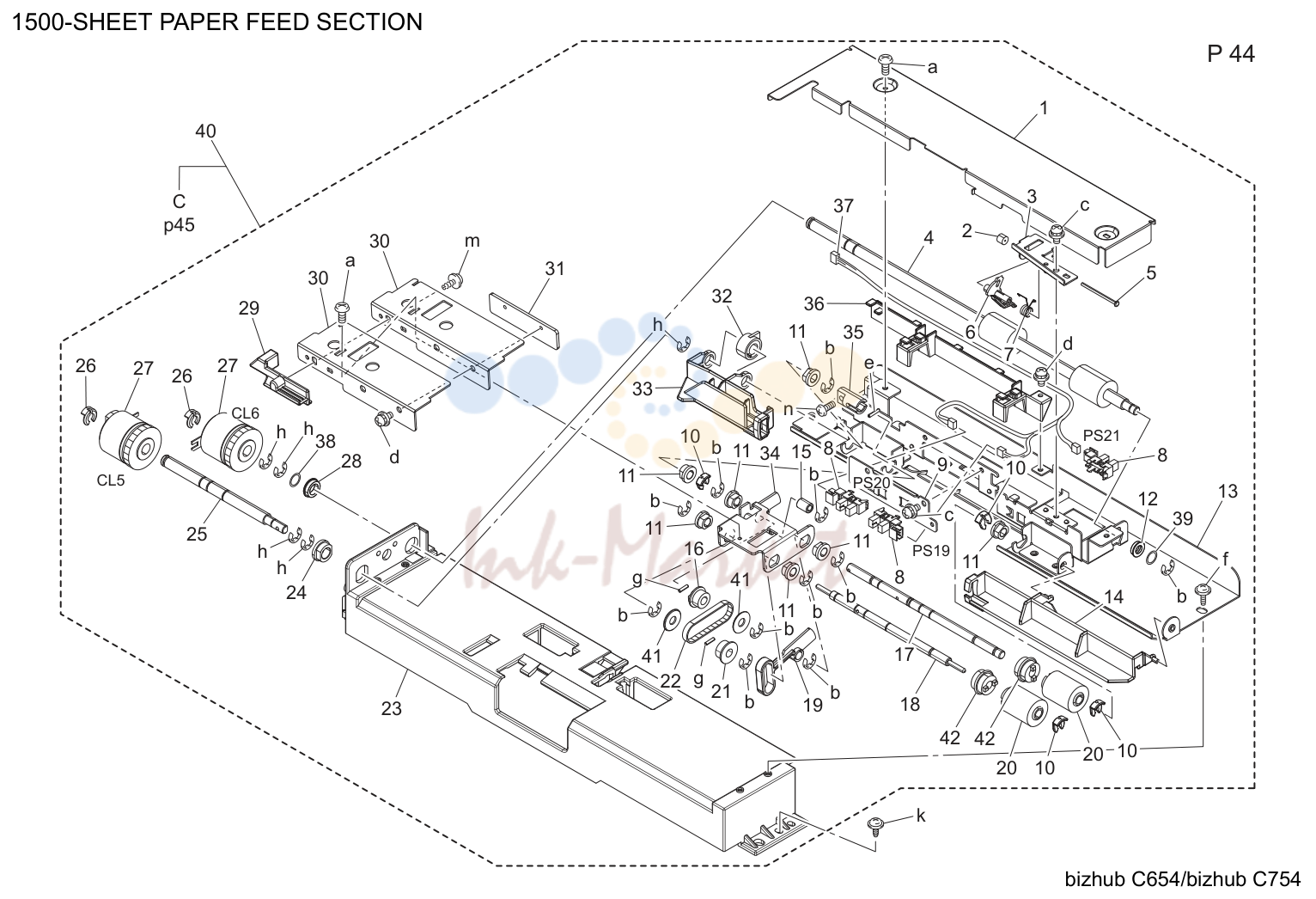

1500-sheet подача бумаги секция (P44)

№	Артикул	Наименование
2	1134 3041 01 запросить цену →	Collar
5	1134 3042 02 запросить цену →	Вал

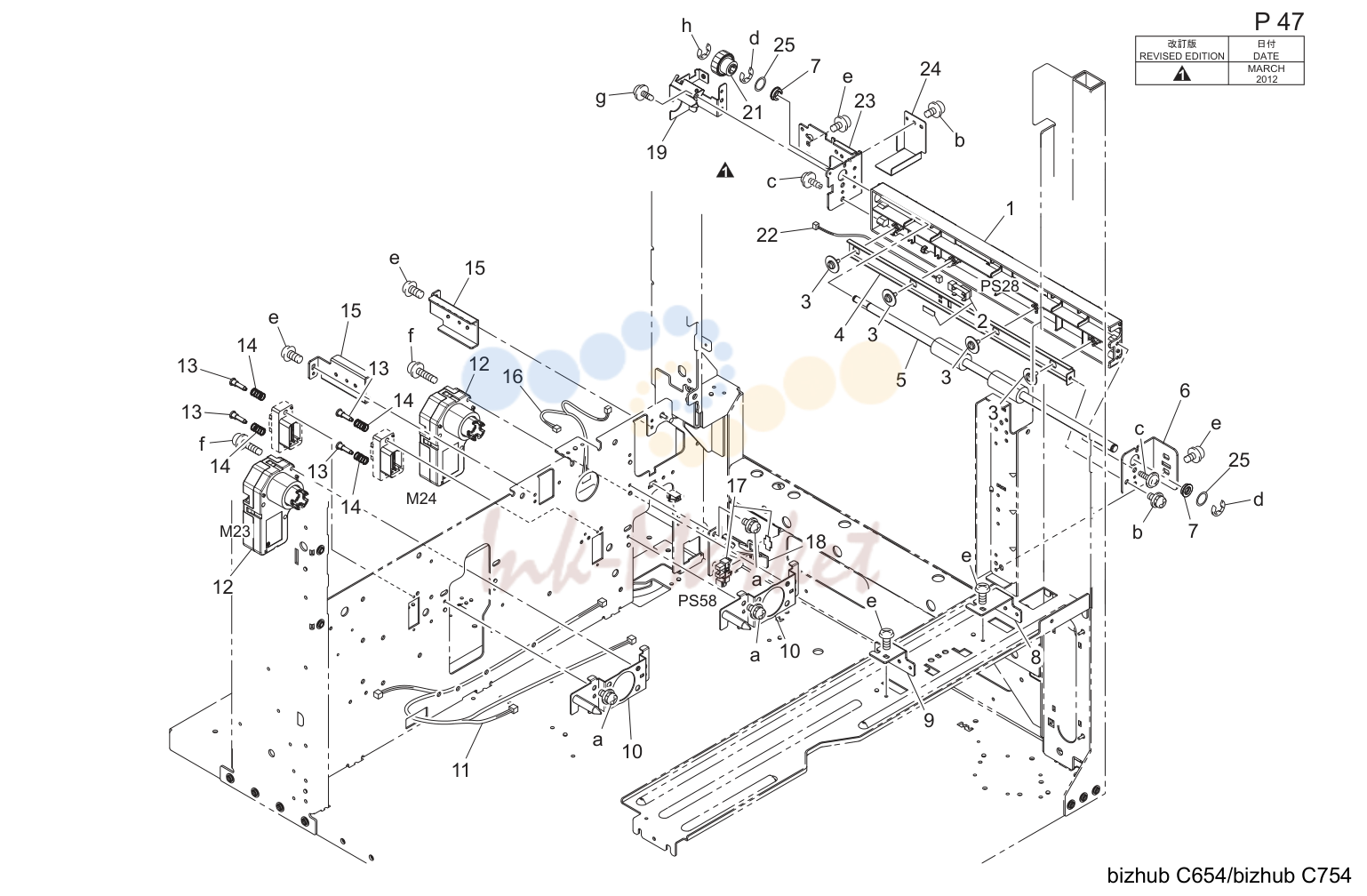

Lcc length conveyance секция (P47)

№	Артикул	Наименование
2	4037 0902 01 запросить цену →	Photo interrupter
3	4036 5966 01 запросить цену →	Screw
17	4037 0906 01 запросить цену →	Photo interrupter

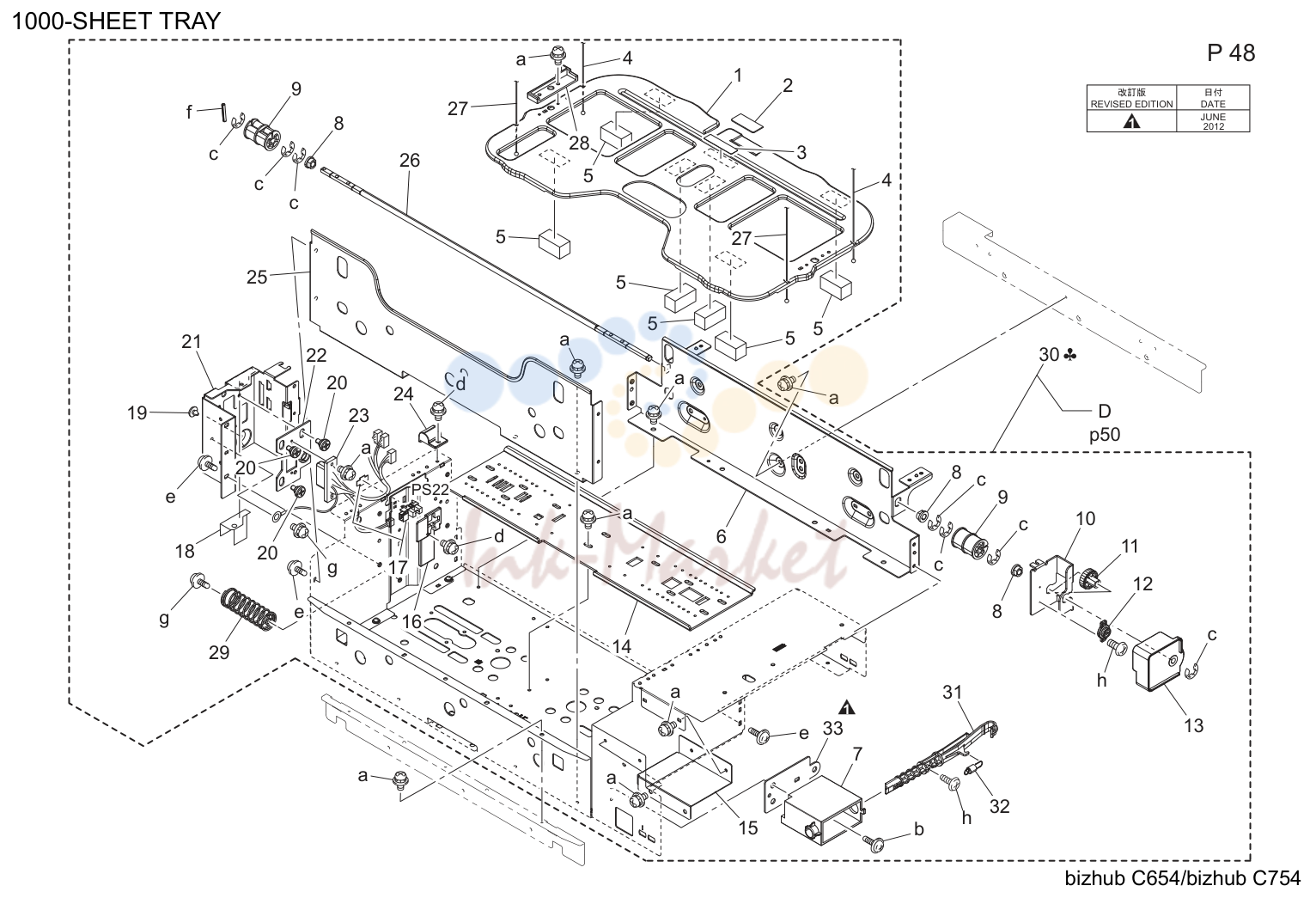

1000-sheet tray (P48)

№	Артикул	Наименование
17	4037 0906 01 запросить цену →	Photo interrupter

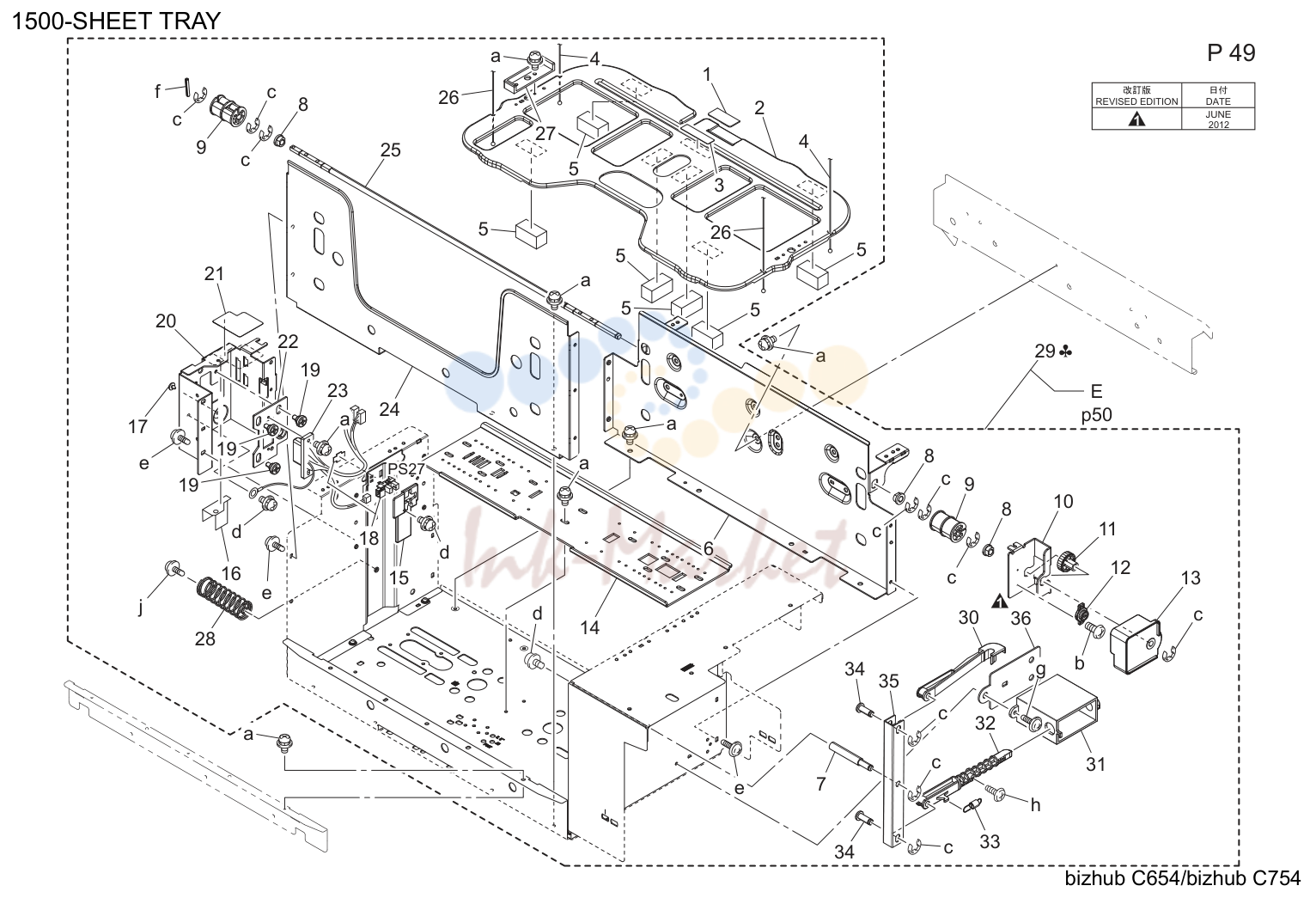

1500-sheet tray (P49)

№	Артикул	Наименование
18	4037 0906 01 запросить цену →	Photo interrupter

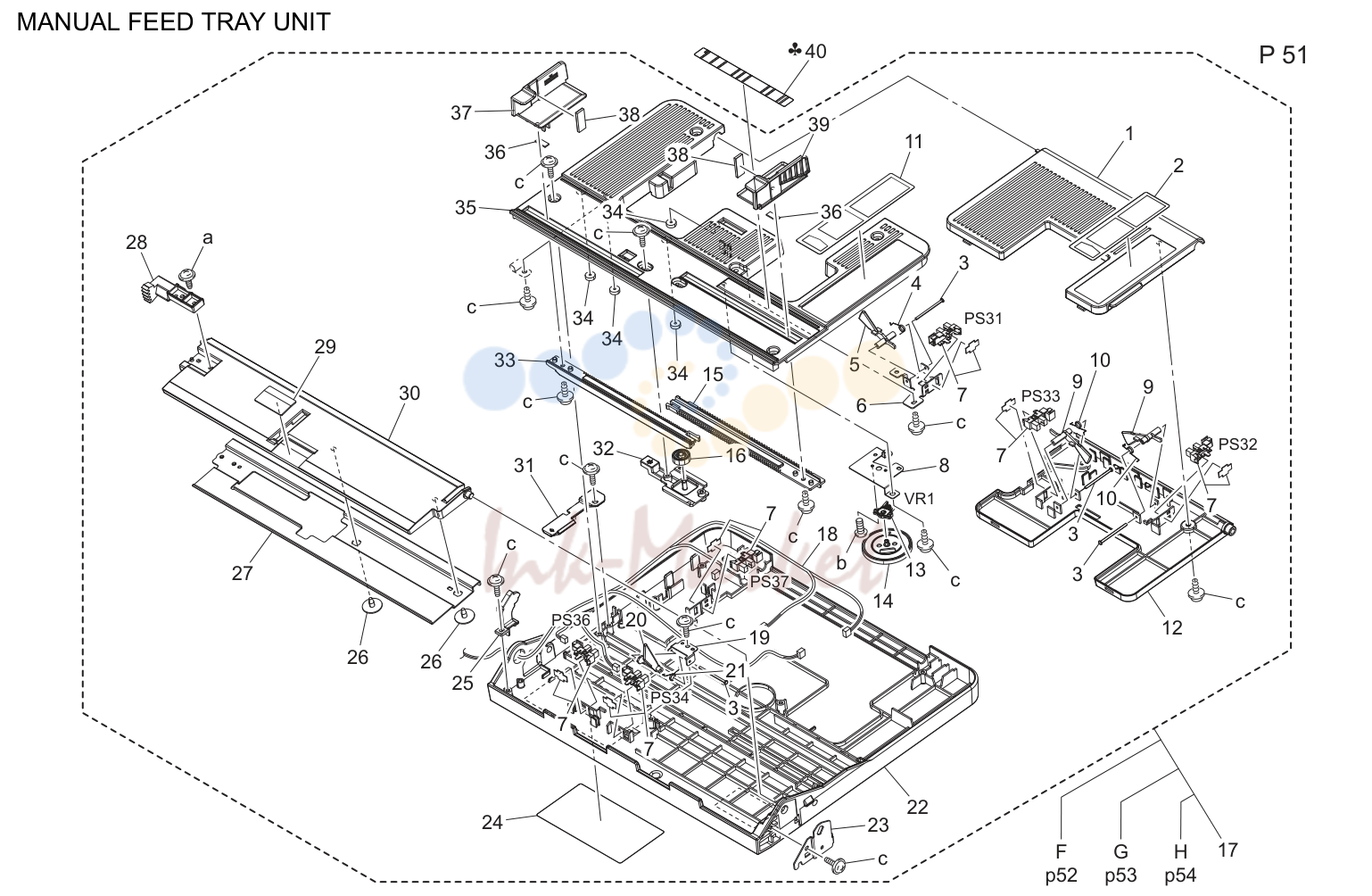

Manual feed tray узел (P51)

№	Артикул	Наименование
3	1134 3042 02 запросить цену →	Вал
7	4037 0906 01 запросить цену →	Photo interrupter
26	4036 5785 01 запросить цену →	Screw
34	4036 3659 01 запросить цену →	Collar
36	4131 4623 04 запросить цену →	Cleaning pad

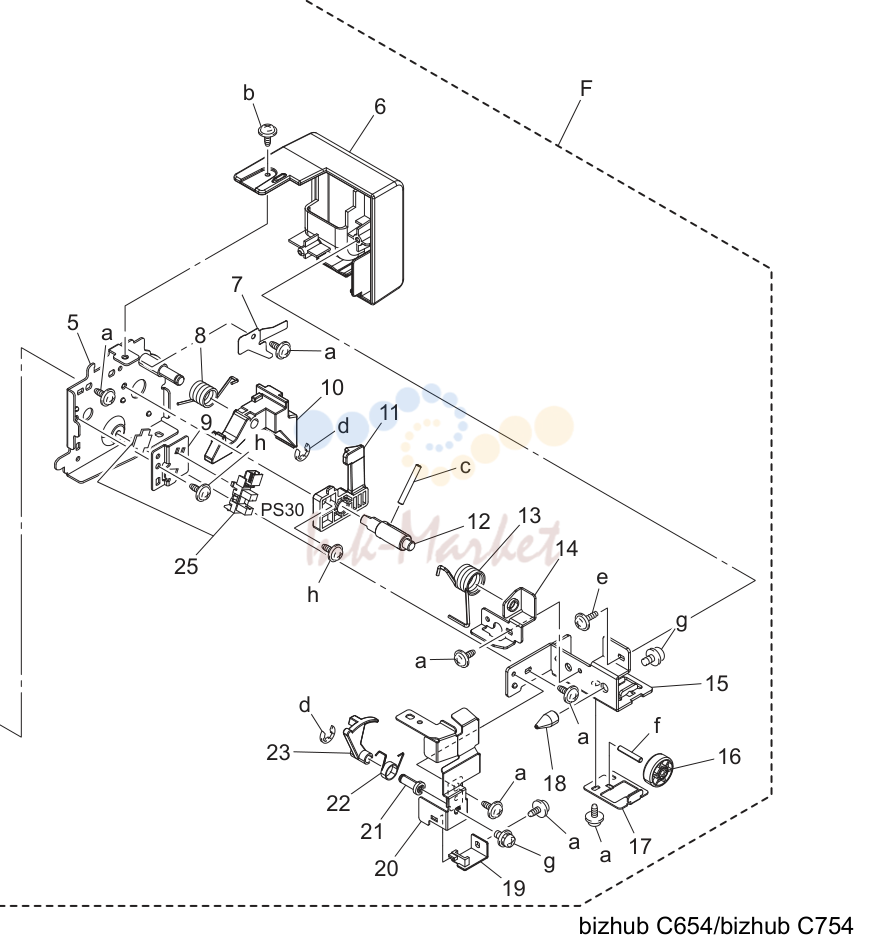

Manual feed tray узел (P52)

№	Артикул	Наименование
25	4037 0906 01 запросить цену →	Photo interrupter

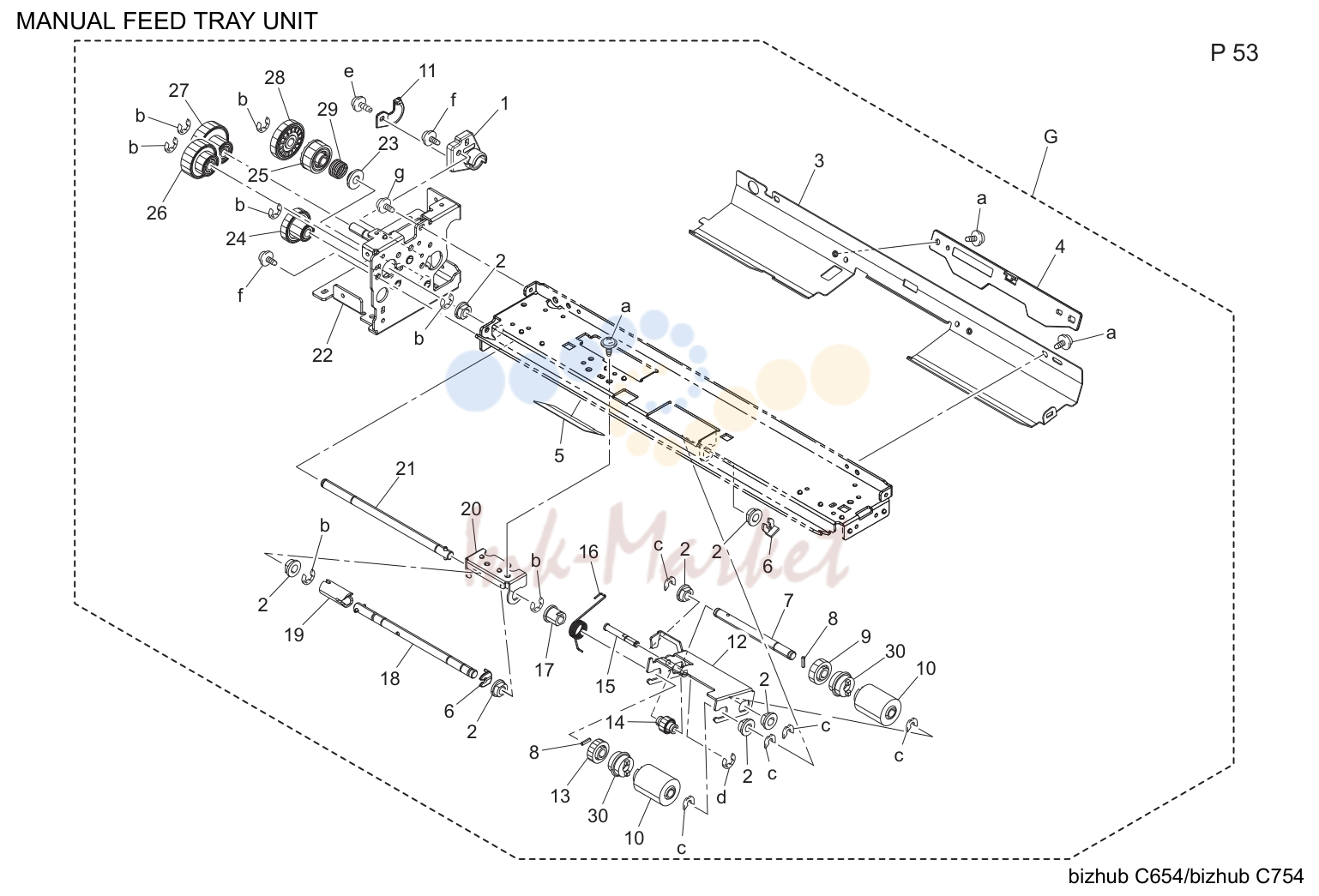

Manual feed tray узел (P53)

№	Артикул	Наименование
2	4131 3003 01 запросить цену →	Втулка
7	4030 3003 01 запросить цену →	Вал
8	1067 2501 01 запросить цену →	Pin
9	4425 3016 01 запросить цену →	Шестерня 32t
13	4425 3013 01 запросить цену →	Шестерня 30t
15	4040 3097 01 запросить цену →	Вал
17	1065 3086 01 запросить цену →	Втулка

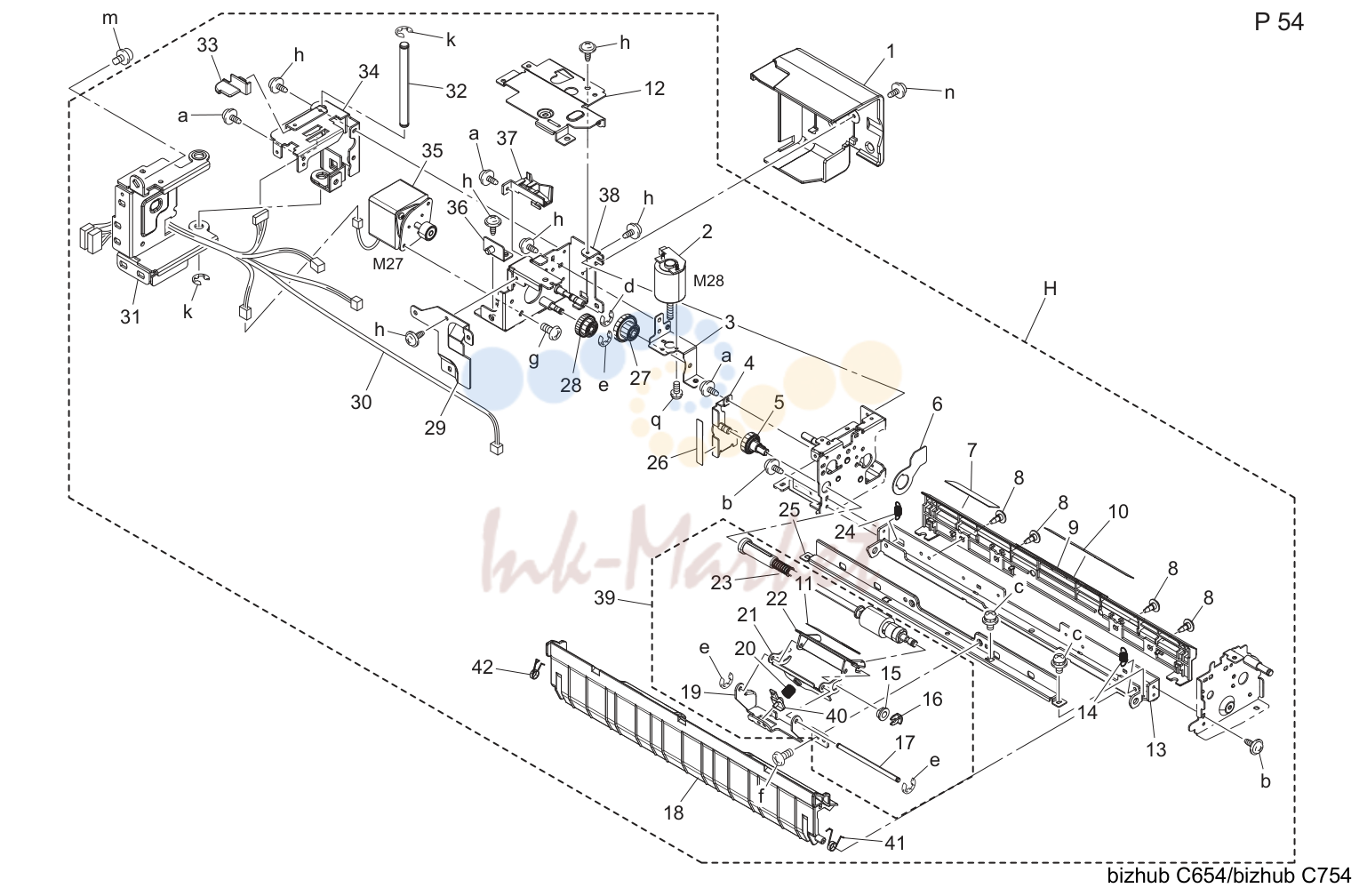

Manual feed tray узел (P54)

№	Артикул	Наименование
8	4036 1410 01 запросить цену →	Shoulder screw
15	4131 3003 01 запросить цену →	Втулка
17	4030 3039 01 запросить цену →	Вал
24	4030 3125 01 запросить цену →	Tension пружина

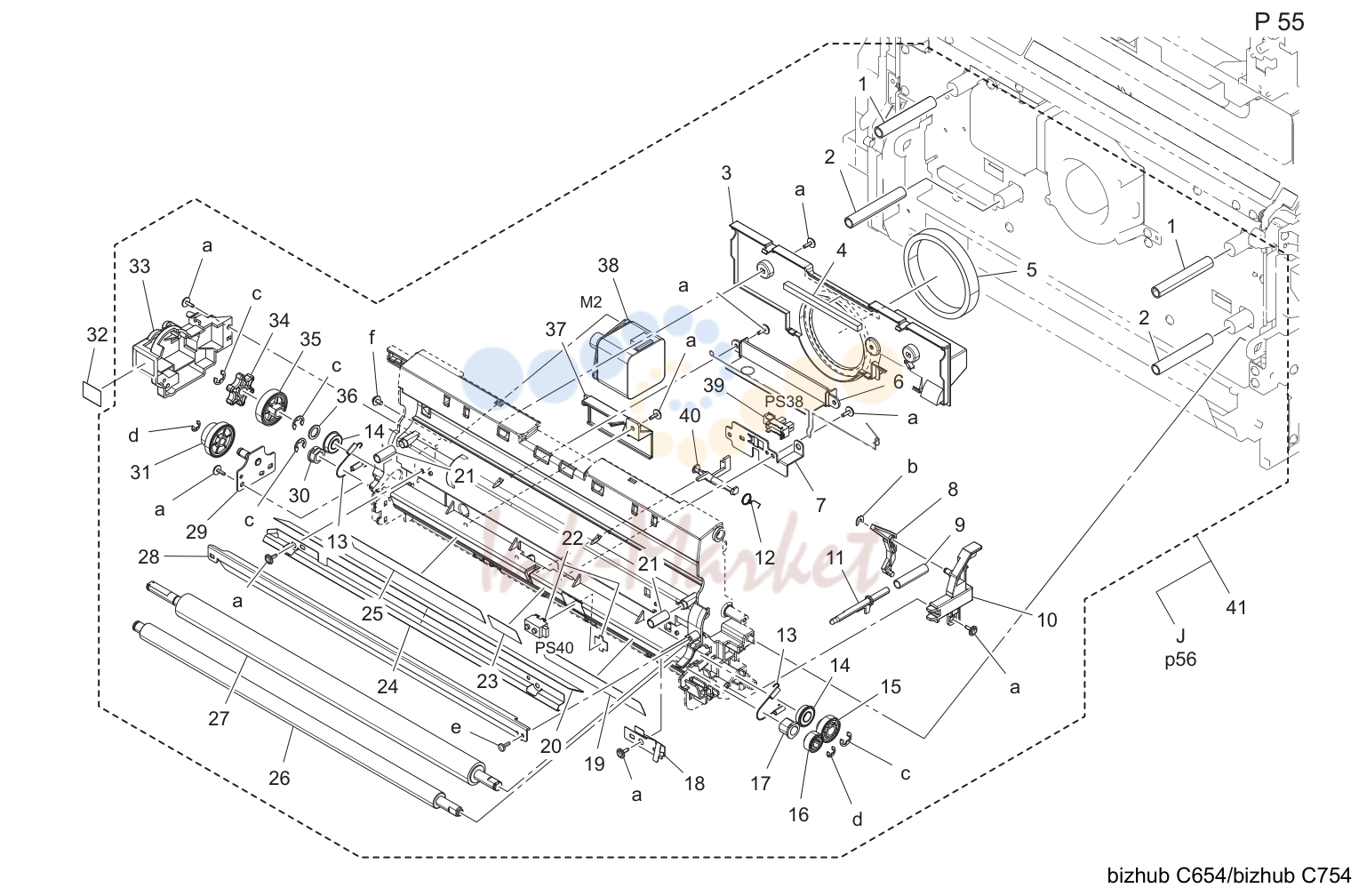

Выход бумаги conveyance секция (P55)

№	Артикул	Наименование
2	4025 3534 01 запросить цену →	Pressure пружина
11	4036 3675 02 запросить цену →	Рычаг
12	1164 3527 02 запросить цену →	Torsion пружина
17	4025 3572 01 запросить цену →	Втулка
20	4025 3568 01 запросить цену →	Neturalizing member
30	1164 3509 01 запросить цену →	Втулка

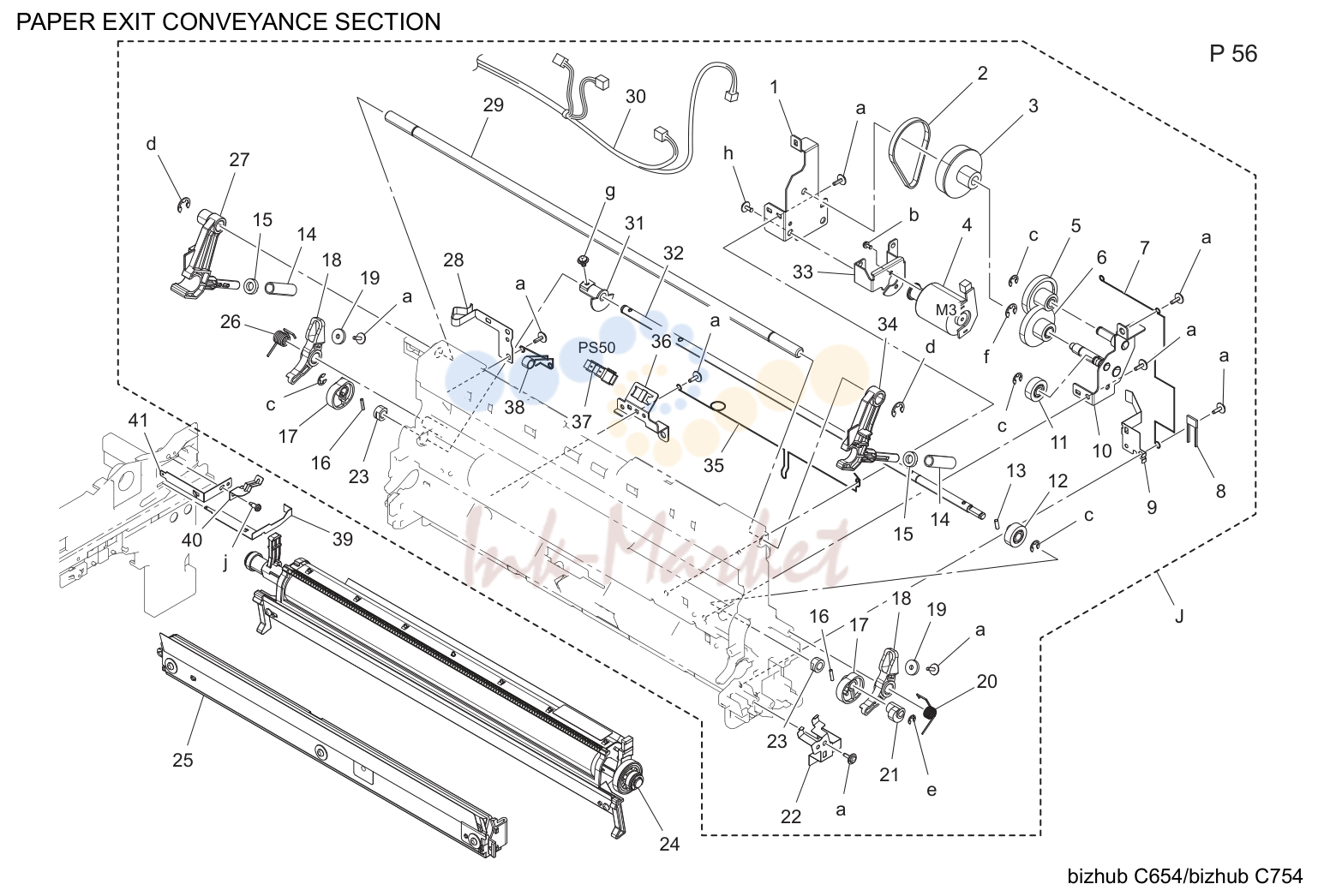

Выход бумаги conveyance секция (P56)

№	Артикул	Наименование
5	4025 4907 01 запросить цену →	Шестерня 16/40t
6	4025 4910 01 запросить цену →	Шестерня 12/40t
8	9454 4076 02 запросить цену →	Resistor
11	4025 4908 01 запросить цену →	Шестерня 15t
12	4025 4909 01 запросить цену →	Шестерня 15t
13	4036 4911 01 запросить цену →	Pin
15	4004 4722 02 запросить цену →	Washer
16	1144 5200 01 запросить цену →	Pin
17	4004 4710 02 запросить цену →	Cam
18	4036 4712 01 запросить цену →	Рычаг
19	4004 4723 01 запросить цену →	Washer
20	4025 4725 01 запросить цену →	Torsion пружина
23	4036 4730 01 запросить цену →	Втулка
26	4025 4719 02 запросить цену →	Torsion пружина
31	4025 4720 01 запросить цену →	Detecting пластина
32	4025 4709 02 запросить цену →	Вал

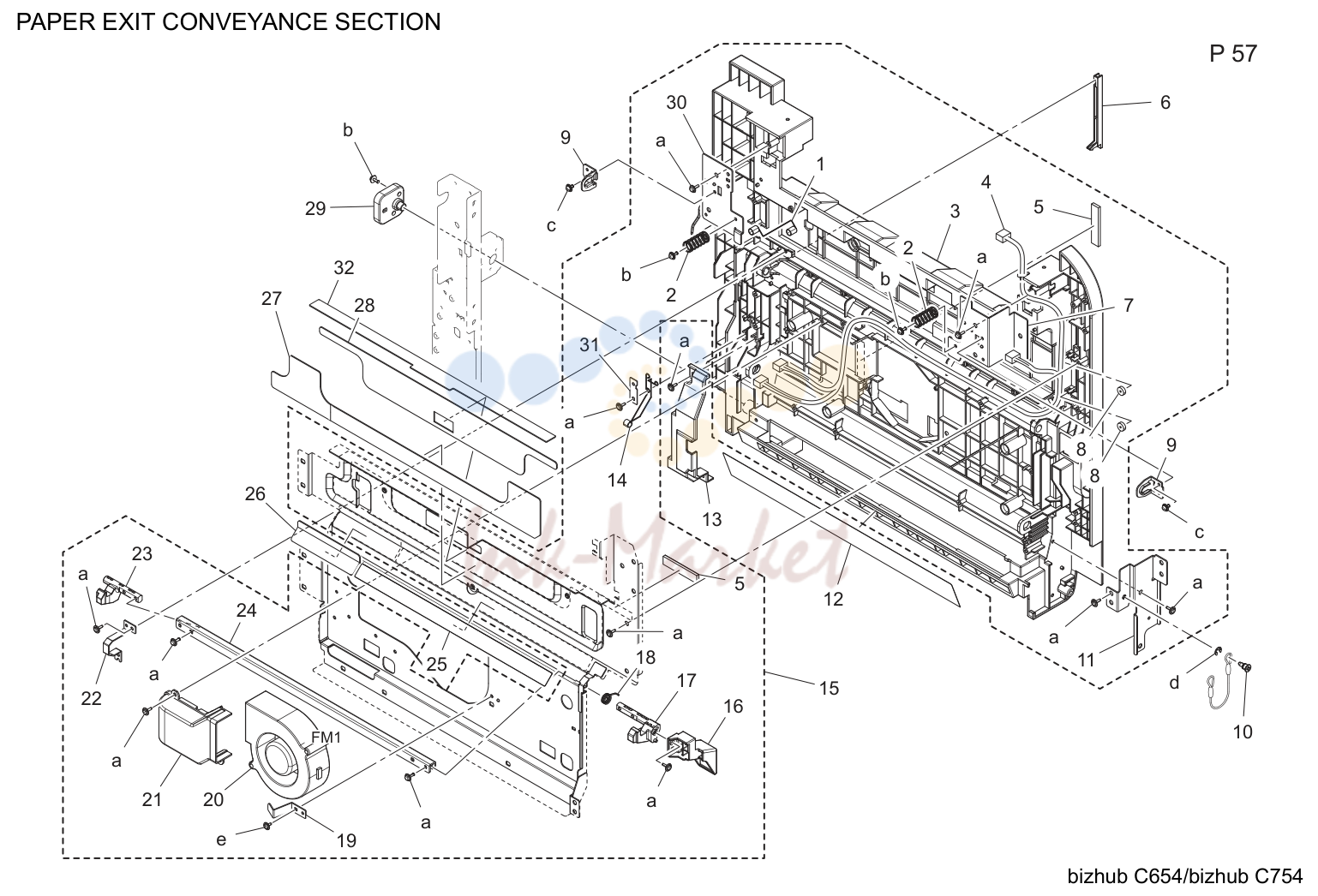

Выход бумаги conveyance секция (P57)

№	Артикул	Наименование
8	4036 3659 01 запросить цену →	Collar
18	4036 3590 02 запросить цену →	Torsion пружина
20	9313 1000 72 запросить цену →	Вентилятор мотор
25	4138 5866 01 запросить цену →	Label hi-temp caution

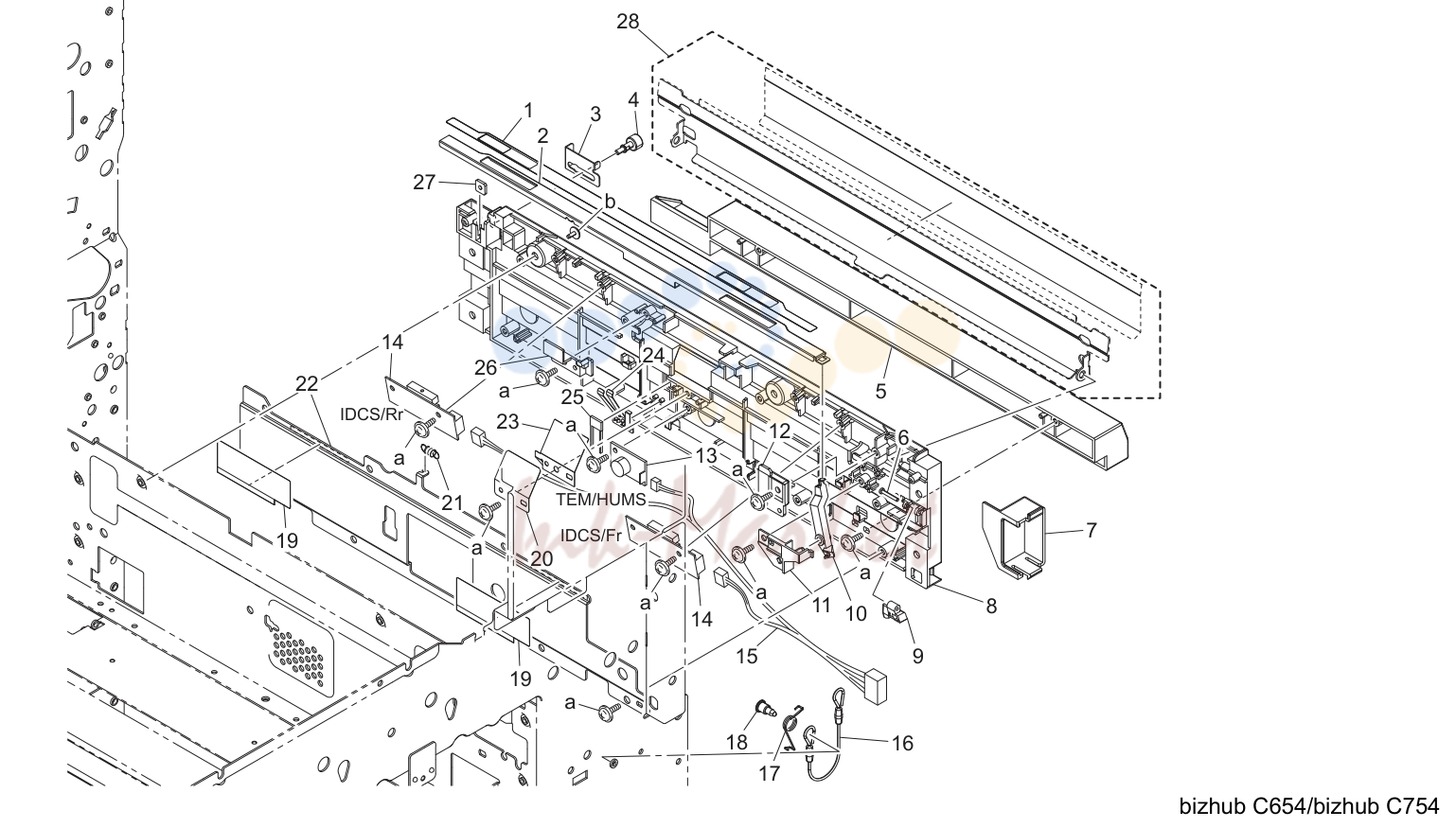

Registration датчик секция (P58)

№	Артикул	Наименование
6	4025 3676 01 запросить цену →	Pin
9	4036 3673 01 запросить цену →	Рычаг
11	4025 3674 02 запросить цену →	Hold пластина
18	4643 4605 01 запросить цену →	Shoulder screw
21	4025 3556 01 запросить цену →	Tension пружина
25	9454 4076 02 запросить цену →	Resistor
26	4036 3557 01 запросить цену →	Stopper
27	4002 5042 02 запросить цену →	Пластина nut

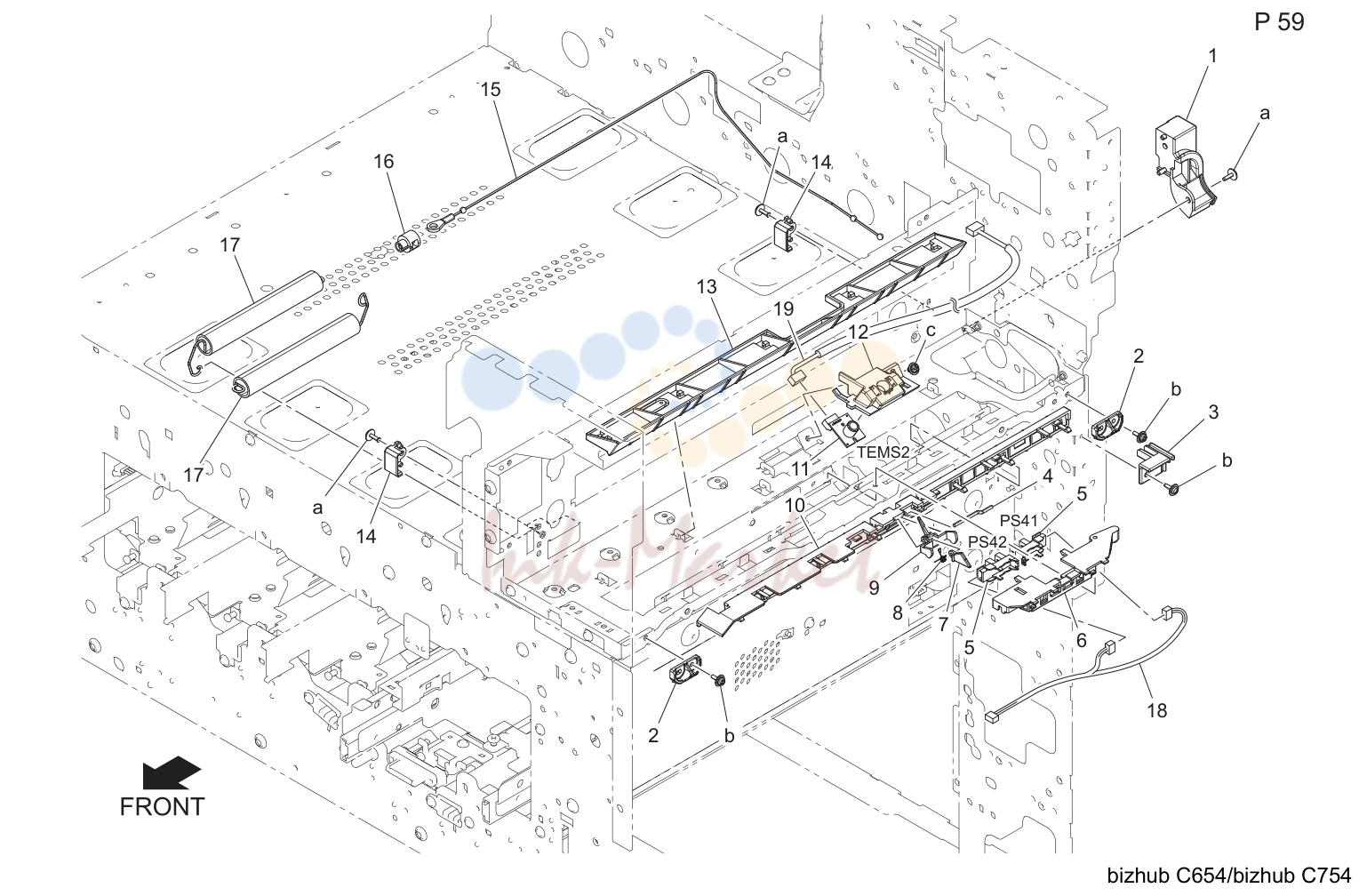

Rotation detecting датчик секция (P59)

№	Артикул	Наименование
16	4004 3512 02 запросить цену →	Flange

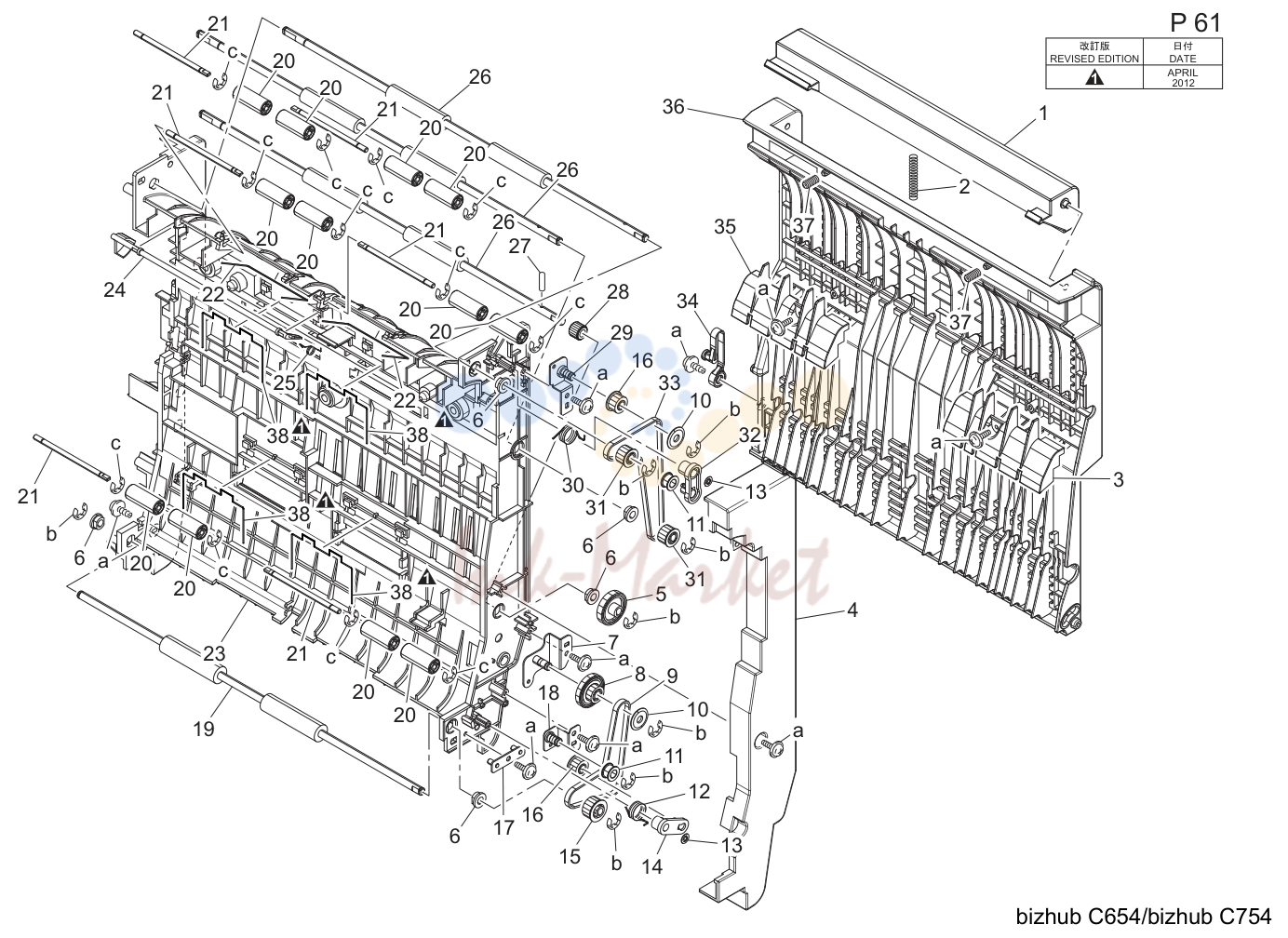

Adu (P61)

№	Артикул	Наименование
2	4497 3106 03 запросить цену →	Pressure пружина
6	4131 3003 01 запросить цену →	Втулка
10	1200 1646 03 запросить цену →	Washer
13	0910 3620 01 запросить цену →	Stop ring
16	4657 3713 01 запросить цену →	Pulley 22t
25	4657 3735 01 запросить цену →	Torsion пружина
27	1067 2501 01 запросить цену →	Pin

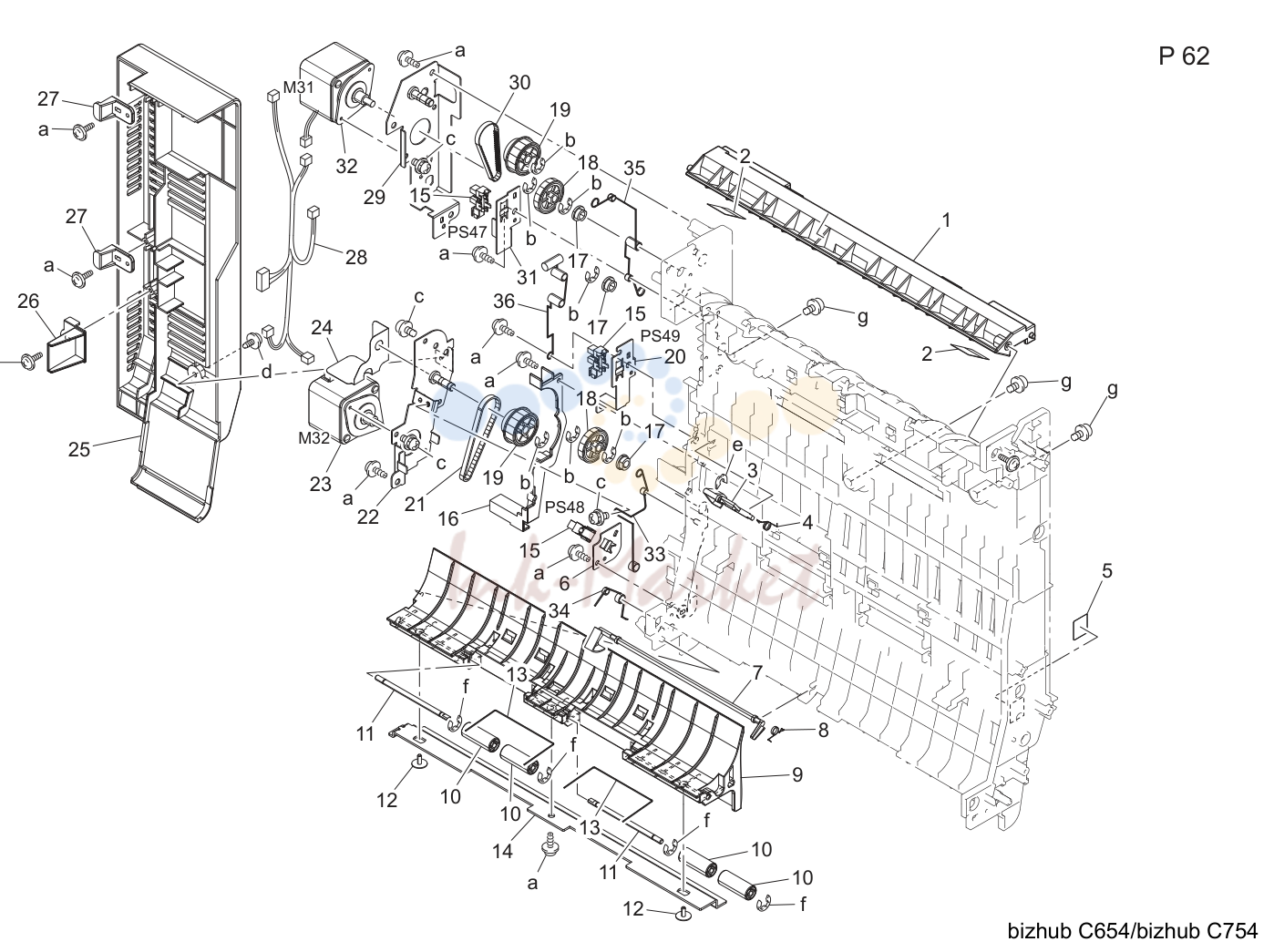

Adu (P62)

№	Артикул	Наименование
4	4657 3734 01 запросить цену →	Torsion пружина
8	4657 3735 01 запросить цену →	Torsion пружина
12	4036 5966 01 запросить цену →	Screw
17	4131 3003 01 запросить цену →	Втулка
30	4657 3743 01 запросить цену →	Timing ремень 134l

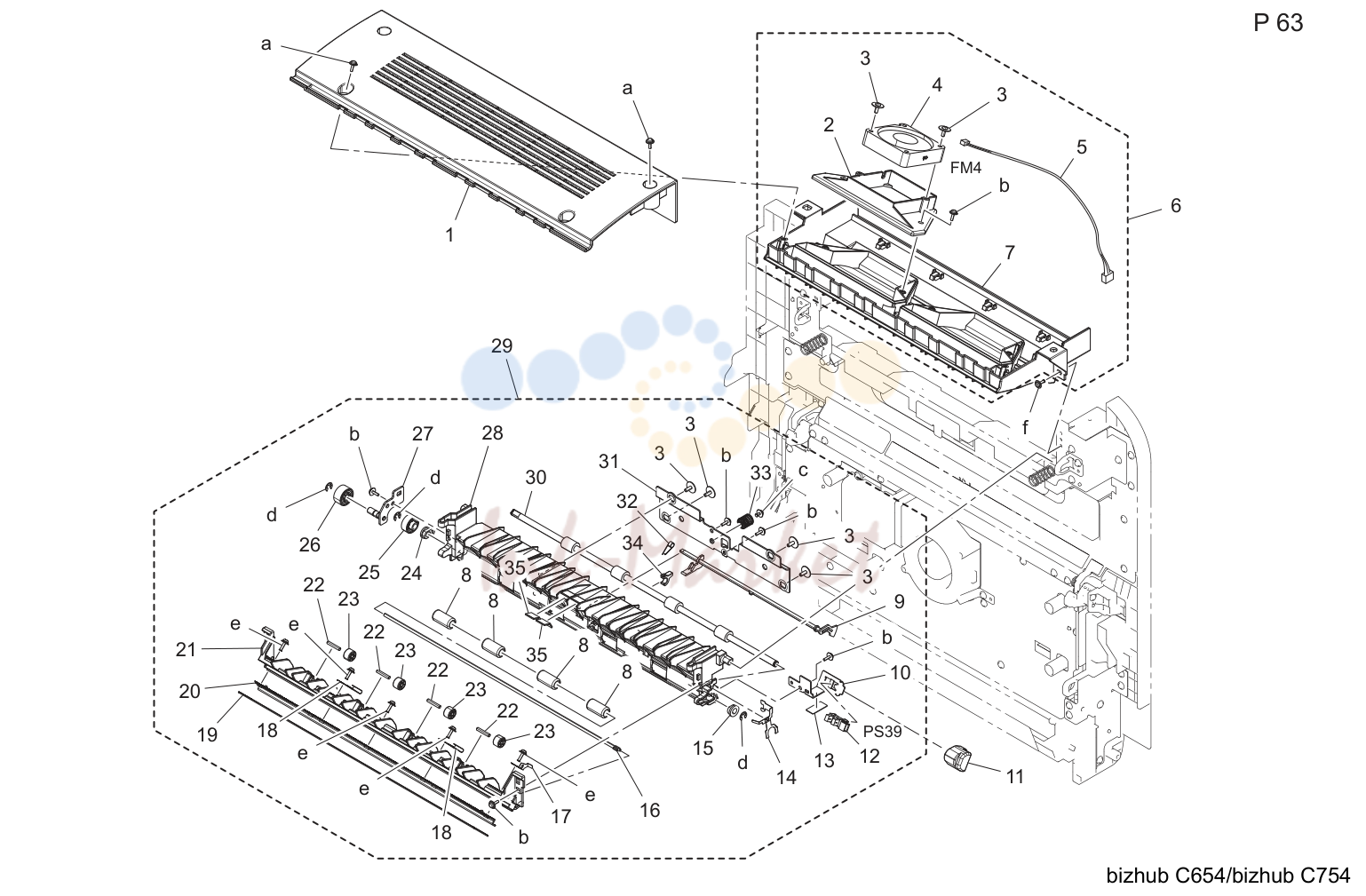

Выход бумаги секция (P63)

№	Артикул	Наименование
3	4036 5966 01 запросить цену →	Screw
15	4030 3093 01 запросить цену →	Втулка
32	4036 5913 01 запросить цену →	Torsion пружина
34	4004 5987 01 запросить цену →	Втулка

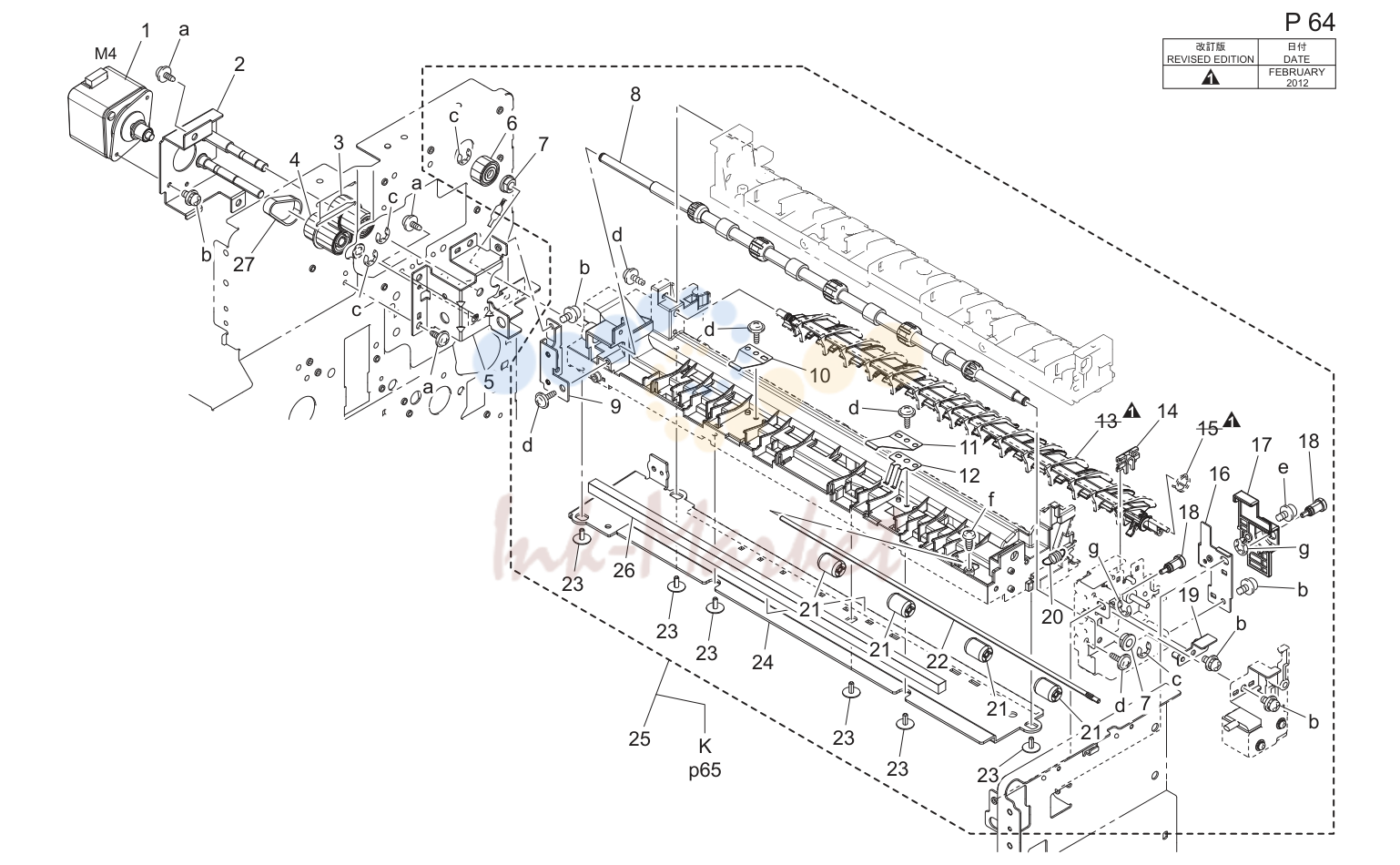

Reversal секция (P64)

№	Артикул	Наименование
7	4030 3093 01 запросить цену →	Втулка
14	4030 3823 01 запросить цену →	Втулка
21	4004 5903 01 запросить цену →	Roll
22	4025 5984 01 запросить цену →	Вал
23	4036 5966 01 запросить цену →	Screw

Reversal секция (P65)

№	Артикул	Наименование
6	4004 5903 01 запросить цену →	Roll
8	4011 5852 02 запросить цену →	Shoulder screw
9	4030 3093 01 запросить цену →	Втулка
14	4025 5984 01 запросить цену →	Вал
19	4025 5939 01 запросить цену →	Pulley 24t
20	1200 1646 03 запросить цену →	Washer

Main drive секция (P66)

№	Артикул	Наименование
5	4036 3517 01 запросить цену →	Направляющая
7	1164 3065 01 запросить цену →	Stopper ring
17	9314 2300 21 запросить цену →	Мотор
28	4004 2547 01 запросить цену →	Pin

Печь (закрепление) drive секция (P67)

№	Артикул	Наименование
2	4036 2258 01 запросить цену →	Shoulder screw
3	4004 2248 02 запросить цену →	Pressure пружина
4	4036 2241 02 запросить цену →	Кронштейн
6	4004 2582 01 запросить цену →	Tension пружина
23	4036 2524 01 запросить цену →	Втулка

Bottle drive секция (P68)

№	Артикул	Наименование
6	4038 5411 01 запросить цену →	Пружина
8	4038 5413 01 запросить цену →	Направляющая
9	4038 5407 01 запросить цену →	Collar
10	4038 5412 02 запросить цену →	Pressure пружина
12	9314 1300 21 запросить цену →	Мотор

Eject drive секция (P69)

№	Артикул	Наименование
7	1200 1646 03 запросить цену →	Washer
8	4004 5339 01 запросить цену →	Втулка

Main рама секция (P70)

№	Артикул	Наименование
29	0957 1491 01 запросить цену →	Label

I/u рама секция (P71)

№	Артикул	Наименование
3	1079 2219 01 запросить цену →	Shoulder screw
11	9313 1100 33 запросить цену →	Вентилятор мотор

Rear вентилятор секция (P72)

№	Артикул	Наименование
3	9313 1000 72 запросить цену →	Вентилятор мотор

Rear вентилятор секция (P73)

№	Артикул	Наименование
16	4036 2485 01 запросить цену →	Уплотнитель
17	9313 1000 72 запросить цену →	Вентилятор мотор

Door safe выключатель секция (P74)

№	Артикул	Наименование
6	9334 2610 12 запросить цену →	Reed выключатель

Shield box (P78)

№	Артикул	Наименование
26	4025 2283 01 запросить цену →	Screw

Rear electrical секция (P80)

№	Артикул	Наименование
1	4037 0775 01 запросить цену →	Power cord
9	4037 2239 02 запросить цену →	Кронштейн

Wiring accessories and jigs (P89)

№	Артикул	Наименование
1	1038 4006 01 запросить цену →	Insulating member
2	1050 4805 01 запросить цену →	Insulating member
3	1052 4301 02 запросить цену →	Insulating member
4	1053 4812 01 запросить цену →	Cord clamp
5	1065 5872 02 запросить цену →	Cord clamp
6	9384 1600 11 запросить цену →	P-clip 10d

Accessory детали (P91)

№	Артикул	Наименование
13	4040 0780 01 запросить цену →	Power cord
13	9381 4300 41 запросить цену →	Power cord

Источник: Инк-Маркет.ру.
