Konica Minolta bizhub C650I — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Внешние детали (P3)
- Operation панель секция (P4)
- Operation панель секция (P5)
- Сканер секция (P6)
- Сканер секция (P7)
- Сканер секция (P8)
- Сканер секция (P9)

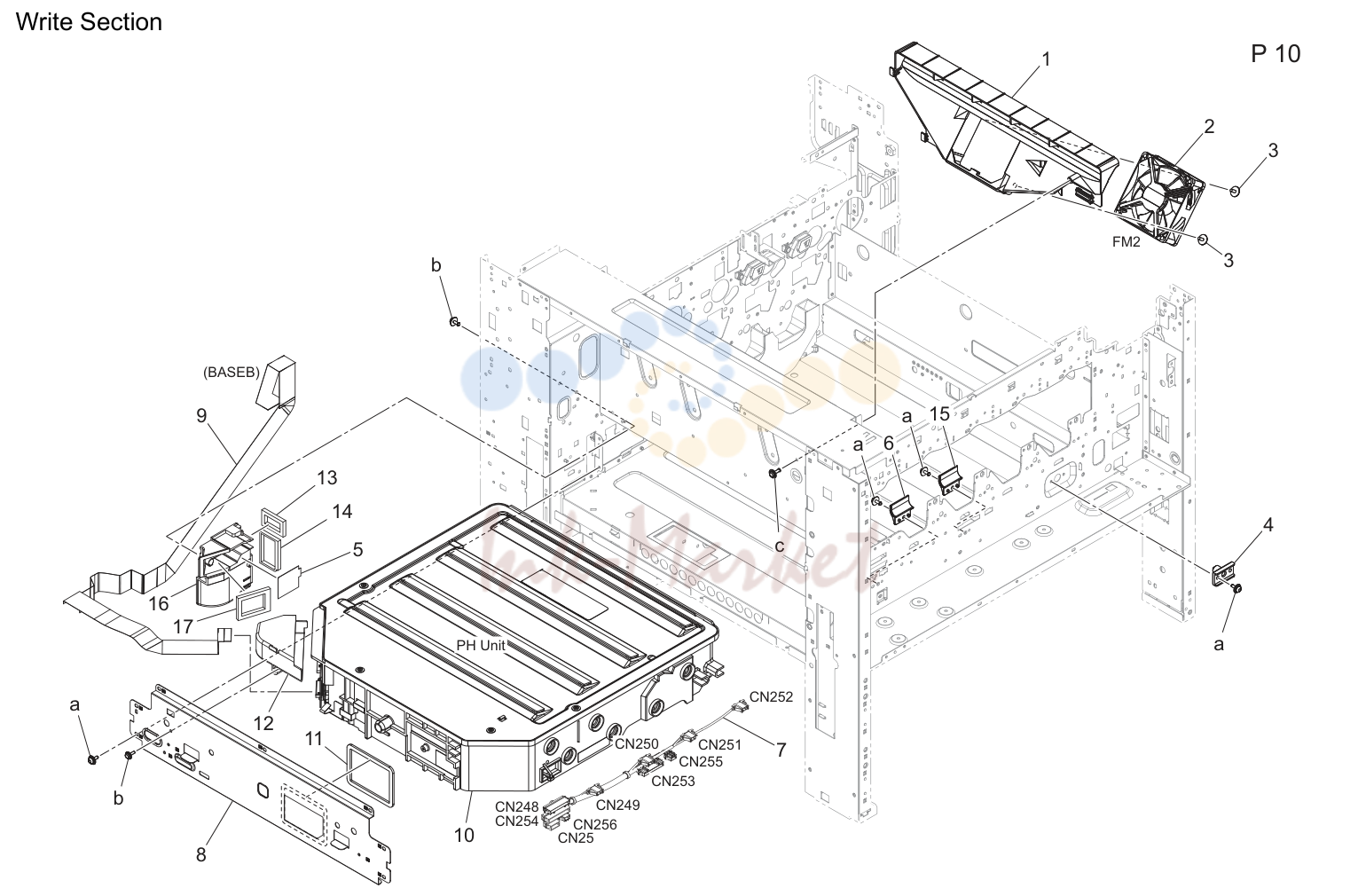

- Write секция (P10)

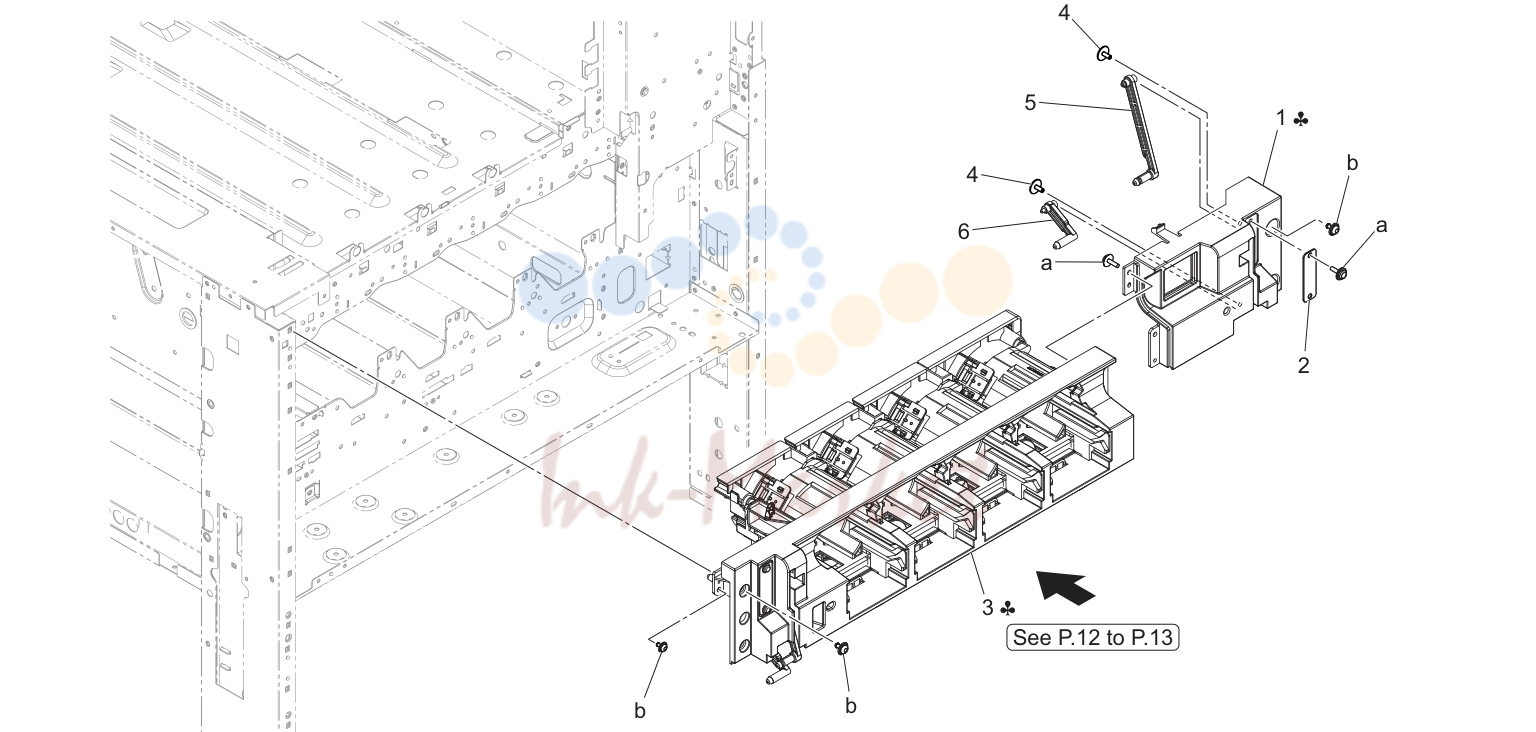

- Тонер supply секция (P11)

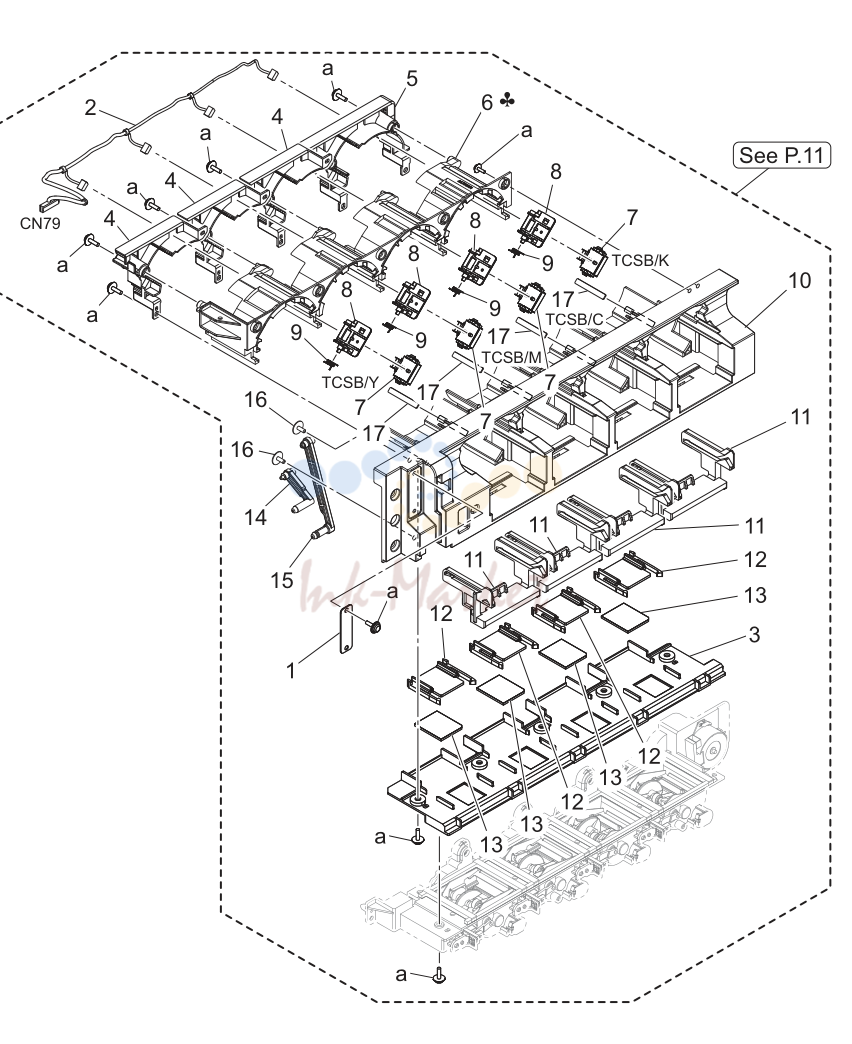

- Тонер supply секция (P12)

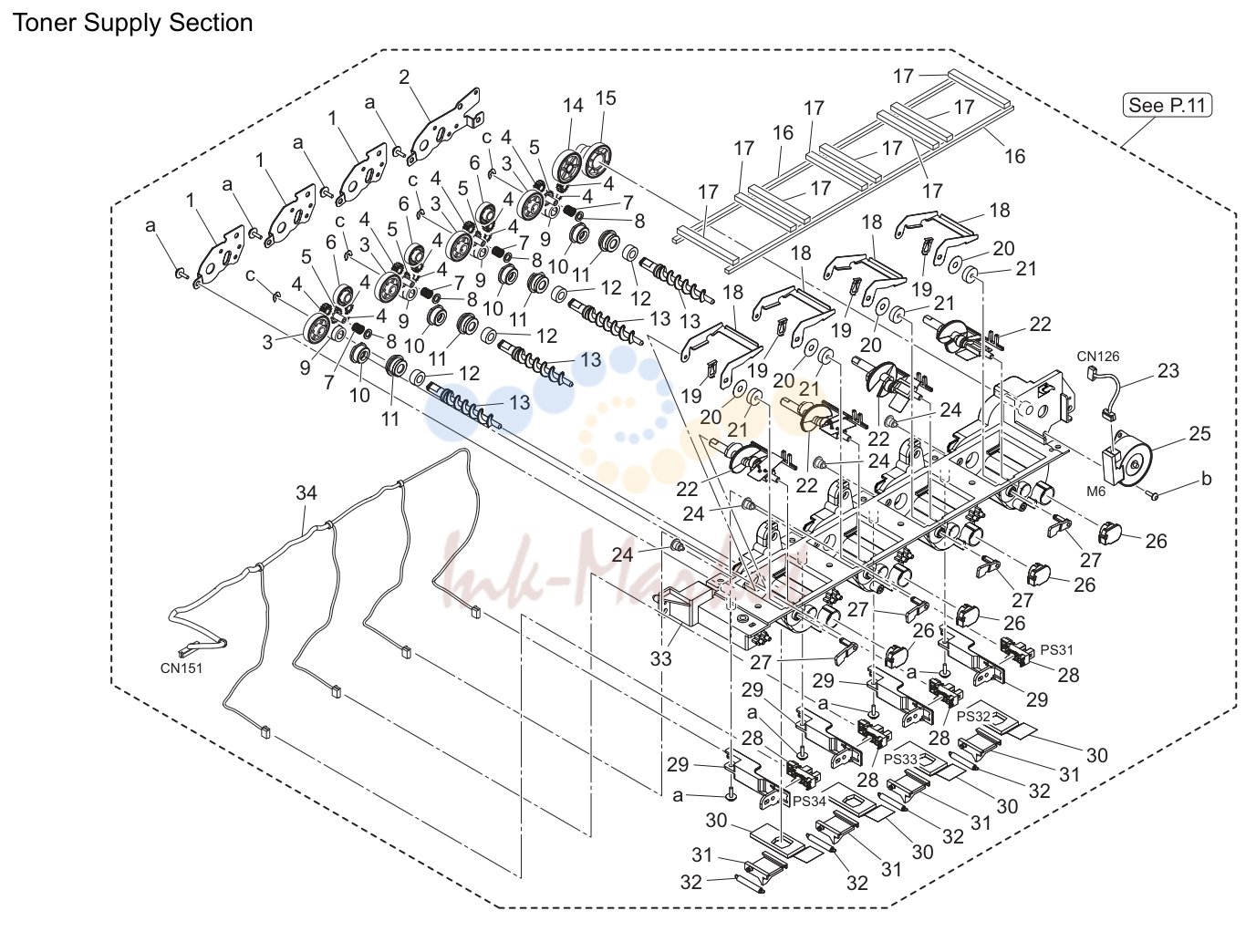

- Тонер supply секция (P13)

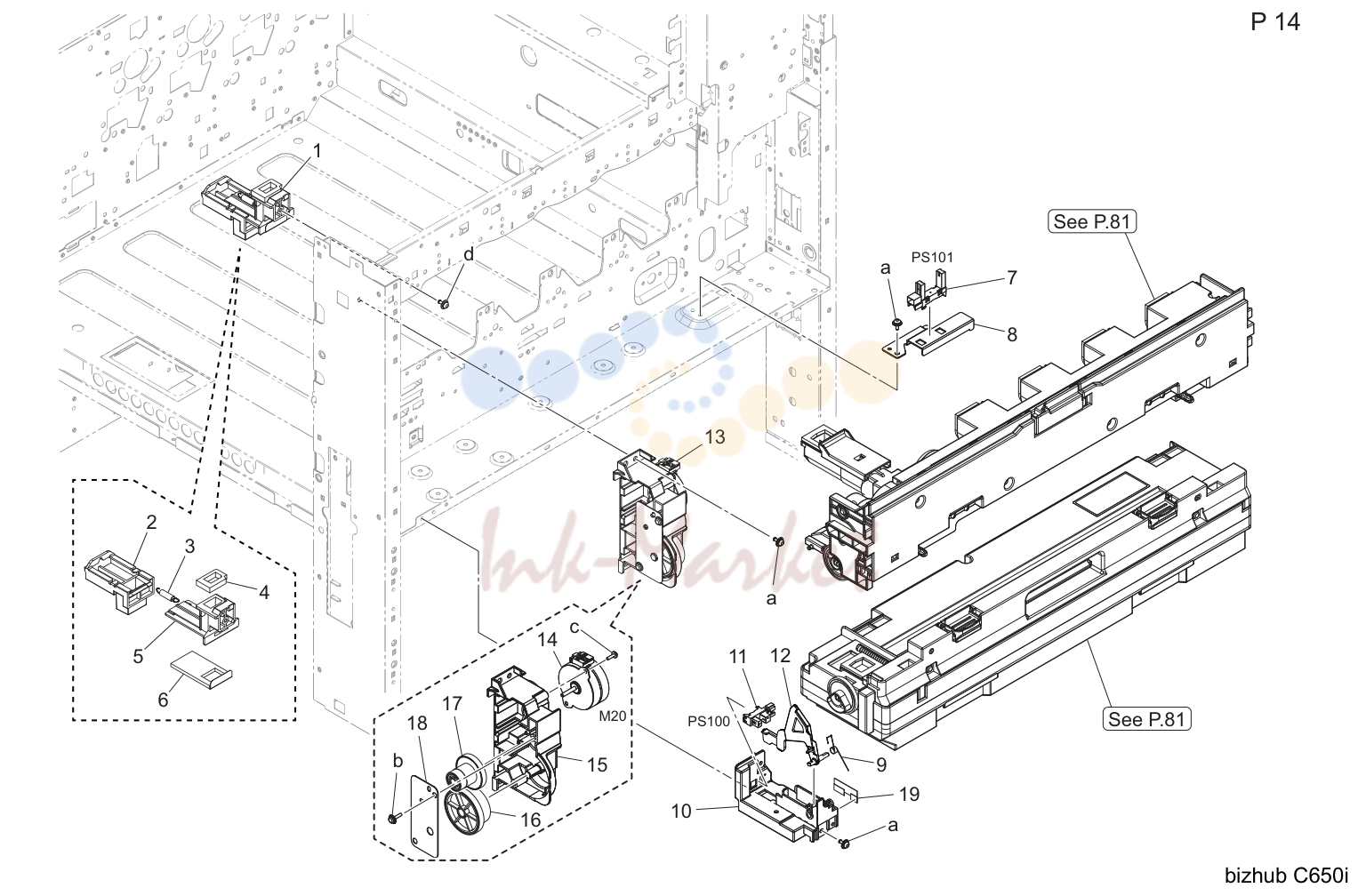

- Тонер collection секция (P14)

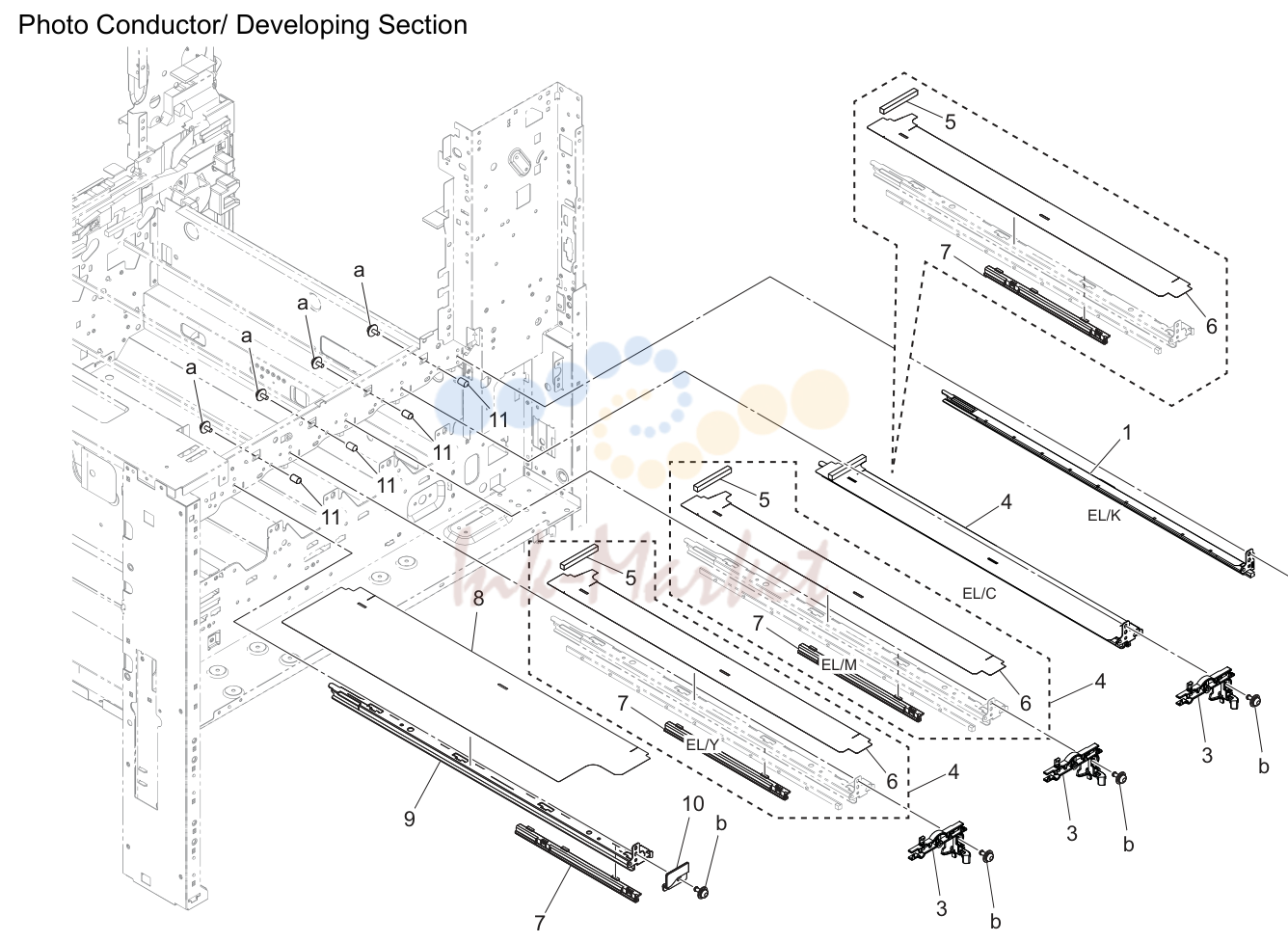

- Photo conвоздуховодor/ проявка секция (P15)

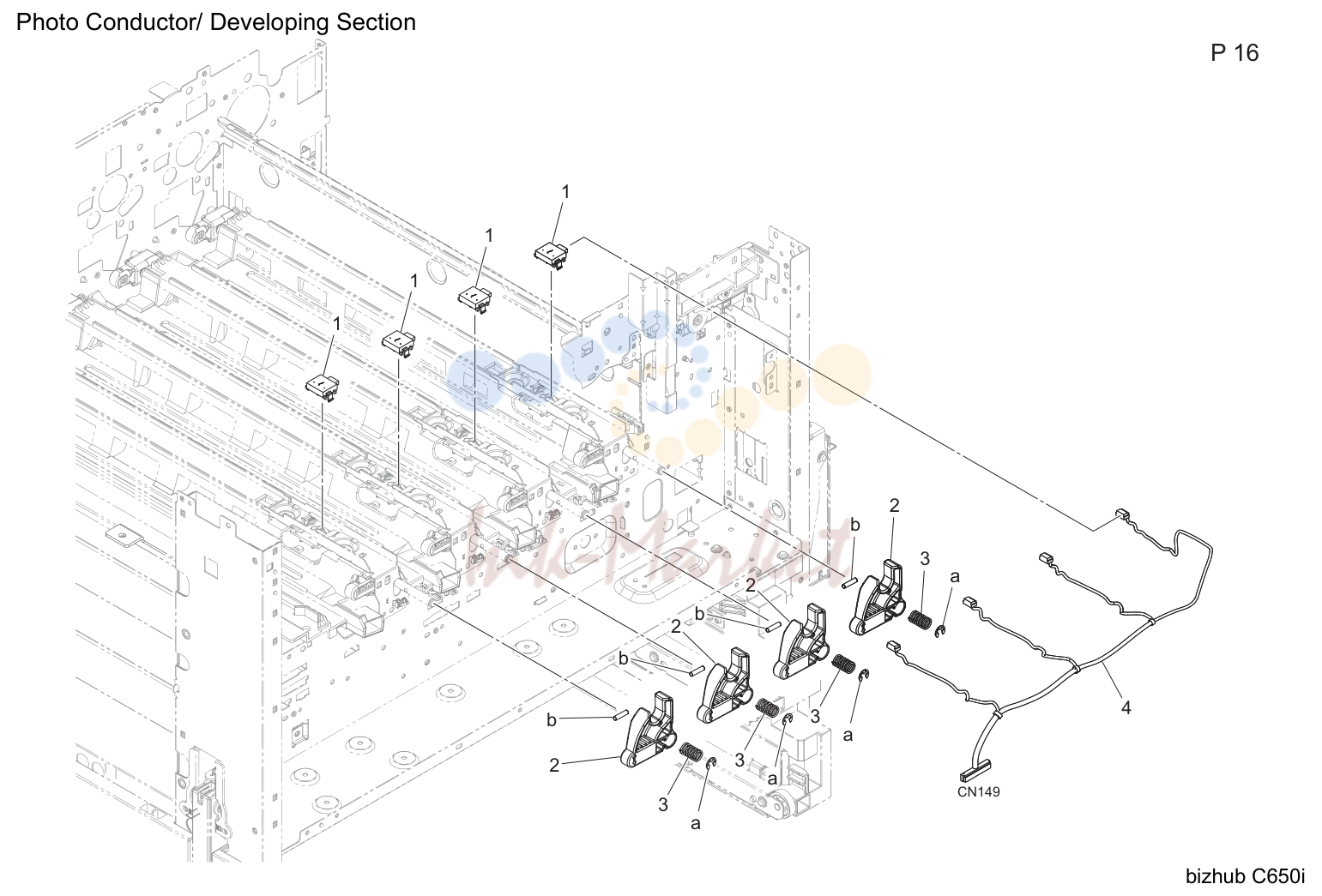

- Photo conвоздуховодor/ проявка секция (P16)

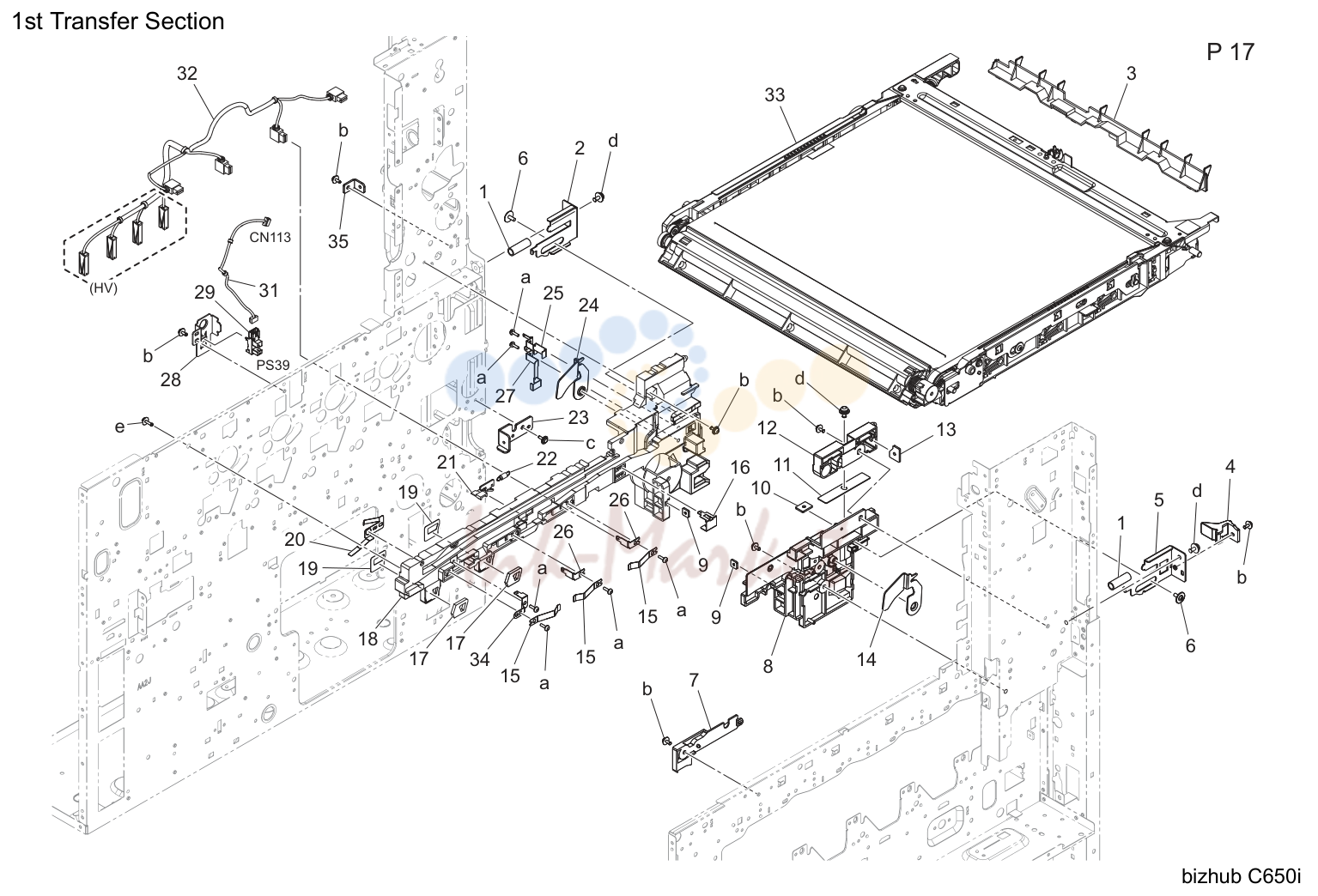

- 1st перенос секция (P17)

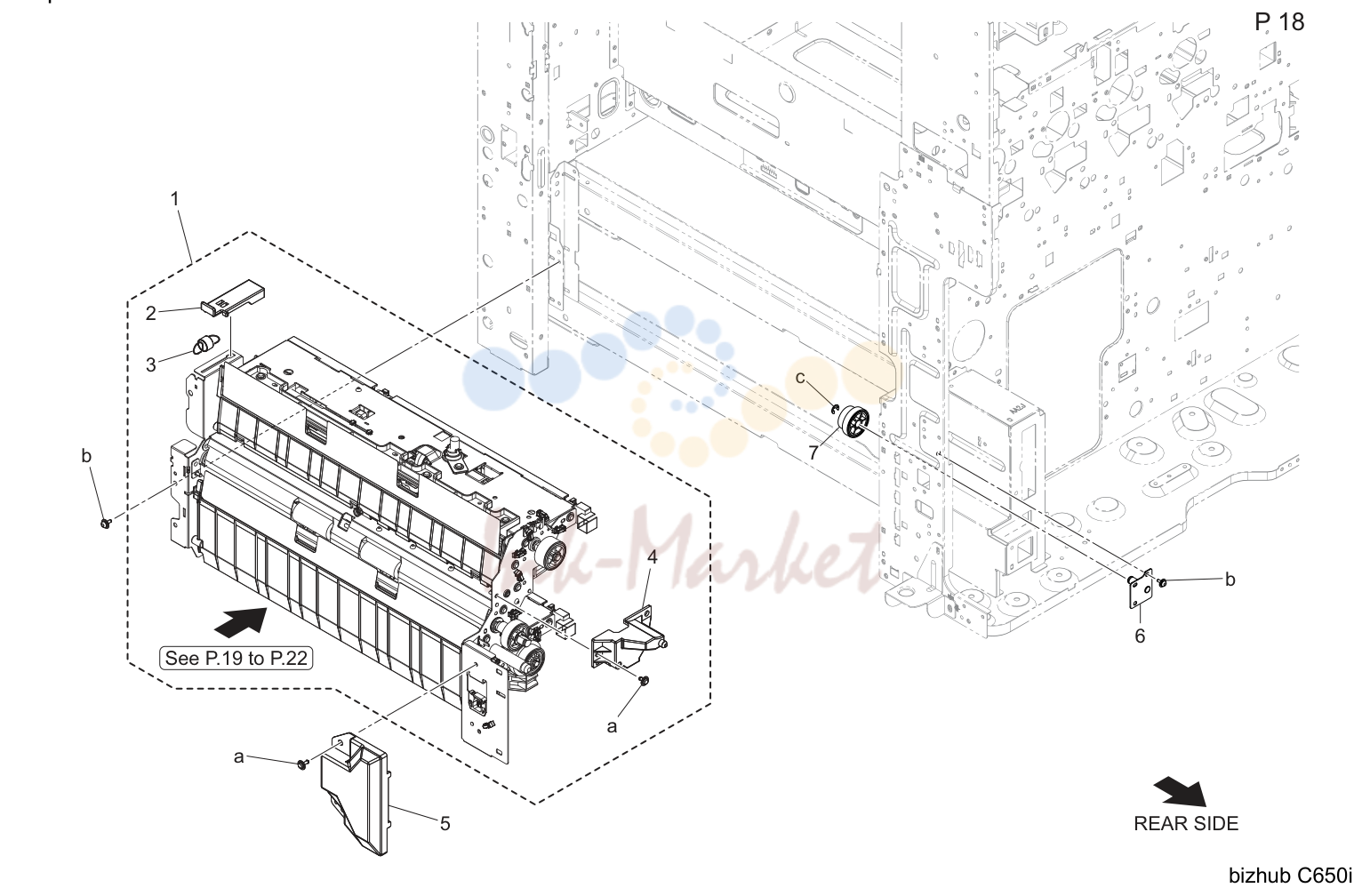

- Подача бумаги секция (P18)

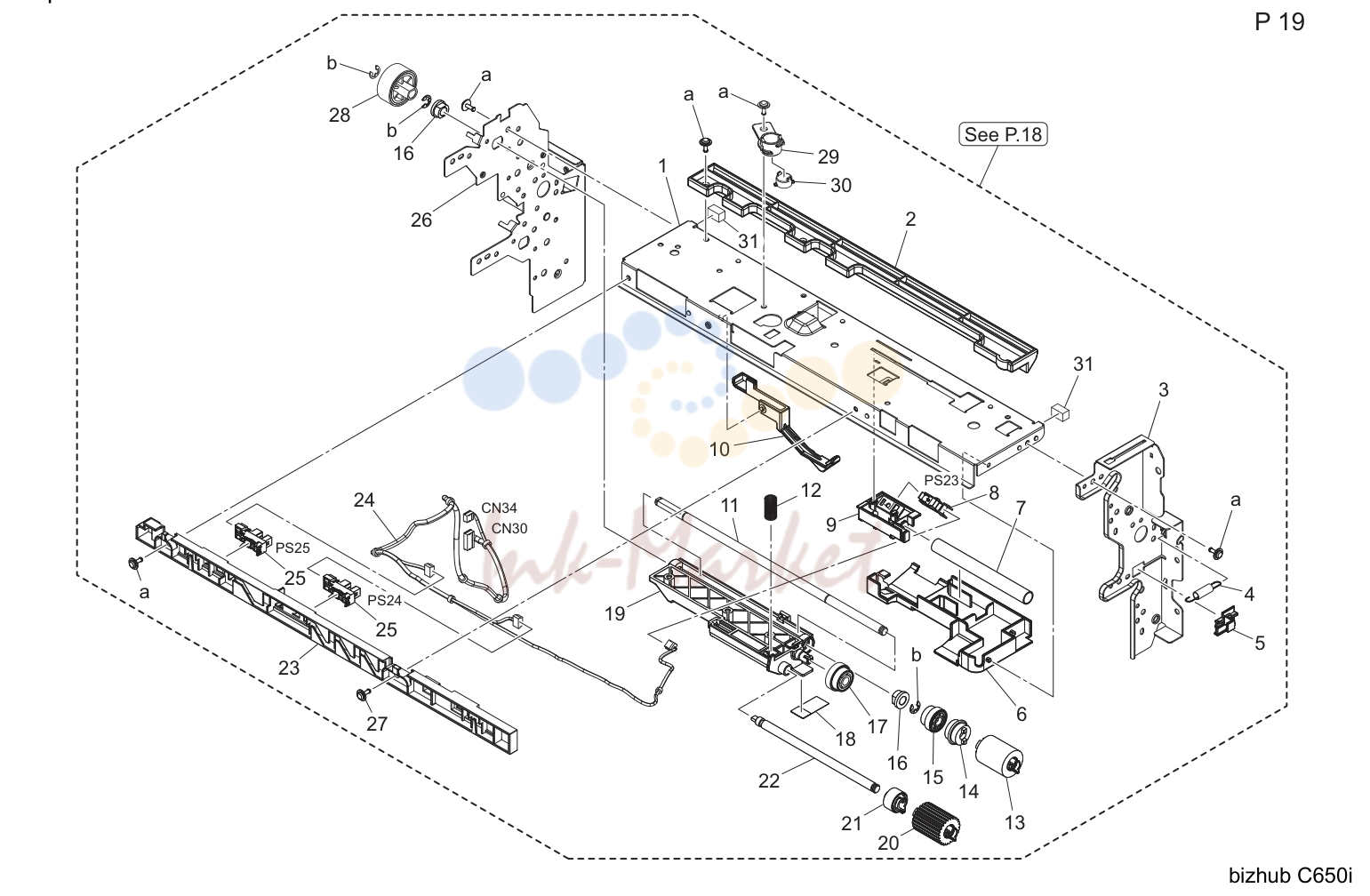

- Подача бумаги секция (P19)

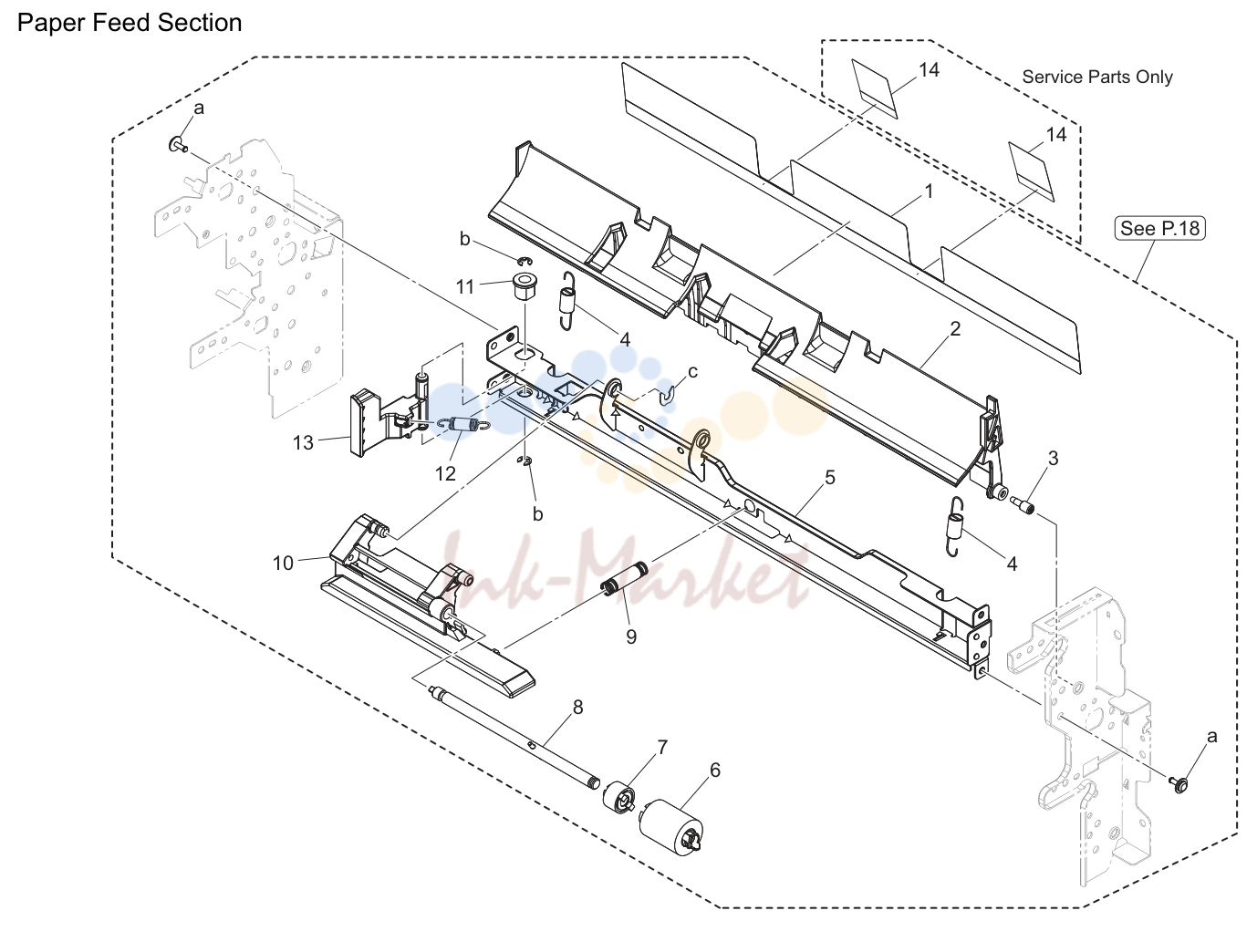

- Подача бумаги секция (P20)
- Подача бумаги секция (P21)
- Подача бумаги секция (P22)
- Tray секция (P23)
- Tray секция (P24)
- Tray секция (P25)
- Tray секция (P26)
- Tray секция (P27)
- Tray секция (P28)
- Tray секция (P29)
- Registration секция (P30)
- Registration секция (P31)
- Registration секция (P32)
- 2nd перенос секция (P33)
- 2nd перенос секция (P34)
- 2nd перенос секция (P35)
- Vertical conveyance секция (P36)
- Bypass tray секция (P37)
- Bypass tray секция (P38)
- Bypass tray секция (P39)
- Bypass tray секция (P40)
- Reverse секция (P41)
- Reverse секция (P42)
- Reverse секция (P43)
- Reverse секция (P44)
- Печь (закрепление) секция (P45)
- Выход бумаги секция (P46)
- Выход бумаги секция (P47)
- Выход бумаги секция (P48)
- Drive секция (P49)
- Drive секция (P50)
- Drive секция (P51)
- Drive секция (P52)
- Drive секция (P53)
- Drive секция (P54)
- Colling секция (P55)
- Colling секция (P56)
- Electrical детали (P57)
- Electrical детали (P58)
- Electrical детали (P59)
- Electrical детали (P60)
- Wiring (P61)
- Wiring (P62)
- Wiring (P63)
- Automatic document feeder (P64)
- Automatic document feeder (P65)
- Automatic document feeder (P66)
- Automatic document feeder (P67)
- Automatic document feeder (P68)
- Automatic document feeder (P69)
- Automatic document feeder (P70)
- Automatic document feeder (P71)
- Automatic document feeder (P72)
- Automatic document feeder (P73)
- Automatic document feeder (P74)
- Automatic document feeder (P75)
- Automatic document feeder (P76)
- Automatic document feeder (P77)
- Automatic document feeder (P78)
- Wiring accessories (P79)
- Service tool (P80)
- Accessory детали (P81)
- Accessory детали (P82)

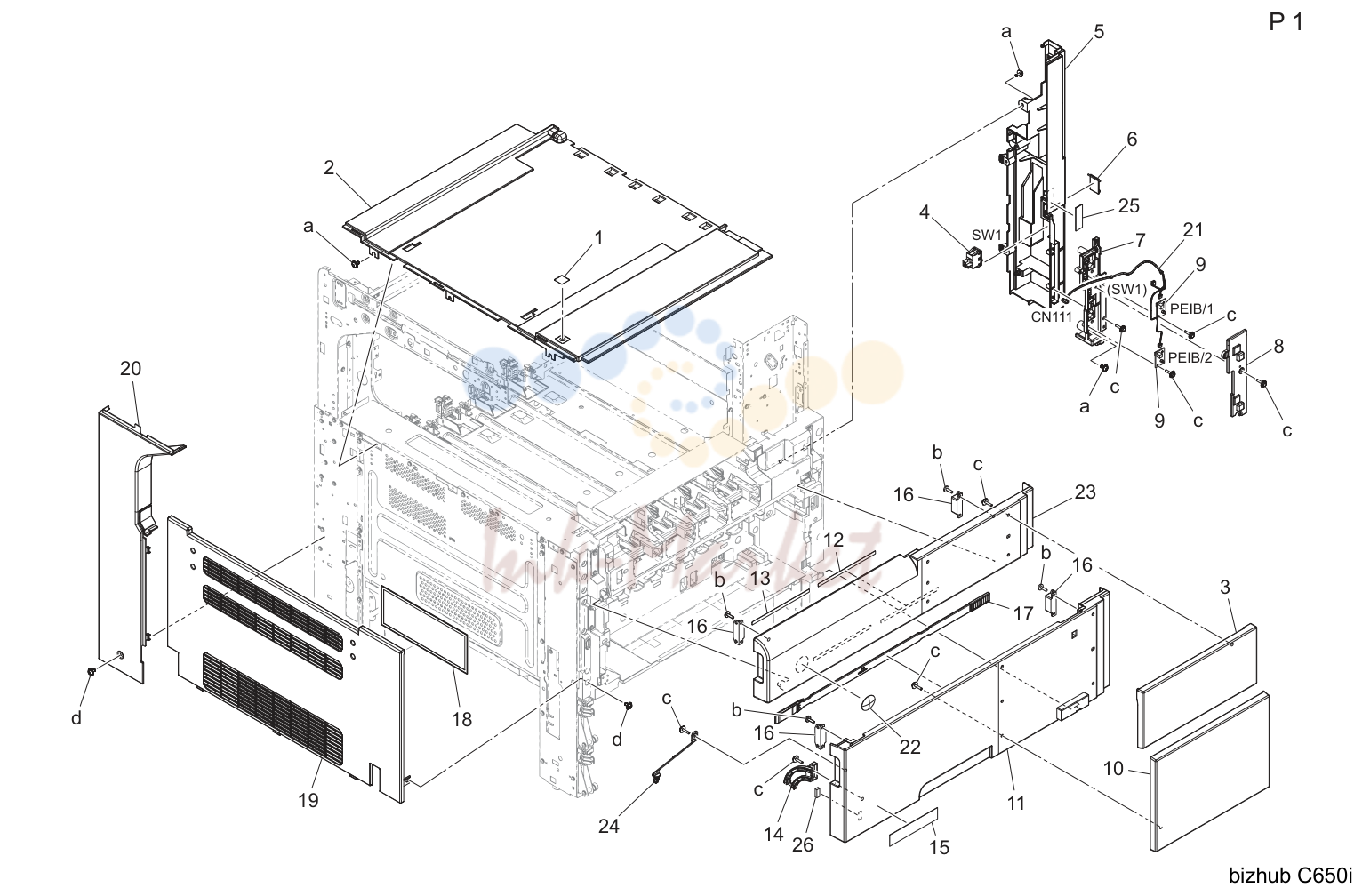

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA2J164800 запросить цену → | Уплотнитель |
| 2 | AA2J160103 запросить цену → | Крышка /upper |
| 3 | AA7N163200 запросить цену → | Open/close крышка /front |
| 4 | A93EM60000 запросить цену → | Rocker выключатель |
| 5 | AA2J160412 запросить цену → | Крышка /right front |
| 6 | AA2J160511 запросить цену → | Крышка |
| 7 | AA2J169102 запросить цену → | Receiving pedestal |
| 8 | AA2J169201 запросить цену → | Крышка |
| 9 | A00JH00D00 запросить цену → | Плата в сборе led1 |
| 10 | AA7N163400 запросить цену → | Open/close крышка /front |
| 11 | AA7N163302 запросить цену → | Open/close крышка /front |
| 12 | AA7N942600 запросить цену → | Label |
| 13 | AA7N942100 запросить цену → | Label |
| 14 | AA2J165100 запросить цену → | Open/close крышка /front |
| 15 | AA7N940100 запросить цену → | Label bizhub c650i |
| 17 | AA2JR70800 запросить цену → | Cleaning material |
| 18 | A7PU101500 запросить цену → | Filter |
| 19 | AA2J160703 запросить цену → | Крышка /left front |
| 20 | AA2J160802 запросить цену → | Крышка /left rear |
| 21 | AA2JN10J00 запросить цену → | Indicating wiring |
| 22 | A00J945500 запросить цену → | Logo mark |
| 23 | AA7N163101 запросить цену → | Open/close крышка /front |
| 24 | AA7N162000 запросить цену → | Band |
| 25 | AA7N166600 запросить цену → | Уплотнитель |
| 26 | AA2J136100 запросить цену → | Уплотнитель |

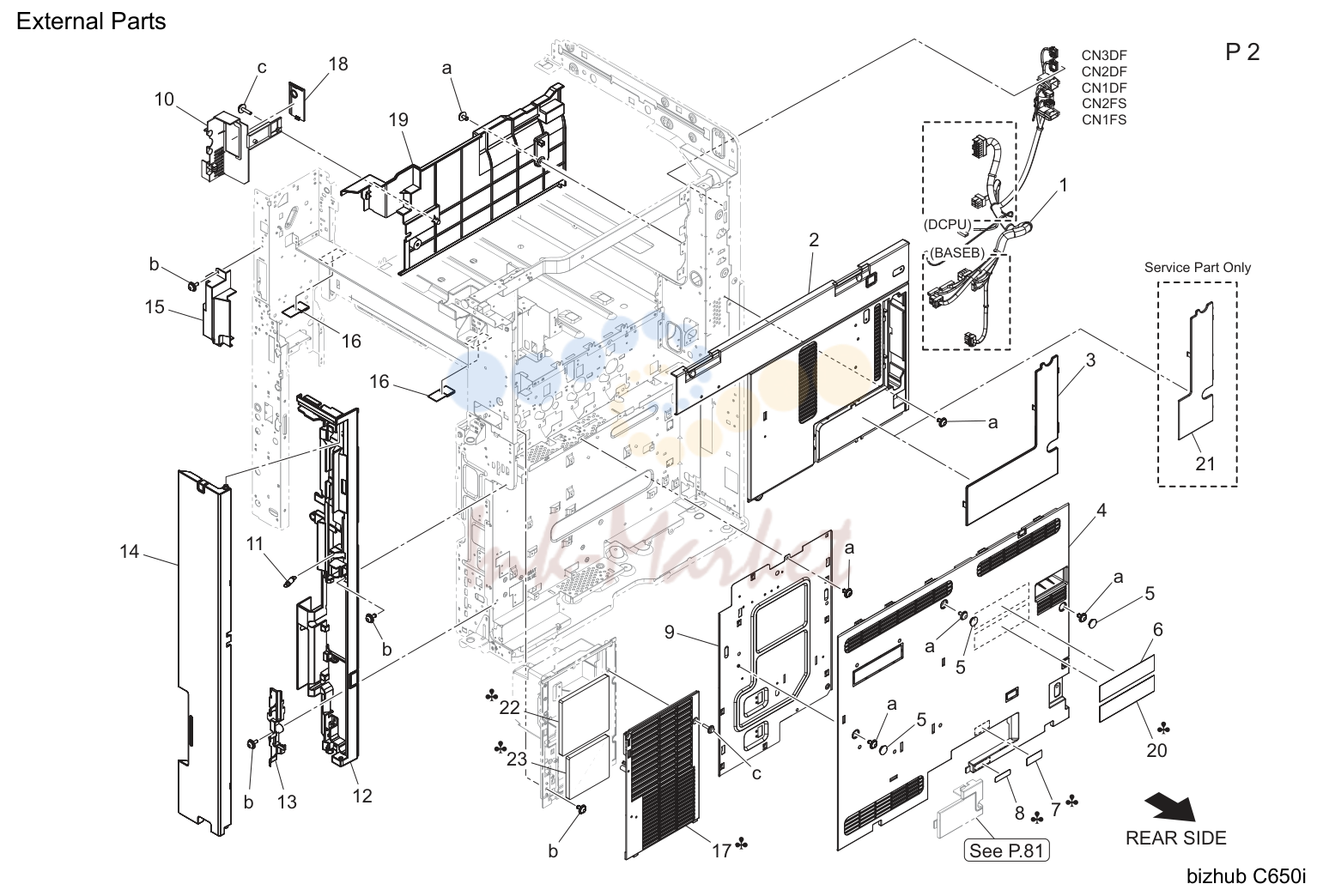

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA7NN10Y00 запросить цену → | Power source жгут |
| 2 | AA7N162101 запросить цену → | Крышка /rear |
| 3 | AA2J163400 запросить цену → | Крышка /rear |
| 4 | AA7N166302 запросить цену → | Крышка /rear |
| 5 | A00J169100 запросить цену → | Крышка |
| 6 | AA7N945700 запросить цену → | Label |
| 7 | A02E149900 запросить цену → | Label |
| 8 | A00J945201 запросить цену → | Label 220-240v 0.65a |
| 9 | AA2J132301 запросить цену → | Shield пластина |
| 10 | AA7N164300 запросить цену → | Крышка |
| 11 | A161163900 запросить цену → | Pulling coil пружина |
| 12 | AA2J161805 запросить цену → | Крышка /right rear |
| 13 | AA2J168700 запросить цену → | Крышка |
| 14 | AA2J160902 запросить цену → | Крышка /right rear |
| 15 | AA2J161201 запросить цену → | Крышка /right front |
| 16 | A7PU109100 запросить цену → | Cushion |
| 17 | AA7N168501 запросить цену → | Крышка |
| 18 | AA2J164400 запросить цену → | Крышка |
| 19 | A79J162201 запросить цену → | Крышка |
| 20 | A7PU941701 запросить цену → | Label caution |
| 21 | AA2JP10100 запросить цену → | Крышка /rear |
| 22 | A79J149100 ✓ в наличии | Filter |
| 23 | AA7N149200 запросить цену → | Filter |

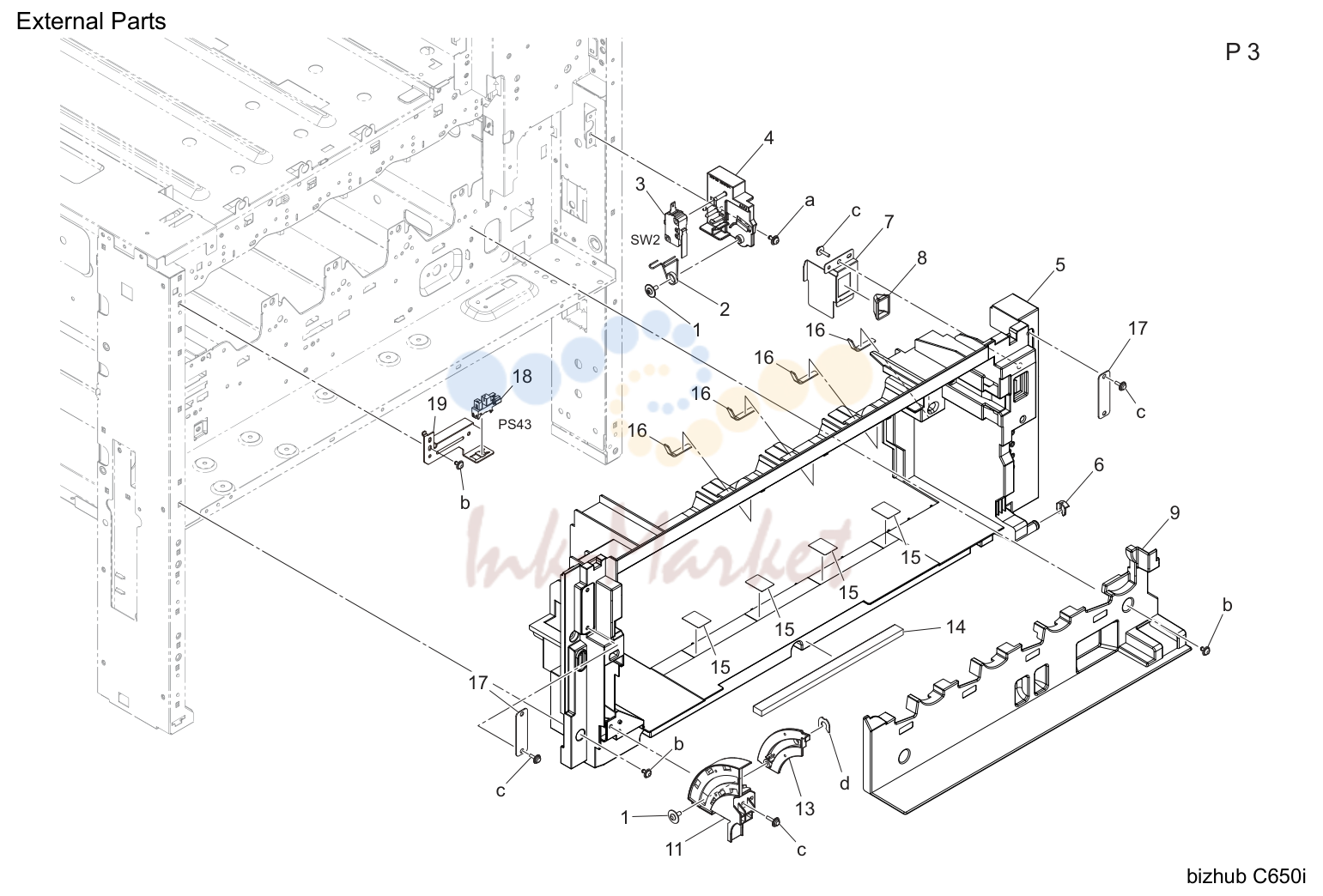

Внешние детали (P3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | AA2J130501 запросить цену → | Torsion coil пружина |
| 3 | J06M60100 запросить цену → | Micro выключатель |
| 4 | AA2J130400 запросить цену → | Держатель |
| 5 | AC74165001 запросить цену → | Крышка /front |
| 7 | AA2J163200 запросить цену → | Креплениеing пластина |
| 8 | A79J122200 запросить цену → | Collar |
| 9 | AA2J164603 запросить цену → | Крышка /front |
| 11 | AA2J165300 запросить цену → | Рычаг /2 |
| 13 | AA2J165200 запросить цену → | Рычаг |
| 14 | AA2J165500 запросить цену → | Уплотнитель |
| 15 | AA2J943000 запросить цену → | Label |
| 16 | A85Y375100 запросить цену → | Protection part |
| 18 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 19 | AA7N135502 запросить цену → | Креплениеing пластина |

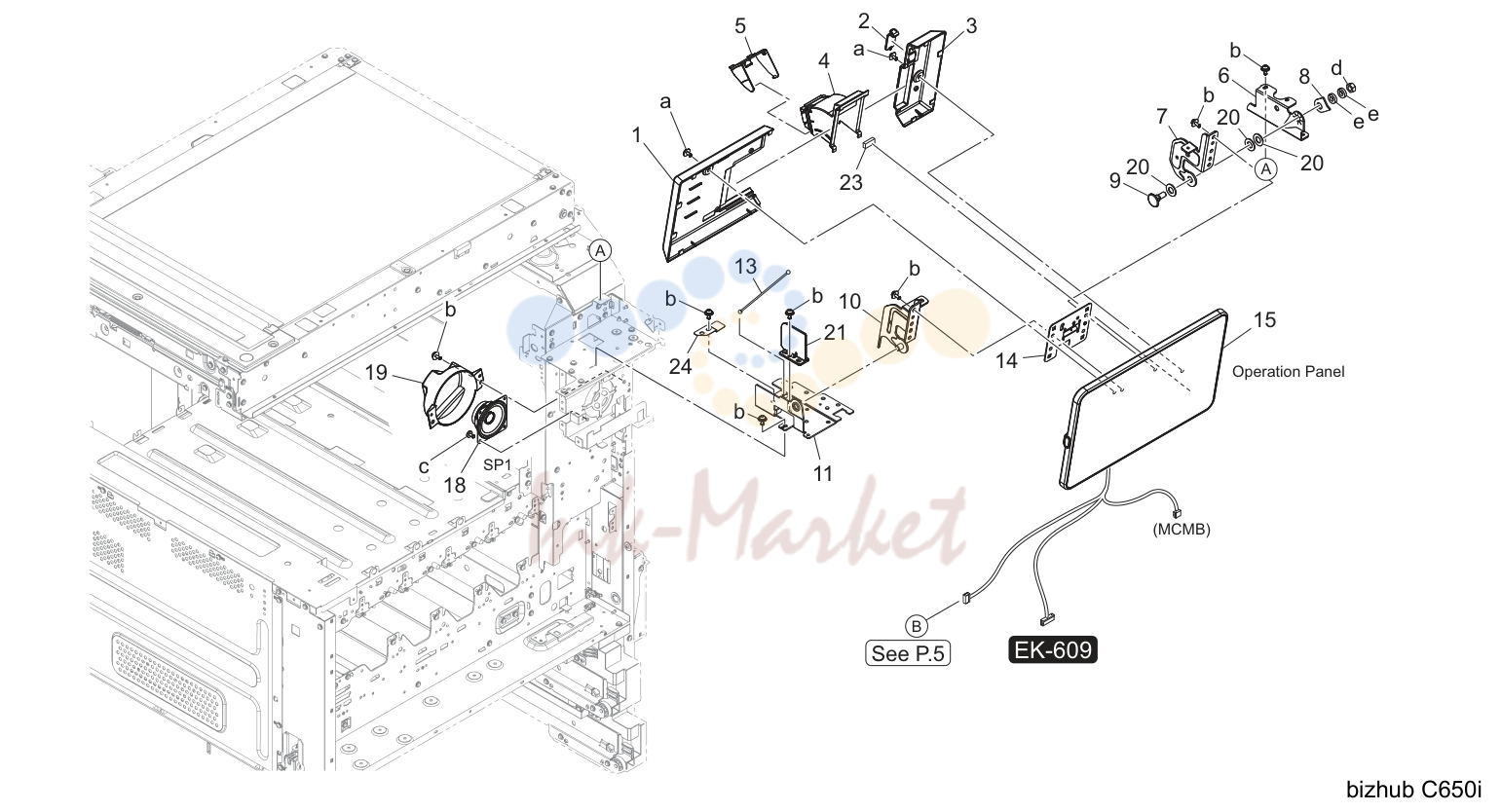

Operation панель секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA2J192200 запросить цену → | Крышка /left rear |
| 2 | AA2J192801 запросить цену → | Крышка |
| 3 | AA2J192100 запросить цену → | Крышка /right rear |
| 4 | AA2J192302 запросить цену → | Крышка |
| 5 | AA2J192501 запросить цену → | Крышка |
| 6 | AA2J190101O запросить цену → | Креплениеing пластина /right |
| 6 | AA2J190102 запросить цену → | Креплениеing пластина /right |
| 7 | AA2J191100 запросить цену → | Hinge |
| 8 | AA2J191300 запросить цену → | Spacer |
| 9 | AA2J195100 запросить цену → | Вал |
| 10 | AA2J191000 запросить цену → | Hinge /в сборе |
| 11 | AA2J190201O запросить цену → | Креплениеing пластина |
| 11 | AA2J190212 запросить цену → | Креплениеing пластина |
| 13 | AA2J191500O запросить цену → | Wire |
| 13 | AA2J191512 запросить цену → | Wire |
| 14 | AA2J191201 запросить цену → | Креплениеing пластина |
| 15 | AA2JM70006 запросить цену → | Панель в сборе |
| 18 | A7PUM72100 запросить цену → | Speaker |
| 19 | AA2J134601 запросить цену → | Креплениеing крышка |
| 20 | AA2J191800 запросить цену → | Slide spacer |
| 21 | AA2J191401 запросить цену → | Направляющая |
| 23 | AA2J193200 запросить цену → | Spacer |
| 24 | AA2J193300 запросить цену → | Пластина пружина |

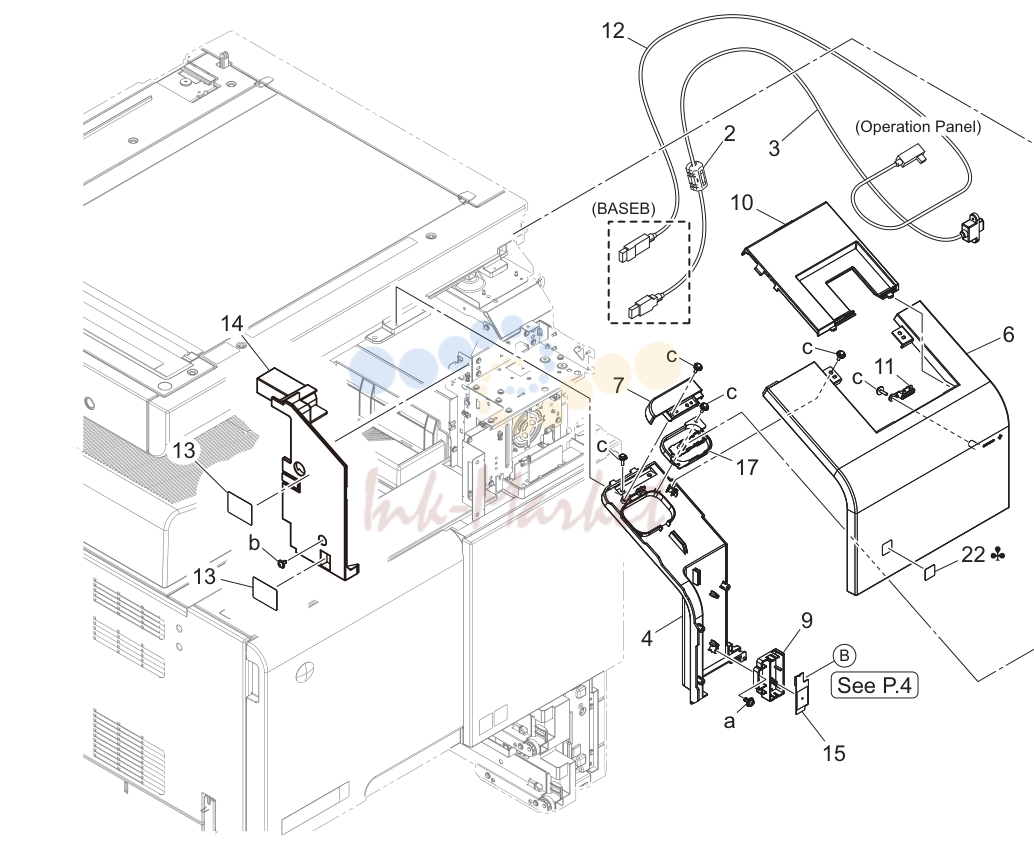

Operation панель секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A5C1M92000 запросить цену → | Ferritecore |
| 3 | A90GN15300 запросить цену → | Interface кабель |
| 4 | AA2J161401 запросить цену → | Крышка |
| 5 | AA2J161501 запросить цену → | Крышка |
| 6 | AA2J171700 запросить цену → | Крышка |
| 7 | AA2J171800 запросить цену → | Крышка |
| 8 | AA2J171900 запросить цену → | Крышка |
| 9 | AA2J173300 запросить цену → | Держатель |
| 10 | AA2J192602 запросить цену → | Крышка |
| 11 | AA2J193000 запросить цену → | Indicating part |
| 12 | AA2JN15612 запросить цену → | Interface кабель |
| 13 | A161162400 запросить цену → | Уплотнитель |
| 14 | AA2J161903 запросить цену → | Крышка |
| 15 | AA2JM70600 запросить цену → | Interface узел |
| 16 | AA2JM72002 запросить цену → | Indicating узел |
| 17 | AA2JM72100 запросить цену → | Indicating узел |
| 18 | AA2JN15701 запросить цену → | Wiring |
| 19 | A00J169100 запросить цену → | Крышка |
| 20 | A7PU168500 запросить цену → | Уплотнитель |
| 21 | A7PU168600 запросить цену → | Уплотнитель |
| 22 | AA2J948600 запросить цену → | Label |

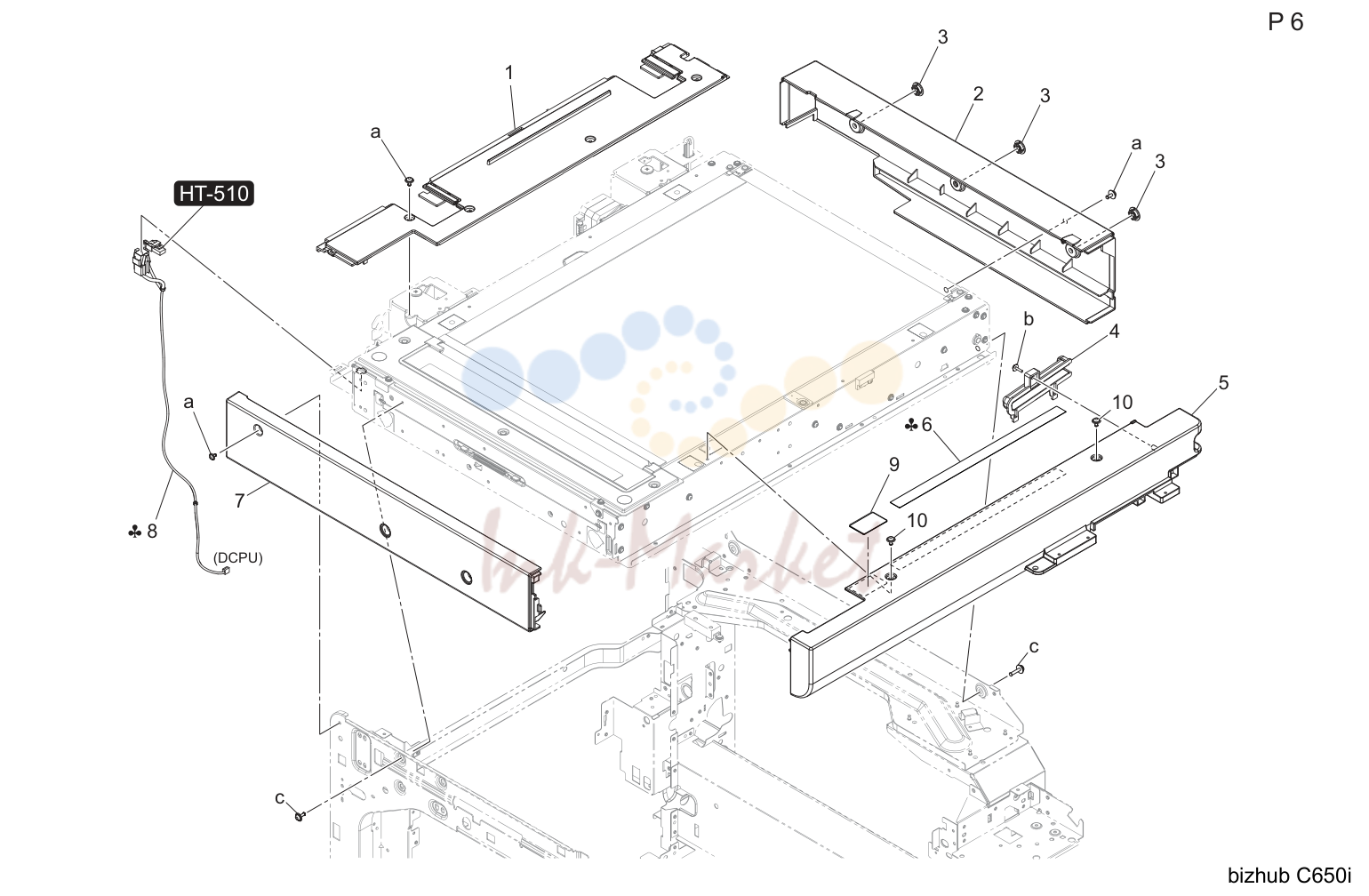

Сканер секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7PU170702 запросить цену → | Read крышка |
| 2 | AA2J170403 под заказ | Read крышка /right |
| 3 | A00J169100 запросить цену → | Крышка |
| 4 | A161170800 запросить цену → | Держатель |
| 5 | AA2J170104 запросить цену → | Read крышка /front |
| 6 | A92T940800 запросить цену → | Label |
| 7 | AA2J170300 запросить цену → | Read крышка /left |
| 8 | A161N11C01 запросить цену → | Сканер relay жгут /100v |
| 9 | A55D941100 запросить цену → | Caution label |
| 10 | A00J169200 запросить цену → | Shoulder screw |

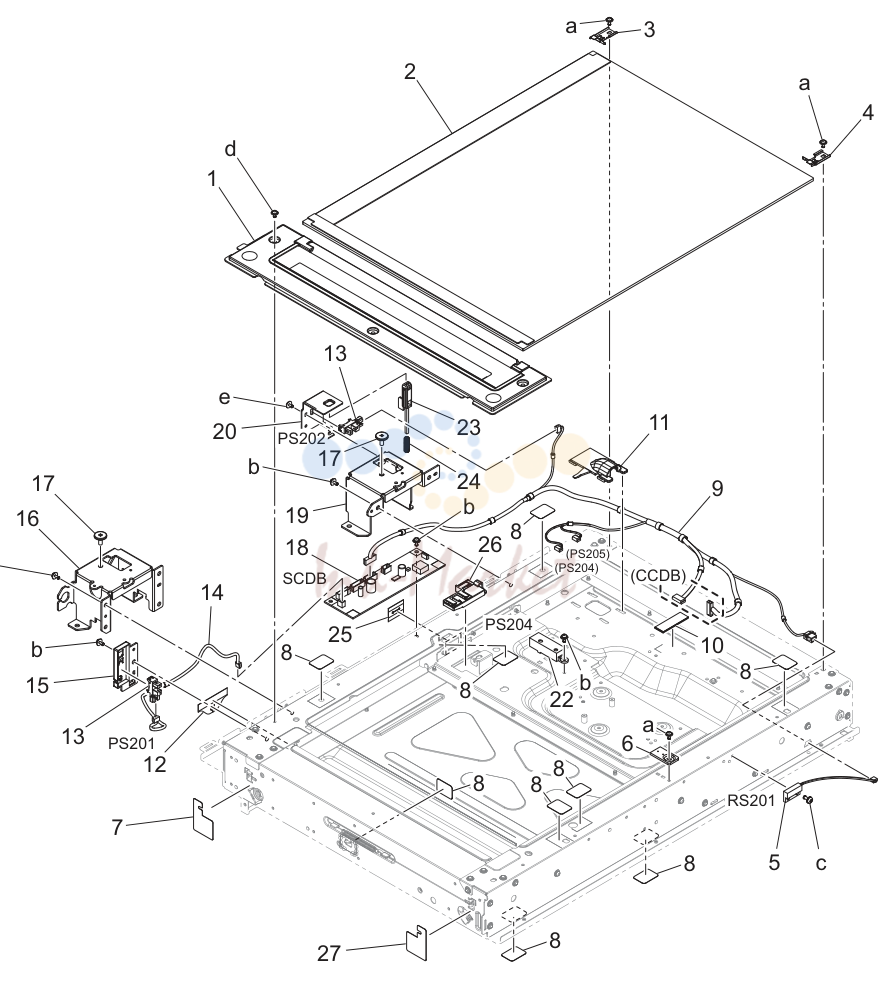

Сканер секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA2JR73200 запросить цену → | Slit стекло в сборе |
| 2 | AA2JR73300 запросить цену → | Стекло оригинала в сборе |
| 3 | A161268300 запросить цену → | Holding пластина |
| 4 | A161268200 запросить цену → | Holding пластина |
| 5 | A1UDM50200 запросить цену → | Lead выключатель |
| 6 | A00J265300 запросить цену → | Regulating пластина |
| 7 | A5C1263400 запросить цену → | Уплотнитель |
| 9 | A161N14100 запросить цену → | Сканер wiring /1 |
| 11 | A161281600 запросить цену → | Направляющая |
| 12 | A161263000 запросить цену → | Уплотнитель |
| 13 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 14 | A161N14201 запросить цену → | Сканер wiring /2 |
| 15 | A161262200 запросить цену → | Крышка |
| 16 | A161261902 запросить цену → | Рама |
| 17 | J07210802 запросить цену → | Shoulder screw |
| 18 | AA7NH01A00 запросить цену → | Scana drive плата в сборе |
| 19 | A161262002 запросить цену → | Рама |
| 20 | A5C1280101 запросить цену → | Креплениеing пластина |
| 22 | A161M50A00 ✓ в наличии | Aps photoreflector |
| 23 | A161280211 запросить цену → | Рычаг |
| 24 | A161280300 запросить цену → | Compressing coil пружина |
| 25 | A161281300 запросить цену → | Уплотнитель |
| 26 | A161281100 запросить цену → | Направляющая |
| 27 | A5C1263300 запросить цену → | Уплотнитель |

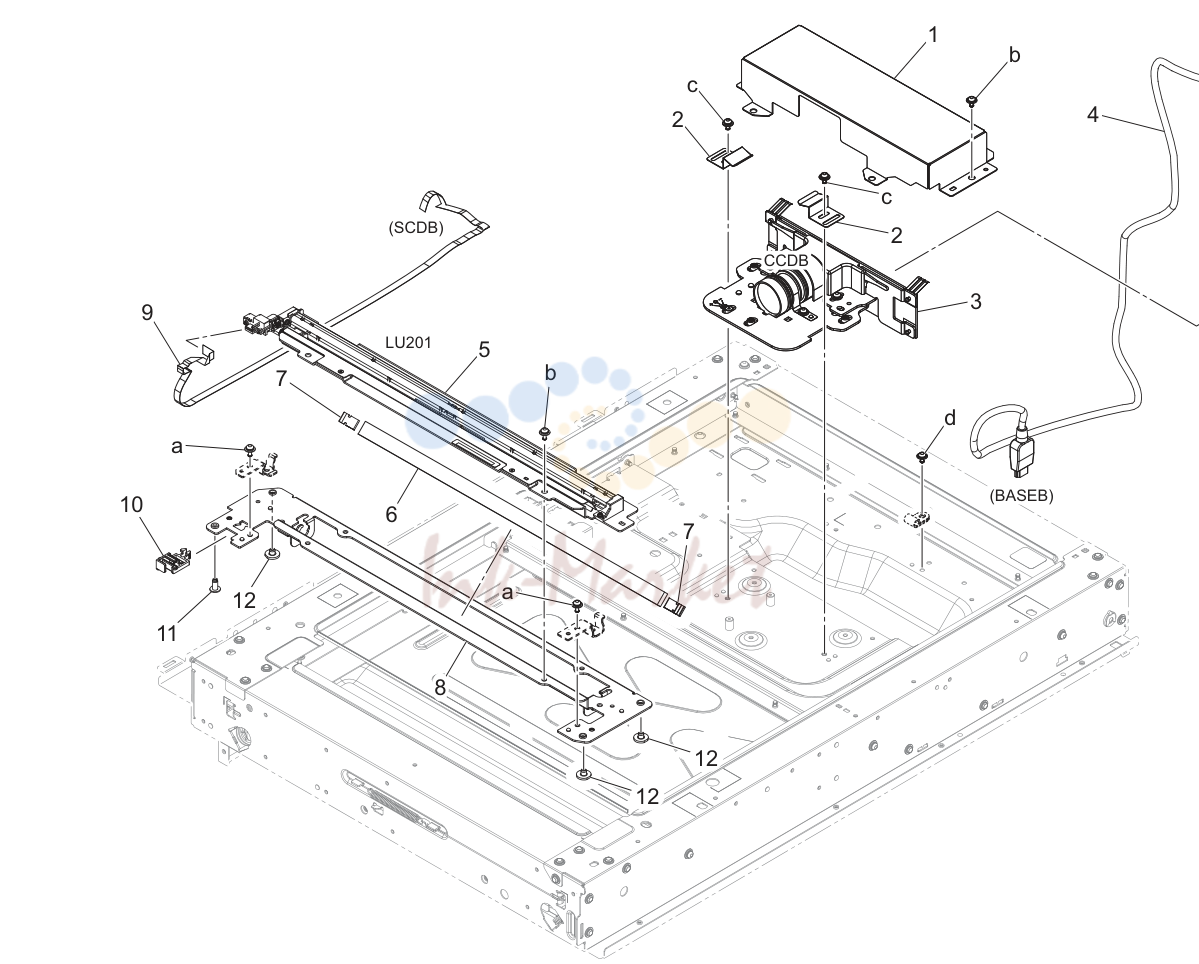

Сканер секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161278600 запросить цену → | Крышка |
| 2 | A161278900 запросить цену → | Пластина пружина |
| 3 | AA7NR72500O запросить цену → | Ccd в сборе |
| 3 | AA7NR72511 запросить цену → | Ccd в сборе |
| 4 | AA2JN14500 запросить цену → | Ccd кабель |
| 5 | AA7NM31200 запросить цену → | Lamp |
| 6 | A0ED271200 запросить цену → | Mirror |
| 7 | A0ED271300 запросить цену → | Пластина пружина |
| 8 | A161270102 запросить цену → | Рама |
| 9 | A161N14000 запросить цену → | Сканер wiring /4 |
| 10 | A161270600 запросить цену → | Направляющая |
| 11 | A161271100 запросить цену → | Втулка |
| 12 | A161271000 запросить цену → | Втулка |

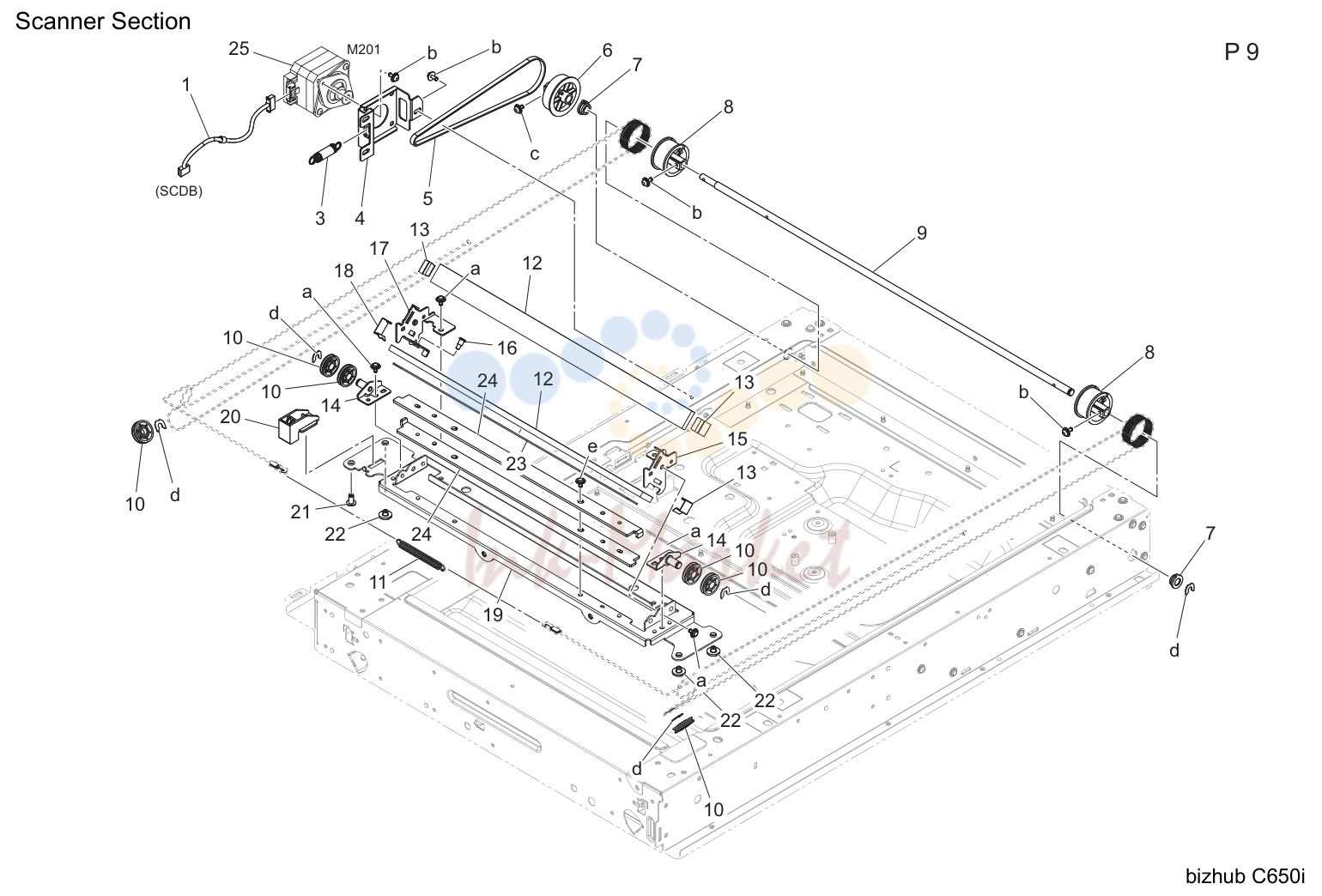

Сканер секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1N14300 запросить цену → | Сканер wiring |
| 3 | A795275700 запросить цену → | Pulling пружина |
| 4 | A161276000 запросить цену → | Креплениеing пластина |
| 5 | A161275600 ✓ в наличии | Timing ремень 335l |
| 6 | A161275500 запросить цену → | Pulley 103t |
| 7 | A161276500 запросить цену → | Bearing |
| 8 | A161275300 запросить цену → | Pulley |
| 9 | A161275400 запросить цену → | Вал |
| 10 | A0ED273600 запросить цену → | Pulley |
| 11 | A0ED276301 запросить цену → | Pulling пружина |
| 12 | A0ED274300 запросить цену → | Mirror |
| 13 | A0ED274400 запросить цену → | Пластина пружина |
| 14 | A161273401 запросить цену → | Креплениеing пластина |
| 15 | A161273800 запросить цену → | Креплениеing пластина |
| 16 | A161274600 запросить цену → | Adjusting screw |
| 17 | A161273701 запросить цену → | Креплениеing пластина |
| 18 | A161274500 запросить цену → | Пластина пружина /1 |
| 19 | A161273113 запросить цену → | Рама |
| 20 | A161273500 запросить цену → | Направляющая part |
| 21 | A161271100 запросить цену → | Втулка |
| 22 | A161271000 запросить цену → | Втулка |
| 23 | A0ED274200 запросить цену → | Vibrationproof пластина |
| 24 | A795273900 запросить цену → | Vibrationproof пластина |
| 25 | AC57M10A00 запросить цену → | Stepping мотор |
Write секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161140200 запросить цену → | Воздуховод |
| 2 | A93EM10000 ✓ в наличии | Вентилятор мотор |
| 4 | A161105400 запросить цену → | Positioning пластина |
| 5 | AA7N146300 запросить цену → | Уплотнитель /2 |
| 6 | AA2J134201 запросить цену → | Направляющая |
| 7 | AA2JN10G01 запросить цену → | Relay wiring /front |
| 8 | A79J101801 запросить цену → | Креплениеing пластина |
| 9 | AA7NN11C00 запросить цену → | I/f flat кабель /w |
| 10 | AA7NR70500 запросить цену → | Print head в сборе |
| 11 | A2XK144201 запросить цену → | Уплотнитель /2 |
| 12 | A79J147501 запросить цену → | Воздуховод /3 |
| 13 | AA7N145401 запросить цену → | Уплотнитель |
| 14 | AA7N145701 запросить цену → | Уплотнитель |
| 15 | AA2J134100 запросить цену → | Направляющая |
| 16 | AA7N147400 запросить цену → | Воздуховод /2 |
| 17 | AA7N145300 запросить цену → | Уплотнитель |
Тонер supply секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA7N401401 запросить цену → | Крышка /right |
| 1 | AA7N401701 запросить цену → | Крышка /right |
| 3 | AA7NR71911 запросить цену → | Sub бункер в сборе |
| 3 | AA7NR72011 запросить цену → | Sub бункер в сборе |
| 3 | AA7NR71811 запросить цену → | Sub бункер в сборе |
| 3 | AA7NR72911 запросить цену → | Sub бункер в сборе |
| 5 | AA7N401600 запросить цену → | Рычаг |
| 6 | AA7N401501 запросить цену → | Рычаг |
Тонер supply секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 2 | AA2JN11E00 запросить цену → | Тонер detection жгут /2 |
| 3 | AA2J402101 запросить цену → | Крышка |
| 4 | AA2J404101 запросить цену → | Направляющая |
| 5 | AA2J405301 запросить цену → | Направляющая |
| 6 | AA7N405100 запросить цену → | Крышка |
| 6 | AA7N406100 запросить цену → | Крышка |
| 6 | AA7N406200 запросить цену → | Крышка |
| 6 | AA7N406300 запросить цену → | Крышка |
| 7 | A0EDM60001 под заказ | Relay connector |
| 8 | AA2J404503 запросить цену → | Держатель |
| 9 | AA2J404600 запросить цену → | Torsion coil пружина |
| 10 | AA7N401301 запросить цену → | Крышка |
| 11 | AA2J402600 запросить цену → | Направляющая |
| 12 | AA2J402401 запросить цену → | Shutter |
| 13 | AA2J402500 запросить цену → | Уплотнитель |
| 14 | AA7N401501 запросить цену → | Рычаг |
| 15 | AA7N401600 запросить цену → | Рычаг |
| 17 | A85Y375100 запросить цену → | Protection part |
Тонер supply секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA2J402700 запросить цену → | Креплениеing пластина |
| 2 | AA2J402800 запросить цену → | Креплениеing пластина |
| 3 | AA2J401100 запросить цену → | Шестерня 36t |
| 4 | A79J401600 запросить цену → | Шестерня 20t |
| 5 | A79J401700 запросить цену → | Шестерня 18t |
| 6 | A161401500 запросить цену → | Шестерня 25t |
| 7 | A79J401900 запросить цену → | Пружина |
| 8 | A79J401800 запросить цену → | Washer |
| 9 | A161401000 запросить цену → | Шестерня 18t |
| 11 | AA2J403100 запросить цену → | Держатель |
| 13 | AA2J400100 запросить цену → | Screw |
| 14 | A79J401400 запросить цену → | Шестерня 40t |
| 15 | A161401300 запросить цену → | Шестерня 17/65t |
| 16 | AA2J403300 запросить цену → | Уплотнитель |
| 17 | AA2J405500 запросить цену → | Уплотнитель |
| 18 | AA2J400400 запросить цену → | Detecting пластина |
| 19 | A161404200 запросить цену → | Fixing пластина |
| 20 | A5C1404600 запросить цену → | Washer |
| 21 | A161400601 запросить цену → | Detecting уплотнитель |
| 22 | AA2JR73400 запросить цену → | Agitating вал в сборе |
| 23 | A161N12801 запросить цену → | Тонер drive жгут /k |
| 24 | A161400800 запросить цену → | Pin |
| 25 | A7PUM10700 запросить цену → | Stepping мотор |
| 26 | A161403000 под заказ | Втулка |
| 27 | AA2J404300 запросить цену → | Detecting actuator |
| 28 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 29 | AA2J400700 запросить цену → | Креплениеing пластина |
| 30 | A161403200 запросить цену → | Уплотнитель |
| 31 | A0ED401000 запросить цену → | Shutter |
| 33 | AA2J400001 запросить цену → | Casing |
| 34 | AA2JN10E00 запросить цену → | Тонер detection жгут /1 |
Тонер collection секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA2JR73600 запросить цену → | Waste тонер pipe в сборе |
| 2 | A64J363700 запросить цену → | Shutter |
| 3 | A0ED363200 запросить цену → | Pulling coil пружина |
| 4 | A0ED363400 запросить цену → | Уплотнитель |
| 5 | AA2J363000 запросить цену → | Pipe |
| 6 | AA2J368001 запросить цену → | Уплотнитель |
| 7 | A0VDM50200 запросить цену → | Photointerrupter |
| 8 | AA2J134401 запросить цену → | Креплениеing пластина |
| 9 | AA2J369301 запросить цену → | Torsion coil пружина |
| 10 | AA2J369101 запросить цену → | Держатель |
| 11 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 12 | AA2J369600 запросить цену → | Рычаг |
| 13 | AA2JR71011 запросить цену → | Waste тонер driva |
| 14 | A7PUM10600 запросить цену → | Stepping мотор |
| 15 | AA2J245003 запросить цену → | Drive держатель |
| 16 | AA2J245200 запросить цену → | Шестерня 20/50t |
| 17 | AA2J245100 запросить цену → | Шестерня 20/76t |
| 18 | AA2J245300 запросить цену → | Креплениеing пластина |
| 19 | AA2J369500 запросить цену → | Sheet |
Photo conвоздуховодor/ проявка секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA7NR70600 запросить цену → | Eraser в сборе (black) |
| 2 | AA7N131101 запросить цену → | Держатель |
| 3 | AA2J130101 запросить цену → | Держатель |
| 4 | A7PUR70611 запросить цену → | Eraser (ymc) в сборе |
| 5 | A161107100 запросить цену → | Уплотнитель |
| 6 | A5C1105500 запросить цену → | Light blocking part |
| 7 | A797105400 запросить цену → | Rail |
| 8 | A5C1102800 запросить цену → | Уплотнитель |
| 9 | A161105600 запросить цену → | Rail |
| 10 | A161138500 запросить цену → | Направляющая |
| 11 | A0ED103100 запросить цену → | Pin |
Photo conвоздуховодor/ проявка секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0EDM60001 под заказ | Relay connector |
| 2 | A161116202 запросить цену → | Release рычаг |
| 3 | A161119500 запросить цену → | Compressing coil пружина |
| 4 | AA2JN10F00 запросить цену → | Photoconвоздуховодor wiring |
1st перенос секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0ED111000 запросить цену → | Compressing coil пружина |
| 2 | A161112101 запросить цену → | Рычаг /rear |
| 3 | A79J508400 запросить цену → | Направляющая |
| 4 | A161110601 запросить цену → | Lock part |
| 5 | A161112500 запросить цену → | Рычаг /front |
| 7 | A161110300 запросить цену → | Rail |
| 8 | AA2J110200O запросить цену → | Rail |
| 8 | AA2J110202 запросить цену → | Rail |
| 10 | A161112200 запросить цену → | Креплениеing пластина |
| 11 | A161112600 запросить цену → | Adjusting пластина |
| 12 | AA2J110401 запросить цену → | Печь (закрепление) rail /front |
| 13 | AA2J112200 запросить цену → | Креплениеing пластина |
| 14 | A5C1112800 запросить цену → | Рычаг /front |
| 15 | A0ED111500 запросить цену → | Contact /color |
| 16 | A0ED111400 запросить цену → | Contact /k |
| 17 | A161144801 запросить цену → | Уплотнитель |
| 18 | AA2J110100 запросить цену → | Rail |
| 19 | A161144900 запросить цену → | Уплотнитель |
| 20 | A0ED112000 запросить цену → | Contact |
| 21 | A161110500 запросить цену → | Detecting пластина |
| 22 | A0ED110900 запросить цену → | Pulling coil пружина |
| 23 | A7PU109000 запросить цену → | Reinforce пластина |
| 24 | A5C1112900 запросить цену → | Рычаг /rear |
| 25 | A161112400 запросить цену → | Contact |
| 26 | A0ED111700 запросить цену → | Contact |
| 27 | A161112300 запросить цену → | Contact |
| 28 | A5C1112102 запросить цену → | Креплениеing пластина |
| 29 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 31 | AA2JN10X00 запросить цену → | Connecting detection жгут |
| 32 | AA2JN11200 запросить цену → | Перенос wiring /1 |
| 33 | AA2JR73700 ✓ в наличии | Intermediate image перенос узел |
| 34 | A161112000 запросить цену → | Contact |
| 35 | A161112700 запросить цену → | Креплениеing пластина |
Подача бумаги секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA7NR70811 запросить цену → | Подача бумаги в сборе |
| 2 | A161561100 запросить цену → | Держатель |
| 3 | A161561200 запросить цену → | Pulling coil пружина |
| 4 | A161565102 запросить цену → | Креплениеing пластина |
| 5 | A161579011 запросить цену → | Крышка |
| 6 | AA7N101500 запросить цену → | Креплениеing пластина /в сборе |
| 7 | A161576100 запросить цену → | Шестерня 21/26t |
Подача бумаги секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA7N565201 запросить цену → | Подача бумаги рама |
| 2 | AA2J566000 запросить цену → | Подача бумаги направляющая |
| 3 | AA7N560101 запросить цену → | Рама /front |
| 4 | AA2J571200 запросить цену → | Pulling coil пружина |
| 5 | AA2J571100 запросить цену → | Держатель |
| 6 | AA2J565700 запросить цену → | Conveyance направляющая /3 |
| 7 | AA2J565400 запросить цену → | Compressing coil пружина |
| 8 | A0EDM50100 запросить цену → | Photoreflector |
| 9 | AA2J565300 запросить цену → | Держатель |
| 10 | AA2J561600 запросить цену → | Detecting рычаг |
| 11 | AA2J560500 запросить цену → | Подача бумаги вал |
| 12 | AA7N562800 запросить цену → | Compressing coil пружина |
| 13 | A64J564101 ✓ в наличии | Подача бумаги ролик |
| 14 | A02E561100 ✓ в наличии | Муфта |
| 15 | A7AH562400 запросить цену → | Подача бумаги шестерня |
| 16 | A00J663200 запросить цену → | Втулка |
| 17 | A7AH562300 ✓ в наличии | Idling шестерня |
| 18 | A7AH562900 запросить цену → | Protection sheet |
| 19 | A7AH562100 запросить цену → | Conveyance направляющая /4 |
| 20 | A64J564201 ✓ в наличии | Подача бумаги ролик |
| 21 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t |
| 22 | A7AH563400 запросить цену → | Support вал |
| 23 | AA2J579603 запросить цену → | Направляющая |
| 24 | AA7NN10P00 запросить цену → | Подача бумаги жгут /1 |
| 25 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 26 | AA7N560200 запросить цену → | Рама /в сборе |
| 27 | A00J169300 запросить цену → | Shoulder screw |
| 28 | A79J576400 запросить цену → | Шестерня 24t |
| 29 | AA7N565300 запросить цену → | Держатель |
| 30 | AA7N565400 запросить цену → | Рычаг |
| 31 | AA7N568900 запросить цену → | Cushion |
Подача бумаги секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA2J567500 запросить цену → | Направляющая |
| 2 | AA2J568401 запросить цену → | Направляющая пластина |
| 4 | AA2J568900 запросить цену → | Pulling coil пружина |
| 5 | AA2J563801 запросить цену → | Рама |
| 6 | AA2J560000 ✓ в наличии | Подача бумаги ролик |
| 7 | A0ED563900 ✓ в наличии | Torque limiter |
| 8 | A7AH565000 запросить цену → | Support вал |
| 9 | AA2J561301 запросить цену → | Compressing coil пружина |
| 10 | AA2J563104 ✓ в наличии | Держатель |
| 11 | A02E815200 запросить цену → | Втулка |
| 12 | A797564400 запросить цену → | Pulling coil пружина |
| 13 | AA2J564200 запросить цену → | Release рычаг |
| 14 | AA7NP10400 запросить цену → | Направляющая |
Полный список запчастей доступен по запросу.
комментарии
