Konica Minolta bizhub C558 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Adf (внешние детали секция) (P1)
- Adf (внешние детали секция) (P2)
- Adf (подача бумаги секция) (P3)
- Adf (подача бумаги секция) (P4)
- Adf (подача бумаги секция) (P5)
- Adf (registration секция) (P6)
- Adf (registration секция) (P7)

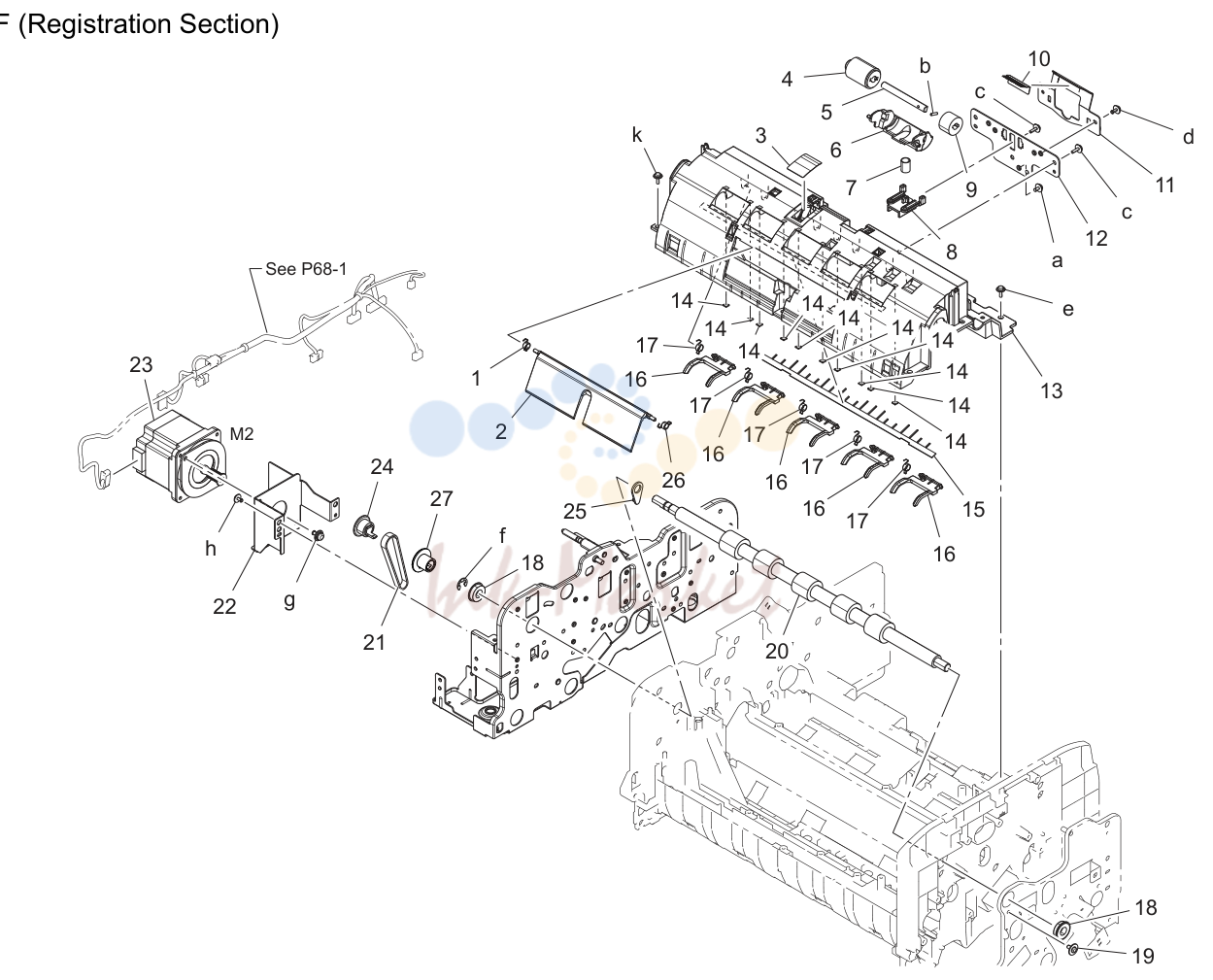

- Adf (registration секция) (P8)

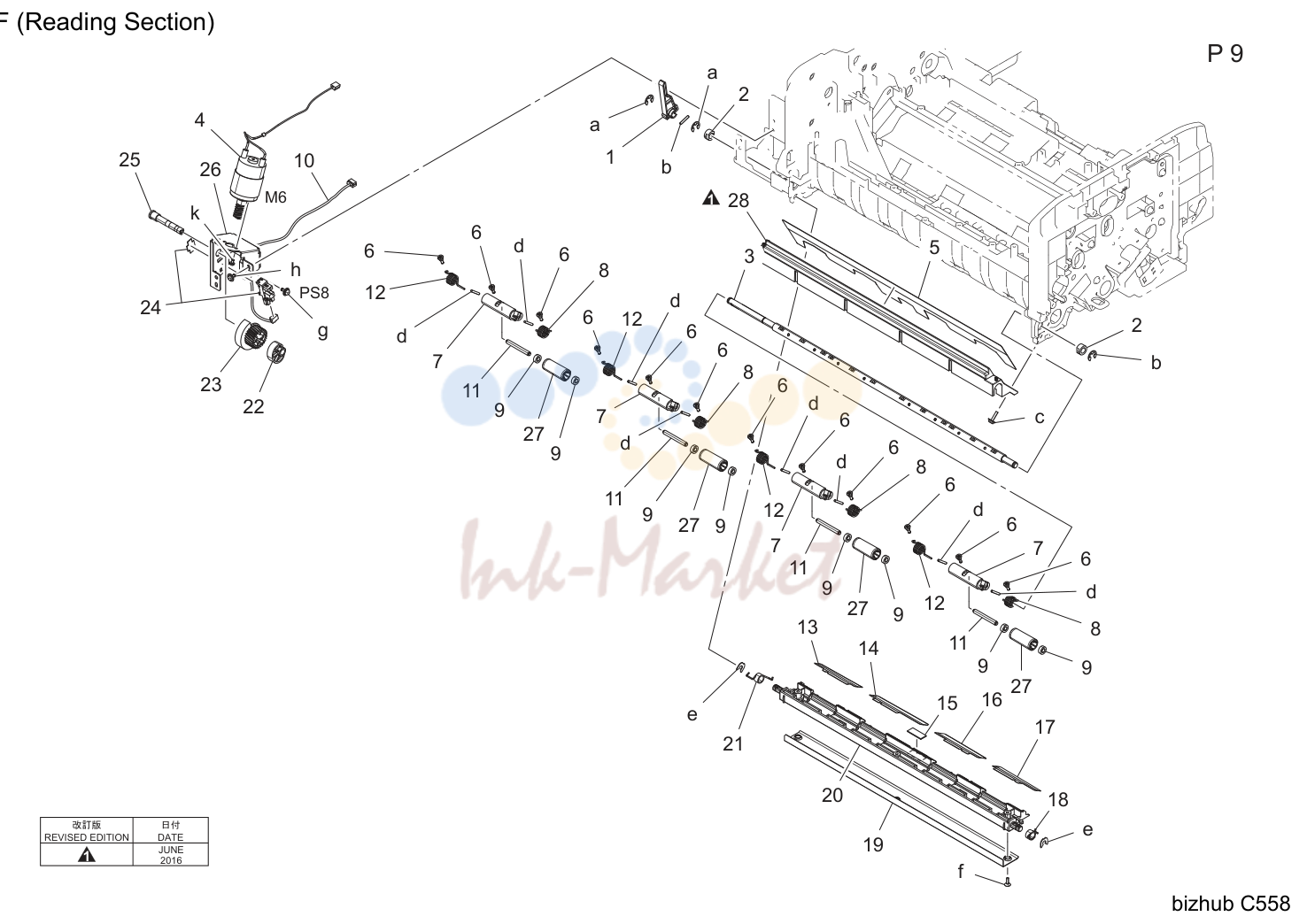

- Adf (reading секция) (P9)

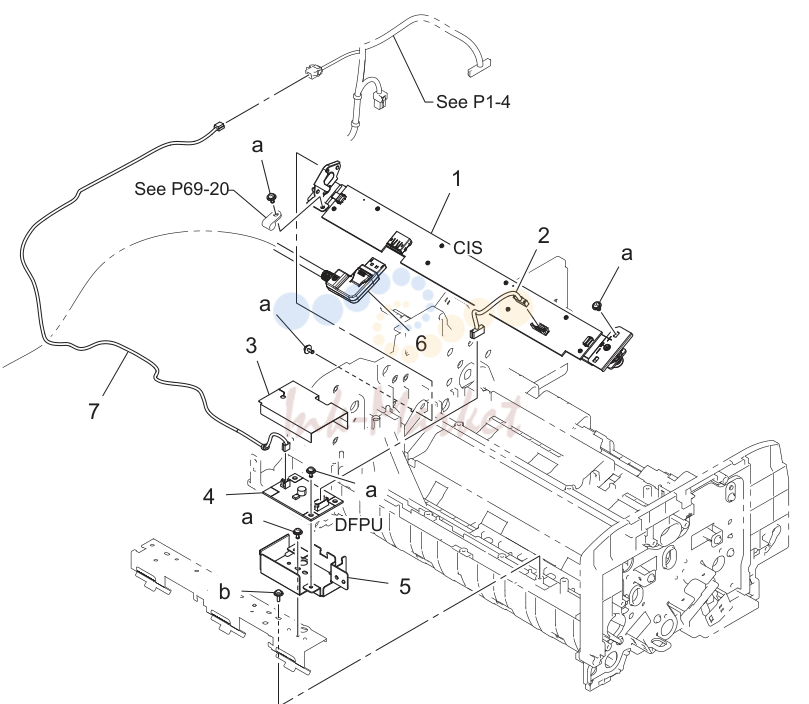

- Adf (cis секция) (P10)

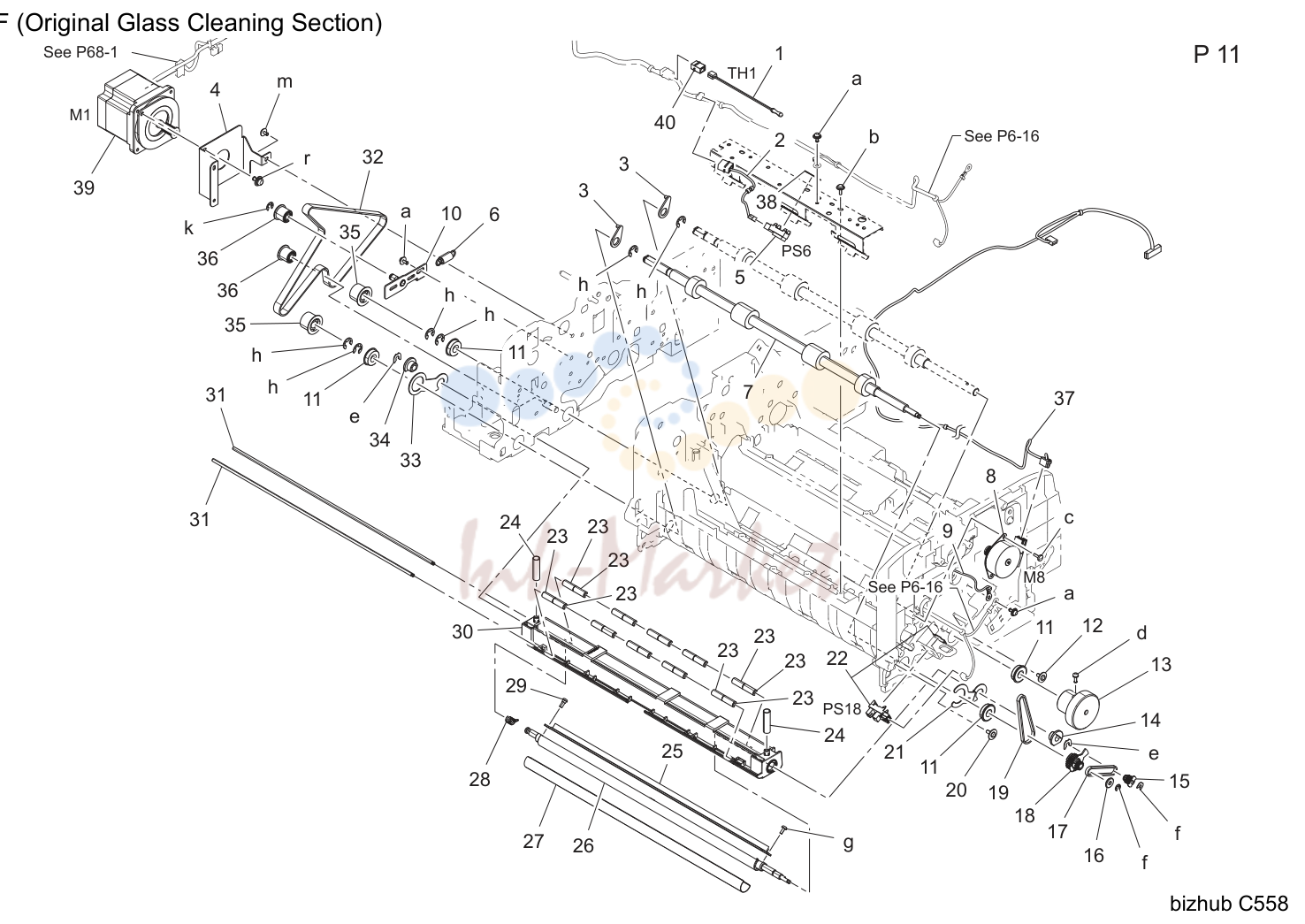

- Adf (стекло оригинала cleaning секция) (P11)

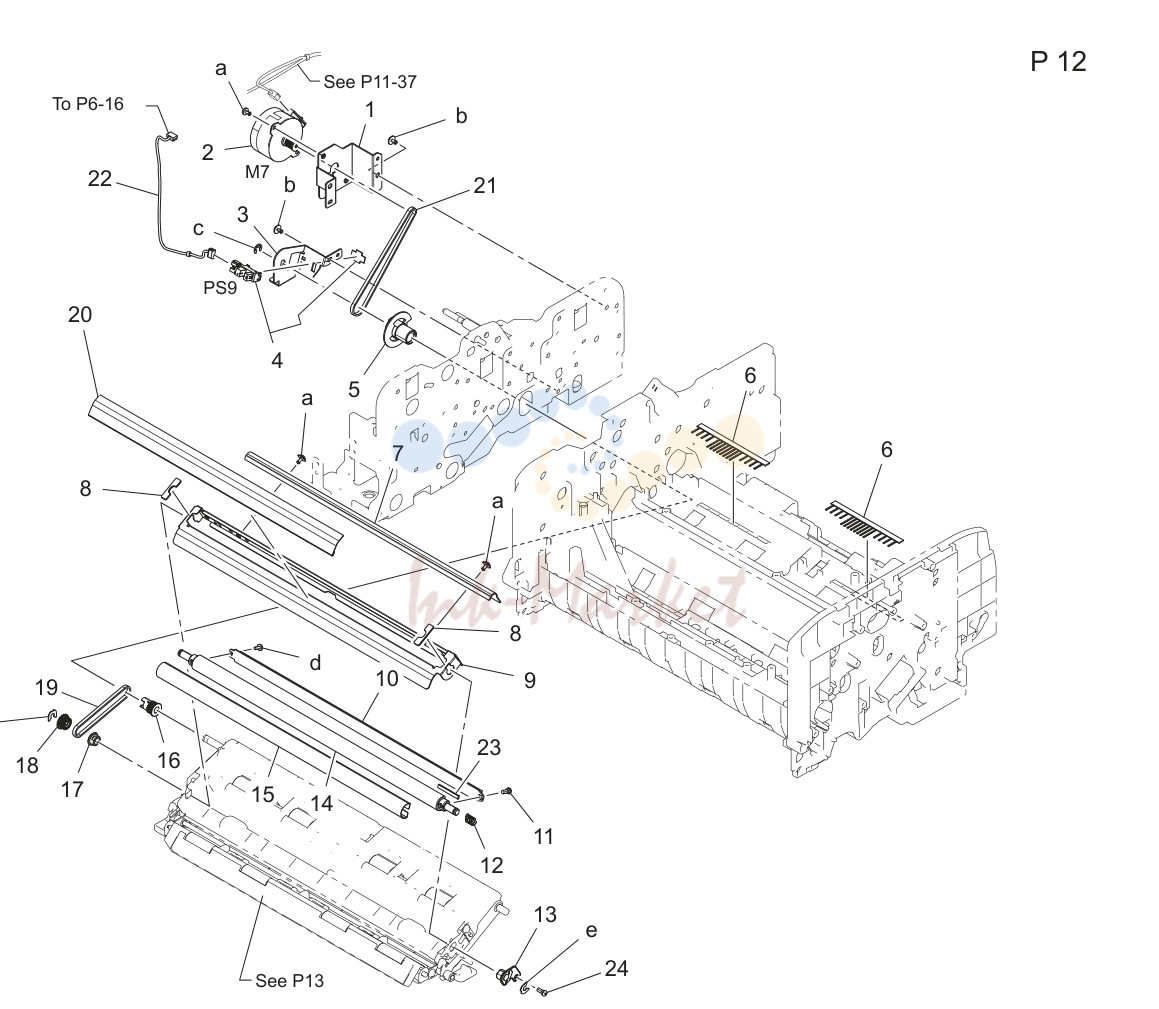

- Adf (cis cleaning секция) (P12)

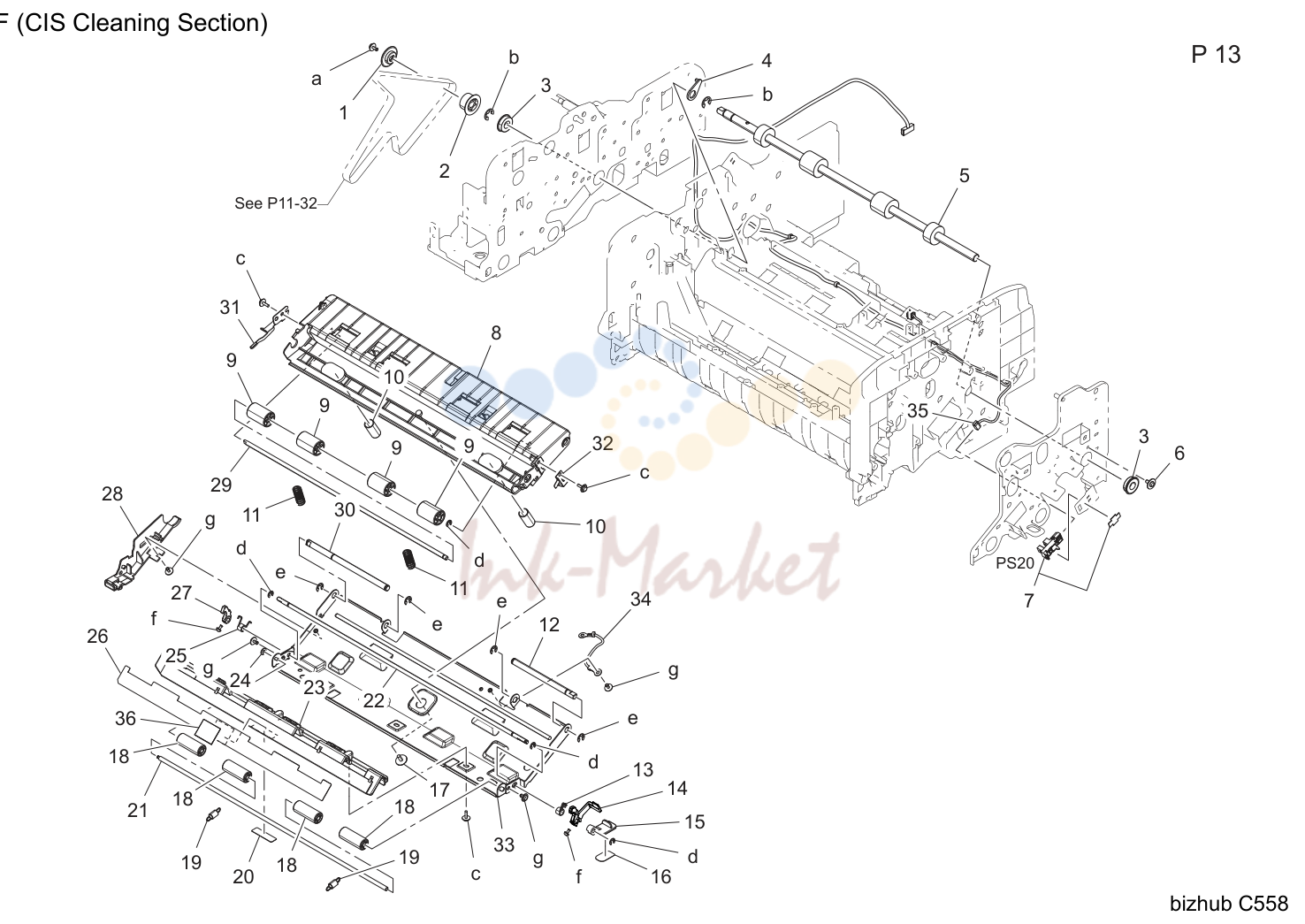

- Adf (cis cleaning секция) (P13)
- Adf (выход бумаги секция) (P14)

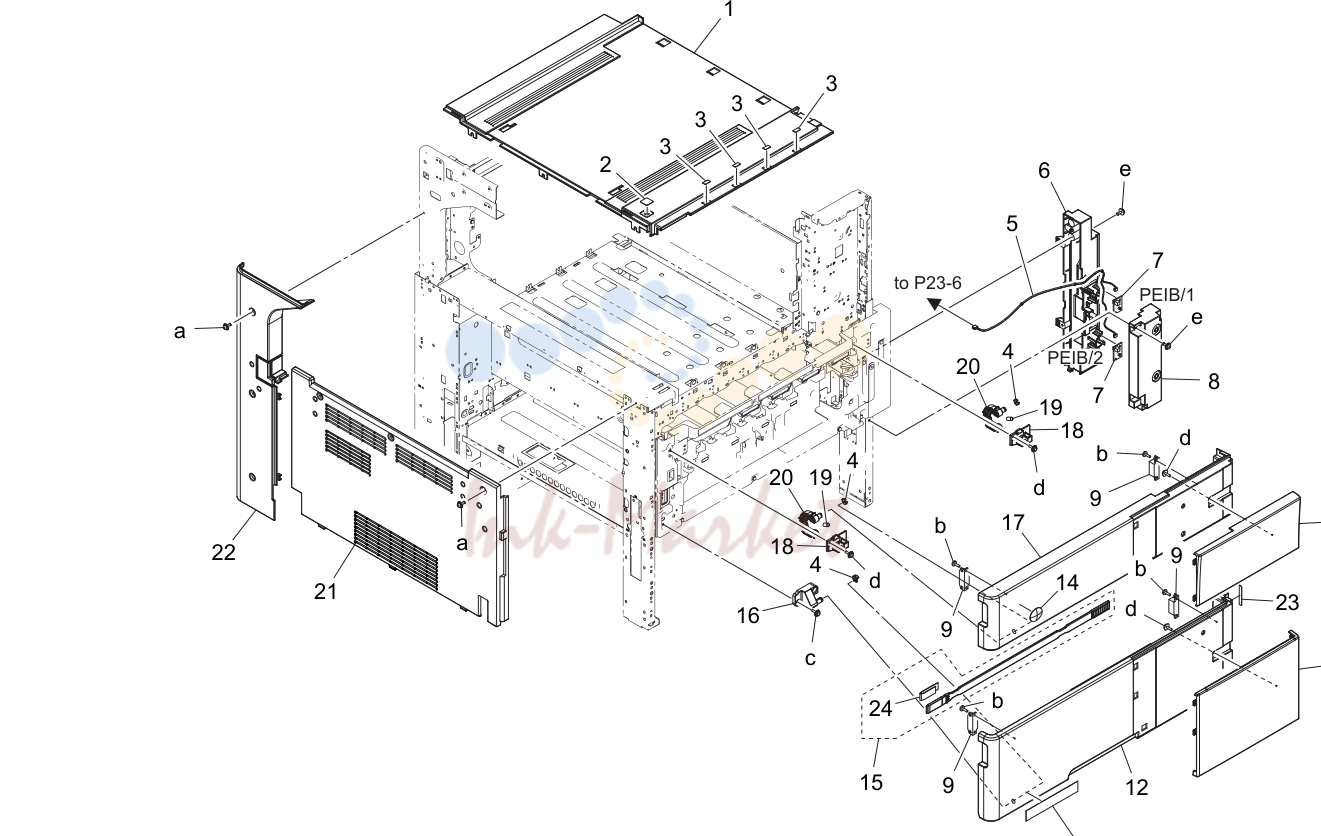

- Внешние детали секция (P15)

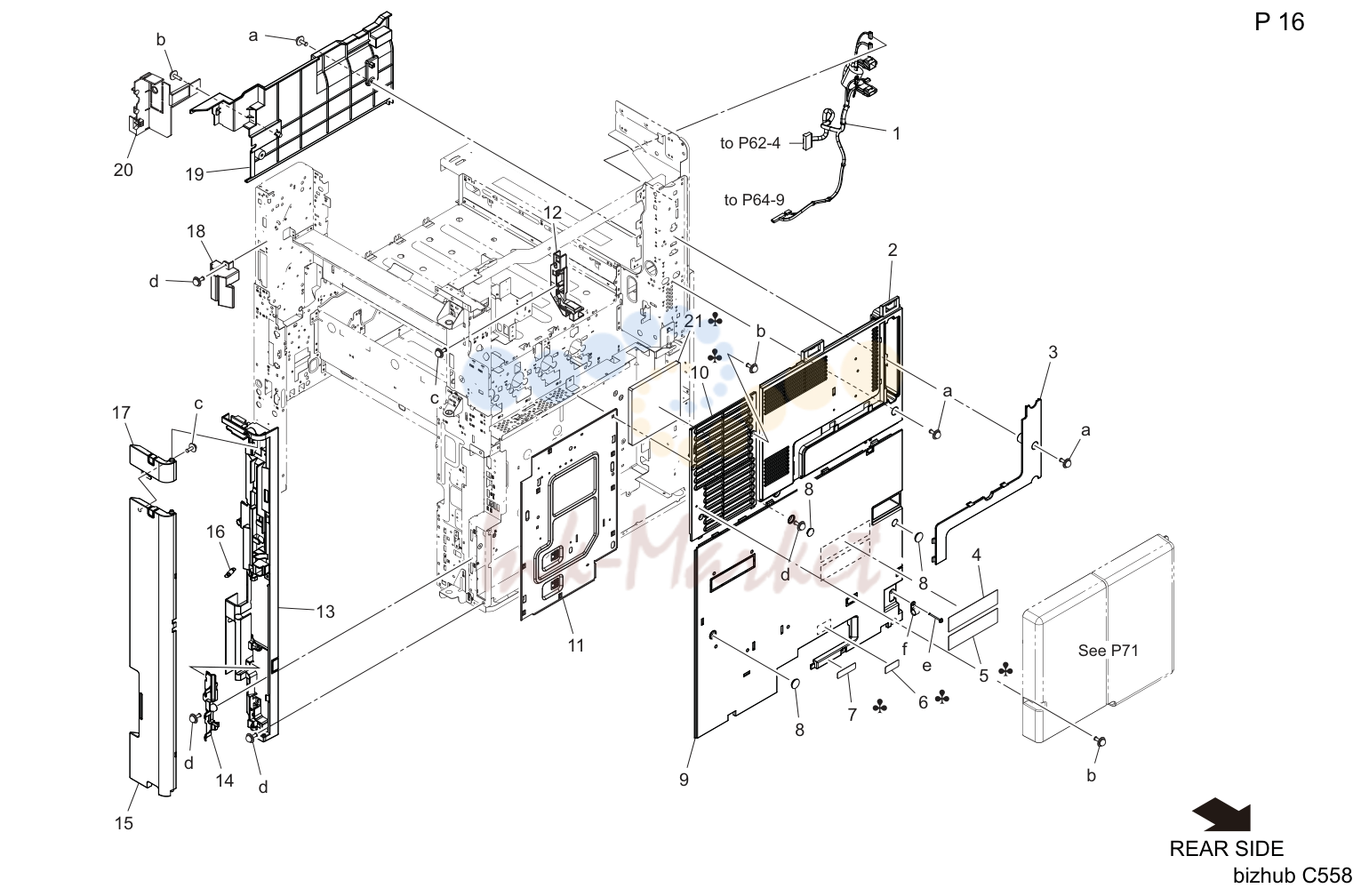

- Внешние детали секция (P16)
- Inner крышка секция (P17)
- Operation панель секция (P18)
- Сканер секция (P19)
- Сканер секция (P20)
- Сканер секция (P21)
- Сканер секция (P22)
- Ph секция (P23)
- Тонер supply секция (P24)
- Тонер supply секция (P25)
- Тонер collection секция (P26)
- Photo conвоздуховодor секция (P27)
- Проявка секция (P28)
- 1st перенос секция (P29)
- Подача бумаги секция (P30)
- Tray 1 подача бумаги секция (P31)
- Tray 1 подача бумаги секция (P32)
- Tray 2 подача бумаги секция (P33)
- Tray 2 подача бумаги секция (P34)
- Tray секция (P35)
- Tray секция (P36)
- Tray 1 секция (P37)
- Tray 1 секция (P38)
- Tray 2 секция (P39)
- Tray 2 секция (P40)
- 2nd перенос секция/registration секция (P41)
- 2nd перенос секция/vertical conveyance секция (P42)
- 2nd перенос секция/vertical conveyance секция (P43)
- Vertical conveyance секция (P44)
- Bypass tray секция (P45)
- Bypass tray секция (P46)
- Bypass tray секция (P47)
- Дуплекс секция (P48)
- Дуплекс секция (P49)
- Дуплекс секция (P50)
- The paper cooling вентилятор секция (P51)
- Печь (закрепление) секция (P52)
- Выход бумаги /reverse секция (P53)
- Выход бумаги /reverse секция (P54)
- Main drive/ подача бумаги drive секция (P55)
- Main drive/ подача бумаги drive секция (P56)
- Тонер supply drive секция (P57)
- Печь (закрепление) drive секция (P58)
- Печь (закрепление) drive секция (P59)
- Тонер suction вентилятор секция (P60)
- High voltage секция (P61)
- Low voltage секция (P62)
- Electrical components секция (P63)
- Electrical components секция (P64)
- Wiring (P65)
- Wiring (P66)
- Wiring (P67)
- Wiring
- Wiring accessories and jigs
- Accessory детали (P70)
- Accessory детали (P71)

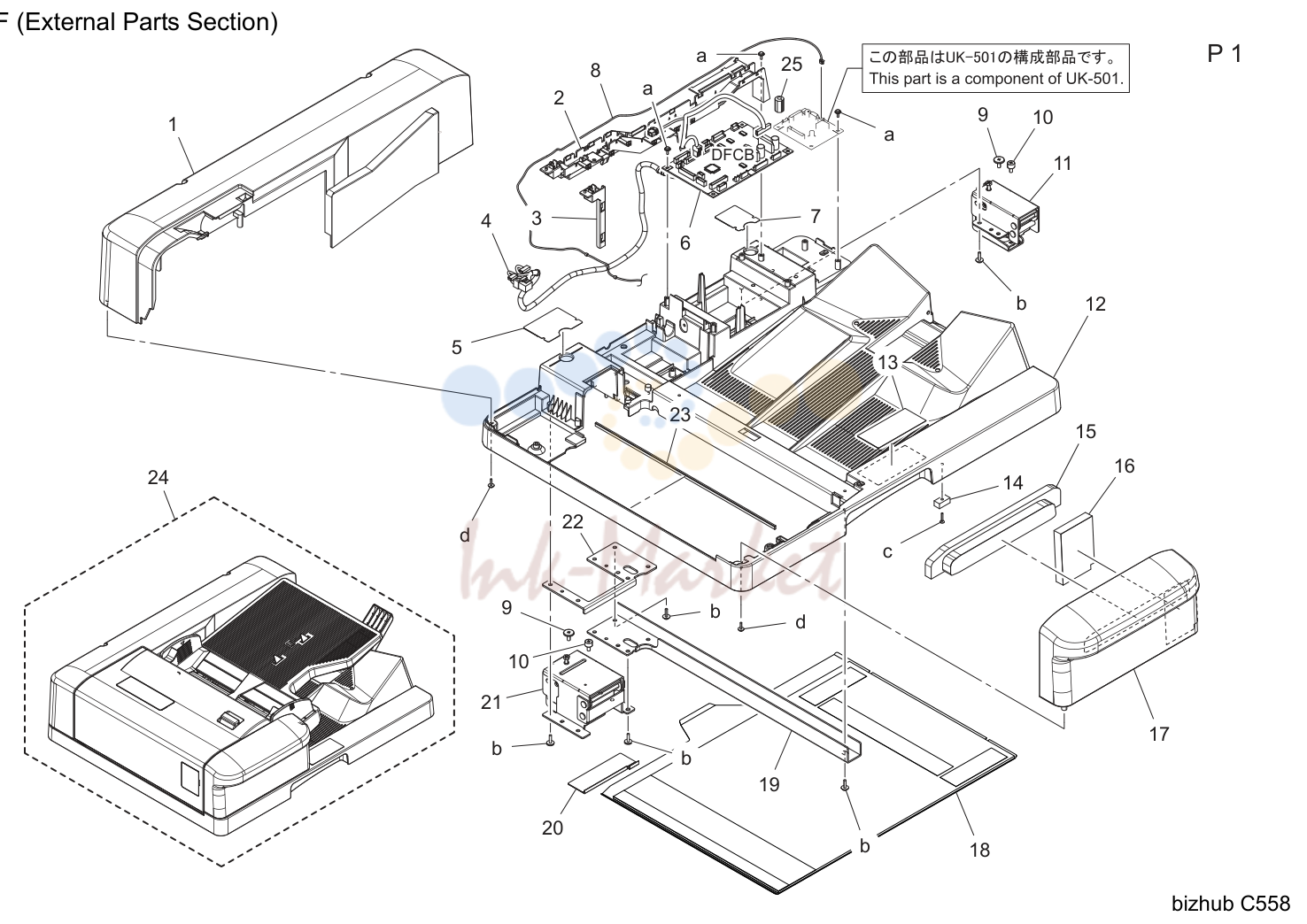

Adf (внешние детали секция) (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782160001 запросить цену → | Protection крышка /rear |
| 2 | A782130001 запросить цену → | Wiring направляющая /1 |
| 3 | A782130600 запросить цену → | Wiring направляющая /3 |
| 4 | A782N10000 запросить цену → | Adf wiring /1 |
| 5 | A782113900 запросить цену → | Sheet /left |
| 6 | A782H00104 запросить цену → | Dfcb в сборе |
| 7 | A782114000 запросить цену → | Sheet /right |
| 8 | A782N11200 запросить цену → | Adf wiring /13 |
| 9 | J07210802 запросить цену → | Shoulder screw |
| 10 | J07210901 запросить цену → | Shoulder screw |
| 11 | A782113801 запросить цену → | Hinge /right |
| 12 | A782110006 запросить цену → | Base рама |
| 13 | A782940100 запросить цену → | Label /1 |
| 14 | J07160200 запросить цену → | Magnet |
| 15 | A782160300 запросить цену → | Sound shield cushion /2 |
| 16 | A782160200 запросить цену → | Sound shield cushion /1 |
| 17 | A782160100 запросить цену → | Protection крышка /front |
| 18 | A782112301 запросить цену → | Holding mat /1 |
| 19 | A782110600 запросить цену → | Reinforce пластина /1 |
| 20 | A782119300 запросить цену → | Уплотнитель /rear |
| 21 | A782113701 запросить цену → | Hinge /left |
| 22 | A782117500 запросить цену → | Reinforce пластина /2 |
| 23 | A782117600 запросить цену → | Cushion |
| 24 | A782R70022 запросить цену → | Adf в сборе |
| 25 | A3EWM90300 запросить цену → | Ferritecore |

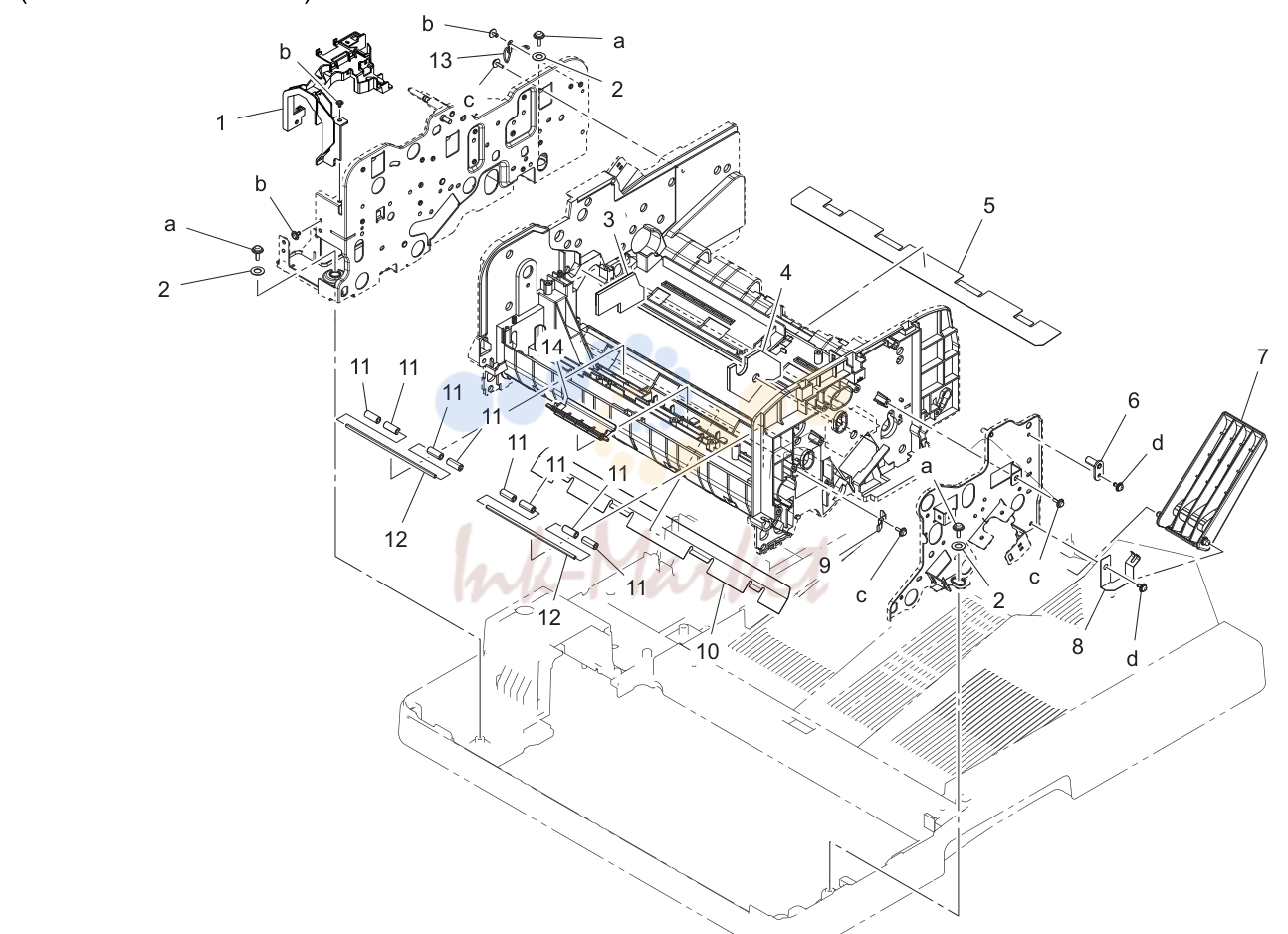

Adf (внешние детали секция) (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782130301 запросить цену → | Wiring направляющая /2 |
| 2 | A782117000 запросить цену → | Washer |
| 3 | A782105101 запросить цену → | Cushion |
| 4 | A782105001 запросить цену → | Cushion |
| 5 | A782117100 запросить цену → | Направляющая film |
| 6 | A782101500 запросить цену → | Stopper вал |
| 7 | A782891001 запросить цену → | Auxiliary пластина /1 |
| 8 | A782111000 запросить цену → | Ground пластина пружина /1 |
| 9 | A782111100 запросить цену → | Ground пластина пружина /2 |
| 10 | A782101700 запросить цену → | Направляющая sheet |
| 11 | A782262800 запросить цену → | Roll |
| 12 | A782264900 запросить цену → | Вал |
| 13 | A782N11800 запросить цену → | Adf wiring /19 |
| 14 | A782111200 запросить цену → | Направляющая |

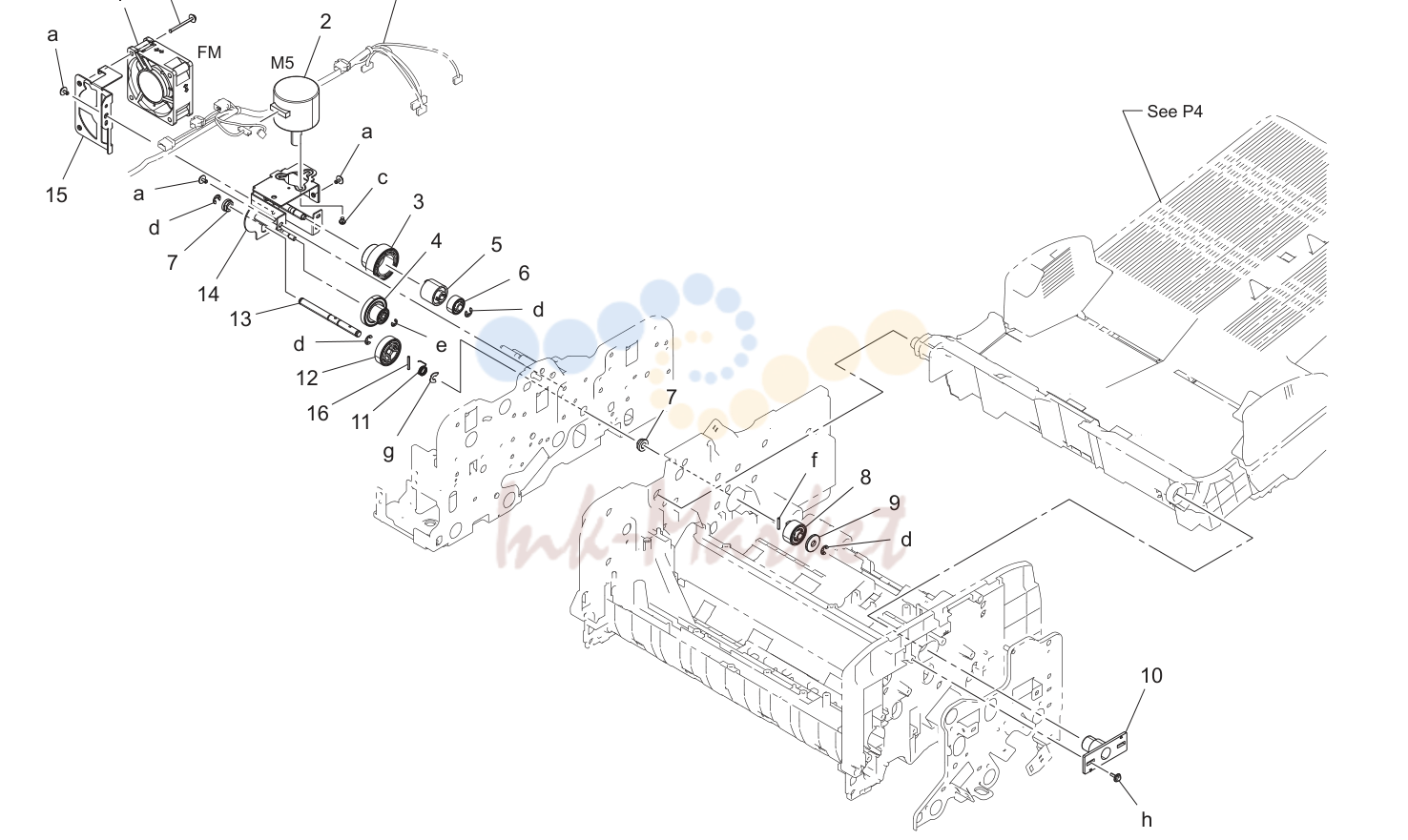

Adf (подача бумаги секция) (P3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A782M10100 запросить цену → | Brushless мотор |
| 3 | A782571600 запросить цену → | Шестерня /8 39t |
| 4 | A782571300 запросить цену → | Шестерня /3 47t/18t |
| 5 | A782571500 запросить цену → | Torque limiter |
| 6 | A782571400 запросить цену → | Шестерня /7 25t |
| 7 | A161210200 запросить цену → | Втулка |
| 8 | A782571100 запросить цену → | Шестерня /5 18t |
| 9 | A782572000 запросить цену → | Flange |
| 10 | A782566000 запросить цену → | Креплениеing пластина |
| 11 | A782572900 запросить цену → | Torsion coil пружина /5 |
| 12 | A782571201 запросить цену → | Шестерня /4 32t |
| 13 | A782573401 запросить цену → | Вал |
| 14 | A782570800 запросить цену → | Креплениеing пластина |
| 15 | A782130500 запросить цену → | Креплениеing пластина |
| 16 | A782573800 запросить цену → | Pin |

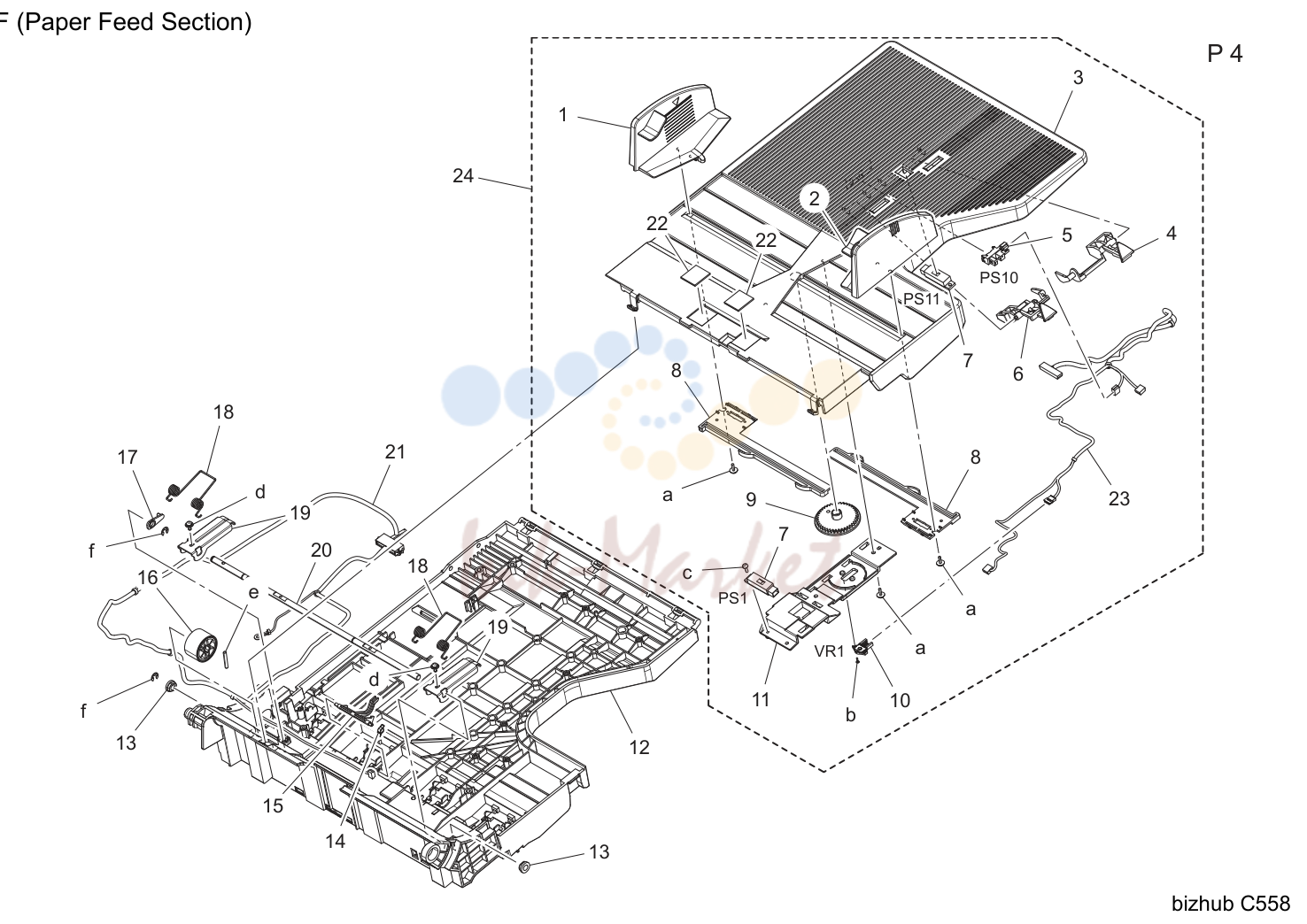

Adf (подача бумаги секция) (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782560501 запросить цену → | Regulating пластина /rear |
| 2 | A782560401 запросить цену → | Regulating пластина /front |
| 3 | A782561703 запросить цену → | Lifting пластина |
| 4 | A782600101 запросить цену → | Рычаг /1 |
| 5 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 6 | A782601500 запросить цену → | Рычаг /2 |
| 7 | A108M50000 запросить цену → | Photoreflector |
| 8 | A782562001 запросить цену → | Rack |
| 9 | A782600900 запросить цену → | Шестерня 40t |
| 10 | A1UDM50100 запросить цену → | Vr |
| 11 | A782562600 запросить цену → | Креплениеing пластина |
| 12 | A782561103 запросить цену → | Tray |
| 13 | A161210200 запросить цену → | Втулка |
| 14 | A782891901 запросить цену → | Выход бумаги пружина /6 |
| 15 | A782891800 запросить цену → | Actuator |
| 16 | A782568500 запросить цену → | Шестерня /7 34t |
| 17 | A782562400 запросить цену → | Washer |
| 18 | A782573601 запросить цену → | Torsion coil пружина /a |
| 19 | A782566800 запросить цену → | Рычаг |
| 20 | A782566900 запросить цену → | Вал |
| 21 | A782N10300 запросить цену → | Adf wiring /4 |
| 22 | A782561000 запросить цену → | Friction пластина |
| 23 | A782N10400 запросить цену → | Adf wiring /5 |
| 24 | A782R70311 запросить цену → | Lifting пластина в сборе |

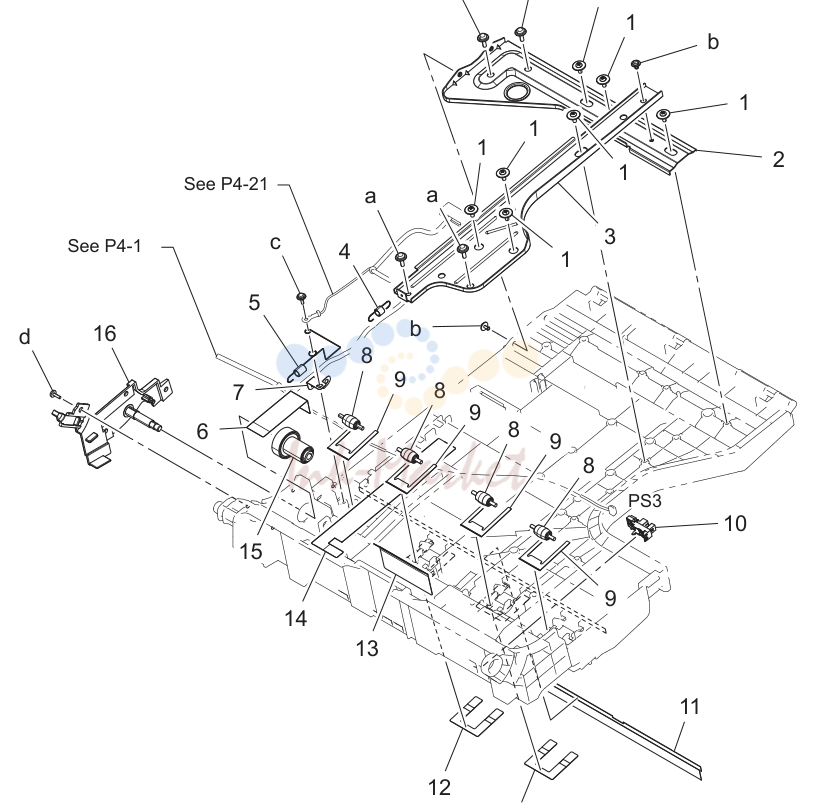

Adf (подача бумаги секция) (P5)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A782573000 запросить цену → | Reinforce пластина /2 |
| 3 | A782573100 запросить цену → | Reinforce пластина /1 |
| 4 | A782572100 запросить цену → | Pulling coil пружина |
| 5 | A782571900 запросить цену → | Pulling coil пружина |
| 6 | A782561900 запросить цену → | Protection уплотнитель /2 |
| 7 | A782571800 запросить цену → | Ground пластина |
| 8 | J07300801 запросить цену → | Roll |
| 9 | A108890500 запросить цену → | Пластина пружина |
| 10 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 11 | A108891300 запросить цену → | Neutralizing brush |
| 12 | A108561500 запросить цену → | Направляющая |
| 13 | J07341102 запросить цену → | Направляющая |
| 14 | A782561801 запросить цену → | Protection уплотнитель /1 |
| 15 | A782570900 запросить цену → | Шестерня /6 23t |
| 16 | A782565000 запросить цену → | Крышка |

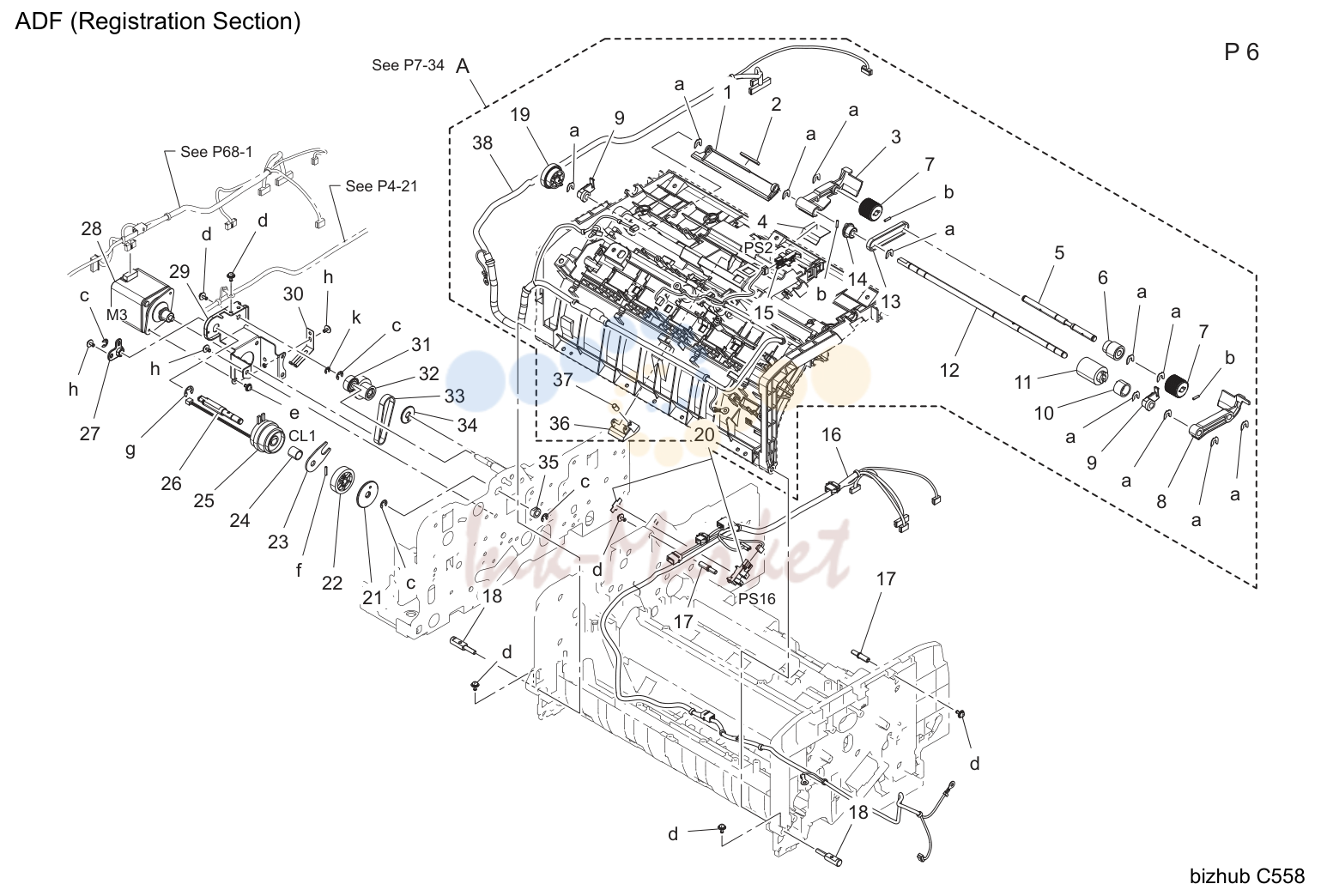

Adf (registration секция) (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782576100 запросить цену → | Направляющая пластина |
| 2 | A782562101 запросить цену → | Cushion |
| 3 | A782569000 запросить цену → | Рычаг /front |
| 4 | A782707400 запросить цену → | Light blocking part |
| 5 | A782573501 запросить цену → | Вал |
| 6 | J07330801 запросить цену → | Pulley 21t |
| 7 | J07330102 запросить цену → | Ролик |
| 8 | A782568901 запросить цену → | Рычаг /front |
| 9 | A782569800 запросить цену → | Рычаг /2 |
| 10 | A07H570500 ✓ в наличии | Муфта |
| 11 | A00J563600 ✓ в наличии | Ролик |
| 12 | A782569200 запросить цену → | Подача бумаги вал |
| 13 | A782569900 запросить цену → | Timing ремень 128l |
| 14 | J07331901 запросить цену → | Pulley 19t |
| 15 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 16 | A782N10801 запросить цену → | Adf wiring /9 |
| 17 | A782101600 запросить цену → | Positioning вал /1 |
| 18 | A782101000 запросить цену → | Вал |
| 19 | A782569300 запросить цену → | Шестерня /2 25t |
| 20 | A5C1R90000 запросить цену → | Photo interrupter |
| 21 | A782211500 запросить цену → | Ring |
| 22 | A782211400 запросить цену → | Шестерня 27t |
| 23 | A782212000 запросить цену → | Держатель |
| 24 | A782211900 запросить цену → | Compressing пружина |
| 25 | A3CKM20000 запросить цену → | Муфта |
| 26 | A782211600 запросить цену → | Вал |
| 27 | A108260700 запросить цену → | Втулка |
| 28 | A2X0M10300 запросить цену → | Stepping мотор |
| 29 | A782212701 запросить цену → | Креплениеing пластина |
| 30 | A782211700 запросить цену → | Ground пластина |
| 31 | A108213200 запросить цену → | Шестерня 18t |
| 32 | A782211300 запросить цену → | Pulley 27t |
| 33 | A782214300 запросить цену → | Timing ремень 124l |
| 34 | A782211800 запросить цену → | Flange |
| 36 | A782707201 запросить цену → | Направляющая /j |
| 37 | A782704301 запросить цену → | Пружина |
| 38 | A782N10200 запросить цену → | Adf wiring /3 |

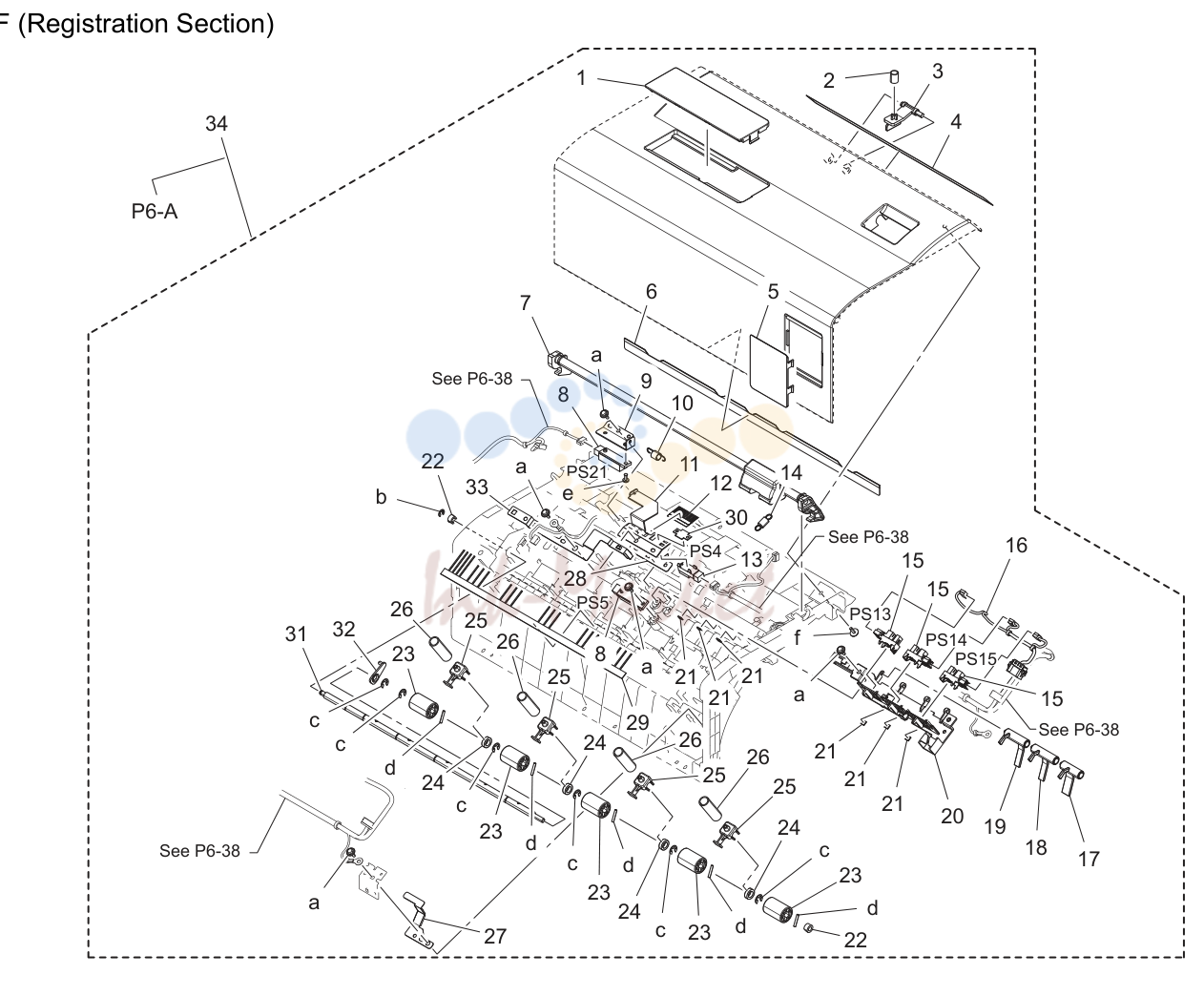

Adf (registration секция) (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782707300 запросить цену → | Protection крышка /upper |
| 2 | A782570400 запросить цену → | Пружина |
| 3 | A782570601 запросить цену → | Рычаг /1 |
| 4 | A782940400 запросить цену → | Label |
| 5 | A782704001 запросить цену → | Protection крышка /lower |
| 6 | A782703400 запросить цену → | Уплотнительing rubber |
| 7 | A782700801 ✓ в наличии | Open/close рычаг |
| 8 | A108M50000 запросить цену → | Photoreflector |
| 9 | A782704500 запросить цену → | Креплениеing пластина |
| 10 | A782704600 запросить цену → | Pulling coil пружина |
| 11 | A782700400 запросить цену → | Креплениеing пластина |
| 12 | A782704800 запросить цену → | Neutralizing brush |
| 14 | A782565300 запросить цену → | Pulling coil пружина |
| 15 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 16 | A782N11100 запросить цену → | Adf wiring /12 |
| 17 | A782701200 запросить цену → | Actuator /3 |
| 18 | A782701100 запросить цену → | Actuator /2 |
| 19 | A782701000 запросить цену → | Actuator /1 |
| 20 | A782702801 запросить цену → | Креплениеing пластина |
| 21 | A782704200 запросить цену → | Adjusting cushion |
| 22 | A782702700 запросить цену → | Втулка |
| 23 | A782703000 запросить цену → | Idler roll |
| 24 | A782704900 запросить цену → | Ball bearing |
| 25 | A782701400 запросить цену → | Rotation pedestal |
| 26 | A782700900 запросить цену → | Compressing пружина |
| 27 | A782704700 запросить цену → | Ground пластина /lower |
| 28 | A782704400 запросить цену → | Scatteringprevention пластина |
| 29 | A782701501 запросить цену → | Neutralizing brush |
| 30 | A108703100 запросить цену → | Stopper |
| 31 | A782702600 запросить цену → | Rotation вал |
| 32 | A782562400 запросить цену → | Washer |
| 33 | A782704100 запросить цену → | Ground пластина |
| 34 | A782R70400 запросить цену → | Top крышка в сборе |
Adf (registration секция) (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782714200 запросить цену → | Пружина /lower |
| 2 | A782711901 запросить цену → | Рычаг /1 |
| 3 | A782711800 запросить цену → | Protection уплотнитель |
| 4 | J07340901 запросить цену → | Ролик |
| 5 | A0HT561202 запросить цену → | Вал |
| 6 | A782568200 запросить цену → | Держатель |
| 7 | A782568600 запросить цену → | Пружина |
| 8 | A3CK565100 запросить цену → | Держатель |
| 9 | A782568701 запросить цену → | Torque limiter |
| 10 | A782576000 ✓ в наличии | Neutralizing brush |
| 11 | A3CK568300 запросить цену → | Направляющая |
| 12 | A782712300 запросить цену → | Креплениеing пластина /2 |
| 13 | A782710804 запросить цену → | Направляющая |
| 14 | A782704200 запросить цену → | Adjusting cushion |
| 15 | A782710201 запросить цену → | Neutralizing brush |
| 16 | A782710000 запросить цену → | Рычаг /upper |
| 17 | A782710100 запросить цену → | Пружина /1 |
| 18 | A00V240600 ✓ в наличии | Ball bearing |
| 19 | A782117900 запросить цену → | Shoulder screw |
| 20 | A782711000 запросить цену → | Conveyance ролик |
| 21 | A782214400 запросить цену → | Timing ремень 150l |
| 22 | A782212600 запросить цену → | Креплениеing пластина /b |
| 23 | A782M10000 запросить цену → | Stepping мотор |
| 24 | A782213000 запросить цену → | Шестерня 23t |
| 25 | A782115700 запросить цену → | Washer /1 |
| 26 | A782714100 запросить цену → | Пружина /lower |
| 27 | A782215100 запросить цену → | Collar |
Adf (reading секция) (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782260600 запросить цену → | Рычаг |
| 3 | A782260700 запросить цену → | Support вал |
| 4 | A782R70100 запросить цену → | Breakaway мотор в сборе |
| 5 | A782116800 запросить цену → | Направляющая |
| 6 | A3CK272600 запросить цену → | Shoulder screw |
| 7 | A3CK272001 запросить цену → | Рычаг |
| 8 | A782272401 запросить цену → | Torsion coil пружина /2 |
| 9 | A782272200 запросить цену → | Ball bearing /1 |
| 10 | A782N12100 запросить цену → | Adf wiring /30 |
| 11 | A3CK272200 запросить цену → | Вал |
| 12 | A782272301 запросить цену → | Torsion coil пружина /1 |
| 13 | A782100400 запросить цену → | Направляющая /2 |
| 14 | A782100301 запросить цену → | Направляющая /1 |
| 15 | A782104700 запросить цену → | Cushion |
| 16 | A782100501 запросить цену → | Направляющая /3 |
| 17 | A782100600 запросить цену → | Направляющая /4 |
| 18 | A782100701 запросить цену → | Torsion coil пружина |
| 19 | A782100200 запросить цену → | Reinforce пластина |
| 20 | A782100101 запросить цену → | Направляющая |
| 21 | A782100801 запросить цену → | Torsion coil пружина |
| 22 | A782260400 запросить цену → | Cam |
| 23 | A782260501 запросить цену → | Шестерня 26t |
| 24 | A5C1R90000 запросить цену → | Photo interrupter |
| 25 | A782213400 запросить цену → | Вал |
| 26 | A782260200 запросить цену → | Fixing пластина |
| 27 | A782272800 запросить цену → | Roll |
| 28 | A782100000 запросить цену → | Направляющая |
Adf (cis секция) (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782R70200 запросить цену → | Cis в сборе |
| 2 | A782N10900 запросить цену → | Adf wiring /10 |
| 3 | A782116301 запросить цену → | Wiring крышка |
| 4 | A3CKH00200 запросить цену → | Плата в сборе(плата-dc в сборе) |
| 5 | A782116201 запросить цену → | Пластина |
| 6 | A782N12001 запросить цену → | Adf кабель |
| 7 | A782N12200 запросить цену → | Adf wiring /40 |
Adf (стекло оригинала cleaning секция) (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0P0M50300 запросить цену → | Thermistor |
| 2 | A782N12300 запросить цену → | Adf wiring /50 |
| 3 | A782115700 запросить цену → | Washer /1 |
| 4 | A782212300 запросить цену → | Креплениеing пластина |
| 6 | A108210400 запросить цену → | Pulling coil пружина |
| 7 | A782102900 запросить цену → | Ролик |
| 8 | A782M10200 запросить цену → | Stepping мотор |
| 9 | A782N11500 запросить цену → | Adf wiring /16 |
| 10 | A782231000 запросить цену → | Tension пластина |
| 11 | A00V240600 ✓ в наличии | Ball bearing |
| 12 | A782117900 запросить цену → | Shoulder screw |
| 13 | A782118300 запросить цену → | Weight |
| 14 | A782263801 запросить цену → | Втулка |
| 15 | A782262900 запросить цену → | Pulley 14t |
| 16 | A0HU250500 запросить цену → | Flange |
| 17 | A782263000 запросить цену → | Ремень 100l |
| 18 | A782269800 запросить цену → | Pulley t25 |
| 19 | A782268900 запросить цену → | Ремень 140l |
| 20 | A782118000 запросить цену → | Shoulder screw |
| 21 | A782262200 запросить цену → | Рычаг |
| 22 | A5C1R90000 запросить цену → | Photo interrupter |
| 23 | A782262800 запросить цену → | Roll |
| 24 | A782263300 запросить цену → | Compressing coil пружина |
| 25 | A3CK300200 запросить цену → | Brush |
| 26 | A782262500 запросить цену → | Вал |
| 27 | A782264501 запросить цену → | Sheet |
| 28 | A782264300 запросить цену → | Пружина |
| 29 | A782269200 запросить цену → | Shoulder screw |
| 30 | A782262101 запросить цену → | Направляющая |
| 31 | A782262700 запросить цену → | Вал |
| 32 | A782213300 запросить цену → | Timing ремень 468l |
| 33 | A782262300 запросить цену → | Рычаг |
| 34 | A782263700 запросить цену → | Втулка |
| 35 | A782213100 запросить цену → | Pulley /2 27t |
| 36 | A782230700 запросить цену → | Pulley |
| 37 | A782N10501 запросить цену → | Adf wiring /6 |
| 38 | A108703100 запросить цену → | Stopper |
| 39 | A782M10000 запросить цену → | Stepping мотор |
| 40 | V651010034 запросить цену → | Connector |
Adf (cis cleaning секция) (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782264101 запросить цену → | Креплениеing пластина |
| 2 | A782M10400 запросить цену → | Stepping мотор |
| 3 | A782264201 запросить цену → | Креплениеing пластина |
| 4 | A5C1R90000 запросить цену → | Photo interrupter |
| 5 | A782264400 запросить цену → | Pulley t25 |
| 6 | A782104300 запросить цену → | Neutralizing brush |
| 7 | A782265201 запросить цену → | Креплениеing пластина |
| 8 | A782268500 запросить цену → | Spacer |
| 9 | A782264800 запросить цену → | Housing |
| 10 | A3CK300200 запросить цену → | Brush |
| 11 | A782269200 запросить цену → | Shoulder screw |
| 12 | A782264300 запросить цену → | Пружина |
| 13 | A782263201 запросить цену → | Втулка |
| 14 | A782268300 запросить цену → | Вал |
| 15 | A3CK300102 запросить цену → | Sheet |
| 16 | A782264600 запросить цену → | Pulley t18 |
| 17 | A782269500 запросить цену → | Втулка |
| 18 | A782264700 запросить цену → | Pulley /2 t18 |
| 19 | A782269300 запросить цену → | Ремень 154l |
| 20 | A782265300 запросить цену → | Sheet /1 |
| 21 | A782264000 запросить цену → | Ремень 230l |
| 22 | A782N12400 запросить цену → | Adf wiring /60 |
| 23 | A782562101 запросить цену → | Cushion |
| 24 | A782269200 запросить цену → | Shoulder screw |
Adf (cis cleaning секция) (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A782230900 запросить цену → | Flange |
| 2 | A782213500 запросить цену → | Pulley 27t |
| 3 | A00V240600 ✓ в наличии | Ball bearing |
| 4 | A782115700 запросить цену → | Washer /1 |
| 5 | A782115600 запросить цену → | Ролик |
| 6 | A782117900 запросить цену → | Shoulder screw |
| 7 | A5C1R90000 запросить цену → | Photo interrupter |
| 8 | A782265102 запросить цену → | Conveyance направляющая |
| 9 | A782563800 запросить цену → | Idling ролик |
| 10 | A782265700 запросить цену → | Compressing coil пружина |
| 11 | A782265600 запросить цену → | Compressing coil |
| 12 | A782266000 запросить цену → | Open/close вал /front |
| 13 | A782266900 запросить цену → | Open/close пружина /left |
| 14 | A782266502 запросить цену → | Lock part /front |
| 15 | A108266300 запросить цену → | Lock рычаг |
| 16 | A3CK940000 запросить цену → | Label |
| 18 | A782266200 запросить цену → | Roll |
| 19 | A782267200 запросить цену → | Pulling coil пружина /3 |
| 20 | A782940300 запросить цену → | Крышка film |
| 21 | A782266401 запросить цену → | Вал |
| 22 | A782266800 запросить цену → | Open/close вал |
| 23 | A782266300 запросить цену → | Направляющая |
| 24 | A782103600 запросить цену → | Slide stopper |
| 25 | A782267000 запросить цену → | Open/close пружина /right |
| 26 | A782117700 запросить цену → | Conveyance направляющая |
| 27 | A782266601 запросить цену → | Lock part /rear |
| 28 | A782267100 запросить цену → | Крышка |
| 29 | A782268201 запросить цену → | Вал |
| 30 | A782266100 запросить цену → | Вал |
| 31 | A782268001 запросить цену → | Пластина пружина |
| 32 | A782266700 запросить цену → | Ground пластина пружина |
| 33 | A782265800 запросить цену → | Крышка /1 |
| 34 | A782N11800 запросить цену → | Adf wiring /19 |
| 35 | A782N10700 запросить цену → | Adf wiring /8 |
| 36 | A782117800 запросить цену → | Направляющая /middle |
Adf (выход бумаги секция) (P14)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A782210800 запросить цену → | Pulley 34t |
| 3 | A782210200 запросить цену → | Выход бумаги timing ремень 148l |
| 4 | A3CKM10300 запросить цену → | Stepping мотор |
| 5 | A782212500 запросить цену → | Креплениеing пластина |
| 6 | A782891600 запросить цену → | Neutralizing brush /2 |
| 7 | A782891700 запросить цену → | Wiring крышка |
| 8 | A782115800 запросить цену → | Выход бумаги washer |
| 9 | A782890700 запросить цену → | Креплениеing pedestal |
| 10 | A782890000 запросить цену → | Выход бумаги ролик |
| 11 | A782891500 запросить цену → | Neutralizing brush /1 |
| 12 | A782103200 запросить цену → | Втулка |
| 13 | A5C1R90000 запросить цену → | Photo interrupter |
| 14 | A782101900 запросить цену → | Выход бумаги пружина |
| 15 | A782890600 запросить цену → | Датчик крышка |
| 16 | A782890100 запросить цену → | Выход бумаги крышка |
| 17 | A782104500 запросить цену → | Cushion |
| 18 | A782890200 запросить цену → | Выход бумаги actuator |
Внешние детали секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7PU160100 запросить цену → | Крышка /upper |
| 2 | A0ED163000 запросить цену → | Уплотнитель |
| 3 | A0ED940700 запросить цену → | Label тонер 2 |
| 5 | A161N10K00 запросить цену → | Indicating wiring |
| 6 | A161160403 запросить цену → | Крышка |
| 7 | A00JH00D00 запросить цену → | Плата в сборе led1 |
| 8 | A161160300 запросить цену → | Крышка |
| 9 | A0G6411200 запросить цену → | Magnet /x |
| 10 | A79J163201 запросить цену → | Open/close крышка /front |
| 11 | A2XK163401 запросить цену → | Open/close крышка /front |
| 12 | A79J163301 запросить цену → | Open/close крышка /front |
| 13 | A79K940100 запросить цену → | Label (bizhub c558) |
| 14 | A00J945500 запросить цену → | Logo mark |
| 15 | A5C1R71600 запросить цену → | Cleaning material |
| 16 | A161165602 запросить цену → | Support вал |
| 17 | A79J163100 запросить цену → | Open/close крышка /front |
| 18 | A2XK165000 запросить цену → | Open/close вал |
| 19 | A2XK165700 запросить цену → | Compressing пружина |
| 20 | A2XK163701 запросить цену → | Hinge |
| 21 | A79J160700 запросить цену → | Крышка /left |
| 22 | A7PU160800 запросить цену → | Крышка /left |
| 23 | A161940400 запросить цену → | Label |
| 24 | A00J106202 ✓ в наличии | Cleaning pad |
Внешние детали секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7PUN10302 запросить цену → | Fns relay жгут |
| 2 | A79J162100 запросить цену → | Крышка |
| 3 | A79J163500 запросить цену → | Крышка |
| 4 | A2X0945701 запросить цену → | Label |
| 5 | A7PU941701 запросить цену → | Label caution |
| 6 | A02E149900 запросить цену → | Label |
| 7 | A00J945201 запросить цену → | Label 220-240v 0.65a |
| 8 | A00J169100 запросить цену → | Крышка |
| 9 | A79J166301 запросить цену → | Крышка |
| 10 | A79J168500 запросить цену → | Крышка |
| 11 | A79J132300 запросить цену → | Shield пластина |
| 12 | A79J132001 запросить цену → | Направляющая |
| 13 | A7PU161805 запросить цену → | Крышка |
| 14 | A7PU168702 запросить цену → | Крышка |
| 15 | A7PU160902 запросить цену → | Крышка |
| 16 | A161163900 запросить цену → | Pulling coil пружина |
| 17 | A79J168400 запросить цену → | Крышка /right rear |
| 18 | A161162900 запросить цену → | Крышка |
| 19 | A79J162200 запросить цену → | Крышка |
| 20 | A161162803 запросить цену → | Крышка |
| 21 | A79J149100 ✓ в наличии | Filter |
Полный список запчастей доступен по запросу.
комментарии
