Konica Minolta bizhub C550 — каталог запчастей со схемами

Konica Minolta bizhub C550 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Внешние детали (P1)
Внешние детали (P2)
Панель управления (P6)
Крышка сканера (P7)
Ir рама (P8)
Сканер секция (P10)
Ccd узел/сканер drive (P11)
Ir плата секция (P12)
Contact секция (P14)
I/u lock рычаг (P15)

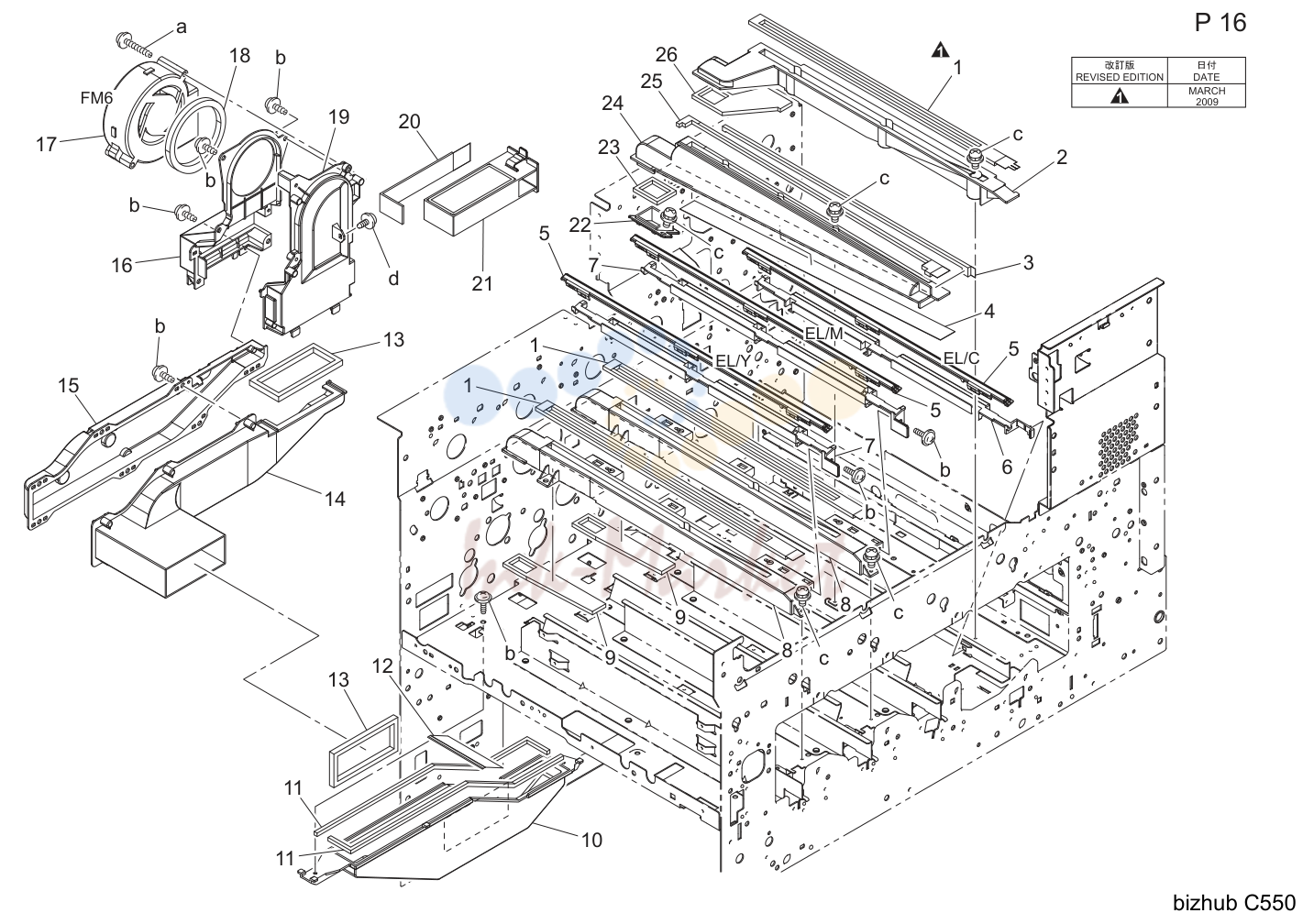

Ozone воздуховод (P16)
Тонер supply секция (P17)
Перенос rail секция (P19)
Erase lamp (P20)
Тонер collect секция (P21)
1st подача бумаги (P22)
1st подача бумаги (P23)
2nd подача бумаги (P24)
2nd подача бумаги (P25)
Cassette в сборе (P26)
Cassette в сборе (P27)

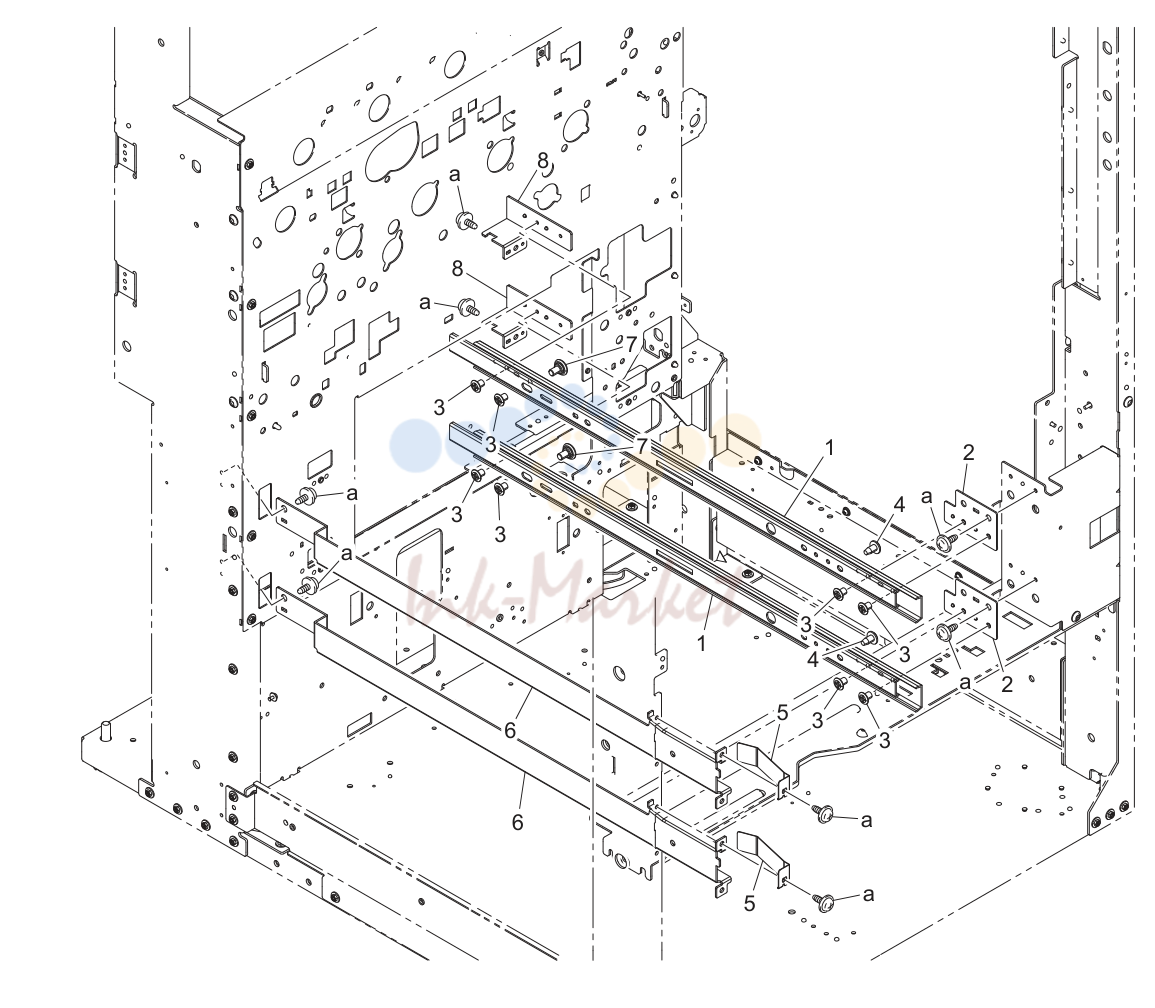

Cassette rail (P28)
Size detecting секция (P29)
1000-sheet подача бумаги секция (P30)
Lcc drive (P32)
Level conveyance секция (P34)

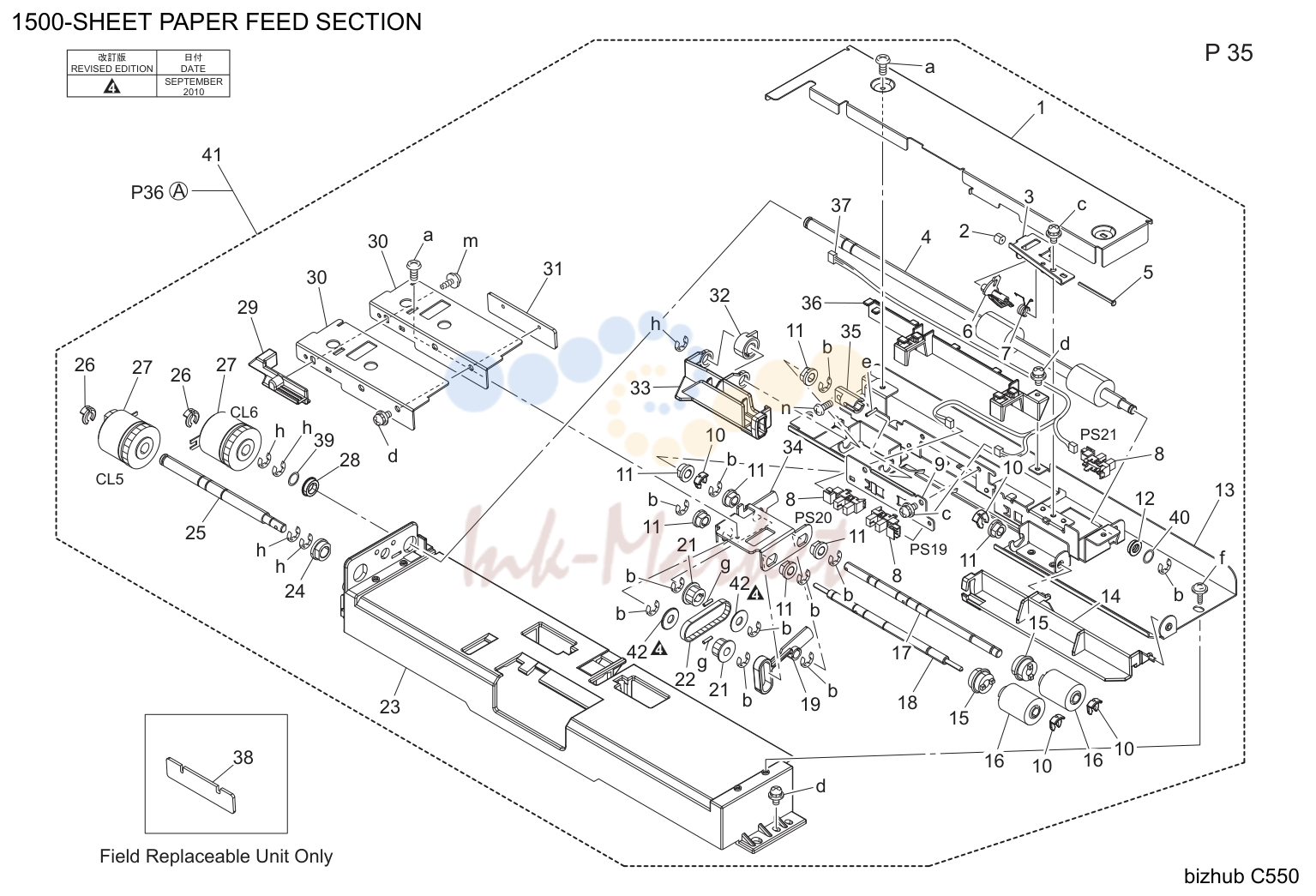

1500-sheet подача бумаги секция (P35)
Lcc length conveyance секция (P38)
1000-sheet tray (P39)

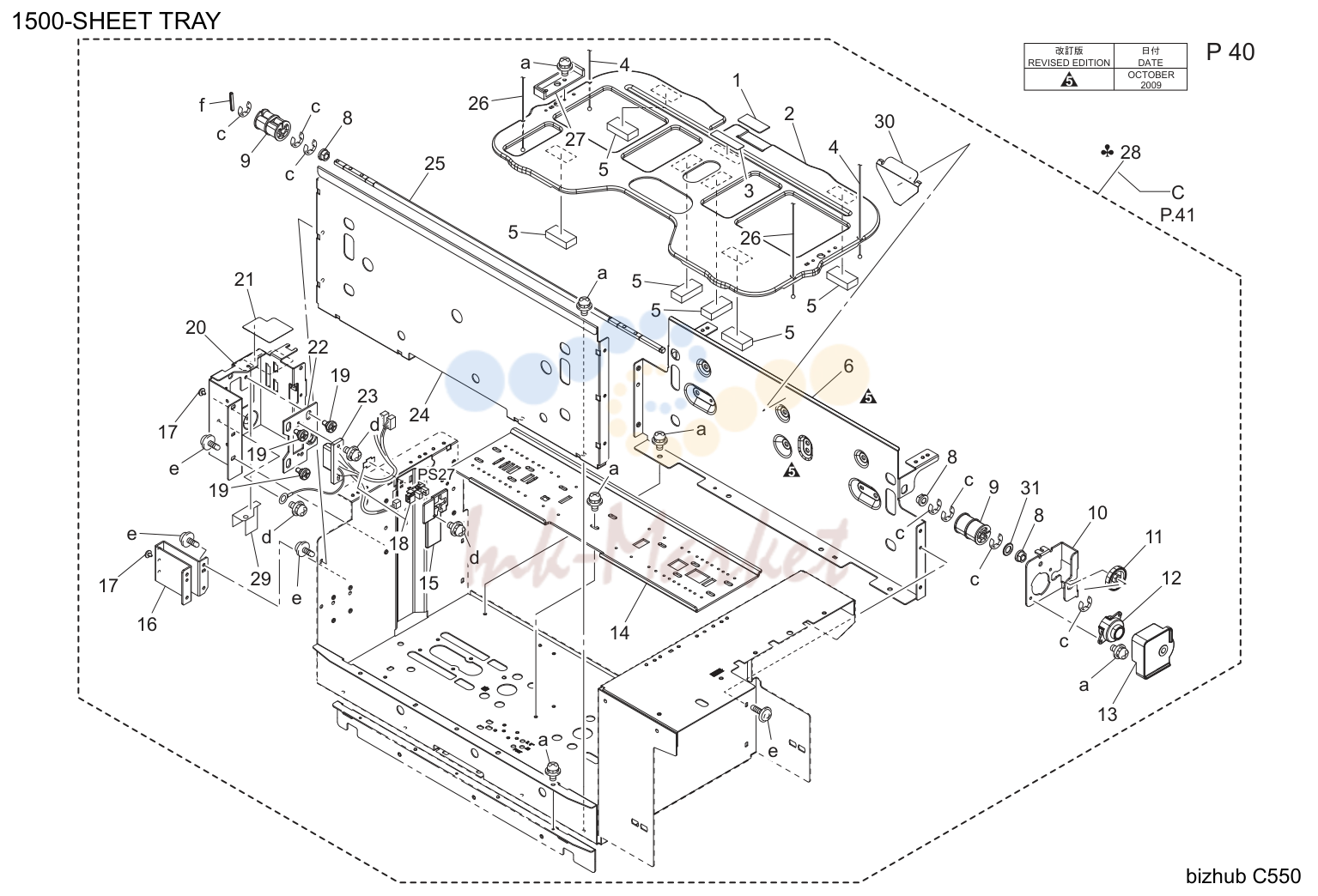

1500-sheet tray (P40)
Manual feed tray узел (P42)
Manual feed tray узел (P43)
Manual feed tray узел (P44)
Manual feed tray узел (P45)
Выход бумаги conveyance секция (P46)
Выход бумаги conveyance секция (P47)
Выход бумаги conveyance секция (P48)

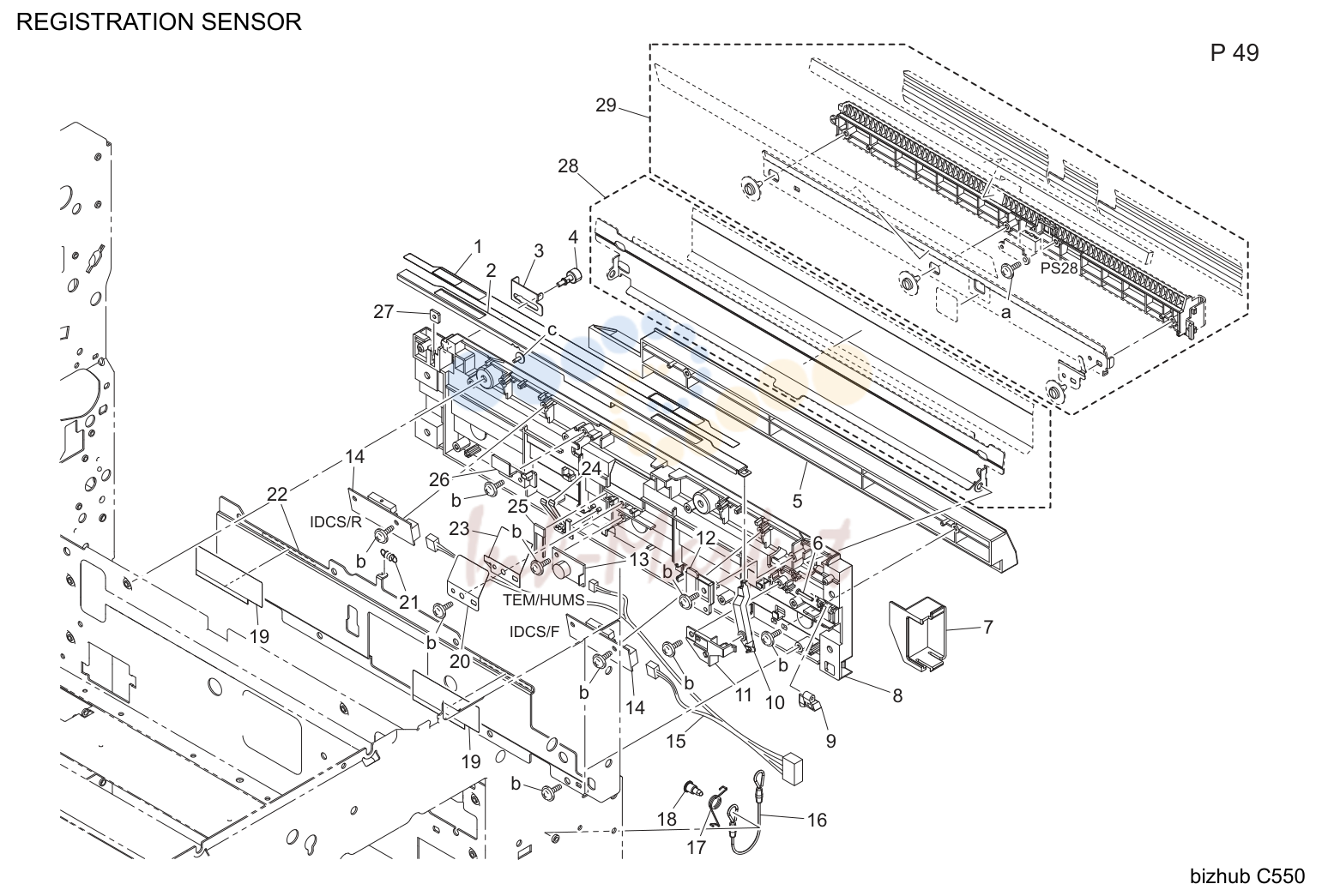

Registration датчик (P49)

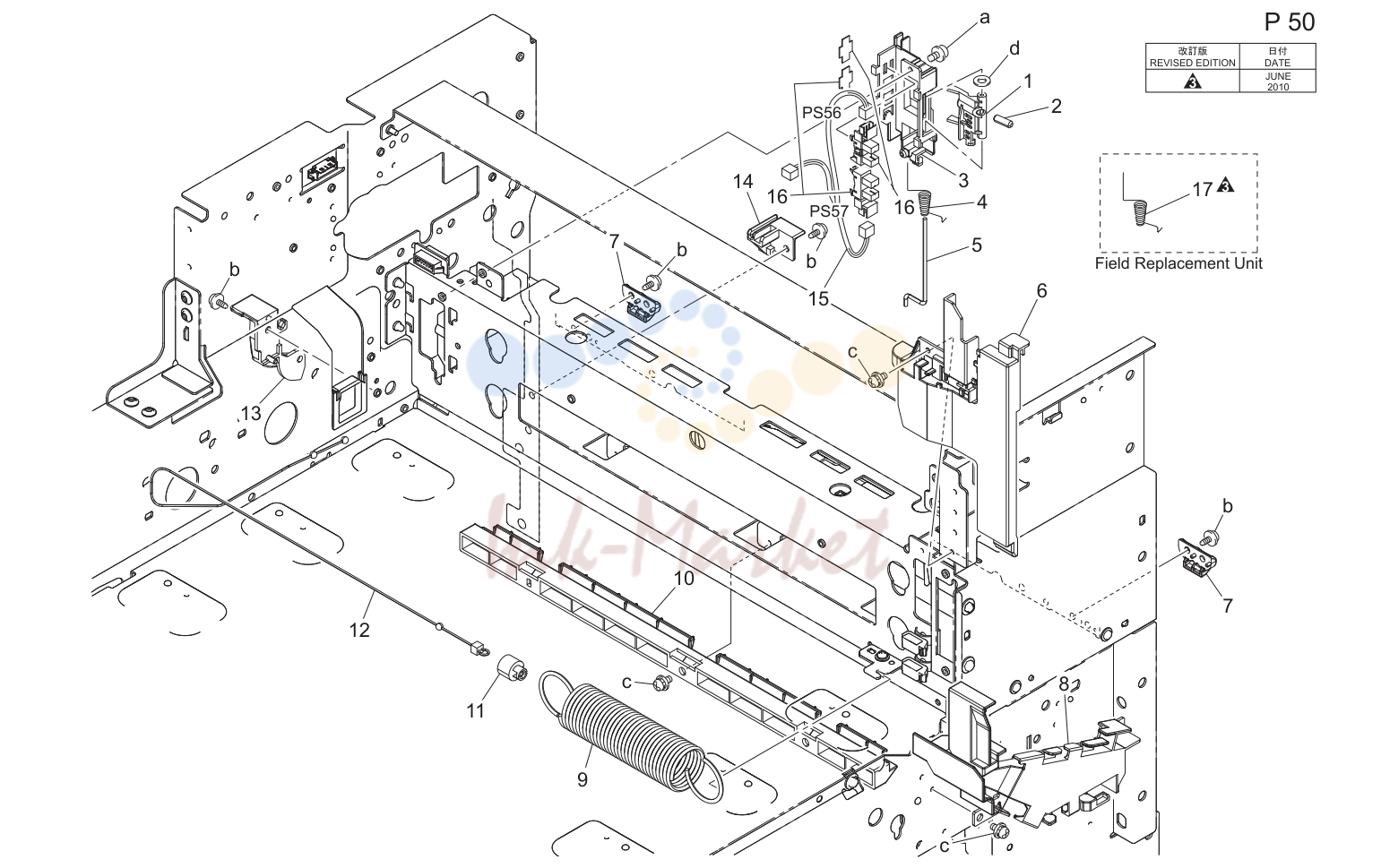

Rotation detecting датчик (P50)

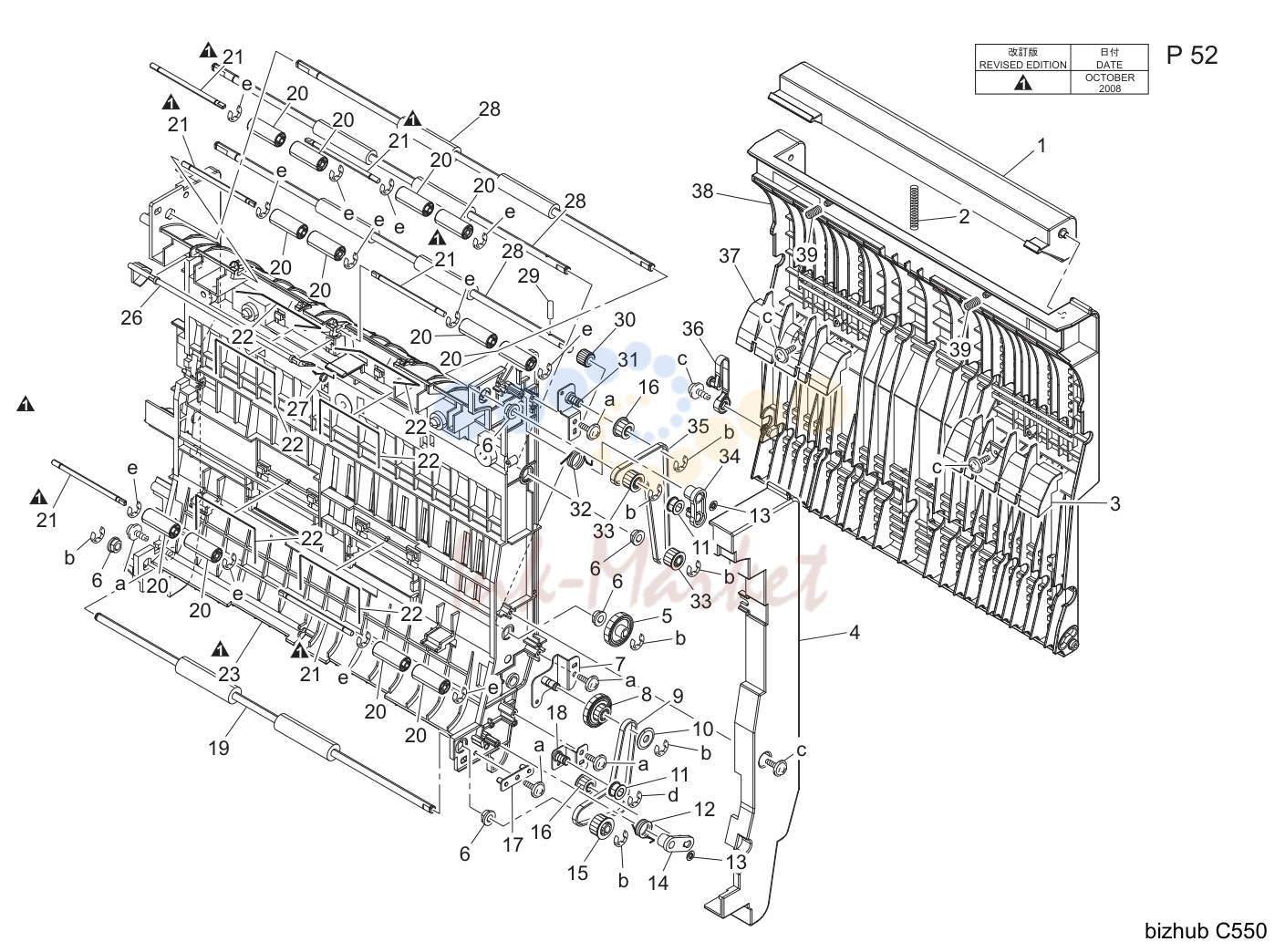

Adu (P52)

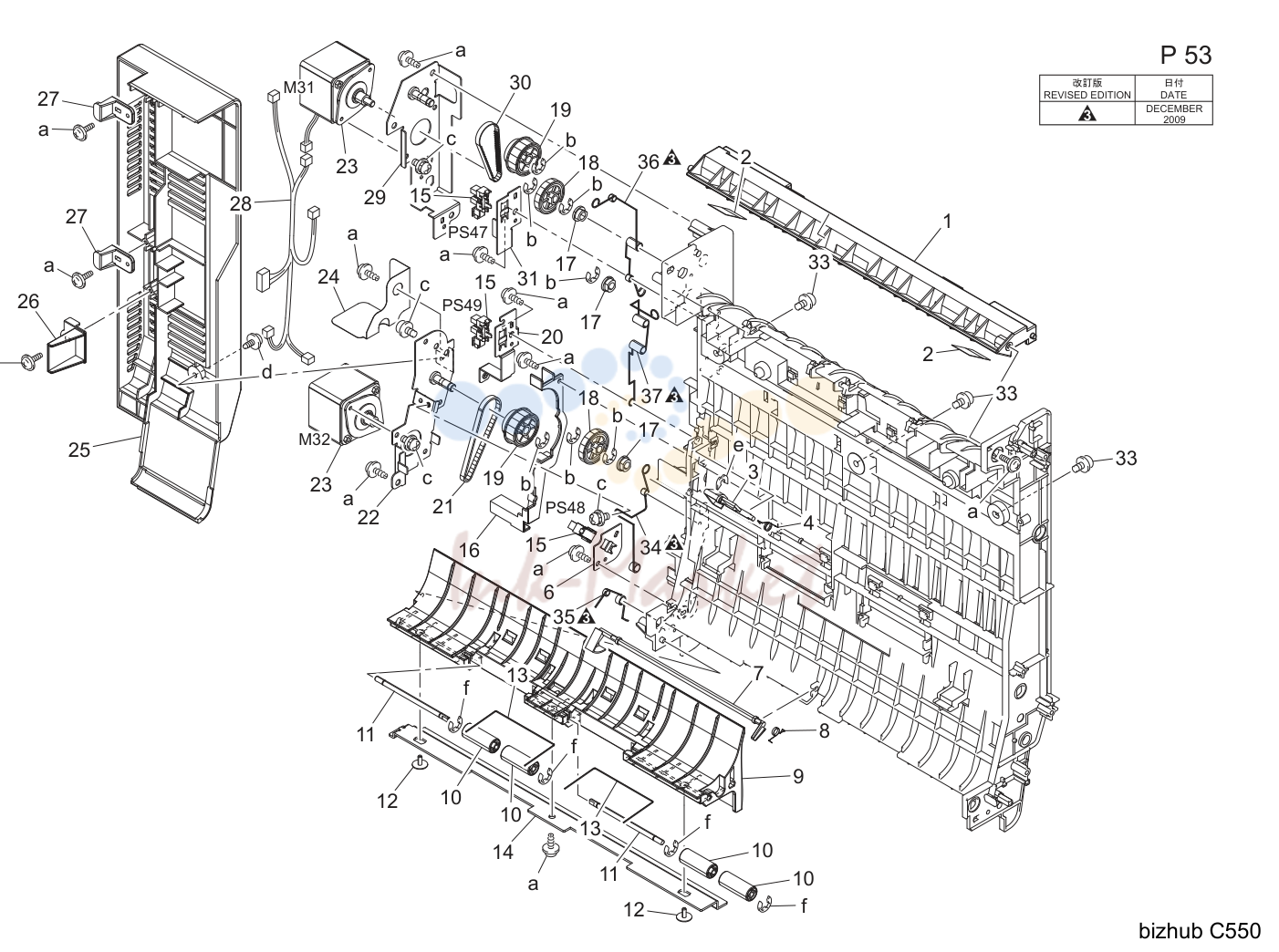

Adu (P53)

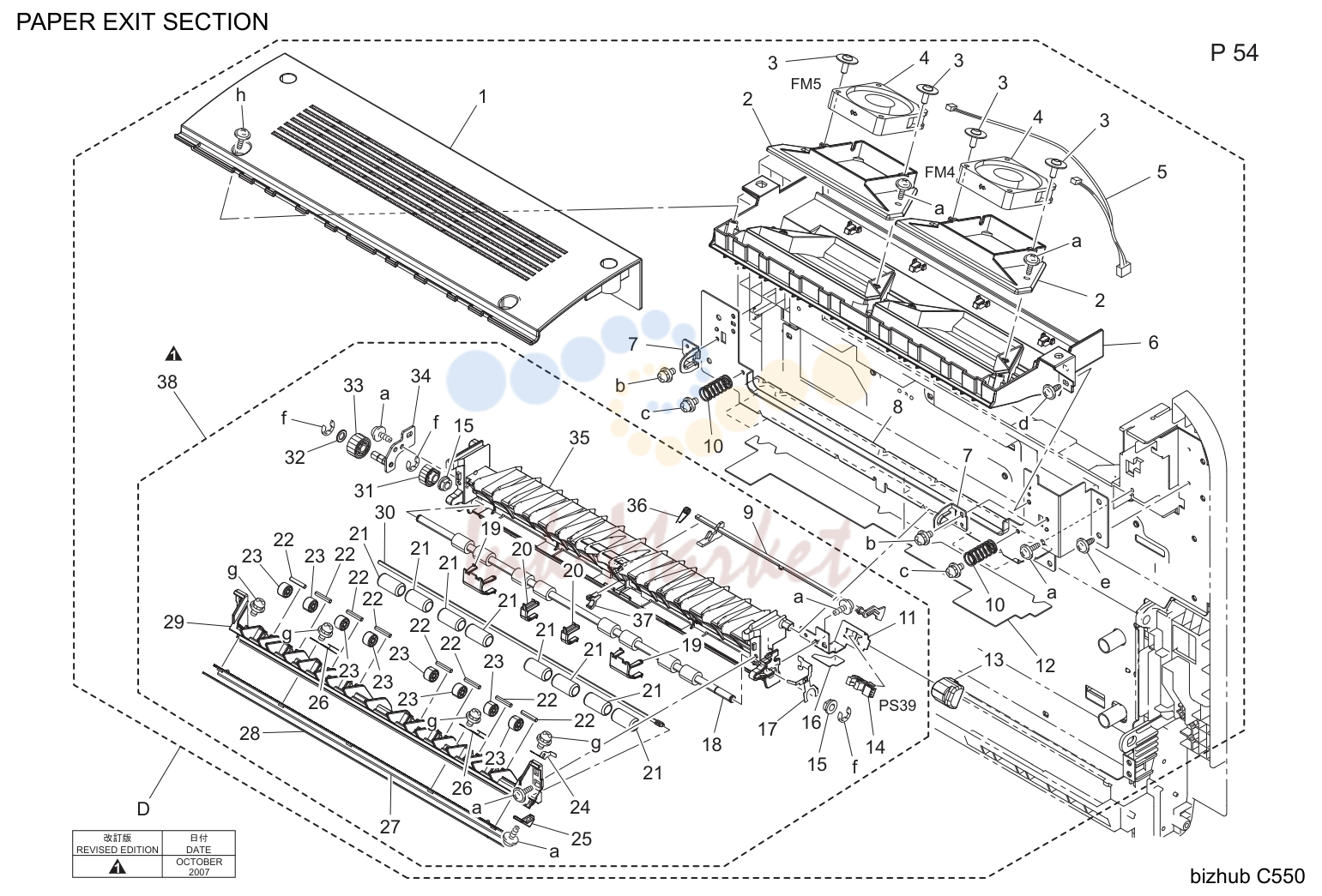

Выход бумаги секция (P54)

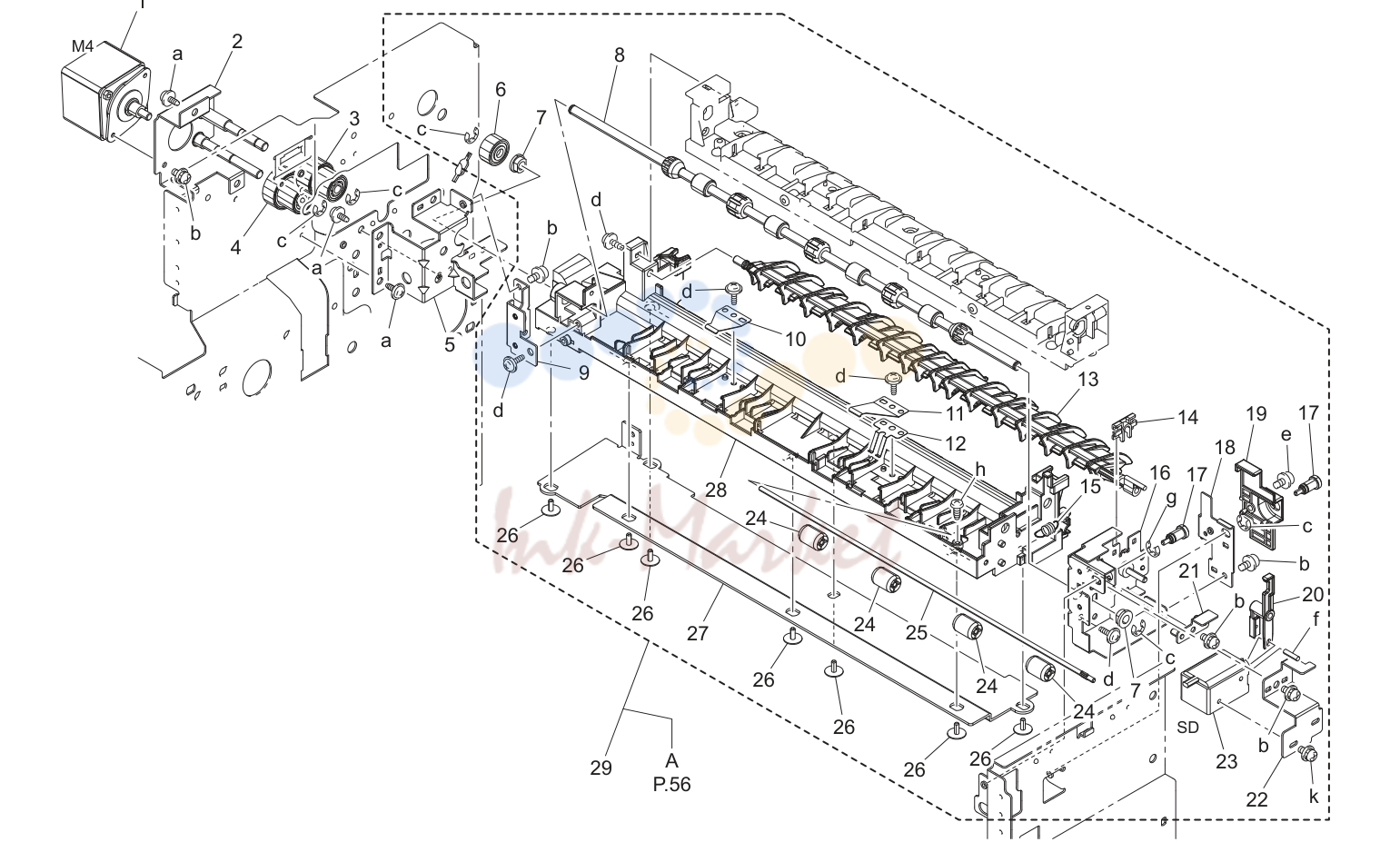

Reversal узел (P55)
Reversal узел (P56)

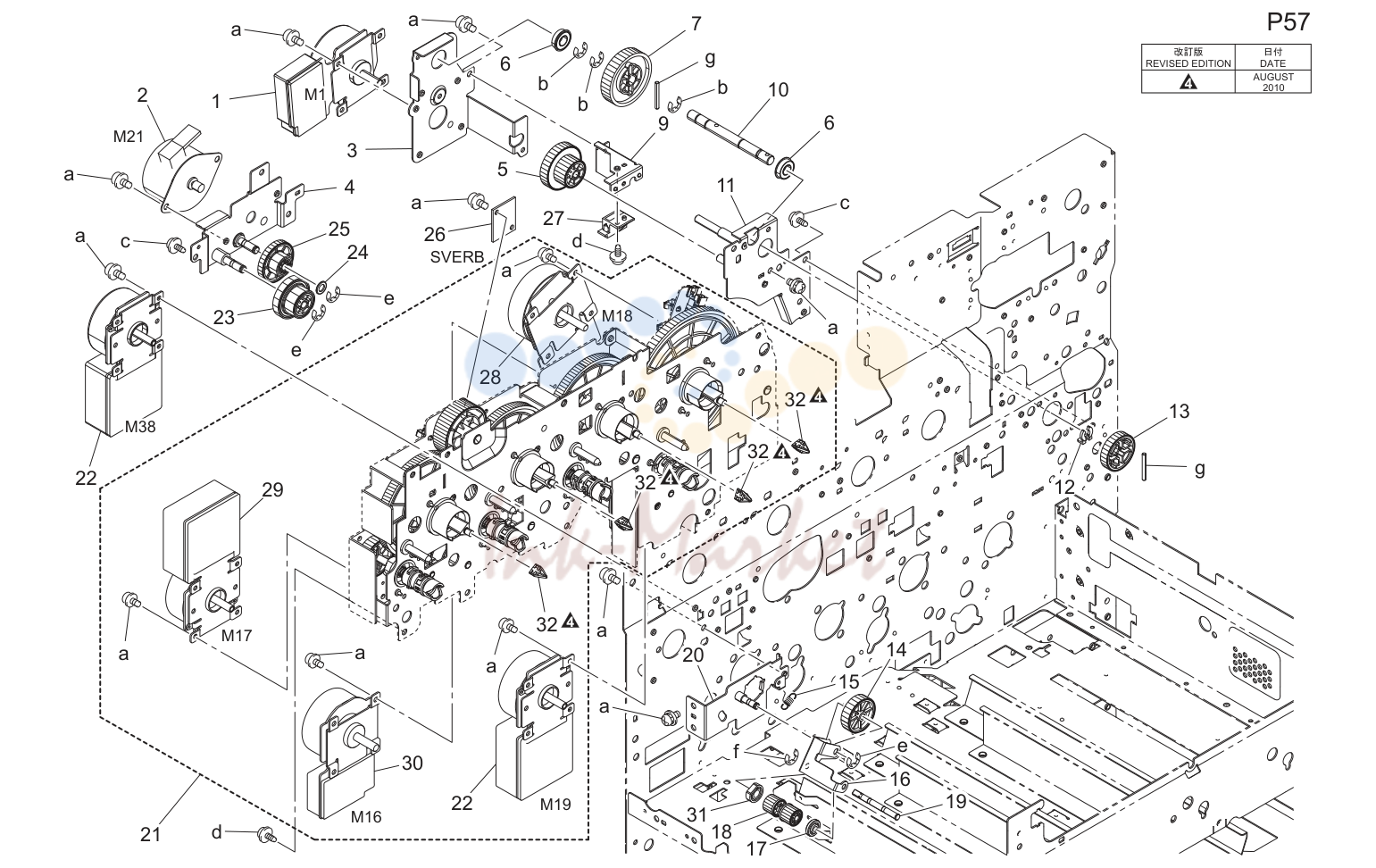

Main drive узел (P57)

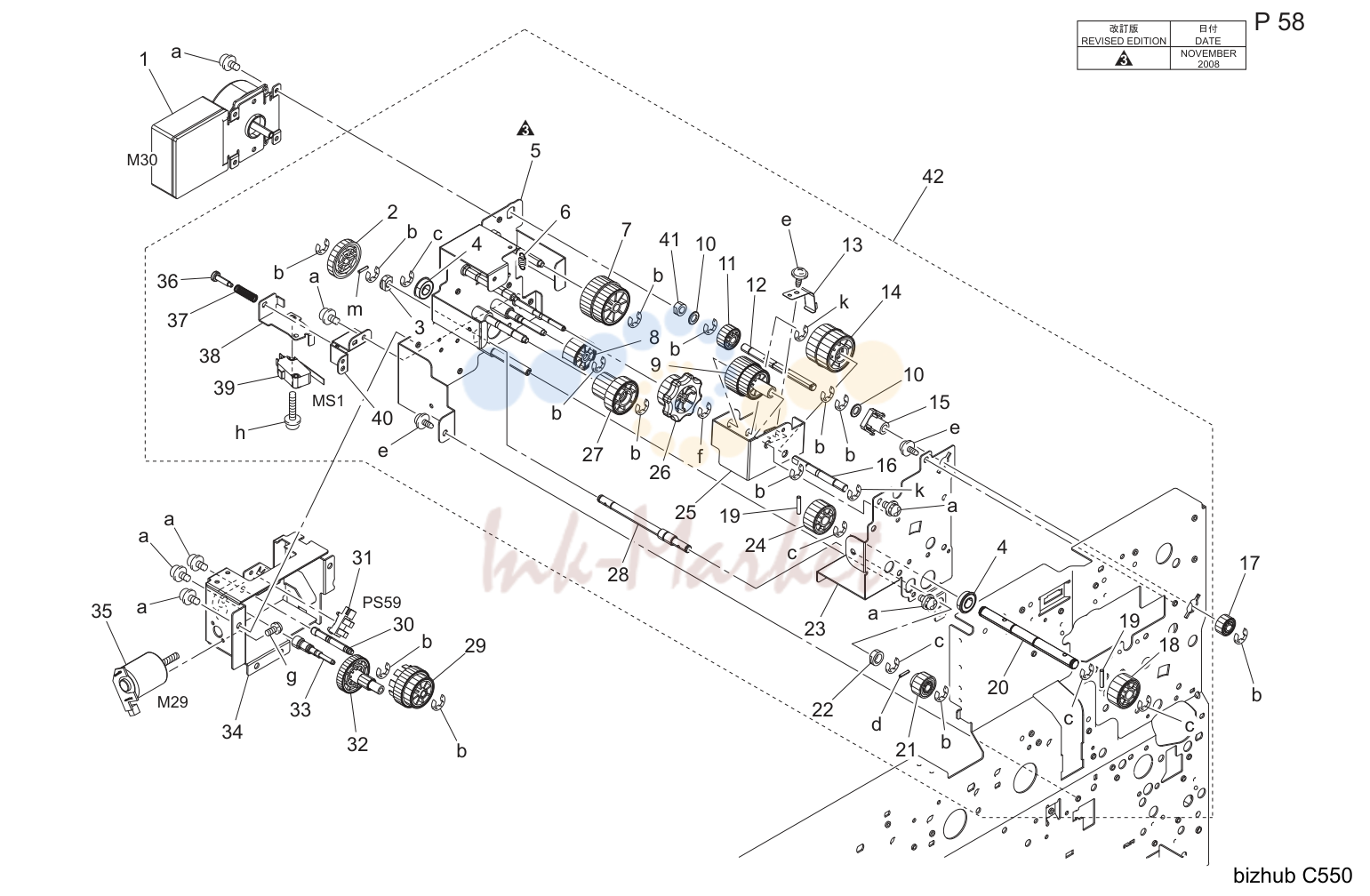

Печь (закрепление) drive узел (P58)

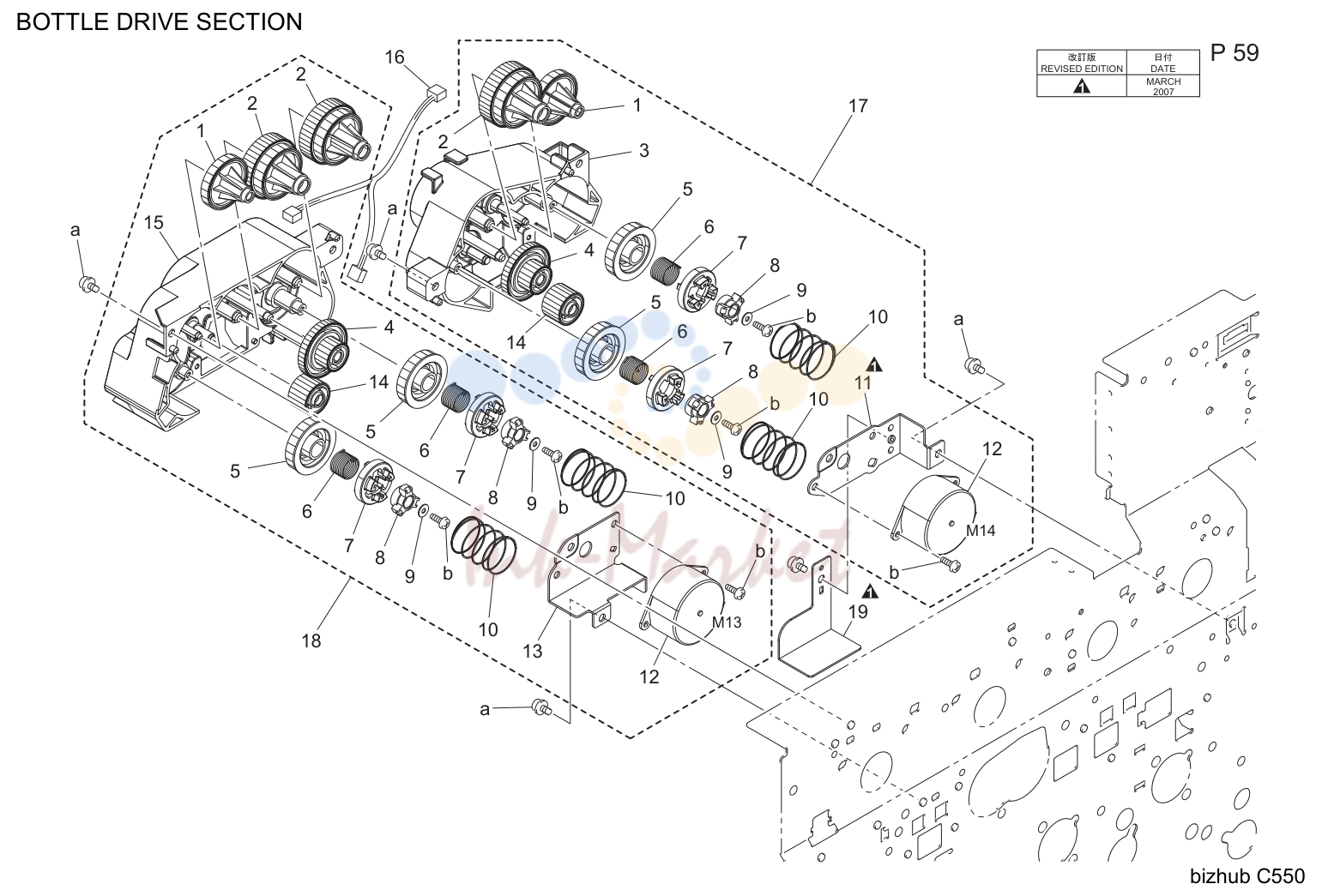

Bottle drive секция (P59)
Eject drive секция (P60)

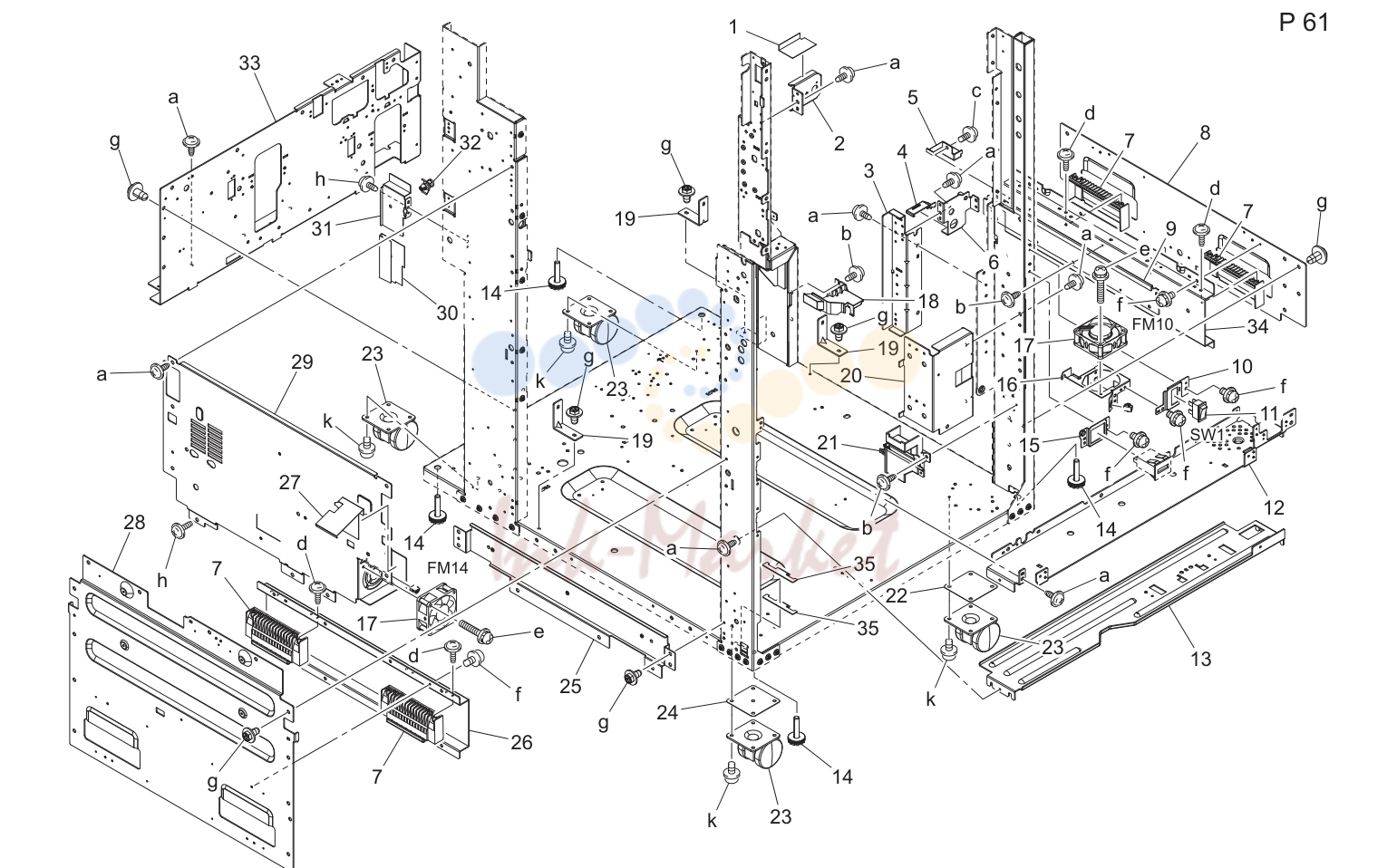

Main рама (P61)

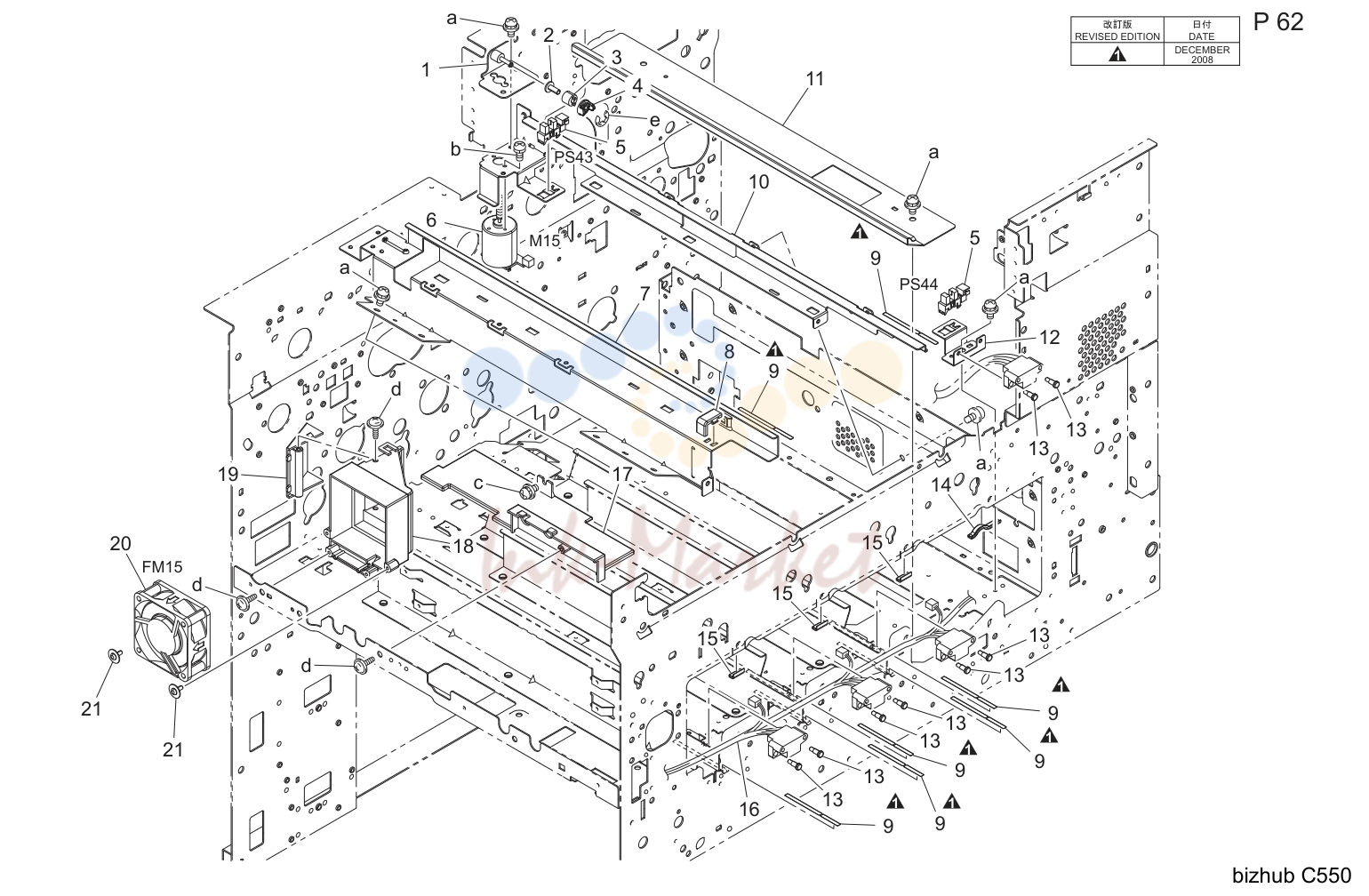

I/u рама секция (P62)

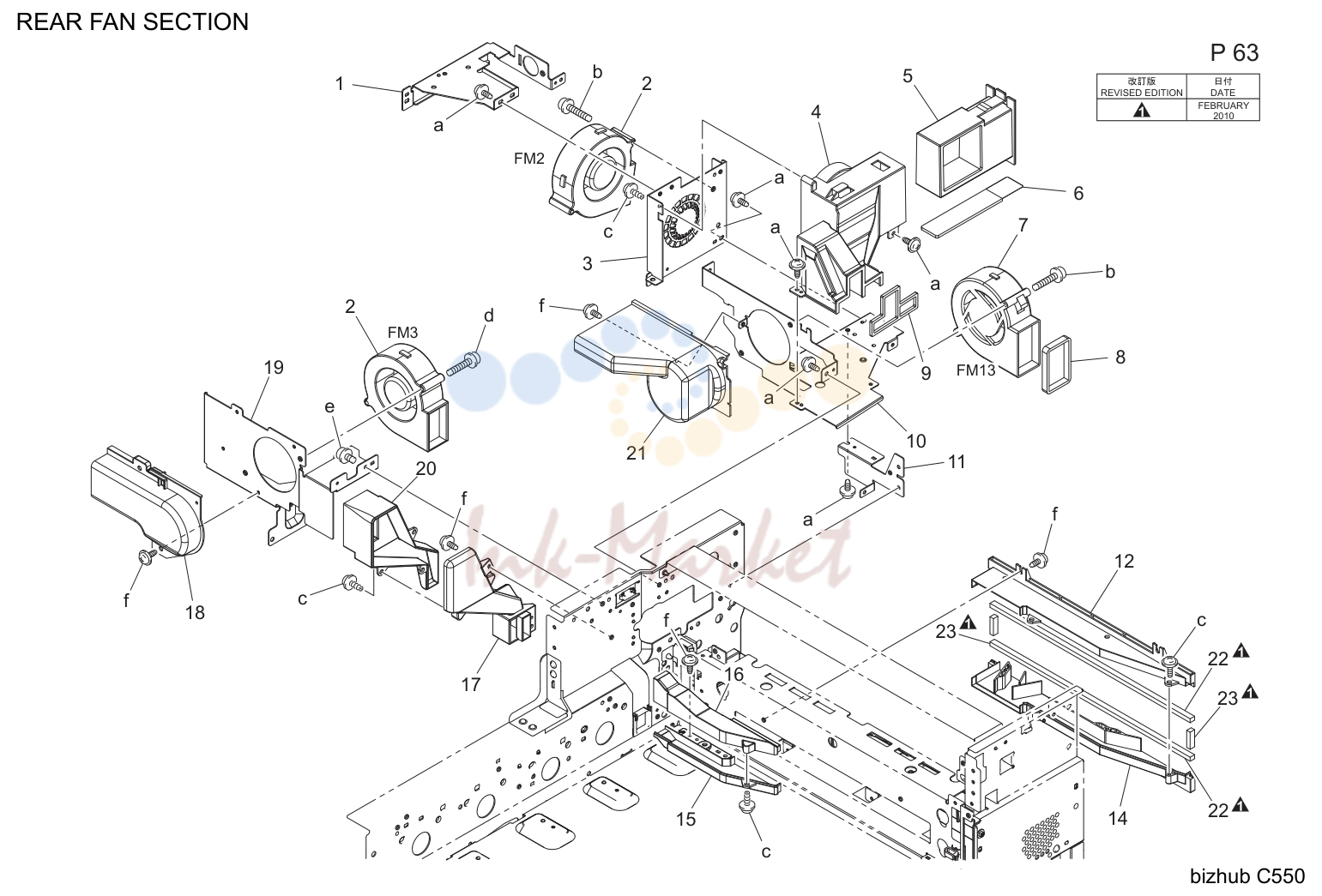

Rear вентилятор секция (P63)
Rear вентилятор секция (P64)

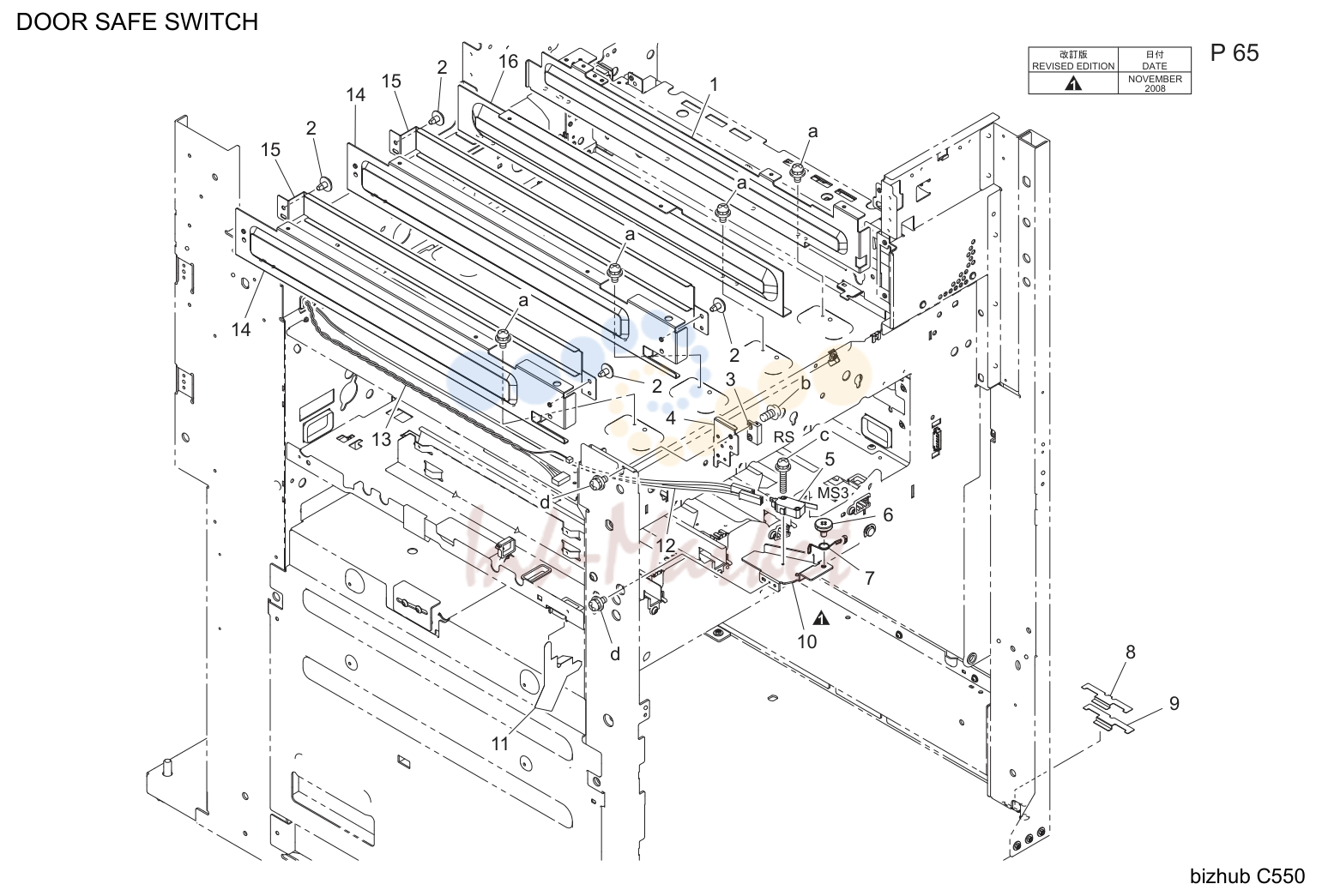

Door safe выключатель (P65)

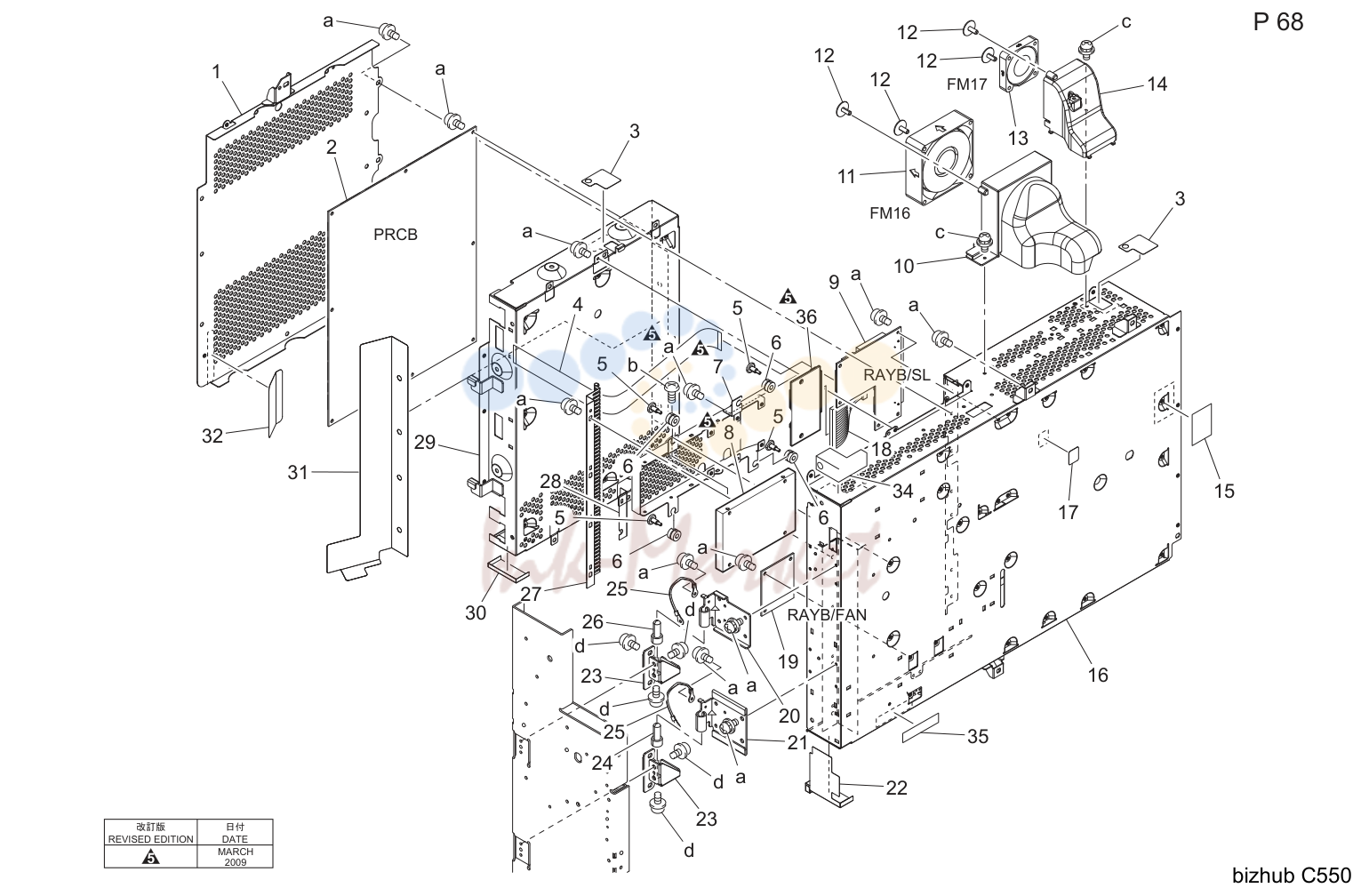

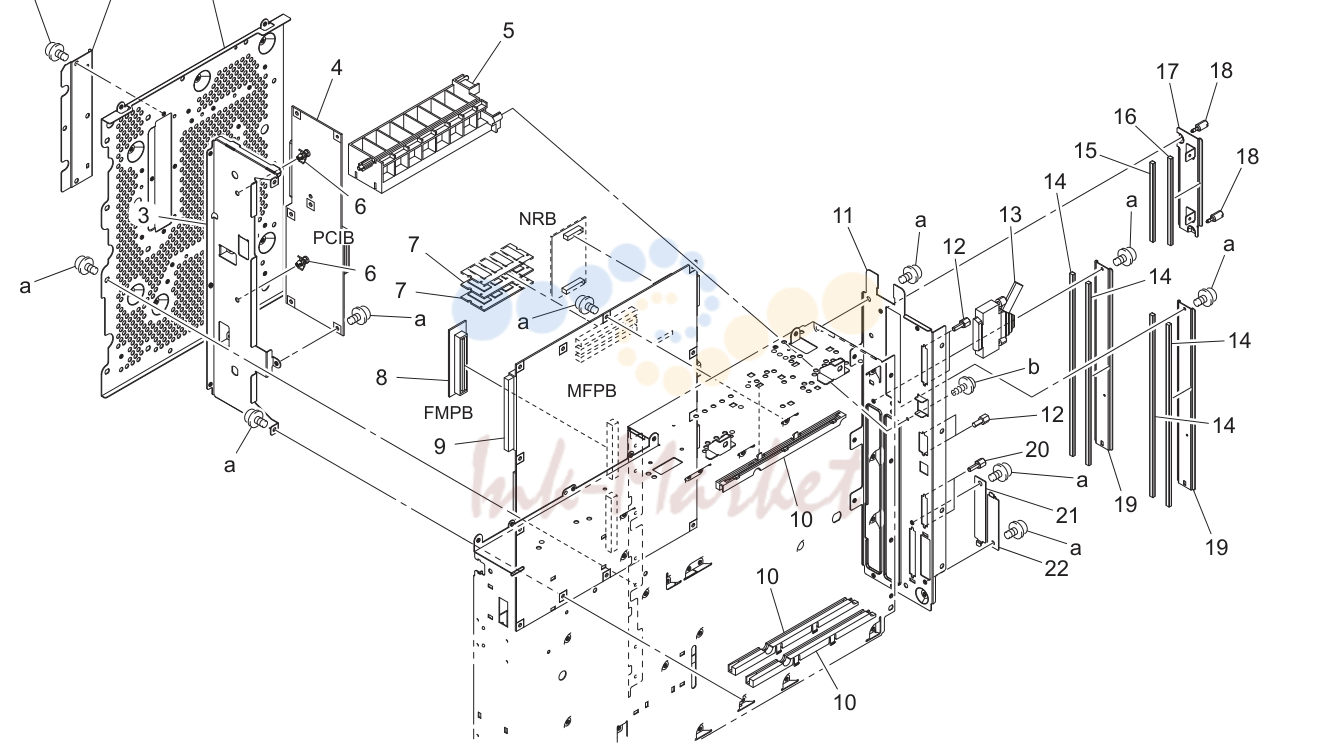

Shield box (P68)
Shield box (P69)

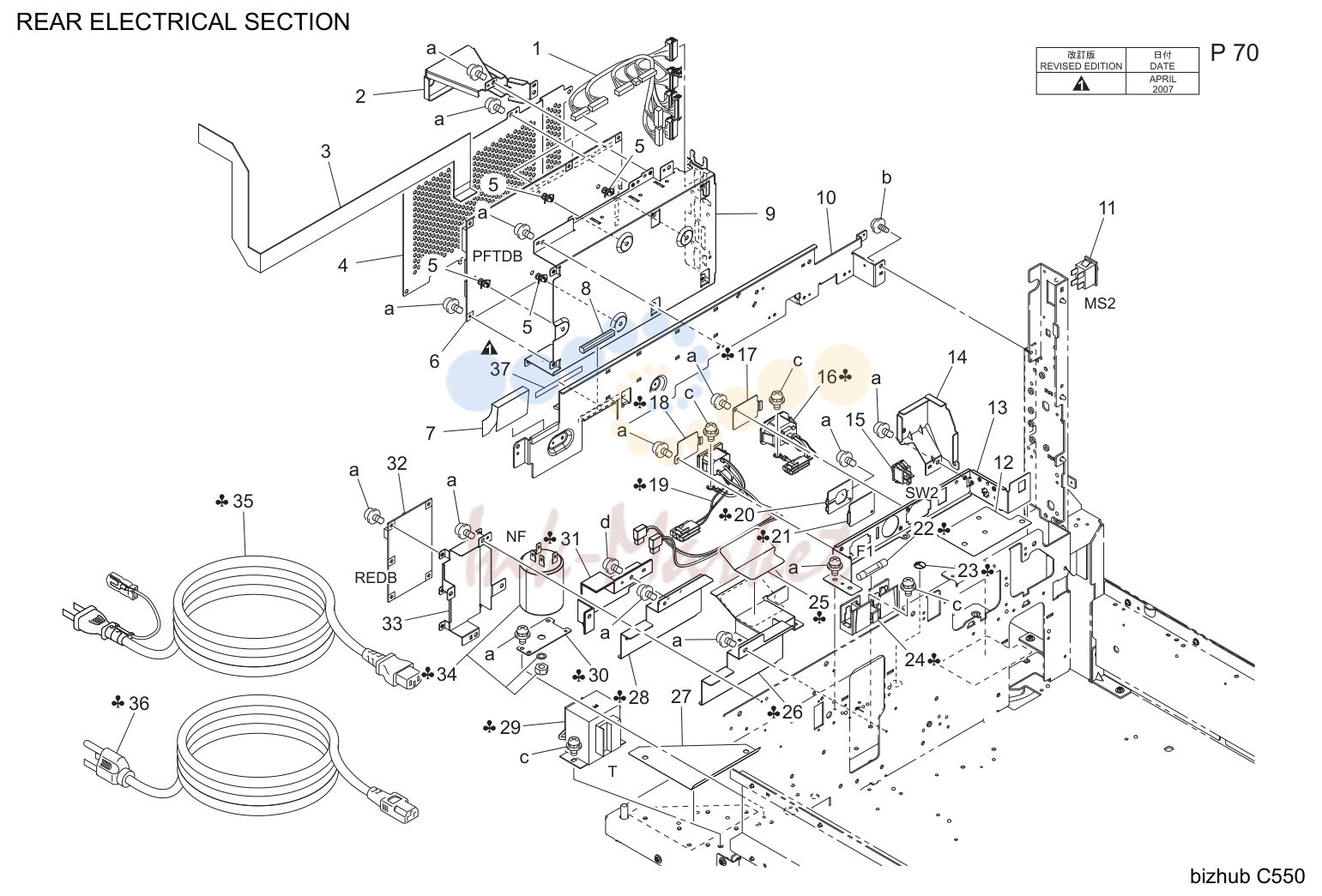

Rear electrical секция (P70)

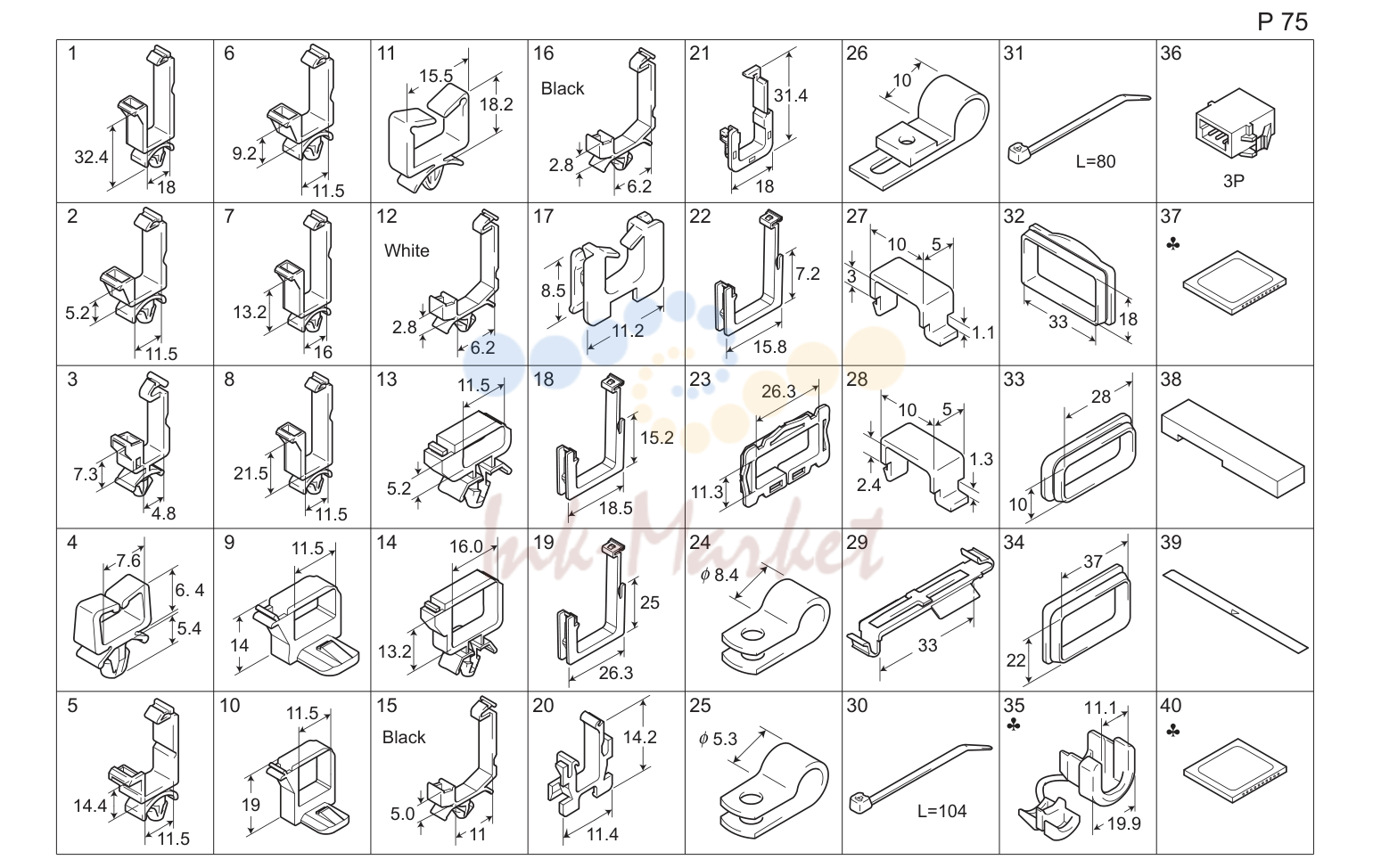

Wiring accessories and jigs

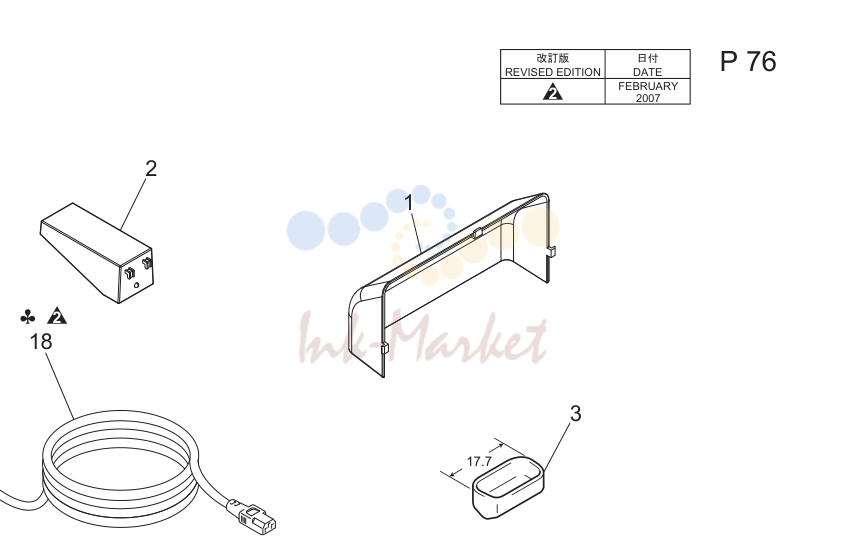

Accessory детали (P76)

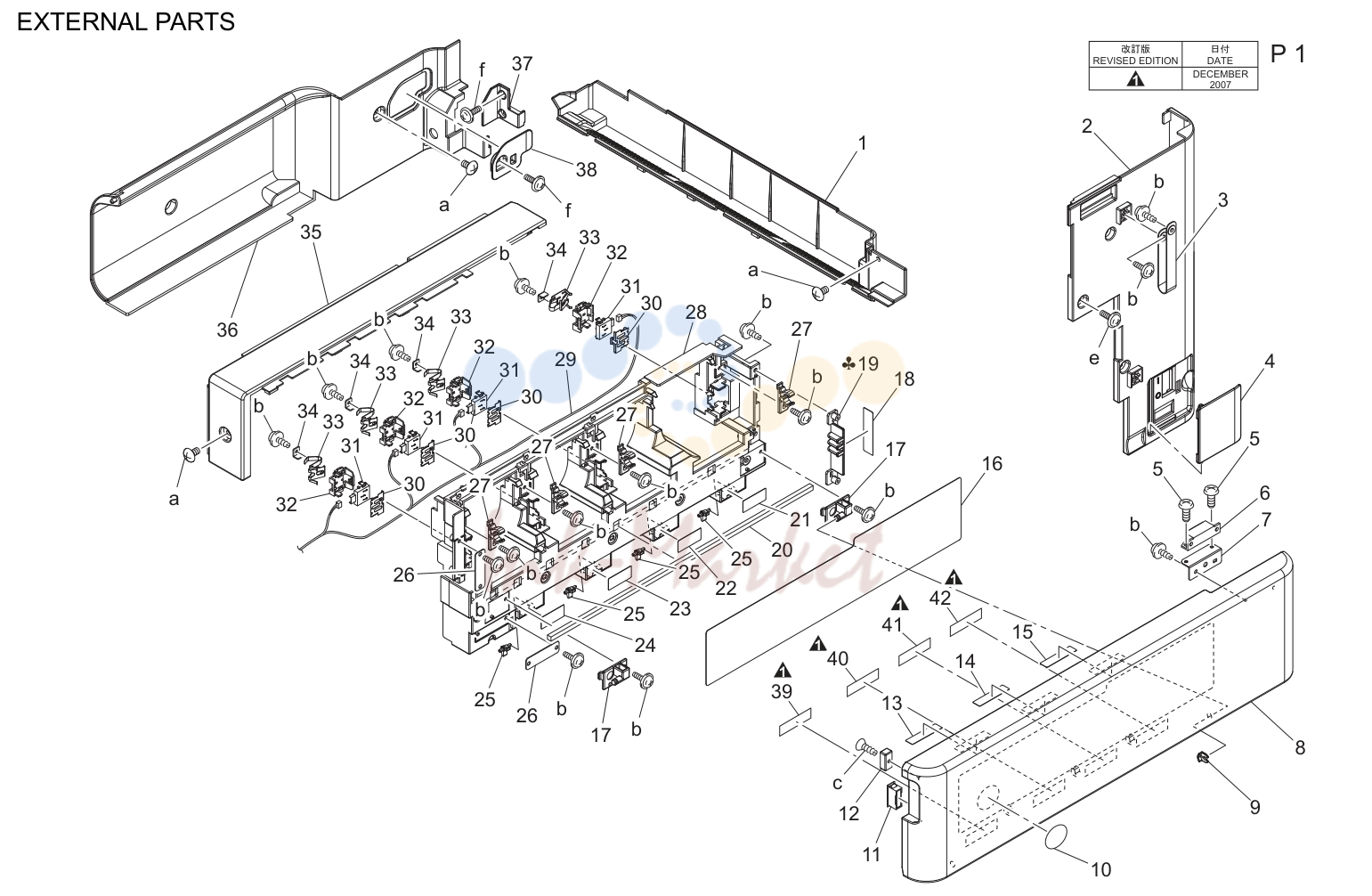

Внешние детали (P1)

№	Артикул	Наименование
3	4120 1014 02 запросить цену →	Band
5	4038 1051 01 запросить цену →	Screw
6	4475 2603 02 запросить цену →	Magnet catch
11	4030 1040 02 запросить цену →	Catch
12	9326 2820 11 запросить цену →	Magnet
25	4036 5325 02 запросить цену →	Pawl
26	4038 1014 01 запросить цену →	Suction пластина
30	4038 2282 03 запросить цену →	Пластина пружина
31	4136 6751 01 запросить цену →	Connector pin
32	4038 2281 04 запросить цену →	Держатель

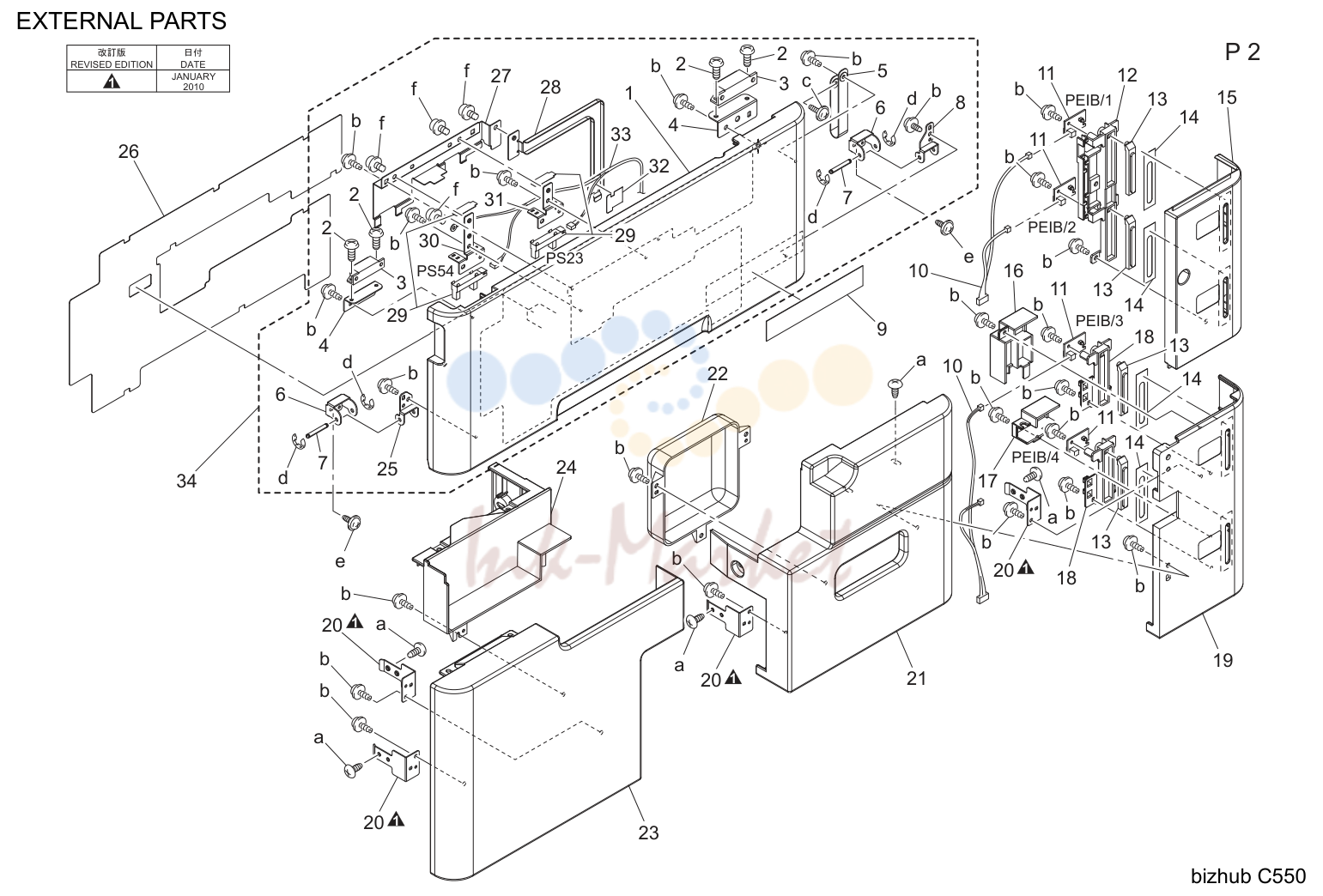

Внешние детали (P2)

№	Артикул	Наименование
2	4038 1051 01 запросить цену →	Screw
3	4475 2603 02 запросить цену →	Magnet catch
5	4120 1014 02 запросить цену →	Band
29	4037 0901 01 запросить цену →	Photo interrupter

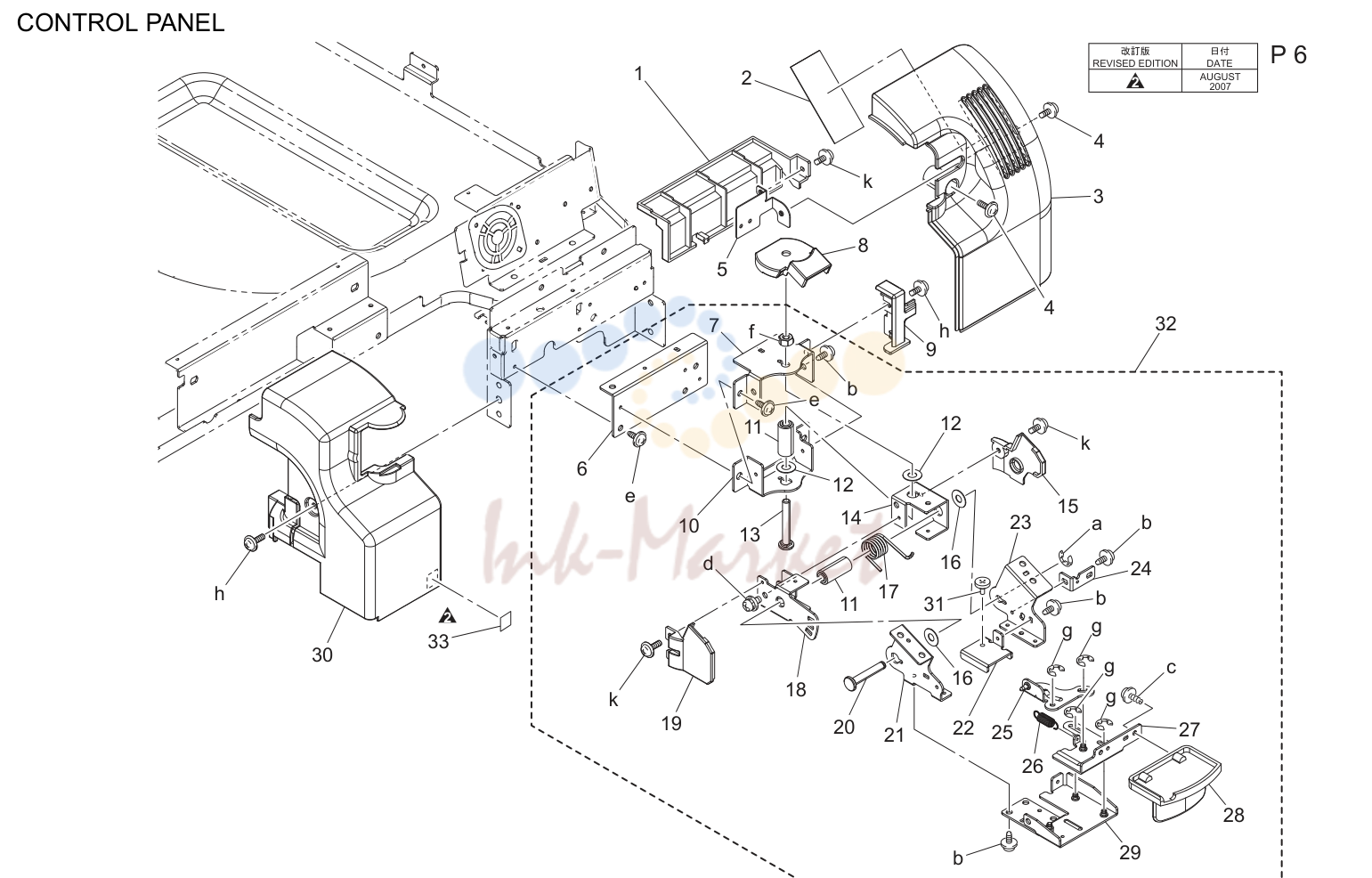

Панель управления (P6)

№	Артикул	Наименование
4	4154 3804 01 запросить цену →	Screw

Крышка сканера (P7)

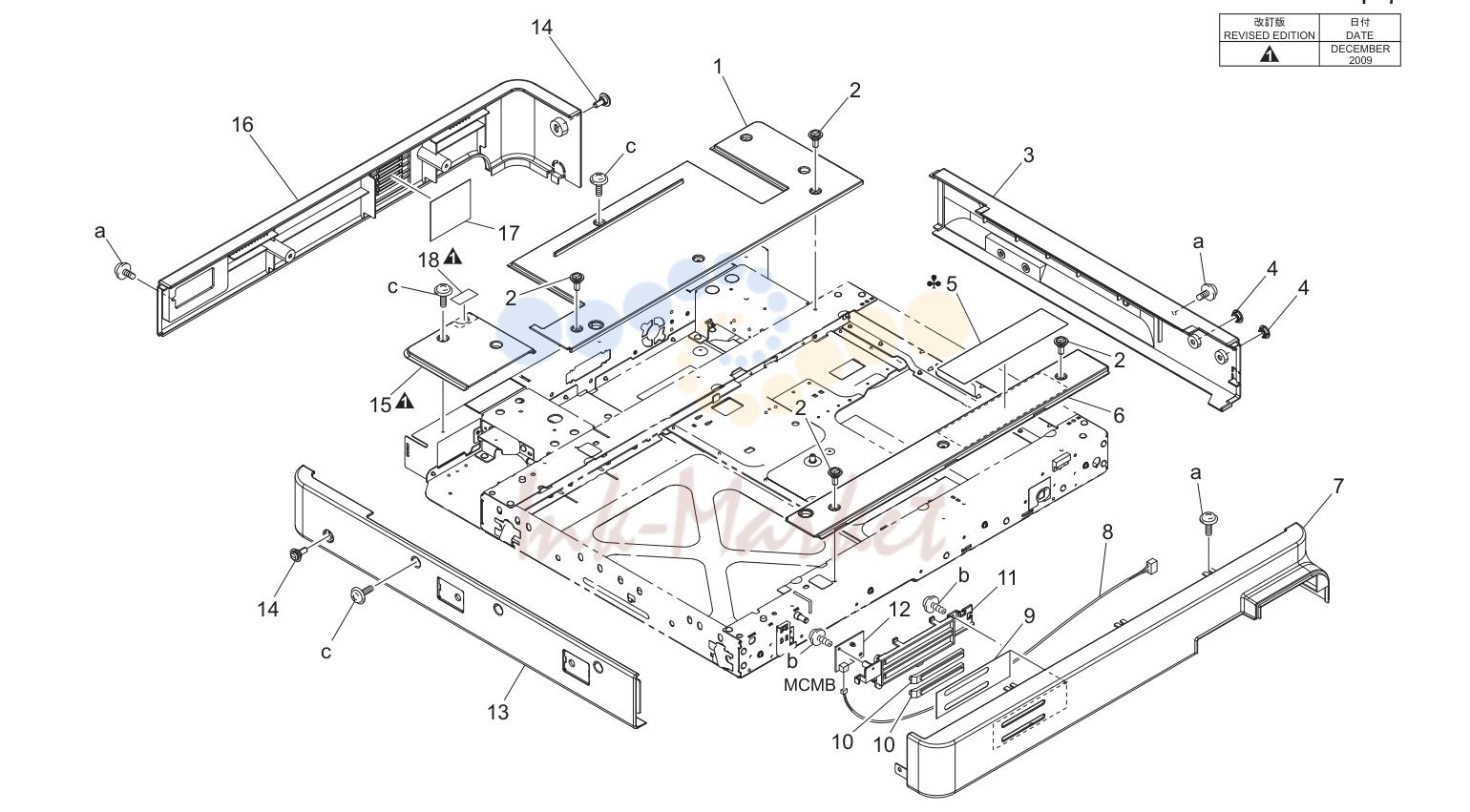

№	Артикул	Наименование
17	4025 2285 02 запросить цену →	Filter

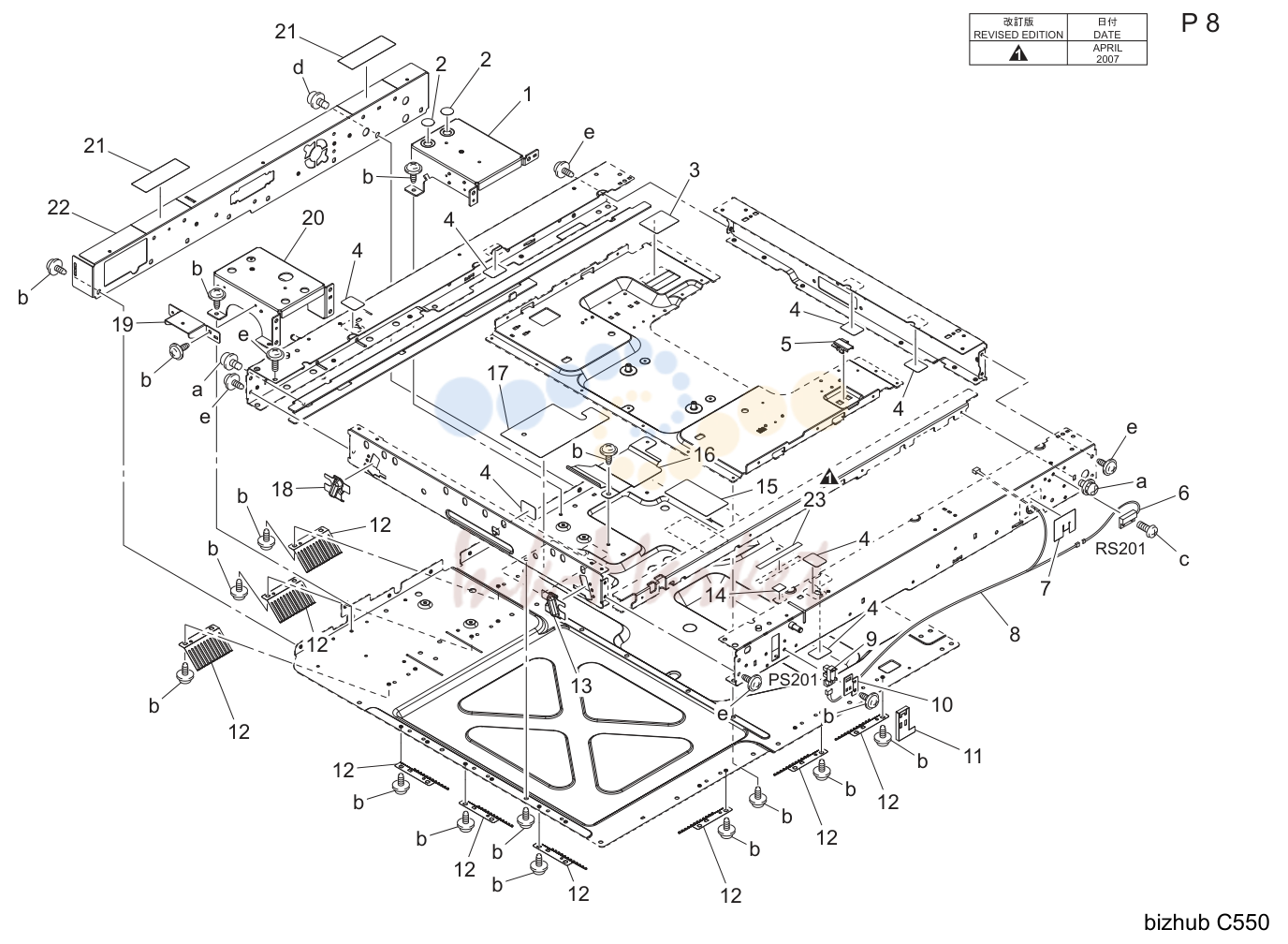

Ir рама (P8)

№	Артикул	Наименование
4	4581 1625 01 запросить цену →	Уплотнитель
6	9334 2610 12 запросить цену →	Reed выключатель
9	9335 1400 61 запросить цену →	Solid state выключатель

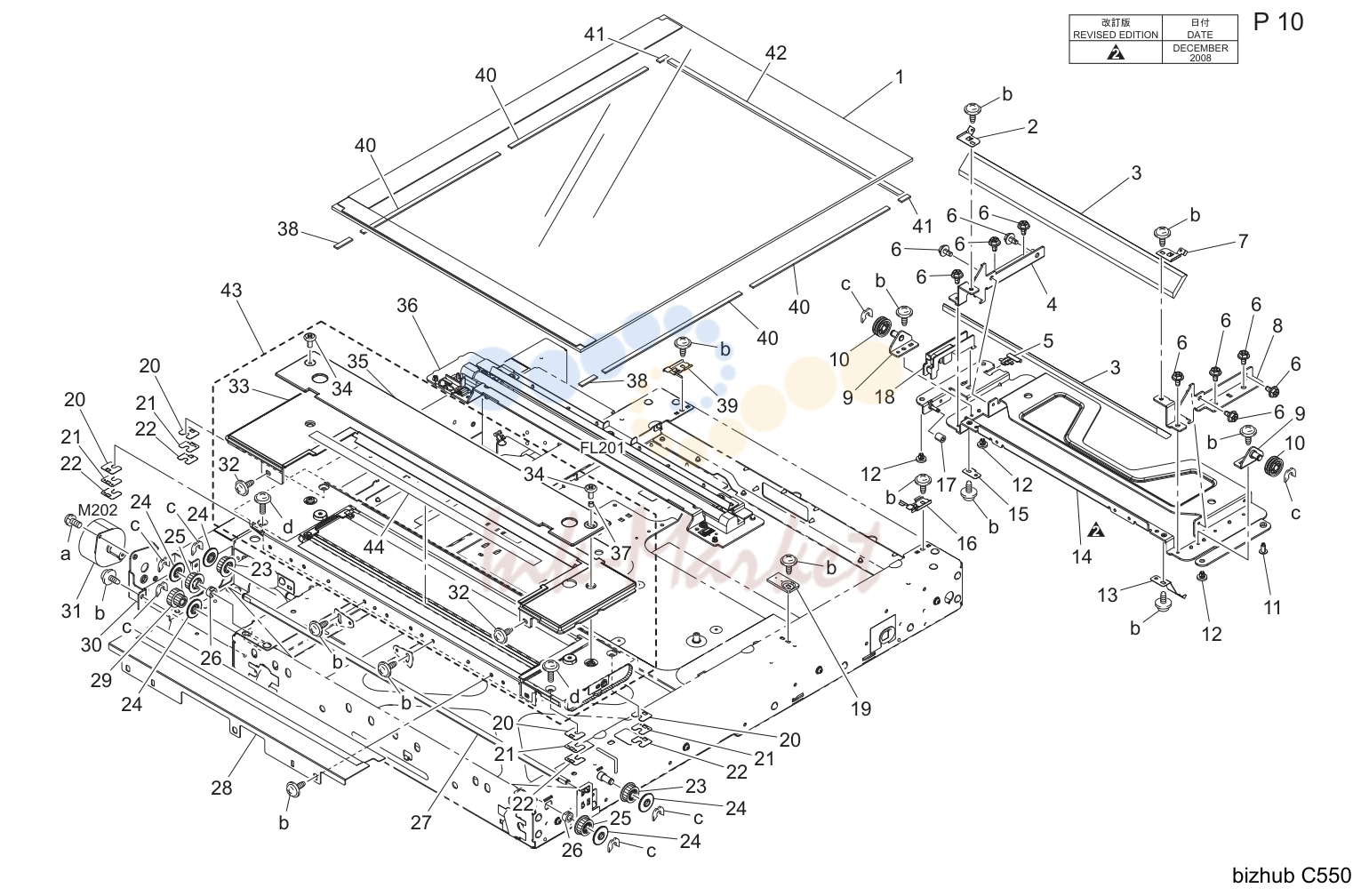

Сканер секция (P10)

№	Артикул	Наименование
11	4002 1481 01 запросить цену →	Втулка
12	4002 1480 02 запросить цену →	Втулка
26	1200 3121 09 запросить цену →	Втулка
32	4036 1410 01 запросить цену →	Shoulder screw

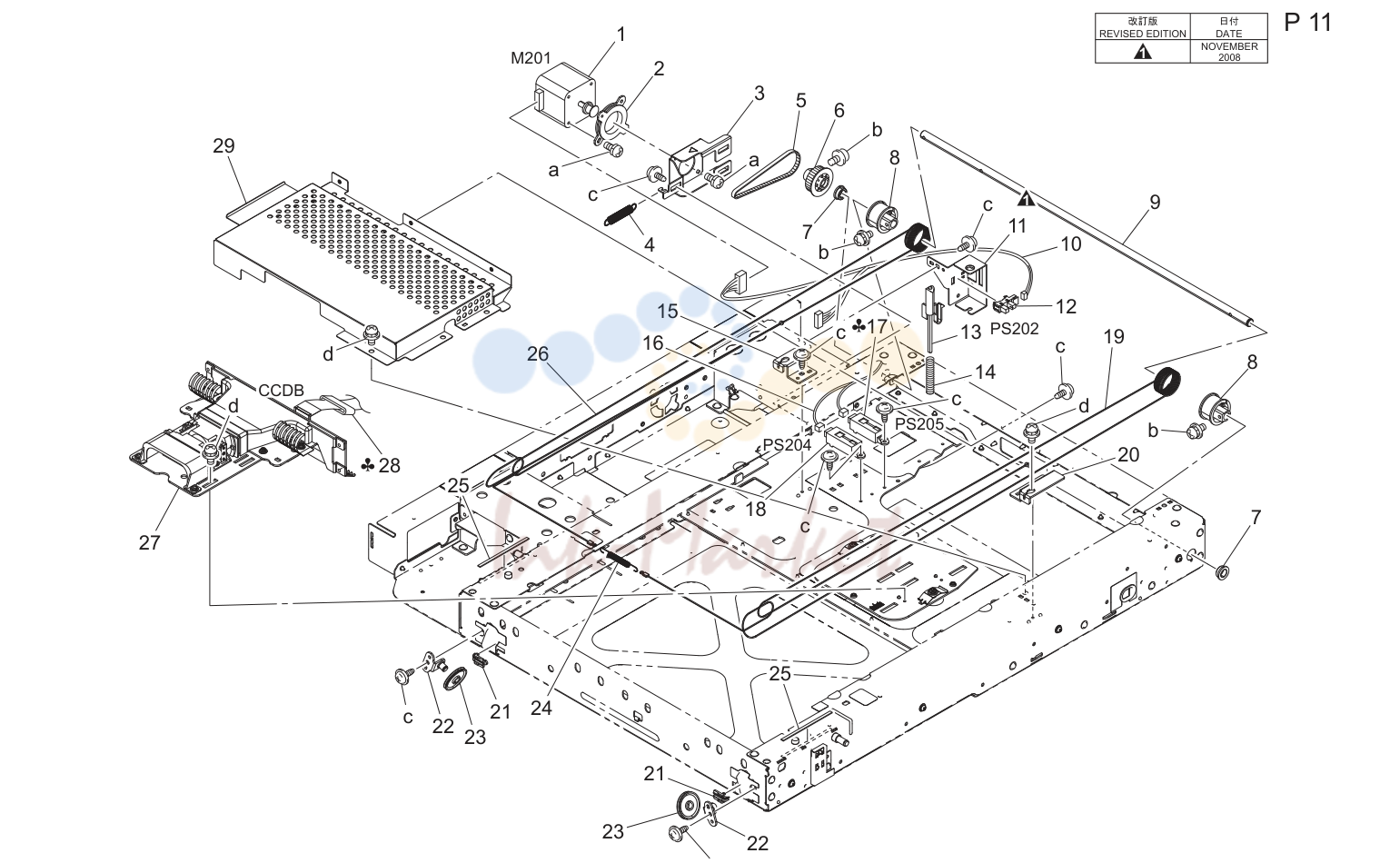

Ccd узел/сканер drive (P11)

№	Артикул	Наименование
4	4002 1458 01 запросить цену →	Tension пружина
12	4037 0903 01 запросить цену →	Photo interrupter
14	4036 1720 01 запросить цену →	Pressure пружина
17	9335 1400 81 запросить цену →	Solid state выключатель
18	9335 1400 81 запросить цену →	Solid state выключатель
28	9326 1200 21 запросить цену →	Ferrite core

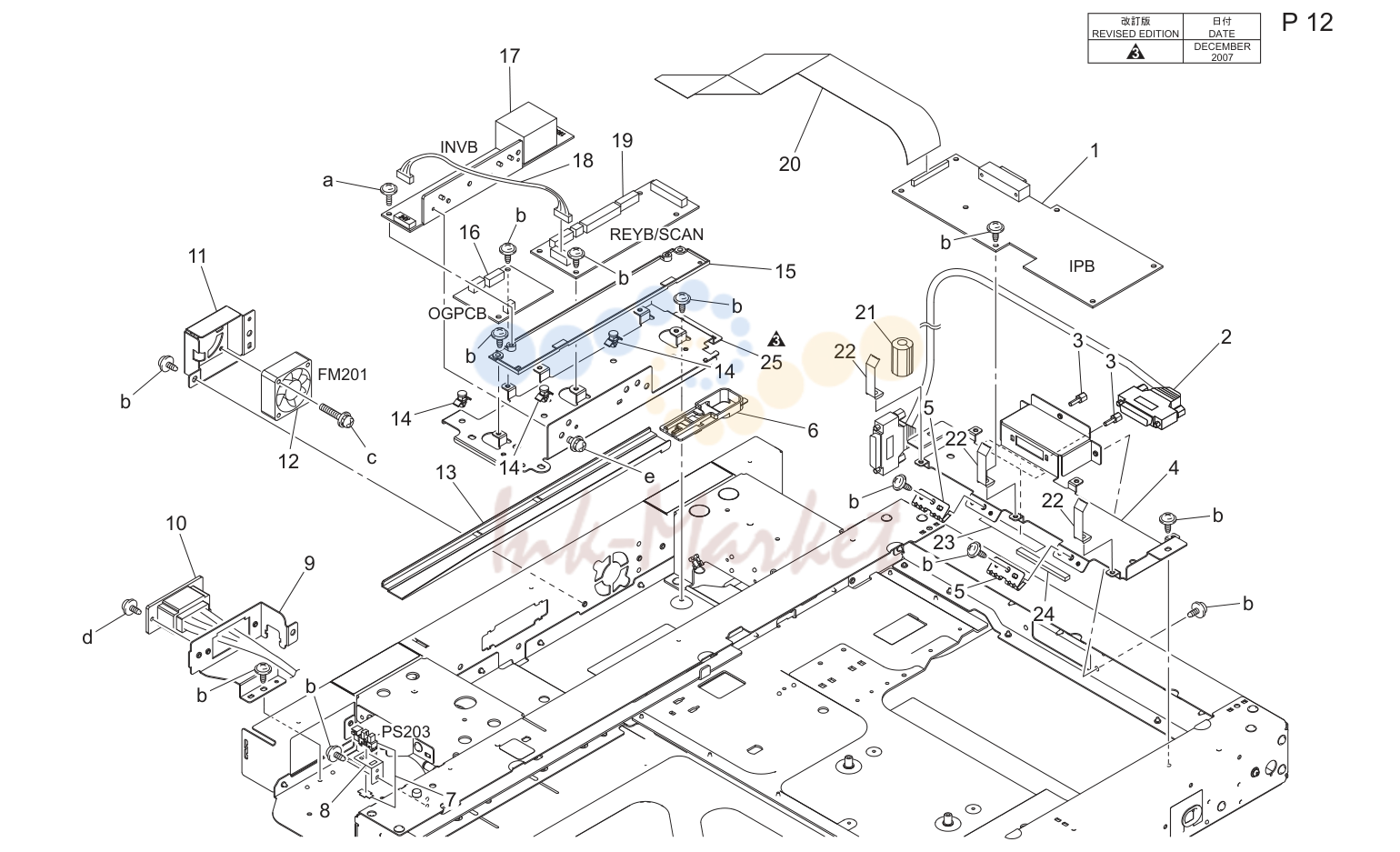

Ir плата секция (P12)

№	Артикул	Наименование
7	4037 0903 01 запросить цену →	Photo interrupter
12	9313 1500 21 запросить цену →	Вентилятор мотор
15	4036 1353 04 запросить цену →	Insulating member
21	9326 1910 21 запросить цену →	Ferrite core

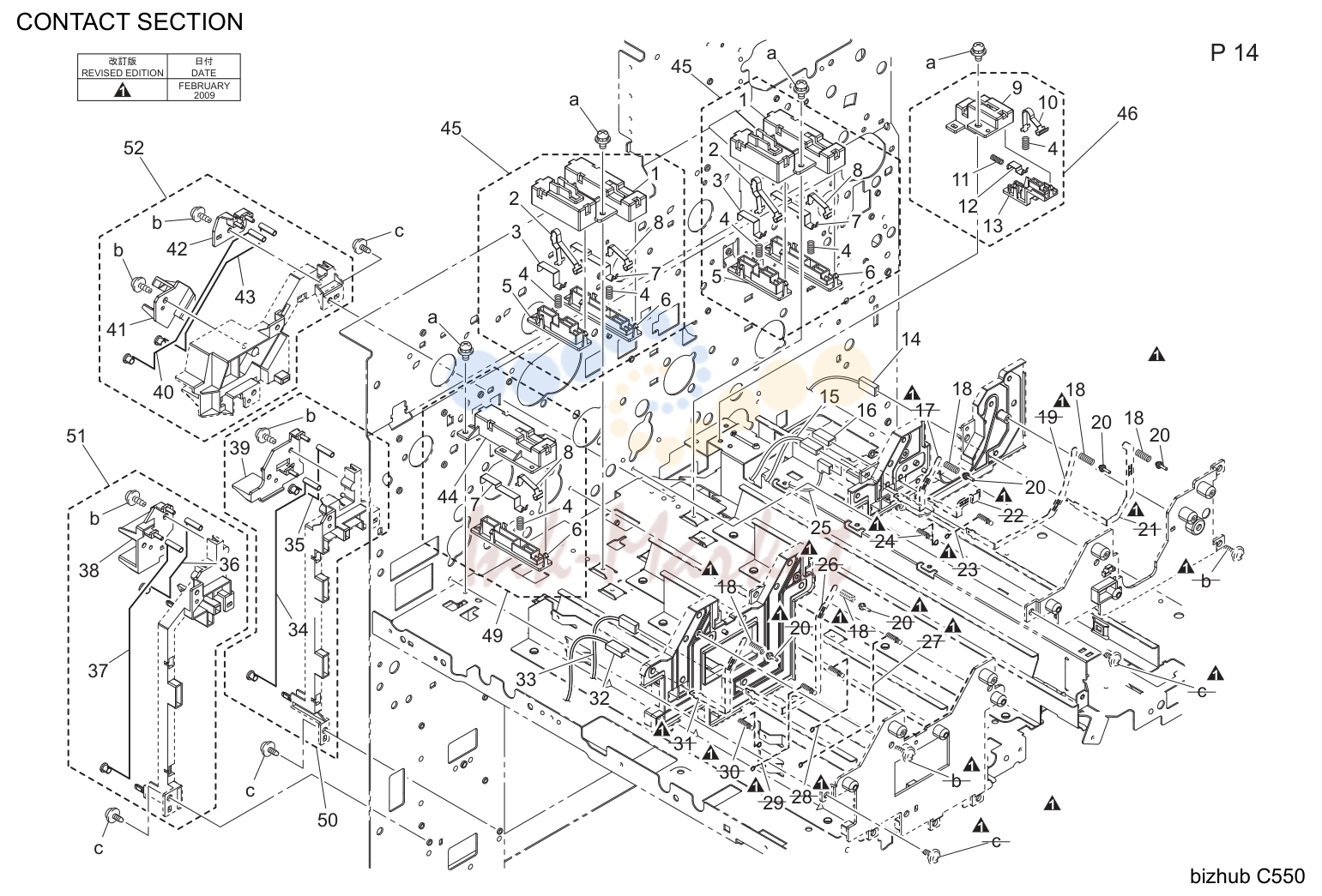

Contact секция (P14)

№	Артикул	Наименование
18	4004 2317 01 запросить цену →	Pressure пружина
20	4036 2311 01 запросить цену →	Pin

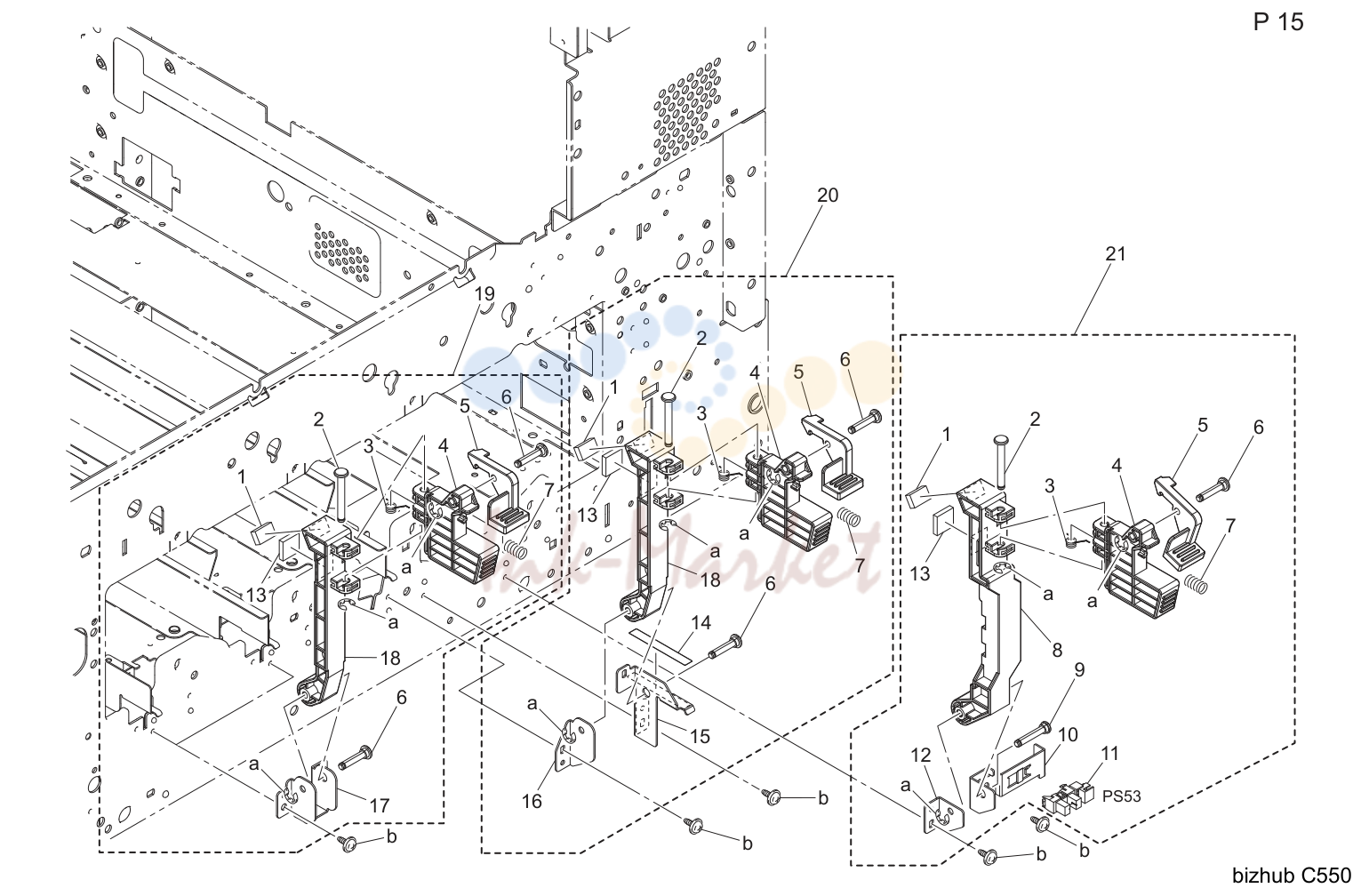

I/u lock рычаг (P15)

№	Артикул	Наименование
1	4004 1829 02 запросить цену →	Cushion
11	9335 1300 61 запросить цену →	Photo interrupter

Ozone воздуховод (P16)

№	Артикул	Наименование
5	4036 6062 02 запросить цену →	Erase в сборе
17	9313 1400 41 запросить цену →	Вентилятор мотор
18	4036 2485 01 запросить цену →	Уплотнитель

Тонер supply секция (P17)

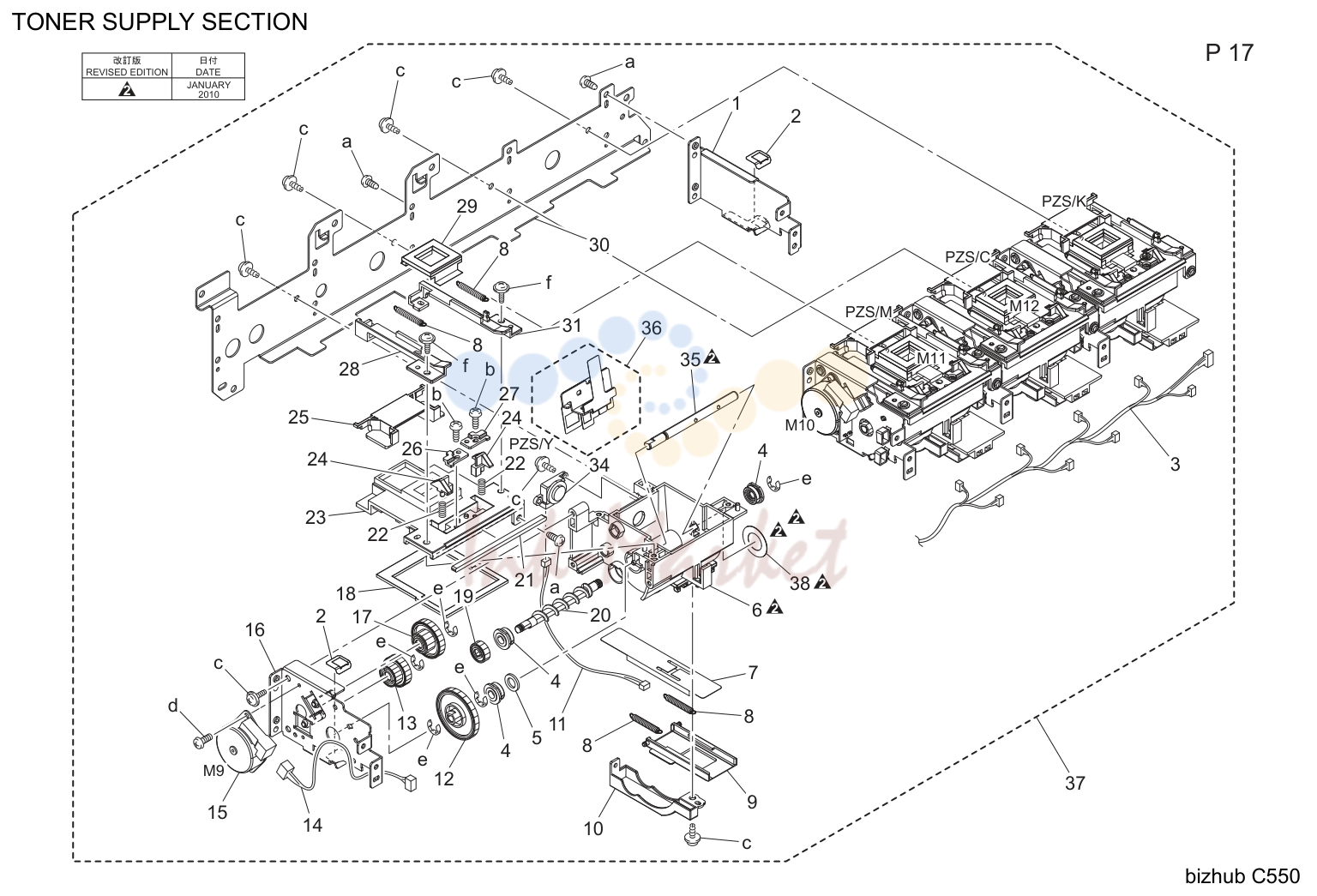

№	Артикул	Наименование
7	4036 5349 03 запросить цену →	Уплотнитель
8	4036 5348 01 запросить цену →	Tension пружина
9	4036 5347 02 запросить цену →	Shutter

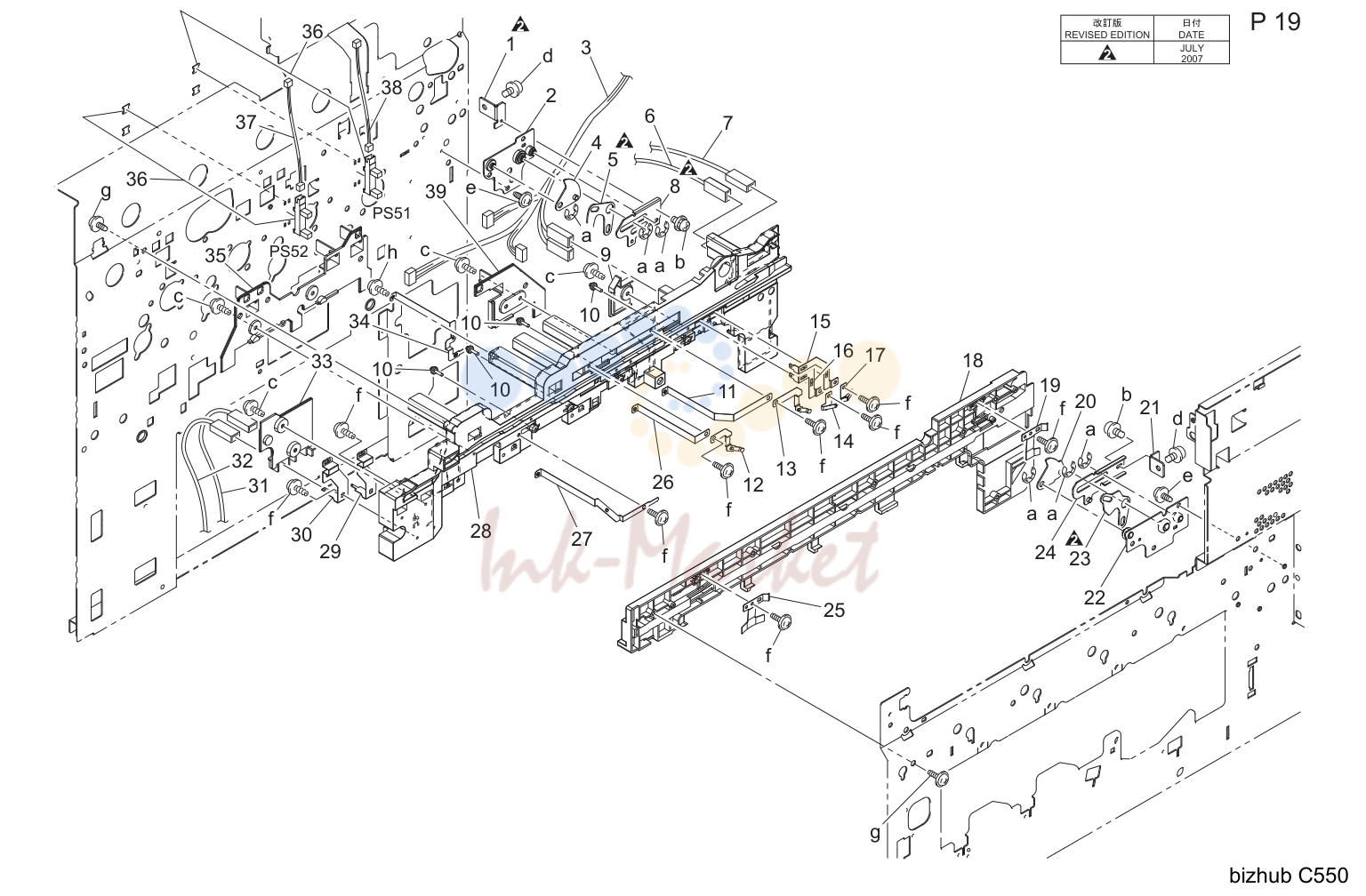

Перенос rail секция (P19)

№	Артикул	Наименование
10	4036 2311 01 запросить цену →	Pin

Erase lamp (P20)

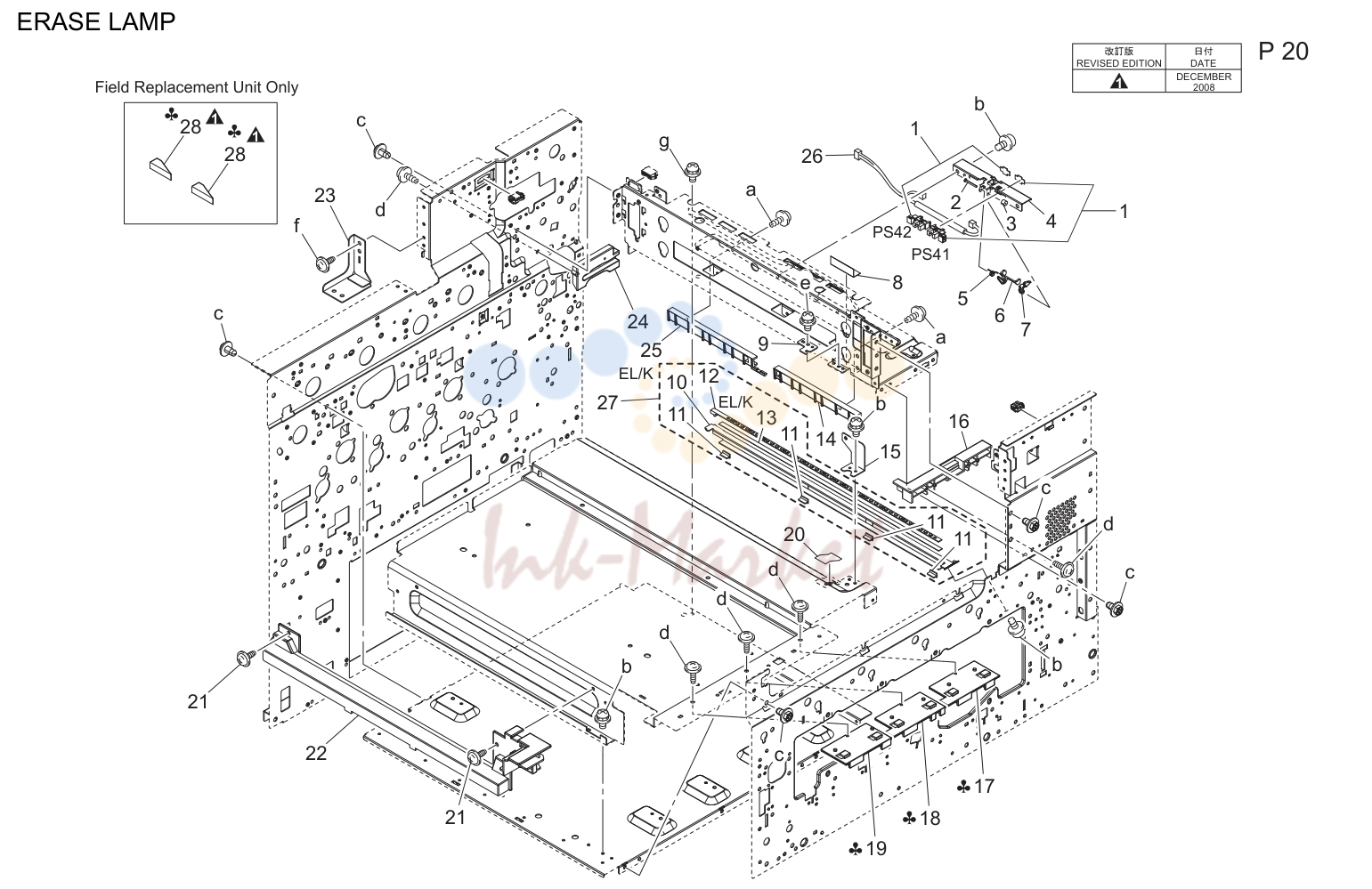

№	Артикул	Наименование
1	4037 0906 01 запросить цену →	Photo interrupter
3	1134 3041 01 запросить цену →	Collar
21	4154 3804 01 запросить цену →	Screw

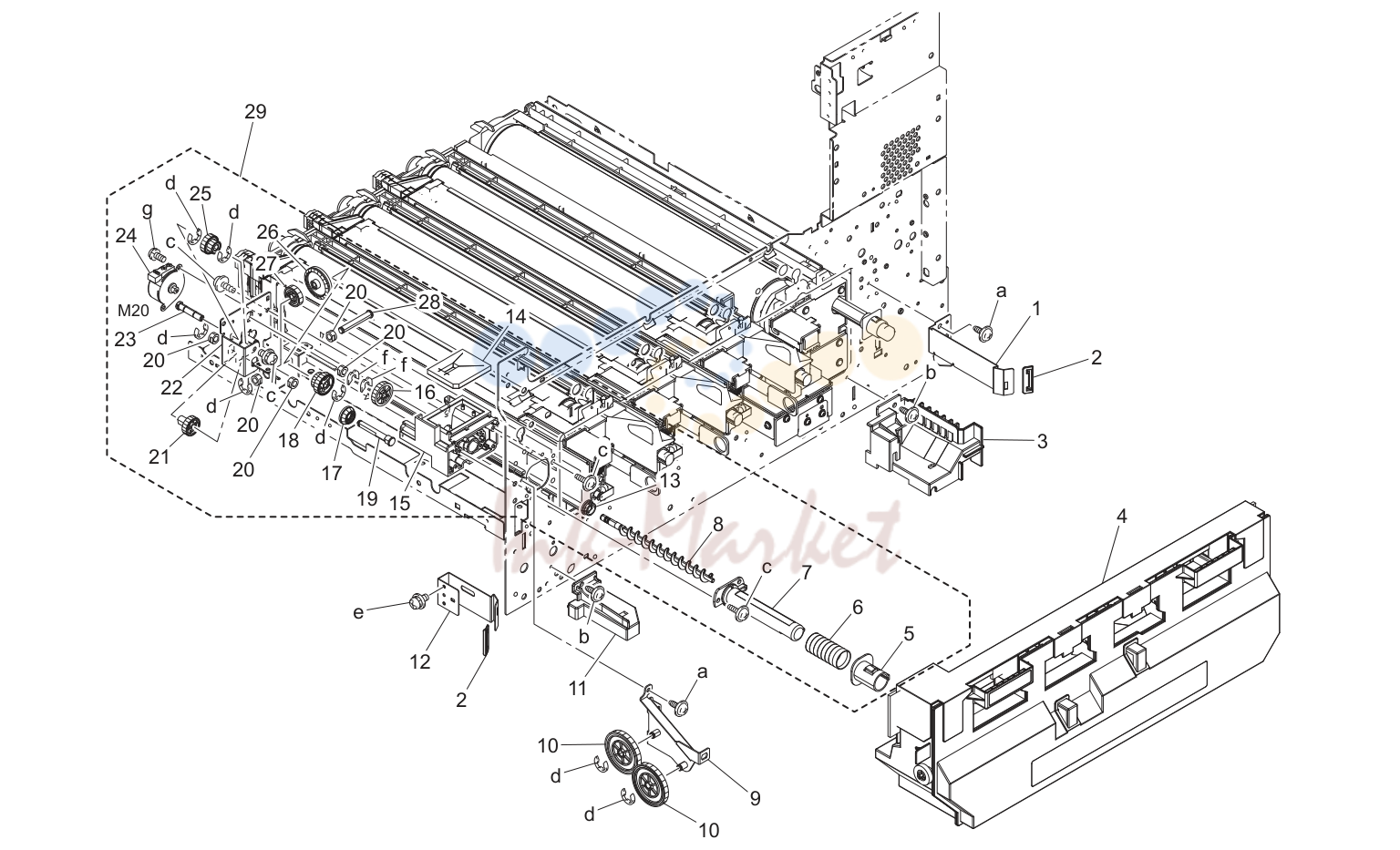

Тонер collect секция (P21)

№	Артикул	Наименование
20	4131 2537 01 запросить цену →	Втулка

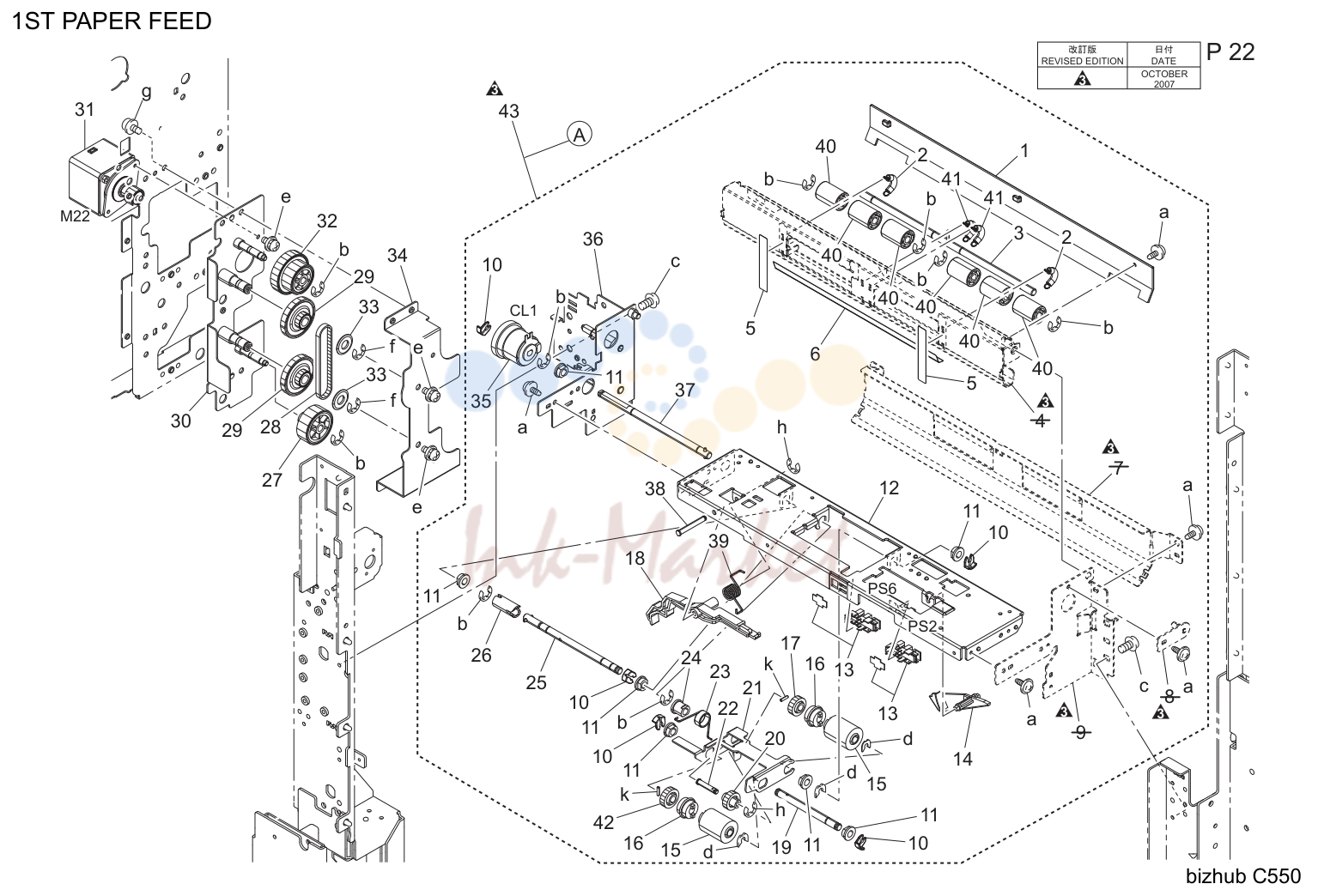

1st подача бумаги (P22)

№	Артикул	Наименование
11	4131 3003 01 запросить цену →	Втулка
13	4037 0906 01 запросить цену →	Photo interrupter
14	4030 3016 12 запросить цену →	Actuator
17	4425 3013 01 запросить цену →	Шестерня 30t
18	4030 3011 03 запросить цену →	Рычаг
20	4030 3008 01 запросить цену →	Шестерня 29t
22	4040 3097 01 запросить цену →	Вал
24	1065 3086 01 запросить цену →	Втулка
40	4030 3122 01 запросить цену →	Roll
42	4425 3016 01 запросить цену →	Шестерня 32t

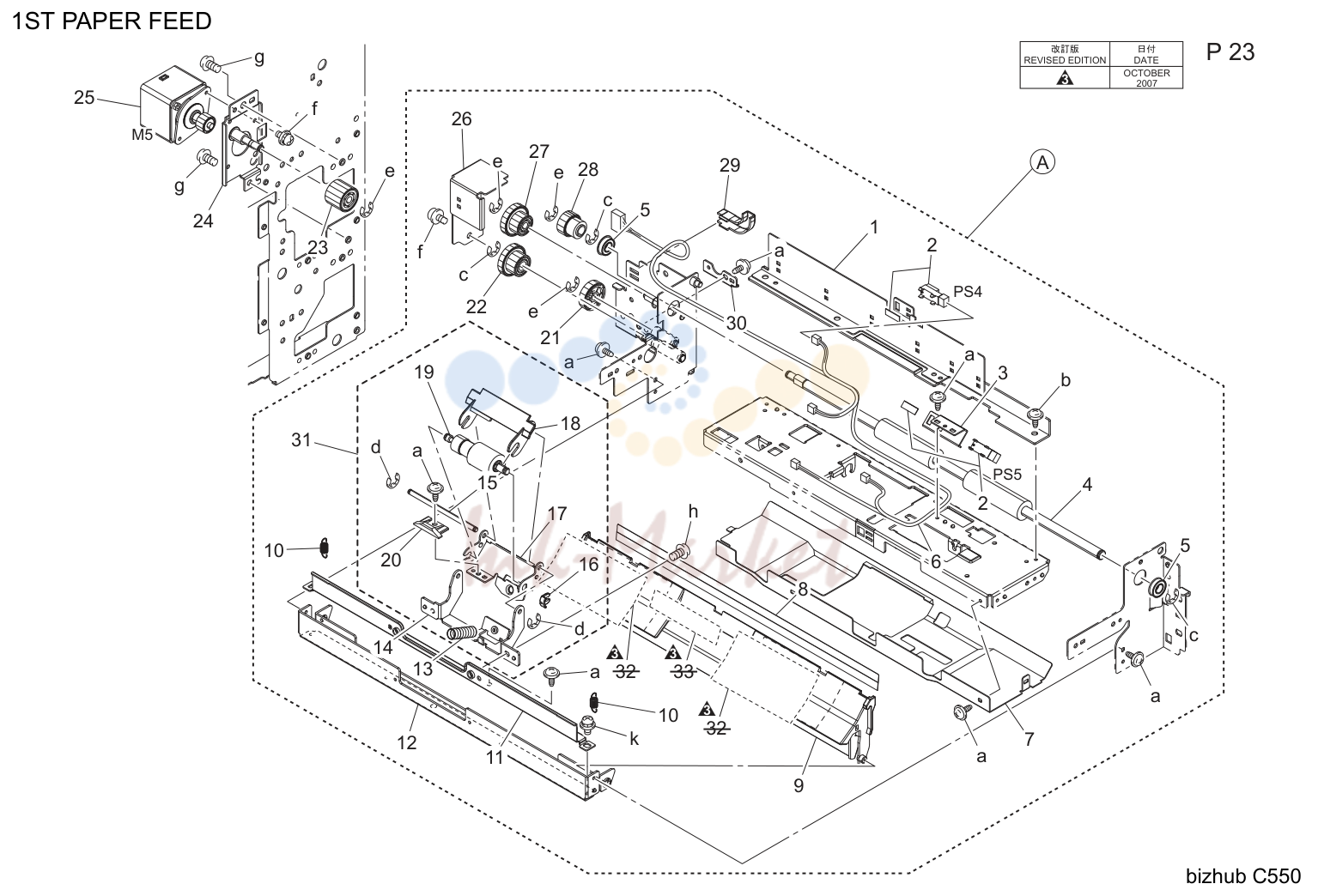

1st подача бумаги (P23)

№	Артикул	Наименование
2	4037 0902 01 запросить цену →	Photo interrupter
3	4348 3049 01 запросить цену →	Кронштейн
5	4131 3532 02 запросить цену →	Втулка
10	4030 3125 01 запросить цену →	Tension пружина
15	4030 3039 01 запросить цену →	Вал
20	4030 3078 01 запросить цену →	Рычаг

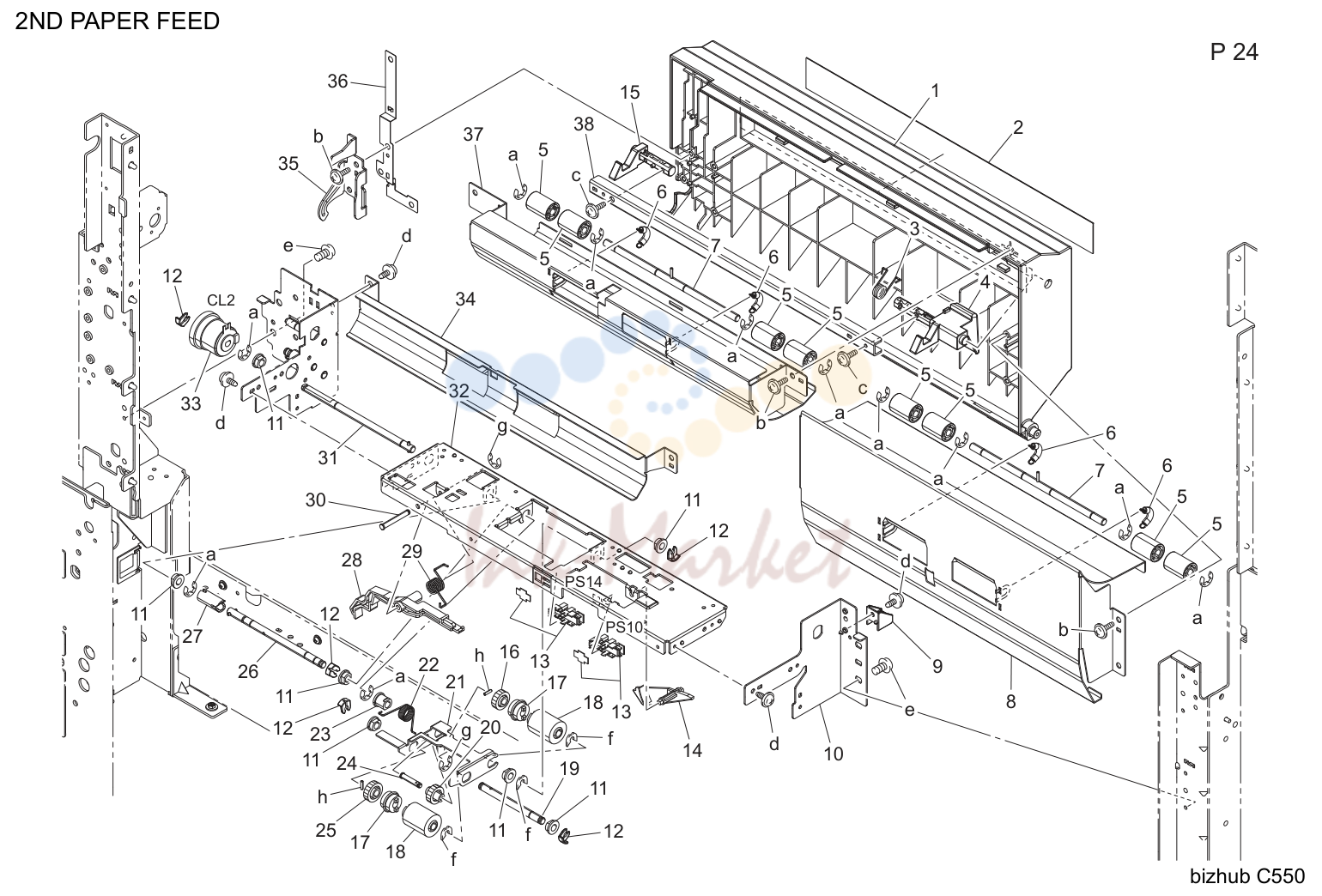

2nd подача бумаги (P24)

№	Артикул	Наименование
5	4030 3122 01 запросить цену →	Roll
11	4131 3003 01 запросить цену →	Втулка
13	4037 0906 01 запросить цену →	Photo interrupter
14	4030 3016 12 запросить цену →	Actuator
16	4425 3013 01 запросить цену →	Шестерня 30t
20	4030 3008 01 запросить цену →	Шестерня 29t
23	1065 3086 01 запросить цену →	Втулка
24	4040 3097 01 запросить цену →	Вал
25	4425 3016 01 запросить цену →	Шестерня 32t
28	4030 3011 03 запросить цену →	Рычаг

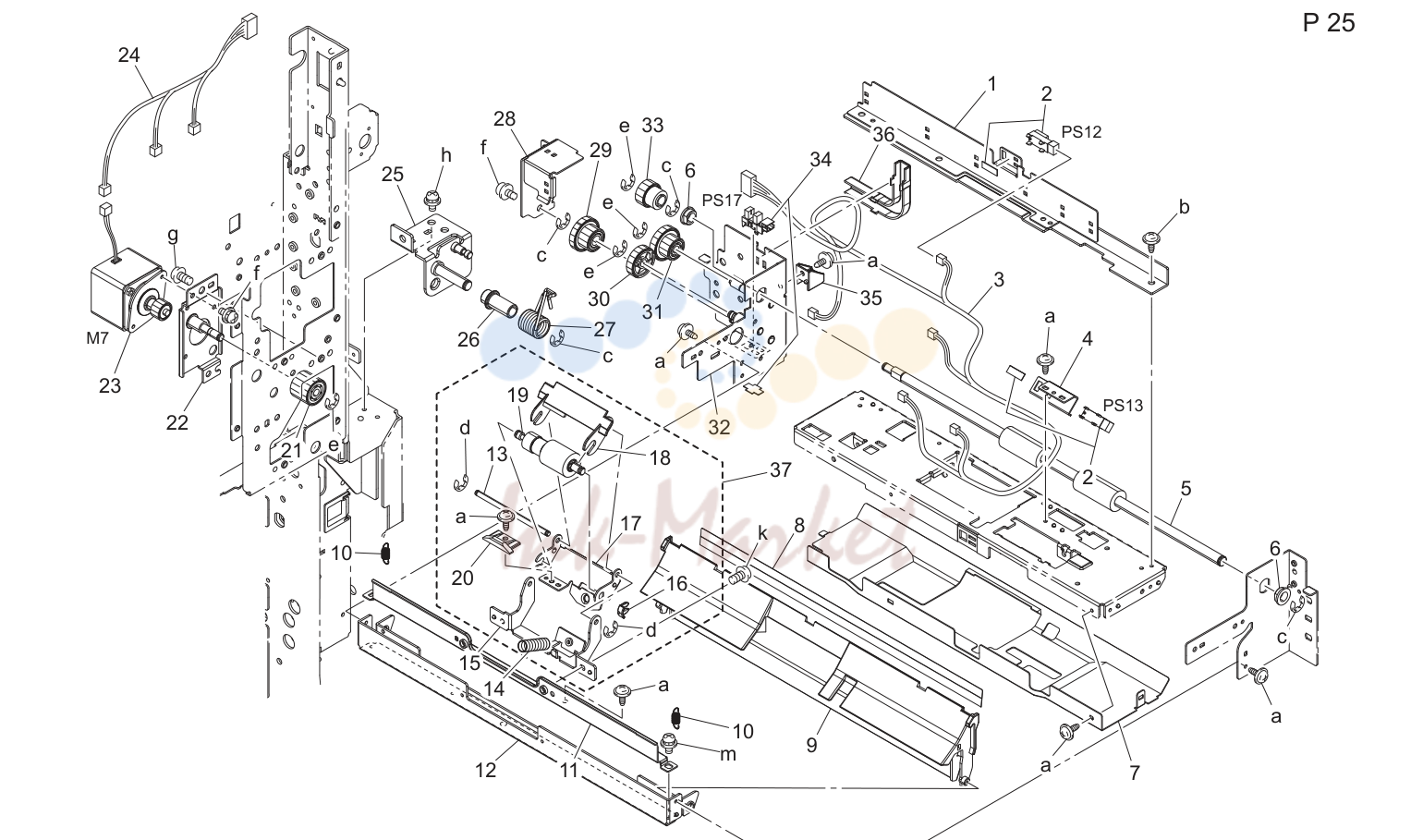

2nd подача бумаги (P25)

№	Артикул	Наименование
2	4037 0902 01 запросить цену →	Photo interrupter
4	4348 3049 01 запросить цену →	Кронштейн
6	4131 3532 02 запросить цену →	Втулка
10	4030 3125 01 запросить цену →	Tension пружина
13	4030 3039 01 запросить цену →	Вал
20	4030 3078 01 запросить цену →	Рычаг
34	4037 0906 01 запросить цену →	Photo interrupter

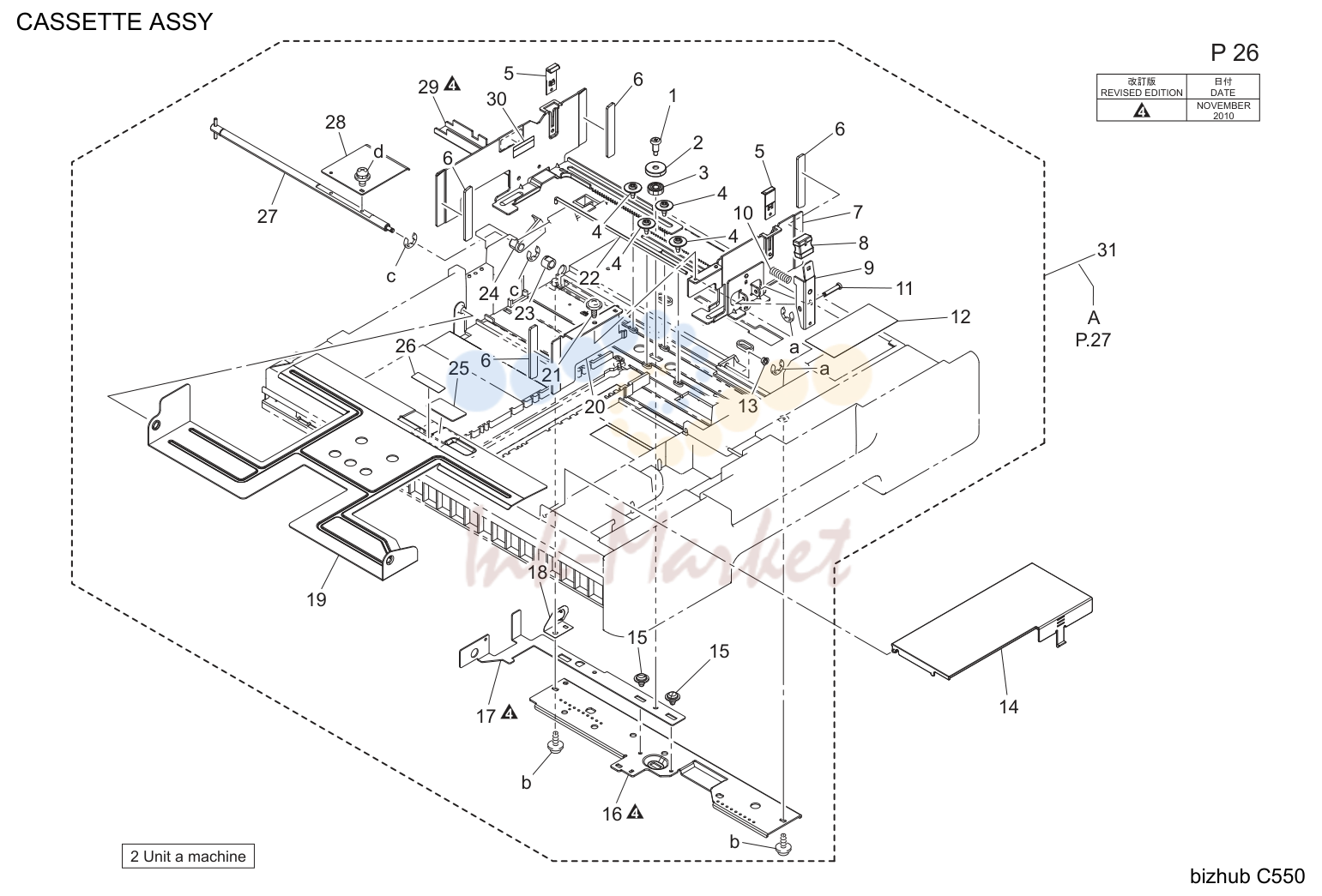

Cassette в сборе (P26)

№	Артикул	Наименование
1	4030 3214 02 запросить цену →	Shoulder screw
2	4030 3215 01 запросить цену →	Направляющая
3	4658 3012 01 запросить цену →	Шестерня 14t
4	4163 5293 01 запросить цену →	Screw
5	4537 3317 01 запросить цену →	Направляющая
8	4037 3204 01 запросить цену →	Knob
9	4128 3823 01 запросить цену →	Рычаг
10	4498 3825 01 запросить цену →	Pressure пружина
11	4498 3826 01 запросить цену →	Вал
13	0992 3014 01 запросить цену →	Втулка
15	4498 3834 01 запросить цену →	Screw
21	4683 2137 01 запросить цену →	Screw
23	1274 3603 01 запросить цену →	Втулка
24	4030 3207 01 запросить цену →	Actuator
25	4030 3226 01 запросить цену →	Friction sheet
28	4030 3206 01 запросить цену →	Рычаг
30	4002 7306 01 запросить цену →	Label carrying capacity

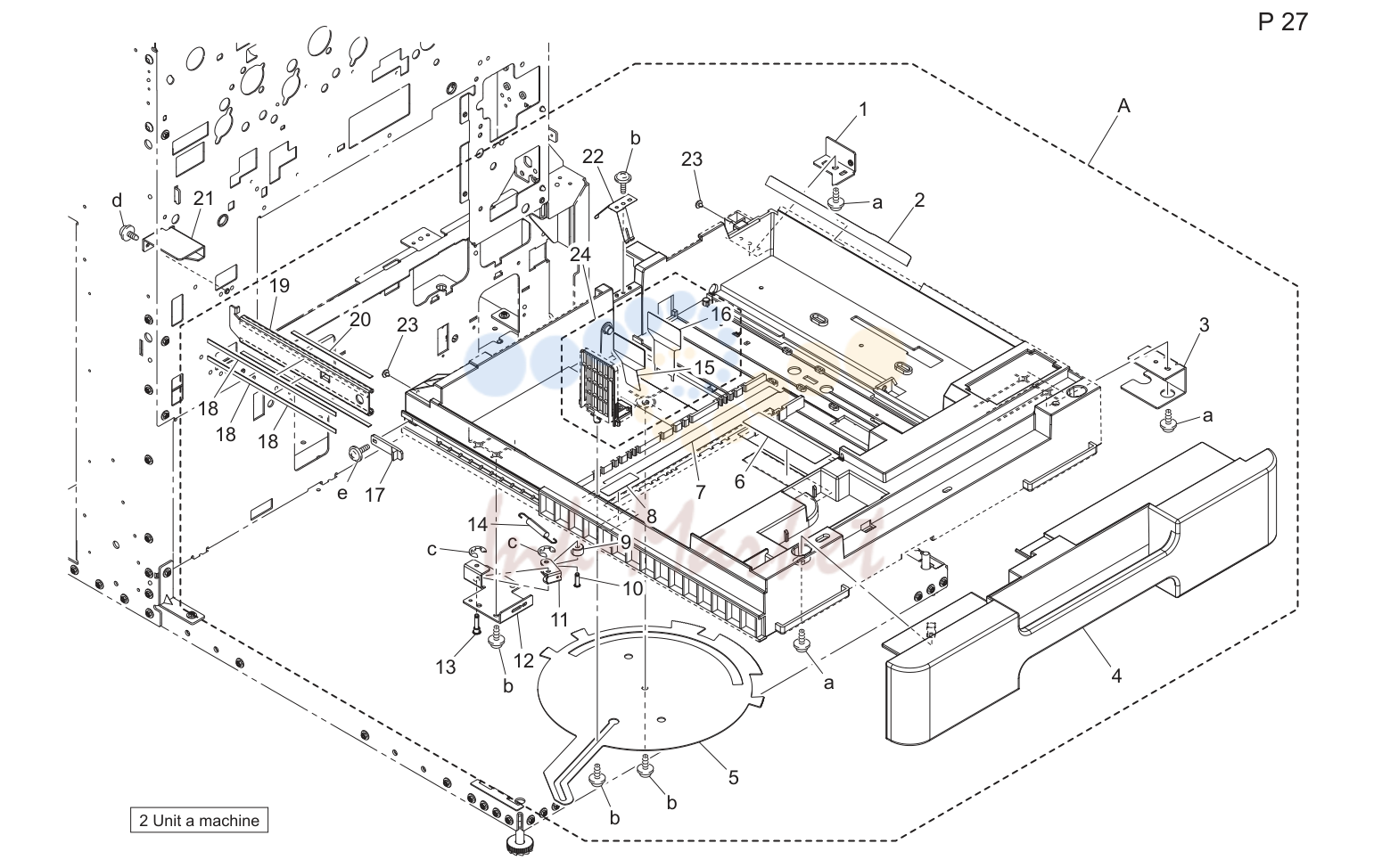

Cassette в сборе (P27)

№	Артикул	Наименование
16	4030 3228 12 запросить цену →	Направляющая
22	4030 3223 03 запросить цену →	Earth ground

Cassette rail (P28)

№	Артикул	Наименование
4	1151 3300 01 запросить цену →	Screw

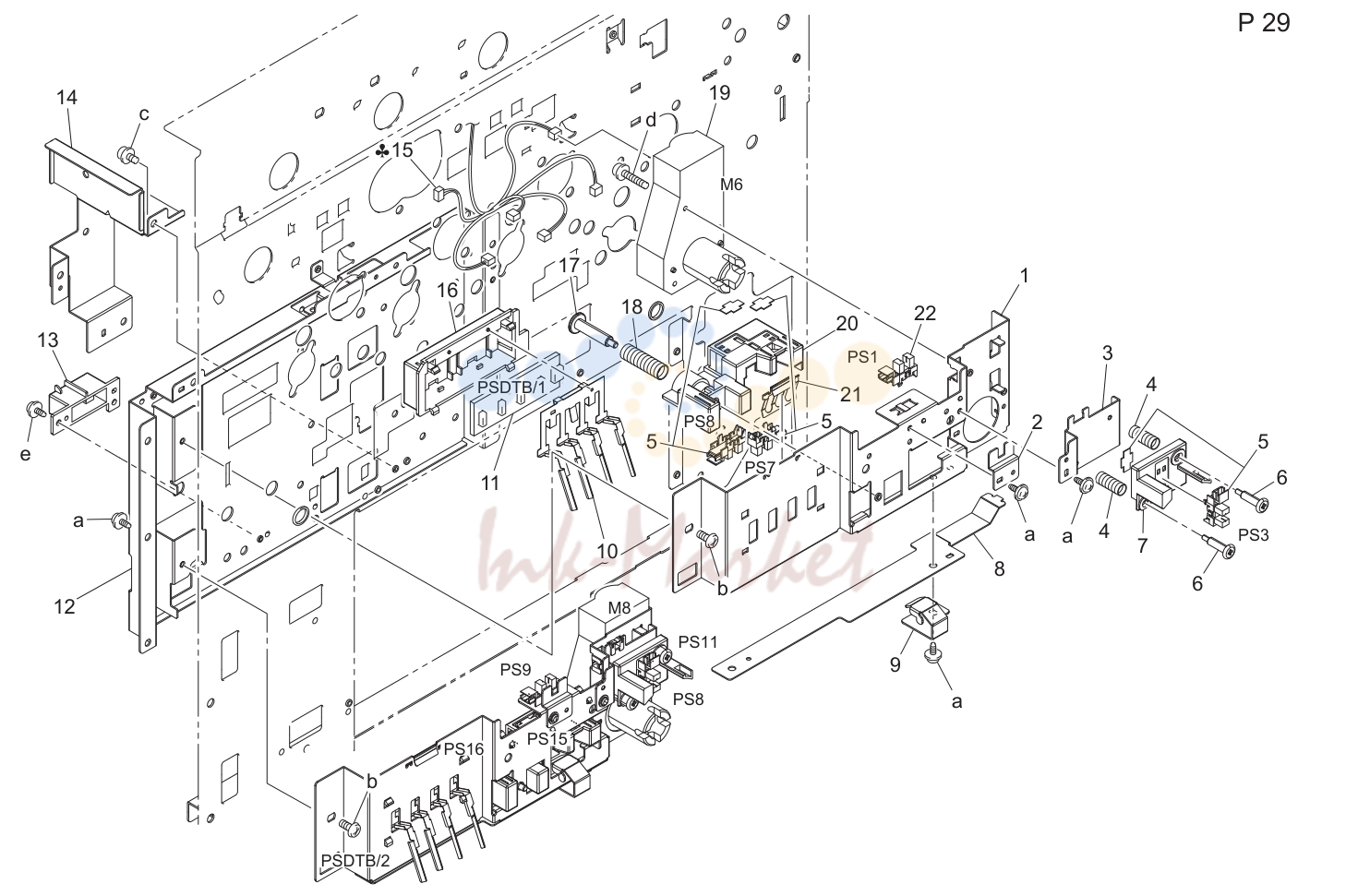

Size detecting секция (P29)

№	Артикул	Наименование
2	4030 3048 02 запросить цену →	Кронштейн
3	4030 3208 02 запросить цену →	Кронштейн
4	4030 3081 01 запросить цену →	Pressure пружина
5	4037 0906 01 запросить цену →	Photo interrupter
6	4030 3224 02 запросить цену →	Shoulder screw
7	4030 3083 01 запросить цену →	Держатель
8	4030 3049 01 запросить цену →	Кронштейн
10	4030 3091 01 запросить цену →	Рычаг
11	4037 0104 01 запросить цену →	Плата в сборе
16	4011 3012 01 запросить цену →	Держатель
17	4002 3131 01 запросить цену →	Shoulder screw
18	4002 3110 01 запросить цену →	Pressure пружина
20	4030 3047 02 запросить цену →	Держатель

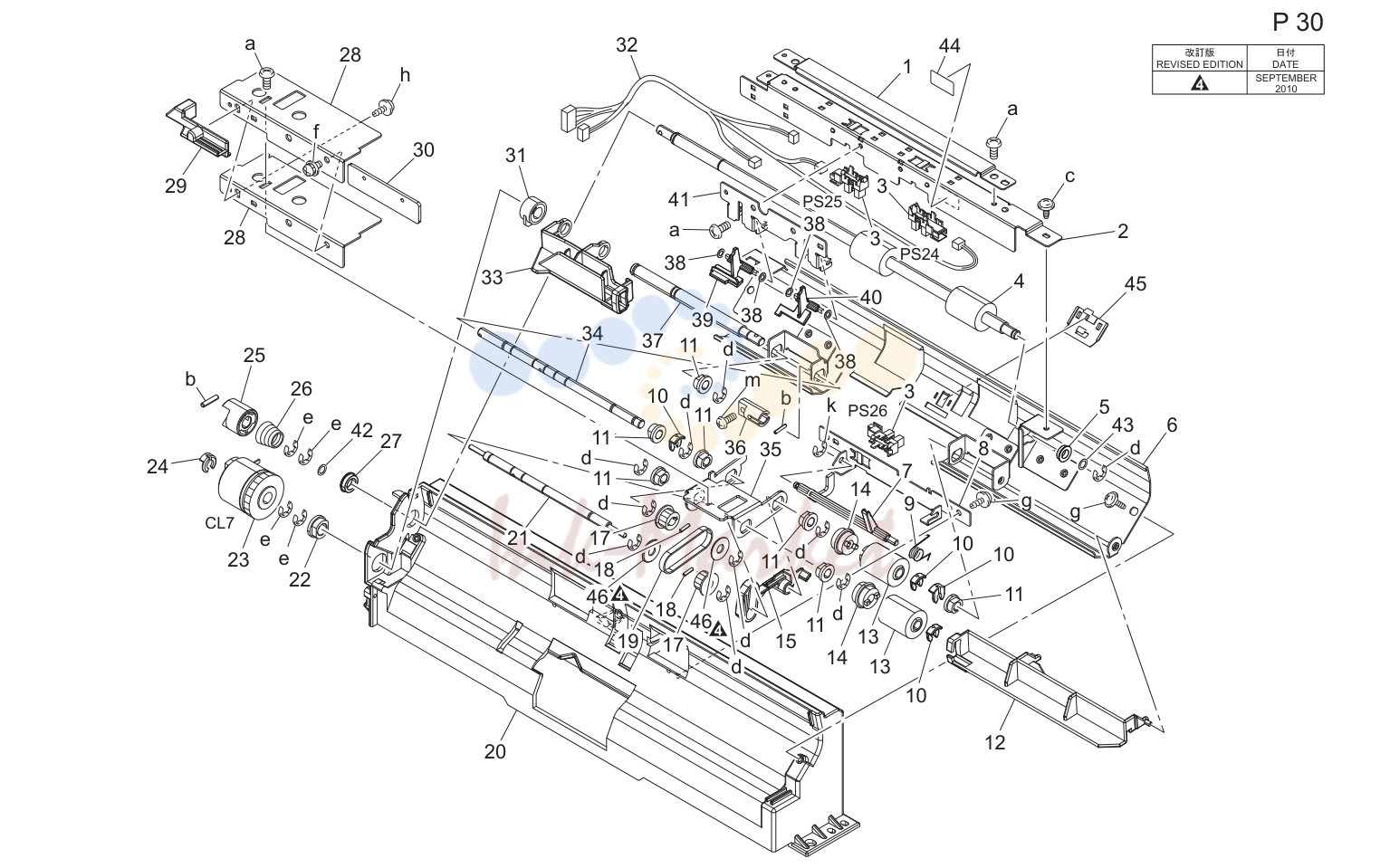

1000-sheet подача бумаги секция (P30)

№	Артикул	Наименование
18	1067 2501 01 запросить цену →	Pin

Lcc drive (P32)

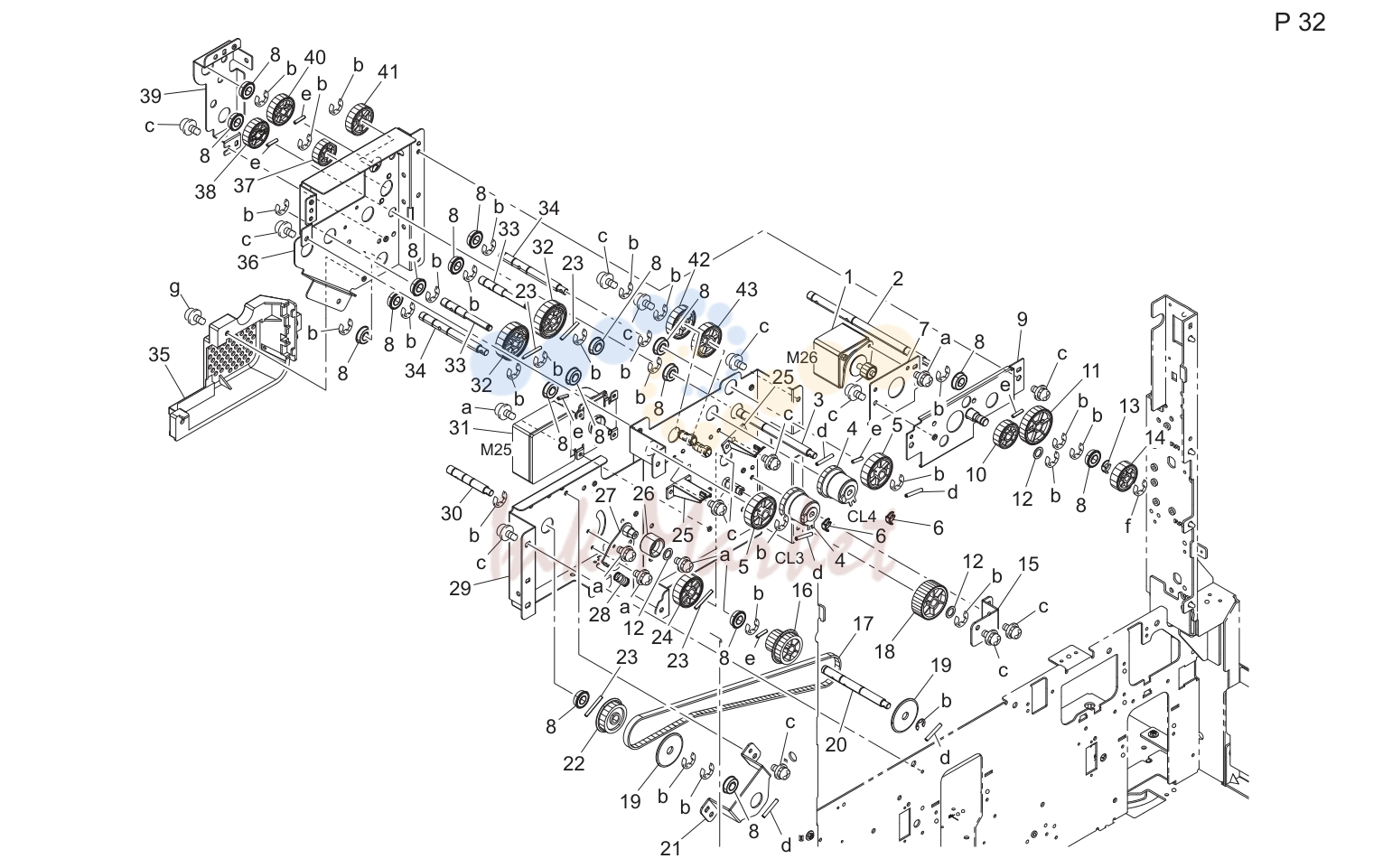

№	Артикул	Наименование
23	4004 2547 01 запросить цену →	Pin

Level conveyance секция (P34)

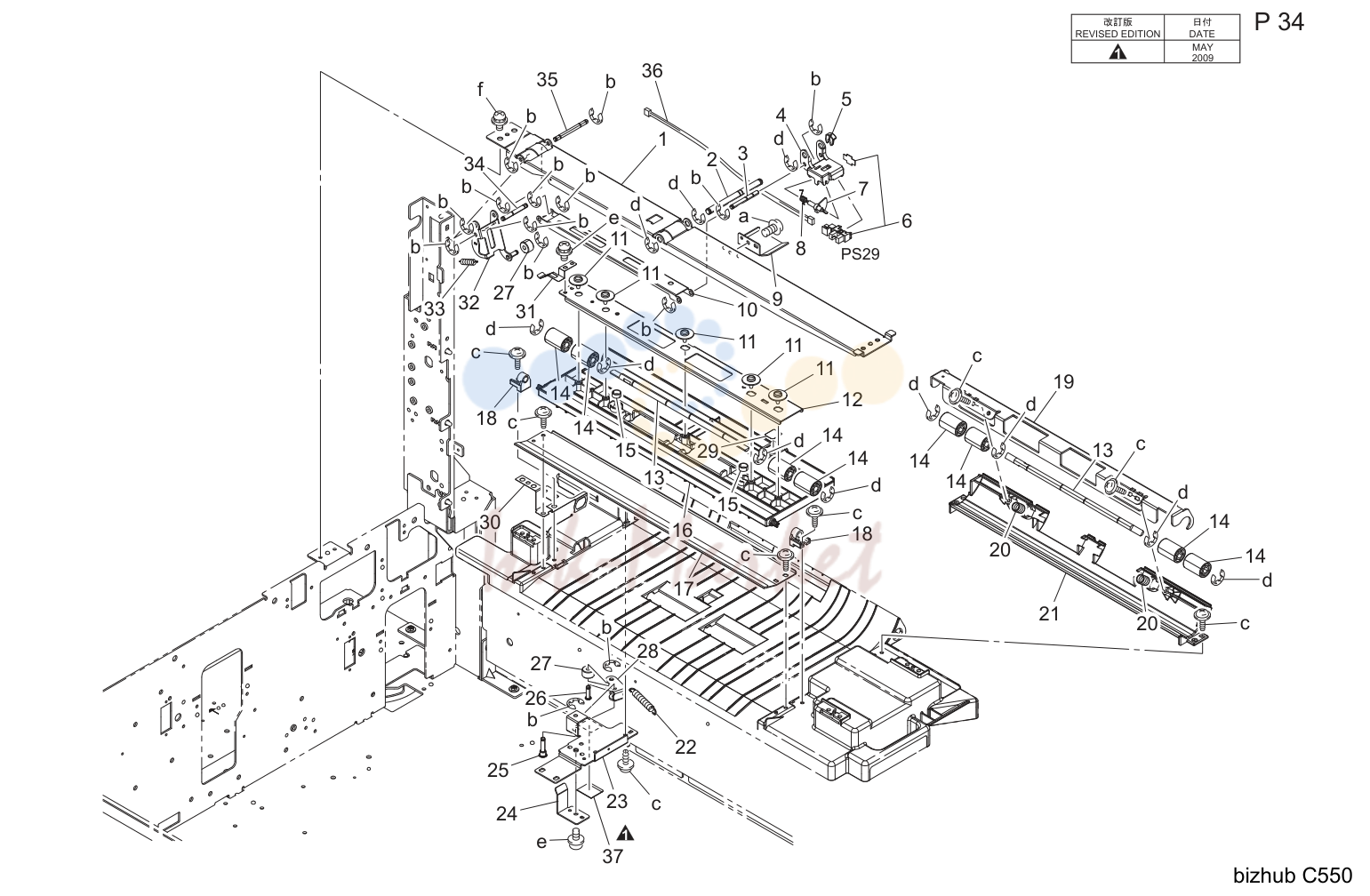

№	Артикул	Наименование
6	4037 0906 01 запросить цену →	Photo interrupter
11	4036 5966 01 запросить цену →	Screw
14	4030 3122 01 запросить цену →	Roll

1500-sheet подача бумаги секция (P35)

№	Артикул	Наименование
2	1134 3041 01 запросить цену →	Collar
5	1134 3042 02 запросить цену →	Вал

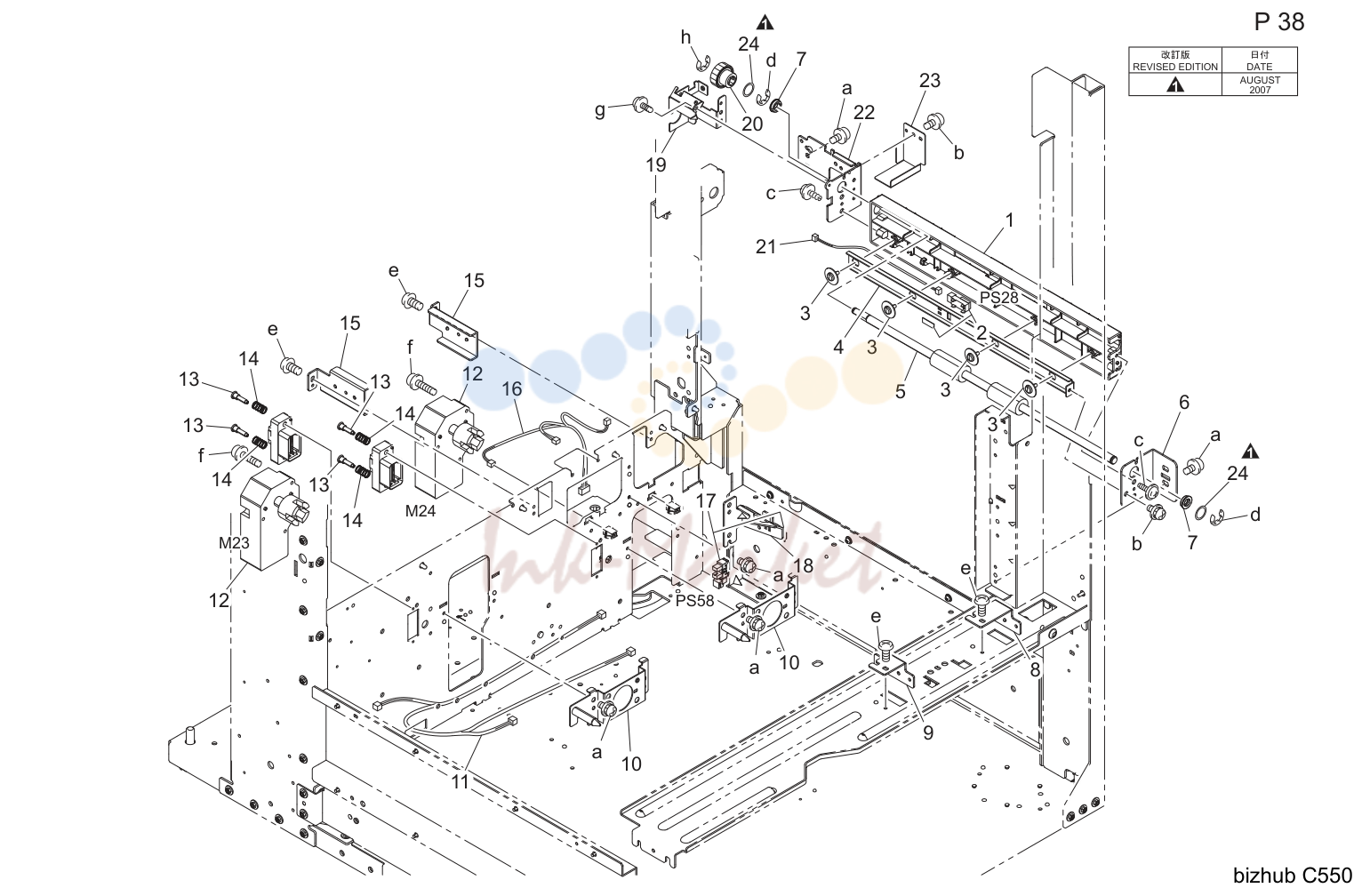

Lcc length conveyance секция (P38)

№	Артикул	Наименование
2	4037 0902 01 запросить цену →	Photo interrupter
3	4036 5966 01 запросить цену →	Screw
17	4037 0906 01 запросить цену →	Photo interrupter

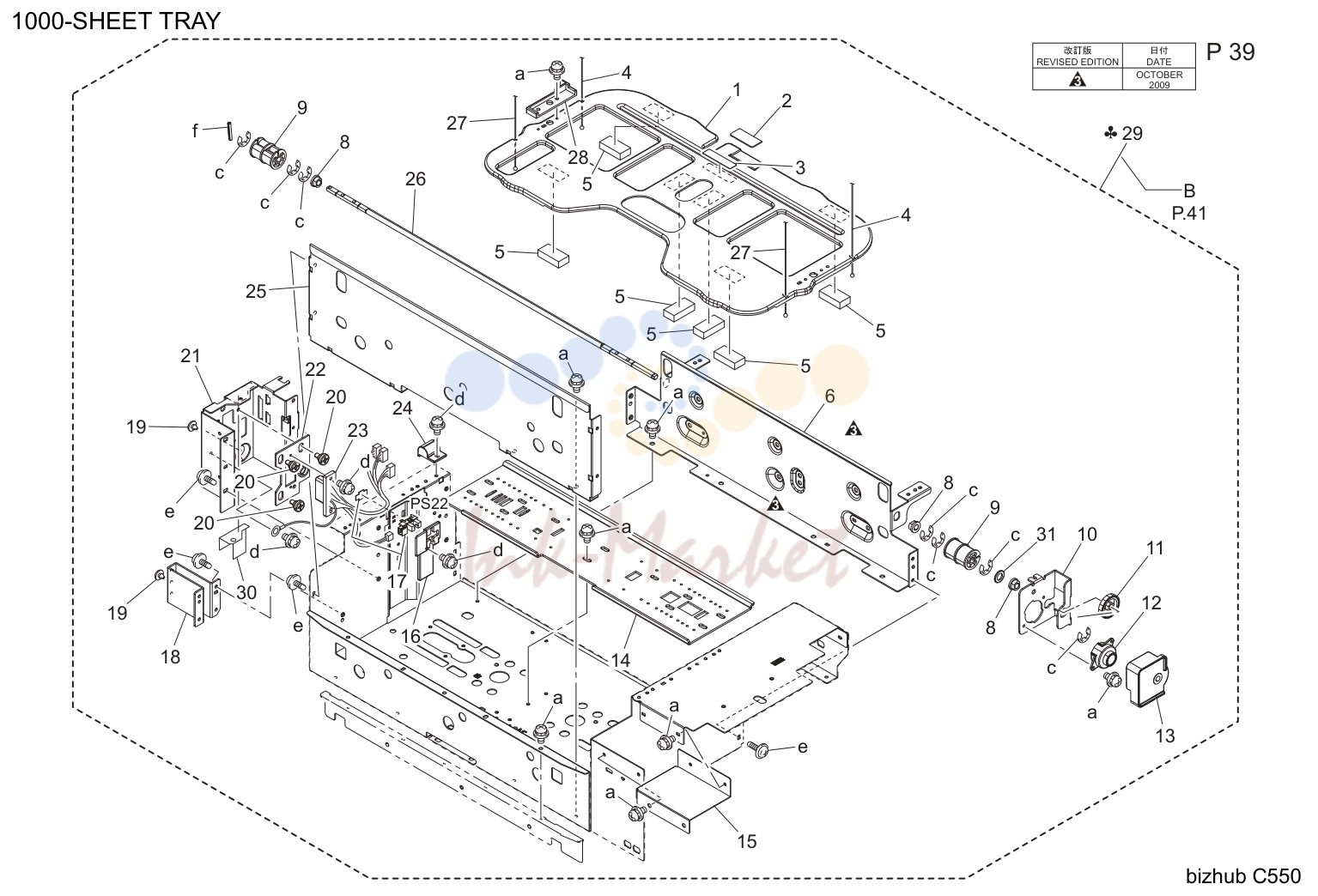

1000-sheet tray (P39)

№	Артикул	Наименование
17	4037 0906 01 запросить цену →	Photo interrupter

1500-sheet tray (P40)

№	Артикул	Наименование
18	4037 0906 01 запросить цену →	Photo interrupter

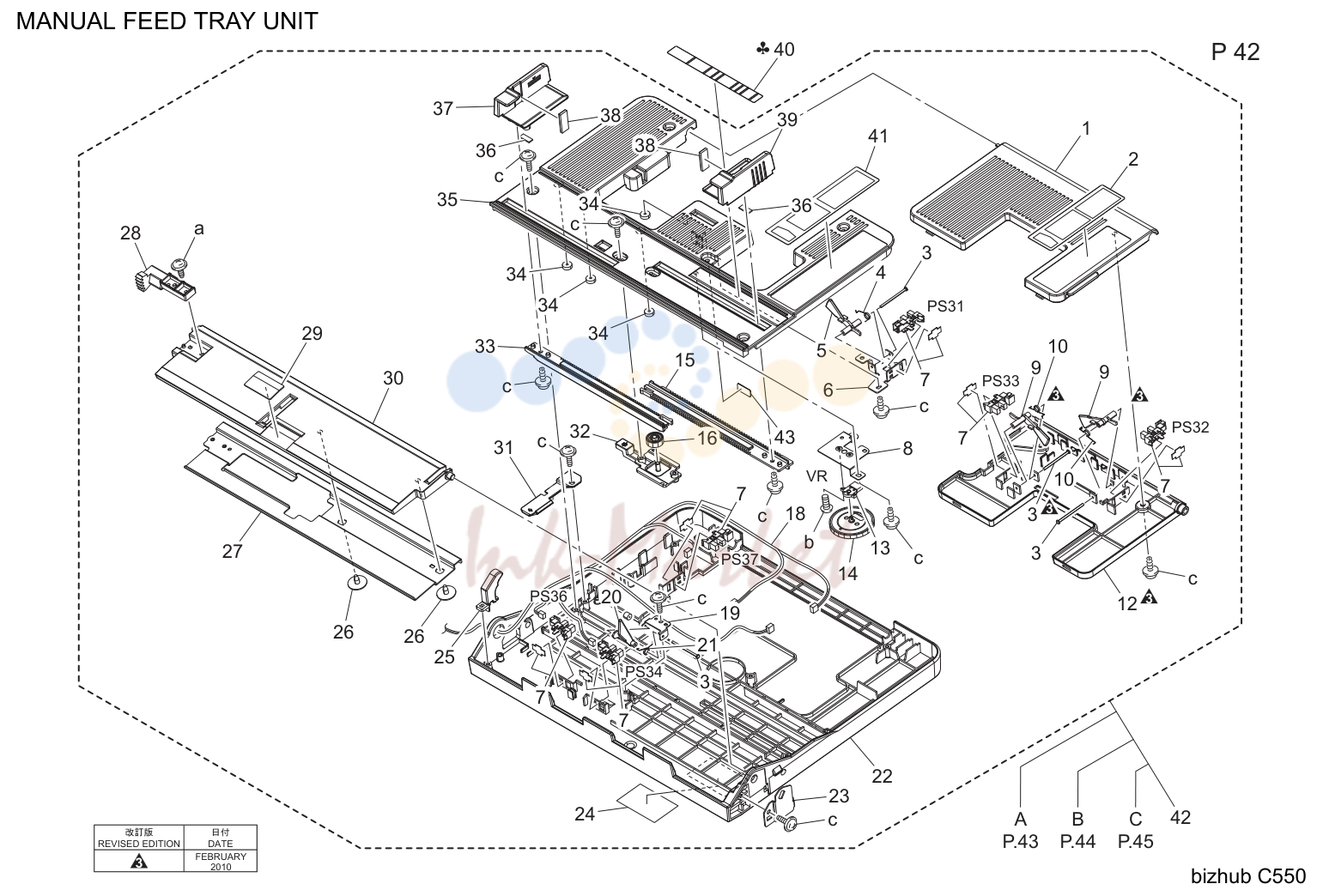

Manual feed tray узел (P42)

№	Артикул	Наименование
3	1134 3042 02 запросить цену →	Вал
7	4037 0906 01 запросить цену →	Photo interrupter
26	4036 5785 01 запросить цену →	Screw
34	4036 3659 01 запросить цену →	Collar
36	4131 4623 04 запросить цену →	Cleaning pad

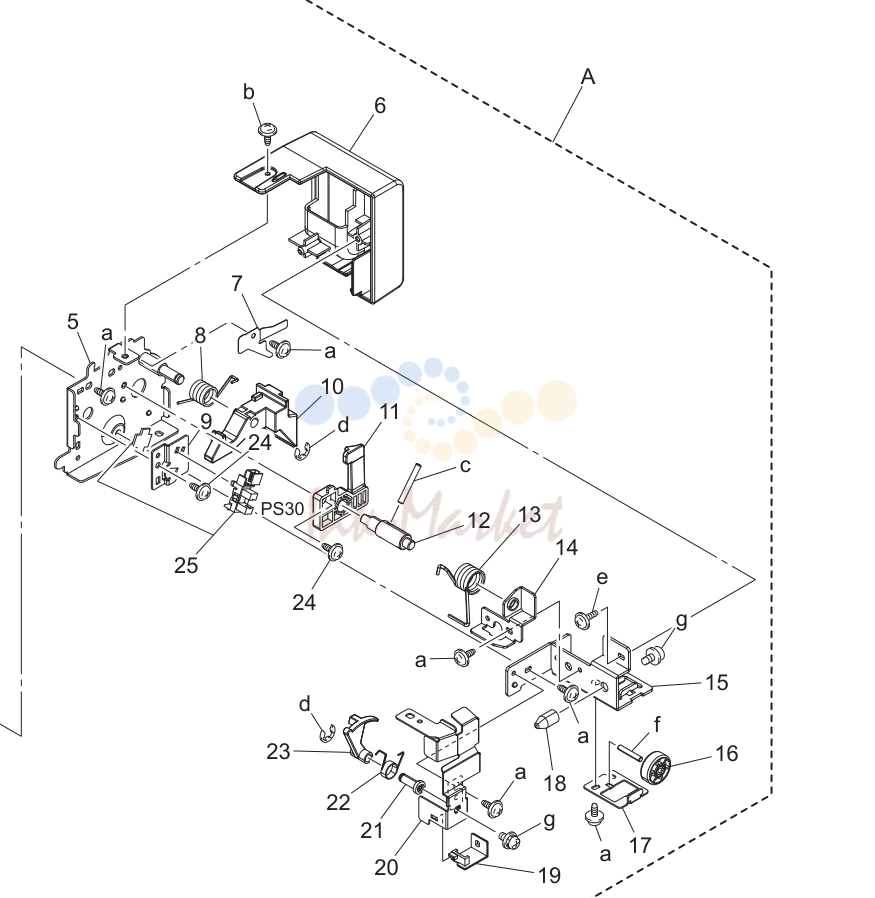

Manual feed tray узел (P43)

№	Артикул	Наименование
24	4154 3804 01 запросить цену →	Screw
25	4037 0906 01 запросить цену →	Photo interrupter

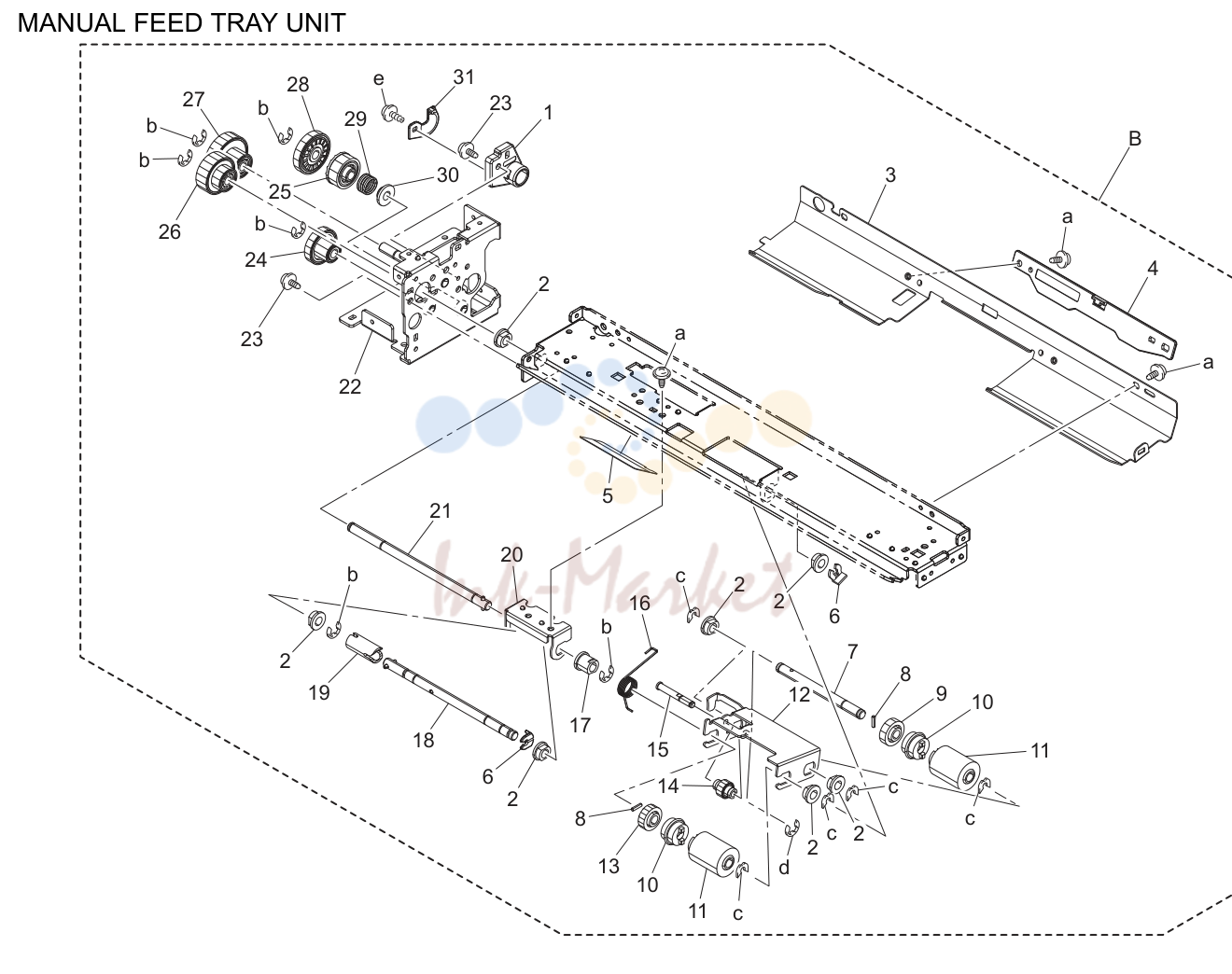

Manual feed tray узел (P44)

№	Артикул	Наименование
2	4131 3003 01 запросить цену →	Втулка
7	4030 3003 01 запросить цену →	Вал
8	1067 2501 01 запросить цену →	Pin
9	4425 3016 01 запросить цену →	Шестерня 32t
13	4425 3013 01 запросить цену →	Шестерня 30t
15	4040 3097 01 запросить цену →	Вал
17	1065 3086 01 запросить цену →	Втулка
23	4154 3804 01 запросить цену →	Screw

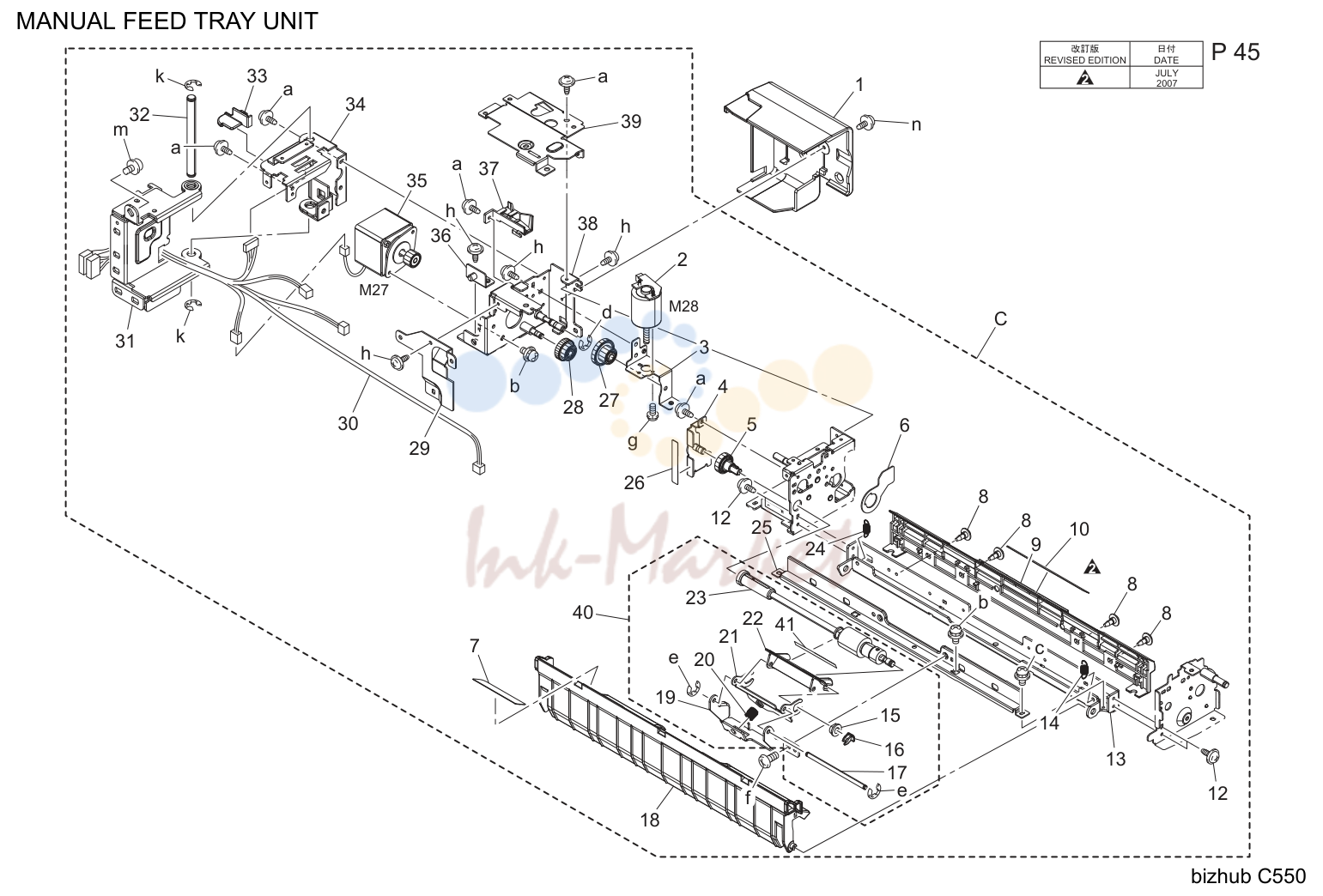

Manual feed tray узел (P45)

№	Артикул	Наименование
8	4036 1410 01 запросить цену →	Shoulder screw
12	4154 3804 01 запросить цену →	Screw
15	4131 3003 01 запросить цену →	Втулка
17	4030 3039 01 запросить цену →	Вал
24	4030 3125 01 запросить цену →	Tension пружина

Выход бумаги conveyance секция (P46)

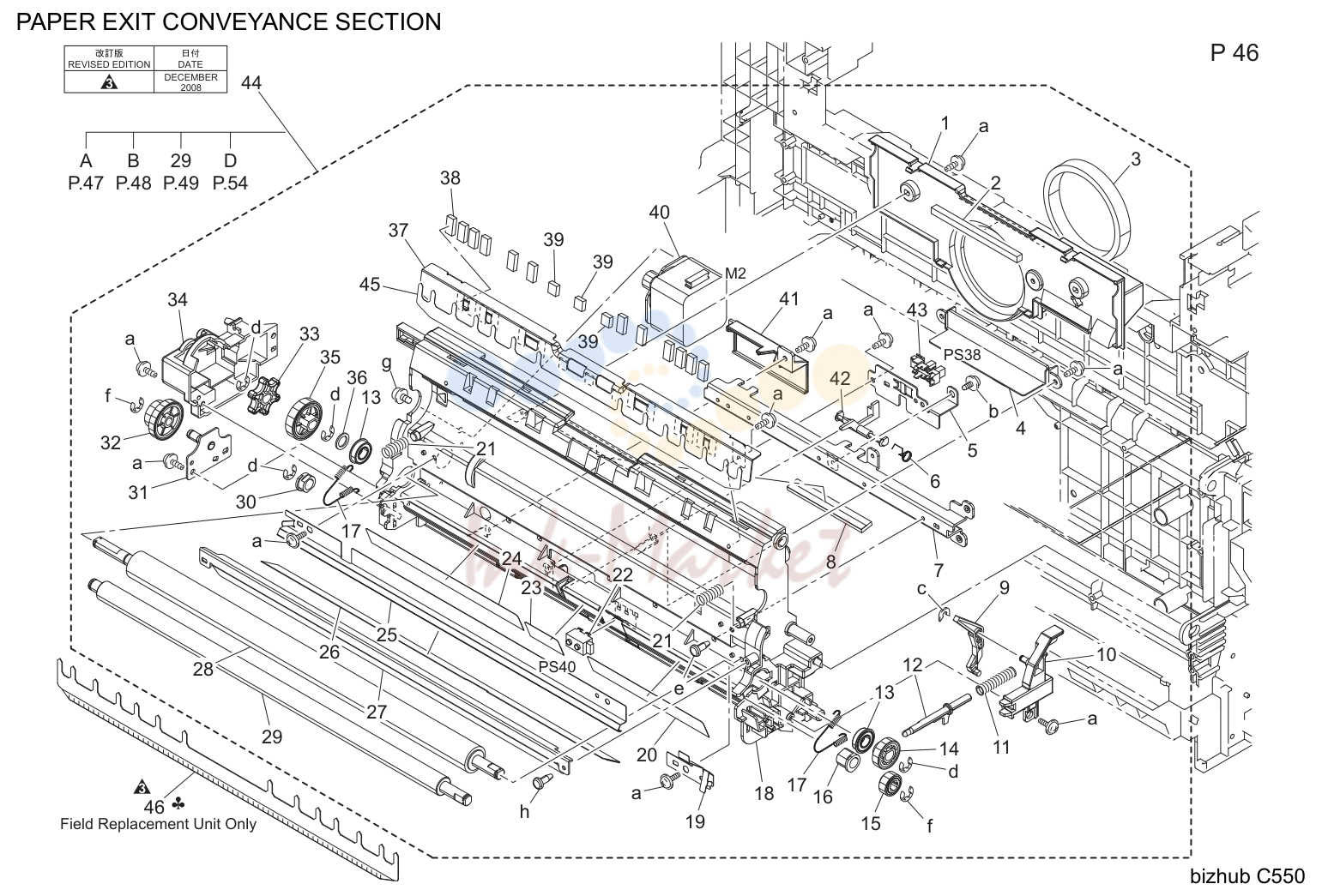

№	Артикул	Наименование
6	1164 3527 02 запросить цену →	Torsion пружина
12	4036 3675 02 запросить цену →	Рычаг
16	4025 3572 01 запросить цену →	Втулка
26	4025 3568 01 запросить цену →	Neturalizing member
30	1164 3509 01 запросить цену →	Втулка
40	9314 1300 31 запросить цену →	Мотор
42	1164 3504 03 запросить цену →	Actuator

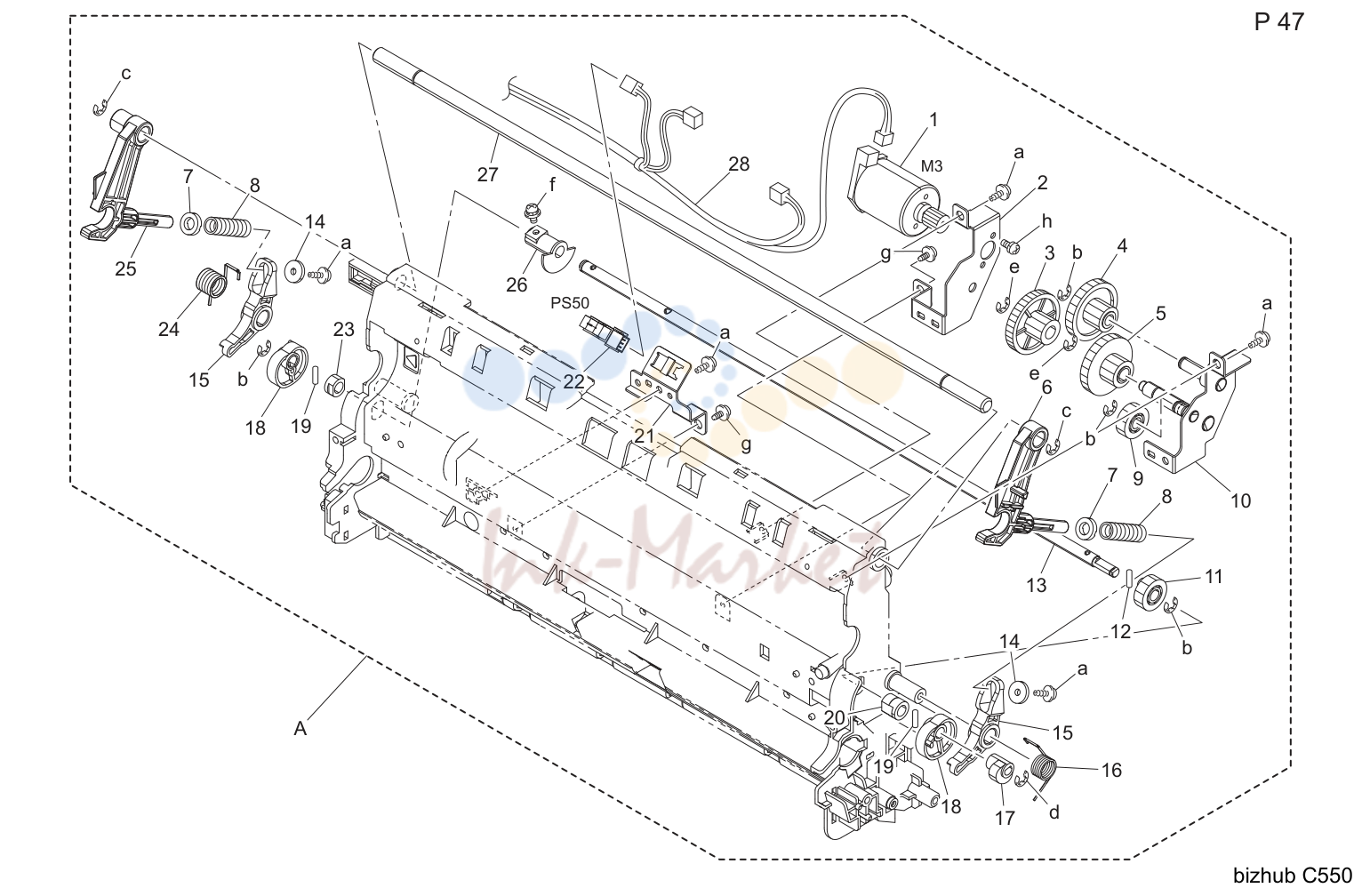

Выход бумаги conveyance секция (P47)

№	Артикул	Наименование
3	4025 4906 01 запросить цену →	Шестерня 16/64t
4	4025 4907 01 запросить цену →	Шестерня 16/40t
5	4025 4910 01 запросить цену →	Шестерня 12/40t
7	4004 4722 02 запросить цену →	Washer
9	4025 4908 01 запросить цену →	Шестерня 15t
11	4025 4909 01 запросить цену →	Шестерня 15t
12	4036 4911 01 запросить цену →	Pin
13	4025 4709 02 запросить цену →	Вал
14	4004 4723 01 запросить цену →	Washer
15	4036 4712 01 запросить цену →	Рычаг
16	4025 4725 01 запросить цену →	Torsion пружина
18	4004 4710 02 запросить цену →	Cam
19	1144 5200 01 запросить цену →	Pin
23	4036 4730 01 запросить цену →	Втулка
24	4025 4719 02 запросить цену →	Torsion пружина
26	4025 4720 01 запросить цену →	Detecting пластина

Выход бумаги conveyance секция (P48)

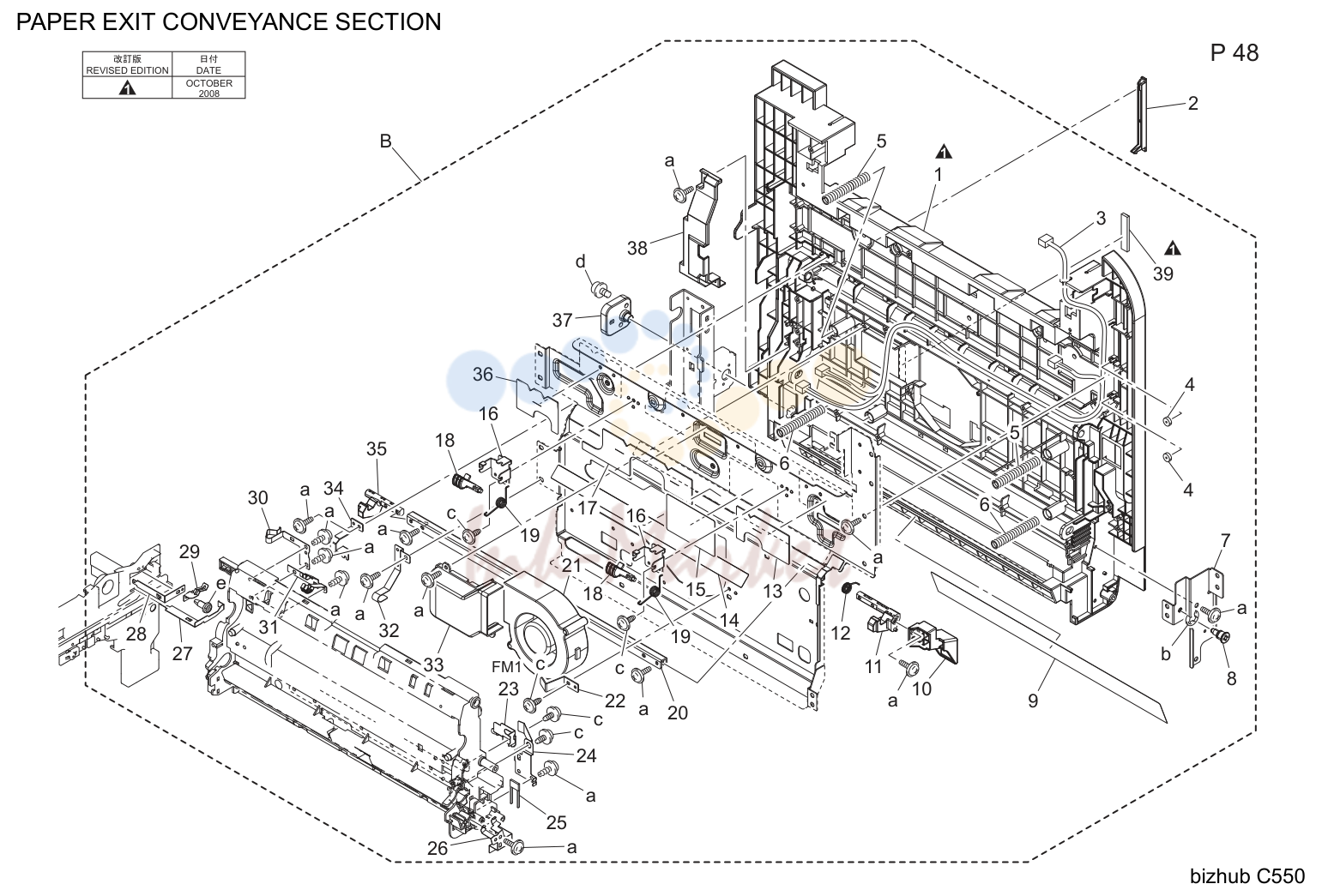

№	Артикул	Наименование
2	4036 3597 02 запросить цену →	Держатель
4	4036 3659 01 запросить цену →	Collar
6	4025 3534 01 запросить цену →	Pressure пружина
12	4036 3590 02 запросить цену →	Torsion пружина
14	4138 5866 01 запросить цену →	Label hi-temp caution
21	9313 1000 72 запросить цену →	Вентилятор мотор
25	9454 4076 02 запросить цену →	Resistor

Registration датчик (P49)

№	Артикул	Наименование
6	4025 3676 01 запросить цену →	Pin
9	4036 3673 01 запросить цену →	Рычаг
11	4025 3674 02 запросить цену →	Hold пластина
13	9372 5400 31 запросить цену →	Humidity convertion el.
18	4643 4605 01 запросить цену →	Shoulder screw
21	4025 3556 01 запросить цену →	Tension пружина
25	9454 4076 02 запросить цену →	Resistor
26	4036 3557 01 запросить цену →	Stopper
27	4002 5042 02 запросить цену →	Пластина nut

Rotation detecting датчик (P50)

№	Артикул	Наименование
11	4004 3512 02 запросить цену →	Flange
16	4037 0906 01 запросить цену →	Photo interrupter

Adu (P52)

№	Артикул	Наименование
2	4497 3106 03 запросить цену →	Pressure пружина
6	4030 3093 01 запросить цену →	Втулка
6	4131 3003 01 запросить цену →	Втулка
10	1200 1646 03 запросить цену →	Washer
13	0910 3620 01 запросить цену →	Stop ring
16	4657 3713 01 запросить цену →	Pulley 22t
27	4657 3735 01 запросить цену →	Torsion пружина
29	1067 2501 01 запросить цену →	Pin

Adu (P53)

№	Артикул	Наименование
4	4657 3734 01 запросить цену →	Torsion пружина
8	4657 3735 01 запросить цену →	Torsion пружина
12	4036 5966 01 запросить цену →	Screw
17	4030 3093 01 запросить цену →	Втулка
17	4131 3003 01 запросить цену →	Втулка
23	9314 1001 04 запросить цену →	Мотор
30	4657 3743 01 запросить цену →	Timing ремень 134l

Выход бумаги секция (P54)

№	Артикул	Наименование
3	4036 5966 01 запросить цену →	Screw
15	4030 3093 01 запросить цену →	Втулка
21	4004 5974 02 запросить цену →	Roll
32	4036 4713 01 запросить цену →	Spacer
36	4036 5913 01 запросить цену →	Torsion пружина
37	4004 5987 01 запросить цену →	Втулка

Reversal узел (P55)

№	Артикул	Наименование
7	4030 3093 01 запросить цену →	Втулка
14	4030 3823 01 запросить цену →	Втулка
23	9321 2200 32 запросить цену →	Соленоид
24	4004 5903 01 запросить цену →	Roll
25	4025 5984 01 запросить цену →	Вал
26	4036 5966 01 запросить цену →	Screw

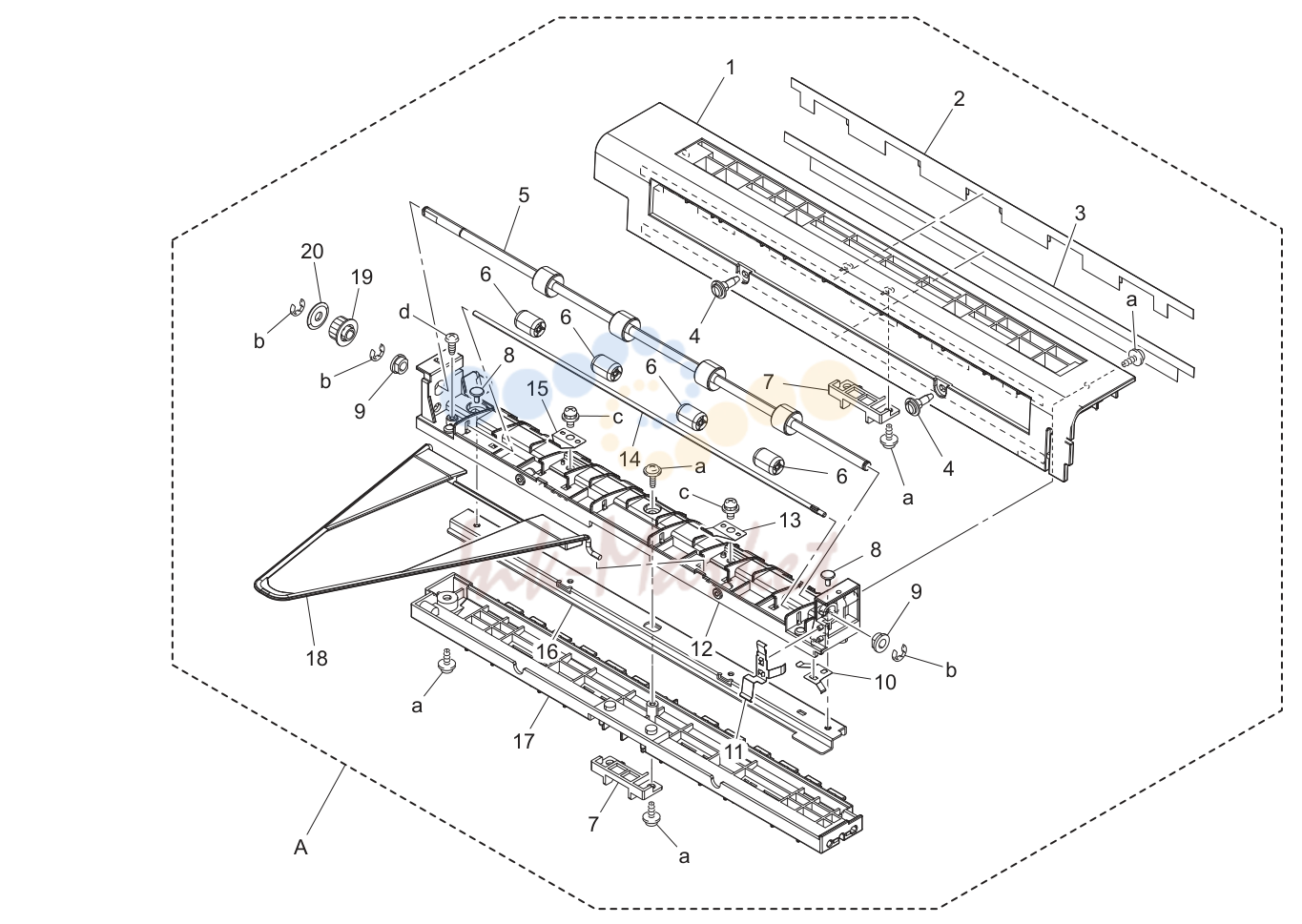

Reversal узел (P56)

№	Артикул	Наименование
6	4004 5903 01 запросить цену →	Roll
8	4011 5852 02 запросить цену →	Shoulder screw
9	4030 3093 01 запросить цену →	Втулка
14	4025 5984 01 запросить цену →	Вал
19	4025 5939 01 запросить цену →	Pulley 24t
20	1200 1646 03 запросить цену →	Washer

Main drive узел (P57)

№	Артикул	Наименование
2	9314 1400 71 запросить цену →	Мотор
7	4004 2540 01 запросить цену →	Шестерня 88t
12	1164 3065 01 запросить цену →	Stopper ring
15	4004 2582 01 запросить цену →	Tension пружина
24	4036 4713 01 запросить цену →	Spacer
27	4036 3517 01 запросить цену →	Направляющая
30	9314 2300 21 запросить цену →	Мотор

Печь (закрепление) drive узел (P58)

№	Артикул	Наименование
2	4004 2571 12 запросить цену →	Шестерня 40t
6	4004 2582 01 запросить цену →	Tension пружина
10	4036 4713 01 запросить цену →	Spacer
13	4036 2583 01 запросить цену →	Пластина пружина
19	4036 2549 01 запросить цену →	Pin
22	4036 2524 01 запросить цену →	Втулка
31	9335 1300 61 запросить цену →	Photo interrupter
36	4036 2258 01 запросить цену →	Shoulder screw
37	4004 2248 02 запросить цену →	Pressure пружина
38	4036 2241 02 запросить цену →	Кронштейн
41	1200 3121 09 запросить цену →	Втулка

Bottle drive секция (P59)

№	Артикул	Наименование
6	4038 5411 01 запросить цену →	Пружина
8	4038 5413 01 запросить цену →	Направляющая
9	4038 5407 01 запросить цену →	Collar
10	4038 5412 02 запросить цену →	Pressure пружина
12	9314 1300 21 запросить цену →	Мотор

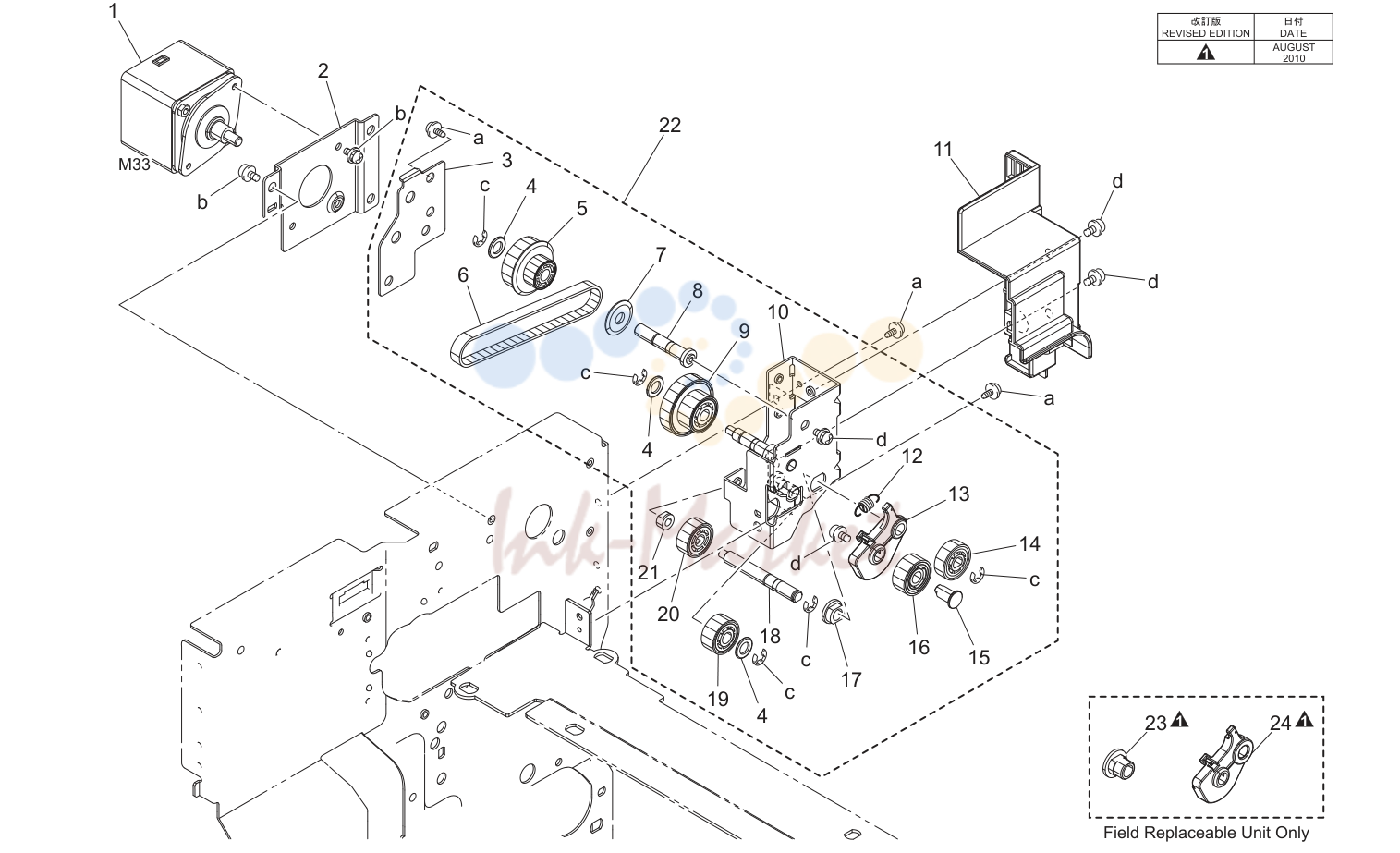

Eject drive секция (P60)

№	Артикул	Наименование
4	4036 4713 01 запросить цену →	Spacer
7	1200 1646 03 запросить цену →	Washer
17	1200 3221 04 запросить цену →	Втулка
21	4004 5339 01 запросить цену →	Втулка

Main рама (P61)

№	Артикул	Наименование
11	0990 6304 02 запросить цену →	Выключатель

I/u рама секция (P62)

№	Артикул	Наименование
5	9335 1300 61 запросить цену →	Photo interrupter
13	1079 2219 01 запросить цену →	Shoulder screw
21	4036 5966 01 запросить цену →	Screw

Rear вентилятор секция (P63)

№	Артикул	Наименование
2	9313 1000 72 запросить цену →	Вентилятор мотор
7	9313 1400 41 запросить цену →	Вентилятор мотор

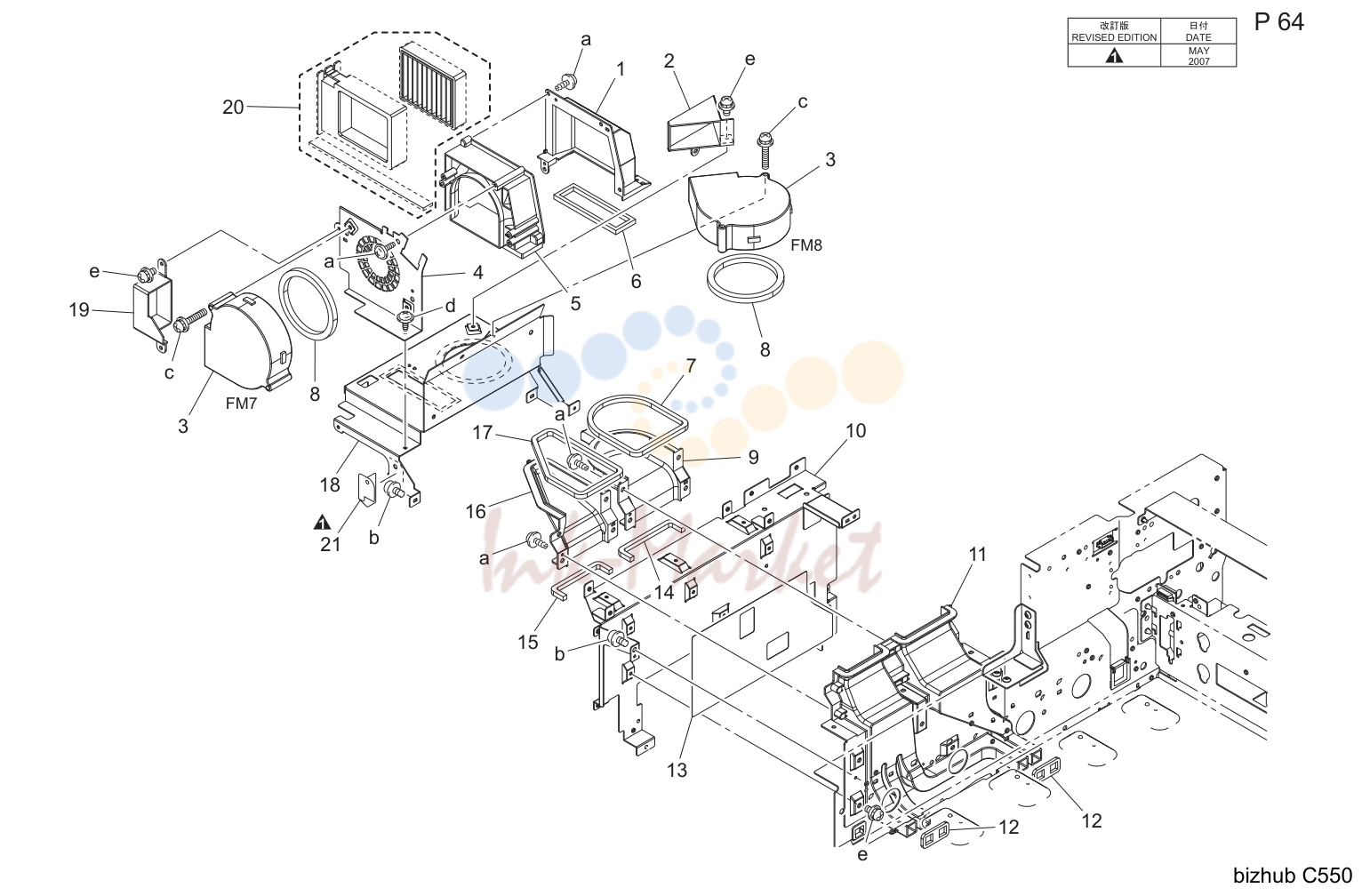

Rear вентилятор секция (P64)

№	Артикул	Наименование
3	9313 1000 72 запросить цену →	Вентилятор мотор
8	4036 2485 01 запросить цену →	Уплотнитель

Door safe выключатель (P65)

№	Артикул	Наименование
2	4106 2063 01 запросить цену →	Screw
3	9334 2610 12 запросить цену →	Reed выключатель

Shield box (P68)

№	Артикул	Наименование
5	4036 2487 01 запросить цену →	Shoulder screw
6	4025 2294 01 запросить цену →	Втулка
7	4038 2312 01 запросить цену →	Кронштейн
12	4036 5966 01 запросить цену →	Screw
13	9313 1400 31 запросить цену →	Вентилятор мотор
18	4036 6870 01 запросить цену →	Wire жгут в сборе
25	4004 6854 01 запросить цену →	Wire жгут в сборе

Shield box (P69)

№	Артикул	Наименование
1	4037 2244 01 запросить цену →	Крышка
15	4037 6778 02 запросить цену →	Electrically conвоздуховодive material
16	4037 6777 01 запросить цену →	Electrically conвоздуховодive material
17	4037 2219 02 запросить цену →	Кронштейн
18	4037 2220 02 запросить цену →	Shoulder screw
19	4037 2247 01 запросить цену →	Крышка
20	4025 2283 01 запросить цену →	Screw

Rear electrical секция (P70)

№	Артикул	Наименование
20	4037 2239 02 запросить цену →	Кронштейн
35	4037 0775 01 запросить цену →	Power cord

Wiring accessories and jigs

№	Артикул	Наименование
26	9384 1600 11 запросить цену →	P-clip 10d
27	1053 4812 01 запросить цену →	Cord clamp
28	1065 5872 02 запросить цену →	Cord clamp
32	1038 4006 01 запросить цену →	Insulating member
33	1050 4805 01 запросить цену →	Insulating member
34	1052 4301 02 запросить цену →	Gromment
35	9384 1521 51 запросить цену →	Cord втулка

Accessory детали (P76)

№	Артикул	Наименование
3	9384 2200 31 запросить цену →	Cn крышка
18	9381 4300 41 запросить цену →	Power cord
18	9381 4300 31 запросить цену →	Power cord

Источник: Инк-Маркет.ру.
