Konica Minolta bizhub C454E — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Подача бумаги tray секция (P3)
- Paper take-up секция (P4)
- Paper take-up секция (P5)
- Paper take-up секция (P6)
- Paper transport секция (P7)
- Paper transport секция (P8)
- Paper transport секция (P9)

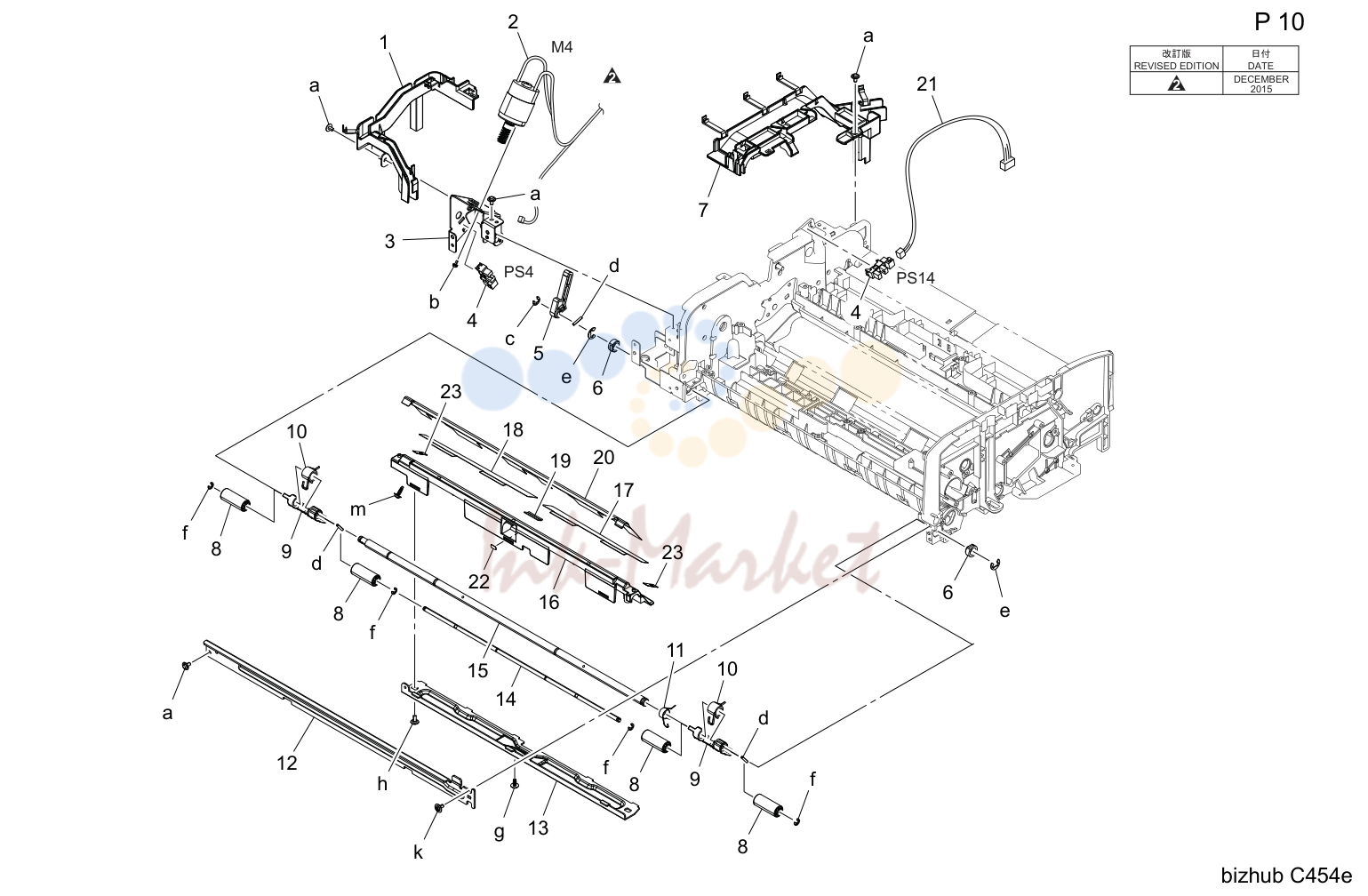

- Paper transport секция (P10)

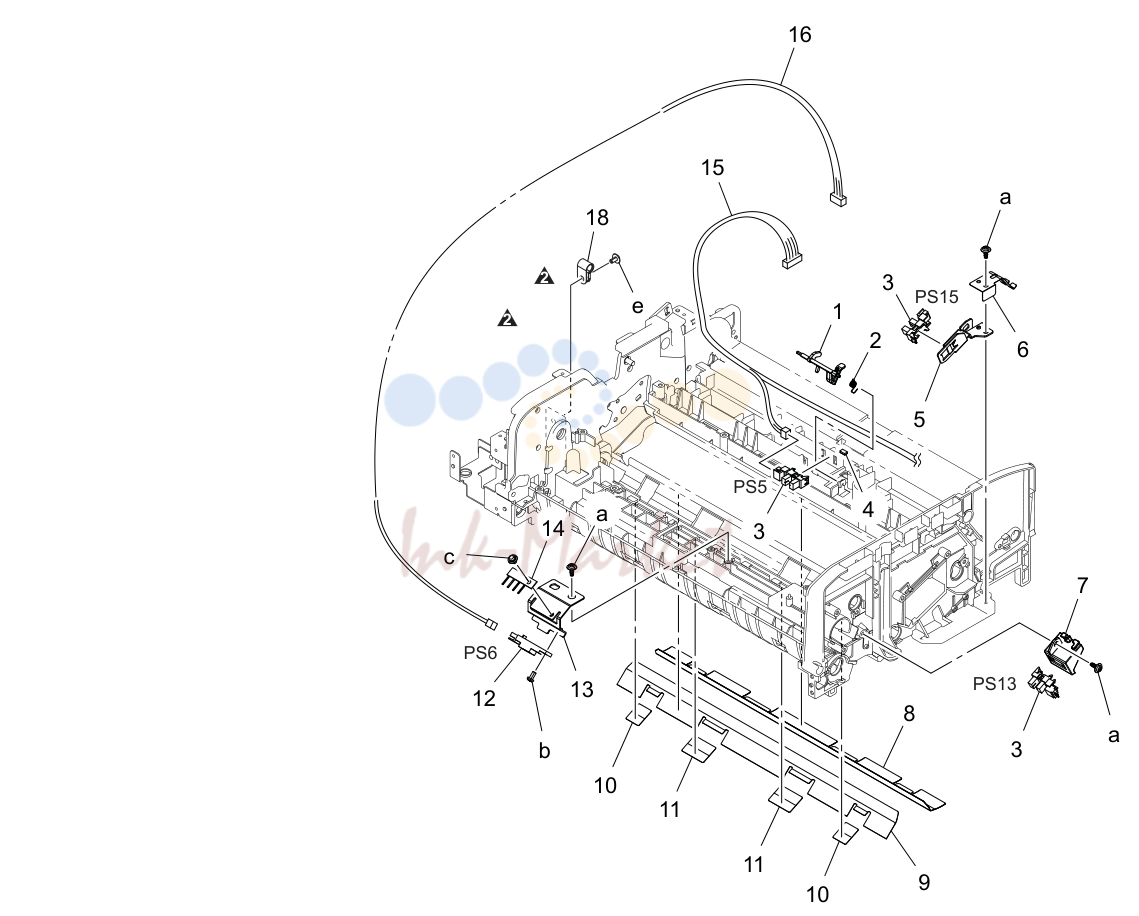

- Paper transport секция (P11)

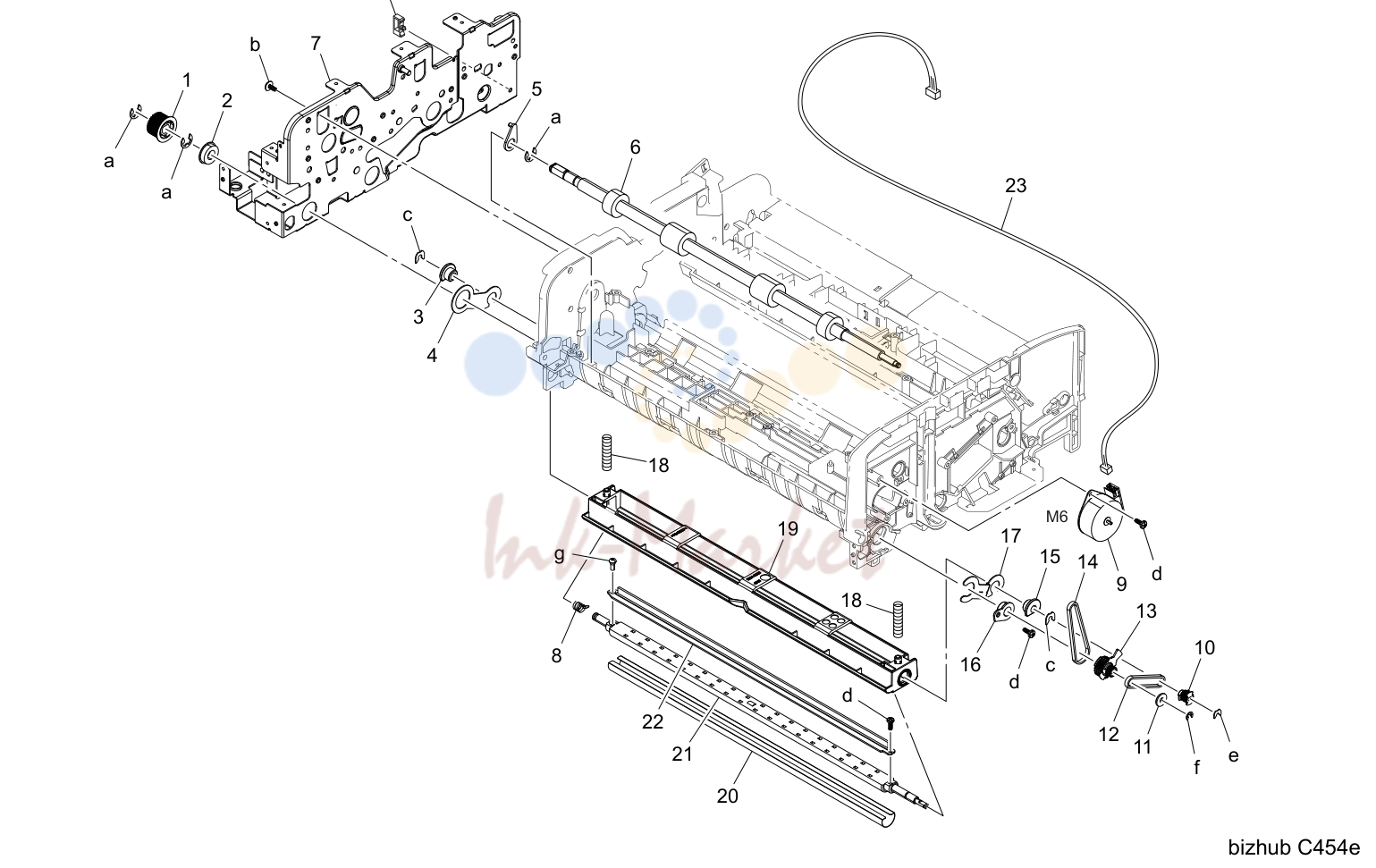

- Paper transport секция (P12)

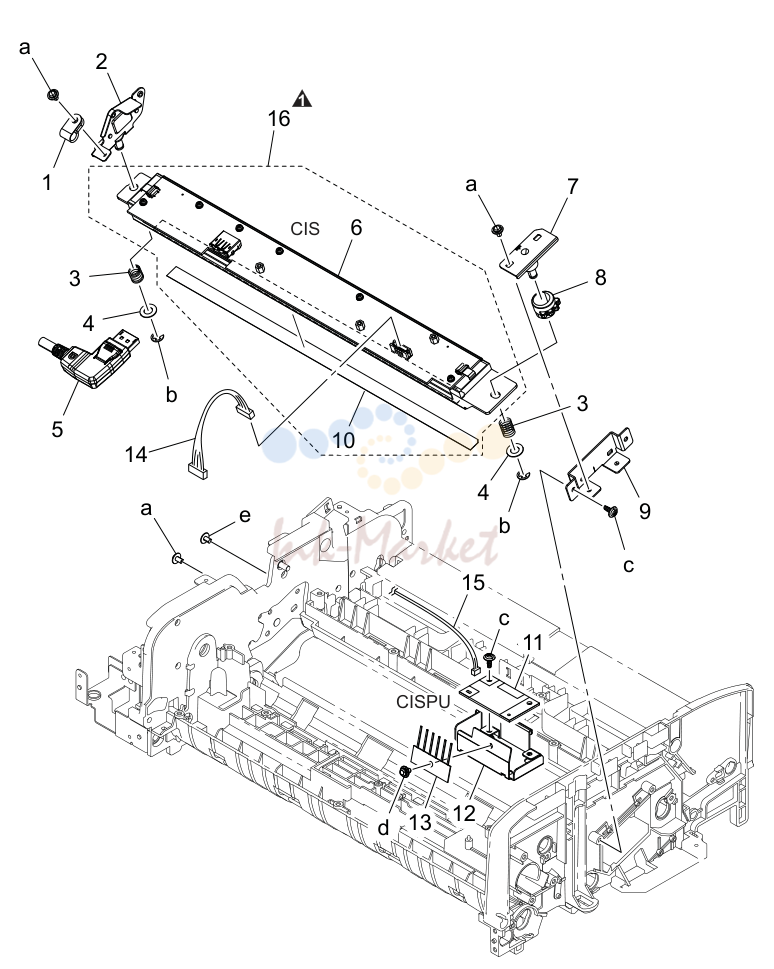

- Cis секция (P13)

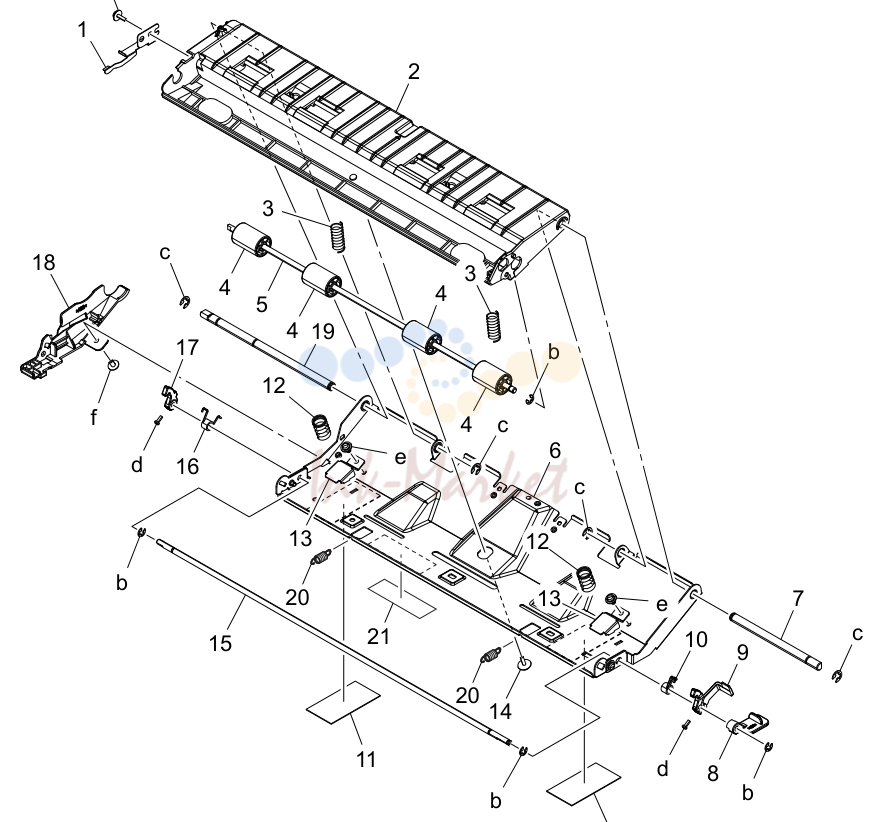

- Cis секция (P14)

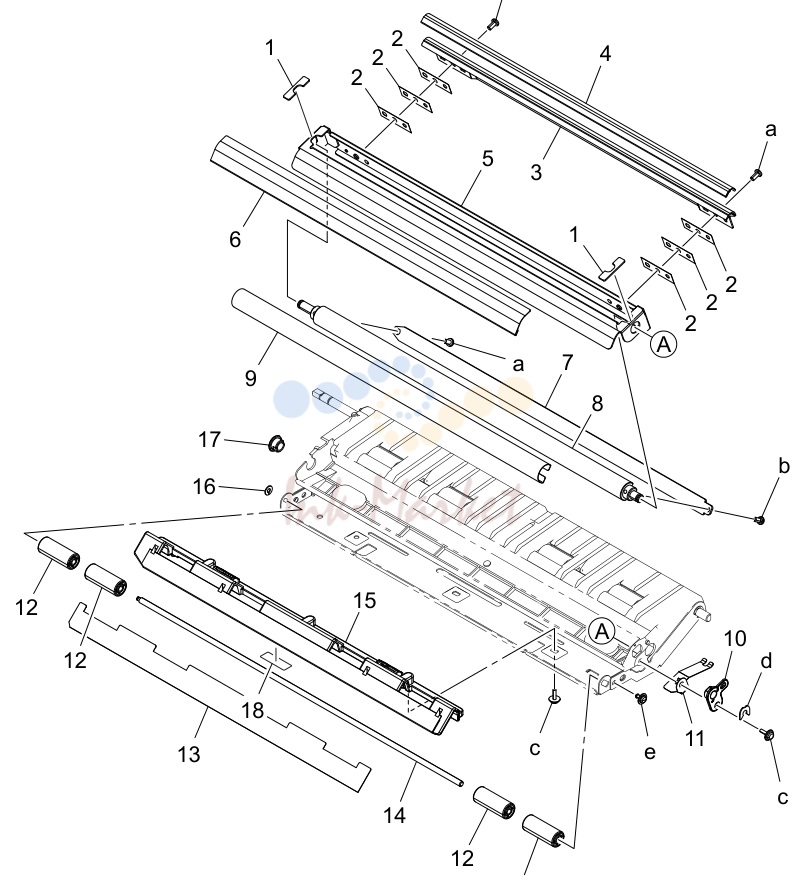

- Cis секция (P15)

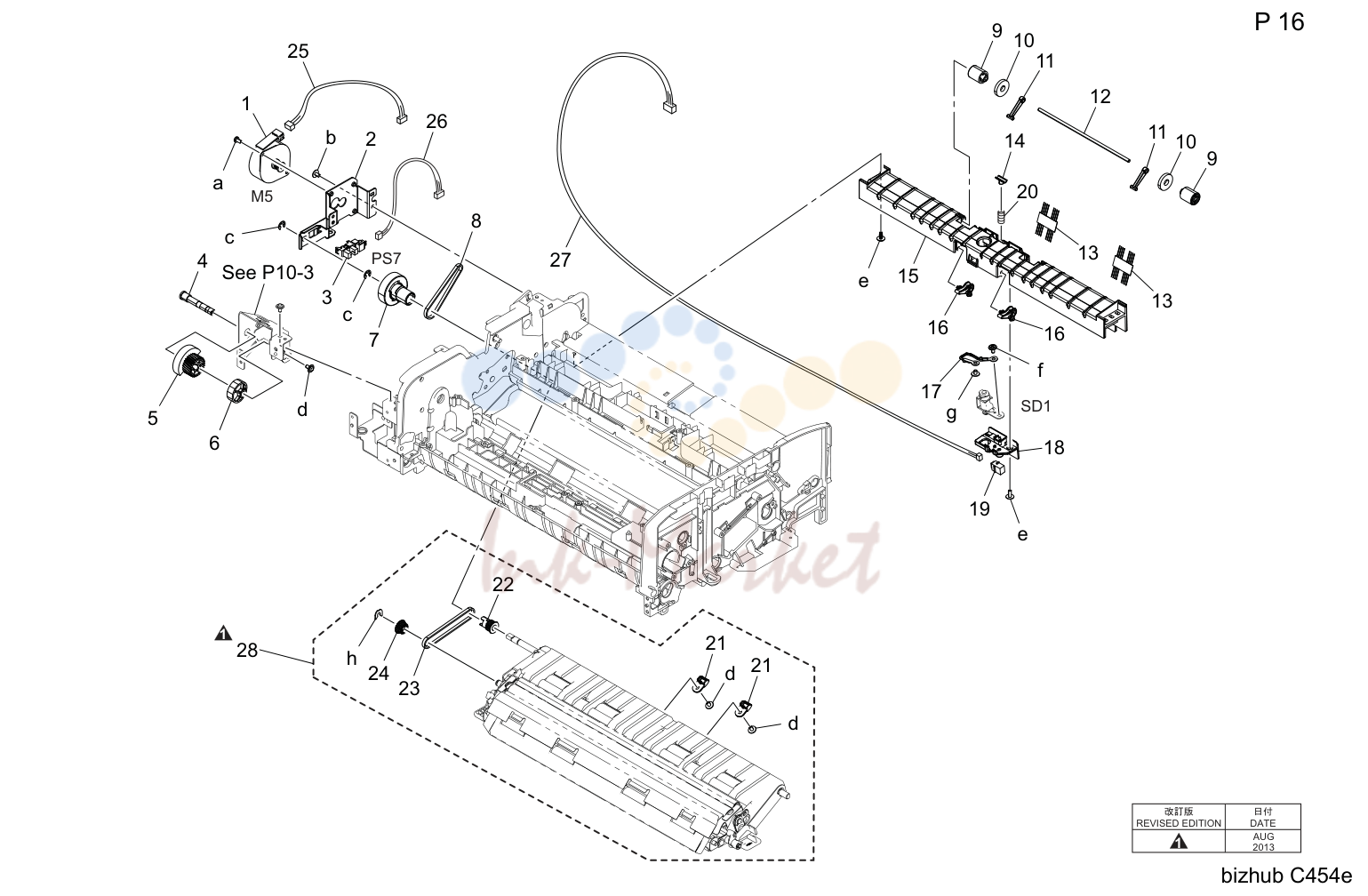

- Cis секция (P16)

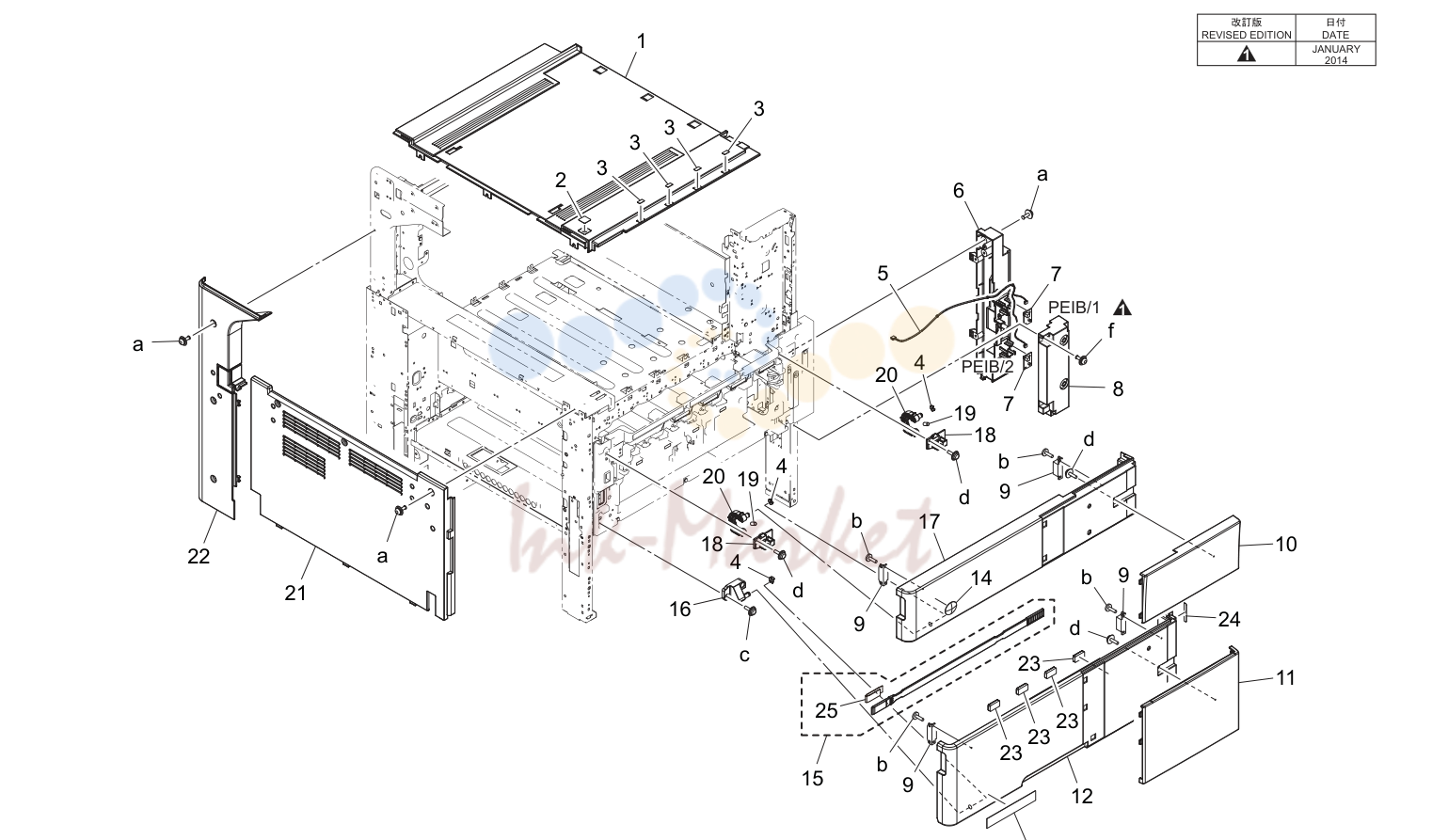

- Внешние детали (P17)
- Внешние детали (P18)
- Inner крышка секция (P19)
- Operation панель секция (P20)
- Крышка сканера секция (P21)
- Сканер секция (P22)
- Сканер секция (P23)
- Сканер секция (P24)
- Ph узел (P25)
- Тонер supply секция (P26)
- Тонер supply секция (P27)
- Waste тонер box секция (P28)
- Erase lamp секция (P29)
- Dv lock рычаг секция (P30)
- Перенос узел (P31)
- Подача бумаги секция (P32)
- 1st подача бумаги секция (P33)
- 1st подача бумаги секция (P34)
- 2nd подача бумаги секция (P35)
- 2nd подача бумаги секция (P36)
- Cassette rail секция (P37)
- Paper size detection секция (P38)
- 1st cassette секция (P39)
- 1st cassette секция (P40)
- 2nd cassette секция (P41)
- 2nd cassette секция (P42)
- Conveyance секция (P43)
- Vertical transport секция (P44)
- Vertical transport секция (P45)
- Vertical conveyance door секция (P46)
- Bypass tray секция (P47)
- Bypass tray секция (P48)
- Reversal узел (P49)
- Reversal узел (P50)
- Печь (закрепление) секция (P51)
- Выход бумаги секция (P52)
- Выход бумаги секция (P53)
- Main drive/ подача бумаги drive секция (P54)
- Тонер bottle drive секция (P55)
- Печь (закрепление) drive секция (P56)
- Печь (закрепление) drive секция (P57)
- Ozone воздуховод секция (P58)
- High voltage секция (P59)
- Main power supply секция (P60)
- Electrical components (P61)
- Electrical components (P62)
- Wiring (P63)
- Wiring
- Wiring accessories and jigs
- Accessory детали (P66)

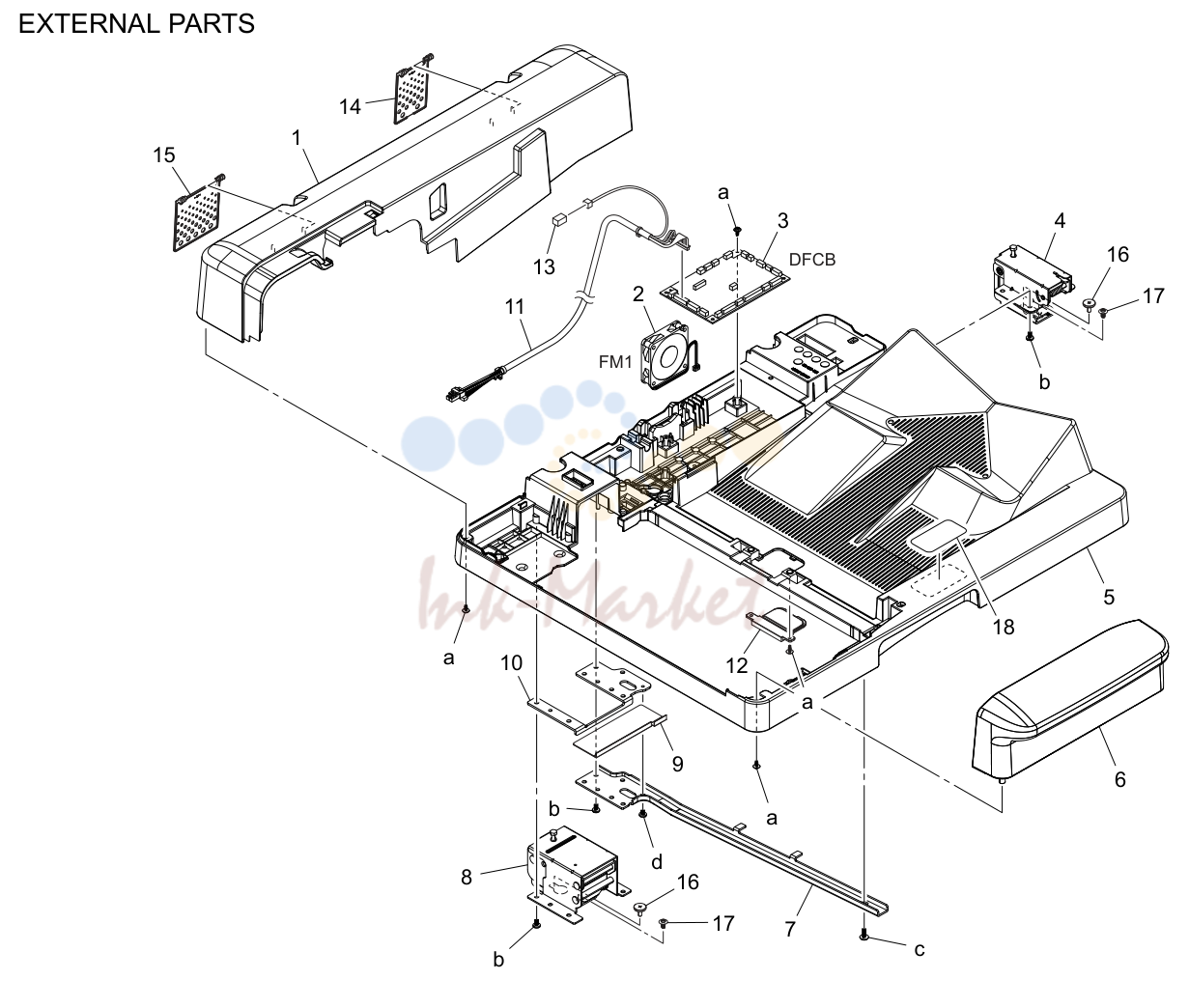

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP2C04 запросить цену → | Задняя крышка |
| A3CFPP2G00 запросить цену → | B-a3cfpp7200 | |
| 1 | A3CFPP7200 запросить цену → | C-a143pp8e01 |
| 1 | A143PP8E01 запросить цену → | D-a3cfpp7300 |
| 2 | J06M10000 запросить цену → | Вентилятор мотор |
| 3 | A3CEPP4900 запросить цену → | Pw плата в сборе |
| 4 | A3CFPP2704 запросить цену → | Hinge-r |
| 5 | A3CEPP1607 запросить цену → | Base рама |
| 6 | A3CEPP2D05 запросить цену → | Передняя крышка |
| 7 | A3CEPP1900 запросить цену → | Reinforce пластина |
| 8 | A3CEPP1D02 запросить цену → | Hinge-l |
| 9 | A3CEPP2302 запросить цену → | Film |
| 10 | A3CEPP1M02 запросить цену → | Крышка |
| 11 | A3CEPP4Q01 запросить цену → | Wire жгут в сборе |
| 12 | A3CEPP1802 запросить цену → | Крышка |
| 13 | A143PP8F00 запросить цену → | Wire жгут в сборе |
| 14 | A3CF116400 запросить цену → | Hinge крышка right |
| 15 | A3CF113900 запросить цену → | Hinge крышка left |
| 16 | A3CF116100 запросить цену → | Screw_two step |
| 17 | A143114600 запросить цену → | Screw |
| 18 | A3CEPP5B00 запросить цену → | Label |

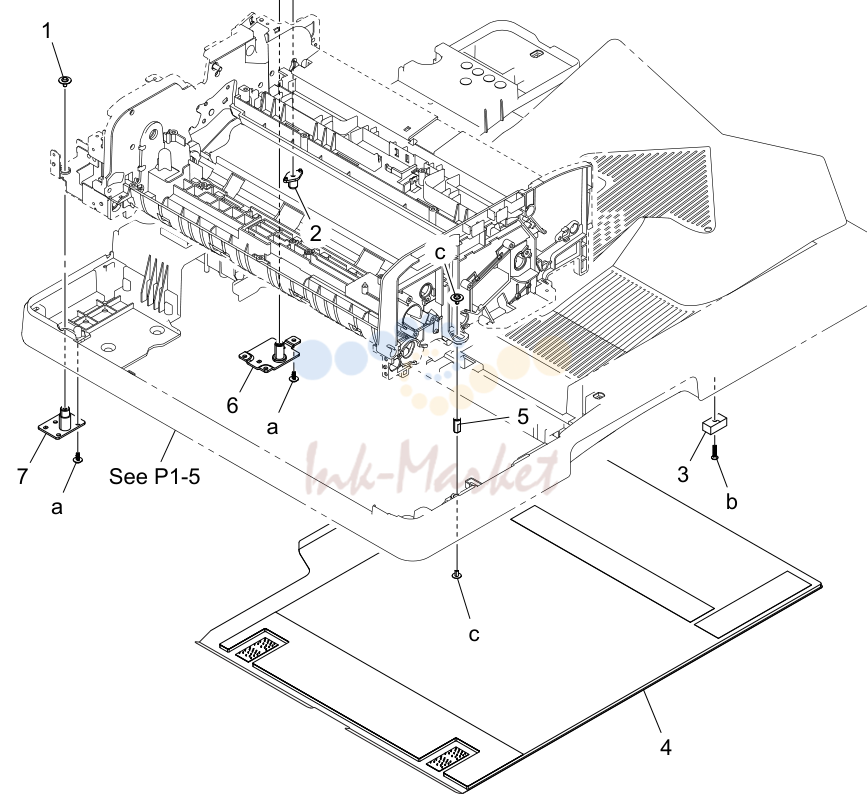

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CFPP6B00 запросить цену → | Screw |
| A3CFPP2G00 запросить цену → | B-a143pp0c00 | |
| 2 | A143PP0C00 запросить цену → | C-a143pp7m00 |
| 2 | A3CFPP2A01 запросить цену → | Вал |
| 3 | A143PP2901 запросить цену → | Magnet |
| 4 | A3CEPP1B03 запросить цену → | White sheet |
| 5 | A3CFPP2R00 запросить цену → | Направляющая |
| 6 | A3CEPP2201 запросить цену → | Кронштейн |
| 7 | A3CEPP2100 запросить цену → | Кронштейн |

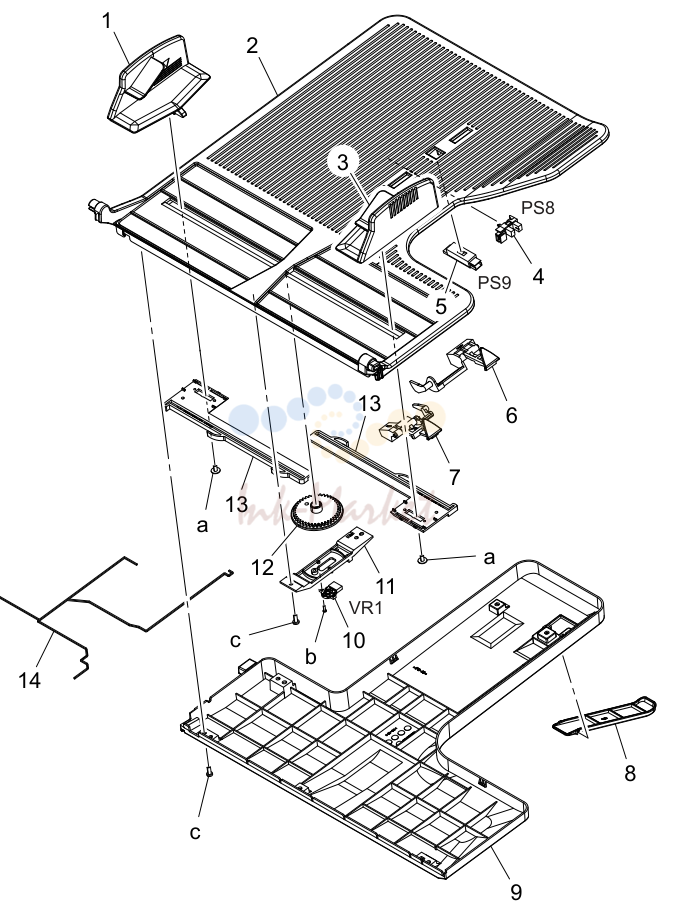

Подача бумаги tray секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CFPP5G03 запросить цену → | Regulating пластина |
| A143PP0B00 запросить цену → | B-a143pp8r00 | |
| 1 | A143PP8R00 запросить цену → | C-a143pp0a00 |
| 2 | A3CFPP5B02 запросить цену → | Крышка |
| 3 | A3CFPP5F03 запросить цену → | Regulating пластина |
| 4 | A108M50100 ✓ в наличии | Photointerrupter |
| 5 | A108M50000 запросить цену → | Photoreflector |
| 6 | A3CFPP5C01 запросить цену → | Рычаг |
| 7 | A3CFPP5H01 запросить цену → | Рычаг |
| 8 | A3CFPP5J01 запросить цену → | Рычаг |
| 9 | A3CEPP4800 запросить цену → | Tray |
| 10 | A143PP6X00 запросить цену → | Pw плата в сборе |
| 11 | A143PP6M01 запросить цену → | Держатель |
| 12 | A143PP6K01 запросить цену → | Шестерня 40t |
| 13 | A143PP6F01 запросить цену → | Rack |
| 14 | A3CEPP4E00 запросить цену → | Wire жгут в сборе |

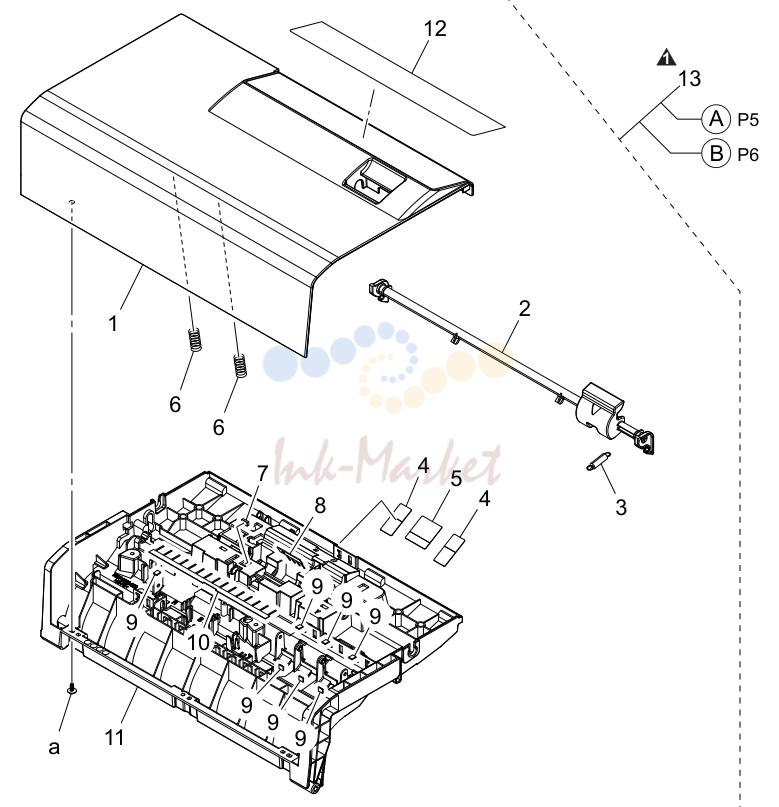

Paper take-up секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP4501 запросить цену → | Крышка |
| 2 | A143PP5R04 запросить цену → | Knob |
| 3 | A143PP5V00 запросить цену → | Tension пружина |
| 4 | A143PP6100 запросить цену → | Film |
| 5 | A3CFPP5300 запросить цену → | Film |
| 6 | A143PP5F01 запросить цену → | Pressure пружина |
| 7 | A143PP1Y00 запросить цену → | Sponge |
| 8 | A143PP6800 запросить цену → | Neutralizing brush |
| 9 | A3CFPP5A00 запросить цену → | Sponge |
| 10 | A3CFPP6U00 запросить цену → | Neutralizing brush |
| 11 | A3CEPP4602 запросить цену → | Крышка |
| 12 | A3CFPP5N01 запросить цену → | Label |
| 13 | A3CEPP7200 запросить цену → | Левая крышка в сборе |

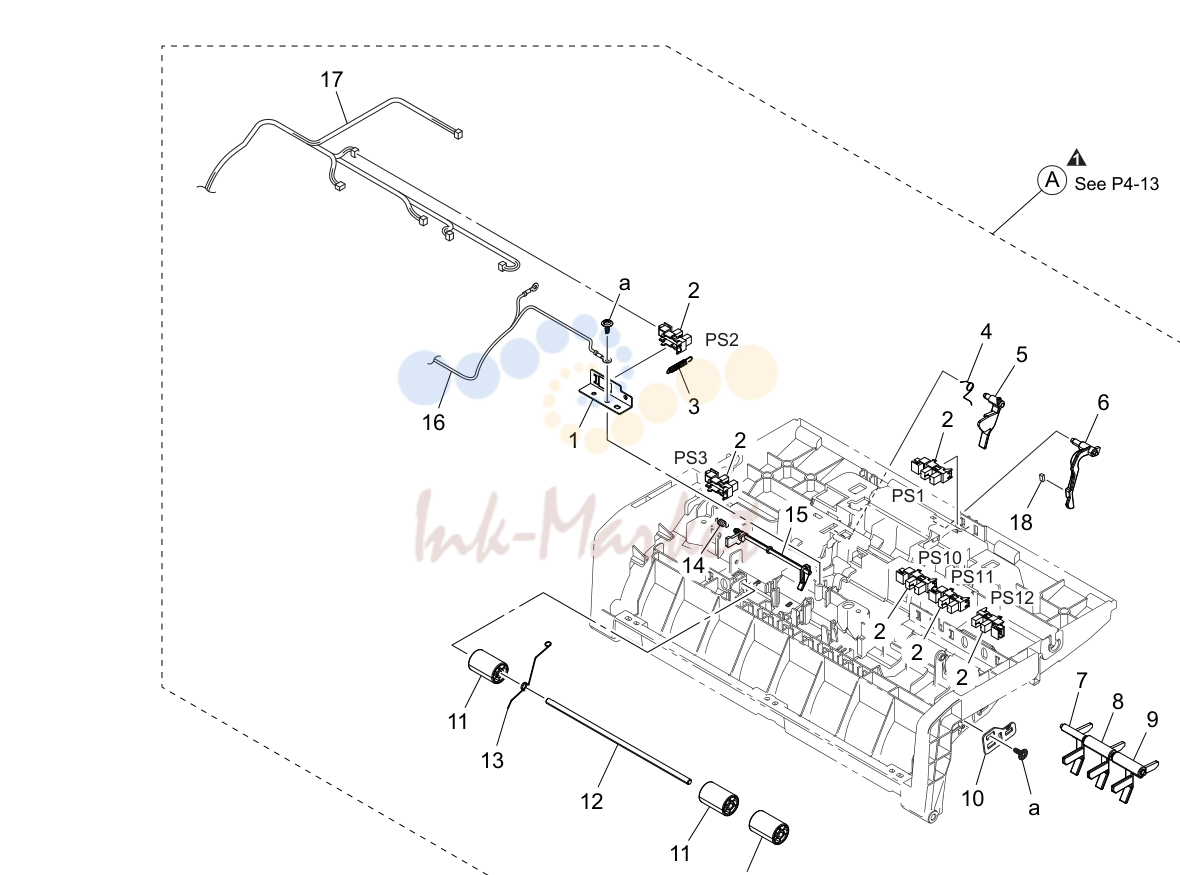

Paper take-up секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CFPP5K01 запросить цену → | Кронштейн |
| 2 | A108M50100 ✓ в наличии | Photointerrupter |
| 3 | A143PP6900 запросить цену → | Tension пружина |
| 4 | A3CFPP5200 запросить цену → | Torsion пружина |
| 5 | A3CFPP4X01 запросить цену → | Рычаг |
| 6 | A3CFPP4V00 запросить цену → | Рычаг |
| 7 | A143PP5J01 запросить цену → | Рычаг |
| 8 | A143PP5K01 запросить цену → | Рычаг |
| 9 | A143PP5M01 запросить цену → | Рычаг |
| 10 | A3CFPP6C00 запросить цену → | Кронштейн |
| 11 | A3CFPP4T01 запросить цену → | Ролик |
| 12 | A3CFPP4U01 запросить цену → | Вал |
| 13 | A3CFPP5400 запросить цену → | Torsion пружина |
| 14 | A143PP1B00 запросить цену → | Torsion пружина |
| 15 | A3CFPP5L00 запросить цену → | Рычаг |
| 16 | A143PP7301 запросить цену → | Wire жгут в сборе |
| 17 | A3CEPP4D00 запросить цену → | Wire жгут в сборе |
| 18 | A3CFPP1700 запросить цену → | Magnet |

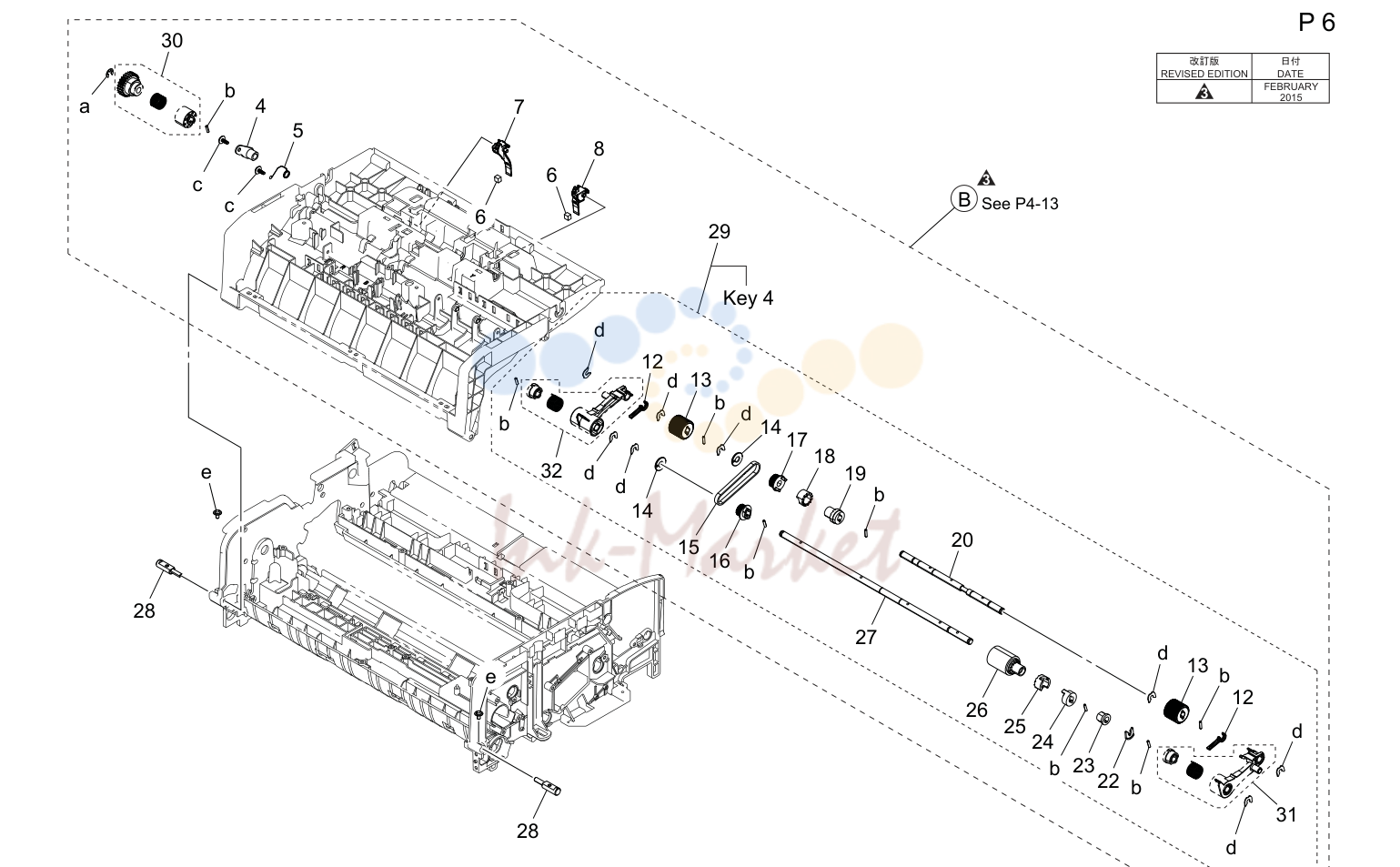

Paper take-up секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 4 | A3CFPP1J01 запросить цену → | Втулка |
| A143PP0Q00 запросить цену → | B-a143pp4s00 | |
| 1 | A143PP4S00 запросить цену → | C-a3cfpp2g00 |
| 1 | A3CFPP2G00 запросить цену → | D-a143pp5501 |
| 1 | A143PP5501 запросить цену → | E-a3cfpp7400 |
| 5 | A3CFPP5801 запросить цену → | Torsion пружина |
| 6 | A143PP9G00 запросить цену → | Damper |
| 7 | A143PP5U03 запросить цену → | Stopper |
| 8 | A143PP5T03 запросить цену → | Stopper |
| 12 | A143PP5301 запросить цену → | Stopper |
| 13 | A143PP5200 ✓ в наличии | Ролик |
| 14 | A143PP5Y01 запросить цену → | Flange |
| 15 | A143563300 запросить цену → | Timing ремень 134l |
| 16 | A143PP5A00 запросить цену → | Pulley 19t |
| 17 | A143PP5000 запросить цену → | Pulley 21t |
| 18 | A143PP5101 запросить цену → | Coupling |
| 19 | A143PP4Y00 запросить цену → | Держатель |
| 20 | A143PP5403 запросить цену → | Вал |
| 22 | A143PP5B01 запросить цену → | Stop ring |
| 23 | A143PP5901 запросить цену → | Втулка |
| 24 | A143PP5601 запросить цену → | Coupling |
| 25 | A143PP6601 запросить цену → | Coupling |
| 26 | A143563100 ✓ в наличии | Ролик |
| 27 | A3CFPP4S01 запросить цену → | Вал |
| 28 | A3CFPP1600 запросить цену → | Вал |
| 29 | A3CFPP6V00 ✓ в наличии | Pick-up ролик в сборе |
| 30 | A3CFPP7000 запросить цену → | Шестерня в сборе |
| 31 | A3CFPP6X00 запросить цену → | Рычаг в сборе (front) |
| 32 | A3CFPP6Y00 запросить цену → | Рычаг в сборе (rear) |

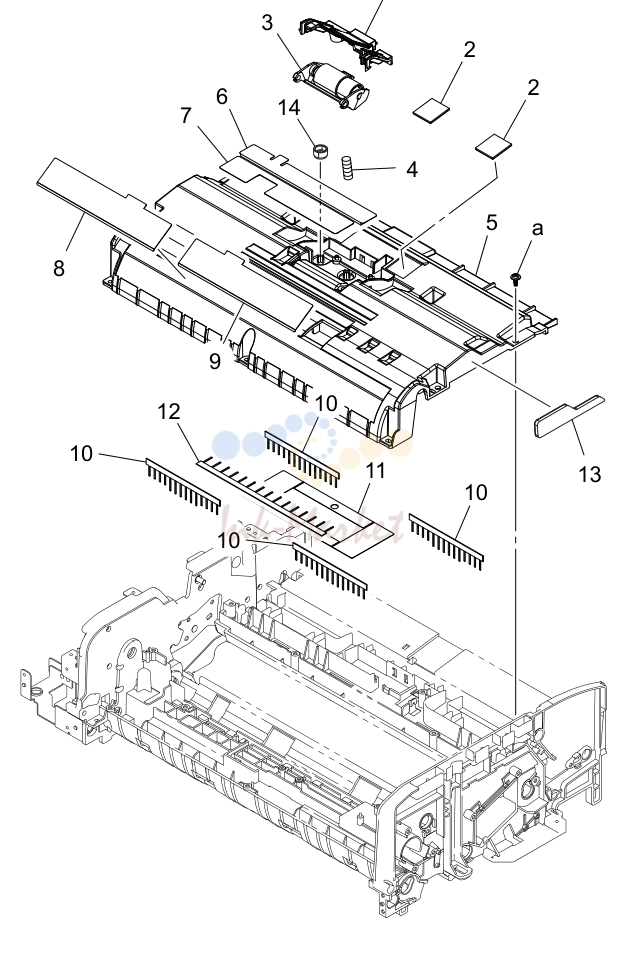

Paper transport секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CFPP4G00 запросить цену → | Крышка в сборе |
| 2 | A3CFPP4N00 ✓ в наличии | Pad |
| 3 | A3CFPP4H00 ✓ в наличии | Ролик в сборе |
| 4 | A3CFPP4L00 запросить цену → | Pressure пружина |
| 5 | A3CEPP4407 запросить цену → | Направляющая |
| 6 | A3CFPP4Q00 запросить цену → | Film |
| 7 | A143PP4P01 запросить цену → | Film |
| 8 | A3CEPP5400 запросить цену → | Film |
| 9 | A3CEPP5500 запросить цену → | Film |
| 10 | A143PP1X00 запросить цену → | Neutralizing brush |
| 11 | A3CEPP4701 запросить цену → | Film |
| 12 | A3CFPP1N02O запросить цену → | Neutralizing brush |
| 12 | A3CFPP1N03 запросить цену → | Neutralizing brush |
| 13 | A3CEPP5200 запросить цену → | Sponge |
| 14 | A3CFPP6L00 запросить цену → | Spacer |

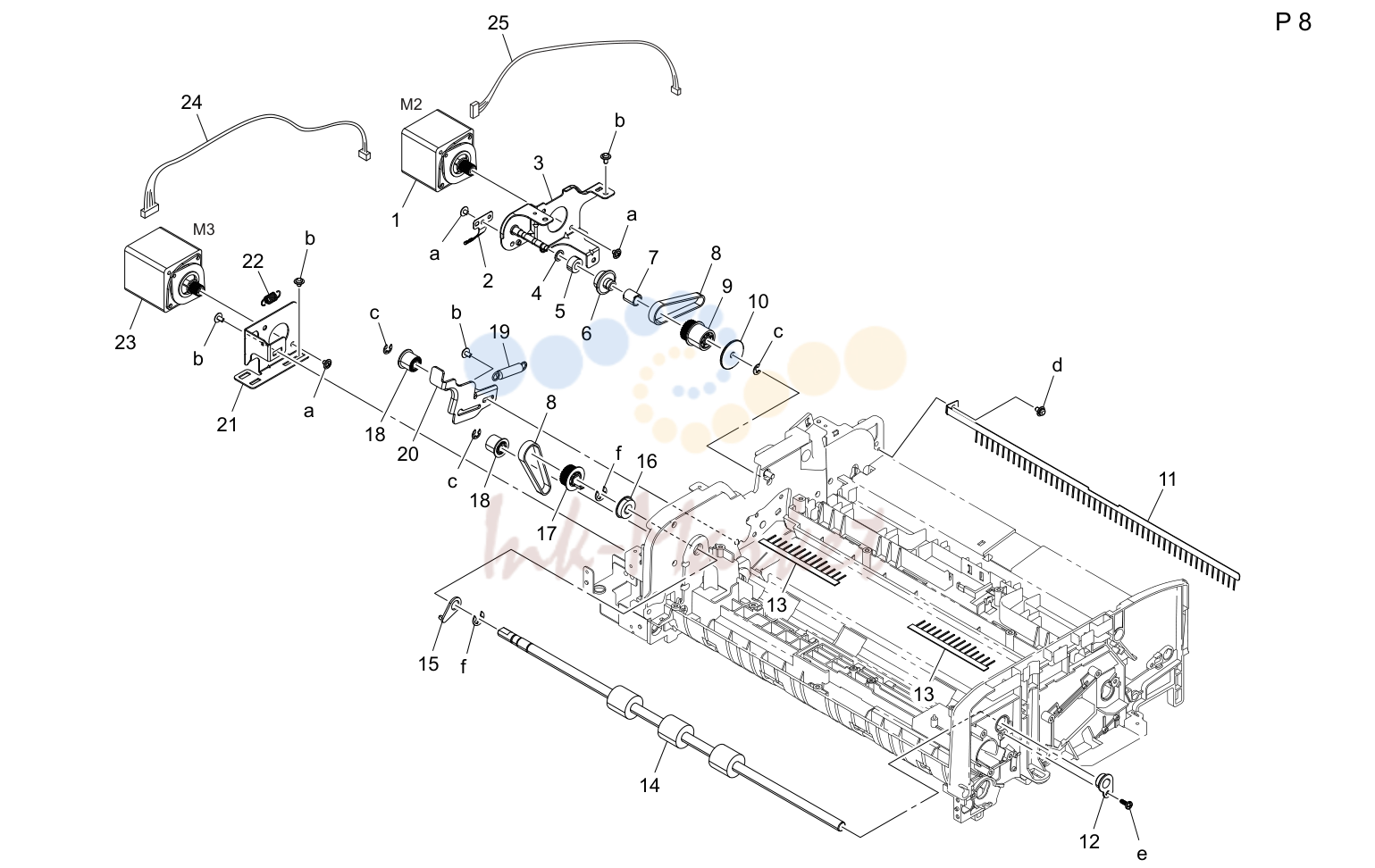

Paper transport секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CFPP5S00 запросить цену → | Мотор |
| A143PP7N00 запросить цену → | B-a143pp7m00 | |
| 1 | A143PP7M00 запросить цену → | C-a143pp0q00 |
| 1 | A143PP0Q00 запросить цену → | D-a3cfpp2y01 |
| 1 | A3CFPP2Y01 запросить цену → | E-a143pp0a00 |
| 1 | A143PP0A00 запросить цену → | F-a143pp0p00 |
| 2 | A3CFPP2C00 запросить цену → | Пластина пружина |
| 3 | A3CEPP2H01 запросить цену → | Кронштейн |
| 4 | A3CFPP3R00 запросить цену → | Washer |
| 5 | A143PP9300 запросить цену → | Bearing |
| 6 | A3CFPP3D01 запросить цену → | Pulley |
| 7 | A3CFPP3P01 запросить цену → | Pressure пружина |
| 8 | A3CEPP2P00 запросить цену → | Timing ремень |
| 9 | A3CFPP3C00 запросить цену → | Pulley |
| 10 | A3CFPP3900 запросить цену → | Flange |
| 11 | A3CEPP1G01 запросить цену → | Neutralizing brush |
| 12 | A3CF103400 запросить цену → | Втулка |
| 13 | A143PP1X00 запросить цену → | Neutralizing brush |
| 14 | A3CEPP1500 запросить цену → | Ролик |
| 15 | A3CFPP2E00 запросить цену → | Втулка |
| 16 | A143PP1M00 запросить цену → | Ball bearing |
| 17 | A3CEPP2K00 запросить цену → | Pulley |
| 18 | A3CEPP2Q00 запросить цену → | Pulley |
| 19 | A3CEPP2F01 запросить цену → | Tension пружина |
| 20 | A3CEPP2S00 запросить цену → | Кронштейн |
| 21 | A3CEPP2J01 запросить цену → | Кронштейн |
| 22 | A3CEPP2N00 запросить цену → | Tension пружина |
| 23 | A3CEPP4B00 запросить цену → | Мотор |
| 24 | A3CEPP4N00 запросить цену → | Wire жгут в сборе |
| 25 | A3CEPP4P00 запросить цену → | Wire жгут в сборе |

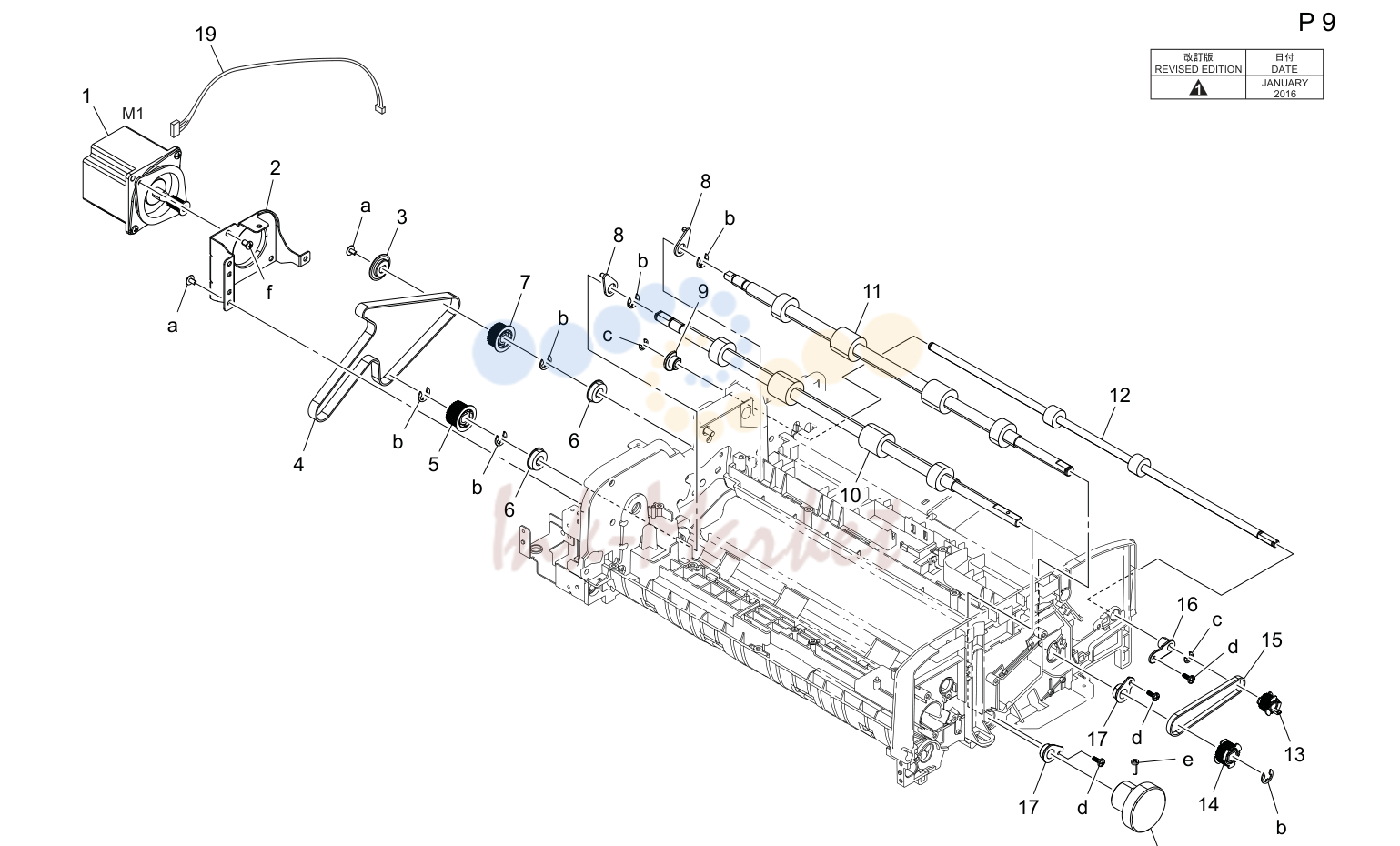

Paper transport секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP4C00 запросить цену → | Мотор |
| A143PP7M00 запросить цену → | B-a143pp0p00 | |
| 1 | A143PP0P00 запросить цену → | C-a143pp0q00 |
| 1 | A143PP0Q00 запросить цену → | D-a143pp0a00 |
| 1 | A143PP0A00 запросить цену → | E-a3cfpp6e00 |
| 1 | A3CFPP6E00 запросить цену → | F-a3cepp5900 |
| 2 | A3CEPP2G01 запросить цену → | Кронштейн |
| 3 | A3CEPP2R00 запросить цену → | Flange |
| 4 | A3CE213300 запросить цену → | Timing ремень |
| 5 | A3CFPP3J01 запросить цену → | Pulley |
| 6 | A143PP1M00 запросить цену → | Ball bearing |
| 7 | A3CEPP2M00 запросить цену → | Pulley |
| 8 | A3CFPP2E00 запросить цену → | Втулка |
| 9 | A143PP4D02 запросить цену → | Втулка |
| 10 | A3CFPP1E01O запросить цену → | Ролик |
| 10 | A3CFPP1E02 запросить цену → | Ролик |
| 11 | A3CEPP1F00 запросить цену → | Ролик |
| 12 | A3CEPP1400 запросить цену → | Ролик |
| 13 | A3CFPP3800 запросить цену → | Pulley |
| 14 | A3CFPP3500 запросить цену → | Pulley |
| 15 | A3CEPP2E00 запросить цену → | Timing ремень |
| 16 | A3CFPP1J01 запросить цену → | Втулка |
| 17 | A3CF103400 запросить цену → | Втулка |
| 18 | A3CEPP1S02O запросить цену → | Fly wheel |
| 18 | A3CEPP1S03 запросить цену → | Fly wheel |
| 19 | A3CEPP4L00 запросить цену → | Wire жгут в сборе |
Paper transport секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP2B01 запросить цену → | Направляющая |
| A143PP7M00 запросить цену → | B-a143pp3m00 | |
| 1 | A143PP3M00 запросить цену → | C-a143pp0q00 |
| 1 | A143PP0Q00 запросить цену → | D-a143pp3x00 |
| 1 | A143PP3X00 запросить цену → | E-a143pp0p00 |
| 1 | A143PP0P00 запросить цену → | F-a3cfpp5m00 |
| 1 | A3CFPP5M00 запросить цену → | G-a3cfpp2g00 |
| 1 | A3CFPP2G00 запросить цену → | H-a3cfpp2k00 |
| 1 | A3CFPP2K00 запросить цену → | K-a3cfpp2f00 |
| 1 | A3CFPP2F00 запросить цену → | M-a3cfpp2v00 |
| 2 | A3CEPP5700 запросить цену → | Мотор в сборе |
| 3 | A3CEPP2T01 запросить цену → | Кронштейн |
| 4 | A108M50100 ✓ в наличии | Photointerrupter |
| 5 | A3CFPP3Y01 запросить цену → | Рычаг |
| 6 | A3CFPP1K01 запросить цену → | Втулка |
| 7 | A3CEPP2A02 запросить цену → | Направляющая |
| 8 | A3CFPP4101 запросить цену → | Ролик |
| 9 | A3CFPP3V01 запросить цену → | Рычаг |
| 10 | A3CFPP3X00 запросить цену → | Torsion пружина |
| 11 | A3CFPP2X00 запросить цену → | Torsion пружина |
| 12 | A3CFPP1401 запросить цену → | Кронштейн |
| 13 | A3CFPP1300 запросить цену → | Кронштейн |
| 14 | A3CFPP4000 запросить цену → | Вал |
| 15 | A3CFPP3U00 запросить цену → | Вал |
| 16 | A3CEPP1002 запросить цену → | Направляющая |
| 17 | A3CFPP1102 запросить цену → | Film |
| 18 | A3CFPP1202 запросить цену → | Film |
| 19 | A3CFPP1P00 запросить цену → | Cushion |
| 20 | A3CFPP2Q01 запросить цену → | Film |
| 21 | A3CEPP4G00 запросить цену → | Wire жгут в сборе |
| 22 | A3CFPP6M00 запросить цену → | Spacer |
| 23 | A3CFPP6N00 запросить цену → | Spacer |
Paper transport секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP1300 запросить цену → | Рычаг |
| A3CFPP2G00 запросить цену → | B-a143pp0d00 | |
| 1 | A143PP0D00 запросить цену → | C-a3cfpp2y01 |
| 1 | A3CFPP2Y01 запросить цену → | E-a143pp7m00 |
| 2 | A3CEPP7100 запросить цену → | Torsion пружина |
| 3 | A108M50100 ✓ в наличии | Photointerrupter |
| 4 | A143PP1Y00 запросить цену → | Sponge |
| 5 | A3CEPP3E01 запросить цену → | Держатель |
| 6 | A3CEPP1R00 запросить цену → | Пластина пружина |
| 7 | A3CFPP2B00 запросить цену → | Держатель |
| 8 | A3CEPP1L01 запросить цену → | Film |
| 9 | A3CEPP1K01 запросить цену → | Film |
| 10 | A143PP4G01 запросить цену → | Film |
| 11 | A143PP4F01 запросить цену → | Film |
| 12 | A143PP7900 запросить цену → | Solid state выключатель |
| 13 | A3CFPP1901O запросить цену → | Кронштейн |
| 13 | A3CFPP1902 запросить цену → | Кронштейн |
| 14 | A3CFPP2H01O запросить цену → | Neutralizing brush |
| 14 | A143PP6800 запросить цену → | Neutralizing brush |
| 15 | A3CEPP4H00 запросить цену → | Wire жгут в сборе |
| 16 | A3CEPP4F00 запросить цену → | Wire жгут в сборе |
| 18 | A3CEPP2000 запросить цену → | Clamp |
Paper transport секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CFPP3J01 запросить цену → | Pulley |
| A143PP0P00 запросить цену → | B-a3cfpp2g00 | |
| 1 | A3CFPP2G00 запросить цену → | C-a143pp5501 |
| 1 | A143PP5501 запросить цену → | D-a143pp0a00 |
| 1 | A143PP0A00 запросить цену → | E-a3cfpp4d00 |
| 1 | A3CFPP4D00 запросить цену → | F-a3cfpp5m00 |
| 1 | A3CFPP5M00 запросить цену → | G-a3cfpp4e00 |
| 2 | A143PP1M00 запросить цену → | Ball bearing |
| 3 | A143PP4D02 запросить цену → | Втулка |
| 4 | A3CFPP4400 запросить цену → | Рычаг |
| 5 | A3CFPP2E00 запросить цену → | Втулка |
| 6 | A3CFPP1G00 запросить цену → | Ролик |
| 7 | A3CEPP1204 запросить цену → | Рама в сборе |
| 8 | A3CFPP4F00 запросить цену → | Tension пружина |
| 9 | A3CFPP5R00 запросить цену → | Мотор |
| 10 | A3CFPP4800 запросить цену → | Pulley |
| 11 | A143PP4H01 запросить цену → | Flange |
| 12 | A3CFPP4900 запросить цену → | Timing ремень |
| 13 | A3CFPP4700 запросить цену → | Pulley |
| 14 | A3CFPP4C00 запросить цену → | Timing ремень |
| 15 | A3CFPP4A00 запросить цену → | Втулка |
| 16 | A3CF103400 запросить цену → | Втулка |
| 17 | A3CFPP4301 запросить цену → | Рычаг |
| 18 | A3CEPP5000 запросить цену → | Pressure пружина |
| 19 | A3CFPP4202 запросить цену → | Крышка |
| 20 | A3CEPP3301 запросить цену → | Sheet |
| 21 | A3CFPP4600 запросить цену → | Вал |
| 22 | A3CFPP4500 запросить цену → | Brush |
| 23 | A3CEPP4K00 запросить цену → | Wire жгут в сборе |
| 24 | A3CEPP4X00 запросить цену → | Clamp |
Cis секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP2900O запросить цену → | Clamp |
| A143PP7M00 запросить цену → | B-a143pp0q00 | |
| 1 | A143PP0Q00 запросить цену → | C-a3cfpp2g00 |
| 1 | A3CFPP2G00 запросить цену → | D-a3cfpp2y01 |
| 1 | A3CFPP2Y01 запросить цену → | E-a143pp0e00 |
| 1 | A3CEPP6R00 запросить цену → | Clamp |
| 2 | A3CEPP4100 запросить цену → | Кронштейн |
| 3 | A3CEPP3U00 запросить цену → | Pressure пружина |
| 4 | A3CFPP2S00 запросить цену → | Washer |
| 5 | A3CEN11700O запросить цену → | Adf кабель |
| 5 | A3CEN11711 запросить цену → | Adf кабель |
| 6 | A3CEM70000 запросить цену → | Cis |
| 7 | A3CEPP4001 запросить цену → | Кронштейн |
| 8 | A3CEPP3T00 запросить цену → | Adjustment wheel |
| 9 | A3CEPP1H01 запросить цену → | Кронштейн |
| 10 | A3CEPP3V00 запросить цену → | Film |
| 11 | A3CEPP4Y00 запросить цену → | Pcb плата в сборе |
| 12 | A3CEPP1J00 запросить цену → | Кронштейн |
| 13 | A3CFPP2H01 запросить цену → | Neutralizing brush |
| 14 | A3CEPP4V00 запросить цену → | Wire жгут в сборе |
| 15 | A3CEPP4U00 запросить цену → | Wire жгут в сборе |
| 16 | A3CEPP6T00 запросить цену → | Cis в сборе |
Cis секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP3800 запросить цену → | Пластина пружина |
| A3CFPP2G00 запросить цену → | B-a3cfpp5m00 | |
| 1 | A3CFPP5M00 запросить цену → | C-a143pp0q00 |
| 1 | A143PP0Q00 запросить цену → | D-a3cepp1p00 |
| 1 | A3CEPP1P00 запросить цену → | E-a143pp0e00 |
| 1 | A143PP0E00 запросить цену → | F-a143pp7m00 |
| 2 | A3CEPP3702 запросить цену → | Крышка |
| 3 | A3CEPP3B00 запросить цену → | Pressure пружина |
| 4 | A3CFPP4T01 запросить цену → | Ролик |
| 5 | A3CEPP3A00 запросить цену → | Вал |
| 6 | A3CEPP3D01 запросить цену → | Кронштейн |
| 7 | A3CEPP3F00 запросить цену → | Вал |
| 8 | A3CEPP3N01 запросить цену → | Рычаг |
| 9 | A3CEPP3L00 запросить цену → | Рычаг |
| 10 | A3CEPP3Q00 запросить цену → | Torsion пружина |
| 11 | A3CEPP3X00 запросить цену → | Sheet |
| 12 | A3CEPP3C00 запросить цену → | Pressure пружина |
| 13 | A3CEPP1Q00 запросить цену → | Креплениеing пластина |
| 14 | A3CEPP5100 запросить цену → | Screw |
| 15 | A3CEPP3P00 запросить цену → | Вал |
| 16 | A3CEPP3R00 запросить цену → | Torsion пружина |
| 17 | A3CEPP3M00 запросить цену → | Рычаг |
| 18 | A3CEPP3S00 запросить цену → | Крышка |
| 19 | A3CEPP3G00 запросить цену → | Вал |
| 20 | A3CEPP1C00 запросить цену → | Tension пружина |
| 21 | A3CEPP5A00 запросить цену → | Label |
Cis секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP4301 запросить цену → | Spacer |
| A143PP0D00 запросить цену → | B-a3cepp2500 | |
| 2 | A3CEPP2500 запросить цену → | C-a3cfpp2g00 |
| 2 | A3CFPP2G00 запросить цену → | D-a143pp5501 |
| 2 | A143PP5501 запросить цену → | E-a143pp0e00 |
| 2 | A3CEPP2800 запросить цену → | Film |
| 3 | A3CEPP2700 запросить цену → | Креплениеing пластина |
| 4 | A3CEPP3600 запросить цену → | Film |
| 5 | A3CEPP3401 запросить цену → | Креплениеing пластина |
| 6 | A3CEPP3501 запросить цену → | Film |
| 7 | A3CFPP4500 запросить цену → | Brush |
| 8 | A3CEPP4201 запросить цену → | Вал |
| 9 | A3CEPP3301 запросить цену → | Sheet |
| 10 | A3CEPP2X01 запросить цену → | Втулка |
| 11 | A3CEPP3900 запросить цену → | Пластина пружина |
| 12 | A3CEPP3H01 запросить цену → | Roll |
| 13 | A3CEPP1N00 запросить цену → | Film |
| 14 | A3CEPP3K00 запросить цену → | Вал |
| 15 | A3CEPP3J01 запросить цену → | Направляющая |
| 16 | A143PP1S00 запросить цену → | Washer |
| 17 | A3CEPP2Y00 запросить цену → | Втулка |
| 18 | A3CEPP5C00 запросить цену → | Label |
Cis секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3CEPP4A01 запросить цену → | Мотор |
| A143PP0D00 запросить цену → | B-a143pp0e00 | |
| 1 | A143PP0E00 запросить цену → | C-a143pp0q00 |
| 1 | A143PP0Q00 запросить цену → | D-a143pp7m00 |
| 1 | A143PP7M00 запросить цену → | E-a3cfpp2g00 |
| 1 | A3CFPP2G00 запросить цену → | F-a143pp0b00 |
| 1 | A143PP0B00 запросить цену → | G-a143pp7n00 |
| 1 | A143PP7N00 запросить цену → | H-a143pp5501 |
| 2 | A3CEPP2V00 запросить цену → | Кронштейн |
| 3 | A108M50100 ✓ в наличии | Photointerrupter |
| 4 | A3CFPP3M00 запросить цену → | Вал |
| 5 | A143PP3P01 запросить цену → | Шестерня |
| 6 | A3CFPP3T00 запросить цену → | Cam |
| 7 | A3CEPP3000 запросить цену → | Pulley |
| 8 | A3CFPP4C00 запросить цену → | Timing ремень |
| 9 | A3CEPP1701 запросить цену → | Roll |
| 10 | A143PP8600 запросить цену → | Washer |
| 11 | A3CEPP1Y00 запросить цену → | Crank |
| 12 | A3CEPP1U00 запросить цену → | Вал |
| 13 | A3CEPP2601 запросить цену → | Brush |
| 14 | A3CEPP1T01 запросить цену → | Держатель |
| 15 | A3CEPP1E02 запросить цену → | Направляющая |
| 16 | A3CEPP1X01 запросить цену → | Рычаг |
| 17 | A143PP8D01 запросить цену → | Wire жгут в сборе |
| 18 | A3CEPP2403 запросить цену → | Держатель |
| 19 | A143PP8F00 запросить цену → | Wire жгут в сборе |
| 20 | A3CEPP1A00 запросить цену → | Pressure пружина |
| 21 | A3CEPP1V01 запросить цену → | Cam |
| 22 | A3CEPP3200 запросить цену → | Pulley |
| 23 | A3CEPP2U00 запросить цену → | Timing ремень |
| 24 | A3CEPP3101 запросить цену → | Pulley |
| 25 | A3CEPP4R00 запросить цену → | Wire жгут в сборе |
| 26 | A3CEPP4S00 запросить цену → | Wire жгут в сборе |
| 27 | A3CEPP4M01 запросить цену → | Wire жгут в сборе |
| 28 | A3CFPP6T00 запросить цену → | Направляющая в сборе |
Внешние детали (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161160103 запросить цену → | Крышка /upper |
| 2 | A0ED163000 запросить цену → | Уплотнитель |
| 3 | A0ED940700 запросить цену → | Label тонер 2 |
| 5 | A161N10K00 запросить цену → | Indicating wiring |
| 6 | A5C1160401 запросить цену → | Крышка |
| 7 | A00JH00D00 запросить цену → | Плата в сборе led1 |
| 8 | A161160300 запросить цену → | Крышка |
| 9 | A0G6411200 запросить цену → | Magnet /x |
| 10 | A2XK163201 запросить цену → | Open/close крышка /front |
| 11 | A2XK163401 запросить цену → | Open/close крышка /front |
| 12 | A2XK163303 запросить цену → | Open/close крышка /front |
| 13 | A5C0940100 запросить цену → | Label bizhub c454e |
| 14 | A00J945500 запросить цену → | Logo mark |
| 15 | A5C1R71600 запросить цену → | Cleaning material |
| 16 | A161165602 запросить цену → | Support вал |
| 17 | A2XK163102 запросить цену → | Open/close крышка /front |
| 18 | A2XK165000 запросить цену → | Open/close вал |
| 19 | A2XK165700 запросить цену → | Compressing пружина |
| 20 | A2XK163701 запросить цену → | Hinge |
| 21 | A161160702 запросить цену → | Крышка /left |
| 22 | A161160801 запросить цену → | Крышка /left |
| 23 | A161164902 запросить цену → | Cushion |
| 24 | A161940400 запросить цену → | Label |
| 25 | A00J106202 ✓ в наличии | Cleaning pad |
Полный список запчастей доступен по запросу.
комментарии
