Konica Minolta bizhub C452 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Adf внешние детали (P1)
- Adf внешние детали (P2)
- Adf подача бумаги tray (P3)
- Adf подача бумаги секция (P4)
- Adf conveyance секция (P5)
- Adf conveyance секция (P6)
- Adf conveyance секция (P8)
- Adf выключатель секция (P9)
- Adf drive секция (P10)
- Adf выход бумаги секция (P12)
- Внешние детали (P13)
- Внешние детали (P14)
- Крышка сканера (P19)
- Ir рама (P20)
- Сканер секция (P21)
- Сканер секция (P22)
- Ccd узел/сканер drive (P23)
- Ir плата секция (P24)
- Ph узел (P25)
- Contact секция (P27)
- I/u lock рычаг (P28)
- Ozone воздуховод (P29)
- Тонер supply секция (P30)
- Тонер supply секция (P31)
- Перенос rail секция (P33)
- Erase lamp (P34)
- Тонер collect секция (P35)
- 1st подача бумаги (P36)
- 1st подача бумаги (P37)
- 2nd подача бумаги (P38)
- 2nd подача бумаги (P39)
- Cassette в сборе (P40)
- Cassette в сборе (P41)
- Cassette rail (P42)
- Size detecting секция (P43)

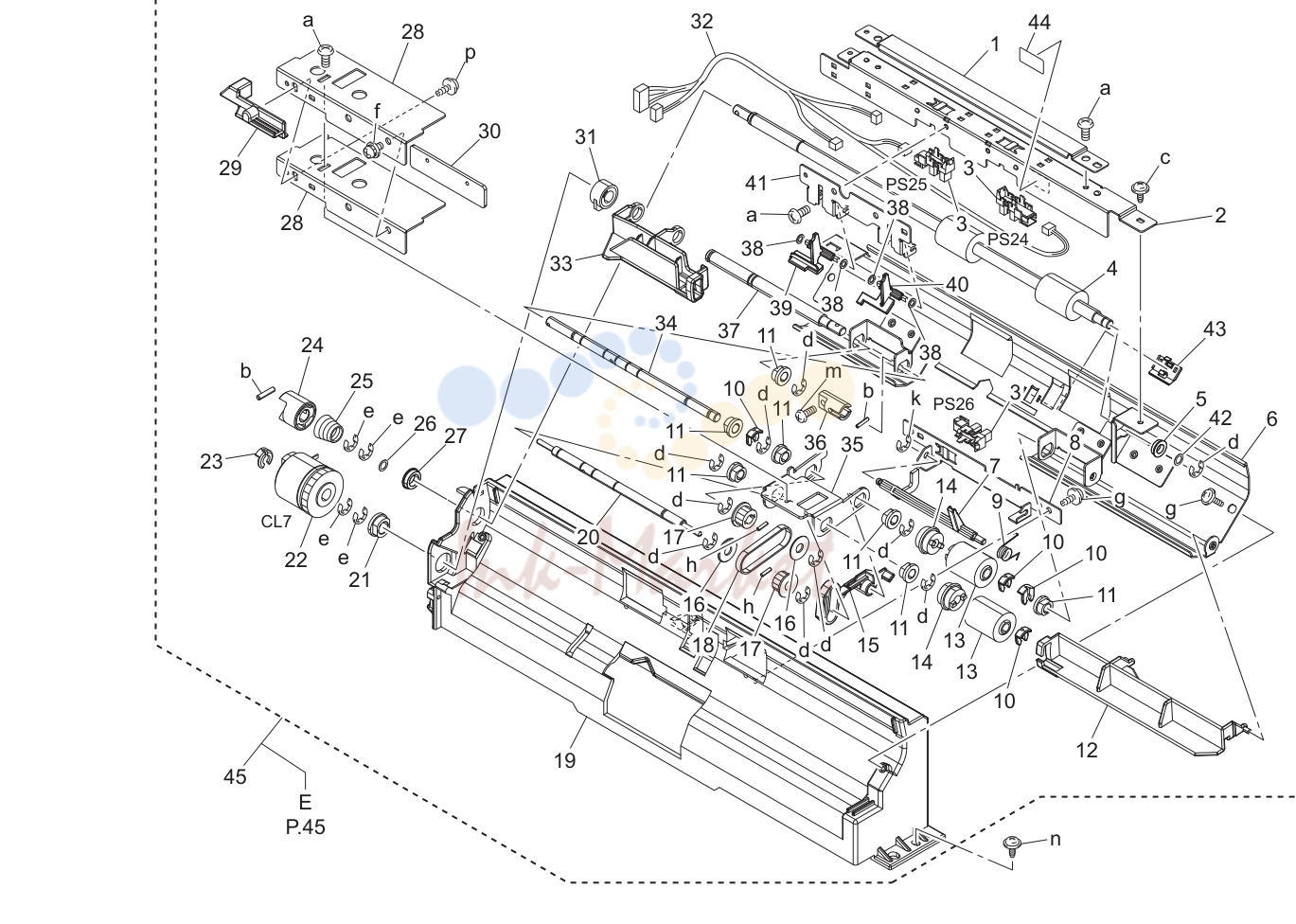

- 1000-sheet подача бумаги секция (P44)

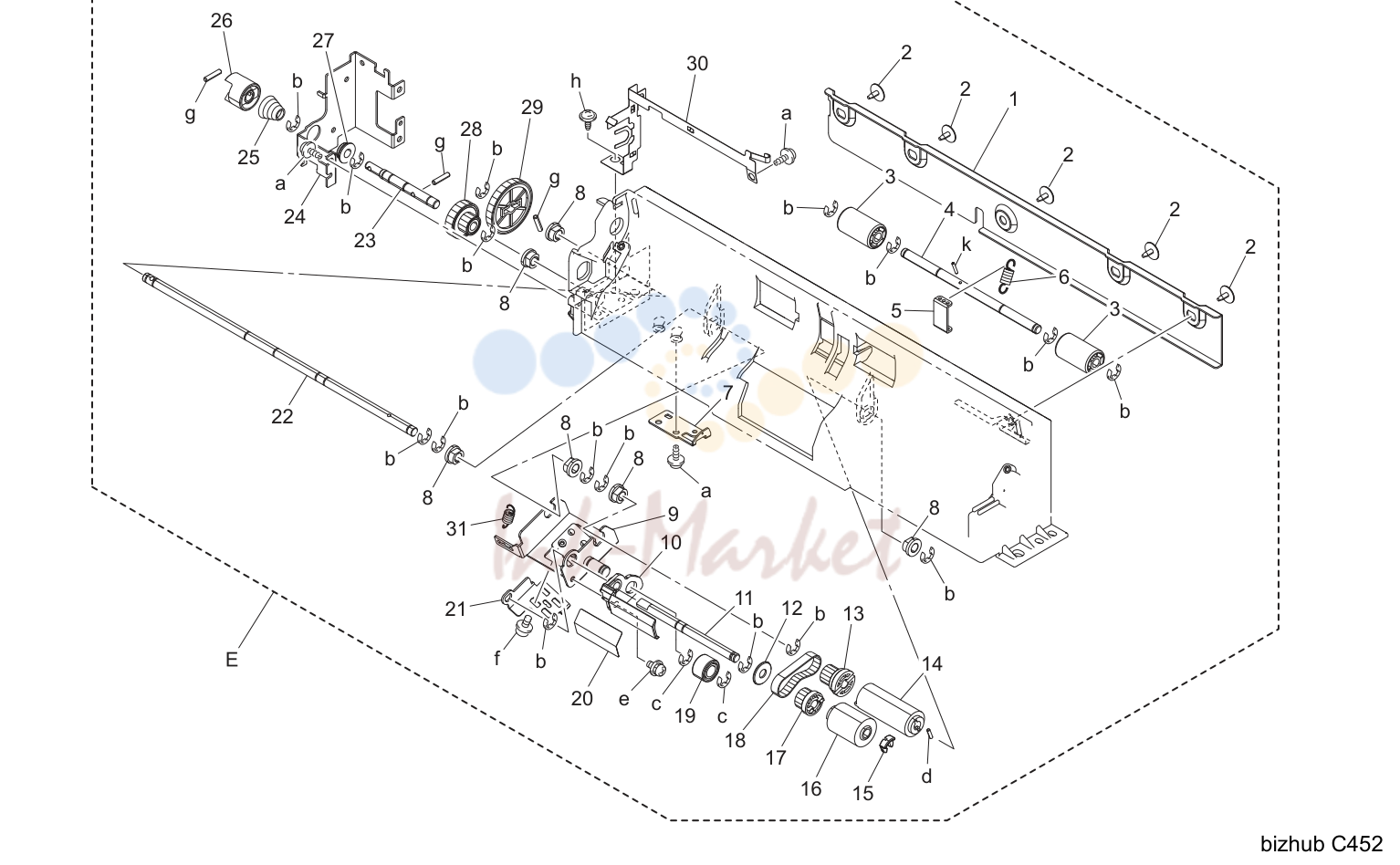

- 1000-sheet подача бумаги секция (P45)

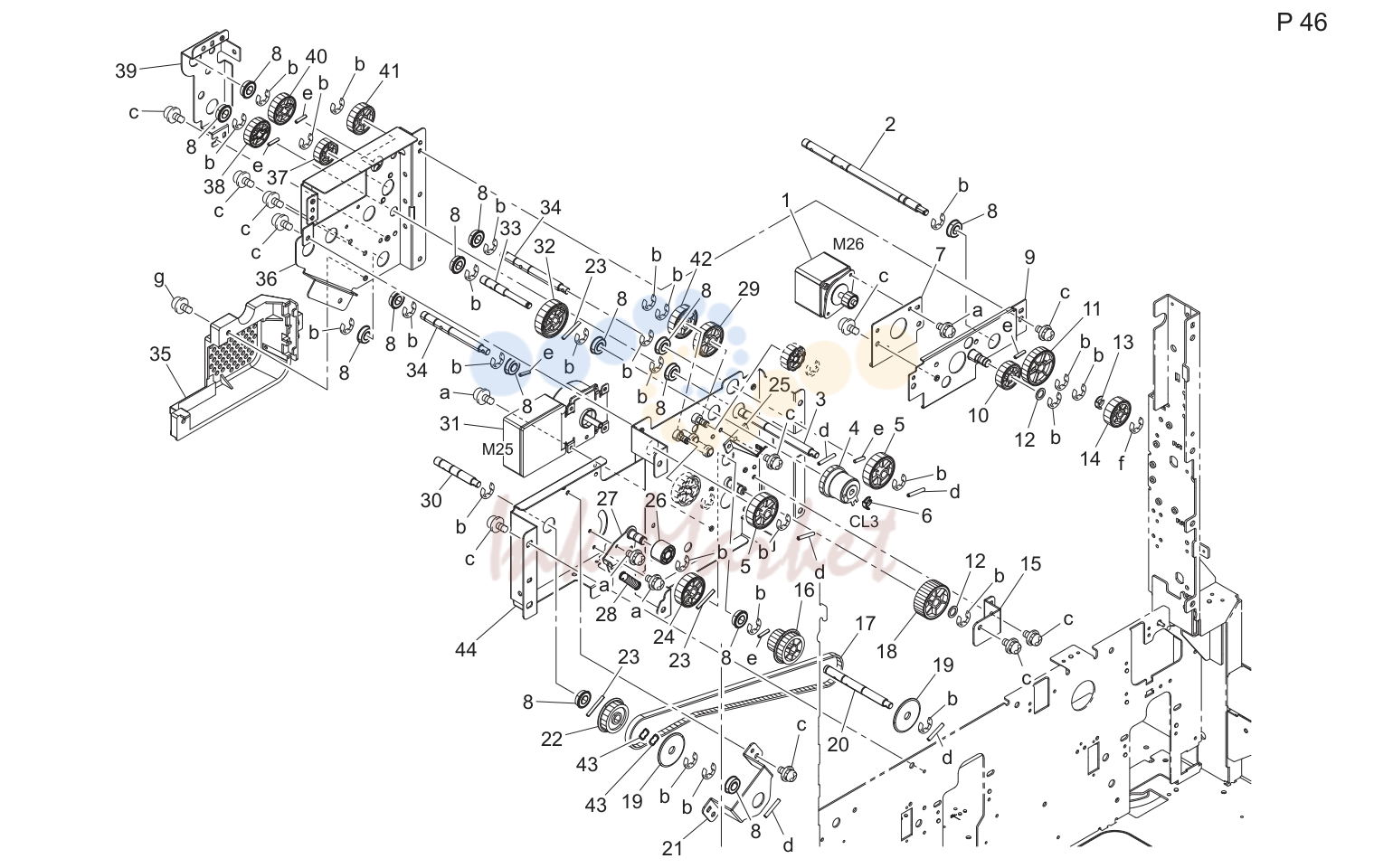

- Lcc drive (P46)

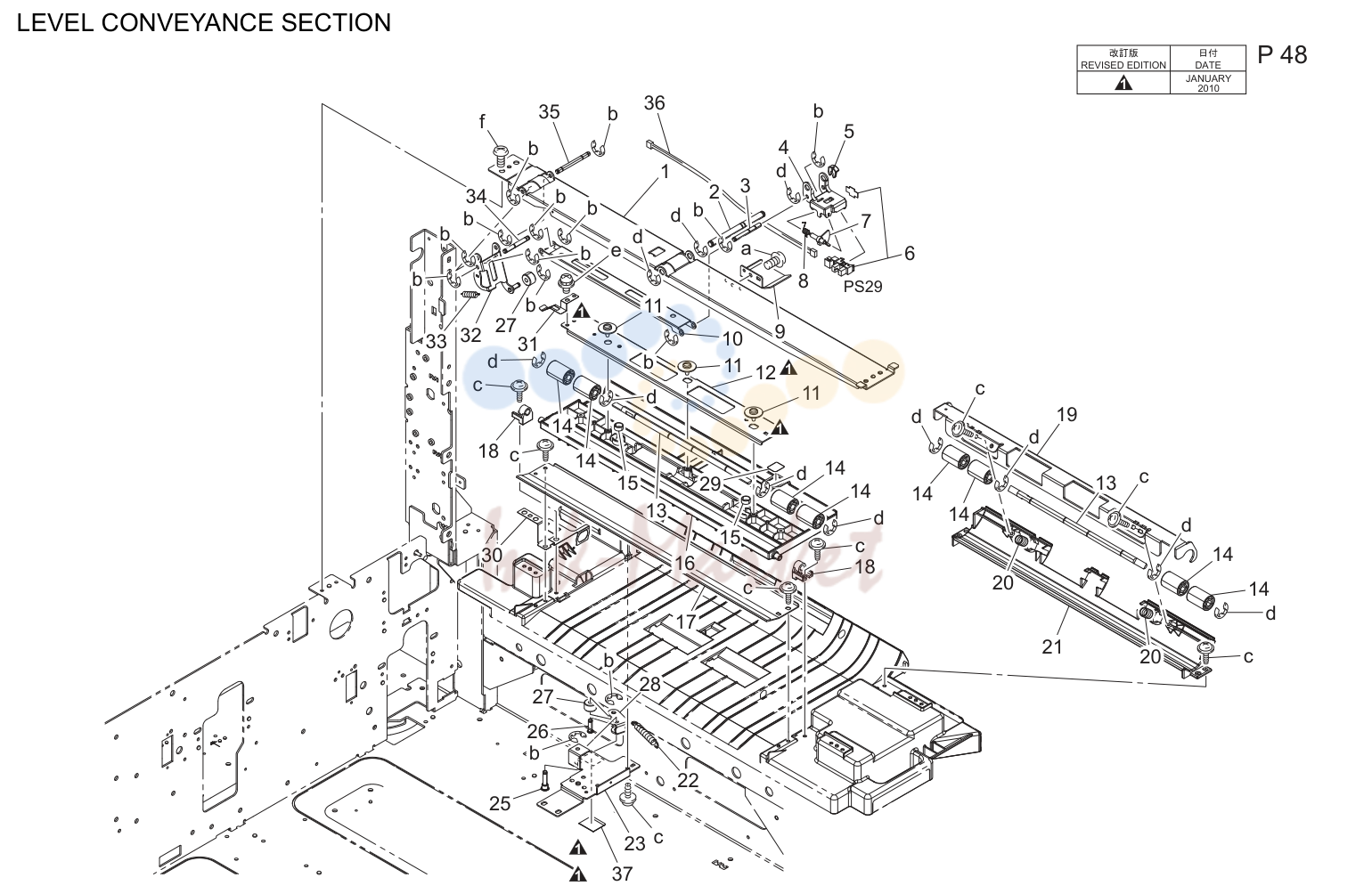

- Level conveyance секция (P48)

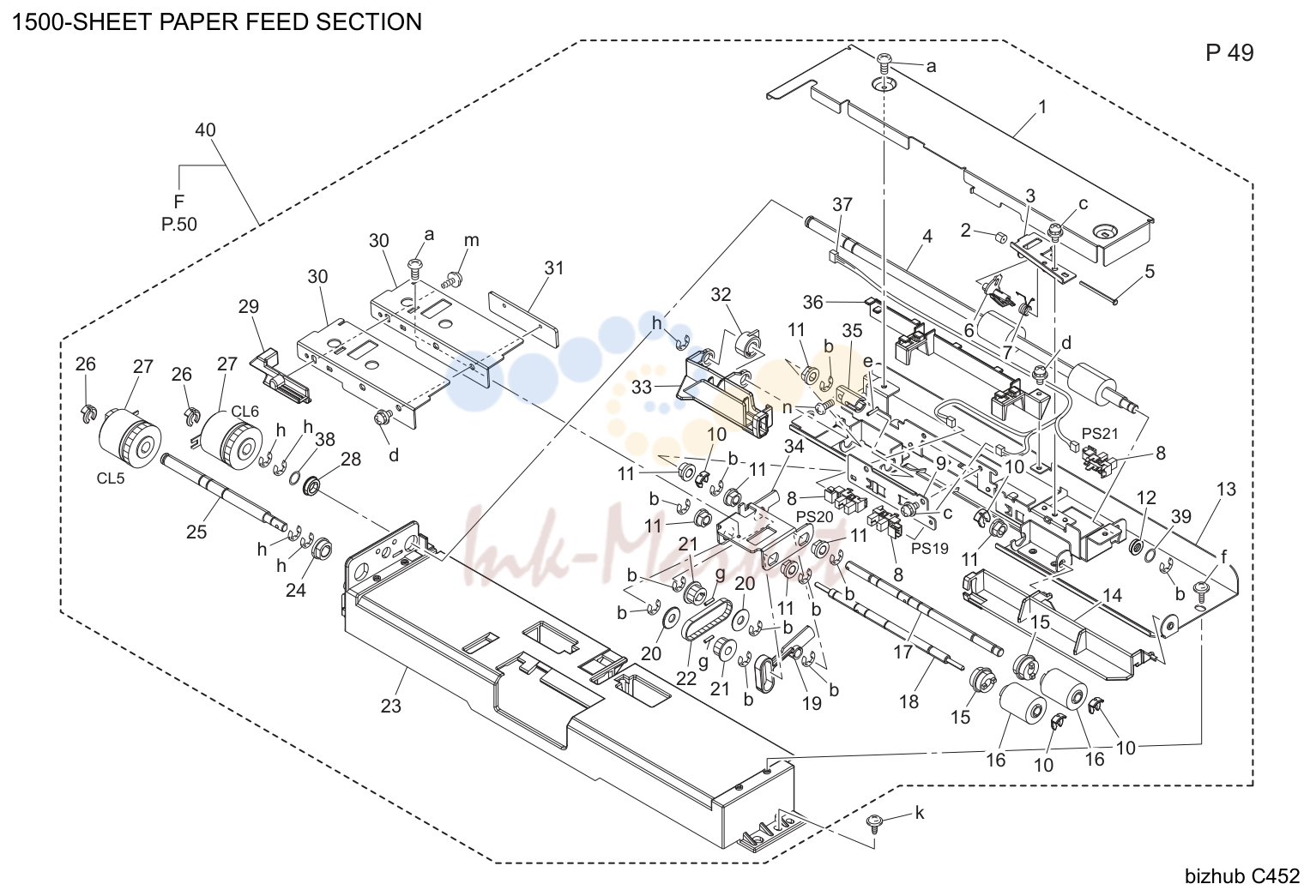

- 1500-sheet подача бумаги секция (P49)

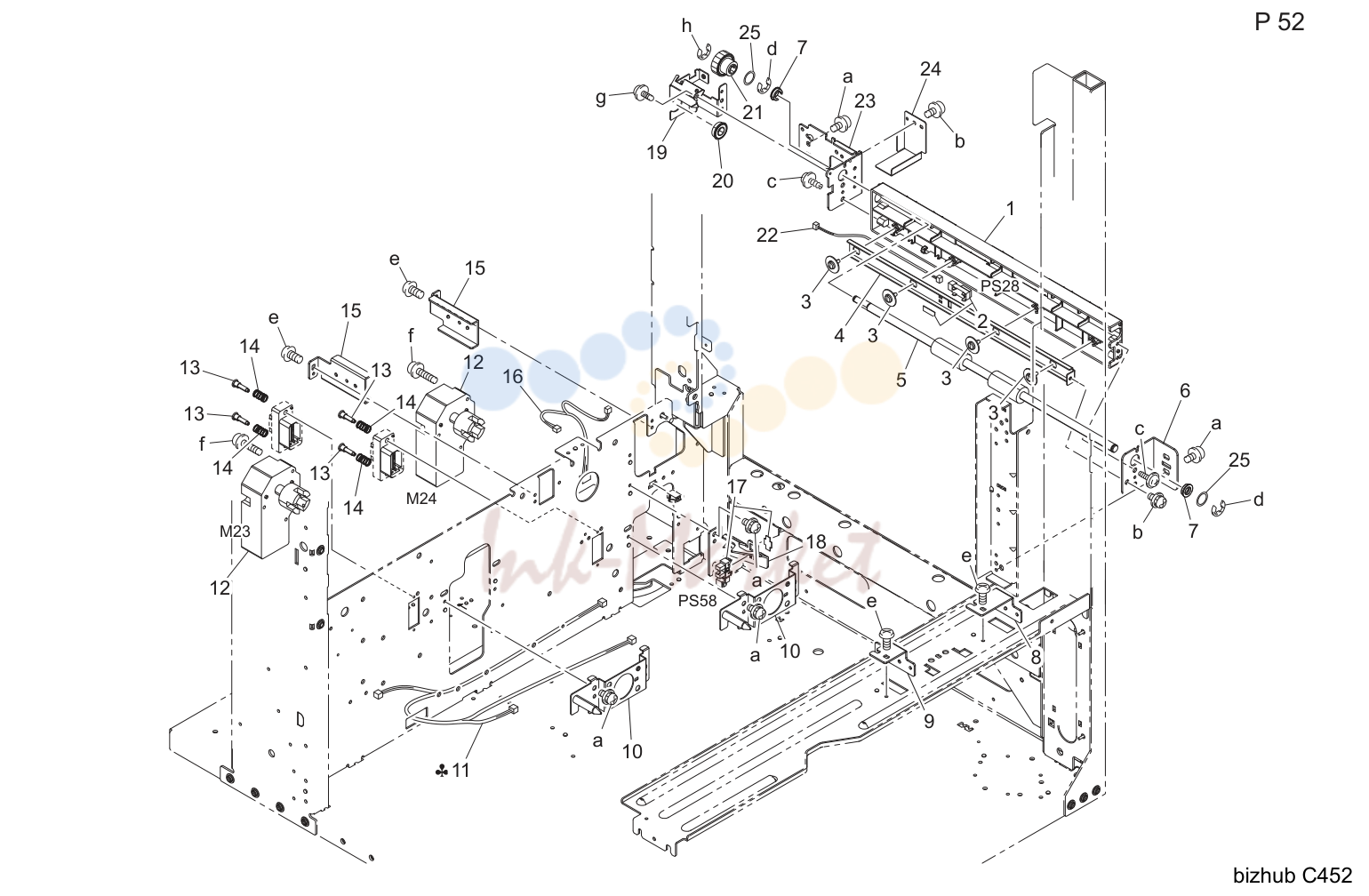

- Lcc length conveyance секция (P52)

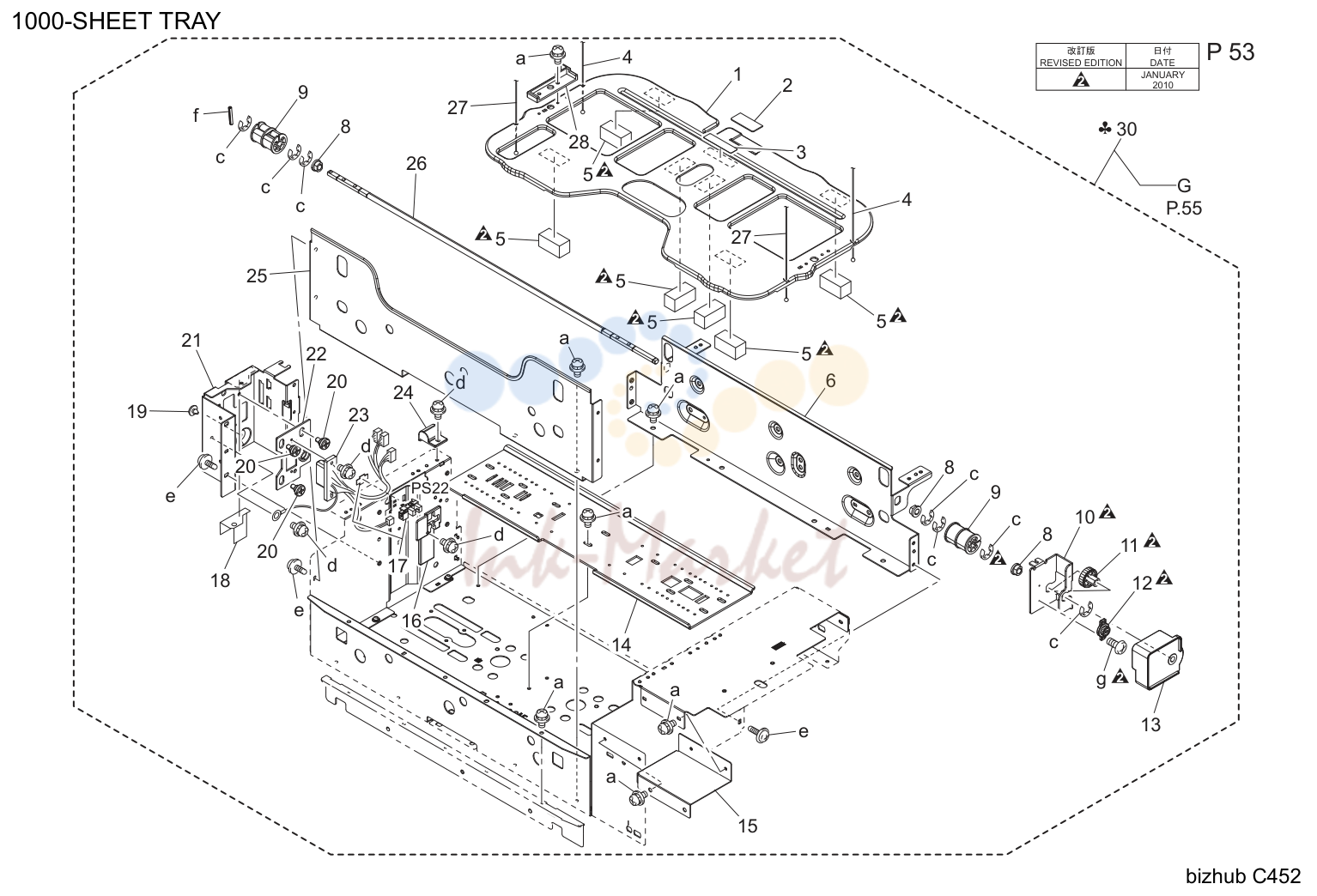

- 1000-sheet tray (P53)

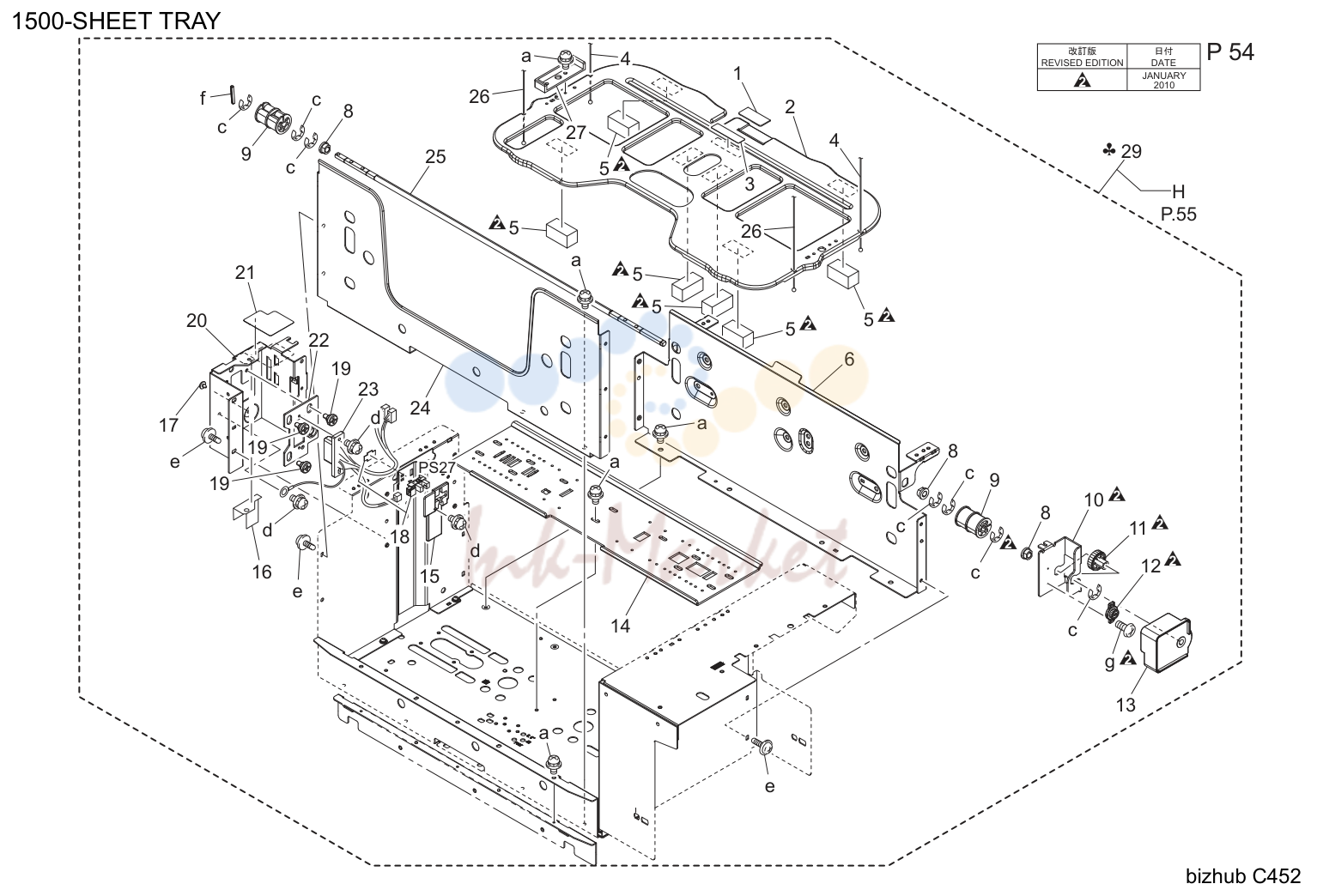

- 1500-sheet tray (P54)

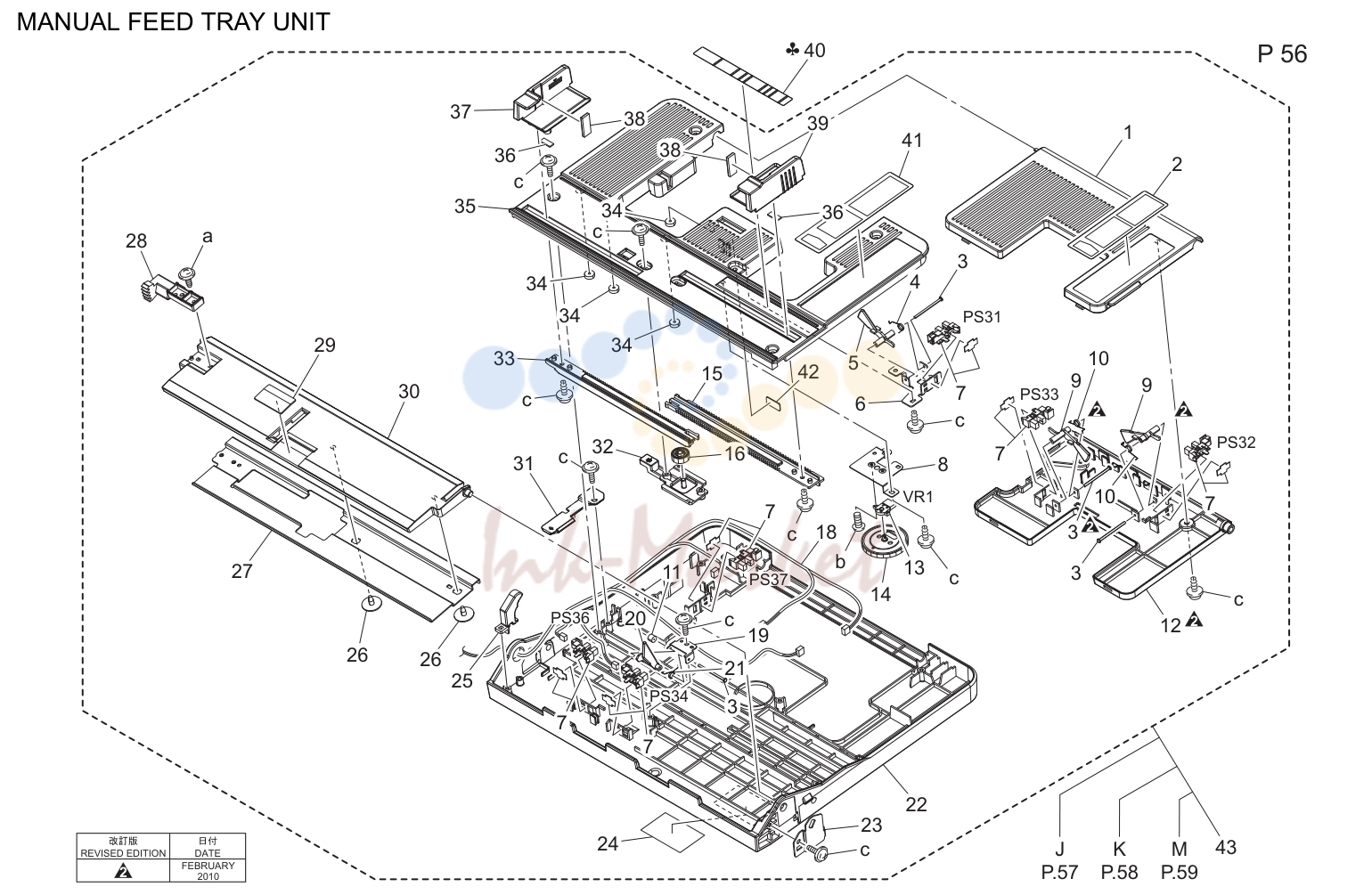

- Manual feed tray узел (P56)

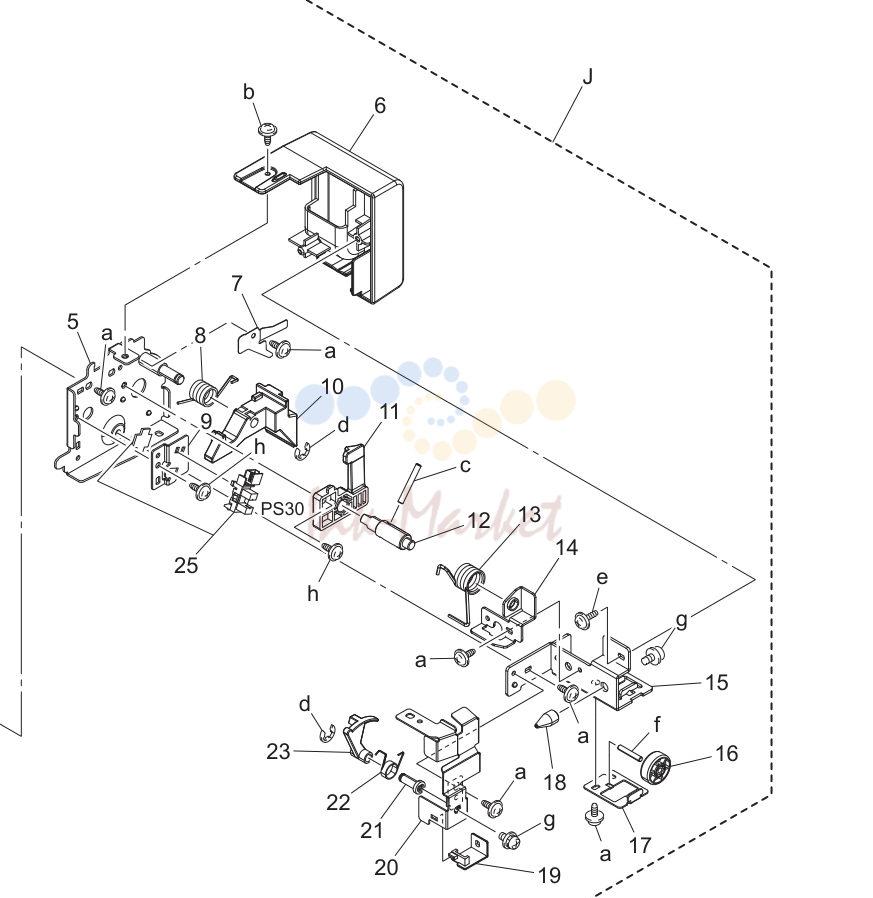

- Manual feed tray узел (P57)

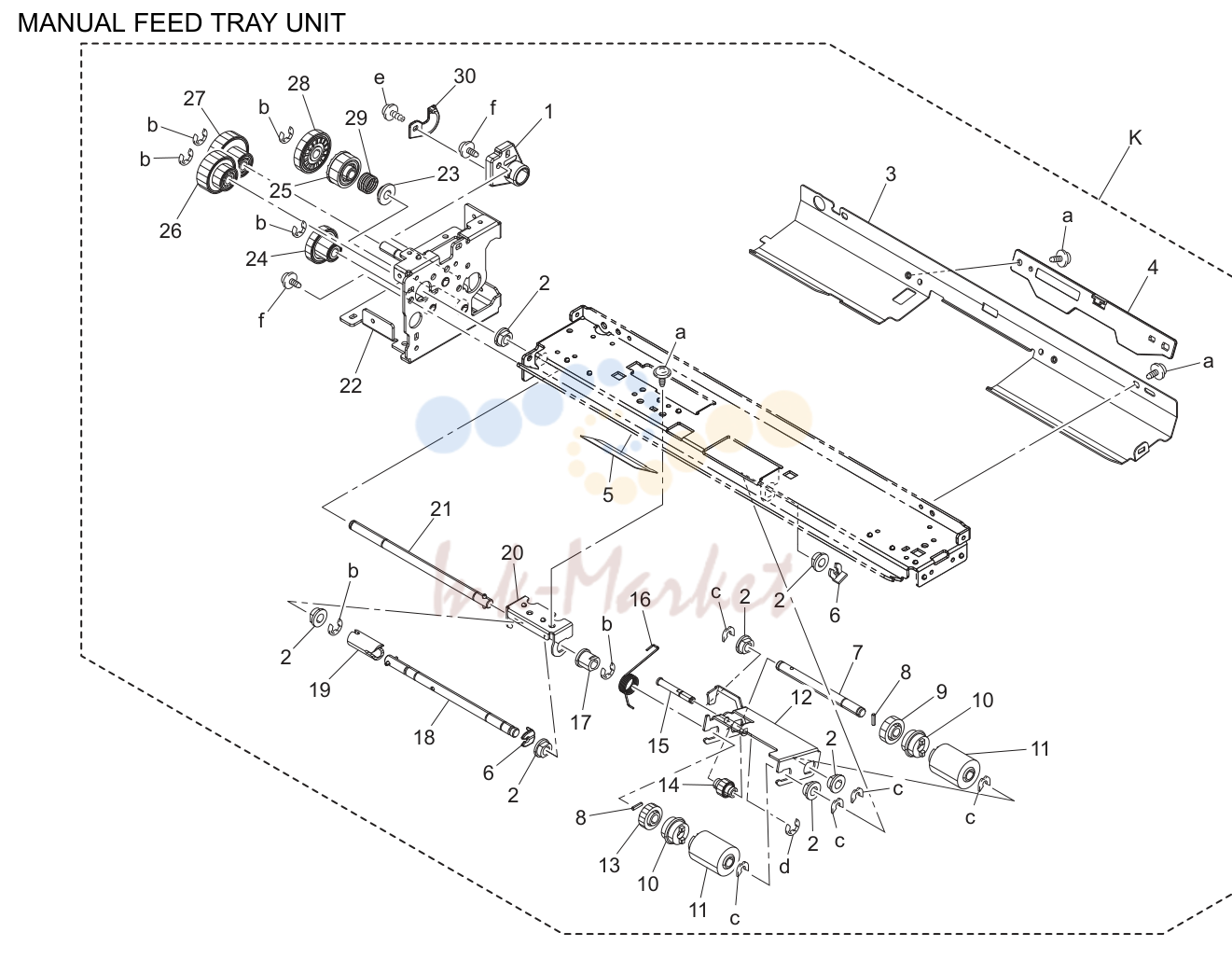

- Manual feed tray узел (P58)

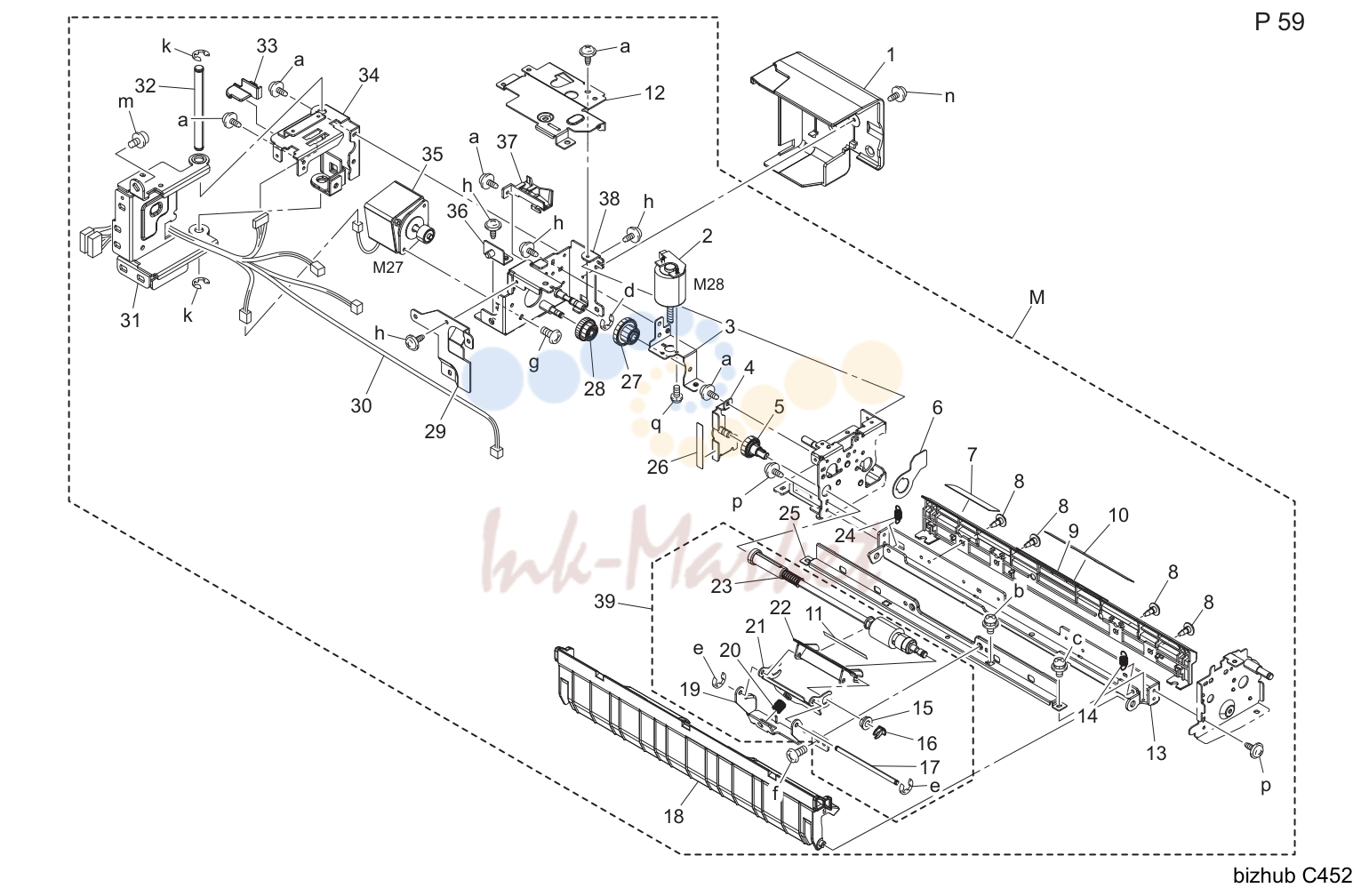

- Manual feed tray узел (P59)

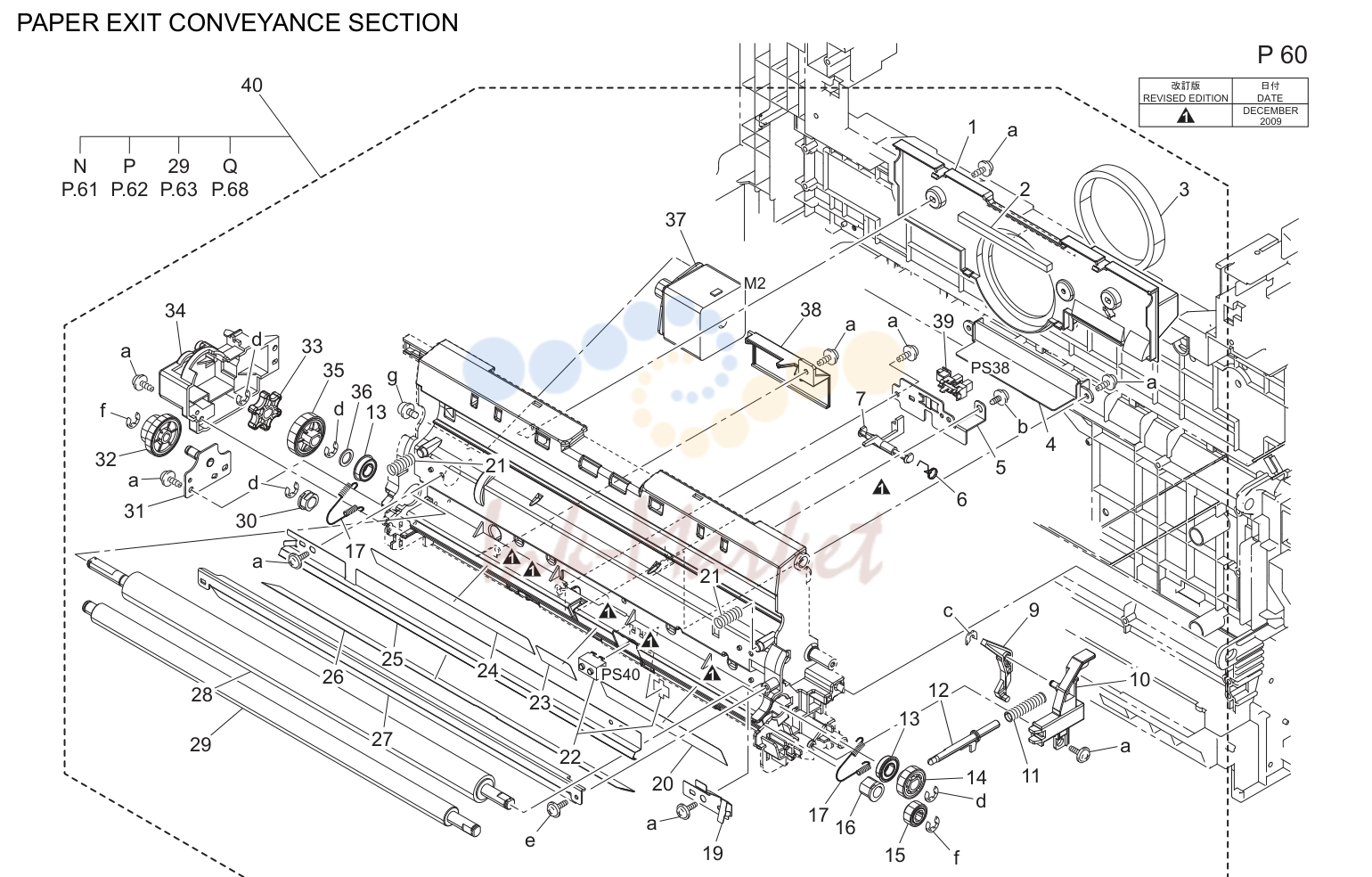

- Выход бумаги conveyance секция (P60)

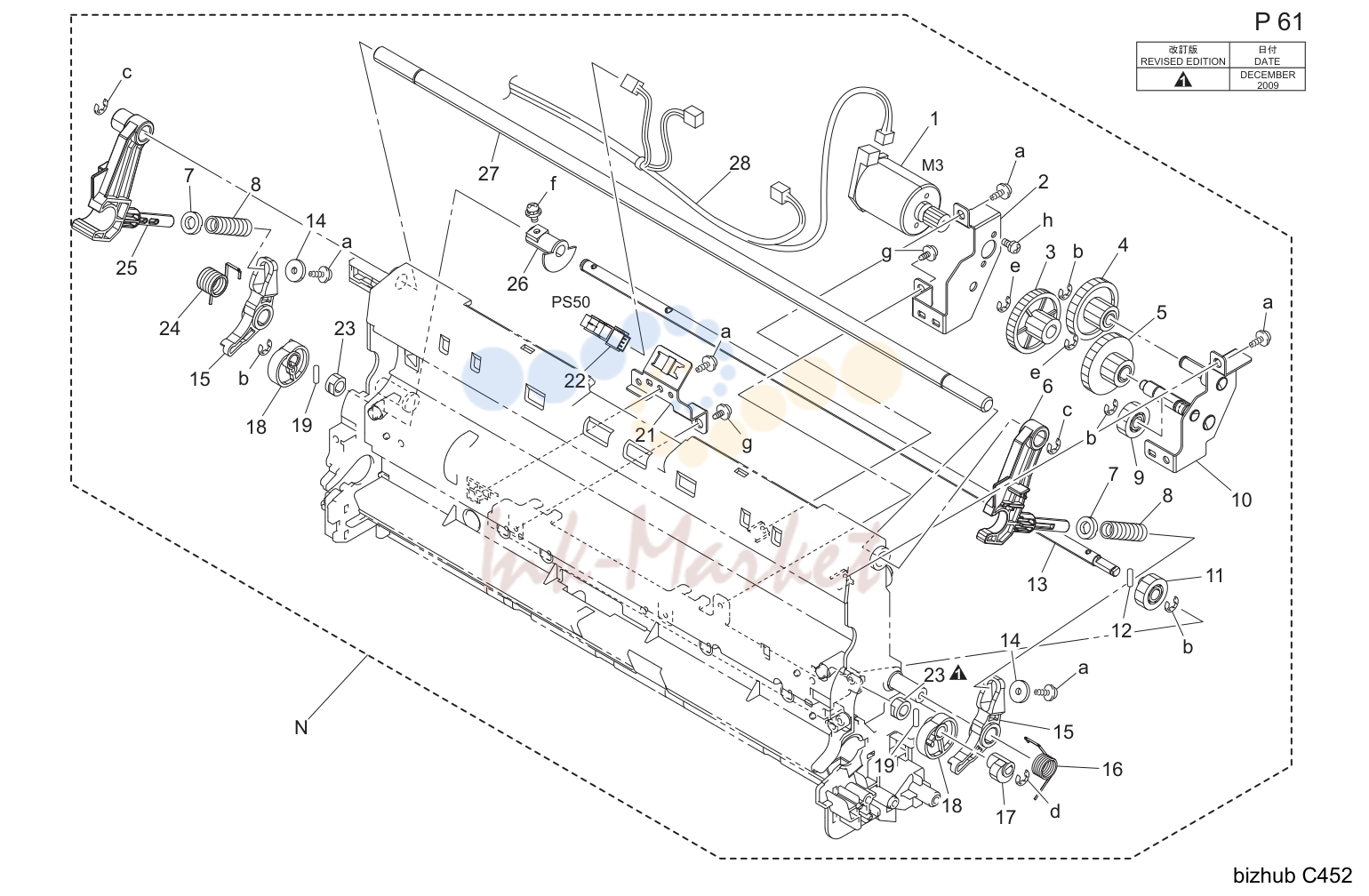

- Выход бумаги conveyance секция (P61)

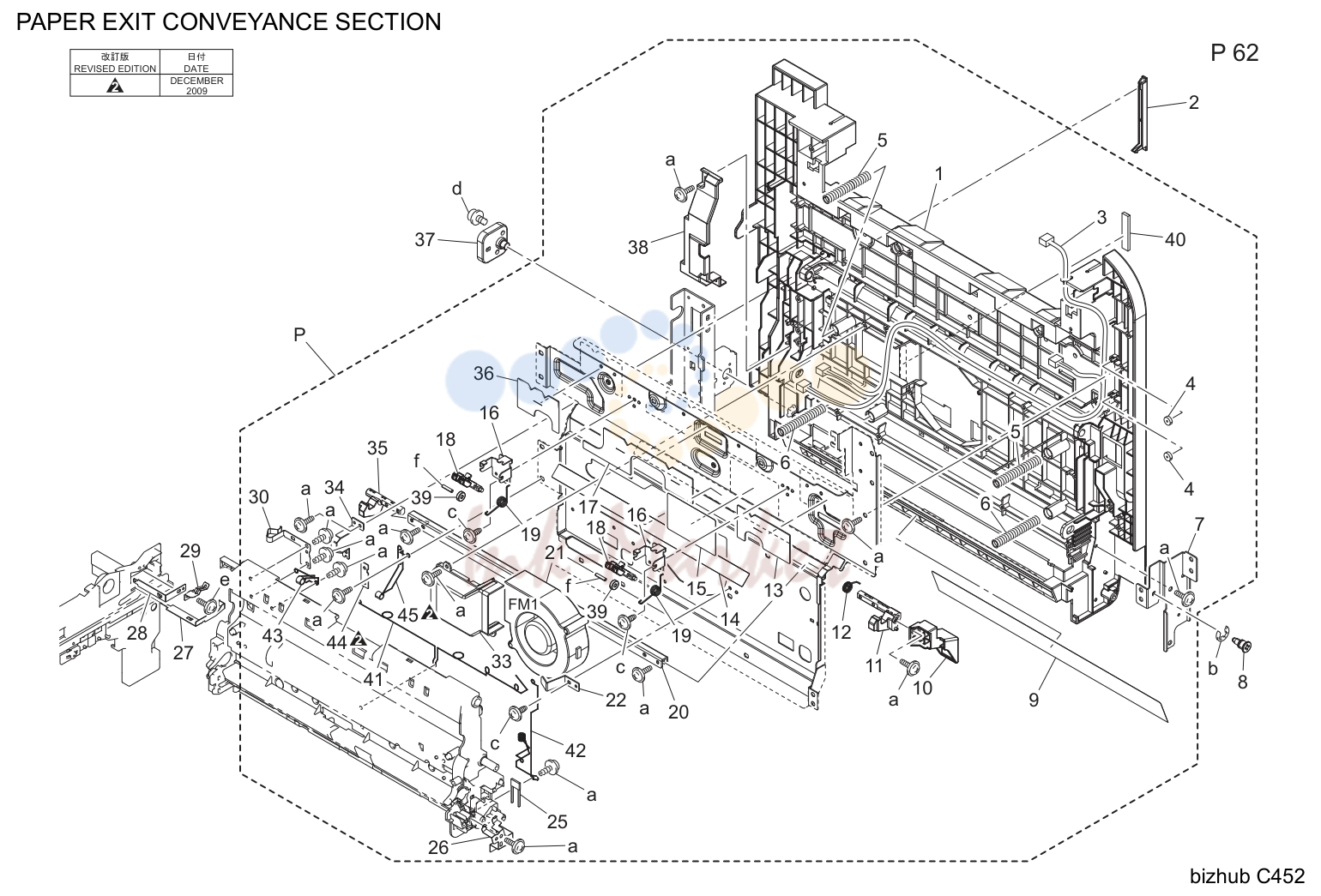

- Выход бумаги conveyance секция (P62)

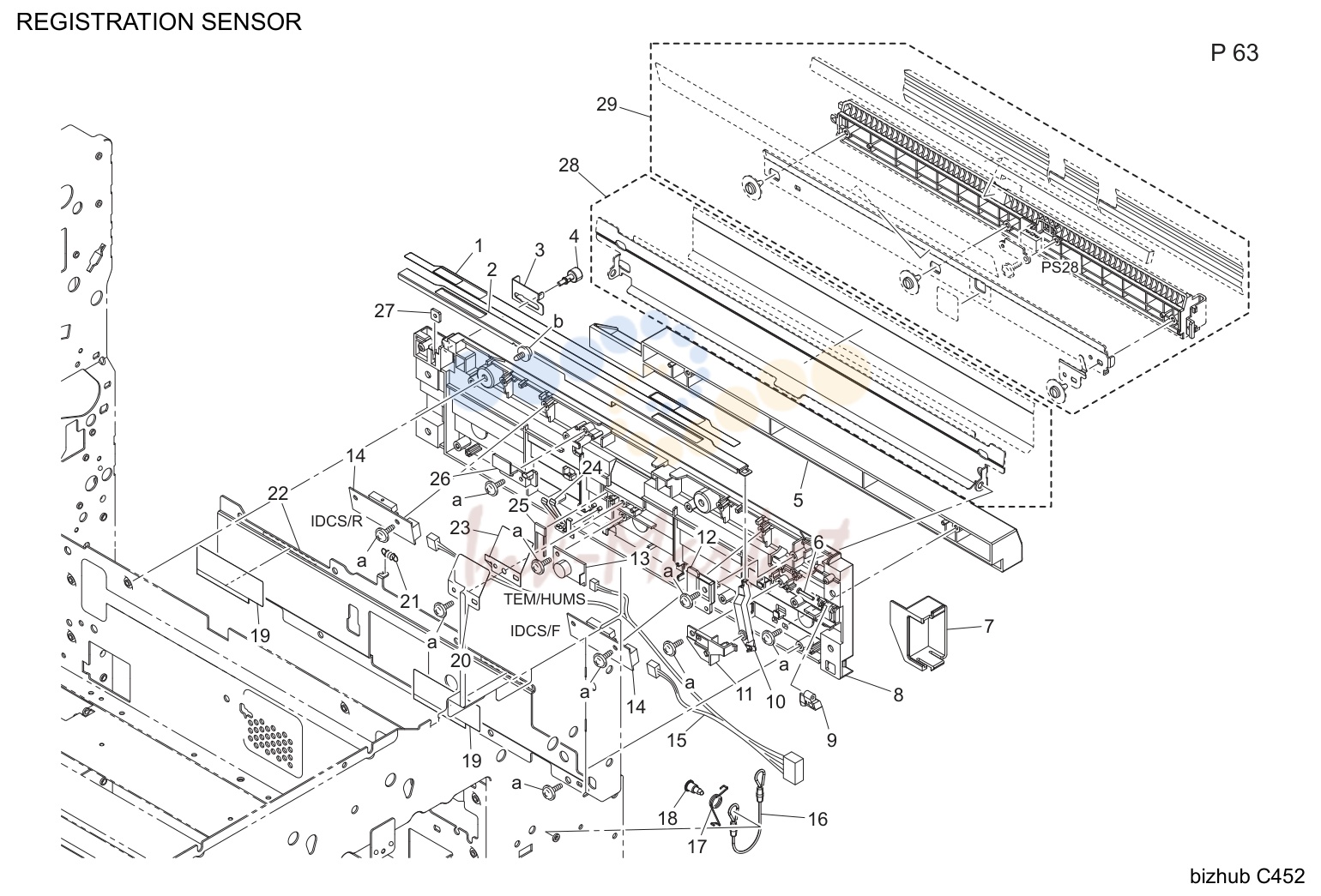

- Registration датчик (P63)

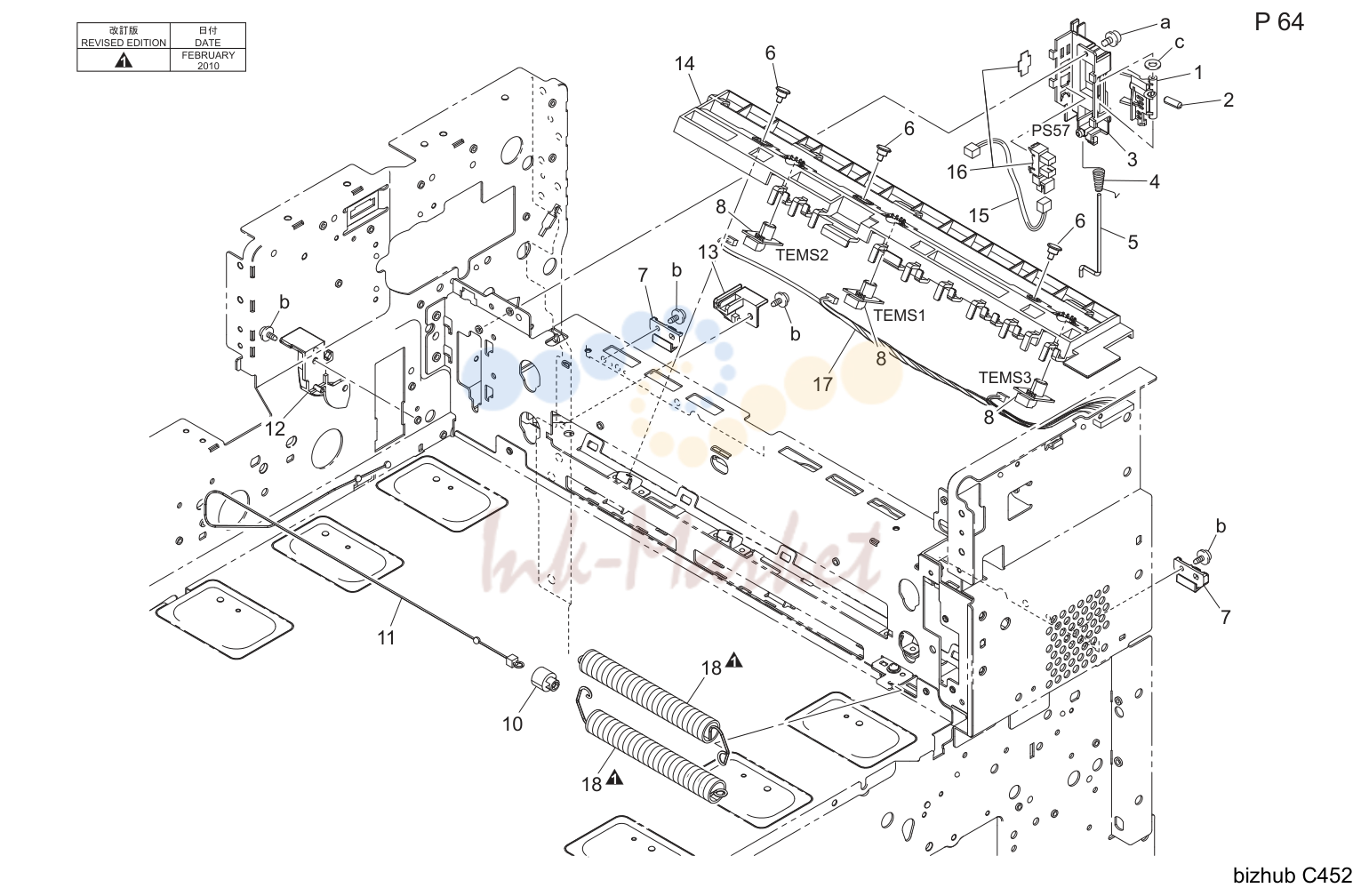

- Rotation detecting датчик (P64)

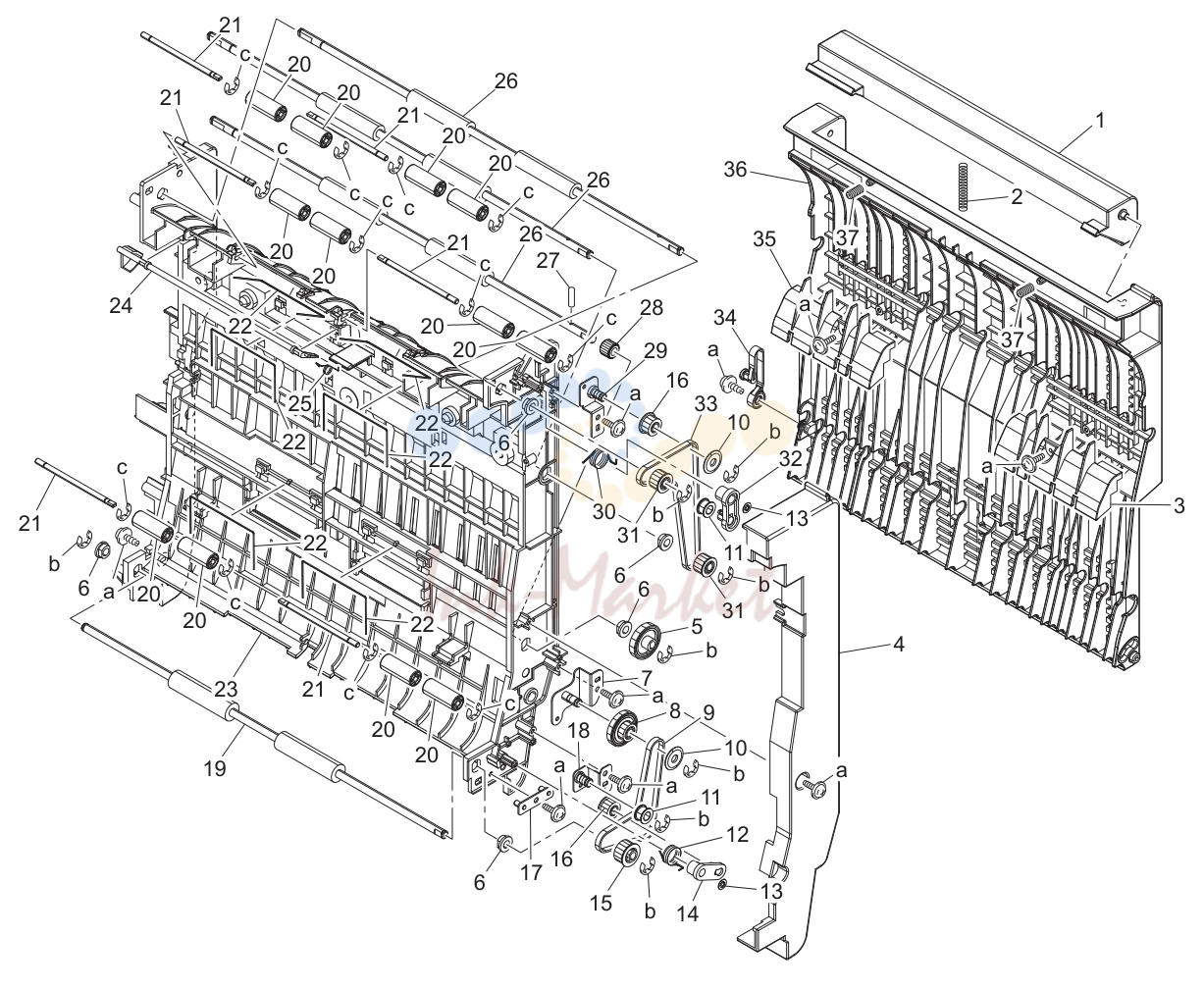

- Adu (P66)

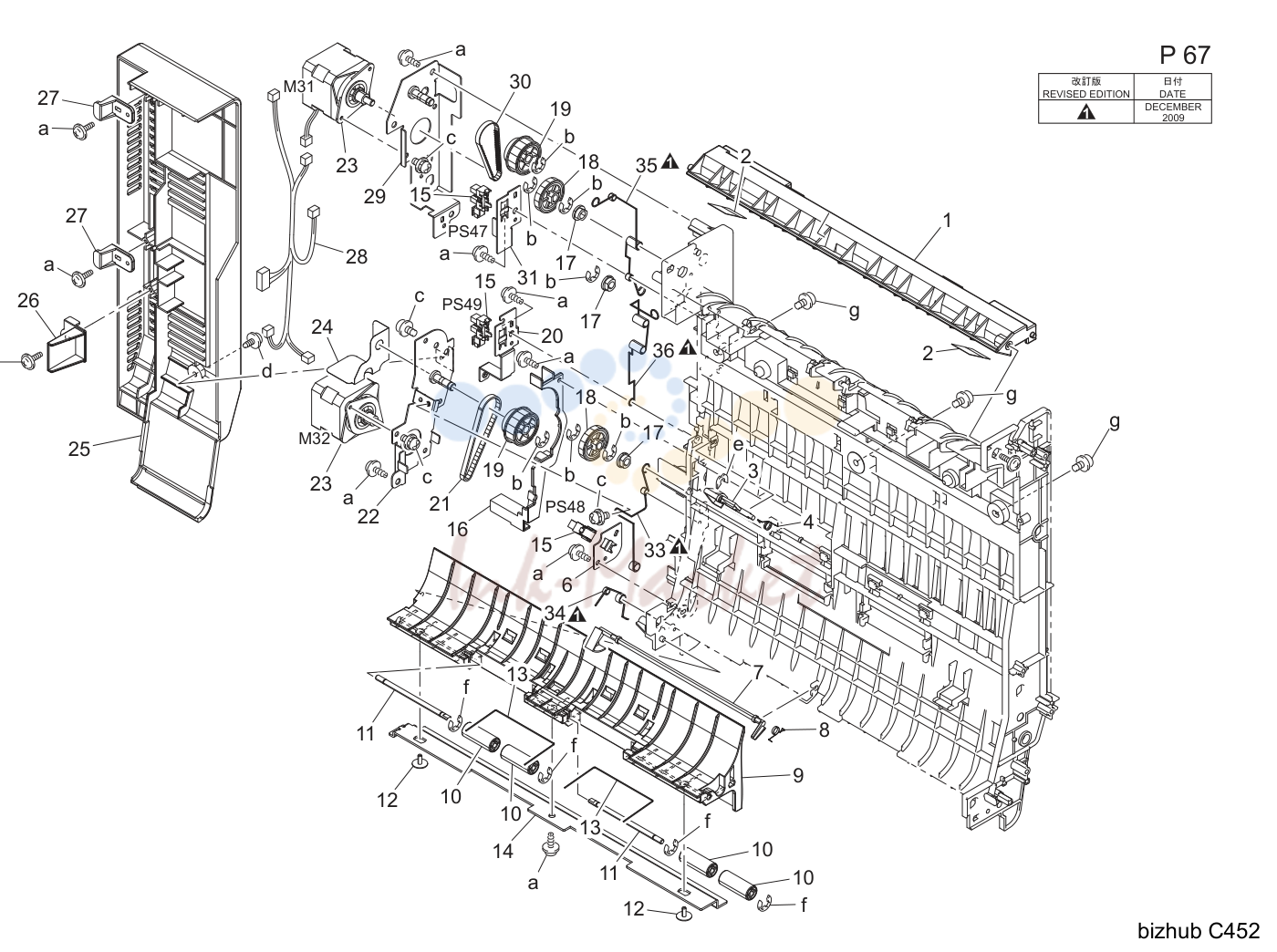

- Adu (P67)

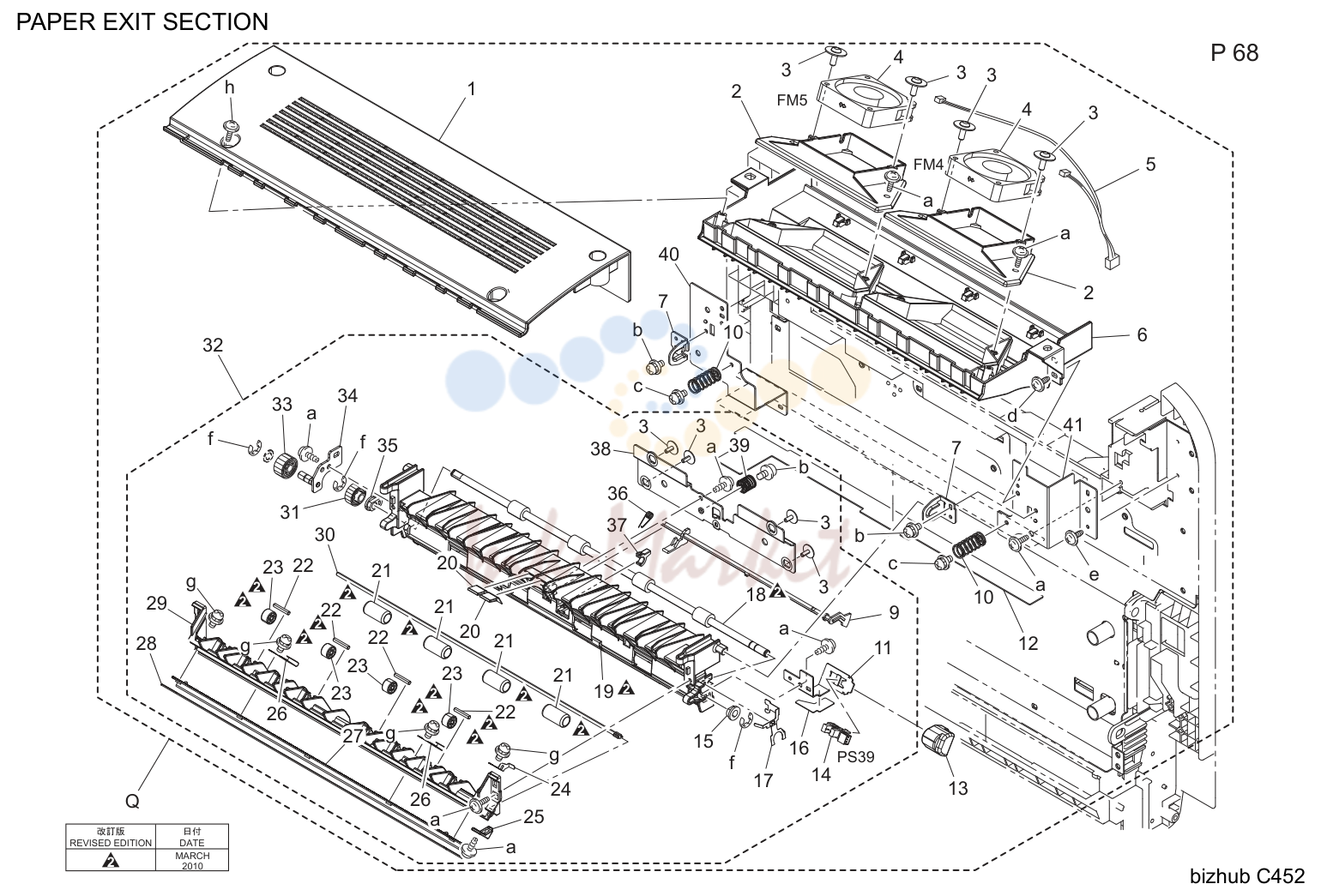

- Выход бумаги секция (P68)

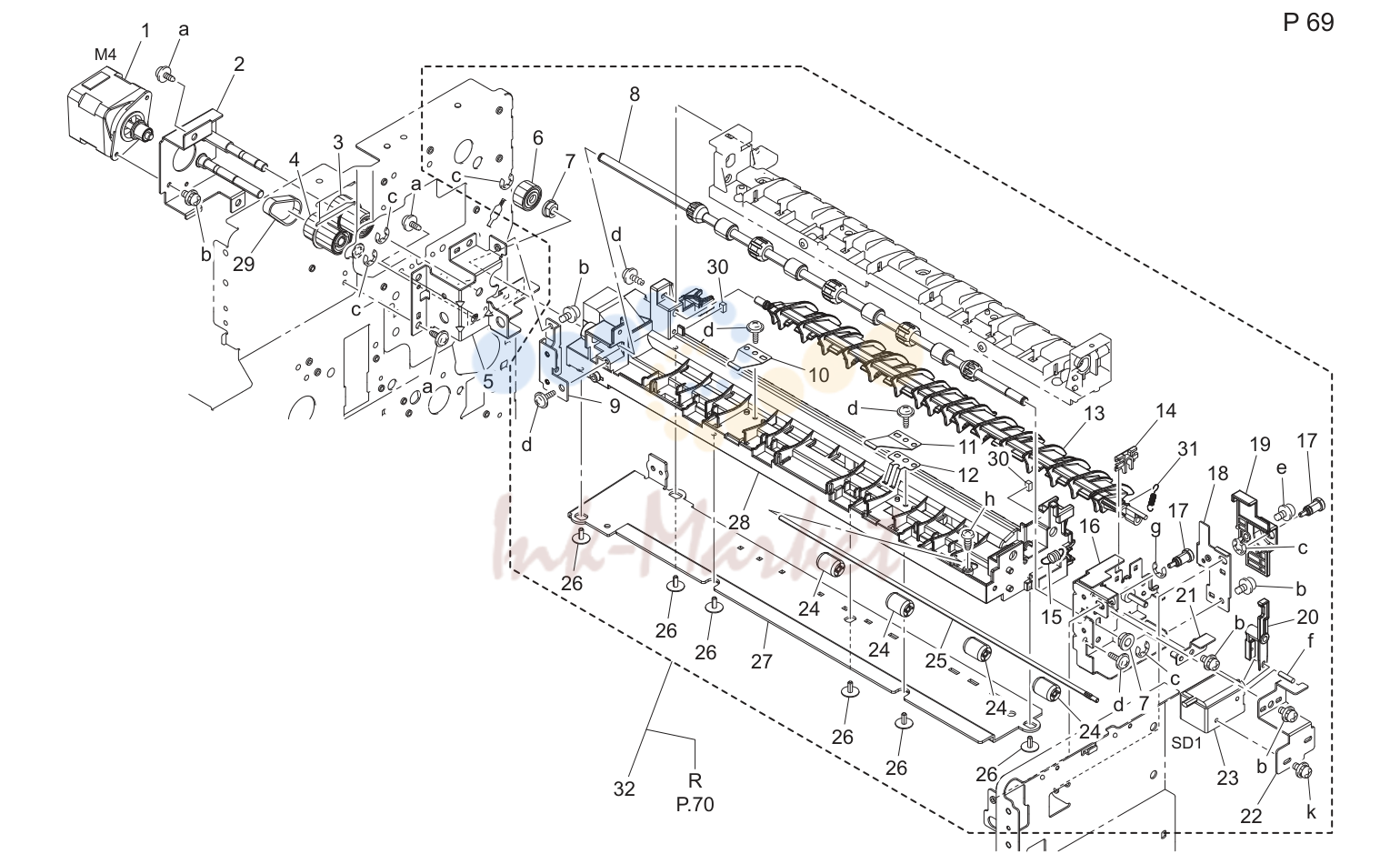

- Reversal узел (P69)

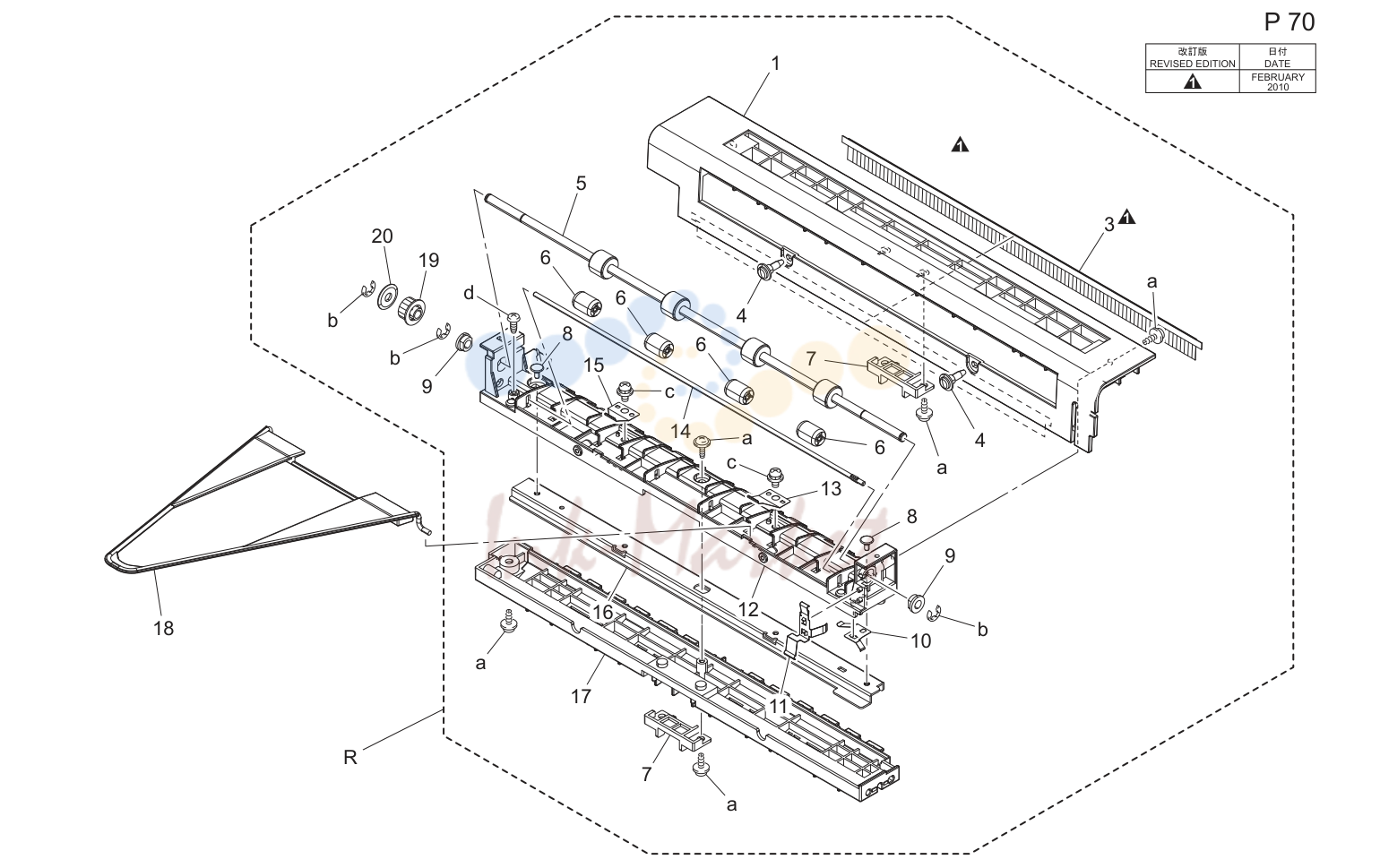

- Reversal узел (P70)

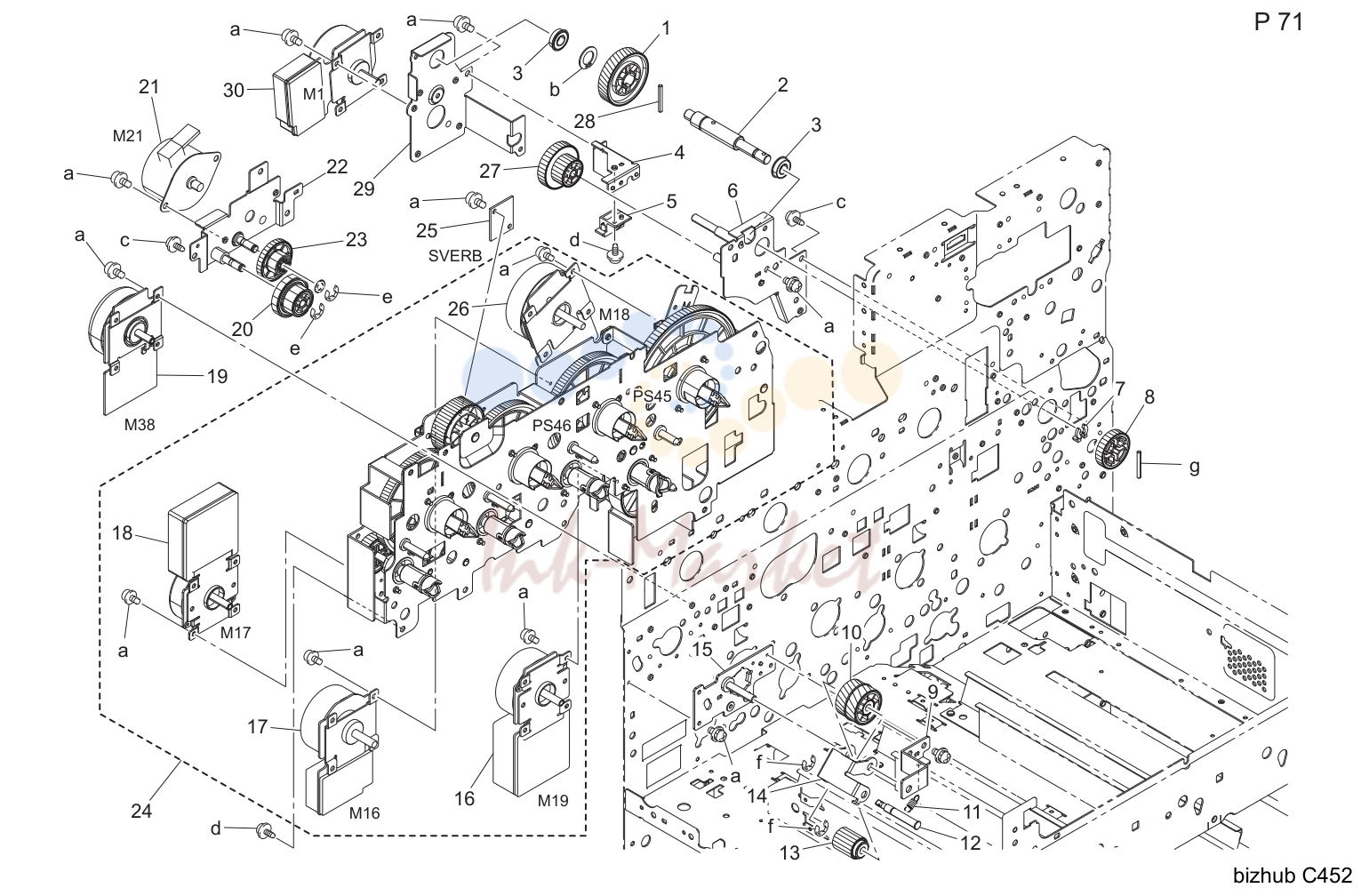

- Main drive узел (P71)

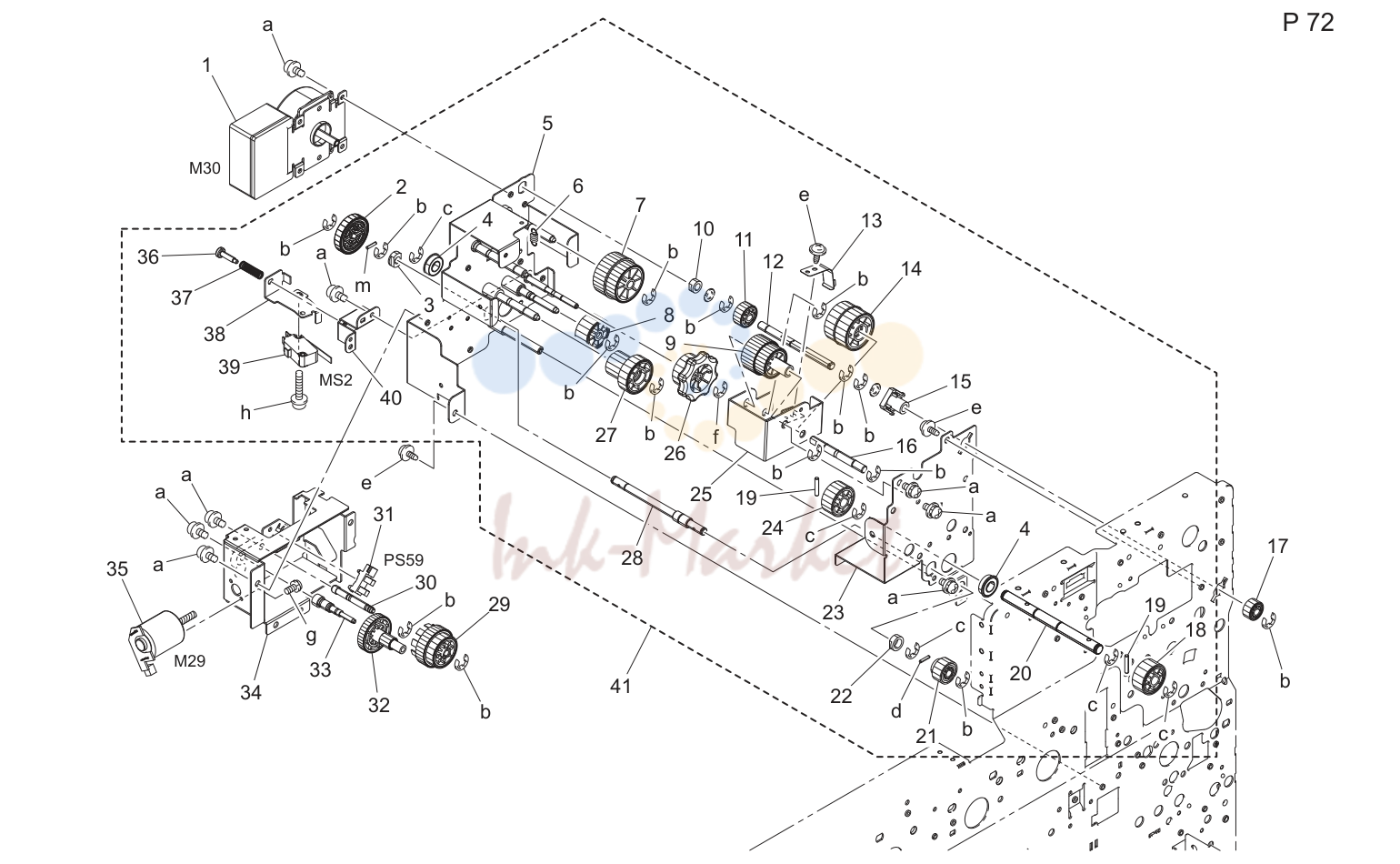

- Печь (закрепление) drive узел (P72)

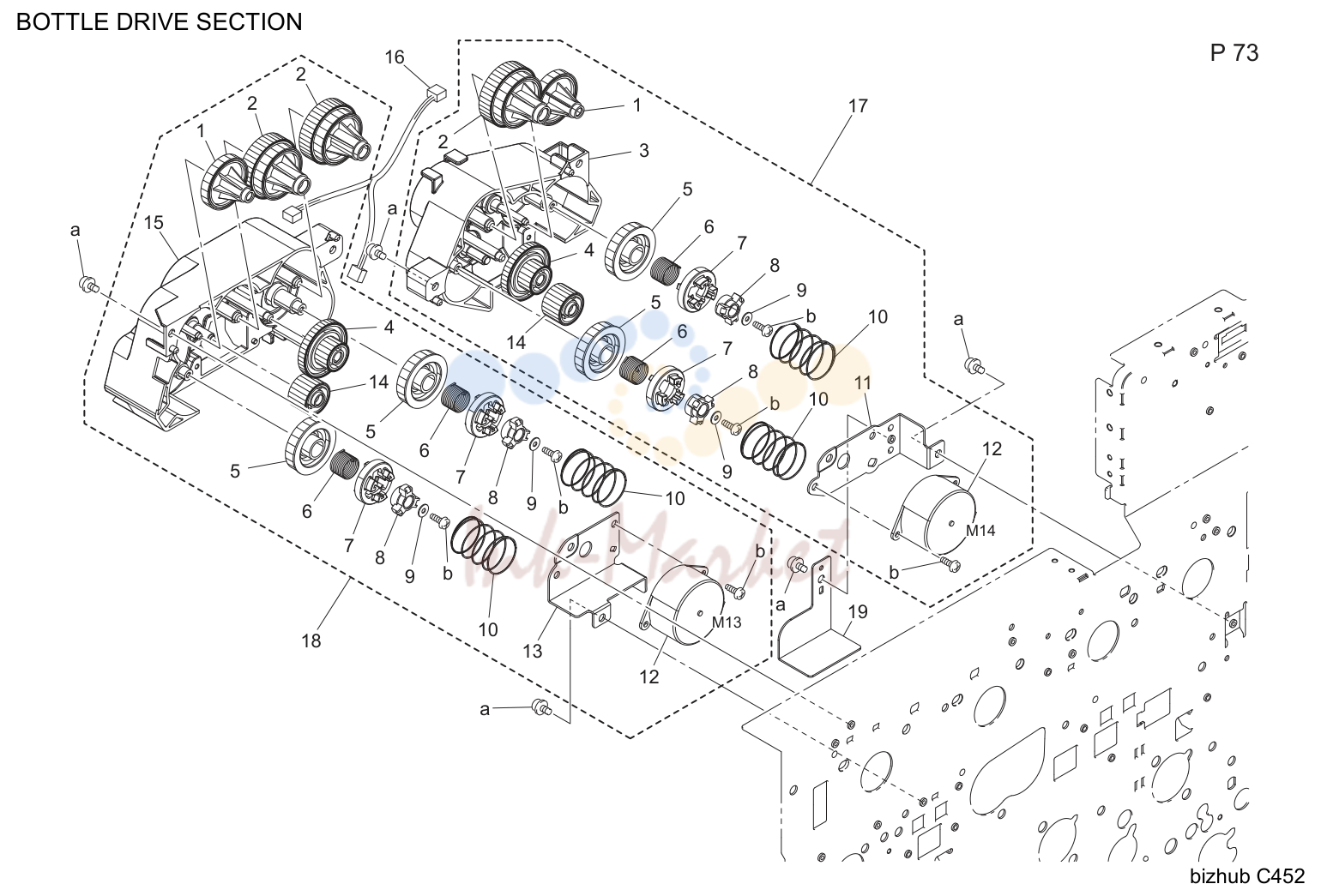

- Bottle drive секция (P73)

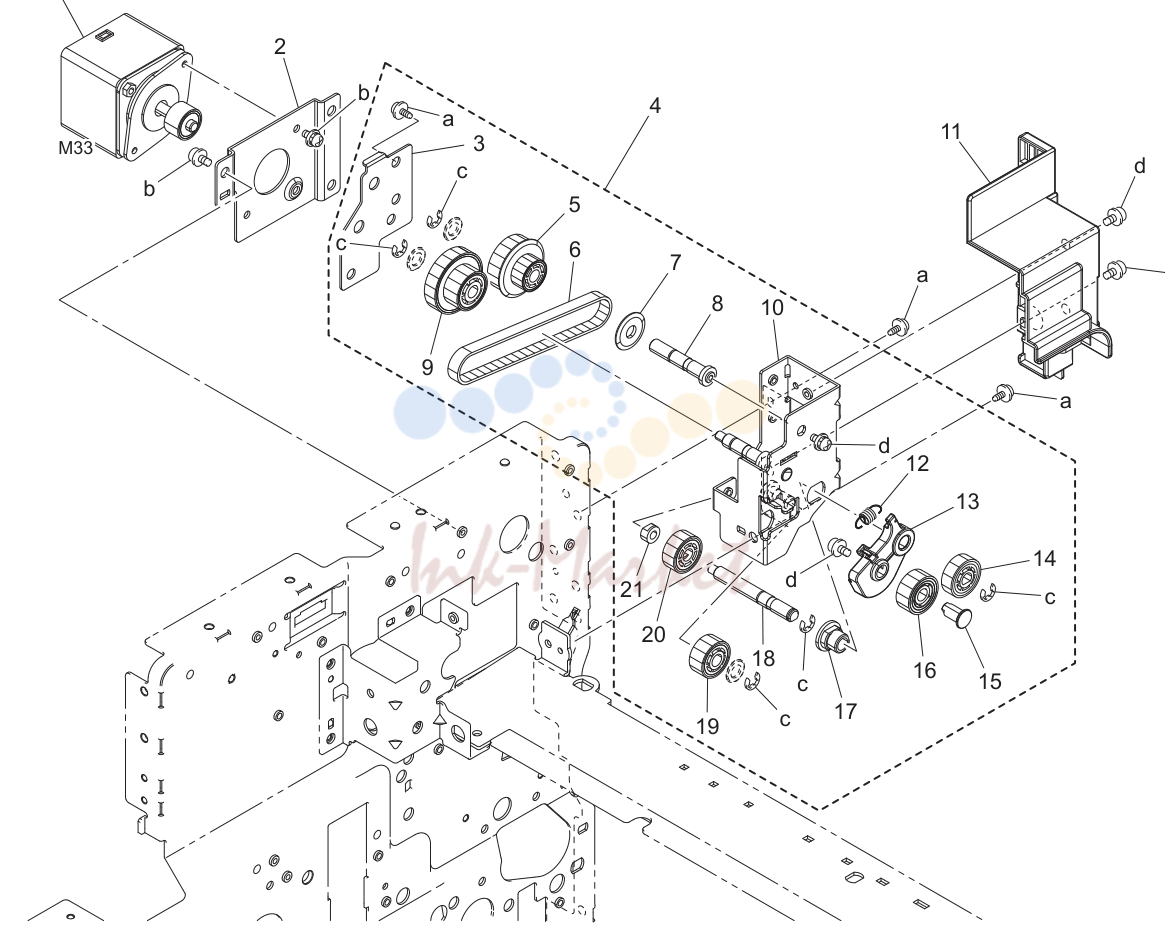

- Eject drive секция (P74)

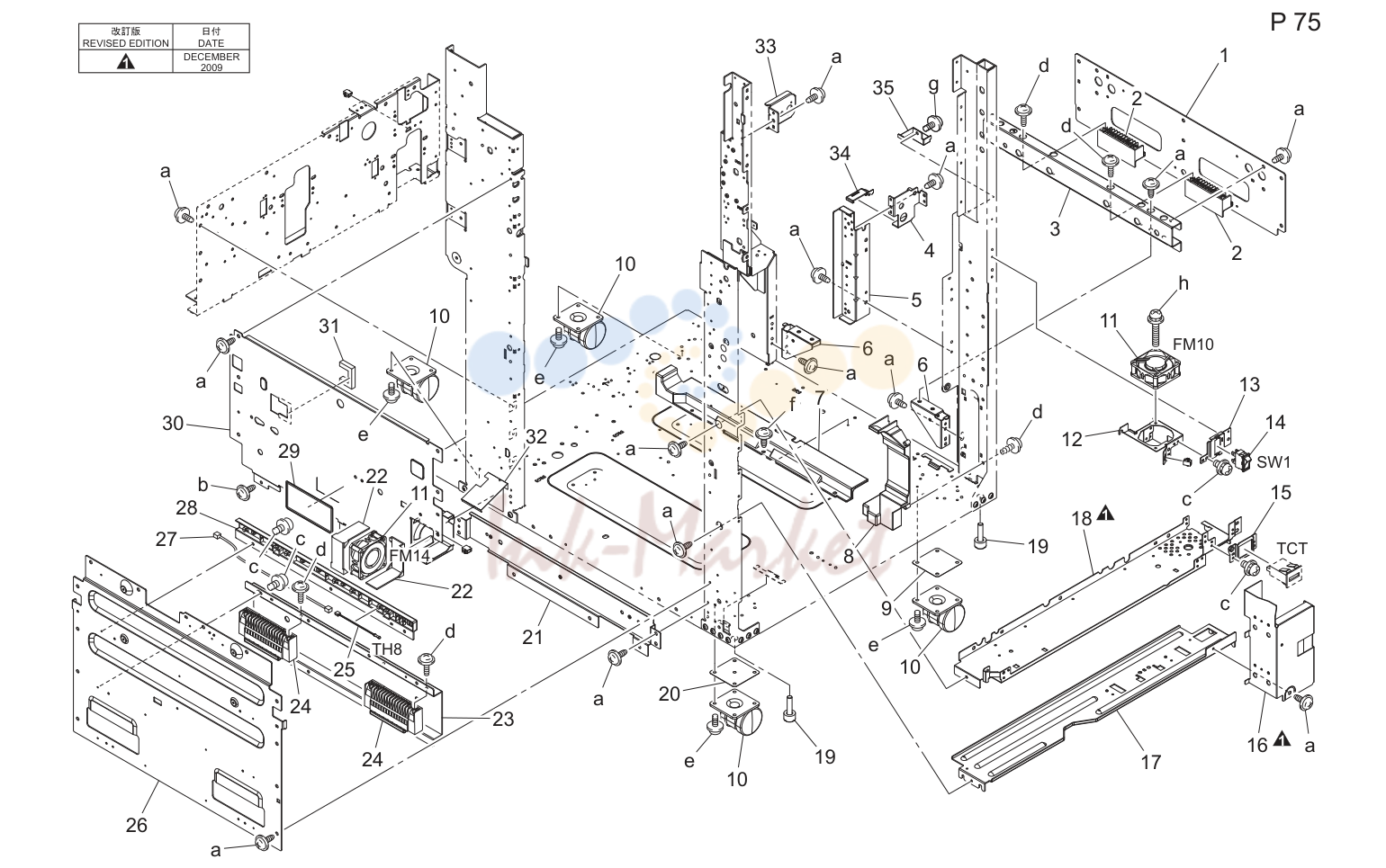

- Main рама (P75)

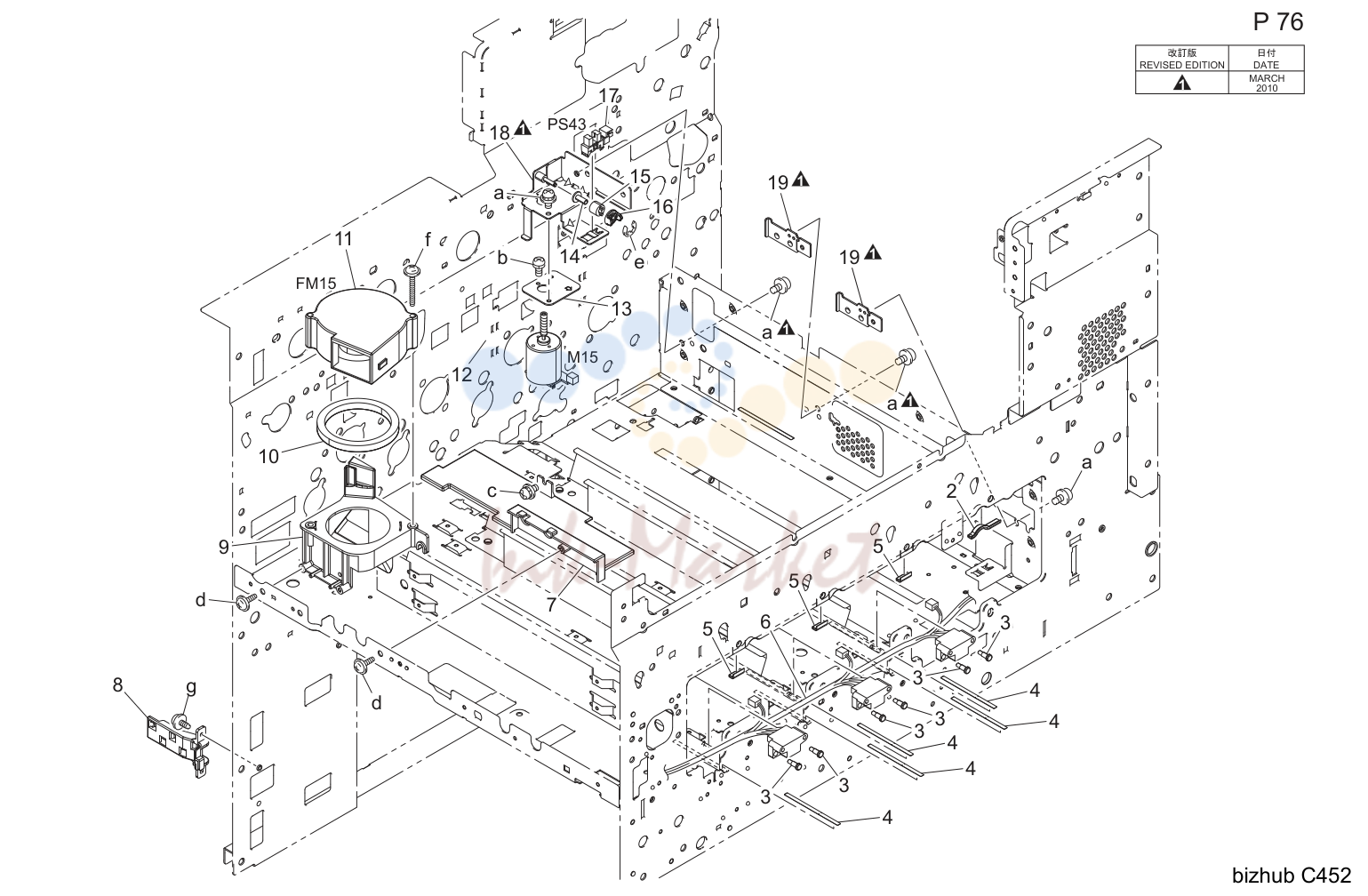

- I/u рама секция (P76)

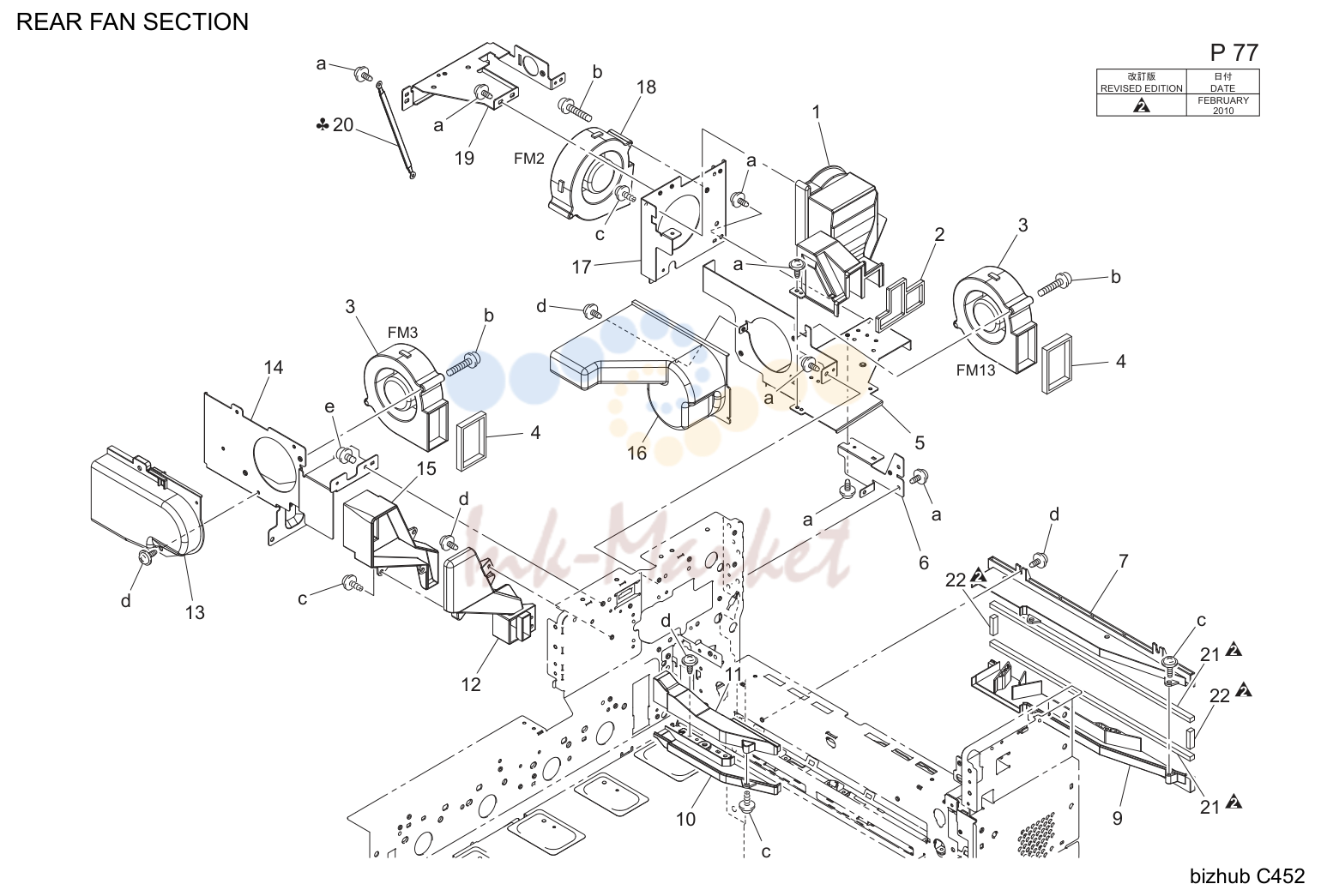

- Rear вентилятор секция (P77)

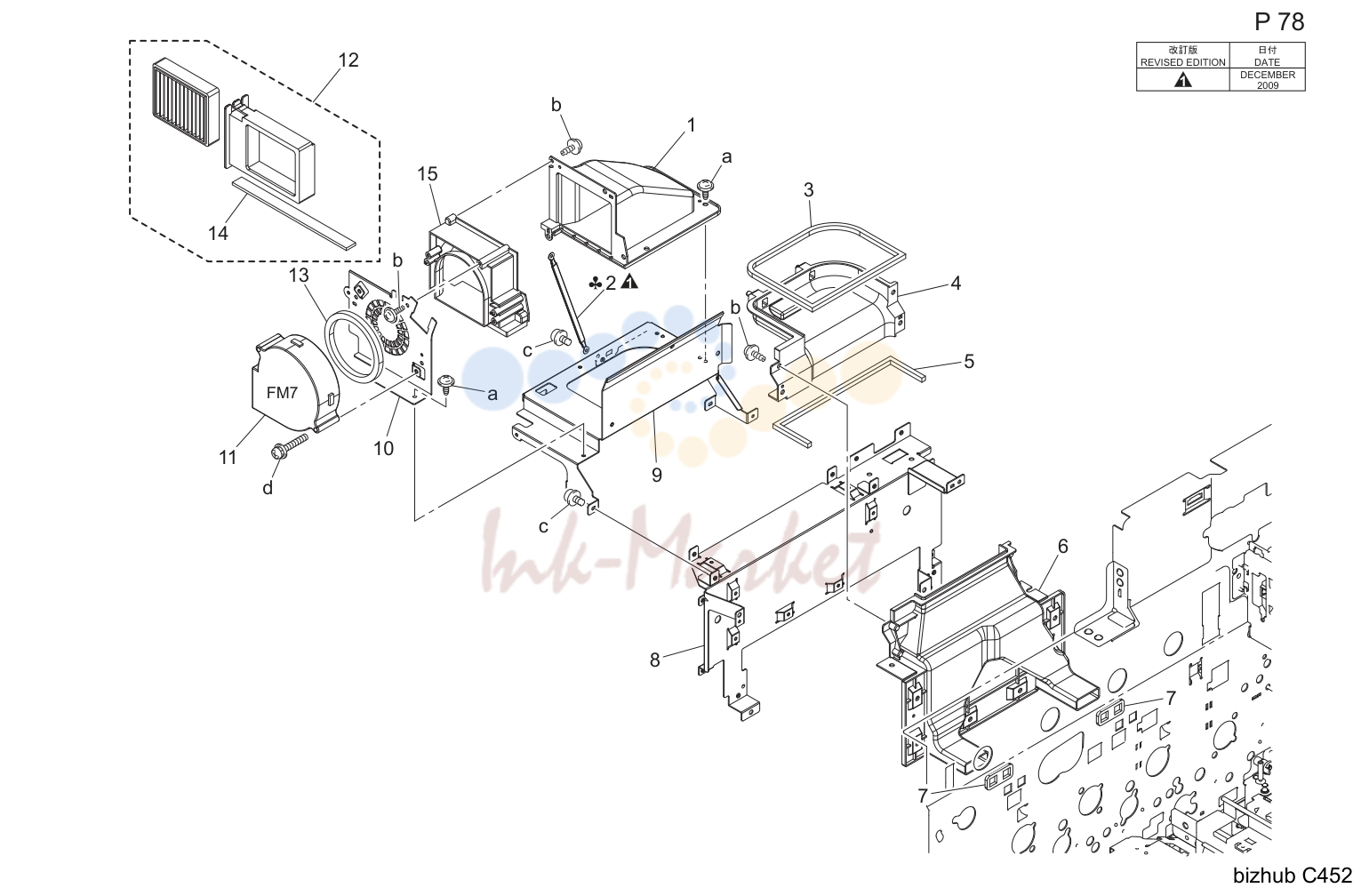

- Rear вентилятор секция (P78)

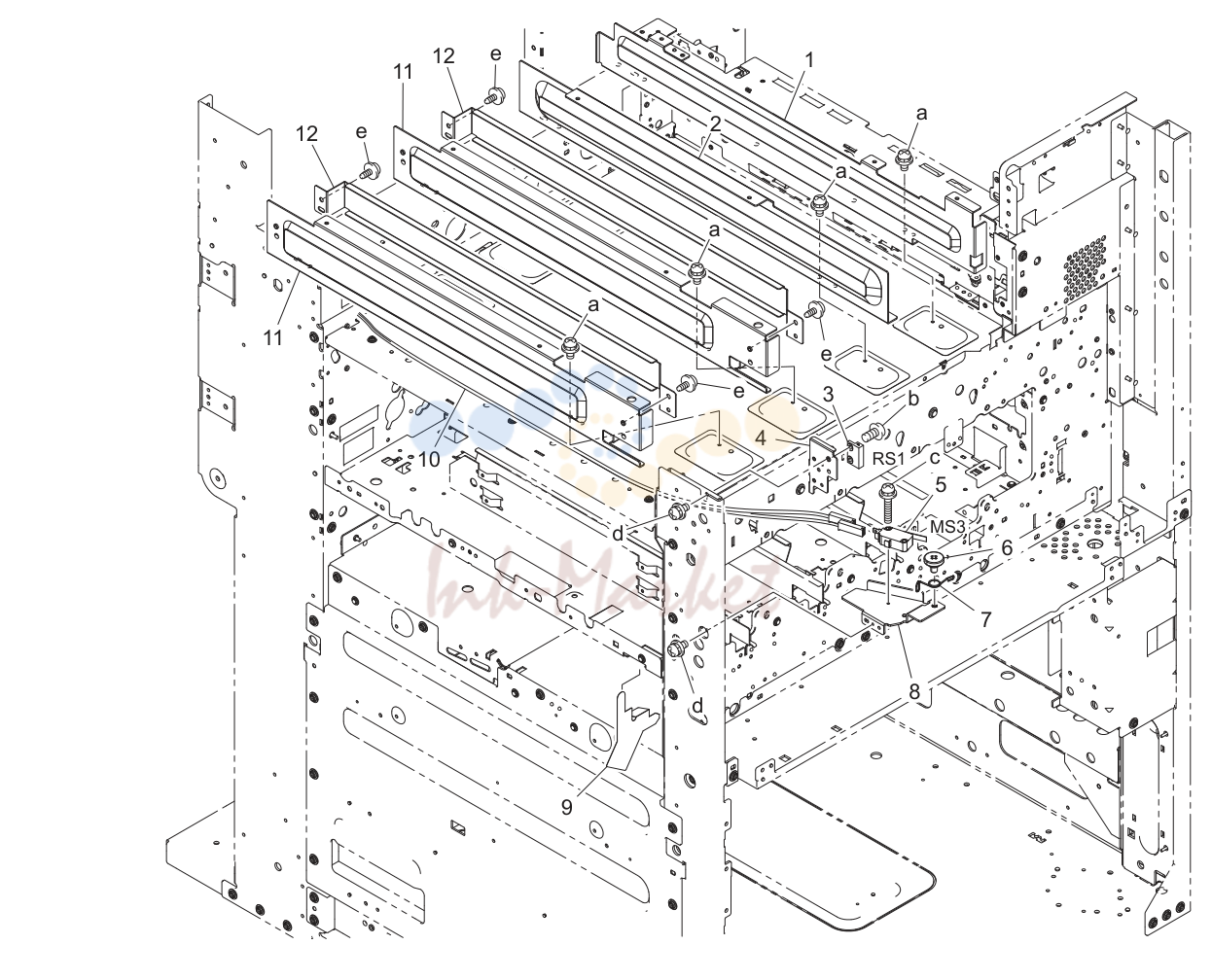

- Door safe выключатель (P79)

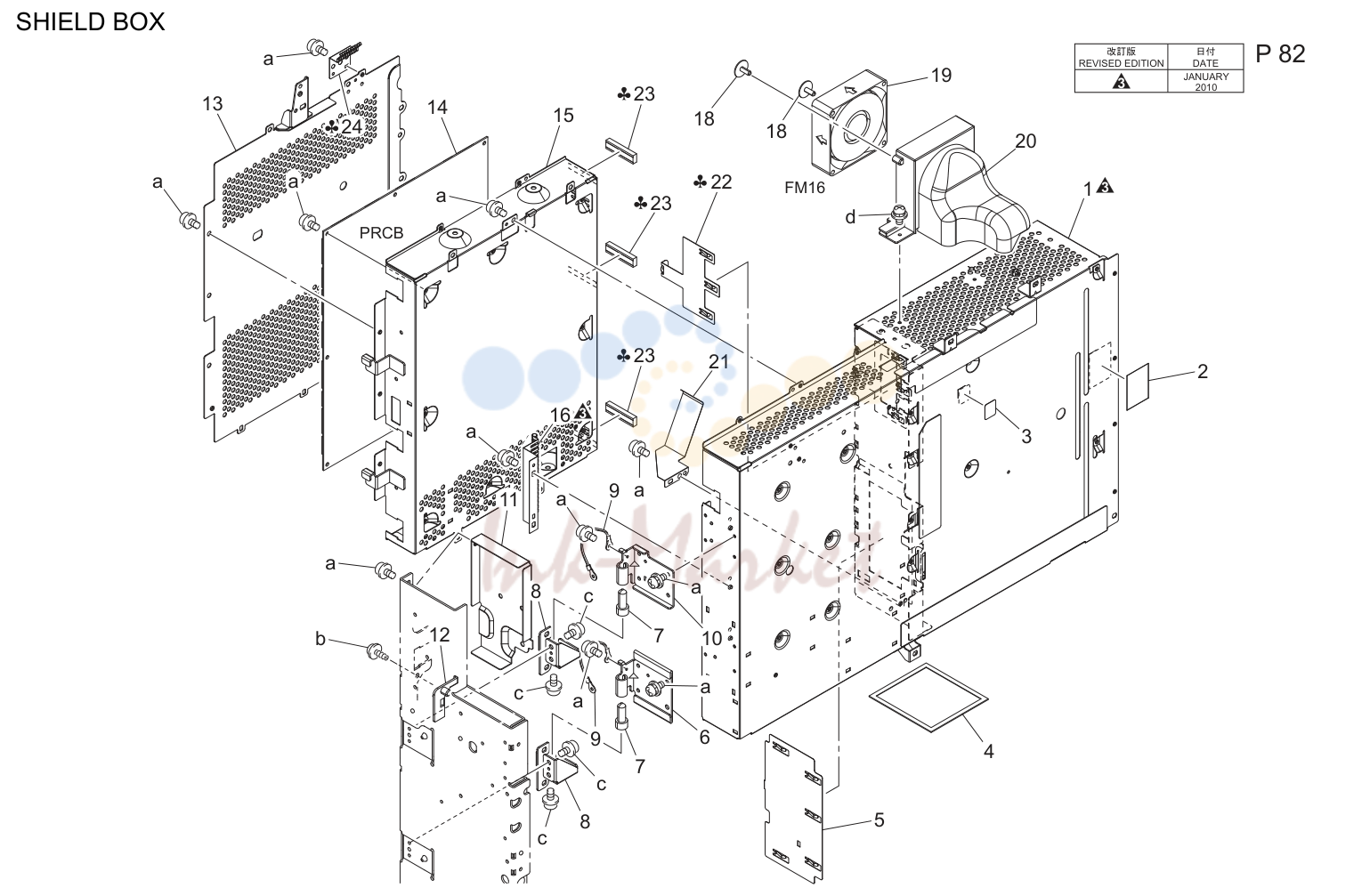

- Shield box (P82)

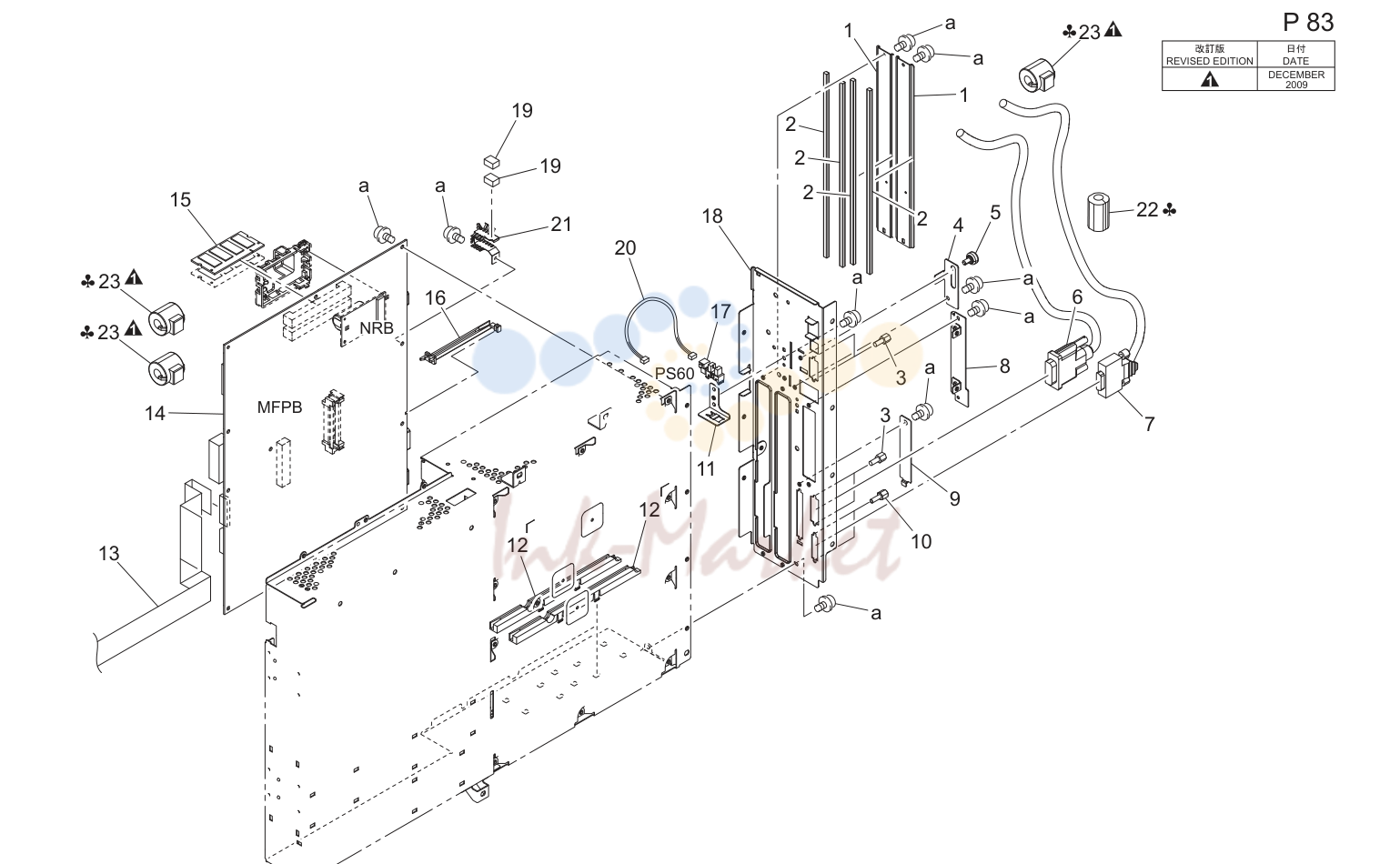

- Shield box (P83)

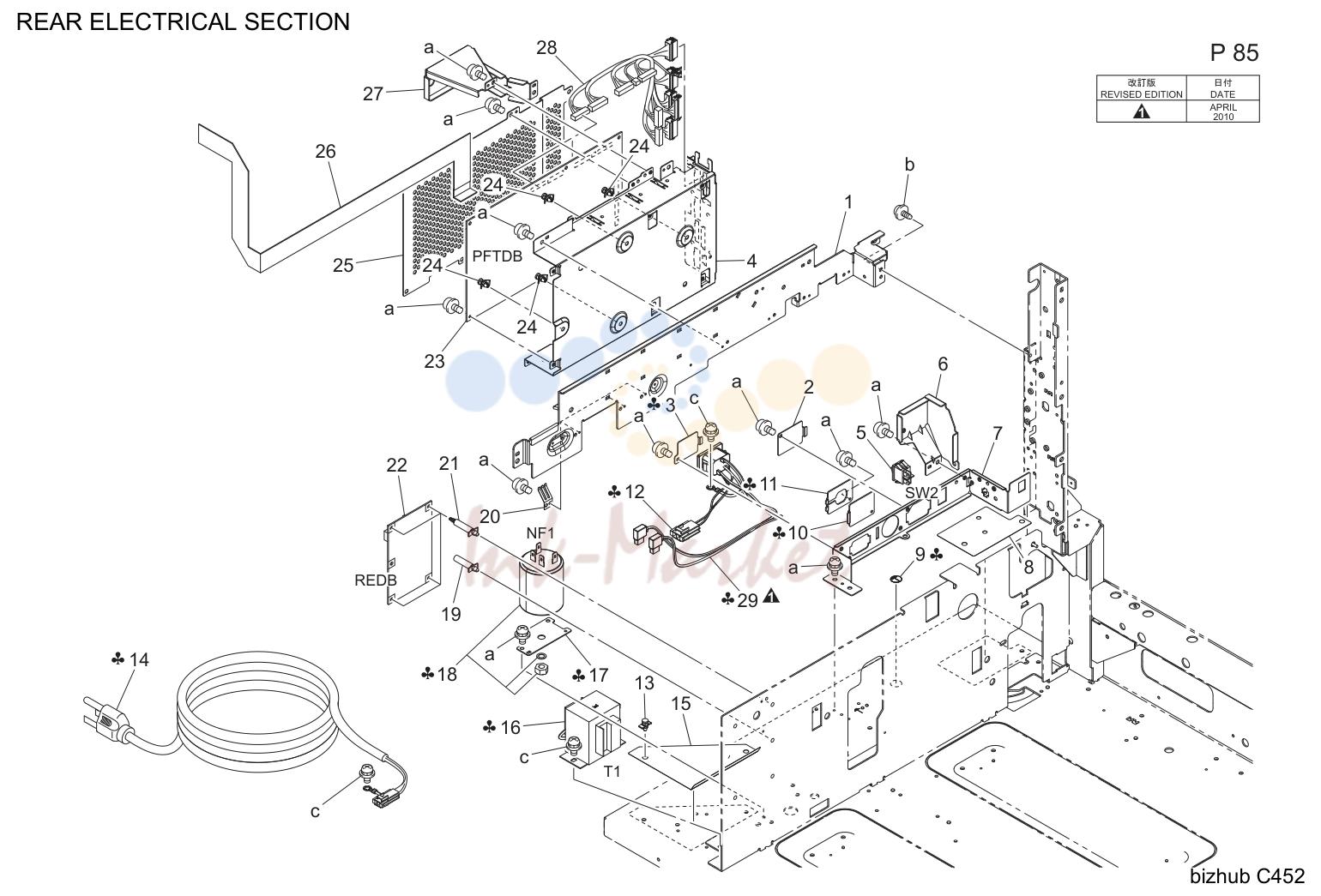

- Rear electrical секция (P85)

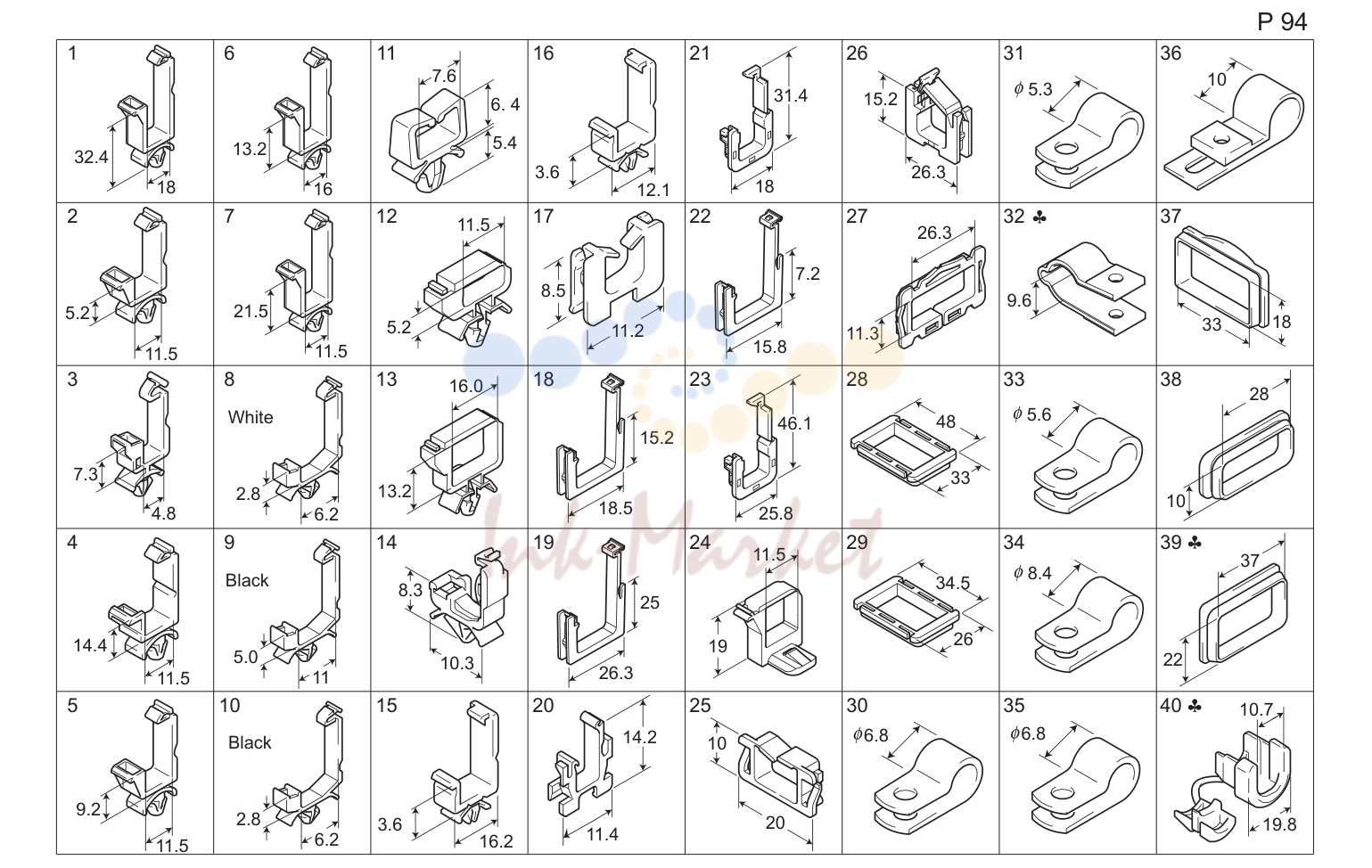

- Wiring accessories and jigs
- Wiring accessories and jigs

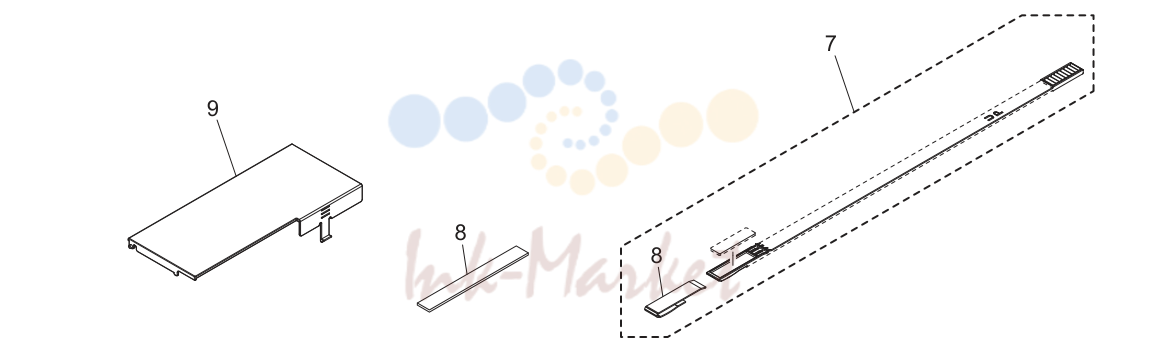

- Accessory детали (P96)

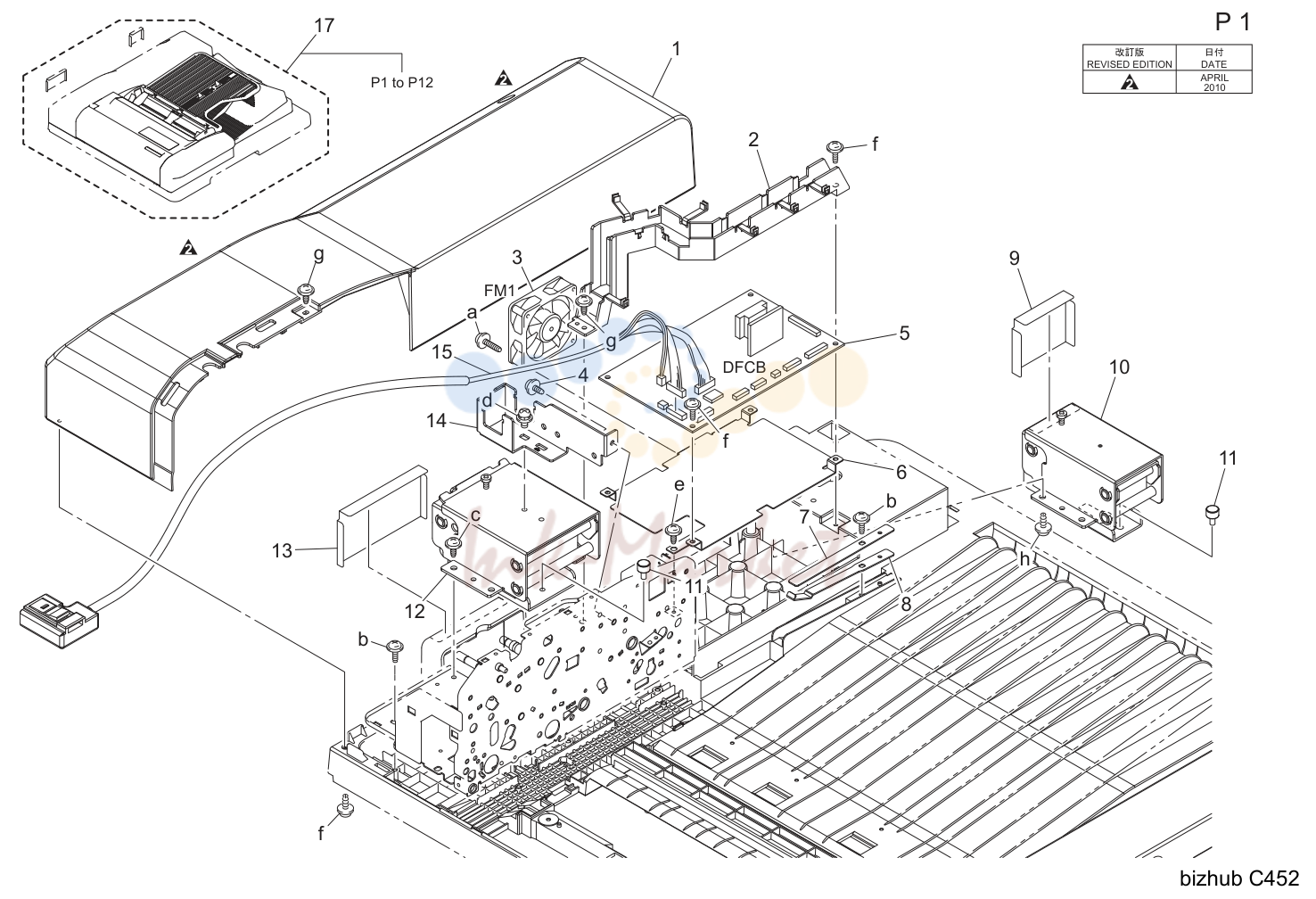

Adf внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4002 2581 01 запросить цену → | Screw |

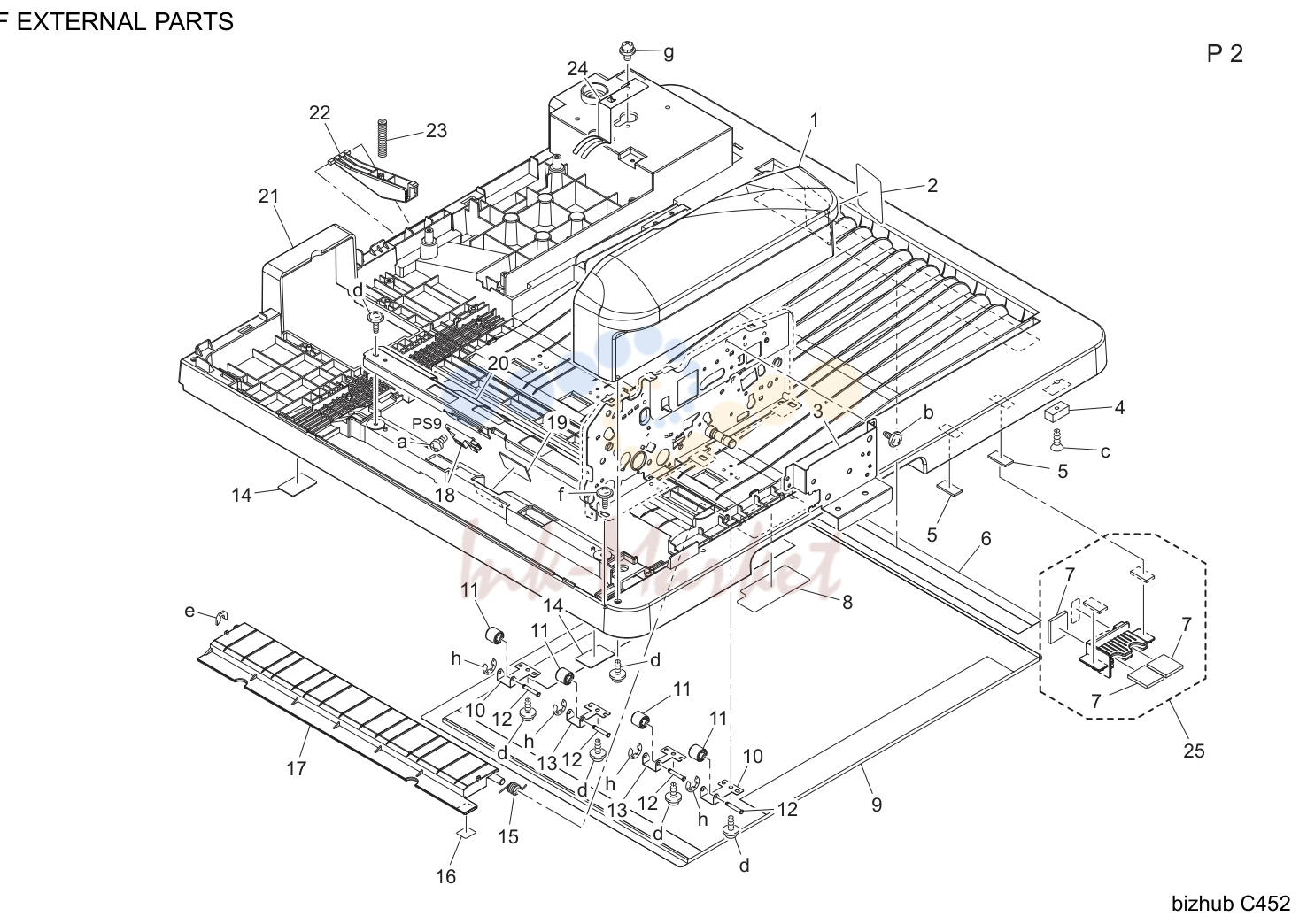

Adf внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 18 | 9335 1910 92 запросить цену → | Solid state выключатель |

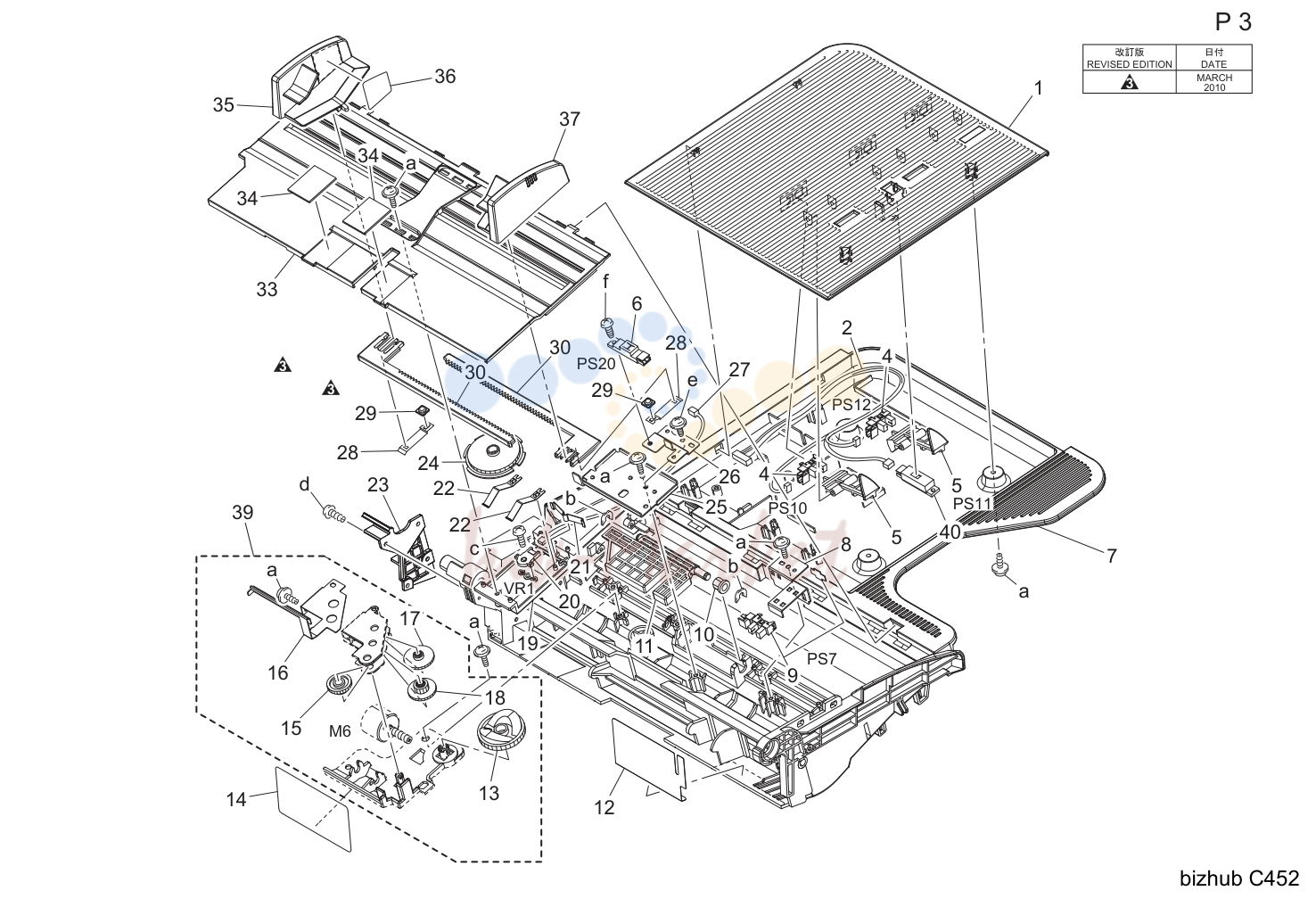

Adf подача бумаги tray (P3)
| № | Артикул | Наименование |
|---|---|---|
| 9 | 4037 0906 01 запросить цену → | Photo interrupter |
| 10 | 4469 3465 01 запросить цену → | Втулка |
| 13 | 4641 3417 02 запросить цену → | Cam |
| 15 | 4641 3414 01 запросить цену → | Шестерня 14/37t |
| 17 | 4641 3436 01 запросить цену → | Шестерня 30t |
| 18 | 4641 3415 01 запросить цену → | Шестерня 13/28t |
| 34 | 4641 3503 01 запросить цену → | Уплотнитель |

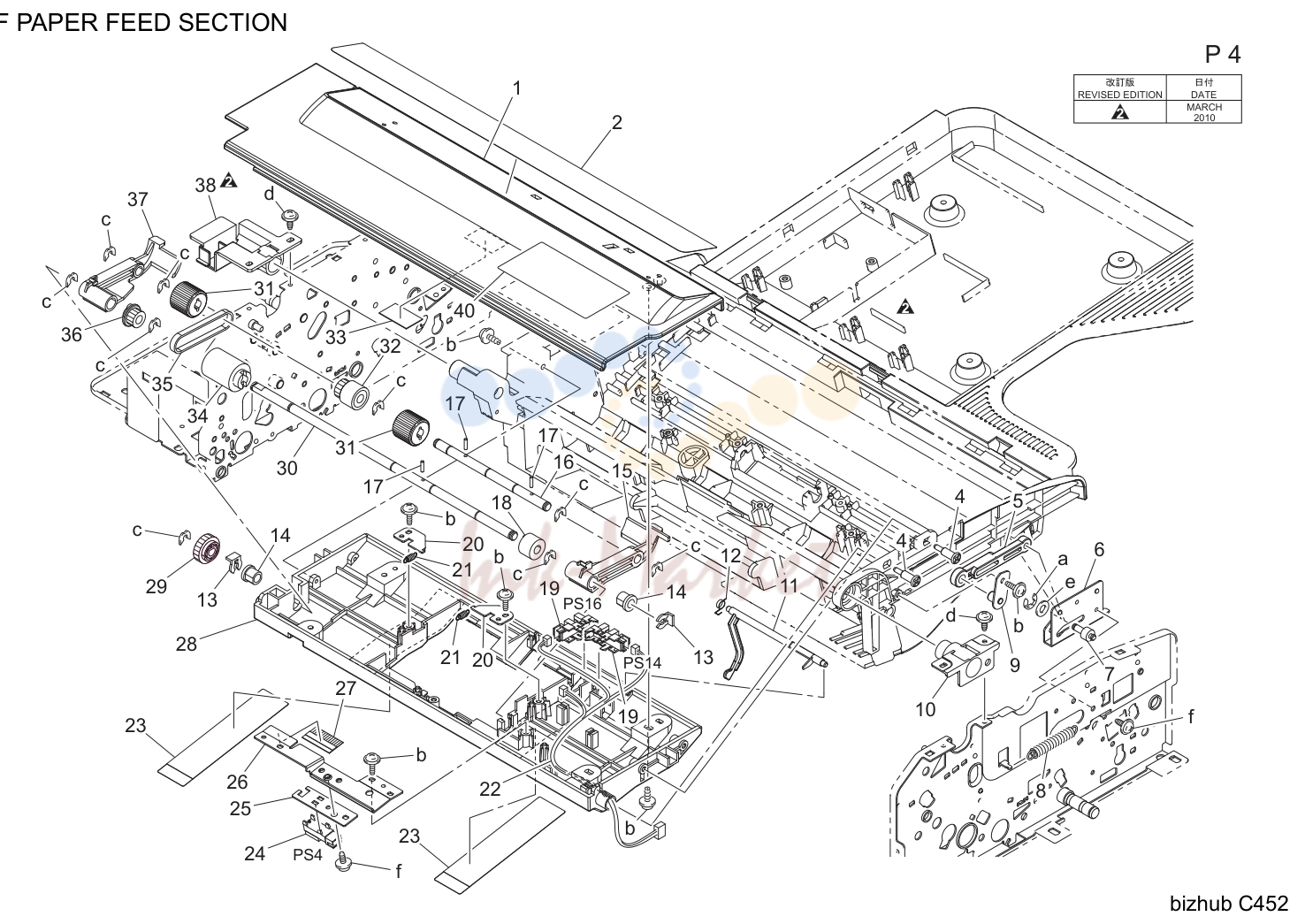

Adf подача бумаги секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4643 3007 01 запросить цену → | Shoulder screw |
| 13 | 1033 4402 03 запросить цену → | Stopper ring |
| 14 | 4469 3465 01 запросить цену → | Втулка |
| 17 | 1067 2501 01 запросить цену → | Pin |
| 35 | 4641 3514 01 запросить цену → | Timing ремень 122l |

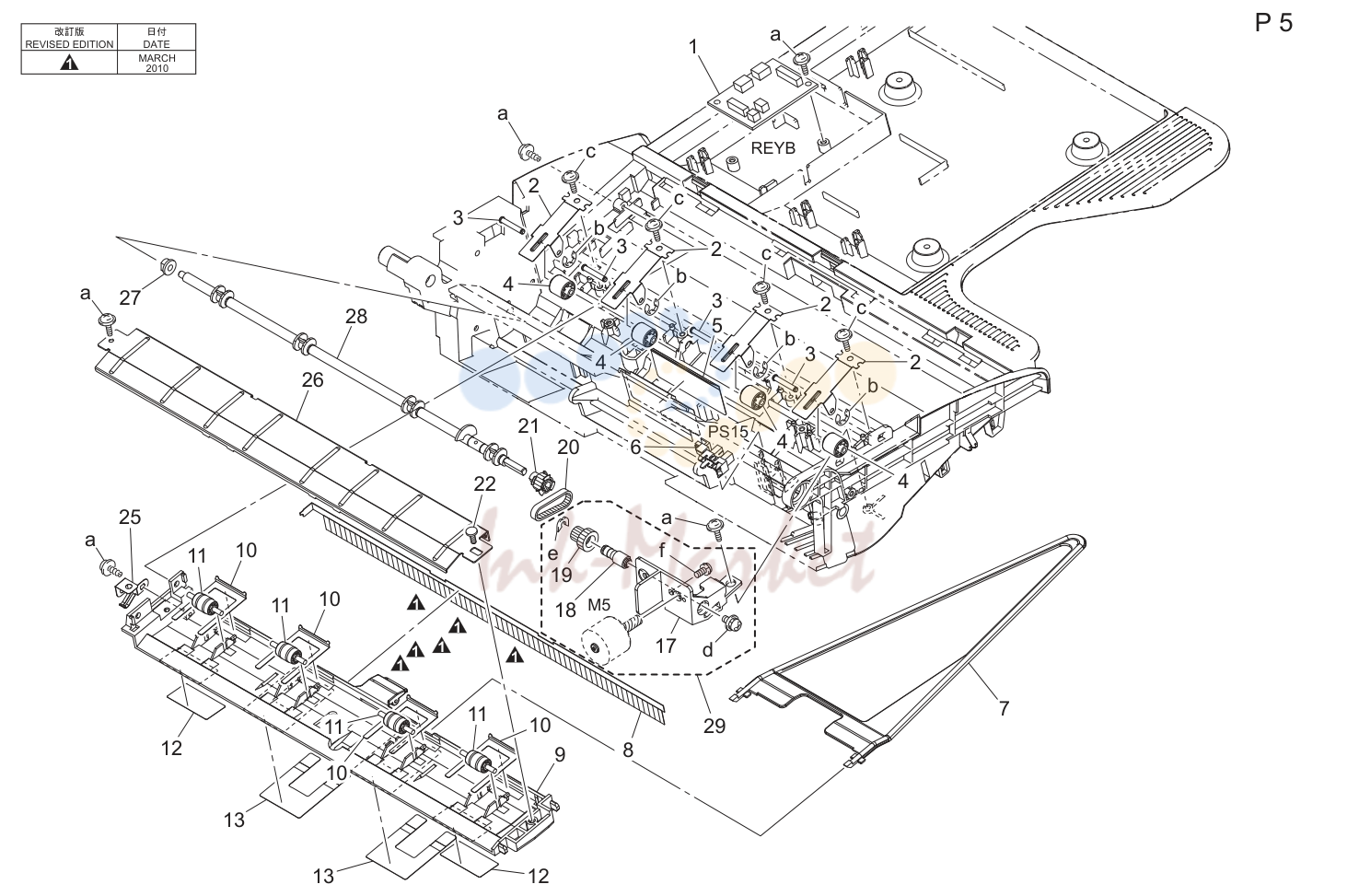

Adf conveyance секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 22 | 4349 1311 01 запросить цену → | Shoulder screw |
| 27 | 1200 3201 08 запросить цену → | Втулка |

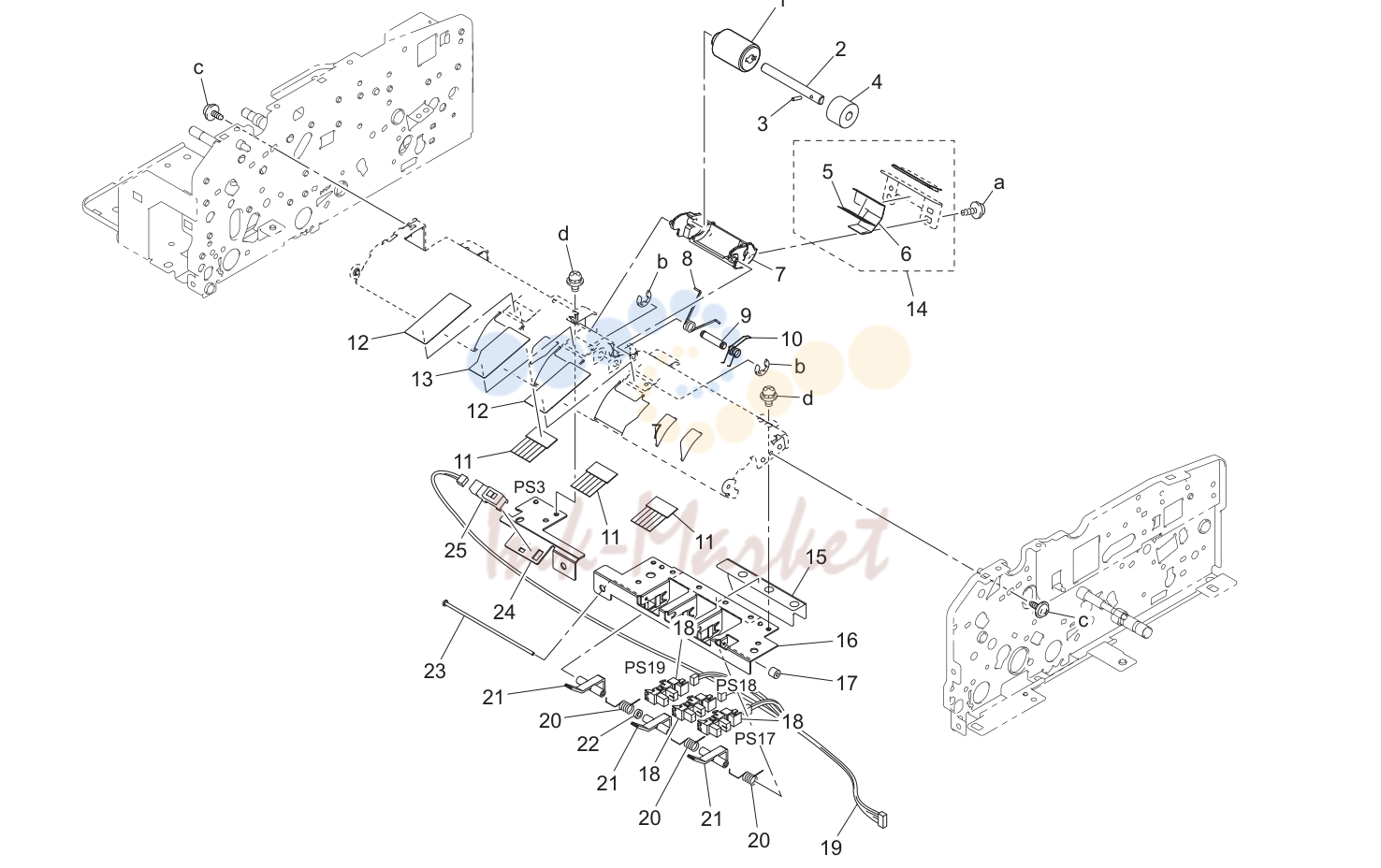

Adf conveyance секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 1067 2501 01 запросить цену → | Pin |
| 25 | 9335 1400 71 запросить цену → | Solid state выключатель |

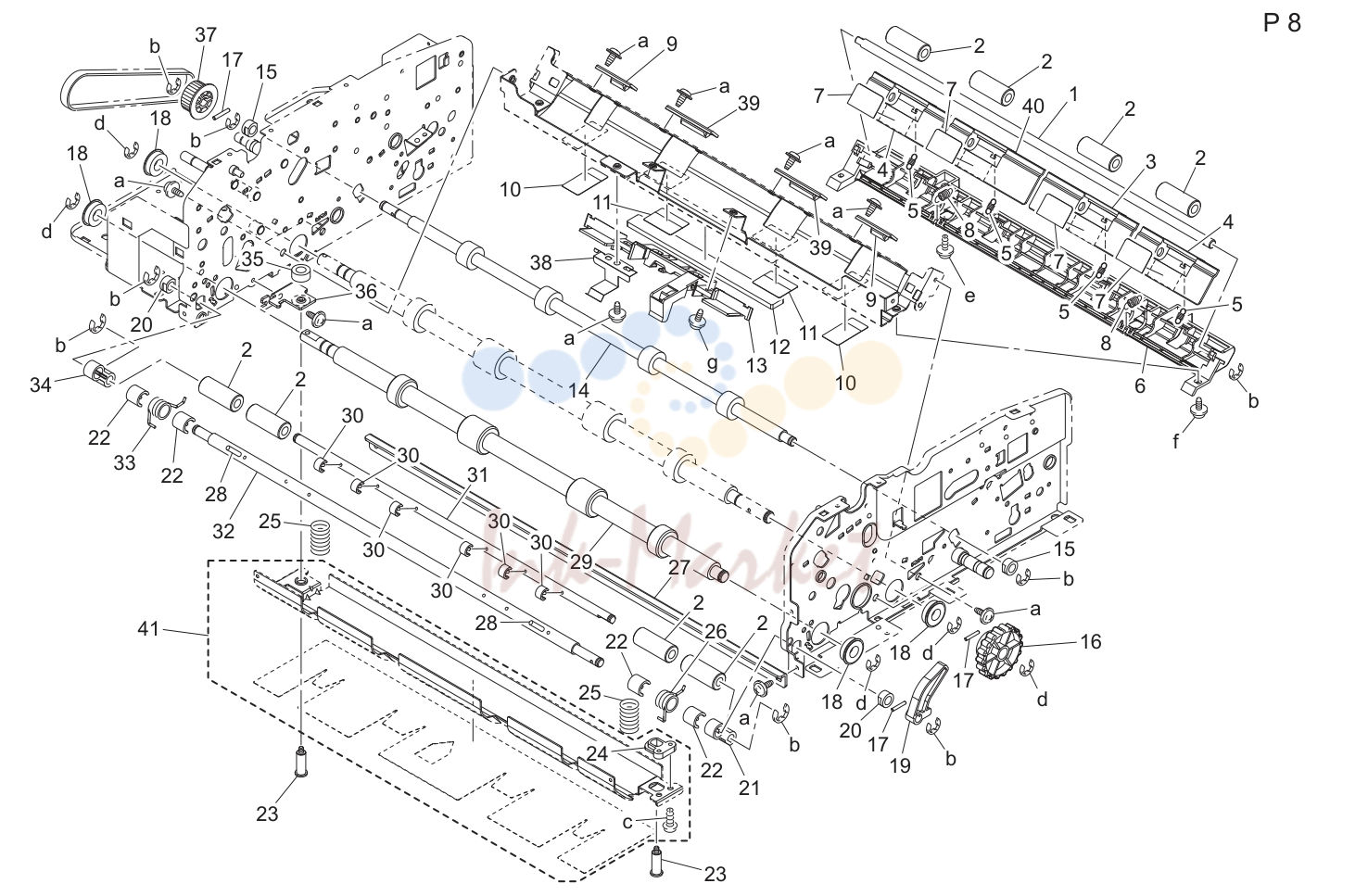

Adf conveyance секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 15 | 4131 2537 01 запросить цену → | Втулка |
| 17 | 4131 2536 02 запросить цену → | Pin |
| 18 | 4131 2626 01 запросить цену → | Ball bearing |
| 20 | 1200 3121 09 запросить цену → | Втулка |
| 28 | 1067 2503 01 запросить цену → | Pin |
| 35 | 1154 4670 01 запросить цену → | Protection |

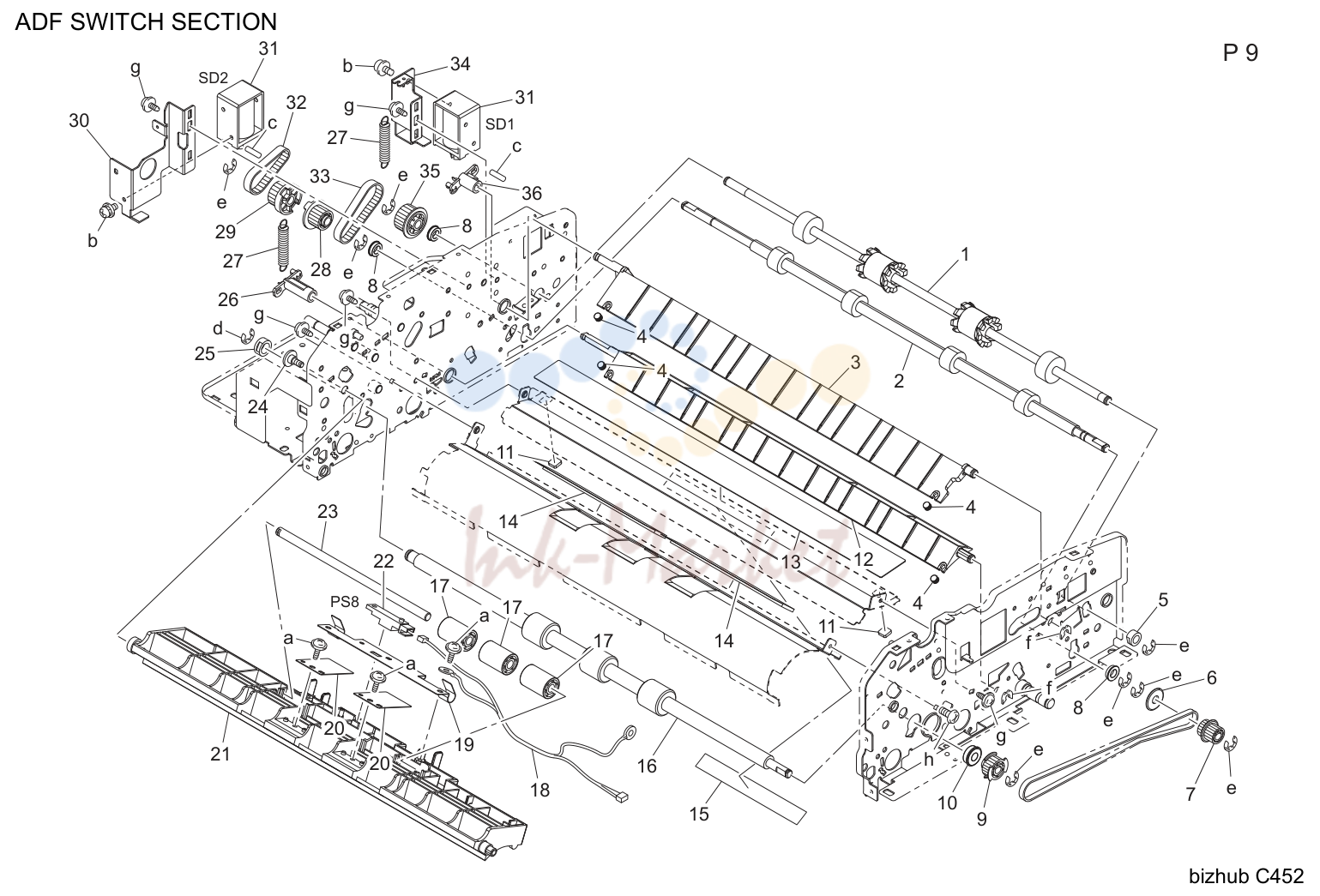

Adf выключатель секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4643 3215 01 запросить цену → | Втулка |
| 5 | 4131 2537 01 запросить цену → | Втулка |
| 22 | 9335 1910 52 запросить цену → | Solid state выключатель |
| 25 | 4658 3516 02 запросить цену → | Втулка |

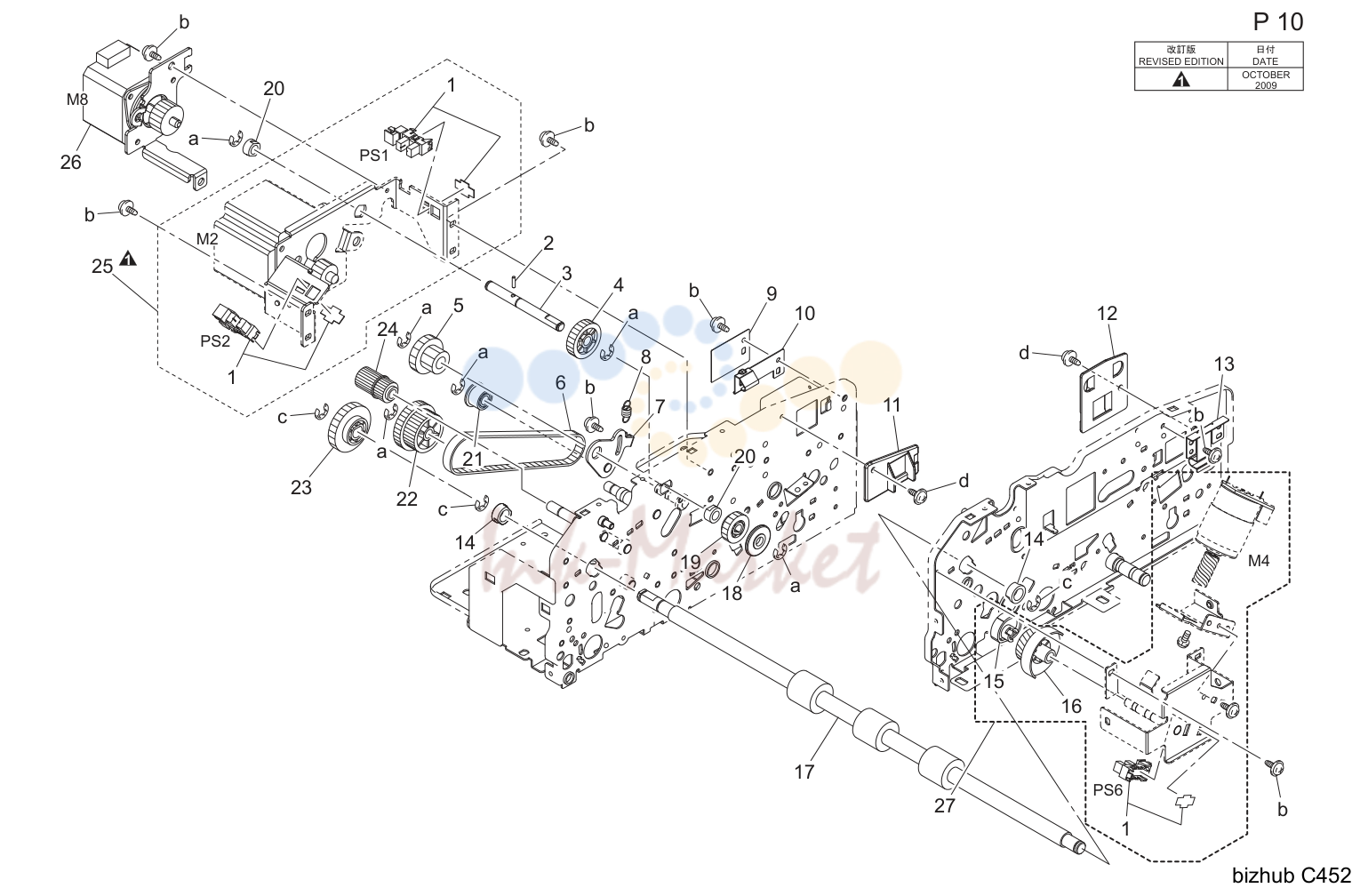

Adf drive секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4037 0906 01 запросить цену → | Photo interrupter |
| 2 | 4131 2536 02 запросить цену → | Pin |
| 14 | 4658 3516 02 запросить цену → | Втулка |
| 20 | 4131 2537 01 запросить цену → | Втулка |

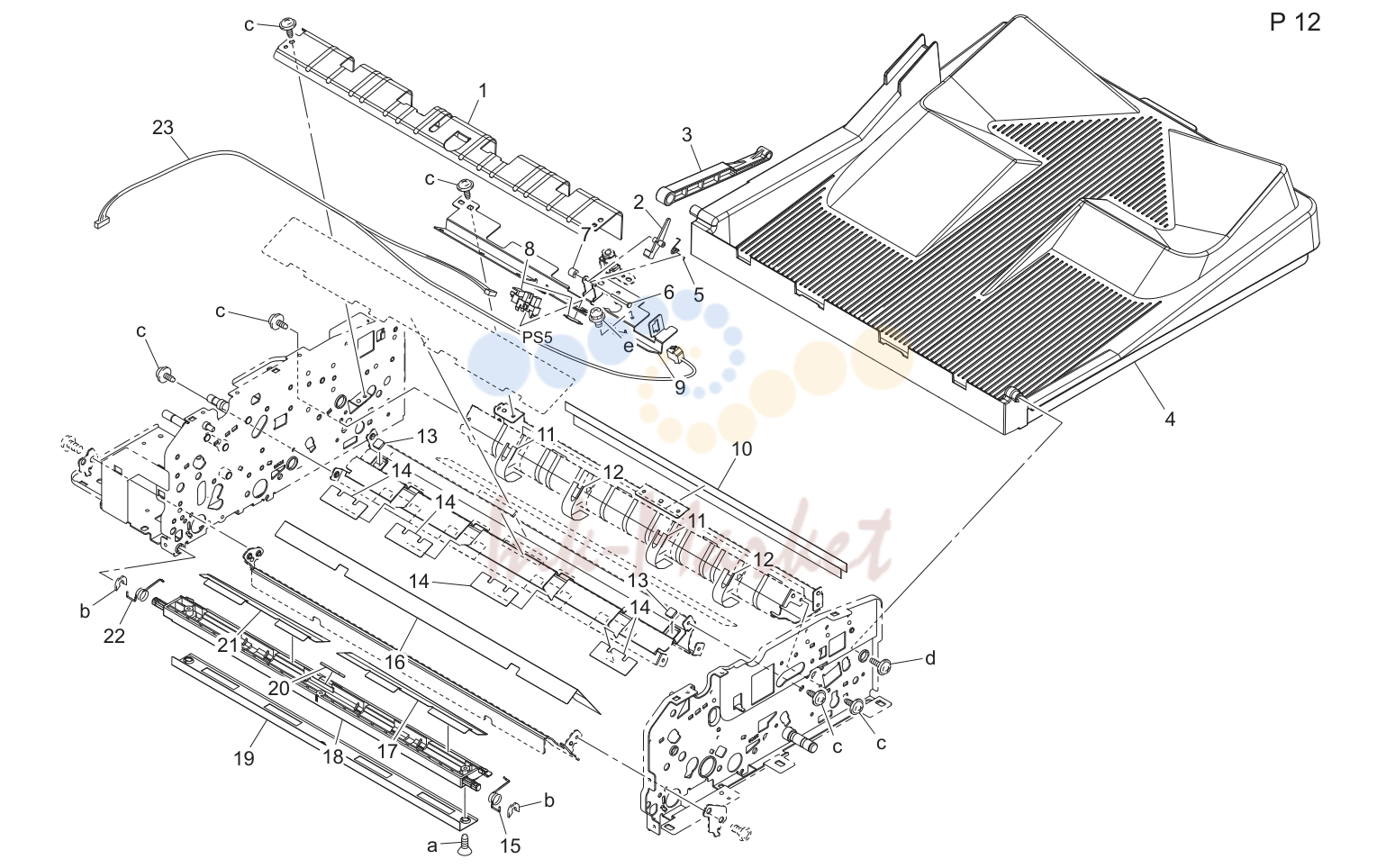

Adf выход бумаги секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 4037 0906 01 запросить цену → | Photo interrupter |

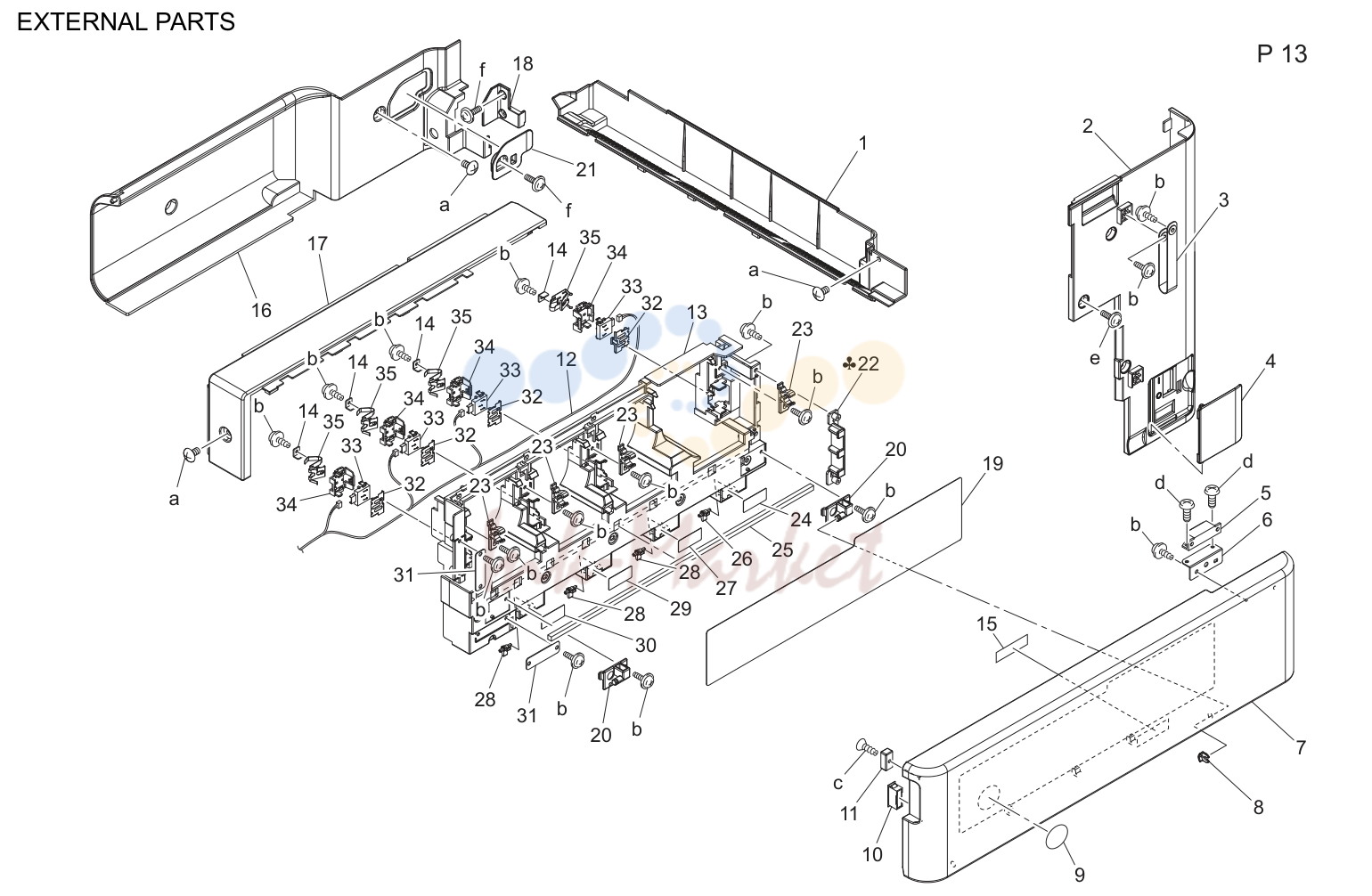

Внешние детали (P13)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 4120 1014 02 запросить цену → | Band |
| 5 | 4475 2603 02 запросить цену → | Magnet catch |
| 10 | 4030 1040 02 запросить цену → | Catch |
| 11 | 9326 2820 11 запросить цену → | Magnet |
| 28 | 4036 5325 02 запросить цену → | Pawl |
| 31 | 4038 1014 01 запросить цену → | Suction пластина |
| 32 | 4038 2282 03 запросить цену → | Пластина пружина |
| 33 | 4136 6751 01 запросить цену → | Connector pin |
| 34 | 4038 2281 04 запросить цену → | Держатель |

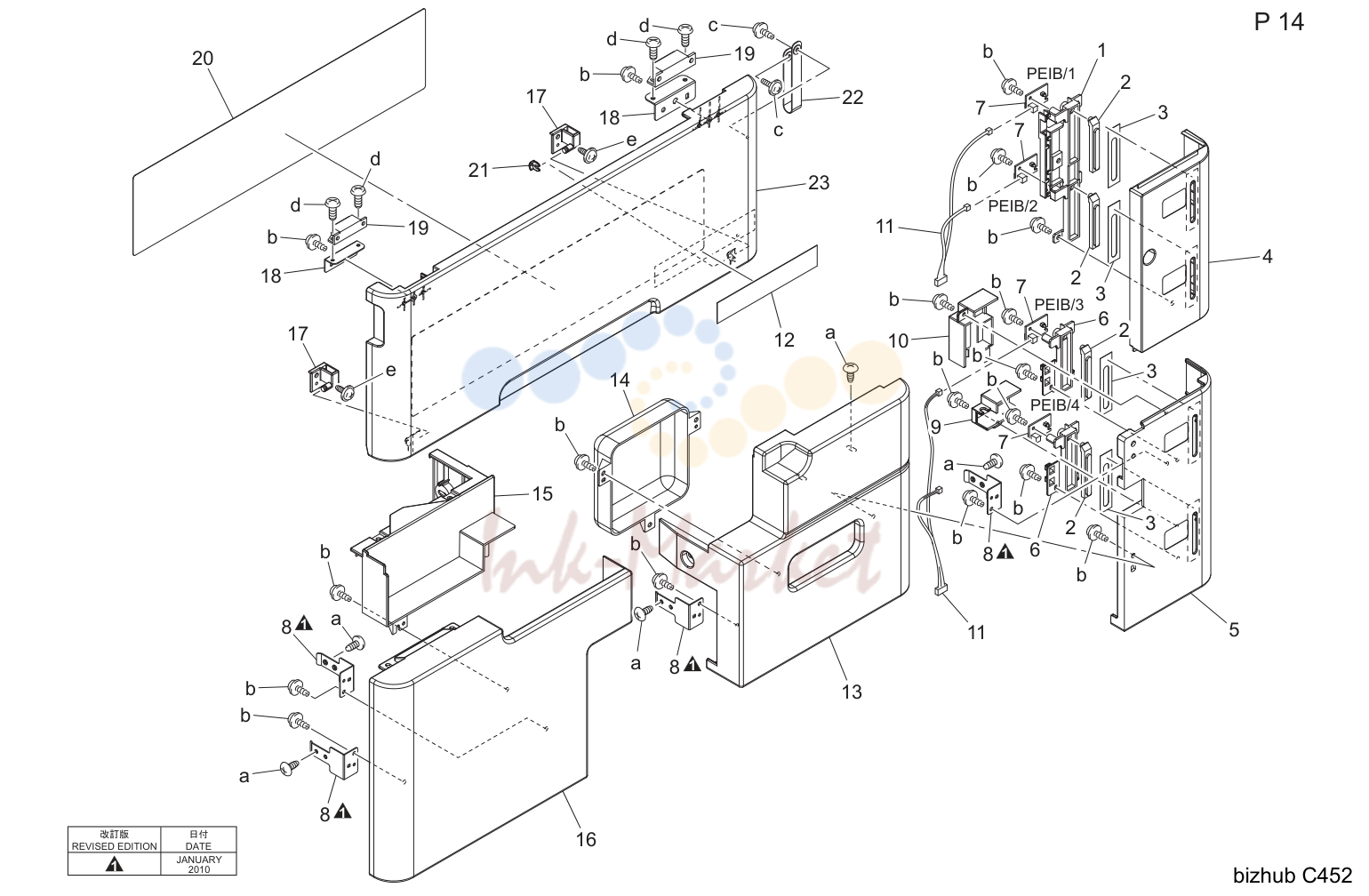

Внешние детали (P14)
| № | Артикул | Наименование |
|---|---|---|
| 19 | 4425 3366 01 запросить цену → | Magnet catch |
| 22 | 4120 1014 02 запросить цену → | Band |

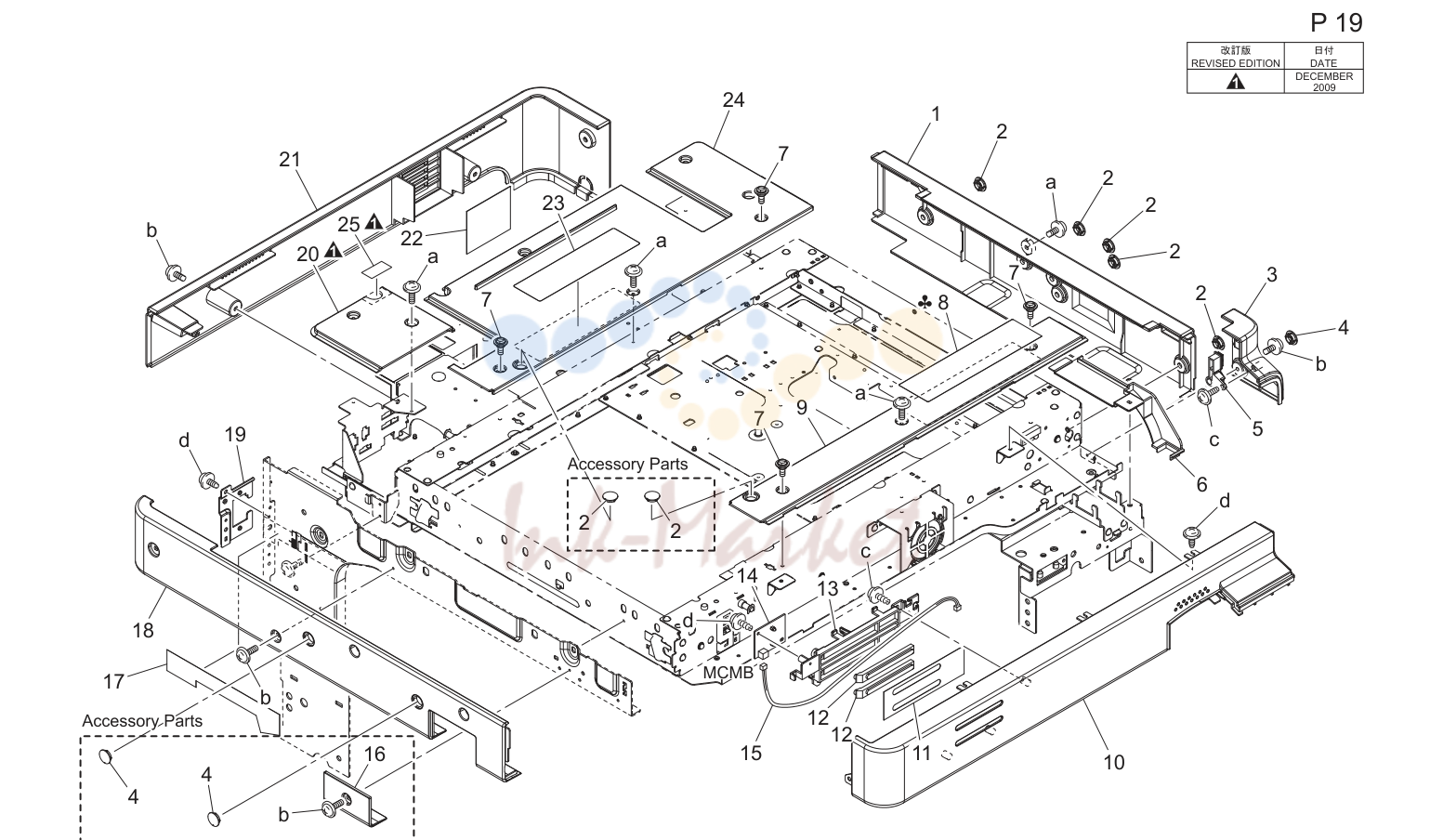

Крышка сканера (P19)
| № | Артикул | Наименование |
|---|---|---|
| 22 | 4025 2285 02 запросить цену → | Filter |

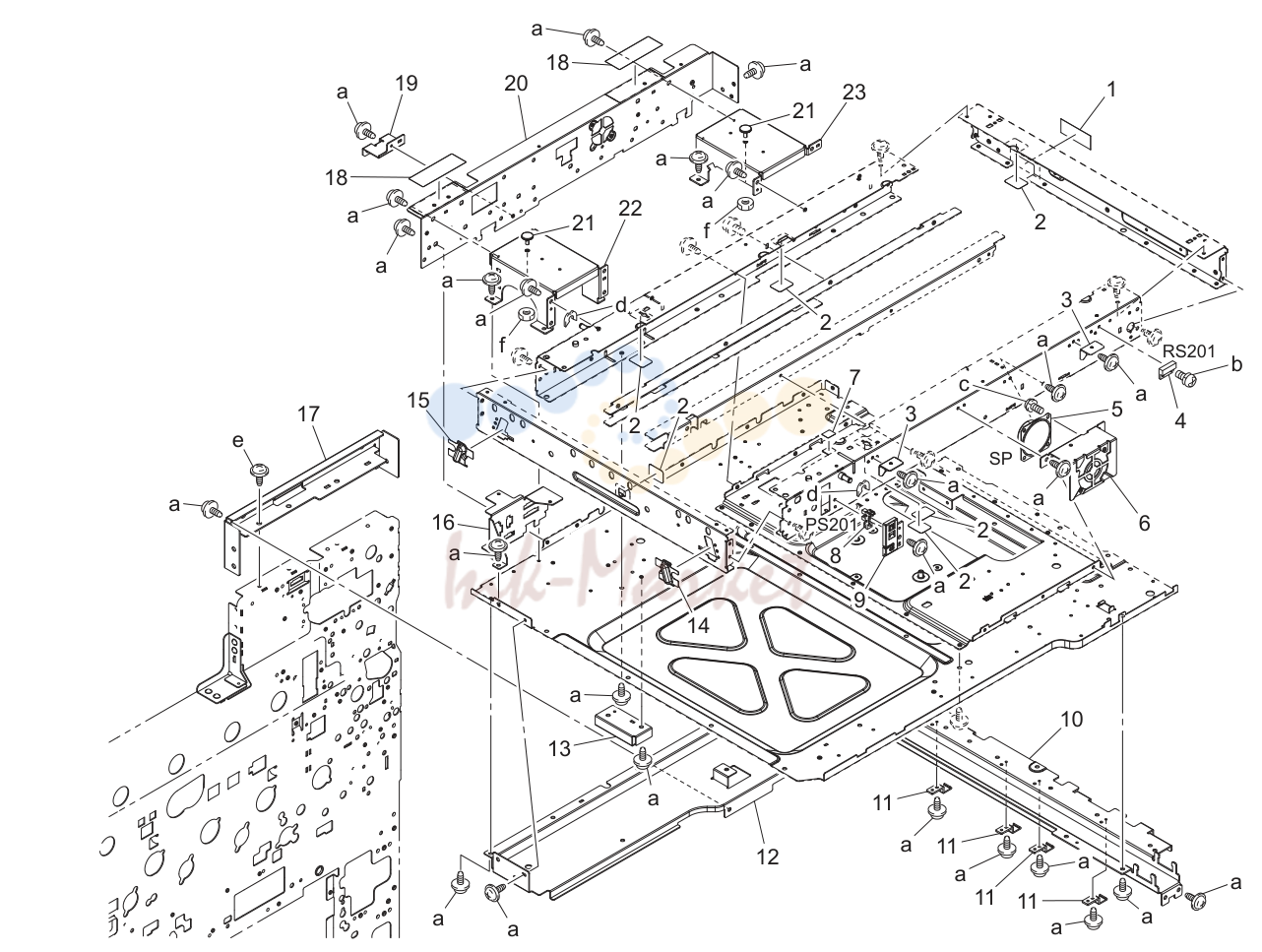

Ir рама (P20)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4581 1625 01 запросить цену → | Уплотнитель |
| 4 | 9334 2610 12 запросить цену → | Reed выключатель |
| 8 | 9335 1400 61 запросить цену → | Solid state выключатель |

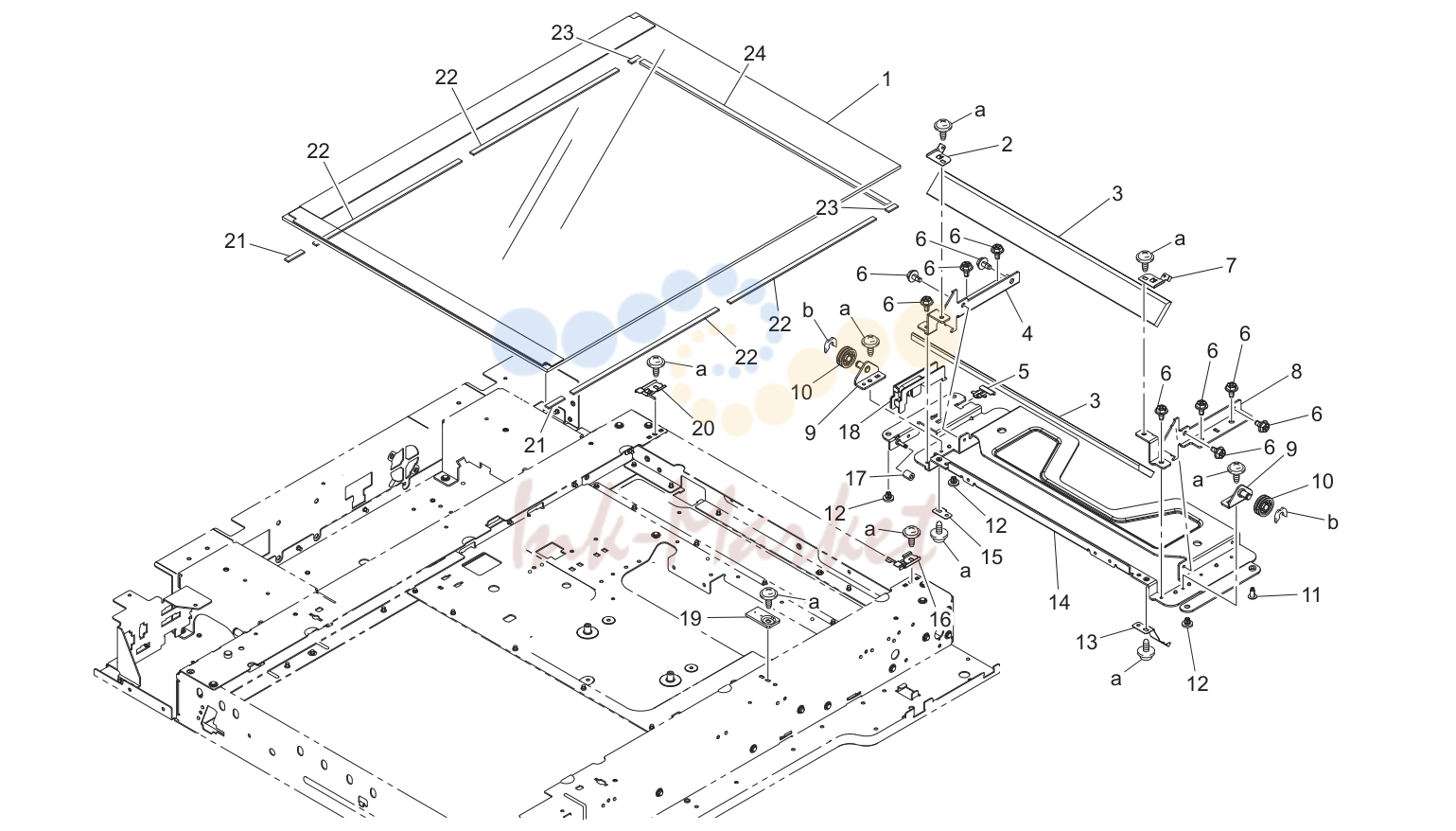

Сканер секция (P21)
| № | Артикул | Наименование |
|---|---|---|
| 11 | 4002 1481 01 запросить цену → | Втулка |
| 12 | 4002 1480 02 запросить цену → | Втулка |

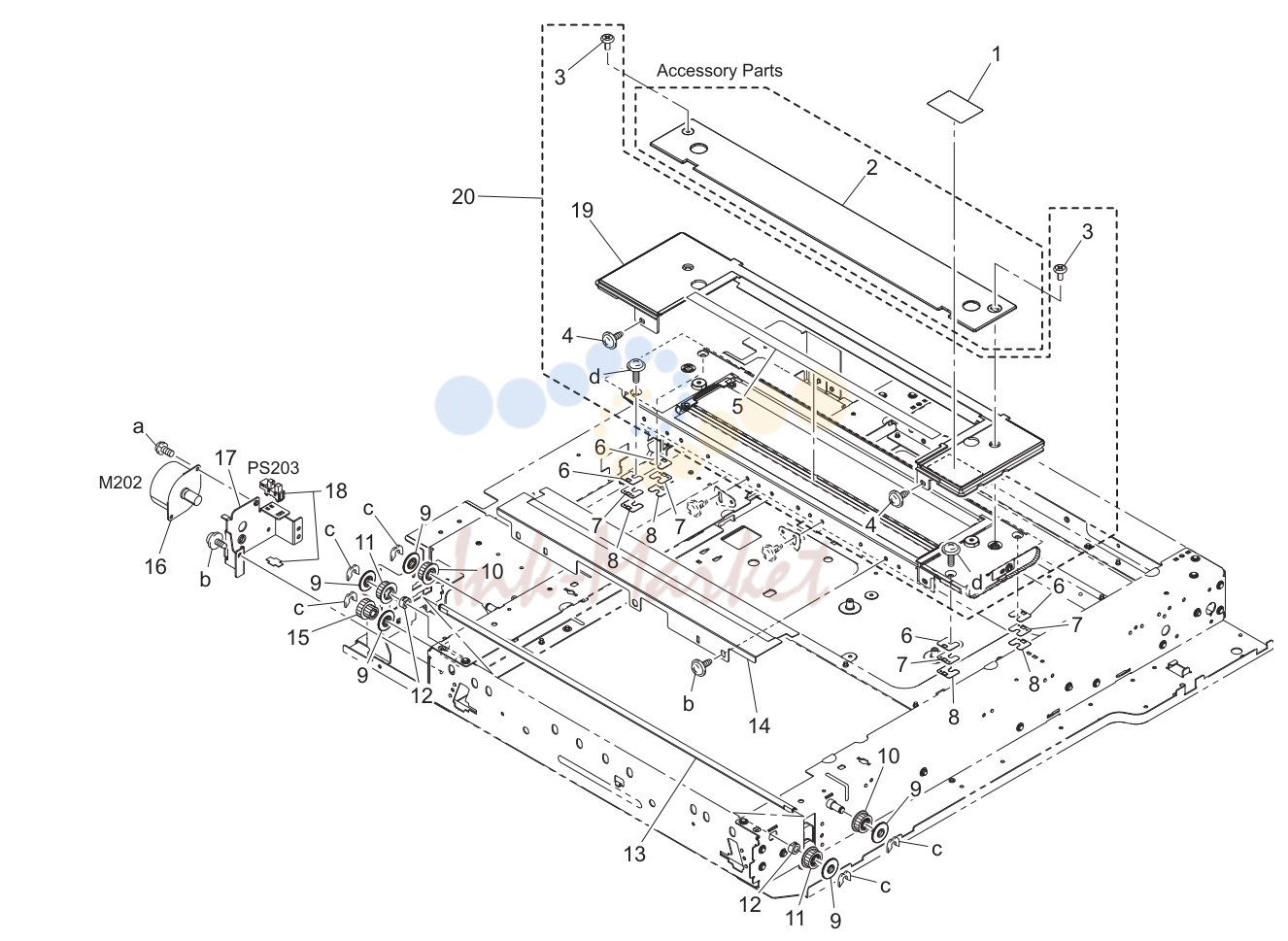

Сканер секция (P22)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4036 1410 01 запросить цену → | Shoulder screw |
| 12 | 1200 3121 09 запросить цену → | Втулка |
| 18 | 4037 0903 01 запросить цену → | Photo interrupter |

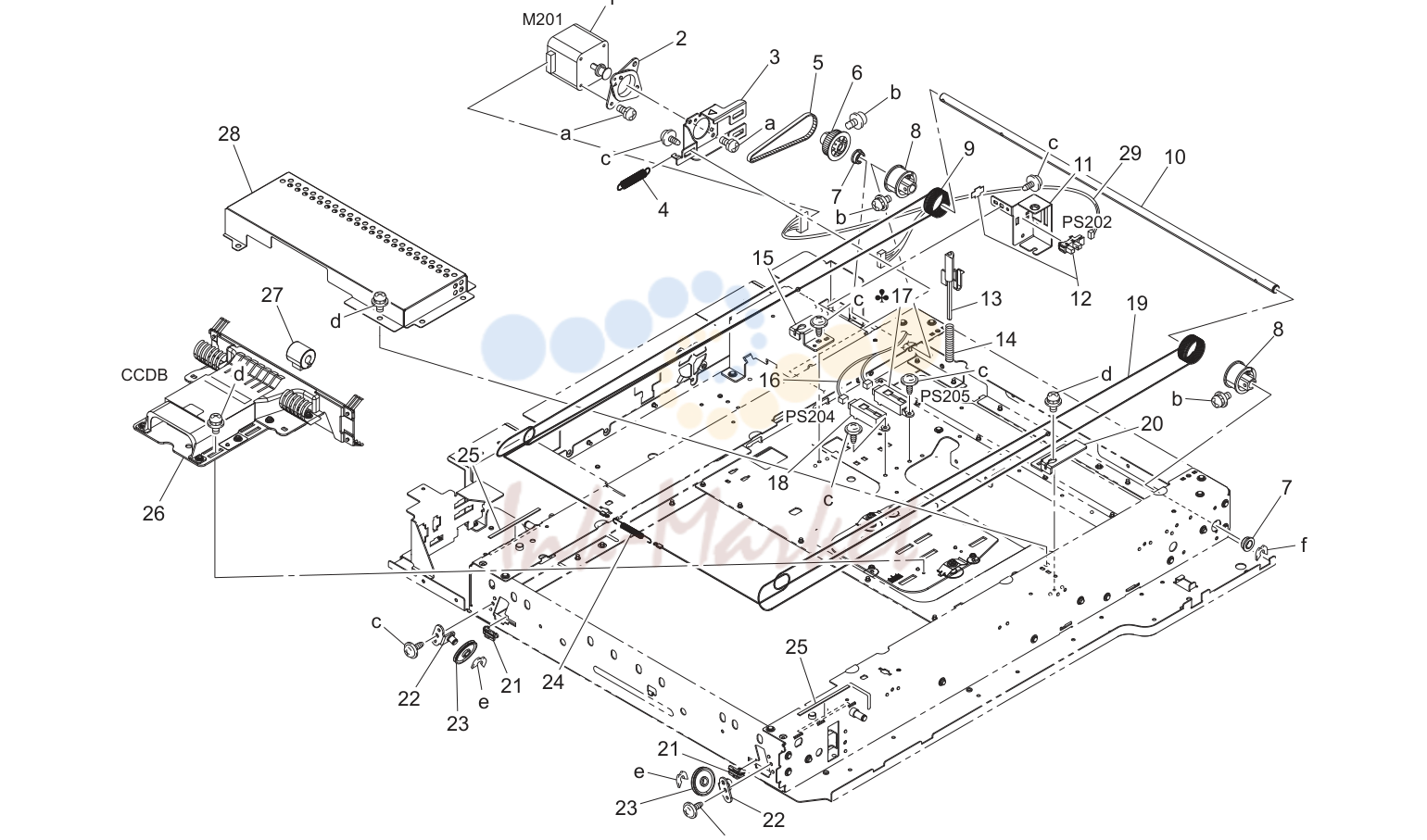

Ccd узел/сканер drive (P23)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4002 1458 01 запросить цену → | Tension пружина |
| 12 | 4037 0903 01 запросить цену → | Photo interrupter |
| 14 | 4036 1720 01 запросить цену → | Pressure пружина |
| 17 | 9335 1400 81 запросить цену → | Solid state выключатель |
| 18 | 9335 1400 81 запросить цену → | Solid state выключатель |

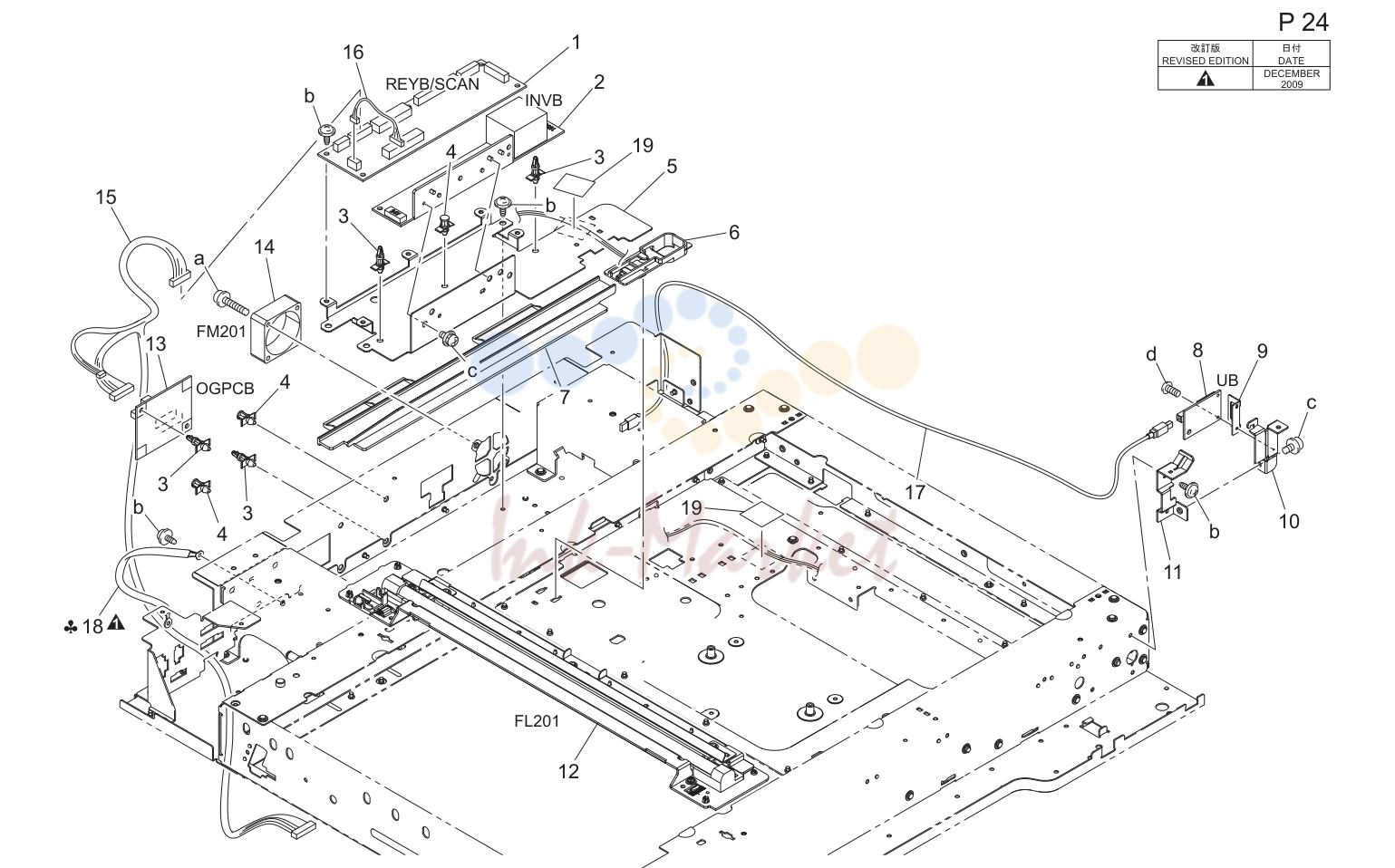

Ir плата секция (P24)
| № | Артикул | Наименование |
|---|---|---|
| 14 | 9313 1500 21 запросить цену → | Вентилятор мотор |

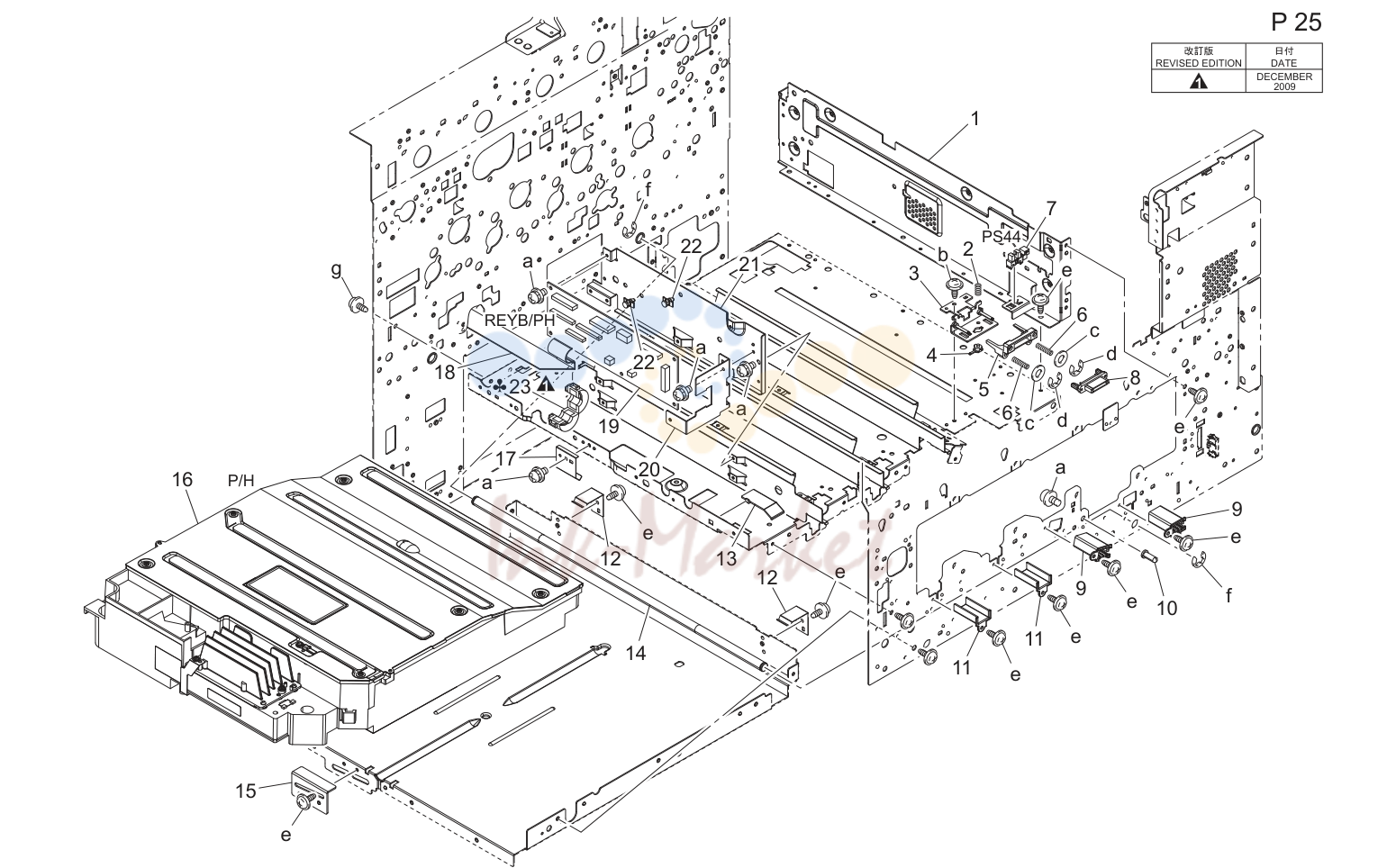

Ph узел (P25)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4038 2294 01 запросить цену → | Пружина |
| 4 | 4038 2295 01 запросить цену → | Держатель |
| 6 | 4038 2293 01 запросить цену → | Пружина |
| 7 | 9335 1300 61 запросить цену → | Photo interrupter |
| 23 | 9326 1110 51 запросить цену → | Ferrite core |

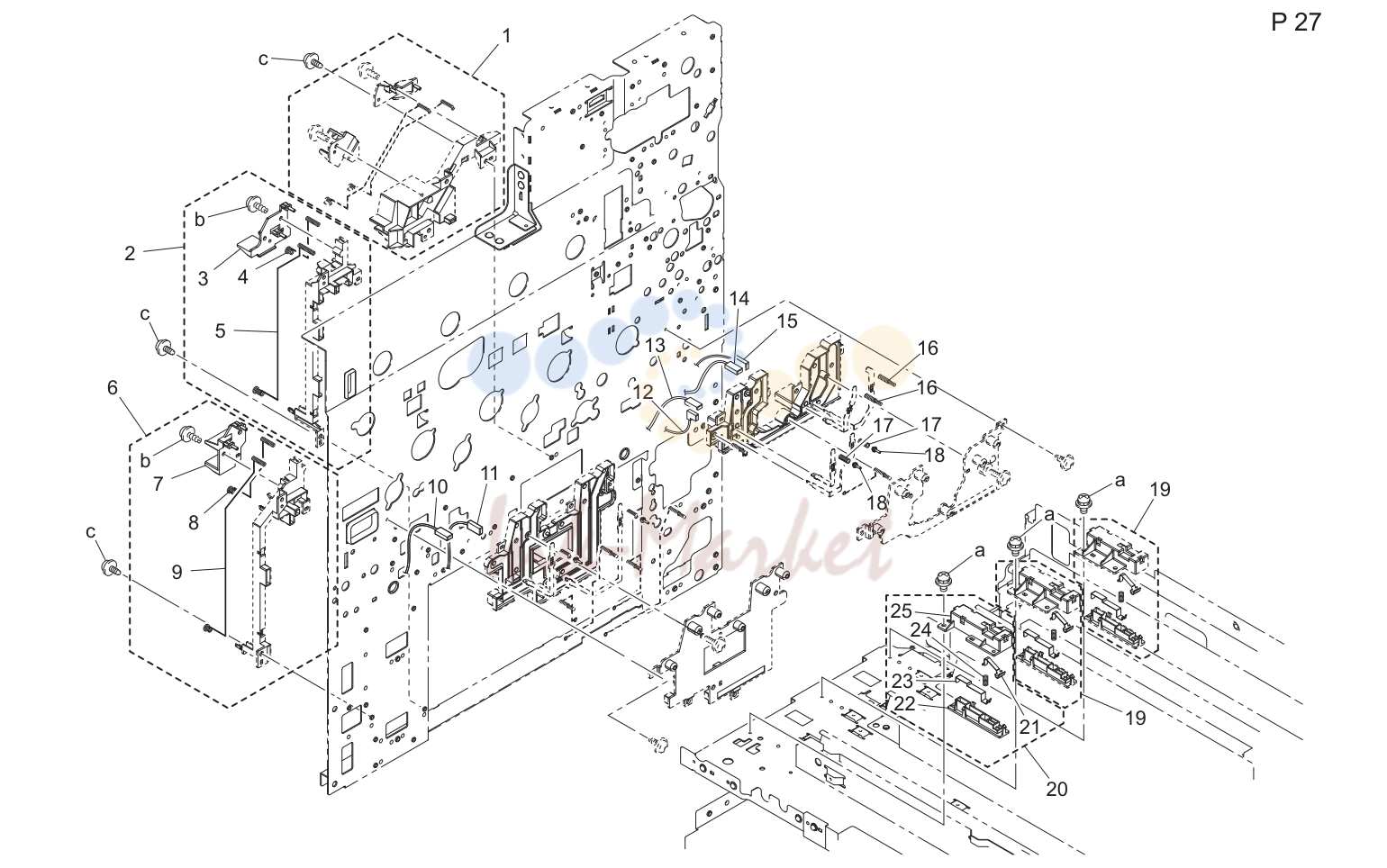

Contact секция (P27)
| № | Артикул | Наименование |
|---|---|---|
| 17 | 4004 2317 01 запросить цену → | Pressure пружина |
| 18 | 4036 2311 01 запросить цену → | Pin |

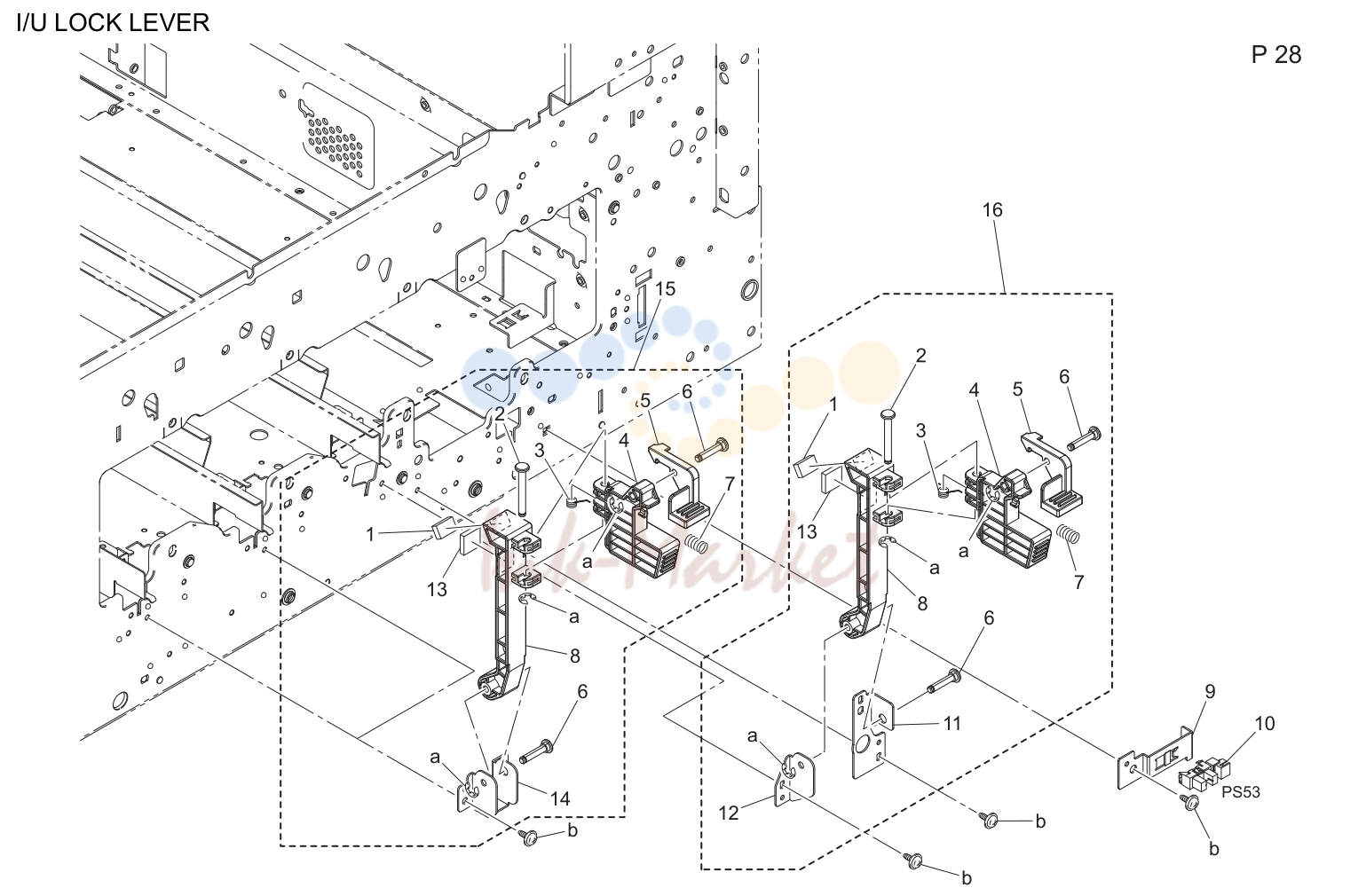

I/u lock рычаг (P28)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4004 1829 02 запросить цену → | Cushion |
| 10 | 9335 1300 61 запросить цену → | Photo interrupter |

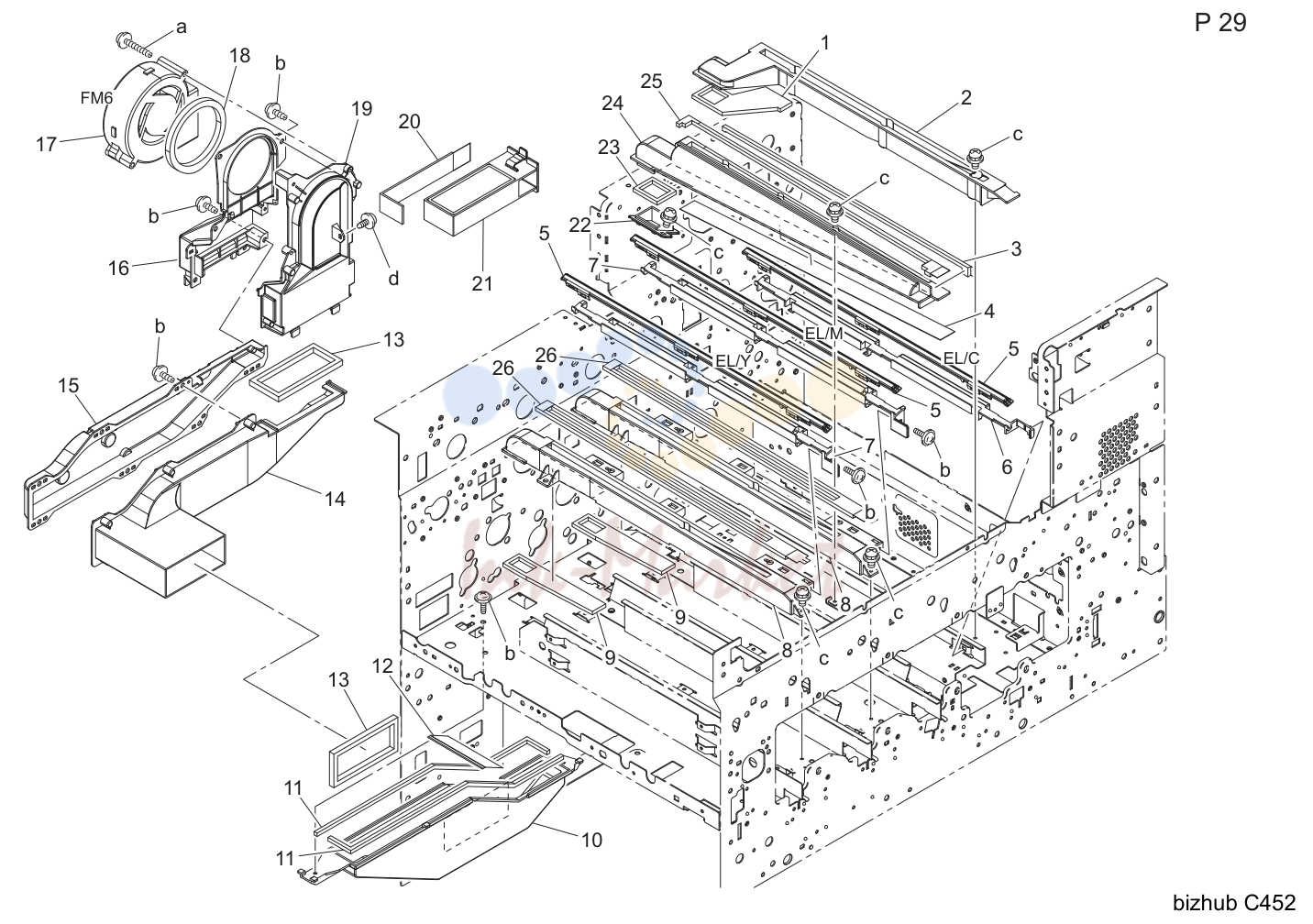

Ozone воздуховод (P29)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 4036 6062 02 запросить цену → | Erase в сборе |
| 17 | 9313 1000 72 запросить цену → | Вентилятор мотор |
| 18 | 4036 2485 01 запросить цену → | Уплотнитель |

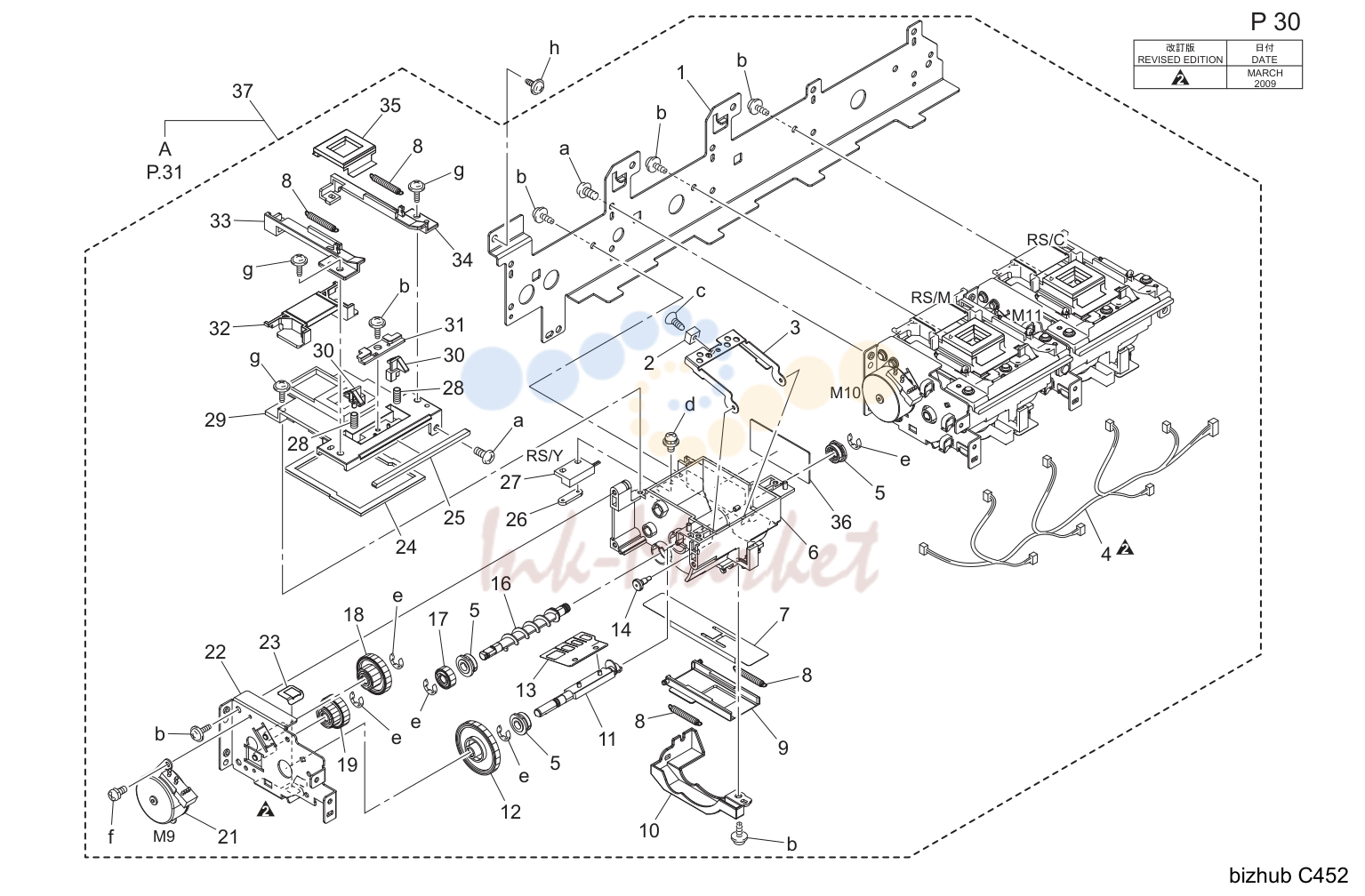

Тонер supply секция (P30)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 9326 2900 06 запросить цену → | Magnet |
| 7 | 4036 5349 03 запросить цену → | Уплотнитель |
| 8 | 4036 5348 01 запросить цену → | Tension пружина |
| 9 | 4036 5347 02 запросить цену → | Shutter |
| 26 | 4011 5339 01 запросить цену → | Пластина nut |
| 27 | 9334 2710 11 запросить цену → | Выключатель |

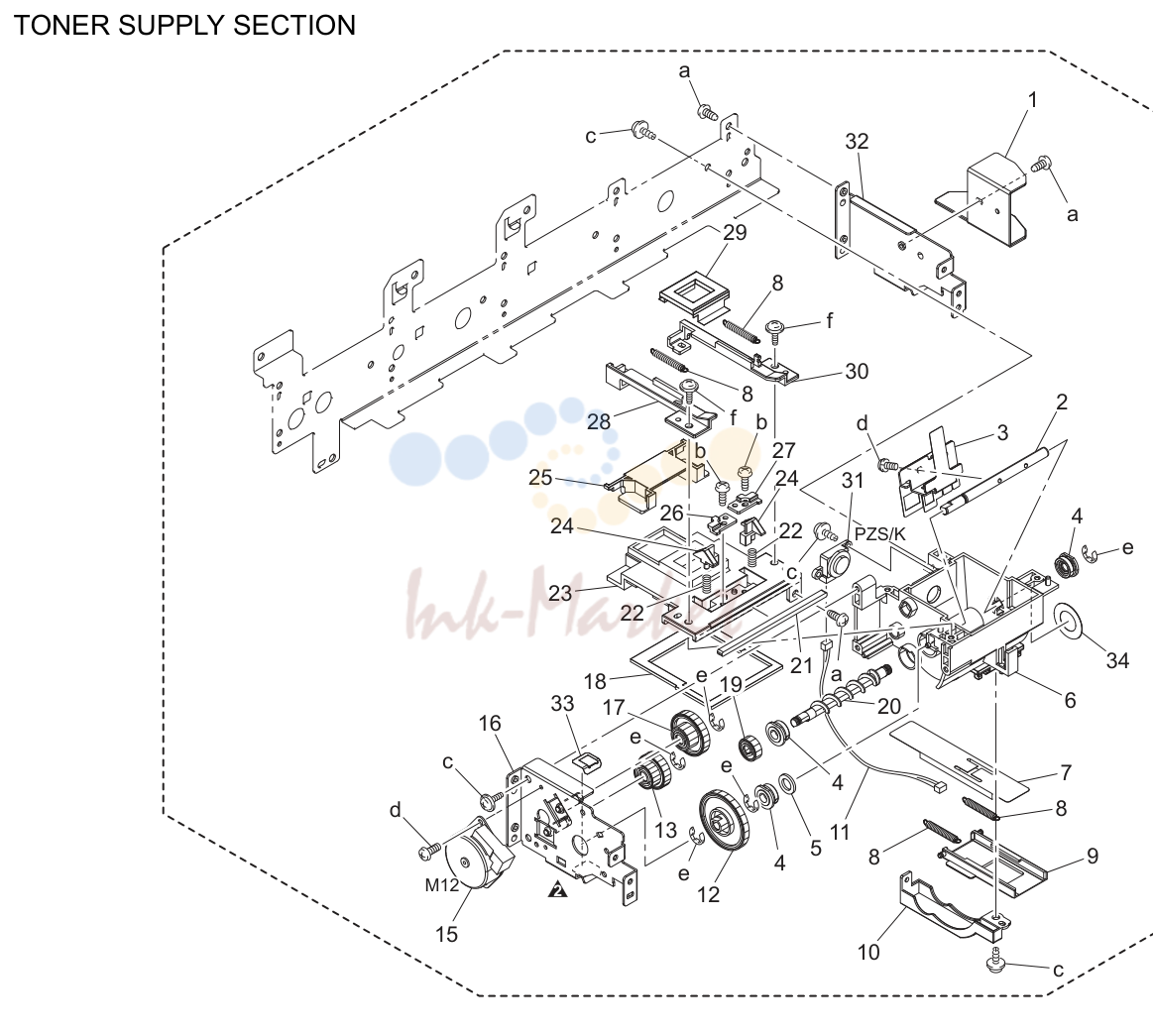

Тонер supply секция (P31)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 4036 5349 03 запросить цену → | Уплотнитель |
| 8 | 4036 5348 01 запросить цену → | Tension пружина |
| 9 | 4036 5347 02 запросить цену → | Shutter |

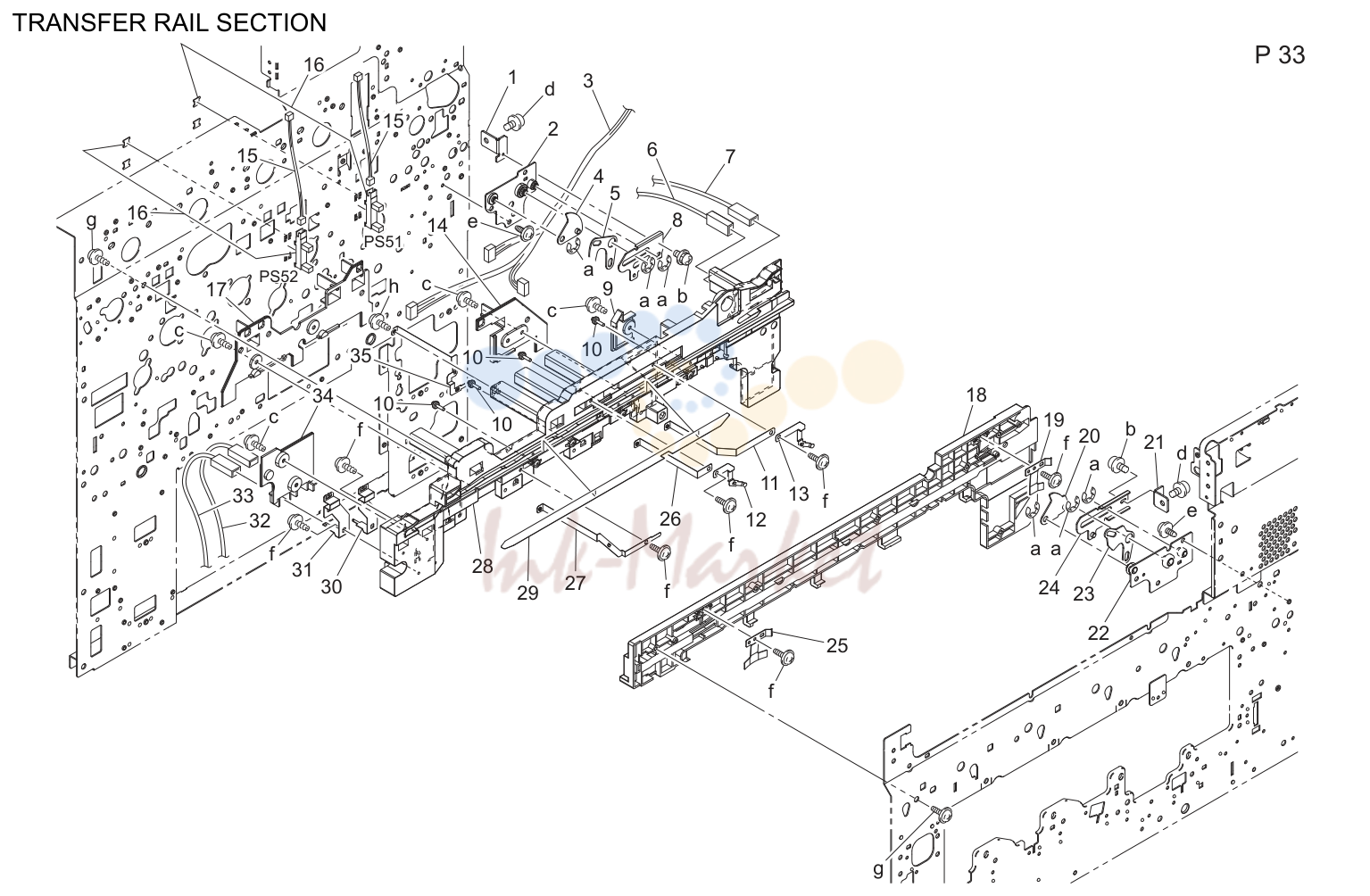

Перенос rail секция (P33)
| № | Артикул | Наименование |
|---|---|---|
| 10 | 4036 2311 01 запросить цену → | Pin |

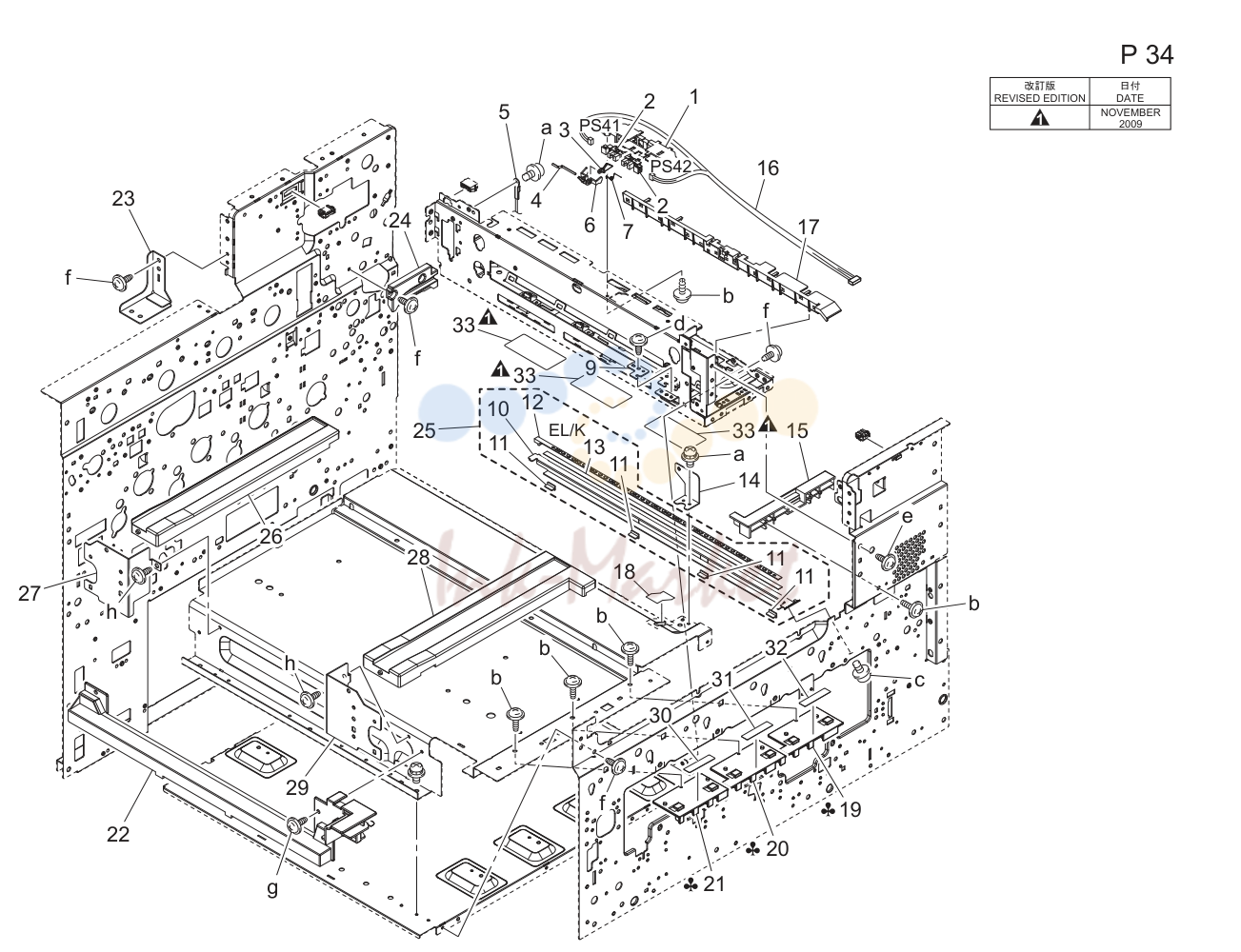

Erase lamp (P34)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 9335 1300 61 запросить цену → | Photo interrupter |
| 5 | 4004 6854 01 запросить цену → | Wire жгут в сборе |

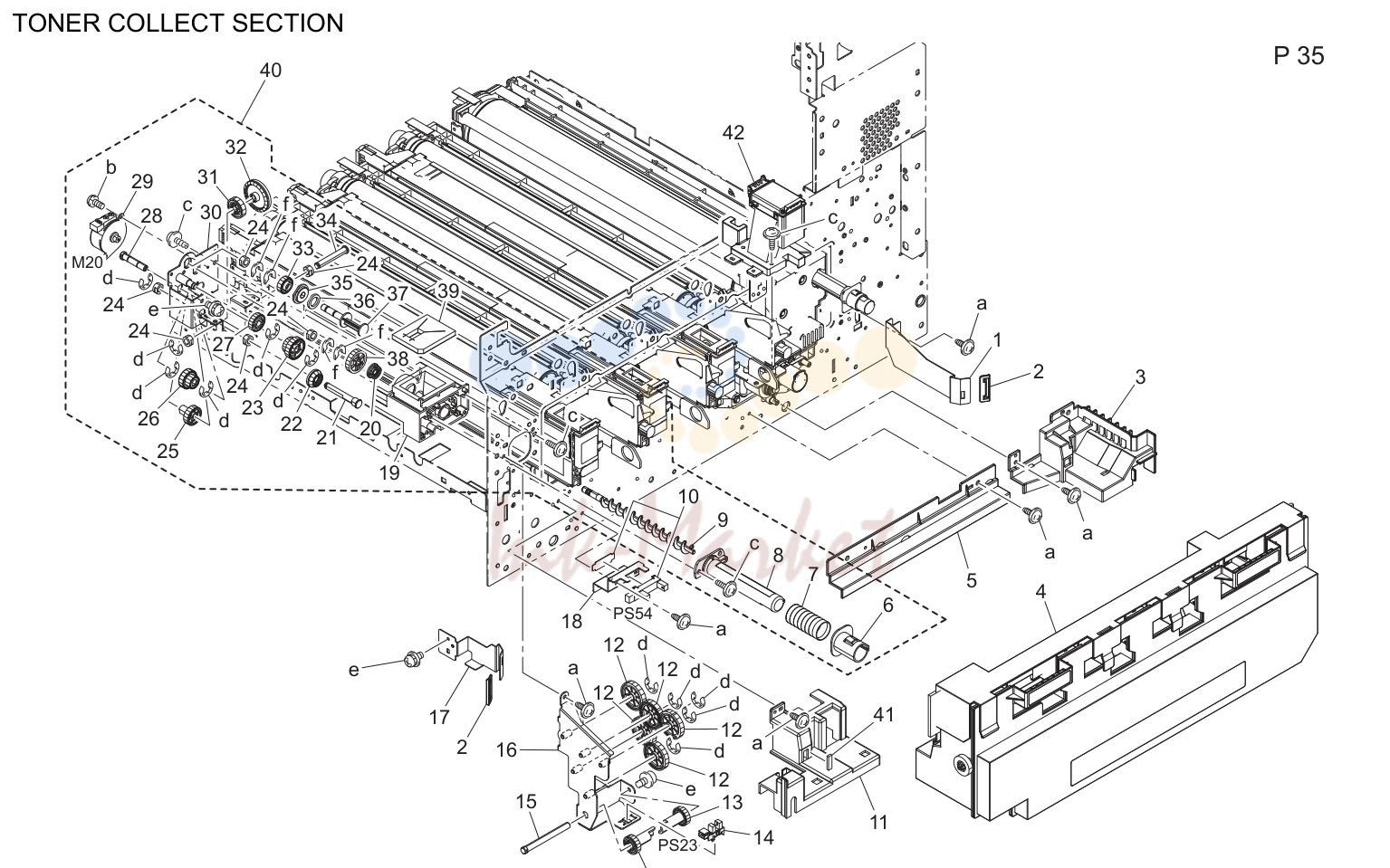

Тонер collect секция (P35)
| № | Артикул | Наименование |
|---|---|---|
| 10 | 4037 0901 01 запросить цену → | Photo interrupter |
| 14 | 9335 1300 61 запросить цену → | Photo interrupter |

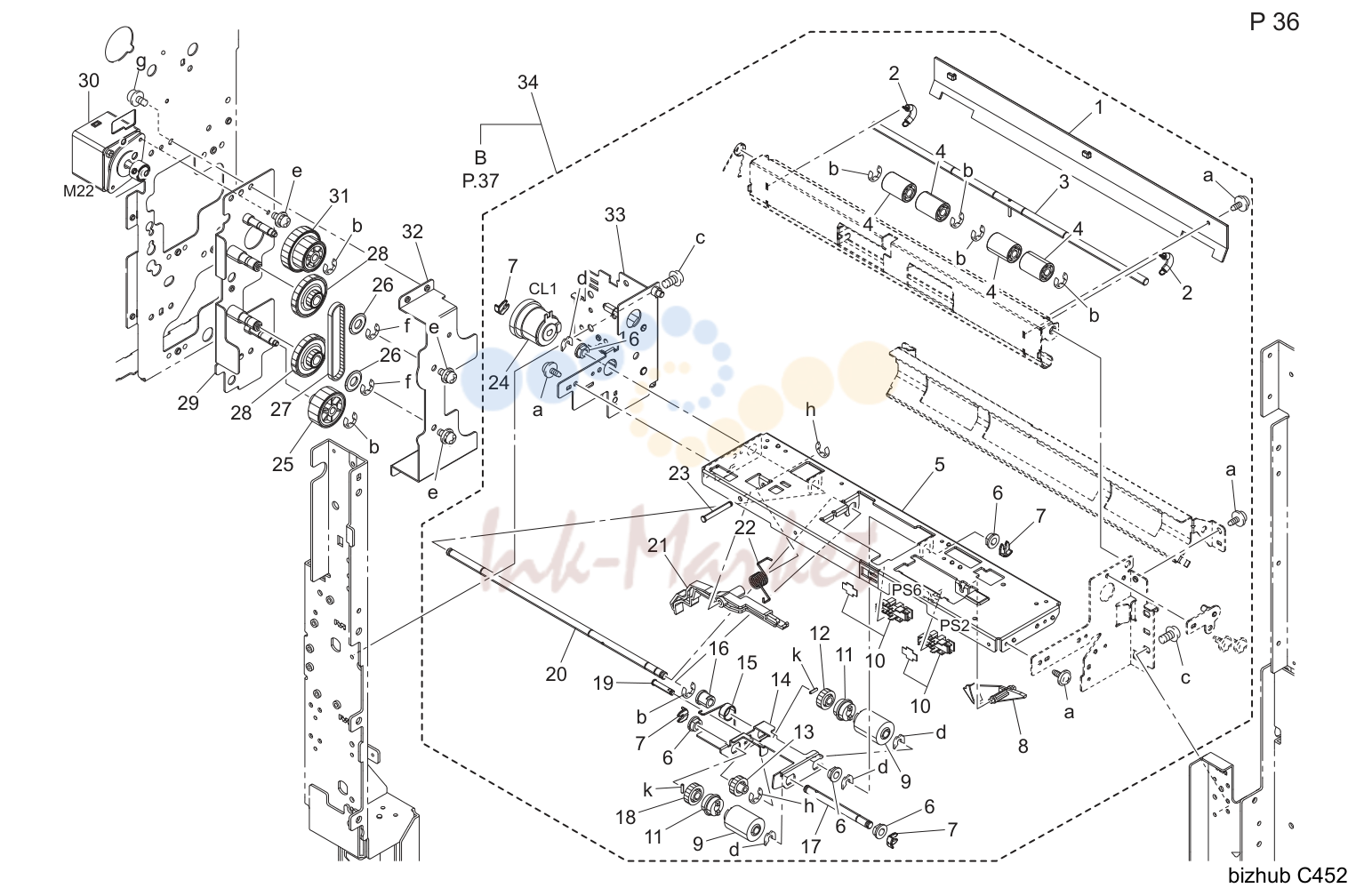

1st подача бумаги (P36)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4030 3122 01 запросить цену → | Roll |
| 6 | 4131 3003 01 запросить цену → | Втулка |
| 8 | 4030 3016 12 запросить цену → | Actuator |
| 10 | 4037 0906 01 запросить цену → | Photo interrupter |
| 12 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 13 | 4030 3008 01 запросить цену → | Шестерня 29t |
| 16 | 1065 3086 01 запросить цену → | Втулка |
| 18 | 4425 3016 01 запросить цену → | Шестерня 32t |
| 19 | 4040 3097 01 запросить цену → | Вал |

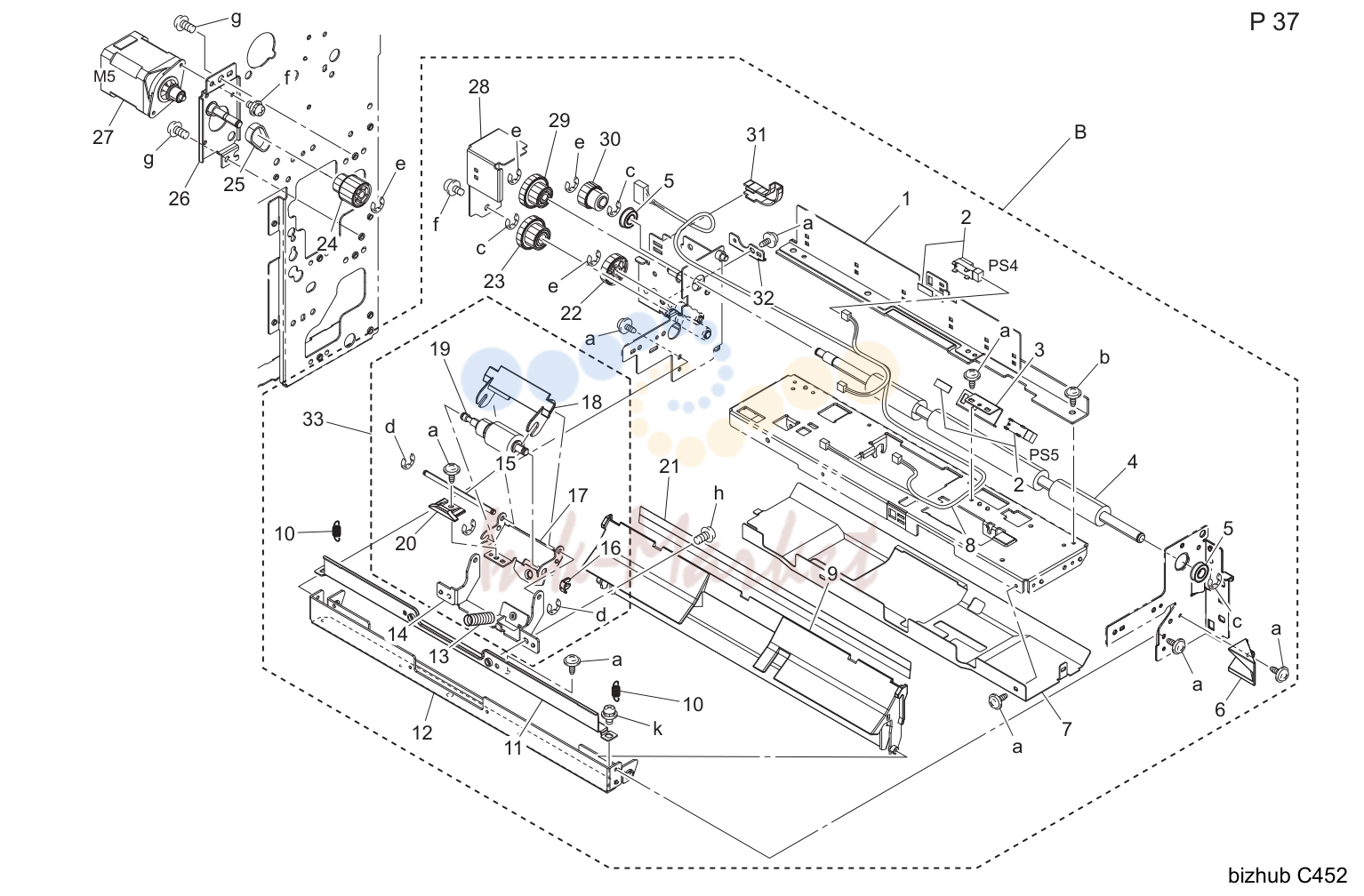

1st подача бумаги (P37)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4037 0902 01 запросить цену → | Photo interrupter |
| 3 | 4348 3049 01 запросить цену → | Кронштейн |
| 10 | 4030 3125 01 запросить цену → | Tension пружина |
| 15 | 4030 3039 01 запросить цену → | Вал |

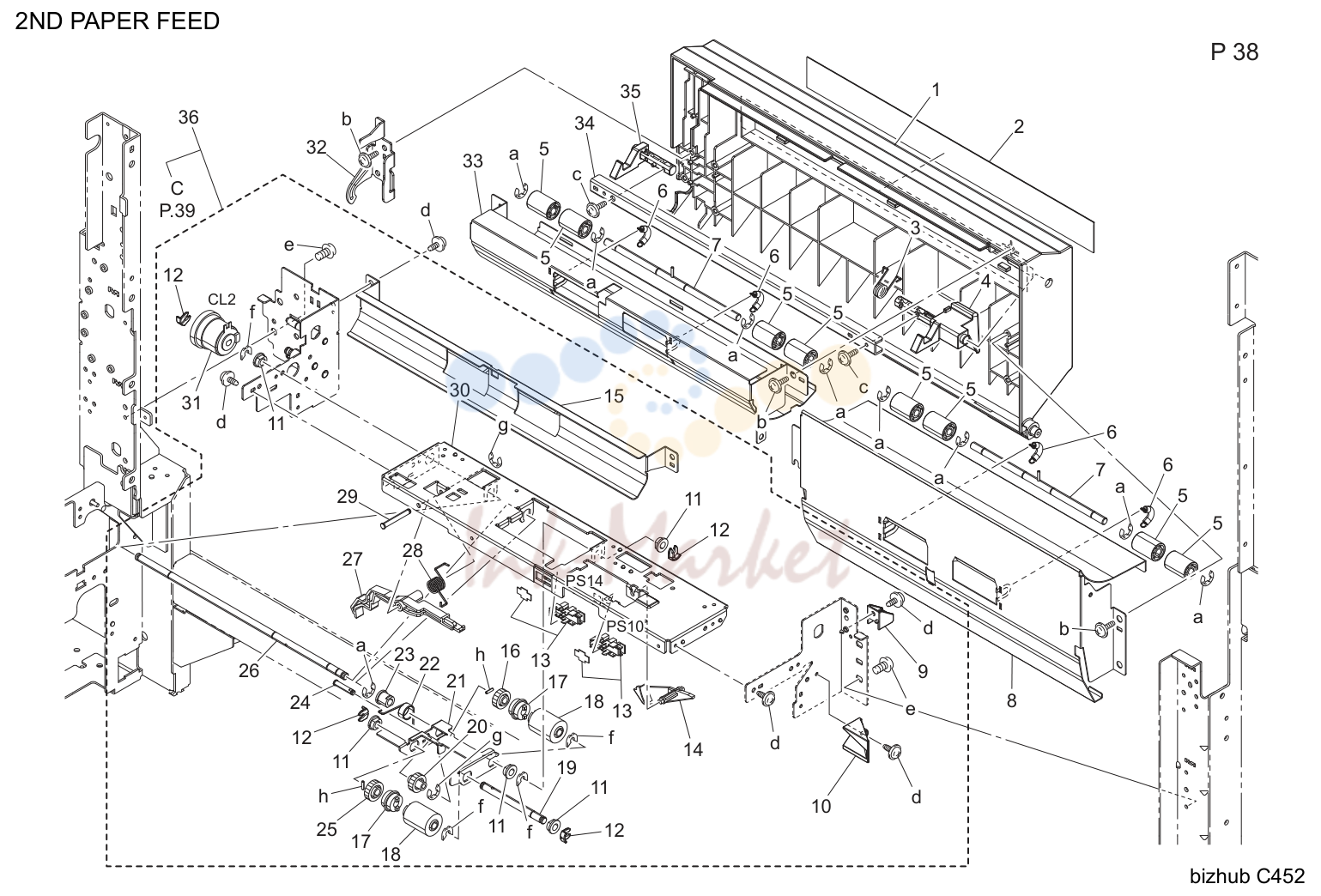

2nd подача бумаги (P38)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 4030 3122 01 запросить цену → | Roll |
| 11 | 4131 3003 01 запросить цену → | Втулка |
| 13 | 4037 0906 01 запросить цену → | Photo interrupter |
| 14 | 4030 3016 12 запросить цену → | Actuator |
| 16 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 20 | 4030 3008 01 запросить цену → | Шестерня 29t |
| 23 | 1065 3086 01 запросить цену → | Втулка |
| 24 | 4040 3097 01 запросить цену → | Вал |
| 25 | 4425 3016 01 запросить цену → | Шестерня 32t |

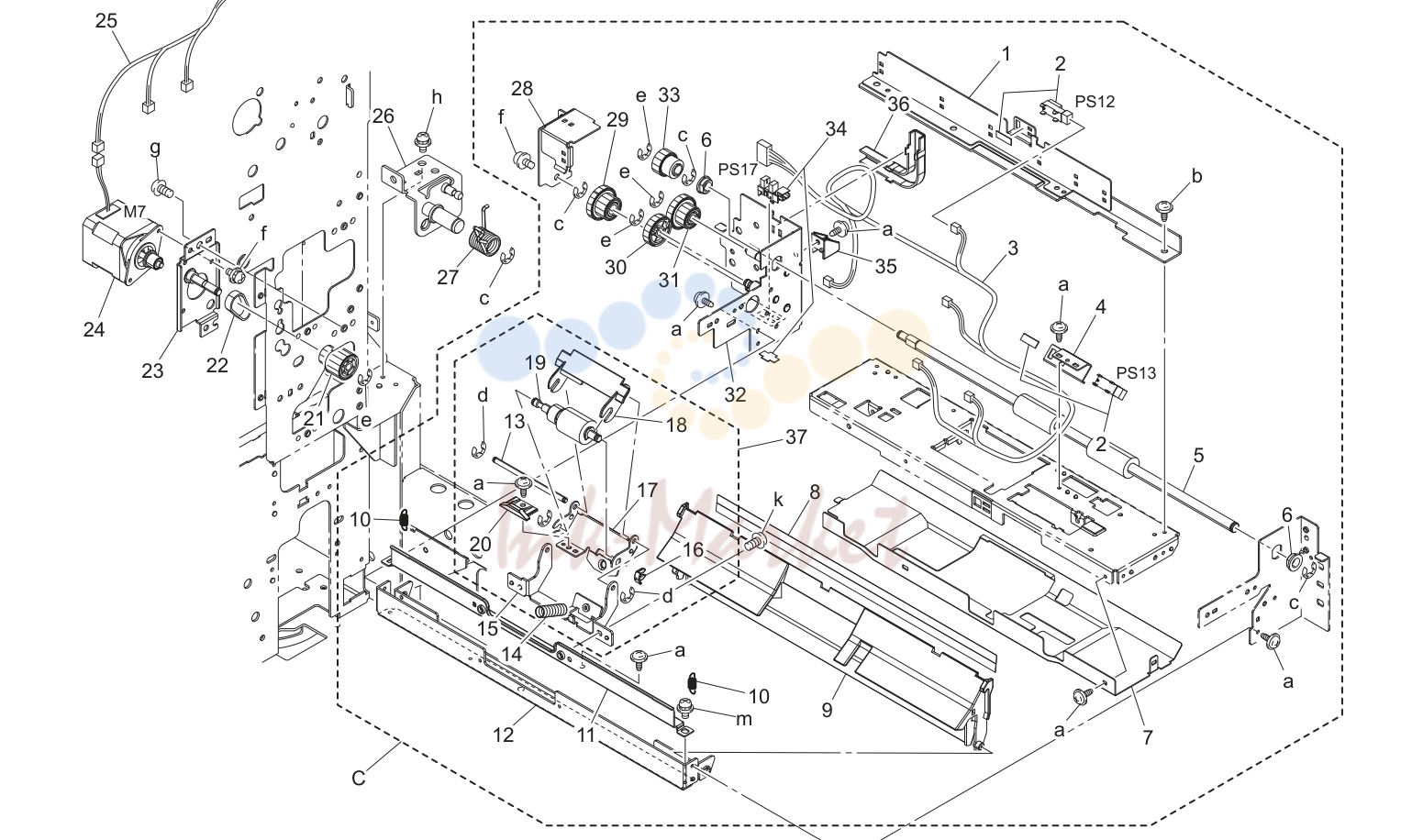

2nd подача бумаги (P39)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4037 0902 01 запросить цену → | Photo interrupter |
| 4 | 4348 3049 01 запросить цену → | Кронштейн |
| 6 | 4131 3532 02 запросить цену → | Втулка |
| 10 | 4030 3125 01 запросить цену → | Tension пружина |
| 13 | 4030 3039 01 запросить цену → | Вал |
| 34 | 4037 0906 01 запросить цену → | Photo interrupter |

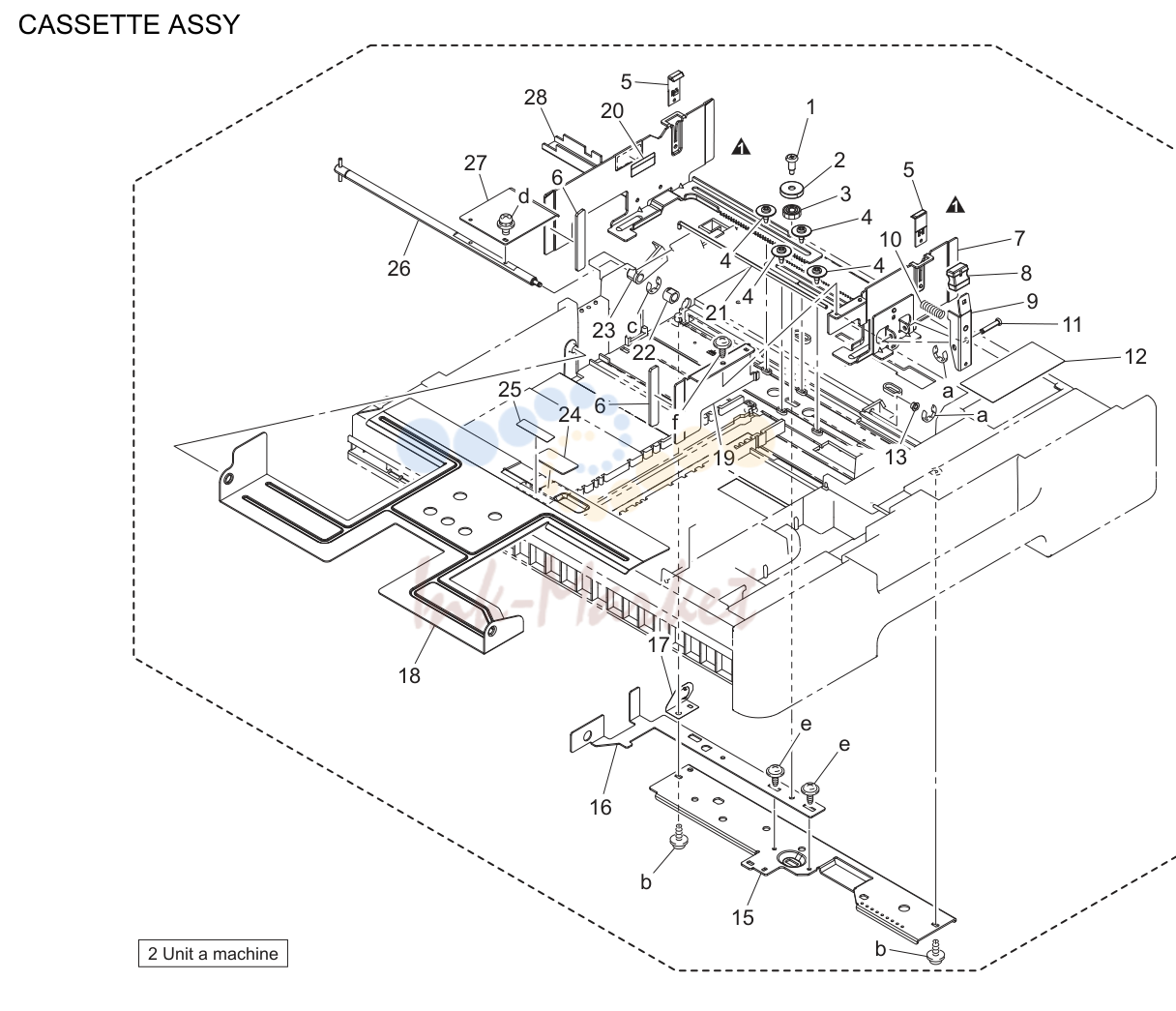

Cassette в сборе (P40)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3214 02 запросить цену → | Shoulder screw |
| 2 | 4030 3215 01 запросить цену → | Направляющая |
| 3 | 4658 3012 01 запросить цену → | Шестерня 14t |
| 4 | 4163 5293 01 запросить цену → | Screw |
| 5 | 4537 3317 01 запросить цену → | Направляющая |
| 8 | 4037 3204 01 запросить цену → | Knob |
| 9 | 4128 3823 01 запросить цену → | Рычаг |
| 10 | 4498 3825 01 запросить цену → | Pressure пружина |
| 11 | 4498 3826 01 запросить цену → | Вал |
| 13 | 0992 3014 01 запросить цену → | Втулка |
| 20 | 4002 7306 01 запросить цену → | Label carrying capacity |
| 22 | 1274 3603 01 запросить цену → | Втулка |
| 23 | 4030 3207 01 запросить цену → | Actuator |
| 24 | 4030 3226 01 запросить цену → | Friction sheet |
| 27 | 4030 3206 01 запросить цену → | Рычаг |

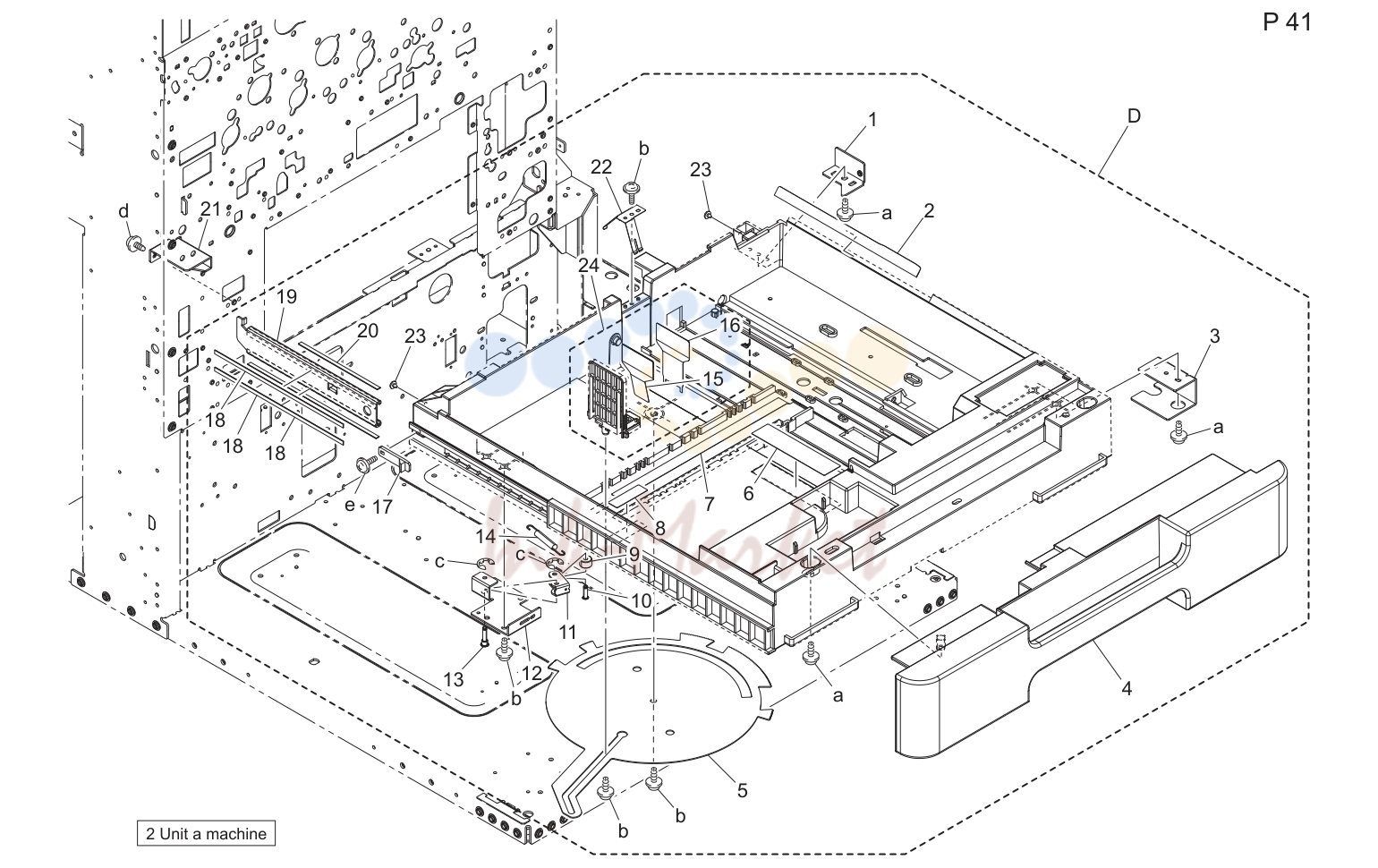

Cassette в сборе (P41)
| № | Артикул | Наименование |
|---|---|---|
| 16 | 4030 3228 12 запросить цену → | Направляющая |
| 22 | 4030 3223 03 запросить цену → | Earth ground |

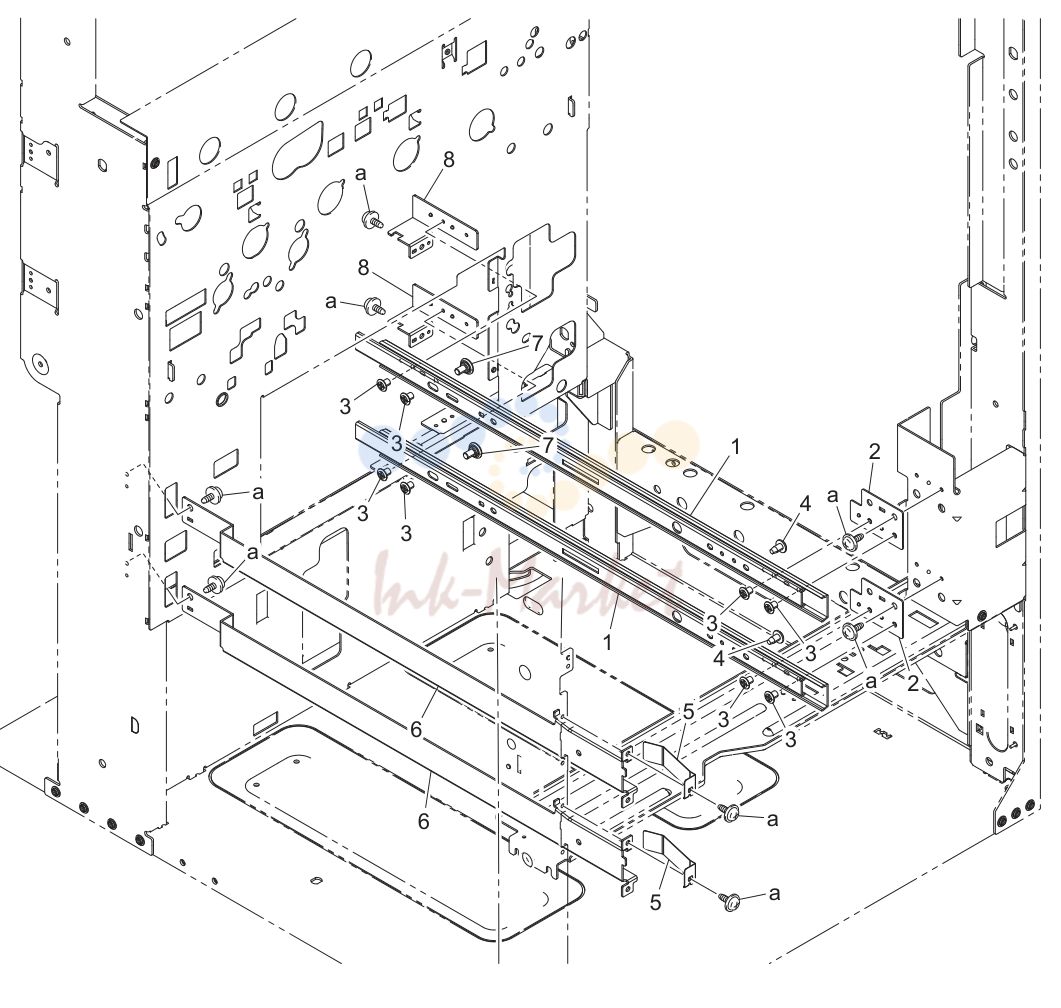

Cassette rail (P42)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 1151 3300 01 запросить цену → | Screw |

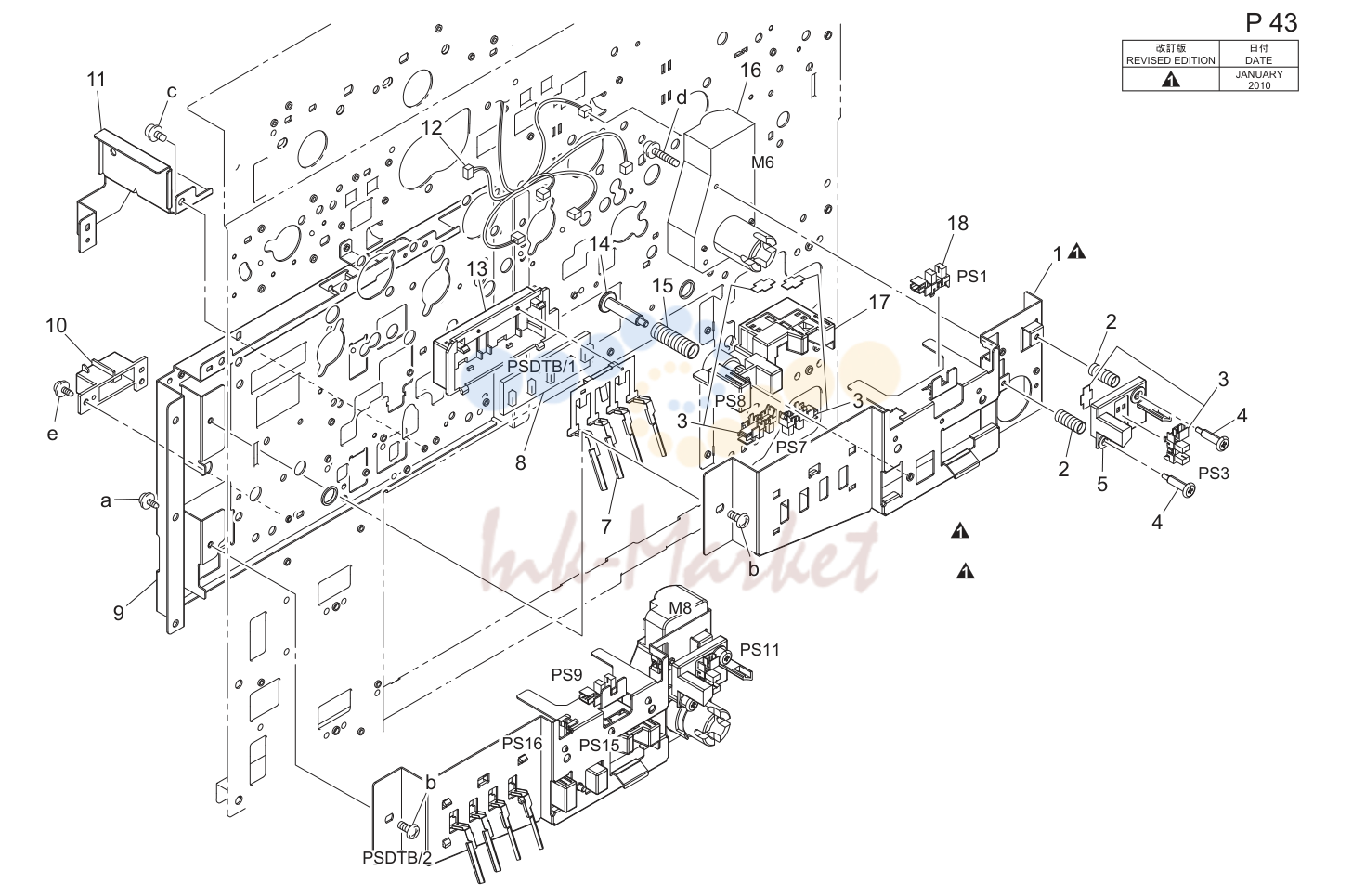

Size detecting секция (P43)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4030 3081 01 запросить цену → | Pressure пружина |
| 3 | 4037 0906 01 запросить цену → | Photo interrupter |
| 4 | 4030 3224 02 запросить цену → | Shoulder screw |
| 5 | 4030 3083 01 запросить цену → | Держатель |
| 7 | 4030 3091 01 запросить цену → | Рычаг |
| 8 | 4037 0104 01 запросить цену → | Плата в сборе |
| 13 | 4011 3012 01 запросить цену → | Держатель |
| 14 | 4002 3131 01 запросить цену → | Shoulder screw |
| 15 | 4002 3110 01 запросить цену → | Pressure пружина |
| 17 | 4030 3047 02 запросить цену → | Держатель |
| 18 | 9335 1300 61 запросить цену → | Photo interrupter |
1000-sheet подача бумаги секция (P44)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 9335 1300 61 запросить цену → | Photo interrupter |
1000-sheet подача бумаги секция (P45)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4163 5293 01 запросить цену → | Screw |
Lcc drive (P46)
| № | Артикул | Наименование |
|---|---|---|
| 23 | 4004 2547 01 запросить цену → | Pin |
| 43 | 1500 2660 13 запросить цену → | Wave washer |
Level conveyance секция (P48)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 4037 0906 01 запросить цену → | Photo interrupter |
| 11 | 4036 5966 01 запросить цену → | Screw |
| 14 | 4030 3122 01 запросить цену → | Roll |
1500-sheet подача бумаги секция (P49)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 1134 3041 01 запросить цену → | Collar |
| 5 | 1134 3042 02 запросить цену → | Вал |
| 8 | 9335 1300 61 запросить цену → | Photo interrupter |
Lcc length conveyance секция (P52)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4037 0902 01 запросить цену → | Photo interrupter |
| 3 | 4036 5966 01 запросить цену → | Screw |
| 17 | 4037 0906 01 запросить цену → | Photo interrupter |
1000-sheet tray (P53)
| № | Артикул | Наименование |
|---|---|---|
| 17 | 4037 0906 01 запросить цену → | Photo interrupter |
1500-sheet tray (P54)
| № | Артикул | Наименование |
|---|---|---|
| 18 | 4037 0906 01 запросить цену → | Photo interrupter |
Manual feed tray узел (P56)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 1134 3042 02 запросить цену → | Вал |
| 7 | 4037 0906 01 запросить цену → | Photo interrupter |
| 11 | 1134 3041 01 запросить цену → | Collar |
| 26 | 4036 5785 01 запросить цену → | Screw |
| 34 | 4036 3659 01 запросить цену → | Collar |
| 36 | 4131 4623 04 запросить цену → | Cleaning pad |
Manual feed tray узел (P57)
| № | Артикул | Наименование |
|---|---|---|
| 25 | 4037 0906 01 запросить цену → | Photo interrupter |
| 30 | 9335 1300 61 запросить цену → | Photo interrupter |
Manual feed tray узел (P58)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4131 3003 01 запросить цену → | Втулка |
| 7 | 4030 3003 01 запросить цену → | Вал |
| 8 | 1067 2501 01 запросить цену → | Pin |
| 9 | 4425 3016 01 запросить цену → | Шестерня 32t |
| 13 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 15 | 4040 3097 01 запросить цену → | Вал |
| 17 | 1065 3086 01 запросить цену → | Втулка |
Manual feed tray узел (P59)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 4036 1410 01 запросить цену → | Shoulder screw |
| 15 | 4131 3003 01 запросить цену → | Втулка |
| 17 | 4030 3039 01 запросить цену → | Вал |
| 24 | 4030 3125 01 запросить цену → | Tension пружина |
Выход бумаги conveyance секция (P60)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 1164 3527 02 запросить цену → | Torsion пружина |
| 7 | 1164 3504 03 запросить цену → | Actuator |
| 12 | 4036 3675 02 запросить цену → | Рычаг |
| 16 | 4025 3572 01 запросить цену → | Втулка |
| 26 | 4025 3568 01 запросить цену → | Neturalizing member |
| 30 | 1164 3509 01 запросить цену → | Втулка |
| 39 | 9335 1300 61 запросить цену → | Photo interrupter |
Выход бумаги conveyance секция (P61)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 4025 4906 01 запросить цену → | Шестерня 16/64t |
| 4 | 4025 4907 01 запросить цену → | Шестерня 16/40t |
| 5 | 4025 4910 01 запросить цену → | Шестерня 12/40t |
| 7 | 4004 4722 02 запросить цену → | Washer |
| 9 | 4025 4908 01 запросить цену → | Шестерня 15t |
| 11 | 4025 4909 01 запросить цену → | Шестерня 15t |
| 12 | 4036 4911 01 запросить цену → | Pin |
| 13 | 4025 4709 02 запросить цену → | Вал |
| 14 | 4004 4723 01 запросить цену → | Washer |
| 15 | 4036 4712 01 запросить цену → | Рычаг |
| 16 | 4025 4725 01 запросить цену → | Torsion пружина |
| 18 | 4004 4710 02 запросить цену → | Cam |
| 19 | 1144 5200 01 запросить цену → | Pin |
| 22 | 9335 1300 61 запросить цену → | Photo interrupter |
| 23 | 4036 4730 01 запросить цену → | Втулка |
| 24 | 4025 4719 02 запросить цену → | Torsion пружина |
| 26 | 4025 4720 01 запросить цену → | Detecting пластина |
Выход бумаги conveyance секция (P62)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4036 3597 02 запросить цену → | Держатель |
| 4 | 4036 3659 01 запросить цену → | Collar |
| 6 | 4025 3534 01 запросить цену → | Pressure пружина |
| 12 | 4036 3590 02 запросить цену → | Torsion пружина |
| 14 | 4138 5866 01 запросить цену → | Label hi-temp caution |
| 21 | 9313 1000 72 запросить цену → | Вентилятор мотор |
| 25 | 9454 4076 02 запросить цену → | Resistor |
Registration датчик (P63)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 4025 3676 01 запросить цену → | Pin |
| 9 | 4036 3673 01 запросить цену → | Рычаг |
| 11 | 4025 3674 02 запросить цену → | Hold пластина |
| 18 | 4643 4605 01 запросить цену → | Shoulder screw |
| 21 | 4025 3556 01 запросить цену → | Tension пружина |
| 25 | 9454 4076 02 запросить цену → | Resistor |
| 26 | 4036 3557 01 запросить цену → | Stopper |
| 27 | 4002 5042 02 запросить цену → | Пластина nut |
Rotation detecting датчик (P64)
| № | Артикул | Наименование |
|---|---|---|
| 10 | 4004 3512 02 запросить цену → | Flange |
| 16 | 4037 0906 01 запросить цену → | Photo interrupter |
Adu (P66)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4497 3106 03 запросить цену → | Pressure пружина |
| 6 | 4131 3003 01 запросить цену → | Втулка |
| 10 | 1200 1646 03 запросить цену → | Washer |
| 13 | 0910 3620 01 запросить цену → | Stop ring |
| 16 | 4657 3713 01 запросить цену → | Pulley 22t |
| 25 | 4657 3735 01 запросить цену → | Torsion пружина |
| 27 | 1067 2501 01 запросить цену → | Pin |
Adu (P67)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4657 3734 01 запросить цену → | Torsion пружина |
| 8 | 4657 3735 01 запросить цену → | Torsion пружина |
| 12 | 4036 5966 01 запросить цену → | Screw |
| 15 | 9335 1300 61 запросить цену → | Photo interrupter |
| 17 | 4131 3003 01 запросить цену → | Втулка |
| 30 | 4657 3743 01 запросить цену → | Timing ремень 134l |
Выход бумаги секция (P68)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 4036 5966 01 запросить цену → | Screw |
| 14 | 9335 1300 61 запросить цену → | Photo interrupter |
| 15 | 4030 3093 01 запросить цену → | Втулка |
| 36 | 4036 5913 01 запросить цену → | Torsion пружина |
| 37 | 4004 5987 01 запросить цену → | Втулка |
Reversal узел (P69)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 4030 3093 01 запросить цену → | Втулка |
| 14 | 4030 3823 01 запросить цену → | Втулка |
| 23 | 9321 2200 32 запросить цену → | Соленоид |
| 24 | 4004 5903 01 запросить цену → | Roll |
| 25 | 4025 5984 01 запросить цену → | Вал |
| 26 | 4036 5966 01 запросить цену → | Screw |
Reversal узел (P70)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 4004 5903 01 запросить цену → | Roll |
| 8 | 4011 5852 02 запросить цену → | Shoulder screw |
| 9 | 4030 3093 01 запросить цену → | Втулка |
| 14 | 4025 5984 01 запросить цену → | Вал |
| 19 | 4025 5939 01 запросить цену → | Pulley 24t |
| 20 | 1200 1646 03 запросить цену → | Washer |
Main drive узел (P71)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 4036 3517 01 запросить цену → | Направляющая |
| 7 | 1164 3065 01 запросить цену → | Stopper ring |
| 17 | 9314 2300 21 запросить цену → | Мотор |
| 28 | 4004 2547 01 запросить цену → | Pin |
Печь (закрепление) drive узел (P72)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 4004 2582 01 запросить цену → | Tension пружина |
| 10 | 1200 3121 09 запросить цену → | Втулка |
| 19 | 4036 2549 01 запросить цену → | Pin |
| 22 | 4036 2524 01 запросить цену → | Втулка |
| 31 | 9335 1300 61 запросить цену → | Photo interrupter |
| 36 | 4036 2258 01 запросить цену → | Shoulder screw |
| 37 | 4004 2248 02 запросить цену → | Pressure пружина |
| 38 | 4036 2241 02 запросить цену → | Кронштейн |
Bottle drive секция (P73)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 4038 5411 01 запросить цену → | Пружина |
| 8 | 4038 5413 01 запросить цену → | Направляющая |
| 9 | 4038 5407 01 запросить цену → | Collar |
| 10 | 4038 5412 02 запросить цену → | Pressure пружина |
| 12 | 9314 1300 21 запросить цену → | Мотор |
Eject drive секция (P74)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 1200 1646 03 запросить цену → | Washer |
| 21 | 4004 5339 01 запросить цену → | Втулка |
Main рама (P75)
| № | Артикул | Наименование |
|---|---|---|
| 29 | 0957 1491 01 запросить цену → | Label |
I/u рама секция (P76)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 1079 2219 01 запросить цену → | Shoulder screw |
| 11 | 9313 1100 33 запросить цену → | Вентилятор мотор |
| 17 | 9335 1300 61 запросить цену → | Photo interrupter |
Rear вентилятор секция (P77)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 9313 1000 72 запросить цену → | Вентилятор мотор |
Rear вентилятор секция (P78)
| № | Артикул | Наименование |
|---|---|---|
| 11 | 9313 1000 72 запросить цену → | Вентилятор мотор |
| 13 | 4036 2485 01 запросить цену → | Уплотнитель |
Door safe выключатель (P79)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 9334 2610 12 запросить цену → | Reed выключатель |
Shield box (P82)
| № | Артикул | Наименование |
|---|---|---|
| 9 | 4004 6854 01 запросить цену → | Wire жгут в сборе |
| 18 | 4036 5966 01 запросить цену → | Screw |
Shield box (P83)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4037 2247 01 запросить цену → | Крышка |
| 2 | 4037 6776 01 запросить цену → | Electrically conвоздуховодive material |
| 3 | 4025 2283 01 запросить цену → | Screw |
| 17 | 9335 1300 61 запросить цену → | Photo interrupter |
| 19 | 4004 1829 02 запросить цену → | Cushion |
| 22 | 9326 1910 31 запросить цену → | Ferrite core |
Rear electrical секция (P85)
| № | Артикул | Наименование |
|---|---|---|
| 11 | 4037 2239 02 запросить цену → | Кронштейн |
| 14 | 4037 0775 01 запросить цену → | Power cord |
Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 36 | 1038 4006 01 запросить цену → | Insulating member |
| 37 | 1050 4805 01 запросить цену → | Insulating member |
| 38 | 1052 4301 02 запросить цену → | Gromment |
| 39 | 9384 1600 11 запросить цену → | P-clip 10d |
Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 1 | 1053 4812 01 запросить цену → | Cord clamp |
| 2 | 1065 5872 02 запросить цену → | Cord clamp |
Accessory детали (P96)
| № | Артикул | Наименование |
|---|---|---|
| 13 | 9381 4300 41 запросить цену → | Power cord |
| 13 | 9381 4300 31 запросить цену → | Power cord |
комментарии
