Konica Minolta bizhub C35P — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Тонер bottle drive секция (P3)
- Print head секция (P7)
- Cassette секция (P8)
- Vertical conveyance секция (P9)
- Vertical conveyance секция (P11)
- Dup reverse drive секция (P12)
- Main drive секция (P15)
- Подача бумаги drive секция (P17)
- Electrical components (P18)

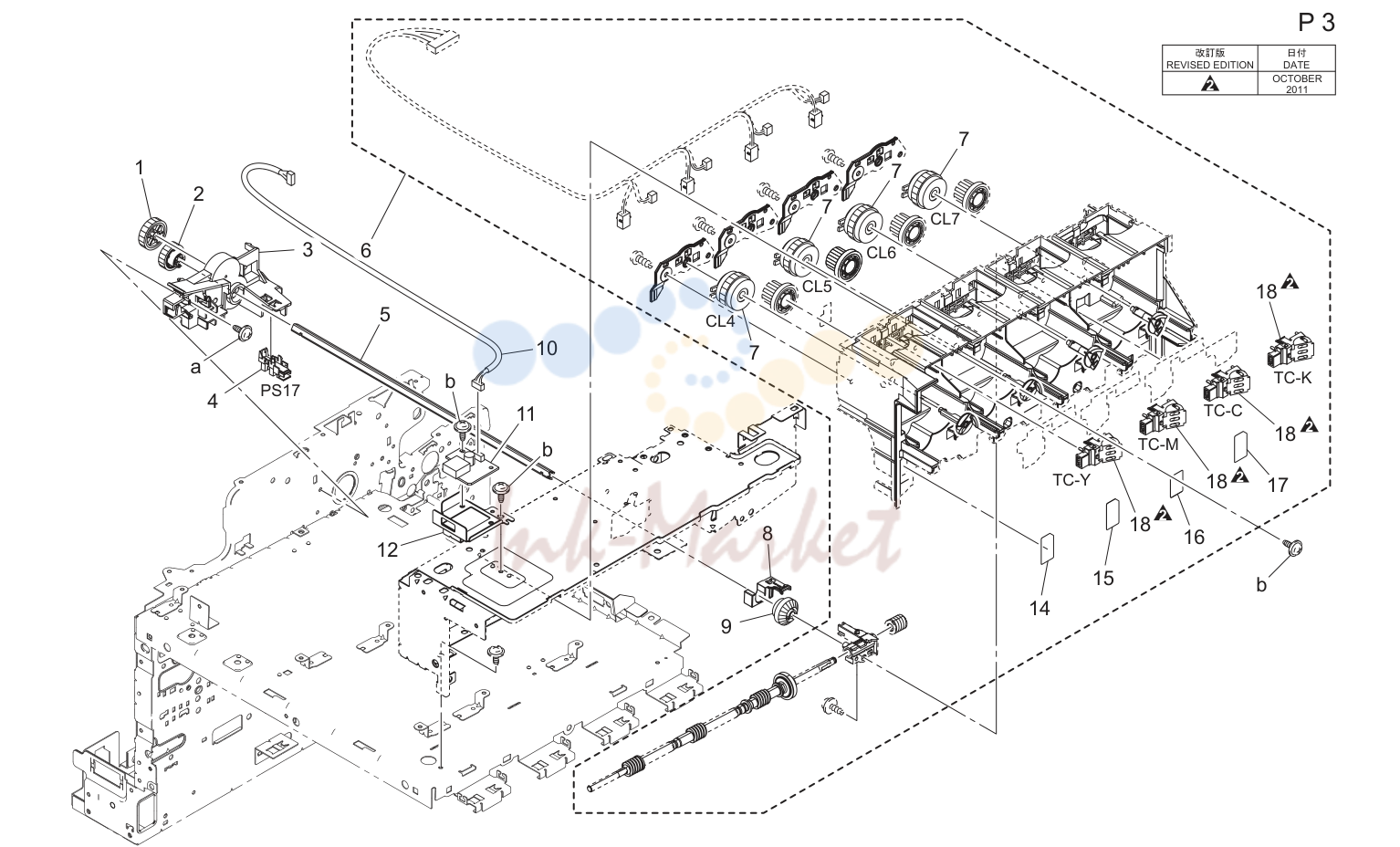

Тонер bottle drive секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 11 | 4139 6056 03 запросить цену → | Плата в сборе |
Print head секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 16 | 9335 1400 51 запросить цену → | Solid state выключатель |

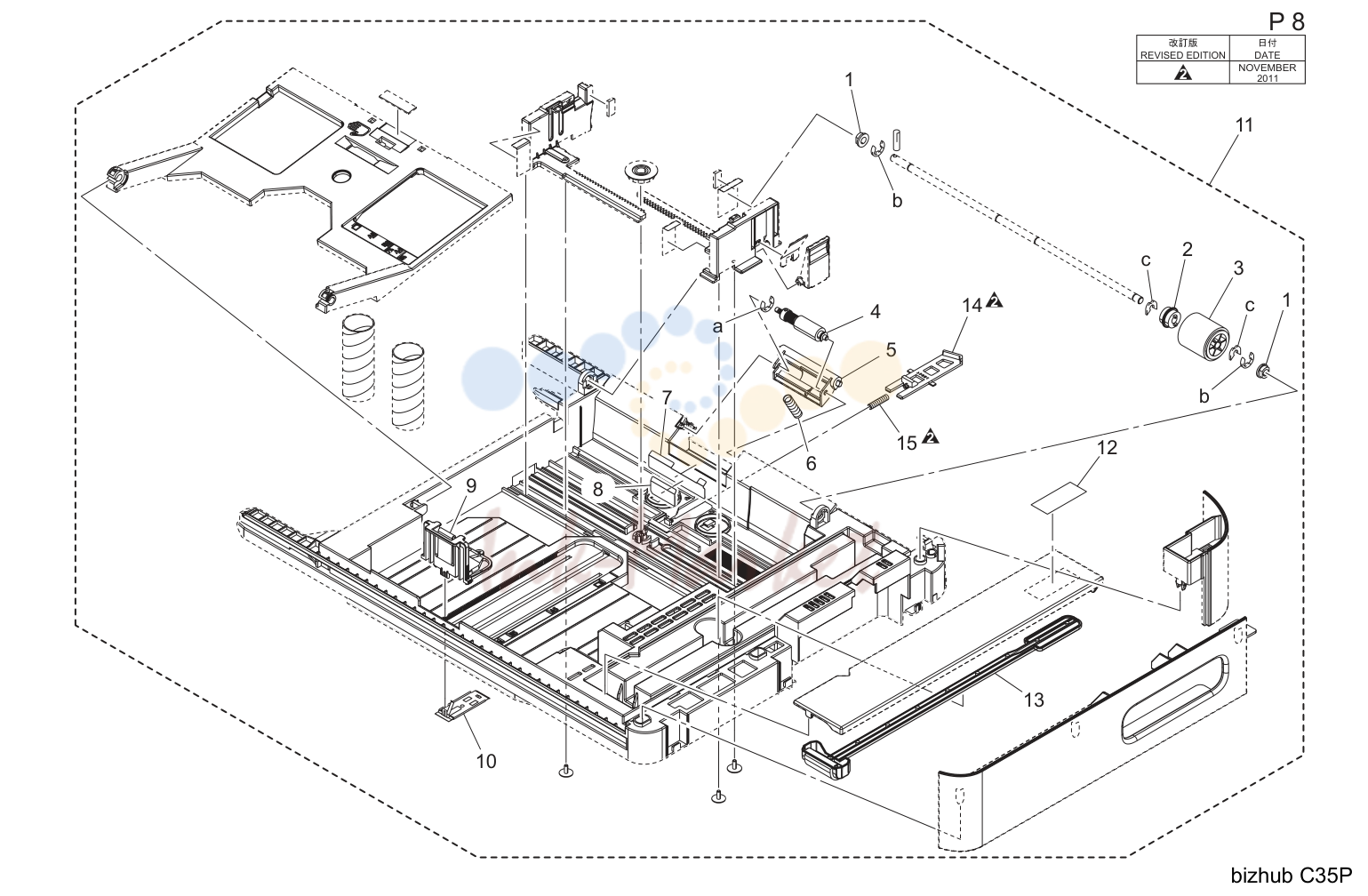

Cassette секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 3244 01 запросить цену → | Втулка |
| 2 | 4030 3034 01 запросить цену → | Муфта |
| 3 | 4138 3032 02 запросить цену → | Ролик |
| 4 | 4658 0151 06 запросить цену → | Ролик в сборе |
| 7 | 4131 3056 01 запросить цену → | Направляющая пластина |
| 8 | 4131 3057 02 запросить цену → | Направляющая |
| 12 | 4138 7316 01 запросить цену → | Label prohibition inkjet media |
| 15 | 1164 3062 01 запросить цену → | Pressure пружина |

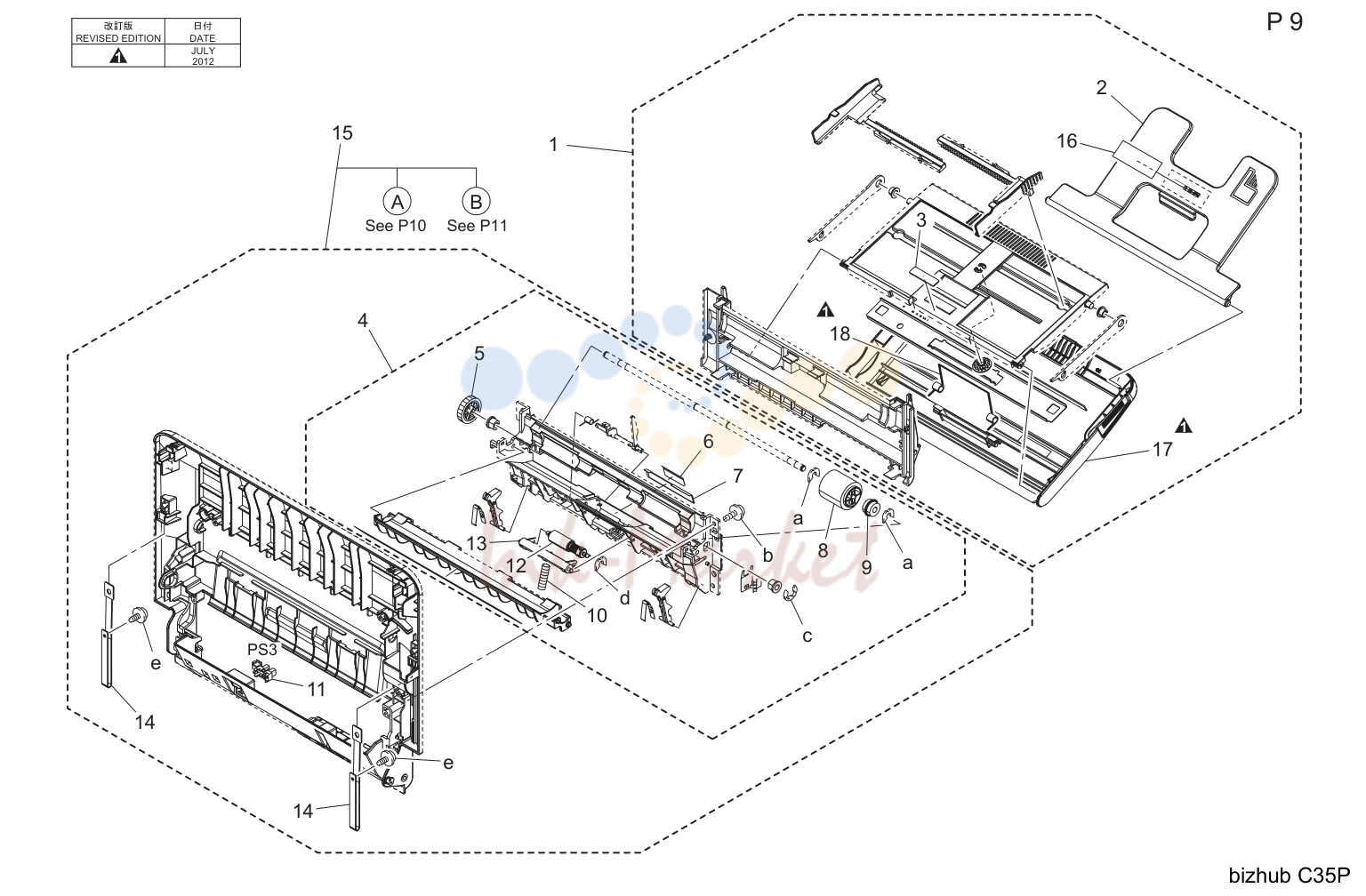

Vertical conveyance секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 4138 3255 01 запросить цену → | Friction sheet |
| 7 | 4131 3056 01 запросить цену → | Направляющая пластина |
| 8 | 4138 3032 02 запросить цену → | Ролик |
| 9 | 4030 3034 01 запросить цену → | Муфта |
| 12 | 4658 0151 06 запросить цену → | Ролик в сборе |
| 16 | 4138 7316 01 запросить цену → | Label prohibition inkjet media |
| 18 | 4138 3252 01 запросить цену → | Torsion пружина |

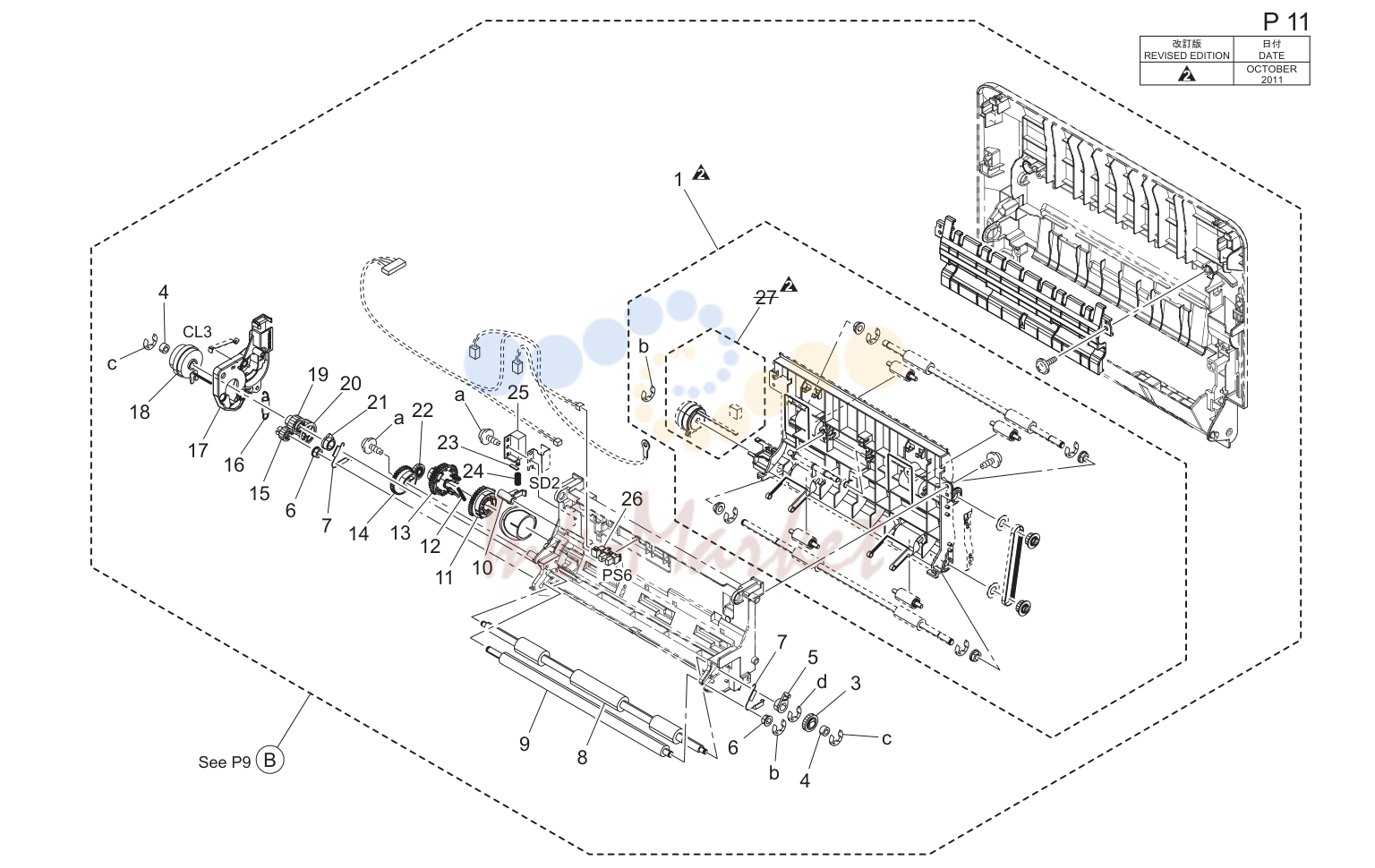

Vertical conveyance секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4138 3528 02 запросить цену → | Roll |
| 6 | 4138 3532 02 запросить цену → | Втулка |

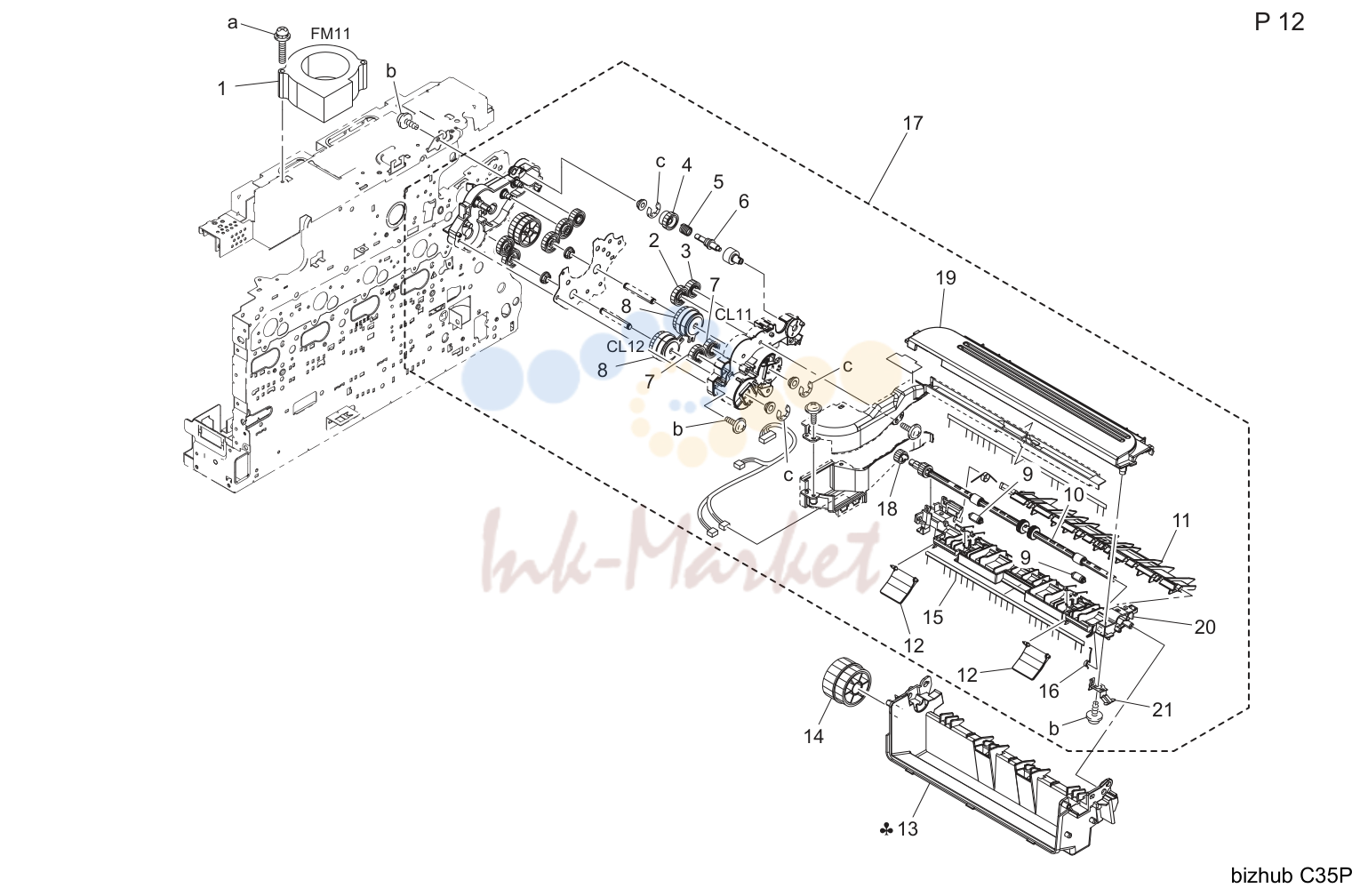

Dup reverse drive секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9313 1300 51 запросить цену → | Вентилятор мотор |

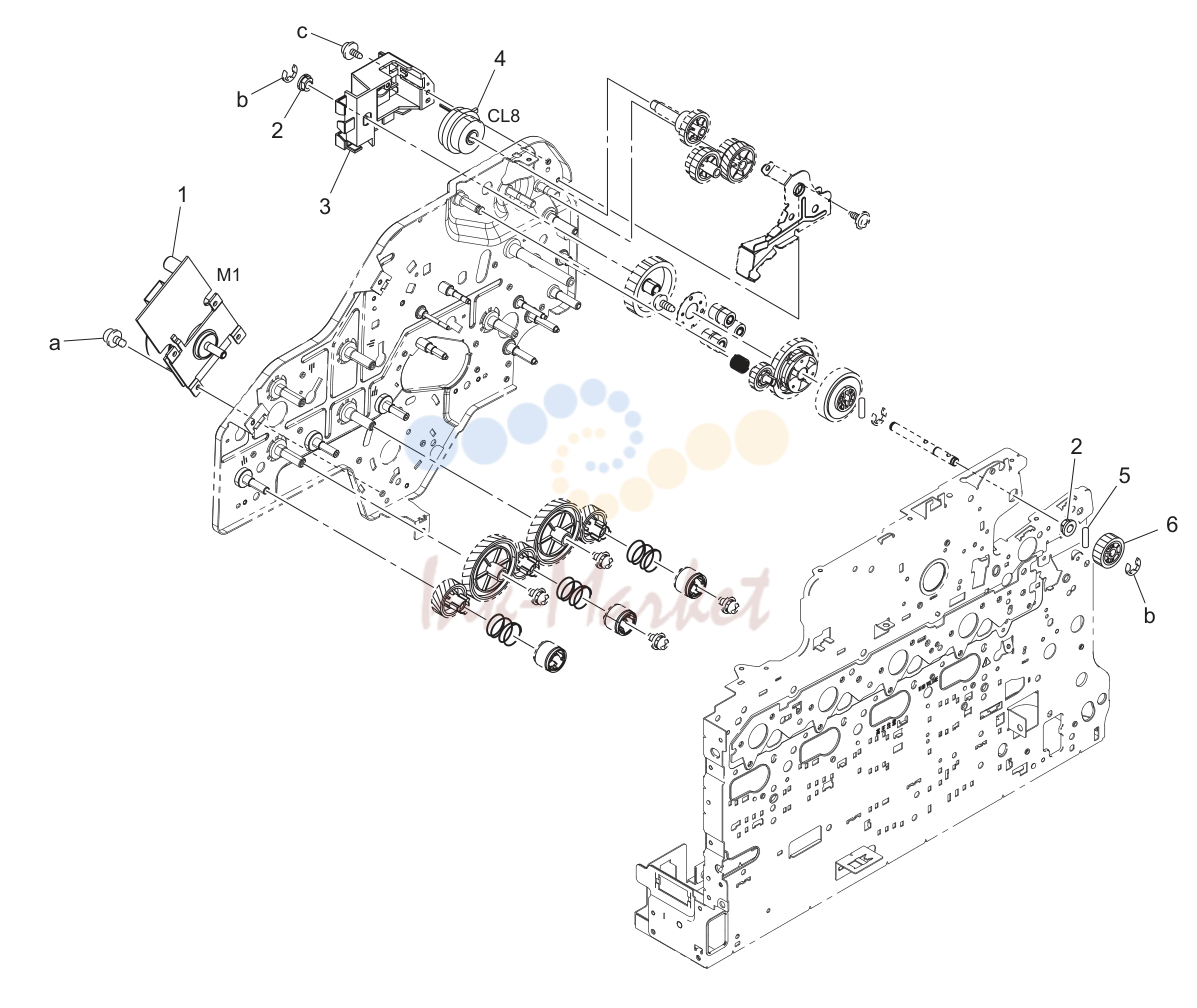

Main drive секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 4036 3014 01 запросить цену → | Pin |

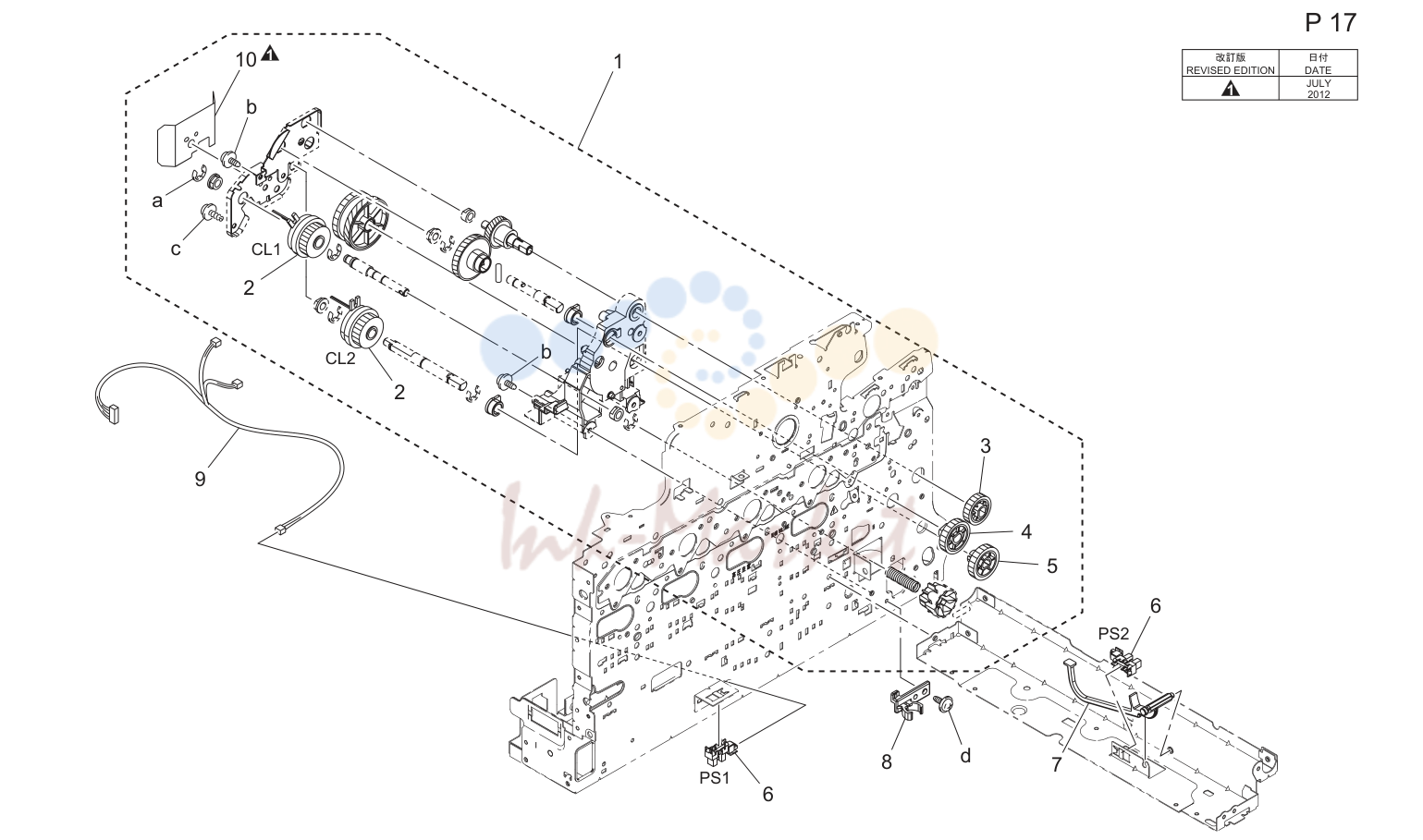

Подача бумаги drive секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 4002 3123 03 запросить цену → | Держатель |

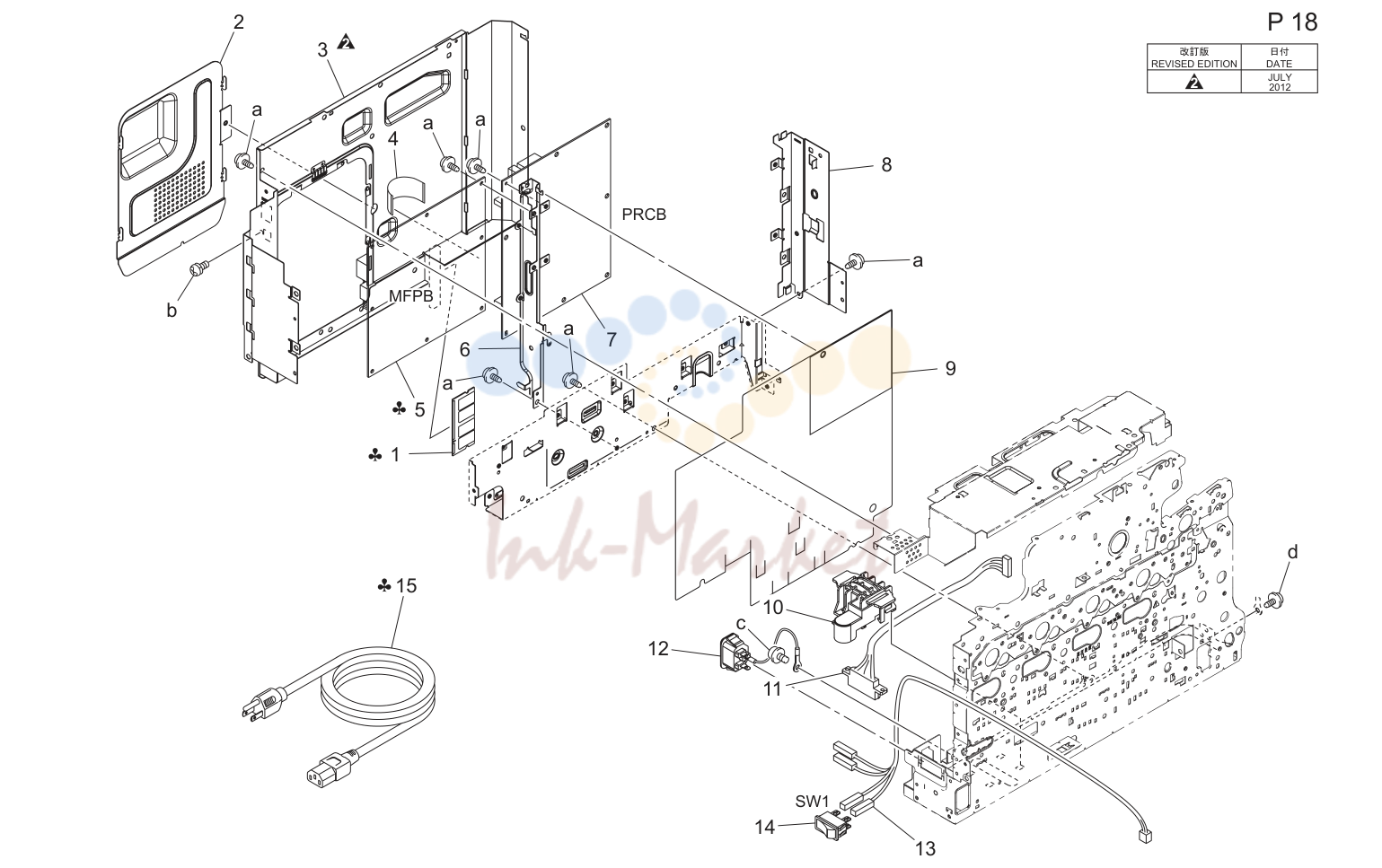

Electrical components (P18)
| № | Артикул | Наименование |
|---|---|---|
| 15 | 9381 4300 41 запросить цену → | Power cord |
| 15 | 9381 4300 31 запросить цену → | Power cord |
