Konica Minolta bizhub C351 C450 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Панель управления (P2)
- Крышка сканера (P3)
- Сканер drive секция (P4)
- Сканер drive секция (P5)
- Оптический блок (сканер) (P6)
- Ir рама (P7)
- Main рама (P8)
- Power узел (P9)

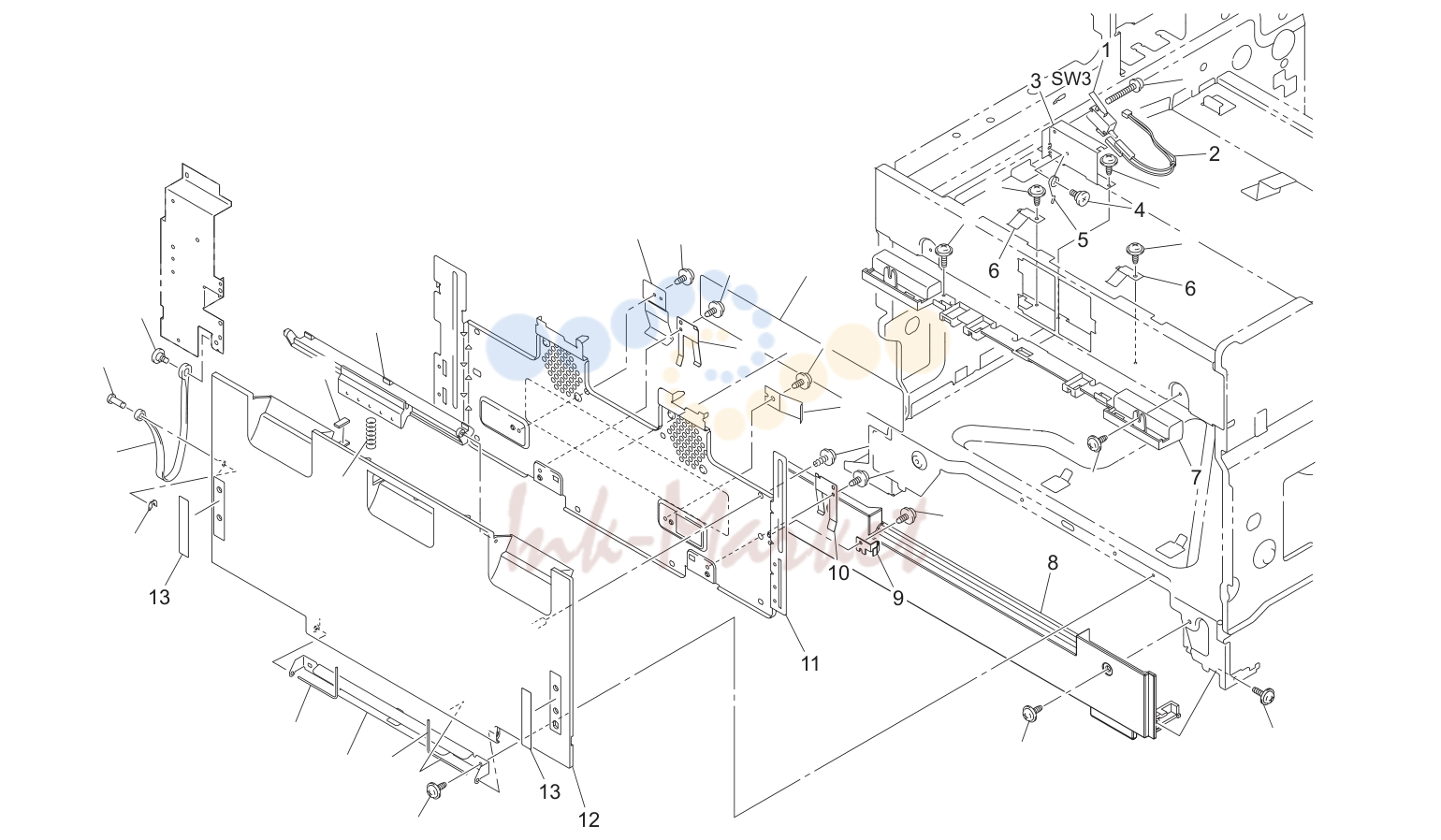

- Left side door (P10)

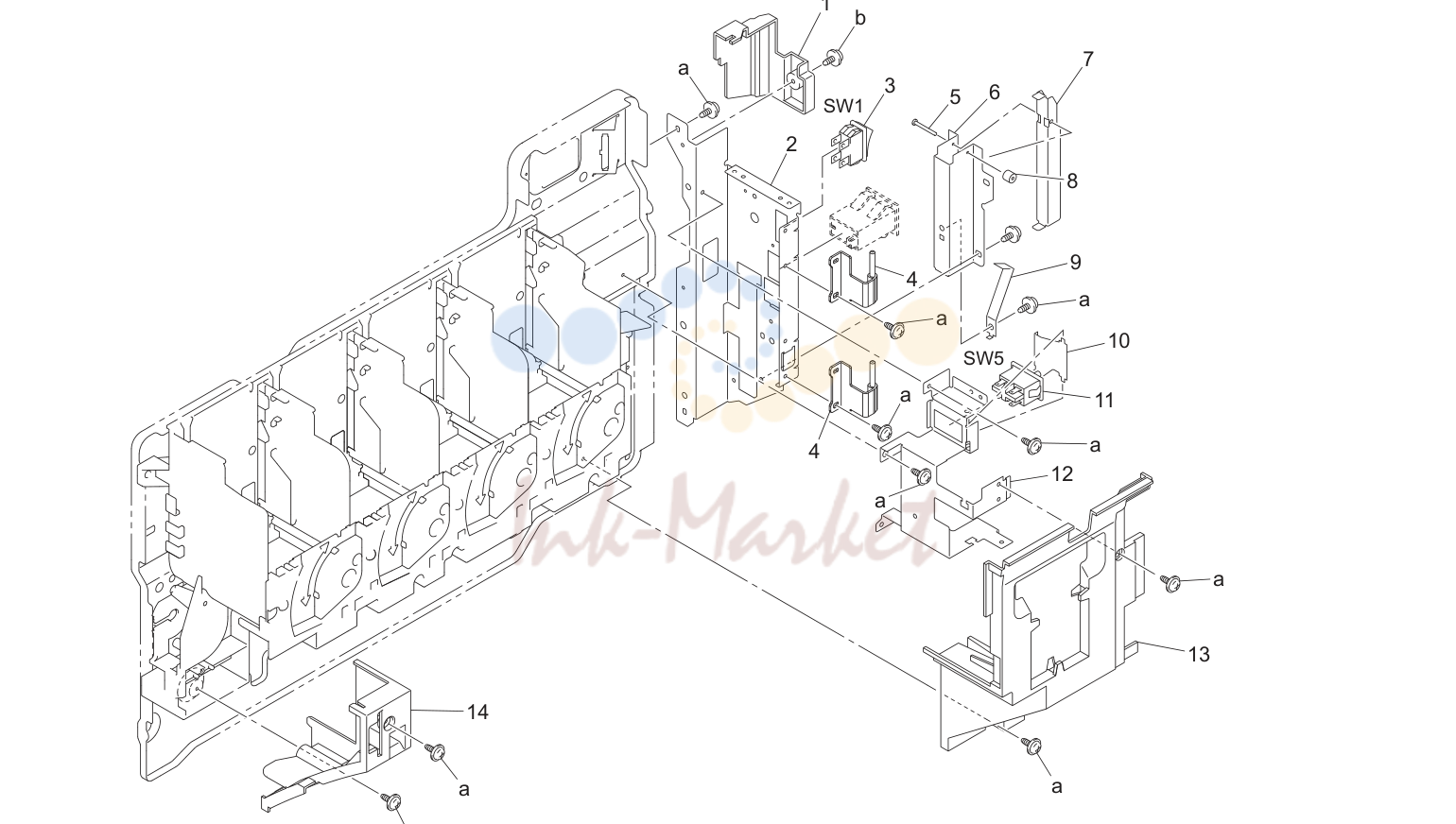

- Main выключатель секция (P11)

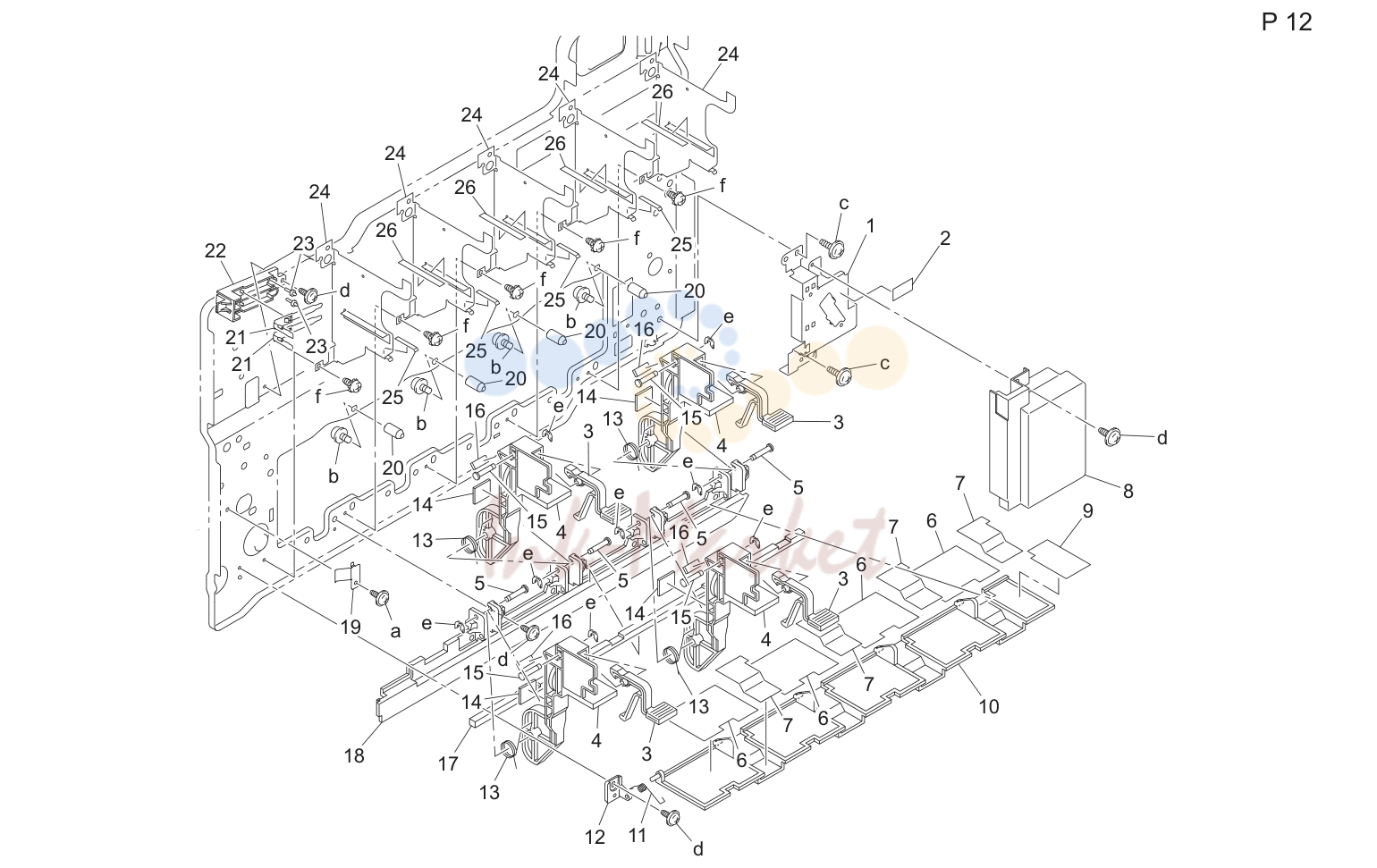

- Paper select выключатель & led lock (P12)

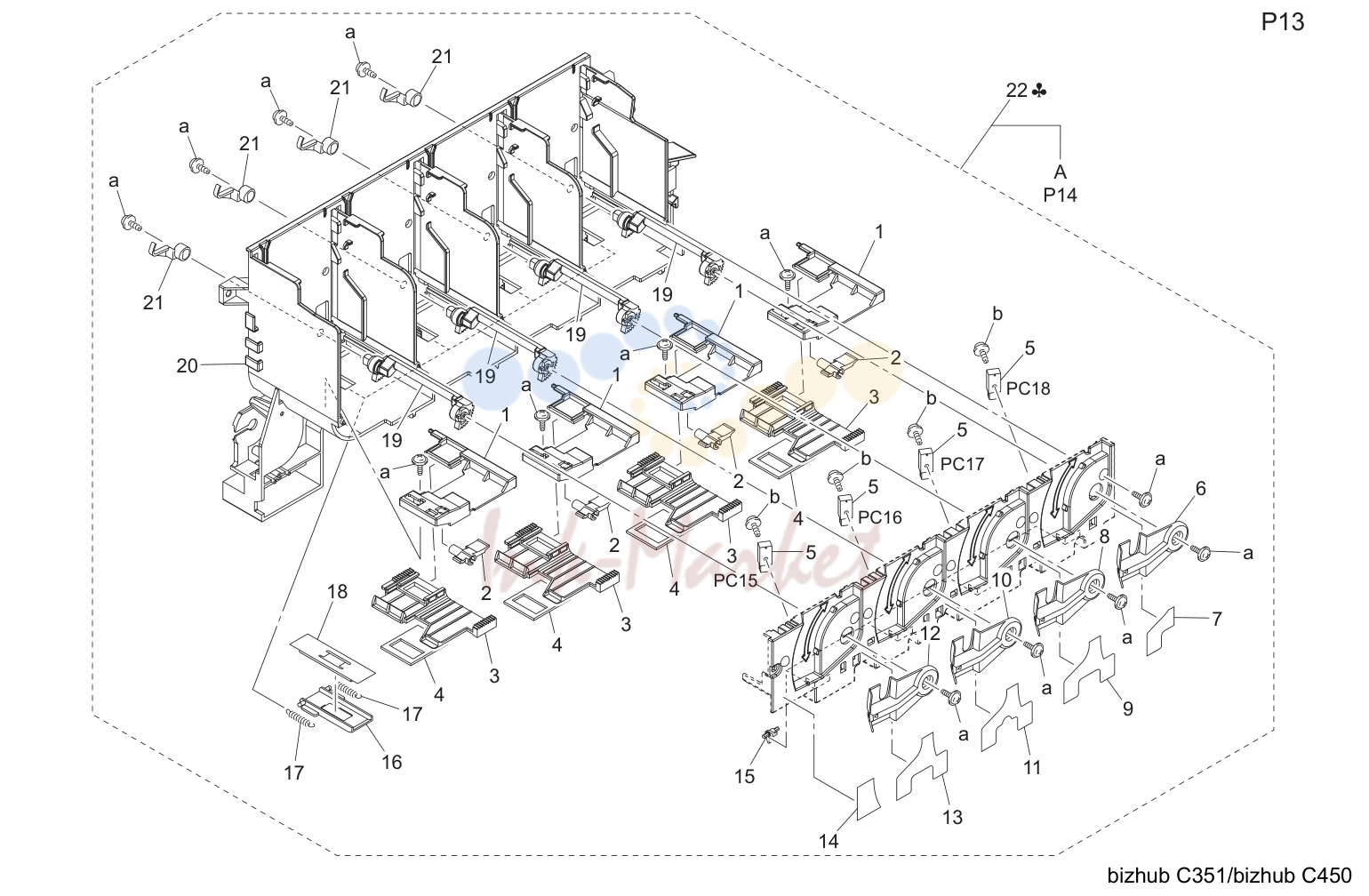

- Бункер секция (P13)

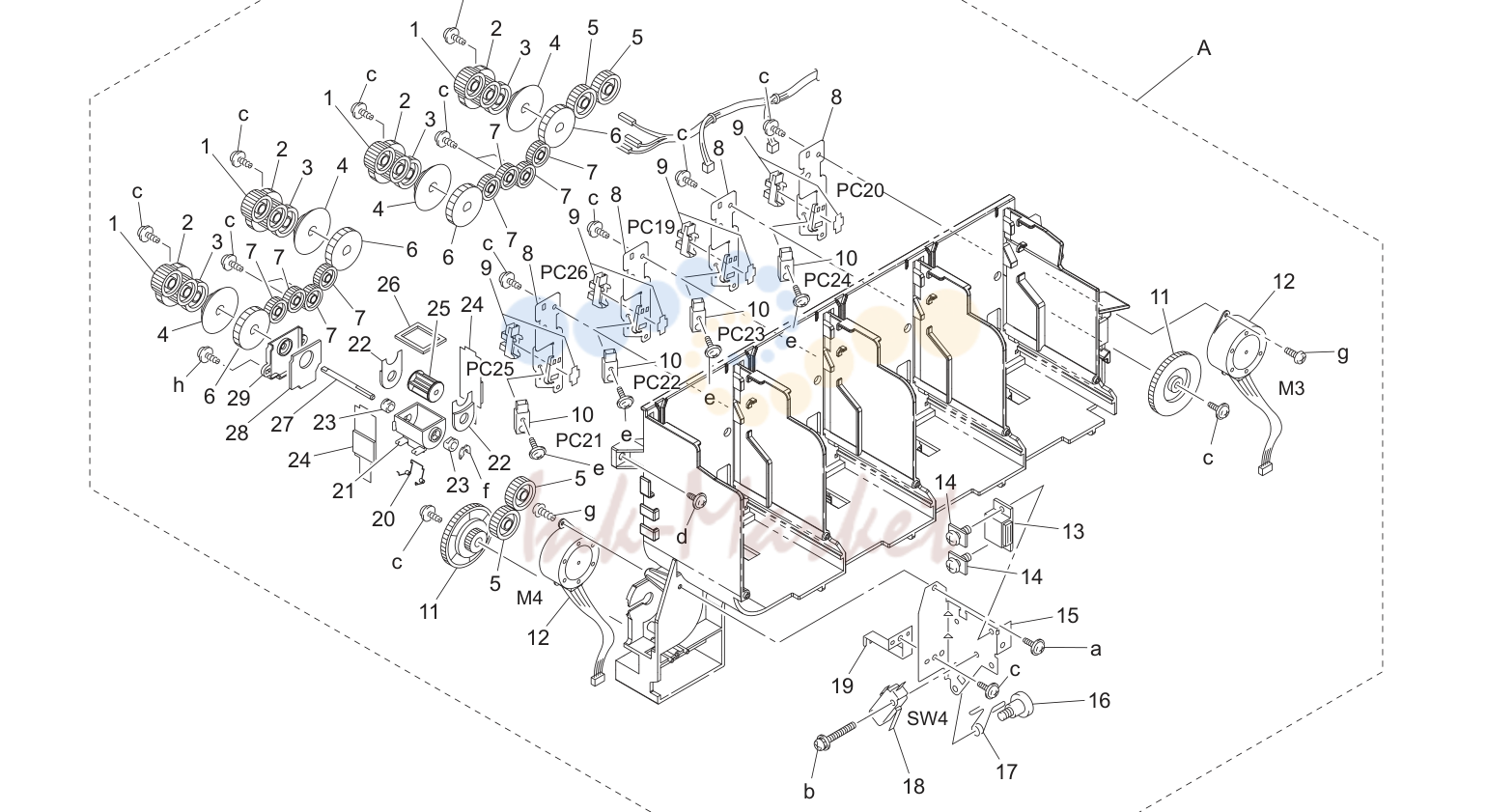

- Бункер секция

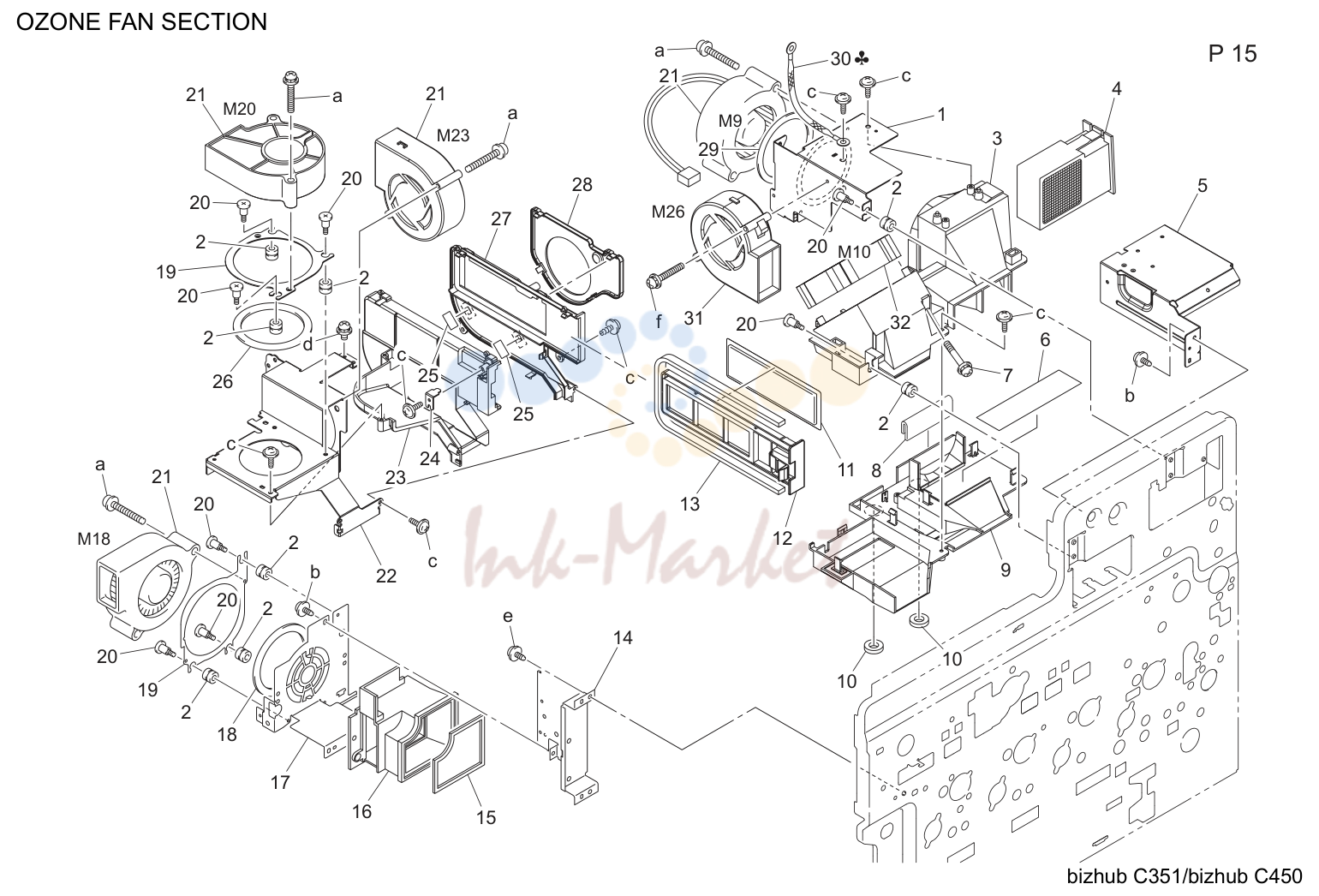

- Ozone вентилятор секция (P15)
- Pc drive секция (P16)
- Drive секция (P17)
- Ymc drive секция (P18)
- Печь (закрепление) drive секция (P19)
- Печь (закрепление) drive секция
- Дуплекс узел (P21)
- Дуплекс узел (P22)
- Multi manual feed секция (P23)
- Multi manual feed секция
- Multi manual feed секция (P25)
- Paper take-up секция (P26)
- Paper take-up секция (P27)
- Paper take-up секция (P28)
- Cassette рама (P29)
- Cassette drive секция
- Печь (закрепление) секция (P31)
- Paper detect секция (P32)
- Paper detect секция (P33)
- Перенос секция
- Перенос рама (P35)
- Перенос ремень узел (P36)
- Led узел (P38)
- Led узел
- Led узел (P39)
- Печь (закрепление) cool секция (P40)
- Выход бумаги drive секция (P41)
- Paper transport секция (P42)
- Paper transport секция
- Paper transport секция (P44)
- Paper transport секция (P45)
- Paper transport секция (P46)
- Paper transport секция (P47)
- Electrical components
- Multipurpose cassette (P50)
- Multipurpose cassette (P50)
- Universal cassette (P52)
- Universal cassette (P52)
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали (P59)

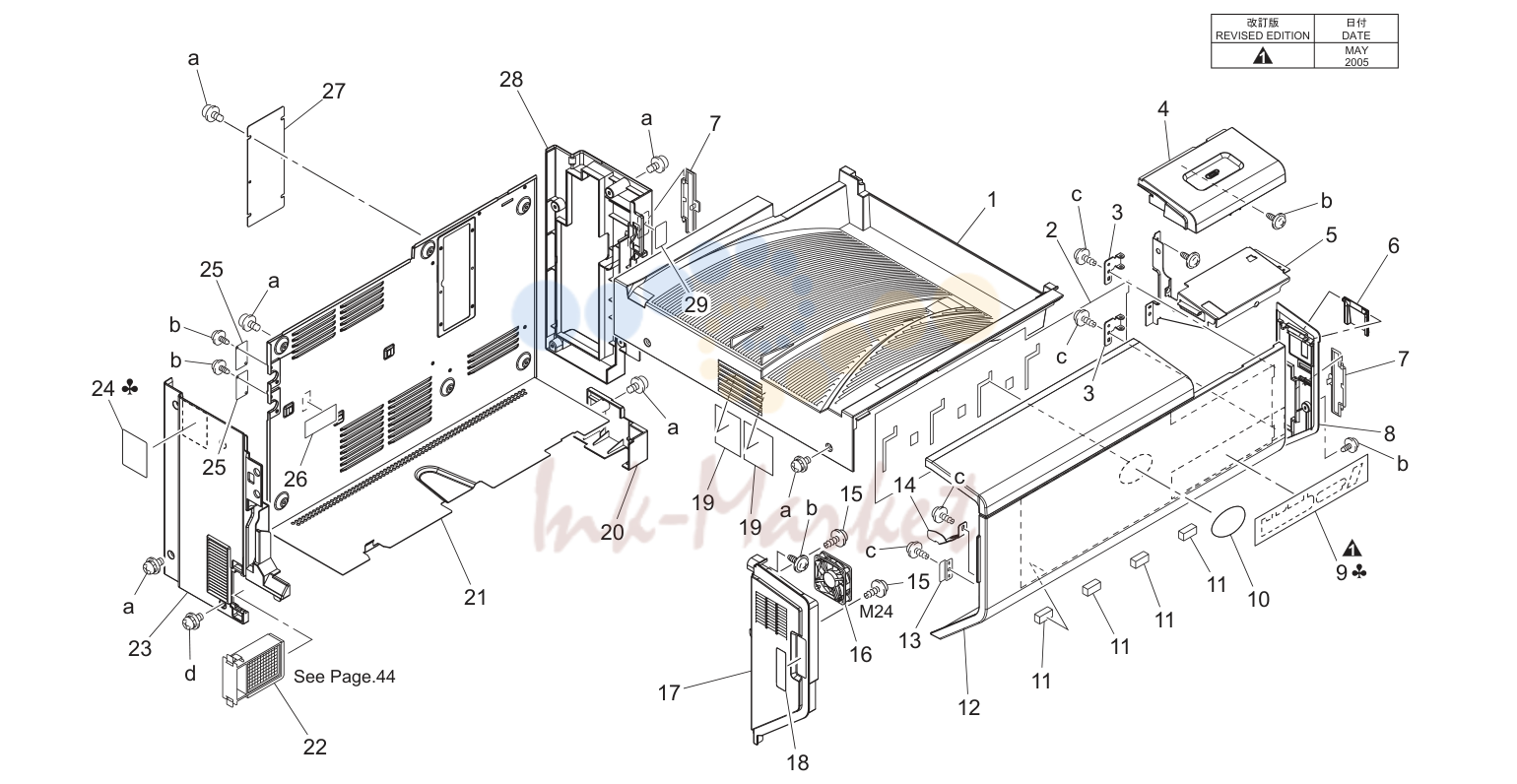

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1028 03 запросить цену → | Top крышка |
| 2 | 4036 7302 01 запросить цену → | Label tc.ic clean |
| 3 | 4036 1024 02 запросить цену → | Hinge |
| 4 | 4036 1003 03 запросить цену → | Верхняя крышка |
| 5 | 4036 1034 02 запросить цену → | Кронштейн |
| 6 | 4037 1002 04 запросить цену → | Крышка |
| 7 | 4036 1035 01 запросить цену → | Lid |
| 8 | 4037 1004 04 запросить цену → | Правая крышка f |
| 9 | 4037 7321 01 запросить цену → | Label bizhub c450 |
| 9 | 4037 7322 01 запросить цену → | Label bizhub c351 |
| 10 | 4030 7500 01 запросить цену → | Label logo mark |
| 11 | 4025 1018 01 запросить цену → | Уплотнитель |
| 12 | 4037 1001 01 запросить цену → | Передняя крышка |
| 13 | 4036 1026 01 запросить цену → | Suction пластина |
| 14 | 4004 1031 03 запросить цену → | Направляющая пластина |
| 15 | 4036 5966 01 запросить цену → | Screw |
| 16 | 9313 1300 41 запросить цену → | Вентилятор мотор |
| 17 | 4037 1027 02 запросить цену → | Левая крышка f |
| 18 | 4036 7340 02 запросить цену → | Label тонер |
| 19 | 4025 2285 02 запросить цену → | Filter |
| 20 | 4036 1033 01 запросить цену → | Правая крышка lower |
| 21 | 4037 1009 03 запросить цену → | Задняя крышка |
| 22 | 1483 0757 00 запросить цену → | Ozone filter |
| 23 | 4037 1007 02 запросить цену → | Левая крышка rear |
| 24 | 4037 7406 01 запросить цену → | Label earth caution |
| 25 | 4036 1048 01 запросить цену → | Крышка |
| 26 | 4025 1011 01 запросить цену → | Film |
| 27 | 4037 1006 01 запросить цену → | Крышка |
| 28 | 4037 1008 02 запросить цену → | Правая крышка rear |
| 29 | 4036 7330 01 запросить цену → | Label m3 |

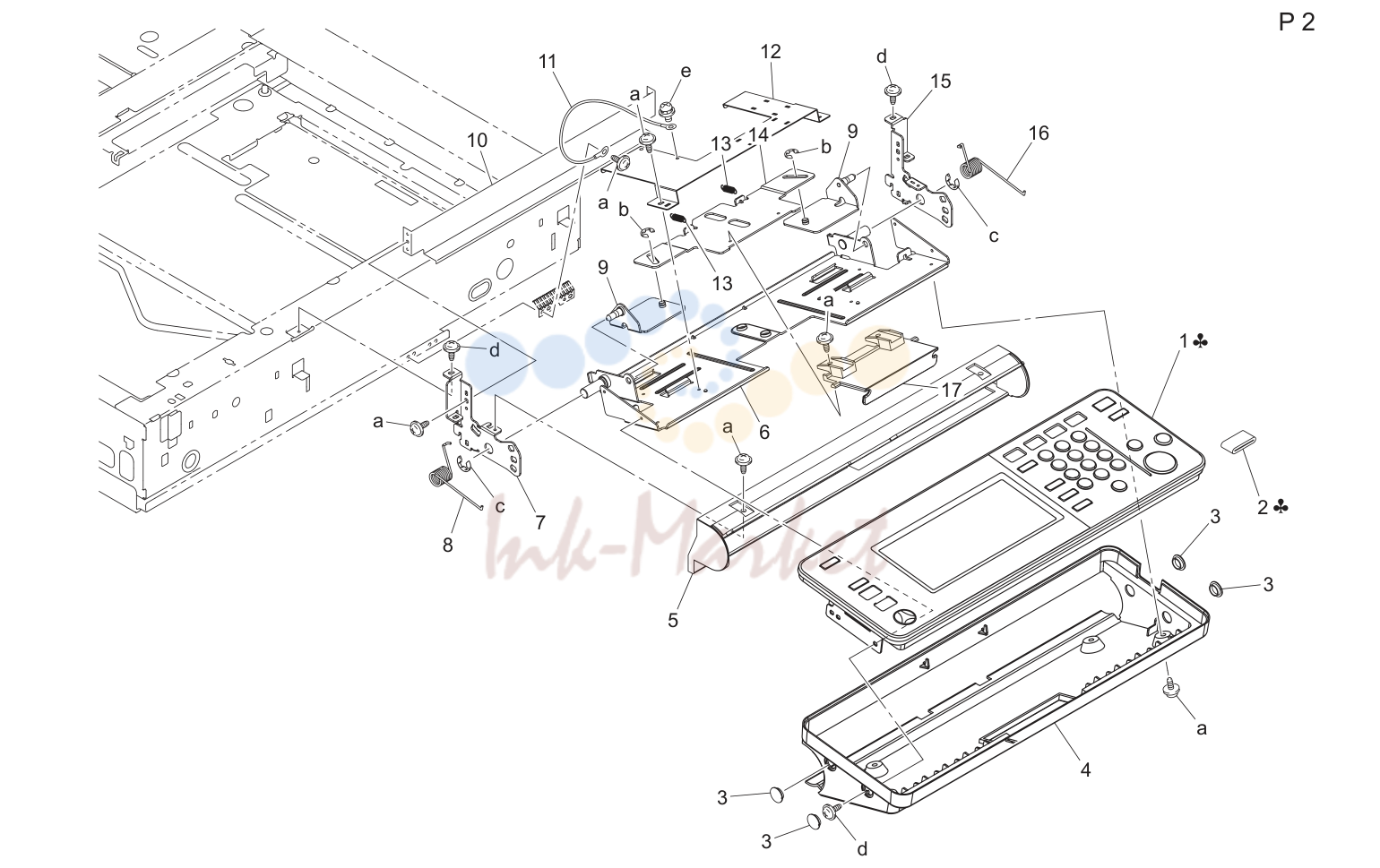

Панель управления (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4037 6051 03 запросить цену → | Панель управления в сборе |
| 1 | 4037 6052 03 запросить цену → | Панель управления в сборе |
| 1 | 4037 6053 03 запросить цену → | Панель управления в сборе |
| 1 | 4037 6058 01 запросить цену → | Панель управления в сборе |
| 1 | 4037 6059 01 запросить цену → | Панель управления в сборе |
| 2 | 9326 1001 11 запросить цену → | Ferrite core |
| 3 | 1171 1321 01 запросить цену → | Cap |
| 4 | 4037 1398 01 запросить цену → | Крышка панель lower |
| 5 | 4036 1399 03 запросить цену → | Крышка |
| 6 | 4036 1385 01 запросить цену → | Кронштейн |
| 7 | 4036 1380 02 запросить цену → | Hold пластина |
| 8 | 4581 1379 01 запросить цену → | Torsion пружина |
| 9 | 4036 1390 01 запросить цену → | Positioning пластина |
| 10 | 4036 1388 01 запросить цену → | Кронштейн |
| 11 | 4036 6862 01 запросить цену → | Wire жгут в сборе |
| 12 | 4036 1387 02 запросить цену → | Кронштейн |
| 13 | 4581 1389 01 запросить цену → | Tension пружина |
| 14 | 4036 1383 02 запросить цену → | Coupling |
| 15 | 4036 1386 02 запросить цену → | Hold пластина |
| 16 | 4581 1382 01 запросить цену → | Torsion пружина |
| 17 | 4036 1381 03 запросить цену → | Рычаг |

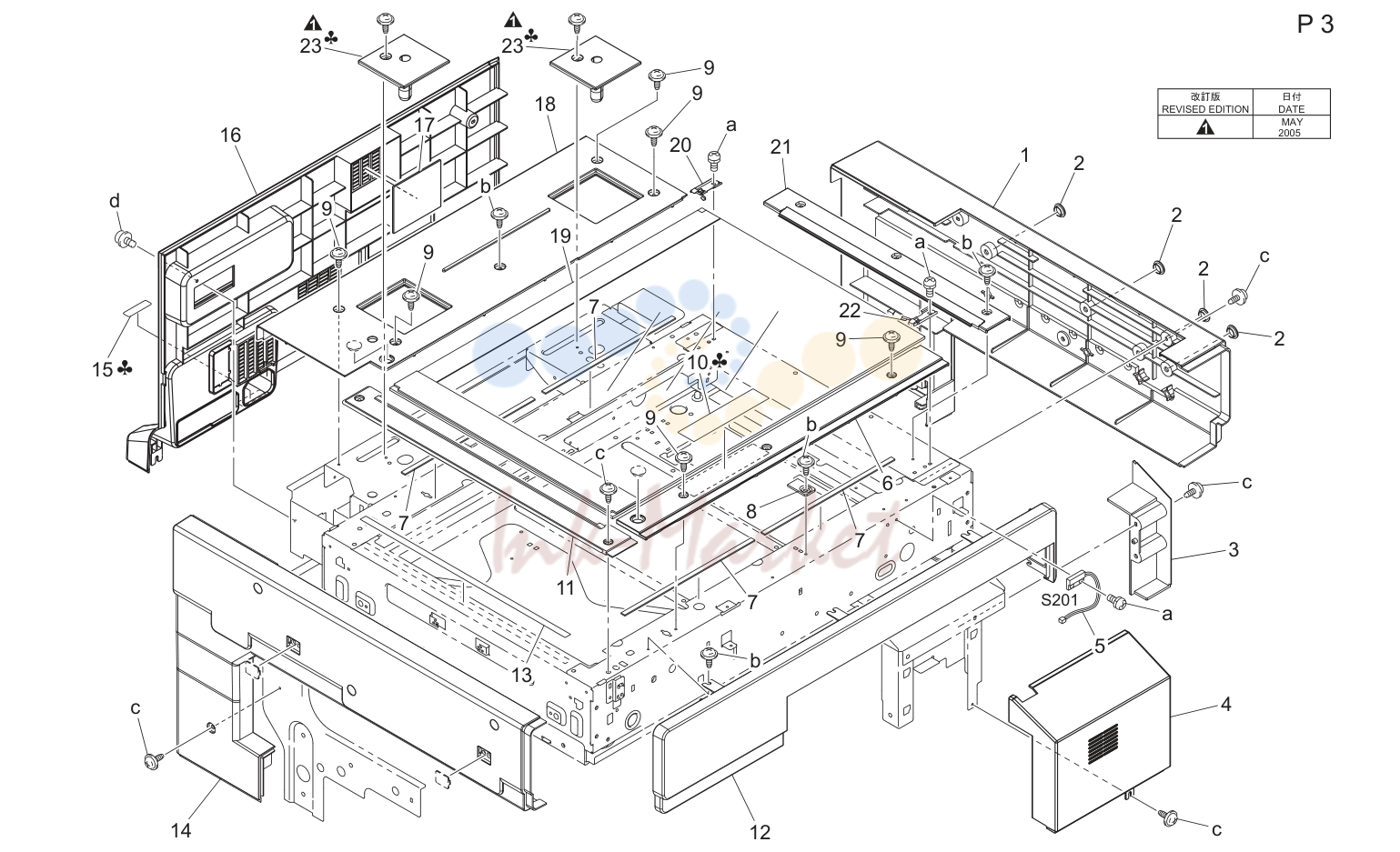

Крышка сканера (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1395 07 запросить цену → | Крышка |
| 2 | 4030 1041 01 запросить цену → | Cap |
| 3 | 4036 1402 02 запросить цену → | Inner крышка |
| 4 | 4037 1393 01 запросить цену → | Hold крышка f ir |
| 5 | 9334 2610 11 запросить цену → | Reed выключатель |
| 6 | 4036 1392 02 запросить цену → | Крышка |
| 7 | 4036 1620 01 запросить цену → | Уплотнитель |
| 8 | 4581 1318 01 запросить цену → | Regulating пластина |
| 9 | 4036 1410 01 запросить цену → | Shoulder screw |
| 10 | 4036 7342 01 запросить цену → | Label |
| 10 | 4036 7343 01 запросить цену → | Label don’copy |
| 11 | 4036 1404 03 запросить цену → | Крышка |
| 12 | 4036 1391 03 запросить цену → | Передняя крышка ir |
| 13 | 4581 1621 02 запросить цену → | Уплотнитель |
| 14 | 4036 1396 03 запросить цену → | Левая крышка ir |
| 15 | 4037 7403 01 запросить цену → | Label ground |
| 15 | 4037 7407 01 запросить цену → | Label outlet |
| 16 | 4037 1405 02 запросить цену → | Крышка |
| 17 | 4025 2285 02 запросить цену → | Filter |
| 18 | 4036 1394 02 запросить цену → | Верхняя крышка ir |
| 19 | 4037 0752 00 запросить цену → | Стекло оригинала |
| 20 | 4581 1610 01 запросить цену → | Set пластина |
| 21 | 4036 1611 01 запросить цену → | Направляющая |
| 22 | 4581 1605 03 запросить цену → | Set пластина |
| 23 | 4036 1397 01 запросить цену → | Крышка |

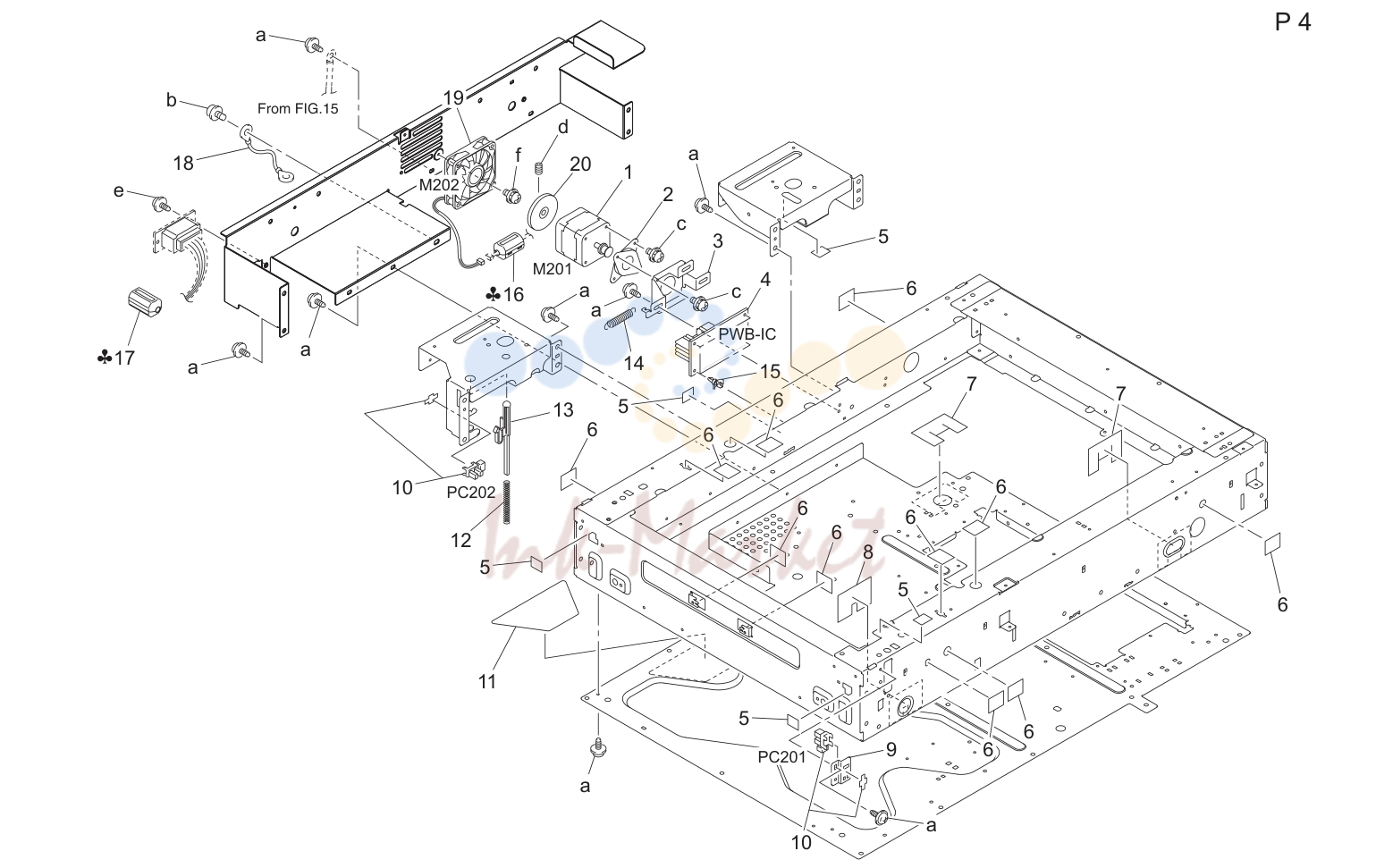

Сканер drive секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9314 1100 81 запросить цену → | Мотор |
| 2 | 1156 1371 01 запросить цену → | Retaining ring |
| 3 | 4581 1457 01 запросить цену → | Кронштейн |
| 4 | 4037 0115 02 запросить цену → | Плата-ic |
| 5 | 4581 1627 01 запросить цену → | Уплотнитель |
| 6 | 4581 1625 01 запросить цену → | Уплотнитель |
| 7 | 4036 1632 02 запросить цену → | Уплотнитель |
| 8 | 4036 1631 01 запросить цену → | Уплотнитель |
| 9 | 4036 1328 01 запросить цену → | Кронштейн |
| 10 | 4037 0903 01 запросить цену → | Photo interrupter |
| 11 | 4036 1630 01 запросить цену → | Уплотнитель |
| 12 | 4036 1720 01 запросить цену → | Pressure пружина |
| 13 | 4037 1721 02 запросить цену → | Рычаг |
| 14 | 4002 1458 01 запросить цену → | Tension пружина |
| 15 | 9384 1900 57 запросить цену → | Плата support 9.53h |
| 16 | 9326 1200 61 запросить цену → | Ferrite core |
| 17 | 9326 1810 21 запросить цену → | Ferrite core |
| 18 | 4036 6860 01 запросить цену → | Wire жгут в сборе |
| 19 | 9313 1300 41 запросить цену → | Вентилятор мотор |
| 20 | 4581 1320 01 запросить цену → | Dumper |

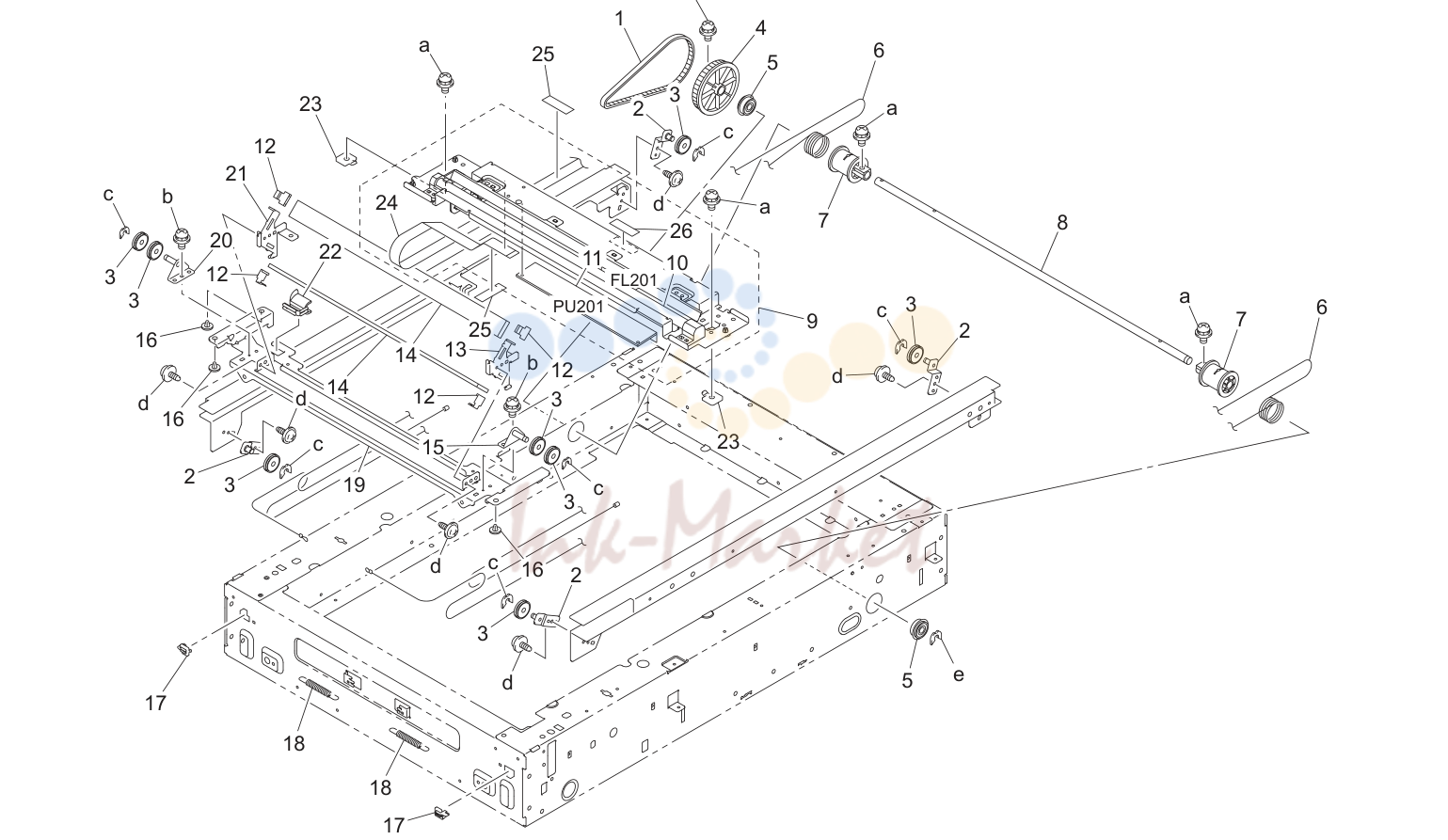

Сканер drive секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1454 01 запросить цену → | Timing ремень 236l |
| 2 | 4005 0201 01 запросить цену → | Кронштейн в сборе |
| 3 | 4005 1464 01 запросить цену → | Pulley |
| 4 | 4036 1453 01 запросить цену → | Pulley 96t |
| 5 | 4002 1456 01 запросить цену → | Ball bearing |
| 6 | 4036 1451 02 запросить цену → | Wire |
| 7 | 4581 1452 01 запросить цену → | Pulley |
| 8 | 4581 1455 01 запросить цену → | Вал |
| 9 | 4037 0755 00 запросить цену → | First slider в сборе |
| 10 | 9351 3300 11 запросить цену → | Lamp |
| 11 | 9325 4400 21 запросить цену → | Invertor |
| 12 | 4002 1423 01 запросить цену → | Держатель |
| 13 | 4581 1427 01 запросить цену → | Hold пластина |
| 14 | 4002 1422 02 запросить цену → | Mirror |
| 15 | 4036 1425 01 запросить цену → | Кронштейн |
| 16 | 4002 1480 01 запросить цену → | Втулка |
| 17 | 1139 1612 01 запросить цену → | Направляющая |
| 18 | 4581 1640 02 запросить цену → | Пружина |
| 19 | 4581 1421 01 запросить цену → | Рама |
| 20 | 4005 0203 01 запросить цену → | Кронштейн в сборе |
| 21 | 4581 1428 01 запросить цену → | Hold пластина |
| 22 | 4581 1429 01 запросить цену → | Направляющая |
| 23 | 4581 3806 01 запросить цену → | Set пластина |
| 24 | 4036 6859 01 запросить цену → | Wire жгут в сборе |
| 25 | 4036 3075 01 запросить цену → | Tape |
| 26 | 1129 7303 01 запросить цену → | Label hi-vol caution |

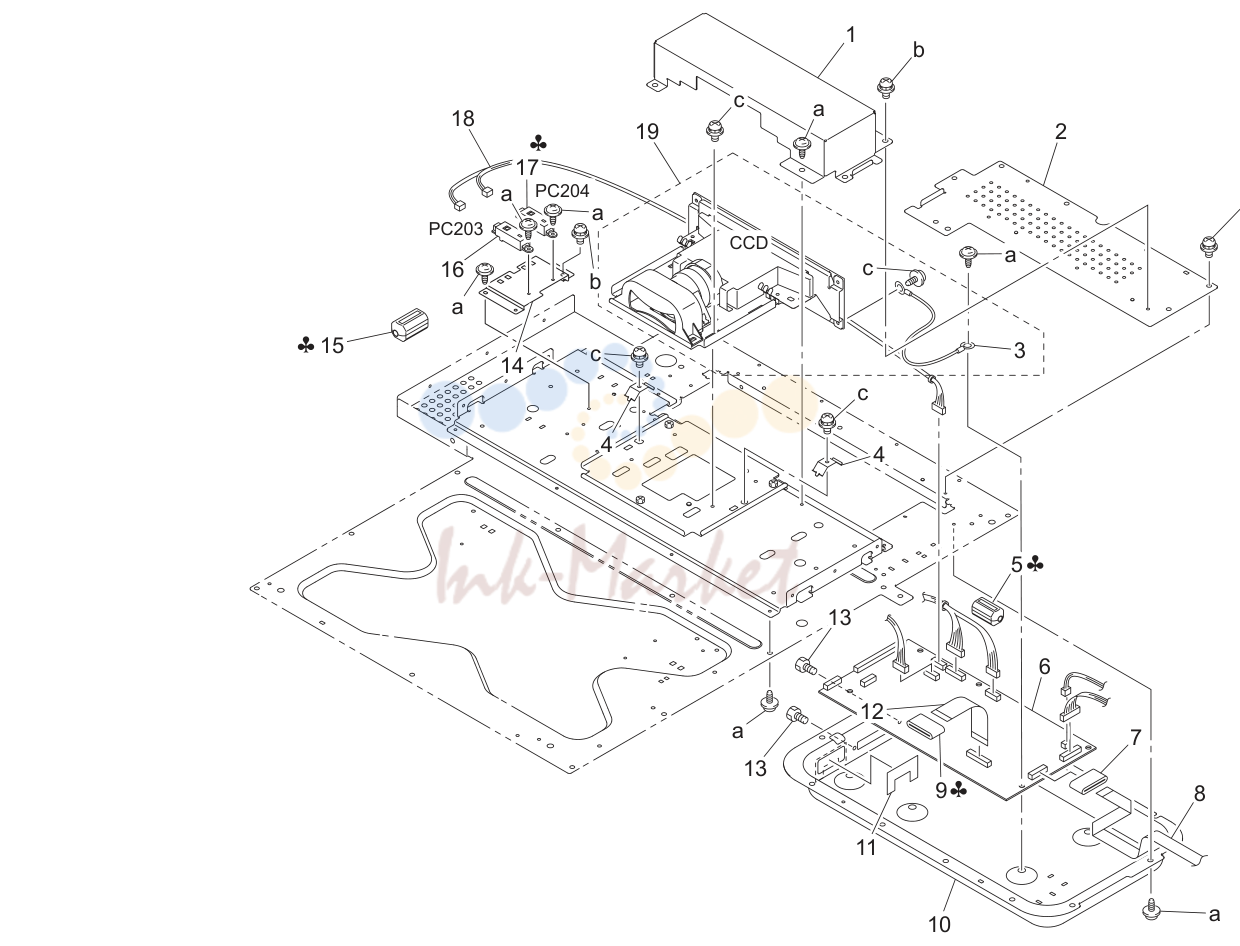

Оптический блок (сканер) (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1582 01 запросить цену → | Крышка |
| 2 | 4036 1366 01 запросить цену → | Крышка |
| 3 | 4036 6862 01 запросить цену → | Wire жгут в сборе |
| 4 | 4581 1579 01 запросить цену → | Пластина пружина |
| 5 | 9326 1200 61 запросить цену → | Ferrite core |
| 6 | 4037 0113 01 запросить цену → | Плата-c |
| 7 | 9326 1001 11 запросить цену → | Ferrite core |
| 8 | 4036 6858 01 запросить цену → | Wire жгут в сборе |
| 9 | 9326 1001 11 запросить цену → | Ferrite core |
| 10 | 4036 1374 02 запросить цену → | Пластина |
| 11 | 4036 1633 01 запросить цену → | Уплотнитель |
| 12 | 4036 6857 01 запросить цену → | Wire жгут в сборе |
| 13 | 4581 2269 02 запросить цену → | Shoulder screw |
| 14 | 4037 1590 01 запросить цену → | Кронштейн |
| 15 | 9326 1810 21 запросить цену → | Ferrite core |
| 16 | 9335 1400 81 запросить цену → | Solid state выключатель |
| 17 | 9335 1400 81 запросить цену → | Solid state выключатель |
| 17 | 9335 1400 81 запросить цену → | Solid state выключатель |
| 18 | 4037 6854 01 запросить цену → | Wire жгут в сборе |
| 19 | 4037 0754 00 запросить цену → | Ccd узел |

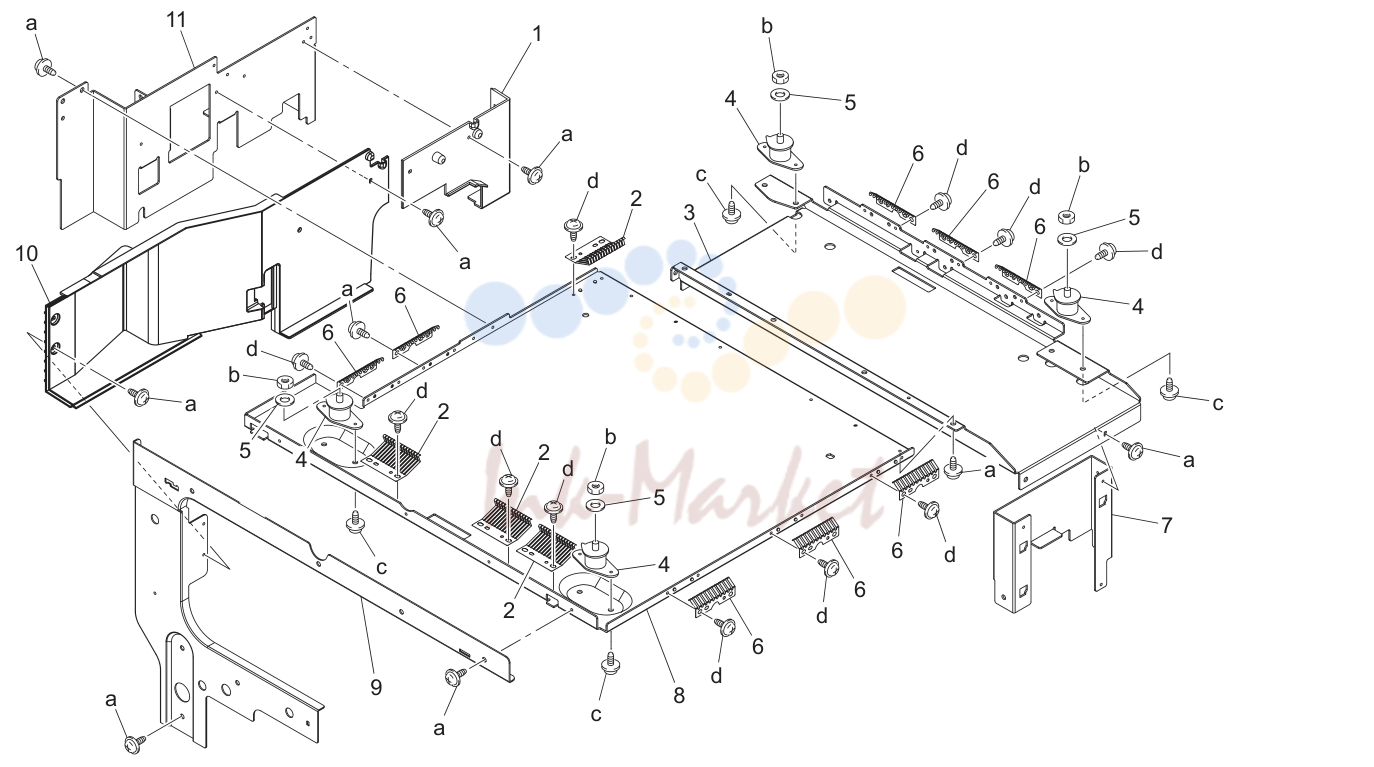

Ir рама (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1403 01 запросить цену → | Крышка |
| 2 | 4002 1591 01 запросить цену → | Earth ground |
| 3 | 4036 1503 02 запросить цену → | Hold пластина |
| 4 | 4036 1505 02 запросить цену → | Cushion |
| 5 | 4036 1506 01 запросить цену → | Spacer |
| 6 | 4036 1509 01 запросить цену → | Пластина пружина |
| 7 | 4036 1500 02 запросить цену → | Hold пластина |
| 8 | 4036 1504 02 запросить цену → | Hold пластина |
| 9 | 4036 1502 02 запросить цену → | Hold пластина |
| 10 | 4037 1406 02 запросить цену → | Inner крышка |
| 11 | 4036 1501 03 запросить цену → | Hold пластина |

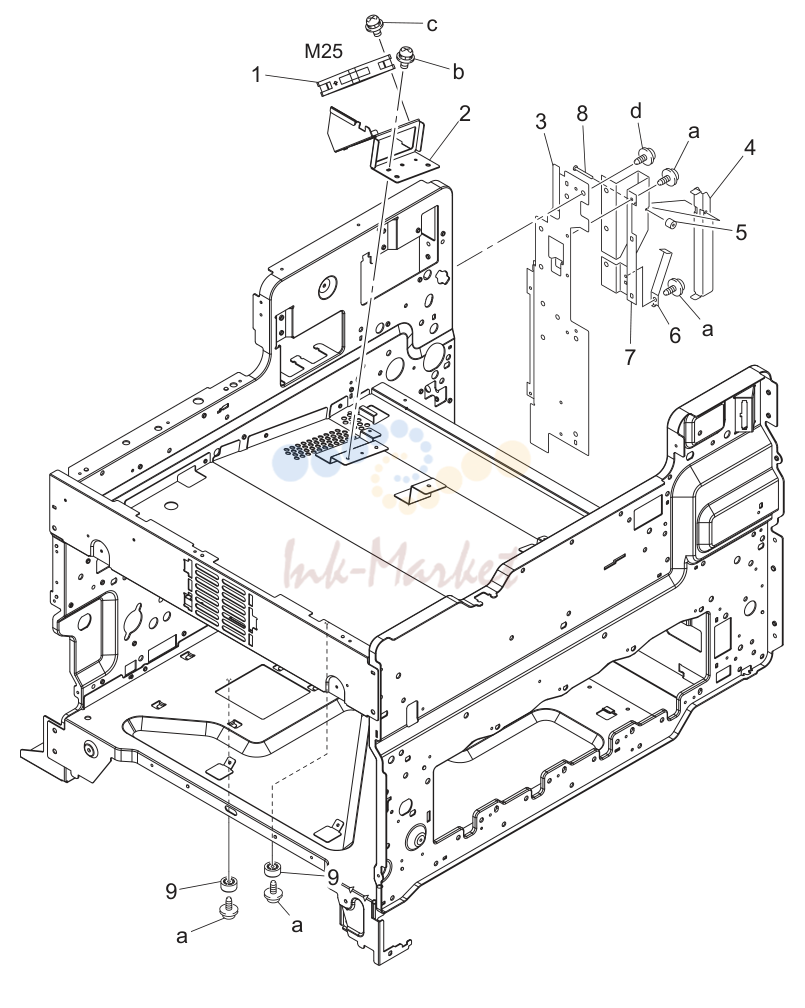

Main рама (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9313 1300 41 запросить цену → | Вентилятор мотор |
| 2 | 4037 2454 03 запросить цену → | Кронштейн |
| 3 | 4036 2204 04 запросить цену → | Кронштейн |
| 4 | 4004 2025 01 запросить цену → | Handle |
| 5 | 1200 2105 05 запросить цену → | Collar |
| 6 | 4004 2026 01 запросить цену → | Пластина пружина |
| 7 | 4036 2023 01 запросить цену → | Кронштейн |
| 8 | 1200 5211 05 запросить цену → | Вал |
| 9 | 0996 3055 01 запросить цену → | Rubber foot |

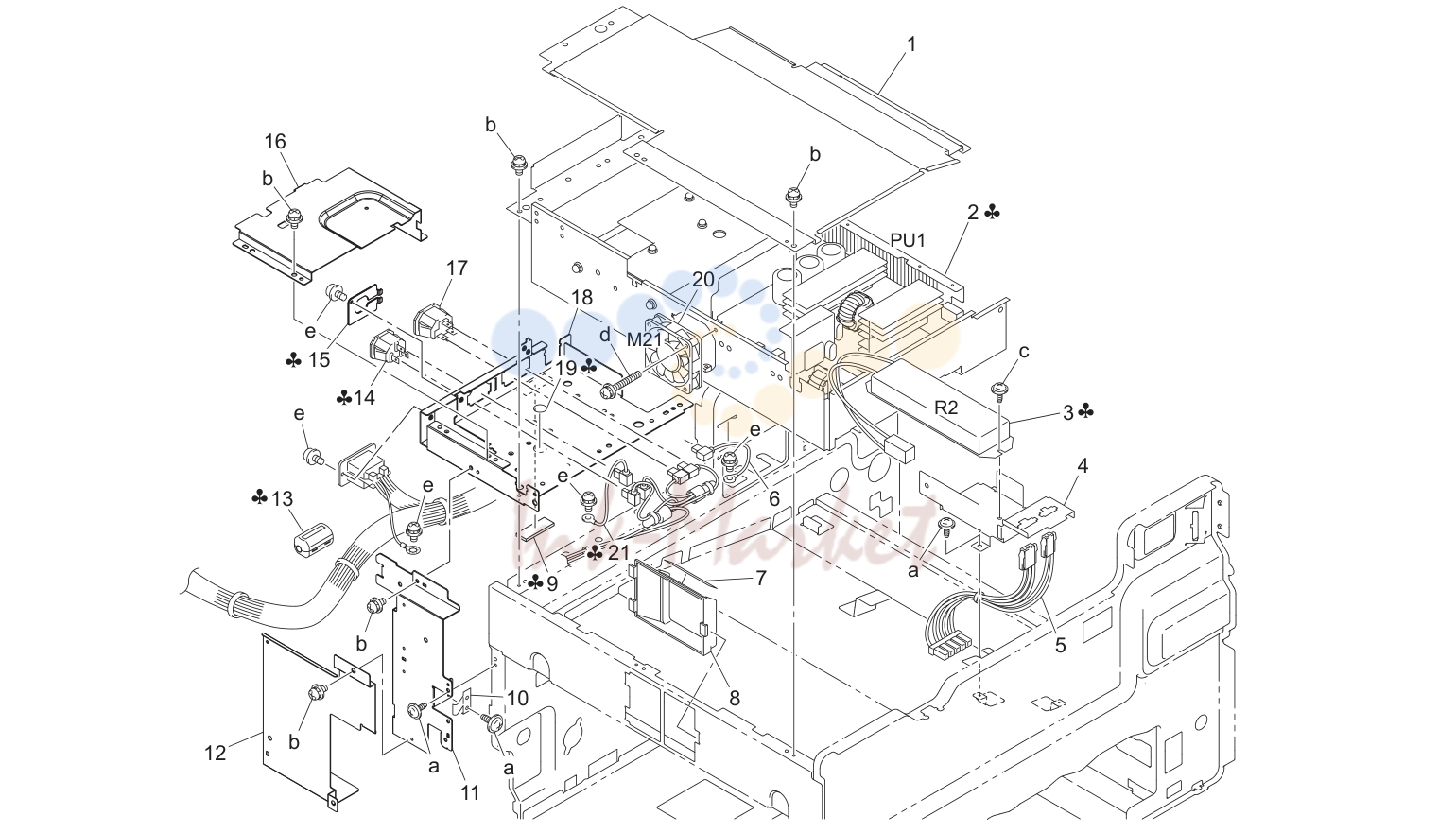

Power узел (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2211 03 запросить цену → | Shield |
| 2 | 4037 6211 02 запросить цену → | Power supply |
| 2 | 4037 6212 02 запросить цену → | Power supply |
| 3 | 9450 1806 01 запросить цену → | Resistor |
| 4 | 4036 2216 02 запросить цену → | Кронштейн |
| 5 | 4036 6827 02 запросить цену → | Wire жгут в сборе |
| 6 | 4025 6805 01 запросить цену → | Wire жгут в сборе |
| 7 | 4004 2258 01 запросить цену → | Уплотнитель |
| 8 | 4004 2257 01 запросить цену → | Воздуховод |
| 9 | 4037 6751 01 запросить цену → | Electrically conвоздуховодive material |
| 10 | 4004 1069 02 запросить цену → | Пластина пружина |
| 11 | 4037 2205 01 запросить цену → | Кронштейн |
| 12 | 4037 2256 01 запросить цену → | Shield |
| 13 | 9326 1810 21 запросить цену → | Ferrite core |
| 14 | 9383 2510 21 запросить цену → | Держатель |
| 15 | 4037 2239 01 запросить цену → | Кронштейн |
| 16 | 4037 2208 02 запросить цену → | Shield |
| 17 | 9383 5000 11 запросить цену → | Jack |
| 18 | 4037 2231 02 запросить цену → | Кронштейн |
| 19 | 1500 2320 02 запросить цену → | Label earth |
| 20 | 9313 1000 61 запросить цену → | Вентилятор мотор |
| 21 | 4025 6805 01 запросить цену → | Wire жгут в сборе |
Left side door (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 2 | 4025 6814 01 запросить цену → | Wire жгут в сборе |
| 3 | 4004 2255 02 запросить цену → | Кронштейн |
| 4 | 4036 2257 01 запросить цену → | Shoulder screw |
| 5 | 4004 2239 03 запросить цену → | Torsion пружина |
| 6 | 4004 2254 01 запросить цену → | Пластина пружина |
| 7 | 4036 2024 01 запросить цену → | Handle |
| 8 | 4036 2101 02 запросить цену → | Rail |
| 9 | 4004 1072 01 запросить цену → | Кронштейн |
| 10 | 4004 1067 02 запросить цену → | Пластина пружина |
| 11 | 4036 1010 02 запросить цену → | Reinforce пластина |
| 12 | 4036 1005 03 запросить цену → | Крышка |
| 13 | 4036 1011 01 запросить цену → | Label hide |
| 14 | 4036 1042 01 запросить цену → | Pin |
| 15 | 4036 1015 01 запросить цену → | Кронштейн |
| 16 | 4036 1039 01 запросить цену → | Stopper |
| 17 | 4036 1040 01 запросить цену → | Pin |
| 18 | 4134 3579 03 запросить цену → | Shoulder screw |
| 19 | 4025 1019 01 запросить цену → | Cushion |
| 20 | 4004 1014 01 запросить цену → | Pressure пружина |
| 21 | 4036 1013 01 запросить цену → | Handle |
| 22 | 4025 1012 01 запросить цену → | Пластина пружина |
| 23 | 4004 1066 03 запросить цену → | Пластина пружина |
| 24 | 4004 1012 02 запросить цену → | Пластина пружина |
| 25 | 4036 7303 01 запросить цену → | Label тонер box |
Main выключатель секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1052 03 запросить цену → | Крышка |
| 2 | 4036 2212 02 запросить цену → | Кронштейн |
| 3 | 0990 6304 02 запросить цену → | Выключатель |
| 4 | 4036 1025 02 запросить цену → | Hinge |
| 5 | 1200 5211 05 запросить цену → | Вал |
| 6 | 4004 2021 03 запросить цену → | Кронштейн |
| 7 | 4004 2025 01 запросить цену → | Handle |
| 8 | 1200 2105 05 запросить цену → | Collar |
| 9 | 4004 2026 01 запросить цену → | Пластина пружина |
| 10 | 4036 2245 01 запросить цену → | Рычаг |
| 11 | 9332 1710 41 запросить цену → | Выключатель |
| 12 | 4036 2214 02 запросить цену → | Кронштейн |
| 13 | 4036 1051 01 запросить цену → | Крышка |
| 14 | 4036 1054 01 запросить цену → | Крышка |
Paper select выключатель & led lock (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 3071 01 запросить цену → | Кронштейн |
| 2 | 4036 3075 01 запросить цену → | Tape |
| 3 | 4004 1826 03 запросить цену → | Pawl |
| 4 | 4036 1821 01 запросить цену → | Рычаг |
| 5 | 4004 1822 01 запросить цену → | Вал |
| 6 | 4004 1834 02 запросить цену → | Уплотнитель |
| 7 | 4004 1833 03 запросить цену → | Уплотнитель |
| 8 | 4037 3072 01 запросить цену → | Крышка |
| 9 | 4004 1835 02 запросить цену → | Уплотнитель |
| 10 | 4004 1831 01 запросить цену → | Пластина |
| 11 | 4004 1832 01 запросить цену → | Torsion пружина |
| 12 | 4004 1823 01 запросить цену → | Держатель |
| 13 | 4004 1838 02 запросить цену → | Torsion пружина |
| 14 | 4004 1842 01 запросить цену → | Cushion |
| 15 | 4004 1805 01 запросить цену → | Вал |
| 16 | 4004 1829 02 запросить цену → | Cushion |
| 17 | 4004 1836 02 запросить цену → | Уплотнитель |
| 18 | 4036 1837 01 запросить цену → | Крышка |
| 19 | 4004 1071 01 запросить цену → | Пластина пружина |
| 20 | 4036 2007 01 запросить цену → | Pin |
| 21 | 4036 4551 01 запросить цену → | Contact |
| 22 | 4036 4901 01 запросить цену → | Направляющая |
| 23 | 4036 2311 01 запросить цену → | Pin |
| 24 | 4036 1845 02 запросить цену → | Направляющая пластина |
| 25 | 4036 1847 02 запросить цену → | Label |
| 26 | 4036 1846 01 запросить цену → | Label |
Бункер секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 5413 01 запросить цену → | Направляющая |
| 2 | 4036 5419 01 запросить цену → | Рычаг |
| 3 | 4036 5411 01 запросить цену → | Shutter |
| 4 | 4025 5412 01 запросить цену → | Уплотнитель |
| 5 | 9335 1401 21 запросить цену → | Solid state выключатель |
| 6 | 4025 5422 01 запросить цену → | Рычаг |
| 7 | 4036 7319 01 запросить цену → | Label iu black |
| 8 | 4025 5421 01 запросить цену → | Рычаг |
| 9 | 4036 7318 01 запросить цену → | Label iu cyan |
| 10 | 4025 5420 01 запросить цену → | Рычаг |
| 11 | 4036 7317 02 запросить цену → | Label iu magenta |
| 12 | 4025 5417 01 запросить цену → | Рычаг |
| 13 | 4036 7316 01 запросить цену → | Label iu yellow |
| 14 | 4036 7315 01 запросить цену → | Label lock release |
| 15 | 4036 5325 02 запросить цену → | Pawl |
| 16 | 4036 5347 01 запросить цену → | Shutter |
| 17 | 4036 5348 01 запросить цену → | Tension пружина |
| 18 | 4036 5349 02 запросить цену → | Уплотнитель |
| 19 | 4036 5414 01 запросить цену → | Вал |
| 20 | 4036 5301 03 запросить цену → | Housing |
| 21 | 4025 5442 02 запросить цену → | Рычаг |
| 22 | 4037 0758 00 запросить цену → | Бункер |
| 22 | 4037 0759 00 запросить цену → | Бункер |
| 22 | 4037 0760 00 запросить цену → | Бункер |
Бункер секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4025 5363 01 запросить цену → | Шестерня 16t |
| 2 | 4025 5365 01 запросить цену → | Шестерня 14/28t |
| 3 | 4025 5362 01 запросить цену → | Шестерня 14/22t |
| 4 | 4004 5354 01 запросить цену → | Шестерня 19t |
| 5 | 4025 5352 01 запросить цену → | Шестерня 30t |
| 6 | 4004 5353 02 запросить цену → | Шестерня 40t |
| 7 | 4004 5356 01 запросить цену → | Шестерня 22t |
| 8 | 4025 5441 02 запросить цену → | Кронштейн |
| 9 | 4037 0903 01 запросить цену → | Photo interrupter |
| 10 | 9335 1401 01 запросить цену → | Solid state выключатель |
| 11 | 4025 5351 01 запросить цену → | Шестерня 14/104t |
| 12 | 9314 1300 21 запросить цену → | Мотор |
| 13 | 1500 2640 04 запросить цену → | Magnet catch |
| 14 | 4036 1032 01 запросить цену → | Screw |
| 15 | 4004 1017 01 запросить цену → | Кронштейн |
| 16 | 4036 2257 01 запросить цену → | Shoulder screw |
| 17 | 4004 1041 01 запросить цену → | Torsion пружина |
| 18 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 19 | 4004 1030 01 запросить цену → | Contact |
| 20 | 4025 5332 01 запросить цену → | Torsion пружина |
| 21 | 4025 5331 01 запросить цену → | Держатель |
| 22 | 1144 5336 02 запросить цену → | Уплотнитель |
| 23 | 4004 5339 01 запросить цену → | Втулка |
| 24 | 4025 5335 01 запросить цену → | Уплотнитель |
| 25 | 4004 5338 01 запросить цену → | Ролик |
| 26 | 4004 5337 01 запросить цену → | Уплотнитель |
| 27 | 4025 5333 01 запросить цену → | Вал |
| 28 | 4025 5307 01 запросить цену → | Уплотнитель |
| 29 | 4036 5302 01 запросить цену → | Крышка |
Ozone вентилятор секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2459 02 запросить цену → | Кронштейн |
| 2 | 4025 2294 01 запросить цену → | Втулка |
| 3 | 4037 2452 02 запросить цену → | Воздуховод |
| 4 | 4053 0151 01 запросить цену → | Deodorant filter |
| 5 | 4037 2463 02 запросить цену → | Кронштейн |
| 6 | 4025 2458 01 запросить цену → | Уплотнитель |
| 7 | 4120 4614 01 запросить цену → | Screw |
| 8 | 4025 2466 01 запросить цену → | Уплотнитель |
| 9 | 4037 2453 03 запросить цену → | Воздуховод |
| 10 | 4025 2468 01 запросить цену → | Уплотнитель |
| 11 | 4037 2491 01 запросить цену → | Dust filter |
| 12 | 4037 2490 02 запросить цену → | Держатель |
| 13 | 4037 2493 02 запросить цену → | Уплотнитель |
| 14 | 4004 2230 03 запросить цену → | Кронштейн |
| 15 | 4004 2142 01 запросить цену → | Уплотнитель |
| 16 | 4004 2141 01 запросить цену → | Воздуховод |
| 17 | 4036 2146 02 запросить цену → | Кронштейн |
| 18 | 4004 2148 01 запросить цену → | Уплотнитель |
| 19 | 4037 2486 01 запросить цену → | Кронштейн |
| 20 | 4036 2487 01 запросить цену → | Shoulder screw |
| 21 | 9313 1000 72 запросить цену → | Вентилятор мотор |
| 22 | 4037 2484 01 запросить цену → | Кронштейн |
| 23 | 4037 2483 04 запросить цену → | Воздуховод |
| 24 | 4037 2494 01 запросить цену → | Направляющая |
| 25 | 4037 2492 01 запросить цену → | Film |
| 26 | 4036 2485 01 запросить цену → | Уплотнитель |
| 27 | 4037 2488 03 запросить цену → | Воздуховод |
| 28 | 4037 2489 02 запросить цену → | Воздуховод |
| 29 | 4025 2465 01 запросить цену → | Уплотнитель |
| 30 | 4037 6812 01 запросить цену → | Wire жгут в сборе |
| 31 | 9313 1400 41 запросить цену → | Вентилятор мотор |
| 32 | 9313 1300 12 запросить цену → | Вентилятор мотор |
Pc drive секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2481 01 запросить цену → | Воздуховод |
| 2 | 4036 2480 01 запросить цену → | Уплотнитель |
| 3 | 9314 1100 71 запросить цену → | Мотор |
| 4 | 4004 0207 01 запросить цену → | Кронштейн в сборе |
| 5 | 4004 4533 01 запросить цену → | Шестерня 18/62t |
| 6 | 4004 4532 01 запросить цену → | Шестерня 18/38t |
| 7 | 9384 1621 21 запросить цену → | Плата support 6.4h |
| 8 | 4036 2596 01 запросить цену → | Кронштейн |
| 9 | 4004 2582 01 запросить цену → | Tension пружина |
| 10 | 4036 2597 01 запросить цену → | Шестерня 32t |
| 11 | 4036 2598 01 запросить цену → | Ring |
| 12 | 4036 2599 01 запросить цену → | Pin |
| 13 | 4036 2595 01 запросить цену → | Держатель |
| 14 | 9314 2300 31 запросить цену → | Мотор |
| 15 | 4037 0901 01 запросить цену → | Photo interrupter |
| 16 | 4036 2215 01 запросить цену → | Направляющая |
| 17 | 4004 2209 05 запросить цену → | Кронштейн |
| 18 | 4004 2253 02 запросить цену → | Insulating member |
| 19 | 4037 6202 01 запросить цену → | Hv transformer |
| 20 | 4036 2238 01 запросить цену → | Направляющая |
| 21 | 9384 1900 55 запросить цену → | Плата support 9.53h |
| 22 | 4037 6201 01 запросить цену → | Hv transformer |
| 23 | 4036 2210 01 запросить цену → | Кронштейн |
| 24 | 4036 2482 01 запросить цену → | Уплотнитель |
Полный список запчастей доступен по запросу.
комментарии
