Konica Minolta bizhub C350 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали
- Панель управления
- Крышка сканера
- Сканер drive секция(a)
- Сканер drive секция(b)
- Оптический блок (сканер)
- Ir рама
- Main рама
- Electrical components(a)

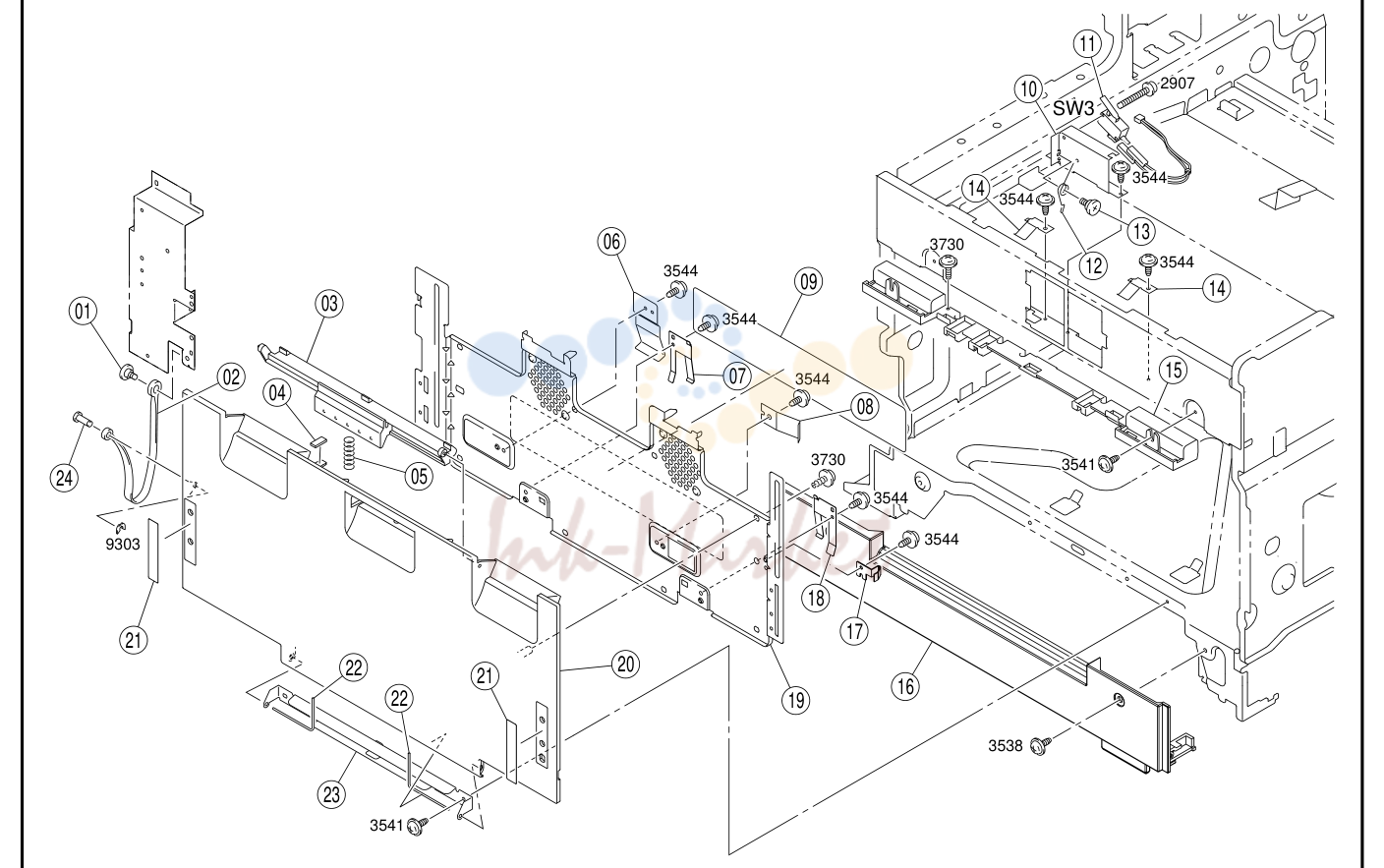

- Left side door
- Main выключатель секция

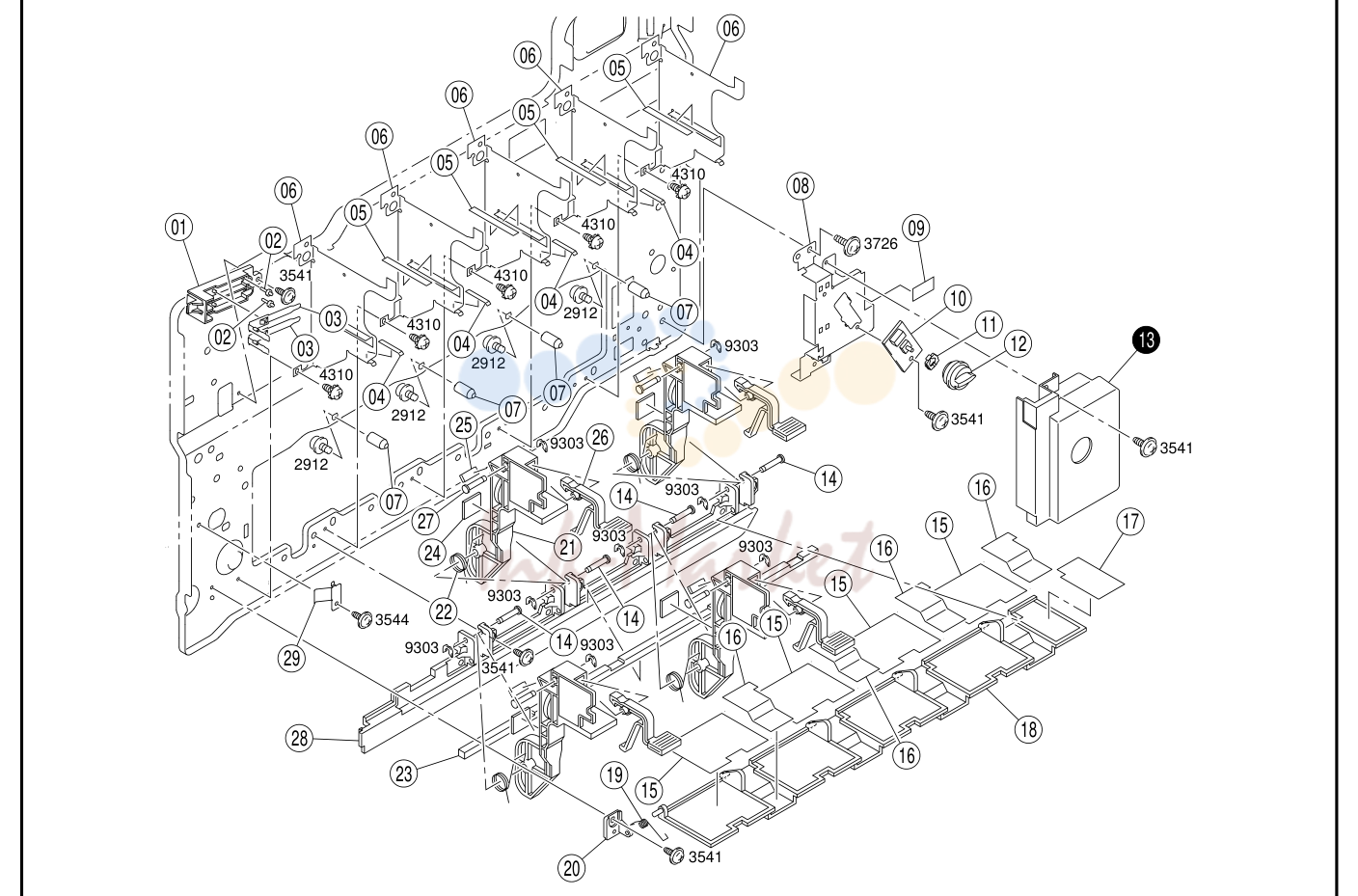

- Paper select выключатель & led lock
- Бункер секция(a)
- Бункер секция(b)
- Ozone вентилятор секция

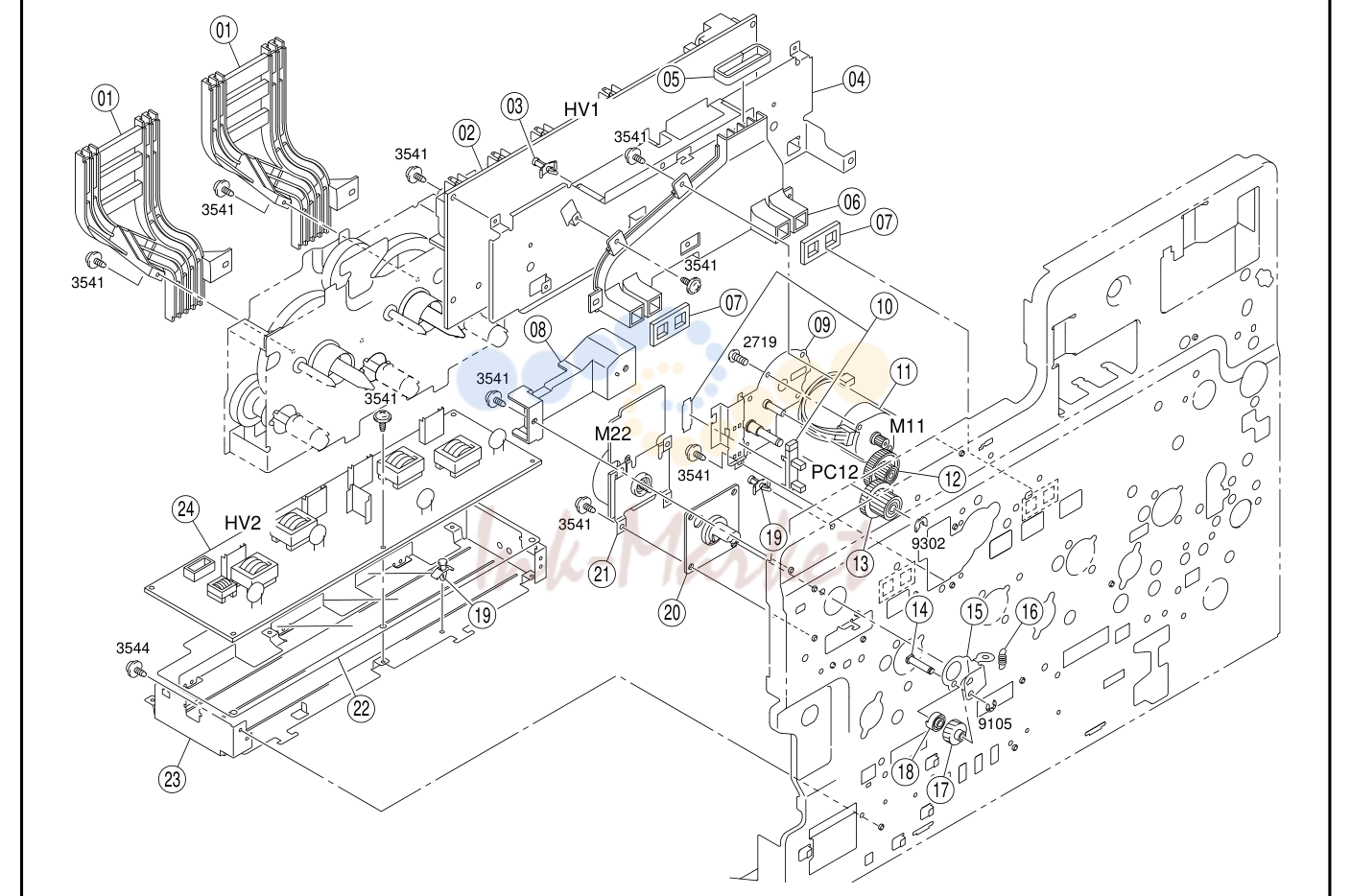

- Pc drive секция
- Drive секция(a)
- Ymc drive секция
- Печь (закрепление) drive секция(a)
- Печь (закрепление) drive секция(b)
- Multi manual feed секция(a)
- Multi manual feed секция(b)
- Multi manual feed секция(c)
- Paper take-up секция(a)
- Paper take-up секция(b)
- Paper take-up секция(c)
- Cassette рама
- Drive секция(b)
- Печь (закрепление) секция
- Paper detect секция(a)
- Paper detect секция(b)
- Перенос секция
- Перенос рама
- Перенос ремень узел
- Led узел(a)
- Led узел(b)
- Led узел(c)
- Печь (закрепление) cool секция
- Выход бумаги drive секция
- Paper transport секция(a)
- Paper transport секция(b)
- Paper transport секция(c)
- Paper transport секция(d)
- Paper transport секция(e)
- Paper transport секция(f)
- Electrical components(b)
- Multipurpose cassette(a)
- Multipurpose cassette(b)
- Universal cassette(a)
- Universal cassette(b)
- Index
- Wire жгут секция(a)
- Index
- Index
- Index
- Index
- Index
- Index
- Index
- Index
- Wiring accessories and jigs
- Index

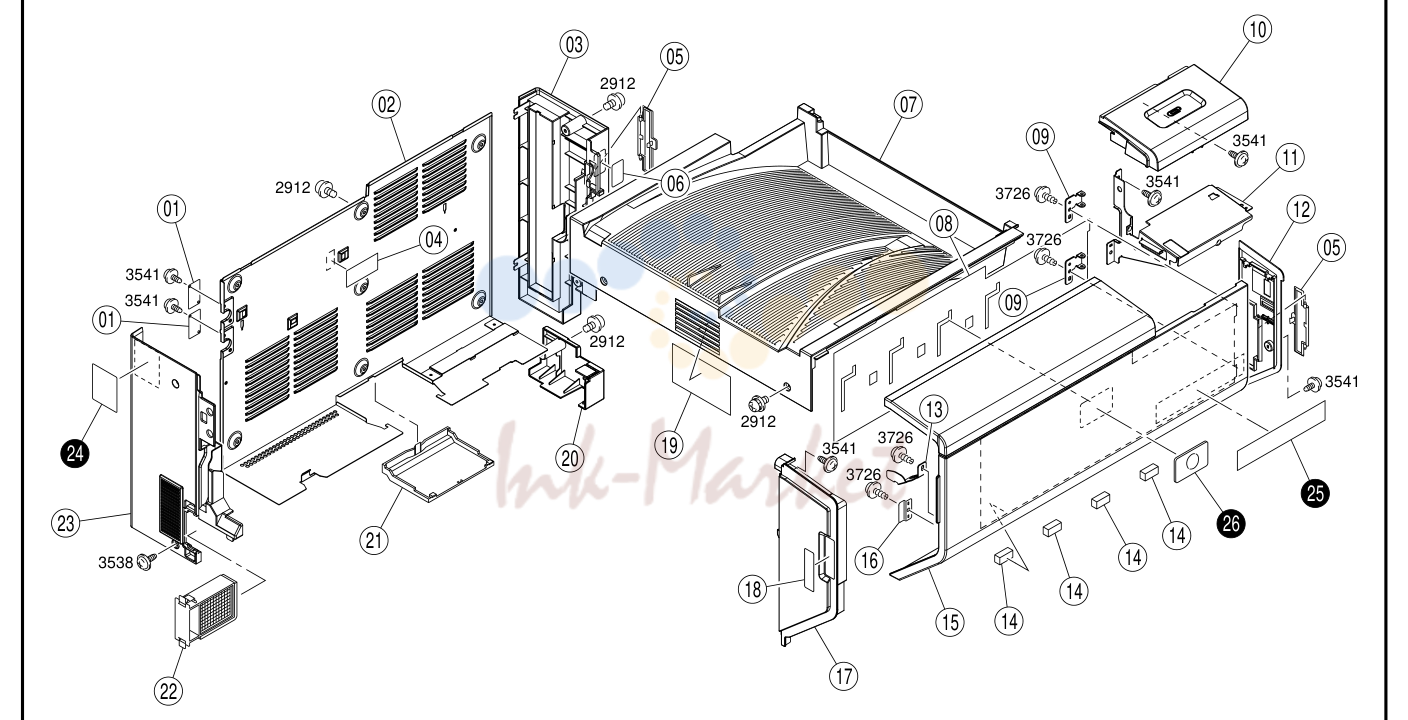

Внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1048-01 запросить цену → | Крышка |
| 19 | 4025-2285-02 запросить цену → | Filter |
| 02 | 4036-1009-01 запросить цену → | Крышка |
| 20 | 4036-1033-01 запросить цену → | Крышка |
| 03 | 4036-1008-02 запросить цену → | Крышка |
| 21 | 4036-1038-02 запросить цену → | Крышка |
| 04 | 4025-1011-01 запросить цену → | Ns film |
| 22 | 4036-0447-01 запросить цену → | Ozone filter ozone |
| 05 | 4036-1035-01 запросить цену → | Lid |
| 23 | 4036-1007-02 запросить цену → | Крышка |
| 06 | 4036-7330-01 запросить цену → | Label m3 |
| 07 | 4036-1028-03 запросить цену → | Крышка |
| 08 | 4036-7302-01 запросить цену → | Label cleaning |
| 09 | 4036-1024-02 запросить цену → | Hinge |
| 10 | 4036-1003-03 запросить цену → | Крышка |
| 11 | 4036-1034-01 запросить цену → | Ns кронштейн |
| 12 | 4036-1004-02 запросить цену → | Крышка |
| 13 | 4004-1031-03 запросить цену → | Направляющая пластина |
| 14 | 4025-1018-01 запросить цену → | Уплотнитель |
| 15 | 4036-1001-02 запросить цену → | Передняя крышка |
| 16 | 4036-1026-01 запросить цену → | Suction пластина |
| 17 | 4036-1027-02 запросить цену → | Крышка |
| 18 | 4036-7340-02 запросить цену → | Label тонер supply |
| 24 | 4034-7406-01 запросить цену → | Label earth caution |
| 25 | 4036-7301-01 запросить цену → | Label cf2203 |
| 25 | 4036-7321-01 запросить цену → | Label bizhub c350 |
| 26 | 4025-7510-01 запросить цену → | Label konica minolta |
| 26 | 4028-7400-01 запросить цену → | Label minolta |

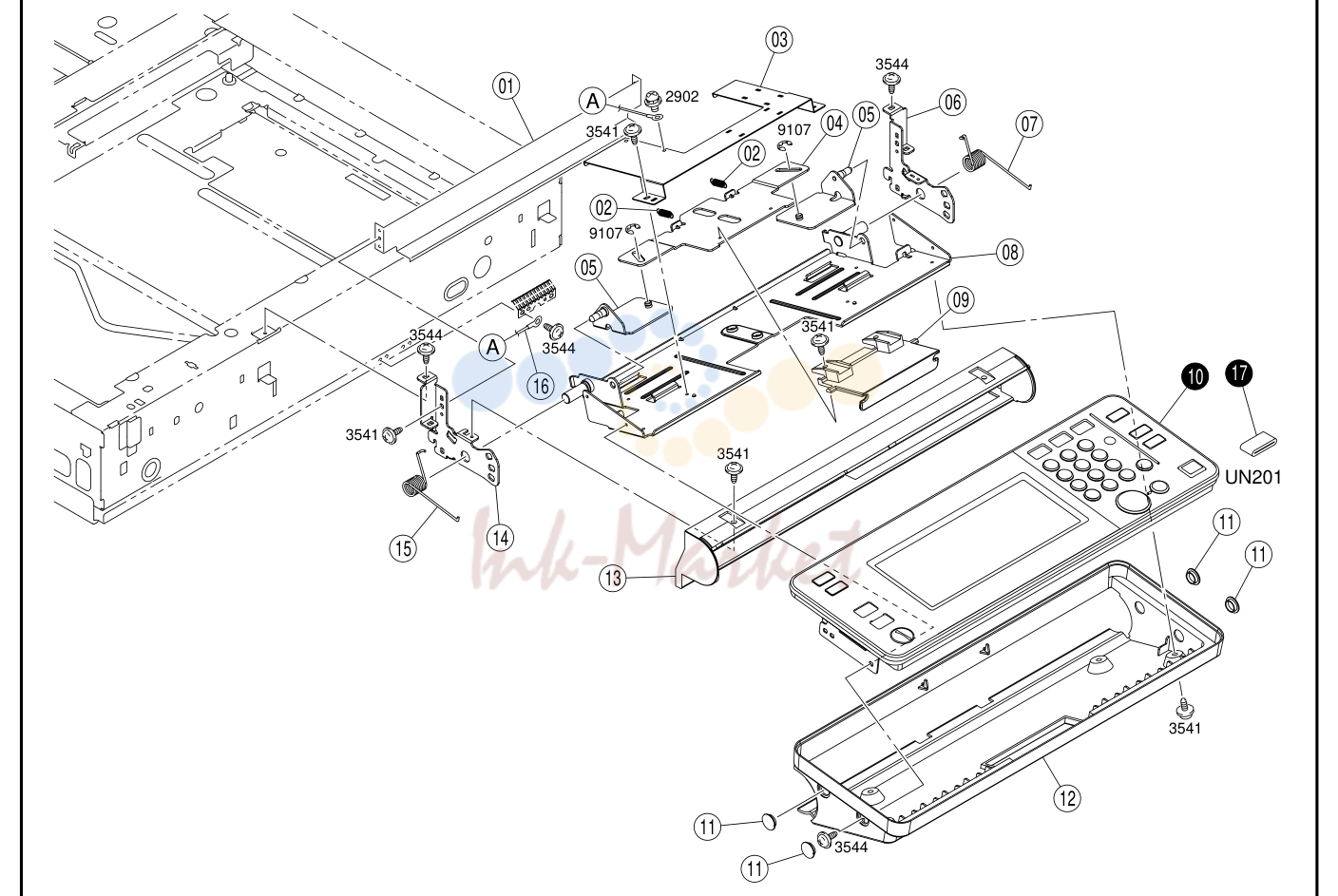

Панель управления
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1388-01 запросить цену → | Ns кронштейн |
| 02 | 4581-1389-01 запросить цену → | Ns tension пружина |
| 03 | 4036-1387-02 запросить цену → | Ns кронштейн |
| 04 | 4036-1383-02 запросить цену → | Ns coupling |
| 05 | 4036-1390-01 запросить цену → | Positioning пластина |
| 06 | 4036-1386-02 запросить цену → | Ns hold пластина |
| 07 | 4581-1382-01 запросить цену → | Torsion пружина |
| 08 | 4036-1385-01 запросить цену → | Ns кронштейн |
| 09 | 4036-1381-03 запросить цену → | Рычаг |
| 11 | 1171-1321-01 запросить цену → | Cap |
| 12 | 4036-1398-03 запросить цену → | Передняя крышка панель-fnt |
| 13 | 4036-1399-03 запросить цену → | Крышка |
| 14 | 4036-1380-02 запросить цену → | Ns hold пластина |
| 15 | 4581-1379-01 запросить цену → | Torsion пружина |
| 16 | 4036-6862-01 запросить цену → | Ns wire жгут в сборе |
| 10 | 4036-6051-02 запросить цену → | Панель управления в сборе control (un201) |
| 10 | 4036-6052-02 запросить цену → | Панель управления в сборе control (un201) |
| 10 | 4036-6053-02 запросить цену → | Панель управления в сборе control (un201) |
| 17 | 9326-1001-11 запросить цену → | Ferrite core |

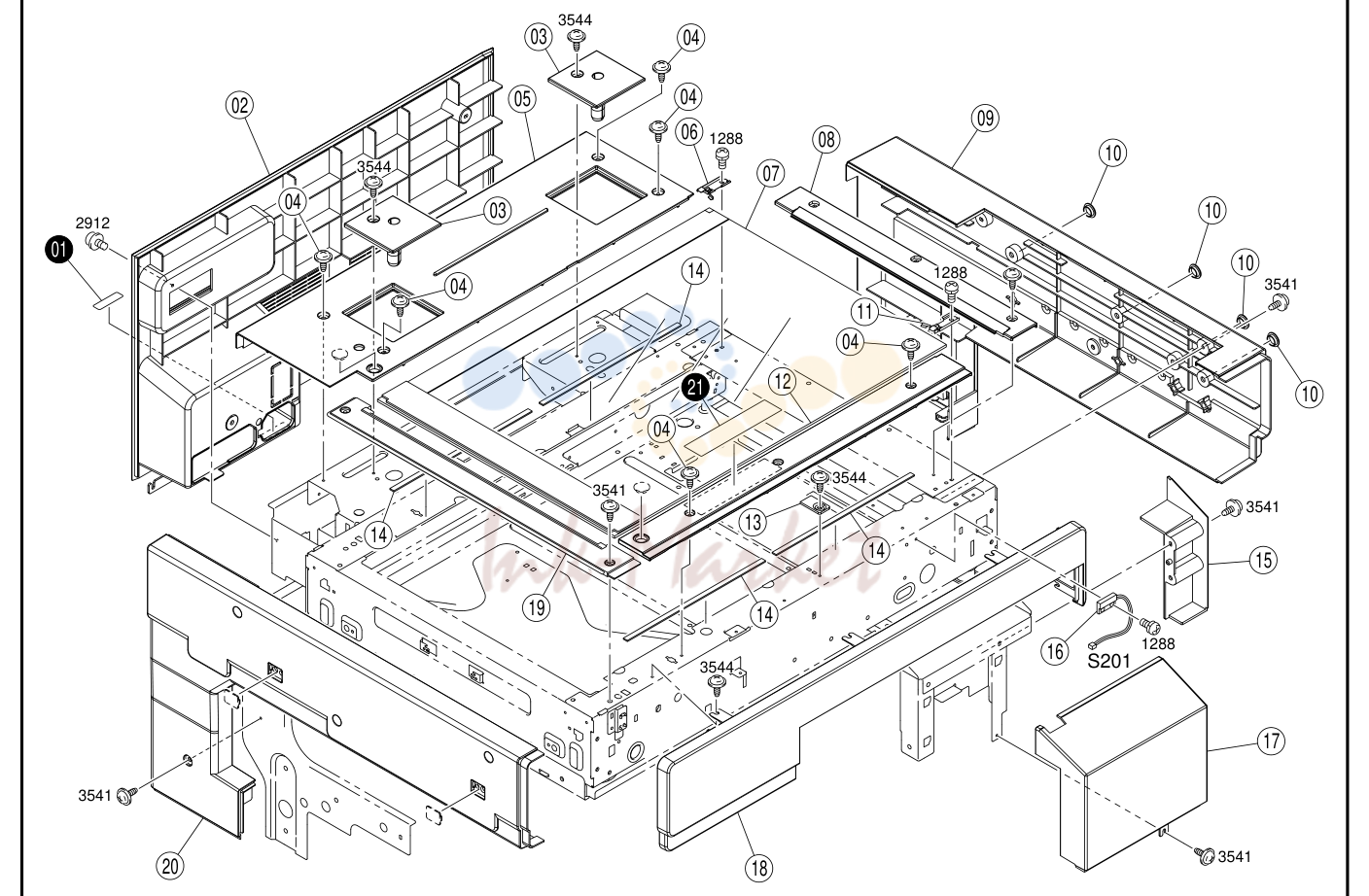

Крышка сканера
| № | Артикул | Наименование |
|---|---|---|
| 02 | 4036-1405-04 запросить цену → | Крышка ir-rr lower |
| 20 | 4036-1396-03 запросить цену → | Крышка ir-lt |
| 03 | 4036-1397-01 запросить цену → | Крышка |
| 04 | 4036-1410-01 запросить цену → | Shoulder screw |
| 05 | 4036-1394-02 запросить цену → | Крышка ir-rr upper |
| 06 | 4581-1610-01 запросить цену → | Set пластина |
| 07 | 4036-0901-01 запросить цену → | Стекло оригинала в сборе |
| 08 | 4036-1611-01 запросить цену → | Направляющая |
| 09 | 4036-1395-05 запросить цену → | Крышка ir-rt |
| 10 | 4030-1041-01 запросить цену → | Cap |
| 11 | 4581-1605-03 запросить цену → | Set пластина |
| 12 | 4036-1392-02 запросить цену → | Крышка ir-upper |
| 13 | 4581-1318-01 запросить цену → | Regulating пластина |
| 14 | 4036-1620-01 запросить цену → | Уплотнитель |
| 15 | 4036-1402-02 запросить цену → | Крышка |
| 16 | 9334-2610-11 запросить цену → | Reed выключатель |
| 17 | 4036-1393-02 запросить цену → | Крышка ir-fnt set |
| 18 | 4036-1391-03 запросить цену → | Крышка ir-fnt |
| 19 | 4036-1404-03 запросить цену → | Крышка |
| 01 | 4036-7403-01 запросить цену → | Label outlet |
| 01 | 4036-7407-01 запросить цену → | Label outlet |
| 21 | 4036-7342-01 запросить цену → | Label restriction |
| 21 | 4036-7343-01 запросить цену → | Label restriction |

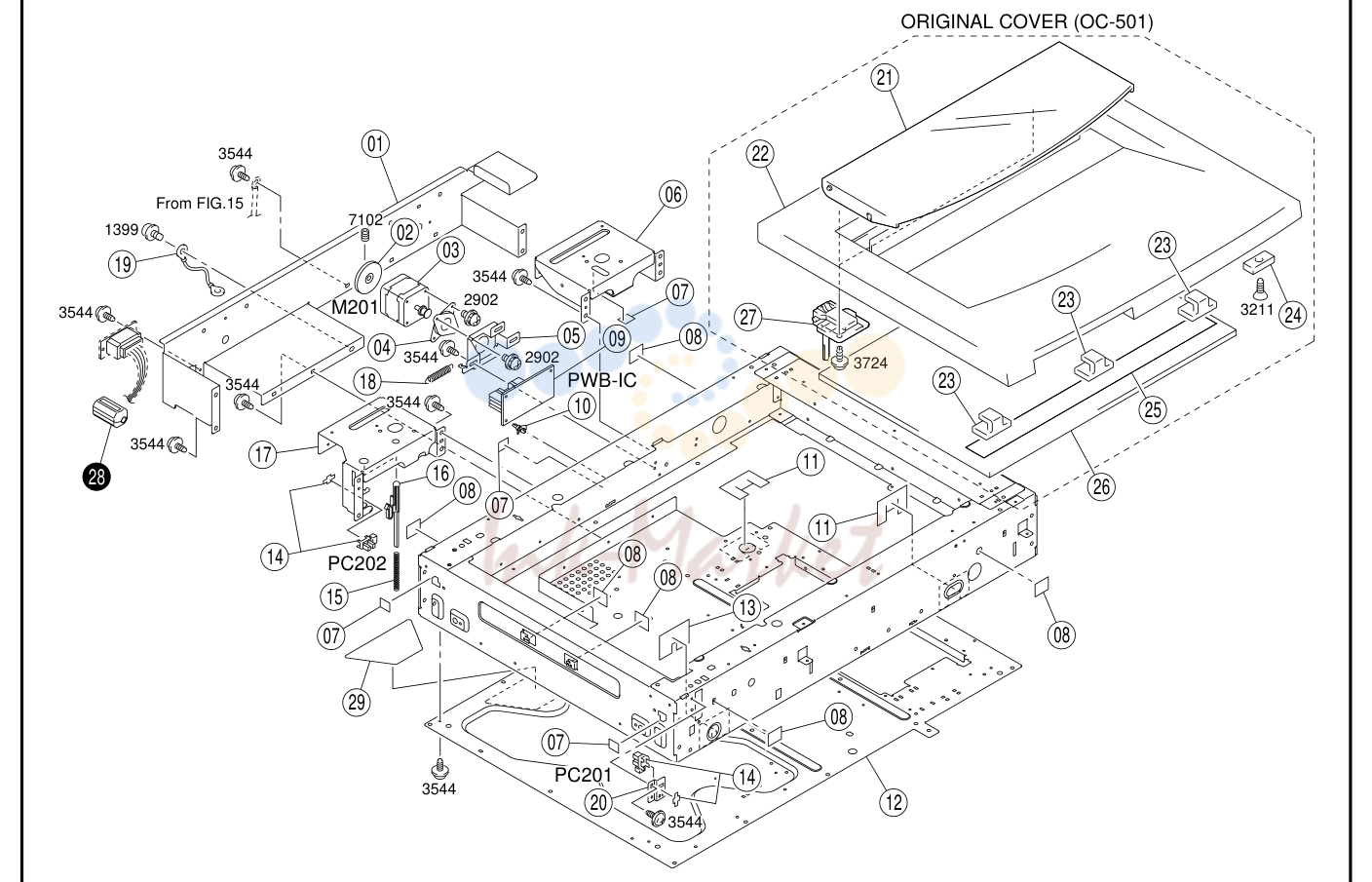

Сканер drive секция(a)
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1371-02 запросить цену → | Ns reinforce пластина |
| 19 | 4036-6860-01 запросить цену → | Ns wire жгут в сборе |
| 02 | 4581-1320-01 запросить цену → | Ns dumper |
| 20 | 4036-1328-01 запросить цену → | Ns кронштейн |
| 03 | 9314-1100-81 запросить цену → | Мотор сканер (m201) |
| 21 | 1171-1126-01 запросить цену → | Original держатель |
| 04 | 1156-1371-01 запросить цену → | Retaining ring |
| 22 | 1171-1125-02 запросить цену → | Крышка |
| 05 | 4581-1457-01 запросить цену → | Ns кронштейн |
| 23 | 1139-1703-02 запросить цену → | Slider |
| 06 | 4036-1369-01 запросить цену → | Ns рама |
| 24 | 9326-2820-11 запросить цену → | Magnet |
| 07 | 4581-1627-01 запросить цену → | Ns уплотнитель |
| 25 | 1139-1706-01 запросить цену → | Уплотнитель |
| 08 | 4581-1625-01 запросить цену → | Ns уплотнитель |
| 26 | 1139-1704-14 запросить цену → | Pad |
| 09 | 4036-0115-01 запросить цену → | Плата в сборе scan. dr. (плата-ic) rp |
| 27 | 1139-1705-01 запросить цену → | Hinge |
| 10 | 9384-1900-57 запросить цену → | Плата support 9.53h |
| 29 | 4036-1630-01 запросить цену → | Уплотнитель |
| 11 | 4036-1632-02 запросить цену → | Уплотнитель |
| 12 | 4036-1301-03 запросить цену → | Ns рама |
| 13 | 4036-1631-01 запросить цену → | Уплотнитель |
| 14 | 4002-0902-01 запросить цену → | Photo interrupter home (pc201.202) |
| 15 | 4036-1720-01 запросить цену → | Pressure пружина |
| 16 | 4036-1721-01 запросить цену → | Рычаг |
| 17 | 4036-1370-01 запросить цену → | Ns рама |
| 18 | 4002-1458-01 запросить цену → | Tension пружина |
| 28 | 9326-1810-21 запросить цену → | Ferrite core |

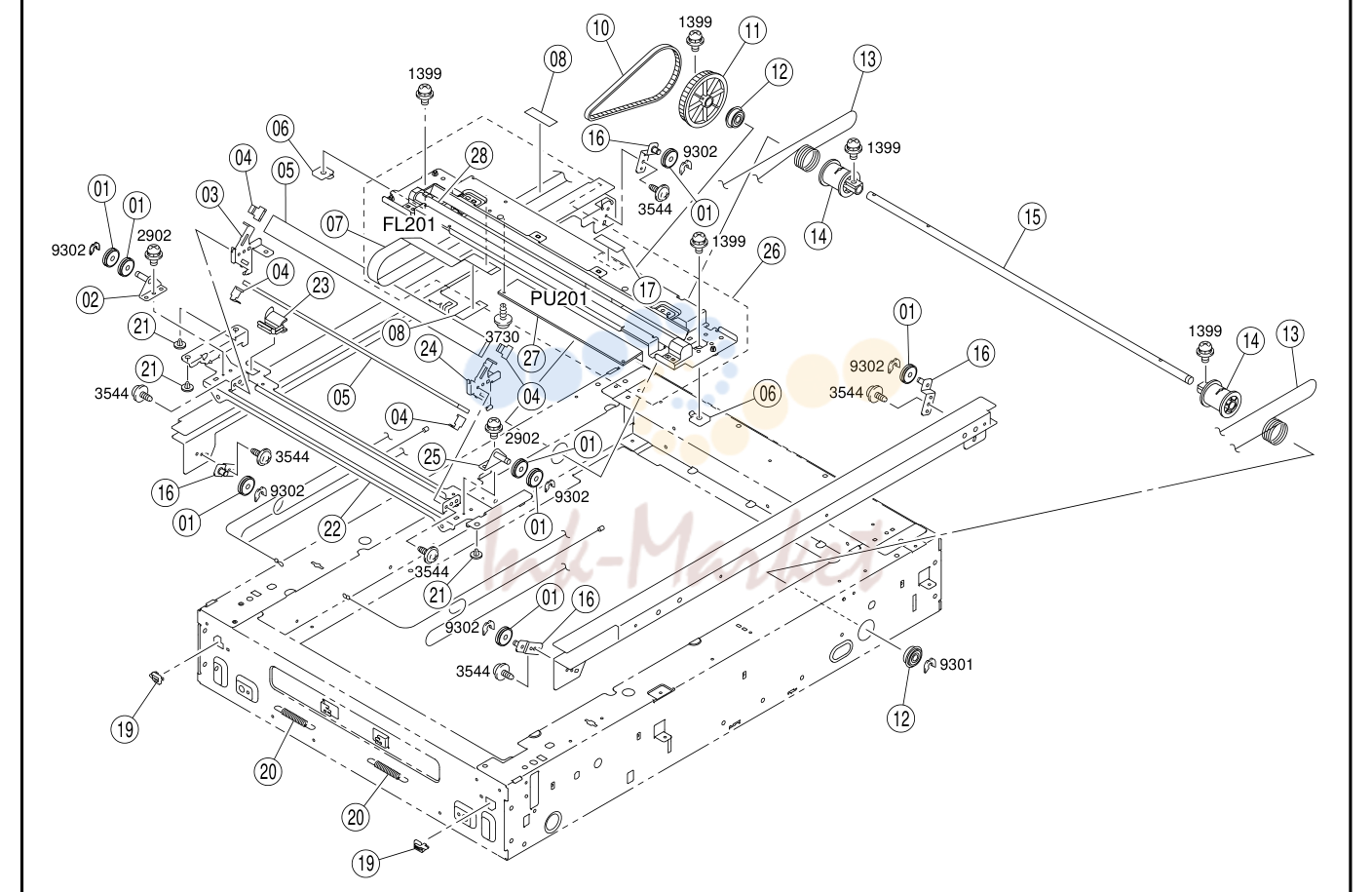

Сканер drive секция(b)
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4005-1464-01 запросить цену → | Pulley |
| 21 | 4002-1480-01 запросить цену → | Втулка |
| 02 | 4005-0203-01 запросить цену → | Кронштейн в сборе |
| 22 | 4581-1421-01 запросить цену → | Ns рама |
| 03 | 4581-1428-01 запросить цену → | Ns hold пластина |
| 23 | 4581-1429-01 запросить цену → | Направляющая |
| 04 | 4002-1423-01 запросить цену → | Держатель |
| 24 | 4581-1427-01 запросить цену → | Ns hold пластина |
| 05 | 4002-1422-02 запросить цену → | Mirror |
| 25 | 4036-1425-01 запросить цену → | Кронштейн |
| 06 | 4581-3806-01 запросить цену → | Set пластина |
| 26 | 4036-0902-01 запросить цену → | First slider в сборе rp |
| 07 | 4036-6859-01 запросить цену → | Ns wire жгут в сборе |
| 27 | 9325-4300-12 запросить цену → | Invertor inverter (pu201) |
| 08 | 4036-3075-01 запросить цену → | Tape |
| 28 | 9351-3300-11 запросить цену → | Fluorescent lamp exposure (fl201) |
| 10 | 4036-1454-01 запросить цену → | Timing ремень l=236 |
| 11 | 4036-1453-01 запросить цену → | Pulley z=96 |
| 12 | 4002-1456-01 запросить цену → | Ball bearing |
| 13 | 4036-1451-02 запросить цену → | Wire |
| 14 | 4581-1452-01 запросить цену → | Pulley |
| 15 | 4581-1455-01 запросить цену → | Ns вал |
| 16 | 4005-0201-01 запросить цену → | Кронштейн в сборе |
| 17 | 1129-7303-01 запросить цену → | Label hi-vol caution |
| 19 | 1139-1612-01 запросить цену → | Направляющая |
| 20 | 4581-1640-02 запросить цену → | Пружина |

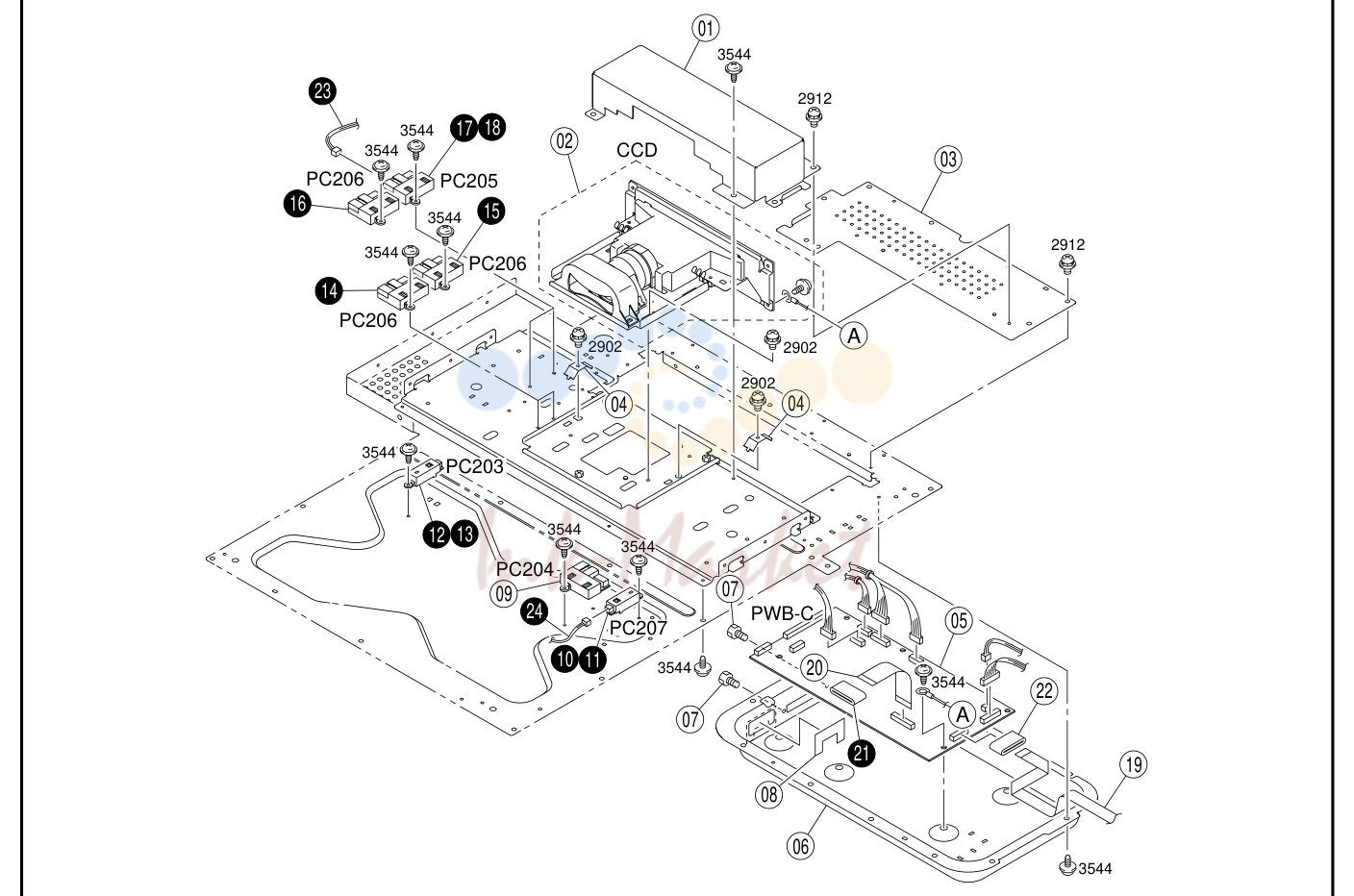

Оптический блок (сканер)
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1582-01 запросить цену → | Ns крышка |
| 02 | 4036-0903-01 запросить цену → | Ccd узел |
| 03 | 4036-1366-01 запросить цену → | Ns крышка |
| 04 | 4581-1579-01 запросить цену → | Ns пластина пружина |
| 05 | 4036-0113-03 запросить цену → | Плата в сборе image (плата-c) rp |
| 06 | 4036-1374-02 запросить цену → | Ns пластина |
| 07 | 4581-2269-02 запросить цену → | Shoulder screw |
| 08 | 4036-1633-01 запросить цену → | Уплотнитель |
| 09 | 9335-1300-41 запросить цену → | Solid state выключатель fd2 (pc204) |
| 19 | 4036-6858-01 запросить цену → | Wire жгут в сборе |
| 20 | 4036-6857-01 запросить цену → | Wire жгут в сборе |
| 22 | 9326-1001-11 запросить цену → | Ferrite core |
| 10 | 9335-1300-31 запросить цену → | Solid state выключатель cd2 (pc207) |
| 11 | 9335-1300-31 запросить цену → | Solid state выключатель op cd2 (pc207) |
| 12 | 9335-1300-31 запросить цену → | Solid state выключатель fd1 (pc203) |
| 13 | 9335-1300-31 запросить цену → | Solid state выключатель op fd1 (pc203) |
| 14 | 9335-1300-41 запросить цену → | Solid state выключатель cd1 (pc206) |
| 15 | 9335-1300-41 запросить цену → | Solid state выключатель cd1 (pc206) |
| 16 | 9335-1300-41 запросить цену → | Solid state выключатель cd1 (pc206) |
| 17 | 9335-1300-41 запросить цену → | Solid state выключатель fd3 (pc205) |
| 18 | 9335-1300-41 запросить цену → | Solid state выключатель op fd3 (pc205) |
| 21 | 9326-1001-11 запросить цену → | Ferrite core |
| 23 | 4036-6855-01 запросить цену → | Wire жгут в сборе op fd3 for pc205 |
| 24 | 4036-6856-02 запросить цену → | Wire жгут в сборе op cd2 for pc207 |

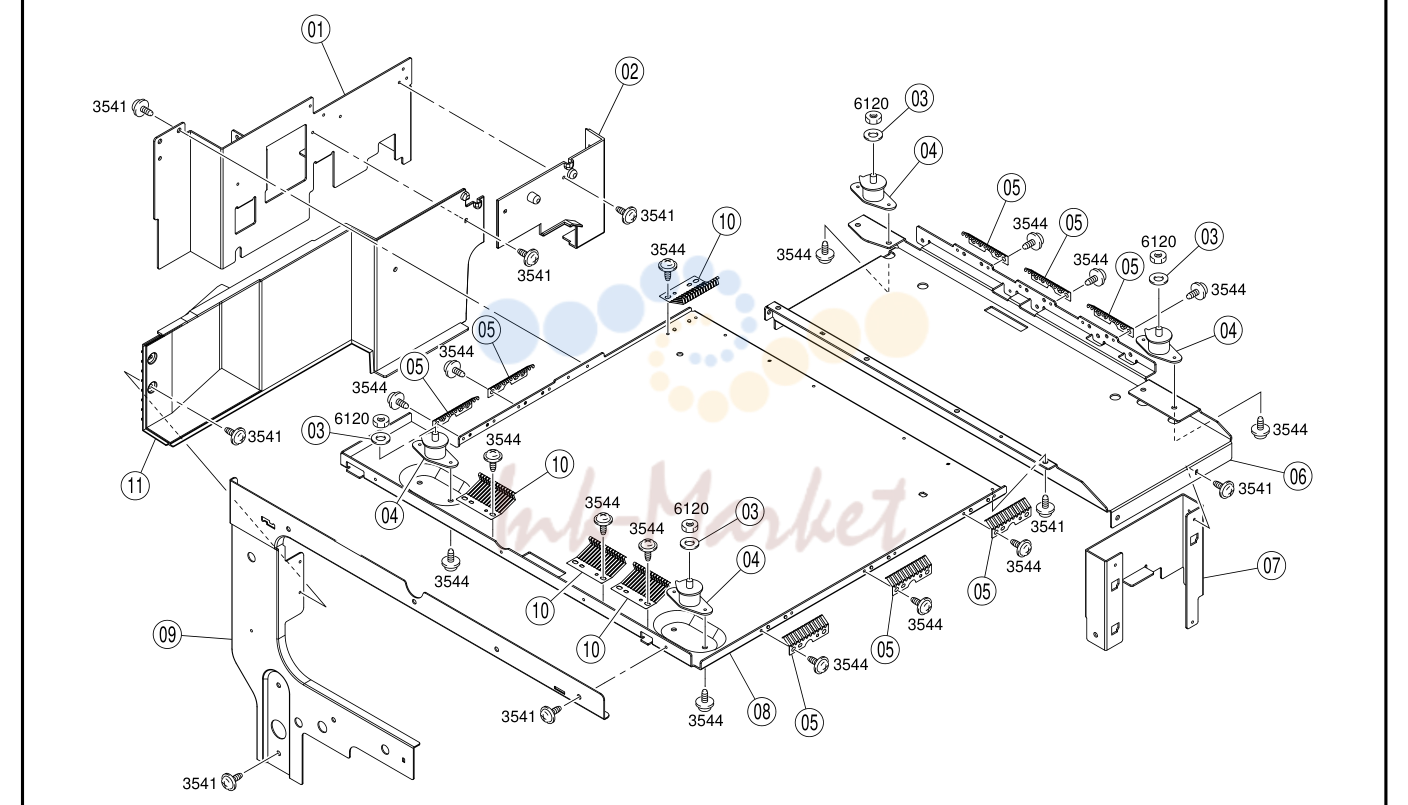

Ir рама
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1501-02 запросить цену → | Ns hold пластина |
| 02 | 4036-1403-01 запросить цену → | Крышка |
| 03 | 4036-1506-01 запросить цену → | Spacer |
| 04 | 4036-1505-02 запросить цену → | Cushion |
| 05 | 4036-1509-01 запросить цену → | Ns пластина пружина |
| 06 | 4036-1503-02 запросить цену → | Ns hold пластина |
| 07 | 4036-1500-01 запросить цену → | Ns hold пластина |
| 08 | 4036-1504-02 запросить цену → | Ns hold пластина |
| 09 | 4036-1502-01 запросить цену → | Ns hold пластина |
| 10 | 4002-1591-01 запросить цену → | Ns earth ground |
| 11 | 4036-1406-02 запросить цену → | Крышка |
Main рама
| № | Артикул | Наименование |
|---|---|---|
| 01 | 1200-5211-05 запросить цену → | Вал |
| 02 | 1200-2105-05 запросить цену → | Collar |
| 03 | 4004-2025-01 запросить цену → | Ns handle |
| 04 | 4004-2026-01 запросить цену → | Ns пластина пружина |
| 05 | 4036-2023-01 запросить цену → | Ns кронштейн |
| 06 | 4036-2204-02 запросить цену → | Ns кронштейн |
| 07 | 0996-3055-01 запросить цену → | Rubber foot |

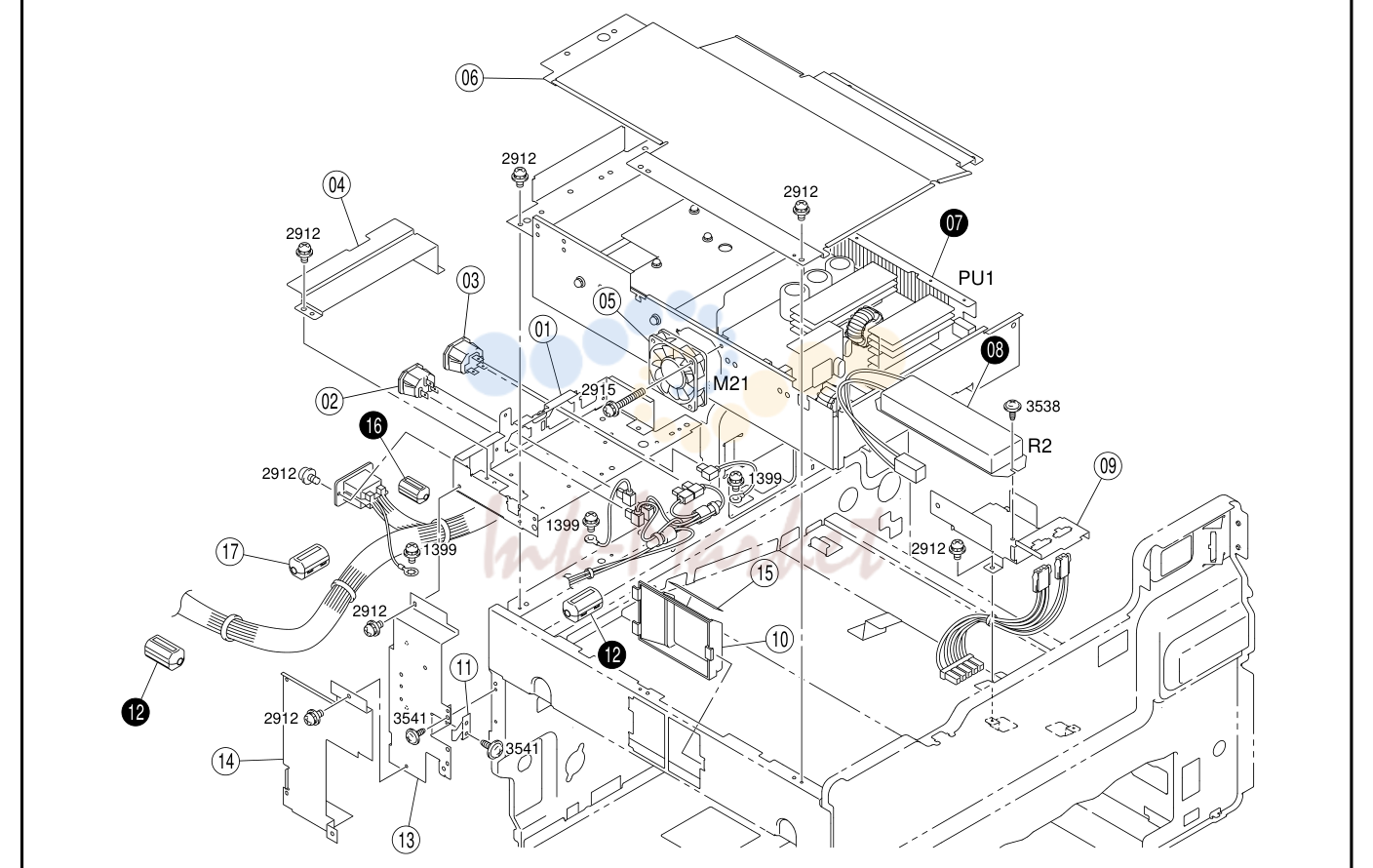

Electrical components(a)
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-2231-01 запросить цену → | Ns кронштейн |
| 02 | 9383-2510-21 запросить цену → | Держатель ac-inlet |
| 03 | 9383-5000-11 запросить цену → | Jack outlet |
| 04 | 4036-2208-01 запросить цену → | Ns shield |
| 05 | 9313-1000-61 запросить цену → | Вентилятор мотор pu cool (m21) |
| 06 | 4036-2211-01 запросить цену → | Ns shield |
| 09 | 4036-2216-02 запросить цену → | Ns кронштейн |
| 10 | 4004-2257-01 запросить цену → | Ns воздуховод |
| 11 | 4004-1069-02 запросить цену → | Ns пластина пружина |
| 13 | 4036-2205-01 запросить цену → | Ns кронштейн |
| 14 | 4036-2256-02 запросить цену → | Ns shield |
| 15 | 4004-2258-01 запросить цену → | Ns уплотнитель |
| 17 | 9326-1810-21 запросить цену → | Ferrite core |
| 07 | 4036-6203-02 запросить цену → | Power supply dc p.s. (pu1) |
| 07 | 4036-6204-02 запросить цену → | Power supply dc p.s. (pu1) |
| 08 | 9450-1806-01 запросить цену → | Resistor flicker (r2) |
| 12 | 9326-1810-21 запросить цену → | Ferrite core |
| 16 | 9326-1200-61 запросить цену → | Ferrite core |
Left side door
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4134-3579-03 запросить цену → | Shoulder screw |
| 19 | 4036-1010-02 запросить цену → | Ns reinforce пластина |
| 02 | 4036-1039-01 запросить цену → | Stopper |
| 20 | 4036-1005-03 запросить цену → | Крышка |
| 03 | 4036-1013-01 запросить цену → | Handle |
| 21 | 4036-1011-01 запросить цену → | Label mask |
| 04 | 4025-1019-01 запросить цену → | Ns cushion |
| 22 | 4036-1042-01 запросить цену → | Pin |
| 05 | 4004-1014-01 запросить цену → | Pressure пружина |
| 23 | 4036-1015-01 запросить цену → | Ns кронштейн |
| 06 | 4025-1012-01 запросить цену → | Ns пластина пружина |
| 24 | 4036-1040-01 запросить цену → | Pin |
| 07 | 4004-1066-03 запросить цену → | Ns пластина пружина |
| 08 | 4004-1012-02 запросить цену → | Ns пластина пружина |
| 09 | 4036-7303-01 запросить цену → | Label тонер b. replace |
| 10 | 4004-2255-02 запросить цену → | Кронштейн |
| 11 | 9331-2200-21 запросить цену → | Micro-выключатель lft-door (sw3) |
| 12 | 4004-2239-03 запросить цену → | Torsion пружина |
| 13 | 4036-2257-01 запросить цену → | Shoulder screw |
| 14 | 4004-2254-01 запросить цену → | Ns пластина пружина |
| 15 | 4036-2024-01 запросить цену → | Handle |
| 16 | 4036-2101-02 запросить цену → | Ns rail lft |
| 17 | 4004-1072-01 запросить цену → | Ns кронштейн |
| 18 | 4004-1067-02 запросить цену → | Ns пластина пружина |

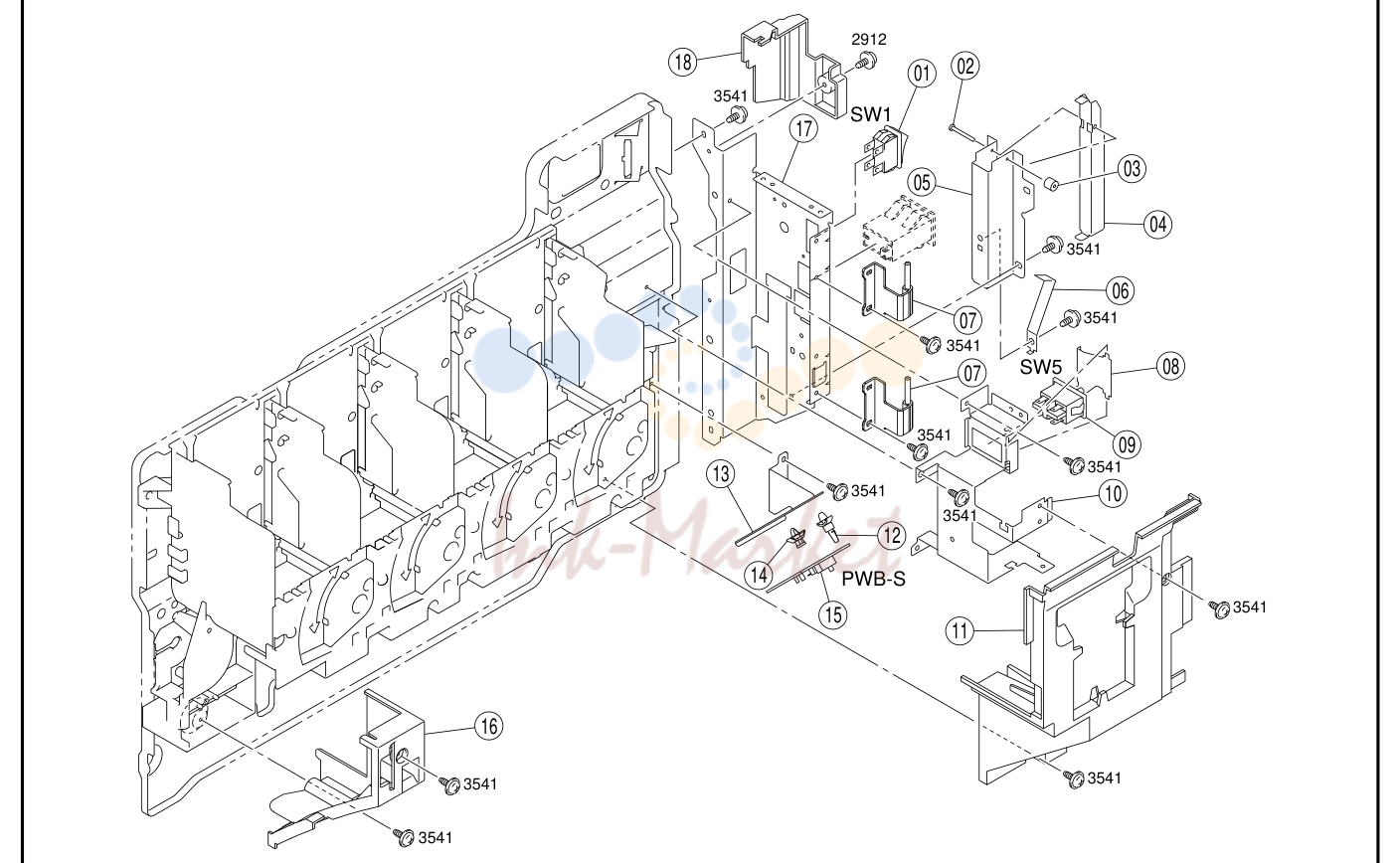

Main выключатель секция
| № | Артикул | Наименование |
|---|---|---|
| 01 | 0990-6304-02 запросить цену → | Выключатель main (sw1) |
| 02 | 1200-5211-05 запросить цену → | Вал |
| 03 | 1200-2105-05 запросить цену → | Collar |
| 04 | 4004-2025-01 запросить цену → | Ns handle |
| 05 | 4004-2021-03 запросить цену → | Ns кронштейн |
| 06 | 4004-2026-01 запросить цену → | Ns пластина пружина |
| 07 | 4036-1025-02 запросить цену → | Hinge |
| 08 | 4036-2245-01 запросить цену → | Ns рычаг |
| 09 | 9332-1710-41 запросить цену → | Выключатель печь (закрепление) doo (sw5) |
| 10 | 4036-2214-01 запросить цену → | Ns кронштейн |
| 11 | 4036-1051-01 запросить цену → | Крышка |
| 12 | 9384-1900-56 запросить цену → | Плата support 6.35h |
| 13 | 4025-2276-01 запросить цену → | Ns кронштейн |
| 14 | 9384-1621-21 запросить цену → | Плата support 6.4h |
| 15 | 1155-0117-01 запросить цену → | Pw плата-s tech.repa(плата-s) |
| 16 | 4036-1054-01 запросить цену → | Крышка |
| 17 | 4036-2212-01 запросить цену → | Ns кронштейн |
| 18 | 4036-1052-03 запросить цену → | Крышка |
Paper select выключатель & led lock
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-4901-01 запросить цену → | Направляющая |
| 20 | 4004-1823-01 запросить цену → | Держатель |
| 02 | 4036-2311-01 запросить цену → | Pin |
| 21 | 4036-1821-01 запросить цену → | Рычаг |
| 03 | 4036-4551-01 запросить цену → | Contact |
| 22 | 4004-1838-02 запросить цену → | Torsion пружина |
| 04 | 4036-1847-02 запросить цену → | Label iu rail lft |
| 23 | 4004-1836-02 запросить цену → | Уплотнитель |
| 05 | 4036-1846-01 запросить цену → | Label iu rail rt |
| 24 | 4004-1842-01 запросить цену → | Cushion |
| 06 | 4036-1845-02 запросить цену → | Ns направляющая пластина |
| 25 | 4004-1829-02 запросить цену → | Cushion |
| 07 | 4036-2007-01 запросить цену → | Pin |
| 26 | 4004-1826-03 запросить цену → | Pawl |
| 08 | 4036-3071-01 запросить цену → | Ns кронштейн |
| 27 | 4004-1805-01 запросить цену → | Ns вал |
| 09 | 4036-3075-01 запросить цену → | Tape |
| 28 | 4036-1837-01 запросить цену → | Крышка |
| 10 | 4128-0105-01 запросить цену → | Плата в сборе p.detect (плата-s) |
| 29 | 4004-1071-01 запросить цену → | Ns пластина пружина |
| 11 | 4108-3079-01 запросить цену → | Держатель |
| 12 | 4004-3073-02 запросить цену → | Knob |
| 14 | 4004-1822-01 запросить цену → | Ns вал |
| 15 | 4004-1834-02 запросить цену → | Уплотнитель |
| 16 | 4004-1833-03 запросить цену → | Уплотнитель |
| 17 | 4004-1835-02 запросить цену → | Уплотнитель |
| 18 | 4004-1831-01 запросить цену → | Пластина |
| 19 | 4004-1832-01 запросить цену → | Torsion пружина |
| 13 | 4036-3072-02 запросить цену → | Крышка |
| 13 | 4036-3074-02 запросить цену → | Крышка |

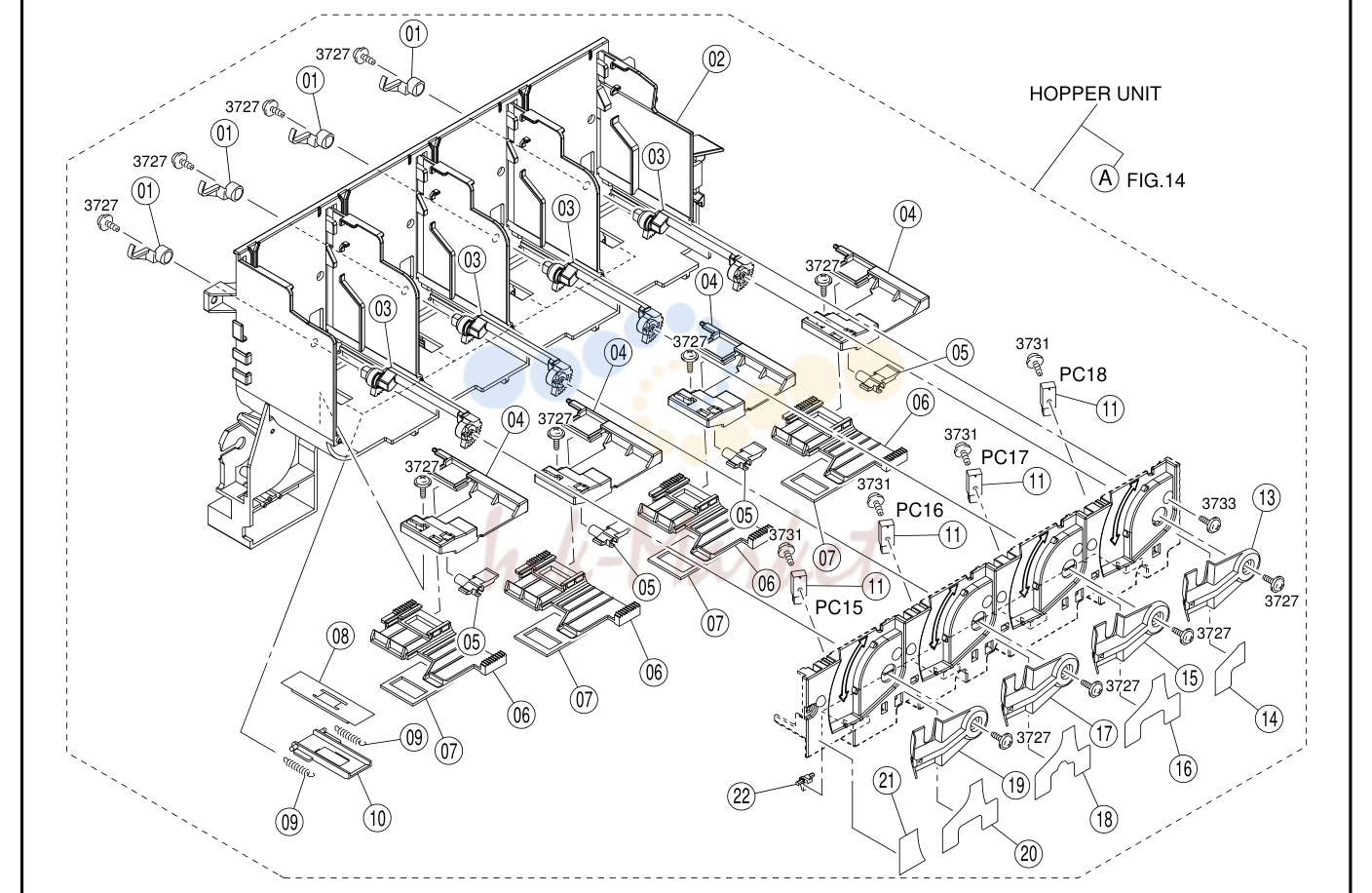

Бункер секция(a)
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4025-5442-02 запросить цену → | Ns рычаг |
| 20 | 4036-7316-01 запросить цену → | Label lock release y |
| 02 | 4036-5301-03 запросить цену → | Housing |
| 21 | 4036-7315-01 запросить цену → | Label lock release |
| 03 | 4036-5414-01 запросить цену → | Вал |
| 22 | 4036-5325-02 запросить цену → | Pawl |
| 04 | 4036-5413-01 запросить цену → | Направляющая |
| 05 | 4036-5419-01 запросить цену → | Рычаг |
| 06 | 4036-5411-01 запросить цену → | Shutter |
| 07 | 4025-5412-01 запросить цену → | Ns уплотнитель |
| 08 | 4036-5349-02 запросить цену → | Уплотнитель |
| 09 | 4036-5348-01 запросить цену → | Tension пружина |
| 10 | 4036-5347-01 запросить цену → | Shutter |
| 11 | 9335-1100-51 запросить цену → | Solid state выключатель near emp(pc15-18) |
| 13 | 4025-5422-01 запросить цену → | Рычаг |
| 14 | 4036-7319-01 запросить цену → | Label lock release k |
| 15 | 4025-5421-01 запросить цену → | Рычаг |
| 16 | 4036-7318-01 запросить цену → | Label lock release c |
| 17 | 4025-5420-01 запросить цену → | Рычаг |
| 18 | 4036-7317-02 запросить цену → | Label lock release m |
| 19 | 4025-5417-01 запросить цену → | Рычаг |

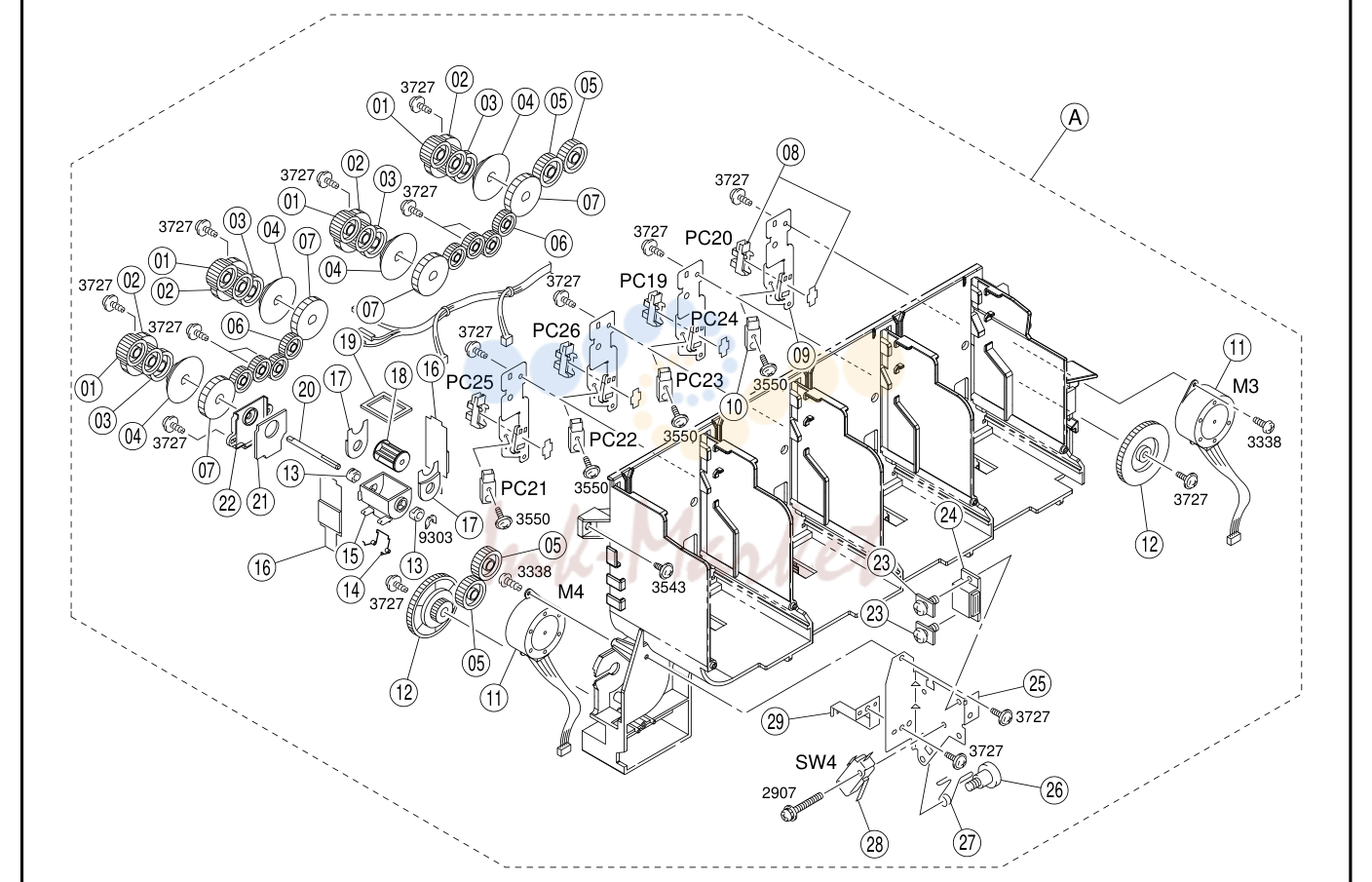

Бункер секция(b)
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4025-5363-01 запросить цену → | Ns шестерня z=16 |
| 19 | 4004-5337-01 запросить цену → | Ns уплотнитель |
| 02 | 4025-5365-01 запросить цену → | Ns шестерня z=14/28 |
| 20 | 4025-5333-01 запросить цену → | Ns вал |
| 03 | 4025-5362-01 запросить цену → | Ns шестерня z=14/22 |
| 21 | 4025-5307-01 запросить цену → | Ns уплотнитель |
| 04 | 4004-5354-01 запросить цену → | Ns шестерня z=19 |
| 22 | 4036-5302-01 запросить цену → | Крышка |
| 05 | 4025-5352-01 запросить цену → | Ns шестерня z=30 |
| 23 | 4036-1032-01 запросить цену → | Screw |
| 06 | 4004-5356-01 запросить цену → | Ns шестерня z=22 |
| 24 | 1500-2640-04 запросить цену → | Magnet catch |
| 07 | 4004-5353-02 запросить цену → | Ns шестерня z=40 |
| 25 | 4004-1017-01 запросить цену → | Ns кронштейн |
| 08 | 4002-0902-01 запросить цену → | Photo interrupter (pc19.20.25.26) |
| 26 | 4036-2257-01 запросить цену → | Shoulder screw |
| 09 | 4025-5441-02 запросить цену → | Ns кронштейн |
| 27 | 4004-1041-01 запросить цену → | Torsion пружина |
| 10 | 9335-1100-41 запросить цену → | Solid state выключатель near emp(pc21-24) |
| 28 | 9331-2200-21 запросить цену → | Micro-выключатель fnt-door (sw4) |
| 11 | 9314-1300-21 запросить цену → | Мотор тонер (m3.m4) |
| 29 | 4004-1030-01 запросить цену → | Ns contact |
| 12 | 4025-5351-01 запросить цену → | Шестерня z=14/104 |
| 13 | 4004-5339-01 запросить цену → | Ns втулка |
| 14 | 4025-5332-01 запросить цену → | Ns torsion пружина |
| 15 | 4025-5331-01 запросить цену → | Ns держатель |
| 16 | 4025-5335-01 запросить цену → | Ns уплотнитель |
| 17 | 1144-5336-02 запросить цену → | Sponge |
| 18 | 4004-5338-01 запросить цену → | Ns ролик |

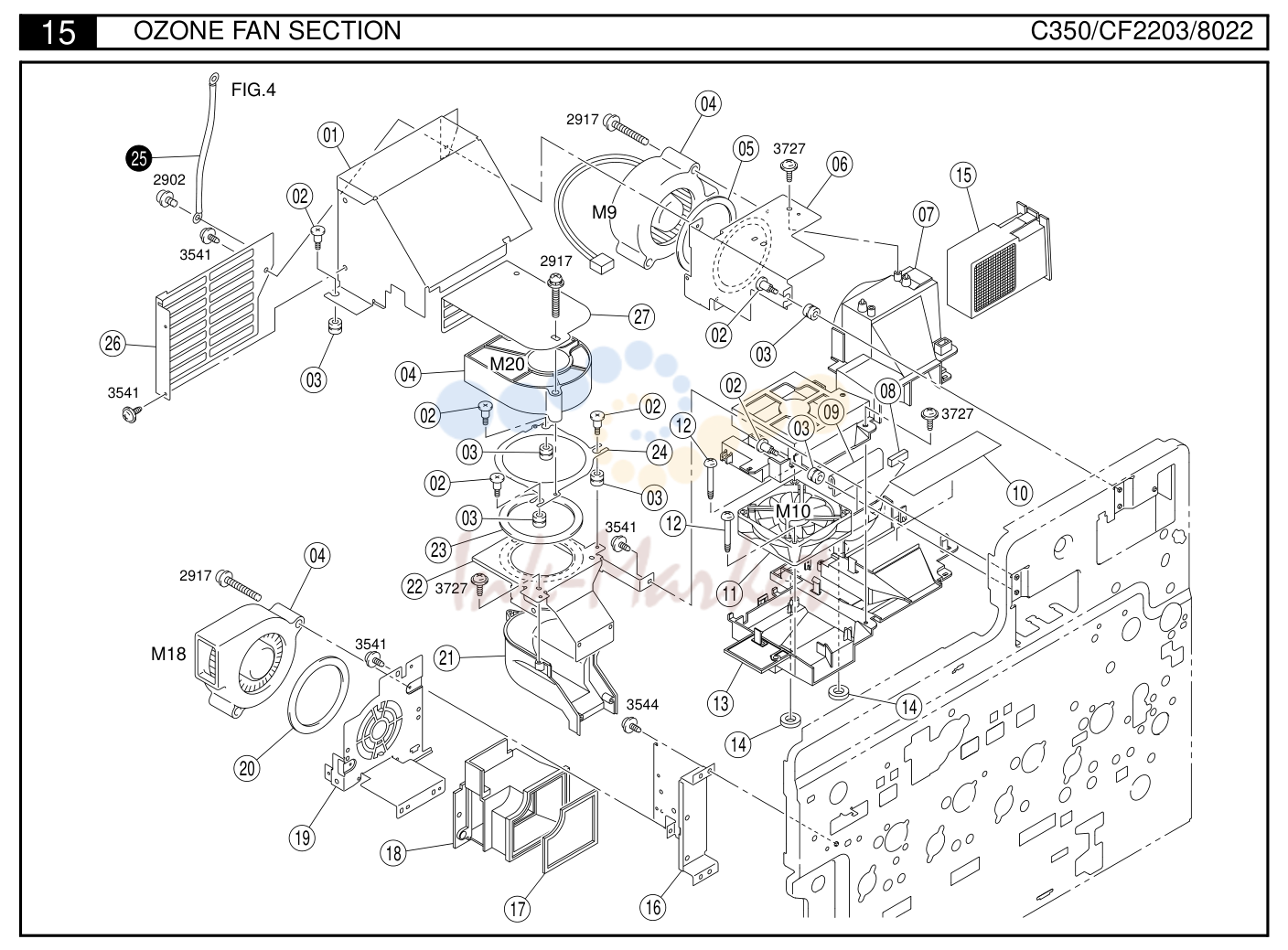

Ozone вентилятор секция
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-2463-02 запросить цену → | Ns кронштейн |
| 19 | 4036-2146-02 запросить цену → | Ns кронштейн |
| 02 | 4036-2487-01 запросить цену → | Shoulder screw |
| 20 | 4004-2148-01 запросить цену → | Уплотнитель |
| 03 | 4025-2294-01 запросить цену → | Ns втулка |
| 21 | 4036-2483-01 запросить цену → | Воздуховод |
| 04 | 9313-1000-72 запросить цену → | Вентилятор мотор ozon (m9.m18.m20) |
| 22 | 4036-2484-01 запросить цену → | Ns кронштейн |
| 05 | 4025-2465-01 запросить цену → | Уплотнитель |
| 23 | 4036-2485-01 запросить цену → | Уплотнитель |
| 06 | 4036-2459-01 запросить цену → | Ns кронштейн |
| 24 | 4036-2486-01 запросить цену → | Ns кронштейн |
| 07 | 4025-2452-03 запросить цену → | Ns воздуховод |
| 26 | 4036-2489-01 запросить цену → | Ns reinforce пластина |
| 08 | 4036-2490-01 запросить цену → | Cushion |
| 27 | 4036-2488-01 запросить цену → | Ns крышка |
| 09 | 4025-2466-01 запросить цену → | Уплотнитель |
| 10 | 4025-2458-01 запросить цену → | Уплотнитель |
| 11 | 9313-1300-12 запросить цену → | Вентилятор мотор печь (закрепление) cool (m10) |
| 12 | 4120-4614-01 запросить цену → | Screw |
| 13 | 4025-2453-04 запросить цену → | Ns воздуховод |
| 14 | 4025-2468-01 запросить цену → | Уплотнитель |
| 15 | 4053-0151-01 запросить цену → | Держатель в сборе deodorize filte rp |
| 16 | 4004-2230-03 запросить цену → | Ns кронштейн |
| 17 | 4004-2142-01 запросить цену → | Уплотнитель |
| 18 | 4004-2141-01 запросить цену → | Ns воздуховод |
| 25 | 9381-2400-31 запросить цену → | Ns shield wire |
Pc drive секция
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-2238-01 запросить цену → | Направляющая |
| 19 | 9384-1621-21 запросить цену → | Плата support 6.4h |
| 02 | 4036-6201-02 запросить цену → | Hv transformer image. барабан (hv1) |
| 20 | 4036-2595-01 запросить цену → | Держатель |
| 03 | 9384-1900-55 запросить цену → | Плата support 9.53h |
| 21 | 9314-2300-31 запросить цену → | Мотор clean brush(m22) |
| 04 | 4036-2210-01 запросить цену → | Ns кронштейн |
| 22 | 4004-2253-02 запросить цену → | Ns insulating member |
| 05 | 4036-2482-01 запросить цену → | Уплотнитель |
| 23 | 4004-2209-05 запросить цену → | Ns кронштейн |
| 06 | 4036-2481-01 запросить цену → | Воздуховод |
| 24 | 4036-6202-02 запросить цену → | Hv transformer develop (hv2) |
| 07 | 4036-2480-01 запросить цену → | Уплотнитель |
| 08 | 4036-2215-01 запросить цену → | Направляющая |
| 09 | 4004-0207-01 запросить цену → | Ns кронштейн в сборе |
| 10 | 4004-0903-01 запросить цену → | Photo interrupter 1st image (pc12) |
| 11 | 9314-1100-71 запросить цену → | Мотор 1st image (m11) |
| 12 | 4004-4533-01 запросить цену → | Шестерня z=18/62 |
| 13 | 4004-4532-01 запросить цену → | Шестерня z=18/38 |
| 14 | 4036-2599-01 запросить цену → | Pin |
| 15 | 4036-2596-01 запросить цену → | Ns кронштейн |
| 16 | 4004-2582-01 запросить цену → | Tension пружина |
| 17 | 4036-2597-01 запросить цену → | Шестерня z=32 |
| 18 | 4036-2598-01 запросить цену → | Ring |
Полный список запчастей доступен по запросу.
комментарии
