Konica Minolta bizhub C35 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Adf & ir секция (P1)
- Внешние детали (P2)
- Power supply секция (P3)
- Тонер bottle drive секция (P4)
- Перенос ремень узел (P5)
- Перенос направляющая секция (P6)
- High voltage секция (P7)
- Print head секция (P8)
- Cassette секция (P9)
- Vertical conveyance секция (P10)
- Vertical conveyance секция (P11)

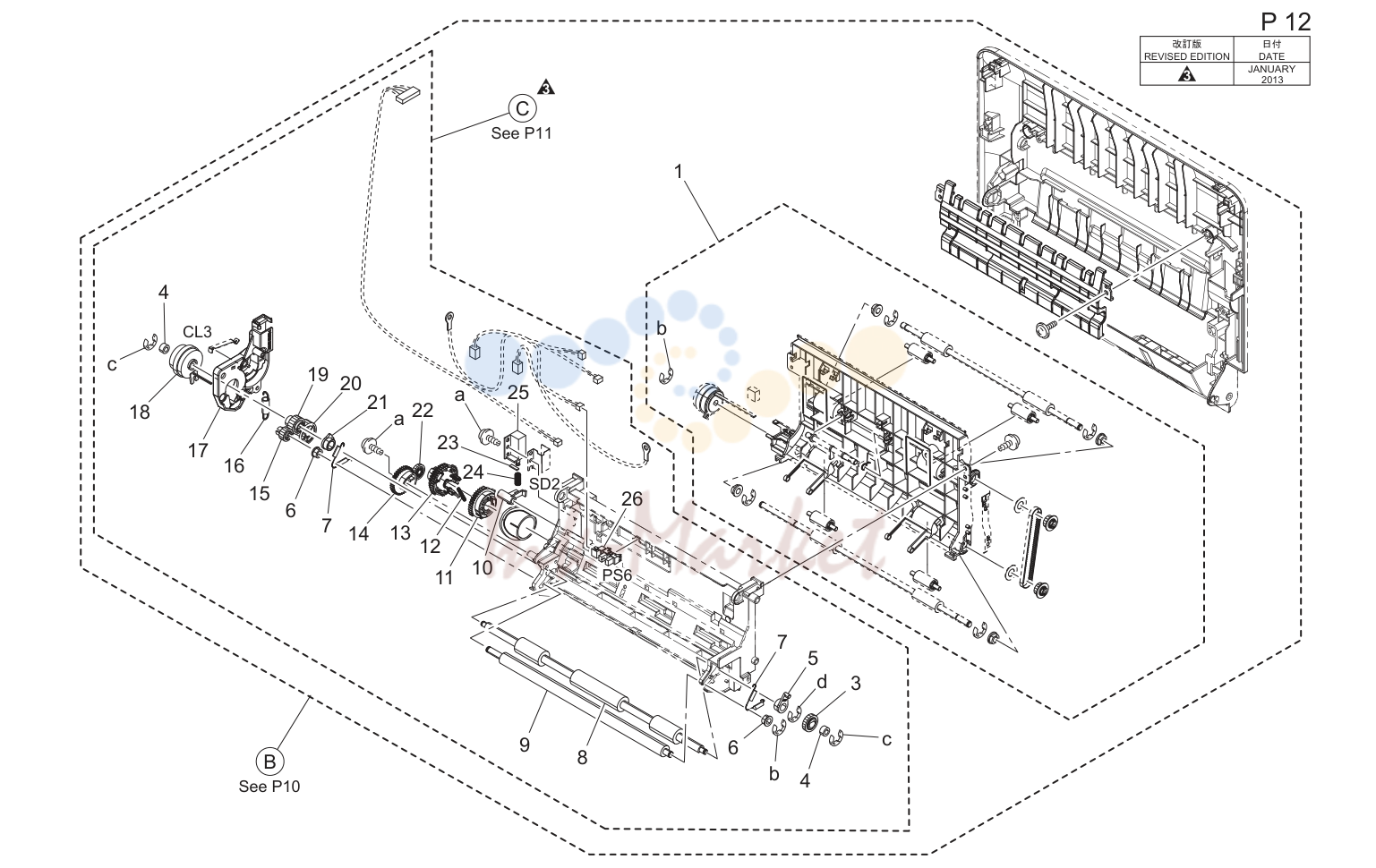

- Vertical conveyance секция (P12)
- Dup reverse drive секция (P13)

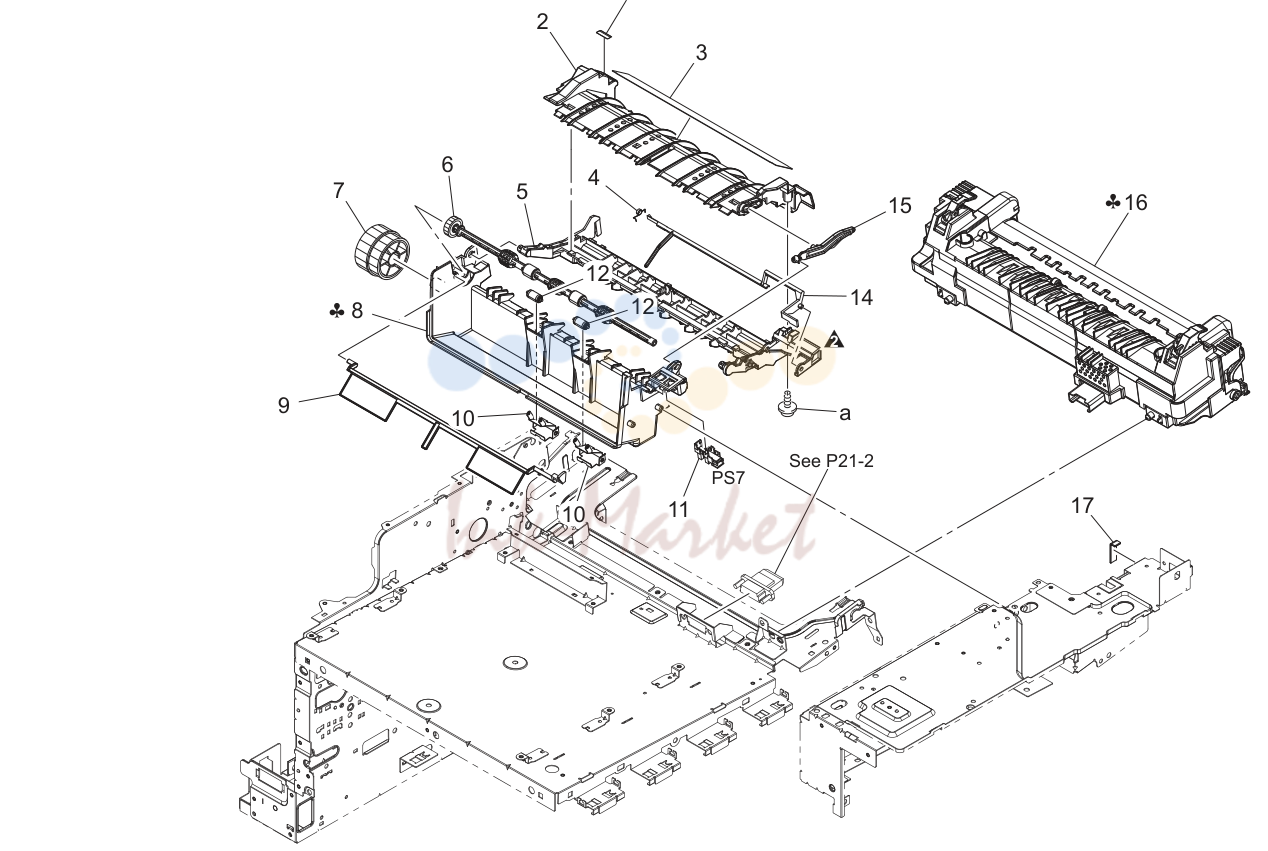

- Печь (закрепление) секция (P14)

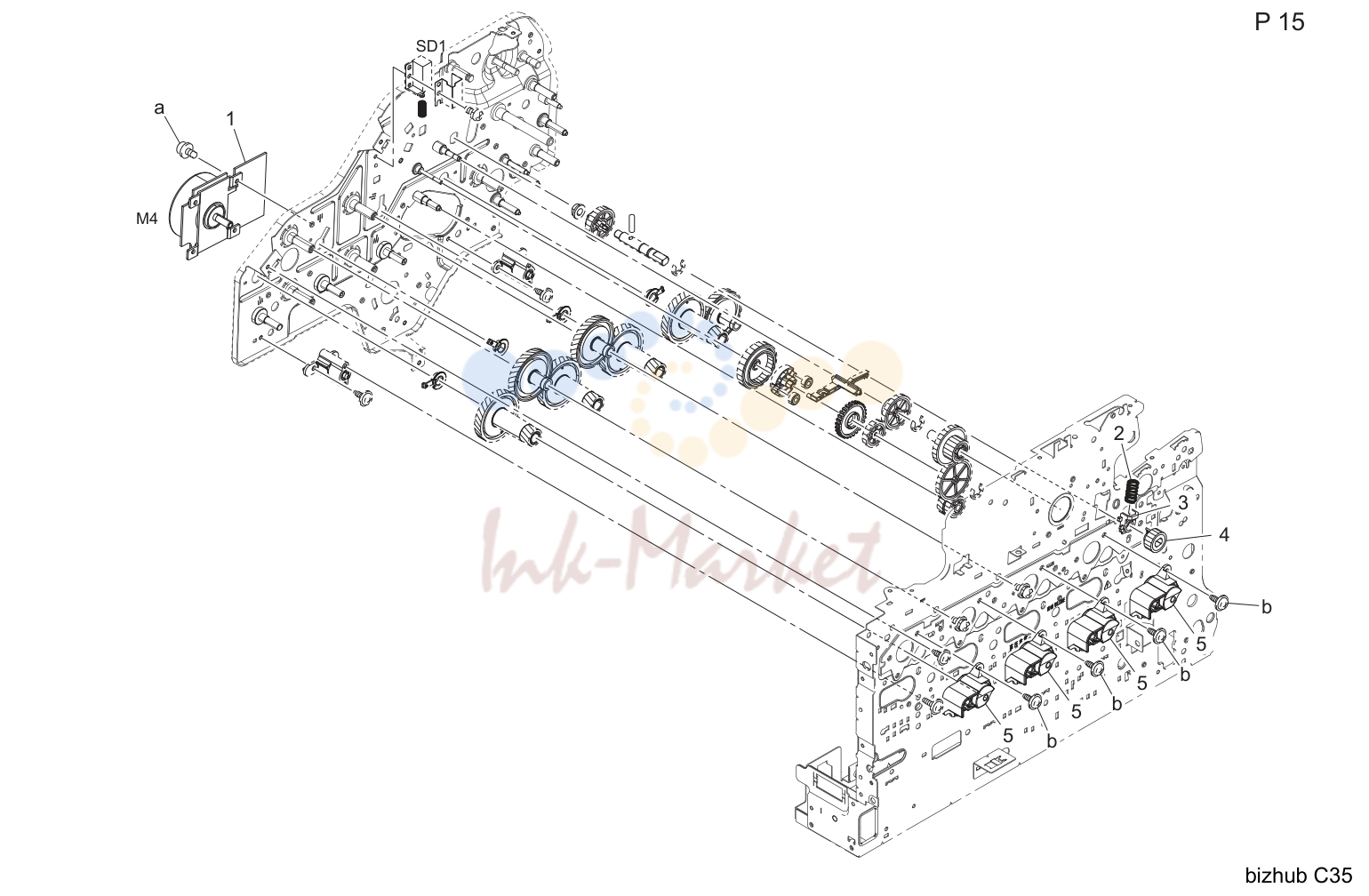

- Main drive секция (P15)

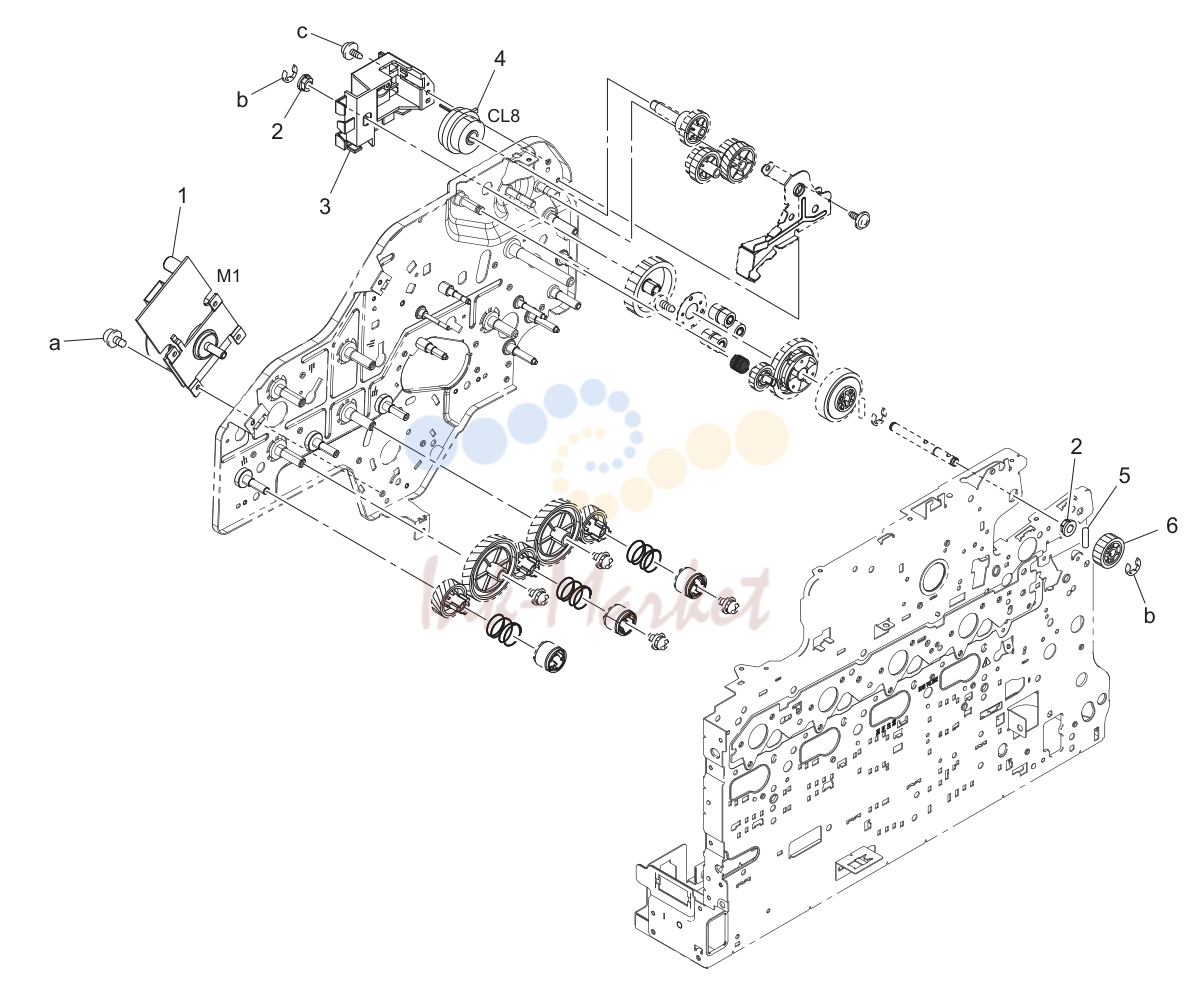

- Main drive секция (P16)

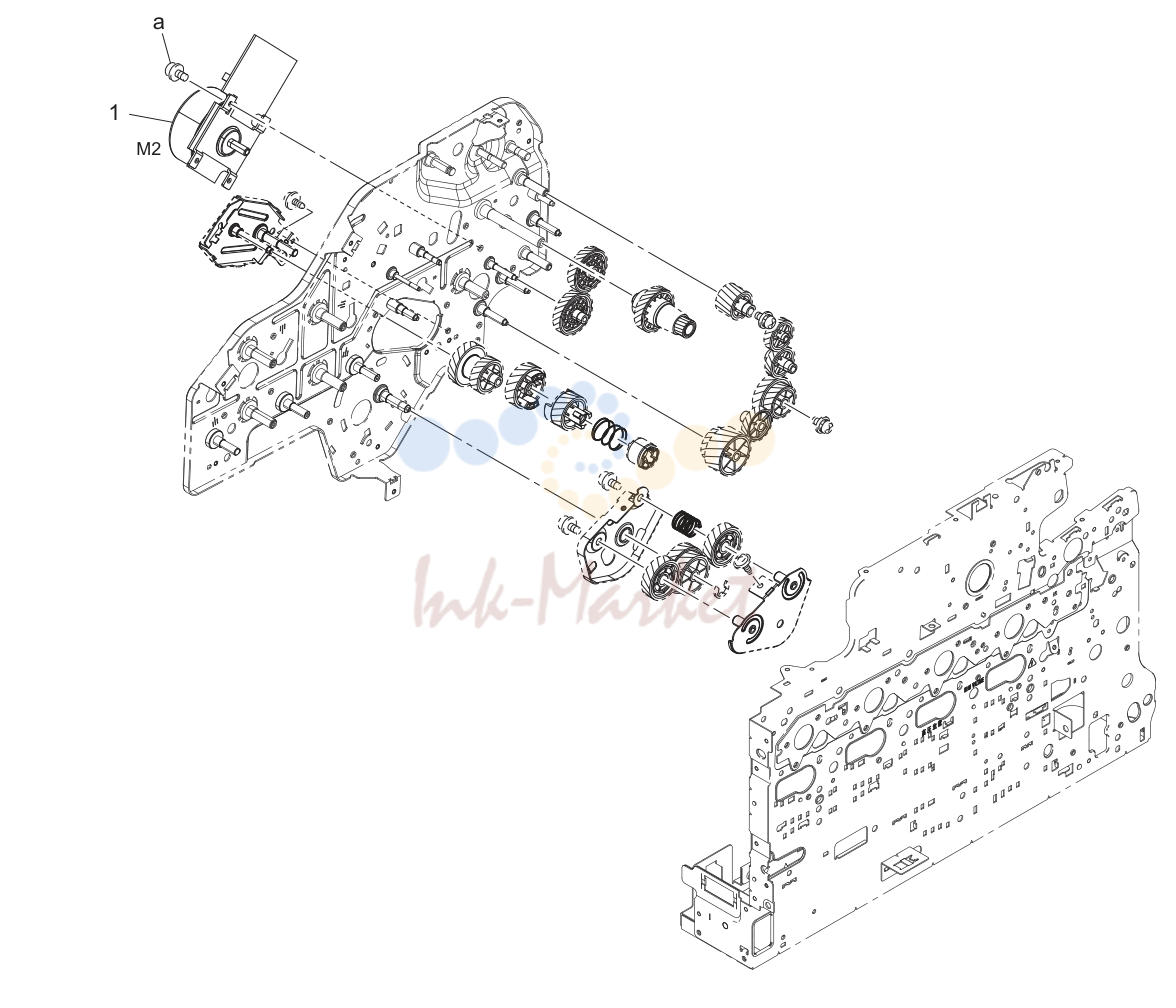

- Main drive секция (P17)

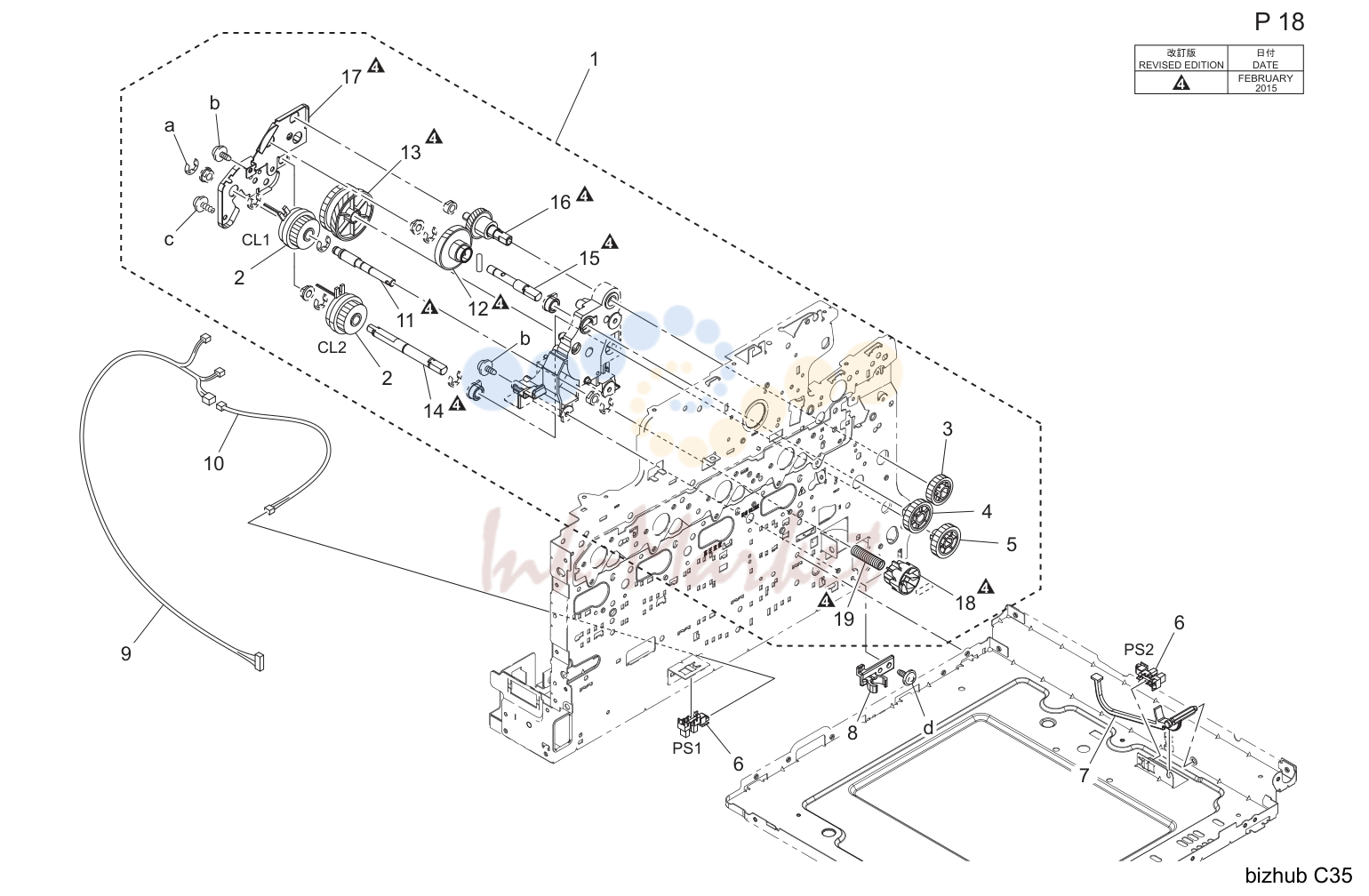

- Подача бумаги drive секция (P18)
- Electrical components (P19)

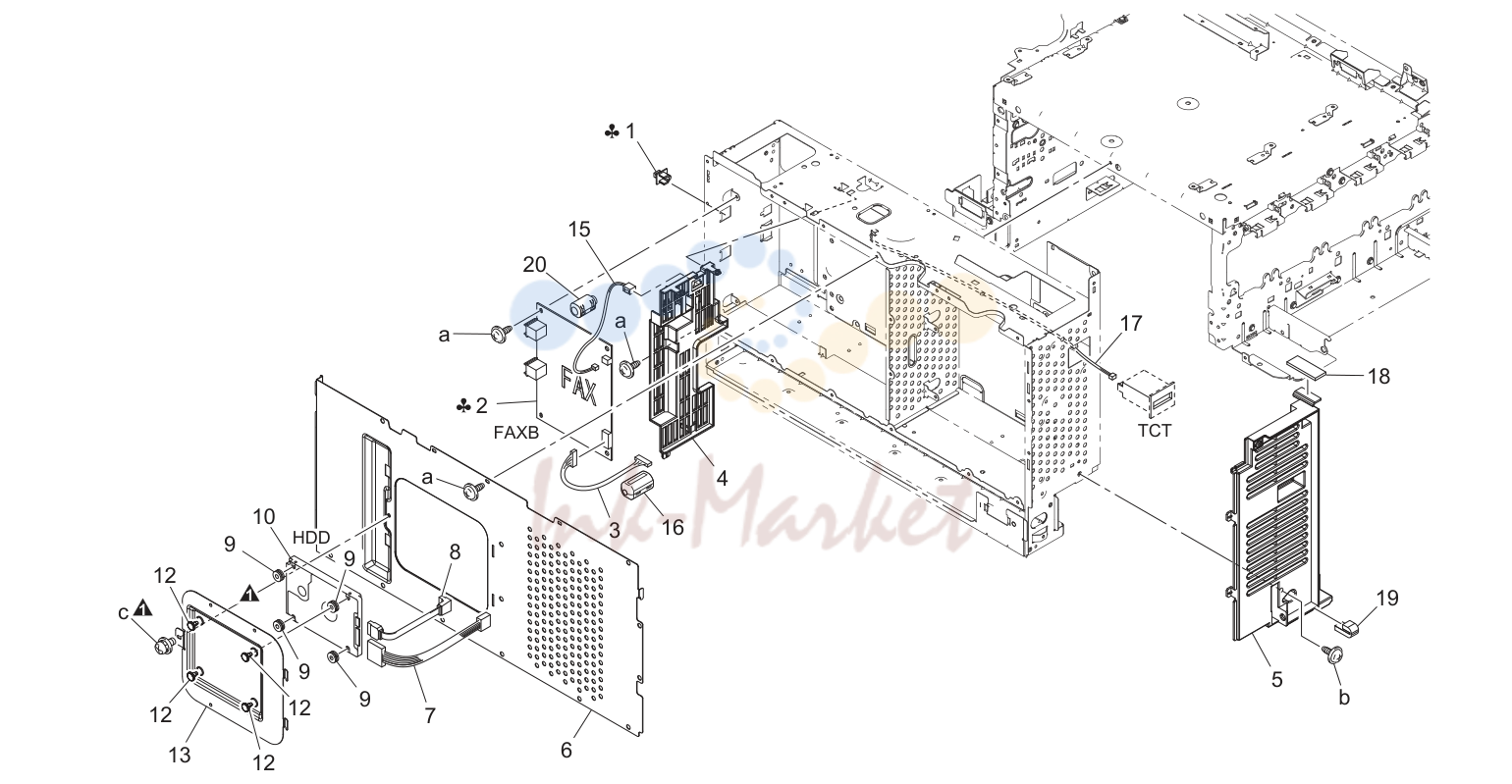

- Electrical components (P20)

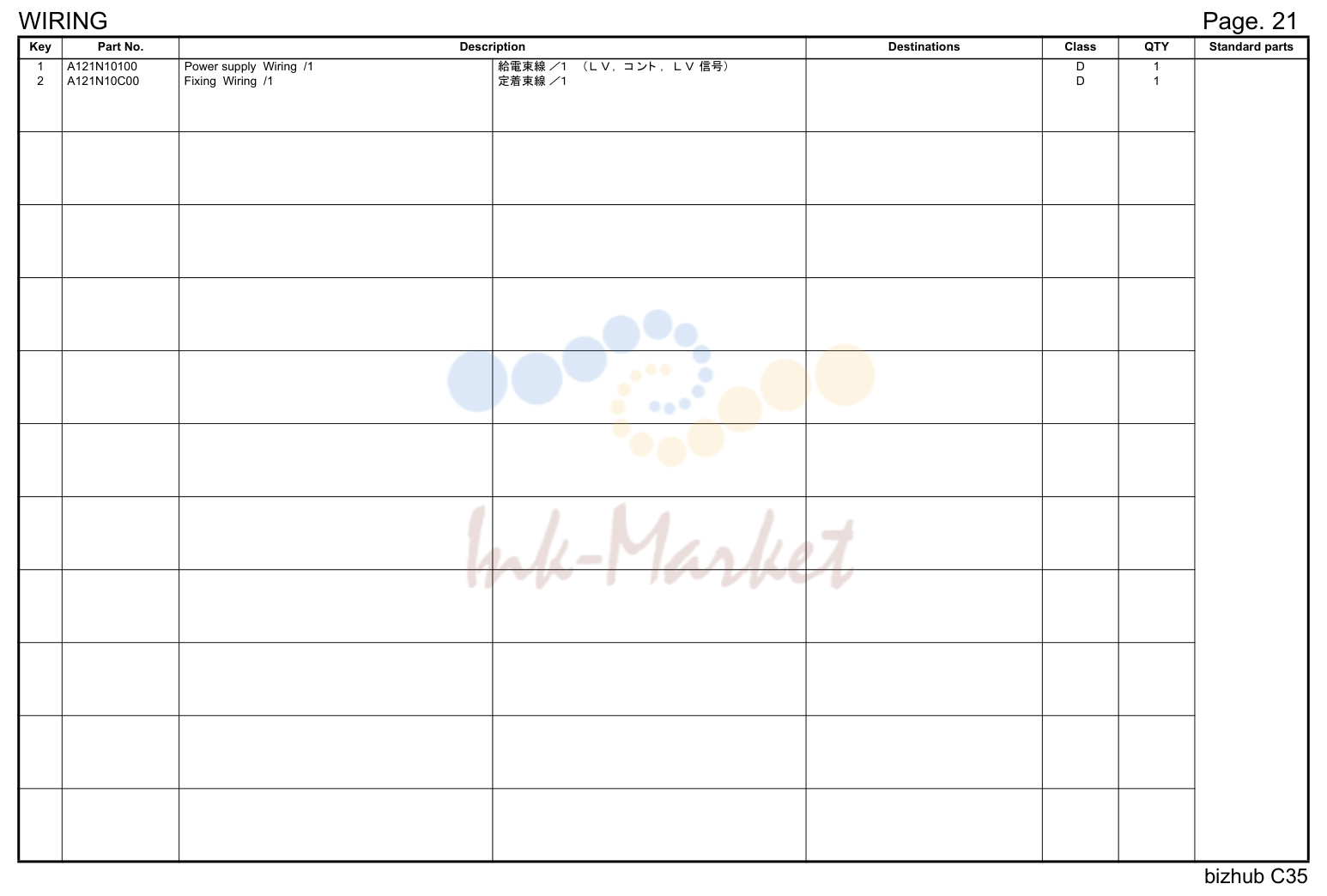

- Wiring
- Wiring

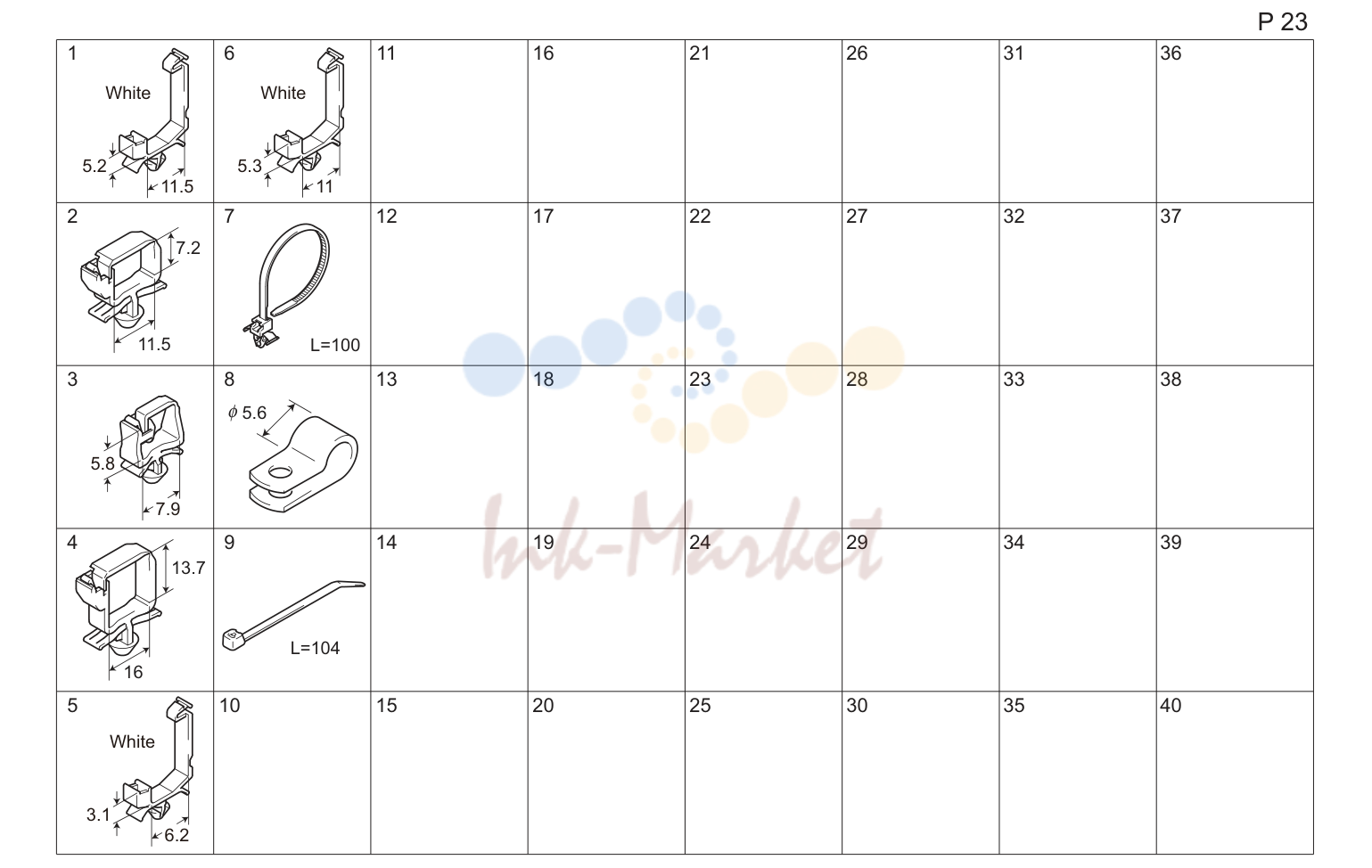

- Wiring accessories and jigs

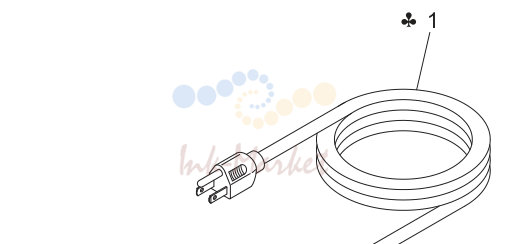

- Accessory детали (P24)

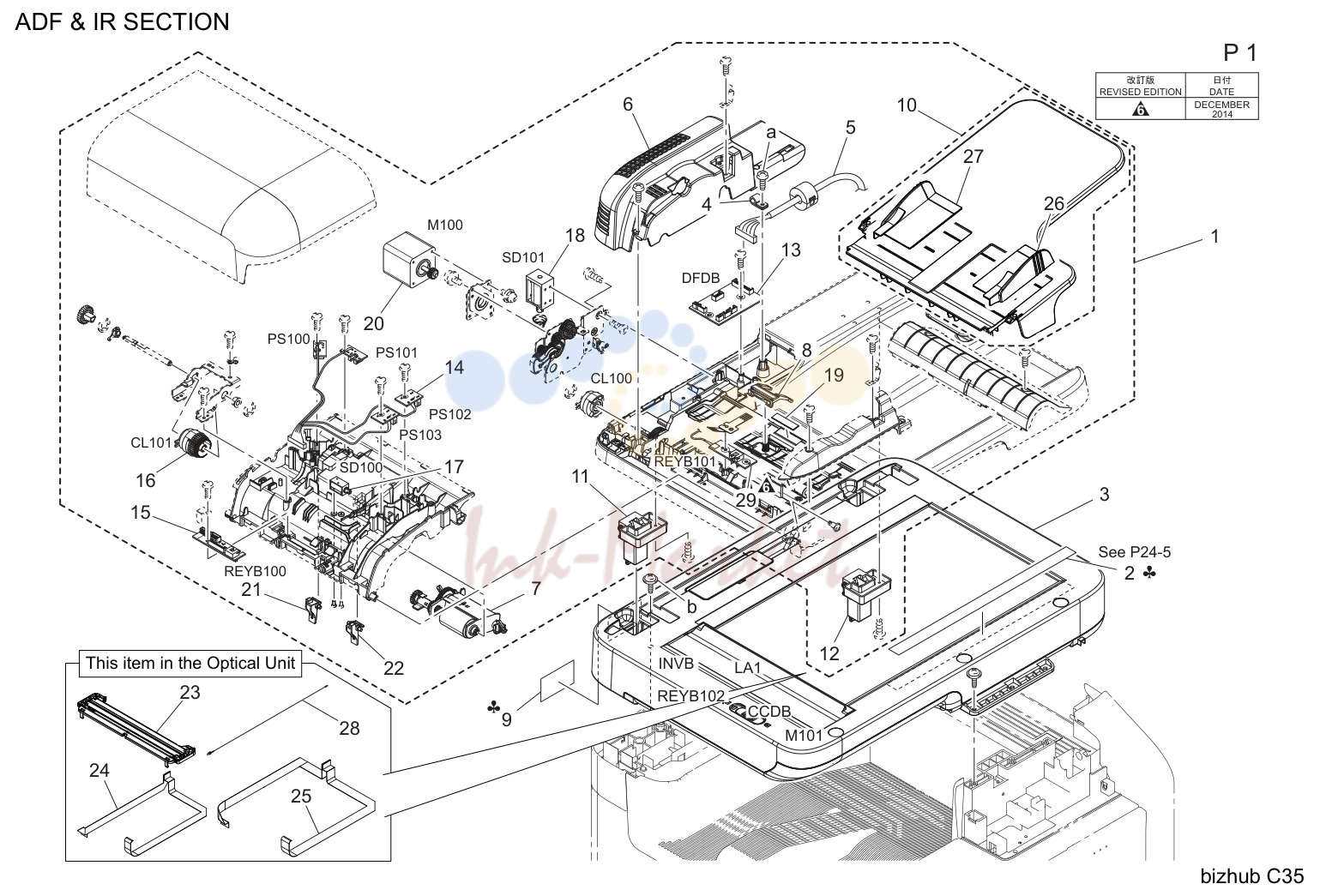

Adf & ir секция (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121270101 запросить цену → | Conveyance узел |
| 2 | A3EW944600 запросить цену → | Label |
| 2 | A121944700 запросить цену → | Label prohibit |
| 3 | A121260101 запросить цену → | Optical узел |
| 4 | A121PP0200 запросить цену → | Кабель clamp |
| 5 | A121PP0100 запросить цену → | Wire жгут в сборе |
| 6 | A121PP0000 запросить цену → | Верхняя крышка/rear |
| 7 | A0CRPP0100 ✓ в наличии | Separator ролик в сборе |
| 8 | A0CRPP0200 запросить цену → | Separator pad в сборе |
| 9 | A121943900 запросить цену → | Label ccfl |
| 10 | A121PP0400 запросить цену → | Tray в сборе |
| 11 | A121PP0500 запросить цену → | Hinge l |
| 12 | A121PP0600 запросить цену → | Hinge r |
| 13 | A121PP0700 запросить цену → | Плата в сборе |
| 14 | A121PP0800 запросить цену → | Photo датчик |
| 15 | A121PP0900 запросить цену → | Photo датчик |
| 16 | A121PP0A00 запросить цену → | Муфта |
| 17 | A121PP0B00 запросить цену → | Соленоид |
| 18 | A121PP0C00 запросить цену → | Соленоид |
| 19 | A121PP0D00 запросить цену → | Pad |
| 20 | A121PP0E00 запросить цену → | Мотор в сборе |
| 21 | A121PP0G00 запросить цену → | Stopper right |
| 22 | A121PP0H00 запросить цену → | Stopper left |
| 23 | A121PP0F00 запросить цену → | Lamp |
| 24 | A121PP0Q00 запросить цену → | Flat кабель 18p |
| 25 | A121PP0P00 запросить цену → | Flat кабель 24p |
| 26 | A121PP0K00 запросить цену → | Направляющая left |
| 27 | A121PP0J00 запросить цену → | Направляющая right |
| 28 | A121PP0N00 запросить цену → | Сканер ремень |
| 29 | A121PP0R00 запросить цену → | Photo датчик |

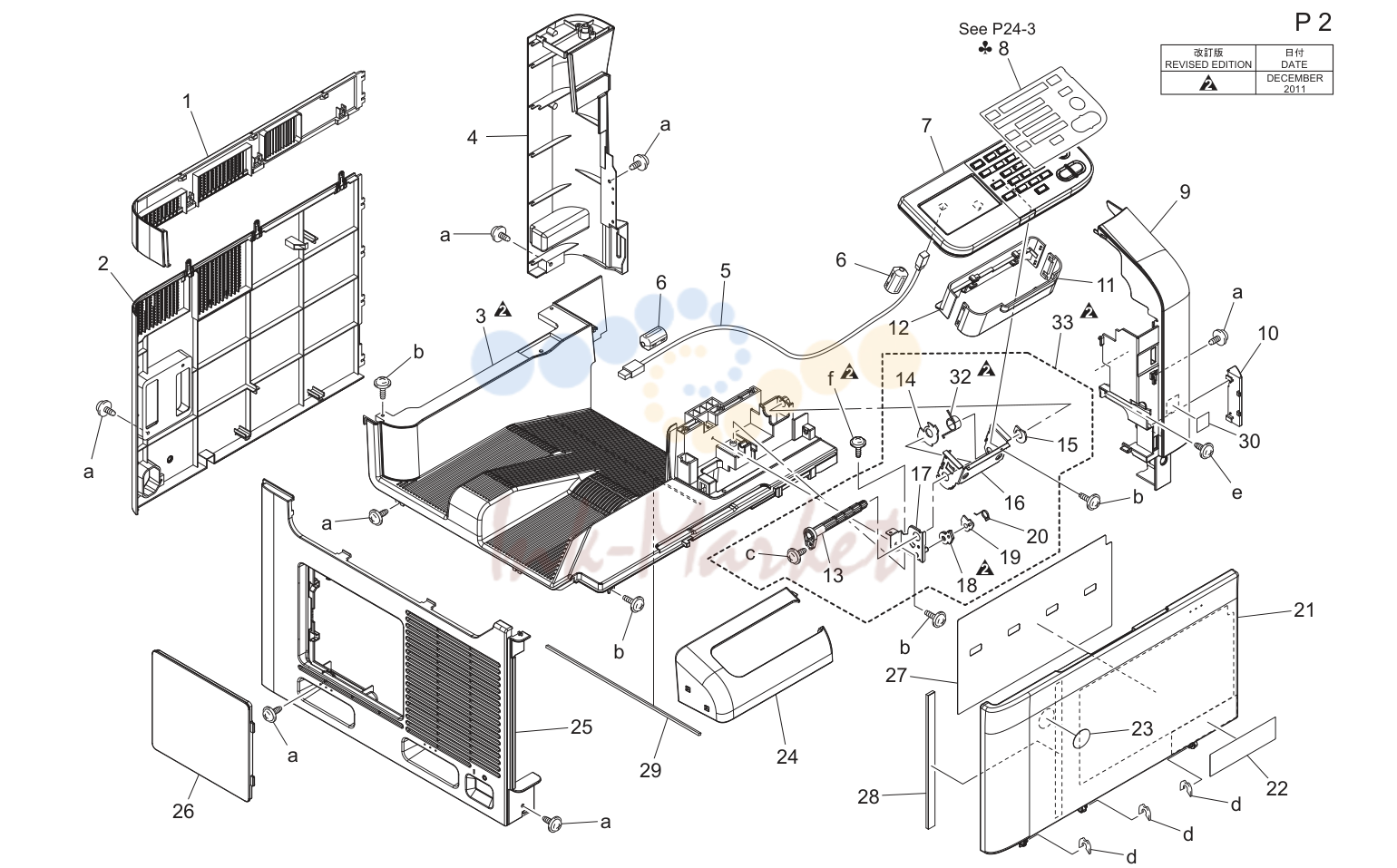

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121160801 запросить цену → | Крышка |
| 2 | A121160501 запросить цену → | Крышка /rear |
| 3 | A121160905 запросить цену → | Крышка /upper |
| 4 | A121160401 запросить цену → | Крышка /right rear |
| 5 | A121N12000 запросить цену → | Operation relay жгут |
| 6 | A121M70400 запросить цену → | Ferrite core |
| 7 | A121M71A04 запросить цену → | Панель в сборе |
| 8 | A121950100 запросить цену → | Sheet english |
| 8 | A121950600 запросить цену → | Sheet simplified chinese |
| 8 | A121950800 запросить цену → | Sheet |
| 8 | A121950400 запросить цену → | Sheet traditional chinese |
| 9 | A121160302 запросить цену → | Крышка /right front |
| 10 | A0VD166401 запросить цену → | Крышка |
| 11 | A121191000 запросить цену → | Крышка |
| 12 | A121191101 запросить цену → | Крышка |
| 13 | A121190600O запросить цену → | Вал |
| 13 | A121190601 запросить цену → | Вал |
| 14 | A121190301 запросить цену → | Cam |
| 15 | A121191301 запросить цену → | Brake part |
| 16 | A121190201O запросить цену → | Support пластина |
| 16 | A121190202 запросить цену → | Support пластина |
| 17 | A121G18000O запросить цену → | Панель support stake |
| 17 | A121G18011 запросить цену → | Панель support stake |
| 18 | A121190400O запросить цену → | Ratchet |
| 18 | A121190401 запросить цену → | Ratchet |
| 19 | A121190801O запросить цену → | Ratchet |
| 19 | A121190802 запросить цену → | Ratchet |
| 20 | A121190701 запросить цену → | Torsion coil пружина |
| 21 | A121160105 запросить цену → | Крышка /front |
| 22 | A121942400 запросить цену → | Label bizhub c35 |
| 23 | A00J945500 запросить цену → | Logo mark |
| 24 | A121190900 запросить цену → | Крышка |
| 25 | A121160202 запросить цену → | Крышка /left |
| 26 | A121130701 запросить цену → | Крышка |
| 27 | A0VD941801 запросить цену → | Sheet |
| 28 | A121102000 запросить цену → | Уплотнитель |
| 29 | A121102100 запросить цену → | Уплотнитель |
| 30 | A011946200 запросить цену → | Label emperon |
| 32 | A121191500 запросить цену → | Torsion coil пружина |
| 33 | A121R70400 запросить цену → | Панель support в сборе |

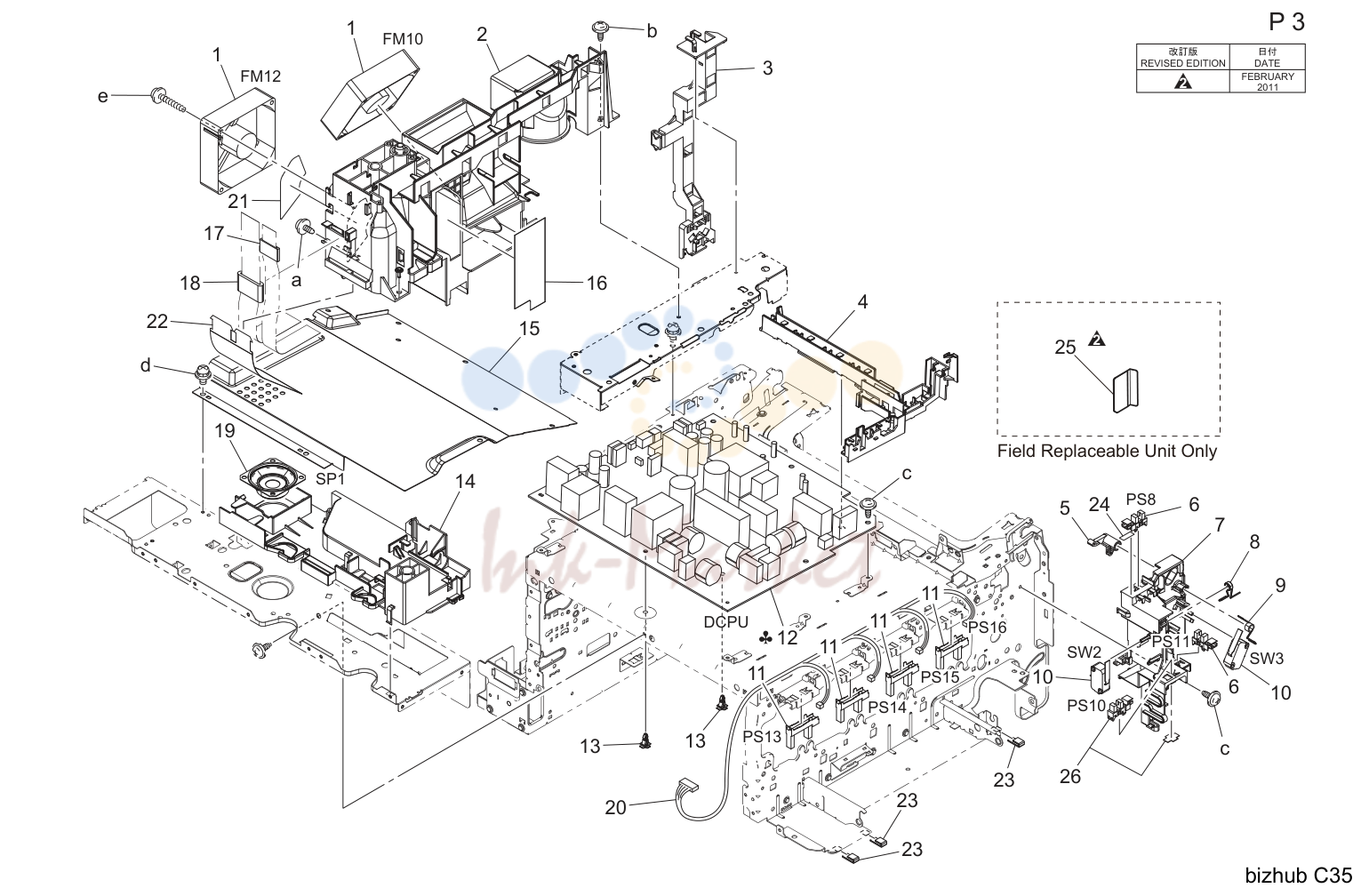

Power supply секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A121100102 запросить цену → | Воздуховод |
| 3 | A121137000 запросить цену → | Держатель |
| 4 | A121104101 запросить цену → | Protection крышка |
| 5 | A0VD135500O запросить цену → | Detecting part |
| 5 | A0VD135512 запросить цену → | Detecting part |
| 6 | A108M50100 ✓ в наличии | Photointerrupter |
| 7 | A0VD135303O запросить цену → | Hold держатель |
| 7 | A0VD135317 запросить цену → | Hold держатель |
| 8 | A0VD135201 запросить цену → | Adjusting пружина |
| 9 | A0VD135402 запросить цену → | Torsion coil пружина |
| 10 | J06M60100 запросить цену → | Micro выключатель |
| 11 | A0VDM50200 запросить цену → | Photointerrupter |
| 12 | A2YFM40002 запросить цену → | Power supply /100v |
| 12 | A2YFM40101 запросить цену → | Power supply /230v |
| 13 | V502010021 запросить цену → | Spacer |
| 14 | A121100400 запросить цену → | Воздуховод |
| 15 | A121131701 запросить цену → | Крышка |
| 16 | A121100300 запросить цену → | Уплотнитель |
| 17 | A121M70100 запросить цену → | Ferritecore |
| 18 | A121M70200 запросить цену → | Ferrite core |
| 20 | A121N10800 запросить цену → | Тонер wiring /2 |
| 21 | A121100200 запросить цену → | Уплотнитель |
| 22 | A121132500 запросить цену → | Insulating sheet |
| 23 | A121102600 запросить цену → | Уплотнитель |
| 24 | A0VD139700 запросить цену → | Уплотнитель |
| 25 | A0VD135600 запросить цену → | Направляющая |
| 26 | A108R90000 запросить цену → | Photo interrupter |

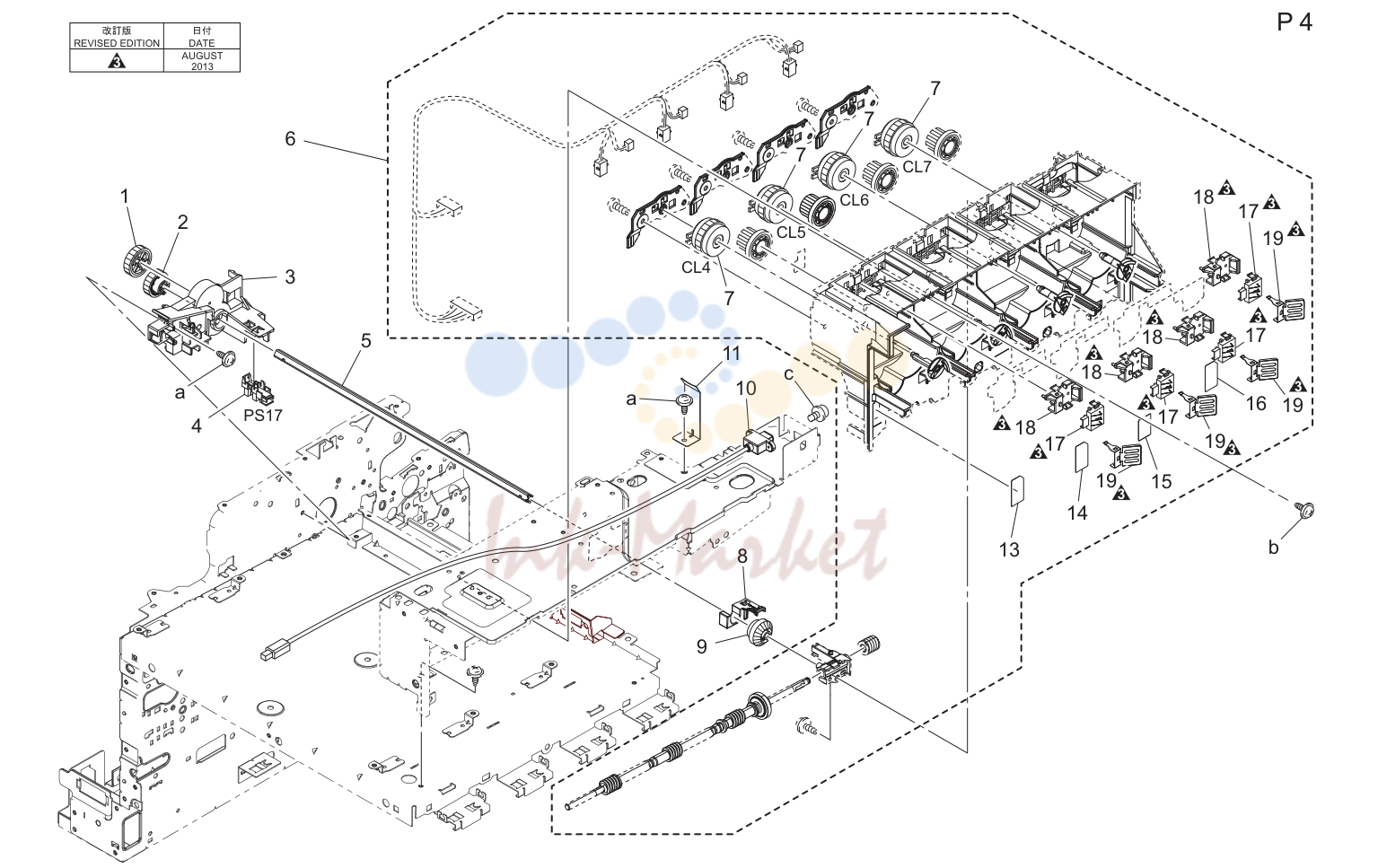

Тонер bottle drive секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD236400 запросить цену → | Шестерня 29t |
| 2 | A0VD236601 запросить цену → | Шестерня 25t |
| 3 | A0VD236902 запросить цену → | Drive держатель |
| 4 | A108M50100 ✓ в наличии | Photointerrupter |
| 5 | A0VD236500 запросить цену → | Вал |
| 6 | A121R70011 запросить цену → | Тонер bottle drive в сборе |
| 7 | A0VDM20000 запросить цену → | Муфта |
| 8 | A0VD237400 запросить цену → | Stopper |
| 9 | A0VD237800 запросить цену → | Шестерня 20t |
| 10 | A121N12101 запросить цену → | Relay wiring |
| 11 | A121191201 запросить цену → | Ground пластина |
| 13 | A0VD491000 запросить цену → | Label |
| 14 | A0VD491100 запросить цену → | Label |
| 15 | A0VD491200 запросить цену → | Label |
| 16 | A0VD491300 запросить цену → | Label |
| 17 | A0VD134202O запросить цену → | Hold держатель |
| 17 | A0EDM60001 под заказ | Relay connector |
| 18 | A0VD117500 запросить цену → | Креплениеing part |
| 19 | A0VD117600 запросить цену → | Ground пластина пружина |

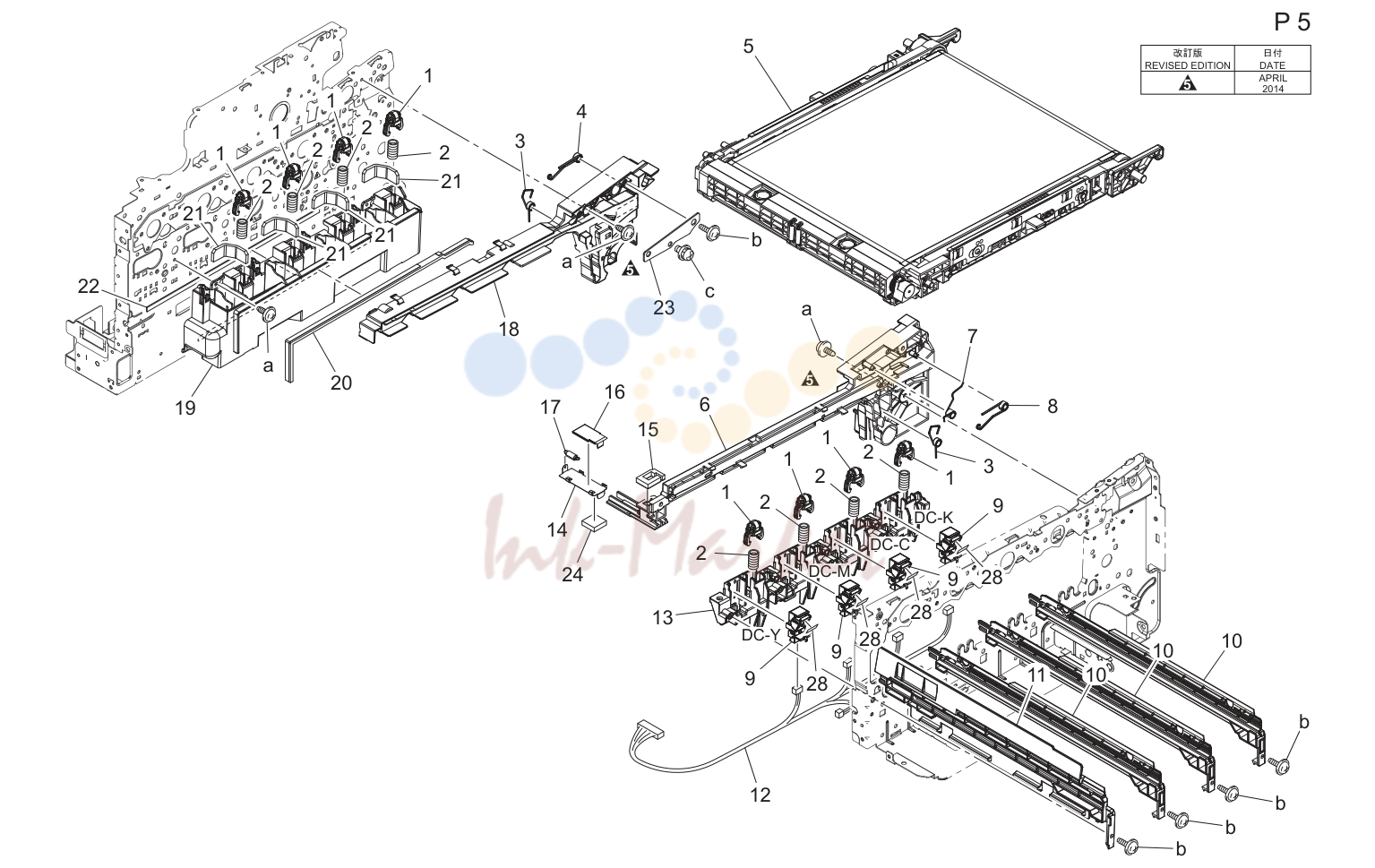

Перенос ремень узел (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD111700 запросить цену → | Держатель |
| 2 | A0VD111600 запросить цену → | Compressing coil пружина |
| 3 | A0VD114101 запросить цену → | Torsion coil пружина |
| 4 | A0VD110500 запросить цену → | Torsion coil пружина /rear |
| 6 | A0VD110104 запросить цену → | Rail /front |
| 7 | A0VD136800 запросить цену → | Contact |
| 8 | A0VD110400 запросить цену → | Torsion coil пружина /front |
| 9 | A0VD134103 запросить цену → | Hold держатель /в сборе |
| 10 | A0VD112000 запросить цену → | Rail |
| 11 | A0VD111203 запросить цену → | Rail |
| 12 | A121N10A00 запросить цену → | Photoconвоздуховодor wiring /1 |
| 13 | A0VD111402 запросить цену → | Держатель /front |
| 14 | A0VD362300 запросить цену → | Shutter |
| 15 | A0VD362201 запросить цену → | Уплотнитель |
| 16 | A0VD362400 запросить цену → | Уплотнитель |
| 17 | A0VD362500 запросить цену → | Pulling coil пружина |
| 18 | A0VD110205 запросить цену → | Rail /rear |
| 19 | A0VD111502 запросить цену → | Воздуховод |
| 20 | A0VD115100 запросить цену → | Уплотнитель |
| 21 | A0VD115301 запросить цену → | Уплотнитель |
| 22 | A0VD115200 запросить цену → | Уплотнитель |
| 23 | A0VD214700 запросить цену → | Креплениеing пластина |
| 24 | A0VD363700 запросить цену → | Уплотнитель |
| 28 | A0VD134300 запросить цену → | Protection уплотнитель |

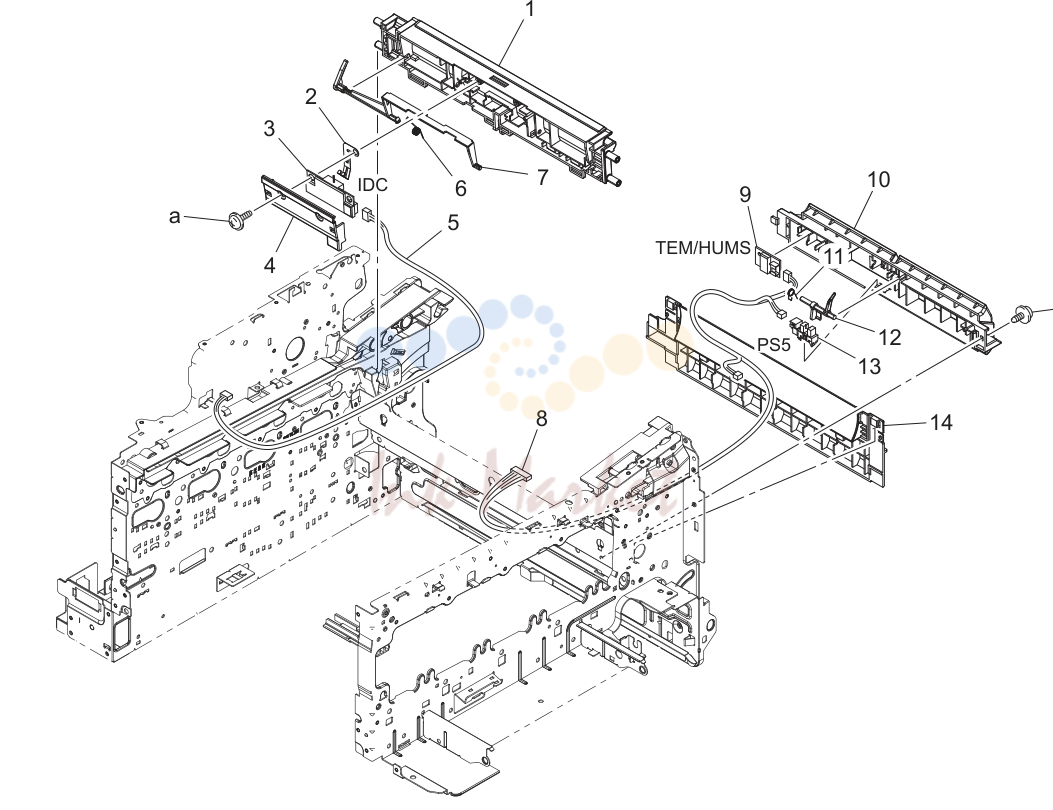

Перенос направляющая секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD706400 запросить цену → | Направляющая |
| 2 | A0VD706300 ✓ в наличии | Contact |
| 3 | A0VDM50000 ✓ в наличии | Photo sensing |
| 4 | A0VD706500 ✓ в наличии | Держатель |
| 5 | A121N10600 запросить цену → | Датчик wiring /3 |
| 6 | A0VD706203 запросить цену → | Torsion coil пружина |
| 7 | A0VD706102 запросить цену → | Крышка |
| 8 | A121N10500 запросить цену → | Датчик wiring /2 |
| 9 | A0VDM50100 запросить цену → | Humidity датчик |
| 10 | A0VD707303 запросить цену → | Направляющая |
| 11 | A0VD707201 запросить цену → | Torsion coil пружина |
| 12 | A0VD707101 запросить цену → | Actuator |
| 13 | A108M50100 ✓ в наличии | Photointerrupter |
| 14 | A0VD707503 запросить цену → | Направляющая |

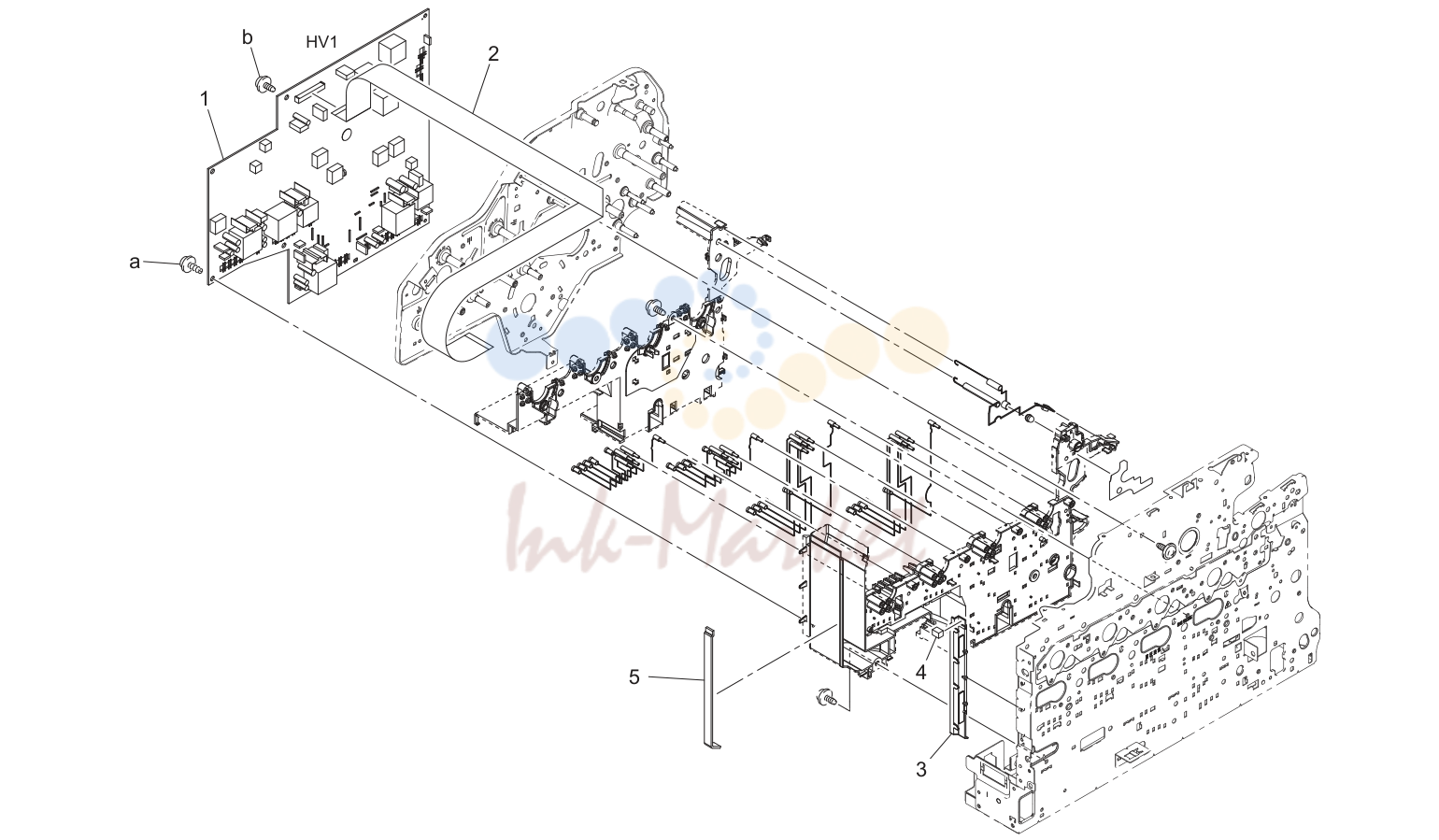

High voltage секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121M40200 ✓ в наличии | High voltage узел |
| 2 | A121N10H01 запросить цену → | Hv flatкабель |
| 3 | A0VD139401 запросить цену → | Воздуховод /2 |
| 4 | A121101300 запросить цену → | Уплотнитель |
| 5 | A0VD139500 запросить цену → | Уплотнитель |

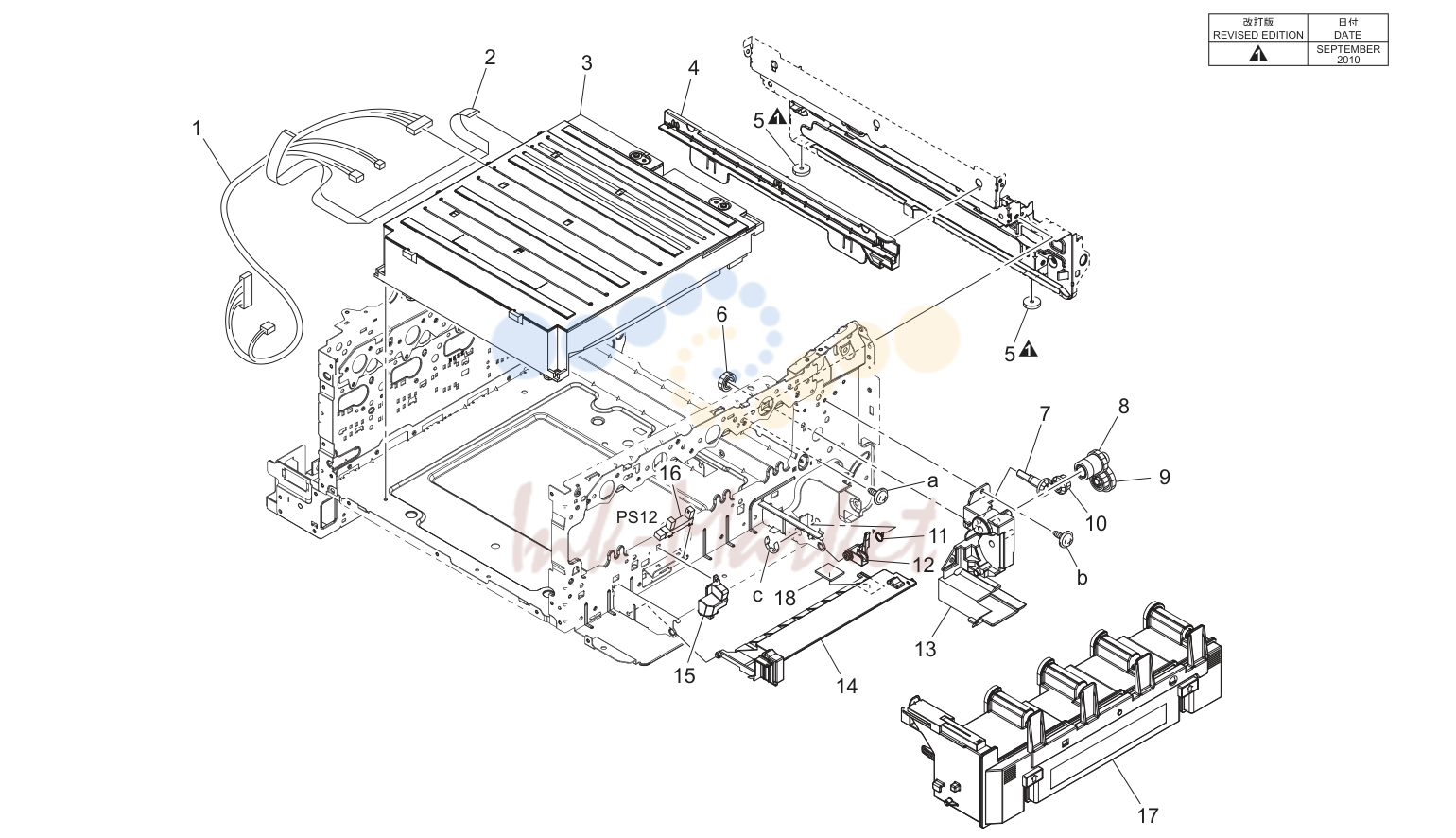

Print head секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121N10G00 запросить цену → | Ld wiring /1 |
| 2 | A121N10J01 запросить цену → | Ld flatкабель /1 |
| 3 | A1ARR70000 под заказ | Print head в сборе |
| 4 | A0VD111302 запросить цену → | Rail |
| 5 | A0VD101301 запросить цену → | Installing rubber foot |
| 6 | A0VD235700 запросить цену → | Шестерня 16t |
| 7 | A0VD235400 запросить цену → | Шестерня 16t |
| 8 | A0VD235600 запросить цену → | Шестерня 16/26t |
| 9 | A0VD235900 запросить цену → | Шестерня 22/30t |
| 10 | A0VD235500 запросить цену → | Шестерня 16/16t |
| 11 | A0VD362702 запросить цену → | Torsion coil пружина |
| 12 | A0VD362602 запросить цену → | Рычаг |
| 13 | A0VD235101 запросить цену → | Drive держатель |
| 14 | A121108701 запросить цену → | Крышка |
| 15 | A0VD136701 запросить цену → | Hold держатель |
| 18 | A0VD109001 запросить цену → | Spacer |

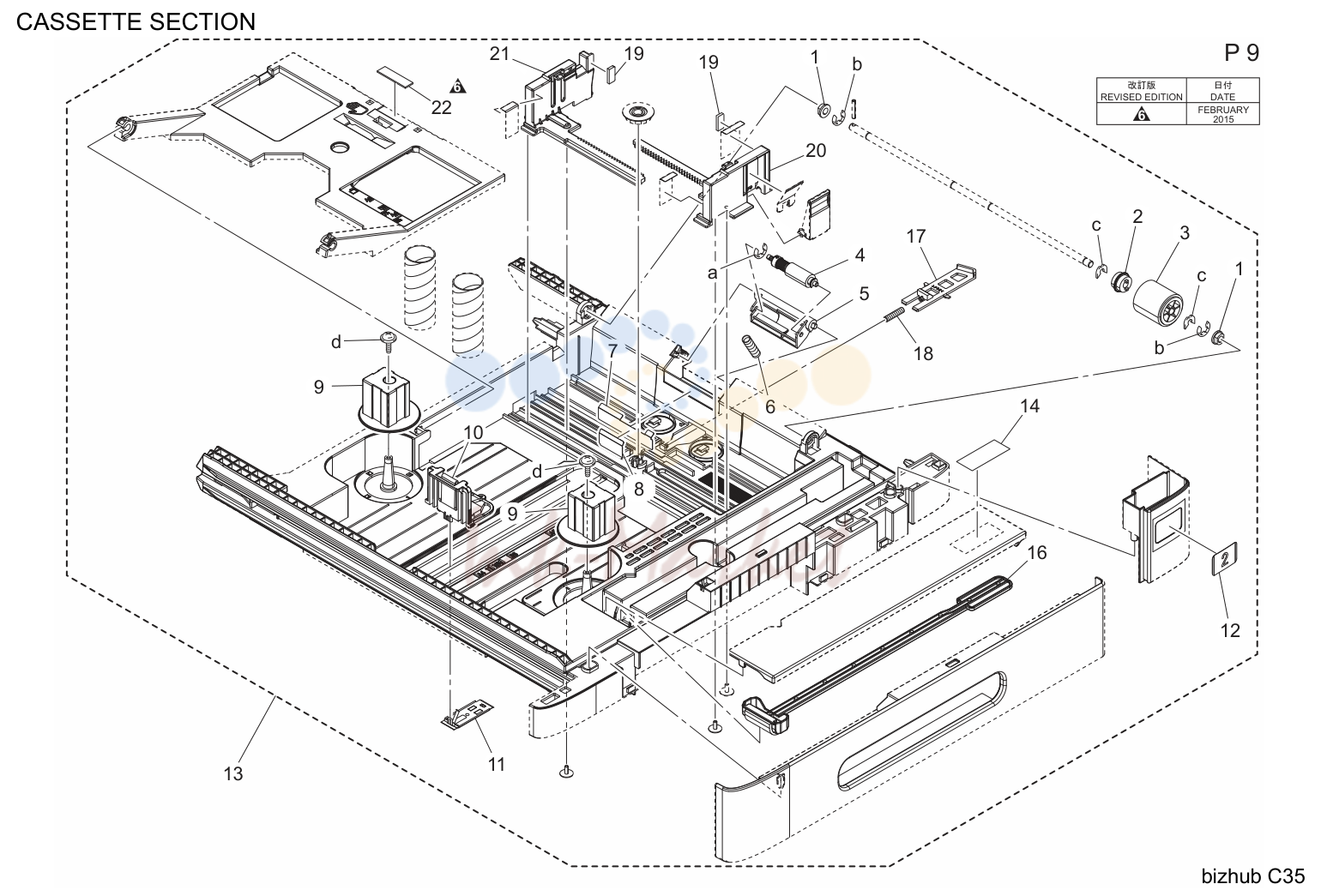

Cassette секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 5 | A0VD621100 запросить цену → | Держатель |
| 6 | A0VD624800 запросить цену → | Compressing coil пружина |
| 9 | A121620800 запросить цену → | Regulating part |
| 10 | A0VD623101 запросить цену → | Regulating пластина |
| 11 | A0VD623200 запросить цену → | Креплениеing пластина |
| 12 | A121943200 запросить цену → | Label 2 |
| 13 | A121R70111 запросить цену → | Cassette в сборе |
| 16 | A0VD108902 запросить цену → | Cleaning part |
| 17 | A0VD622102 запросить цену → | Lock рычаг |
| 19 | A0VD624300 запросить цену → | Cushion |
| 20 | A0VD625401 запросить цену → | Regulating пластина |
| 21 | A0VD625501 запросить цену → | Regulating пластина |

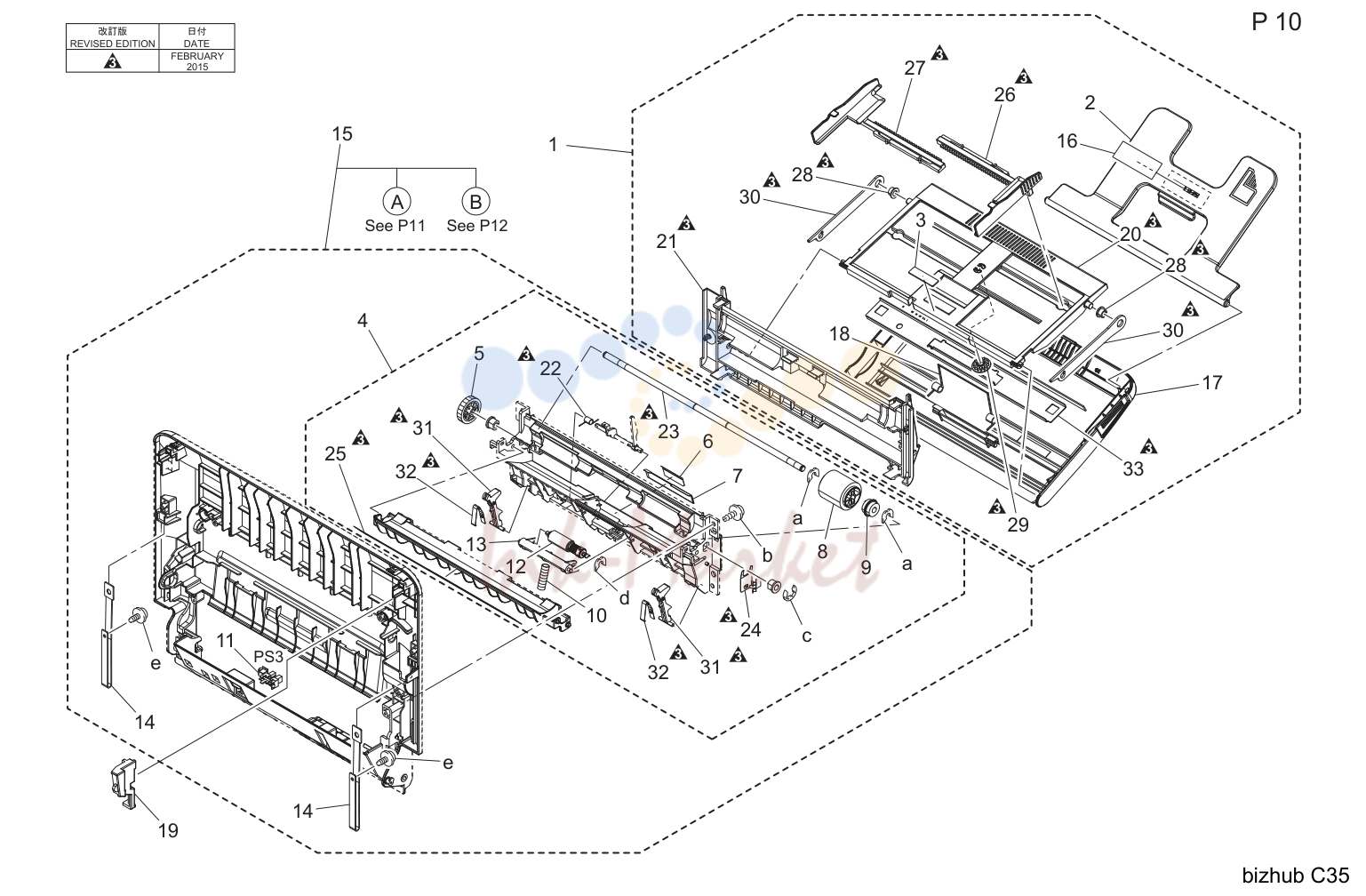

Vertical conveyance секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDR71600 запросить цену → | Manual feed tray узел |
| 2 | A0VD561700 запросить цену → | Tray |
| 4 | A0VDR71300 запросить цену → | Manual подача бумаги в сборе |
| 5 | A0VD561301 запросить цену → | Шестерня 20t |
| 6 | A0VD561800 запросить цену → | Направляющая |
| 10 | A0VD624800 запросить цену → | Compressing coil пружина |
| 11 | A108M50100 ✓ в наличии | Photointerrupter |
| 13 | A0VD621100 запросить цену → | Держатель |
| 14 | A0VD162300 запросить цену → | Open/close stopper |
| 15 | A121R70233 запросить цену → | Vertical conveyance в сборе |
| 17 | A0VD560202 запросить цену → | Bypass tray |
| 19 | A0VD168200 запросить цену → | Stopper |
| 20 | A00F565101 запросить цену → | Lifting пластина |
| 21 | A0VD560402 запросить цену → | Рама |
| 22 | A0VD560601 запросить цену → | Torsion coil пружина |
| 23 | A0VD560802 запросить цену → | Вал |
| 24 | A0VD560900 запросить цену → | Ground пластина |
| 25 | A0VD561502 запросить цену → | Направляющая |
| 26 | A0VD563101 запросить цену → | Regulating пластина |
| 27 | A0VD563201 запросить цену → | Regulating пластина |

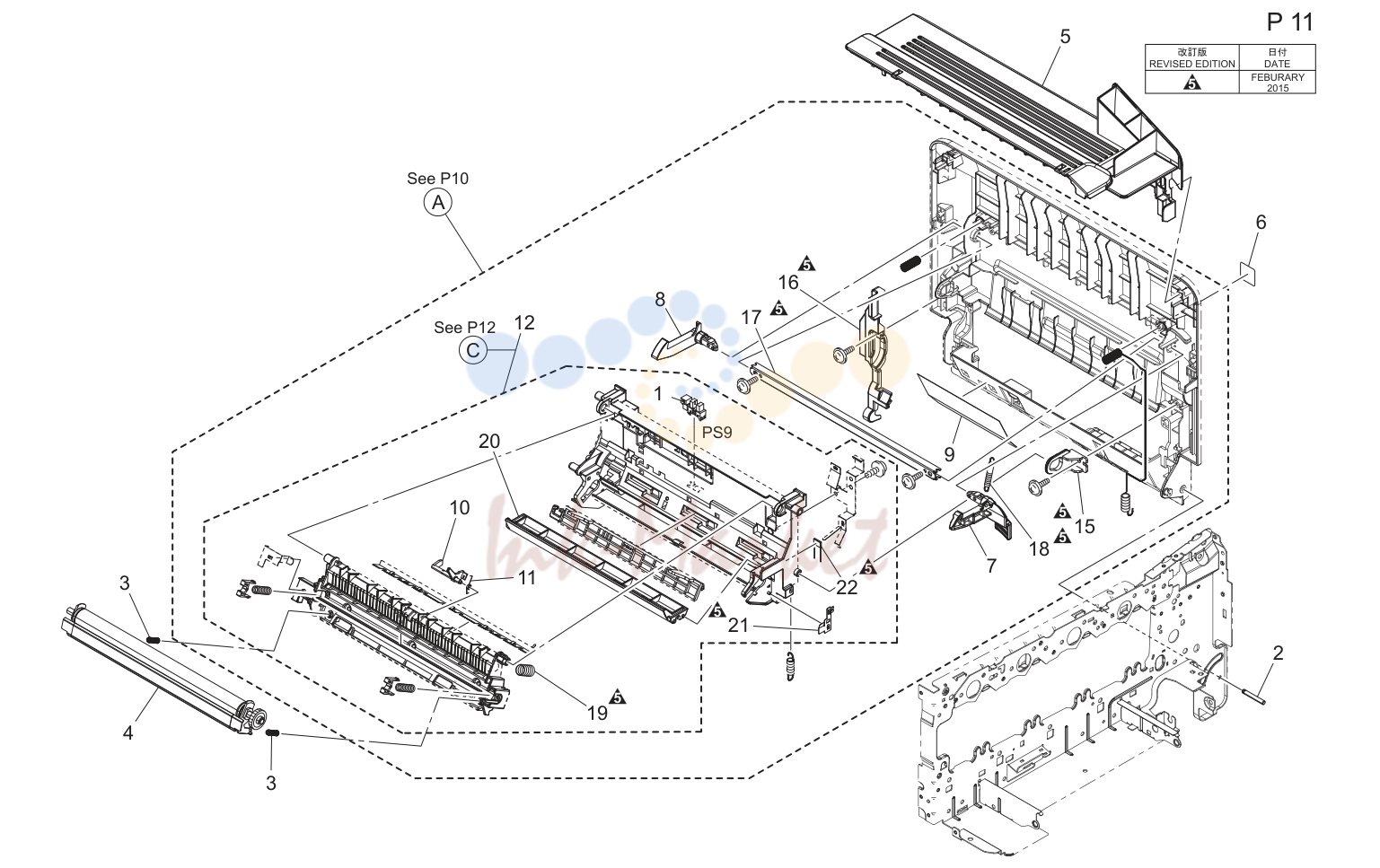

Vertical conveyance секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A108M50100 ✓ в наличии | Photointerrupter |
| 2 | A0VD162101 запросить цену → | Вал |
| 3 | A0VD701701 запросить цену → | Compressing пружина |
| 5 | A121160603 запросить цену → | Крышка |
| 6 | A121943100 запросить цену → | Label 1 |
| 7 | A0VD163600 запросить цену → | Рычаг /front |
| 8 | A0VD163400 запросить цену → | Рычаг /rear |
| 9 | A0VD161600 запросить цену → | Направляющая |
| 10 | A0VD700202 запросить цену → | Actuator |
| 11 | A0VD700302 запросить цену → | Torsion coil пружина |
| 12 | A121R70511 запросить цену → | Transport в сборе |
| 15 | A0VD161100 запросить цену → | Держатель |
| 16 | A0VD162400 запросить цену → | Wiring крышка |
| 17 | A0VD163200 запросить цену → | Креплениеing пластина |
| 18 | A0VD163500 запросить цену → | Pulling coil пружина |
| 19 | A0VD701300 запросить цену → | Compressing coil пружина |
| 20 | A0VD702700 запросить цену → | Направляющая пластина |
| 21 | A6DR702600 запросить цену → | Ground пластина |
| 22 | V800400032 запросить цену → | Fixed lead resistors |
Vertical conveyance секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDR71722 запросить цену → | Dup transport в сборе |
| 3 | A0VD235301 запросить цену → | Шестерня 16t |
| 5 | A0VD702300 запросить цену → | Втулка |
| 7 | A0VD702501 запросить цену → | Pulling coil пружина |
| 8 | A0VD702101 запросить цену → | Ролик |
| 9 | A0VD702902 запросить цену → | Ролик |
| 10 | A0VD704700 запросить цену → | Рычаг |
| 11 | A0VD704400 запросить цену → | Шестерня 32t |
| 12 | A034563800 запросить цену → | Compressing пружина |
| 13 | A0VD704300 запросить цену → | Шестерня 35/42t |
| 14 | A0VD705101 запросить цену → | Шестерня 35t |
| 15 | A0VD703001 запросить цену → | Шестерня 15t |
| 16 | A0VD703700 запросить цену → | Pulling coil пружина |
| 17 | A0VD705303 запросить цену → | Креплениеing пластина |
| 18 | A011M20000 запросить цену → | Муфта |
| 19 | A0VD703501 запросить цену → | Шестерня 20t |
| 20 | A0VD704900 запросить цену → | Шестерня 28t |
| 21 | A0VD702400 запросить цену → | Втулка |
| 22 | A0VD705200 запросить цену → | Шестерня 18t |
| 23 | A034220100 запросить цену → | Уплотнитель |
| 24 | A034213400 запросить цену → | Compressing пружина |
| 25 | A034M20000 под заказ | Paperfeed соленоид |
| 26 | A108M50100 ✓ в наличии | Photointerrupter |

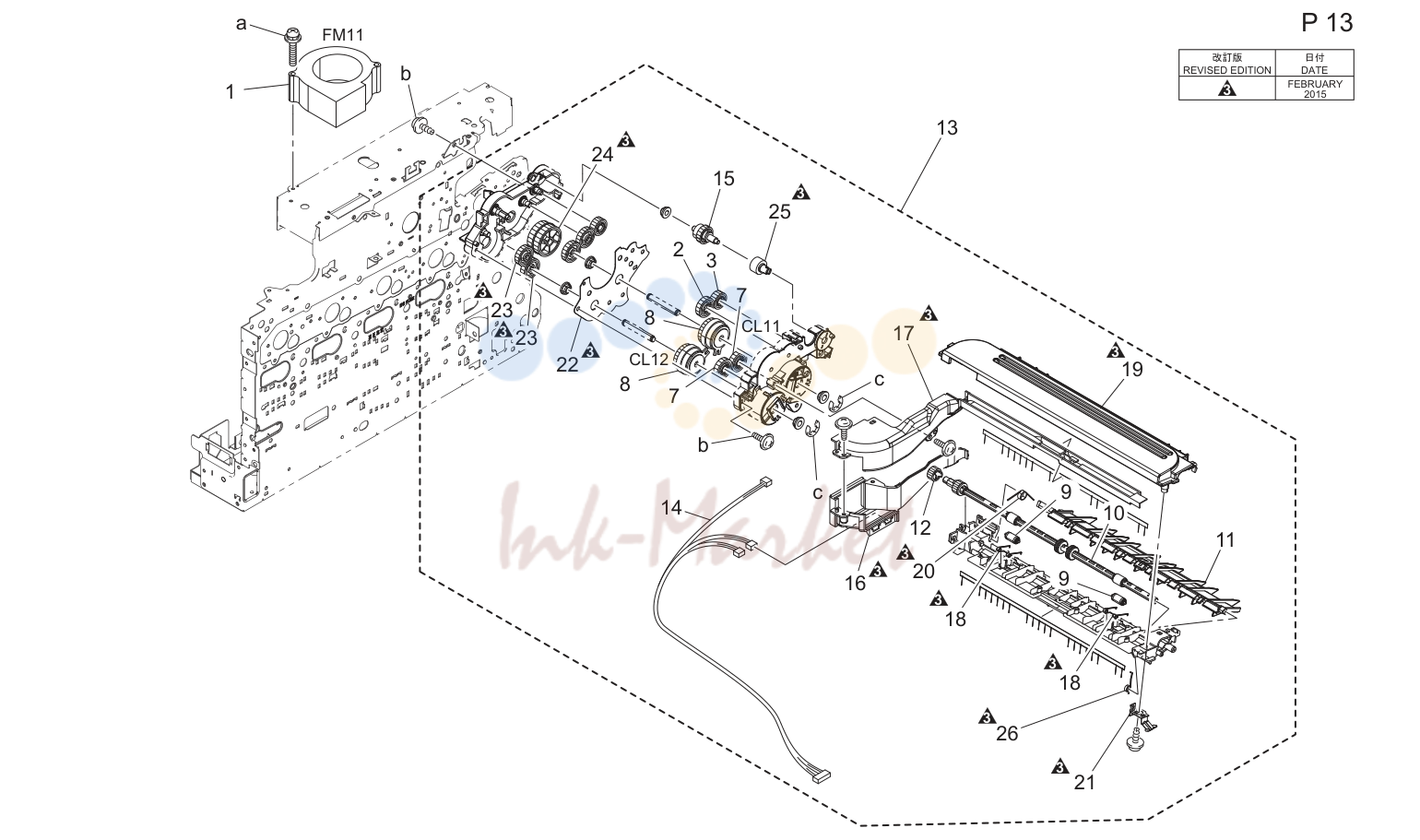

Dup reverse drive секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A0VD822800 запросить цену → | Шестерня 23t |
| 3 | A0VD822700 запросить цену → | Шестерня 19t |
| 7 | A0VD822400 запросить цену → | Шестерня 18t |
| 8 | A0VDM20000 запросить цену → | Муфта |
| 9 | A0VD820200 запросить цену → | Roll |
| 10 | A0VD820103 запросить цену → | Reverse/exit ролик |
| 11 | A0VD825600 запросить цену → | Направляющая |
| 12 | A0VD821100 запросить цену → | Шестерня 14t |
| 13 | A121R70300 запросить цену → | Dup reverse drive в сборе |
| 14 | A121N10F00 запросить цену → | Transmitting wiring /1 |
| 15 | A3GN823500 под заказ | Torque limiter в сборе |
| 16 | A0VD814000 запросить цену → | Воздуховод |
| 17 | A0VD814100 запросить цену → | Воздуховод |
| 18 | A0VD820300 запросить цену → | Torsion coil пружина |
| 19 | A0VD820403 запросить цену → | Направляющая /upper |
| 20 | A0VD820700 запросить цену → | Torsion coil пружина |
| 21 | A0VD820900 запросить цену → | Contact |
| 22 | A0VD822300 запросить цену → | Drive side пластина |
| 23 | A0VD822500 запросить цену → | Шестерня 24t |
| 24 | A0VD822600 запросить цену → | Шестерня 36/37t |
| 25 | A0VD823300 под заказ | Муфта |
| 26 | A121820800 запросить цену → | Torsion coil пружина |
Печь (закрепление) секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD949100 запросить цену → | Label jam |
| 2 | A121902500 запросить цену → | Направляющая |
| 3 | A121948300 запросить цену → | Label caution /jam |
| 4 | A0VD892400 запросить цену → | Torsion coil пружина |
| 5 | A0VD908101 запросить цену → | Направляющая |
| 6 | A0VD890102 запросить цену → | Выход бумаги ролик |
| 7 | A0VD890800 запросить цену → | Шестерня 38/40t |
| 8 | A121890302 запросить цену → | Выход бумаги держатель |
| 8 | A121895302 запросить цену → | Выход бумаги держатель |
| 9 | A121891200 запросить цену → | Actuator |
| 10 | A0VD890200 запросить цену → | Пружина |
| 11 | A108M50100 ✓ в наличии | Photointerrupter |
| 12 | A0VD890301 запросить цену → | Выход бумаги roll |
| 14 | A0VD907300 запросить цену → | Actuator |
| 15 | A121893002 запросить цену → | Рычаг |
| 17 | A121102600 запросить цену → | Уплотнитель |
Main drive секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A2YFM10000 запросить цену → | Brushless мотор |
| 2 | A0VD220300 запросить цену → | Compressing coil пружина |
| 3 | A0VD220201 запросить цену → | Втулка |
| 4 | A0VD219800 запросить цену → | Шестерня 20t |
| 5 | A0VD211303 запросить цену → | Hold пластина |
Main drive секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A2YFM10200 запросить цену → | Brushless мотор |
| 2 | A00F213900 запросить цену → | Bearing |
| 3 | A0VD248501 запросить цену → | Креплениеing пластина /a |
| 4 | A011M20000 запросить цену → | Муфта |
| 6 | A0VD218301 запросить цену → | Шестерня 21t |
Main drive секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A2YFM10200 запросить цену → | Brushless мотор |
| V116030503 запросить цену → | Page. 17 |
Подача бумаги drive секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDR73600 запросить цену → | Подача бумаги drive в сборе |
| 2 | A02EM20000 ✓ в наличии | Муфта |
| 3 | A0VD231200 запросить цену → | Шестерня 22t |
| 4 | A0VD230901 запросить цену → | Шестерня 25t |
| 5 | A0VD233301 запросить цену → | Шестерня 20t |
| 6 | A108M50100 ✓ в наличии | Photointerrupter |
| 7 | A0VD624100 ✓ в наличии | Рычаг |
| 9 | A121N10D01 запросить цену → | Paperfeed wiring /1 |
| 10 | A121N10300 запросить цену → | Power supply wiring /3 |
| 11 | A0VD230101 запросить цену → | Вал |
| 12 | A0VD230301 запросить цену → | Шестерня 23/55t |
| 13 | A0VD230400 запросить цену → | Шестерня 38/65t |
| 14 | A0VD230501 запросить цену → | Вал |
| 15 | A0VD230800 запросить цену → | Вал |
| 16 | A0VD231101 запросить цену → | Шестерня 36t |
| 17 | A0VD233102 запросить цену → | Креплениеing пластина |

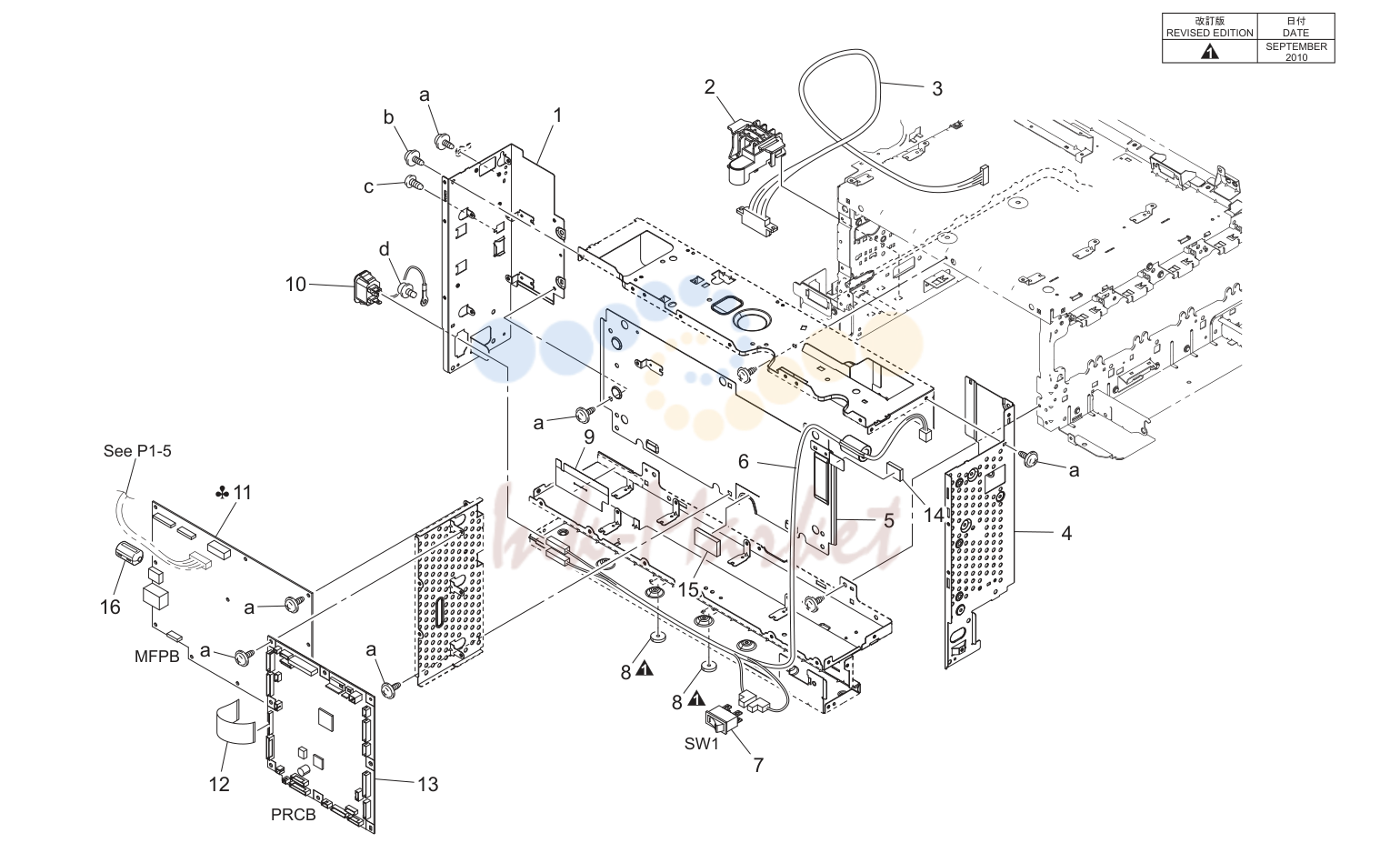

Electrical components (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121130201 запросить цену → | Креплениеing пластина |
| 2 | A0VD136100 запросить цену → | Hold держатель |
| 3 | A121N10E01 запросить цену → | Paperfeed wiring /2 |
| 4 | A121100701 запросить цену → | Shield case |
| 5 | A121131901 запросить цену → | Shield case |
| 6 | A121N10000 запросить цену → | Ac wiring /2 |
| 7 | A034M60200 запросить цену → | Rocker выключатель |
| 8 | A0VD101301 запросить цену → | Installing rubber foot |
| 9 | A121132401 запросить цену → | Уплотнитель |
| 10 | A0VDN10003 запросить цену → | Ac wiring /1 |
| 11 | A121R90801 запросить цену → | Плата в сборе (bh-jp) |
| 11 | A121H0120DO запросить цену → | Плата asssembly (bh/eu) |
| 11 | A121R90412 запросить цену → | Плата в сборе (bh/eu) |
| 11 | A121R90000O запросить цену → | Плата в сборе (bh/us) |
| 11 | A121R90023 запросить цену → | Плата в сборе (bh/us) |
| 11 | A121R90100O запросить цену → | Плата в сборе (bh/ap) |
| 11 | A121R90123 запросить цену → | Плата в сборе (bh/ap) |
| 11 | A121R90200O запросить цену → | Плата в сборе (bh/gc) |
| 11 | A121R90223 запросить цену → | Плата в сборе (bh/gc) |
| 11 | A121R90601 запросить цену → | Плата в сборе (eu) |
| 12 | A121N10K01 запросить цену → | Contролик flatкабель /1 |
| 13 | A121H0010F запросить цену → | Плата-в сборе(плата-в сборе) |
| 14 | A121102300 запросить цену → | Уплотнитель |
| 15 | A121102400 запросить цену → | Уплотнитель |
| 16 | A121M70300 запросить цену → | Ferrite core |
Electrical components (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | V819300016 запросить цену → | Accessory connctors |
| 2 | A121H01607 запросить цену → | Fax в сборе (jp) |
| 2 | A121H01507 ✓ в наличии | Fax в сборе (ww) |
| 3 | A121N12202 запросить цену → | Relay wiring |
| 4 | A121131501 запросить цену → | Крышка |
| 5 | A121101102 запросить цену → | Крышка |
| 6 | A121130801 запросить цену → | Shield пластина |
| 7 | A0VDN12300 запросить цену → | Relay жгут |
| 8 | A0VDN12200 запросить цену → | Relay жгут |
| 9 | A121132600 запросить цену → | Support rubber |
| 10 | A2X0M72C00 запросить цену → | Hdd |
| 12 | A121132200 запросить цену → | Shoulder screw |
| 13 | A121132100 запросить цену → | Shield пластина |
| 15 | A121N12301 запросить цену → | Relay wiring |
| 16 | A121M70400 запросить цену → | Ferrite core |
| 17 | A121N10200 запросить цену → | Power supply wiring /2 |
| 18 | A121102200 запросить цену → | Уплотнитель |
| 19 | A121102500 запросить цену → | Уплотнитель |
| 20 | A11PM70100 запросить цену → | Ferritecore /1 |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121N10100 запросить цену → | Power supply wiring /1 |
| 2 | A121N10C00 запросить цену → | Fixing wiring /1 |

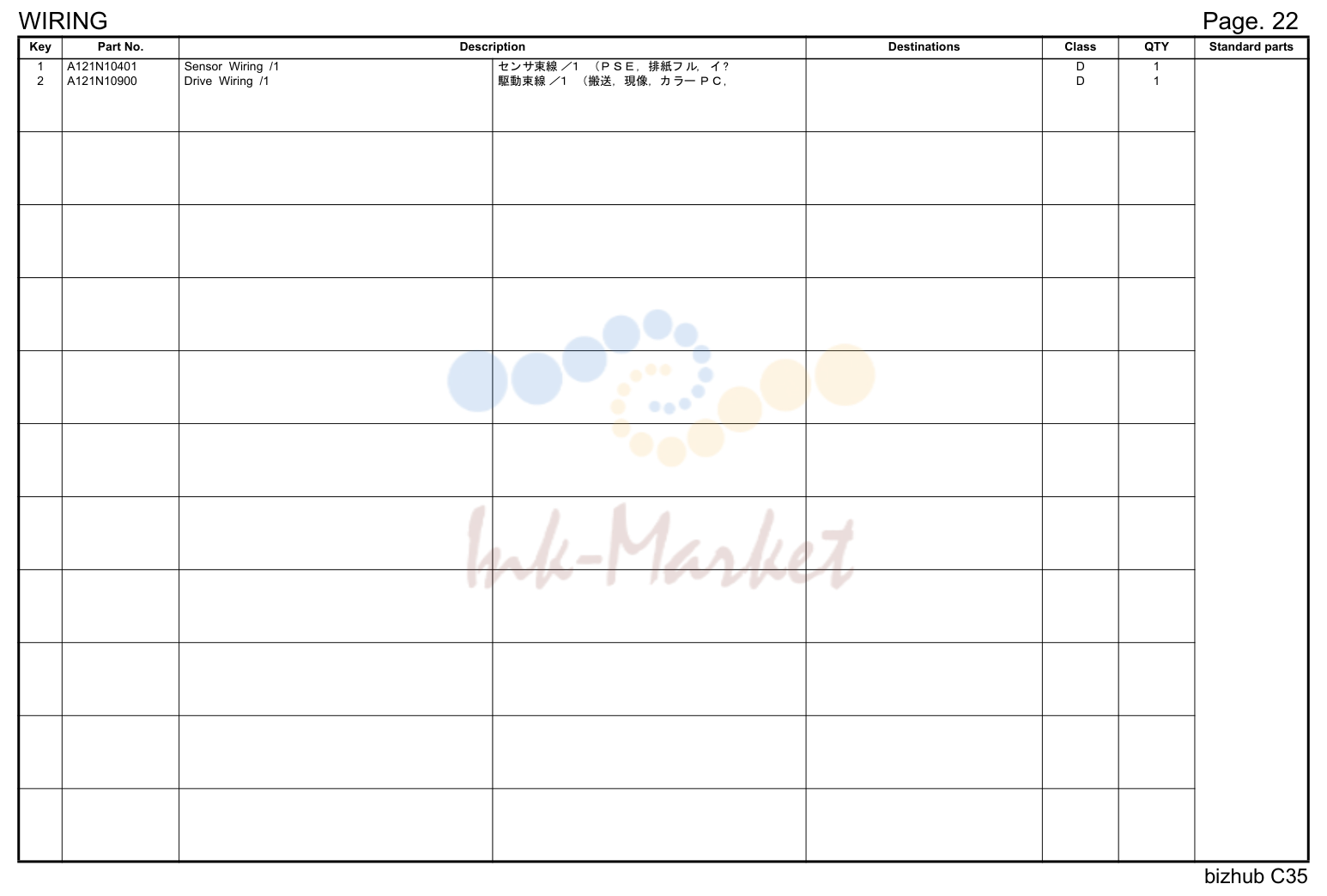

Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121N10401 запросить цену → | Датчик wiring /1 |
| 2 | A121N10900 запросить цену → | Drive wiring /1 |
Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 1 | V500010081 запросить цену → | Locking wire saddle |
| 2 | V500010082 запросить цену → | Locking wire saddle |
| 3 | V500020098 запросить цену → | Mini locking wire saddle |
| 4 | V500010084 запросить цену → | Locking wire saddle |
| 5 | V500020099 запросить цену → | Mini locking wire saddle |
| 6 | V500020100 запросить цену → | Mini locking wire saddle |
| 7 | V501010018 запросить цену → | Band |
| 8 | V500020018 запросить цену → | Clamp |
| 9 | V501010001 запросить цену → | Band |
Accessory детали (P24)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDN30200 запросить цену → | Power code |
| 1 | A0VDN30100 запросить цену → | Power code |
| 1 | A0VDN30000 запросить цену → | Power code |
| 2 | A121M70600 запросить цену → | Ferrite core |
| 3 | A121950100 запросить цену → | Sheet english |
| 3 | A121950200 запросить цену → | Sheet french |
| 3 | A121950300 запросить цену → | Sheet portuguese |
| 3 | A121950500 запросить цену → | Sheet spanish |
| 3 | A121950700 запросить цену → | Sheet korean |
| 5 | A121944700 запросить цену → | Label prohibit |
комментарии
