Konica Minolta bizhub C3351 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Auto document feeder секция (P1)
- Сканер секция (P2)
- Панель управления секция (P3)
- Внешние детали секция (P4)
- Внешние детали секция (P5)
- Тонер suction секция (P6)
- Тонер bottle drive секция (P7)
- Перенос ремень секция (P8)
- Erase led секция (P9)

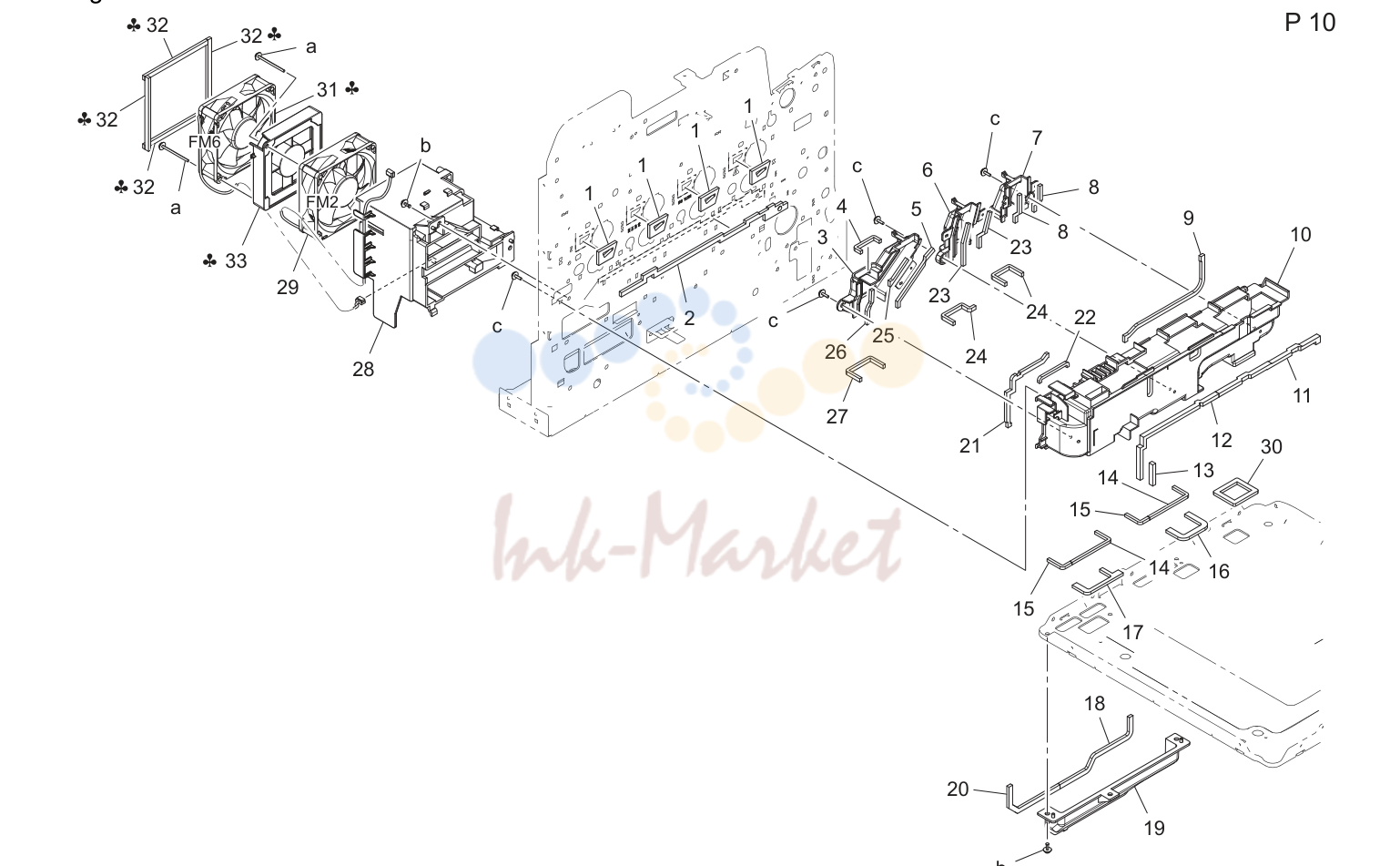

- Cooling вентилятор секция (P10)

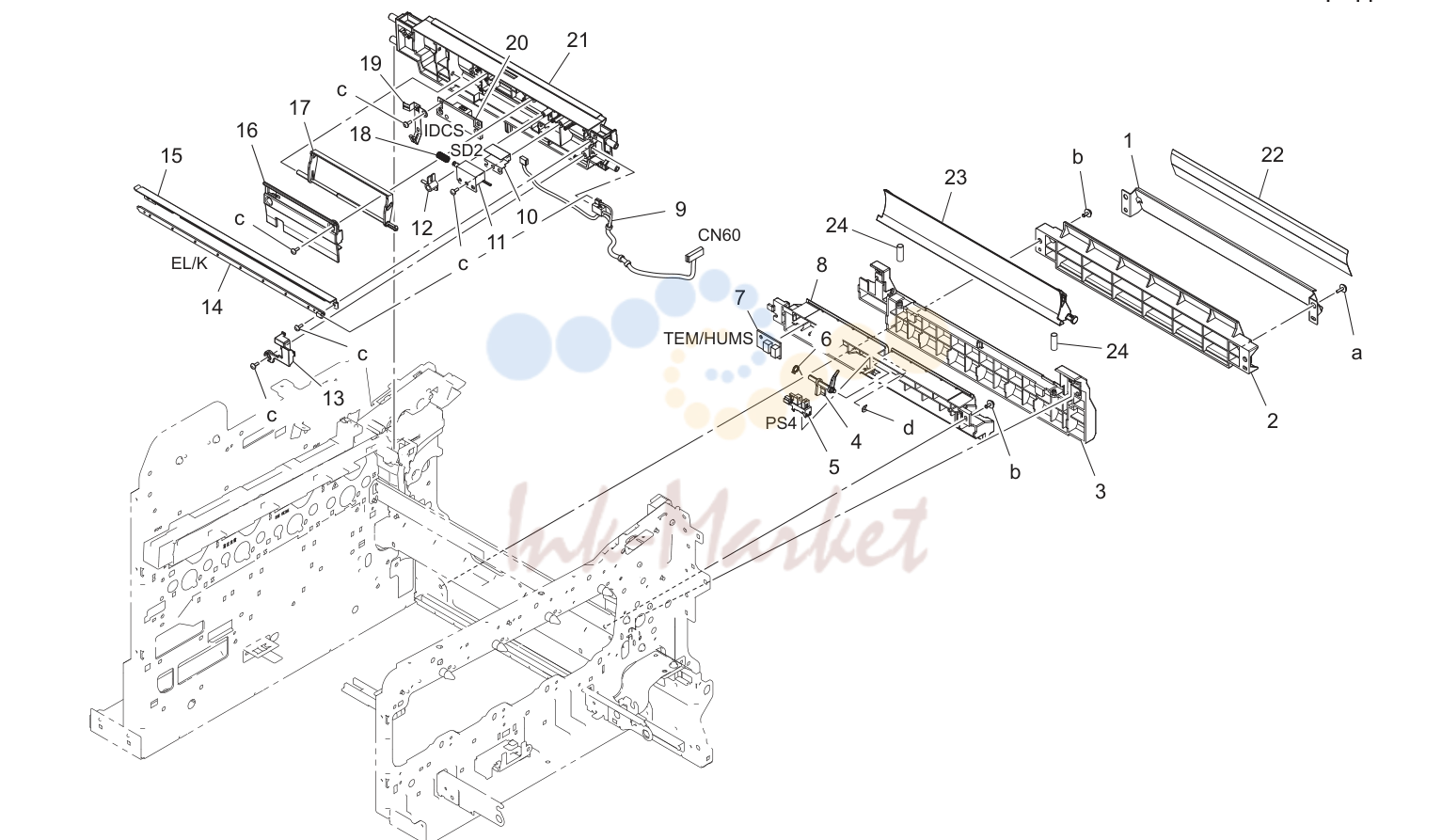

- Перенос направляющая секция (P11)
- Write/ тонер collection секция (P12)

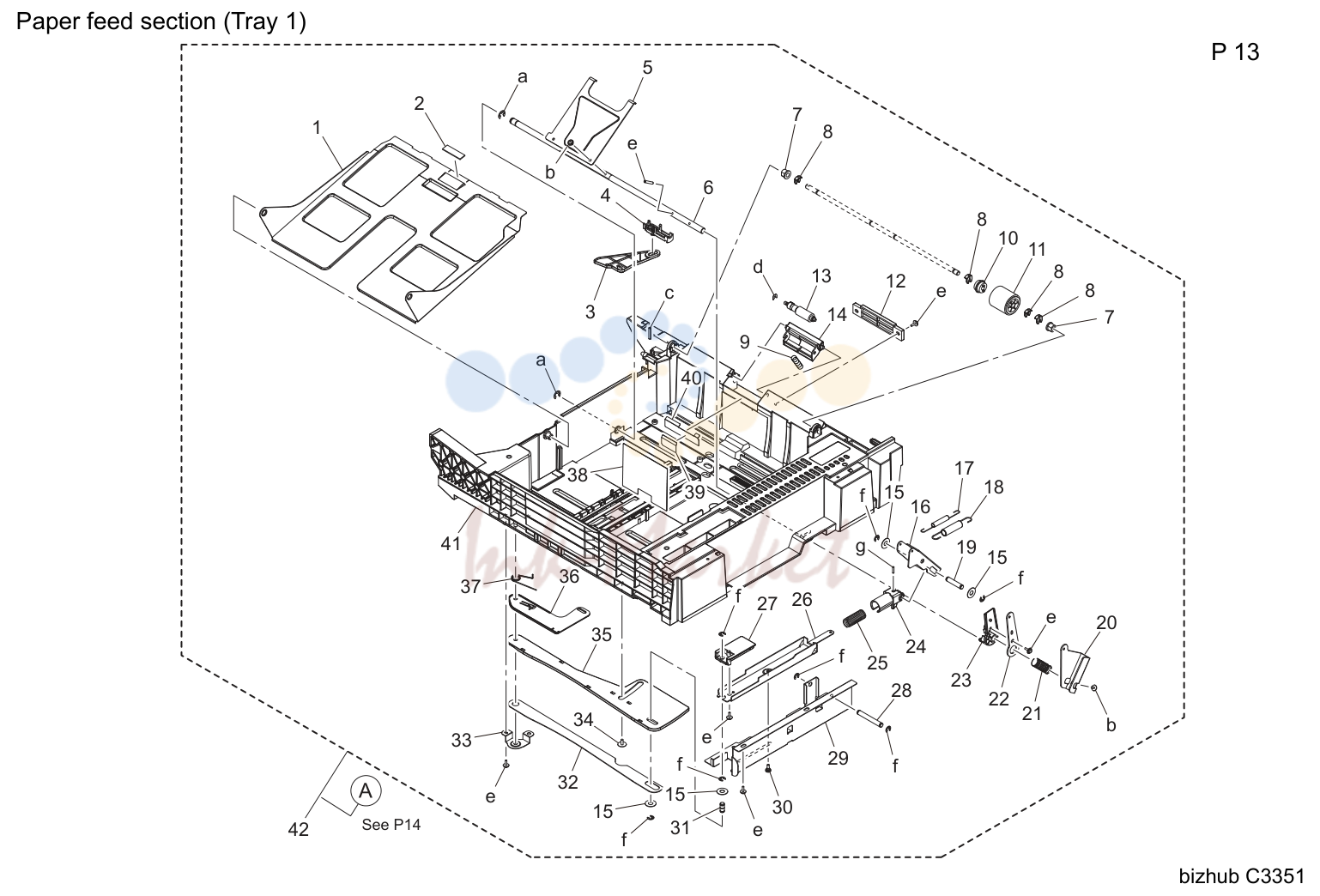

- Подача бумаги секция (tray 1) (P13)

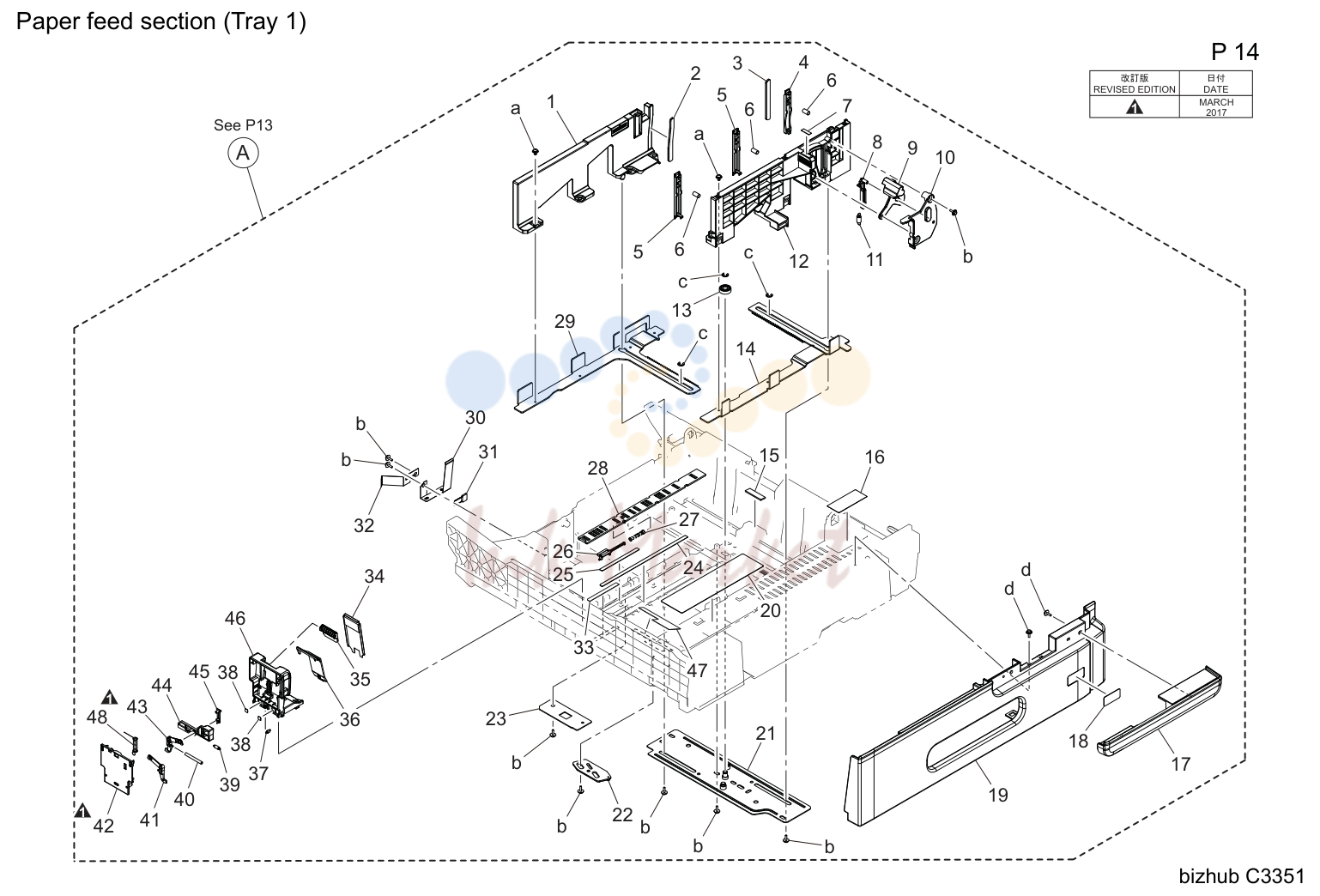

- Подача бумаги секция (tray 1) (P14)

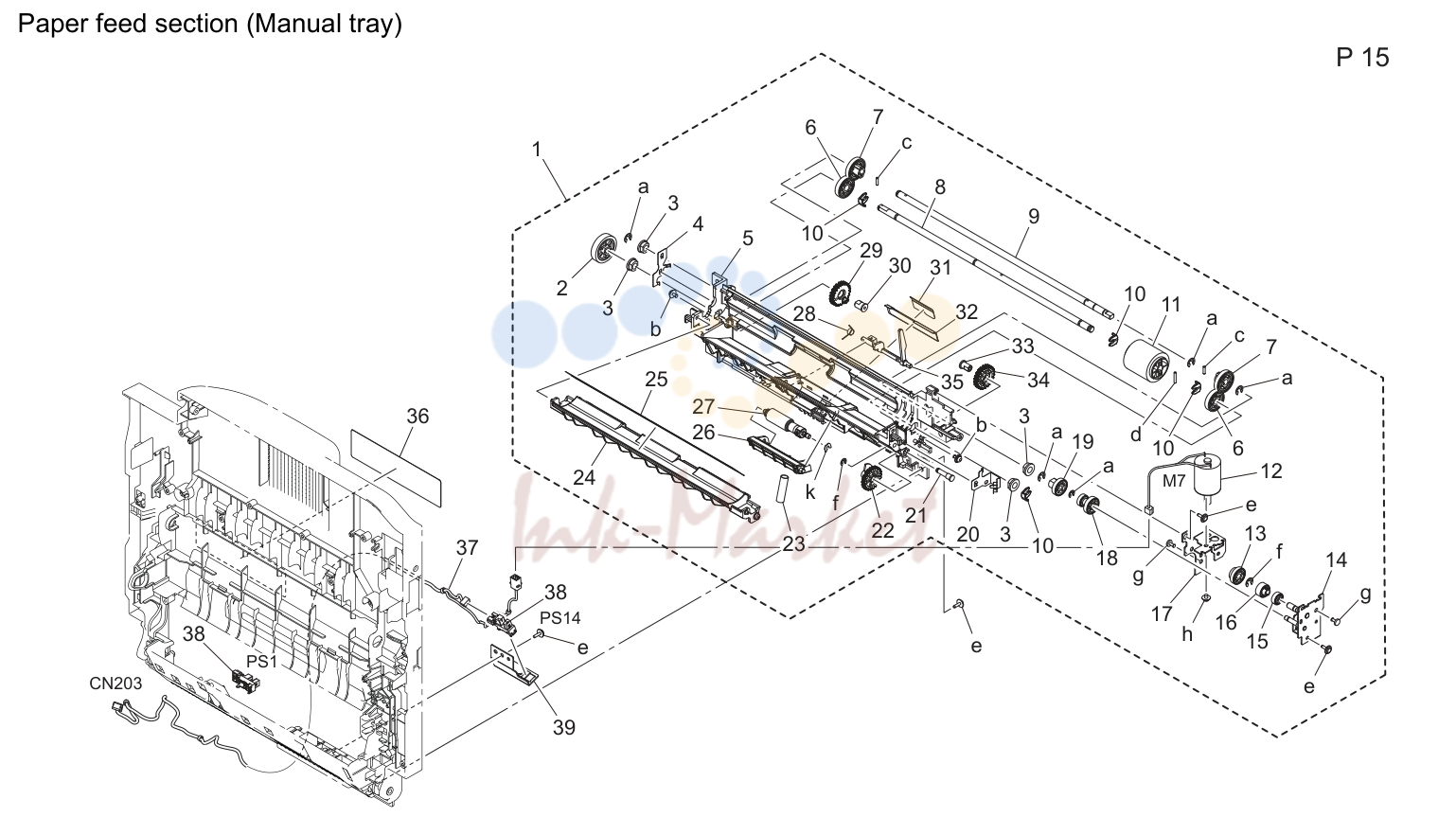

- Подача бумаги секция (manual tray) (P15)
- Подача бумаги секция (manual tray) (P16)
- Перенос секция (2nd перенос) (P17)
- Дуплекс секция (P18)
- Дуплекс reverse drive секция (P19)
- Печь (закрепление)/ выход бумаги секция (P20)
- Main drive секция (P21)
- Подача бумаги drive секция (P22)
- Electrical components (P23)
- Electrical components (P24)
- Wiring секция
- Wiring секция
- Wiring секция
- Wiring секция
- Wiring секция
- Wiring accessories and jigs
- Accessory детали (P31)

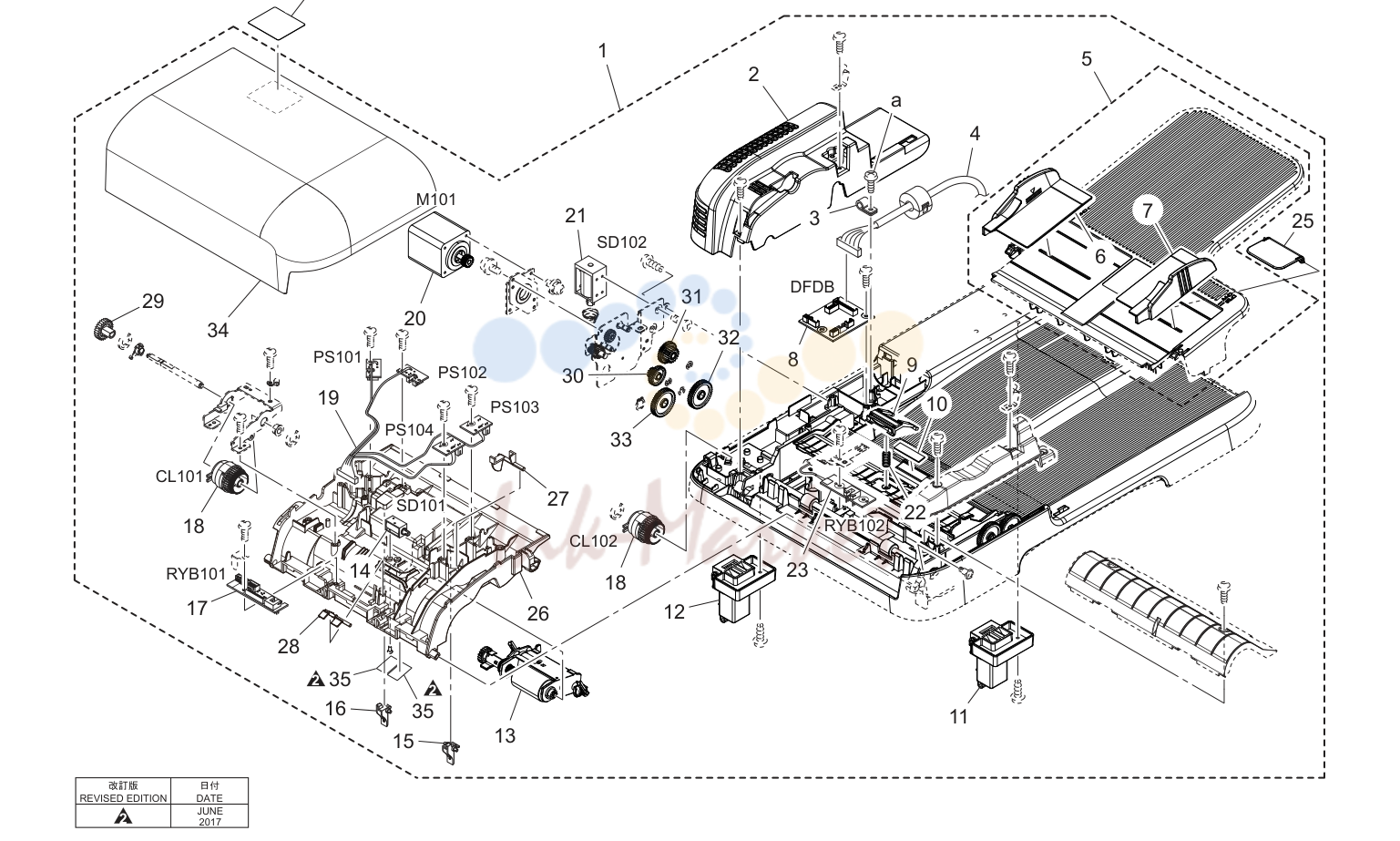

Auto document feeder секция (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A92E270100 запросить цену → | Auto document feeder |
| 2 | A92EPP0600 запросить цену → | Верхняя крышка/rear |
| 3 | A121PP0200 запросить цену → | Кабель clamp |
| 4 | A92EPP0800 запросить цену → | Wire жгут в сборе |
| 5 | A92EPP0900 запросить цену → | Tray в сборе |
| 6 | A121PP0J00 запросить цену → | Направляющая right |
| 7 | A92EPP1000 запросить цену → | Направляющая left |
| 8 | A121PP0700 запросить цену → | Плата в сборе |
| 9 | A92EPP0700 запросить цену → | Separator pad в сборе |
| 10 | A121PP0D00 запросить цену → | Pad |
| 11 | A121PP0600 запросить цену → | Hinge r |
| 12 | A121PP0500 запросить цену → | Hinge l |
| 13 | A92EPP0400 ✓ в наличии | Separator ролик в сборе |
| 14 | A121PP0B00 запросить цену → | Соленоид |
| 15 | A121PP0H00 запросить цену → | Stopper left |
| 16 | A121PP0G00 запросить цену → | Stopper right |
| 17 | A121PP0900 запросить цену → | Photo датчик |
| 18 | A121PP0A00 запросить цену → | Муфта |
| 19 | A121PP0800 запросить цену → | Photo датчик |
| 20 | A92EPP0500 запросить цену → | Мотор в сборе |
| 21 | A121PP0C00 запросить цену → | Соленоид |
| 22 | A121PP1000 запросить цену → | Пружина |
| 23 | A121PP0R00 запросить цену → | Photo датчик |
| 24 | A92E941200 запросить цену → | Label caution |
| 25 | A92EPP1100 запросить цену → | Stopper |
| 26 | A92EPP1200 запросить цену → | Case/front |
| 27 | A92EPP1300 запросить цену → | Actuator |
| 28 | A92EPP1400 запросить цену → | Actuator |
| 29 | A92EPP1500 запросить цену → | Шестерня |
| 30 | A92EPP1600 запросить цену → | Шестерня |
| 31 | A92EPP1700 запросить цену → | Шестерня |
| 32 | A92EPP1800 запросить цену → | Шестерня |
| 33 | A92EPP1900 запросить цену → | Шестерня |
| 34 | A92EPP2000 запросить цену → | Крышка |
| 35 | A121PP1100 запросить цену → | Sheet |

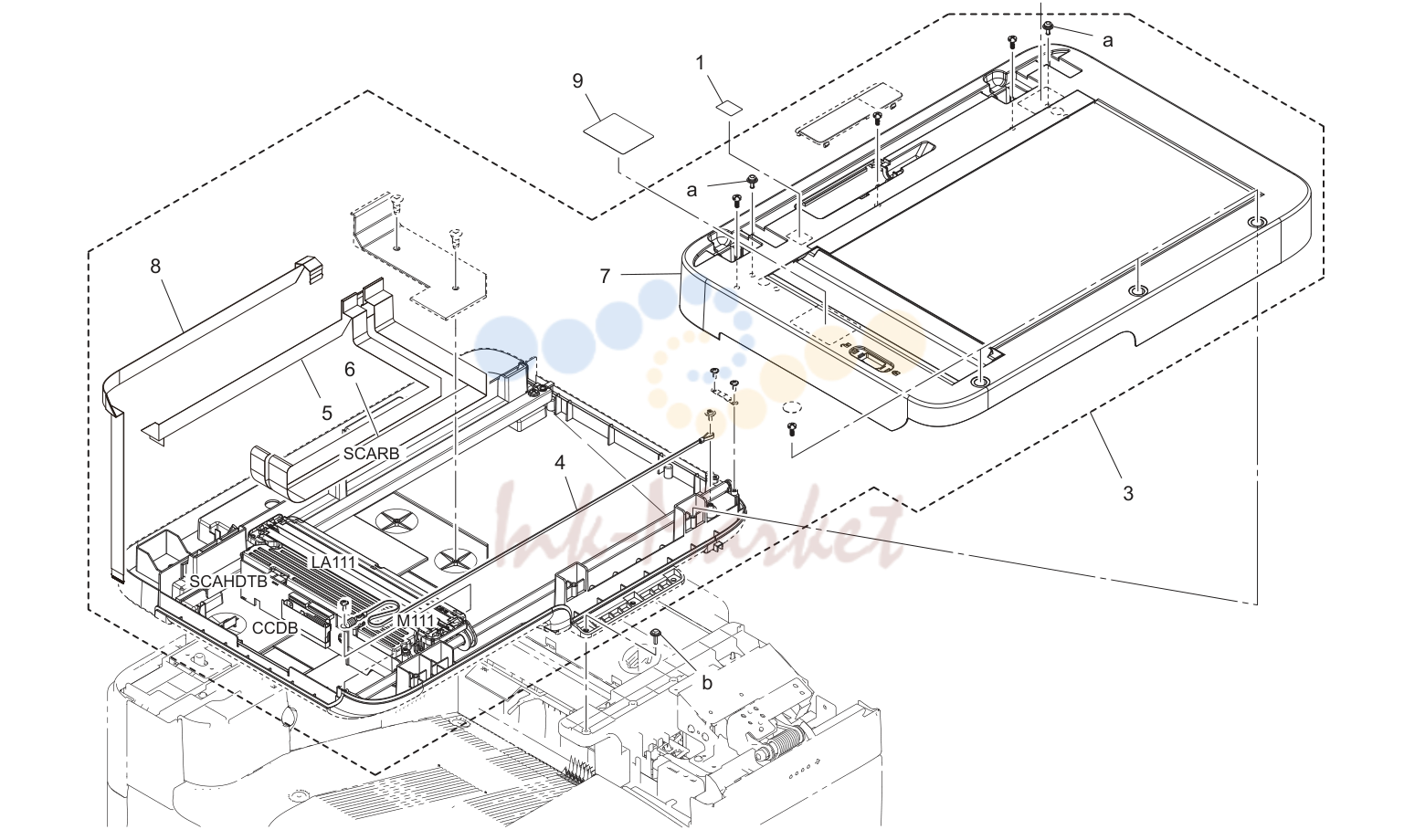

Сканер секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161940602 запросить цену → | Label |
| 2 | A0HF952400 запросить цену → | Label |
| 3 | A92E260100 запросить цену → | Optical узел |
| 4 | A121PP0N02 ✓ в наличии | Сканер ремень |
| 5 | A121PP0Q00 запросить цену → | Flat кабель 18p |
| 6 | A92EPP0200 ✓ в наличии | Flat кабель 31p |
| 7 | A92EPP0100 запросить цену → | Крышка сканера в сборе |
| 8 | A92EPP0300 запросить цену → | Flat кабель 24p |
| 9 | A92E941100 запросить цену → | Label caution |

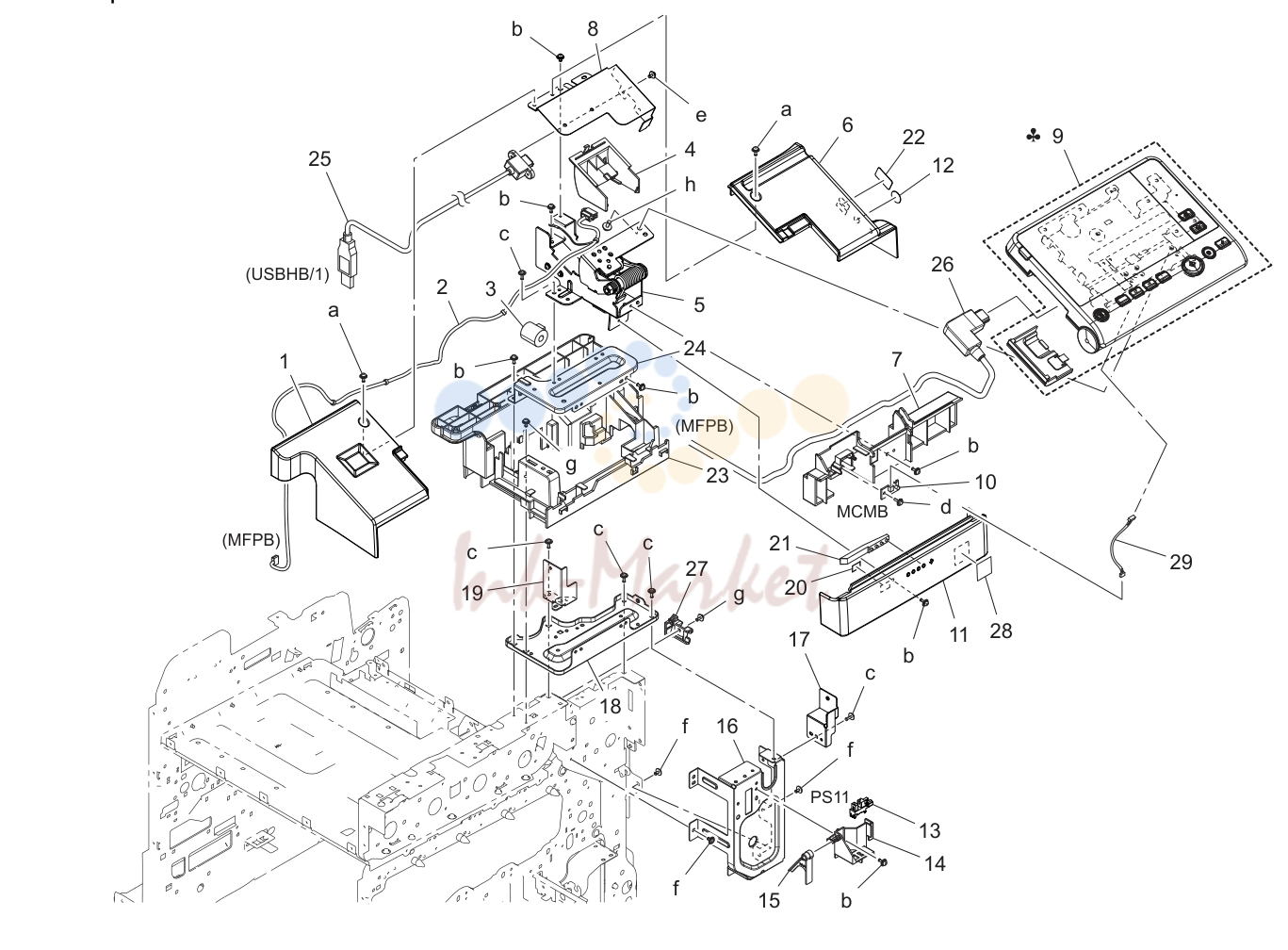

Панель управления секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A92E161200 запросить цену → | Крышка |
| 2 | A92EN10400 запросить цену → | Drive relay жгут |
| 3 | A3GNM71C00 запросить цену → | Ferrite core |
| 4 | A3GN161701 запросить цену → | Крышка |
| 5 | A92ER70500 запросить цену → | Operation панель креплениеing пластина в сборе |
| 6 | A92E161100 запросить цену → | Крышка |
| 7 | A92E161401 запросить цену → | Крышка |
| 8 | A92E190700 запросить цену → | Креплениеing пластина |
| 9 | A92EM71102 запросить цену → | Панель в сборе |
| 9 | A92EM71202 запросить цену → | Панель в сборе |
| 9 | A92EM71302 запросить цену → | Панель в сборе |
| 10 | A3GNH00500 запросить цену → | Плата в сборе (mcmb) |
| 11 | A92E161300 запросить цену → | Крышка |
| 12 | A7PU168600 запросить цену → | Уплотнитель |
| 13 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 14 | A3GN135400 запросить цену → | Держатель |
| 15 | A3GN135500 запросить цену → | Рычаг |
| 16 | A3GN190101 запросить цену → | Креплениеing пластина |
| 17 | A92E191600 запросить цену → | Креплениеing пластина |
| 18 | A3GN190600 запросить цену → | Креплениеing пластина |
| 19 | A3GN190801 запросить цену → | Креплениеing пластина |
| 20 | A3GN191300 запросить цену → | Light blocking sheet |
| 21 | A3GN161800 запросить цену → | Lens |
| 22 | A92E161500 запросить цену → | Уплотнитель |
| 23 | A3GN161000 запросить цену → | Крышка |
| 24 | A3GN190511 запросить цену → | Креплениеing пластина |
| 25 | A92EN12600 запросить цену → | I/f кабель /2 |
| 26 | A92EN12B00 запросить цену → | I/f кабель /p |
| 27 | A3GN191500 запросить цену → | Stopper |
| 28 | A011946200 запросить цену → | Label emperon |
| 29 | A92EN12400 запросить цену → | I/f кабель /b |

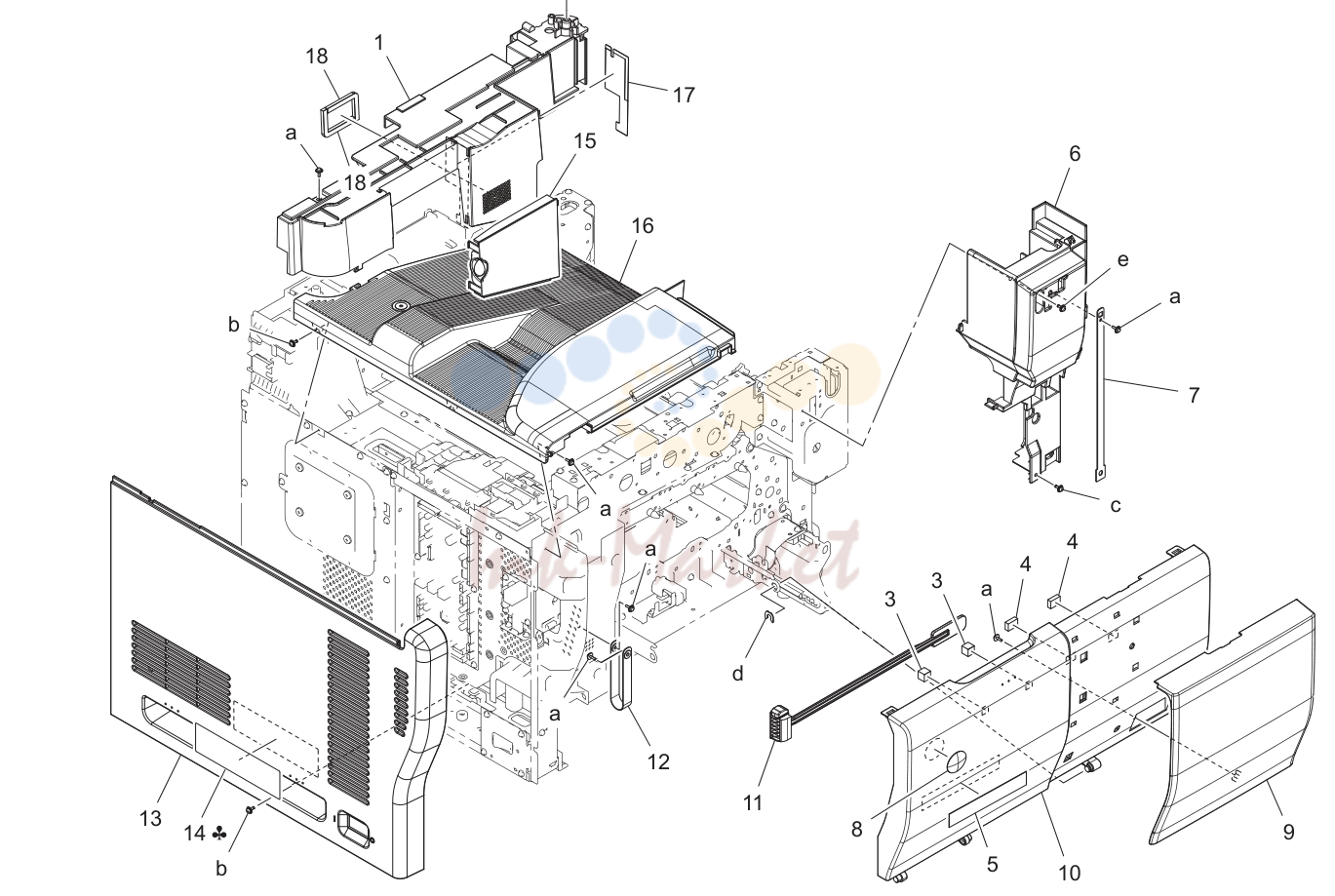

Внешние детали секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A92E160400 запросить цену → | Крышка /upper |
| 2 | A3GN162500 запросить цену → | Hold пластина |
| 3 | A3GN162900 запросить цену → | Уплотнитель |
| 4 | A3GN163000 запросить цену → | Уплотнитель |
| 5 | A92F941000 запросить цену → | Label bizhub c3351 |
| 6 | A3GN160801 запросить цену → | Support part |
| 7 | A3GN812300 запросить цену → | Open/close stopper |
| 8 | A00J945500 запросить цену → | Logo mark |
| 9 | A3GN160200 запросить цену → | Крышка /front |
| 10 | A3GN160104 запросить цену → | Крышка /front |
| 11 | A3GN162600 запросить цену → | Cleaning part |
| 12 | A0ED162401 запросить цену → | Band |
| 13 | A92E160300 запросить цену → | Крышка /left |
| 14 | A7PU941701 запросить цену → | Label caution |
| 15 | A3GN162100 запросить цену → | Крышка |
| 16 | A3GN160503 запросить цену → | Крышка /upper |
| 17 | A3GN146100 запросить цену → | Shield sheet |
| 18 | A92E160500 запросить цену → | Sheet |

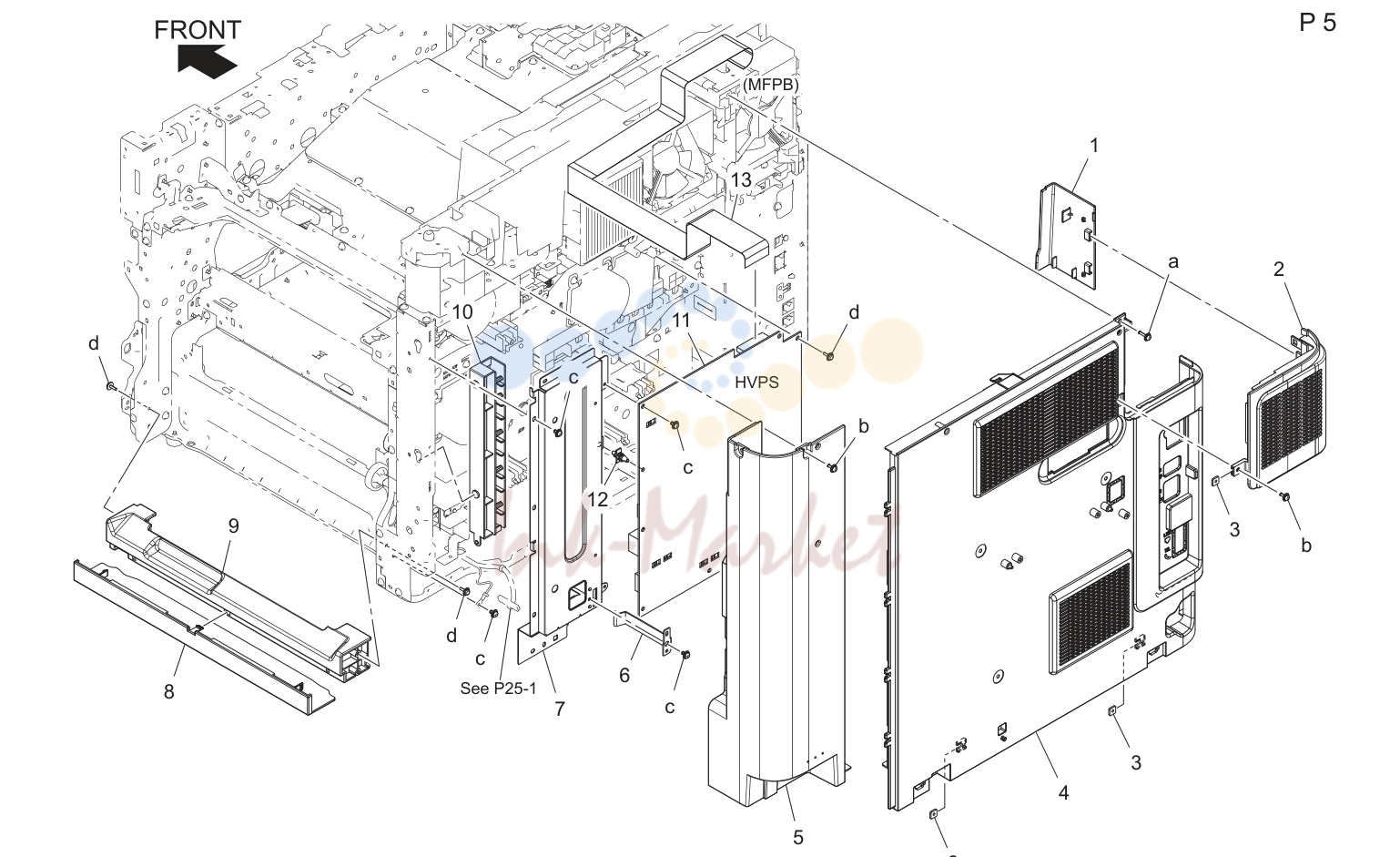

Внешние детали секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN162800 запросить цену → | Крышка основной блок |
| 2 | A3GN162701 запросить цену → | Крышка основной блок |
| 4 | A92E160602 запросить цену → | Крышка /rear |
| 5 | A3GN160900 запросить цену → | Support part /right |
| 6 | A3GN621701 запросить цену → | Lock пластина пружина |
| 7 | A3GN109300 запросить цену → | Креплениеing пластина |
| 8 | A92E162301 запросить цену → | Крышка /right |
| 9 | A3GN162000 запросить цену → | Крышка /right |
| 10 | A3GN133600 запросить цену → | Держатель |
| 11 | A92EM40300 запросить цену → | High voltage узел |
| 12 | V502010044 запросить цену → | Pcb support |
| 13 | A92EN10C00 запросить цену → | I/f flatкабель /2 |

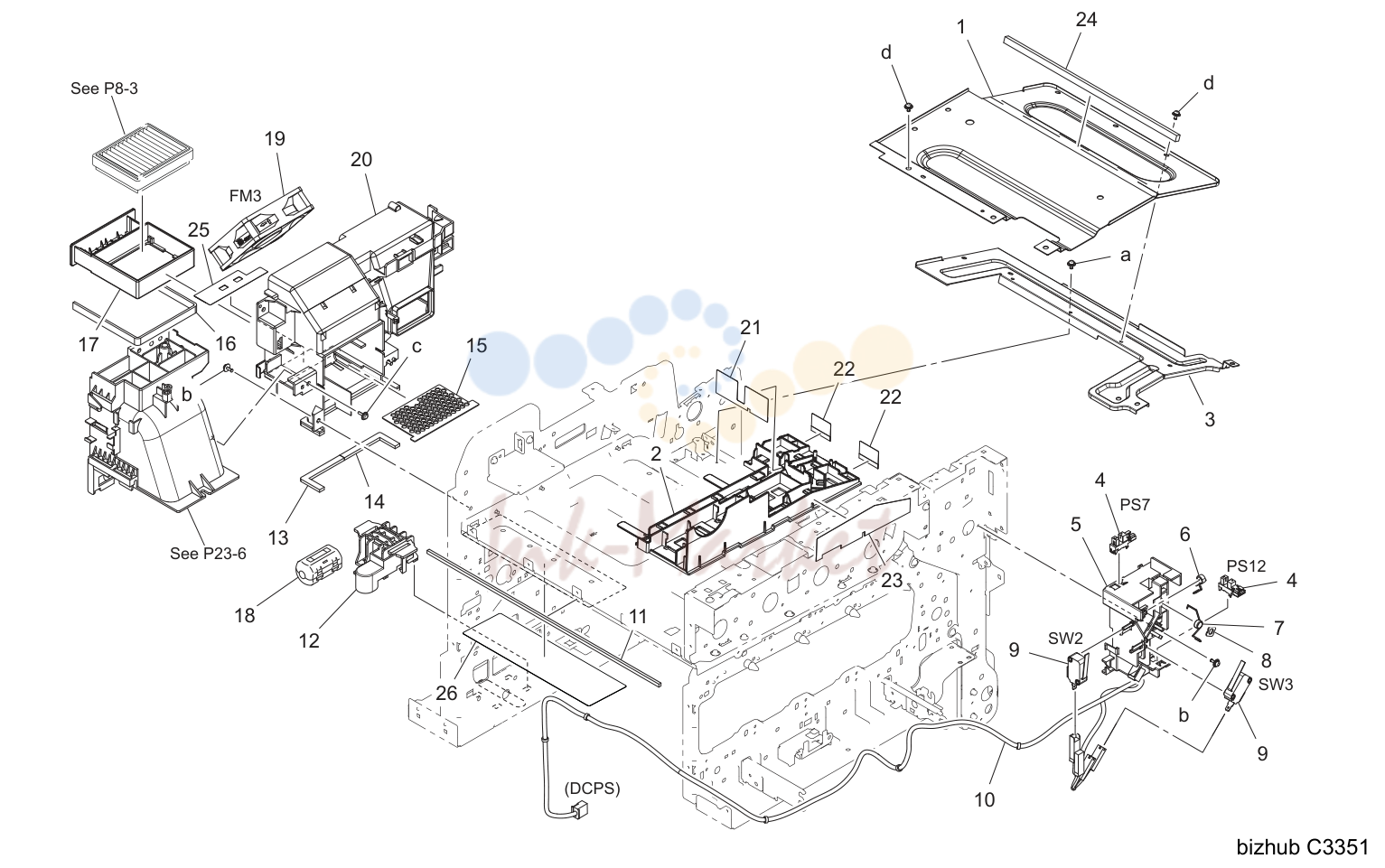

Тонер suction секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A92E109500 запросить цену → | Reinforce пластина /upper |
| 2 | A92E133500 запросить цену → | Держатель |
| 3 | A3GN109800 запросить цену → | Reinforce рама |
| 4 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 5 | A3GN135300 запросить цену → | Держатель |
| 6 | A0VD135201 запросить цену → | Adjusting пружина |
| 7 | A3GN135200 запросить цену → | Torsion coil пружина |
| 8 | A3GN135100 запросить цену → | Spacer |
| 9 | J06M60100 запросить цену → | Micro выключатель |
| 10 | A3GNN10D00 запросить цену → | Interlock wiring |
| 11 | A3GN146400 запросить цену → | Уплотнитель /left |
| 12 | A0VD136100 запросить цену → | Hold держатель |
| 13 | A3GN144100 запросить цену → | Connecting уплотнитель /rear |
| 14 | A3GN144500 запросить цену → | Connecting уплотнитель |
| 15 | A3GN145700 запросить цену → | Крышка |
| 16 | A92E144600 запросить цену → | Holding уплотнитель |
| 17 | A92E144402 запросить цену → | Filter держатель |
| 18 | A5C1M92100 запросить цену → | Ferritecore |
| 20 | A92E142100 запросить цену → | Supply воздуховод /left rear |
| 21 | A92E135200 запросить цену → | Уплотнитель |
| 22 | A92E135100 запросить цену → | Уплотнитель |
| 23 | A92E135000 запросить цену → | Уплотнитель |
| 24 | A3GN146000 запросить цену → | Уплотнитель |
| 25 | A92E142501 запросить цену → | Sheet |
| 26 | A92E108700 запросить цену → | Sheet |

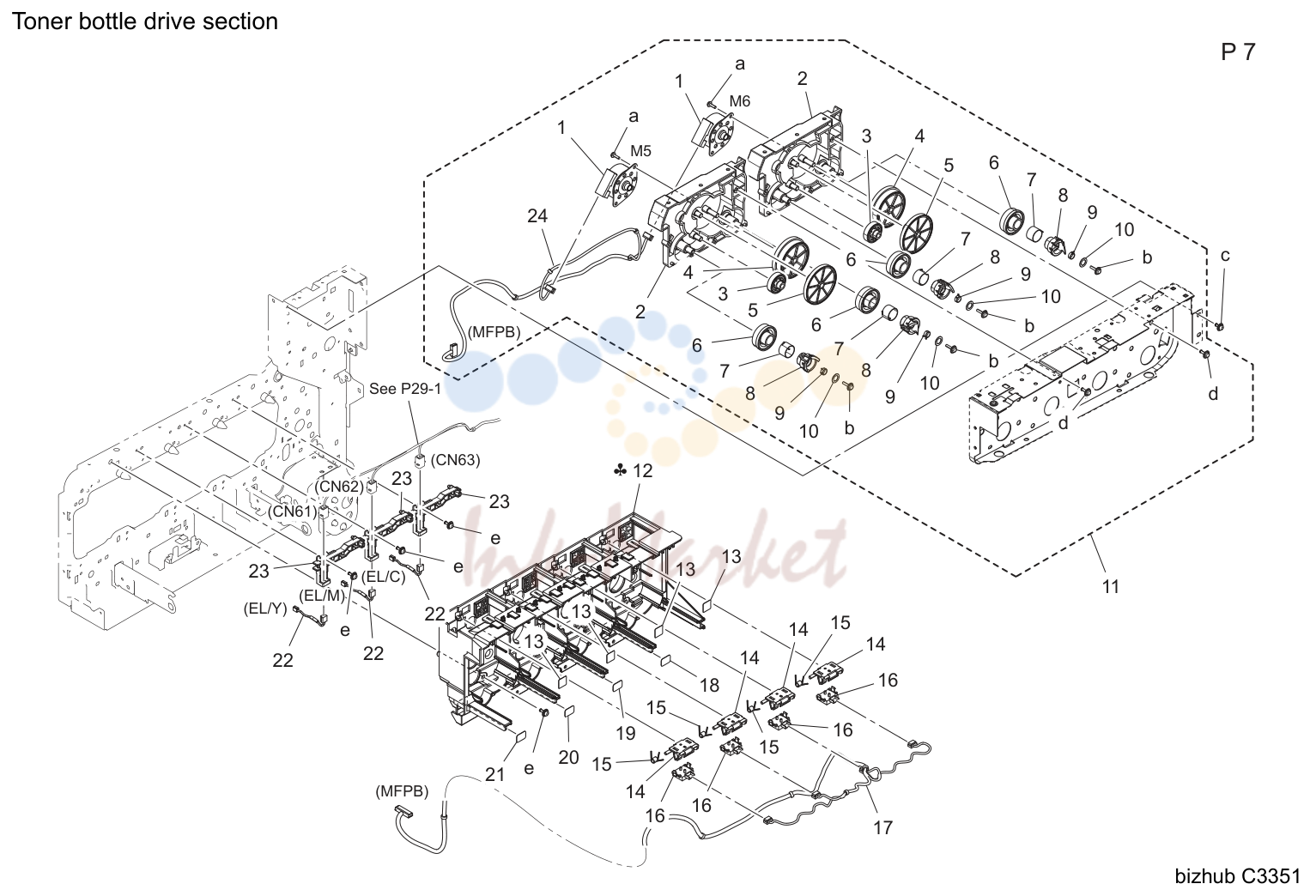

Тонер bottle drive секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1M10400 запросить цену → | Stepping мотор |
| 2 | A3GN400100 запросить цену → | Держатель |
| 3 | A3GN400400 запросить цену → | Шестерня 25t |
| 4 | A3GN400300 запросить цену → | Шестерня 49/86t |
| 5 | A3GN400200 запросить цену → | Шестерня 20/107t |
| 6 | A02E240600 запросить цену → | Шестерня 30t |
| 8 | A3GN400800 запросить цену → | Направляющая |
| 9 | A3GN401100 запросить цену → | Пружина |
| 11 | A92ER70200 запросить цену → | Tb drive рама в сборе |
| 12 | A3GN400002 запросить цену → | Держатель |
| 12 | A92E402700 запросить цену → | Держатель |
| 12 | A3GN402300 запросить цену → | Держатель |
| 12 | A3GN402200 запросить цену → | Держатель |
| 13 | A2X0949100 запросить цену → | Label |
| 14 | A3GN400900 запросить цену → | Креплениеing пластина |
| 15 | A3GN401000 запросить цену → | Torsion coil пружина |
| 16 | A0EDM60001 под заказ | Relay connector |
| 17 | A92EN10500 запросить цену → | Тонер detection жгут |
| 18 | A3GN401600 запросить цену → | Label k |
| 19 | A3GN401500 запросить цену → | Label c |
| 20 | A3GN401400 запросить цену → | Label m |
| 21 | A3GN401300 запросить цену → | Label y |
| 22 | A3GNN10U00 запросить цену → | Relay wiring |
| 23 | A3GN137100 запросить цену → | Направляющая |
| 24 | A92EN10600 запросить цену → | Тонер drive жгут |

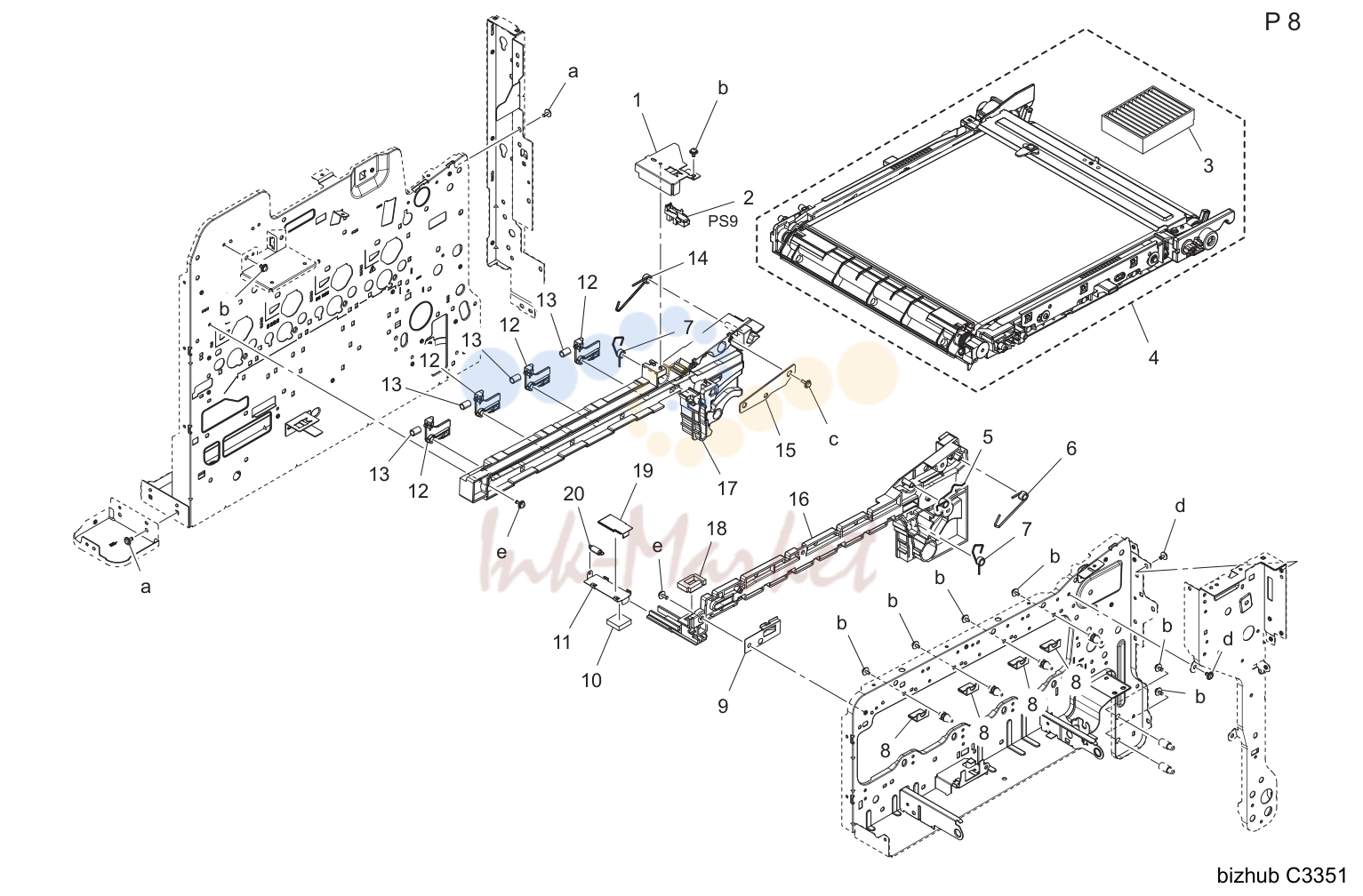

Перенос ремень секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN110900 запросить цену → | Креплениеing пластина |
| 2 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 3 | A92E158100 запросить цену → | Dust-proof filter |
| 5 | A0VD136800 запросить цену → | Contact |
| 6 | A3GN110401 запросить цену → | Torsion coil пружина |
| 7 | A0VD114101 запросить цену → | Torsion coil пружина |
| 8 | A3GN111800 запросить цену → | Уплотнитель |
| 9 | A3GN110600 запросить цену → | Ground пружина |
| 10 | A0VD363700 запросить цену → | Уплотнитель |
| 11 | A0VD362300 запросить цену → | Shutter |
| 12 | A3GN110700 запросить цену → | Holding рычаг |
| 13 | A3GN110800 запросить цену → | Compressing coil пружина |
| 14 | A3GN110501 запросить цену → | Torsion coil пружина |
| 15 | A0VD214700 запросить цену → | Креплениеing пластина |
| 16 | A3GN110001 запросить цену → | Rail /front |
| 17 | A3GN110102 запросить цену → | Rail /rear |
| 18 | A3GN113300 запросить цену → | Уплотнитель |
| 19 | A0VD362400 запросить цену → | Уплотнитель |
| 20 | A0VD362500 запросить цену → | Pulling coil пружина |

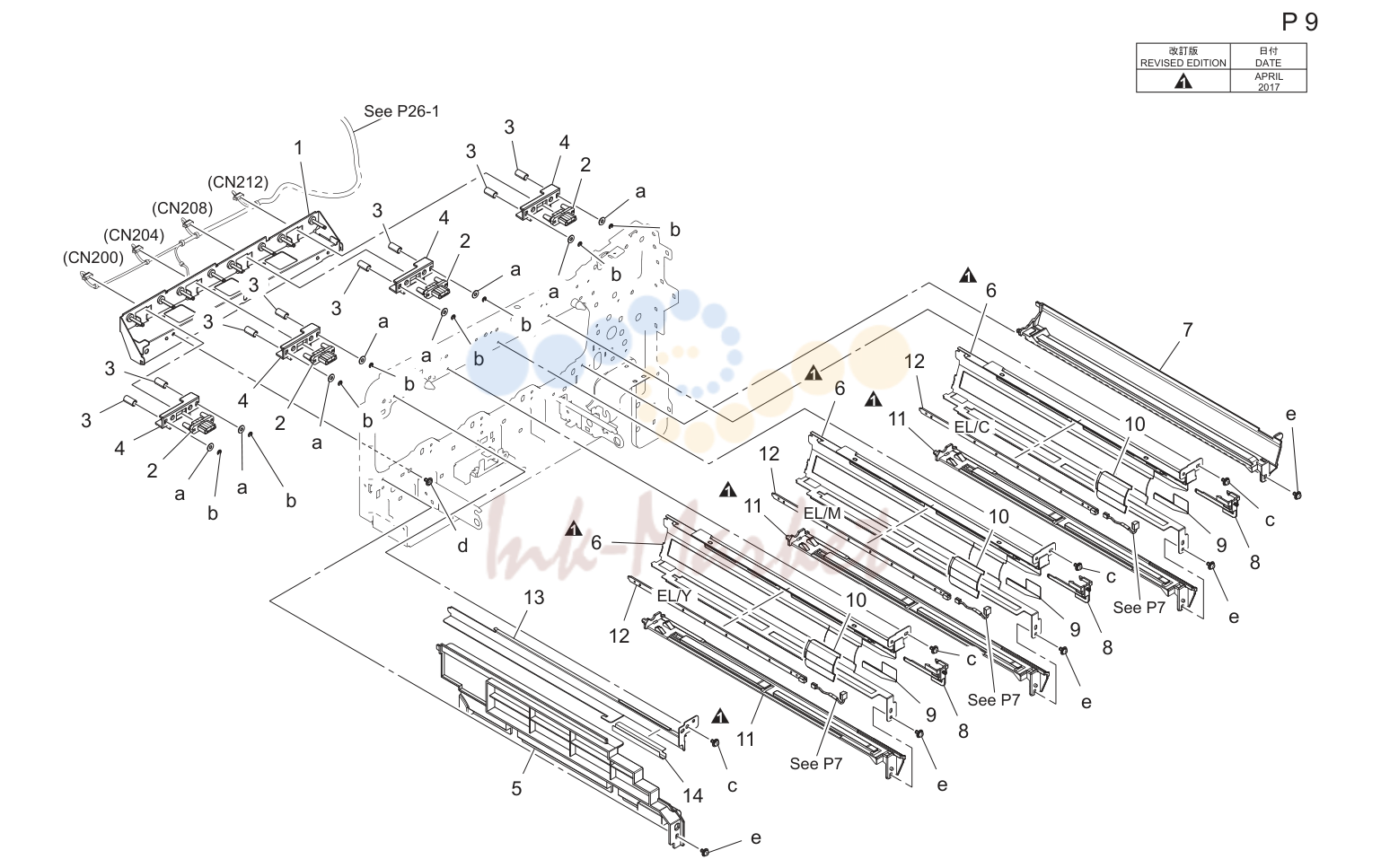

Erase led секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN112900 запросить цену → | Креплениеing пластина |
| 2 | V651020005 запросить цену → | Drawer cn |
| 3 | A3GN112800 запросить цену → | Compressing coil пружина |
| 4 | A3GN113000 запросить цену → | Держатель |
| 5 | A3GN111001 запросить цену → | Rail /lower |
| 6 | A3GN111301 запросить цену → | Rail /upper |
| 7 | A3GN111200 запросить цену → | Rail /lower |
| 8 | A3GN112400 запросить цену → | Крышка |
| 9 | A3GN113200 запросить цену → | Уплотнитель |
| 10 | A3GN113100 запросить цену → | Уплотнитель |
| 11 | A3GN111102 запросить цену → | Rail /lower |
| 12 | A3GNM30400 запросить цену → | Neutralizing led array |
| 13 | A3GN111400 запросить цену → | Rail /upper |
| 14 | A92E111500 запросить цену → | Scatteringprevention sheet |
Cooling вентилятор секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN144200 запросить цену → | Connecting уплотнитель /middle |
| 2 | A3GN140600 запросить цену → | Уплотнительing part |
| 3 | A3GN148200 запросить цену → | Supply воздуховод /rear |
| 4 | A3GN149600 запросить цену → | Уплотнительing part outside |
| 5 | A3GN148700 запросить цену → | Уплотнительing part /side |
| 6 | A3GN148100 запросить цену → | Supply воздуховод /rear |
| 7 | A3GN148001 запросить цену → | Supply воздуховод /rear |
| 8 | A3GN148300 запросить цену → | Уплотнительing part /side |
| 9 | A3GN141201 запросить цену → | Уплотнительing part |
| 10 | A3GN140100 запросить цену → | Supply воздуховод /rear |
| 11 | A3GN145100 запросить цену → | Уплотнительing part |
| 12 | A3GN145200 запросить цену → | Уплотнительing part |
| 13 | A3GN145600 запросить цену → | Уплотнительing part |
| 14 | A3GN140700 запросить цену → | Уплотнительing part /middle |
| 15 | A3GN145400 запросить цену → | Уплотнительing part |
| 16 | A3GN149100 запросить цену → | Уплотнительing part /lower |
| 17 | A3GN149200 запросить цену → | Уплотнительing part /lower |
| 18 | A3GN145300 запросить цену → | Уплотнительing part |
| 19 | A3GN140300 запросить цену → | Supply воздуховод /lower |
| 20 | A3GN141100 запросить цену → | Уплотнительing part |
| 21 | A3GN141300 запросить цену → | Уплотнительing part |
| 22 | A3GN140800 запросить цену → | Уплотнительing part |
| 23 | A3GN148500 запросить цену → | Уплотнительing part /side |
| 24 | A3GN149300 запросить цену → | Уплотнительing part outside |
| 25 | A3GN148800 запросить цену → | Уплотнительing part /side |
| 26 | A3GN148900 запросить цену → | Уплотнительing part /side |
| 27 | A3GN149500 запросить цену → | Уплотнительing part outside |
| 28 | A3GN147201 запросить цену → | Креплениеing воздуховод /rear |
| 30 | A3GN149000 запросить цену → | Уплотнительing part /lower |
| 32 | A3GN147600 запросить цену → | Уплотнитель |
| 33 | A3GN147000 запросить цену → | Направляющая |
Перенос направляющая секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN707700 запросить цену → | Направляющая |
| 2 | A3GN707600 запросить цену → | Направляющая |
| 3 | A92E707500 запросить цену → | Держатель |
| 4 | A92E707100 запросить цену → | Actuator |
| 5 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 6 | A0VD707201 запросить цену → | Torsion coil пружина |
| 7 | A0P0M50400 ✓ в наличии | Humidity датчик |
| 8 | A92E707302 запросить цену → | Направляющая |
| 9 | A92EN10J00 запросить цену → | Перенос relay жгут |
| 10 | A3GN708000 запросить цену → | Protection part |
| 11 | A034M20000 под заказ | Paperfeed соленоид |
| 12 | A3GN706600 запросить цену → | Рычаг |
| 13 | A3GN112300 запросить цену → | Крышка |
| 14 | A3GNM30400 запросить цену → | Neutralizing led array |
| 15 | A3GN111500 запросить цену → | Креплениеing пластина |
| 16 | A3GN706500 запросить цену → | Держатель |
| 17 | A3GN706100 запросить цену → | Крышка |
| 18 | A034213400 запросить цену → | Compressing пружина |
| 19 | A92E706300 запросить цену → | Contact |
| 20 | A161M50300 запросить цену → | Photo sensing |
| 21 | A92E706400 запросить цену → | Направляющая |
| 22 | A92E708500 запросить цену → | Уплотнитель |
| 23 | A92E707800 запросить цену → | Направляющая |
| 24 | A92E707900 запросить цену → | Compressing coil пружина |

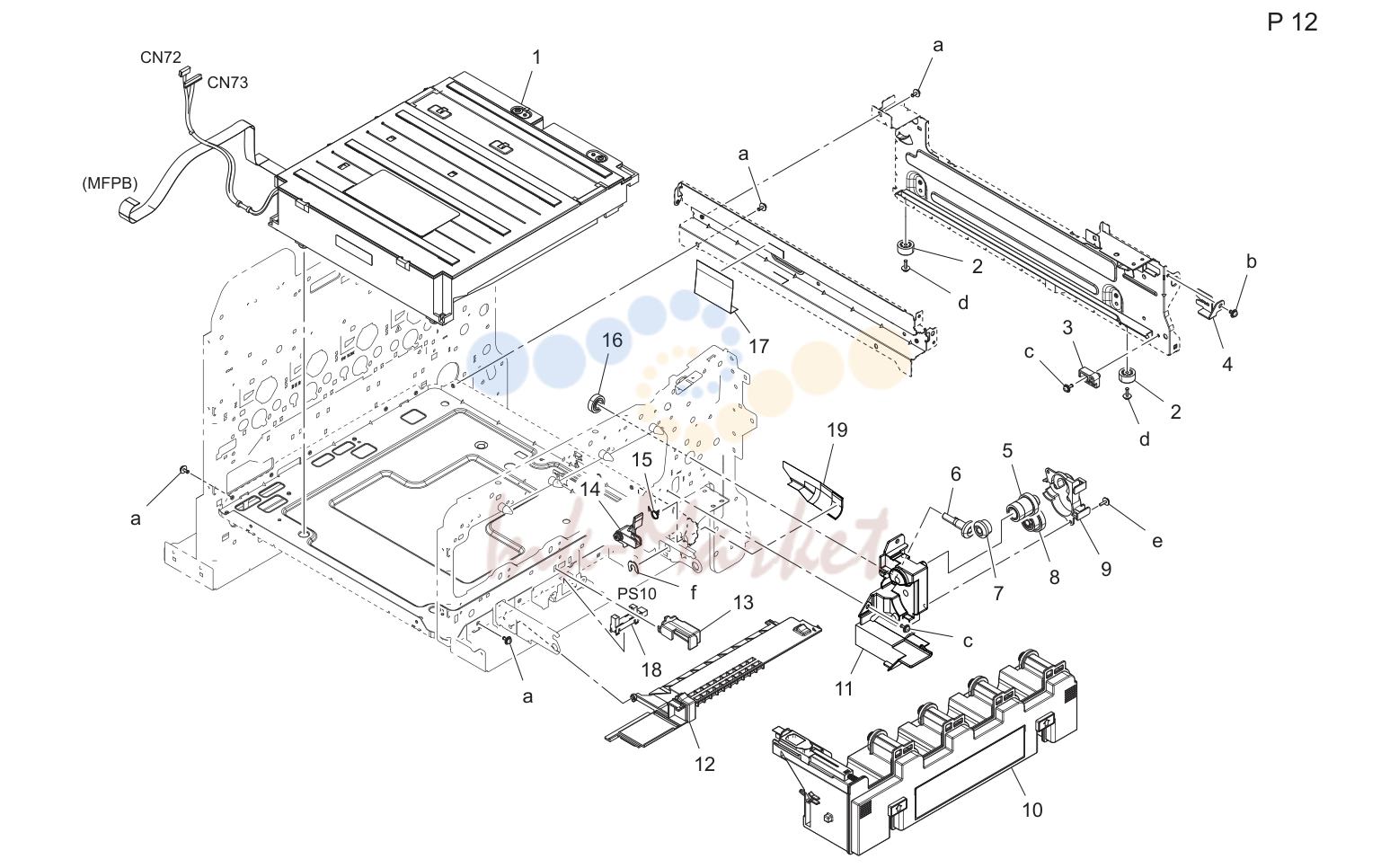

Write/ тонер collection секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6X0R70122 запросить цену → | Print head в сборе |
| 3 | A3GN102500 запросить цену → | Направляющая |
| 4 | A3GN621600 запросить цену → | Stopper |
| 5 | A0VD235600 запросить цену → | Шестерня 16/26t |
| 6 | A0VD235400 запросить цену → | Шестерня 16t |
| 7 | A0VD235500 запросить цену → | Шестерня 16/16t |
| 8 | A0VD235900 запросить цену → | Шестерня 22/30t |
| 9 | A3GN235200 запросить цену → | Holding пластина |
| 11 | A3GN235113 запросить цену → | Drive держатель |
| 12 | A3GN106700 запросить цену → | Держатель |
| 13 | A3GN107100 запросить цену → | Крышка |
| 14 | A3GN362601 запросить цену → | Рычаг |
| 15 | A0VD362702 запросить цену → | Torsion coil пружина |
| 16 | A0VD235700 запросить цену → | Шестерня 16t |
| 17 | A3GN102300 запросить цену → | Regulating sheet |
| 19 | A3GN102200 запросить цену → | Уплотнитель |
Подача бумаги секция (tray 1) (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A92E624100 запросить цену → | Lifting пластина |
| 3 | A92E633600 запросить цену → | Рычаг |
| 4 | A92E633700 запросить цену → | Рычаг |
| 5 | A92E624500 запросить цену → | Lifting пластина |
| 6 | A92E624600 запросить цену → | Вал |
| 9 | A0VD624800 запросить цену → | Compressing coil пружина |
| 12 | A92E621800 запросить цену → | Держатель |
| 13 | A92EV62001 ✓ в наличии | Ролик в сборе |
| 14 | A92E621000 запросить цену → | Держатель |
| 15 | A00J192900 запросить цену → | Washer |
| 16 | A92E632301 запросить цену → | Рычаг |
| 17 | A92E632602 запросить цену → | Pulling coil пружина |
| 18 | A92E632702 запросить цену → | Pulling coil пружина /b |
| 19 | A92E632200 запросить цену → | Вал |
| 20 | A92E632500 запросить цену → | Рычаг |
| 21 | A92E633201 запросить цену → | Compressing coil пружина |
| 22 | A92E632800 запросить цену → | Рычаг /b |
| 23 | A92E632900 запросить цену → | Крышка |
| 24 | A92E631900 запросить цену → | Pressing part |
| 25 | A92E632101 запросить цену → | Compressing coil пружина |
| 26 | A92E631702 запросить цену → | Рычаг |
| 27 | A92E633001 запросить цену → | Крышка |
| 28 | A92E631000 запросить цену → | Вал |
| 29 | A92E631100 запросить цену → | Креплениеing пластина |
| 31 | A92E633100 запросить цену → | Вал |
| 32 | A92E631400 запросить цену → | Рычаг |
| 33 | A92E631200 запросить цену → | Креплениеing пластина |
| 35 | A92E631501 запросить цену → | Направляющая |
| 36 | A92E628201 запросить цену → | Рычаг |
| 37 | A92E629001 запросить цену → | Torsion coil пружина |
| 38 | A3GN623100 запросить цену → | Направляющая |
| 41 | A92E621102 запросить цену → | Подача бумаги cassette |
| 42 | A92ER70400 запросить цену → | Cassette в сборе |
Подача бумаги секция (tray 1) (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A92E626400 запросить цену → | Regulating пластина |
| 2 | A92E625400 запросить цену → | Cushion |
| 3 | A92E685300 запросить цену → | Cushion |
| 4 | A92E685100 запросить цену → | Auxiliary направляющая |
| 5 | A92E625200 запросить цену → | Auxiliary направляющая |
| 6 | A795622700 запросить цену → | Compressing пружина |
| 7 | A161943000 запросить цену → | Label |
| 8 | A92E626500 запросить цену → | Lock claw |
| 9 | A92E626601 запросить цену → | Рычаг |
| 10 | A92E626700 запросить цену → | Крышка |
| 11 | A7AH621000 запросить цену → | Pulling coil пружина |
| 12 | A92E626301 запросить цену → | Regulating пластина |
| 14 | A92E626101 запросить цену → | Rack |
| 15 | A92E624300 запросить цену → | Cushion |
| 16 | A3GN940500 запросить цену → | Label |
| 17 | A3GN628201 запросить цену → | Подача бумаги крышка /upper |
| 18 | A3GN940201 запросить цену → | Label |
| 19 | A3GN628100 запросить цену → | Подача бумаги крышка /front |
| 20 | A92E940100 запросить цену → | Label paper supply |
| 21 | A92E627100 запросить цену → | Adjusting пластина |
| 22 | A92E629200 запросить цену → | Adjusting пластина |
| 23 | A92E621400 запросить цену → | Креплениеing пластина |
| 24 | A92E940401 запросить цену → | Label fd metric |
| 25 | A92E940501 запросить цену → | Label fd inch a |
| 26 | A92E627901 запросить цену → | Держатель |
| 27 | A92E627801 запросить цену → | Compressing coil пружина |
| 28 | A92E627600 запросить цену → | Holding пластина |
| 29 | A92E626200 запросить цену → | Rack |
| 30 | A3GN621200 запросить цену → | Ground пластина пружина /a |
| 31 | V800400032 запросить цену → | Fixed lead resistors |
| 32 | A3GN621300 запросить цену → | Ground пластина пружина /b |
| 33 | A92E940601 запросить цену → | Label fd inch b |
| 34 | A92E627701 запросить цену → | Sheet |
| 35 | A92E627500 запросить цену → | Держатель |
| 36 | A92E627300 запросить цену → | Рычаг |
| 37 | A92E629301 запросить цену → | Pulling coil пружина |
| 38 | A02E940300 запросить цену → | Label |
| 39 | A92E628801 запросить цену → | Pulling coil пружина |
| 40 | A92E628701 запросить цену → | Compressing coil пружина |
| 41 | A92E628400 запросить цену → | Рычаг |
| 42 | A92E628600O запросить цену → | Крышка |
| 42 | A92E628601 запросить цену → | Крышка |
| 43 | A92E628300 запросить цену → | Рычаг |
| 44 | A92E627401 запросить цену → | Рычаг |
| 45 | A92E628000 запросить цену → | Рычаг |
| 46 | A92E627202 запросить цену → | Regulating пластина |
| 47 | A92E940201 запросить цену → | Label cd scale |
| 48 | A92E629400 запросить цену → | Compressing coil пружина |
Подача бумаги секция (manual tray) (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A92ER70600 запросить цену → | Manual подача бумаги в сборе |
| 2 | A0VD561301 запросить цену → | Шестерня 20t |
| 4 | A92E593101 запросить цену → | Ground пластина |
| 5 | A92E590102 запросить цену → | Подача бумаги рама |
| 6 | A92E590700 запросить цену → | Шестерня 19t |
| 7 | A92E591400 запросить цену → | Шестерня 20t |
| 8 | A92E590800 запросить цену → | Вал |
| 9 | A92E594600 запросить цену → | Вал |
| 12 | A8A1M10100 запросить цену → | Brush мотор |
| 13 | A92E594400 запросить цену → | Шестерня 21t |
| 14 | A92E592200 запросить цену → | Креплениеing пластина |
| 15 | A92E594300 запросить цену → | Шестерня 21t |
| 16 | A92E592100 запросить цену → | Worm шестерня 30t |
| 17 | A92E595600 запросить цену → | Креплениеing пластина |
| 18 | A92E594700 запросить цену → | Шестерня 21/31t |
| 19 | A92E594500 запросить цену → | Шестерня 31t |
| 20 | A92E591200 запросить цену → | Ground пластина |
| 21 | A92E591800 запросить цену → | Вал |
| 22 | A92E591100 запросить цену → | Шестерня 22t |
| 23 | A0VD624800 запросить цену → | Compressing coil пружина |
| 24 | A92E590500 запросить цену → | Направляющая |
| 25 | A0VD561502 запросить цену → | Направляющая |
| 26 | A92E621000 запросить цену → | Держатель |
| 27 | A92EV62001 ✓ в наличии | Ролик в сборе |
| 28 | A0VD560601 запросить цену → | Torsion coil пружина |
| 29 | A92E590900 запросить цену → | Шестерня 22t |
| 30 | A92E595401 запросить цену → | Вал |
| 31 | A0VD561800 запросить цену → | Направляющая |
| 33 | A92E595301 запросить цену → | Вал |
| 34 | A92E591000 запросить цену → | Шестерня 22t |
| 35 | A0VD560300 запросить цену → | Actuator |
| 36 | A92E940301 запросить цену → | Label mpt |
| 37 | A92EN10F00 запросить цену → | Conveyance wiring /2 |
| 38 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 39 | A92E591700 запросить цену → | Креплениеing пластина |

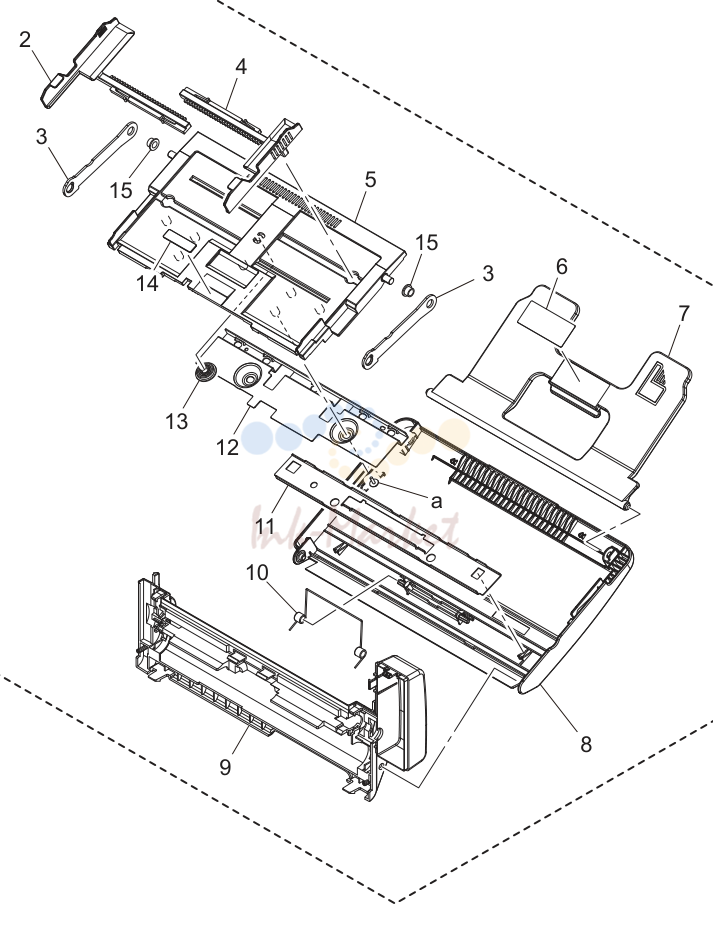

Подача бумаги секция (manual tray) (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A92ER70300 запросить цену → | Manual bypass в сборе |
| 2 | A92E591900 запросить цену → | Regulating пластина |
| 3 | A92E590601 запросить цену → | Рычаг |
| 4 | A92E592000 запросить цену → | Regulating пластина |
| 5 | A92E590302 запросить цену → | Lifting пластина |
| 6 | A3GN940500 запросить цену → | Label |
| 7 | A92E591600 запросить цену → | Tray |
| 8 | A92E590203 запросить цену → | Bypass tray |
| 9 | A92E590403 запросить цену → | Рама |
| 10 | A92E592501 запросить цену → | Torsion coil пружина |
| 11 | A92E593000 запросить цену → | Reinforce пластина |
| 12 | A92E592400 запросить цену → | Креплениеing пластина |
Полный список запчастей доступен по запросу.
комментарии
