Konica Minolta bizhub C3350 C3850 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Adf & ir секция (P1)
- Панель управления секция (P2)
- Внешние детали (P3)
- Внешние детали (P4)
- Printer control плата секция (P5)
- Тонер bottle drive секция (P6)
- Перенос ремень узел (P7)
- Перенос ремень узел (P8)
- Перенос ремень узел (P9)

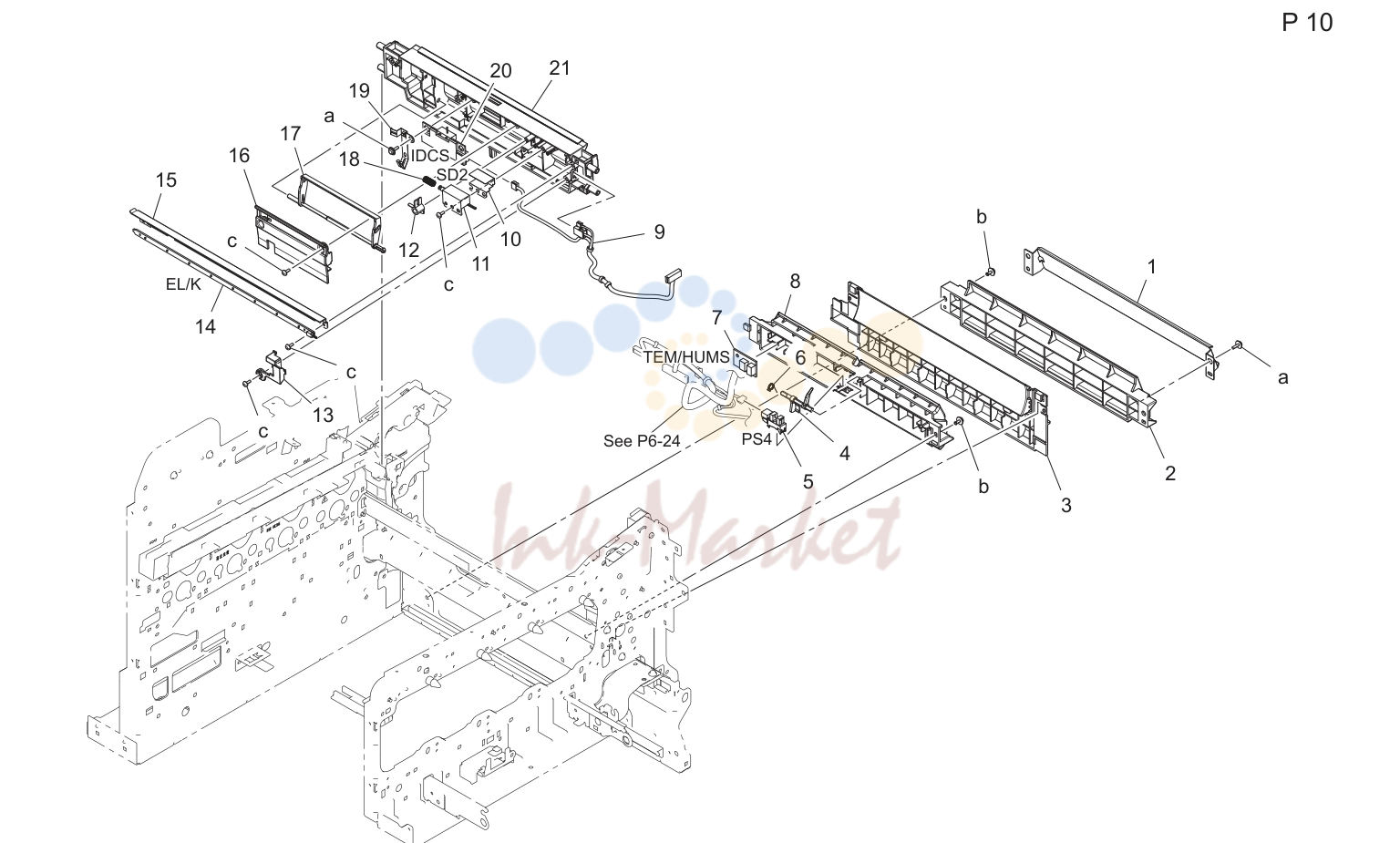

- Перенос направляющая секция (P10)

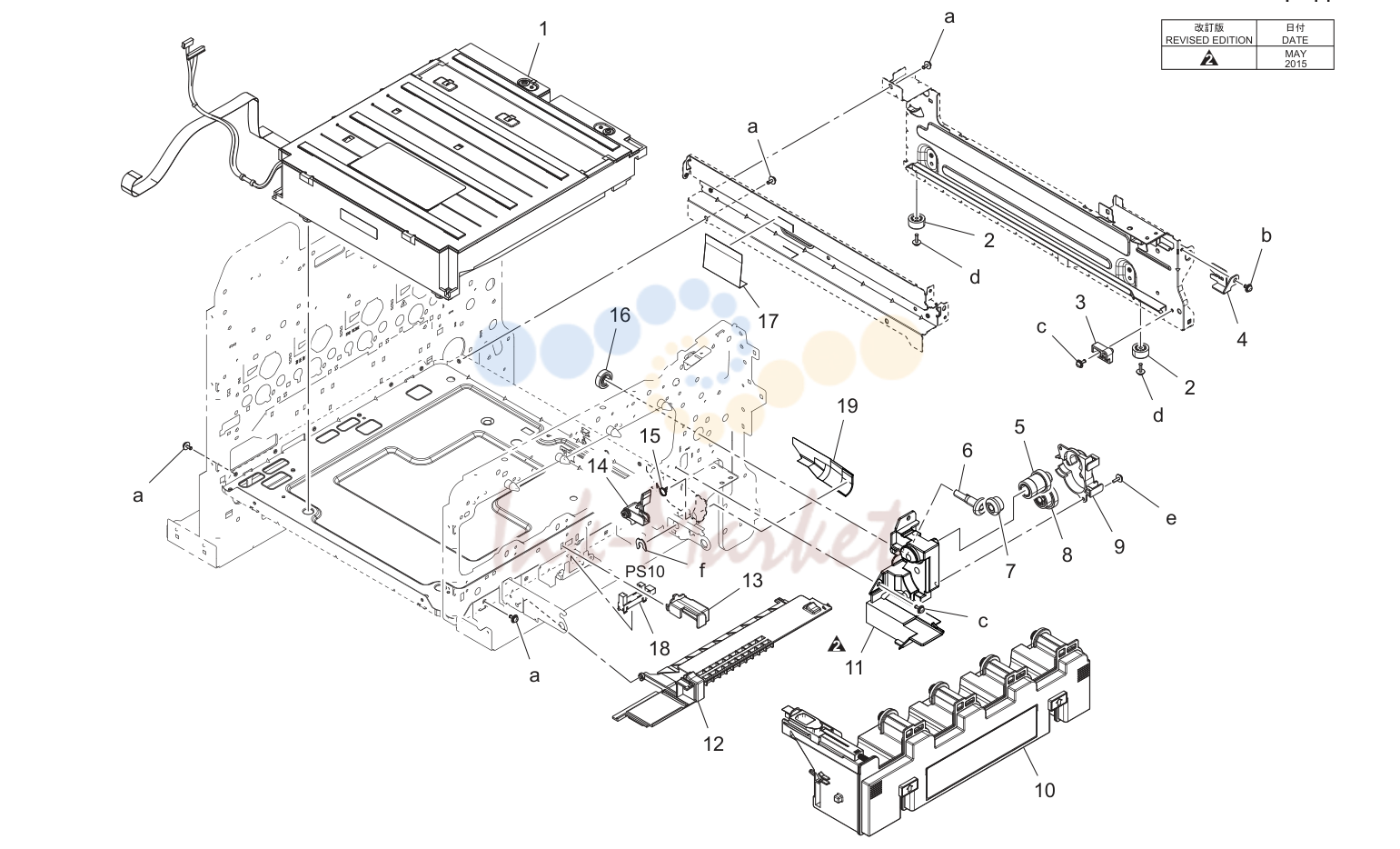

- Print head секция (P11)

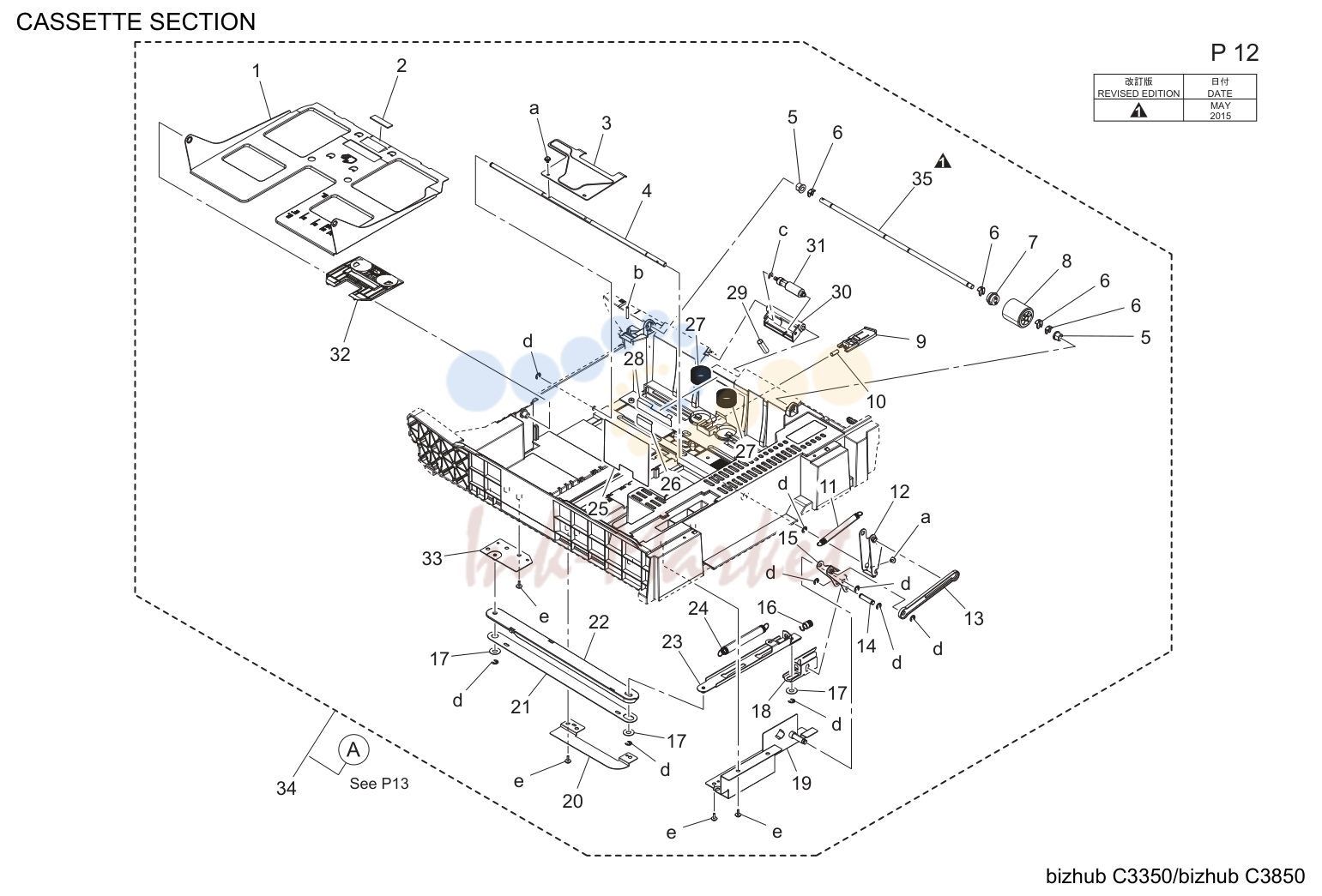

- Cassette секция (P12)

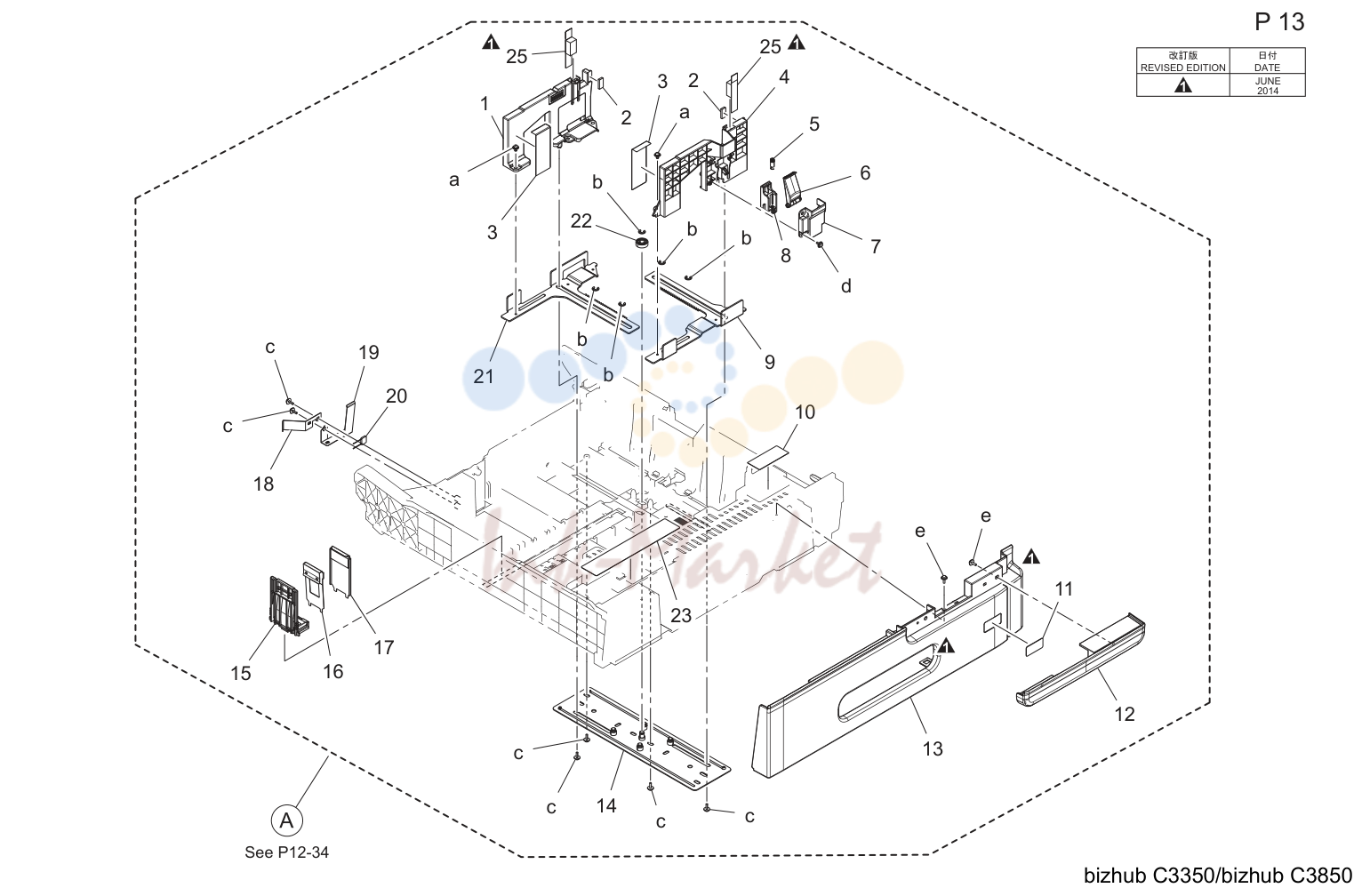

- Cassette секция (P13)

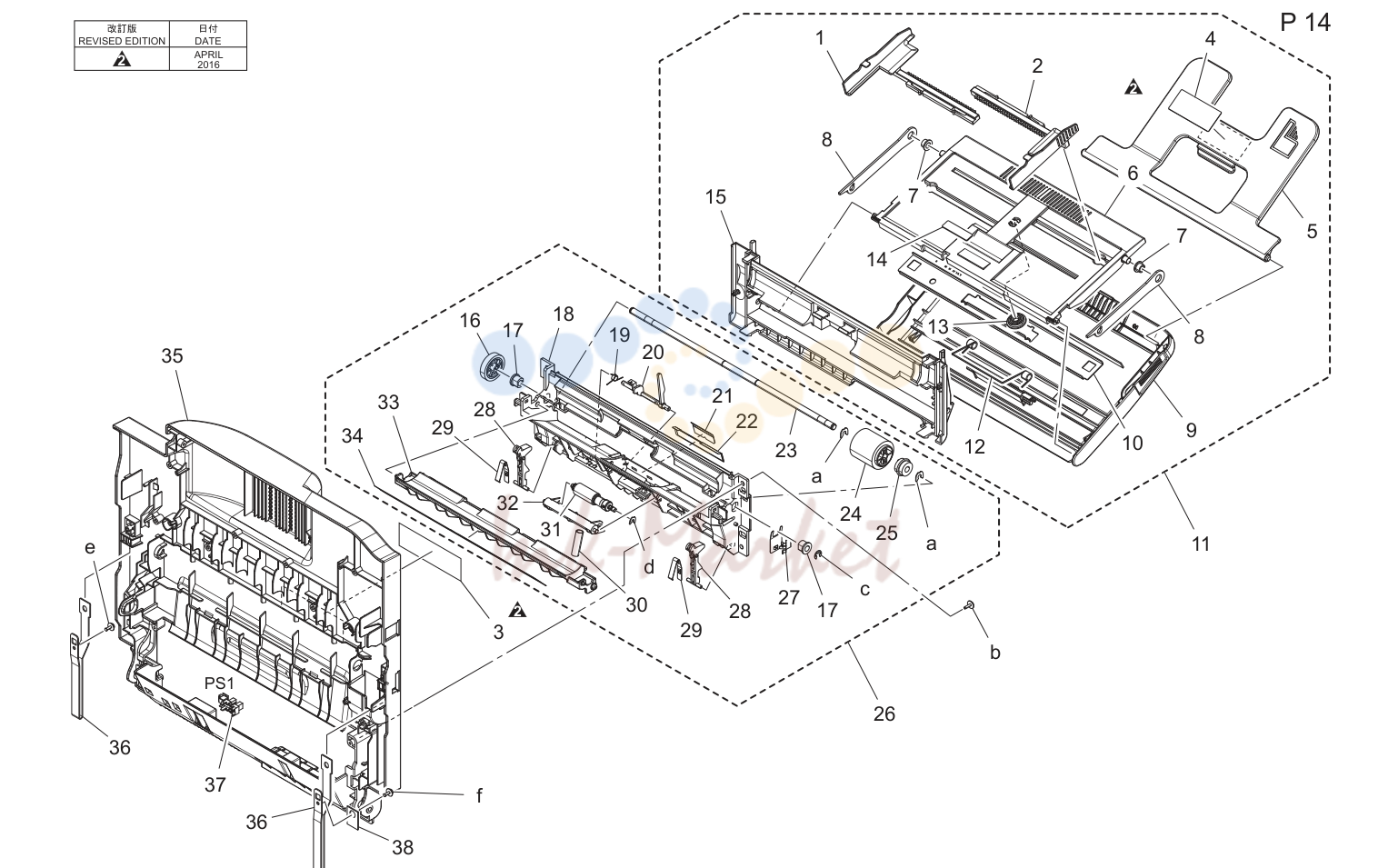

- Vertical conveyance секция (P14)

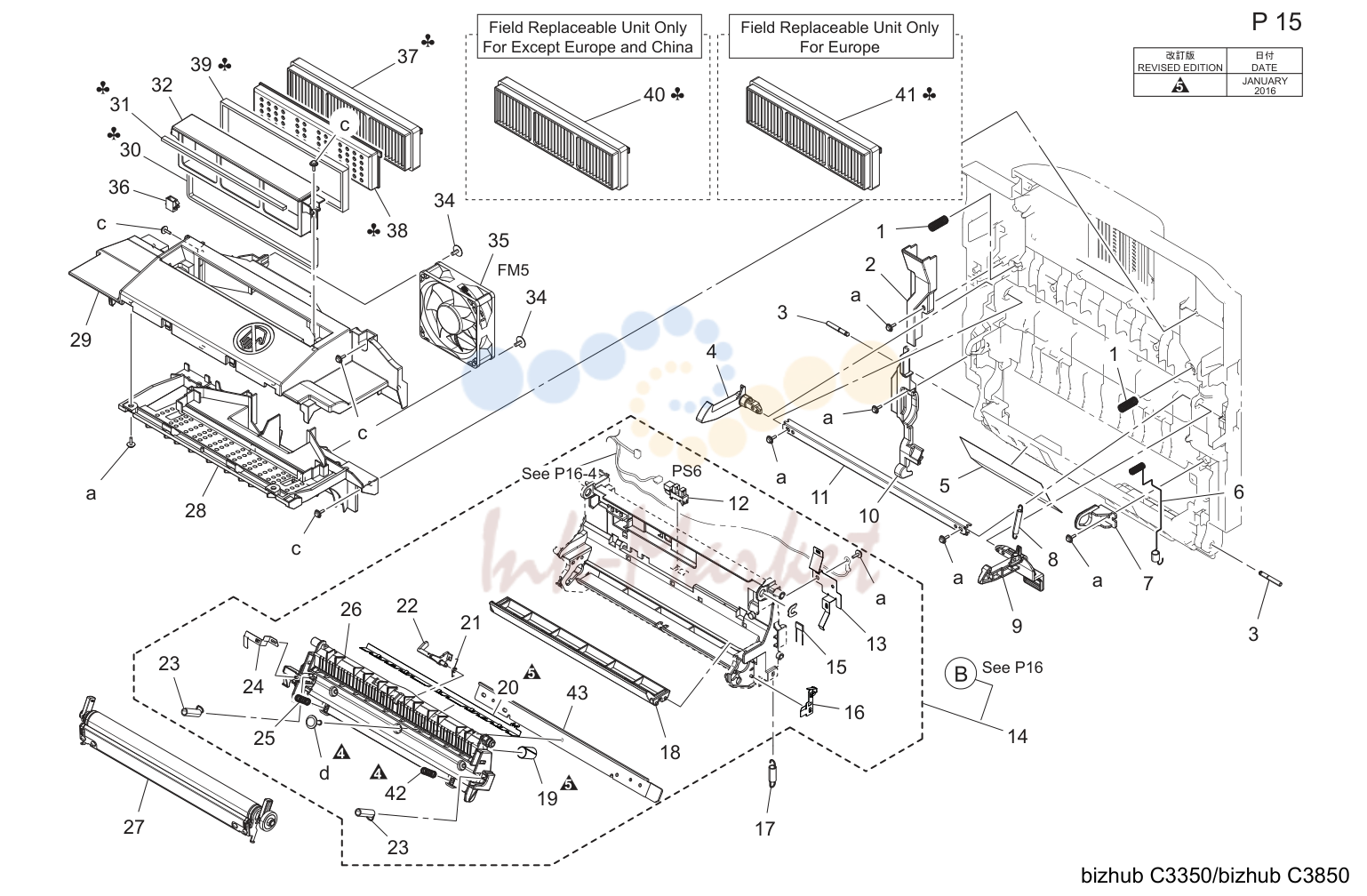

- Vertical conveyance секция (P15)

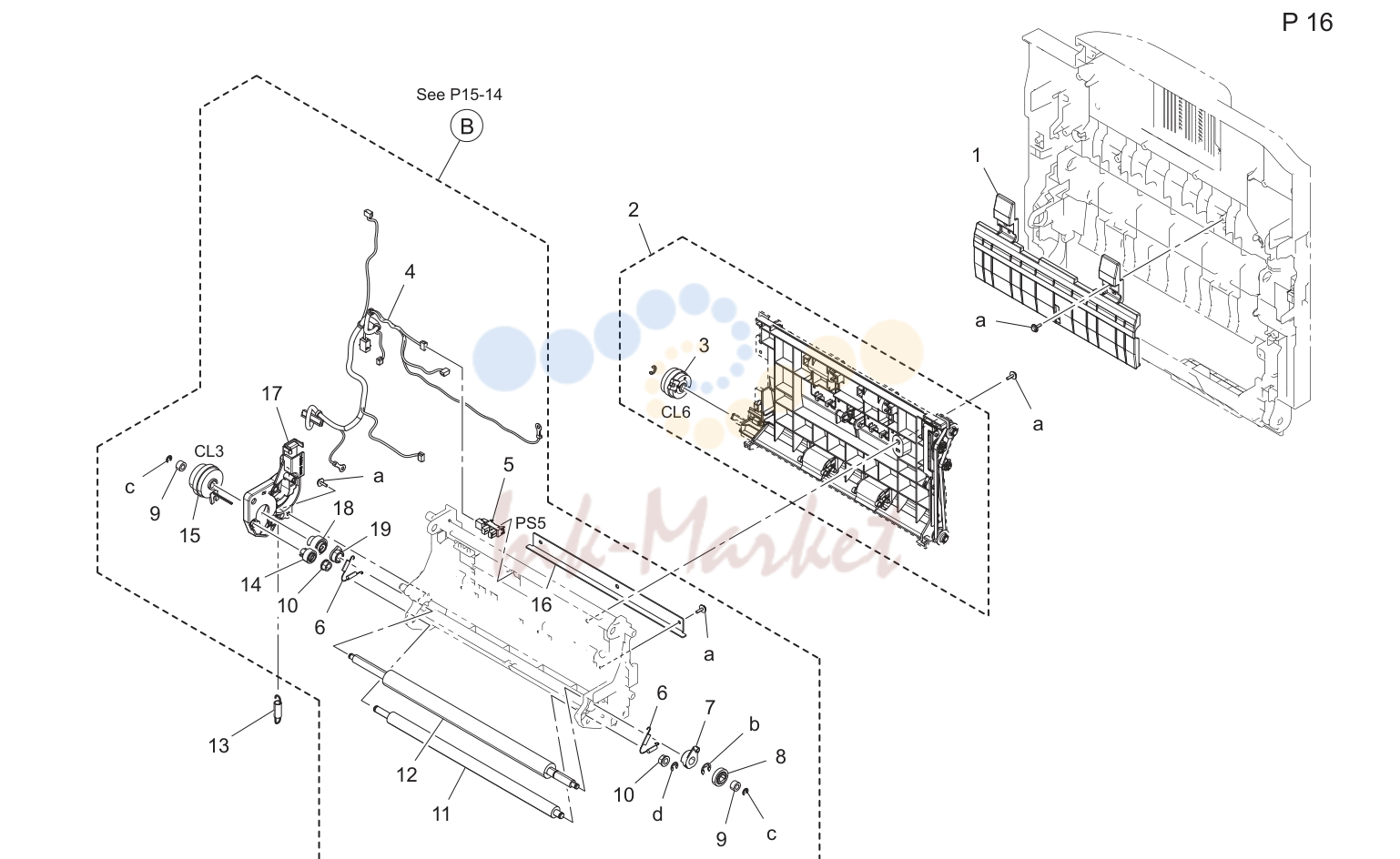

- Vertical conveyance секция (P16)
- Dup reverse drive секция (P17)
- Печь (закрепление) секция (P18)
- Main drive секция (P19)
- Подача бумаги drive секция (P20)
- Electrical components (P21)
- Electrical components (P22)
- Wiring accessories and jigs (P23)
- Accessory детали (P24)

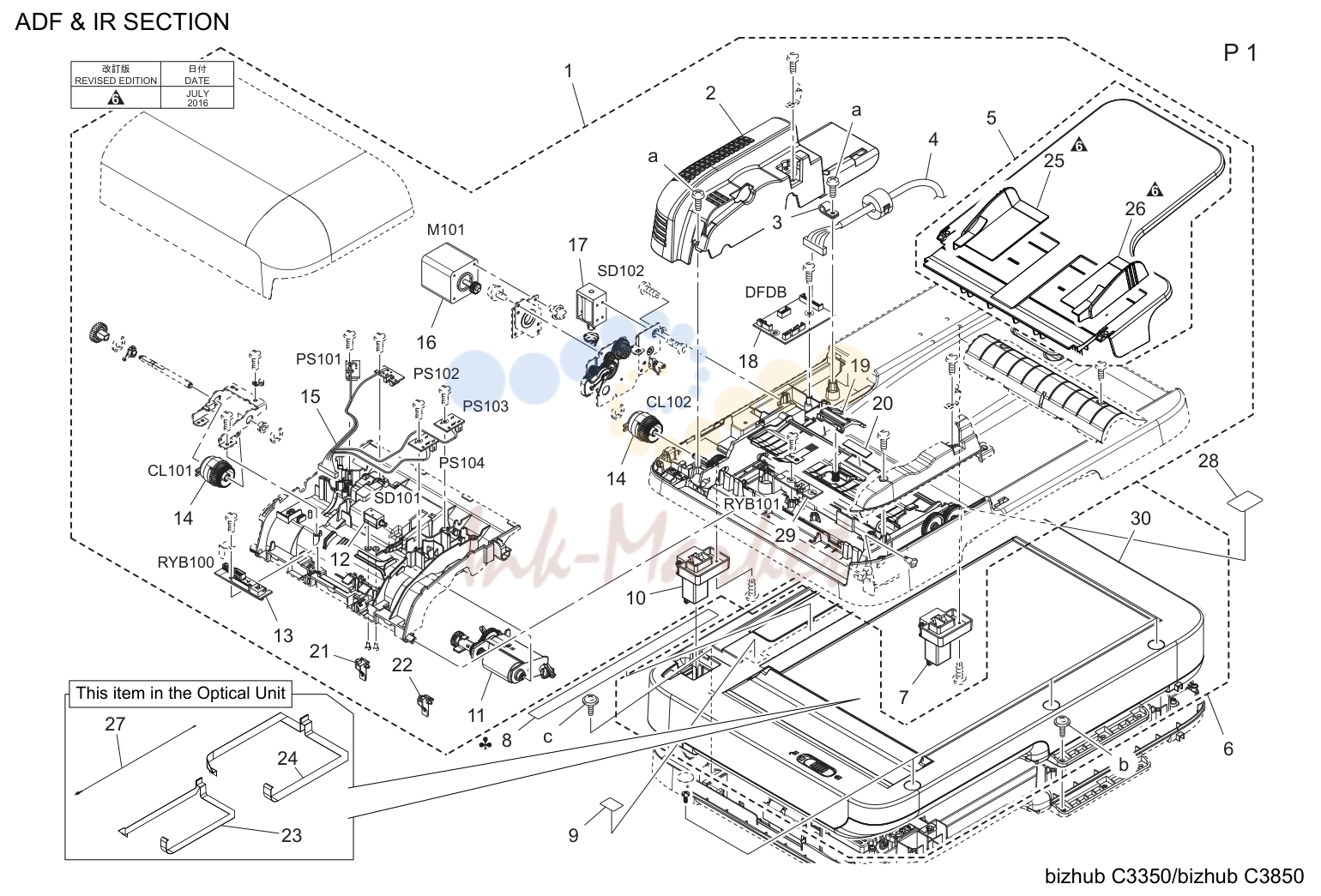

Adf & ir секция (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN270100 запросить цену → | Conveyance узел |
| 2 | A3GNPP0000 запросить цену → | Верхняя крышка/rear |
| 3 | A121PP0200 запросить цену → | Кабель clamp |
| 4 | A121PP0100 запросить цену → | Wire жгут в сборе |
| 5 | A121PP0400 запросить цену → | Tray в сборе |
| 6 | A3GN260101 запросить цену → | Optical узел |
| 7 | A121PP0600 запросить цену → | Hinge r |
| 8 | A3EW944600 запросить цену → | Label |
| 9 | A161940602 запросить цену → | Label |
| 10 | A121PP0500 запросить цену → | Hinge l |
| 11 | A3GNPP0100 ✓ в наличии | Separator ролик в сборе |
| 12 | A121PP0B00 запросить цену → | Соленоид |
| 13 | A121PP0900 запросить цену → | Photo датчик |
| 14 | A121PP0A00 запросить цену → | Муфта |
| 15 | A121PP0800 запросить цену → | Photo датчик |
| 16 | A121PP0E00 запросить цену → | Мотор в сборе |
| 17 | A121PP0C00 запросить цену → | Соленоид |
| 18 | A121PP0700 запросить цену → | Плата в сборе |
| 19 | A0CRPP0200 запросить цену → | Separator pad в сборе |
| 20 | A121PP0D00 запросить цену → | Pad |
| 21 | A121PP0G00 запросить цену → | Stopper right |
| 22 | A121PP0H00 запросить цену → | Stopper left |
| 23 | A121PP0Q00 запросить цену → | Flat кабель 18p |
| 24 | A121PP0P00 запросить цену → | Flat кабель 24p |
| 25 | A121PP0K00 запросить цену → | Направляющая left |
| 26 | A121PP0J00 запросить цену → | Направляющая right |
| 27 | A121PP0N02 ✓ в наличии | Сканер ремень |
| 28 | A0HF952400 запросить цену → | Label |
| 29 | A121PP0R00 запросить цену → | Photo датчик |
| 30 | A121PP0S00 запросить цену → | Крышка сканера в сборе |

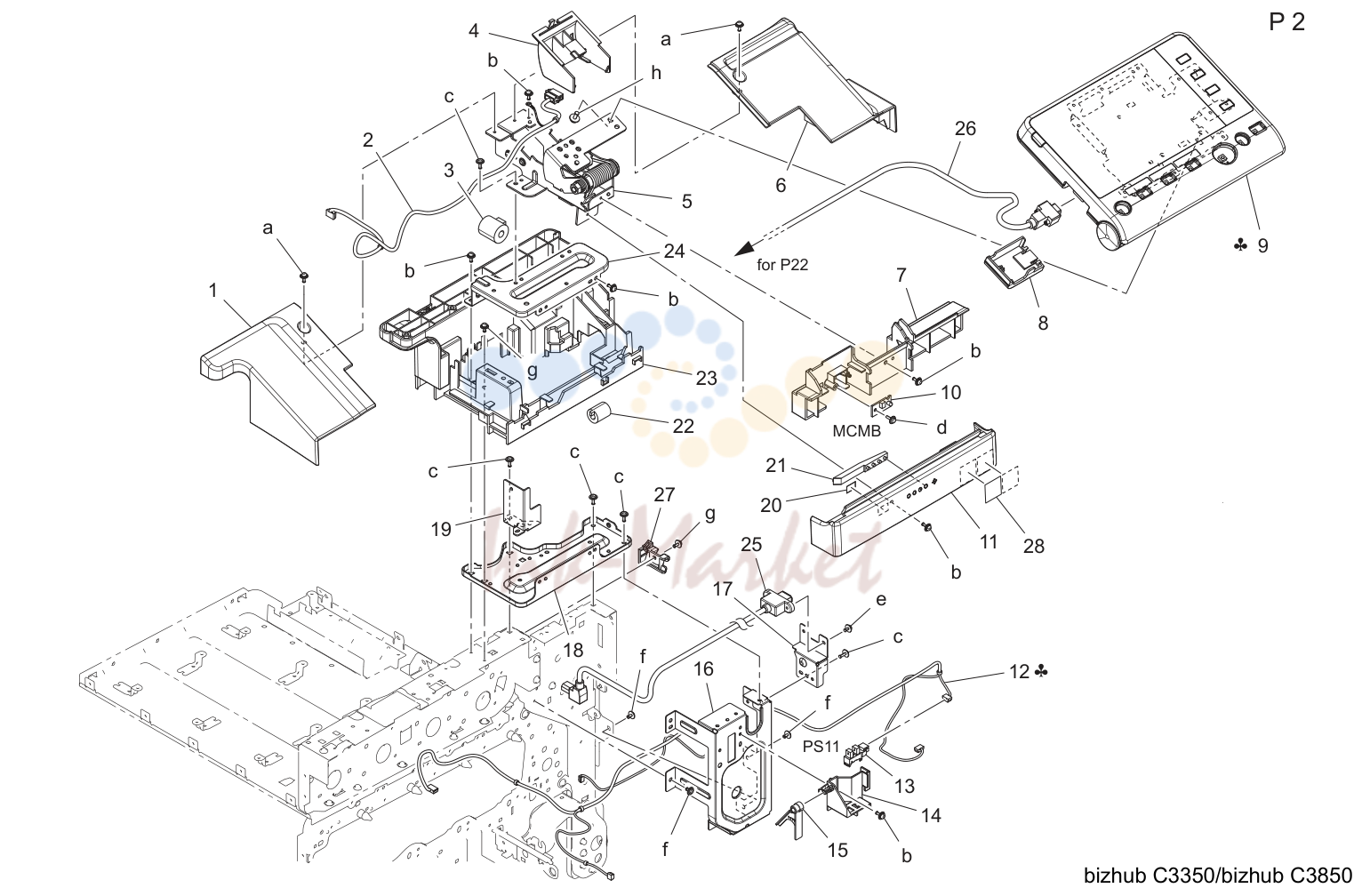

Панель управления секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN161200 запросить цену → | Крышка |
| 2 | A3GNN10600 запросить цену → | Drive relay жгут |
| 3 | A3GNM71C00 запросить цену → | Ferrite core |
| 4 | A3GN161701 запросить цену → | Крышка |
| 5 | A3GNR70400 запросить цену → | Operation панель креплениеing пластина в сборе |
| 6 | A3GN161100 запросить цену → | Крышка |
| 7 | A3GN161400 запросить цену → | Крышка |
| 8 | A3GN191401 запросить цену → | Крышка |
| 9 | A3GNM7100C запросить цену → | Панель в сборе |
| 9 | A3GNM7110B запросить цену → | Панель в сборе |
| 9 | A3GNM7120B запросить цену → | Панель в сборе |
| 9 | A3GNM71306 запросить цену → | Панель в сборе |
| 10 | A3GNH00500 запросить цену → | Плата в сборе (mcmb) |
| 11 | A3GN161301 запросить цену → | Крышка |
| 12 | A3GNN10F00 запросить цену → | Датчик wiring |
| 12 | A3GNN10V00 запросить цену → | Датчик wiring /4 |
| 13 | A108M50100 ✓ в наличии | Photointerrupter |
| 14 | A3GN135400 запросить цену → | Держатель |
| 15 | A3GN135500 запросить цену → | Рычаг |
| 16 | A3GN190101 запросить цену → | Креплениеing пластина |
| 17 | A3GN190700 запросить цену → | Креплениеing пластина |
| 18 | A3GN190600 запросить цену → | Креплениеing пластина |
| 19 | A3GN190801 запросить цену → | Креплениеing пластина |
| 20 | A3GN191300 запросить цену → | Light blocking sheet |
| 21 | A3GN161800 запросить цену → | Lens |
| 22 | A3GNM71D00 запросить цену → | Ferrite core |
| 23 | A3GN161000 запросить цену → | Крышка |
| 24 | A3GN190500O запросить цену → | Креплениеing пластина |
| 24 | A3GN190511 запросить цену → | Креплениеing пластина |
| 25 | A3GNN12100 запросить цену → | Relay жгут |
| 26 | A3GNN12001 запросить цену → | Relay жгут |
| 27 | A3GN191500 запросить цену → | Stopper |
| 28 | A011946200 запросить цену → | Label emperon |

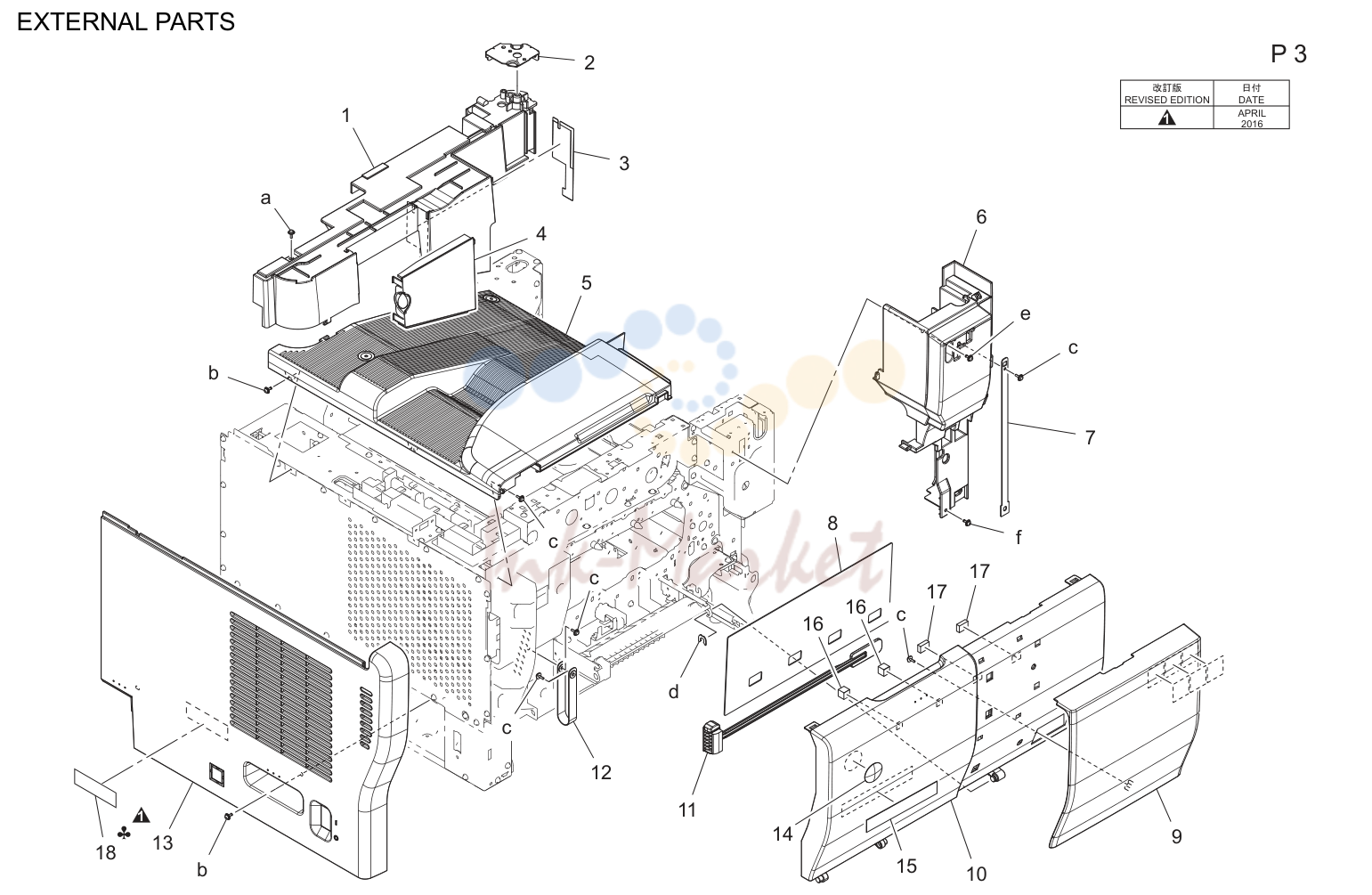

Внешние детали (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN160402 запросить цену → | Крышка /upper |
| 2 | A3GN162500 запросить цену → | Hold пластина |
| 3 | A3GN146100 запросить цену → | Shield sheet |
| 4 | A3GN162100 запросить цену → | Крышка |
| 5 | A3GN160503 запросить цену → | Крышка /upper |
| 6 | A3GN160800 запросить цену → | Support part |
| 7 | A3GN812300 запросить цену → | Open/close stopper |
| 8 | A3GN941100 запросить цену → | Sheet |
| 9 | A3GN160200 запросить цену → | Крышка /front |
| 10 | A3GN160104 запросить цену → | Крышка /front |
| 11 | A3GN162600 запросить цену → | Cleaning part |
| 12 | A0ED162401 запросить цену → | Band |
| 13 | A3GN160302 запросить цену → | Крышка /left |
| 14 | A00J945500 запросить цену → | Logo mark |
| 15 | A3GN941000 запросить цену → | Label bizhub c3850 |
| 15 | A4Y4941000 запросить цену → | Label bizhub c3350 |
| 16 | A3GN162900 запросить цену → | Уплотнитель |
| 17 | A3GN163000 запросить цену → | Уплотнитель |
| 18 | A7PU941701 запросить цену → | Label caution |

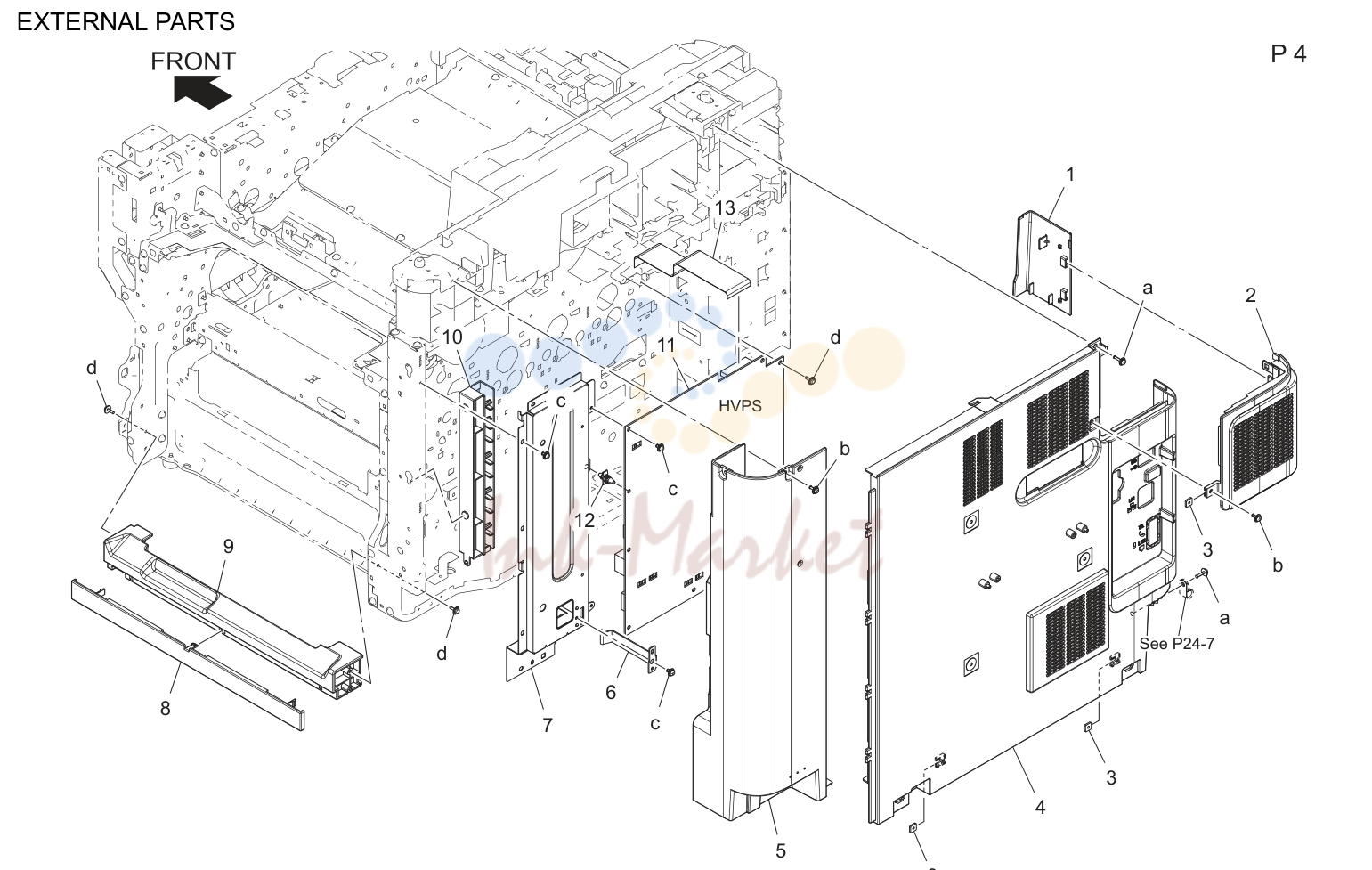

Внешние детали (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN162800 запросить цену → | Крышка основной блок |
| 2 | A3GN162701 запросить цену → | Крышка основной блок |
| 4 | A3GN160602 запросить цену → | Крышка /rear |
| 5 | A3GN160900 запросить цену → | Support part /right |
| 6 | A3GN621701 запросить цену → | Lock пластина пружина |
| 7 | A3GN109300 запросить цену → | Креплениеing пластина |
| 8 | A3GN162300 запросить цену → | Крышка /right |
| 9 | A3GN162000 запросить цену → | Крышка /right |
| 10 | A3GN133600 запросить цену → | Держатель |
| 11 | A3GNM40300 запросить цену → | High voltage узел |
| 12 | V502010044 запросить цену → | Pcb support |
| 13 | A3GNN10N00 запросить цену → | I/f flat кабель |

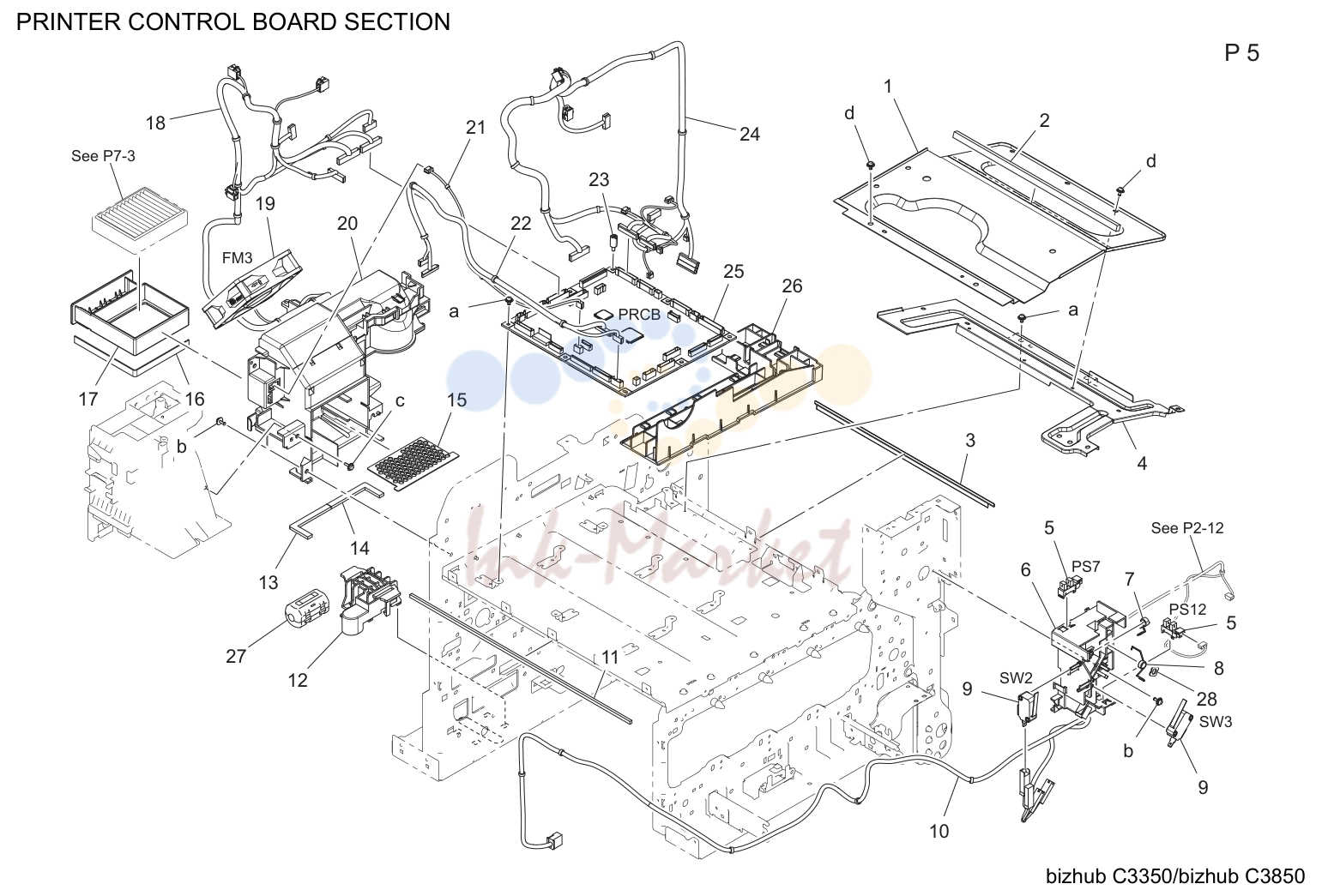

Printer control плата секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN109500 запросить цену → | Reinforce пластина /upper |
| 2 | A3GN146000 запросить цену → | Уплотнитель |
| 3 | A3GN146200 запросить цену → | Shield sheet |
| 4 | A3GN109800 запросить цену → | Reinforce рама |
| 5 | A108M50100 ✓ в наличии | Photointerrupter |
| 6 | A3GN135300 запросить цену → | Держатель |
| 7 | A0VD135201 запросить цену → | Adjusting пружина |
| 8 | A3GN135200 запросить цену → | Torsion coil пружина |
| 9 | J06M60100 запросить цену → | Micro выключатель |
| 10 | A3GNN10D00 запросить цену → | Interlock wiring |
| 11 | A3GN146400 запросить цену → | Уплотнитель /left |
| 12 | A0VD136100 запросить цену → | Hold держатель |
| 13 | A3GN144100 запросить цену → | Connecting уплотнитель /rear |
| 14 | A3GN144500 запросить цену → | Connecting уплотнитель |
| 15 | A3GN145700 запросить цену → | Крышка |
| 16 | A3GN144602 запросить цену → | Holding уплотнитель |
| 17 | A3GN144402 запросить цену → | Filter держатель |
| 18 | A3GNN10200 запросить цену → | Основной блок wiring /b |
| 18 | A4Y4N10200 запросить цену → | Основной блок wiring |
| 20 | A3GN142103 запросить цену → | Supply воздуховод /left rear |
| 21 | A3GNN10T00 запросить цену → | Transmitting wiring |
| 22 | A3GNN10900 запросить цену → | Polygon relay жгут |
| 23 | A3GN134700 запросить цену → | Креплениеing screw |
| 24 | A3GNN10100 запросить цену → | Основной блок wiring /r |
| 25 | A3GNH00104 запросить цену → | Плата в сборе(prcb) |
| 26 | A3GN133500 запросить цену → | Держатель |
| 27 | A5C1M92100 запросить цену → | Ferritecore |
| 28 | A3GN135100 запросить цену → | Spacer |
Тонер bottle drive секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1M10400 запросить цену → | Stepping мотор |
| 2 | A3GN400100 запросить цену → | Держатель |
| 3 | A3GN400400 запросить цену → | Шестерня 25t |
| 4 | A3GN400300 запросить цену → | Шестерня 49/86t |
| 5 | A3GN400200 запросить цену → | Шестерня 20/107t |
| 6 | A02E240600 запросить цену → | Шестерня 30t |
| 8 | A3GN400800 запросить цену → | Направляющая |
| 9 | A3GN401100 запросить цену → | Пружина |
| 11 | A3GNR70200 запросить цену → | Tb drive в сборе |
| 12 | A3GN400002 запросить цену → | Держатель |
| 12 | A3GN402001 запросить цену → | Держатель |
| 12 | A3GN402101 запросить цену → | Держатель |
| 12 | A3GN402200 запросить цену → | Держатель |
| 13 | A2X0949100 запросить цену → | Label |
| 14 | A3GN400900 запросить цену → | Креплениеing пластина |
| 15 | A3GN401000 запросить цену → | Torsion coil пружина |
| 16 | A0EDM60001 под заказ | Relay connector |
| 17 | A3GNN10700 запросить цену → | Тонер detection жгут |
| 18 | A3GN401600 запросить цену → | Label k |
| 19 | A3GN401500 запросить цену → | Label c |
| 20 | A3GN401400 запросить цену → | Label m |
| 21 | A3GN401300 запросить цену → | Label y |
| 22 | A3GNN10U00 запросить цену → | Relay wiring |
| 23 | A3GN137100 запросить цену → | Направляющая |
| 24 | A3GNN10Q00 запросить цену → | Перенос wiring |
| 25 | A3GNN10800 запросить цену → | Тонер drive жгут |

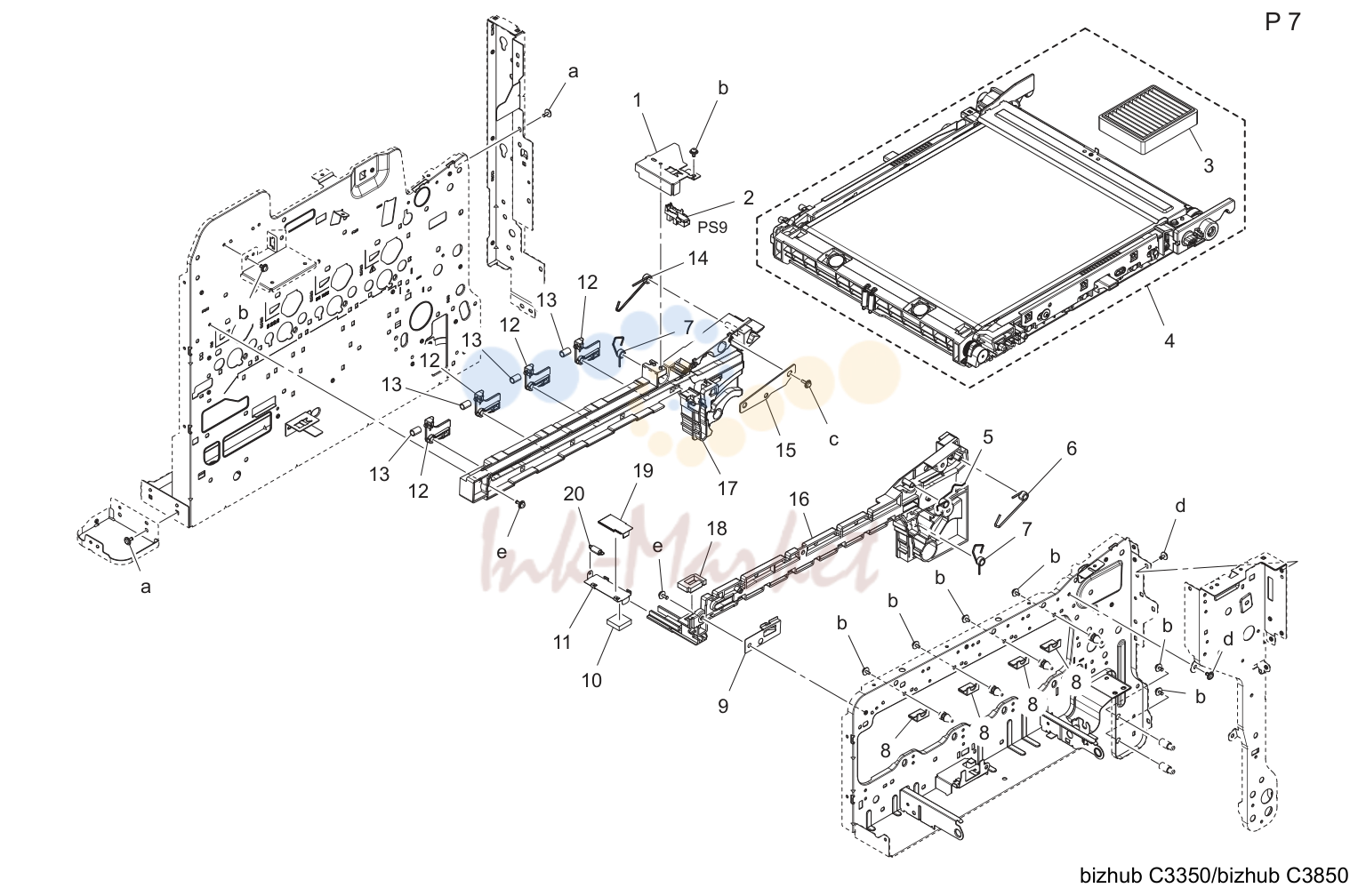

Перенос ремень узел (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN110900 запросить цену → | Креплениеing пластина |
| 2 | A108M50100 ✓ в наличии | Photointerrupter |
| 3 | A0P0158100 запросить цену → | Dust-proof filter |
| 5 | A0VD136800 запросить цену → | Contact |
| 6 | A3GN110401 запросить цену → | Torsion coil пружина |
| 7 | A0VD114101 запросить цену → | Torsion coil пружина |
| 8 | A3GN111800 запросить цену → | Уплотнитель |
| 9 | A3GN110600 запросить цену → | Ground пружина |
| 10 | A0VD363700 запросить цену → | Уплотнитель |
| 11 | A0VD362300 запросить цену → | Shutter |
| 12 | A3GN110700 запросить цену → | Holding рычаг |
| 13 | A3GN110800 запросить цену → | Compressing coil пружина |
| 14 | A3GN110501 запросить цену → | Torsion coil пружина |
| 15 | A0VD214700 запросить цену → | Креплениеing пластина |
| 16 | A3GN110001 запросить цену → | Rail /front |
| 17 | A3GN110101 запросить цену → | Rail /rear |
| 18 | A3GN113300 запросить цену → | Уплотнитель |
| 19 | A0VD362400 запросить цену → | Уплотнитель |
| 20 | A0VD362500 запросить цену → | Pulling coil пружина |

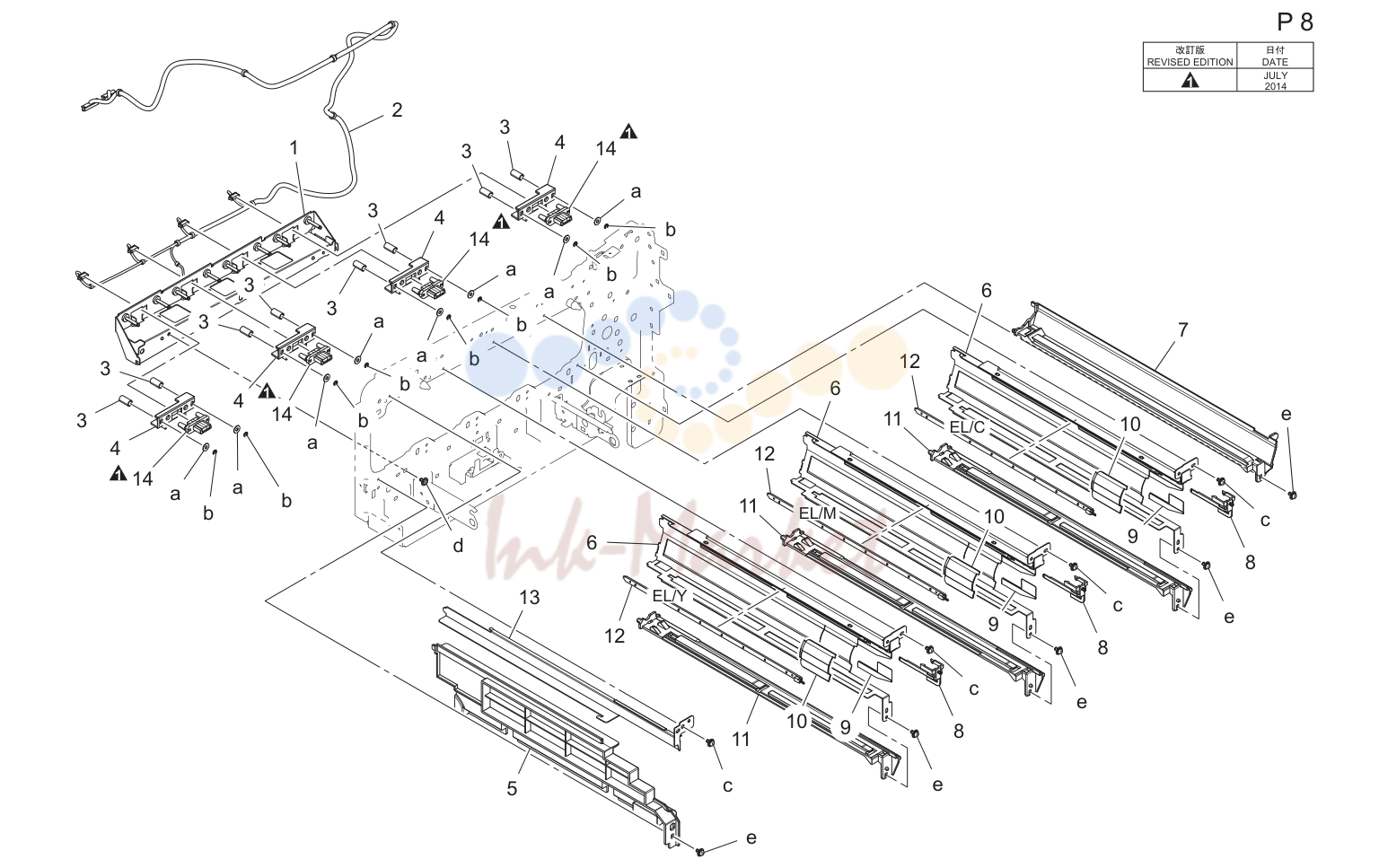

Перенос ремень узел (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN112900 запросить цену → | Креплениеing пластина |
| 2 | A3GNN10000 запросить цену → | Основной блок wiring |
| 3 | A3GN112800 запросить цену → | Compressing coil пружина |
| 4 | A3GN113000 запросить цену → | Держатель |
| 5 | A3GN111001 запросить цену → | Rail /lower |
| 6 | A3GN111300 запросить цену → | Rail /upper |
| 7 | A3GN111200 запросить цену → | Rail /lower |
| 8 | A3GN112400 запросить цену → | Крышка |
| 9 | A3GN113200 запросить цену → | Уплотнитель |
| 10 | A3GN113100 запросить цену → | Уплотнитель |
| 11 | A3GN111101 запросить цену → | Rail /lower |
| 12 | A3GNM30400 запросить цену → | Neutralizing led array |
| 13 | A3GN111400 запросить цену → | Rail /upper |
| 14 | V651020005 запросить цену → | Drawer cn |
Перенос ремень узел (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN144200 запросить цену → | Connecting уплотнитель /middle |
| 2 | A3GN140600 запросить цену → | Уплотнительing part |
| 3 | A3GN148200 запросить цену → | Supply воздуховод /rear |
| 4 | A3GN149600 запросить цену → | Уплотнительing part outside |
| 5 | A3GN148700 запросить цену → | Уплотнительing part /side |
| 6 | A3GN148100 запросить цену → | Supply воздуховод /rear |
| 7 | A3GN148001 запросить цену → | Supply воздуховод /rear |
| 8 | A3GN148300 запросить цену → | Уплотнительing part /side |
| 9 | A3GN141201 запросить цену → | Уплотнительing part |
| 10 | A3GN140100 запросить цену → | Supply воздуховод /rear |
| 11 | A3GN145100 запросить цену → | Уплотнительing part |
| 12 | A3GN145200 запросить цену → | Уплотнительing part |
| 13 | A3GN145600 запросить цену → | Уплотнительing part |
| 14 | A3GN140700 запросить цену → | Уплотнительing part /middle |
| 15 | A3GN145400 запросить цену → | Уплотнительing part |
| 16 | A3GN149100 запросить цену → | Уплотнительing part /lower |
| 17 | A3GN149200 запросить цену → | Уплотнительing part /lower |
| 18 | A3GN145300 запросить цену → | Уплотнительing part |
| 19 | A3GN140300 запросить цену → | Supply воздуховод /lower |
| 20 | A3GN141100 запросить цену → | Уплотнительing part |
| 21 | A3GN141300 запросить цену → | Уплотнительing part |
| 22 | A3GN140800 запросить цену → | Уплотнительing part |
| 23 | A3GN148500 запросить цену → | Уплотнительing part /side |
| 24 | A3GN149300 запросить цену → | Уплотнительing part outside |
| 25 | A3GN148800 запросить цену → | Уплотнительing part /side |
| 26 | A3GN148900 запросить цену → | Уплотнительing part /side |
| 27 | A3GN149500 запросить цену → | Уплотнительing part outside |
| 28 | A3GN147201 запросить цену → | Креплениеing воздуховод /rear |
| 30 | A3GN149000 запросить цену → | Уплотнительing part /lower |
| 32 | A3GN147600 запросить цену → | Уплотнитель |
| 33 | A3GN147000 запросить цену → | Направляющая |
Перенос направляющая секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN707700 запросить цену → | Направляющая |
| 2 | A3GN707600 запросить цену → | Направляющая |
| 3 | A0VD707503 запросить цену → | Направляющая |
| 4 | A0VD707101 запросить цену → | Actuator |
| 5 | A108M50100 ✓ в наличии | Photointerrupter |
| 6 | A0VD707201 запросить цену → | Torsion coil пружина |
| 7 | A0P0M50400 ✓ в наличии | Humidity датчик |
| 8 | A0VD707303 запросить цену → | Направляющая |
| 9 | A3GNN10R00 запросить цену → | Перенос relay жгут |
| 10 | A3GN708000 запросить цену → | Protection part |
| 11 | A034M20000 под заказ | Paperfeed соленоид |
| 12 | A3GN706600 запросить цену → | Рычаг |
| 13 | A3GN112300 запросить цену → | Крышка |
| 14 | A3GNM30400 запросить цену → | Neutralizing led array |
| 15 | A3GN111500 запросить цену → | Креплениеing пластина |
| 16 | A3GN706500 запросить цену → | Держатель |
| 17 | A3GN706100 запросить цену → | Крышка |
| 18 | A034213400 запросить цену → | Compressing пружина |
| 19 | A3GN706300 запросить цену → | Contact |
| 20 | A0VDM50000 ✓ в наличии | Photo sensing |
| 21 | A3GN706402 запросить цену → | Направляющая |
Print head секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6X0R70111 запросить цену → | Print head в сборе |
| 3 | A3GN102500 запросить цену → | Направляющая |
| 4 | A3GN621600 запросить цену → | Stopper |
| 5 | A0VD235600 запросить цену → | Шестерня 16/26t |
| 6 | A0VD235400 запросить цену → | Шестерня 16t |
| 7 | A0VD235500 запросить цену → | Шестерня 16/16t |
| 8 | A0VD235900 запросить цену → | Шестерня 22/30t |
| 9 | A3GN235200 запросить цену → | Holding пластина |
| 11 | A3GN235113 запросить цену → | Drive держатель |
| 12 | A3GN106700 запросить цену → | Держатель |
| 13 | A3GN107100 запросить цену → | Крышка |
| 14 | A3GN362601 запросить цену → | Рычаг |
| 15 | A0VD362702 запросить цену → | Torsion coil пружина |
| 16 | A0VD235700 запросить цену → | Шестерня 16t |
| 17 | A3GN102300 запросить цену → | Regulating sheet |
| 19 | A3GN102200 запросить цену → | Уплотнитель |
Cassette секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN624102 запросить цену → | Lifting пластина |
| 3 | A3GN624502 запросить цену → | Lifting пластина |
| 4 | A3GN624600 запросить цену → | Вал |
| 9 | A3GN625000 запросить цену → | Lock рычаг |
| 11 | A3GN632600 запросить цену → | Pulling coil пружина |
| 12 | A3GN632501 запросить цену → | Рычаг |
| 13 | A3GN632400 запросить цену → | Regulating пластина |
| 14 | A3GN632200 запросить цену → | Вал |
| 15 | A3GN632301 запросить цену → | Рычаг |
| 16 | A3GN632100 запросить цену → | Compressing coil пружина |
| 17 | A00J192900 запросить цену → | Washer |
| 18 | A3GN631901 запросить цену → | Connecting пластина |
| 19 | A3GN631102 запросить цену → | Креплениеing пластина |
| 20 | A3GN631301 запросить цену → | Holding пластина |
| 21 | A3GN631400 запросить цену → | Рычаг |
| 22 | A3GN631500 запросить цену → | Направляющая |
| 23 | A3GN631702 запросить цену → | Рычаг |
| 24 | A3GN631800 запросить цену → | Pulling coil пружина |
| 25 | A3GN623100 запросить цену → | Направляющая |
| 27 | A3GN624400 запросить цену → | Compressing coil пружина |
| 29 | A0VD624800 запросить цену → | Compressing coil пружина |
| 30 | A0VD621100 запросить цену → | Держатель |
| 32 | A3GN624201 запросить цену → | Направляющая |
| 33 | A3GN631200 запросить цену → | Креплениеing пластина |
| 34 | A3GNR70511 запросить цену → | Cassette в сборе |
| 35 | A3GN622100 запросить цену → | Вал |
Cassette секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN626402 запросить цену → | Regulating пластина |
| 2 | A0VD624300 запросить цену → | Cushion |
| 3 | A3GN626900 запросить цену → | Уплотнитель |
| 4 | A3GN626302 запросить цену → | Regulating пластина |
| 5 | A3GN626800 запросить цену → | Compressing coil пружина |
| 6 | A3GN626600 запросить цену → | Lock рычаг |
| 7 | A3GN626700 запросить цену → | Держатель |
| 8 | A3GN626500 запросить цену → | Lock claw |
| 9 | A3GN626100 запросить цену → | Rack |
| 10 | A3GN940500 запросить цену → | Label |
| 11 | A3GN940201 запросить цену → | Label |
| 12 | A3GN628201 запросить цену → | Подача бумаги крышка /upper |
| 13 | A3GN628100 запросить цену → | Подача бумаги крышка /front |
| 14 | A3GN627100 запросить цену → | Adjusting пластина |
| 15 | A3GN627200 запросить цену → | Regulating пластина |
| 16 | A3GN627300 запросить цену → | Пластина пружина |
| 17 | A3GN627400 запросить цену → | Sheet |
| 18 | A3GN621300 запросить цену → | Ground пластина пружина /b |
| 19 | A3GN621200 запросить цену → | Ground пластина пружина /a |
| 20 | V800400032 запросить цену → | Fixed lead resistors |
| 21 | A3GN626200 запросить цену → | Rack |
| 23 | A3GN940101 запросить цену → | Label paper supply |
| 25 | A3GN627500 запросить цену → | Sound shield part |
Vertical conveyance секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD563201 запросить цену → | Regulating пластина |
| 2 | A0VD563101 запросить цену → | Regulating пластина |
| 3 | A3GN940300 запросить цену → | Label |
| 4 | A3GN940500 запросить цену → | Label |
| 5 | A0VD561700 запросить цену → | Tray |
| 6 | A00F565101 запросить цену → | Lifting пластина |
| 9 | A0VD560202 запросить цену → | Bypass tray |
| 11 | A3GNR70922 запросить цену → | Manual bypass в сборе |
| 12 | A3GN590700 запросить цену → | Torsion coil пружина |
| 15 | A0VD560402 запросить цену → | Рама |
| 16 | A0VD561301 запросить цену → | Шестерня 20t |
| 18 | A3GN590101 запросить цену → | Подача бумаги рама |
| 19 | A0VD560601 запросить цену → | Torsion coil пружина |
| 20 | A0VD560300 запросить цену → | Actuator |
| 21 | A0VD561800 запросить цену → | Направляющая |
| 23 | A0VD560802 запросить цену → | Вал |
| 26 | A3GNR70600 запросить цену → | Manual подача бумаги в сборе |
| 27 | A0VD560900 запросить цену → | Ground пластина |
| 30 | A0VD624800 запросить цену → | Compressing coil пружина |
| 32 | A0VD621100 запросить цену → | Держатель |
| 33 | A3GN590501 запросить цену → | Направляющая |
| 34 | A0VD561502 запросить цену → | Направляющая |
| 35 | A3GN810101 запросить цену → | Open/close крышка |
| 36 | A3GN812300 запросить цену → | Open/close stopper |
| 37 | A108M50100 ✓ в наличии | Photointerrupter |
| 38 | A3GN812200 запросить цену → | Reinforce spacer |
Vertical conveyance секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD164000 запросить цену → | Compressing coil пружина |
| 2 | A3GN812400 запросить цену → | Крышка |
| 3 | A0VD162101 запросить цену → | Вал |
| 4 | A0VD163400 запросить цену → | Рычаг /rear |
| 5 | A0VD161600 запросить цену → | Направляющая |
| 6 | A3GN813900 запросить цену → | Compressing coil пружина |
| 7 | A0VD161100 запросить цену → | Держатель |
| 8 | A0VD163500 запросить цену → | Pulling coil пружина |
| 9 | A3GN813600 запросить цену → | Рычаг /front |
| 10 | A0VD162400 запросить цену → | Wiring крышка |
| 11 | A0VD163200 запросить цену → | Креплениеing пластина |
| 12 | A108M50100 ✓ в наличии | Photointerrupter |
| 13 | A3GN702800O запросить цену → | Ground пластина |
| 13 | A3GN702811 запросить цену → | Ground пластина |
| 14 | A3GNR70722 запросить цену → | Conveyance в сборе |
| 15 | V800400032 запросить цену → | Fixed lead resistors |
| 16 | A0VD702600O запросить цену → | Ground пластина |
| 16 | A6DR702600 запросить цену → | Ground пластина |
| 17 | A0VD703700 запросить цену → | Pulling coil пружина |
| 18 | A0VD702700 запросить цену → | Направляющая пластина |
| 19 | A0VD701300O запросить цену → | Compressing coil пружина |
| 19 | A0VD701301 запросить цену → | Compressing coil пружина |
| 20 | A0VD701600O запросить цену → | Neutralizing part |
| 20 | A3GN701800 запросить цену → | Neutralizing part |
| 21 | A0VD700302 запросить цену → | Torsion coil пружина |
| 22 | A0VD700202 запросить цену → | Actuator |
| 23 | A3GN700500 запросить цену → | Compressing пружина |
| 24 | A3GN701100 запросить цену → | Contact |
| 25 | A3GN708101 запросить цену → | Compressing пружина |
| 26 | A3GN700100 запросить цену → | Держатель |
| 28 | A3GN813201 запросить цену → | Воздуховод |
| 29 | A3GN816000 запросить цену → | Крышка |
| 30 | A3GN816700 запросить цену → | Уплотнитель |
| 31 | A3GN816800 запросить цену → | Уплотнитель |
| 32 | A3GN816300 запросить цену → | Держатель |
| 36 | V651010002 запросить цену → | Connector |
| 37 | A3GN816600 запросить цену → | Filter |
| 37 | A3GN817800 запросить цену → | Filter |
| 38 | A3GN817400 запросить цену → | Filter держатель |
| 39 | A3GN817500 запросить цену → | Уплотнительing part /side |
| 40 | A3GN817800 запросить цену → | Filter |
| 41 | A3GN817700 запросить цену → | Filter |
| 42 | A3GN700700 запросить цену → | Compressing coil пружина |
| 43 | A3GN700800 запросить цену → | Reinforce пластина |
Vertical conveyance секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3GN813700 запросить цену → | Направляющая |
| 2 | A3GNR70800 запросить цену → | Dup conveyance в сборе |
| 3 | A2YFM20000 запросить цену → | Муфта |
| 4 | A3GNN10300 запросить цену → | Conveyance wiring |
| 5 | A108M50100 ✓ в наличии | Photointerrupter |
| 6 | A0VD702501 запросить цену → | Pulling coil пружина |
| 7 | A3GN702300 запросить цену → | Втулка |
| 8 | A0VD235301 запросить цену → | Шестерня 16t |
| 11 | A3GN702900 запросить цену → | Ролик |
| 12 | A3GN702100 запросить цену → | Ролик |
| 13 | A0VD703700 запросить цену → | Pulling coil пружина |
| 14 | A0VD703001 запросить цену → | Шестерня 15t |
| 15 | A011M20000 запросить цену → | Муфта |
| 16 | A3GN703400 запросить цену → | Reinforce пластина |
| 17 | A0VD705303 запросить цену → | Креплениеing пластина |
| 18 | A0VD703501 запросить цену → | Шестерня 20t |
| 19 | A0VD702400 запросить цену → | Втулка |
Полный список запчастей доступен по запросу.
комментарии
