Konica Minolta bizhub C3300I — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Operation панель секция (P3)
- Colling секция (P4)
- Тонер supply секция (P5)
- Тонер supply секция (P6)
- Тонер collection секция (P7)
- Тонер collection секция (P8)
- 1st перенос секция (P9)
- Write секция (P10)
- Подача бумаги секция (P11)
- Подача бумаги секция (P12)
- Подача бумаги секция (P13)
- Tray секция (P14)

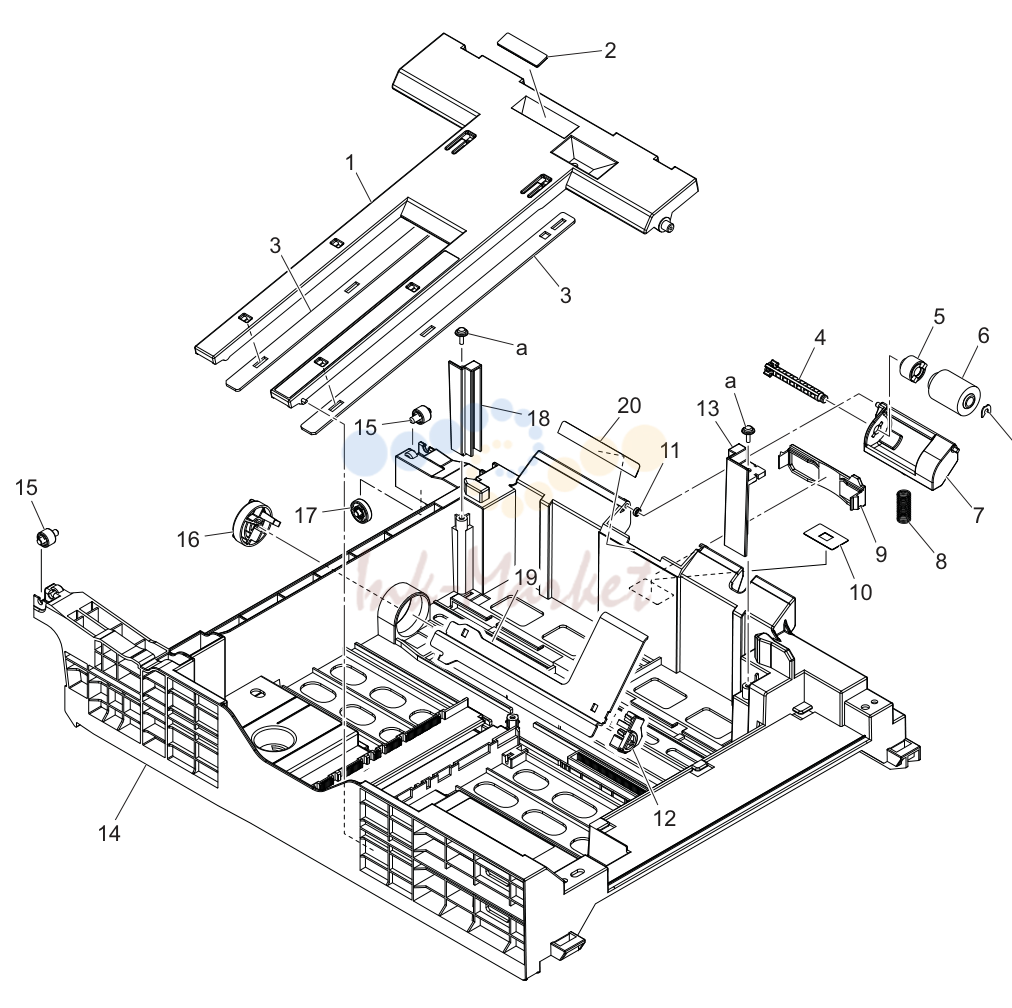

- Tray секция (P15)

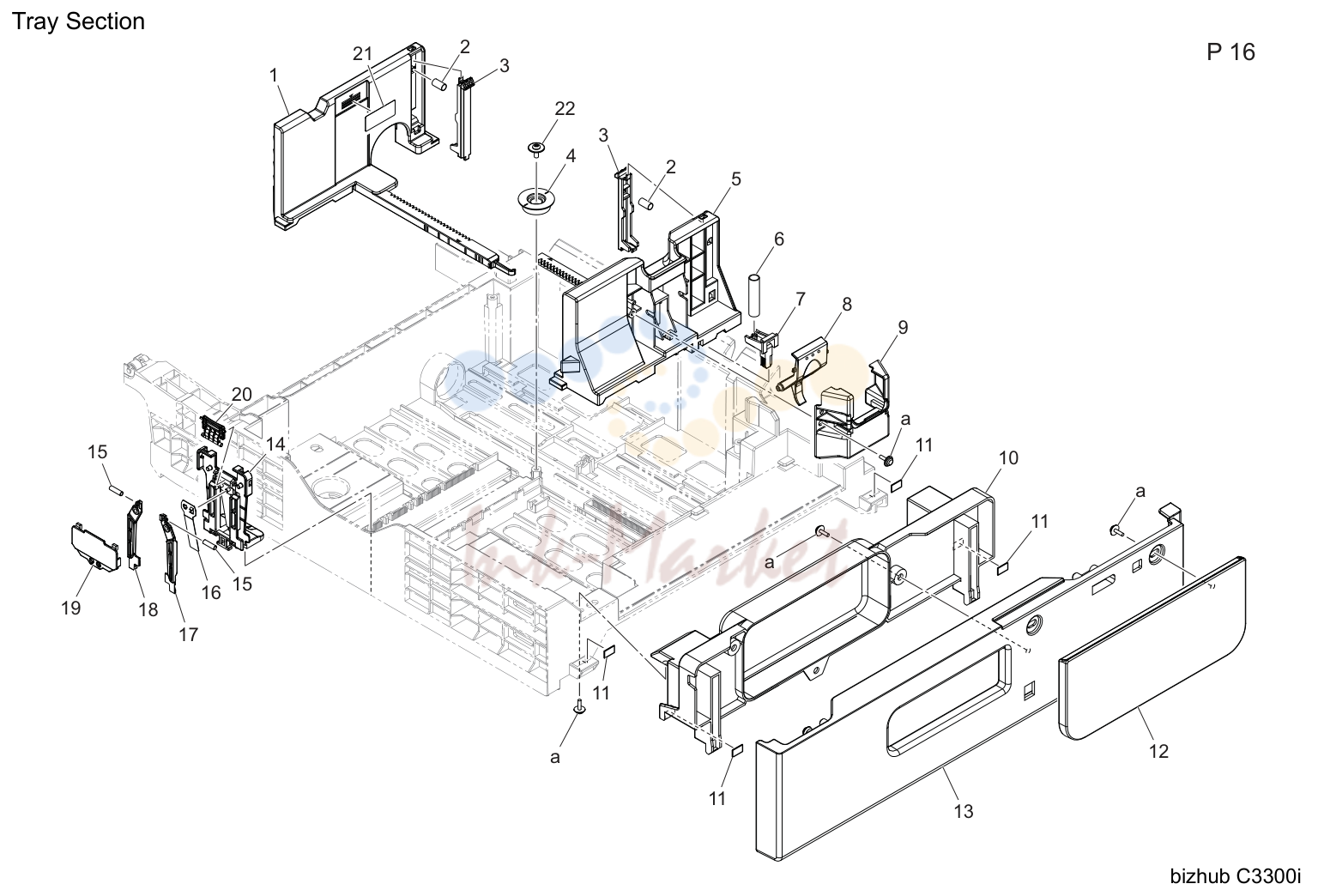

- Tray секция (P16)

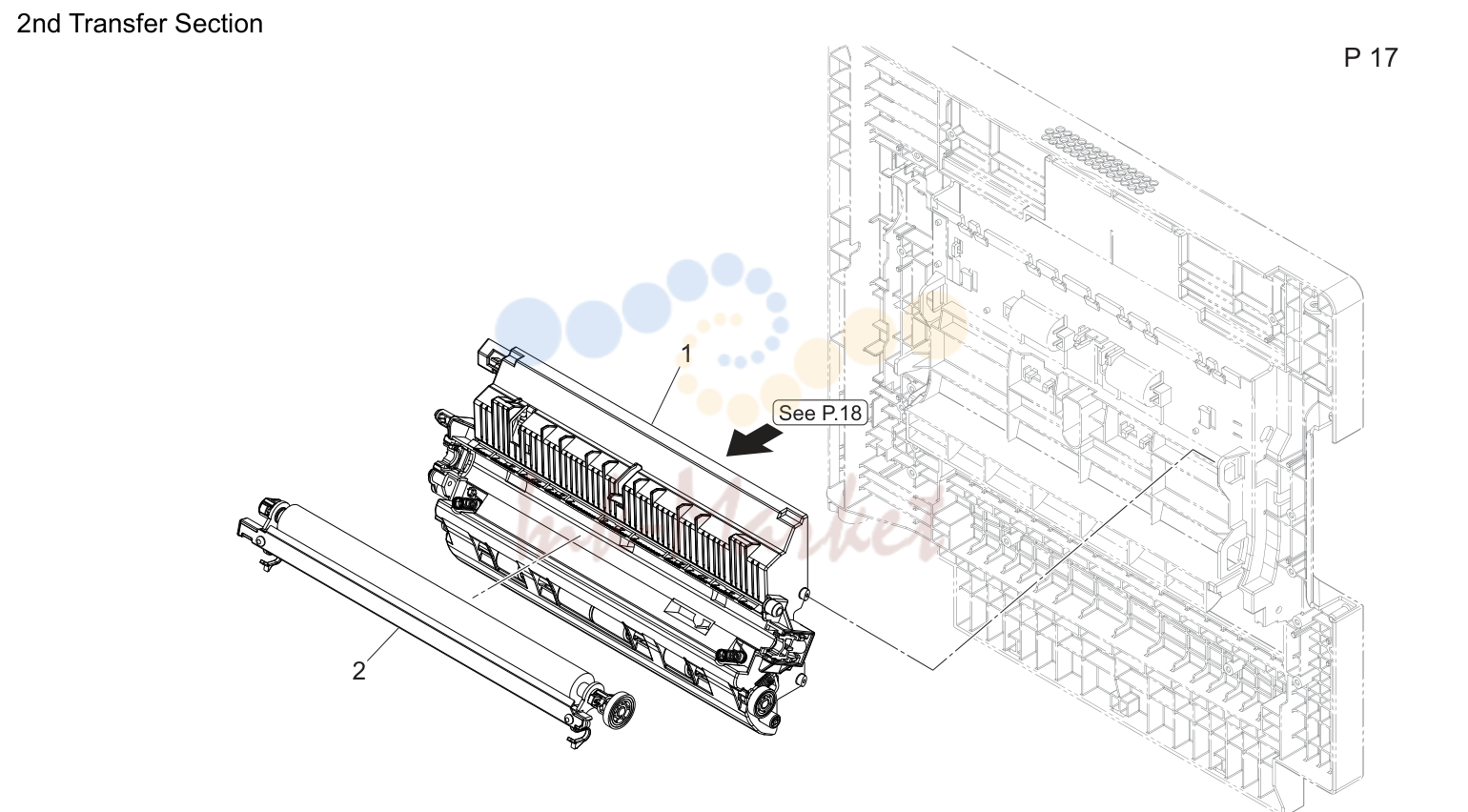

- 2nd перенос секция (P17)

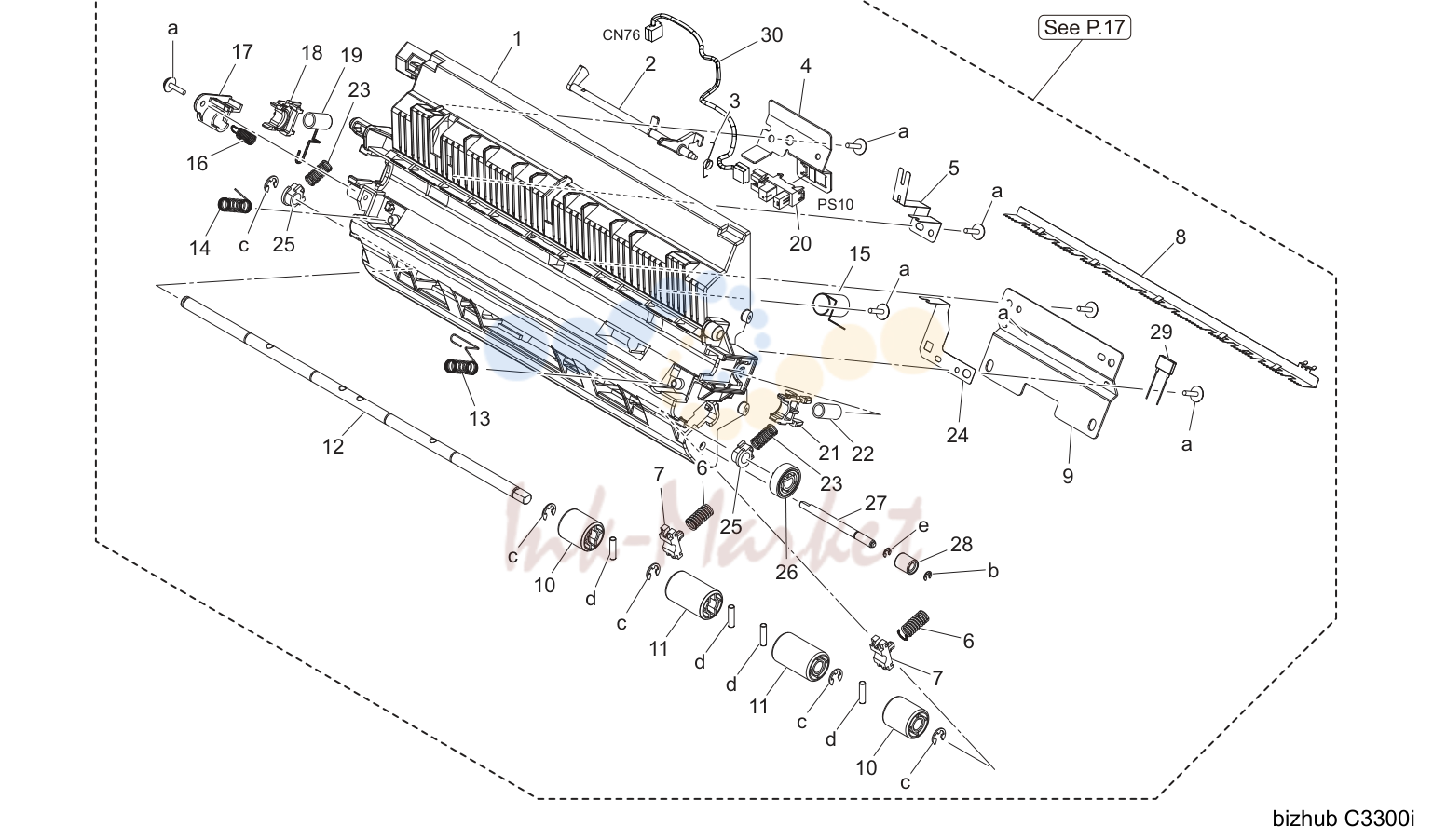

- Vertical conveyance секция (P18)

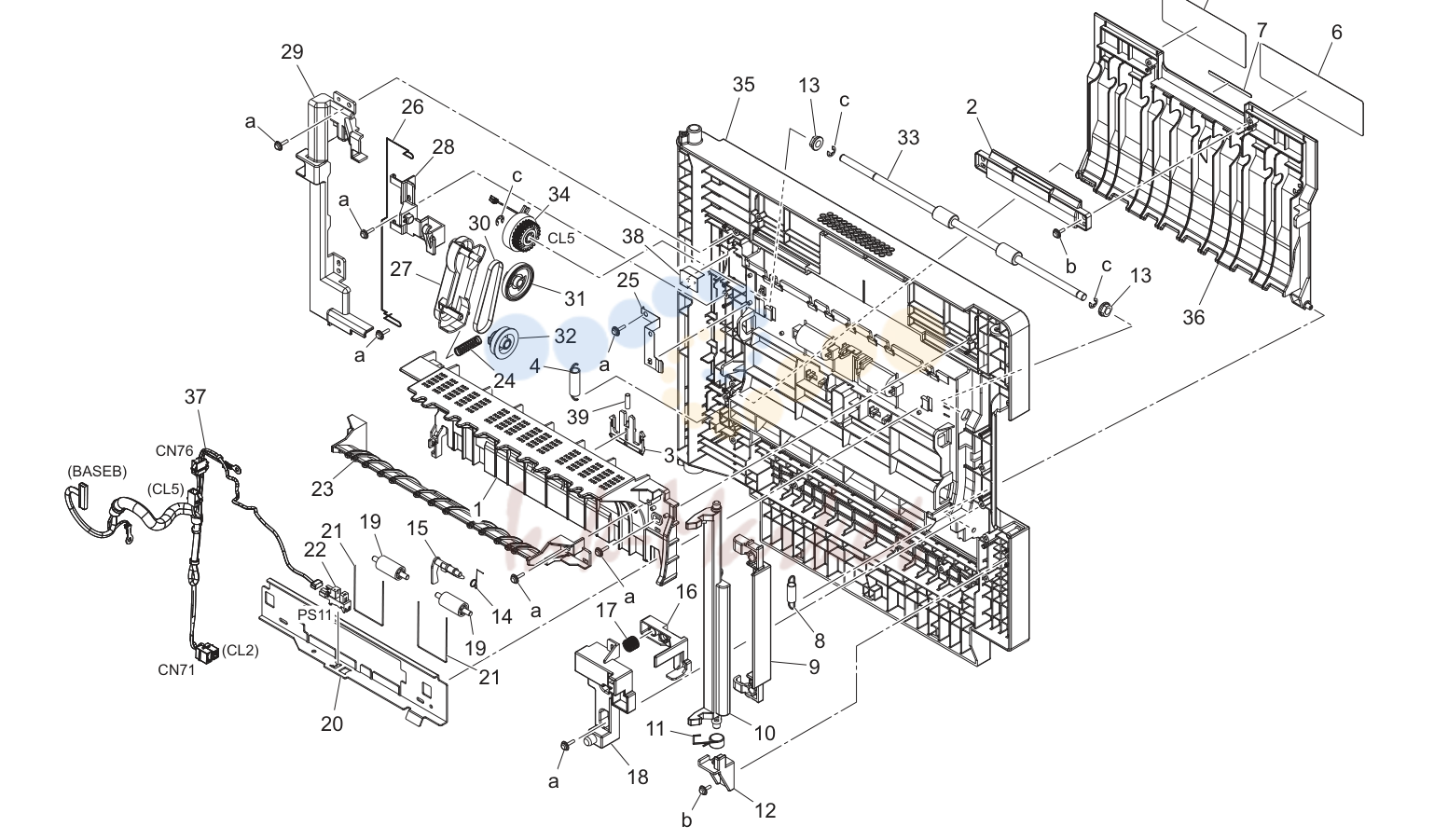

- Vertical conveyance секция (P19)

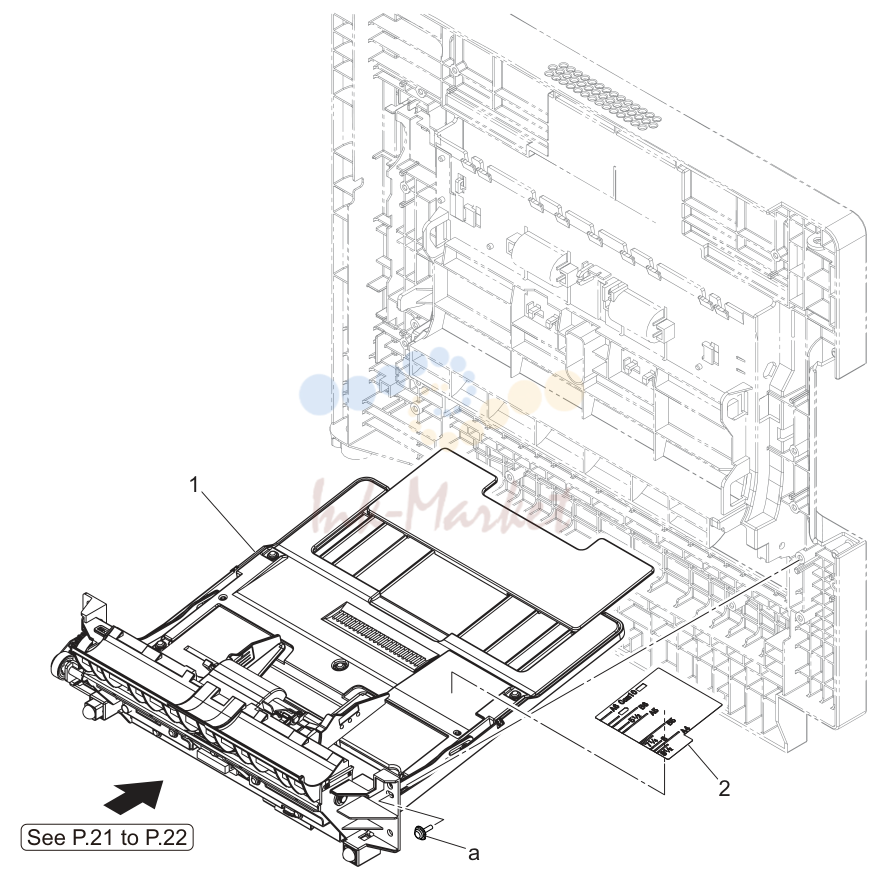

- Bypass tray секция (P20)

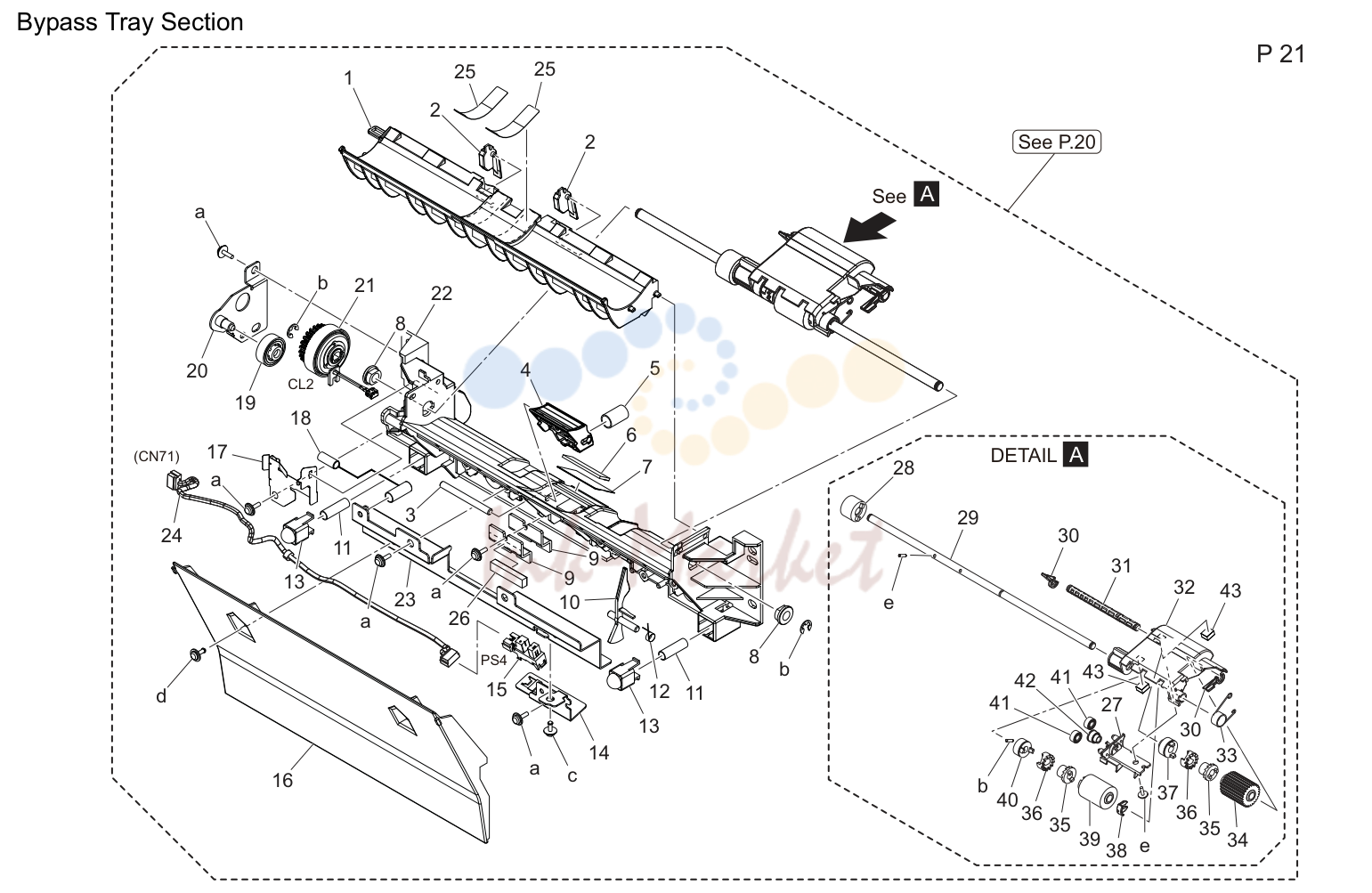

- Bypass tray секция (P21)

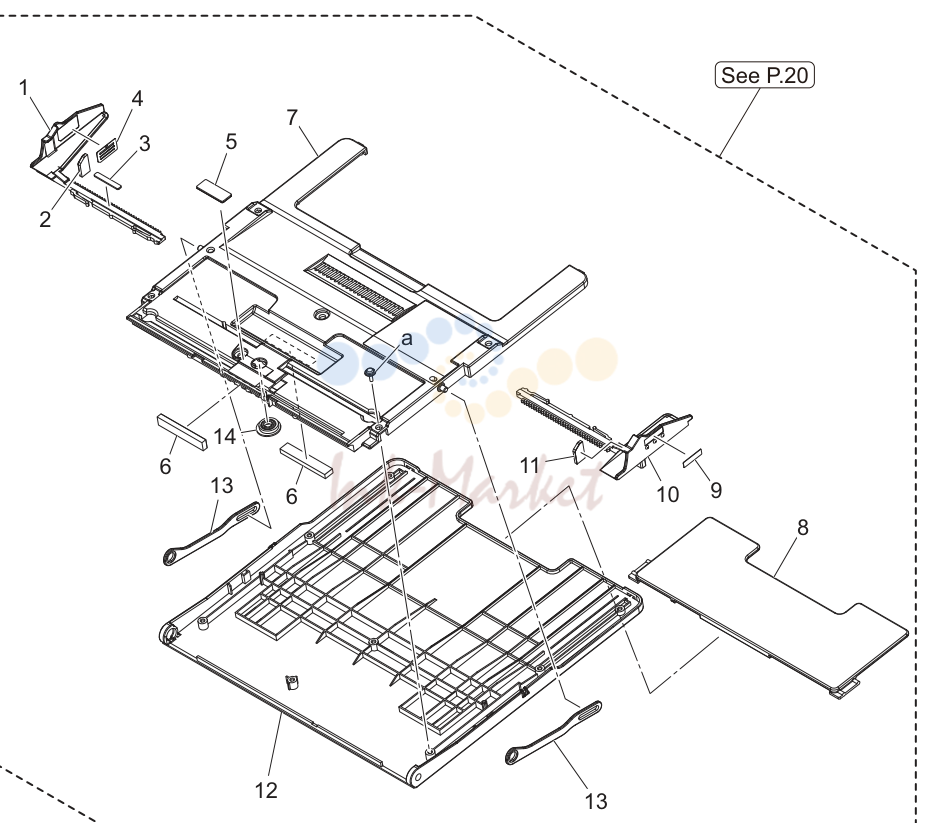

- Bypass tray секция (P22)

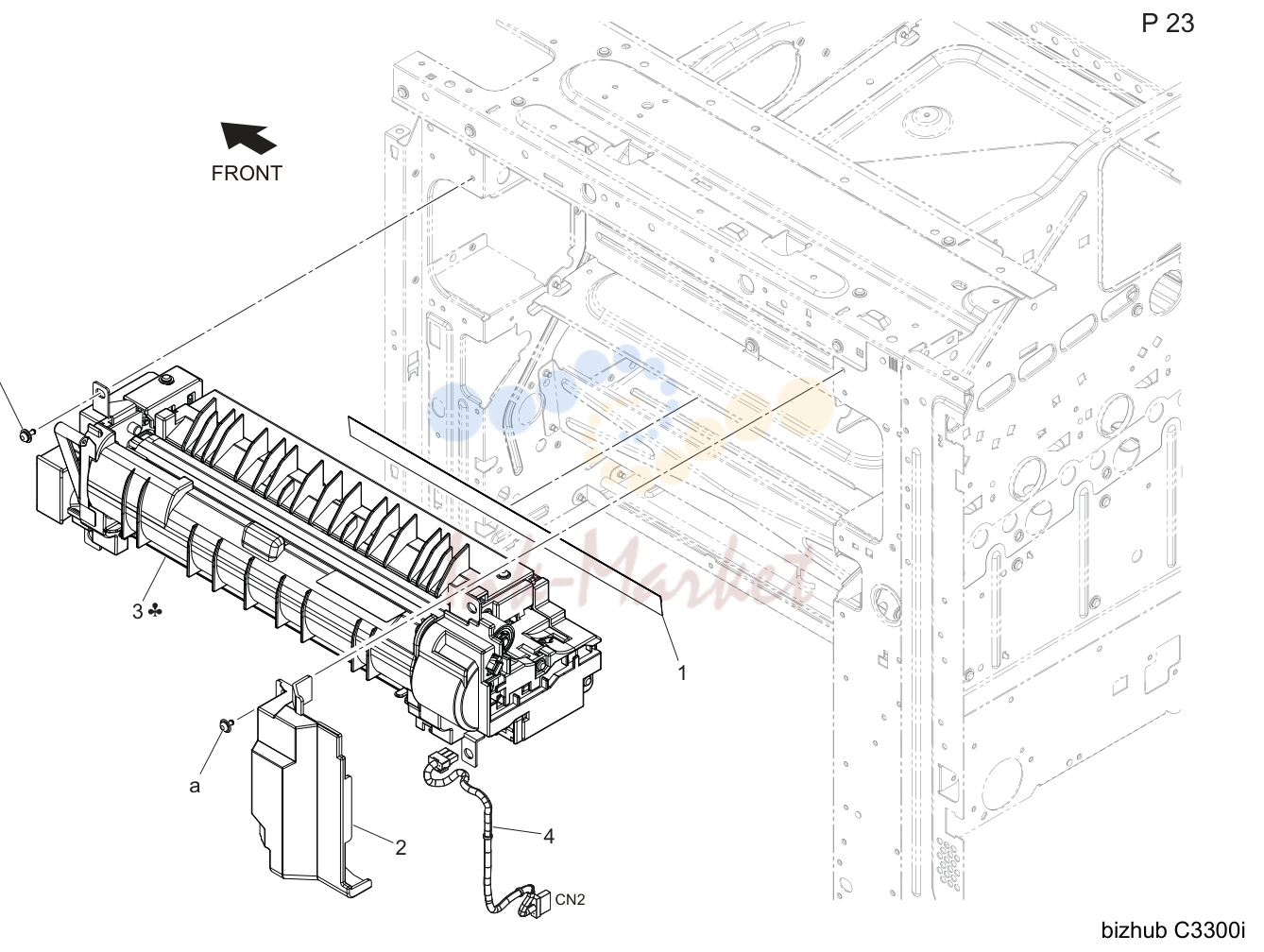

- Печь (закрепление) секция (P23)
- Выход бумаги секция (P24)
- Drive секция (P25)
- Drive секция (P26)
- Electrical детали (P27)
- Electrical детали (P28)
- Electrical детали (P29)
- Wiring (P30)
- Wiring (P31)
- Wiring (P32)
- Wiring accessories
- Service tool
- Accessory детали (P35)

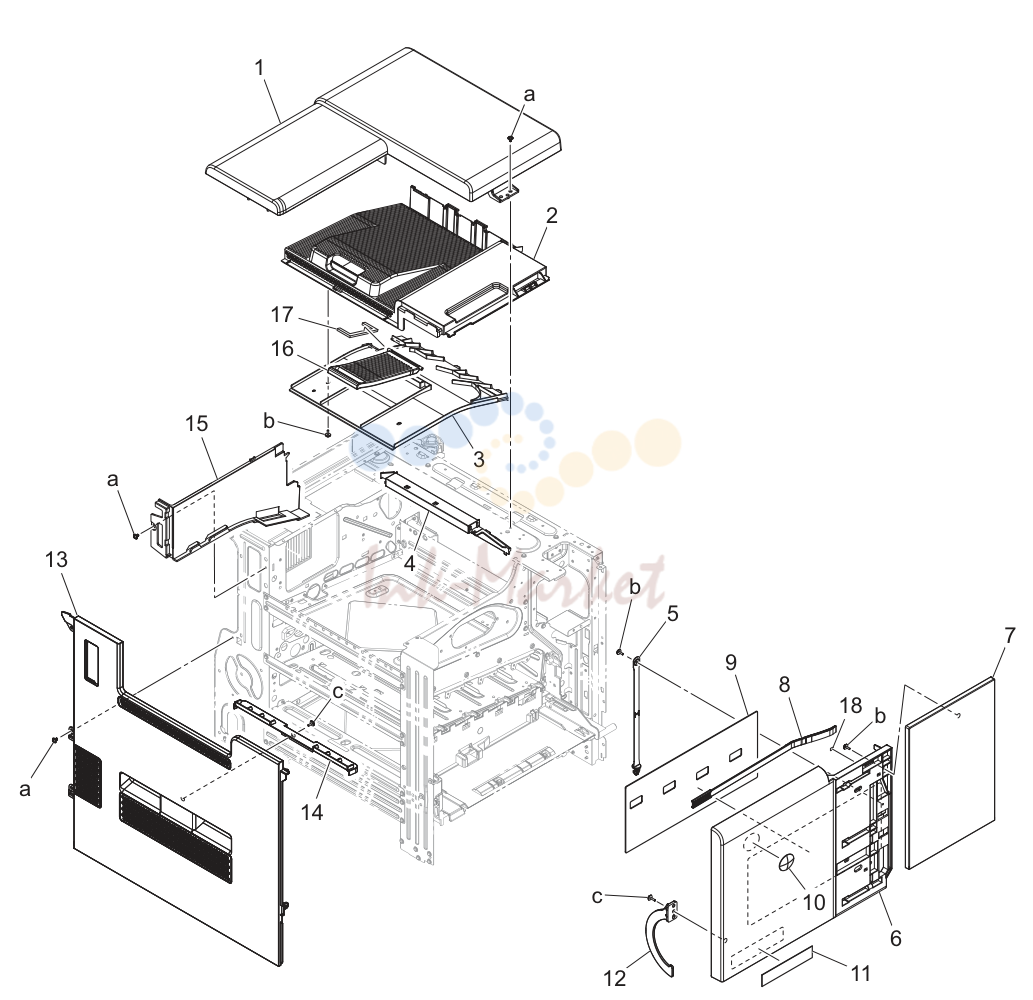

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAJT169001 запросить цену → | Крышка /upper |
| 2 | A93E160102 запросить цену → | Выход бумаги крышка |
| 3 | A93E151700 запросить цену → | Воздуховод |
| 4 | A93E162801 запросить цену → | Выход бумаги крышка |
| 5 | A797162000 запросить цену → | Band |
| 6 | A93E160203 запросить цену → | Open/close крышка /front |
| 7 | A93E160302 запросить цену → | Open/close крышка /front |
| 8 | AAJRR71900 запросить цену → | Cleaning material |
| 9 | A93E941101 запросить цену → | Sheet |
| 10 | A00J945500 запросить цену → | Logo mark |
| 11 | AAJT940100 запросить цену → | Label bizhub c3300i |
| 12 | A93E168100 запросить цену → | Support рычаг |
| 13 | A93E160603 запросить цену → | Крышка |
| 14 | A93E160700 запросить цену → | Крышка |
| 15 | A93E162701 запросить цену → | Выход бумаги крышка |
| 16 | A93E164000 запросить цену → | Выход бумаги tray /2 |
| 17 | A93E153500 запросить цену → | Уплотнитель |
| 18 | A02E940300 запросить цену → | Label |
Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E166103 запросить цену → | Крышка |
| 2 | A93E166200 запросить цену → | Крышка |
| 3 | A93E101702 запросить цену → | Handle |
| 4 | A93E101803 запросить цену → | Handle |
| 5 | A93E161902 запросить цену → | Крышка |
| 6 | A93E161301 запросить цену → | Крышка /right front |
| 7 | A93E162001 запросить цену → | Крышка |
| 8 | A93E157200 запросить цену → | Уплотнитель |
| 9 | A7PU168600 запросить цену → | Уплотнитель |
| 10 | A7PU168500 запросить цену → | Уплотнитель |
| 11 | A7PU941701 запросить цену → | Label caution |
| 12 | A93E108101 запросить цену → | Adjusting пластина |

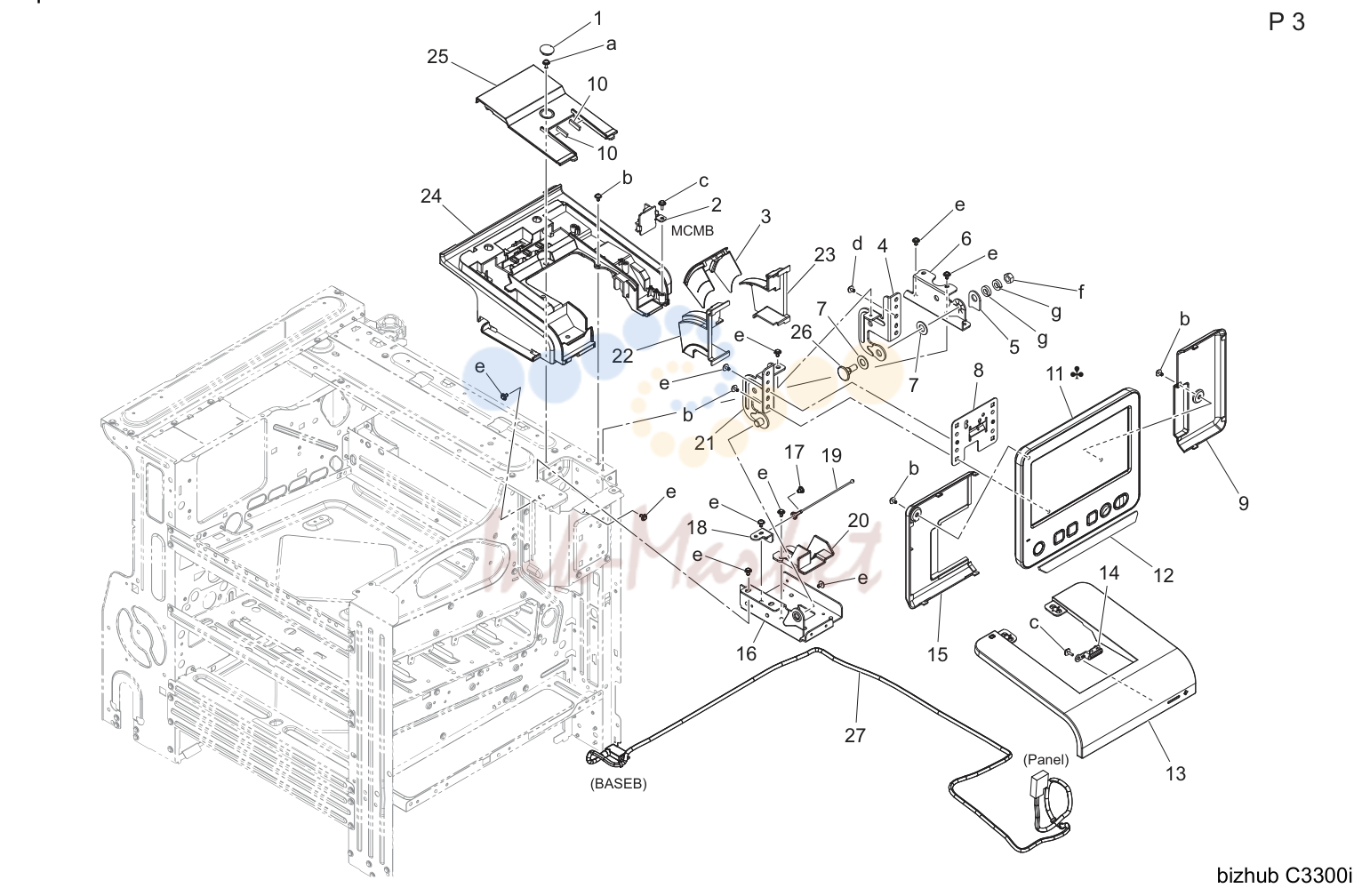

Operation панель секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E167700 запросить цену → | Крышка |
| 2 | A93EM72001 запросить цену → | Indicating узел |
| 3 | A93E191601 запросить цену → | Крышка |
| 4 | A93E191000 запросить цену → | Hinge |
| 5 | AA2J191300 запросить цену → | Spacer |
| 6 | A93E190300 запросить цену → | Креплениеing пластина /right |
| 7 | AA2J191800 запросить цену → | Slide spacer |
| 8 | AA2J191201 запросить цену → | Креплениеing пластина |
| 9 | AAJT191500 запросить цену → | Крышка /right rear |
| 10 | A93E161400 запросить цену → | Brake part |
| 11 | AAJTM70101 запросить цену → | Панель в сборе |
| 11 | AAJTM70201 запросить цену → | Панель в сборе |
| 12 | AAJT195001 запросить цену → | Cushion |
| 13 | A93E161102 запросить цену → | Панель |
| 14 | AA2J193000 запросить цену → | Indicating part |
| 15 | AAJT191401 запросить цену → | Крышка /left rear |
| 16 | A93E190202 запросить цену → | Креплениеing пластина |
| 17 | A7AH267201 запросить цену → | Shoulder screw |
| 18 | AA2J193100 запросить цену → | Креплениеing пластина |
| 19 | A93E191701 запросить цену → | Wire |
| 20 | A93E192700 запросить цену → | Направляющая part |
| 21 | A93E190900 запросить цену → | Hinge /в сборе |
| 22 | A93E192401 запросить цену → | Крышка |
| 23 | A93E191302 запросить цену → | Крышка |
| 24 | A93E161002 запросить цену → | Панель |
| 25 | A93E161201 запросить цену → | Панель |
| 26 | AA2J191600 запросить цену → | Вал |
| 27 | AAJTN12300 запросить цену → | Interface кабель |

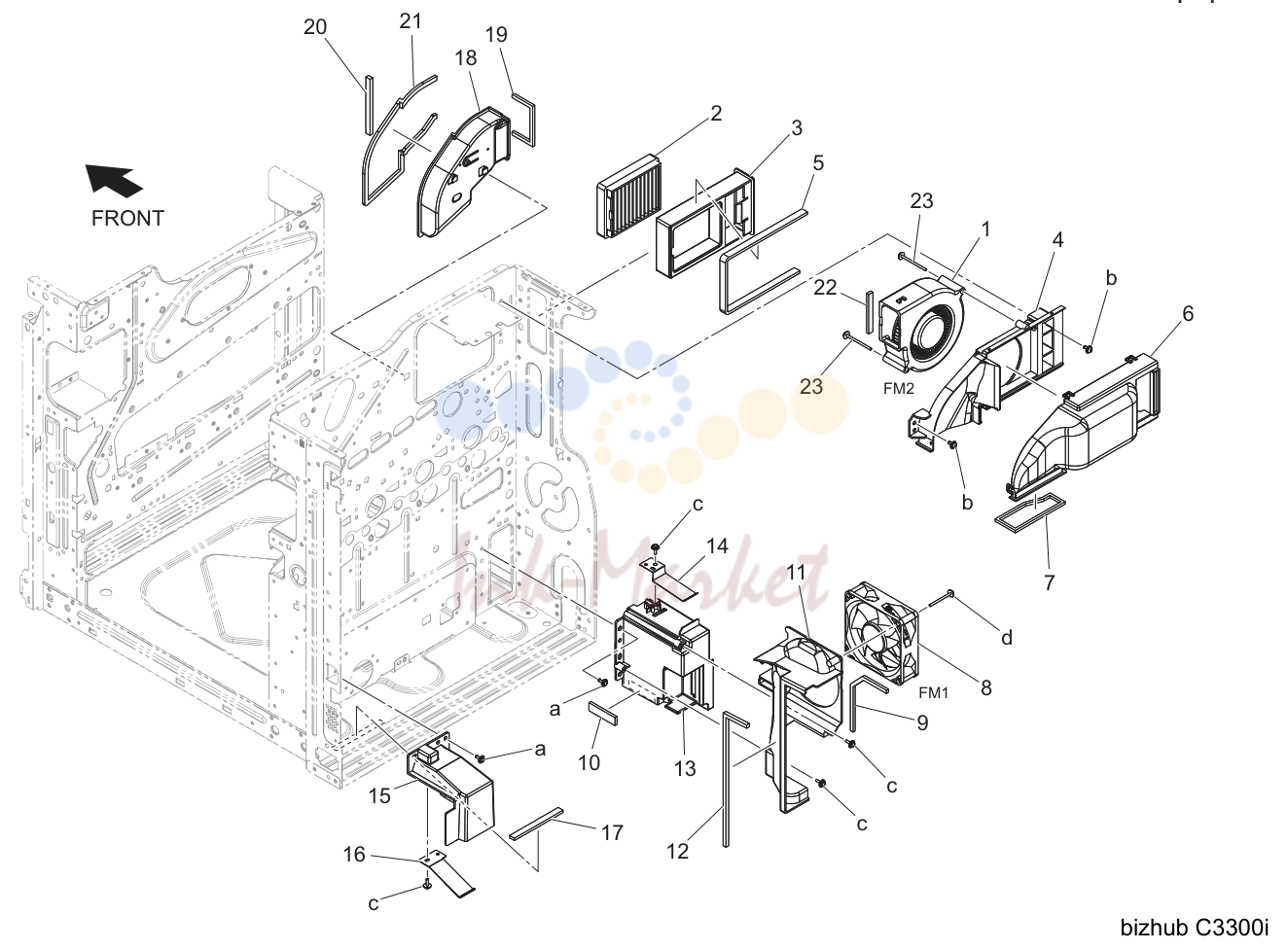

Colling секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93EM10600 запросить цену → | Вентилятор мотор |
| 2 | A92E158100 запросить цену → | Dust-proof filter |
| 3 | A93E155001 запросить цену → | Filter держатель |
| 4 | A93E152801 запросить цену → | Воздуховод |
| 5 | A93E155100 запросить цену → | Уплотнитель |
| 6 | A93E152701 запросить цену → | Воздуховод |
| 7 | A93E152400 запросить цену → | Уплотнитель |
| 8 | A93EM10000 ✓ в наличии | Вентилятор мотор |
| 9 | A93E156900 запросить цену → | Уплотнитель |
| 10 | A93E157300 запросить цену → | Уплотнитель |
| 11 | A93E150600 запросить цену → | Воздуховод |
| 12 | A93E150800 запросить цену → | Уплотнитель |
| 13 | A93E623200 запросить цену → | Крышка |
| 14 | A93E626600 запросить цену → | Пластина пружина |
| 15 | A93E623100 запросить цену → | Крышка |
| 16 | A93E626000 запросить цену → | Пластина пружина |
| 17 | A93E157000 запросить цену → | Уплотнитель |
| 18 | A93E151500 запросить цену → | Воздуховод |
| 19 | A93E151800 запросить цену → | Уплотнитель |
| 20 | A93E153400 запросить цену → | Уплотнитель |
| 21 | A93E153200 запросить цену → | Уплотнитель |
| 22 | A93E153300 запросить цену → | Уплотнитель |
| 23 | A93E154000 запросить цену → | Screw /b |

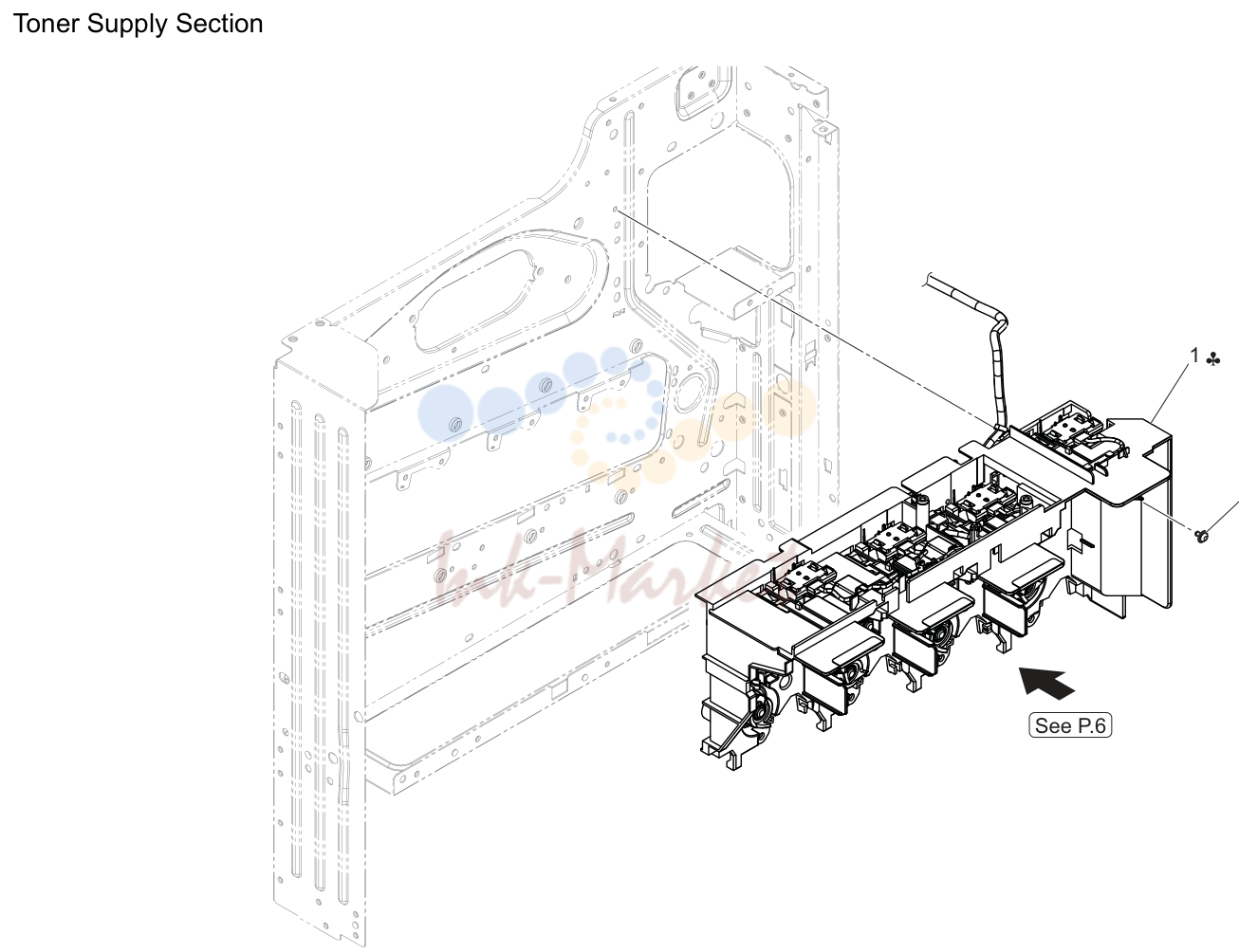

Тонер supply секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAJRR70800 запросить цену → | Tb drive в сборе |
| 1 | AAJRR70900 запросить цену → | Tb drive в сборе |

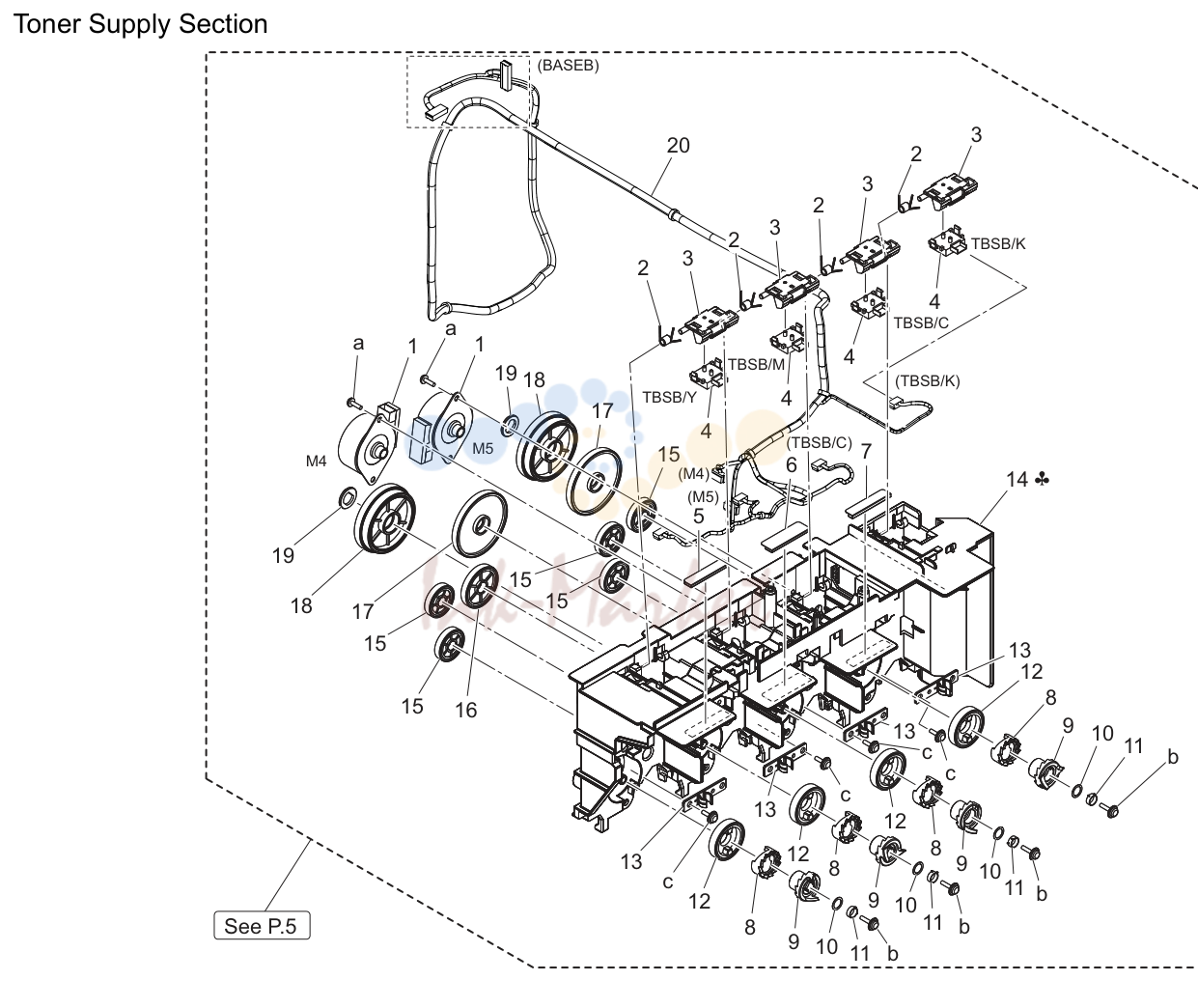

Тонер supply секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7PUM10700 запросить цену → | Stepping мотор |
| 2 | A3GN401000 запросить цену → | Torsion coil пружина |
| 3 | A93E401400 запросить цену → | Креплениеing пластина |
| 4 | A0EDM60001 под заказ | Relay connector |
| 5 | A93E402300 запросить цену → | Label /y |
| 6 | A93E402400 запросить цену → | Label /m |
| 7 | A93E402500 запросить цену → | Label /c |
| 8 | A93E400900 запросить цену → | Coupling |
| 9 | A93E400800 запросить цену → | Coupling |
| 10 | A93E401700 запросить цену → | Washer |
| 11 | A93E401100 запросить цену → | Пружина |
| 12 | A93E400500 запросить цену → | Шестерня 30t |
| 13 | A93E401500 запросить цену → | Lock part |
| 14 | AAJT405102 запросить цену → | Держатель |
| 14 | AAJT400002 запросить цену → | Держатель |
| 15 | A93E400400 запросить цену → | Шестерня 25t |
| 16 | A93E401000 запросить цену → | Шестерня 33t |
| 17 | A93E400200 запросить цену → | Шестерня 20/107t |
| 18 | A93E400300 запросить цену → | Шестерня 49/86t |
| 19 | A93E402000 запросить цену → | Holding part |
| 20 | AAJRN10000 запросить цену → | Тонер control жгут /2 |

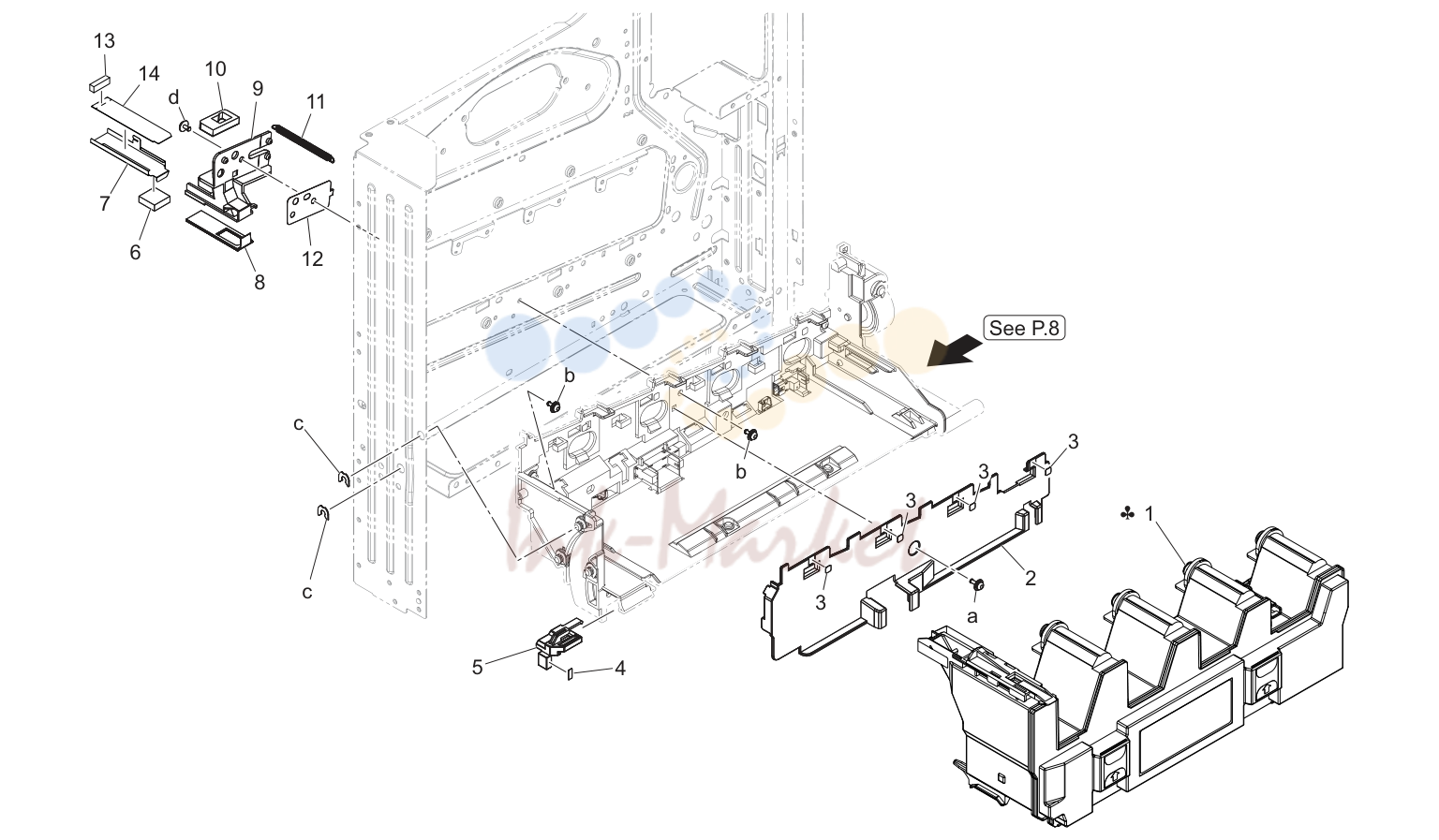

Тонер collection секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A93E164502 запросить цену → | Крышка |
| 3 | A02E940300 запросить цену → | Label |
| 4 | A93E940600 запросить цену → | Label |
| 5 | A93E623602 запросить цену → | Stopper |
| 6 | A93E363701 запросить цену → | Уплотнитель |
| 7 | A93E362301 запросить цену → | Shutter |
| 8 | A93E362401 запросить цену → | Уплотнитель |
| 9 | A93E363802 запросить цену → | Держатель |
| 10 | A93E362201 запросить цену → | Уплотнитель |
| 11 | A93E362501 запросить цену → | Pulling coil пружина |
| 12 | A93E110300 запросить цену → | Ground пружина |
| 13 | A93E363900 запросить цену → | Уплотнитель |
| 14 | A93E364100 запросить цену → | Уплотнитель |

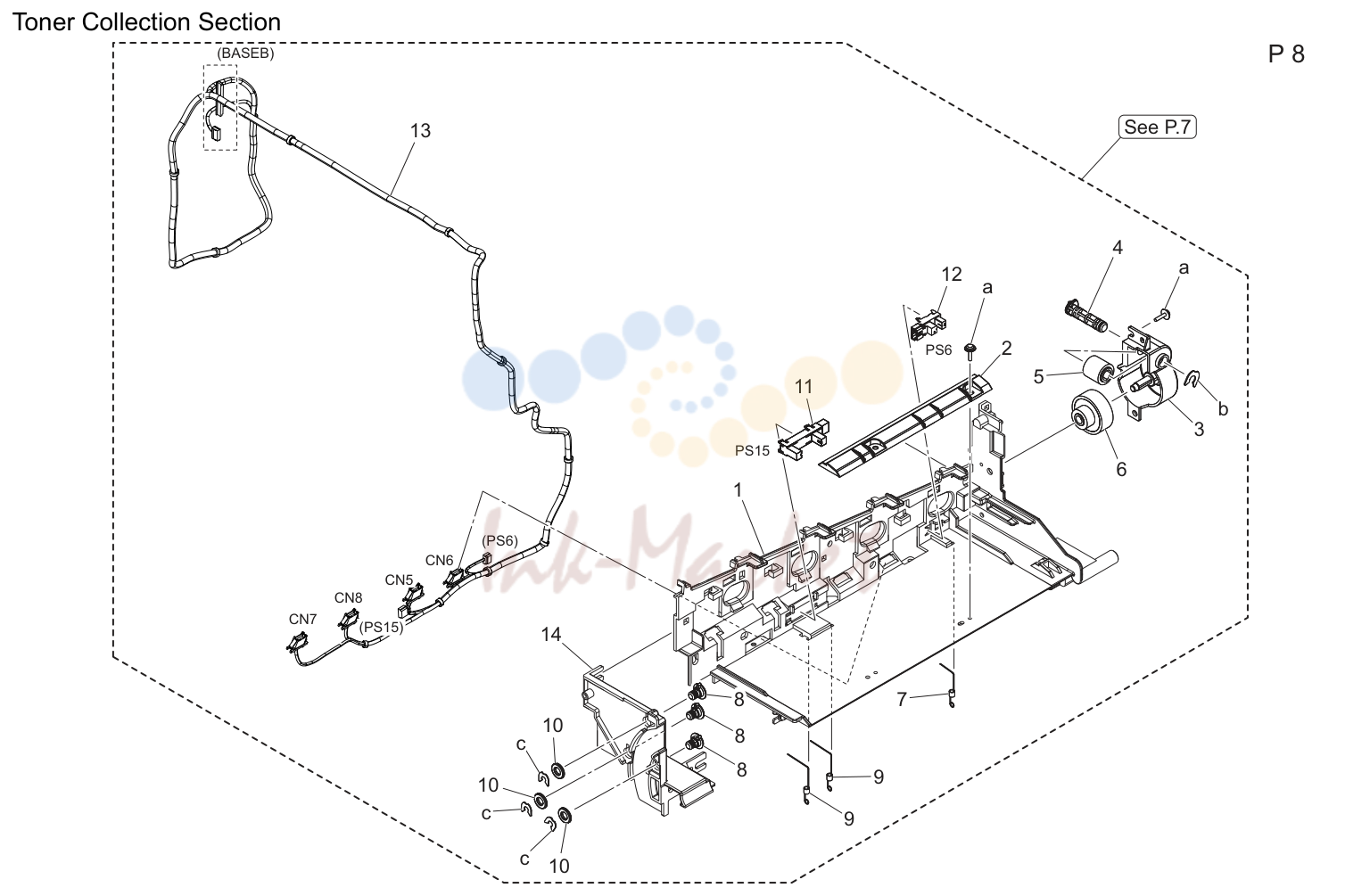

Тонер collection секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E165102 запросить цену → | Крышка |
| 2 | A93E165301 запросить цену → | Lock claw |
| 3 | A93E240000 запросить цену → | Drive держатель |
| 4 | A93E240100 запросить цену → | Connecting вал |
| 5 | A93E240500 запросить цену → | Шестерня 10t |
| 6 | A93E240600 запросить цену → | Шестерня 13/20t |
| 7 | A93E163000 запросить цену → | Pulling coil пружина |
| 8 | A93E168000 запросить цену → | Вал |
| 9 | A93E163100 запросить цену → | Pulling coil пружина |
| 10 | A93E168300 запросить цену → | Roll |
| 12 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 13 | A93EN10500 запросить цену → | Photoconвоздуховодor wiring |
| 14 | A93E165200 запросить цену → | Крышка /b |

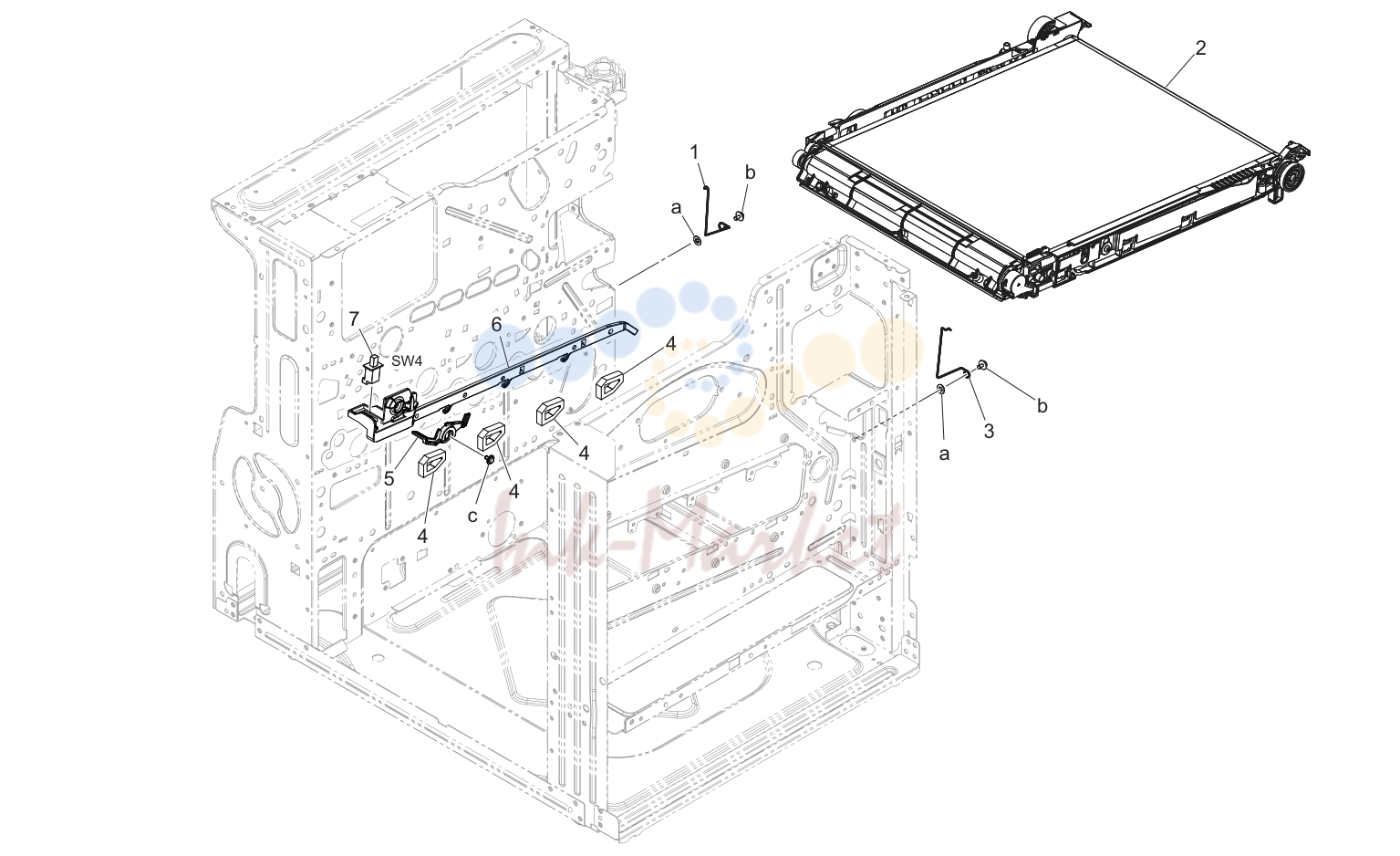

1st перенос секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E110400 запросить цену → | Fixing пружина |
| 2 | AAJRR70100 ✓ в наличии | Перенос узел |
| 3 | A93E110600 запросить цену → | Fixing пружина |
| 4 | A93E152600 запросить цену → | Уплотнитель |
| 5 | A93E110500 запросить цену → | Рычаг |
| 6 | A93E110100 запросить цену → | Rail /rear |
| 7 | A797M60100 запросить цену → | Выключатель |

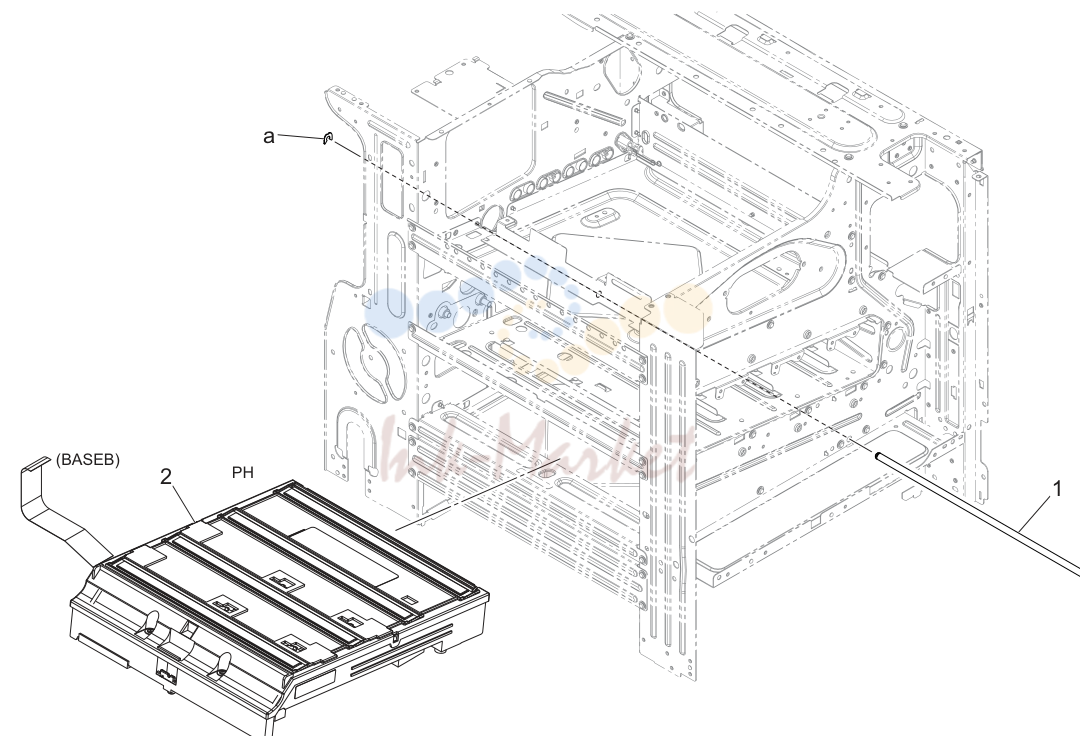

Write секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E100300 запросить цену → | Вал |
| 2 | AAJTR70100 запросить цену → | Print head в сборе |

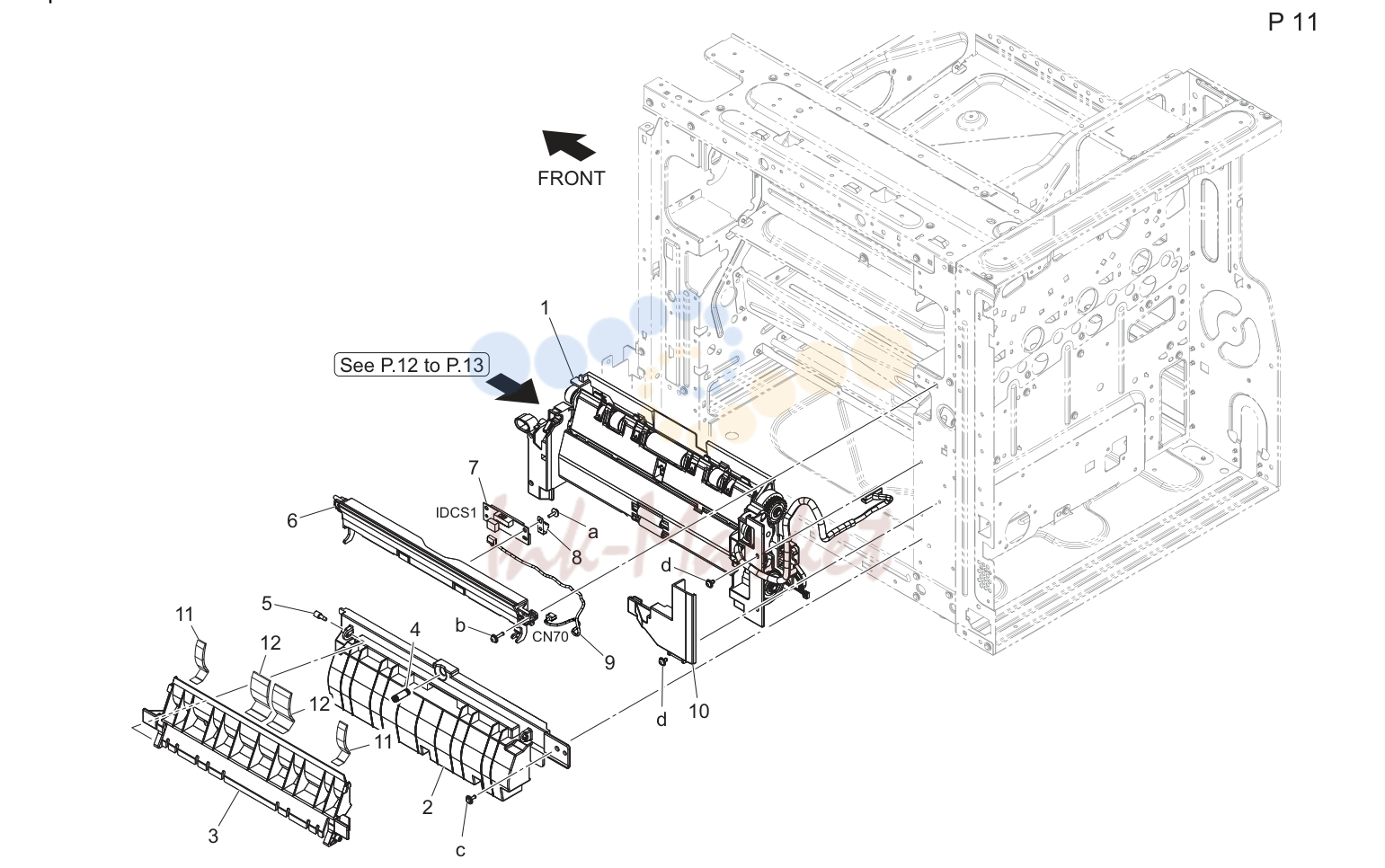

Подача бумаги секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAJRR71400 запросить цену → | Conveyance/ подача бумаги в сборе |
| 2 | A93E701902 запросить цену → | Направляющая |
| 3 | A93E703102 запросить цену → | Open/close направляющая |
| 4 | A93E703200 запросить цену → | Compressing coil пружина |
| 6 | A93E700401 запросить цену → | Conveyance направляющая |
| 7 | A161M50300 запросить цену → | Photo sensing |
| 8 | A93E705200 запросить цену → | Ground пластина |
| 9 | A93EN10J00 запросить цену → | Relay жгут /2 |
| 10 | A93E133300 запросить цену → | Крышка |
| 11 | A93E707800 запросить цену → | Sheet |
| 12 | A93E707700 запросить цену → | Sheet |

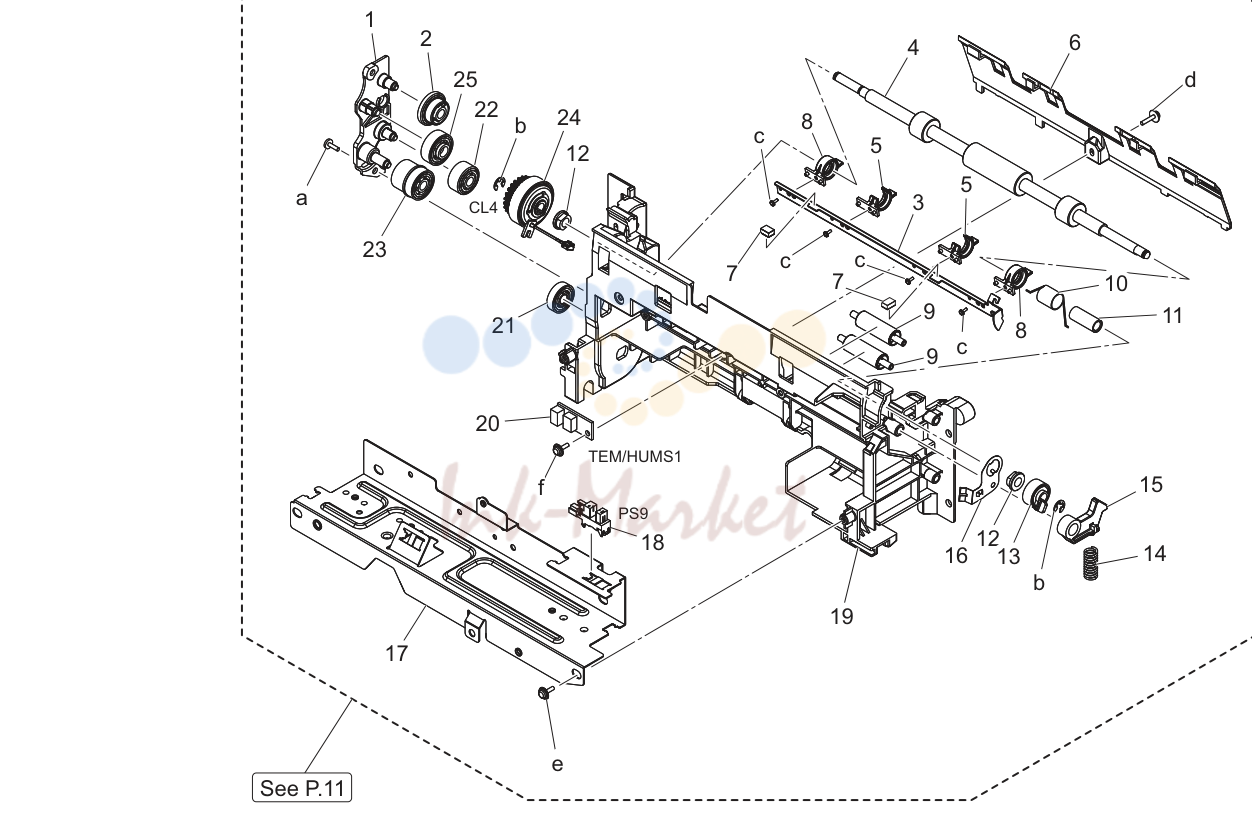

Подача бумаги секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E705000 запросить цену → | Держатель |
| 2 | A93E230600 запросить цену → | Шестерня 20t |
| 3 | A93E700600 запросить цену → | Креплениеing пластина |
| 4 | A93E701101 запросить цену → | Ролик |
| 5 | A93E705401 запросить цену → | Stopper part |
| 6 | A93E700800 запросить цену → | Направляющая |
| 7 | A93E704800 запросить цену → | Cushion |
| 8 | A93E705301 запросить цену → | Stopper part |
| 9 | A93E707300 запросить цену → | Roll |
| 10 | A93E700902 запросить цену → | Torsion coil пружина |
| 11 | A93E706100 запросить цену → | Втулка |
| 13 | A93E701600 запросить цену → | Шестерня 20t |
| 14 | A93E701700 запросить цену → | Compressing coil пружина |
| 15 | A93E701300 запросить цену → | Рычаг |
| 16 | A93E701500 запросить цену → | Ground пластина |
| 17 | A93E701200 запросить цену → | Reinforce пластина |
| 18 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 19 | A93E700103 запросить цену → | Conveyance направляющая |
| 20 | A7AHM50400 запросить цену → | Humidity датчик |
| 21 | A93E230500 запросить цену → | Шестерня 17t |
| 22 | A93E230400 запросить цену → | Шестерня 17t |
| 23 | A93E230700 запросить цену → | Шестерня 17/18t |
| 24 | A7AHM20501 ✓ в наличии | Муфта |
| 25 | A93E230300 запросить цену → | Шестерня 19t |

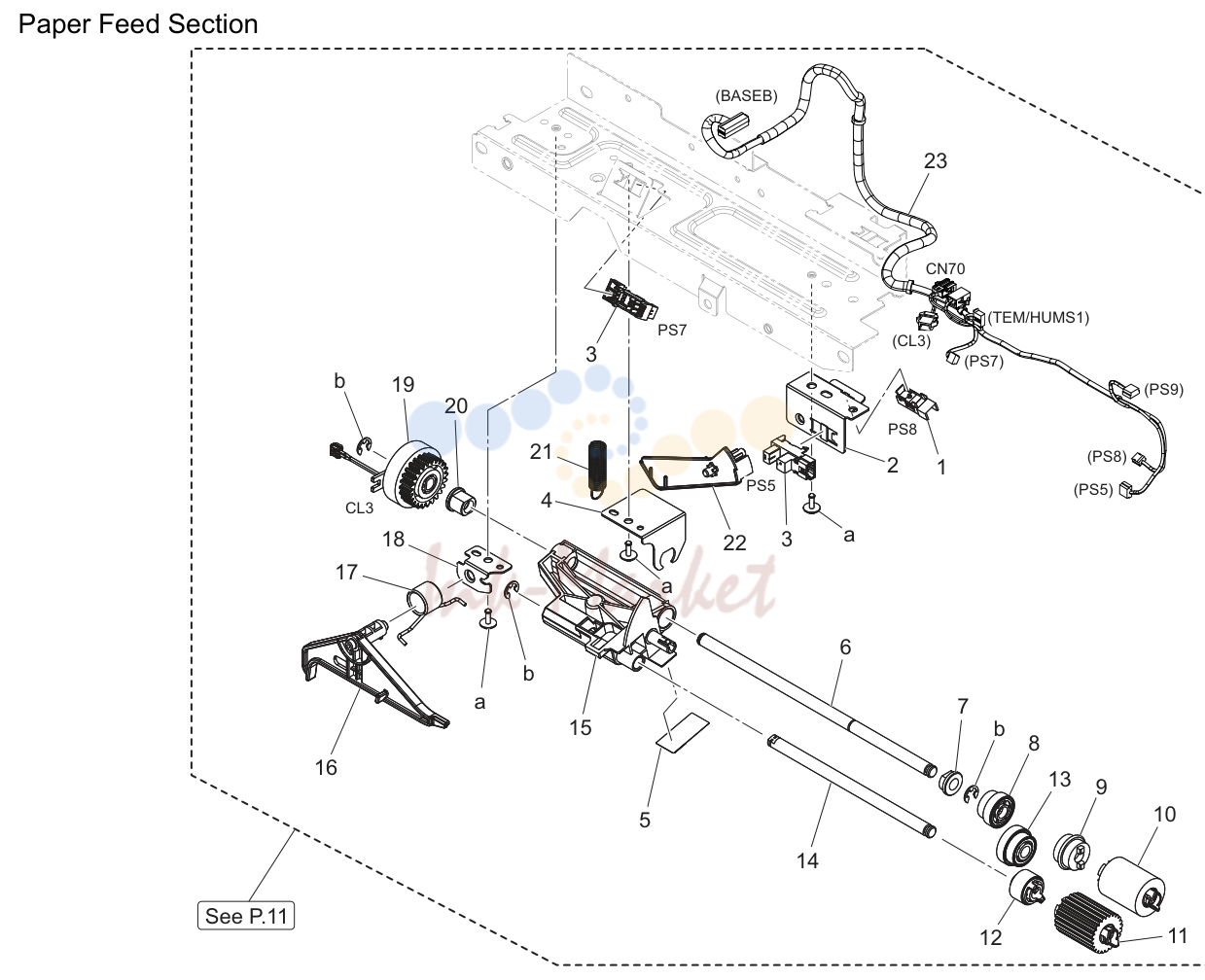

Подача бумаги секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0EDM50100 запросить цену → | Photoreflector |
| 2 | A93E562200 запросить цену → | Креплениеing пластина |
| 3 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 4 | A93E562400 запросить цену → | Креплениеing пластина |
| 5 | A7AH562900 запросить цену → | Protection sheet |
| 6 | A93E560501 запросить цену → | Подача бумаги вал |
| 8 | A7AH562400 запросить цену → | Подача бумаги шестерня |
| 9 | A02E561100 ✓ в наличии | Муфта |
| 10 | A64J564101 ✓ в наличии | Подача бумаги ролик |
| 11 | A64J564201 ✓ в наличии | Подача бумаги ролик |
| 12 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t |
| 13 | A7AH562300 ✓ в наличии | Idling шестерня |
| 14 | A93E563400 запросить цену → | Вал |
| 15 | A93E562100 запросить цену → | Pressing рычаг |
| 16 | A93E566100 запросить цену → | Release рычаг |
| 17 | A93E566200 запросить цену → | Torsion пружина |
| 18 | A93E566400 запросить цену → | Креплениеing пластина |
| 19 | A7AHM20501 ✓ в наличии | Муфта |
| 20 | A02E815200 запросить цену → | Втулка |
| 21 | A93E562800 запросить цену → | Compressing coil пружина |
| 22 | A93E565800 запросить цену → | Actuator |
| 23 | A93EN10A00 запросить цену → | Основной блок wiring /3 |

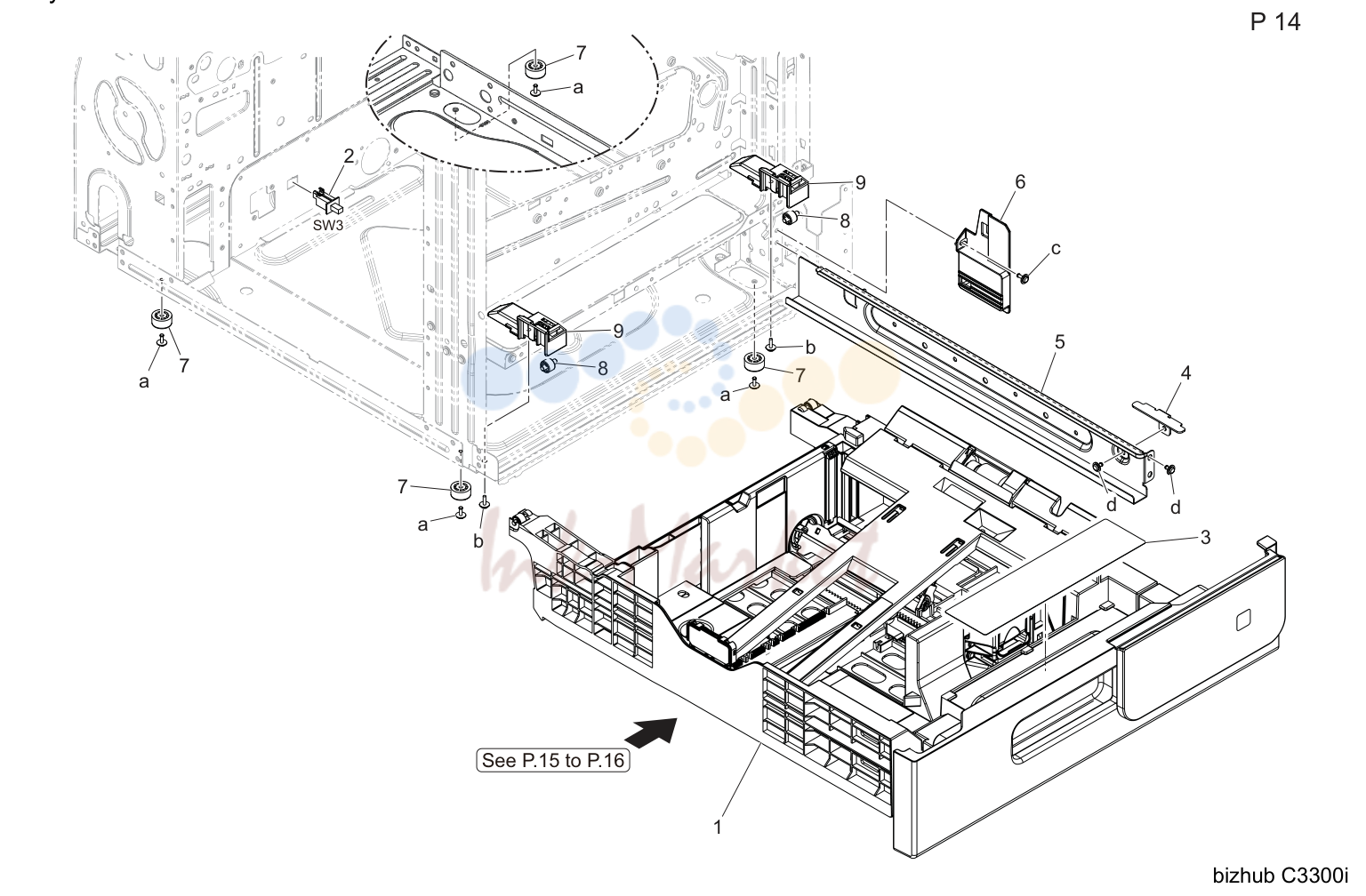

Tray секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93EF62008 запросить цену → | Cassette в сборе |
| 2 | A797M60100 запросить цену → | Выключатель |
| 3 | A93E940701 запросить цену → | Label |
| 4 | A93E103300 запросить цену → | Reinforce пластина |
| 5 | A93E103001 запросить цену → | Rail |
| 6 | A93E103200 запросить цену → | Крышка |
| 8 | A93E623301 запросить цену → | Roll |
| 9 | A93E121301 запросить цену → | Направляющая |
Tray секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E620203 запросить цену → | Lifting пластина |
| 2 | A93E620500 запросить цену → | Separating sheet |
| 3 | A93E621000 запросить цену → | Reinforce пластина |
| 4 | A93E626300 запросить цену → | Вал |
| 5 | A0ED563900 ✓ в наличии | Torque limiter |
| 6 | A00J563600 ✓ в наличии | Ролик |
| 7 | A93E626100 запросить цену → | Держатель |
| 8 | A93E626201 запросить цену → | Compressing coil пружина |
| 9 | A93E620701 запросить цену → | Крышка |
| 10 | A93E621100 запросить цену → | Hold part |
| 11 | J04534301 запросить цену → | Collar |
| 12 | A93E620601 запросить цену → | Support вал |
| 13 | A93E620901 запросить цену → | Направляющая stopper /front |
| 14 | A93E620104 запросить цену → | Подача бумаги cassette |
| 15 | A93E623301 запросить цену → | Roll |
| 16 | A93E620401 запросить цену → | Lifting coupling |
| 17 | A93E623400 запросить цену → | Roll |
| 18 | A93E620801 запросить цену → | Направляющая stopper /rear |
| 19 | A93E620301 запросить цену → | Lifting рычаг |
| 20 | A93E626501 запросить цену → | Направляющая |
Tray секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E622203 запросить цену → | Regulating пластина |
| 2 | A795622700 запросить цену → | Compressing пружина |
| 3 | A93E622601 запросить цену → | Auxiliary направляющая |
| 4 | A161620701 запросить цену → | Шестерня |
| 5 | A93E622103 запросить цену → | Regulating пластина |
| 6 | AA2J621000 запросить цену → | Compressing пружина |
| 7 | AA2J621200 запросить цену → | Lock рычаг /2 |
| 8 | A93E622700 запросить цену → | Lock рычаг |
| 9 | A93E622501 запросить цену → | Держатель |
| 10 | A93E625202 запросить цену → | Крышка |
| 11 | A93E624000 запросить цену → | Spacer |
| 12 | A93E626702 запросить цену → | Крышка |
| 13 | A93E625100 запросить цену → | Крышка |
| 14 | A93E625000 запросить цену → | Regulating пластина |
| 15 | A795565500 запросить цену → | Compressing пружина |
| 16 | AA2J629200 запросить цену → | Пластина пружина |
| 17 | A93E625900 запросить цену → | Lock рычаг |
| 18 | A93E625800 запросить цену → | Lock рычаг |
| 19 | A93E625300 запросить цену → | Крышка |
| 20 | AA2J629000 запросить цену → | Operation рычаг |
| 21 | AA2J943700 запросить цену → | Label |
2nd перенос секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAJRR71500 запросить цену → | Conveyance в сборе |
| 2 | AAJRR70500 ✓ в наличии | 2nd перенос ролик узел |
Vertical conveyance секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E702102 запросить цену → | Conveyance направляющая |
| 2 | A93E703400 запросить цену → | Actuator |
| 3 | A0VD700302 запросить цену → | Torsion coil пружина |
| 4 | A93E702400 запросить цену → | Креплениеing пластина |
| 5 | A93E707000 запросить цену → | Ground пластина |
| 6 | A93E704100 запросить цену → | Compressing coil пружина |
| 7 | A93E704301 запросить цену → | Втулка |
| 8 | A3GN701800 запросить цену → | Neutralizing part |
| 9 | A93E703900 запросить цену → | Креплениеing пластина |
| 10 | A93E707100 запросить цену → | Roll outside |
| 11 | A93E702500 запросить цену → | Roll |
| 12 | A93E703600 запросить цену → | Вал |
| 13 | A93E706200 запросить цену → | Compressing пружина |
| 14 | A93E707200 запросить цену → | Compressing пружина |
| 15 | A93E708300 запросить цену → | Compressing coil пружина |
| 16 | A93E704700 запросить цену → | Compressing coil пружина |
| 17 | A93E704900 запросить цену → | Крышка |
| 18 | A93E510902 запросить цену → | Receiving part /rear |
| 19 | A93E702600 запросить цену → | Compressing coil пружина |
| 20 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 21 | A93E511102 запросить цену → | Receiving part /front |
| 22 | A93E703300 запросить цену → | Compressing coil пружина |
| 23 | A93E704200 запросить цену → | Compressing coil пружина |
| 24 | A93E704600 запросить цену → | Ground пластина |
| 25 | A93E703800 запросить цену → | Втулка |
| 26 | A93E703700 запросить цену → | Шестерня 20t |
| 27 | A93E706800 запросить цену → | Вал |
| 28 | A93E706900 запросить цену → | Roll |
| 29 | V800500300 запросить цену → | Fixed power resistors |
| 30 | A93EN10N00 запросить цену → | Relay жгут /5 |
Vertical conveyance секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E813101 запросить цену → | Направляющая /upper |
| 2 | A93E810800 запросить цену → | Handle |
| 3 | A93E810701 запросить цену → | Lock part |
| 4 | A93E810600 запросить цену → | Pulling coil пружина |
| 5 | A93E944500 запросить цену → | Label |
| 6 | A93E944600 запросить цену → | Operation label |
| 7 | A93E942100 запросить цену → | Label |
| 8 | A0VD703700 запросить цену → | Pulling coil пружина |
| 9 | A93E814702 запросить цену → | Handle |
| 10 | A93E814300 запросить цену → | Lock рычаг |
| 11 | A93E814500 запросить цену → | Torsion coil пружина |
| 12 | A93E814401 запросить цену → | Держатель |
| 14 | A93E815200 запросить цену → | Torsion coil пружина |
| 15 | A93E815100 запросить цену → | Actuator |
| 16 | A93E814001 запросить цену → | Рычаг |
| 17 | A93E811400 запросить цену → | Compressing coil пружина |
| 18 | A93E814100 запросить цену → | Крышка |
| 20 | A93E810200 запросить цену → | Reinforce пластина |
| 21 | A93E812100 запросить цену → | Пружина |
| 22 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 23 | A93E814202 запросить цену → | Направляющая |
| 24 | A93E813800 запросить цену → | Compressing coil пружина |
| 25 | A93E811901 запросить цену → | Ground пружина |
| 26 | A93E594200 запросить цену → | Ground contact |
| 27 | A93E813302 запросить цену → | Swing housing |
| 28 | A93E813201 запросить цену → | Positioning вал |
| 29 | A93E815302 запросить цену → | Крышка |
| 30 | A0HR211900 запросить цену → | Drive ремень /5 |
| 31 | A93E813501 запросить цену → | Шестерня 31t |
| 32 | A93E813700 запросить цену → | Шестерня 23t |
| 33 | A93E812000 запросить цену → | Ролик |
| 34 | A7AHM20501 ✓ в наличии | Муфта |
| 35 | A93E810107 запросить цену → | Door |
| 36 | A93E810502 запросить цену → | Open/close направляющая |
| 37 | A93EN10B00 запросить цену → | Conveyance wiring /1 |
| 38 | A93E815400 запросить цену → | Wiring крышка |
| 39 | A93E810900 запросить цену → | Compressing coil пружина |
Bypass tray секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAJRR71600 запросить цену → | Manual bypass в сборе |
| 2 | A93E944200 запросить цену → | Label |
Bypass tray секция (P21)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E590302 запросить цену → | Направляющая |
| 2 | A93E596300 запросить цену → | Shutter |
| 3 | A93E591900 запросить цену → | Support вал |
| 4 | AAJRR72200 запросить цену → | Friction sheet в сборе |
| 5 | A93E591600 запросить цену → | Compressing coil пружина |
| 6 | A93E592300 запросить цену → | Separating pad |
| 7 | A93E591800 запросить цену → | Крышка sheet |
| 9 | A93E597800 запросить цену → | Vibrationproof part |
| 10 | A93E594100 запросить цену → | Actuator |
| 11 | A93E595600 запросить цену → | Compressing coil пружина |
| 12 | A93E594400 запросить цену → | Torsion пружина |
| 13 | A93E595700 запросить цену → | Holding cap |
| 14 | A93E594700 запросить цену → | Креплениеing пластина |
| 15 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 16 | A93E590402 запросить цену → | Направляющая |
| 17 | A93E594300O запросить цену → | Ground пластина |
| 17 | A93E594312 запросить цену → | Ground пластина |
| 18 | A93E597600 запросить цену → | Ground part |
| 19 | A93E590600 запросить цену → | Bypass шестерня 17t |
| 20 | A93E590500 запросить цену → | Креплениеing пластина |
| 21 | A7AHM20401 запросить цену → | Муфта |
| 22 | A93E590203 запросить цену → | Подача бумаги рама |
| 23 | A93E597100 запросить цену → | Reinforce part |
| 24 | A93EN10M00 запросить цену → | Relay жгут /4 |
| 25 | A93E597900 запросить цену → | Sheet |
| 26 | A93E598000 запросить цену → | Cushion |
| 27 | A93E592800 запросить цену → | Держатель |
| 28 | A93E593800 запросить цену → | Torque limiter |
| 29 | A93E590800 запросить цену → | Вал |
| 30 | A93E596201 запросить цену → | Lock рычаг |
| 31 | A93E591700 запросить цену → | Вал |
| 32 | A93E591300 запросить цену → | Держатель |
| 33 | A93E593100 запросить цену → | Torsion coil пружина |
| 34 | A5C1562200 ✓ в наличии | Ролик |
| 35 | A93E593400 запросить цену → | Drive coupling /2 |
| 36 | A93E593300 запросить цену → | Drive coupling /1 |
| 37 | A93E593900 запросить цену → | Шестерня 28t |
| 39 | A93E597500 запросить цену → | Ролик |
| 40 | A93E593200 запросить цену → | Шестерня 26t |
| 41 | A93E592900 запросить цену → | Шестерня 17t |
| 42 | A93E592500 запросить цену → | Шестерня 17t |
| 43 | A93E598800 запросить цену → | Cushion /1 |
Bypass tray секция (P22)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E592201 запросить цену → | Regulating пластина /r |
| 2 | A7AH604501 запросить цену → | Brake part |
| 3 | A93E597200 запросить цену → | Friction part |
| 4 | AA2J944500 запросить цену → | Label |
| 5 | A93E594600 запросить цену → | Separating sheet |
| 6 | A93E598200 запросить цену → | Cushion |
| 7 | A93E592001 запросить цену → | Держатель |
| 8 | A93E591001 запросить цену → | Tray |
| 9 | A93E943800 запросить цену → | Label |
| 10 | A93E592102 запросить цену → | Regulating пластина /f |
| 11 | A7AH604401 запросить цену → | Brake part /f |
| 12 | A93E590100 запросить цену → | Tray |
| 13 | A93E597300 запросить цену → | Stopper part |
| 14 | A0VD562300 запросить цену → | Шестерня 16t |
Печь (закрепление) секция (P23)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A93E151900 запросить цену → | Shield sheet |
| 2 | A93E133201 запросить цену → | Крышка |
| 3 | AAJRR70400 ✓ в наличии | Печь (закрепление) узел (230v) |
| 3 | AAJRR70311 запросить цену → | Печь (закрепление) узел (120v) |
| 3 | AAJRR70411 запросить цену → | Печь (закрепление) узел (230v) |
| 4 | A93EN10300 запросить цену → | Fixing relay жгут /1 |
Полный список запчастей доступен по запросу.
комментарии
