Konica Minolta bizhub C3110 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Adf узел (P1)
- Adf узел (P2)
- Ir узел (P3)
- Operation панель секция (P4)
- Внешние детали (P5)
- Power supply секция (P6)
- Тонер bottle drive секция (P7)
- Перенос ремень узел (P8)
- Перенос направляющая секция (P9)
- High voltage секция (P10)
- Print head секция (P11)
- Cassette секция (P12)
- Vertical conveyance секция (P13)

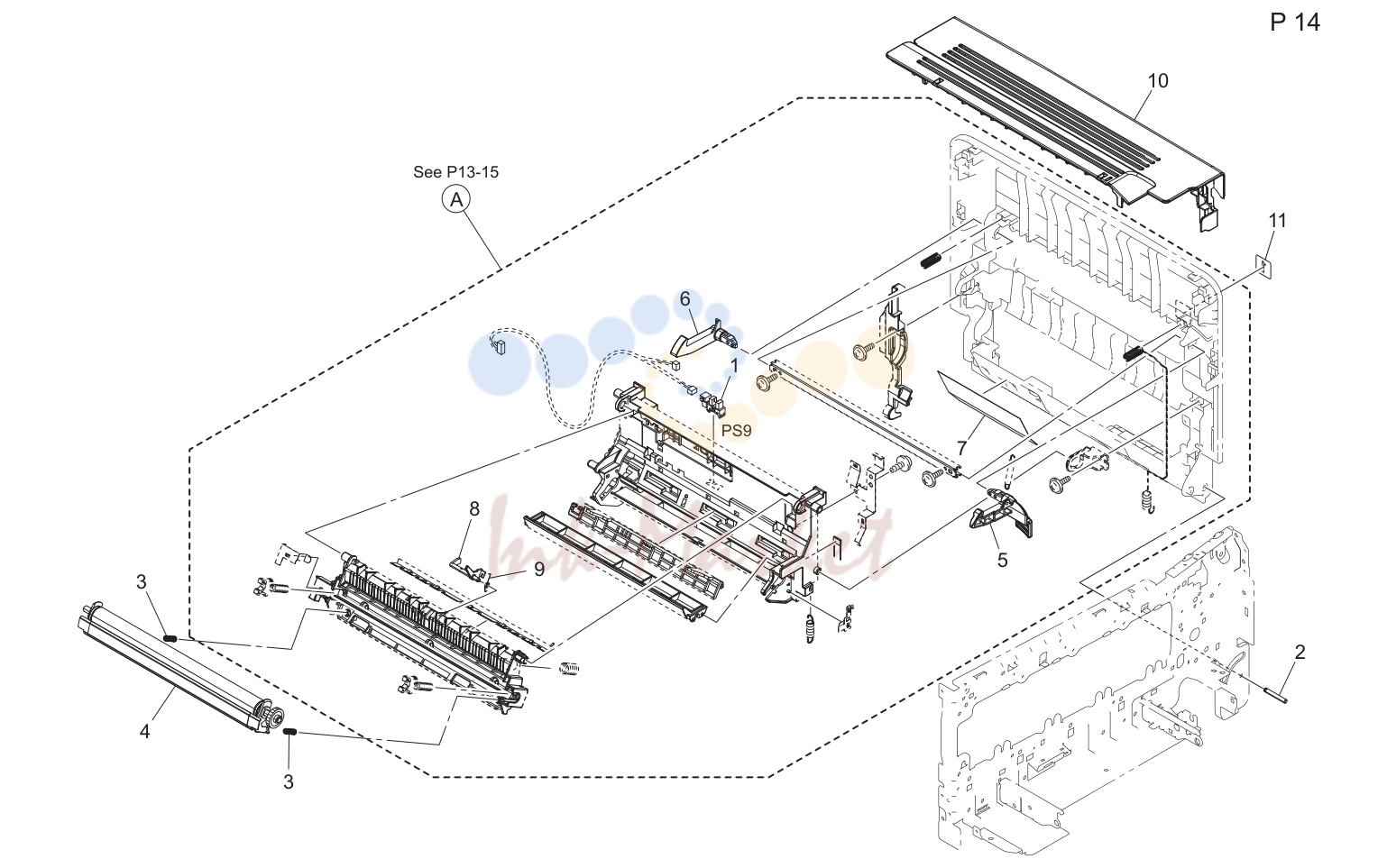

- Vertical conveyance секция (P14)

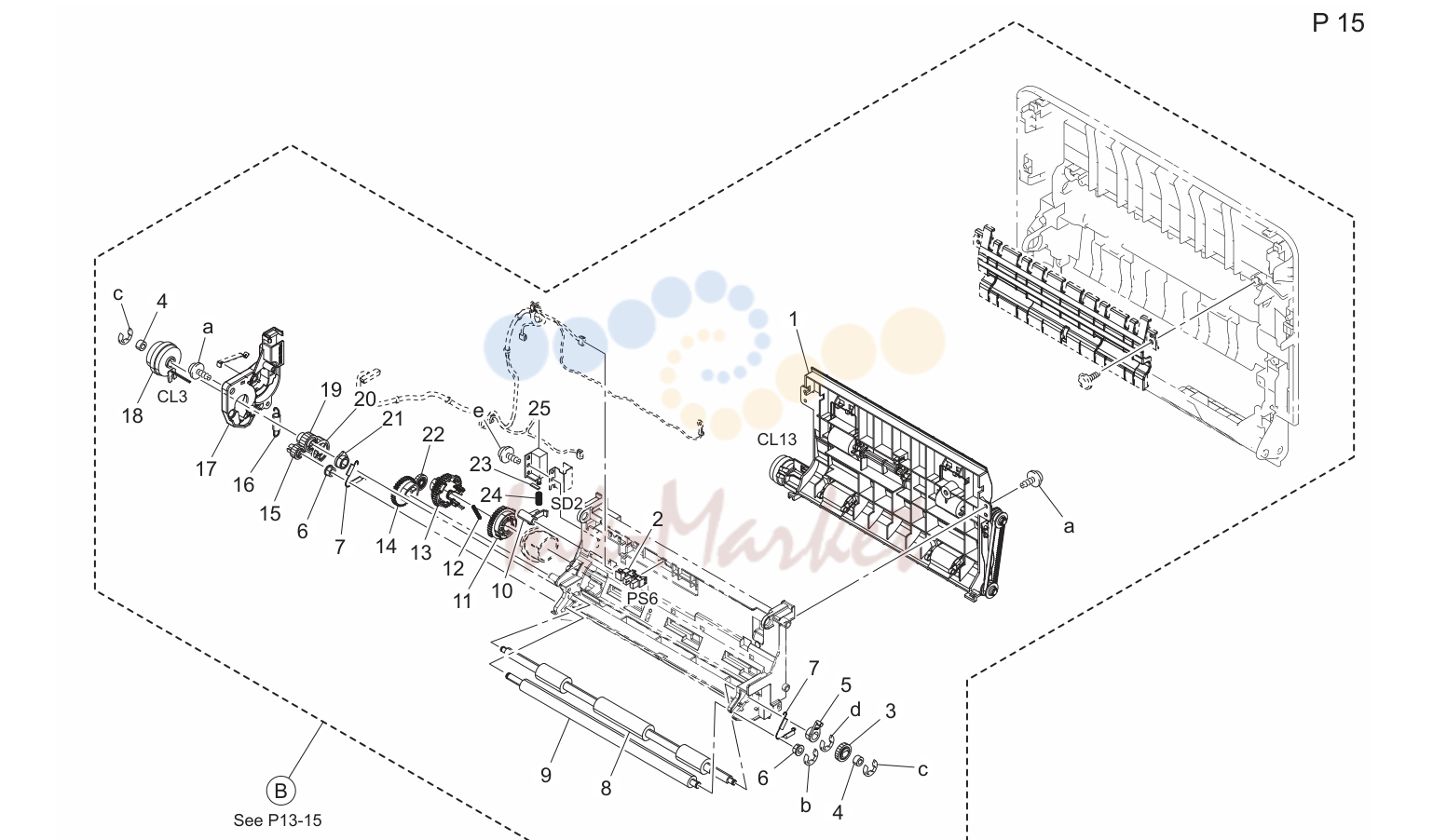

- Vertical conveyance секция (P15)

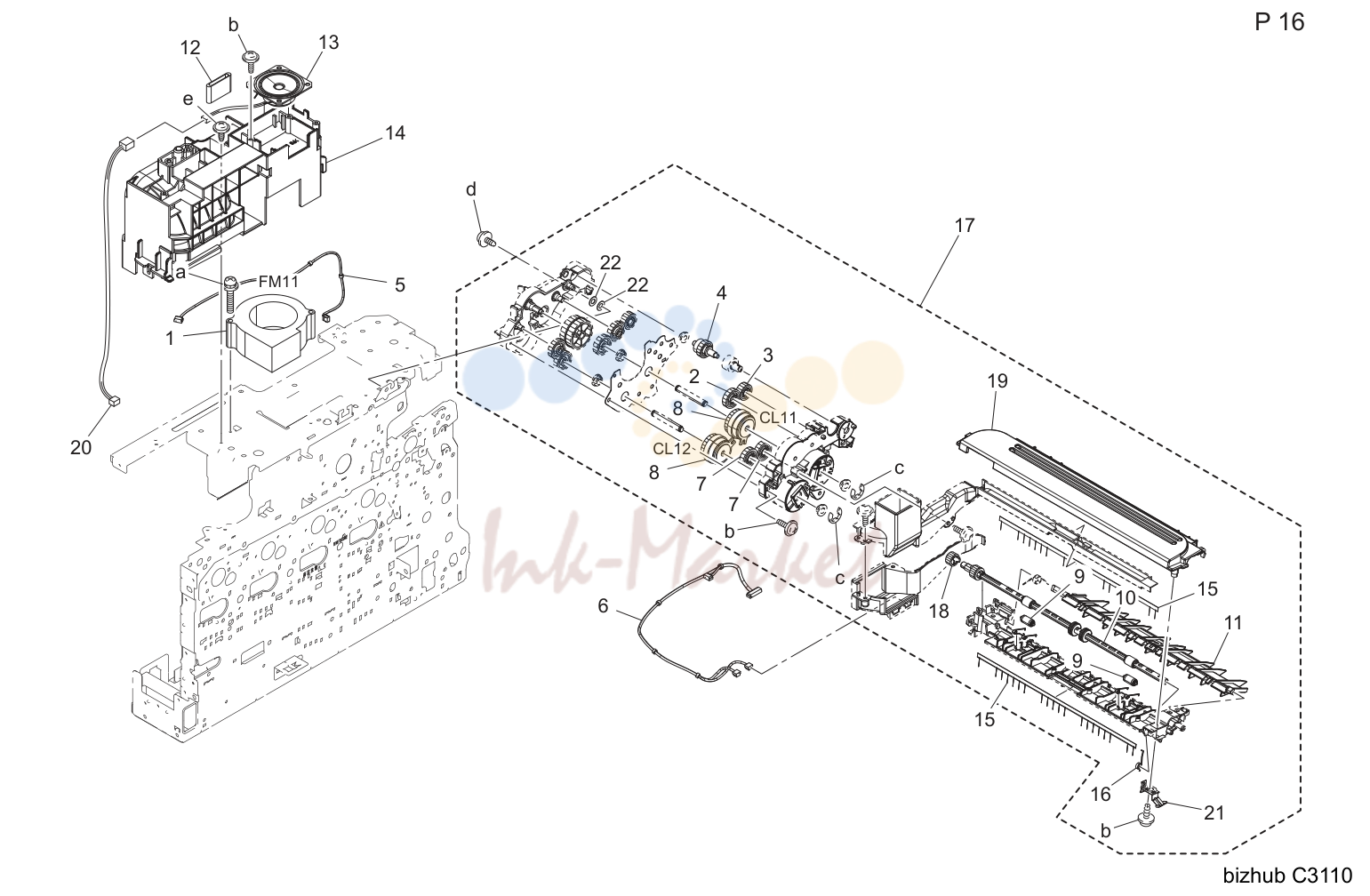

- Dup reverse drive секция (P16)

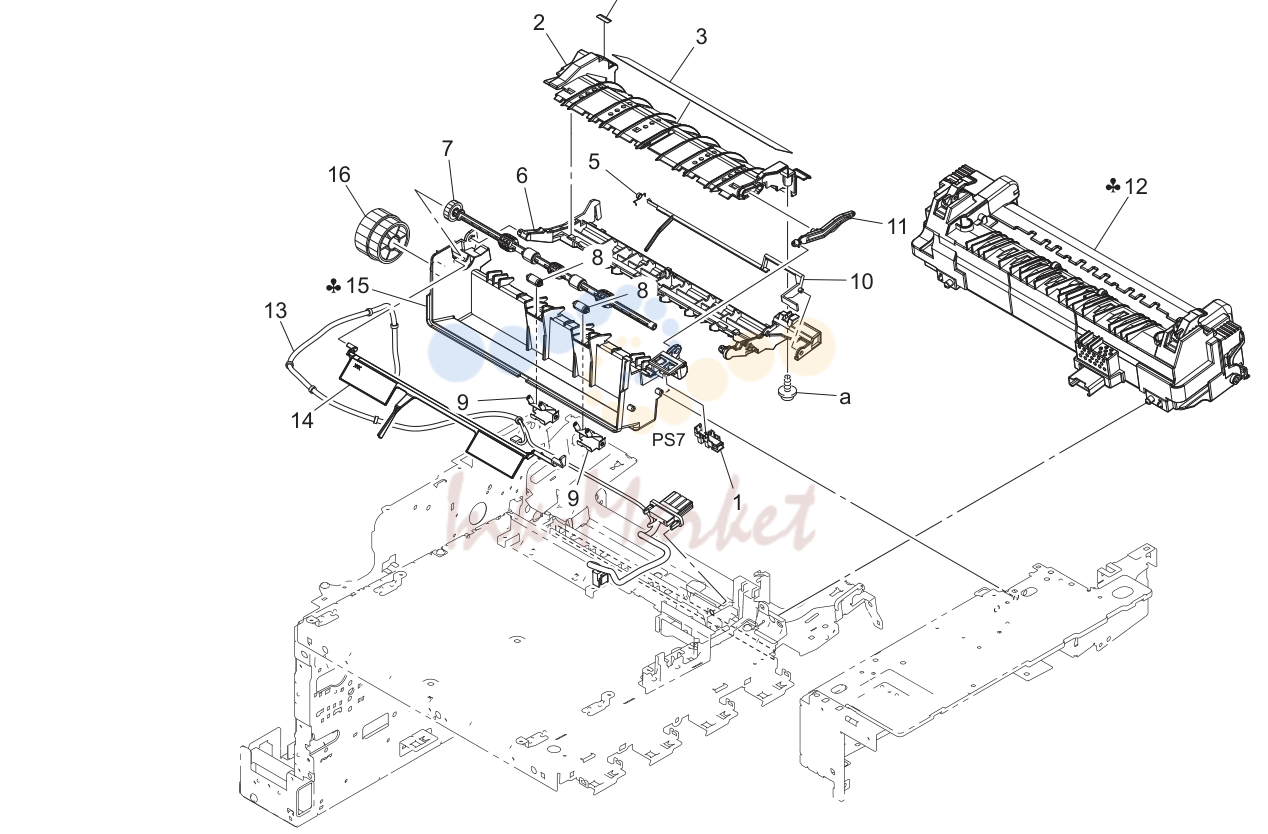

- Печь (закрепление) секция (P17)

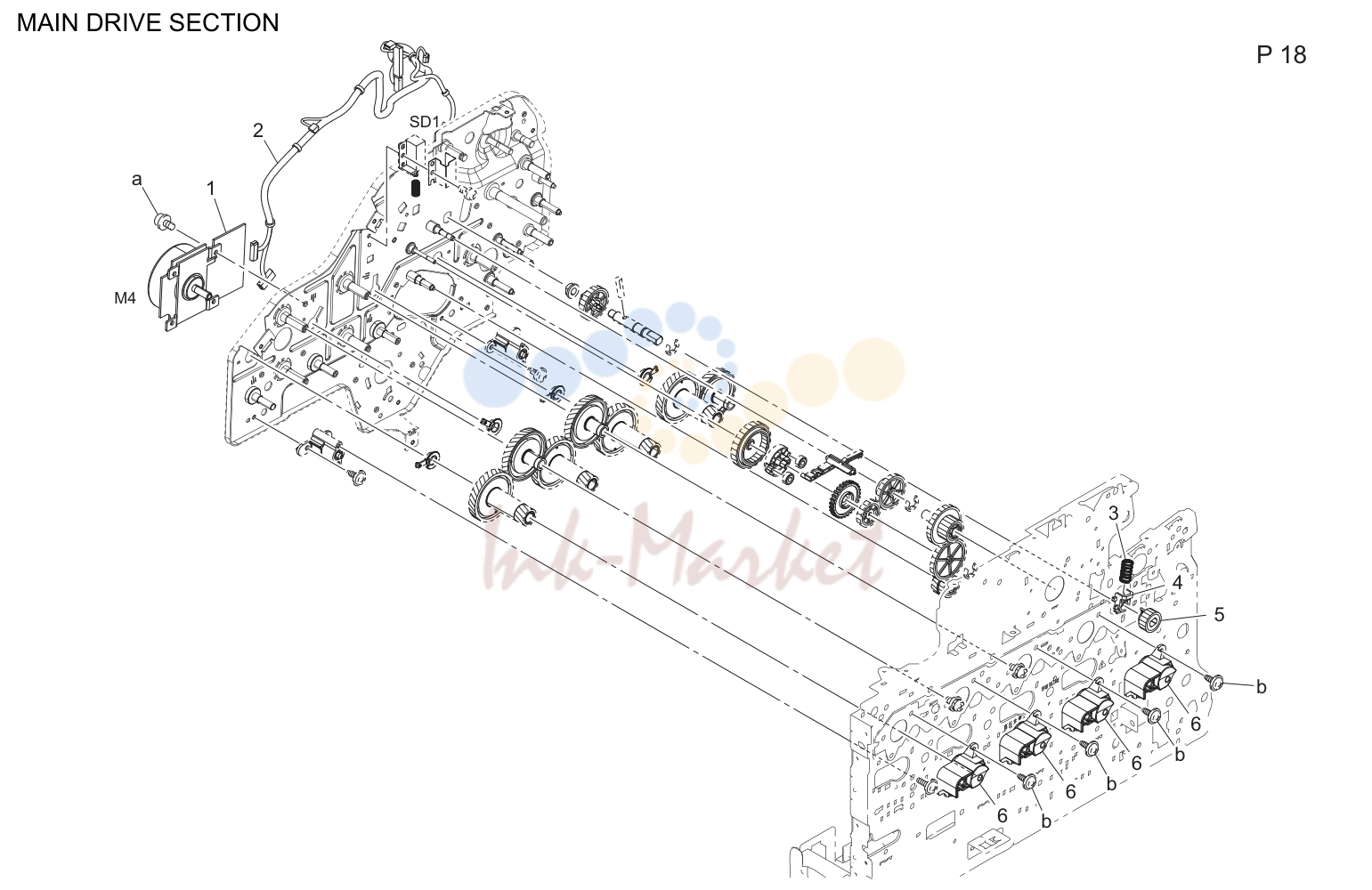

- Main drive секция (P18)

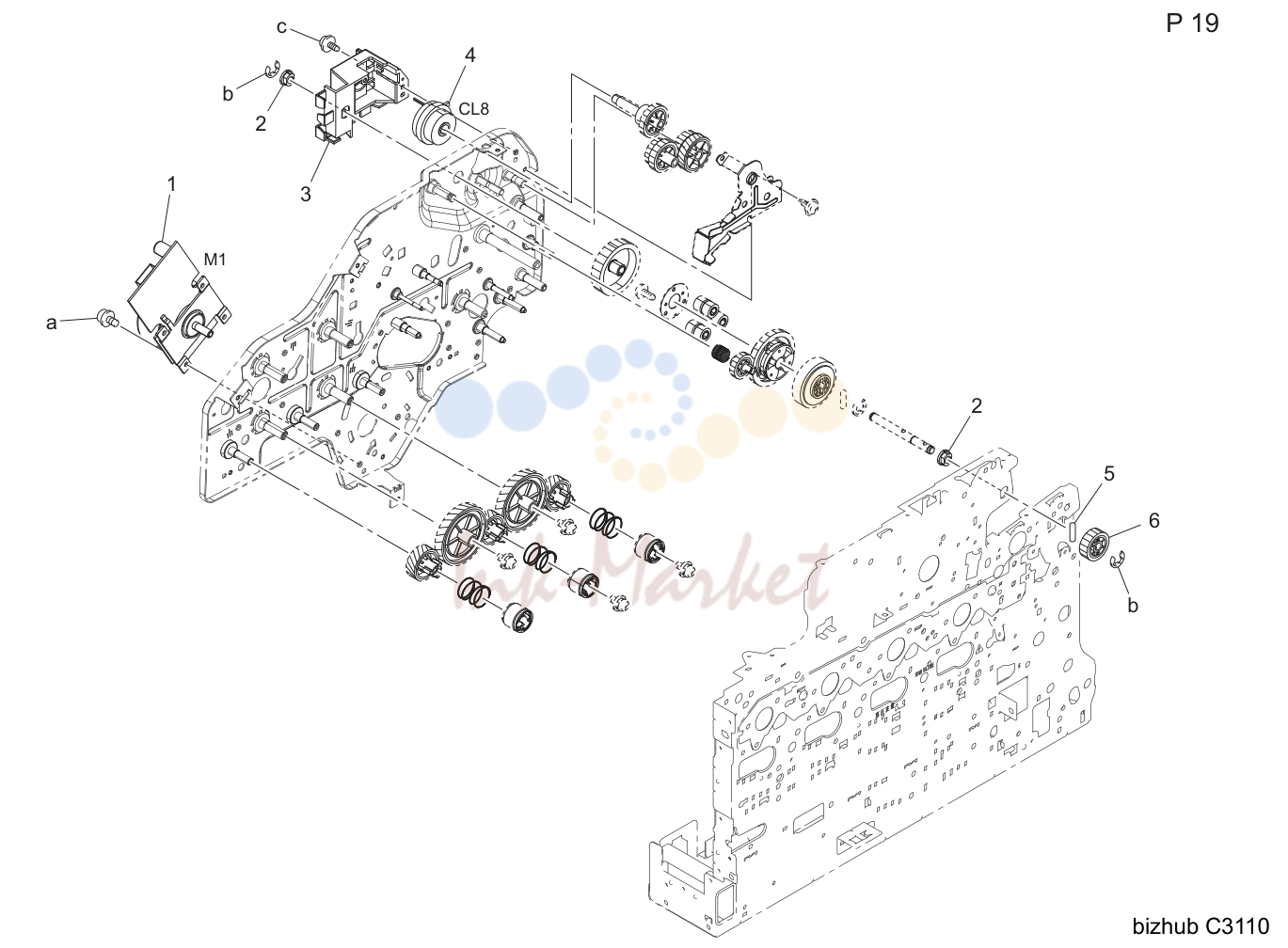

- Main drive секция (P19)

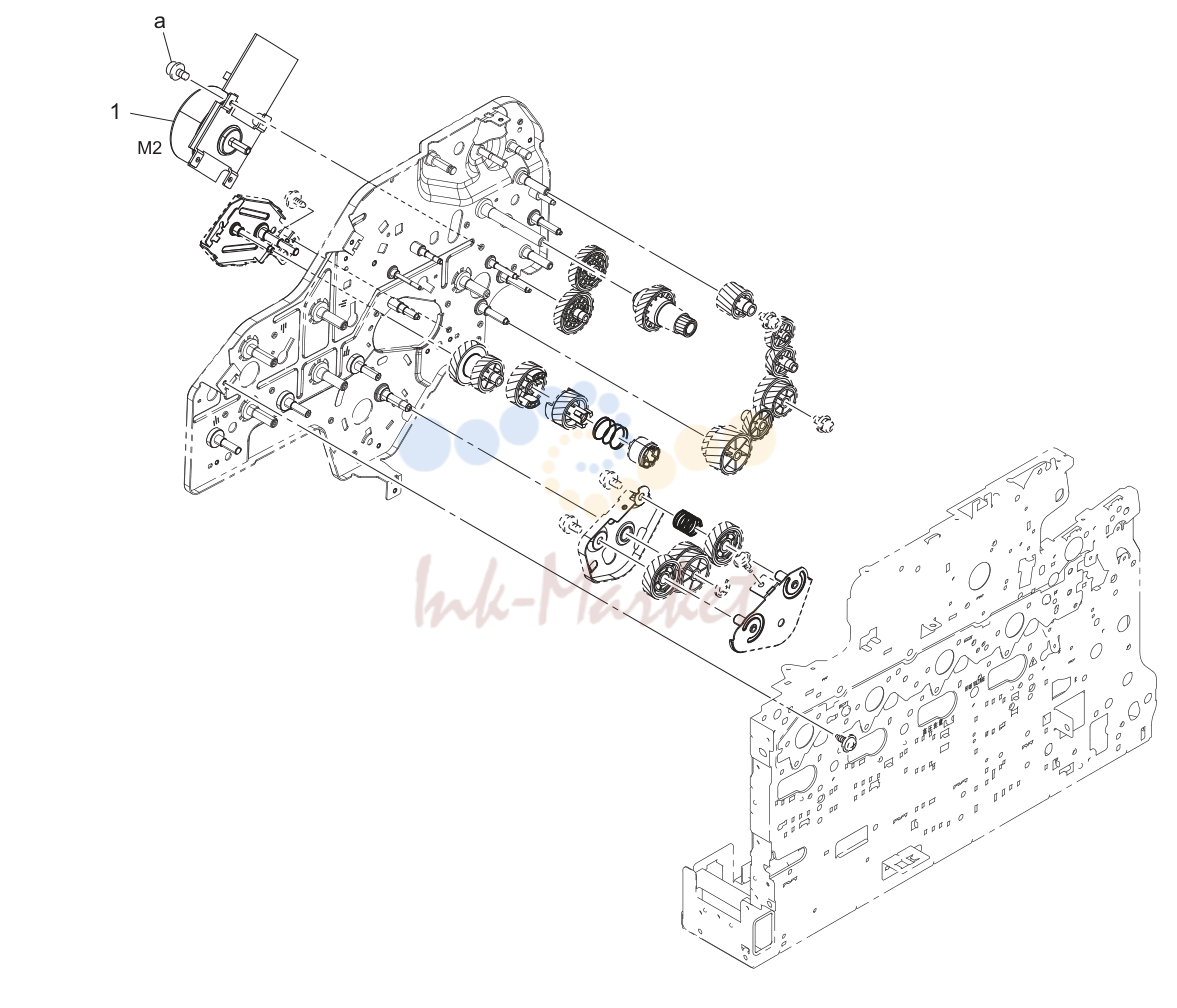

- Main drive секция (P20)

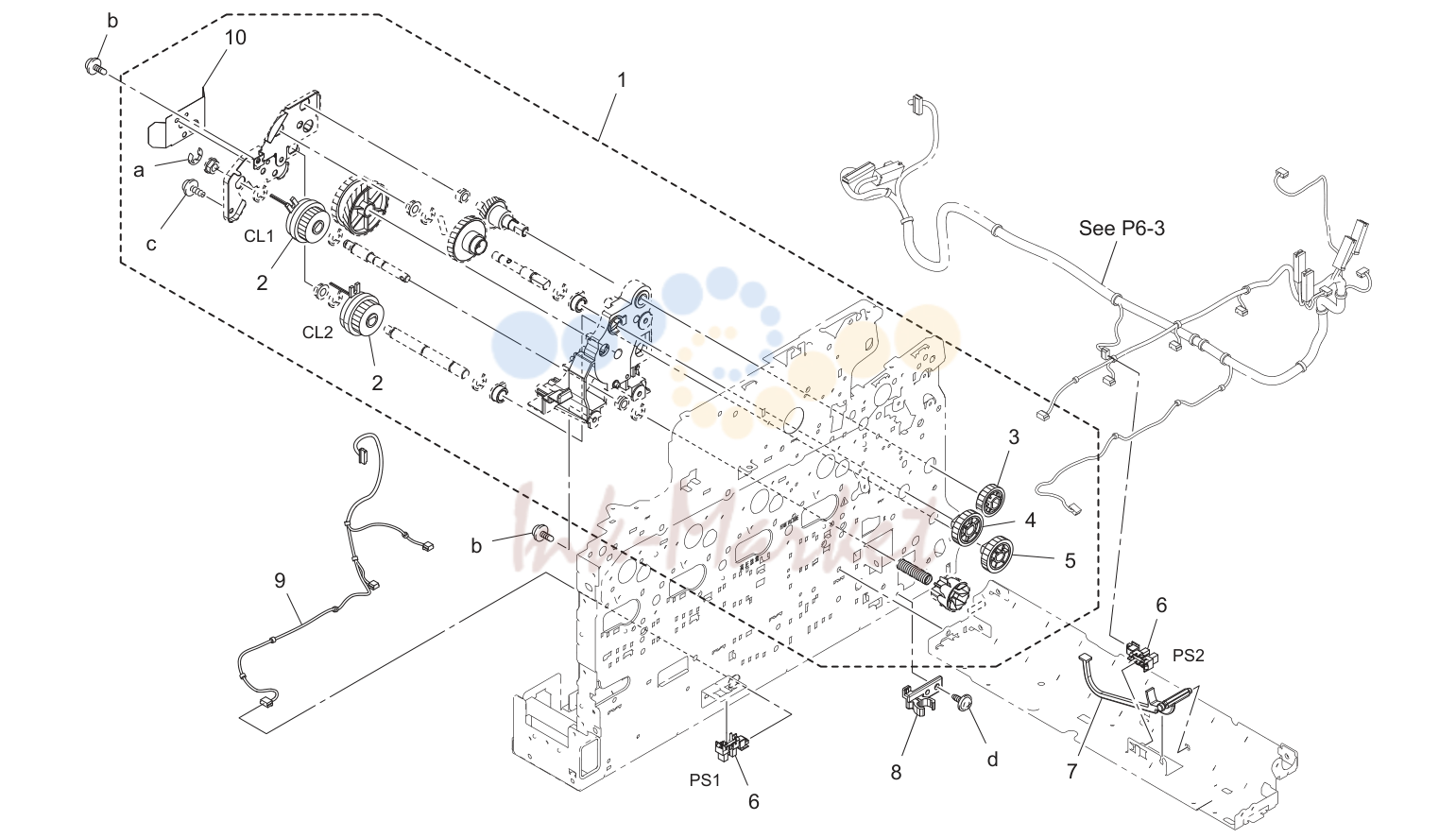

- Подача бумаги drive секция (P21)

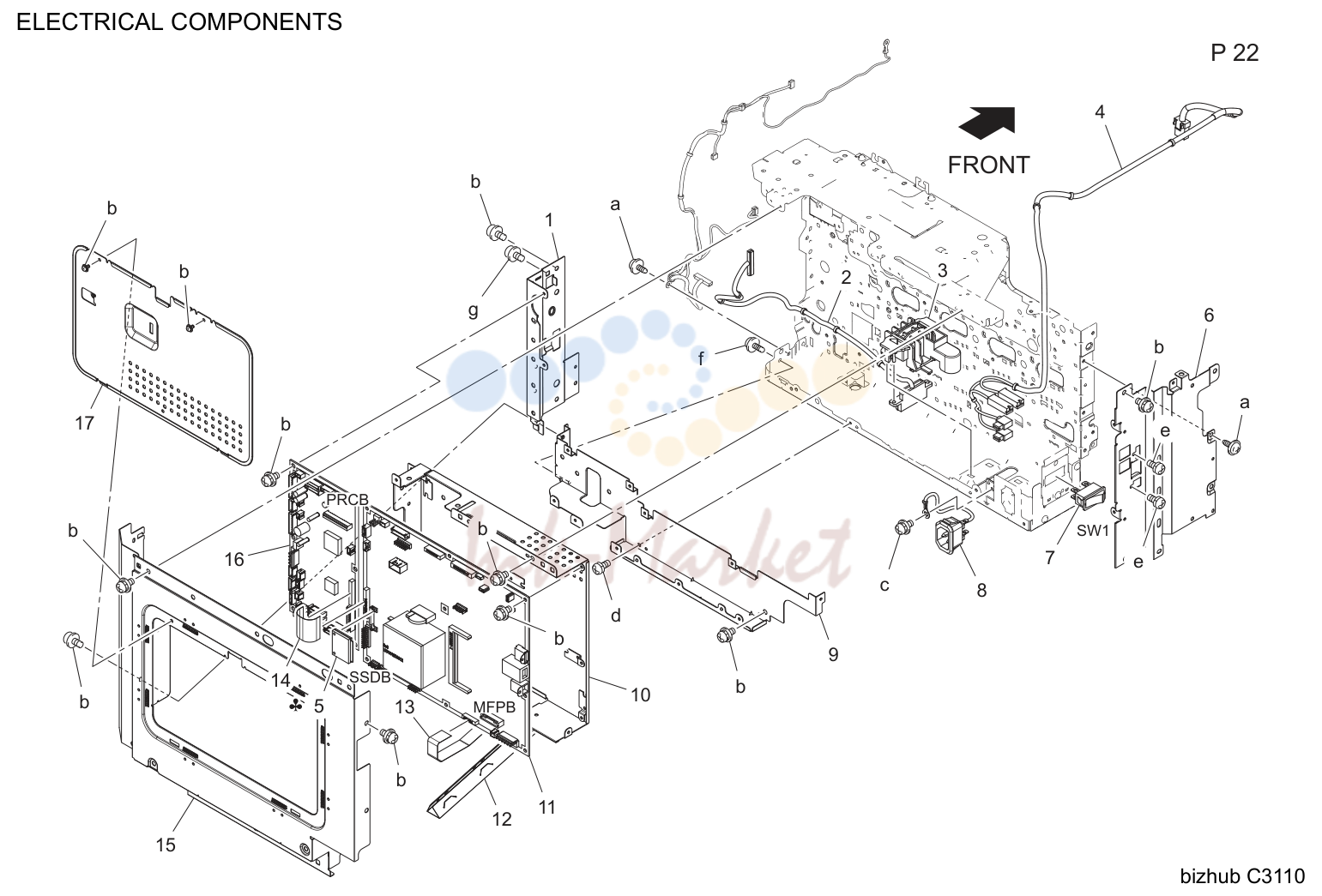

- Electrical components (P22)

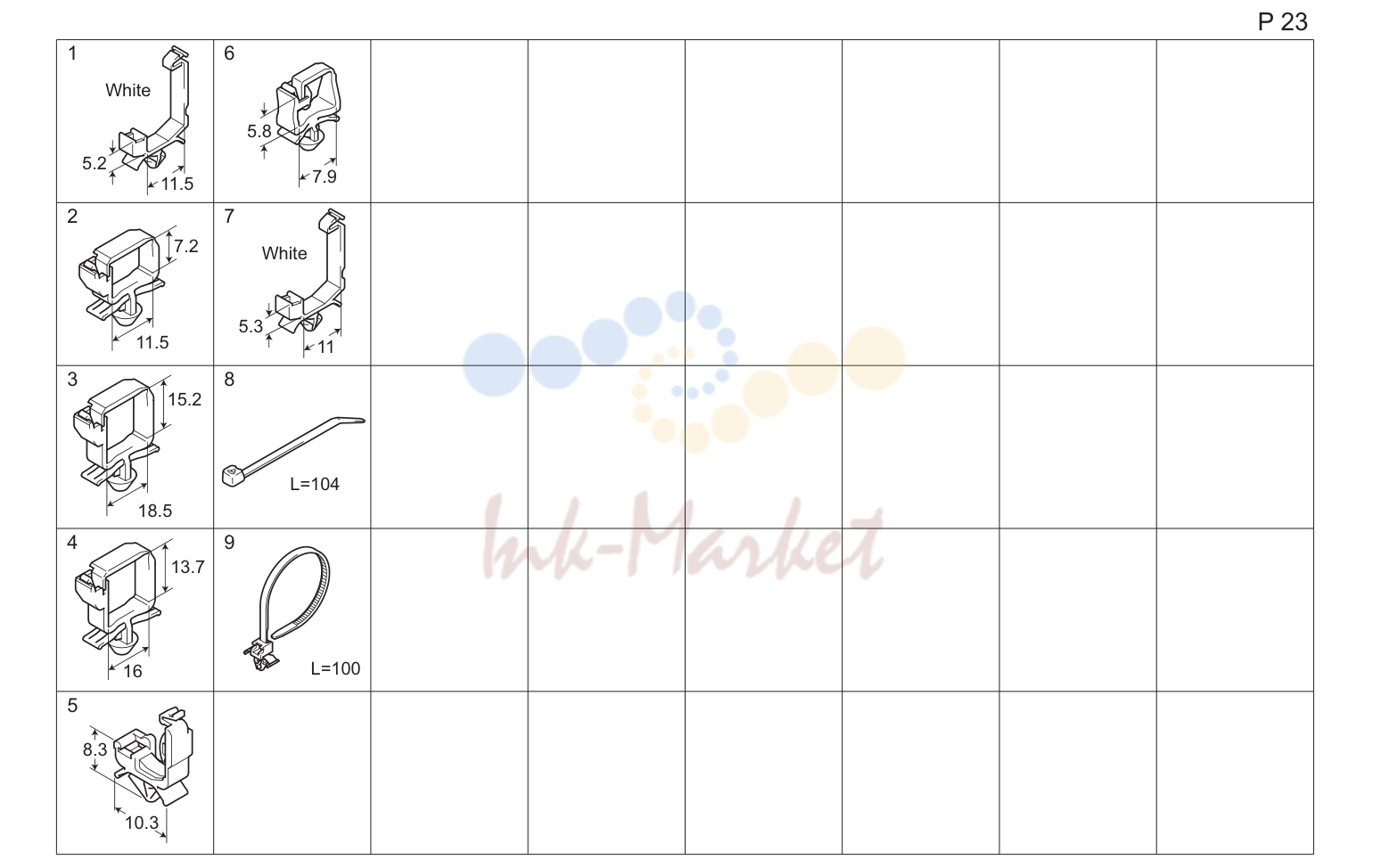

- Wiring accessories and jigs (P23)

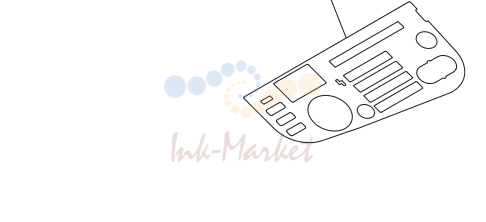

- Accessory детали (P24)

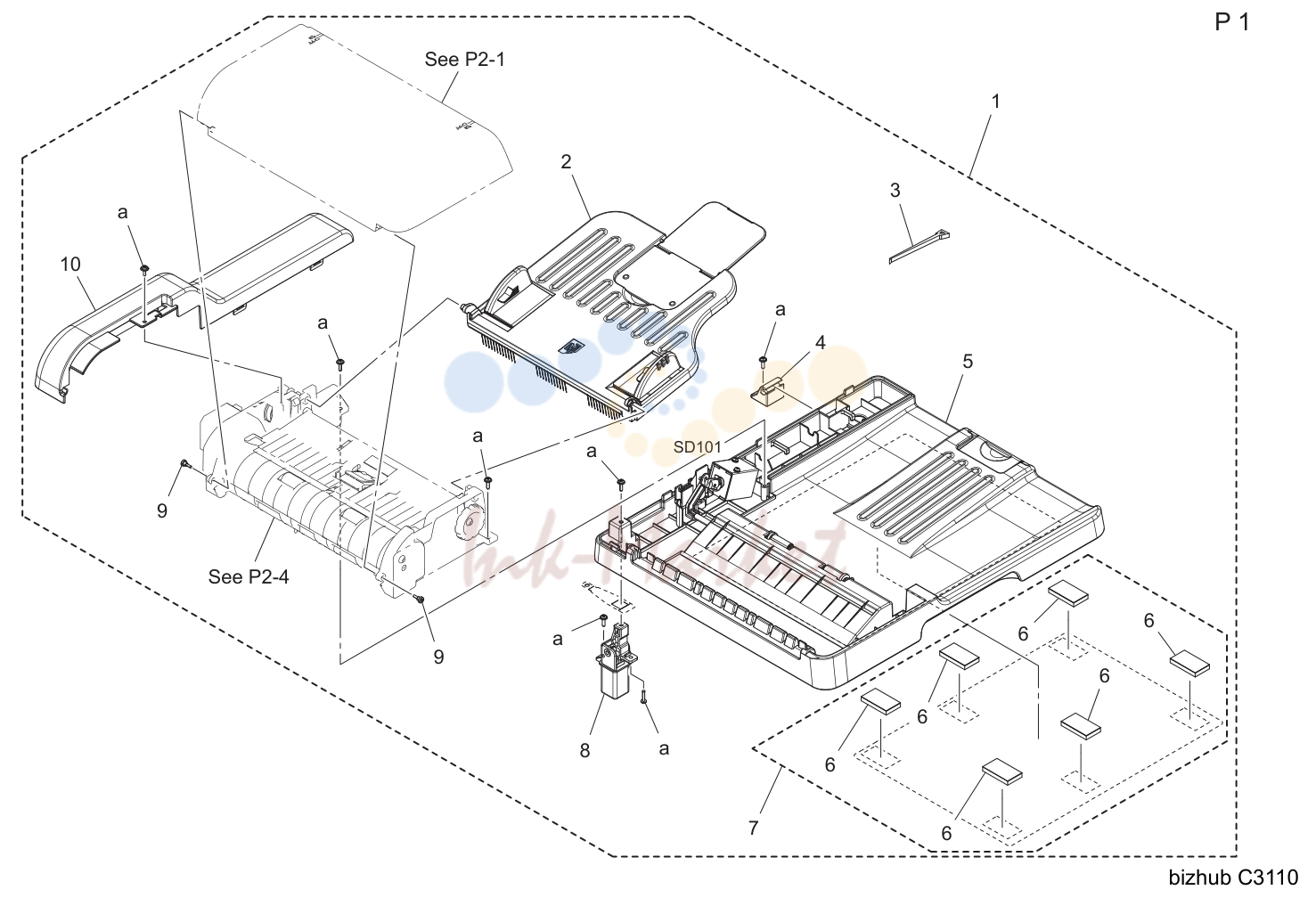

Adf узел (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6DTPP0B00 запросить цену → | Adf узел |
| 2 | A6DTPP0300 запросить цену → | Tray в сборе |
| 3 | A0HFPP1900 запросить цену → | Кабель tie |
| 4 | A0HFPP4302 запросить цену → | Hinge |
| 5 | A6DTPP0100 запросить цену → | Крышка в сборе |
| 6 | A0HFPP1700 запросить цену → | Sponge |
| 7 | A6DTPP0600 запросить цену → | Pad в сборе |
| 8 | A0HFPP4400 запросить цену → | Hinge |
| 9 | A0FDPP2K00 запросить цену → | Shoulder screw |
| 10 | A6DTPP0400 запросить цену → | Крышка/rear |

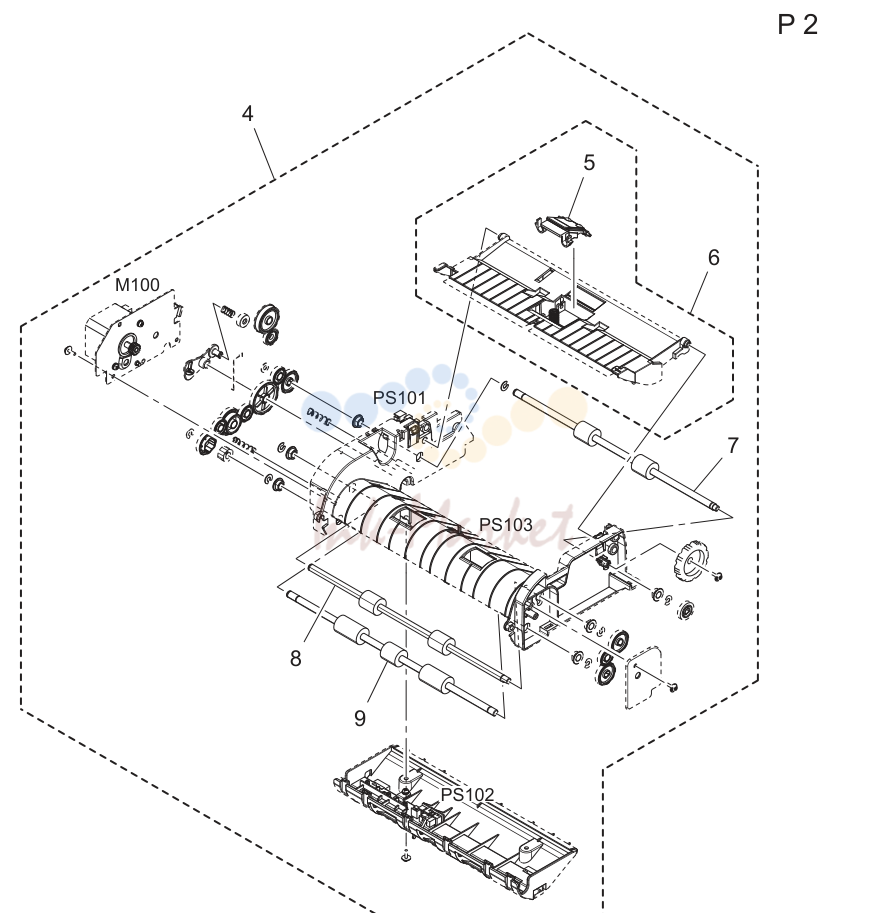

Adf узел (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6DTPP0200 запросить цену → | Крышка/upper в сборе |
| 2 | A6DTPP0800 ✓ в наличии | Pick-up ролик |
| 3 | A6DTPP0700 ✓ в наличии | Take-up ролик |
| 4 | A6DTPP0000 запросить цену → | Adf направляющая в сборе |
| 5 | A6DTPP0500 под заказ | Separating pad |
| 6 | A6DTPP0C00 запросить цену → | Направляющая в сборе |
| 7 | A6DTPP0D00 запросить цену → | Ролик |
| 8 | A6DTPP0900 запросить цену → | Ролик |
| 9 | A6DTPP0A00 запросить цену → | Ролик |

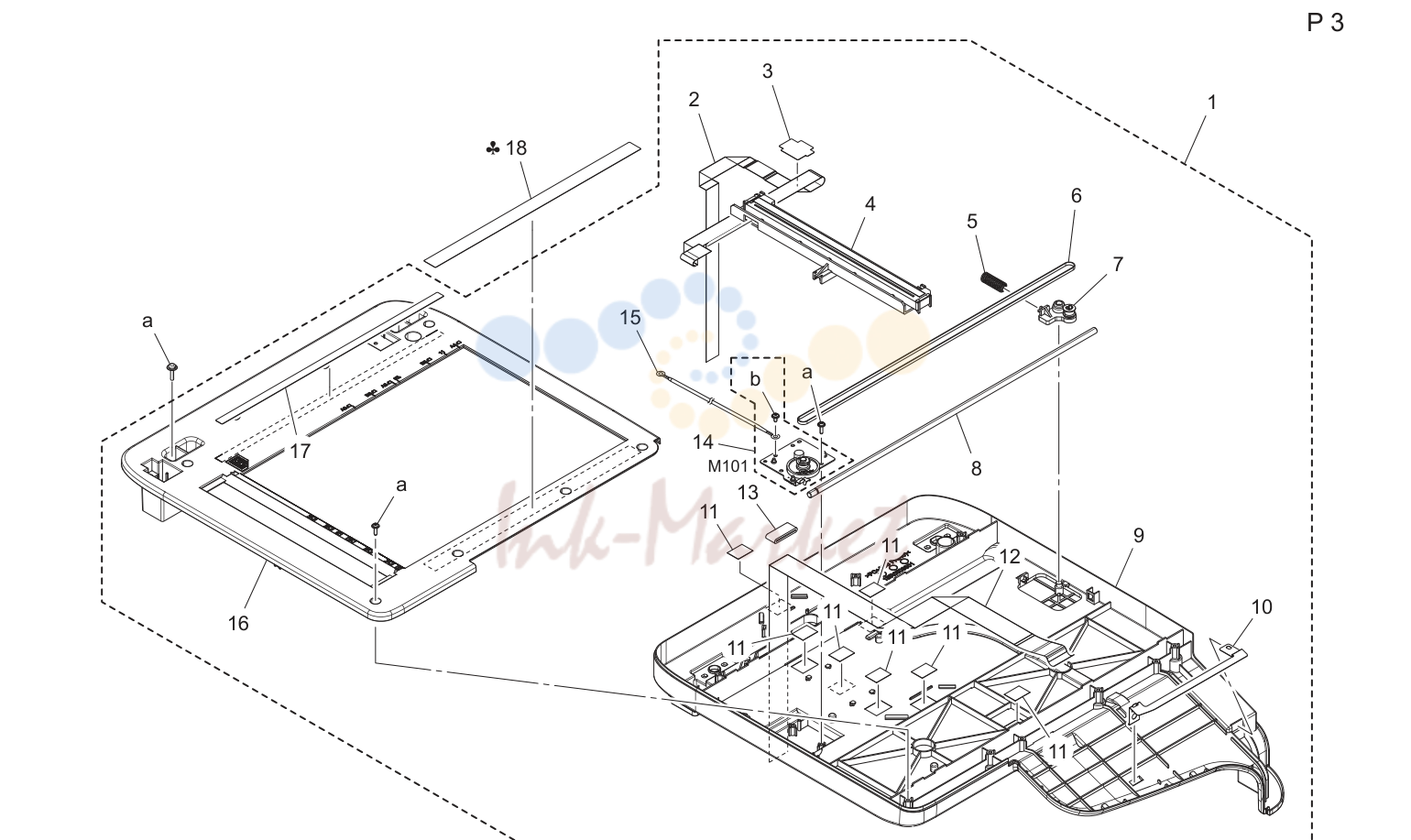

Ir узел (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6DTPP0W00 запросить цену → | Optical узел |
| A6DTPP0E00 запросить цену → | B-a6dtpp0y00 | |
| 2 | A6DTPP0N00 запросить цену → | Flatкабель |
| 3 | A6DTPP0X00 запросить цену → | Направляющая film |
| 4 | A6DTPP0P00 запросить цену → | Cis в сборе |
| 5 | A6DTPP0J00 запросить цену → | Pressure пружина |
| 6 | A2YFPP5800 запросить цену → | Timing ремень |
| 7 | A2YFPP1500 запросить цену → | Pulley в сборе |
| 8 | A6DTPP0R00 запросить цену → | Вал |
| 9 | A6DTPP0Q00 запросить цену → | Рама |
| 10 | A6DTPP0V00 запросить цену → | Пластина пружина |
| 11 | A6DTPP0U00 запросить цену → | Tape |
| 12 | A6DTPP0S00 запросить цену → | Flatкабель |
| 13 | A6DTPP0T00 запросить цену → | Ferritecore |
| 14 | A6DTPP0K00 запросить цену → | Driving в сборе |
| 15 | A6DTPP0M00 запросить цену → | Earth ground |
| 16 | A6DTPP0F00 запросить цену → | Крышка/ir в сборе |
| 17 | A6DTPP0G00 запросить цену → | Label scale |
| 18 | A3EW944600 запросить цену → | Label |
| 18 | A121944700 запросить цену → | Label prohibit |

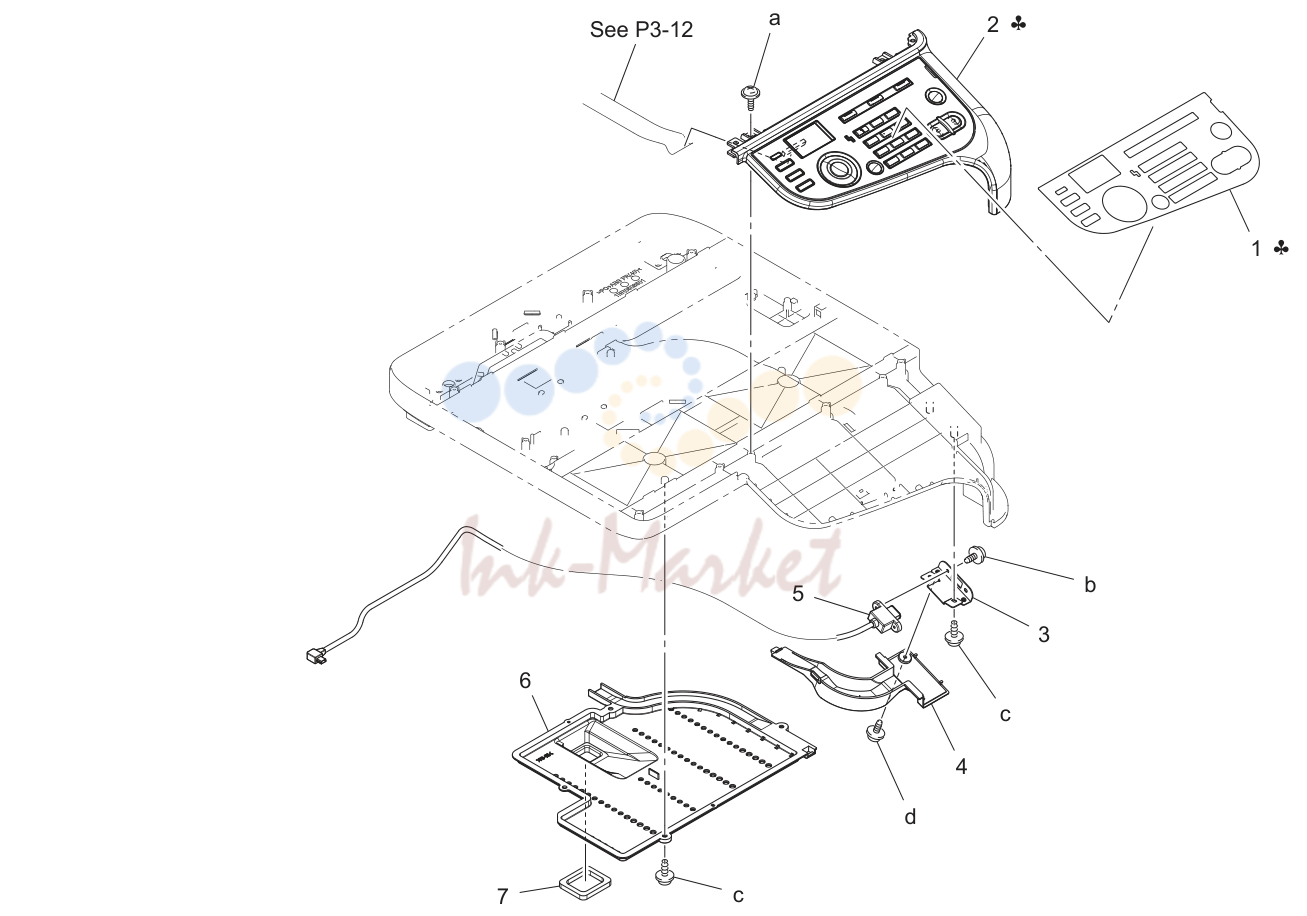

Operation панель секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6DT950800 запросить цену → | Панель sheet (japanese) |
| 1 | A6DT950100 запросить цену → | Панель sheet (english) |
| 2 | A2YFPP1700 запросить цену → | Панель в сборе |
| 2 | A2YFPP1600 запросить цену → | Панель в сборе |
| 3 | A2YF161701 запросить цену → | Креплениеing пластина |
| 4 | A2YF138300 запросить цену → | Крышка |
| 5 | A6DRN12100 запросить цену → | Кабель |
| 6 | A2YF105300 запросить цену → | Воздуховод |
| 7 | A2YF105400 запросить цену → | Уплотнитель |

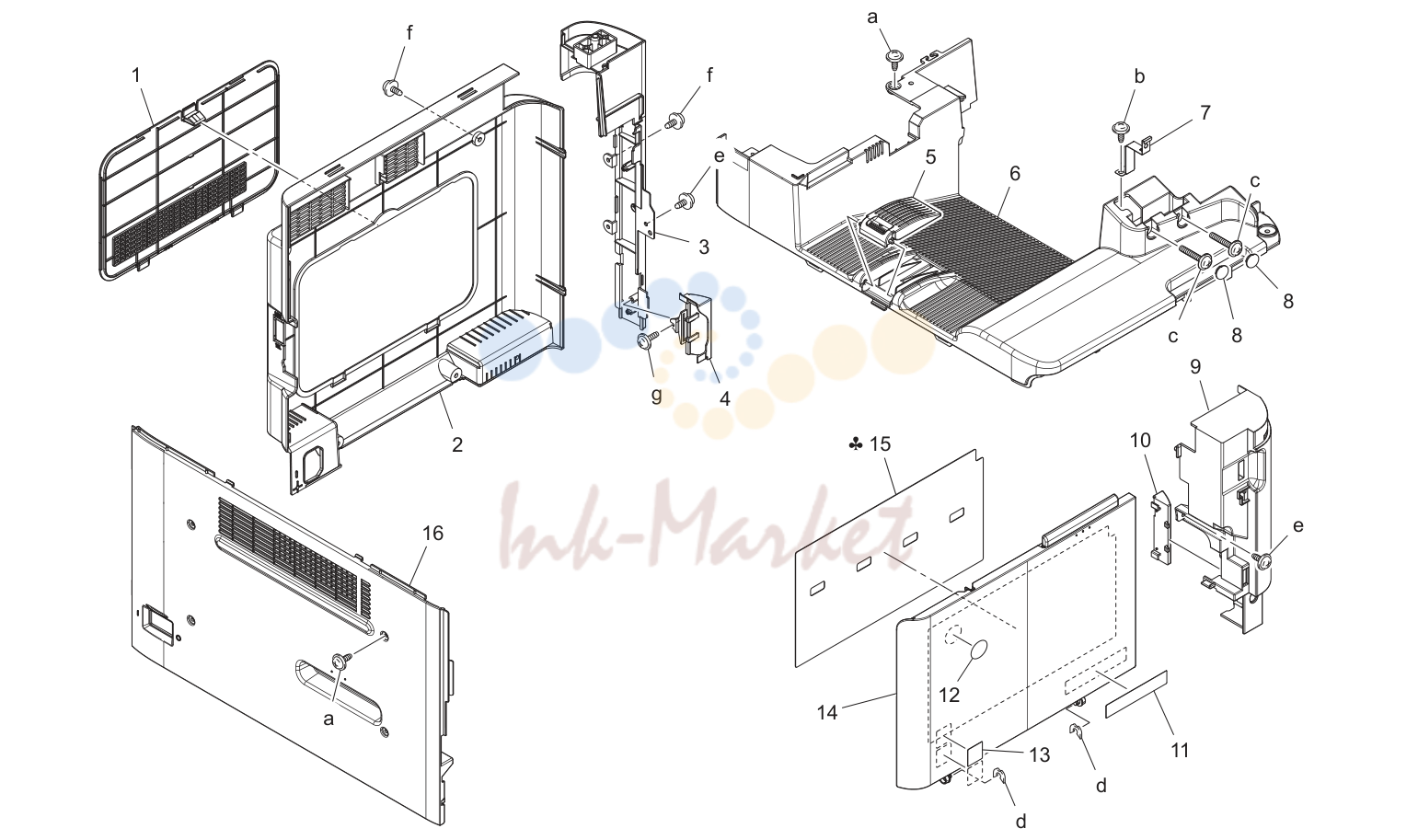

Внешние детали (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6DR160903 запросить цену → | Крышка |
| 2 | A6DT163001 запросить цену → | Крышка |
| 3 | A6DT160300 запросить цену → | Крышка /right rear |
| 4 | A0VD166501 запросить цену → | Крышка |
| 5 | A2YF161800 запросить цену → | Tray |
| 6 | A2YF160102 запросить цену → | Крышка |
| 7 | A2YF138800 запросить цену → | Ground пластина |
| 8 | A02E167800 запросить цену → | Крышка |
| 9 | A2YF160501 запросить цену → | Крышка /right front |
| 10 | A0VD166401 запросить цену → | Крышка |
| 11 | A6DT941800 запросить цену → | Label bizhub c3110 |
| 12 | A00F942000 запросить цену → | Label logo mark |
| 13 | A011946200 запросить цену → | Label emperon |
| 14 | A2YF160400 запросить цену → | Крышка /front |
| 15 | A6DT942000 запросить цену → | Sheet |
| 15 | A0VD941801 запросить цену → | Sheet |
| 16 | A6DT160200 запросить цену → | Крышка |

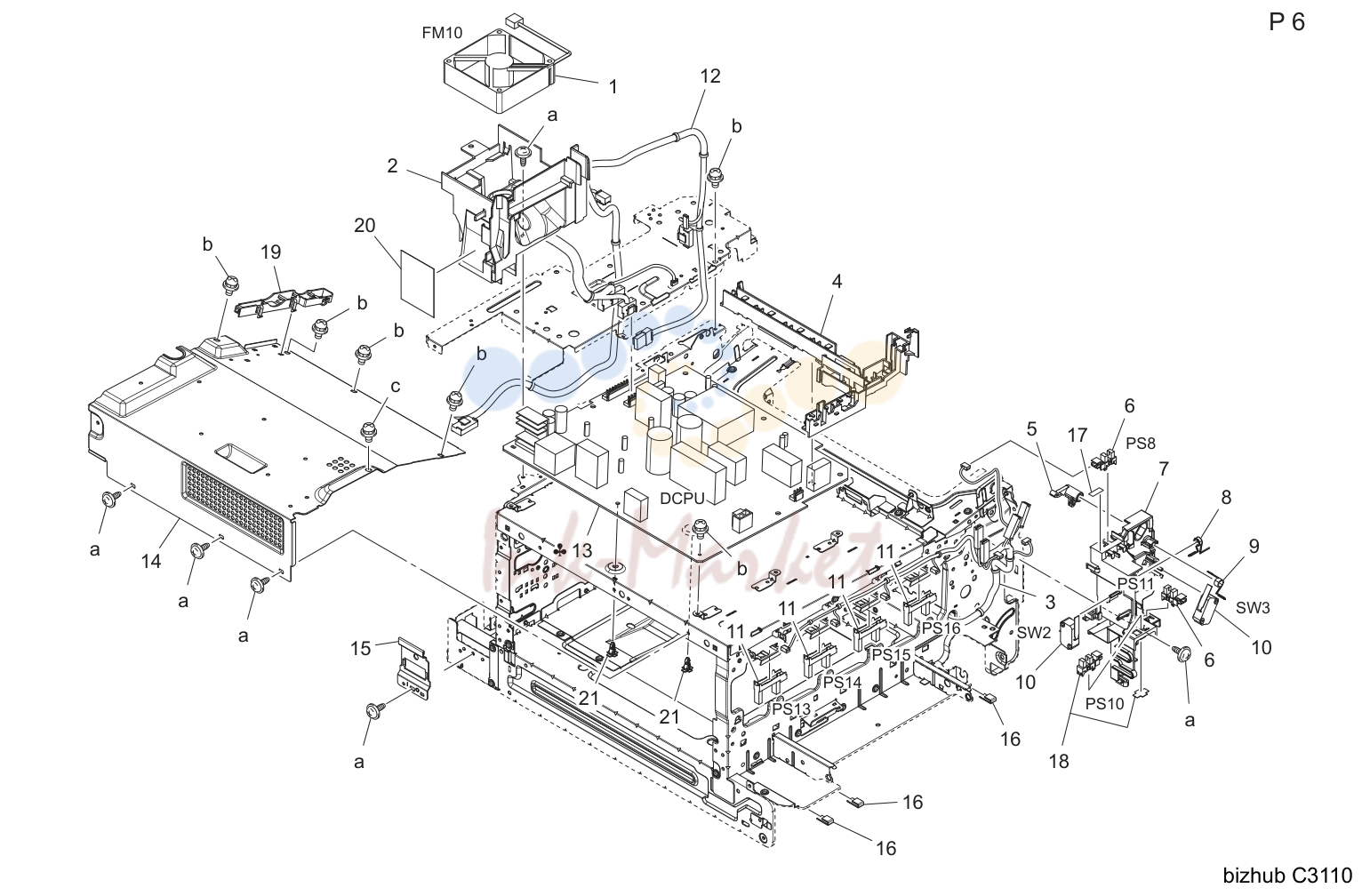

Power supply секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A6DR102200 запросить цену → | Cooling воздуховод |
| 3 | A6DRN10200 запросить цену → | Тонер detection жгут |
| 4 | A121104101 запросить цену → | Protection крышка |
| 5 | A0VD135512 запросить цену → | Detecting part |
| 6 | A108M50100 ✓ в наличии | Photointerrupter |
| 7 | A0VD135317 запросить цену → | Hold держатель |
| 8 | A0VD135201 запросить цену → | Adjusting пружина |
| 9 | A0VD135402 запросить цену → | Torsion coil пружина |
| 10 | J06M60100 запросить цену → | Micro выключатель |
| 11 | A0VDM50200 запросить цену → | Photointerrupter |
| 12 | A6DTN10100 запросить цену → | Dc power source жгут /a |
| 13 | A6DRM40001 запросить цену → | Dc power source (100-127v) |
| 13 | A6DRM40101 запросить цену → | Dc power source (220-240v) |
| 14 | A2YF133100 запросить цену → | Рама |
| 15 | A6DR103001 запросить цену → | Креплениеing пластина |
| 16 | A121102600 запросить цену → | Уплотнитель |
| 17 | A0VD139700 запросить цену → | Уплотнитель |
| 18 | A108R90000 запросить цену → | Photo interrupter |
| 19 | A2YF138501 запросить цену → | Wiring направляющая /1 |
| 20 | A2YF139000 запросить цену → | Sheet |
| 21 | V502010021 запросить цену → | Spacer |

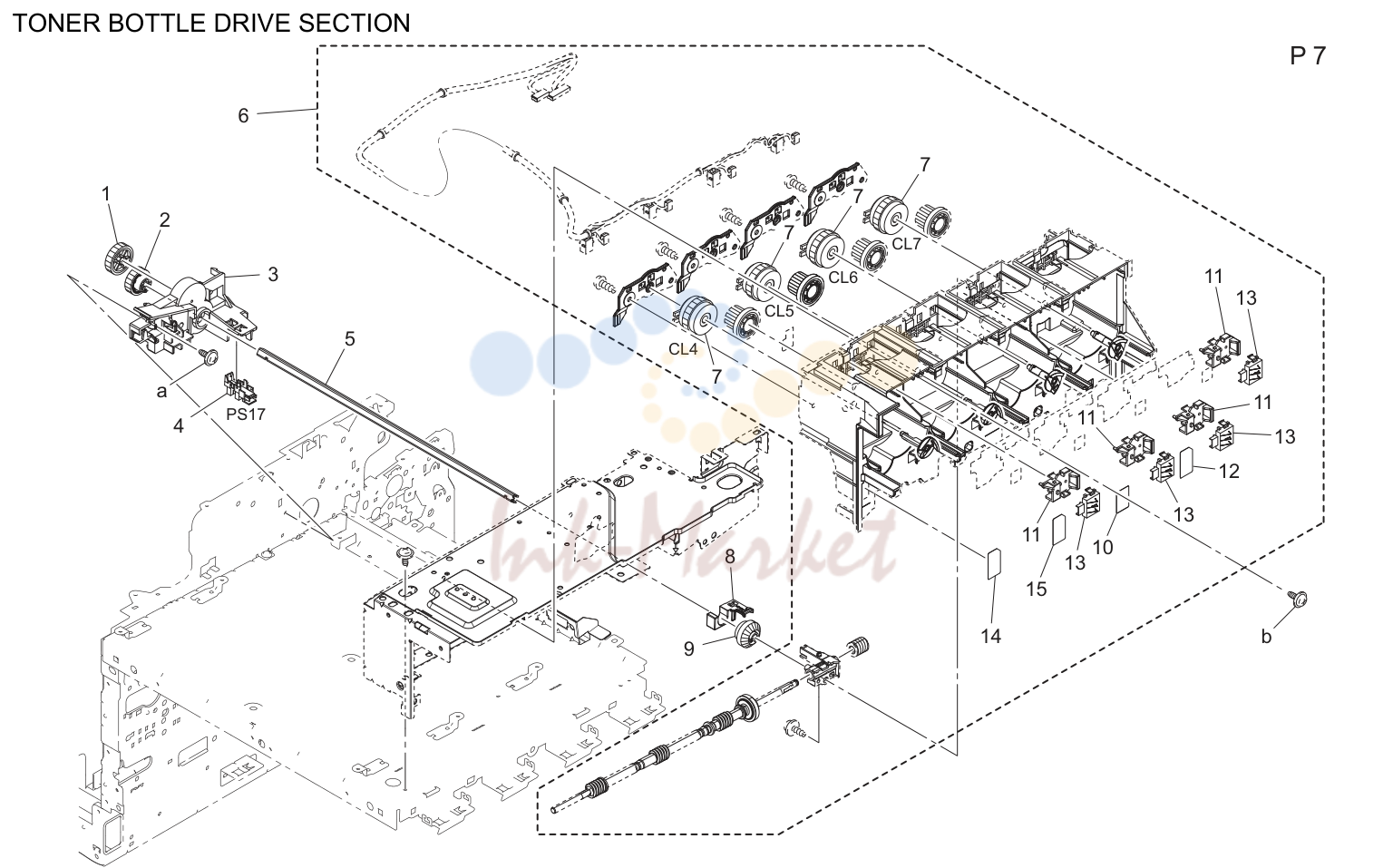

Тонер bottle drive секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD236400 запросить цену → | Шестерня 29t |
| 2 | A0VD236601 запросить цену → | Шестерня 25t |
| 3 | A0VD236902 запросить цену → | Drive держатель |
| 4 | A108M50100 ✓ в наличии | Photointerrupter |
| 5 | A0VD236500 запросить цену → | Вал |
| 6 | A6DTR70000 запросить цену → | Тонер bottle drive в сборе |
| 7 | A0VDM20000 запросить цену → | Муфта |
| 8 | A0VD237400 запросить цену → | Stopper |
| 9 | A0VD237800 запросить цену → | Шестерня 20t |
| 10 | A0VD491200 запросить цену → | Label |
| 11 | A0VD117500 запросить цену → | Креплениеing part |
| 12 | A0VD491300 запросить цену → | Label |
| 13 | A0EDM60001 под заказ | Relay connector |
| 14 | A0VD491000 запросить цену → | Label |
| 15 | A0VD491100 запросить цену → | Label |

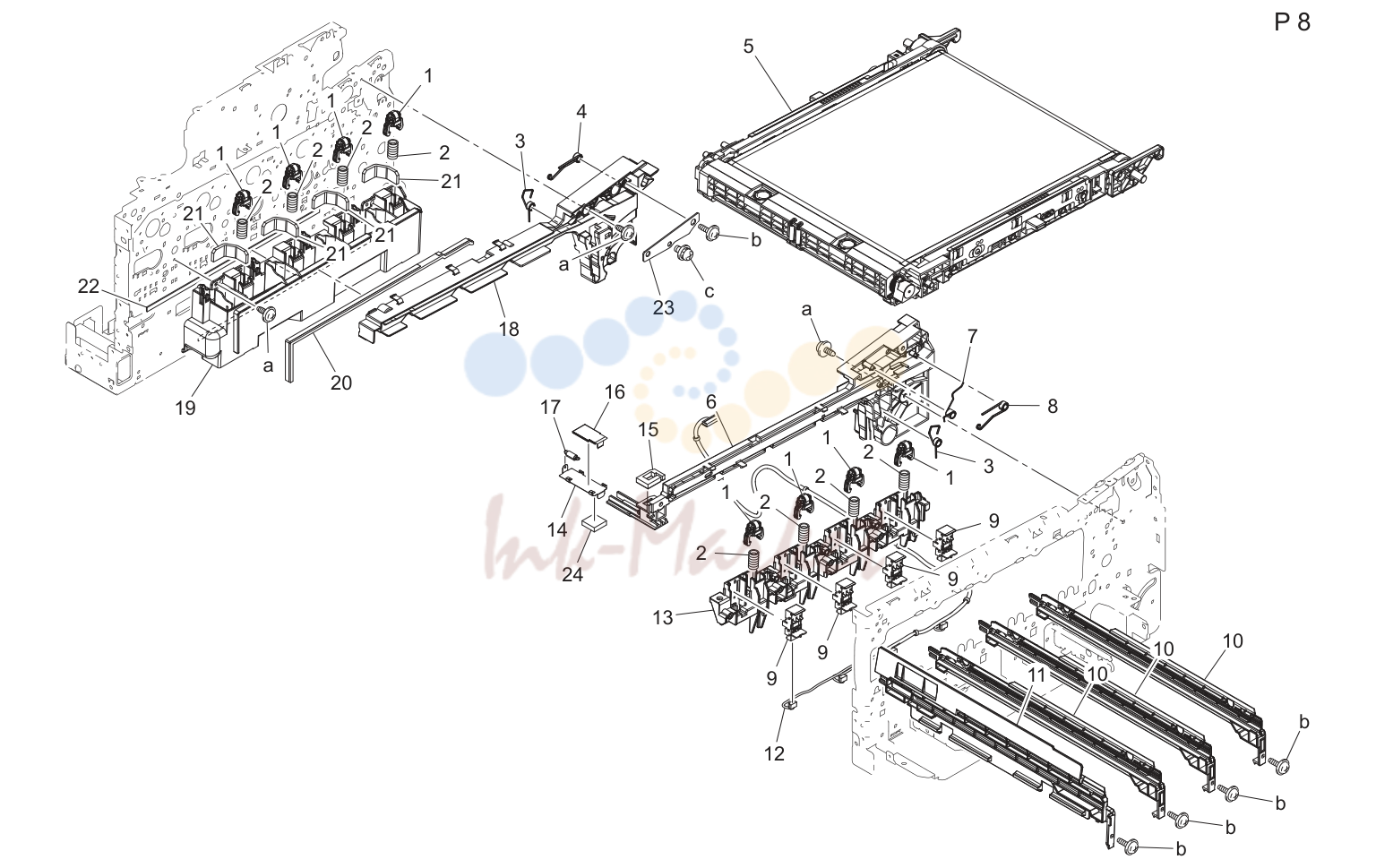

Перенос ремень узел (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD111700 запросить цену → | Держатель |
| 2 | A0VD111600 запросить цену → | Compressing coil пружина |
| 3 | A0VD114101 запросить цену → | Torsion coil пружина |
| 4 | A0VD110500 запросить цену → | Torsion coil пружина /rear |
| 6 | A0VD110104 запросить цену → | Rail /front |
| 7 | A0VD136800 запросить цену → | Contact |
| 8 | A0VD110400 запросить цену → | Torsion coil пружина /front |
| 9 | A6DR134100 запросить цену → | Hold держатель /в сборе |
| 10 | A0VD112000 запросить цену → | Rail |
| 11 | A0VD111203 запросить цену → | Rail |
| 12 | A6DRN10A00 запросить цену → | Photoconвоздуховодor wiring |
| 13 | A0VD111402 запросить цену → | Держатель /front |
| 14 | A0VD362300 запросить цену → | Shutter |
| 15 | A0VD362201 запросить цену → | Уплотнитель |
| 16 | A0VD362400 запросить цену → | Уплотнитель |
| 17 | A0VD362500 запросить цену → | Pulling coil пружина |
| 18 | A0VD110205 запросить цену → | Rail /rear |
| 19 | A0VD111502 запросить цену → | Воздуховод |
| 20 | A0VD115100 запросить цену → | Уплотнитель |
| 21 | A0VD115301 запросить цену → | Уплотнитель |
| 22 | A0VD115200 запросить цену → | Уплотнитель |
| 23 | A0VD214700 запросить цену → | Креплениеing пластина |
| 24 | A0VD363700 запросить цену → | Уплотнитель |

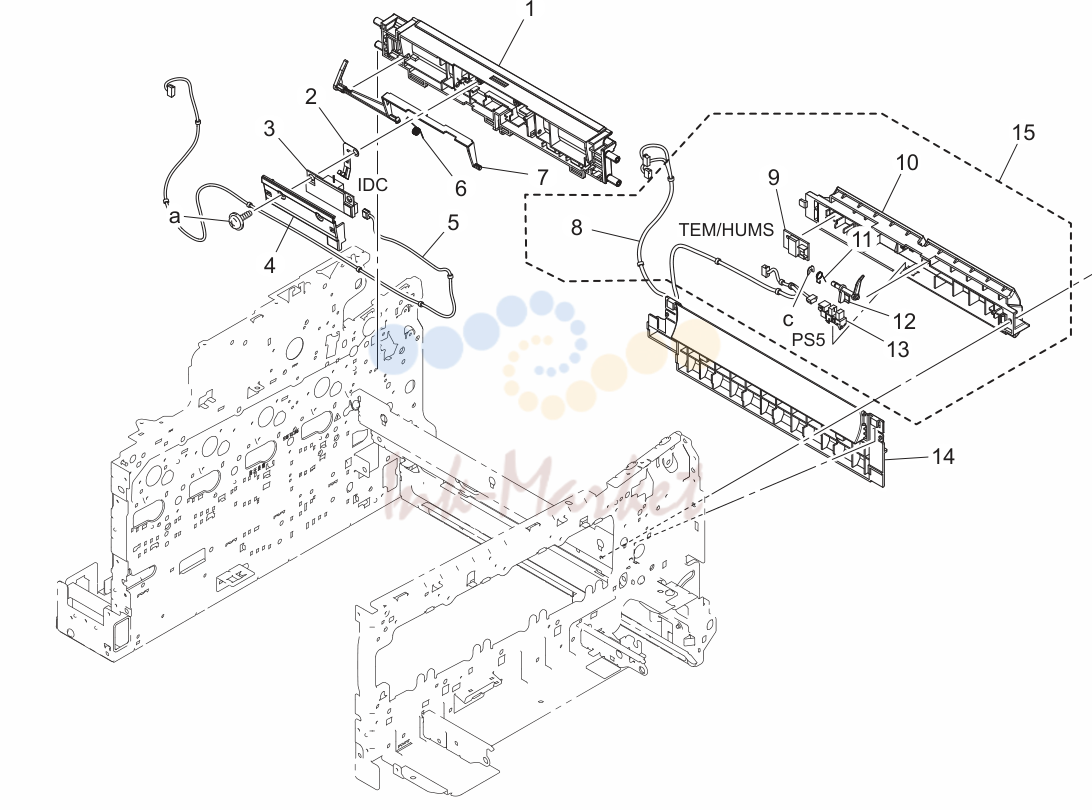

Перенос направляющая секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD706400 запросить цену → | Направляющая |
| 2 | A0VD706300 ✓ в наличии | Contact |
| 3 | A0VDM50000 ✓ в наличии | Photo sensing |
| 4 | A0VD706500 ✓ в наличии | Держатель |
| 5 | A6DRN10D00 запросить цену → | Датчик wiring |
| 6 | A0VD706203 запросить цену → | Torsion coil пружина |
| 7 | A0VD706102 запросить цену → | Крышка |
| 8 | A6DRN10C00 запросить цену → | Датчик wiring |
| 9 | A0VDM50100 запросить цену → | Humidity датчик |
| 10 | A6DT707300 запросить цену → | Направляющая |
| 11 | A0VD707201 запросить цену → | Torsion coil пружина |
| 12 | A6DT707100 запросить цену → | Actuator |
| 13 | A108M50100 ✓ в наличии | Photointerrupter |
| 14 | A0VD707501 запросить цену → | Направляющая |
| 15 | A6DTR70200 запросить цену → | Timing ролик направляющая |

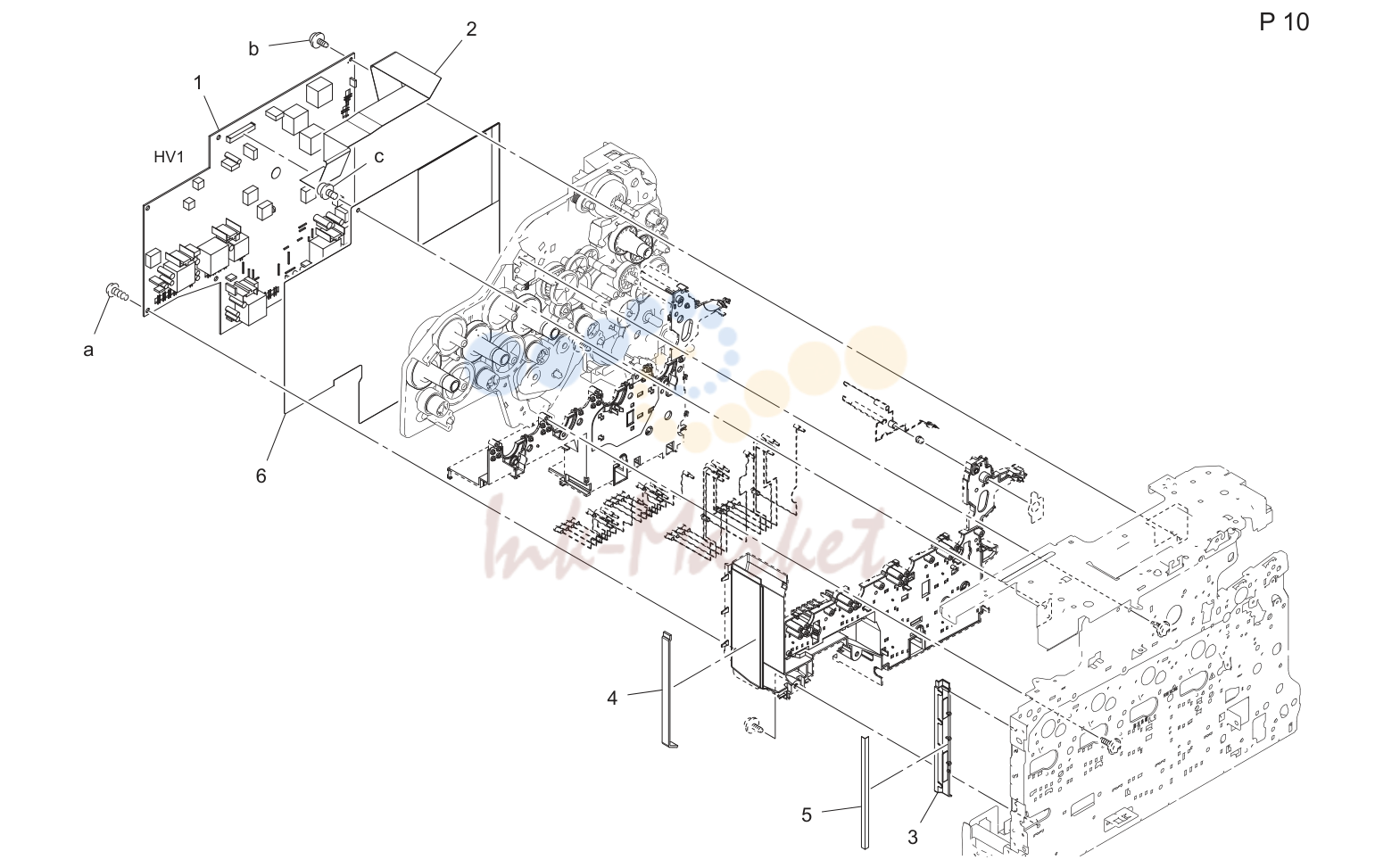

High voltage секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDM40402 запросить цену → | High voltage узел |
| 2 | A6DRN11100 запросить цену → | Hv flatкабель |
| 3 | A0VD139401 запросить цену → | Воздуховод /2 |
| 4 | A0VD139500 запросить цену → | Уплотнитель |
| 5 | A0VD134500 запросить цену → | Sheet |
| 6 | A6DR134401 запросить цену → | Insulating sheet |

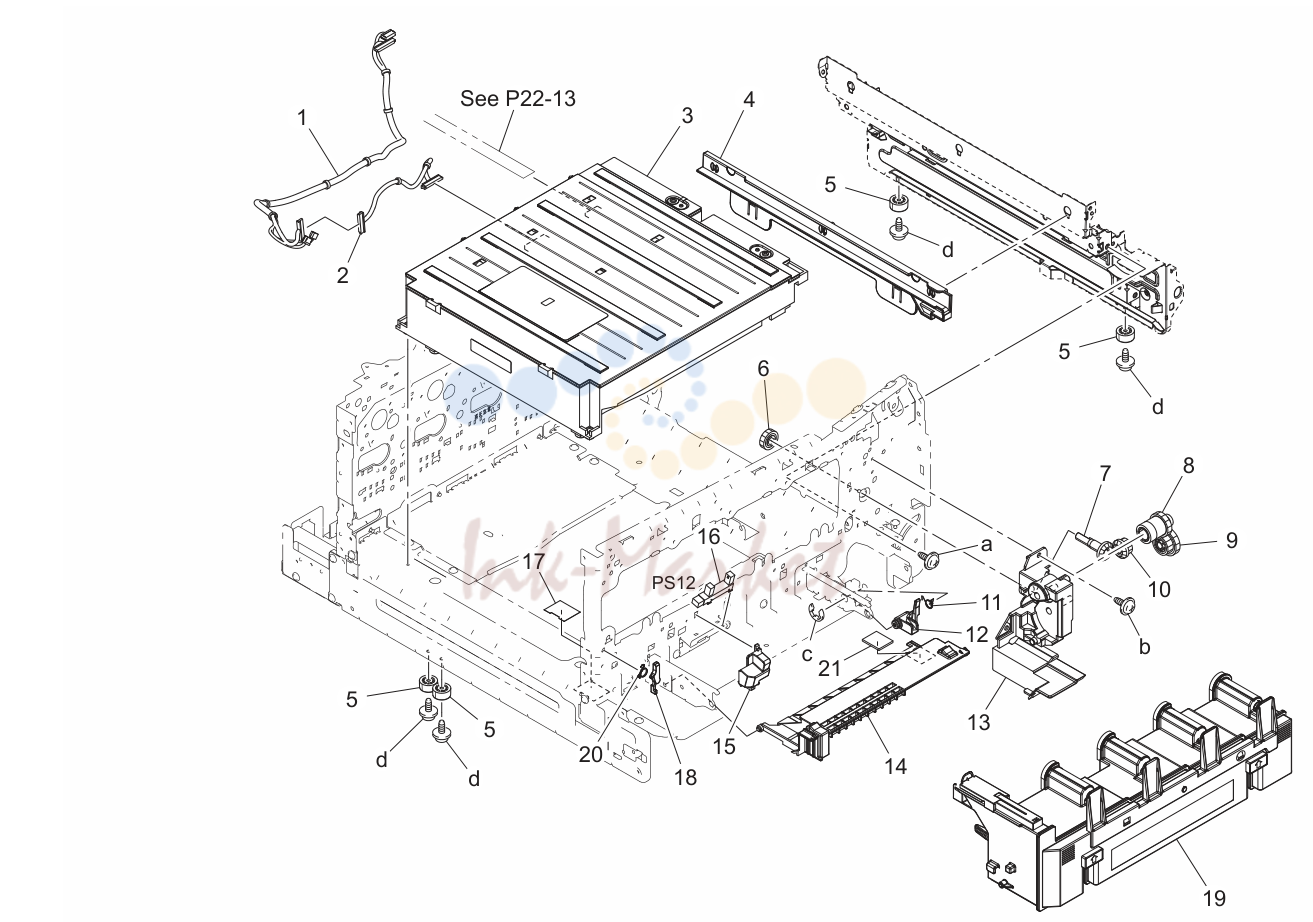

Print head секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6DRN10P01 запросить цену → | Ld relay жгут |
| 2 | A6DRN10N00 запросить цену → | Ld wiring |
| 3 | A73JR70011 запросить цену → | Print head в сборе |
| 4 | A0VD111302 запросить цену → | Rail |
| 6 | A0VD235700 запросить цену → | Шестерня 16t |
| 7 | A0VD235400 запросить цену → | Шестерня 16t |
| 8 | A0VD235600 запросить цену → | Шестерня 16/26t |
| 9 | A0VD235900 запросить цену → | Шестерня 22/30t |
| 10 | A0VD235500 запросить цену → | Шестерня 16/16t |
| 11 | A0VD362702 запросить цену → | Torsion coil пружина |
| 12 | A0VD362602 запросить цену → | Рычаг |
| 13 | A0VD235101 запросить цену → | Drive держатель |
| 14 | A0VD108703 запросить цену → | Крышка |
| 15 | A0VD136701 запросить цену → | Hold держатель |
| 17 | A0VD109400 запросить цену → | Scatteringprevention уплотнитель |
| 18 | A0VD107401 запросить цену → | Stopper |
| 20 | A0VD107500 запросить цену → | Torsion coil пружина |
| 21 | A0VD109001 запросить цену → | Spacer |

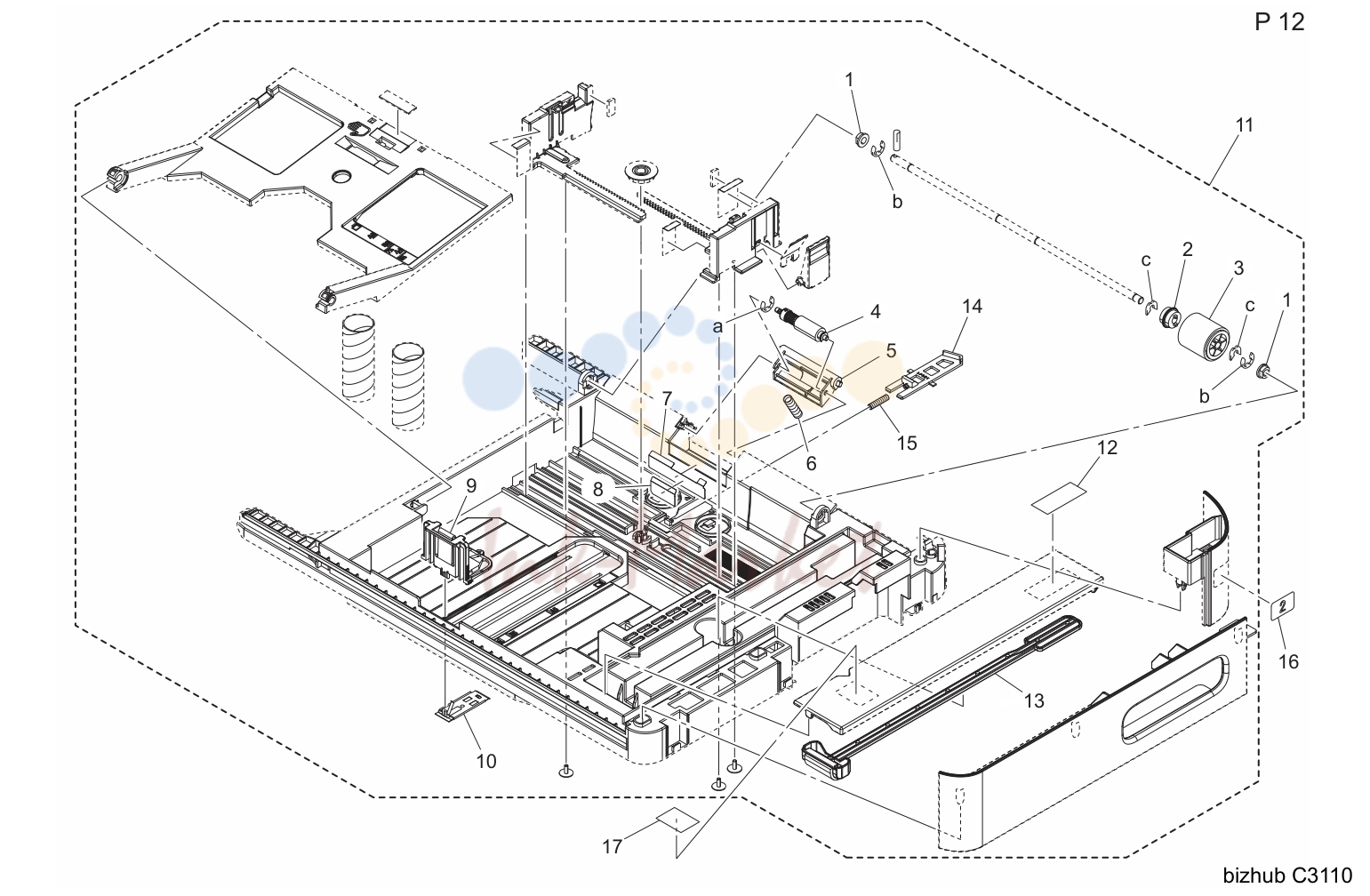

Cassette секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 5 | A0VD621100 запросить цену → | Держатель |
| 6 | A0VD624800 запросить цену → | Compressing coil пружина |
| 9 | A0VD623101 запросить цену → | Regulating пластина |
| 10 | A0VD623200 запросить цену → | Креплениеing пластина |
| 11 | A0VDR72511 запросить цену → | Cassette в сборе |
| 13 | A0VD108902 запросить цену → | Cleaning part |
| 14 | A0VD622102 запросить цену → | Lock рычаг |
| 16 | A121943200 запросить цену → | Label 2 |
| 17 | A2YF945100 запросить цену → | Label paper direction |

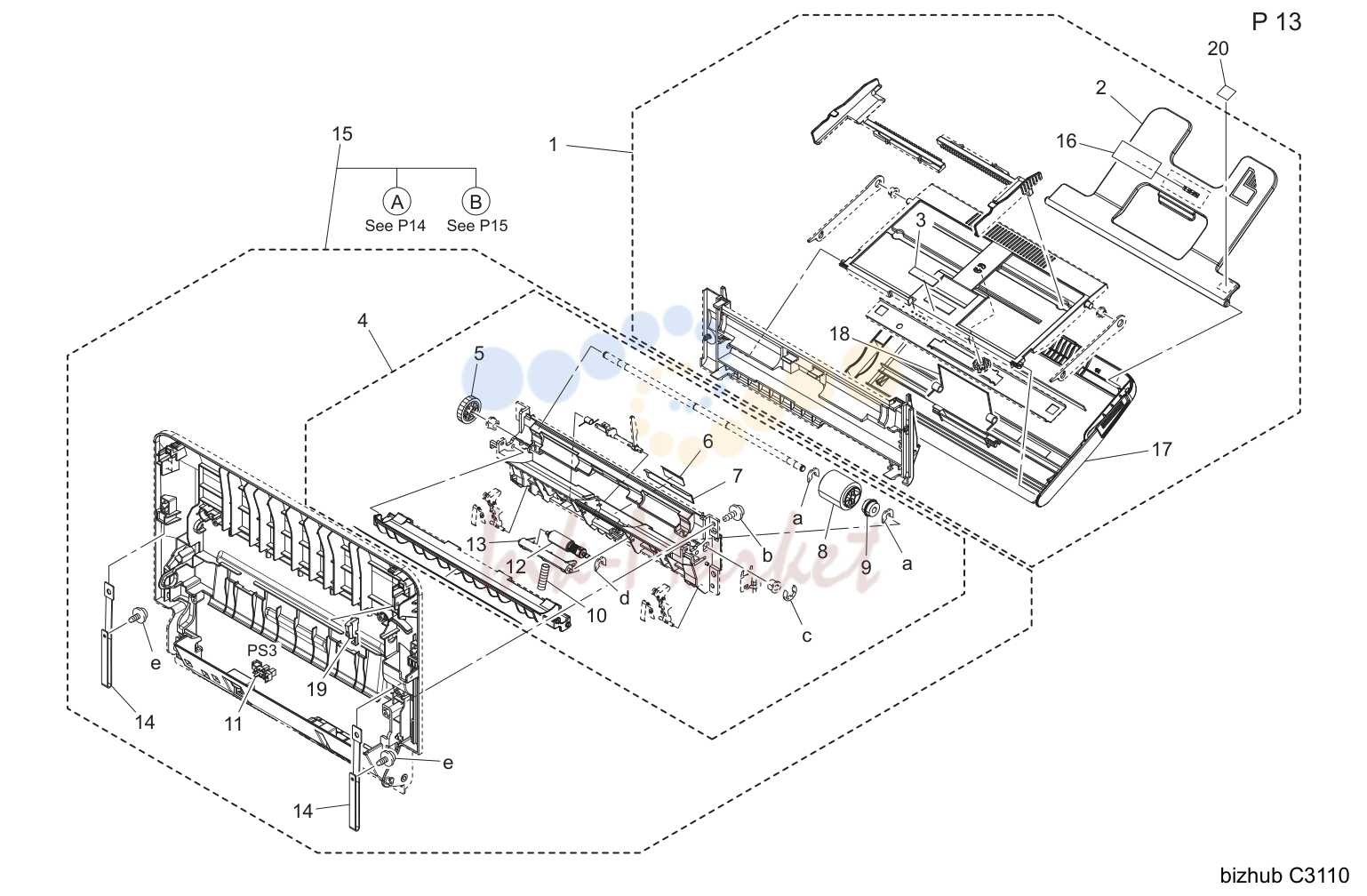

Vertical conveyance секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDR71600 запросить цену → | Manual feed tray узел |
| 2 | A0VD561700 запросить цену → | Tray |
| 4 | A0VDR71300 запросить цену → | Manual подача бумаги в сборе |
| 5 | A0VD561301 запросить цену → | Шестерня 20t |
| 6 | A0VD561800 запросить цену → | Направляющая |
| 10 | A0VD624800 запросить цену → | Compressing coil пружина |
| 11 | A108M50100 ✓ в наличии | Photointerrupter |
| 13 | A0VD621100 запросить цену → | Держатель |
| 14 | A0VD162300 запросить цену → | Open/close stopper |
| 15 | A6DTR70100 запросить цену → | Vertical conveyance в сборе |
| 17 | A0VD560202 запросить цену → | Bypass tray |
| 19 | A0VD168200 запросить цену → | Stopper |
| 20 | A2YF945200 запросить цену → | Label paper direction |
Vertical conveyance секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A108M50100 ✓ в наличии | Photointerrupter |
| 2 | A0VD162101 запросить цену → | Вал |
| 3 | A0VD701701 запросить цену → | Compressing пружина |
| 5 | A0VD163600 запросить цену → | Рычаг /front |
| 6 | A0VD163400 запросить цену → | Рычаг /rear |
| 7 | A0VD161600 запросить цену → | Направляющая |
| 8 | A0VD700202 запросить цену → | Actuator |
| 9 | A0VD700302 запросить цену → | Torsion coil пружина |
| 10 | A2YF160601 запросить цену → | Крышка |
| 11 | A6DT941100 запросить цену → | Label 1 |
Vertical conveyance секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDR71722 запросить цену → | Dup transport в сборе |
| 2 | A108M50100 ✓ в наличии | Photointerrupter |
| 3 | A0VD235301 запросить цену → | Шестерня 16t |
| 5 | A0VD702300 запросить цену → | Втулка |
| 7 | A0VD702501 запросить цену → | Pulling coil пружина |
| 8 | A3GN702100 запросить цену → | Ролик |
| 9 | A0VD702902 запросить цену → | Ролик |
| 10 | A0VD704700 запросить цену → | Рычаг |
| 11 | A0VD704400 запросить цену → | Шестерня 32t |
| 12 | A034563800 запросить цену → | Compressing пружина |
| 13 | A0VD704300 запросить цену → | Шестерня 35/42t |
| 14 | A0VD705101 запросить цену → | Шестерня 35t |
| 15 | A0VD703001 запросить цену → | Шестерня 15t |
| 16 | A0VD703700 запросить цену → | Pulling coil пружина |
| 17 | A0VD705303 запросить цену → | Креплениеing пластина |
| 18 | A011M20000 запросить цену → | Муфта |
| 19 | A0VD703501 запросить цену → | Шестерня 20t |
| 20 | A0VD704900 запросить цену → | Шестерня 28t |
| 21 | A0VD702400 запросить цену → | Втулка |
| 22 | A0VD705200 запросить цену → | Шестерня 18t |
| 23 | A034220100 запросить цену → | Уплотнитель |
| 24 | A034213400 запросить цену → | Compressing пружина |
| 25 | A034M20000 под заказ | Paperfeed соленоид |
Dup reverse drive секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A0VD822800 запросить цену → | Шестерня 23t |
| 3 | A0VD822700 запросить цену → | Шестерня 19t |
| 4 | A3GN823500 под заказ | Torque limiter в сборе |
| 5 | A6DRN10K00 запросить цену → | Cooling wiring |
| 6 | A6DRN10R00 запросить цену → | Conveyance wiring |
| 7 | A0VD822400 запросить цену → | Шестерня 18t |
| 8 | A0VDM20000 запросить цену → | Муфта |
| 9 | A0VD820200 запросить цену → | Roll |
| 10 | A0VD820103 запросить цену → | Reverse/exit ролик |
| 11 | A0VD825600 запросить цену → | Направляющая |
| 12 | A2YFM70500 запросить цену → | Ferritecore |
| 14 | A6DT133502 запросить цену → | Воздуховод |
| 15 | A0VD894100 запросить цену → | Neutralizing brush |
| 16 | A121820800 запросить цену → | Torsion coil пружина |
| 17 | A2YFR70211 запросить цену → | Dup reverse drive в сборе |
| 18 | A0VD821100 запросить цену → | Шестерня 14t |
| 19 | A0VD820403 запросить цену → | Направляющая /upper |
| 20 | A6DTN12200 запросить цену → | Relay жгут |
| 21 | A0VD820900 запросить цену → | Contact |
| 22 | A6DR819900 запросить цену → | Spacer |
Печь (закрепление) секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A108M50100 ✓ в наличии | Photointerrupter |
| 2 | A121902500 запросить цену → | Направляющая |
| 3 | A3GN948300 запросить цену → | Label hi-temp caution/jam |
| 4 | A0VD949100 запросить цену → | Label jam |
| 5 | A0VD892400 запросить цену → | Torsion coil пружина |
| 6 | A0VD908101 запросить цену → | Направляющая |
| 7 | A0VD890102 запросить цену → | Выход бумаги ролик |
| 8 | A3GN890301 запросить цену → | Выход бумаги roll |
| 9 | A0VD890200 запросить цену → | Пружина |
| 10 | A0VD907300 запросить цену → | Actuator |
| 11 | A121893002 запросить цену → | Рычаг |
| 13 | A6DTN10H00 запросить цену → | Fixing relay жгут /a |
| 14 | A2YF891202 запросить цену → | Actuator |
| 15 | A6DT890300 запросить цену → | Выход бумаги держатель |
| 15 | A6DT891100 запросить цену → | Выход бумаги держатель |
| 15 | A6DT895300 запросить цену → | Выход бумаги держатель |
| 16 | A0VD890800 запросить цену → | Шестерня 38/40t |
Main drive секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A2YFM10000 запросить цену → | Brushless мотор |
| 2 | A6DRN10500 запросить цену → | Основной блок drive жгут |
| 3 | A0VD220300 запросить цену → | Compressing coil пружина |
| 4 | A0VD220201 запросить цену → | Втулка |
| 5 | A0VD219800 запросить цену → | Шестерня 20t |
| 6 | A0VD211303 запросить цену → | Hold пластина |
Main drive секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A2YFM10200 запросить цену → | Brushless мотор |
| 2 | A00F213900 запросить цену → | Bearing |
| 3 | A0VD248501 запросить цену → | Креплениеing пластина /a |
| 4 | A011M20000 запросить цену → | Муфта |
| 6 | A0VD218301 запросить цену → | Шестерня 21t |
Main drive секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A2YFM10200 запросить цену → | Brushless мотор |
| V116030504 запросить цену → | Page. 20 |
Подача бумаги drive секция (P21)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6DRR70000 запросить цену → | Подача бумаги drive в сборе |
| 2 | A02EM20000 ✓ в наличии | Муфта |
| 3 | A0VD231200 запросить цену → | Шестерня 22t |
| 4 | A0VD230901 запросить цену → | Шестерня 25t |
| 5 | A0VD233301 запросить цену → | Шестерня 20t |
| 6 | A108M50100 ✓ в наличии | Photointerrupter |
| 7 | A0VD624100 ✓ в наличии | Рычаг |
| 9 | A6DRN10E00 запросить цену → | Paperfeed wiring |
| 10 | A3GN217000 запросить цену → | Направляющая sheet |
Electrical components (P22)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6DR132800 запросить цену → | Креплениеing пластина |
| 2 | A6DRN10F00 запросить цену → | Paperfeed relay жгут |
| 3 | A0VD136100 запросить цену → | Hold держатель |
| 4 | A6DRN10X00 запросить цену → | Ac wiring |
| 5 | A6DTR70400 запросить цену → | Memory плата (jp) |
| 5 | A6DTR70300 запросить цену → | Memory плата (ww) |
| 6 | A6DR133600 запросить цену → | Reinforce пластина /left |
| 7 | A034M60200 запросить цену → | Rocker выключатель |
| 8 | A6DRN10000 запросить цену → | Ac wiring |
| 9 | A6DR132900 запросить цену → | Креплениеing пластина |
| 10 | A6DT132500 запросить цену → | Креплениеing пластина |
| 11 | A6DTH01004 запросить цену → | Плата в сборе |
| 12 | A6DR133901 запросить цену → | Уплотнитель |
| 13 | A6DRN10S00 запросить цену → | Ld flatкабель |
| 14 | A6DRN10T00 запросить цену → | Contролик flatкабель |
| 15 | A6DR133401 запросить цену → | Shield пластина |
| 16 | A6DTH00102 запросить цену → | Плата в сборе (prcb) |
| 17 | A6DR132400 запросить цену → | Крышка |
Wiring accessories and jigs (P23)
| № | Артикул | Наименование |
|---|---|---|
| 1 | V500010081 запросить цену → | Locking wire saddle |
| 2 | V500010082 запросить цену → | Locking wire saddle |
| 3 | V500010083 запросить цену → | Locking wire saddle |
| 4 | V500010084 запросить цену → | Locking wire saddle |
| 5 | V500020077 запросить цену → | Wabe clamp |
| 6 | V500020098 запросить цену → | Mini locking wire saddle |
| 7 | V500020100 запросить цену → | Mini locking wire saddle |
| 8 | V501010001 запросить цену → | Band |
| 9 | V501010018 запросить цену → | Band |
Accessory детали (P24)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121944700 запросить цену → | Label prohibit |
| 2 | A6DT950200 запросить цену → | Sheet/ french |
| 2 | A6DT950300 запросить цену → | Sheet/ portuguese |
| 2 | A6DT950500 запросить цену → | Sheet/ spanish |
| 3 | A0VDN30000 запросить цену → | Power code |
| 5 | A0VDN30100 запросить цену → | Power code |
| 6 | A0VDN30200 запросить цену → | Power code |
комментарии
