Konica Minolta bizhub C300 C352 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Панель управления (P2)
- Крышка сканера (P3)
- Сканер drive секция (P4)
- Сканер drive секция (P5)
- Оптический блок (сканер) (P7)
- Ir рама (P8)
- Main рама (P9)
- Inner крышка секция (P10)

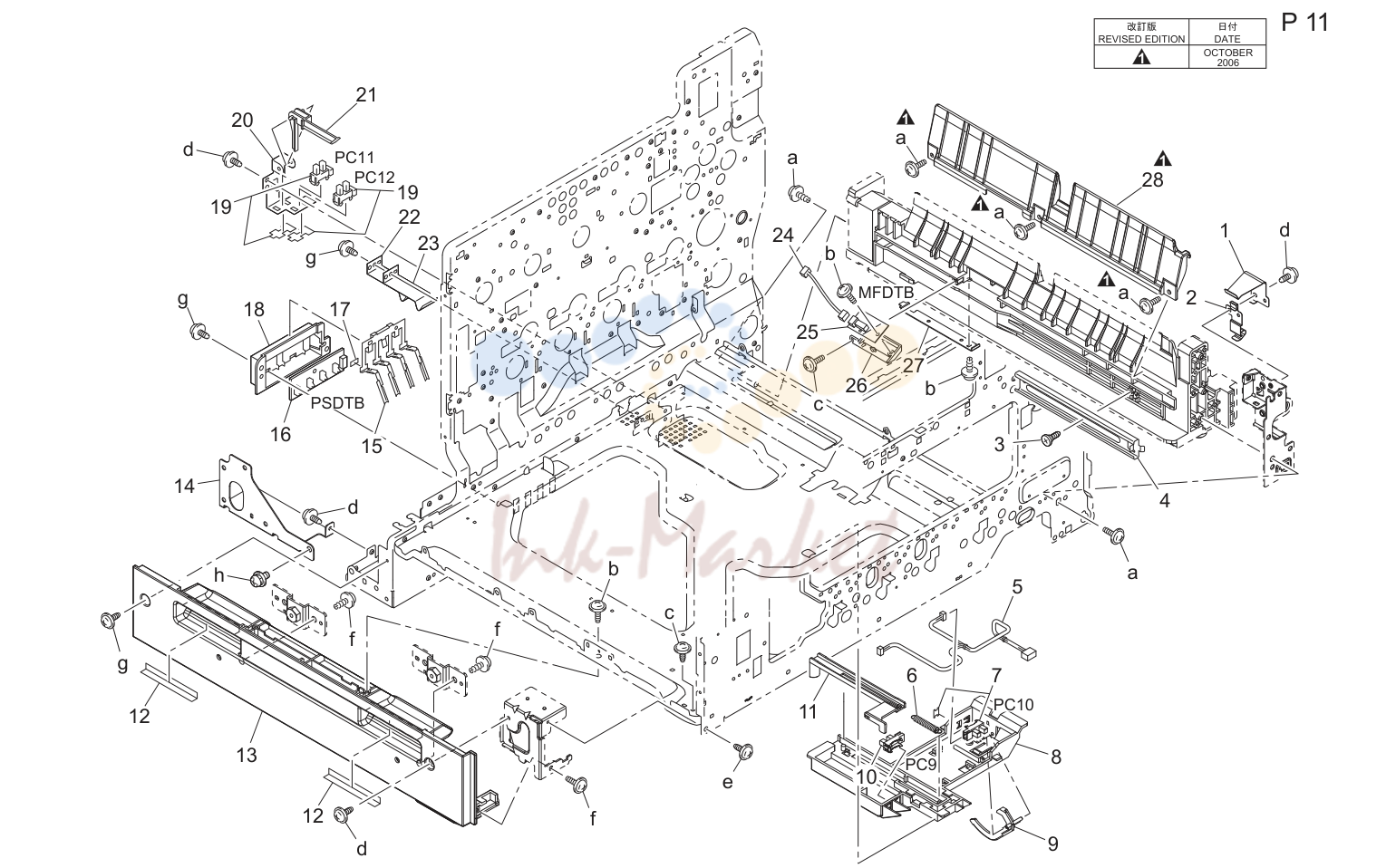

- Mpt paper take-up секция (P11)

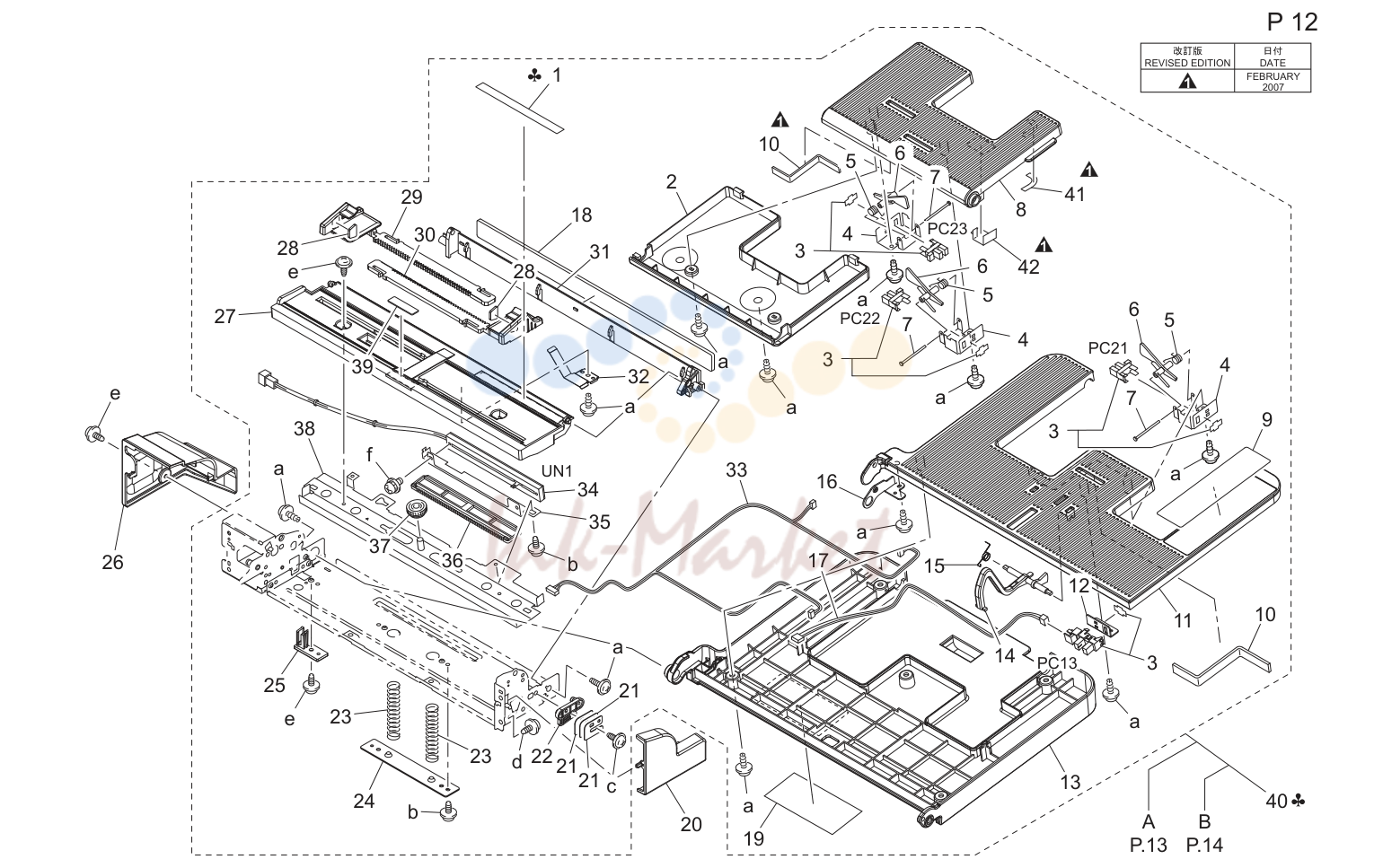

- Manual feed секция (P12)

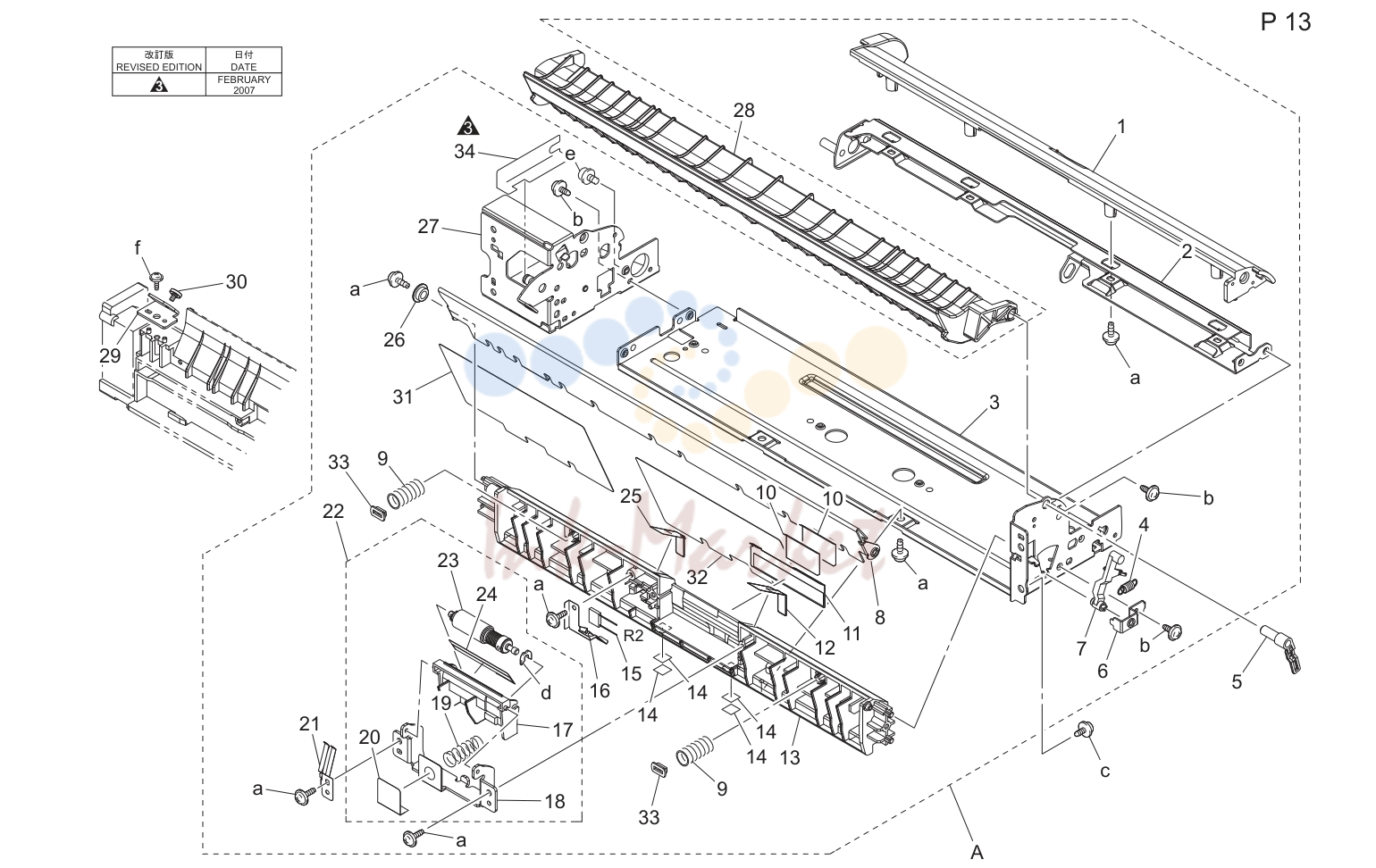

- Manual feed секция (P13)

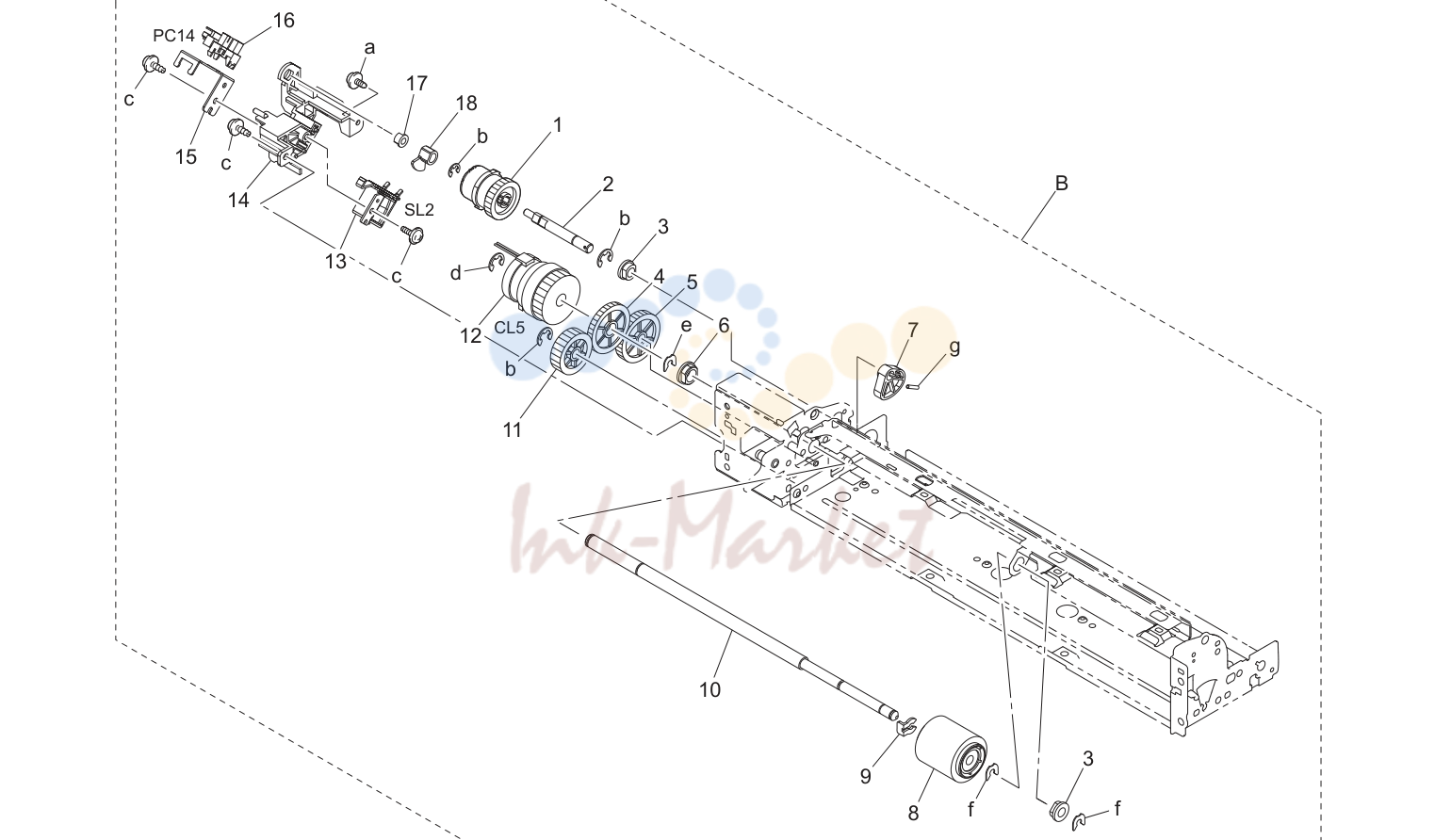

- Manual feed секция (P14)

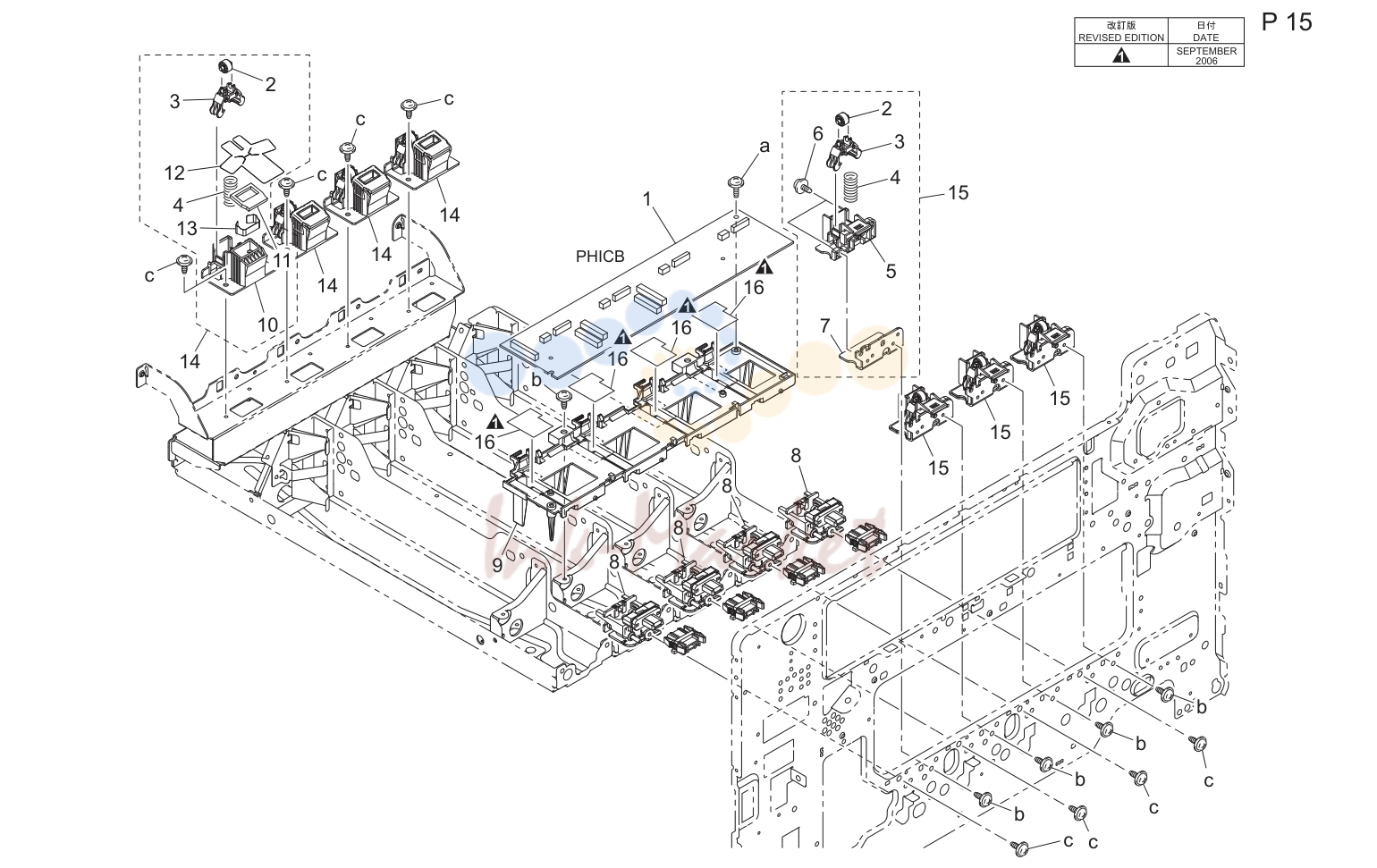

- P/h рама секция (P15)

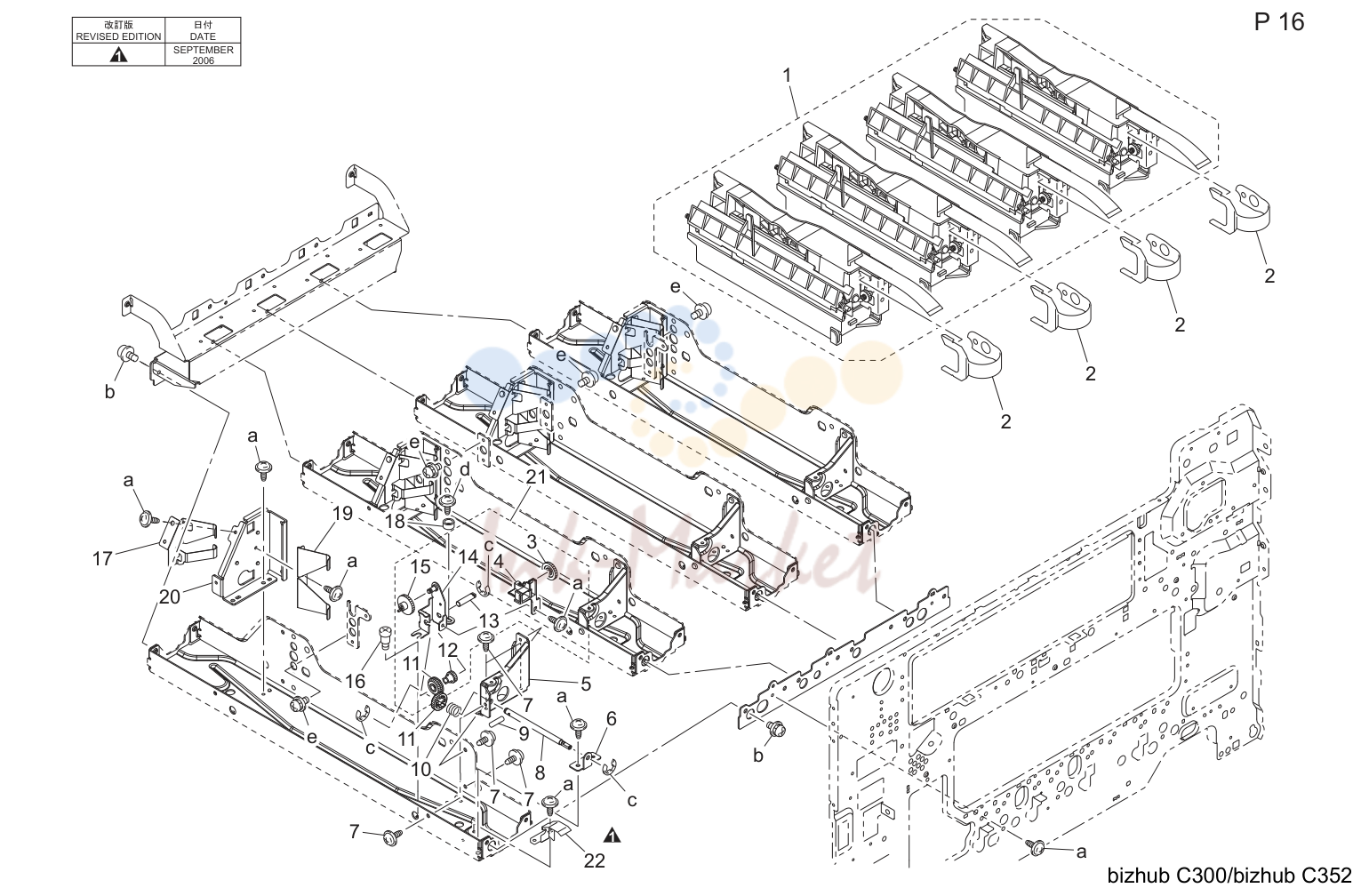

- P/h рама секция (P16)

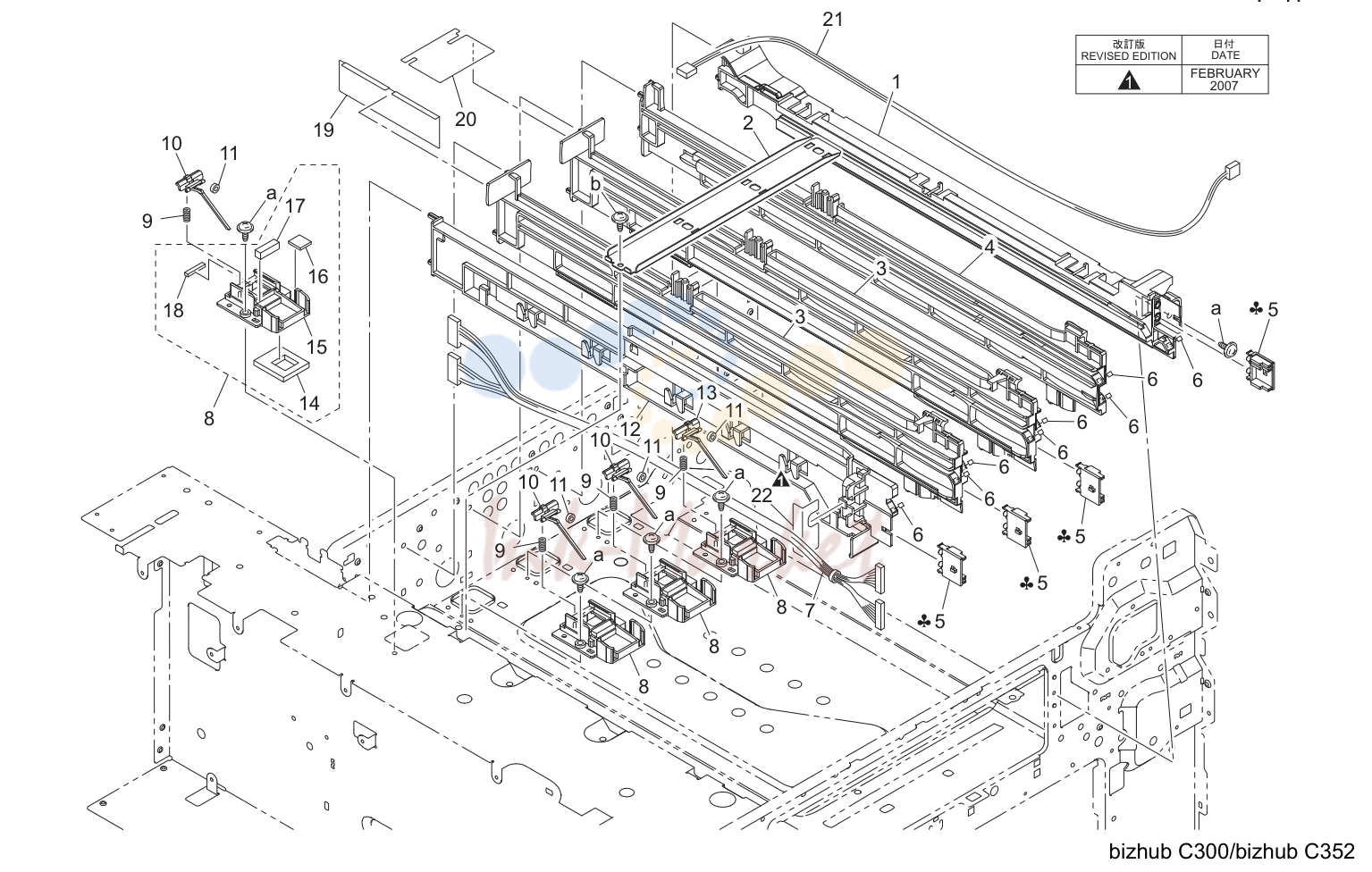

- T/c rail секция (P17)

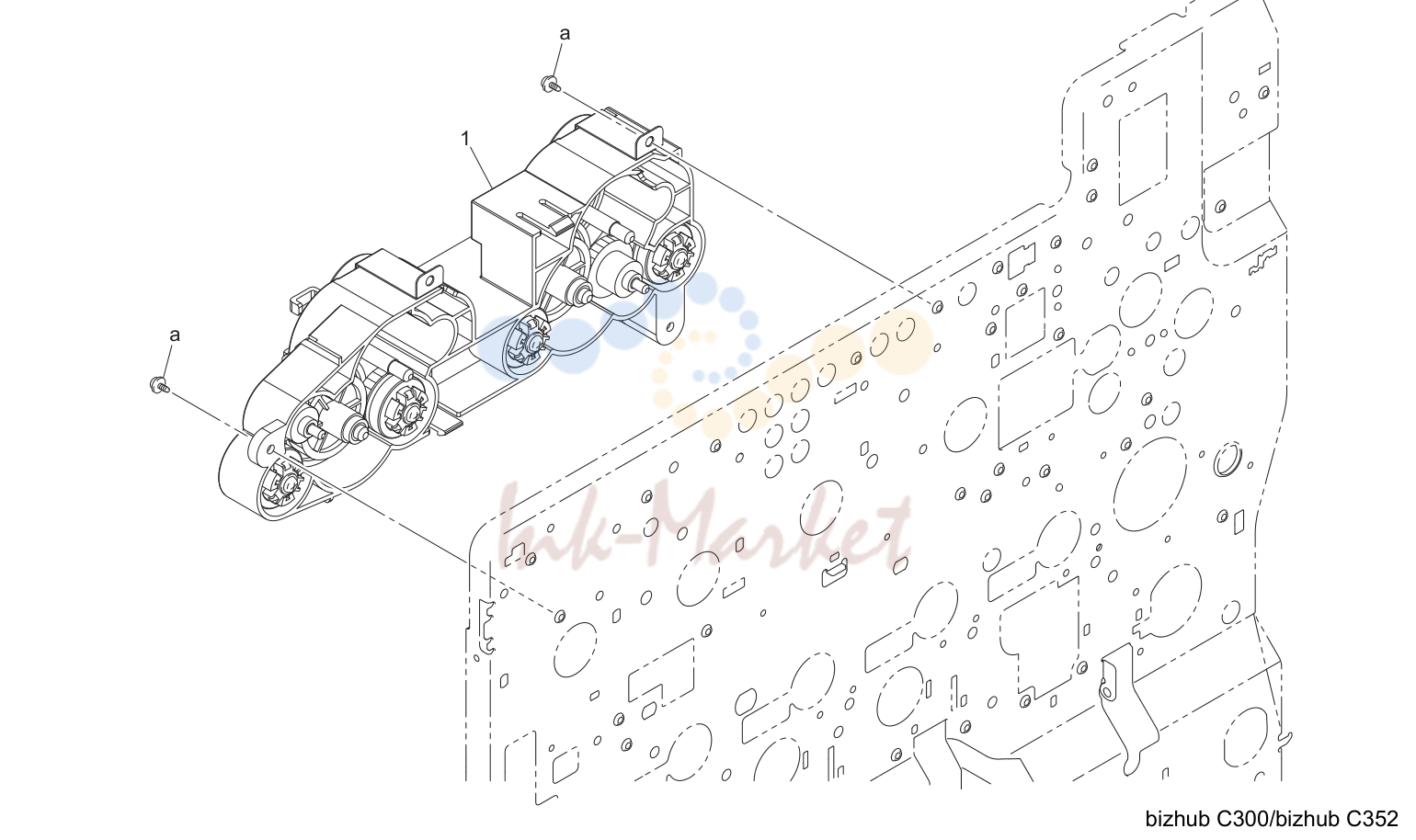

- Бункер drive секция (P18)

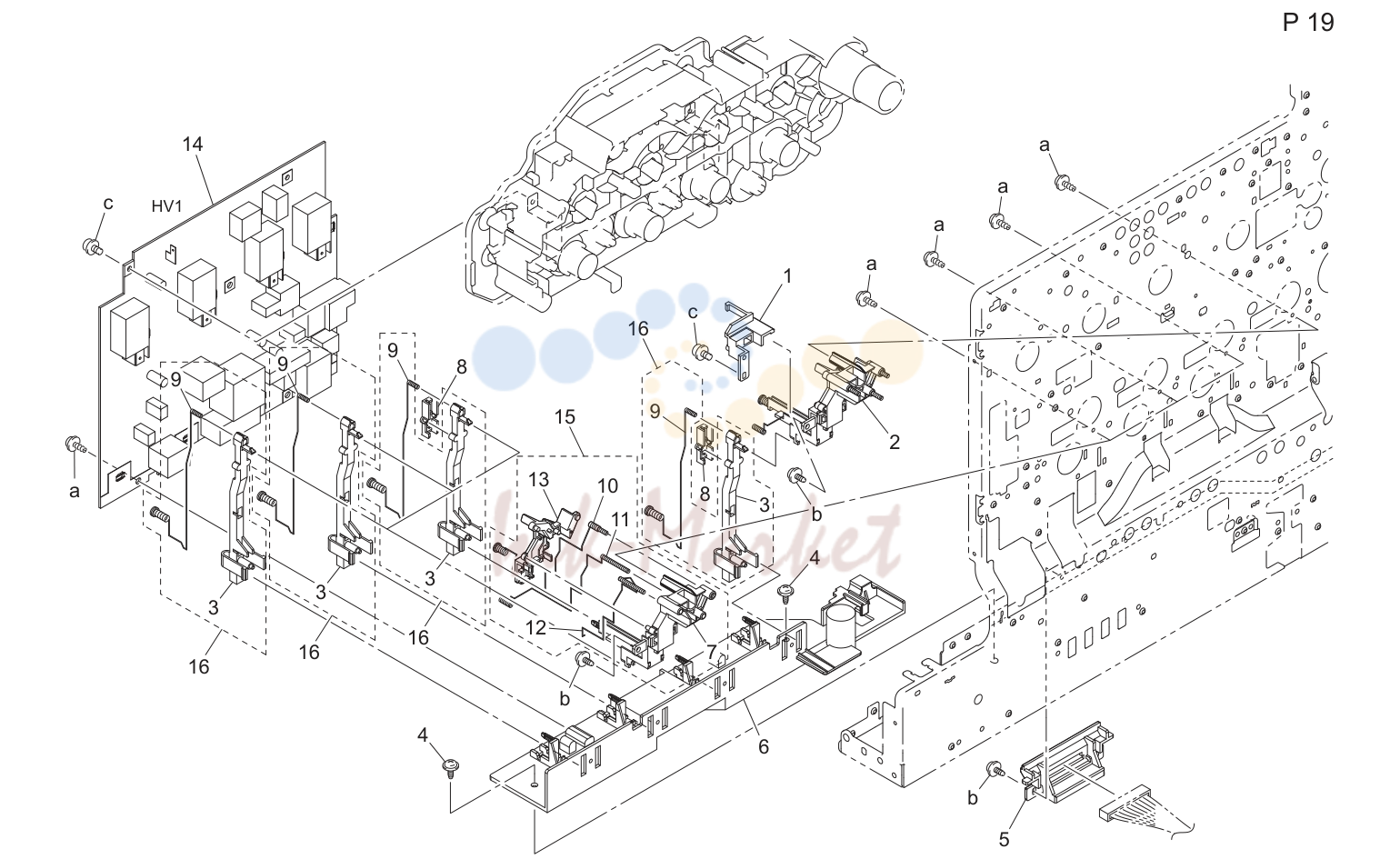

- Contact секция (P19)

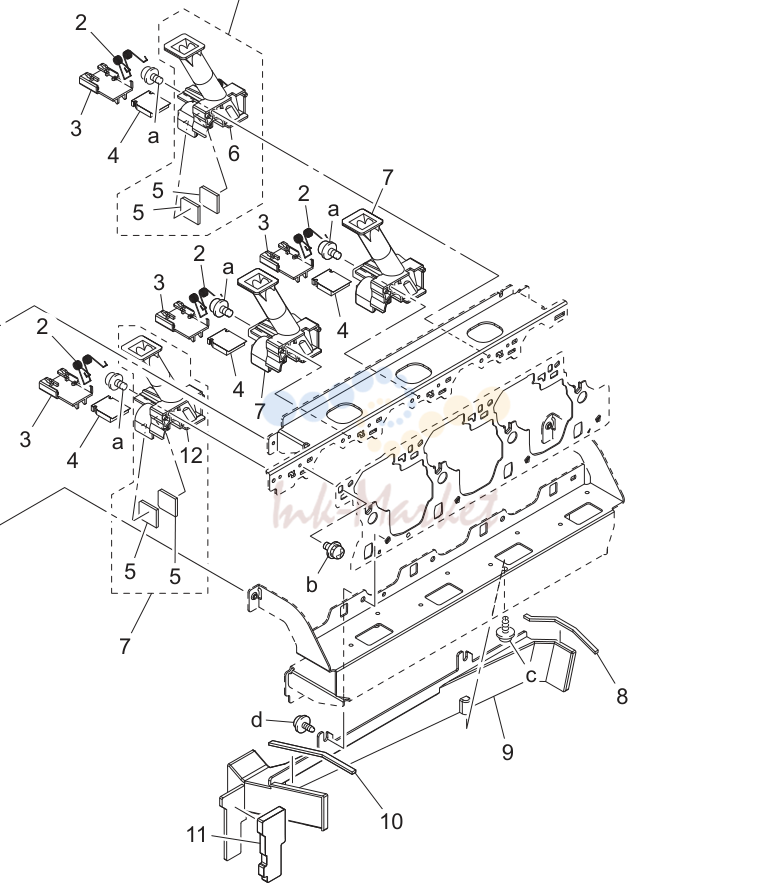

- Тонер pipe секция (P20)

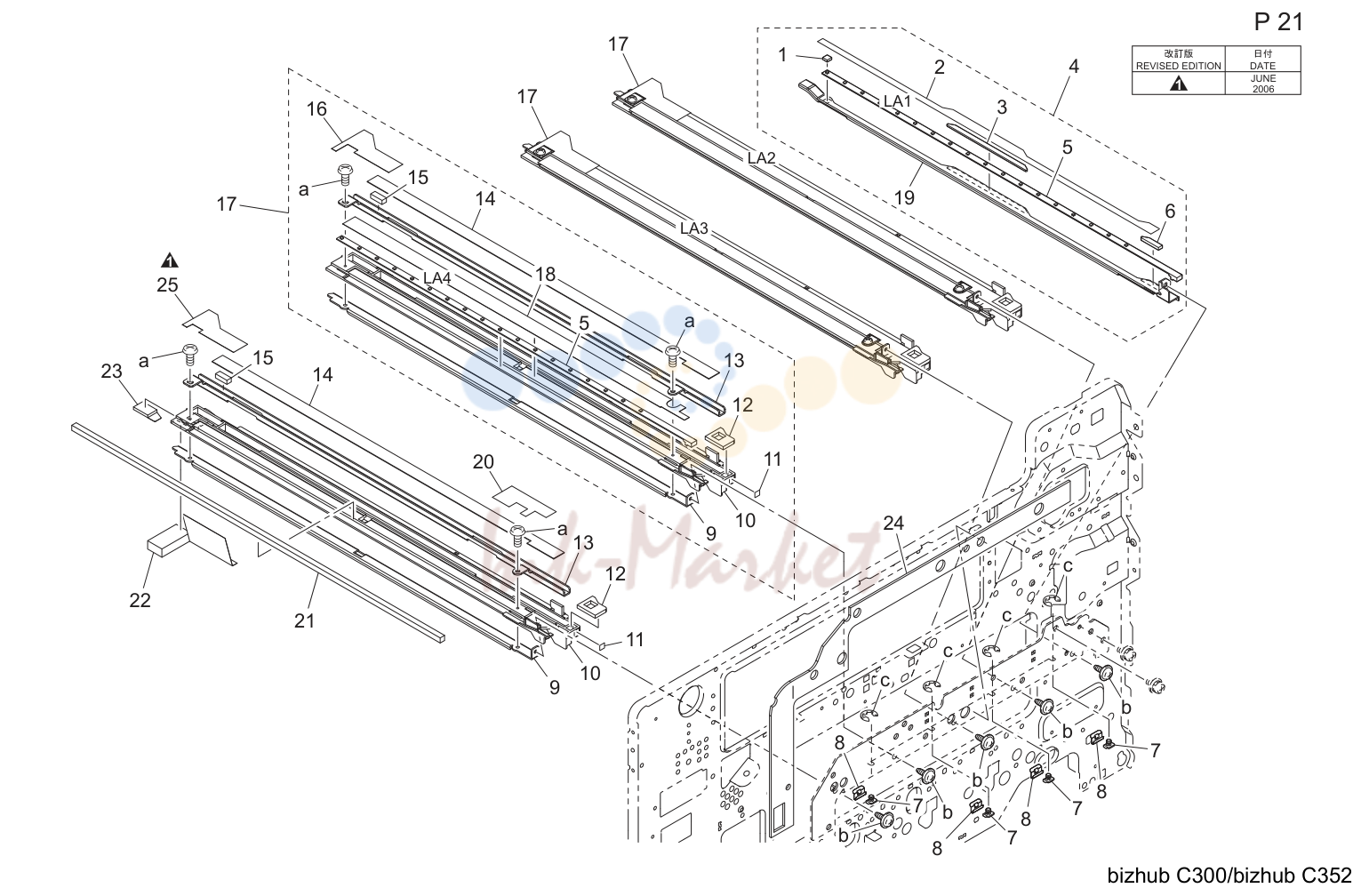

- Eraser секция (P21)

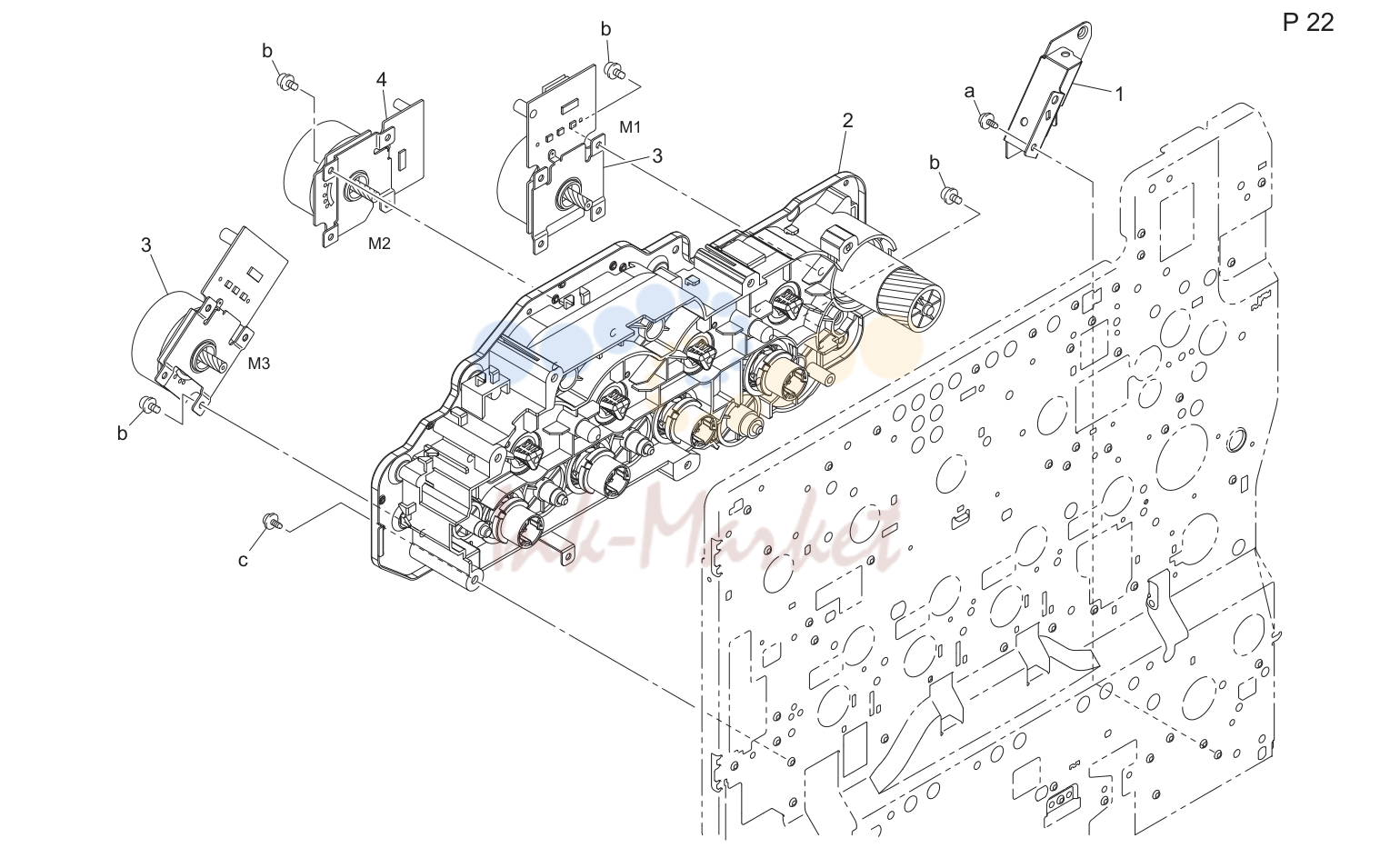

- Development drive секция (P22)
- Перенос ремень секция (P23)
- Paper transport секция (P24)
- Right door секция (P25)
- Transport drive секция (P26)
- Waste тонер transport секция (P27)
- Waste тонер box секция (P28)
- Печь (закрепление) секция (P29)
- Печь (закрепление) drive секция (P30)
- Выход бумаги секция (P31)
- Выход бумаги drive секция (P32)
- Rear воздуховод секция (P33)
- Power узел (P34)
- Electrical components (P35)
- Mpt cassette tray секция (P36)
- Mpt cassette paper take-up секция (P37)
- 2nd cassette paper take-up секция (P38)
- 2nd cassette paper take-up секция (P39)
- 2nd cassette paper take-up секция (P40)
- 2nd cassette рама (P41)
- 2nd cassette drive секция (P42)
- 2nd cassette (P43)
- 2nd cassette (P44)
- Дуплекс узел (P45)
- Дуплекс узел (P46)
- Дуплекс узел (P47)
- Option equipment комплект (P48)
- Wiring (P49)
- Wiring accessories and jigs
- Accessory детали (P53)

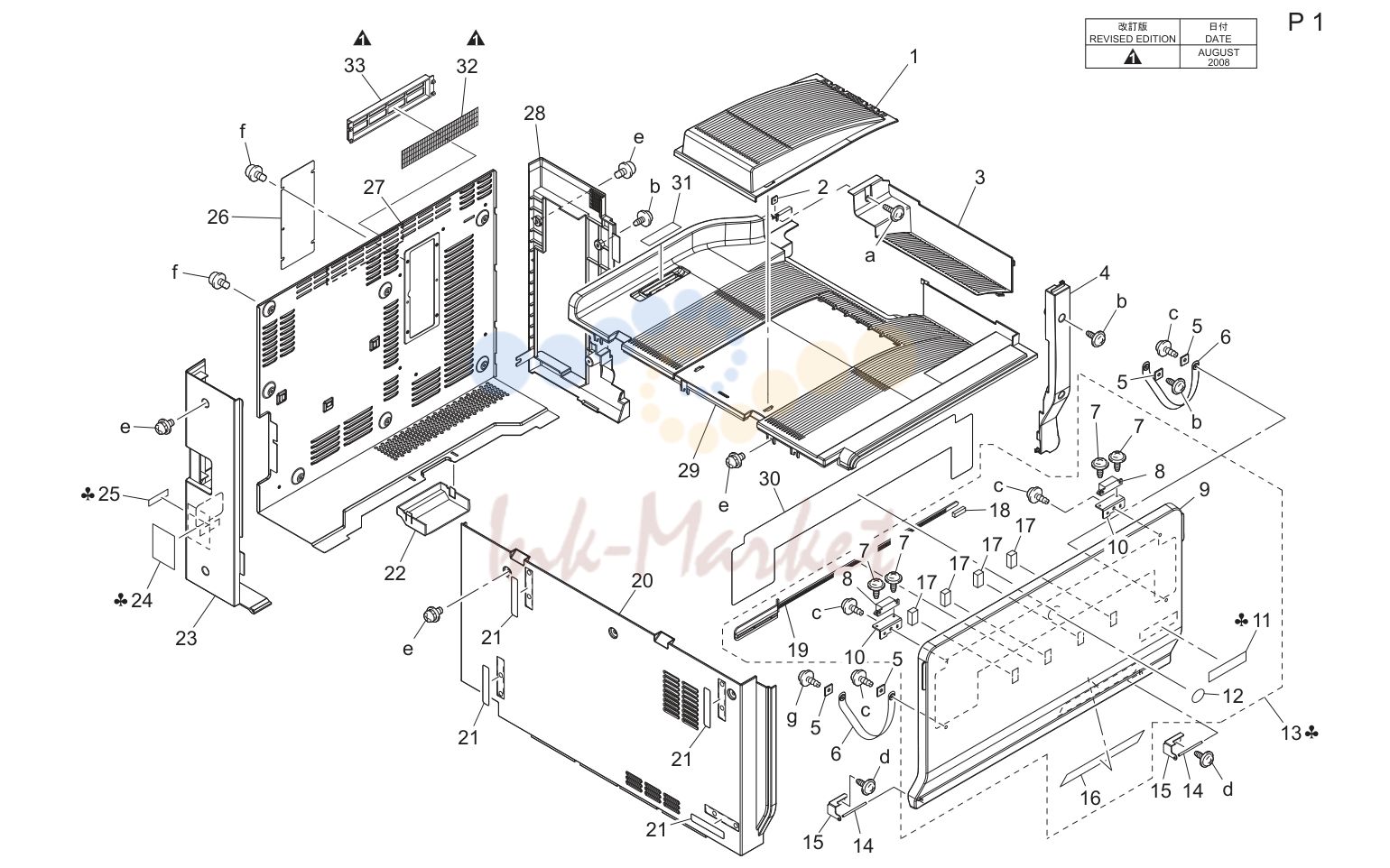

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 1020 03 запросить цену → | Tray top |
| 2 | 4036 4909 01 запросить цену → | Пластина nut |
| 3 | 4038 1039 02 запросить цену → | Top крышка light |
| 4 | 4038 1008 03 запросить цену → | Правая крышка |
| 5 | 1053 3103 01 запросить цену → | Set пластина |
| 6 | 4643 1020 03 запросить цену → | Band |
| 7 | 4038 1051 01 запросить цену → | Screw |
| 8 | 4475 2603 02 запросить цену → | Magnet catch |
| 9 | 4038 1022 06 запросить цену → | Front door |
| 10 | 4038 1046 01 запросить цену → | Кронштейн |
| 12 | 4030 7500 01 запросить цену → | Label logo mark |
| 14 | 1136 1019 03 запросить цену → | Вал |
| 15 | 4038 1010 01 запросить цену → | Hinge |
| 16 | 4038 7315 02 запросить цену → | Label ch clean |
| 17 | 4025 1018 01 запросить цену → | Уплотнитель |
| 18 | 4038 2084 06 запросить цену → | Cleaning pad |
| 19 | 4038 2083 02 запросить цену → | Claning material |
| 20 | 4038 1024 04 запросить цену → | Левая крышка upper |
| 21 | 4036 1011 01 запросить цену → | Label hide |
| 22 | 4038 1035 01 запросить цену → | Задняя крышка |
| 23 | 4038 1027 04 запросить цену → | Левая крышка |
| 24 | 4037 7406 01 запросить цену → | Label earth caution |
| 25 | 4037 7403 01 запросить цену → | Label outlet |
| 25 | 4037 7403 01 запросить цену → | Label outlet |
| 25 | 4037 7407 01 запросить цену → | Label outlet |
| 25 | 4038 7341 01 запросить цену → | Label outlet |
| 26 | 4037 1006 01 запросить цену → | Крышка |
| 29 | 4038 1021 05 запросить цену → | Top крышка |
| 30 | 4038 7301 03 запросить цену → | Label remove |
| 31 | 4038 1048 01 запросить цену → | Уплотнитель |

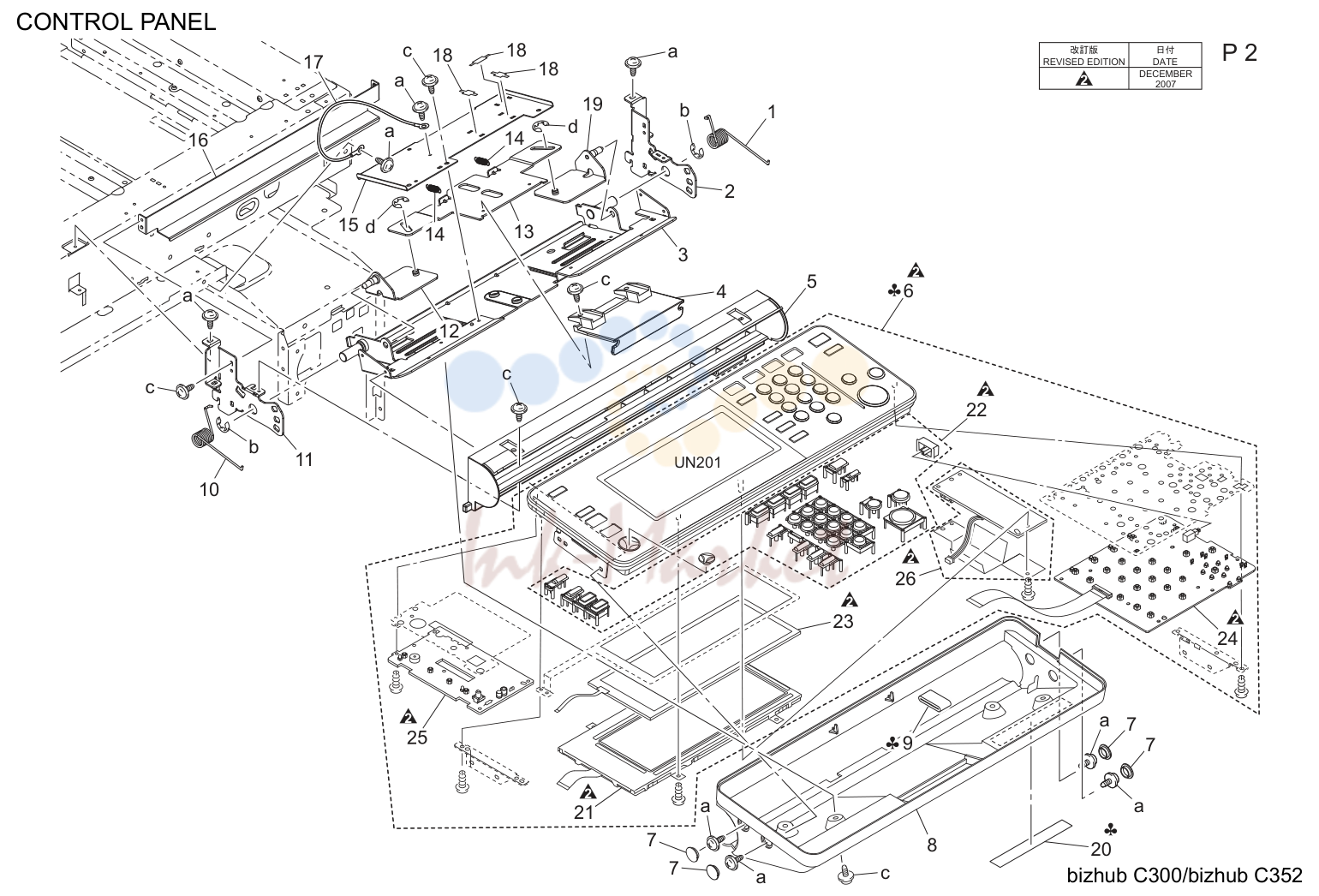

Панель управления (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4581 1382 01 запросить цену → | Torsion пружина |
| 2 | 4038 1386 01 запросить цену → | Hold пластина |
| 3 | 4038 1385 01 запросить цену → | Кронштейн |
| 4 | 4036 1381 03 запросить цену → | Рычаг |
| 6 | 4038 6051 04 запросить цену → | Панель управления в сборе |
| 6 | 4038 6052 07 запросить цену → | Панель управления в сборе |
| 6 | 4038 6052 07 запросить цену → | Панель управления в сборе |
| 6 | 4038 6053 04 запросить цену → | Панель управления в сборе |
| 6 | 4038 6058 04 запросить цену → | Панель управления в сборе |
| 6 | 4038 6059 04 запросить цену → | Панель управления в сборе |
| 7 | 4038 1406 02 запросить цену → | Cap |
| 8 | 4038 1398 01 запросить цену → | Крышка |
| 9 | 9326 1001 11 запросить цену → | Ferrite core |
| 9 | 9326 1001 11 запросить цену → | Ferrite core |
| 10 | 4581 1379 01 запросить цену → | Torsion пружина |
| 11 | 4038 1380 01 запросить цену → | Hold пластина |
| 12 | 4038 1390 01 запросить цену → | Positioning пластина |
| 13 | 4038 1383 01 запросить цену → | Coupling |
| 14 | 4581 1389 01 запросить цену → | Tension пружина |
| 15 | 4038 1387 01 запросить цену → | Кронштейн |
| 16 | 4038 1388 01 запросить цену → | Кронштейн |
| 17 | 4036 6862 01 запросить цену → | Wire жгут в сборе |
| 18 | 4581 1316 01 запросить цену → | Уплотнитель |
| 19 | 4038 1384 01 запросить цену → | Positioning пластина |
| 21 | 4037 7805 03 запросить цену → | Lcd module |
| 22 | 4037 7806 01 запросить цену → | Key top |
| 23 | 4037 7807 01 запросить цену → | Touch панель |
| 24 | 4037 7808 01 запросить цену → | Плата1 в сборе |
| 25 | 4037 7809 01 запросить цену → | Плата2 в сборе |
| 26 | 4036 7836 01 запросить цену → | Плата3 в сборе |

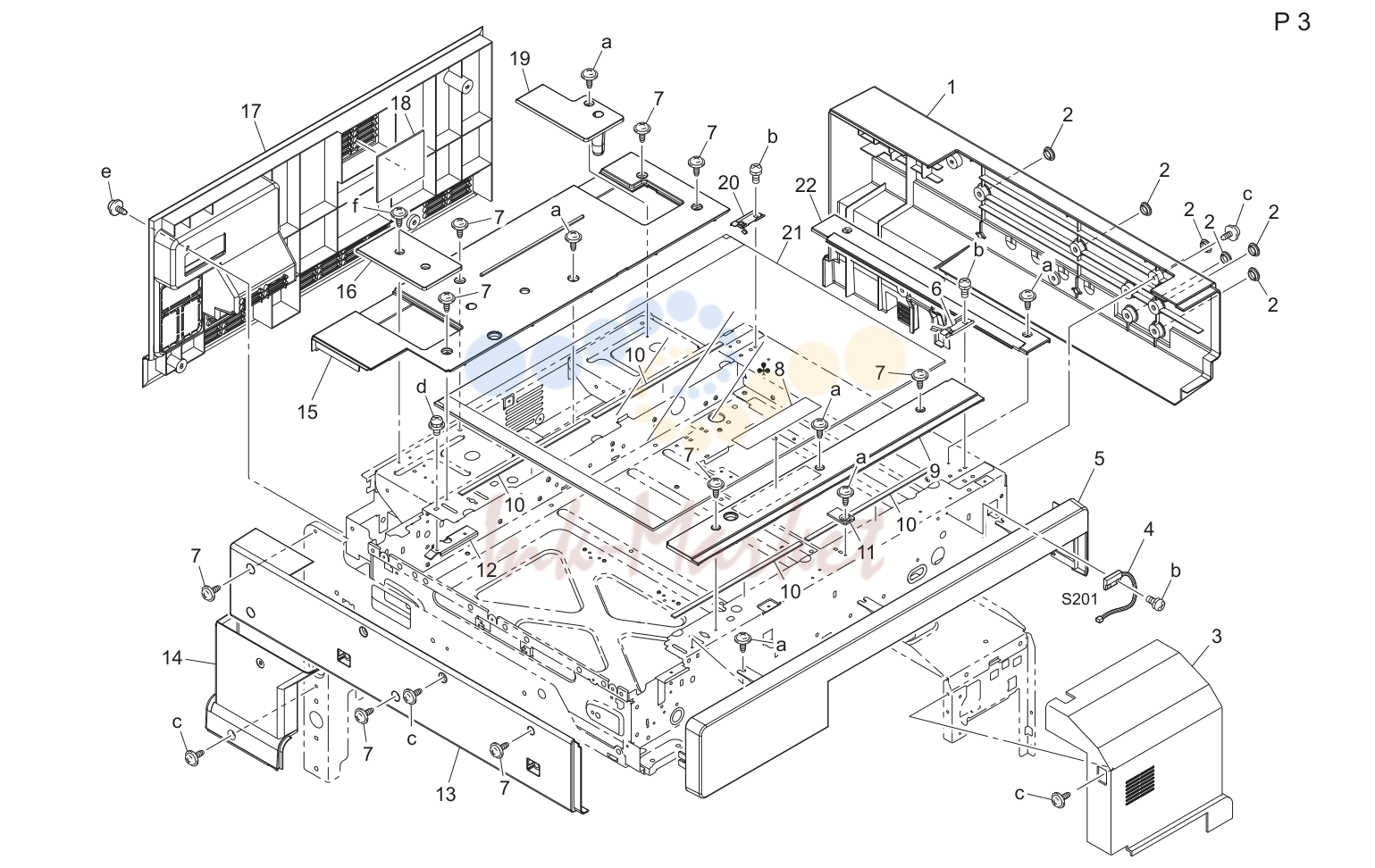

Крышка сканера (P3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4038 1041 02 запросить цену → | Cap |
| 3 | 4038 1393 03 запросить цену → | Передняя крышка |
| 4 | 9334 2610 12 запросить цену → | Reed выключатель |
| 6 | 4581 1605 03 запросить цену → | Set пластина |
| 7 | 4036 1410 01 запросить цену → | Shoulder screw |
| 8 | 4036 7342 01 запросить цену → | Label regal restriction |
| 8 | 4036 7343 01 запросить цену → | Label regal restriction |
| 11 | 4581 1318 01 запросить цену → | Regulating пластина |
| 17 | 4038 1405 05 запросить цену → | Задняя крышка ir |
| 18 | 4025 2285 02 запросить цену → | Filter |
| 20 | 4581 1610 01 запросить цену → | Set пластина |
| 22 | 4036 1611 01 запросить цену → | Направляющая |

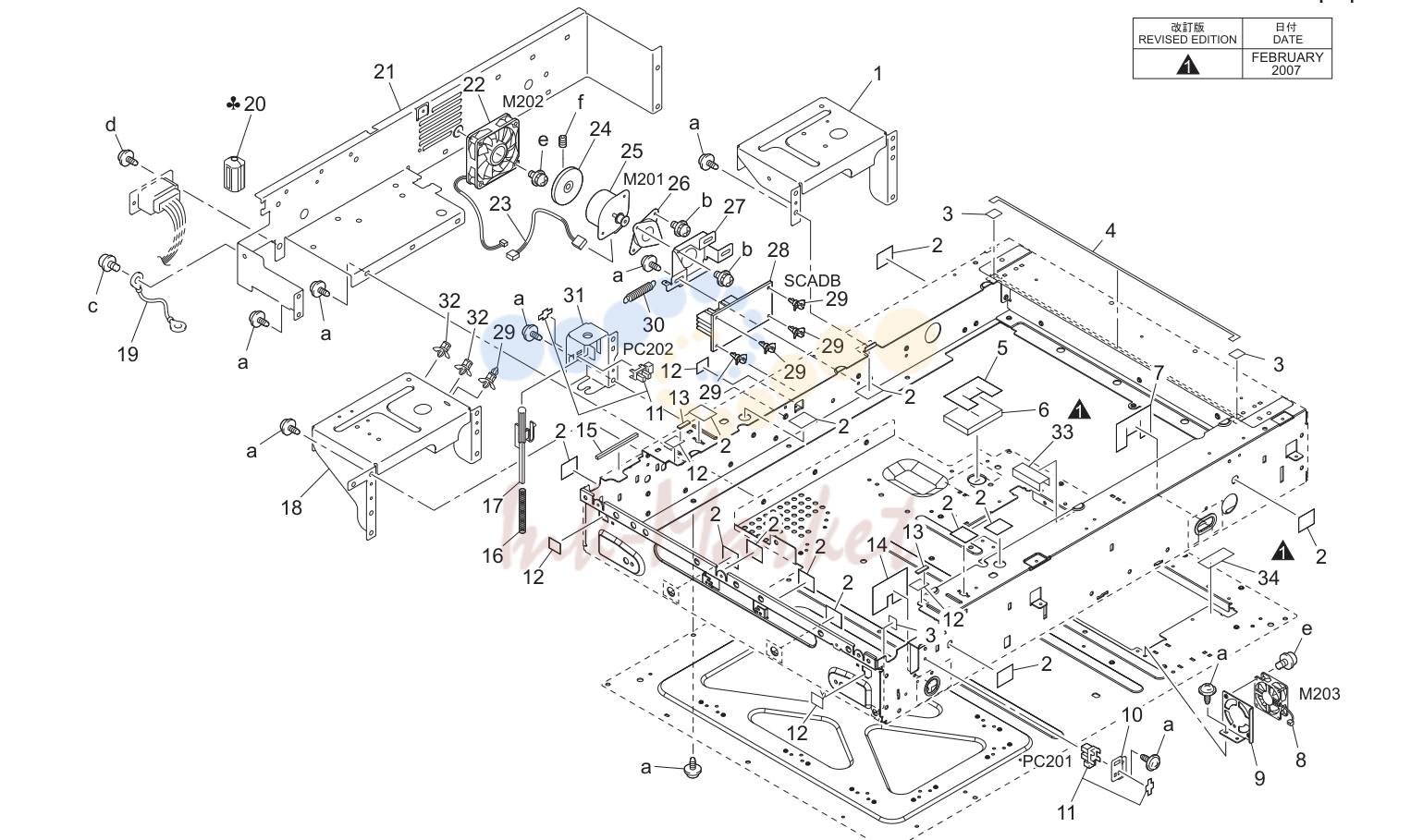

Сканер drive секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4581 1625 01 запросить цену → | Уплотнитель |
| 5 | 4038 1513 01 запросить цену → | Уплотнитель |
| 6 | 4038 1512 01 запросить цену → | Уплотнитель |
| 7 | 4036 1632 02 запросить цену → | Уплотнитель |
| 8 | 9313 1500 21 запросить цену → | Вентилятор мотор |
| 11 | 4037 0903 01 запросить цену → | Photo interrupter |
| 12 | 4581 1627 01 запросить цену → | Уплотнитель |
| 14 | 4036 1631 01 запросить цену → | Уплотнитель |
| 16 | 4036 1720 01 запросить цену → | Pressure пружина |
| 19 | 4036 6860 01 запросить цену → | Wire жгут в сборе |
| 20 | 9326 1810 21 запросить цену → | Ferrite core |
| 20 | 9326 1810 21 запросить цену → | Ferrite core |
| 23 | 4038 6863 01 запросить цену → | Wire жгут в сборе |
| 24 | 4005 1320 02 запросить цену → | Dumper |
| 25 | 9314 1910 83 запросить цену → | Мотор |
| 27 | 4038 1457 01 запросить цену → | Кронштейн |
| 28 | 4038 0115 01 запросить цену → | Плата в сборе |
| 29 | 9384 1900 57 запросить цену → | Плата support 9.53h |
| 32 | 9384 1900 55 запросить цену → | Плата support 9.53h |
| 33 | 4038 2601 00 запросить цену → | Уплотнитель |
| 34 | 4038 2602 00 запросить цену → | Уплотнитель |

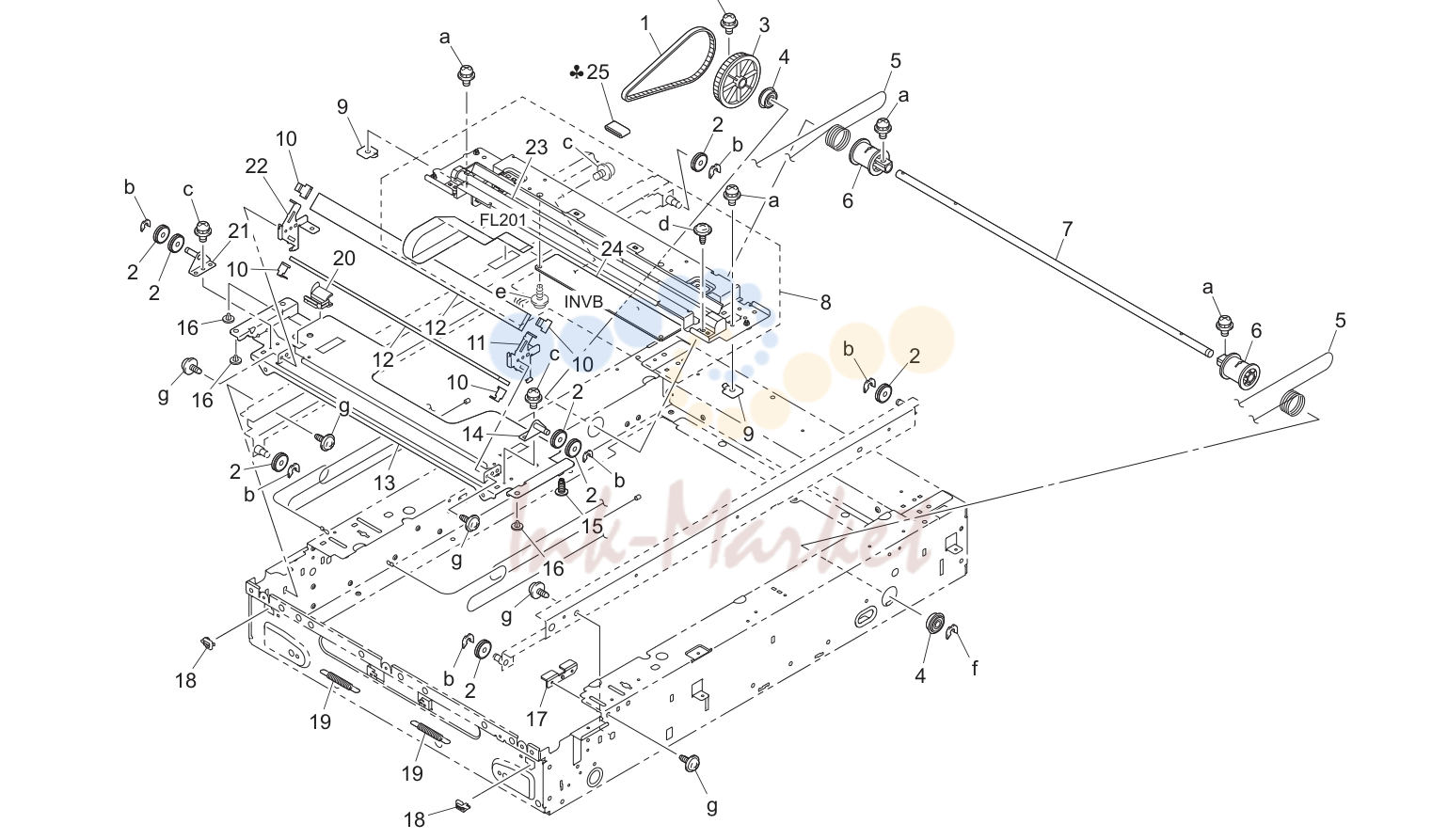

Сканер drive секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 1454 01 запросить цену → | Timing ремень 251l |
| 2 | 4005 1464 01 запросить цену → | Pulley |
| 3 | 4581 1453 01 запросить цену → | Pulley 118t |
| 4 | 4002 1456 01 запросить цену → | Ball bearing |
| 6 | 4581 1452 01 запросить цену → | Pulley |
| 7 | 4581 1455 01 запросить цену → | Вал |
| 9 | 4581 3806 01 запросить цену → | Set пластина |
| 10 | 4002 1423 01 запросить цену → | Держатель |
| 11 | 4581 1427 01 запросить цену → | Hold пластина |
| 12 | 4002 1422 02 запросить цену → | Mirror |
| 13 | 4038 1421 02 запросить цену → | Рама |
| 14 | 4036 1425 01 запросить цену → | Кронштейн |
| 15 | 4002 1481 01 запросить цену → | Втулка |
| 16 | 4002 1480 02 запросить цену → | Втулка |
| 18 | 1139 1612 01 запросить цену → | Направляющая |
| 19 | 4581 1640 02 запросить цену → | Пружина |
| 20 | 4581 1429 01 запросить цену → | Направляющая |
| 21 | 4005 0203 01 запросить цену → | Кронштейн в сборе |
| 22 | 4581 1428 01 запросить цену → | Hold пластина |
| 23 | 9351 3300 11 запросить цену → | Lamp |
| 24 | 9325 4400 21 запросить цену → | Invertor |
| 25 | 9326 1001 11 запросить цену → | Ferrite core |
| 25 | 9326 1001 11 запросить цену → | Ferrite core |

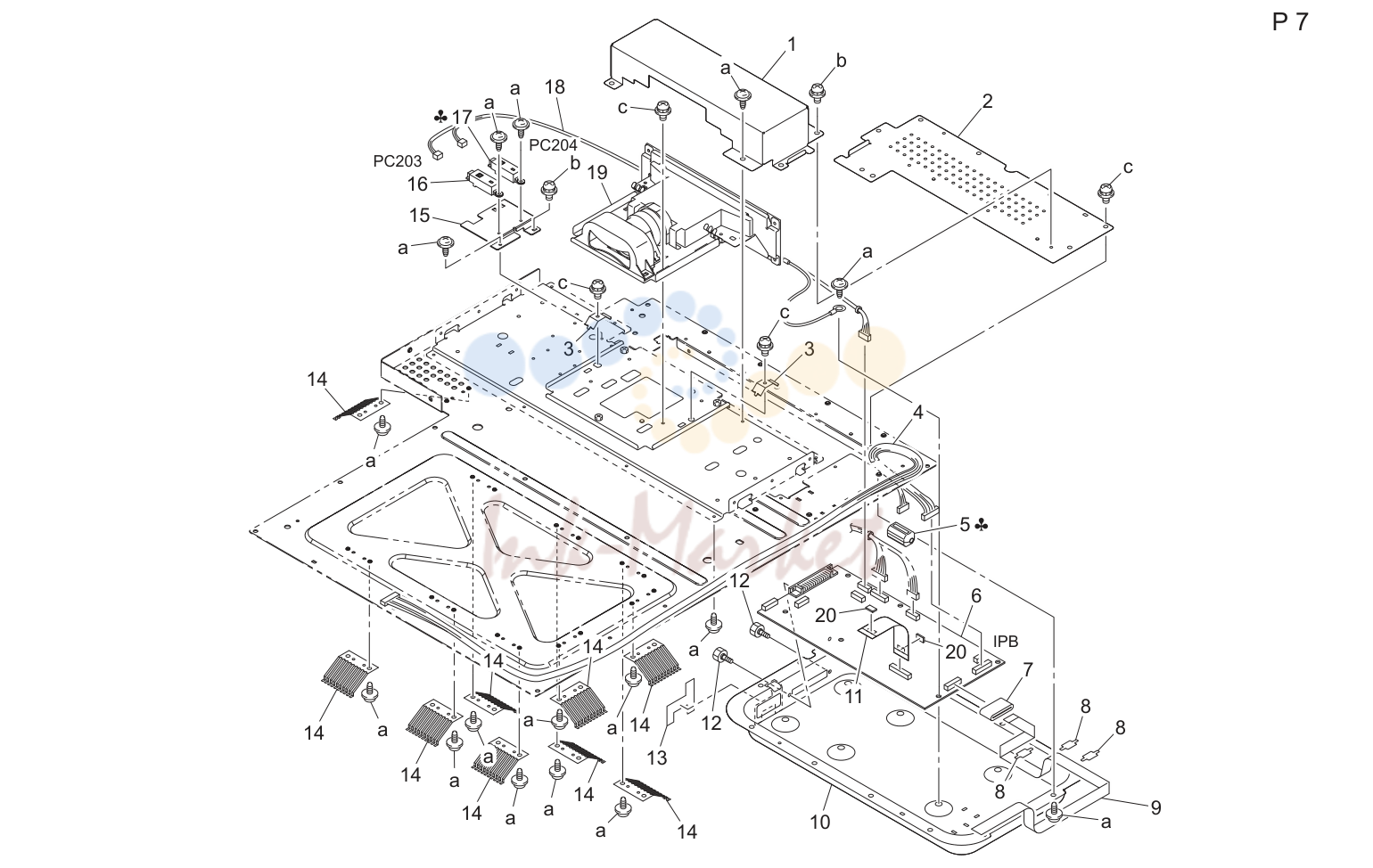

Оптический блок (сканер) (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1582 01 запросить цену → | Крышка |
| 2 | 4036 1366 01 запросить цену → | Крышка |
| 3 | 4581 1579 01 запросить цену → | Пластина пружина |
| 5 | 9326 1200 61 запросить цену → | Ferrite core |
| 5 | 9326 1200 61 запросить цену → | Ferrite core |
| 7 | 9326 1001 11 запросить цену → | Ferrite core |
| 8 | 4581 1316 01 запросить цену → | Уплотнитель |
| 9 | 4038 6864 01 запросить цену → | Wire жгут в сборе |
| 10 | 4036 1374 02 запросить цену → | Пластина |
| 11 | 4037 6819 01 запросить цену → | Wire жгут в сборе |
| 12 | 4581 2269 04 запросить цену → | Shoulder screw |
| 13 | 4036 1633 01 запросить цену → | Уплотнитель |
| 14 | 4038 1510 01 запросить цену → | Пластина пружина |
| 16 | 9335 1400 81 запросить цену → | Solid state выключатель |
| 17 | 9335 1400 81 запросить цену → | Solid state выключатель |
| 17 | 9335 1400 81 запросить цену → | Solid state выключатель |
| 17 | 9335 1400 81 запросить цену → | Solid state выключатель |
| 18 | 4037 6854 01 запросить цену → | Wire жгут в сборе |
| 20 | 4025 2175 01 запросить цену → | Cushion |

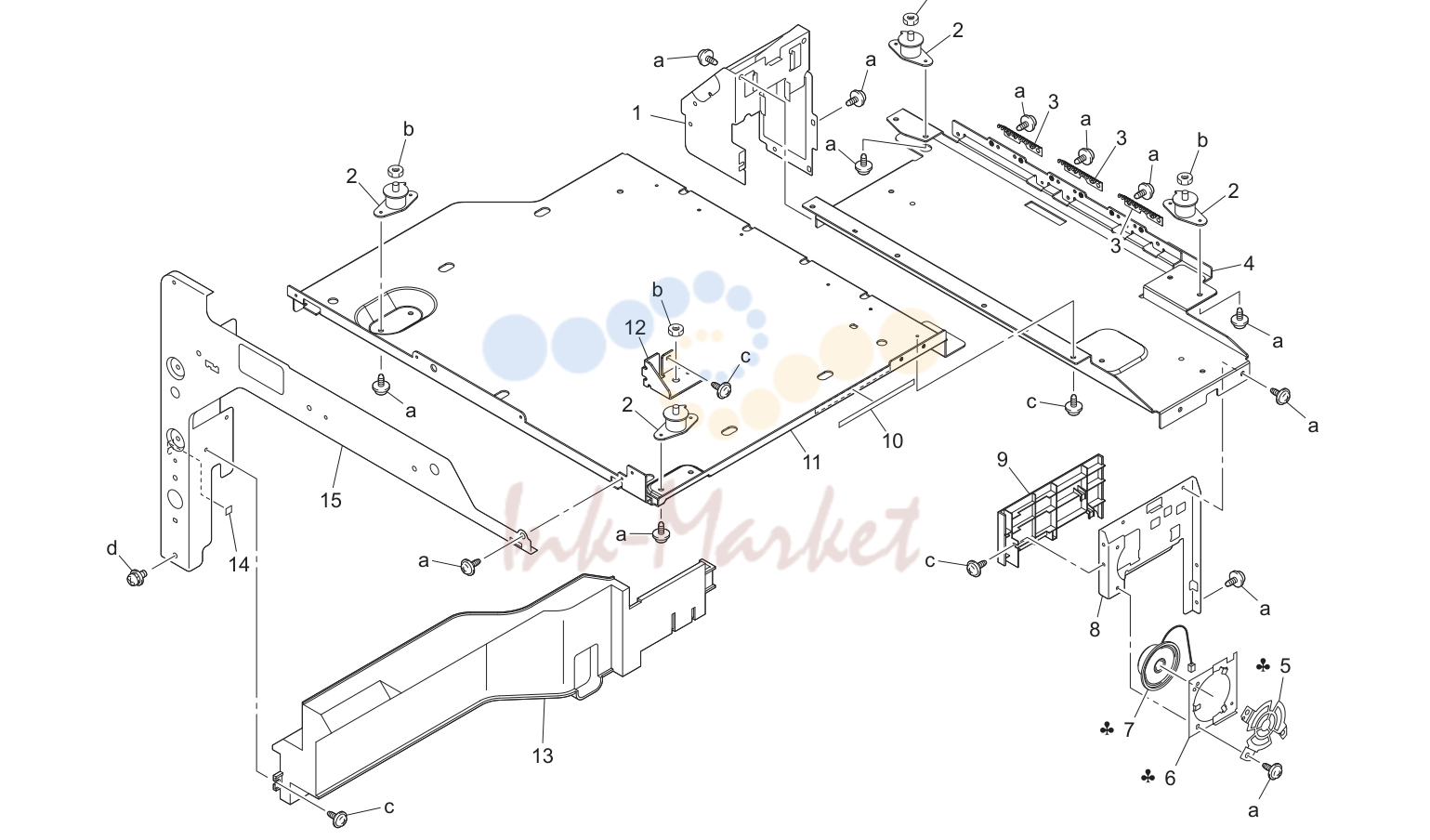

Ir рама (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 1501 02 запросить цену → | Hold пластина |
| 3 | 4036 1509 01 запросить цену → | Пластина пружина |
| 4 | 4038 0180 01 запросить цену → | Hold пластина в сборе |
| 5 | 4037 1535 01 запросить цену → | Кронштейн |
| 5 | 4037 1535 01 запросить цену → | Кронштейн |
| 6 | 4037 1536 02 запросить цену → | Кронштейн |
| 6 | 4037 1536 02 запросить цену → | Кронштейн |
| 7 | 4037 6727 01 запросить цену → | Loudspeaker |
| 7 | 4037 6727 01 запросить цену → | Loudspeaker |
| 8 | 4038 1500 01 запросить цену → | Hold пластина |
| 9 | 4038 1402 01 запросить цену → | Крышка |
| 11 | 4038 1504 02 запросить цену → | Hold пластина |
| 12 | 4038 1508 02 запросить цену → | Кронштейн |
| 13 | 4038 1403 02 запросить цену → | Крышка |
| 14 | 4037 7001 00 запросить цену → | Spacer |
| 15 | 4038 1503 04 запросить цену → | Hold пластина |

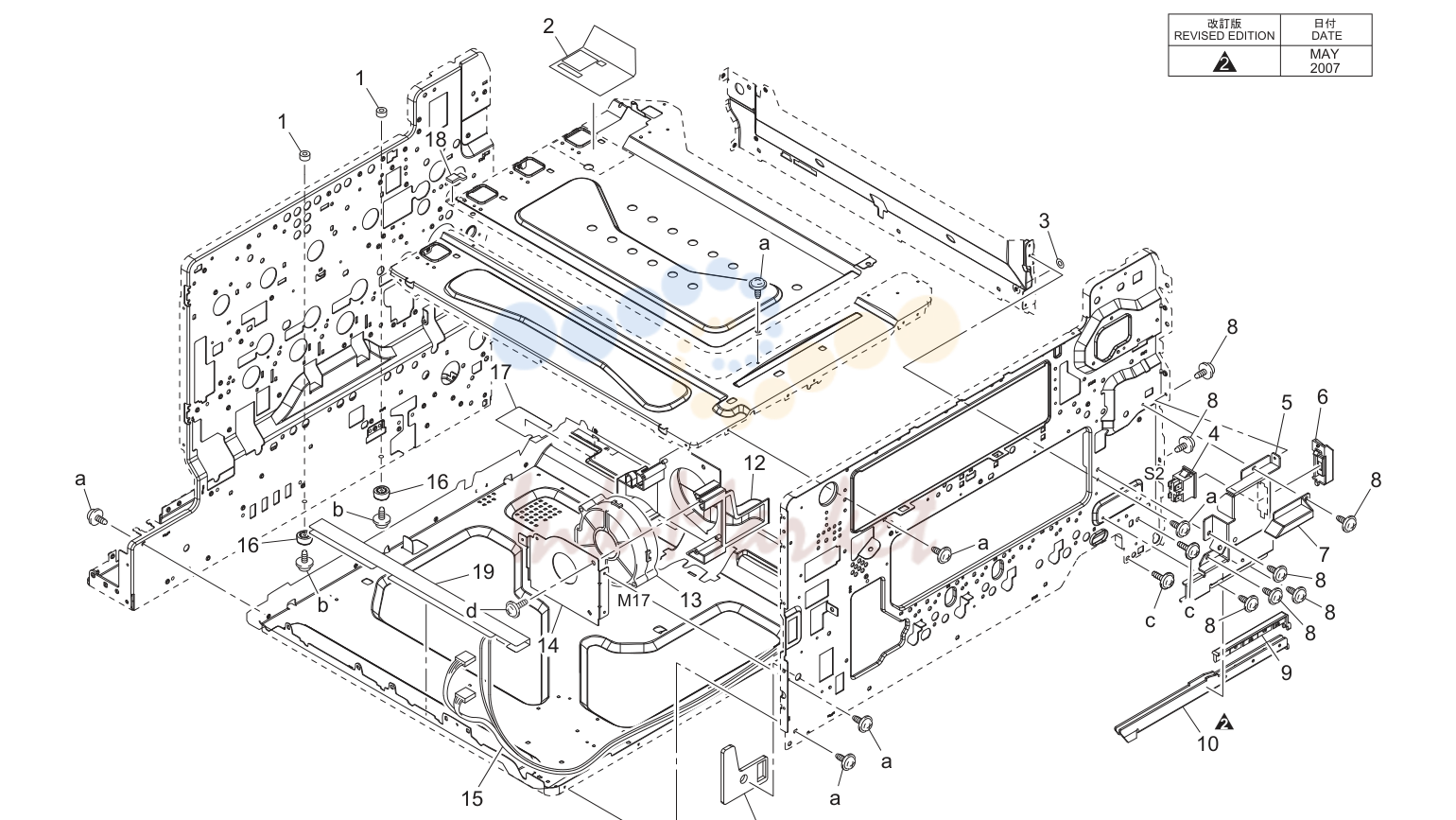

Main рама (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 1154 4670 01 запросить цену → | Protection |
| 2 | 4039 2210 01 запросить цену → | Уплотнитель |
| 3 | 4038 3595 01 запросить цену → | Spacer |
| 5 | 4038 2065 17 запросить цену → | Кронштейн |
| 6 | 4128 2215 01 запросить цену → | Крышка |
| 7 | 4038 2066 12 запросить цену → | Крышка |
| 8 | 4154 3804 01 запросить цену → | Screw |
| 9 | 4038 2036 01 запросить цену → | Cap |
| 10 | 4038 2073 02 запросить цену → | Reinforce пластина |
| 13 | 9313 1000 72 запросить цену → | Вентилятор мотор |
| 16 | 0996 3055 01 запросить цену → | Rubber foot |
| 17 | 4038 2097 02 запросить цену → | Уплотнитель |
| 18 | 4039 2209 01 запросить цену → | Уплотнитель |
| 19 | 4038 1312 00 запросить цену → | Уплотнитель |

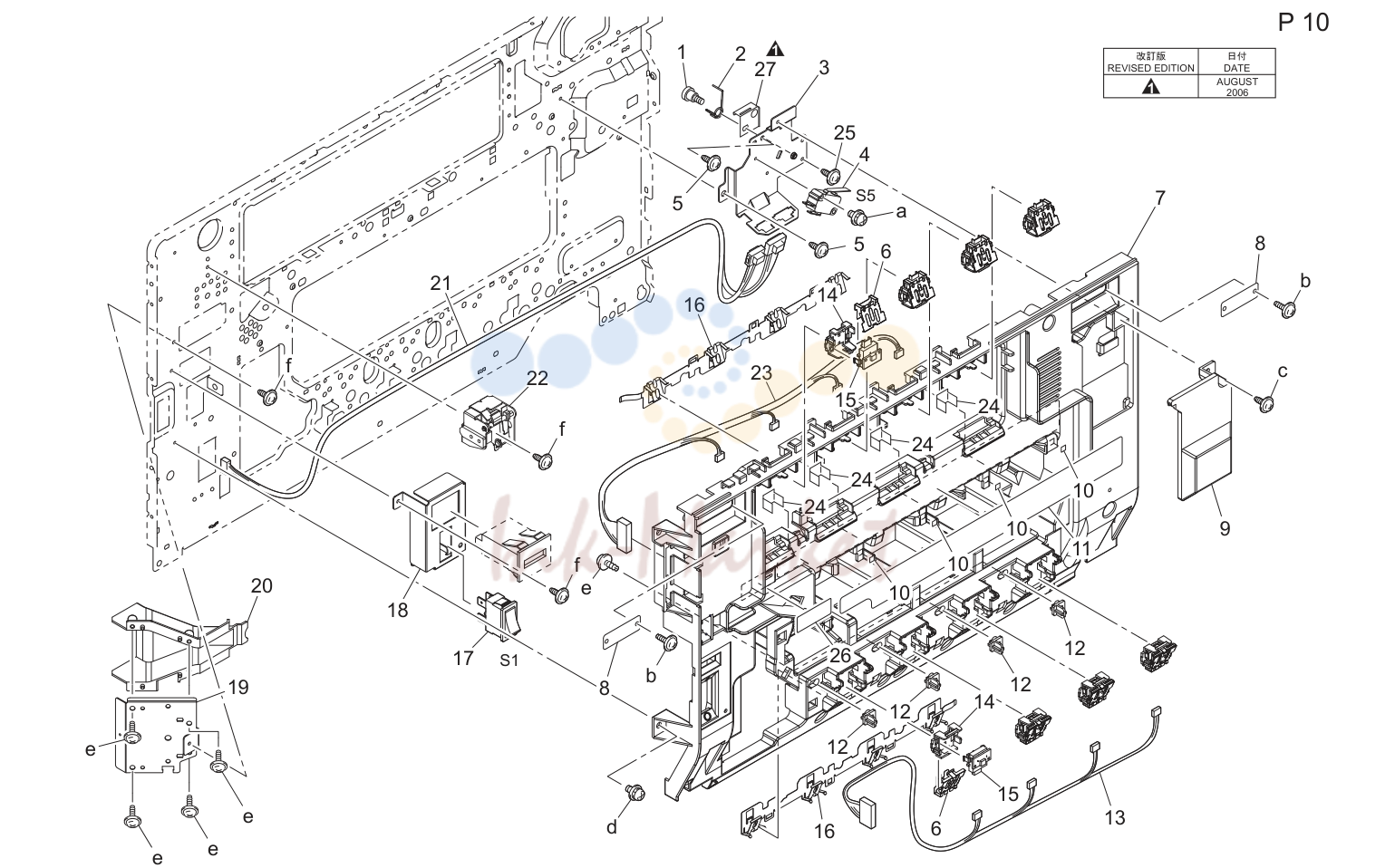

Inner крышка секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2287 02 запросить цену → | Shoulder screw |
| 2 | 4038 2266 01 запросить цену → | Torsion пружина |
| 3 | 4038 2265 04 запросить цену → | Кронштейн |
| 5 | 4154 3804 01 запросить цену → | Screw |
| 6 | 4038 2282 03 запросить цену → | Пластина пружина |
| 8 | 4038 1014 01 запросить цену → | Suction пластина |
| 9 | 4038 1102 02 запросить цену → | Крышка |
| 10 | 4038 7309 01 запросить цену → | Label |
| 11 | 4038 7308 02 запросить цену → | Label tc iu |
| 12 | 4038 1105 01 запросить цену → | Держатель |
| 13 | 4038 6816 01 запросить цену → | Wire жгут в сборе |
| 14 | 4038 2281 04 запросить цену → | Держатель |
| 15 | 4136 6751 01 запросить цену → | Connector pin |
| 16 | 4038 2283 02 запросить цену → | Пластина пружина |
| 23 | 4038 6815 02 запросить цену → | Wire жгут в сборе |
| 25 | 4106 2063 01 запросить цену → | Screw |
| 27 | 4038 1360 00 запросить цену → | Направляющая |
Mpt paper take-up секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3541 01 запросить цену → | Пластина пружина |
| 2 | 4038 2099 01 запросить цену → | Contact |
| 3 | 1164 3053 12 запросить цену → | Shoulder screw |
| 4 | 4004 3029 01 запросить цену → | Rail |
| 5 | 4038 6829 02 запросить цену → | Wire жгут в сборе |
| 6 | 4004 3063 01 запросить цену → | Tension пружина |
| 8 | 4004 3062 06 запросить цену → | Держатель |
| 9 | 1164 3027 01 запросить цену → | Actuator |
| 10 | 9335 1400 61 запросить цену → | Solid state выключатель |
| 11 | 4004 3061 01 запросить цену → | Actuator |
| 12 | 4038 2162 02 запросить цену → | Cushion |
| 13 | 4038 2008 02 запросить цену → | Rail |
| 14 | 4038 2408 01 запросить цену → | Reinforce пластина |
| 15 | 1164 3020 03 запросить цену → | Рычаг |
| 16 | 4037 0104 01 запросить цену → | Плата в сборе |
| 17 | 4004 3052 01 запросить цену → | Spacer |
| 18 | 1164 3022 02 запросить цену → | Держатель |
| 19 | 4037 0904 01 запросить цену → | Photo interrupter |
| 20 | 4004 3011 01 запросить цену → | Кронштейн |
| 21 | 4004 3012 01 запросить цену → | Рычаг |
| 22 | 4038 3054 01 запросить цену → | Пластина пружина |
| 23 | 1164 3054 01 запросить цену → | Пластина пружина |
| 25 | 4037 0103 01 запросить цену → | Плата в сборе |
| 26 | 1164 2080 01 запросить цену → | Держатель |
| 28 | 4038 7021 00 запросить цену → | Направляющая |
Manual feed секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 7351 01 запросить цену → | Scale metric |
| 1 | 4038 7351 01 запросить цену → | Scale metric |
| 1 | 4038 7352 01 запросить цену → | Scale inch |
| 3 | 4037 0906 01 запросить цену → | Photo interrupter |
| 4 | 4030 3414 01 запросить цену → | Кронштейн |
| 5 | 4030 3446 01 запросить цену → | Torsion пружина |
| 6 | 4030 3415 02 запросить цену → | Actuator |
| 7 | 1134 3042 02 запросить цену → | Вал |
| 14 | 4038 3233 02 запросить цену → | Actuator |
| 15 | 4038 3234 02 запросить цену → | Torsion пружина |
| 20 | 4038 3212 04 запросить цену → | Крышка |
| 23 | 4038 3252 01 запросить цену → | Pressure пружина |
| 24 | 4038 3253 01 запросить цену → | Hold пластина |
| 28 | 4038 3286 01 запросить цену → | Brake |
| 29 | 4038 3222 03 запросить цену → | Regulating пластина |
| 30 | 4038 3221 03 запросить цену → | Regulating пластина |
| 32 | 4038 3255 01 запросить цену → | Brake |
| 34 | 4037 6899 01 запросить цену → | Resistor |
| 35 | 4038 3272 01 запросить цену → | Кронштейн |
| 36 | 4030 3460 02 запросить цену → | Rack |
| 37 | 4030 3412 01 запросить цену → | Шестерня 13/18t |
| 38 | 4038 0252 03 запросить цену → | Кронштейн в сборе |
| 39 | 4687 3281 01 запросить цену → | Friction sheet |
| 41 | 4038 5604 00 запросить цену → | Уплотнитель |
| 42 | 4038 5606 00 запросить цену → | Уплотнитель |
Manual feed секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3205 01 запросить цену → | Крышка |
| 1 | 4038 5660 01 запросить цену → | Крышка |
| 2 | 4038 3207 03 запросить цену → | Кронштейн |
| 4 | 4038 3217 01 запросить цену → | Tension пружина |
| 5 | 4038 3216 03 запросить цену → | Рычаг |
| 6 | 4038 3220 01 запросить цену → | Hold пластина |
| 7 | 4038 3218 01 запросить цену → | Рычаг |
| 8 | 4038 3228 03 запросить цену → | Направляющая |
| 8 | 4038 5656 00 запросить цену → | Направляющая |
| 9 | 4038 3263 01 запросить цену → | Tension пружина |
| 9 | 4038 5658 00 запросить цену → | Pressure пружина |
| 10 | 4030 3403 01 запросить цену → | Направляющая |
| 11 | 4038 5653 00 запросить цену → | Направляющая пластина |
| 12 | 4038 3268 02 запросить цену → | Направляющая |
| 13 | 4038 3204 04 запросить цену → | Направляющая |
| 13 | 4038 3204 05 запросить цену → | Направляющая |
| 14 | 4037 7001 00 запросить цену → | Spacer |
| 15 | 9455 8076 01 запросить цену → | Resistor |
| 16 | 4038 3266 01 запросить цену → | Earth ground |
| 17 | 4038 3261 02 запросить цену → | Держатель |
| 18 | 4038 3262 03 запросить цену → | Кронштейн |
| 19 | 4030 3475 01 запросить цену → | Pressure пружина |
| 20 | 4038 3270 01 запросить цену → | Направляющая |
| 21 | 4038 3265 01 запросить цену → | Earth ground |
| 21 | 4038 5662 00 запросить цену → | Earth ground |
| 23 | 4034 0151 01 запросить цену → | Separation ролик |
| 24 | 4038 3267 01 запросить цену → | Направляющая |
| 25 | 4038 3269 02 запросить цену → | Направляющая |
| 26 | 4038 5651 00 запросить цену → | Collar |
| 28 | 4038 3231 02 запросить цену → | Направляющая |
| 28 | 4038 5661 00 запросить цену → | Направляющая |
| 29 | 4038 5666 00 запросить цену → | Кронштейн |
| 30 | 4038 5667 00 запросить цену → | Shoulder screw |
| 31 | 4038 5657 00 запросить цену → | Направляющая |
| 32 | 4038 5664 00 запросить цену → | Направляющая |
| 33 | 4038 5663 00 запросить цену → | Держатель |
| 34 | 4038 5605 00 запросить цену → | Уплотнитель |
Manual feed секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3260 01 запросить цену → | Муфта в сборе |
| 2 | 4038 3240 01 запросить цену → | Вал |
| 3 | 4030 3093 01 запросить цену → | Втулка |
| 4 | 4038 3246 01 запросить цену → | Шестерня 30t |
| 5 | 4038 3247 01 запросить цену → | Шестерня 30t |
| 6 | 4131 3532 02 запросить цену → | Втулка |
| 7 | 4038 3236 01 запросить цену → | Cam |
| 8 | 4131 3001 01 запросить цену → | Ролик |
| 9 | 4142 3217 01 запросить цену → | Stop ring |
| 10 | 4038 3232 01 запросить цену → | Вал |
| 11 | 1075 2565 01 запросить цену → | Шестерня 25t |
| 14 | 4038 3244 02 запросить цену → | Кронштейн |
| 16 | 9335 1300 61 запросить цену → | Photo interrupter |
| 17 | 4004 5339 01 запросить цену → | Втулка |
| 18 | 4038 3237 01 запросить цену → | Shield пластина |
P/h рама секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4038 2094 01 запросить цену → | Roll |
| 3 | 4038 2016 02 запросить цену → | Lifting пластина |
| 4 | 4038 2017 01 запросить цену → | Pressure пружина |
| 5 | 4038 2018 03 запросить цену → | Держатель |
| 6 | 4154 3804 01 запросить цену → | Screw |
| 7 | 4038 2061 01 запросить цену → | Кронштейн |
| 9 | 4038 2249 02 запросить цену → | Держатель |
| 10 | 4038 2060 02 запросить цену → | Держатель |
| 11 | 4038 2067 01 запросить цену → | Уплотнитель |
| 12 | 4038 2051 01 запросить цену → | Уплотнитель |
| 16 | 4038 1281 00 запросить цену → | Poryester film |
P/h рама секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4038 1906 04 запросить цену → | Пластина пружина |
| 3 | 4038 2189 01 запросить цену → | Шестерня 27t |
| 4 | 4038 2187 04 запросить цену → | Направляющая |
| 5 | 4038 2044 02 запросить цену → | Reinforce пластина |
| 6 | 4038 2194 01 запросить цену → | Кронштейн |
| 7 | 4106 2063 01 запросить цену → | Screw |
| 8 | 4038 2193 03 запросить цену → | Вал |
| 9 | 1067 2501 01 запросить цену → | Pin |
| 10 | 4038 2196 01 запросить цену → | Pressure пружина |
| 11 | 4038 2191 02 запросить цену → | Шестерня 16t |
| 12 | 4038 2190 03 запросить цену → | Шестерня 16t |
| 13 | 4038 2192 02 запросить цену → | Вал |
| 14 | 4038 0211 04 запросить цену → | Кронштейн в сборе |
| 15 | 4038 2188 02 запросить цену → | Шестерня 30t |
| 16 | 4038 2184 01 запросить цену → | Shoulder screw |
| 17 | 4038 2180 01 запросить цену → | Contact |
| 18 | 4038 2179 01 запросить цену → | Washer |
| 19 | 4038 2042 01 запросить цену → | Пружина |
| 20 | 4038 2043 03 запросить цену → | Кронштейн |
| 22 | 4038 1280 00 запросить цену → | Кронштейн |
T/c rail секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4038 2038 02 запросить цену → | Set пластина |
| 3 | 4038 2021 03 запросить цену → | Rail |
| 4 | 4038 2020 02 запросить цену → | Rail |
| 5 | 4038 2173 02 запросить цену → | Pawl |
| 5 | 4038 2174 03 запросить цену → | Pawl |
| 5 | 4038 2175 02 запросить цену → | Pawl |
| 5 | 4038 2175 02 запросить цену → | Pawl |
| 6 | 4038 7316 01 запросить цену → | Label |
| 9 | 4038 2109 01 запросить цену → | Pressure пружина |
| 10 | 4038 2108 01 запросить цену → | Stirring member |
| 11 | 4038 2150 01 запросить цену → | Уплотнитель |
| 12 | 4038 2022 02 запросить цену → | Rail |
| 13 | 4038 1271 00 запросить цену → | Рычаг |
| 14 | 4038 2102 01 запросить цену → | Уплотнитель |
| 15 | 4038 2107 03 запросить цену → | Направляющая |
| 16 | 4039 2208 01 запросить цену → | Уплотнитель |
| 17 | 4038 2110 03 запросить цену → | Уплотнитель |
| 21 | 4038 6840 02 запросить цену → | Wire жгут в сборе |
| 22 | 4038 1311 00 запросить цену → | Уплотнитель |
Бункер drive секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 9735 0308 14 запросить цену → | Page. 18 |
Contact секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2275 01 запросить цену → | Держатель |
| 3 | 4038 2233 02 запросить цену → | Держатель |
| 4 | 4154 3804 01 запросить цену → | Screw |
| 5 | 4038 2313 01 запросить цену → | Держатель |
| 6 | 4038 2206 02 запросить цену → | Держатель |
| 7 | 4038 2274 03 запросить цену → | Держатель |
| 8 | 4038 2255 01 запросить цену → | Крышка |
| 9 | 4038 2222 01 запросить цену → | Contact |
| 10 | 4038 2277 01 запросить цену → | Contact |
| 11 | 4038 2276 01 запросить цену → | Contact |
| 12 | 4038 2225 02 запросить цену → | Contact |
| 13 | 4038 2232 01 запросить цену → | Крышка |
| 13 | 4038 2232 13 запросить цену → | Крышка |
Тонер pipe секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4038 2105 03 запросить цену → | Torsion пружина |
| 3 | 4038 2103 04 запросить цену → | Shutter |
| 4 | 4038 2104 02 запросить цену → | Уплотнитель |
| 5 | 4038 2151 02 запросить цену → | Уплотнитель |
| 6 | 4038 2101 01 запросить цену → | Pipe |
| 8 | 4038 2056 02 запросить цену → | Уплотнитель |
| 9 | 4038 2052 02 запросить цену → | Воздуховод |
| 10 | 4038 2053 02 запросить цену → | Уплотнитель |
| 11 | 4038 2081 02 запросить цену → | Уплотнитель |
| 12 | 4038 2106 01 запросить цену → | Pipe |
Eraser секция (P21)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2183 01 запросить цену → | Кронштейн |
| 2 | 4038 2199 02 запросить цену → | Shield пластина |
| 3 | 4038 2182 01 запросить цену → | Кронштейн |
| 5 | 9353 2400 11 запросить цену → | Led pilot lamp |
| 6 | 4038 2181 01 запросить цену → | Кронштейн |
| 7 | 4038 2069 01 запросить цену → | Slider |
| 8 | 4038 2072 04 запросить цену → | Пластина пружина |
| 9 | 4038 2040 01 запросить цену → | Reinforce пластина |
| 10 | 4038 2014 08 запросить цену → | Rail |
| 11 | 4038 7309 01 запросить цену → | Label |
| 18 | 4038 2198 02 запросить цену → | Shield пластина |
| 19 | 4038 2015 02 запросить цену → | Кронштейн |
Development drive секция (P22)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3517 03 запросить цену → | Reinforce пластина |
Полный список запчастей доступен по запросу.
комментарии
