Konica Minolta bizhub C227 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Inner крышка секция (P3)
- Operation панель секция (P4)
- Сканер секция (P5)
- Сканер секция (P6)
- Сканер секция (P7)
- Ph узел/high voltage секция (P8)
- Тонер supply секция (P9)
- Тонер supply секция (P10)
- Тонер supply секция (P11)

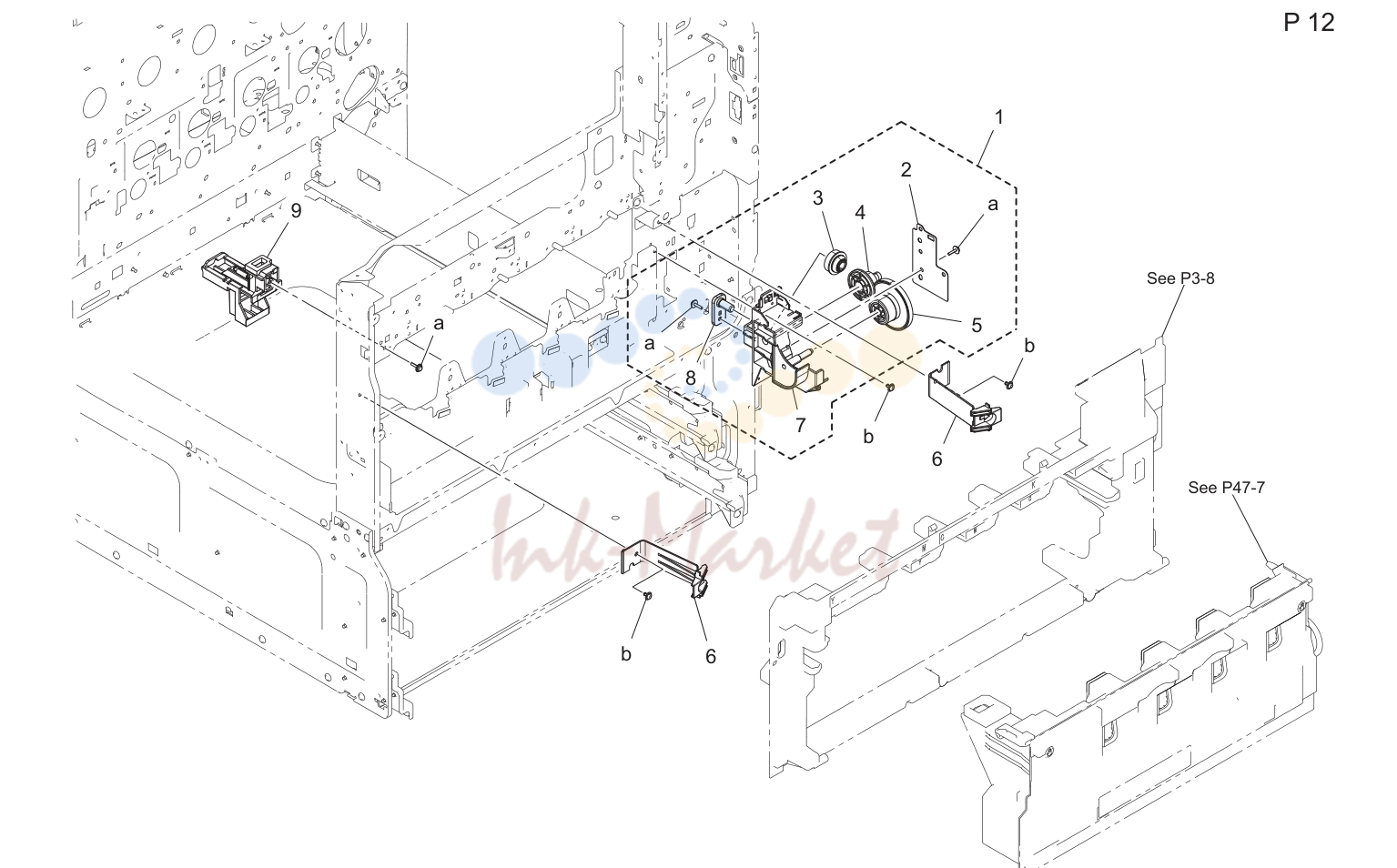

- Waste тонер box секция (P12)

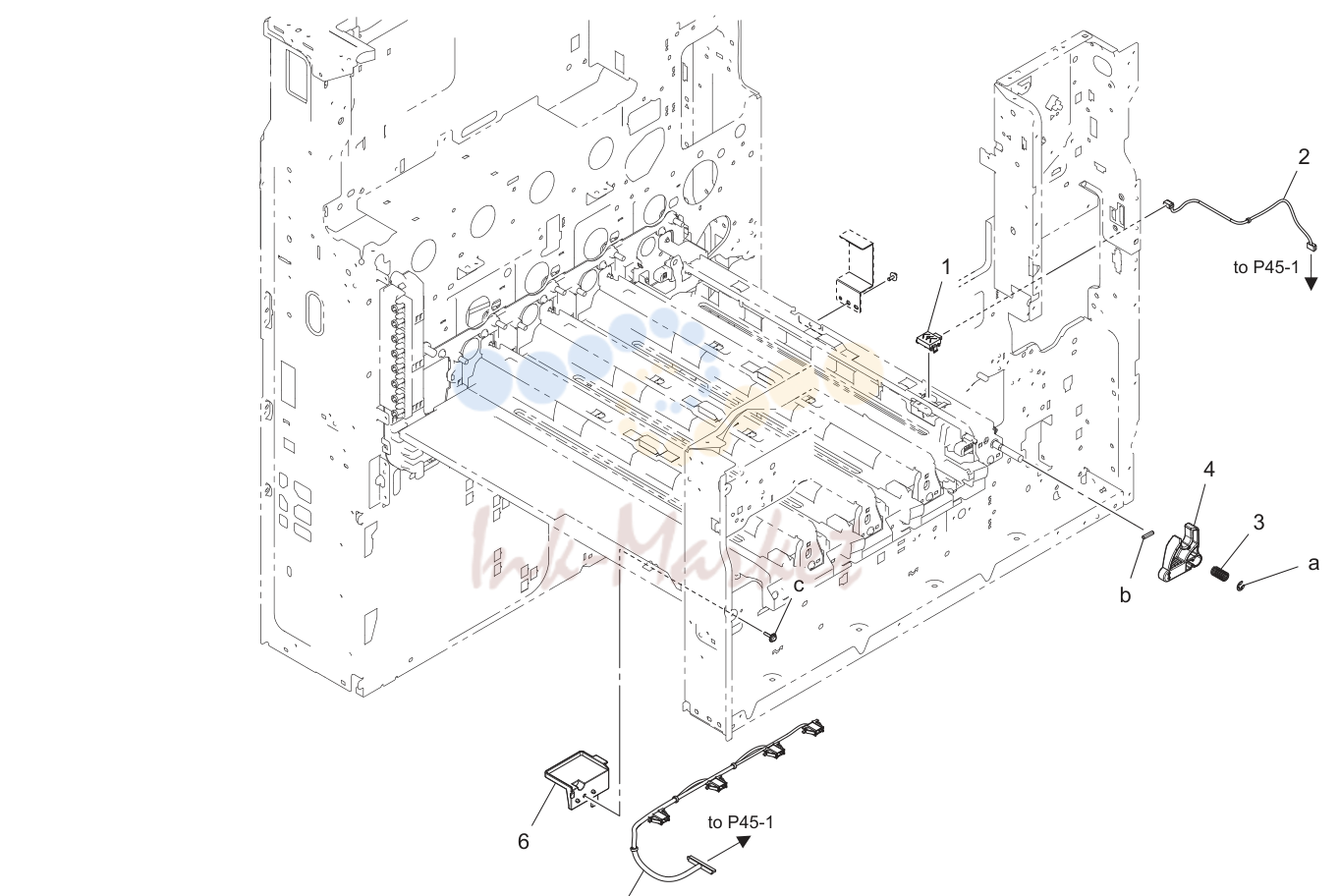

- Dv lock рычаг секция (P13)

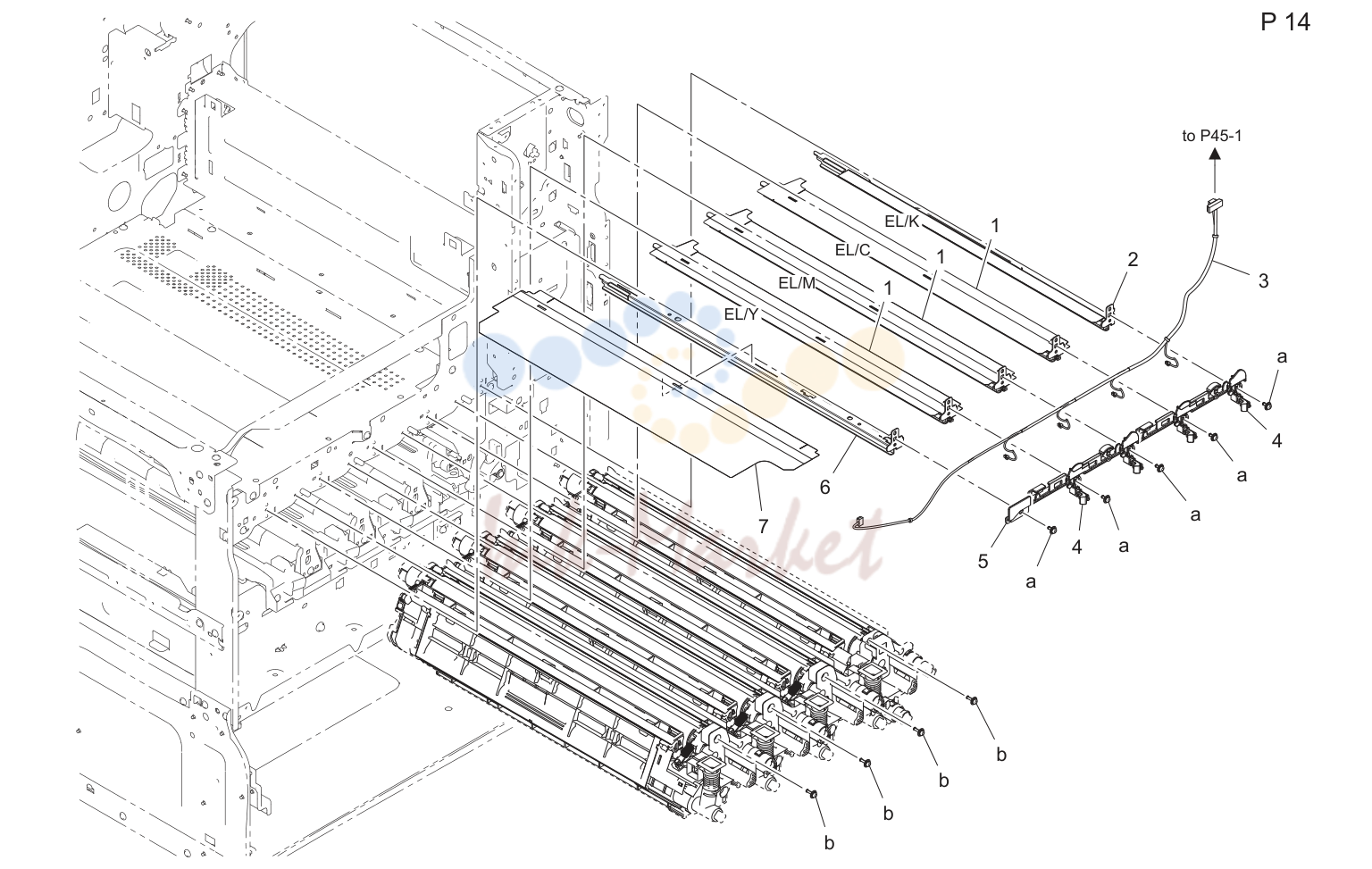

- Erase lamp секция (P14)

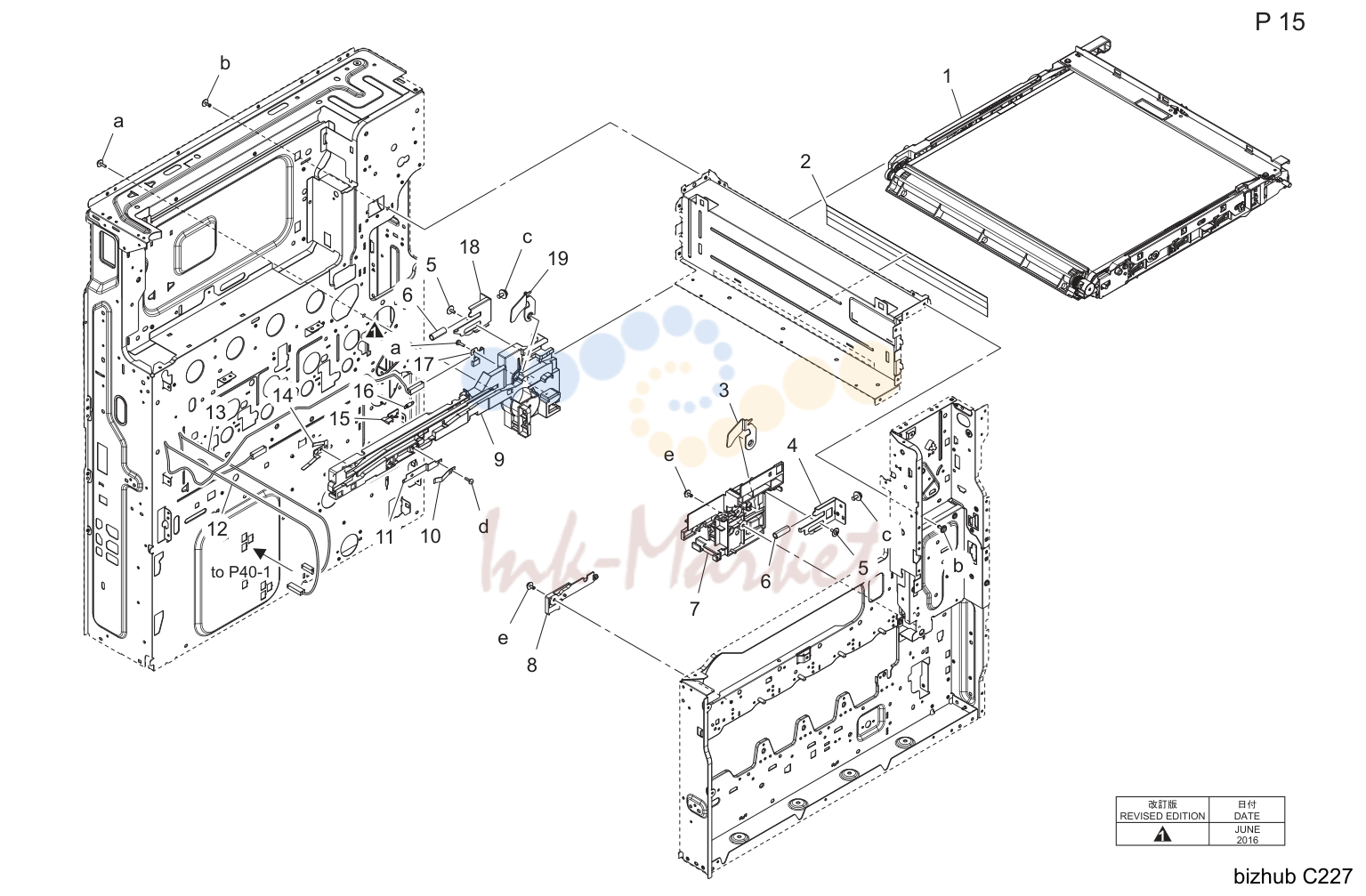

- Image перенос ремень секция (P15)

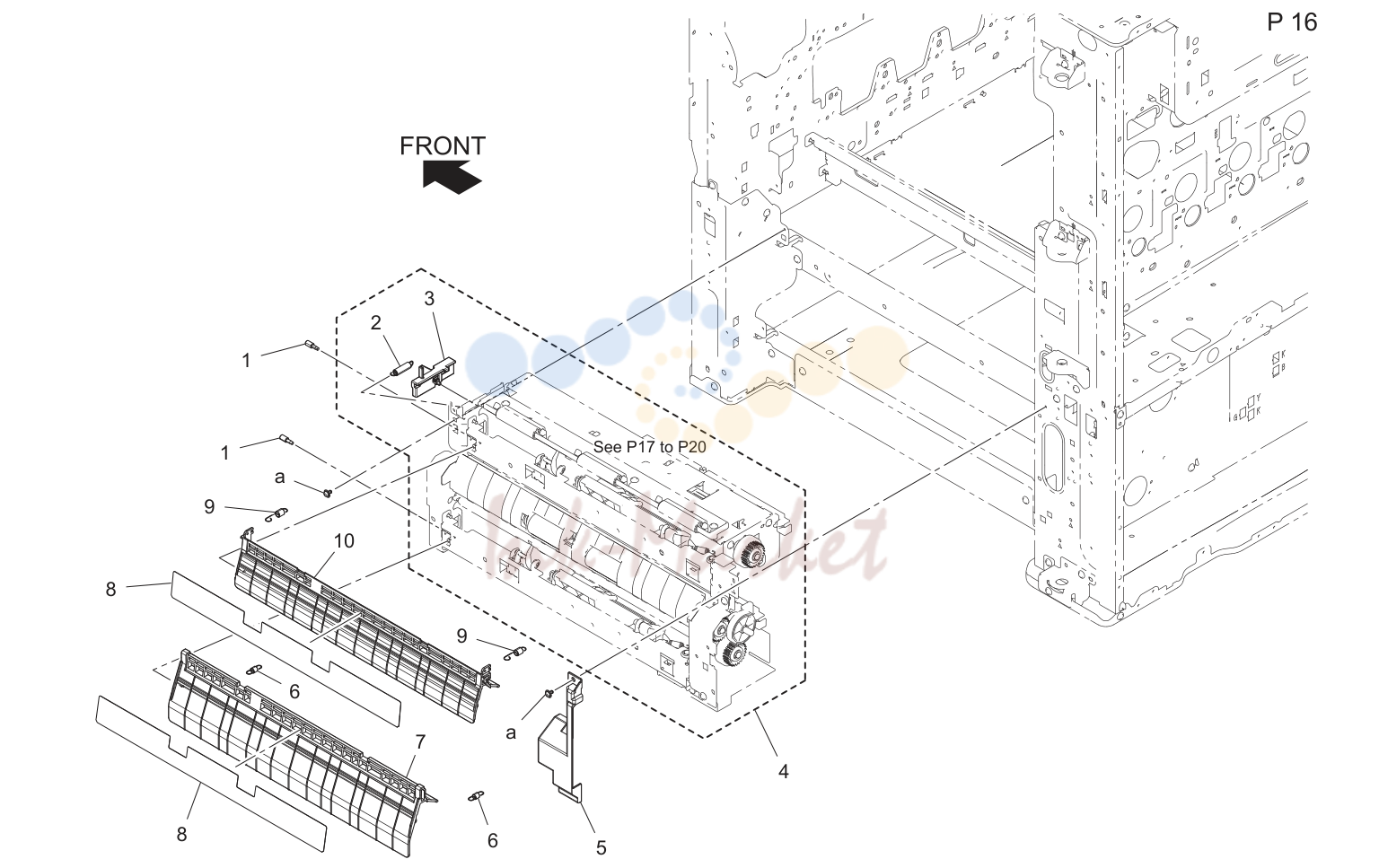

- Подача бумаги секция (P16)

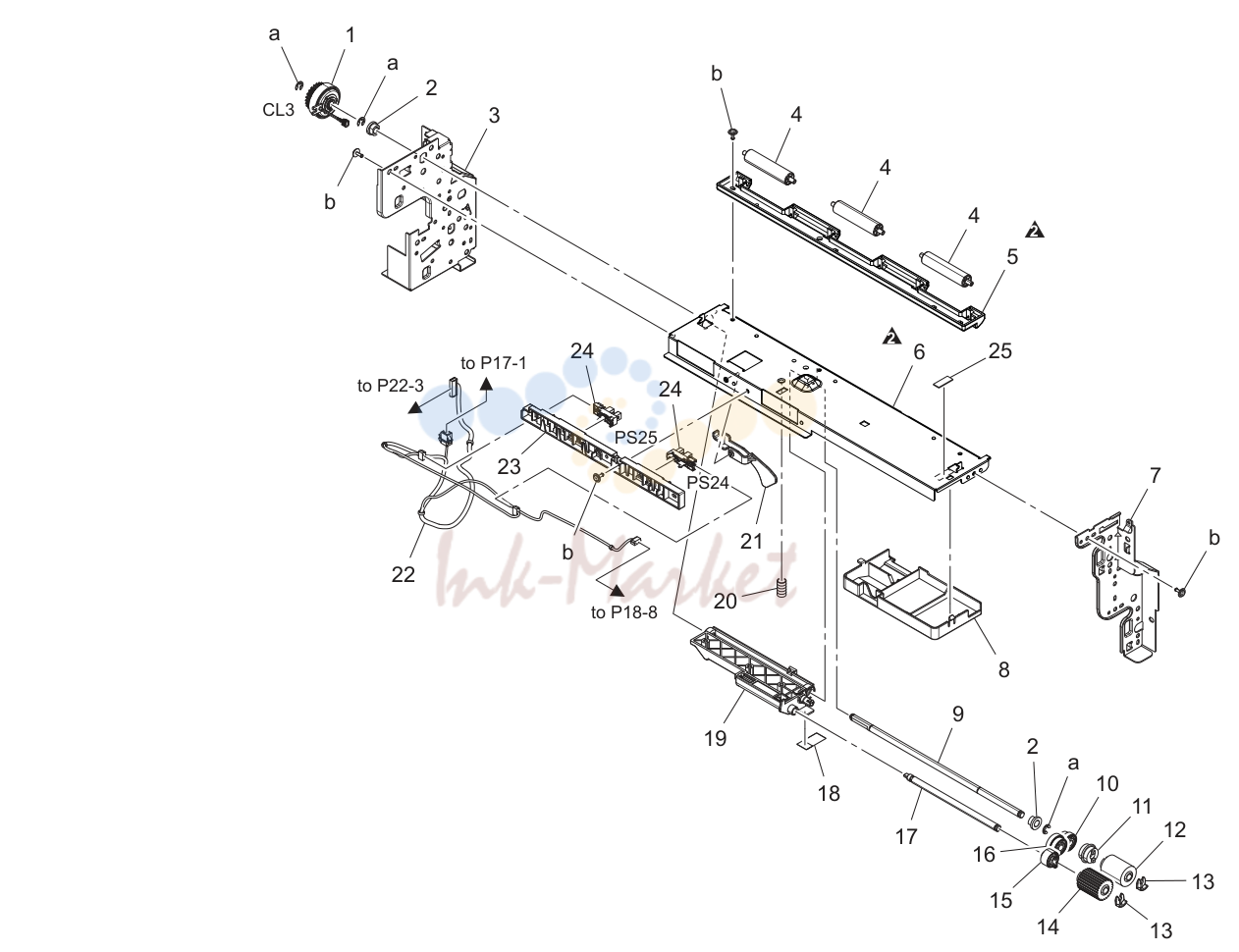

- 1st подача бумаги секция (P17)

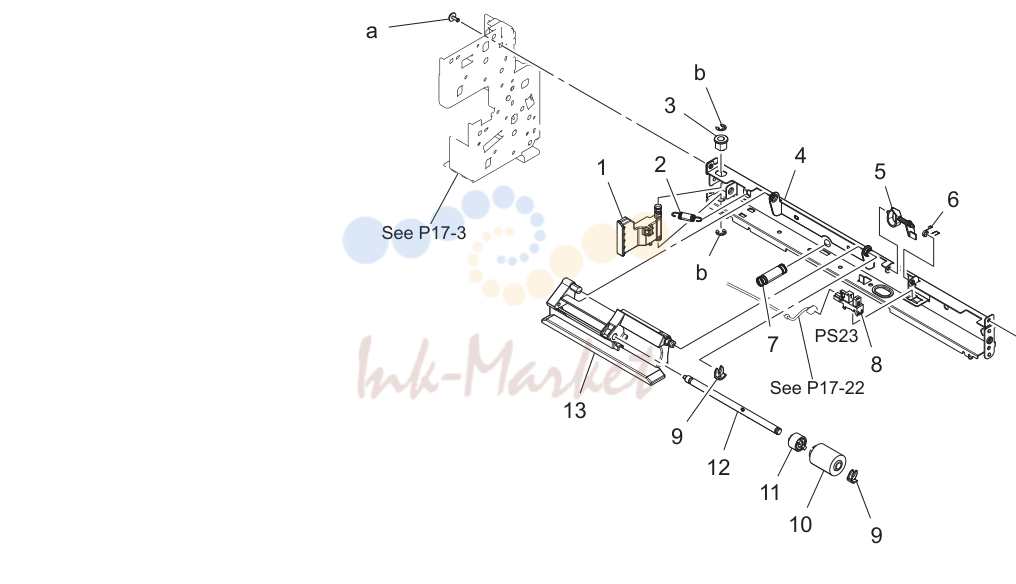

- 1st подача бумаги секция (P18)

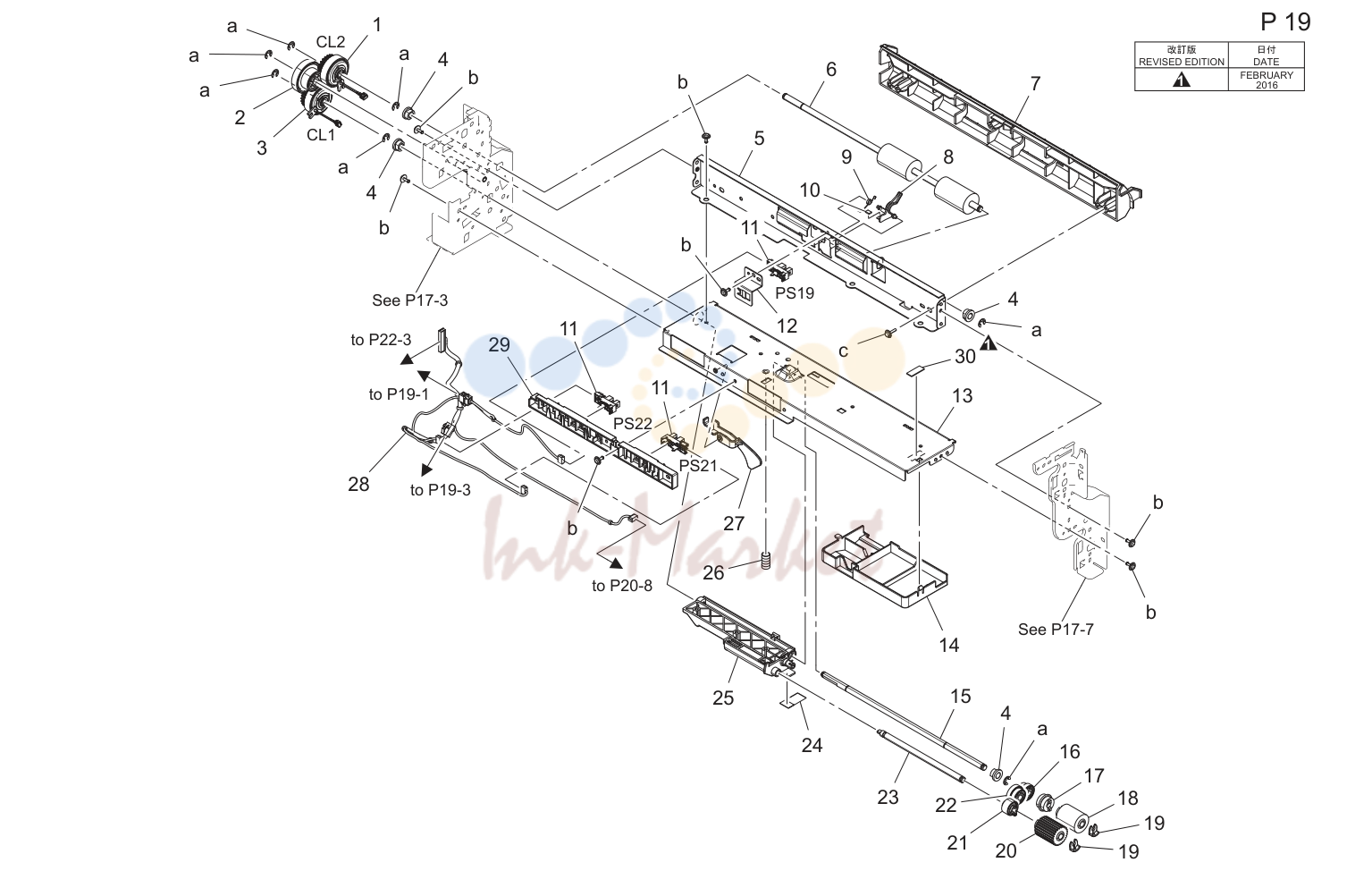

- 2nd подача бумаги секция (P19)
- 2nd подача бумаги секция (P20)

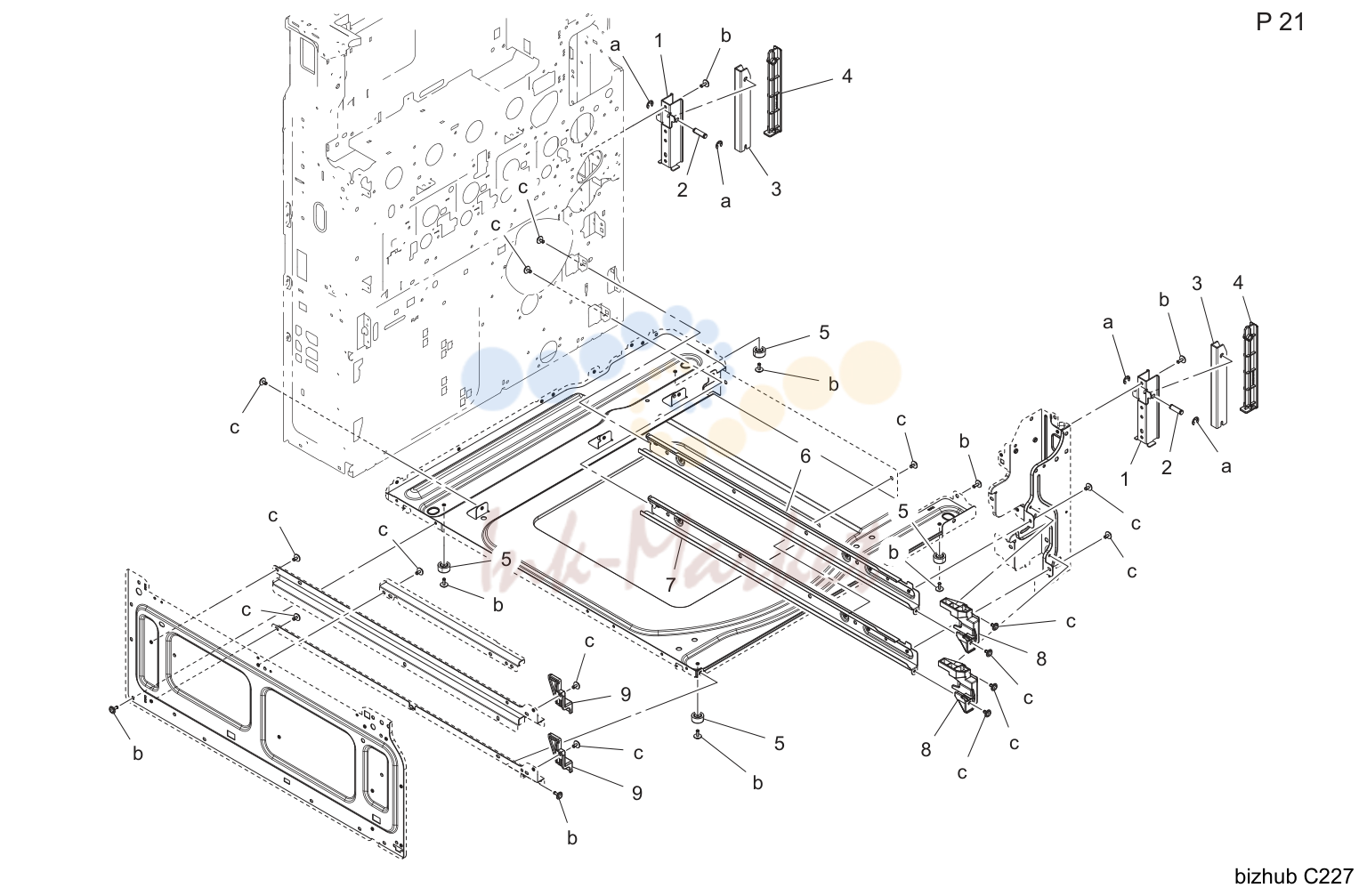

- Cassette rail секция (P21)

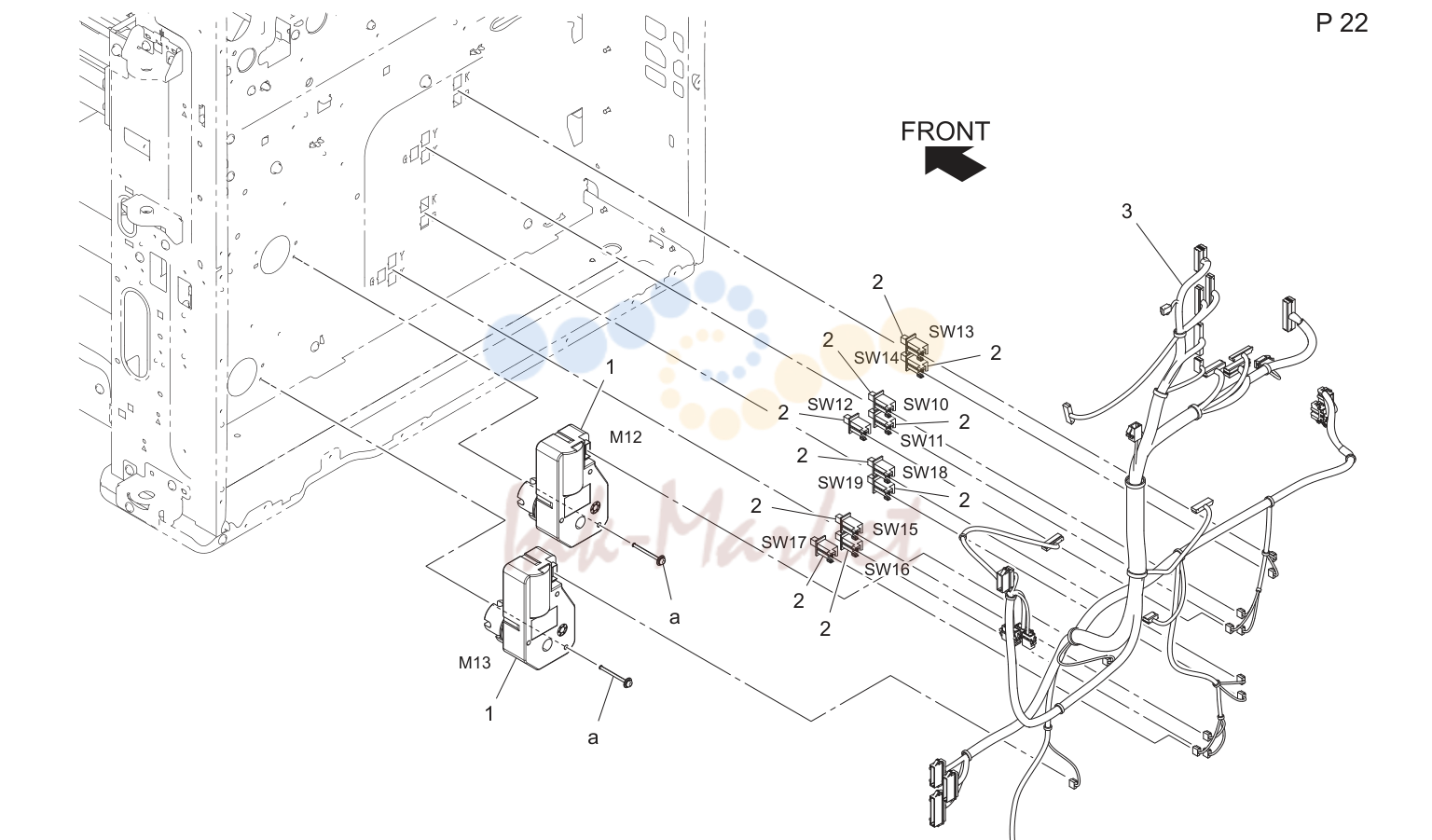

- Paper size detection секция (P22)

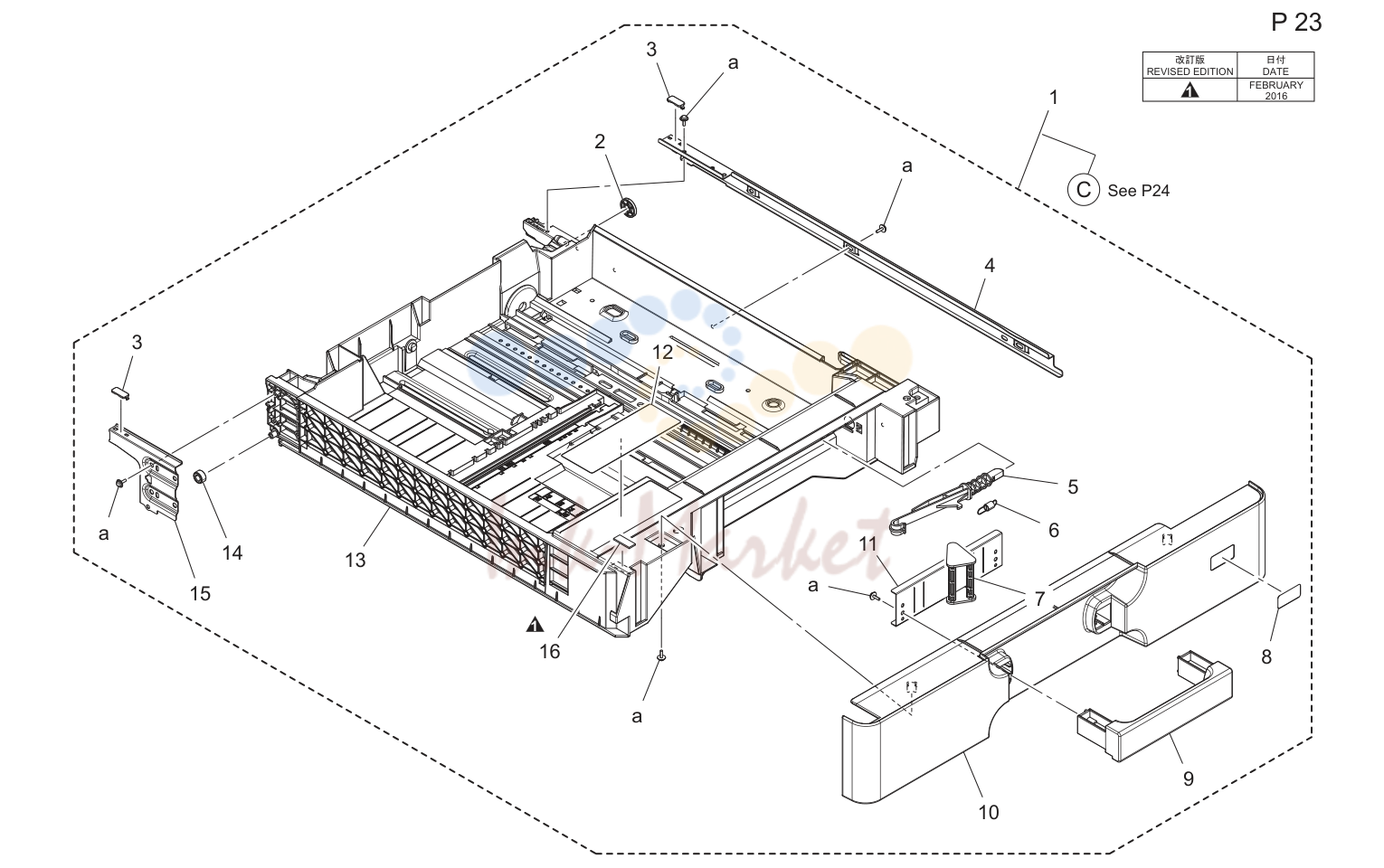

- 1st cassette секция (P23)

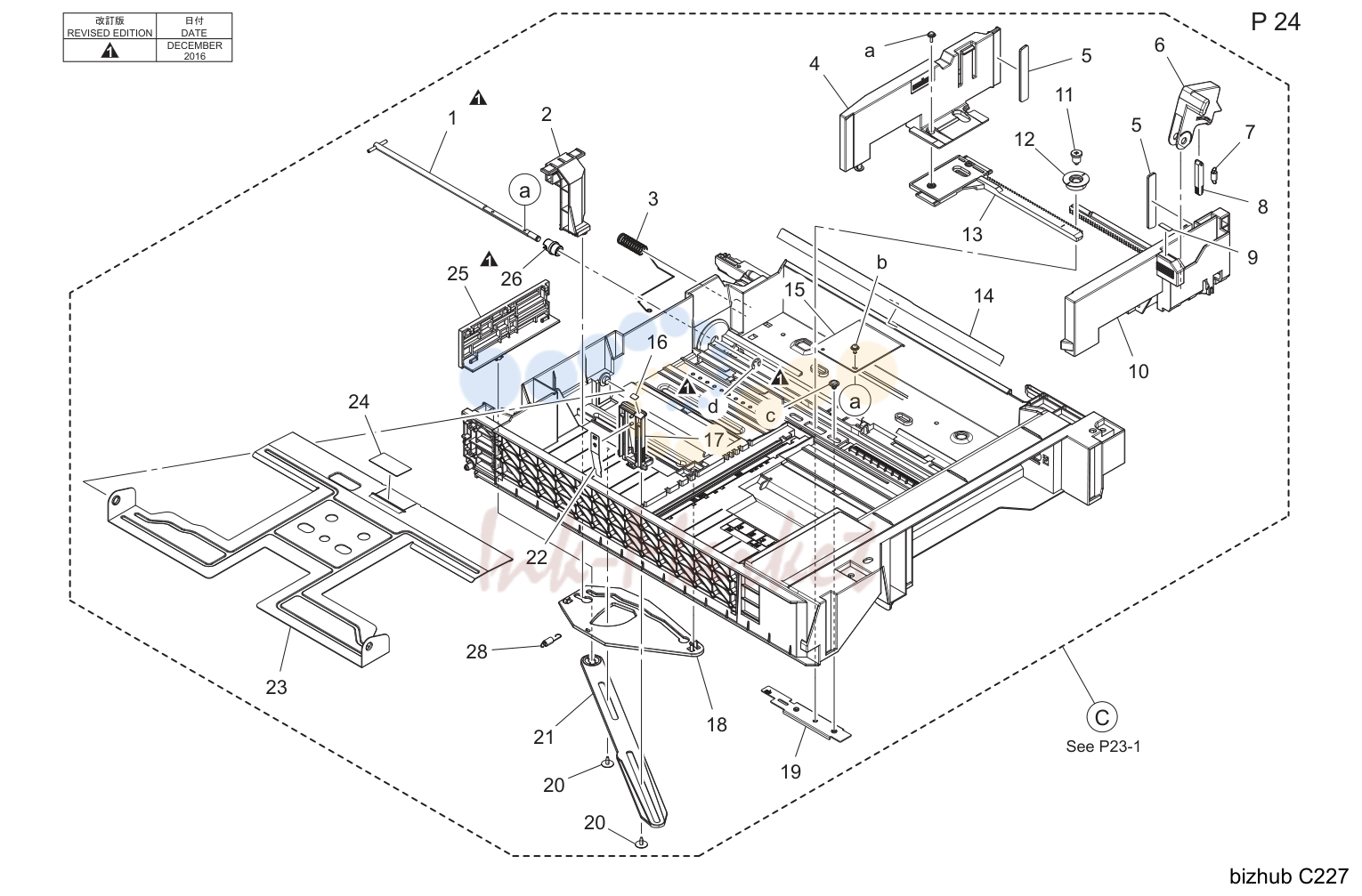

- 1st cassette секция (P24)

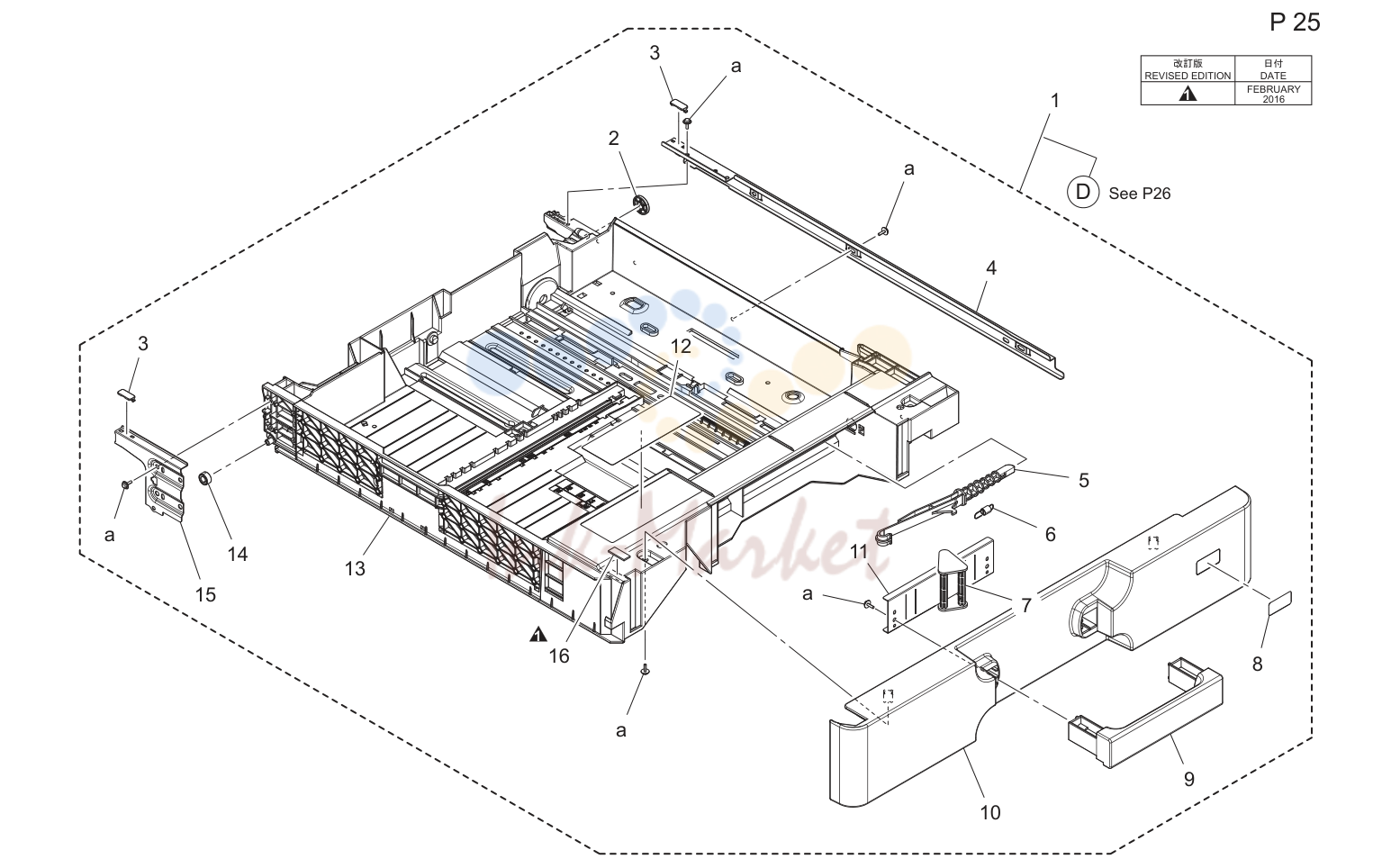

- 2nd cassette секция (P25)
- 2nd cassette секция (P26)
- Vertical conveyance секция (P27)
- Vertical conveyance секция (P28)
- Conveyance секция (P29)
- Conveyance секция (P30)
- Vertical conveyance door секция (P31)
- Bypass tray секция (P32)
- Bypass tray секция (P33)
- Reversal секция (P34)
- Reversal секция (P35)
- Печь (закрепление) секция (P36)
- Выход бумаги секция (P37)
- Выход бумаги секция (P38)
- Drive секция (P39)
- Drive секция (P40)
- Ozone воздуховод секция (P41)
- Main power supply секция (P42)
- Electrical components (P43)
- Electrical components (P44)
- Wiring (P45)
- Wiring accessories and jigs
- Accessory детали (P47)

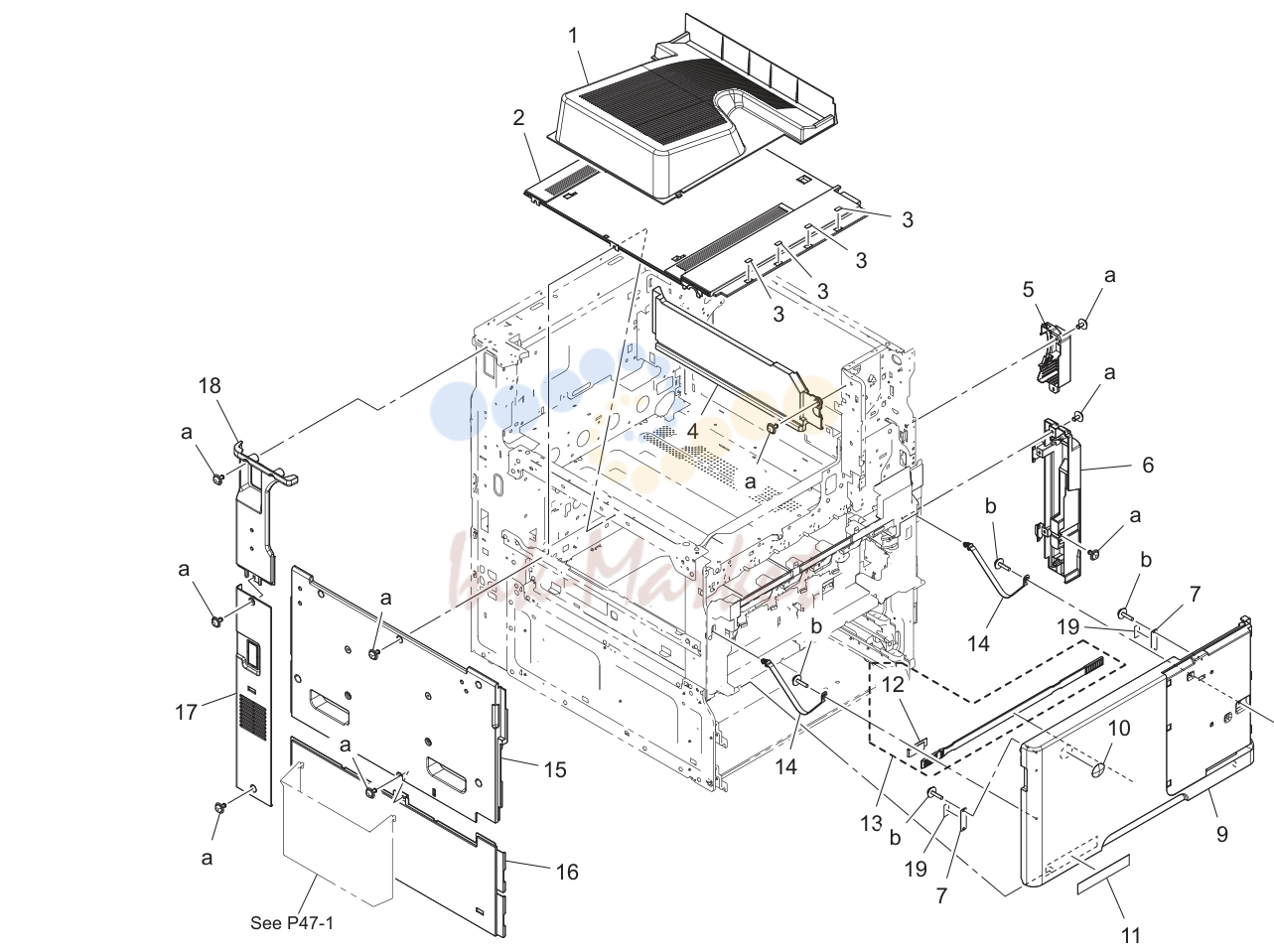

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797161001 запросить цену → | Выход бумаги tray |
| 2 | A797160101 запросить цену → | Крышка /upper |
| 3 | A0ED940700 запросить цену → | Label тонер 2 |
| 4 | A797164200 запросить цену → | Выход бумаги крышка |
| 5 | A797162500 запросить цену → | Крышка |
| 6 | A797160400 запросить цену → | Крышка /right front |
| 8 | A797160300 запросить цену → | Крышка /front |
| 9 | A797160201 запросить цену → | Open/close крышка /front |
| 10 | A00J945500 запросить цену → | Logo mark |
| 11 | A798940100 запросить цену → | Label bizhub c227 |
| 12 | A00J106202 ✓ в наличии | Cleaning pad |
| 13 | A5C1R71600 запросить цену → | Cleaning material |
| 14 | A797162000 запросить цену → | Band |
| 15 | A797160701 запросить цену → | Крышка /left front |
| 16 | A797160600 запросить цену → | Крышка /left |
| 17 | A797161801 запросить цену → | Крышка /left rear |
| 18 | A797160801 запросить цену → | Крышка /left rear |
| 19 | A5C1404500 запросить цену → | Уплотнитель |

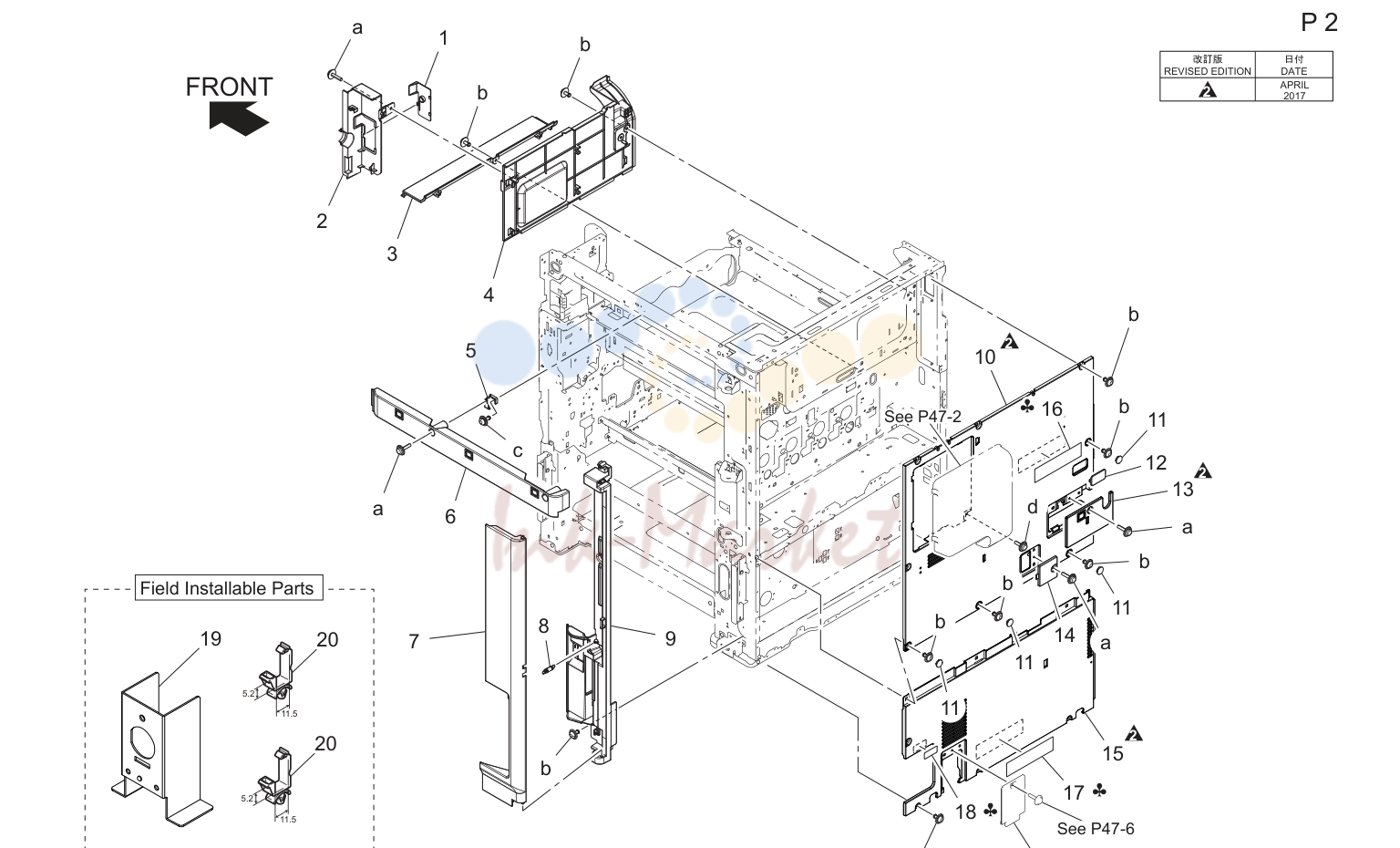

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797161300 запросить цену → | Крышка |
| 2 | A797161200 запросить цену → | Крышка |
| 3 | A797163000 запросить цену → | Крышка |
| 4 | A797161100 запросить цену → | Крышка |
| 5 | A797138500 запросить цену → | Креплениеing пластина |
| 6 | A797161900 запросить цену → | Крышка /right |
| 7 | A797160500 запросить цену → | Крышка /right rear |
| 8 | A161163900 запросить цену → | Pulling coil пружина |
| 9 | A797160901 запросить цену → | Крышка /right rear |
| 10 | A797166103 запросить цену → | Крышка /rear |
| 11 | A00J169100 запросить цену → | Крышка |
| 12 | A797166400 запросить цену → | Крышка |
| 13 | A797163301 запросить цену → | Крышка |
| 14 | A797164700 запросить цену → | Крышка /rear |
| 15 | A797166201 запросить цену → | Крышка /rear |
| 16 | A2X0945701 запросить цену → | Label |
| 17 | A7PU941701 запросить цену → | Label caution |
| 18 | A02E149900 запросить цену → | Label |
| 19 | A797P00100 запросить цену → | Креплениеing пластина |
| 20 | V500010081 запросить цену → | Locking wire saddle |

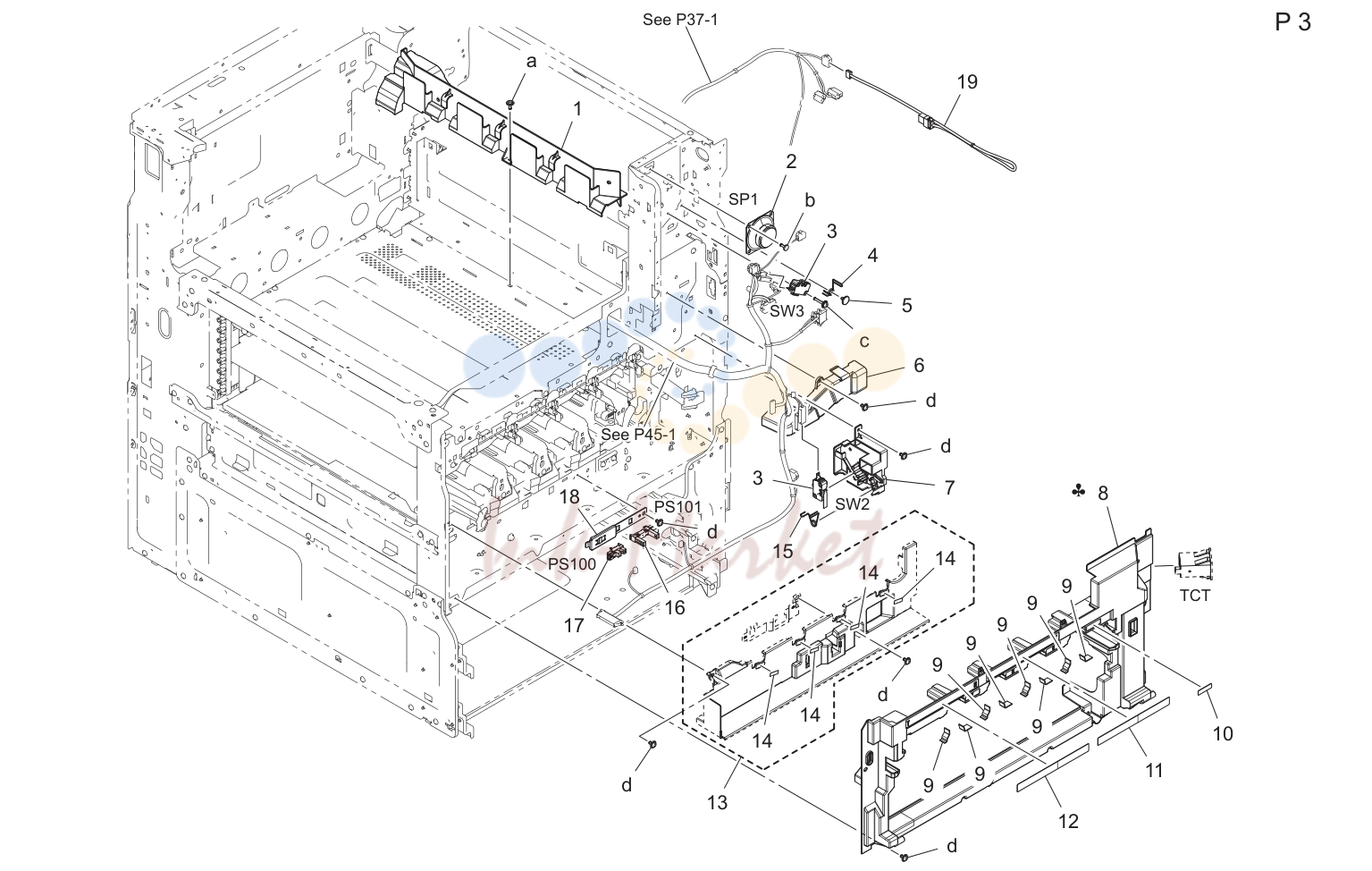

Inner крышка секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797151000 запросить цену → | Воздуховод |
| 2 | A0P0M73100 запросить цену → | Speaker |
| 3 | J06M60100 запросить цену → | Micro выключатель |
| 4 | A161151200 запросить цену → | Torsion coil пружина |
| 5 | A161137100 запросить цену → | Shoulder screw |
| 6 | A797134800 запросить цену → | Крышка |
| 7 | A797132302 запросить цену → | Держатель |
| 8 | A797162102 запросить цену → | Крышка /front |
| 8 | A797165102 запросить цену → | Крышка /front |
| 9 | A161165300 запросить цену → | Protection part |
| 10 | A797942500 запросить цену → | Label/ k |
| 11 | A797942600 запросить цену → | Label |
| 12 | A797942100 запросить цену → | Label |
| 13 | A797R71000 запросить цену → | 2nd передняя крышка/ lower в сборе |
| 14 | A161943000 запросить цену → | Label |
| 15 | A161151300 запросить цену → | Torsion coil пружина |
| 16 | A0VDM50200 запросить цену → | Photointerrupter |
| 17 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 18 | A797134600 запросить цену → | Креплениеing пластина |
| 19 | A797N10N00 запросить цену → | Relay wiring /1 |

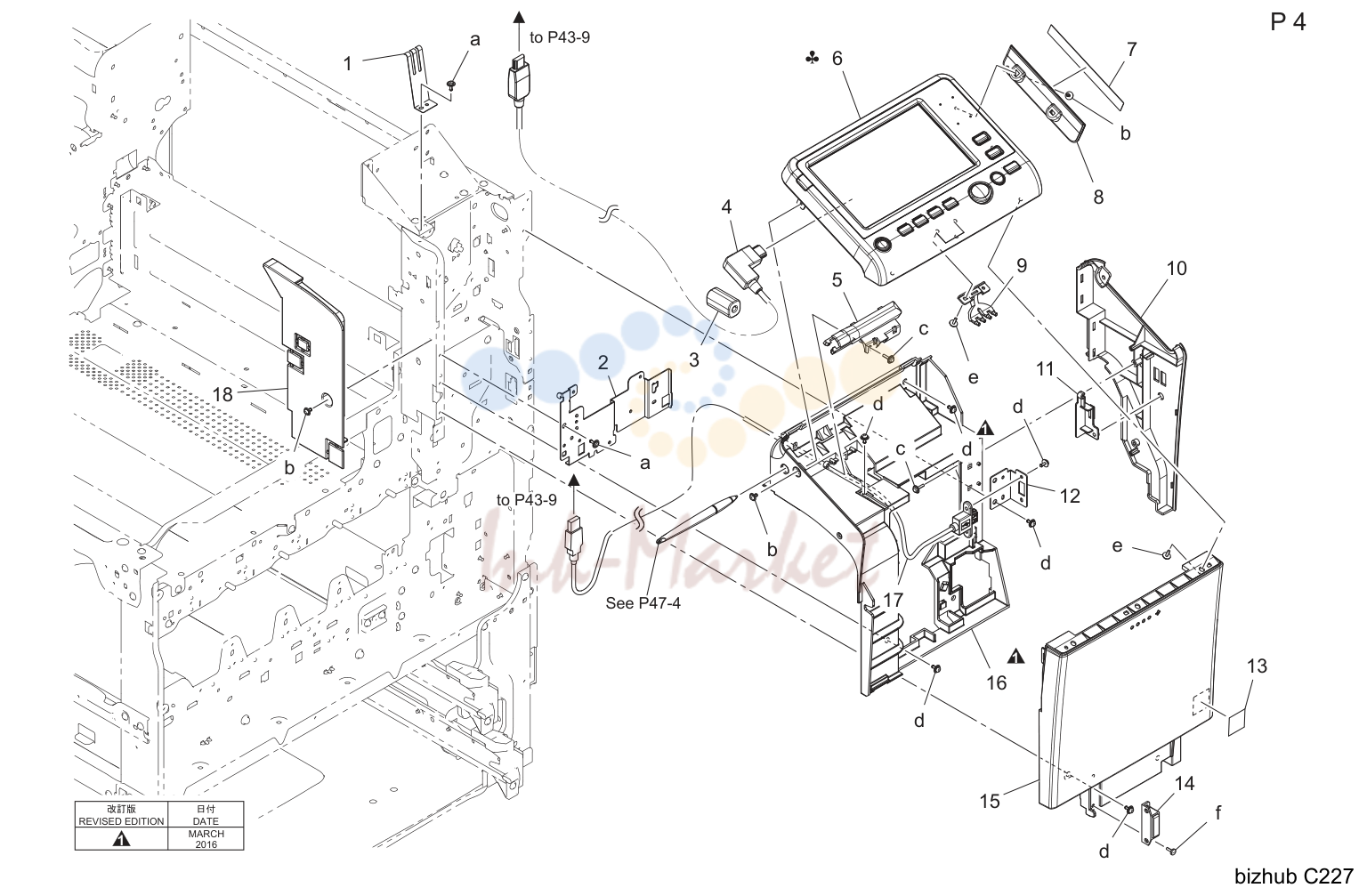

Operation панель секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH134600 запросить цену → | Ground пластина |
| 2 | A797162801 запросить цену → | Креплениеing пластина |
| 3 | A3EWM90300 запросить цену → | Ferritecore |
| 4 | A797N15600 запросить цену → | Interface кабель |
| 5 | A7AH162100 запросить цену → | Держатель |
| 6 | A797M70002 запросить цену → | Панель в сборе |
| 6 | A797M70102 запросить цену → | Панель в сборе |
| 6 | A797M70202 запросить цену → | Панель в сборе |
| 6 | A797M70302 запросить цену → | Панель в сборе |
| 6 | A797M70402 запросить цену → | Панель в сборе |
| 7 | A7AH162001 запросить цену → | Уплотнитель |
| 8 | A797166700 запросить цену → | Крышка |
| 9 | A7AH161801 запросить цену → | Lens |
| 10 | A797161500 запросить цену → | Крышка /right |
| 11 | A797166601 запросить цену → | Крышка |
| 12 | A797134501 запросить цену → | Креплениеing пластина |
| 13 | A011946200 запросить цену → | Label emperon |
| 14 | A0G6411200 запросить цену → | Magnet /x |
| 15 | A797161701 запросить цену → | Крышка /front |
| 16 | A797161400O запросить цену → | Крышка |
| 16 | A797161411 запросить цену → | Крышка |
| 17 | A7PUN15300 запросить цену → | Interface кабель |
| 18 | A797161600 запросить цену → | Крышка /left |

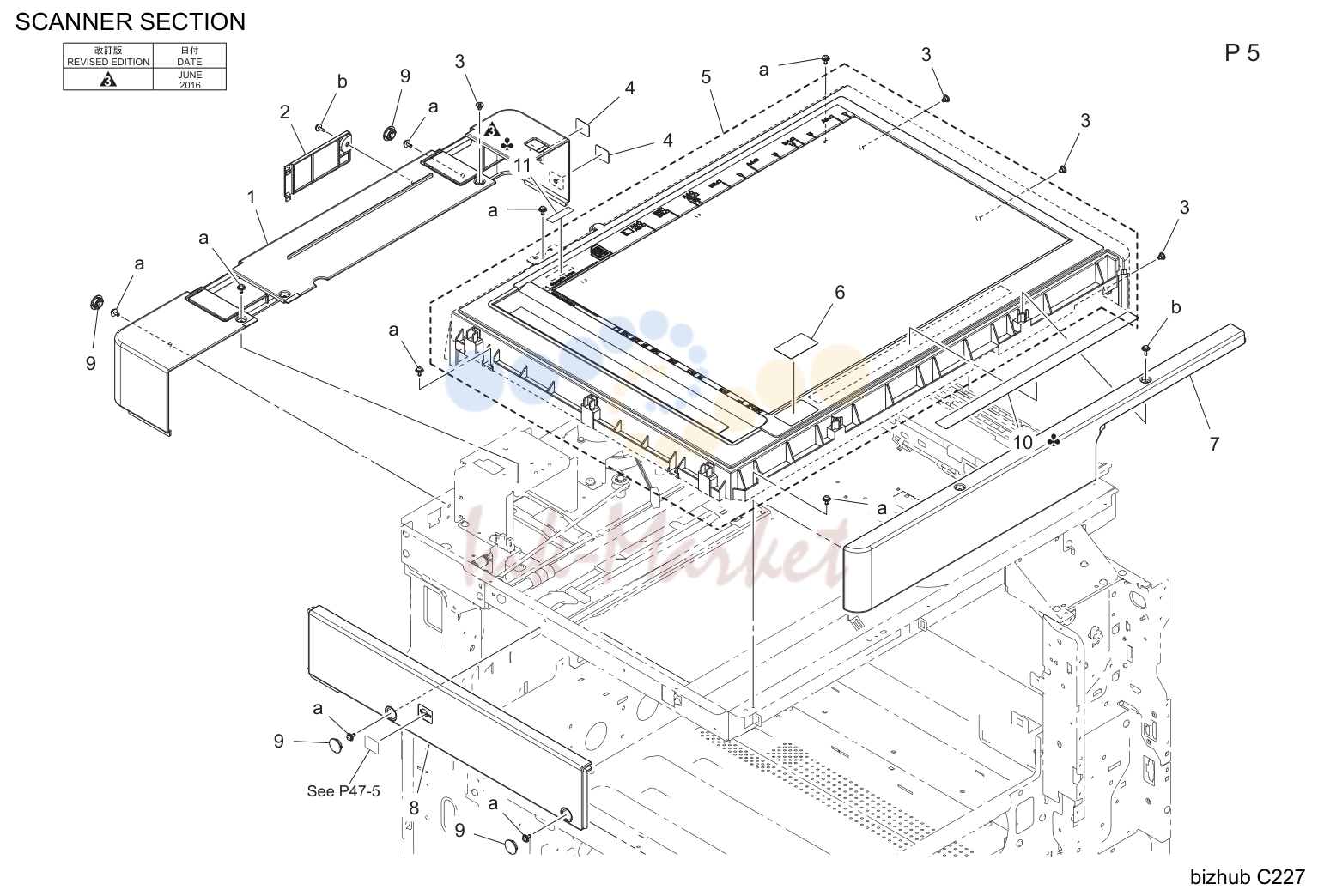

Сканер секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797266200 запросить цену → | Read крышка /rear |
| 2 | A7AH267000 запросить цену → | Read крышка /rear |
| 3 | A7AH267201 запросить цену → | Shoulder screw |
| 4 | A7AH266800 запросить цену → | Уплотнитель |
| 5 | A797R72344 запросить цену → | Крышка сканера /upper в сборе |
| 6 | A0HF952400 запросить цену → | Label |
| 7 | A7AH266506 запросить цену → | Read крышка /front |
| 8 | A797266601 запросить цену → | Read крышка /left |
| 9 | A02E167700 запросить цену → | Крышка |
| 10 | A3EW944600 запросить цену → | Label |
| 11 | A7AH940300 запросить цену → | Label |
Сканер секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH285102 запросить цену → | Рычаг |
| 2 | A7AH285400 запросить цену → | Compressing coil пружина |
| 3 | A7AH285502 запросить цену → | Креплениеing пластина |
| 4 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 5 | A7AHM50100 запросить цену → | Aps photoreflector |
| 6 | A7AH281701 запросить цену → | Ground пластина пружина |
| 7 | A7AH262602 запросить цену → | Креплениеing пластина /right front |
| 9 | A7AHN12800 запросить цену → | Жгут /adf relay |
| 10 | A7AH262501 запросить цену → | Ground пластина пружина |
| 11 | A797N11800 запросить цену → | Сканер wiring /1 |
| 12 | A7AHM50100 запросить цену → | Aps photoreflector |
| 13 | A7AH263600 запросить цену → | Fixing пластина |

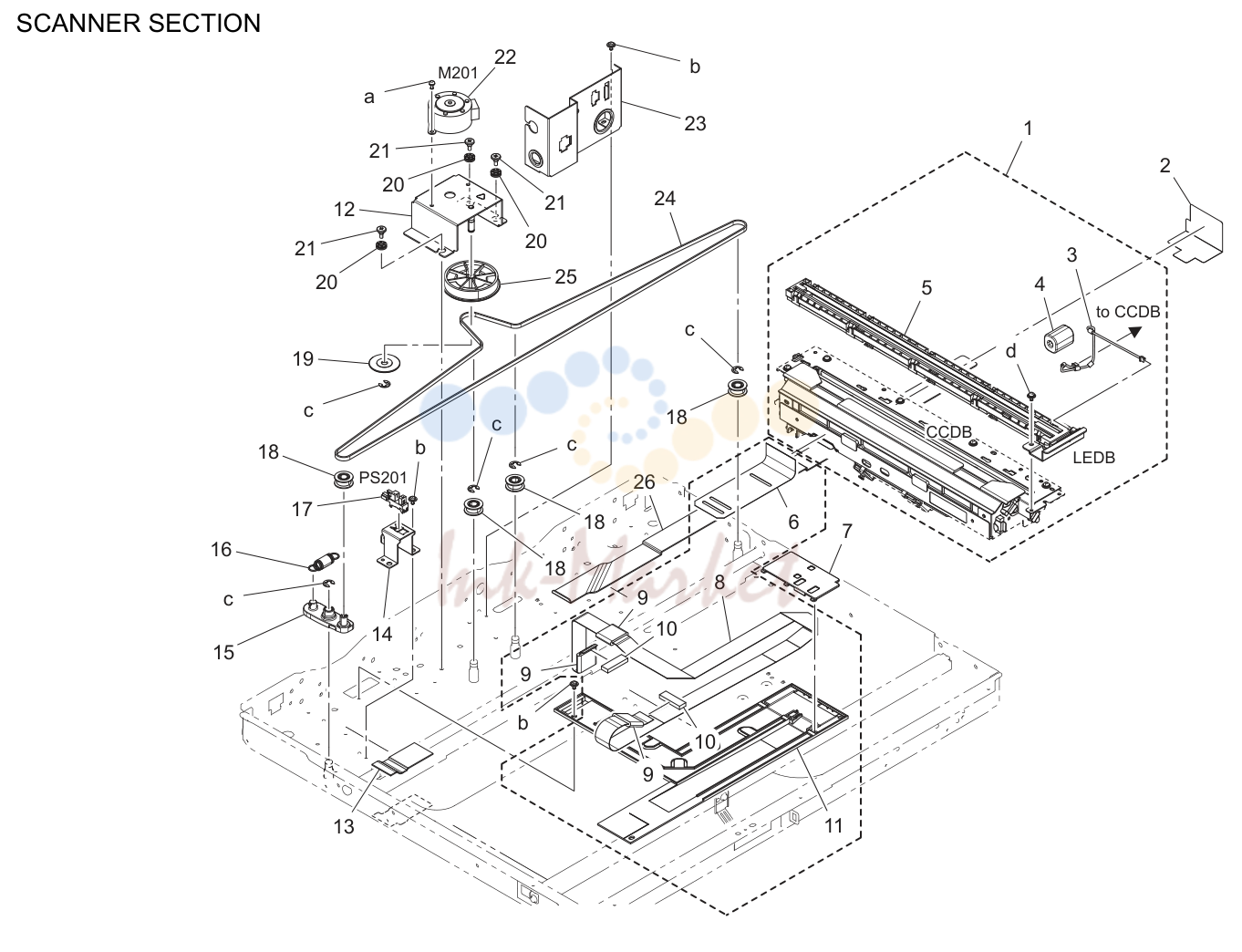

Сканер секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A890R70033 запросить цену → | Scan-ir узел |
| 2 | A7AH263000 запросить цену → | Insulating part |
| 3 | A7AHN12Y02 запросить цену → | Жгут /сканер |
| 4 | A7AHM90200 запросить цену → | Ferritecore |
| 5 | A890R70211 запросить цену → | Led exposure узел |
| 6 | A7AH262911 запросить цену → | Направляющая sheet |
| 7 | A7AH262101 запросить цену → | Креплениеing крышка |
| 8 | A7AHN12V14 ✓ в наличии | Жгут /сканер |
| 9 | A7AHM90100 запросить цену → | Ferritecore |
| 10 | A7AHM90000 запросить цену → | Connector |
| 11 | A7AH261813 запросить цену → | Креплениеing пластина |
| 12 | A797280800 запросить цену → | Креплениеing пластина |
| 13 | A7AH263100 запросить цену → | Tape |
| 14 | A7AH261700 запросить цену → | Креплениеing пластина |
| 15 | A7AH280700 запросить цену → | Adjusting пластина |
| 16 | A7AH280500 запросить цену → | Pulling пружина |
| 17 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 18 | A7AH281300 запросить цену → | Idling pulley |
| 19 | A7AH281600 запросить цену → | Washer |
| 20 | A4EU138000 запросить цену → | Support rubber |
| 21 | A7AH281800 запросить цену → | Shoulder screw |
| 22 | A797M10A00 запросить цену → | Pm stepping мотор |
| 23 | A797261900 запросить цену → | Креплениеing пластина |
| 24 | A7AH280400 запросить цену → | Ремень 1196l |
| 25 | A797280900 запросить цену → | Шестерня 120t |
| 26 | A7AH262700 запросить цену → | Protection mat |

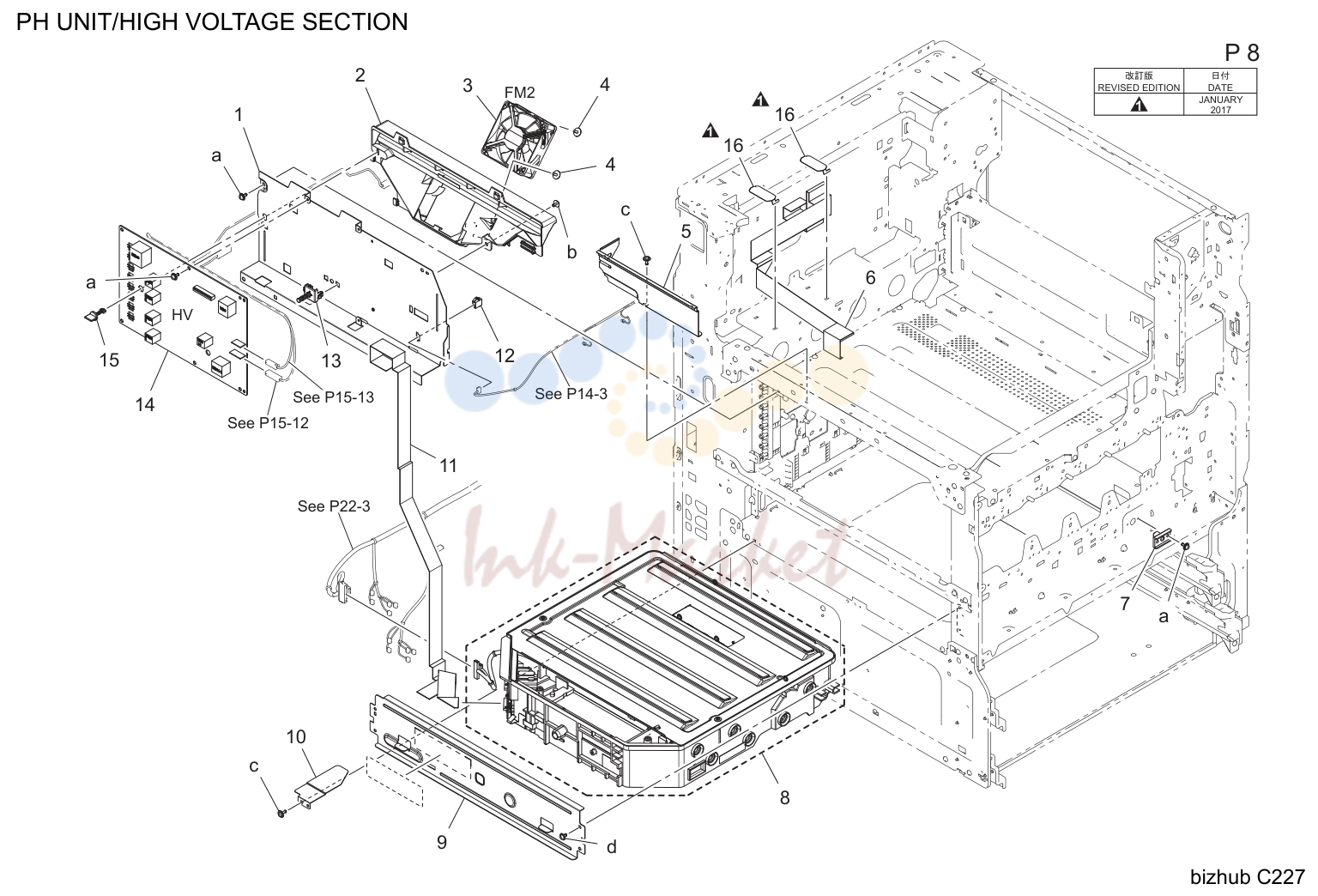

Ph узел/high voltage секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797151201 запросить цену → | Креплениеing пластина |
| 2 | A797151102 запросить цену → | Воздуховод |
| 5 | A797134000 запросить цену → | Protection крышка |
| 6 | A797N12001 запросить цену → | Flatкабель |
| 7 | A161105400 запросить цену → | Positioning пластина |
| 8 | A8WVR70000 ✓ в наличии | Print head в сборе |
| 9 | A797102200 запросить цену → | Креплениеing пластина |
| 10 | A797138100 запросить цену → | Держатель |
| 11 | A797N12100 запросить цену → | Flatкабель |
| 12 | V651010002 запросить цену → | Connector |
| 13 | A797151400 запросить цену → | Крышка post |
| 14 | A797M40601 запросить цену → | High voltage узел |
| 15 | A797151500 запросить цену → | Stopper вал |
| 16 | A90G138200 запросить цену → | Fixing пластина |

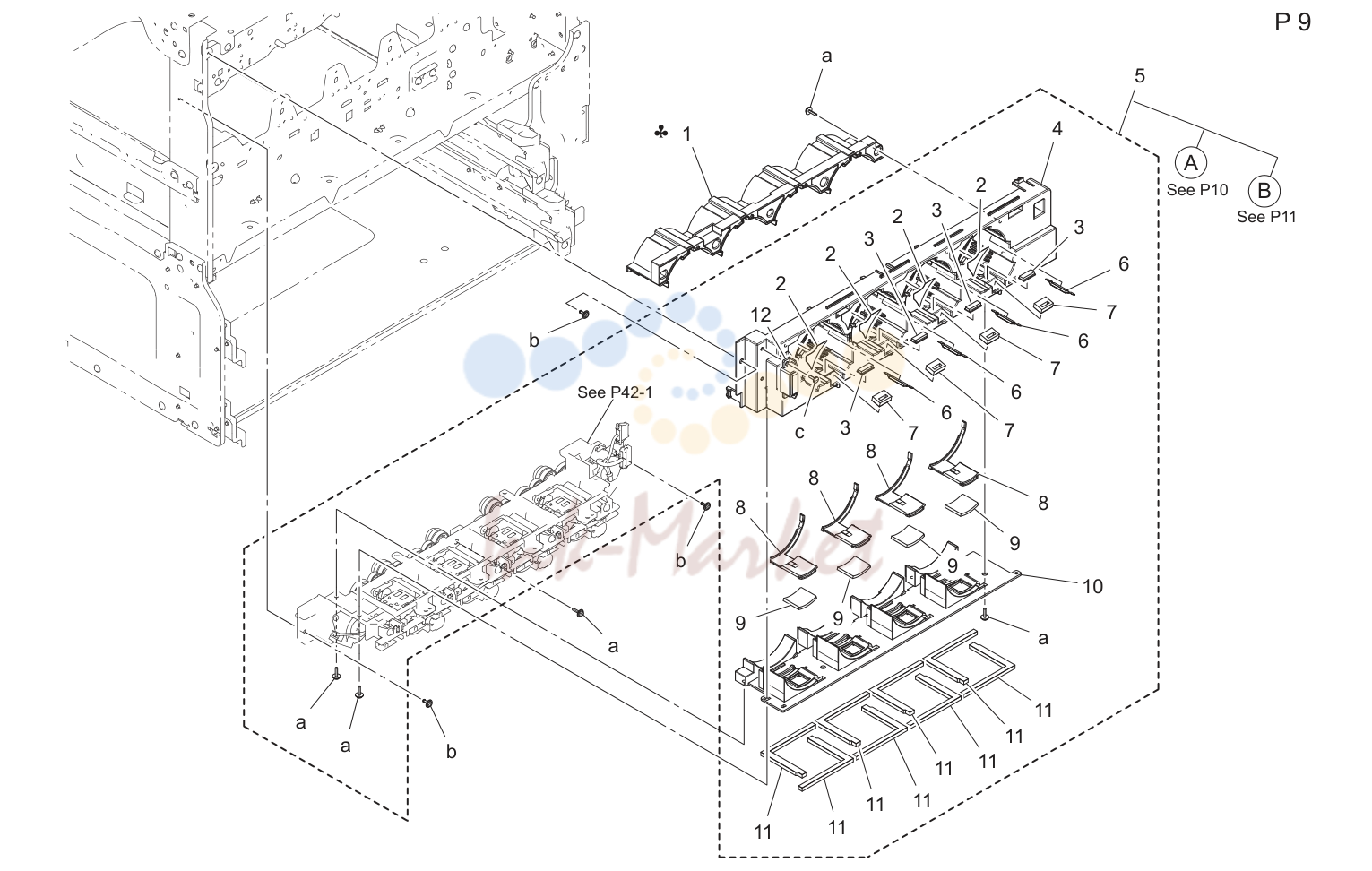

Тонер supply секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797402600 запросить цену → | Крышка |
| 1 | A797405100 запросить цену → | Крышка |
| 1 | A797405200 запросить цену → | Крышка |
| 1 | A797405300 запросить цену → | Крышка |
| 2 | A0ED940600 запросить цену → | Label тонер 1 |
| 3 | A161404001 запросить цену → | Уплотнитель /1 |
| 4 | A797402501 запросить цену → | Крышка |
| 5 | A797F40000 запросить цену → | Sub бункер в сборе |
| 6 | A161403901 запросить цену → | Spacer |
| 7 | A797404000 запросить цену → | Уплотнитель |
| 8 | A797402800 запросить цену → | Shutter |
| 9 | A161402502 запросить цену → | Уплотнитель |
| 10 | A797402700 запросить цену → | Крышка |
| 11 | A797403300 запросить цену → | Уплотнитель |
| 12 | A0G6411200 запросить цену → | Magnet /x |

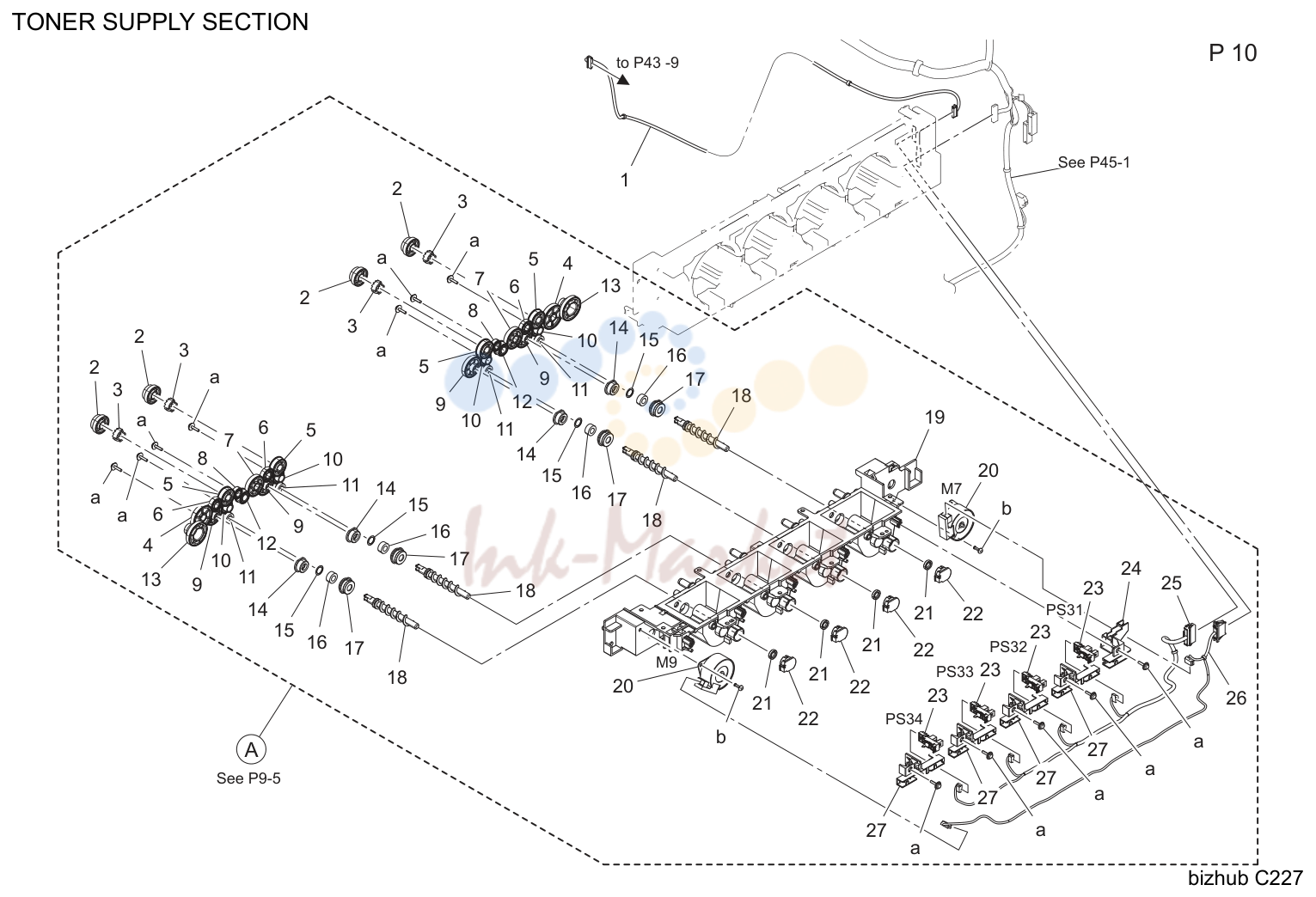

Тонер supply секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797N10X00 запросить цену → | Тонер drive жгут /1 |
| 2 | A797402100 запросить цену → | Шестерня 30t |
| 3 | A797402200 запросить цену → | Coupling |
| 4 | A797401400 запросить цену → | Шестерня 44t |
| 5 | A797402000 запросить цену → | Шестерня 31t |
| 6 | A797401500 запросить цену → | Шестерня 24t |
| 7 | A797401600 запросить цену → | Шестерня 37t |
| 8 | A797401800 запросить цену → | Шестерня 19t |
| 9 | A797401100 запросить цену → | Шестерня 36t |
| 10 | A797401200 запросить цену → | Шестерня 24t |
| 11 | A797401000 запросить цену → | Шестерня 18t |
| 12 | A797401700 запросить цену → | Шестерня 22t |
| 13 | A797401300 запросить цену → | Шестерня 17/65t |
| 15 | A797402300 запросить цену → | Spacer |
| 17 | A161403101 запросить цену → | Держатель |
| 18 | A161400100 запросить цену → | Screw |
| 19 | A797400000 запросить цену → | Casing |
| 20 | A7PUM10700 запросить цену → | Stepping мотор |
| 22 | A161403000 под заказ | Втулка |
| 23 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 24 | A797400900 запросить цену → | Держатель |
| 25 | A797N10E00 запросить цену → | Тонер detection жгут |
| 26 | A797N10Y00 запросить цену → | Тонер drive жгут /2 |
| 27 | A797400700 запросить цену → | Креплениеing пластина |
Тонер supply секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161404200 запросить цену → | Fixing пластина |
| 2 | A161400401 запросить цену → | Detecting пластина |
| 3 | A161400601 запросить цену → | Detecting уплотнитель |
| 4 | A5C1404600 запросить цену → | Washer |
| 5 | A5C1F42000 запросить цену → | Agitating вал |
| 6 | A161404300 запросить цену → | Detecting actuator |
| 7 | A161403200 запросить цену → | Уплотнитель |
| 8 | A0ED401000 запросить цену → | Shutter |
| 10 | A161400800 запросить цену → | Pin |
Waste тонер box секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797F24001 запросить цену → | Waste тонер drive в сборе |
| 2 | A797245500 запросить цену → | Hold пластина |
| 3 | A0ED245000 запросить цену → | Шестерня 20/20t |
| 4 | A161245100 запросить цену → | Шестерня 16/40t |
| 5 | A161245400 запросить цену → | Шестерня 16/51t |
| 6 | A161165700 запросить цену → | Fixing claw |
| 7 | A797258601 запросить цену → | Держатель |
| 8 | A797245300 запросить цену → | Вал |
| 9 | A797F36500 запросить цену → | Waste тонер pipe в сборе |
Dv lock рычаг секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0EDM60001 под заказ | Relay connector |
| 2 | A797N10F00 запросить цену → | Photoconвоздуховодor detection жгут |
| 3 | A161119500 запросить цену → | Compressing coil пружина |
| 4 | A161116202 запросить цену → | Release рычаг |
| 5 | A797N11600 запросить цену → | Проявка relay жгут |
| 6 | A797115400 запросить цену → | Держатель |
Erase lamp секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797R70400 запросить цену → | Erase/ ymc в сборе |
| 2 | A797R70500 запросить цену → | Erase/ k в сборе |
| 3 | A797N11500 запросить цену → | Relay wiring /2 |
| 4 | A797134701 запросить цену → | Держатель |
| 5 | A161138500 запросить цену → | Направляющая |
| 6 | A797105600 запросить цену → | Rail |
| 7 | A797105700 запросить цену → | Уплотнитель |
Image перенос ремень секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797R70044 запросить цену → | Image перенос ремень комплект |
| 2 | A797102701 запросить цену → | Уплотнитель |
| 3 | A5C1112800 запросить цену → | Рычаг /front |
| 4 | A161112500 запросить цену → | Рычаг /front |
| 6 | A0ED111000 запросить цену → | Compressing coil пружина |
| 7 | A797110200 запросить цену → | Rail |
| 8 | A161110300 запросить цену → | Rail |
| 9 | A797110101 запросить цену → | Rail |
| 10 | A0ED111500 запросить цену → | Contact /color |
| 11 | A797111700 запросить цену → | Contact |
| 12 | A797N10W00 запросить цену → | Перенос wiring /2 |
| 13 | A797N10V00 запросить цену → | Перенос wiring /1 |
| 14 | A0ED112000 запросить цену → | Contact |
| 15 | A161110500 запросить цену → | Detecting пластина |
| 16 | A0ED110900 запросить цену → | Pulling coil пружина |
| 17 | A797112300 запросить цену → | Contact |
| 18 | A797112100 запросить цену → | Рычаг /rear |
| 19 | A797112900 запросить цену → | Рычаг /rear |
Подача бумаги секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH569400 запросить цену → | Shoulder screw |
| 2 | A7AH568900 запросить цену → | Pulling coil пружина |
| 3 | A797568800 запросить цену → | Open/close рычаг |
| 4 | A797R71900 запросить цену → | Подача бумаги в сборе |
| 5 | A797579000 запросить цену → | Крышка |
| 6 | A797568300 запросить цену → | Pulling coil пружина |
| 7 | A797578401 запросить цену → | Подача бумаги направляющая/ 2nd |
| 8 | A797568500 запросить цену → | Направляющая |
| 9 | A797568900 запросить цену → | Pulling coil пружина |
| 10 | A797568400 запросить цену → | Подача бумаги направляющая/ 1st |
1st подача бумаги секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AHM20500 запросить цену → | Муфта |
| 2 | A00J663200 запросить цену → | Втулка |
| 3 | A797560201 запросить цену → | Рама /rear |
| 4 | A161825700 запросить цену → | Idler ролик /a |
| 5 | A797566012 запросить цену → | Креплениеing пластина |
| 6 | A797565200O запросить цену → | Подача бумаги рама |
| 6 | A797565211 запросить цену → | Подача бумаги рама |
| 7 | A797560101 запросить цену → | Рама /front |
| 8 | A7AH565702 запросить цену → | Conveyance направляющая |
| 9 | A797560500 запросить цену → | Подача бумаги вал |
| 10 | A7AH562400 запросить цену → | Подача бумаги шестерня |
| 11 | A02E561100 ✓ в наличии | Муфта |
| 12 | A00J563600 ✓ в наличии | Ролик |
| 14 | A5C1562200 ✓ в наличии | Ролик |
| 15 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t |
| 16 | A7AH562300 ✓ в наличии | Idling шестерня |
| 17 | A7AH563400 запросить цену → | Support вал |
| 18 | A7AH562900 запросить цену → | Protection sheet |
| 19 | A7AH562100 запросить цену → | Conveyance направляющая /4 |
| 20 | A7AH562801 запросить цену → | Compressing coil пружина |
| 21 | A7AH561601 запросить цену → | Detecting рычаг |
| 22 | A797N10P01 запросить цену → | Paperfeed detection жгут |
| 23 | A797579600 запросить цену → | Направляющая |
| 24 | A5C1M50100 ✓ в наличии | Photointerrupter |
1st подача бумаги секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH564101 запросить цену → | Release рычаг |
| 2 | A797564400 запросить цену → | Pulling coil пружина |
| 3 | A02E815200 запросить цену → | Втулка |
| 4 | A797563900 запросить цену → | Рама |
| 5 | A7AH560800 запросить цену → | Actuator |
| 6 | A797560701 запросить цену → | Torsion coil пружина |
| 7 | A7AH561300 запросить цену → | Compressing coil пружина |
| 8 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 10 | A00J563600 ✓ в наличии | Ролик |
| 11 | A0ED563900 ✓ в наличии | Torque limiter |
| 12 | A7AH565000 запросить цену → | Support вал |
| 13 | A7AH563101 запросить цену → | Держатель |
2nd подача бумаги секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AHM20400 запросить цену → | Муфта |
| 2 | A797563700 запросить цену → | Шестерня 20/32t |
| 3 | A7AHM20500 запросить цену → | Муфта |
| 4 | A00J663200 запросить цену → | Втулка |
| 5 | A797579100 запросить цену → | Креплениеing пластина |
| 6 | A797578100 под заказ | Drive ролик |
| 7 | A797578200 запросить цену → | Conveyance направляющая |
| 8 | A797578600 запросить цену → | Actuator |
| 9 | A797578800 запросить цену → | Torsion coil пружина |
| 10 | A161702101 запросить цену → | Cushion /c |
| 11 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 12 | A797579300 запросить цену → | Креплениеing пластина |
| 13 | A797565300 запросить цену → | Подача бумаги рама |
| 14 | A7AH565702 запросить цену → | Conveyance направляющая |
| 15 | A797560600 запросить цену → | Подача бумаги вал |
| 16 | A7AH562400 запросить цену → | Подача бумаги шестерня |
| 17 | A02E561100 ✓ в наличии | Муфта |
| 18 | A00J563600 ✓ в наличии | Ролик |
| 20 | A5C1562200 ✓ в наличии | Ролик |
| 21 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t |
| 22 | A7AH562300 ✓ в наличии | Idling шестерня |
| 23 | A7AH563400 запросить цену → | Support вал |
| 24 | A7AH562900 запросить цену → | Protection sheet |
| 25 | A7AH562100 запросить цену → | Conveyance направляющая /4 |
| 26 | A7AH562801 запросить цену → | Compressing coil пружина |
| 27 | A7AH561601 запросить цену → | Detecting рычаг |
| 28 | A797N10Q02 запросить цену → | Paperfeed detection жгут |
| 29 | A797579600 запросить цену → | Направляющая |
2nd подача бумаги секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH564101 запросить цену → | Release рычаг |
| 2 | A797564400 запросить цену → | Pulling coil пружина |
| 3 | A02E815200 запросить цену → | Втулка |
| 4 | A797563900 запросить цену → | Рама |
| 5 | A7AH560800 запросить цену → | Actuator |
| 6 | A797560701 запросить цену → | Torsion coil пружина |
| 7 | A7AH561300 запросить цену → | Compressing coil пружина |
| 8 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 10 | A00J563600 ✓ в наличии | Ролик |
| 11 | A0ED563900 ✓ в наличии | Torque limiter |
| 12 | A7AH565000 запросить цену → | Support вал |
| 13 | A7AH563101 запросить цену → | Держатель |
| 14 | A797569100 запросить цену → | Направляющая |
Cassette rail секция (P21)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797101600 запросить цену → | Креплениеing пластина |
| 2 | A797101900 запросить цену → | Вал |
| 3 | A797101700 запросить цену → | Рычаг |
| 4 | A797101800 запросить цену → | Крышка |
| 6 | A797102901 запросить цену → | Rail |
| 7 | A797103001 запросить цену → | Rail |
| 8 | A7AH120102 запросить цену → | Stopper |
| 9 | A7AH121301 запросить цену → | Stopper |
Paper size detection секция (P22)
| № | Артикул | Наименование |
|---|---|---|
| 1 | J06M10300 запросить цену → | Мотор |
| 2 | A797M60100 запросить цену → | Выключатель |
| 3 | A797N10A01 запросить цену → | Основной блок wiring /1 |
1st cassette секция (P23)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797R72000 запросить цену → | 1st cassette в сборе |
| 2 | A7AH629901 запросить цену → | Roll |
| 3 | A7AH622901 запросить цену → | Slide part |
| 4 | A7AH623400 запросить цену → | Rail |
| 5 | A7AH624100 запросить цену → | Рычаг |
| 6 | A161626800 запросить цену → | Pulling coil пружина |
| 7 | A161626602 запросить цену → | Рычаг |
| 8 | A7AH941100 запросить цену → | Label 1 |
| 9 | A7AH626901 запросить цену → | Handle |
| 10 | A797625100 запросить цену → | Крышка /upper |
| 11 | A7AH624300 запросить цену → | Держатель |
| 12 | A797941000 запросить цену → | Label |
| 13 | A797620100 запросить цену → | Подача бумаги cassette |
| 14 | A161623400 запросить цену → | Roll |
| 15 | A7AH623201 запросить цену → | Rail /left |
| 16 | A797625300 запросить цену → | Adjusting пластина |
1st cassette секция (P24)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH621601O запросить цену → | Lifting вал |
| 1 | A7AH621612 запросить цену → | Lifting вал |
| 2 | A797623600 запросить цену → | Рычаг /2 |
| 3 | A7AH622100 запросить цену → | Ground пружина |
| 4 | A797620900 запросить цену → | Regulating пластина /rear |
| 5 | A161624100 запросить цену → | Cushion |
| 6 | A7AH621300 запросить цену → | Operation рычаг |
| 7 | A7AH621000 запросить цену → | Pulling coil пружина |
| 8 | A7AH621200 запросить цену → | Lock рычаг |
| 9 | A161943000 запросить цену → | Label |
| 10 | A7AH620801 запросить цену → | Regulating пластина |
| 11 | A7AH628200 запросить цену → | Shoulder screw |
| 12 | A161620701 запросить цену → | Шестерня |
| 13 | A7AH622401 запросить цену → | Regulating пластина /rear |
| 14 | A7AH629600 запросить цену → | Направляющая |
| 16 | A7AH941300 запросить цену → | Label position |
| 17 | A7AH621701 запросить цену → | Regulating пластина |
| 18 | A797623500 запросить цену → | Рычаг |
| 19 | A797620602 запросить цену → | Adjusting пластина |
| 21 | A7AH621401 запросить цену → | Рычаг |
| 22 | A7AH621801 запросить цену → | Пластина пружина |
| 23 | A7AH620400 запросить цену → | Lifting пластина |
| 24 | A7AH627000 запросить цену → | Separating sheet |
| 25 | A7AH622201 запросить цену → | Detecting пластина |
| 26 | A7AH621502 запросить цену → | Втулка |
| 28 | A797623700 запросить цену → | Pulling coil пружина /3 |
2nd cassette секция (P25)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A797R72100 запросить цену → | 2nd cassette в сборе |
| 2 | A7AH629901 запросить цену → | Roll |
| 3 | A7AH622901 запросить цену → | Slide part |
| 4 | A7AH623400 запросить цену → | Rail |
| 5 | A7AH624200 запросить цену → | Рычаг |
| 6 | A161626800 запросить цену → | Pulling coil пружина |
| 7 | A161626602 запросить цену → | Рычаг |
| 8 | A7AH941200 запросить цену → | Label 2 |
| 9 | A7AH626901 запросить цену → | Handle |
| 10 | A797625200 запросить цену → | Крышка /lower |
| 11 | A7AH624300 запросить цену → | Держатель |
| 12 | A797941000 запросить цену → | Label |
| 13 | A797630100 запросить цену → | Подача бумаги cassette |
| 14 | A161623400 запросить цену → | Roll |
| 15 | A7AH623201 запросить цену → | Rail /left |
| 16 | A797625300 запросить цену → | Adjusting пластина |
Полный список запчастей доступен по запросу.
комментарии
