Konica Minolta bizhub C220 C280 C360 — каталог запчастей со схемами

Konica Minolta bizhub C220 C280 C360 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Внешние детали (P1)
Ccd узел/ сканер секция (P6)
Сканер drive секция (P7)
Ir рама (P9)
Ph узел (P10)
Тонер supply секция (P11)
Тонер supply секция (P12)
D/c rail секция (P13)
Перенос ремень узел (P15)
1st подача бумаги секция (P16)
1st подача бумаги секция (P17)
2nd подача бумаги секция (P18)
2nd подача бумаги секция (P19)
Подача бумаги drive (P20)
1st cassette секция (P21)
1st cassette секция (P22)
2nd cassette секция (P23)
2nd cassette секция (P24)
Vertical conveyance door секция (P26)
Vertical conveyance door секция (P27)
Vertical conveyance door секция (P28)
Manual feed tray узел (P29)
Manual feed tray узел (P30)
Vertical conveyance секция (P31)
Vertical conveyance секция (P32)
Vertical conveyance секция (P33)
Выход бумаги секция (P35)
Печь (закрепление) drive секция (P37)
Bottle drive секция (P38)
Cassette rail секция (P39)
Main power supply узел (P40)
High voltage узел (P41)
Rear вентилятор секция (P42)
Shield box (P43)
Wiring accessories and jigs
Accessory детали (P49)

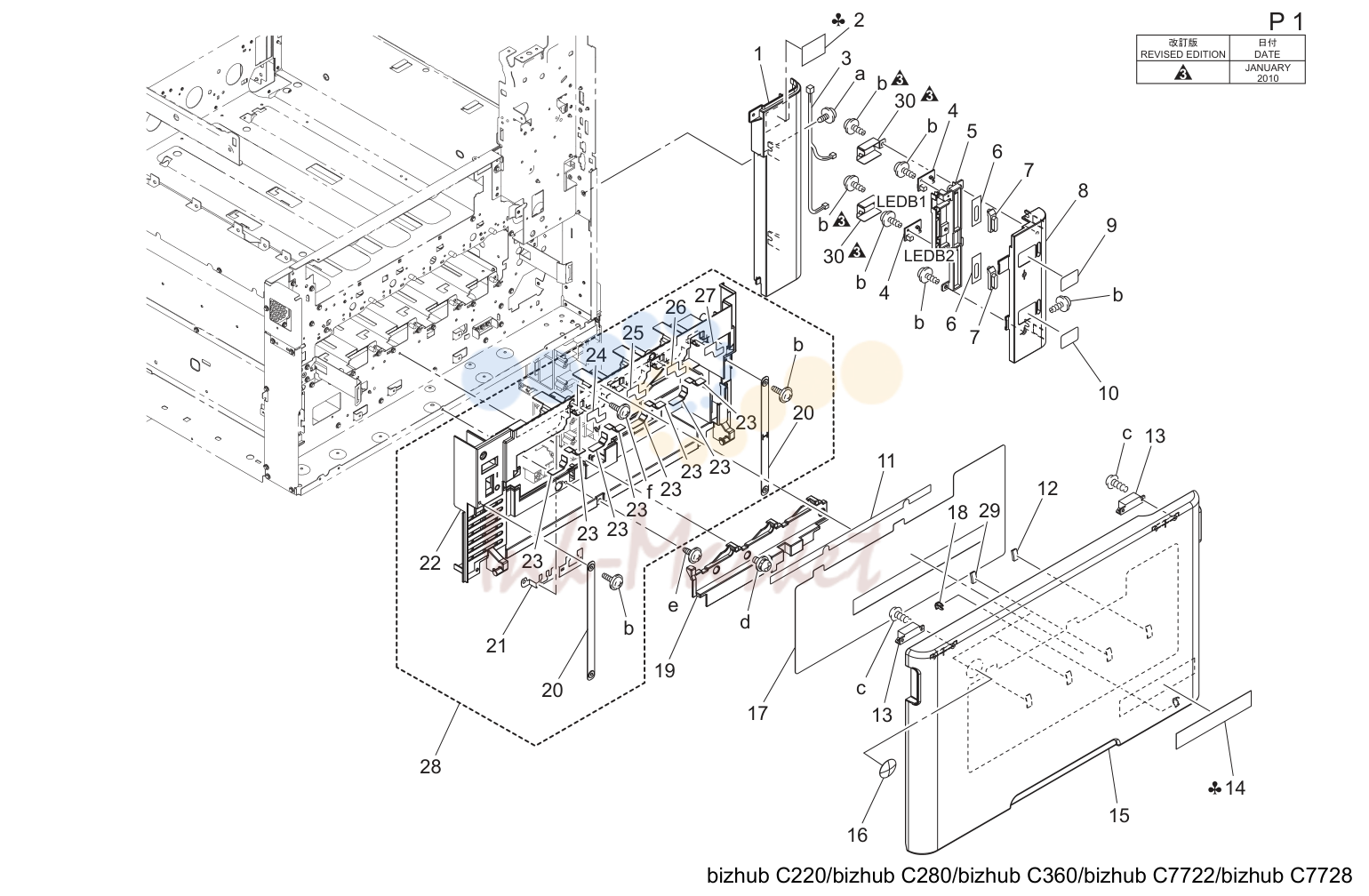

Внешние детали (P1)

№	Артикул	Наименование
13	4475 2603 02 запросить цену →	Magnet catch

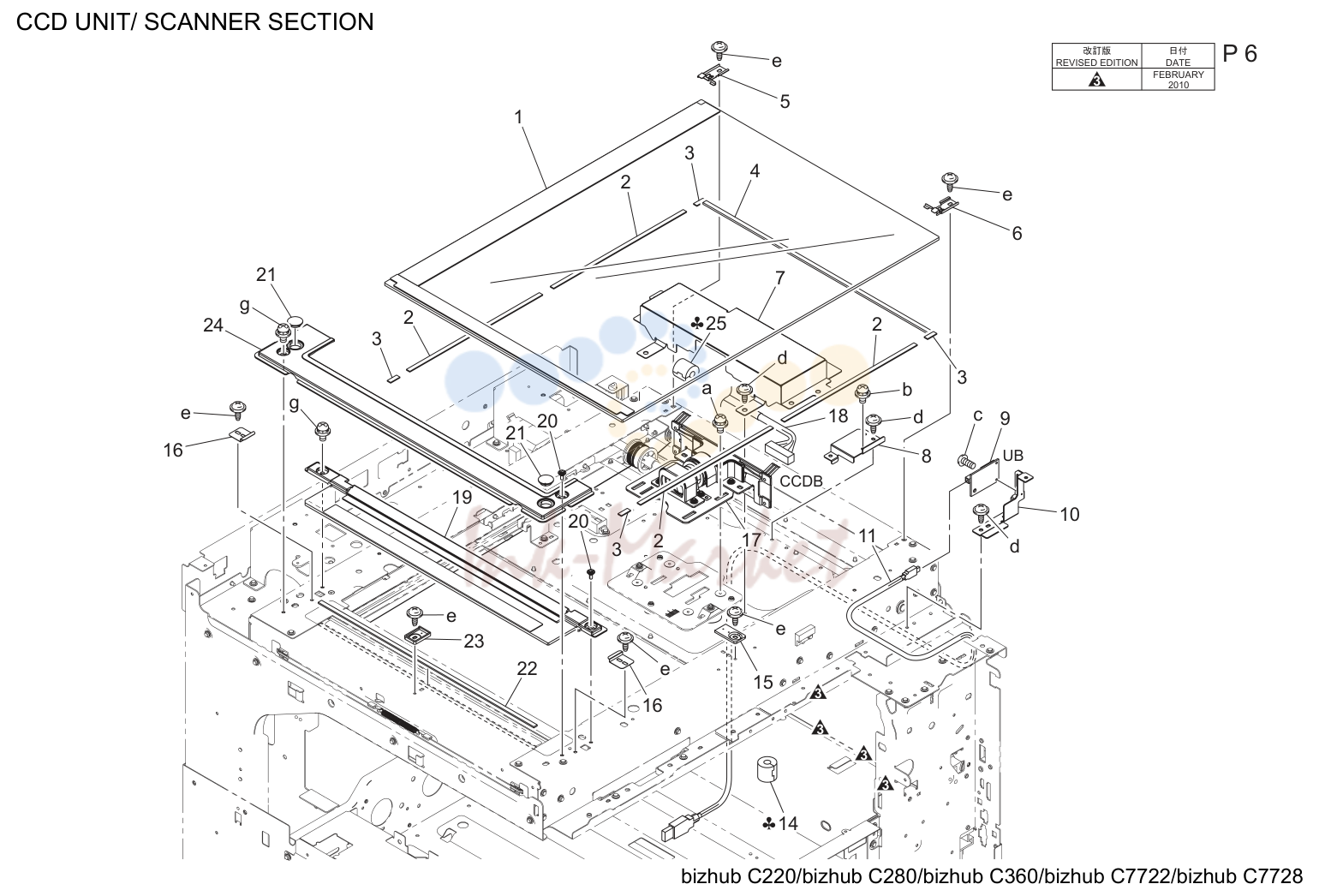

Ccd узел/ сканер секция (P6)

№	Артикул	Наименование
14	9326 1810 51 запросить цену →	Ferrite core
25	9326 1910 31 запросить цену →	Ferrite core

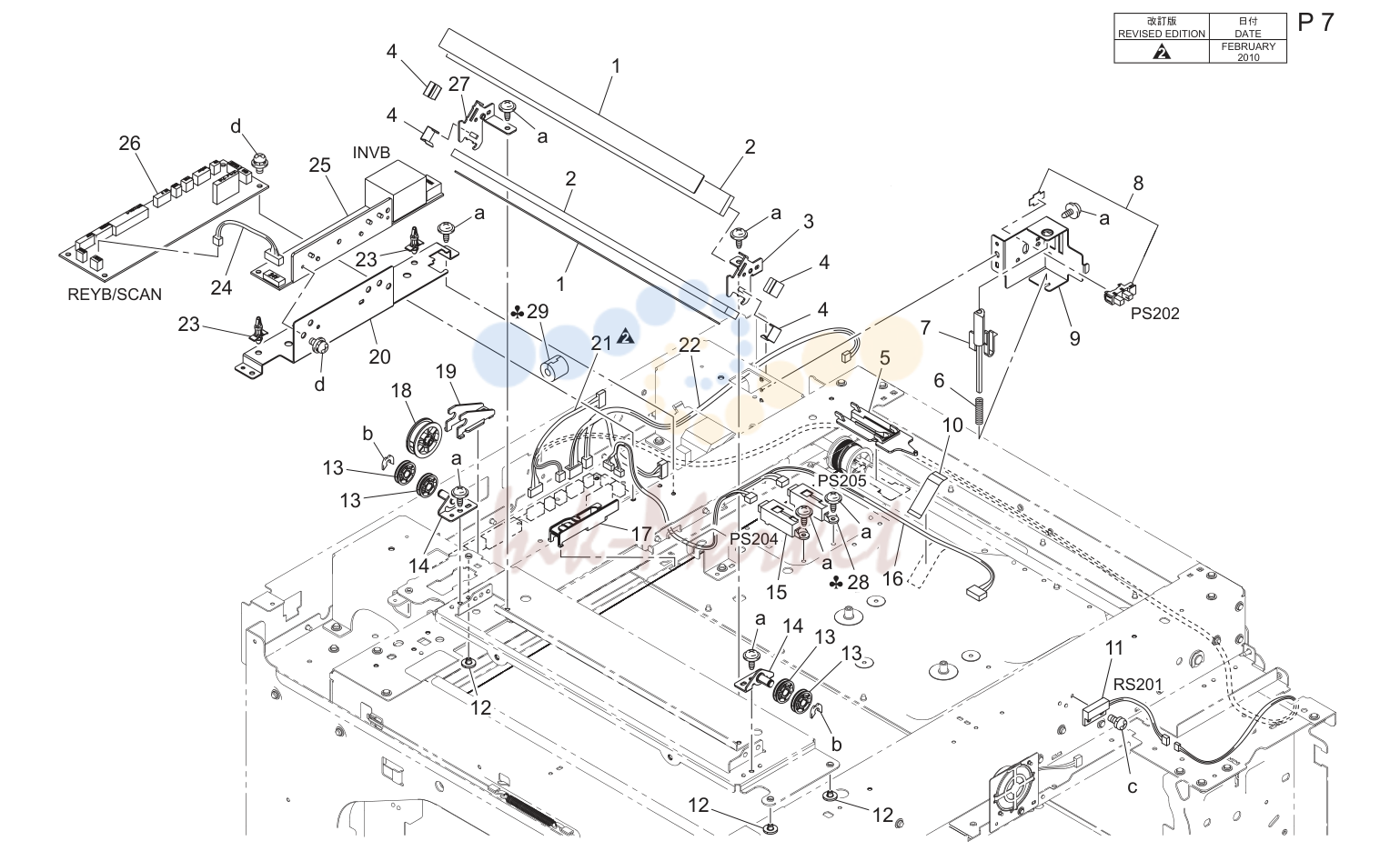

Сканер drive секция (P7)

№	Артикул	Наименование
6	4036 1720 01 запросить цену →	Pressure пружина
8	4037 0903 01 запросить цену →	Photo interrupter
10	4036 3075 01 запросить цену →	Tape
11	9334 2610 12 запросить цену →	Reed выключатель
15	9335 1400 81 запросить цену →	Solid state выключатель
28	9335 1400 81 запросить цену →	Solid state выключатель
29	9326 1810 51 запросить цену →	Ferrite core

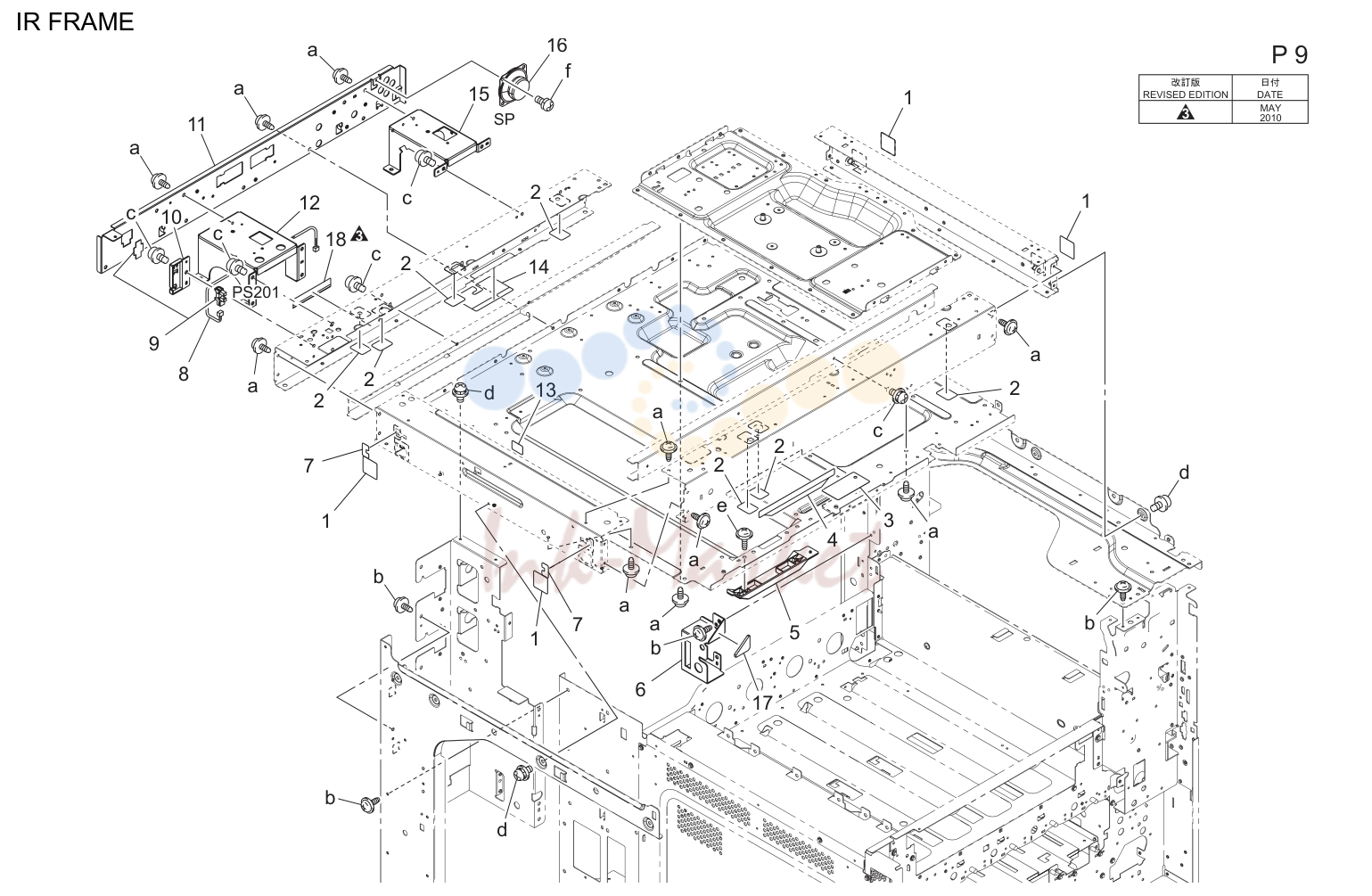

Ir рама (P9)

№	Артикул	Наименование
2	4581 1625 01 запросить цену →	Уплотнитель
9	4037 0903 01 запросить цену →	Photo interrupter

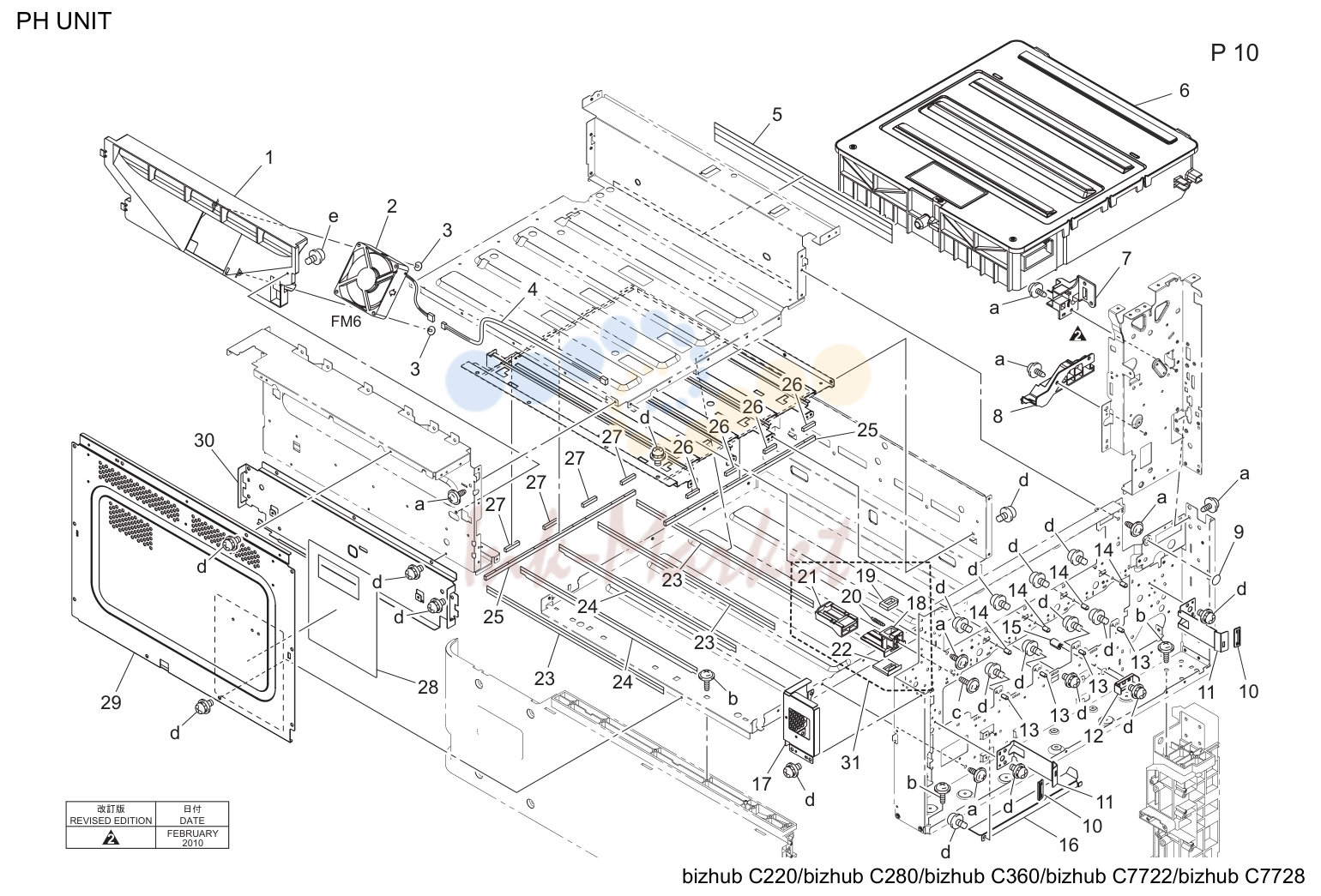

Ph узел (P10)

№	Артикул	Наименование
3	4163 5293 01 запросить цену →	Screw

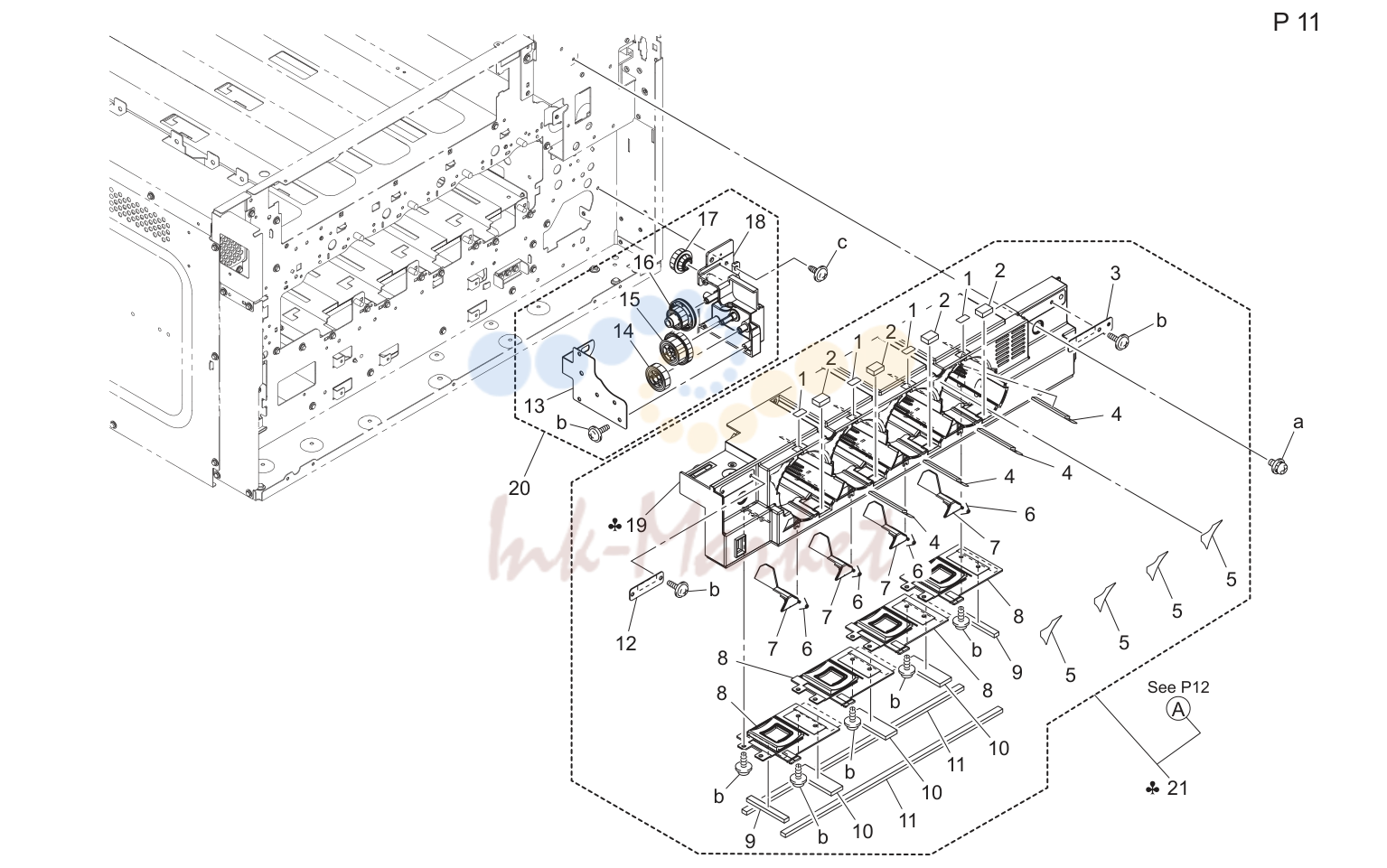

Тонер supply секция (P11)

№	Артикул	Наименование
12	4038 1014 01 запросить цену →	Suction пластина

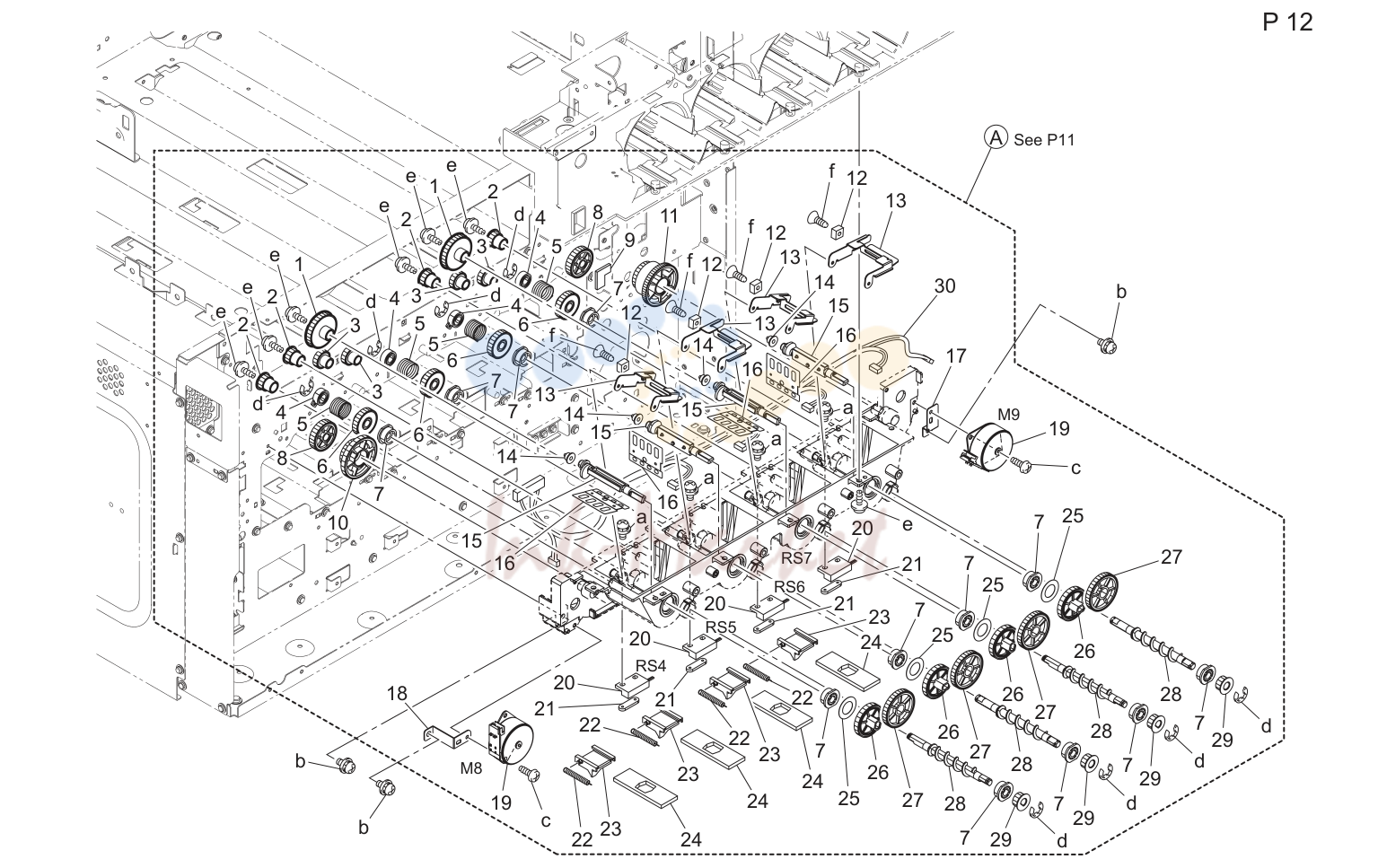

Тонер supply секция (P12)

№	Артикул	Наименование
5	4038 5411 01 запросить цену →	Пружина
7	4163 5102 01 запросить цену →	Втулка
21	4011 5339 01 запросить цену →	Пластина nut
22	4036 5348 01 запросить цену →	Tension пружина

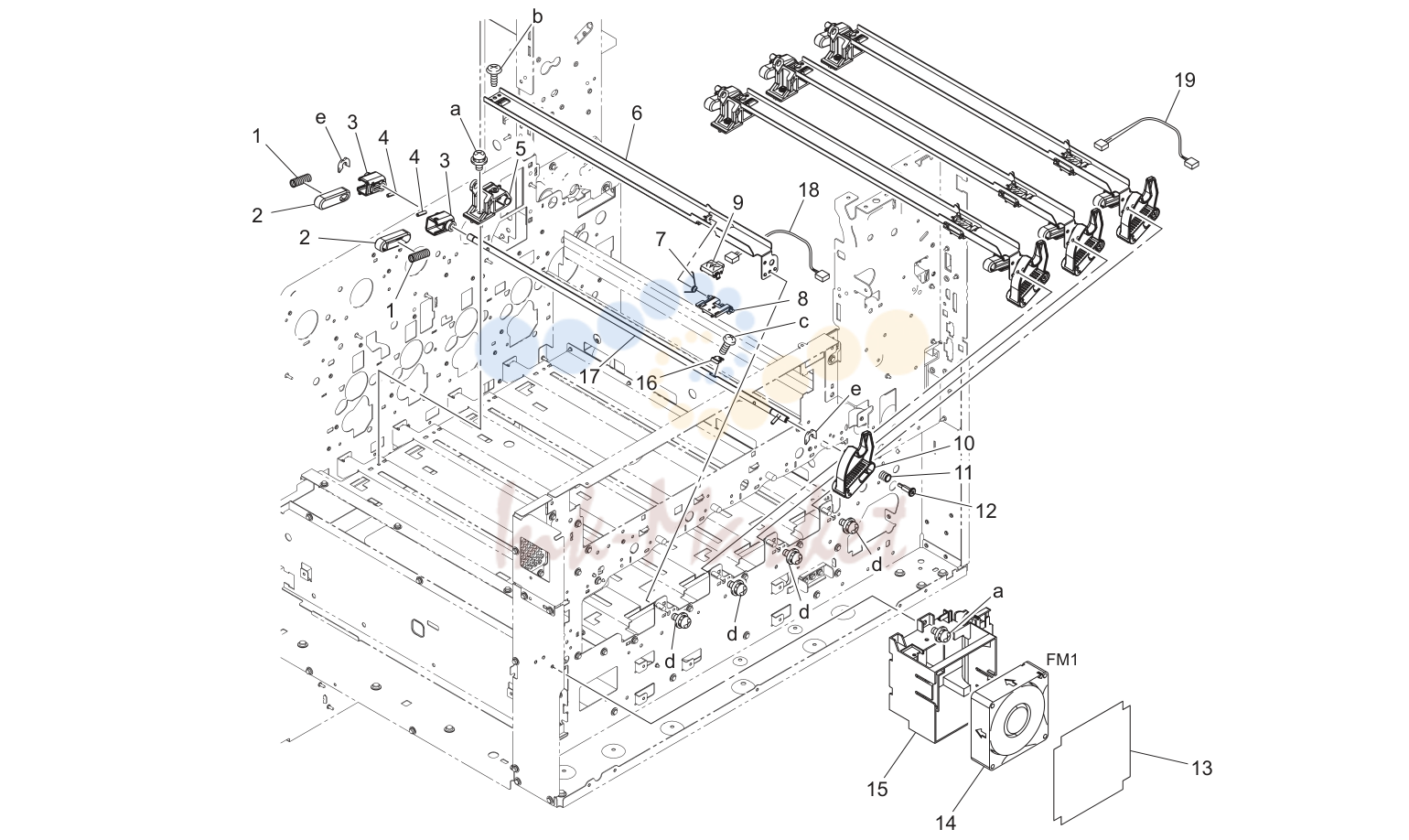

D/c rail секция (P13)

№	Артикул	Наименование
4	9752 3012 50 запросить цену →	Pin

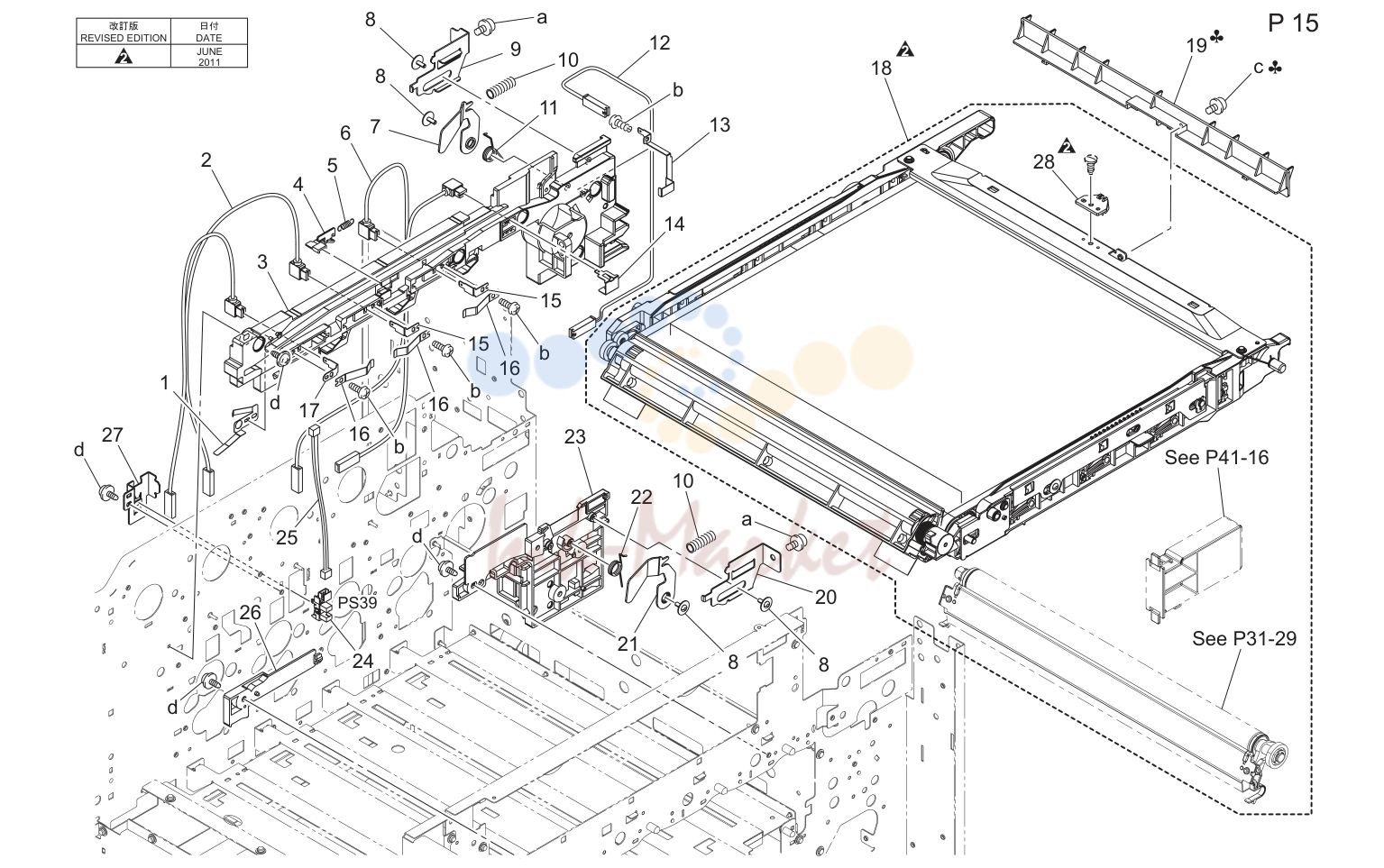

Перенос ремень узел (P15)

№	Артикул	Наименование
8	4163 5293 01 запросить цену →	Screw

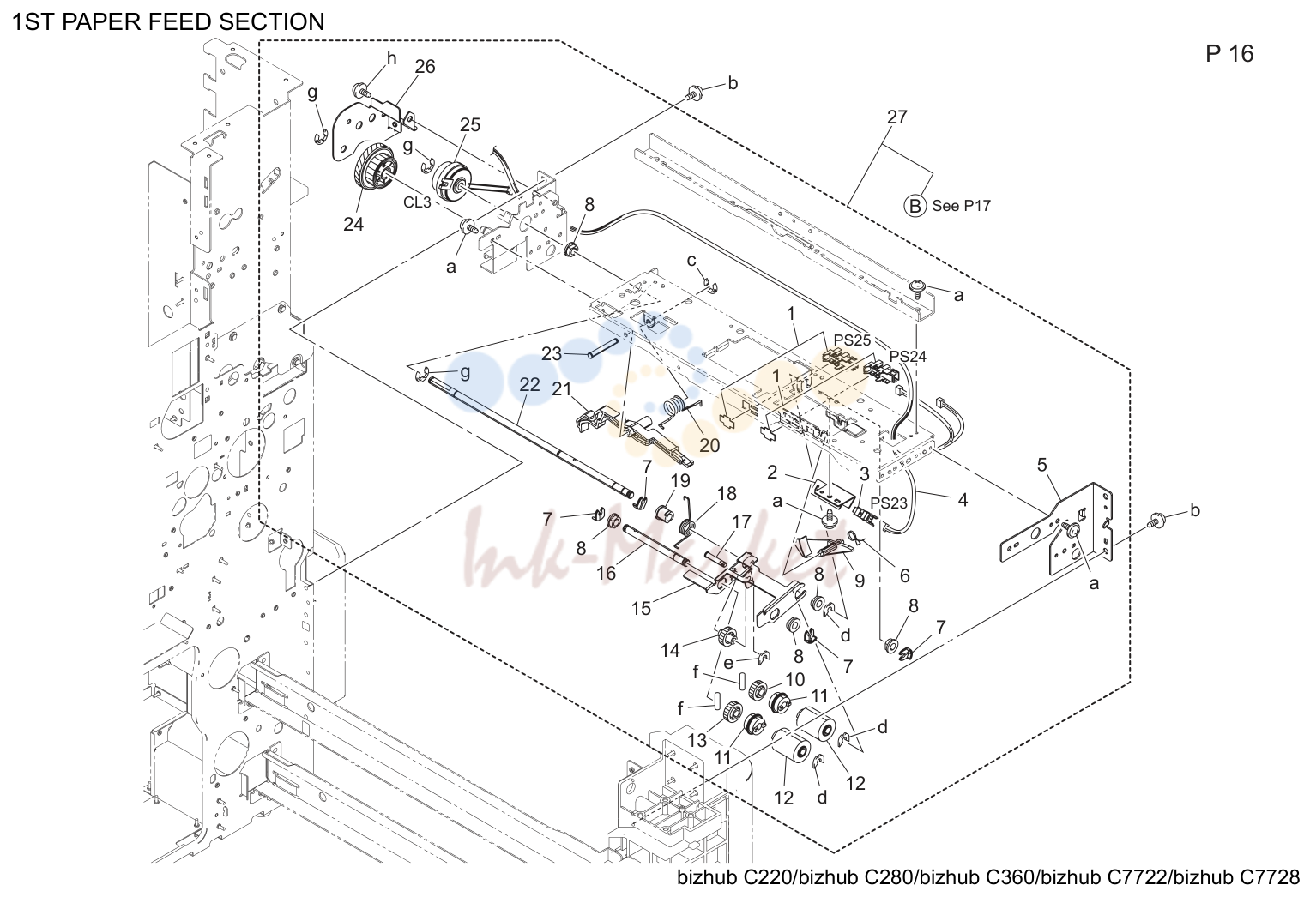

1st подача бумаги секция (P16)

№	Артикул	Наименование
1	4037 0906 01 запросить цену →	Photo interrupter
8	4131 3003 01 запросить цену →	Втулка
9	4030 3016 12 запросить цену →	Actuator
10	4425 3013 01 запросить цену →	Шестерня 30t
13	4425 3016 01 запросить цену →	Шестерня 32t
14	4030 3008 01 запросить цену →	Шестерня 29t
17	4040 3097 01 запросить цену →	Вал
19	1065 3086 01 запросить цену →	Втулка

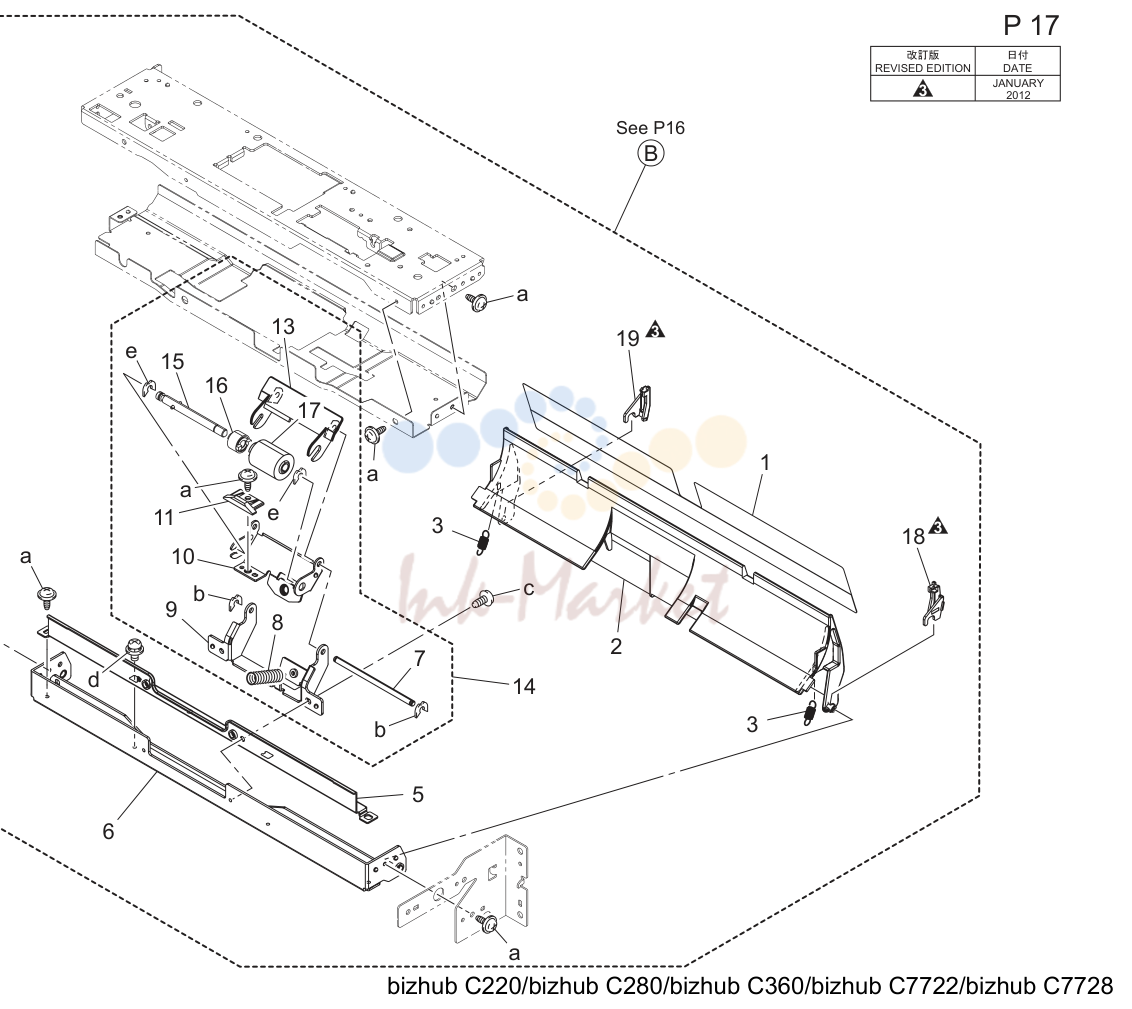

1st подача бумаги секция (P17)

№	Артикул	Наименование
3	4030 3125 01 запросить цену →	Tension пружина
7	4030 3039 01 запросить цену →	Вал
8	4030 3017 03 запросить цену →	Pressure пружина
9	4030 3014 01 запросить цену →	Кронштейн
10	4030 3013 01 запросить цену →	Держатель
11	4030 3078 01 запросить цену →	Рычаг

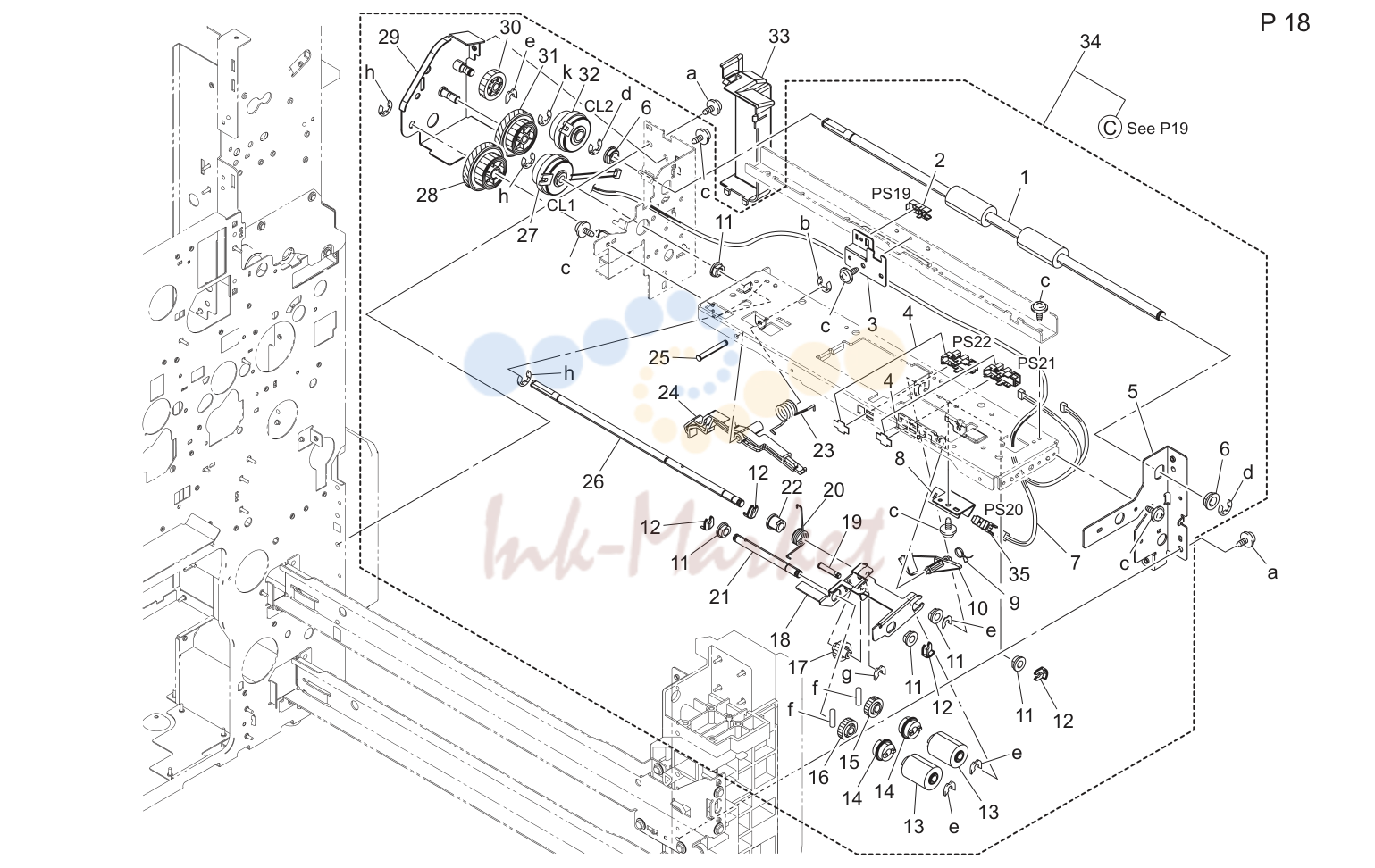

2nd подача бумаги секция (P18)

№	Артикул	Наименование
4	4037 0906 01 запросить цену →	Photo interrupter
6	4131 3532 02 запросить цену →	Втулка
10	4030 3016 12 запросить цену →	Actuator
11	4131 3003 01 запросить цену →	Втулка
15	4425 3013 01 запросить цену →	Шестерня 30t
16	4425 3016 01 запросить цену →	Шестерня 32t
17	4030 3008 01 запросить цену →	Шестерня 29t
19	4040 3097 01 запросить цену →	Вал
22	1065 3086 01 запросить цену →	Втулка

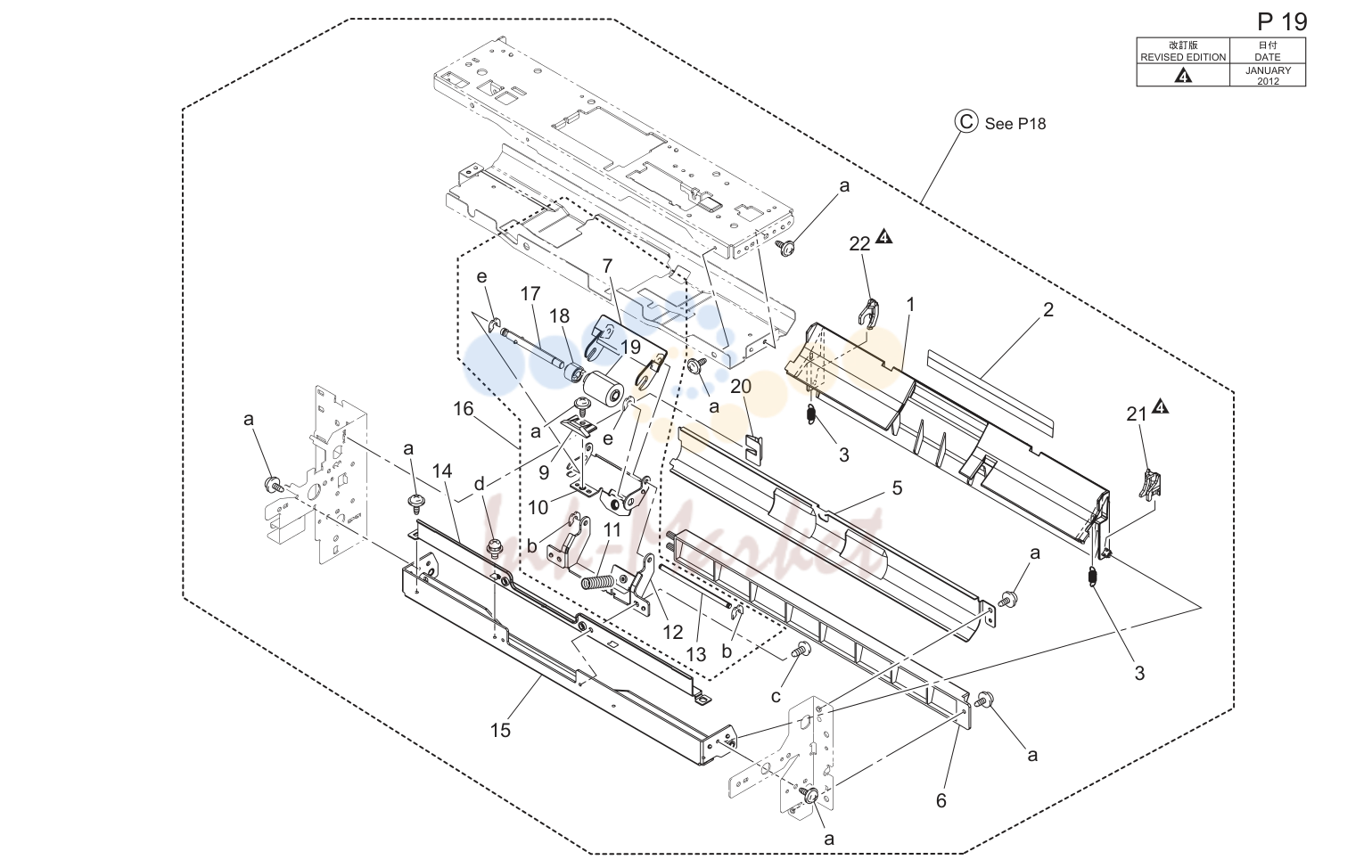

2nd подача бумаги секция (P19)

№	Артикул	Наименование
3	4030 3125 01 запросить цену →	Tension пружина
9	4030 3078 01 запросить цену →	Рычаг
10	4030 3013 01 запросить цену →	Держатель
11	4030 3017 03 запросить цену →	Pressure пружина
12	4030 3014 01 запросить цену →	Кронштейн
13	4030 3039 01 запросить цену →	Вал

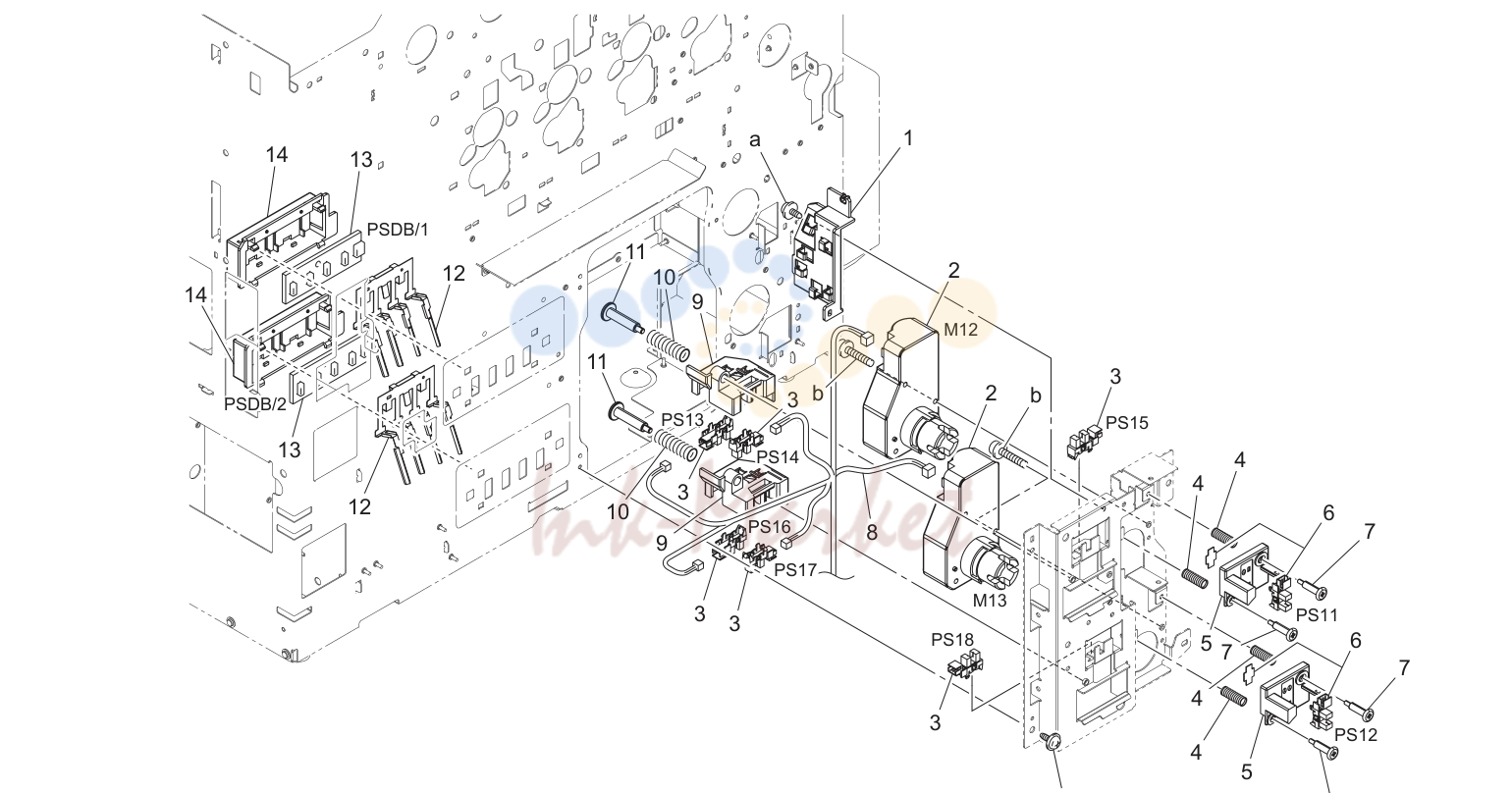

Подача бумаги drive (P20)

№	Артикул	Наименование
5	4030 3083 01 запросить цену →	Держатель
6	4037 0906 01 запросить цену →	Photo interrupter
7	4030 3224 02 запросить цену →	Shoulder screw
10	4002 3110 02 запросить цену →	Pressure пружина
11	4002 3131 01 запросить цену →	Shoulder screw
12	4030 3091 01 запросить цену →	Рычаг
13	4037 0104 01 запросить цену →	Плата в сборе
14	4011 3012 01 запросить цену →	Держатель

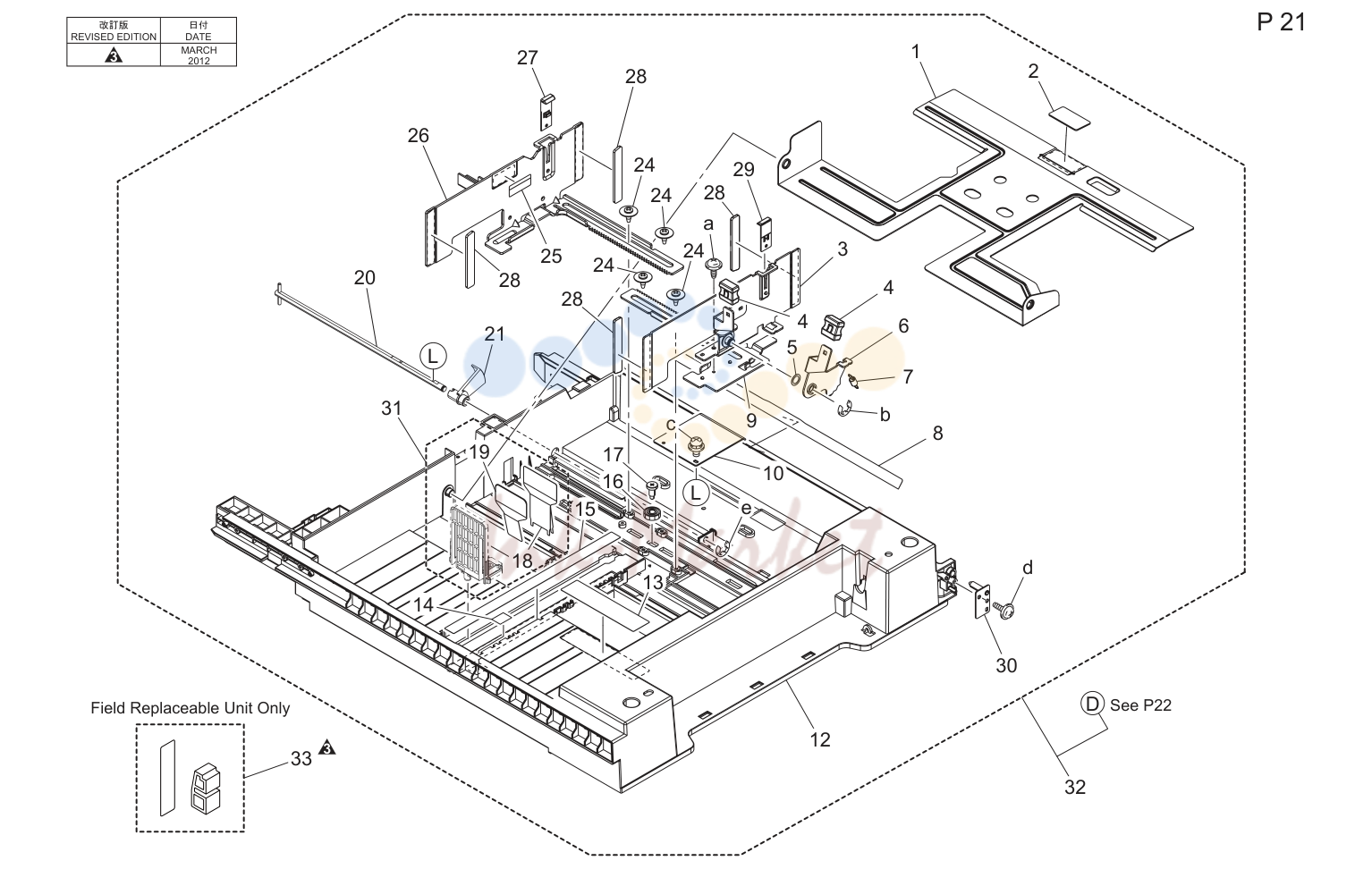

1st cassette секция (P21)

№	Артикул	Наименование
2	4030 3226 01 запросить цену →	Friction sheet
4	4037 3204 01 запросить цену →	Knob
5	4011 3021 01 запросить цену →	Washer
10	4030 3206 01 запросить цену →	Рычаг
18	4030 3228 12 запросить цену →	Направляющая
21	4030 3207 01 запросить цену →	Actuator
24	4163 5293 01 запросить цену →	Screw
25	4002 7306 01 запросить цену →	Label carrying capacity
29	4537 3317 01 запросить цену →	Направляющая

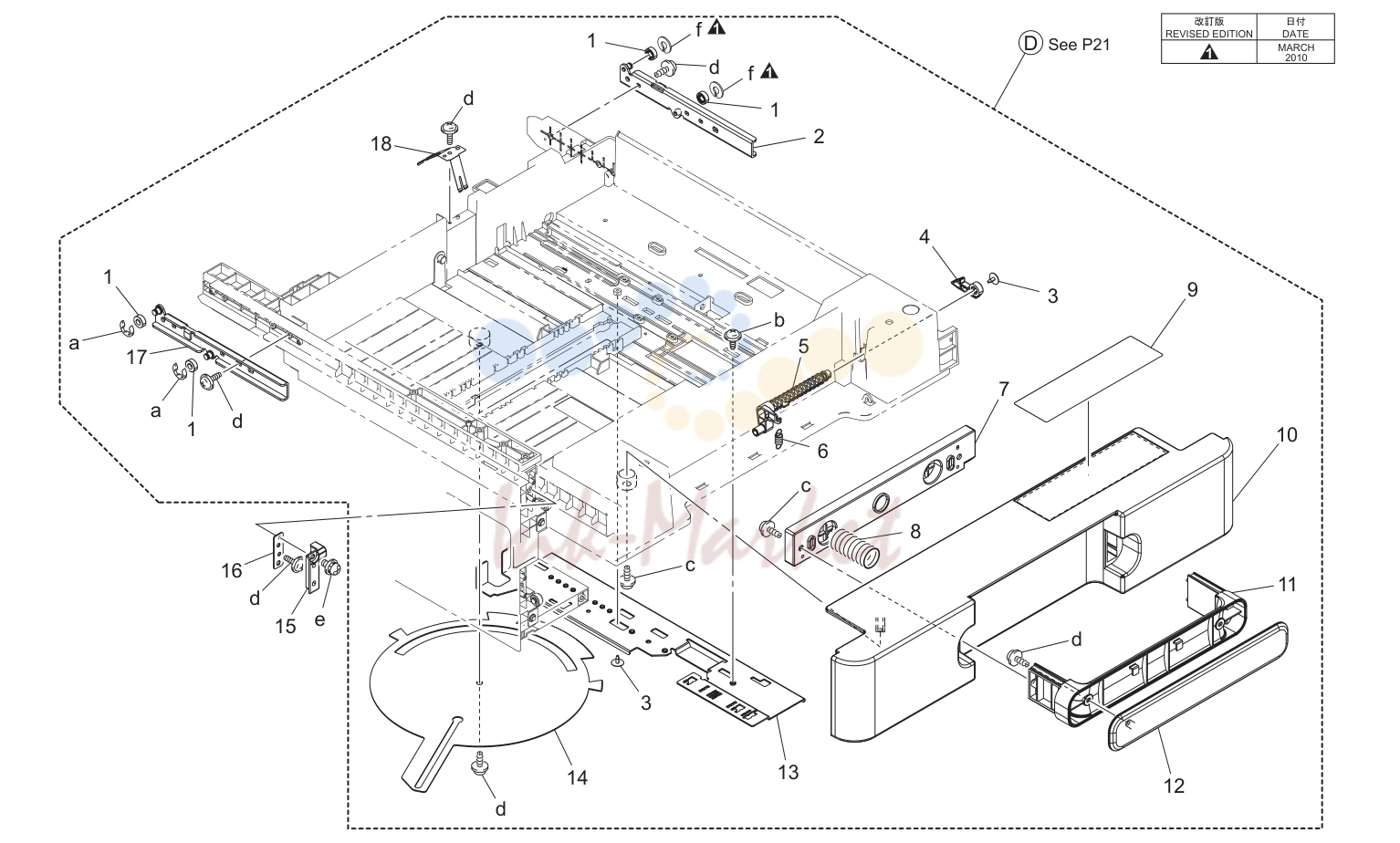

1st cassette секция (P22)

№	Артикул	Наименование
3	4163 5293 01 запросить цену →	Screw
14	4002 3108 01 запросить цену →	Рычаг

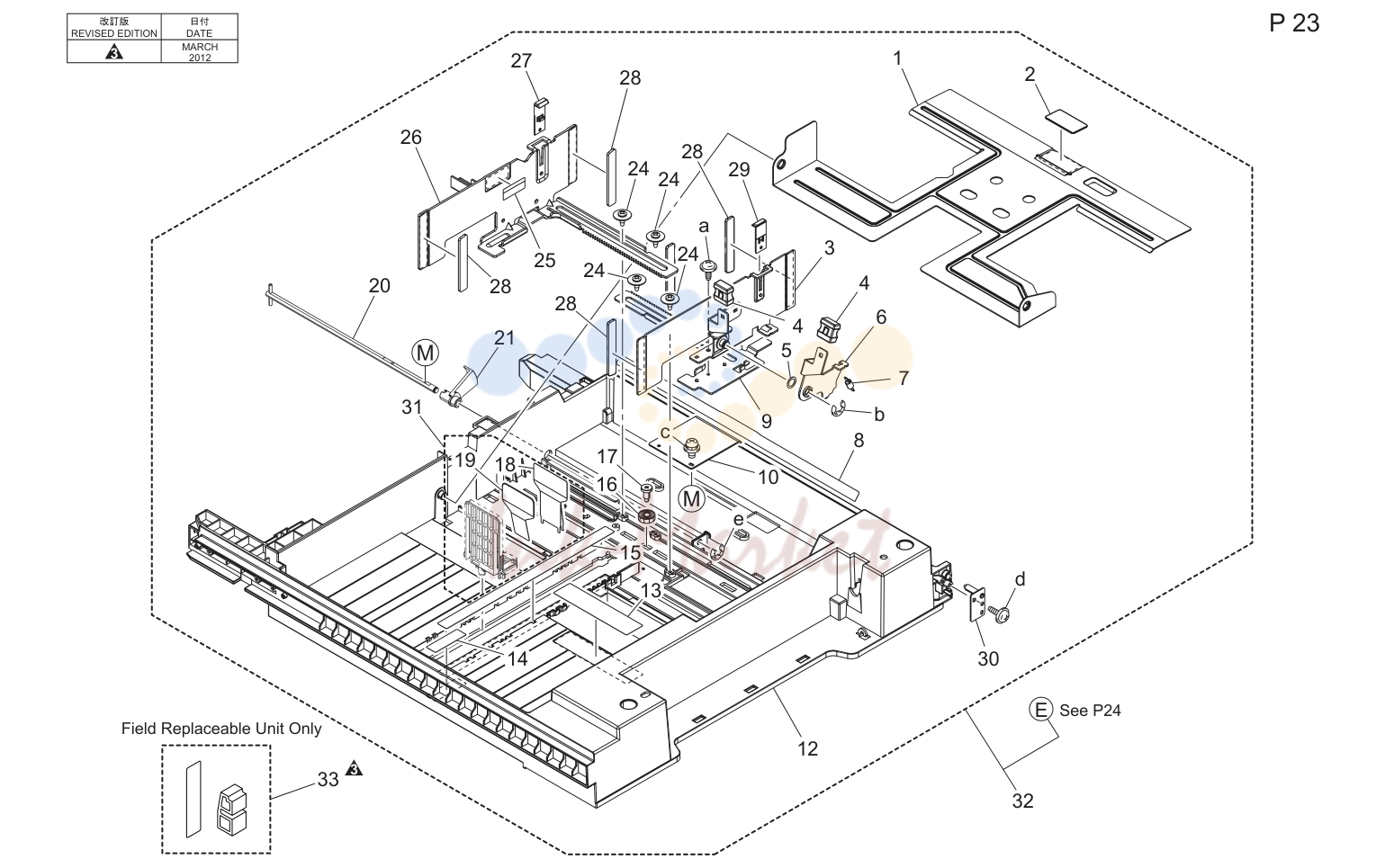

2nd cassette секция (P23)

№	Артикул	Наименование
2	4030 3226 01 запросить цену →	Friction sheet
4	4037 3204 01 запросить цену →	Knob
5	4011 3021 01 запросить цену →	Washer
10	4030 3206 01 запросить цену →	Рычаг
18	4030 3228 12 запросить цену →	Направляющая
21	4030 3207 01 запросить цену →	Actuator
24	4163 5293 01 запросить цену →	Screw
25	4002 7306 01 запросить цену →	Label carrying capacity
29	4537 3317 01 запросить цену →	Направляющая

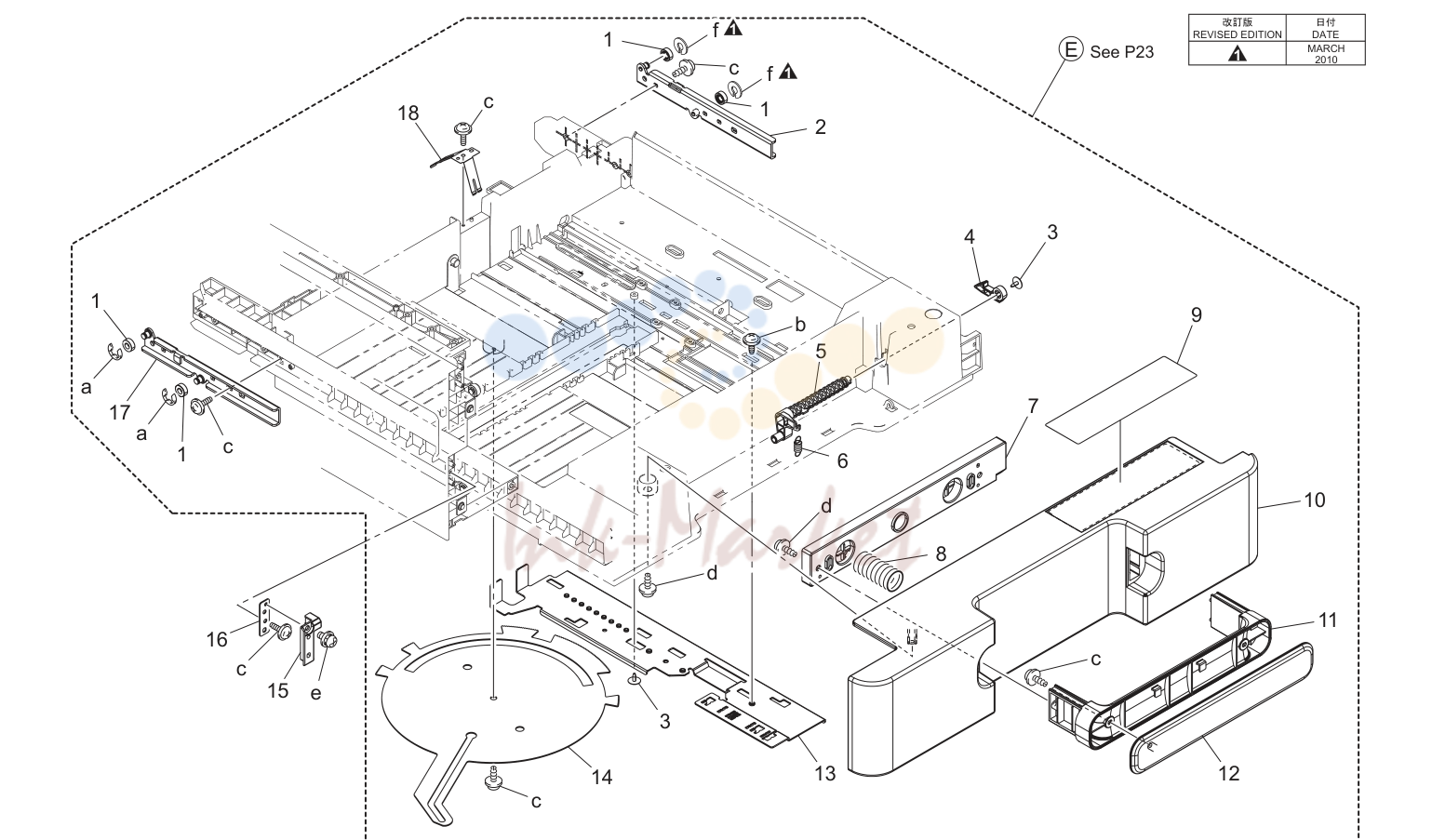

2nd cassette секция (P24)

№	Артикул	Наименование
3	4163 5293 01 запросить цену →	Screw

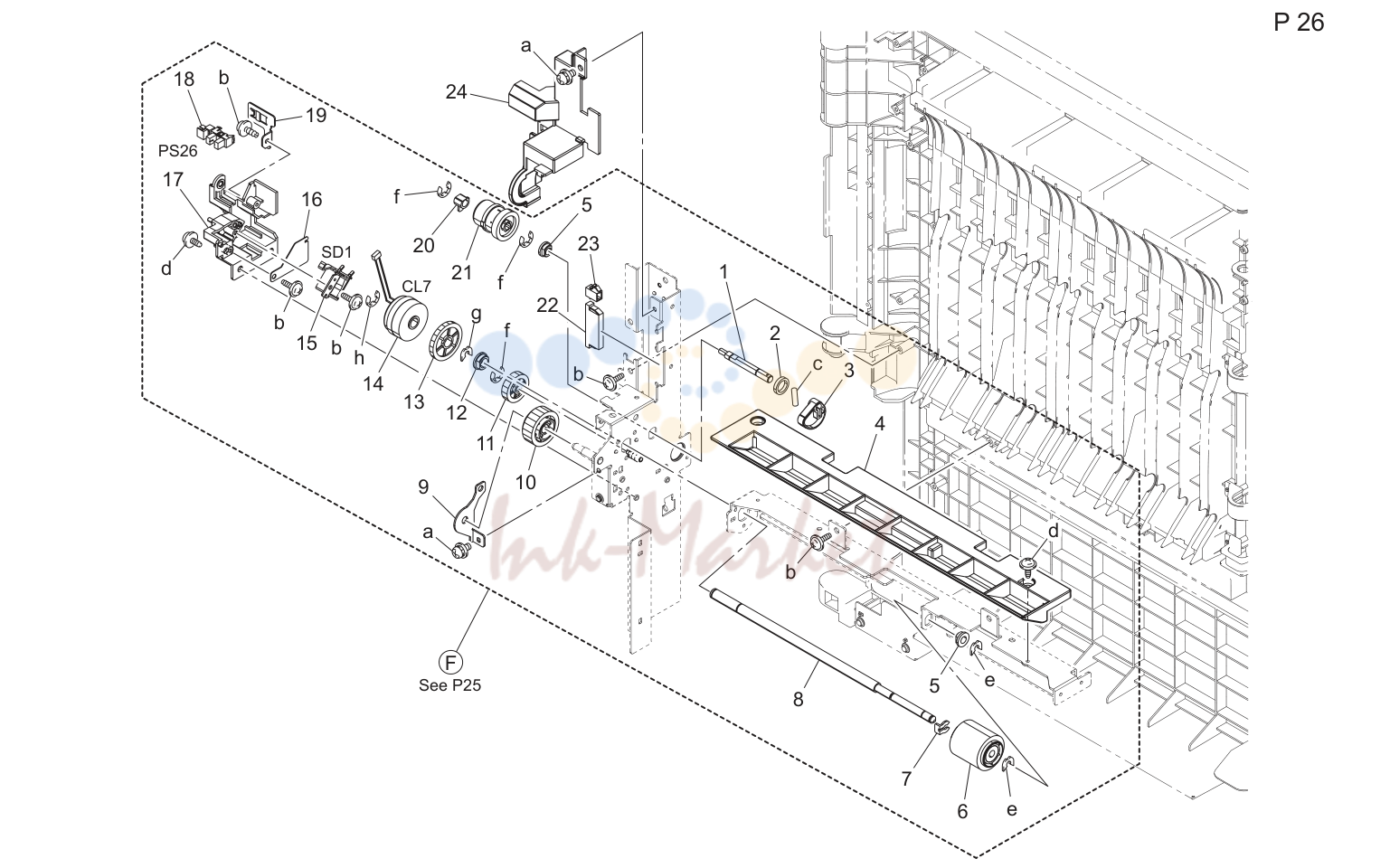

Vertical conveyance door секция (P26)

№	Артикул	Наименование
7	4142 3217 01 запросить цену →	Stop ring
12	4131 3532 02 запросить цену →	Втулка

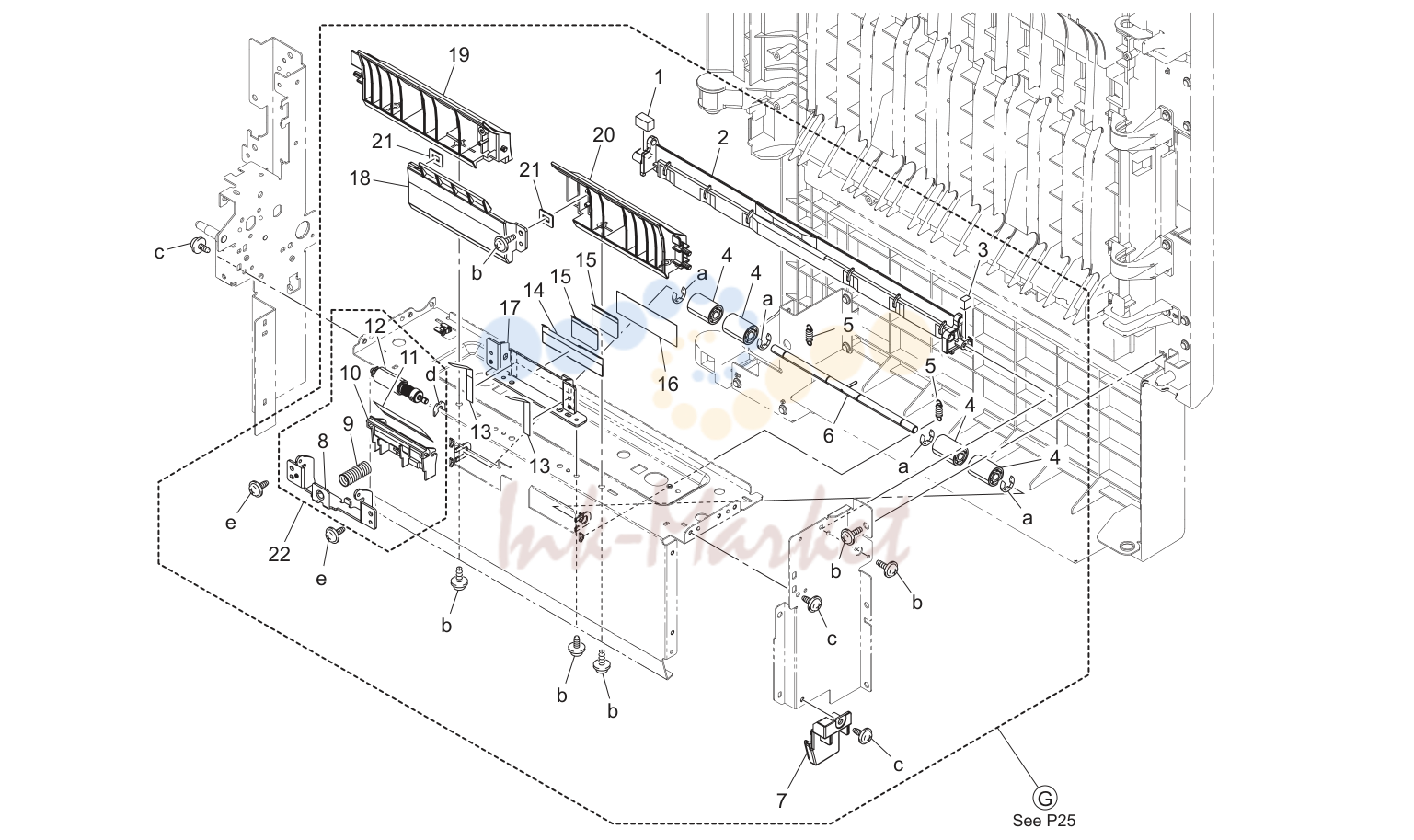

Vertical conveyance door секция (P27)

№	Артикул	Наименование
4	4030 3122 01 запросить цену →	Roll
9	4030 3475 01 запросить цену →	Pressure пружина
12	4034 0151 01 запросить цену →	Separation ролик
15	4030 3403 01 запросить цену →	Направляющая
16	4030 3489 01 запросить цену →	Уплотнитель

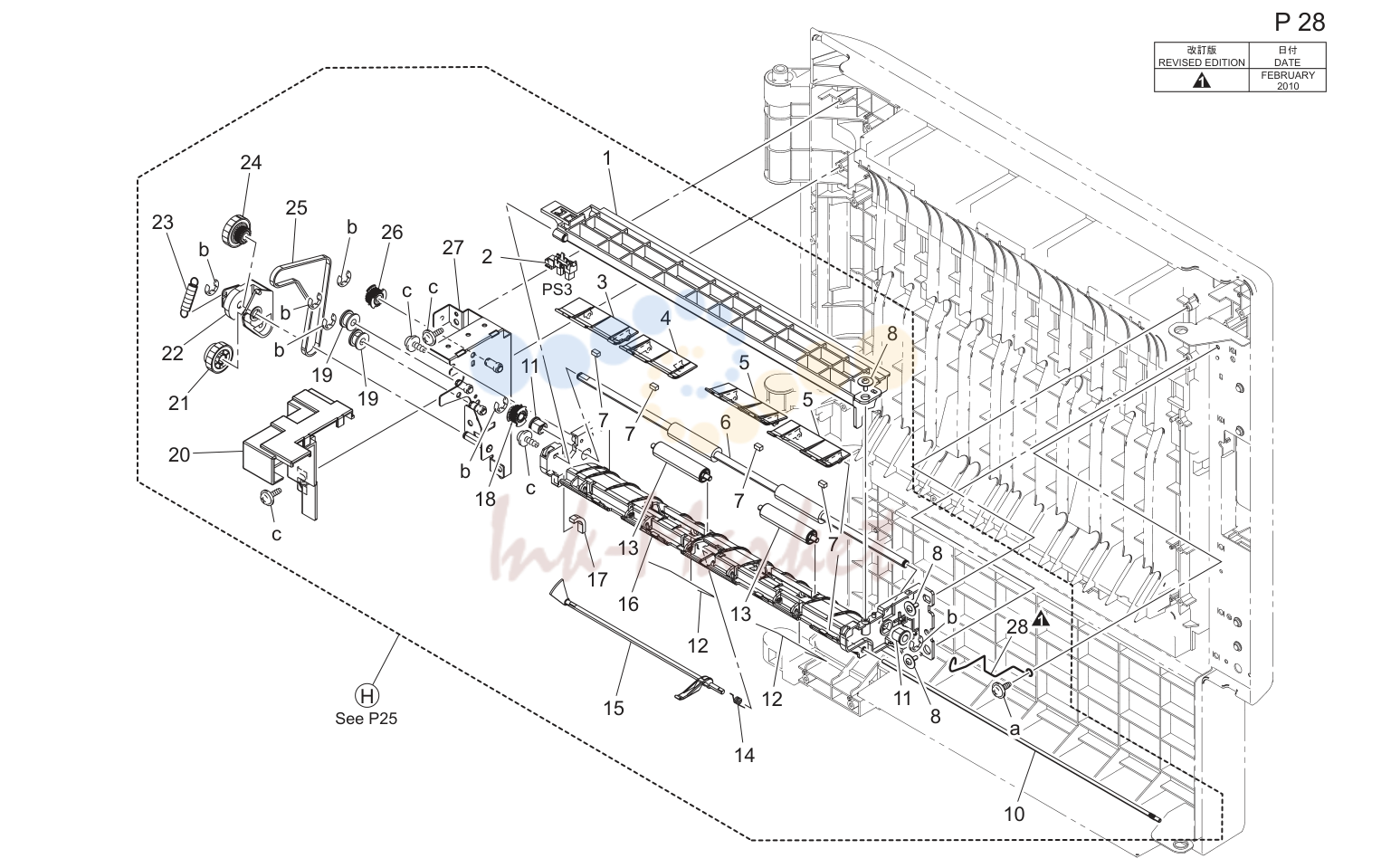

Vertical conveyance door секция (P28)

№	Артикул	Наименование
8	4163 5293 01 запросить цену →	Screw
10	4025 5984 01 запросить цену →	Вал
13	4497 3116 01 запросить цену →	Roll

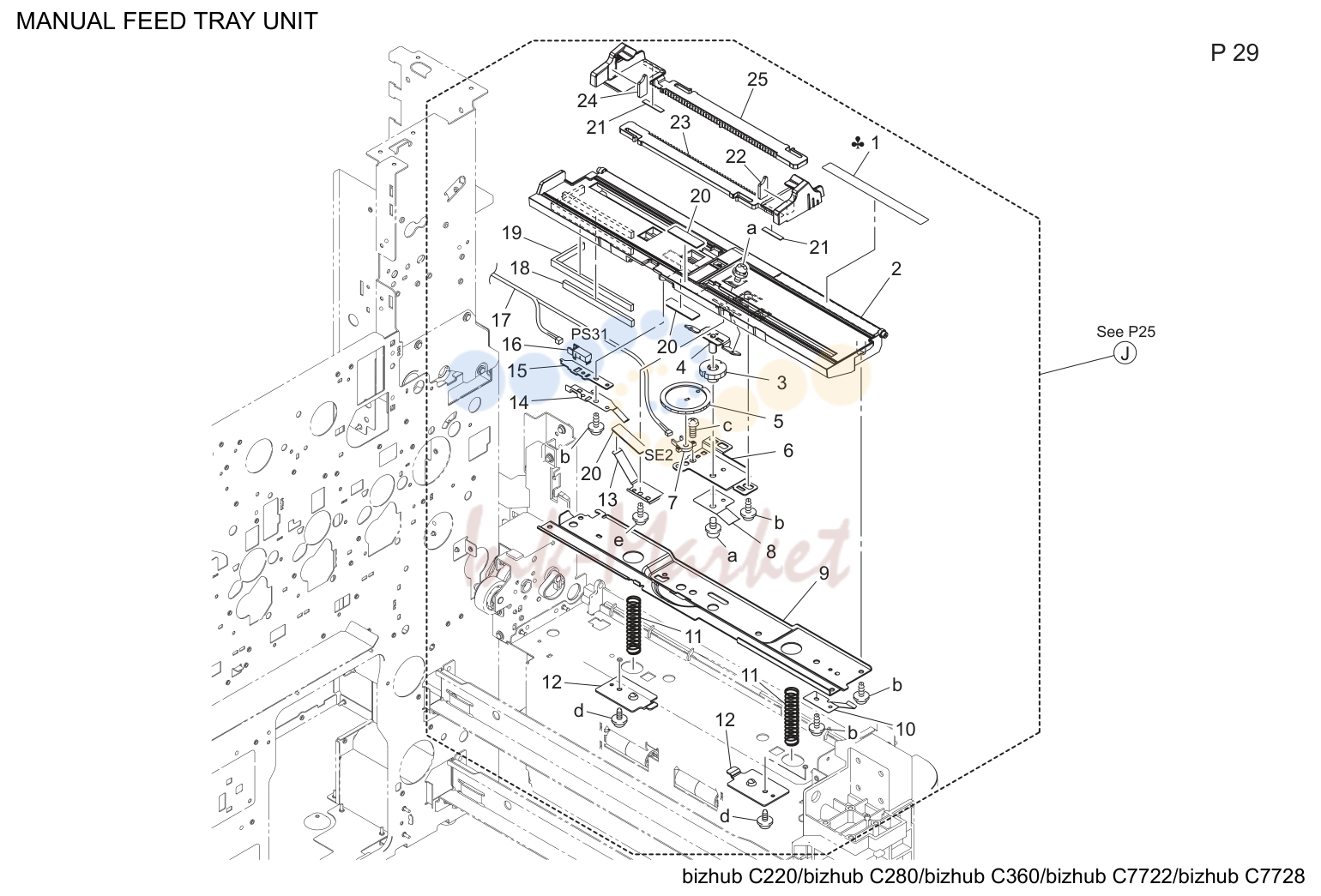

Manual feed tray узел (P29)

№	Артикул	Наименование
20	4687 3281 01 запросить цену →	Friction sheet

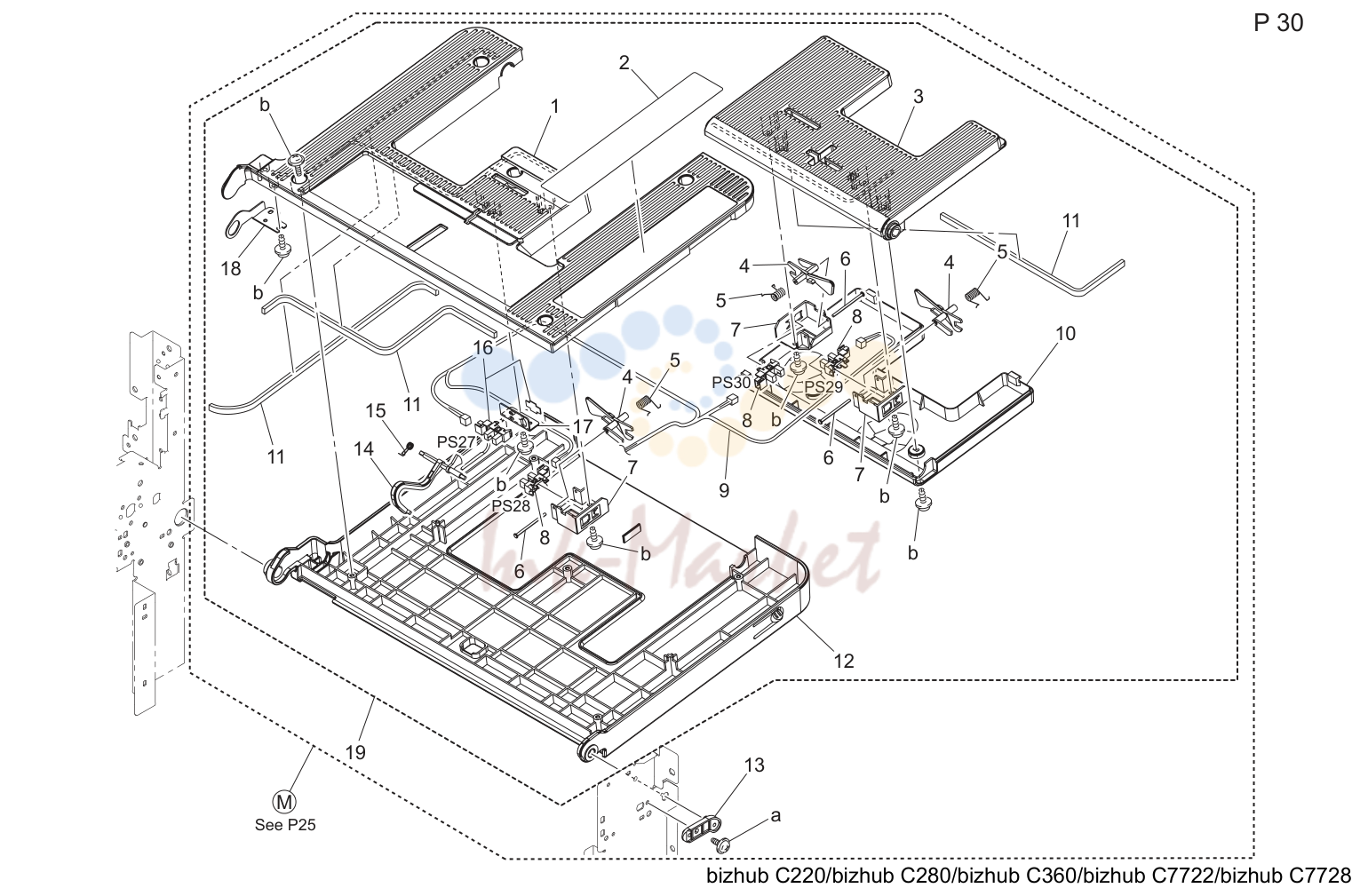

Manual feed tray узел (P30)

№	Артикул	Наименование
5	4030 3446 01 запросить цену →	Torsion пружина
6	1134 3042 02 запросить цену →	Вал
15	4038 3234 02 запросить цену →	Torsion пружина
16	4037 0906 01 запросить цену →	Photo interrupter

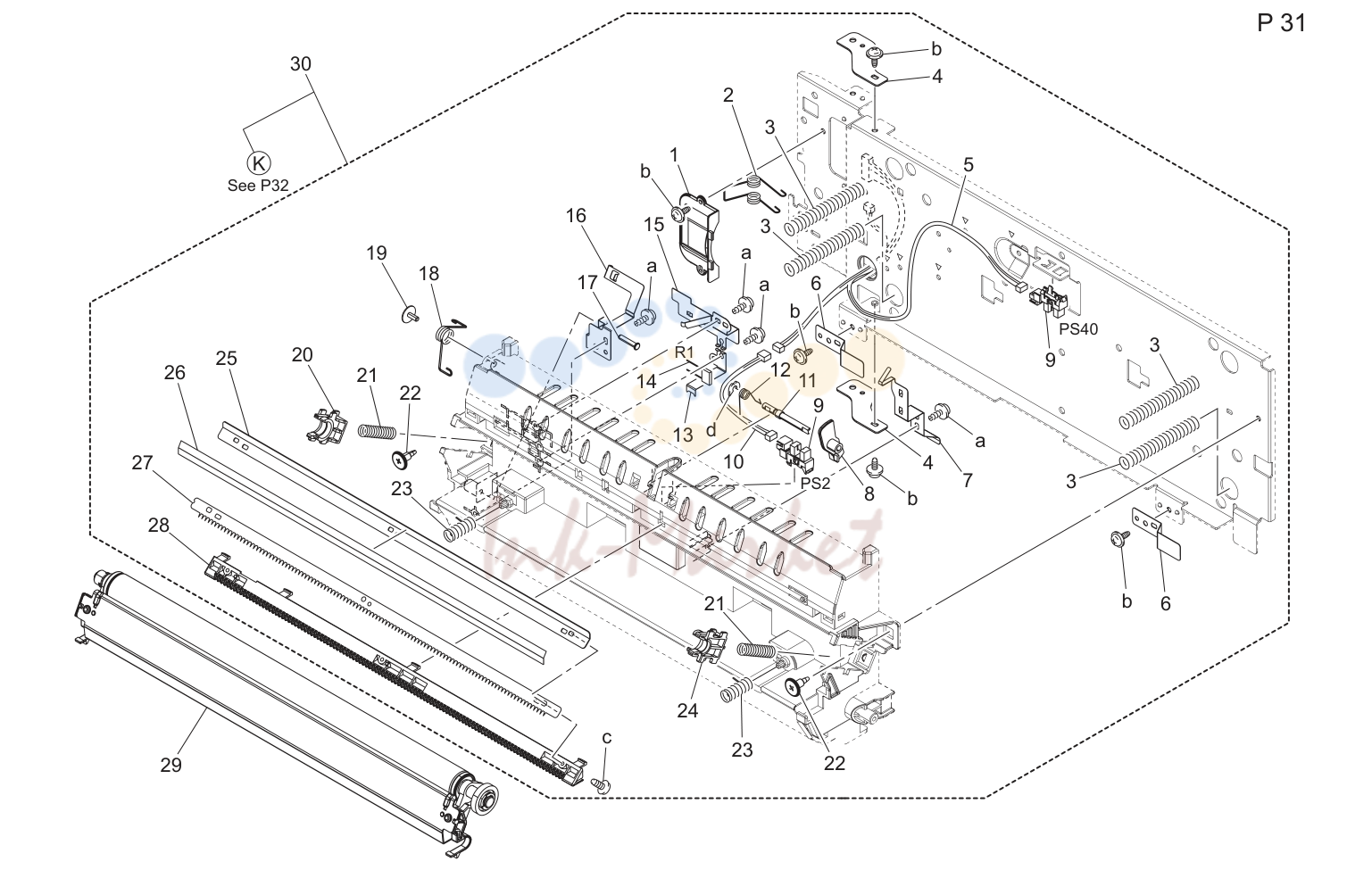

Vertical conveyance секция (P31)

№	Артикул	Наименование
12	4038 3564 02 запросить цену →	Torsion пружина
19	4163 5293 01 запросить цену →	Screw
22	4038 3511 02 запросить цену →	Shoulder screw

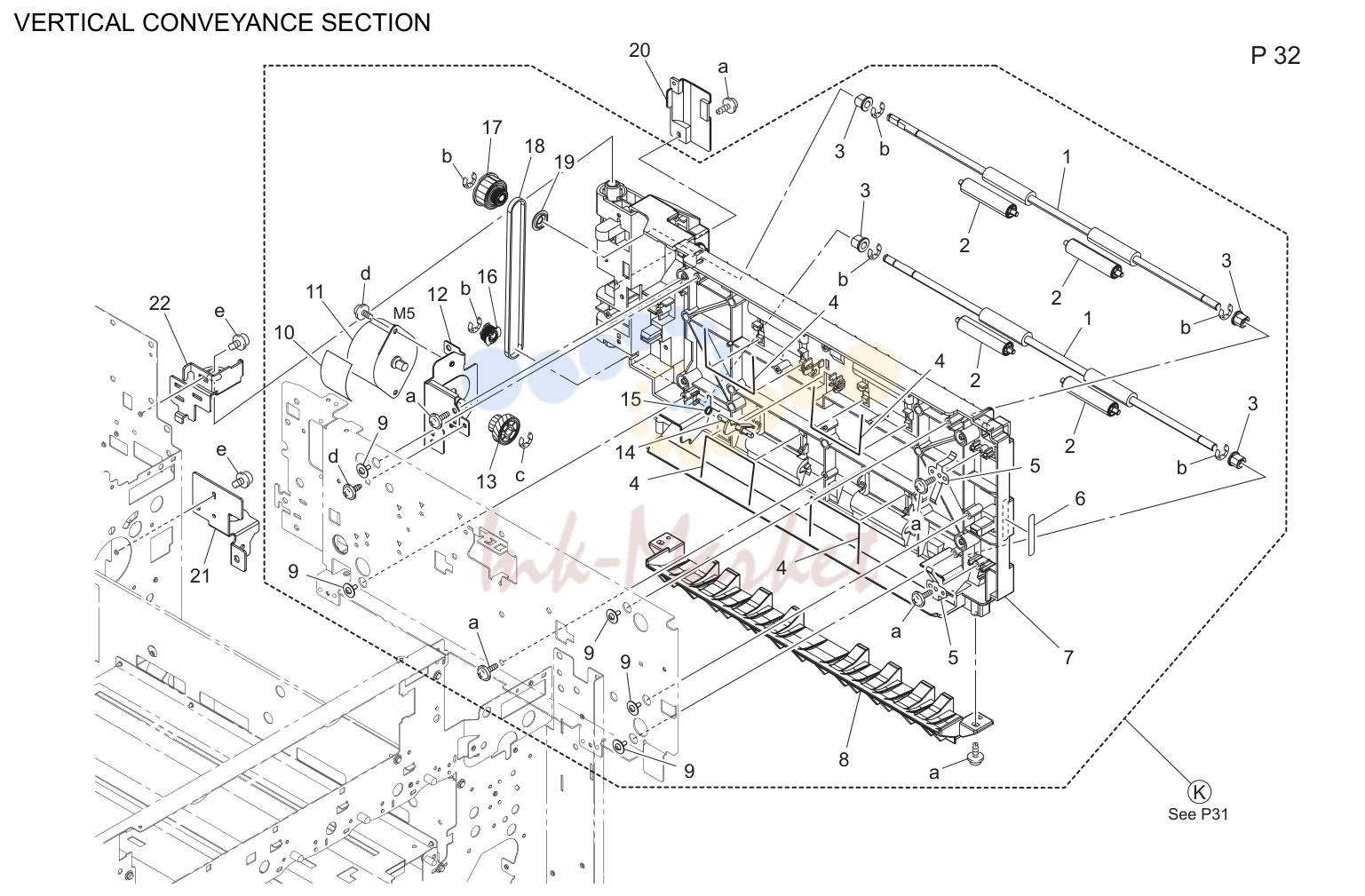

Vertical conveyance секция (P32)

№	Артикул	Наименование
2	4497 3116 01 запросить цену →	Roll
4	4066 3751 01 запросить цену →	Member
9	4163 5293 01 запросить цену →	Screw

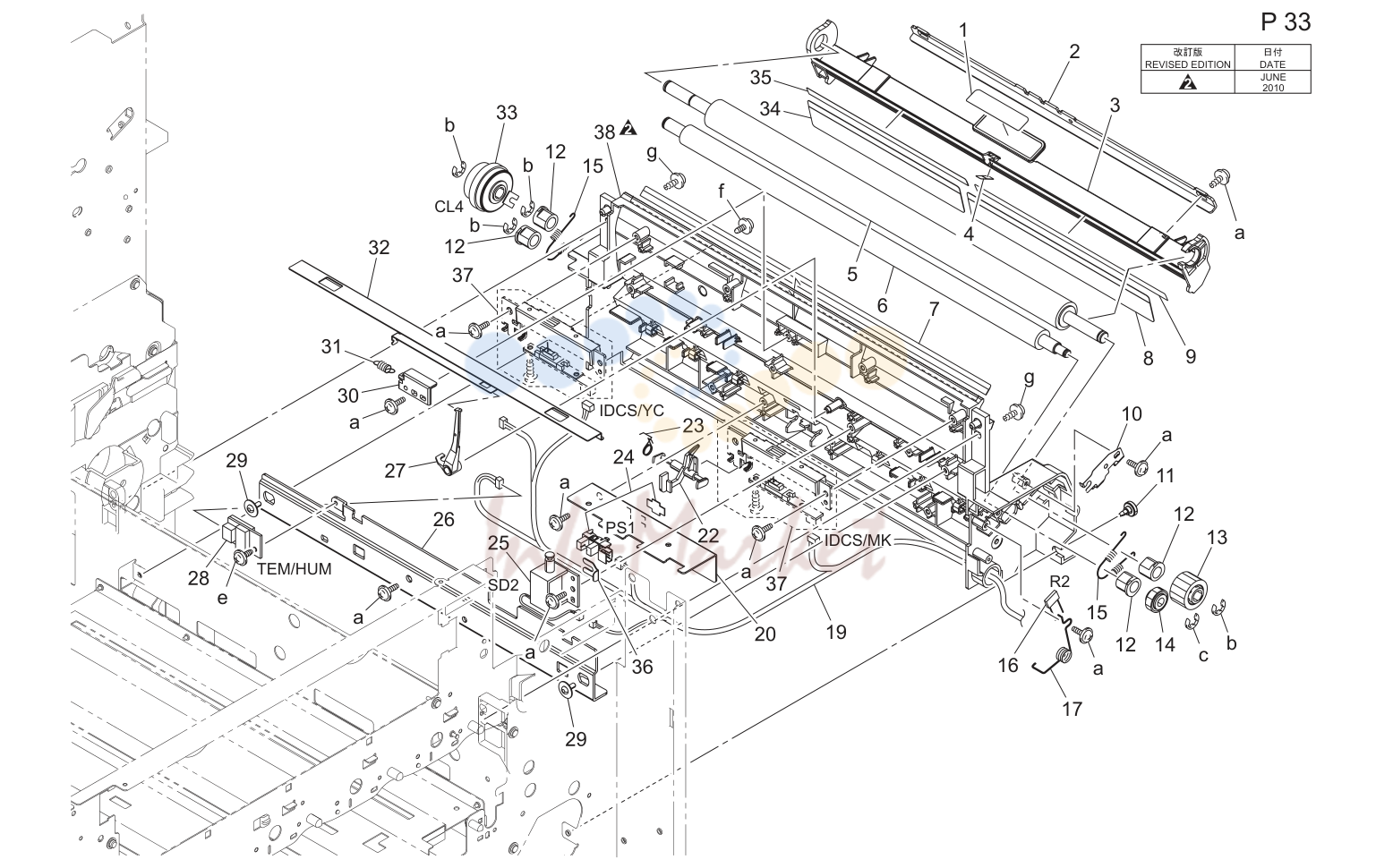

Vertical conveyance секция (P33)

№	Артикул	Наименование
4	4038 3539 01 запросить цену →	Направляющая
7	4038 3540 03 запросить цену →	Направляющая
11	4038 7023 00 запросить цену →	Shoulder screw
12	4025 3572 01 запросить цену →	Втулка
15	4038 3525 01 запросить цену →	Tension пружина
23	1164 3527 02 запросить цену →	Torsion пружина
24	4037 0906 01 запросить цену →	Photo interrupter
29	4163 5293 01 запросить цену →	Screw
35	4038 3537 01 запросить цену →	Направляющая
36	4038 3597 01 запросить цену →	Spacer

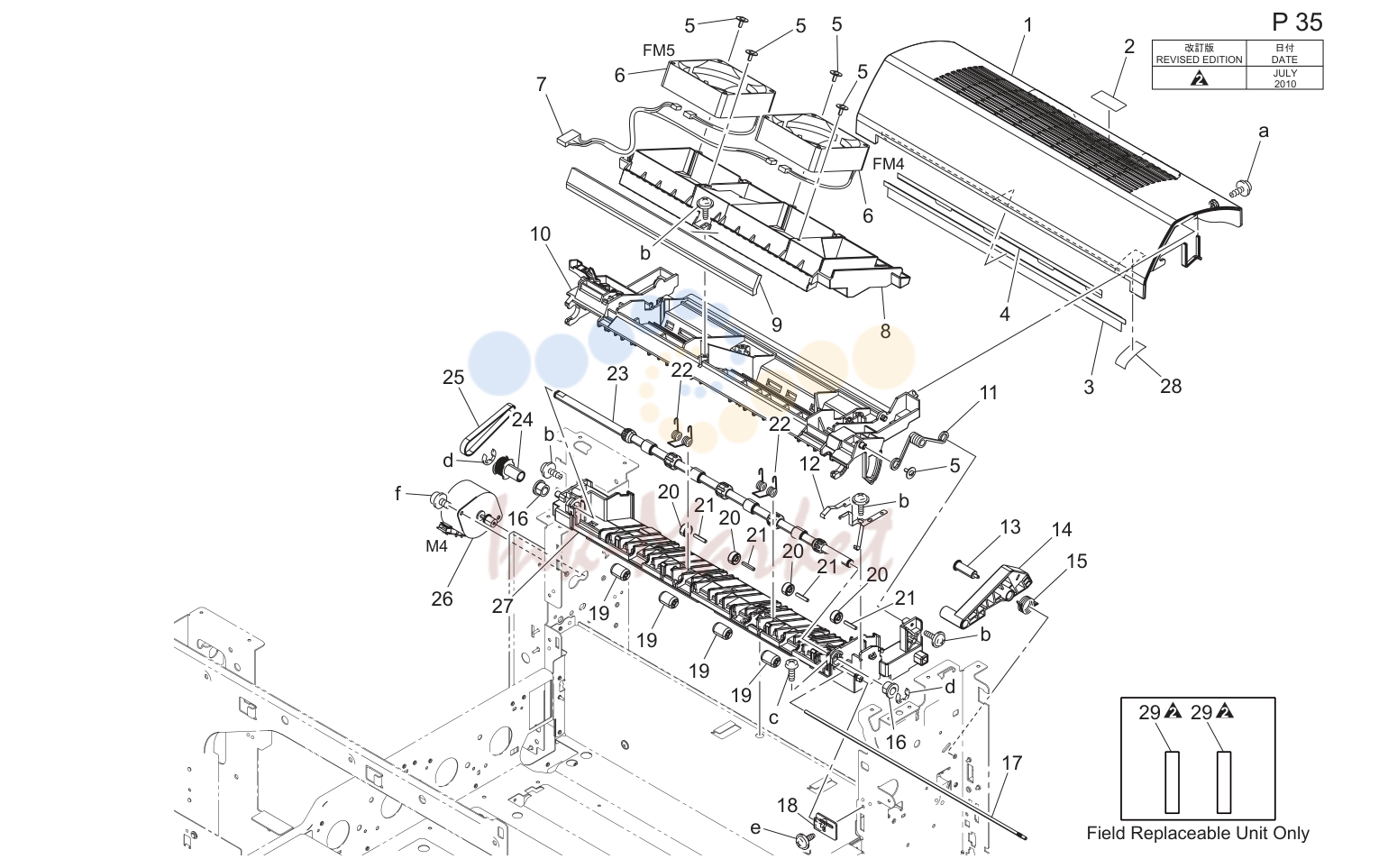

Выход бумаги секция (P35)

№	Артикул	Наименование
5	4163 5293 01 запросить цену →	Screw
11	4038 5896 02 запросить цену →	Torsion пружина
17	4025 5984 01 запросить цену →	Вал
19	4004 5903 01 запросить цену →	Roll
21	4036 2549 01 запросить цену →	Pin
28	4036 3075 01 запросить цену →	Tape

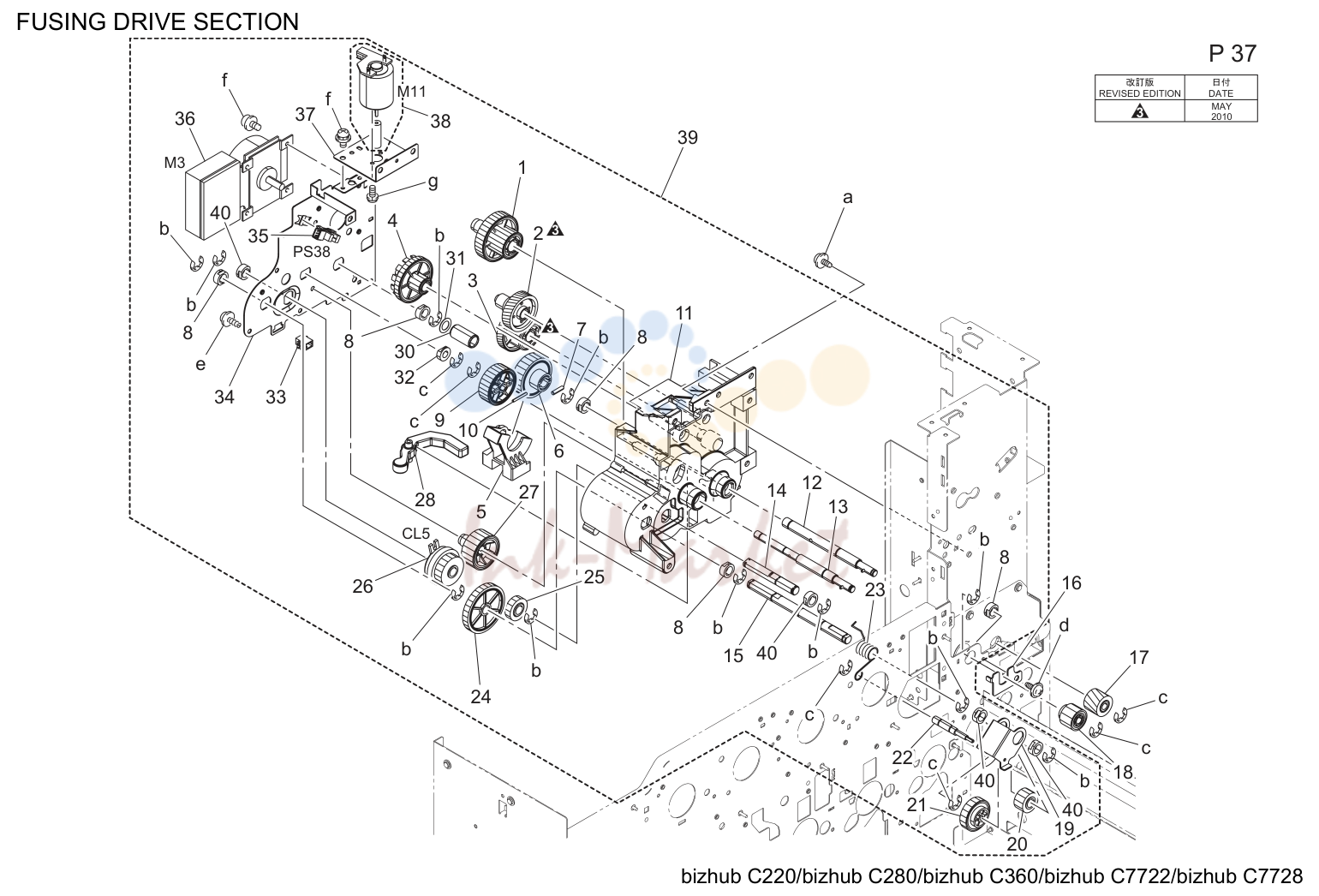

Печь (закрепление) drive секция (P37)

№	Артикул	Наименование
7	9752 3012 50 запросить цену →	Pin
8	4658 3516 02 запросить цену →	Втулка
10	9752 2016 50 запросить цену →	Pin
20	4038 2580 01 запросить цену →	Шестерня 16t
24	4038 2593 02 запросить цену →	Шестерня 41t
25	4038 2592 01 запросить цену →	Шестерня 18t

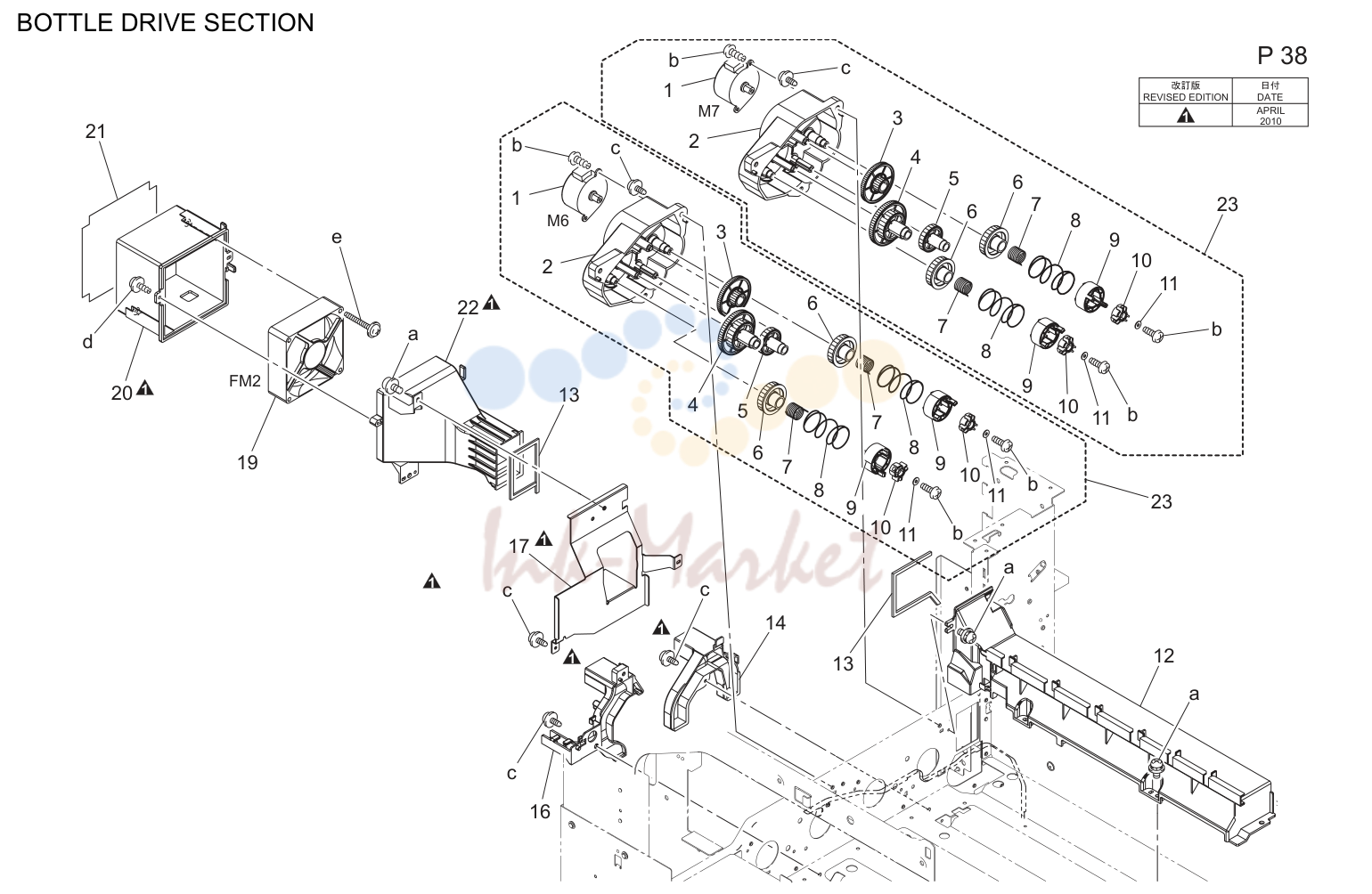

Bottle drive секция (P38)

№	Артикул	Наименование
8	4038 5412 02 запросить цену →	Pressure пружина
11	4038 5407 01 запросить цену →	Collar

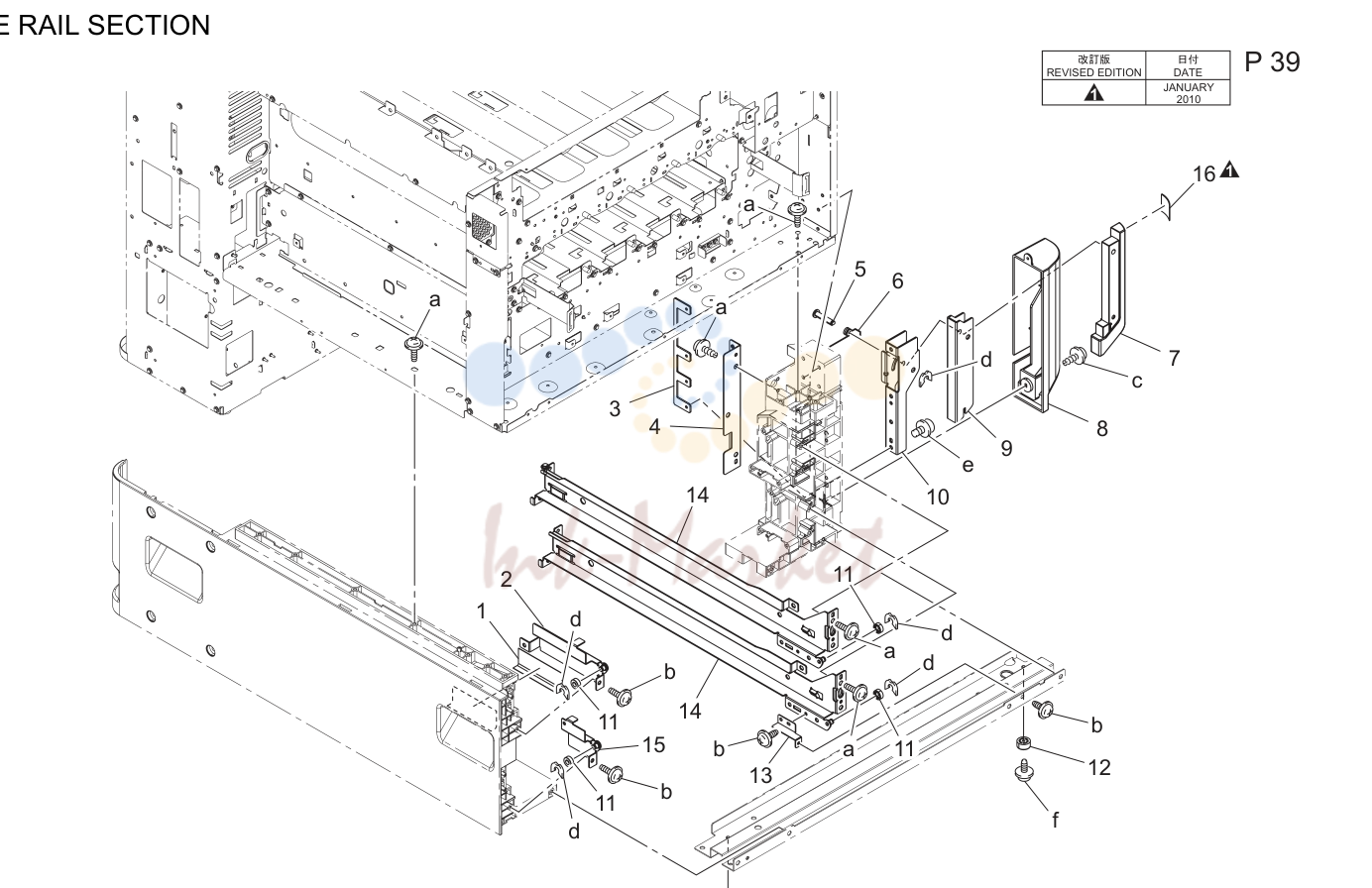

Cassette rail секция (P39)

№	Артикул	Наименование
12	0996 3055 01 запросить цену →	Rubber foot

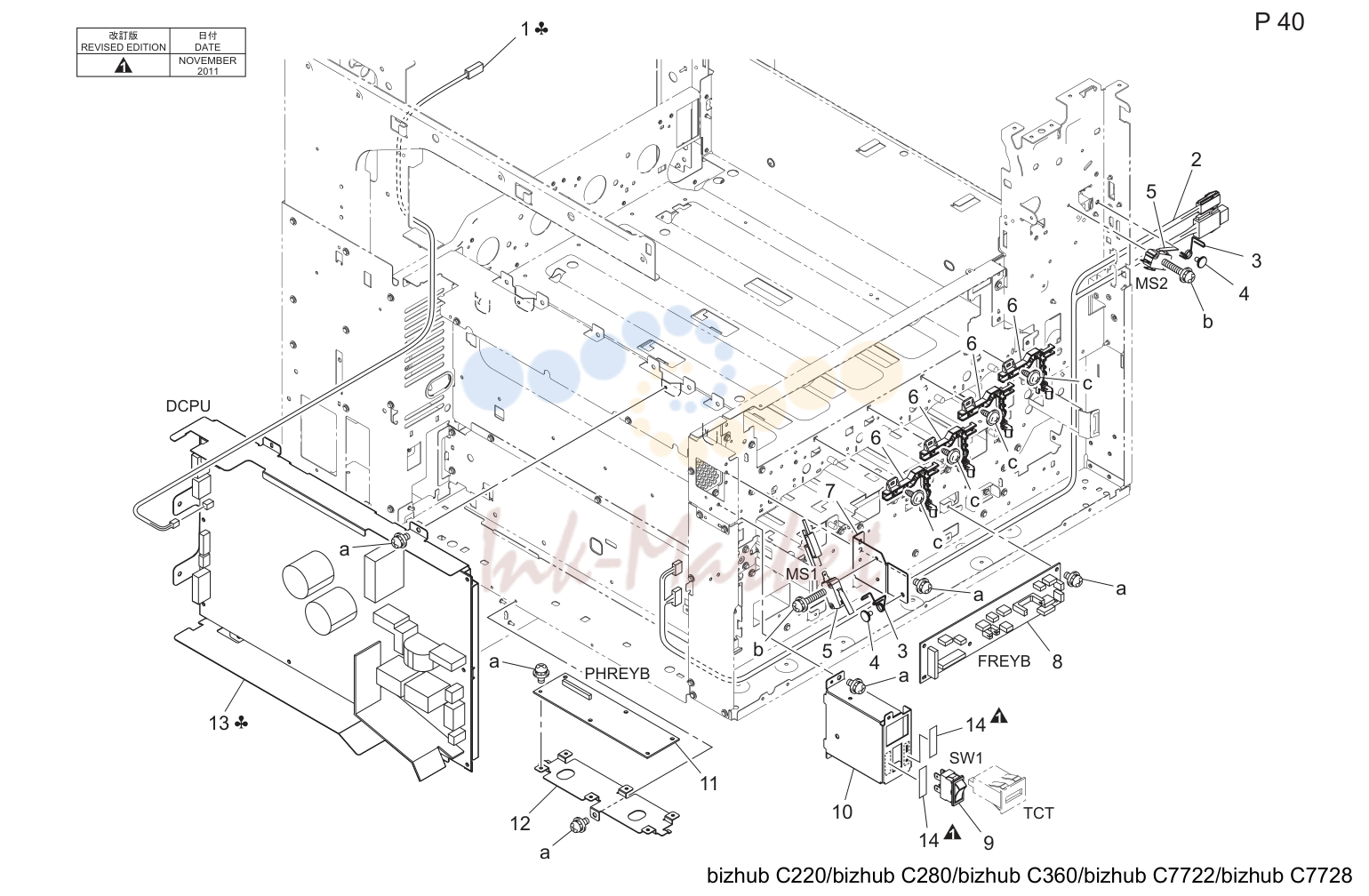

Main power supply узел (P40)

№	Артикул	Наименование
4	4038 2287 02 запросить цену →	Shoulder screw

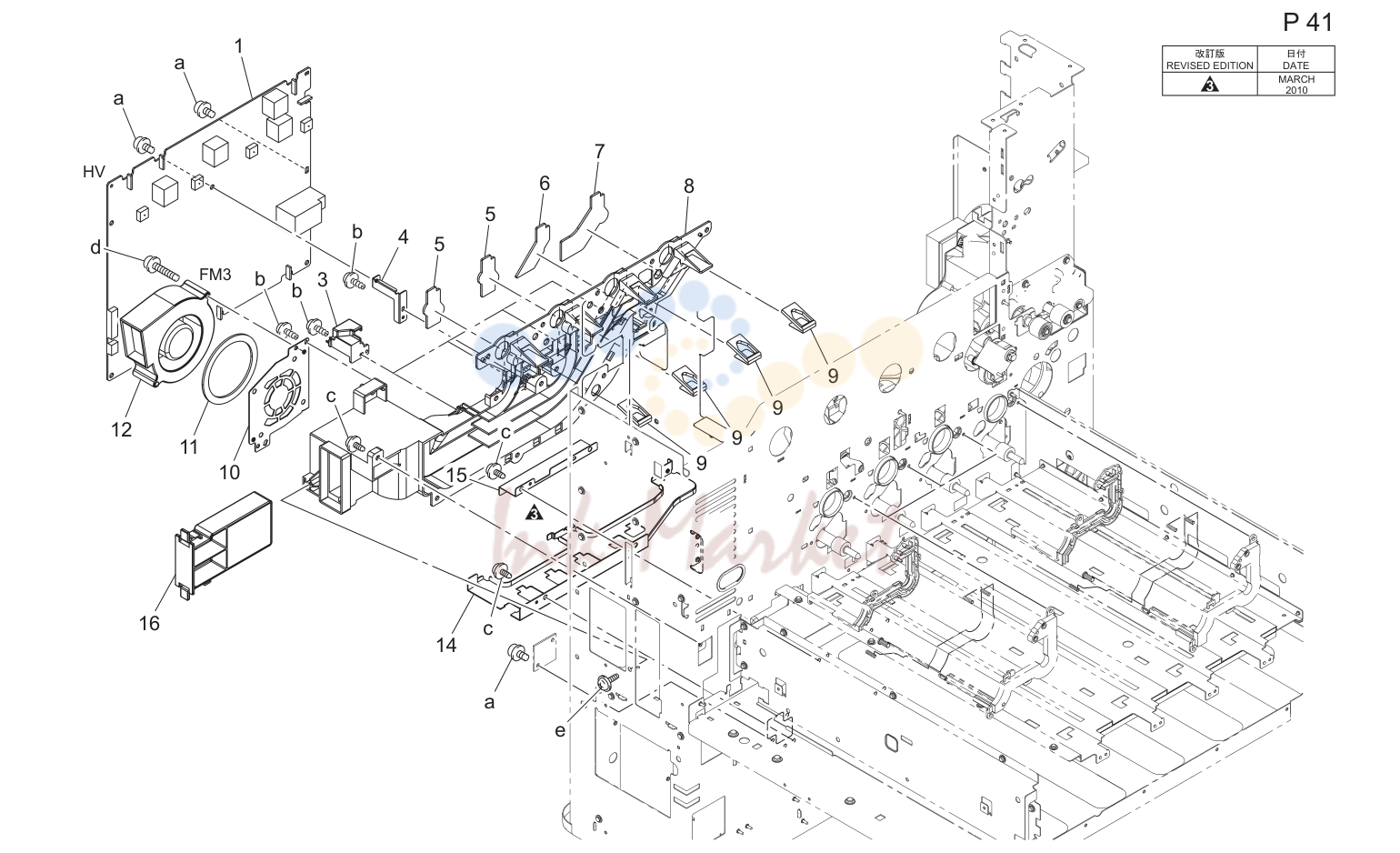

High voltage узел (P41)

№	Артикул	Наименование
12	9313 1000 72 запросить цену →	Вентилятор мотор

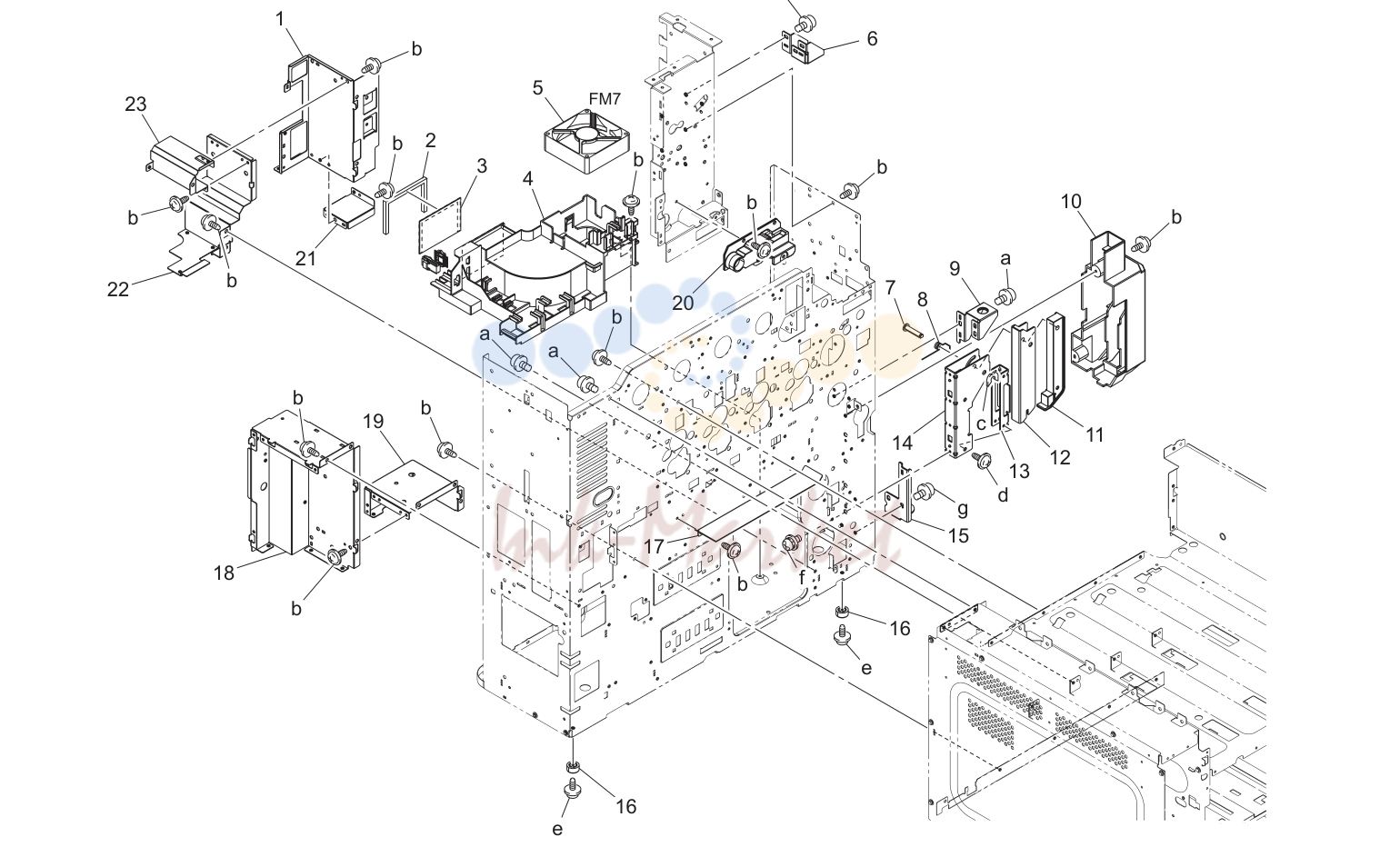

Rear вентилятор секция (P42)

№	Артикул	Наименование
16	0996 3055 01 запросить цену →	Rubber foot

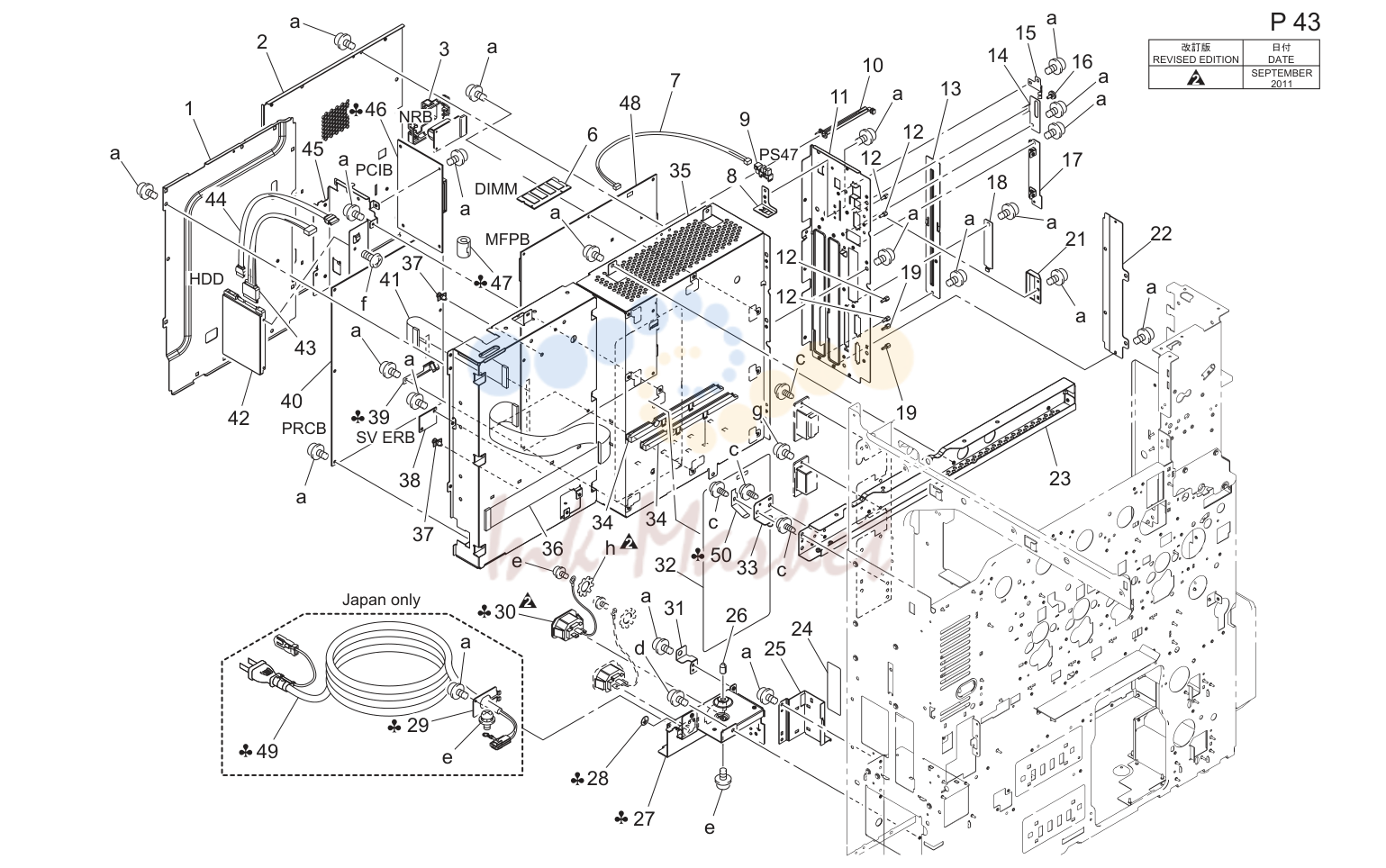

Shield box (P43)

№	Артикул	Наименование
12	4025 2283 01 запросить цену →	Screw

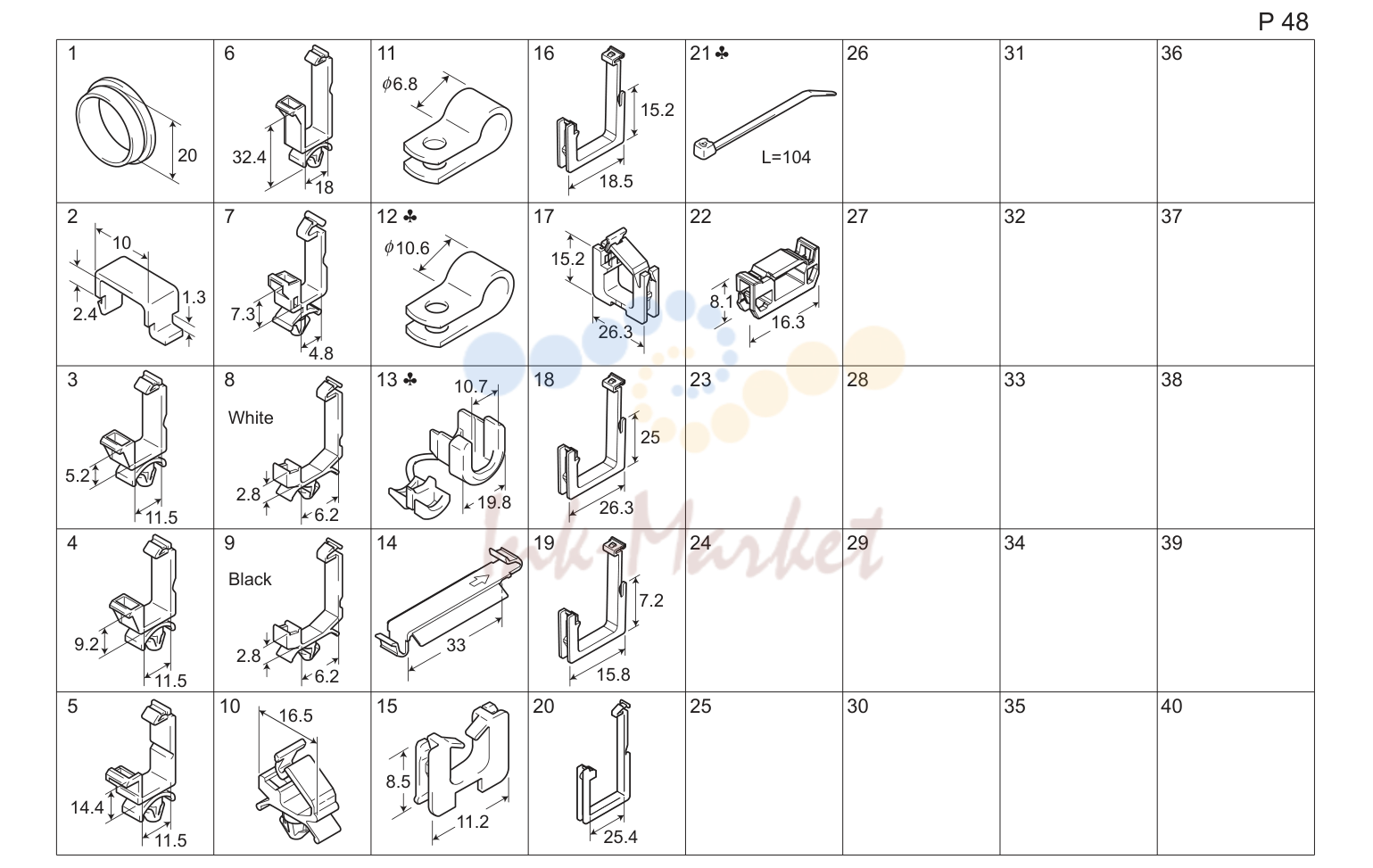

Wiring accessories and jigs

№	Артикул	Наименование
1	0722 4913 01 запросить цену →	Insulating member
2	0990 5596 01 запросить цену →	Cord clamp

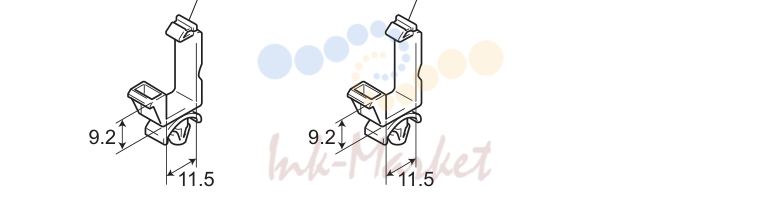

Accessory детали (P49)

№	Артикул	Наименование
2	9381 4300 31 запросить цену →	Power cord

Источник: Инк-Маркет.ру.
