Konica Minolta bizhub C203 C253 C353 — каталог запчастей со схемами

Konica Minolta bizhub C203 C253 C353 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Внешние детали (P1)
Inner крышка секция (P3)
Крышка сканера (P5)
Ccd узел (P6)
Сканер секция (P7)
Сканер drive секция (P8)
Стекло shifting узел (P9)
Ir рама секция (P10)
Ir рама секция (P11)
Ir рама секция (P12)
T/c rail секция (P13)
Erase lamp секция (P14)
Перенос ремень узел (P15)
P/h рама секция (P16)
Print head секция (P17)
Тонер conveyance секция (P18)
Тонер conveyance секция (P19)
Тонер collecting секция (P20)
1st подача бумаги секция (P21)
1st подача бумаги секция (P22)
2nd подача бумаги секция (P23)
2nd подача бумаги секция (P24)
2nd подача бумаги секция (P25)
1st cassette секция (P26)
1st cassette секция (P27)
2nd cassette секция (P28)
2nd cassette секция (P29)
Manual feed tray узел (P30)
Manual feed tray узел (P31)
Manual feed tray узел (P32)

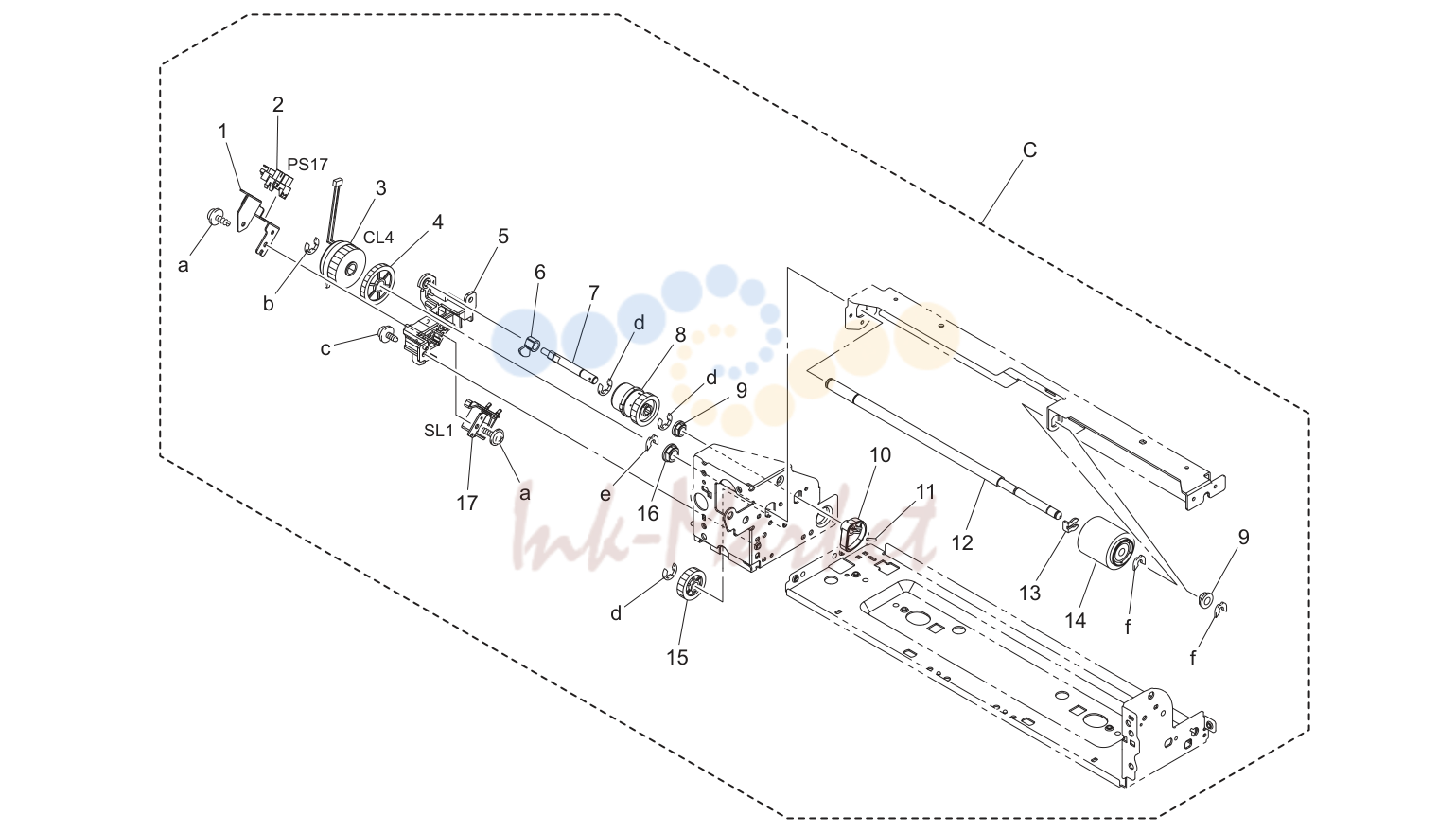

Manual feed tray узел (P33)

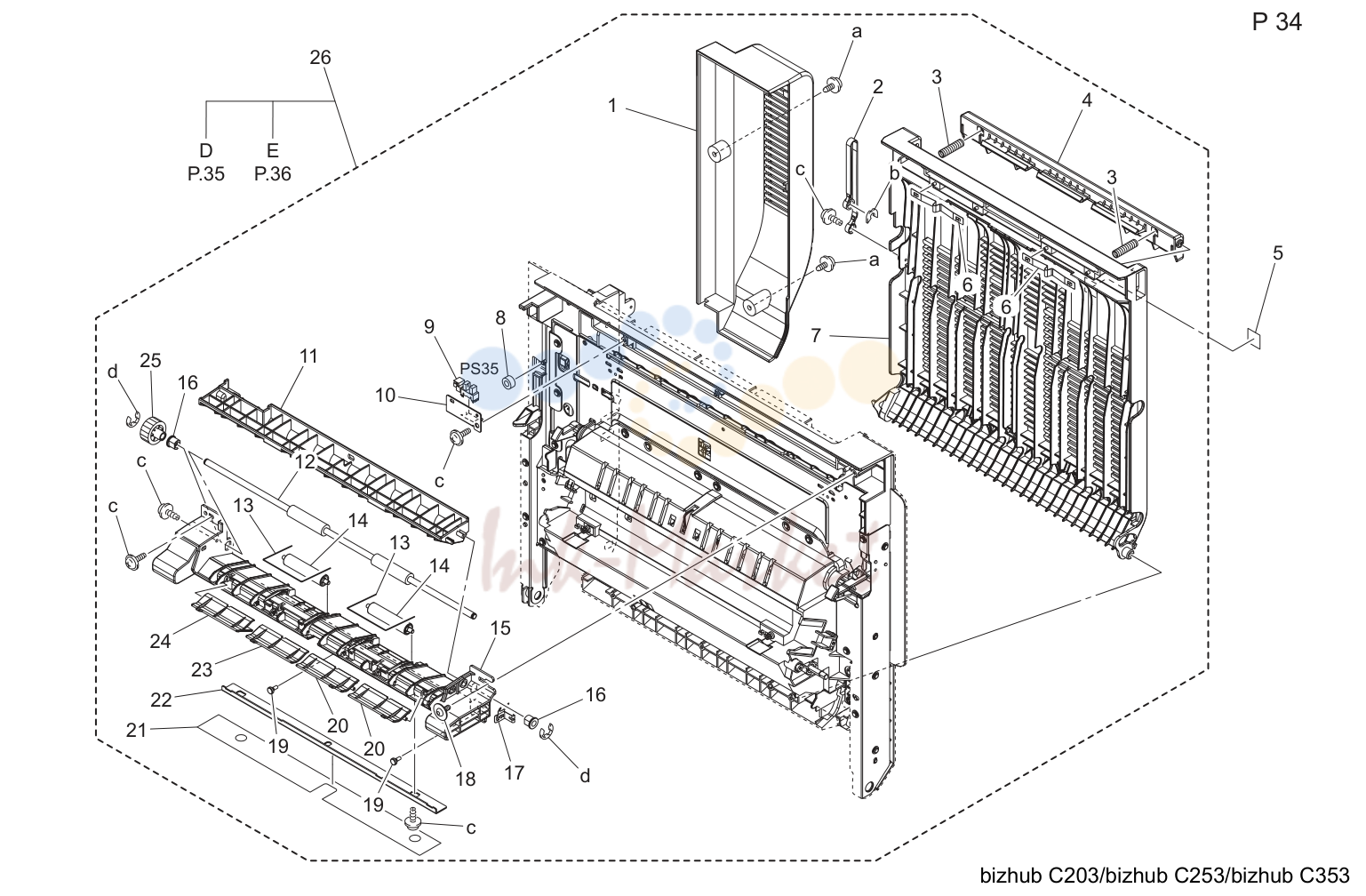

Adu/vertical conveyance секция (P34)

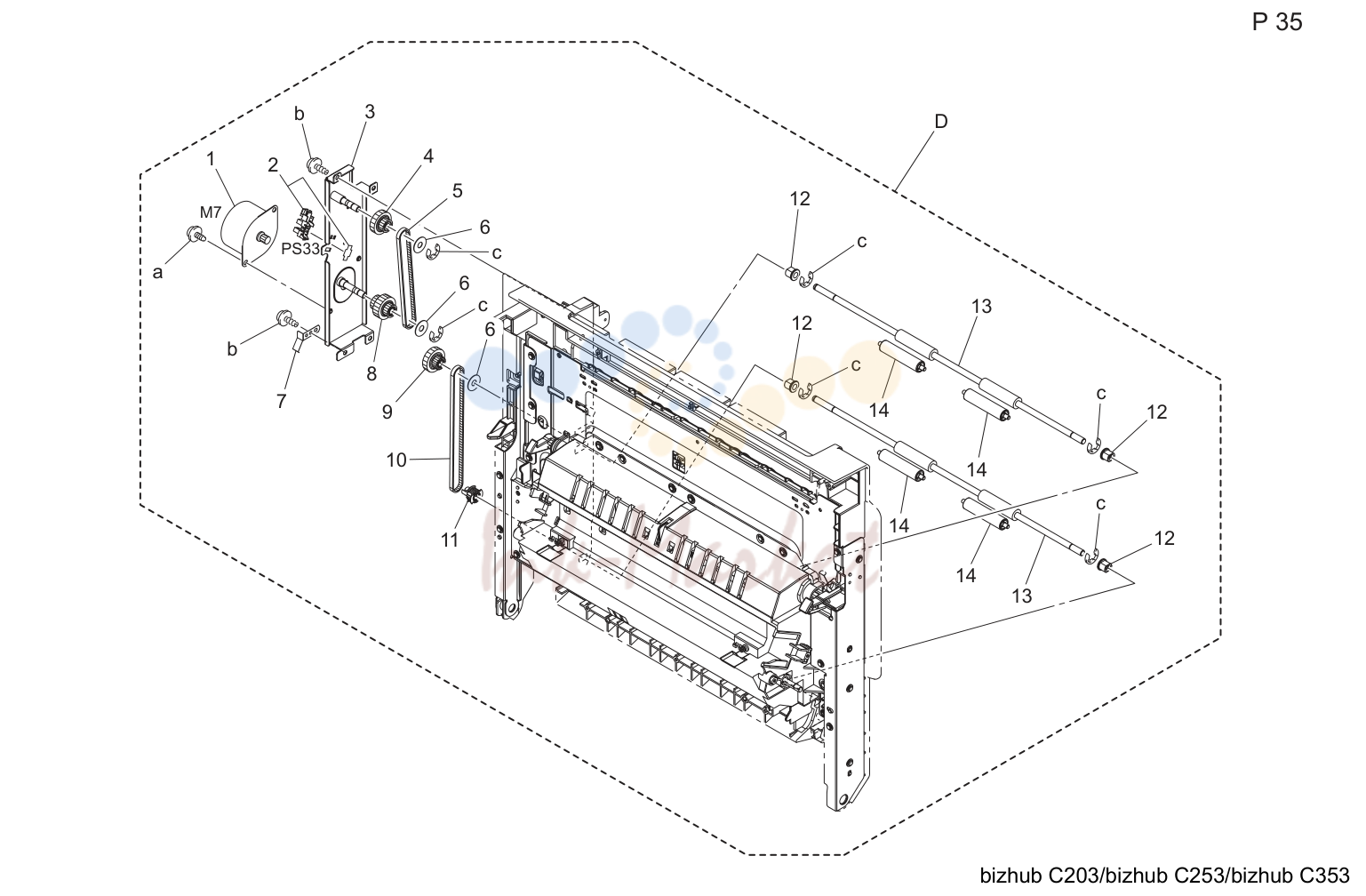

Adu/vertical conveyance секция (P35)

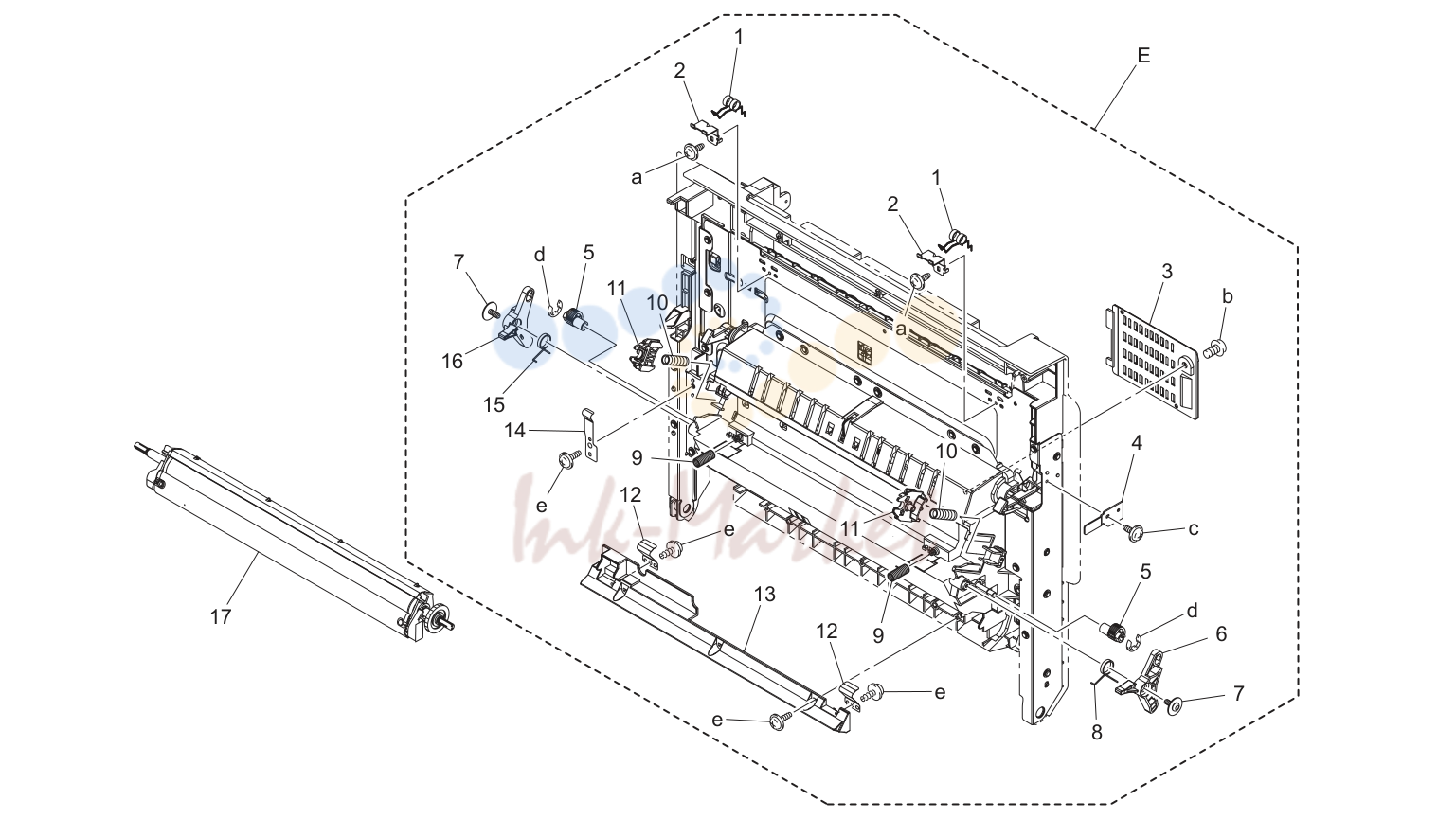

Adu/vertical conveyance секция (P36)

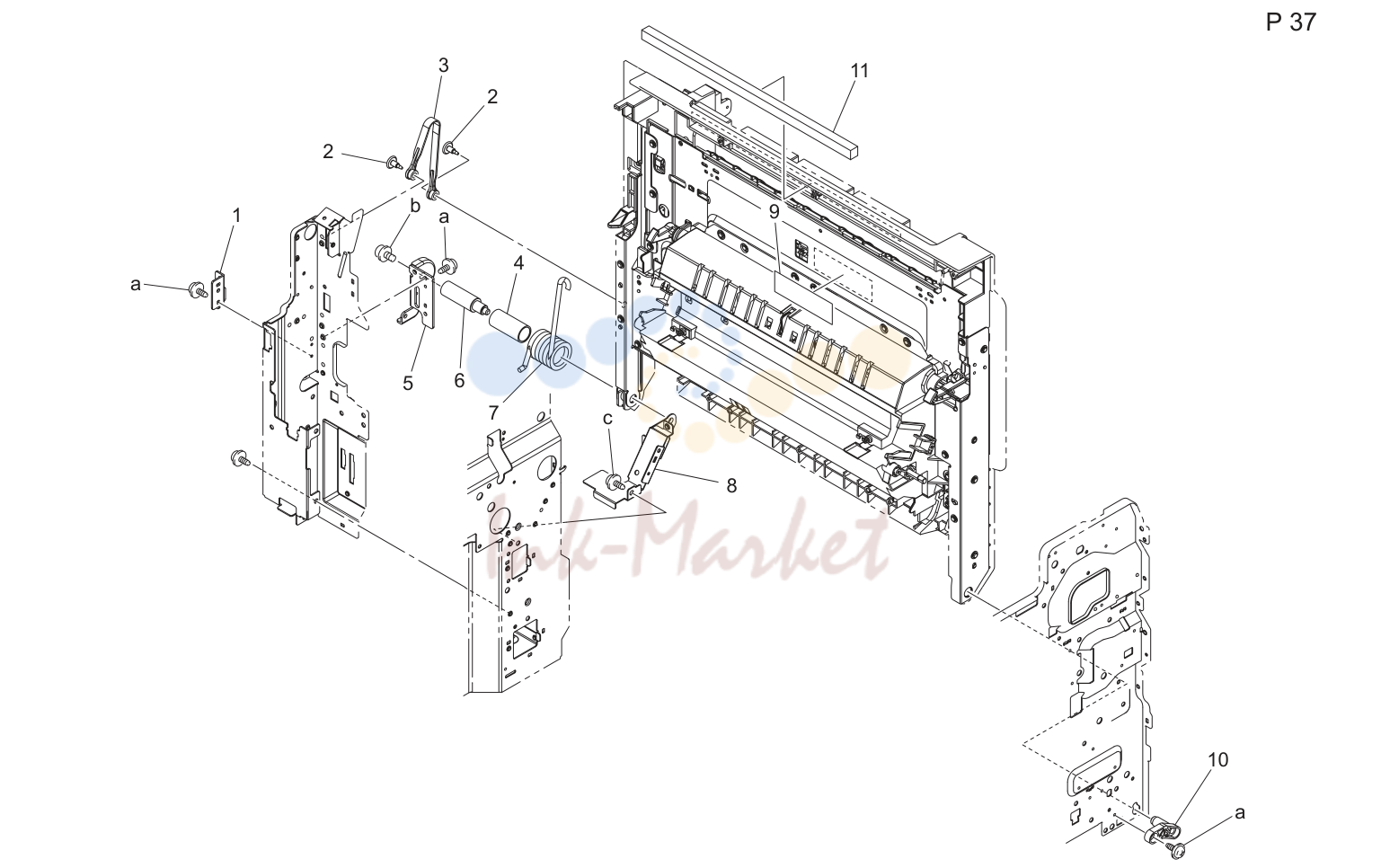

Adu/vertical conveyance секция (P37)

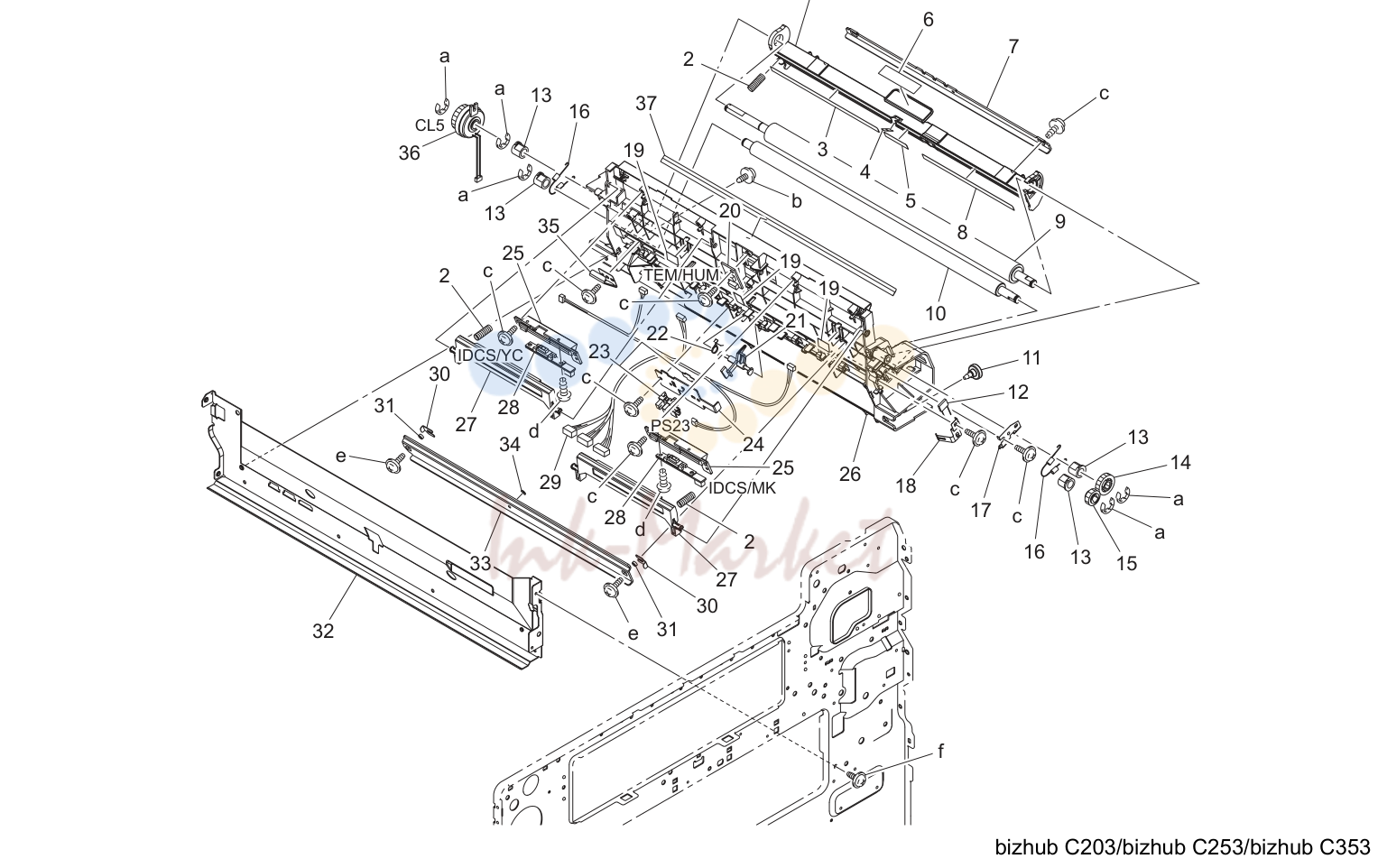

Adu/vertical conveyance секция (P38)

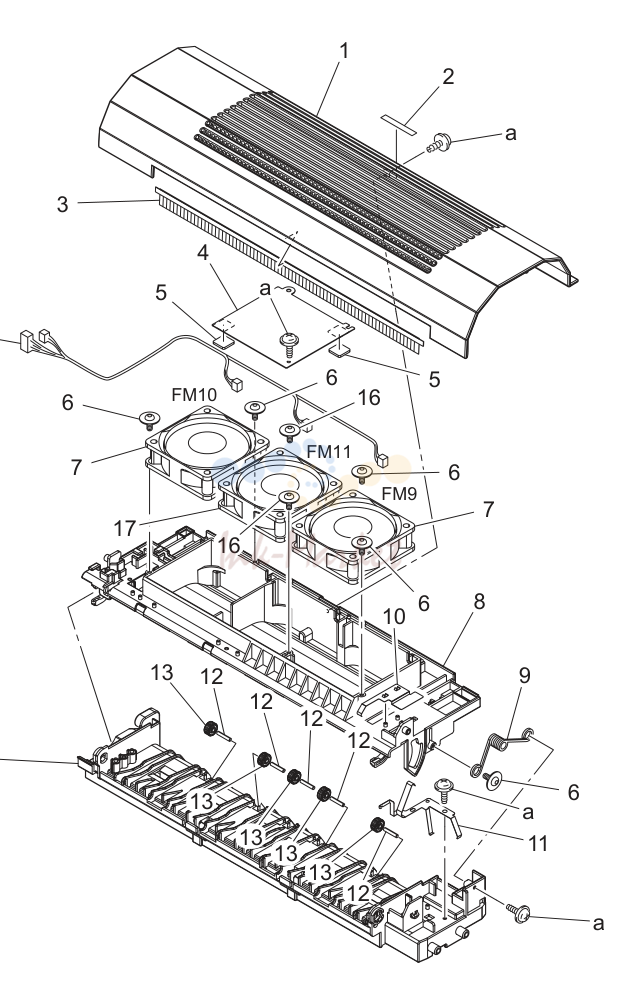

Выход бумаги секция (P40)

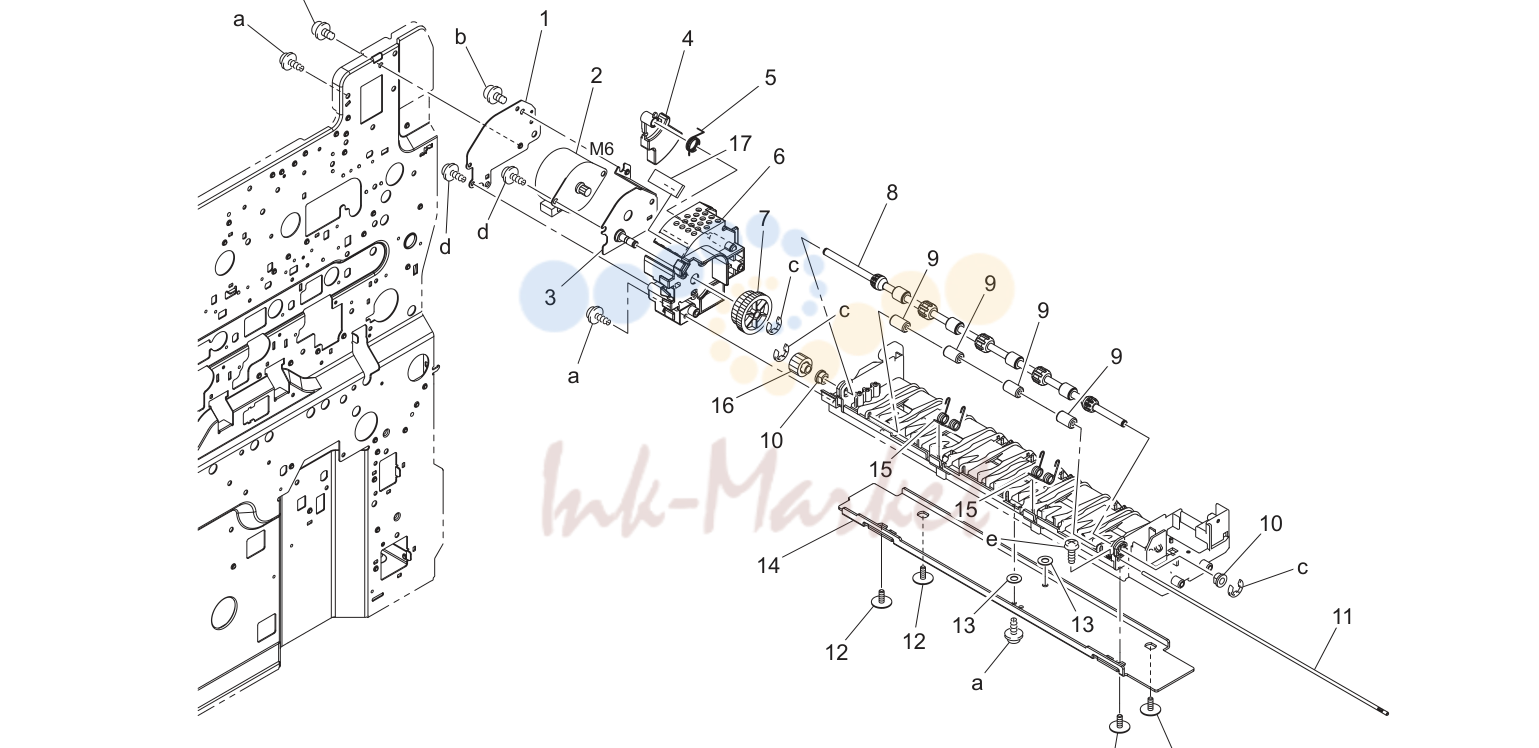

Выход бумаги секция (P41)

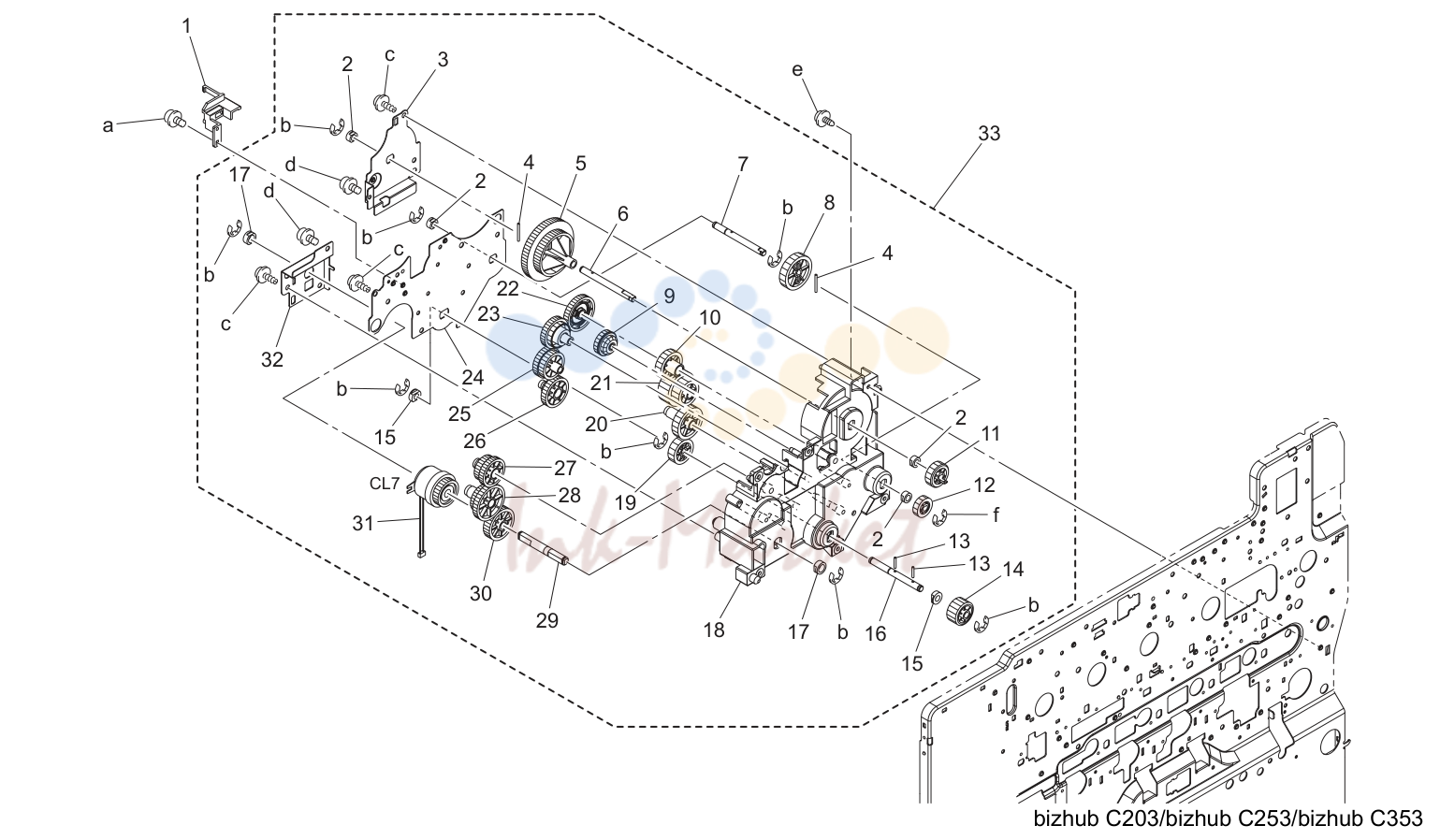

Feed/transport drive секция (P43)

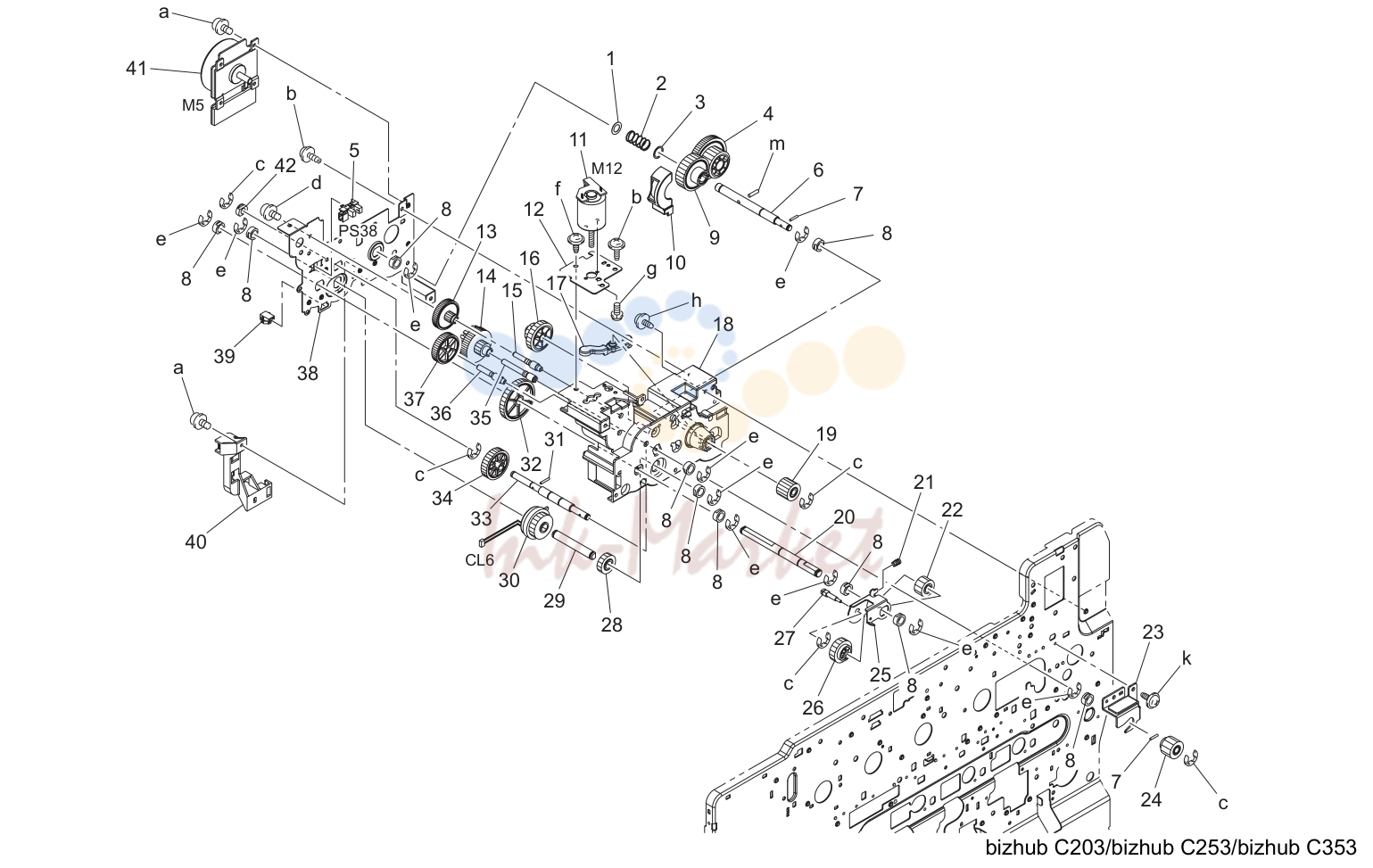

Печь (закрепление) drive секция (P44)

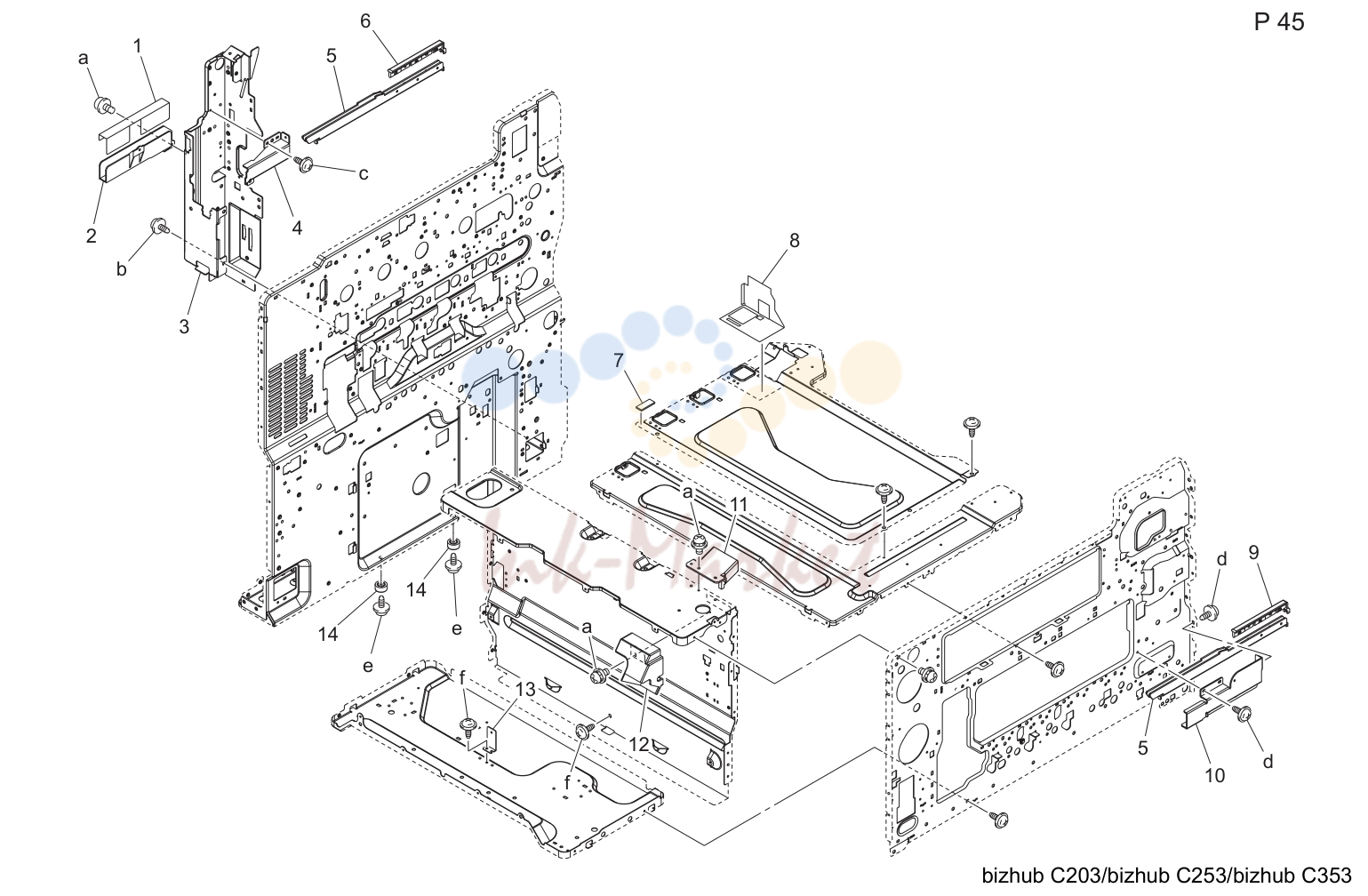

Main рама секция (P45)

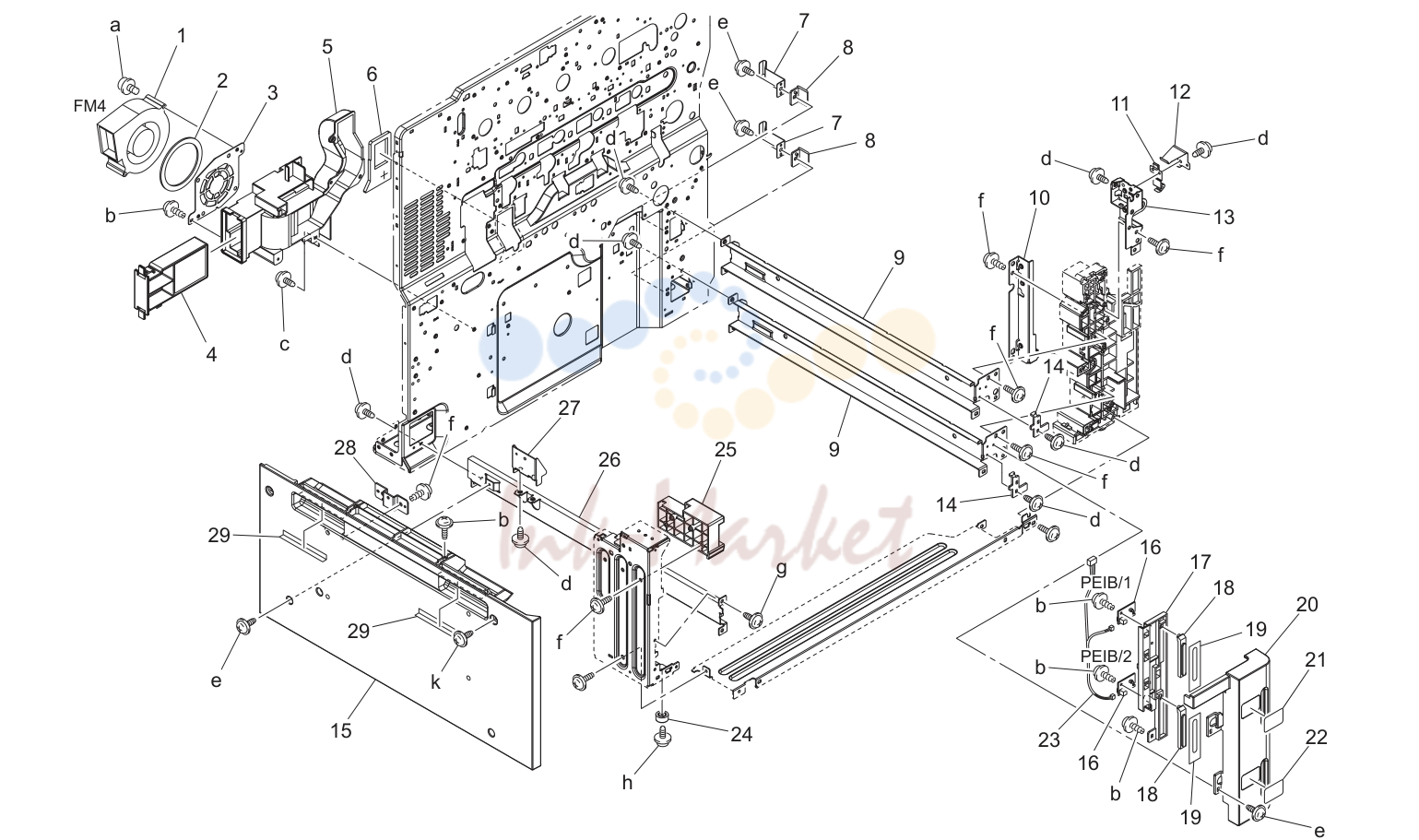

Lower рама секция (P46)

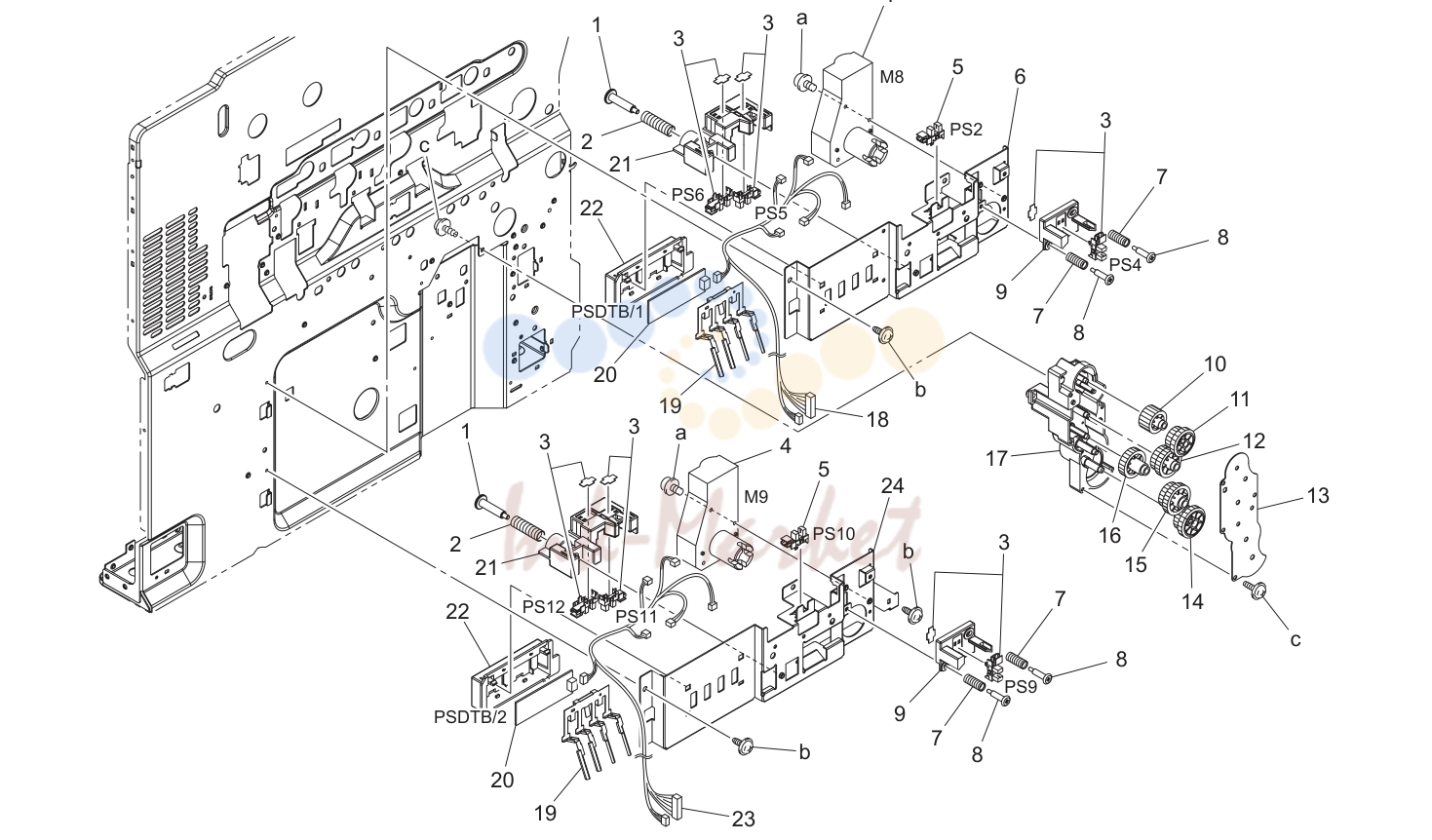

Size detecting секция (P47)

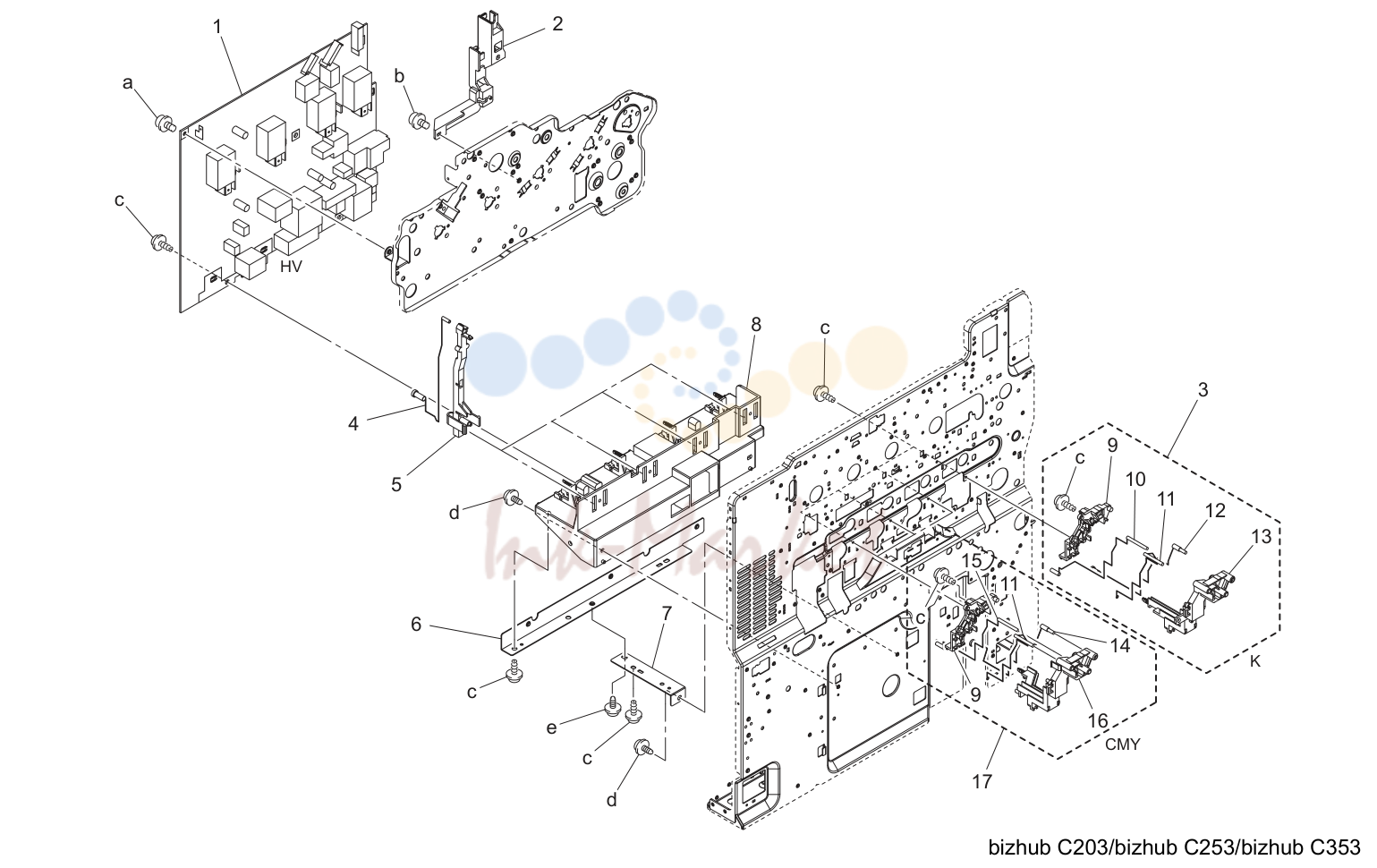

High voltage узел (P48)

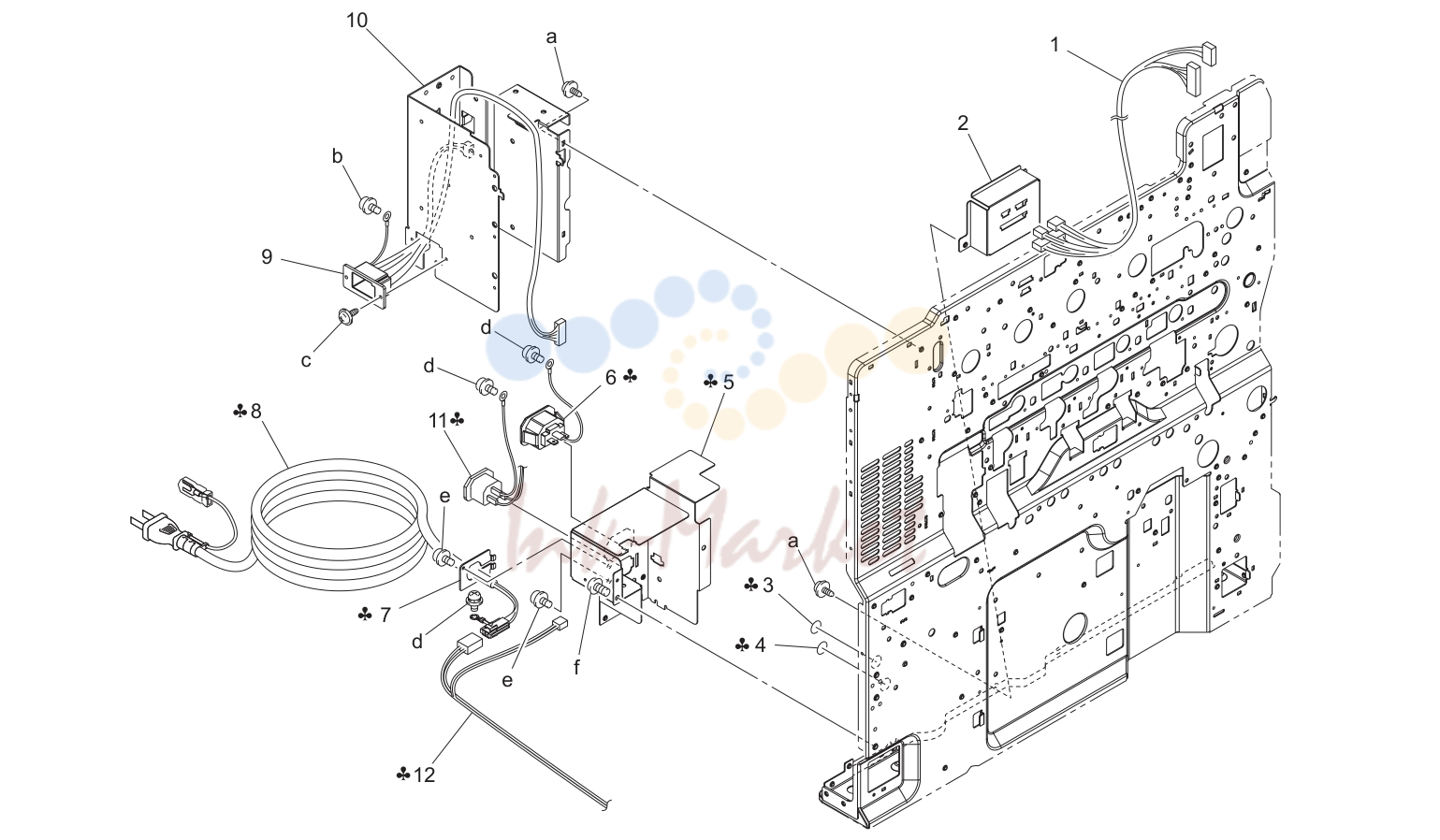

Rear electrical секция (P50)

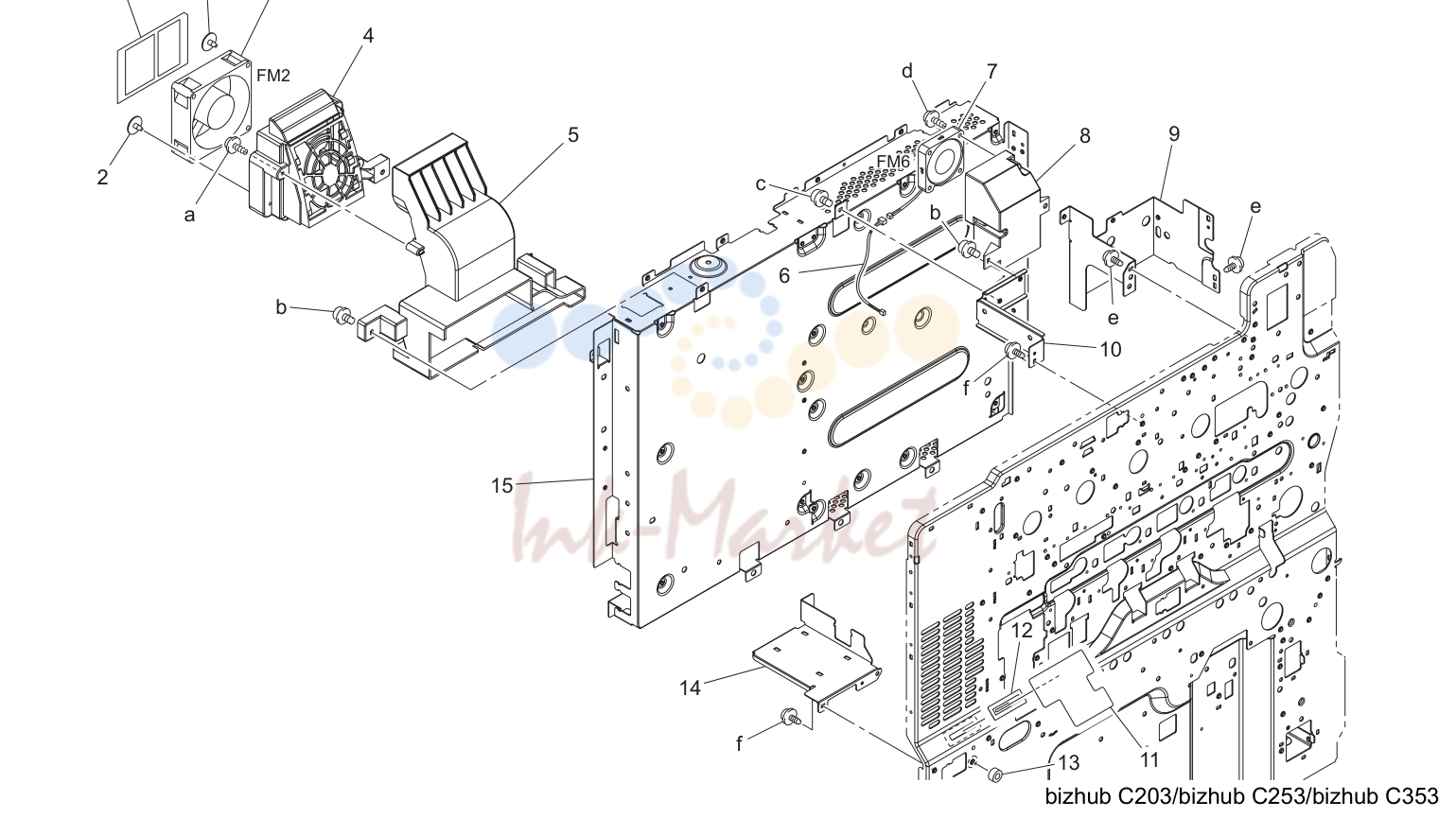

Rear вентилятор секция (P51)

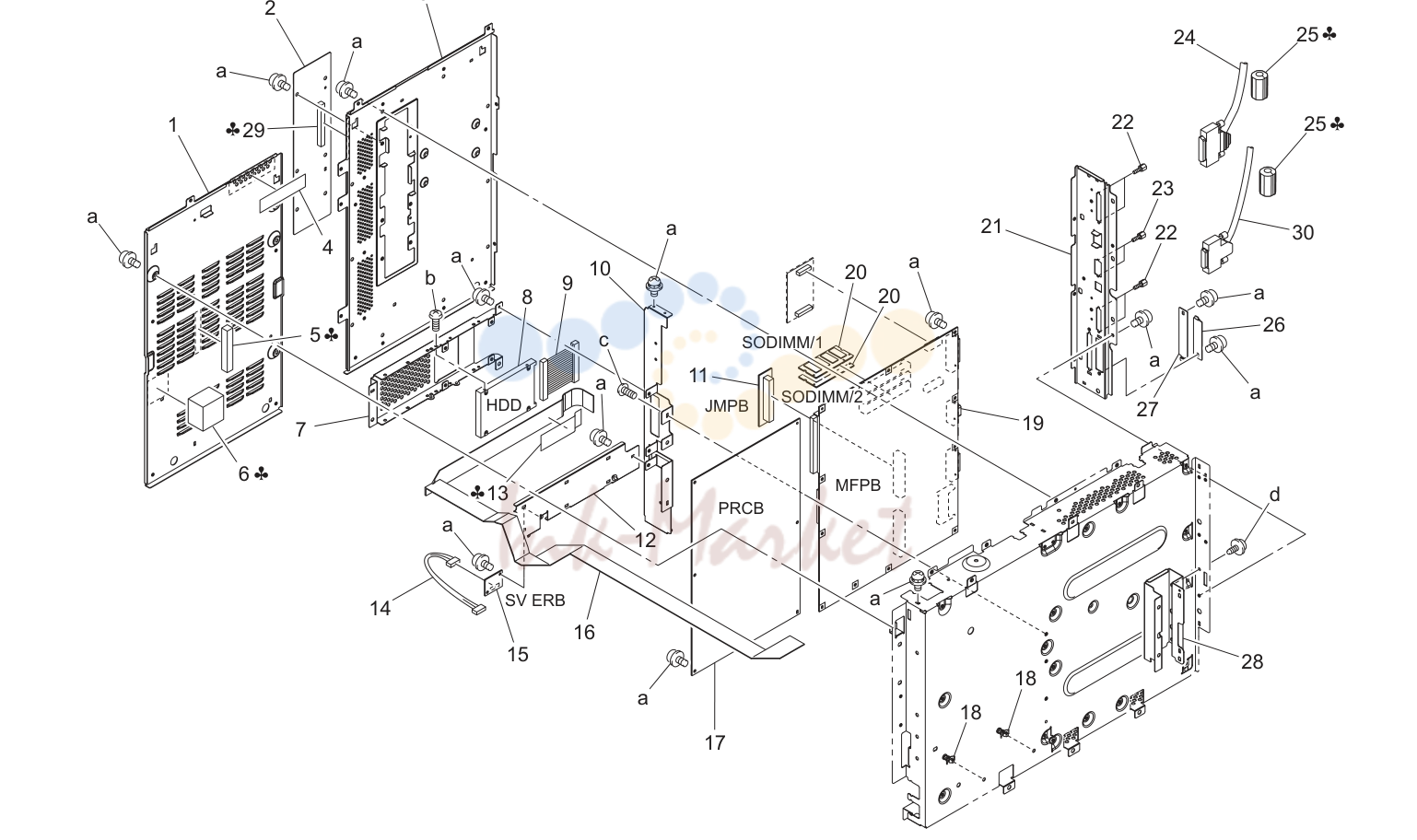

Shield box секция (P52)

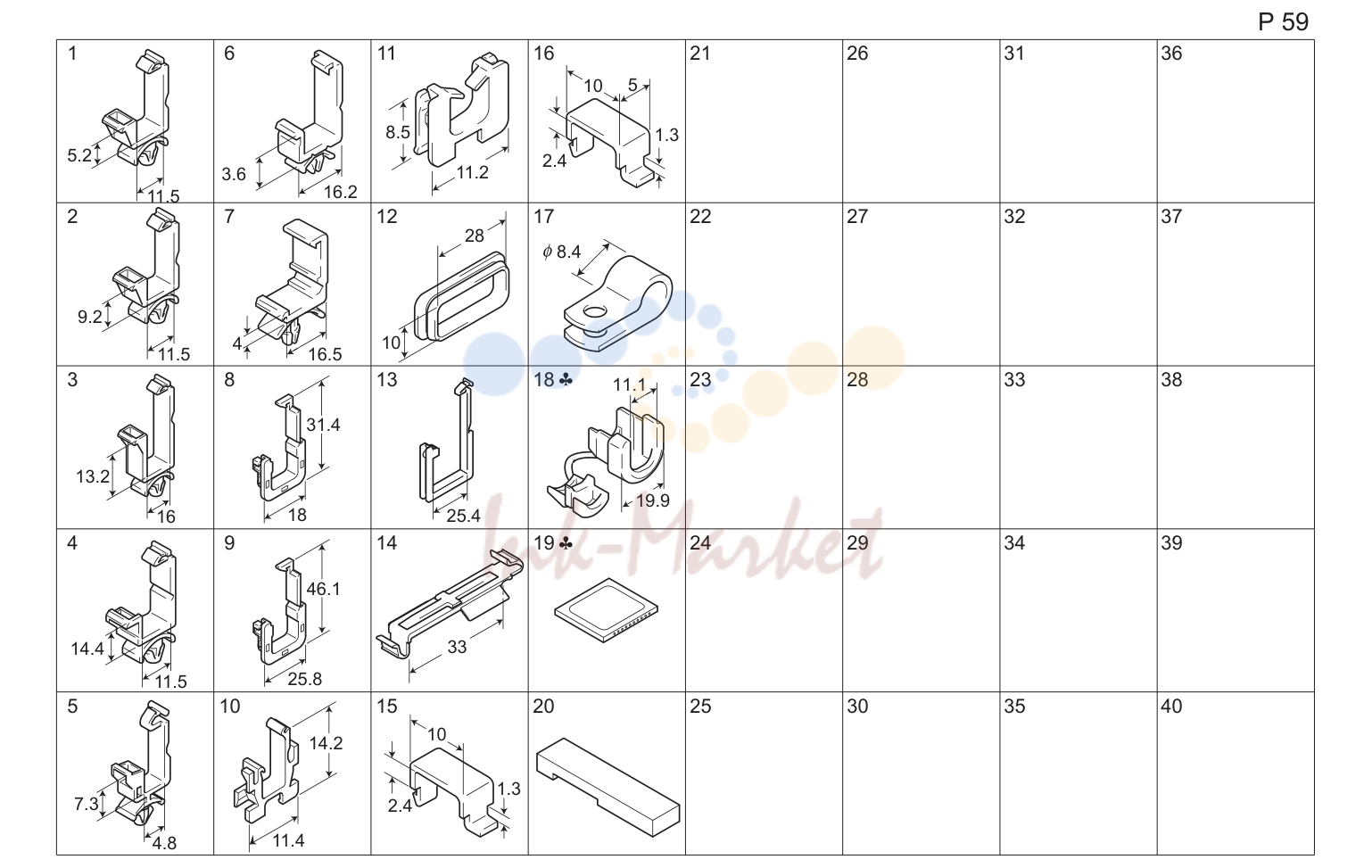

Wiring accessories and jigs

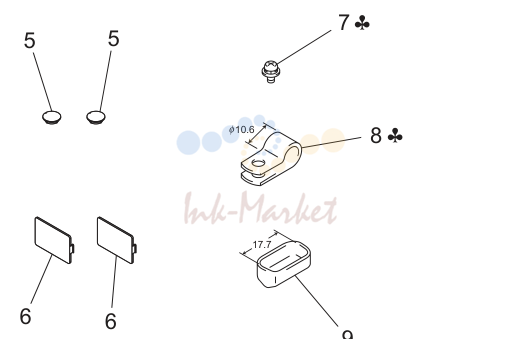

Accessory детали (P60)

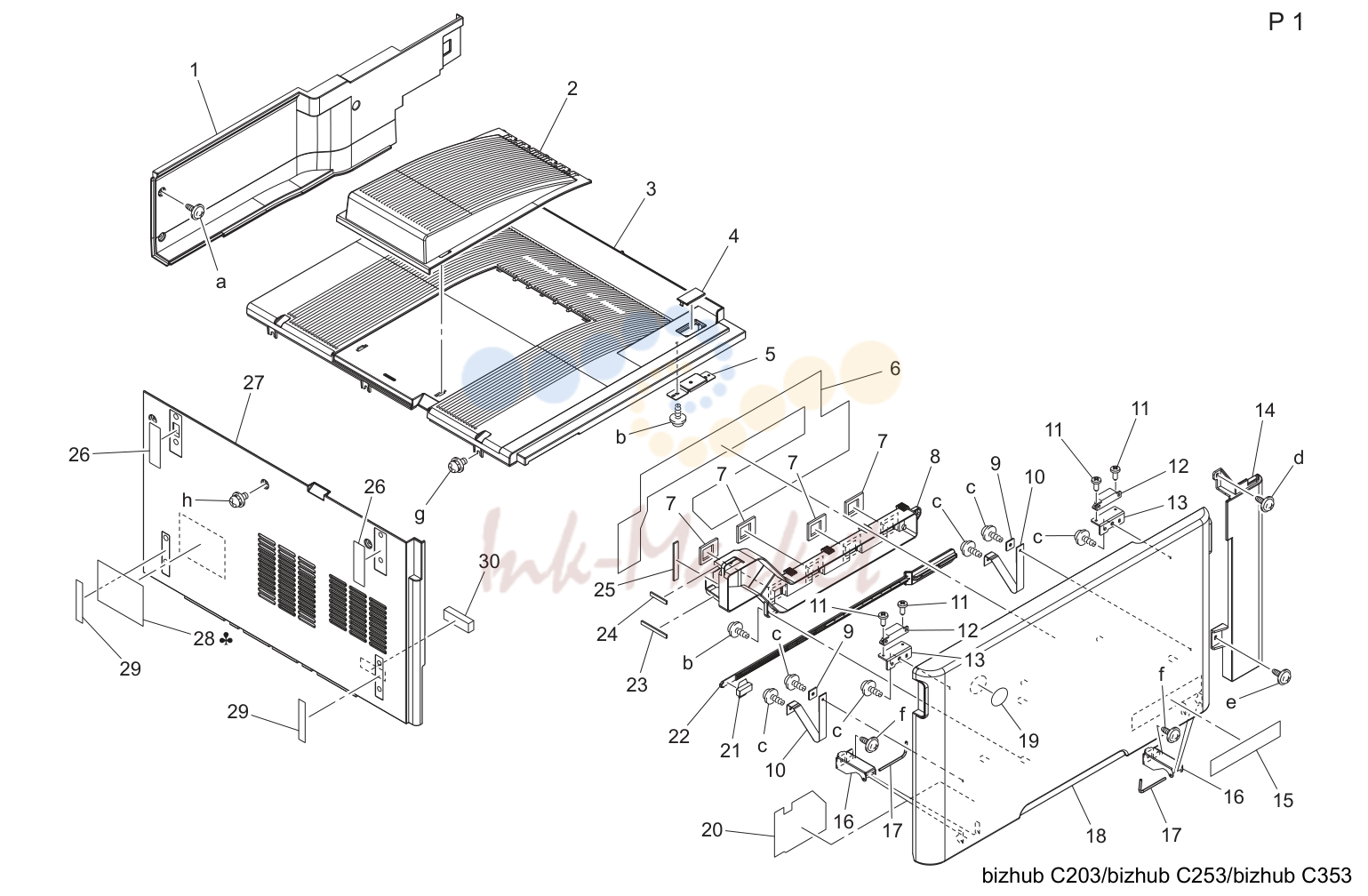

Внешние детали (P1)

№	Артикул	Наименование
9	1053 3103 01 запросить цену →	Set пластина
11	4038 1051 01 запросить цену →	Screw
12	4475 2603 02 запросить цену →	Magnet catch
13	4038 1046 01 запросить цену →	Кронштейн
21	4038 2084 06 запросить цену →	Cleaning pad
22	4038 2083 02 запросить цену →	Claning material

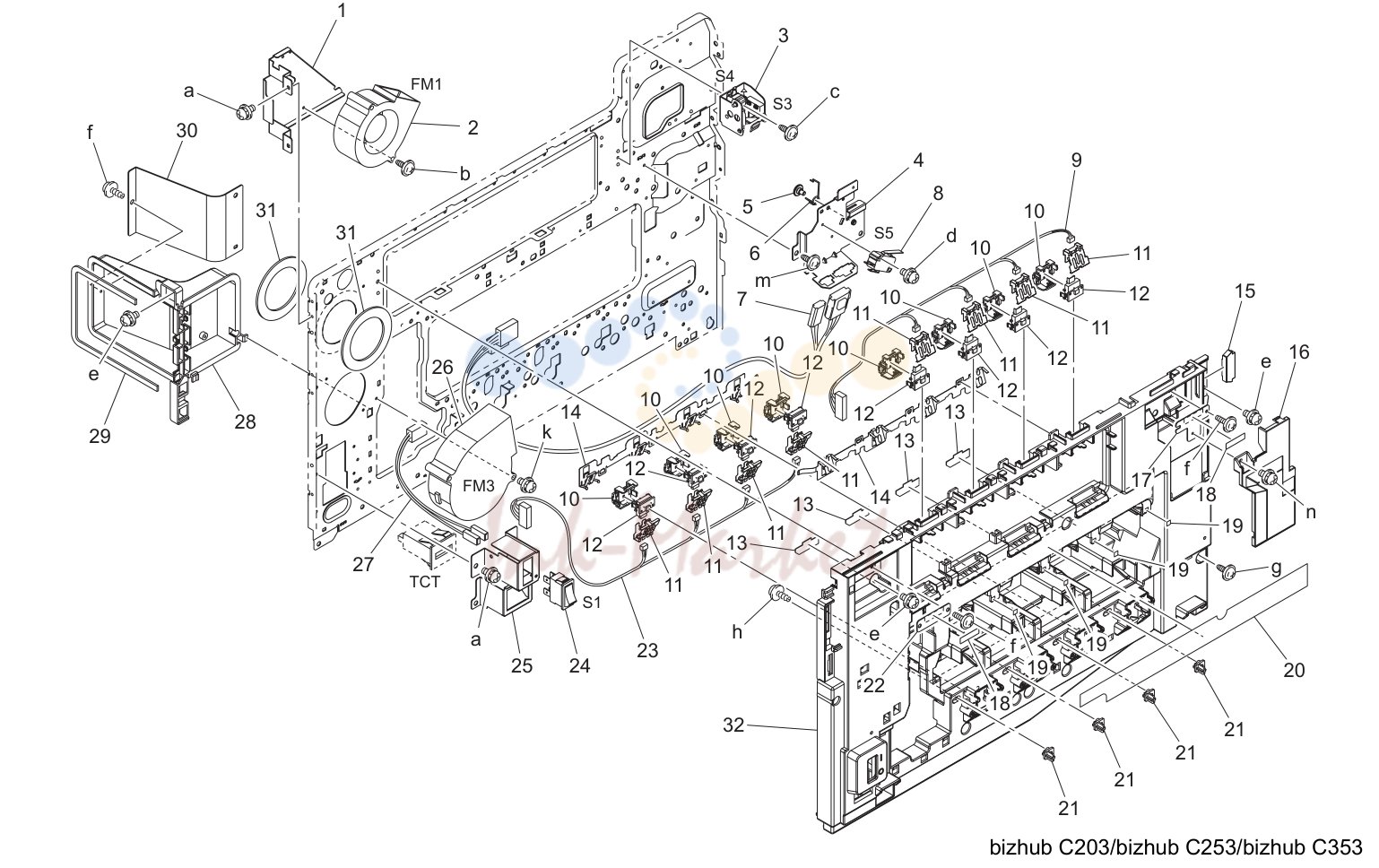

Inner крышка секция (P3)

№	Артикул	Наименование
2	9313 1300 51 запросить цену →	Вентилятор мотор
5	4038 2287 02 запросить цену →	Shoulder screw
10	4038 2281 04 запросить цену →	Держатель
11	4038 2282 03 запросить цену →	Пластина пружина
14	4038 2283 02 запросить цену →	Пластина пружина
22	4038 1014 01 запросить цену →	Suction пластина
26	9313 1000 72 запросить цену →	Вентилятор мотор

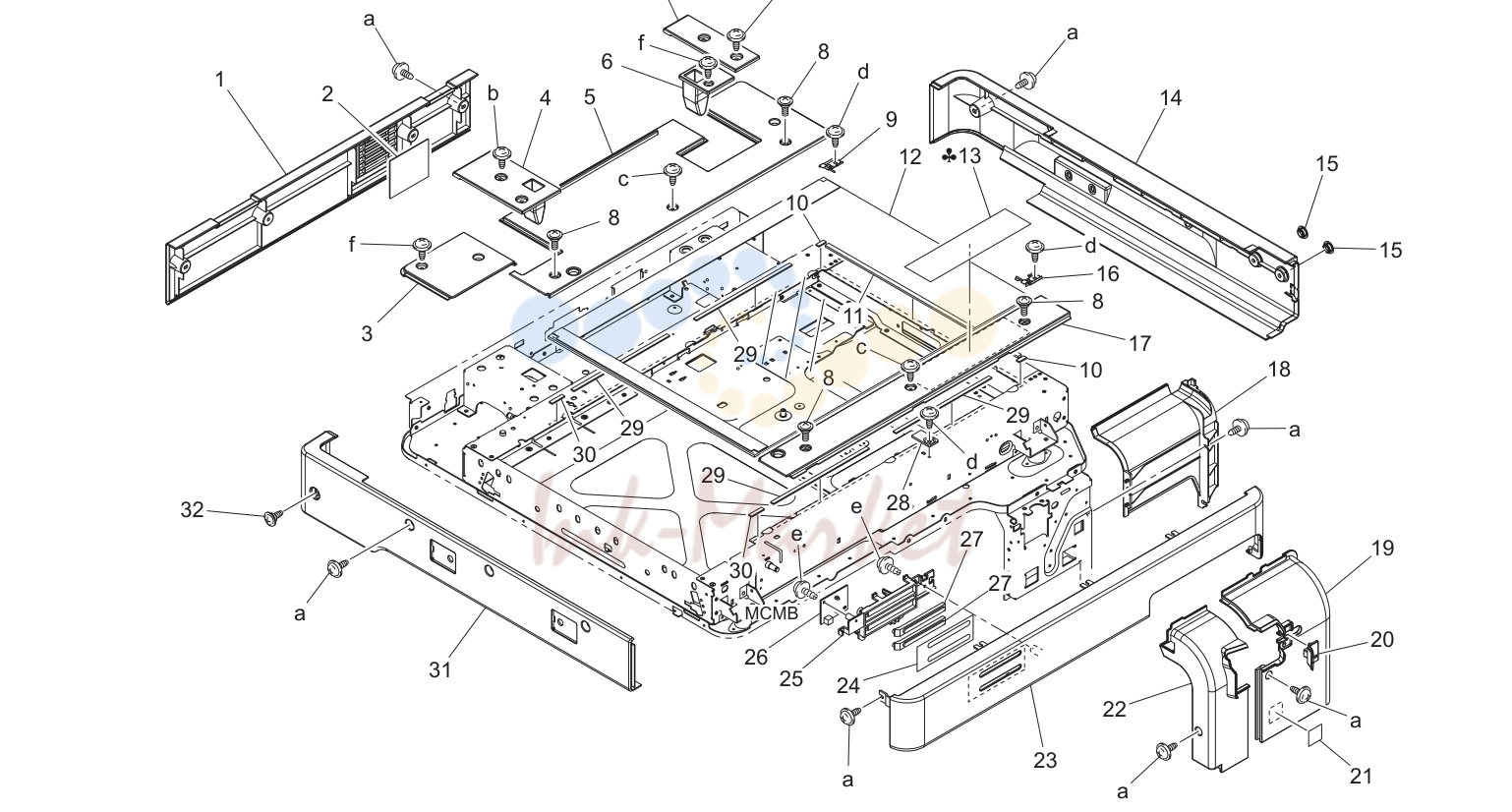

Крышка сканера (P5)

№	Артикул	Наименование
2	4025 2285 02 запросить цену →	Filter
32	4036 1410 01 запросить цену →	Shoulder screw

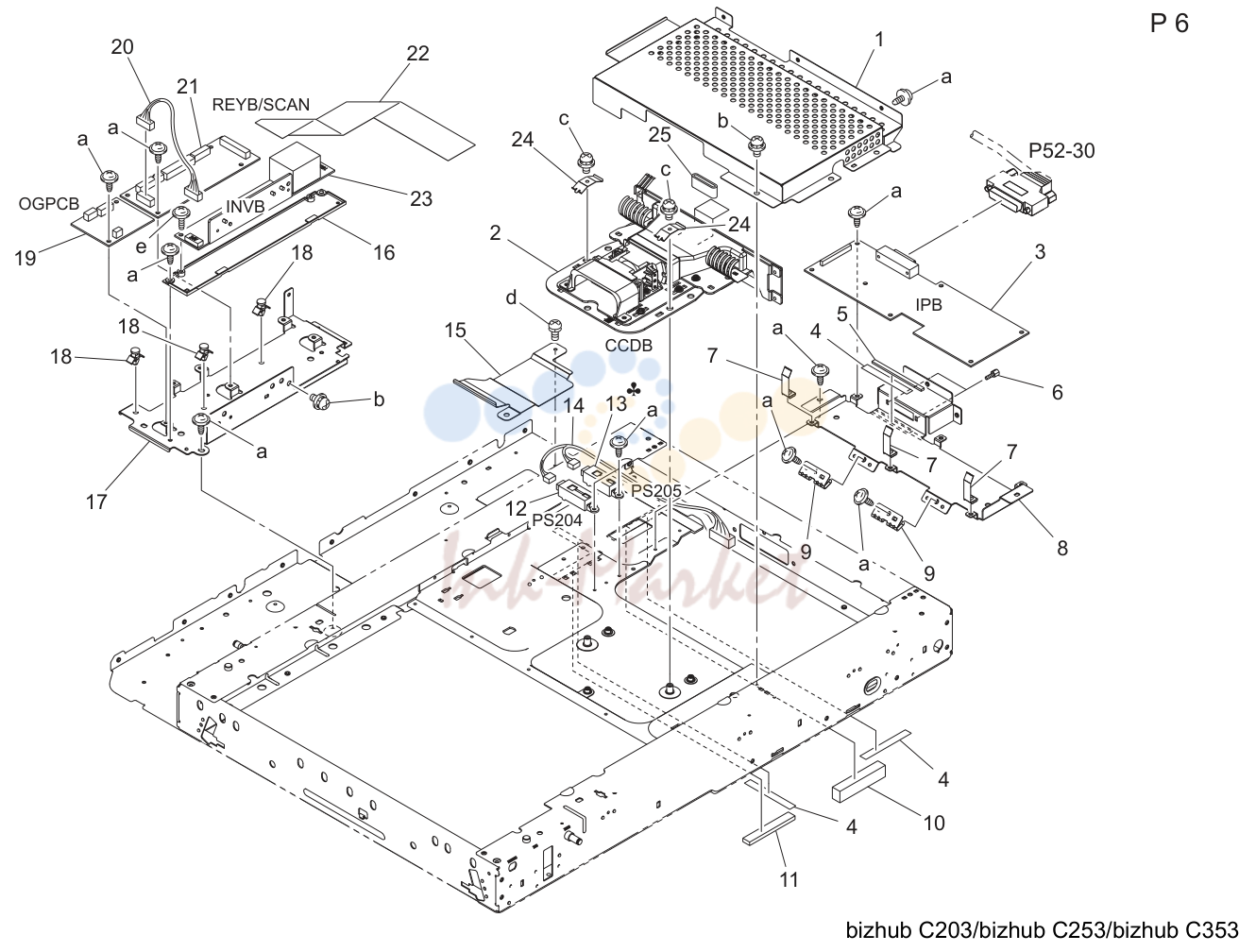

Ccd узел (P6)

№	Артикул	Наименование
12	9335 1400 81 запросить цену →	Solid state выключатель
13	9335 1400 81 запросить цену →	Solid state выключатель
16	4036 1353 04 запросить цену →	Insulating member
24	4581 1579 01 запросить цену →	Пластина пружина
25	9326 1200 21 запросить цену →	Ferrite core

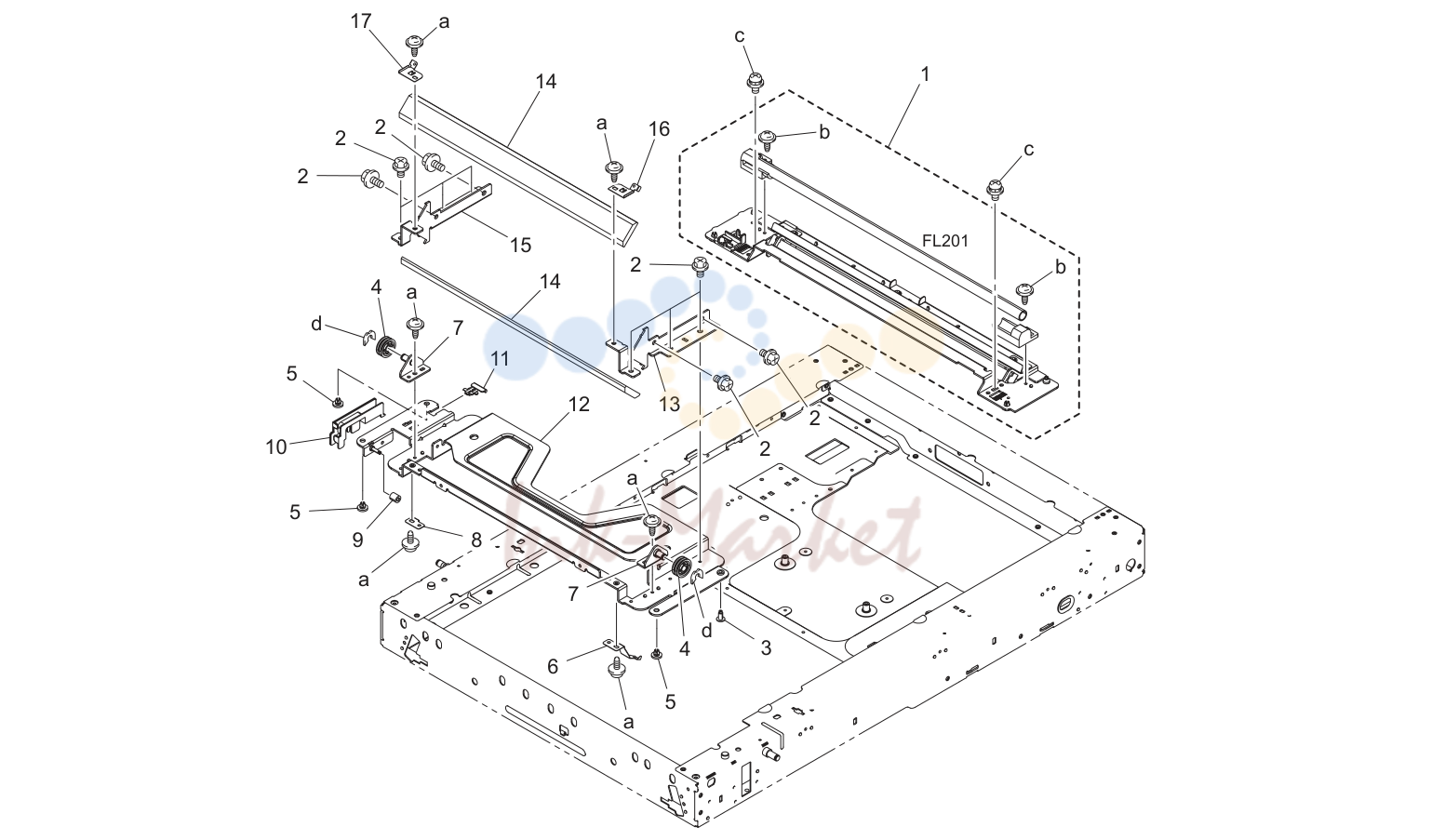

Сканер секция (P7)

№	Артикул	Наименование
3	4002 1481 01 запросить цену →	Втулка
5	4002 1480 01 запросить цену →	Втулка

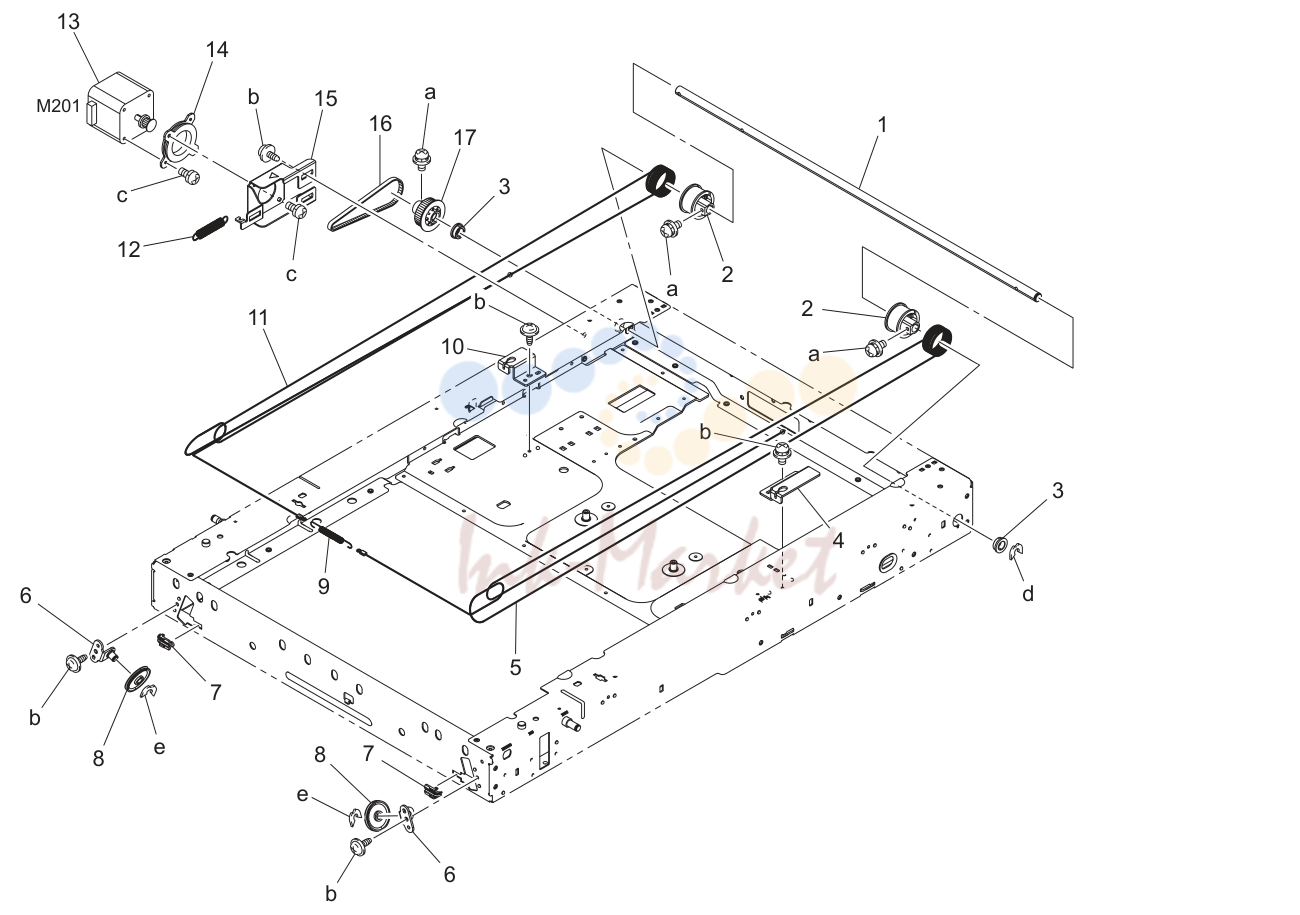

Сканер drive секция (P8)

№	Артикул	Наименование
12	4002 1458 01 запросить цену →	Tension пружина

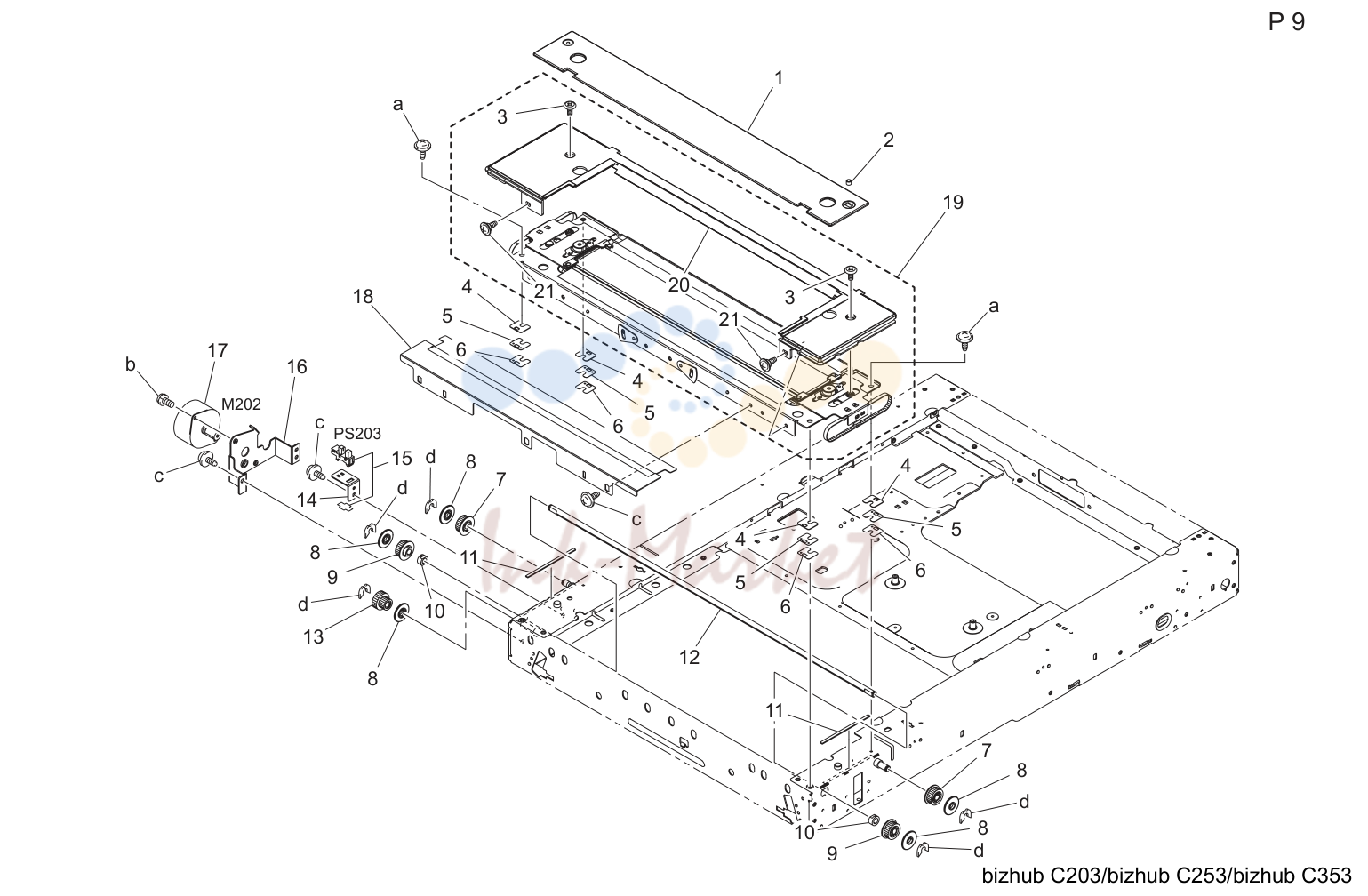

Стекло shifting узел (P9)

№	Артикул	Наименование
10	1200 3121 09 запросить цену →	Втулка
15	4037 0903 01 запросить цену →	Photo interrupter
21	4036 1410 01 запросить цену →	Shoulder screw

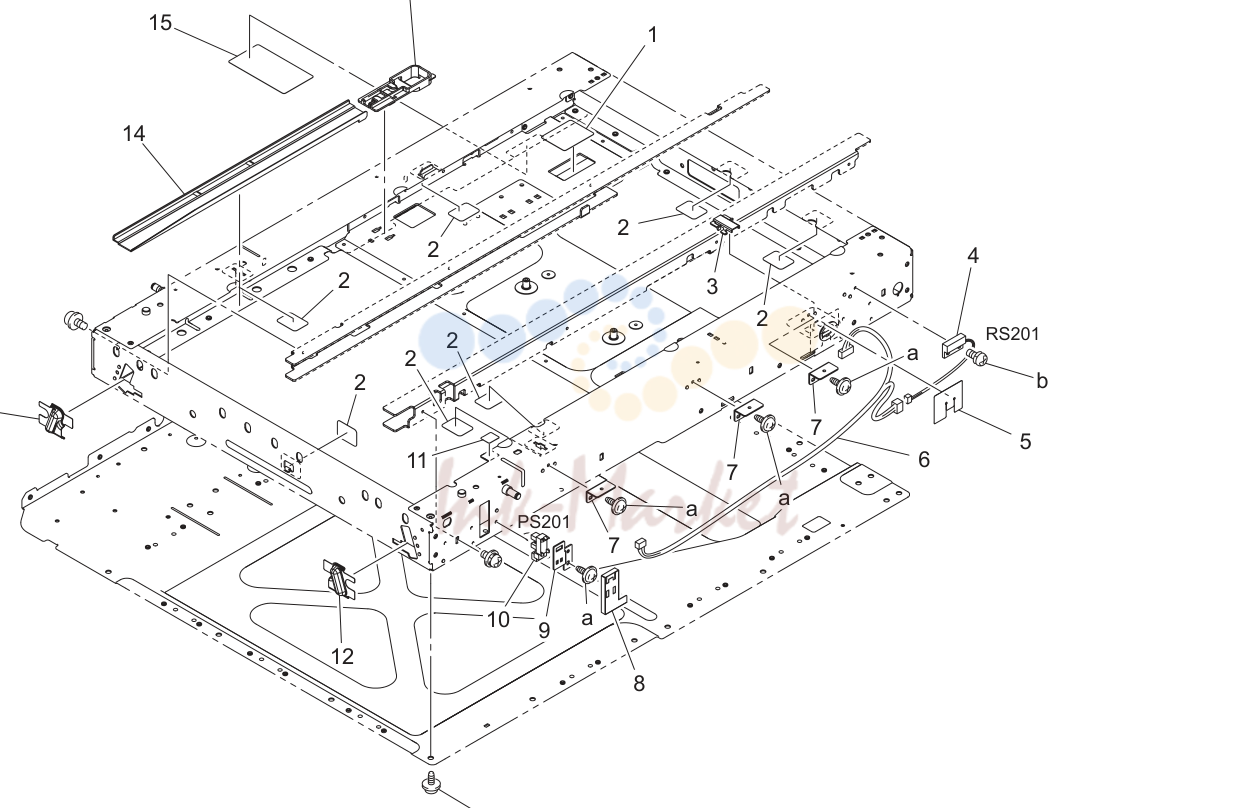

Ir рама секция (P10)

№	Артикул	Наименование
2	4581 1625 01 запросить цену →	Уплотнитель
4	9334 2610 12 запросить цену →	Reed выключатель
10	9335 1400 61 запросить цену →	Solid state выключатель

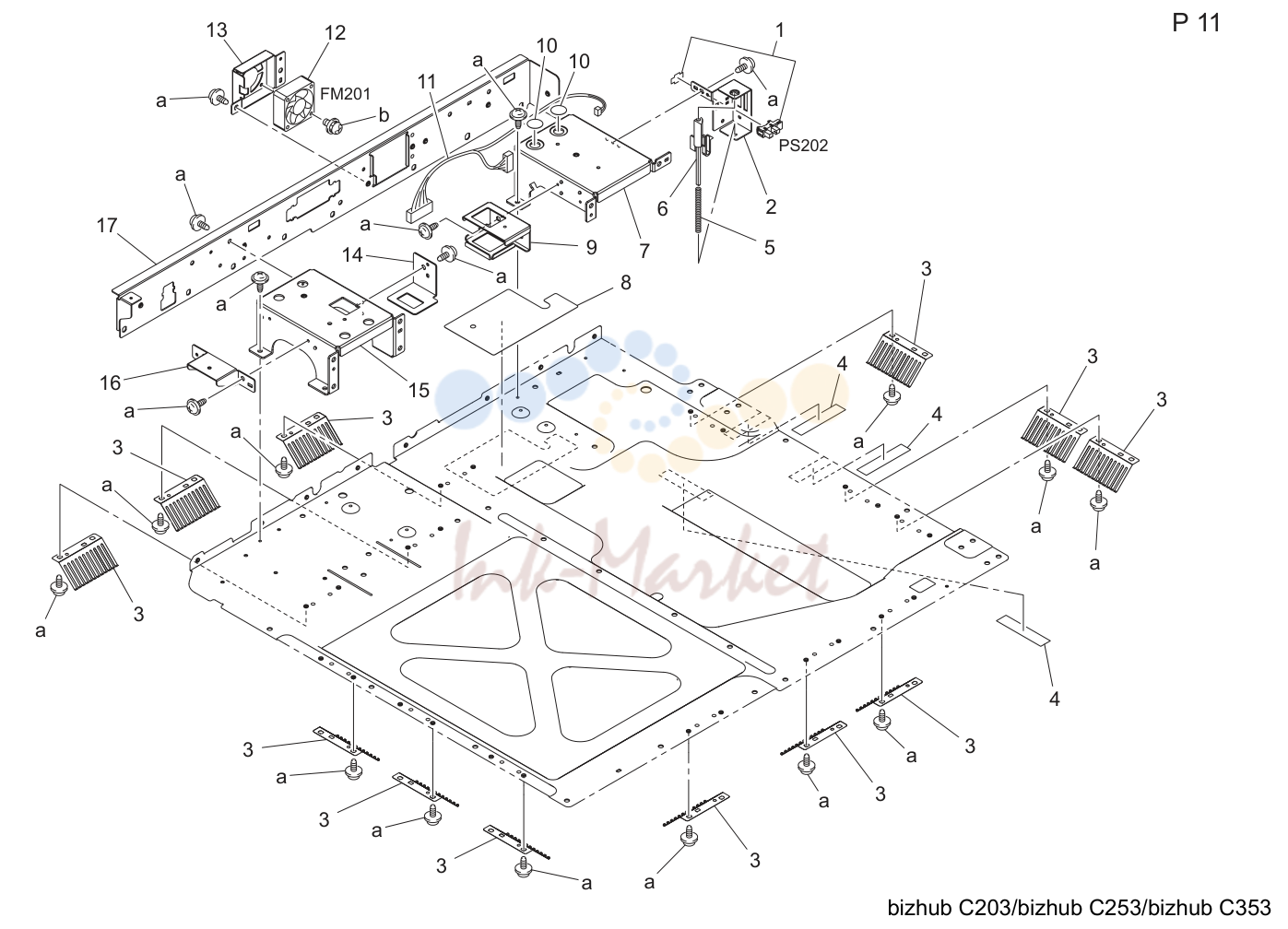

Ir рама секция (P11)

№	Артикул	Наименование
1	4037 0903 01 запросить цену →	Photo interrupter
5	4036 1720 01 запросить цену →	Pressure пружина
12	9313 1500 21 запросить цену →	Вентилятор мотор

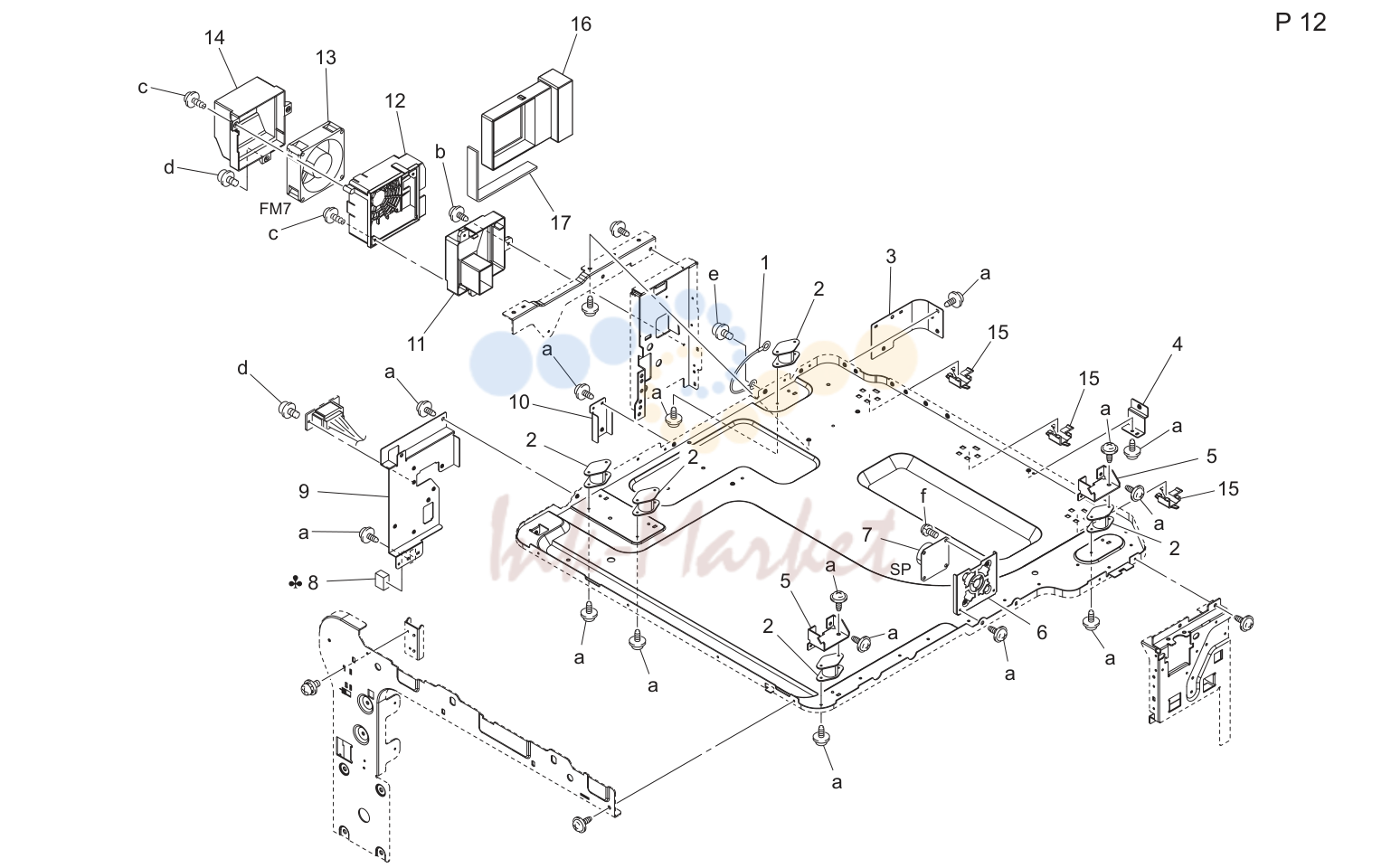

Ir рама секция (P12)

№	Артикул	Наименование
7	9373 2200 11 запросить цену →	Loudspeaker
17	4038 2098 01 запросить цену →	Уплотнитель

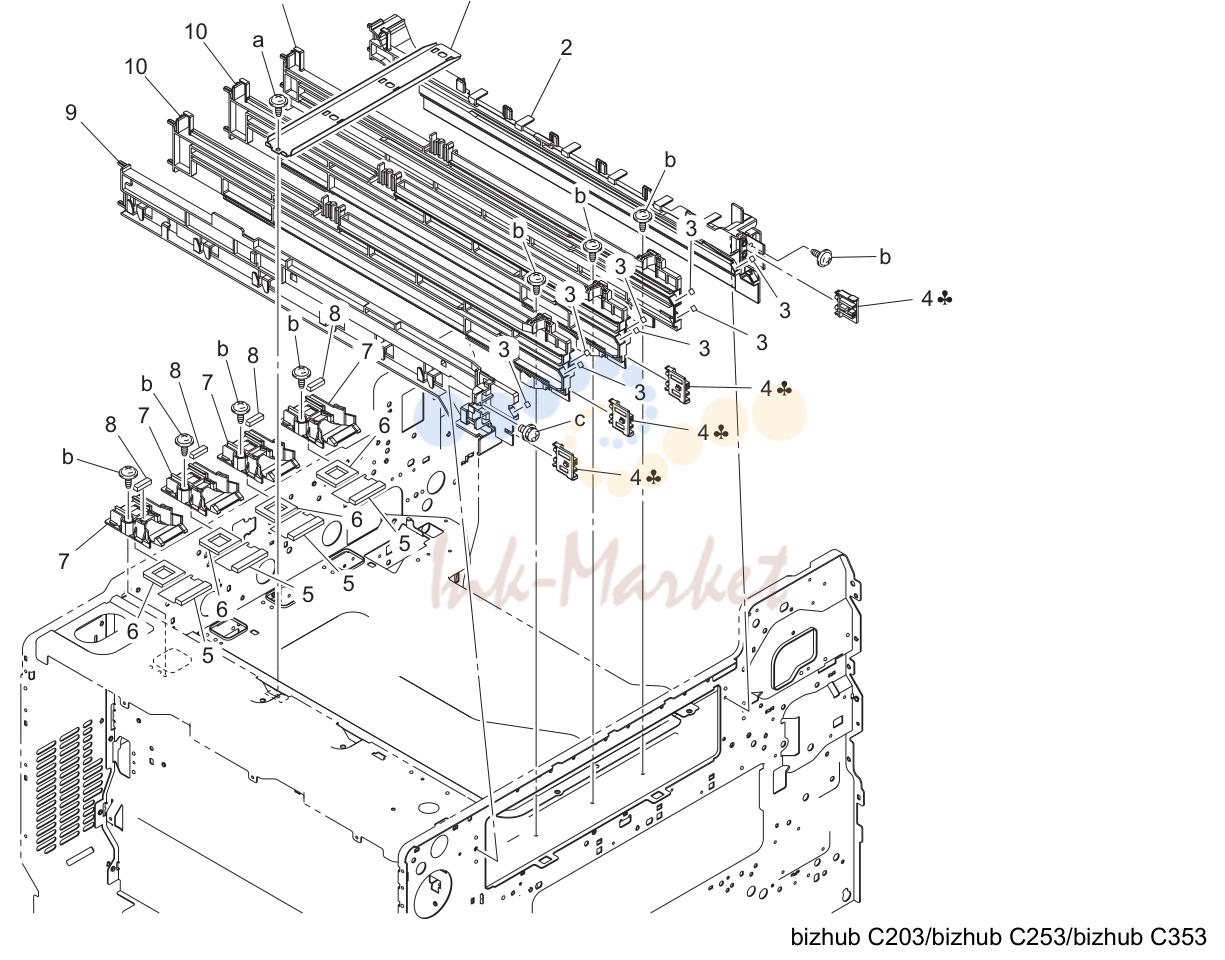

T/c rail секция (P13)

№	Артикул	Наименование
1	4038 2038 02 запросить цену →	Set пластина
3	4038 7316 01 запросить цену →	Label
8	4038 2110 03 запросить цену →	Уплотнитель

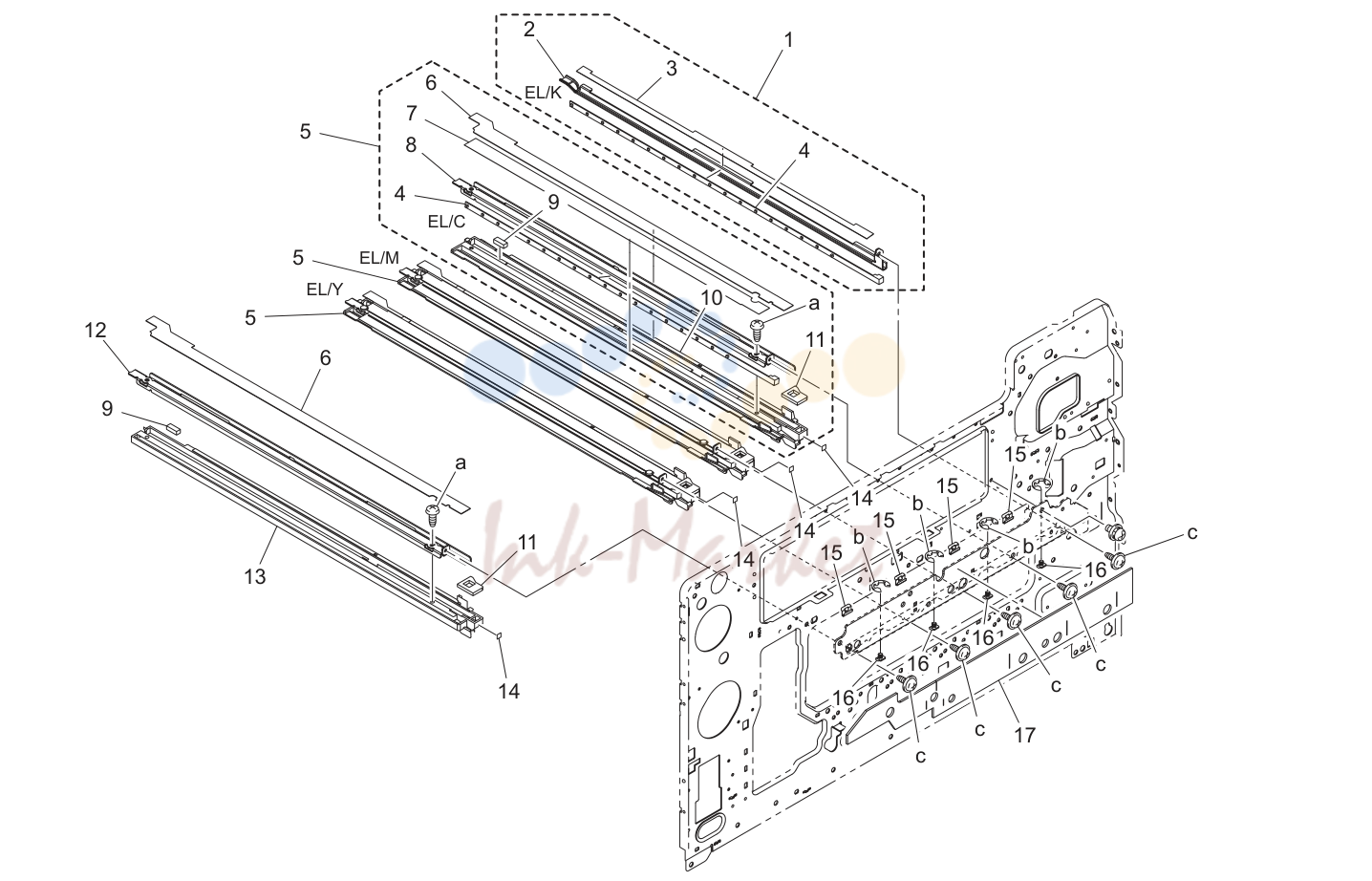

Erase lamp секция (P14)

№	Артикул	Наименование
15	4038 2072 04 запросить цену →	Пластина пружина
16	4038 2069 01 запросить цену →	Slider

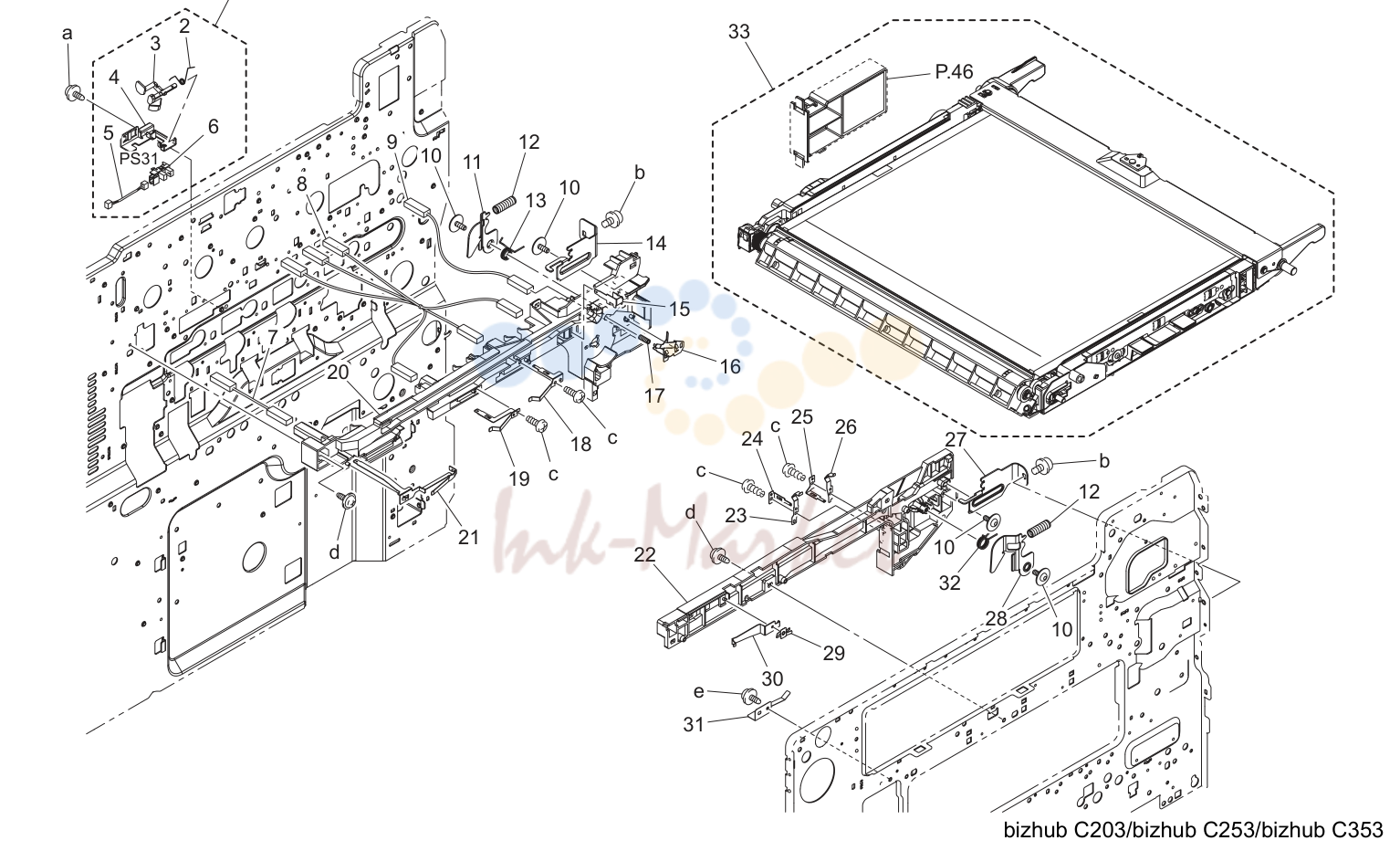

Перенос ремень узел (P15)

№	Артикул	Наименование
6	9335 1300 61 запросить цену →	Photo interrupter
10	4163 5293 01 запросить цену →	Screw
11	4038 2027 01 запросить цену →	Рычаг
12	4038 2029 01 запросить цену →	Pressure пружина
13	4038 2028 01 запросить цену →	Torsion пружина
14	4038 2026 01 запросить цену →	Рычаг
16	4038 2205 02 запросить цену →	Contact
17	4038 2207 01 запросить цену →	Pressure пружина
23	4038 2152 13 запросить цену →	Contact
24	4038 2077 13 запросить цену →	Contact
25	4038 2078 13 запросить цену →	Contact
26	4038 2153 13 запросить цену →	Contact
27	4038 2046 01 запросить цену →	Рычаг
28	4038 2047 02 запросить цену →	Рычаг
29	4038 2080 01 запросить цену →	Contact
30	4038 2045 01 запросить цену →	Пластина пружина
32	4038 2048 01 запросить цену →	Torsion пружина

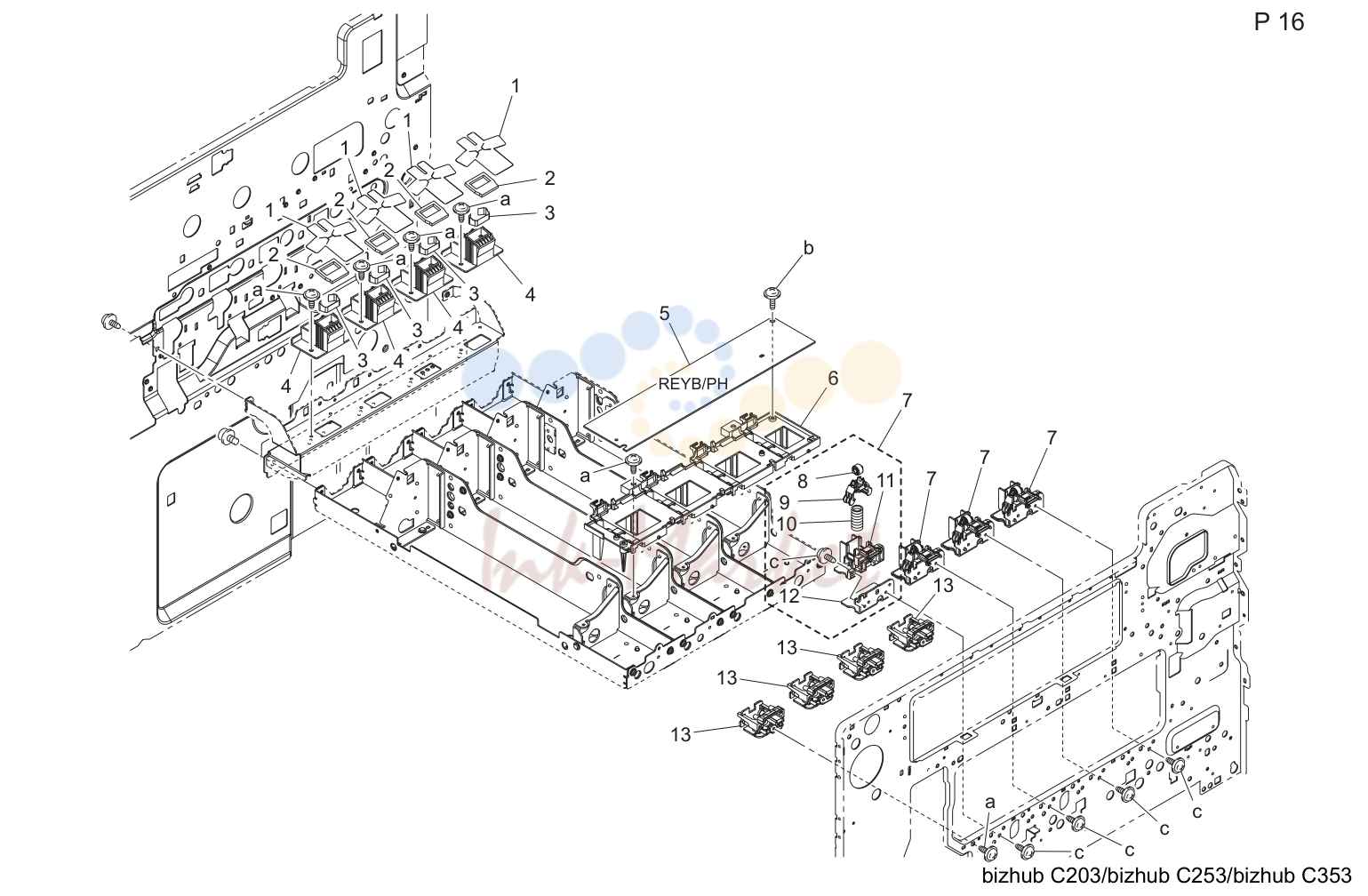

P/h рама секция (P16)

№	Артикул	Наименование
1	4038 2051 01 запросить цену →	Уплотнитель
8	4038 2094 01 запросить цену →	Roll
9	4038 2016 02 запросить цену →	Lifting пластина
11	4038 2018 03 запросить цену →	Держатель
12	4038 2061 01 запросить цену →	Кронштейн

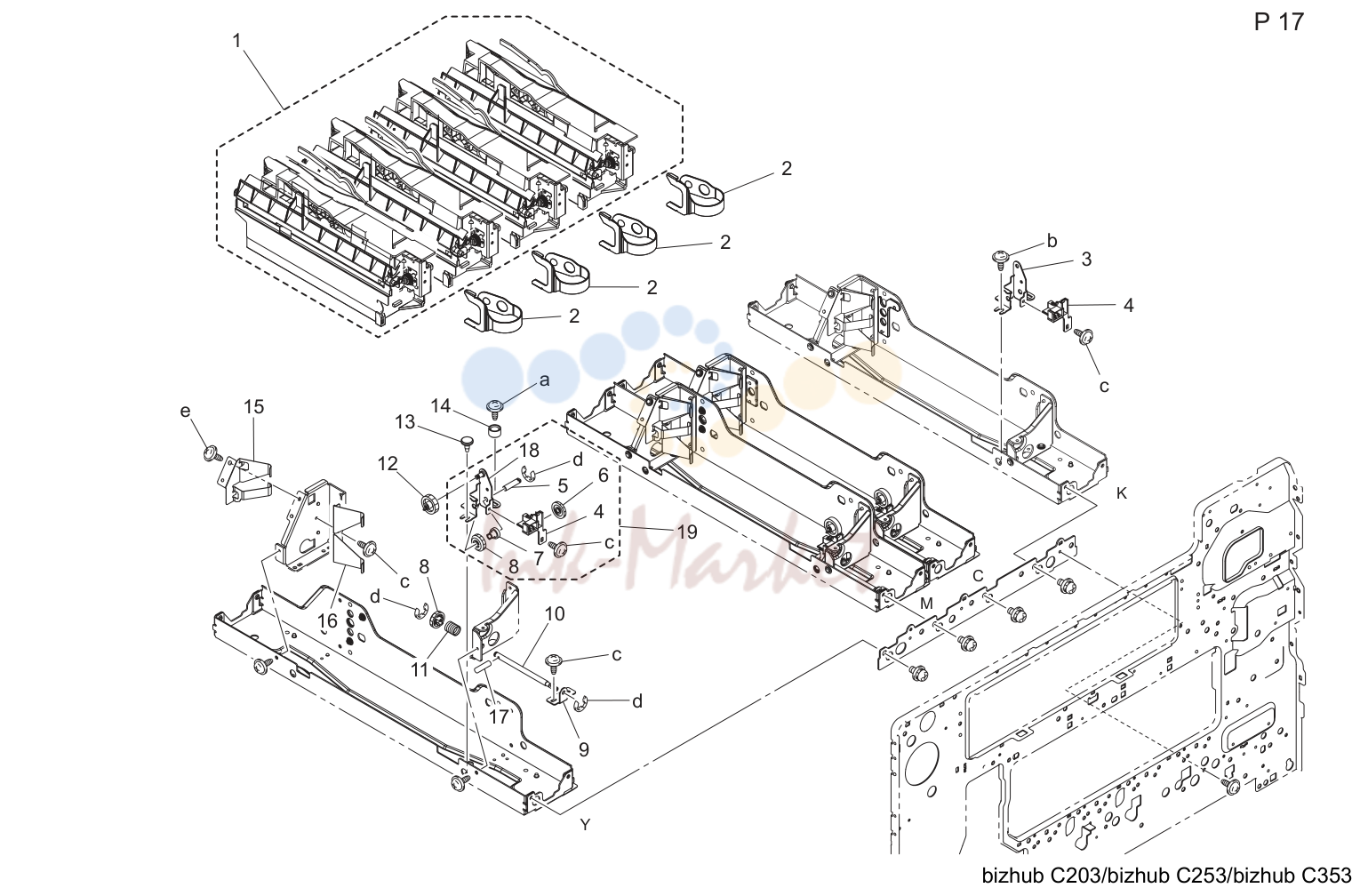

Print head секция (P17)

№	Артикул	Наименование
2	4038 1906 04 запросить цену →	Пластина пружина
4	4038 2187 04 запросить цену →	Направляющая
5	4038 2192 02 запросить цену →	Вал
6	4038 2189 01 запросить цену →	Шестерня 27t
7	4038 2190 03 запросить цену →	Шестерня 16t
8	4038 2191 02 запросить цену →	Шестерня 16t
9	4038 2194 01 запросить цену →	Кронштейн
10	4038 2193 03 запросить цену →	Вал
11	4038 2196 01 запросить цену →	Pressure пружина
12	4038 2188 02 запросить цену →	Шестерня 30t
13	4038 2184 01 запросить цену →	Shoulder screw
14	4038 2179 01 запросить цену →	Washer
15	4038 2180 01 запросить цену →	Contact
16	4038 2042 01 запросить цену →	Пружина
17	1067 2501 01 запросить цену →	Pin

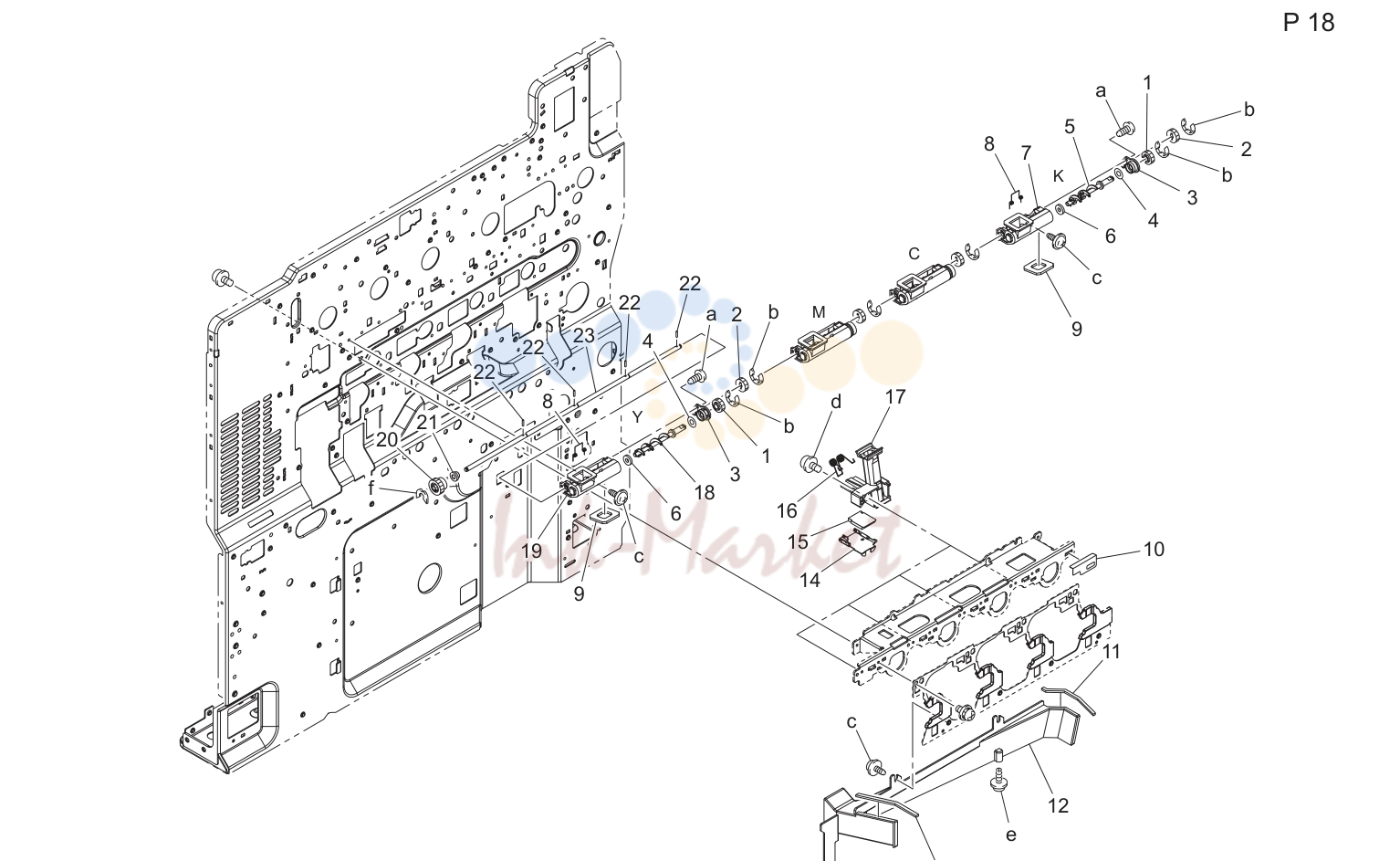

Тонер conveyance секция (P18)

№	Артикул	Наименование
11	4038 2056 02 запросить цену →	Уплотнитель
12	4038 2052 02 запросить цену →	Воздуховод
13	4038 2053 02 запросить цену →	Уплотнитель

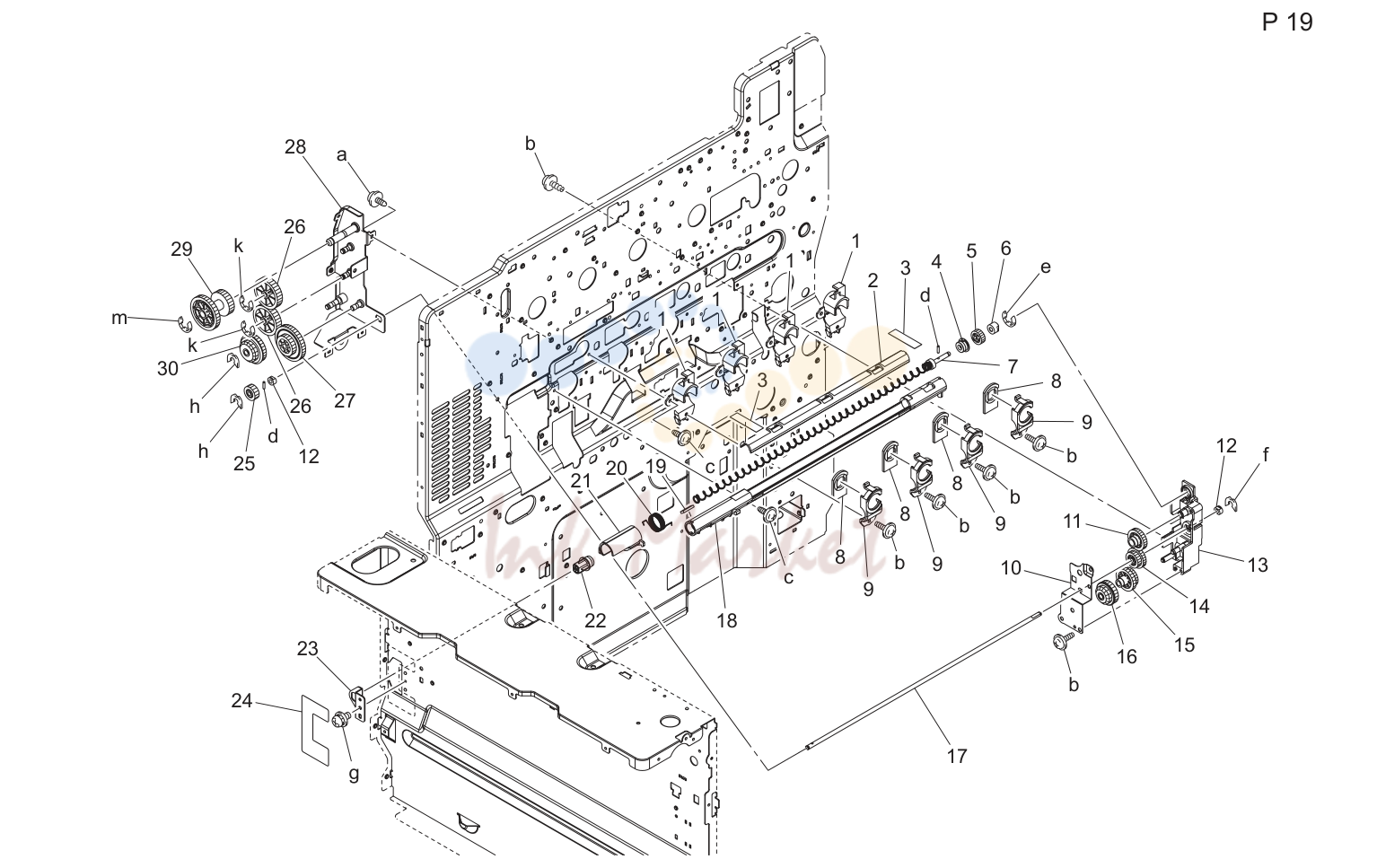

Тонер conveyance секция (P19)

№	Артикул	Наименование
12	4004 5339 01 запросить цену →	Втулка
16	4004 2545 01 запросить цену →	Шестерня 18/30t
19	4038 2143 01 запросить цену →	Уплотнитель
20	4038 2114 01 запросить цену →	Torsion пружина

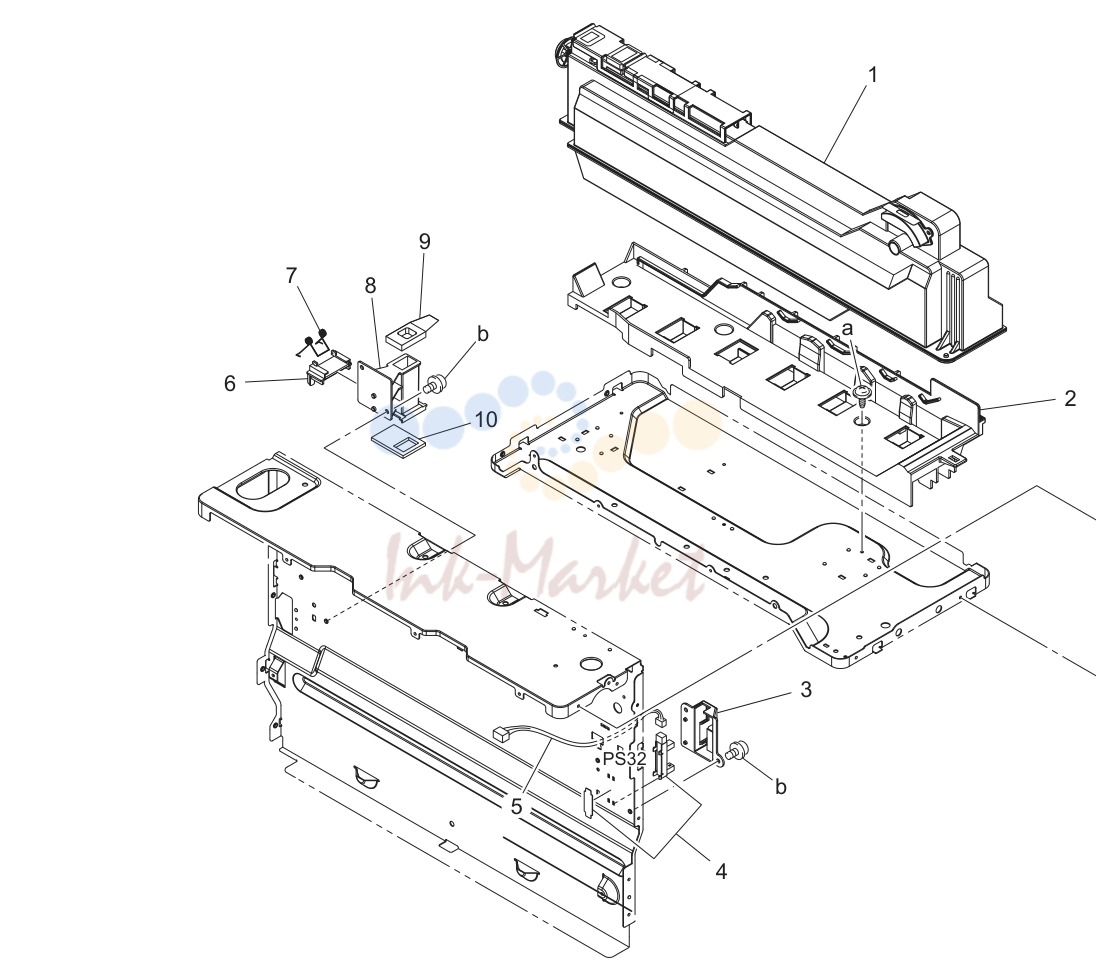

Тонер collecting секция (P20)

№	Артикул	Наименование
4	4037 0901 01 запросить цену →	Photo interrupter

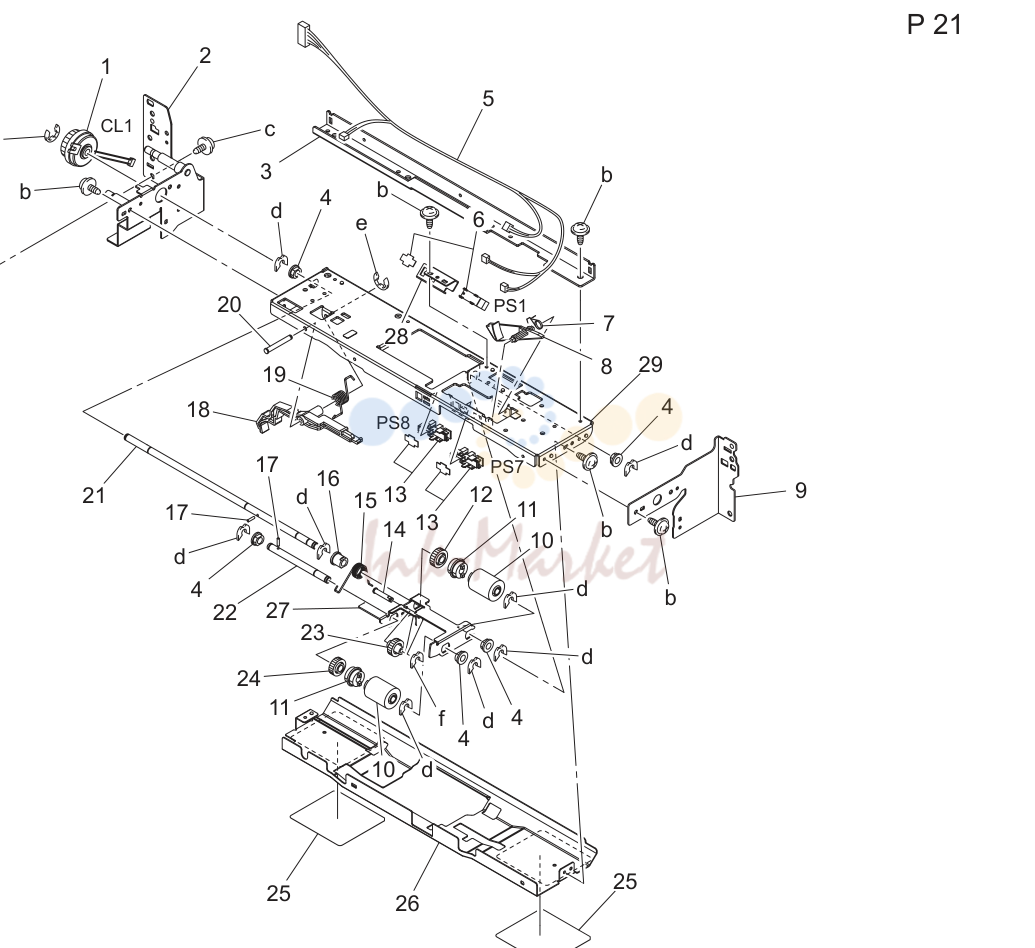

1st подача бумаги секция (P21)

№	Артикул	Наименование
4	4131 3003 01 запросить цену →	Втулка
8	4030 3016 12 запросить цену →	Actuator
12	4425 3013 01 запросить цену →	Шестерня 30t
13	4037 0906 01 запросить цену →	Photo interrupter
14	4040 3097 01 запросить цену →	Вал
15	4030 3030 01 запросить цену →	Torsion пружина
16	1065 3086 01 запросить цену →	Втулка
17	1067 2501 01 запросить цену →	Pin
22	4030 3003 01 запросить цену →	Вал
23	4030 3008 01 запросить цену →	Шестерня 29t
24	4425 3016 01 запросить цену →	Шестерня 32t

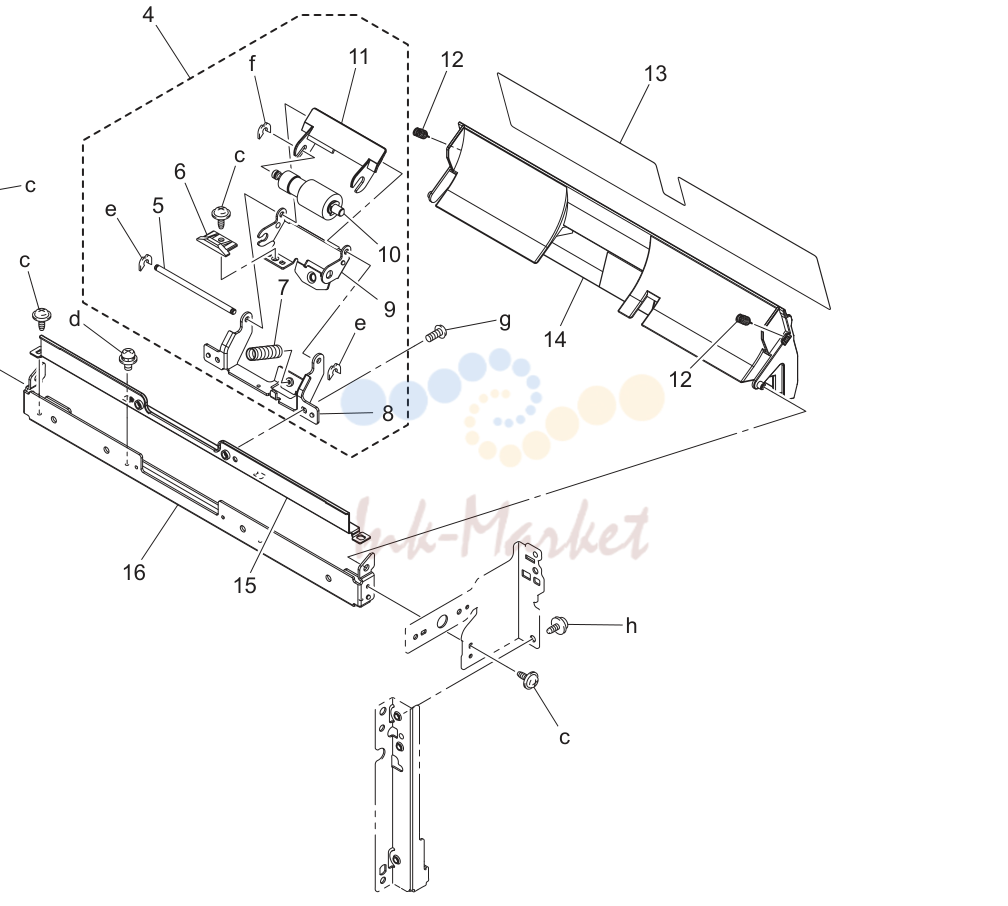

1st подача бумаги секция (P22)

№	Артикул	Наименование
5	4030 3039 01 запросить цену →	Вал
6	4030 3078 01 запросить цену →	Рычаг
7	4030 3017 03 запросить цену →	Pressure пружина
8	4030 3014 01 запросить цену →	Кронштейн
9	4030 3013 01 запросить цену →	Держатель
12	4030 3125 01 запросить цену →	Tension пружина

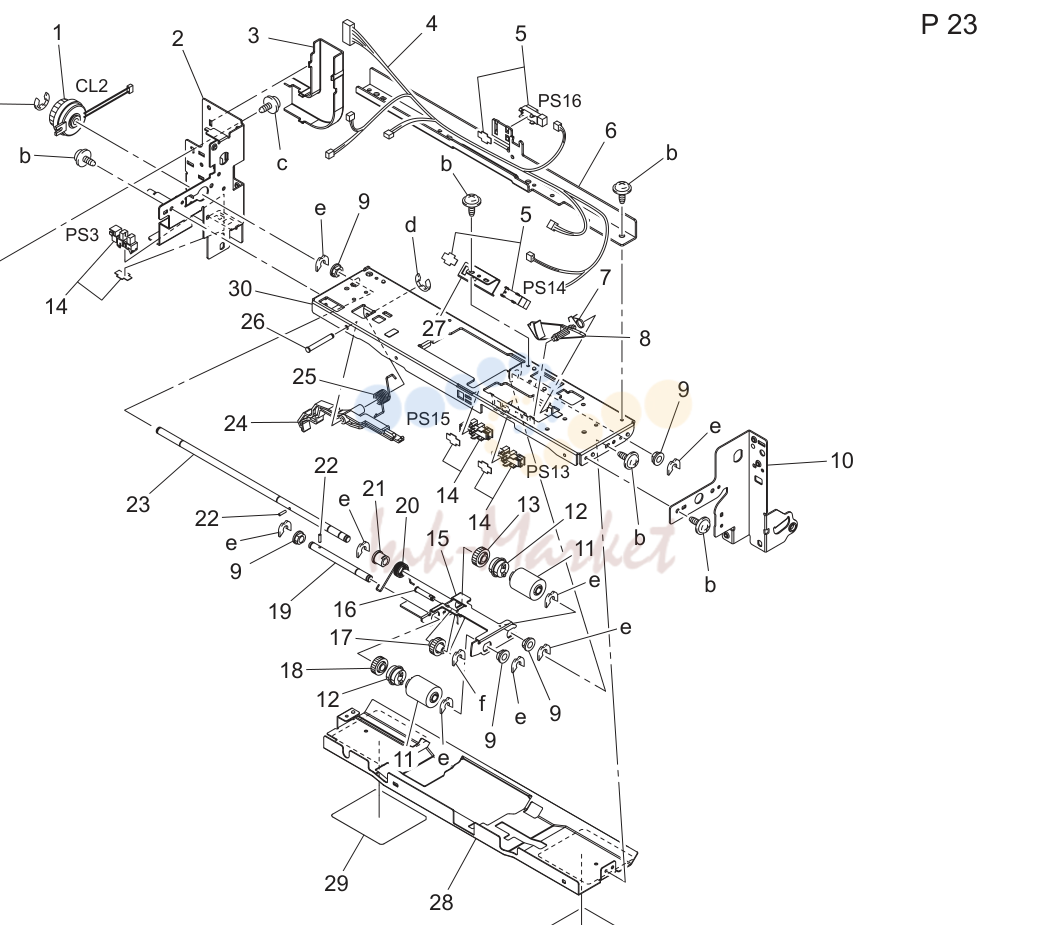

2nd подача бумаги секция (P23)

№	Артикул	Наименование
8	4030 3016 12 запросить цену →	Actuator
9	4131 3003 01 запросить цену →	Втулка
13	4425 3013 01 запросить цену →	Шестерня 30t
14	4037 0906 01 запросить цену →	Photo interrupter
16	4040 3097 01 запросить цену →	Вал
17	4030 3008 01 запросить цену →	Шестерня 29t
18	4425 3016 01 запросить цену →	Шестерня 32t
19	4030 3003 01 запросить цену →	Вал
20	4030 3030 01 запросить цену →	Torsion пружина
21	1065 3086 01 запросить цену →	Втулка
22	1067 2501 01 запросить цену →	Pin

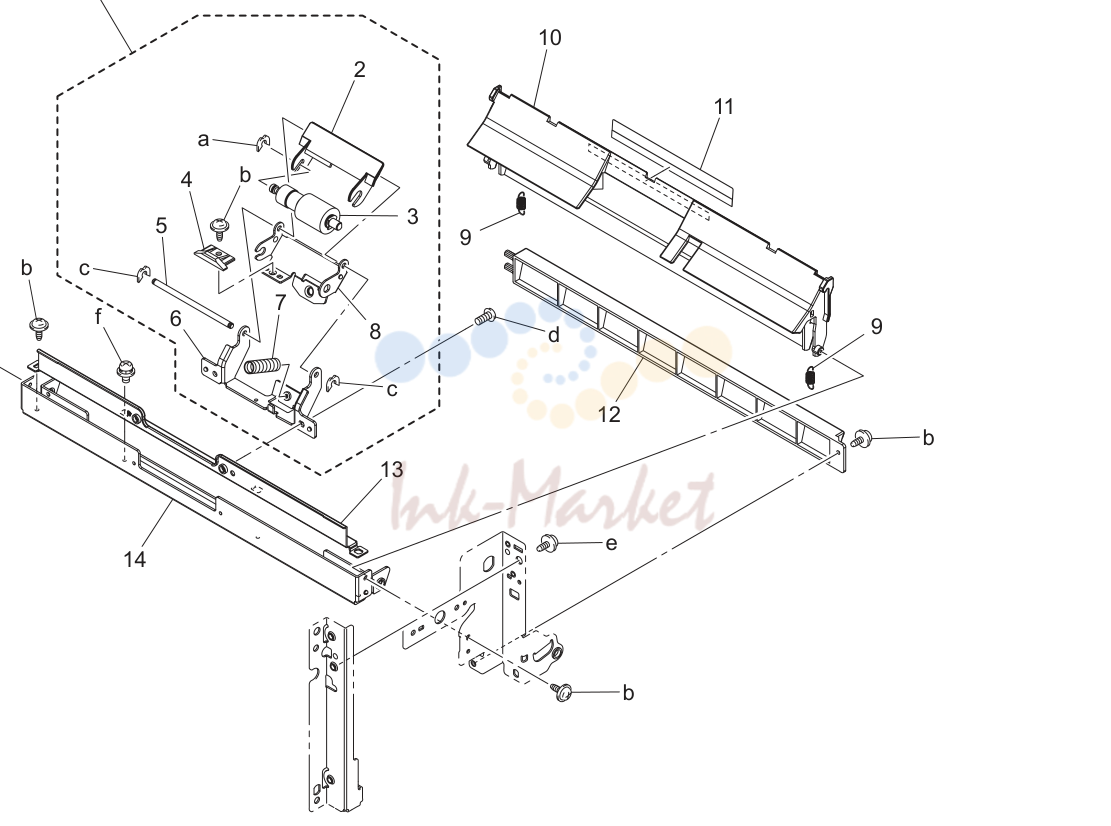

2nd подача бумаги секция (P24)

№	Артикул	Наименование
4	4030 3078 01 запросить цену →	Рычаг
5	4030 3039 01 запросить цену →	Вал
6	4030 3014 01 запросить цену →	Кронштейн
7	4030 3017 03 запросить цену →	Pressure пружина
8	4030 3013 01 запросить цену →	Держатель
9	4030 3125 01 запросить цену →	Tension пружина
11	4030 3105 01 запросить цену →	Направляющая

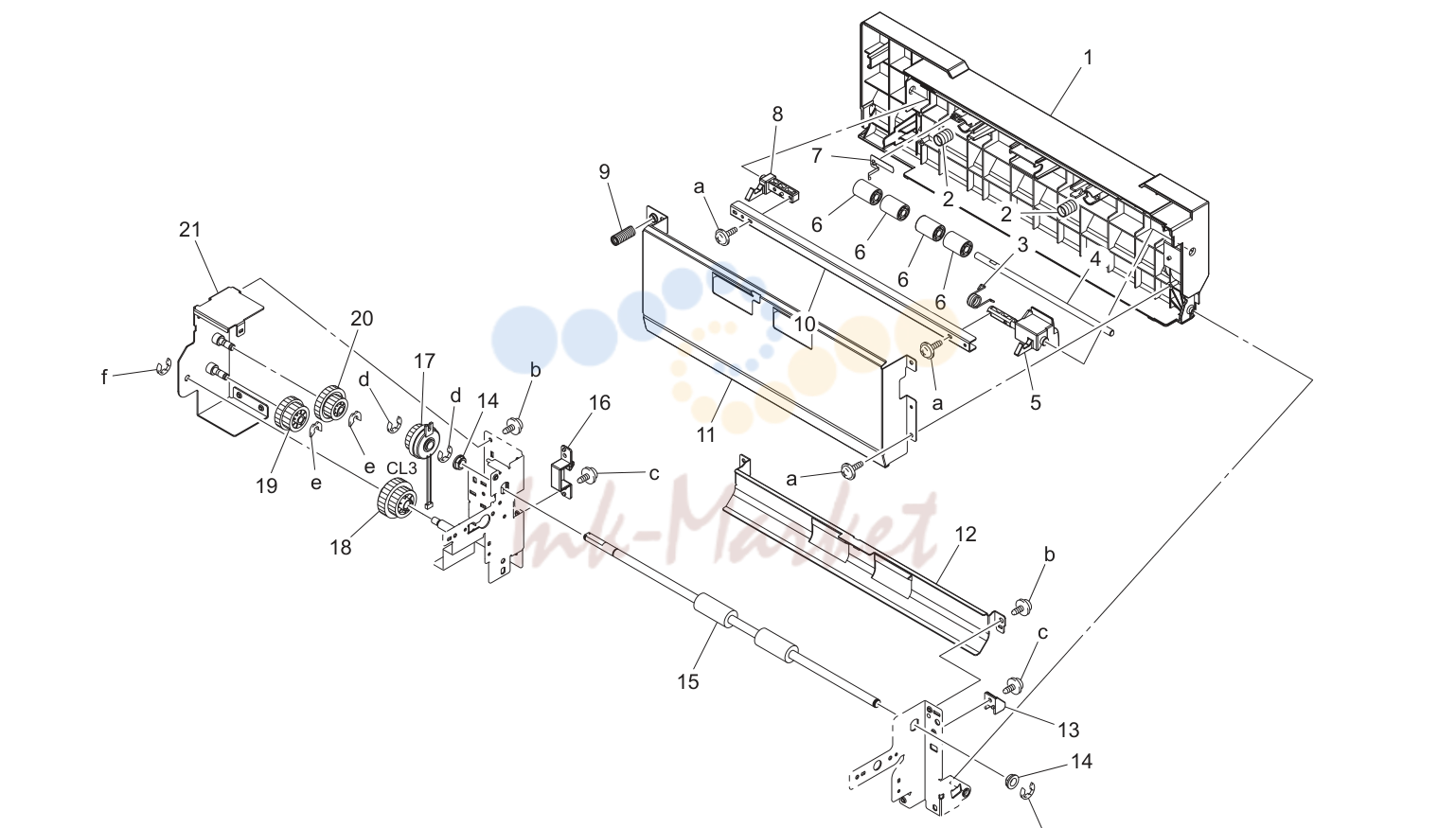

2nd подача бумаги секция (P25)

№	Артикул	Наименование
2	4030 3123 01 запросить цену →	Pressure пружина
3	4348 3058 01 запросить цену →	Torsion пружина
4	4348 3071 01 запросить цену →	Вал
6	4030 3122 01 запросить цену →	Roll
10	4348 3054 01 запросить цену →	Кронштейн
14	4131 3532 02 запросить цену →	Втулка

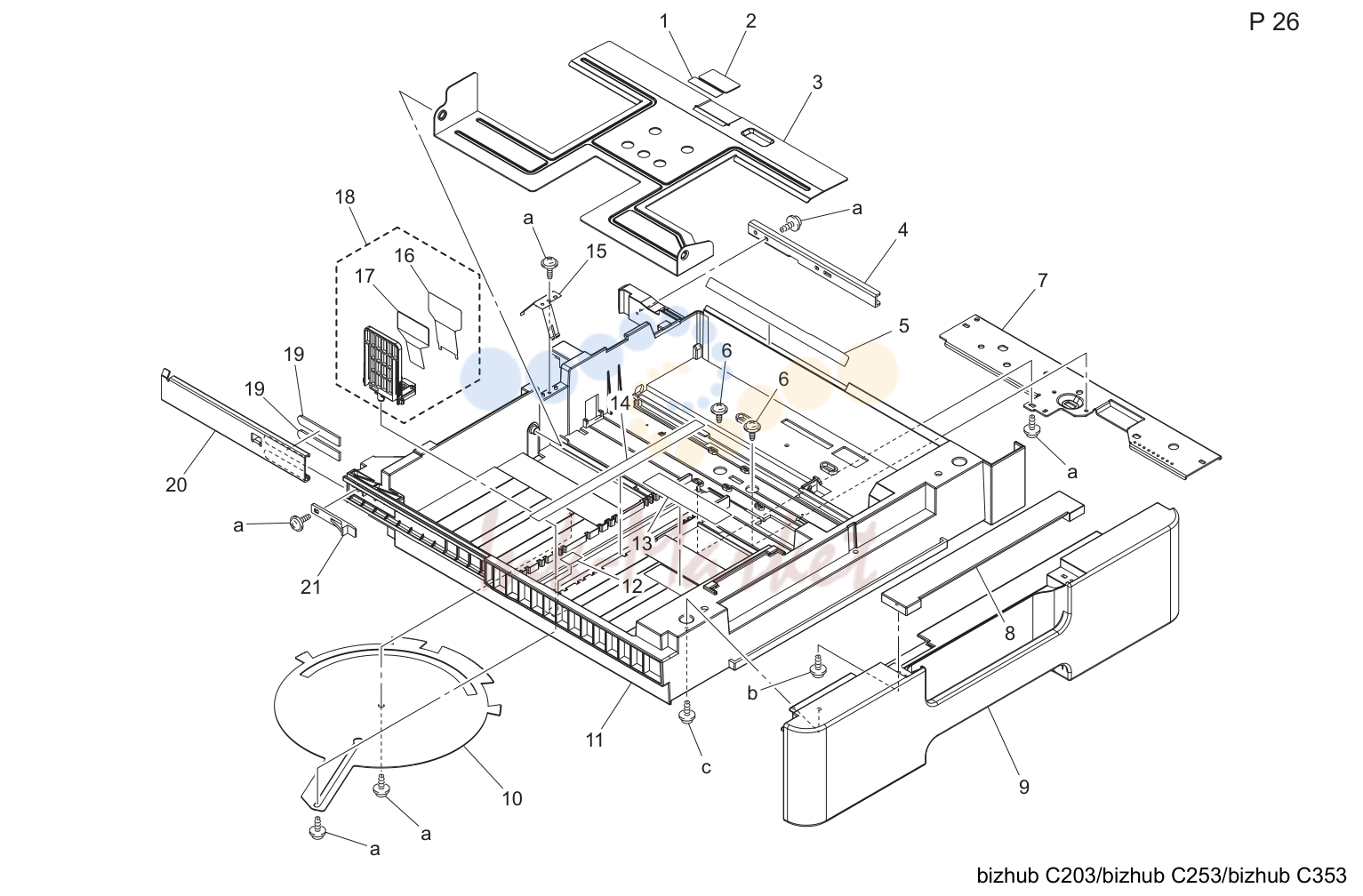

1st cassette секция (P26)

№	Артикул	Наименование
2	4030 3226 01 запросить цену →	Friction sheet
6	4498 3834 01 запросить цену →	Screw
10	4002 3108 01 запросить цену →	Рычаг
15	4030 3223 03 запросить цену →	Earth ground
16	4030 3228 12 запросить цену →	Направляющая
21	4498 3469 01 запросить цену →	Stopper

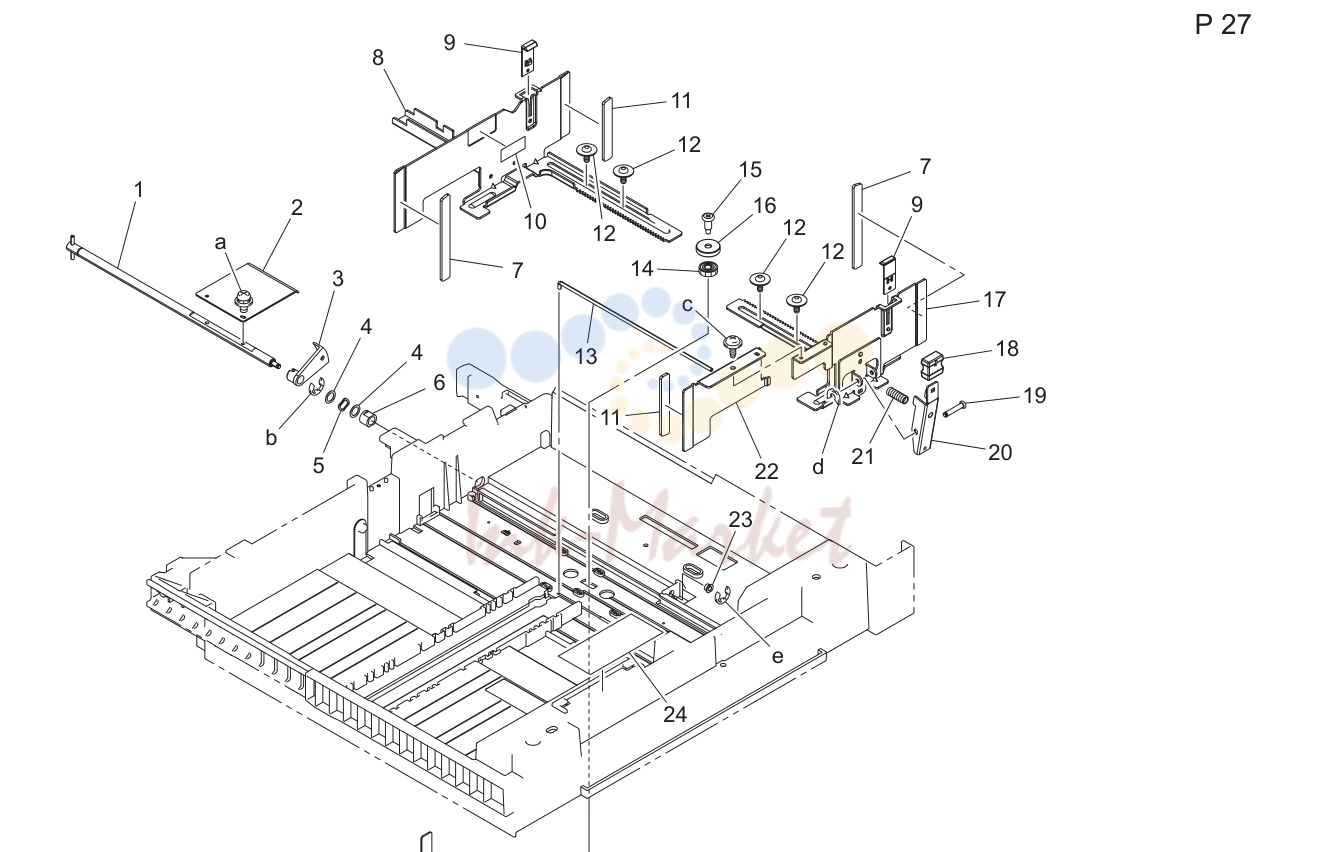

1st cassette секция (P27)

№	Артикул	Наименование
2	4030 3206 01 запросить цену →	Рычаг
3	4030 3207 01 запросить цену →	Actuator
4	4011 3021 01 запросить цену →	Washer
5	4011 3020 01 запросить цену →	Washer
6	1274 3603 01 запросить цену →	Втулка
9	4537 3317 01 запросить цену →	Направляющая
10	4002 7306 01 запросить цену →	Label carrying capacity
12	4163 5293 01 запросить цену →	Screw
15	4030 3214 02 запросить цену →	Shoulder screw
16	4030 3215 01 запросить цену →	Направляющая
18	4037 3204 01 запросить цену →	Knob
19	4498 3826 01 запросить цену →	Вал
20	4128 3823 01 запросить цену →	Рычаг
21	4498 3825 01 запросить цену →	Pressure пружина
23	0992 3014 01 запросить цену →	Втулка

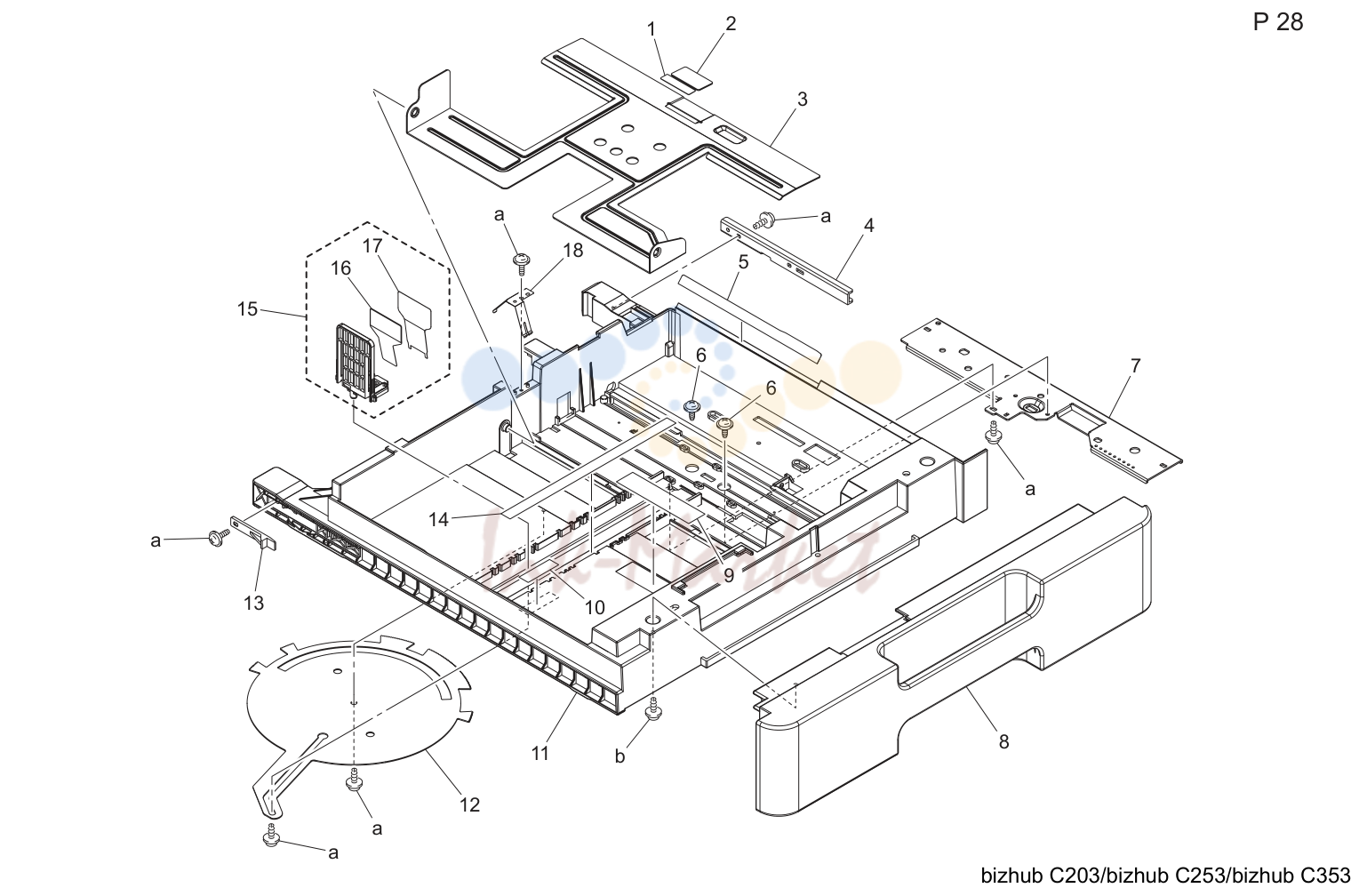

2nd cassette секция (P28)

№	Артикул	Наименование
2	4030 3226 01 запросить цену →	Friction sheet
6	4498 3834 01 запросить цену →	Screw
13	4498 3469 01 запросить цену →	Stopper
17	4030 3228 12 запросить цену →	Направляющая
18	4030 3223 03 запросить цену →	Earth ground

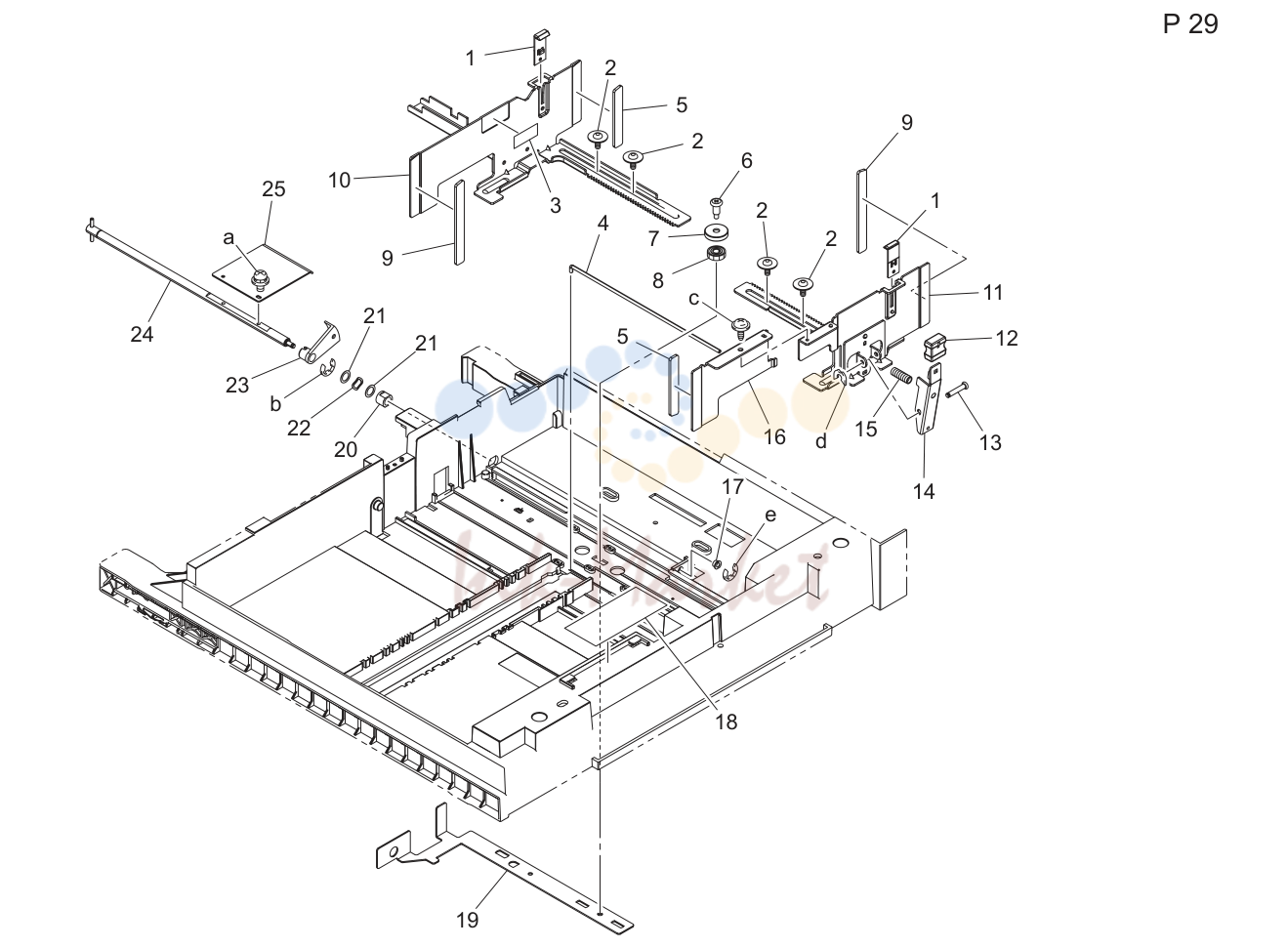

2nd cassette секция (P29)

№	Артикул	Наименование
1	4537 3317 01 запросить цену →	Направляющая
2	4163 5293 01 запросить цену →	Screw
3	4002 7306 01 запросить цену →	Label carrying capacity
6	4030 3214 02 запросить цену →	Shoulder screw
7	4030 3215 01 запросить цену →	Направляющая
12	4037 3204 01 запросить цену →	Knob
13	4498 3826 01 запросить цену →	Вал
14	4128 3823 01 запросить цену →	Рычаг
15	4498 3825 01 запросить цену →	Pressure пружина
17	0992 3014 01 запросить цену →	Втулка
20	1274 3603 01 запросить цену →	Втулка
21	4011 3021 01 запросить цену →	Washer
22	4011 3020 01 запросить цену →	Washer
23	4030 3207 01 запросить цену →	Actuator
25	4030 3206 01 запросить цену →	Рычаг

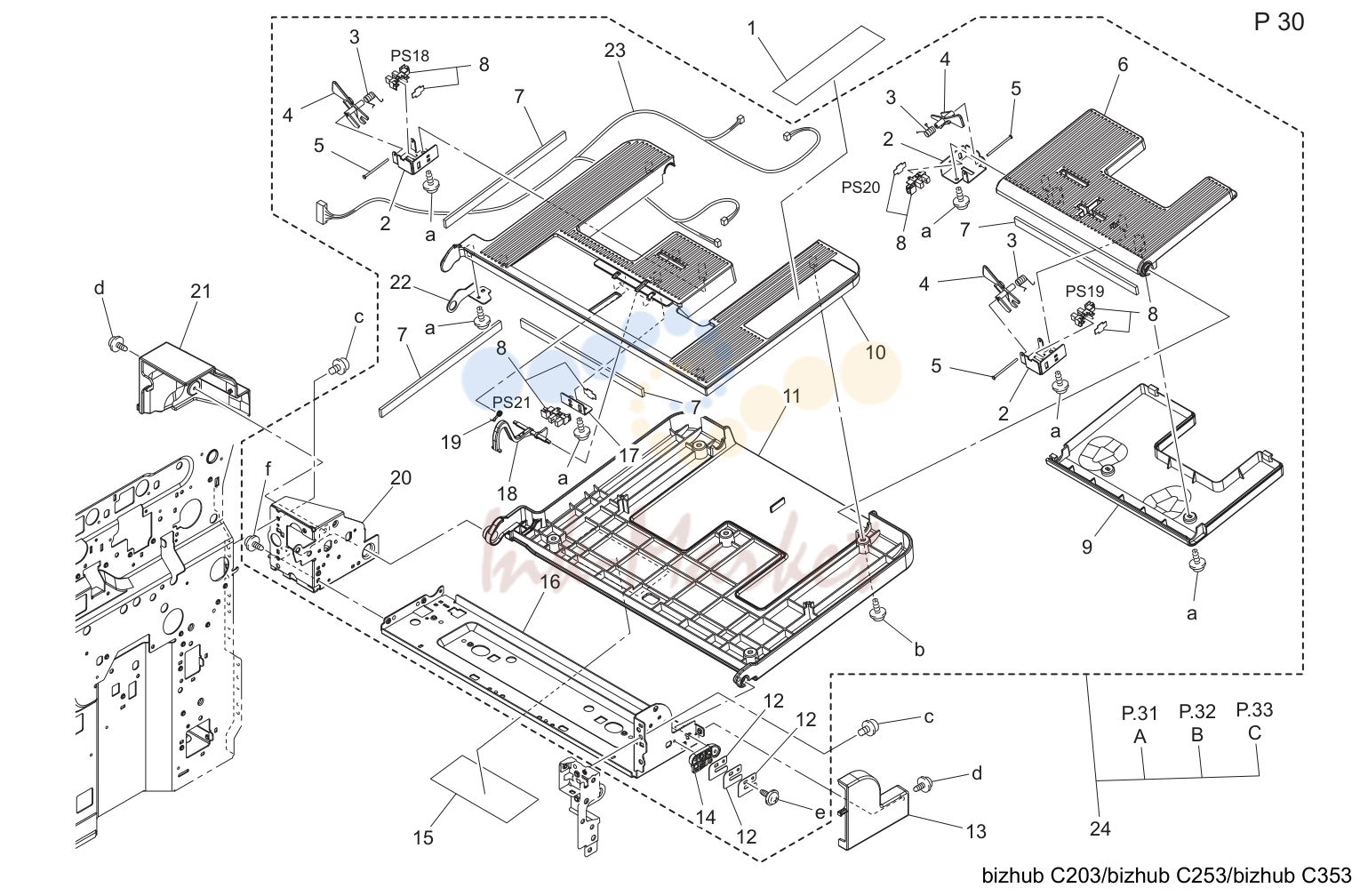

Manual feed tray узел (P30)

№	Артикул	Наименование
3	4030 3446 01 запросить цену →	Torsion пружина
5	1134 3042 02 запросить цену →	Вал
8	4037 0906 01 запросить цену →	Photo interrupter
19	4038 3234 02 запросить цену →	Torsion пружина

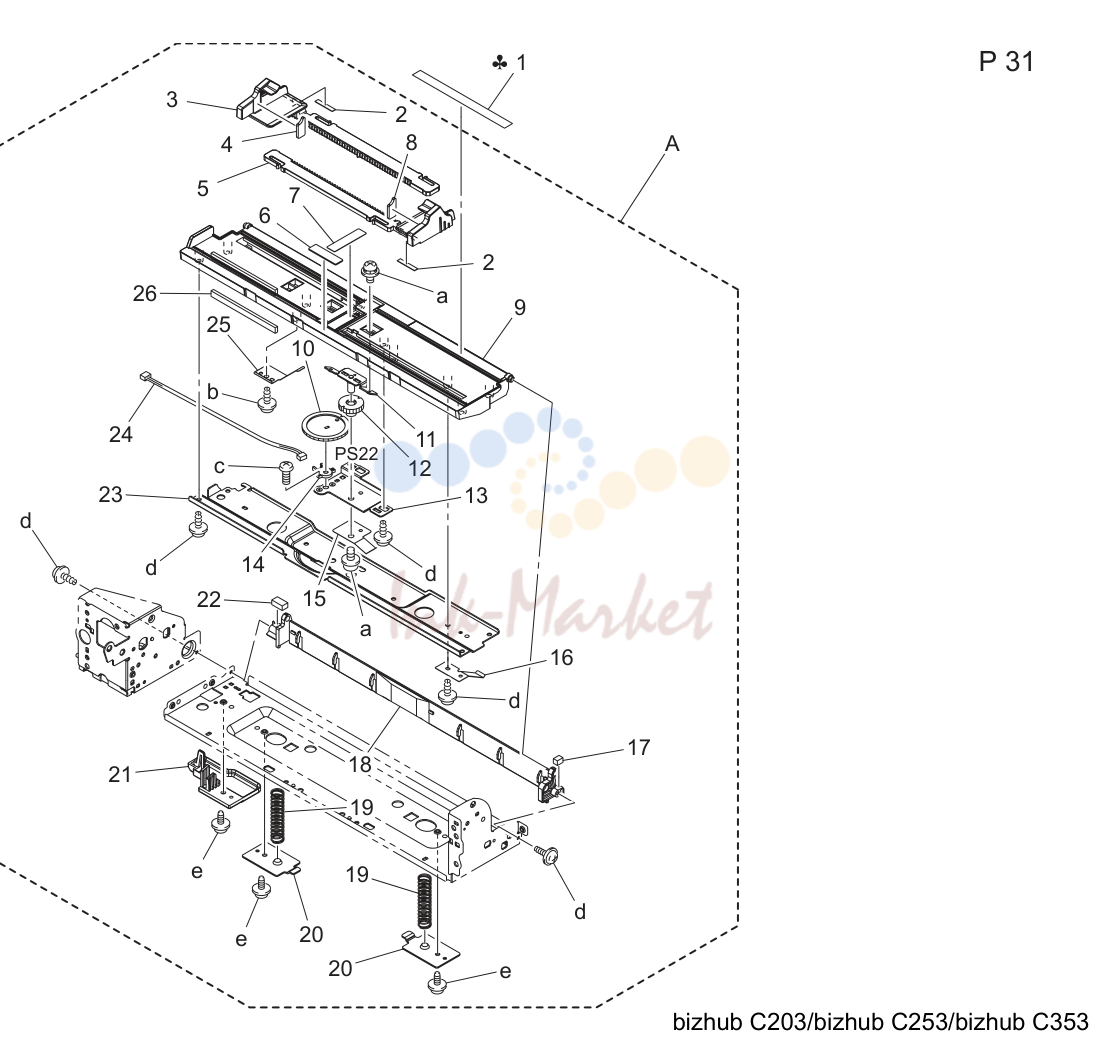

Manual feed tray узел (P31)

№	Артикул	Наименование
6	4687 3281 01 запросить цену →	Friction sheet

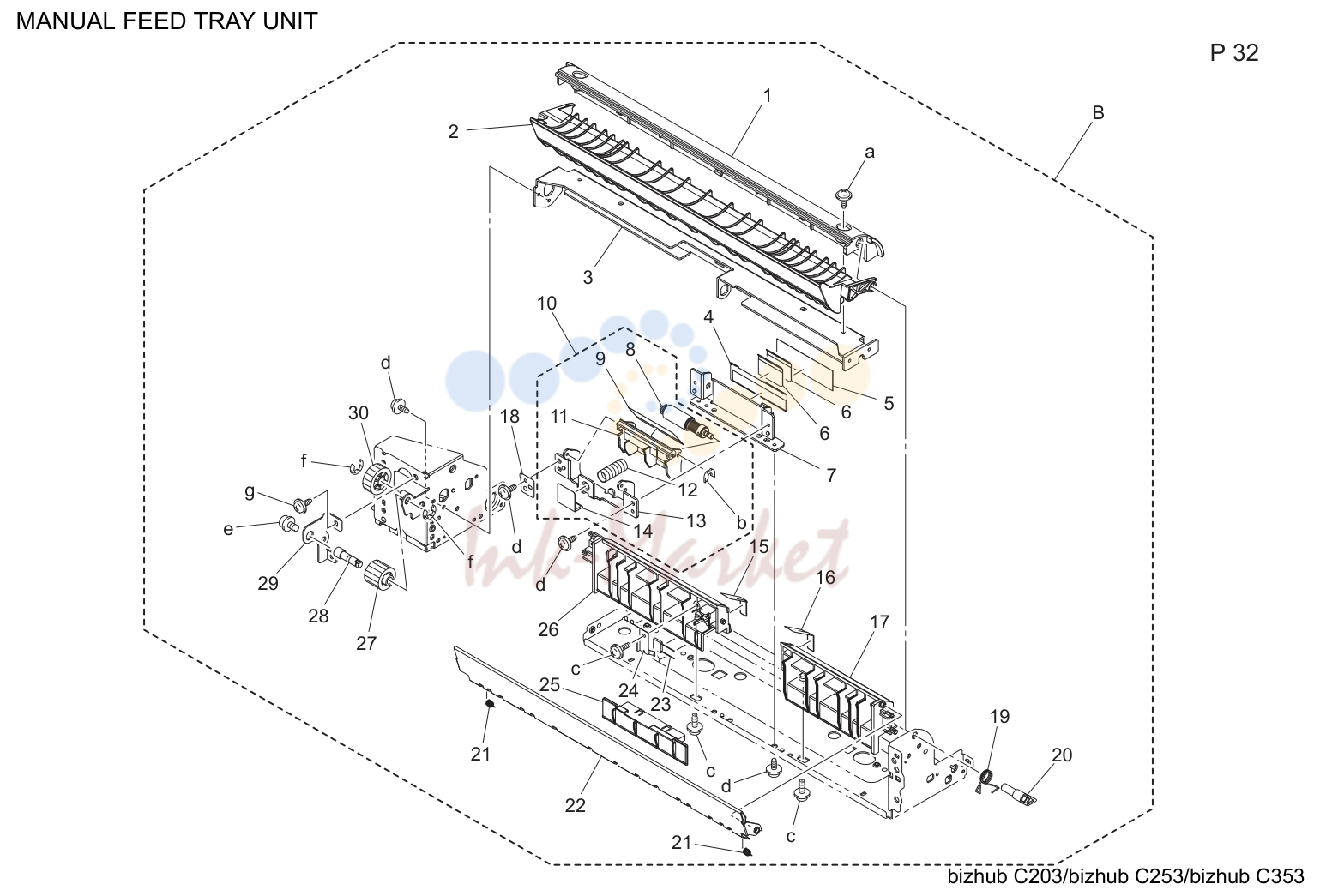

Manual feed tray узел (P32)

№	Артикул	Наименование
4	4030 3402 01 запросить цену →	Направляющая пластина
5	4030 3489 01 запросить цену →	Уплотнитель
6	4030 3403 01 запросить цену →	Направляющая
8	4034 0151 01 запросить цену →	Separation ролик
12	4030 3475 01 запросить цену →	Pressure пружина
14	4038 3270 01 запросить цену →	Направляющая
15	4038 3269 02 запросить цену →	Направляющая
16	4038 3268 02 запросить цену →	Направляющая
23	9455 8076 01 запросить цену →	Resistor

Manual feed tray узел (P33)

№	Артикул	Наименование
2	9335 1300 61 запросить цену →	Photo interrupter
6	4038 3237 01 запросить цену →	Shield пластина
11	1144 5200 01 запросить цену →	Pin
13	4142 3217 01 запросить цену →	Stop ring
16	4131 3532 02 запросить цену →	Втулка

Adu/vertical conveyance секция (P34)

№	Артикул	Наименование
3	4066 3705 01 запросить цену →	Pressure пружина
6	4657 3736 01 запросить цену →	Пластина пружина
8	1154 4670 01 запросить цену →	Protection
9	9335 1300 61 запросить цену →	Photo interrupter
14	4497 3116 01 запросить цену →	Roll
18	4163 5293 01 запросить цену →	Screw
19	4036 5765 01 запросить цену →	Shoulder screw

Adu/vertical conveyance секция (P35)

№	Артикул	Наименование
2	4037 0906 01 запросить цену →	Photo interrupter
14	4497 3116 01 запросить цену →	Roll

Adu/vertical conveyance секция (P36)

№	Артикул	Наименование
5	4038 3553 01 запросить цену →	Cam
7	4163 5293 01 запросить цену →	Screw
9	4038 4620 01 запросить цену →	Pressure пружина
10	4038 4611 01 запросить цену →	Pressure пружина
11	4038 3542 02 запросить цену →	Держатель
12	4038 3520 01 запросить цену →	Пластина пружина
14	4038 3571 02 запросить цену →	Contact

Adu/vertical conveyance секция (P37)

№	Артикул	Наименование
2	4038 3511 02 запросить цену →	Shoulder screw
10	4038 3516 01 запросить цену →	Вал

Adu/vertical conveyance секция (P38)

№	Артикул	Наименование
2	4038 3559 01 запросить цену →	Pressure пружина
3	4038 3537 01 запросить цену →	Направляющая
4	4038 3539 01 запросить цену →	Направляющая
5	4038 3538 01 запросить цену →	Направляющая
8	4038 3536 01 запросить цену →	Направляющая
10	4038 3502 02 запросить цену →	Ролик
11	4038 7023 00 запросить цену →	Shoulder screw
13	4025 3572 01 запросить цену →	Втулка
14	4004 3503 02 запросить цену →	Шестерня 20t
15	4004 3504 02 запросить цену →	Шестерня 14t
16	4038 3525 01 запросить цену →	Tension пружина
18	4038 3567 01 запросить цену →	Пластина пружина
19	4128 3522 01 запросить цену →	Уплотнитель
21	4038 3562 01 запросить цену →	Actuator
22	1164 3527 02 запросить цену →	Torsion пружина
23	4037 0906 01 запросить цену →	Photo interrupter
24	4038 3561 03 запросить цену →	Кронштейн
30	4038 3597 01 запросить цену →	Spacer
31	4038 3593 01 запросить цену →	Washer
33	4038 3592 01 запросить цену →	Reinforce пластина
34	4038 5603 00 запросить цену →	Spacer
37	4038 3540 03 запросить цену →	Направляющая

Выход бумаги секция (P40)

№	Артикул	Наименование
6	4163 5293 01 запросить цену →	Screw
9	4038 5896 02 запросить цену →	Torsion пружина
10	4038 5886 03 запросить цену →	Earth ground
12	4036 2549 01 запросить цену →	Pin
16	4163 5293 01 запросить цену →	Screw

Выход бумаги секция (P41)

№	Артикул	Наименование
9	4131 3904 02 запросить цену →	Roll
10	4038 5860 01 запросить цену →	Втулка
11	4025 5984 01 запросить цену →	Вал
12	4163 5293 01 запросить цену →	Screw

Feed/transport drive секция (P43)

№	Артикул	Наименование
1	4038 2275 01 запросить цену →	Держатель
2	1200 3121 09 запросить цену →	Втулка
9	4004 2545 01 запросить цену →	Шестерня 18/30t
13	4131 2536 02 запросить цену →	Pin
17	4658 3516 01 запросить цену →	Втулка
23	4038 2578 01 запросить цену →	Шестерня 20/56t

Печь (закрепление) drive секция (P44)

№	Артикул	Наименование
5	9335 1300 61 запросить цену →	Photo interrupter
7	1144 5200 01 запросить цену →	Pin
8	4658 3516 01 запросить цену →	Втулка
22	4038 2580 01 запросить цену →	Шестерня 16t
28	4038 2592 01 запросить цену →	Шестерня 18t
31	4131 2536 02 запросить цену →	Pin
32	4038 2593 02 запросить цену →	Шестерня 41t

Main рама секция (P45)

№	Артикул	Наименование
7	4039 2209 01 запросить цену →	Уплотнитель
14	0996 3055 01 запросить цену →	Rubber foot

Lower рама секция (P46)

№	Артикул	Наименование
1	9313 1000 72 запросить цену →	Вентилятор мотор
6	4038 2062 01 запросить цену →	Уплотнитель
11	4038 2099 01 запросить цену →	Contact
12	4038 3541 01 запросить цену →	Пластина пружина
24	0996 3055 01 запросить цену →	Rubber foot
29	4038 2162 02 запросить цену →	Cushion

Size detecting секция (P47)

№	Артикул	Наименование
1	4002 3131 01 запросить цену →	Shoulder screw
2	4002 3110 01 запросить цену →	Pressure пружина
3	4037 0906 01 запросить цену →	Photo interrupter
5	9335 1300 61 запросить цену →	Photo interrupter
7	4030 3081 01 запросить цену →	Pressure пружина
8	4030 3224 02 запросить цену →	Shoulder screw
9	4030 3083 01 запросить цену →	Держатель
19	4030 3091 01 запросить цену →	Рычаг
20	4037 0104 01 запросить цену →	Плата в сборе
21	4030 3047 02 запросить цену →	Держатель
22	4011 3012 01 запросить цену →	Держатель

High voltage узел (P48)

№	Артикул	Наименование
4	4038 2222 01 запросить цену →	Contact
5	4038 2233 02 запросить цену →	Держатель
10	4038 2203 01 запросить цену →	Contact
11	4038 2225 02 запросить цену →	Contact
15	4038 2276 01 запросить цену →	Contact

Rear electrical секция (P50)

№	Артикул	Наименование
7	4037 2239 02 запросить цену →	Кронштейн
8	4037 0775 01 запросить цену →	Power cord

Rear вентилятор секция (P51)

№	Артикул	Наименование
2	4163 5293 01 запросить цену →	Screw
7	9313 1400 31 запросить цену →	Вентилятор мотор
13	1154 4670 01 запросить цену →	Protection

Shield box секция (P52)

№	Артикул	Наименование
9	4036 6870 01 запросить цену →	Wire жгут в сборе
23	4025 2283 01 запросить цену →	Screw

Wiring accessories and jigs

№	Артикул	Наименование
12	1050 4805 01 запросить цену →	Insulating member
15	0990 5596 01 запросить цену →	Cord clamp
16	1065 5872 02 запросить цену →	Cord clamp
18	9384 1521 51 запросить цену →	Cord втулка

Accessory детали (P60)

№	Артикул	Наименование
9	9384 2200 31 запросить цену →	Cn крышка
13	9381 4101 31 запросить цену →	Power cord
13	9381 4300 31 запросить цену →	Power cord
13	9381 4300 41 запросить цену →	Power cord

Источник: Инк-Маркет.ру.
