Konica Minolta bizhub C200 — каталог запчастей со схемами

Konica Minolta bizhub C200 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Внешние детали (P1)
Inner крышка секция (P3)
Сканер секция (P5)
Сканер секция (P6)
Size detect секция (P7)
Ir рама секция (P10)
T/c rail секция (P11)
Erase lamp секция (P12)
Перенос ремень узел (P13)
P/h рама секция (P14)
Print head секция (P15)
Тонер conveyance секция (P16)
Тонер conveyance секция (P17)
Тонер collecting секция (P18)
Cassette tray секция (P19)
Подача бумаги секция (P20)
Vertical conveyance секция (P21)
Vertical conveyance секция (P22)
Vertical conveyance секция (P23)

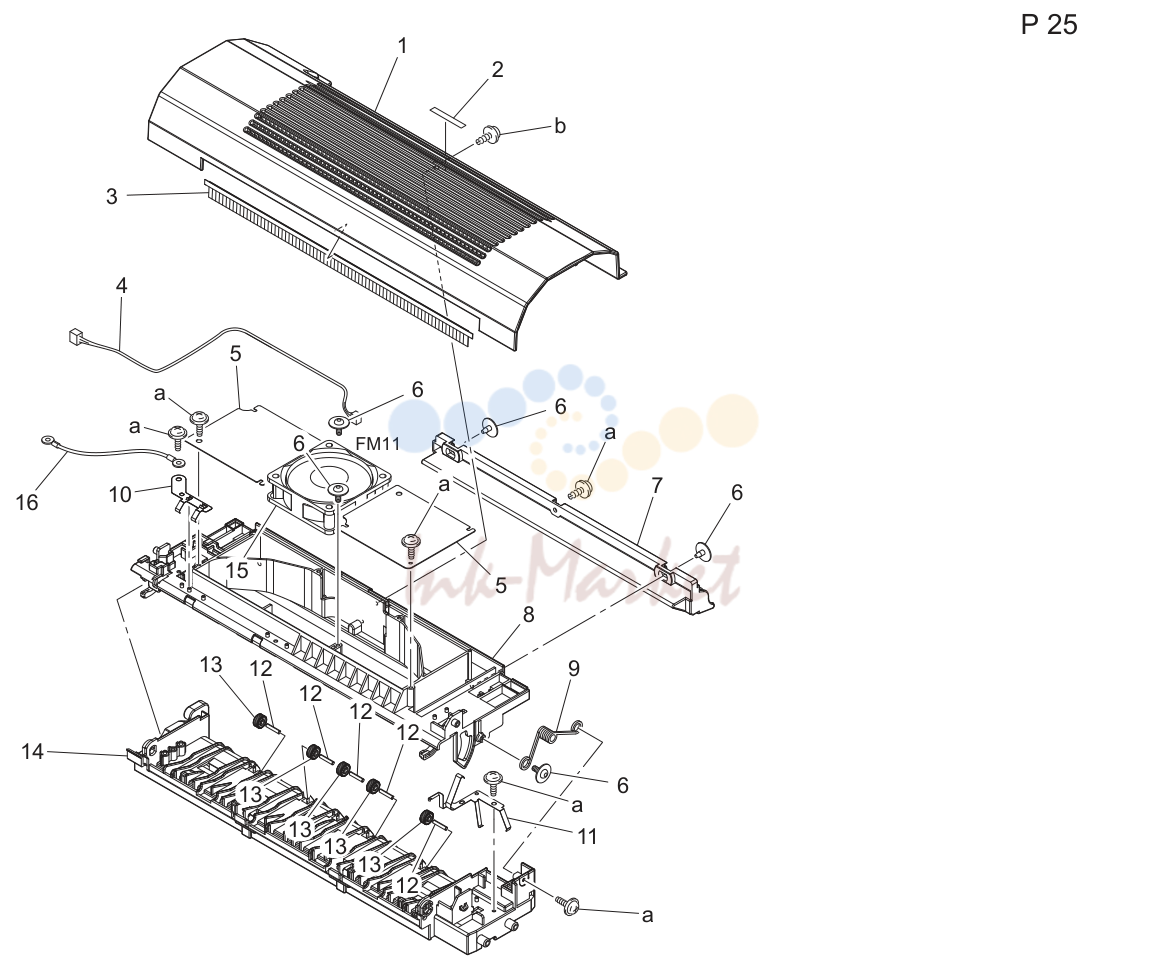

Выход бумаги секция (P25)
Выход бумаги секция (P26)
Feed/transport drive секция (P28)
Печь (закрепление) drive секция (P29)
Main рама секция (P30)
Lower рама секция (P31)
High voltage узел (P32)
Rear electrical секция (P34)

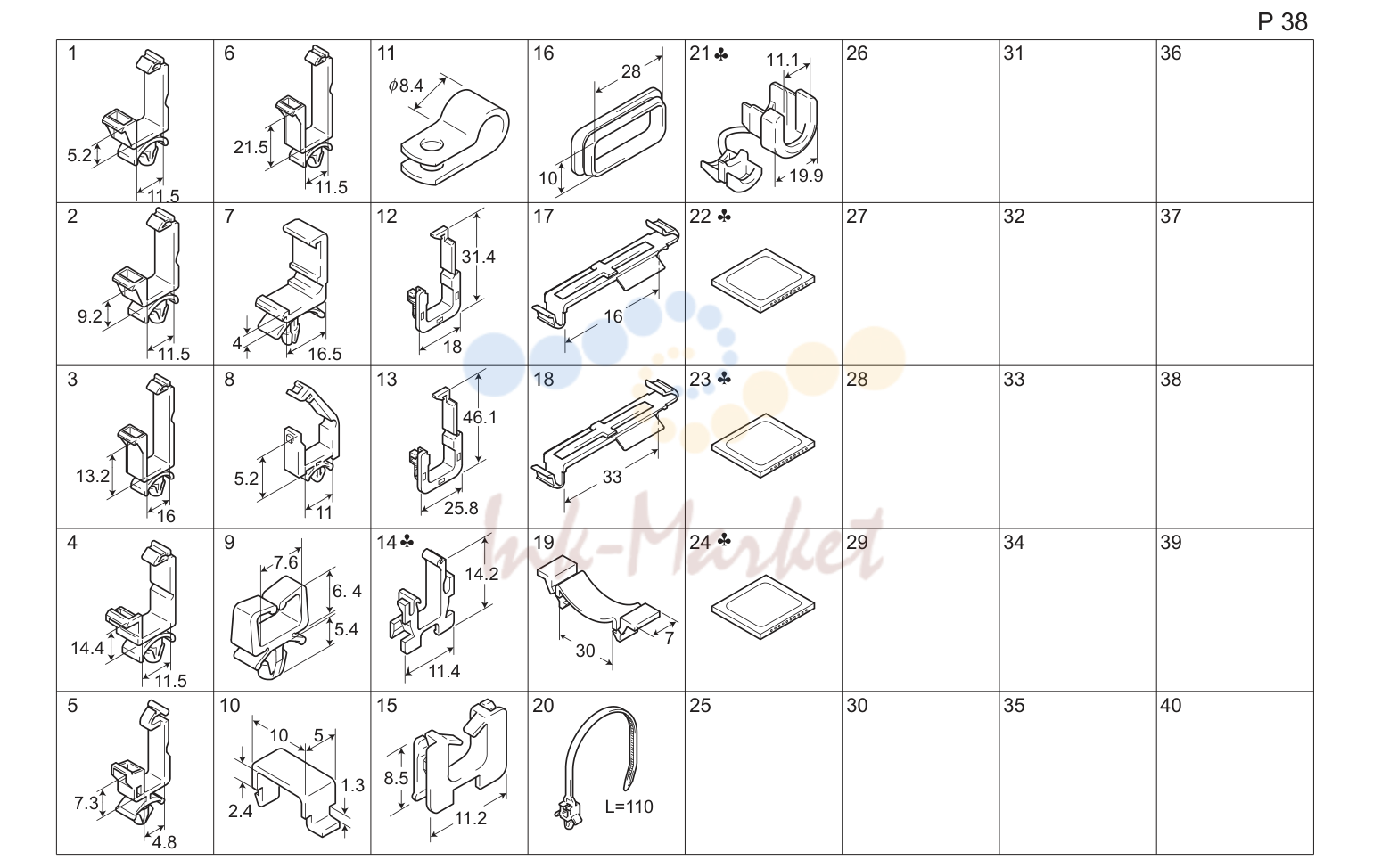

Wiring accessories and jigs

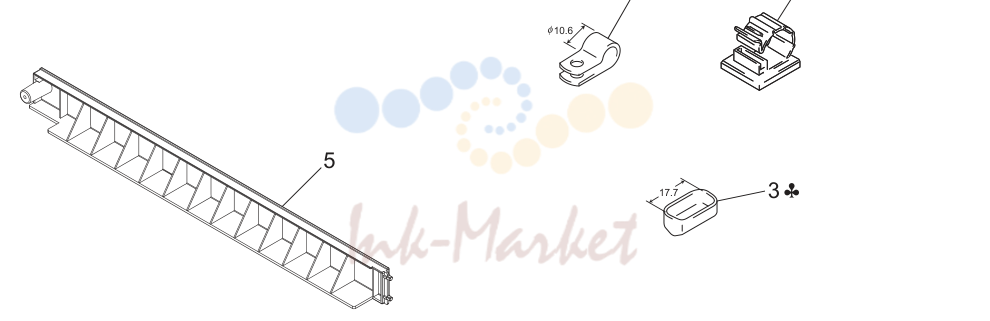

Accessory детали (P39)

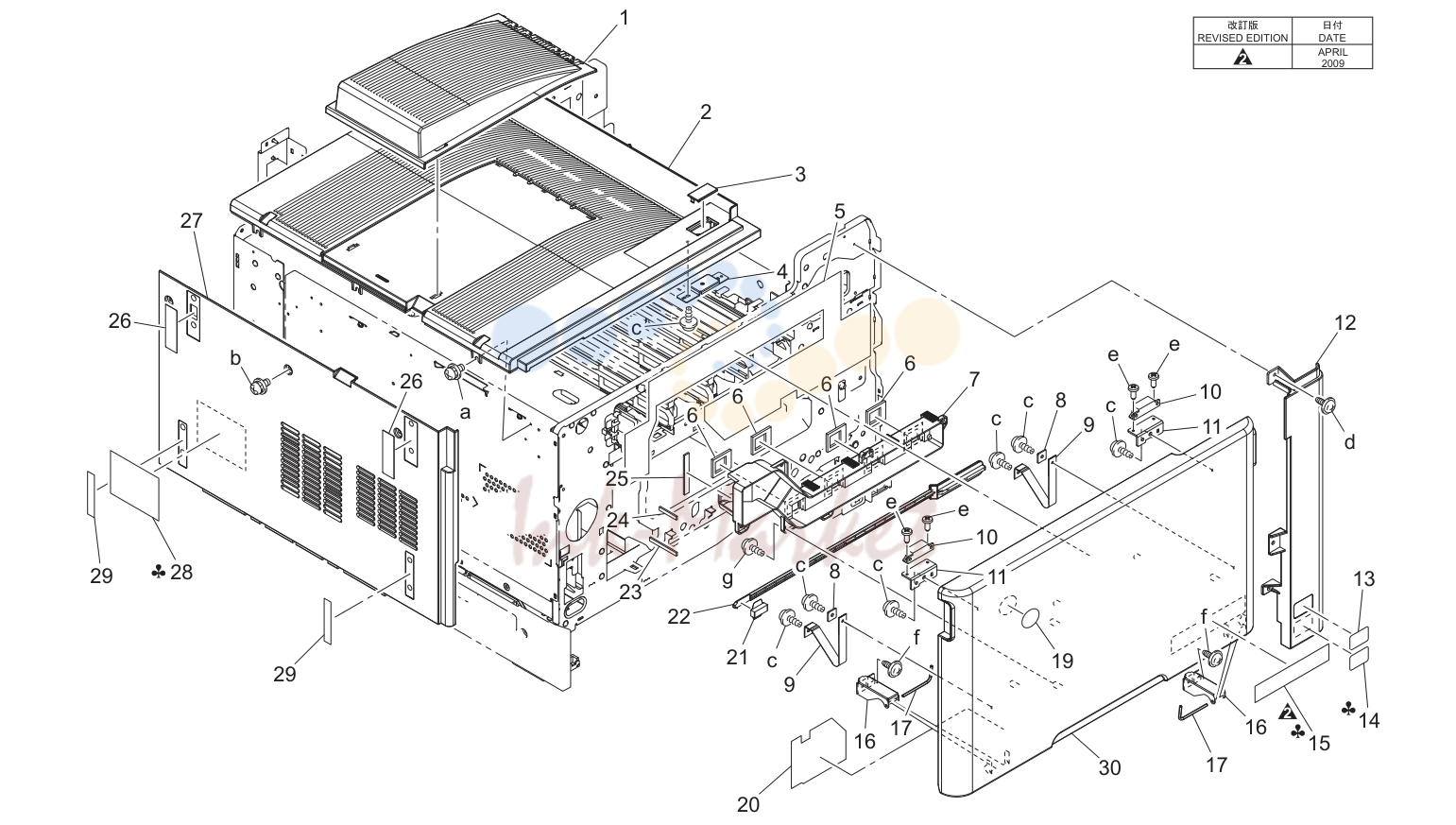

Внешние детали (P1)

№	Артикул	Наименование
8	1053 3103 01 запросить цену →	Set пластина
10	4475 2603 02 запросить цену →	Magnet catch
11	4038 1046 01 запросить цену →	Кронштейн
21	4038 2084 06 запросить цену →	Cleaning pad
22	4038 2083 02 запросить цену →	Claning material

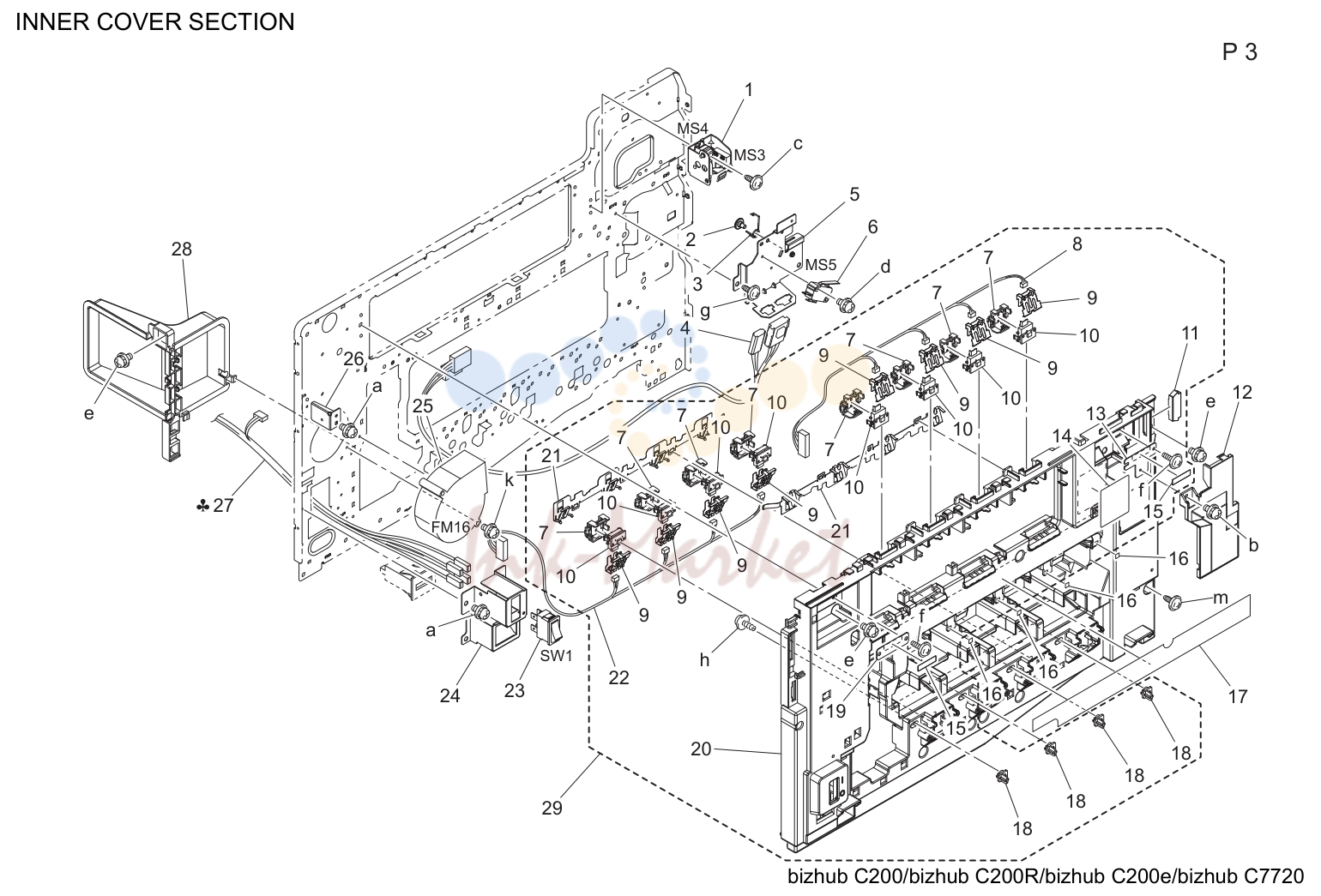

Inner крышка секция (P3)

№	Артикул	Наименование
2	4038 2287 02 запросить цену →	Shoulder screw
7	4038 2281 04 запросить цену →	Держатель
9	4038 2282 03 запросить цену →	Пластина пружина
19	4038 1014 01 запросить цену →	Suction пластина
21	4038 2283 02 запросить цену →	Пластина пружина
25	9313 1300 51 запросить цену →	Вентилятор мотор

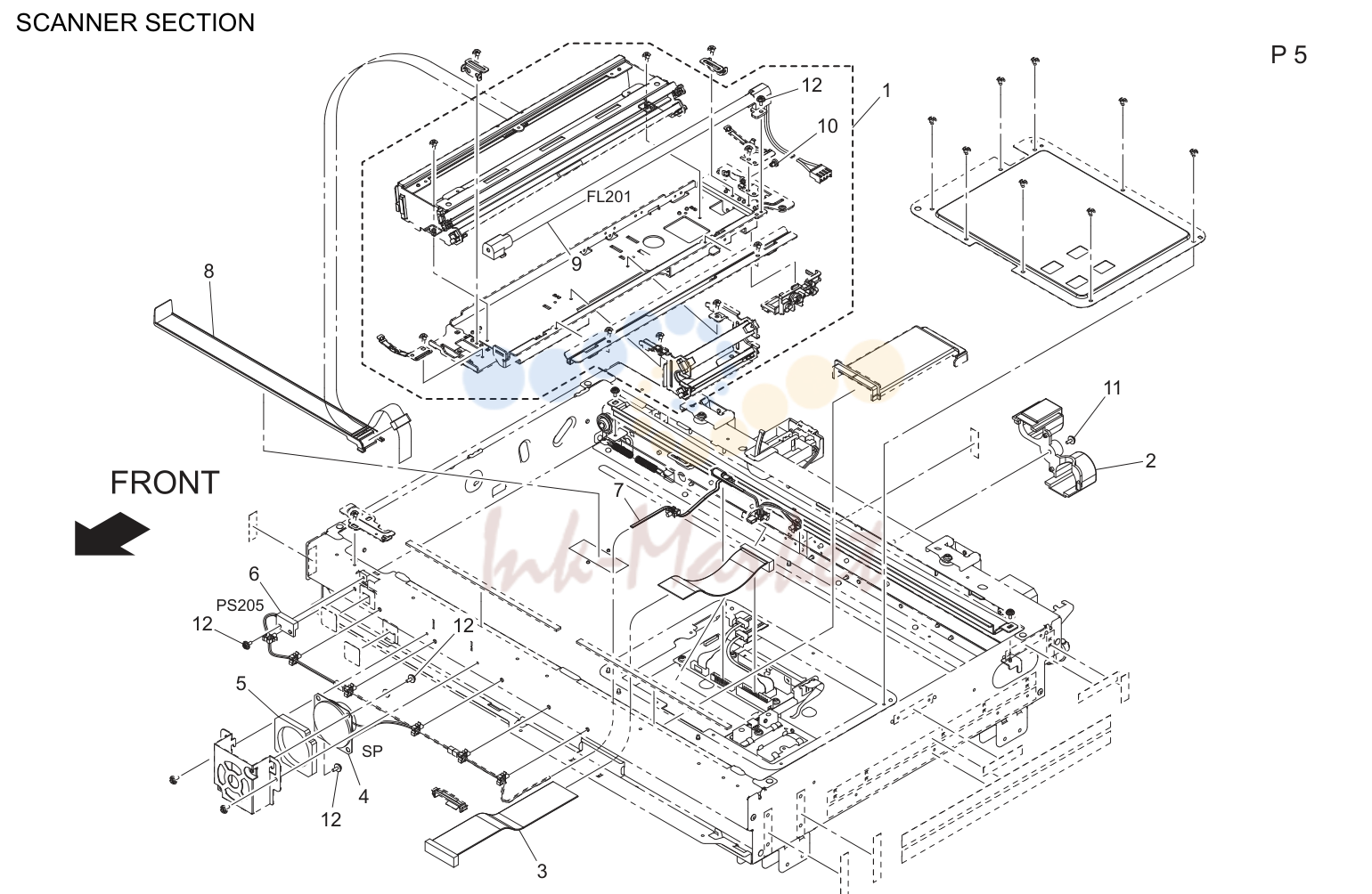

Сканер секция (P5)

№	Артикул	Наименование
6	4551 2010 01 запросить цену →	Reed выключатель
10	4551 2017 01 запросить цену →	Slider

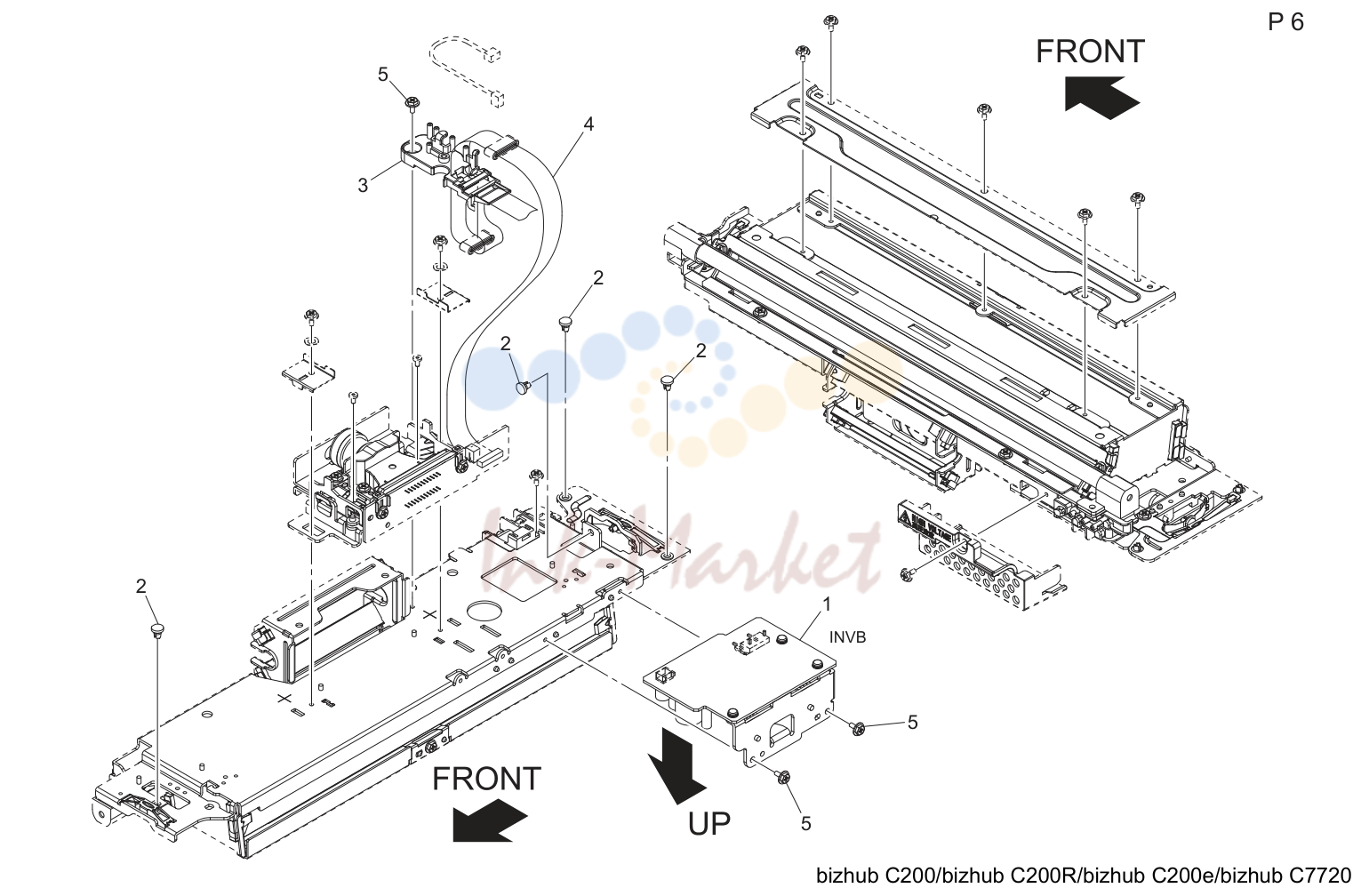

Сканер секция (P6)

№	Артикул	Наименование
2	4551 2017 01 запросить цену →	Slider

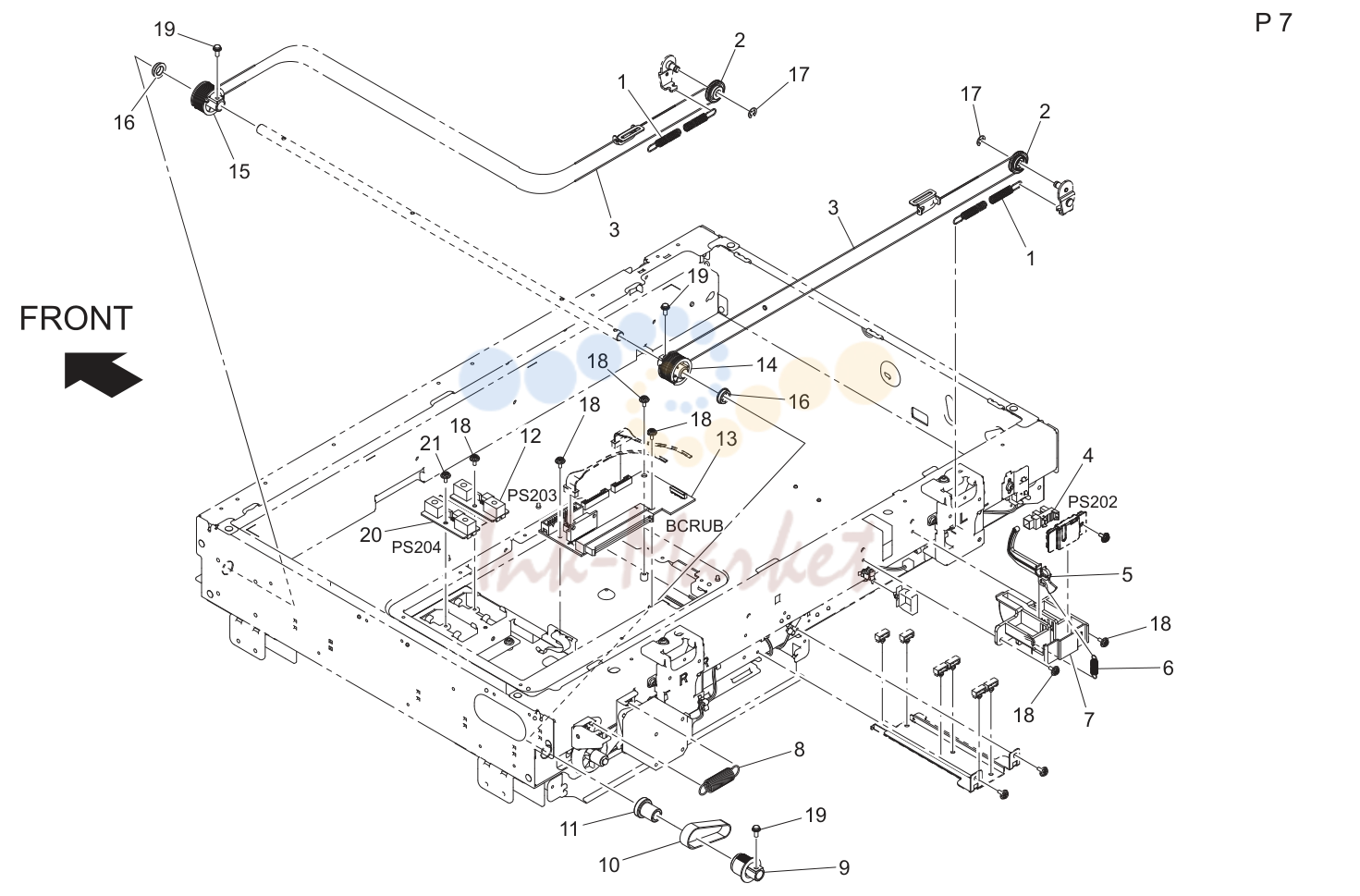

Size detect секция (P7)

№	Артикул	Наименование
16	4384 1021 01 запросить цену →	Ball bearing

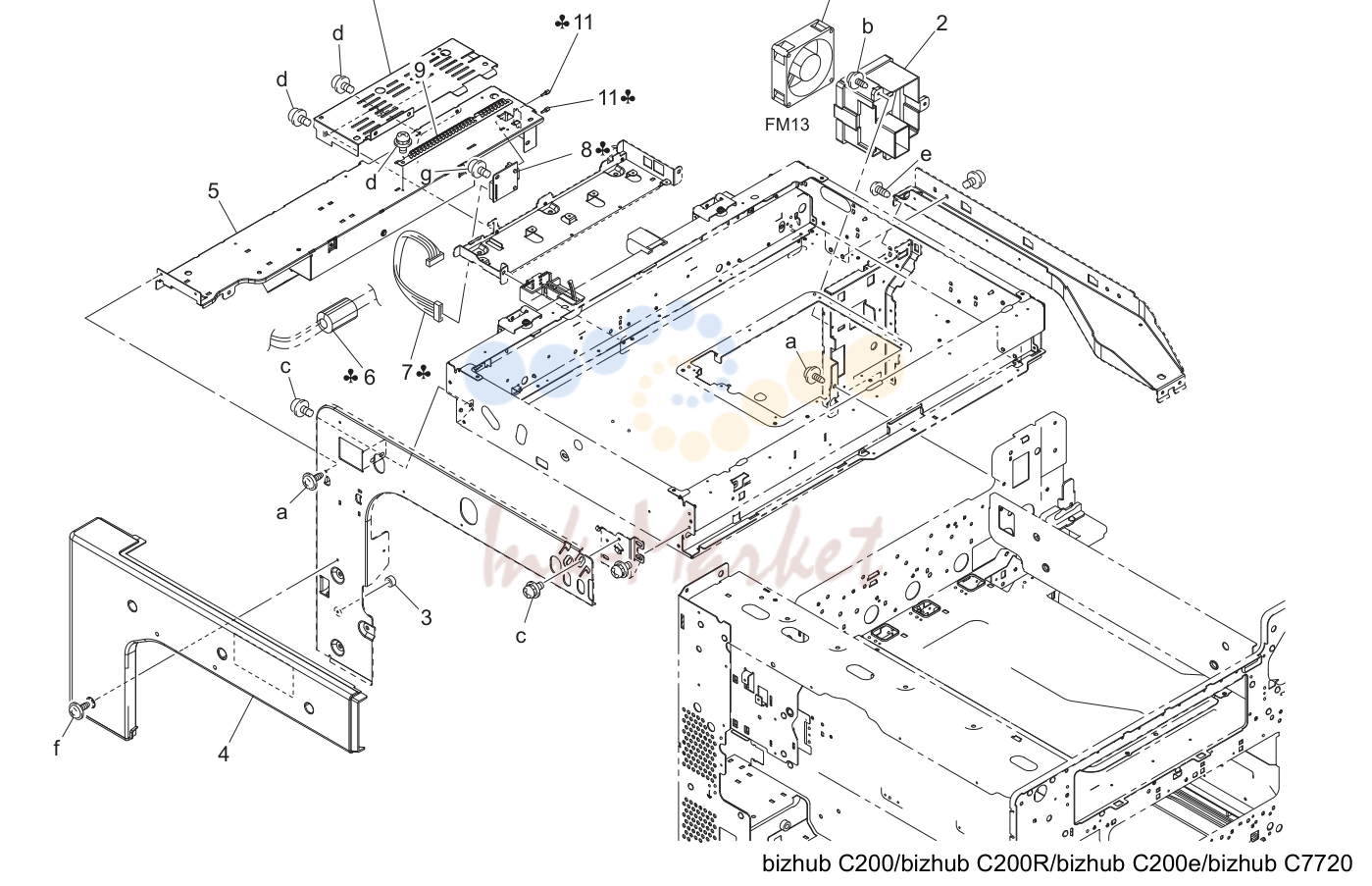

Ir рама секция (P10)

№	Артикул	Наименование
3	1154 4670 01 запросить цену →	Protection
6	9326 1910 21 запросить цену →	Ferrite core
11	4025 2283 01 запросить цену →	Screw

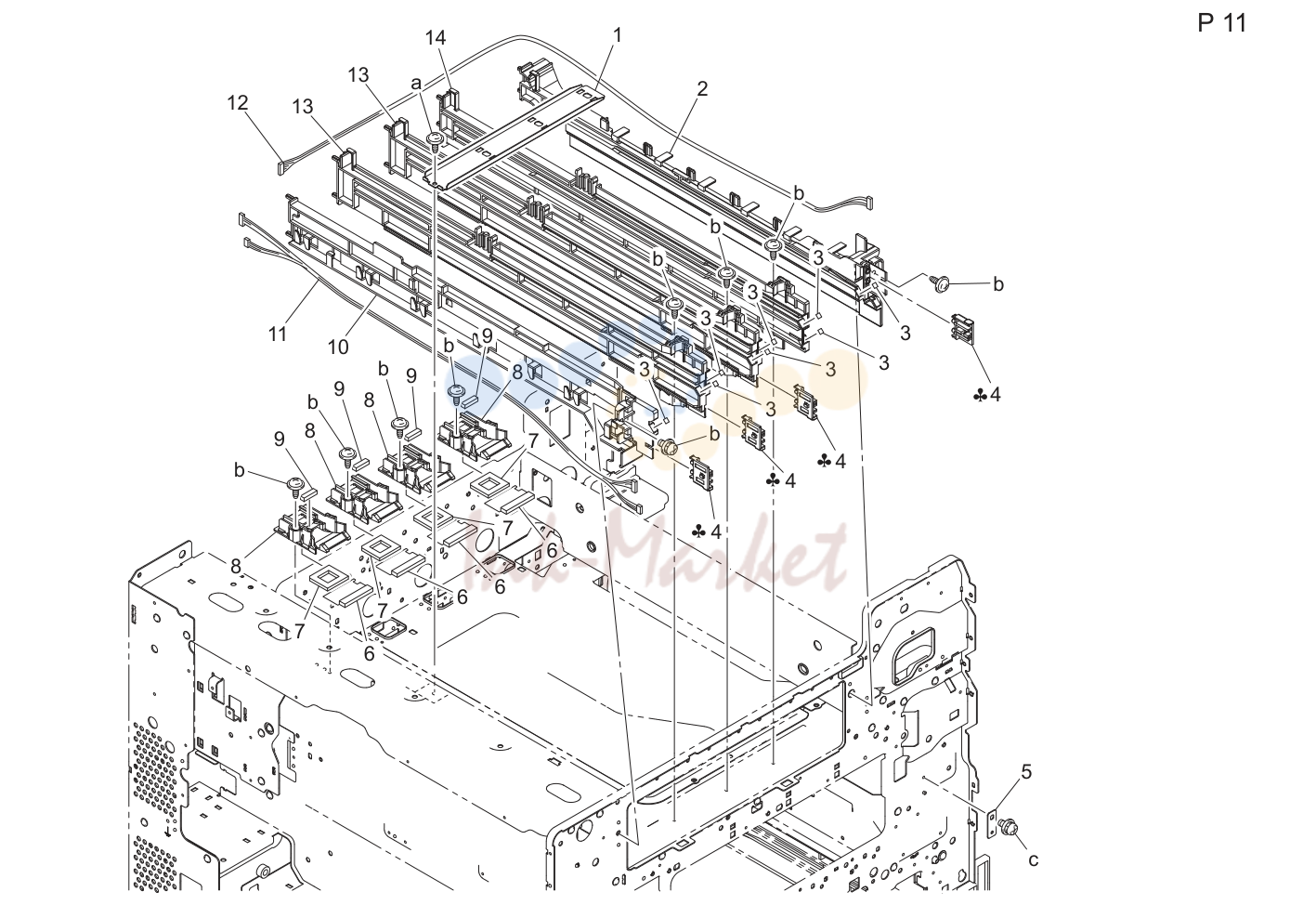

T/c rail секция (P11)

№	Артикул	Наименование
1	4038 2038 02 запросить цену →	Set пластина
3	4038 7316 01 запросить цену →	Label
9	4038 2110 03 запросить цену →	Уплотнитель

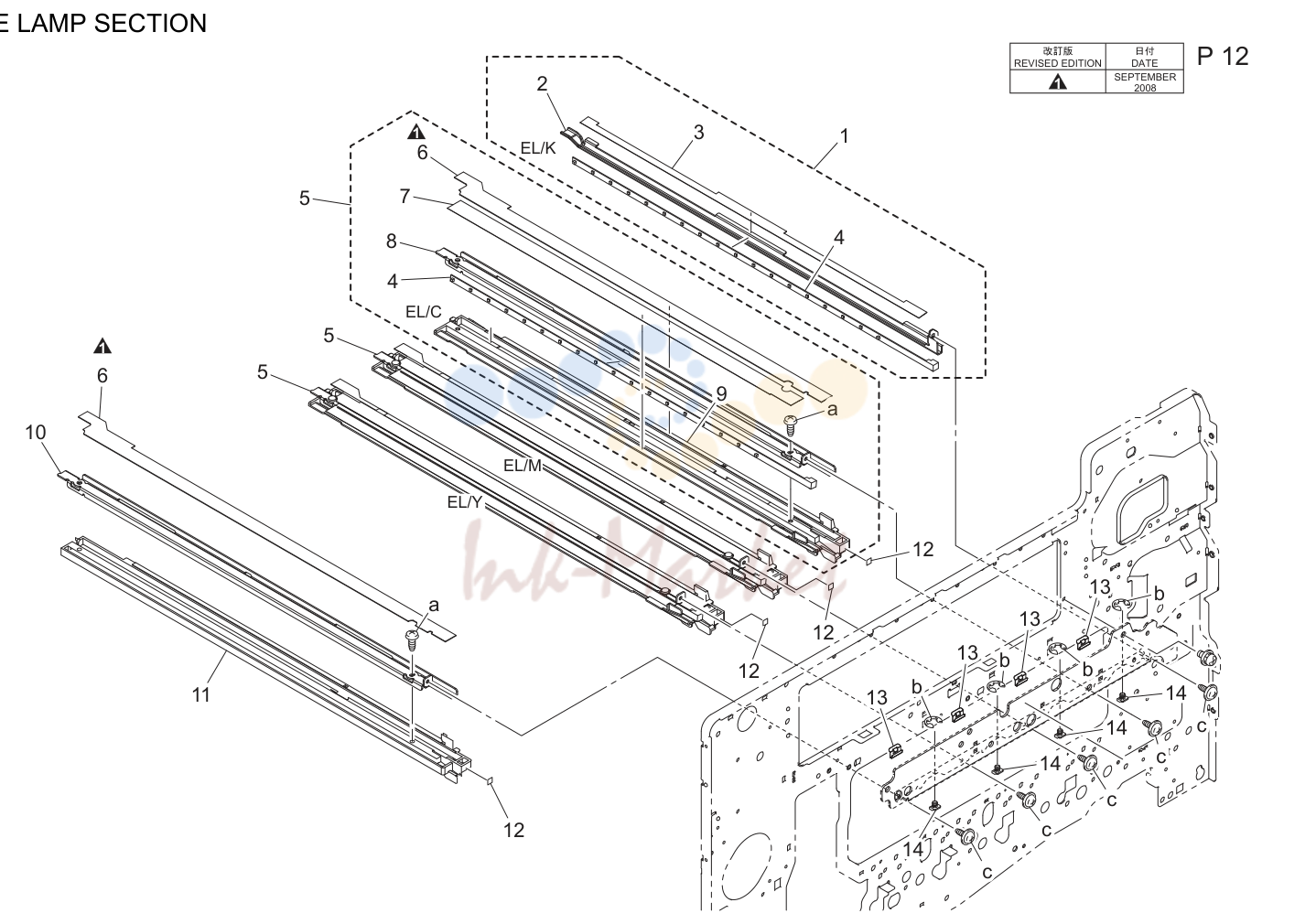

Erase lamp секция (P12)

№	Артикул	Наименование
13	4038 2072 04 запросить цену →	Пластина пружина
14	4038 2069 01 запросить цену →	Slider

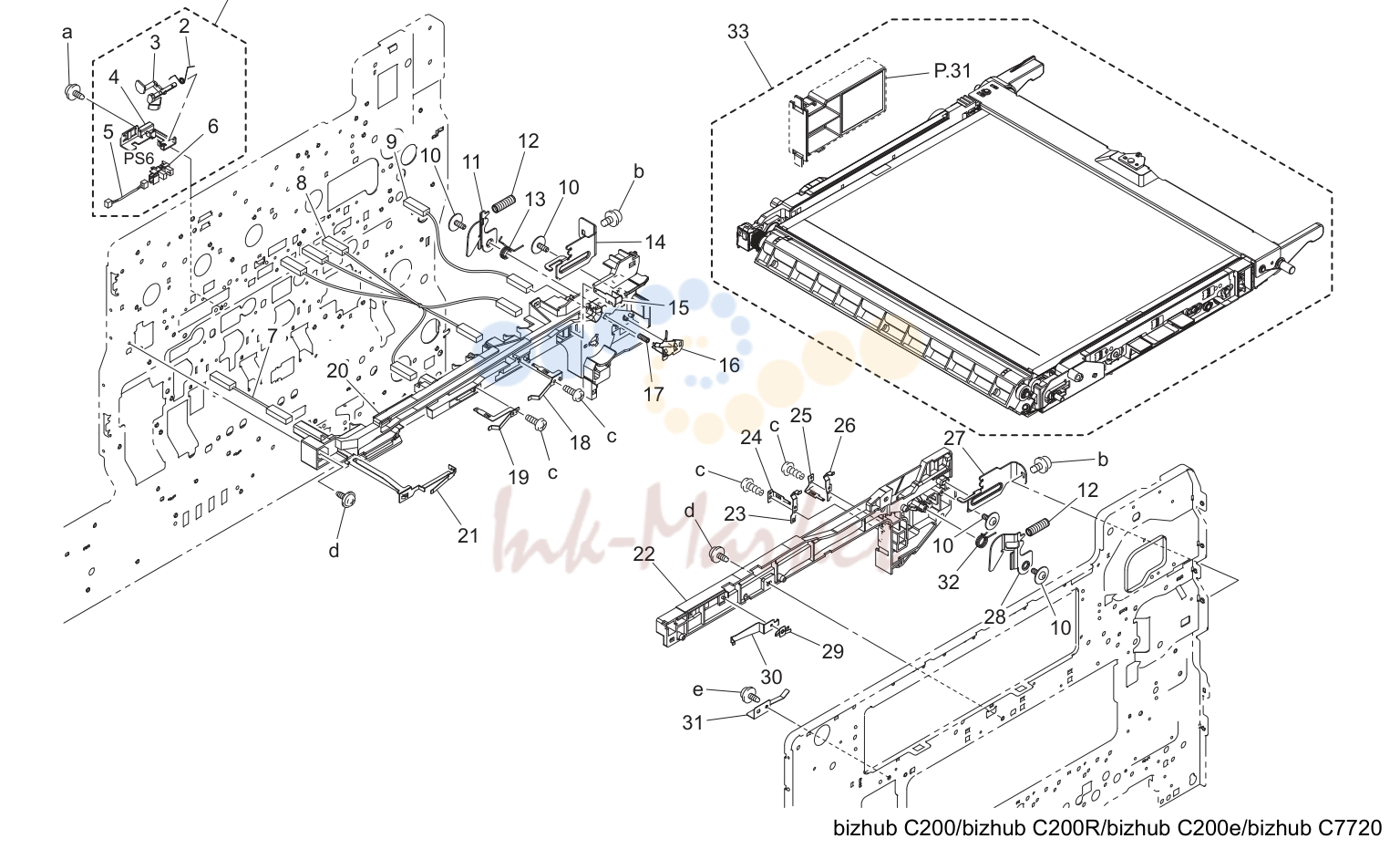

Перенос ремень узел (P13)

№	Артикул	Наименование
6	9335 1300 61 запросить цену →	Photo interrupter
10	4163 5293 01 запросить цену →	Screw
11	4038 2027 01 запросить цену →	Рычаг
12	4038 2029 01 запросить цену →	Pressure пружина
13	4038 2028 01 запросить цену →	Torsion пружина
14	4038 2026 01 запросить цену →	Рычаг
16	4038 2205 02 запросить цену →	Contact
17	4038 2207 01 запросить цену →	Pressure пружина
23	4038 2152 13 запросить цену →	Contact
24	4038 2077 13 запросить цену →	Contact
25	4038 2078 13 запросить цену →	Contact
26	4038 2153 13 запросить цену →	Contact
27	4038 2046 01 запросить цену →	Рычаг
28	4038 2047 02 запросить цену →	Рычаг
29	4038 2080 01 запросить цену →	Contact
30	4038 2045 01 запросить цену →	Пластина пружина
32	4038 2048 01 запросить цену →	Torsion пружина

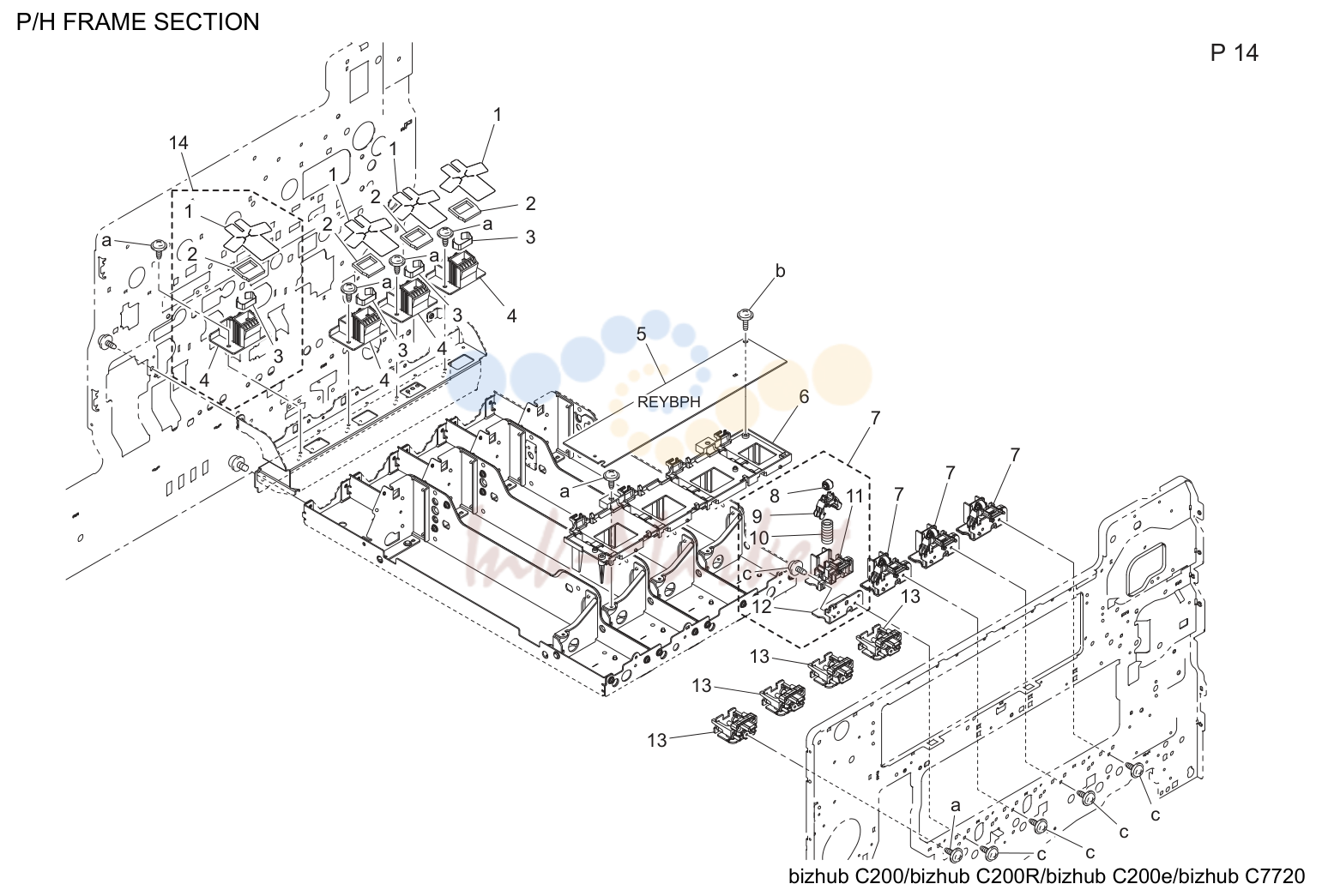

P/h рама секция (P14)

№	Артикул	Наименование
1	4038 2051 01 запросить цену →	Уплотнитель
8	4038 2094 01 запросить цену →	Roll
9	4038 2016 02 запросить цену →	Lifting пластина
11	4038 2018 03 запросить цену →	Держатель
12	4038 2061 01 запросить цену →	Кронштейн

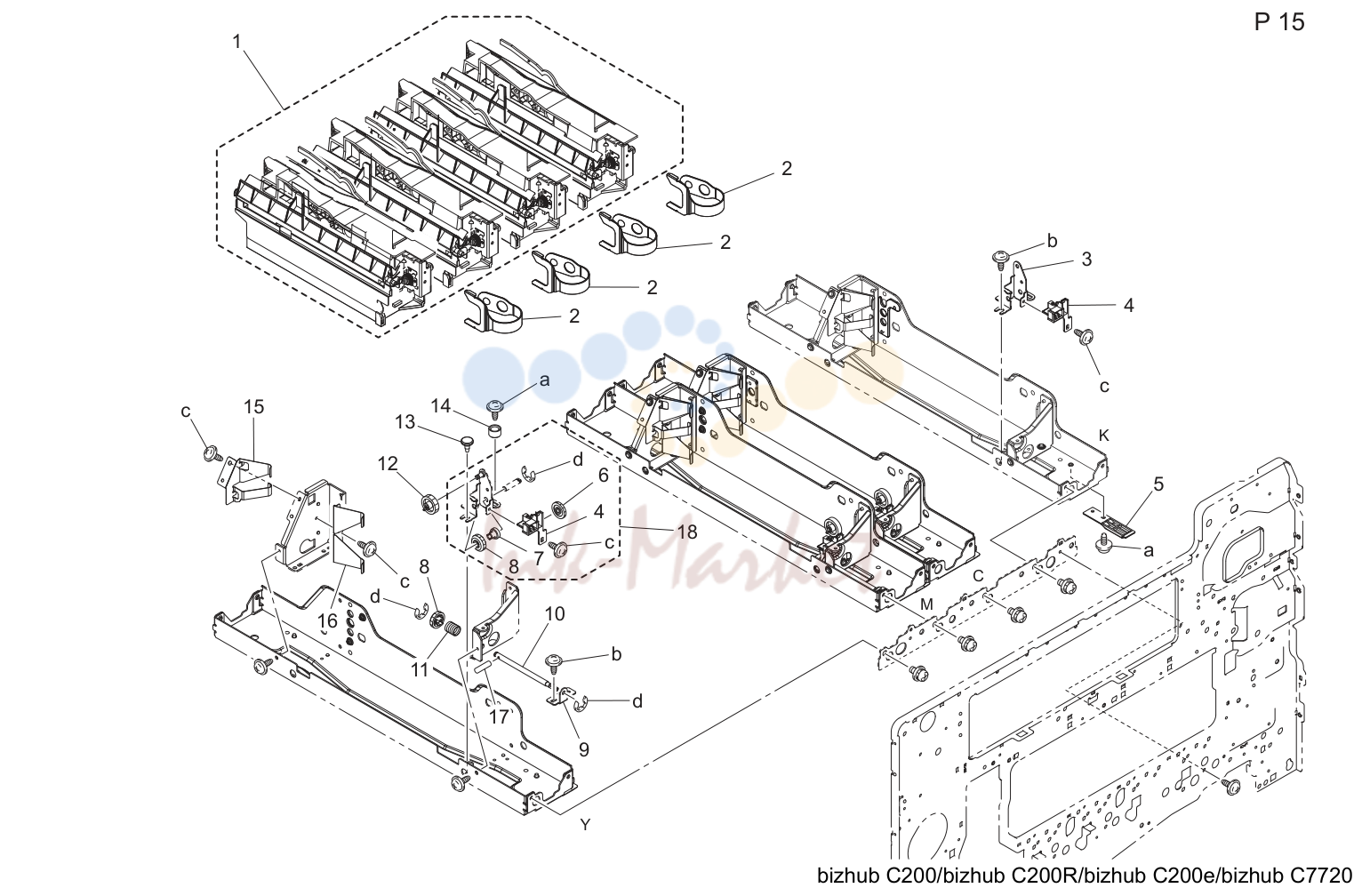

Print head секция (P15)

№	Артикул	Наименование
2	4038 1906 04 запросить цену →	Пластина пружина
4	4038 2187 04 запросить цену →	Направляющая
6	4038 2189 01 запросить цену →	Шестерня 27t
7	4038 2190 03 запросить цену →	Шестерня 16t
8	4038 2191 02 запросить цену →	Шестерня 16t
9	4038 2194 01 запросить цену →	Кронштейн
10	4038 2193 03 запросить цену →	Вал
11	4038 2196 01 запросить цену →	Pressure пружина
12	4038 2188 02 запросить цену →	Шестерня 30t
13	4038 2184 01 запросить цену →	Shoulder screw
14	4038 2179 01 запросить цену →	Washer
15	4038 2180 01 запросить цену →	Contact
16	4038 2042 01 запросить цену →	Пружина
17	1067 2501 01 запросить цену →	Pin

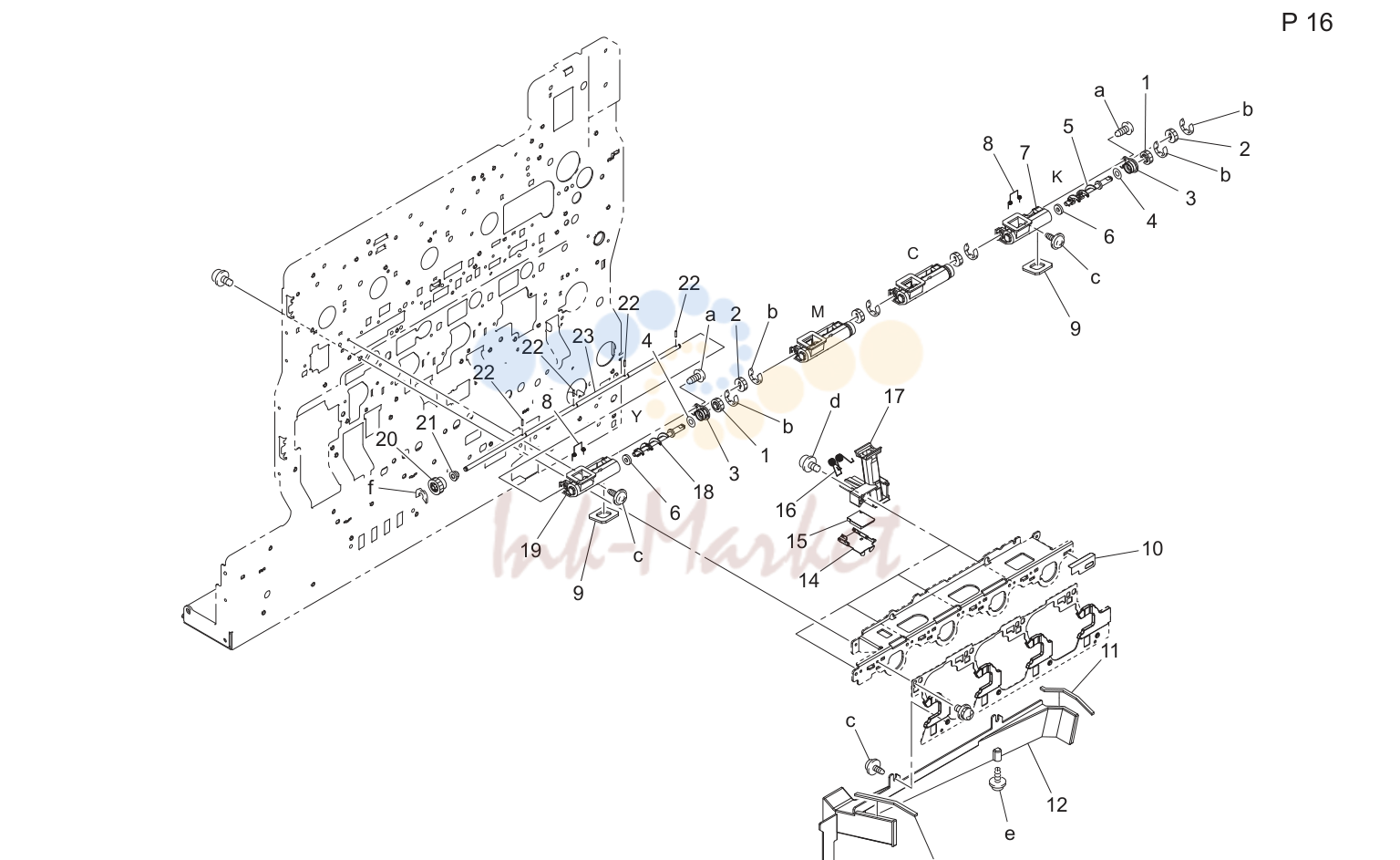

Тонер conveyance секция (P16)

№	Артикул	Наименование
11	4038 2056 02 запросить цену →	Уплотнитель
12	4038 2052 02 запросить цену →	Воздуховод
13	4038 2053 02 запросить цену →	Уплотнитель

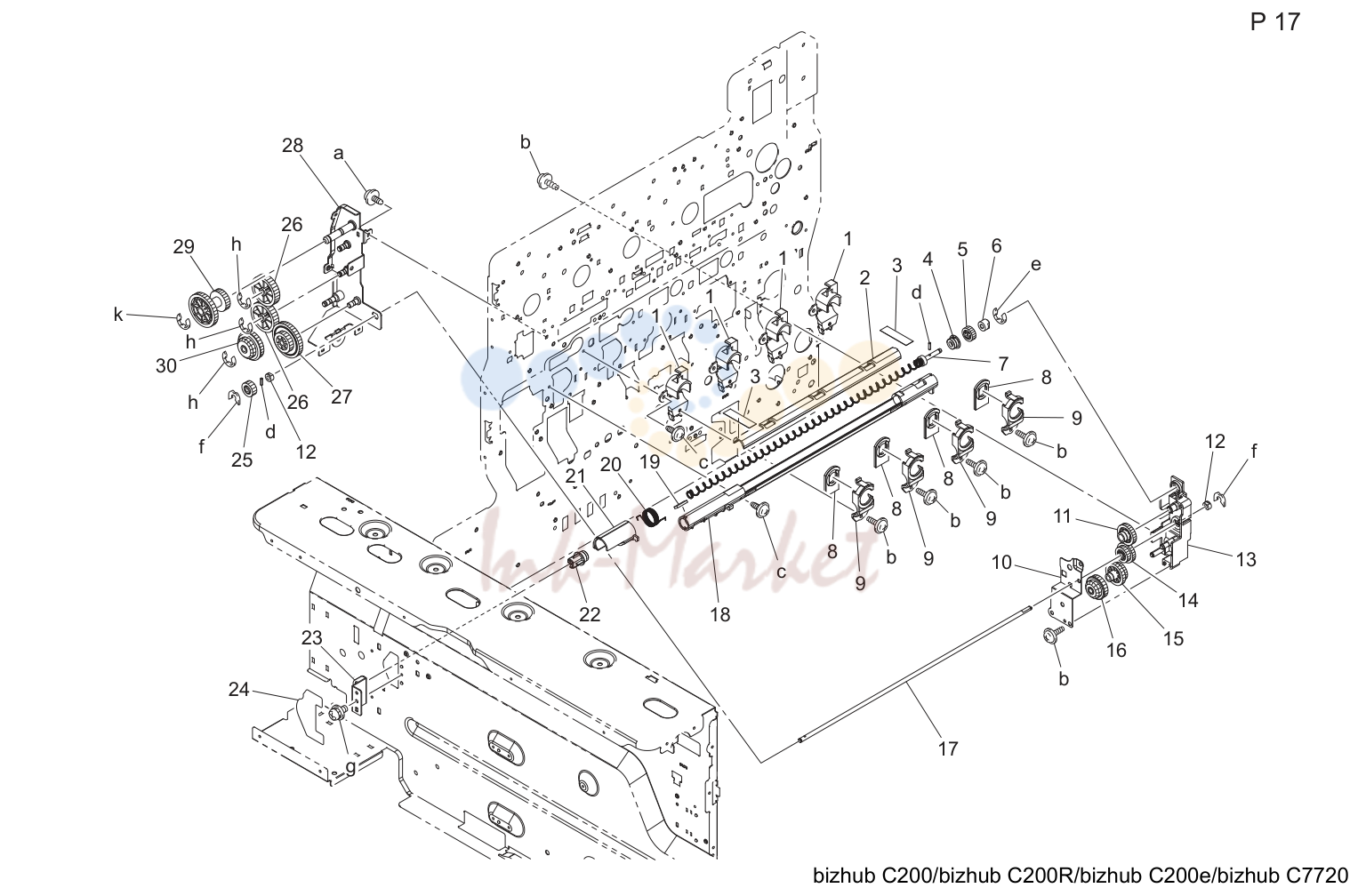

Тонер conveyance секция (P17)

№	Артикул	Наименование
12	4004 5339 01 запросить цену →	Втулка
16	4004 2545 01 запросить цену →	Шестерня 18/30t
19	4038 2143 01 запросить цену →	Уплотнитель
20	4038 2114 01 запросить цену →	Torsion пружина

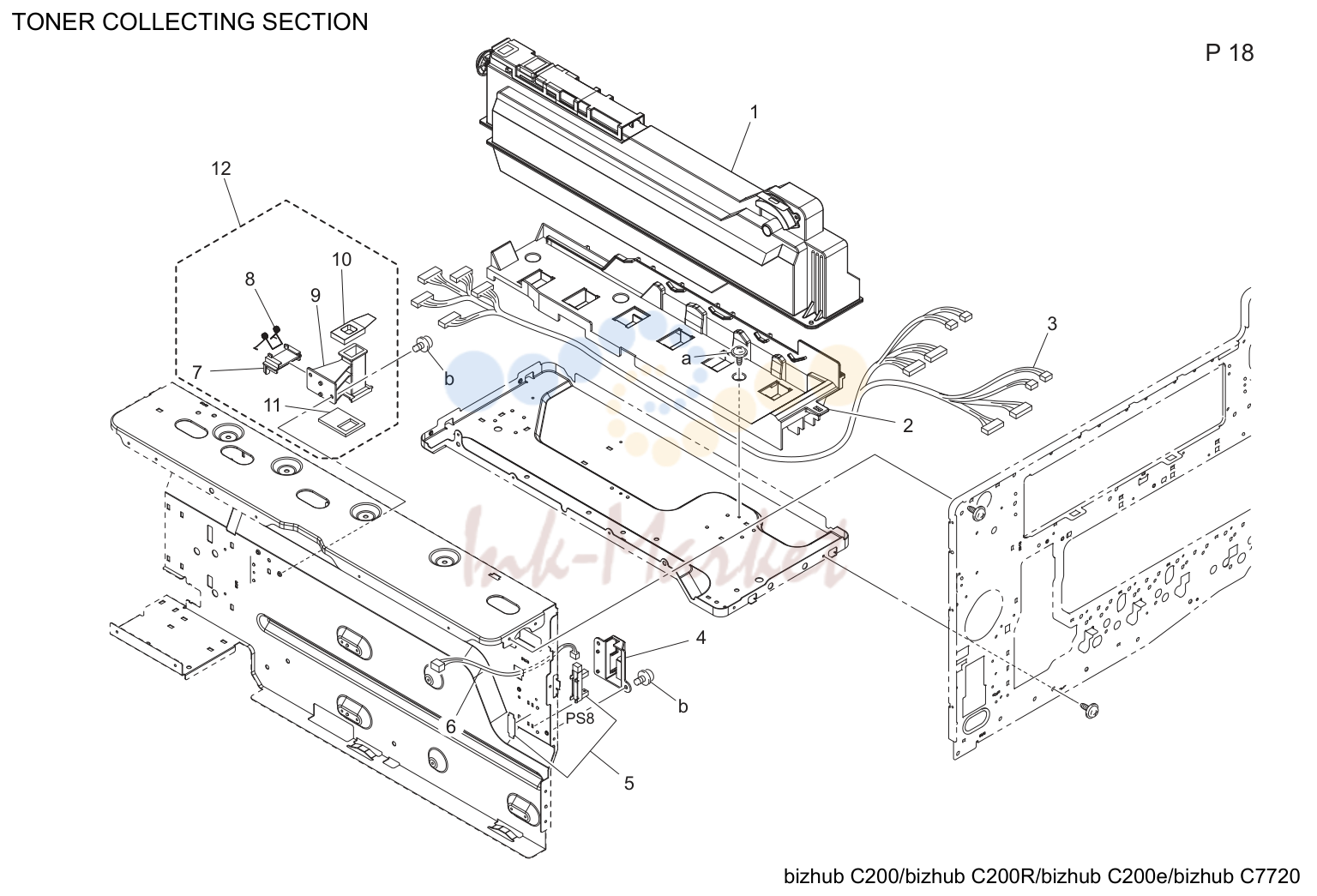

Тонер collecting секция (P18)

№	Артикул	Наименование
5	4037 0901 01 запросить цену →	Photo interrupter

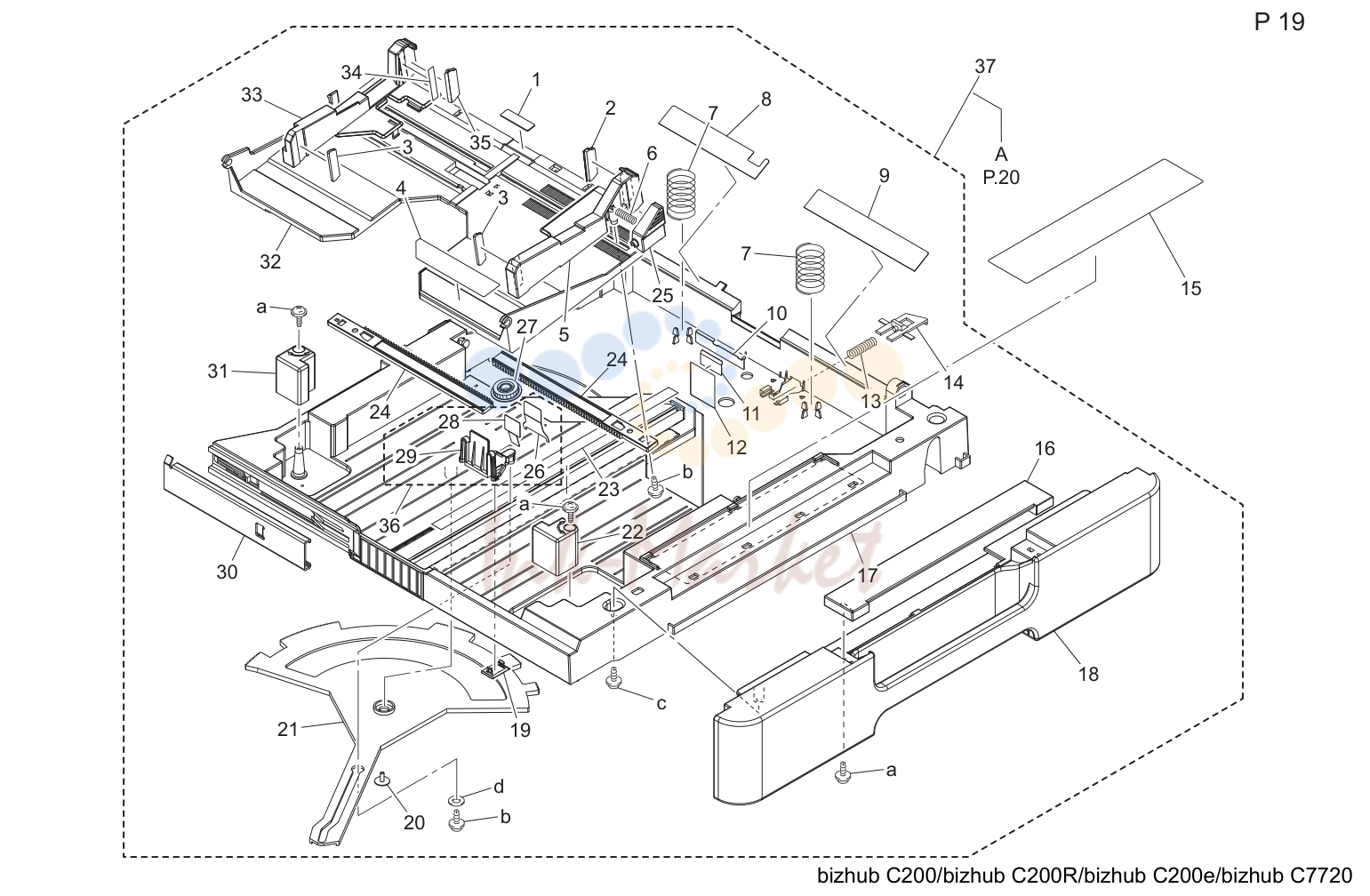

Cassette tray секция (P19)

№	Артикул	Наименование
1	4687 3281 01 запросить цену →	Friction sheet
3	4036 3086 01 запросить цену →	Brake
6	4038 5601 00 запросить цену →	Pressure пружина
7	4134 3106 01 запросить цену →	Pressure пружина
8	4004 3040 02 запросить цену →	Направляющая
9	4004 3024 01 запросить цену →	Направляющая
10	4004 3033 01 запросить цену →	Направляющая пластина
11	4004 3038 01 запросить цену →	Направляющая
12	4004 3008 01 запросить цену →	Уплотнитель
13	1164 3062 01 запросить цену →	Pressure пружина
14	1164 3061 01 запросить цену →	Рычаг
19	4004 3031 01 запросить цену →	Кронштейн
20	4163 5293 01 запросить цену →	Screw
22	4037 3226 01 запросить цену →	Spacer
26	4004 3042 01 запросить цену →	Направляющая
27	1164 3045 01 запросить цену →	Шестерня 20t
28	4021 3036 01 запросить цену →	Направляющая
29	4037 3223 01 запросить цену →	Regulating пластина
30	4039 5604 00 запросить цену →	Rail
31	4037 3227 01 запросить цену →	Spacer

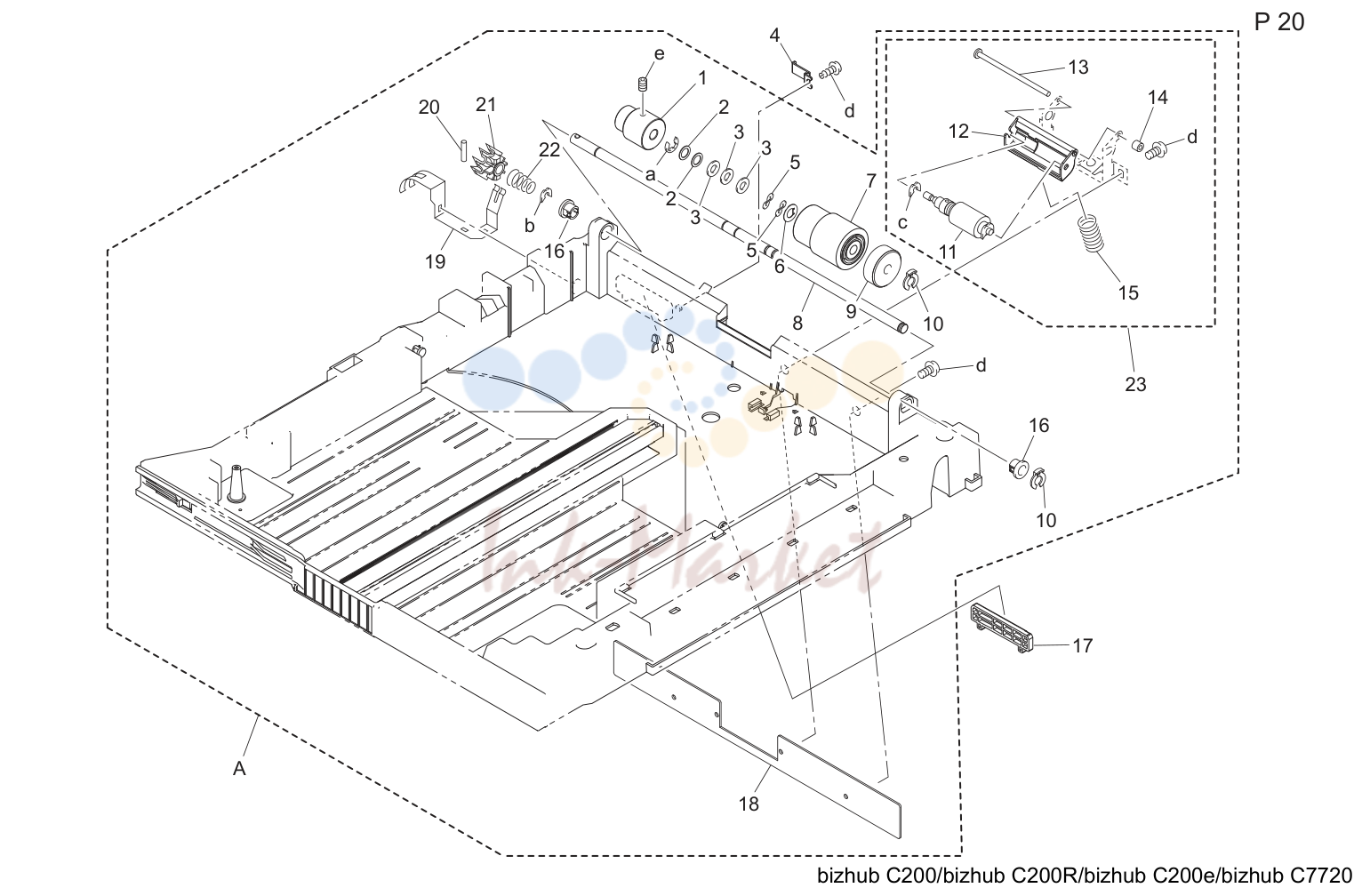

Подача бумаги секция (P20)

№	Артикул	Наименование
2	4036 3030 01 запросить цену →	Washer
3	4036 3031 01 запросить цену →	Washer
4	4039 5602 00 запросить цену →	Spacer
5	4011 3020 01 запросить цену →	Washer
6	1164 3066 01 запросить цену →	Washer
7	4034 3012 01 запросить цену →	Ролик
8	4004 3001 02 запросить цену →	Вал
9	4004 3005 01 запросить цену →	Collar
10	4658 3046 01 запросить цену →	Stop ring
11	4034 0151 01 запросить цену →	Separation ролик
12	4038 5654 00 запросить цену →	Держатель
13	4658 3040 01 запросить цену →	Вал
14	4038 5655 00 запросить цену →	Collar
15	4004 3006 03 запросить цену →	Pressure пружина
17	4039 5601 00 запросить цену →	Stopper
18	4036 3040 01 запросить цену →	Reinforce пластина
19	4036 3018 01 запросить цену →	Earth ground
20	4036 3014 01 запросить цену →	Pin
21	1164 3004 03 запросить цену →	Pawl
22	1164 3005 02 запросить цену →	Pressure пружина

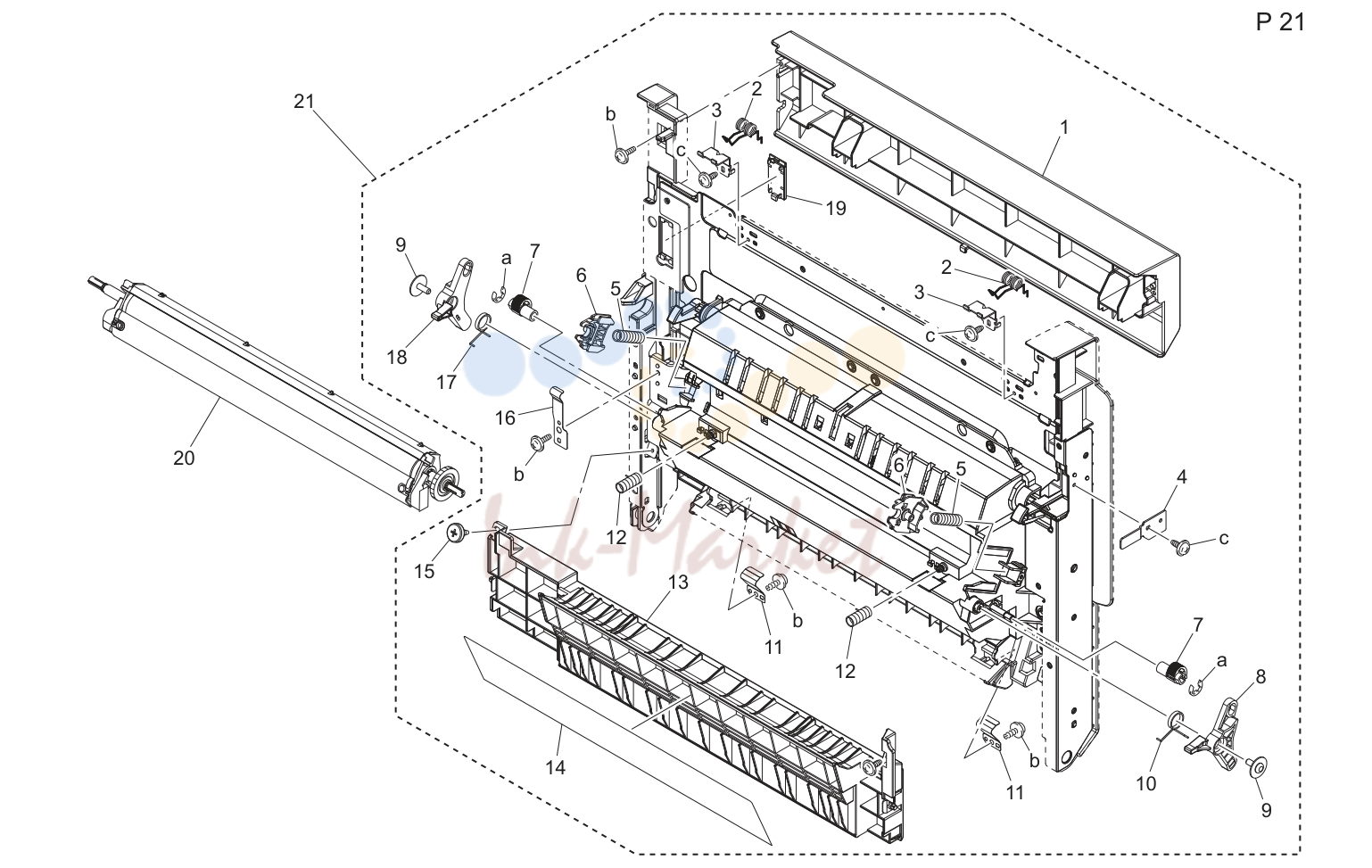

Vertical conveyance секция (P21)

№	Артикул	Наименование
5	4038 4611 01 запросить цену →	Pressure пружина
6	4038 3542 02 запросить цену →	Держатель
7	4038 3553 01 запросить цену →	Cam
9	4163 5293 01 запросить цену →	Screw
11	4038 3520 01 запросить цену →	Пластина пружина
12	4038 4620 01 запросить цену →	Pressure пружина
15	4038 7023 00 запросить цену →	Shoulder screw
16	4038 3571 02 запросить цену →	Contact

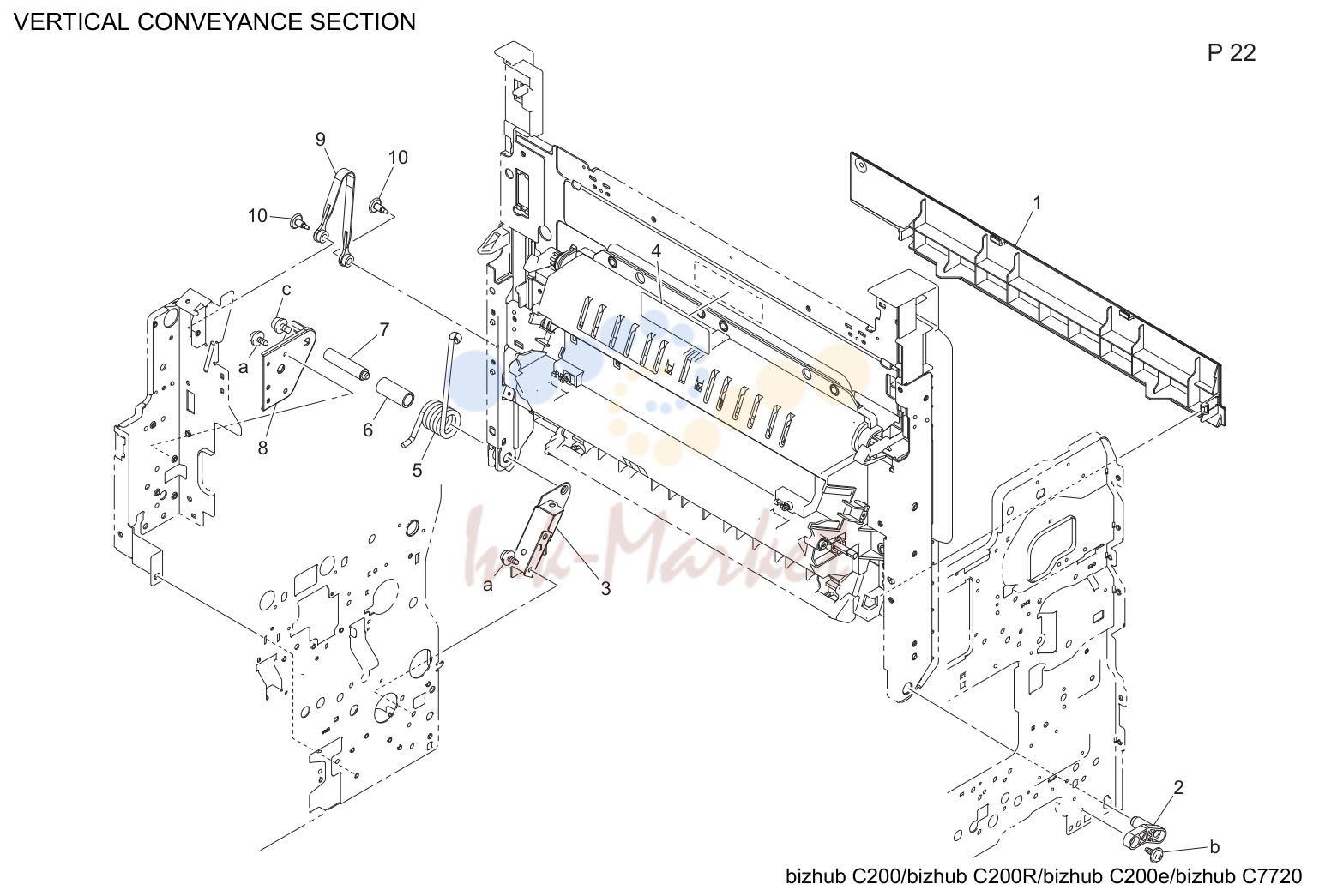

Vertical conveyance секция (P22)

№	Артикул	Наименование
2	4038 3516 01 запросить цену →	Вал
3	4038 3517 03 запросить цену →	Reinforce пластина
6	4038 3534 01 запросить цену →	Collar
10	4038 3511 02 запросить цену →	Shoulder screw

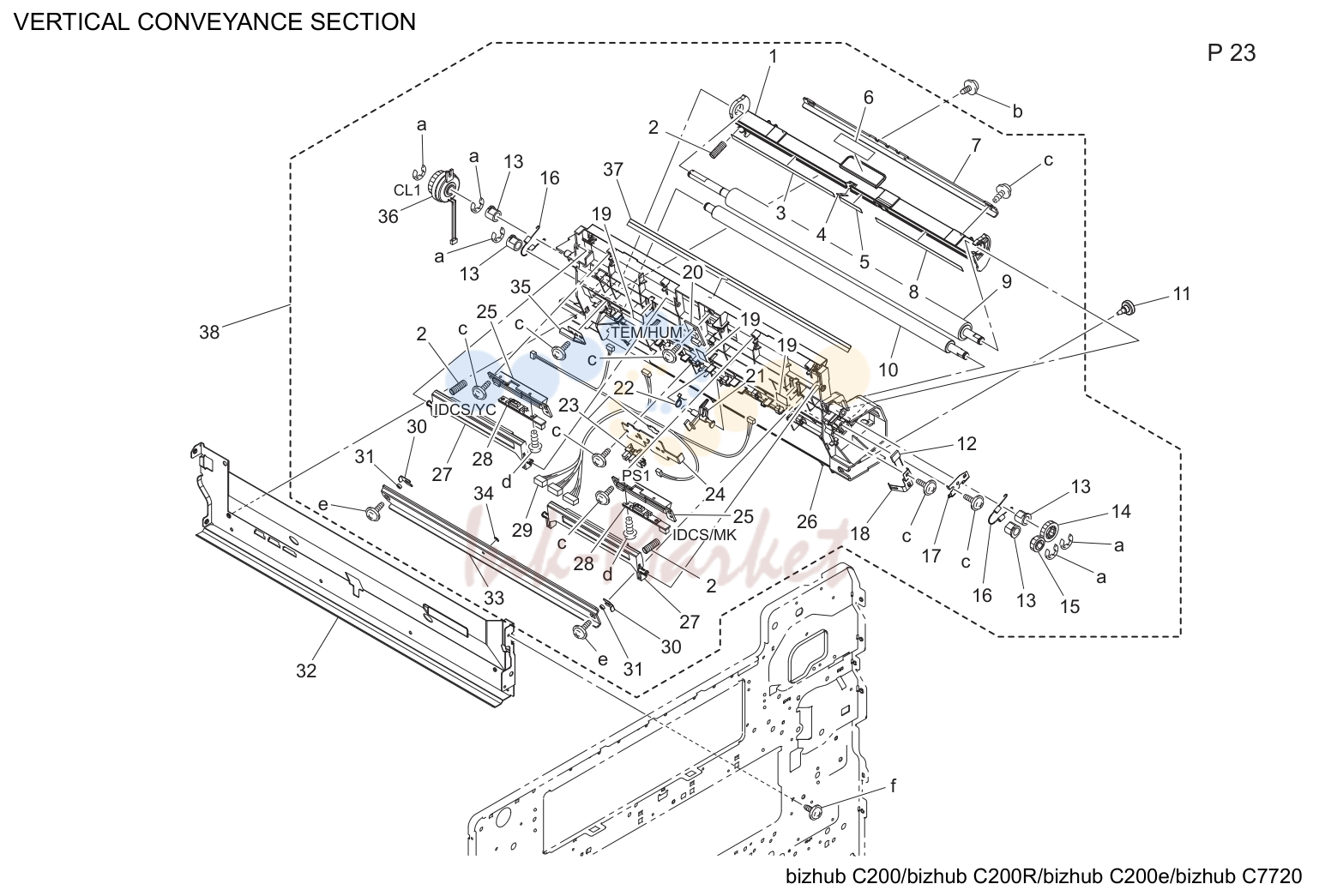

Vertical conveyance секция (P23)

№	Артикул	Наименование
2	4038 3559 01 запросить цену →	Pressure пружина
3	4038 3537 01 запросить цену →	Направляющая
4	4038 3539 01 запросить цену →	Направляющая
5	4038 3538 01 запросить цену →	Направляющая
8	4038 3536 01 запросить цену →	Направляющая
10	4038 3502 02 запросить цену →	Ролик
11	4038 7023 00 запросить цену →	Shoulder screw
13	4025 3572 01 запросить цену →	Втулка
14	4004 3503 02 запросить цену →	Шестерня 20t
15	4004 3504 02 запросить цену →	Шестерня 14t
16	4038 3525 01 запросить цену →	Tension пружина
18	4038 3567 01 запросить цену →	Пластина пружина
19	4128 3522 02 запросить цену →	Уплотнитель
21	4038 3562 01 запросить цену →	Actuator
22	1164 3527 02 запросить цену →	Torsion пружина
23	4037 0906 01 запросить цену →	Photo interrupter
24	4038 3561 03 запросить цену →	Кронштейн
30	4038 3597 01 запросить цену →	Spacer
31	4038 3593 01 запросить цену →	Washer
33	4038 3592 01 запросить цену →	Reinforce пластина
34	4038 5603 00 запросить цену →	Spacer
37	4038 3540 03 запросить цену →	Направляющая

Выход бумаги секция (P25)

№	Артикул	Наименование
3	4038 5856 01 запросить цену →	Neutralizing brush
6	4163 5293 01 запросить цену →	Screw
12	4036 2549 01 запросить цену →	Pin

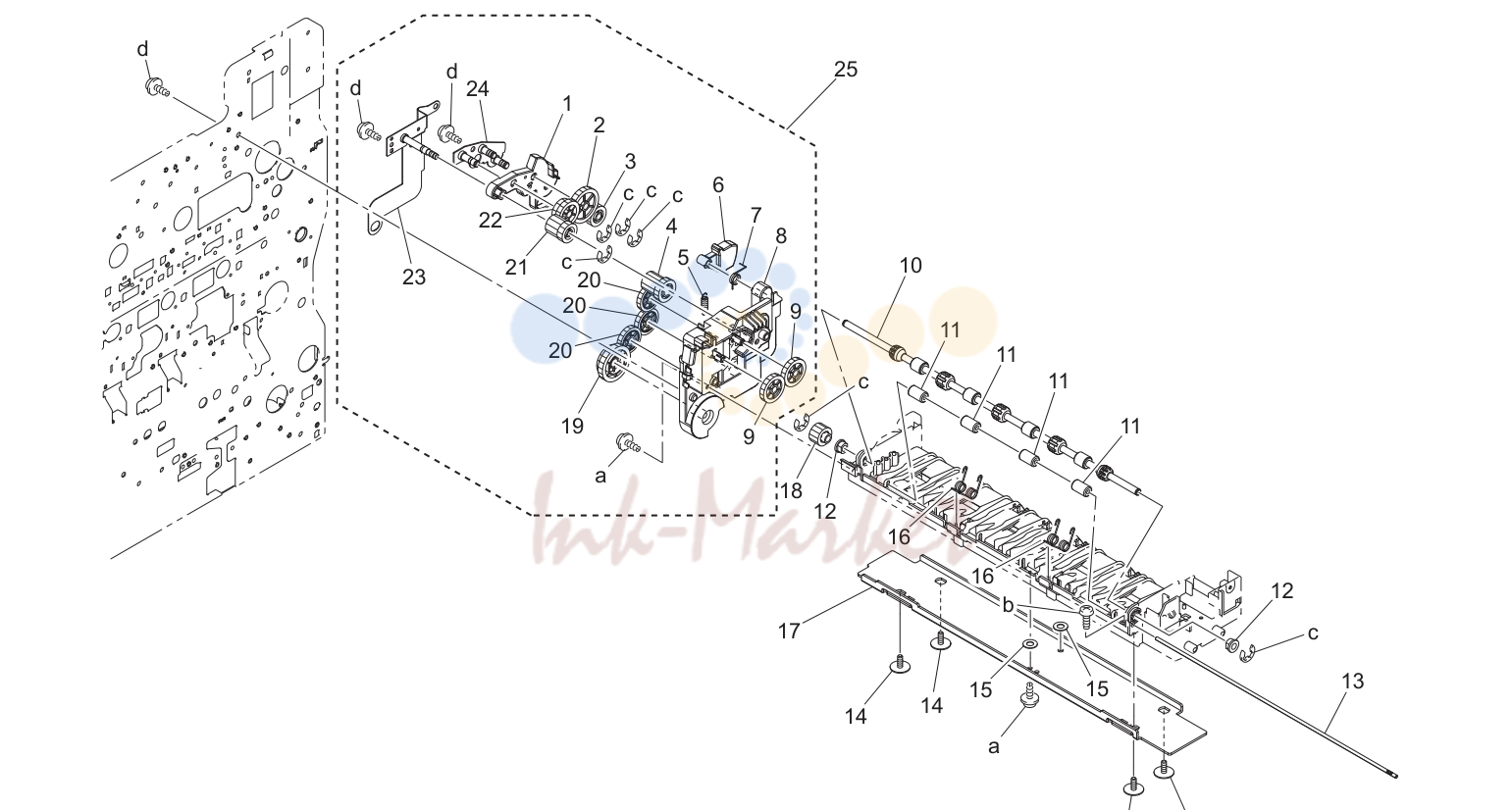

Выход бумаги секция (P26)

№	Артикул	Наименование
3	4038 5872 02 запросить цену →	Шестерня 18t
7	4038 5864 01 запросить цену →	Torsion пружина
11	4131 3904 02 запросить цену →	Roll
12	4038 5860 01 запросить цену →	Втулка
13	4025 5984 01 запросить цену →	Вал
14	4163 5293 01 запросить цену →	Screw
21	4038 5871 02 запросить цену →	Шестерня 17/16t
22	4038 5877 02 запросить цену →	Шестерня 24/20t

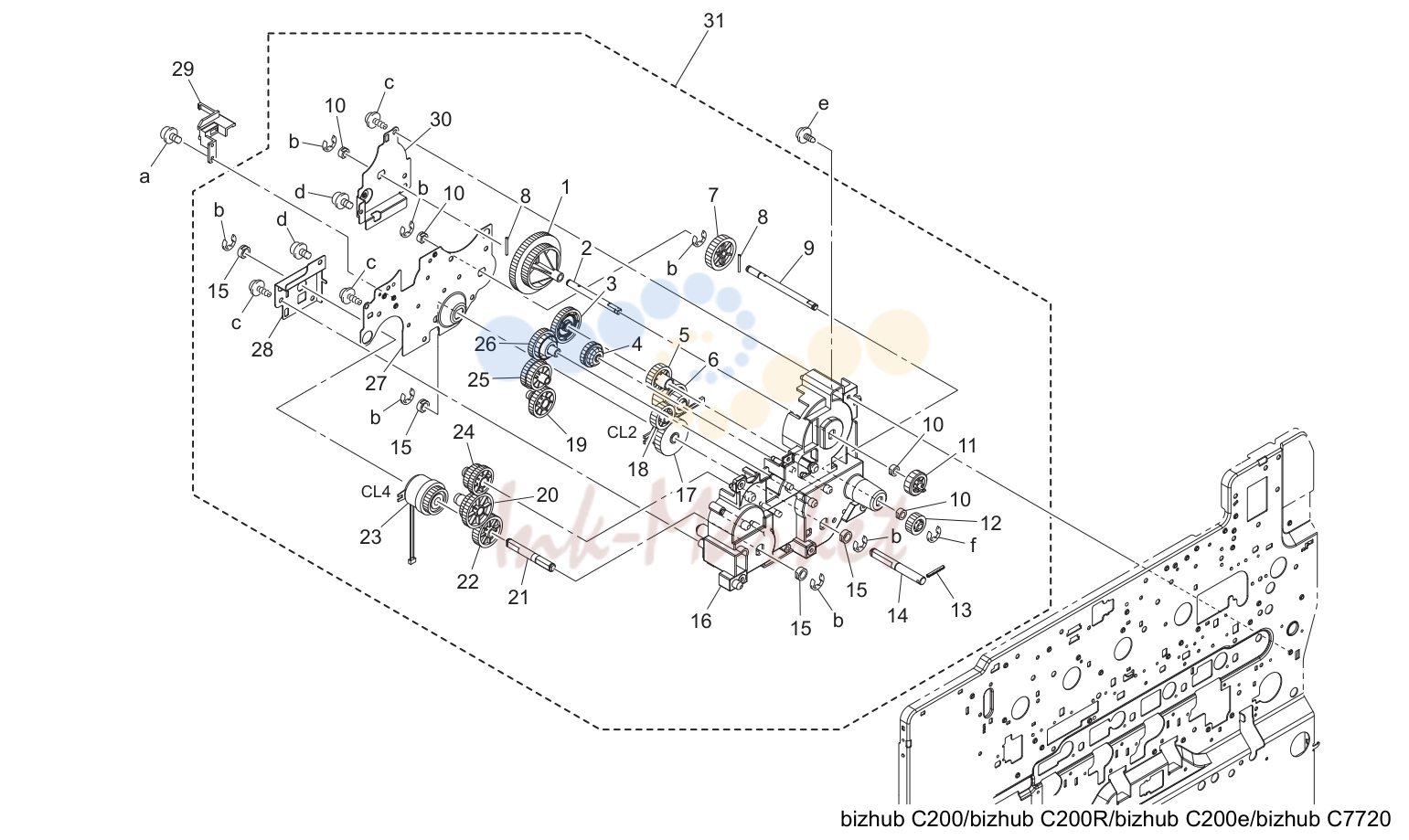

Feed/transport drive секция (P28)

№	Артикул	Наименование
4	4004 2545 01 запросить цену →	Шестерня 18/30t
6	4038 2531 01 запросить цену →	Шестерня 32/18t
10	1200 3121 09 запросить цену →	Втулка
13	4038 2699 01 запросить цену →	Pin
15	4658 3516 02 запросить цену →	Втулка
18	4038 2532 01 запросить цену →	Шестерня 24t
26	4038 2578 01 запросить цену →	Шестерня 20/56t
29	4038 2275 01 запросить цену →	Держатель

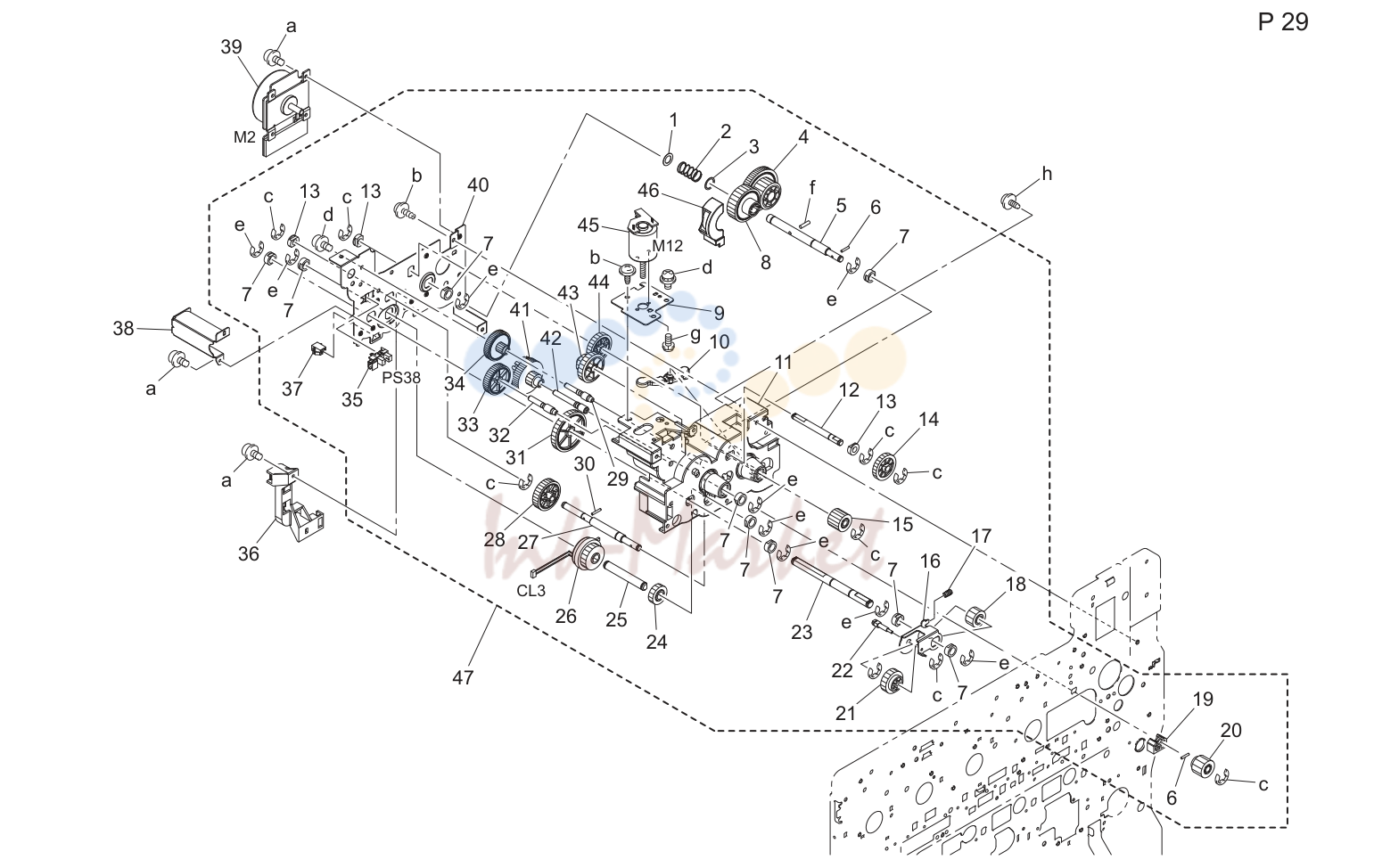

Печь (закрепление) drive секция (P29)

№	Артикул	Наименование
6	1144 5200 01 запросить цену →	Pin
7	4658 3516 02 запросить цену →	Втулка
18	4038 2580 01 запросить цену →	Шестерня 16t
24	4038 2592 01 запросить цену →	Шестерня 18t
30	4131 2536 02 запросить цену →	Pin
31	4038 2593 02 запросить цену →	Шестерня 41t
35	9335 1300 61 запросить цену →	Photo interrupter

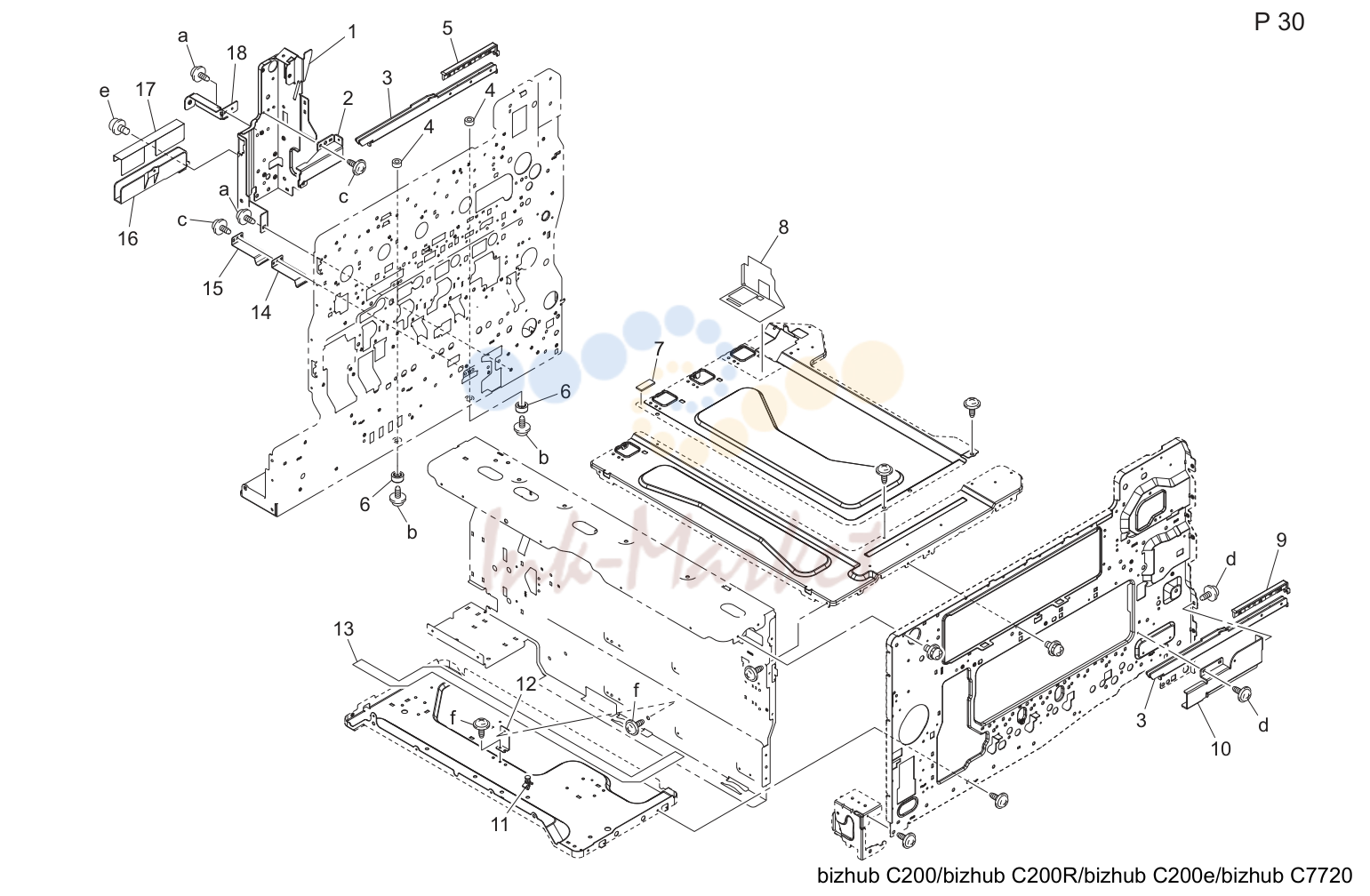

Main рама секция (P30)

№	Артикул	Наименование
4	1154 4670 01 запросить цену →	Protection
6	0996 3055 01 запросить цену →	Rubber foot
7	4039 2209 01 запросить цену →	Уплотнитель
14	1164 3054 01 запросить цену →	Пластина пружина
15	4038 3054 01 запросить цену →	Пластина пружина

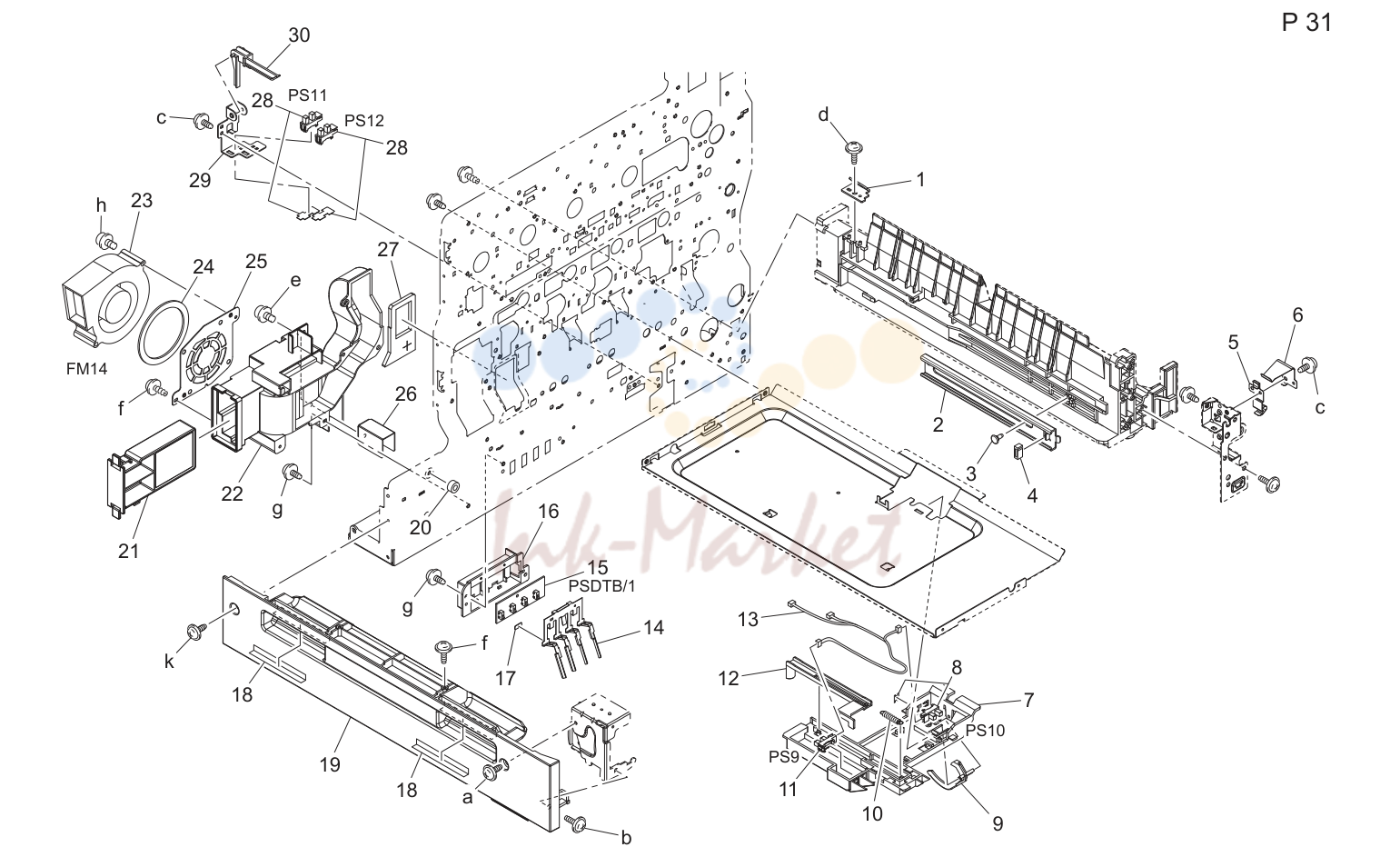

Lower рама секция (P31)

№	Артикул	Наименование
2	4004 3029 01 запросить цену →	Rail
3	1164 3053 12 запросить цену →	Shoulder screw
5	4038 2099 01 запросить цену →	Contact
6	4038 3541 01 запросить цену →	Пластина пружина
7	4004 3062 06 запросить цену →	Держатель
9	1164 3027 01 запросить цену →	Actuator
10	4004 3063 01 запросить цену →	Tension пружина
11	9335 1400 61 запросить цену →	Solid state выключатель
12	4004 3061 01 запросить цену →	Actuator
14	1164 3020 03 запросить цену →	Рычаг
15	4037 0104 01 запросить цену →	Плата в сборе
16	1164 3022 02 запросить цену →	Держатель
17	4004 3052 01 запросить цену →	Spacer
18	4038 2162 02 запросить цену →	Cushion
20	1154 4670 01 запросить цену →	Protection
23	9313 1000 72 запросить цену →	Вентилятор мотор
27	4038 2062 01 запросить цену →	Уплотнитель
28	4037 0904 01 запросить цену →	Photo interrupter
29	4004 3011 01 запросить цену →	Кронштейн
30	4004 3012 01 запросить цену →	Рычаг

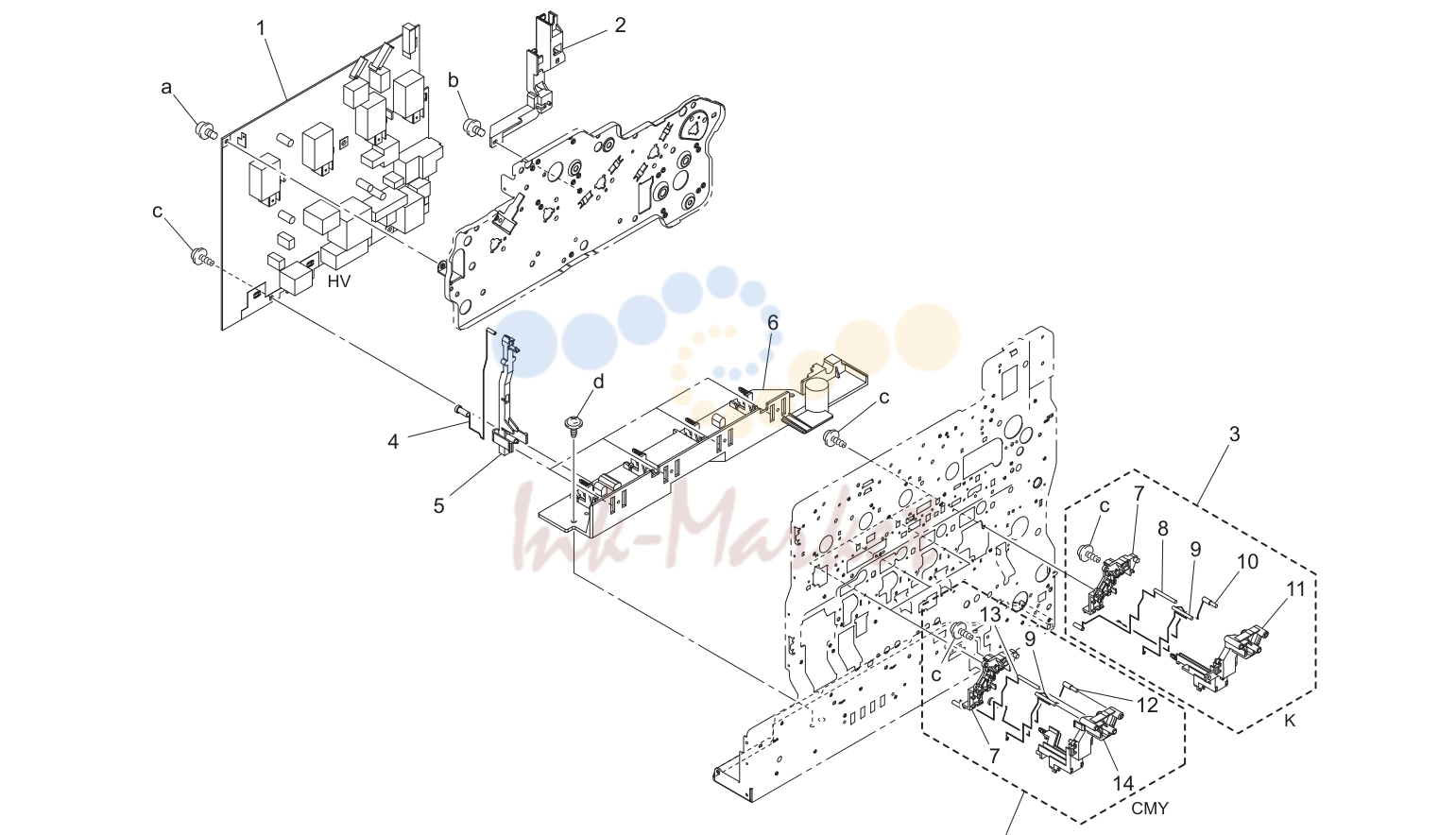

High voltage узел (P32)

№	Артикул	Наименование
4	4038 2222 01 запросить цену →	Contact
5	4038 2233 02 запросить цену →	Держатель
8	4038 2203 01 запросить цену →	Contact
9	4038 2225 02 запросить цену →	Contact
13	4038 2276 01 запросить цену →	Contact

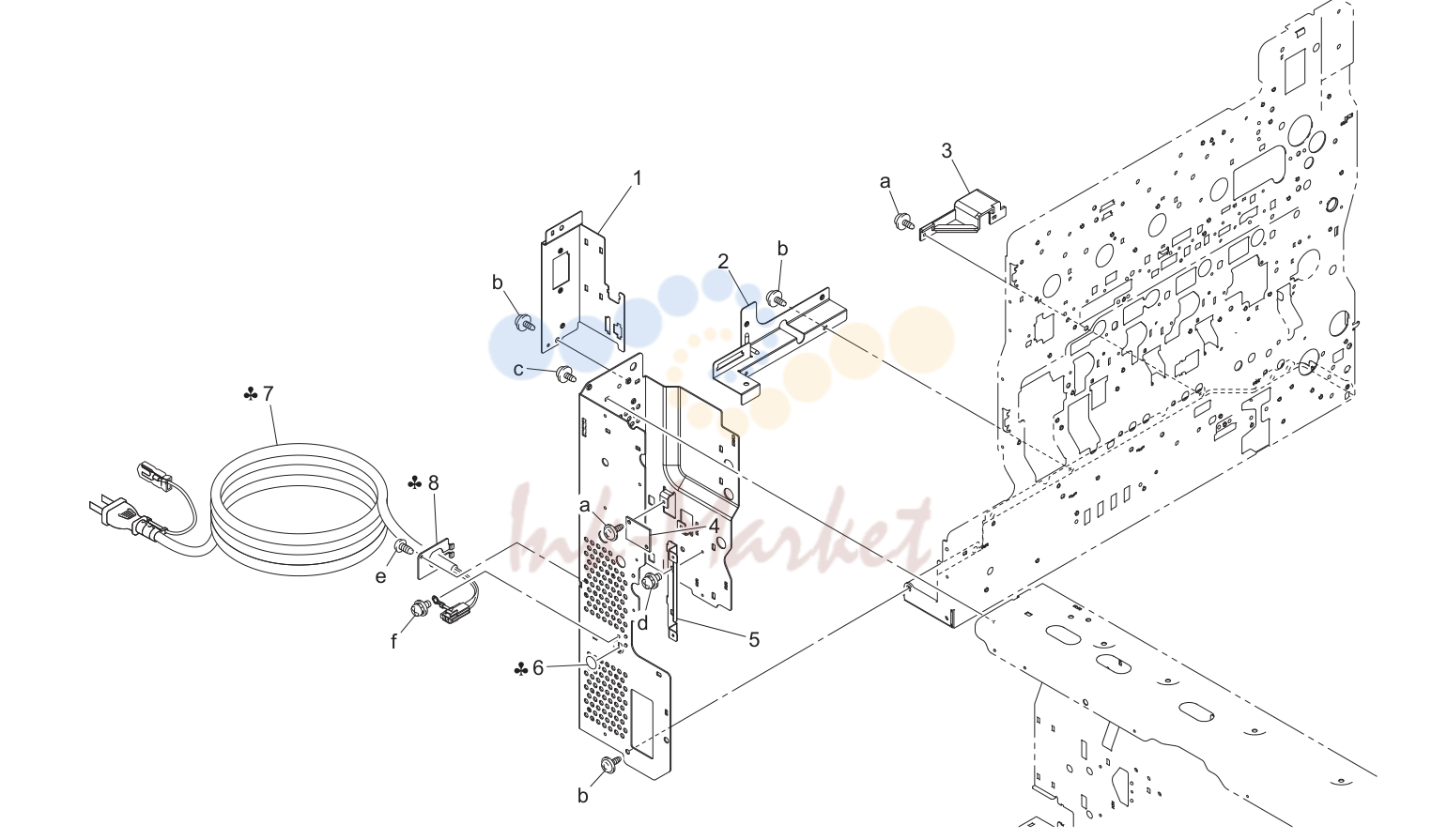

Rear electrical секция (P34)

№	Артикул	Наименование
3	4039 1016 01 запросить цену →	Задняя крышка
7	4037 0775 01 запросить цену →	Power cord

Wiring accessories and jigs

№	Артикул	Наименование
10	1065 5872 02 запросить цену →	Cord clamp
16	1050 4805 01 запросить цену →	Insulating member

Accessory детали (P39)

№	Артикул	Наименование
9	9381 4101 31 запросить цену →	Power cord
9	9381 4300 41 запросить цену →	Power cord
9	9381 4300 31 запросить цену →	Power cord

Источник: Инк-Маркет.ру.
