Konica Minolta bizhub C20 — каталог запчастей со схемами

Konica Minolta bizhub C20 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Внешние детали (P1)
Ir секция (P2)
Ir секция (P4)
Main рама секция (P5)
T/c rail секция (P6)
I/u contact секция (P7)
I/u rail секция (P8)
Waste тонер transport секция (P9)
Перенос ремень узел (P10)
Print head секция (P11)
Cassette секция (P12)
Cassette секция (P13)
Vertical conveyance секция (P14)
Vertical conveyance секция (P15)
Vertical conveyance секция (P16)
Vertical conveyance секция (P17)
Выключатель back секция (P18)
Horizontal transport узел (P19)
Horizontal transport узел (P20)
Horizontal transport узел (P21)
Перенос pressure drive секция (P23)
Бункер drive секция (P24)
Main drive секция (P25)
Electrical components (P26)
Electrical components (P27)
Adf transport секция (P29)
Accessory детали (P42)

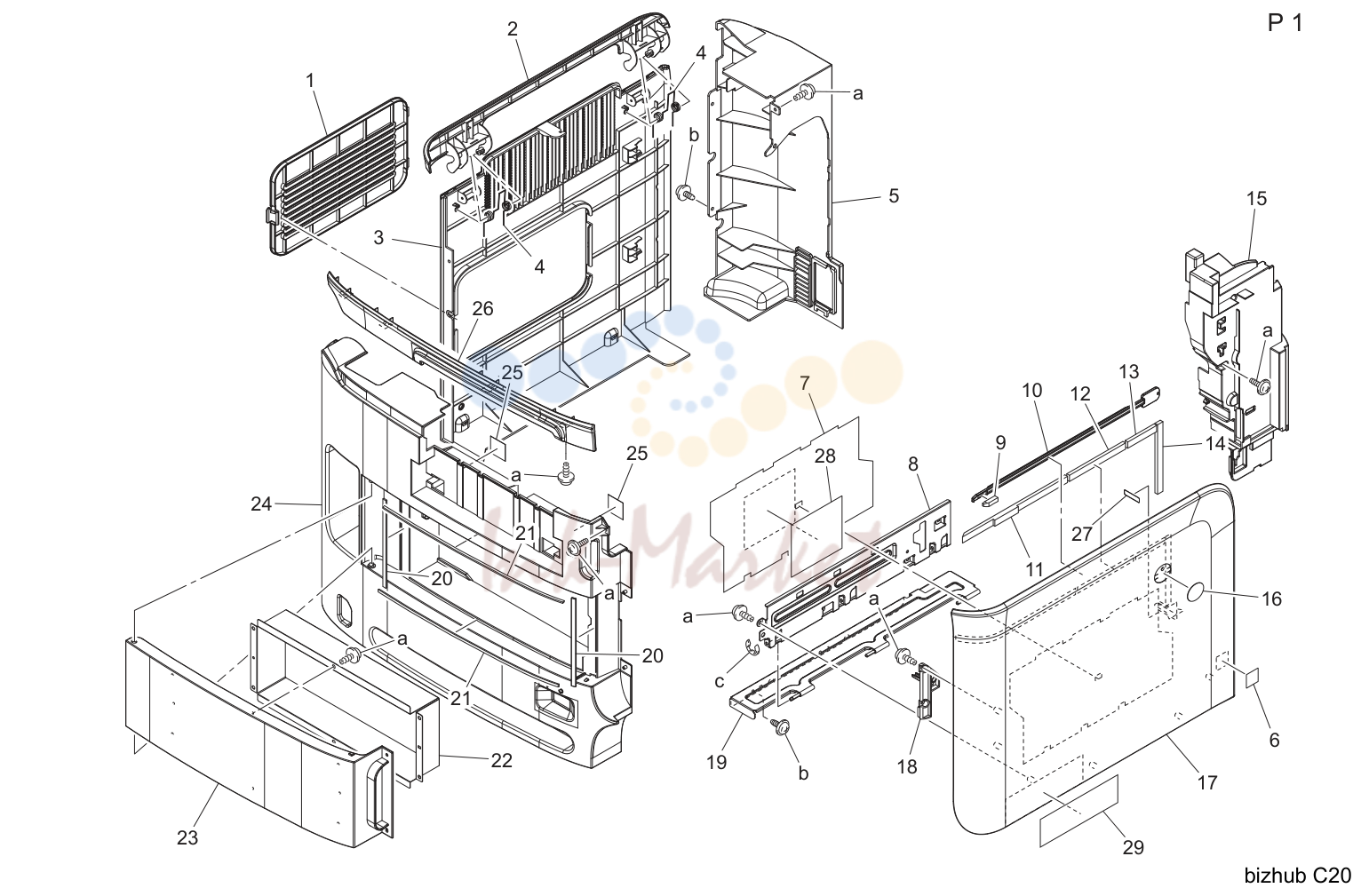

Внешние детали (P1)

№	Артикул	Наименование
9	4138 2018 02 запросить цену →	Cleaning pad
18	4138 1034 02 запросить цену →	Рычаг

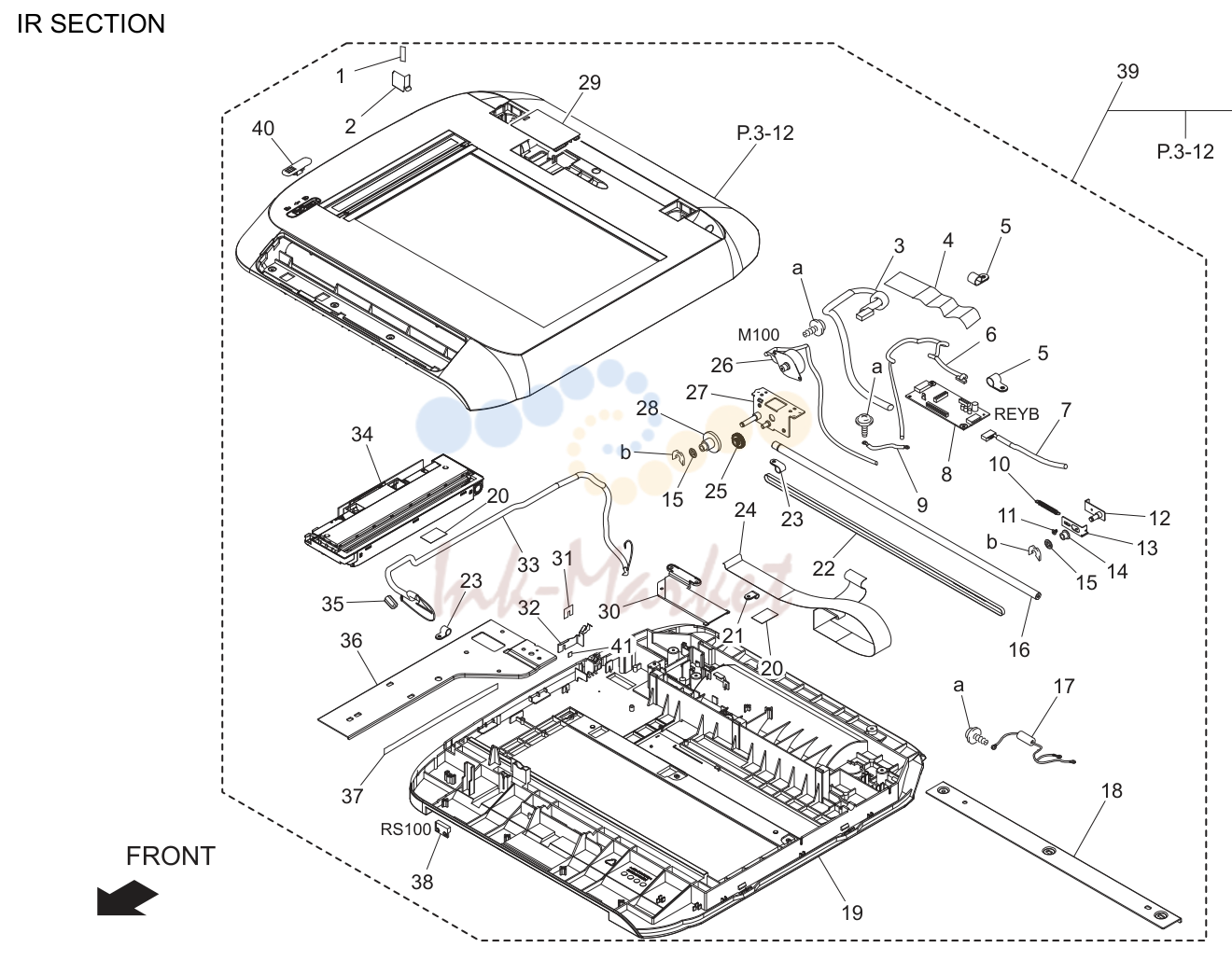

Ir секция (P2)

№	Артикул	Наименование
11	1492 1045 01 запросить цену →	Screw

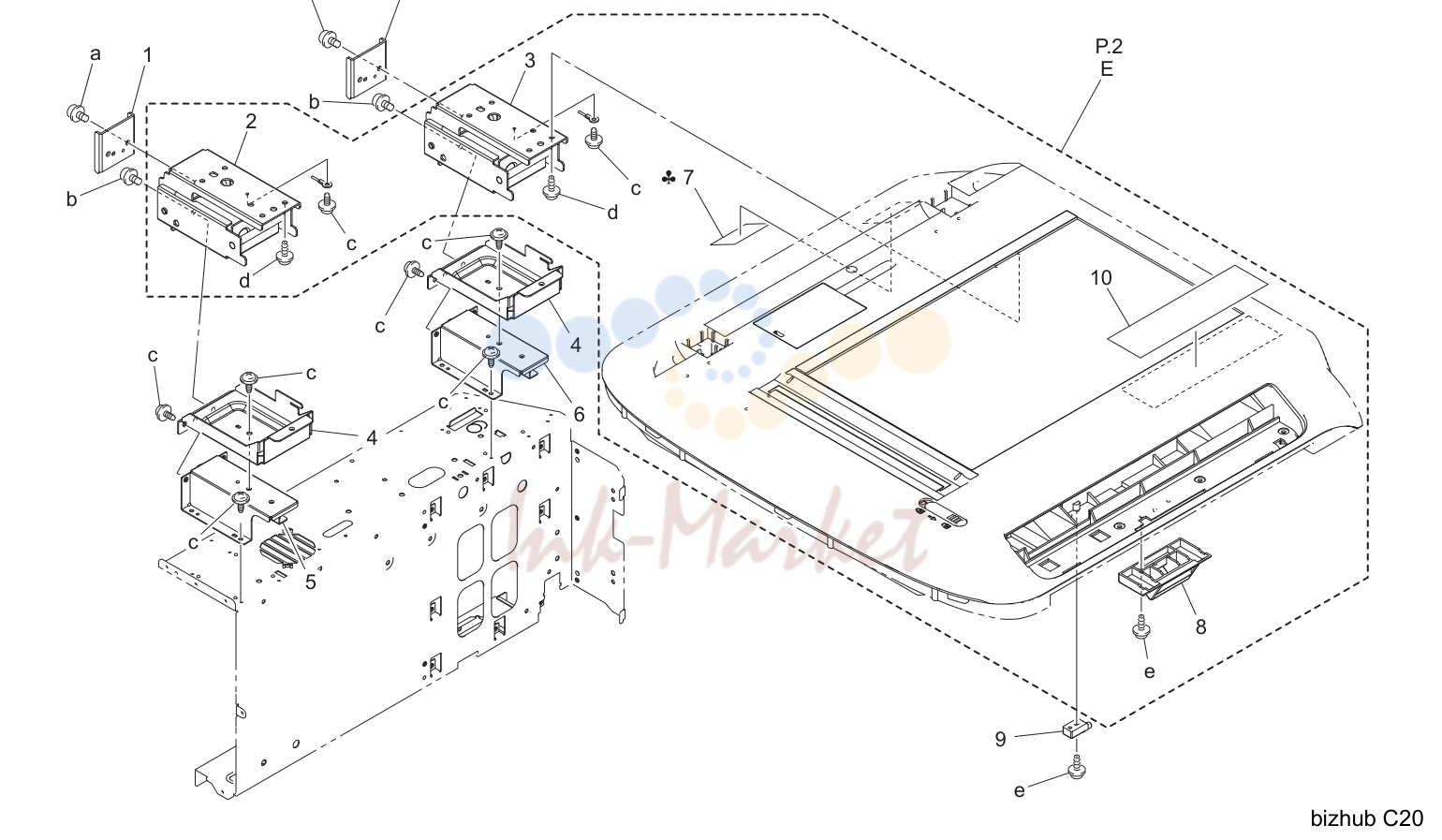

Ir секция (P4)

№	Артикул	Наименование
7	4556 9439 00 запросить цену →	Label

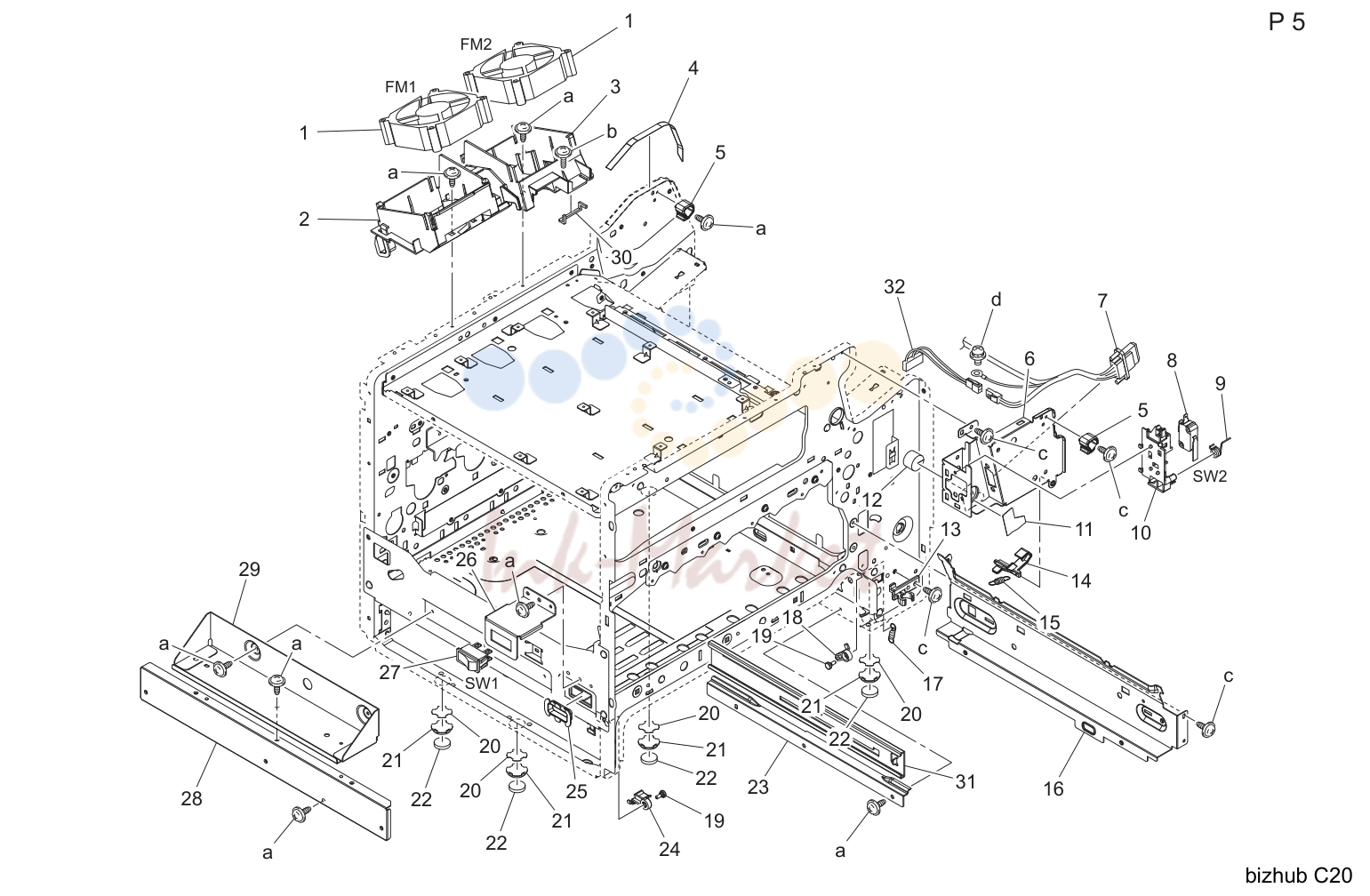

Main рама секция (P5)

№	Артикул	Наименование
9	4138 2248 01 запросить цену →	Torsion пружина
10	4138 2247 02 запросить цену →	Кронштейн
13	4002 3123 03 запросить цену →	Держатель
16	4138 2034 02 запросить цену →	Rail
19	4036 5765 01 запросить цену →	Shoulder screw
22	4128 2019 01 запросить цену →	Rubber foot
27	0993 6303 01 запросить цену →	Выключатель

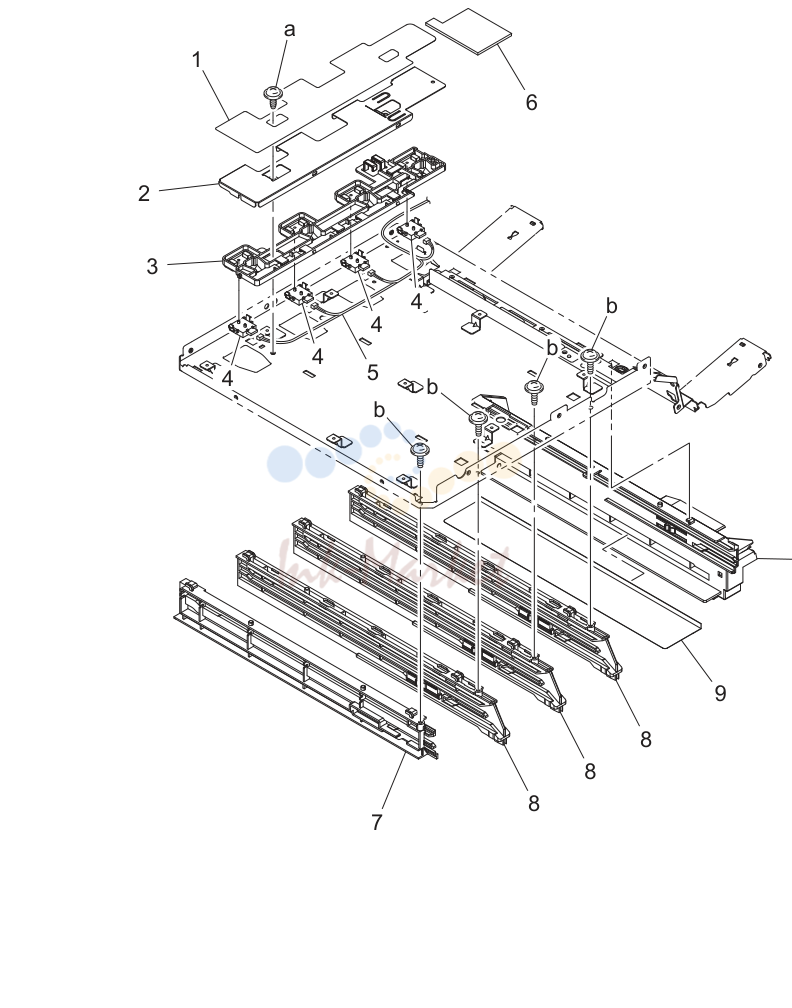

T/c rail секция (P6)

№	Артикул	Наименование
4	4136 6751 01 запросить цену →	Connector pin
12	4138 0104 02 запросить цену →	Плата в сборе
13	4138 2246 01 запросить цену →	Earth ground
14	9335 1300 61 запросить цену →	Photo interrupter
16	4138 2088 02 запросить цену →	Крышка

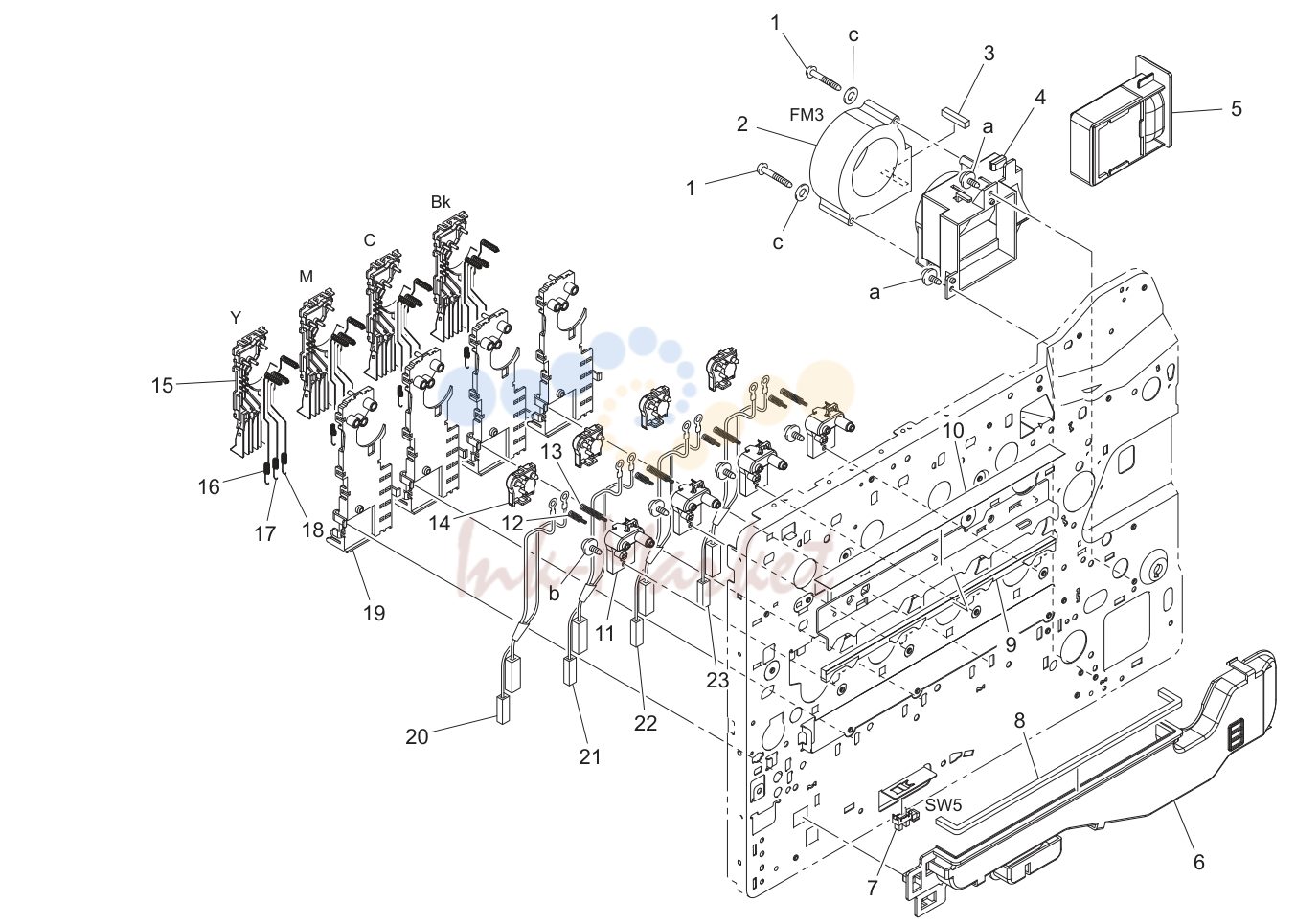

I/u contact секция (P7)

№	Артикул	Наименование
1	4120 4614 01 запросить цену →	Screw
2	9313 1300 51 запросить цену →	Вентилятор мотор
3	4138 2117 01 запросить цену →	Уплотнитель
7	9335 1300 61 запросить цену →	Photo interrupter
8	4138 2056 01 запросить цену →	Уплотнитель
9	4138 2106 01 запросить цену →	Уплотнитель
10	4138 2105 01 запросить цену →	Уплотнитель
12	4138 2236 02 запросить цену →	Pressure пружина
16	4138 2225 01 запросить цену →	Contact
17	4138 2224 01 запросить цену →	Contact
18	4138 2226 01 запросить цену →	Contact

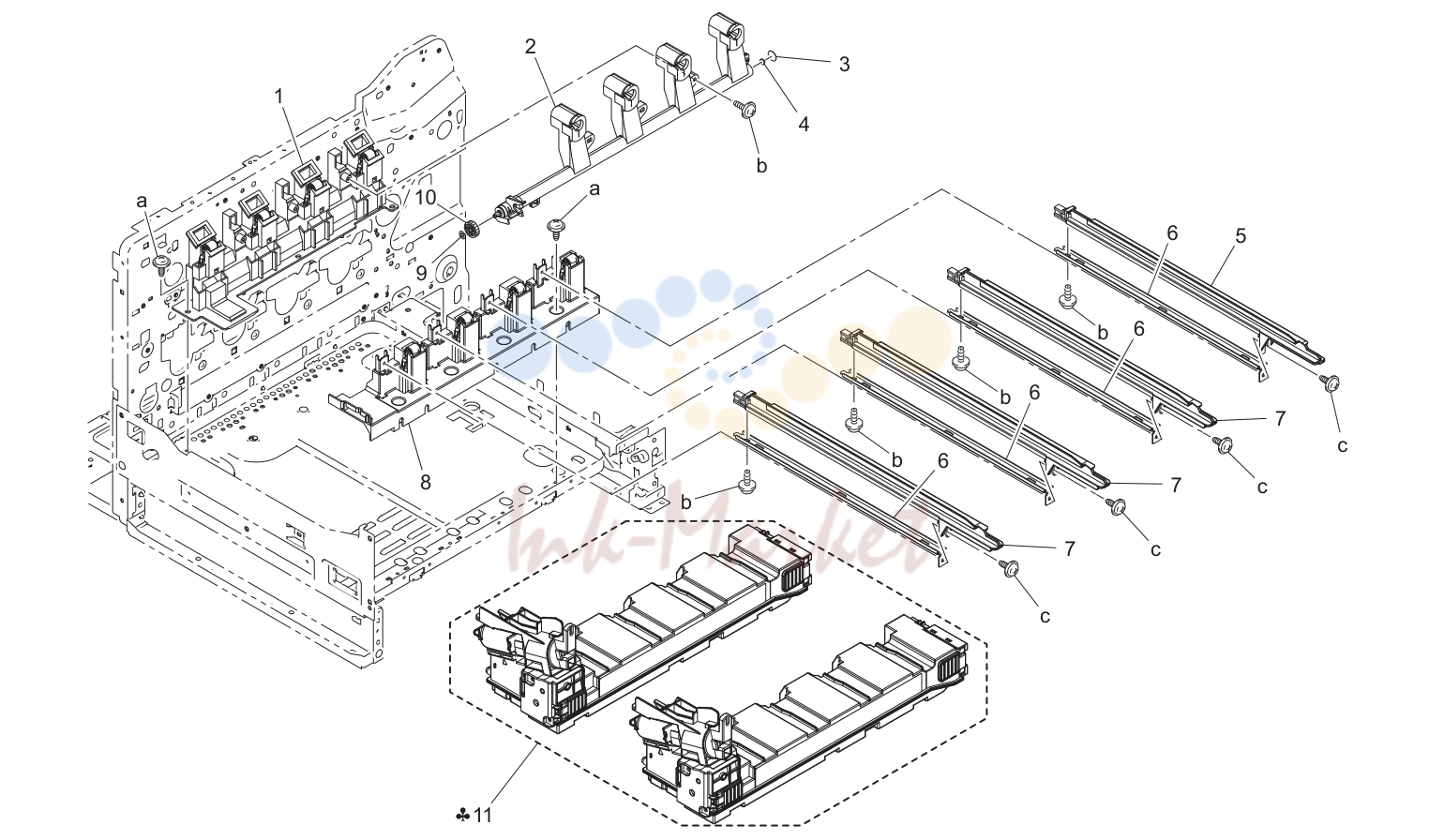

I/u rail секция (P8)

№	Артикул	Наименование
9	0910 3620 01 запросить цену →	Stop ring

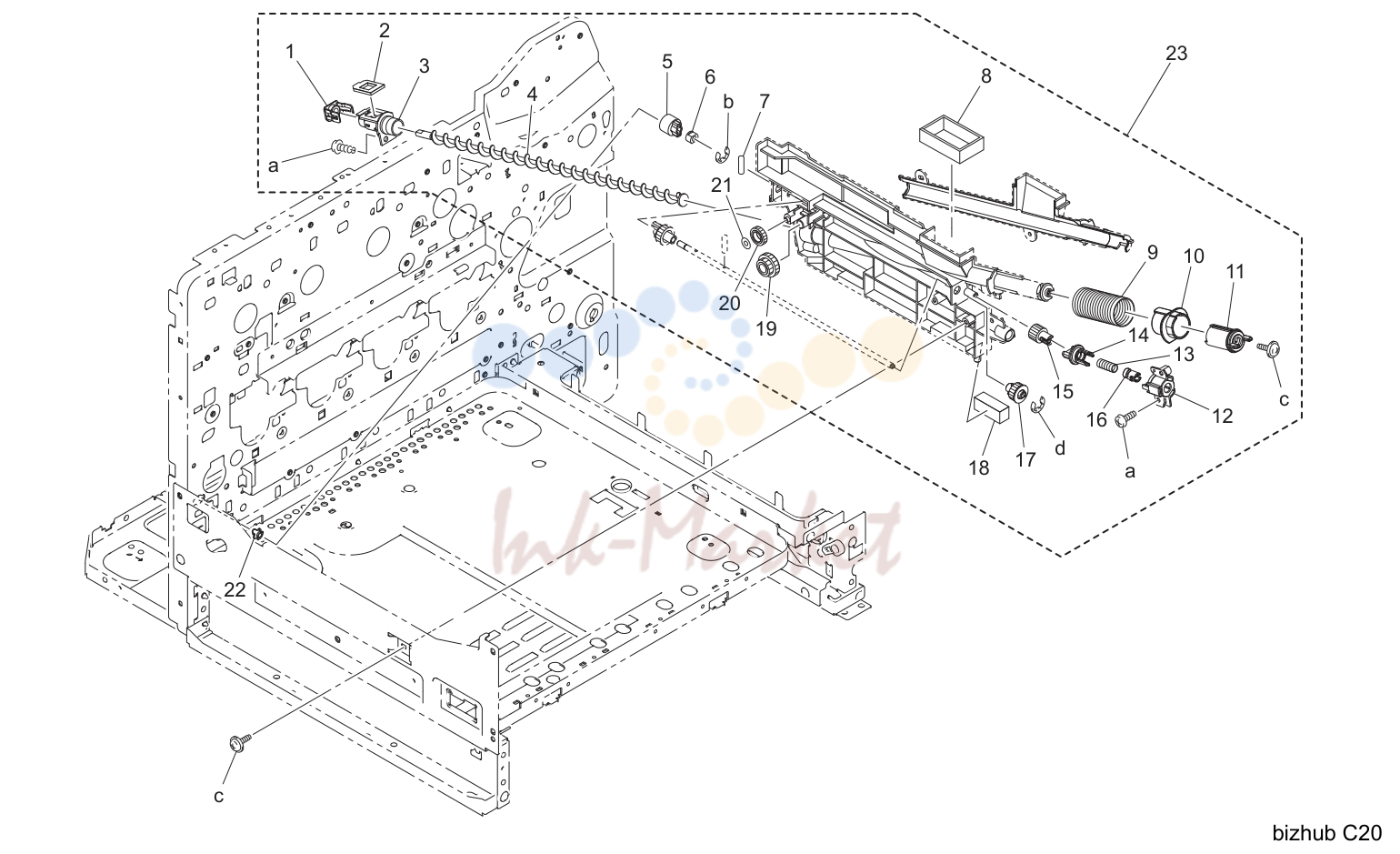

Waste тонер transport секция (P9)

№	Артикул	Наименование
6	4004 5339 01 запросить цену →	Втулка
7	1067 2501 01 запросить цену →	Pin
21	1372 2808 02 запросить цену →	Stop ring

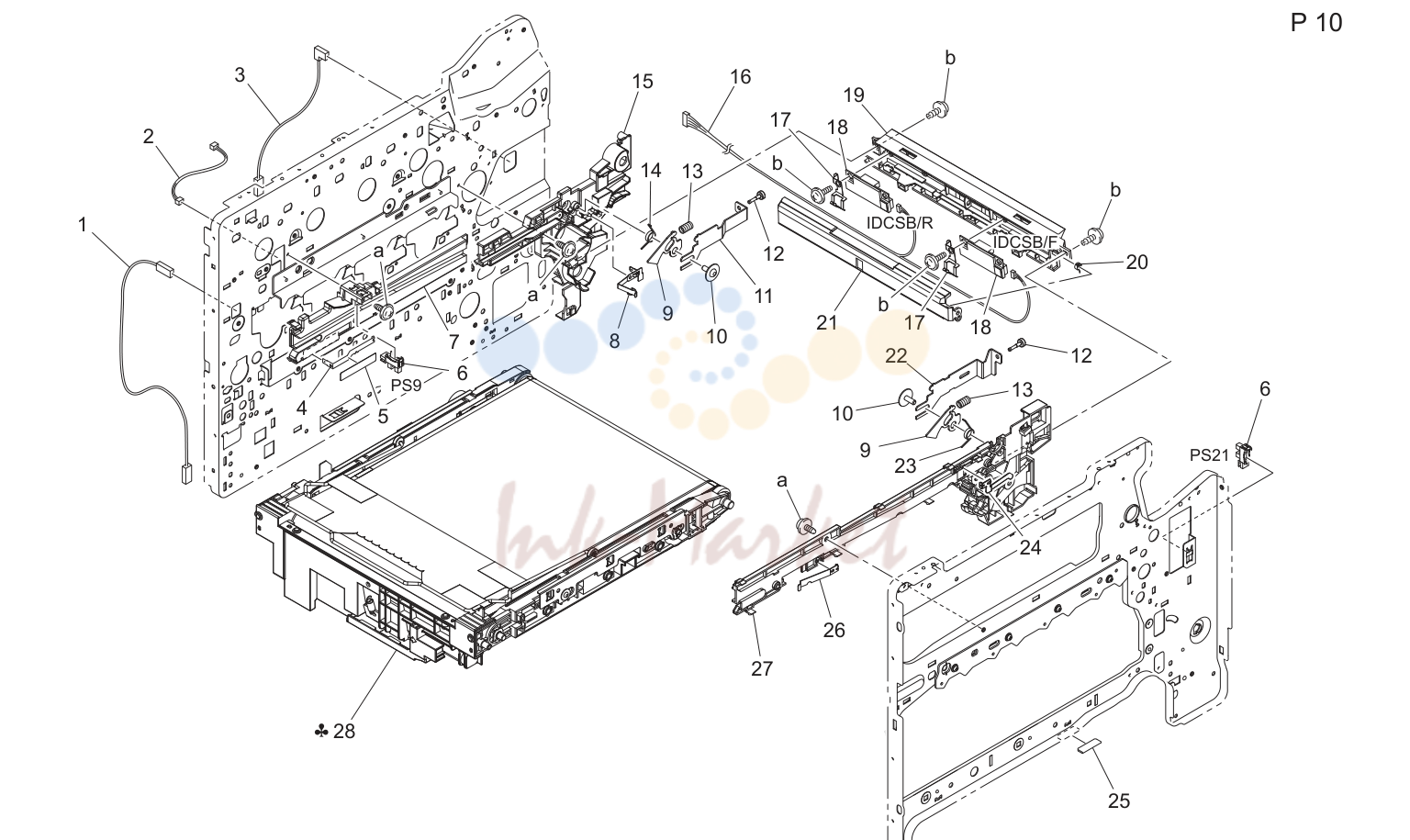

Перенос ремень узел (P10)

№	Артикул	Наименование
2	4138 6840 01 запросить цену →	Wire жгут в сборе
3	4138 6839 01 запросить цену →	Wire жгут в сборе
4	4138 2217 01 запросить цену →	Contact
5	4138 2113 01 запросить цену →	Направляющая пластина
6	9335 1300 61 запросить цену →	Photo interrupter
7	4138 2019 02 запросить цену →	Rail
9	4138 2022 02 запросить цену →	Stop пластина
10	4163 5293 01 запросить цену →	Screw
12	4138 2098 01 запросить цену →	Screw
13	4138 2094 01 запросить цену →	Pressure пружина
14	4138 2096 01 запросить цену →	Torsion пружина
20	4138 3559 01 запросить цену →	Torsion пружина
23	4138 2095 02 запросить цену →	Torsion пружина
24	4138 2035 01 запросить цену →	Contact
26	4138 2099 01 запросить цену →	Пластина пружина

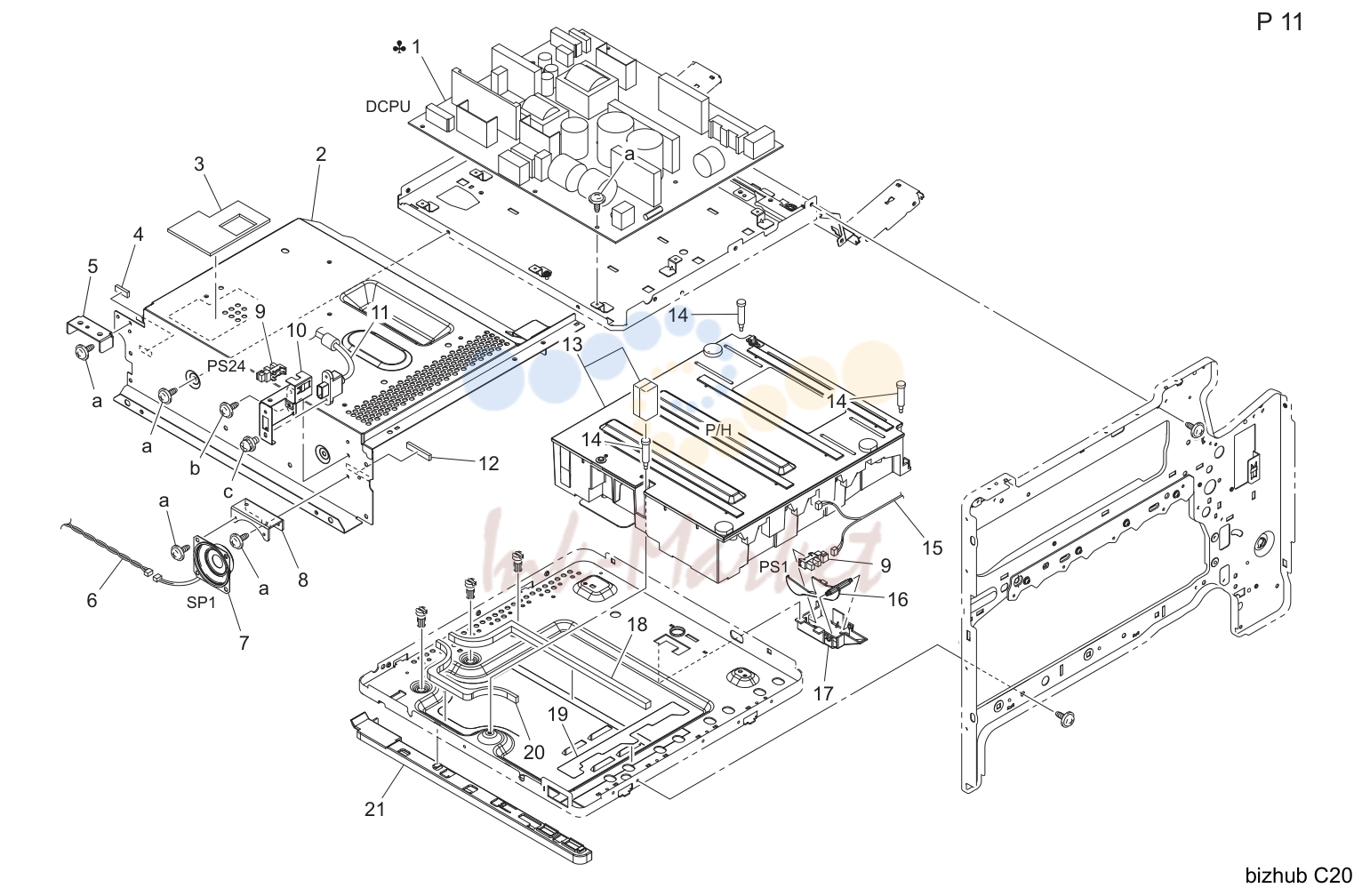

Print head секция (P11)

№	Артикул	Наименование
7	9373 2200 11 запросить цену →	Loudspeaker
9	9335 1300 61 запросить цену →	Photo interrupter
14	4138 2103 01 запросить цену →	Shoulder screw
16	4138 3072 01 запросить цену →	Actuator
17	4138 3071 02 запросить цену →	Кронштейн
18	4138 2064 01 запросить цену →	Уплотнитель
20	4138 2063 01 запросить цену →	Уплотнитель

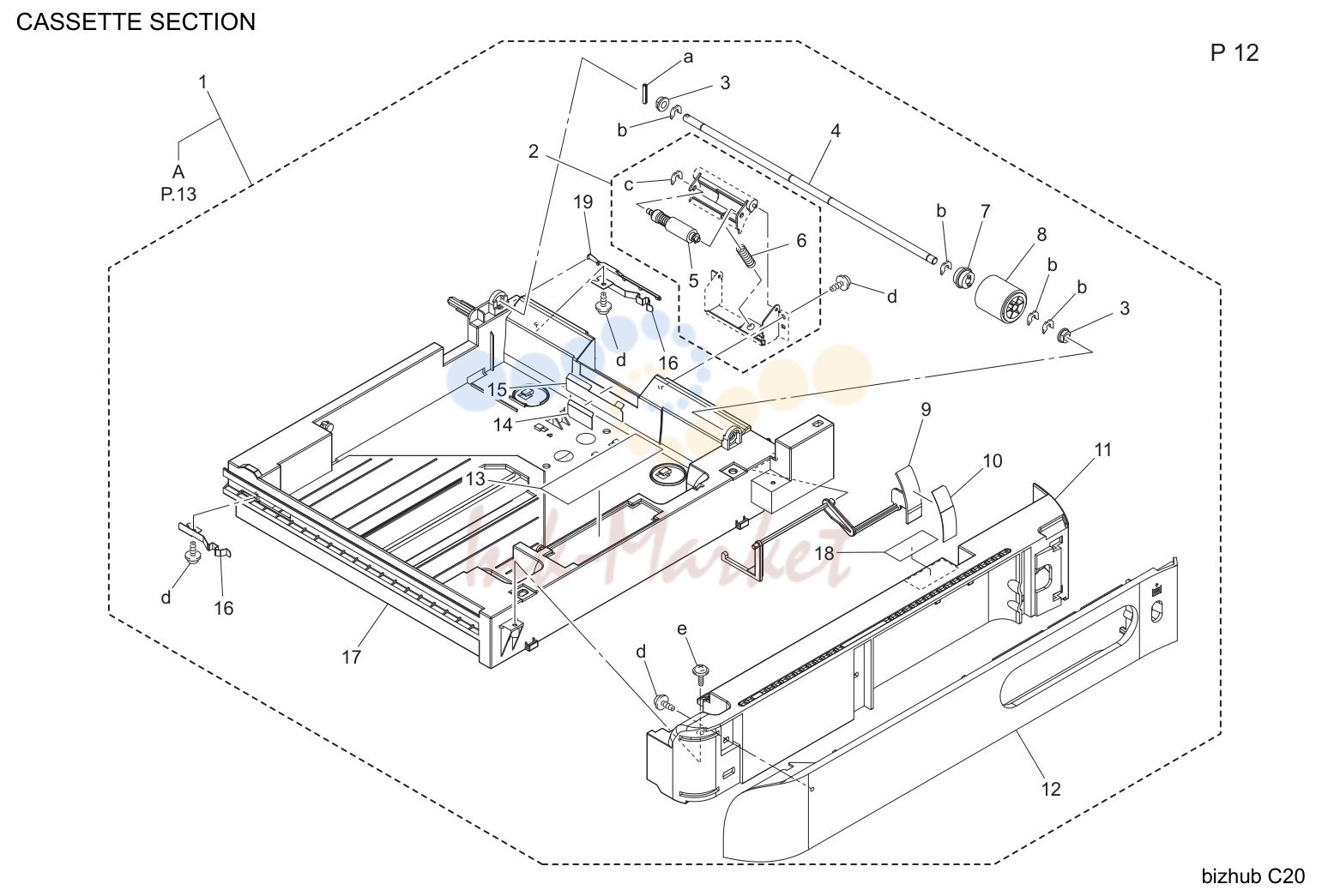

Cassette секция (P12)

№	Артикул	Наименование
3	4131 3003 01 запросить цену →	Втулка
4	4138 3031 01 запросить цену →	Вал
5	4034 0151 01 запросить цену →	Separation ролик
6	4138 3254 01 запросить цену →	Pressure пружина
7	4030 3034 01 запросить цену →	Муфта
8	4138 3032 02 запросить цену →	Ролик
14	4131 3057 02 запросить цену →	Направляющая
15	4131 3056 01 запросить цену →	Направляющая пластина
18	4138 7316 01 запросить цену →	Label

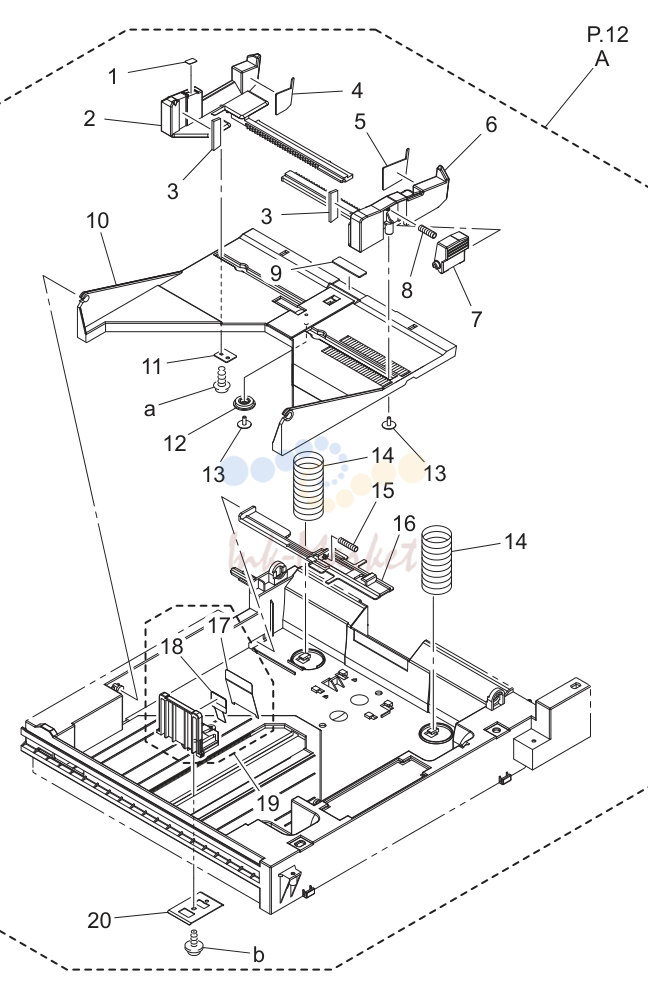

Cassette секция (P13)

№	Артикул	Наименование
3	4138 3027 01 запросить цену →	Brake
4	4138 3029 01 запросить цену →	Направляющая
8	4011 3011 01 запросить цену →	Pressure пружина
9	4687 3281 01 запросить цену →	Friction sheet
12	4138 3092 01 запросить цену →	Шестерня 14t
13	4163 5293 01 запросить цену →	Screw
15	1164 3062 01 запросить цену →	Pressure пружина
17	4138 3026 01 запросить цену →	Направляющая
18	4021 3036 01 запросить цену →	Направляющая

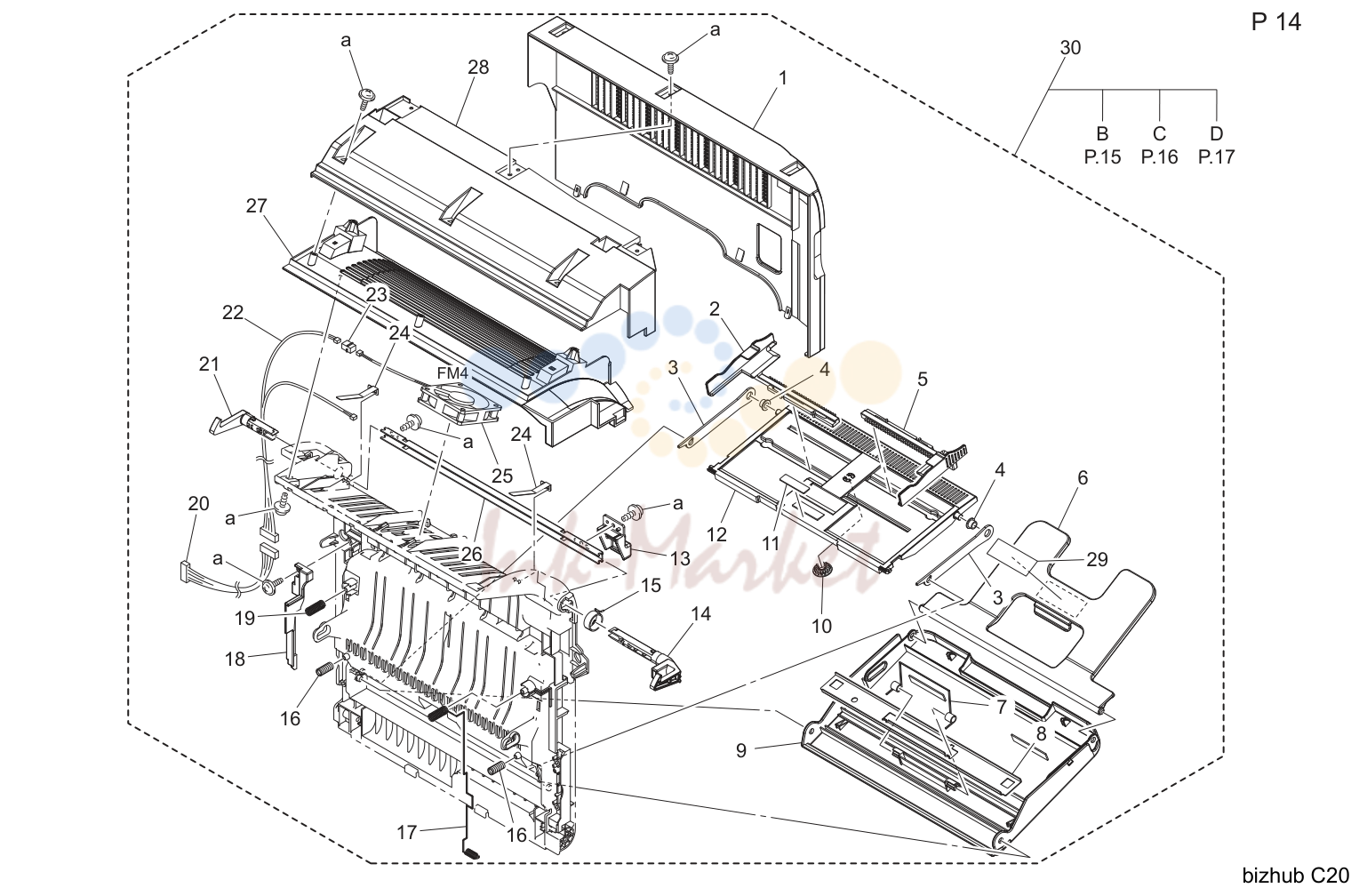

Vertical conveyance секция (P14)

№	Артикул	Наименование
3	4138 3205 01 запросить цену →	Рычаг
4	4120 3019 01 запросить цену →	Collar
7	4138 3252 01 запросить цену →	Torsion пружина
8	4138 3253 01 запросить цену →	Reinforce пластина
10	4131 3027 02 запросить цену →	Шестерня 14t
11	4138 3255 01 запросить цену →	Friction sheet
16	4131 4052 01 запросить цену →	Pressure пружина
29	4138 7316 01 запросить цену →	Label

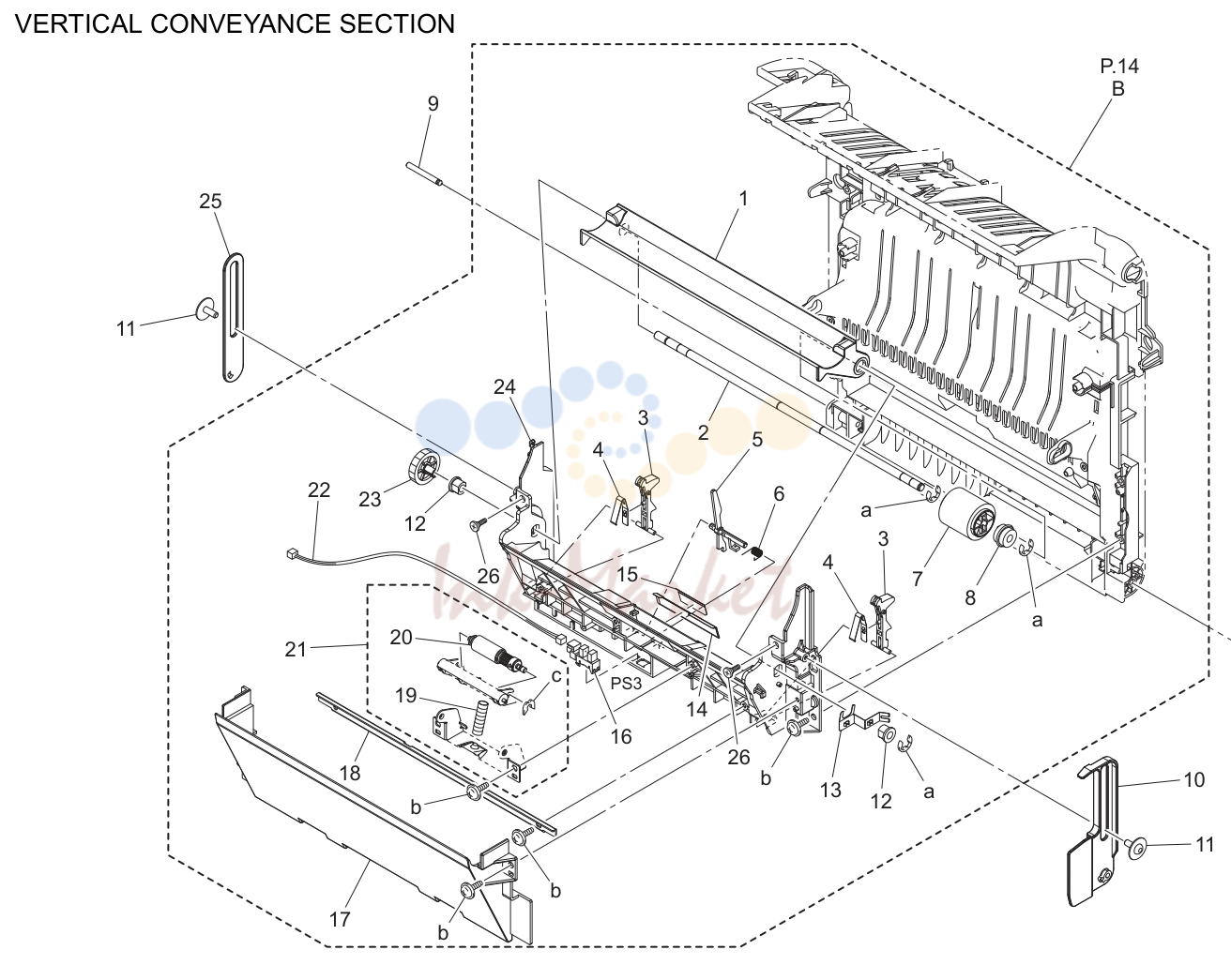

Vertical conveyance секция (P15)

№	Артикул	Наименование
2	4138 3232 02 запросить цену →	Вал
3	4138 3236 02 запросить цену →	Stopper
4	4138 3237 01 запросить цену →	Пластина пружина
7	4138 3032 02 запросить цену →	Ролик
8	4030 3034 01 запросить цену →	Муфта
9	4138 3510 01 запросить цену →	Вал
11	4163 5293 01 запросить цену →	Screw
12	4138 3244 01 запросить цену →	Втулка
14	4131 3056 01 запросить цену →	Направляющая пластина
15	4131 3057 02 запросить цену →	Направляющая
16	9335 1300 61 запросить цену →	Photo interrupter
19	4138 3254 01 запросить цену →	Pressure пружина
20	4034 0151 01 запросить цену →	Separation ролик
23	4138 3241 01 запросить цену →	Шестерня 25t
26	4131 2320 01 запросить цену →	Shoulder screw

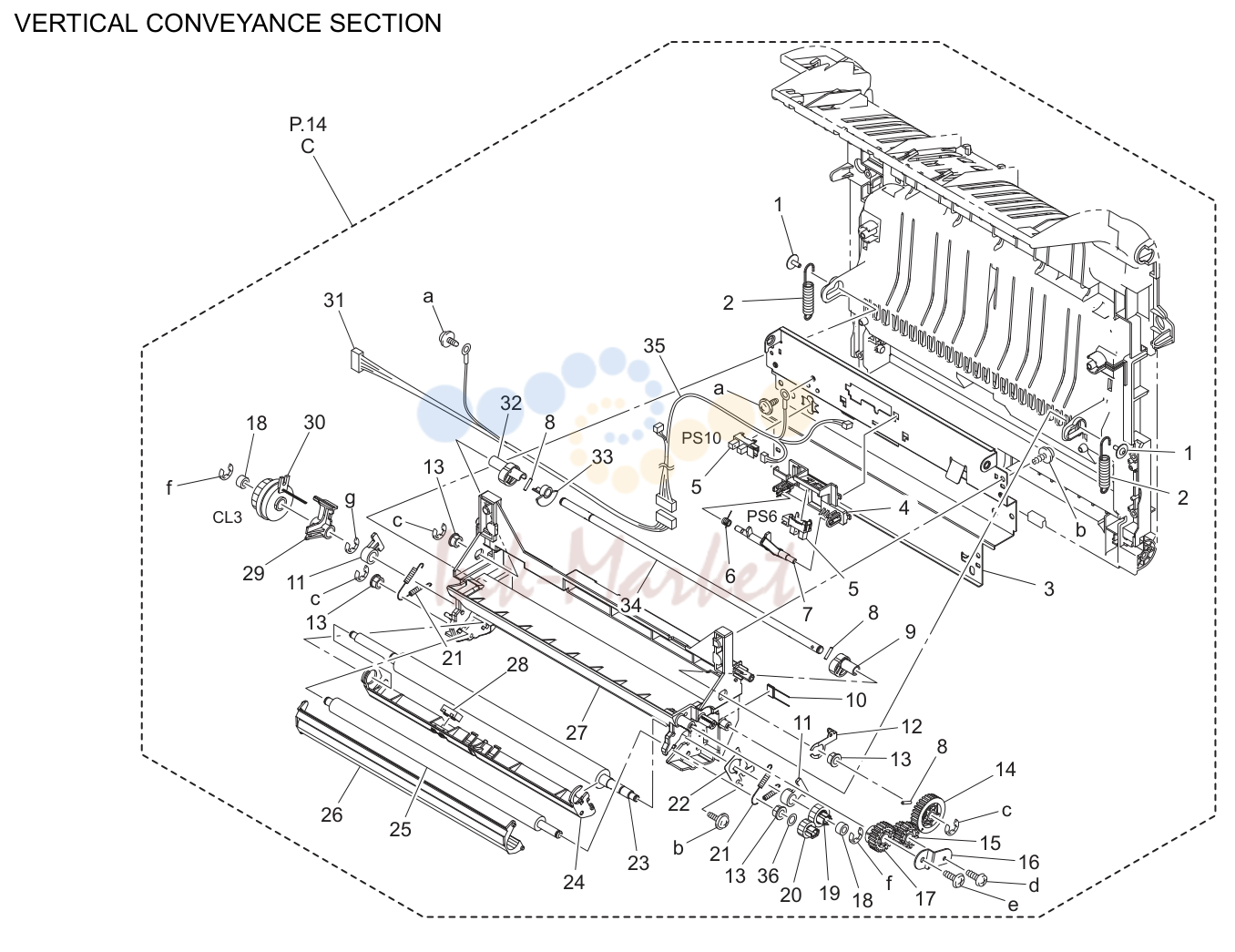

Vertical conveyance секция (P16)

№	Артикул	Наименование
1	4163 5293 01 запросить цену →	Screw
5	9335 1300 61 запросить цену →	Photo interrupter
8	1144 5200 01 запросить цену →	Pin
11	4138 3523 01 запросить цену →	Втулка
13	4138 3532 02 запросить цену →	Втулка
18	4138 3528 02 запросить цену →	Roll
19	4138 3524 01 запросить цену →	Шестерня 20t
20	4138 3525 02 запросить цену →	Шестерня 15t
21	4138 3533 01 запросить цену →	Tension пружина
23	4138 3521 02 запросить цену →	Ролик
24	4138 3527 02 запросить цену →	Направляющая
25	4138 3522 03 запросить цену →	Ролик
28	9335 1910 21 запросить цену →	Solid state выключатель
36	4138 7001 00 запросить цену →	Washer

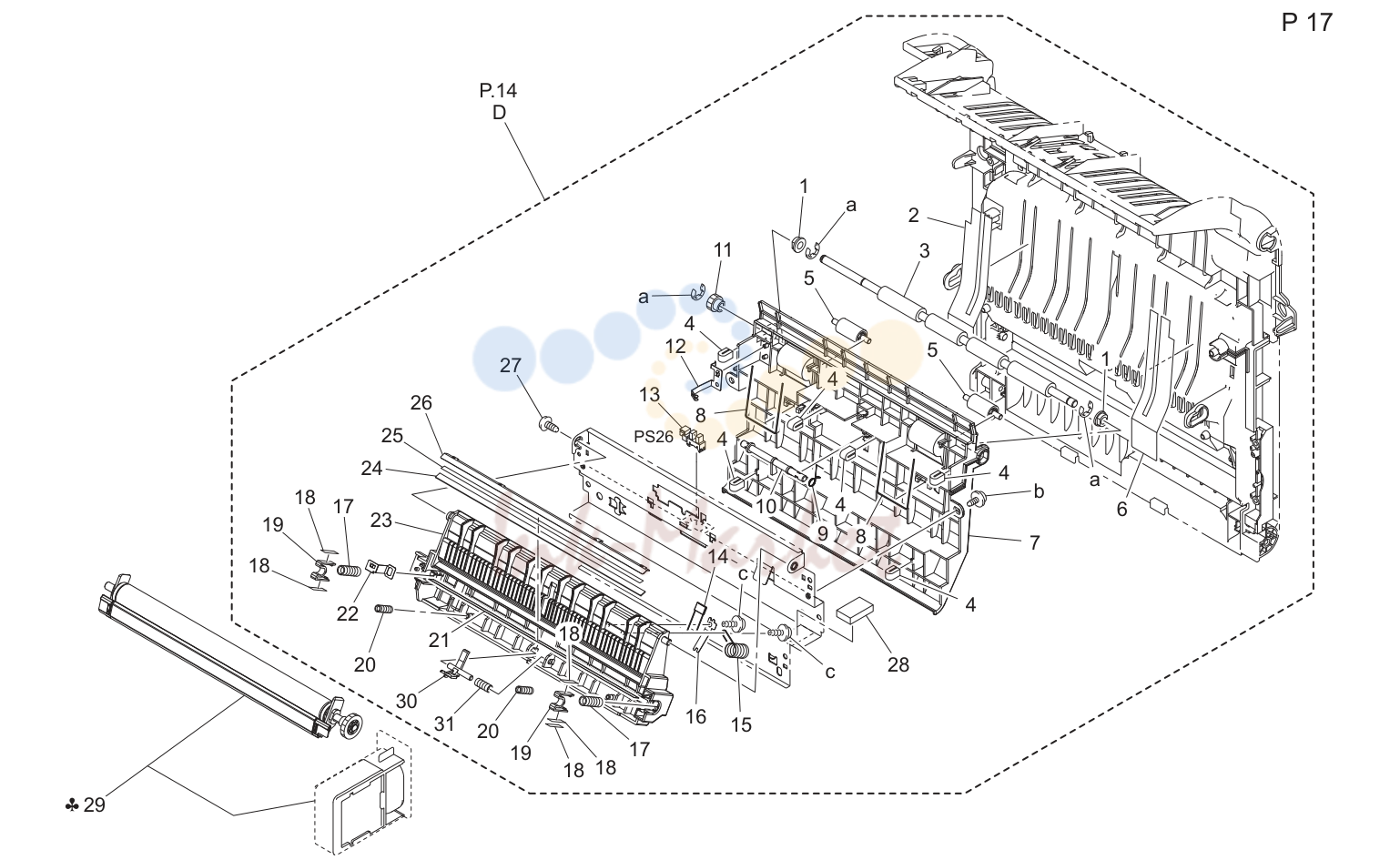

Vertical conveyance секция (P17)

№	Артикул	Наименование
1	4131 3003 01 запросить цену →	Втулка
5	4538 3732 01 запросить цену →	Roll
8	4538 3734 01 запросить цену →	Пружина
13	9335 1300 61 запросить цену →	Photo interrupter
14	9455 1076 01 запросить цену →	Resistor
27	0957 2026 01 запросить цену →	Screw

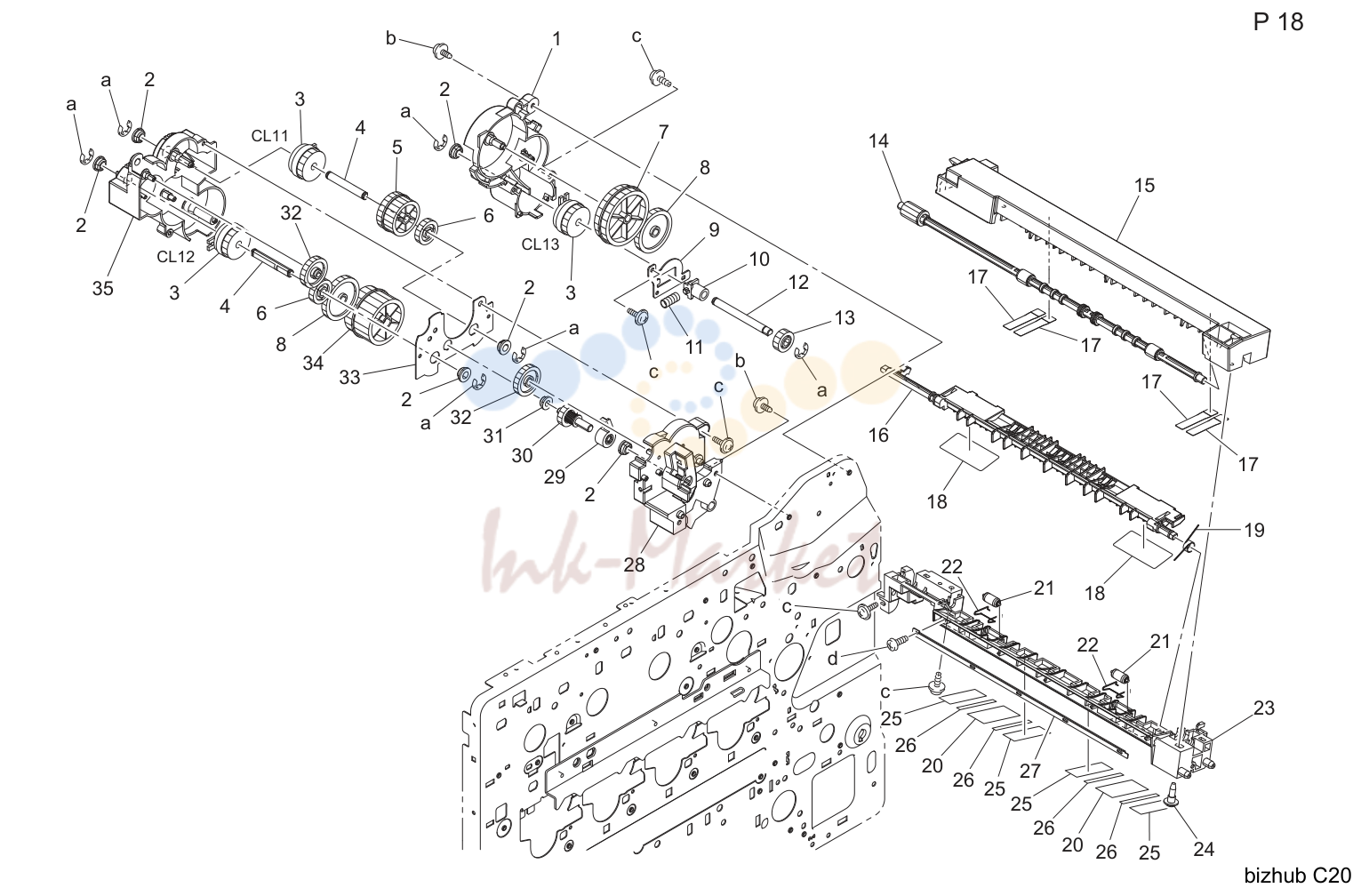

Выключатель back секция (P18)

№	Артикул	Наименование
11	4138 2568 01 запросить цену →	Pressure пружина
21	4139 3910 01 запросить цену →	Roll

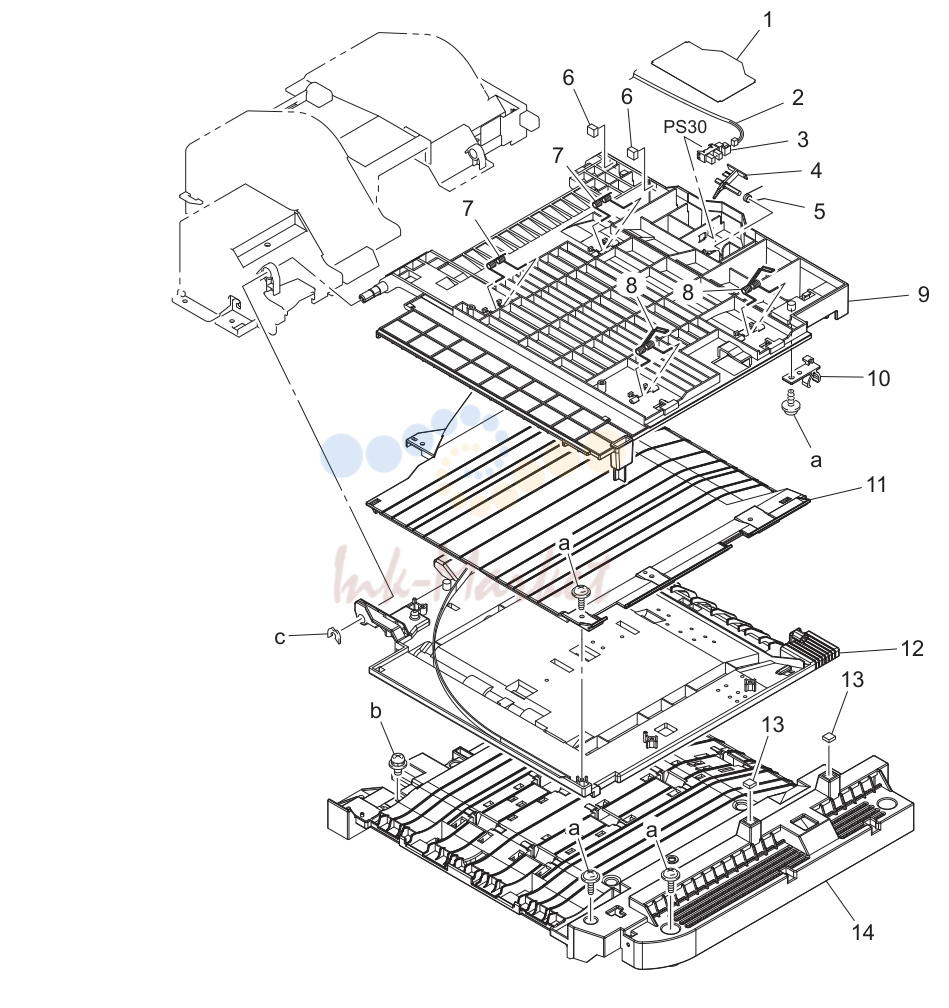

Horizontal transport узел (P19)

№	Артикул	Наименование
3	9335 1300 61 запросить цену →	Photo interrupter
4	4138 3561 01 запросить цену →	Actuator
5	4138 3562 01 запросить цену →	Torsion пружина
10	4002 3123 03 запросить цену →	Держатель

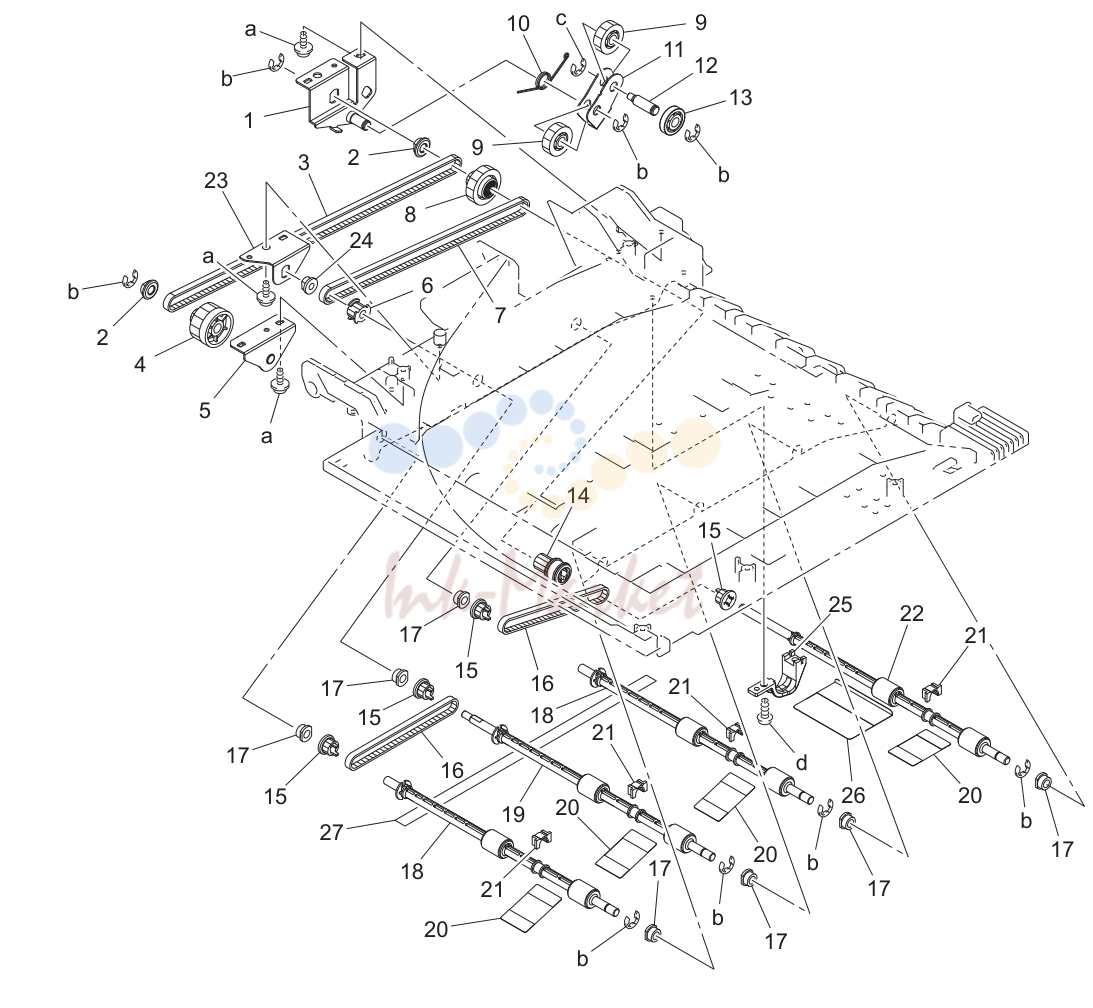

Horizontal transport узел (P20)

№	Артикул	Наименование
24	4643 5244 01 запросить цену →	Втулка

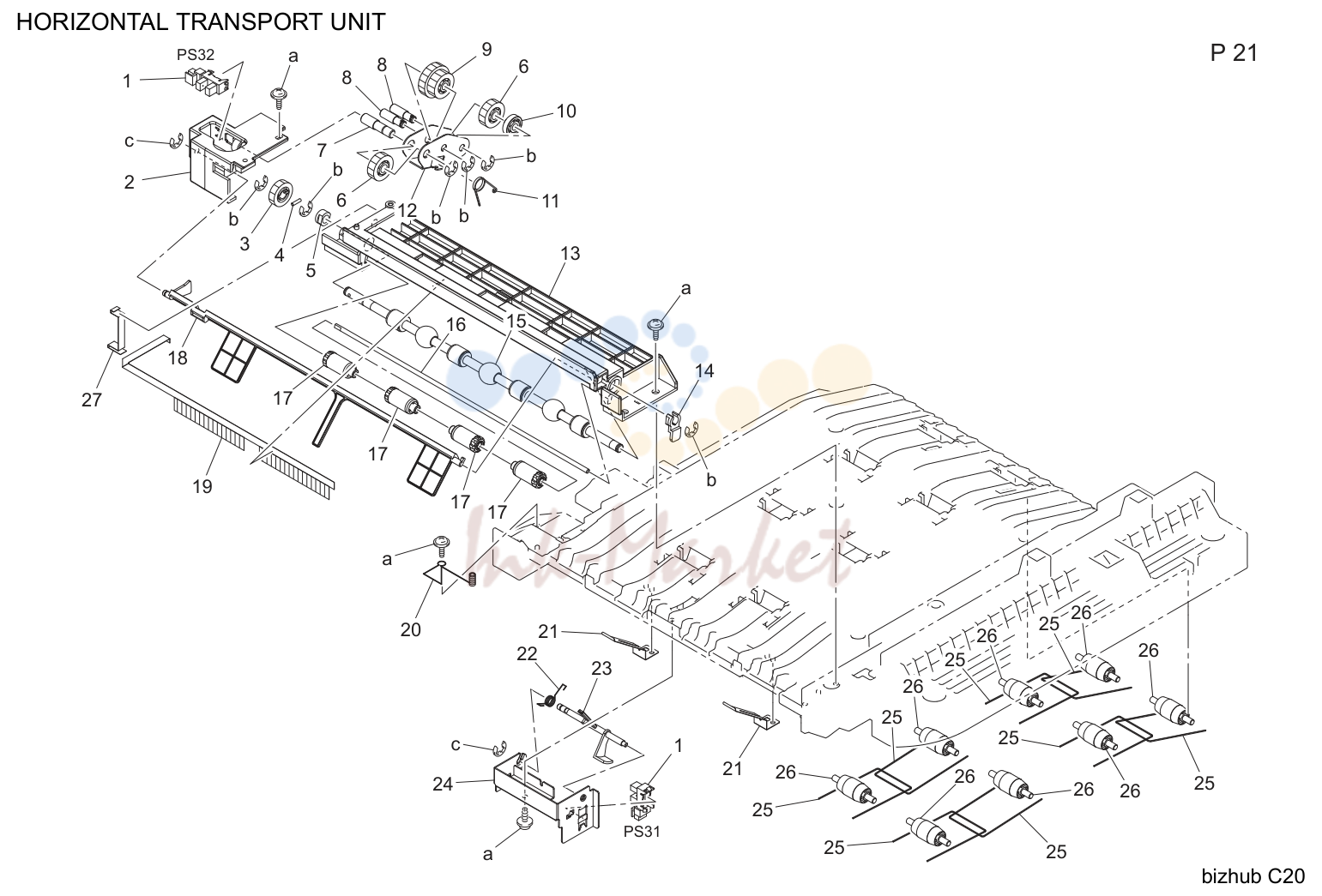

Horizontal transport узел (P21)

№	Артикул	Наименование
1	9335 1300 61 запросить цену →	Photo interrupter
3	4138 5879 01 запросить цену →	Шестерня 16t
4	1067 2501 01 запросить цену →	Pin
5	1200 3121 09 запросить цену →	Втулка
14	4138 5882 01 запросить цену →	Втулка
16	4138 5875 01 запросить цену →	Вал
17	4138 5873 04 запросить цену →	Roll
21	4138 5876 02 запросить цену →	Пластина пружина

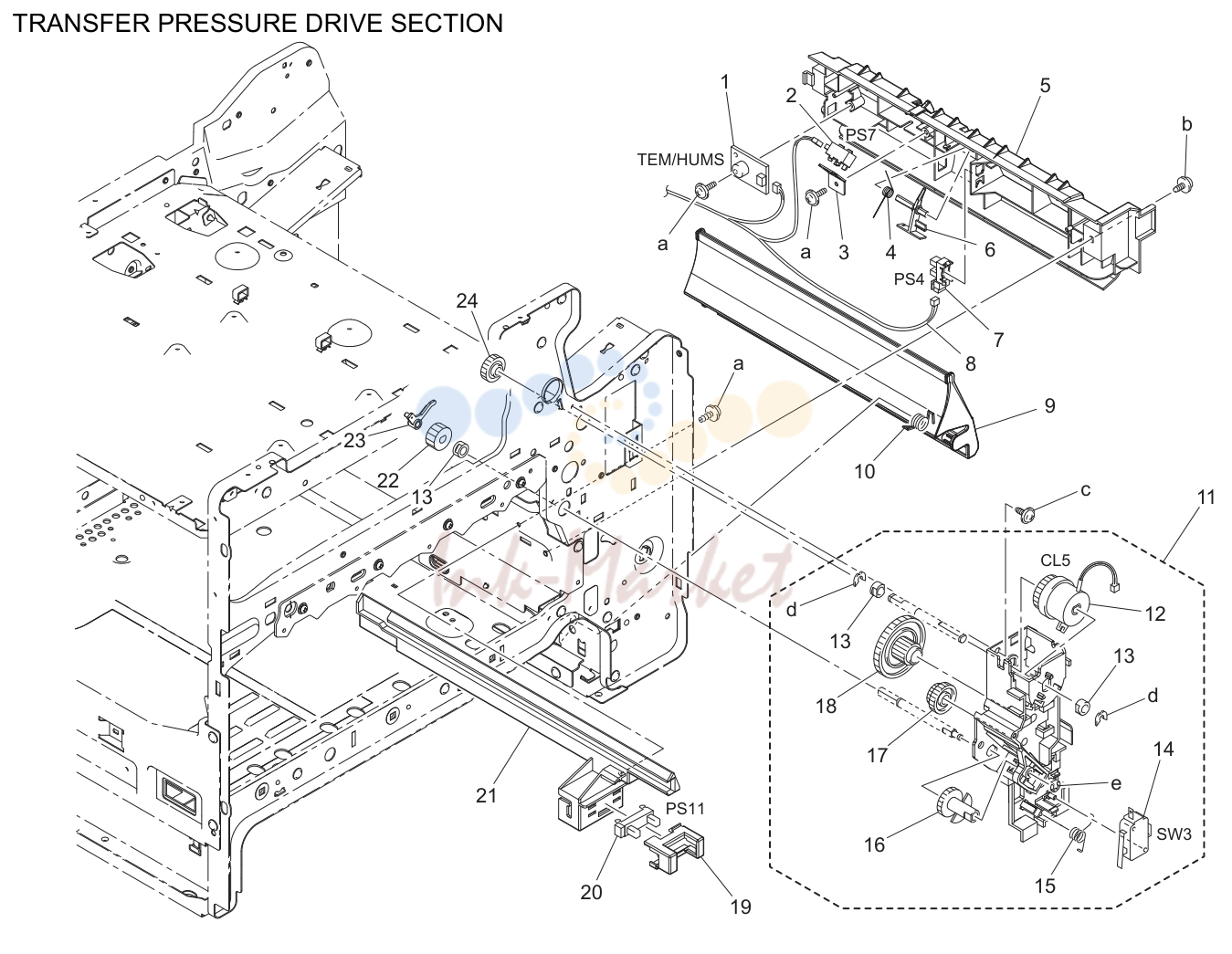

Перенос pressure drive секция (P23)

№	Артикул	Наименование
1	9372 5300 11 запросить цену →	Humidity convertion el.
2	9335 1100 31 запросить цену →	Photo interrupter
4	4138 3562 01 запросить цену →	Torsion пружина
6	4138 3561 01 запросить цену →	Actuator
7	9335 1300 61 запросить цену →	Photo interrupter
12	9322 1300 61 запросить цену →	Муфта
13	4036 4730 01 запросить цену →	Втулка
15	4138 2252 02 запросить цену →	Torsion пружина
16	4138 3556 01 запросить цену →	Шестерня 24t
17	4138 3584 01 запросить цену →	Шестерня 18/25t
18	4138 3583 01 запросить цену →	Шестерня 19/44t
20	9335 1400 51 запросить цену →	Solid state выключатель
24	4138 3582 01 запросить цену →	Шестерня 17t

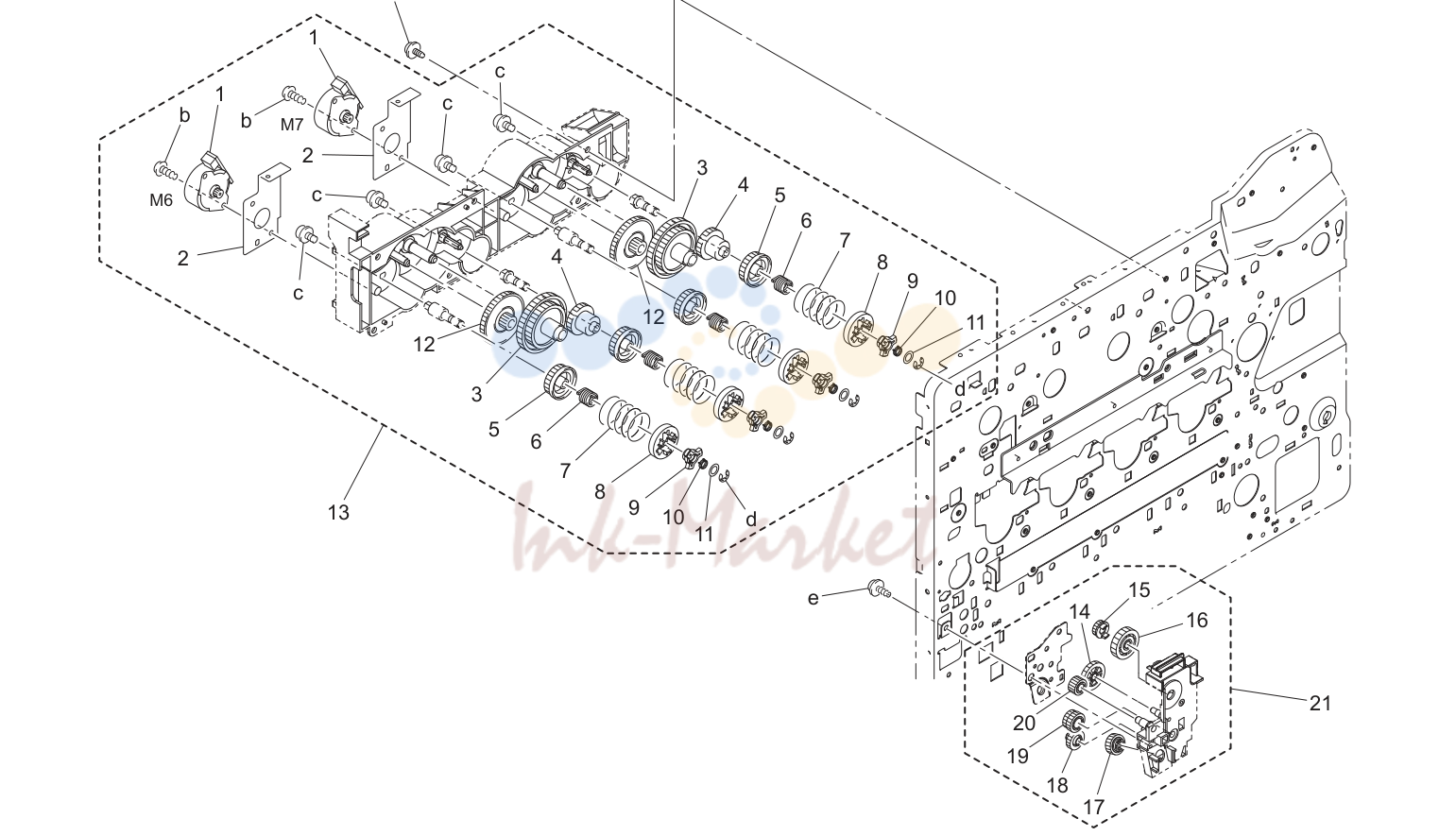

Бункер drive секция (P24)

№	Артикул	Наименование
1	9314 1300 41 запросить цену →	Мотор
2	4138 5414 01 запросить цену →	Heat sink
3	4138 5403 01 запросить цену →	Шестерня 45/96t
4	4138 5404 01 запросить цену →	Шестерня 30t
7	4138 5412 02 запросить цену →	Pressure пружина
8	4138 5406 01 запросить цену →	Joint
11	4131 4128 01 запросить цену →	Washer
12	4138 5402 01 запросить цену →	Шестерня 22/108t

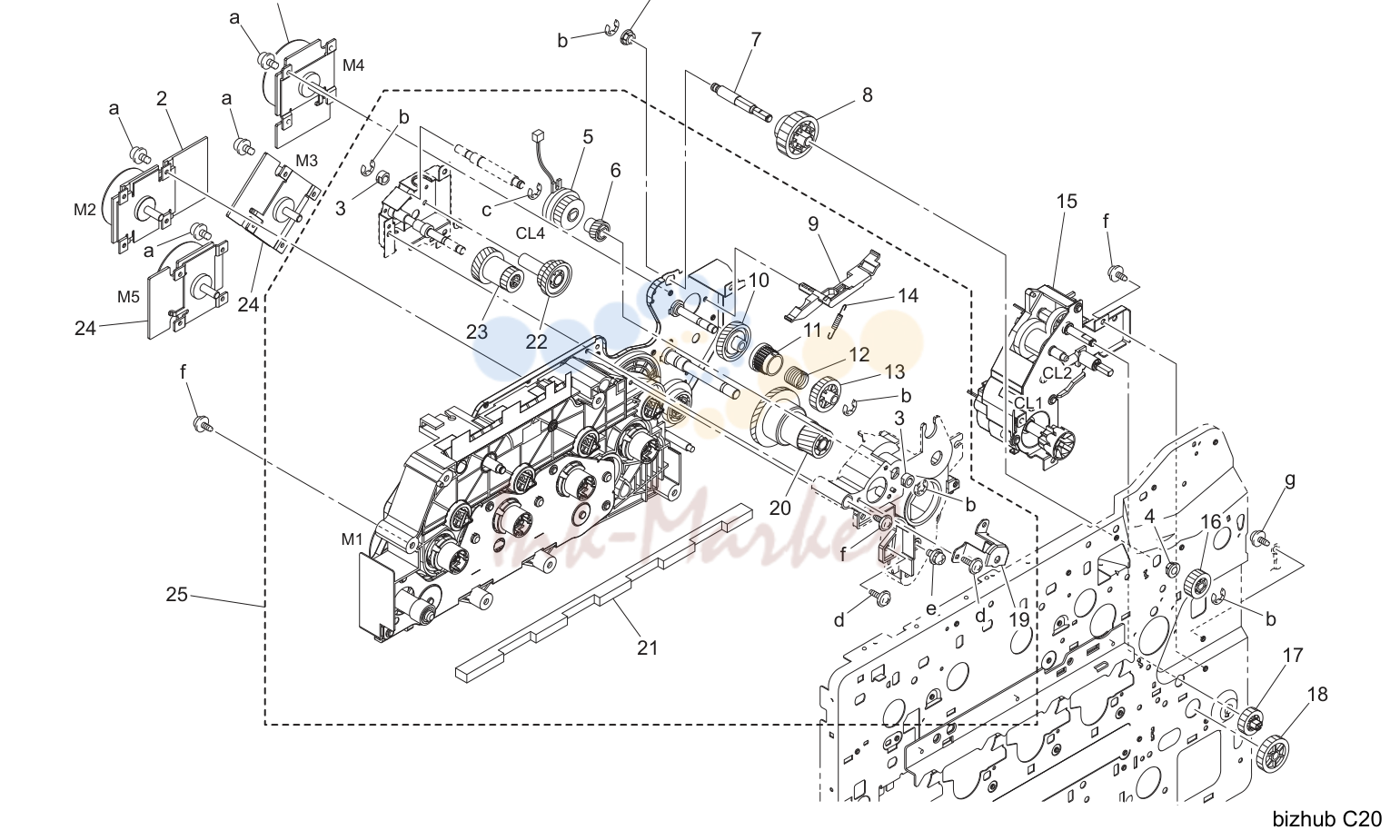

Main drive секция (P25)

№	Артикул	Наименование
3	4036 4730 01 запросить цену →	Втулка
11	4138 2570 01 запросить цену →	Ratchet
12	4138 2571 01 запросить цену →	Torsion пружина
13	4138 2543 01 запросить цену →	Шестерня 26t
14	4138 2573 01 запросить цену →	Tension пружина
17	4138 2523 01 запросить цену →	Шестерня 19t
18	4138 2534 01 запросить цену →	Шестерня 27t
19	4138 2601 01 запросить цену →	Hold пластина
22	4138 2584 01 запросить цену →	Шестерня 21 66t
23	4138 2551 01 запросить цену →	Шестерня 17 50t

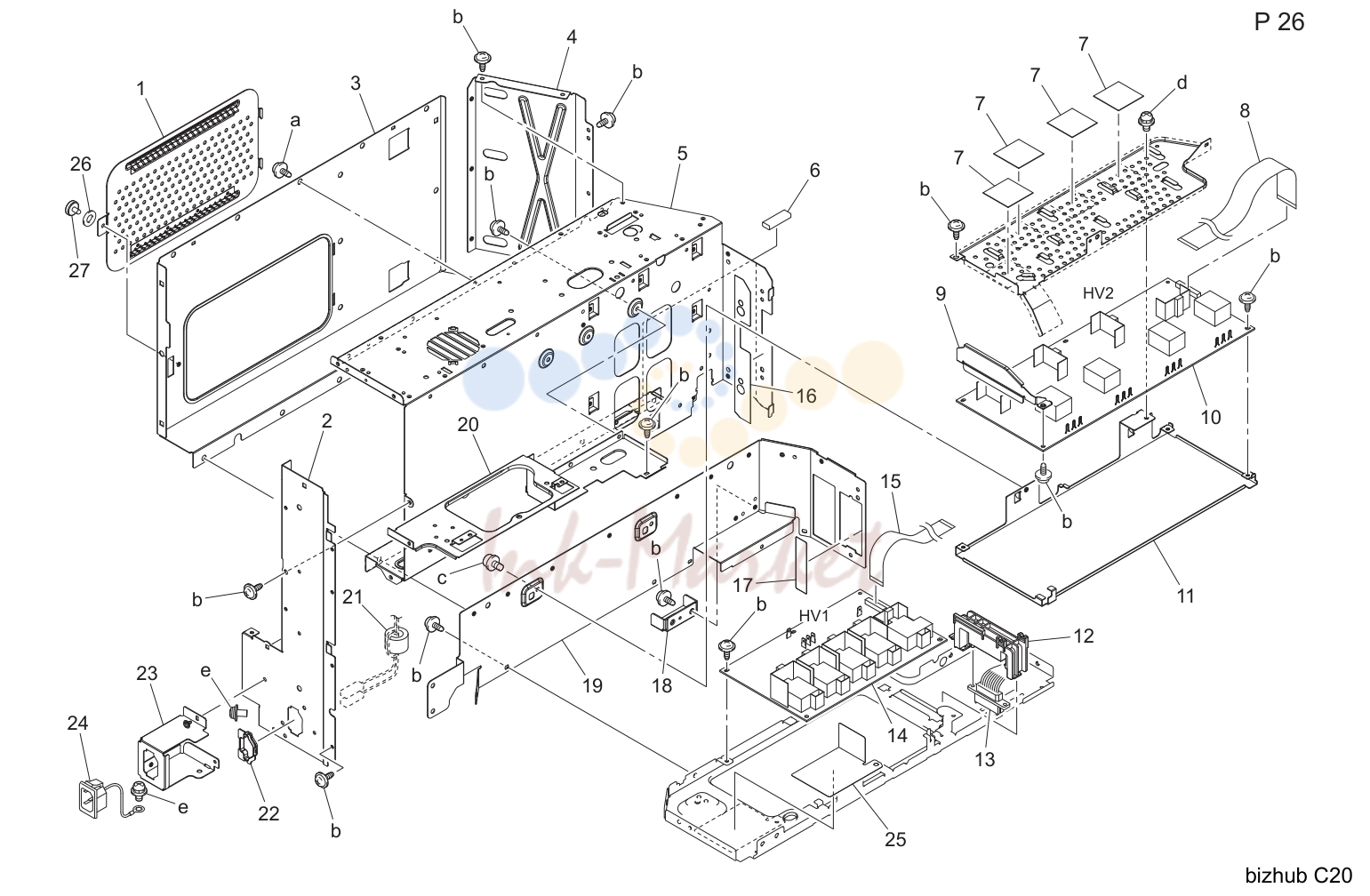

Electrical components (P26)

№	Артикул	Наименование
8	4138 6834 01 запросить цену →	Wire жгут в сборе
12	4138 2240 01 запросить цену →	Кронштейн
15	4138 6844 01 запросить цену →	Wire жгут в сборе
27	4139 2328 01 запросить цену →	Shoulder screw

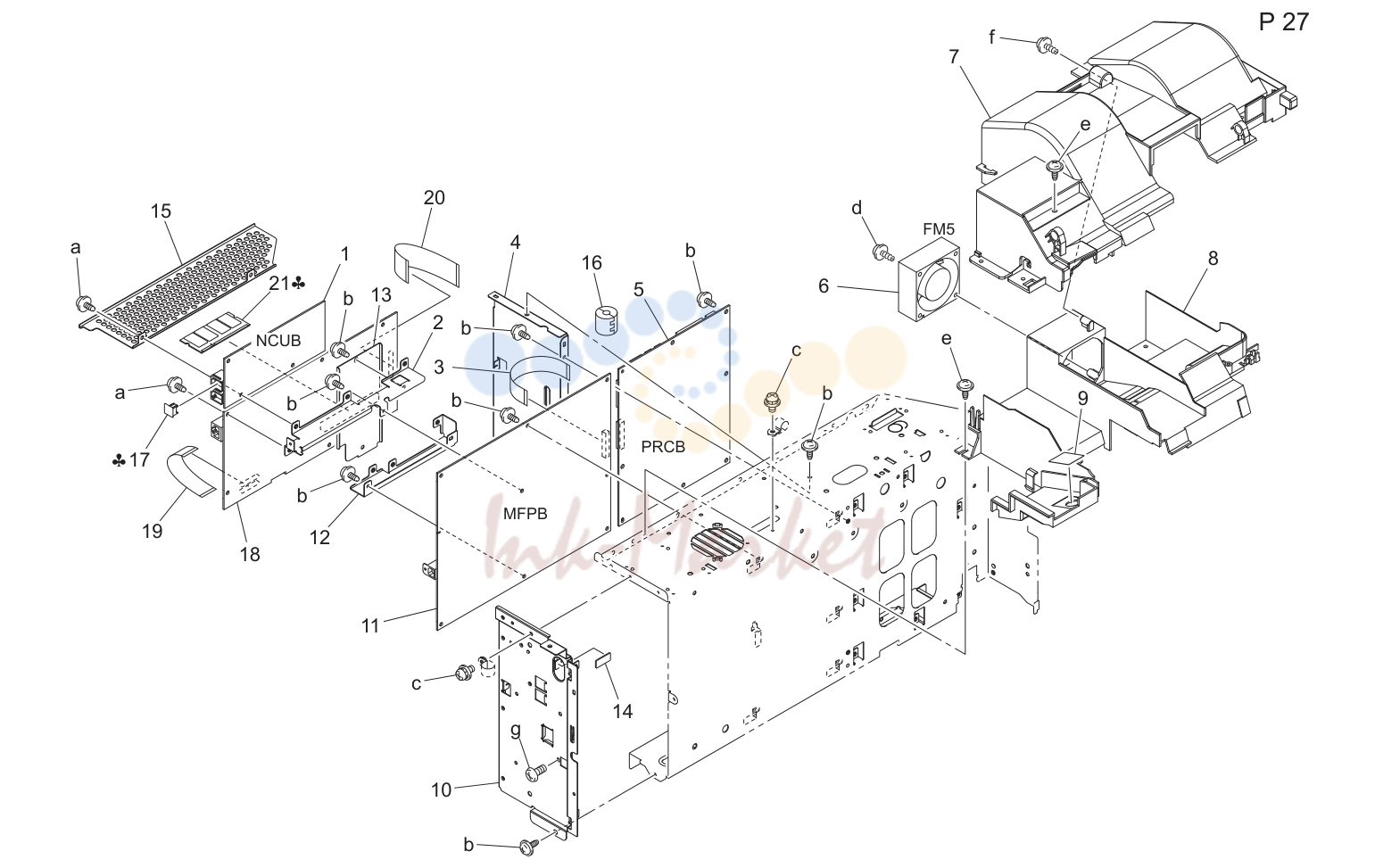

Electrical components (P27)

№	Артикул	Наименование
14	4038 5776 02 запросить цену →	Protection
16	9326 1810 51 запросить цену →	Ferrite core
17	9384 2500 11 запросить цену →	Cn крышка

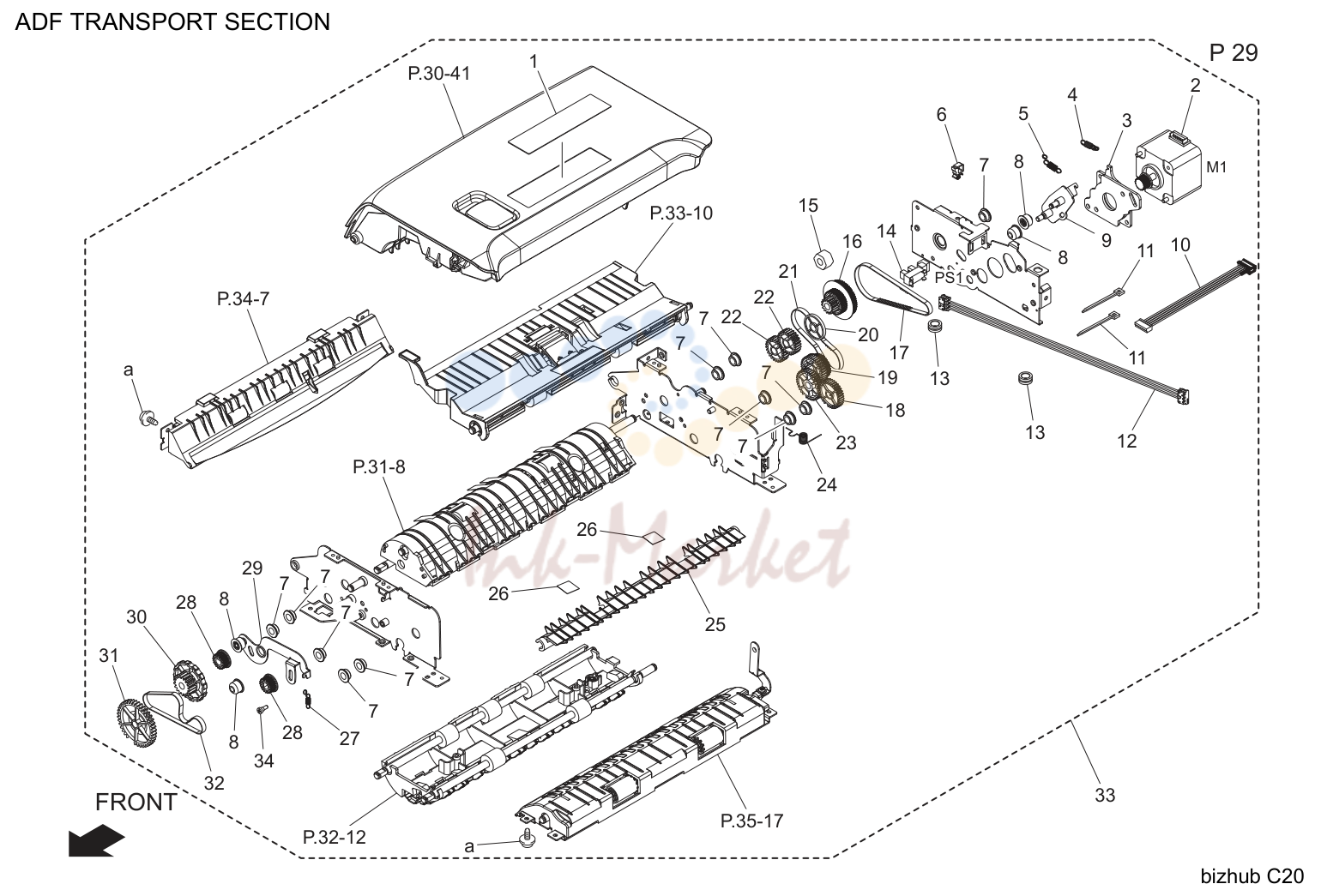

Adf transport секция (P29)

№	Артикул	Наименование
34	1492 1045 01 запросить цену →	Screw

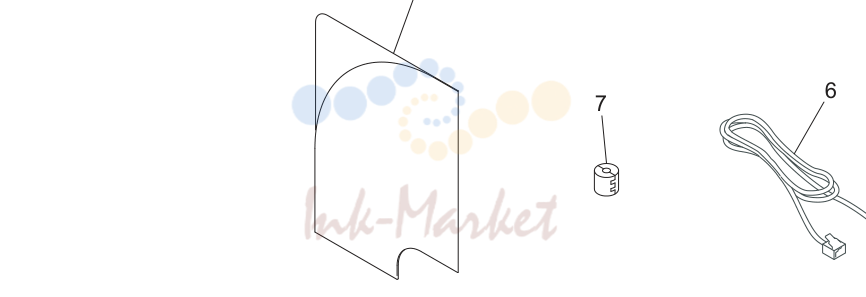

Accessory детали (P42)

№	Артикул	Наименование
4	4556 9601 00 запросить цену →	Держатель
6	4628 6801 01 запросить цену →	Wire жгут в сборе
7	9326 1810 51 запросить цену →	Ferrite core

Источник: Инк-Маркет.ру.
