Konica Minolta bizhub c 452 — каталог запчастей со схемами

Konica Minolta bizhub c 452 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内
2. DIAGRAM OF MAIN PARTS SECTION
3. ADF EXTERNAL PARTS
4. ADF EXTERNAL PARTS
5. ADF PAPER FEED TRAY
6. ADF PAPER FEED SECTION
7. ADF CONVEYANCE SECTION
8. ADF CONVEYANCE SECTION
9. ADF CONVEYANCE SECTION
10. ADF CONVEYANCE SECTION
11. ADF SWITCH SECTION
12. ADF DRIVE SECTION
13. ADF DRIVE SECTION
14. ADF PAPER EXIT SECTION
15. EXTERNAL PARTS
16. EXTERNAL PARTS
17. EXTERNAL PARTS
18. EXTERNAL PARTS
19. CONTROL PANEL
20. CONTROL PANEL
21. IR COVER
22. IR FRAME
23. SCANNER SECTION
24. SCANNER SECTION
25. CCD UNIT/SCANNER DRIVE
26. IR BOARD SECTION
27. PH UNIT
28. TONER RAIL
29. CONTACT SECTION
30. I/U LOCK LEVER
31. OZONE DUCT
32. TONER SUPPLY SECTION
33. TRANSFER UNIT
34. ERASE LAMP
35. TONER COLLECT SECTION
36. 1ST PAPER FEED
37. 1ST PAPER FEED
38. 2ND PAPER FEED
39. 2ND PAPER FEED
40. CASSETTE ASSY
41. CASSETTE ASSY
42. CASSETTE RAIL
43. SIZE DETECTING SECTION
44. 1000-SHEET PAPER FEED SECTION
45. 1000-SHEET PAPER FEED SECTION
46. LCC DRIVE
47. LEVEL CONVEYANCE SECTION
48. LEVEL CONVEYANCE SECTION
49. 1500-SHEET PAPER FEED SECTION
50. 1500-SHEET PAPER FEED SECTION
51. LCC CASSETTE RAIL
52. LCC LENGTH CONVEYANCE SECTION
53. 1000-SHEET TRAY
54. 1500-SHEET TRAY
55. CASSETTE TRAY
56. MANUAL FEED TRAY UNIT
57. MANUAL FEED TRAY UNIT
58. MANUAL FEED TRAY UNIT
59. MANUAL FEED TRAY UNIT
60. PAPER EXIT CONVEYANCE SECTION
61. PAPER EXIT CONVEYANCE SECTION
62. PAPER EXIT CONVEYANCE SECTION
63. ROTATION DETECTING SENSOR
64. FUSING SECTION
65. bizhub C452
66. 27 REVISED EDITION DATE
67. PAPER EXIT SECTION
68. REVERSAL UNIT
69. REVERSAL UNIT
70. MAIN DRIVE UNIT
71. FUSING DRIVE UNIT
72. BOTTLE DRIVE SECTION
73. EJECT DRIVE SECTION
74. MAIN FRAME
75. I/U FRAME SECTION
76. REAR FAN SECTION
77. REAR FAN SECTION
78. DOOR SAFE SWITCH
79. HIGH VOLTAGE UNIT
80. MAIN POWER SUPPLY UNIT
81. SHIELD BOX
82. SHIELD BOX
83. REAR ELECTRICAL SECTION
84. IH POWER SUPPLY
85. WIRING ACCESSORIES AND JIGS
86. WIRING ACCESSORIES AND JIGS
87. ACCESSORY PARTS
88. MAINTENANCE LIST 1/1

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内

№	Артикул	Наименование
1		When you order, please check the proper figures beforehand that are on 1 部品発注の際には、掲載されている部品番号の桁数を確認し、掲載され
2		For screws, Nuts, Washers, retaining rings and Pins which are used in this 2 この製品に使用されているネジ、ナット、ワッシャー、止め輪、ピンな
3		In order to maintain safety of the product, some specific parts composed 3 製品の安全性を維持する為に、製品に使用される特定の部品を「重要保
4		The assigned parts number for the "essential safety parts" is indicated as 4 重要保安部品の部品番号は、"SP00-****" と記載されていますので、部品
5		means that there are exclusive parts for each destination. 味しています。
6		Revision Mark 6 改訂記号について
7		All rights reserved. (any reprints or quotations are prohibited.) 7 版権所有（無断転載及び無断引用の禁止）
1		DIGITAL MFP COLOR bizhub C452
2		FAX CONTROLLER FK-502
3		OTHER OPTION EK-604
4		OTHER OPTION EK-605
5		OTHER OPTION VI-505
6		OTHER OPTION MK-715
7		PAPER FEEDER LU-301
8		OTHER OPTION OT-503
9		PAPER FEEDER LU-204
10		OTHER OPTION IC-412
11		SORTER/FINISHER SD-509
12		SORTER/FINISHER FS-527
13		PUNCH UNIT PK-517
14		STACKER JS-603
15		OTHER OPTION MK-720
16		STACKER JS-504
17		PAPER FEEDER LU-301

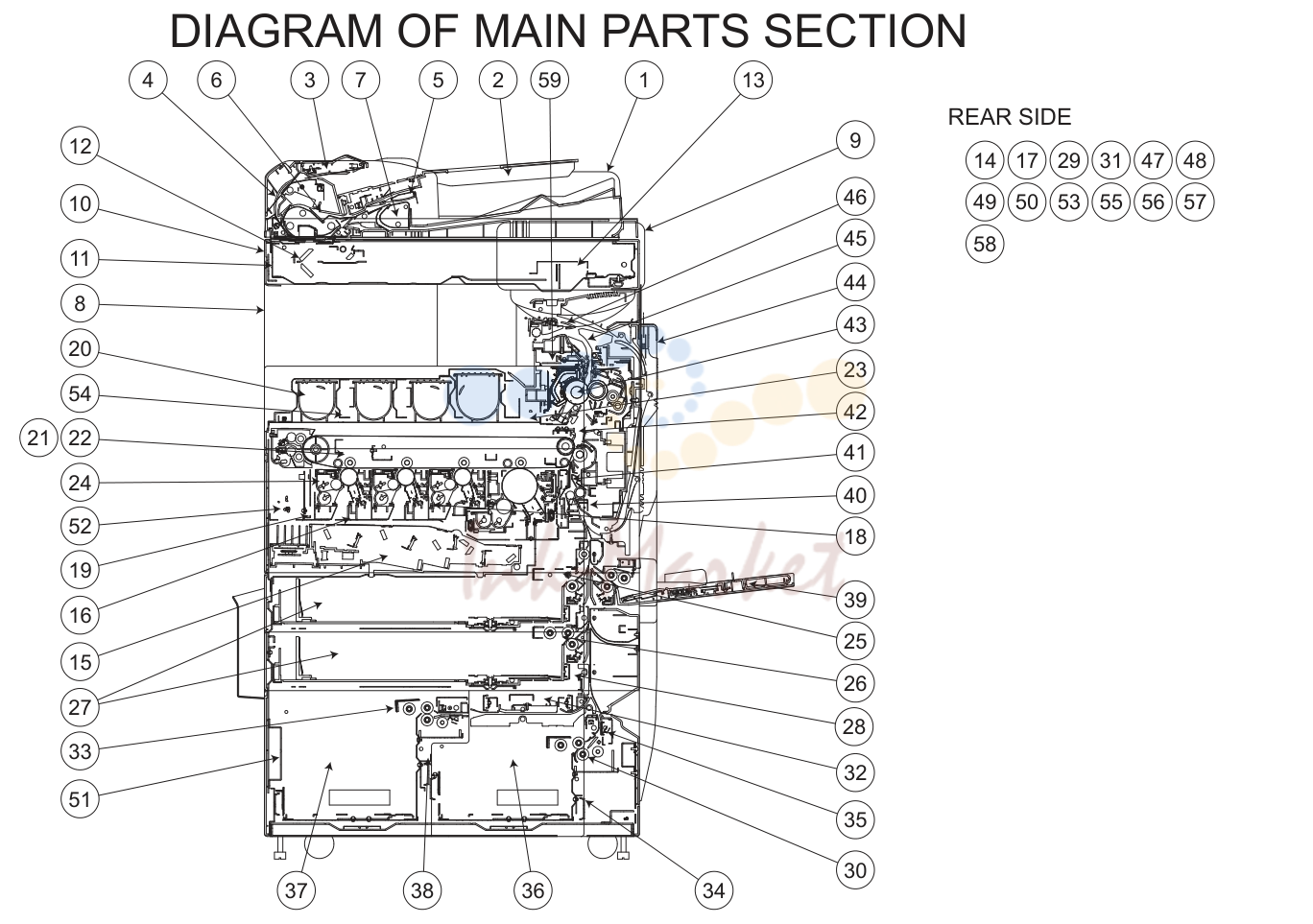

2. DIAGRAM OF MAIN PARTS SECTION

№	Артикул	Наименование
1		ADF EXTERNAL PARTS ＡＤＦ外装部 P1 P2
2		ADF PAPER FEED TRAY ＡＤＦ給紙トレイ P3
3		ADF PAPER FEED SECTION ＡＤＦ給紙部 P4
4		ADF CONVEYANCE SECTION ＡＤＦ搬送部 P5 P6 P7 P8
5		ADF SWITCH SECTION ＡＤＦ切換部 P9
6		ADF DRIVE SECTION ＡＤＦ駆動部 P10 P11
7		ADF PAPER EXIT SECTION ＡＤＦ排紙部 P12
8		EXTERNAL PARTS 外装部 P13 P14 P15 P16
9		CONTROL PANEL 操作パネル P17 P18
10		IR COVER ＩＲカバー P19
11		IR FRAME ＩＲフレーム P20
12		SCANNER SECTION スキャナ P21 P22
13		CCD UNIT/SCANNER DRIVE ＣＣＤ／スキャナ駆動 P23
14		IR BOARD SECTION ＩＲ基板 P24
15		PH UNIT Ｐ／Ｈ P25
16		TONER RAIL トナーレール P26
17		CONTACT SECTION 接点 P27
18		I/U LOCK LEVER Ｉ／Ｕロックレバー P28
19		OZONE DUCT オゾン排気 P29
20		TONER SUPPLY SECTION トナー補給 P30 P31
21		TRANSFER UNIT 転写ベルト P32
22		TRANSFER RAIL SECTION 転写レール P33
23		ERASE LAMP イレーサランプ P34
24		TONER COLLECT SECTION トナー搬送 P35
25		1ST PAPER FEED １段目給紙 P36 P37
26		2ND PAPER FEED ２段目給紙 P38 P39
27		CASSETTE ASSY カセットトレイ P40 P41
28		CASSETTE RAIL カセットレール P42
29		SIZE DETECTING SECTION 給紙サイズ検出 P43
30	1000-SHEET запросить цену →	PAPER FEED SECTION １０００枚給紙 P44 P45
31		LCC DRIVE ＬＣＣ駆動 P46
32		LEVEL CONVEYANCE SECTION 水平搬送 P47 P48
33	1500-SHEET запросить цену →	PAPER FEED SECTION １５００枚給紙 P49 P50
34		LCC CASSETTE RAIL ＬＣＣカセットレール P51
35		LCC LENGTH CONVEYANCE SECTION ＬＣＣ搬送部 P52
36	1000-SHEET запросить цену →	TRAY １０００枚給紙トレイ P53
37	1500-SHEET запросить цену →	TRAY １５００枚給紙トレイ P54
38		CASSETTE TRAY ＬＣＣカセットトレイ P55
39		MANUAL FEED TRAY UNIT 手差し給紙 P56 P57 P58 P59
40		PAPER EXIT CONVEYANCE SECTION 排紙搬送 P60 P61 P62
41		REGISTRATION SENSOR 用紙検出 P63
42		ROTATION DETECTING SENSOR 回転検出 P64
43		FUSING SECTION 定着 P65
44		ADU ＡＤＵ P66 P67
45		PAPER EXIT SECTION 排紙 P68
46		REVERSAL UNIT 反転 P69 P70
47		MAIN DRIVE UNIT メイン駆動 P71
48		FUSING DRIVE UNIT 定着駆動 P72
49		BOTTLE DRIVE SECTION ボトル駆動 P73
50		EJECT DRIVE SECTION 排紙ベルト駆動 P74
51		MAIN FRAME フレーム P75
52		I/U FRAME SECTION Ｉ／Ｕフレーム P76
53		REAR FAN SECTION 背面排気 P77 P78
54		DOOR SAFE SWITCH ドア安全スイッチ P79
55		HIGH VOLTAGE UNIT 高圧基板 P80
56		MAIN POWER SUPPLY UNIT 電源基板 P81
57		SHIELD BOX シールドボックス P82 P83 P84
58		REAR ELECTRICAL SECTION 背面電気部品 P85
59		IH POWER SUPPLY 電源基板 P86
60		WIRING 束線 P87 P88 P89 P90 P91 P92 P93
61		WIRING ACCESSORIES AND JIGS 配線部品・治具 P94 P95
62		ACCESSORY PARTS 同梱部品 P96

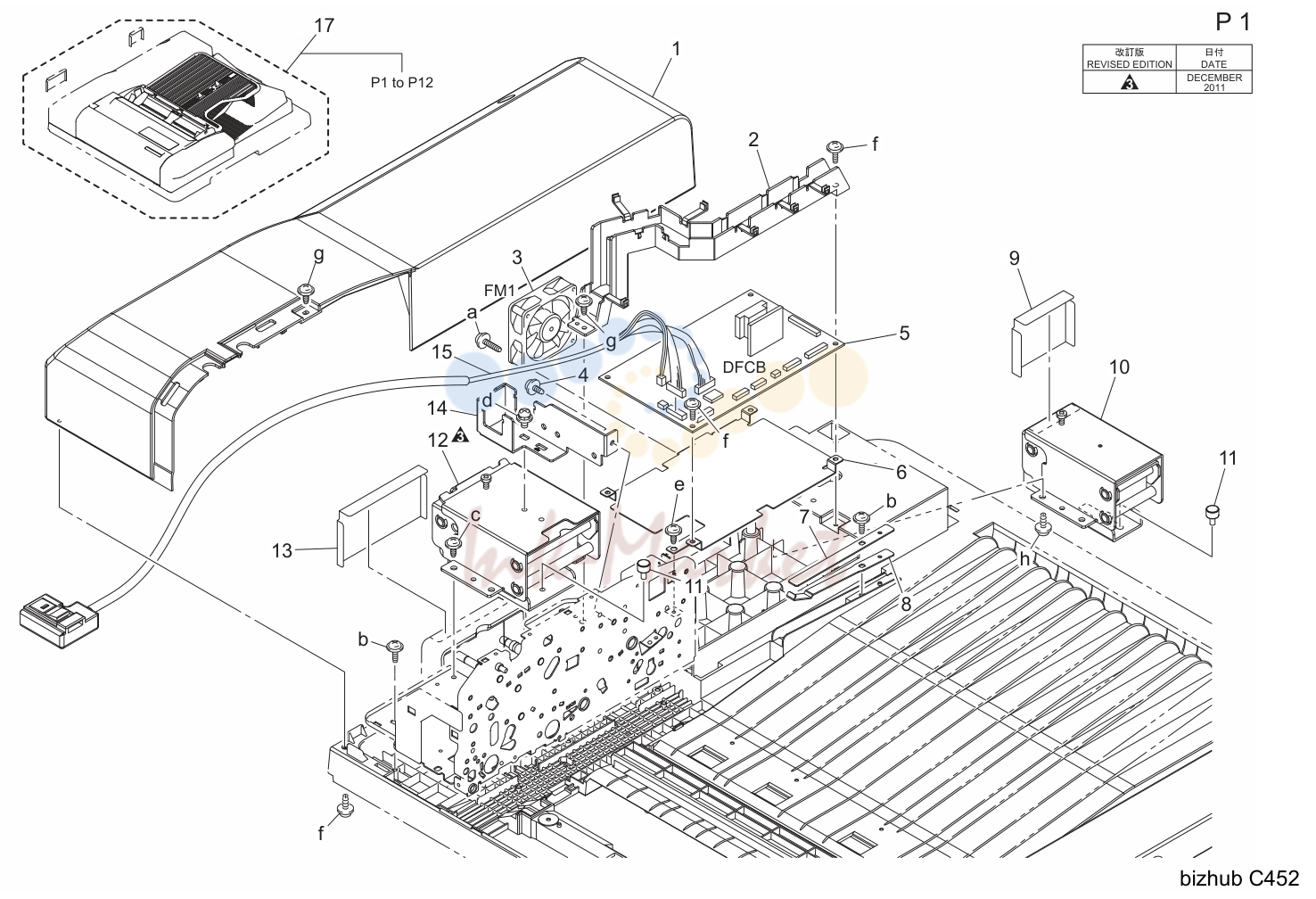

3. ADF EXTERNAL PARTS

№	Артикул	Наименование
1	A01H160201 запросить цену →	REAR COVER 後カバー C 1 a-V137032003
2	9J07200903 запросить цену →	GUIDE ガイド（ハーネス・後右） D 1 b-V153040803
3	9J07M10300 запросить цену →	Fun motor ファンモータ C 1 c-V137040803
4	4002258101 запросить цену →	SCREW ねじ C 1 e-V144030603
5	A0HTRA0101 запросить цену →	PWB Assembly (PWB-ADF ASSY) 基板ＡＳＳＹ（ＰＷＢーＡＤＦＡＳＳＹ） I 1 f-V153030803
6	9J07201403 запросить цену →	SHIELD シールド（基板下） D 1 g-V137030803
7	9J07492402 запросить цену →	PLATE SPRING 板ばね D 1 h-V153041003
8	9J07492302 запросить цену →	PLATE SPRING 板ばね（排紙トレイ） D
9	A01H100400 запросить цену →	GUIDE ガイド（右ヒンジ） C
10	A0HT100200Old запросить цену →	Hinge ヒンジ（右） C
10	A0HT100800 запросить цену →	Hinge ヒンジ（右） C
11	9J07210901 запросить цену →	SHOULDER SCREW 段ねじ C
12	A0HT100901 запросить цену →	Hinge ヒンジ（左） C
13	A01H100300 запросить цену →	GUIDE ガイド（左ヒンジ） C
14	A07H100700 запросить цену →	Reinforce plate 補強板（ヒンジ） D
15	A0HTN10600 запросить цену →	ADF Wiring ＡＤＦ束線（本体接続部） D
17	A0HTR70011 запросить цену →	Donau DF unit 循環ＤＦユニット D

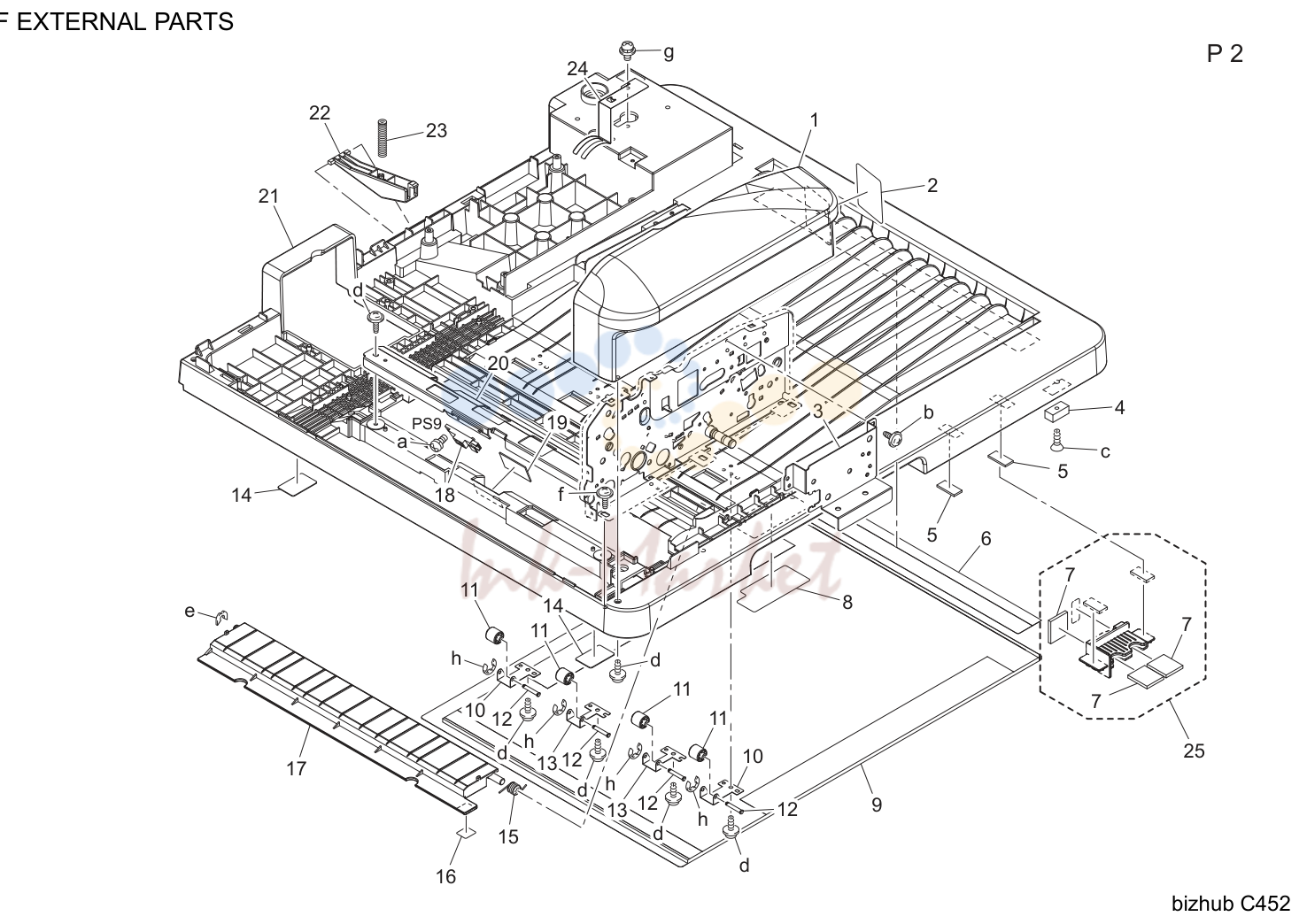

4. ADF EXTERNAL PARTS

№	Артикул	Наименование
1	A0HT160100 запросить цену →	Front Cover 前カバー C 1 a-V115030803
2	A01H940200 запросить цену →	LABEL INSERT ラベル原稿挿入 C 1 b-V144030603
3	A0HT100700 запросить цену →	Mounting Plate 取付板（ハーネス） D 1 c-V147031403
4	9J07160200 запросить цену →	MAGNET マグネット D 1 e-V218040086
5	A0HT940300 запросить цену →	Hold Sheet 保持シート（マジックテープ１） D 2 f-V153040803
6	9J07210501 запросить цену →	GUIDE ガイド C 1 g-V116030603
7	9J07211301 запросить цену →	CLEANING PAD クリーニングパッド C 3 h-V217020001
8	A01H940300 запросить цену →	LABEL JAM ラベルＪＡＭ処理 C
9	9J07210402 запросить цену →	MAT マット（原稿押さえ） C
10	A01H810000 запросить цену →	PLATE SPRING 板ばね（第２反転） D
11	9J07480801 запросить цену →	ROLL ころ C
12	A01H810200 запросить цену →	SHAFT シャフト（ころ） D
13	A01H810100 запросить цену →	PLATE SPRING 板ばね（第２反転） D
14	A01H941100 запросить цену →	LABEL ラベル（目隠し） C
15	9J07480201 запросить цену →	TORSION SPRING ねじりコイルばね C
16	9J07940500 запросить цену →	LABEL OPEN ラベル（開閉取手２） C
17	9J07480101 запросить цену →	GUIDE ガイド C
18	9335191092 запросить цену →	SOLID STATE SWITCH 反射型フォトスイッチ B
19	A01H700700 запросить цену →	SHIELD PLATE 遮光材（反転レジスト） C
20	A01H700300 запросить цену →	BRACKET 取付板（読撮り前） D
21	A0HT100000 запросить цену →	Base Frame 台板（ベース） D
22	9J07200702 запросить цену →	Lever レバー C
23	9J07200801 запросить цену →	PRESSURE SPRING 圧縮コイルばね C
24	9J07130000 запросить цену →	EARTH GROUND アース D
25	A0HTR70700 запросить цену →	Cleaning Material assy 清掃具Ａｓｓｙ C

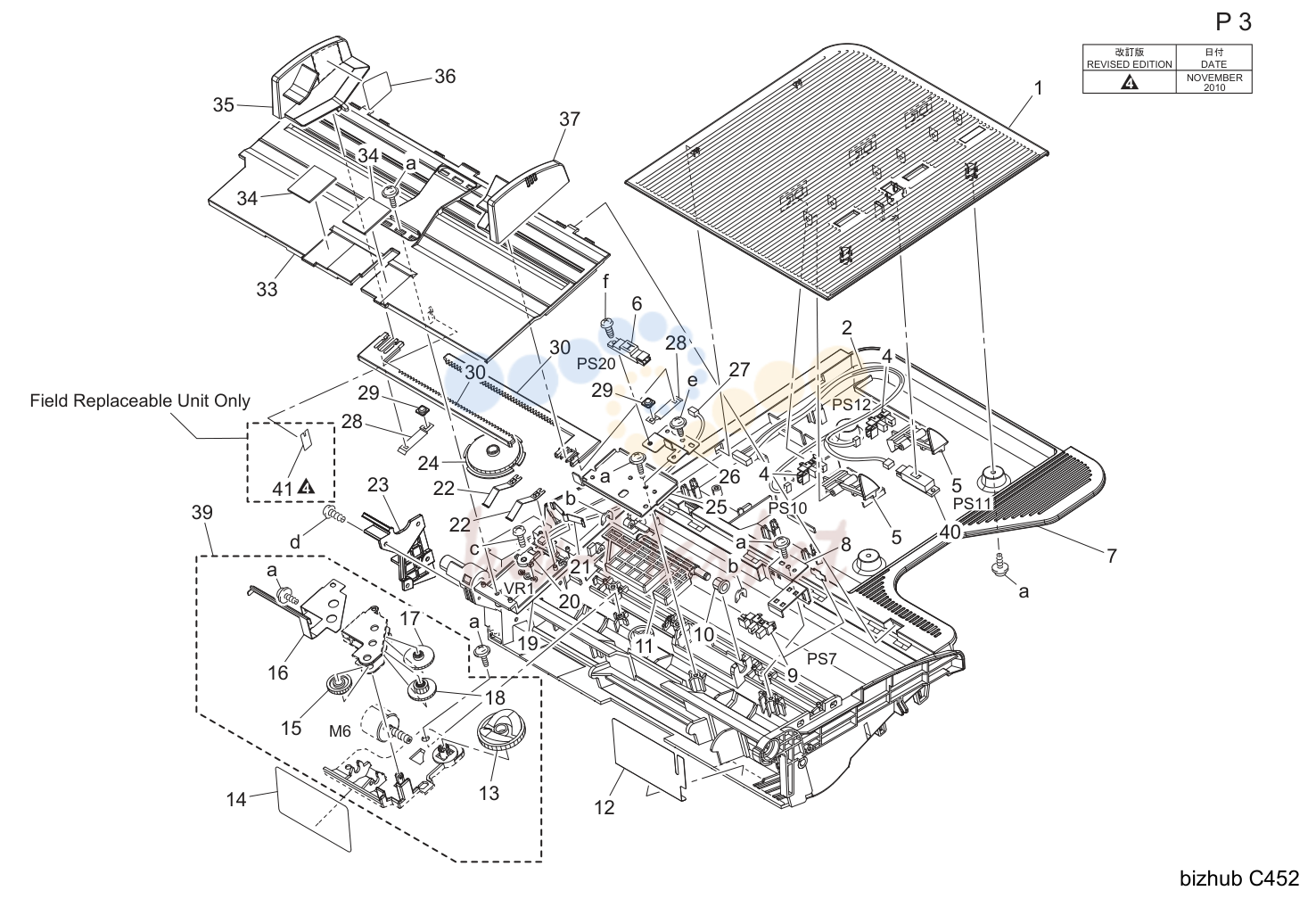

5. ADF PAPER FEED TRAY

№	Артикул	Наименование
1	A01H560201Old запросить цену →	BRACKET 取付板 C 1 a-V153030803
1	A0HT560200 запросить цену →	Bracket 取付板 C 1 b-V218040086
2	A0HTN10200Old запросить цену →	ADF Wiring ＡＤＦ束線（原稿トレイ内センサ部） D 1 c-V166170504
2	A0HTN10201 запросить цену →	ADF Wiring ＡＤＦ束線（原稿トレイ内センサ部） D 1 e-V144030603
4	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B 2 f-V115030603
5	A01H560600 запросить цену →	ACTUATOR アクチュエータ（サイズ検出） C
6	9J07M50000 запросить цену →	PHOTOREFLECTOR 反射型センサ B
7	A01H560101 запросить цену →	Tray トレイ（給紙） C
8	9J07303301 запросить цену →	BRACKET 取付板 D
9	4037090601 запросить цену →	PHOTO INTERRUPTER フォトインタラプター B
10	4469346501 запросить цену →	BUSHING 軸受 C
11	A01H561800 запросить цену →	Lever レバー（リフトアップ） C
12	9J07303602 запросить цену →	GUIDE ガイド（マイラー） C
13	4641341702 запросить цену →	CAM カム C
14	9J07303701 запросить цену →	GUIDE ガイド C
15	4641341401 запросить цену →	GEAR 14/37T ギヤ１４／３７Ｔ C
16	9J07320601 запросить цену →	PLATE SPRING 板ばね D
17	4641343601 запросить цену →	GEAR 30T ギヤ３０Ｔ C
18	4641341501 запросить цену →	GEAR 13/28T ギヤ１３／２８Ｔ C
19	9J07310603 запросить цену →	BRACKET 取付板（センサ） D
20	V801300006 запросить цену →	RESISTOR その他可変抵抗器 D
21	9J07310401 запросить цену →	STOPPER ストッパ C
22	9J07560000 запросить цену →	PLATE SPRING 板ばね D
23	A0HT560411 запросить цену →	Cover カバー（ハーネス） D
24	9J07310502 запросить цену →	GEAR 40T ギヤ４０Ｔ C
25	A0HT562000 запросить цену →	Reinforce Plate 補強板 D
26	A0HT562100 запросить цену →	Mounting Plate 取付板（センサ） D
27	9J07680701 запросить цену →	WIRE HARNESS ASSY ハーネスＡＳＳＹ D
28	A01H561100 запросить цену →	Plate spring 板ばね D
29	A01H561200 запросить цену →	GUIDE ガイド C
30	9J07310313 запросить цену →	Rack ラック C
33	A01H560713 запросить цену →	Lifting Plate 押上板 D
34	4641350301 запросить цену →	SEAL シール C
35	A01H560502 запросить цену →	Regulating Plate 規制板（後） C
36	9J07940100 запросить цену →	LABEL MAX ラベル（ＭＡＸ表示） C
37	A01H560402 запросить цену →	Regulating Plate 規制板（前） C
39	A0HTR70500 запросить цену →	Lifting Motor assy リフトアップモータＡｓｓｙ C
40	A108M50000 запросить цену →	Photoreflector 反射型センサ B
41	A0HUP56000 запросить цену →	Seal シール C

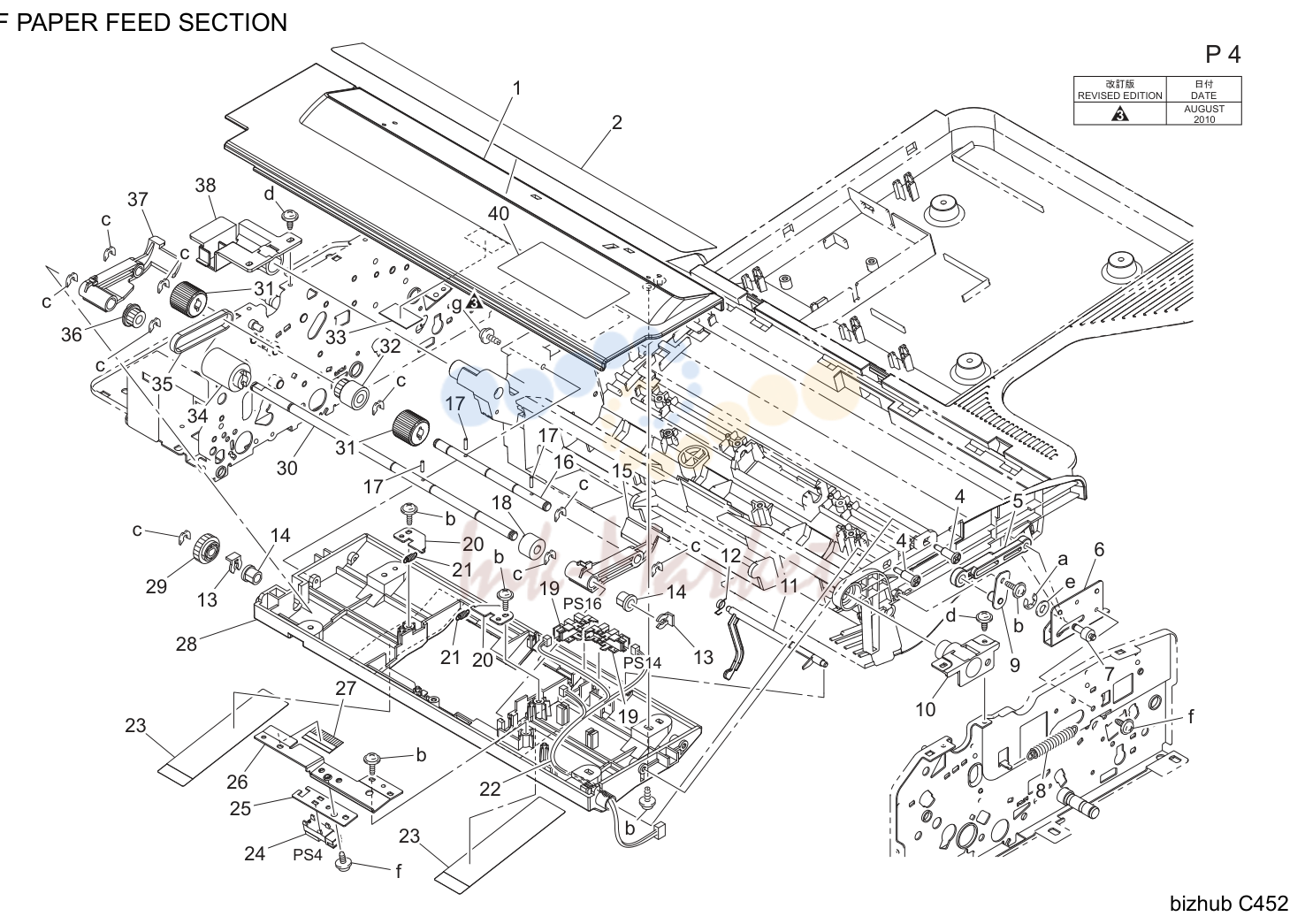

6. ADF PAPER FEED SECTION

№	Артикул	Наименование
1	A0HT560813 запросить цену →	Cover Upper カバー（上） C 1 a-V217030001
2	A0HT940500 запросить цену →	Label Size ラベル（原稿サイズ） C 1 b-V153030803
4	4643300701 запросить цену →	SHOULDER SCREW 段ねじ C 2 c-V218040086
5	9J07301702 запросить цену →	ARM アーム C 1 e-V206040001
6	9J07302001 запросить цену →	BRACKET 取付板 D 1 f-V144030603
7	9J07301902 запросить цену →	SHAFT シャフト D 1 g-V153031003
8	9J07301601 запросить цену →	TENSION SPRING 引張コイルばね C
9	9J07R71000 запросить цену →	BRACKET ASSY 取付板ＡＳＳＹ D
10	9J07331801 запросить цену →	BRACKET 取付板 D
11	A0HT562300 запросить цену →	Lever レバー（エンプティ） C
12	A07H570700 запросить цену →	Torsion spring ねじりコイルばね（給紙エンプティ） C
13	1033440203 запросить цену →	STOPPER RING トメリング C
14	4469346501 запросить цену →	BUSHING 軸受 C
15	A07H570100 запросить цену →	Arm アーム（前） C
16	9J07330201 запросить цену →	SHAFT シャフト D
17	1067250101 запросить цену →	PIN ヒ゜ン C
18	A07H570500 ✓ в наличии	Clutch クラッチ C
19	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
20	A07H570600 запросить цену →	Bracket 取付板（ＳＰ） D
21	A07H570400 запросить цену →	Tension spring 引張コイルばね C
22	A0HTN10400 запросить цену →	ADF Wiring ＡＤＦ束線（ピックアップ内部） D
23	9J07332102 запросить цену →	GUIDE ガイド C
24	A03TM50000 ✓ в наличии	Photoreflector 反射型センサ I
25	A07H570200 запросить цену →	Bracket 取付板（センサー） D
26	A07H570800 запросить цену →	Bracket 取付板（ブラシ） D
27	A01H565100 запросить цену →	NEUTRALIZING BRUSH 除電ブラシ（給紙） D
28	A07H570001 запросить цену →	Guide ガイド（給紙上） C
29	9J07500201 запросить цену →	GEAR 17T ギヤ１７Ｔ C
30	9J07330301 запросить цену →	SHAFT シャフト D
31	9J07330102 ✓ в наличии	Roller ローラ A
32	9J07330801 ✓ в наличии	PULLEY 21T プーリ２１Ｔ C
33	A0HT562200 запросить цену →	Light blocking Part 遮光材 D
34	A00J563600 ✓ в наличии	Roller ローラ A
35	4641351401 запросить цену →	TIMING BELT 122L タイミングベルト１２２Ｌ C
36	9J07331901 запросить цену →	PULLEY 19T プーリ１９Ｔ C
37	A07H570300 запросить цену →	Arm アーム（後） C
38	A0HT562800 запросить цену →	Holder ホルダ C
40	A01H940701 запросить цену →	LABEL JAM ラベル給紙ＪＡＭ処理 C

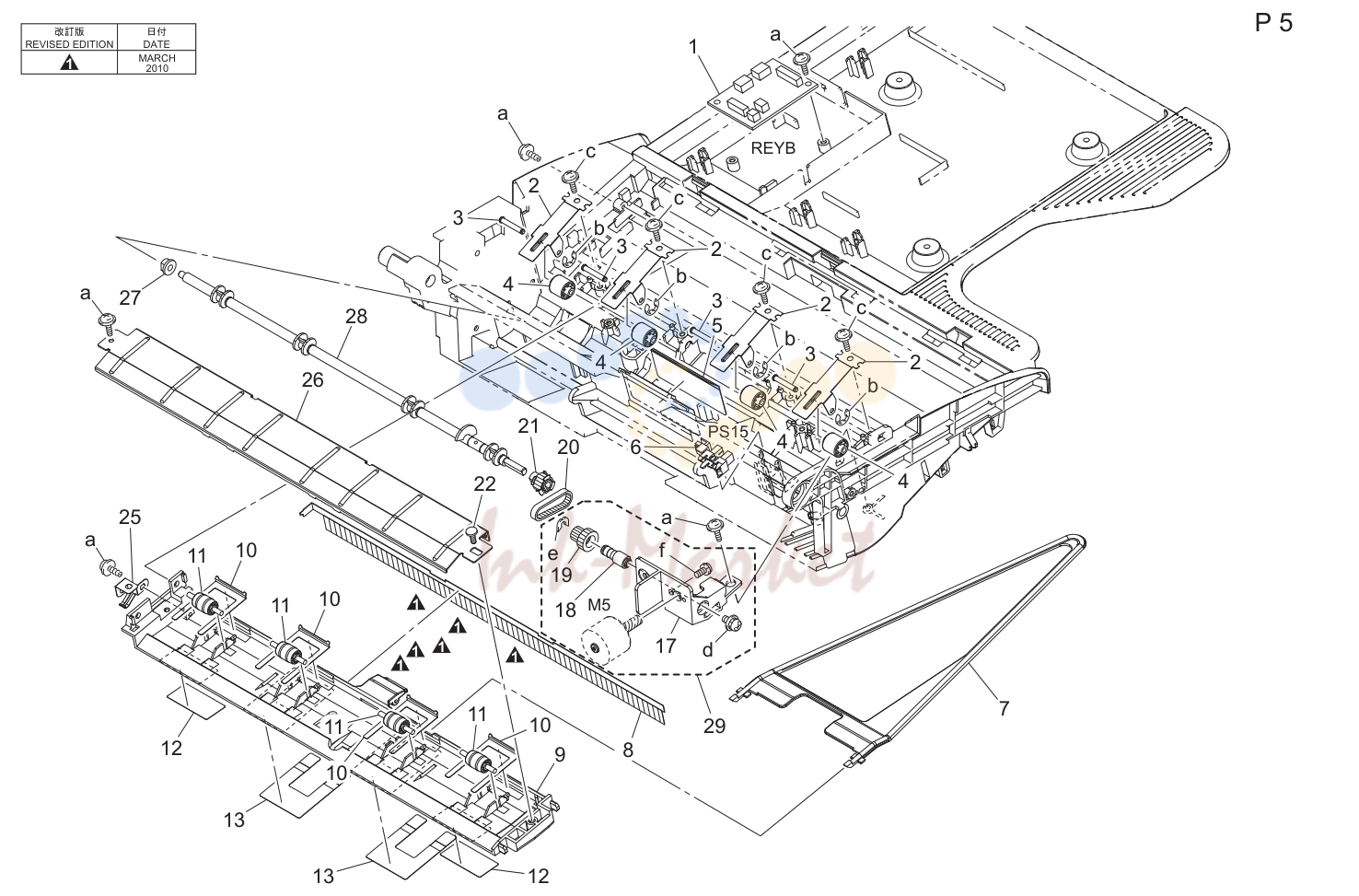

7. ADF CONVEYANCE SECTION

№	Артикул	Наименование
1	9J07010201 запросить цену →	PWB Assy ＰＷＢＡｓｓｙ C 1 a-V153030803
2	A01H700400 запросить цену →	PLATE SPRING 板ばね D 4 b-V217020001
3	A01H810200 запросить цену →	SHAFT シャフト（ころ） D 4 c-V153030603
4	9J07480801 запросить цену →	ROLL ころ C 4 e-V218040086
5	9J07341102 запросить цену →	GUIDE ガイド（前さばき） D 1 f-V115260403
6	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
7	A0HT890700 запросить цену →	Guide ガイド C
8	A108891300 запросить цену →	Neutralizing Brush 除電ブラシ C
9	A0HT890101 запросить цену →	Guide ガイド（排出上） C
10	A0HT890400 запросить цену →	Plate spring 板ばね C
11	9J07300801 запросить цену →	ROLL ころ C
12	9J07443801 запросить цену →	GUIDE ガイド C
13	A0HT891800 запросить цену →	Guide ガイド C
17	A0HT811100 запросить цену →	Holder ホルダ D
18	A0HT811700 запросить цену →	Shaft 軸 D
19	A0HT811200 запросить цену →	Pulley 15T プーリ（ギヤ）１５Ｔ D
20	A0HT811400 запросить цену →	Timing belt 76L タイミングベルト（モータ）７６Ｌ D
21	A0HT811300 запросить цену →	Pulley 18T プーリ（離間軸）１８Ｔ D
22	4349131101 запросить цену →	SHOULDER SCREW 段ねじ C
25	A0HT891400 запросить цену →	Ground Plate アース板 C
26	A0HT891700 запросить цену →	Guide ガイド C
27	1200320108 запросить цену →	BUSHING ジクウケ C
28	A0HT811500 запросить цену →	Shaft 軸（カム） D
29	A0HTR70400 запросить цену →	Pressure/Release Motor assy 反転離間モータＡｓｓｙ C

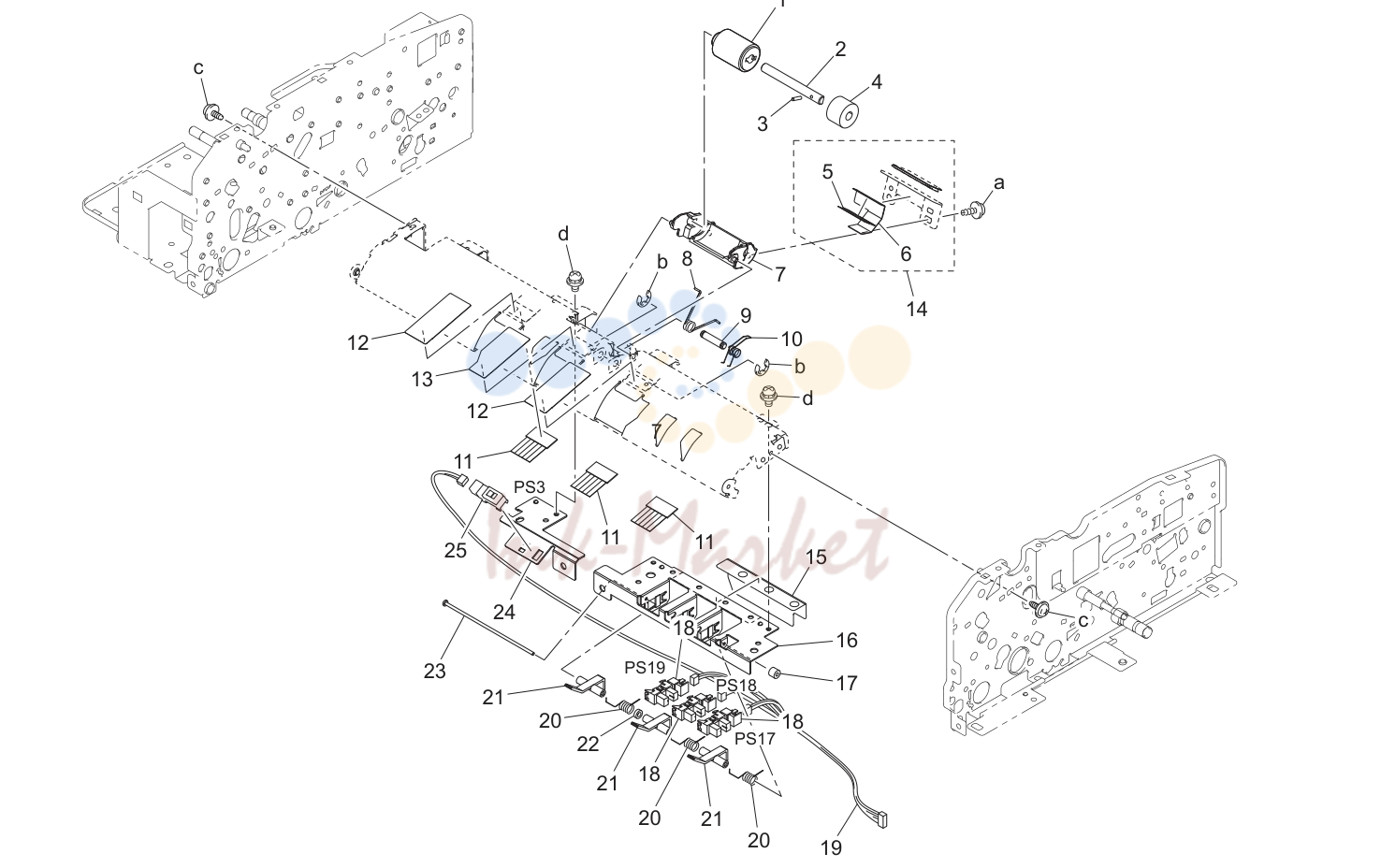

8. ADF CONVEYANCE SECTION

№	Артикул	Наименование
1	A108563900 ✓ в наличии	Roller ローラ A 1 a-V153030803
2	A0HT561202 запросить цену →	Shaft 軸 C 1 b-V217030001
3	1067250101 запросить цену →	PIN ヒ゜ン C 1 c-V144030603
4	A0HT561100 запросить цену →	Torque limiter トルクリミッタ B
5	A01H565100 запросить цену →	NEUTRALIZING BRUSH 除電ブラシ（給紙） D
6	A01H565500 запросить цену →	BRACKET 取付板（前さばき） C
7	9J07340401 под заказ	HOLDER ホルダ C
8	9J07340501 запросить цену →	TORSION SPRING ねじりコイルばね C
9	9J07340801 запросить цену →	SHAFT シャフト D
10	A01H565400 запросить цену →	TORSION SPRING ねじりコイルばね C
11	A07H750200 запросить цену →	Neutralizing brush 除電ブラシ（レジストローラ） C
12	9J07401601 запросить цену →	GUIDE ガイド C
13	9J07401701 запросить цену →	GUIDE ガイド C
14	A01HR70411 ✓ в наличии	SEPARATOR PAD ASSY さばき材ＡＳＳＹ B
15	9J07401401 запросить цену →	GUIDE ガイド C
16	A07H750112 запросить цену →	Bracket 取付板（混載） D
17	9J08210401 запросить цену →	COLLAR カラー C
18	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
19	A0HTN10800 запросить цену →	ADF Wiring ＡＤＦ束線（レジスト内部） D
20	9J07400902 запросить цену →	TORSION SPRING ねじりコイルばね C
21	9J07400801 запросить цену →	LEVER レバー C
22	9J07160600 запросить цену →	WASHER ワッシャ C
23	9J07401201 запросить цену →	SHAFT シャフト D
24	A07H750312 запросить цену →	Bracket 取付板（レジスト） D
25	9335140071 запросить цену →	SOLID STATE SWITCH 反射型フォトスイッチ B

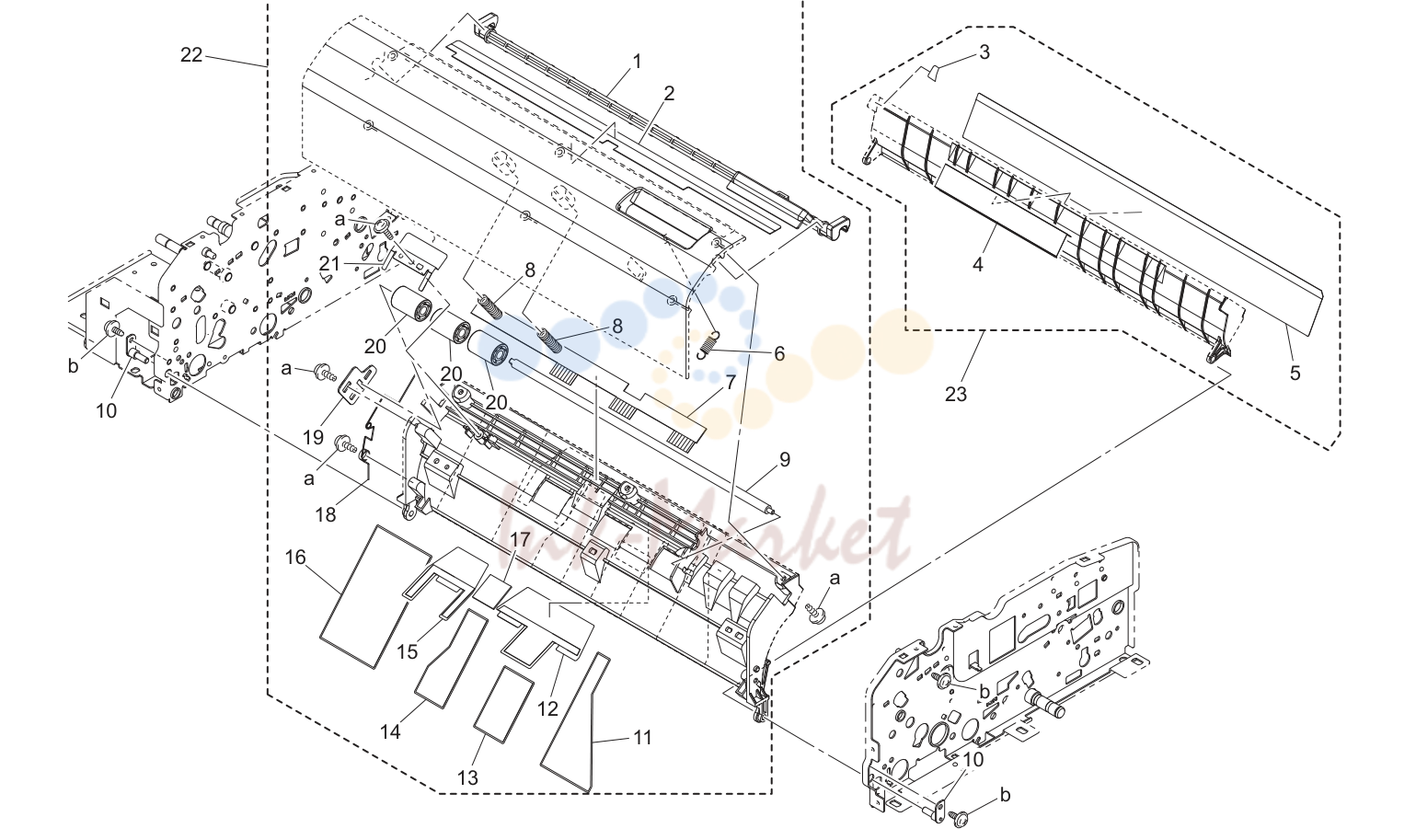

9. ADF CONVEYANCE SECTION

№	Артикул	Наименование
1	A01H700101 запросить цену →	LEVER レバー（開閉ロック） C 1 a-V153030803
2	9J07160302 запросить цену →	SEAL シール C 1 b-V144030603
3	9J07940400 запросить цену →	LABEL HANDLE ラベル（開閉取っ手） D
4	A0HT701200 запросить цену →	Guide ガイド（開閉シート） D
5	A0HT810200 запросить цену →	Guide ガイド C
6	9J07410701 запросить цену →	TENSION SPRING 引張コイルばね C
7	A0HT704000 запросить цену →	Neutralizing Brush 除電ブラシ（レジストコロ） D
8	9J07400401 запросить цену →	PRESSURE SPRING 圧縮コイルばね C
9	9J07400501 запросить цену →	SHAFT シャフト D
10	9J07R70900 запросить цену →	BRACKET ASSY 取付板ＡＳＳＹ D
11	A0HT700800 запросить цену →	Guide ガイド（低摺動１） D
12	A07H750400 под заказ	Guide ガイド（１） C
13	A0HT700900 запросить цену →	Guide ガイド（低摺動２） D
14	A0HT701000 запросить цену →	Guide ガイド（低摺動３） D
15	A07H750500 запросить цену →	Guide ガイド（２） C
16	A0HT701300 запросить цену →	Guide ガイド（低摺動４） D
17	9J07411601 запросить цену →	SHIELD PLATE 遮光材 C
18	A0HT704200 запросить цену →	Torsion Coil spring ねじりコイルばね D
19	9J07400601 запросить цену →	BRACKET 取付板 D
20	9J07810300 запросить цену →	ROLL ころ C
21	A0HT704100 запросить цену →	Plate spring 板ばね D
22	A0HTR70111 запросить цену →	Left Cover assy 左カバーＡＳＳＹ D
23	A0HTR70800 запросить цену →	Open/ciose Guide assy 開閉ガイドＡｓｓｙ D

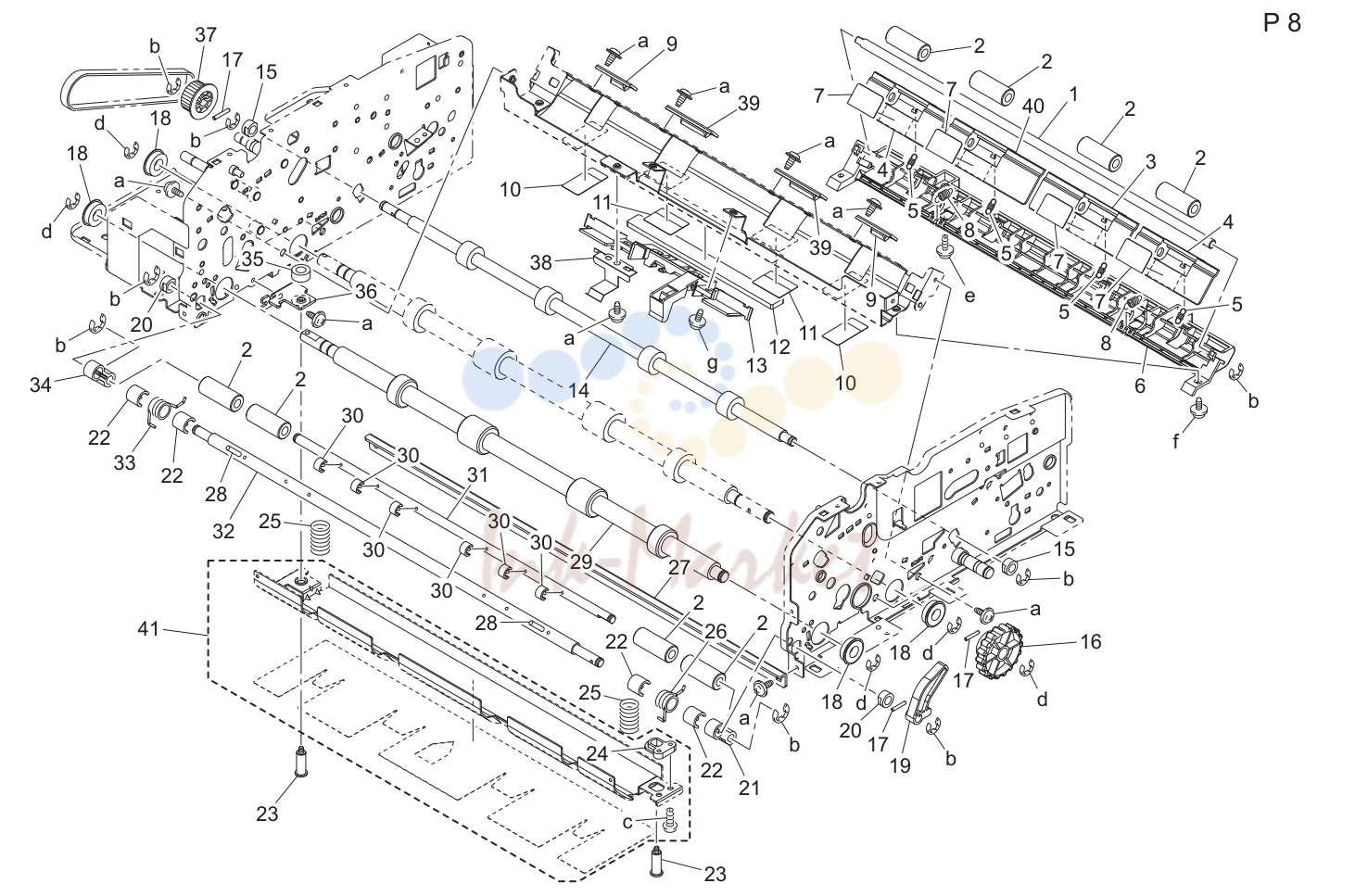

10. ADF CONVEYANCE SECTION

№	Артикул	Наименование
1	9J07450202 запросить цену →	SHAFT シャフト D 1 a-V144030603
2	9J07430201 запросить цену →	ROLL ころ C 8 b-V217040001
3	9J07441201 запросить цену →	GUIDE ガイド C 1 c-V145030603
4	9J07441101 запросить цену →	GUIDE ガイド C 2 e-V153030803
5	9J07441701 запросить цену →	TENSION SPRING 引張コイルばね C 4 f-V137030803
6	9J07441001 запросить цену →	BRACKET 取付板 C 1 g-V116030803
7	9J07441502 запросить цену →	GUIDE ガイド（Ｒ２上流マイラ中前） C
8	9J07450501 запросить цену →	TENSION SPRING 引張コイルばね C
9	9J07443501 запросить цену →	GUIDE ガイド D
10	A0HT260500 запросить цену →	Guide ガイド（Ｒ２前フィルム小） D
11	A07H260600 запросить цену →	Guide ガイド（Ｒ２前フィルム大） C
12	A0HT260400 запросить цену →	Guide ガイド（Ｒ２前弾性） D
13	9J07443001 запросить цену →	HOLDER ホルダ D
14	9J07470101 запросить цену →	ROLLER ローラ C
15	4131253701 запросить цену →	BUSHING 軸受 C
16	A0HT220700 запросить цену →	Knob つまみ D
17	4131253602 запросить цену →	PIN ピン C
18	A00V240600 ✓ в наличии	BALL BEARING ボールベアリング C
19	9J07430801 запросить цену →	LEVER レバー C
20	1200312109 запросить цену →	BUSHING シ゛クウケ C
21	9J07430401 запросить цену →	ARM アーム C
22	9J07431401 запросить цену →	STOPPER ストッパ C
23	9J07444301 запросить цену →	SHOULDER SCREW 段ねじ C
24	9J07444101 запросить цену →	BUSHING 軸受 C
25	A07H260300 запросить цену →	Pressure spring 圧縮コイルばね C
26	9J07430501 запросить цену →	TORSION SPRING ねじりコイルばね C
27	9J07431601 запросить цену →	REINFORCE PLATE 補強板 D
28	1067250301 запросить цену →	PIN ヒ゜ン D
29	A0HT700400 запросить цену →	Roller ローラ（Ｒ１） C
30	9J07431502 запросить цену →	Stopper ストッパ C
31	9J07430301 запросить цену →	SHAFT シャフト D
32	9J07430701 запросить цену →	SHAFT シャフト D
33	9J07430601 запросить цену →	TORSION SPRING ねじりコイルばね C
34	9J07431201 запросить цену →	ARM アーム C
35	1154467001 запросить цену →	PROTECTION 保護材 C
36	9J07442702 запросить цену →	BRACKET 取付板（段ねじ） D
37	9J07500901 запросить цену →	PULLEY 32T プーリ３２Ｔ C
38	A01H700500 запросить цену →	EARTH GROUND アース D
39	9J07443601 запросить цену →	GUIDE ガイド D
40	9J07441301 запросить цену →	GUIDE ガイド C
41	A07HR70511 под заказ	Guide Assy ガイドＡｓｓｙ C

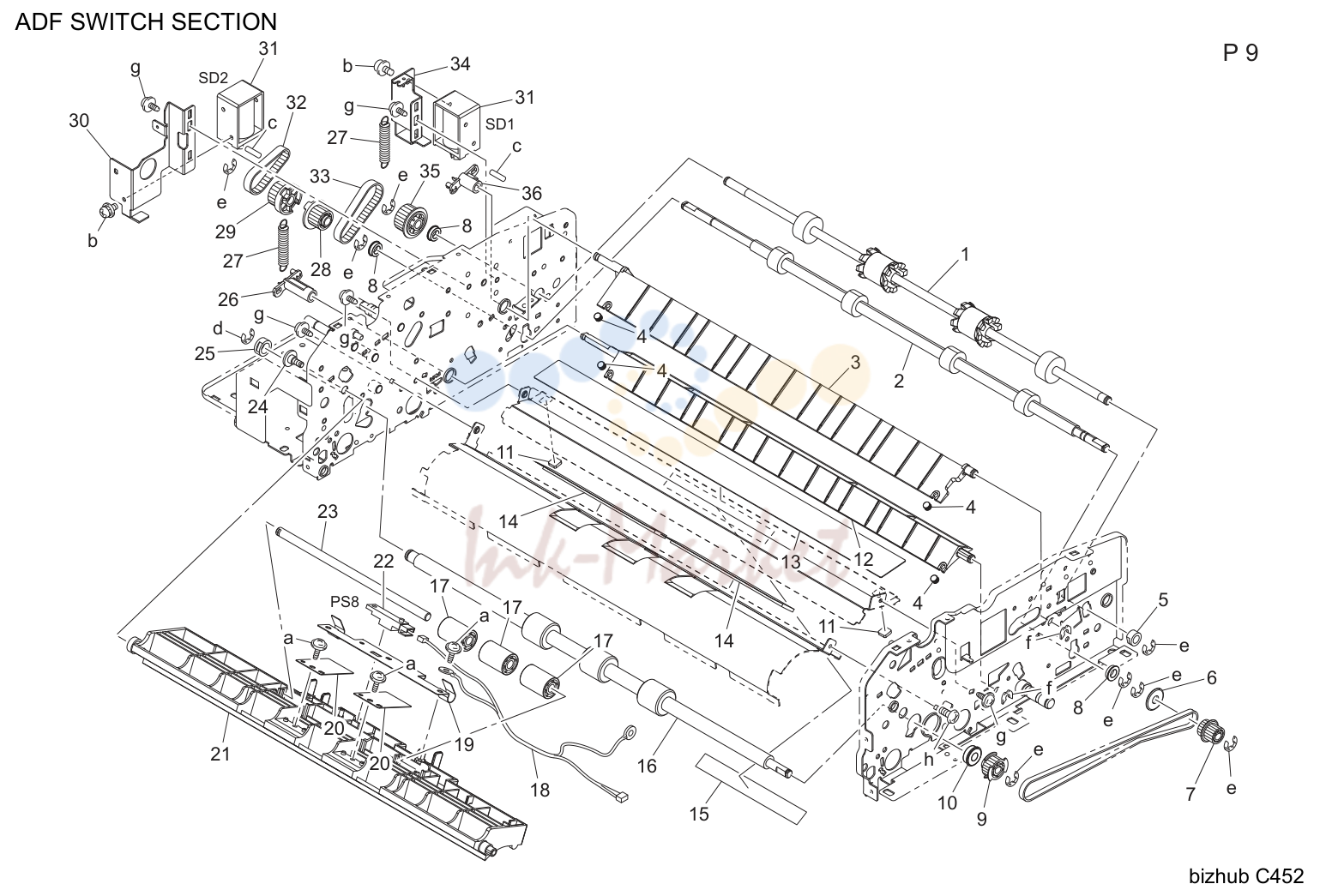

11. ADF SWITCH SECTION

№	Артикул	Наименование
1	A0HT890201 запросить цену →	Roller ローラ（排紙） C 1 a-V153030803
2	A0HT705011 запросить цену →	Roller ローラ（第２反転） C 1 b-V116030603
3	9J07460101 запросить цену →	GUIDE ガイド C 1 c-V232301809
4	4643321501 запросить цену →	BUSHING ブッシュ C 4 e-V217040001
5	4131253701 запросить цену →	BUSHING 軸受 C 1 f-V218040086
6	A0HT221400 запросить цену →	Flange フランジ D 1 g-V144030603
7	A0HT220800 запросить цену →	Pulley 20T プーリ（Ｔ２０） C 1 h-V143030603
8	A00J617800 ✓ в наличии	BALL BEARING ボールベアリング C
9	A0HT220400 запросить цену →	Pulley 25T プーリ（Ｔ２５） C
10	A00J211200 запросить цену →	Ball Bearing ボールベアリング C
11	A0HT891200 запросить цену →	Cushion クッション D
12	9J07460202 запросить цену →	GUIDE ガイド（切換爪２） C
13	9J07470301 запросить цену →	GUIDE ガイド C
14	9J07471201 запросить цену →	GUIDE ガイド C
15	9J07160500 запросить цену →	CUSHION クッション C
16	A0HT810600 запросить цену →	Roller ローラ（反転レジスト） C
17	9J07810300 запросить цену →	ROLL ころ C
18	A0HTN10700 запросить цену →	ADF Wiring ＡＤＦ束線（反転レジストセンサ中継部） D
19	9J07470901 запросить цену →	PLATE SPRING 板ばね D
20	9J07470801 запросить цену →	PLATE SPRING 板ばね D
21	9J07470701 запросить цену →	GUIDE ガイド C
22	9335191052 запросить цену →	SOLID STATE SWITCH 反射型フォトスイッチ B
23	9J07400301 запросить цену →	SHAFT シャフト D
24	9J07810000 запросить цену →	SHOULDER SCREW 段ねじ（丸） C
25	4658351602 запросить цену →	Bushing 軸受 C
26	9J07460302 запросить цену →	Lever レバー（切換爪２） C
27	9J07460501 запросить цену →	TENSION SPRING 引張コイルばね C
28	A0HT220111 запросить цену →	Pulley 24T プーリ（Ｔ２４） C
29	A0HT220200 запросить цену →	Pulley 29T プーリ（Ｔ２９） C
30	9J07460802 запросить цену →	BRACKET 取付板（ＳＬ２） D
31	A0HTM20000 запросить цену →	Plunger solenoid プランジソレノイド C
32	A0HT221200 запросить цену →	Timing belt 100L タイミングベルト１００Ｌ C
33	A0HT221300 запросить цену →	Timing belt 118L タイミングベルト１１８Ｌ C
34	9J07460701 запросить цену →	BRACKET 取付板 D
35	A0HT220000 запросить цену →	Pulley 30T プーリ（Ｔ３０） C
36	9J07460401 запросить цену →	LEVER レバー C

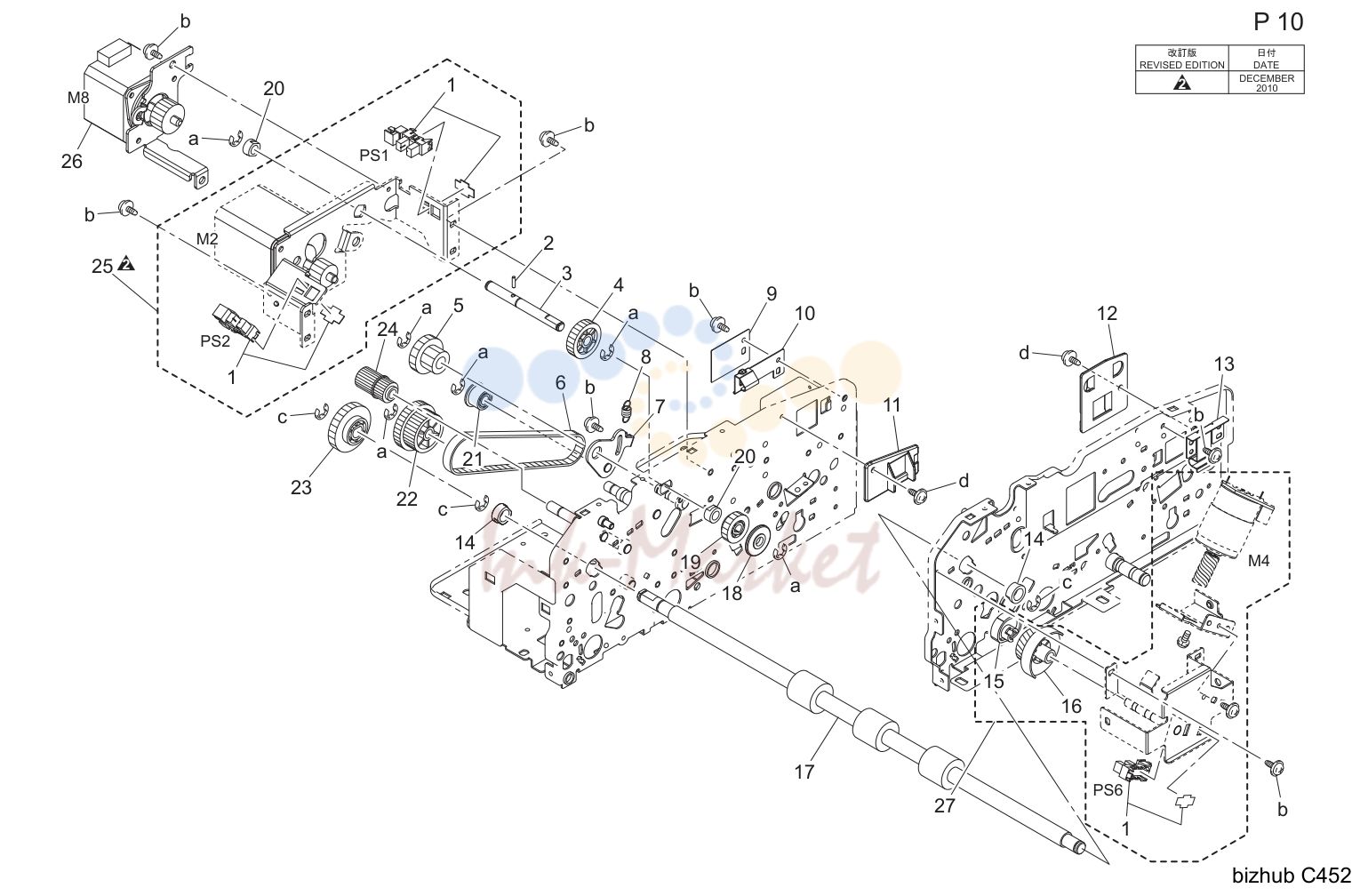

12. ADF DRIVE SECTION

№	Артикул	Наименование
1	4037090601 запросить цену →	PHOTO INTERRUPTER フォトインタラプター B 3 a-V217040001
2	4131253602 запросить цену →	PIN ピン C 1 b-V144030603
3	A07H211700 запросить цену →	Shaft シャフト（給紙） D 1 c-V217060001
4	A07H212400 запросить цену →	Gear 28T ギヤ２８Ｔ C
5	A07H212600 запросить цену →	Gear 17/28T ギヤ１７／２８Ｔ C
6	A07H211800 запросить цену →	Timing Belt 278L タイミングベルト２７８Ｌ C
7	A07HR71000 запросить цену →	Tension Plate Assy テンションかしめＡＳＳＹ D
8	A07H212100 запросить цену →	Tension spring 引張コイルばね（テンション） C
9	9J07303801 запросить цену →	BRACKET 取付板 D
10	9J07303201 запросить цену →	BRACKET 取付板 D
11	A0HT561700 запросить цену →	Holder /Rear ホルダ／後（板ばね） D
12	A0HT561600 запросить цену →	Holder /Front ホルダ／前（板ばね） D
13	9J07303101 запросить цену →	BRACKET 取付板 D
14	4658351602 запросить цену →	Bushing 軸受 C
15	9J07430901 запросить цену →	CAM カム C
16	9J07431101 запросить цену →	GEAR 26T ギヤ２６Ｔ C
17	A0HT700600 запросить цену →	Roller ローラ（レジスト） D
18	9J07502001 запросить цену →	COLLAR カラー C
19	9J07500201 запросить цену →	GEAR 17T ギヤ１７Ｔ C
20	4131253701 запросить цену →	BUSHING 軸受 C
21	9J07501901 запросить цену →	ROLL ころ C
22	9J07501201 запросить цену →	GEAR 40/37T ギヤ４０／３７Ｔ C
23	A07H212500 запросить цену →	Gear 37T ギヤ３７Ｔ C
24	A07H212300 запросить цену →	Gear 15/15T ギヤ１５／１５Ｔ C
25	A0HTR70600Old запросить цену →	Registration Lower Motor assy レジストモータＡｓｓｙ D
25	A0HTR71100 запросить цену →	Registration Lower Motor Assy レジストモータＡＳＳＹ D
26	A0HTR70300 запросить цену →	Paper Feed Motor assy 給紙モータＡｓｓｙ C
27	A0HTR71000 запросить цену →	Motor Assy 圧接離間モータＡｓｓｙ C

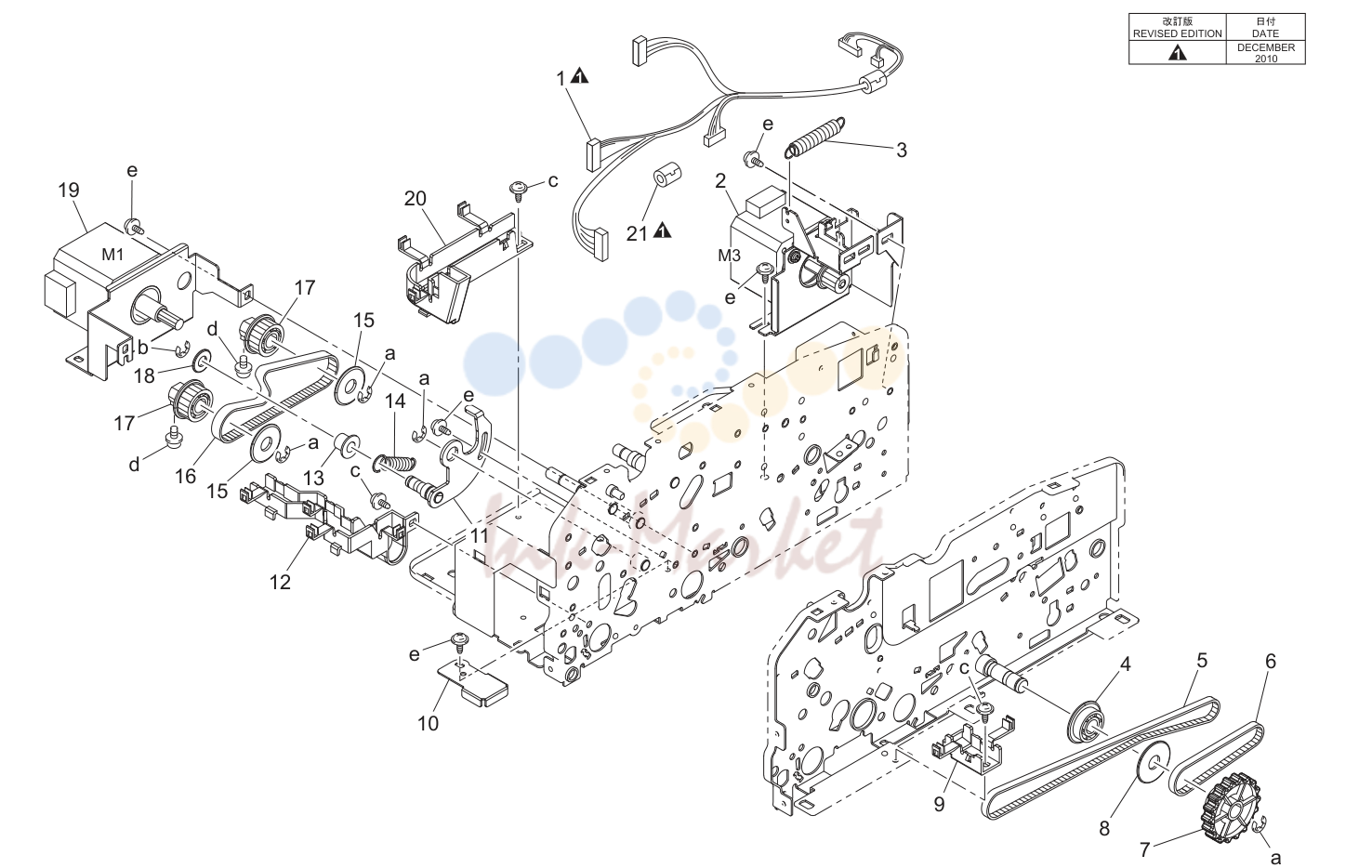

13. ADF DRIVE SECTION

№	Артикул	Наименование
1	A0HTN10500Old запросить цену →	ADF Wiring ＡＤＦ束線（搬送モータ部） C 1 a-V217060001
1	A0HTN10502 запросить цену →	ADF Wiring ＡＤＦ束線（搬送モータ部） C 1 b-V217040001
2	A0HTR70900 запросить цену →	Paper Exit Motor assy 排紙モータＡｓｓｙ C 1 c-V137030803
3	A0HT221500 запросить цену →	Pulling Coil spring 引張りコイルばね D 1 e-V144030603
4	A0HT220900 запросить цену →	Roll ころ D
5	A0HT220500 запросить цену →	Timing belt 364L タイミングベルト３６４Ｌ C
6	A0HT221100 запросить цену →	Timing belt 150L タイミングベルト１５０Ｌ C
7	A0HT220700 запросить цену →	Knob つまみ D
8	A0HT221000 запросить цену →	Flange フランジ（φ２４） D
9	9J07201102 запросить цену →	GUIDE ガイド（ハーネス・前） D
10	A01H100700 запросить цену →	COVER カバー D
11	A0P0R7A700 запросить цену →	Read Drive Tension Plate テンションカシメ（読取）Ａｓｓｙ D
12	9J07201002 запросить цену →	GUIDE ガイド（ハーネス・後左） D
13	A0HT210200 запросить цену →	Roller ローラ（テンション） D
14	9J07510601 запросить цену →	TENSION SPRING 引張コイルばね C
15	A0HT210700 запросить цену →	Flange フランジ（φ２２） D
16	A0HT210100 запросить цену →	Timing belt 219L タイミングベルト２１９Ｌ C
17	A0HT210500 запросить цену →	Pulley 40T プーリ（Ｔ４０） C
18	A0HT210600 запросить цену →	Flange フランジ（Φ１３） D
19	A0HTR70200 запросить цену →	Read Motor assy 読取モータＡｓｓｙ C
20	A07H101000 запросить цену →	Guide ガイド（ハーネス後） D
21	9326181051 запросить цену →	FERRITE CORE フェライトコア D

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.

Konica Minolta bizhub c 452 — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内

2. DIAGRAM OF MAIN PARTS SECTION

3. ADF EXTERNAL PARTS

4. ADF EXTERNAL PARTS

5. ADF PAPER FEED TRAY

6. ADF PAPER FEED SECTION

7. ADF CONVEYANCE SECTION

8. ADF CONVEYANCE SECTION

9. ADF CONVEYANCE SECTION

10. ADF CONVEYANCE SECTION

11. ADF SWITCH SECTION

12. ADF DRIVE SECTION

13. ADF DRIVE SECTION

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Kyocera ECOSYS M3040dn-M3540dn-M3040idn-M3540idn-M3550idn-M3560idn — каталог запчастей со схемами

Kyocera DU-640 — каталог запчастей со схемами

Konica Minolta pagepro 1380MF 1390MF — каталог запчастей со схемами

Konica Minolta bizhub c 452 — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内

2. DIAGRAM OF MAIN PARTS SECTION

3. ADF EXTERNAL PARTS

4. ADF EXTERNAL PARTS

5. ADF PAPER FEED TRAY

6. ADF PAPER FEED SECTION

7. ADF CONVEYANCE SECTION

8. ADF CONVEYANCE SECTION

9. ADF CONVEYANCE SECTION

10. ADF CONVEYANCE SECTION

11. ADF SWITCH SECTION

12. ADF DRIVE SECTION

13. ADF DRIVE SECTION

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Kyocera ECOSYS M3040dn-M3540dn-M3040idn-M3540idn-M3550idn-M3560idn — каталог запчастей со схемами

Kyocera DU-640 — каталог запчастей со схемами

Konica Minolta pagepro 1380MF 1390MF — каталог запчастей со схемами

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内
