Konica Minolta bizhub c 351 450 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- 1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内
- 2. DIAGRAMS OF MAIN PARTS SECTION
- 3. EXTERNAL PARTS
- 4. CONTROL PANEL
- 5. IR COVER
- 6. SCANNER DRIVE SECTION
- 7. SCANNER DRIVE SECTION
- 8. OPTICAL SECTION
- 9. IR FRAME

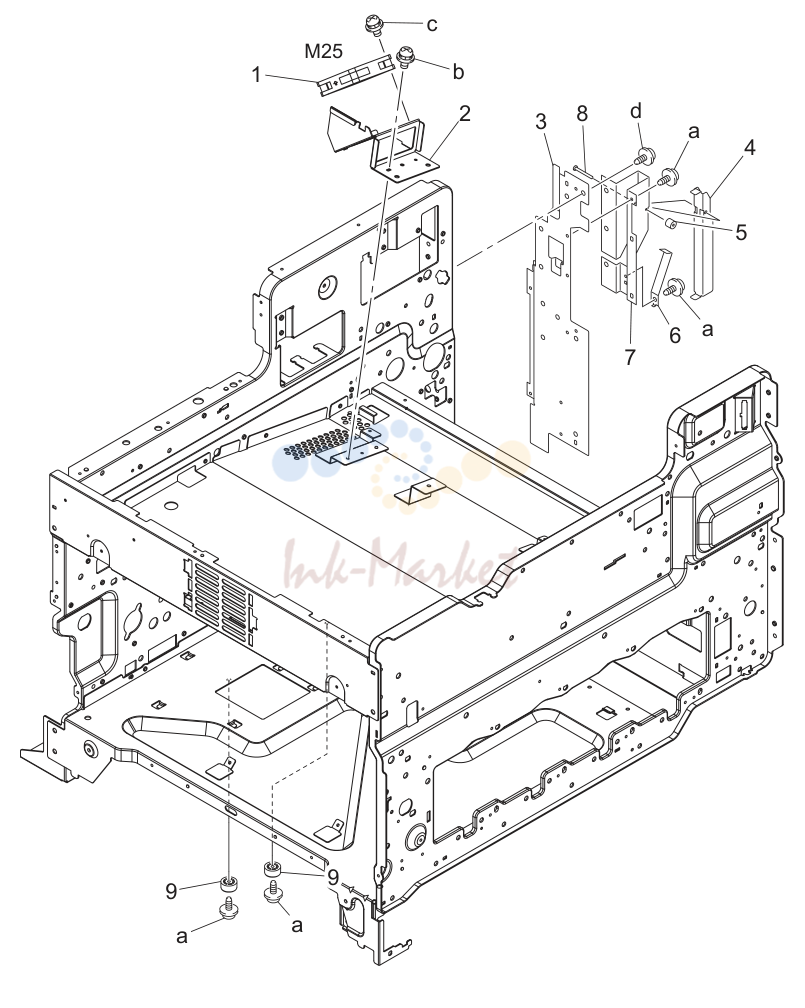

- 10. MAIN FRAME

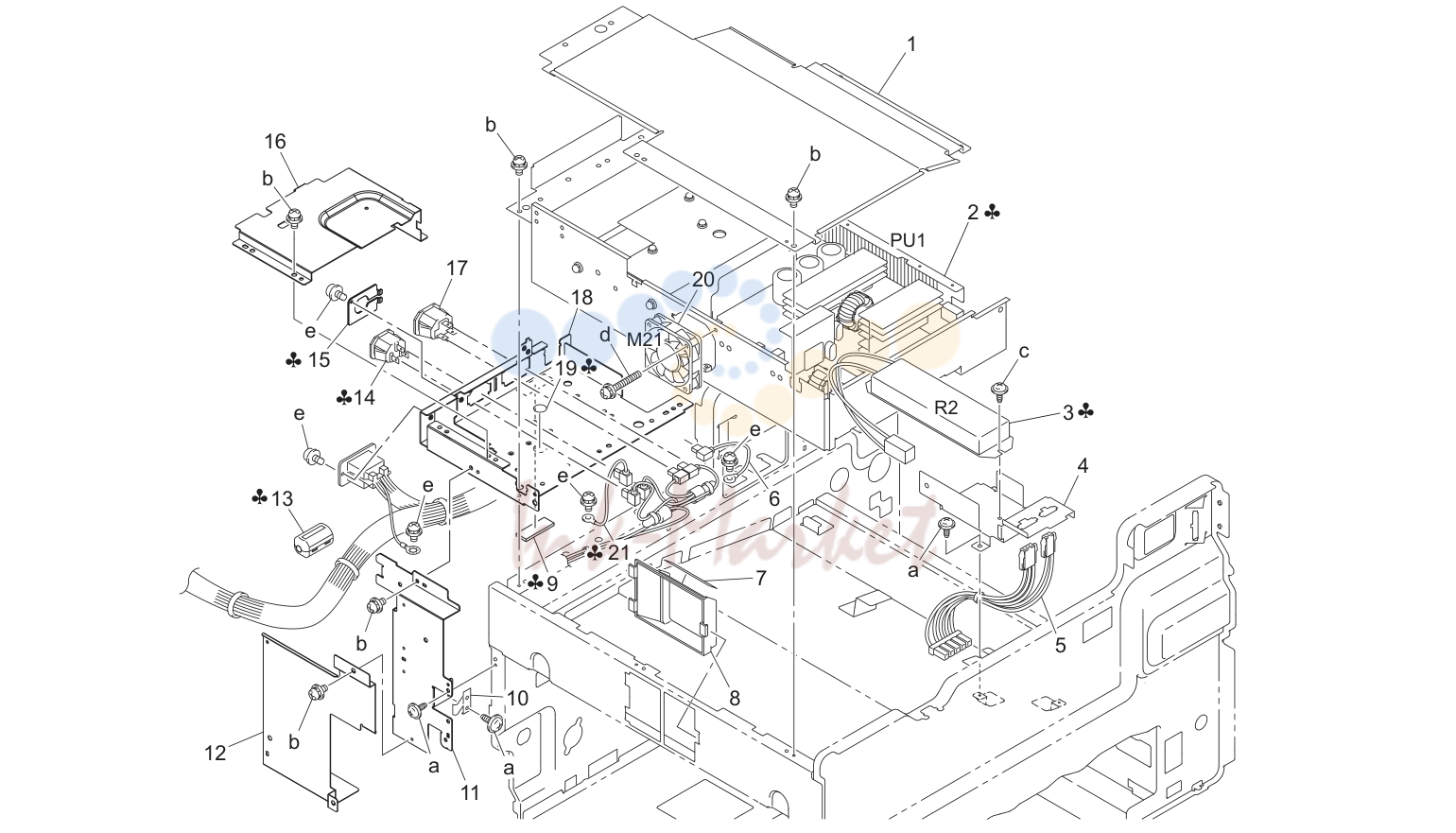

- 11. POWER UNIT

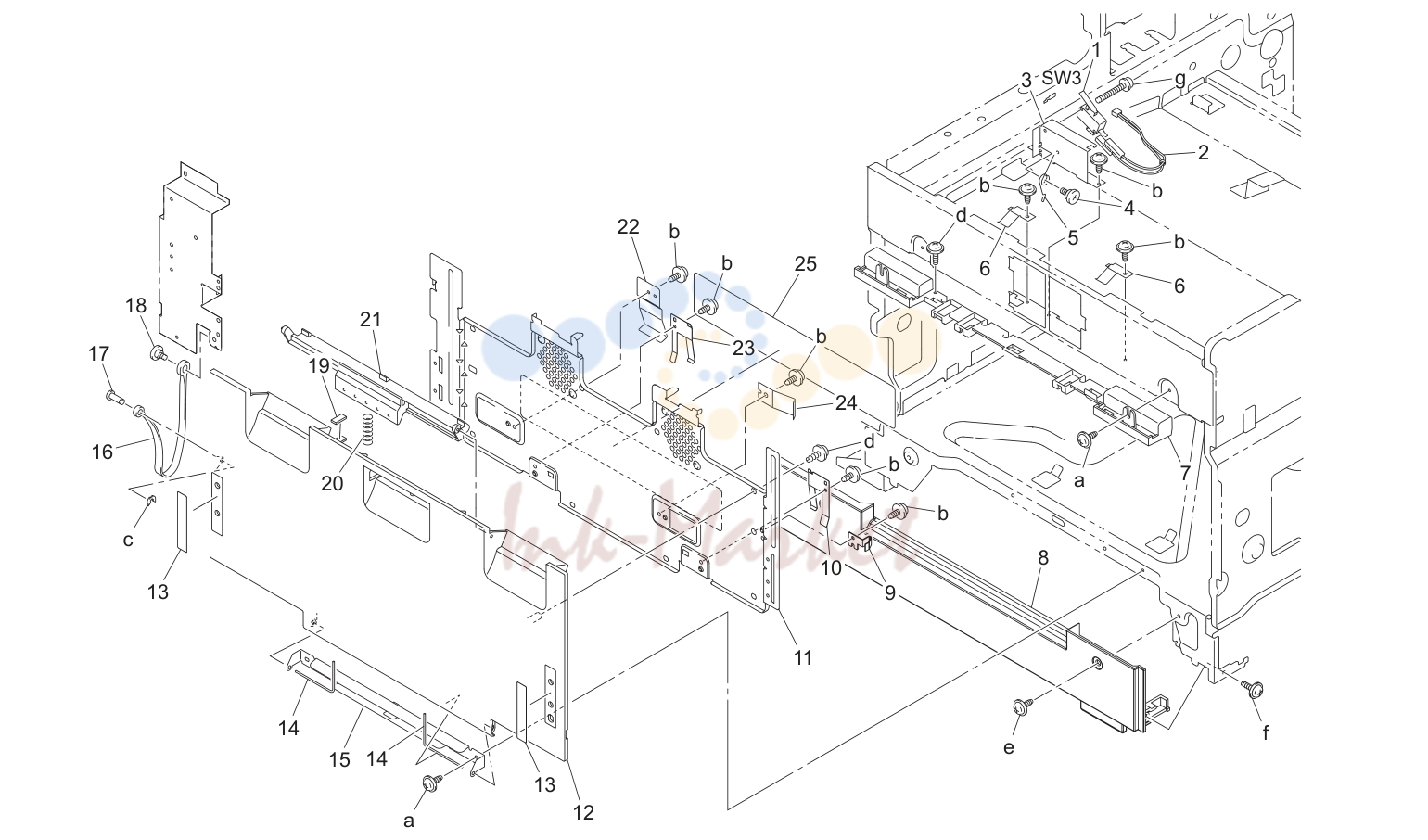

- 12. LEFT SIDE DOOR

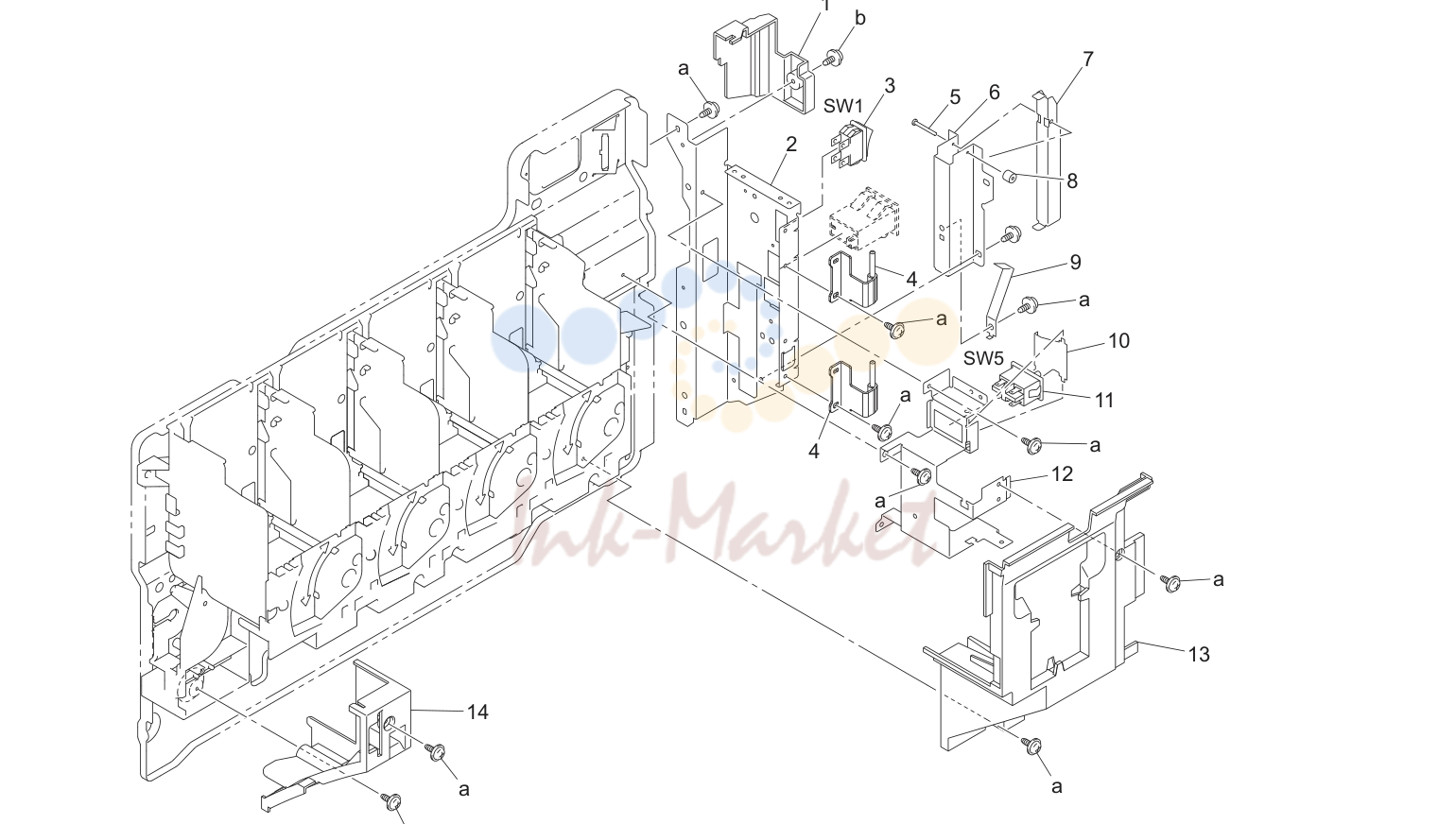

- 13. MAIN SWITCH SECTION

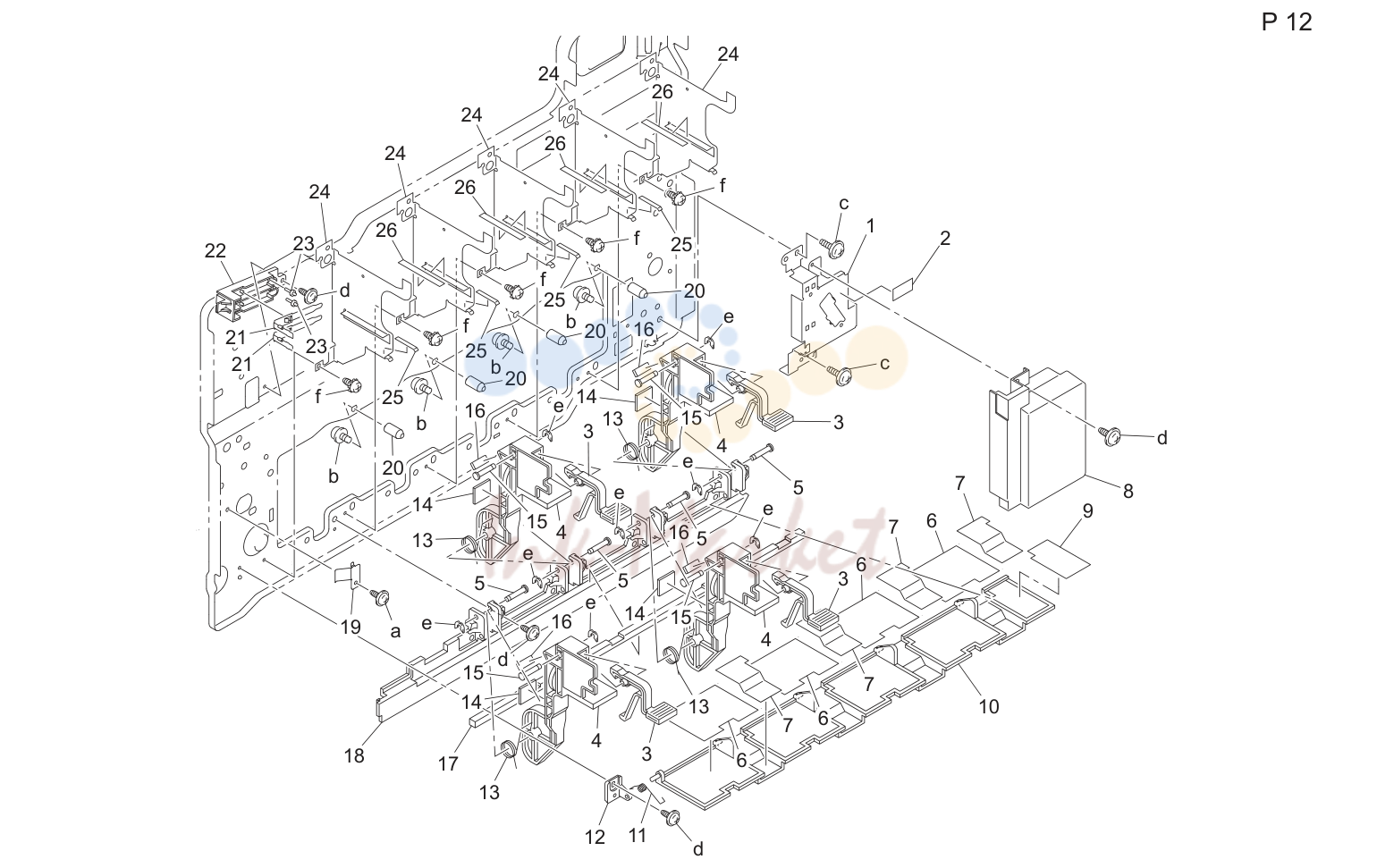

- 14. PAPER SELECT SWITCH & LED LOCK

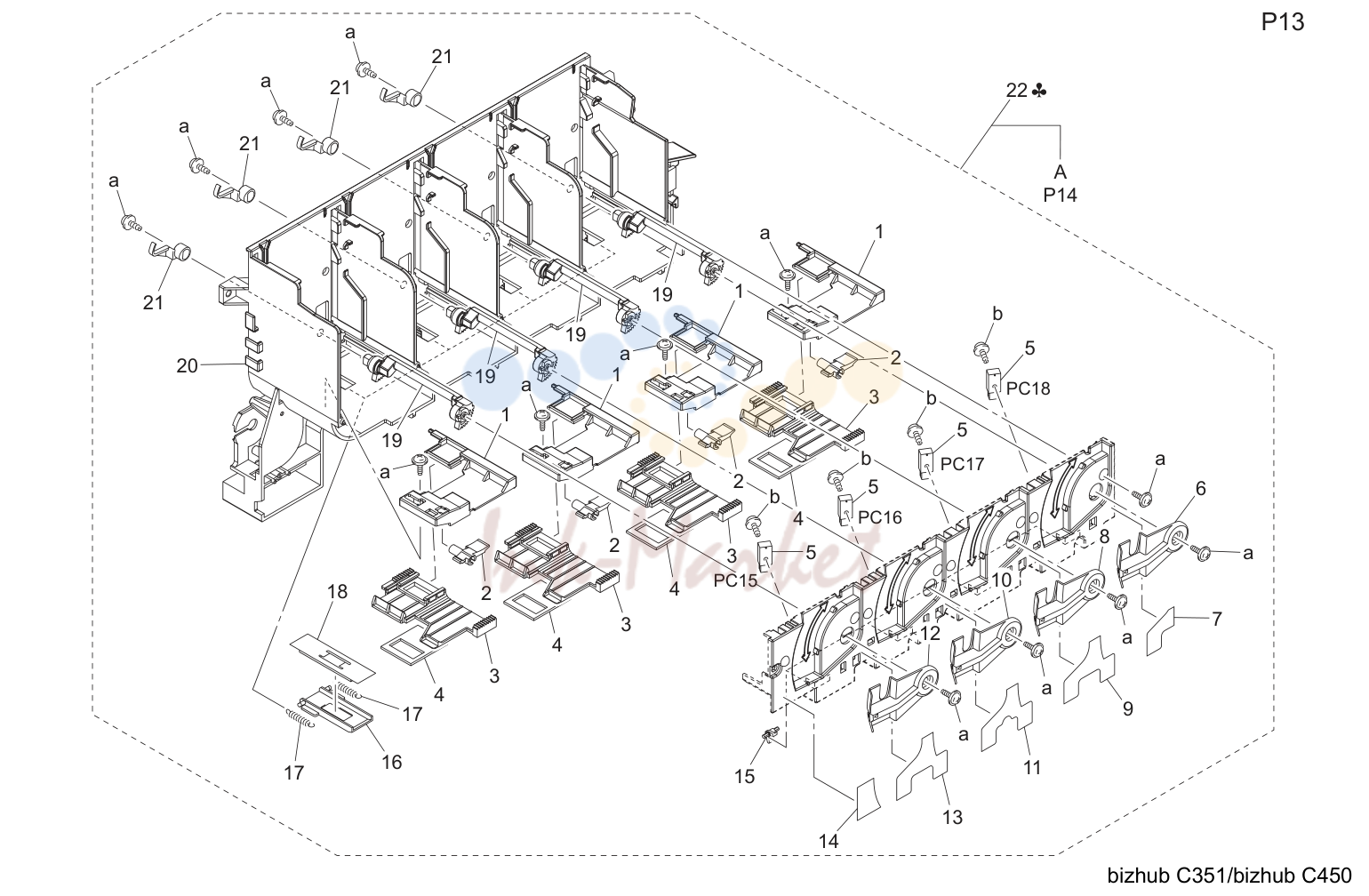

- 15. HOPPER SECTION

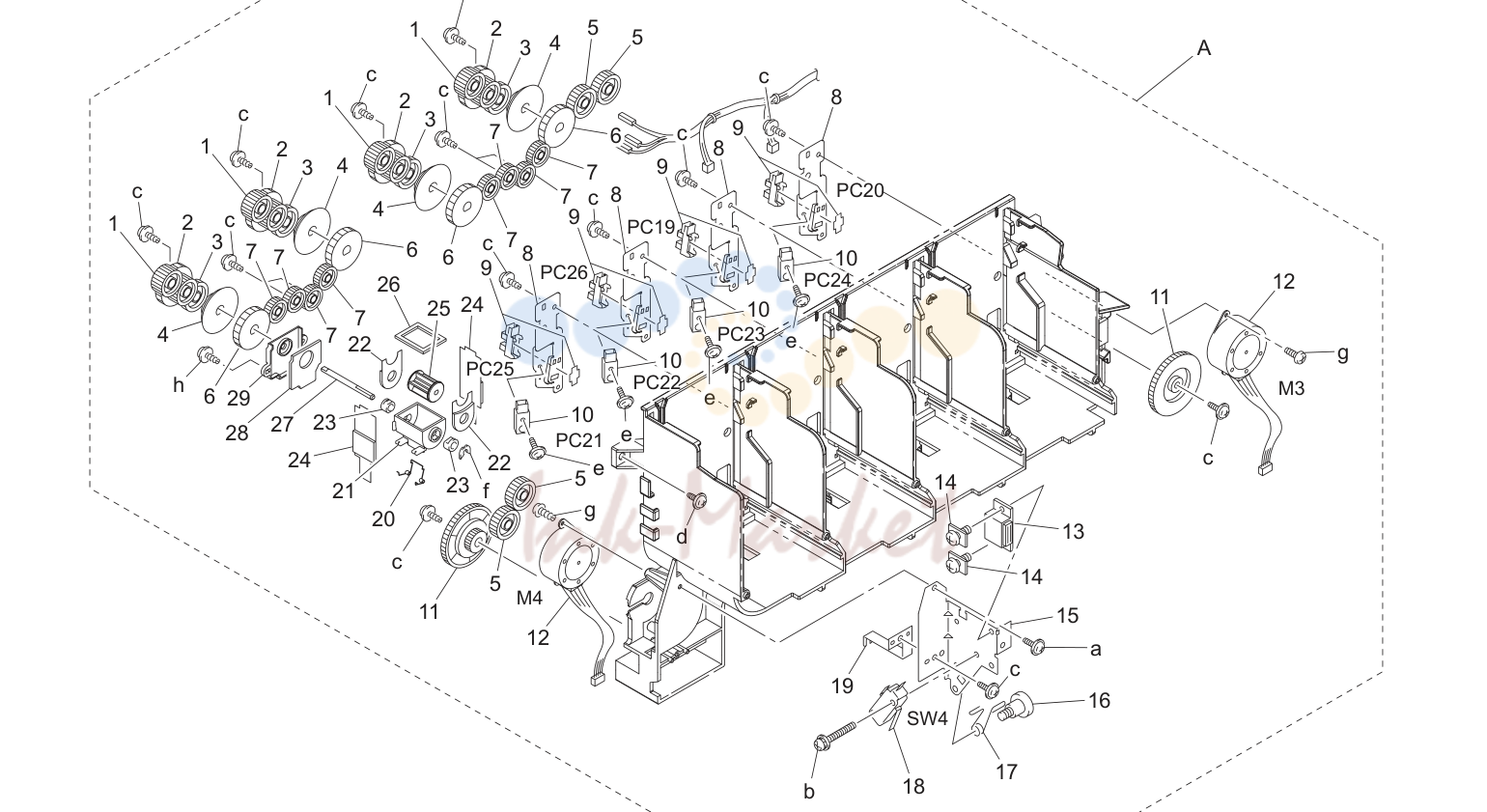

- 16. HOPPER SECTION

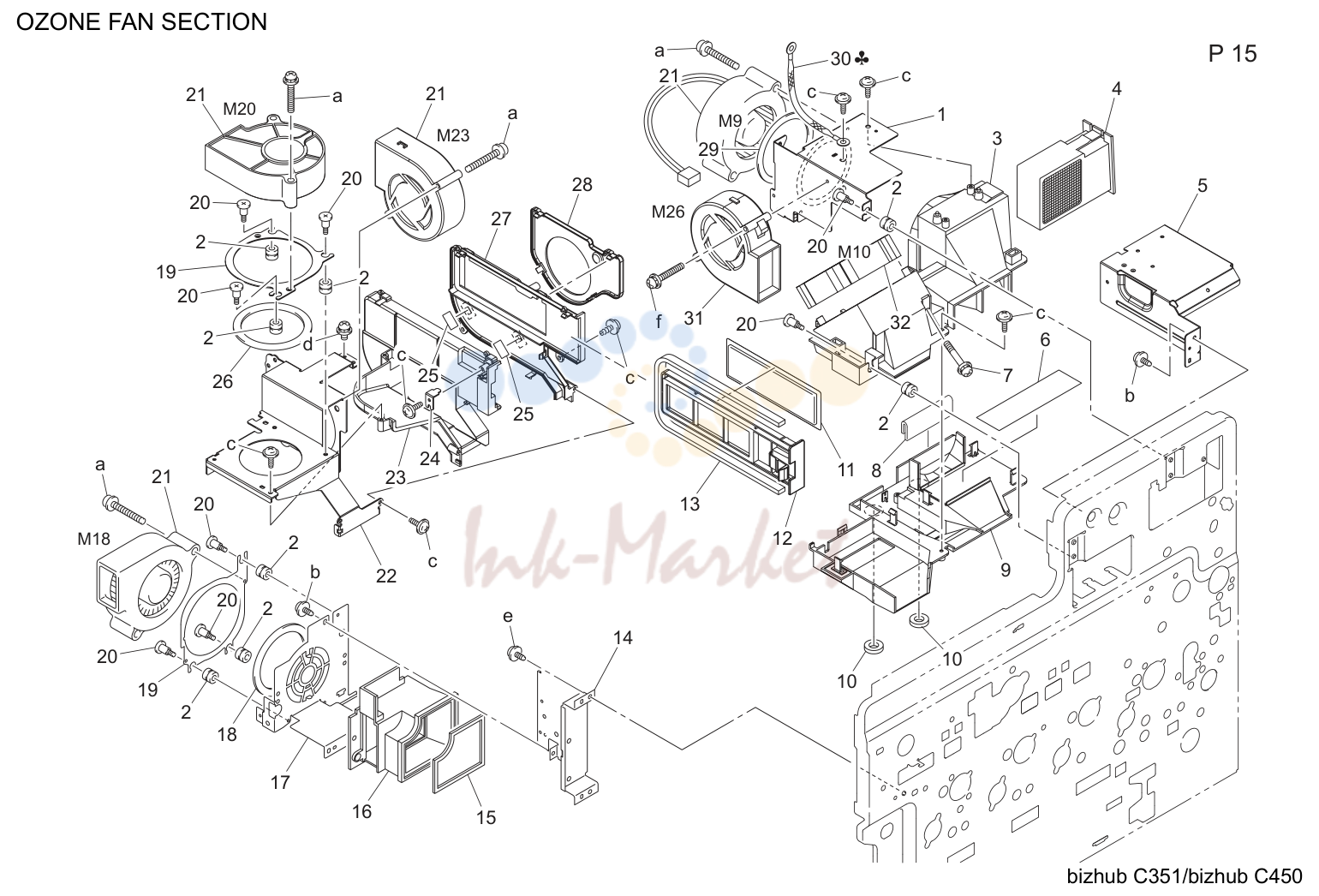

- 17. OZONE FAN SECTION

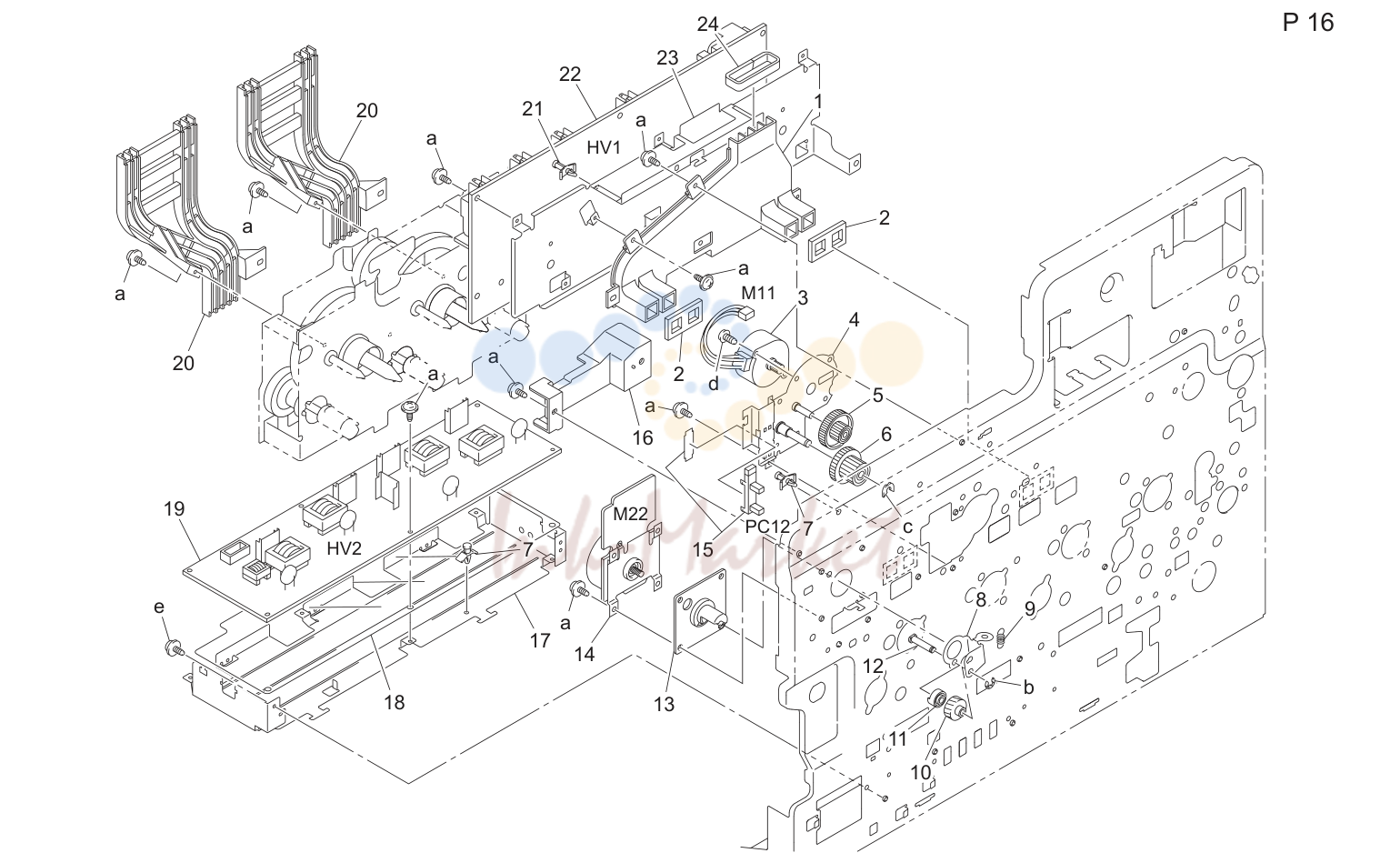

- 18. PC DRIVE SECTION

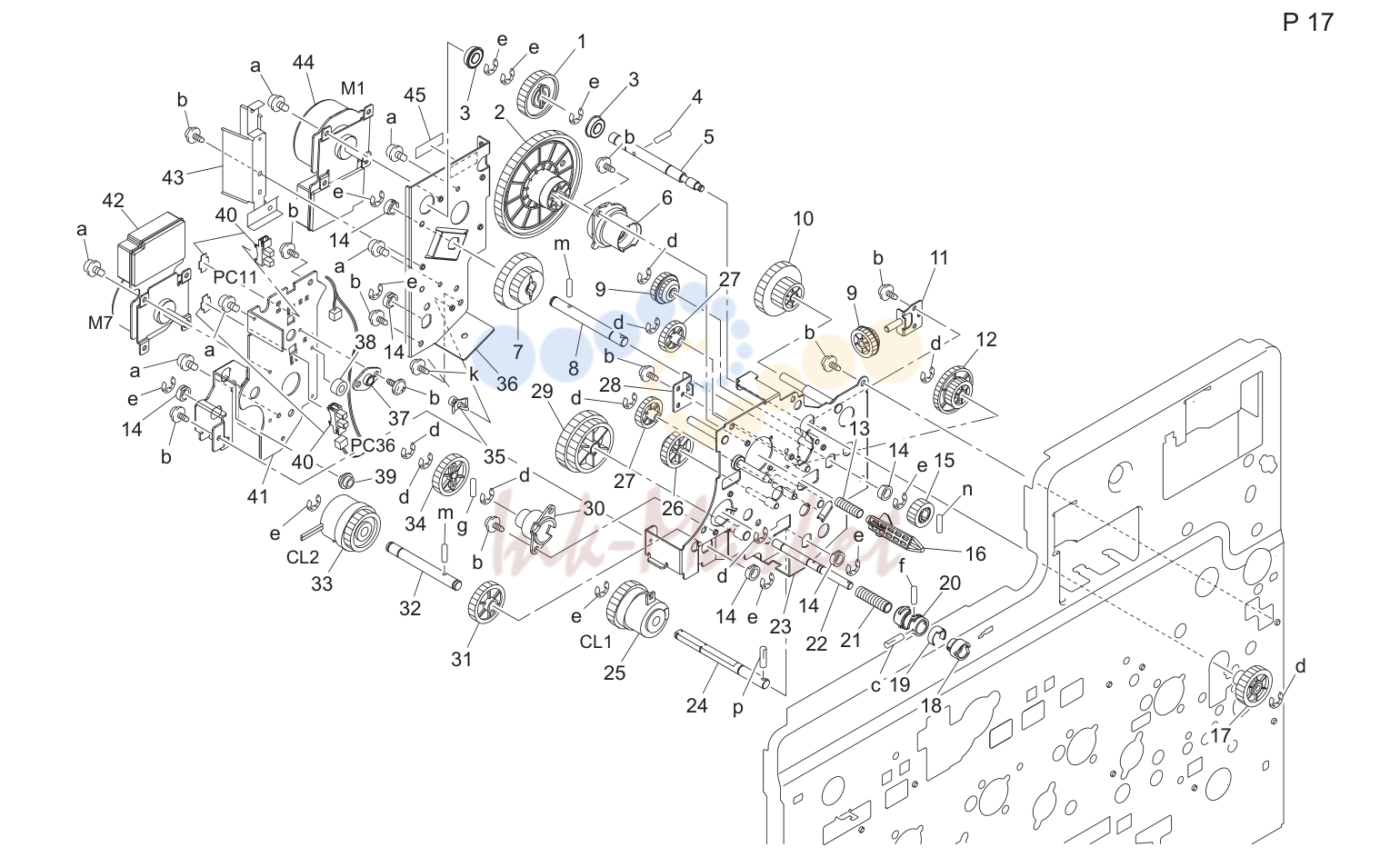

- 19. DRIVE SECTION

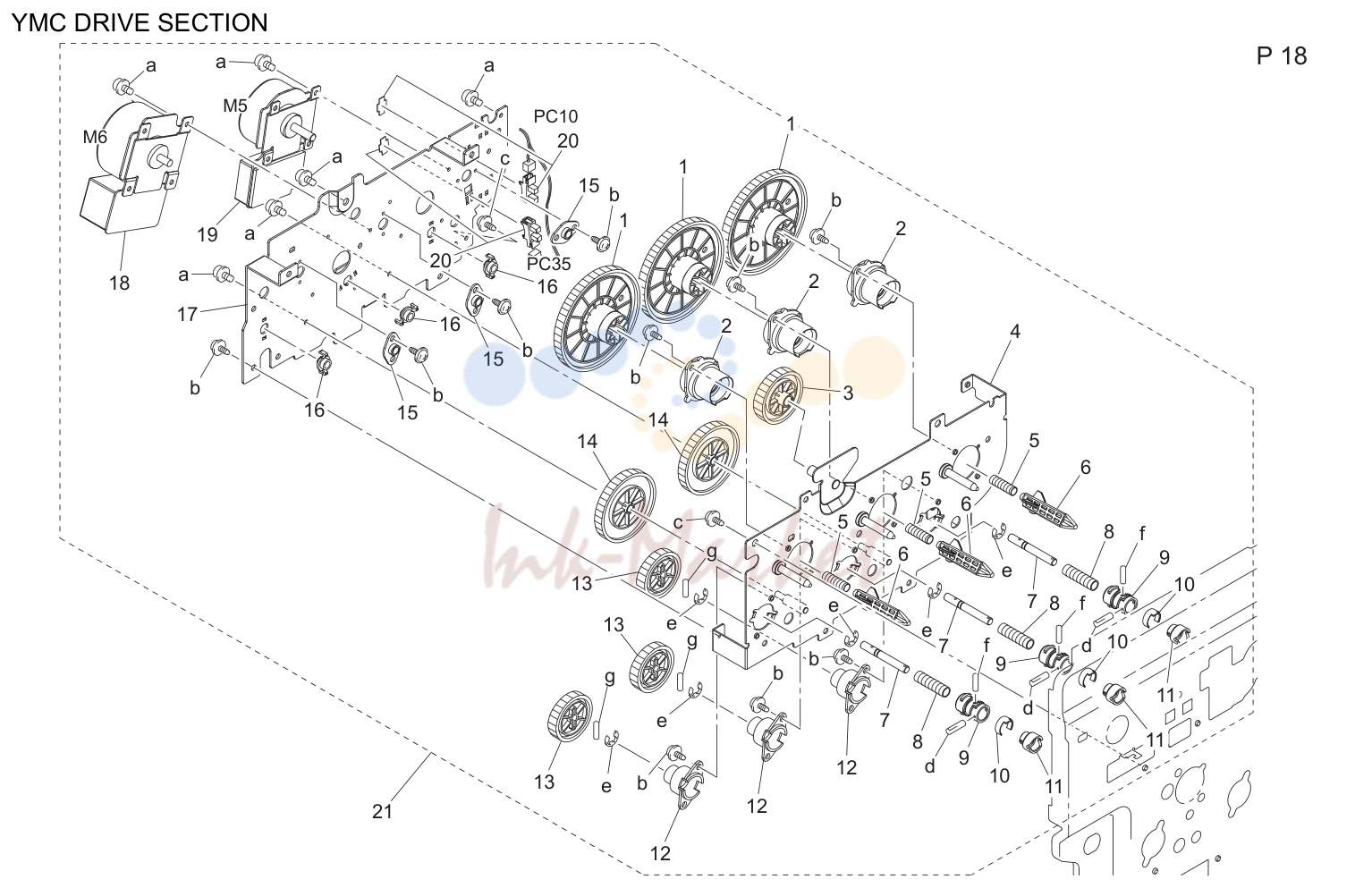

- 20. YMC DRIVE SECTION

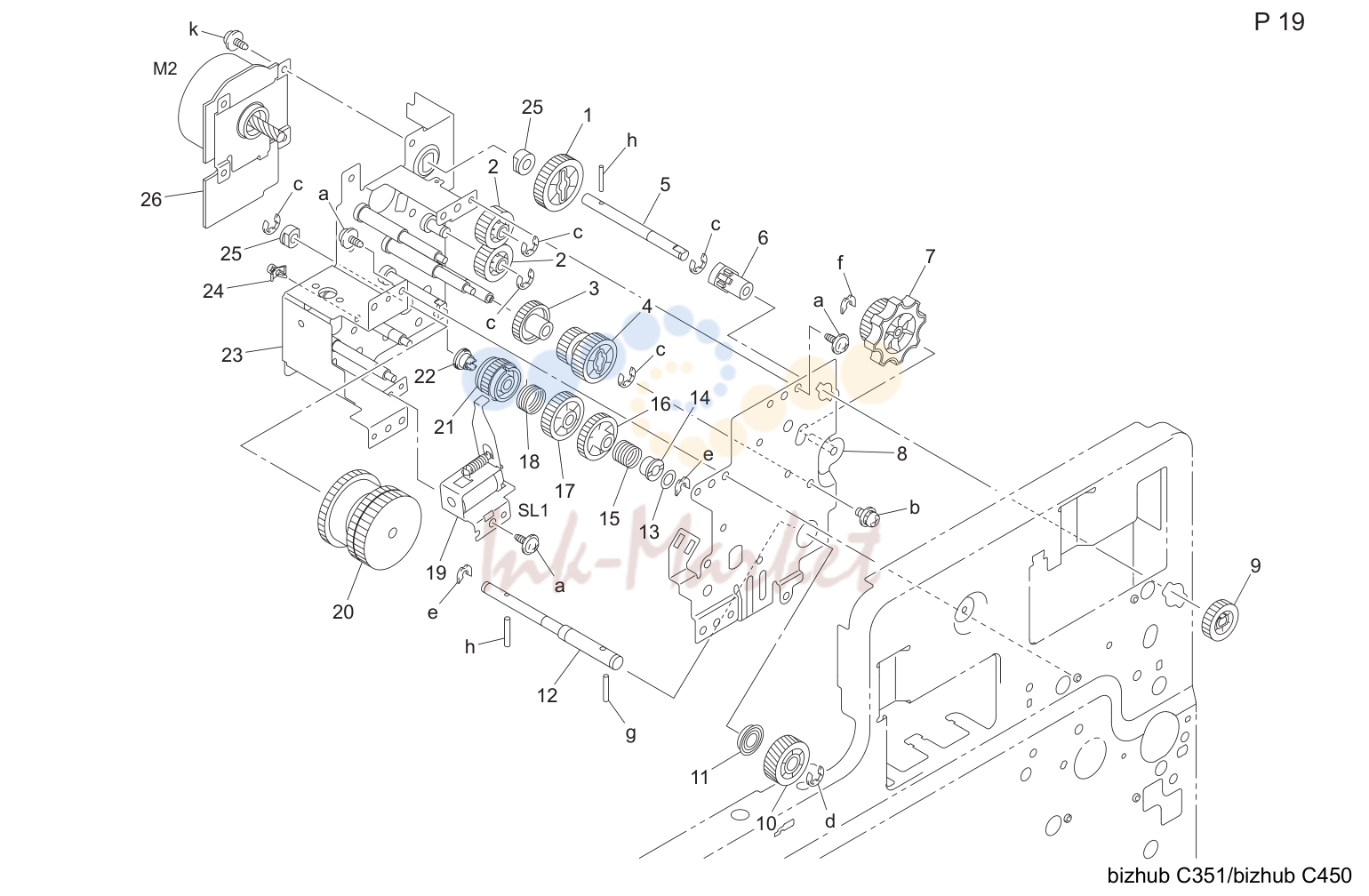

- 21. FUSING DRIVE SECTION

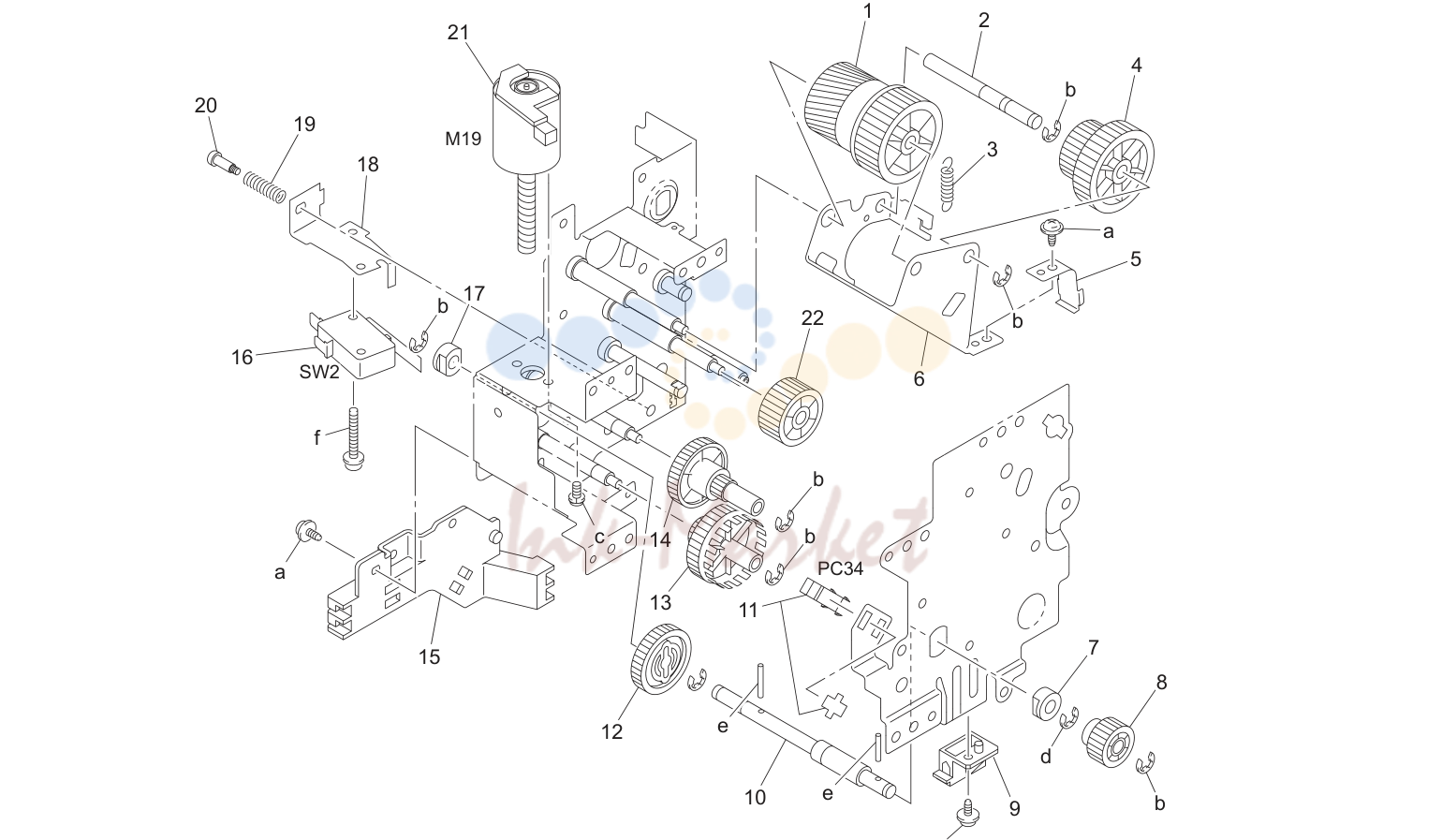

- 22. FUSING DRIVE SECTION

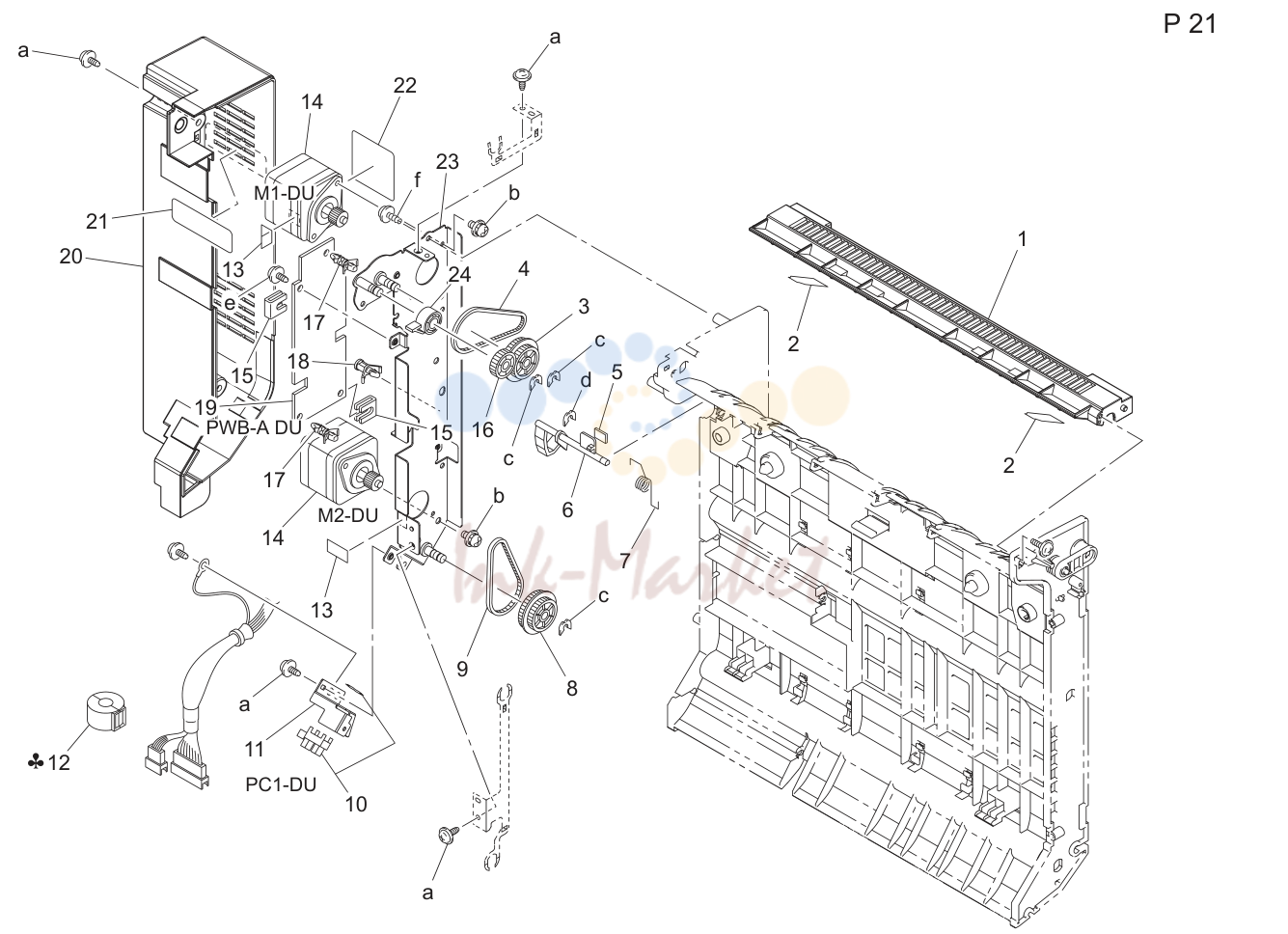

- 23. DUPLEX UNIT

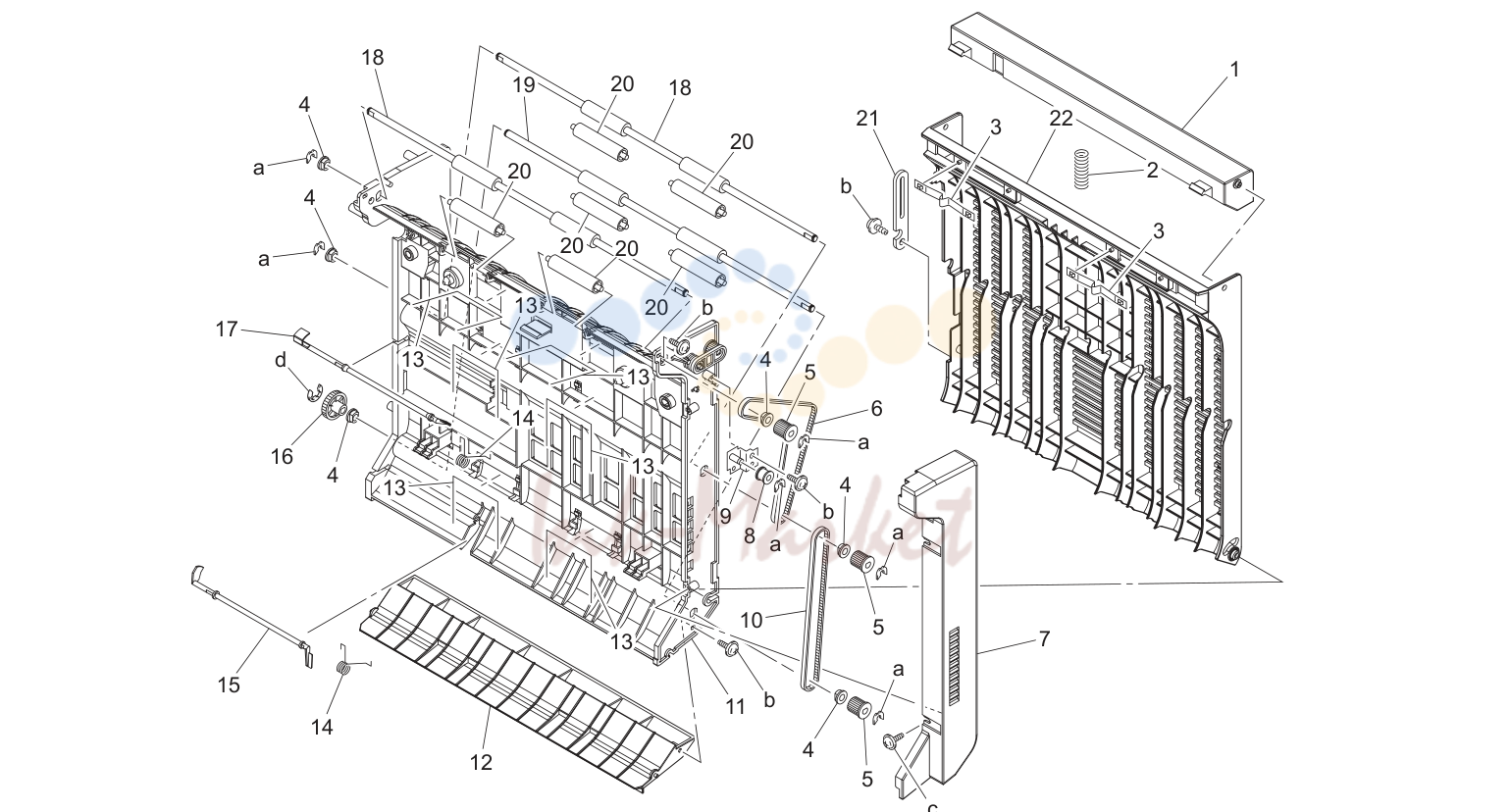

- 24. DUPLEX UNIT

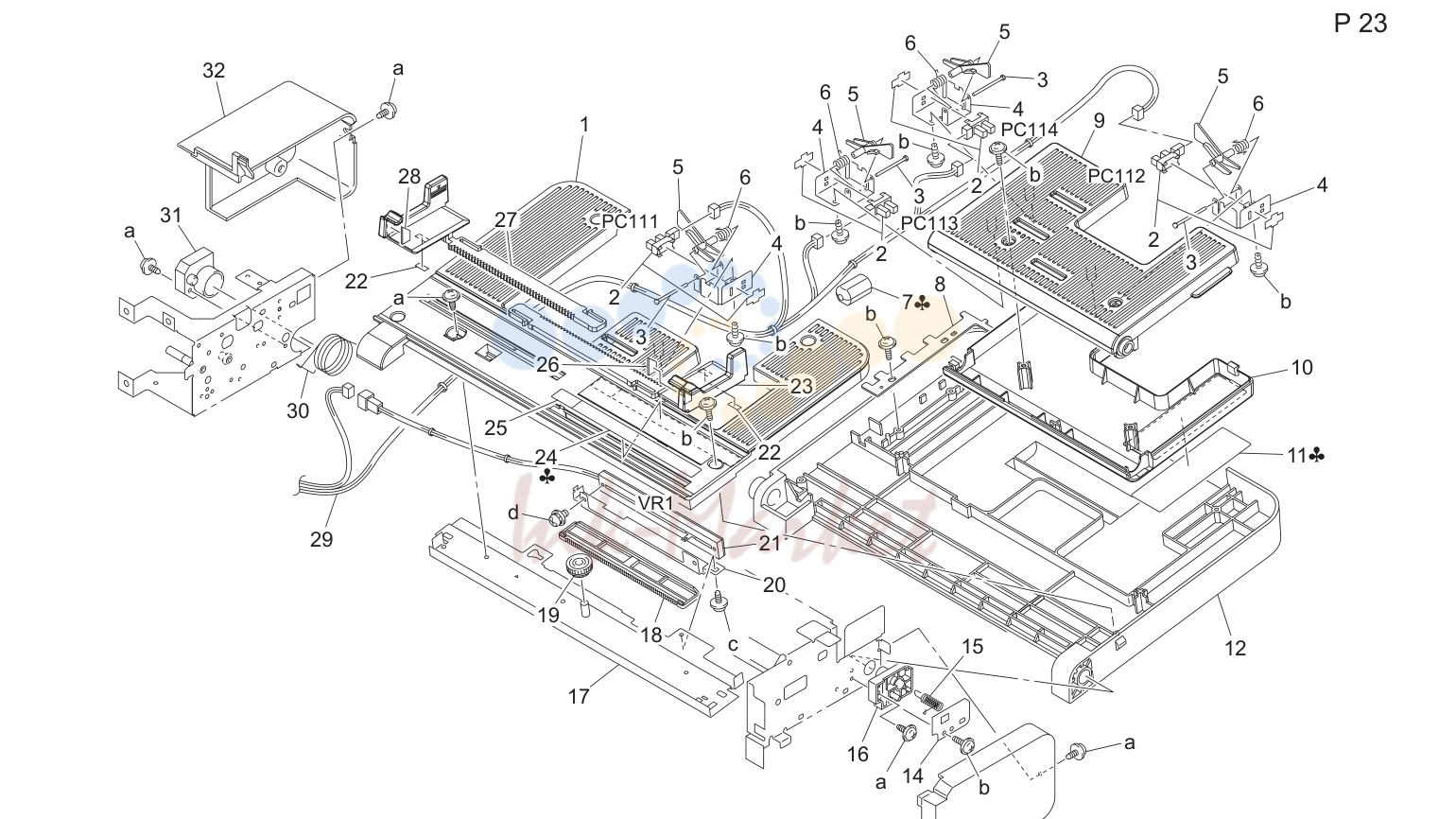

- 25. MULTI MANUAL FEED SECTION

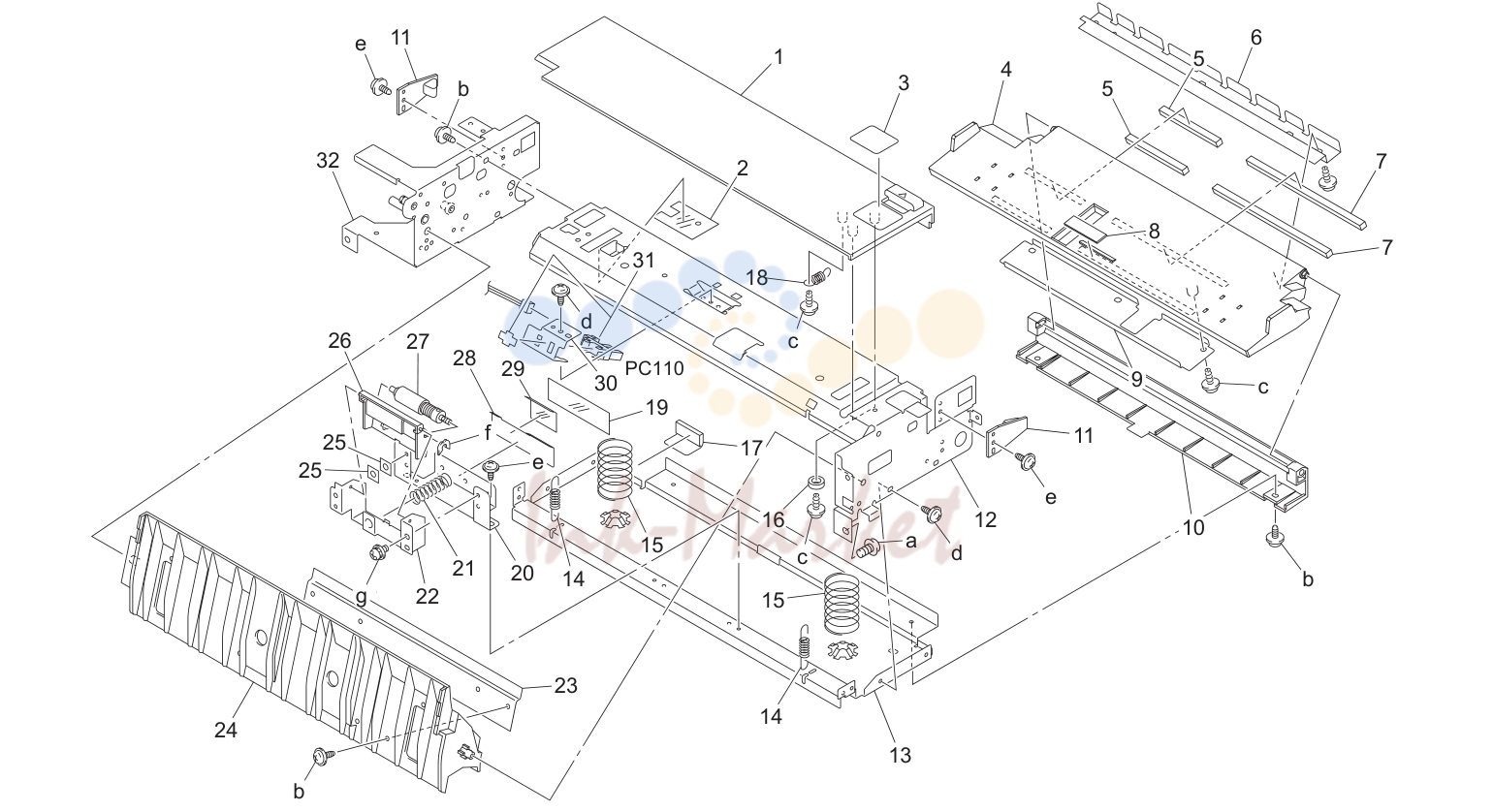

- 26. MULTI MANUAL FEED SECTION

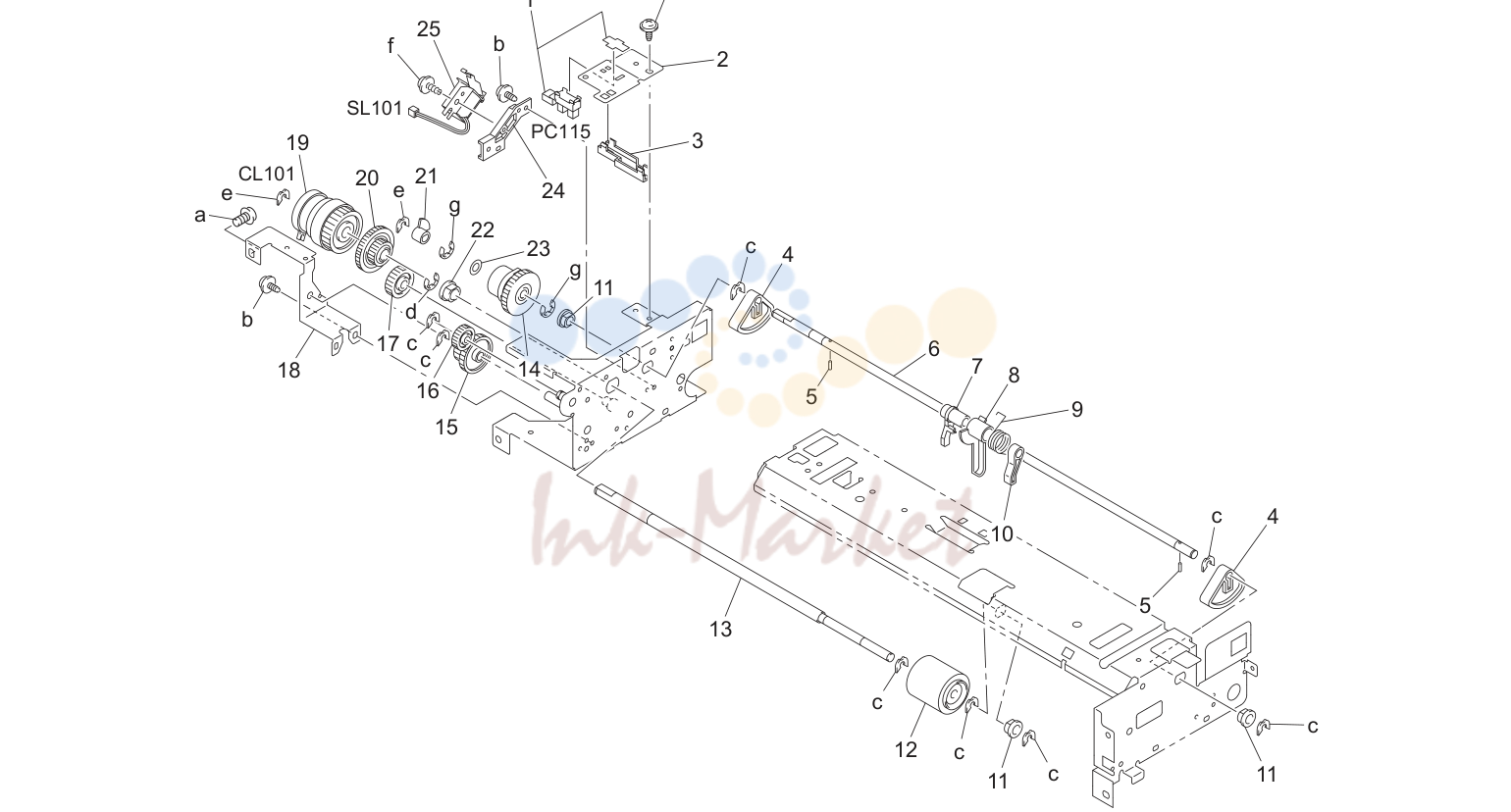

- 27. MULTI MANUAL FEED SECTION
- 28. PAPER TAKE-UP SECTION
- 29. PAPER TAKE-UP SECTION
- 30. PAPER TAKE-UP SECTION
- 31. CASSETTE FRAME
- 32. CASSETTE DRIVE SECTION
- 33. FUSING SECTION
- 34. PAPER DETECT SECTION
- 35. PAPER DETECT SECTION
- 36. TRANSFER SECTION
- 37. TRANSFER FRAME
- 38. TRANSFER BELT UNIT
- 39. LED UNIT
- 40. LED UNIT
- 41. LED UNIT
- 42. FUSING COOL SECTION
- 43. PAPER EXIT DRIVE SECTION
- 44. PAPER TRANSPORT SECTION
- 45. PAPER TRANSPORT SECTION
- 46. PAPER TRANSPORT SECTION
- 47. PAPER TRANSPORT SECTION
- 48. PAPER TRANSPORT SECTION
- 49. PAPER TRANSPORT SECTION
- 50. MULTIPURPOSE CASSETTE
- 51. MULTIPURPOSE CASSETTE
- 52. UNIVERSAL CASSETTE
- 53. UNIVERSAL CASSETTE
- 54. WIRING
- 55. WIRING ACCESSORIES AND JIGS
- 56. ACCESSORY PARTS
- 57. MAINTENANCE LIST 1/1
1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内
| № | Артикул | Наименование |
|---|---|---|
| 1 | When you order, please check the proper figures beforehand that are on 1 部品発注の際には、 掲載されている部品番号の桁数を確認し、 掲載され | |
| 2 | For screws, Nuts, Washers, retaining rings and Pins which are used in this 2 この製品に使用されているネジ、 ナッ ト、 ワッシャー、 止め輪、 ピンな | |
| 3 | In order to maintain safety of the product, some specific parts composed 3 製品の安全性を維持する為に、 製品に使用される特定の部品を 「重要保 | |
| 4 | The assigned parts number for the "essential safety parts" is indicated as 4 重要保安部品の部品番号は、"SP00-****" と記載されていますので、部品 | |
| 5 | means that there are exclusive parts for each destination. 味しています。 | |
| 6 | Revision Mark 6 改訂記号について | |
| 7 | All rights reserved. (any reprints or quotations are prohibited.) 7 版権所有 （無断転載及び無断引用の禁止） | |
| 1 | DIGITAL MFP COLOR bizhub C351/bizhub C450 | |
| 2 | DOCUMENT FEEDER DF-601 | |
| 3 | SORTER/FINISHER FS-603 | |
| 4 | PUNCH UNIT PK-501/PK-4/PK131 | |
| 5 | SORTER/FINISHER FS-507 | |
| 6 | STACKER JS-601 | |
| 7 | PAPER FEEDER PC-102 | |
| 8 | PAPER FEEDER PC-202 | |
| 9 | PAPER FEEDER PC-402 | |
| 10 | FAX CONTROLLER FK-502 |

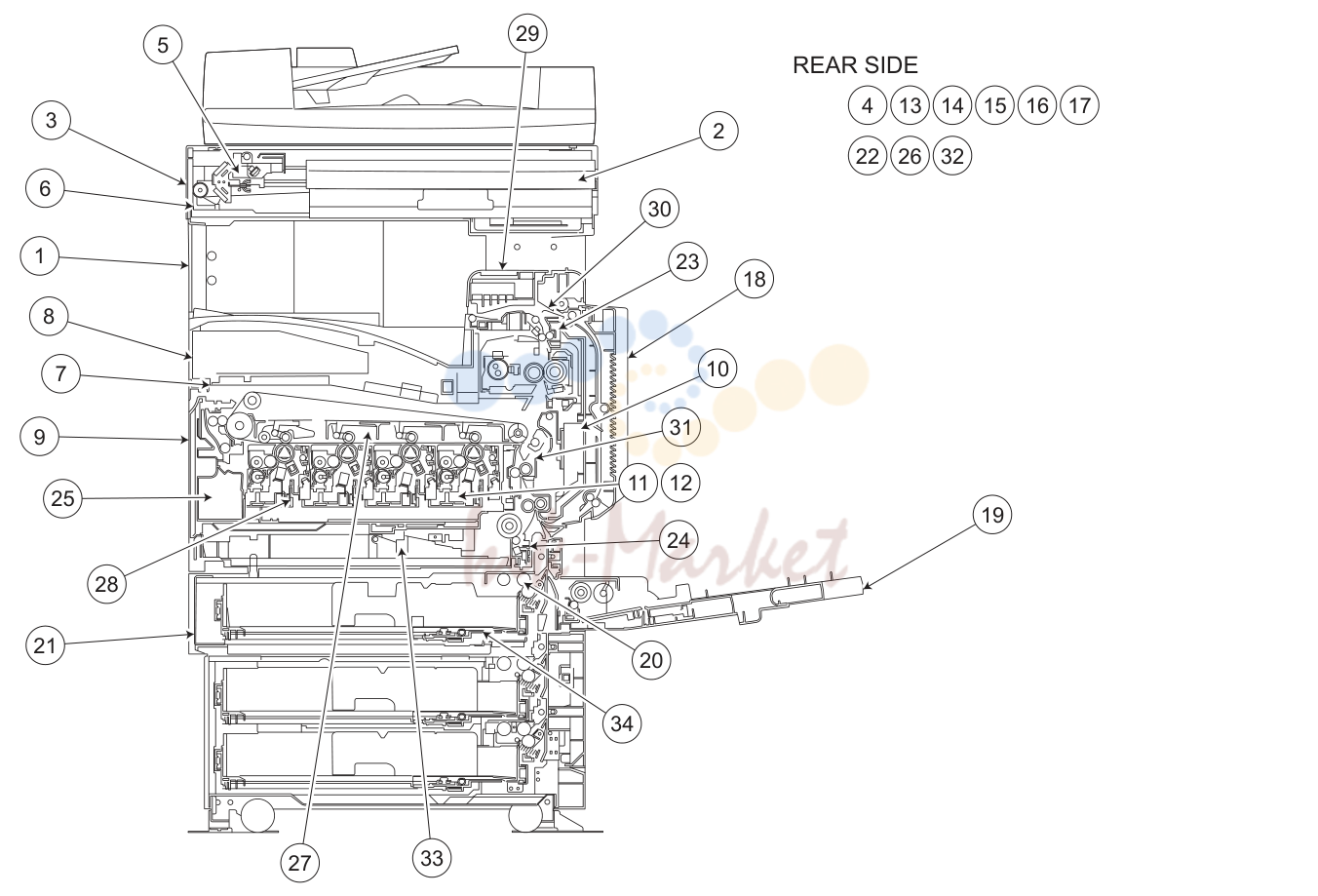

2. DIAGRAMS OF MAIN PARTS SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | EXTERNAL PARTS 外装 P1 | |
| 2 | CONTROL PANEL 操作パネル P2 | |
| 3 | IR COVER Ｉ Ｒ カバー P3 | |
| 4 | SCANNER DRIVE SECTION スキャナ駆動 P4 P5 | |
| 5 | OPTICAL SECTION 光学部 P6 | |
| 6 | IR FRAME Ｉ Ｒ フレーム P7 | |
| 7 | MAIN FRAME メインフレーム P8 | |
| 8 | POWER UNIT 電源ユニッ ト P9 | |
| 9 | LEFT SIDE DOOR 右側扉 P10 | |
| 10 | MAIN SWITCH SECTION メインスイッチ P11 | |
| 11 | PAPER SELECT SWITCH & LED LOCK Ｌ ＥＤ ロック P12 | |
| 12 | HOPPER SECTION ホッパー P13 P14 | |
| 13 | OZONE FAN SECTION オゾンファン P15 | |
| 14 | PC DRIVE SECTION ＰＣ 駆動 P16 | |
| 15 | DRIVE SECTION 駆動 P17 | |
| 16 | YMC DRIVE SECTION ＹＭＣ 駆動 P18 | |
| 17 | FUSING DRIVE SECTION 定着駆動 P19 P20 | |
| 18 | DUPLEX UNIT 両面ユニッ ト P21 P22 | |
| 19 | MULTI MANUAL FEED SECTION 手差し給紙 P23 P24 P25 | |
| 20 | PAPER TAKE-UP SECTION 給紙 P26 P27 P28 | |
| 21 | CASSETTE FRAME カセッ トフレーム P29 | |
| 22 | CASSETTE DRIVE SECTION カセッ ト駆動 P30 | |
| 23 | FUSING SECTION 定着 P31 | |
| 24 | PAPER DETECT SECTION 給紙検出 P32 P33 | |
| 25 | TRANSFER SECTION トナー搬送 P34 | |
| 26 | TRANSFER FRAME 搬送フレーム P35 | |
| 27 | TRANSFER BELT UNIT 転写ベルトユニッ ト P36 | |
| 28 | LED UNIT Ｌ ＥＤ ユニッ ト P37 P38 P39 | |
| 29 | FUSING COOL SECTION 定着排気 P40 | |
| 30 | PAPER EXIT DRIVE SECTION 排紙駆動 P41 | |
| 31 | PAPER TRANSPORT SECTION 転写・搬送 P42 P43 P44 P45 P46 P47 | |
| 32 | ELECTRICAL COMPONENTS 電装 P48 | |
| 33 | MULTIPURPOSE CASSETTE マルチパーパスカセッ ト P49 P50 | |
| 34 | UNIVERSAL CASSETTE ユニバーサルカセッ ト P51 P52 | |
| 35 | WIRING 束線 P53 P54 P55 P56 P57 | |
| 36 | WIRING ACCESSORIES AND JIGS 配線部品・治具 P58 | |
| 37 | ACCESSORY PARTS 同梱部品 P59 |

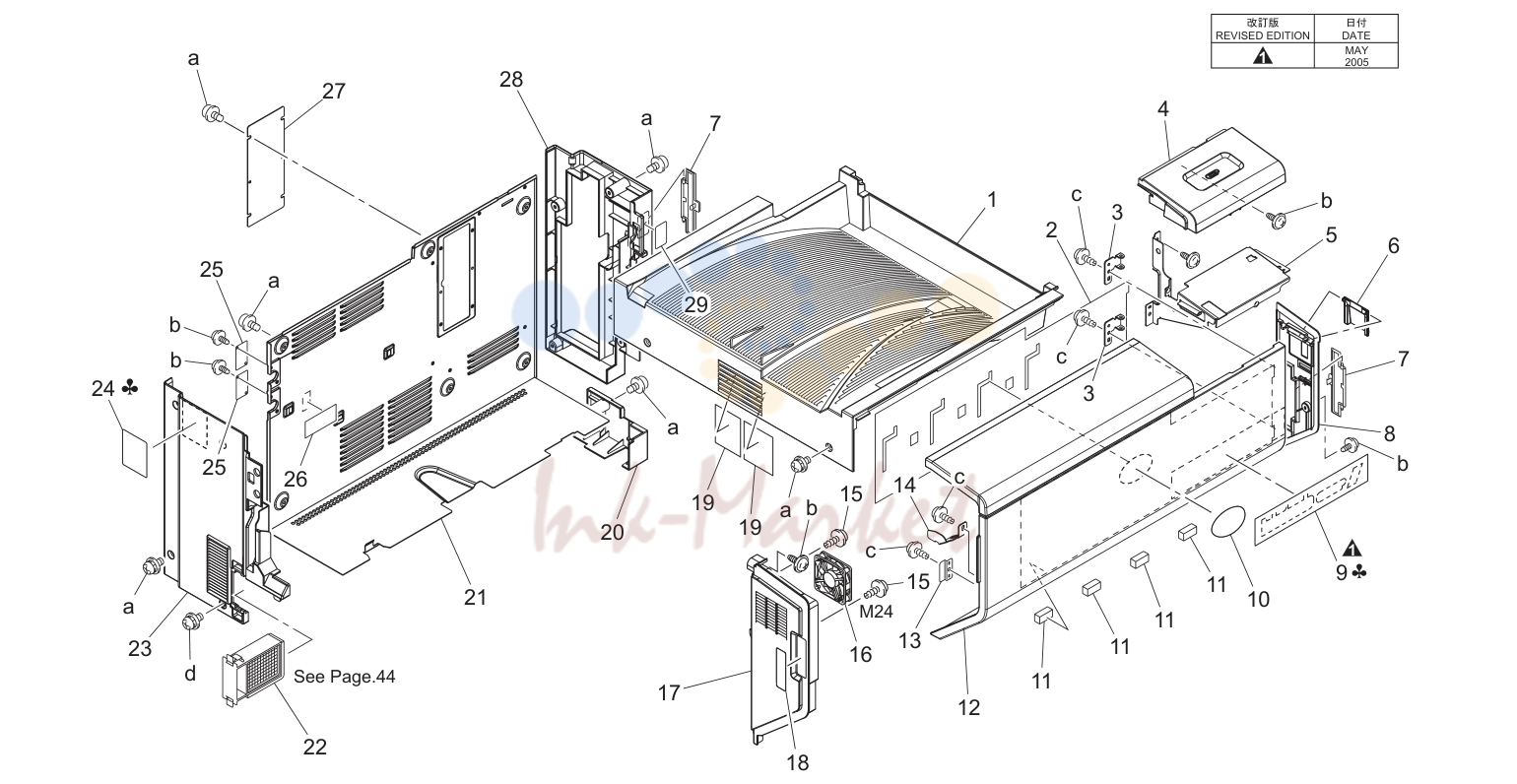

3. EXTERNAL PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1028 03 TOP COVER 上カバー C 1 a-9646 | |
| 2 | 4036 7302 01 LABEL TC.IC CLEAN ラベル ＴＣ・ Ｉ Ｃ清掃 C 1 b-9735 | |
| 3 | 4036 1024 02 HINGE ヒンジ C 2 c-9739 | |
| 4 | 4036 1003 03 UPPER COVER 上カバー C | |
| 5 | 4036 1034 02 BRACKET 取付板 D | |
| 6 | 4037 1002 04 COVER カバー C | |
| 7 | 4036 1035 01 LID 蓋 C | |
| 8 | 4037 1004 04 RIGHT COVER F 右カバー 前 C | |
| 9 | 4037 7321 01 LABEL bizhub C450 ラベル ｂ ｉ ｚ ｈｕｂＣ ４５０ (bizhub C450) D | |
| 9 | 4037 7322 01 LABEL bizhub C351 ラベル ｂ ｉ ｚ ｈｕｂＣ ３５１ (bizhub C351) D | |
| 10 | 4030 7500 01 LABEL LOGO MARK ラベル ロゴマーク C | |
| 11 | 4025 1018 01 SEAL シール C | |
| 12 | 4037 1001 01 FRONT COVER 前カバー D | |
| 13 | 4036 1026 01 SUCTION PLATE 吸着板 D | |
| 14 | 4004 1031 03 GUIDE PLATE ガイド板 C | |
| 15 | 4036 5966 01 SCREW ねじ C | |
| 16 | 9313 1300 41 FAN MOTOR ファンモータ C | |
| 17 | 4037 1027 02 LEFT COVER F 左カバー 前 C | |
| 18 | 4036 7340 02 LABEL TONER ラベル トナー補給 C | |
| 19 | 4025 2285 02 FILTER フィルタ C | |
| 20 | 4036 1033 01 RIGHT COVER LOWER 右カバー 下 C | |
| 21 | 4037 1009 03 REAR COVER 後カバー D | |
| 22 | 1483 0757 00 OZONE FILTER オゾンファンフィルター C | |
| 23 | 4037 1007 02 LEFT COVER REAR 左カバー 後 C | |
| 24 | 4037 7406 01 LABEL EARTH CAUTION ラベル アース注意 C,D,F2,G1,I,K D | |
| 25 | 4036 1048 01 COVER カバー C | |
| 26 | 4025 1011 01 FILM フィルム D | |
| 27 | 4037 1006 01 COVER カバー D | |
| 28 | 4037 1008 02 RIGHT COVER REAR 右カバー 後 C | |
| 29 | 4036 7330 01 LABEL M3 ラベル Ｍ ３ C |

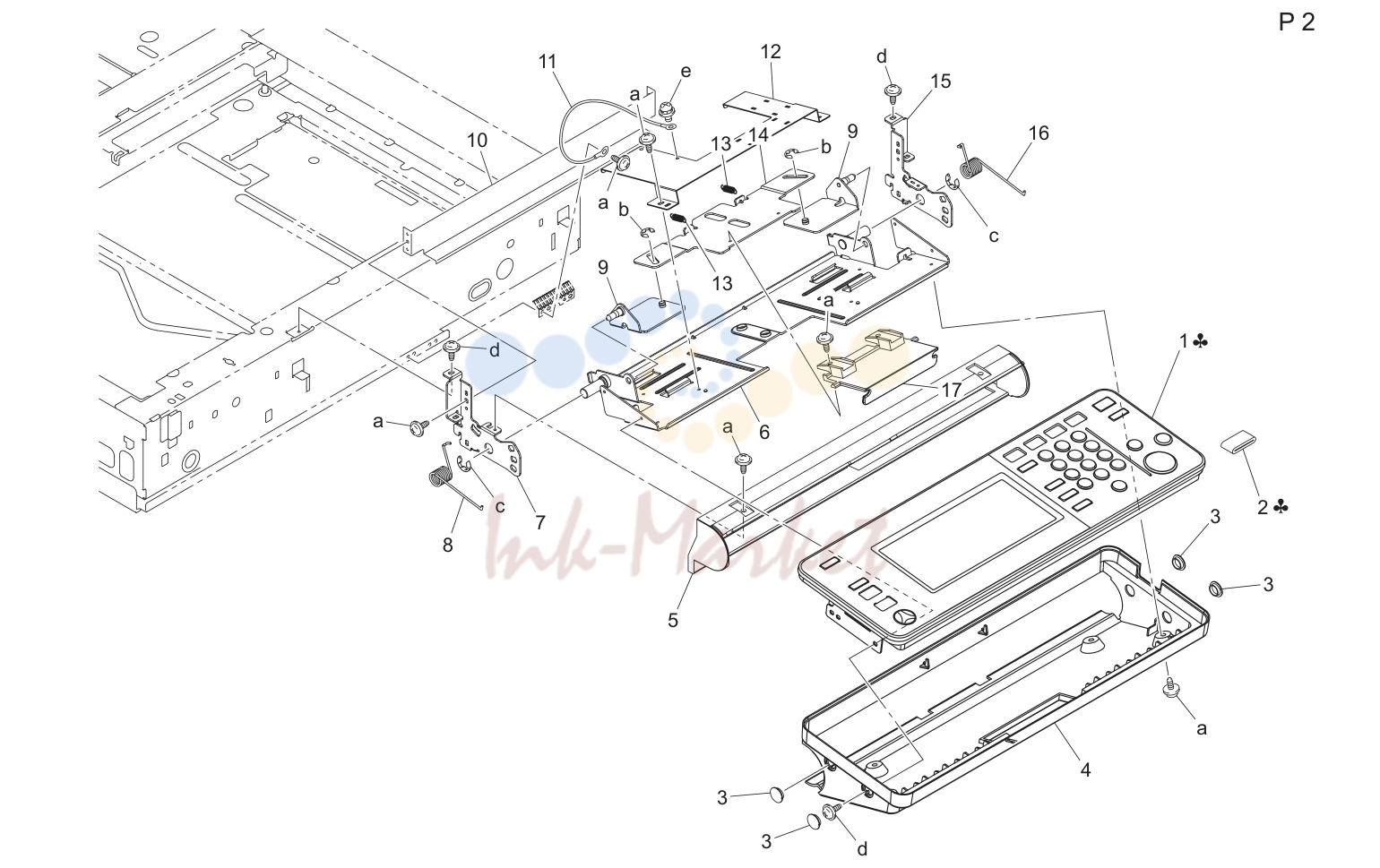

4. CONTROL PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4037 6051 03 CONTROL PANEL ASSY 操作パネルＡＳＳＹ A I 1 a-9735 | |
| 1 | 4037 6052 03 CONTROL PANEL ASSY 操作パネルＡＳＳＹ D,F2,G1,I,K,B,G2,F1 I 1 b-9721 | |
| 1 | 4037 6053 03 CONTROL PANEL ASSY 操作パネルＡＳＳＹ C I 1 c-9721 | |
| 1 | 4037 6058 01 CONTROL PANEL ASSY 操作パネルＡＳＳＹ J I 1 e-9646 | |
| 1 | 4037 6059 01 CONTROL PANEL ASSY 操作パネルＡＳＳＹ H I | |
| 2 | 9326 1001 11 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 3 | 1171 1321 01 CAP キャップ C | |
| 4 | 4037 1398 01 COVER PANEL LOWER 下カバー 操作パネル C | |
| 5 | 4036 1399 03 COVER カバー C | |
| 6 | 4036 1385 01 BRACKET 取付板 D | |
| 7 | 4036 1380 02 HOLD PLATE 保持板 D | |
| 8 | 4581 1379 01 TORSION SPRING ねじりコイルばね C | |
| 9 | 4036 1390 01 POSITIONING PLATE 位置決め板 D | |
| 10 | 4036 1388 01 BRACKET 取付板 D | |
| 11 | 4036 6862 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 12 | 4036 1387 02 BRACKET 取付板 D | |
| 13 | 4581 1389 01 TENSION SPRING 引張コイルばね C | |
| 14 | 4036 1383 02 COUPLING 連結板 D | |
| 15 | 4036 1386 02 HOLD PLATE 保持板 D | |
| 16 | 4581 1382 01 TORSION SPRING ねじりコイルばね C | |
| 17 | 4036 1381 03 LEVER レバー C |

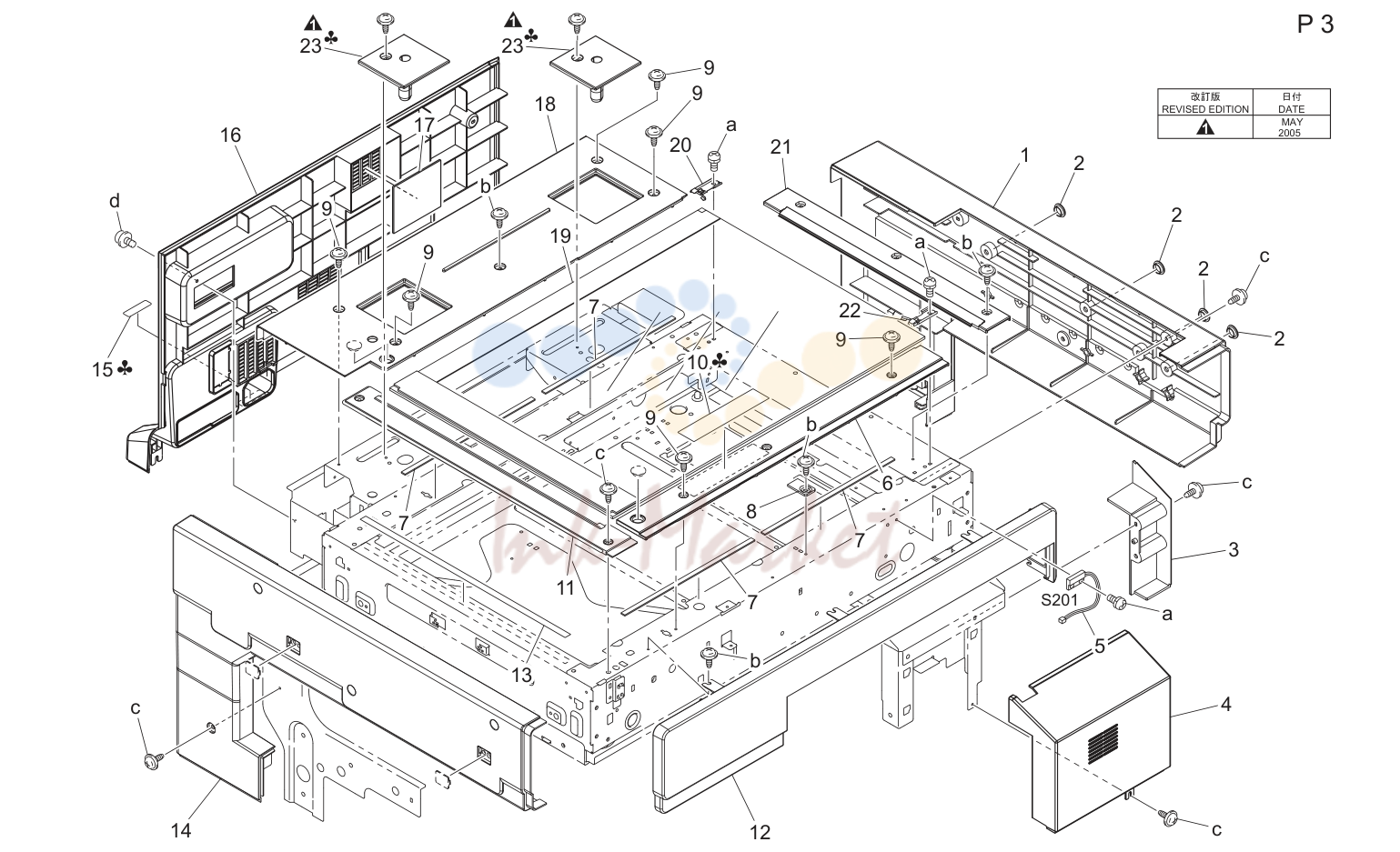

5. IR COVER
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1395 07 COVER カバー C 1 a-9644 | |
| 2 | 4030 1041 01 CAP キャップ C 4 b-9735 | |
| 3 | 4036 1402 02 INNER COVER インナーカバー D 1 c-9735 | |
| 4 | 4037 1393 01 HOLD COVER F IR 保持カバー Ｉ Ｒ前 C | |
| 5 | 9334 2610 11 REED SWITCH リート゛スイッチ C | |
| 6 | 4036 1392 02 COVER カバー C | |
| 7 | 4036 1620 01 SEAL シール C | |
| 8 | 4581 1318 01 REGULATING PLATE 規制板 D | |
| 9 | 4036 1410 01 SHOULDER SCREW 段ねじ C | |
| 10 | 4036 7342 01 LABEL ラベル コピー禁止 A D | |
| 10 | 4036 7343 01 LABEL DON’COPY ラベル B,G2 C | |
| 11 | 4036 1404 03 COVER カバー C | |
| 12 | 4036 1391 03 FRONT COVER IR 前カバー Ｉ Ｒ C | |
| 13 | 4581 1621 02 SEAL シール C | |
| 14 | 4036 1396 03 LEFT COVER IR 左カバー Ｉ Ｒ C | |
| 15 | 4037 7403 01 LABEL GROUND ラベル アース注意 A,B,G2,H,F1,G2 C | |
| 15 | 4037 7407 01 LABEL OUTLET ラベル C,J,D,F2,G1,I,K C | |
| 16 | 4037 1405 02 COVER カバー C | |
| 17 | 4025 2285 02 FILTER フィルタ C | |
| 18 | 4036 1394 02 UPPER COVER IR 上カバー Ｉ Ｒ C | |
| 19 | 4037 0752 00 ORIGINAL GLASS 原稿ガラス C | |
| 20 | 4581 1610 01 SET PLATE 押え板 C | |
| 21 | 4036 1611 01 GUIDE ガイド C | |
| 22 | 4581 1605 03 SET PLATE 押え板 C | |
| 23 | 4036 1397 01 COVER カバー (bizhub C351) D |

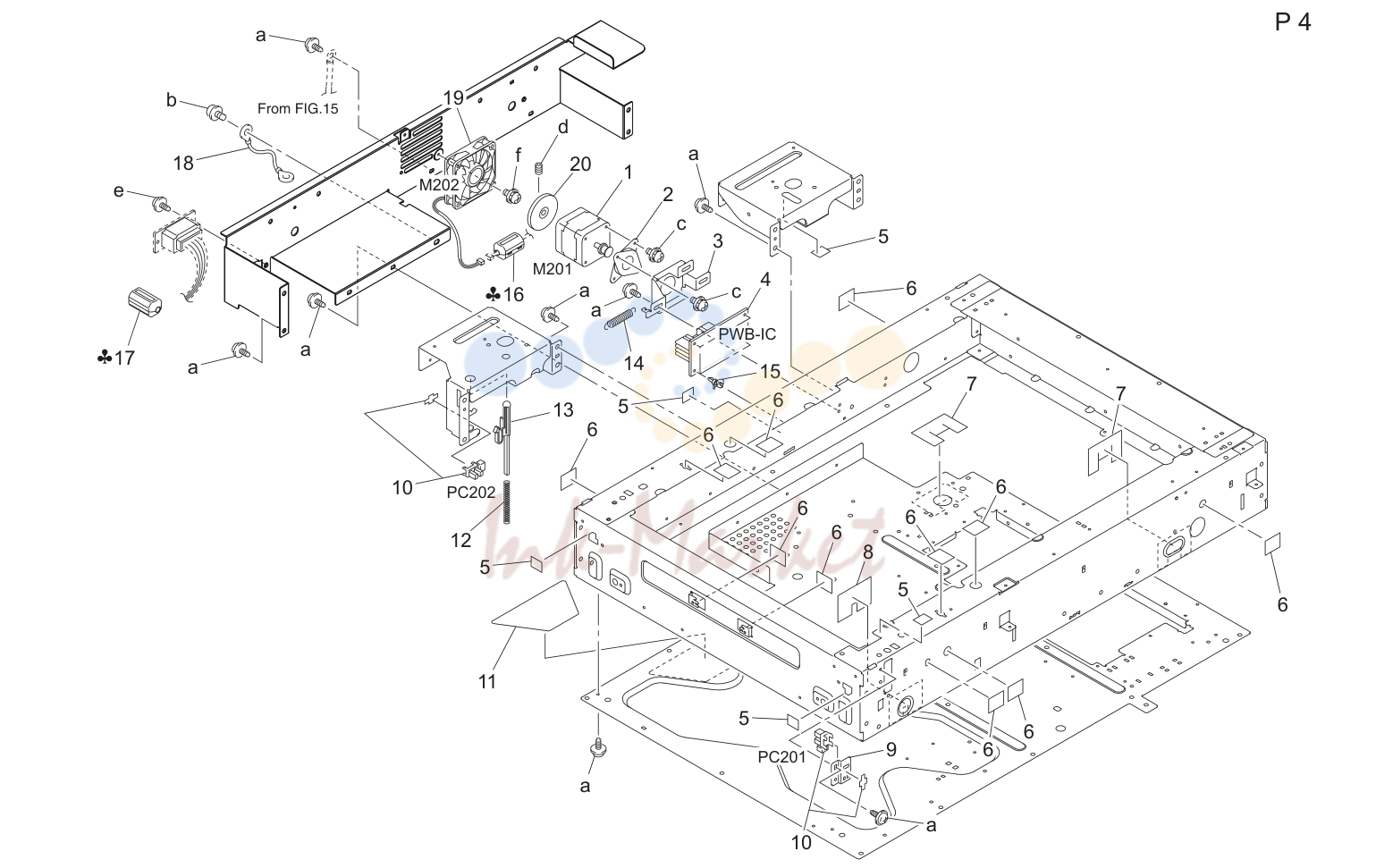

6. SCANNER DRIVE SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9314 1100 81 MOTOR パルスモータ C 1 a-9735 | |
| 2 | 1156 1371 01 RETAINING RING コ゛ムリンク゛ C 1 b-9646 | |
| 3 | 4581 1457 01 BRACKET 取付板 D 1 c-9646 | |
| 4 | 4037 0115 02 PWB-IC ＰＷＢー Ｉ Ｃ C 1 e-9735 | |
| 5 | 4581 1627 01 SEAL シール D 5 f-9646 | |
| 6 | 4581 1625 01 SEAL シール D | |
| 7 | 4036 1632 02 SEAL シール D | |
| 8 | 4036 1631 01 SEAL シール D | |
| 9 | 4036 1328 01 BRACKET 取付板 D | |
| 10 | 4037 0903 01 PHOTO INTERRUPTER フォトインタラプター B | |
| 11 | 4036 1630 01 SEAL シール D | |
| 12 | 4036 1720 01 PRESSURE SPRING 圧縮コイルばね D | |
| 13 | 4037 1721 02 LEVER レバー D | |
| 14 | 4002 1458 01 TENSION SPRING 引張コイルばね C | |
| 15 | 9384 1900 57 PWB SUPPORT 9.53H キハ゛ンサホ゜ート D | |
| 16 | 9326 1200 61 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 17 | 9326 1810 21 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 18 | 4036 6860 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 19 | 9313 1300 41 FAN MOTOR ファンモータ C | |
| 20 | 4581 1320 01 DUMPER ダンパ D |

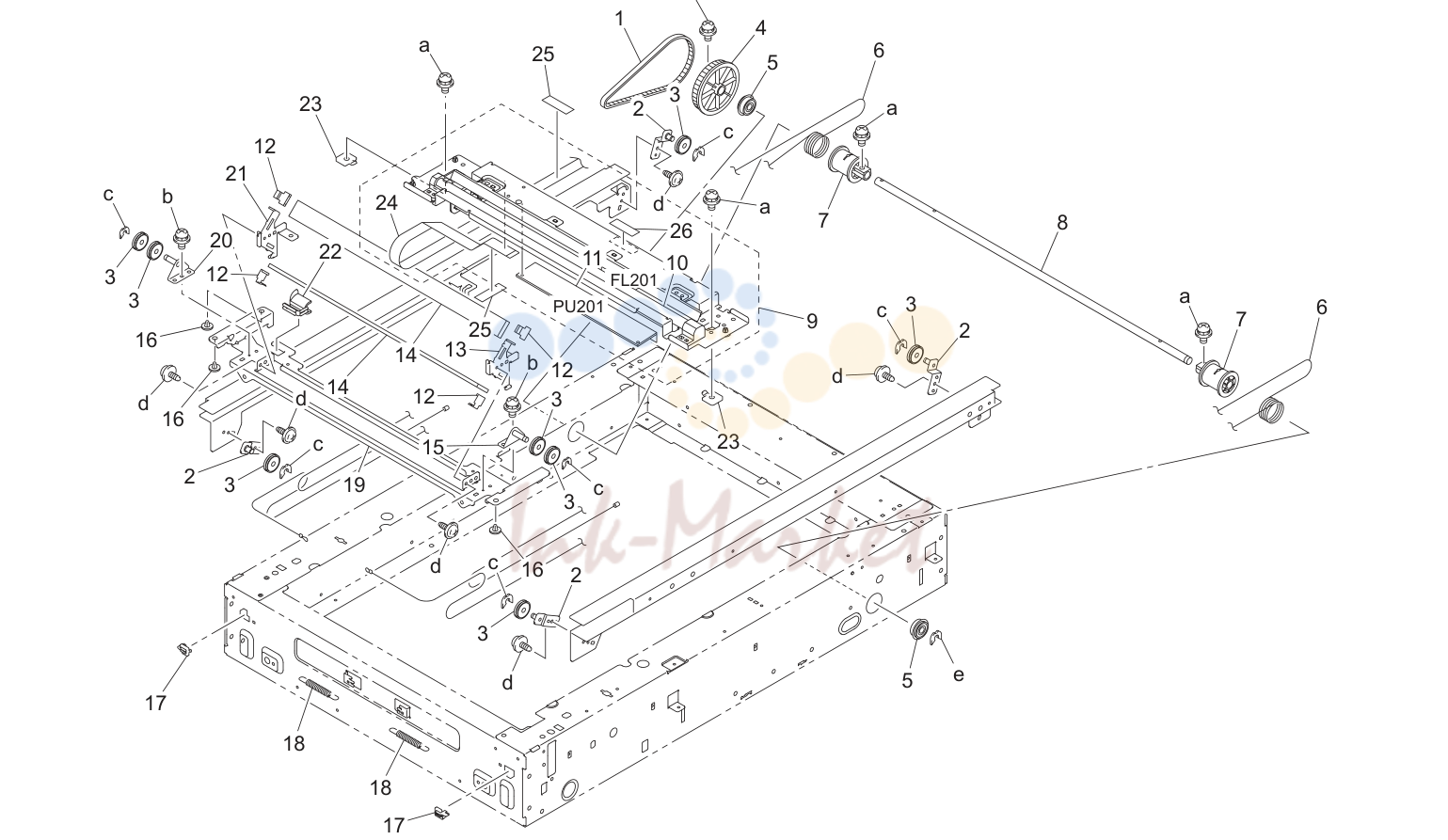

7. SCANNER DRIVE SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1454 01 TIMING BELT 236L タイミングベルト ２３６ Ｌ C 1 a-9646 | |
| 2 | 4005 0201 01 BRACKET ASSY 取付板ＡＳＳＹ D 4 b-9646 | |
| 3 | 4005 1464 01 PULLEY プーリ C 8 c-4425 | |
| 4 | 4036 1453 01 PULLEY 96T プーリ ９６ Ｔ C 1 e-1066 | |
| 5 | 4002 1456 01 BALL BEARING 軸受 C | |
| 6 | 4036 1451 02 WIRE ワイヤ C | |
| 7 | 4581 1452 01 PULLEY プーリ C | |
| 8 | 4581 1455 01 SHAFT シャフト D | |
| 9 | 4037 0755 00 FIRST SLIDER ASSY 第１スライダ ＡＳＳＹ I | |
| 10 | 9351 3300 11 LAMP ランプ I | |
| 11 | 9325 4400 21 INVERTOR インバータユニット C | |
| 12 | 4002 1423 01 HOLDER ホルダ D | |
| 13 | 4581 1427 01 HOLD PLATE 保持板 D | |
| 14 | 4002 1422 02 MIRROR ミラー C | |
| 15 | 4036 1425 01 BRACKET 取付板 D | |
| 16 | 4002 1480 01 BUSHING ブッシュ D | |
| 17 | 1139 1612 01 GUIDE ワイヤーガイド D | |
| 18 | 4581 1640 02 SPRING ばね C | |
| 19 | 4581 1421 01 FRAME フレーム D | |
| 20 | 4005 0203 01 BRACKET ASSY 取付板ＡＳＳＹ D | |
| 21 | 4581 1428 01 HOLD PLATE 保持板 D | |
| 22 | 4581 1429 01 GUIDE ガイド D | |
| 23 | 4581 3806 01 SET PLATE 押え板 D | |
| 24 | 4036 6859 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 25 | 4036 3075 01 TAPE テープ D | |
| 26 | 1129 7303 01 LABEL HI-VOL CAUTION ラベル 高圧注意 D |

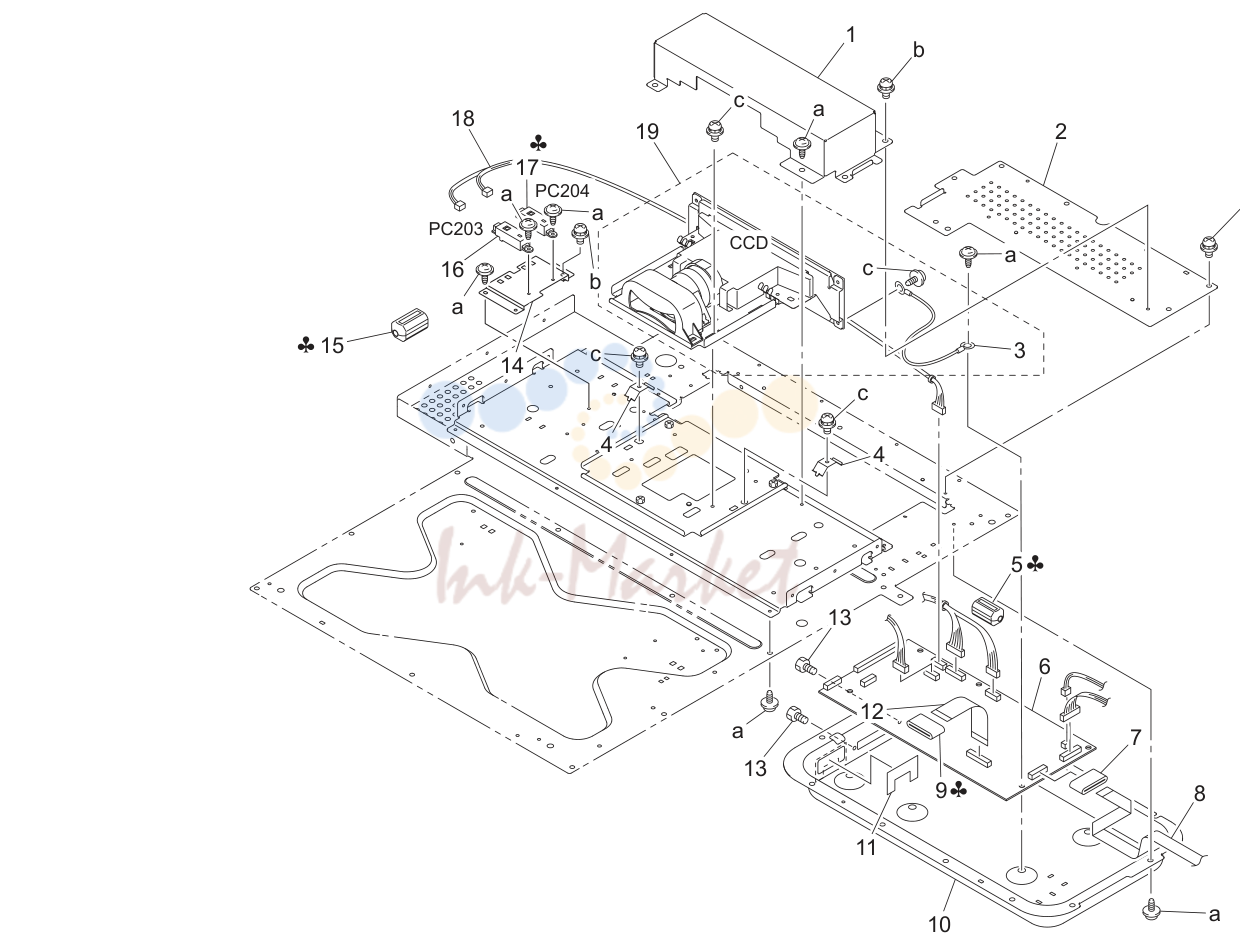

8. OPTICAL SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1582 01 COVER カバー D 1 a-9735 | |
| 2 | 4036 1366 01 COVER カバー D 1 b-9646 | |
| 3 | 4036 6862 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D 1 c-9646 | |
| 4 | 4581 1579 01 PLATE SPRING 板ばね D | |
| 5 | 9326 1200 61 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 6 | 4037 0113 01 PWB-C ＰＷＢーＣ I | |
| 7 | 9326 1001 11 FERRITE CORE フェライトコア D | |
| 8 | 4036 6858 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 9 | 9326 1001 11 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 10 | 4036 1374 02 PLATE 底板 D | |
| 11 | 4036 1633 01 SEAL シール D | |
| 12 | 4036 6857 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 13 | 4581 2269 02 SHOULDER SCREW 段ねじ C | |
| 14 | 4037 1590 01 BRACKET 取付板 D | |
| 15 | 9326 1810 21 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 16 | 9335 1400 81 SOLID STATE SWITCH 反射型フォトスイッチ C | |
| 17 | 9335 1400 81 SOLID STATE SWITCH 反射型フォトスイッチ A,C,J,B,G2,H (OPTION) C | |
| 17 | 9335 1400 81 SOLID STATE SWITCH 反射型フォトスイッチ D,F2,G1,I,K,F1,G2 C | |
| 18 | 4037 6854 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 19 | 4037 0754 00 CCD UNIT ＣＣＤユニット I |

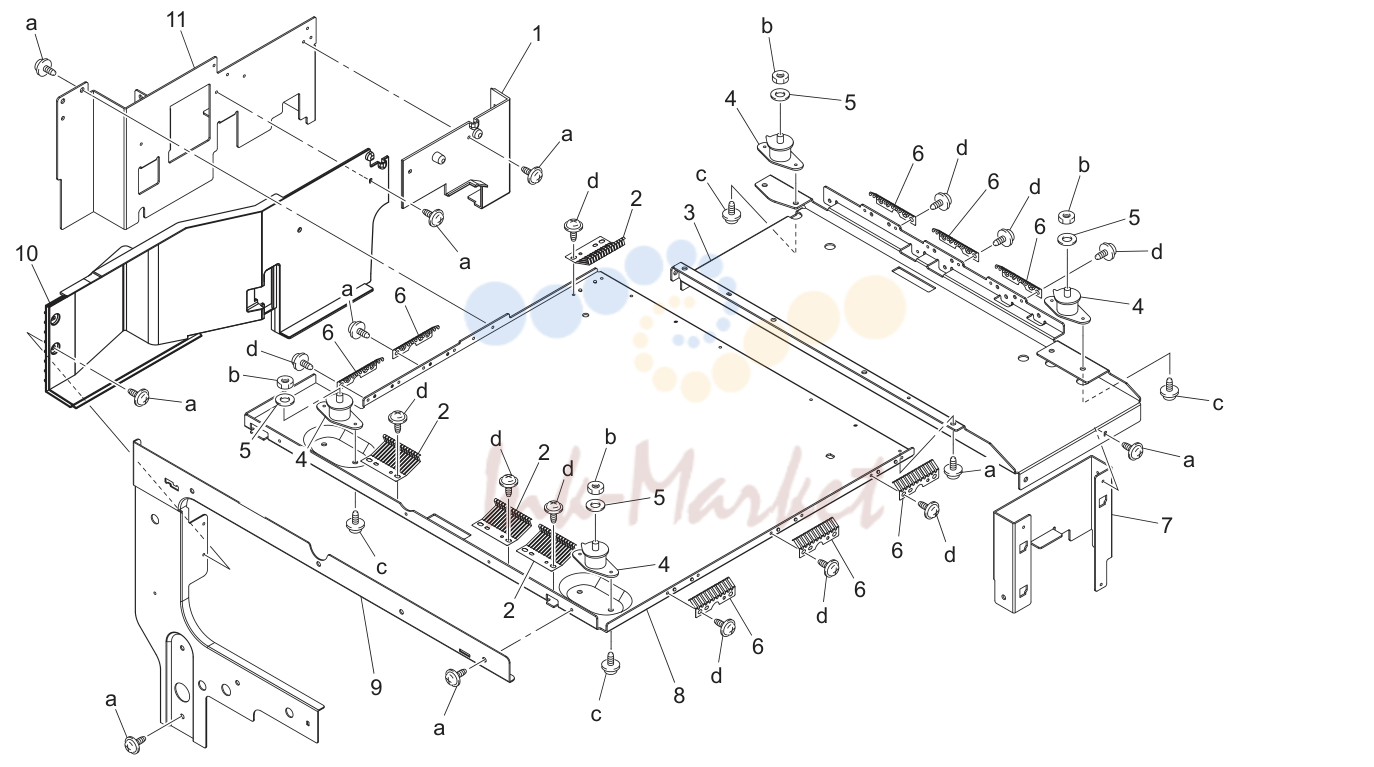

9. IR FRAME
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1403 01 COVER カバー D 1 a-9735 | |
| 2 | 4002 1591 01 EARTH GROUND アース D 4 b-9660 | |
| 3 | 4036 1503 02 HOLD PLATE 保持板 D 1 c-9735 | |
| 4 | 4036 1505 02 CUSHION 防振材 C | |
| 5 | 4036 1506 01 SPACER スペーサ C | |
| 6 | 4036 1509 01 PLATE SPRING 板ばね D | |
| 7 | 4036 1500 02 HOLD PLATE 保持板 D | |
| 8 | 4036 1504 02 HOLD PLATE 保持板 D | |
| 9 | 4036 1502 02 HOLD PLATE 保持板 D | |
| 10 | 4037 1406 02 INNER COVER インナーカバー D | |
| 11 | 4036 1501 03 HOLD PLATE 保持板 D |
10. MAIN FRAME
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9313 1300 41 FAN MOTOR ファンモータ C 1 a-9735 | |
| 2 | 4037 2454 03 BRACKET 取付板 D 1 b-9646 | |
| 3 | 4036 2204 04 BRACKET 取付板 D 1 c-9646 | |
| 4 | 4004 2025 01 HANDLE 取手 D | |
| 5 | 1200 2105 05 COLLAR カラー D | |
| 6 | 4004 2026 01 PLATE SPRING 板ばね D | |
| 7 | 4036 2023 01 BRACKET 取付板 D | |
| 8 | 1200 5211 05 SHAFT シャフト D | |
| 9 | 0996 3055 01 RUBBER FOOT コ゛ムアシ D |
11. POWER UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2211 03 SHIELD シールド D 1 a-9735 | |
| 2 | 4037 6211 02 POWER SUPPLY 直流安定化電源 A,B,G2,H,F1 I 1 b-9646 | |
| 2 | 4037 6212 02 POWER SUPPLY 直流安定化電源 C,J,D,F2,G1,I,K I 1 c-9735 | |
| 3 | 9450 1806 01 RESISTOR その他固定抵抗器 C,J,D,F2,G1,I,K D 1 e-9646 | |
| 4 | 4036 2216 02 BRACKET 取付板 D | |
| 5 | 4036 6827 02 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 6 | 4025 6805 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 7 | 4004 2258 01 SEAL シール D | |
| 8 | 4004 2257 01 DUCT ダクト D | |
| 9 | 4037 6751 01 ELECTRICALLY CONDUCTIVE MATERIAL 導電材料 C,J,D,F2,G1,I,K,H D | |
| 10 | 4004 1069 02 PLATE SPRING 板ばね D | |
| 11 | 4037 2205 01 BRACKET 取付板 D | |
| 12 | 4037 2256 01 SHIELD シールド D | |
| 13 | 9326 1810 21 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 14 | 9383 2510 21 HOLDER ホルタ゛ー C,J,D,F2,G1,I,K,B,G2,H D | |
| 15 | 4037 2239 01 BRACKET 取付板 A D | |
| 16 | 4037 2208 02 SHIELD シールド D | |
| 17 | 9383 5000 11 JACK ジャック D | |
| 18 | 4037 2231 02 BRACKET 取付板 D | |
| 19 | 1500 2320 02 LABEL EARTH ラヘ゛ル アース A D | |
| 20 | 9313 1000 61 FAN MOTOR ファンモータ C | |
| 21 | 4025 6805 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ C,J,D,F2,G1,I,K,B,G2,H D |
12. LEFT SIDE DOOR
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9331 2200 21 MICRO-SWITCH レバー付マイクロスイッチ C 1 a-9735 | |
| 2 | 4025 6814 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D 1 b-9735 | |
| 3 | 4004 2255 02 BRACKET 取付板 D 1 c-4425 | |
| 4 | 4036 2257 01 SHOULDER SCREW 段ねじ C 1 e-9735 | |
| 5 | 4004 2239 03 TORSION SPRING ねじりコイルばね C 1 f-9739 | |
| 6 | 4004 2254 01 PLATE SPRING 板ばね D 2 g-9646 | |
| 7 | 4036 2024 01 HANDLE 取手 D | |
| 8 | 4036 2101 02 RAIL レール D | |
| 9 | 4004 1072 01 BRACKET 取付板 D | |
| 10 | 4004 1067 02 PLATE SPRING 板ばね D | |
| 11 | 4036 1010 02 REINFORCE PLATE 補強板 D | |
| 12 | 4036 1005 03 COVER カバー C | |
| 13 | 4036 1011 01 LABEL HIDE ラベル 目隠し C | |
| 14 | 4036 1042 01 PIN ピン D | |
| 15 | 4036 1015 01 BRACKET 取付板 D | |
| 16 | 4036 1039 01 STOPPER ストッパ D | |
| 17 | 4036 1040 01 PIN ピン D | |
| 18 | 4134 3579 03 SHOULDER SCREW 段ねじ C | |
| 19 | 4025 1019 01 CUSHION クッション C | |
| 20 | 4004 1014 01 PRESSURE SPRING 圧縮コイルばね C | |
| 21 | 4036 1013 01 HANDLE 取手 C | |
| 22 | 4025 1012 01 PLATE SPRING 板ばね D | |
| 23 | 4004 1066 03 PLATE SPRING 板ばね D | |
| 24 | 4004 1012 02 PLATE SPRING 板ばね D | |
| 25 | 4036 7303 01 LABEL TONER BOX ラベル トナーボックス交換 D |
13. MAIN SWITCH SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 1052 03 COVER カバー D 1 a-9735 | |
| 2 | 4036 2212 02 BRACKET 取付板 D 1 b-9646 | |
| 3 | 0990 6304 02 SWITCH スイッチ C | |
| 4 | 4036 1025 02 HINGE ヒンジ D | |
| 5 | 1200 5211 05 SHAFT シャフト D | |
| 6 | 4004 2021 03 BRACKET 取付板 D | |
| 7 | 4004 2025 01 HANDLE 取手 D | |
| 8 | 1200 2105 05 COLLAR カラー D | |
| 9 | 4004 2026 01 PLATE SPRING 板ばね D | |
| 10 | 4036 2245 01 LEVER レバー D | |
| 11 | 9332 1710 41 SWITCH 押釦スイッチ C | |
| 12 | 4036 2214 02 BRACKET 取付板 D | |
| 13 | 4036 1051 01 COVER カバー D | |
| 14 | 4036 1054 01 COVER カバー D |
14. PAPER SELECT SWITCH & LED LOCK
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 3071 01 BRACKET 取付板 D 1 a-9735 | |
| 2 | 4036 3075 01 TAPE テープ D 1 b-9646 | |
| 3 | 4004 1826 03 PAWL 爪 C 4 c-9739 | |
| 4 | 4036 1821 01 LEVER レバー C 4 e-4425 | |
| 5 | 4004 1822 01 SHAFT シャフト D 4 f-9770 | |
| 6 | 4004 1834 02 SEAL シール C | |
| 7 | 4004 1833 03 SEAL シール C | |
| 8 | 4037 3072 01 COVER カバー C | |
| 9 | 4004 1835 02 SEAL シール C | |
| 10 | 4004 1831 01 PLATE 受け板 D | |
| 11 | 4004 1832 01 TORSION SPRING ねじりコイルばね C | |
| 12 | 4004 1823 01 HOLDER ホルダ D | |
| 13 | 4004 1838 02 TORSION SPRING ねじりコイルばね C | |
| 14 | 4004 1842 01 CUSHION クッション C | |
| 15 | 4004 1805 01 SHAFT シャフト D | |
| 16 | 4004 1829 02 CUSHION クッション C | |
| 17 | 4004 1836 02 SEAL シール C | |
| 18 | 4036 1837 01 COVER カバー D | |
| 19 | 4004 1071 01 PLATE SPRING 板ばね D | |
| 20 | 4036 2007 01 PIN ピン D | |
| 21 | 4036 4551 01 CONTACT 接点 D | |
| 22 | 4036 4901 01 GUIDE ガイド D | |
| 23 | 4036 2311 01 PIN ピン D | |
| 24 | 4036 1845 02 GUIDE PLATE ガイド板 D | |
| 25 | 4036 1847 02 LABEL ラベル D | |
| 26 | 4036 1846 01 LABEL ラベル D |
15. HOPPER SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 5413 01 GUIDE ガイド D 4 a-9739 | |
| 2 | 4036 5419 01 LEVER レバー D 4 b-9739 | |
| 3 | 4036 5411 01 SHUTTER シャッタ D | |
| 4 | 4025 5412 01 SEAL シール D | |
| 5 | 9335 1401 21 SOLID STATE SWITCH 透過型フォトスイッチ C | |
| 6 | 4025 5422 01 LEVER レバー C | |
| 7 | 4036 7319 01 LABEL IU BLACK ラベル Ｉ Ｕ黒 D | |
| 8 | 4025 5421 01 LEVER レバー C | |
| 9 | 4036 7318 01 LABEL IU CYAN ラベル Ｉ Ｕシアン D | |
| 10 | 4025 5420 01 LEVER レバー C | |
| 11 | 4036 7317 02 LABEL IU MAGENTA ラベル Ｉ Ｕマゼンタ D | |
| 12 | 4025 5417 01 LEVER レバー C | |
| 13 | 4036 7316 01 LABEL IU YELLOW ラベル Ｉ Ｕ黄 D | |
| 14 | 4036 7315 01 LABEL LOCK RELEASE ラベル ロック解除 D | |
| 15 | 4036 5325 02 PAWL 爪 D | |
| 16 | 4036 5347 01 SHUTTER シャッタ D | |
| 17 | 4036 5348 01 TENSION SPRING 引張コイルばね C | |
| 18 | 4036 5349 02 SEAL シール D | |
| 19 | 4036 5414 01 SHAFT シャフト D | |
| 20 | 4036 5301 03 HOUSING ハウジング D | |
| 21 | 4025 5442 02 LEVER レバー D | |
| 22 | 4037 0758 00 HOPPER ホッパー A S | |
| 22 | 4037 0759 00 HOPPER ホッパー B,G2 S | |
| 22 | 4037 0760 00 HOPPER ホッパー C,J,D,F2,G1,I,K,H,F1,G S |
16. HOPPER SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4025 5363 01 GEAR 16T ギヤ １６ Ｔ D 4 a-9739 | |
| 2 | 4025 5365 01 GEAR 14/28T ギヤ D 4 b-9646 | |
| 3 | 4025 5362 01 GEAR 14/22T ギヤ １４／２２ Ｔ D 4 c-9739 | |
| 4 | 4004 5354 01 GEAR 19T ギヤ １９ Ｔ D 4 e-9735 | |
| 5 | 4025 5352 01 GEAR 30T ギヤ ３０ Ｔ D 4 f-4425 | |
| 6 | 4004 5353 02 GEAR 40T ギヤ ４０ Ｔ D 4 g-9732 | |
| 7 | 4004 5356 01 GEAR 22T ギヤ ２２ Ｔ D 8 h-9739 | |
| 8 | 4025 5441 02 BRACKET 取付板 D | |
| 9 | 4037 0903 01 PHOTO INTERRUPTER フォトインタラプター B | |
| 10 | 9335 1401 01 SOLID STATE SWITCH 透過型フォトスイッチ C | |
| 11 | 4025 5351 01 GEAR 14/104T ギヤ １４／１０４ Ｔ C | |
| 12 | 9314 1300 21 MOTOR パルスモータ B | |
| 13 | 1500 2640 04 MAGNET CATCH マク゛ネットキャッチ D | |
| 14 | 4036 1032 01 SCREW ねじ D | |
| 15 | 4004 1017 01 BRACKET 取付板 D | |
| 16 | 4036 2257 01 SHOULDER SCREW 段ねじ C | |
| 17 | 4004 1041 01 TORSION SPRING ねじりコイルばね C | |
| 18 | 9331 2200 21 MICRO-SWITCH レバー付マイクロスイッチ C | |
| 19 | 4004 1030 01 CONTACT 接点 D | |
| 20 | 4025 5332 01 TORSION SPRING ねじりコイルばね C | |
| 21 | 4025 5331 01 HOLDER ホルダ D | |
| 22 | 1144 5336 02 SEAL シール C | |
| 23 | 4004 5339 01 BUSHING 軸受 C | |
| 24 | 4025 5335 01 SEAL シール D | |
| 25 | 4004 5338 01 ROLLER ローラ D | |
| 26 | 4004 5337 01 SEAL シール D | |
| 27 | 4025 5333 01 SHAFT シャフト D | |
| 28 | 4025 5307 01 SEAL シール D | |
| 29 | 4036 5302 01 COVER カバー D |
17. OZONE FAN SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2459 02 BRACKET 取付板 D 1 a-9646 | |
| 2 | 4025 2294 01 BUSHING ブッシュ C 8 b-9735 | |
| 3 | 4037 2452 02 DUCT ダクト D 1 c-9739 | |
| 4 | 4053 0151 01 DEODORANT FILTER 消臭フィルタ A 1 e-9735 | |
| 5 | 4037 2463 02 BRACKET 取付板 D 1 f-9646 | |
| 6 | 4025 2458 01 SEAL シール C | |
| 7 | 4120 4614 01 SCREW ねじ C | |
| 8 | 4025 2466 01 SEAL シール C | |
| 9 | 4037 2453 03 DUCT ダクト D | |
| 10 | 4025 2468 01 SEAL シール C | |
| 11 | 4037 2491 01 DUST FILTER 防塵フィルタ C | |
| 12 | 4037 2490 02 HOLDER ホルダ C | |
| 13 | 4037 2493 02 SEAL シール C | |
| 14 | 4004 2230 03 BRACKET 取付板 D | |
| 15 | 4004 2142 01 SEAL シール C | |
| 16 | 4004 2141 01 DUCT ダクト D | |
| 17 | 4036 2146 02 BRACKET 取付板 D | |
| 18 | 4004 2148 01 SEAL シール C | |
| 19 | 4037 2486 01 BRACKET 取付板 D | |
| 20 | 4036 2487 01 SHOULDER SCREW 段ねじ C | |
| 21 | 9313 1000 72 FAN MOTOR ファンモータ C | |
| 22 | 4037 2484 01 BRACKET 取付板 D | |
| 23 | 4037 2483 04 DUCT ダクト D | |
| 24 | 4037 2494 01 GUIDE ガイド D | |
| 25 | 4037 2492 01 FILM フィルム D | |
| 26 | 4036 2485 01 SEAL シール C | |
| 27 | 4037 2488 03 DUCT ダクト D | |
| 28 | 4037 2489 02 DUCT ダクト D | |
| 29 | 4025 2465 01 SEAL シール C | |
| 30 | 4037 6812 01 WIRE HARNESS ASSY ハーネス ＡＳＳＹ C,J,D,F2,G1,I,K,H D | |
| 31 | 9313 1400 41 FAN MOTOR ファンモータ C | |
| 32 | 9313 1300 12 FAN MOTOR ファンモータ B |
18. PC DRIVE SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2481 01 DUCT ダクト D 1 a-9735 | |
| 2 | 4036 2480 01 SEAL シール C 2 b-9721 | |
| 3 | 9314 1100 71 MOTOR パルスモータ C 1 c-4425 | |
| 4 | 4004 0207 01 BRACKET ASSY 取付板ＡＳＳＹ D 1 e-9735 | |
| 5 | 4004 4533 01 GEAR 18/62T ギヤ １８／６２ Ｔ C | |
| 6 | 4004 4532 01 GEAR 18/38T ギヤ １８／３８ Ｔ C | |
| 7 | 9384 1621 21 PWB SUPPORT 6.4H キハ゛ンサホ゜ート D | |
| 8 | 4036 2596 01 BRACKET 取付板 D | |
| 9 | 4004 2582 01 TENSION SPRING 引張コイルばね C | |
| 10 | 4036 2597 01 GEAR 32T ギヤ ３２ Ｔ C | |
| 11 | 4036 2598 01 RING リング C | |
| 12 | 4036 2599 01 PIN ピン D | |
| 13 | 4036 2595 01 HOLDER ホルダ D | |
| 14 | 9314 2300 31 MOTOR ブラシレスモータ B | |
| 15 | 4037 0901 01 PHOTO INTERRUPTER フォトインタラプター B | |
| 16 | 4036 2215 01 GUIDE ガイド D | |
| 17 | 4004 2209 05 BRACKET 取付板 D | |
| 18 | 4004 2253 02 INSULATING MEMBER 絶縁材 D | |
| 19 | 4037 6202 01 HV TRANSFORMER 高圧ユニット I | |
| 20 | 4036 2238 01 GUIDE ガイド D | |
| 21 | 9384 1900 55 PWB SUPPORT 9.53H キハ゛ンサホ゜ート D | |
| 22 | 4037 6201 01 HV TRANSFORMER 高圧ユニット I | |
| 23 | 4036 2210 01 BRACKET 取付板 D | |
| 24 | 4036 2482 01 SEAL シール C |
19. DRIVE SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4004 2540 01 GEAR 88T ギヤ ８８ Ｔ C 1 a-9646 | |
| 2 | 4036 2754 02 GEAR 208T ギヤ ２０８ Ｔ C 1 b-9735 | |
| 3 | 1300 4342 07 BALL BEARING ホ゛ールヘ゛アリンク゛ C 2 c-9754 | |
| 4 | 4004 2547 01 PIN ピン D 1 e-9721 | |
| 5 | 4036 2541 01 SHAFT シャフト D 1 f-9752 | |
| 6 | 4036 2767 01 BUSHING 軸受 C 1 g-9752 | |
| 7 | 4036 2513 01 GEAR 53/83T ギヤ ５３／８３ Ｔ C 1 k-9735 | |
| 8 | 4036 2512 01 SHAFT シャフト D 1 m-9752 | |
| 9 | 4004 2545 01 GEAR 18/30T ギヤ １８／３０ Ｔ C 2 p-9754 | |
| 10 | 4036 2538 01 GEAR 44/80T ギヤ４４／８０ Ｔ C | |
| 11 | 4004 2546 01 BRACKET 取付板 D | |
| 12 | 4036 2515 01 GEAR 27/91T ギヤ２７／９１ Ｔ C | |
| 13 | 4036 2769 01 PRESSURE SPRING 圧縮コイルばね D | |
| 14 | 1200 3131 08 BUSHING シ゛クウケ C | |
| 15 | 4036 2514 01 GEAR 19T ギヤ １９ Ｔ C | |
| 16 | 4036 2766 02 JOINT ジョイント C | |
| 17 | 4037 2542 01 GEAR ギヤ C | |
| 18 | 4004 2509 01 JOINT ジョイント C | |
| 19 | 4036 2775 01 CAP キャップ D | |
| 20 | 4036 2774 01 JOINT ジョイント C | |
| 21 | 4004 2503 01 PRESSURE SPRING 圧縮コイルばね C | |
| 22 | 4036 2520 01 SHAFT シャフト D | |
| 23 | 4036 0208 01 BRACKET ASSY 取付板ＡＳＳＹ D | |
| 24 | 4036 2531 01 SHAFT シャフト D | |
| 25 | 9322 1300 31 CLUTCH クラッチ C | |
| 26 | 4036 2544 01 GEAR 21/36T ギヤ ２１／３６ Ｔ C | |
| 27 | 4036 2543 01 GEAR 32T ギヤ ３２ Ｔ C | |
| 28 | 4036 2537 01 BRACKET 取付板 D | |
| 29 | 4036 2517 01 GEAR 52/114T ギヤ ５２／１１４ Ｔ C | |
| 30 | 4036 2752 01 HOLDER ホルダ D | |
| 31 | 4036 2521 01 GEAR 40T ギヤ ４０ Ｔ C | |
| 32 | 4036 2764 01 SHAFT シャフト D | |
| 33 | 9322 1300 41 CLUTCH クラッチ C | |
| 34 | 4036 2519 01 GEAR 40T ギヤ ４０ Ｔ C | |
| 35 | 9384 1621 21 PWB SUPPORT 6.4H キハ゛ンサホ゜ート D | |
| 36 | 4036 2511 01 FRAME フレーム D | |
| 37 | 4036 2768 01 BUSHING 軸受 C | |
| 38 | 1154 4670 01 PROTECTION 保護材 C | |
| 39 | 4036 2762 01 BUSHING 軸受 C | |
| 40 | 4037 0903 01 PHOTO INTERRUPTER フォトインタラプター B | |
| 41 | 4036 2772 02 BRACKET 取付板 D | |
| 42 | 9314 2400 21 MOTOR ブラシレスモータ B | |
| 43 | 4036 2237 01 GUIDE ガイド D | |
| 44 | 9314 2300 31 MOTOR ブラシレスモータ B | |
| 45 | 1129 7303 01 LABEL HI-VOL CAUTION ラベル 高圧注意 D |
20. YMC DRIVE SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2754 02 GEAR 208T ギヤ ２０８ Ｔ C 3 a-9646 | |
| 2 | 4036 2767 01 BUSHING 軸受 C 3 b-9735 | |
| 3 | 4036 2758 01 GEAR 106T ギヤ １０６ Ｔ C 1 c-9735 | |
| 4 | 4036 0207 01 BRACKET ASSY 取付板ＡＳＳＹ D 1 e-9721 | |
| 5 | 4036 2769 01 PRESSURE SPRING 圧縮コイルばね D 3 f-9752 | |
| 6 | 4036 2766 02 JOINT ジョイント C 3 g-9752 | |
| 7 | 4036 2751 01 SHAFT シャフト D | |
| 8 | 4004 2503 01 PRESSURE SPRING 圧縮コイルばね C | |
| 9 | 4036 2774 01 JOINT ジョイント C | |
| 10 | 4036 2775 01 CAP キャップ D | |
| 11 | 4004 2509 01 JOINT ジョイント C | |
| 12 | 4036 2752 01 HOLDER ホルダ D | |
| 13 | 4036 2761 01 GEAR 75T ギヤ ７５ Ｔ C | |
| 14 | 4036 2760 01 GEAR 113T ギヤ １１３ Ｔ C | |
| 15 | 4036 2768 01 BUSHING 軸受 C | |
| 16 | 4036 2753 01 BUSHING 軸受 C | |
| 17 | 4036 2757 01 FRAME フレーム D | |
| 18 | 9314 2300 41 MOTOR ブラシレスモータ B | |
| 19 | 9314 2300 21 MOTOR ブラシレスモータ B | |
| 20 | 4037 0903 01 PHOTO INTERRUPTER フォトインタラプター B | |
| 21 | 1483 0751 00 YMC DRIVE ASSY ＹＭＣ駆動 S |
21. FUSING DRIVE SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2561 01 GEAR 29T ギヤ ２９ Ｔ C 1 a-9735 | |
| 2 | 4036 2567 01 GEAR 18T ギヤ １８ Ｔ C 2 b-9646 | |
| 3 | 4036 2560 01 GEAR 19T ギヤ １９ Ｔ C 1 c-9721 | |
| 4 | 4131 2571 01 GEAR 17/23T ギヤ １７／２３ Ｔ C 1 e-4425 | |
| 5 | 4036 2563 01 SHAFT シャフト D 1 f-4425 | |
| 6 | 4036 2565 01 BUSHING 軸受 C 1 g-9752 | |
| 7 | 4036 2585 01 KNOB つまみ C 1 h-9752 | |
| 8 | 4036 0217 01 BRACKET ASSY 取付板ＡＳＳＹ D 1 k-9735 | |
| 9 | 4036 2564 01 GEAR 26T ギヤ ２６ Ｔ C | |
| 10 | 4036 2555 01 GEAR 23T ギヤ ２３ Ｔ C | |
| 11 | 1300 4342 07 BALL BEARING ホ゛ールヘ゛アリンク゛ C | |
| 12 | 4036 2559 01 SHAFT シャフト D | |
| 13 | 1200 1342 05 WASHER ワッシャー C | |
| 14 | 4131 2590 01 DRUM ドラム C | |
| 15 | 4131 2591 01 TORSION SPRING ねじりコイルばね B | |
| 16 | 4131 2577 01 GEAR 23T ギヤ ２３ Ｔ C | |
| 17 | 4131 2576 01 GEAR 23T ギヤ ２３ Ｔ C | |
| 18 | 4131 2579 03 TORSION SPRING ねじりコイルばね B | |
| 19 | 9321 2400 51 SOLENOID フラッパーソレノイド D | |
| 20 | 4036 0153 01 DRIVING ASSY 駆動ＡＳＳＹ C | |
| 21 | 4131 2578 01 RATCHET ラチェット C | |
| 22 | 4131 2575 01 DRUM ドラム C | |
| 23 | 4036 0209 01 BRACKET ASSY 取付板ＡＳＳＹ D | |
| 24 | 9384 1621 21 PWB SUPPORT 6.4H キハ゛ンサホ゜ート D | |
| 25 | 1200 3120 02 BUSHING シ゛クウケ C | |
| 26 | 9314 2300 31 MOTOR ブラシレスモータ B |
22. FUSING DRIVE SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 2552 01 GEAR 33/54T ギヤ ３３／５４ Ｔ C 1 a-9735 | |
| 2 | 4036 2557 01 SHAFT シャフト D 1 b-9721 | |
| 3 | 4004 2582 01 TENSION SPRING 引張コイルばね C 1 c-9644 | |
| 4 | 4036 2553 01 GEAR 20/34T ギヤ ２０／３４ Ｔ C 1 e-9752 | |
| 5 | 4036 2583 01 PLATE SPRING 板ばね D 1 f-9646 | |
| 6 | 4036 2581 01 BRACKET 取付板 D | |
| 7 | 1200 3131 08 BUSHING シ゛クウケ C | |
| 8 | 4036 2577 01 GEAR 13T ギヤ １３ Ｔ C | |
| 9 | 4036 3517 01 GUIDE ガイド D | |
| 10 | 4036 2574 01 SHAFT シャフト D | |
| 11 | 4037 0903 01 PHOTO INTERRUPTER フォトインタラプター B | |
| 12 | 4004 2571 12 GEAR 40T ギヤ ４０ Ｔ C | |
| 13 | 4004 2570 02 DETECTING PLATE 検出板 D | |
| 14 | 4004 2569 01 GEAR 18/75T ギヤ １８／７５ Ｔ C | |
| 15 | 4036 2252 01 GUIDE ガイド D | |
| 16 | 9331 2200 21 MICRO-SWITCH レバー付マイクロスイッチ C | |
| 17 | 1200 3120 03 BUSHING シ゛クウケ C | |
| 18 | 4036 2241 01 BRACKET 取付板 D | |
| 19 | 4004 2248 02 PRESSURE SPRING 圧縮コイルばね C | |
| 20 | 4036 2258 01 SHOULDER SCREW 段ねじ C | |
| 21 | 4037 0768 00 MOTOR ASSY 定着圧接離間モーター B | |
| 22 | 4036 2586 01 GEAR 23T ギヤ ２３ Ｔ C |
23. DUPLEX UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4535 3705 03 COVER カバー C 1 a-9735 | |
| 2 | 4535 3752 01 SLIDER すべり材 D 2 b-9646 | |
| 3 | 4657 3745 01 GEAR 25/49T ギヤ ２５／４９ Ｔ C 1 c-4425 | |
| 4 | 4657 3746 01 TIMING BELT 168L タイミングベルト １６８ Ｌ C 1 e-9735 | |
| 5 | 4657 3722 01 CUSHION クッション D 1 f-9739 | |
| 6 | 4657 3730 02 ACTUATOR アクチュエータ C | |
| 7 | 4657 3734 01 TORSION SPRING ねじりコイルばね C | |
| 8 | 4657 3747 01 GEAR 25/33T ギヤ ２５／３３ Ｔ C | |
| 9 | 4657 3743 01 TIMING BELT 134L タイミングベルト １３４ Ｌ C | |
| 10 | 4037 0903 01 PHOTO INTERRUPTER フォトインタラプター B | |
| 11 | 4535 3732 01 BRACKET 取付板 D | |
| 12 | 9326 1410 31 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 13 | 4004 2266 01 TAPE テープ D | |
| 14 | 9314 1001 01 MOTOR パルスモータ B | |
| 15 | 4657 3749 01 SPACER スペーサ D | |
| 16 | 4657 3721 01 GEAR 18T ギヤ １８ Ｔ C | |
| 17 | 9384 1900 56 PWB SUPPORT 6.35H キハ゛ンサホ゜ート D | |
| 18 | 9384 1621 21 PWB SUPPORT 6.4H キハ゛ンサホ゜ート D | |
| 19 | 4657 0101 01 PWB-A DU ＰＷＢーＡ ＤＵ I | |
| 20 | 4535 3704 02 REAR COVER 後カバー C | |
| 21 | 4657 3750 01 SEAL シール C | |
| 22 | 4037 3750 01 SEAL シール C | |
| 23 | 4535 0201 01 BRACKET ASSY 取付板ＡＳＳＹ D | |
| 24 | 4657 3723 02 RING リング D |
24. DUPLEX UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4535 3105 01 LEVER レバー C 1 a-4425 | |
| 2 | 4497 3106 03 PRESSURE SPRING 圧縮コイルばね C 1 b-9739 | |
| 3 | 4657 3736 01 PLATE SPRING 板ばね C 2 c-9739 | |
| 4 | 1274 2611 01 BUSHING シ゛クウケ C | |
| 5 | 4657 3709 01 PULLEY 22T プーリ ２２ Ｔ C | |
| 6 | 4535 3711 01 TIMING BELT 386L タイミングベルト ３８６ Ｌ C | |
| 7 | 4535 3729 01 FRONT COVER 前カバー C | |
| 8 | 4657 3714 01 ROLL ころ C | |
| 9 | 4657 0202 01 BRACKET ASSY 取付板ＡＳＳＹ D | |
| 10 | 4535 3710 01 TIMING BELT 328L タイミングベルト ３２８ Ｌ C | |
| 11 | 1484 0751 00 FRAME ASSY フレームＡＳＳＹ C | |
| 12 | 4535 3703 02 COVER カバー C | |
| 13 | 4497 3114 01 MEMBER 押え材 C | |
| 14 | 4657 3735 01 TORSION SPRING ねじりコイルばね C | |
| 15 | 4535 3731 01 ACTUATOR アクチュエータ C | |
| 16 | 4657 3708 02 GEAR 25T ギヤ ２５ Ｔ C | |
| 17 | 4535 3724 01 ACTUATOR アクチュエータ C | |
| 18 | 4535 3706 01 ROLLER ローラ C | |
| 19 | 4535 3707 01 ROLLER ローラ C | |
| 20 | 4497 3116 01 ROLL ころ C | |
| 21 | 4497 3109 02 STOPPER ストッパー D | |
| 22 | 4535 3702 01 COVER カバー D |
25. MULTI MANUAL FEED SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3466 02 COVER カバー C 1 a-9735 | |
| 2 | 4037 0906 01 PHOTO INTERRUPTER フォトインタラプター B 4 b-9739 | |
| 2 | 4537 0901 01 PHOTO INTERRUPTER フォトインタラプタ B 4 c-9735 | |
| 3 | 1200 5212 04 PIN ヒ゜ン D | |
| 4 | 4030 3414 01 BRACKET 取付板 D | |
| 5 | 4030 3415 01 ACTUATOR アクチュエータ C | |
| 6 | 4030 3446 01 TORSION SPRING ねじりコイルばね C | |
| 7 | 9326 1200 61 FERRITE CORE フェライトコア C,J,D,F2,G1,I,K,H D | |
| 8 | 4030 3461 01 MEMBER 押え材 D | |
| 9 | 4030 3423 03 TRAY トレイ C | |
| 10 | 4030 3459 02 COVER カバー C | |
| 11 | 4030 7305 01 LABEL ラベル 補助トレイ注意 A C | |
| 11 | 4030 7309 02 LABEL TRAY CAUTION ラベル C,J,D,F2,G1,I,K,B,G2,H C | |
| 12 | 4030 3408 03 TRAY トレイ C | |
| 13 | 4036 3860 02 FRONT COVER 前カバー C | |
| 14 | 4030 3437 01 BRACKET 取付板 D | |
| 15 | 4030 3435 01 TORSION SPRING ねじりコイルばね C | |
| 16 | 4030 3473 02 HOLDER ホルダ D | |
| 17 | 4030 0216 03 BRACKET ASSY 取付板ＡＳＳＹ D | |
| 18 | 4030 3460 02 RACK ラック C | |
| 19 | 4030 3412 01 GEAR 13/18T ギヤ １３／１８ Ｔ C | |
| 20 | 4030 3455 02 BRACKET 取付板 D | |
| 21 | 4037 6899 01 RESISTOR テイコウキ D | |
| 22 | 4131 4623 03 CLEANING PAD クリーニングパッド C | |
| 23 | 4030 3410 03 REGULATING PLATE 規制板 C | |
| 24 | 4036 7311 01 SCALE INCH スケール B,G2 C | |
| 24 | 4036 7312 01 SCALE METRIC スケール メトリック A,C,J,D,F2,G1,I,K,H,F1 C | |
| 25 | 4036 7341 01 LABEL MANU FEED ラベル 手差し C | |
| 26 | 4030 3486 01 BRAKE ブレーキ材 C | |
| 27 | 4030 3411 03 REGULATING PLATE 規制板 C | |
| 28 | 4030 3487 01 BRAKE ブレーキ材 C | |
| 29 | 4030 6814 03 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | |
| 30 | 4030 3436 01 TORSION SPRING ねじりコイルばね C | |
| 31 | 4030 3472 01 HOLDER ホルダ D | |
| 32 | 4036 3856 02 REAR COVER 後カバー C |
26. MULTI MANUAL FEED SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4036 3857 01 COVER カバー D 1 a-9743 | |
| 2 | 4030 3447 01 GUIDE ガイド C 1 b-9735 | |
| 3 | 4030 3754 01 LABEL ラベル C 1 c-9739 | |
| 4 | 4030 3409 14 LIFTING PLATE 押上板 D 1 e-4154 | |
| 5 | 4030 3476 01 SEAL シール C 2 f-4425 | |
| 6 | 4030 3484 01 WEIGHT 重り D 1 g-9646 | |
| 7 | 4030 3477 01 SEAL シール C | |
| 8 | 4687 3281 01 FRICTION SHEET 摩擦板 C | |
| 9 | 4030 3456 01 REINFORCE PLATE 補強板 D | |
| 10 | 4030 3425 01 HOLDER ホルダ D | |
| 11 | 4030 3430 01 LEVER レバー C | |
| 12 | 4030 3432 04 BRACKET 取付板 D | |
| 13 | 4030 3424 01 BRACKET 取付板 D | |
| 14 | 4030 3428 01 TENSION SPRING 引張コイルばね C | |
| 15 | 4030 3457 03 PRESSURE SPRING 圧縮コイルばね C | |
| 16 | 4030 3481 01 COLLAR カラー C | |
| 17 | 4030 3448 01 CUSHION クッション C | |
| 18 | 4030 3438 01 TENSION SPRING 引張コイルばね C | |
| 19 | 4030 3489 01 SEAL シール C | |
| 20 | 4030 3474 01 BRACKET 取付板 D | |
| 21 | 4030 3475 01 PRESSURE SPRING 圧縮コイルばね C | |
| 22 | 4030 3404 01 BRACKET 取付板 D | |
| 23 | 4030 3427 01 REINFORCE PLATE 補強板 D | |
| 24 | 4030 3401 13 HOLDER ホルダ D | |
| 25 | 4030 3492 01 SPACER スペーサ C | |
| 26 | 4131 3053 02 HOLDER ホルダ D | |
| 27 | 4034 0151 01 SEPARATION ROLLER 分離ローラ A | |
| 28 | 4030 3402 01 GUIDE PLATE ガイド板 C | |
| 29 | 4030 3403 01 GUIDE ガイド C | |
| 30 | 4030 3443 02 BRACKET 取付板 D | |
| 31 | 4037 0906 01 PHOTO INTERRUPTER フォトインタラプター B | |
| 31 | 4537 0901 01 PHOTO INTERRUPTER フォトインタラプタ B | |
| 32 | 4036 0240 01 FRAME ASSY フレームＡＳＳＹ D |
27. MULTI MANUAL FEED SECTION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4037 0906 01 PHOTO INTERRUPTER フォトインタラプター B 1 a-9743 | |
| 1 | 4537 0901 01 PHOTO INTERRUPTER フォトインタラプタ B 1 b-9735 | |
| 2 | 4030 3479 01 BRACKET 取付板 D 1 c-4425 | |
| 3 | 4030 3429 02 MEMBER 押え材 D 1 e-1066 | |
| 4 | 4030 3417 01 CAM カム C 2 f-9739 | |
| 5 | 1067 2502 01 PIN ヒ゜ン D 2 g-9721 | |
| 6 | 4030 3416 01 SHAFT シャフト D | |
| 7 | 4030 3464 01 HOLDER ホルダ D | |
| 8 | 4030 3444 01 ACTUATOR アクチュエータ C | |
| 9 | 4030 3445 01 TORSION SPRING ねじりコイルばね C | |
| 10 | 4030 3465 01 HOLDER ホルダ D | |
| 11 | 1274 2611 01 BUSHING シ゛クウケ C | |
| 12 | 4131 3001 01 ROLLER ローラ A | |
| 13 | 4030 3434 01 SHAFT シャフト D | |
| 14 | 4030 3495 01 CLUTCH クラッチ B | |
| 15 | 4036 3855 01 GEAR 18/35T ギヤ １８／３５ Ｔ C | |
| 16 | 4348 3032 01 GEAR 20T ギヤ ２０ Ｔ C | |
| 17 | 1300 3322 17 GEAR 20T ギヤ ２０ Ｔ C | |
| 18 | 4036 3853 01 BRACKET 取付板 D | |
| 19 | 9322 1200 31 CLUTCH クラッチ C | |
| 20 | 4030 3467 01 GEAR 16/30T ギヤ １６／３０ Ｔ C | |
| 21 | 4030 3478 02 SHIELD PLATE 遮光板 D | |
| 22 | 4658 3517 01 BUSHING 軸受 C | |
| 23 | 1200 1342 05 WASHER ワッシャー C | |
| 24 | 4030 3422 01 HOLDER ホルダ D | |
| 25 | 9321 2400 71 SOLENOID フラッパーソレノイド C |
Полный список запчастей доступен по запросу.
комментарии
