Konica Minolta bizhub c 350 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- 1. Parts Catalog
- 2. 1 EXTERNAL PARTS C350/CF2203/8022 1
- 3. 2 CONTROL PANEL C350/CF2203/8022 3
- 4. 3 IR COVER C350/CF2203/8022 5
- 5. From FIG.15
- 6. 5 SCANNER DRIVE SECTION(B) C350/CF2203/8022 9
- 7. 6 OPTICAL SECTION C350/CF2203/8022 11
- 8. 7 IR FRAME C350/CF2203/8022 13

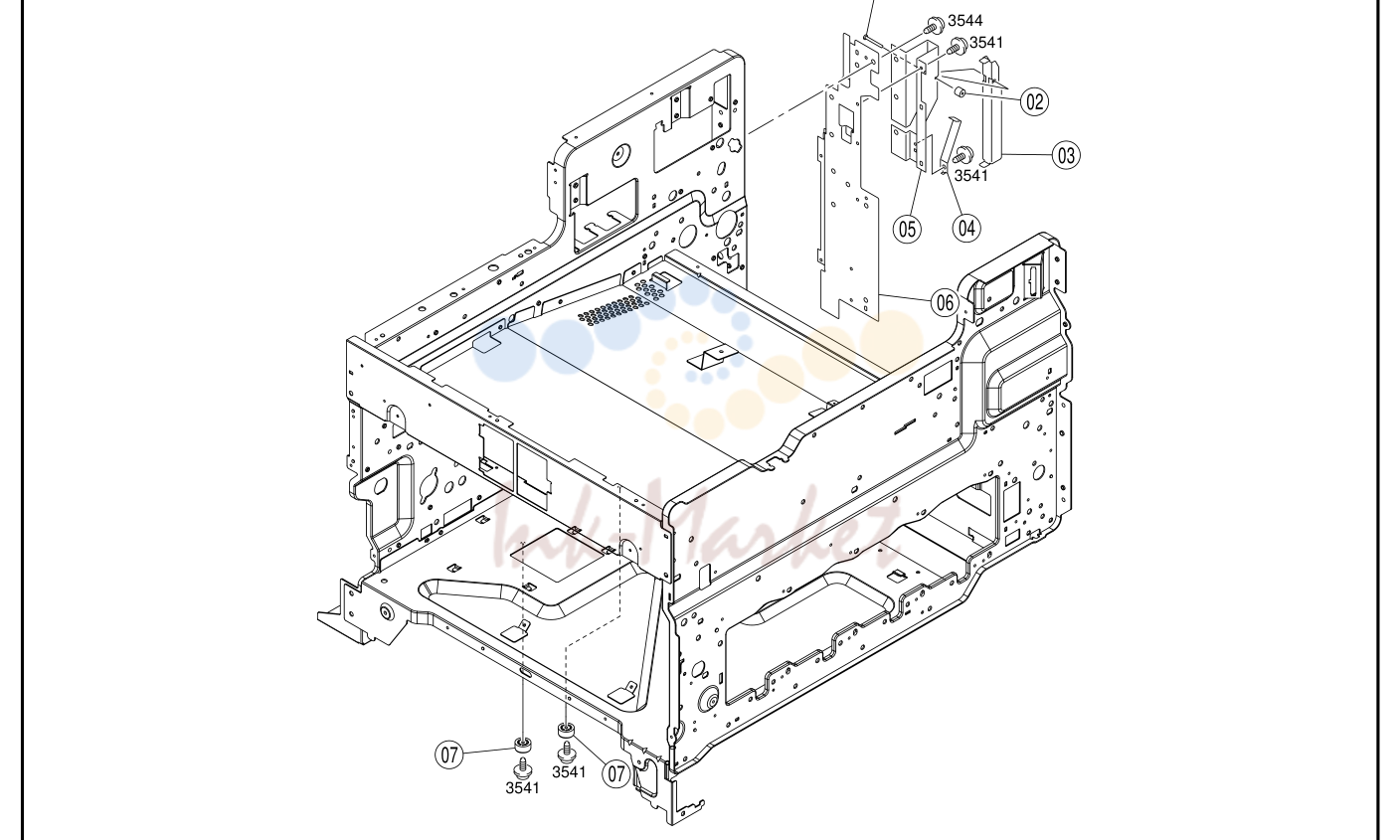

- 9. 8 MAIN FRAME C350/CF2203/8022 15

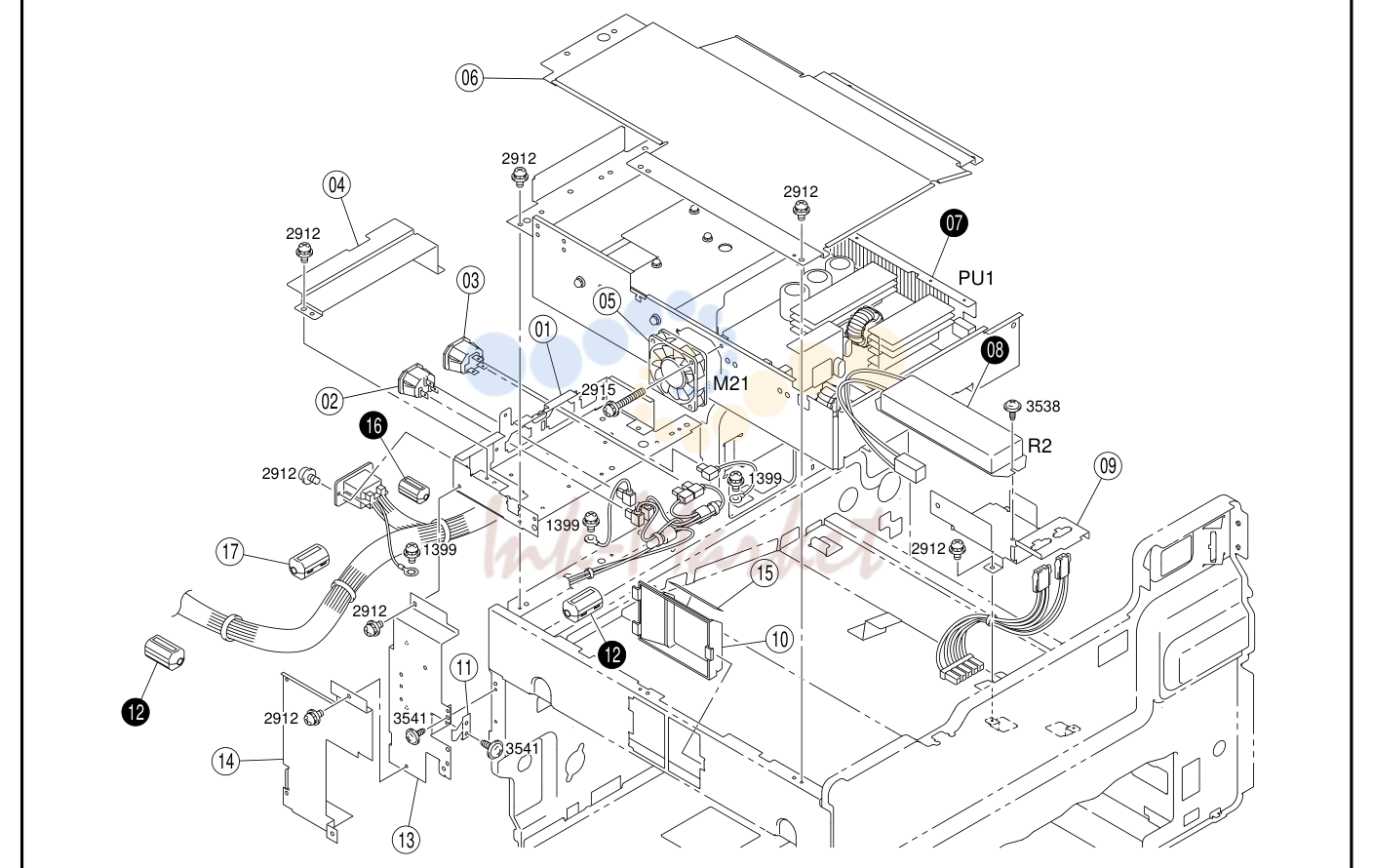

- 10. 9 ELECTRICAL COMPONENTS(A) C350/CF2203/8022 17

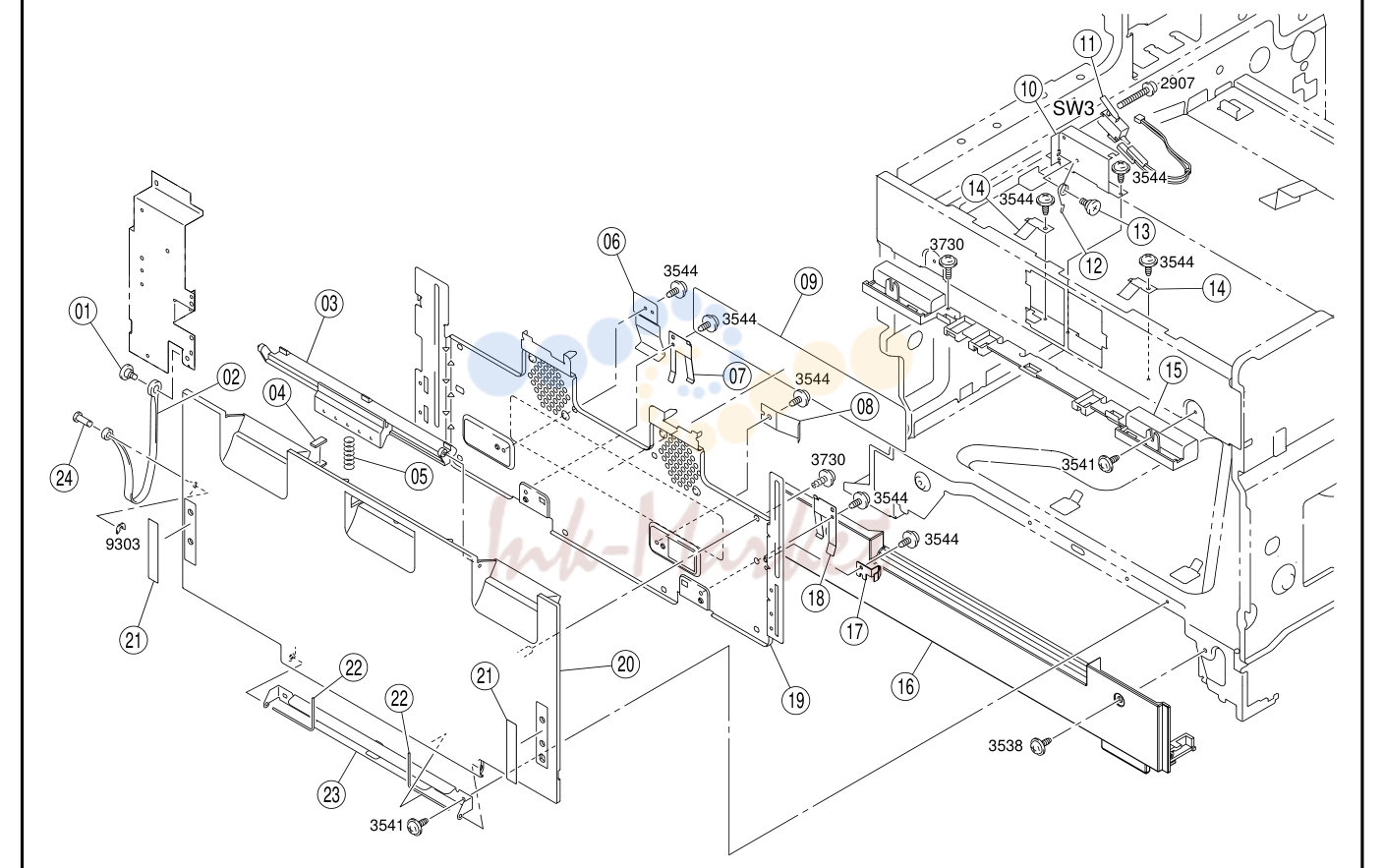

- 11. 10 LEFT SIDE DOOR C350/CF2203/8022 19

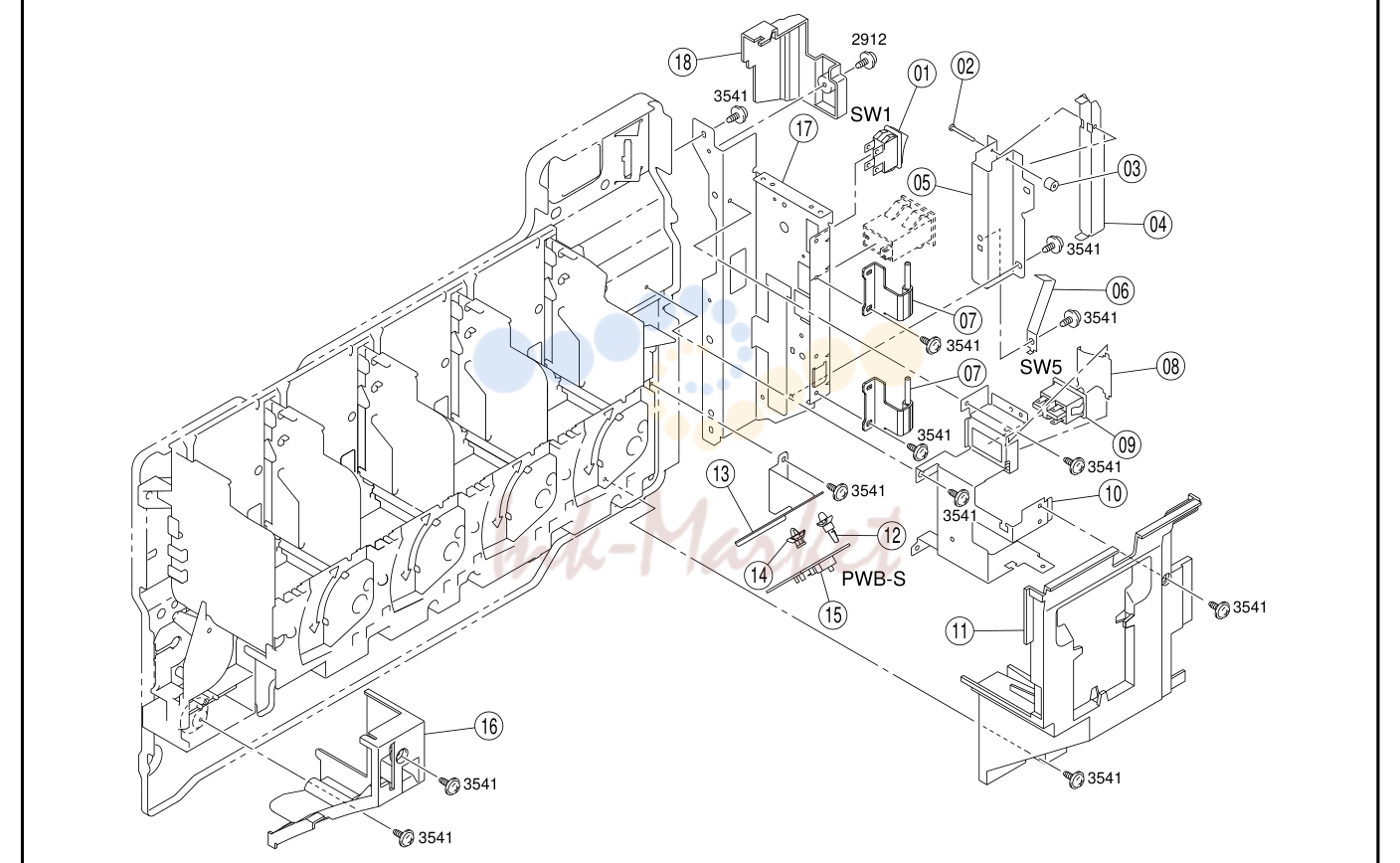

- 12. 11 MAIN SWITCH SECTION C350/CF2203/8022 21

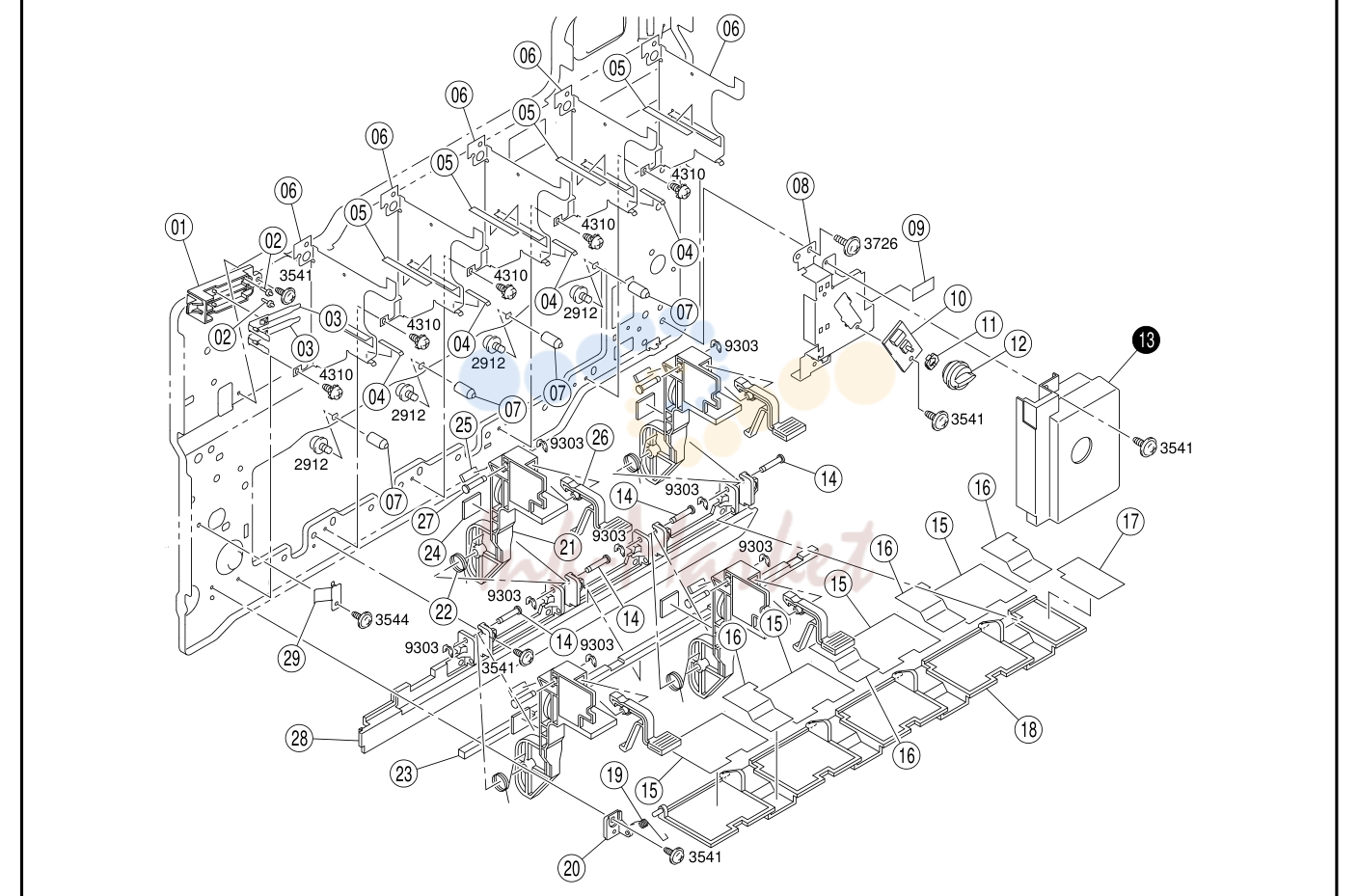

- 13. 12 PAPER SELECT SWITCH & LED LOCK C350/CF2203/8022 23

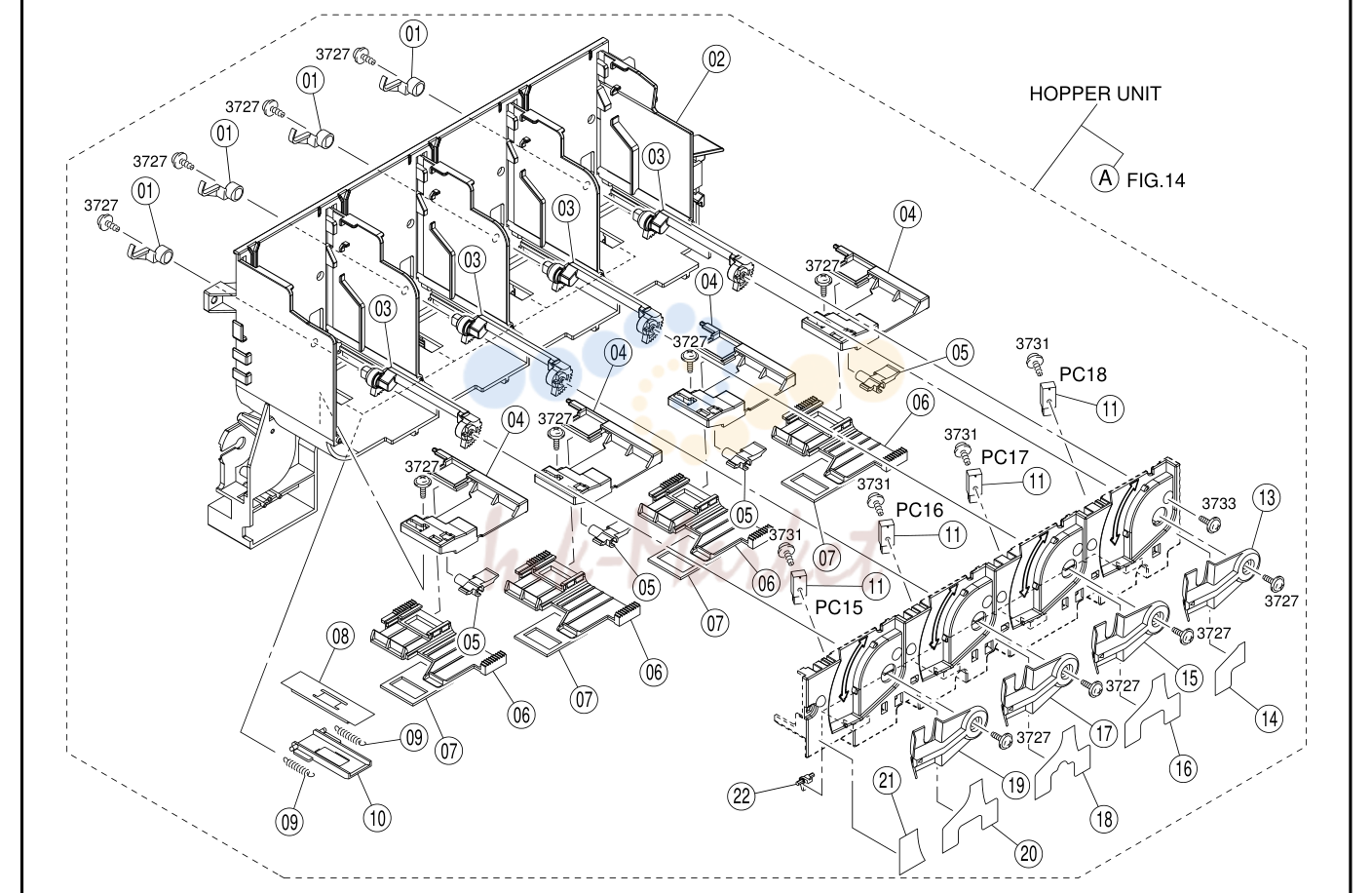

- 14. A FIG.14

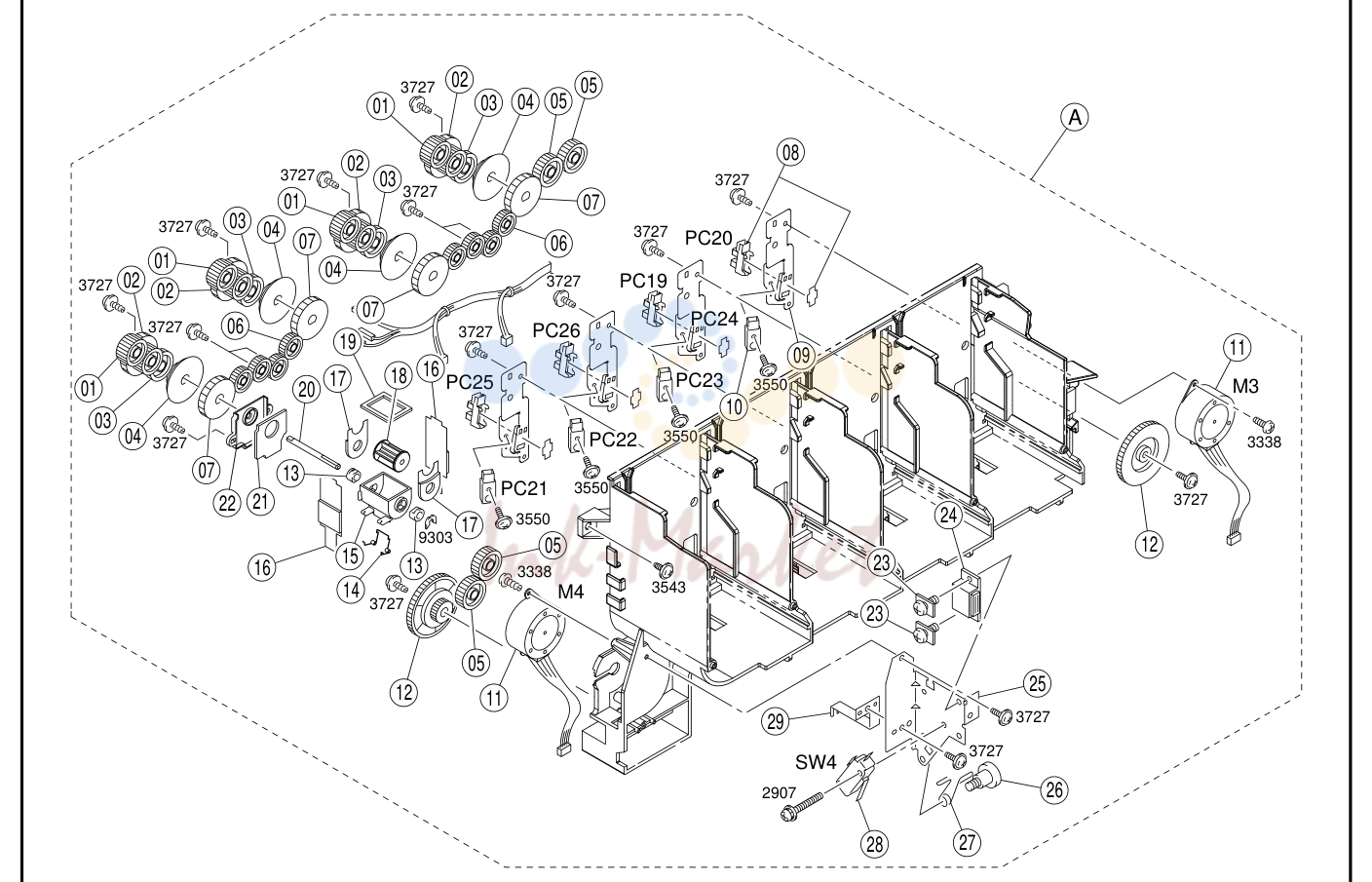

- 15. 14 HOPPER SECTION(B) C350/CF2203/8022 27

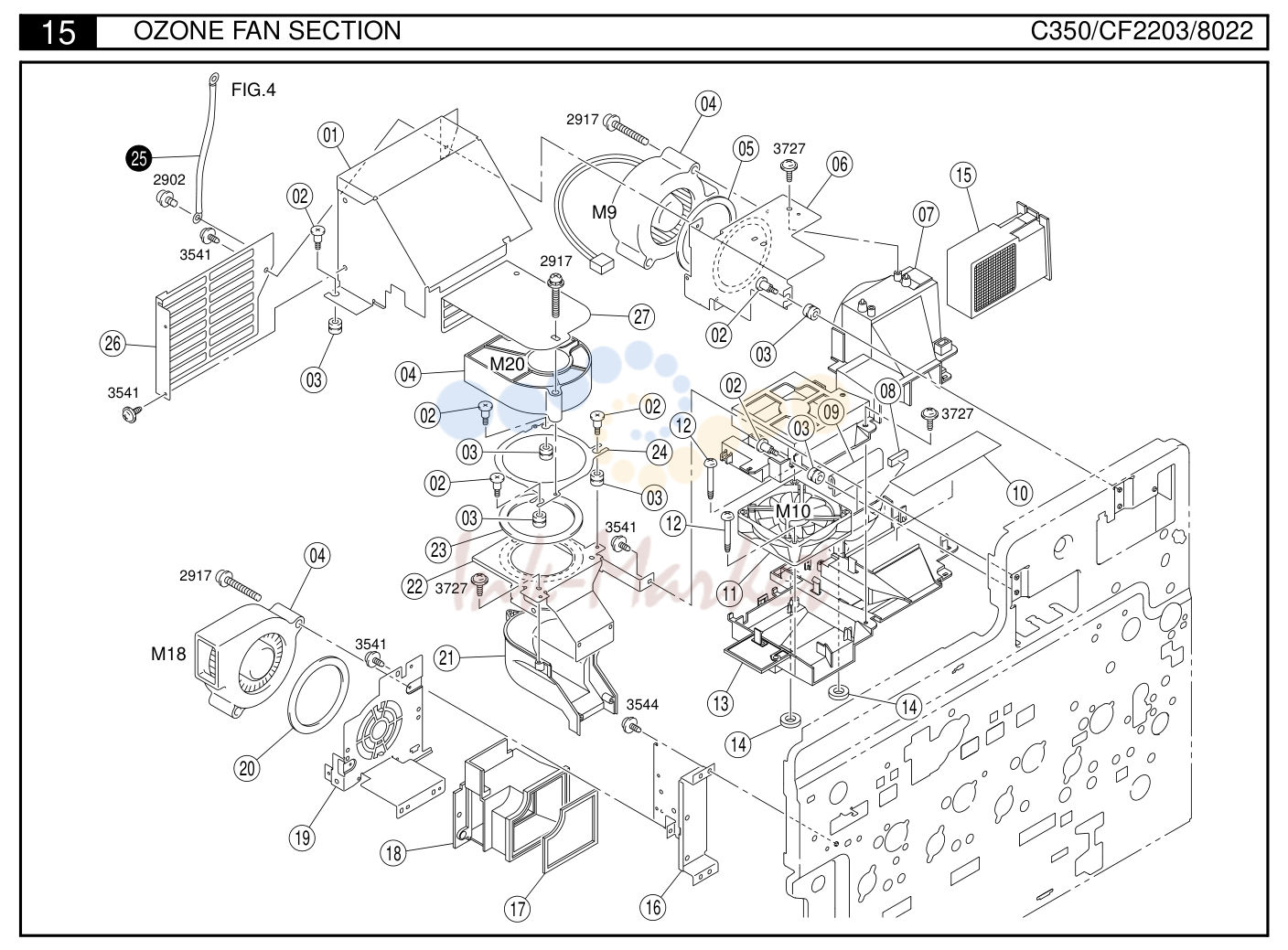

- Раздел 16

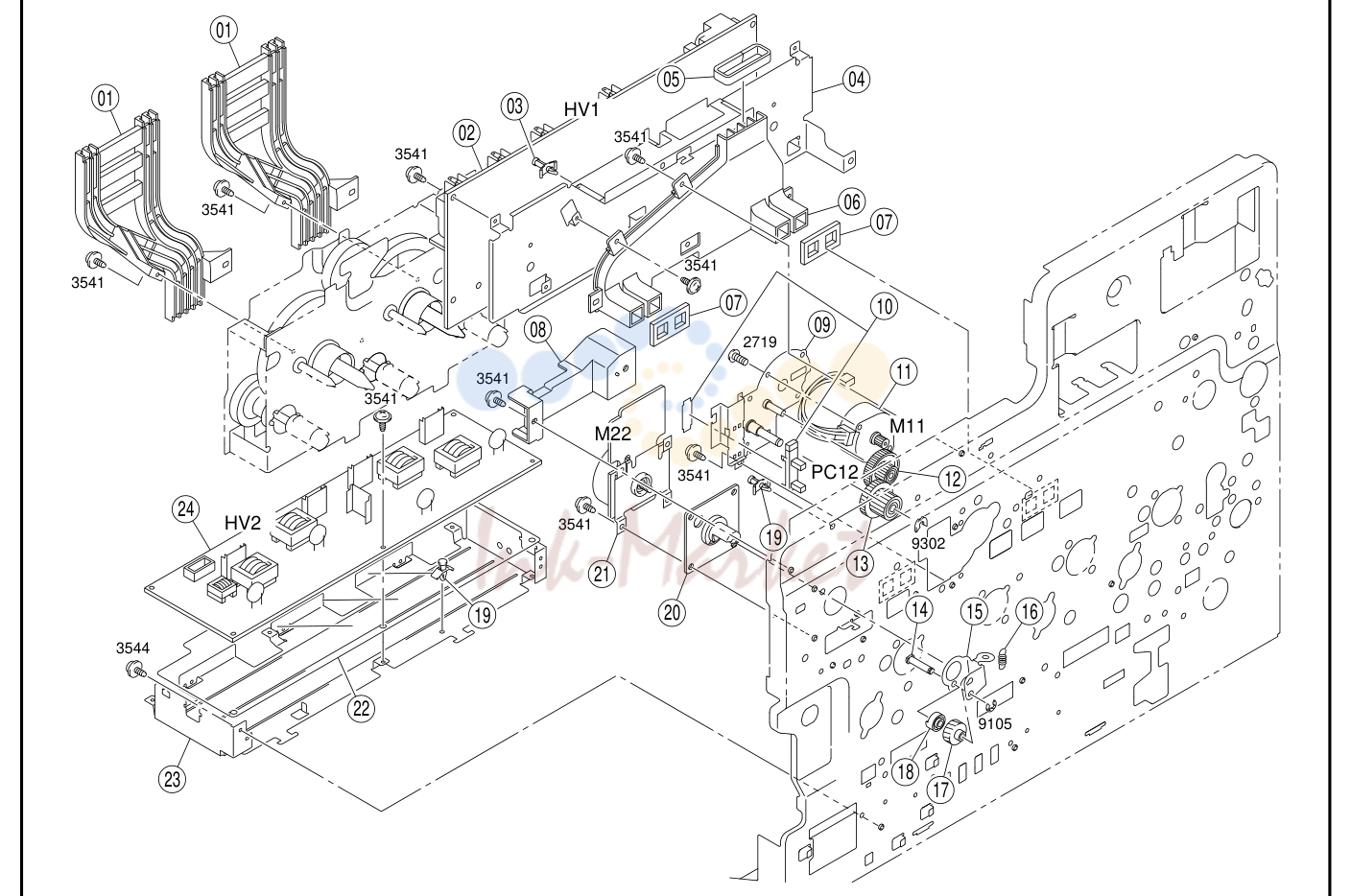

- 17. 16 PC DRIVE SECTION C350/CF2203/8022 31

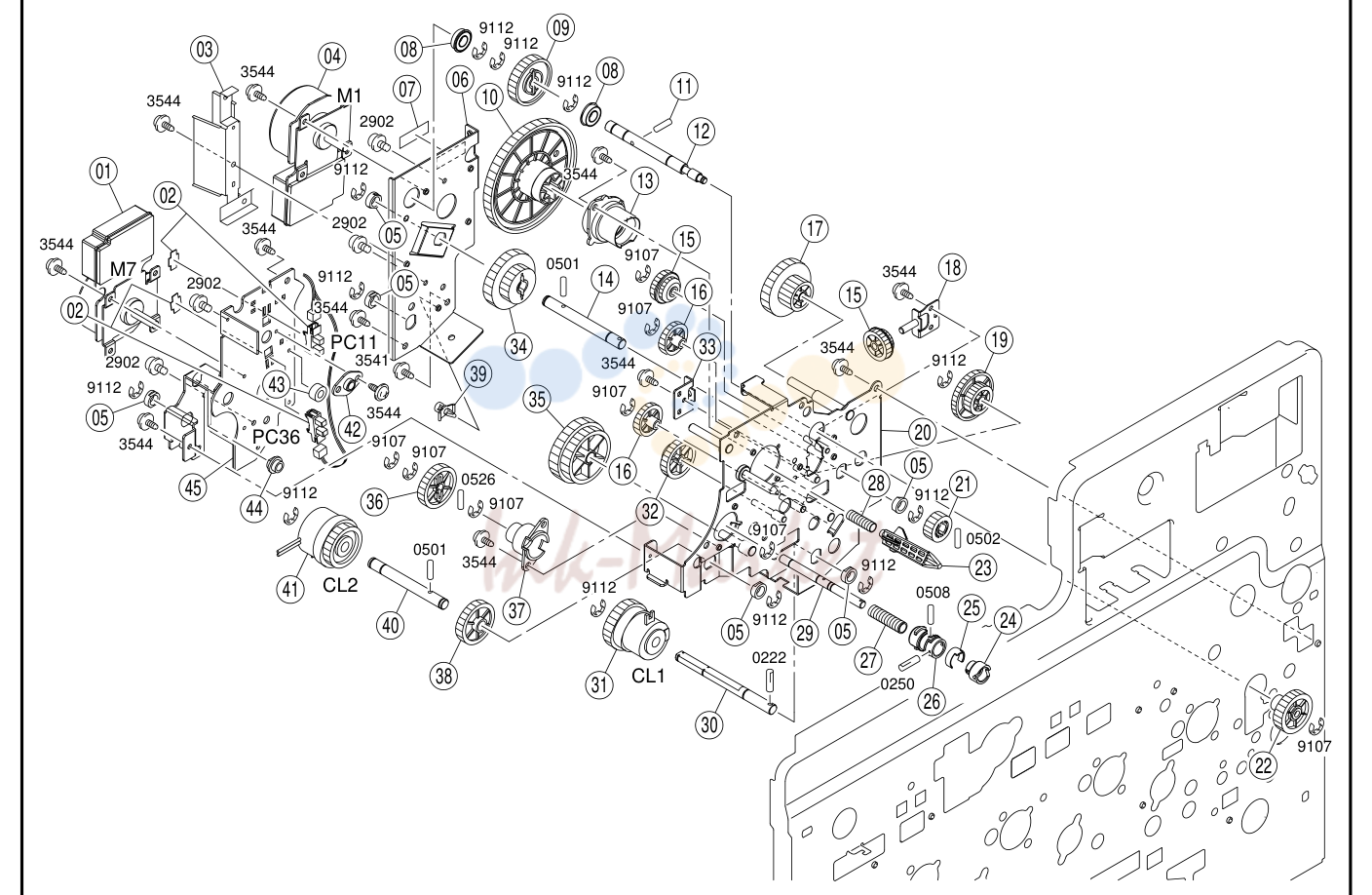

- 18. 17 DRIVE SECTION(A) C350/CF2203/8022 33

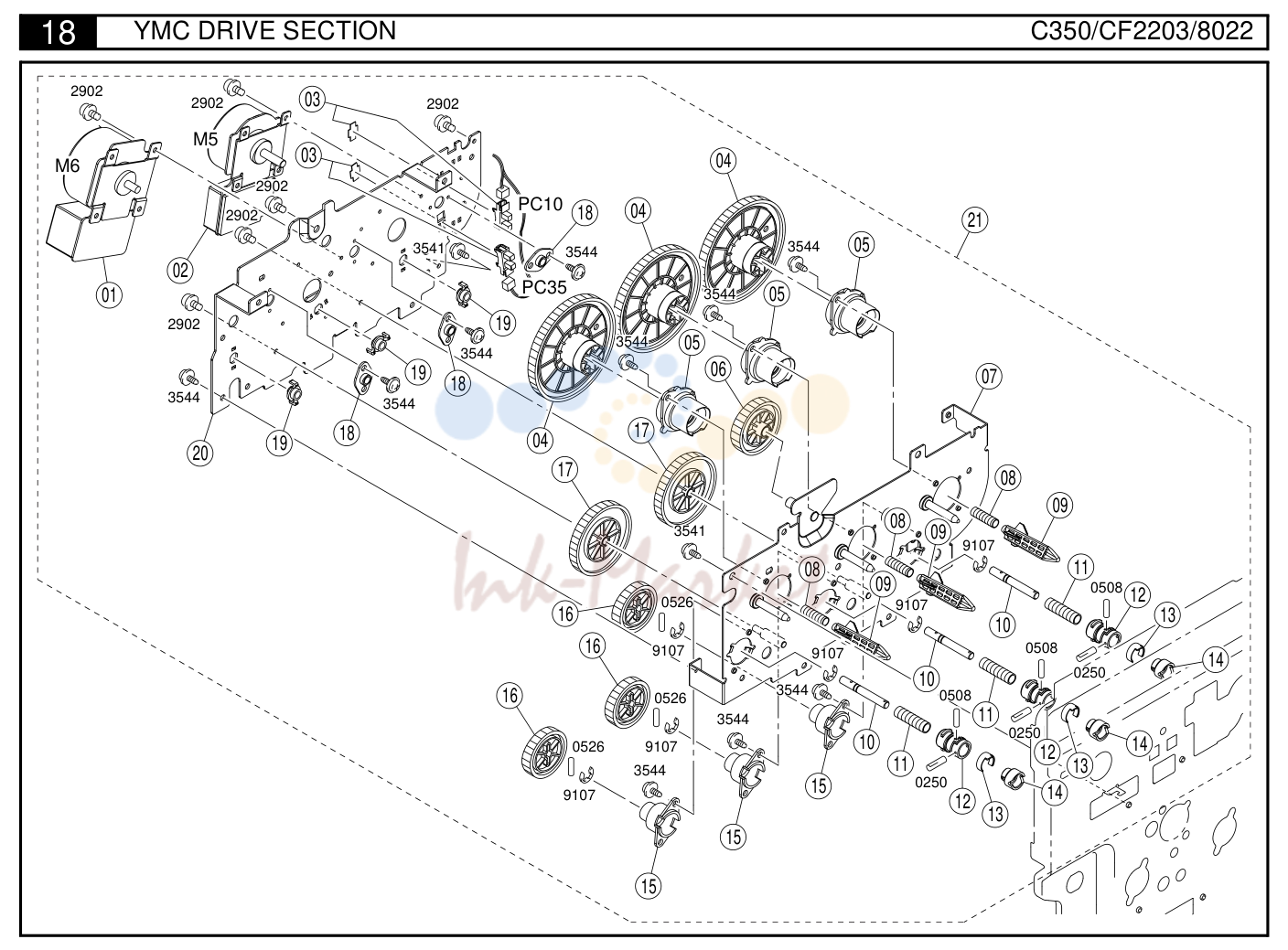

- 19. 18 YMC DRIVE SECTION C350/CF2203/8022 35

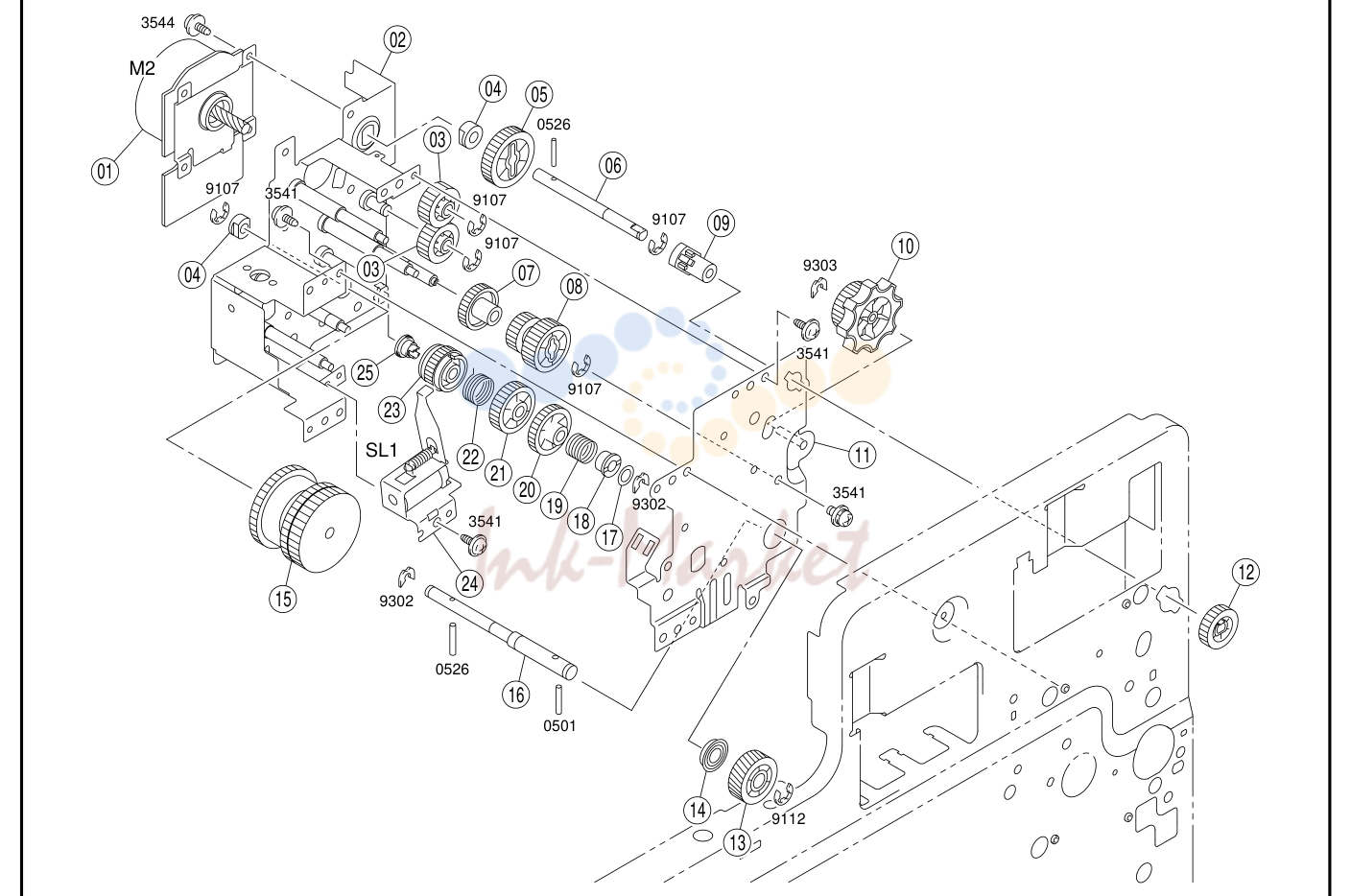

- 20. 19 FUSING DRIVE SECTION(A) C350/CF2203/8022 37

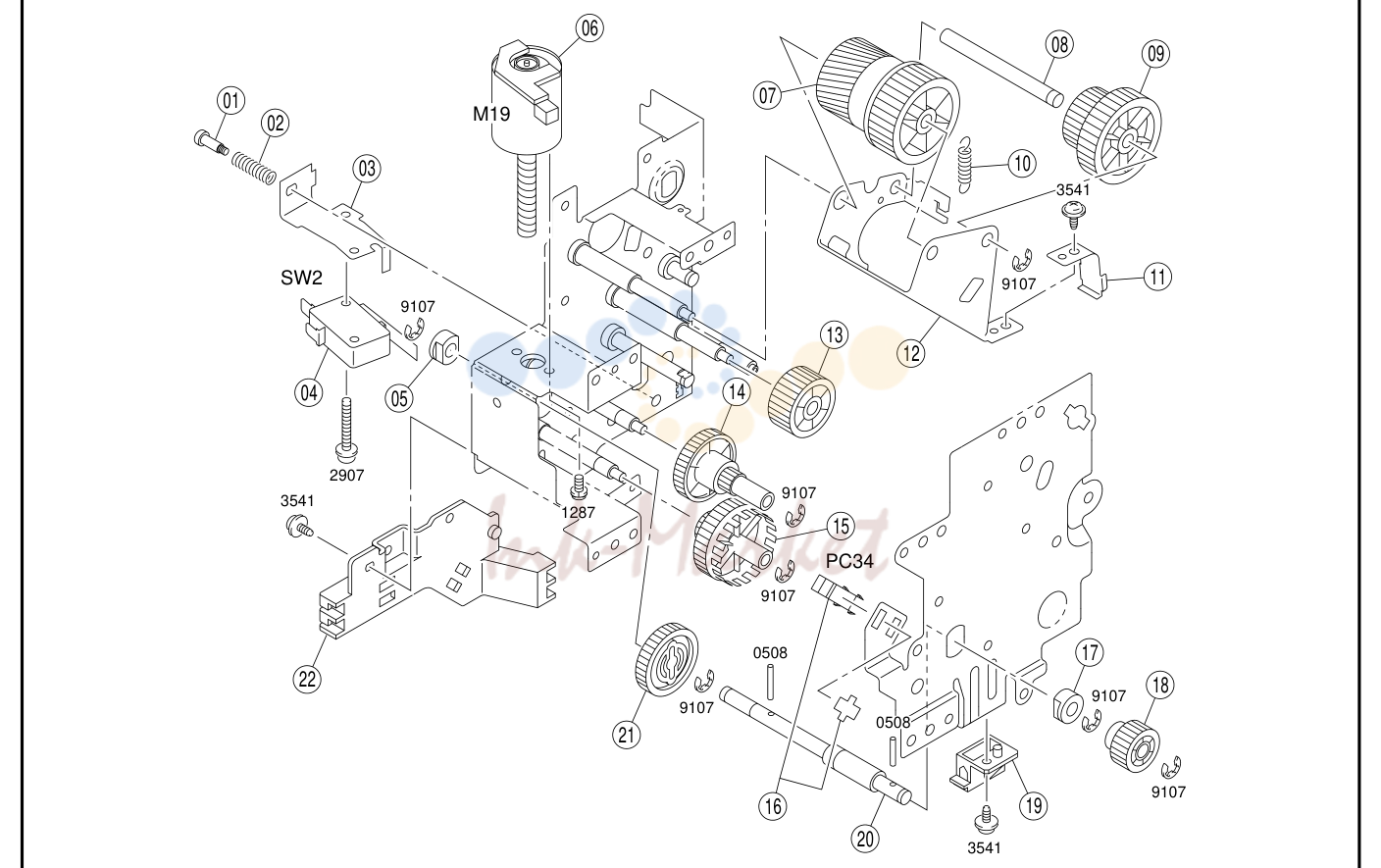

- 21. 20 FUSING DRIVE SECTION(B) C350/CF2203/8022 39
- 22. 21 MULTI MANUAL FEED SECTION(A) C350/CF2203/8022 41
- 23. 22 MULTI MANUAL FEED SECTION(B) C350/CF2203/8022 43
- 24. 23 MULTI MANUAL FEED SECTION(C) C350/CF2203/8022 45
- 25. 24 PAPER TAKE-UP SECTION(A) C350/CF2203/8022 47
- 26. 25 PAPER TAKE-UP SECTION(B) C350/CF2203/8022 49
- 27. 26 PAPER TAKE-UP SECTION(C) C350/CF2203/8022 51
- 28. 27 CASSETTE FRAME C350/CF2203/8022 53
- 29. 28 DRIVE SECTION(B) C350/CF2203/8022 55
- 30. 29 FUSING SECTION C350/CF2203/8022 57
- 31. 30 PAPER DETECT SECTION(A) C350/CF2203/8022 59
- 32. 31 PAPER DETECT SECTION(B) C350/CF2203/8022 61
- 33. 32 TRANSFER SECTION C350/CF2203/8022 63
- 34. 33 TRANSFER FRAME C350/CF2203/8022 65
- 35. 34 TRANSFER BELT UNIT C350/CF2203/8022 67
- 36. 18 PWB-LED FIG.37
- 37. 36 LED UNIT(B) C350/CF2203/8022 71
- 38. 37 LED UNIT(C) C350/CF2203/8022 73
- 39. 38 FUSING COOL SECTION C350/CF2203/8022 75
- 40. 39 PAPER EXIT DRIVE SECTION C350/CF2203/8022 77
- Раздел 41
- 42. 41 PAPER TRANSPORT SECTION(B) C350/CF2203/8022 81
- 43. 42 PAPER TRANSPORT SECTION(C) C350/CF2203/8022 83
- 44. 43 PAPER TRANSPORT SECTION(D) C350/CF2203/8022 85
- 45. 44 PAPER TRANSPORT SECTION(E) C350/CF2203/8022 87
- 46. 45 PAPER TRANSPORT SECTION(F) C350/CF2203/8022 89
- Раздел 47
- 48. I FIG.48
- 49. 48 MULTIPURPOSE CASSETTE(B) C350/CF2203/8022 95
- 50. J FIG.50
- 51. 50 UNIVERSAL CASSETTE(B) C350/CF2203/8022 99
- 52. 51 ACCESSORY PARTS C350/CF2203/8022 101
- 53. 61 WIRING ACCESSORIES AND JIGS C350/CF2203/8022 121
1. Parts Catalog
| № | Артикул | Наименование |
|---|---|---|
| 011 | MINOLTA) 100V 50/60HZ METRIC 311 120-127V 60HZ INCH | |
| 211 | MINOLTA) 220-240V 50/60HZ METRIC 312 110V 60HZ METRIC | |
| 212 | 220-240V запросить цену → | 50/60HZ METRIC 313 110V 60HZ METRIC |
| 213 | 220-240V запросить цену → | 50/60HZ METRIC 314 120-127V 60HZ METRIC |
| 215 | BIA(A)/S.AFRICA/ 220-240V 50/60HZ METRIC 315 120-127V 60HZ METRIC |

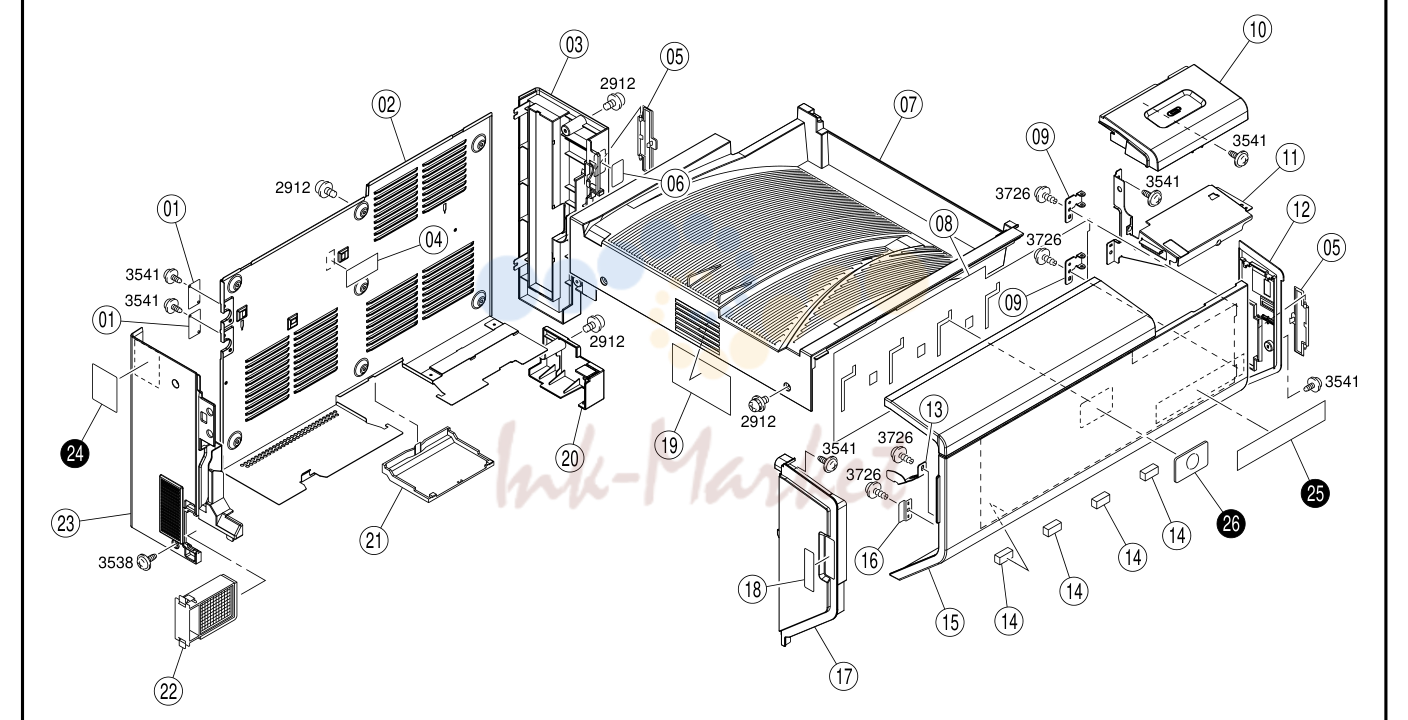

2. 1 EXTERNAL PARTS C350/CF2203/8022 1
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1048-01 запросить цену → | COVER 2 19 4025-2285-02 FILTER |
| 02 | 4036-1009-01 запросить цену → | COVER 1 20 4036-1033-01 COVER |
| 03 | 4036-1008-02 запросить цену → | COVER 1 21 4036-1038-02 COVER |
| 04 | 4025-1011-01 запросить цену → | NS FILM 1 22 4036-0447-01 OZONE FILTER OZONE (4049-611) |
| 05 | 4036-1035-01 запросить цену → | LID 2 23 4036-1007-02 COVER |
| 06 | 4036-7330-01 запросить цену → | LABEL M3 |
| 07 | 4036-1028-03 запросить цену → | COVER |
| 08 | 4036-7302-01 запросить цену → | LABEL CLEANING |
| 09 | 4036-1024-02 запросить цену → | HINGE |
| 10 | 4036-1003-03 запросить цену → | COVER |
| 11 | 4036-1034-01 запросить цену → | NS BRACKET |
| 12 | 4036-1004-02 запросить цену → | COVER |
| 13 | 4004-1031-03 запросить цену → | GUIDE PLATE |
| 14 | 4025-1018-01 запросить цену → | SEAL |
| 15 | 4036-1001-02 запросить цену → | FRONT COVER |
| 16 | 4036-1026-01 запросить цену → | SUCTION PLATE |
| 17 | 4036-1027-02 запросить цену → | COVER |
| 18 | 4036-7340-02 запросить цену → | LABEL TONER SUPPLY |
| 24 | 4034-7406-01 запросить цену → | LABEL EARTH CAUTION 1 211, 212, 213, |
| 25 | 4036-7301-01 запросить цену → | LABEL CF2203 |
| 25 | 4036-7321-01 запросить цену → | LABEL bizhub C350 1 011, 211, 215, |
| 26 | 4025-7510-01 запросить цену → | LABEL KONICA MINOLTA 1 011, 211, 215, |
| 26 | 4028-7400-01 запросить цену → | LABEL MINOLTA |

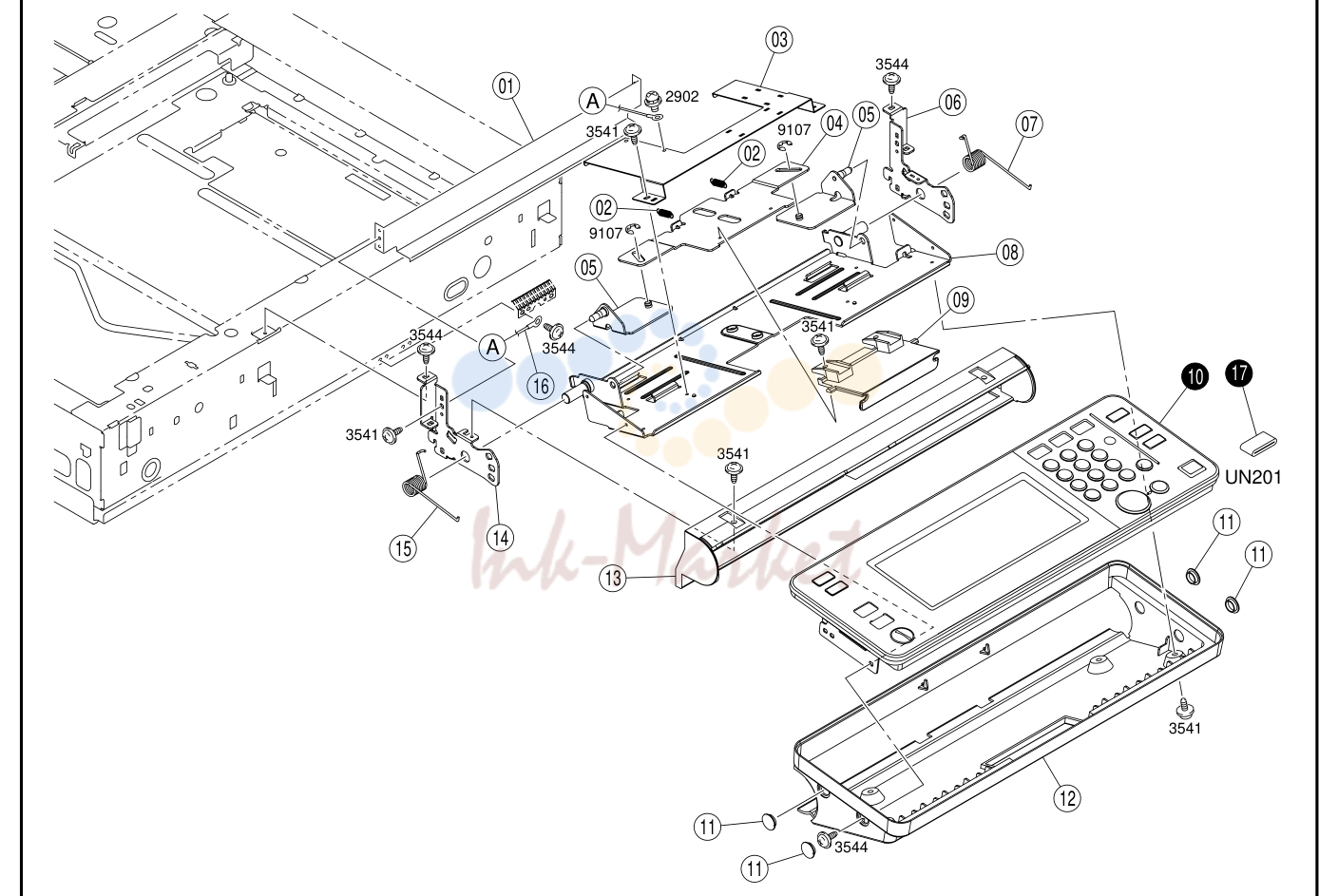

3. 2 CONTROL PANEL C350/CF2203/8022 3
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1388-01 запросить цену → | NS BRACKET |
| 02 | 4581-1389-01 запросить цену → | NS TENSION SPRING |
| 03 | 4036-1387-02 запросить цену → | NS BRACKET |
| 04 | 4036-1383-02 запросить цену → | NS COUPLING |
| 05 | 4036-1390-01 запросить цену → | POSITIONING PLATE |
| 06 | 4036-1386-02 запросить цену → | NS HOLD PLATE |
| 07 | 4581-1382-01 запросить цену → | TORSION SPRING |
| 08 | 4036-1385-01 запросить цену → | NS BRACKET |
| 09 | 4036-1381-03 запросить цену → | LEVER |
| 11 | 1171-1321-01 запросить цену → | CAP |
| 12 | 4036-1398-03 запросить цену → | FRONT COVER PANEL-FNT |
| 13 | 4036-1399-03 запросить цену → | COVER |
| 14 | 4036-1380-02 запросить цену → | NS HOLD PLATE |
| 15 | 4581-1379-01 запросить цену → | TORSION SPRING |
| 16 | 4036-6862-01 запросить цену → | NS WIRE HARNESS ASSY |
| 10 | 4036-6051-02 запросить цену → | CONTROL PANEL ASSY CONTROL (UN201) |
| 10 | 4036-6052-02 запросить цену → | CONTROL PANEL ASSY CONTROL (UN201) 1 212, 213, 215, 311, 312, 313, 314, |
| 10 | 4036-6053-02 запросить цену → | CONTROL PANEL ASSY CONTROL (UN201) |
| 17 | 9326-1001-11 запросить цену → | FERRITE CORE 1 211, 212, 213, 215, 312, |

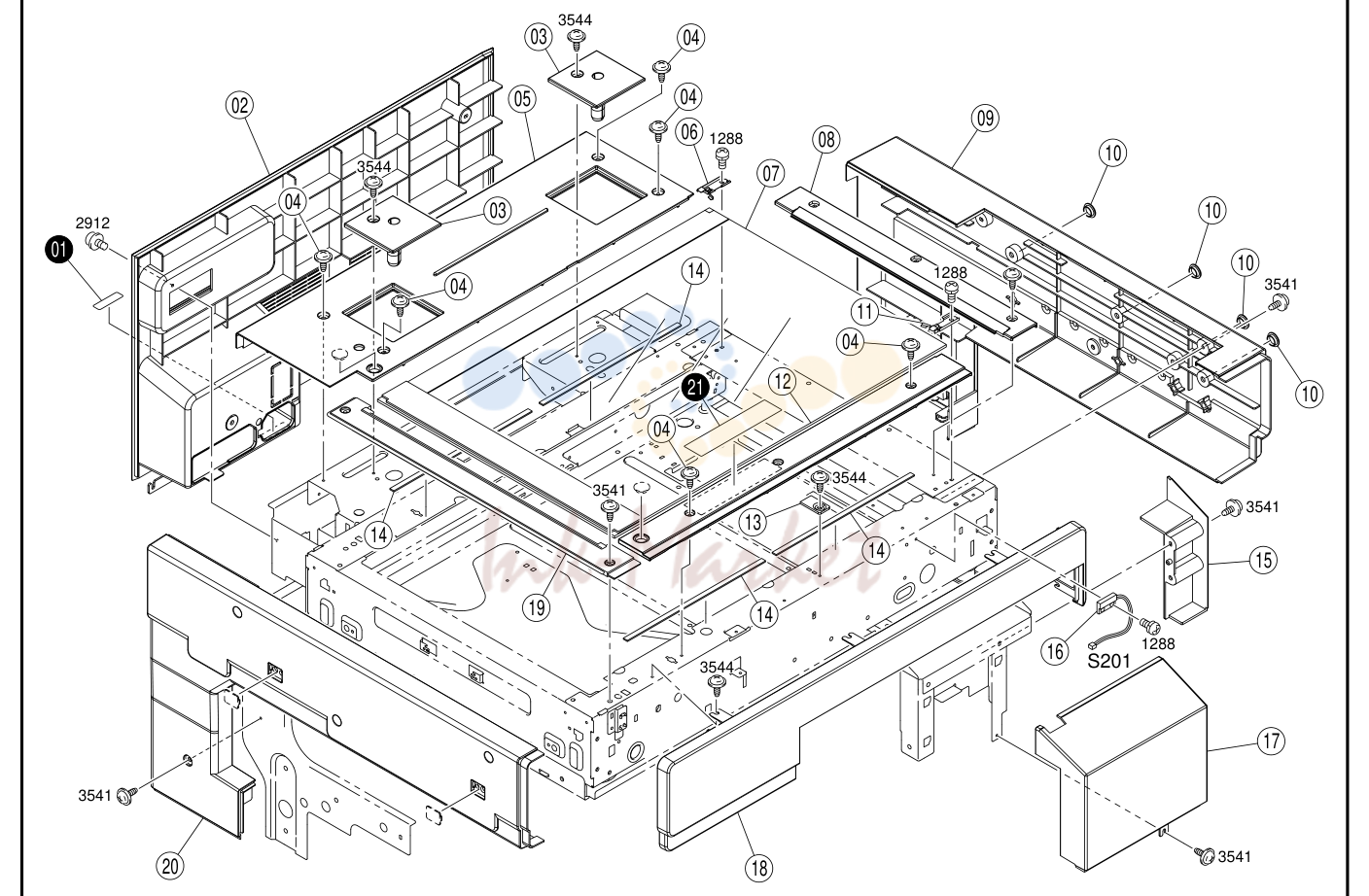

4. 3 IR COVER C350/CF2203/8022 5
| № | Артикул | Наименование |
|---|---|---|
| 02 | 4036-1405-04 запросить цену → | COVER IR-RR LOWER 1 20 4036-1396-03 COVER IR-LT |
| 03 | 4036-1397-01 запросить цену → | COVER |
| 04 | 4036-1410-01 запросить цену → | SHOULDER SCREW |
| 05 | 4036-1394-02 запросить цену → | COVER IR-RR UPPER |
| 06 | 4581-1610-01 запросить цену → | SET PLATE |
| 07 | 4036-0901-01 запросить цену → | ORIGINAL GLASS ASSY |
| 08 | 4036-1611-01 запросить цену → | GUIDE |
| 09 | 4036-1395-05 запросить цену → | COVER IR-RT |
| 10 | 4030-1041-01 запросить цену → | CAP |
| 11 | 4581-1605-03 запросить цену → | SET PLATE |
| 12 | 4036-1392-02 запросить цену → | COVER IR-UPPER |
| 13 | 4581-1318-01 запросить цену → | REGULATING PLATE |
| 14 | 4036-1620-01 запросить цену → | SEAL |
| 15 | 4036-1402-02 запросить цену → | COVER |
| 16 | 9334-2610-11 запросить цену → | REED SWITCH 0 DETECT (S201) |
| 17 | 4036-1393-02 запросить цену → | COVER IR-FNT SET |
| 18 | 4036-1391-03 запросить цену → | COVER IR-FNT |
| 19 | 4036-1404-03 запросить цену → | COVER |
| 01 | 4036-7403-01 запросить цену → | LABEL OUTLET 1 011, 311, 312, 313, 314, |
| 01 | 4036-7407-01 запросить цену → | LABEL OUTLET 1 211, 212, 213, |
| 21 | 4036-7342-01 запросить цену → | LABEL RESTRICTION |
| 21 | 4036-7343-01 запросить цену → | LABEL RESTRICTION |

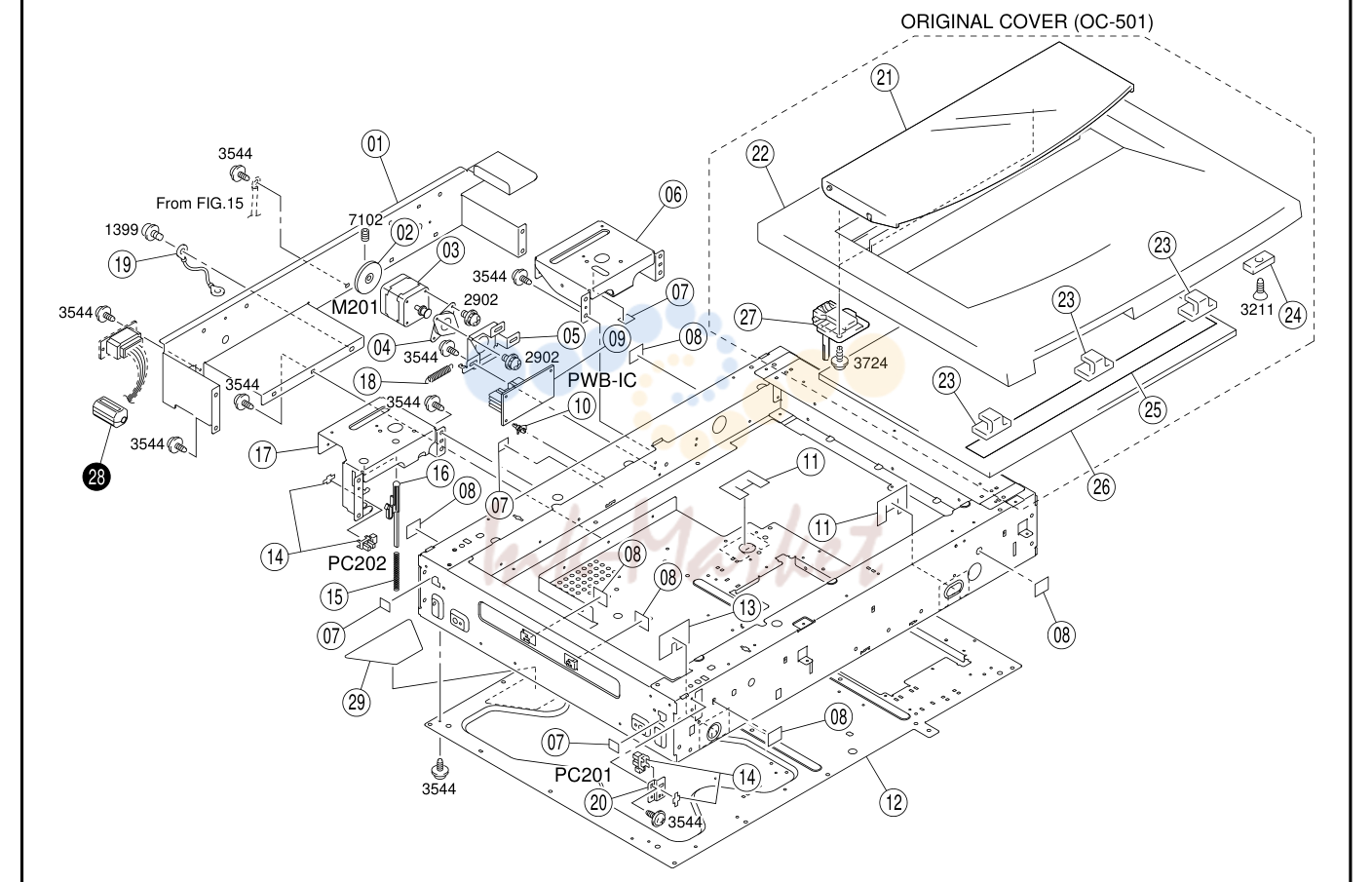

5. From FIG.15
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1371-02 запросить цену → | NS REINFORCE PLATE 1 19 4036-6860-01 NS WIRE HARNESS ASSY |
| 02 | 4581-1320-01 запросить цену → | NS DUMPER 1 20 4036-1328-01 NS BRACKET |
| 03 | 9314-1100-81 запросить цену → | MOTOR SCANNER (M201) 1 21 1171-1126-01 ORIGINAL HOLDER |
| 04 | 1156-1371-01 запросить цену → | RETAINING RING 1 22 1171-1125-02 COVER |
| 05 | 4581-1457-01 запросить цену → | NS BRACKET 1 23 1139-1703-02 SLIDER |
| 06 | 4036-1369-01 запросить цену → | NS FRAME 1 24 9326-2820-11 MAGNET |
| 07 | 4581-1627-01 запросить цену → | NS SEAL 4 25 1139-1706-01 SEAL |
| 08 | 4581-1625-01 запросить цену → | NS SEAL 6 26 1139-1704-14 PAD |
| 09 | 4036-0115-01 запросить цену → | PWB ASSY SCAN. DR. (PWB-IC) RP 1 27 1139-1705-01 HINGE |
| 10 | 9384-1900-57 запросить цену → | PWB SUPPORT 9.53H 4 29 4036-1630-01 SEAL |
| 11 | 4036-1632-02 запросить цену → | SEAL |
| 12 | 4036-1301-03 запросить цену → | NS FRAME |
| 13 | 4036-1631-01 запросить цену → | SEAL |
| 14 | 4002-0902-01 запросить цену → | PHOTO INTERRUPTER HOME (PC201.202) |
| 15 | 4036-1720-01 запросить цену → | PRESSURE SPRING |
| 16 | 4036-1721-01 запросить цену → | LEVER |
| 17 | 4036-1370-01 запросить цену → | NS FRAME |
| 18 | 4002-1458-01 запросить цену → | TENSION SPRING |
| 28 | 9326-1810-21 запросить цену → | FERRITE CORE 1 211, 212, 213, 215, 312, |

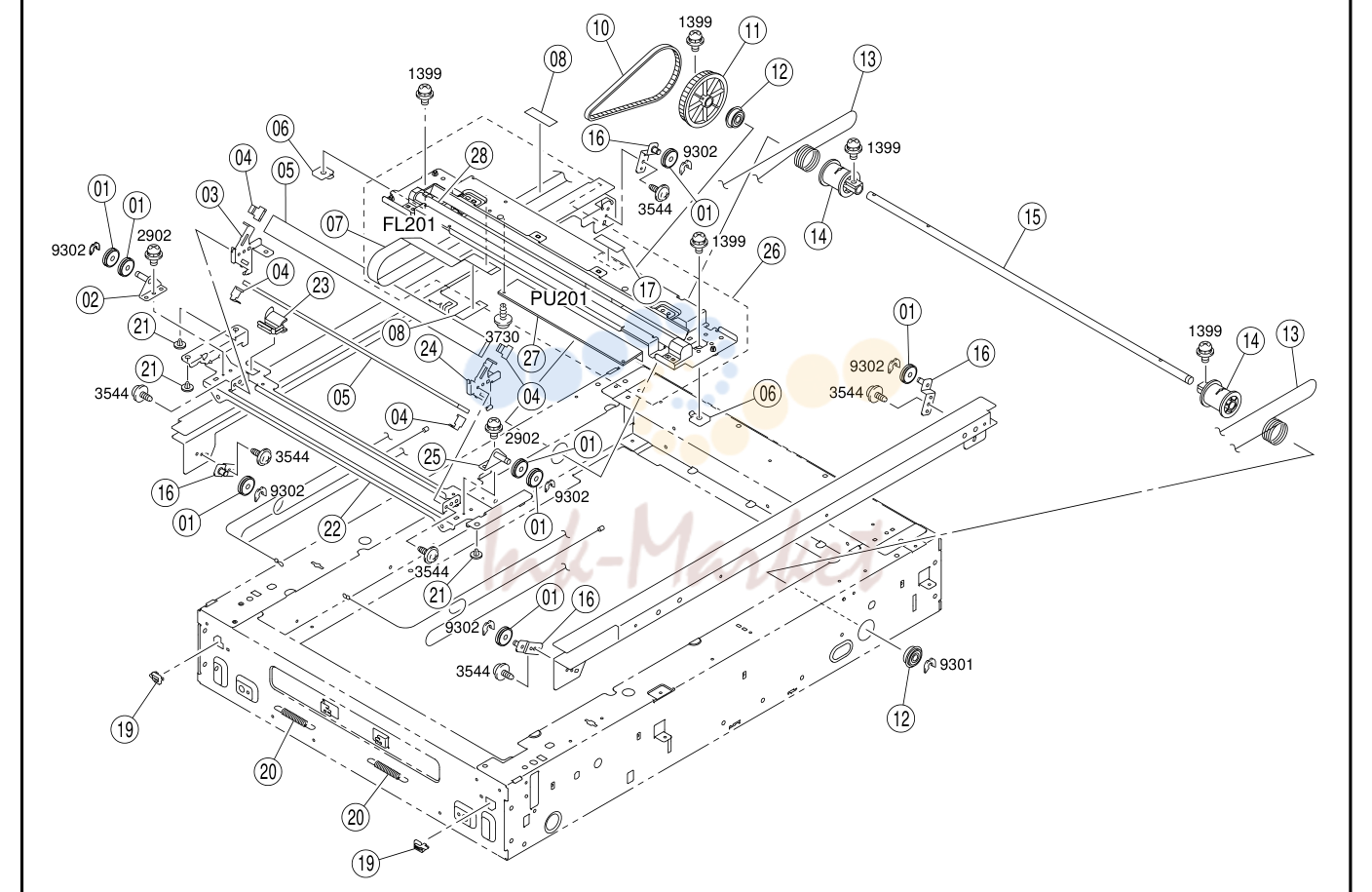

6. 5 SCANNER DRIVE SECTION(B) C350/CF2203/8022 9
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4005-1464-01 запросить цену → | PULLEY 8 21 4002-1480-01 BUSHING |
| 02 | 4005-0203-01 запросить цену → | BRACKET ASSY 1 22 4581-1421-01 NS FRAME |
| 03 | 4581-1428-01 запросить цену → | NS HOLD PLATE 1 23 4581-1429-01 GUIDE |
| 04 | 4002-1423-01 запросить цену → | HOLDER 4 24 4581-1427-01 NS HOLD PLATE |
| 05 | 4002-1422-02 запросить цену → | MIRROR 2 25 4036-1425-01 BRACKET |
| 06 | 4581-3806-01 запросить цену → | SET PLATE 2 26 4036-0902-01 FIRST SLIDER ASSY RP |
| 07 | 4036-6859-01 запросить цену → | NS WIRE HARNESS ASSY 1 27 9325-4300-12 INVERTOR INVERTER (PU201) |
| 08 | 4036-3075-01 запросить цену → | TAPE 2 28 9351-3300-11 FLUORESCENT LAMP EXPOSURE (FL201) |
| 10 | 4036-1454-01 запросить цену → | TIMING BELT L=236 |
| 11 | 4036-1453-01 запросить цену → | PULLEY Z=96 |
| 12 | 4002-1456-01 запросить цену → | BALL BEARING |
| 13 | 4036-1451-02 запросить цену → | WIRE |
| 14 | 4581-1452-01 запросить цену → | PULLEY |
| 15 | 4581-1455-01 запросить цену → | NS SHAFT |
| 16 | 4005-0201-01 запросить цену → | BRACKET ASSY |
| 17 | 1129-7303-01 запросить цену → | LABEL HI-VOL CAUTION |
| 19 | 1139-1612-01 запросить цену → | GUIDE |
| 20 | 4581-1640-02 запросить цену → | SPRING |

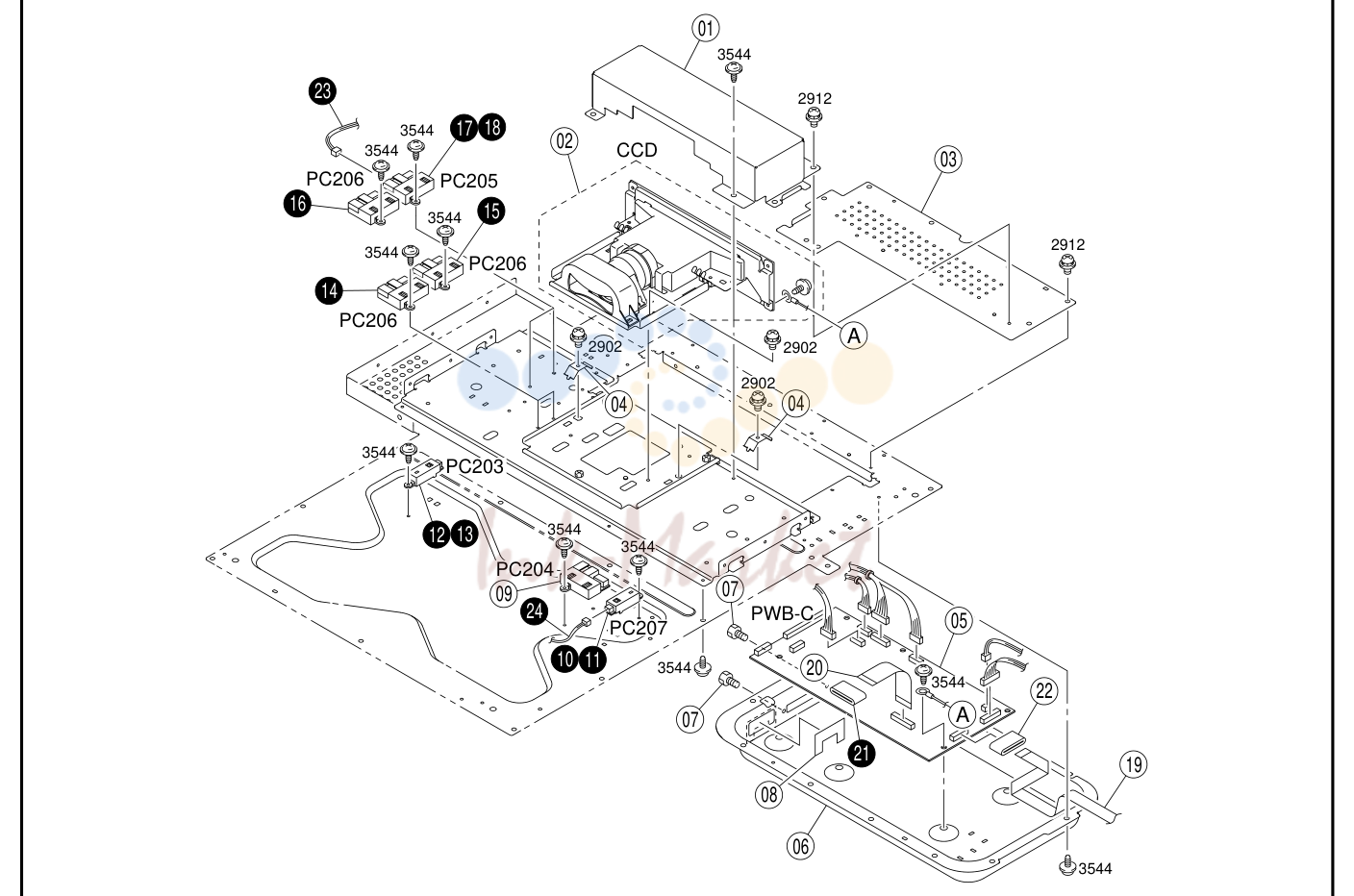

7. 6 OPTICAL SECTION C350/CF2203/8022 11
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1582-01 запросить цену → | NS COVER |
| 02 | 4036-0903-01 запросить цену → | CCD UNIT |
| 03 | 4036-1366-01 запросить цену → | NS COVER |
| 04 | 4581-1579-01 запросить цену → | NS PLATE SPRING |
| 05 | 4036-0113-03 запросить цену → | PWB ASSY IMAGE (PWB-C) RP |
| 06 | 4036-1374-02 запросить цену → | NS PLATE |
| 07 | 4581-2269-02 запросить цену → | SHOULDER SCREW |
| 08 | 4036-1633-01 запросить цену → | SEAL |
| 09 | 9335-1300-41 запросить цену → | SOLID STATE SWITCH FD2 (PC204) |
| 19 | 4036-6858-01 запросить цену → | WIRE HARNESS ASSY |
| 20 | 4036-6857-01 запросить цену → | WIRE HARNESS ASSY |
| 22 | 9326-1001-11 запросить цену → | FERRITE CORE |
| 10 | 9335-1300-31 запросить цену → | SOLID STATE SWITCH CD2 (PC207) 1 212, 213, 215, 314, |
| 11 | 9335-1300-31 запросить цену → | SOLID STATE SWITCH OP CD2 (PC207) 1 011, 211, 311, 312, |
| 12 | 9335-1300-31 запросить цену → | SOLID STATE SWITCH FD1 (PC203) 1 011, 211, 212, 213, 215, 312, 313, 314, |
| 13 | 9335-1300-31 запросить цену → | SOLID STATE SWITCH OP FD1 (PC203) |
| 14 | 9335-1300-41 запросить цену → | SOLID STATE SWITCH CD1 (PC206) 1 011, 312, |
| 15 | 9335-1300-41 запросить цену → | SOLID STATE SWITCH CD1 (PC206) 1 211, 311, 314, |
| 16 | 9335-1300-41 запросить цену → | SOLID STATE SWITCH CD1 (PC206) 1 212, 213, |
| 17 | 9335-1300-41 запросить цену → | SOLID STATE SWITCH FD3 (PC205) 1 212, 213, 215, 314, |
| 18 | 9335-1300-41 запросить цену → | SOLID STATE SWITCH OP FD3 (PC205) 1 011, 211, 311, 312, |
| 21 | 9326-1001-11 запросить цену → | FERRITE CORE 1 211, 212, 213, 215, 312, |
| 23 | 4036-6855-01 запросить цену → | WIRE HARNESS ASSY OP FD3 FOR PC205 1 011, 211, 311, 312, |
| 24 | 4036-6856-02 запросить цену → | WIRE HARNESS ASSY OP CD2 FOR PC207 1 011, 211, 311, 312, |

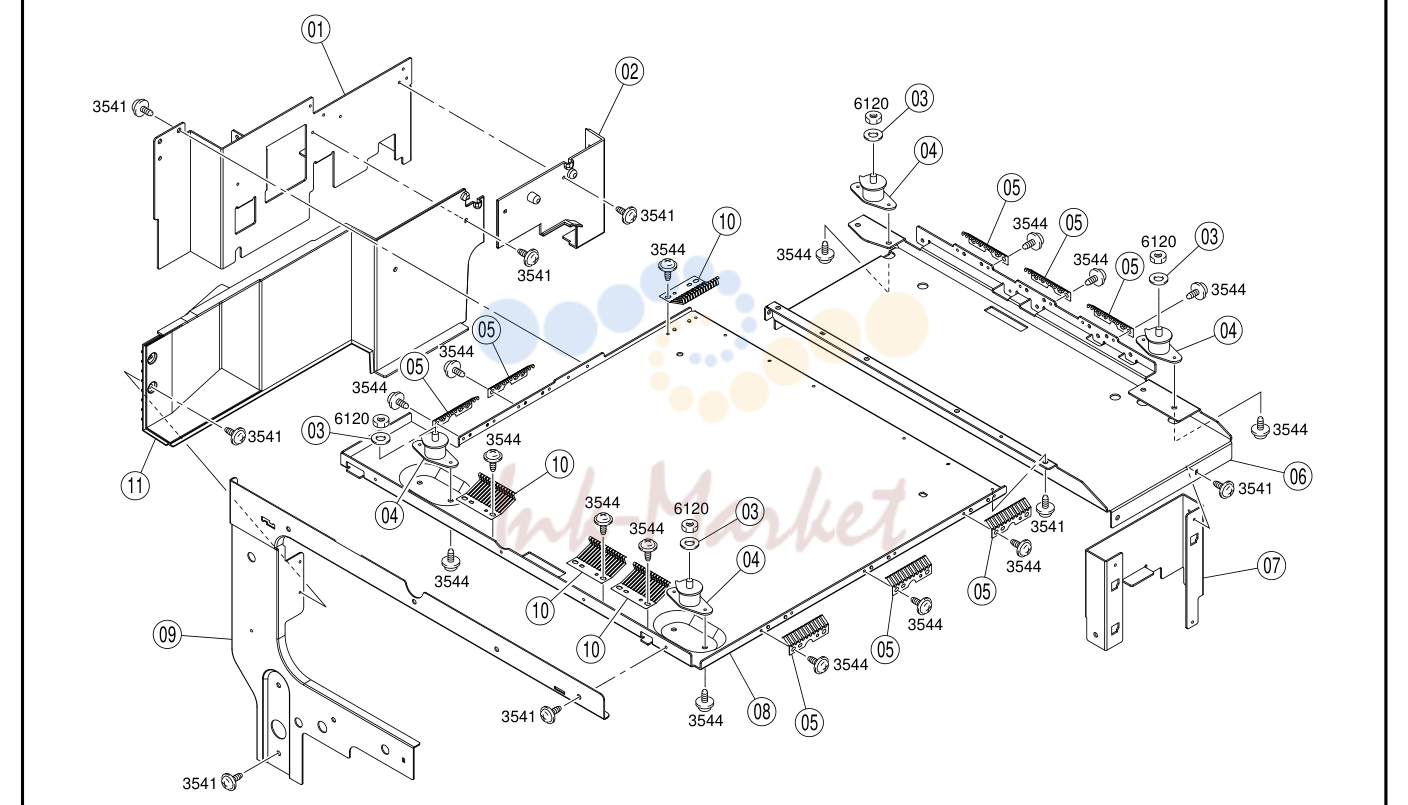

8. 7 IR FRAME C350/CF2203/8022 13
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-1501-02 запросить цену → | NS HOLD PLATE |
| 02 | 4036-1403-01 запросить цену → | COVER |
| 03 | 4036-1506-01 запросить цену → | SPACER |
| 04 | 4036-1505-02 запросить цену → | CUSHION |
| 05 | 4036-1509-01 запросить цену → | NS PLATE SPRING |
| 06 | 4036-1503-02 запросить цену → | NS HOLD PLATE |
| 07 | 4036-1500-01 запросить цену → | NS HOLD PLATE |
| 08 | 4036-1504-02 запросить цену → | NS HOLD PLATE |
| 09 | 4036-1502-01 запросить цену → | NS HOLD PLATE |
| 10 | 4002-1591-01 запросить цену → | NS EARTH GROUND |
| 11 | 4036-1406-02 запросить цену → | COVER |
9. 8 MAIN FRAME C350/CF2203/8022 15
| № | Артикул | Наименование |
|---|---|---|
| 01 | 1200-5211-05 запросить цену → | SHAFT |
| 02 | 1200-2105-05 запросить цену → | COLLAR |
| 03 | 4004-2025-01 запросить цену → | NS HANDLE |
| 04 | 4004-2026-01 запросить цену → | NS PLATE SPRING |
| 05 | 4036-2023-01 запросить цену → | NS BRACKET |
| 06 | 4036-2204-02 запросить цену → | NS BRACKET |
| 07 | 0996-3055-01 запросить цену → | RUBBER FOOT |
10. 9 ELECTRICAL COMPONENTS(A) C350/CF2203/8022 17
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-2231-01 запросить цену → | NS BRACKET |
| 02 | 9383-2510-21 запросить цену → | HOLDER AC-INLET |
| 03 | 9383-5000-11 запросить цену → | JACK OUTLET |
| 04 | 4036-2208-01 запросить цену → | NS SHIELD |
| 05 | 9313-1000-61 запросить цену → | FAN MOTOR PU COOL (M21) |
| 06 | 4036-2211-01 запросить цену → | NS SHIELD |
| 09 | 4036-2216-02 запросить цену → | NS BRACKET |
| 10 | 4004-2257-01 запросить цену → | NS DUCT |
| 11 | 4004-1069-02 запросить цену → | NS PLATE SPRING |
| 13 | 4036-2205-01 запросить цену → | NS BRACKET |
| 14 | 4036-2256-02 запросить цену → | NS SHIELD |
| 15 | 4004-2258-01 запросить цену → | NS SEAL |
| 17 | 9326-1810-21 запросить цену → | FERRITE CORE |
| 07 | 4036-6203-02 запросить цену → | POWER SUPPLY DC P.S. (PU1) 1 011, 311, 312, 313, 314, |
| 07 | 4036-6204-02 запросить цену → | POWER SUPPLY DC P.S. (PU1) 1 211, 212, 213, |
| 08 | 9450-1806-01 запросить цену → | RESISTOR FLICKER (R2) |
| 12 | 9326-1810-21 запросить цену → | FERRITE CORE 2 211, 212, 213, 215, 312, |
| 16 | 9326-1200-61 запросить цену → | FERRITE CORE 1 211, 212, 213, 215, 312, |
11. 10 LEFT SIDE DOOR C350/CF2203/8022 19
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4134-3579-03 запросить цену → | SHOULDER SCREW 1 19 4036-1010-02 NS REINFORCE PLATE |
| 02 | 4036-1039-01 запросить цену → | STOPPER 1 20 4036-1005-03 COVER |
| 03 | 4036-1013-01 запросить цену → | HANDLE 1 21 4036-1011-01 LABEL MASK |
| 04 | 4025-1019-01 запросить цену → | NS CUSHION 1 22 4036-1042-01 PIN |
| 05 | 4004-1014-01 запросить цену → | PRESSURE SPRING 1 23 4036-1015-01 NS BRACKET |
| 06 | 4025-1012-01 запросить цену → | NS PLATE SPRING 1 24 4036-1040-01 PIN |
| 07 | 4004-1066-03 запросить цену → | NS PLATE SPRING |
| 08 | 4004-1012-02 запросить цену → | NS PLATE SPRING |
| 09 | 4036-7303-01 запросить цену → | LABEL TONER B. REPLACE |
| 10 | 4004-2255-02 запросить цену → | BRACKET |
| 11 | 9331-2200-21 запросить цену → | MICRO-SWITCH LFT-DOOR (SW3) |
| 12 | 4004-2239-03 запросить цену → | TORSION SPRING |
| 13 | 4036-2257-01 запросить цену → | SHOULDER SCREW |
| 14 | 4004-2254-01 запросить цену → | NS PLATE SPRING |
| 15 | 4036-2024-01 запросить цену → | HANDLE |
| 16 | 4036-2101-02 запросить цену → | NS RAIL LFT |
| 17 | 4004-1072-01 запросить цену → | NS BRACKET |
| 18 | 4004-1067-02 запросить цену → | NS PLATE SPRING |
12. 11 MAIN SWITCH SECTION C350/CF2203/8022 21
| № | Артикул | Наименование |
|---|---|---|
| 01 | 0990-6304-02 запросить цену → | SWITCH MAIN (SW1) |
| 02 | 1200-5211-05 запросить цену → | SHAFT |
| 03 | 1200-2105-05 запросить цену → | COLLAR |
| 04 | 4004-2025-01 запросить цену → | NS HANDLE |
| 05 | 4004-2021-03 запросить цену → | NS BRACKET |
| 06 | 4004-2026-01 запросить цену → | NS PLATE SPRING |
| 07 | 4036-1025-02 запросить цену → | HINGE |
| 08 | 4036-2245-01 запросить цену → | NS LEVER |
| 09 | 9332-1710-41 запросить цену → | SWITCH FUSING DOO (SW5) |
| 10 | 4036-2214-01 запросить цену → | NS BRACKET |
| 11 | 4036-1051-01 запросить цену → | COVER |
| 12 | 9384-1900-56 запросить цену → | PWB SUPPORT 6.35H |
| 13 | 4025-2276-01 запросить цену → | NS BRACKET |
| 14 | 9384-1621-21 запросить цену → | PWB SUPPORT 6.4H |
| 15 | 1155-0117-01 запросить цену → | PW BOARD-S TECH.REPA(PWB-S) |
| 16 | 4036-1054-01 запросить цену → | COVER |
| 17 | 4036-2212-01 запросить цену → | NS BRACKET |
| 18 | 4036-1052-03 запросить цену → | COVER |
13. 12 PAPER SELECT SWITCH & LED LOCK C350/CF2203/8022 23
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-4901-01 запросить цену → | GUIDE 1 20 4004-1823-01 HOLDER |
| 02 | 4036-2311-01 запросить цену → | PIN 2 21 4036-1821-01 LEVER |
| 03 | 4036-4551-01 запросить цену → | CONTACT 2 22 4004-1838-02 TORSION SPRING |
| 04 | 4036-1847-02 запросить цену → | LABEL IU RAIL LFT 4 23 4004-1836-02 SEAL |
| 05 | 4036-1846-01 запросить цену → | LABEL IU RAIL RT 4 24 4004-1842-01 CUSHION |
| 06 | 4036-1845-02 запросить цену → | NS GUIDE PLATE 5 25 4004-1829-02 CUSHION |
| 07 | 4036-2007-01 запросить цену → | PIN 4 26 4004-1826-03 PAWL |
| 08 | 4036-3071-01 запросить цену → | NS BRACKET 1 27 4004-1805-01 NS SHAFT |
| 09 | 4036-3075-01 запросить цену → | TAPE 1 28 4036-1837-01 COVER |
| 10 | 4128-0105-01 запросить цену → | PWB ASSY P.DETECT (PWB-S) 1 29 4004-1071-01 NS PLATE SPRING |
| 11 | 4108-3079-01 запросить цену → | HOLDER |
| 12 | 4004-3073-02 запросить цену → | KNOB |
| 14 | 4004-1822-01 запросить цену → | NS SHAFT |
| 15 | 4004-1834-02 запросить цену → | SEAL |
| 16 | 4004-1833-03 запросить цену → | SEAL |
| 17 | 4004-1835-02 запросить цену → | SEAL |
| 18 | 4004-1831-01 запросить цену → | PLATE |
| 19 | 4004-1832-01 запросить цену → | TORSION SPRING |
| 13 | 4036-3072-02 запросить цену → | COVER 1 211, 212, 213, 215, 311, 312, 313, 314, |
| 13 | 4036-3074-02 запросить цену → | COVER |
14. A FIG.14
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4025-5442-02 запросить цену → | NS LEVER 4 20 4036-7316-01 LABEL LOCK RELEASE Y |
| 02 | 4036-5301-03 запросить цену → | HOUSING 1 21 4036-7315-01 LABEL LOCK RELEASE |
| 03 | 4036-5414-01 запросить цену → | SHAFT 4 22 4036-5325-02 PAWL |
| 04 | 4036-5413-01 запросить цену → | GUIDE |
| 05 | 4036-5419-01 запросить цену → | LEVER |
| 06 | 4036-5411-01 запросить цену → | SHUTTER |
| 07 | 4025-5412-01 запросить цену → | NS SEAL |
| 08 | 4036-5349-02 запросить цену → | SEAL |
| 09 | 4036-5348-01 запросить цену → | TENSION SPRING |
| 10 | 4036-5347-01 запросить цену → | SHUTTER |
| 11 | 9335-1100-51 запросить цену → | SOLID STATE SWITCH NEAR EMP(PC15-18) |
| 13 | 4025-5422-01 запросить цену → | LEVER |
| 14 | 4036-7319-01 запросить цену → | LABEL LOCK RELEASE K |
| 15 | 4025-5421-01 запросить цену → | LEVER |
| 16 | 4036-7318-01 запросить цену → | LABEL LOCK RELEASE C |
| 17 | 4025-5420-01 запросить цену → | LEVER |
| 18 | 4036-7317-02 запросить цену → | LABEL LOCK RELEASE M |
| 19 | 4025-5417-01 запросить цену → | LEVER |
15. 14 HOPPER SECTION(B) C350/CF2203/8022 27
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4025-5363-01 запросить цену → | NS GEAR Z=16 4 19 4004-5337-01 NS SEAL |
| 02 | 4025-5365-01 запросить цену → | NS GEAR Z=14/28 4 20 4025-5333-01 NS SHAFT |
| 03 | 4025-5362-01 запросить цену → | NS GEAR Z=14/22 4 21 4025-5307-01 NS SEAL |
| 04 | 4004-5354-01 запросить цену → | NS GEAR Z=19 4 22 4036-5302-01 COVER |
| 05 | 4025-5352-01 запросить цену → | NS GEAR Z=30 4 23 4036-1032-01 SCREW |
| 06 | 4004-5356-01 запросить цену → | NS GEAR Z=22 8 24 1500-2640-04 MAGNET CATCH |
| 07 | 4004-5353-02 запросить цену → | NS GEAR Z=40 4 25 4004-1017-01 NS BRACKET |
| 08 | 4002-0902-01 запросить цену → | PHOTO INTERRUPTER (PC19.20.25.26) 4 26 4036-2257-01 SHOULDER SCREW |
| 09 | 4025-5441-02 запросить цену → | NS BRACKET 4 27 4004-1041-01 TORSION SPRING |
| 10 | 9335-1100-41 запросить цену → | SOLID STATE SWITCH NEAR EMP(PC21-24) 4 28 9331-2200-21 MICRO-SWITCH FNT-DOOR (SW4) |
| 11 | 9314-1300-21 запросить цену → | MOTOR TONER (M3.M4) 2 29 4004-1030-01 NS CONTACT |
| 12 | 4025-5351-01 запросить цену → | GEAR Z=14/104 |
| 13 | 4004-5339-01 запросить цену → | NS BUSHING |
| 14 | 4025-5332-01 запросить цену → | NS TORSION SPRING |
| 15 | 4025-5331-01 запросить цену → | NS HOLDER |
| 16 | 4025-5335-01 запросить цену → | NS SEAL |
| 17 | 1144-5336-02 запросить цену → | SPONGE |
| 18 | 4004-5338-01 запросить цену → | NS ROLLER |
Раздел 16
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-2463-02 запросить цену → | NS BRACKET 1 19 4036-2146-02 NS BRACKET |
| 02 | 4036-2487-01 запросить цену → | SHOULDER SCREW 6 20 4004-2148-01 SEAL |
| 03 | 4025-2294-01 запросить цену → | NS BUSHING 6 21 4036-2483-01 DUCT |
| 04 | 9313-1000-72 запросить цену → | FAN MOTOR OZON (M9.M18.M20) 3 22 4036-2484-01 NS BRACKET |
| 05 | 4025-2465-01 запросить цену → | SEAL 1 23 4036-2485-01 SEAL |
| 06 | 4036-2459-01 запросить цену → | NS BRACKET 1 24 4036-2486-01 NS BRACKET |
| 07 | 4025-2452-03 запросить цену → | NS DUCT 1 26 4036-2489-01 NS REINFORCE PLATE |
| 08 | 4036-2490-01 запросить цену → | CUSHION 1 27 4036-2488-01 NS COVER |
| 09 | 4025-2466-01 запросить цену → | SEAL |
| 10 | 4025-2458-01 запросить цену → | SEAL |
| 11 | 9313-1300-12 запросить цену → | FAN MOTOR FUSING COOL (M10) |
| 12 | 4120-4614-01 запросить цену → | SCREW |
| 13 | 4025-2453-04 запросить цену → | NS DUCT |
| 14 | 4025-2468-01 запросить цену → | SEAL |
| 15 | 4053-0151-01 запросить цену → | HOLDER ASSY DEODORIZE FILTE RP |
| 16 | 4004-2230-03 запросить цену → | NS BRACKET |
| 17 | 4004-2142-01 запросить цену → | SEAL |
| 18 | 4004-2141-01 запросить цену → | NS DUCT |
| 25 | 9381-2400-31 запросить цену → | NS SHIELD WIRE 1 211, 212, 213, 215, 312, |
17. 16 PC DRIVE SECTION C350/CF2203/8022 31
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-2238-01 запросить цену → | GUIDE 2 19 9384-1621-21 PWB SUPPORT 6.4H |
| 02 | 4036-6201-02 запросить цену → | HV TRANSFORMER IMAGE. DRUM (HV1) 1 20 4036-2595-01 HOLDER |
| 03 | 9384-1900-55 запросить цену → | PWB SUPPORT 9.53H 1 21 9314-2300-31 MOTOR CLEAN BRUSH(M22) |
| 04 | 4036-2210-01 запросить цену → | NS BRACKET 1 22 4004-2253-02 NS INSULATING MEMBER |
| 05 | 4036-2482-01 запросить цену → | SEAL 1 23 4004-2209-05 NS BRACKET |
| 06 | 4036-2481-01 запросить цену → | DUCT 1 24 4036-6202-02 HV TRANSFORMER DEVELOP (HV2) |
| 07 | 4036-2480-01 запросить цену → | SEAL |
| 08 | 4036-2215-01 запросить цену → | GUIDE |
| 09 | 4004-0207-01 запросить цену → | NS BRACKET ASSY |
| 10 | 4004-0903-01 запросить цену → | PHOTO INTERRUPTER 1ST IMAGE (PC12) |
| 11 | 9314-1100-71 запросить цену → | MOTOR 1ST IMAGE (M11) |
| 12 | 4004-4533-01 запросить цену → | GEAR Z=18/62 |
| 13 | 4004-4532-01 запросить цену → | GEAR Z=18/38 |
| 14 | 4036-2599-01 запросить цену → | PIN |
| 15 | 4036-2596-01 запросить цену → | NS BRACKET |
| 16 | 4004-2582-01 запросить цену → | TENSION SPRING |
| 17 | 4036-2597-01 запросить цену → | GEAR Z=32 |
| 18 | 4036-2598-01 запросить цену → | RING |
18. 17 DRIVE SECTION(A) C350/CF2203/8022 33
| № | Артикул | Наименование |
|---|---|---|
| 01 | 9314-2300-21 запросить цену → | MOTOR PC BLACK (M7) 1 24 4004-2509-01 JOINT |
| 02 | 4002-0902-01 запросить цену → | PHOTO INTERRUPTER PC DRIVE (PC11.36) 2 25 4036-2775-01 CAP |
| 03 | 4036-2237-01 запросить цену → | NS GUIDE 1 26 4036-2774-01 JOINT |
| 04 | 9314-2300-31 запросить цену → | MOTOR MAIN (M1) 1 27 4004-2503-01 PRESSURE SPRING |
| 05 | 1200-3131-08 запросить цену → | BUSHING 6 28 4036-2769-01 PRESSURE SPRING |
| 06 | 4036-2511-01 запросить цену → | NS FRAME 1 29 4036-2520-01 NS SHAFT |
| 07 | 1129-7303-01 запросить цену → | LABEL 1 30 4036-2531-01 NS SHAFT |
| 08 | 1300-4342-07 запросить цену → | BALL BEARING 2 31 9322-1300-31 CLUTCH P.TAKE-UP (CL1) |
| 09 | 4004-2540-01 запросить цену → | GEAR Z=88 1 32 4036-2544-01 GEAR Z=36 |
| 10 | 4036-2754-02 запросить цену → | GEAR Z=208 1 33 4036-2537-01 NS BRACKET |
| 11 | 4004-2547-01 запросить цену → | PIN 1 34 4036-2513-01 GEAR Z=53 |
| 12 | 4036-2541-01 запросить цену → | NS SHAFT 1 35 4036-2517-01 GEAR Z=52 |
| 13 | 4036-2767-01 запросить цену → | BUSHING 1 36 4036-2519-01 GEAR Z=40 |
| 14 | 4036-2512-01 запросить цену → | NS SHAFT 1 37 4036-2752-01 HOLDER |
| 15 | 4004-2545-01 запросить цену → | GEAR Z=18/30 2 38 4036-2521-01 GEAR Z=40 |
| 16 | 4036-2543-01 запросить цену → | GEAR Z=32 2 39 9384-1621-21 PWB SUPPORT 6.4H |
| 17 | 4036-2538-01 запросить цену → | GEAR Z=80 1 40 4036-2764-01 NS SHAFT |
| 18 | 4004-2546-01 запросить цену → | NS BRACKET 1 41 9322-1300-41 CLUTCH DEV.BLACK (CL2) |
| 19 | 4036-2515-01 запросить цену → | GEAR Z=91 1 42 4036-2768-01 BUSHING |
| 20 | 4036-0208-01 запросить цену → | NS BRACKET ASSY 1 43 1154-4670-01 CUSHION |
| 21 | 4036-2514-01 запросить цену → | GEAR Z=19 1 44 4036-2762-01 BUSHING |
| 22 | 4036-2542-01 запросить цену → | GEAR Z=13/39 1 45 4036-2772-01 NS BRACKET |
| 23 | 4036-2766-02 запросить цену → | JOINT |
19. 18 YMC DRIVE SECTION C350/CF2203/8022 35
| № | Артикул | Наименование |
|---|---|---|
| 01 | 9314-2300-41 запросить цену → | MOTOR COLOR DEV. (M6) 1 19 4036-2753-01 BUSHING |
| 02 | 9314-2300-21 запросить цену → | MOTOR PC YMC (M5) 1 20 4036-2757-01 NS FRAME |
| 03 | 4002-0902-01 запросить цену → | PHOTO INTERRUPTER YMC DRIV (PC10.35) 2 21 4036-0315-02 YMC DRIVE ASSY YMC |
| 04 | 4036-2754-02 запросить цену → | GEAR Z=208 |
| 05 | 4036-2767-01 запросить цену → | BUSHING |
| 06 | 4036-2758-01 запросить цену → | GEAR Z=106 |
| 07 | 4036-0207-01 запросить цену → | NS BRACKET ASSY |
| 08 | 4036-2769-01 запросить цену → | PRESSURE SPRING |
| 09 | 4036-2766-02 запросить цену → | JOINT |
| 10 | 4036-2751-01 запросить цену → | NS SHAFT |
| 11 | 4004-2503-01 запросить цену → | PRESSURE SPRING |
| 12 | 4036-2774-01 запросить цену → | JOINT |
| 13 | 4036-2775-01 запросить цену → | CAP |
| 14 | 4004-2509-01 запросить цену → | JOINT |
| 15 | 4036-2752-01 запросить цену → | HOLDER |
| 16 | 4036-2761-01 запросить цену → | GEAR Z=75 |
| 17 | 4036-2760-01 запросить цену → | GEAR Z=113 |
| 18 | 4036-2768-01 запросить цену → | BUSHING |
20. 19 FUSING DRIVE SECTION(A) C350/CF2203/8022 37
| № | Артикул | Наименование |
|---|---|---|
| 01 | 9314-2300-31 запросить цену → | MOTOR FUSING (M2) 1 19 4131-2591-01 TORSION SPRING RP |
| 02 | 4036-0209-01 запросить цену → | NS BRACKET ASSY 1 20 4131-2577-01 GEAR Z=23 |
| 03 | 4036-2567-01 запросить цену → | GEAR Z=18 2 21 4131-2576-01 GEAR Z=23 |
| 04 | 1200-3120-02 запросить цену → | BUSHING 2 22 4131-2579-03 TORSION SPRING RP |
| 05 | 4036-2561-01 запросить цену → | GEAR Z=29 1 23 4131-2578-01 RATCHET |
| 06 | 4036-2563-01 запросить цену → | NS SHAFT 1 24 9321-2100-61 SOLENOID LOOP (SL1) |
| 07 | 4036-2560-01 запросить цену → | GEAR Z=19 1 25 4131-2575-01 DRUM |
| 08 | 4131-2571-01 запросить цену → | GEAR Z=17/23 |
| 09 | 4036-2565-01 запросить цену → | BUSHING |
| 10 | 4036-2585-01 запросить цену → | KNOB |
| 11 | 4036-0217-01 запросить цену → | NS BRACKET ASSY |
| 12 | 4036-2564-01 запросить цену → | GEAR Z=26 |
| 13 | 4036-2555-01 запросить цену → | GEAR Z=23 |
| 14 | 1300-4342-07 запросить цену → | BALL BEARING |
| 15 | 4036-0153-01 запросить цену → | DRIVING ASSY |
| 16 | 4036-2559-01 запросить цену → | NS SHAFT |
| 17 | 4131-4128-01 запросить цену → | WASHER |
| 18 | 4131-2590-01 запросить цену → | DRUM |
21. 20 FUSING DRIVE SECTION(B) C350/CF2203/8022 39
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4036-2258-01 запросить цену → | SHOULDER SCREW 1 19 4036-3517-01 NS GUIDE |
| 02 | 4004-2248-02 запросить цену → | PRESSURE SPRING 1 20 4036-2574-01 NS SHAFT |
| 03 | 4036-2241-01 запросить цену → | NS BRACKET 1 21 4004-2571-12 GEAR Z=40 |
| 04 | 9331-2200-21 запросить цену → | MICRO-SWITCH RT-DOOR (SW2) 1 22 4036-2252-01 GUIDE |
| 05 | 1200-3120-03 запросить цену → | BUSHING |
| 06 | 4025-0495-01 запросить цену → | MOTOR ASSY FUSING PRES (M19) |
| 07 | 4036-2552-01 запросить цену → | GEAR Z=54 |
| 08 | 4036-2557-01 запросить цену → | NS SHAFT |
| 09 | 4036-2553-01 запросить цену → | GEAR Z=34 |
| 10 | 4004-2582-01 запросить цену → | TENSION SPRING |
| 11 | 4036-2583-01 запросить цену → | NS PLATE SPRING |
| 12 | 4036-2581-01 запросить цену → | NS BRACKET |
| 13 | 4036-2586-01 запросить цену → | GEAR Z=23 |
| 14 | 4004-2569-01 запросить цену → | GEAR Z=75/18 |
| 15 | 4004-2570-02 запросить цену → | DETECTING PLATE |
| 16 | 4002-0902-01 запросить цену → | PHOTO INTERRUPTER ENCODER (PC34) |
| 17 | 1200-3131-08 запросить цену → | BUSHING |
| 18 | 4036-2577-01 запросить цену → | GEAR Z=13 |
Полный список запчастей доступен по запросу.
комментарии
