Konica Minolta bizhub c 35 — каталог запчастей со схемами

Konica Minolta bizhub c 35 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内
2. DIAGRAM OF MAIN PARTS SECTION
3. ADF & IR SECTION
4. EXTERNAL PARTS
5. POWER SUPPLY SECTION
6. TONER BOTTLE DRIVE SECTION
7. TRANSFER BELT UNIT
8. TRANSFER GUIDE SECTION
9. HIGH VOLTAGE SECTION
10. PRINT HEAD SECTION
11. CASSETTE SECTION

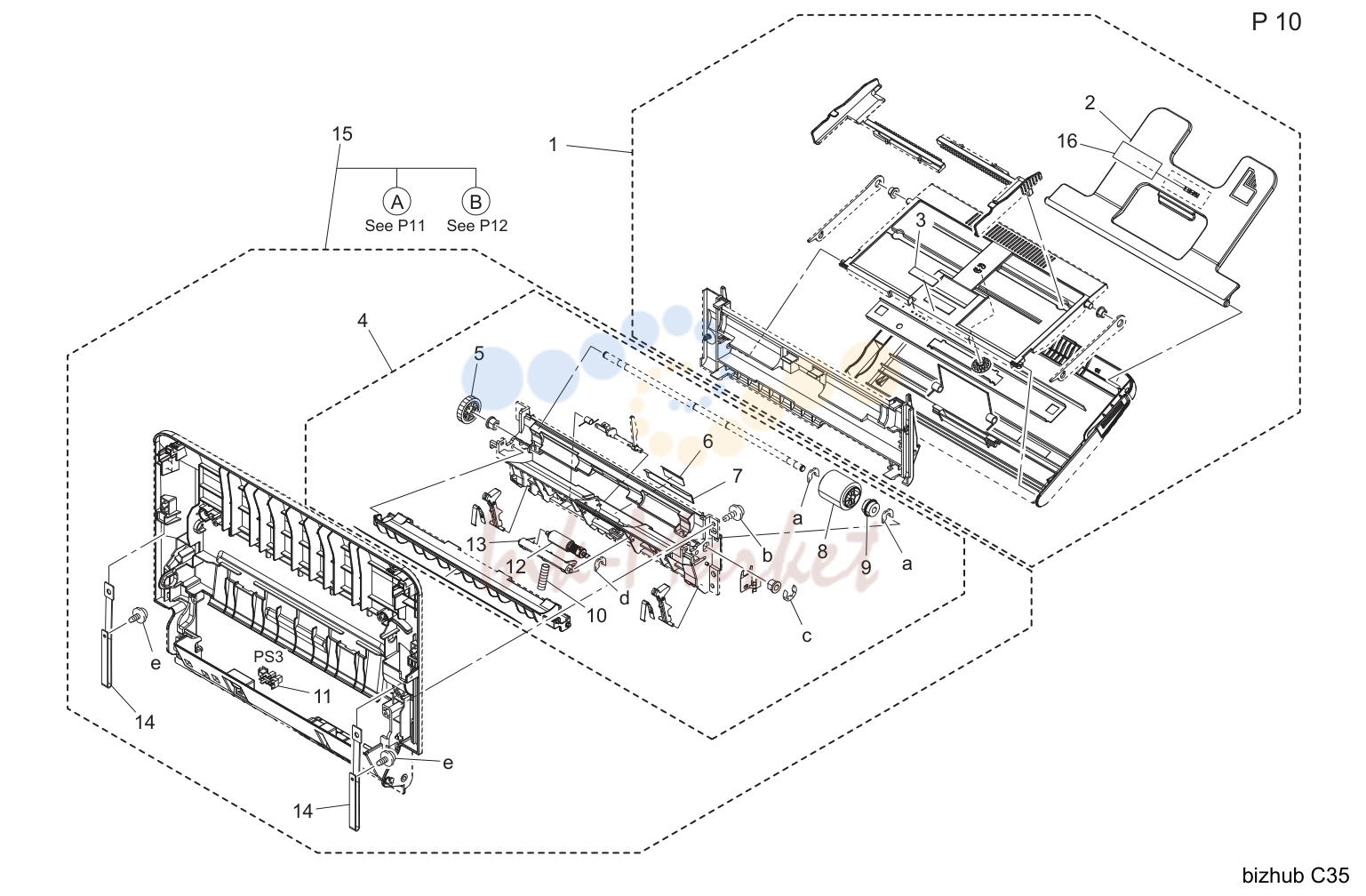

12. VERTICAL CONVEYANCE SECTION

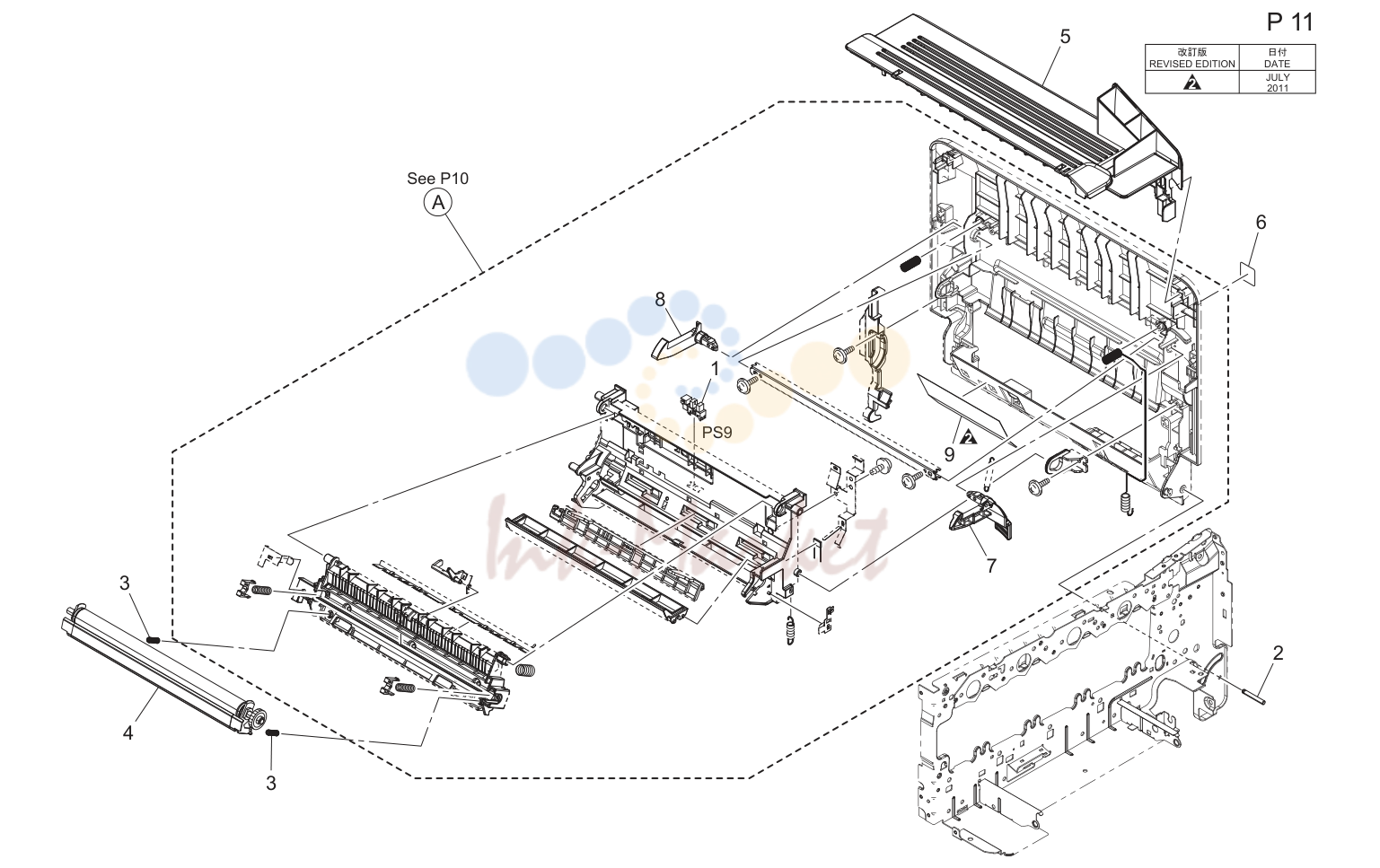

13. VERTICAL CONVEYANCE SECTION

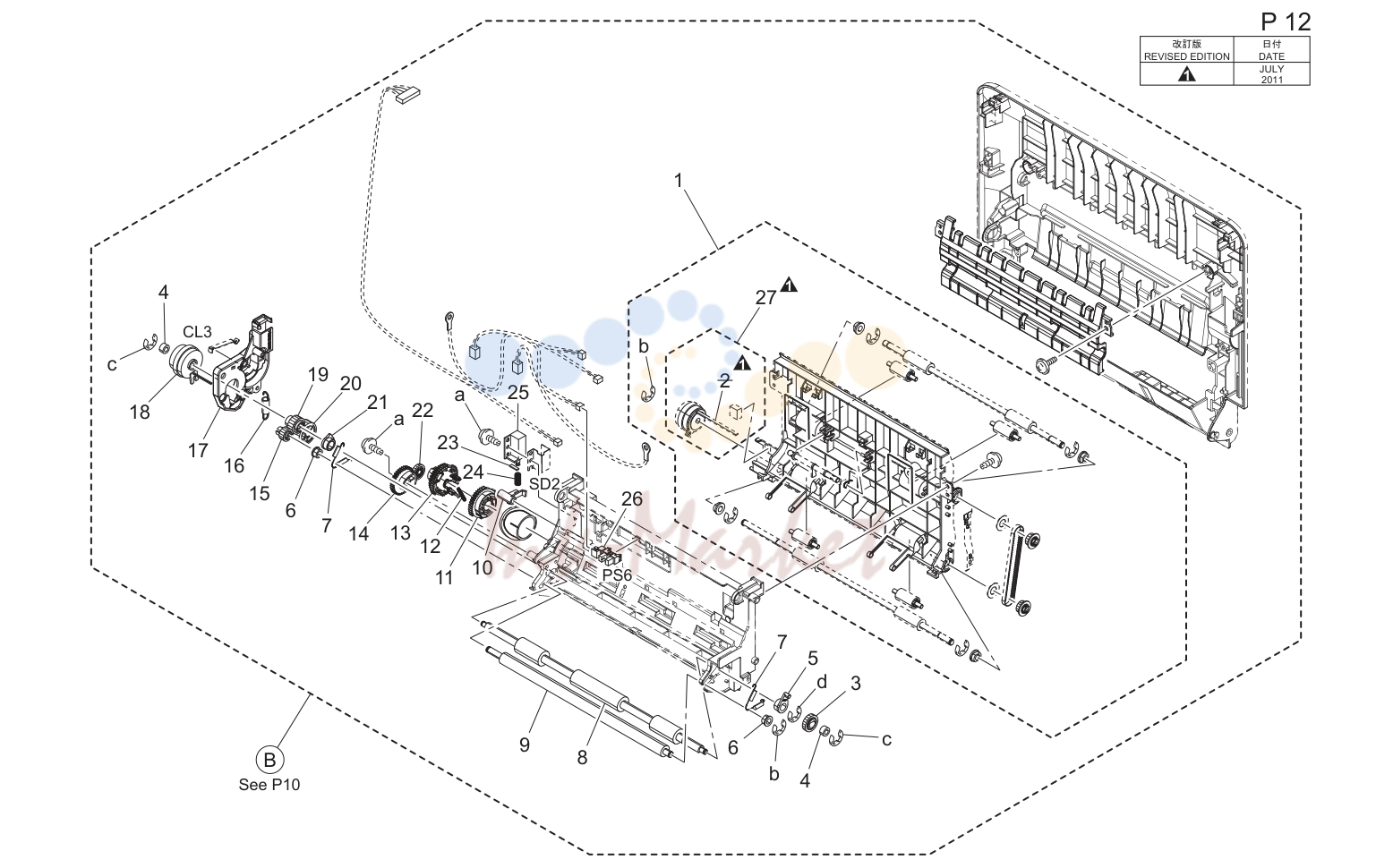

14. VERTICAL CONVEYANCE SECTION

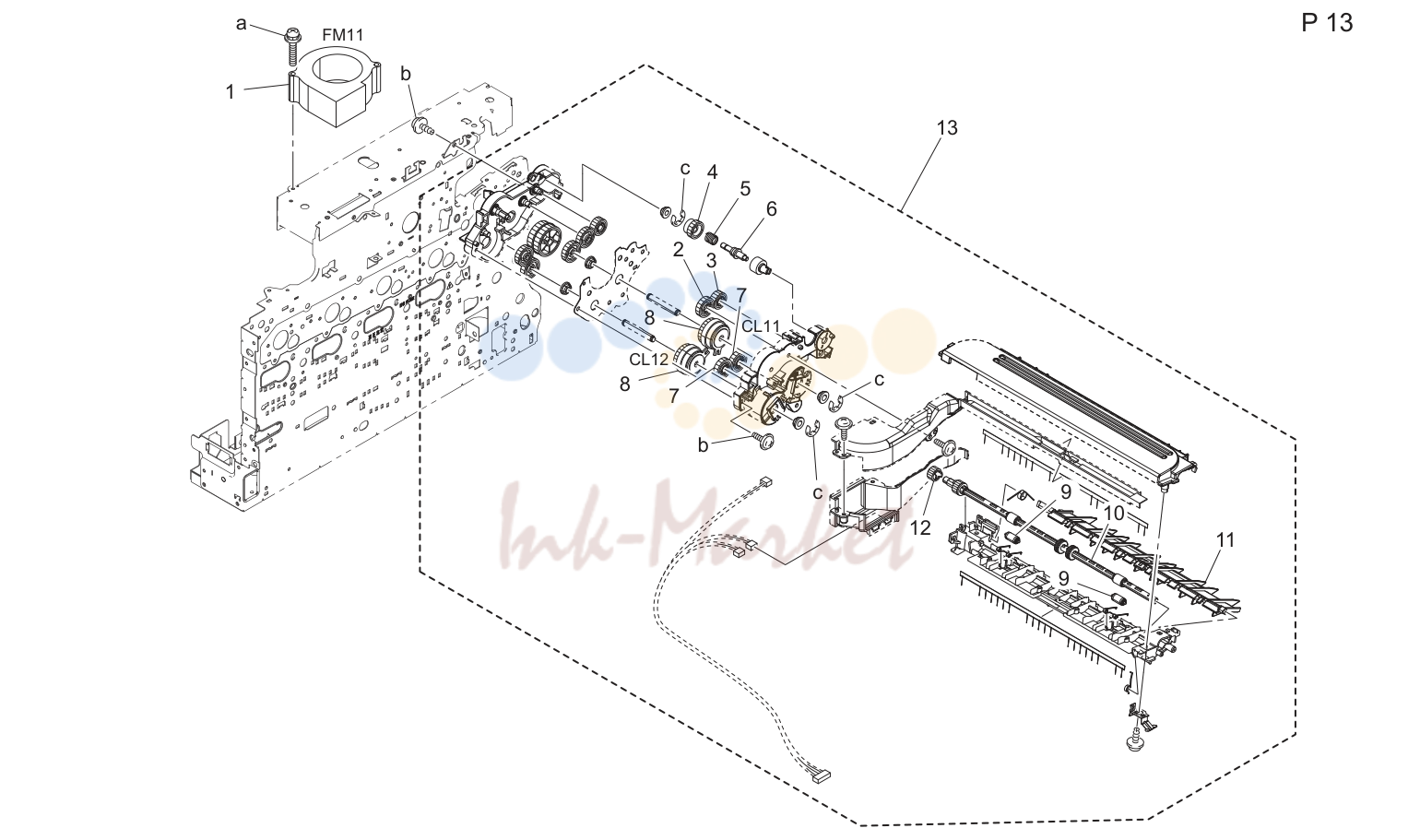

15. DUP REVERSE DRIVE SECTION

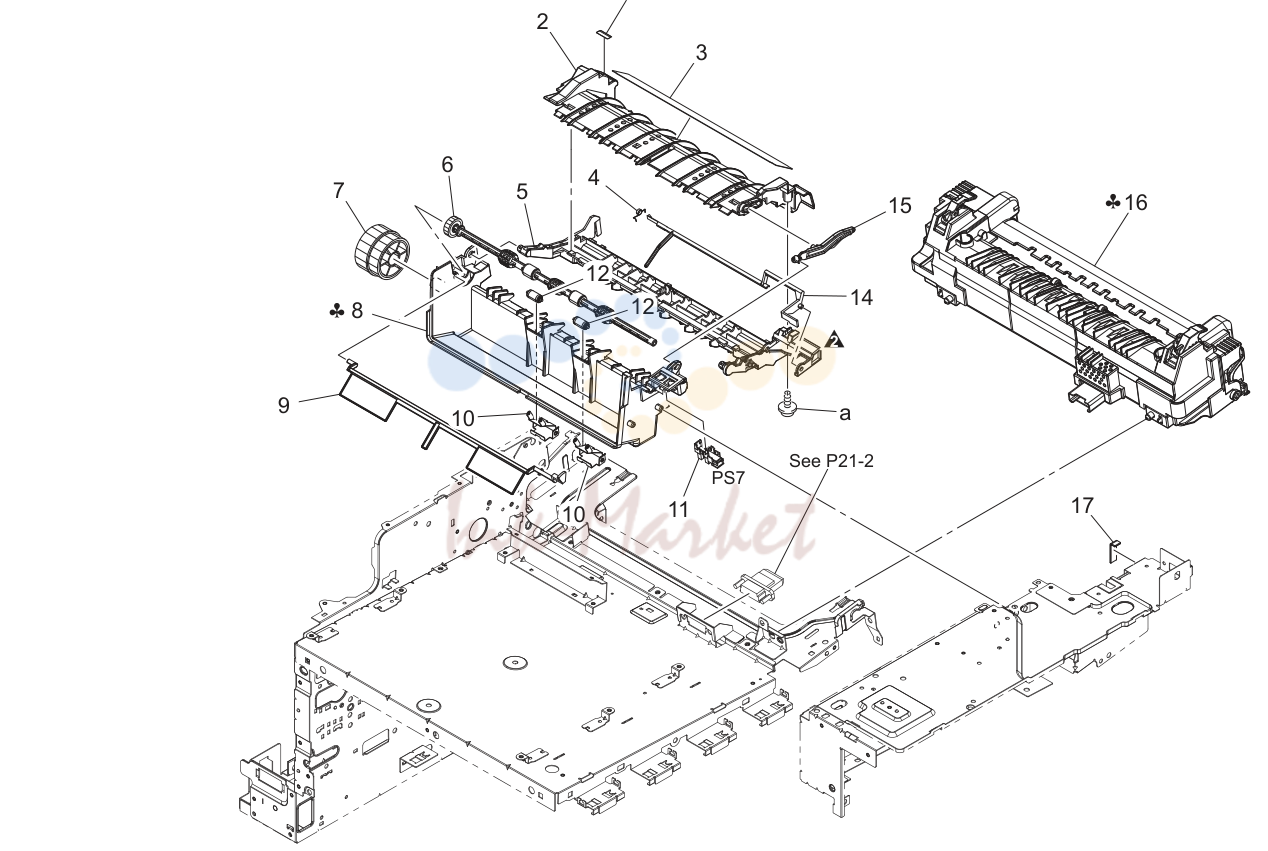

16. FUSING SECTION

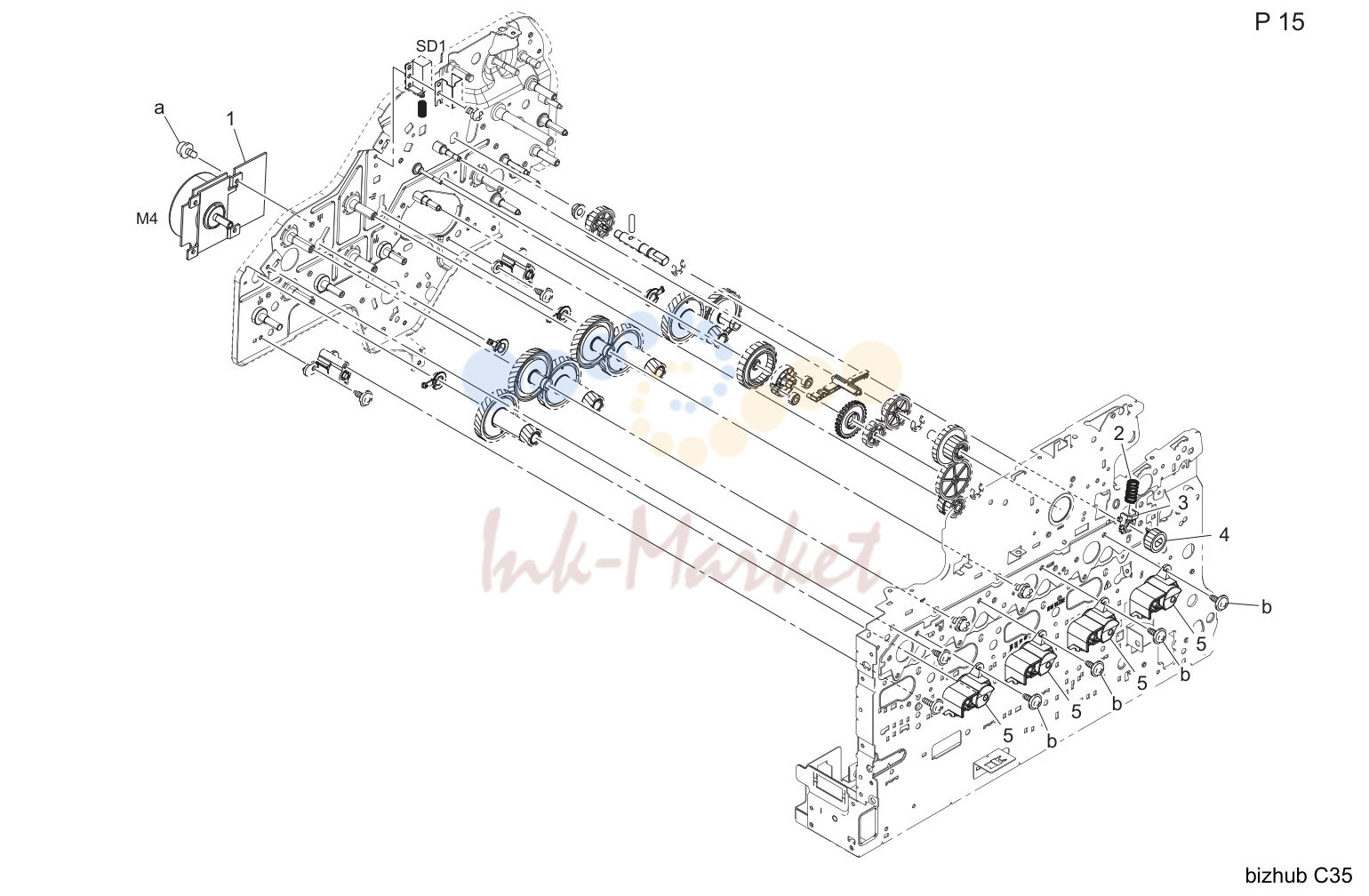

17. MAIN DRIVE SECTION

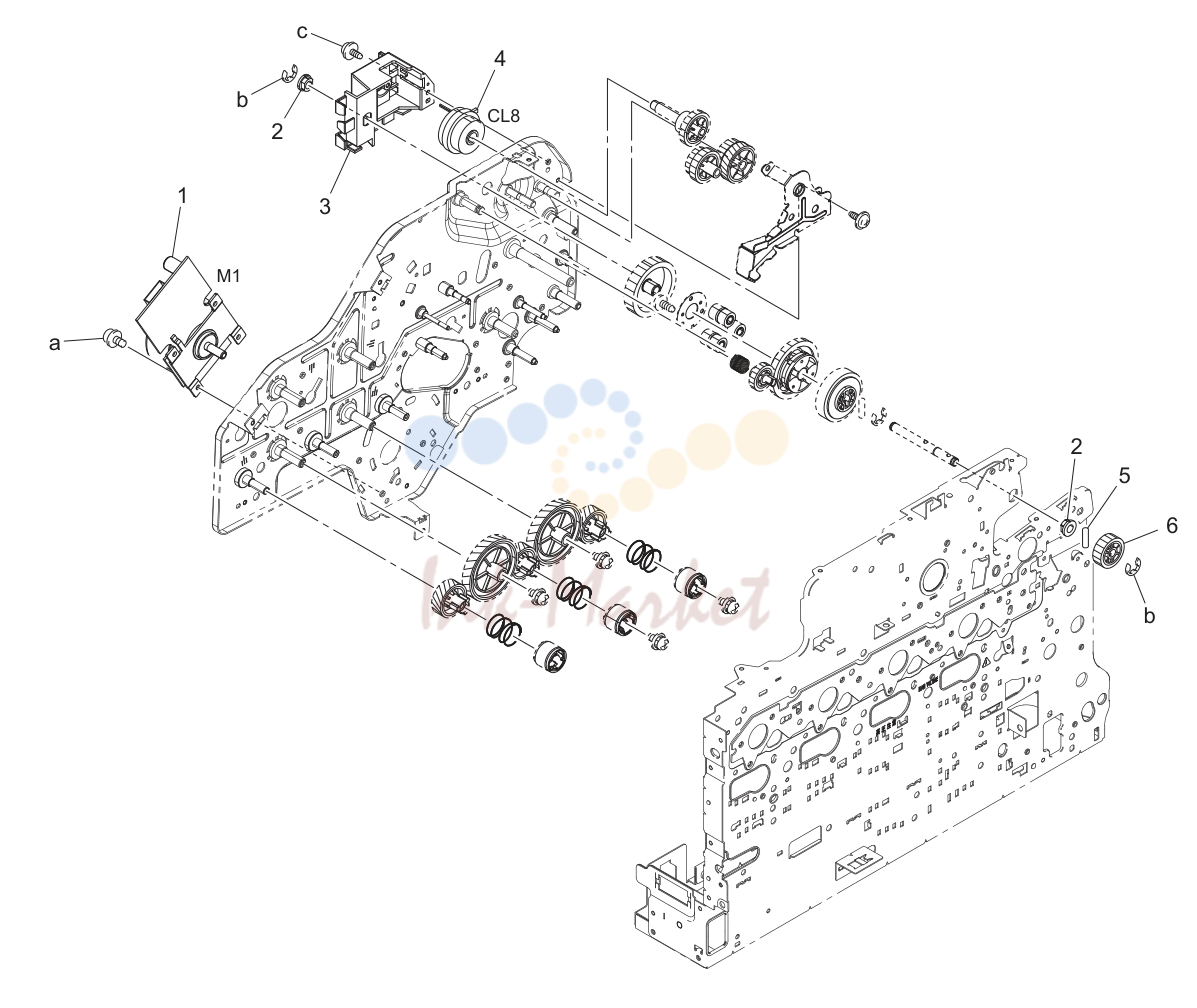

18. MAIN DRIVE SECTION

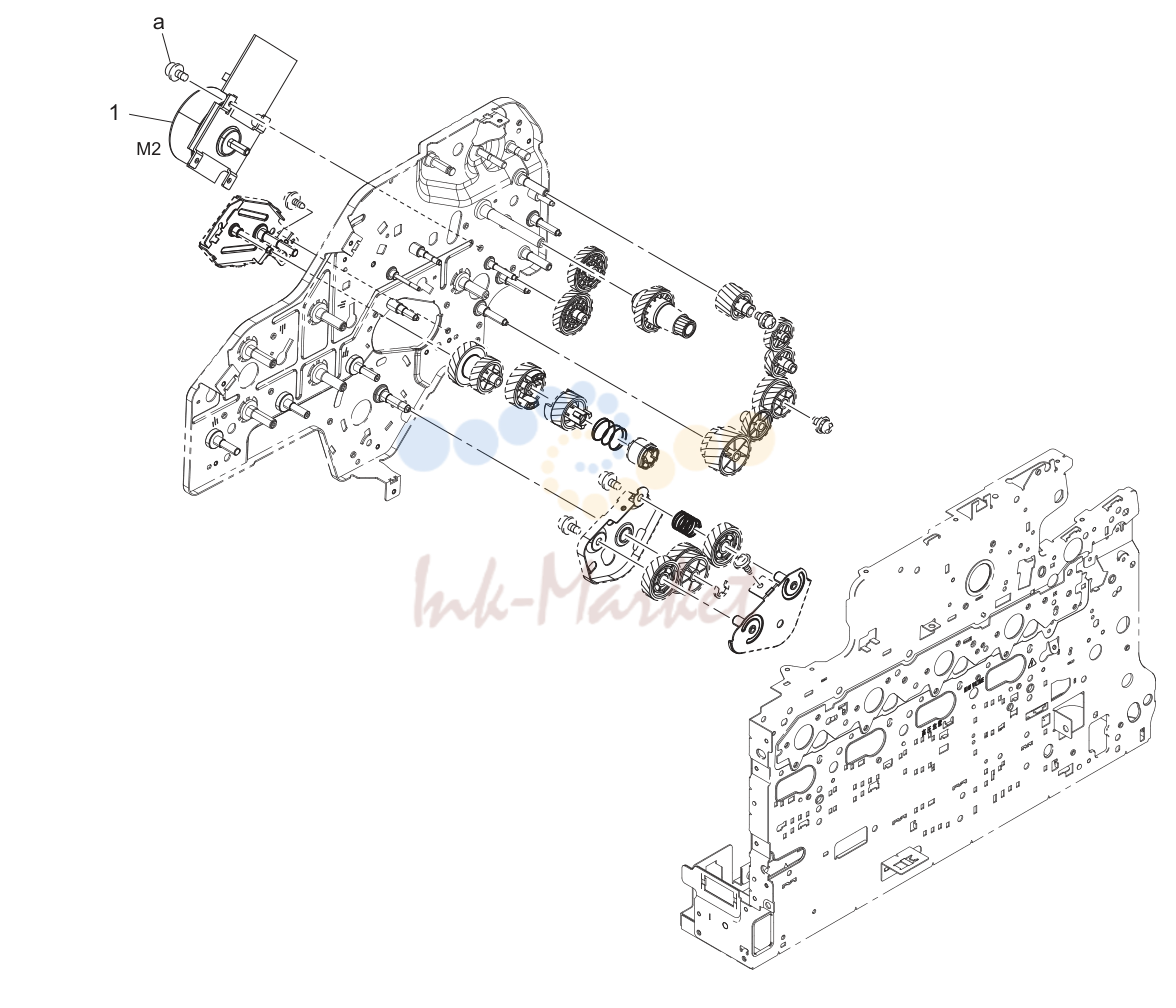

19. MAIN DRIVE SECTION

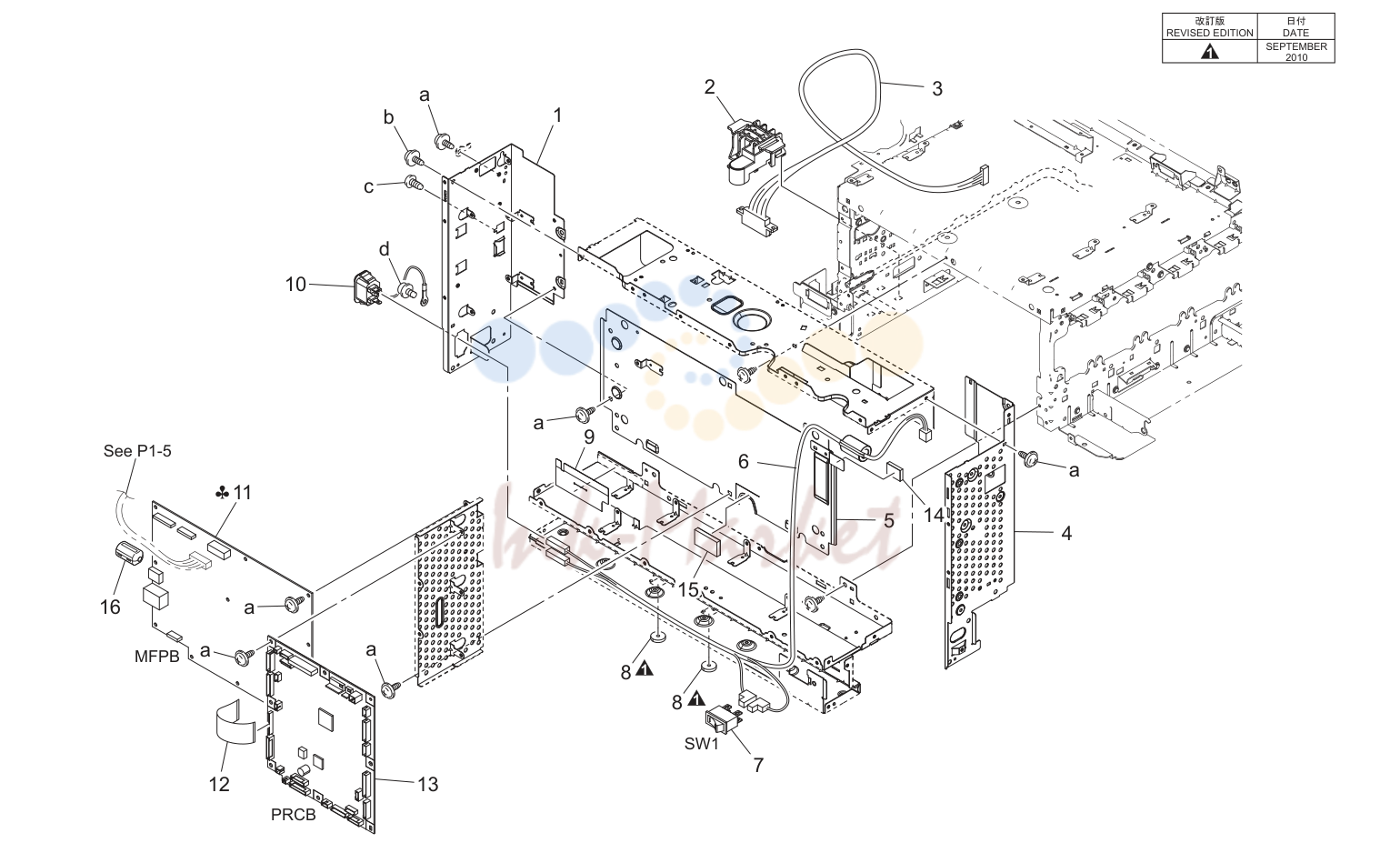

20. ELECTRICAL COMPONENTS

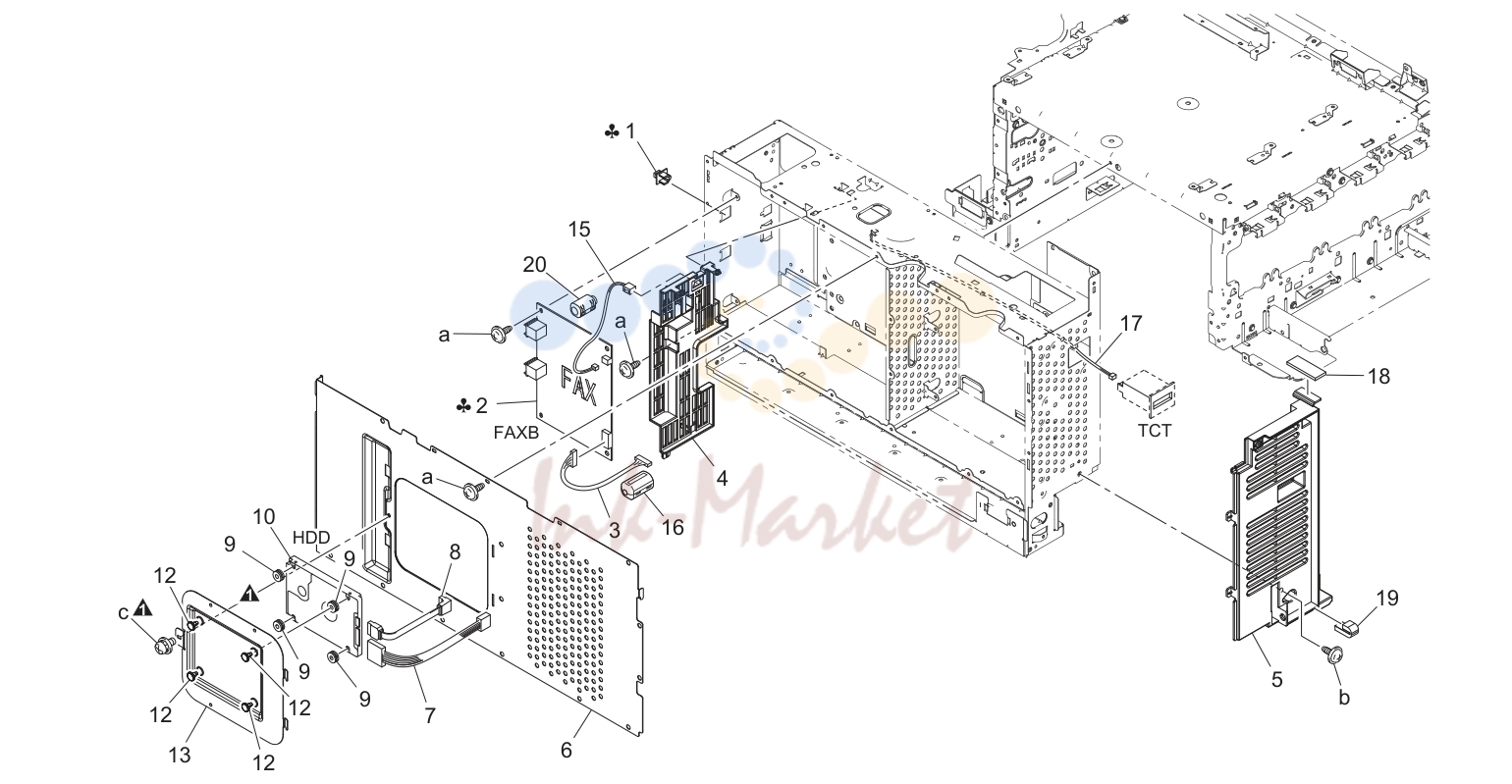

21. ELECTRICAL COMPONENTS

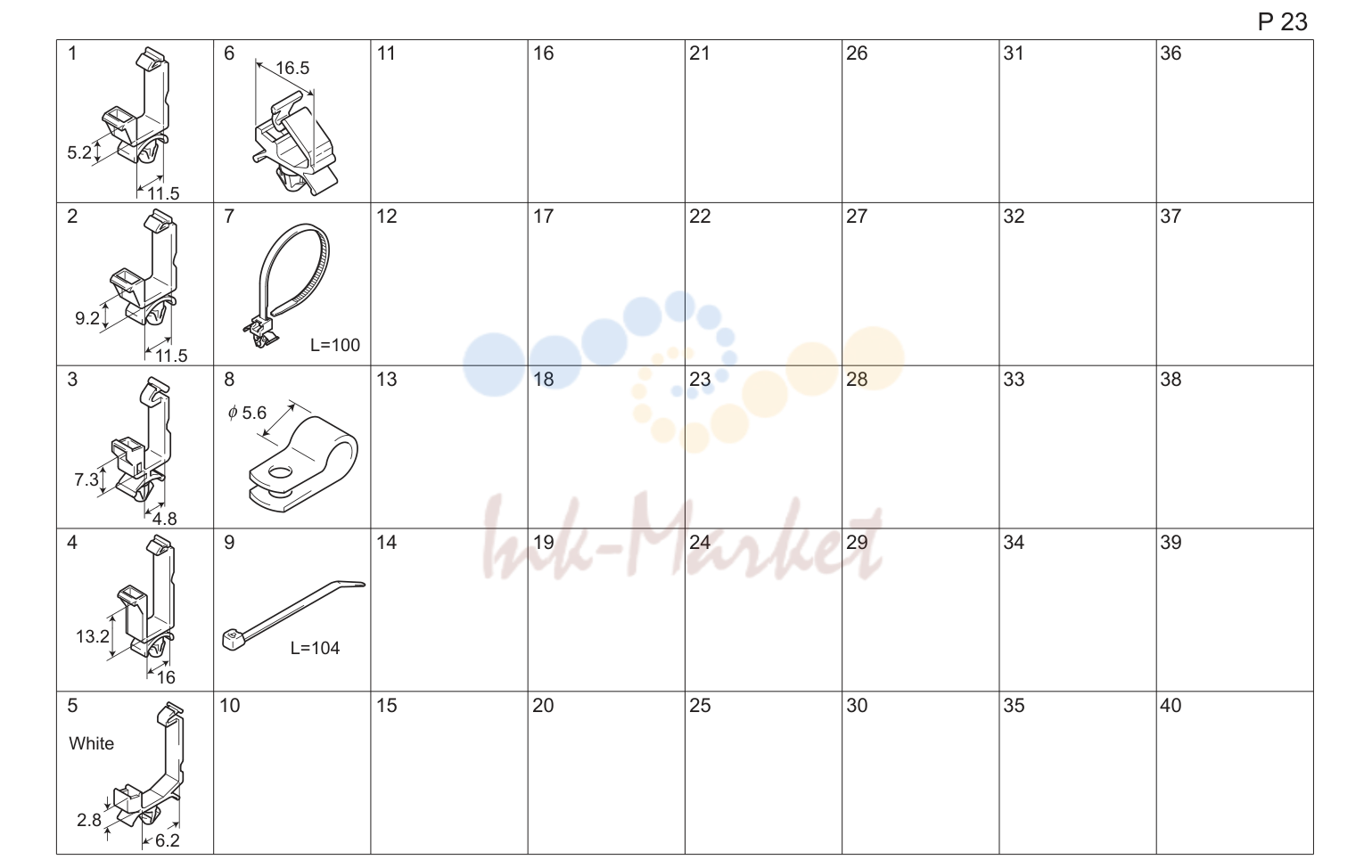

22. WIRING ACCESSORIES AND JIGS
23. MAINTENANCE LIST 1/1

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内

№	Артикул	Наименование
1		When you order, please check the proper figures beforehand that are on 1 部品発注の際には、掲載されている部品番号の桁数を確認し、掲載され
2		For screws, Nuts, Washers, retaining rings and Pins which are used in this 2 この製品に使用されているネジ、ナット、ワッシャー、止め輪、ピンな
3		In order to maintain safety of the product, some specific parts composed 3 製品の安全性を維持する為に、製品に使用される特定の部品を「重要保
4		The assigned parts number for the "essential safety parts" is indicated as 4 重要保安部品の部品番号は、"SP00-****" と記載されていますので、部品
5		means that there are exclusive parts for each destination. 味しています。
6		Revision Mark 6 改訂記号について
7		All rights reserved. (any reprints or quotations are prohibited.) 7 版権所有（無断転載及び無断引用の禁止）

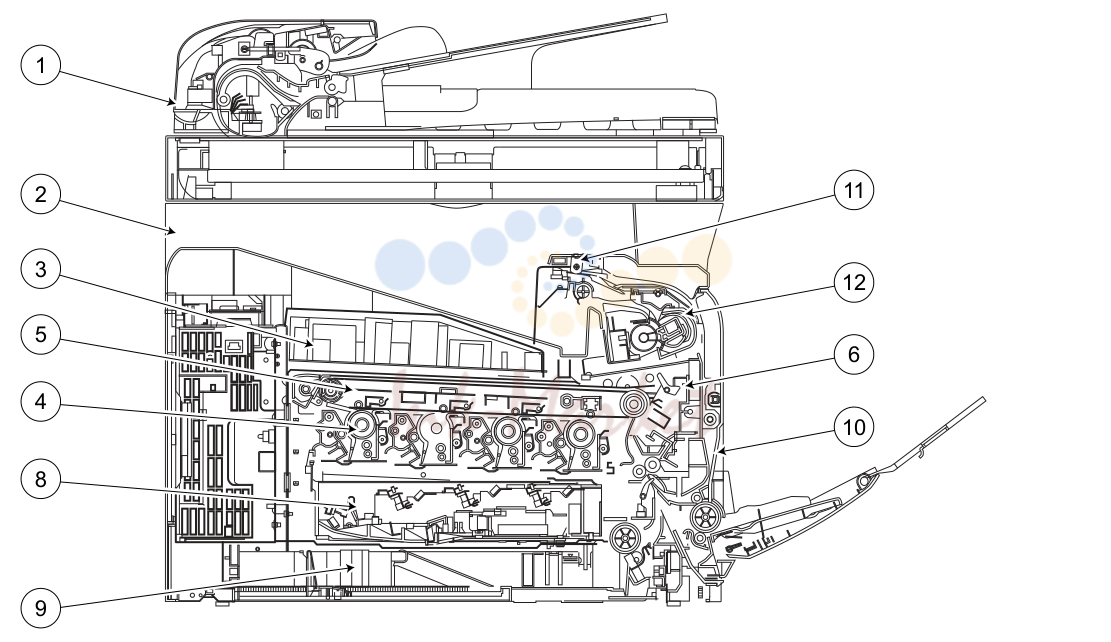

2. DIAGRAM OF MAIN PARTS SECTION

№	Артикул	Наименование
1		ADF & IR SECTION ＡＤＦ＆ＩＲ部 P1
2		EXTERNAL PARTS 外装部 P2
3		POWER SUPPLY SECTION 低圧電源部 P3
4		TONER BOTTLE DRIVE SECTION トナーボトル駆動部 P4
5		TRANSFER BELT UNIT 転写ベルトユニット P5
6		TRANSFER GUIDE SECTION 転写ガイド部 P6
7		HIGH VOLTAGE SECTION 高圧電源部 P7
8		PRINT HEAD SECTION Ｐ／Ｈ部 P8
9		CASSETTE SECTION カセット部 P9
10		VERTICAL CONVEYANCE SECTION 縦搬送部 P10 P11 P12
11		DUP REVERSE DRIVE SECTION ＤＵＰ反転駆動部 P13
12		FUSING SECTION 定着部 P14
13		MAIN DRIVE SECTION メイン駆動部 P15 P16 P17
14		PAPER FEED DRIVE SECTION 給紙駆動部 P18
15		ELECTRICAL COMPONENTS 電装部 P19 P20
16		WIRING 束線 P21 P22
17		WIRING ACCESSORIES AND JIGS 配線部品・治具 P23
18		ACCESSORY PARTS 同梱部品 P24

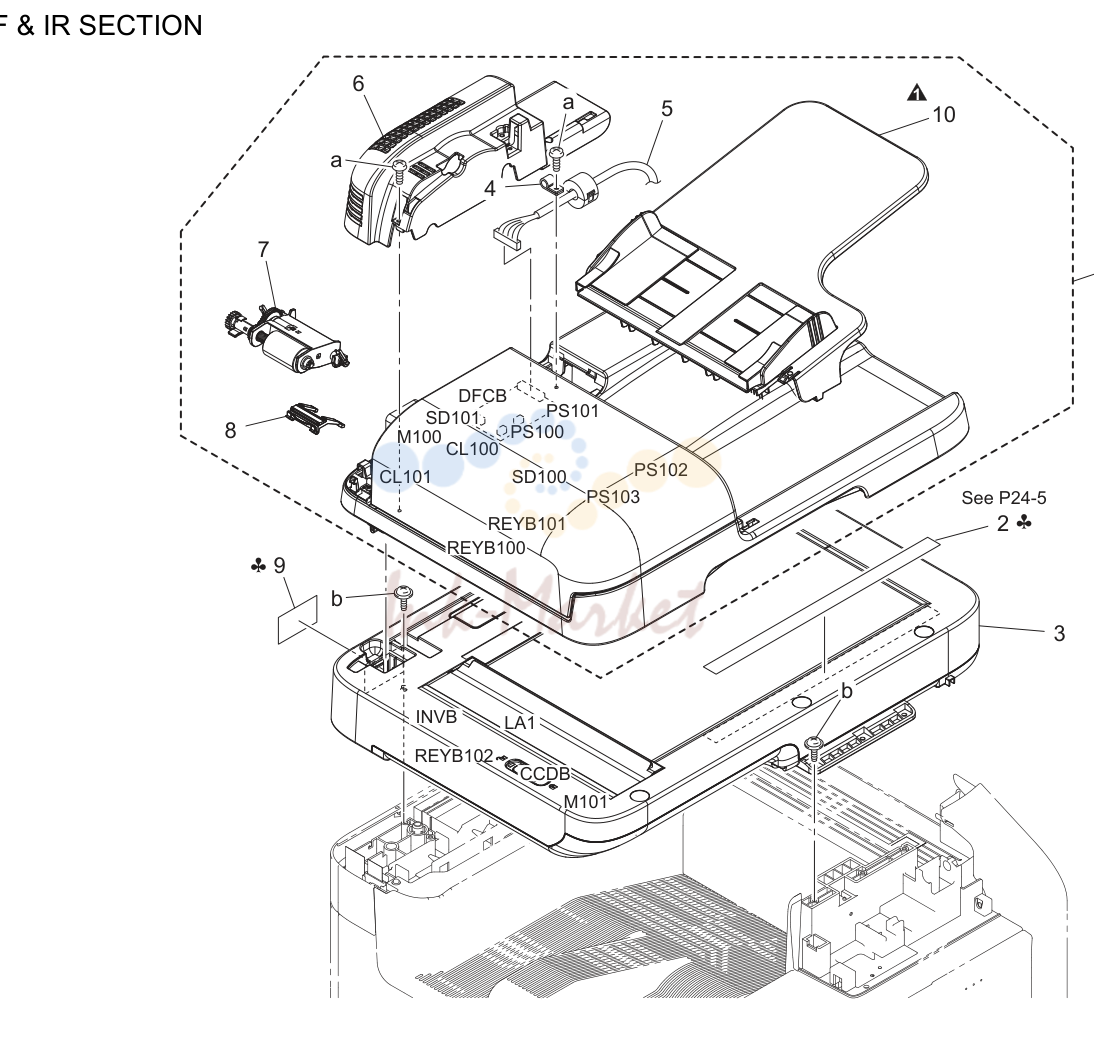

3. ADF & IR SECTION

№	Артикул	Наименование
1	A121270101 запросить цену →	CONVEYANCE UNIT 搬送ユニット（ＡＤＦ） C 1 a-A121PP0300
2	A121944600 запросить цену →	Label ラベル（コピー禁止事項） A,A1 C 1 b-V153041203
2	A121944700 запросить цену →	Label Prohibit ラベル（コピー禁止事項・Ｅ） B,F1,G2,H C
3	A121260101 запросить цену →	OPTICAL UNIT 光学ユニット C
4	A121PP0200 запросить цену →	CABLE CLAMP コードクランプ D
5	A121PP0100 запросить цену →	WIRE HARNESS ASSY ハーネスＡＳＳＹ D
6	A121PP0000 запросить цену →	UPPER COVER/REAR 上カバー／後 D
7	A0CRPP0100 ✓ в наличии	Separator Roller Assy 分離ローラＡｓｓｙ C
8	A0CRPP0200 запросить цену →	Separator Pad Assy 分離パッドＡｓｓｙ C
9	A121943900 запросить цену →	Label CCFL ラベル（水銀規制・ＣＣＦＬ） B,F1,G2,H C
10	A121PP0400 запросить цену →	Tray Assy トレイＡＳＳＹ C

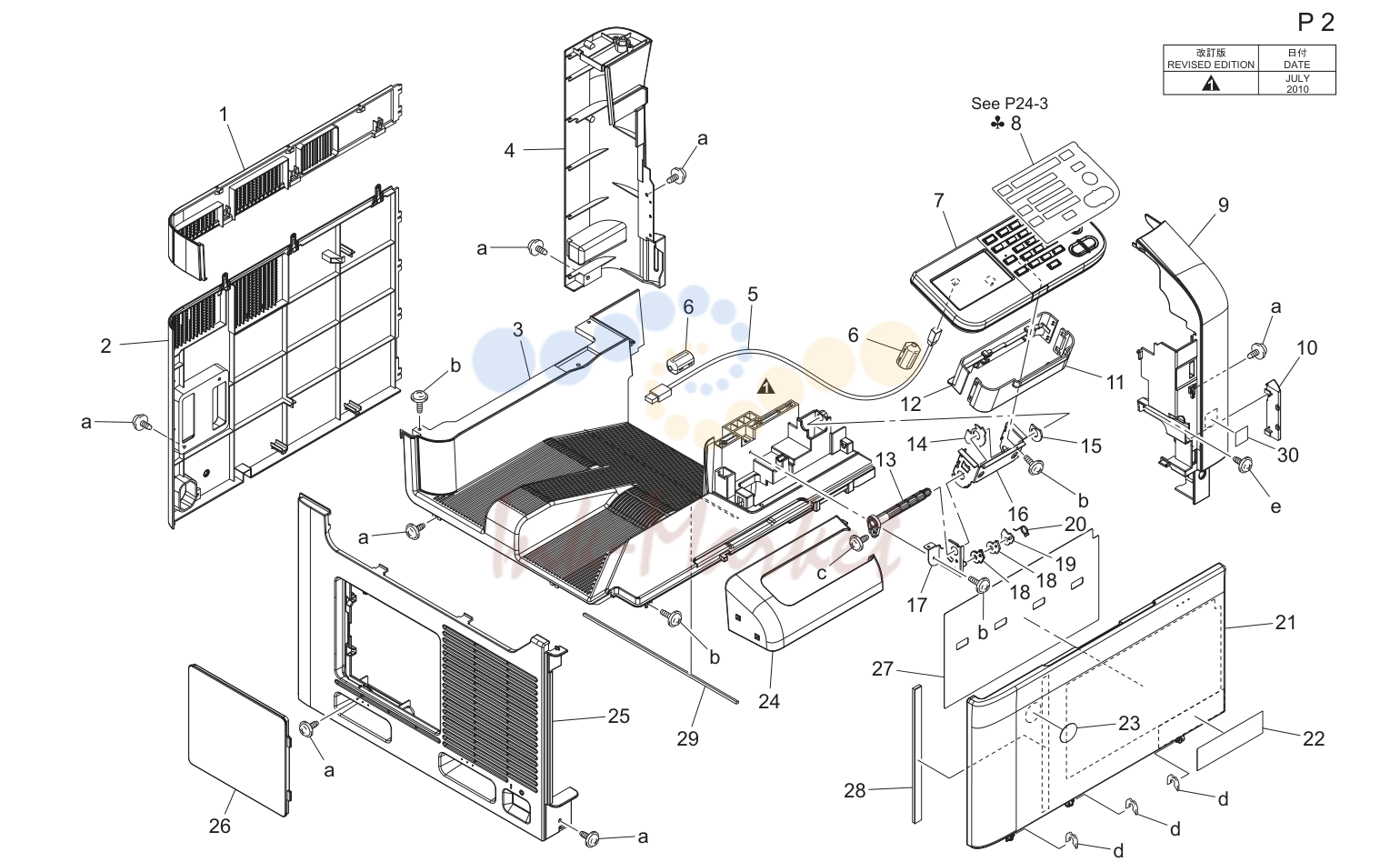

4. EXTERNAL PARTS

№	Артикул	Наименование
1	A121160801 запросить цену →	Cover カバー（後上） D 1 a-V137030804
2	A121160501 запросить цену →	Cover /Rear カバー／後 D 1 b-V153030804
3	A121160903 запросить цену →	Cover /Upper カバー／上 D 1 c-V137030603
4	A121160401 запросить цену →	Cover /Right rear カバー／右後 D 1 e-V137030803
5	A121N12000 запросить цену →	Operation Relay harness 操作中継束線 D
6	9326140021 запросить цену →	FERRITE CORE フェライトコア D
7	A121M71A02 запросить цену →	Panel assembly 操作パネルＡＳＳＹ（ＭＦＰ操作パネル） I
8	A121950100 запросить цену →	Sheet English シート（パネル・海外／ＭＦＰ） B,D1,D3,F1,F2,G2,H, C
8	A121950600 запросить цену →	Sheet Simplified Chinese シート（パネル・中国簡体／ＭＦＰ） J C
8	A121950800 запросить цену →	Sheet シート（パネル・国内／ＭＦＰ） A,A1 C
8	A121950400 запросить цену →	Sheet Traditional Chinese シート（パネル・中国繁体／ＭＦＰ） H,(OPTION MK-727) C
9	A121160302 запросить цену →	Cover /Right front カバー／右前 D
10	A0VD166401 запросить цену →	Cover カバー（扉支点・前） D
11	A121191000 запросить цену →	Cover カバー（チルト前） D
12	A121191101 запросить цену →	Cover カバー（チルト後） D
13	A121190600 запросить цену →	Shaft 軸（支点） D
14	A121190301 запросить цену →	Cam カム（チルト） D
15	A121191301 запросить цену →	Brake Part ブレーキ材（オペパネ） D
16	A121190201 запросить цену →	Support Plate 支持板（可動） D
17	A121G18000 запросить цену →	Panel Support Stake パネル支点かしめ D
18	A121190400 запросить цену →	Ratchet ラチェット（爪） D
19	A121190801 запросить цену →	Ratchet ラチェット（補助） D
20	A121190701 запросить цену →	Torsion Coil spring ねじりコイルばね D
21	A121160105 запросить цену →	Cover /Front カバー／前 C
22	A121942400 запросить цену →	Label bizhub C35 ラベル（ＢＩＺＨＵＢＣ３５） C
23	A00J945500 запросить цену →	Logo Mark ロゴマーク C
24	A121190900 запросить цену →	Cover カバー（パネル下） D
25	A121160202 запросить цену →	Cover /Left カバー／左 D
26	A121130701 запросить цену →	Cover カバー（アクセス扉） D
27	A0VD941801 запросить цену →	Sheet シート（Ｉ／Ｃセット・ＰＨＤＴ） C
28	A121102000 запросить цену →	Seal シール（正面） C
29	A121102100 запросить цену →	Seal シール D
30	A011946200 запросить цену →	Label Emperon ラベルＥｍｐｅｒｏｎ D

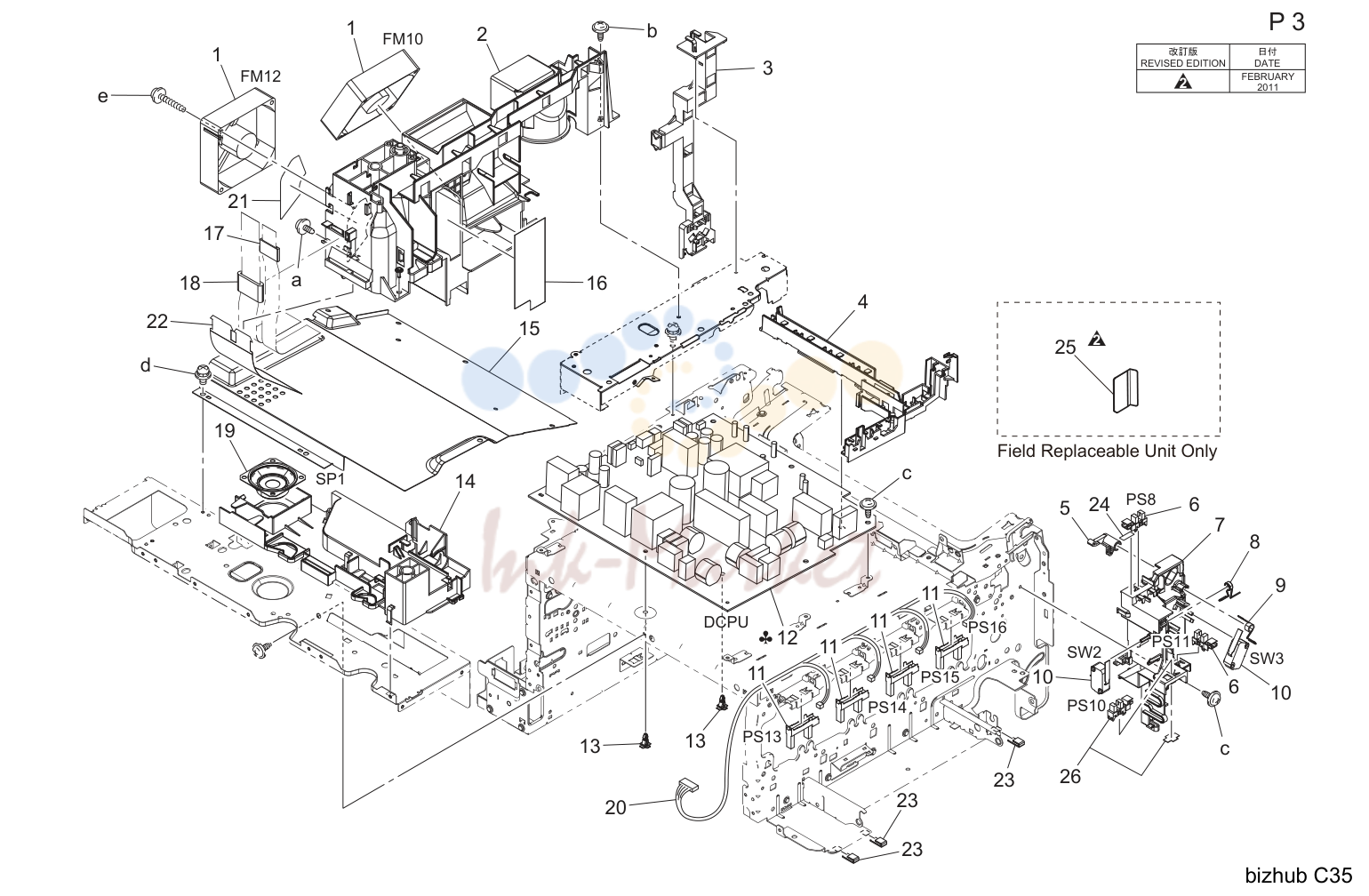

5. POWER SUPPLY SECTION

№	Артикул	Наименование
1	4139M10000 запросить цену →	FAN MOTOR ファンモータ B 2 a-V144030803
2	A121100102 запросить цену →	Duct ダクト（背面） D 1 b-V137030803
3	A121137000 запросить цену →	Holder ホルダ（ハーネス） D 1 c-V137030603
4	A121104101 запросить цену →	Protection Cover 保護カバー D 1 e-V153033003
5	A0VD135500Old запросить цену →	Detecting Part 検出部材（左扉ＳＷ） C
5	A0VD135512 запросить цену →	Detecting Part 検出部材（左扉ＳＷ） C
6	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
7	A0VD135303Old запросить цену →	Hold Holder 保持ホルダ（左扉ＳＷ） D
7	A0VD135317 запросить цену →	Hold Holder 保持ホルダ（左扉ＳＷ） D
8	A0VD135201 запросить цену →	Adjusting Spring 調整ばね（前扉ＳＷ） D
9	A0VD135402 запросить цену →	Torsion Coil spring ねじりコイルばね（左扉ＳＷ） D
10	9J06M60100 запросить цену →	MICRO SWITCH マイクロスイッチ C
11	A0VDM50200 запросить цену →	Photointerrupter 透過型センサ I
12	A121M40002 запросить цену →	Power supply /100V 低圧電源／１００Ｖ A,A1,B,F1,G2,H I
12	A121M40105 запросить цену →	Power supply /230V 低圧電源／２３０Ｖ C,D1,D3,F2,G1,I,J,K I
13	V502010021 запросить цену →	spacer ロッキングキャップスペーサー D
14	A121100400 запросить цену →	Duct ダクト（ＬＶ） D
15	A121131701 запросить цену →	Cover カバー（ＬＶ） D
16	A121100300 запросить цену →	Seal シール D
17	A121M70100 запросить цену →	Ferritecore フェライトコア D
18	A121M70000 запросить цену →	Ferritecore フェライトコア D
19	4040M40100 запросить цену →	LOUDSPEAKER スピーカ D
20	A121N10800 запросить цену →	Toner Wiring /2 トナー束線／２（トナー液面検出） D
21	A121100200 запросить цену →	Seal シール D
22	A121132500 запросить цену →	Insulating Sheet 絶縁シート D
23	A121102600 запросить цену →	Seal シール（植毛布） D
24	A0VD139700 запросить цену →	Seal シール（ＰＳＥセンサ） D
25	A0VD135600 запросить цену →	Guide ガイド C
26	A108R90000 запросить цену →	PHOTO INTERRUPTER フォトインタラプター I

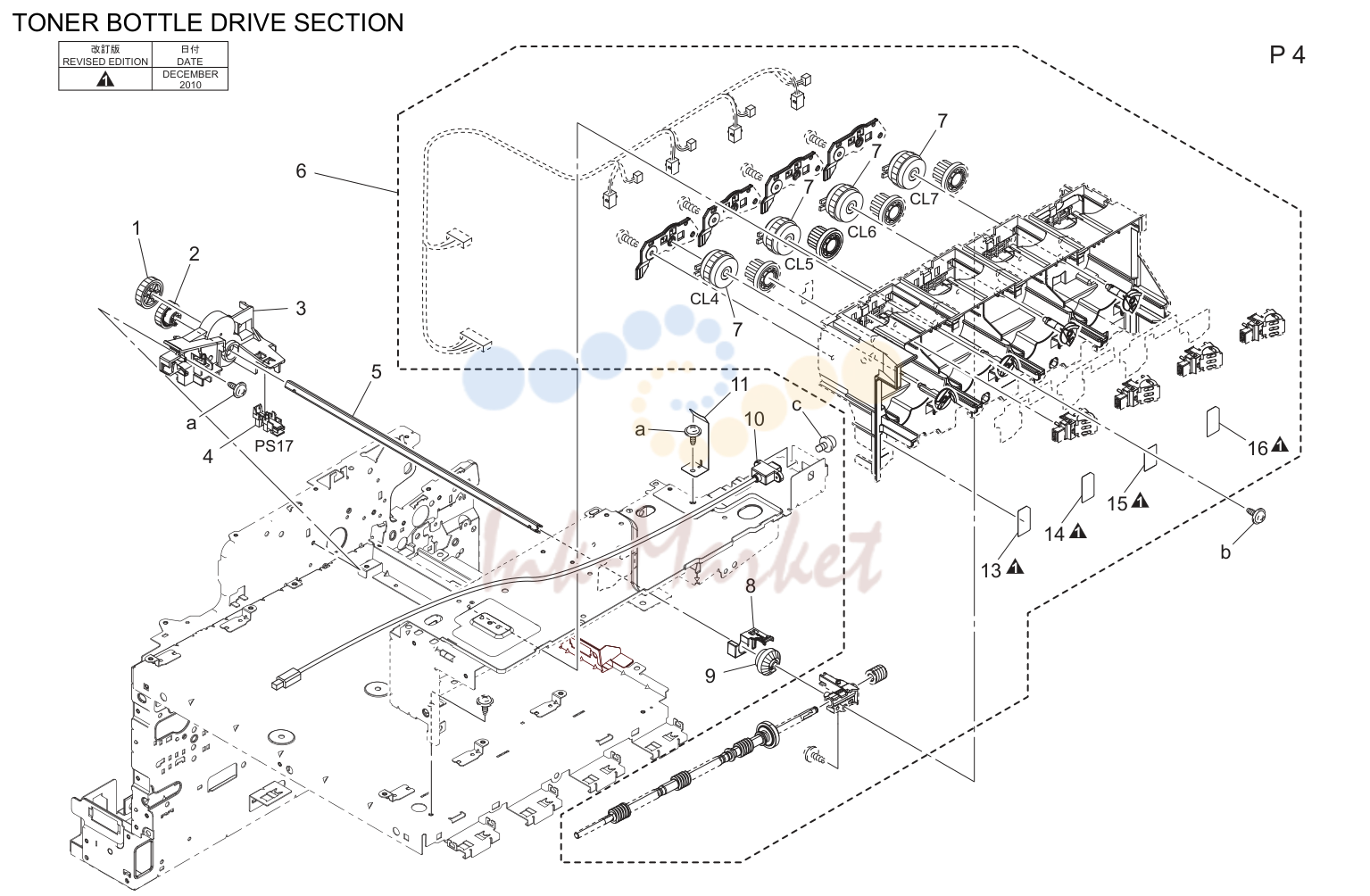

6. TONER BOTTLE DRIVE SECTION

№	Артикул	Наименование
1	A0VD236400 запросить цену →	Gear 29T ギア２９Ｔ D 1 a-V137030803
2	A0VD236601 запросить цену →	Gear 25T ギア２５Ｔ D 1 b-V137030603
3	A0VD236902 запросить цену →	Drive Holder 駆動ホルダ（補給） D 1 c-V116030603
4	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
5	A0VD236500 запросить цену →	Shaft 軸 D
6	A121R70000 запросить цену →	Toner bottle Drive Assy ＴＢ駆動ＡＳＳＹ C
7	A0VDM20000 запросить цену →	Clutch クラッチ（２．５Ｋ） C
8	A0VD237400 запросить цену →	Stopper ストッパ D
9	A0VD237800 запросить цену →	Gear 20T ギア２０Ｔ D
10	A121N12101 запросить цену →	Relay Wiring 中継束線 D
11	A121191201 запросить цену →	Ground Plate アース板（オペパネ） D
13	A0VD491000 запросить цену →	Label ラベル（色名表示Ｙ） C
14	A0VD491100 запросить цену →	Label ラベル（色名表示Ｍ） C
15	A0VD491200 запросить цену →	Label ラベル（色名表示Ｃ） C
16	A0VD491300 запросить цену →	Label ラベル（色名表示Ｋ） C

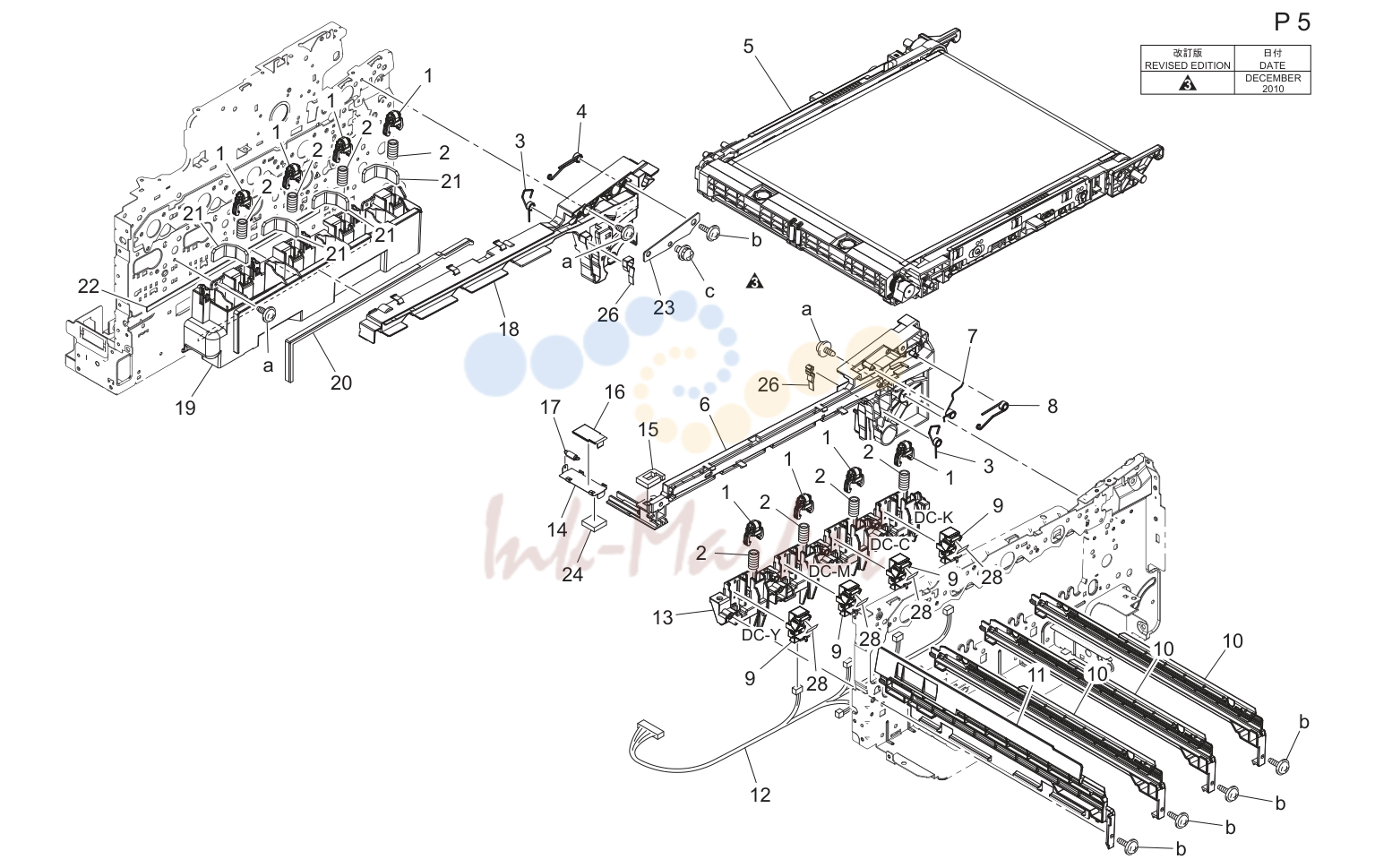

7. TRANSFER BELT UNIT

№	Артикул	Наименование
1	A0VD111700 запросить цену →	Holder ホルダ D 8 a-V137030803
2	A0VD111600 запросить цену →	Compressing Coil spring 圧縮コイルばね D 8 b-V116030603
3	A0VD114101 запросить цену →	Torsion Coil spring ねじりコイルばね（転写上ガイド） D 2 c-V153030803
4	A0VD110500 запросить цену →	Torsion Coil spring /Rear ねじりコイルばね／後 D
5	A1480Y1 ✓ в наличии	Transfer Unit 中間転写ＡＳＳＹ A
6	A0VD110104 запросить цену →	Rail /Front レール／前 D
7	A0VD136800 запросить цену →	Contact 接点（アース定着） D
8	A0VD110400 запросить цену →	Torsion Coil spring /Front ねじりコイルばね／前 D
9	A0VD134102 запросить цену →	Hold Holder /ASSY 保持ホルダ／ＡＳＳＹ（ＰＵ） D
10	A0VD111102 запросить цену →	Rail レール（ＰＵ） D
11	A0VD111203 запросить цену →	Rail レール（ＰＵＬ） D
12	A121N10A00 запросить цену →	Photoconductor Wiring /1 感光体束線／１（ＰＵ用ＣＳＩＣ，廃トナ D
13	A0VD111402 запросить цену →	Holder /Front ホルダ／前 D
14	A0VD362300 запросить цену →	Shutter シャッタ（中継） D
15	A0VD362201 запросить цену →	Seal シール（転写ジョイント） D
16	A0VD362400 запросить цену →	Seal シール（中継） D
17	A0VD362500 запросить цену →	Pulling Coil spring 引張りコイルばね（中継） D
18	A0VD110205 запросить цену →	Rail /Rear レール／後 D
19	A0VD111502 запросить цену →	Duct ダクト D
20	A0VD115100 запросить цену →	Seal シール D
21	A0VD115301 запросить цену →	Seal シール（吸引口） D
22	A0VD115200 запросить цену →	Seal シール（ダクト裏） D
23	A0VD214700 запросить цену →	Mounting Plate 取付板 D
24	A0VD363700 запросить цену →	Seal シール（シャッター外） D
26	A0VD115400 запросить цену →	Seal シール（ホルダ） D
28	A0VD134300 запросить цену →	Protection Seal 保護シール D

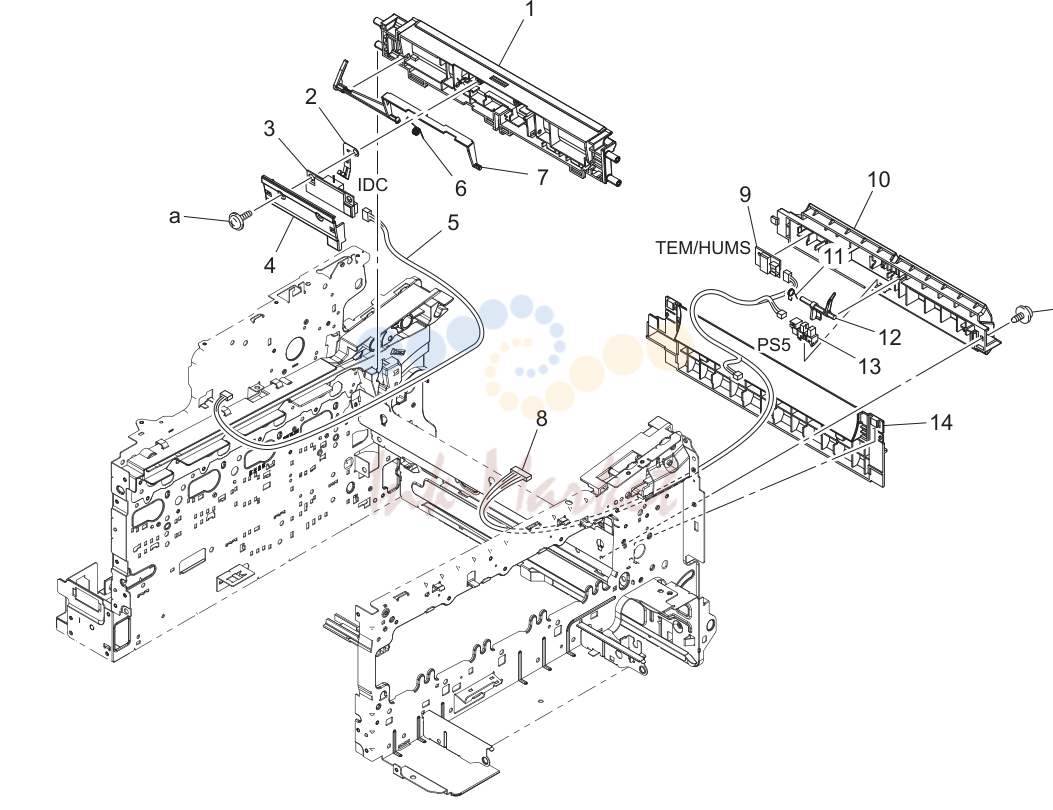

8. TRANSFER GUIDE SECTION

№	Артикул	Наименование
1	A0VD706400 запросить цену →	Guide ガイド（転写前上） D 1 a-V153031203
2	A0VD706300 ✓ в наличии	Contact 接点（ＩＤＣ） D 1 b-V144030603
3	A0VDM50000 ✓ в наличии	Photo sensing 光電変換素子（ＩＤＣセンサ） I
4	A0VD706500 ✓ в наличии	Holder ホルダ（ＩＤＣセンサ） D
5	A121N10600 запросить цену →	Sensor Wiring /3 センサ束線／３（ＡＩＤＣ） D
6	A0VD706201 ✓ в наличии	Torsion Coil spring ねじりコイルばね（ＩＤＣカバー） D
7	A0VD706101 ✓ в наличии	Cover カバー（ＩＤＣ） D
8	A121N10500 запросить цену →	Sensor Wiring /2 センサ束線／２（温湿度，ＰＳＴ，ＭＰＣ D
9	A0VDM50100 запросить цену →	Humidity sensor 温湿度センサ I
10	A0VD707303 запросить цену →	Guide ガイド（給紙上） D
11	A0VD707201 запросить цену →	Torsion Coil spring ねじりコイルばね（ＰＳ１） D
12	A0VD707101 запросить цену →	Actuator アクチュエータ（ＰＳ１） C
13	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
14	A0VD707501 запросить цену →	Guide ガイド（給紙下） D

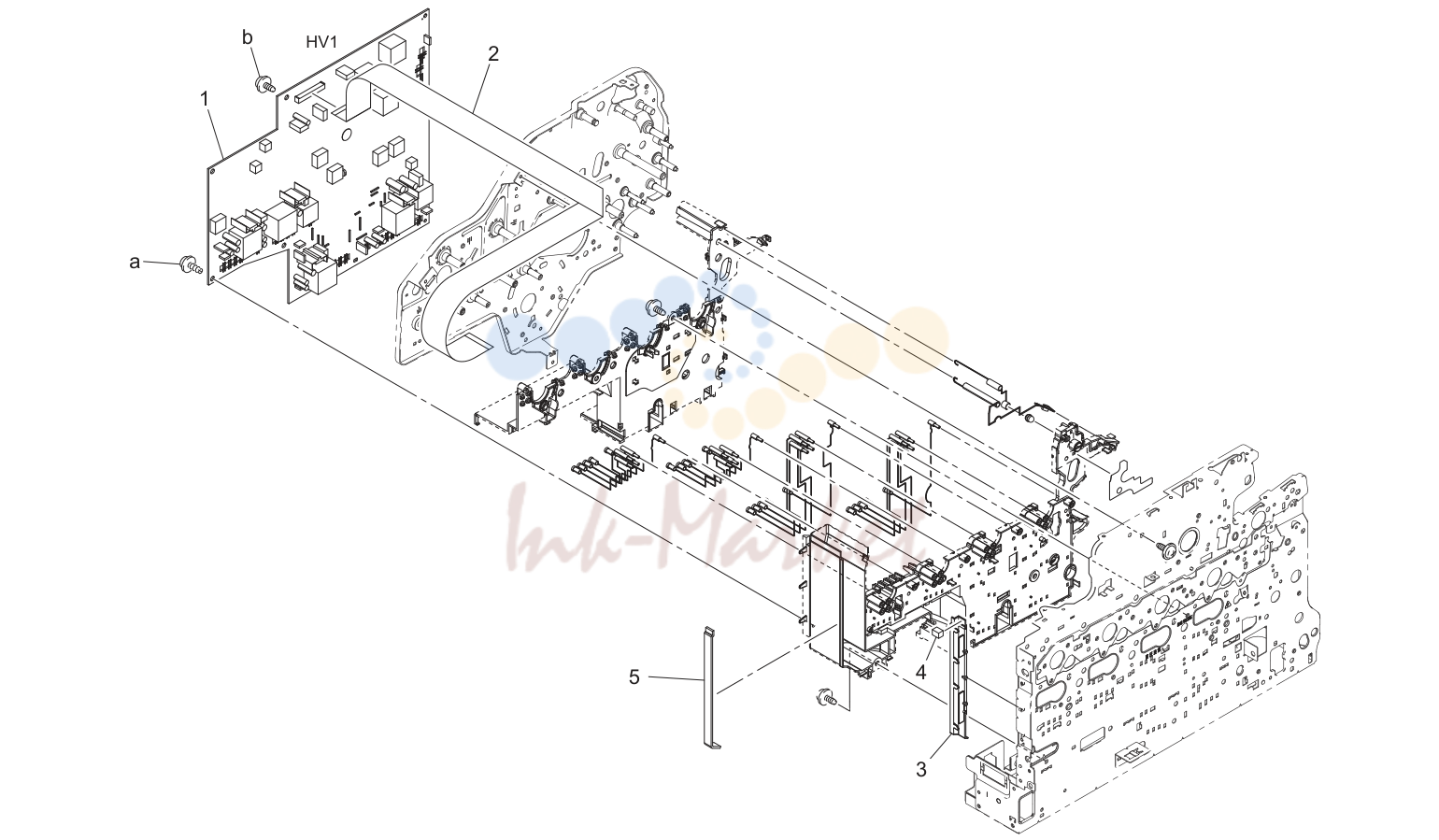

9. HIGH VOLTAGE SECTION

№	Артикул	Наименование
1	A121M40200 ✓ в наличии	High voltage unit 高圧電源 I 1 a-V149031003
2	A121N10H01 запросить цену →	HV Flatcable 高圧フラットケーブル C 1 b-V137030603
3	A0VD139401 запросить цену →	Duct /2 ダクト／２ D
4	A121101300 запросить цену →	Seal シール D
5	A0VD139500 запросить цену →	Seal シール（ダクト） D

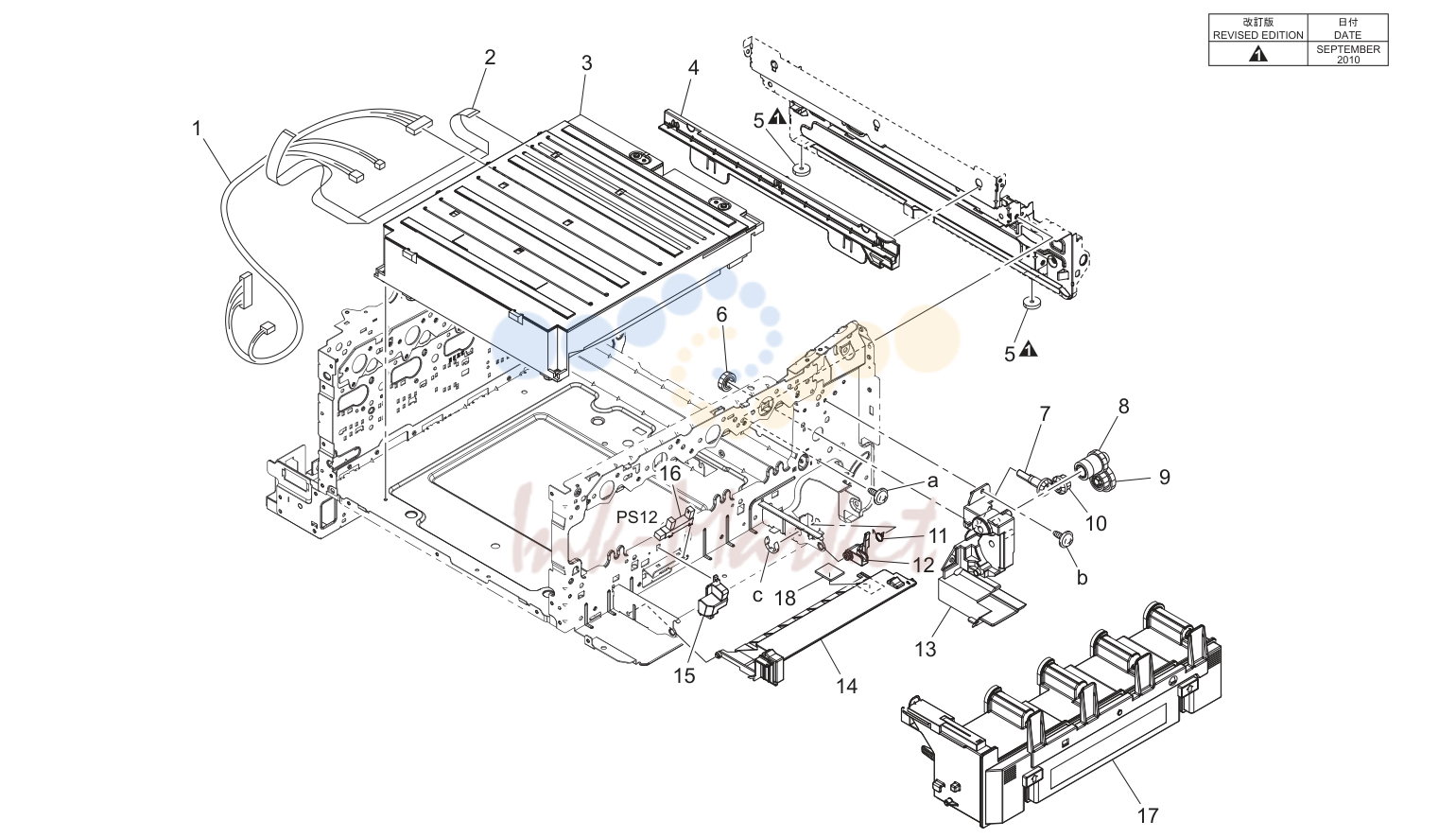

10. PRINT HEAD SECTION

№	Артикул	Наименование
1	A121N10G00 запросить цену →	LD Wiring /1 半導体レーザ束線／１ D 1 a-V144030603
2	A121N10J01 запросить цену →	LD Flatcable /1 半導体レーザフラットケーブル／１ D 1 b-V144030803
3	A1ARR70000 под заказ	Print Head Assy Ｐ／Ｈユニット I 1 c-V217060001
4	A0VD111302 запросить цену →	Rail レール（ＰＵＲ） D
5	A0VD101301 запросить цену →	Installing Rubber foot 設置ゴム足 C
6	A0VD235700 запросить цену →	Gear 16T ギア１６Ｔ C
7	A0VD235400 запросить цену →	Gear 16T ギア１６Ｔ D
8	A0VD235600 запросить цену →	Gear 16/26T ギア１６／２６Ｔ D
9	A0VD235900 запросить цену →	Gear 22/30T ギア２２／３０Ｔ D
10	A0VD235500 запросить цену →	Gear 16/16T ギア１６／１６Ｔ D
11	A0VD362702 запросить цену →	Torsion Coil spring ねじりコイルばね D
12	A0VD362602 запросить цену →	Lever レバー（有無検知） D
13	A0VD235101 запросить цену →	Drive Holder 駆動ホルダ（廃トナー） D
14	A121108701 запросить цену →	Cover カバー（トナー受け） D
15	A0VD136701 запросить цену →	Hold Holder 保持ホルダ D
16	9335140051 запросить цену →	SOLID STATE SWITCH 透過型フォトスイッチ B
17	A1AU0Y1 запросить цену →	Waste Toner Bottle 廃トナーボトル A
18	A0VD109001 запросить цену →	Spacer スペーサ C

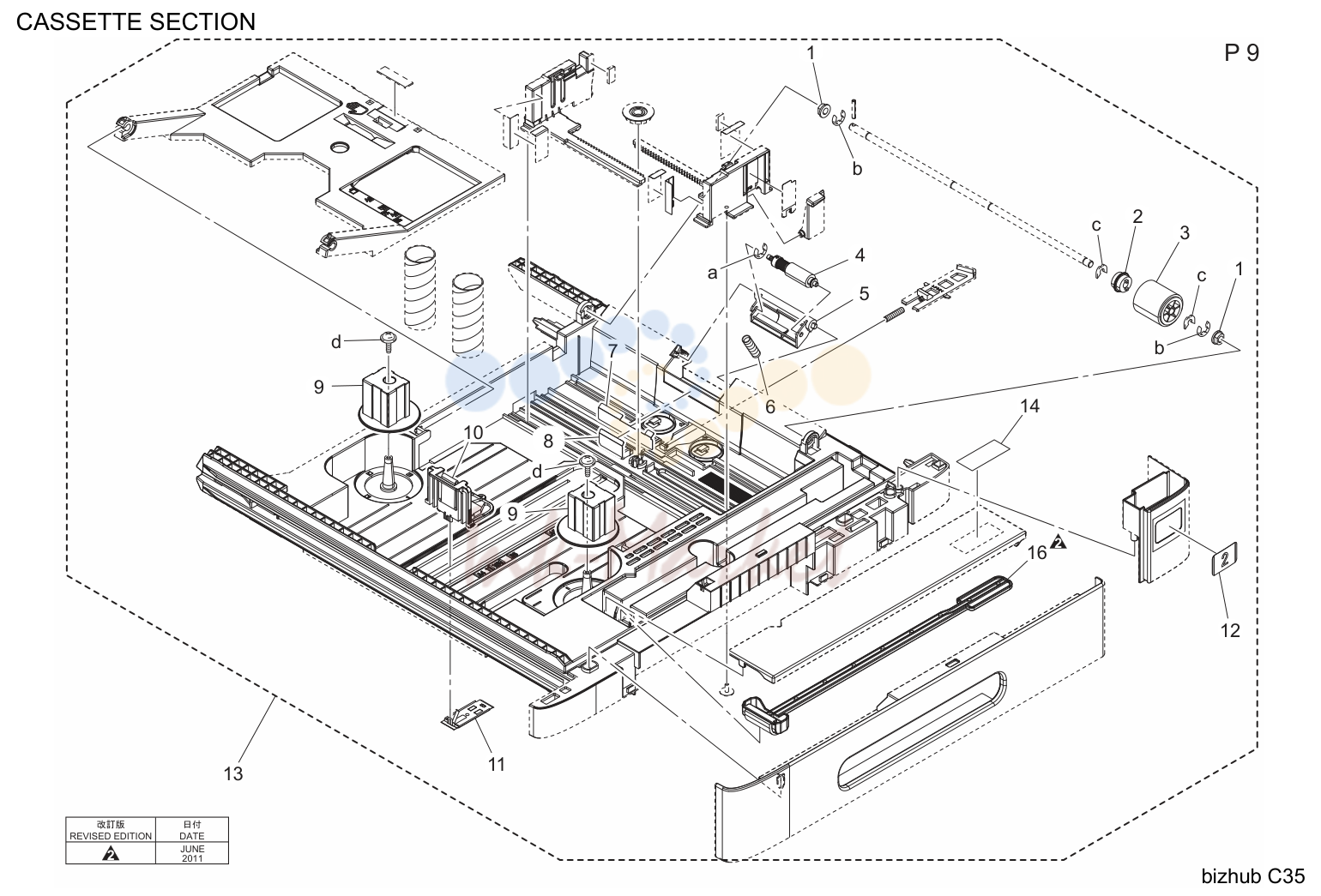

11. CASSETTE SECTION

№	Артикул	Наименование
1	4131300301 запросить цену →	BUSHING 軸受 C 2 a-V217030001
2	4030303401 ✓ в наличии	CLUTCH クラッチ C 1 b-V217040001
3	4138303202 ✓ в наличии	ROLLER ローラ B 1 c-V218040086
4	4658015106 ✓ в наличии	Roller Assy ローラＡＳＳＹ A
5	A0VD621100 запросить цену →	Holder ホルダ D
6	A0VD624800 запросить цену →	Compressing Coil spring 圧縮コイルばね C
7	4131305601 запросить цену →	GUIDE PLATE ガイド板 C
8	4131305702 запросить цену →	GUIDE ガイド C
9	A121620800 запросить цену →	Regulating Part 規制部材（後端） D
10	A0VD623101 запросить цену →	Regulating Plate 規制板（後端） D
11	A0VD623200 запросить цену →	Mounting Plate 取付板 D
12	A121943200 запросить цену →	Label 2 ラベル（カセットＮＯ．表示ー２） C
13	A121R70100 под заказ	Cassette Assy カセットＡＳＳＹ D
14	4138731601 запросить цену →	Label Prohibition inkjet media ラベル D
16	A0VD108902 запросить цену →	Cleaning Part クリーニング部材 C

12. VERTICAL CONVEYANCE SECTION

№	Артикул	Наименование
1	A0VDR71600 запросить цену →	Manual Feed Tray Unit マルチ手差しＡＳＳＹ C 1 a-V218040086
2	A0VD561700 запросить цену →	Tray トレイ（エクステンション） C 1 b-V153030803
3	4138325501 запросить цену →	FRICTION SHEET 摩擦板 C 1 c-V217040001
4	A0VDR71300 запросить цену →	Manual Paper Feed Assy マルチ給紙ＡＳＳＹ C 1 e-V137030803
5	A0VD561301 запросить цену →	Gear 20T ギア２０Ｔ D
6	A0VD561800 запросить цену →	Guide ガイド C
7	4131305601 запросить цену →	GUIDE PLATE ガイド板 C
8	4138303202 ✓ в наличии	ROLLER ローラ B
9	4030303401 ✓ в наличии	CLUTCH クラッチ C
10	A0VD624800 запросить цену →	Compressing Coil spring 圧縮コイルばね C
11	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
12	4658015106 ✓ в наличии	Roller Assy ローラＡＳＳＹ A
13	A0VD621100 запросить цену →	Holder ホルダ D
14	A0VD162300 запросить цену →	Open/close Stopper 開閉ストッパ D
15	A121R70211 запросить цену →	Vertical Conveyance Assy 縦搬送扉ＡＳＳＹ D
16	4138731601 запросить цену →	Label Prohibition inkjet media ラベル D

13. VERTICAL CONVEYANCE SECTION

№	Артикул	Наименование
1	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
2	A0VD162101 запросить цену →	Shaft 軸（縦搬支点） D
3	A0VD701701 запросить цену →	Compressing Spring 圧縮ばね（ガイド） C
4	A1480Y2 ✓ в наличии	2nd Transfer Roller ２次転写ローラーＡＳＳＹ A
5	A121160603 запросить цену →	Cover カバー（右上） D
6	A121943100 запросить цену →	Label 1 ラベル（カセットＮＯ．表示ー１） D
7	A0VD163600 запросить цену →	Lever /Front レバー／前 D
8	A0VD163400 запросить цену →	Lever /Rear レバー／後 D
9	A0VD161600 запросить цену →	Guide ガイド（増設経路） D

14. VERTICAL CONVEYANCE SECTION

№	Артикул	Наименование
1	A0VDR71711 запросить цену →	DUP Transport Assy ＤＵＰ搬送ＡＳＳＹ C 1 a-V153030803
3	A0VD235301 запросить цену →	Gear 16T ギア１６Ｔ C 1 b-V217040001
4	4138352802 запросить цену →	ROLL ころ C 2 c-V217030001
5	A0VD702300 запросить цену →	Bushing すべり軸受 D
6	4138353202 под заказ	BUSHING 軸受 C
7	A0VD702501 запросить цену →	Pulling Coil spring 引張りコイルばね（ＴＲ圧接ＳＰ） D
8	A0VD702101 запросить цену →	Roller ローラ（ＴＲ駆動） D
9	A0VD702902 запросить цену →	Roller ローラ（ＴＲ従動） D
10	A0VD704700 запросить цену →	Lever レバー（ソレノイドＯＮＯＦＦ用） D
11	A0VD704400 запросить цену →	Gear 32T ギア３２Ｔ D
12	A034563800 запросить цену →	Compressing Spring 圧縮ばね（欠歯） D
13	A0VD704300 запросить цену →	Gear 35/42T ギア３５／４２Ｔ D
14	A0VD705101 запросить цену →	Gear 35T ギア３５Ｔ D
15	A0VD703001 запросить цену →	Gear 15T ギア１５Ｔ D
16	A0VD703700 запросить цену →	Pulling Coil spring 引張りコイルばね（ユニット引込用） D
17	A0VD705303 запросить цену →	Mounting Plate 取付板 D
18	A011M20000 запросить цену →	CLUTCH クラッチ C
19	A0VD703501 запросить цену →	Gear 20T ギア２０Ｔ D
20	A0VD704900 запросить цену →	Gear 28T ギア２８Ｔ D
21	A0VD702400 запросить цену →	Bushing すべり軸受 D
22	A0VD705200 запросить цену →	Gear 18T ギア１８Ｔ D
23	A034214000 запросить цену →	Seal シール（レバー・消音） D
24	A034213400 запросить цену →	Compressing Spring 圧縮ばね（ＳＬ０４） D
25	A034M20000 под заказ	Paperfeed Solenoid 給紙ソレノイド C
26	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
27	A0VDR90700 запросить цену →	Clutch Kit クラッチキット C

15. DUP REVERSE DRIVE SECTION

№	Артикул	Наименование
1	9313130051 запросить цену →	FAN MOTOR ファンモータ B 1 a-V116033503
2	A0VD822800 запросить цену →	Gear 23T ギア２３Ｔ D 1 b-V153030803
3	A0VD822700 запросить цену →	Gear 19T ギア１９Ｔ D 1 c-V217040003
4	A0VD823100 запросить цену →	Gear 20T ギア２０Ｔ D
5	A0VD823400 запросить цену →	Torsion Coil spring ねじりコイルばね（キックＳＰ） D
6	A0VD823200 запросить цену →	Shaft 軸（切り替えガイド） D
7	A0VD822400 запросить цену →	Gear 18T ギア１８Ｔ D
8	A0VDM20000 запросить цену →	Clutch クラッチ（２．５Ｋ） C
9	A0VD820200 запросить цену →	Roll ころ C
10	A0VD820103 запросить цену →	Reverse/exit Roller 反転排紙ローラ D
11	A0VD825600 запросить цену →	Guide ガイド（切り替え） D
12	A0VD821100 запросить цену →	Gear 14T ギア１４Ｔ D
13	A121R70300 запросить цену →	DUP Reverse Drive Assy ＤＵＰ反転駆動ＡＳＳＹ C

16. FUSING SECTION

№	Артикул	Наименование
1	A0VD949100 запросить цену →	Label JAM ラベルＪＡＭ D 1 a-V153030803
2	A121902500 запросить цену →	Guide ガイド（排紙上・ＰＤ） D
3	A121948300 запросить цену →	Label Caution /JAM ラベル注意／ＪＡＭ D
4	A0VD892400 запросить цену →	Torsion Coil spring ねじりコイルばね（ＰＳＥ） D
5	A0VD908101 запросить цену →	Guide ガイド（分離上・ＰＨ） D
6	A0VD890102 запросить цену →	Paper exit Roller 排紙ローラ D
7	A0VD890800 запросить цену →	Gear 38/40T ギア３８／４０Ｔ D
8	A121890302 запросить цену →	Paper exit Holder 排紙ホルダ A,A1,B,F1,G2,H D
8	A121895302 запросить цену →	Paper exit Holder 排紙ホルダ C,D1,D3,F2,G1,I,J,K D
9	A121891200 запросить цену →	Actuator アクチュエータ D
10	A0VD890200 запросить цену →	Spring ばね D
11	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
12	A0VD890301 запросить цену →	Paper exit Roll 排紙ころ C
14	A0VD907300 запросить цену →	Actuator アクチュエータ（ＰＳＥ） D
15	A121893002 запросить цену →	Lever レバー C
16	A148001 запросить цену →	Fusing Unit 100V 定着ＡＳＳＹ１００Ｖ A,A1 A
16	A148011 запросить цену →	Fusing Unit 120V 定着ＡＳＳＹ１２０Ｖ B,F1,G2,H A
16	A148021 ✓ в наличии	Fusing Unit 230V 定着ＡＳＳＹ２３０Ｖ C,D1,D3,F2,G1,I,J,K A
17	A121102600 запросить цену →	Seal シール（植毛布） D

17. MAIN DRIVE SECTION

№	Артикул	Наименование
1	A0VDM10000 ✓ в наличии	Brushless motor ブラシレスモータ（ソフト制御２０Ｗ） C 1 a-V116030503
2	A0VD220300 запросить цену →	Compressing Coil spring 圧縮コイルばね D 1 b-V137030803
3	A0VD220201 запросить цену →	Bushing すべり軸受 D
4	A0VD219800 запросить цену →	Gear 20T ギア２０Ｔ C
5	A0VD211303 запросить цену →	Hold Plate 保持板（ＩＵ連結） D

18. MAIN DRIVE SECTION

№	Артикул	Наименование
1	A0VDM10200 ✓ в наличии	Brushless motor ブラシレスモータ（ソフト制御４０Ｗ） C 1 a-V116030503
2	A00F213900 запросить цену →	Bearing 軸受 C 2 b-V217040001
3	A0VD248501 запросить цену →	Mounting Plate /A 取付板／Ａ D 1 c-V137030603
4	A011M20000 запросить цену →	CLUTCH クラッチ C
5	4036301401 запросить цену →	PIN ピン C
6	A0VD218301 запросить цену →	Gear 21T ギア２１Ｔ C

19. MAIN DRIVE SECTION

№	Артикул	Наименование
1	A0VDR73600 запросить цену →	Paper Feed Drive Assy 給紙駆動ＡＳＳＹ C 1 a-V217040001
2	A02EM20000 ✓ в наличии	Clutch クラッチ C 2 b-V144030803
3	A0VD231200 запросить цену →	Gear 22T ギア２２Ｔ D 1 c-V153030803
4	A0VD230901 запросить цену →	Gear 25T ギア２５Ｔ C
5	A0VD233301 запросить цену →	Gear 20T ギア２０Ｔ C
6	A108M50100 ✓ в наличии	Photointerrupter 透過型センサ B
7	A0VD624100 ✓ в наличии	Lever レバー（ＰＥ） C
8	4002312303 запросить цену →	HOLDER ホルダ D
9	A121N10D01 запросить цену →	Paperfeed Wiring /1 給紙束線／１（給紙ＣＬ） D
10	A121N10300 запросить цену →	Power supply Wiring /3 給電束線／３（ＭＰＣカセット検出） D

20. ELECTRICAL COMPONENTS

№	Артикул	Наименование
1	A121130201 запросить цену →	Mounting Plate 取付板（ＩＦブラケット） D 1 a-V137030603
2	A0VD136100 запросить цену →	Hold Holder 保持ホルダ（増設ＣＮ） D 1 b-V144030603
3	A121N10E01 запросить цену →	Paperfeed Wiring /2 給紙束線／２（増設） D 1 c-V111030603
4	A121100701 запросить цену →	Shield Case シールドケース（左前） D
5	A121131901 запросить цену →	Shield Case シールドケース（中） D
6	A121N10000 запросить цену →	AC Wiring /2 ＡＣ束線／２（メインスイッチ） D
7	A034M60200 запросить цену →	Rocker switch 波形スイッチ C
8	A0VD101301 запросить цену →	Installing Rubber foot 設置ゴム足 C
9	A121132401 запросить цену →	Seal シール（ＦＦＣ） D
10	A0VDN10001 запросить цену →	AC Wiring /1 ＡＣ束線／１（インレット） D
11	A121H01306 запросить цену →	PWB Assembly (bizhub JP) コント基板ＡＳＳＹ（ＭＦＰーＪＰ） A,A1 I
11	A121H0120DOld запросить цену →	PWB Asssembly (bh/EU) コント基板ＡＳＳＹ（ＢＨ／ＥＵ） C,G1 I
11	A121R90411 запросить цену →	PWB Assembly (bh/EU) コント基板ＡＳＳＹ（ＢＨ／ＥＵ） C,G1 I
11	A121R90000Old запросить цену →	PWB Assembly (bh/US) コント基板ＡＳＳＹ（ＢＨ／ＵＳ） B,F1,G2,H I
11	A121R90022 запросить цену →	PWB Assembly (bh/US) コント基板ＡＳＳＹ（ＢＨ／ＵＳ） B,F1,G2,H I
11	A121R90100Old запросить цену →	PWB Assembly (bh/AP) コント基板ＡＳＳＹ（ＢＨ／ＡＰ） D1,D3,F2,I,K I
11	A121R90122 запросить цену →	PWB Assembly (bh/AP) コント基板ＡＳＳＹ（ＢＨ／ＡＰ） D1,D3,F2,I,K I
11	A121R90200Old запросить цену →	PWB Assembly (bh/GC) コント基板ＡＳＳＹ（ＢＨ／ＧＣ） J I
11	A121R90222 запросить цену →	PWB Assembly (bh/GC) コント基板ＡＳＳＹ（ＢＨ／ＧＣ） J I
12	A121N10K01 запросить цену →	Controller Flatcable /1 コントローラフラットケーブル／１ C
13	A121H0010B запросить цену →	PWB-Assembly(PWB-Assy) 基板ＡＳＳＹ（ＰＷＢーＡ） I
14	A121102300 запросить цену →	Seal シール（ＭＣ裏１） D
15	A121102400 запросить цену →	Seal シール（ＭＣ裏２） D
16	9326191031 запросить цену →	FERRITE CORE フェライトコア D

21. ELECTRICAL COMPONENTS

№	Артикул	Наименование
1	V819300016 запросить цену →	ACCESSORY CONNCTORS ＡＣＣＥＳＳＯＲＹＣＯＮＮＣＴＯＲＳ C,G1 D 1 a-V137030603
2	A121H01607 запросить цену →	FAX Assembly (JP) ＦＡＸ基板ＡＳＳＹ（ＪＰ） A,A1 I 1 b-V137030804
2	A121H01507 ✓ в наличии	FAX Assembly (WW) ＦＡＸ基板ＡＳＳＹ（ＷＷ） B,C,D1,D3,F1,F2,G1, I 1 c-V116030603
3	A121N12202 запросить цену →	Relay Wiring 中継束線 D
4	A121131501 запросить цену →	Cover カバー（ＦＡＸ） D
5	A121101102 запросить цену →	Cover カバー（左前） D
6	A121130801 запросить цену →	Shield Plate シールド板（蓋） D
7	A0VDN12300 запросить цену →	Relay harness 中継束線（ＨＤＤ電源ハーネス） D
8	A0VDN12200 запросить цену →	Relay harness 中継束線（ＨＤＤ信号ハーネス） D
9	A121132600 запросить цену →	Support Rubber 支持ゴム C
10	A0EDM72000 запросить цену →	HDD ＨＤＤ I
12	A121132200 запросить цену →	Shoulder screw 段ねじ D
13	A121132100 запросить цену →	Shield Plate シールド板（アクセス扉ＢＩＺ） D
15	A121N12301 запросить цену →	Relay Wiring 中継束線 D
16	9326181021 запросить цену →	FERRITE CORE フェライトコア D
17	A121N10200 запросить цену →	Power supply Wiring /2 給電束線／２（トータルカウンタ） D
18	A121102200 запросить цену →	Seal シール D
19	A121102500 запросить цену →	Seal シール（正面２） D
20	A11PM70100 запросить цену →	Ferritecore /1 フェライトコア／１ D

22. WIRING ACCESSORIES AND JIGS

№	Артикул	Наименование
1	V500010003 запросить цену →	Saddle ロッキングワイヤーサドル D
2	V500010005 запросить цену →	saddle ロッキングワイヤーサドル D
3	V500010020 запросить цену →	Saddle ミニロッキングワイヤーサドル D
4	V500010008 запросить цену →	saddle ロッキングワイヤーサドル D
5	V500010046 запросить цену →	saddle ミニロッキングワイヤーサドル D
6	V500010061 запросить цену →	saddle ミニロッキングワイヤーサドル D
7	V501010018 запросить цену →	BAND スナップバンド D
8	V500020018 запросить цену →	clamp 導電クランプ D
9	V501010001 запросить цену →	band 結束バンド D
1	A0VDN30200 запросить цену →	Power code 電源コード（国内） A,A1 C
1	A0VDN30100 запросить цену →	Power code 電源コード（北米） B,F1,G2,H C
1	A0VDN30000 запросить цену →	Power code 電源コード（欧州） C,G1 C
1	9381430041 запросить цену →	POWER CORD プラグなし電源コード D1,D3,F2,I,K C
1	9381430031 запросить цену →	POWER CORD プラグ付電源コード J D
2	9326181051 запросить цену →	FERRITE CORE フェライトコア D
3	A121950100 запросить цену →	Sheet English シート（パネル・海外／ＭＦＰ） J C
3	A121950200 запросить цену →	Sheet French シート（パネル・フランス語／ＭＦＰ） B,F1,G2,H C
3	A121950300 запросить цену →	Sheet Portuguese シート（パネル・ポルトガル語／ＭＦＰ） B,F1,G2,H C
3	A121950500 запросить цену →	Sheet Spanish シート（パネル・スペイン語／ＭＦＰ） B,F1,G2,H C
3	A121950700 запросить цену →	Sheet Korean シート（パネル・韓国語／ＭＦＰ） D1,D3,F2,I,K C
4	4628680101 запросить цену →	WIRE HARNESS ASSY ハーネスＡＳＳＹ D
5	A121944700 запросить цену →	Label Prohibit ラベル（コピー禁止事項・Ｅ） C,D1,D3,F2,G1,I,J,K C

23. MAINTENANCE LIST 1/1

№	Артикул	Наименование
1		Processing section Imaging unit (C,M,Y,K) 1 30k - Continuous printing
2		Imaging unit (C,M,Y,K) 1 20k - 2P/J *1
3		Standard in-box toner cartridge (C,M,Y,K) 1 2k - Continuous printing
4		High-capacity toner cartridge (C,M,Y,K) 1 6k - Continuous printing
5		Image transfer section Waste toner bottle (WB-P03) 1 36k A1AU0Y1 P8-17 (monochrome) Continuous printing
6		Waste toner bottle (WB-P03) 1 9k A1AU0Y1 P8-17 (full color) Continuous printing
7		Transfer roller (TF-P04) 1 100k A1480Y2 P11-4 2P/J *1
8		Transfer belt unit (TF-P05) 1 100k A1480Y1 P5-5 2P/J *1
9		Fusing section Fuser unit (FU-P02) 1 100k A148001 100V P14-16 2P/J *1
10		Fuser unit (FU-P02) 1 100k A148011 120V P14-16 2P/J *1
11		Fuser unit (FU-P02) 1 100k A148021 230V P14-16 2P/J *1
12	Tray1 запросить цену →	(Manual feed tray) Tray1 feed roller 1 300K 4138303202 P10-8
13	Tray2 запросить цену →	feed roller 1 300K 4138303202 P9-3

Источник: Инк-Маркет.ру.

Konica Minolta bizhub c 35 — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内

2. DIAGRAM OF MAIN PARTS SECTION

3. ADF & IR SECTION

4. EXTERNAL PARTS

5. POWER SUPPLY SECTION

6. TONER BOTTLE DRIVE SECTION

7. TRANSFER BELT UNIT

8. TRANSFER GUIDE SECTION

9. HIGH VOLTAGE SECTION

10. PRINT HEAD SECTION

11. CASSETTE SECTION

12. VERTICAL CONVEYANCE SECTION

13. VERTICAL CONVEYANCE SECTION

14. VERTICAL CONVEYANCE SECTION

15. DUP REVERSE DRIVE SECTION

16. FUSING SECTION

17. MAIN DRIVE SECTION

18. MAIN DRIVE SECTION

19. MAIN DRIVE SECTION

20. ELECTRICAL COMPONENTS

21. ELECTRICAL COMPONENTS

22. WIRING ACCESSORIES AND JIGS

23. MAINTENANCE LIST 1/1

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Kyocera ECOSYS M3040dn-M3540dn-M3040idn-M3540idn-M3550idn-M3560idn — каталог запчастей со схемами

Kyocera DU-640 — каталог запчастей со схемами

Konica Minolta pagepro 1380MF 1390MF — каталог запчастей со схемами

Konica Minolta bizhub c 35 — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内

2. DIAGRAM OF MAIN PARTS SECTION

3. ADF & IR SECTION

4. EXTERNAL PARTS

5. POWER SUPPLY SECTION

6. TONER BOTTLE DRIVE SECTION

7. TRANSFER BELT UNIT

8. TRANSFER GUIDE SECTION

9. HIGH VOLTAGE SECTION

10. PRINT HEAD SECTION

11. CASSETTE SECTION

12. VERTICAL CONVEYANCE SECTION

13. VERTICAL CONVEYANCE SECTION

14. VERTICAL CONVEYANCE SECTION

15. DUP REVERSE DRIVE SECTION

16. FUSING SECTION

17. MAIN DRIVE SECTION

18. MAIN DRIVE SECTION

19. MAIN DRIVE SECTION

20. ELECTRICAL COMPONENTS

21. ELECTRICAL COMPONENTS

22. WIRING ACCESSORIES AND JIGS

23. MAINTENANCE LIST 1/1

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Kyocera ECOSYS M3040dn-M3540dn-M3040idn-M3540idn-M3550idn-M3560idn — каталог запчастей со схемами

Kyocera DU-640 — каталог запчастей со схемами

Konica Minolta pagepro 1380MF 1390MF — каталог запчастей со схемами

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内
