Konica Minolta bizhub c 300 352 — каталог запчастей со схемами

Konica Minolta bizhub c 300 352 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内
2. DIAGRAM OF MAIN PARTS SECTION
3. EXTERNAL PARTS
4. CONTROL PANEL
5. IR COVER
6. SCANNER DRIVE SECTION
7. SCANNER DRIVE SECTION
8. GLASS MOVEMENT SECTION
9. OPTICAL SECTION

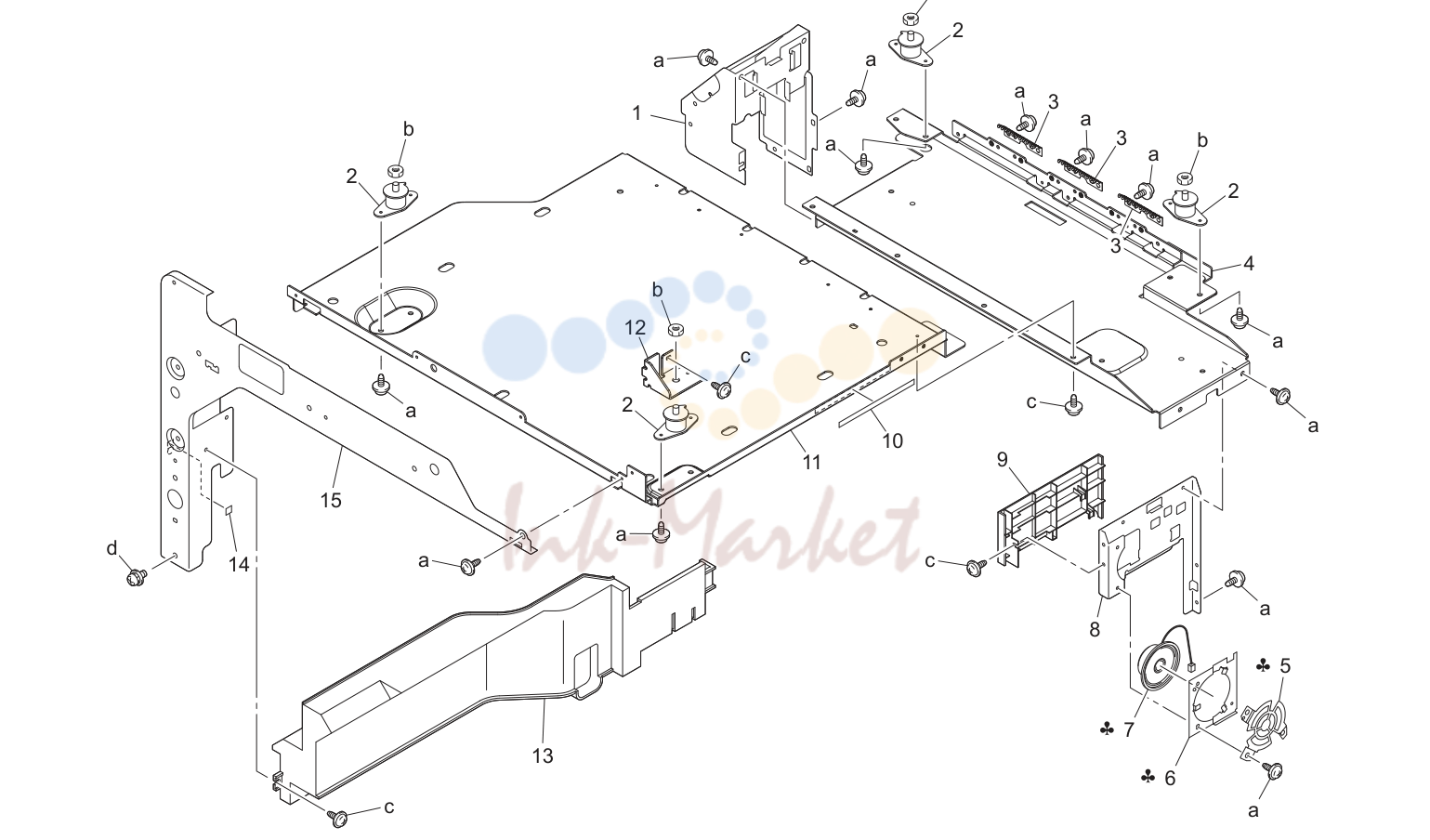

10. IR FRAME

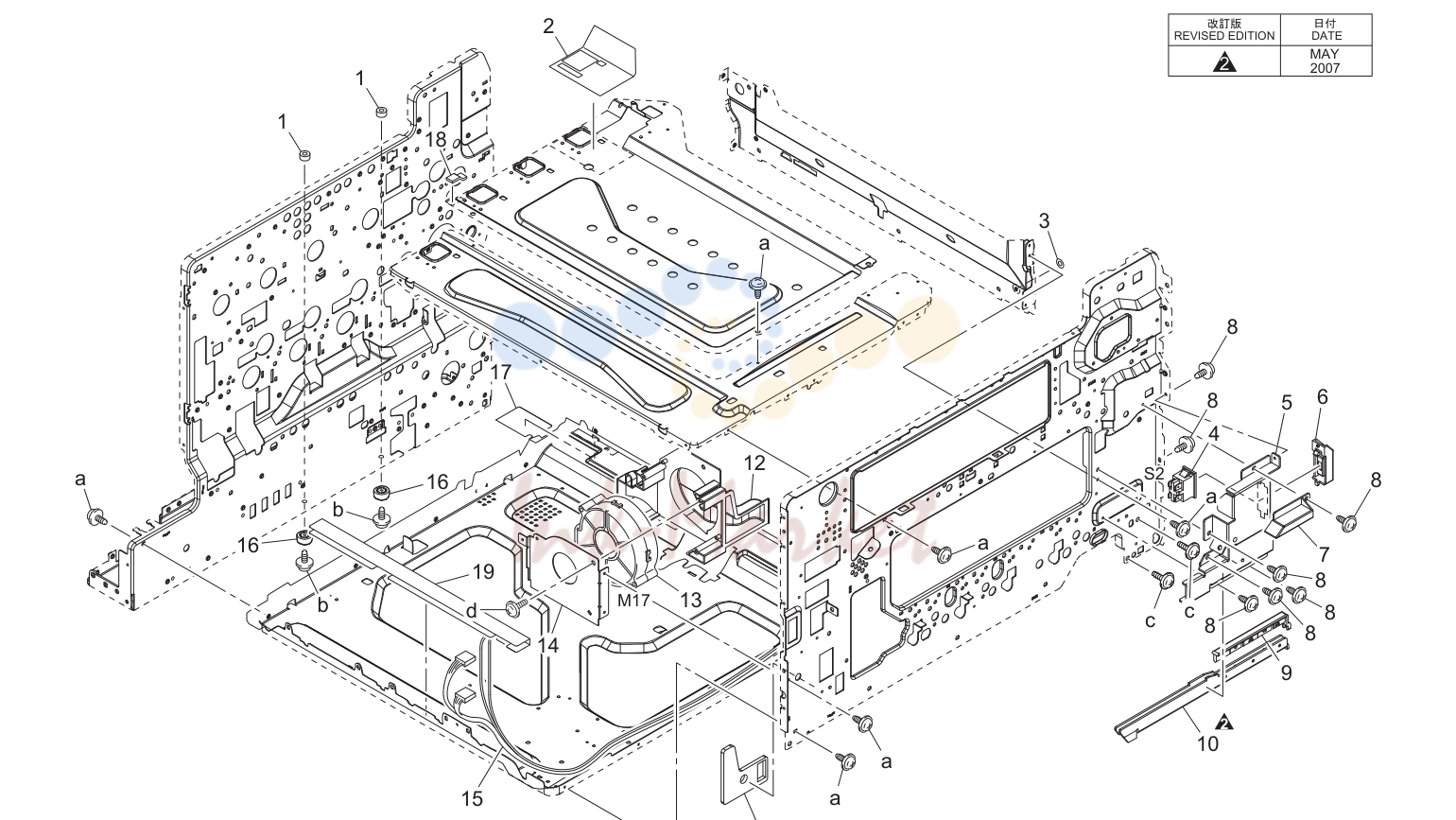

11. MAIN FRAME

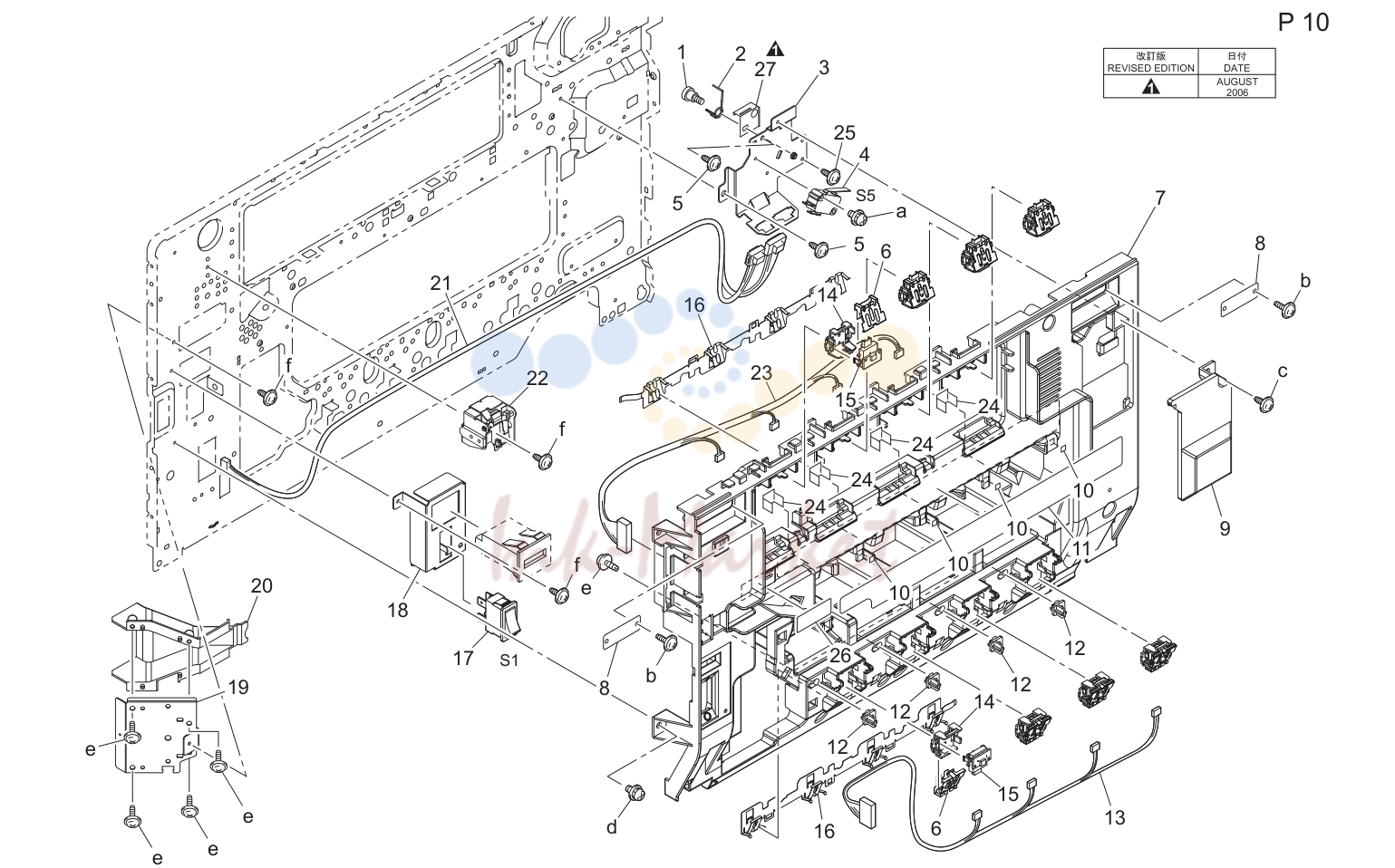

12. INNER COVER SECTION

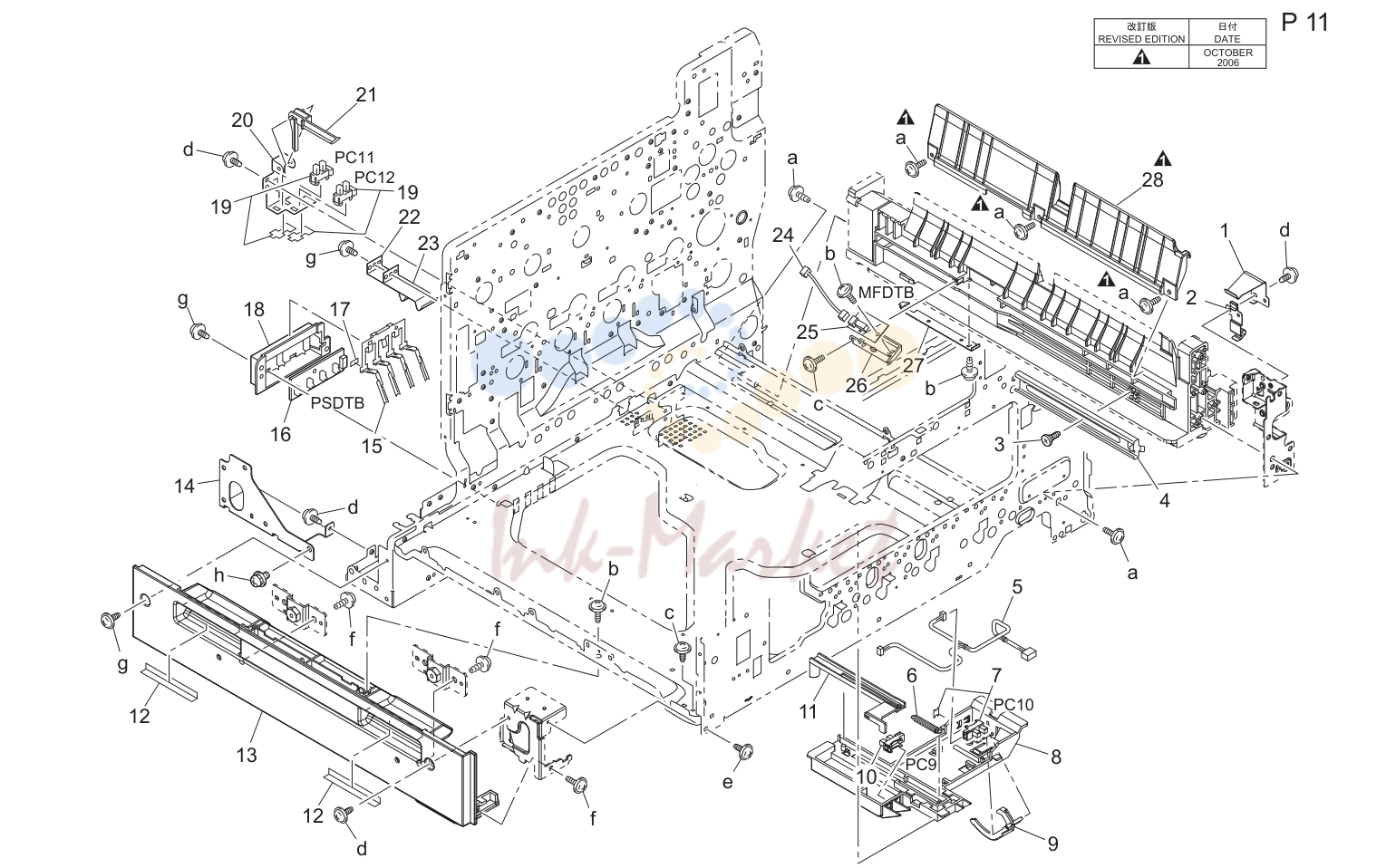

13. MPT PAPER TAKE-UP SECTION

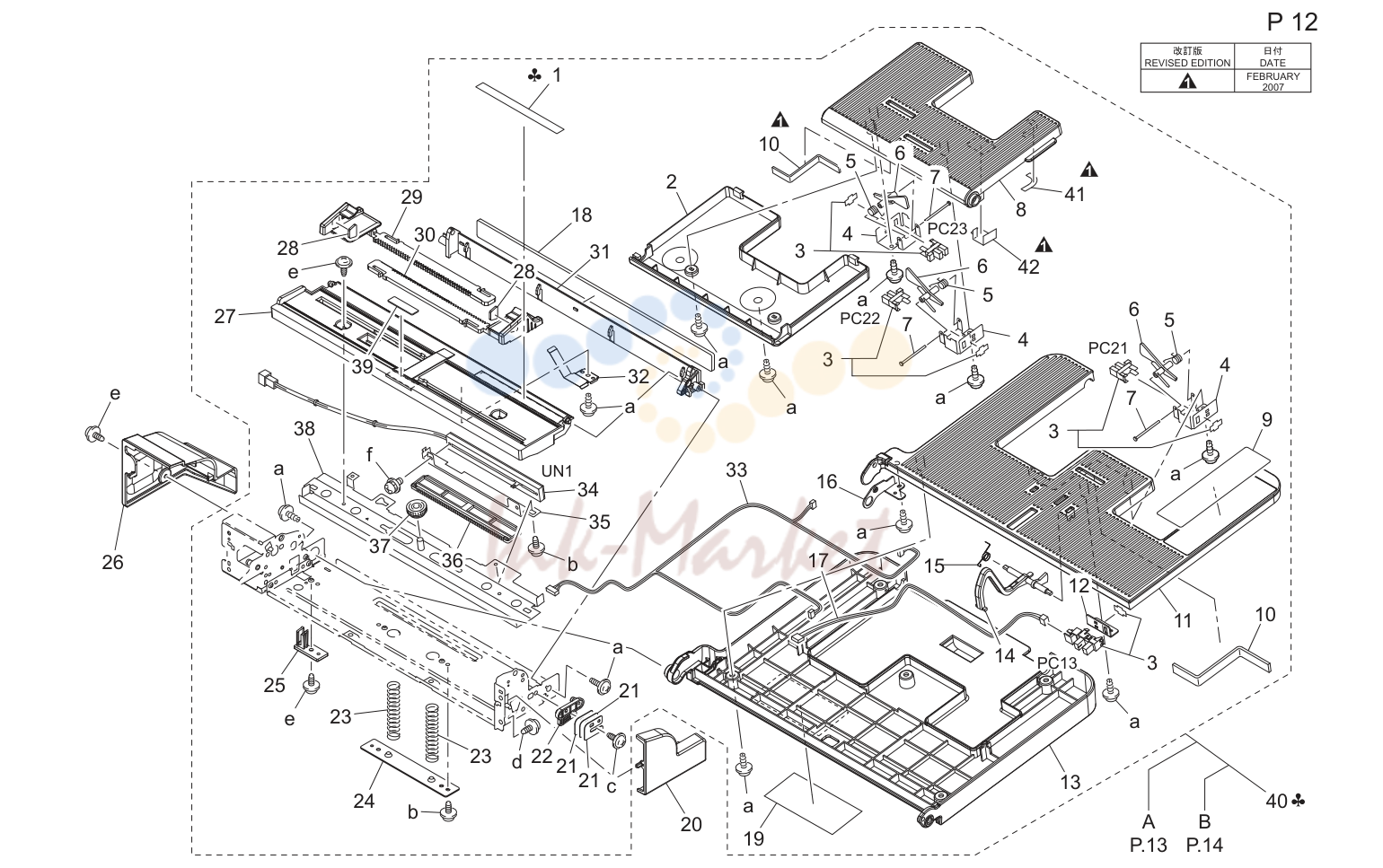

14. MANUAL FEED SECTION

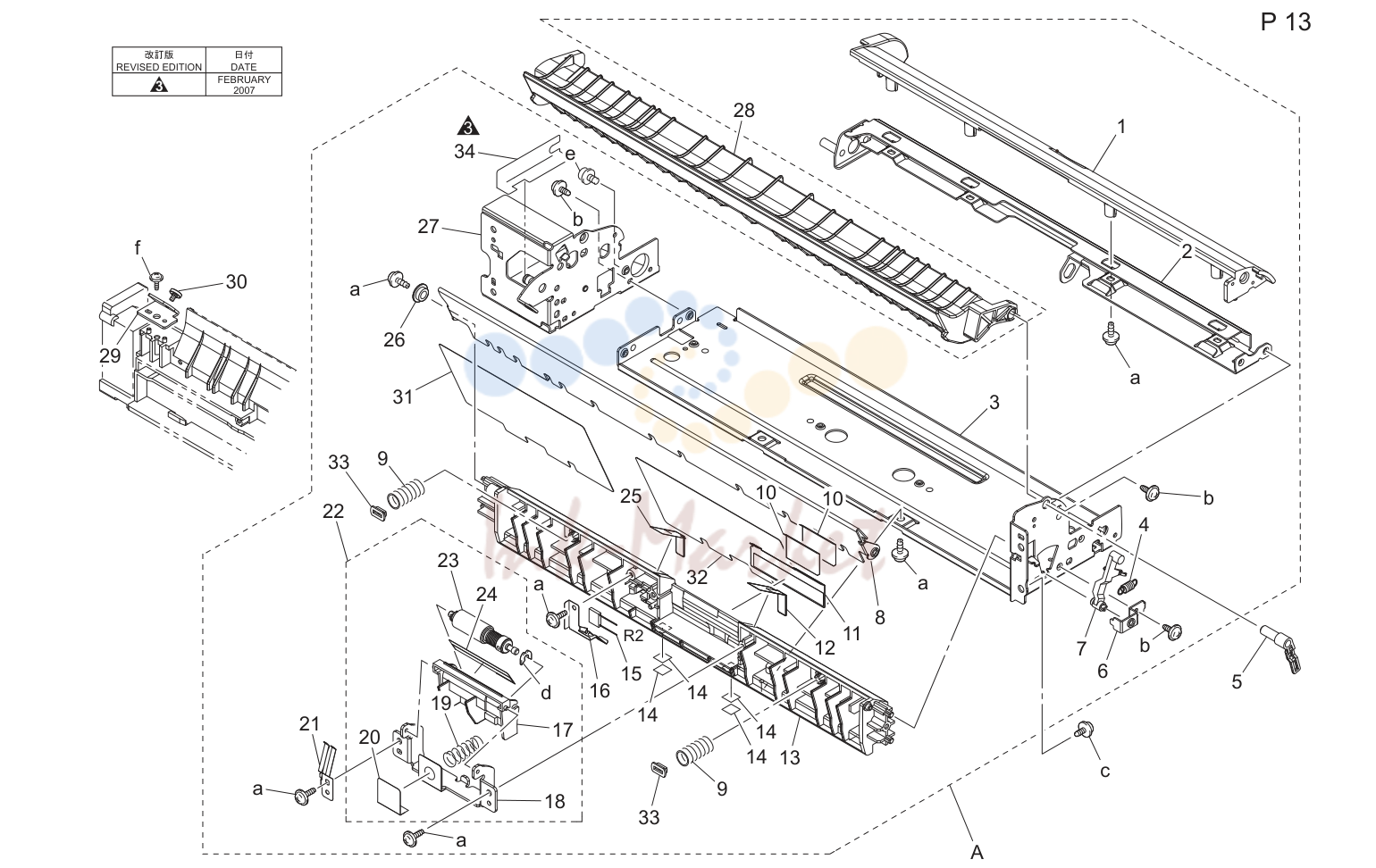

15. MANUAL FEED SECTION

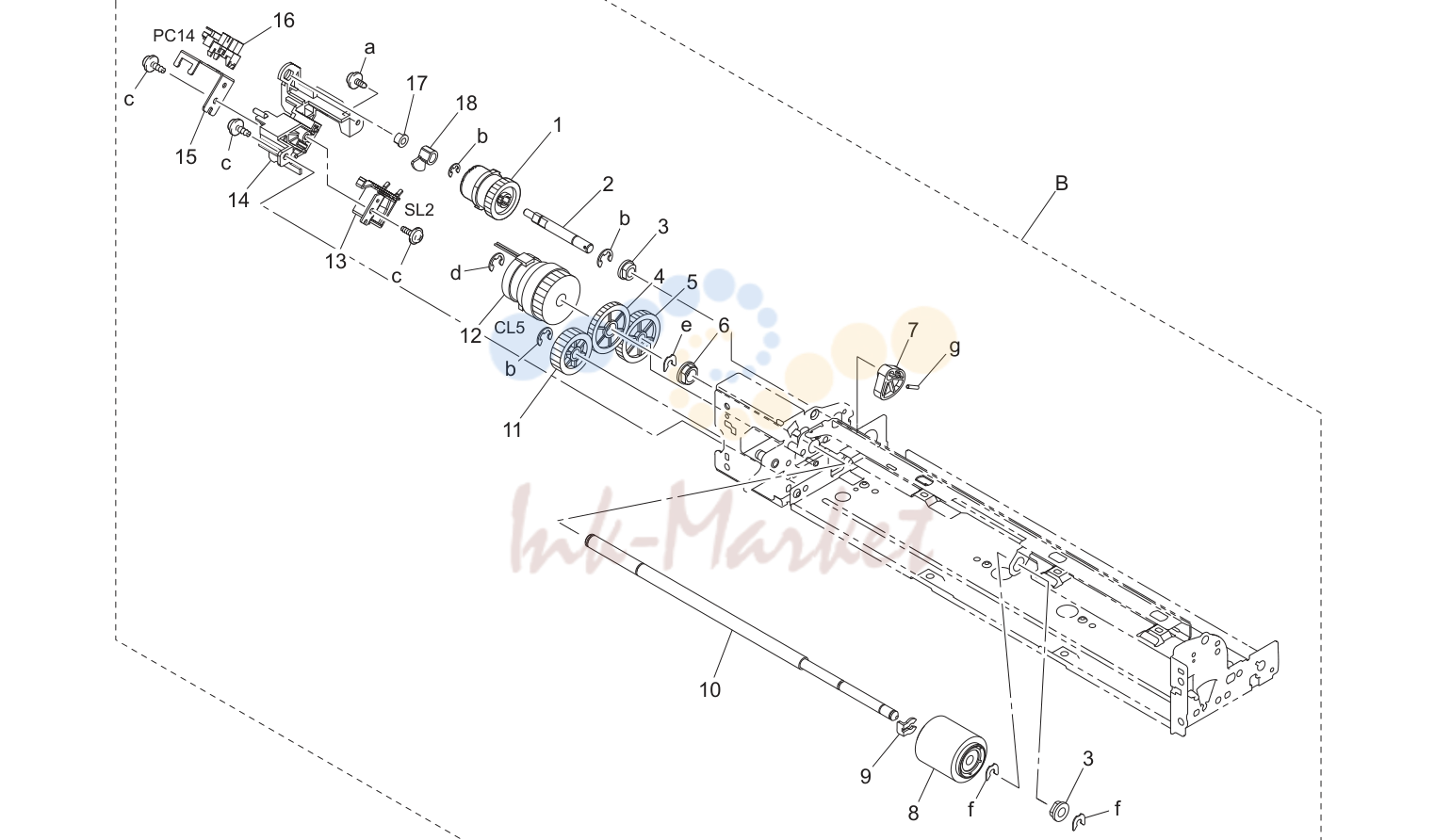

16. MANUAL FEED SECTION

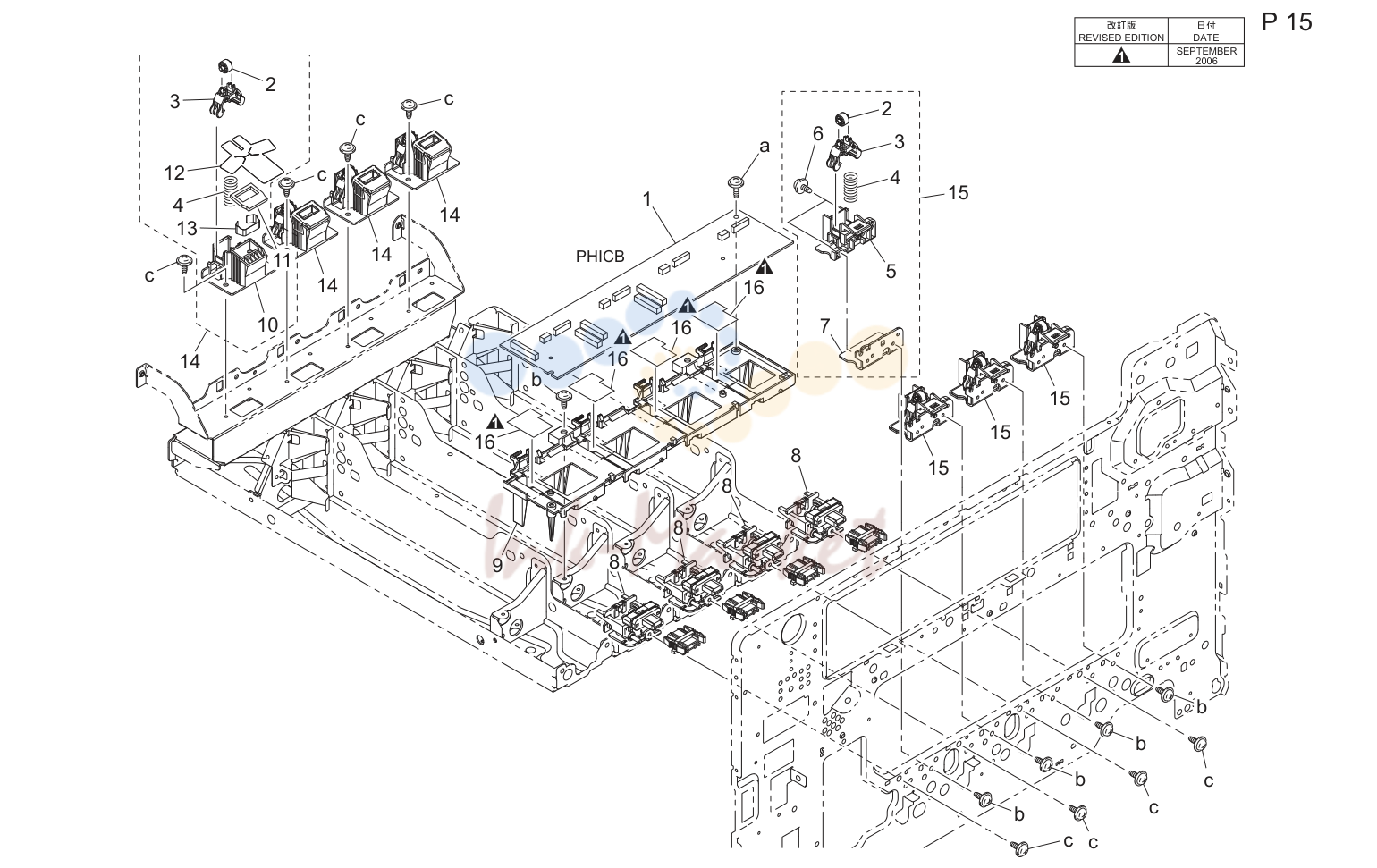

17. P/H FRAME SECTION

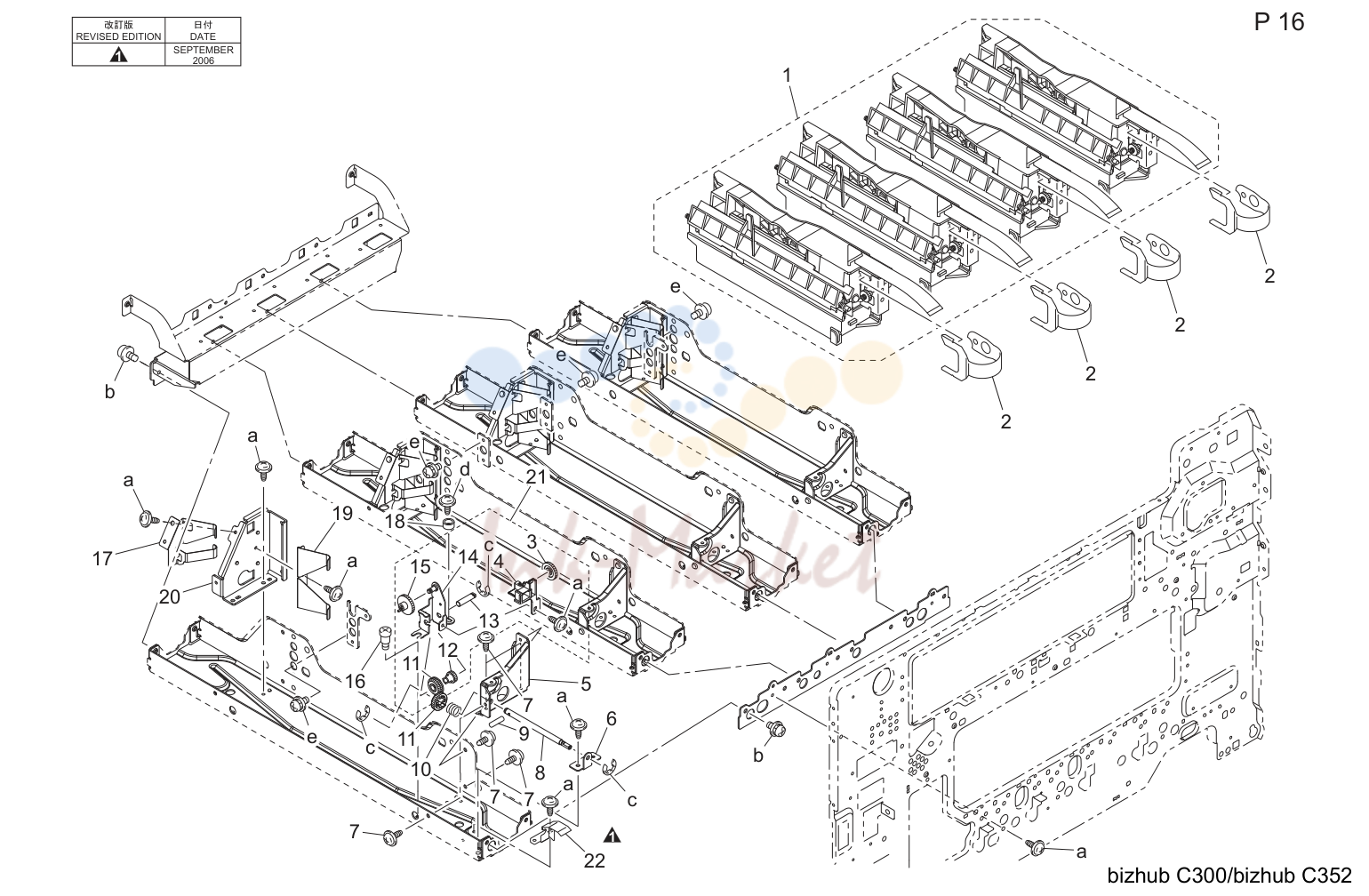

18. P/H FRAME SECTION

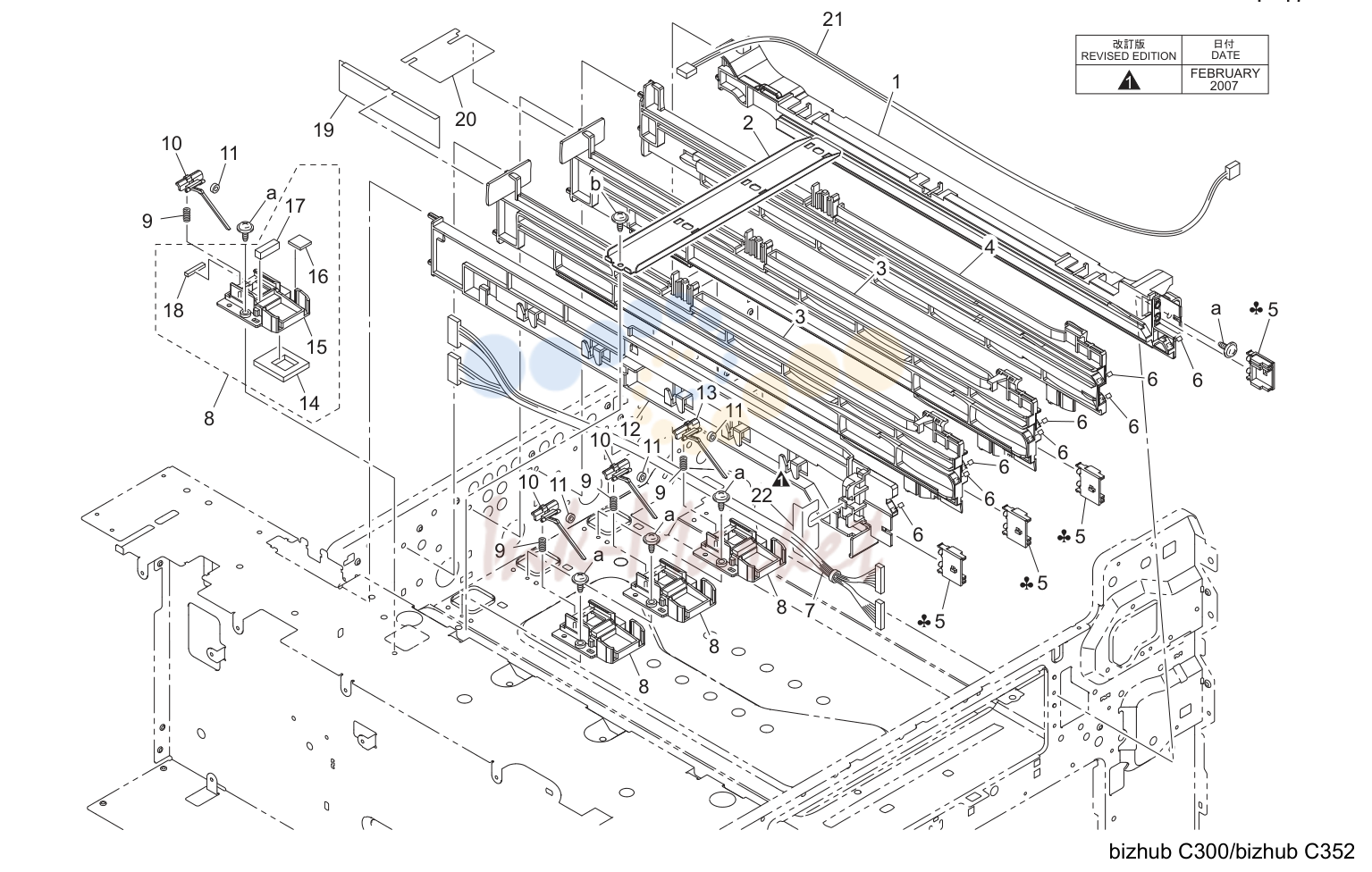

19. T/C RAIL SECTION

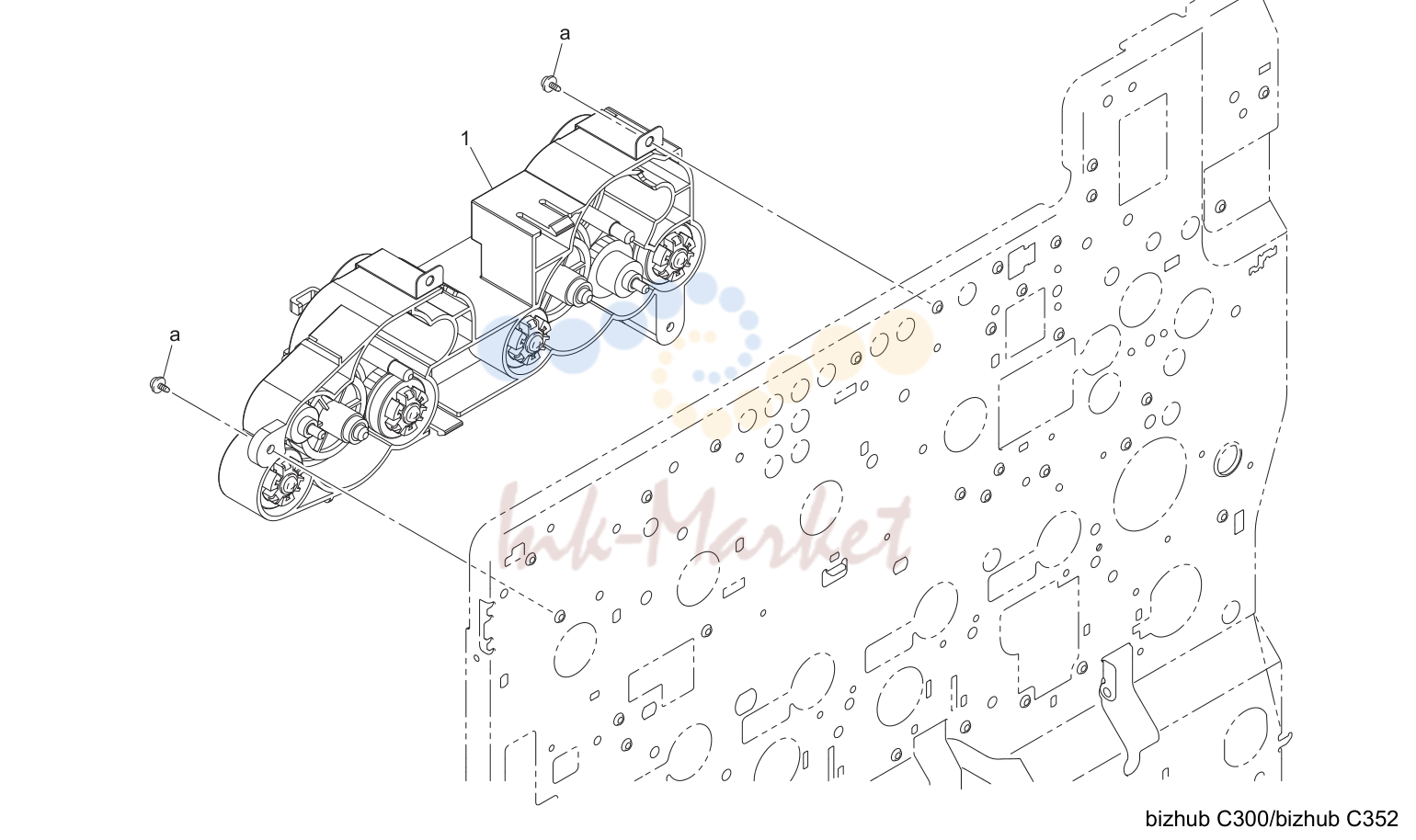

20. HOPPER DRIVE SECTION

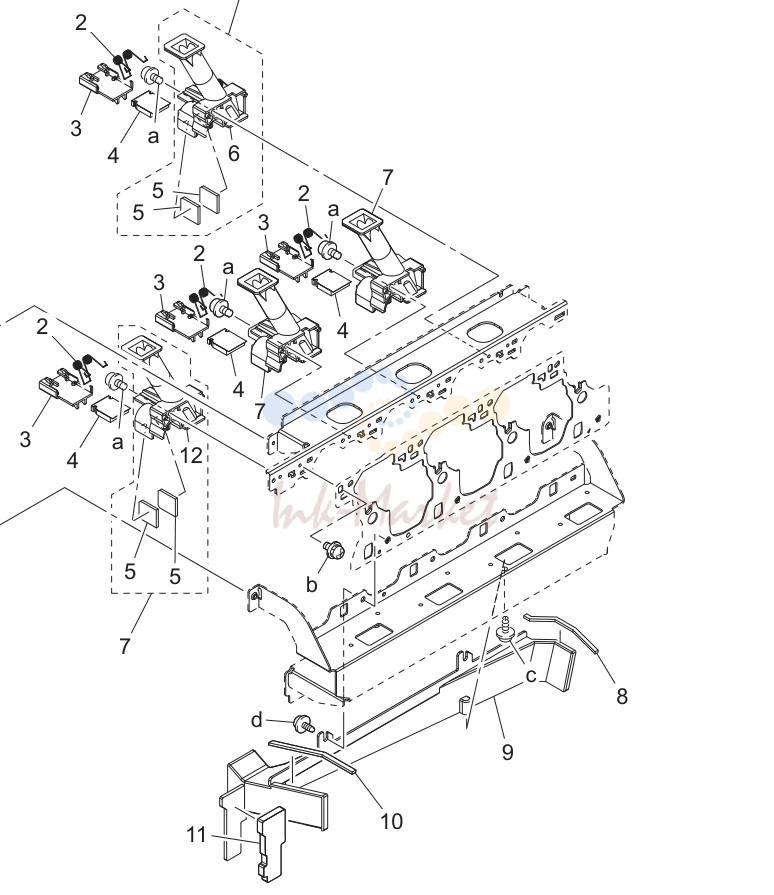

21. TONER PIPE SECTION

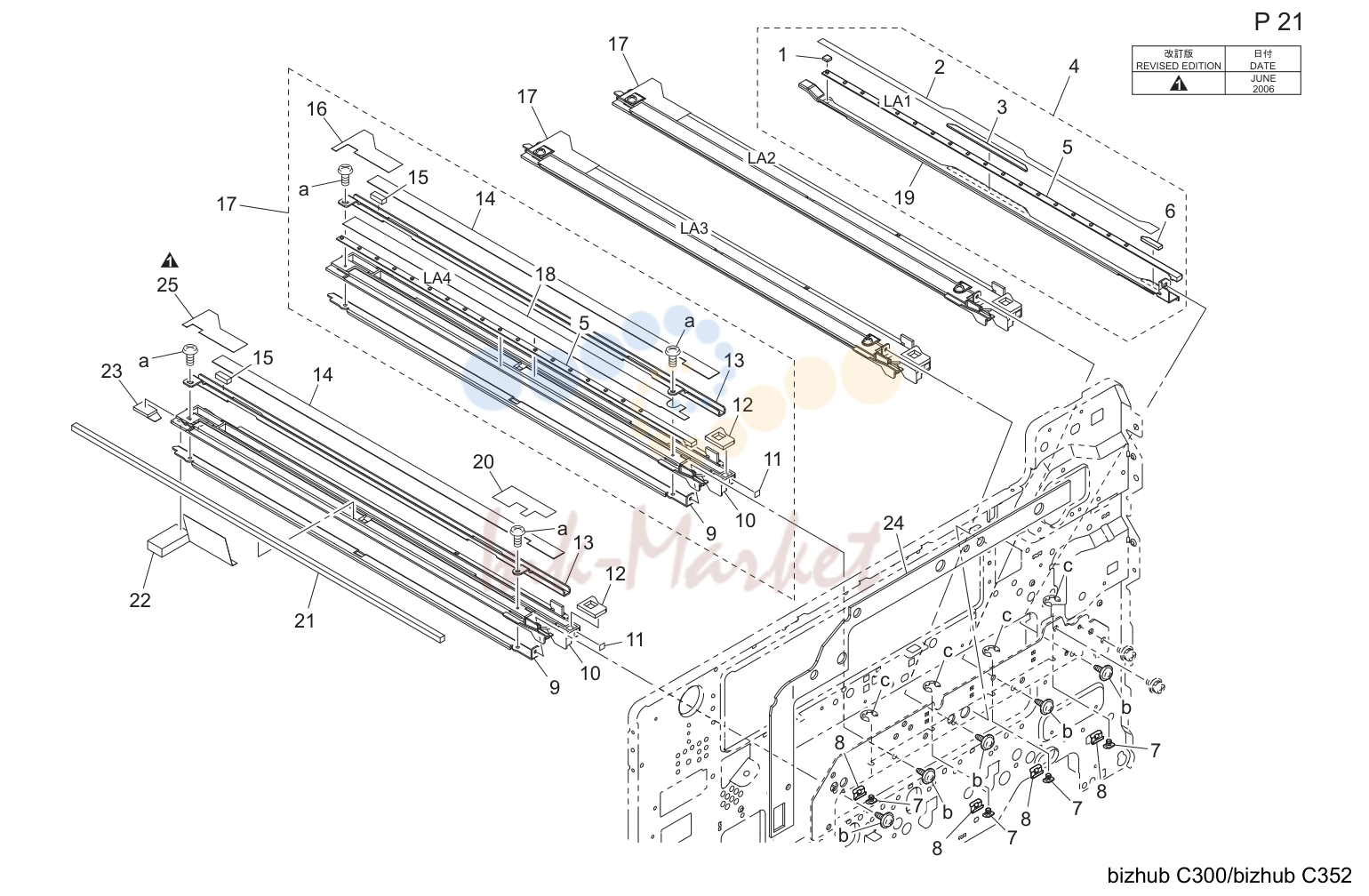

22. ERASER SECTION

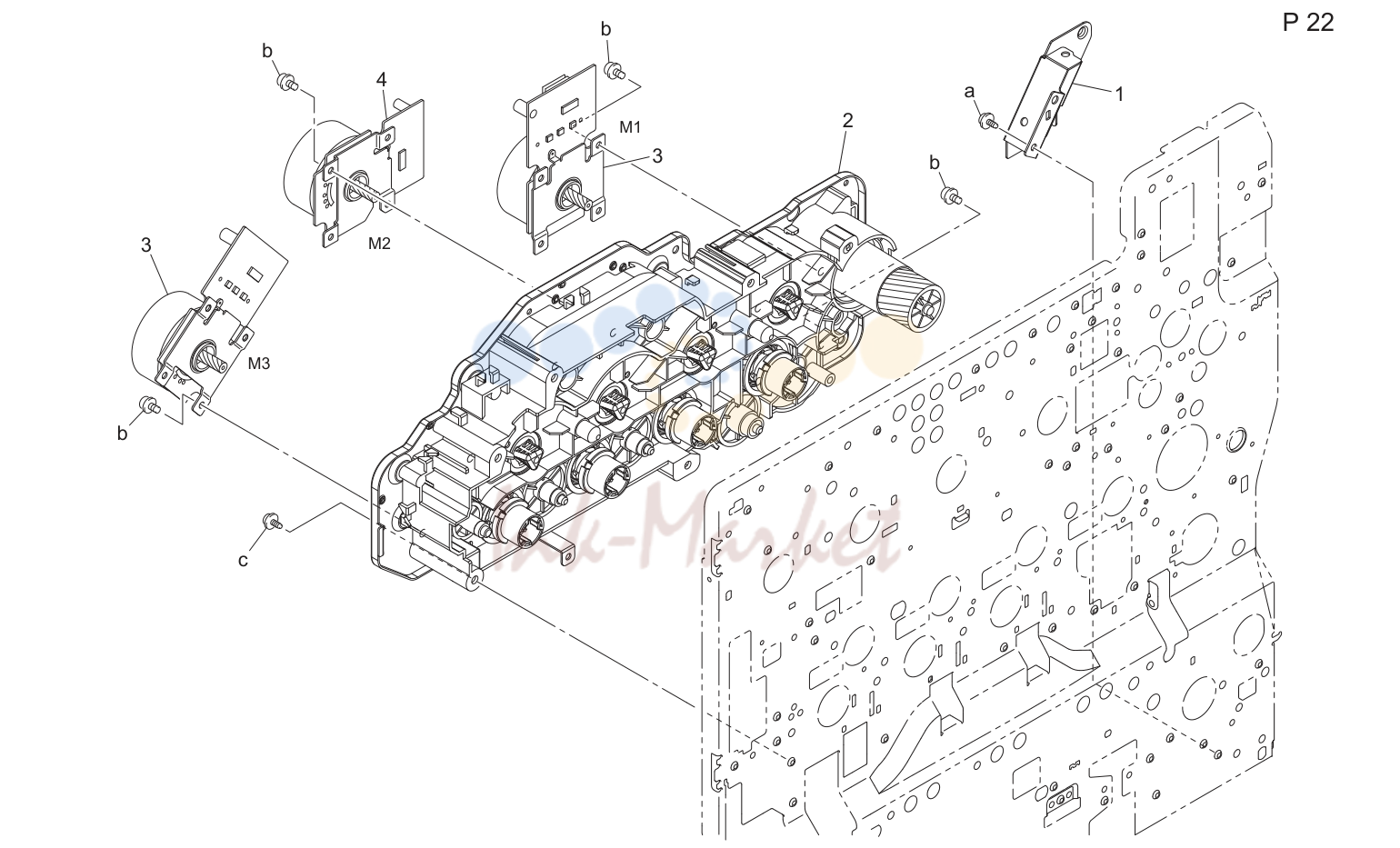

23. DEVELOPMENT DRIVE SECTION

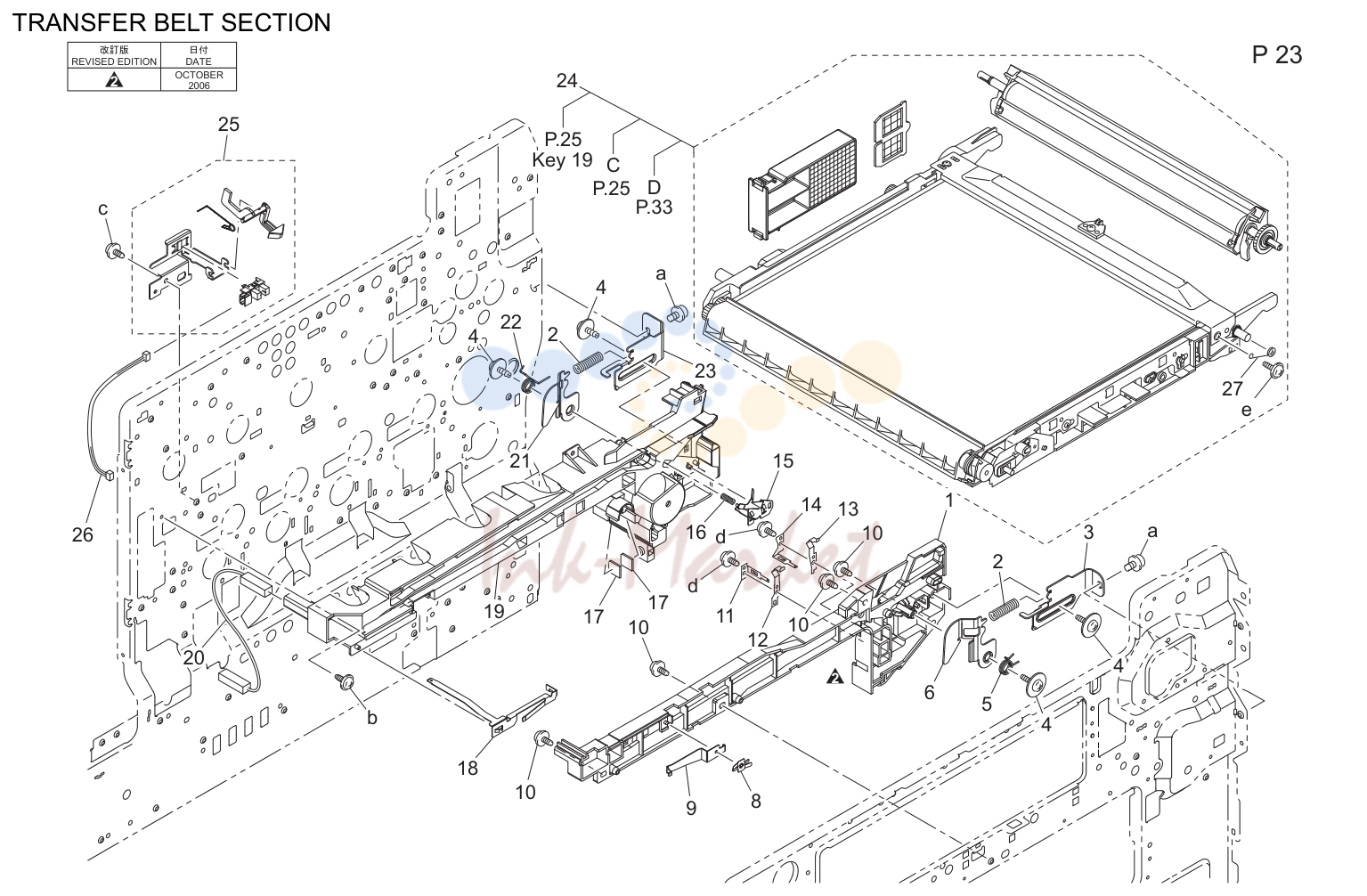

24. TRANSFER BELT SECTION
25. PAPER TRANSPORT SECTION
26. RIGHT DOOR SECTION
27. TRANSPORT DRIVE SECTION
28. WASTE TONER TRANSPORT SECTION
29. WASTE TONER BOX SECTION
30. FUSING SECTION
31. FUSING DRIVE SECTION
32. PAPER EXIT SECTION
33. PAPER EXIT DRIVE SECTION
34. REAR DUCT SECTION
35. POWER UNIT
36. MPT CASSETTE TRAY SECTION
37. MPT CASSETTE PAPER TAKE-UP SECTION
38. 2ND CASSETTE PAPER TAKE-UP SECTION
39. 2ND CASSETTE PAPER TAKE-UP SECTION
40. 2ND CASSETTE PAPER TAKE-UP SECTION
41. 2ND CASSETTE FRAME
42. 2ND CASSETTE
43. 2ND CASSETTE
44. DUPLEX UNIT
45. DUPLEX UNIT
46. DUPLEX UNIT
47. OPTION EQUIPMENT KIT
48. WIRING ACCESSORIES AND JIGS
49. ACCESSORY PARTS
50. MAINTENANCE LIST 1/1

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内

№	Артикул	Наименование
1		When you order, please check the proper figures beforehand that are on 1 部品発注の際には、掲載されている部品番号の桁数を確認し、掲載され
2		For screws, Nuts, Washers, retaining rings and Pins which are used in this 2 この製品に使用されているネジ、ナット、ワッシャー、止め輪、ピンな
3		In order to maintain safety of the product, some specific parts composed 3 製品の安全性を維持する為に、製品に使用される特定の部品を「重要保
4		The assigned parts number for the "essential safety parts" is indicated as 4 重要保安部品の部品番号は、"SP00-****" と記載されていますので、部品
5		means that there are exclusive parts for each destination. 味しています。
6		Revision Mark 6 改訂記号について
7		All rights reserved. (any reprints or quotations are prohibited.) 7 版権所有（無断転載及び無断引用の禁止）
1		DIGITAL MFP COLOR bizhub C300/bizhub C352
2		DOCUMENT FEEDER DF-608
3		OTHER OPTION OC-501
4		DUPLEX AD-503
5		OTHER OPTION MK-706
6		FAX CONTROLLER FK-502
7		OTHER OPTION IC-406
8		OTHER OPTION VI-503
9		PAPER FEEDER PC-103
10		PAPER FEEDER PC-203
11		PAPER FEEDER PC-403
12		PAPER FEEDER PC-103
13		PAPER FEEDER PC-203
14		PAPER FEEDER PC-403
15		SORTER/FINISHER FS-514
16		OTHER OPTION OT-601
17		SORTER/FINISHER MT-501
18		PUNCH UNIT PK-510
19		SORTER/FINISHER SD-503

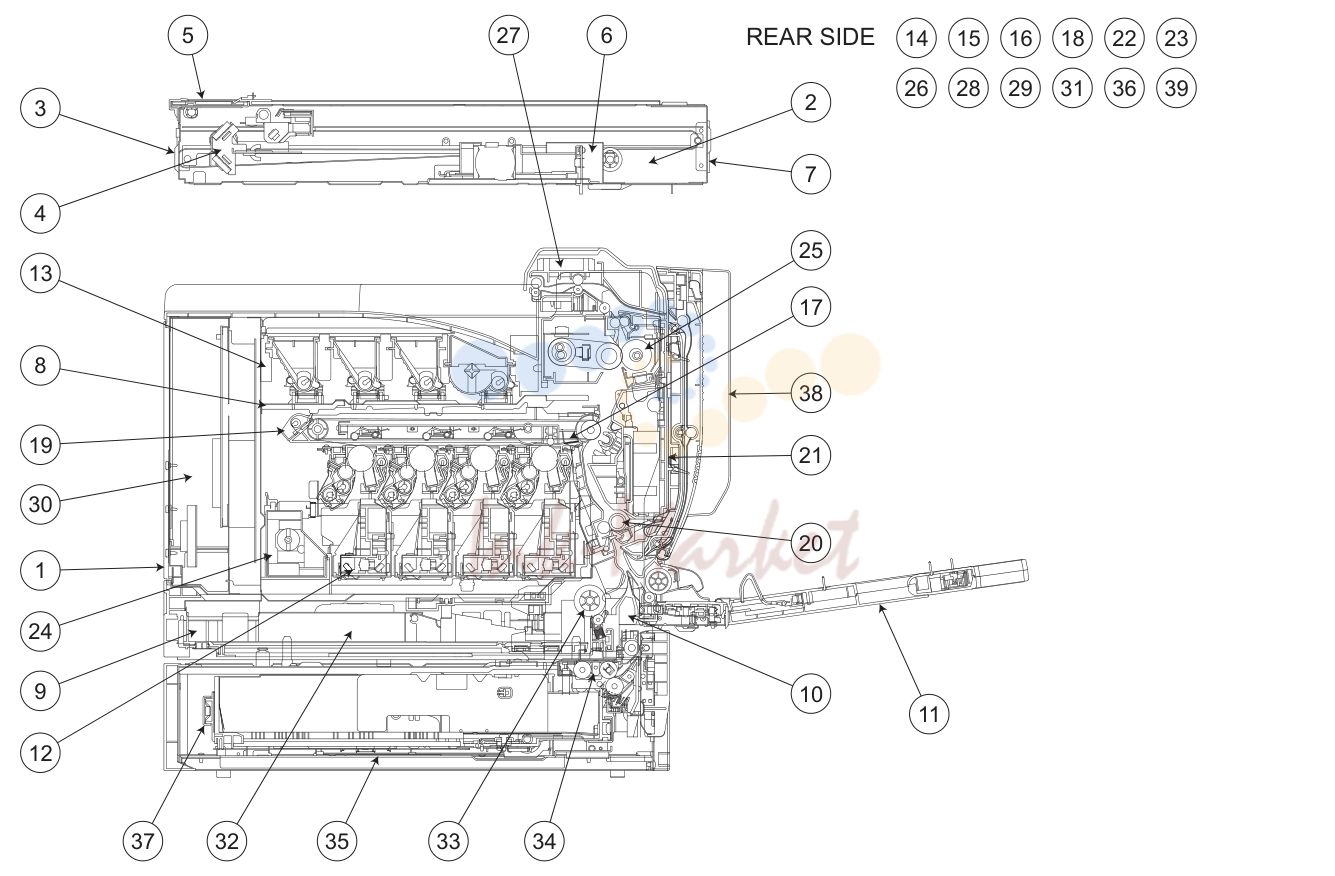

2. DIAGRAM OF MAIN PARTS SECTION

№	Артикул	Наименование
1		EXTERNAL PARTS 外装部 P1
2		CONTROL PANEL 操作パネル P2
3		IR COVER ＩＲカバー P3
4		SCANNER DRIVE SECTION スキャナ駆動 P4 P5
5		GLASS MOVEMENT SECTION ガラス移動部 P6
6		OPTICAL SECTION 光学部 P7
7		IR FRAME ＩＲフレーム P8
8		MAIN FRAME メインフレーム P9
9		INNER COVER SECTION 2 次カバー P10
10		MPT PAPER TAKE-UP SECTION ＭＰＴ給紙部 P11
11		MANUAL FEED SECTION 手差し給紙部 P12 P13 P14
12		P/H FRAME SECTION Ｐ／Ｈフレーム P15 P16
13		T/C RAIL SECTION Ｔ／Ｃレール P17
14		HOPPER DRIVE SECTION ホッパー駆動部 P18
15		CONTACT SECTION ＩＵ接点部 P19
16		TONER PIPE SECTION トナーパイプ部 P20
17		ERASER SECTION イレーサ部 P21
18		DEVELOPMENT DRIVE SECTION 現像駆動部 P22
19		TRANSFER BELT SECTION 転写ベルトユニット P23
20		PAPER TRANSPORT SECTION 搬送部 P24
21		RIGHT DOOR SECTION 右扉 P25
22		TRANSPORT DRIVE SECTION 搬送駆動部 P26
23		WASTE TONER TRANSPORT SECTION 廃トナー搬送部 P27
24		WASTE TONER BOX SECTION 廃棄トナーボトル P28
25		FUSING SECTION 定着部 P29
26		FUSING DRIVE SECTION 定着駆動部 P30
27		PAPER EXIT SECTION 排紙部 P31
28		PAPER EXIT DRIVE SECTION 排紙駆動部 P32
29		REAR DUCT SECTION 背面排気部 P33
30		POWER UNIT 電源ユニット P34
31		ELECTRICAL COMPONENTS 電装部 P35
32		MPT CASSETTE TRAY SECTION ＭＰＴトレイ P36
33		MPT CASSETTE PAPER TAKE-UP SECTION ＭＰＴ給紙部 P37
34		2ND CASSETTE PAPER TAKE-UP SECTION ユニバーサルカセット給紙部 P38 P39 P40
35		2ND CASSETTE FRAME ユニバーサルカセットフレーム部 P41
36		2ND CASSETTE DRIVE SECTION ユニバーサルカセット駆動部 P42
37		2ND CASSETTE ユニバーサルカセット P43 P44
38		DUPLEX UNIT 自動両面ユニット P45 P46 P47
39		OPTION EQUIPMENT KIT オプション搭載キット P48
40		WIRING 束線 P49 P50 P51
41		WIRING ACCESSORIES AND JIGS 配線部品・治具 P52
42		ACCESSORY PARTS 同梱部品 P53

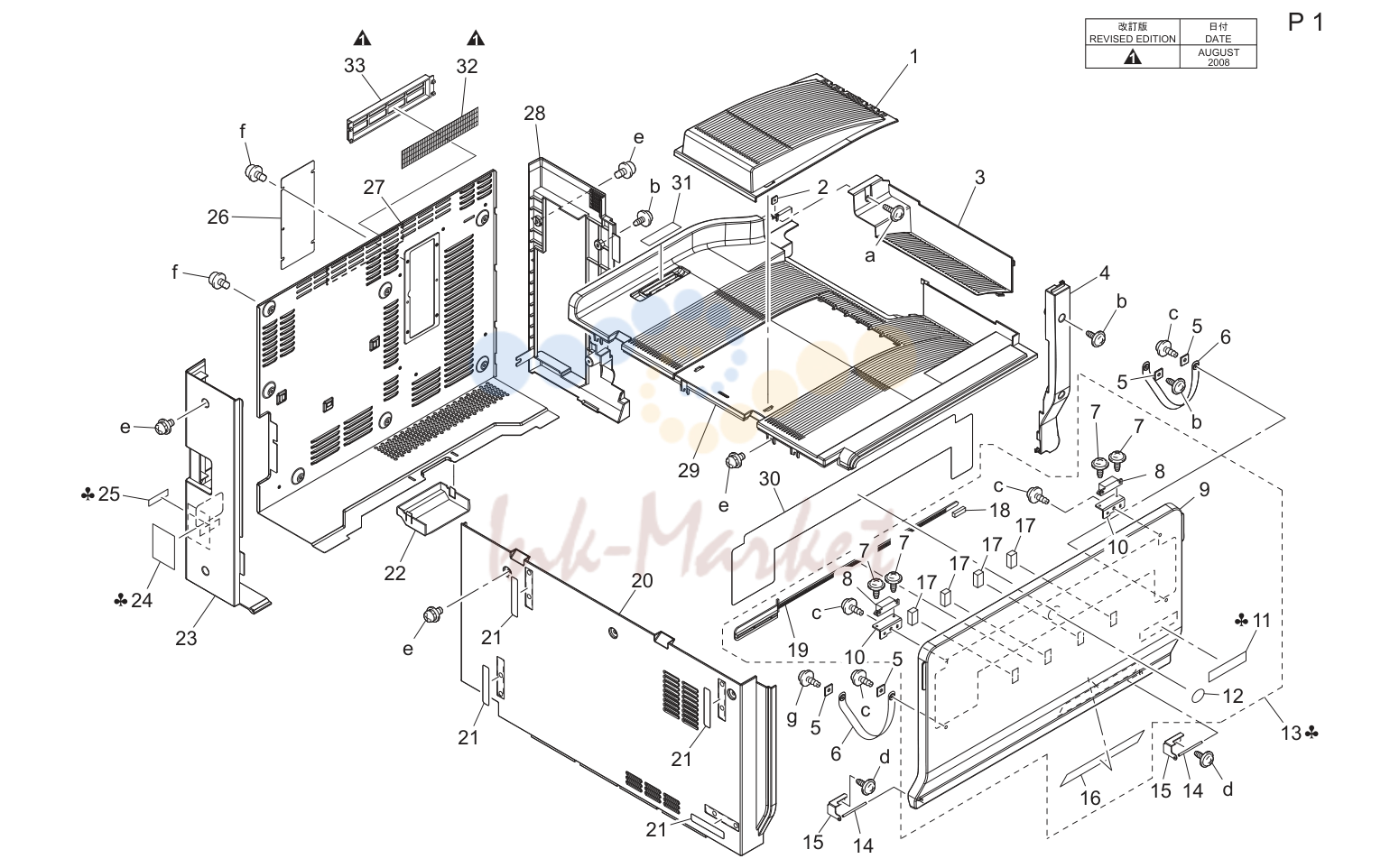

3. EXTERNAL PARTS

№	Артикул	Наименование
1		4038 1020 03 TRAY TOP 上トレイ C 1 a-9739
2		4036 4909 01 PLATE NUT 板ナット D 1 b-9735
3		4038 1039 02 TOP COVER LIGHT 上カバー右 C 1 c-9739
4		4038 1008 03 RIGHT COVER 右カバー C 1 e-9646
5		1053 3103 01 SET PLATE 押え板 C 4 f-9646
6		4643 1020 03 BAND バンド C 2 g-9739
7		4038 1051 01 SCREW ねじ C
8		4475 2603 02 MAGNET CATCH マグネットキャッチ D
9		4038 1022 06 FRONT DOOR 前扉 C
10		4038 1046 01 BRACKET 取付板 D
11		9J06 7323 01 LABEL bizhubC352 ラベルｂｉｚｈｕｂＣ３５２ {bizhub C352} C
11		9J06 7325 01 LABEL bizhubC300 ラベルｂｉｚｈｕｂＣ３００ {bizhub C300} C
12		4030 7500 01 LABEL LOGO MARK ラベルロゴマーク C
13		9J06 R782 00 FRONT COVER ASSY 前カバーＡＳＳＹ {bizhub C300} C
13		9J06 R783 00 FRONT COVER ASSY 前カバーＡＳＳＹ {bizhub C352} C
14		1136 1019 03 SHAFT シャフト C
15		4038 1010 01 HINGE ヒンジ C
16		4038 7315 02 LABEL CH CLEAN ラベル帯電清掃 C
17		4025 1018 01 SEAL シール C
18		4038 2084 06 CLEANING PAD クリーニングパッド C
19		4038 2083 02 CLANING MATERIAL 清掃具 C
20		4038 1024 04 LEFT COVER UPPER 左カバー上 C
21		4036 1011 01 LABEL HIDE ラベル目隠し C
22		4038 1035 01 REAR COVER 後カバー C
23		4038 1027 04 LEFT COVER 左カバー（後） C
24		4037 7406 01 LABEL EARTH CAUTION ラベルアース注意 C,D1,D3,F2,G1,I,K C
25		4037 7403 01 LABEL OUTLET ラベルアウトレット B,G2,H C
25		4037 7403 01 LABEL OUTLET ラベルアウトレット F1{bizhub C352} C
25		4037 7407 01 LABEL OUTLET ラベル C,D1,D3,F2,G1,I,K,J C
25		4038 7341 01 LABEL OUTLET ラベルアウトレット A1 C
26		4037 1006 01 COVER カバー C
27		9J06 1023 01 REAR COVER 後カバー C
28		9J06 1029 01 RIGHT COVER 右カバー C
29		4038 1021 05 TOP COVER 上カバー C
30		4038 7301 03 LABEL REMOVE ラベル交換 C
31		4038 1048 01 SEAL シール C
32		9J06 P005 00 Filter フィルタ C
33		9J06 P004 00 Holder ホルダ（背面フィルター） C

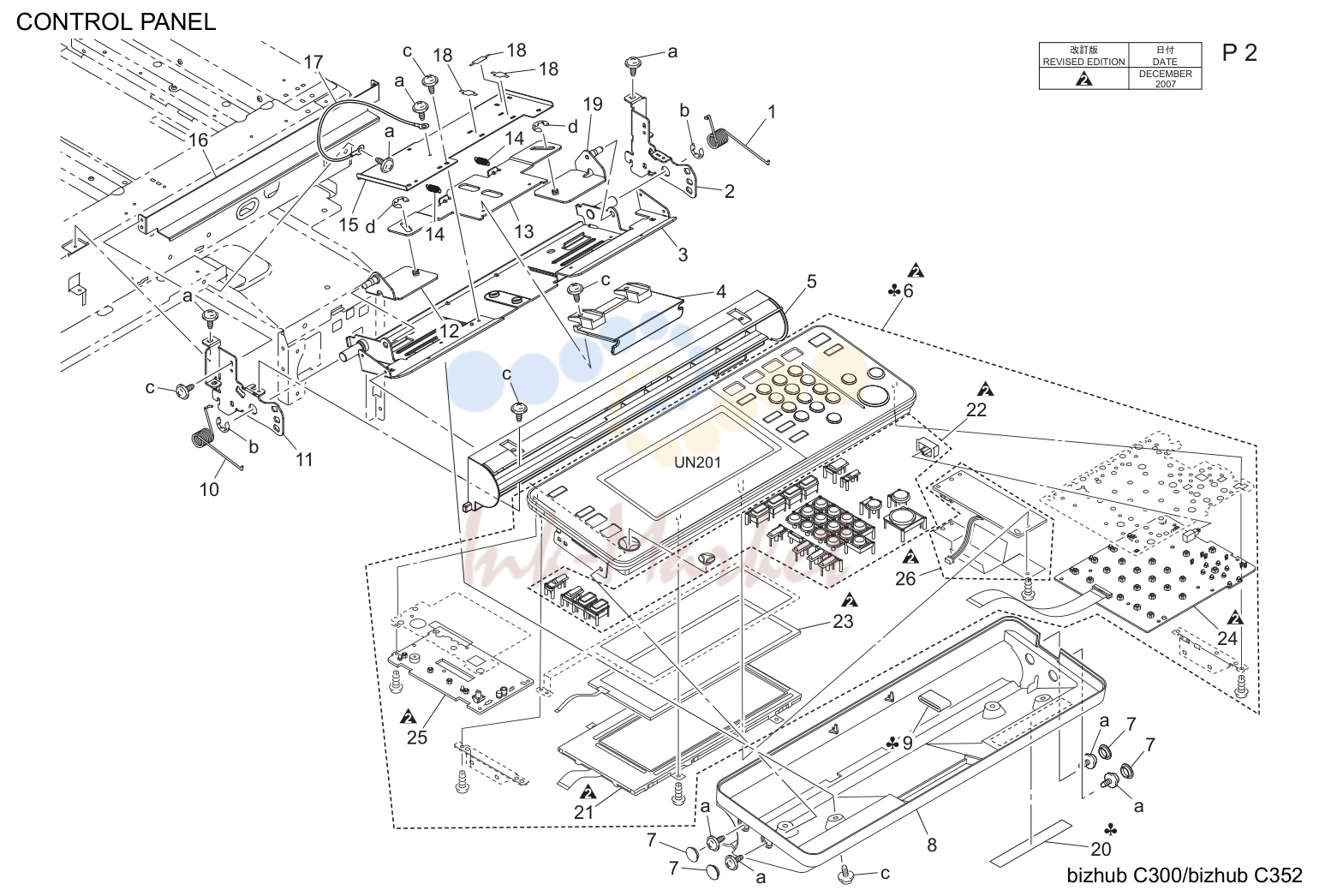

4. CONTROL PANEL

№	Артикул	Наименование
1		4581 1382 01 TORSION SPRING ねじりコイルばね C 1 a-9735
2		4038 1386 01 HOLD PLATE 保持板 D 1 b-9721
3		4038 1385 01 BRACKET 取付板 D 1 c-9735
4		4036 1381 03 LEVER レバー C
5		9J06 1399 01 COVER カバー C
6		4038 6051 04 CONTROL PANEL ASSY 操作パネルＡＳＳＹ A1 I
6		4038 6052 07 CONTROL PANEL ASSY 操作パネルＡＳＳＹ B,D1,D3,F2,G1,G2,I, I
6		4038 6052 07 CONTROL PANEL ASSY 操作パネルＡＳＳＹ F1{bizhub C352} I
6		4038 6053 04 CONTROL PANEL ASSY 操作パネルＡＳＳＹ C I
6		4038 6058 04 CONTROL PANEL ASSY 操作パネルＡＳＳＹ J I
6		4038 6059 04 CONTROL PANEL ASSY 操作パネルＡＳＳＹ H I
7		4038 1406 02 CAP キャップ C
8		4038 1398 01 COVER カバー C
9		9326 1001 11 FERRITE CORE フェライトコア C,D1,D3,F2,G1,H,I,J D
9		9326 1001 11 FERRITE CORE フェライトコア F1{bizhub C352} D
10		4581 1379 01 TORSION SPRING ねじりコイルばね C
11		4038 1380 01 HOLD PLATE 保持板 D
12		4038 1390 01 POSITIONING PLATE 位置決め板 D
13		4038 1383 01 COUPLING 連結板 D
14		4581 1389 01 TENSION SPRING 引張コイルばね C
15		4038 1387 01 BRACKET 取付板 D
16		4038 1388 01 BRACKET 取付板 D
17		4036 6862 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
18		4581 1316 01 SEAL シール C
19		4038 1384 01 POSITIONING PLATE 位置決め板 D
20		A03U 9465 00 Regulating Label 規制ラベル B,G2 D
21		4037 7805 03 LCD MODULE ＬＣＤモジュール I
22		4037 7806 01 KEY TOP キートップ C
23		4037 7807 01 TOUCH PANEL タッチパネル B
24		4037 7808 01 PWB1 ASSY ＰＷＢ１ＡＳＳＹ I
25		4037 7809 01 PWB2 ASSY ＰＷＢ２ＡＳＳＹ I
26		4036 7836 01 PWB3 ASSY ＰＷＢ３ＡＳＳＹ I

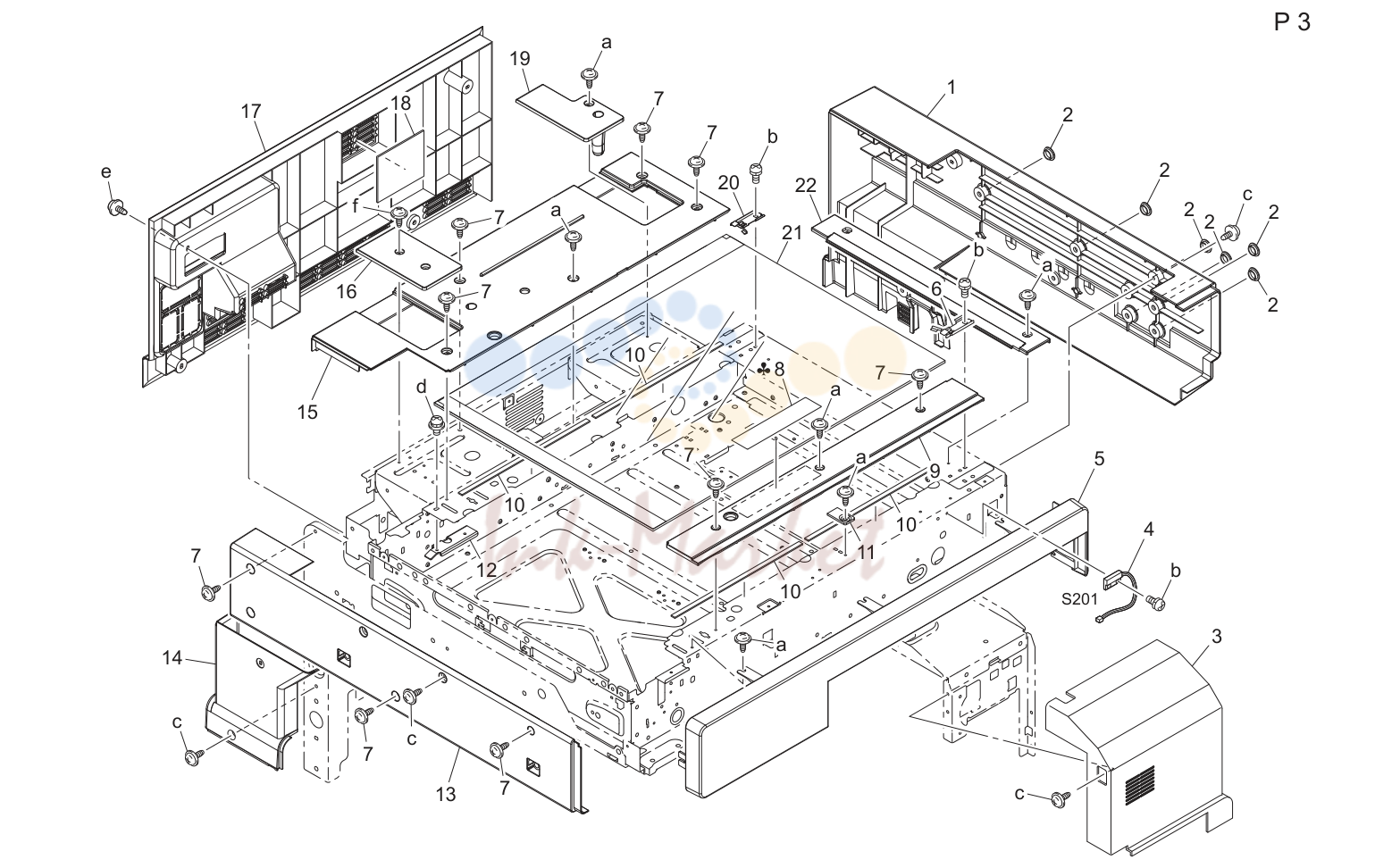

5. IR COVER

№	Артикул	Наименование
1		9J06 1395 01 RIGHT COVER IR 右カバーＩＲ C 1 a-9735
2		4038 1041 02 CAP キャップ C 6 b-9644
3		4038 1393 03 FRONT COVER 前カバー C 1 c-9735
4		9334 2610 12 REED SWITCH リードスイッチ C 1 e-9646
5		9J06 1391 02 FRONT COVER IR 前カバーＩＲ C 1 f-9735
6		4581 1605 03 SET PLATE 押え板 C
7		4036 1410 01 SHOULDER SCREW 段ねじ C
8		4036 7342 01 LABEL REGAL RESTRICTION ラベルコピー禁止事項 A1 C
8		4036 7343 01 LABEL REGAL RESTRICTION ラベルコピー禁止事項 B,G2 C
9		9J06 1392 02 FRONT COVER IR 上カバーＩＲ C
10		9J06 1620 01 SEAL シール C
11		4581 1318 01 REGULATING PLATE 規制板 D
12		9J06 1372 01 REINFORCE PLATE 補強板 D
13		9J06 1414 05 LEFT UPPER COVER IR 左上カバーＩＲ C
14		9J06 1396 01 LEFT LOWER COVER IR 左下カバーＩＲ C
15		9J06 1394 01 REAR UPPER COVER IR 後上カバーＩＲ C
16		9J06 1413 02 COVER カバー（原稿カバー取付蓋・左） C
17		4038 1405 05 REAR COVER IR 後カバーＩＲ C
18		4025 2285 02 FILTER フィルタ C
19		9J06 1412 01 COVER カバー C
20		4581 1610 01 SET PLATE 押え板 C
21		9J06 R708 00 ORIGINAL GLASS ASSY 原稿ガラスＡＳＳＹ C
22		4036 1611 01 GUIDE ガイド C

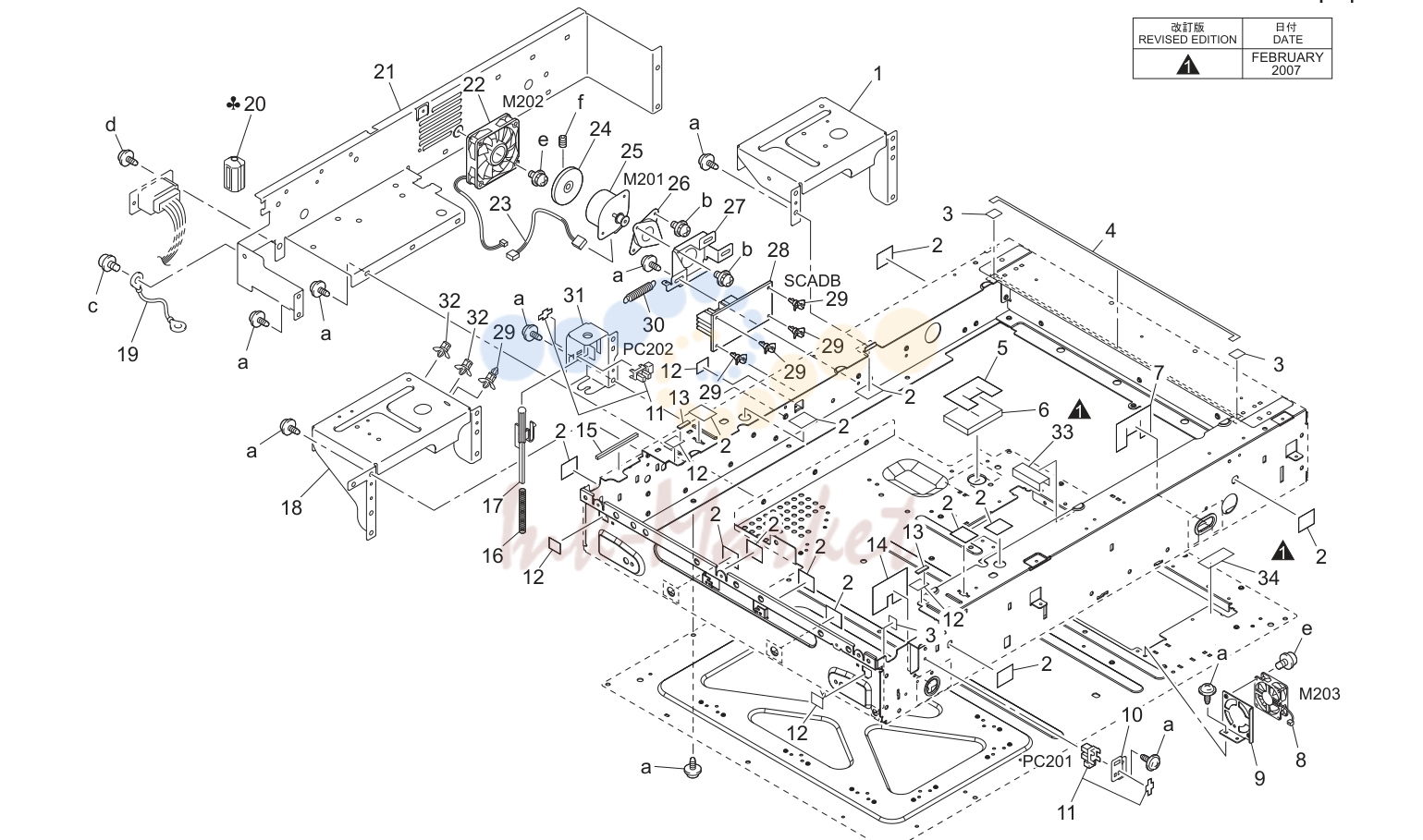

6. SCANNER DRIVE SECTION

№	Артикул	Наименование
1		9J06 1369 01 FRAME フレーム D 1 a-9735
2		4581 1625 01 SEAL シール C 13 b-9646
3		9J06 1635 00 SEAL シール（ガラス右角） C 3 c-9646
4		9J06 1636 00 SEAL シール（ガラス右） C 1 e-9646
5		4038 1513 01 SEAL シール C 1 f-9684
6		4038 1512 01 SEAL シール C
7		4036 1632 02 SEAL シール C
8		9313 1500 21 FAN MOTOR ファンモータ C
9		9J06 1591 01 BRACKET 取付板 D
10		9J06 1328 01 BRACKET 取付板 D
11		4037 0903 01 PHOTO INTERRUPTER フォトインタラプター B
12		4581 1627 01 SEAL シール C
13		9J06 1598 00 SEAL シール（基準側） C
14		4036 1631 01 SEAL シール C
15		9J06 1332 01 SEAL シール C
16		4036 1720 01 PRESSURE SPRING 圧縮コイルばね C
17		9J06 1721 01 LEVER レバー C
18		9J06 1370 02 FRAME フレーム（ＡＤＦ左） D
19		4036 6860 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
20		9326 1810 21 FERRITE CORE フェライトコア C,D1,D3,F2,G1,H,I,J D
20		9326 1810 21 FERRITE CORE フェライトコア F1{bizhub C352} D
21		9J06 1371 01 REINFORCE PLATE 補強板 D
22		9J06 M100 00 FAN MOTOR ファンモータ C
23		4038 6863 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
24		4005 1320 02 DUMPER ダンパ C
25		9314 1910 83 MOTOR パルスモータ C
26		9J06 1471 01 CUSHION 防振材 C
27		4038 1457 01 BRACKET 取付板 D
28		4038 0115 01 PWB ASSY 基板ＡＳＳＹ I
29		9384 1900 57 PWB SUPPORT 9.53H キハ゛ンサホ゜ート D
30		9J06 2611 00 Tension spring 引張コイルばね C
31		9J06 1722 02 BRACKET 取付板 D
32		9384 1900 55 PWB SUPPORT 9.53H キハ゛ンサホ゜ート D
33		4038 2601 00 SEAL シール C
34		4038 2602 00 SEAL シール C

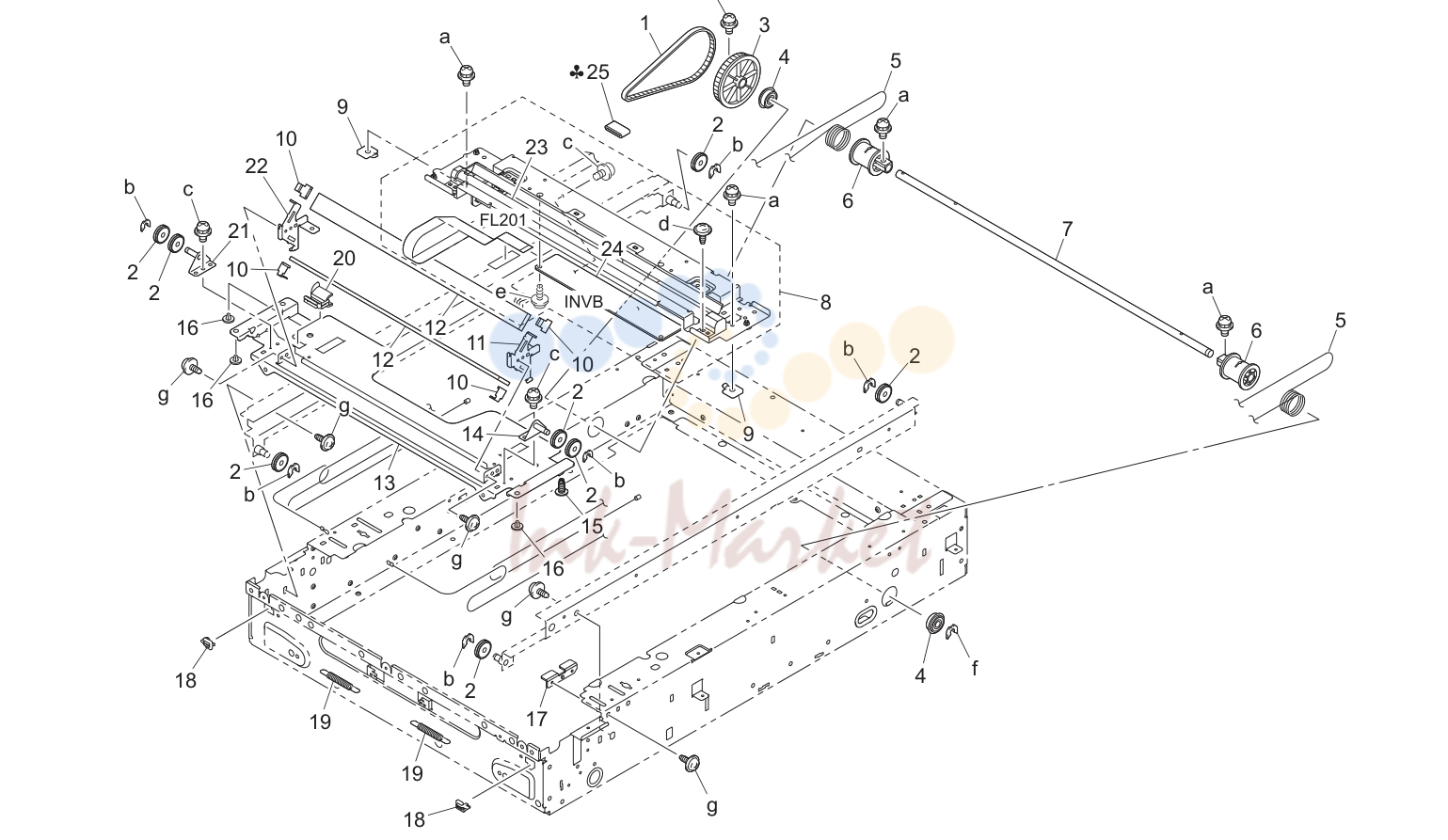

7. SCANNER DRIVE SECTION

№	Артикул	Наименование
1		4038 1454 01 TIMING BELT 251L タイミングベルト２５１Ｌ C 1 a-9646
2		4005 1464 01 PULLEY プーリ C 8 b-4425
3		4581 1453 01 PULLEY 118T プーリ１１８Ｔ C 1 c-9646
4		4002 1456 01 BALL BEARING 軸受 C 2 e-9739
5		9J06 1451 01 WIRE ワイヤ C 2 f-1066
6		4581 1452 01 PULLEY プーリ C 2 g-9735
7		4581 1455 01 SHAFT シャフト D
8		9J06 R720 00 FIRST SLIDER ASSY 第１スライダーＡＳＳＹ I
9		4581 3806 01 SET PLATE 押え板 D
10		4002 1423 01 HOLDER ホルダ D
11		4581 1427 01 HOLD PLATE 保持板 D
12		4002 1422 02 MIRROR ミラー C
13		4038 1421 02 FRAME フレーム D
14		4036 1425 01 BRACKET 取付板 D
15		4002 1481 01 BUSHING ブッシュ C
16		4002 1480 02 Bushing ブッシュ C
17		9J06 1373 01 REINFORCE PLATE 補強板 D
18		1139 1612 01 GUIDE ワイヤーガイド D
19		4581 1640 02 SPRING ばね C
20		4581 1429 01 GUIDE ガイド D
21		4005 0203 01 BRACKET ASSY 取付板ＡＳＳＹ D
22		4581 1428 01 HOLD PLATE 保持板 D
23		9351 3300 11 LAMP ランプ I
24		9325 4400 21 INVERTOR インバータユニット C
25		9326 1001 11 FERRITE CORE フェライトコア C,D1,D3,F2,G1,H,I,J D
25		9326 1001 11 FERRITE CORE フェライトコア F1{bizhub C352} D

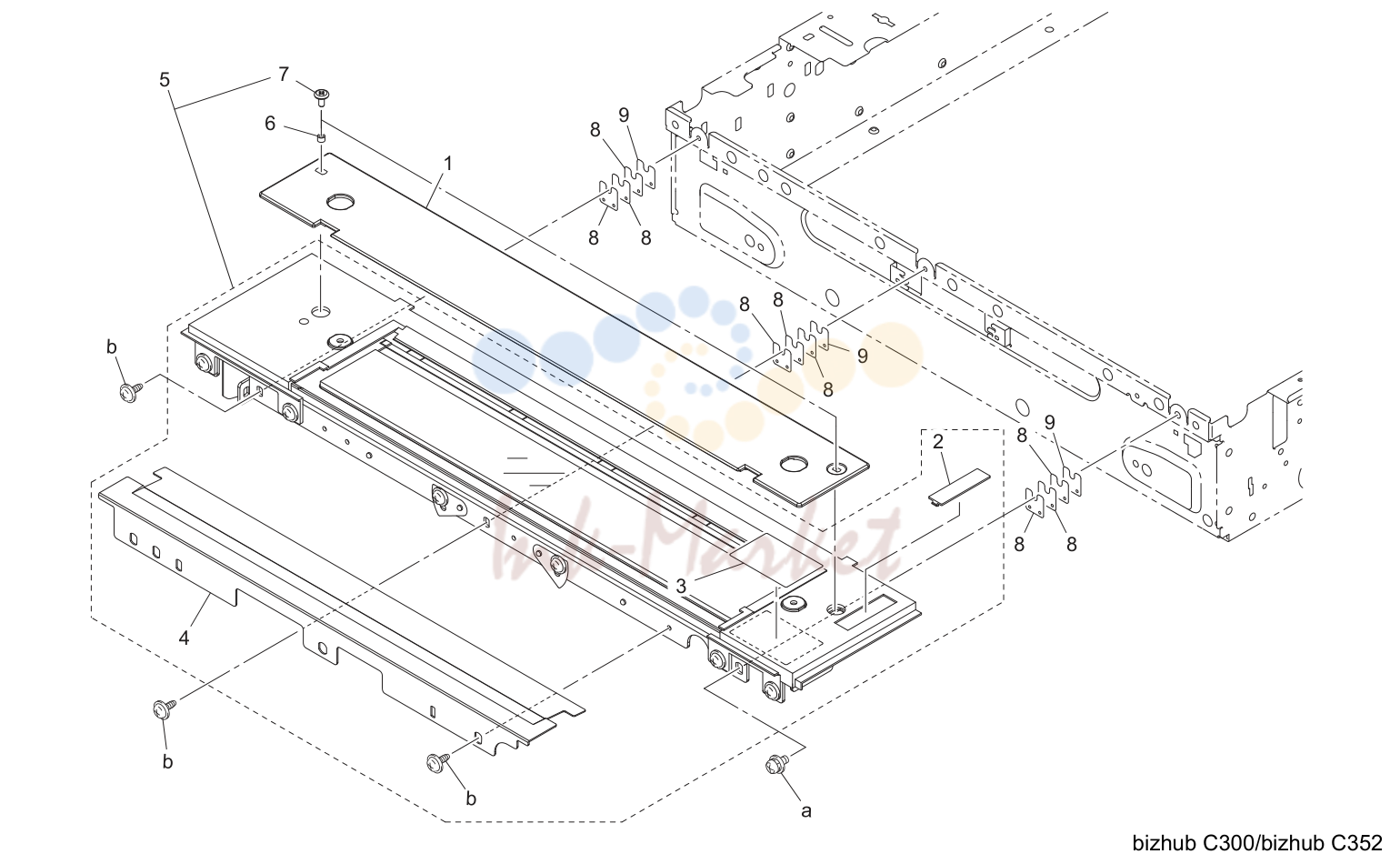

8. GLASS MOVEMENT SECTION

№	Артикул	Наименование
1		9J06 1553 03 COVER カバー（読取ガラス） C 1 a-9646
2		9J06 1559 01 COVER カバー C 1 b-9735
3		9J06 1568 01 LABEL ラベル（ＩＲ注意） C
4		9J06 R728 00 SHEET ASSY 段差シートＡＳＳＹ C
5		9J06 R702 00 GLASS MOVEMENT UNIT ガラス移動ユニット C
6		9J06 1589 00 COLLAR カラー C
7		9J06 1569 02 SCREW ねじ C
8		9J06 1594 00 SPACER(0.2) スペーサ（０．２） C
9		9J06 1593 00 SPACER(0.1) スペーサ（０．１） C

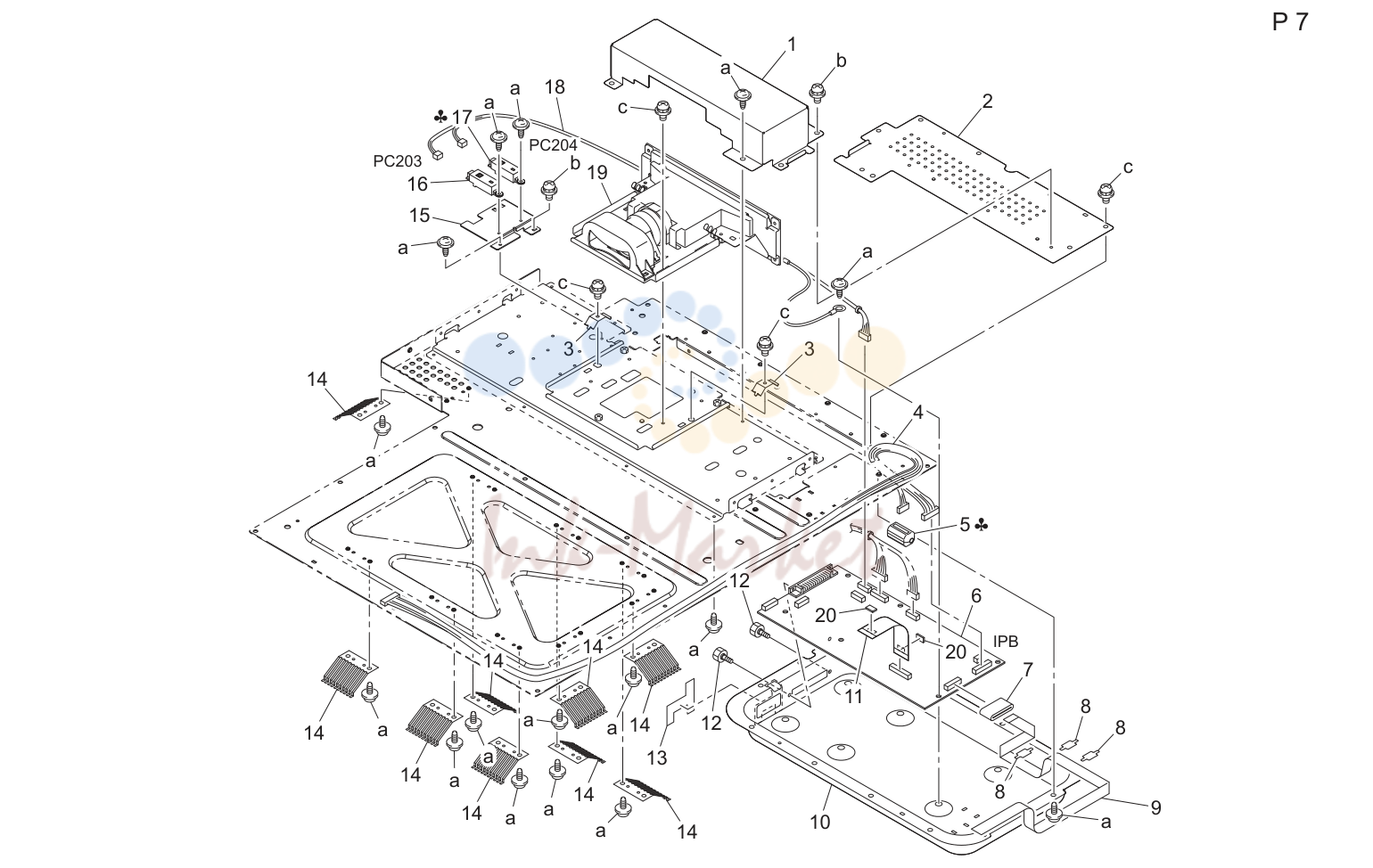

9. OPTICAL SECTION

№	Артикул	Наименование
1		4036 1582 01 COVER カバー D 1 a-9735
2		4036 1366 01 COVER カバー D 1 b-9646
3		4581 1579 01 PLATE SPRING 板ばね D 2 c-9646
4		9J06 6817 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
5		9326 1200 61 FERRITE CORE フェライトコア C,D1,D3,F2,G1,H,I,J D
5		9326 1200 61 FERRITE CORE フェライトコア F1{bizhub C352} D
6		9J06 0113 03 PWB ASSY 基板ＡＳＳＹ I
7		9326 1001 11 FERRITE CORE フェライトコア D
8		4581 1316 01 SEAL シール C
9		4038 6864 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ C
10		4036 1374 02 PLATE 底板 D
11		4037 6819 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ C
12		4581 2269 04 SHOULDER SCREW 段ねじ C
13		4036 1633 01 SEAL シール C
14		4038 1510 01 PLATE SPRING 板ばね D
15		9J06 1590 01 BRACKET 取付板 D
16		9335 1400 81 SOLID STATE SWITCH 反射型フォトスイッチ C
17		9335 1400 81 SOLID STATE SWITCH 反射型フォトスイッチ D1,D3,F2,G1,I,K C
17		9335 1400 81 SOLID STATE SWITCH 反射型フォトスイッチ F1{bizhub C352} C
17		9335 1400 81 SOLID STATE SWITCH 反射型フォトスイッチ A1,B,C,G2,H,J(OPTIO C
18		4037 6854 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
19		9J06 R721 00 LENS/CCD ASSY レンズ・ＣＣＤＡＳＳＹ I
20		4025 2175 01 CUSHION クッション C

10. IR FRAME

№	Артикул	Наименование
1		4038 1501 02 HOLD PLATE 保持板 D 1 a-9735
2		9J06 1515 01 CUSHION 防振材 C 4 b-9660
3		4036 1509 01 PLATE SPRING 板ばね D 3 c-9735
4		4038 0180 01 HOLD PLATE ASSY 保持板ＡＳＳＹ D
5		4037 1535 01 BRACKET 取付板 A1 C
5		4037 1535 01 BRACKET 取付板 B,C,D1,D3,F1,F2,G1, C
6		4037 1536 02 BRACKET 取付板 A1 C
6		4037 1536 02 BRACKET 取付板 B,C,D1,D3,F1,F2,G1, C
7		4037 6727 01 LOUDSPEAKER スピーカ A1 C
7		4037 6727 01 LOUDSPEAKER スピーカ B,C,D1,D3,F1,F2,G1, C
8		4038 1500 01 HOLD PLATE 保持板 D
9		4038 1402 01 COVER カバー C
10		9J06 1599 00 SEAL シール（底板） C
11		4038 1504 02 HOLD PLATE 保持板 D
12		4038 1508 02 BRACKET 取付板 D
13		4038 1403 02 COVER カバー C
14		4037 7001 00 SPACER スペーサ C
15		4038 1503 04 HOLD PLATE 保持板（ＩＲ左上） D

11. MAIN FRAME

№	Артикул	Наименование
1		1154 4670 01 PROTECTION 保護材 C 2 a-9735
2		4039 2210 01 SEAL シール C 1 b-9735
3		4038 3595 01 SPACER スペーサ D 1 c-9739
4		4038 M601 00 SWITCH 押釦スイッチ C
5		4038 2065 17 BRACKET 取付板 D
6		4128 2215 01 COVER カバー D
7		4038 2066 12 COVER カバー D
8		4154 3804 01 SCREW ねじ C
9		4038 2036 01 CAP キャップ C
10		4038 2073 02 Reinforce plate 補強板 D
11		9J06 2456 01 SEAL シール C
12		9J06 2455 01 DUCT ダクト D
13		9313 1000 72 FAN MOTOR ファンモータ C
14		9J06 2457 01 BRACKET 取付板 D
15		9J06 6807 04 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
16		0996 3055 01 RUBBER FOOT コ゛ムアシ C
17		4038 2097 02 SEAL シール C
18		4039 2209 01 SEAL シール C
19		4038 1312 00 SEAL シール（台板ハーネス押さえ） C

12. INNER COVER SECTION

№	Артикул	Наименование
1		4038 2287 02 SHOULDER SCREW 段ねじ C 1 a-9646
2		4038 2266 01 TORSION SPRING ねじりコイルばね C 1 b-9739
3		4038 2265 04 BRACKET 取付板（右扉安全ＳＷ） D 1 c-9735
4		9J06 M601 00 MICRO SWITCH マイクロスイッチ C 1 e-9739
5		4154 3804 01 SCREW ねじ C 2 f-9735
6		4038 2282 03 PLATE SPRING 板ばね C
7		9J06 1101 05 COVER カバー（２次） D
8		4038 1014 01 SUCTION PLATE 吸着板 D
9		4038 1102 02 COVER カバー C
10		4038 7309 01 LABEL ラベル D
11		4038 7308 02 LABEL TC IU ラベルＴＣＩＵ挿入目標 D
12		4038 1105 01 HOLDER ホルダ D
13		4038 6816 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ C
14		4038 2281 04 HOLDER ホルダ C
15		4136 6751 01 CONNECTOR PIN 基板用コネクタポスト D
16		4038 2283 02 PLATE SPRING 板ばね C
17		4038 M600 00 SEESAW-SWITCH 波形スイッチ C
18		9J06 2305 01 BRACKET 取付板 D
19		9J06 2467 01 BRACKET 取付板 D
20		9J06 2466 01 DUCT ダクト D
21		9J06 N106 00 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
22		4038 R770 00 FRONT COVER SW ASSY 前扉ＳＷＡＳＳＹ C
23		4038 6815 02 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
24		9J06 2460 01 COVER カバー C
25		4106 2063 01 SCREW ねじ C
26		9J06 1014 00 SEAL シール（Ｄ） C
27		4038 1360 00 GUIDE ガイド D

13. MPT PAPER TAKE-UP SECTION

№	Артикул	Наименование
1		4038 3541 01 PLATE SPRING 板ばね D 1 a-9739
2		4038 2099 01 CONTACT 接点 D 1 b-9739
3		1164 3053 12 SHOULDER SCREW 段ねじ C 1 c-9732
4		4004 3029 01 RAIL レール D 1 e-9735
5		4038 6829 02 WIRE HARNESS ASSY ハーネスＡＳＳＹ D 1 f-9739
6		4004 3063 01 TENSION SPRING 引張コイルばね C 1 g-9735
7		9J06 R901 00 PHOTO INTERUPPTER フォトインタラプタ B 1 h-9646
8		4004 3062 06 HOLDER ホルダ C
9		1164 3027 01 ACTUATOR アクチュエータ C
10		9335 1400 61 SOLID STATE SWITCH 透過型フォトスイッチ B
11		4004 3061 01 ACTUATOR アクチュエータ C
12		4038 2162 02 CUSHION クッション C
13		4038 2008 02 RAIL レール C
14		4038 2408 01 REINFORCE PLATE 補強板 D
15		1164 3020 03 LEVER レバー C
16		4037 0104 01 PWB ASSY 基板ＡＳＳＹ C
17		4004 3052 01 SPACER スペーサ D
18		1164 3022 02 HOLDER ホルダー D
19		4037 0904 01 PHOTO INTERRUPTER フォトインタラプター B
20		4004 3011 01 BRACKET 取付板 D
21		4004 3012 01 LEVER レバー C
22		4038 3054 01 PLATE SPRING 板ばね C
23		1164 3054 01 PLATE SPRING 板ばね C
24		9J06 6811 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
25		4037 0103 01 PWB ASSY 基板ＡＳＳＹ C
26		1164 2080 01 HOLDER ホルダ D
27		9J06 2464 01 GUIDE ガイド D
28		4038 7021 00 GUIDE ガイド（ＭＰＣ） C

14. MANUAL FEED SECTION

№	Артикул	Наименование
1		4038 7351 01 SCALE METRIC 手差しスケールメトリック A1,C,D1,D3,F2,G1,H, C 1 a-9739
1		4038 7351 01 SCALE METRIC 手差しスケールメトリック F1{bizhub C352} C 1 c-9735
1		4038 7352 01 SCALE INCH 手差しスケールインチ B,G2 C 1 d-9735
2		9J06 3282 01 COVER カバー C 1 f-9646
3		4037 0906 01 PHOTO INTERRUPTER フォトインタラプター B
4		4030 3414 01 BRACKET 取付板 D
5		4030 3446 01 TORSION SPRING ねじりコイルばね C
6		4030 3415 02 ACTUATOR アクチュエータ C
7		1134 3042 02 SHAFT シャフト D
8		9J06 3281 02 TRAY トレイ C
9		9J06 7303 01 LABEL MANUAL FEED ラベル手差し操作 C
10		9J06 3287 00 SEAL シール（ハーネス押さえ） C
11		9J06 3284 03 COVER カバー（トレイ） C
12		9J06 3235 01 BRACKET 取付板 D
13		9J06 3283 04 TRAY トレイ（マルチ手差し） C
14		4038 3233 02 ACTUATOR アクチュエータ C
15		4038 3234 02 TORSION SPRING ねじりコイルばね C
16		9J06 3285 01 BRACKET 取付板 D
17		9J06 6813 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ C
18		9J06 6211 00 CUSHION クッション（マル手トレイ） C
19		9J06 7354 01 LABEL ラベル C
20		4038 3212 04 COVER カバー C
21		9J06 3286 02 PLATE SPRING 板ばね（トレイ保持） D
22		9J06 3215 02 HOLD PLATE 保持板 D
23		4038 3252 01 PRESSURE SPRING 圧縮コイルばね C
24		4038 3253 01 HOLD PLATE 保持板 D
25		9J06 3256 01 GUIDE ガイド C
26		9J06 3213 01 COVER カバー C
27		9J06 3251 04 LIFTING PLATE 押上板 D
28		4038 3286 01 BRAKE ブレーキ材 C
29		4038 3222 03 REGULATING PLATE 規制板 C
30		4038 3221 03 REGULATING PLATE 規制板 C
31		9J06 3214 02 HOLDER ホルダ D
32		4038 3255 01 BRAKE ブレーキ材 D
33		9J06 6810 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ C
34		4037 6899 01 RESISTOR テイコウキ D
35		4038 3272 01 BRACKET 取付板 D
36		4030 3460 02 RACK ラック C
37		4030 3412 01 GEAR 13/18T ギヤ１３／１８Ｔ C
38		4038 0252 03 BRACKET ASSY 取付板ＡＳＳＹ D
39		4687 3281 01 FRICTION SHEET 摩擦板 C
40		9J06 R763 00 Old MANUAL FEED TRAY UNIT マルチ手差し A1,C,D1,D3,F2,G1,H, S
40		9J06 R780 00 MANUAL FEED TRAY UNIT マルチ手差し A1,C,D1,D3,F2,G1,H, S
40		9J06 R763 00 Old MANUAL FEED TRAY UNIT マルチ手差し F1{bizhub C352} S
40		9J06 R780 00 MANUAL FEED TRAY UNIT マルチ手差し F1{bizhub C352} S
40		9J06 R764 00 Old MANUAL FEED TRAY UNIT マルチ手差し B,G2 S
40		9J06 R781 00 MANUAL FEED TRAY UNIT マルチ手差し B,G2 S
41		4038 5604 00 SEAL シール（マル手・ハーネス押さえ） C
42		4038 5606 00 SEAL シール（ハーネス押さえ） C

15. MANUAL FEED SECTION

№	Артикул	Наименование
1		4038 3205 01 Old COVER カバー D 1 a-9739
1		4038 5660 01 COVER カバー（Ｔ） C 1 b-9735
2		4038 3207 03 BRACKET 取付板 D 1 c-9735
3		9J06 3208 02 FRAME フレーム（Ｆ） D 1 e-9646
4		4038 3217 01 TENSION SPRING 引張コイルばね C 1 f-9739
5		4038 3216 03 LEVER レバー C
6		4038 3220 01 HOLD PLATE 保持板 D
7		4038 3218 01 LEVER レバー C
8		4038 3228 03 Old GUIDE ガイド C
8		4038 5656 00 GUIDE ガイド C
9		4038 3263 01 Old TENSION SPRING 引張コイルばね C
9		4038 5658 00 PRESSURE SPRING 圧縮コイルばね C
10		4030 3403 01 GUIDE ガイド C
11		4038 5653 00 GUIDE PLATE ガイド板 C
12		4038 3268 02 GUIDE ガイド C
13		4038 3204 04 Old GUIDE ガイド C
13		4038 3204 05 GUIDE ガイド C
14		4037 7001 00 SPACER スペーサ C
15		9455 8076 01 RESISTOR その他固定抵抗器 D
16		4038 3266 01 EARTH GROUND アース D
17		4038 3261 02 HOLDER ホルダ D
18		4038 3262 03 BRACKET 取付板 D
19		4030 3475 01 PRESSURE SPRING 圧縮コイルばね C
20		4038 3270 01 GUIDE ガイド C
21		4038 3265 01 Old EARTH GROUND アース D
21		4038 5662 00 EARTH GROUND アース板 D
22		9J06 R718 00 ROLLER ASSY マルチ手差しサバキローラーＡＳＳＹ C
23		4034 0151 01 SEPARATION ROLLER 分離ローラ A
24		4038 3267 01 GUIDE ガイド C
25		4038 3269 02 GUIDE ガイド C
26		4038 5651 00 COLLAR カラー C
27		9J06 0202 14 FRAME ASSY フレームＡＳＳＹ D
28		4038 3231 02 Old GUIDE ガイド C
28		4038 5661 00 GUIDE ガイド C
29		4038 5666 00 BRACKET 取付板 D
30		4038 5667 00 SHOULDER SCREW 段ねじ D
31		4038 5657 00 GUIDE ガイド（Ｌ） C
32		4038 5664 00 GUIDE ガイド（Ｒ） C
33		4038 5663 00 HOLDER ホルダ D
34		4038 5605 00 SEAL シール C

16. MANUAL FEED SECTION

№	Артикул	Наименование
1		4038 3260 01 CLUTCH ASSY クラッチＡＳＳＹ C 1 a-9735
2		4038 3240 01 SHAFT シャフト D 1 b-9721
3		4030 3093 01 BUSHING 軸受 C 2 c-9739
4		4038 3246 01 GEAR 30T ギヤ３０Ｔ C 1 e-4425
5		4038 3247 01 GEAR 30T ギヤ３０Ｔ C 1 f-4425
6		4131 3532 02 BUSHING 軸受 C 1 g-9752
7		4038 3236 01 CAM カム C
8		4131 3001 01 ROLLER ローラ A
9		4142 3217 01 STOP RING 止め輪 C
10		4038 3232 01 SHAFT シャフト D
11		1075 2565 01 GEAR 25T ギヤ２５Ｔ C
12		9J06 M201 00 CLUTCH クラッチ C
13		9J06 M200 00 SOLENOID フラッパーソレノイド C
14		4038 3244 02 BRACKET 取付板 D
15		9J06 3249 01 BRACKET 取付板 D
16		9335 1300 61 PHOTO INTERRUPTER フォトインタラプタ B
17		4004 5339 01 BUSHING 軸受 C
18		4038 3237 01 SHIELD PLATE 遮光板 C

17. P/H FRAME SECTION

№	Артикул	Наименование
1		4039 H011 00 PWB ASSY 基板ＡＳＳＹ I 1 a-9739
2		4038 2094 01 ROLL ころ C 8 b-9735
3		4038 2016 02 LIFTING PLATE 押上板 D 8 c-9735
4		4038 2017 01 PRESSURE SPRING 圧縮コイルばね C
5		4038 2018 03 HOLDER ホルダ D
6		4154 3804 01 SCREW ねじ C
7		4038 2061 01 BRACKET 取付板 D
8		9J06 R719 00 CONNECTOR ASSY ＡＴＤＣドロアＡＳＳＹ C
9		4038 2249 02 HOLDER ホルダ D
10		4038 2060 02 HOLDER ホルダ D
11		4038 2067 01 SEAL シール C
12		4038 2051 01 SEAL シール C
13		9J06 2086 01 PLATE SPRING 板ばね D
14		4038 R705 00 PU LIFT REAR ASSY ＰＵ押上後ＡＳＳＹ C
15		9J06 R730 00 PU LIFT FRONT ASSY ＰＵ押上前ＡＳＳＹ C
16		4038 1281 00 PORYESTER FILM ポリエステルフィルム C

18. P/H FRAME SECTION

№	Артикул	Наименование
1		9J06 R727 00 PRINTER HEAD UNIT Ｐ／Ｈ I 1 a-9735
2		4038 1906 04 PLATE SPRING 板ばね C 4 b-9646
3		4038 2189 01 GEAR 27T ギヤ２７Ｔ C 4 c-9721
4		4038 2187 04 GUIDE ガイド D 4 e-9646
5		4038 2044 02 REINFORCE PLATE 補強板 D
6		4038 2194 01 BRACKET 取付板 D
7		4106 2063 01 SCREW ねじ C
8		4038 2193 03 SHAFT シャフト D
9		1067 2501 01 PIN ヒ゜ン C
10		4038 2196 01 PRESSURE SPRING 圧縮コイルばね C
11		4038 2191 02 GEAR 16T ギヤ１６Ｔ C
12		4038 2190 03 GEAR 16T ギヤ１６Ｔ C
13		4038 2192 02 SHAFT シャフト D
14		4038 0211 04 BRACKET ASSY 取付板ＡＳＳＹ D
15		4038 2188 02 GEAR 30T ギヤ３０Ｔ C
16		4038 2184 01 SHOULDER SCREW 段ねじ C
17		4038 2180 01 CONTACT 接点 D
18		4038 2179 01 WASHER ワッシャ C
19		4038 2042 01 SPRING ばね D
20		4038 2043 03 BRACKET 取付板 D
21		9J06 R711 00 SKEW ADJUSTMENT ASSY スキュー調整ＡＳＳＹ S
22		4038 1280 00 BRACKET 取付板 D

19. T/C RAIL SECTION

№	Артикул	Наименование
1		9J06 2019 02 RAIL レール D 1 a-9735
2		4038 2038 02 SET PLATE 押え板 D 1 b-9735
3		4038 2021 03 RAIL レール D
4		4038 2020 02 RAIL レール D
5		4038 2173 02 PAWL 爪 A1 D
5		4038 2174 03 PAWL 爪 B,G2 D
5		4038 2175 02 PAWL 爪 C,D1,D3,F2,G1,H,I,J D
5		4038 2175 02 PAWL 爪 F1{bizhub C352} D
6		4038 7316 01 LABEL ラベル D
7		9J06 N100 00 WIRE HARNESSASSY ハーネスＡＳＳＹ D
8		4038 R706 00 GUIDE ASSY ガイドＡＳＳＹ C
9		4038 2109 01 PRESSURE SPRING 圧縮コイルばね C
10		4038 2108 01 STIRRING MEMBER 撹拌材 C
11		4038 2150 01 SEAL シール C
12		4038 2022 02 RAIL レール D
13		4038 1271 00 LEVER 撹拌材（Ｔ／Ｃガイド・Ｋ） C
14		4038 2102 01 SEAL シール C
15		4038 2107 03 GUIDE ガイド D
16		4039 2208 01 SEAL シール C
17		4038 2110 03 SEAL シール C
18		9J06 1013 00 SEAL シール（Ｃ） C
19		9J06 1011 00 SEAL シール（Ａ） C
20		9J06 1012 00 SEAL シール（Ｂ） C
21		4038 6840 02 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
22		4038 1311 00 SEAL シール（Ｔ／Ｃレール） C

20. HOPPER DRIVE SECTION

№	Артикул	Наименование
1		4038 2275 01 HOLDER ホルダ D 1 a-9739
2		9J06 R714 00 IU CONTACT PLATE ASSY ＩＵ接点 C 1 b-9735
3		4038 2233 02 HOLDER ホルダ D 4 c-9646
4		4154 3804 01 SCREW ねじ C
5		4038 2313 01 HOLDER ホルダ C
6		4038 2206 02 HOLDER ホルダ D
7		4038 2274 03 Holder ホルダ D
8		4038 2255 01 COVER カバー D
9		4038 2222 01 CONTACT 接点 C
10		4038 2277 01 CONTACT 接点 C
11		4038 2276 01 CONTACT 接点 C
12		4038 2225 02 CONTACT 接点 C
13		4038 2232 01 Old COVER カバー D
13		4038 2232 13 Cover カバー D
14		9J06 6203 02 HV UNIT 高圧ユニット I
15		4038 R708 00 CONTACT B ASSY 接点ＢＡＳＳＹ C
16		4038 R707 00 CONTACT ASSY 接点ＡＳＳＹ C

21. TONER PIPE SECTION

№	Артикул	Наименование
1		4038 R709 00 PIPE K ASSY パイプＫＡＳＳＹ C 1 a-9646
2		4038 2105 03 TORSION SPRING ねじりコイルばね C 4 b-9646
3		4038 2103 04 SHUTTER シャッタ D 4 c-9739
4		4038 2104 02 SEAL シール C 4 e-9646
5		4038 2151 02 SEAL シール C
6		4038 2101 01 PIPE パイプ D
7		4038 R710 00 PIPE YMC ASSY パイプＹＭＣＡＳＳＹ C
8		4038 2056 02 SEAL シール C
9		4038 2052 02 DUCT ダクト D
10		4038 2053 02 SEAL シール C
11		4038 2081 02 SEAL シール C
12		4038 2106 01 PIPE パイプ D

22. ERASER SECTION

№	Артикул	Наименование
1		4038 2183 01 BRACKET 取付板 D 1 a-9743
2		4038 2199 02 SHIELD PLATE 遮光材 C 1 b-9735
3		4038 2182 01 BRACKET 取付板 D 1 c-9721
4		9J06 R732 00 ERASER K ASSY イレーサＫＡＳＳＹ C
5		9353 2400 11 LED PILOT LAMP 発光ダイオード C
6		4038 2181 01 BRACKET 取付板 D
7		4038 2069 01 SLIDER すべり材 C
8		4038 2072 04 PLATE SPRING 板ばね（前Ｖ字） C
9		4038 2040 01 REINFORCE PLATE 補強板 D
10		4038 2014 08 RAIL レール D
11		4038 7309 01 LABEL ラベル D
12		9J06 2461 01 SEAL シール C
13		9J06 2032 00 REINFORCE PLATE 補強板 D
14		9J06 2459 03 COVER カバー（トナー吸引） C
15		9J06 2472 00 SEAL シール（補強板） C
16		9J06 2473 00 SEAL シール C
17		9J06 R731 00 ERASER YMC ASSY イレーサＹＭＣＡＳＳＹ C
18		4038 2198 02 SHIELD PLATE 遮光材 C
19		4038 2015 02 BRACKET 取付板 D
20		9J06 1010 00 SEAL シール（トナー吸引） C
21		9J06 1015 01 SEAL シール（Ｅ） C
22		9J06 1017 00 SEAL シール（ＩＵレール奥） C
23		9J06 1016 00 SEAL シール（ＩＵレール下） C
24		9J06 2458 01 SEAL シール C
25		9J06 1018 00 POLYESTER FILM ポリエステルフィルム C

23. DEVELOPMENT DRIVE SECTION

№	Артикул	Наименование
1		4038 3517 03 Reinforce plate 補強板 D 1 a-9735
2		9J06 R710 00 DRIVE ASSY 現像駆動ＡＳＳＹ C 1 b-9646
3		9J06 M101 00 MOTOR ブラシレスモータ B 2 c-9735
4		9J06 M102 00 MOTOR ブラシレスモータ B

24. TRANSFER BELT SECTION

№	Артикул	Наименование
1		4038 2023 18 RAIL レール（中転・Ｆ） D 1 a-9646
2		4038 2029 01 PRESSURE SPRING 圧縮コイルばね C 2 b-9735
3		4038 2046 01 LEVER レバー C 1 c-9735
4		4163 5293 01 SCREW ねじ C 4 e-9739
5		4038 2048 01 TORSION SPRING ねじりコイルばね C
6		4038 2047 02 ARM アーム C
8		4038 2080 01 CONTACT 接点 C
9		4038 2045 01 PLATE SPRING 板ばね D
10		4154 3804 01 SCREW ねじ C
11		4038 2077 13 CONTACT 接点（新品検知１） C
12		4038 2152 13 CONTACT 接点（新品検知３） C
13		4038 2153 13 CONTACT 接点（新品検知４） C
14		4038 2078 13 CONTACT 接点（新品検知２） C
15		4038 2205 02 CONTACT 接点 C
16		4038 2207 01 PRESSURE SPRING 圧縮コイルばね C
17		4038 2151 02 SEAL シール C
18		4038 2217 01 CONTACT 接点 C
19		4038 2024 02 RAIL レール D
20		4038 6836 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
21		4038 2027 01 ARM アーム C
22		4038 2028 01 TORSION SPRING ねじりコイルばね C
23		4038 2026 01 LEVER レバー C
24		9J06 R704 00 TRANSFER KIT 転写部キット A
25		9J06 R715 00 SWITCH ASSY １次転写離間検出スイッチＡＳＳＹ C
26		4038 6835 01 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
27		4038 5002 00 CONTACT 接点（分離） C

25. PAPER TRANSPORT SECTION

№	Артикул	Наименование
1		4038 7303 01 LABEL M1 ラベルＭ１ C 1 a-9735
2		4038 3532 01 HANDLE 取手 C 1 b-9739
3		4038 3529 02 REINFORCE PLATE 補強板 D 1 c-9721
4		9335 1400 21 SOLID STATE SWITCH 透過型フォトスイッチ C 1 e-9739
5		9J06 3501 01 ROLLER ローラ C
6		4038 3539 01 GUIDE ガイド C
7		4038 3537 01 GUIDE ガイド C
8		4038 3538 01 GUIDE ガイド C
9		4038 3502 02 ROLLER ローラ C
10		4038 3536 01 GUIDE ガイド C
11		9J06 3575 00 FILM フィルム C
12		4038 3540 03 GUIDE ガイド C
13		4038 3526 04 Old GUIDE ガイド C
13		4038 7022 00 GUIDE ガイド（Ｔ／Ｒ） C
14		4038 7023 00 SHOULDER SCREW 段ねじ C
15		4038 3530 01 EARTH GROUND アース D
16		4038 3525 01 TENSION SPRING 引張コイルばね C
17		4025 3572 01 BUSHING 軸受 C
18		4004 3503 02 GEAR 20T ギヤ２０Ｔ C
19		4004 3504 02 GEAR 14T ギヤ１４Ｔ C
21		4038 3593 01 WASHER ワッシャ C
22		4038 3567 01 PLATE SPRING 板ばね D
23		9455 8076 01 RESISTOR その他固定抵抗器 D
24		4038 3592 01 REINFORCE PLATE 補強板 D
25		9372 1300 12 PHOTO SENSING ELEMENT 光電変換素子 B
26		4038 3531 02 EARTH GROUND アース D
27		9J06 7000 00 PLATE SPRING 板ばね D
28		4037 0906 01 PHOTO INTERRUPTER フォトインタラプター B
29		4038 6830 02 WIRE HARNESS ASSY ハーネスＡＳＳＹ D
30		4128 3522 02 Seal シール C
31		9372 5400 31 HUMIDITY CONVERTION EL. 湿度変換素子 C
32		4038 3561 03 BRACKET 取付板 D
33		4038 3562 01 ACTUATOR アクチュエータ C
34		9335 1400 11 PRISM プリズム C
35		1164 3527 02 TORSION SPRING ねじりコイルばね C
37		9322 1300 21 CLUTCH クラッチ B
38		9J06 R701 00 Old TRANSPORT UNIT 縦搬送ユニット S
38		9J06 R779 00 TRANSPORT UNIT 縦搬送ユニット S
39		4038 3556 01 SEAL シール C
40		4038 3559 01 PRESSURE SPRING 圧縮コイルばね C
41		4038 3558 02 COVER カバー C
42		4038 3527 03 GUIDE ガイド D
43		4038 5603 00 SPACER スペーサ D
44		4038 7010 00 SEAL シール C

26. RIGHT DOOR SECTION

№	Артикул	Наименование
1		9J06 R703 00 DOOR ASSY 縦搬送扉ＡＳＳＹ C 1 a-9739
2		4038 3520 01 PLATE SPRING 板ばね D 2 b-9721
3		4038 3542 02 HOLDER ホルダ D 2 c-9752
4		4038 3553 01 CAM カム C
5		4038 4611 01 PRESSURE SPRING 圧縮コイルばね C
6		4163 5293 01 SCREW ねじ C
7		4038 3551 01 LEVER レバー C
8		4038 3516 01 SHAFT シャフト D
9		4038 4620 01 PRESSURE SPRING 圧縮コイルばね C
10		4038 3571 02 CONTACT 接点 D
11		4038 3552 01 LEVER レバー C
12		4038 3512 02 TORSION SPRING ねじりコイルばね C
13		4038 3534 01 COLLAR カラー C
14		4038 0210 01 BRACKET ASSY 取付板ＡＳＳＹ D
15		4038 3511 02 SHOULDER SCREW 段ねじ C
16		4038 3523 01 STOPPER ストッパ C
17		9J06 2583 02 GUIDE ガイド（駆動解除） C
18		4038 7302 02 LABEL JAM ラベルジャム処理 D
19		9J06 R712 00 ROLLER ASSY ２次転写ローラーＡＳＳＹ C
20		4038 3521 01 COVER カバー A1,D1,D3,F2,G1,H,I, C
21		4038 3515 02 COVER カバー A1,D1,D3,F2,G1,H,I, C

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.

Konica Minolta bizhub c 300 352 — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内

2. DIAGRAM OF MAIN PARTS SECTION

3. EXTERNAL PARTS

4. CONTROL PANEL

5. IR COVER

6. SCANNER DRIVE SECTION

7. SCANNER DRIVE SECTION

8. GLASS MOVEMENT SECTION

9. OPTICAL SECTION

10. IR FRAME

11. MAIN FRAME

12. INNER COVER SECTION

13. MPT PAPER TAKE-UP SECTION

14. MANUAL FEED SECTION

15. MANUAL FEED SECTION

16. MANUAL FEED SECTION

17. P/H FRAME SECTION

18. P/H FRAME SECTION

19. T/C RAIL SECTION

20. HOPPER DRIVE SECTION

21. TONER PIPE SECTION

22. ERASER SECTION

23. DEVELOPMENT DRIVE SECTION

24. TRANSFER BELT SECTION

25. PAPER TRANSPORT SECTION

26. RIGHT DOOR SECTION

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Kyocera ECOSYS M3040dn-M3540dn-M3040idn-M3540idn-M3550idn-M3560idn — каталог запчастей со схемами

Kyocera DU-640 — каталог запчастей со схемами

Konica Minolta pagepro 1380MF 1390MF — каталог запчастей со схемами

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイドマニュアルのご案内
