Konica Minolta bizhub 751 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Main рама (P1)
- Main рама (P2)
- Main рама (P3)
- Main рама (P4)
- Внешние детали (P5)
- Внешние детали (P6)
- Внешние детали (P7)
- Внешние детали (P8)
- Внешние детали (P9)
- Operation узел (P10)
- Optics узел (P11)
- Optics узел (P12)

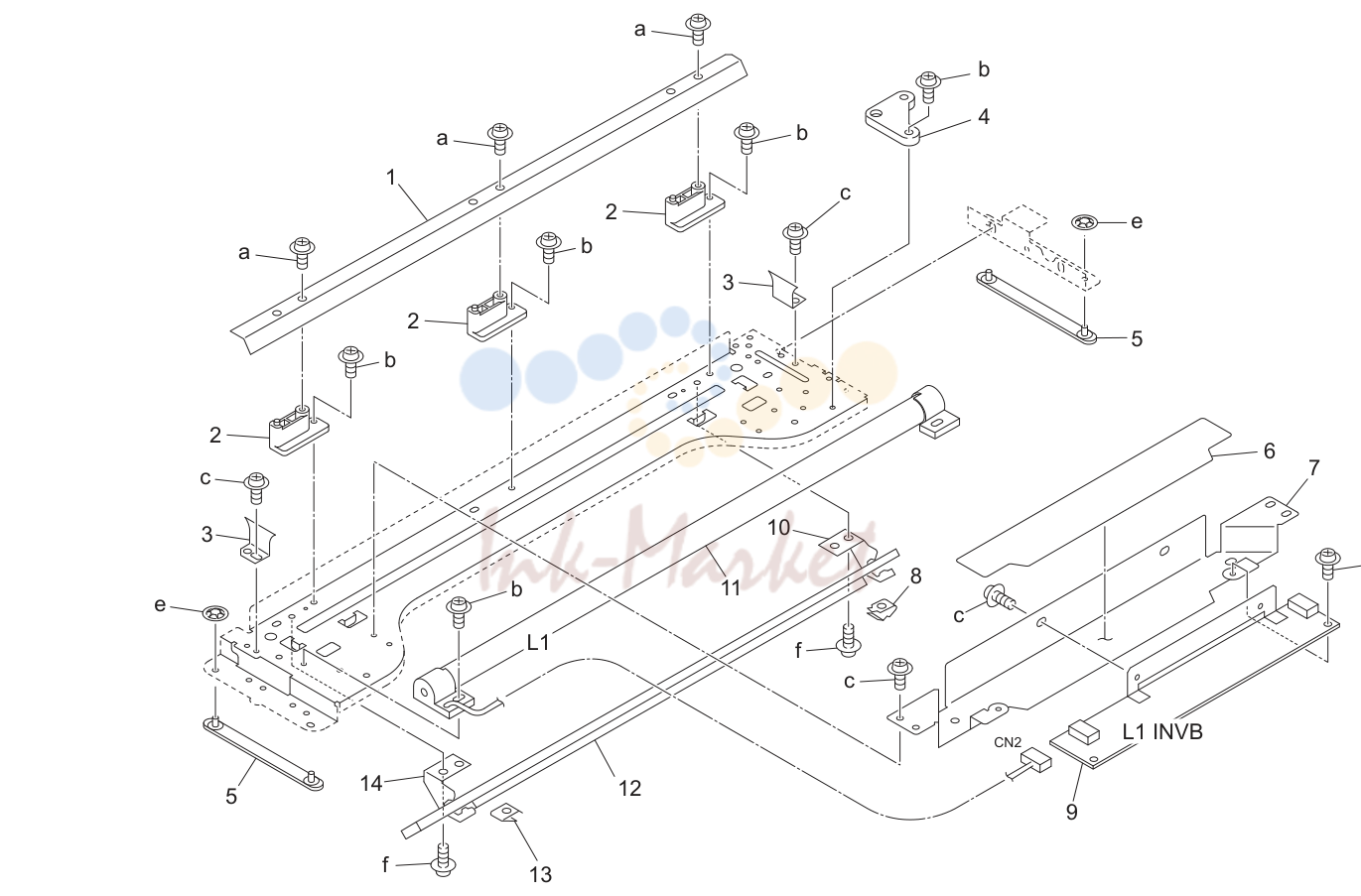

- Optics узел (P13)

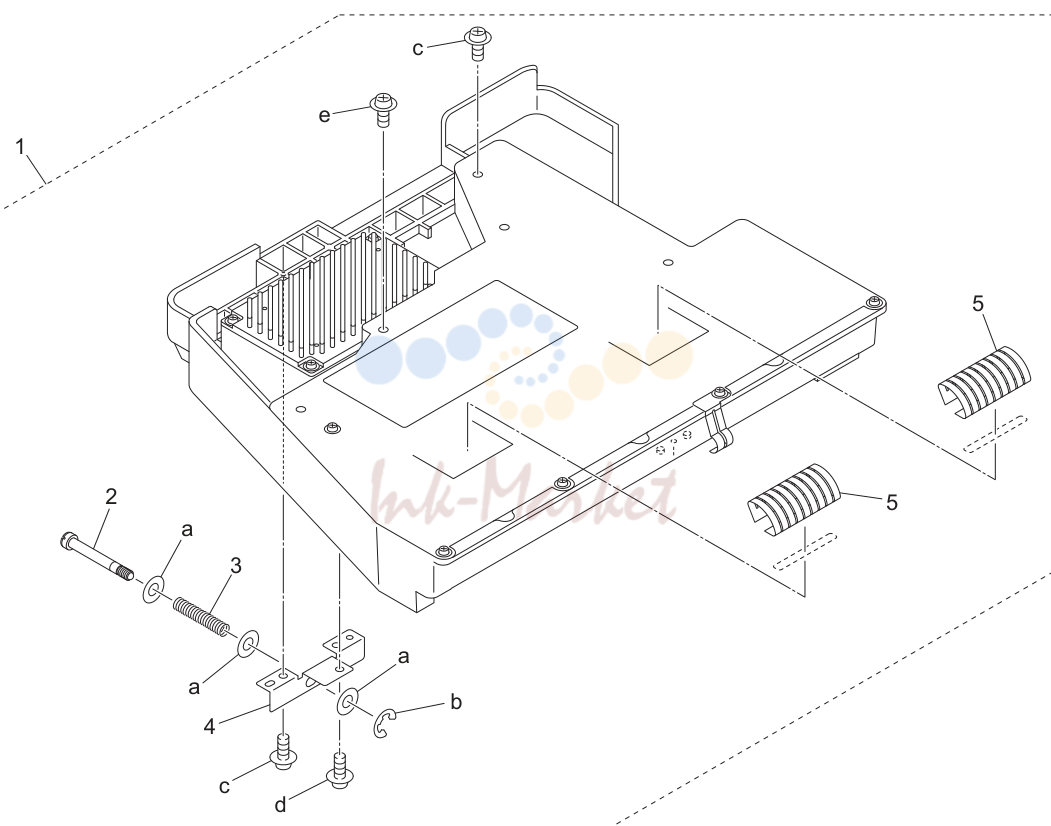

- Optics узел (P15)

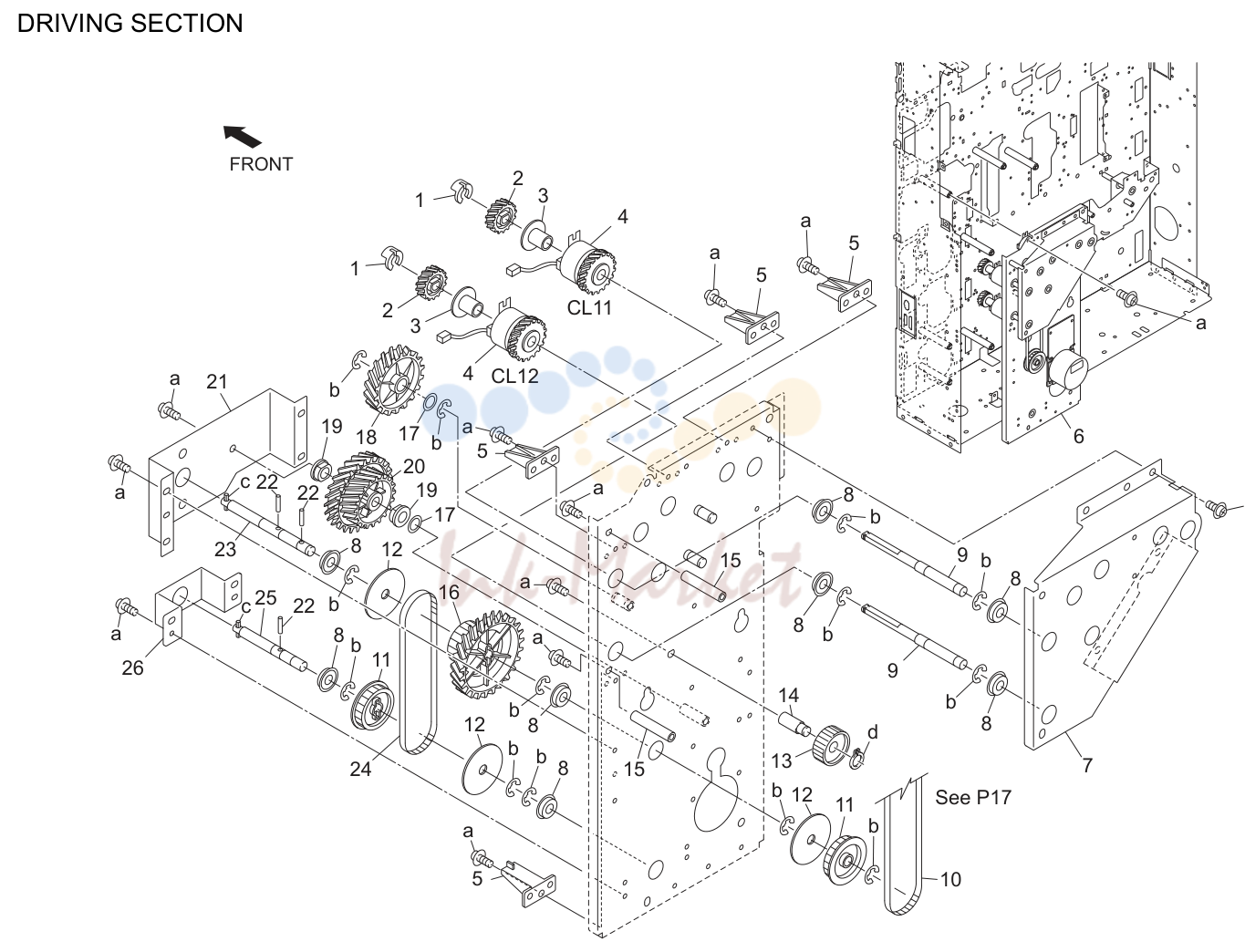

- Driving секция (P16)

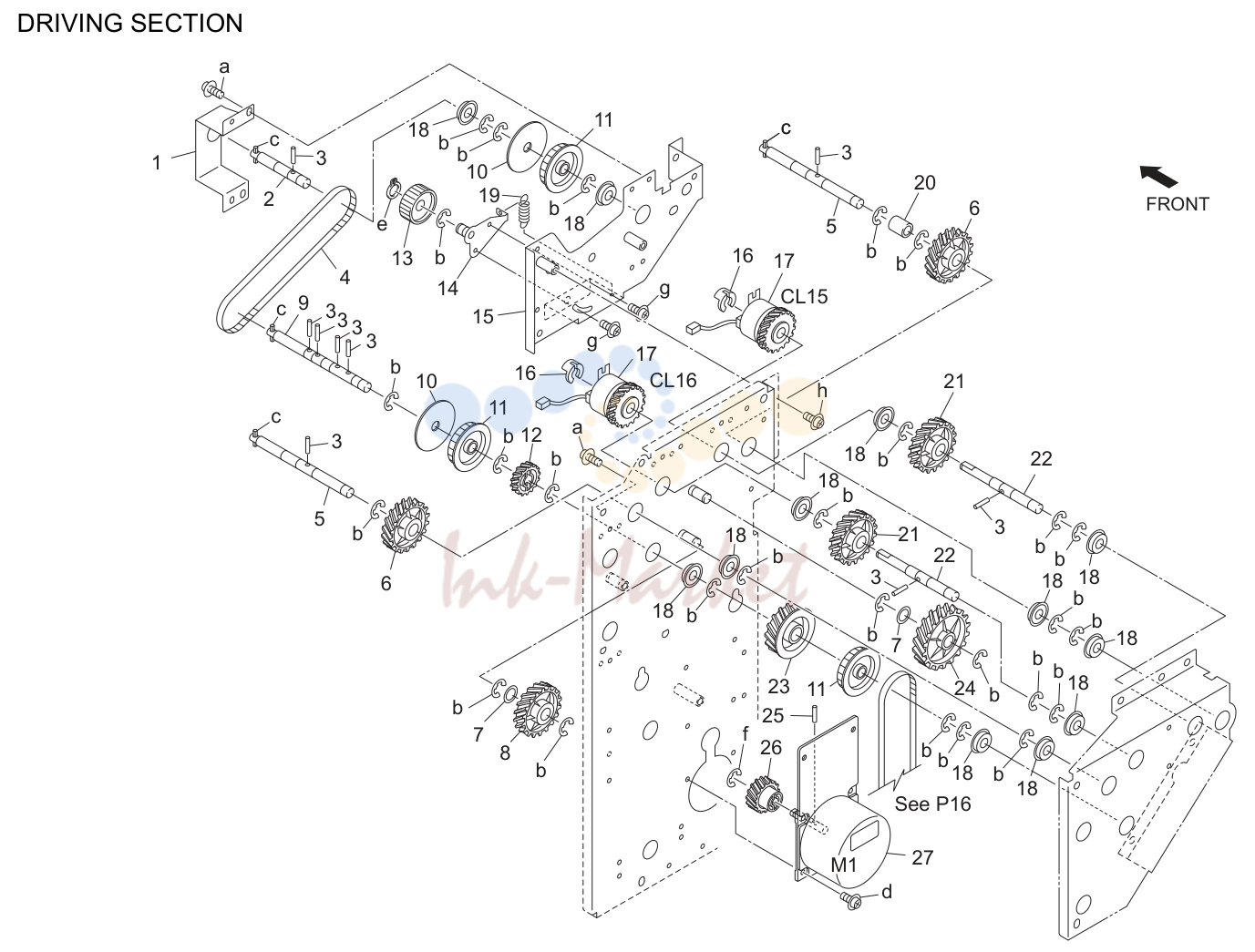

- Driving секция (P17)

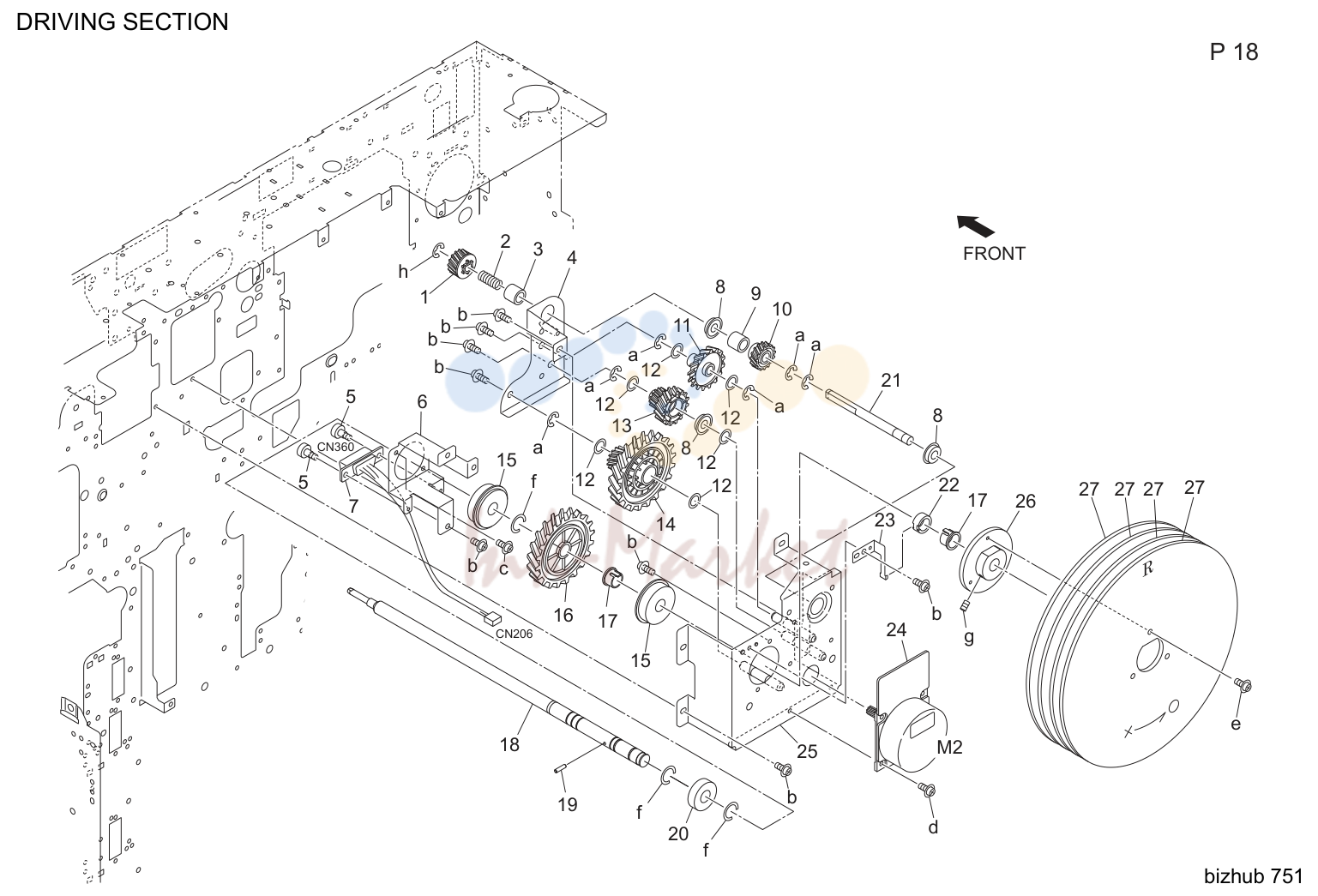

- Driving секция (P18)

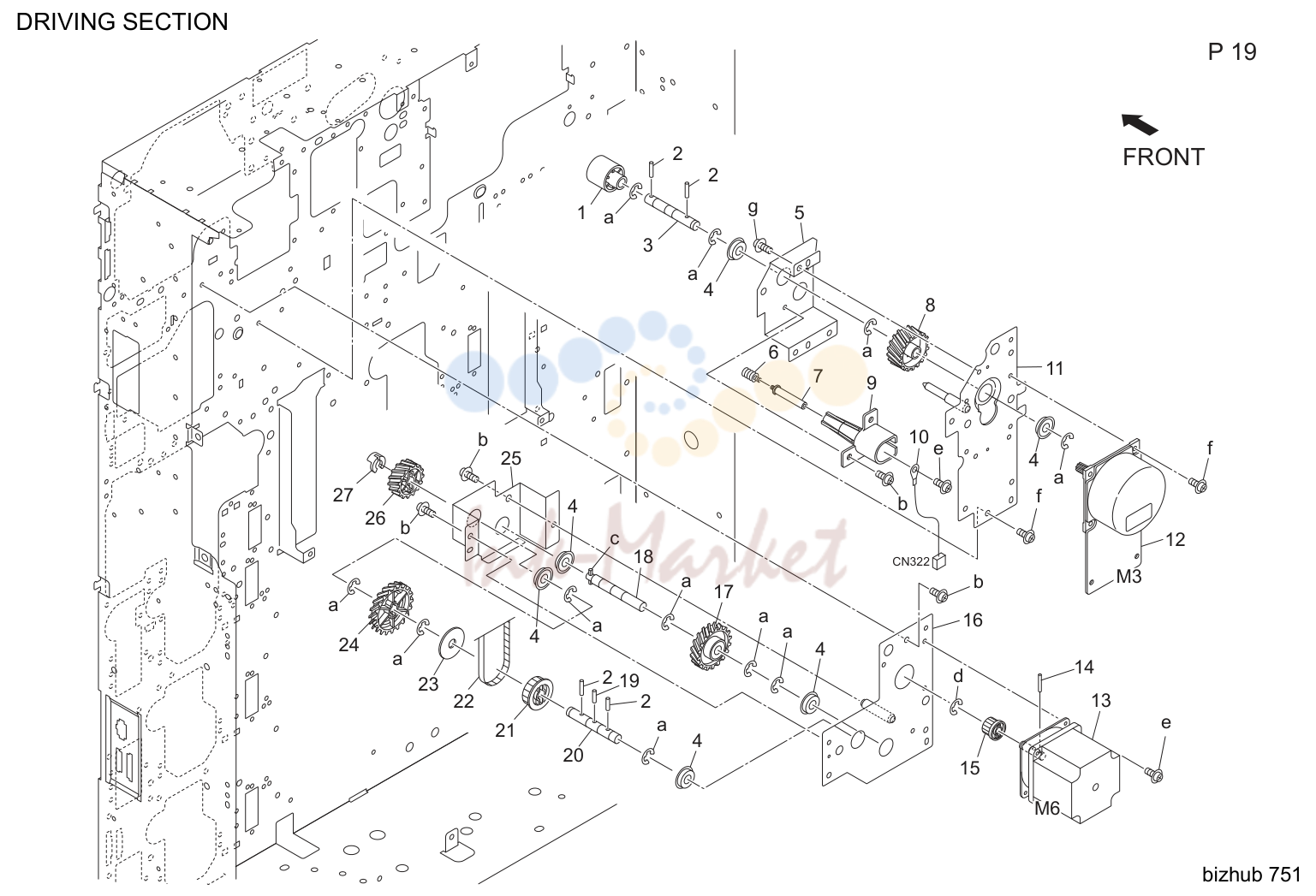

- Driving секция (P19)

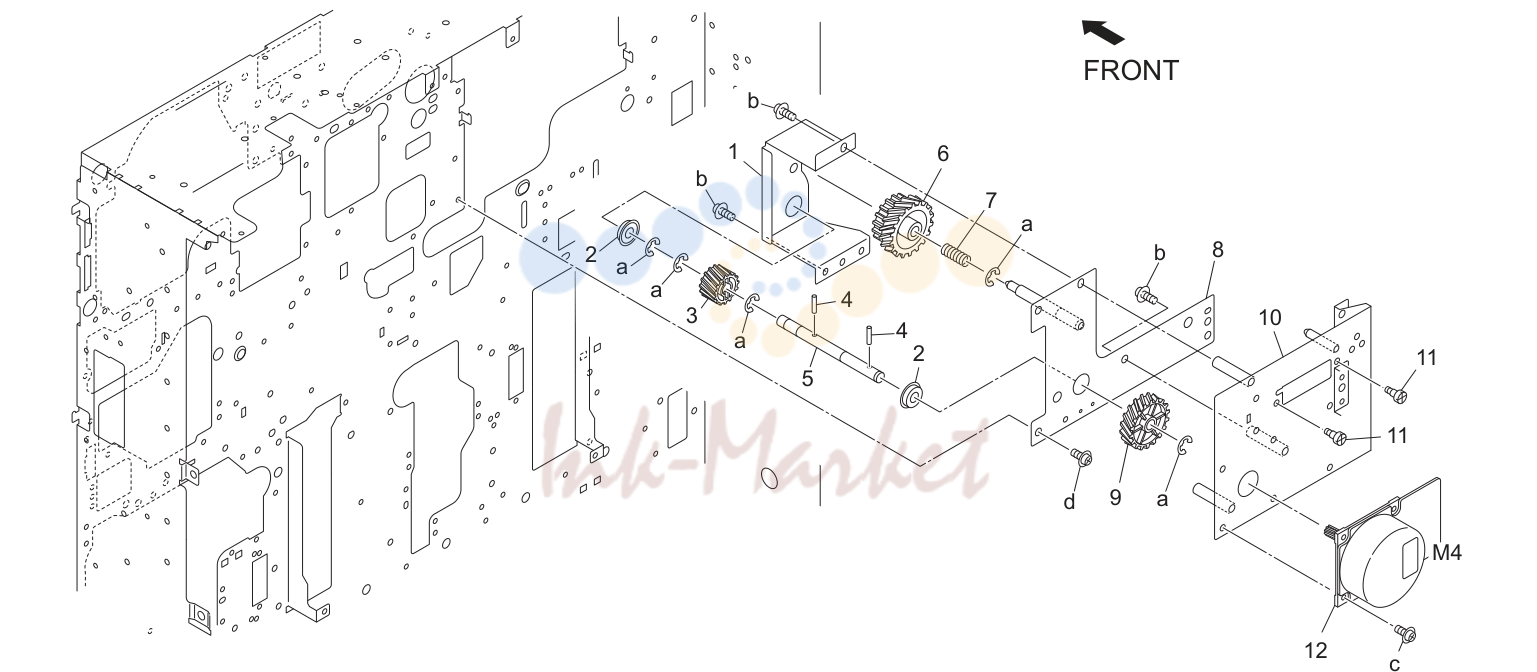

- Driving секция (P20)

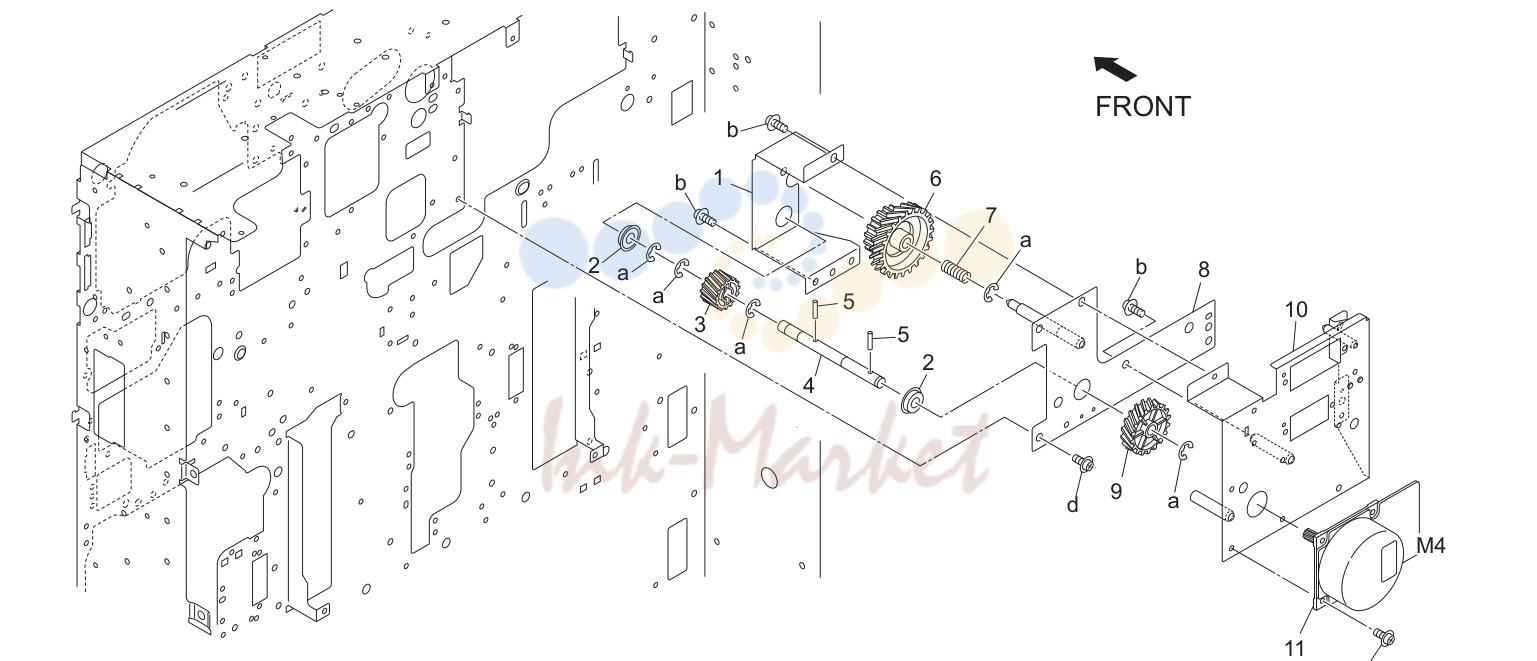

- Driving секция (P21)

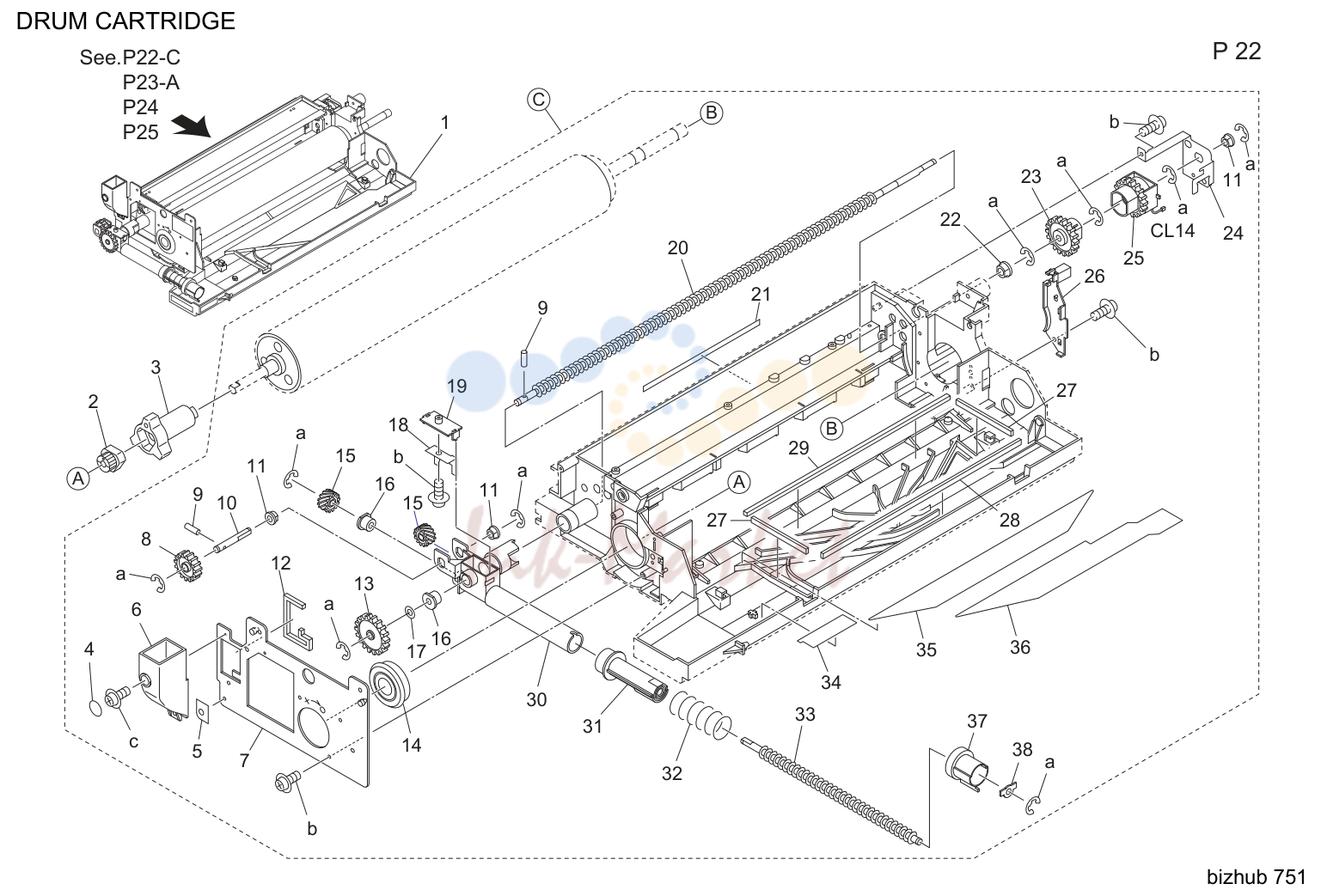

- Барабан cartridge (P22)

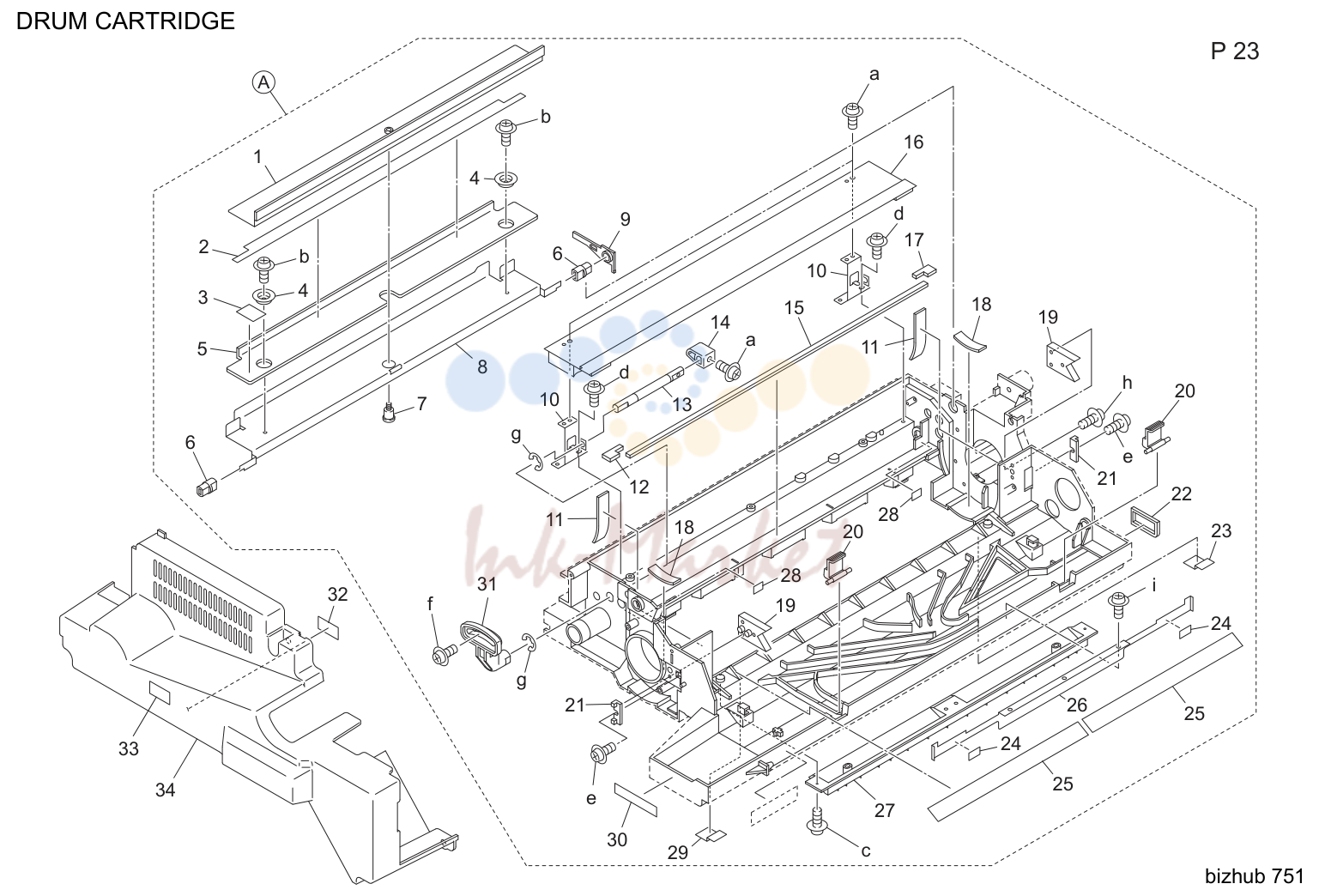

- Барабан cartridge (P23)

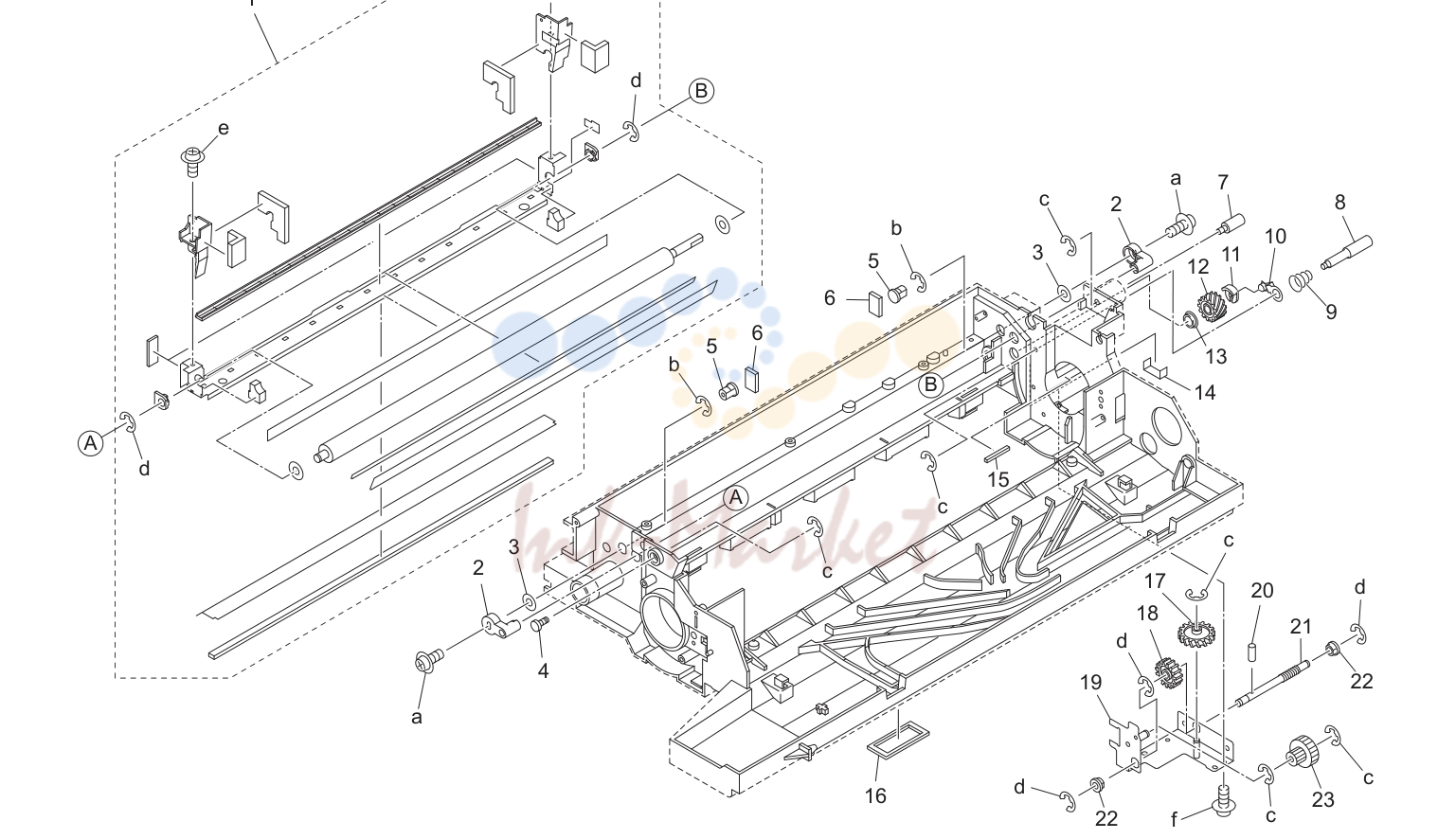

- Барабан cartridge (P24)

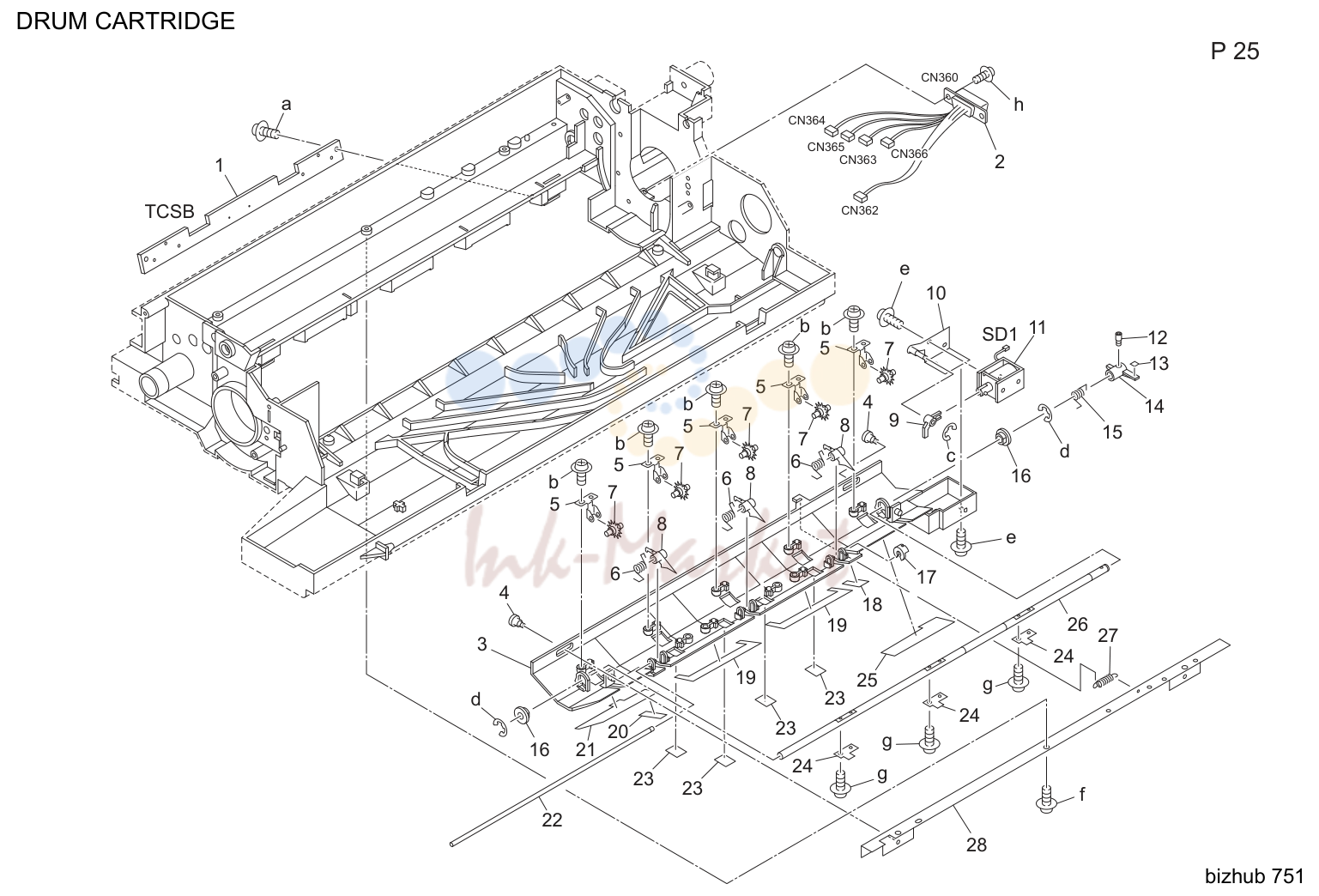

- Барабан cartridge (P25)

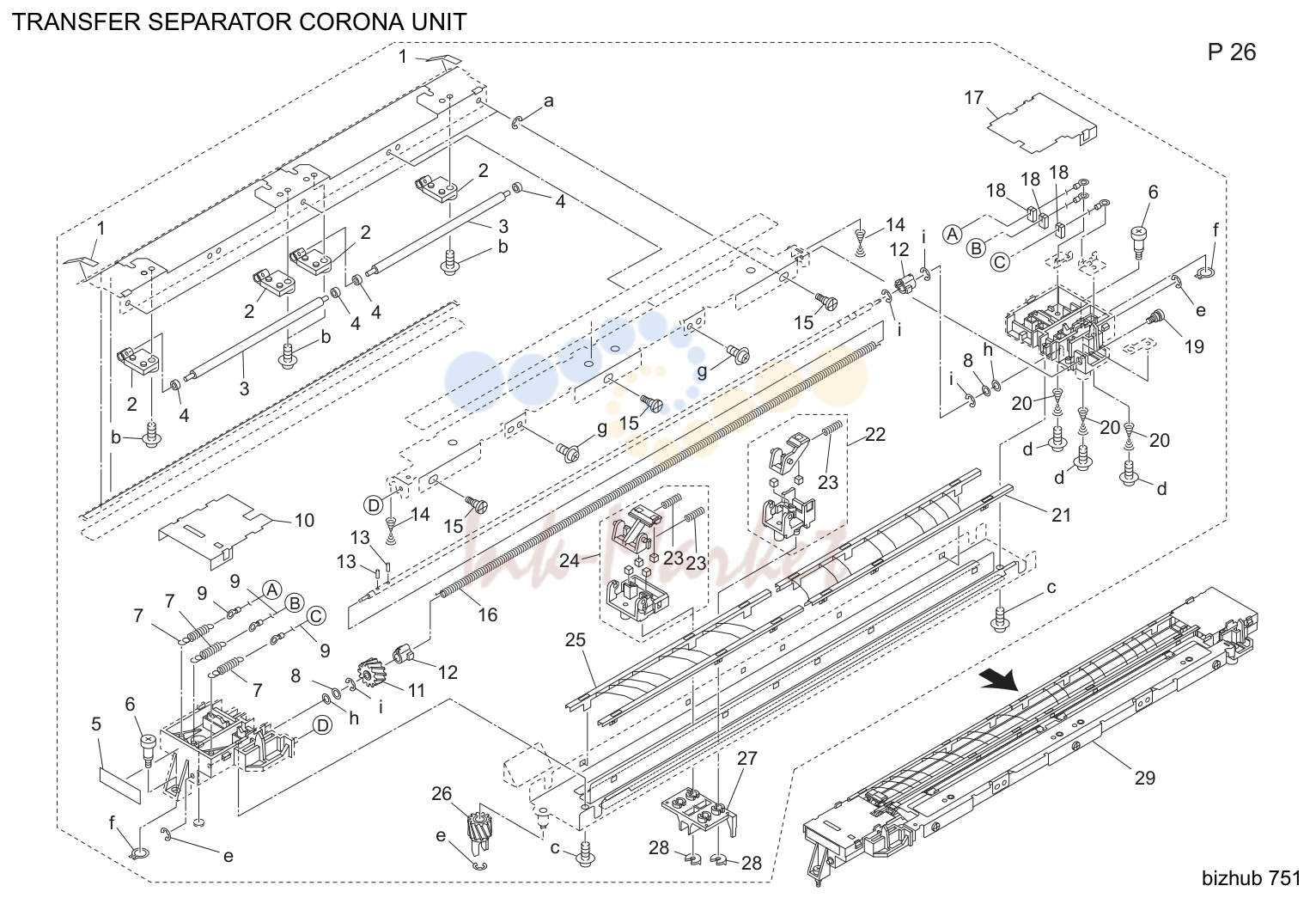

- Перенос separator corona узел (P26)

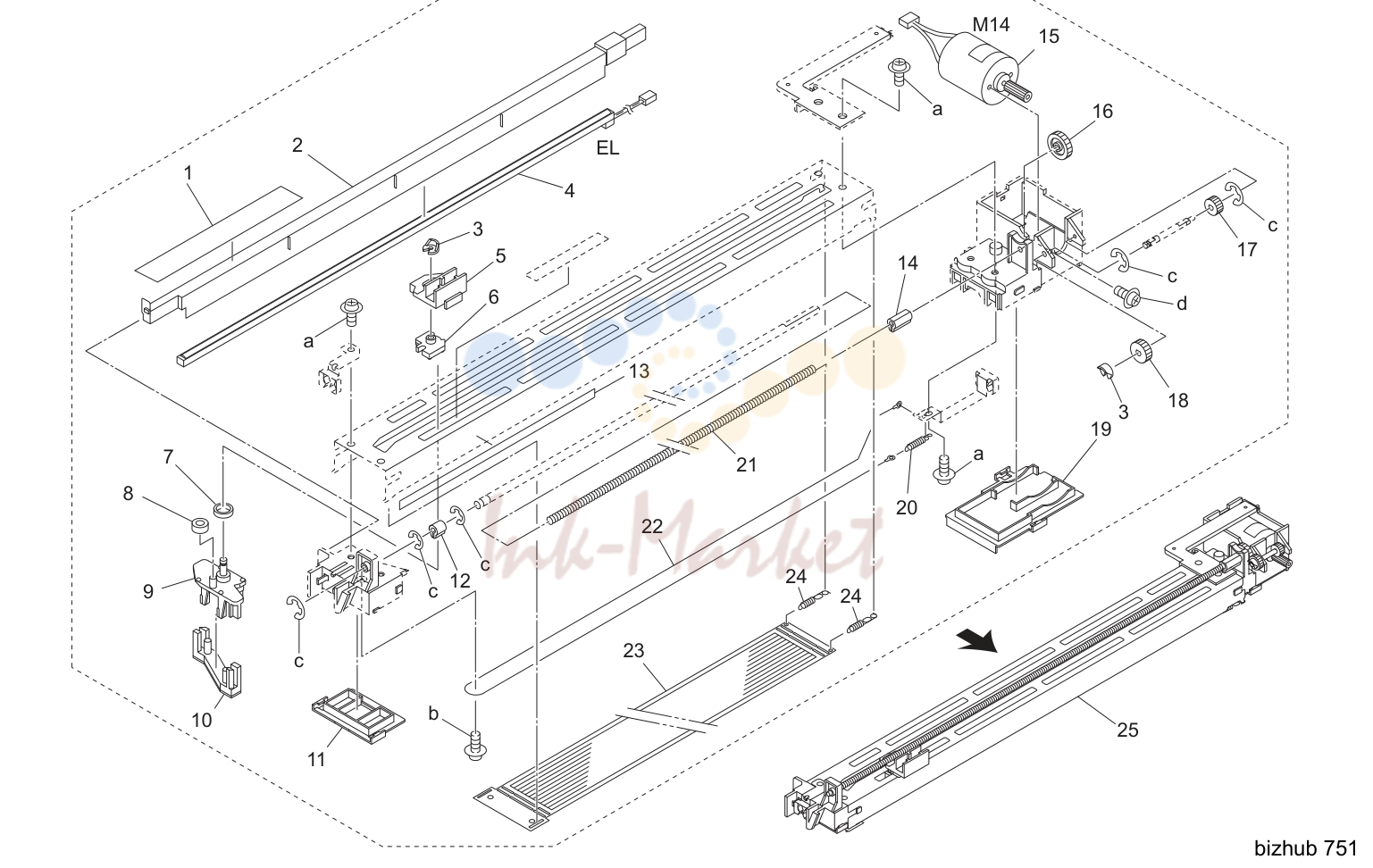

- Charging узел (P27)

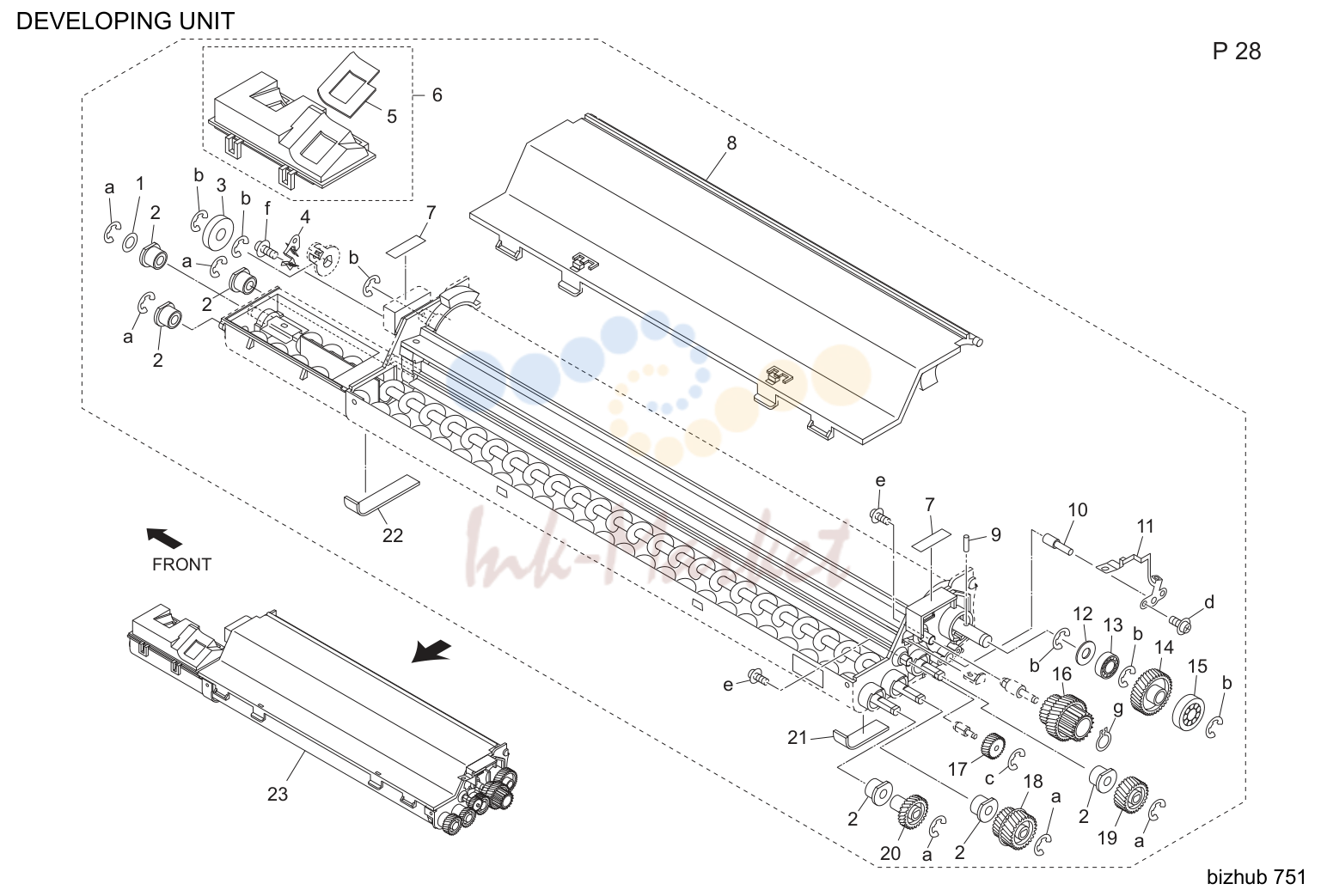

- Проявка узел (P28)

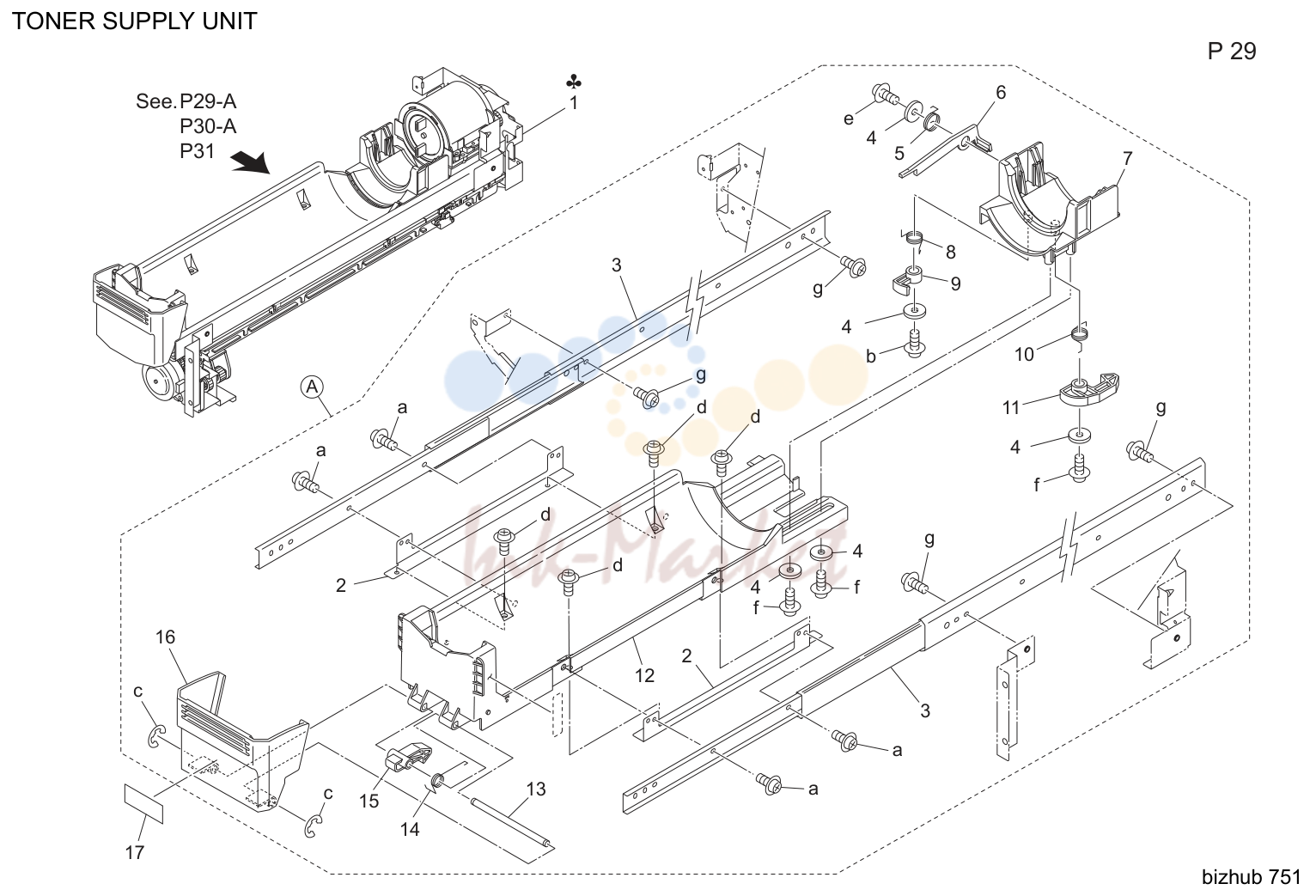

- Тонер supply узел (P29)

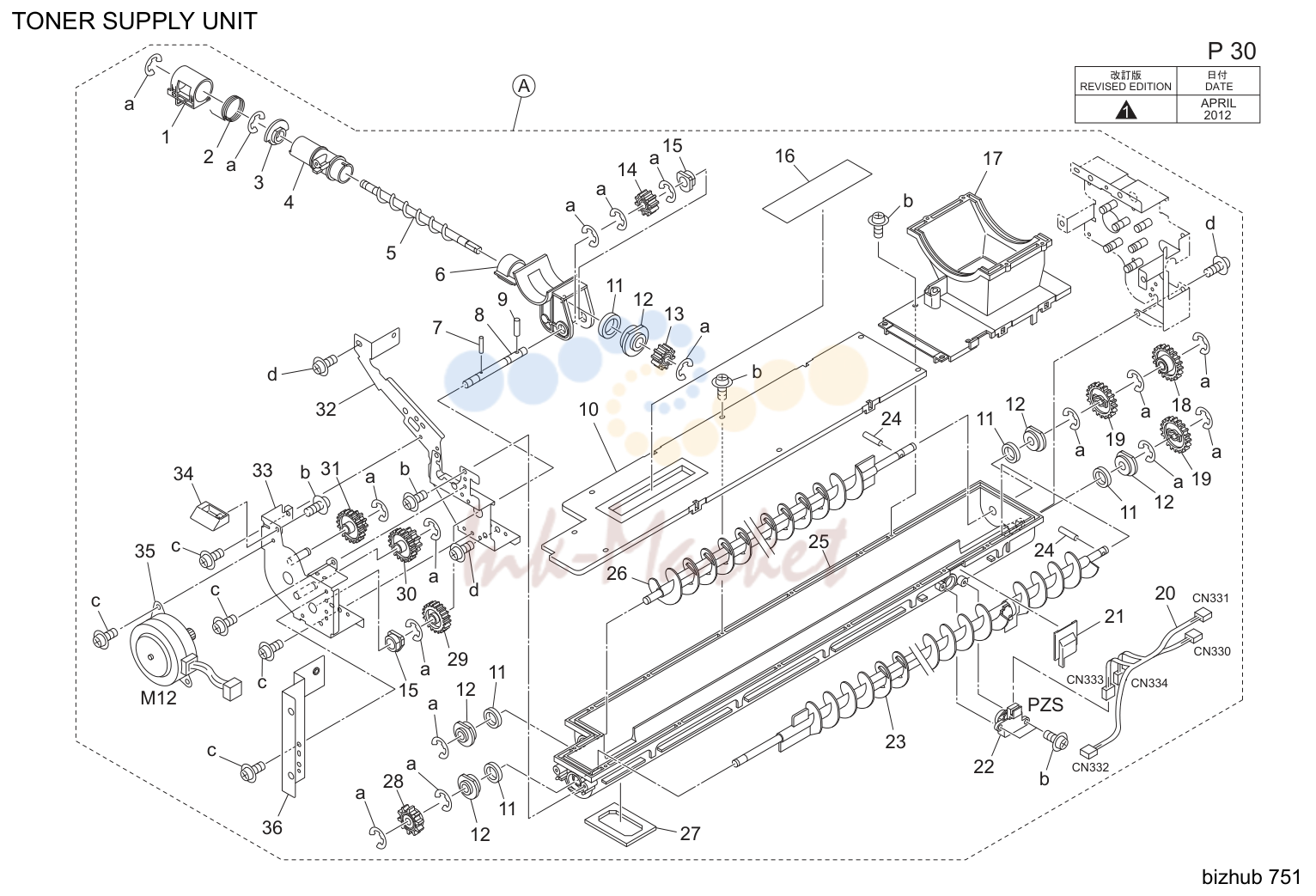

- Тонер supply узел (P30)

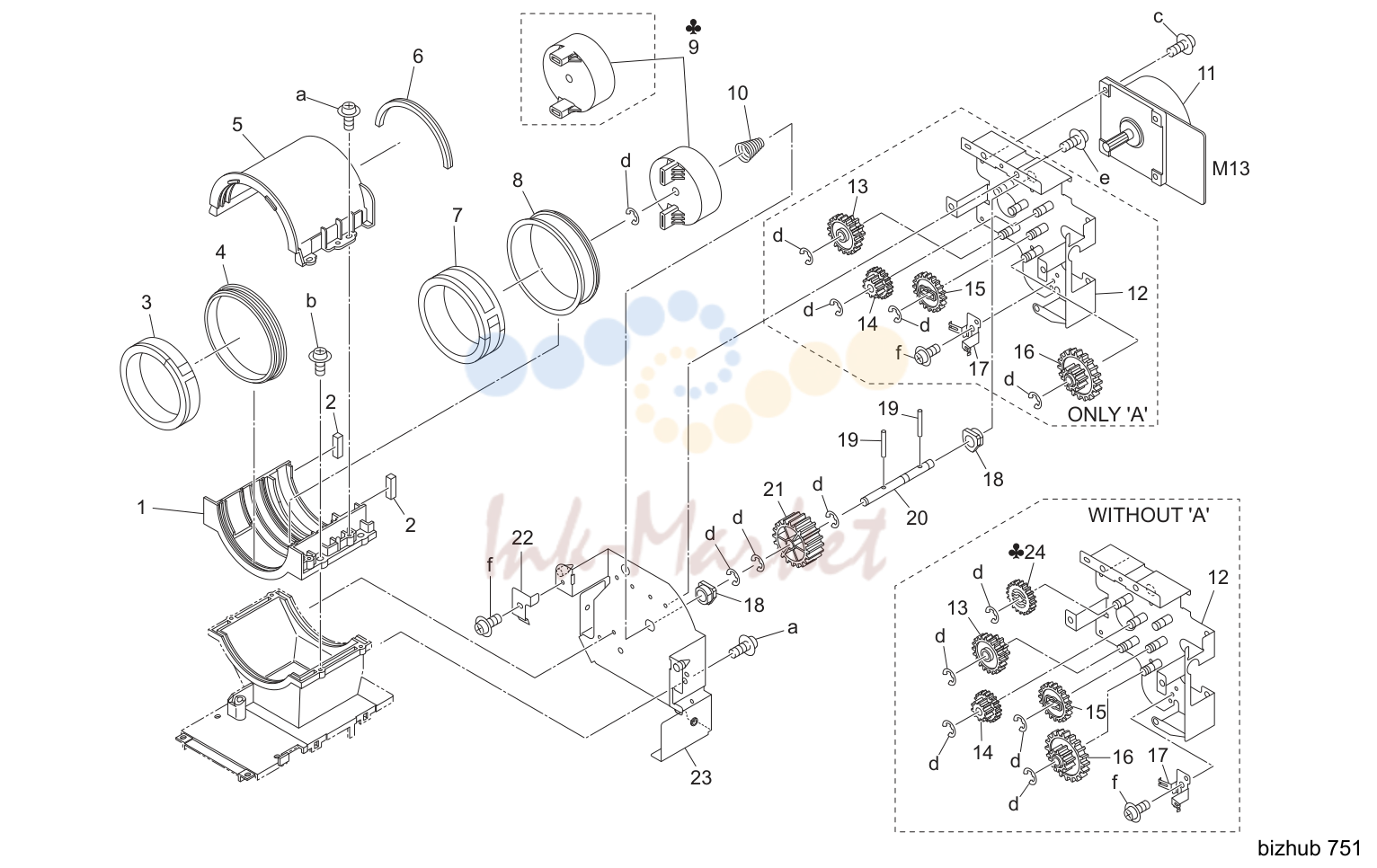

- Тонер supply узел (P31)

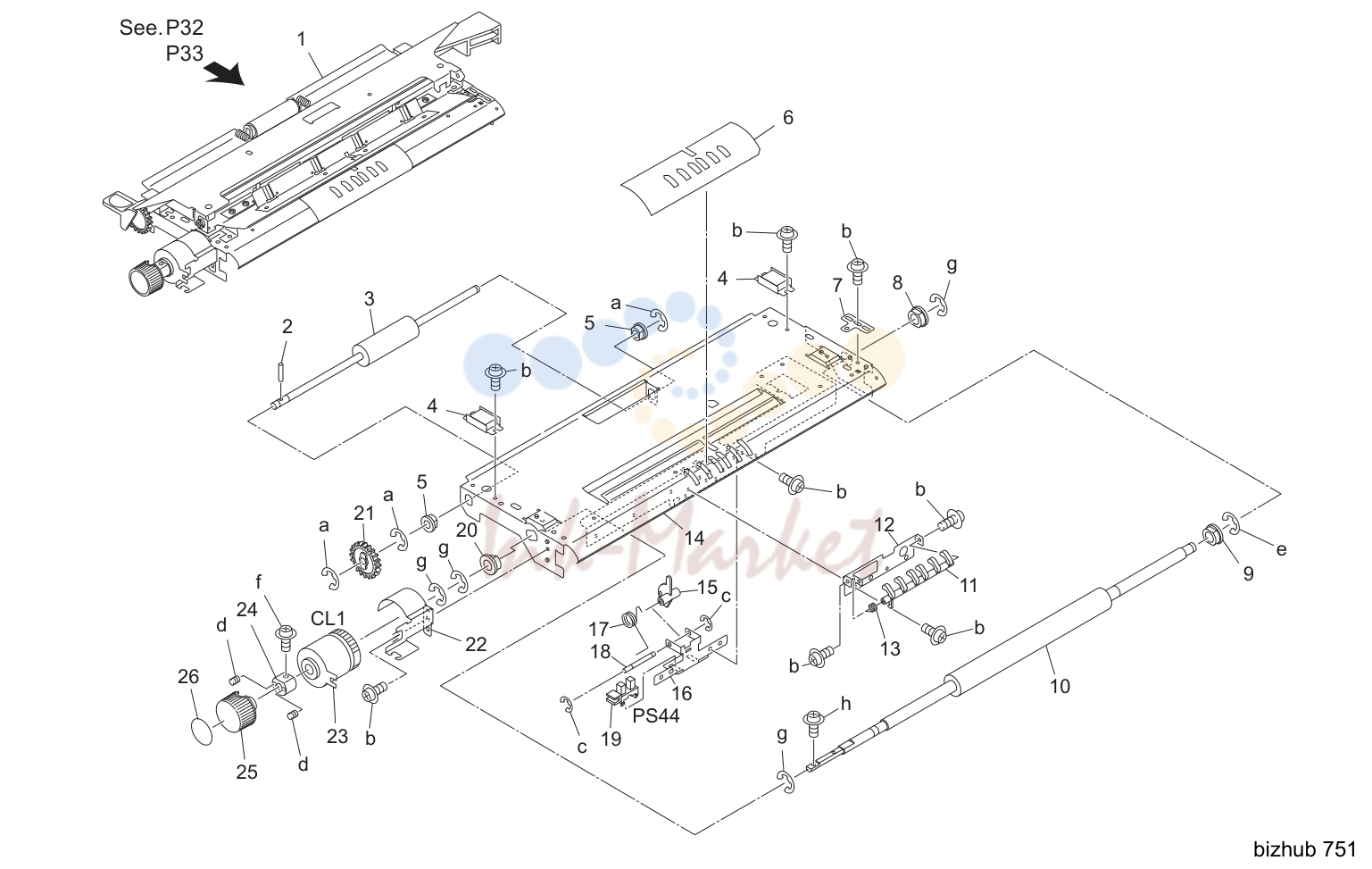

- Registration узел (P32)

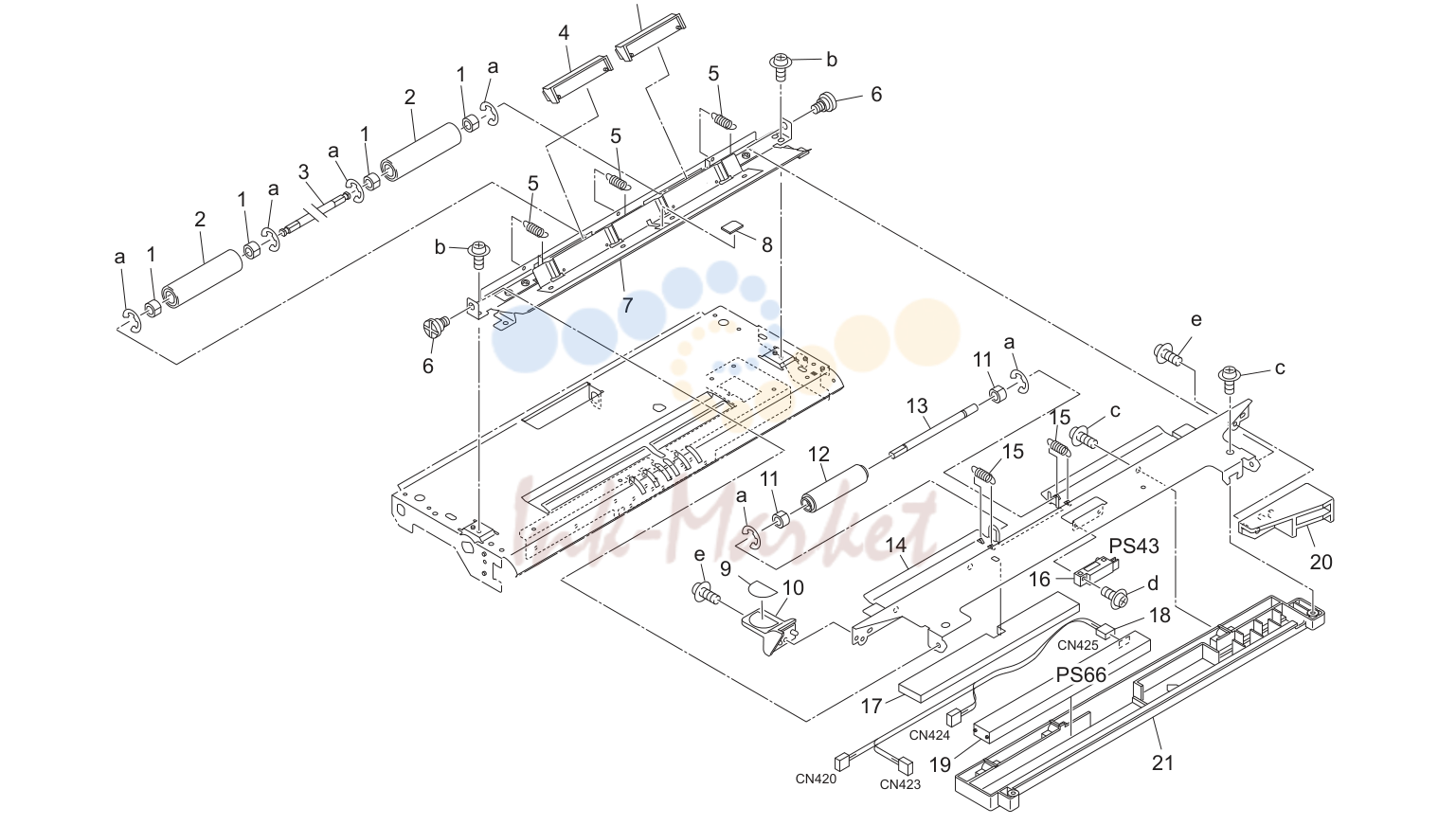

- Registration узел (P33)

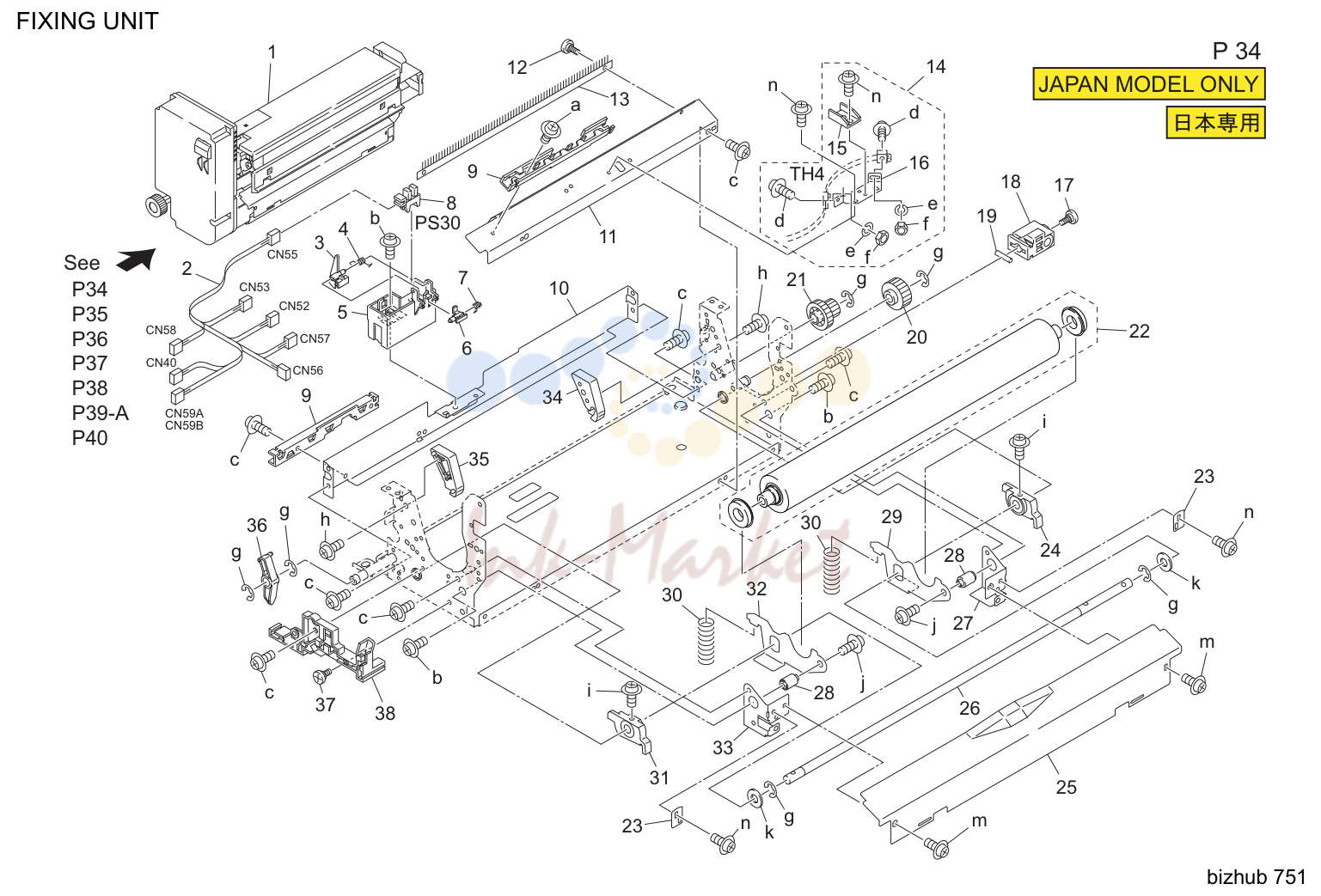

- Fixing узел (P34)

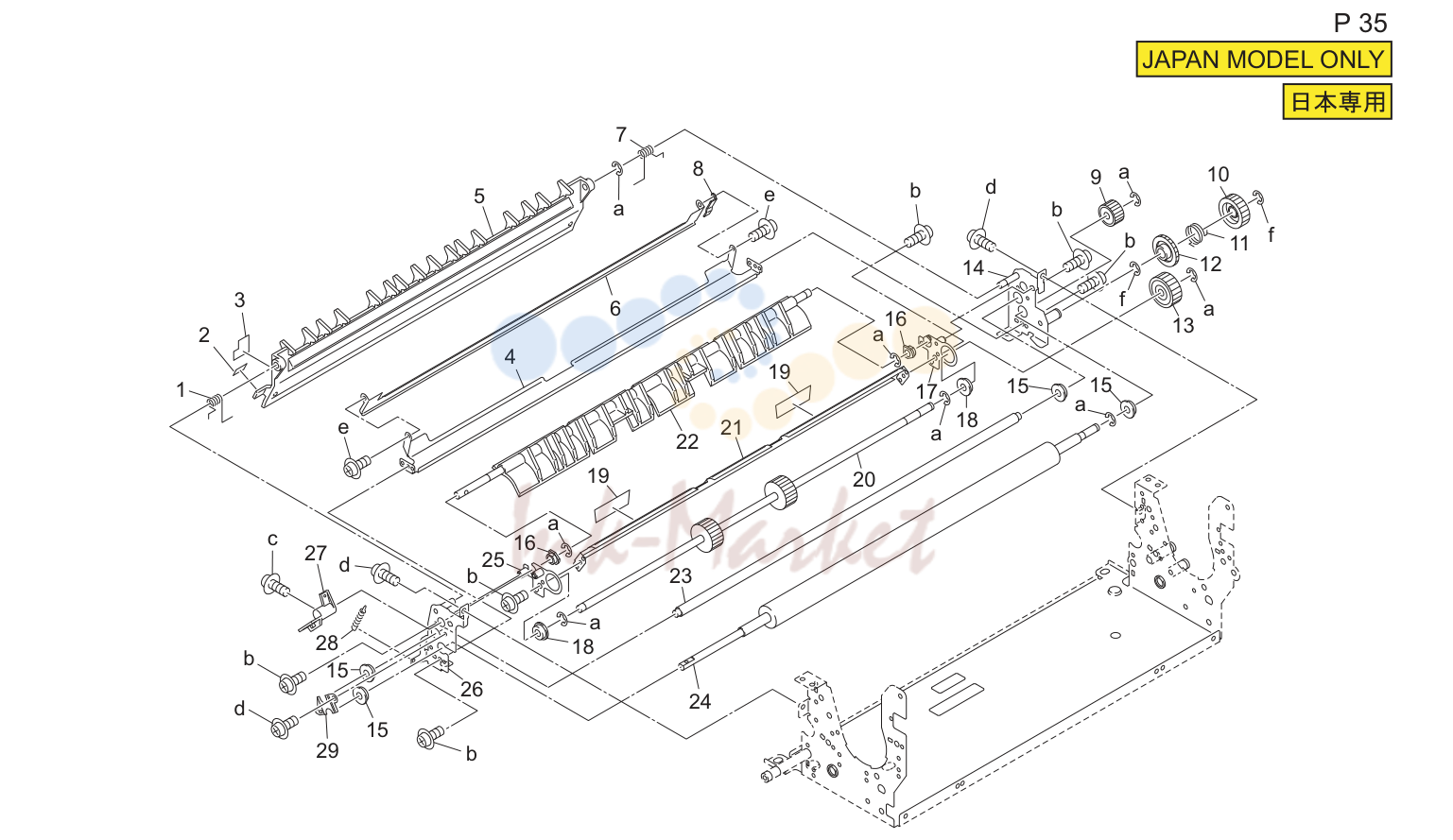

- Fixing узел (P35)

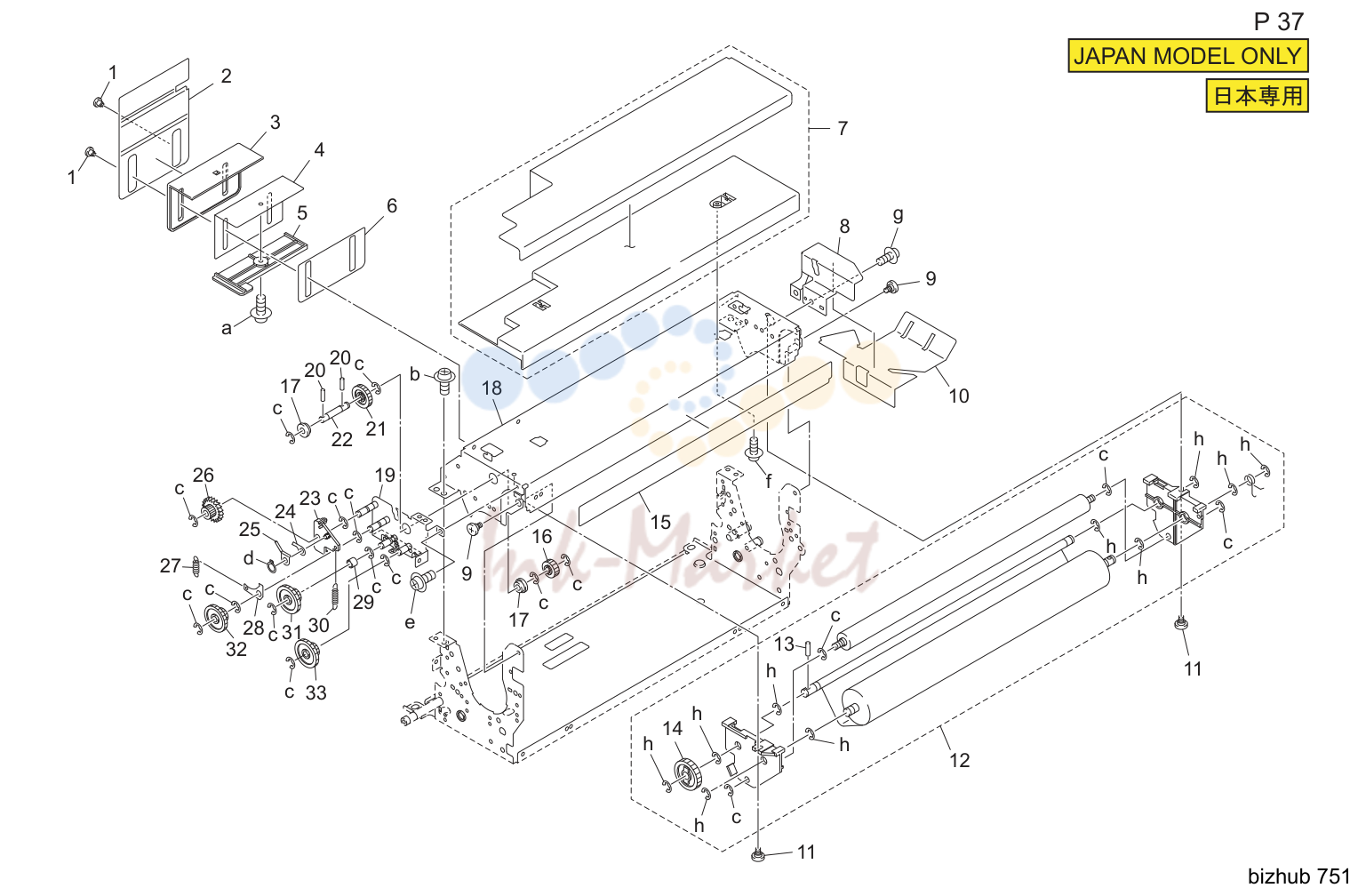

- Fixing узел (P37)

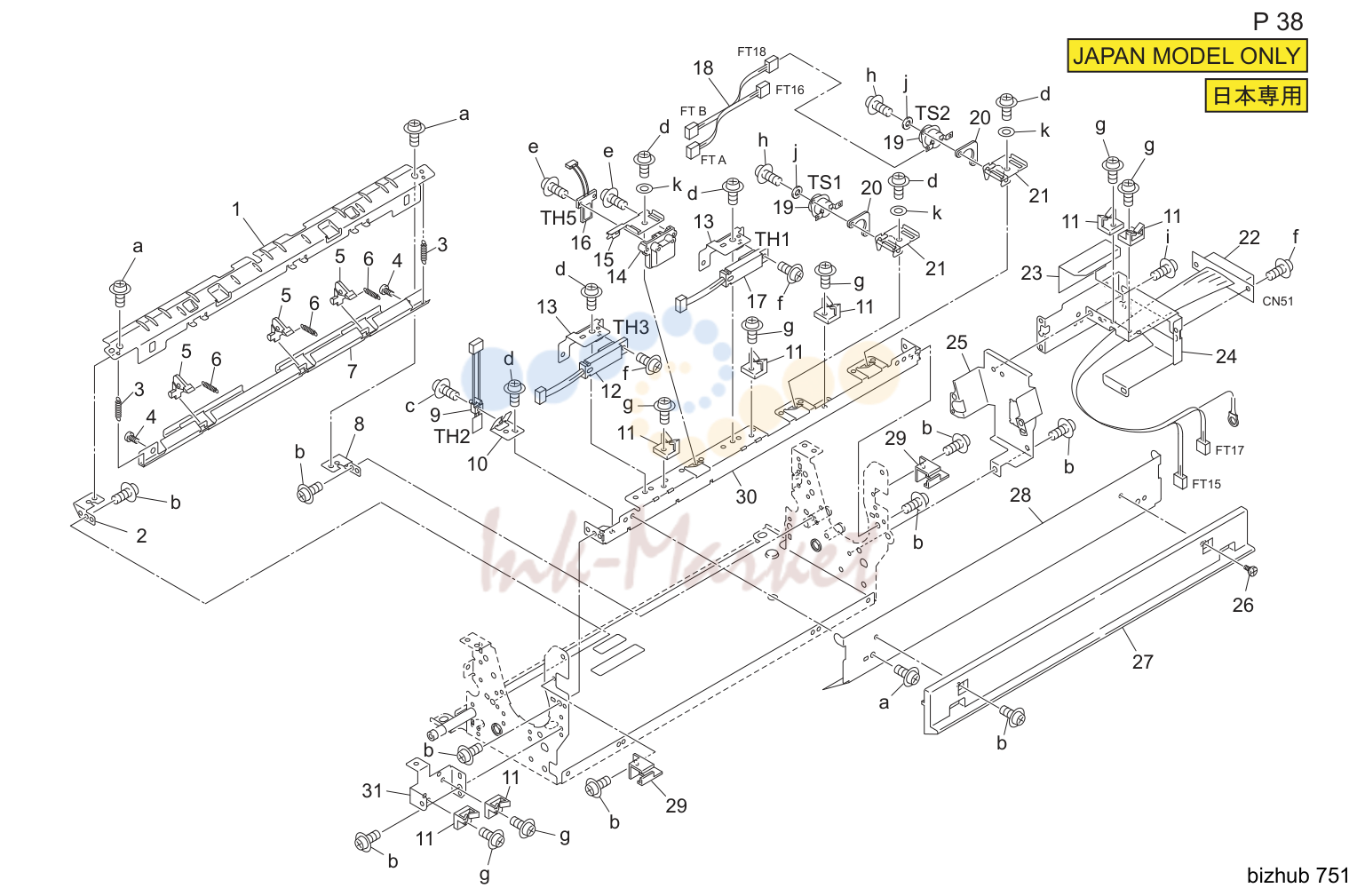

- Fixing узел (P38)

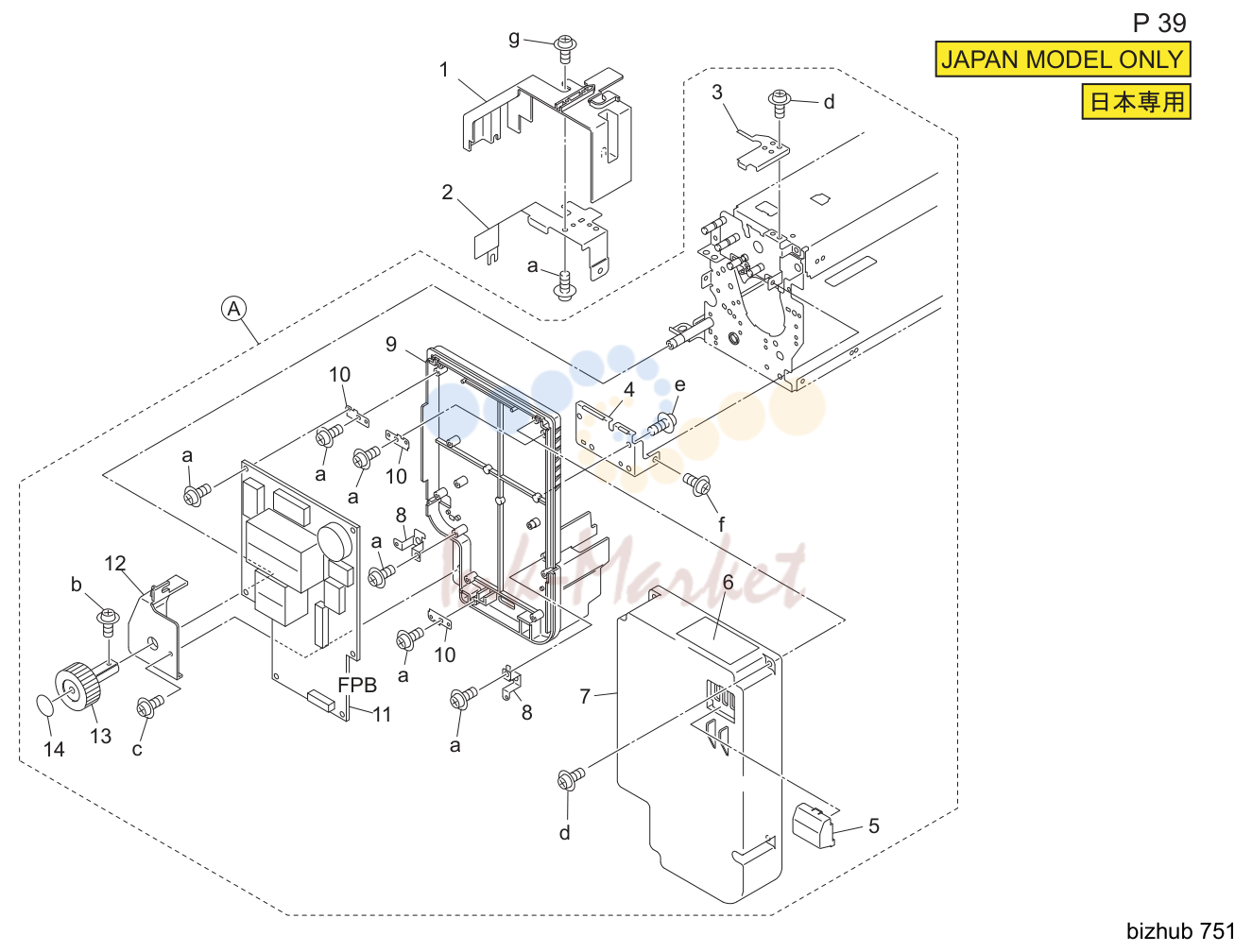

- Fixing узел (P39)

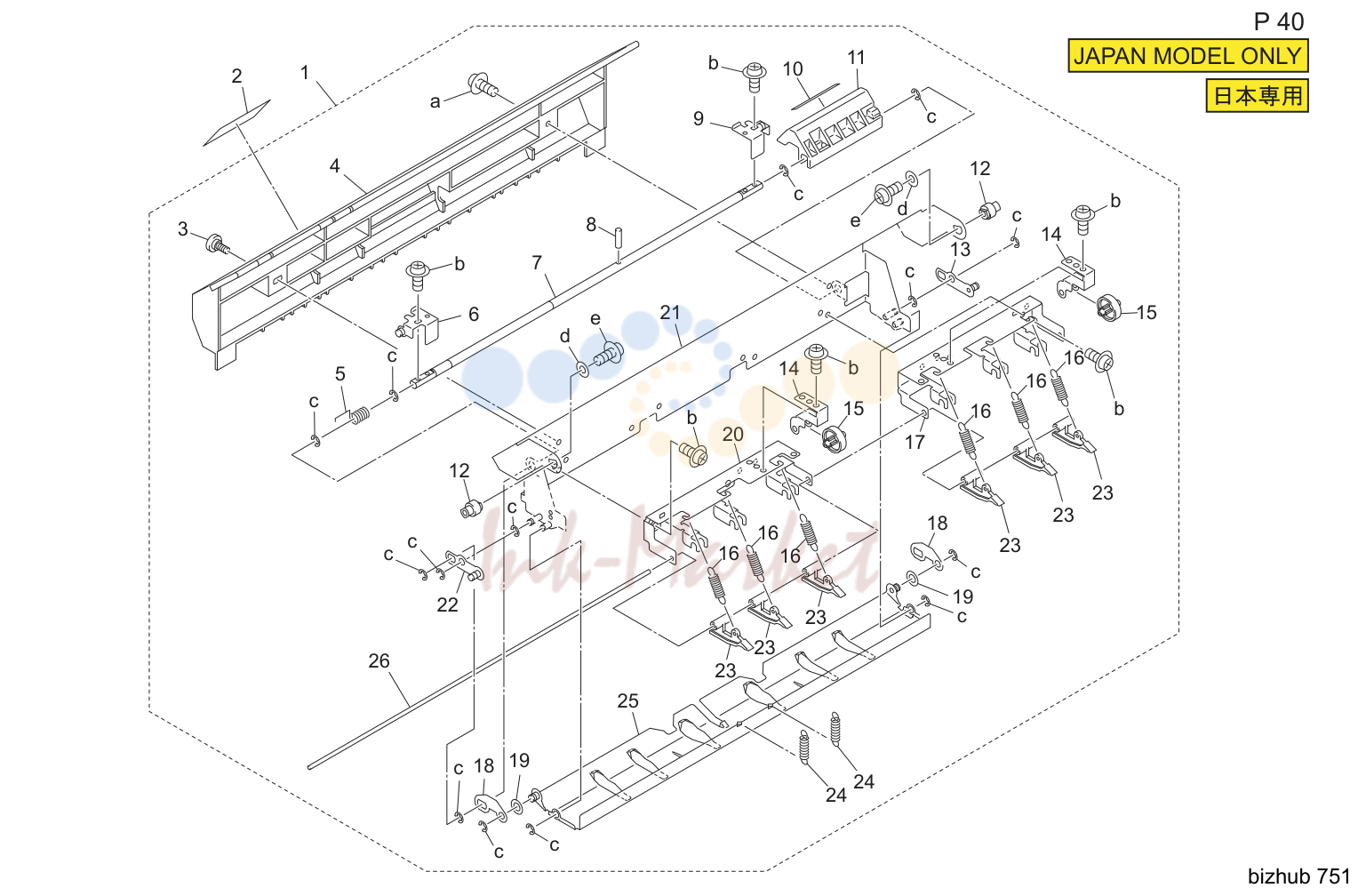

- Fixing узел (P40)

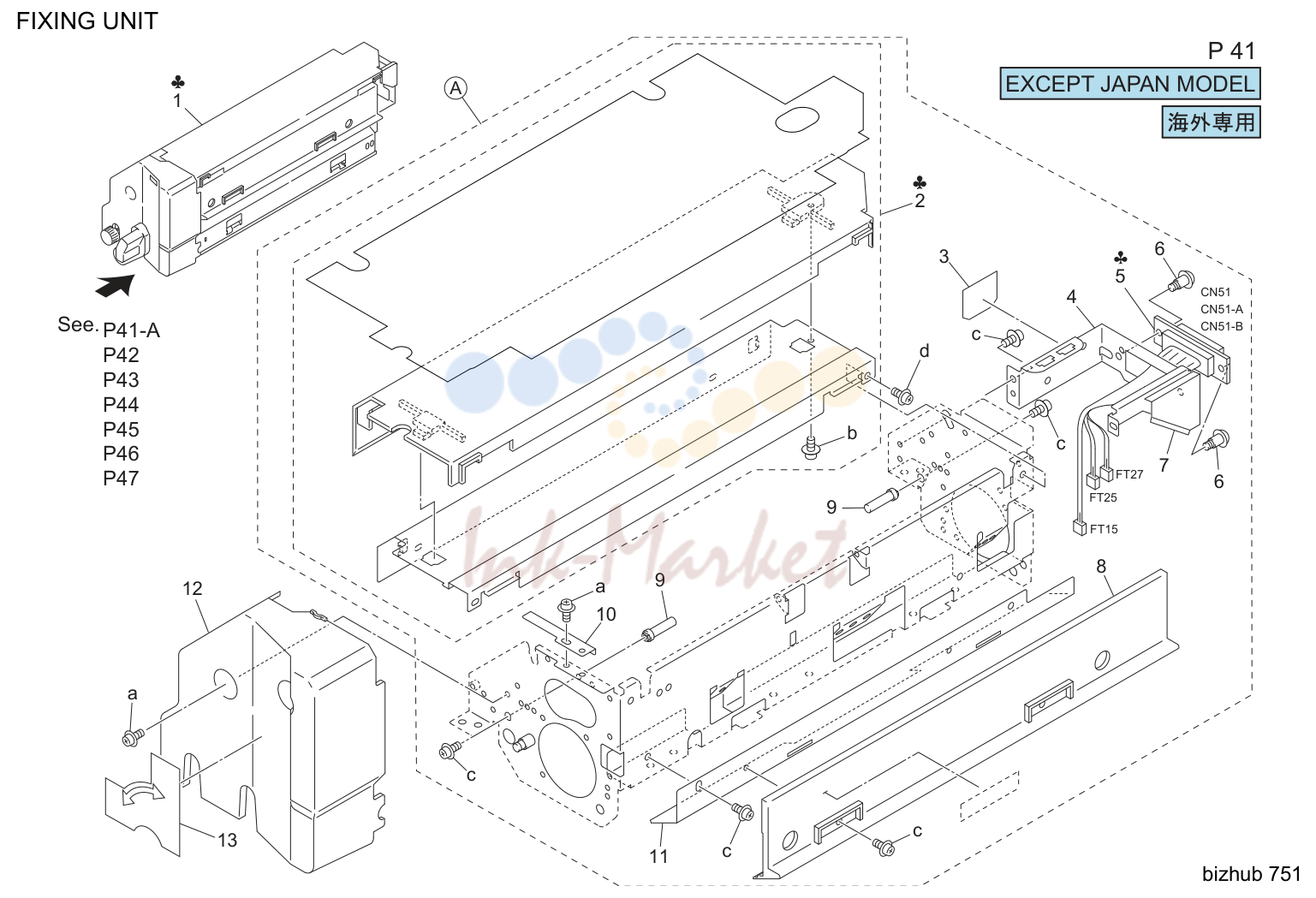

- Fixing узел (P41)

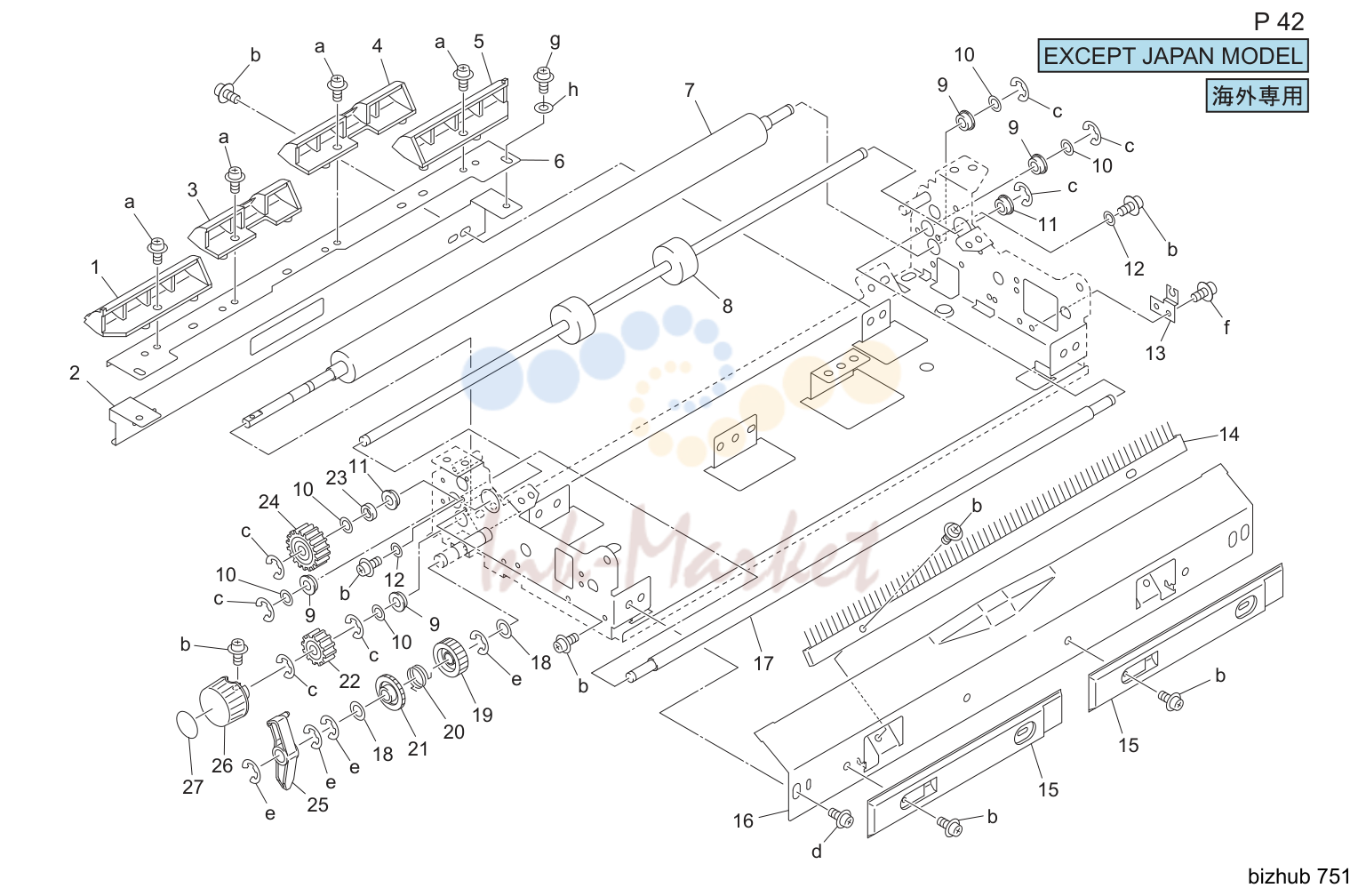

- Fixing узел (P42)

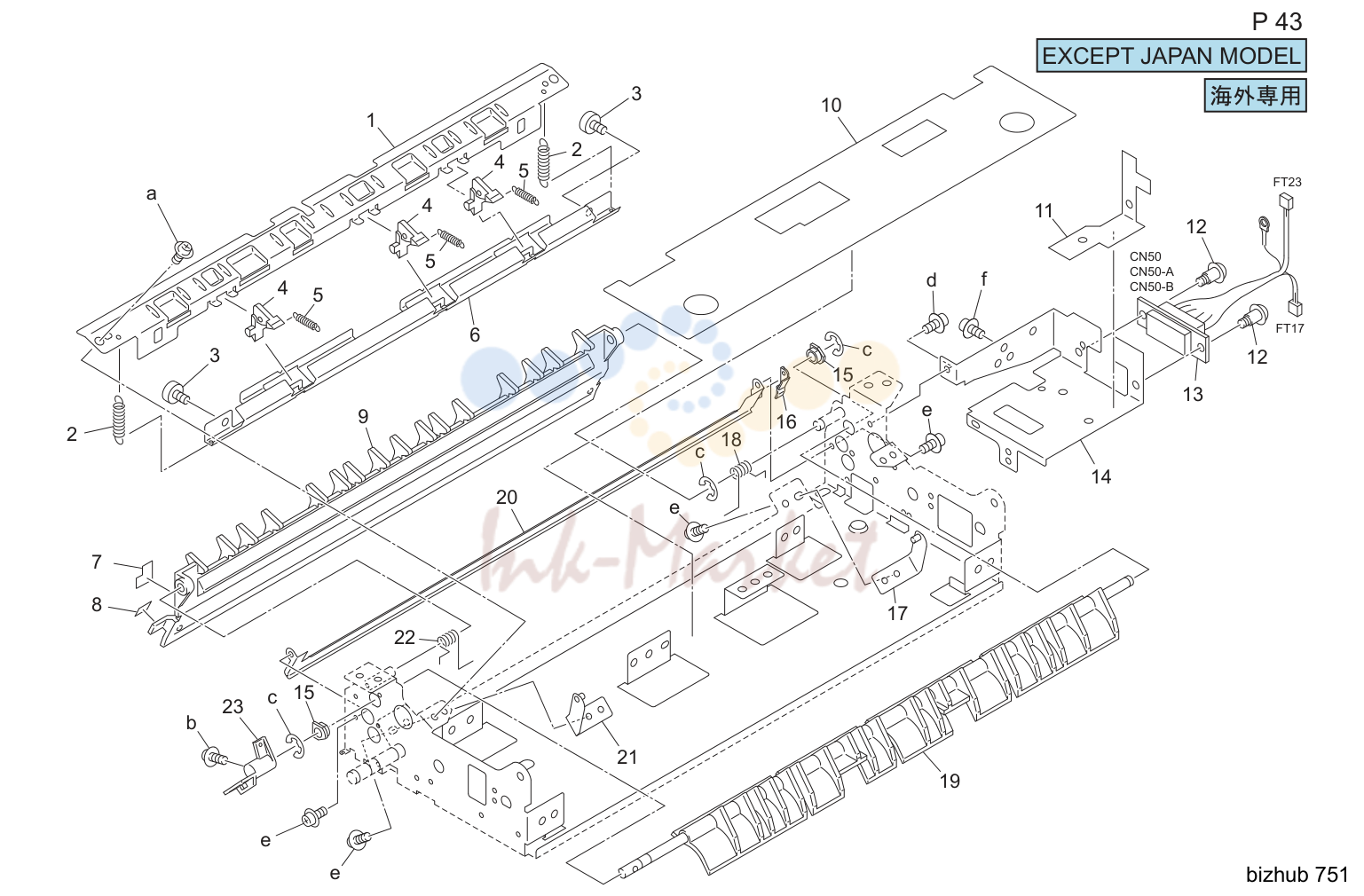

- Fixing узел (P43)

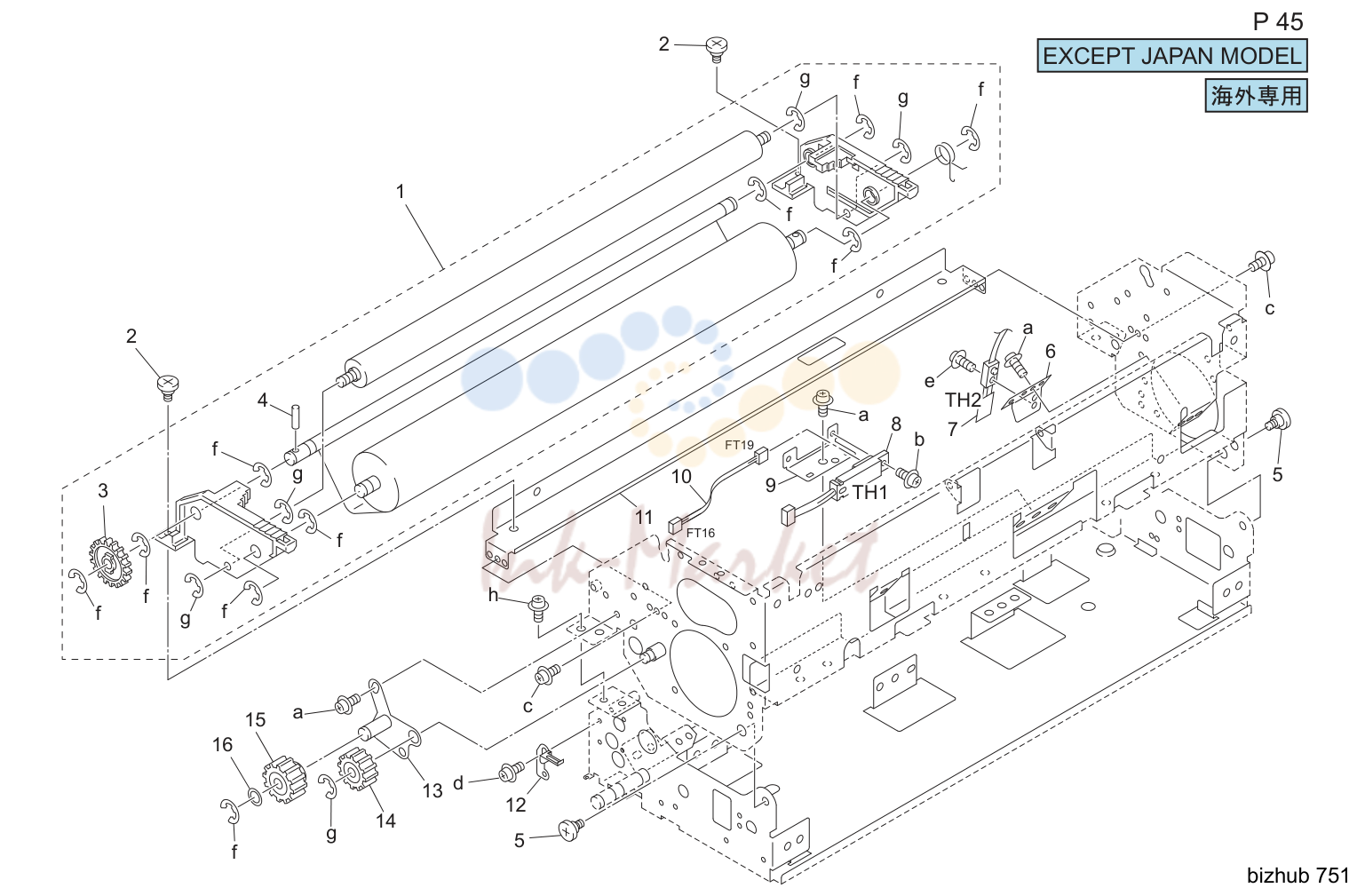

- Fixing узел (P45)

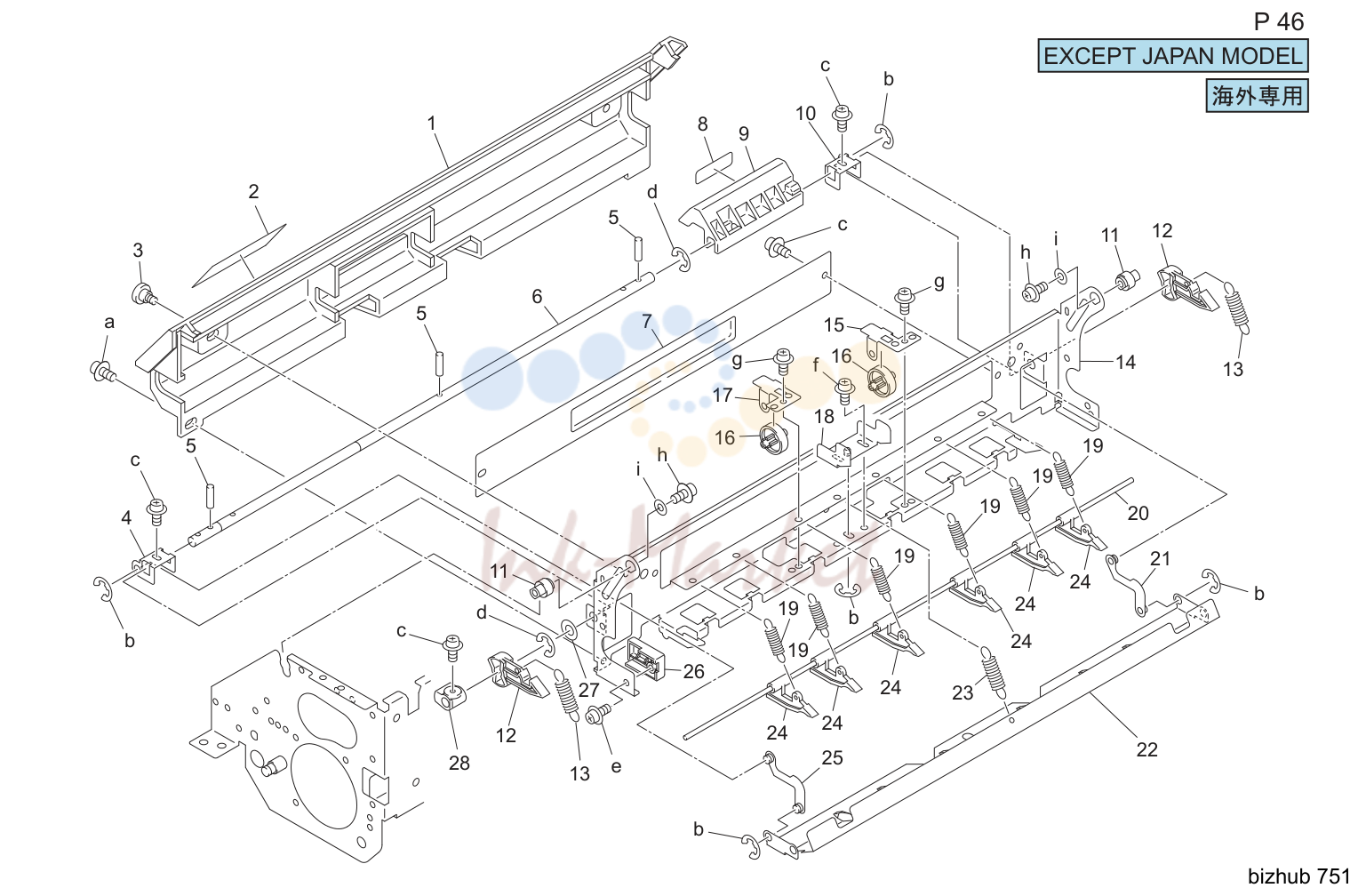

- Fixing узел (P46)

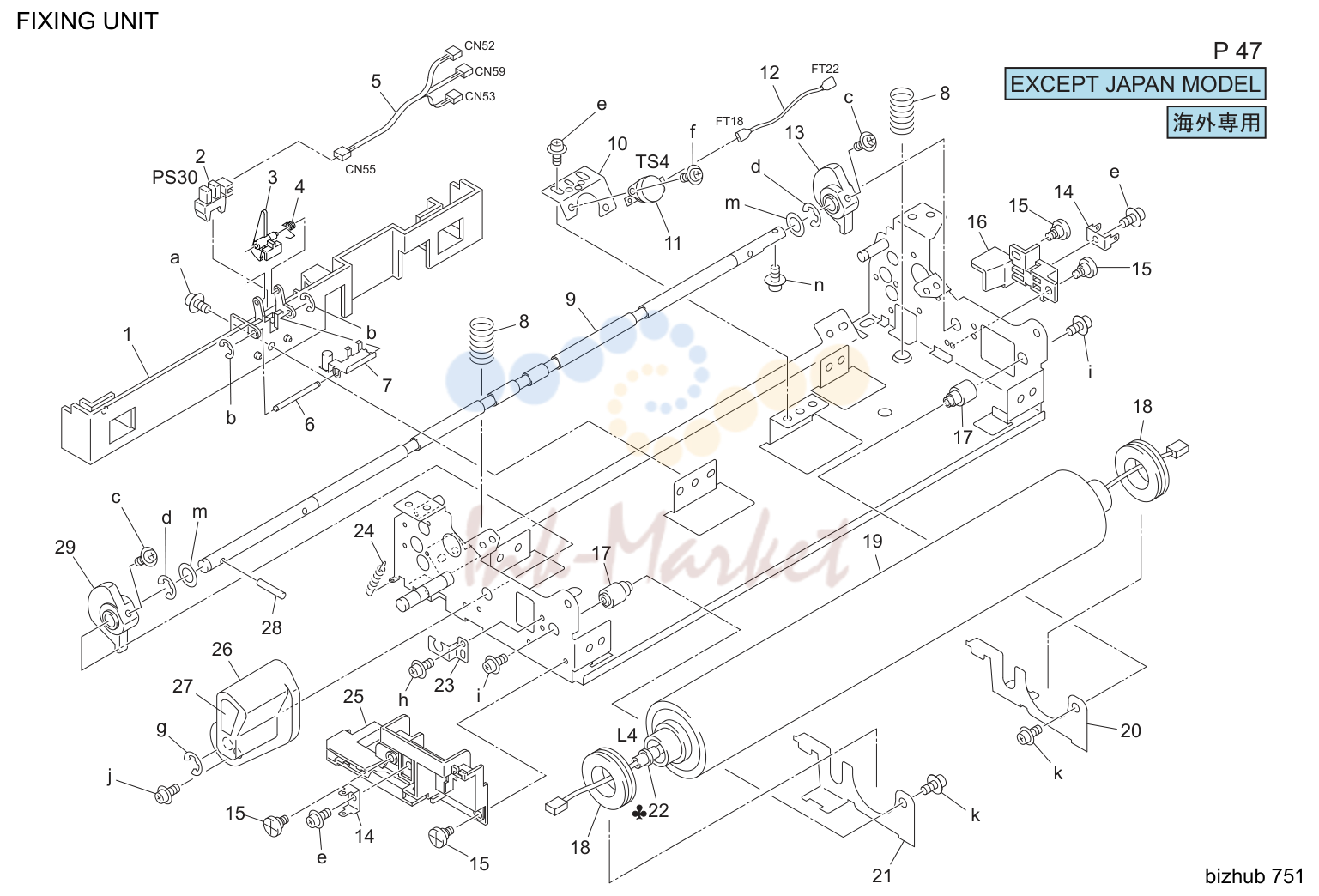

- Fixing узел (P47)
- Подача бумаги узел (P48)

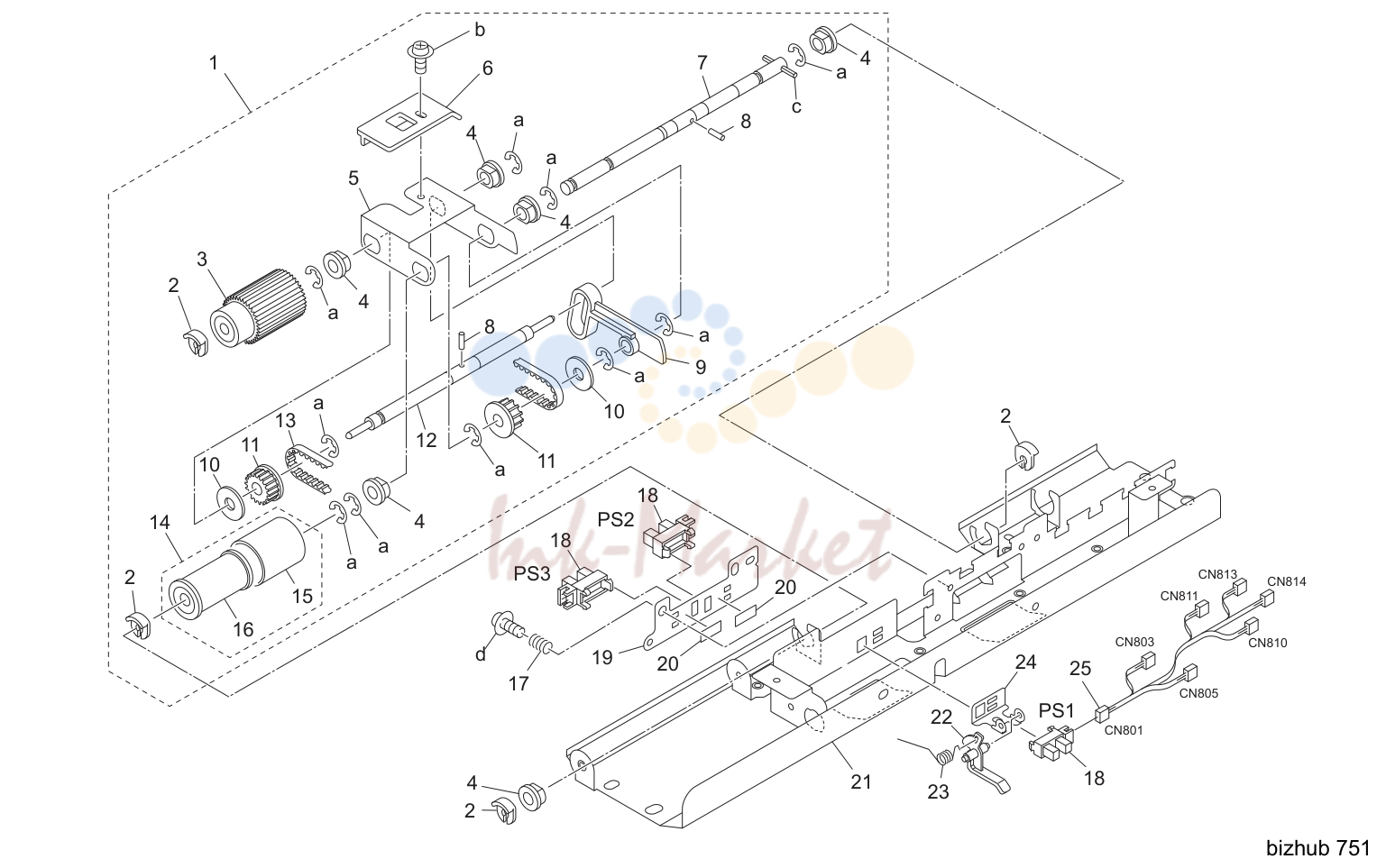

- Подача бумаги узел (P49)
- Подача бумаги узел (P50)

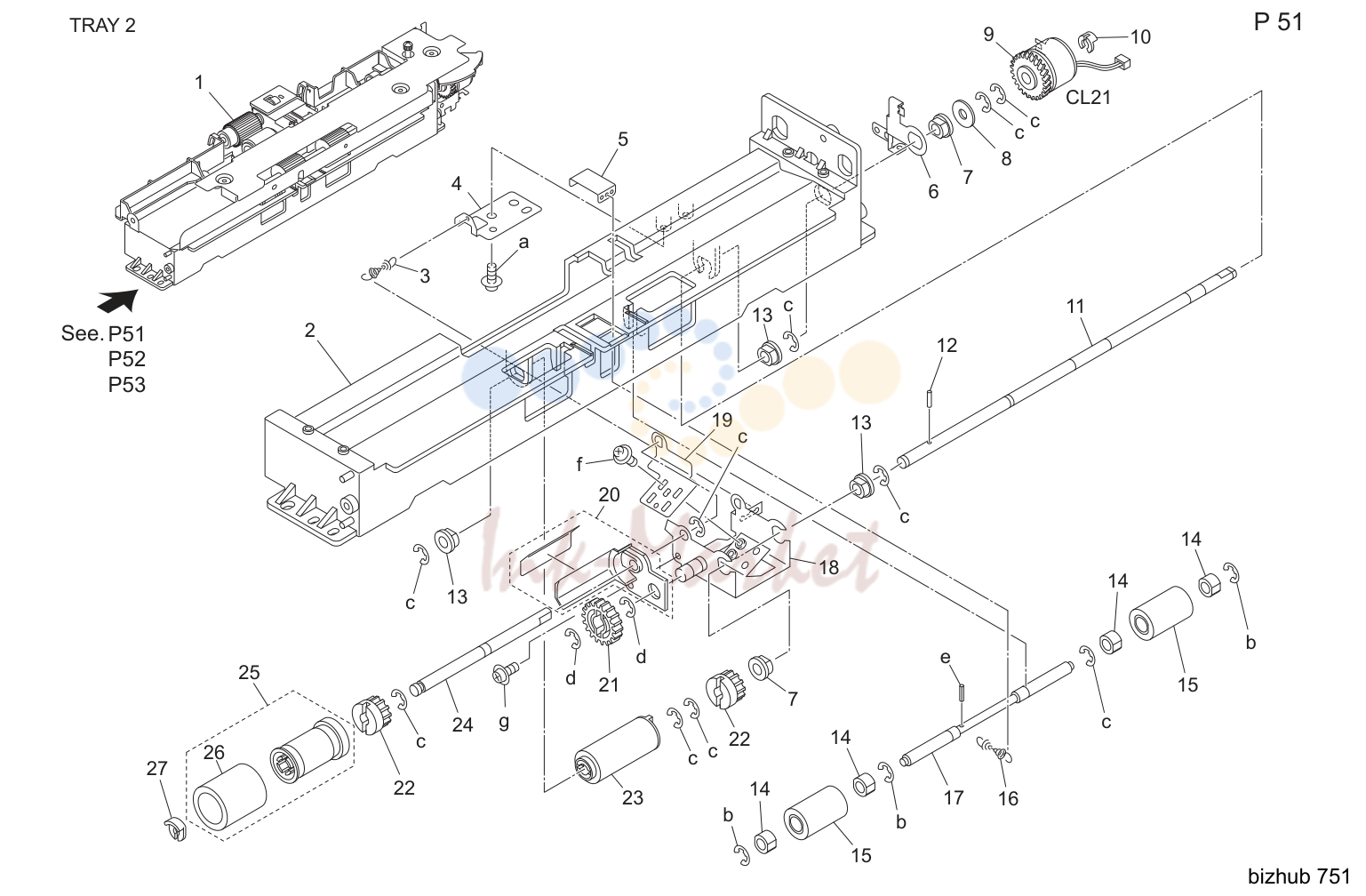

- Подача бумаги узел (P51)
- Подача бумаги узел (P52)
- Подача бумаги узел (P53)
- Подача бумаги узел (P54)

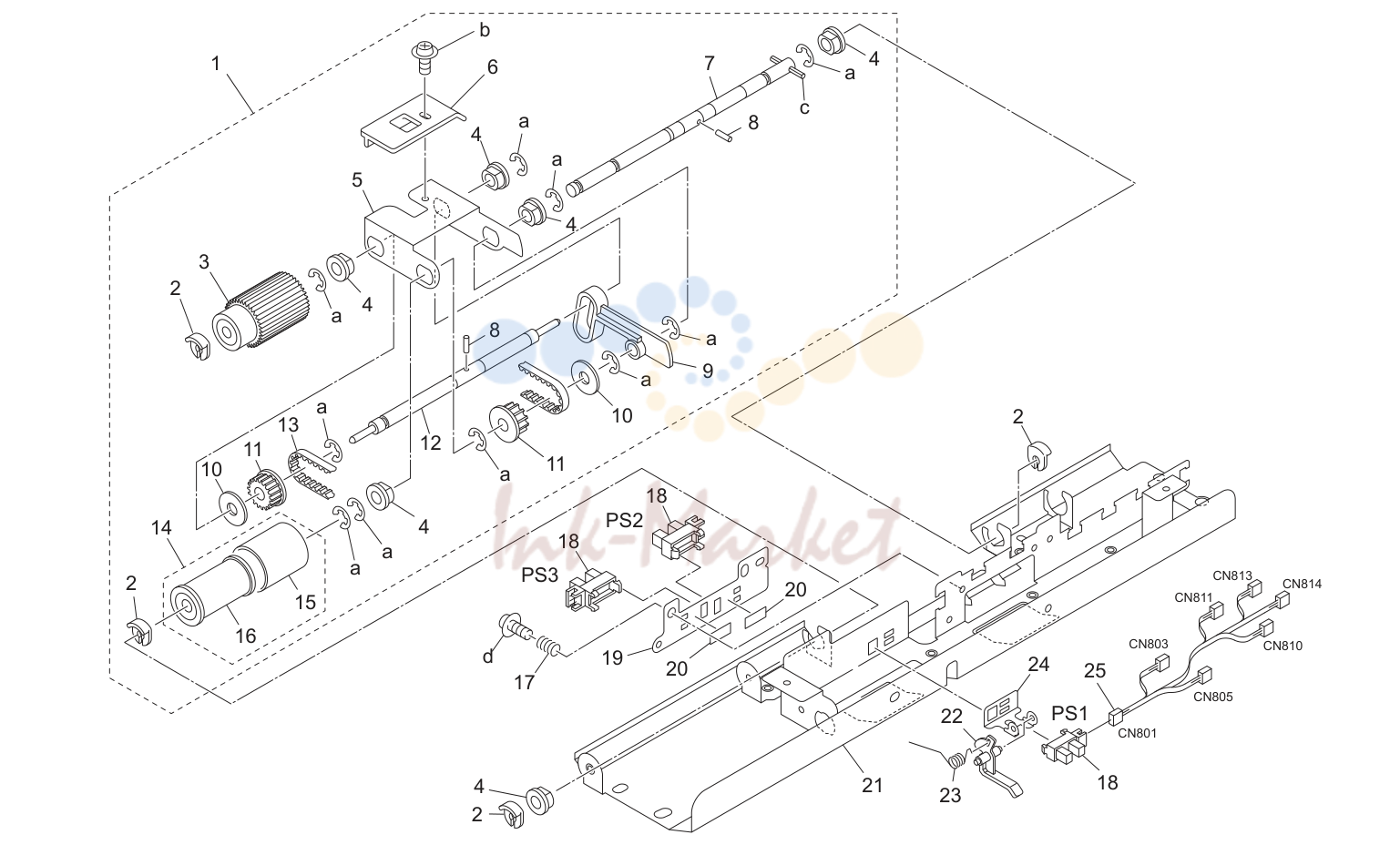

- Подача бумаги узел (P55)

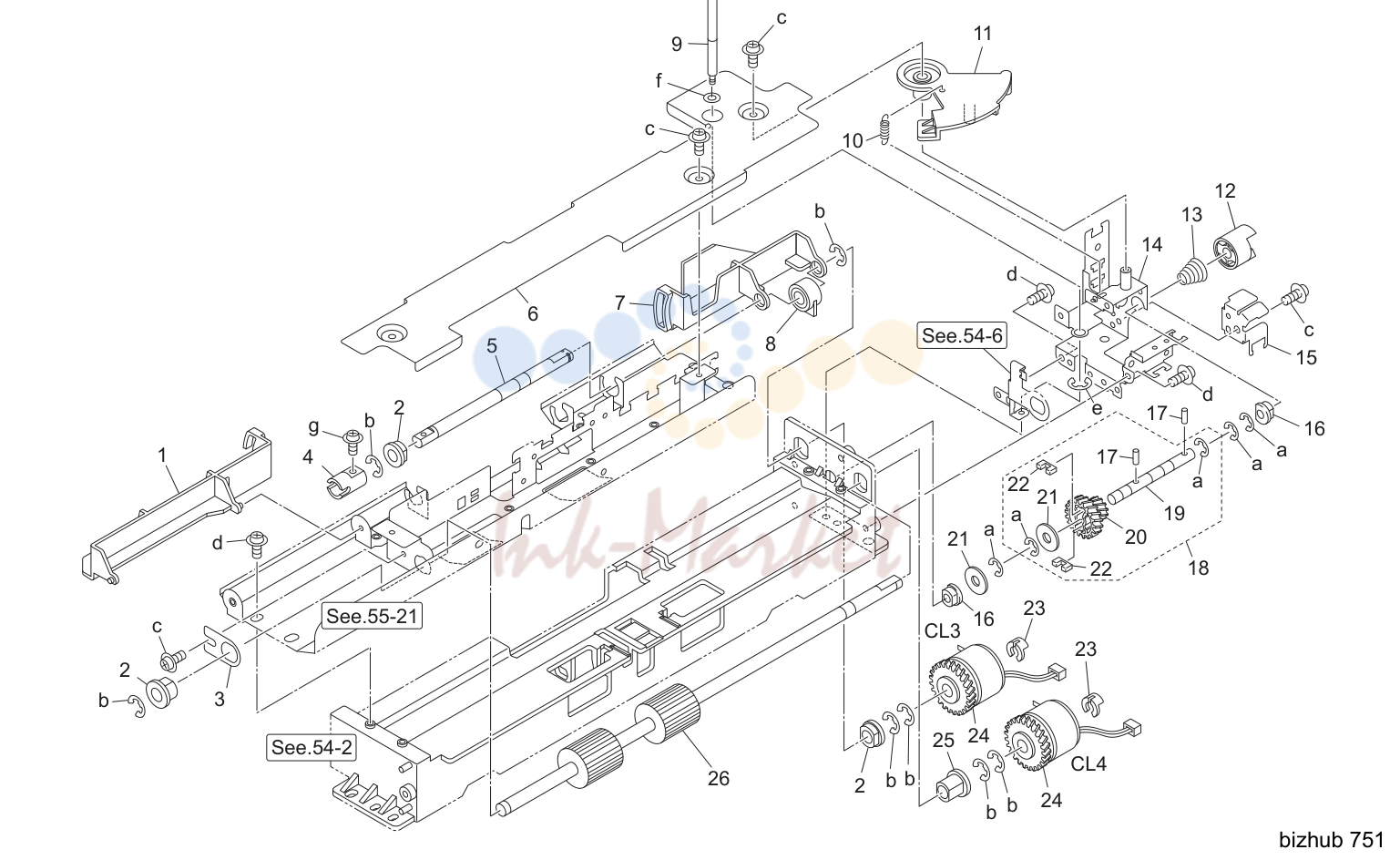

- Подача бумаги узел (P56)
- Подача бумаги узел (P57)

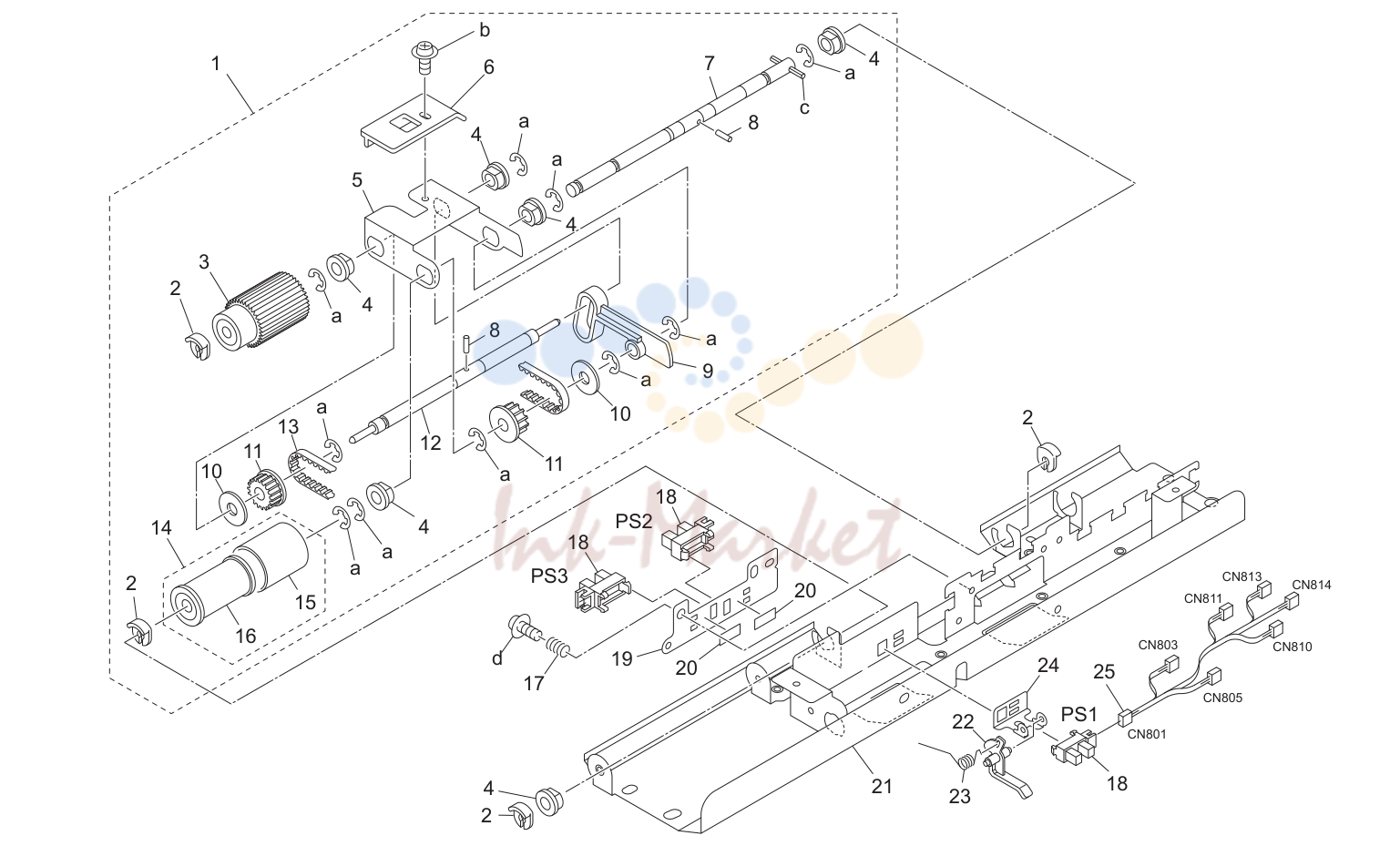

- Подача бумаги узел (P58)
- Подача бумаги узел (P59)

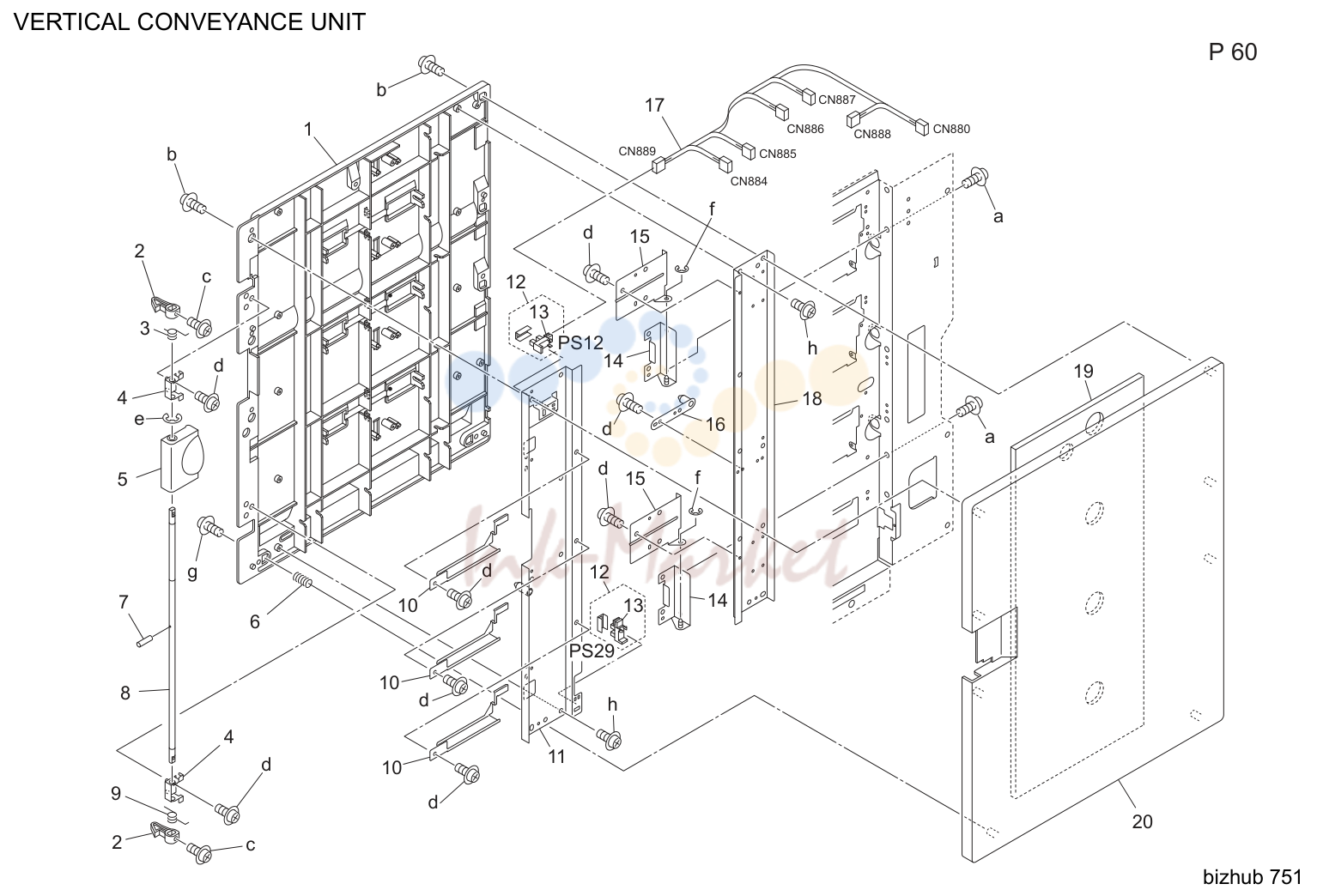

- Vertical conveyance узел (P60)

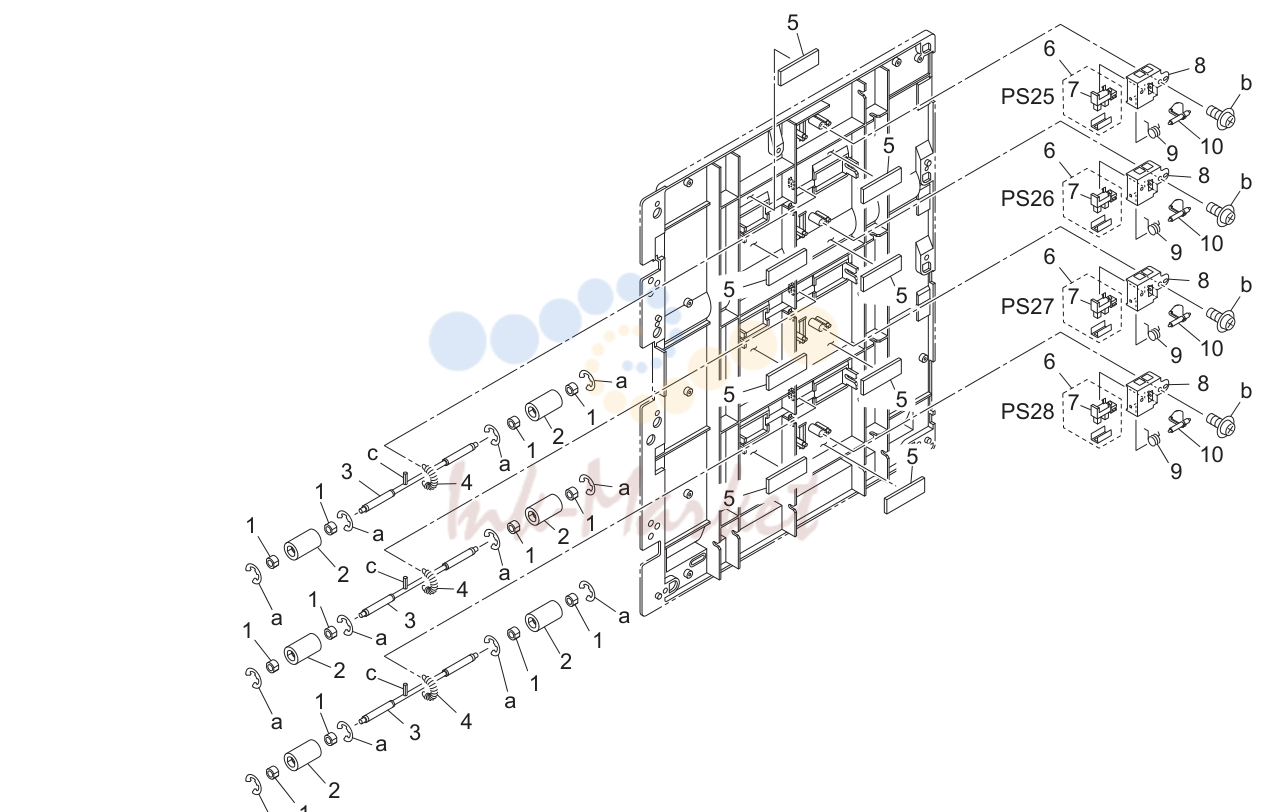

- Vertical conveyance узел (P61)

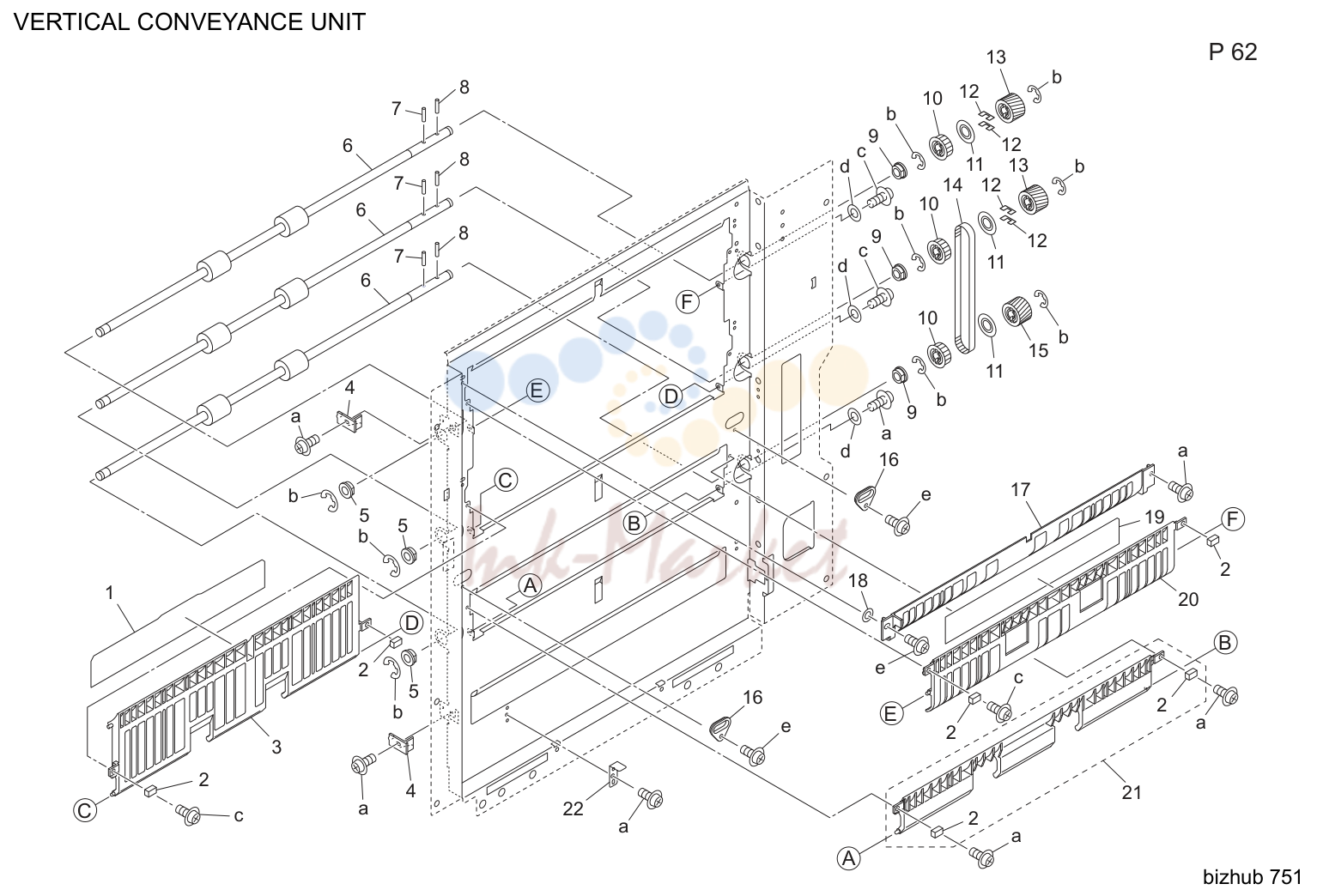

- Vertical conveyance узел (P62)

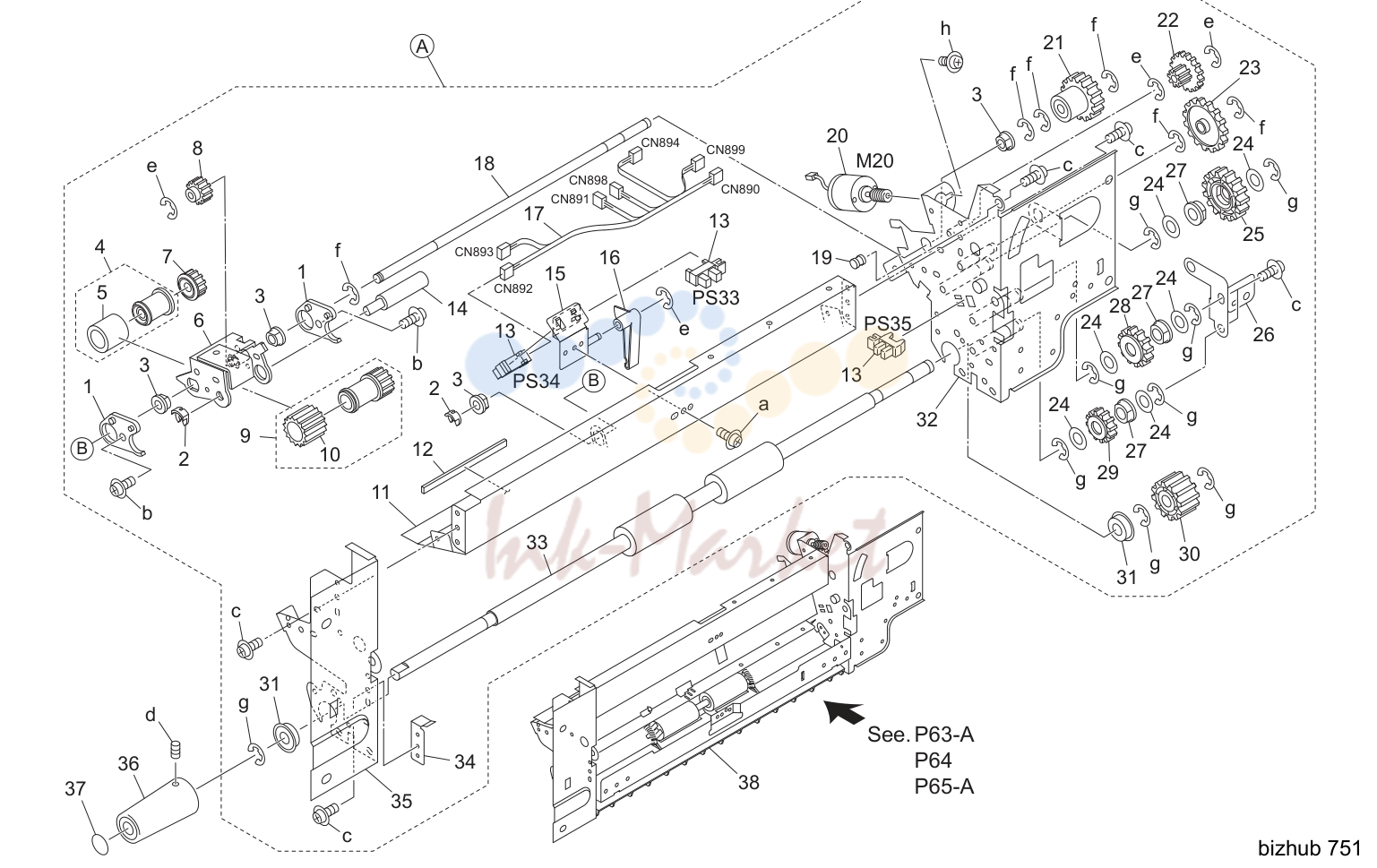

- Manual feed узел (P63)

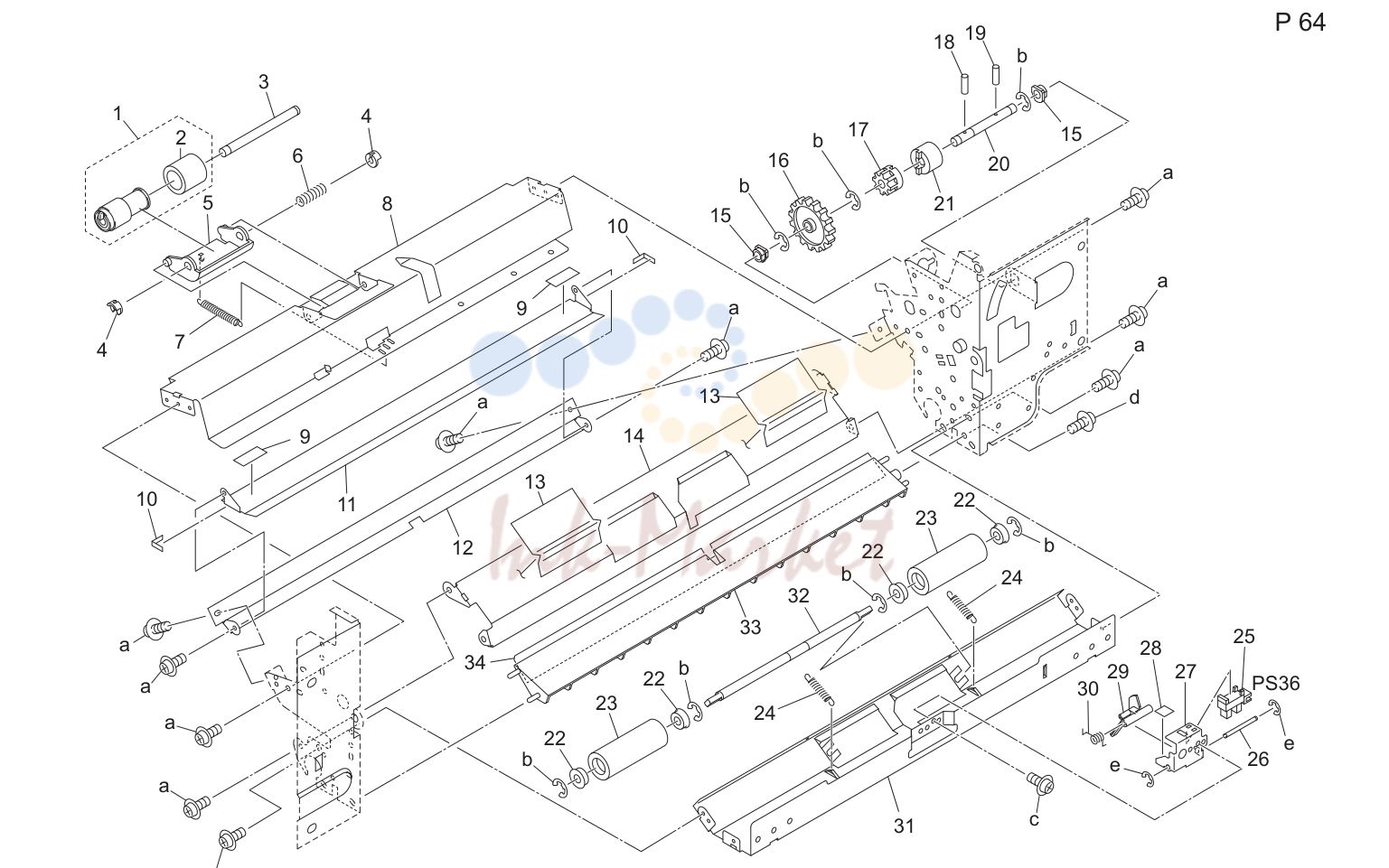

- Manual feed узел (P64)

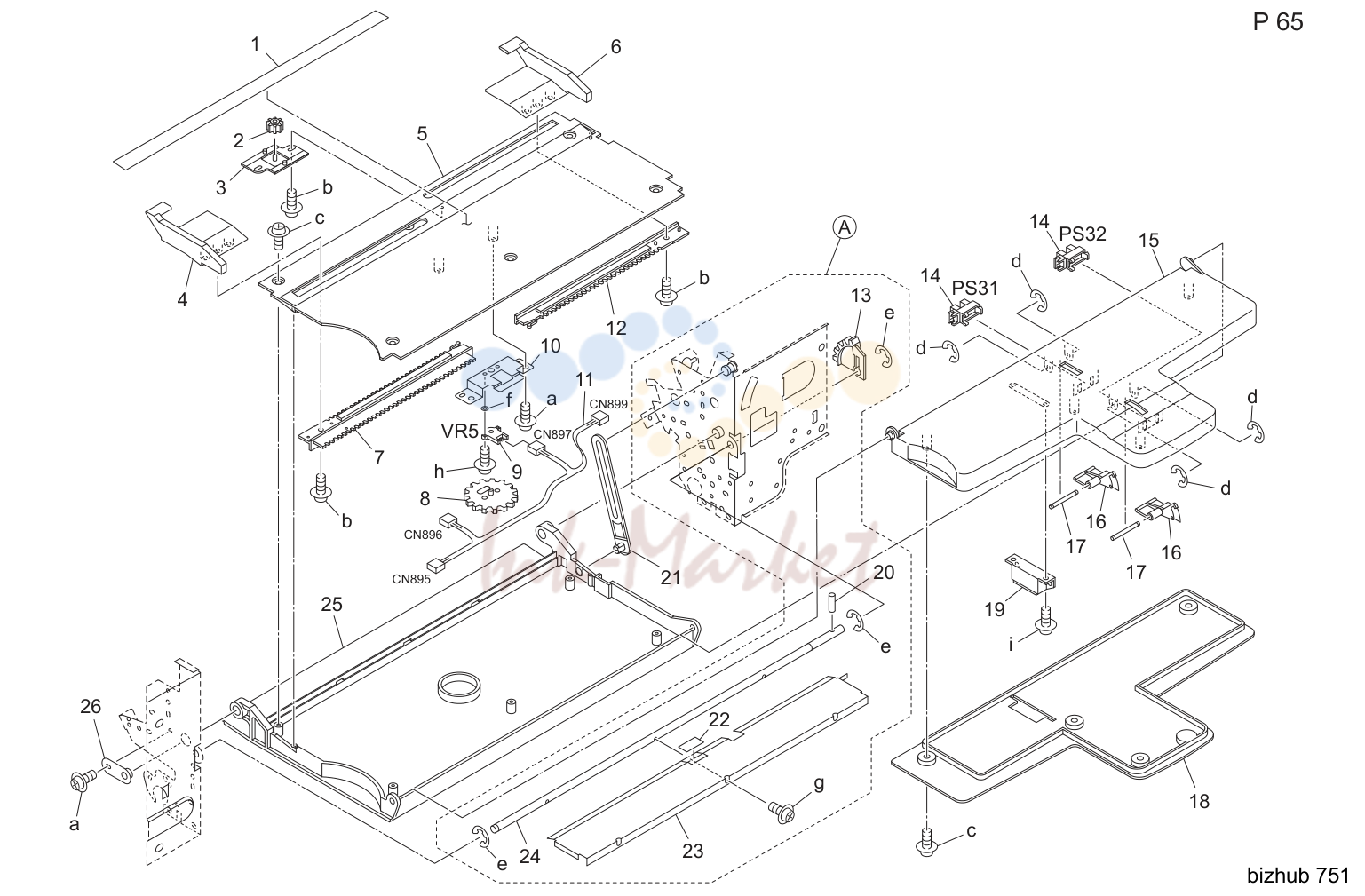

- Manual feed узел (P65)
- 500 sheet tray (P66)

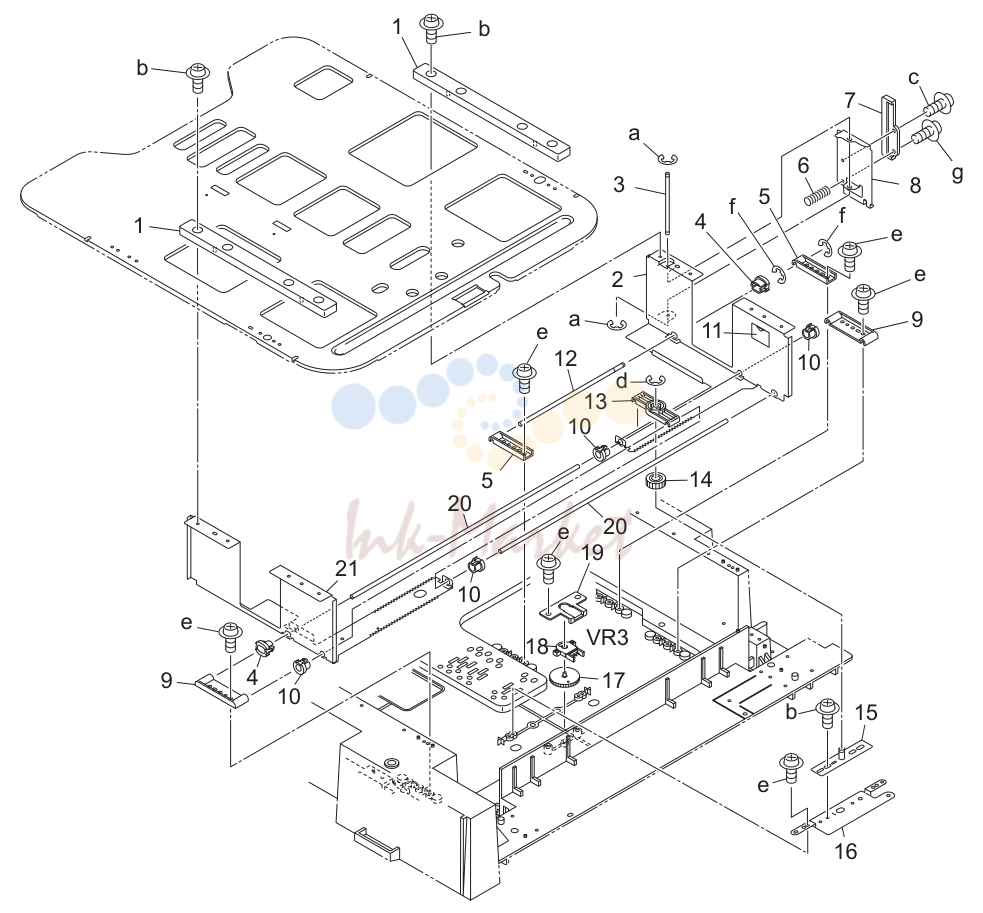

- 500 sheet tray (P67)

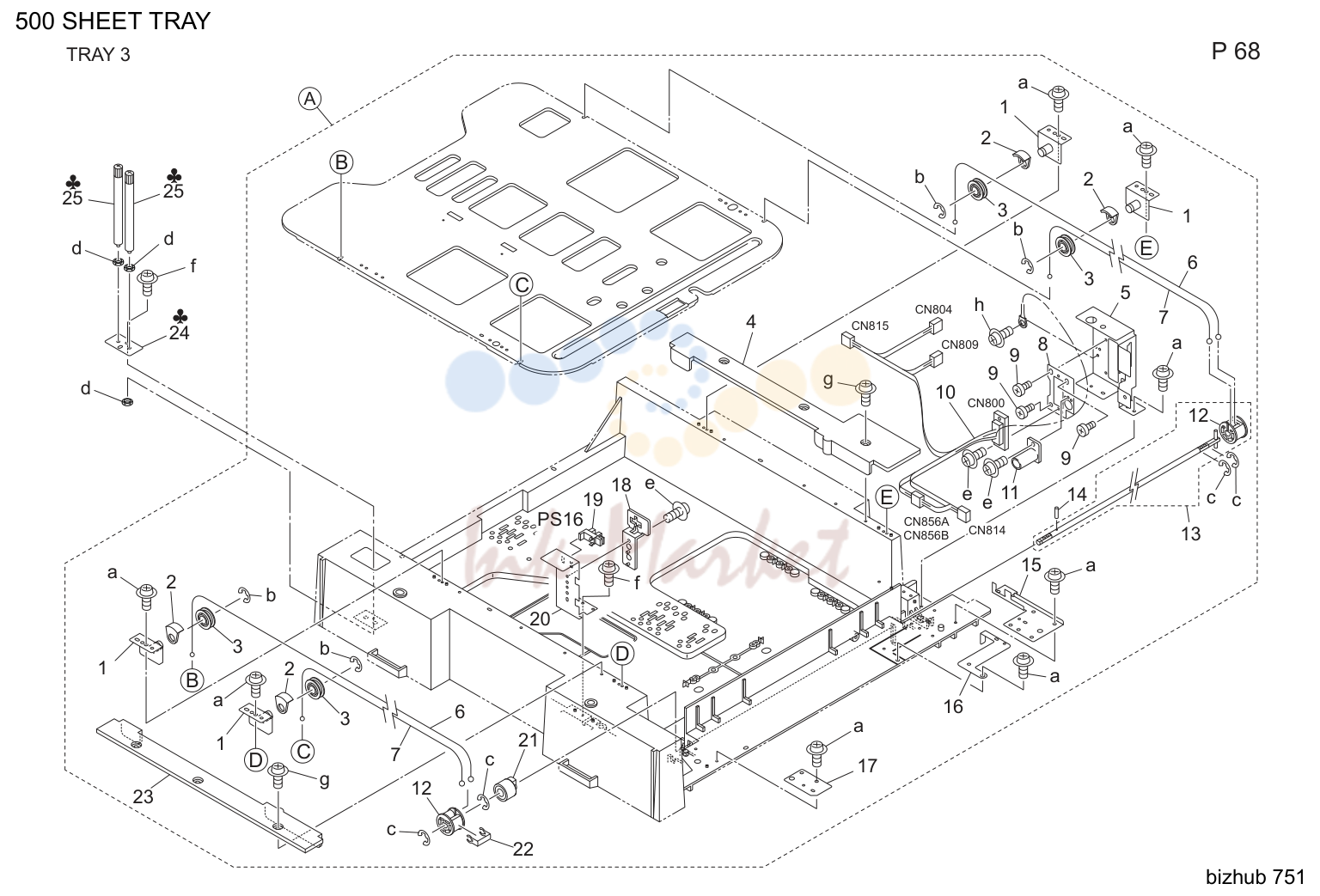

- 500 sheet tray (P68)

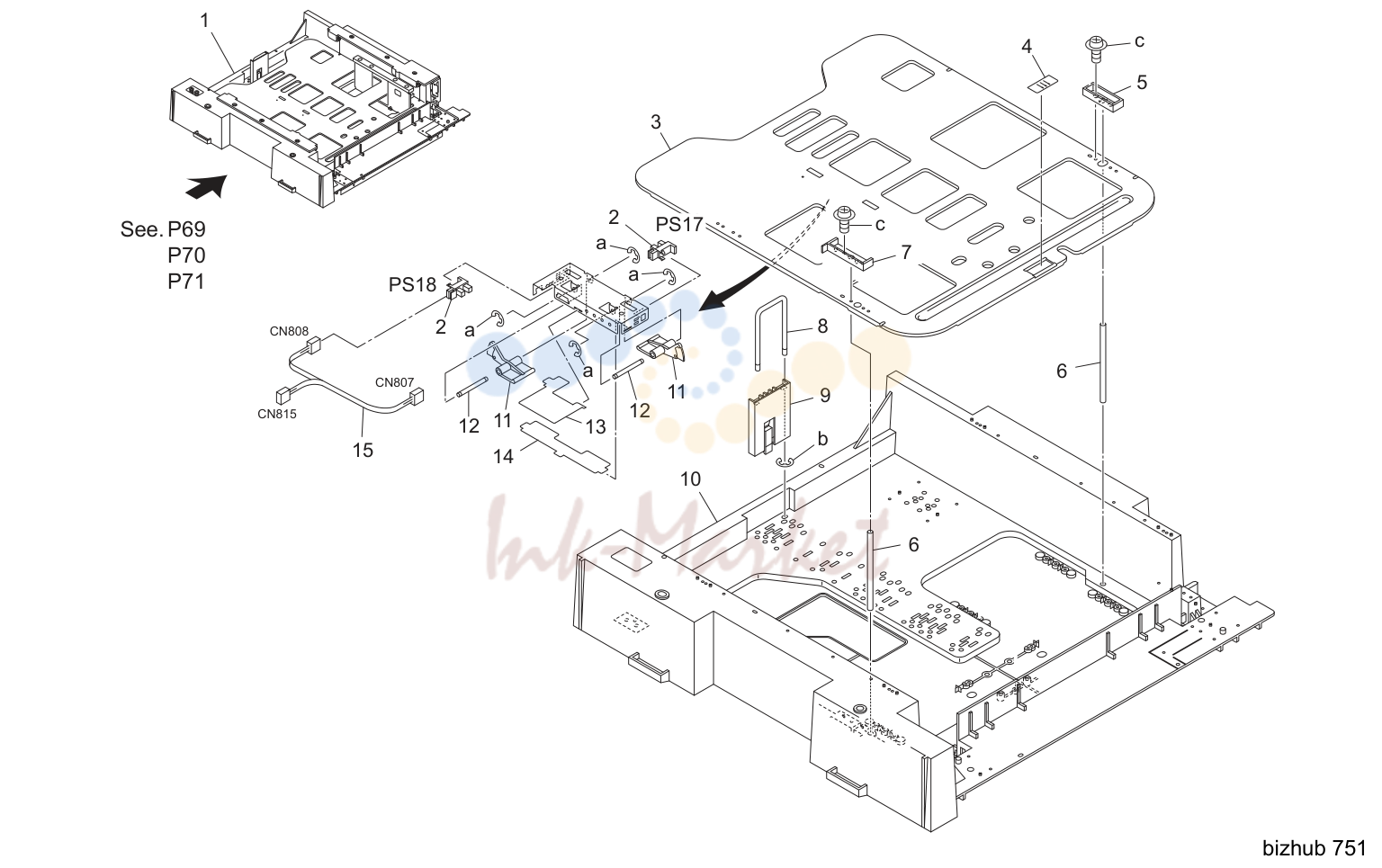

- 500 sheet tray (P69)
- 500 sheet tray (P70)

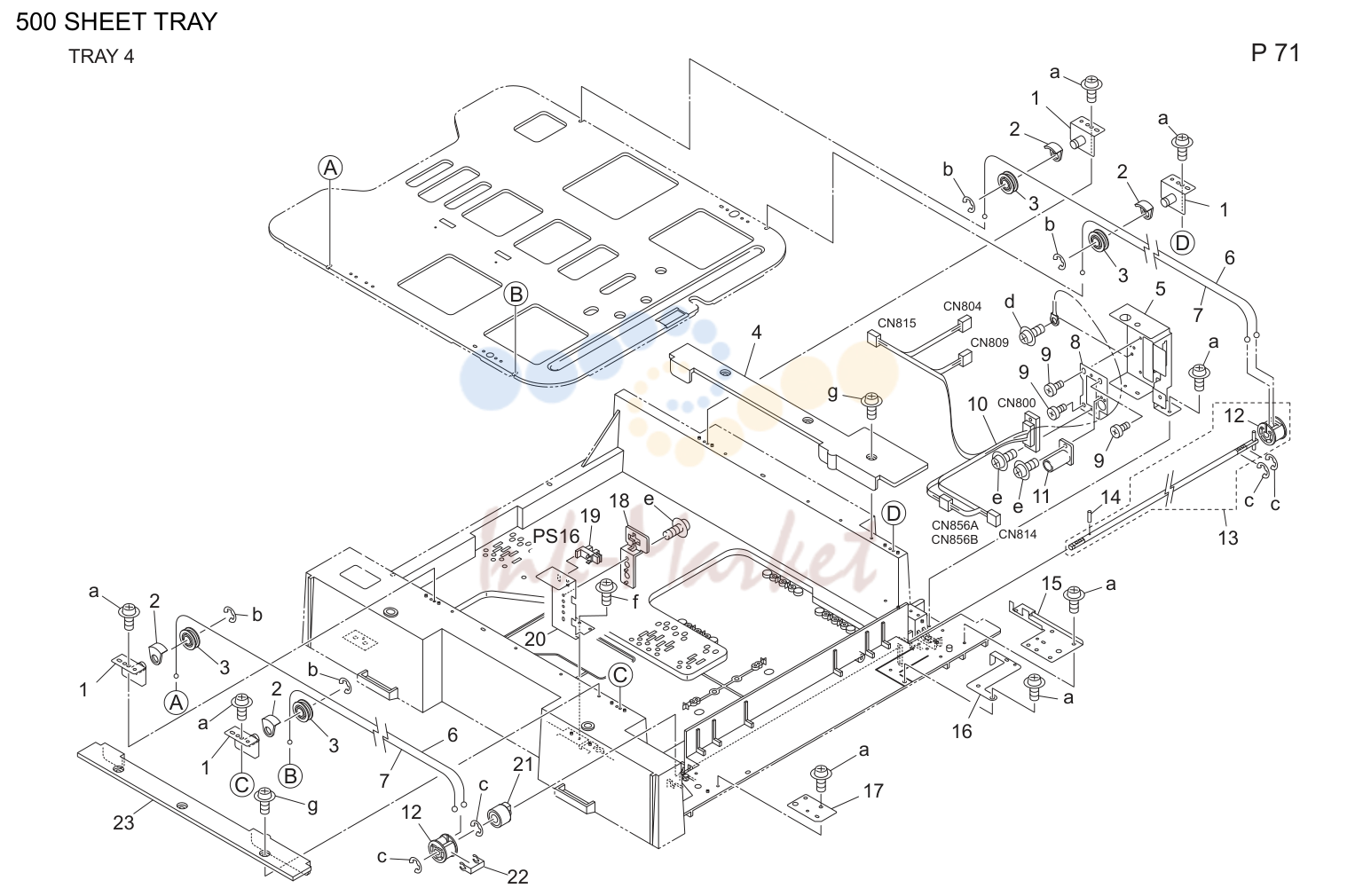

- 500 sheet tray (P71)
- 1000 sheet tray (P72)
- 1000 sheet tray (P73)
- Horizontal conveyance (P74)
- 1500 sheet tray (P75)
- 1500 sheet tray (P76)
- Adu (P77)
- Adu (P78)
- Adu (P79)
- Adu (P80)
- Adu (P81)
- Adu (P82)
- Adu (P83)
- Adu (P84)
- Adu (P85)
- Conveyance узел (P86)
- Conveyance узел (P87)
- Выход бумаги узел (P88)
- Выход бумаги узел (P89)
- Electric детали (P90)
- Electric детали (P91)
- Electric детали (P92)
- Electric детали (P93)
- Electric детали (P94)
- Wiring (P95)
- Wiring (P97)
- Wiring
- Wiring accessory (P99)
- Wiring accessory (P100)
- Accessory детали (P102)

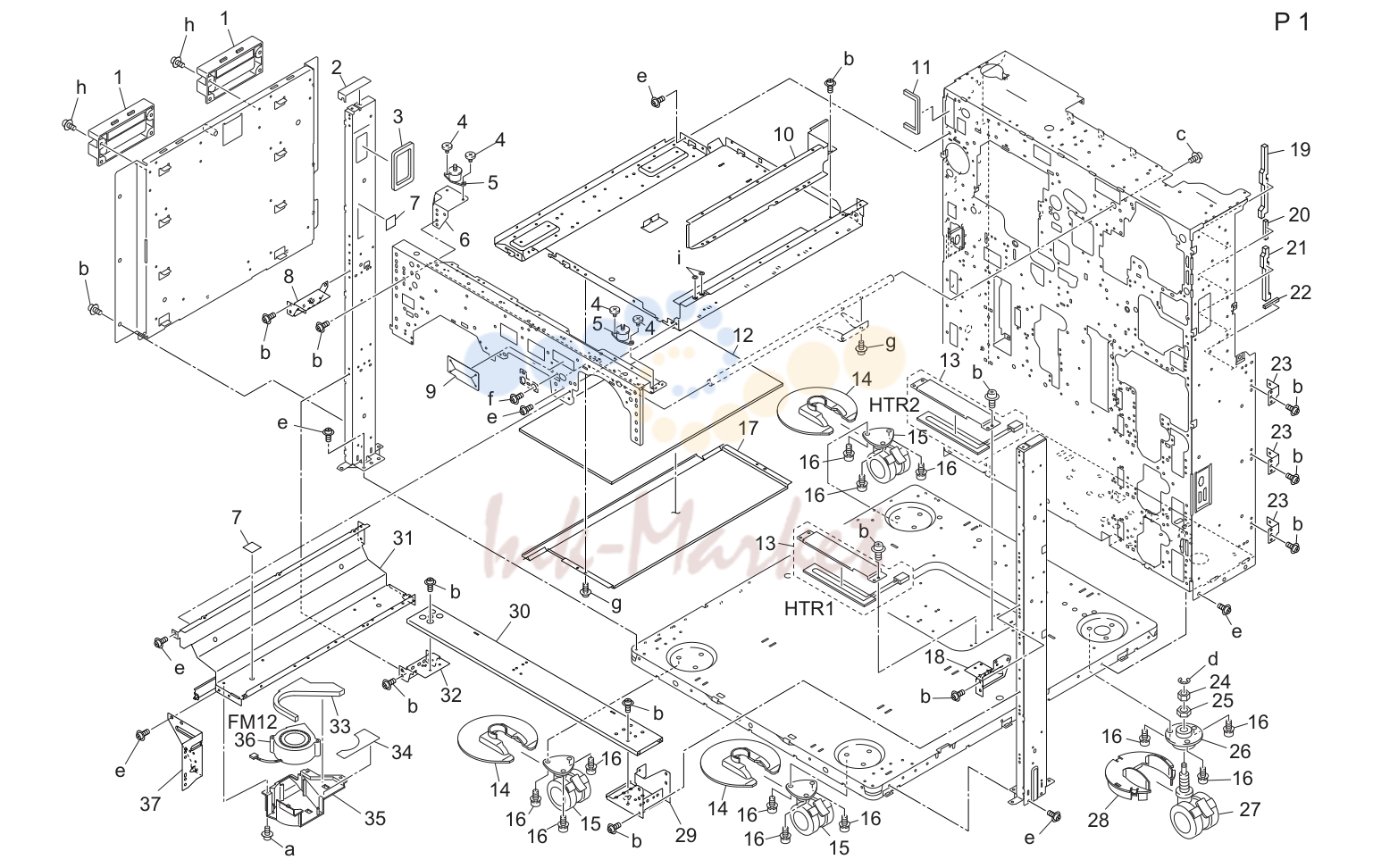

Main рама (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PN107100 запросить цену → | Lifting handle |
| 4 | A03U263601 запросить цену → | Optical screw |
| 8 | QA11130E запросить цену → | Conveyance support part /left |
| 9 | AA107300 запросить цену → | Protection sheet |
| 10 | A0PN133100 запросить цену → | Shield пластина |
| 12 | AA10131D запросить цену → | Write insulating sheet /1 |
| 13 | AAR73000 запросить цену → | Heater креплениеing пластина в сборе |
| 19 | A0PN100100 запросить цену → | Ozone уплотнитель /1 |
| 20 | A0PN100300 запросить цену → | Ozone уплотнитель /3 |
| 21 | A0PN100200 запросить цену → | Ozone уплотнитель /2 |
| 22 | A0PN100600 запросить цену → | Ozone уплотнитель /6 |

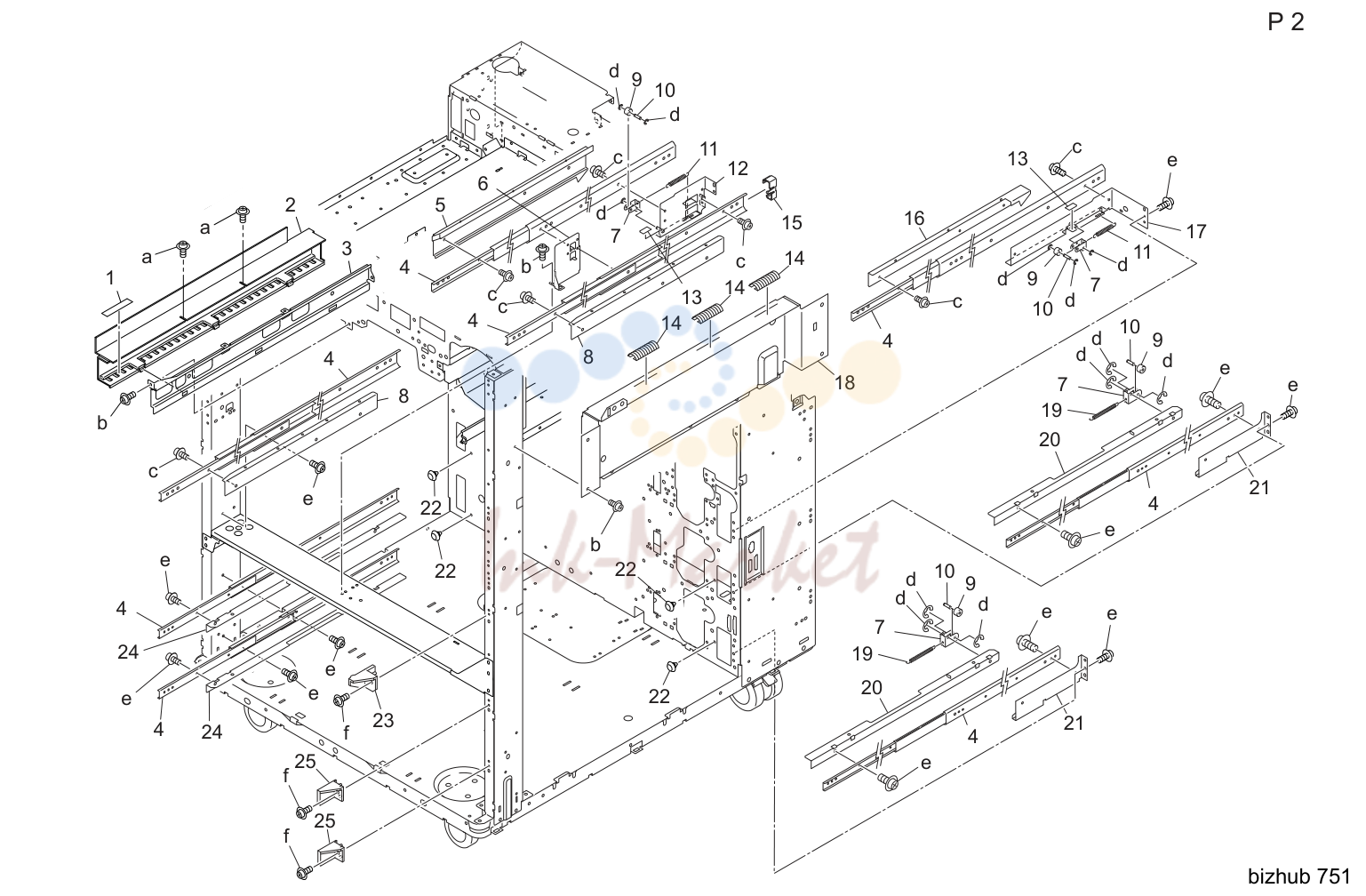

Main рама (P2)
| № | Артикул | Наименование |
|---|---|---|
| 14 | AAR70500 запросить цену → | Earth пружина в сборе |
| 18 | AA10031D запросить цену → | Основной блок stay /right |
| 20 | AAR70300 запросить цену → | Rail пластина caulking |

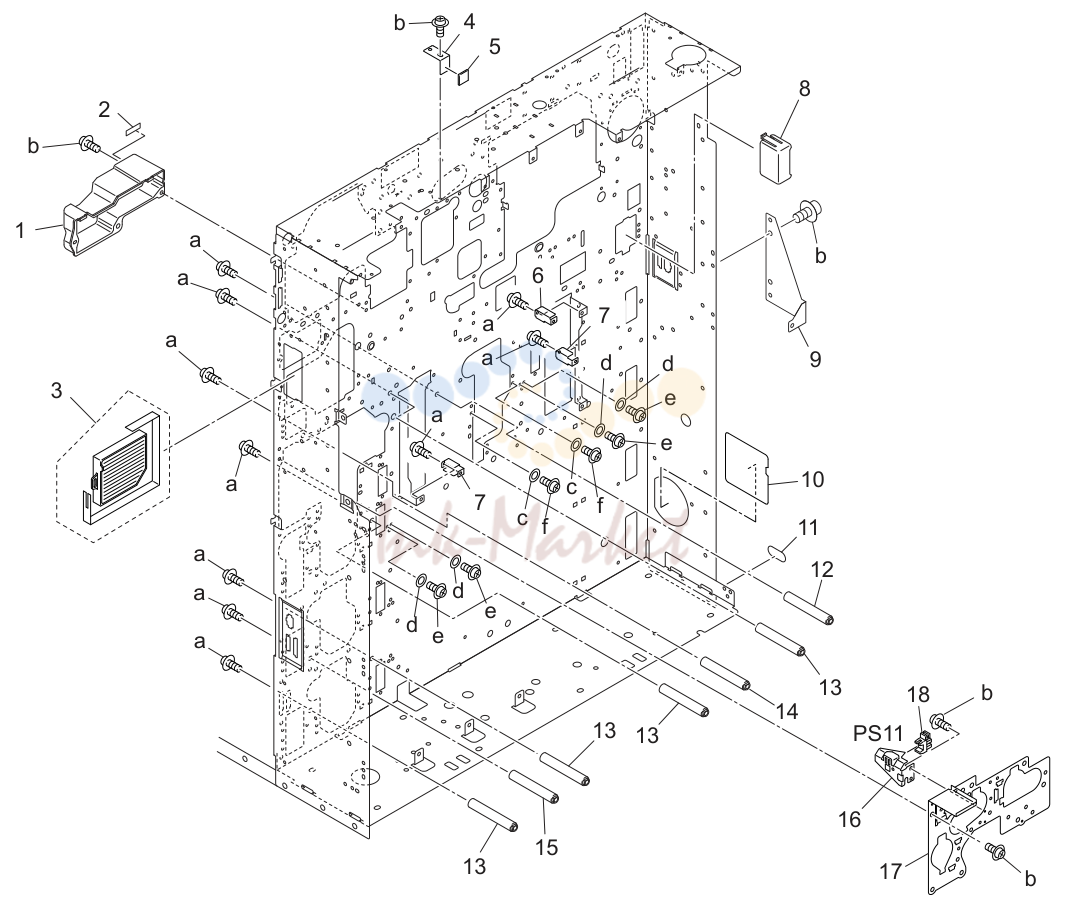

Main рама (P3)
| № | Артикул | Наименование |
|---|---|---|
| 3 | AAR72800 запросить цену → | Тонер filter в сборе |
| 7 | QA73840D запросить цену → | Hv креплениеing part /lower |

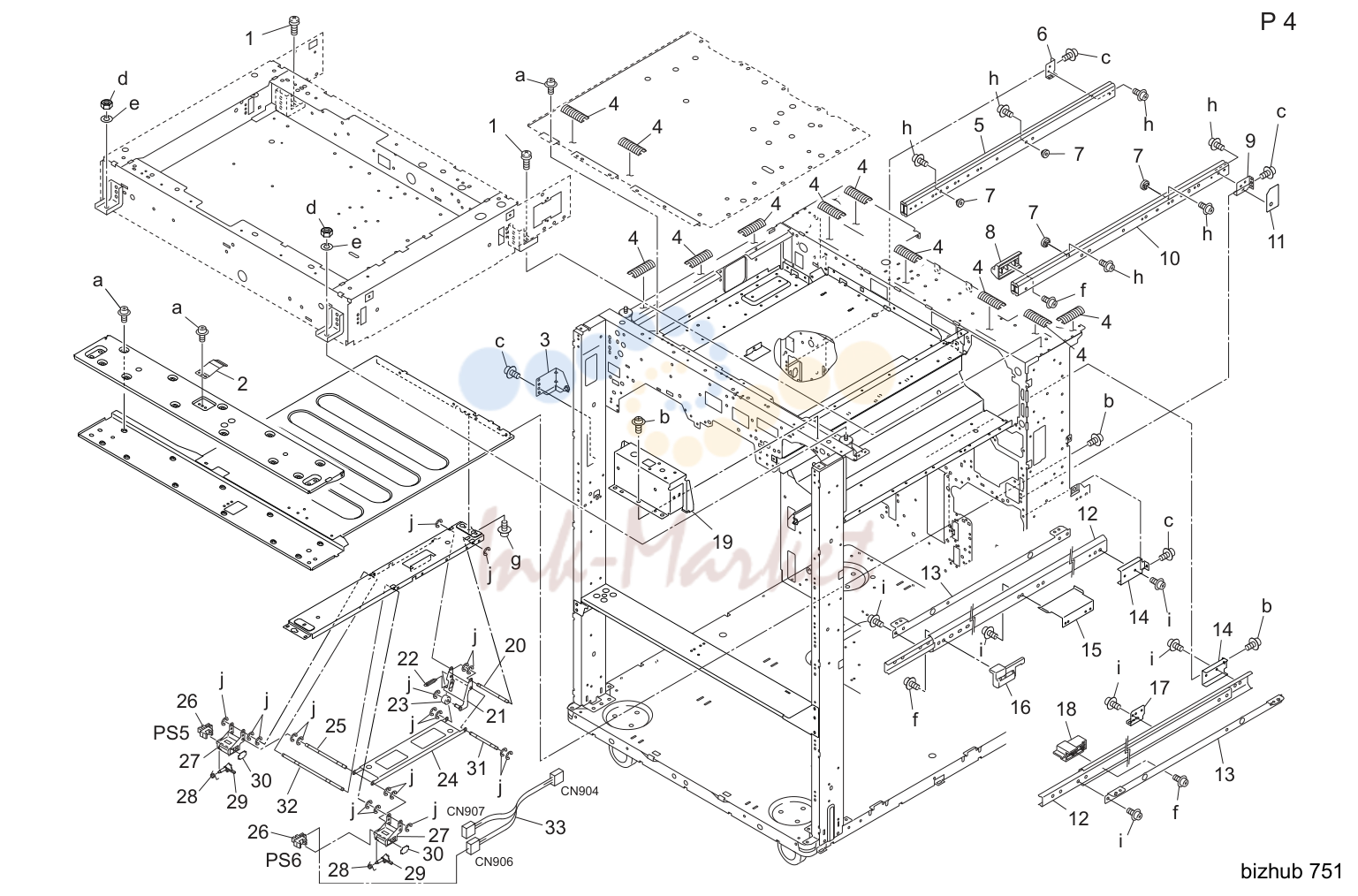

Main рама (P4)
| № | Артикул | Наименование |
|---|---|---|
| 4 | AAR70500 запросить цену → | Earth пружина в сборе |
| 19 | A0PN190400 запросить цену → | Support пластина |
| 20 | QA57150D запросить цену → | Support вал /rear |
| 25 | QA57250D запросить цену → | Swing вал /front |
| 27 | QA57141E запросить цену → | Block |
| 31 | QA57230D запросить цену → | Swing вал /rear |
| 32 | QA57160D запросить цену → | Support вал /front |

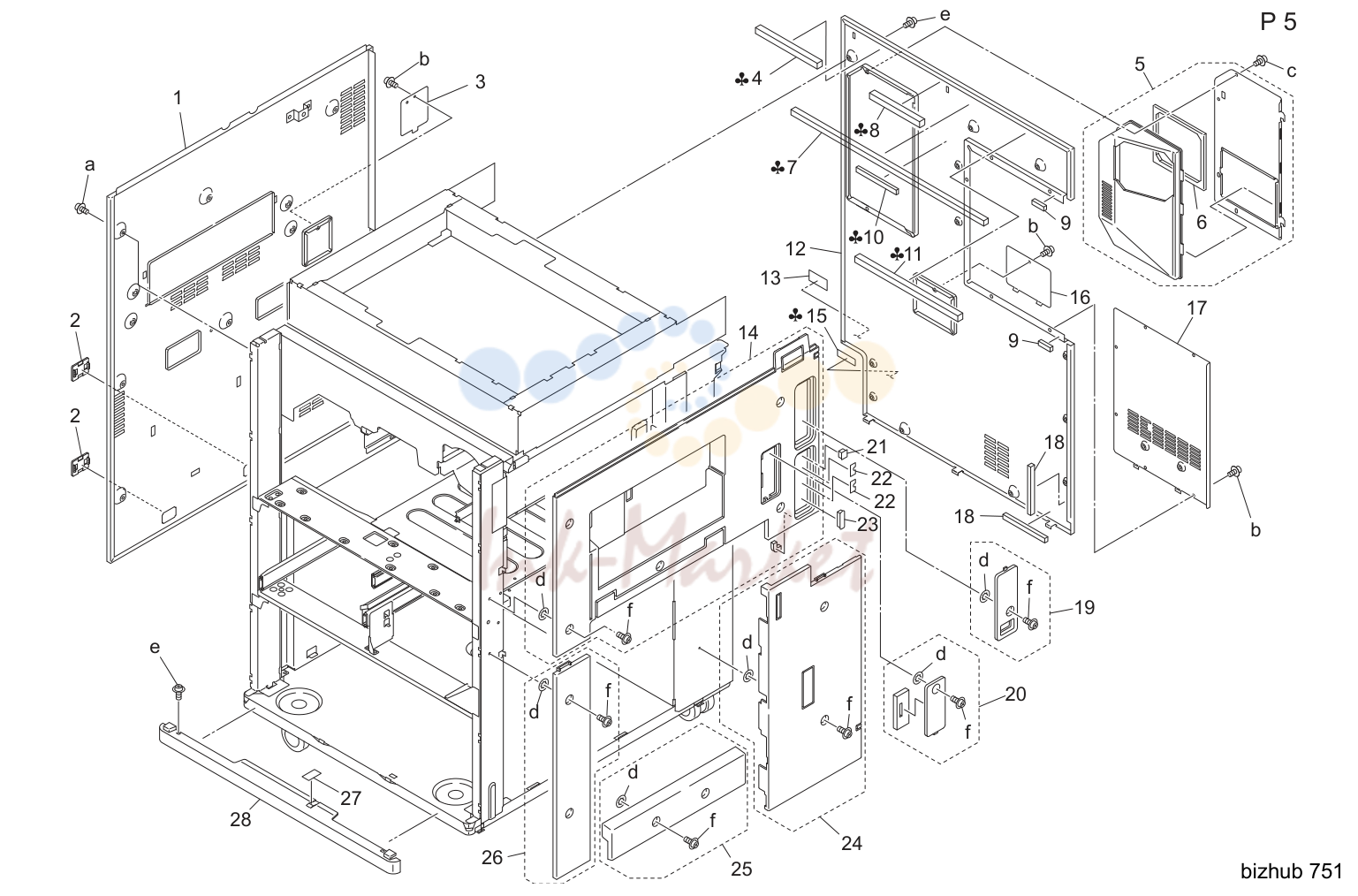

Внешние детали (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PN170900 запросить цену → | Крышка /left |
| 2 | A0PN173600 запросить цену → | Auxiliary part /left |
| 3 | A0PN178000 запросить цену → | Крышка /left |
| 5 | A0PNR71000 запросить цену → | Ozone направляющая воздуховод в сборе |
| 9 | A0PN101300 запросить цену → | Ozone уплотнитель /9 |
| 12 | A0PN171000 запросить цену → | Задняя крышка |
| 14 | A0PNR70700 запросить цену → | Side крышка/a в сборе |
| 16 | A0PN162000 запросить цену → | Крышка /rear |
| 17 | A0PN173301 запросить цену → | Крышка part /rear |
| 18 | A0PN101200 запросить цену → | Ozone уплотнитель /8 |
| 19 | A0PNR71500 запросить цену → | Connector крышка в сборе |
| 20 | A0PNR71200 запросить цену → | External auxiliary part/r в сборе |
| 22 | A0PN131100 запросить цену → | Protection уплотнитель |
| 24 | A0PNR70900 запросить цену → | Side крышка/d в сборе |
| 25 | A0PNR73000 запросить цену → | Side крышка/c в сборе |
| 26 | A0PNR70800 запросить цену → | Side крышка/b в сборе |
| 28 | A0PN172900 запросить цену → | Крышка /lower |

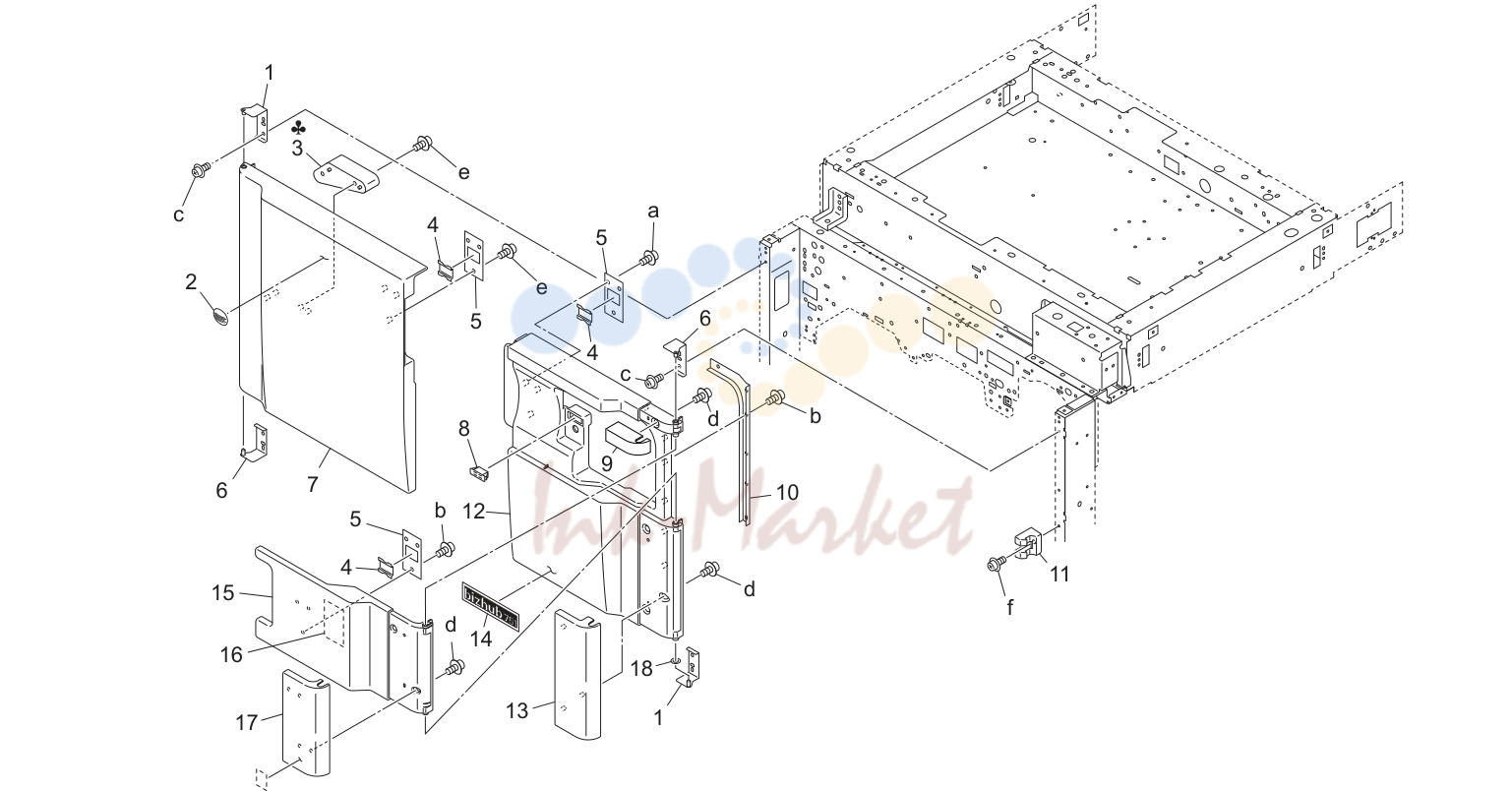

Внешние детали (P6)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A00J945500 запросить цену → | Logo mark |
| 3 | A0PN177800 запросить цену → | Detecting part |
| 5 | A0PN172300 запросить цену → | Lock крышка |
| 7 | A0PN160200 запросить цену → | Door /left |
| 8 | A0PN160600 запросить цену → | Suction part |
| 9 | A0PN160300 запросить цену → | Крышка part /upper |
| 10 | A0PN160500 запросить цену → | Reinforce пластина /right |
| 11 | A0PN160700 запросить цену → | Stopper part /right |
| 12 | A0PN160101 запросить цену → | Door /right |
| 13 | A0PN160400 запросить цену → | Крышка part /lower |
| 14 | A0PN945201 запросить цену → | Indicating label /k |
| 15 | A0PN160800 запросить цену → | Тонер supply крышка |
| 16 | A0PN943100 запросить цену → | Тонер supply label |
| 17 | A0PN160900 запросить цену → | Крышка part /middle |
| 18 | A0PN162100 запросить цену → | Spacer |

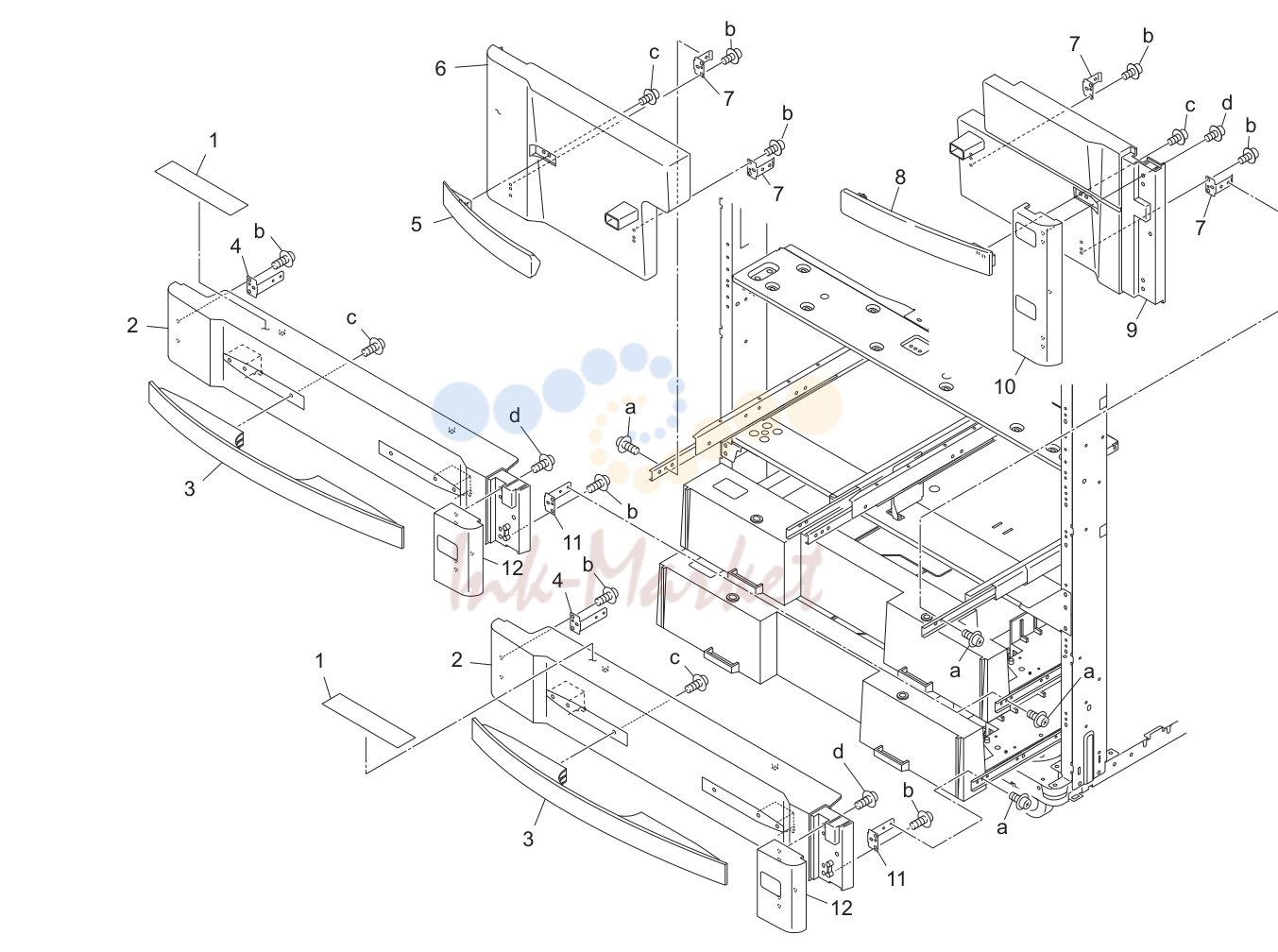

Внешние детали (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PN944400 запросить цену → | Set label /2 |
| 2 | A0PN161600 запросить цену → | Крышка |
| 3 | A0PN161800 запросить цену → | Handle |
| 5 | A0PN161900 запросить цену → | Handle /left |
| 6 | A0PN161500 запросить цену → | Крышка /left |
| 8 | A0PN161400 запросить цену → | Handle /right |
| 9 | A0PN161200 запросить цену → | Крышка /right |
| 10 | A0PN161300 запросить цену → | Крышка /10 |
| 12 | A0PN161700 запросить цену → | Крышка /s |

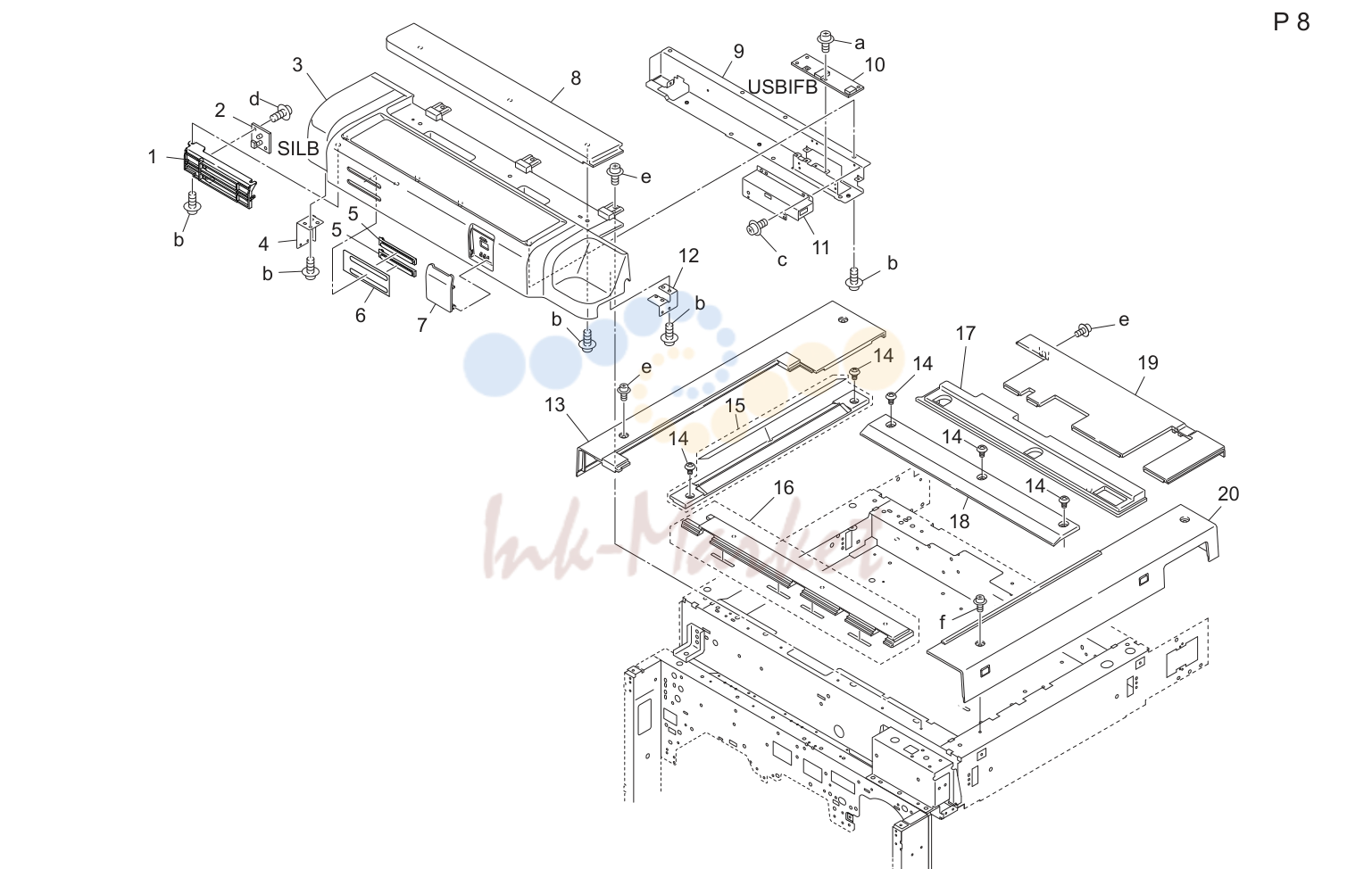

Внешние детали (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PN200400 запросить цену → | Light blocking крышка |
| 2 | A00JH00E00 запросить цену → | Плата в сборе led2 |
| 3 | A0PN200100 запросить цену → | Operation крышка /upper |
| 4 | A0PN201400 запросить цену → | Fixing part /left |
| 5 | A00J168202 запросить цену → | Lens /b |
| 6 | A0PN200800 запросить цену → | Light blocking пластина |
| 7 | A0PN200300 запросить цену → | Operation крышка /front |
| 8 | A0PN200200 запросить цену → | Operation крышка /middle |
| 9 | A0PN201101 запросить цену → | Креплениеing пластина /1 |
| 10 | A0R5H03000 запросить цену → | I/f плата /h в сборе |
| 11 | A0PN201200 запросить цену → | Protection крышка /1 |
| 12 | A0PN201300 запросить цену → | Fixing part /right |
| 13 | A0PN170600 запросить цену → | Read крышка /left |
| 15 | A0PNR71400 запросить цену → | Original stopper пластина/left в сборе |
| 16 | A0PNR71300 запросить цену → | Read крышка/front в сборе |
| 17 | A0PN174501 запросить цену → | Read крышка /middle |
| 18 | A0PN175201 запросить цену → | Original пластина /rear |
| 19 | A0PN170401 запросить цену → | Read крышка /rear |
| 20 | A0PN170502 запросить цену → | Read крышка /right |

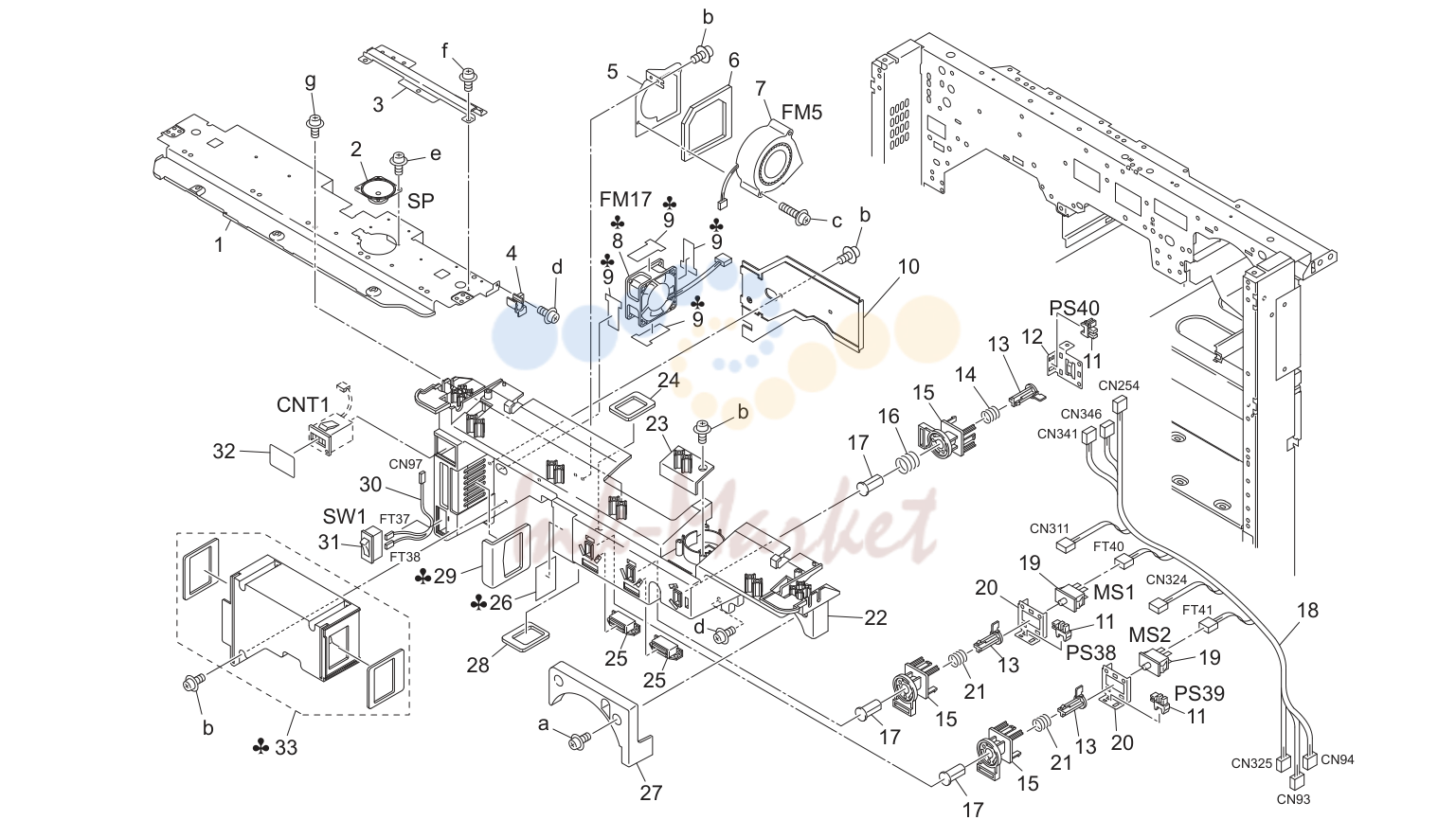

Внешние детали (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PN201000 запросить цену → | Support пластина /1 |
| 3 | A0PN201500 запросить цену → | Ground крышка |
| 4 | A0PN200700 запросить цену → | Fixing part /1 |
| 10 | AAR70200 запросить цену → | Cleaner suction крышка в сборе |
| 22 | A0PN200500 запросить цену → | Operation крышка /lower |
| 23 | A0PN200600 запросить цену → | Support part /1 |
| 26 | A0PN176800 запросить цену → | Cooling уплотнитель /8 |
| 33 | A0PNR71100 запросить цену → | Cleaner воздуховод в сборе |

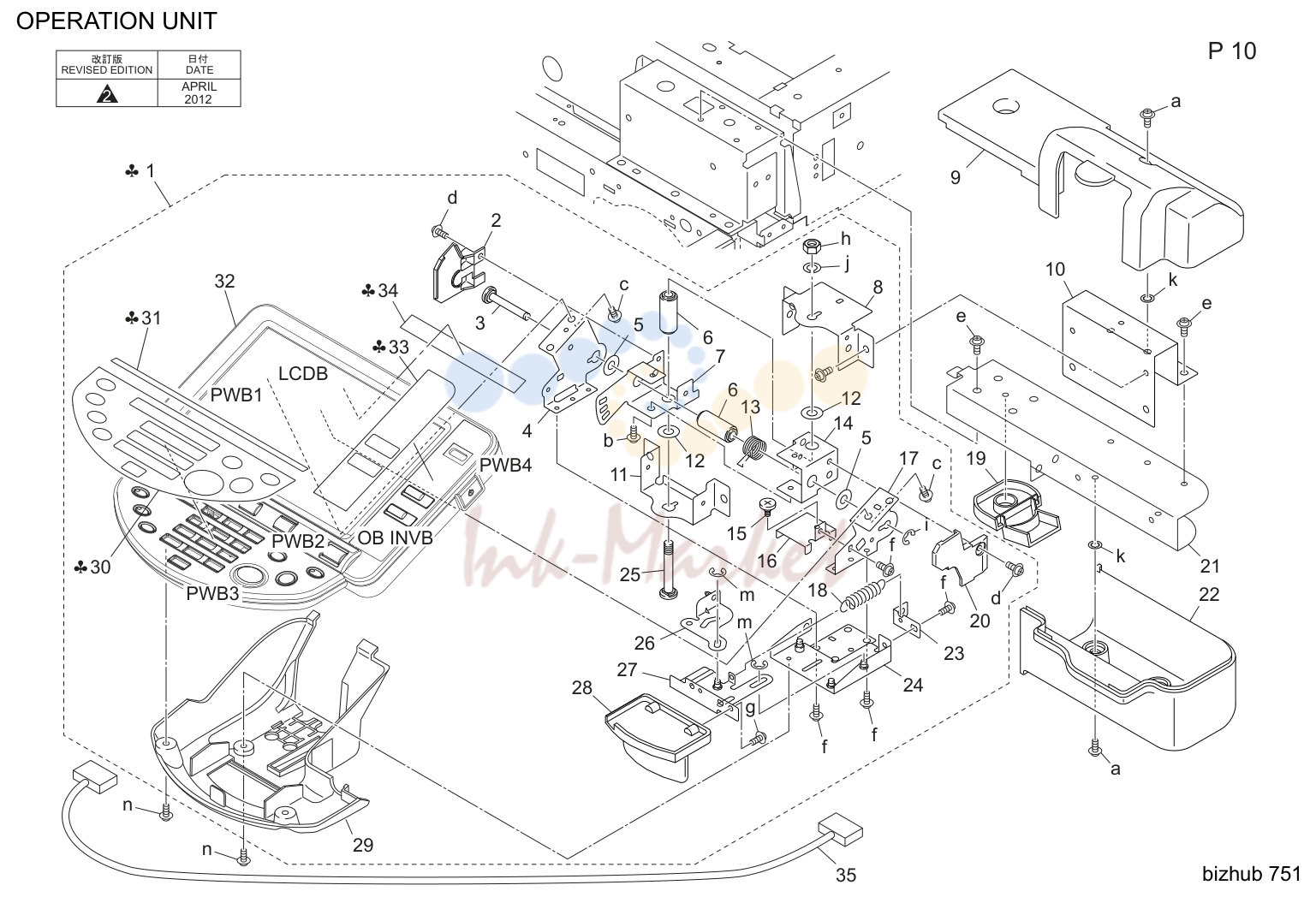

Operation узел (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PNR70000 запросить цену → | Operation узел |
| 1 | A0PNR70100 запросить цену → | Operation узел |
| 1 | A0PNR70200 запросить цену → | Operation узел |
| 1 | A0PNR71600 запросить цену → | Operation узел |
| 1 | A0PNR71700 запросить цену → | Operation узел |
| 1 | A0PNR71800 запросить цену → | Operation узел |
| 2 | A00J168000 запросить цену → | Крышка |
| 3 | A00J192800 запросить цену → | Support вал |
| 4 | A00J191601 запросить цену → | Креплениеing пластина |
| 5 | A00J192900 запросить цену → | Washer |
| 6 | A00J191700 запросить цену → | Collar |
| 7 | A00J191300 запросить цену → | Рычаг |
| 8 | A00J191100 запросить цену → | Креплениеing пластина |
| 9 | A0PN191100 запросить цену → | Support крышка /upper |
| 10 | A0PN190300 запросить цену → | Креплениеing part |
| 11 | A00J191200 запросить цену → | Креплениеing пластина |
| 12 | A00J191900 запросить цену → | Washer |
| 13 | A00J192711 запросить цену → | Torsion пружина |
| 14 | A00J191400 запросить цену → | Рычаг |
| 15 | A00J193100 запросить цену → | Shoulder screw |
| 16 | A00J193002 запросить цену → | Reinforce пластина |
| 17 | A00J191502 запросить цену → | Креплениеing пластина |
| 18 | A00J192601 запросить цену → | Pulling пружина |
| 19 | A00J167700 запросить цену → | Крышка |
| 20 | A00J167900 запросить цену → | Крышка |
| 21 | A0PN190201 запросить цену → | Креплениеing stay |
| 22 | A0PN191200 запросить цену → | Support крышка /lower |
| 23 | A00J192400 запросить цену → | Креплениеing пластина |
| 24 | A00J192112 запросить цену → | Креплениеing пластина |
| 25 | A00J191800 запросить цену → | Support screw |
| 26 | A00J192202 запросить цену → | Рычаг |
| 27 | A00J192312 запросить цену → | Рычаг |
| 28 | A00J192500 запросить цену → | Handle |
| 29 | A00J169403 запросить цену → | Крышка панель lower |
| 30 | A02E949000 запросить цену → | Панель sheet |
| 30 | A02E949100 запросить цену → | Панель sheet |
| 30 | A02E949200 запросить цену → | Панель sheet |
| 30 | A02E949300 запросить цену → | Панель sheet |
| 31 | A02E948100 запросить цену → | Панель sheet |
| 31 | A02E948200 запросить цену → | Панель sheet |
| 31 | A02E948300 запросить цену → | Панель sheet |
| 31 | A02E948400 запросить цену → | Панель sheet |
| 31 | A02E948500 запросить цену → | Панель sheet |
| 32 | A0R5M71003 запросить цену → | Панель в сборе |
| 33 | A02E948600 запросить цену → | Панель sheet |
| 33 | A02E948700 запросить цену → | Панель sheet |
| 33 | A02E948800 запросить цену → | Панель sheet |
| 33 | A02E948900 запросить цену → | Панель sheet |
| 34 | A02E949400 запросить цену → | Панель sheet |
| 35 | A0PNN10000 запросить цену → | Ope.узел кабель |

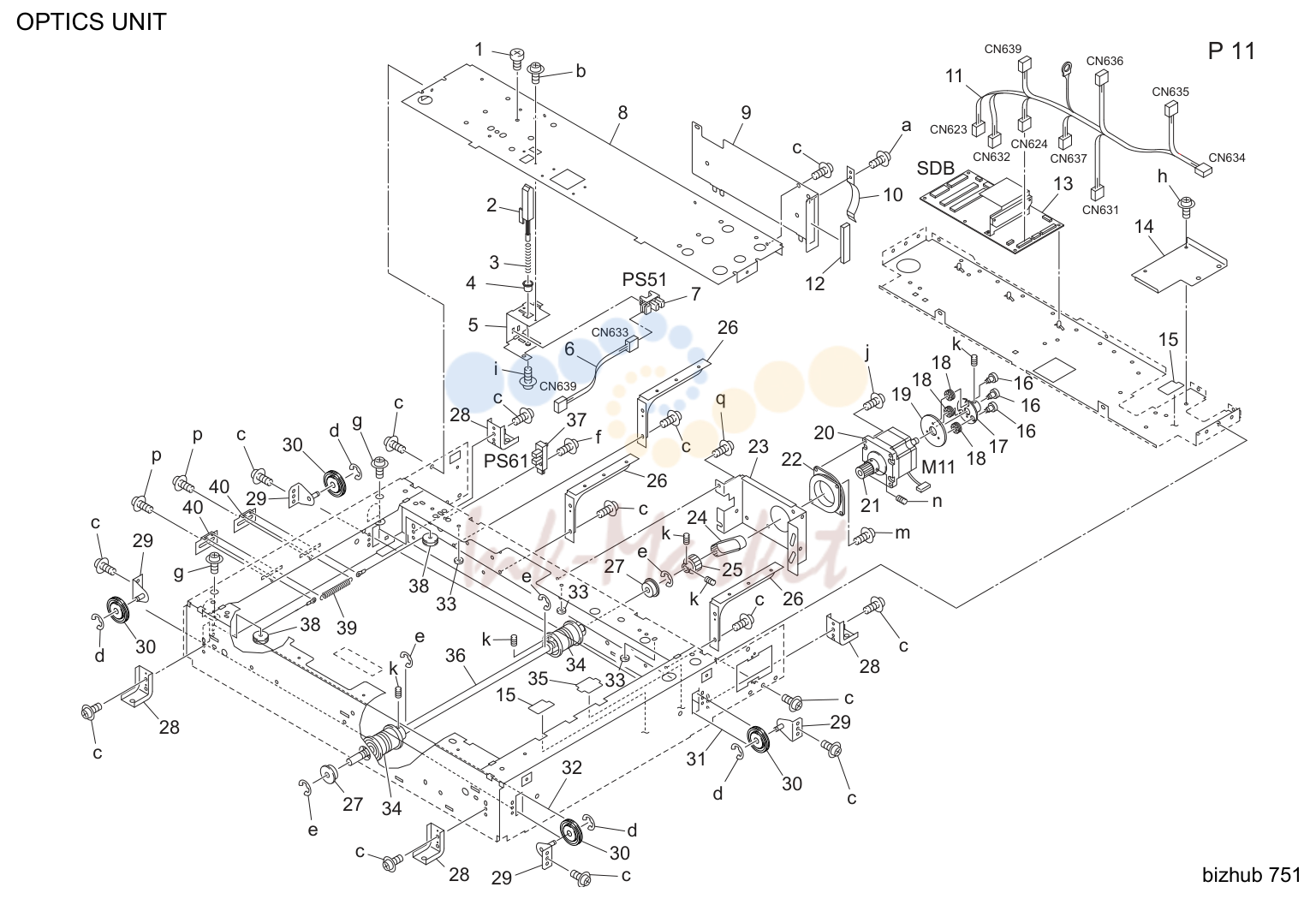

Optics узел (P11)
| № | Артикул | Наименование |
|---|---|---|
| 6 | AA90440E запросить цену → | Relay wiring /a |
| 11 | AA90420E запросить цену → | Aps wiring /1 |
| 26 | AA61470D запросить цену → | Read reinforce пластина |

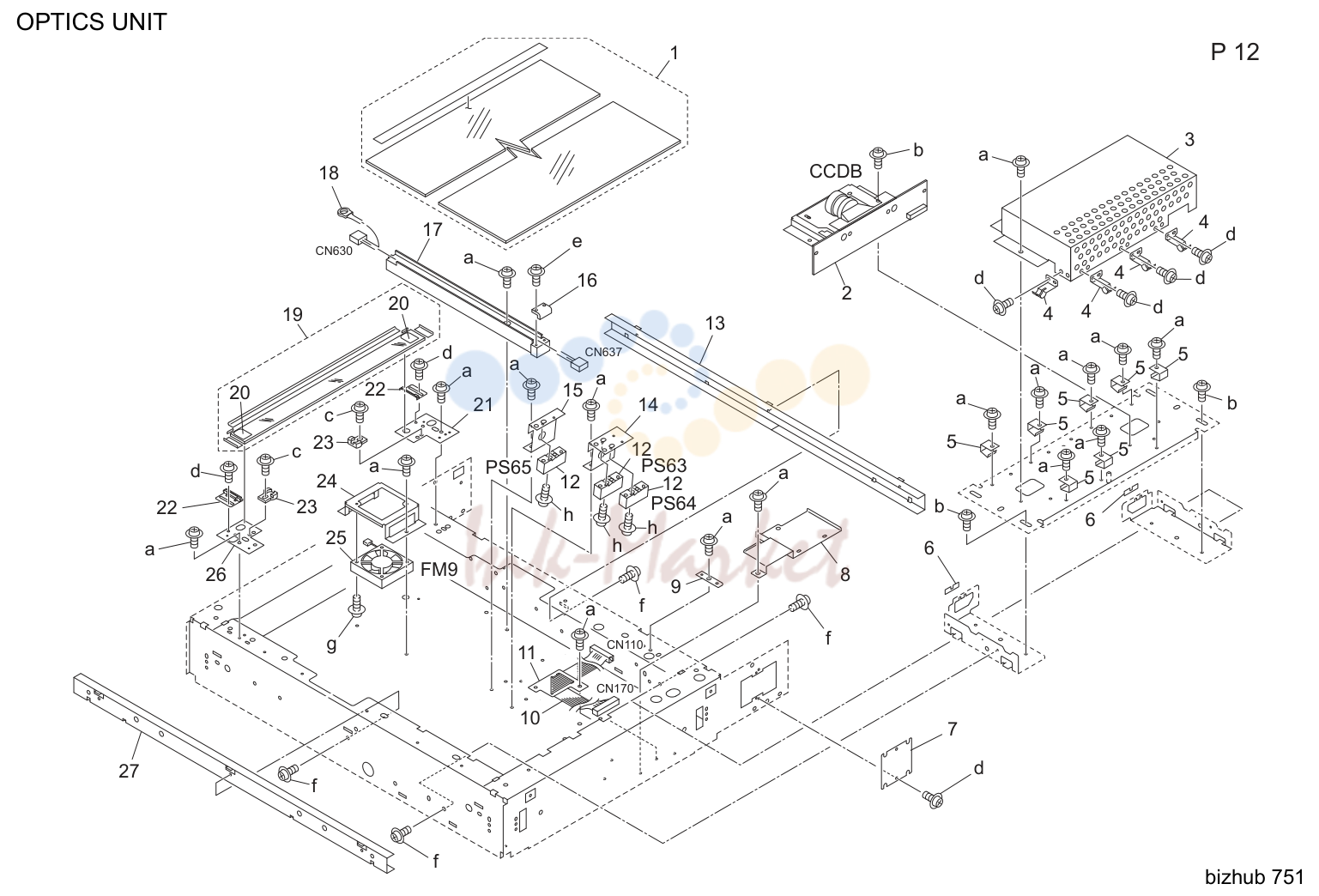

Optics узел (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAR72900 запросить цену → | Стекло оригинала в сборе |
| 13 | AAR72600 запросить цену → | Направляющая rail r в сборе |
| 19 | AAR72700 запросить цену → | Стекло оригинала 1 в сборе |
| 27 | AAR72500 запросить цену → | Направляющая rail f в сборе |
Optics узел (P13)
| № | Артикул | Наименование |
|---|---|---|
| 11 | AA83010E запросить цену → | Exposure lamp |
Optics узел (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PNR70600 запросить цену → | Write узел |
| 3 | AA68130D запросить цену → | Write fixing пружина |
| 4 | QA68040D запросить цену → | Write pressing пластина |
| 5 | AA68220D запросить цену → | Ground пружина |
Driving секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 8 | A00V240600 ✓ в наличии | Ball bearing |
| 15 | AA15271D запросить цену → | Подача бумаги support вал |
| 19 | A03U812800 ✓ в наличии | Slide вал держатель |
Driving секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 6 | QA77071F запросить цену → | Conveyance drive шестерня /5 32t |
| 18 | A00V240600 ✓ в наличии | Ball bearing |
Driving секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 7 | AA90891E запросить цену → | Барабан wiring |
| 8 | A00V240600 ✓ в наличии | Ball bearing |
| 24 | A0PNM10200 ✓ в наличии | Dc brushless мотор /20 |
Driving секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 4 | A00V240600 ✓ в наличии | Ball bearing |
| 12 | A0R5M10300 запросить цену → | Dc brushless мотор /30 |
Driving секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A00V240600 ✓ в наличии | Ball bearing |
| 12 | A0PNM10200 ✓ в наличии | Dc brushless мотор /20 |
Driving секция (P21)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A00V240600 ✓ в наличии | Ball bearing |
| 4 | AA15190D запросить цену → | Fixing drive вал /1 |
| 11 | A0PNM10200 ✓ в наличии | Dc brushless мотор /20 |
Барабан cartridge (P22)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAR71000 запросить цену → | Барабан cartridge узел |
| 10 | AA20590D запросить цену → | Screw drive вал |
| 23 | AAR70600 запросить цену → | Муфта connecting шестерня в сборе |
| 31 | QAR70200 запросить цену → | Тонер collecting pipe |
Барабан cartridge (P23)
| № | Артикул | Наименование |
|---|---|---|
| 8 | AAR71200 запросить цену → | Blade support пластина caulking |
| 10 | AA20292D запросить цену → | Cleaner auxiliary пластина |
| 13 | AA21141D запросить цену → | Blade release вал |
| 16 | AAR71300 запросить цену → | Cleaner крышка в сборе |
| 26 | AA20780D запросить цену → | Проявка stopper пружина |
| 33 | AA97821G запросить цену → | Caution label /1 |
| 34 | AAR70300 запросить цену → | Барабан крышка в сборе |
Барабан cartridge (P24)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAR71100 запросить цену → | Collecting ролик в сборе |
| 4 | AA20070D запросить цену → | Charging power supply вал /front |
| 5 | AA20680D запросить цену → | Cleaner fixing вал |
| 6 | AA20940D запросить цену → | Тонер dust-proof уплотнитель /d |
| 8 | AA20140D запросить цену → | Cleaner power supply вал /rear |
Барабан cartridge (P25)
| № | Артикул | Наименование |
|---|---|---|
| 2 | AA90902E запросить цену → | Барабан wiring /1 |
| 26 | AA20450D запросить цену → | Swing вал |
Перенос separator corona узел (P26)
| № | Артикул | Наименование |
|---|---|---|
| 22 | AAR71000 запросить цену → | Перенос cleaning в сборе |
| 24 | AAR71100 запросить цену → | Separation cleaning в сборе |
| 29 | AAR71500 запросить цену → | Перенос separation узел |
Charging узел (P27)
| № | Артикул | Наименование |
|---|---|---|
| 9 | AAR70700 запросить цену → | Charge cleaner block u в сборе |
| 10 | AAR70800 запросить цену → | Charge cleaner block l в сборе |
| 15 | AAR70900 запросить цену → | Charge cleaning мотор в сборе |
| 25 | AAR71400 запросить цену → | Charging corona узел |
Проявка узел (P28)
| № | Артикул | Наименование |
|---|---|---|
| 6 | AAR71200 запросить цену → | Проявка крышка part в сборе |
| 8 | AAR71700 запросить цену → | Проявка крышка в сборе |
| 23 | AAR71600 запросить цену → | Проявка узел |
Тонер supply узел (P29)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PNR70311 запросить цену → | Тонер supply узел |
| 1 | A0PNR70411 запросить цену → | Тонер supply узел |
| 1 | A0PNR70511 запросить цену → | Тонер supply узел |
| 16 | A0PN405100 запросить цену → | Рычаг |
Тонер supply узел (P30)
| № | Артикул | Наименование |
|---|---|---|
| 20 | AA90141E запросить цену → | Тонер supply wiring |
Тонер supply узел (P31)
| № | Артикул | Наименование |
|---|---|---|
| 11 | A0PNM10200 ✓ в наличии | Dc brushless мотор /20 |
| 20 | AA32260D запросить цену → | Cartridge drive вал |
Registration узел (P32)
| № | Артикул | Наименование |
|---|---|---|
| 8 | A03U812800 ✓ в наличии | Slide вал держатель |
| 18 | AA46500D запросить цену → | Regist вал |
| 26 | AA97211E запросить цену → | Jam release label /2 |
Registration узел (P33)
| № | Артикул | Наименование |
|---|---|---|
| 4 | AAR73100 запросить цену → | Registration cleaner в сборе |
| 9 | AA97221E запросить цену → | Jam release label /3 |
| 19 | UA85510E запросить цену → | Paper compensating датчик |
Fixing узел (P34)
| № | Артикул | Наименование |
|---|---|---|
| 6 | AA53210E запросить цену → | Paper detection cam |
| 22 | AAR73200 запросить цену → | Ролик/lower в сборе |
| 25 | AA53100E запросить цену → | Fixing entrance пластина /lower |
Fixing узел (P35)
| № | Артикул | Наименование |
|---|---|---|
| 3 | AA97271E запросить цену → | Jam release label /8 |
Fixing узел (P37)
| № | Артикул | Наименование |
|---|---|---|
| 12 | AAR72300 запросить цену → | Web узел |
Fixing узел (P38)
| № | Артикул | Наименование |
|---|---|---|
| 24 | AA53510E запросить цену → | Electric креплениеing панель /rear |
| 28 | AA53090E запросить цену → | Fixing entrance пластина /upper |
Fixing узел (P39)
| № | Артикул | Наименование |
|---|---|---|
| 6 | AA97831G запросить цену → | Caution label /1 |
| 11 | AA84521E запросить цену → | Heater power source /1 |
| 14 | AA97261E запросить цену → | Jam release label /7 |
Fixing узел (P40)
| № | Артикул | Наименование |
|---|---|---|
| 10 | AA97251E запросить цену → | Jam release label /6 |
Fixing узел (P41)
| № | Артикул | Наименование |
|---|---|---|
| 2 | AFR70300 запросить цену → | Upper пластина в сборе |
Fixing узел (P42)
| № | Артикул | Наименование |
|---|---|---|
| 13 | AE54730E запросить цену → | Lamp креплениеing пластина /3 |
| 27 | AA97261E запросить цену → | Jam release label /7 |
Fixing узел (P43)
| № | Артикул | Наименование |
|---|---|---|
| 7 | AA97271E запросить цену → | Jam release label /8 |
Fixing узел (P45)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AER70300 запросить цену → | Web узел |
| 13 | AA54463D запросить цену → | Drive stopper пластина |
Fixing узел (P46)
| № | Артикул | Наименование |
|---|---|---|
| 8 | AA97251E запросить цену → | Jam release label /6 |
| 20 | AA54250D запросить цену → | Separation support вал /a |
Fixing узел (P47)
| № | Артикул | Наименование |
|---|---|---|
| 6 | AA54010D запросить цену → | Support вал |
| 11 | BA88472E запросить цену → | Thermostat /2 |
| 16 | AA53621E запросить цену → | Terminal pedestal /4 |
| 23 | AA54061E запросить цену → | Lamp креплениеing пластина |
Подача бумаги узел (P48)
| № | Артикул | Наименование |
|---|---|---|
| 20 | AAR72200 запросить цену → | Entrance направляющая в сборе |
| 23 | A03X565611 ✓ в наличии | Torque limiter /a |
| 25 | AAR71600 запросить цену → | Reversing ролик в сборе |
Подача бумаги узел (P49)
| № | Артикул | Наименование |
|---|---|---|
| 3 | AAR72100 запросить цену → | Подача бумаги ocillate ролик |
| 14 | AAR72000 запросить цену → | Feed ролик узел |
Подача бумаги узел (P50)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A03U812800 ✓ в наличии | Slide вал держатель |
| 6 | AA40100E запросить цену → | Wiring protection крышка |
| 18 | AAR72000 запросить цену → | Подача бумаги input вал в сборе |
| 19 | AA40240E запросить цену → | Подача бумаги input вал |
Подача бумаги узел (P51)
| № | Артикул | Наименование |
|---|---|---|
| 20 | AAR72200 запросить цену → | Entrance направляющая в сборе |
| 23 | A03X565611 ✓ в наличии | Torque limiter /a |
| 25 | AAR71600 запросить цену → | Reversing ролик в сборе |
Подача бумаги узел (P52)
| № | Артикул | Наименование |
|---|---|---|
| 3 | AAR72100 запросить цену → | Подача бумаги ocillate ролик |
| 14 | AAR72000 запросить цену → | Feed ролик узел |
Подача бумаги узел (P53)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A03U812800 ✓ в наличии | Slide вал держатель |
| 6 | AA40100E запросить цену → | Wiring protection крышка |
| 18 | AAR72000 запросить цену → | Подача бумаги input вал в сборе |
| 19 | AA40240E запросить цену → | Подача бумаги input вал |
Подача бумаги узел (P54)
| № | Артикул | Наименование |
|---|---|---|
| 20 | AAR72200 запросить цену → | Entrance направляющая в сборе |
| 23 | A03X565611 ✓ в наличии | Torque limiter /a |
| 25 | AAR71600 запросить цену → | Reversing ролик в сборе |
Подача бумаги узел (P55)
| № | Артикул | Наименование |
|---|---|---|
| 3 | AAR72100 запросить цену → | Подача бумаги ocillate ролик |
| 14 | AAR72000 запросить цену → | Feed ролик узел |
Подача бумаги узел (P56)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A03U812800 ✓ в наличии | Slide вал держатель |
| 6 | AA40100E запросить цену → | Wiring protection крышка |
| 18 | AAR72000 запросить цену → | Подача бумаги input вал в сборе |
| 19 | AA40240E запросить цену → | Подача бумаги input вал |
Подача бумаги узел (P57)
| № | Артикул | Наименование |
|---|---|---|
| 20 | AAR72200 запросить цену → | Entrance направляющая в сборе |
| 23 | A03X565611 ✓ в наличии | Torque limiter /a |
| 25 | AAR71600 запросить цену → | Reversing ролик в сборе |
Подача бумаги узел (P58)
| № | Артикул | Наименование |
|---|---|---|
| 3 | AAR72100 запросить цену → | Подача бумаги ocillate ролик |
| 14 | AAR72000 запросить цену → | Feed ролик узел |
Подача бумаги узел (P59)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A03U812800 ✓ в наличии | Slide вал держатель |
| 6 | AA40100E запросить цену → | Wiring protection крышка |
| 18 | AAR72000 запросить цену → | Подача бумаги input вал в сборе |
| 19 | AA40240E запросить цену → | Подача бумаги input вал |
Vertical conveyance узел (P60)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PN700400 запросить цену → | Направляющая пластина /right |
| 5 | A0PN701400 запросить цену → | Open/close рычаг |
| 8 | AA44210D запросить цену → | Lock вал |
| 12 | AAR71900 запросить цену → | Датчик в сборе |
| 20 | A0PN700300 запросить цену → | Conveyance door |
Vertical conveyance узел (P61)
| № | Артикул | Наименование |
|---|---|---|
| 6 | AAR71900 запросить цену → | Датчик в сборе |
Vertical conveyance узел (P62)
| № | Артикул | Наименование |
|---|---|---|
| 9 | A03U812800 ✓ в наличии | Slide вал держатель |
| 21 | AAR71800 запросить цену → | Подача бумаги направляющая part u в сборе |
Manual feed узел (P63)
| № | Артикул | Наименование |
|---|---|---|
| 4 | AAR72400 запросить цену → | Paper con ролик в сборе |
| 9 | AAR72300 запросить цену → | Feeding ролик a в сборе |
| 17 | AA90642E запросить цену → | By-pass wiring /1 |
| 27 | A03U812800 ✓ в наличии | Slide вал держатель |
| 31 | A00V240600 ✓ в наличии | Ball bearing |
| 37 | AA97201E запросить цену → | Jam release label /1 |
| 38 | QAR70400 запросить цену → | By-pass feed основной блок |
Manual feed узел (P64)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAR72500 запросить цену → | Doubl feed pv ролик |
| 3 | AA42100D запросить цену → | Multi-feed regulating вал |
| 20 | AA42090D запросить цену → | Муфта fixing вал |
| 26 | AA42680D запросить цену → | Support вал /c |
| 27 | AA42661D запросить цену → | Креплениеing пластина |
| 32 | AA42600D запросить цену → | Idler вал /a |
Manual feed узел (P65)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PN943700 запросить цену → | Bypass label /1 |
| 4 | A0PN604000 запросить цену → | Regulating пластина /front |
| 5 | A0PN603100 запросить цену → | Подача бумаги tray |
| 6 | A0PN604100 запросить цену → | Regulating пластина /rear |
| 15 | A0PN603201 запросить цену → | Auxiliary крышка |
| 17 | AA42360D запросить цену → | Support вал /b |
| 18 | A0PN603301 запросить цену → | Protection крышка |
| 21 | A0PN606100 запросить цену → | Open/close stopper |
| 22 | AA605100 запросить цену → | Friction pad |
| 25 | A0PN603000 запросить цену → | Подача бумаги крышка |
500 sheet tray (P66)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PNR72000 запросить цену → | 500 sheet tray |
| 3 | AA41022D запросить цену → | Trayup down bottom пластина/j |
| 10 | A0PN620100 запросить цену → | Tray /j |
| 12 | AA42360D запросить цену → | Support вал /b |
| 15 | AA90660E запросить цену → | Подача бумаги relay wiring /1 |
500 sheet tray (P67)
| № | Артикул | Наименование |
|---|---|---|
| 3 | AA41290D запросить цену → | Tray support вал |
| 12 | AA41220D запросить цену → | Tray slide вал /middle |
| 19 | AA41351E запросить цену → | Detection плата |
500 sheet tray (P68)
| № | Артикул | Наименование |
|---|---|---|
| 4 | A0PN626300 запросить цену → | Направляющая part /rear |
| 13 | AAR71700 запросить цену → | Paper up down вал в сборе |
| 23 | A0PN624200 запросить цену → | Направляющая part |
500 sheet tray (P69)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0PNR72000 запросить цену → | 500 sheet tray |
| 3 | AA41022D запросить цену → | Trayup down bottom пластина/j |
| 10 | A0PN620100 запросить цену → | Tray /j |
| 12 | AA42360D запросить цену → | Support вал /b |
| 15 | AA90660E запросить цену → | Подача бумаги relay wiring /1 |
500 sheet tray (P70)
| № | Артикул | Наименование |
|---|---|---|
| 3 | AA41290D запросить цену → | Tray support вал |
| 12 | AA41220D запросить цену → | Tray slide вал /middle |
| 19 | AA41351E запросить цену → | Detection плата |
500 sheet tray (P71)
| № | Артикул | Наименование |
|---|---|---|
| 4 | A0PN626300 запросить цену → | Направляющая part /rear |
| 13 | AAR71700 запросить цену → | Paper up down вал в сборе |
| 23 | A0PN624200 запросить цену → | Направляющая part |
Полный список запчастей доступен по запросу.
комментарии
