Konica Minolta bizhub 552 652 — каталог запчастей со схемами

Konica Minolta bizhub 552 652 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Adf внешние детали (P1)
Adf внешние детали (P2)
Adf подача бумаги tray (P3)
Adf подача бумаги секция (P4)
Adf conveyance секция (P5)
Adf conveyance секция (P6)
Adf conveyance секция (P8)
Adf выключатель секция (P9)
Adf drive секция (P10)
Adf drive секция (P11)
Внешние детали (P13)
Внешние детали (P14)
Крышка сканера (P19)
Ir рама (P20)

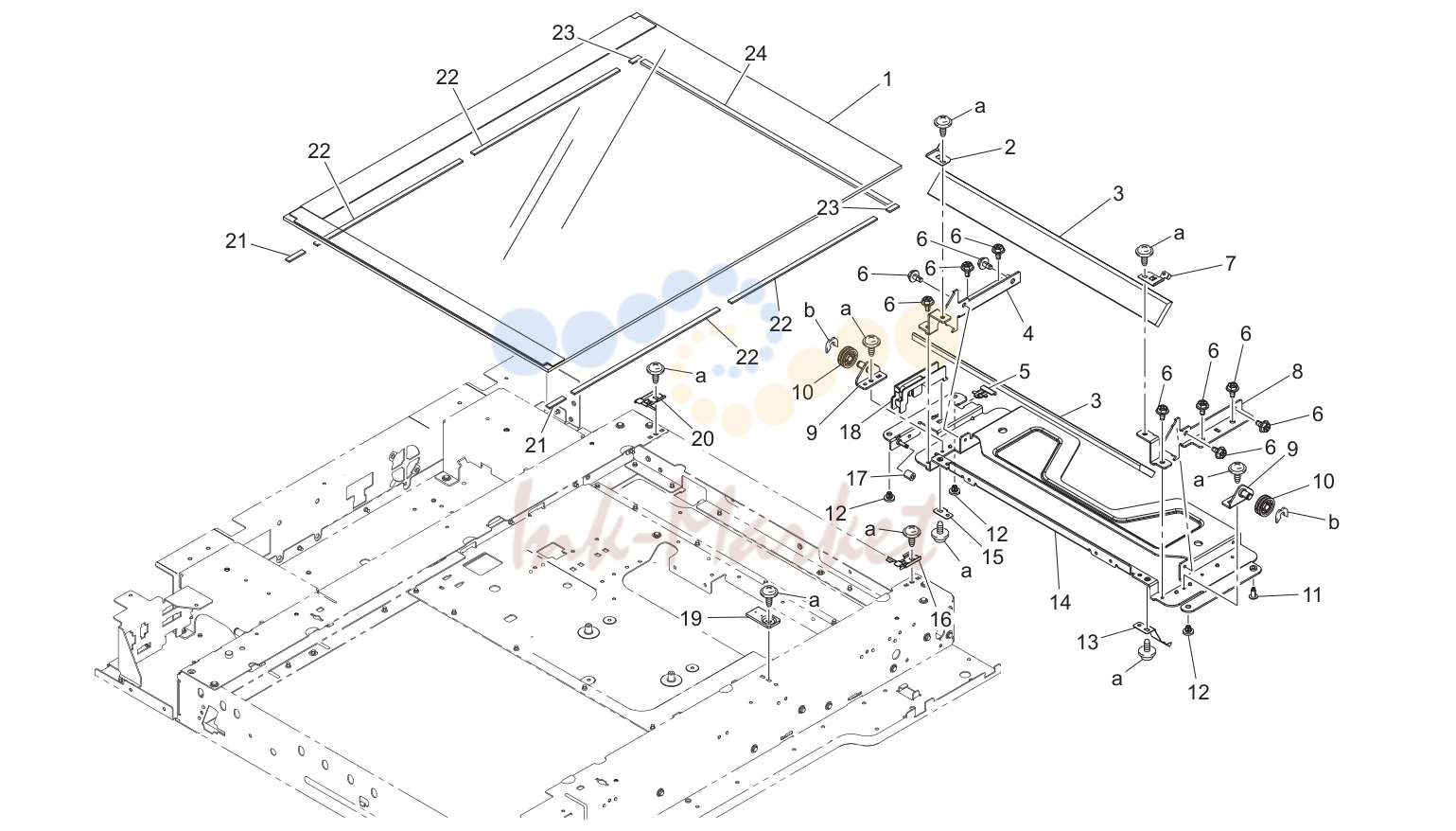

Сканер секция (P21)
Сканер секция (P22)
Ccd узел/сканер drive (P23)

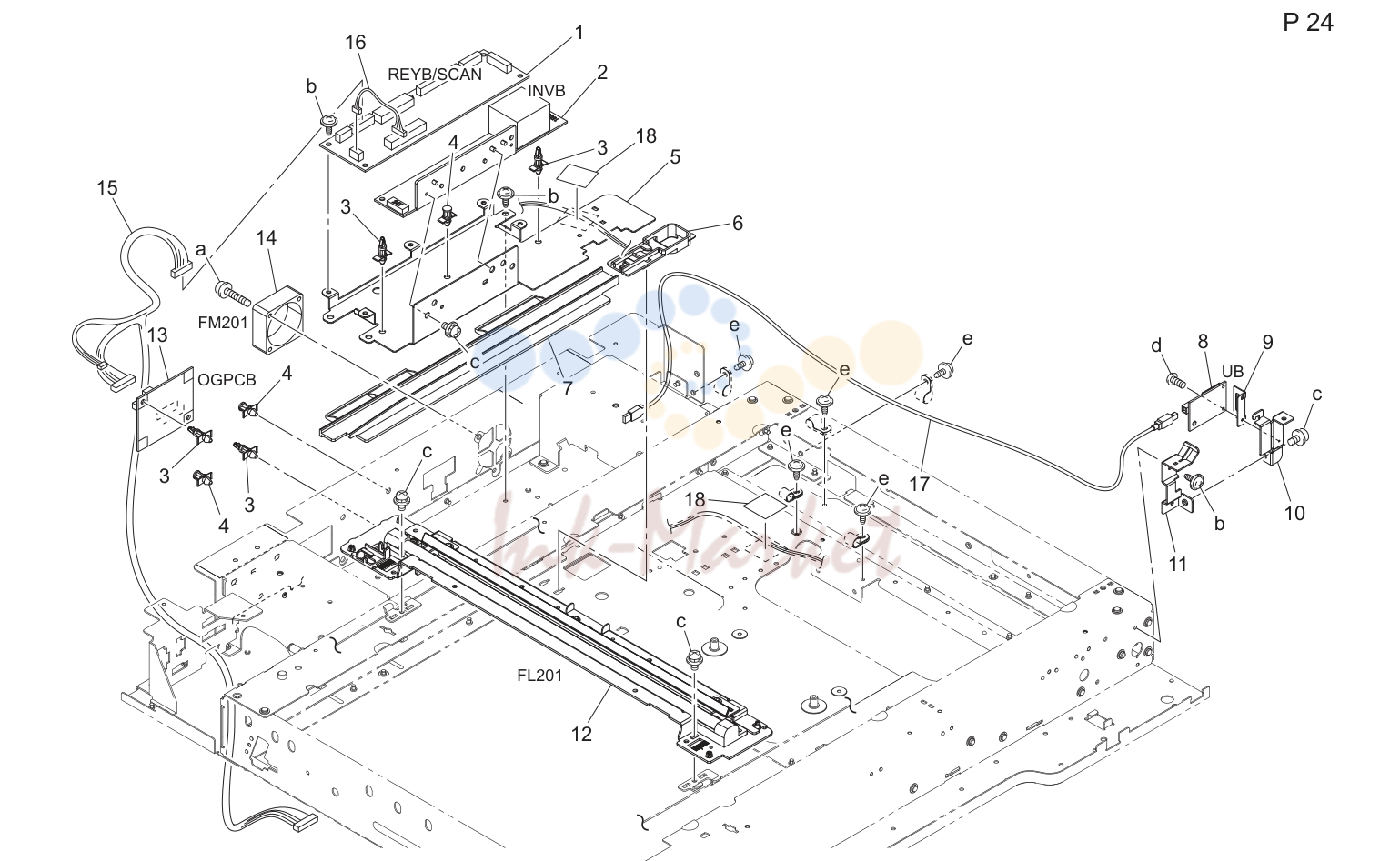

Ir плата секция (P24)
Ph узел (P25)
Ozone воздуховод (P28)
Тонер supply секция (P29)
Перенос rail секция (P31)
Erase lamp (P32)
Тонер collect секция (P33)
1st подача бумаги (P34)
1st подача бумаги (P35)
2nd подача бумаги (P36)

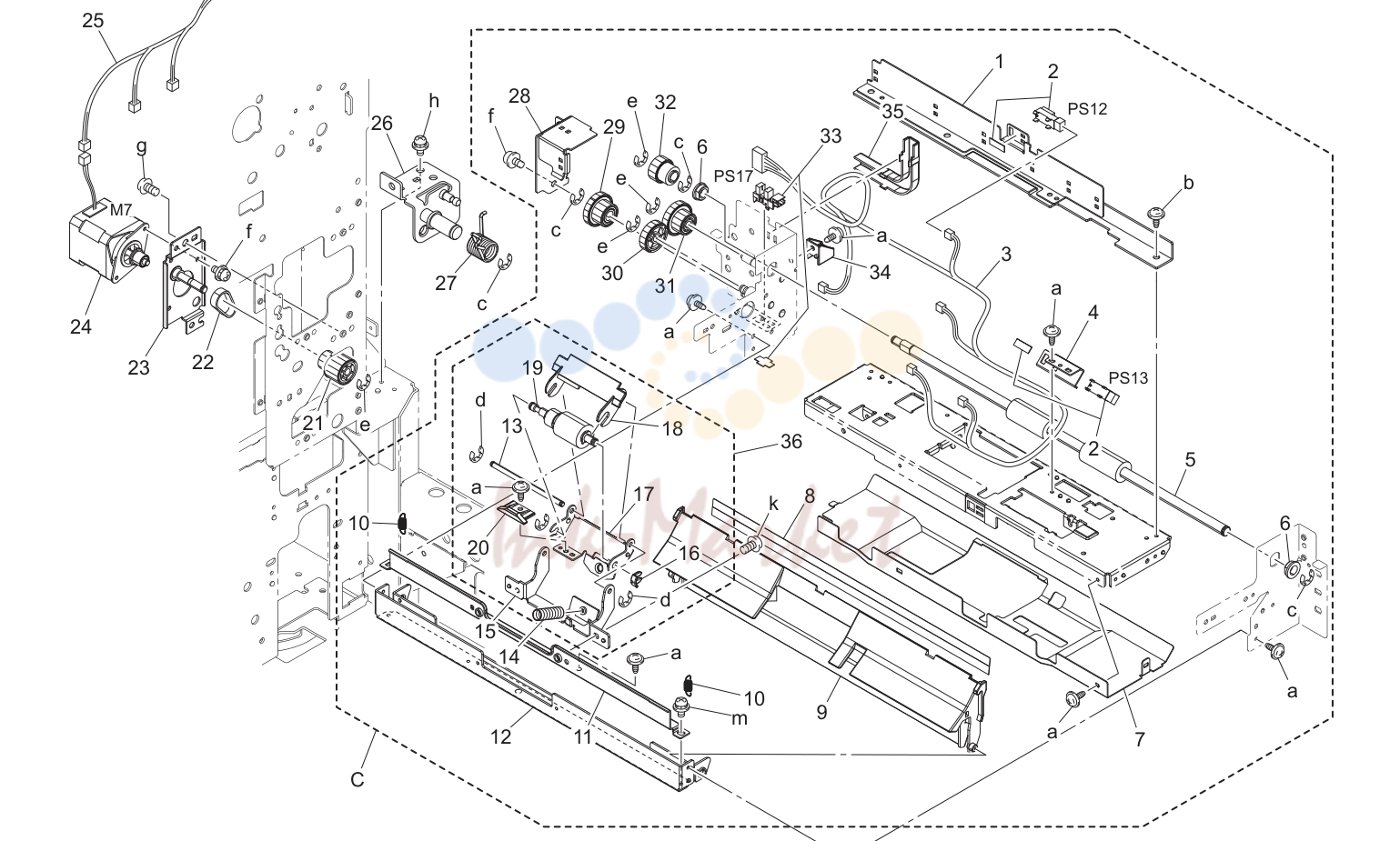

2nd подача бумаги (P37)
Cassette в сборе (P38)
Cassette в сборе (P39)
Cassette rail (P40)
Size detecting секция (P41)

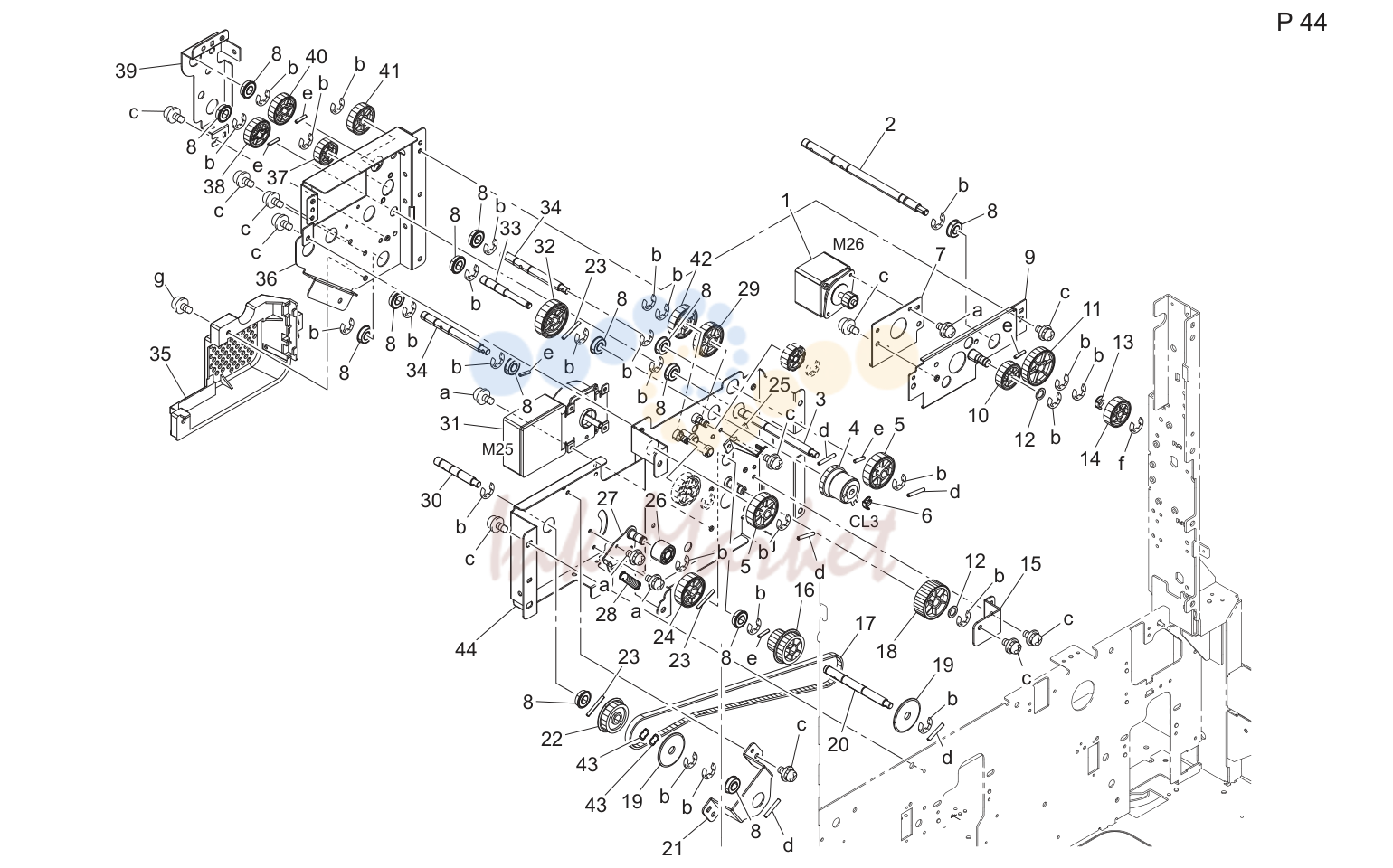

Lcc drive (P44)
Level conveyance секция (P46)

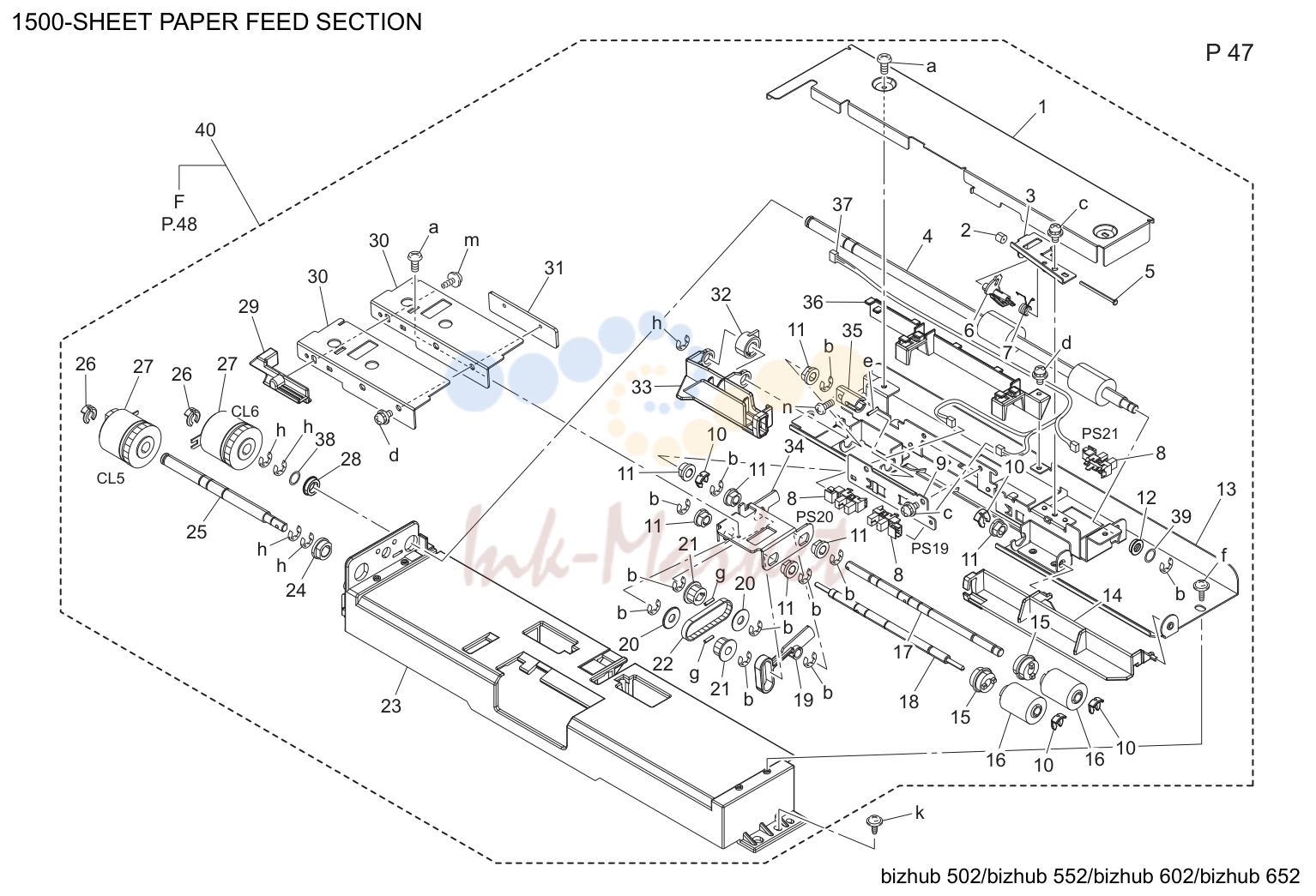

1500-sheet подача бумаги секция (P47)
Lcc length conveyance секция (P50)
Manual feed tray узел (P54)
Manual feed tray узел (P56)
Manual feed tray узел (P57)
Выход бумаги conveyance секция (P58)
Выход бумаги conveyance секция (P59)
Выход бумаги conveyance секция (P60)

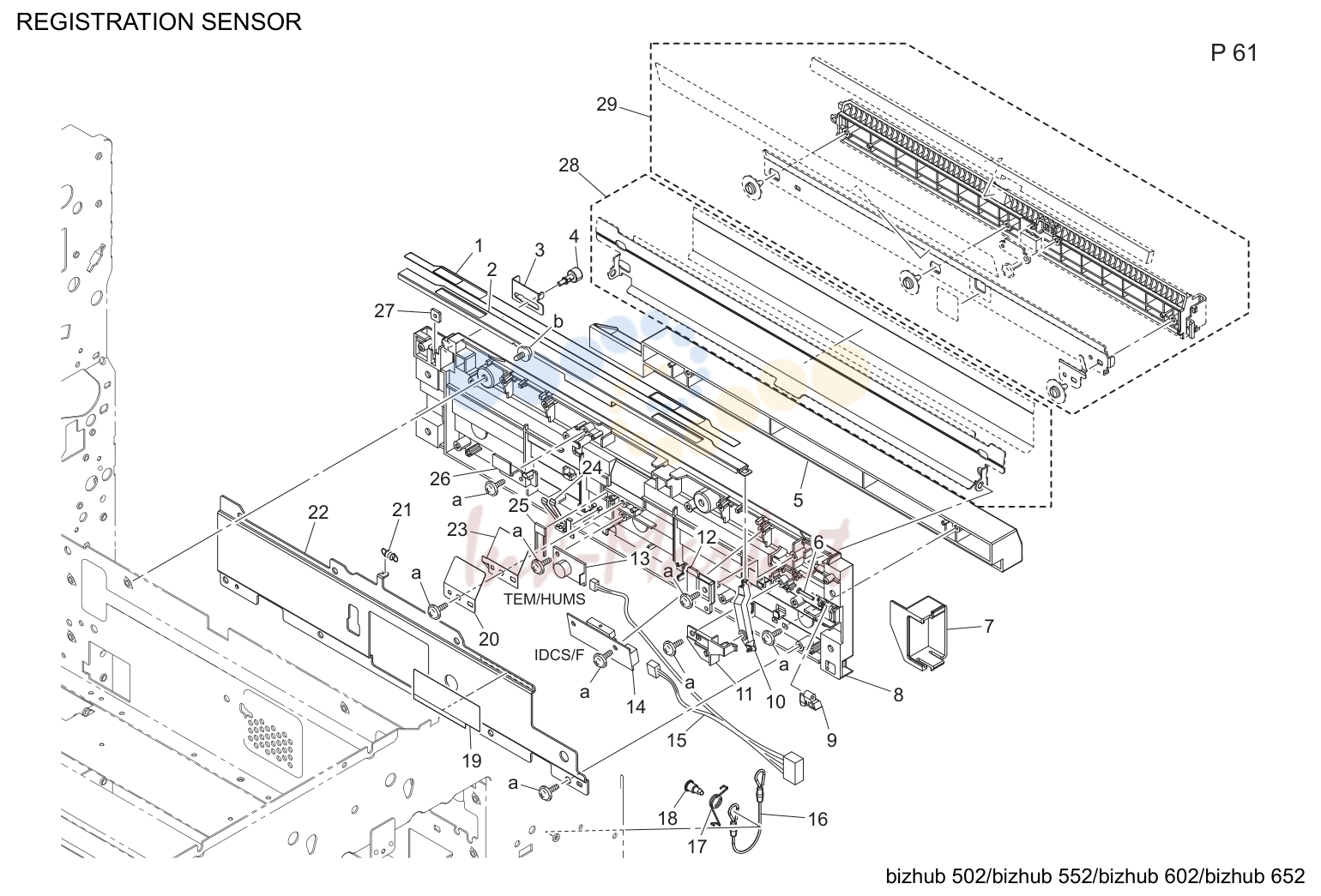

Registration датчик (P61)

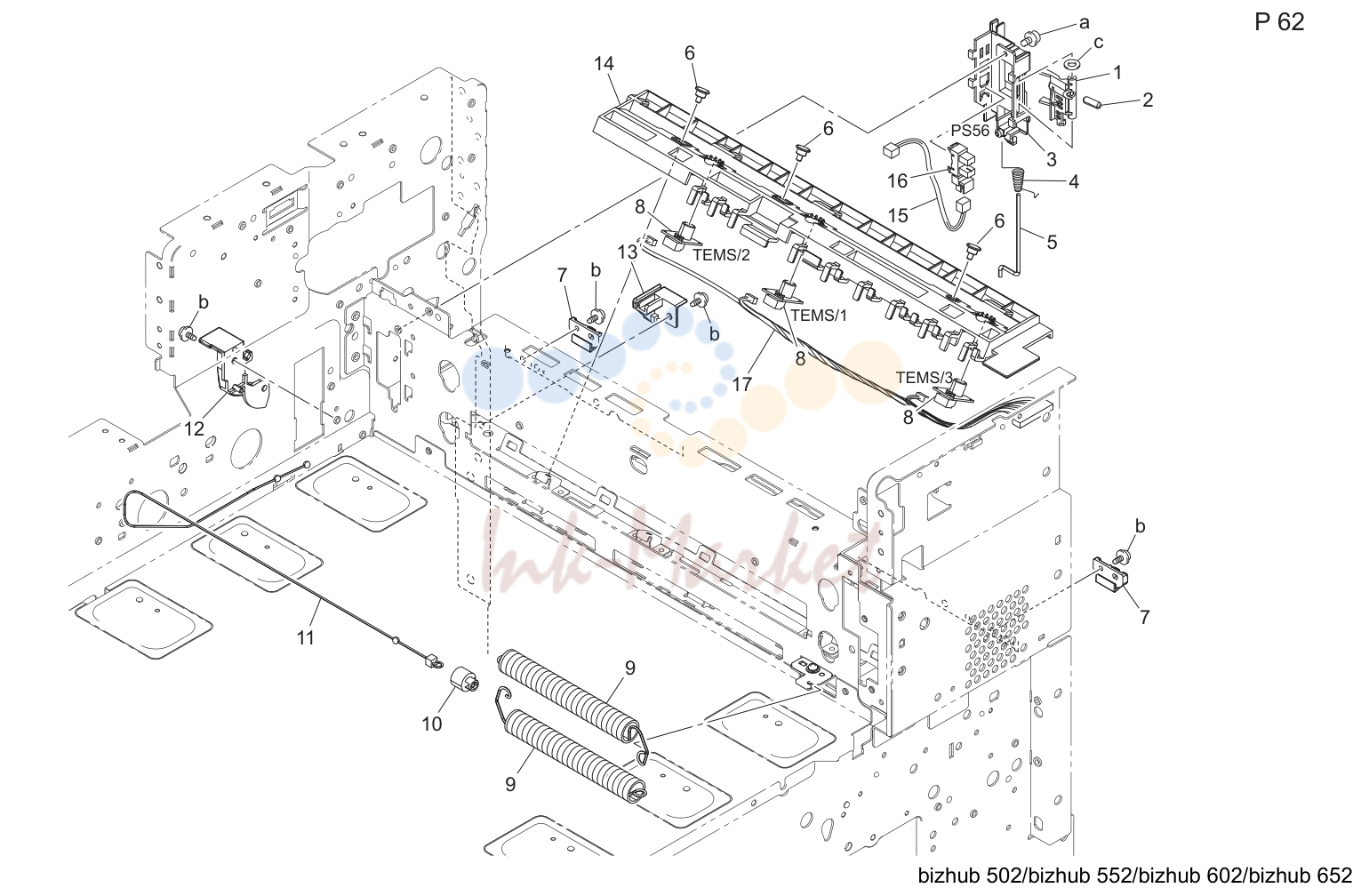

Rotation detecting датчик (P62)

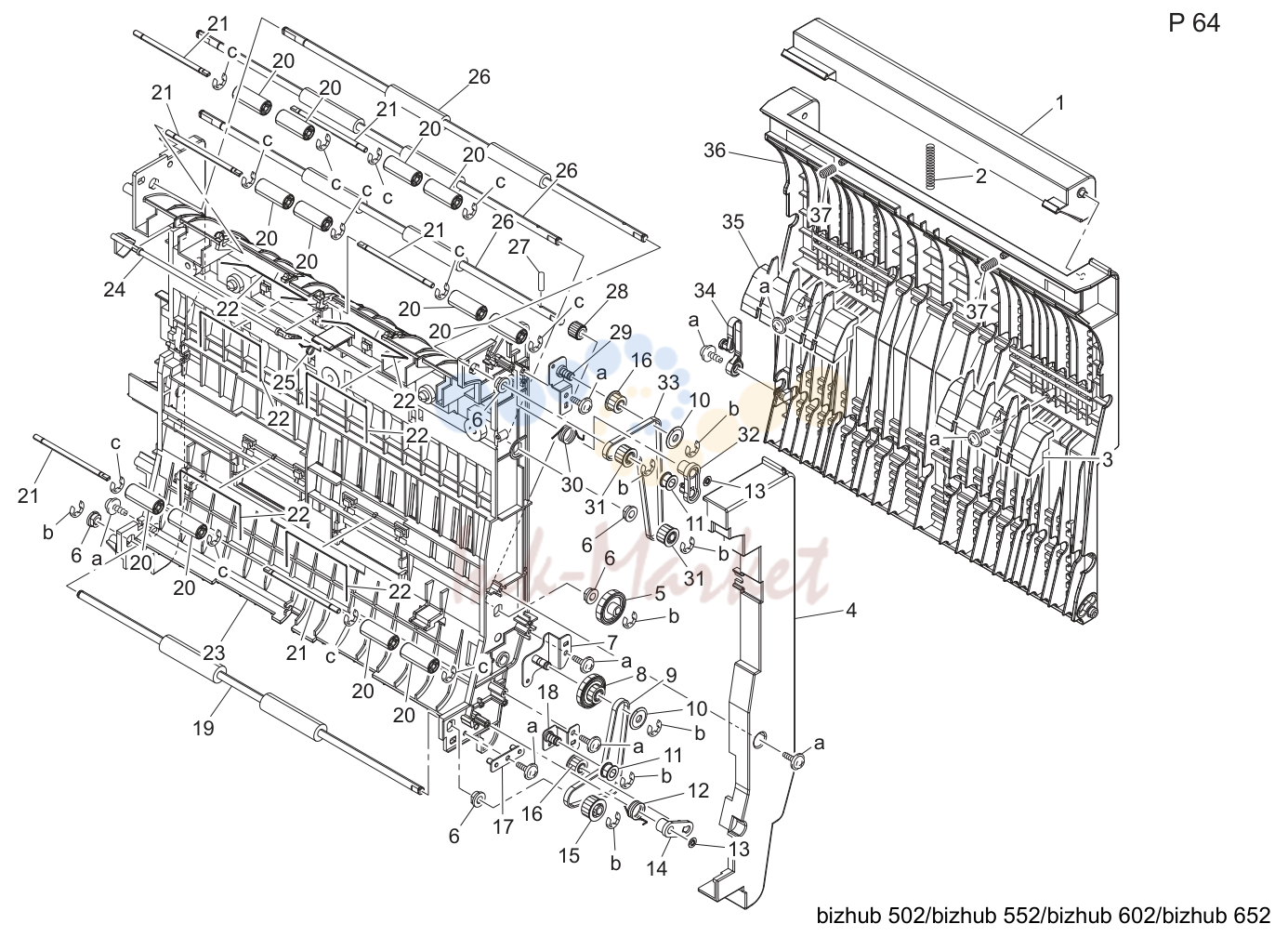

Adu (P64)

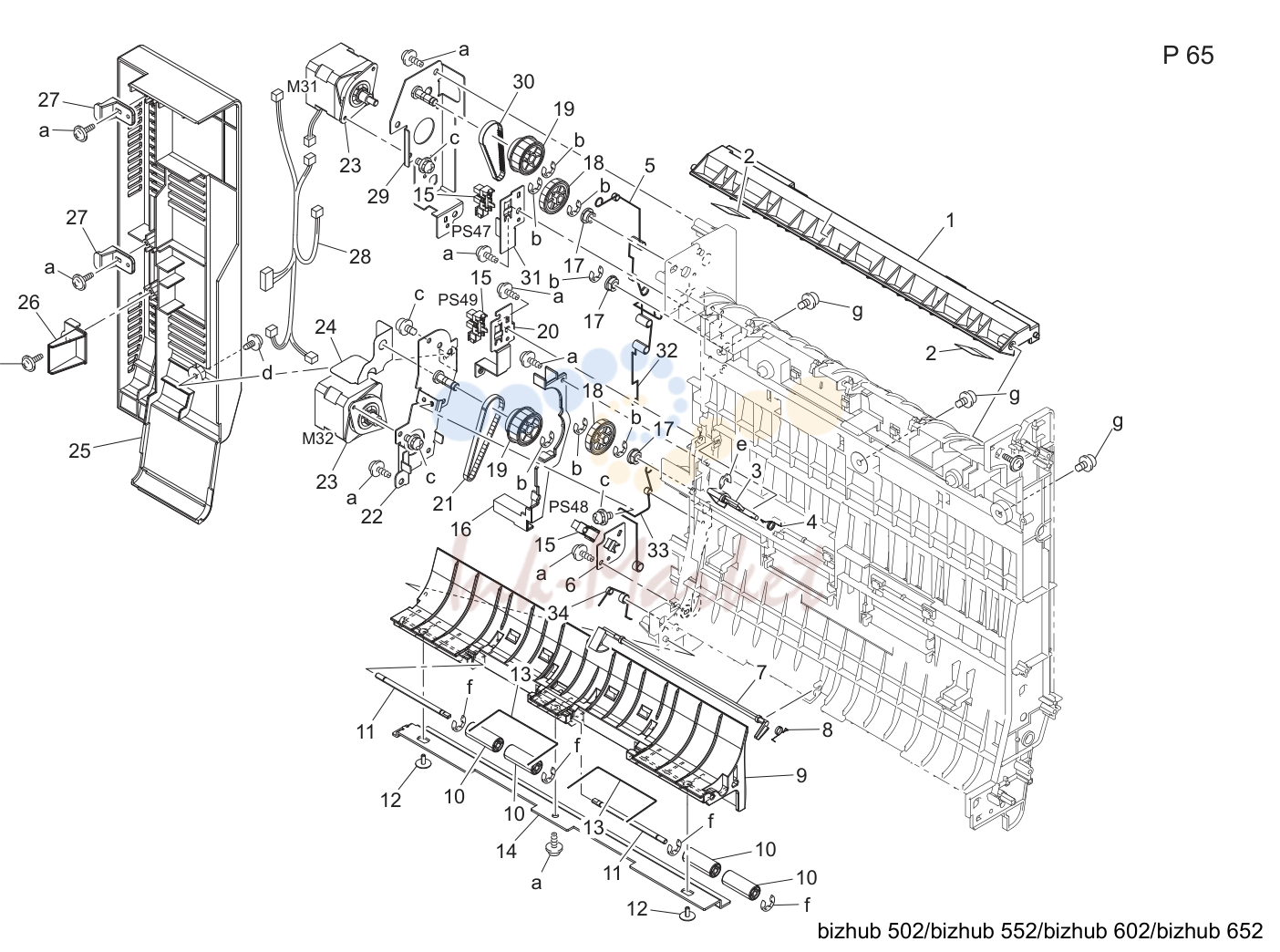

Adu (P65)

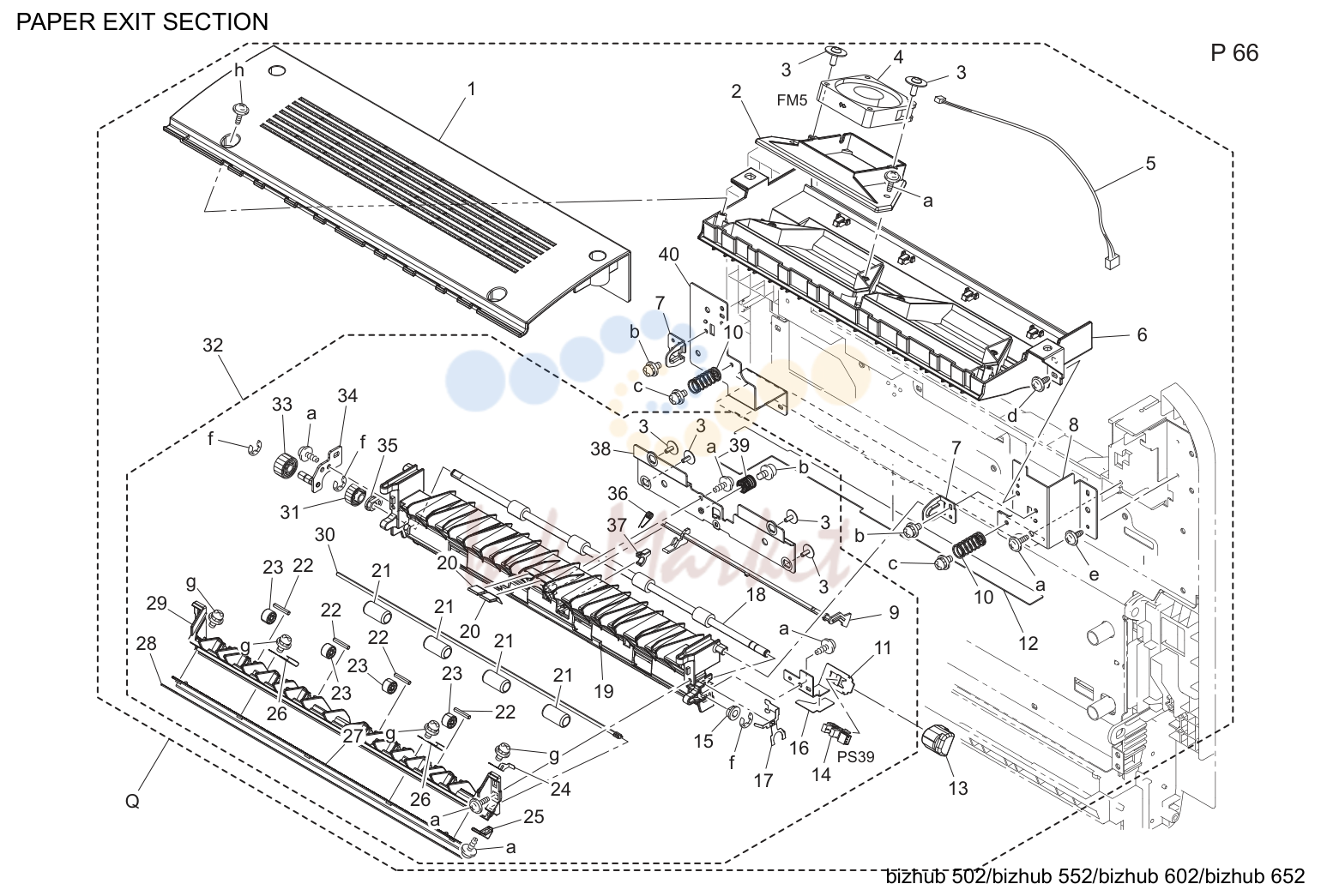

Выход бумаги секция (P66)

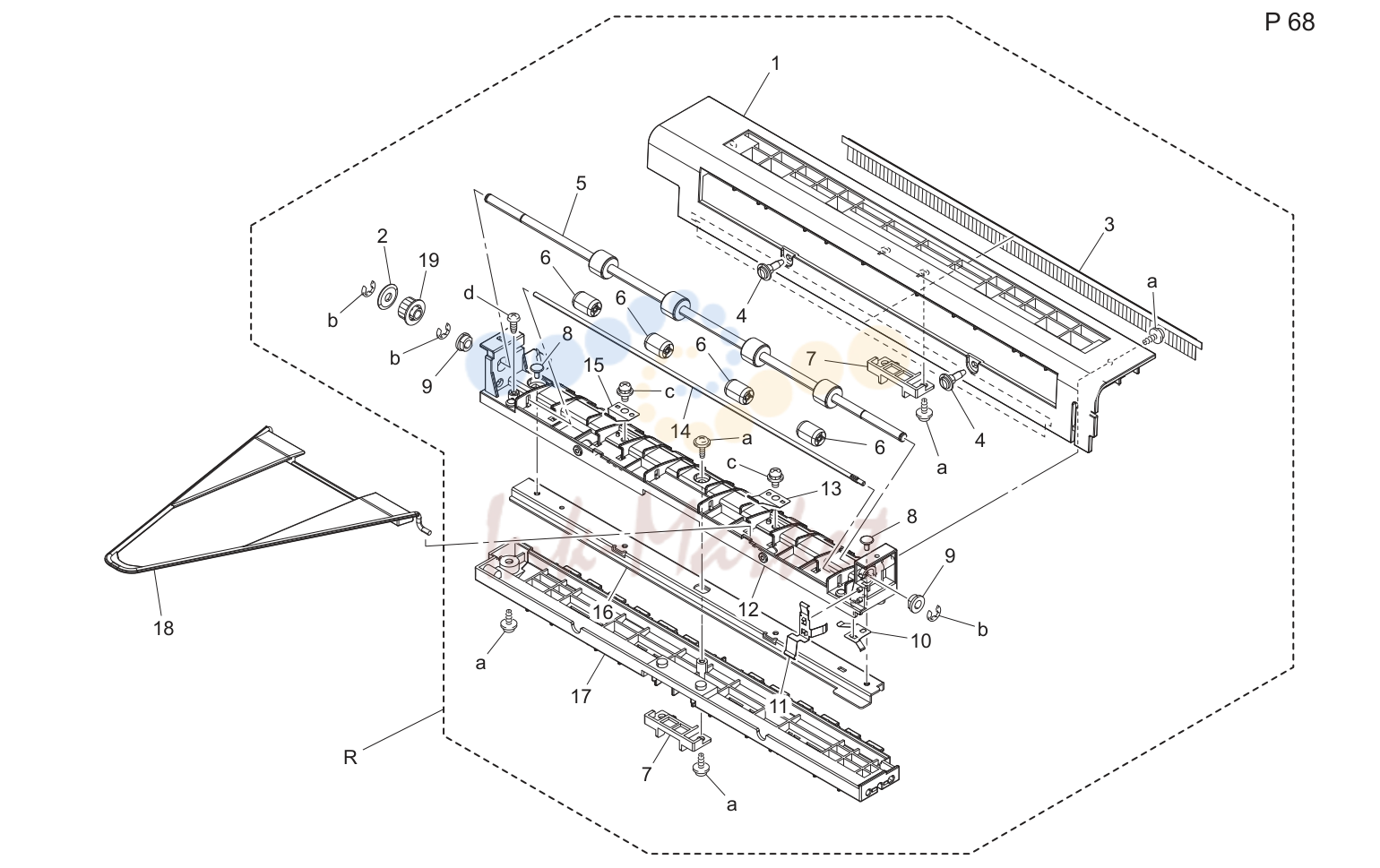

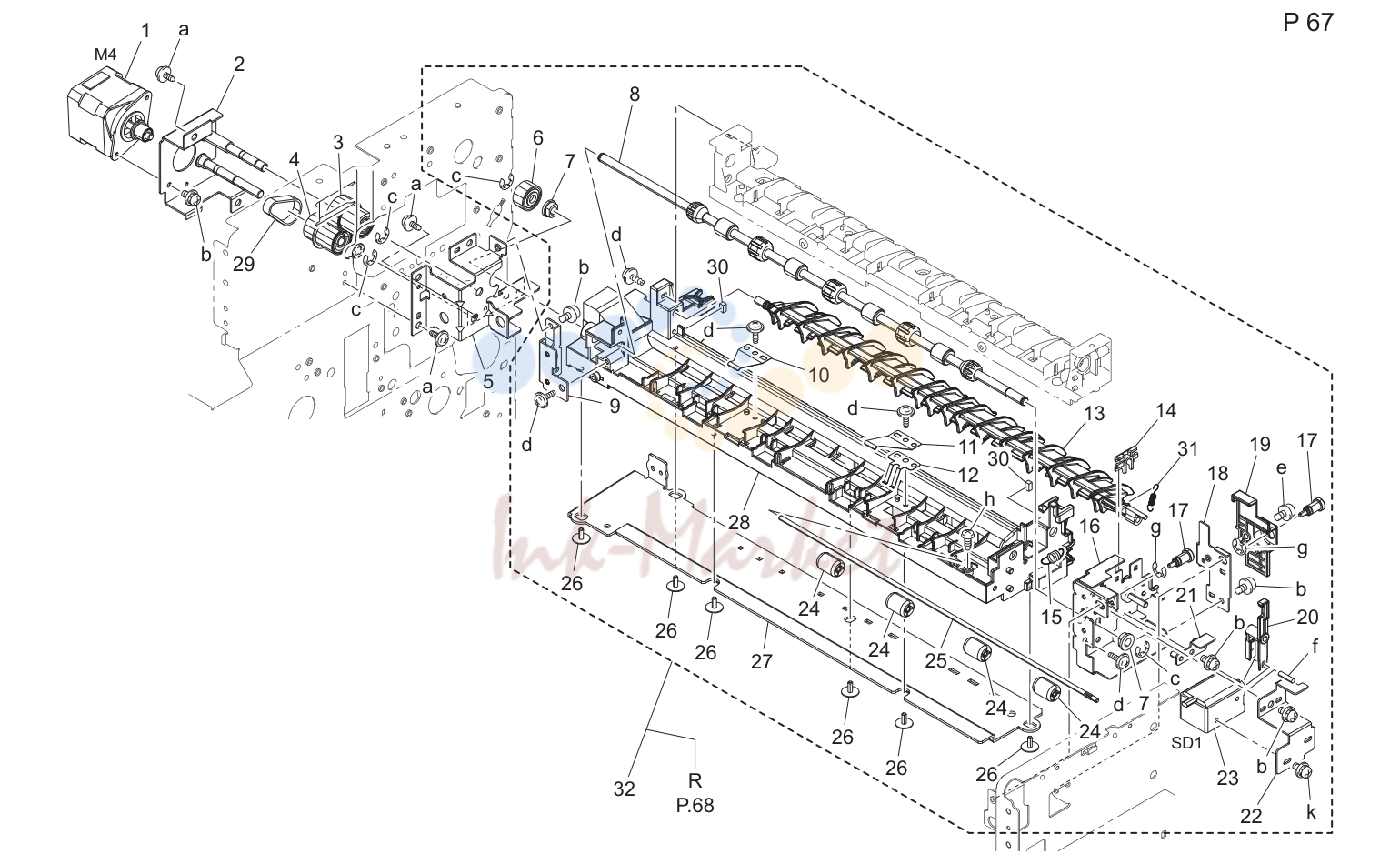

Reversal узел (P67)
Reversal узел (P68)

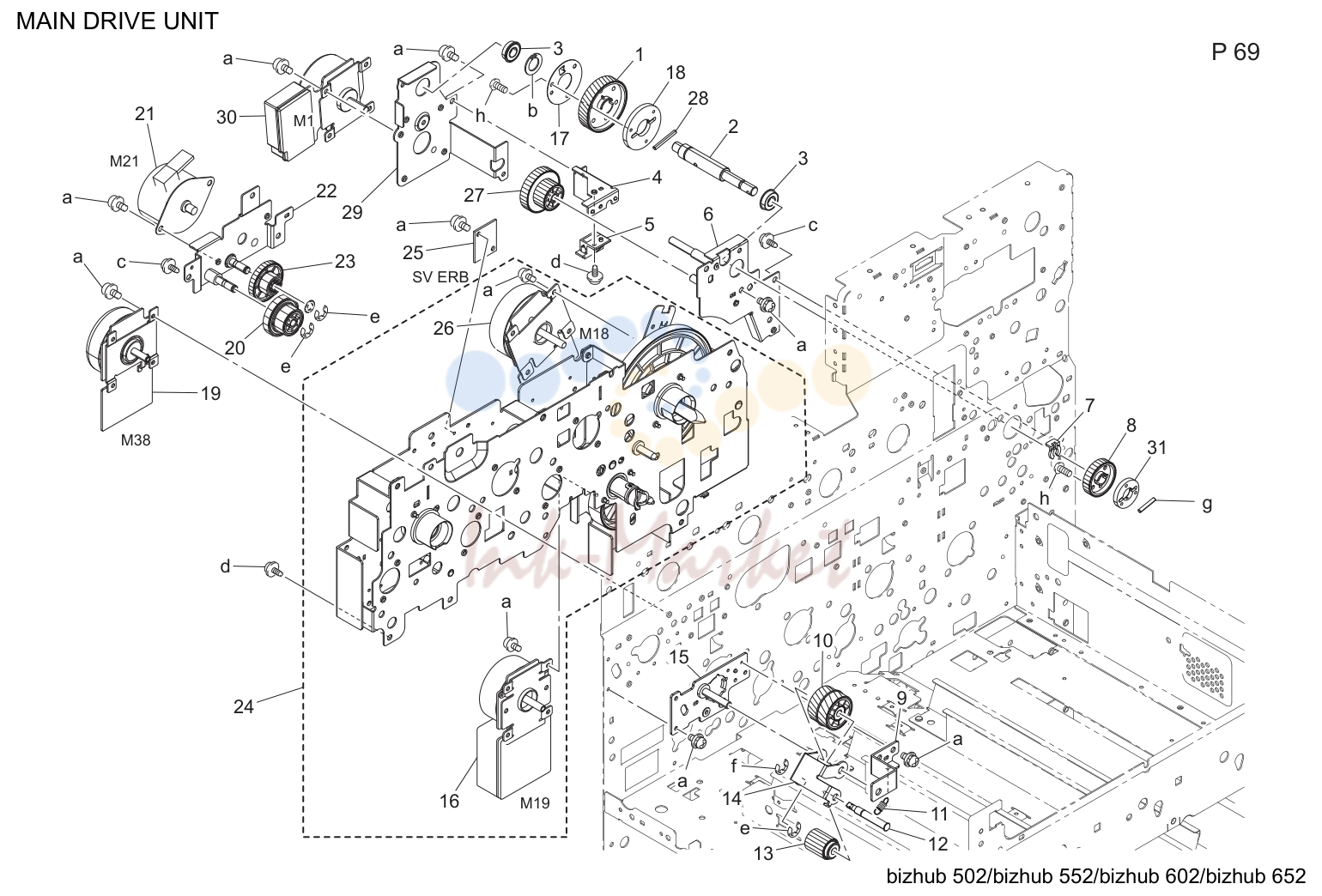

Main drive узел (P69)

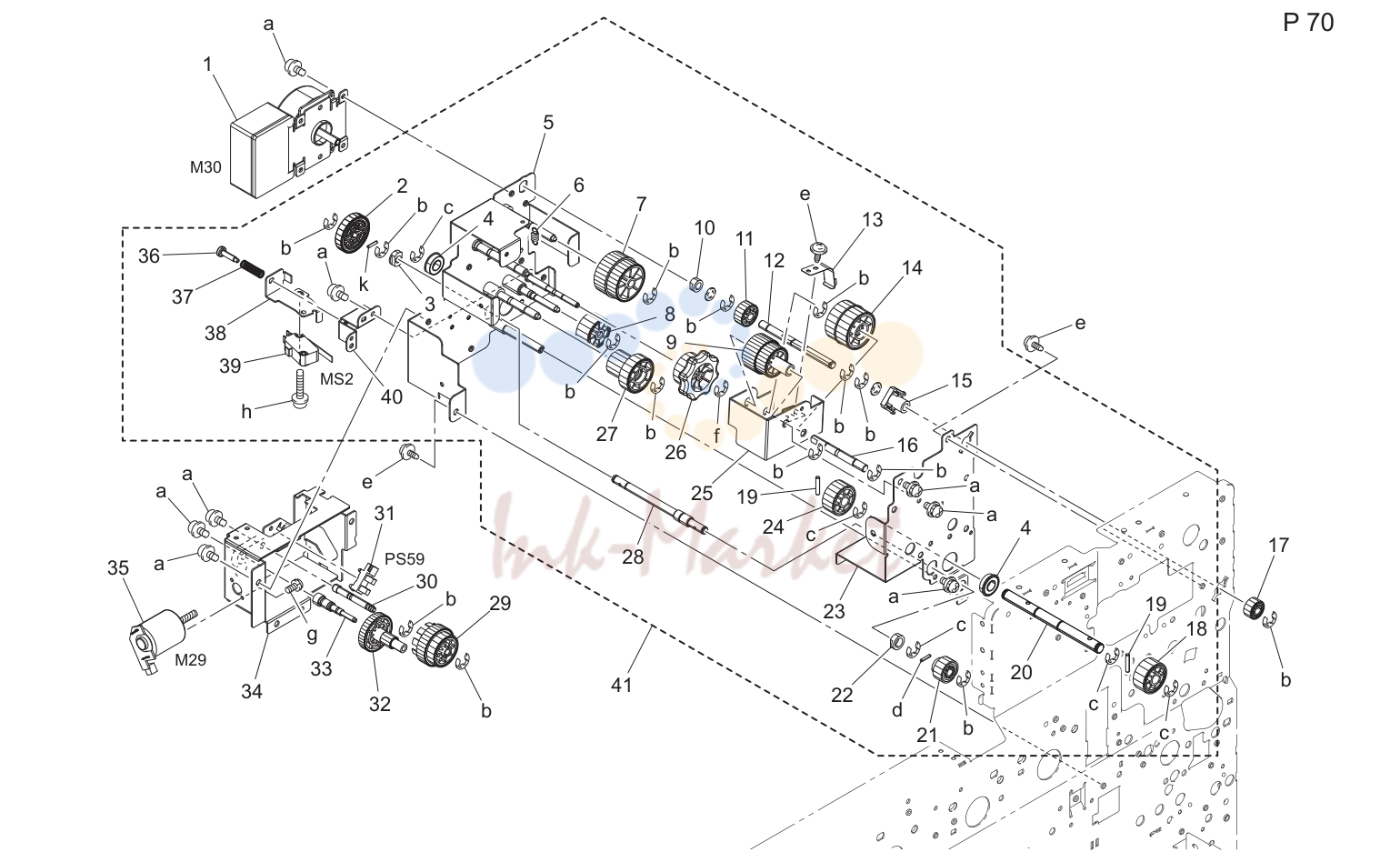

Печь (закрепление) drive узел (P70)

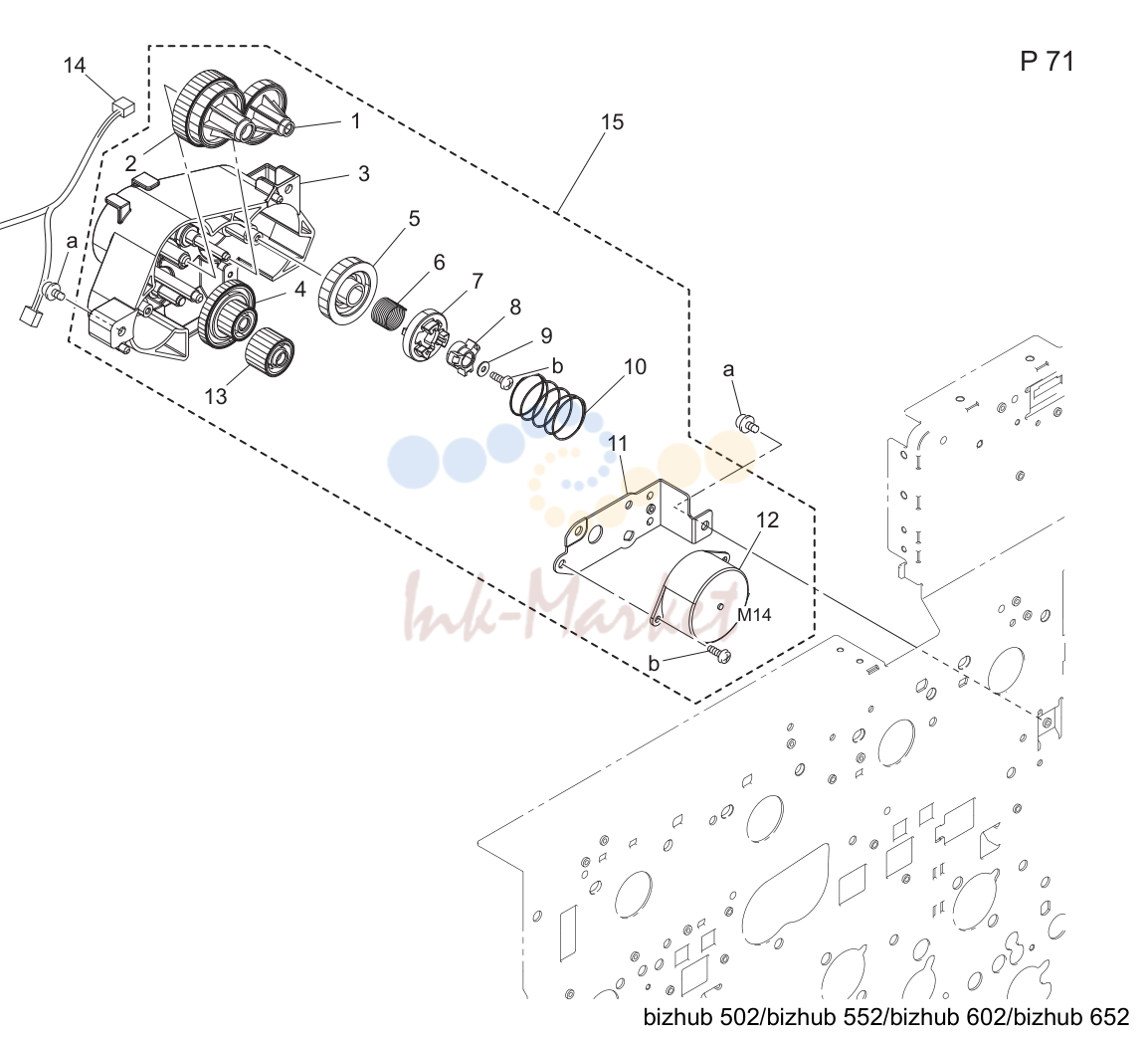

Bottle drive секция (P71)

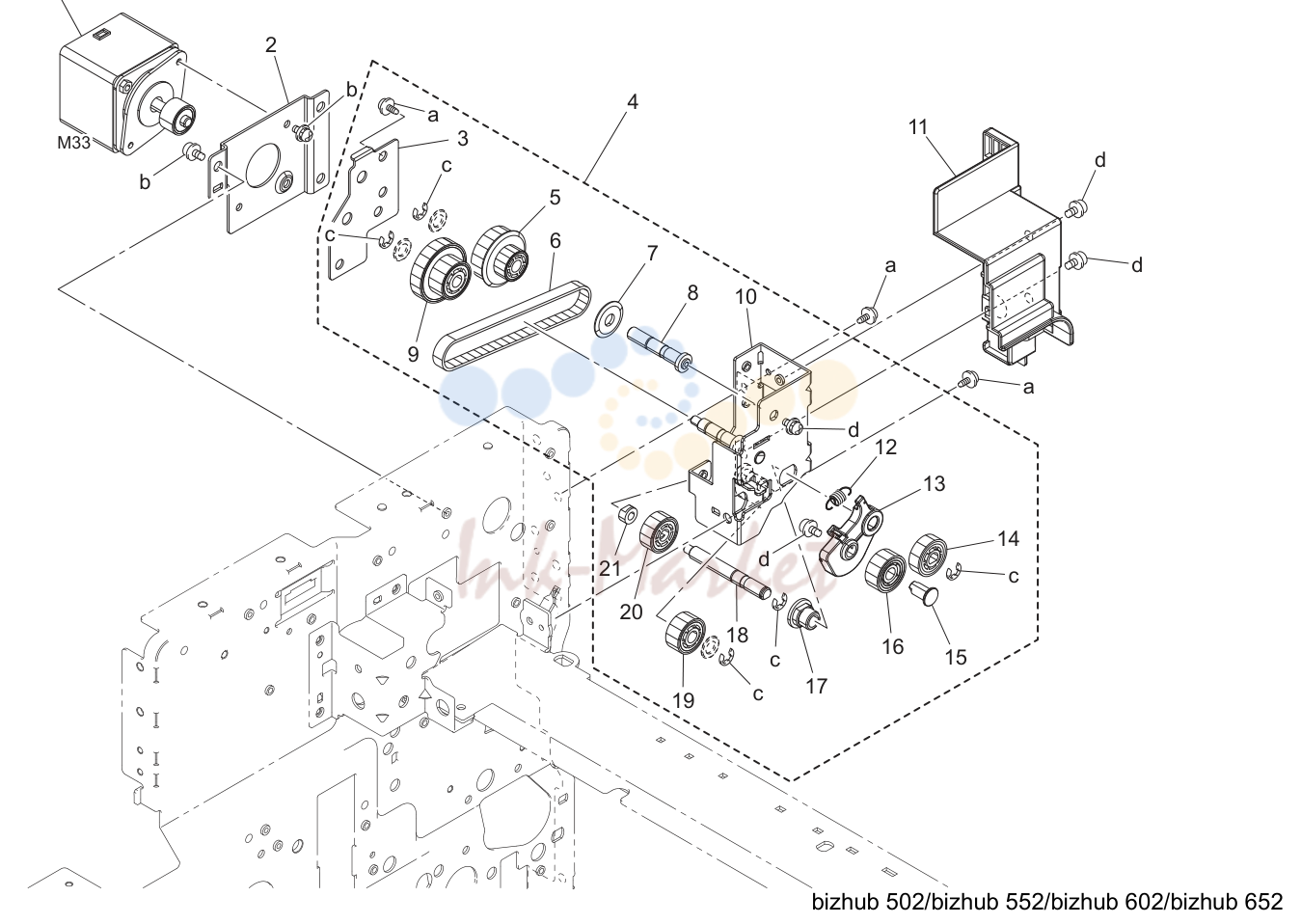

Eject drive секция (P72)
Main рама (P73)

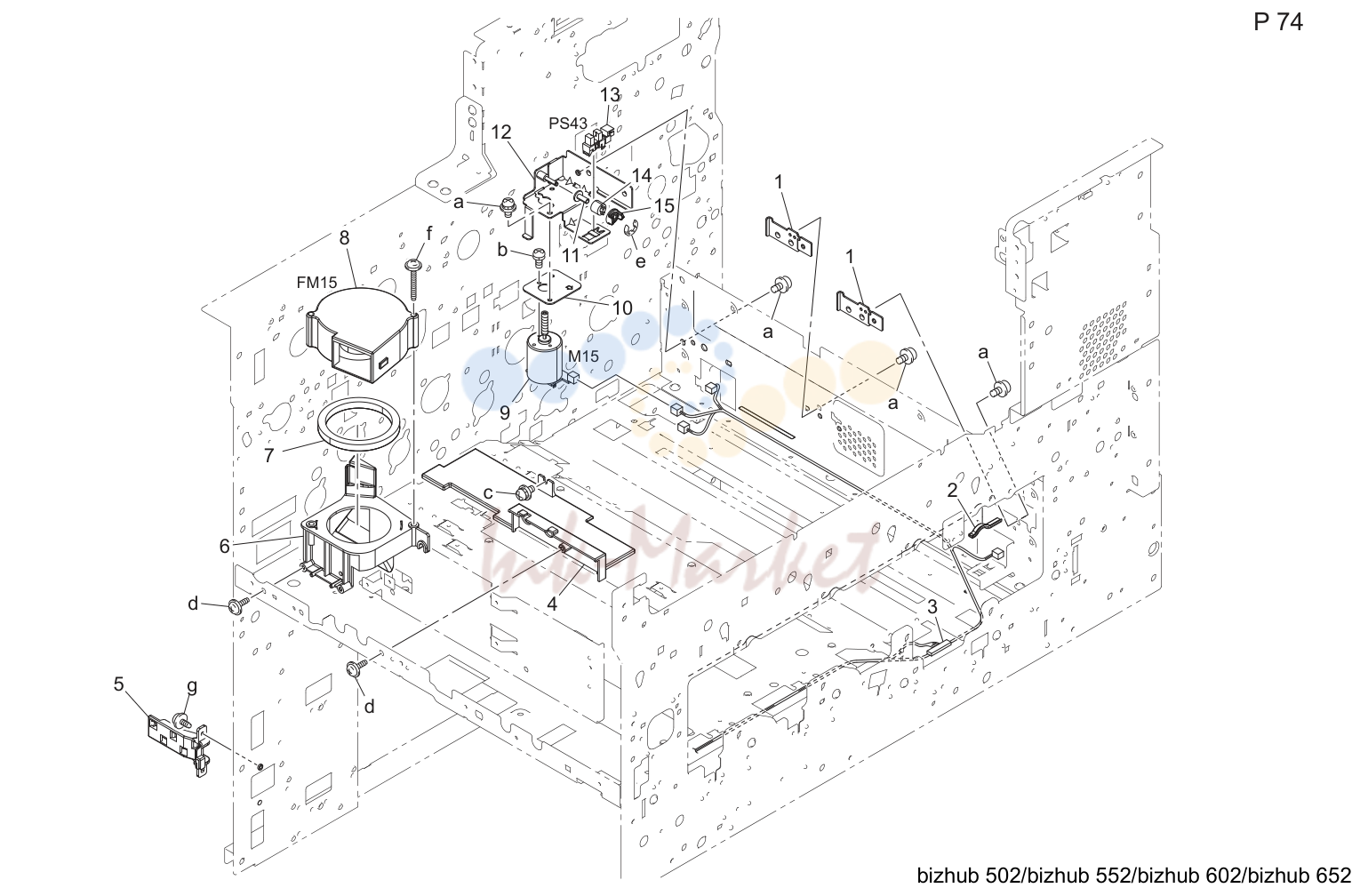

I/u рама секция (P74)

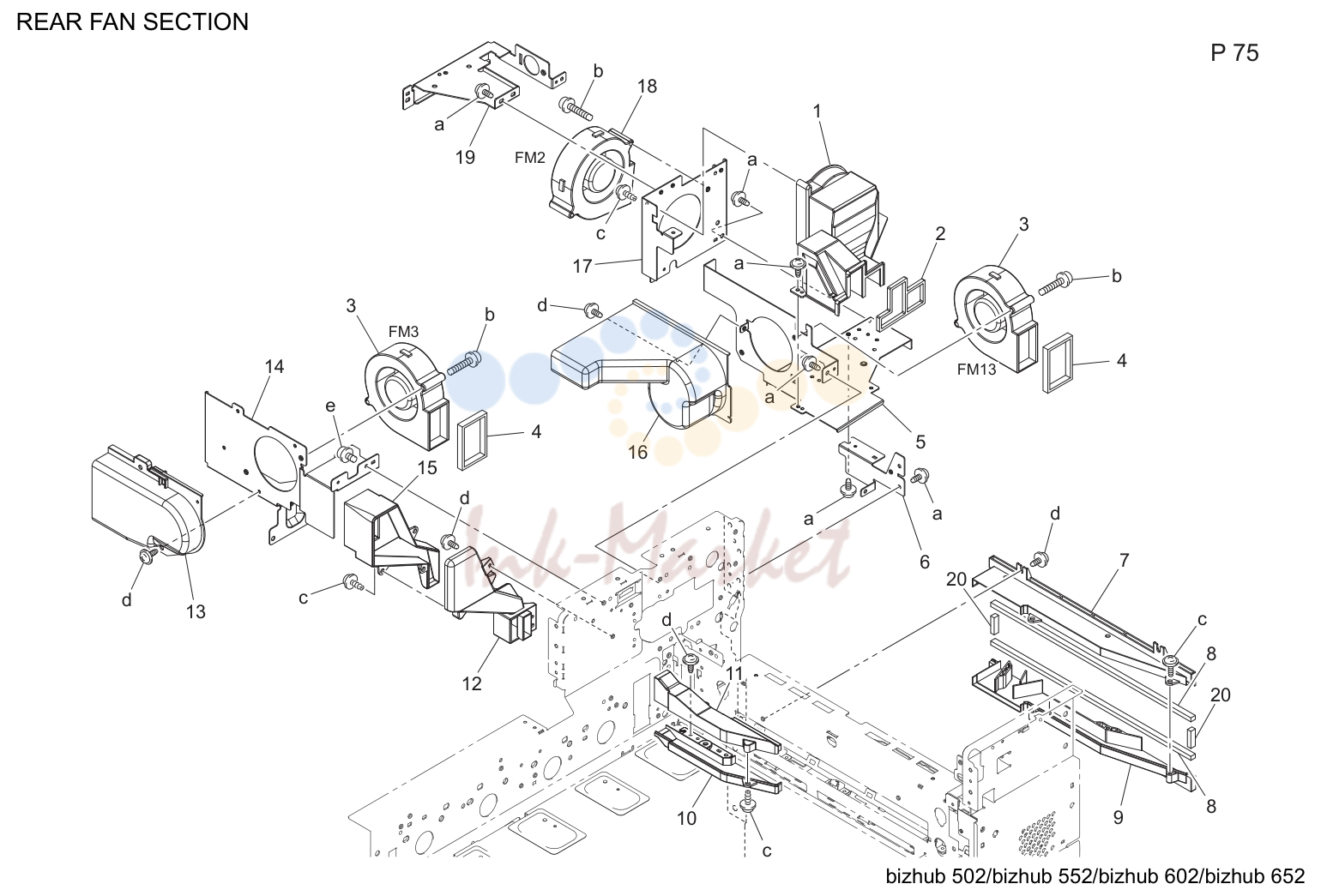

Rear вентилятор секция (P75)

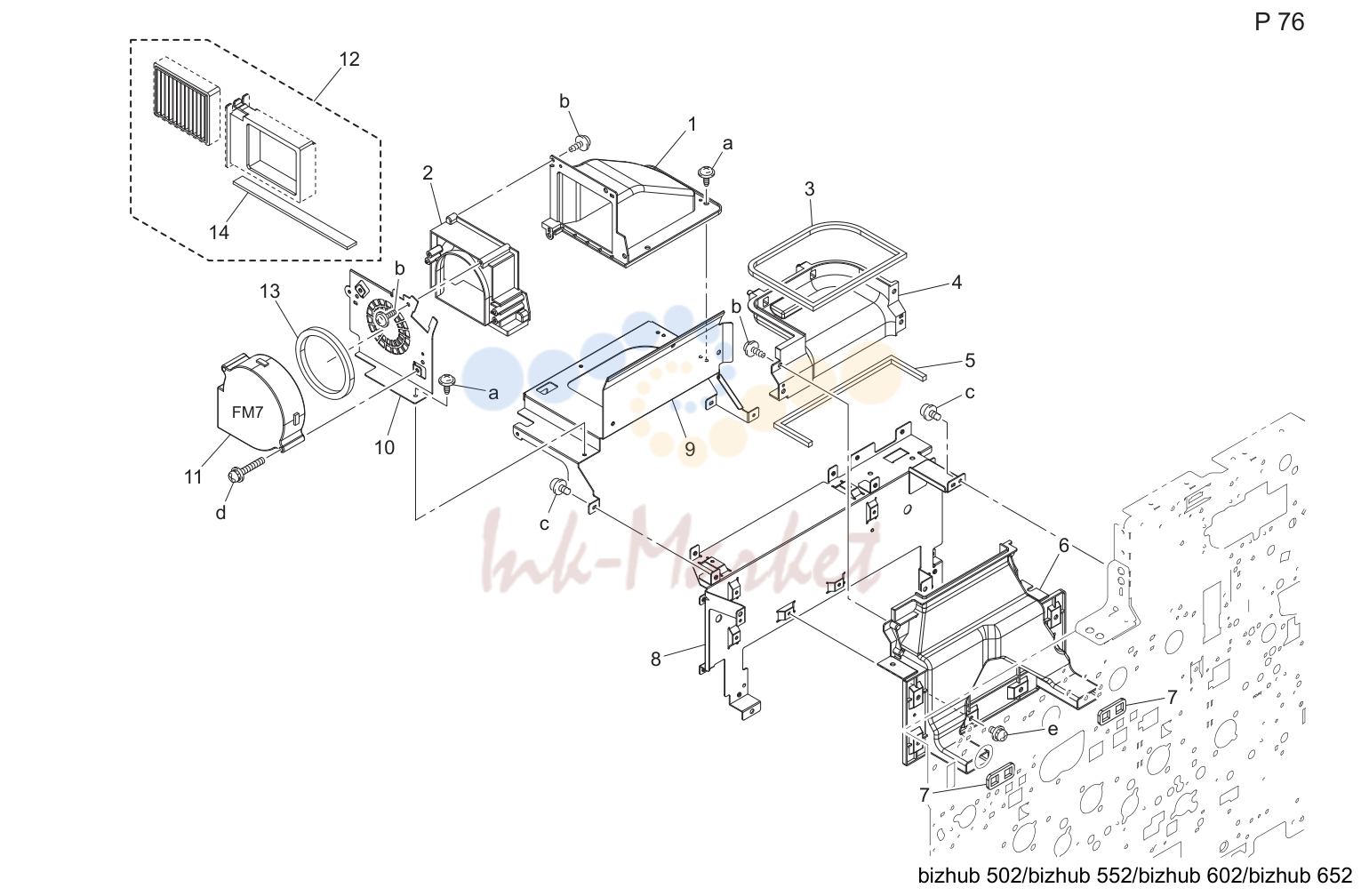

Rear вентилятор секция (P76)

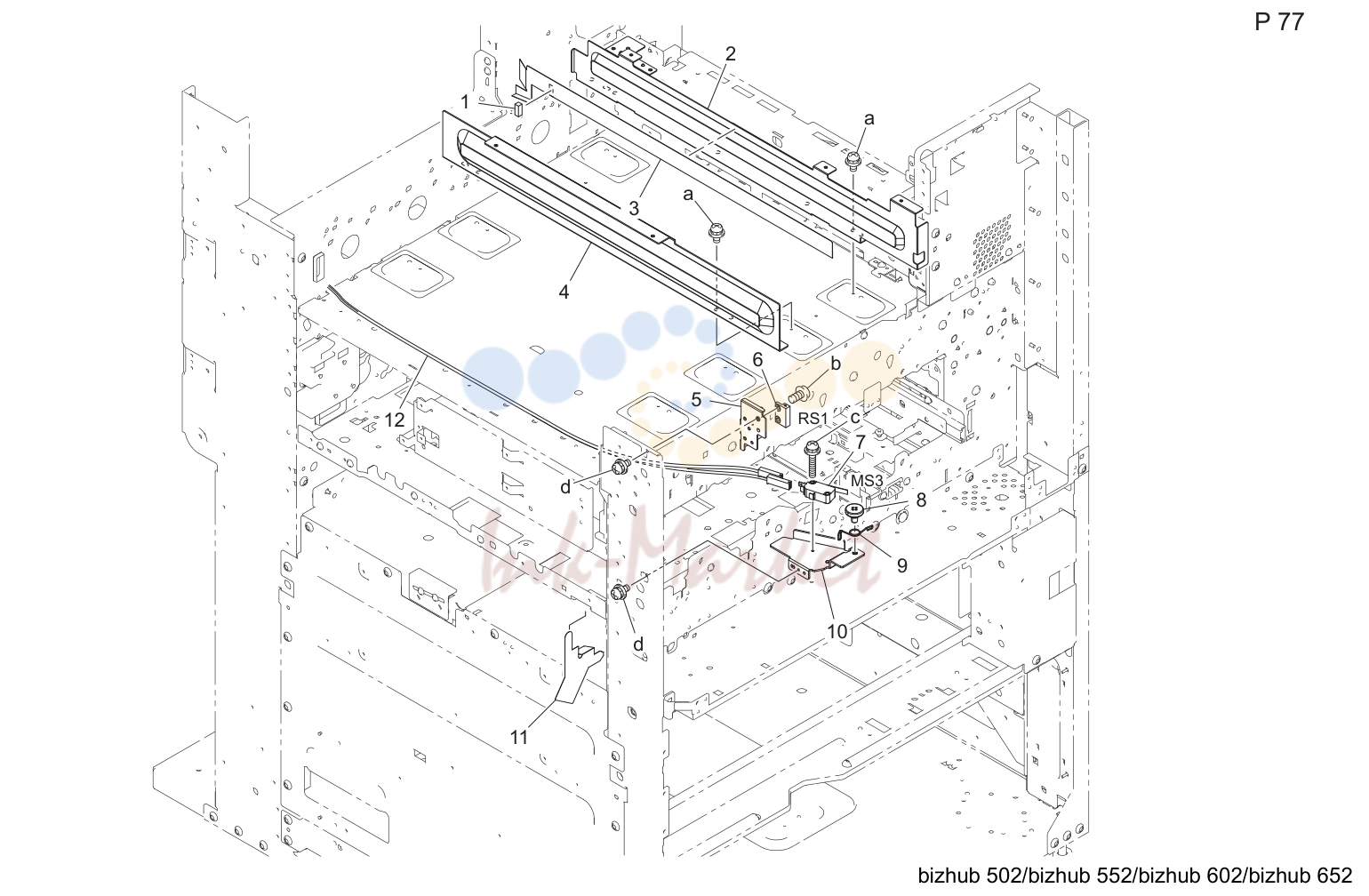

Door safe выключатель (P77)

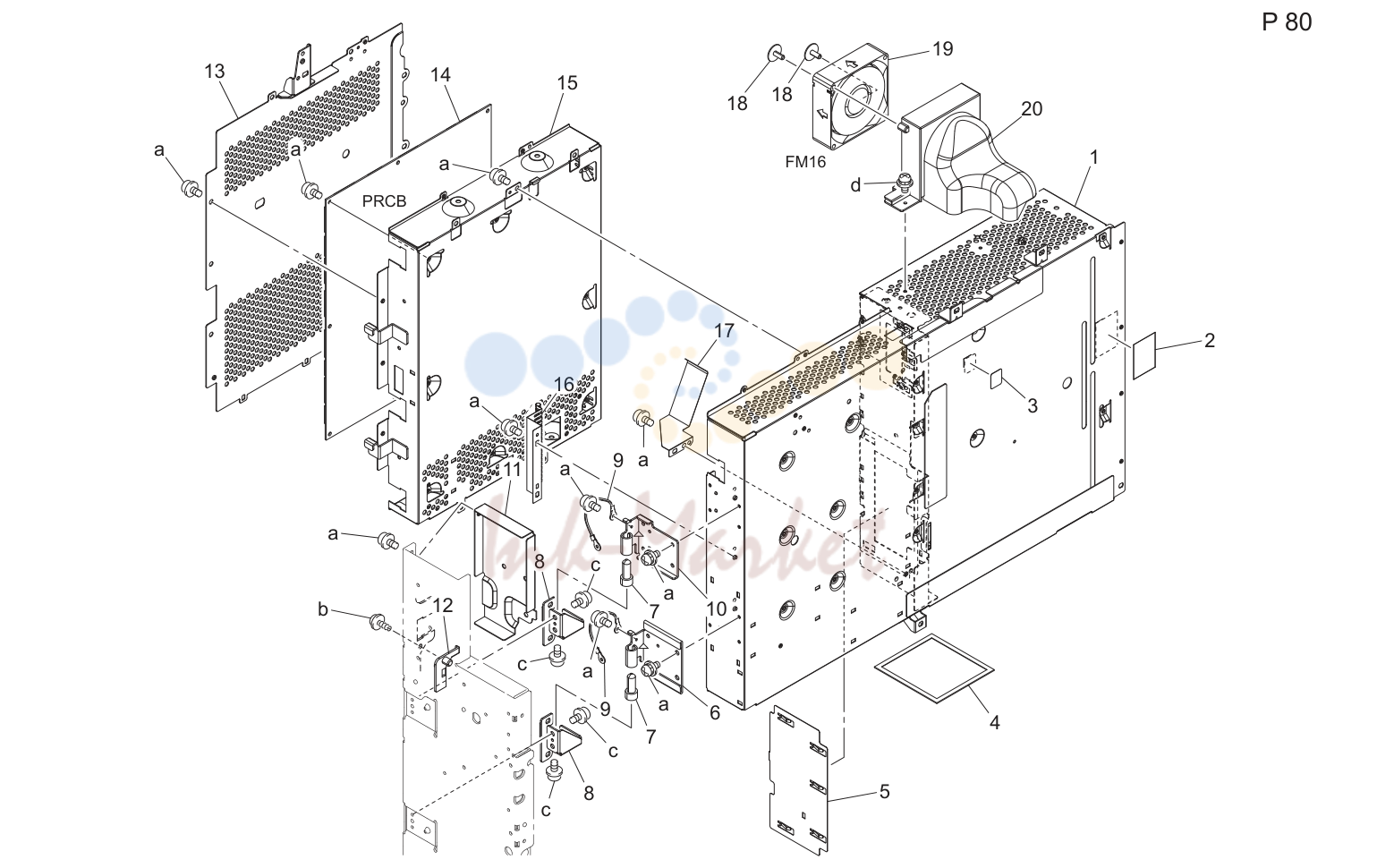

Shield box (P80)

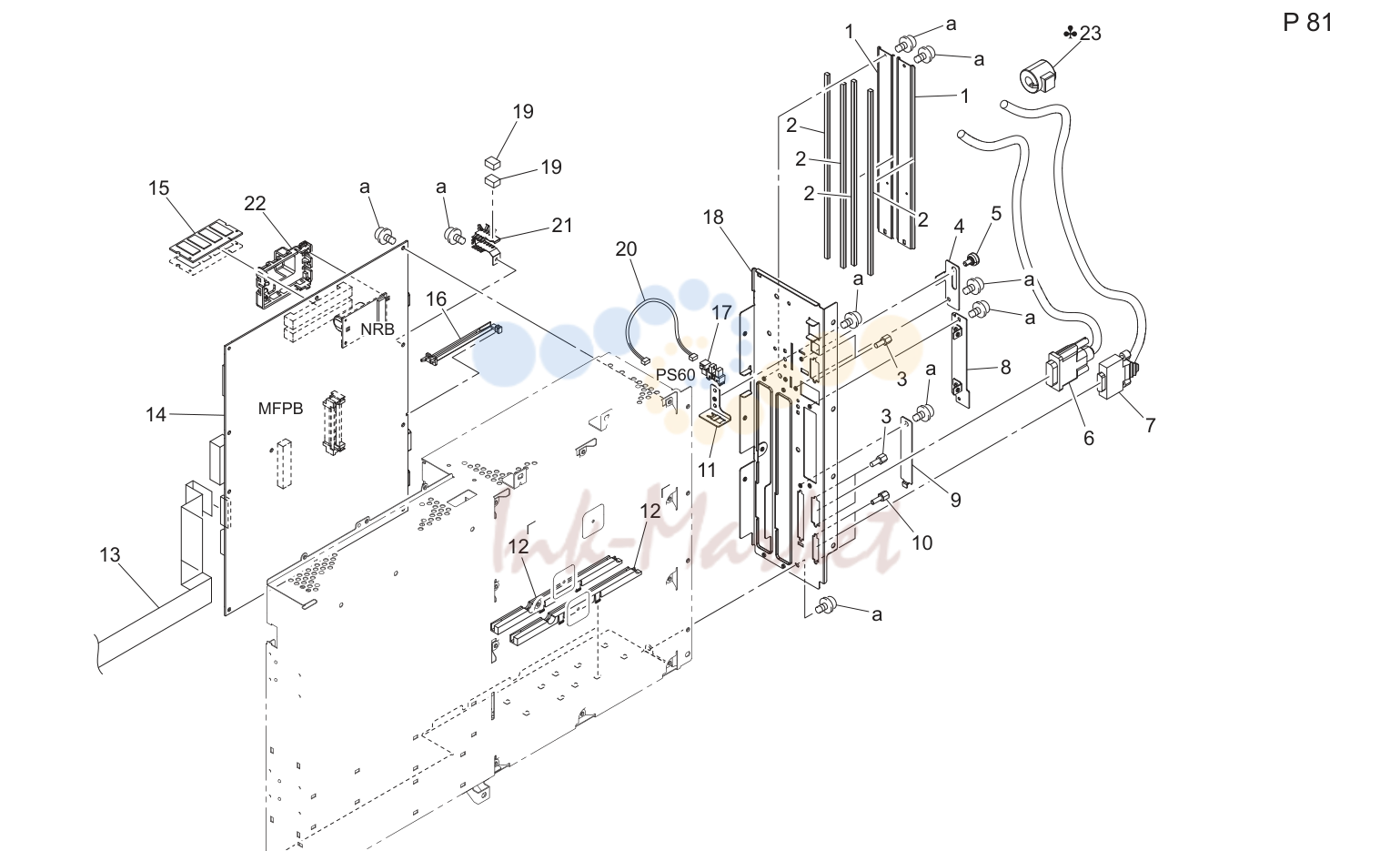

Shield box (P81)

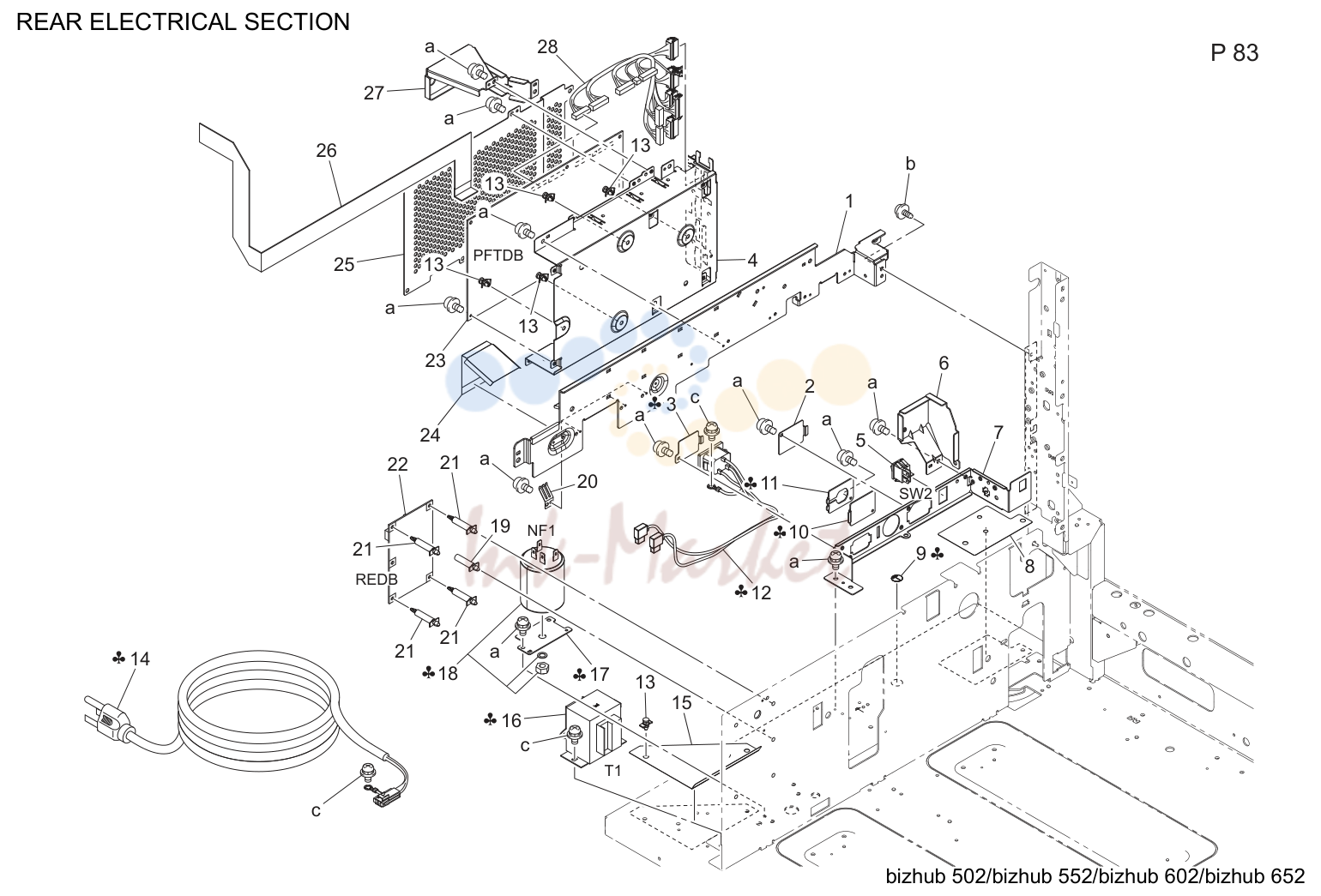

Rear electrical секция (P83)

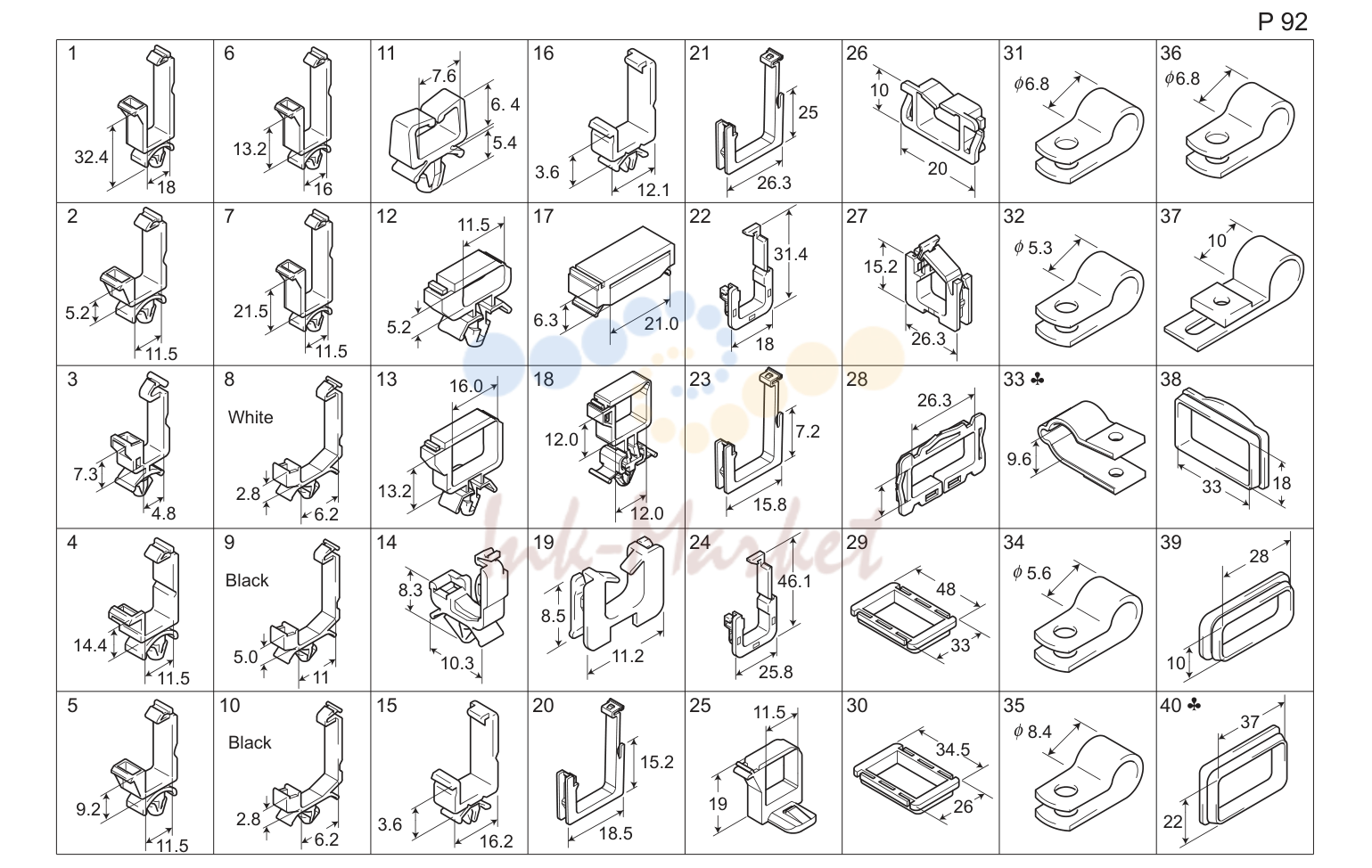

Wiring accessories and jigs (P92)
Wiring accessories and jigs

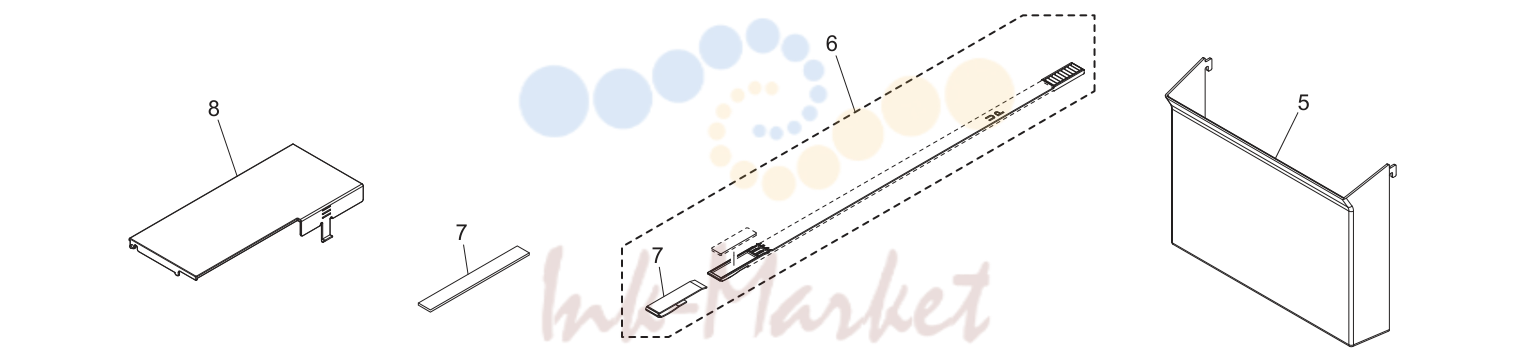

Accessory детали (P94)

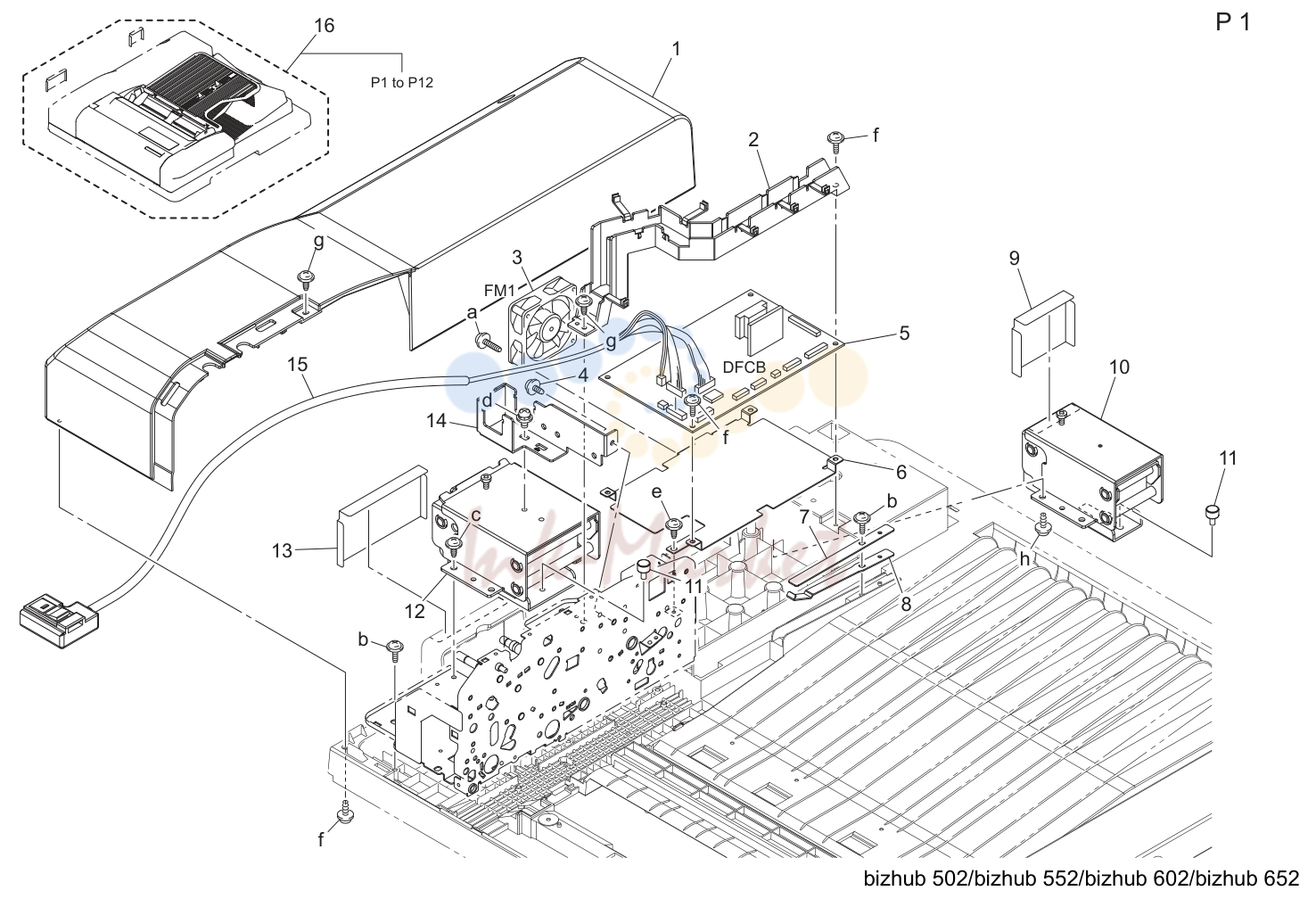

Adf внешние детали (P1)

№	Артикул	Наименование
4	4002 2581 01 запросить цену →	Screw

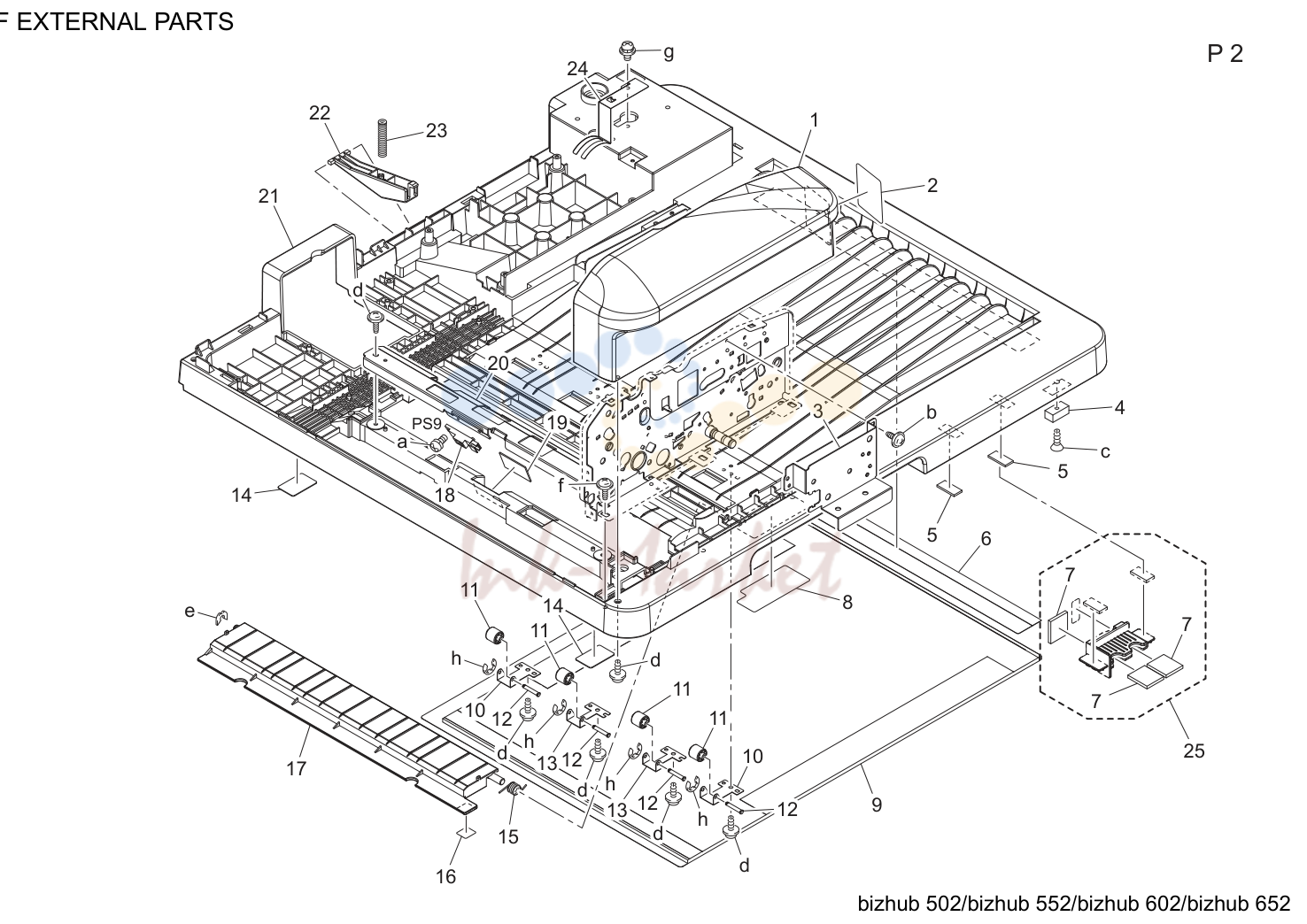

Adf внешние детали (P2)

№	Артикул	Наименование
18	9335 1910 92 запросить цену →	Solid state выключатель

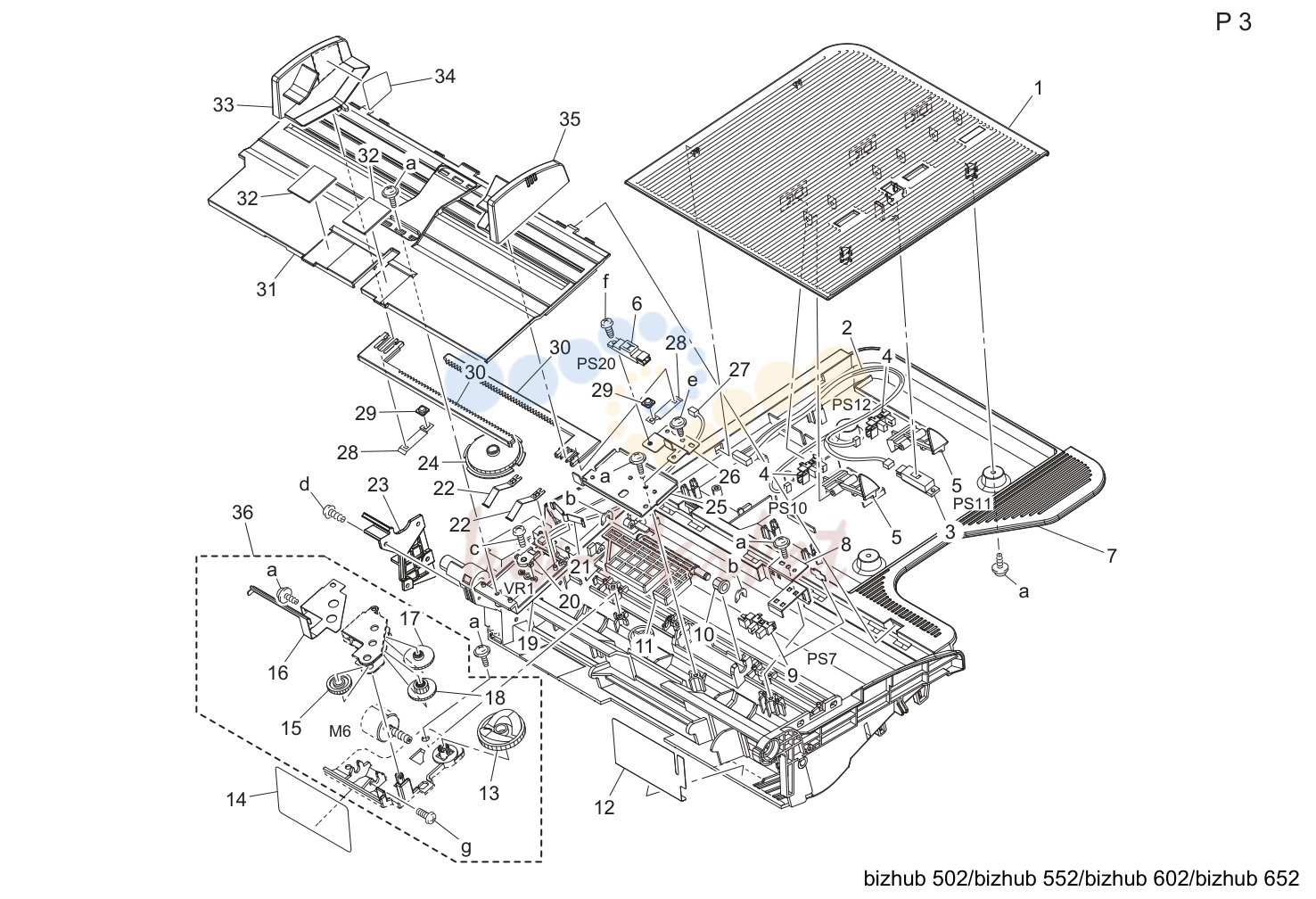

Adf подача бумаги tray (P3)

№	Артикул	Наименование
10	4469 3465 01 запросить цену →	Втулка
13	4641 3417 02 запросить цену →	Cam
15	4641 3414 01 запросить цену →	Шестерня 14/37t
17	4641 3436 01 запросить цену →	Шестерня 30t
18	4641 3415 01 запросить цену →	Шестерня 13/28t
32	4641 3503 01 запросить цену →	Уплотнитель

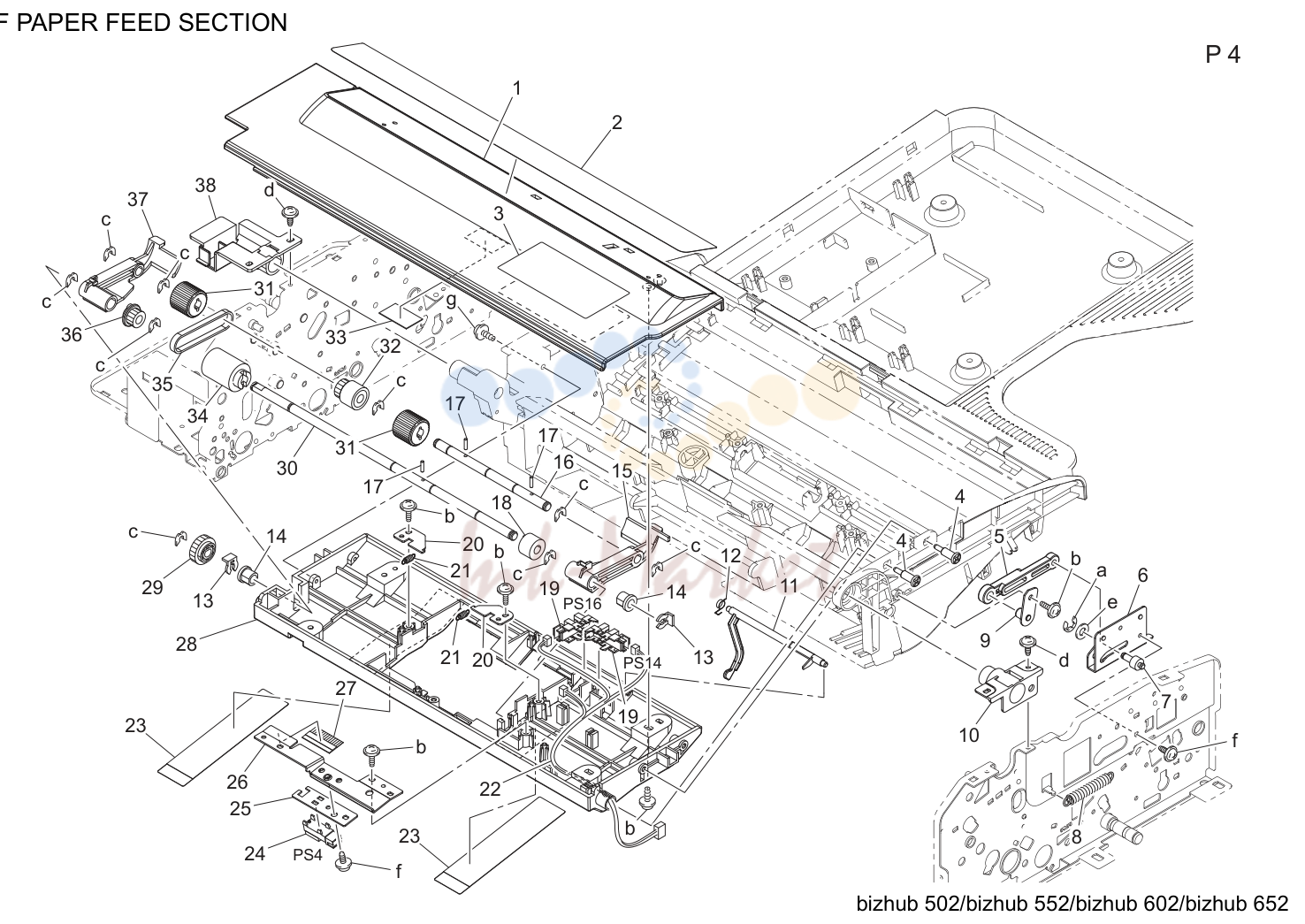

Adf подача бумаги секция (P4)

№	Артикул	Наименование
4	4643 3007 01 запросить цену →	Shoulder screw
13	1033 4402 03 запросить цену →	Stopper ring
14	4469 3465 01 запросить цену →	Втулка
17	1067 2501 01 запросить цену →	Pin
35	4641 3514 01 запросить цену →	Timing ремень 122l

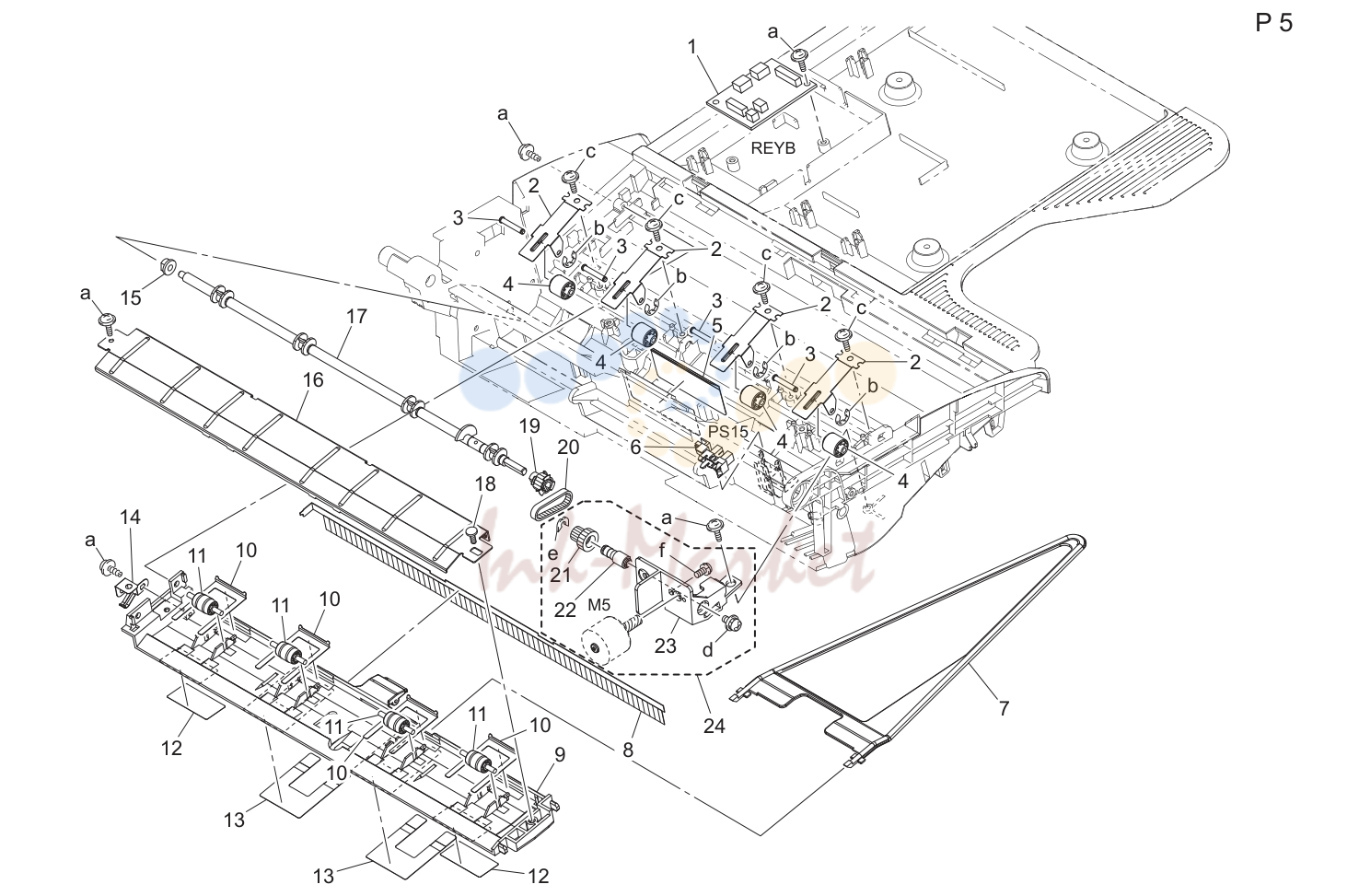

Adf conveyance секция (P5)

№	Артикул	Наименование
15	1200 3201 08 запросить цену →	Втулка
18	4349 1311 01 запросить цену →	Shoulder screw

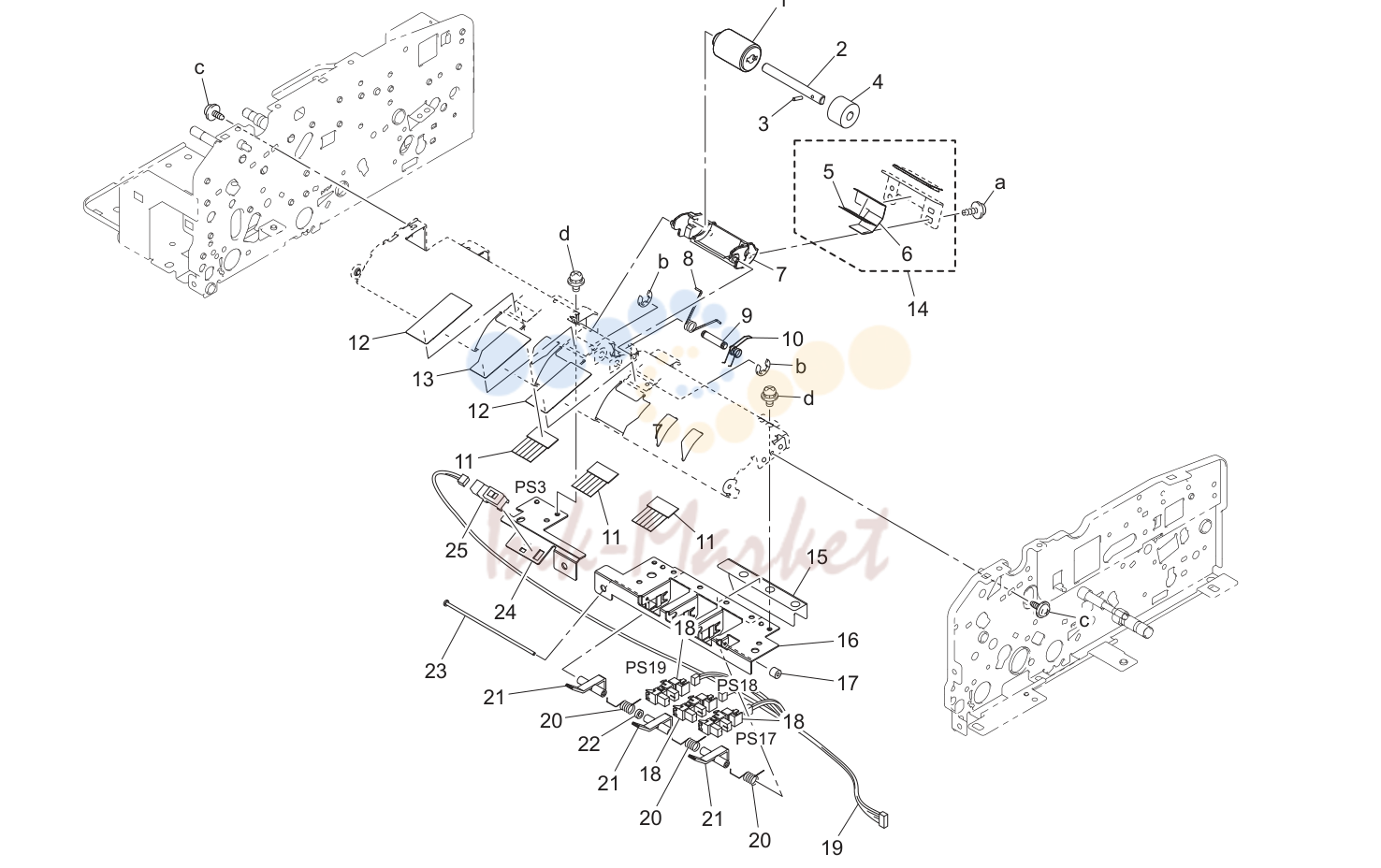

Adf conveyance секция (P6)

№	Артикул	Наименование
3	1067 2501 01 запросить цену →	Pin
25	9335 1400 71 запросить цену →	Solid state выключатель

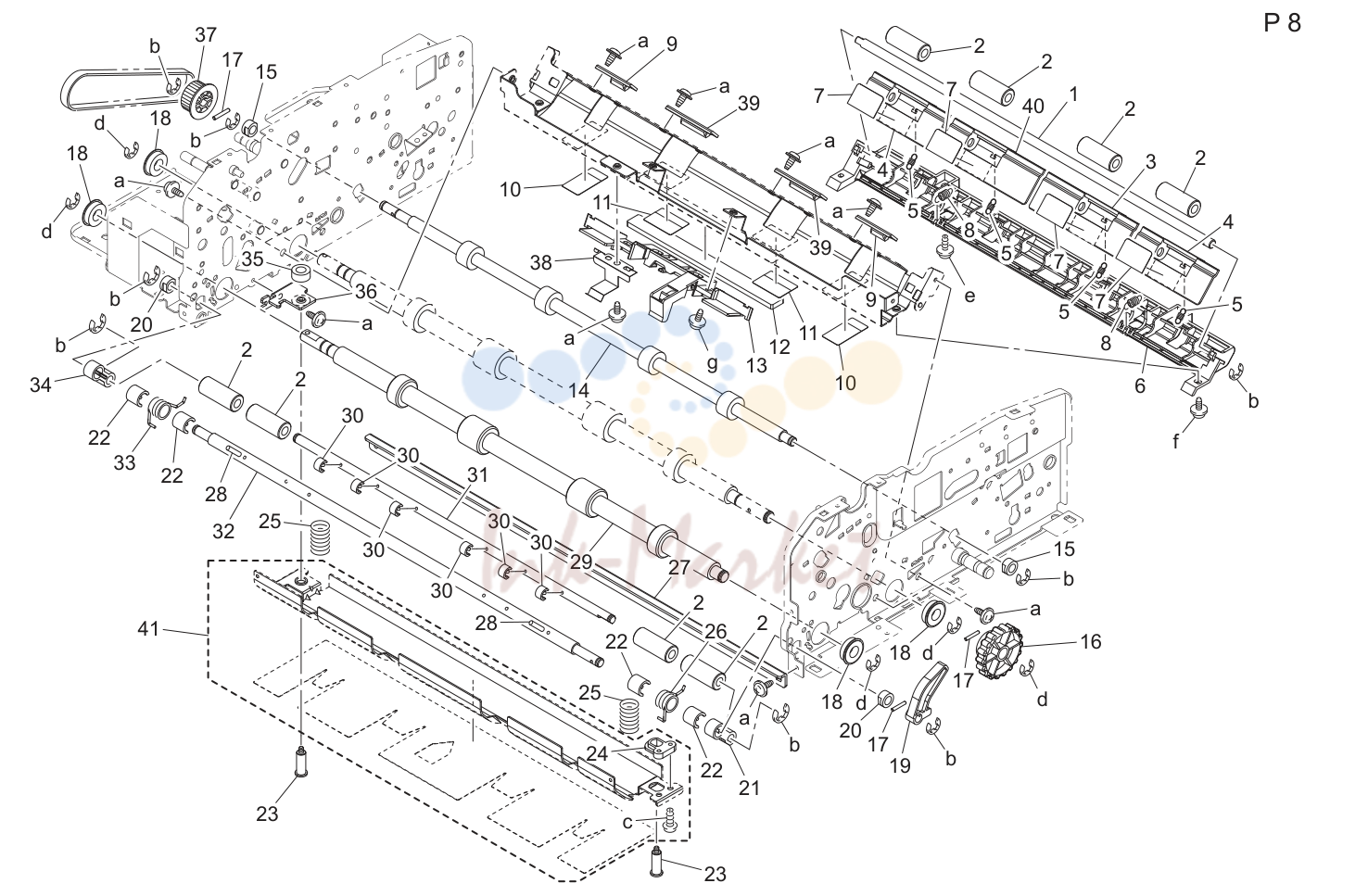

Adf conveyance секция (P8)

№	Артикул	Наименование
15	4131 2537 01 запросить цену →	Втулка
17	4131 2536 02 запросить цену →	Pin
18	4131 2626 01 запросить цену →	Ball bearing
20	1200 3121 09 запросить цену →	Втулка
28	1067 2503 01 запросить цену →	Pin
35	1154 4670 01 запросить цену →	Protection

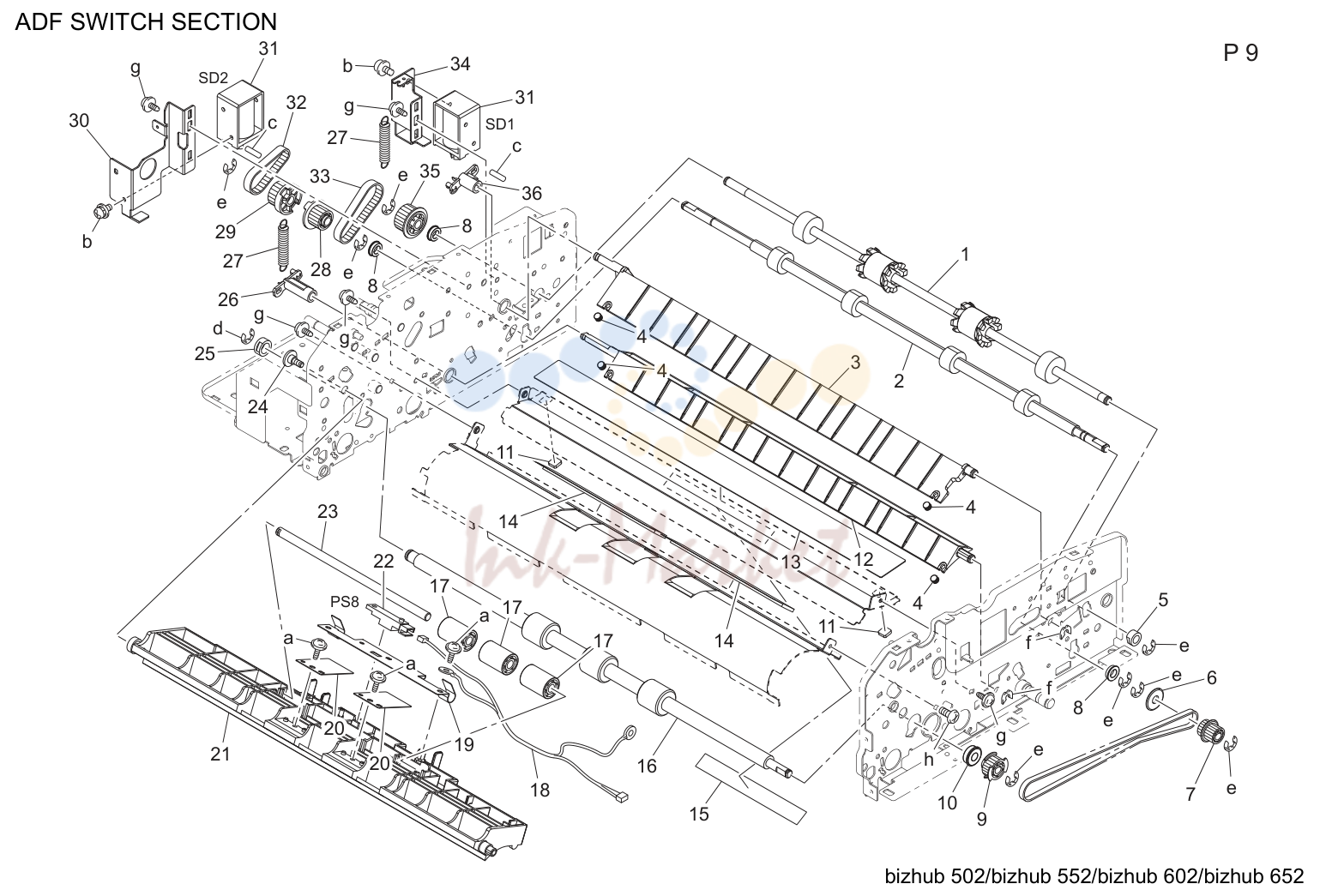

Adf выключатель секция (P9)

№	Артикул	Наименование
4	4643 3215 01 запросить цену →	Втулка
5	4131 2537 01 запросить цену →	Втулка
22	9335 1910 52 запросить цену →	Solid state выключатель
25	4658 3516 02 запросить цену →	Втулка

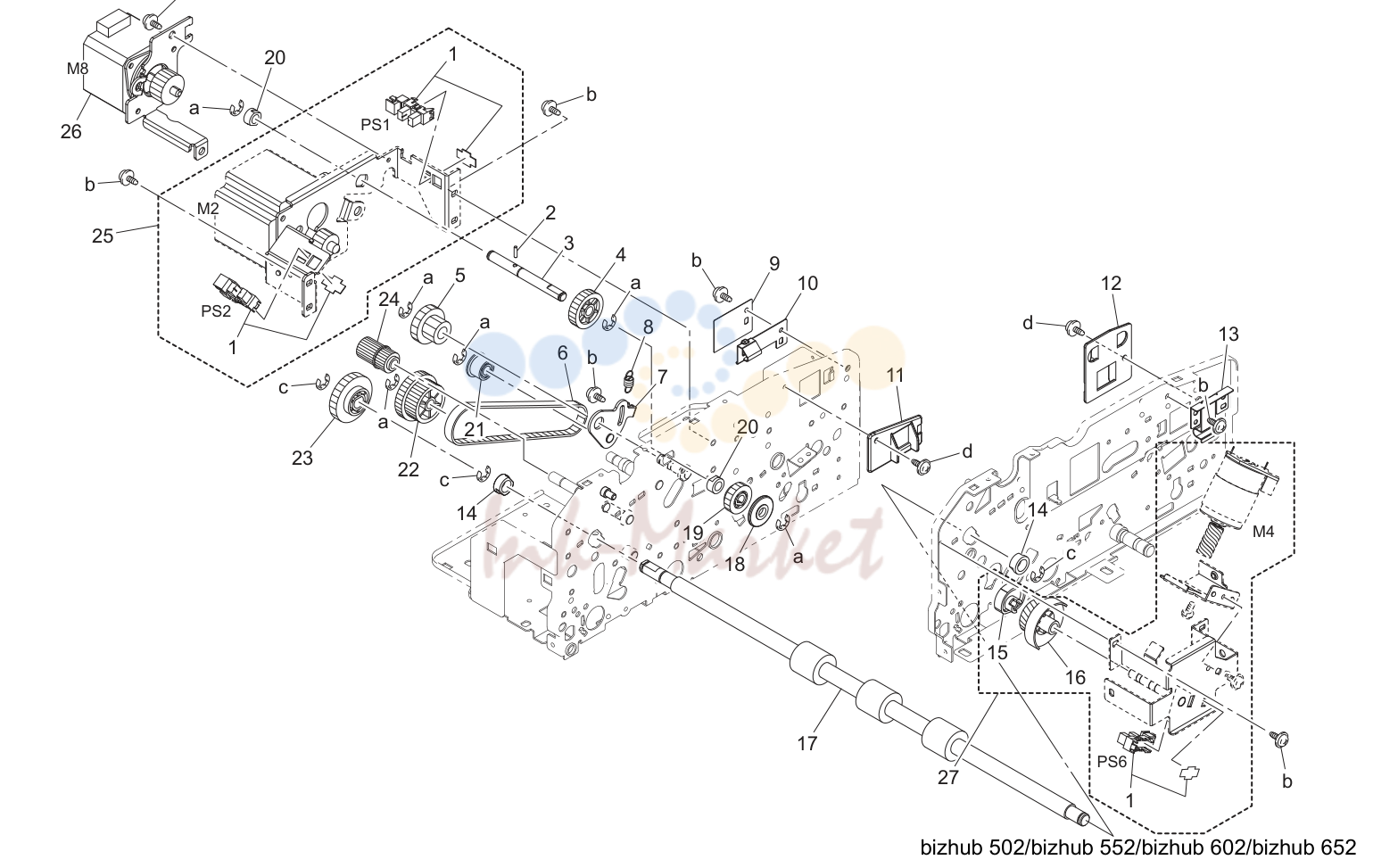

Adf drive секция (P10)

№	Артикул	Наименование
2	4131 2536 02 запросить цену →	Pin
14	4658 3516 02 запросить цену →	Втулка
20	4131 2537 01 запросить цену →	Втулка

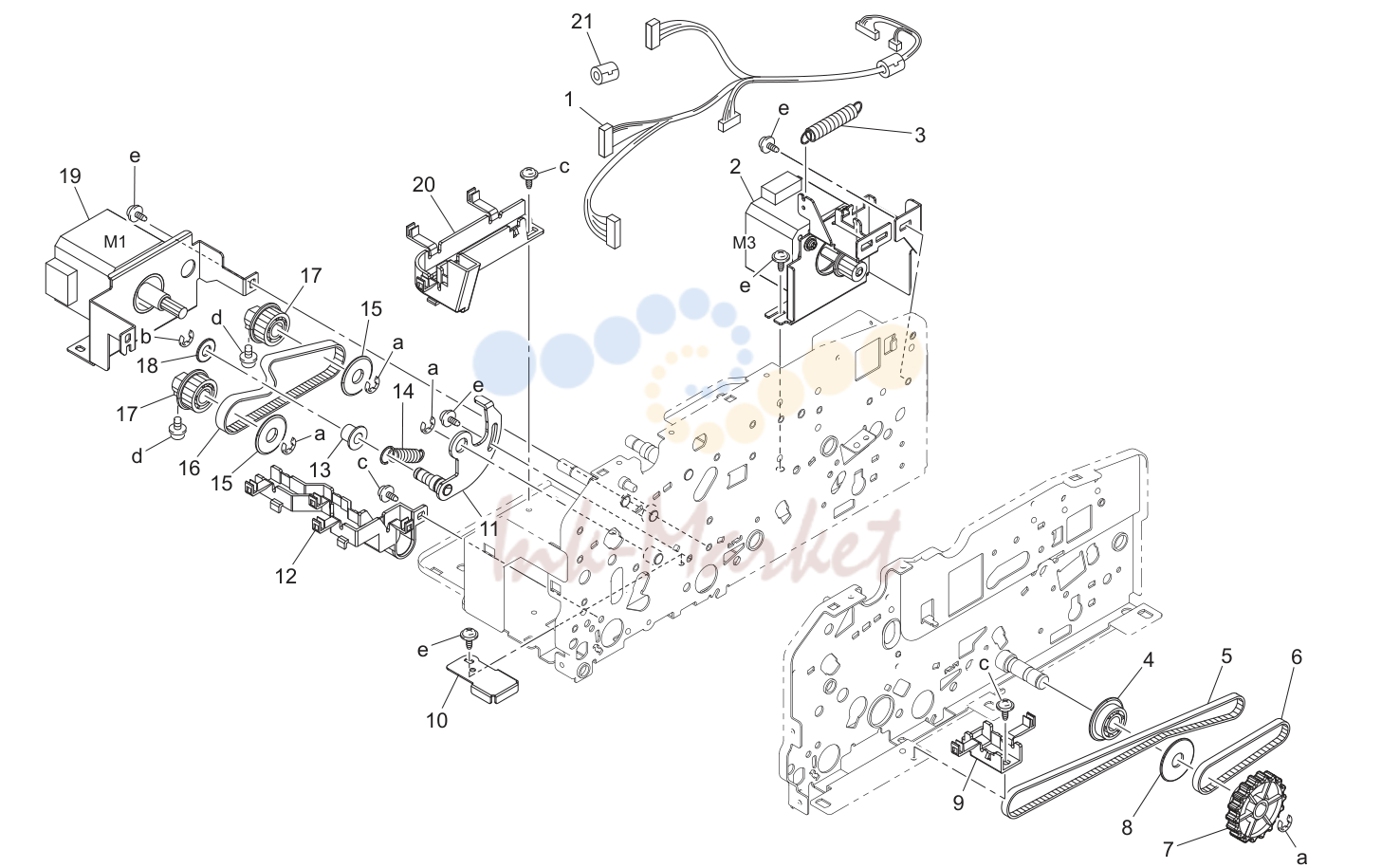

Adf drive секция (P11)

№	Артикул	Наименование
21	9326 1810 51 запросить цену →	Ferrite core

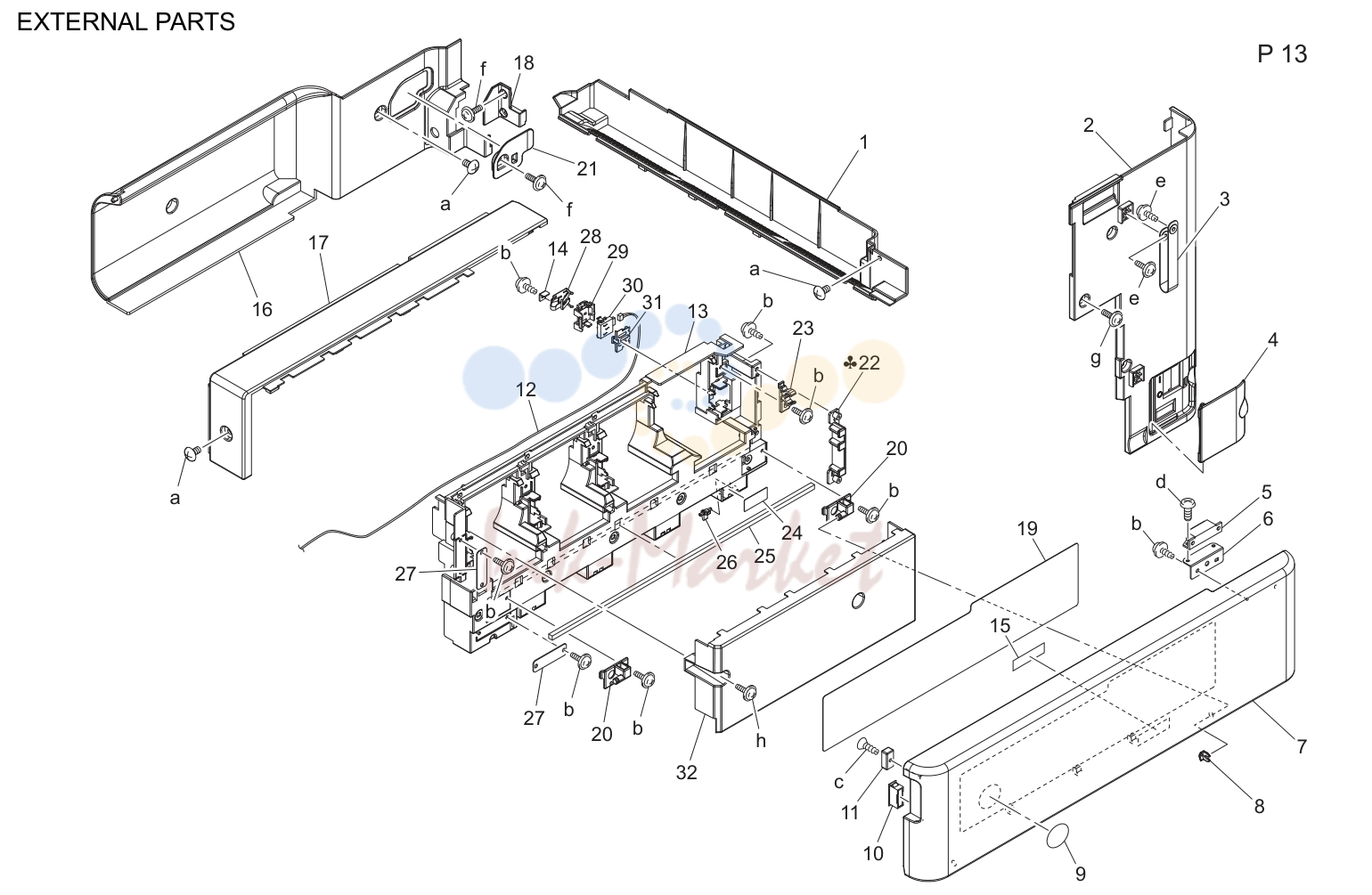

Внешние детали (P13)

№	Артикул	Наименование
3	4120 1014 02 запросить цену →	Band
5	4475 2603 02 запросить цену →	Magnet catch
10	4030 1040 02 запросить цену →	Catch
11	9326 2820 11 запросить цену →	Magnet
27	4038 1014 01 запросить цену →	Suction пластина
29	4038 2281 04 запросить цену →	Держатель
30	4136 6751 01 запросить цену →	Connector pin
31	4038 2282 03 запросить цену →	Пластина пружина

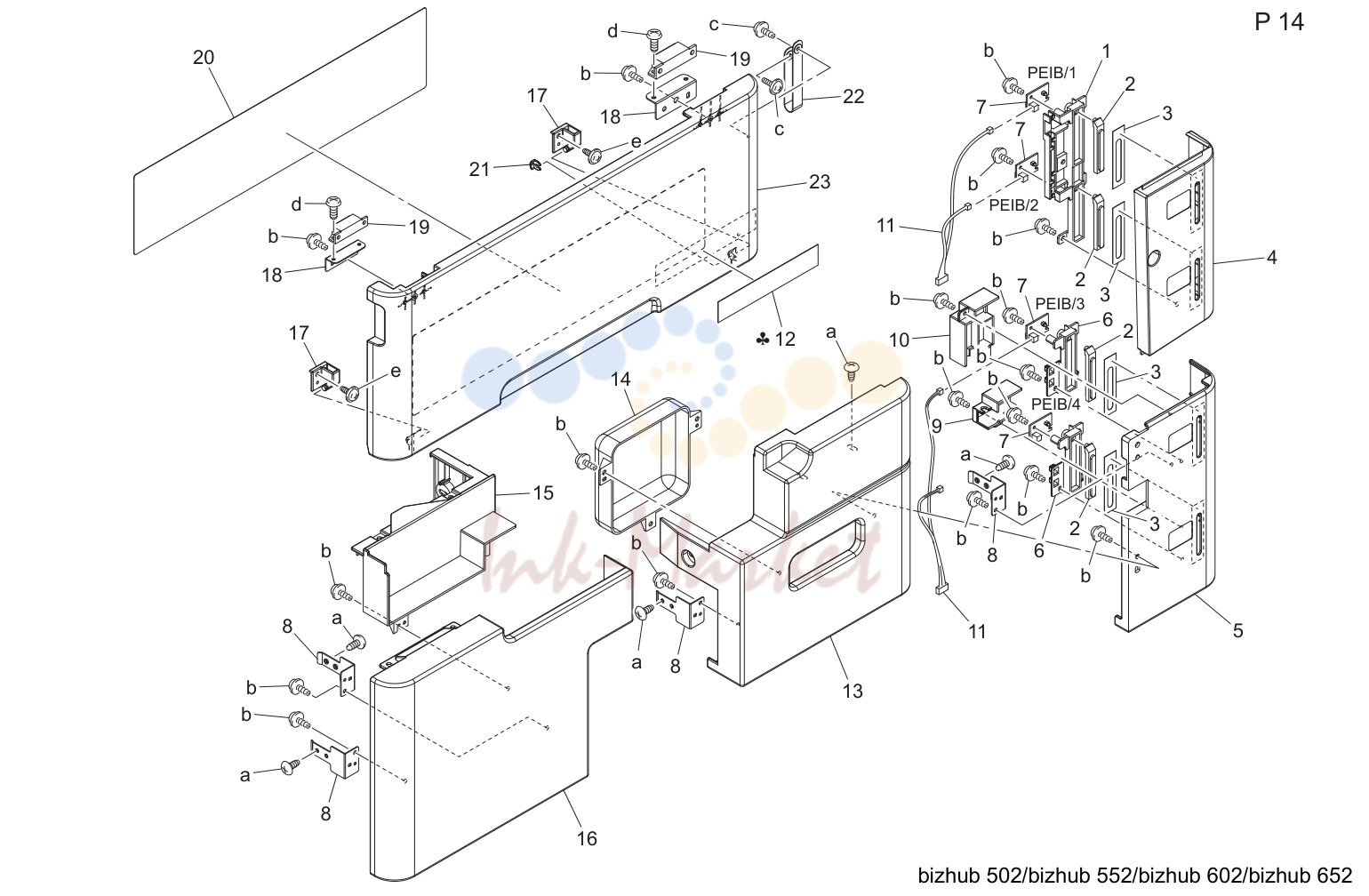

Внешние детали (P14)

№	Артикул	Наименование
19	4475 2603 02 запросить цену →	Magnet catch
22	4120 1014 02 запросить цену →	Band

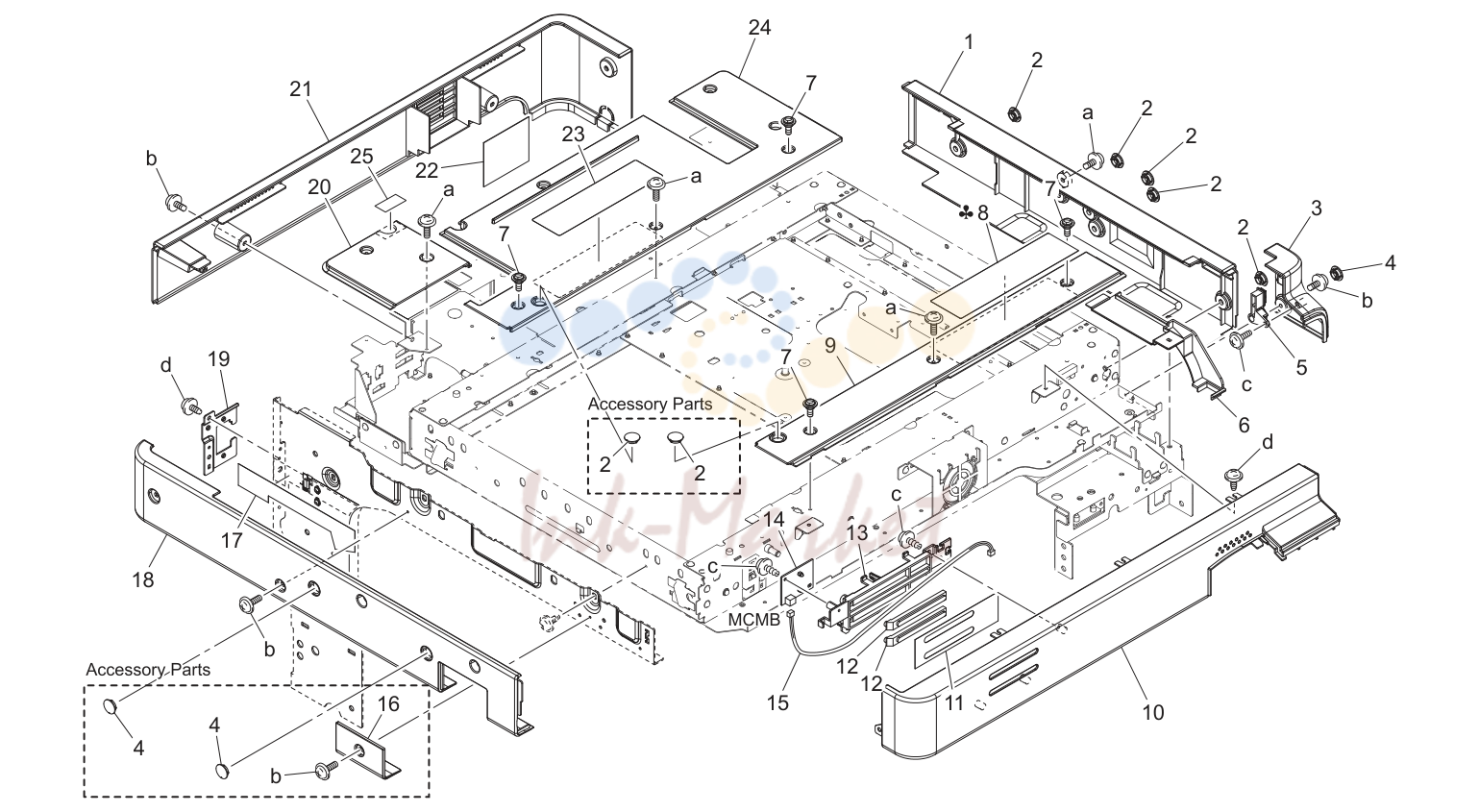

Крышка сканера (P19)

№	Артикул	Наименование
22	4025 2285 02 запросить цену →	Filter

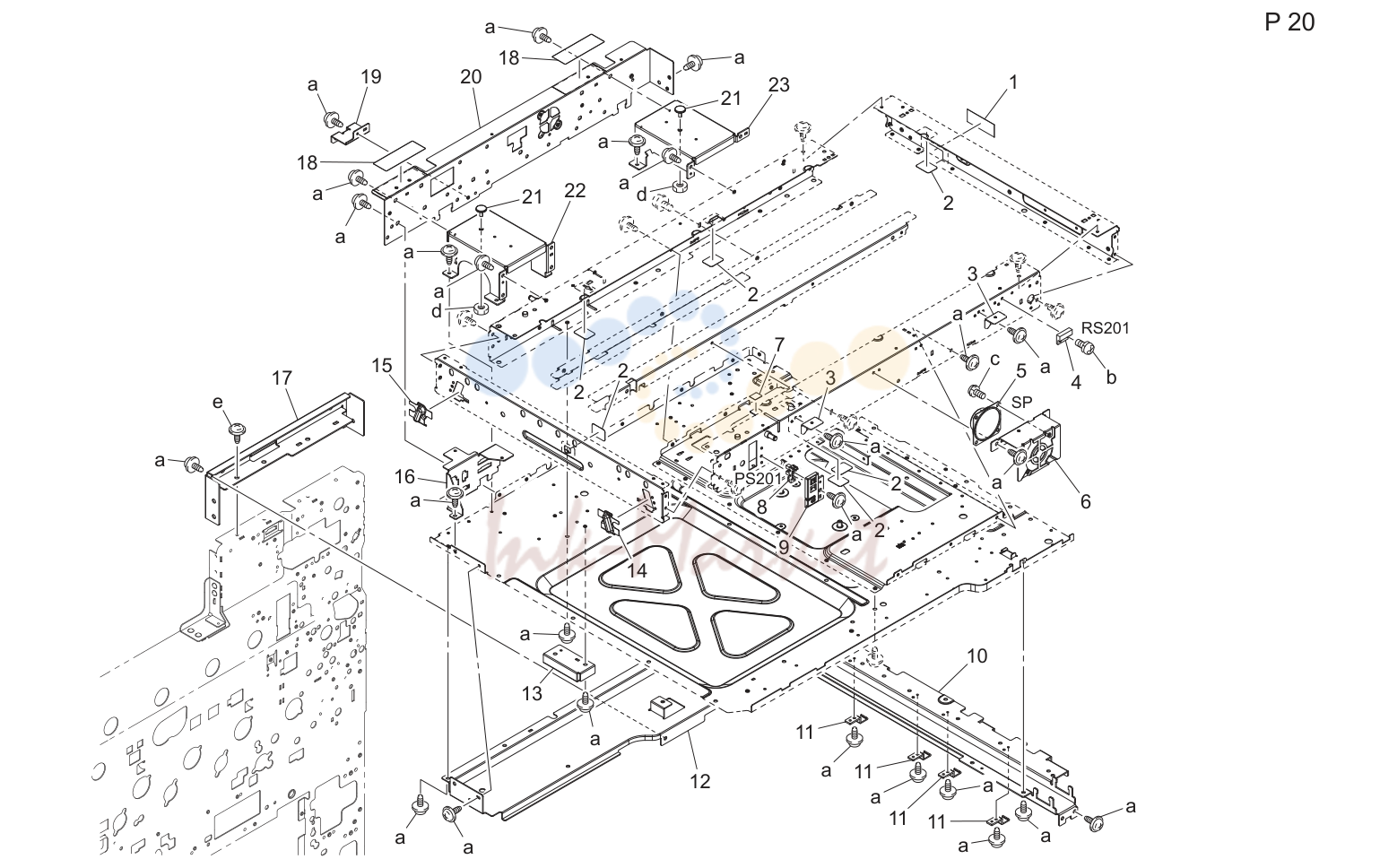

Ir рама (P20)

№	Артикул	Наименование
2	4581 1625 01 запросить цену →	Уплотнитель
4	9334 2610 12 запросить цену →	Reed выключатель
8	9335 1400 61 запросить цену →	Solid state выключатель

Сканер секция (P21)

№	Артикул	Наименование
11	4002 1481 01 запросить цену →	Втулка
12	4002 1480 02 запросить цену →	Втулка

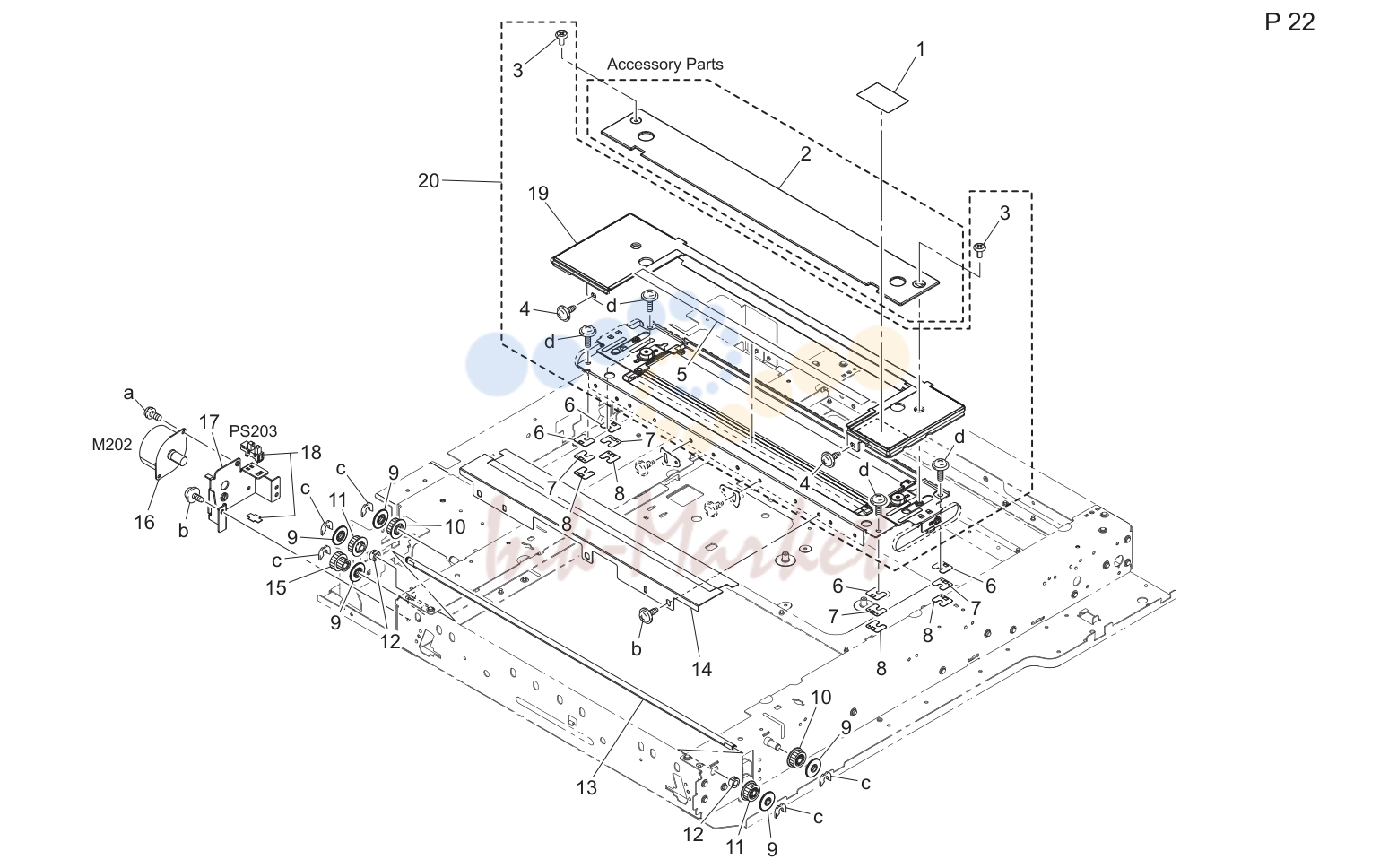

Сканер секция (P22)

№	Артикул	Наименование
4	4036 1410 01 запросить цену →	Shoulder screw
12	1200 3121 09 запросить цену →	Втулка
18	4037 0903 01 запросить цену →	Photo interrupter

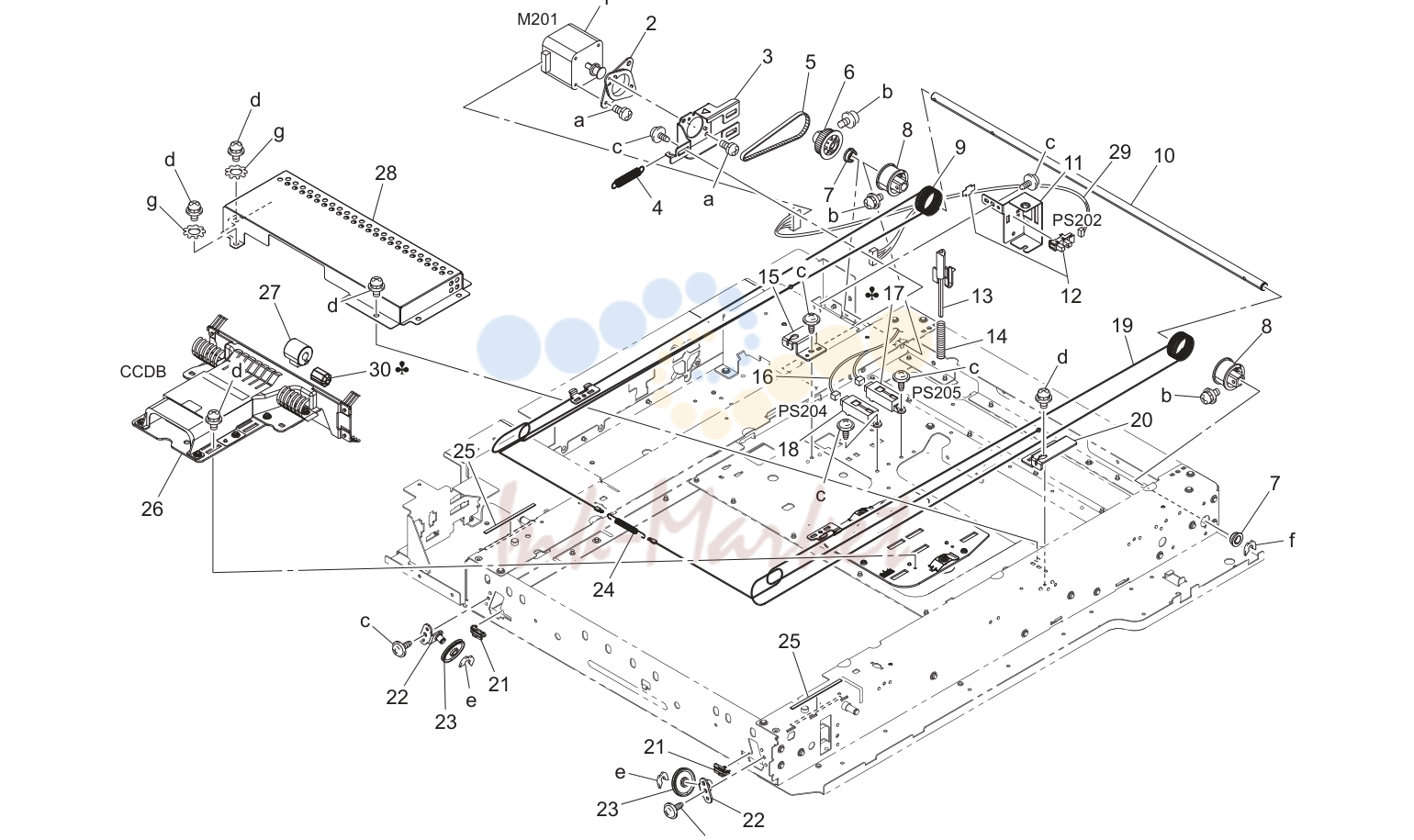

Ccd узел/сканер drive (P23)

№	Артикул	Наименование
4	4002 1458 01 запросить цену →	Tension пружина
12	4037 0903 01 запросить цену →	Photo interrupter
14	4036 1720 01 запросить цену →	Pressure пружина
17	9335 1400 81 запросить цену →	Solid state выключатель
18	9335 1400 81 запросить цену →	Solid state выключатель
30	0816 6201 01 запросить цену →	Ferrite core

Ir плата секция (P24)

№	Артикул	Наименование
14	9313 1500 21 запросить цену →	Вентилятор мотор

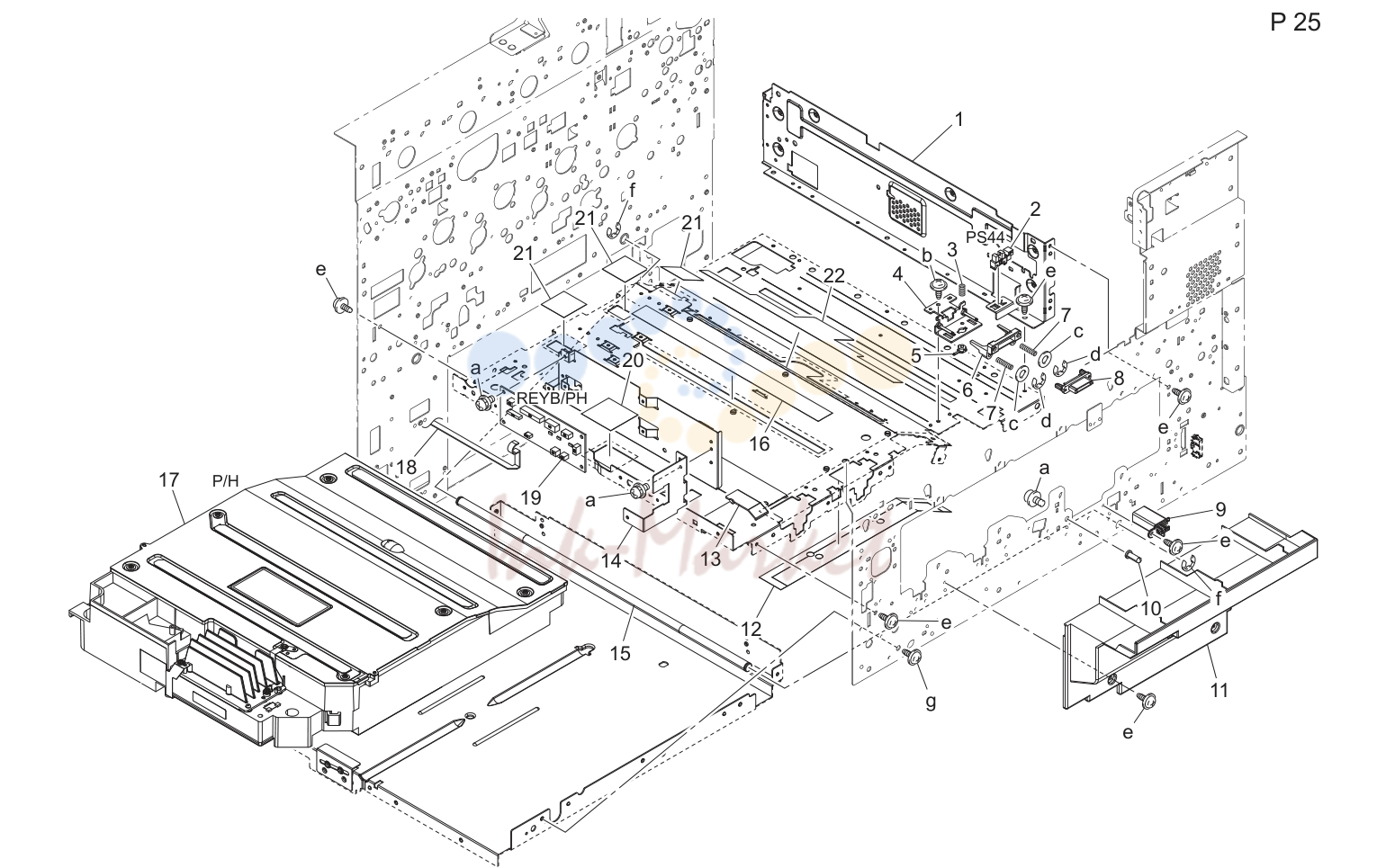

Ph узел (P25)

№	Артикул	Наименование
3	4038 2294 01 запросить цену →	Пружина
5	4038 2295 01 запросить цену →	Держатель
7	4038 2293 01 запросить цену →	Пружина

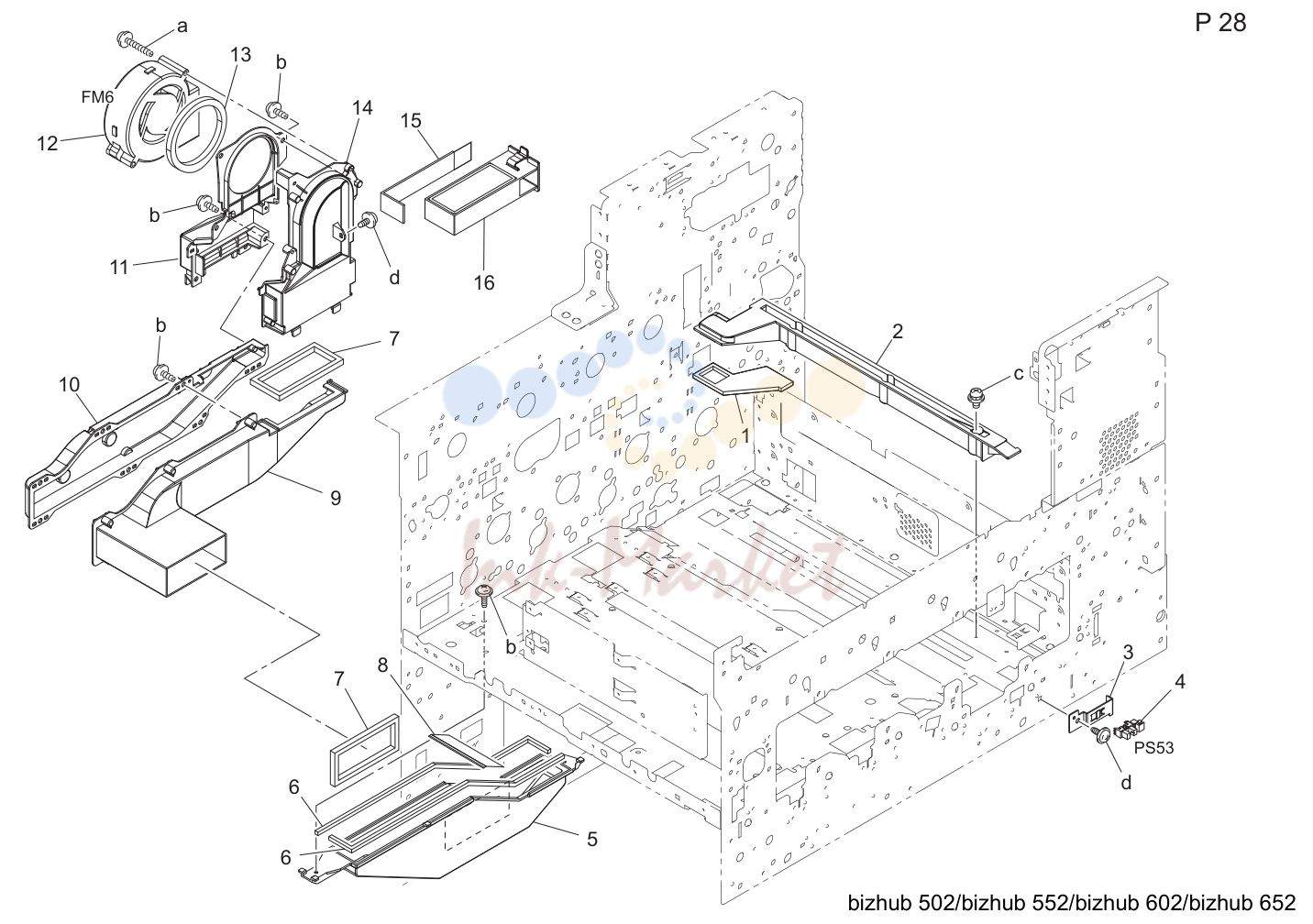

Ozone воздуховод (P28)

№	Артикул	Наименование
12	9313 1000 72 запросить цену →	Вентилятор мотор
13	4036 2485 01 запросить цену →	Уплотнитель

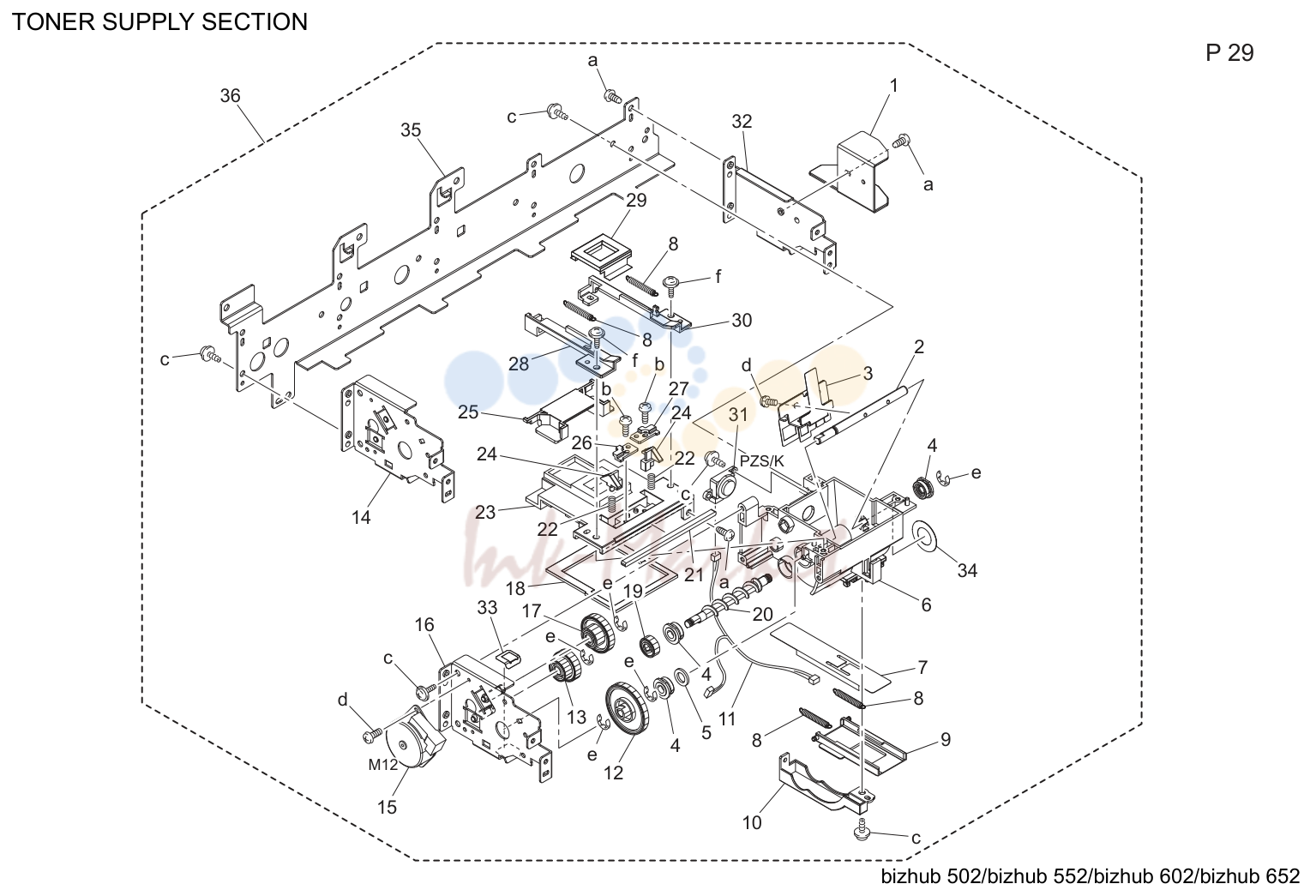

Тонер supply секция (P29)

№	Артикул	Наименование
7	4036 5349 03 запросить цену →	Уплотнитель
8	4036 5348 01 запросить цену →	Tension пружина
9	4036 5347 02 запросить цену →	Shutter

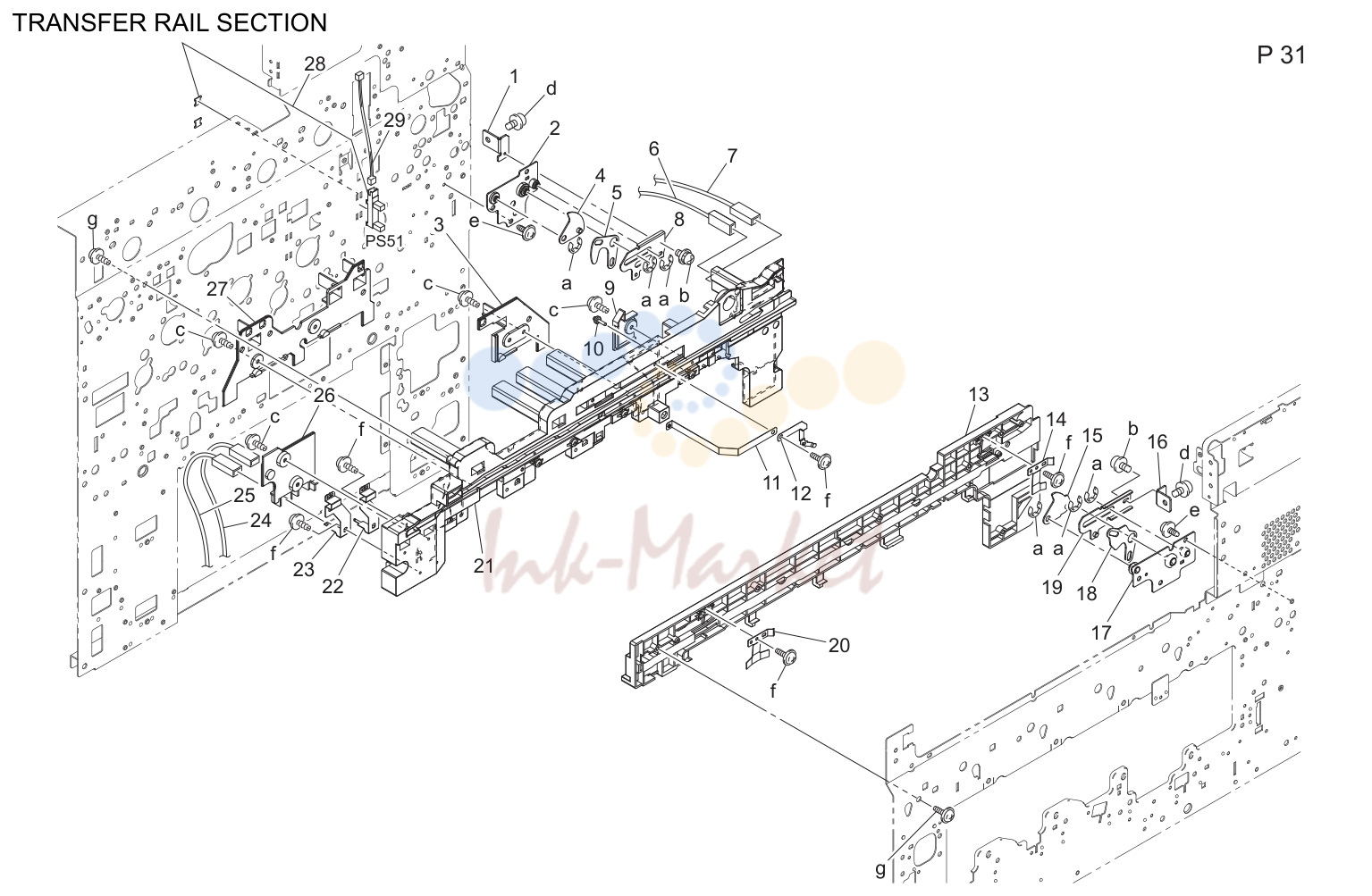

Перенос rail секция (P31)

№	Артикул	Наименование
10	4036 2311 01 запросить цену →	Pin

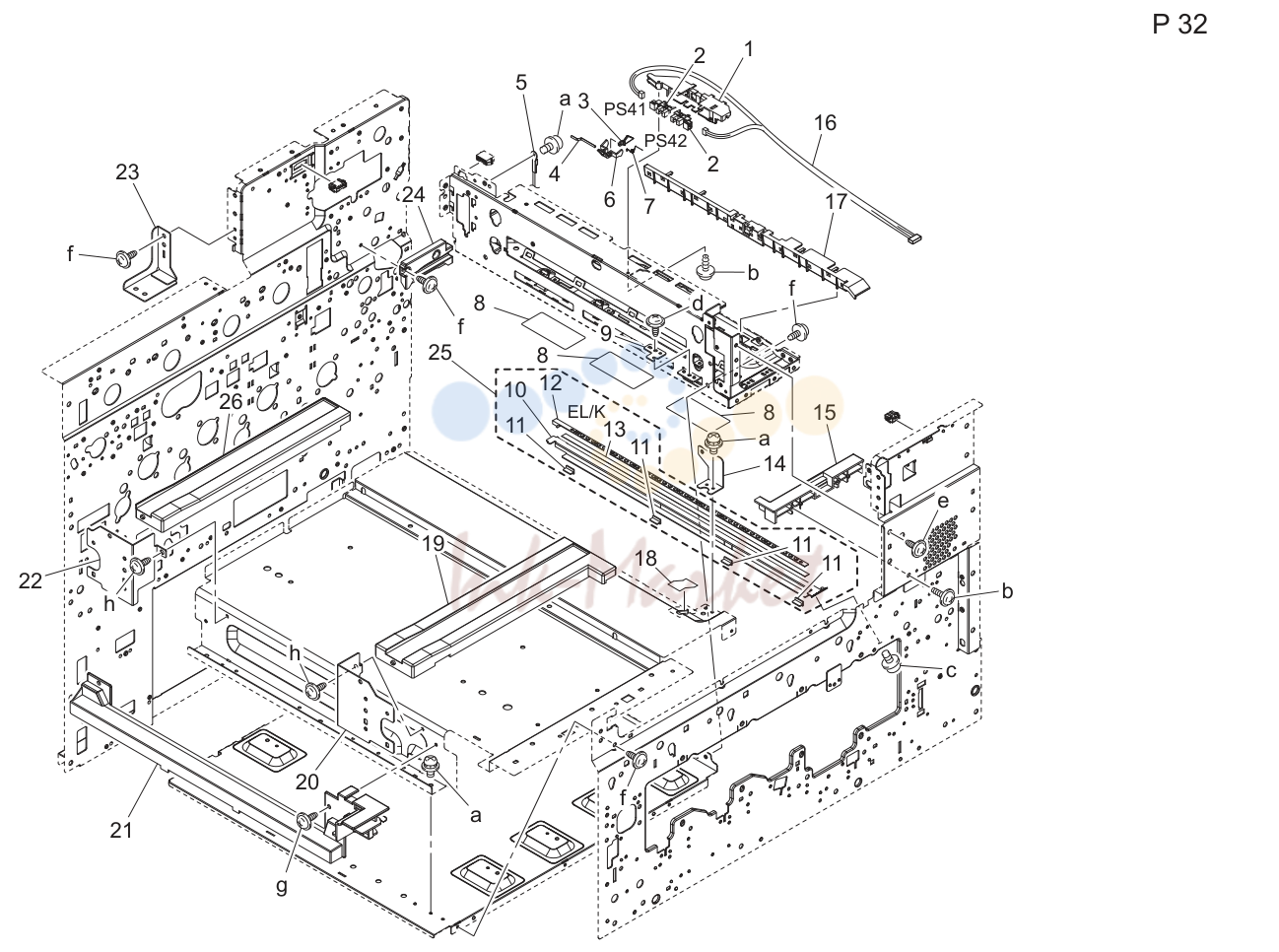

Erase lamp (P32)

№	Артикул	Наименование
5	4004 6854 01 запросить цену →	Wire жгут в сборе

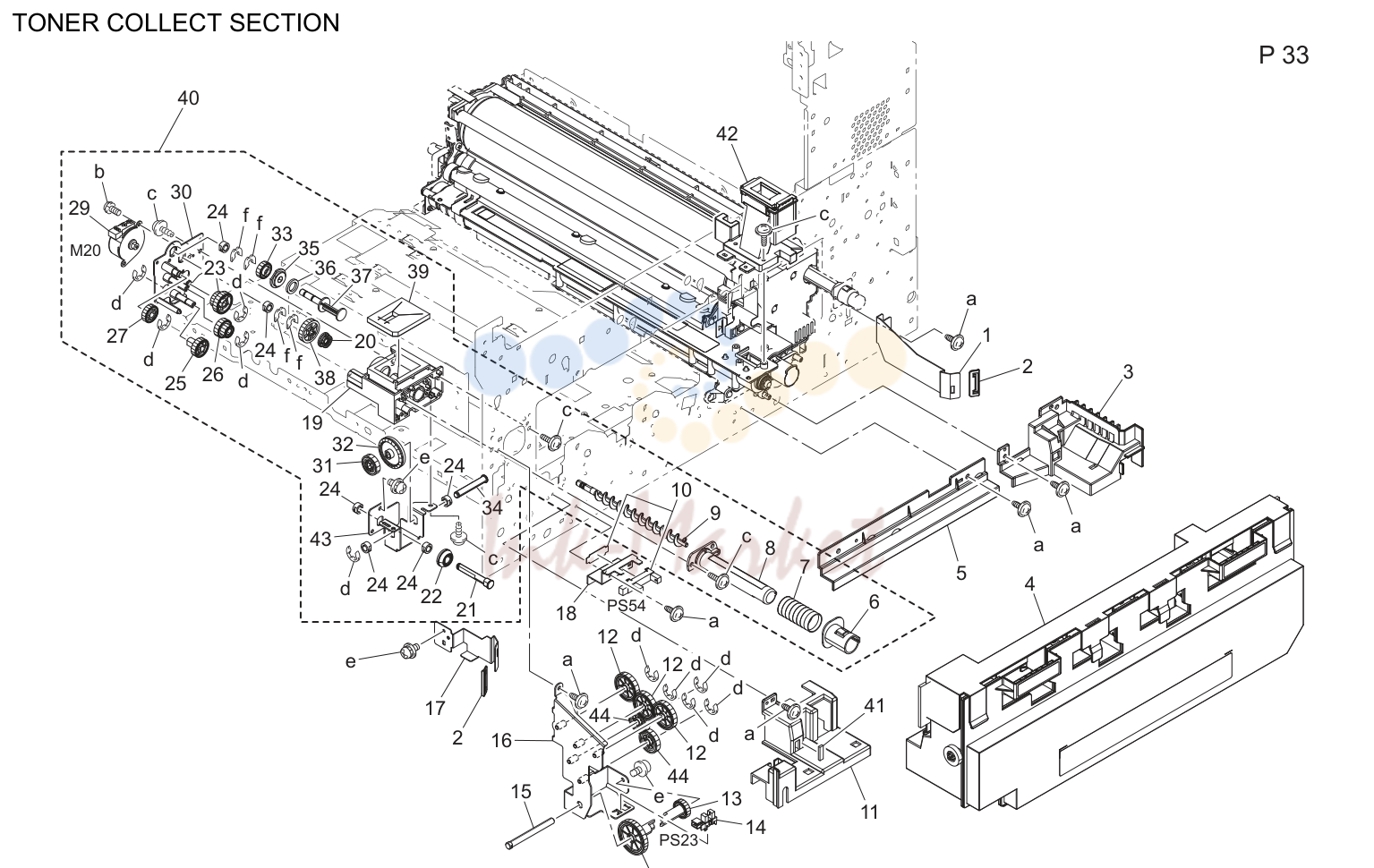

Тонер collect секция (P33)

№	Артикул	Наименование
10	4037 0901 01 запросить цену →	Photo interrupter

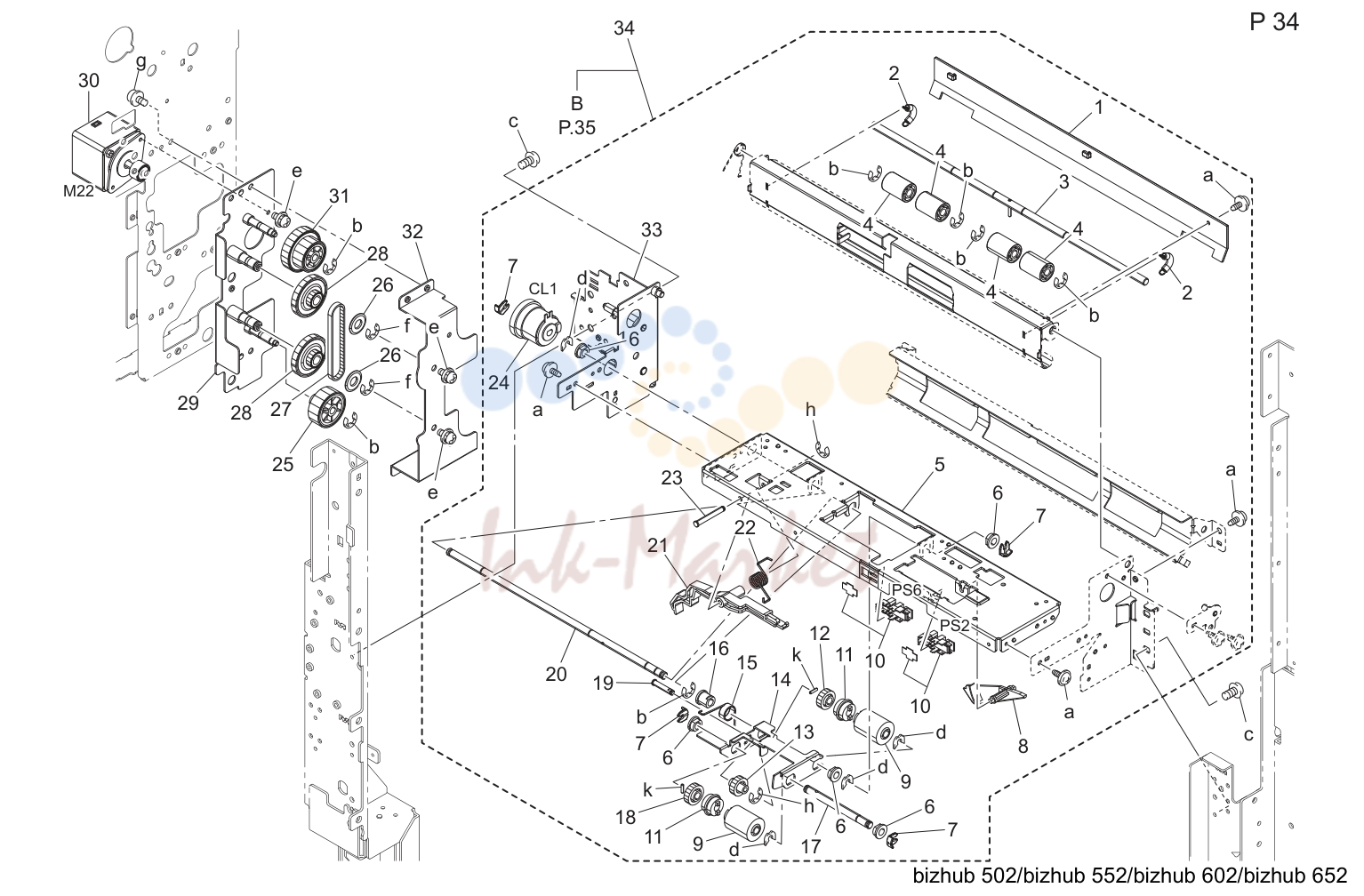

1st подача бумаги (P34)

№	Артикул	Наименование
4	4030 3122 01 запросить цену →	Roll
6	4131 3003 01 запросить цену →	Втулка
8	4030 3016 12 запросить цену →	Actuator
12	4425 3013 01 запросить цену →	Шестерня 30t
13	4030 3008 01 запросить цену →	Шестерня 29t
16	1065 3086 01 запросить цену →	Втулка
18	4425 3016 01 запросить цену →	Шестерня 32t
19	4040 3097 01 запросить цену →	Вал

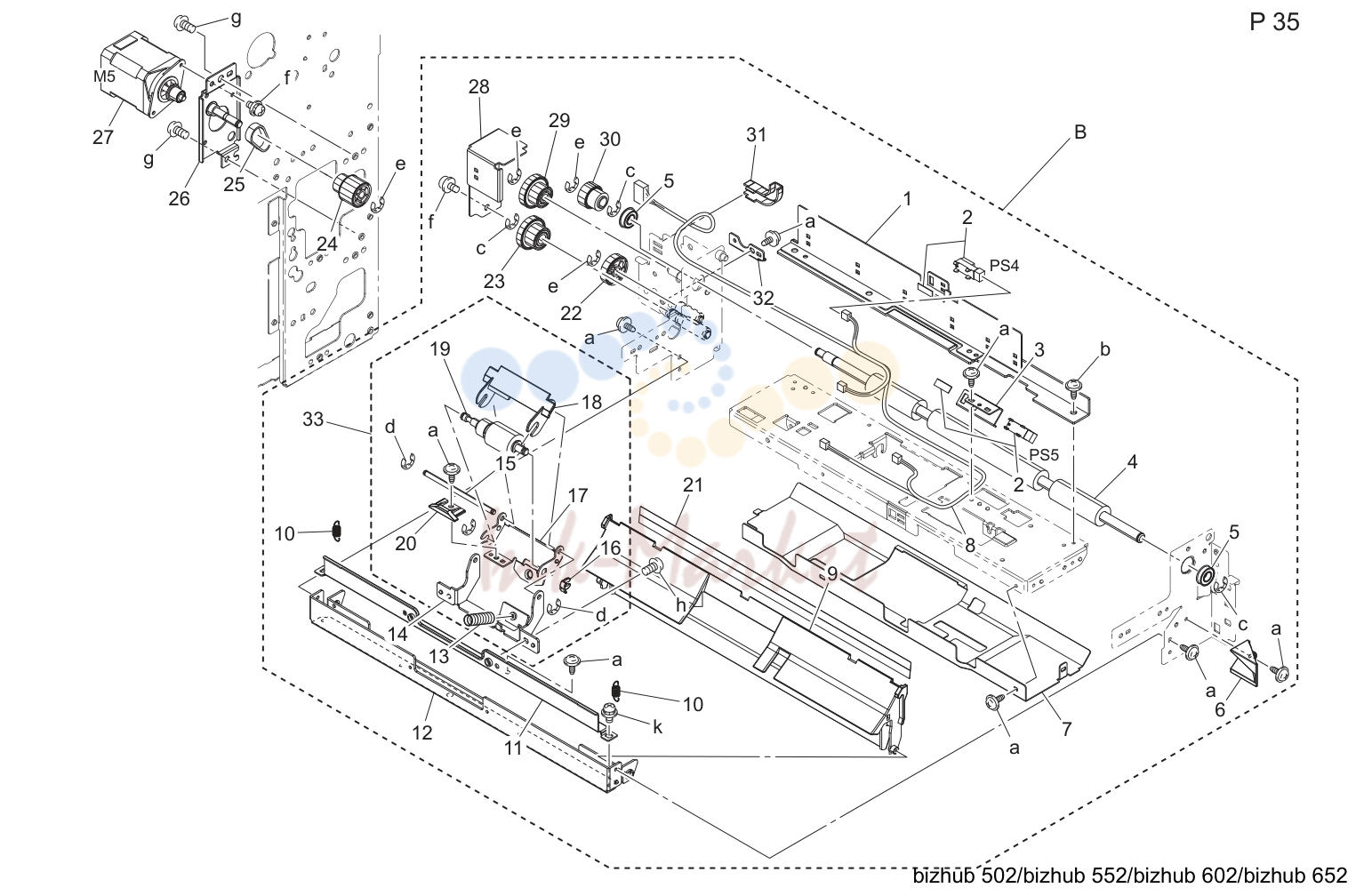

1st подача бумаги (P35)

№	Артикул	Наименование
3	4348 3049 01 запросить цену →	Кронштейн
10	4030 3125 01 запросить цену →	Tension пружина
15	4030 3039 01 запросить цену →	Вал

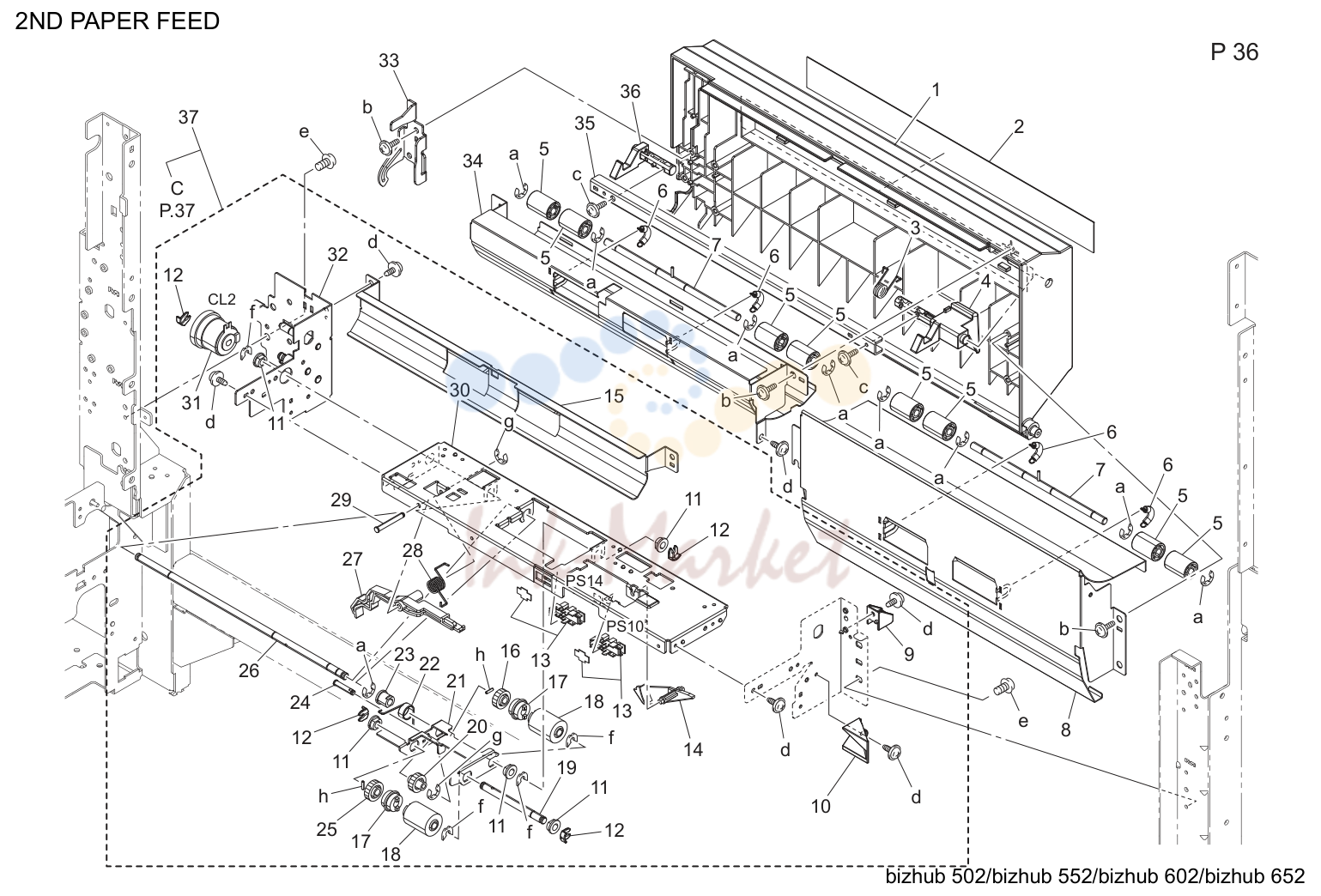

2nd подача бумаги (P36)

№	Артикул	Наименование
5	4030 3122 01 запросить цену →	Roll
11	4131 3003 01 запросить цену →	Втулка
14	4030 3016 12 запросить цену →	Actuator
16	4425 3013 01 запросить цену →	Шестерня 30t
20	4030 3008 01 запросить цену →	Шестерня 29t
23	1065 3086 01 запросить цену →	Втулка
24	4040 3097 01 запросить цену →	Вал
25	4425 3016 01 запросить цену →	Шестерня 32t

2nd подача бумаги (P37)

№	Артикул	Наименование
4	4348 3049 01 запросить цену →	Кронштейн
6	4131 3532 02 запросить цену →	Втулка
10	4030 3125 01 запросить цену →	Tension пружина
13	4030 3039 01 запросить цену →	Вал

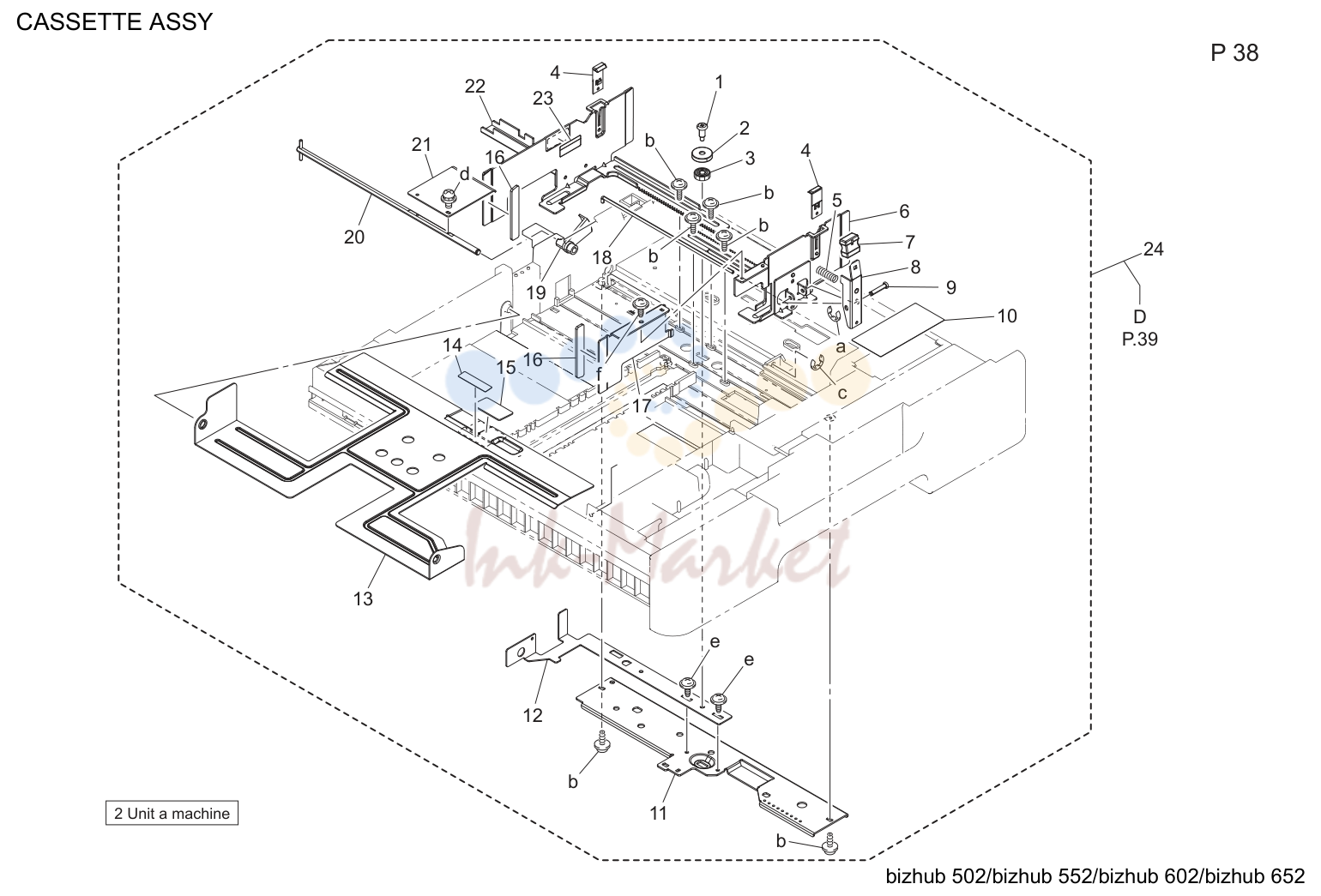

Cassette в сборе (P38)

№	Артикул	Наименование
1	4030 3214 02 запросить цену →	Shoulder screw
2	4030 3215 01 запросить цену →	Направляющая
3	4658 3012 01 запросить цену →	Шестерня 14t
4	4537 3317 01 запросить цену →	Направляющая
5	4498 3825 01 запросить цену →	Pressure пружина
7	4037 3204 01 запросить цену →	Knob
8	4128 3823 01 запросить цену →	Рычаг
9	4498 3826 01 запросить цену →	Вал
15	4030 3226 01 запросить цену →	Friction sheet
21	4030 3206 01 запросить цену →	Рычаг
23	4002 7306 01 запросить цену →	Label carrying capacity

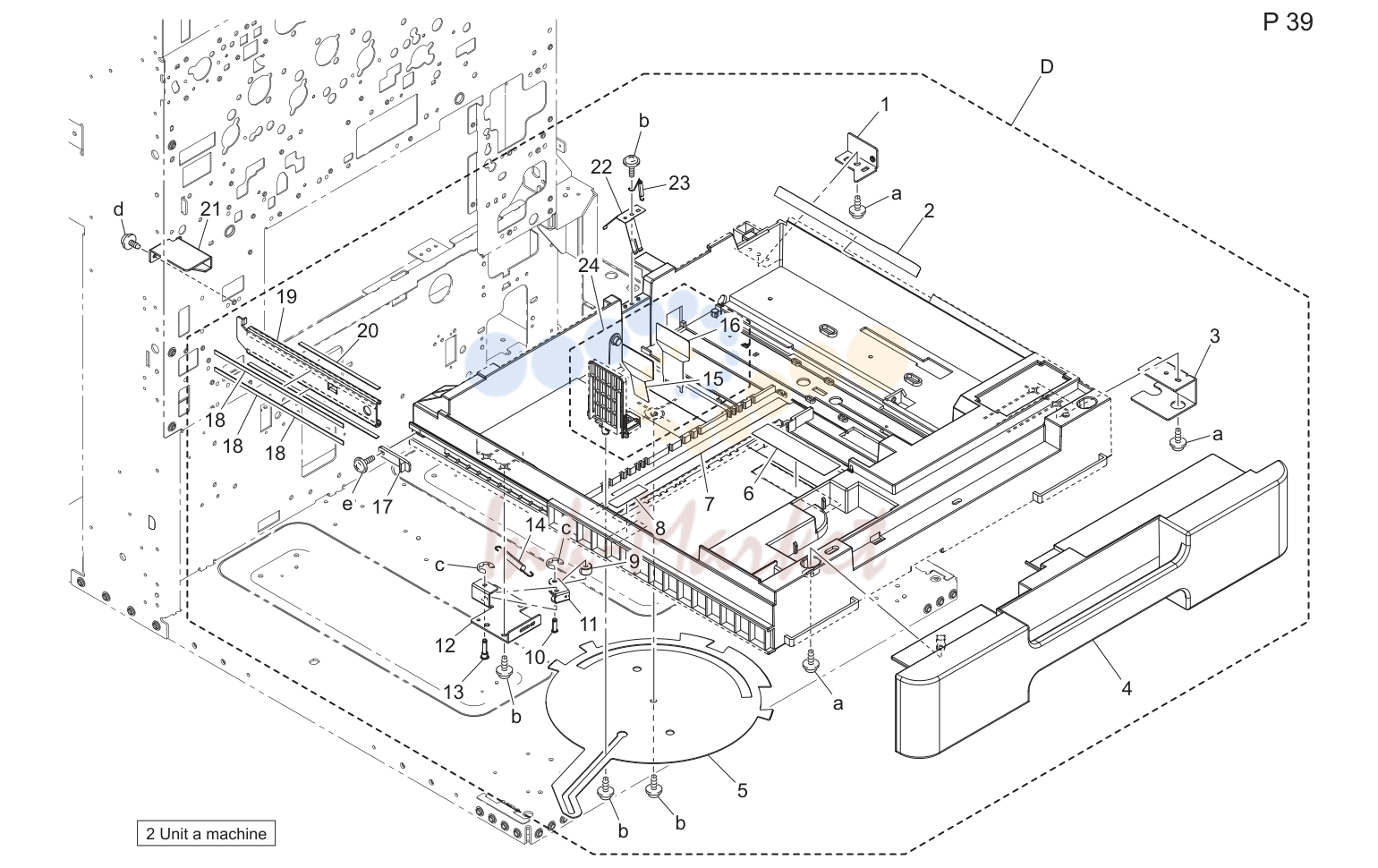

Cassette в сборе (P39)

№	Артикул	Наименование
16	4030 3228 12 запросить цену →	Направляющая
22	4030 3223 03 запросить цену →	Earth ground

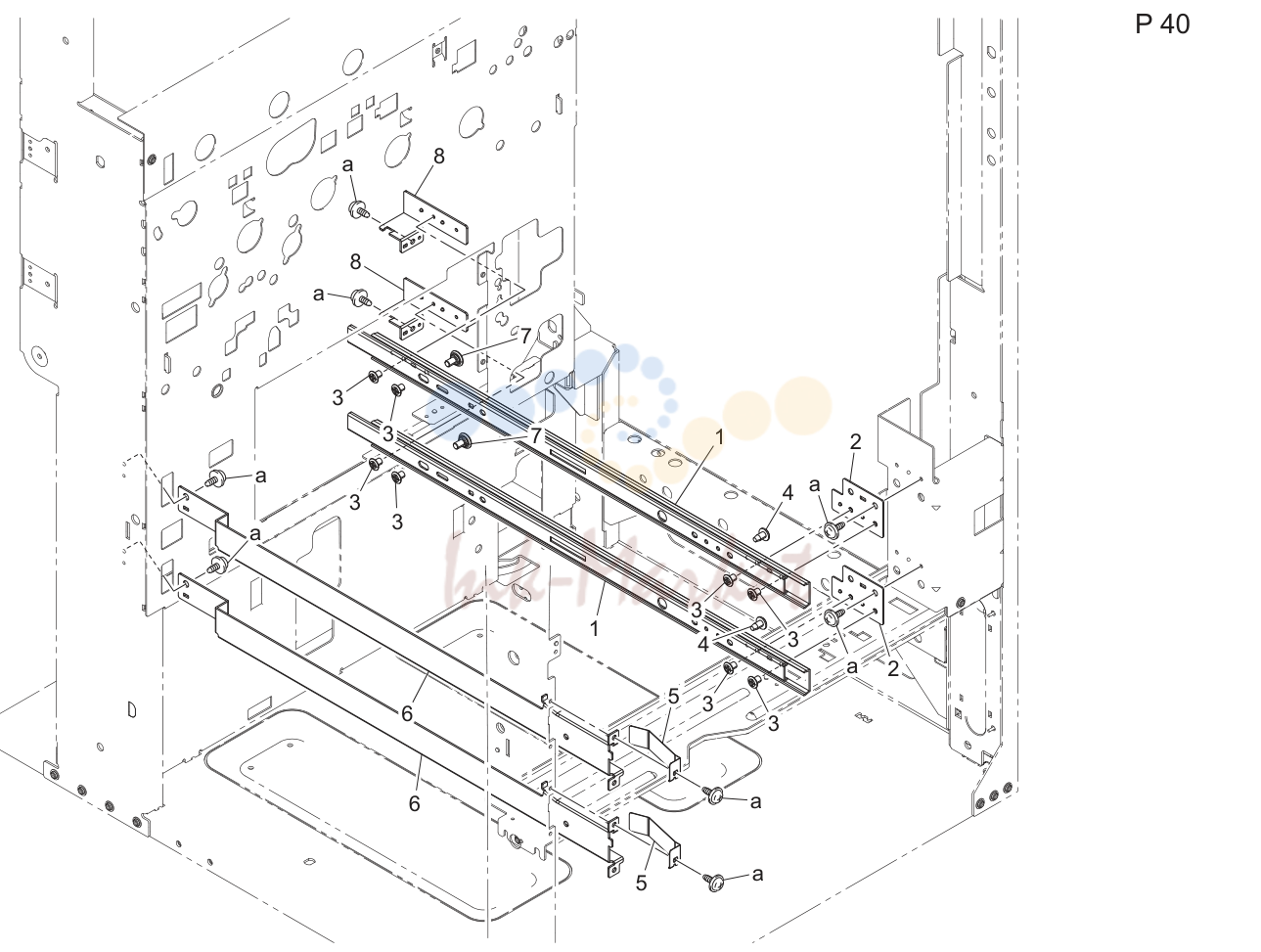

Cassette rail (P40)

№	Артикул	Наименование
4	1151 3300 01 запросить цену →	Screw

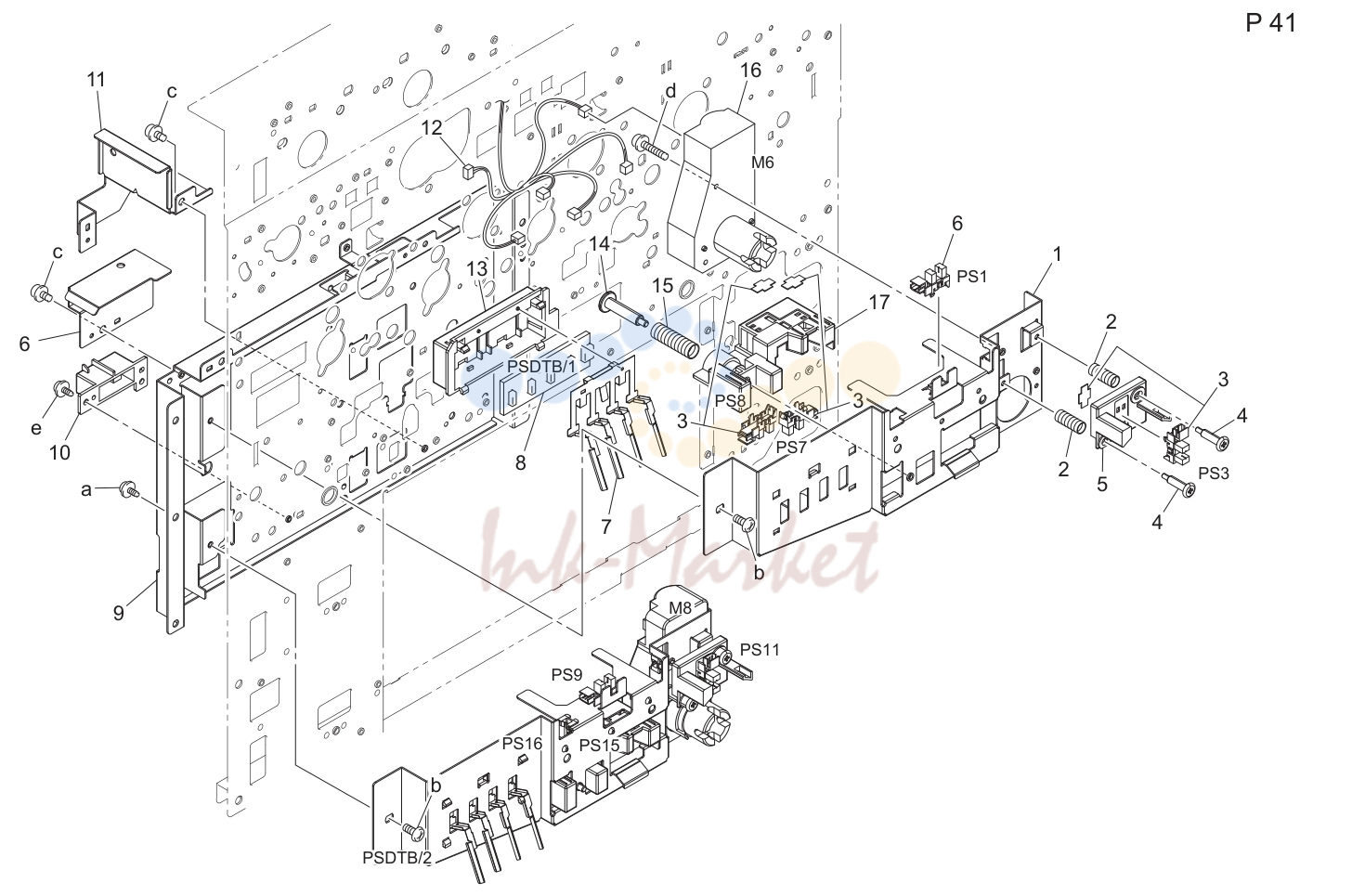

Size detecting секция (P41)

№	Артикул	Наименование
2	4030 3081 01 запросить цену →	Pressure пружина
4	4030 3224 02 запросить цену →	Shoulder screw
5	4030 3083 01 запросить цену →	Держатель
7	4030 3091 01 запросить цену →	Рычаг
8	4037 0104 01 запросить цену →	Плата в сборе
13	4011 3012 01 запросить цену →	Держатель
14	4002 3131 01 запросить цену →	Shoulder screw
15	4002 3110 01 запросить цену →	Pressure пружина
17	4030 3047 02 запросить цену →	Держатель

Lcc drive (P44)

№	Артикул	Наименование
23	4004 2547 01 запросить цену →	Pin
43	1500 2660 13 запросить цену →	Wave washer

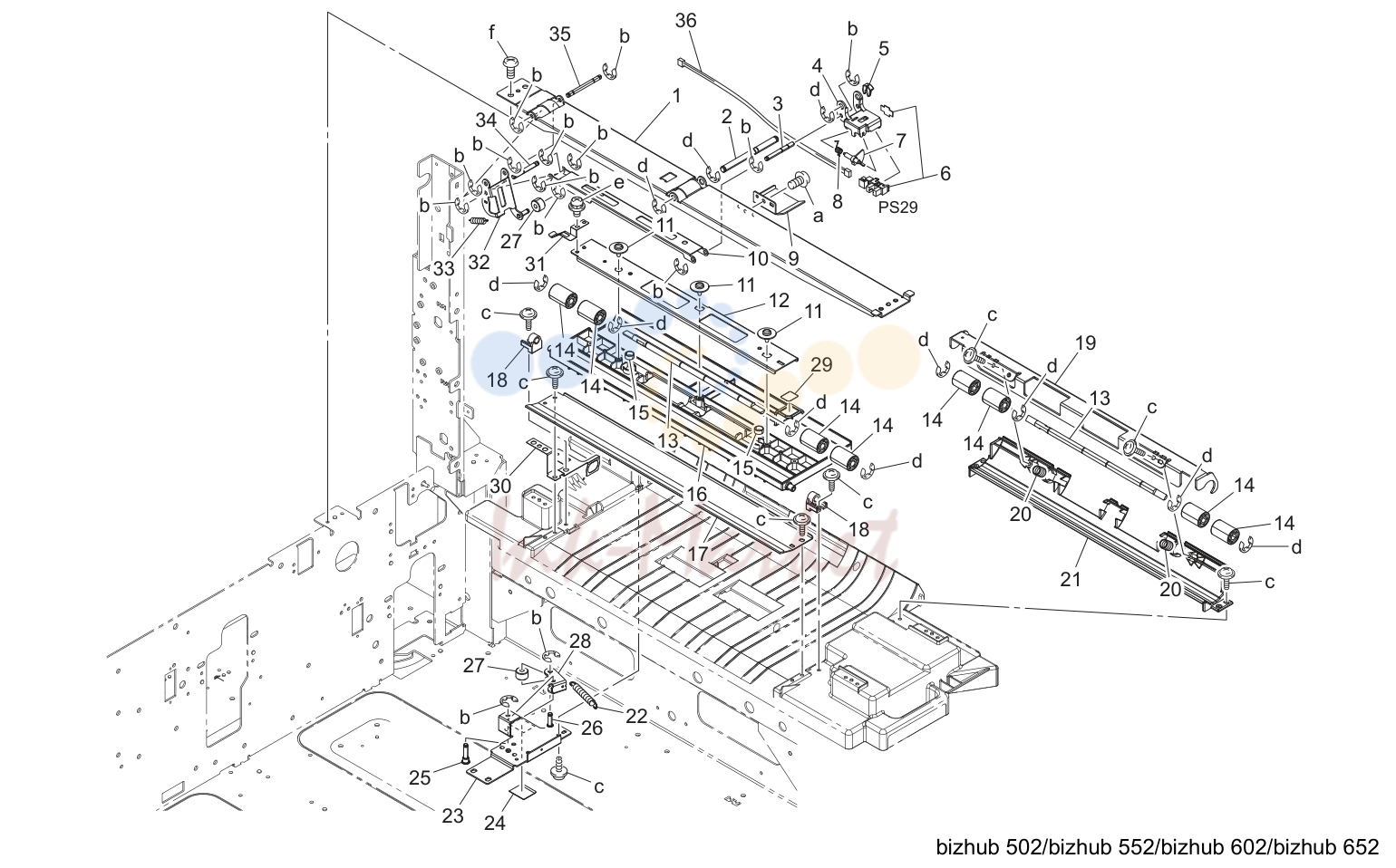

Level conveyance секция (P46)

№	Артикул	Наименование
11	4036 5966 01 запросить цену →	Screw
14	4030 3122 01 запросить цену →	Roll

1500-sheet подача бумаги секция (P47)

№	Артикул	Наименование
2	1134 3041 01 запросить цену →	Collar
5	1134 3042 02 запросить цену →	Вал

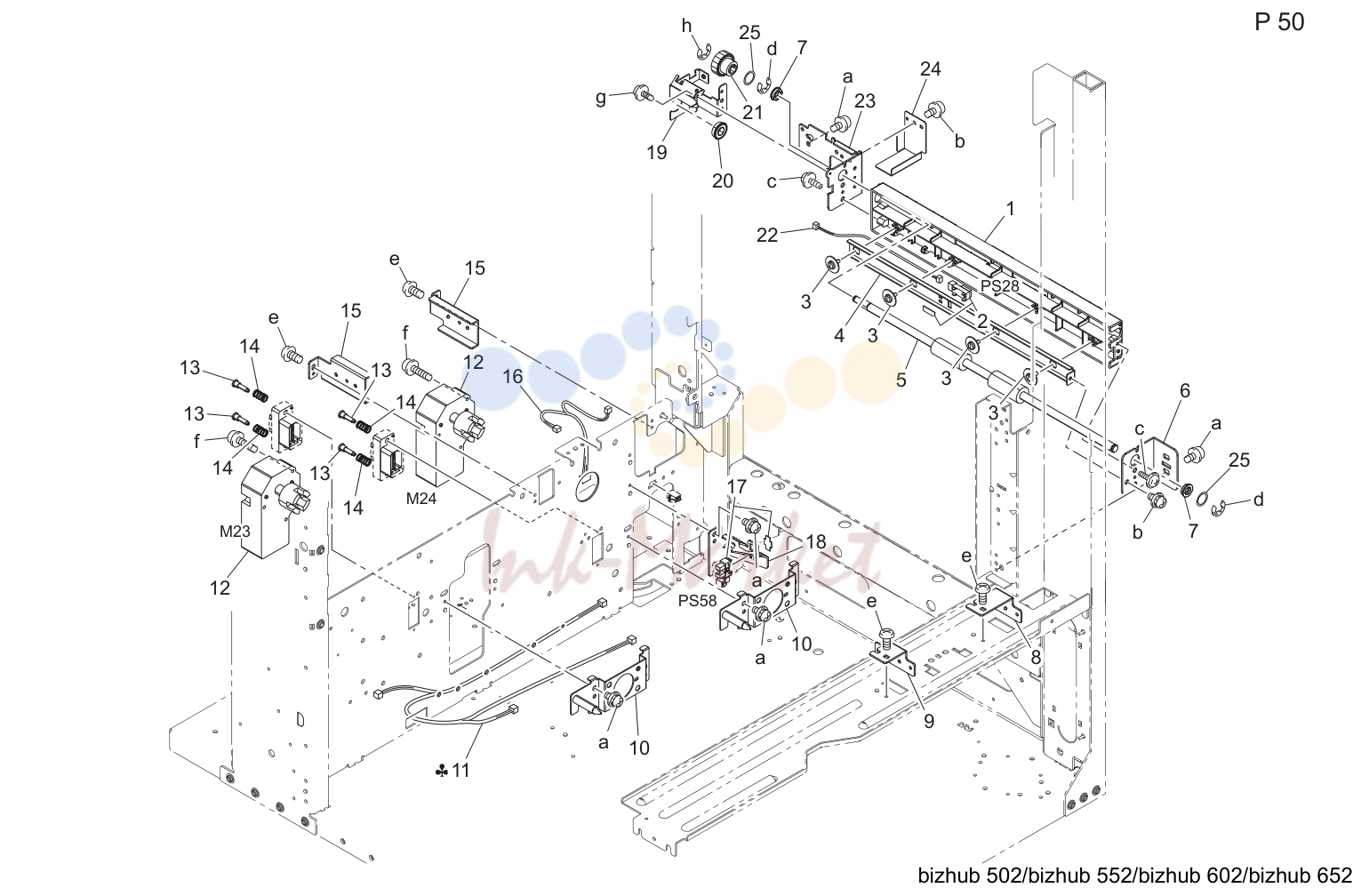

Lcc length conveyance секция (P50)

№	Артикул	Наименование
3	4036 5966 01 запросить цену →	Screw

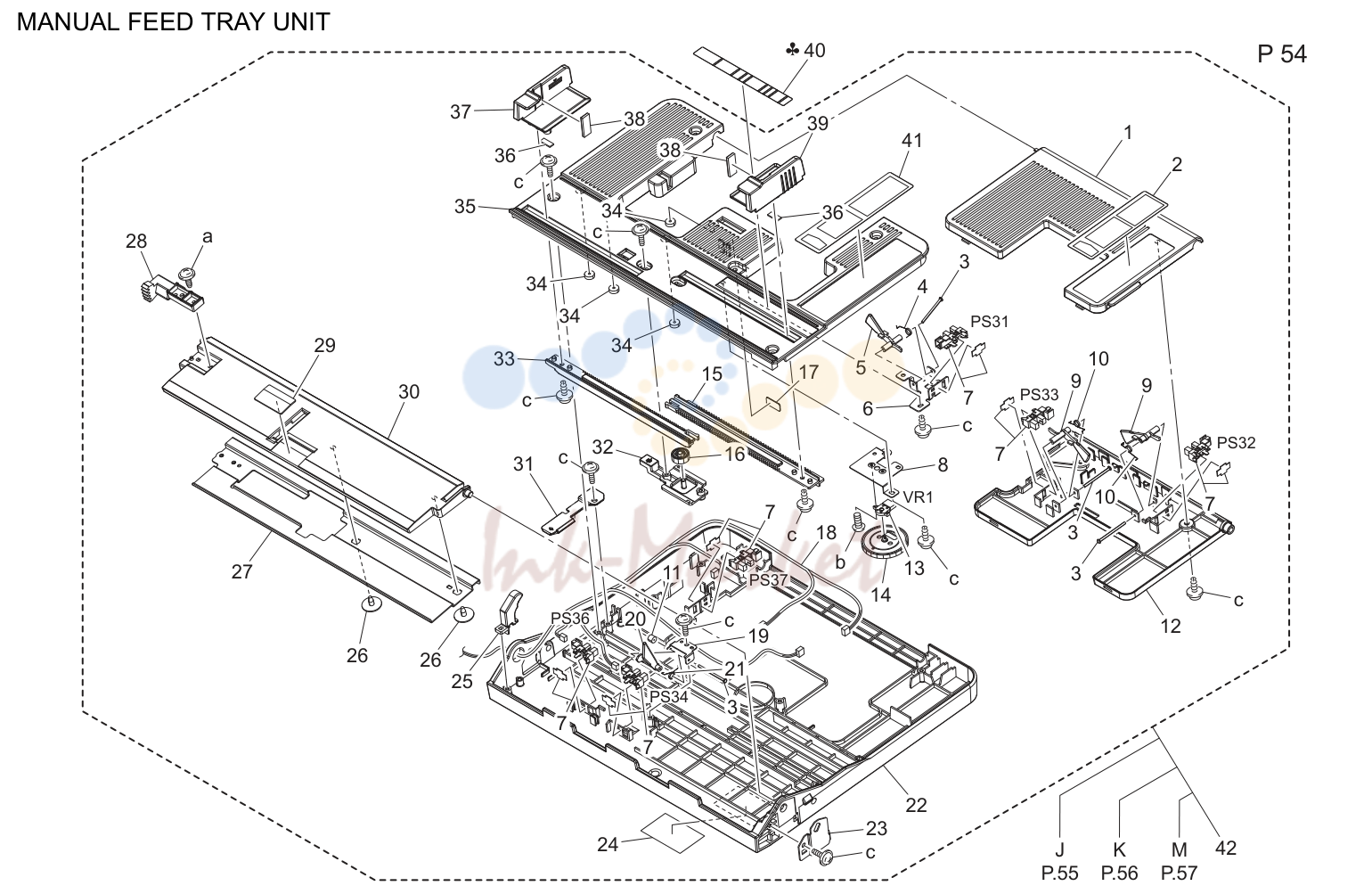

Manual feed tray узел (P54)

№	Артикул	Наименование
3	1134 3042 02 запросить цену →	Вал
11	1134 3041 01 запросить цену →	Collar
26	4036 5785 01 запросить цену →	Screw
34	4036 3659 01 запросить цену →	Collar
36	4131 4623 04 запросить цену →	Cleaning pad

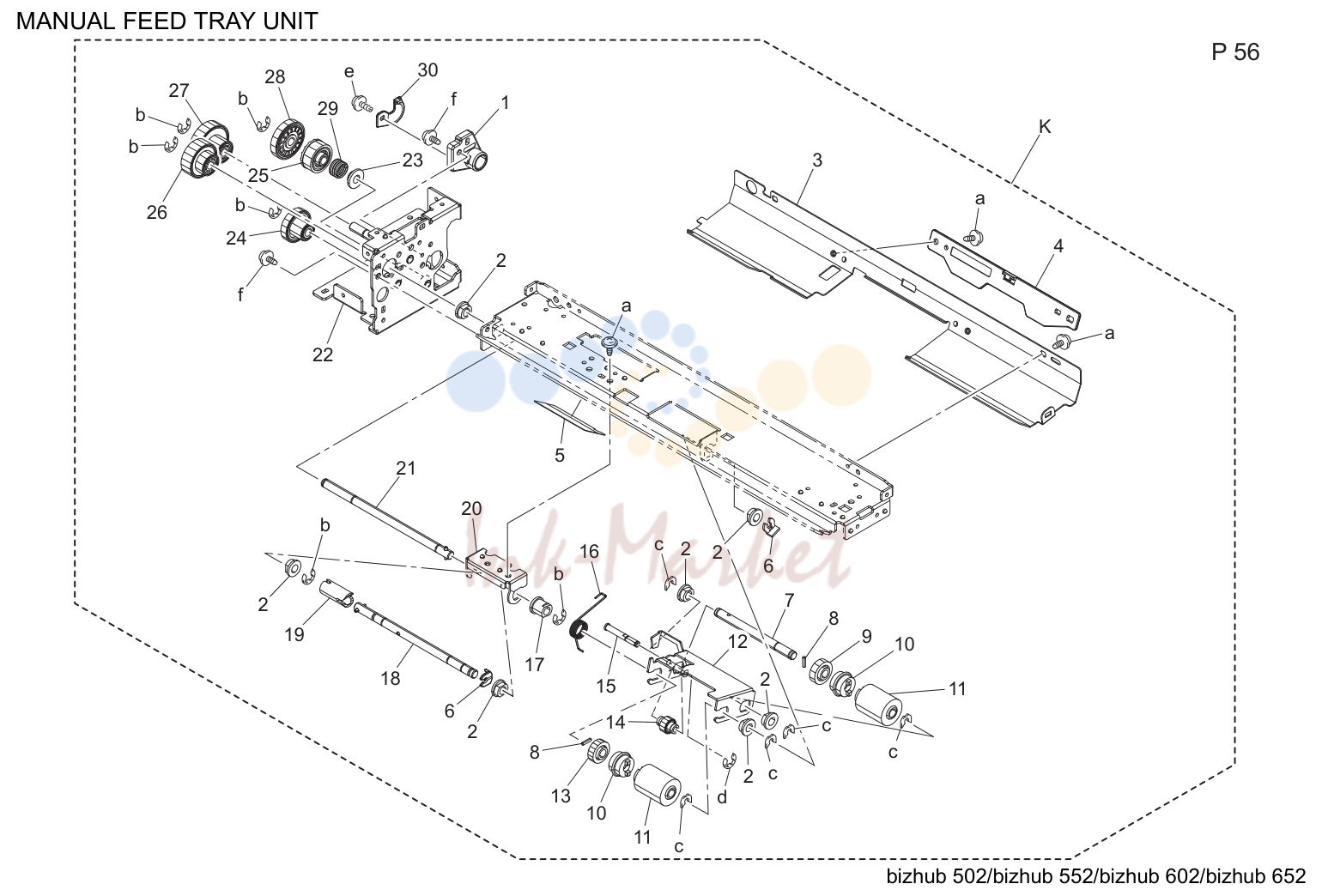

Manual feed tray узел (P56)

№	Артикул	Наименование
2	4131 3003 01 запросить цену →	Втулка
7	4030 3003 01 запросить цену →	Вал
8	1067 2501 01 запросить цену →	Pin
9	4425 3016 01 запросить цену →	Шестерня 32t
13	4425 3013 01 запросить цену →	Шестерня 30t
15	4040 3097 01 запросить цену →	Вал
17	1065 3086 01 запросить цену →	Втулка

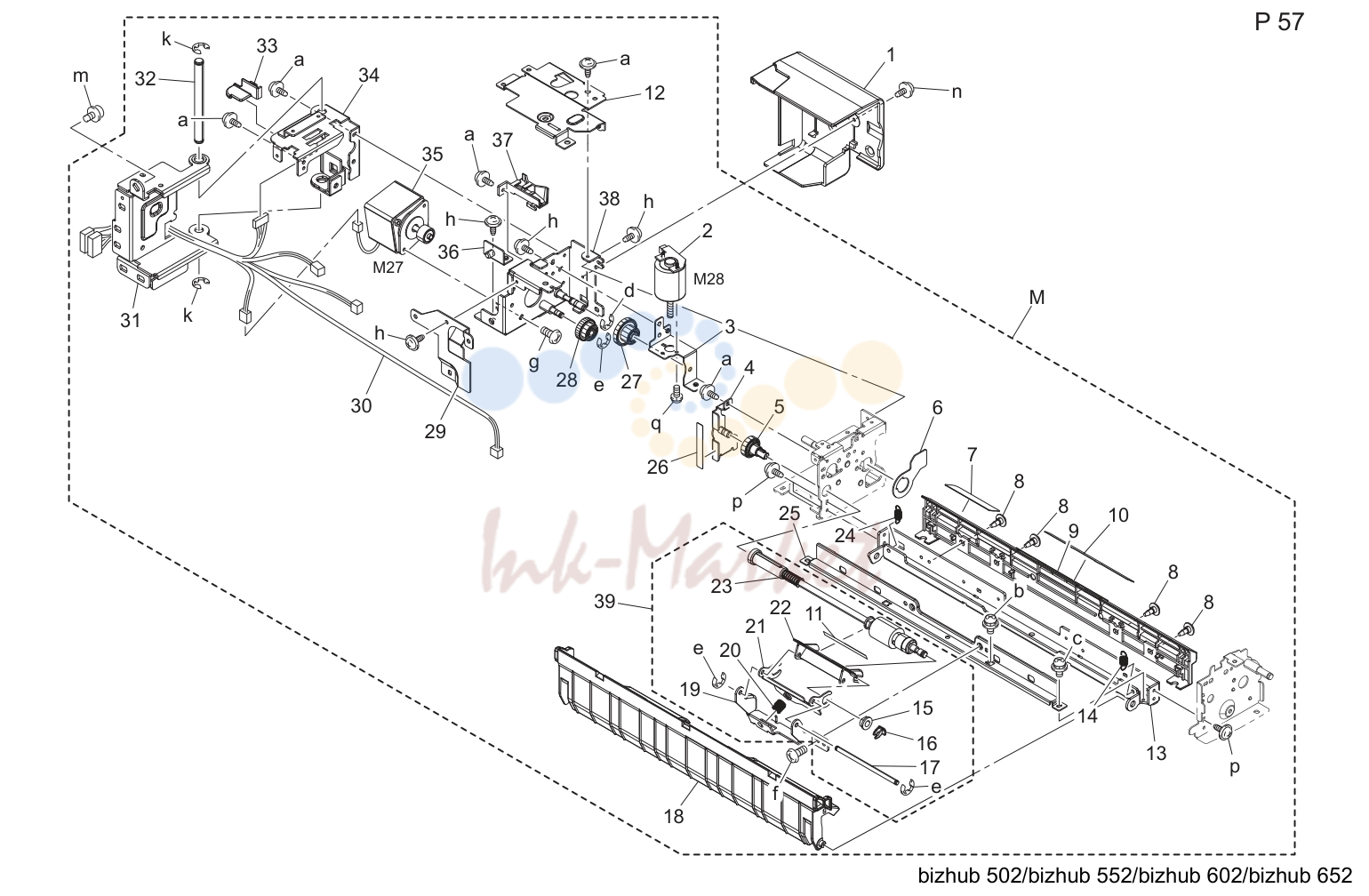

Manual feed tray узел (P57)

№	Артикул	Наименование
8	4036 1410 01 запросить цену →	Shoulder screw
15	4131 3003 01 запросить цену →	Втулка
17	4030 3039 01 запросить цену →	Вал
24	4030 3125 01 запросить цену →	Tension пружина

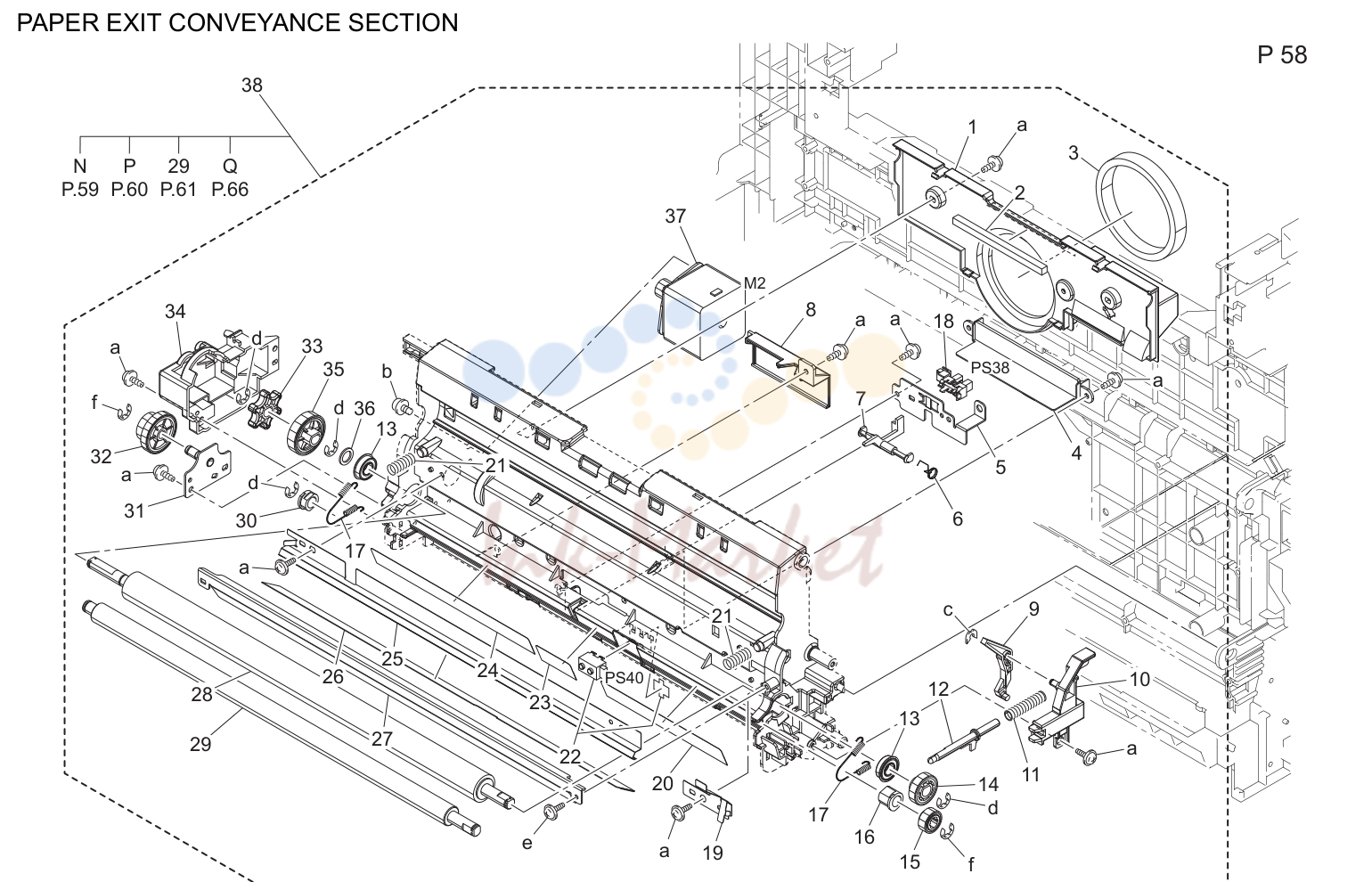

Выход бумаги conveyance секция (P58)

№	Артикул	Наименование
6	1164 3527 02 запросить цену →	Torsion пружина
7	1164 3504 03 запросить цену →	Actuator
12	4036 3675 02 запросить цену →	Рычаг
16	4025 3572 01 запросить цену →	Втулка
26	4025 3568 01 запросить цену →	Neturalizing member
30	1164 3509 01 запросить цену →	Втулка

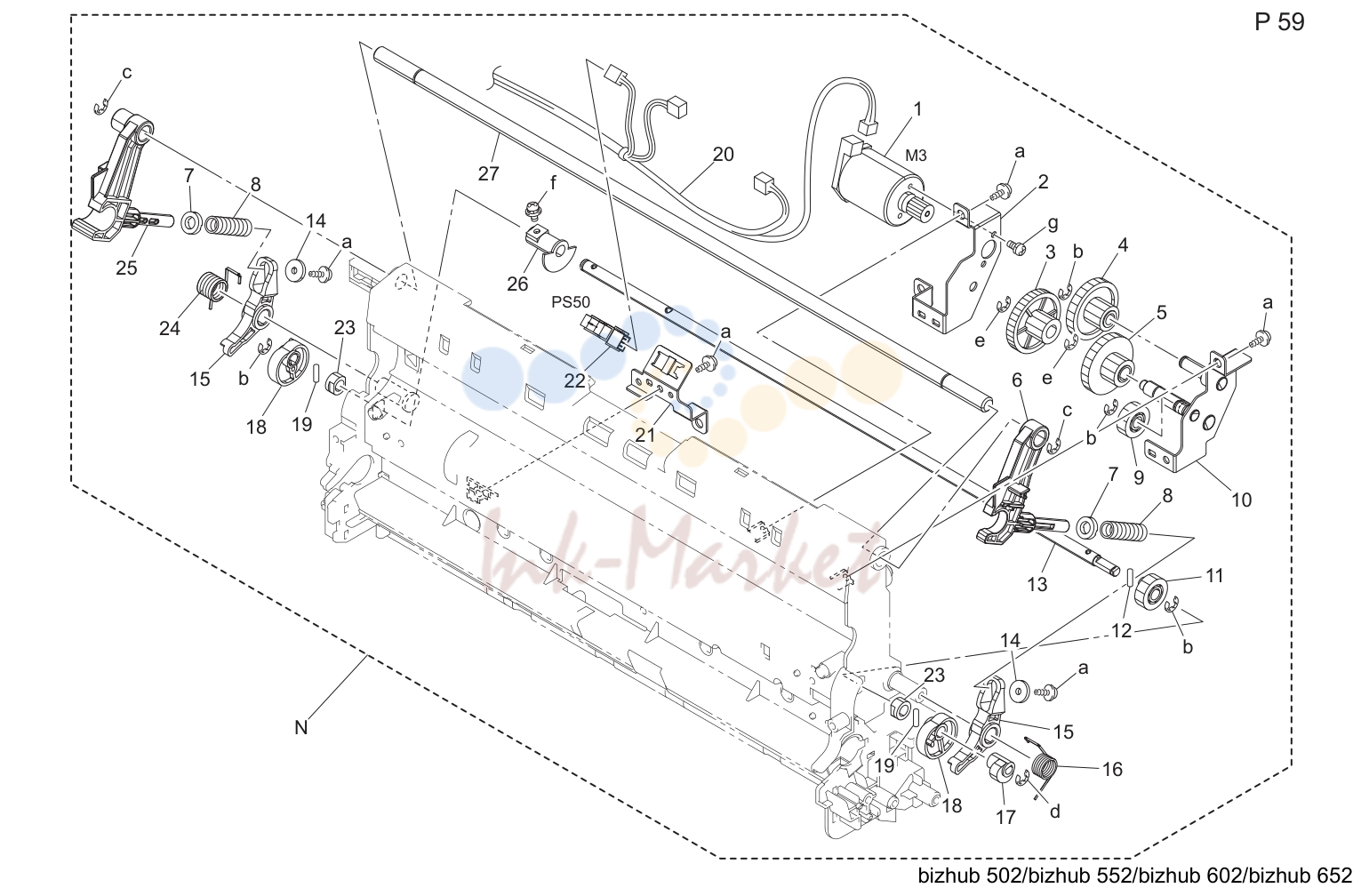

Выход бумаги conveyance секция (P59)

№	Артикул	Наименование
3	4025 4906 01 запросить цену →	Шестерня 16/64t
4	4025 4907 01 запросить цену →	Шестерня 16/40t
5	4025 4910 01 запросить цену →	Шестерня 12/40t
7	4004 4722 02 запросить цену →	Washer
9	4025 4908 01 запросить цену →	Шестерня 15t
11	4025 4909 01 запросить цену →	Шестерня 15t
12	4036 4911 01 запросить цену →	Pin
13	4025 4709 02 запросить цену →	Вал
14	4004 4723 01 запросить цену →	Washer
15	4036 4712 01 запросить цену →	Рычаг
16	4025 4725 01 запросить цену →	Torsion пружина
18	4004 4710 02 запросить цену →	Cam
19	1144 5200 01 запросить цену →	Pin
23	4036 4730 01 запросить цену →	Втулка
24	4025 4719 02 запросить цену →	Torsion пружина
26	4025 4720 01 запросить цену →	Detecting пластина

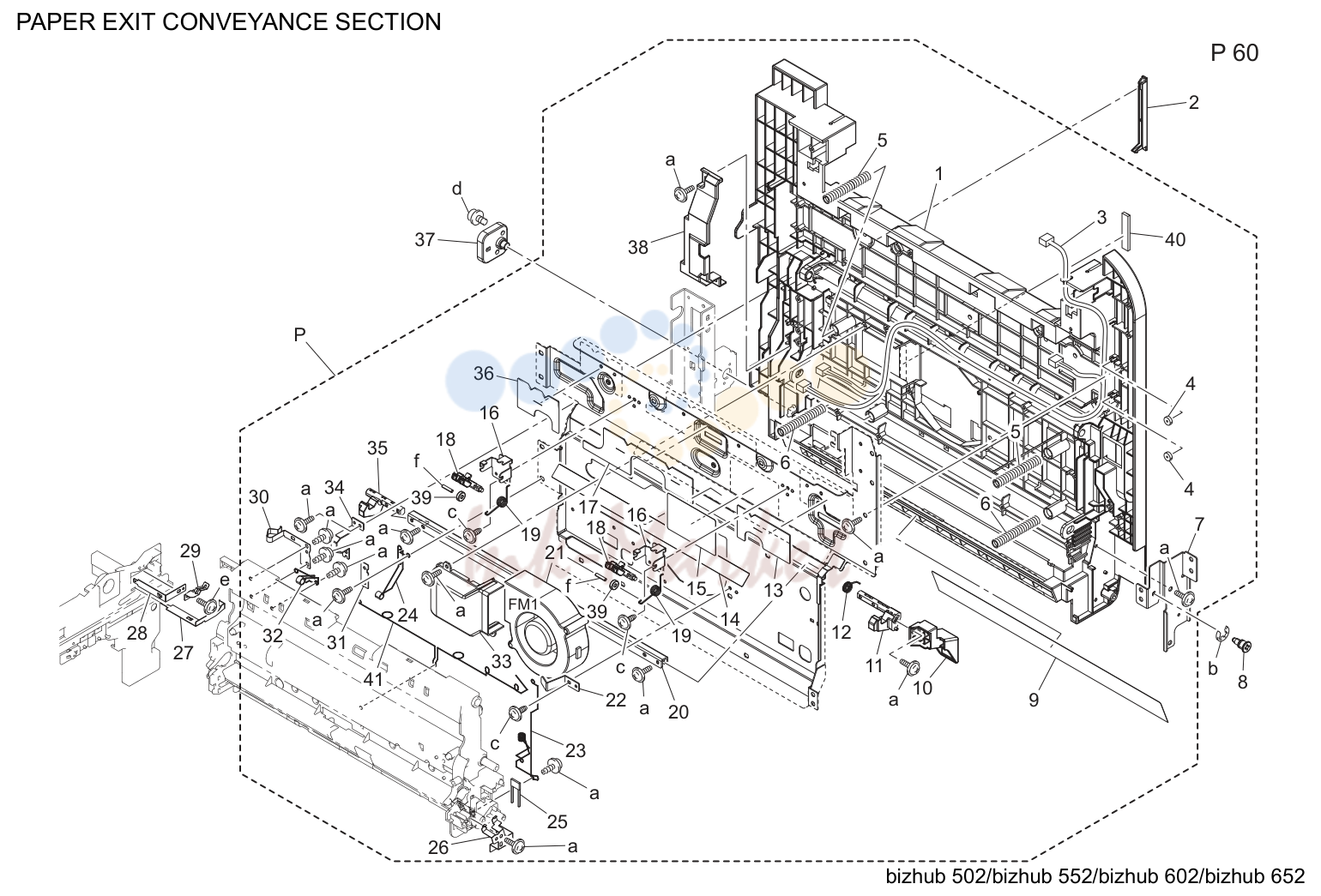

Выход бумаги conveyance секция (P60)

№	Артикул	Наименование
2	4036 3597 02 запросить цену →	Держатель
4	4036 3659 01 запросить цену →	Collar
6	4025 3534 01 запросить цену →	Pressure пружина
12	4036 3590 02 запросить цену →	Torsion пружина
14	4138 5866 01 запросить цену →	Label hi-temp caution
21	9313 1000 72 запросить цену →	Вентилятор мотор
25	9454 4076 02 запросить цену →	Resistor

Registration датчик (P61)

№	Артикул	Наименование
6	4025 3676 01 запросить цену →	Pin
9	4036 3673 01 запросить цену →	Рычаг
11	4025 3674 02 запросить цену →	Hold пластина
18	4643 4605 01 запросить цену →	Shoulder screw
21	4025 3556 01 запросить цену →	Tension пружина
25	9454 4076 02 запросить цену →	Resistor
26	4036 3557 01 запросить цену →	Stopper
27	4002 5042 02 запросить цену →	Пластина nut

Rotation detecting датчик (P62)

№	Артикул	Наименование
10	4004 3512 02 запросить цену →	Flange

Adu (P64)

№	Артикул	Наименование
2	4497 3106 03 запросить цену →	Pressure пружина
6	4131 3003 01 запросить цену →	Втулка
10	1200 1646 03 запросить цену →	Washer
13	0910 3620 01 запросить цену →	Stop ring
16	4657 3713 01 запросить цену →	Pulley 22t
25	4657 3735 01 запросить цену →	Torsion пружина
27	1067 2501 01 запросить цену →	Pin

Adu (P65)

№	Артикул	Наименование
4	4657 3734 01 запросить цену →	Torsion пружина
8	4657 3735 01 запросить цену →	Torsion пружина
12	4036 5966 01 запросить цену →	Screw
17	4131 3003 01 запросить цену →	Втулка
30	4657 3743 01 запросить цену →	Timing ремень 134l

Выход бумаги секция (P66)

№	Артикул	Наименование
3	4036 5966 01 запросить цену →	Screw
15	4030 3093 01 запросить цену →	Втулка
36	4036 5913 01 запросить цену →	Torsion пружина
37	4004 5987 01 запросить цену →	Втулка

Reversal узел (P67)

№	Артикул	Наименование
7	4030 3093 01 запросить цену →	Втулка
14	4030 3823 01 запросить цену →	Втулка
23	9321 2200 32 запросить цену →	Соленоид
24	4004 5903 01 запросить цену →	Roll
25	4025 5984 01 запросить цену →	Вал
26	4036 5966 01 запросить цену →	Screw

Reversal узел (P68)

№	Артикул	Наименование
2	1200 1646 03 запросить цену →	Washer
6	4004 5903 01 запросить цену →	Roll
8	4011 5852 02 запросить цену →	Shoulder screw
9	4030 3093 01 запросить цену →	Втулка
14	4025 5984 01 запросить цену →	Вал
19	4025 5939 01 запросить цену →	Pulley 24t

Main drive узел (P69)

№	Артикул	Наименование
5	4036 3517 01 запросить цену →	Направляющая
7	1164 3065 01 запросить цену →	Stopper ring
28	4004 2547 01 запросить цену →	Pin

Печь (закрепление) drive узел (P70)

№	Артикул	Наименование
6	4004 2582 01 запросить цену →	Tension пружина
10	1200 3121 09 запросить цену →	Втулка
19	4036 2549 01 запросить цену →	Pin
22	4036 2524 01 запросить цену →	Втулка
36	4036 2258 01 запросить цену →	Shoulder screw
37	4004 2248 02 запросить цену →	Pressure пружина
38	4036 2241 02 запросить цену →	Кронштейн

Bottle drive секция (P71)

№	Артикул	Наименование
6	4038 5411 01 запросить цену →	Пружина
8	4038 5413 01 запросить цену →	Направляющая
9	4038 5407 01 запросить цену →	Collar
10	4038 5412 02 запросить цену →	Pressure пружина
12	9314 1300 21 запросить цену →	Мотор

Eject drive секция (P72)

№	Артикул	Наименование
7	1200 1646 03 запросить цену →	Washer
21	4004 5339 01 запросить цену →	Втулка

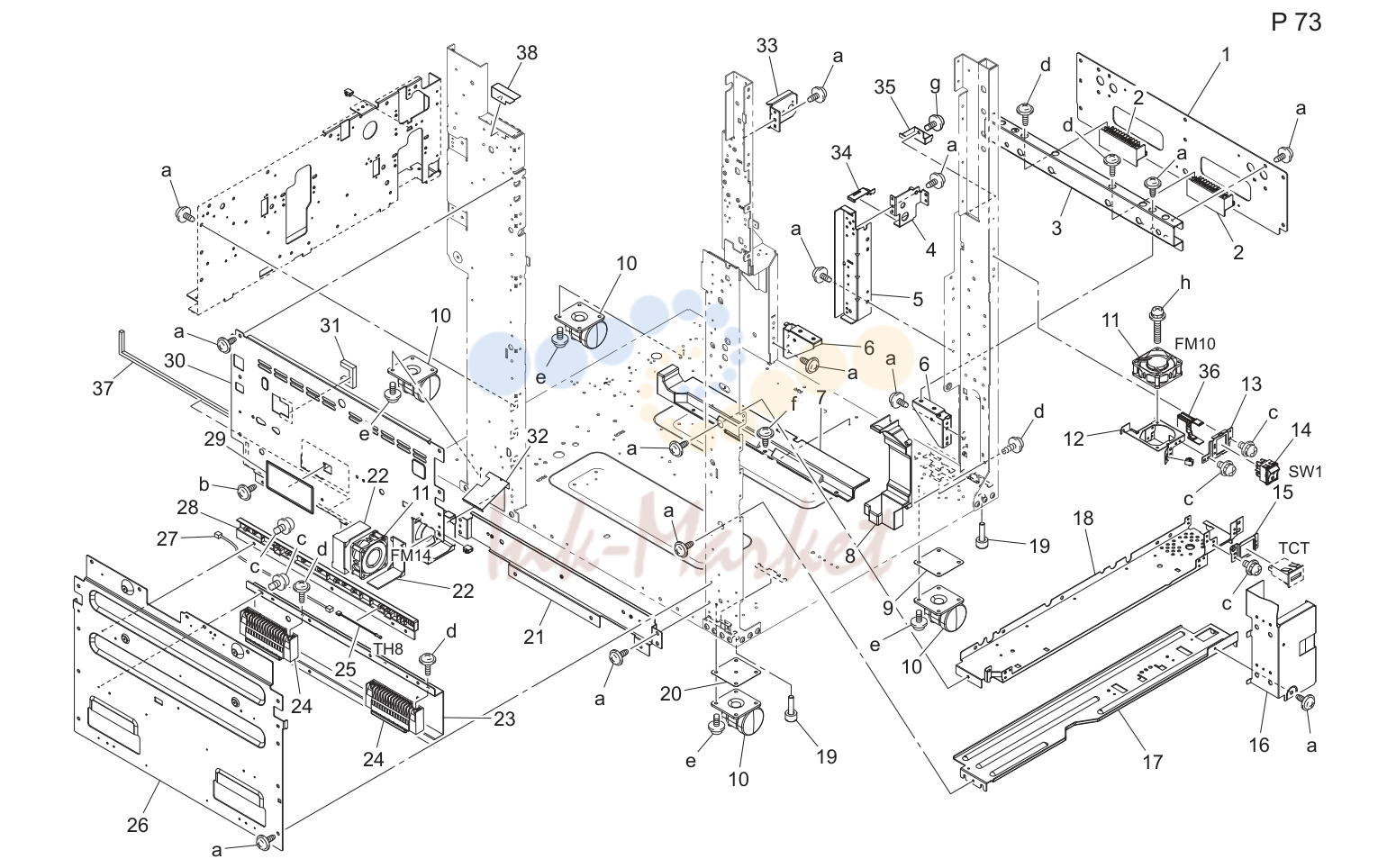

Main рама (P73)

№	Артикул	Наименование
29	0957 1491 01 запросить цену →	Label

I/u рама секция (P74)

№	Артикул	Наименование
8	9313 1100 33 запросить цену →	Вентилятор мотор

Rear вентилятор секция (P75)

№	Артикул	Наименование
3	9313 1000 72 запросить цену →	Вентилятор мотор

Rear вентилятор секция (P76)

№	Артикул	Наименование
11	9313 1000 72 запросить цену →	Вентилятор мотор
13	4036 2485 01 запросить цену →	Уплотнитель

Door safe выключатель (P77)

№	Артикул	Наименование
6	9334 2610 12 запросить цену →	Reed выключатель

Shield box (P80)

№	Артикул	Наименование
9	4004 6854 01 запросить цену →	Wire жгут в сборе
18	4036 5966 01 запросить цену →	Screw

Shield box (P81)

№	Артикул	Наименование
1	4037 2247 01 запросить цену →	Крышка
3	4025 2283 01 запросить цену →	Screw
19	4004 1829 02 запросить цену →	Cushion

Rear electrical секция (P83)

№	Артикул	Наименование
11	4037 2239 02 запросить цену →	Кронштейн
14	4037 0775 01 запросить цену →	Power cord

Wiring accessories and jigs (P92)

№	Артикул	Наименование
37	1038 4006 01 запросить цену →	Insulating member
38	1050 4805 01 запросить цену →	Insulating member
39	1052 4301 02 запросить цену →	Gromment
40	9384 1600 11 запросить цену →	P-clip 10d

Wiring accessories and jigs

№	Артикул	Наименование
2	1053 4812 01 запросить цену →	Cord clamp
3	1065 5872 02 запросить цену →	Cord clamp
4	1065 5872 02 запросить цену →	Cord clamp

Accessory детали (P94)

№	Артикул	Наименование
9	9381 4300 41 запросить цену →	Power cord

Источник: Инк-Маркет.ру.
