Konica Minolta bizhub 4752 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Operation панель секция (P2)
- Electrical components секция (P3)
- Electrical components секция (P4)
- Electrical components секция (P5)
- Electrical components секция (P6)
- Paper transport секция (P7)
- Paper transport секция (P8)
- Tray секция (P9)
- Adf/ сканер секция (P10)
- Accessory детали (P11)

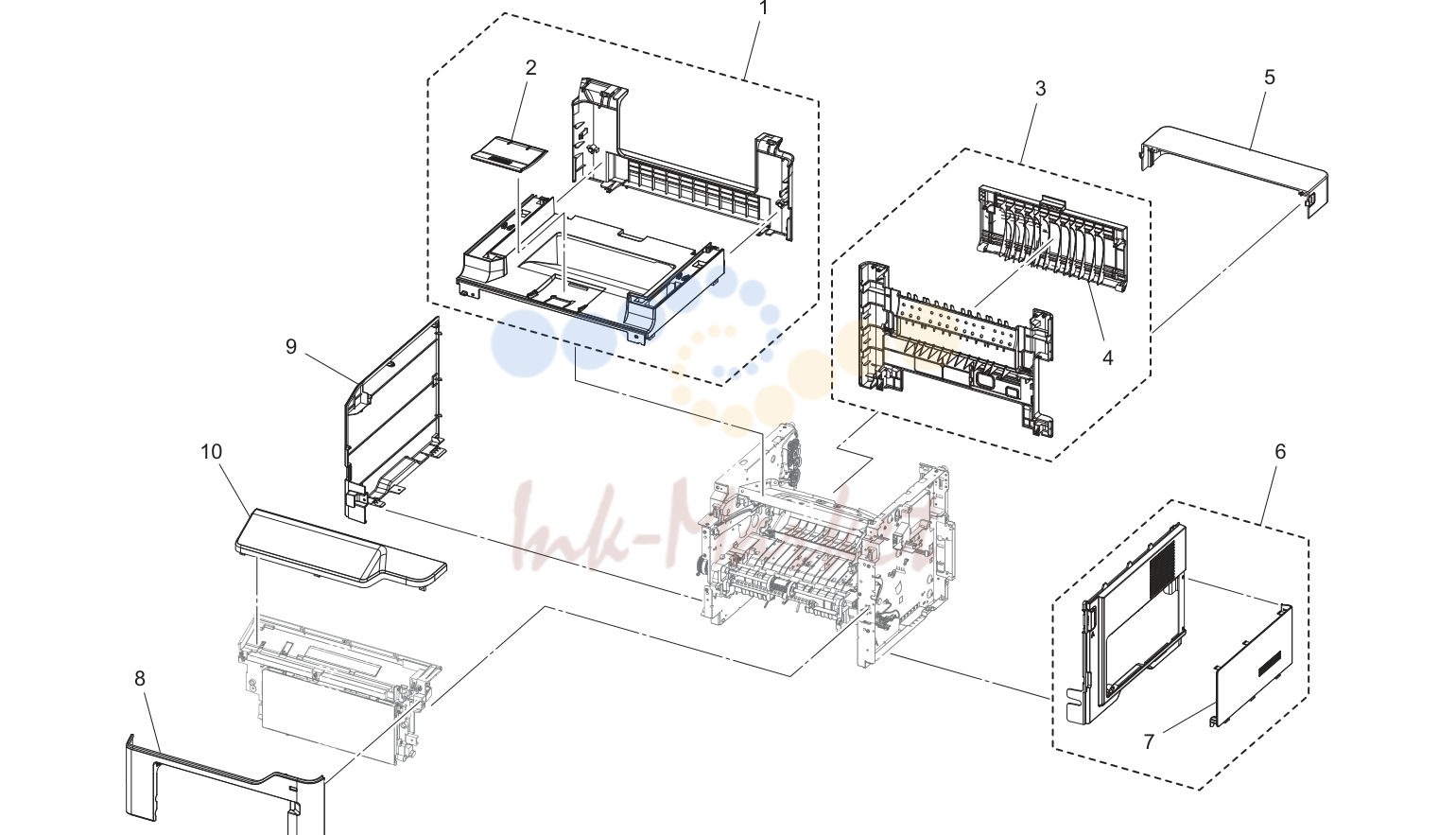

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA1PPP0100 запросить цену → | Крышка/upper в сборе |
| 2 | AA1PPP0200 запросить цену → | Tray |
| 3 | AA1PPP0300 запросить цену → | Крышка/rear в сборе |
| 4 | AA1PPP0400 запросить цену → | Door/rear |
| 5 | A6WDPP0701 запросить цену → | Крышка |
| 6 | AA1PPP0500 запросить цену → | Крышка/right в сборе |
| 7 | AA1PPP0600 запросить цену → | Крышка |
| 8 | AA1PPP0700 запросить цену → | Крышка/front |
| 9 | AAFHPP2H00 запросить цену → | Крышка/left |
| 10 | AA1PPP0800 запросить цену → | Крышка |

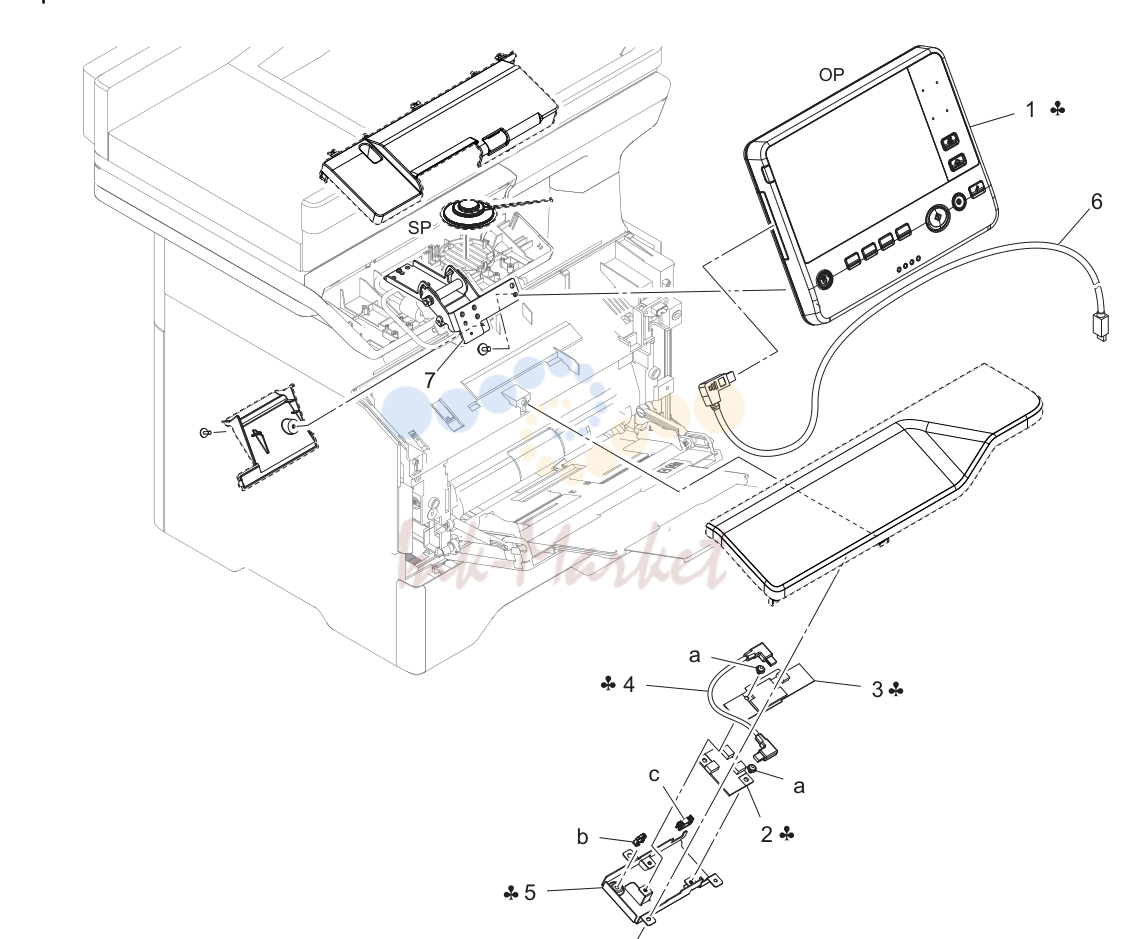

Operation панель секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA1PM70100 запросить цену → | Панель в сборе |
| 1 | AA1PM70200 запросить цену → | Панель в сборе |
| 2 | A9W7H02F02 запросить цену → | Плата assemble(плата-wlan) |
| 3 | A9W7M72F02 запросить цену → | Interface плата |
| 4 | A9W7N15801 запросить цену → | Interface кабель |
| 5 | AA1P150100 запросить цену → | Креплениеing пластина |
| 6 | AA1PPP1200 запросить цену → | Кабель |
| 7 | AA1PPP1300 запросить цену → | Hinge |

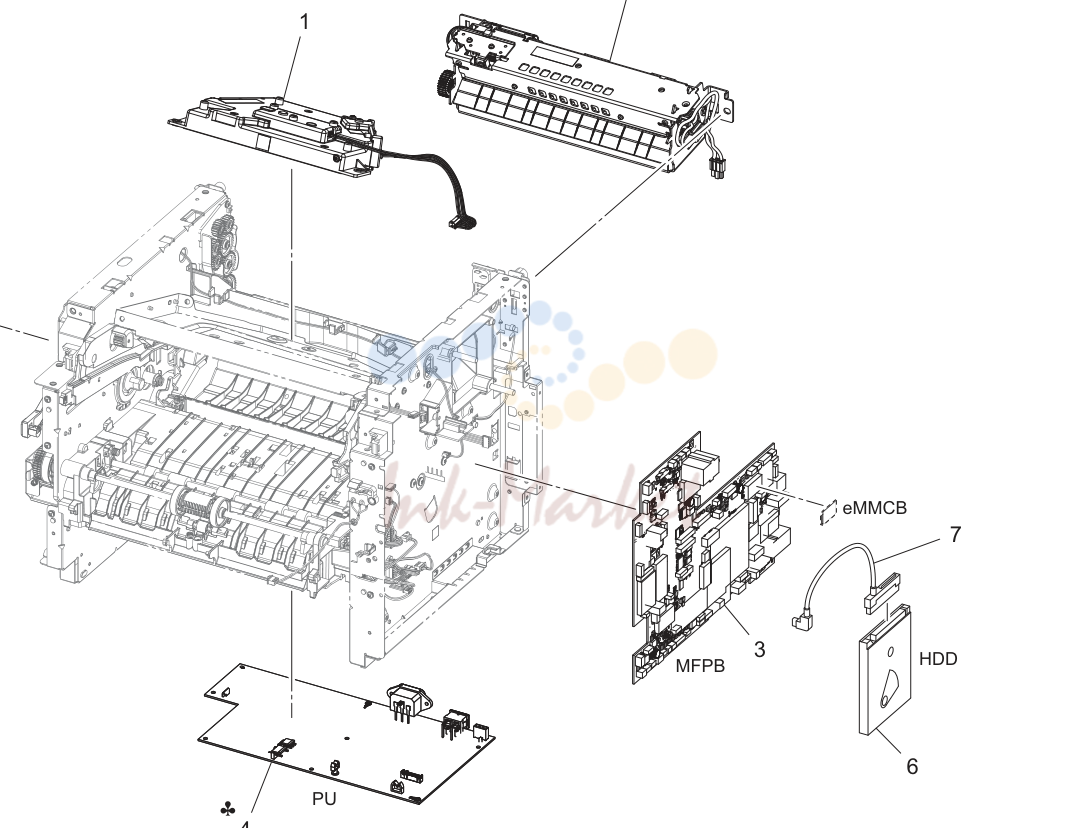

Electrical components секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP1A00 запросить цену → | Print head в сборе |
| 2 | AAFHPP1300 запросить цену → | Печь (закрепление) узел (110v) |
| 2 | AAFHPP1400 запросить цену → | Печь (закрепление) узел (220v) |
| 3 | AA1PPP0Q00 запросить цену → | Плата в сборе/ contролик |
| 4 | AA1PPP0R00 запросить цену → | Power supply в сборе (100v-110v) |
| 4 | AA1PPP0S00 запросить цену → | Power supply в сборе (220v) |
| 5 | AAFHPP1K00 запросить цену → | Main drive в сборе |
| 6 | A5C1M72H00 ✓ в наличии | Hdd |
| 7 | AA1PPP1400 запросить цену → | Кабель |

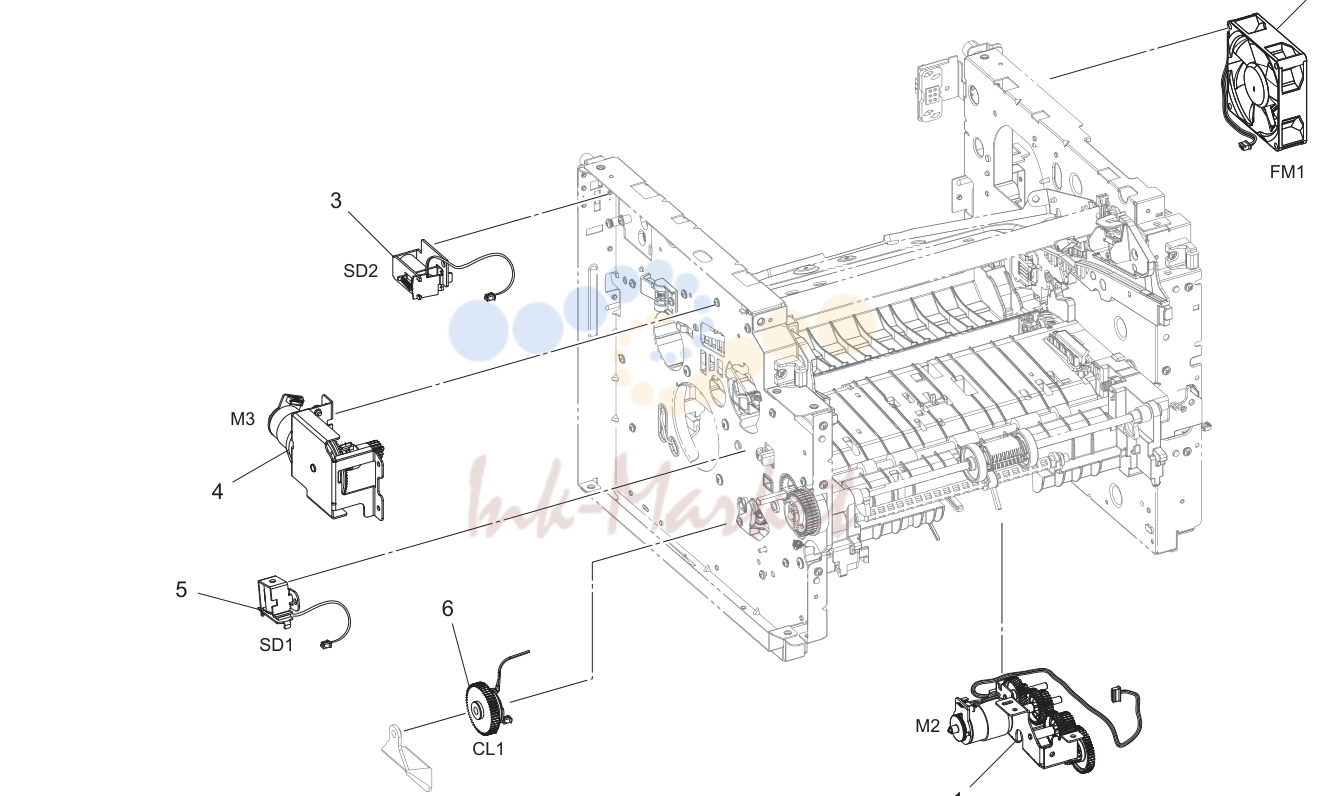

Electrical components секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP2D00 запросить цену → | Paper take-up drive в сборе |
| 2 | AA1PPP0A00 запросить цену → | Fun мотор |
| 3 | AAFHPP2400 запросить цену → | Соленоид |
| 4 | AAFHPP2500 запросить цену → | Cartridge шестерня в сборе |
| 5 | AAFHPP2300 запросить цену → | Соленоид |
| 6 | AAFHPP2E00 запросить цену → | Муфта |

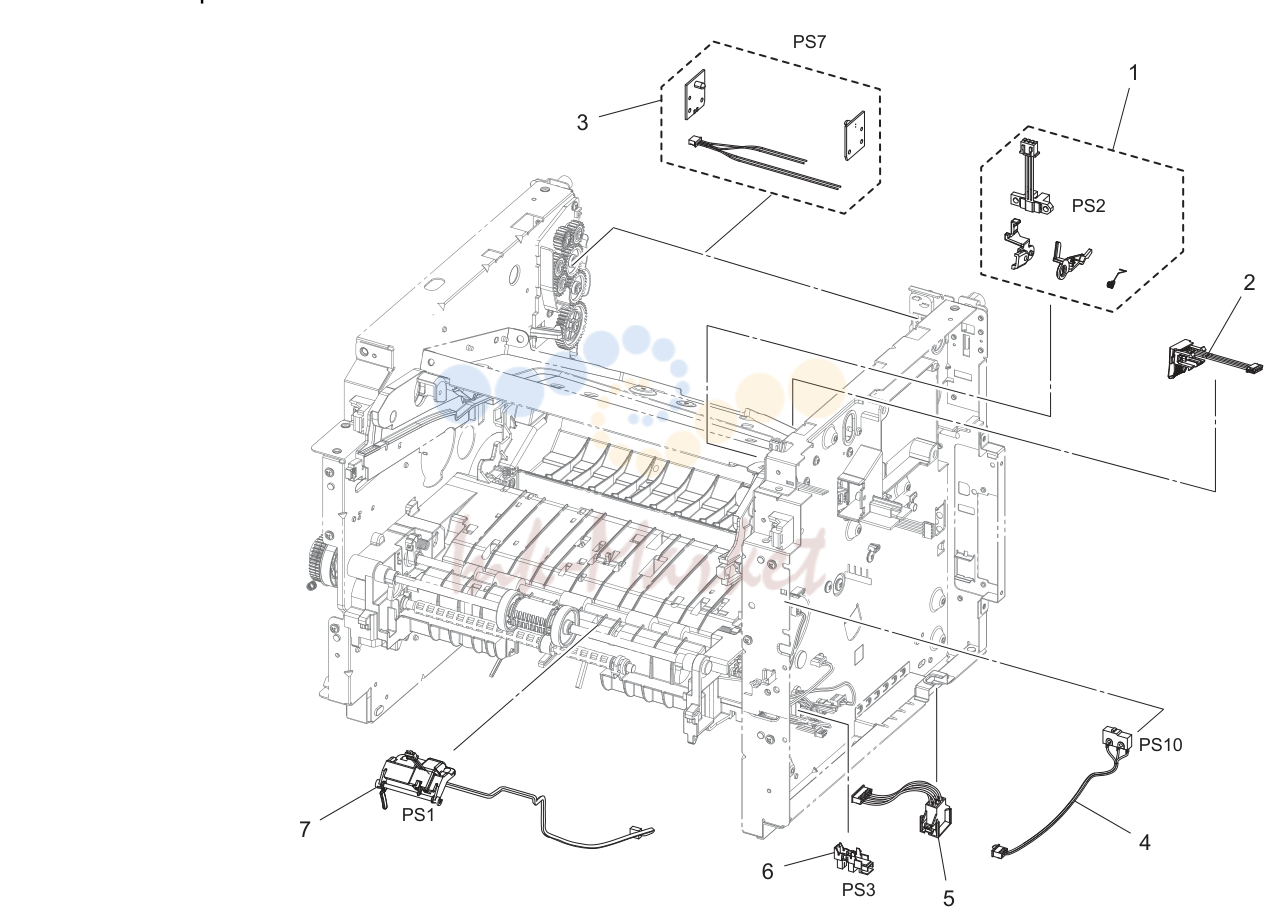

Electrical components секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA1PPP0B00 запросить цену → | Датчик комплект |
| 2 | AAFHPP1100 запросить цену → | Contact/тонер cartridge |
| 3 | AA1PPP0C00 запросить цену → | Датчик |
| 4 | AAFHPP1F00 запросить цену → | Датчик |
| 5 | AAFHPP1M00 запросить цену → | Interconnect жгут |
| 6 | AAFHPP1N00 запросить цену → | Датчик в сборе |
| 7 | AAFHPP1G00 запросить цену → | Датчик |

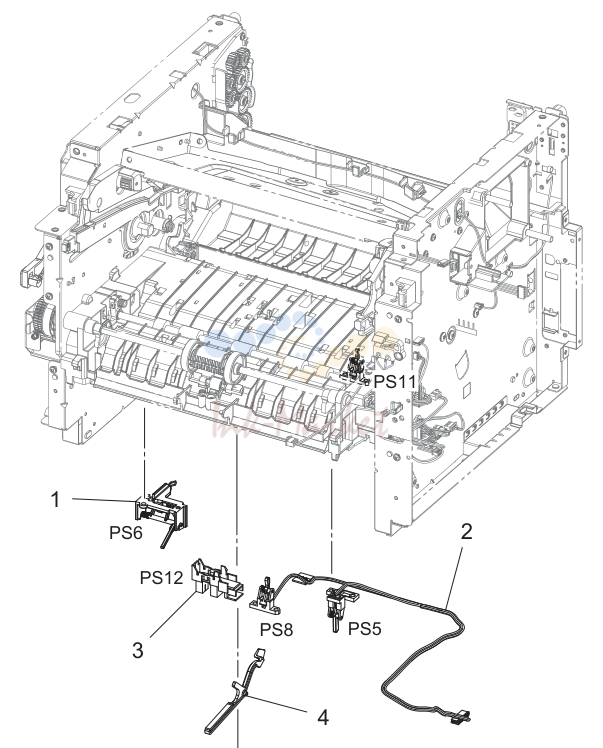

Electrical components секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP2B00 запросить цену → | Датчик |
| 2 | AAFHPP1E00 запросить цену → | Датчик в сборе |
| 3 | AAFHPP1N00 запросить цену → | Датчик в сборе |
| 4 | A6WDPP0R00 запросить цену → | Actuator |
| 5 | A63NPP0Q00 запросить цену → | Датчик |
| 6 | A63NPP0S00 запросить цену → | Датчик |

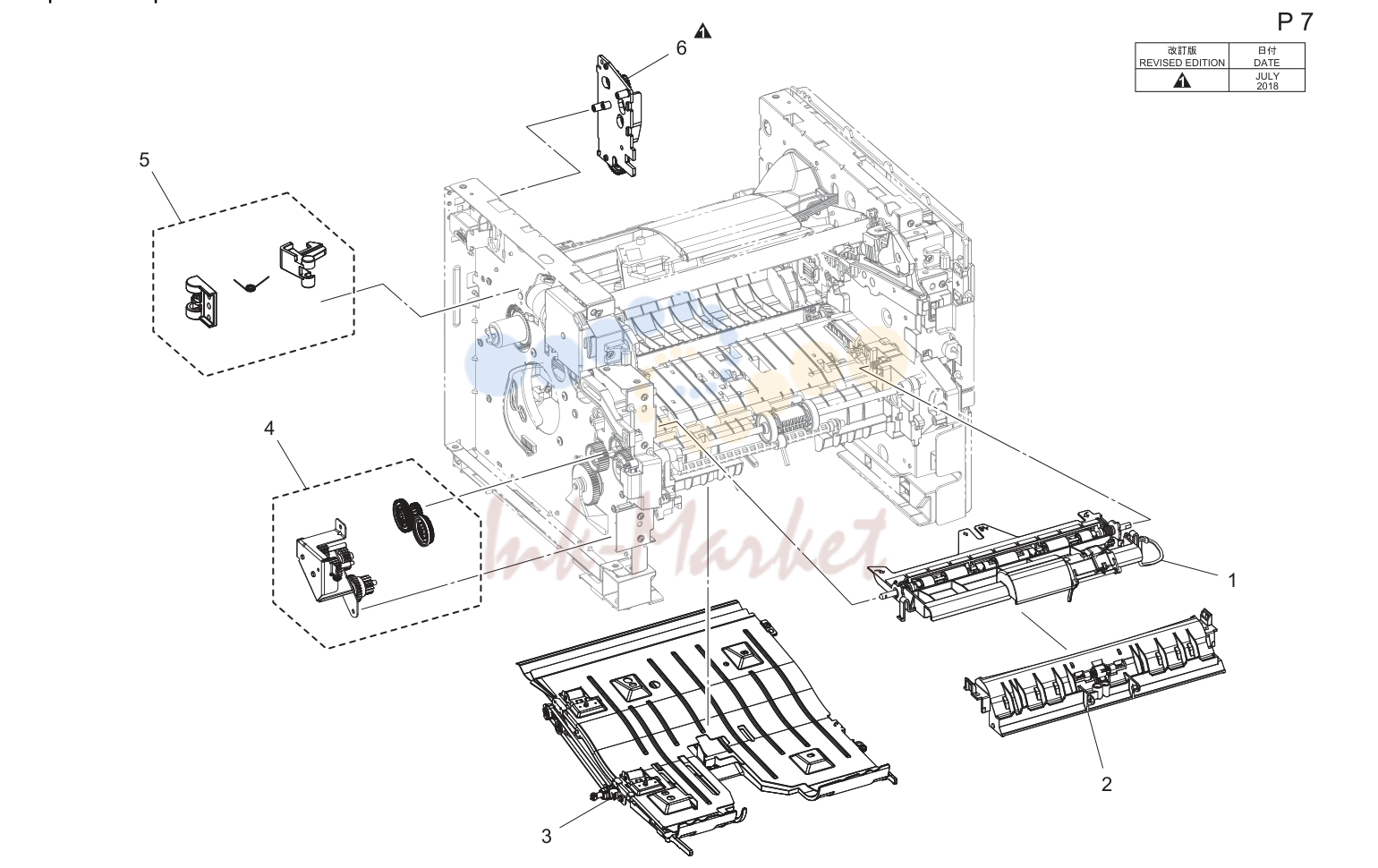

Paper transport секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA1PPP0D00 запросить цену → | Jam направляющая в сборе |
| 2 | AAFHPP1900 запросить цену → | Front направляющая в сборе |
| 3 | AA1PPP0E00 запросить цену → | Дуплекс в сборе |
| 4 | AAFHPP1700 запросить цену → | Mpf drive в сборе |
| 5 | AAFHPP2T00 запросить цену → | Рычаг в сборе |
| 6 | AAFHPP2U00 запросить цену → | Reverse шестерня в сборе |

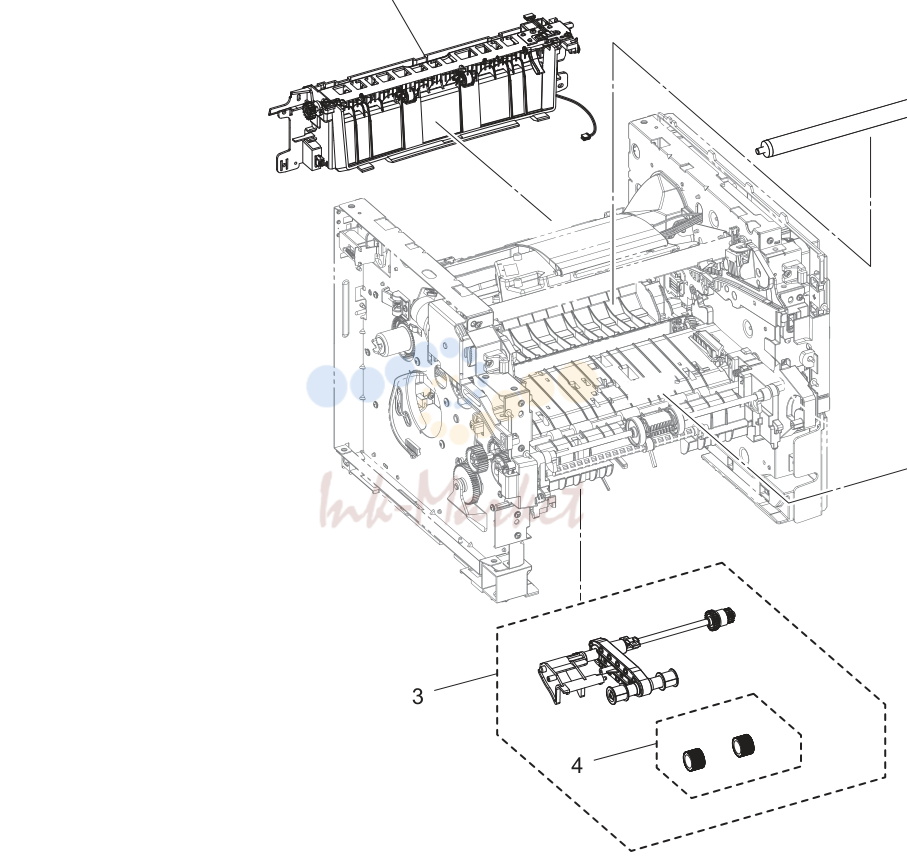

Paper transport секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP0Y00 запросить цену → | Перенос ролик |
| 2 | AAFHPP1B00 запросить цену → | Подача бумаги/separation pad комплект |
| 3 | AAFHPP2900 запросить цену → | Pick-up ролик в сборе |
| 4 | AAFHPP2P00 запросить цену → | Pick tire set(2 pcs/set) |
| 5 | AA1PPP0F00 запросить цену → | Reverse в сборе |

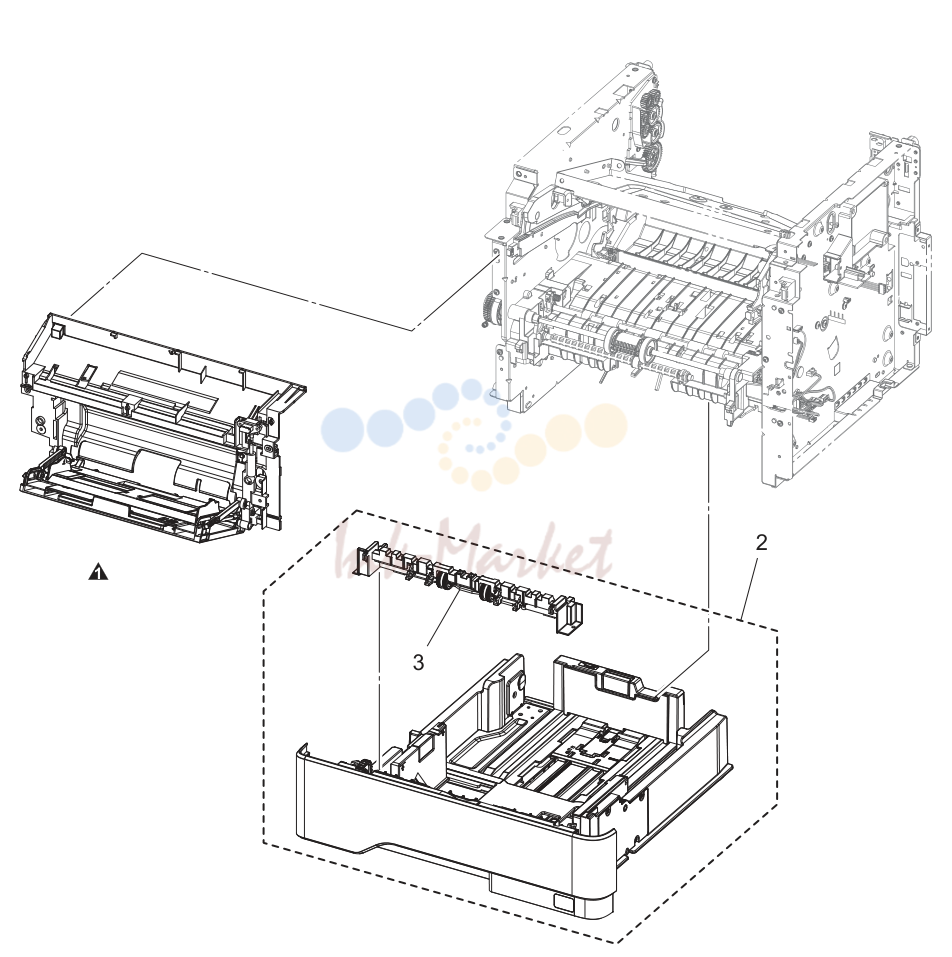

Tray секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 2 | AAFHPP2N00 запросить цену → | Cassette в сборе/550 sheet |
| 3 | AA1PPP0G00 запросить цену → | Separation ролик в сборе |

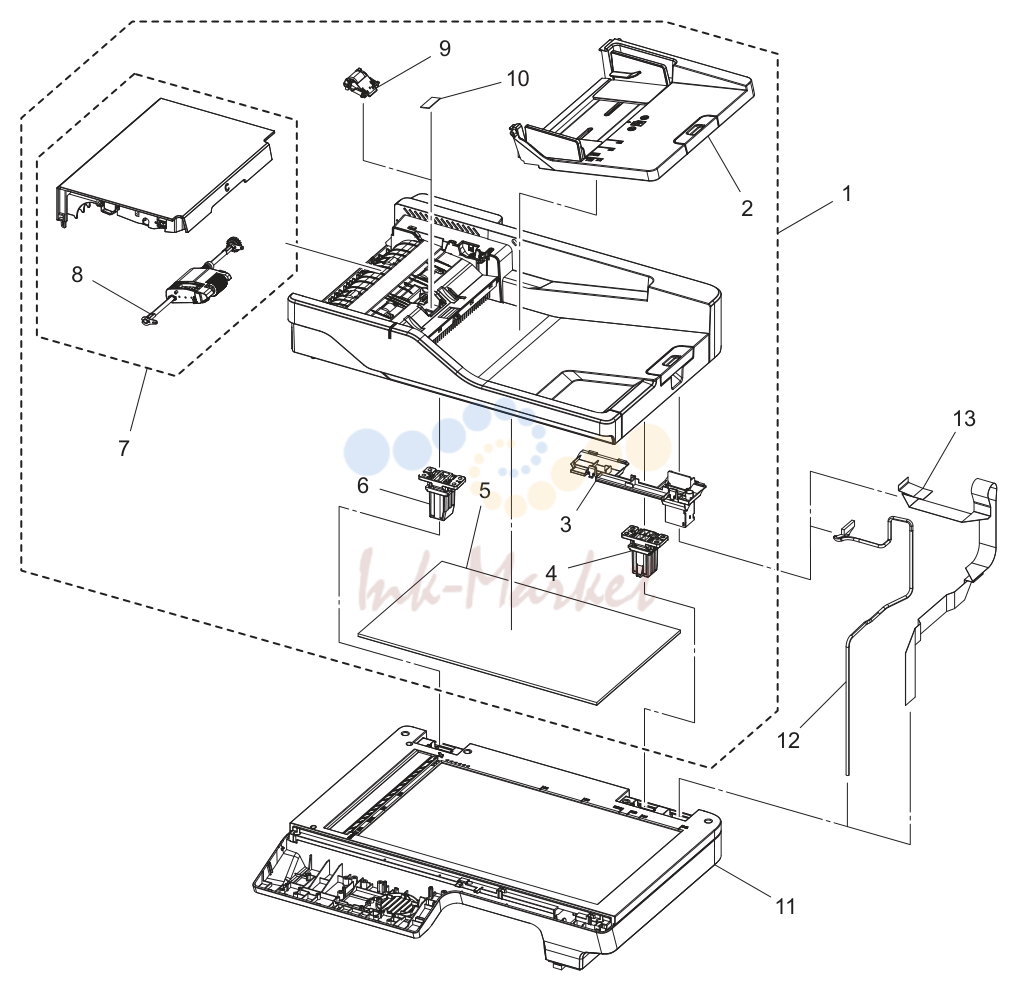

Adf/ сканер секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA1PPP0H00 запросить цену → | Adf узел |
| 2 | AA1PPP0J00 запросить цену → | Tray |
| 3 | AA1PPP0K00 запросить цену → | Крышка |
| 4 | AA1PPP0M00 запросить цену → | Hinge/right |
| 5 | AAFMPP1C00 запросить цену → | Pad |
| 6 | A6WDPP1900 запросить цену → | Hinge/left |
| 7 | AA1PPP0N00 запросить цену → | Top крышка в сборе |
| 8 | AA1PPP1100 запросить цену → | Pick-up ролик в сборе |
| 9 | AAFMPP1D00 запросить цену → | Separator ролик |
| 10 | AAFMPP1B00 запросить цену → | Separating pad |
| 11 | AA1PPP0P00 запросить цену → | Сканер узел |
| 12 | AAFMPP1900 запросить цену → | Жгут/ adf |
| 13 | AAFMPP1A00 запросить цену → | Flatкабель/ cis |

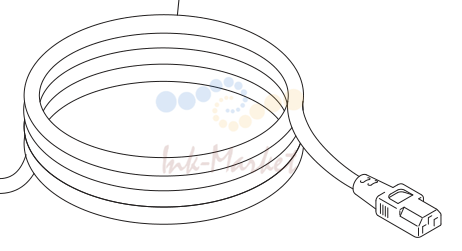

Accessory детали (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDN30200 запросить цену → | Power cord /230v |
| 1 | A2UPN30100 запросить цену → | Power code (220-240v) |
| 1 | A2UPN30300 запросить цену → | Power code (220-240v) |
| 1 | A2UPN30501 запросить цену → | Power code /230v |
| 1 | A7AHN30000 запросить цену → | Power code /230v |
