Konica Minolta bizhub 4702P — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Operation панель секция (P2)
- Electrical components секция (P3)
- Electrical components секция (P4)
- Electrical components секция (P5)
- Electrical components секция (P6)
- Paper transport секция (P7)
- Paper transport секция (P8)
- Tray секция (P9)
- Accessory детали (P10)

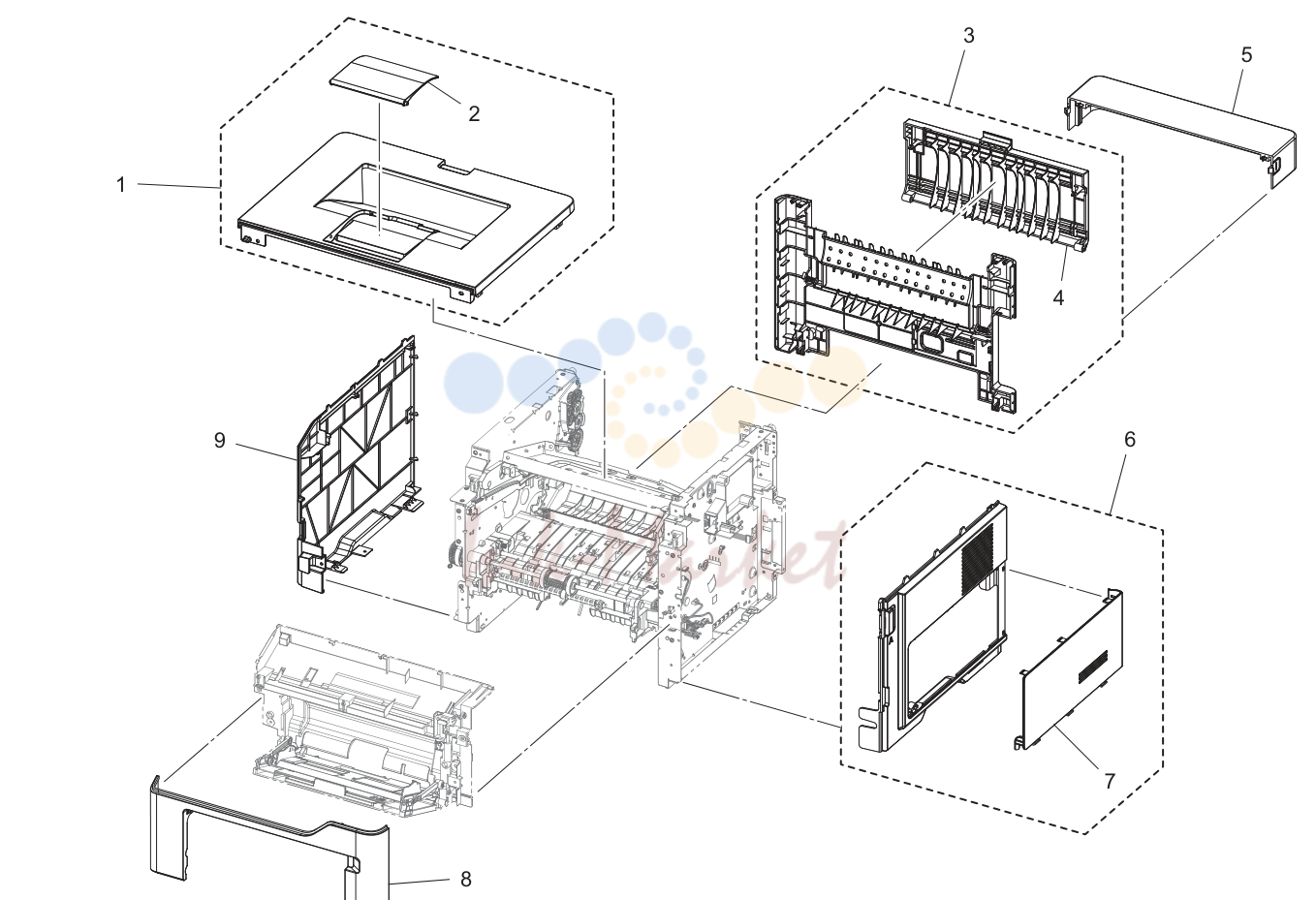

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP2K00 запросить цену → | Крышка/upper в сборе |
| 2 | AAFHPP1V00 запросить цену → | Tray |
| 3 | AAFHPP2J00 запросить цену → | Крышка/rear в сборе |
| 4 | AAFHPP1W00 запросить цену → | Door/rear |
| 5 | A6WDPP0701 запросить цену → | Крышка |
| 6 | AAFHPP2G00 запросить цену → | Крышка/right в сборе |
| 7 | AAFHPP2100 запросить цену → | Крышка |
| 8 | AAFHPP2F00 запросить цену → | Крышка*front |
| 9 | AAFHPP2H00 запросить цену → | Крышка/left |

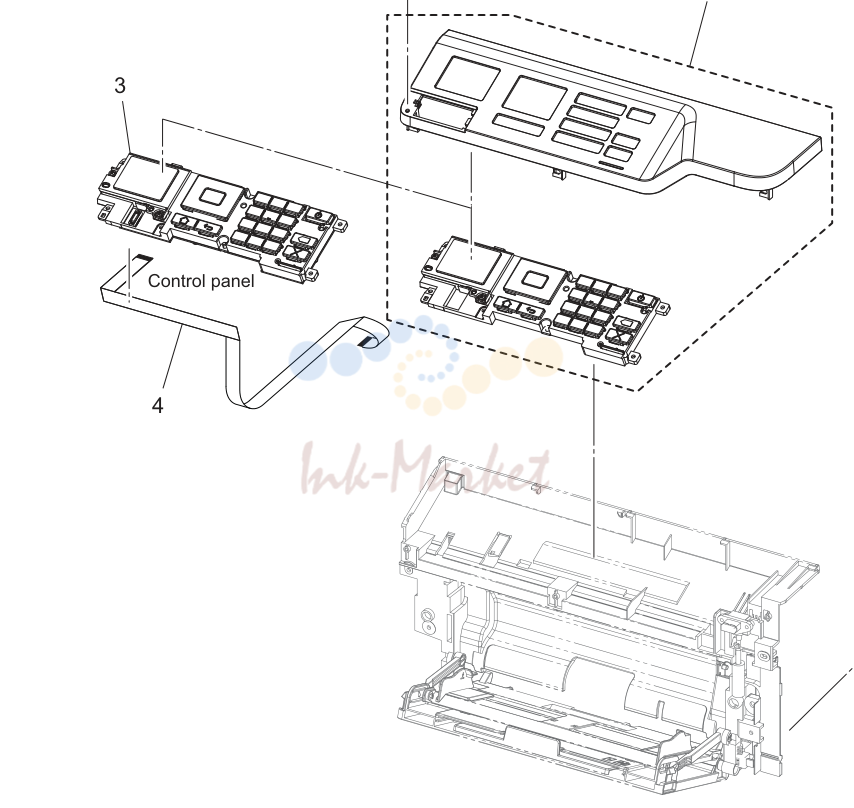

Operation панель секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP2M00 запросить цену → | Крышка |
| 2 | AAFHPP2Q00 запросить цену → | Панель крышка/button в сборе |
| 3 | AAFHPP2R00 запросить цену → | Плата в сборе/ панель управления |
| 4 | AAFHPP2S00 запросить цену → | Flatкабель |

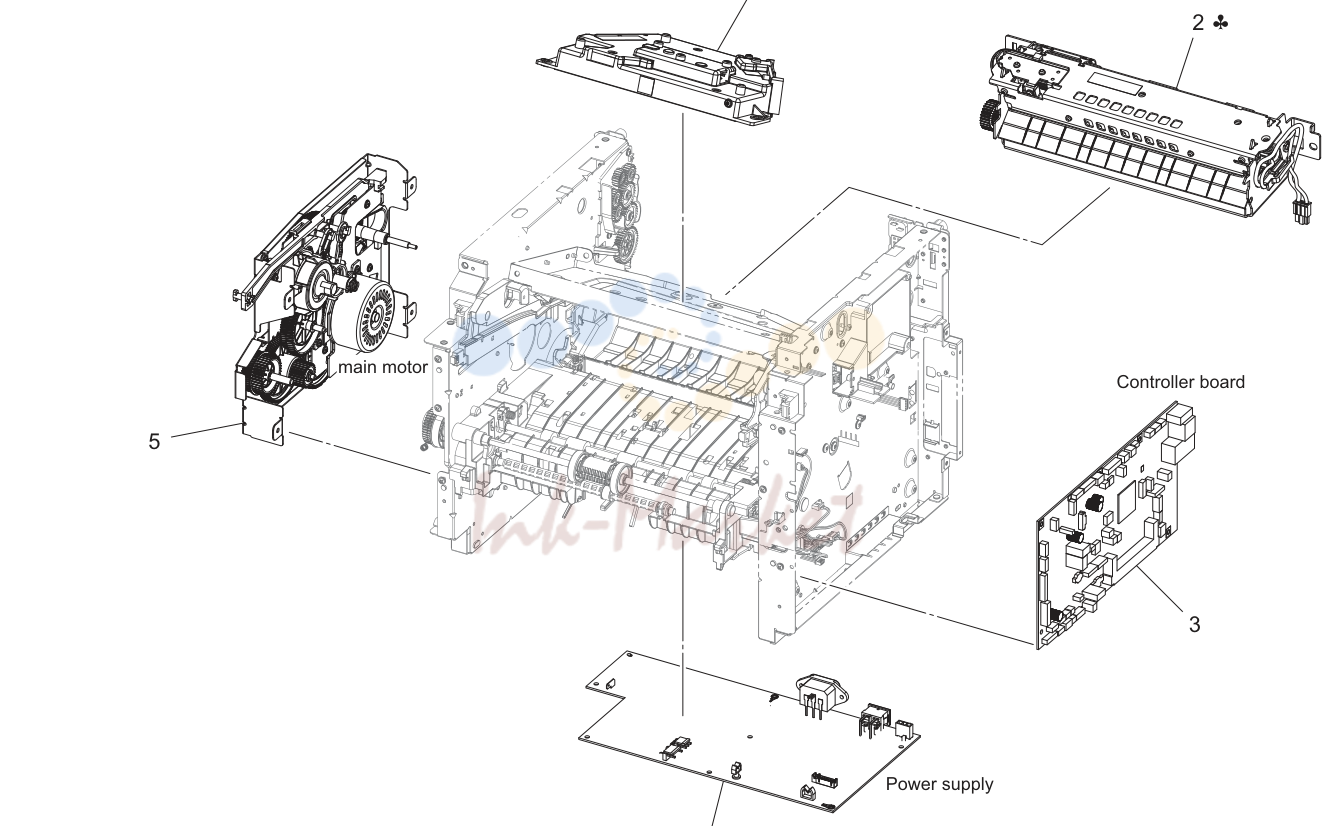

Electrical components секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP1A00 запросить цену → | Print head в сборе |
| 2 | AAFHPP1300 запросить цену → | Печь (закрепление) узел (110v) |
| 2 | AAFHPP1400 запросить цену → | Печь (закрепление) узел (220v) |
| 3 | AAFHPP2801 запросить цену → | Плата в сборе/ contролик |
| 4 | AAFHPP1C01 запросить цену → | Power supply в сборе (100v/110v) |
| 4 | AAFHPP1D01 запросить цену → | Power supply в сборе (220v) |
| 5 | AAFHPP1K00 запросить цену → | Main drive в сборе |

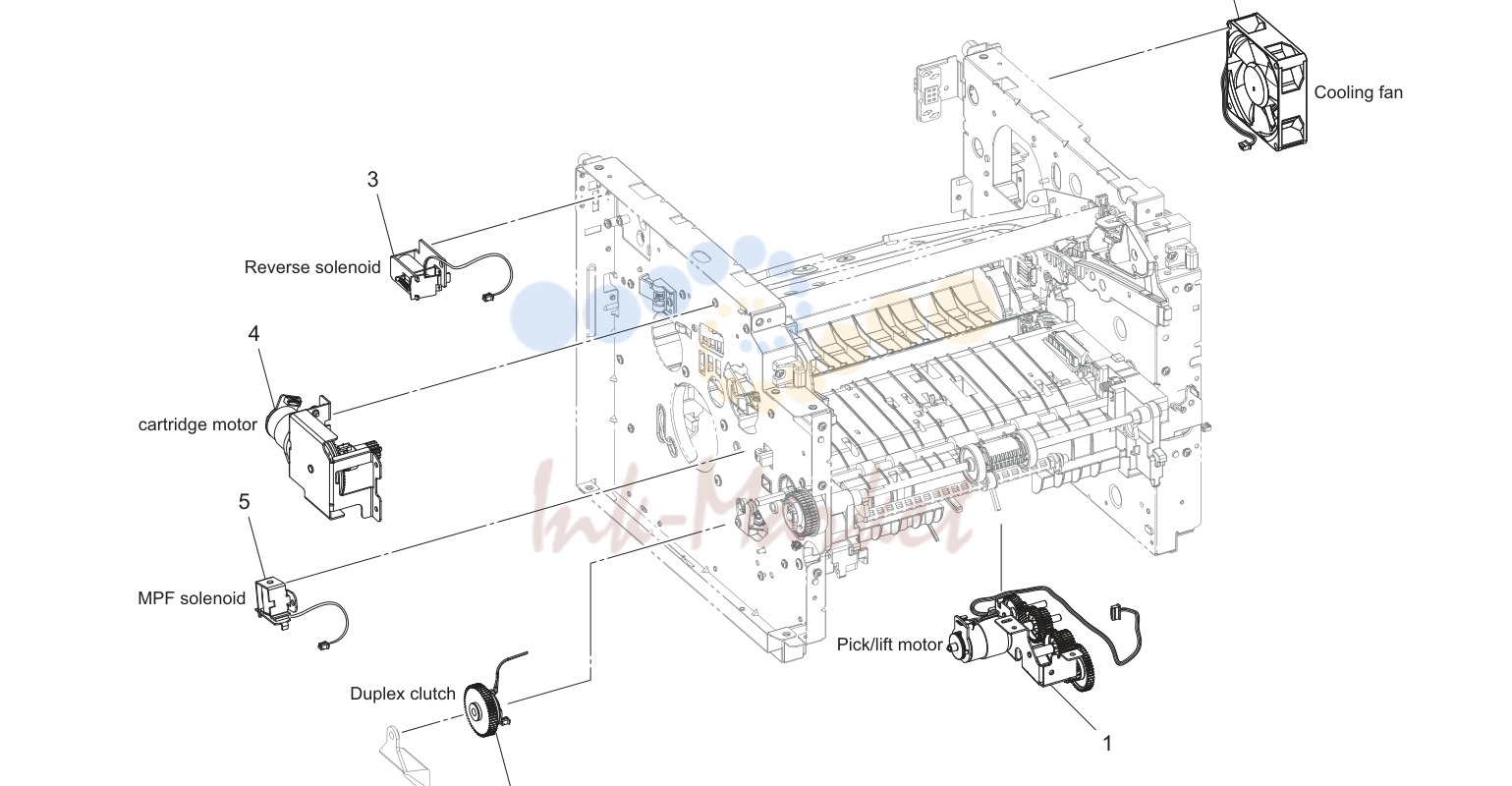

Electrical components секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP2D00 запросить цену → | Paper take-up drive в сборе |
| 2 | AA1PPP0A00 запросить цену → | Fun мотор |
| 3 | AAFHPP2400 запросить цену → | Соленоид |
| 4 | AAFHPP2500 запросить цену → | Cartridge шестерня в сборе |
| 5 | AAFHPP2300 запросить цену → | Соленоид |
| 6 | AAFHPP2E00 запросить цену → | Муфта |

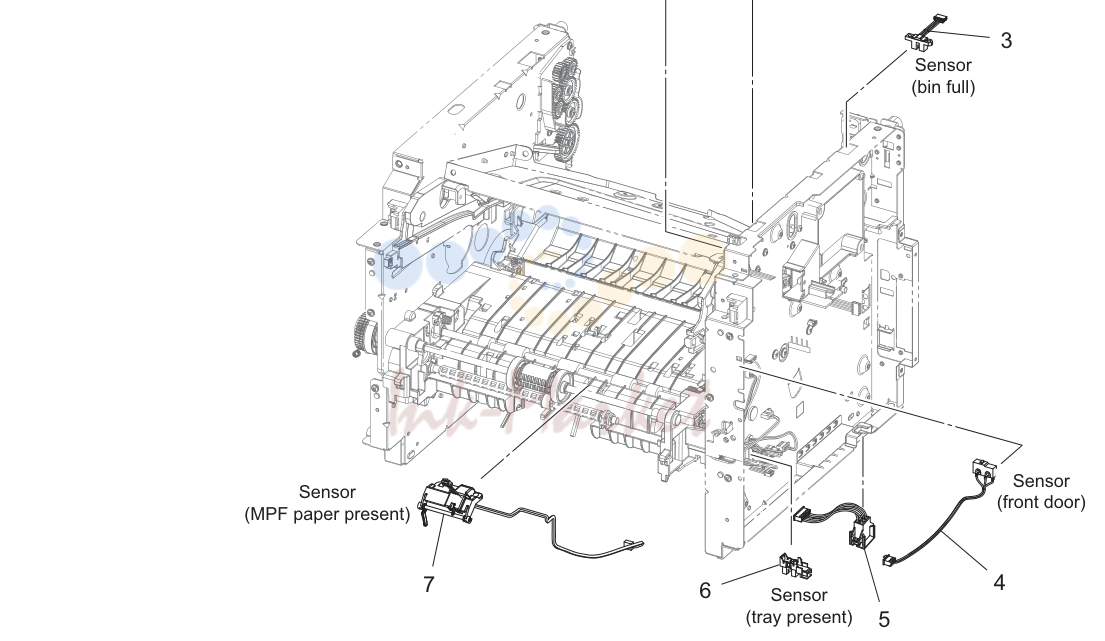

Electrical components секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA1PPP0B00 запросить цену → | Датчик комплект |
| 2 | AAFHPP1100 запросить цену → | Contact/тонер cartridge |
| 3 | AAFHPP1H00 запросить цену → | Датчик |
| 4 | AAFHPP1F00 запросить цену → | Датчик |
| 5 | AAFHPP1M00 запросить цену → | Interconnect жгут |
| 6 | AAFHPP1N00 запросить цену → | Датчик в сборе |
| 7 | AAFHPP1G00 запросить цену → | Датчик |

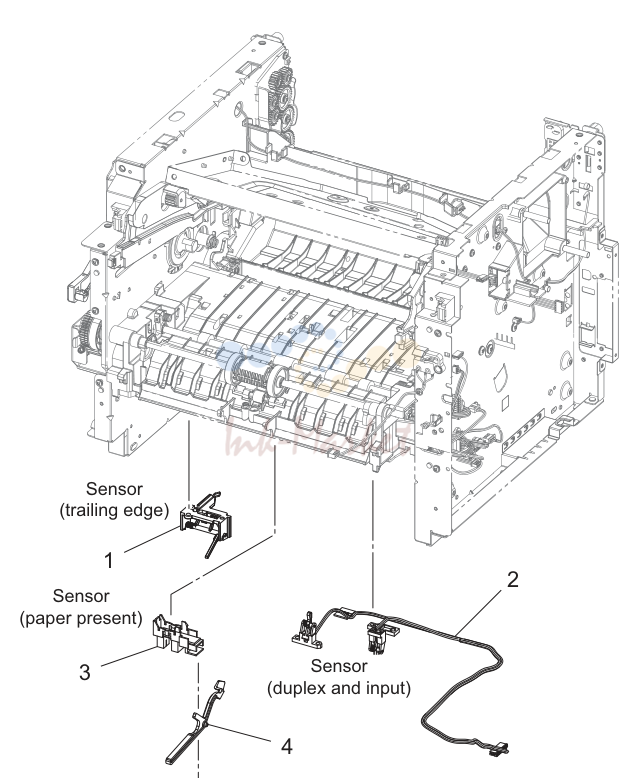

Electrical components секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP2B00 запросить цену → | Датчик |
| 2 | AAFHPP1E00 запросить цену → | Датчик в сборе |
| 3 | AAFHPP1N00 запросить цену → | Датчик в сборе |
| 4 | A6WDPP0R00 запросить цену → | Actuator |
| 5 | A63NPP0Q00 запросить цену → | Датчик |
| 6 | A63NPP0S00 запросить цену → | Датчик |

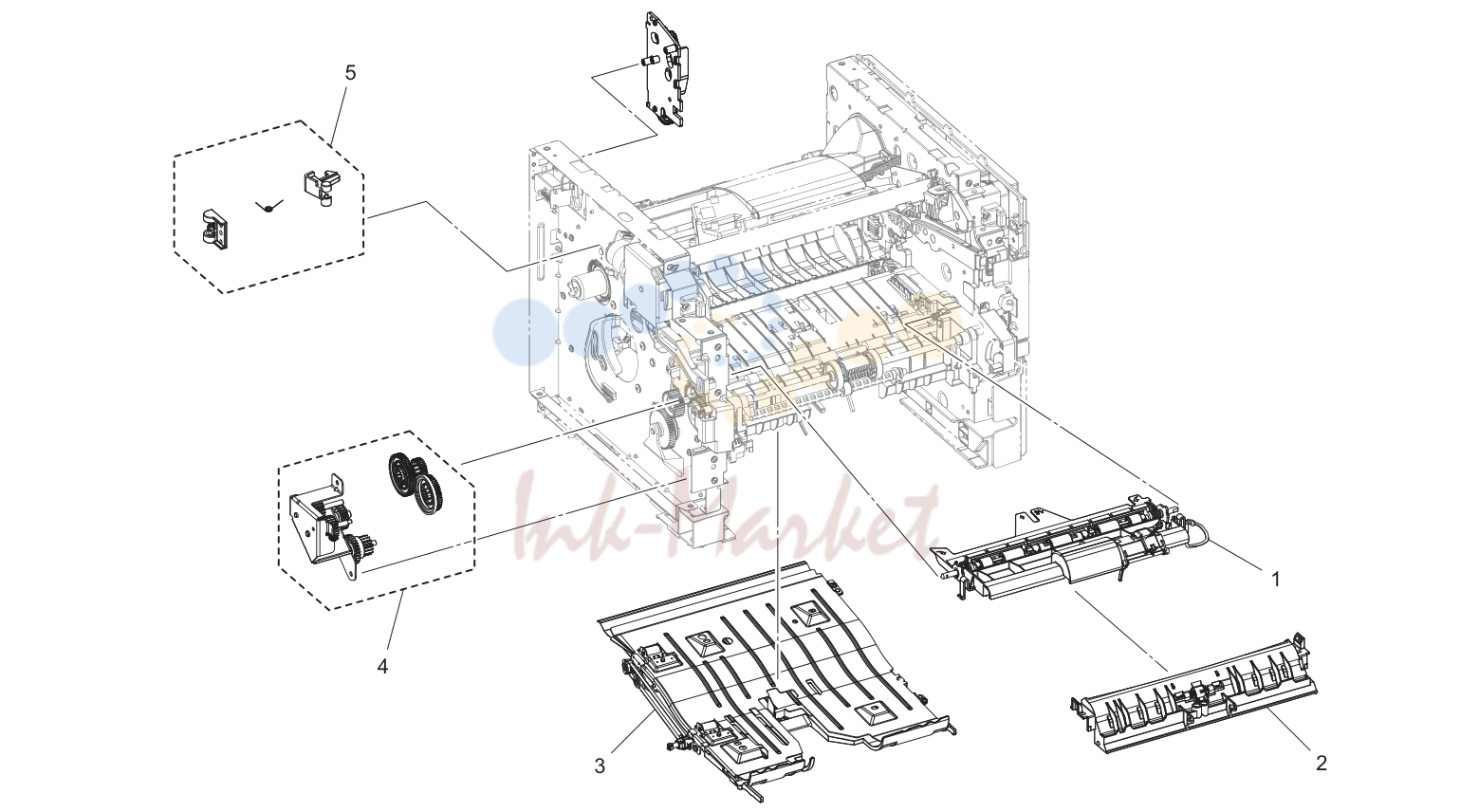

Paper transport секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA1PPP0D00 запросить цену → | Jam направляющая в сборе |
| 2 | AAFHPP1900 запросить цену → | Front направляющая в сборе |
| 3 | AA1PPP0E00 запросить цену → | Дуплекс в сборе |
| 4 | AAFHPP1700 запросить цену → | Mpf drive в сборе |
| 5 | AAFHPP2T00 запросить цену → | Рычаг в сборе |

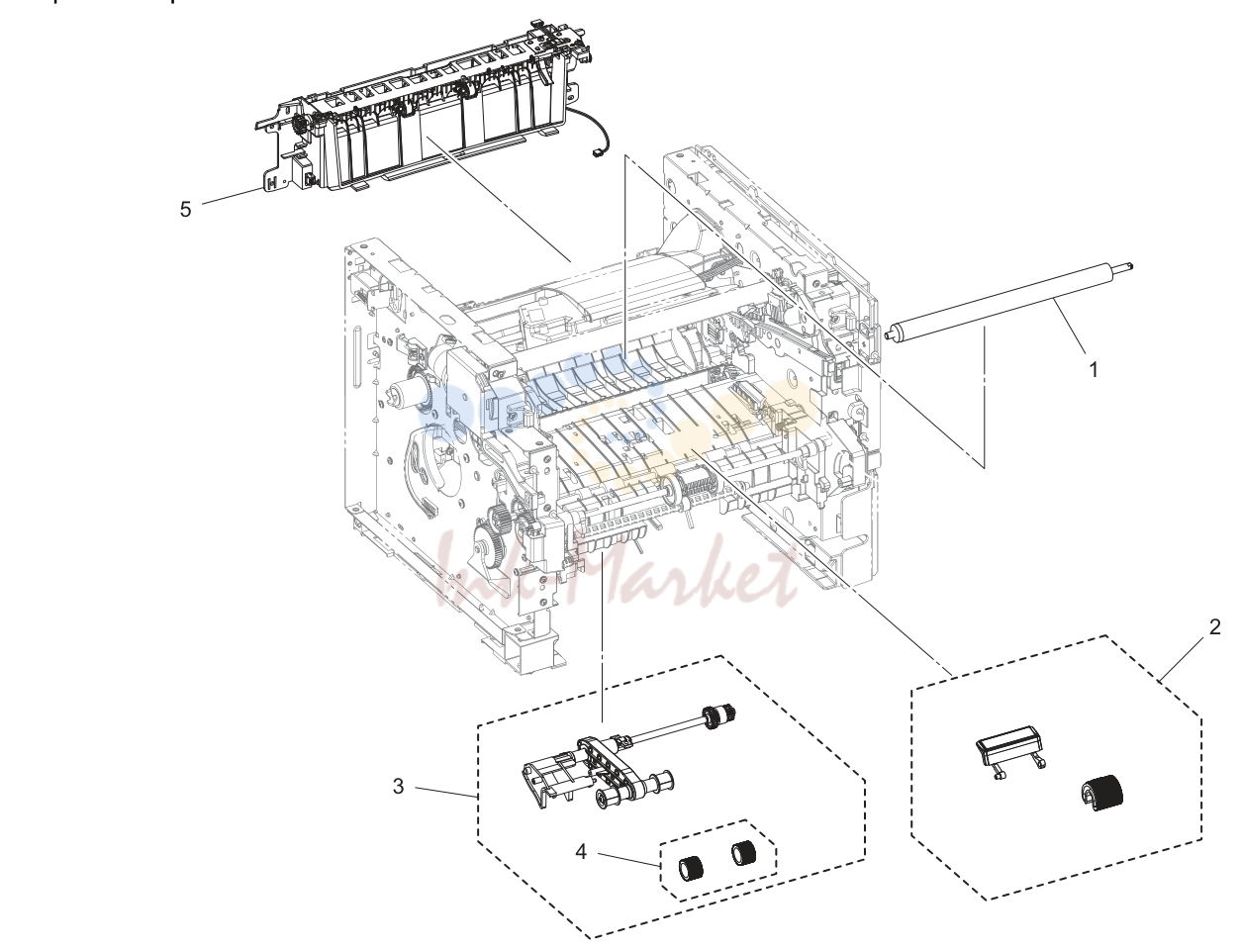

Paper transport секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP0Y00 запросить цену → | Перенос ролик |
| 2 | AAFHPP1B00 запросить цену → | Подача бумаги/separation pad комплект |
| 3 | AAFHPP2900 запросить цену → | Pick-up ролик в сборе |
| 4 | AAFHPP2P00 запросить цену → | Pick tire set(2 pcs/set) |
| 5 | AAFHPP2A01 запросить цену → | Reverse в сборе |

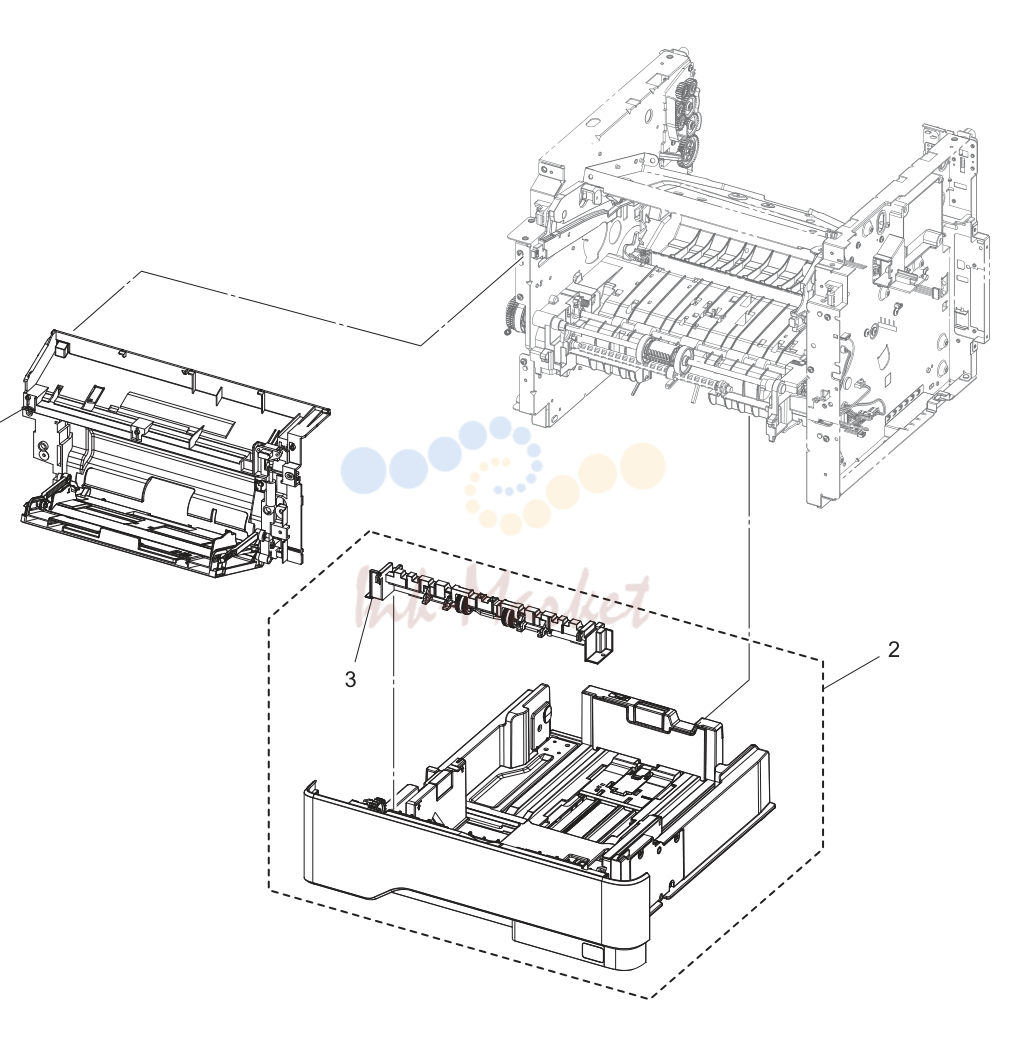

Tray секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AAFHPP1S00 запросить цену → | Mfp в сборе |
| 2 | AAFHPP2N00 запросить цену → | Cassette в сборе/550 sheet |
| 3 | AA1PPP0G00 запросить цену → | Separation ролик в сборе |

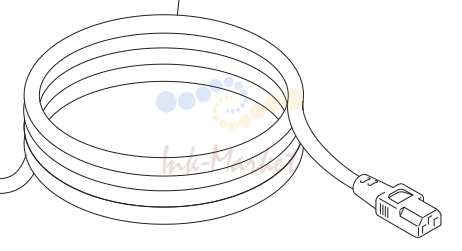

Accessory детали (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDN30200 запросить цену → | Power cord /230v |
| 1 | A2UPN30100 запросить цену → | Power code (220-240v) |
| 1 | A2UPN30300 запросить цену → | Power code (220-240v) |
| 1 | A2UPN30501 запросить цену → | Power code /230v |
