Konica Minolta bizhub 420 500 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Main рама (P3)
- Main рама (P4)
- Внешние детали (P5)
- Внешние детали (P6)
- Operation узел (P7)
- Optics узел (P8)
- Optics узел (P9)
- Write узел (P10)
- Driving узел (P11)
- Driving узел (P12)
- Driving узел (P13)
- Driving узел (P14)
- Барабан cartridge (P15)
- Барабан cartridge (P16)
- Барабан cartridge (P17)
- Барабан cartridge (P18)
- Charging узел (P19)
- Перенос separator corona узел (P20)
- Проявка узел (P21)
- Проявка узел (P22)
- Тонер supply узел (P23)
- Тонер supply узел (P24)
- Тонер supply узел (P25)
- Тонер supply узел (P26)
- Тонер supply узел (P27)
- Проявка suction узел (P28)
- Подача бумаги узел (P29)
- Подача бумаги узел (P30)
- Подача бумаги узел (P31)
- Подача бумаги узел (P32)
- Manual feed узел (P33)
- Manual feed узел (P34)
- Registration узел (P36)

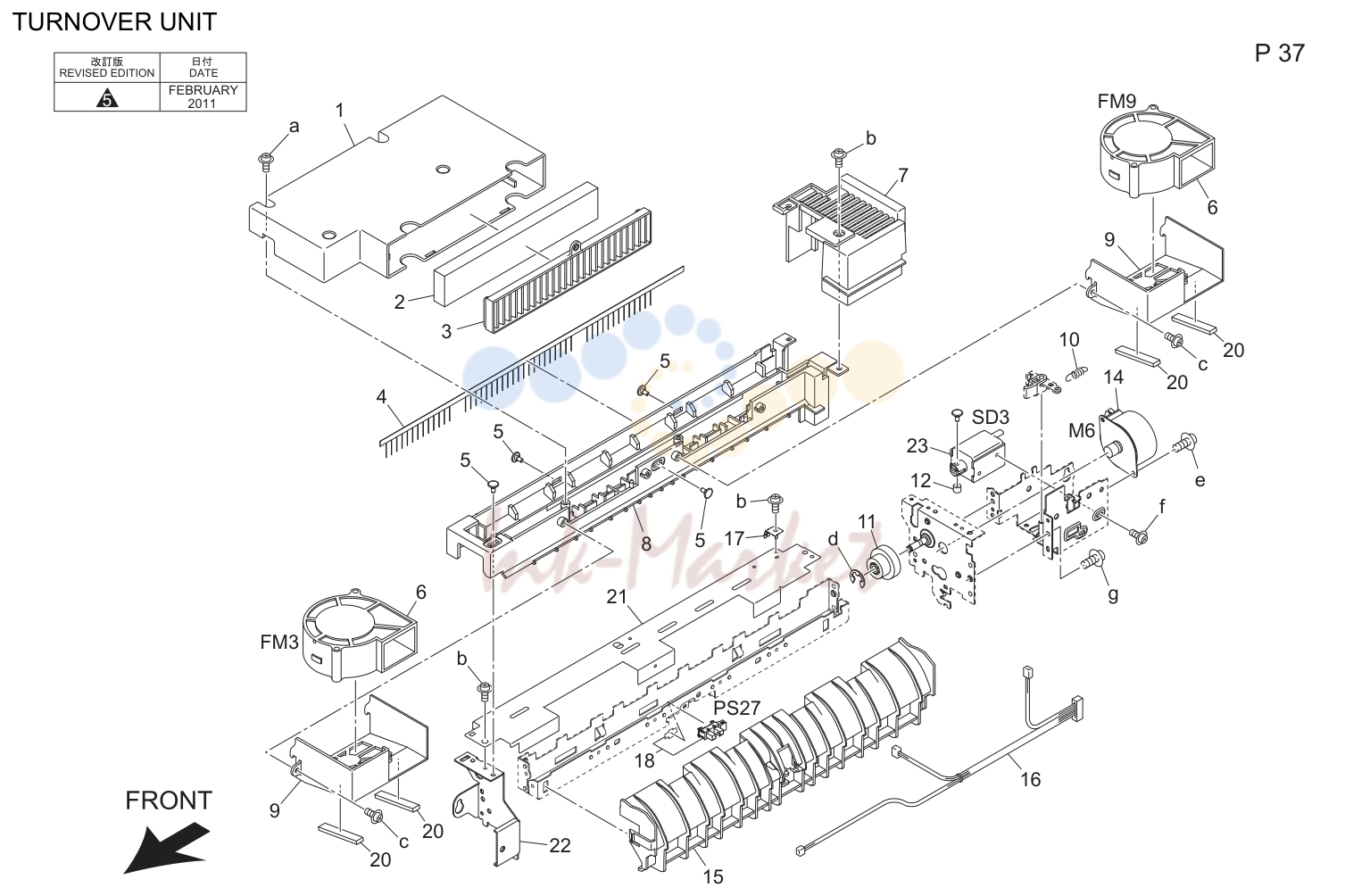

- Turnover узел (P37)
- Turnover узел (P38)

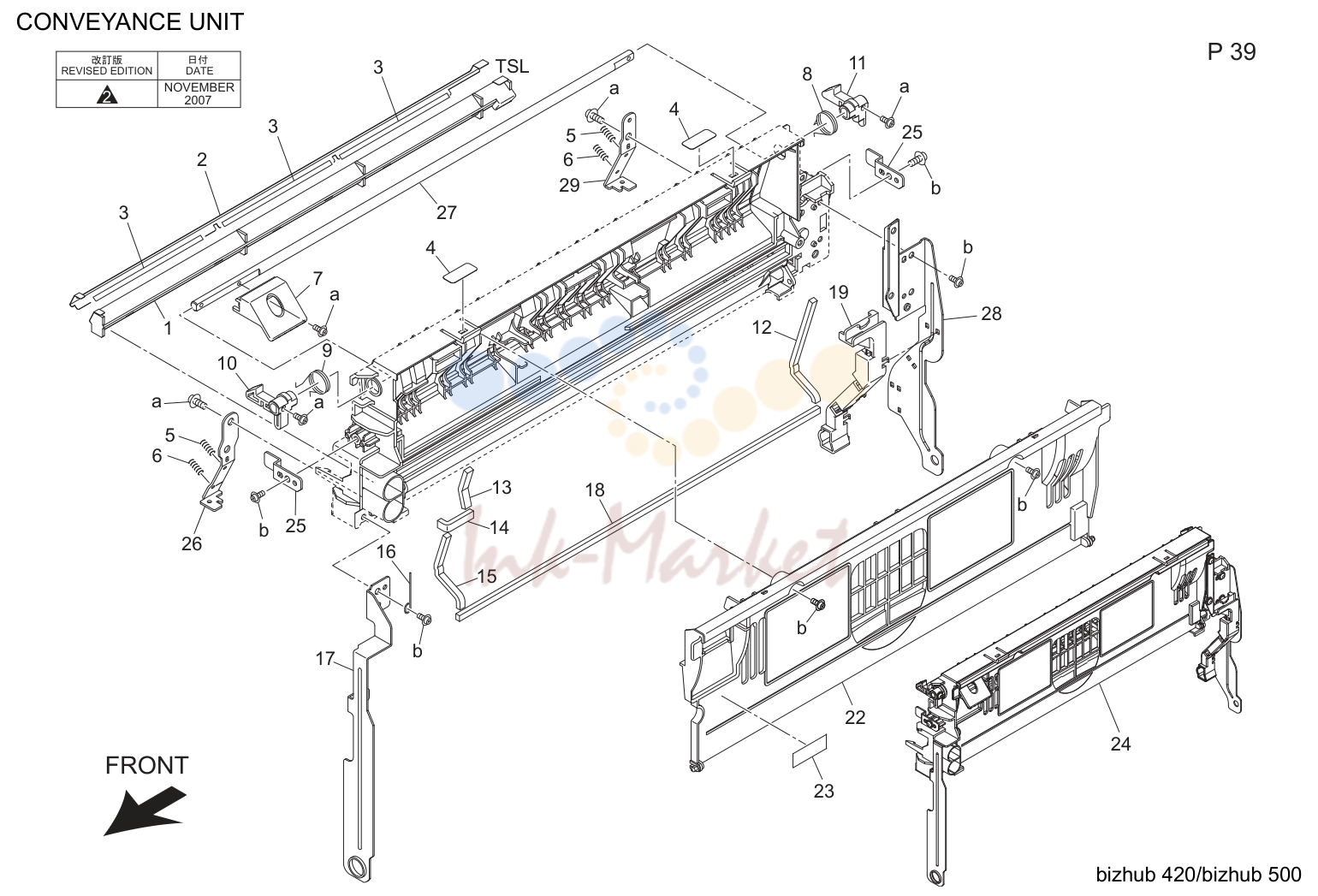

- Conveyance узел (P39)

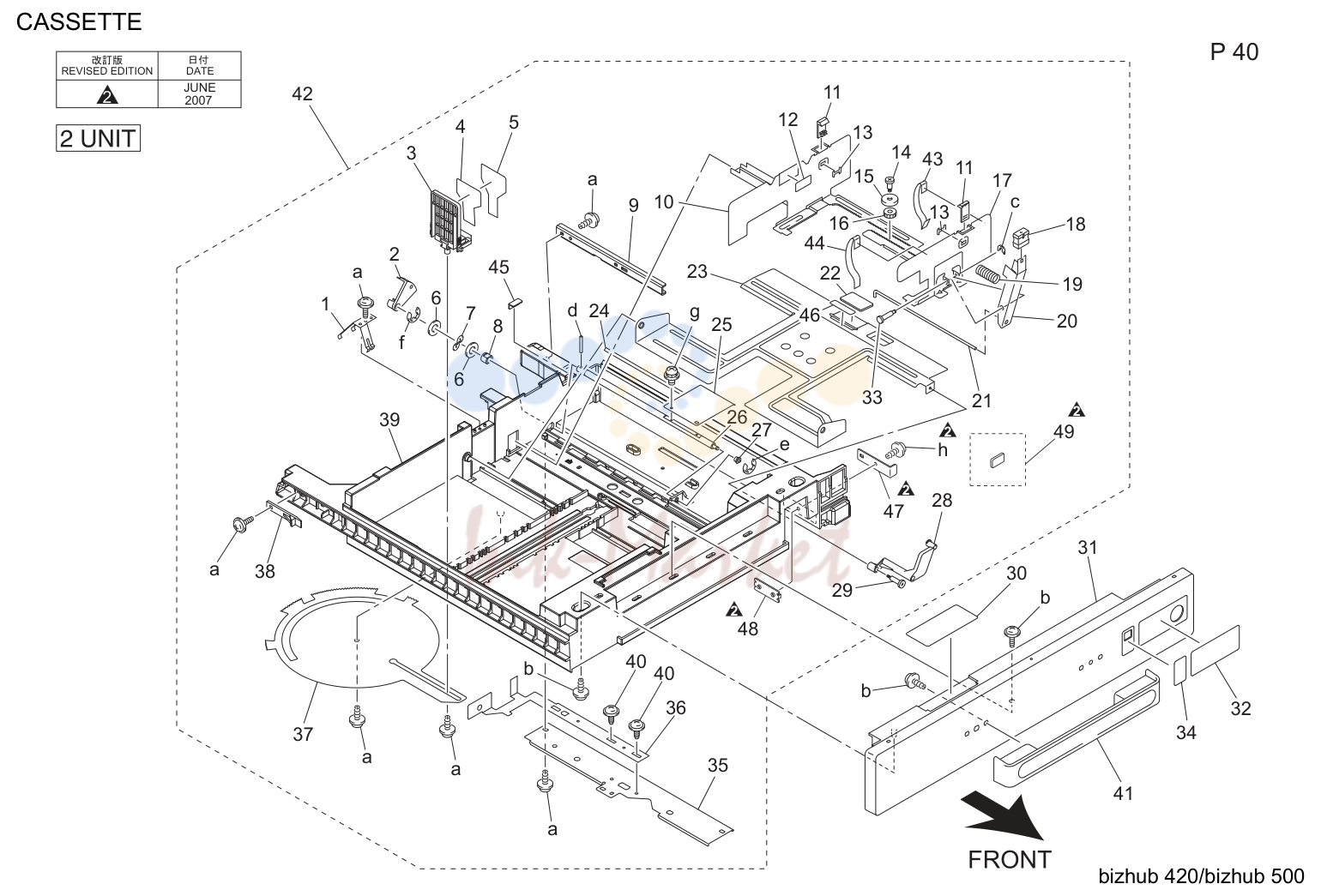

- Cassette (P40)

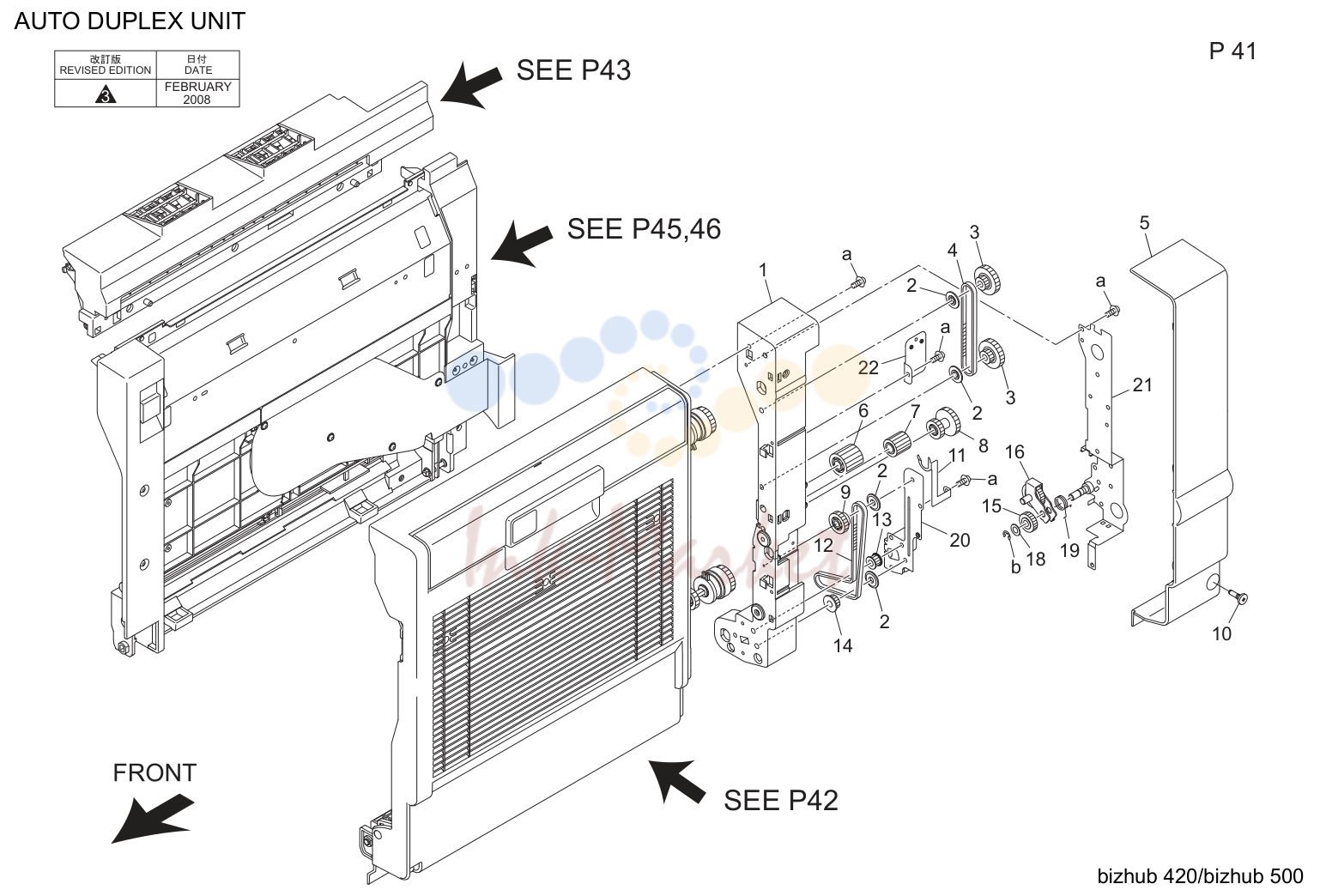

- Auto дуплекс узел (P41)
- Auto дуплекс узел (P42)

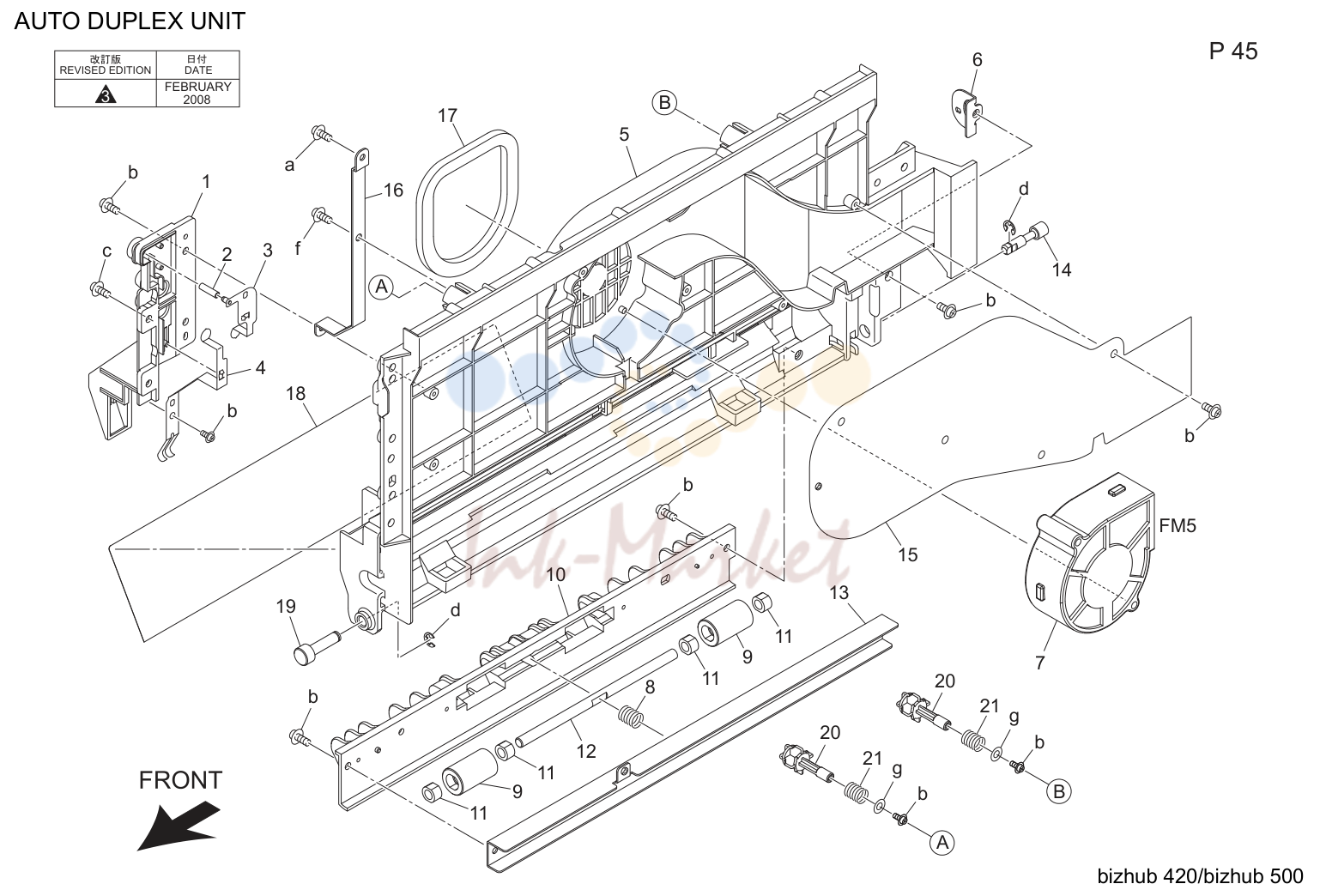

- Auto дуплекс узел (P45)

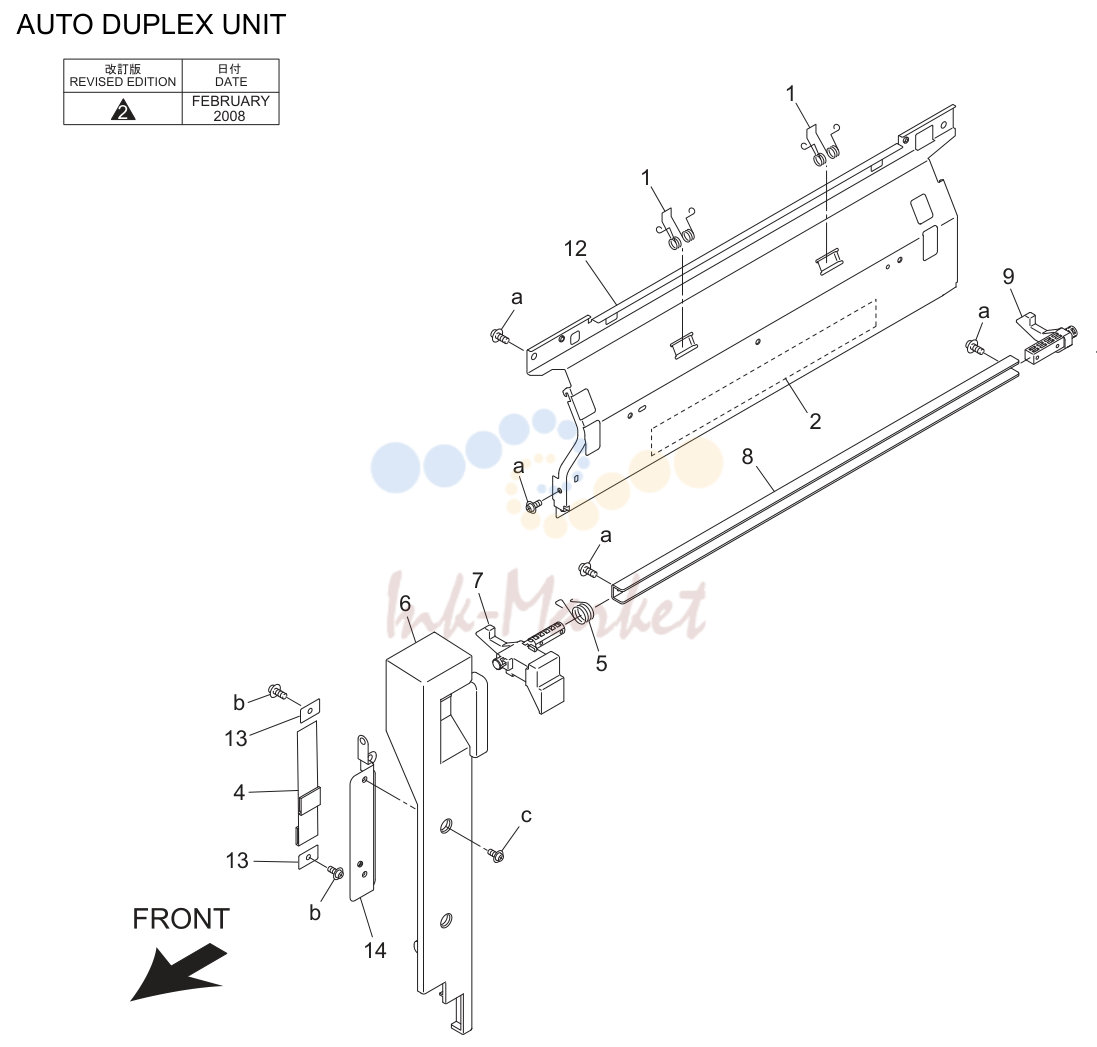

- Auto дуплекс узел (P46)

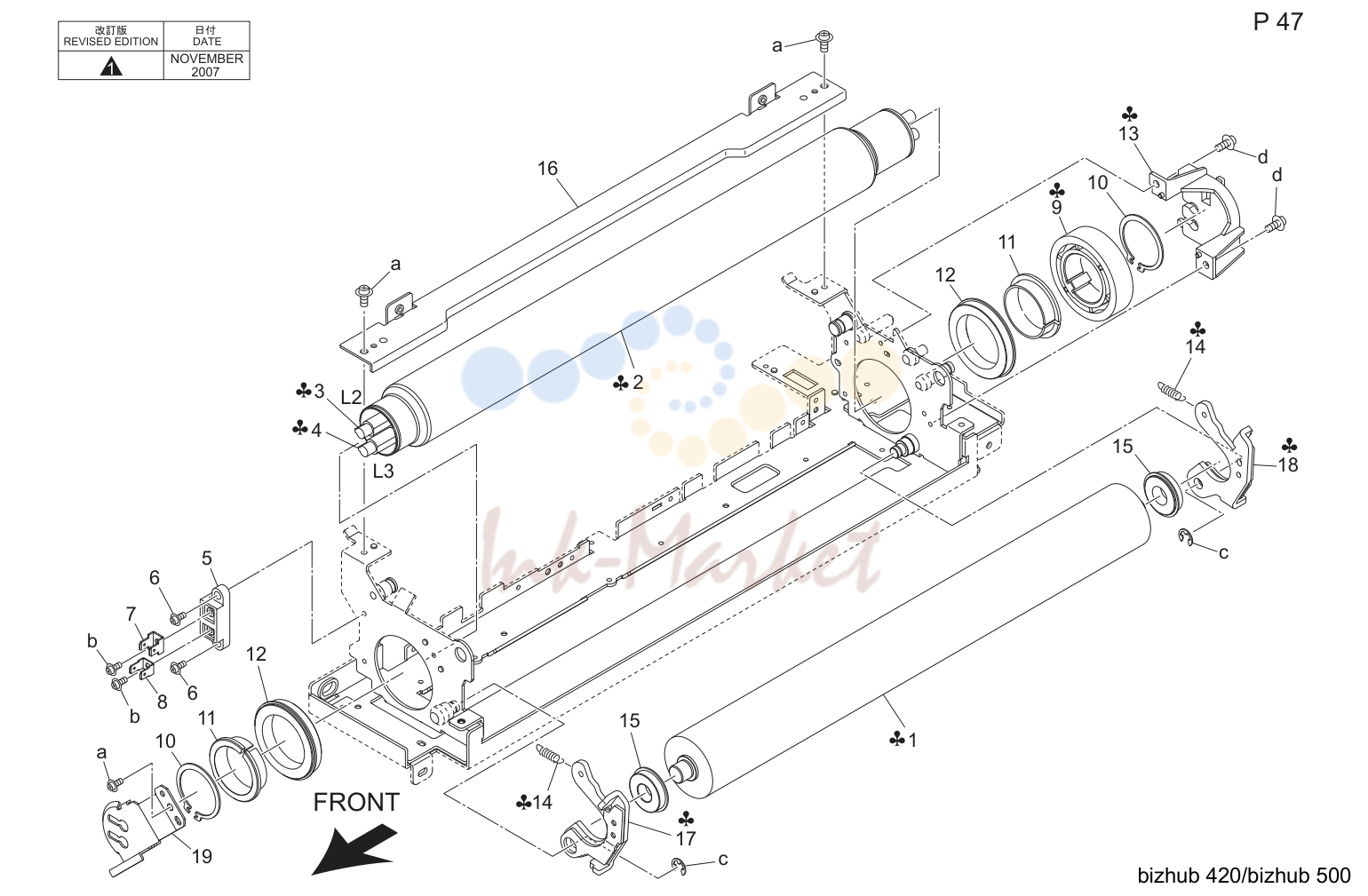

- Fixing узел (P47)
- Fixing узел (P48)

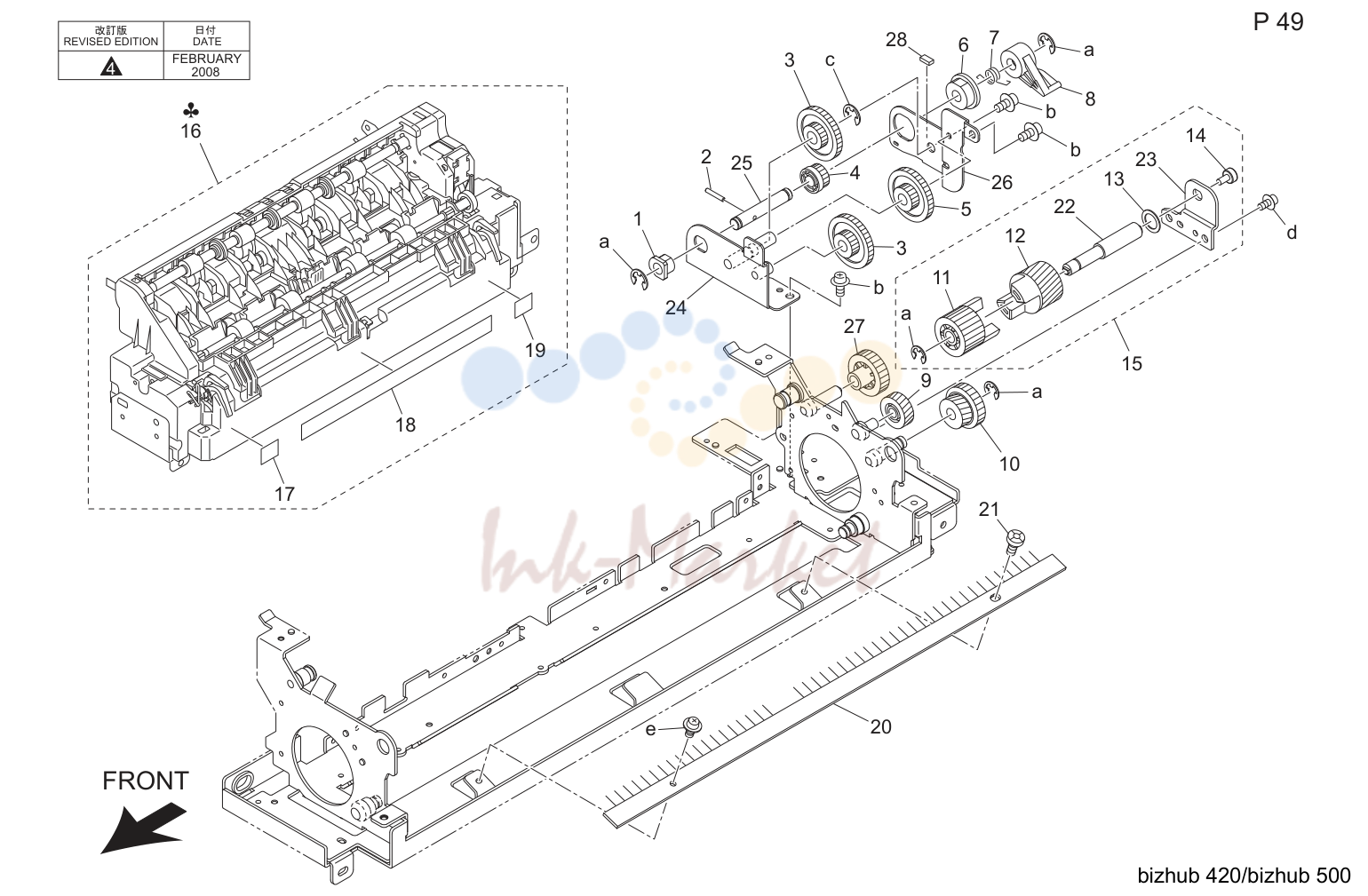

- Fixing узел (P49)

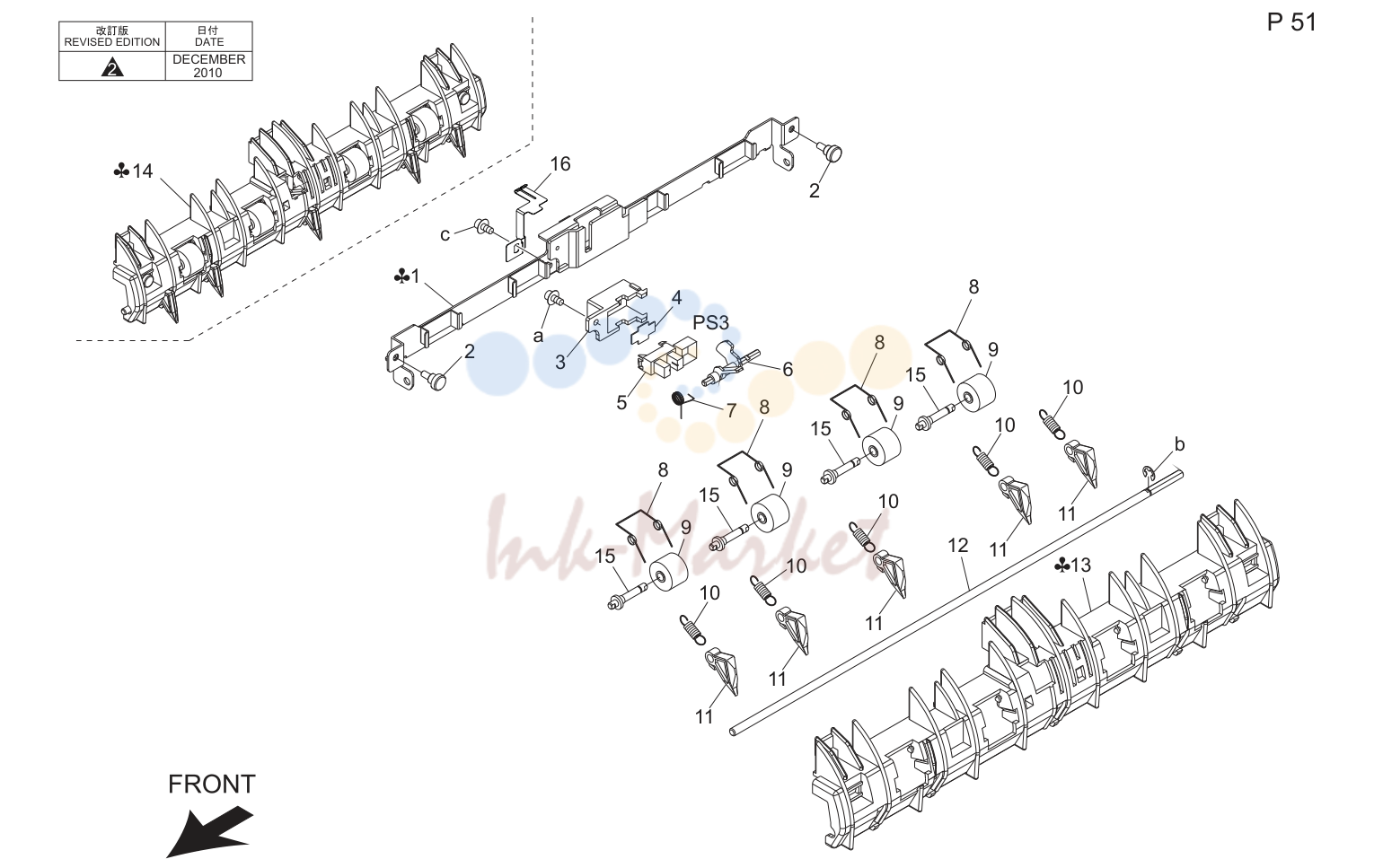

- Fixing узел (P51)

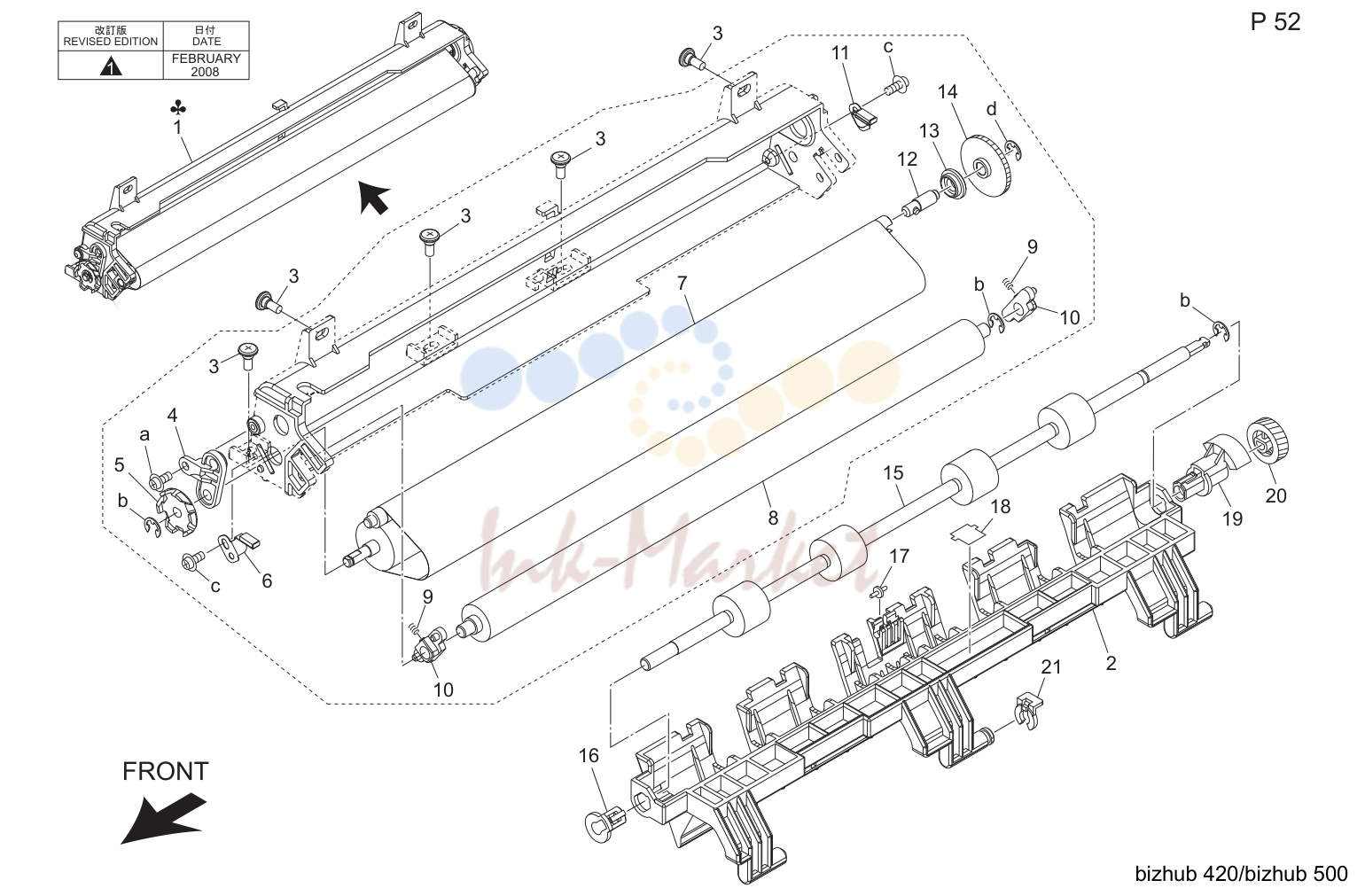

- Fixing узел (P52)

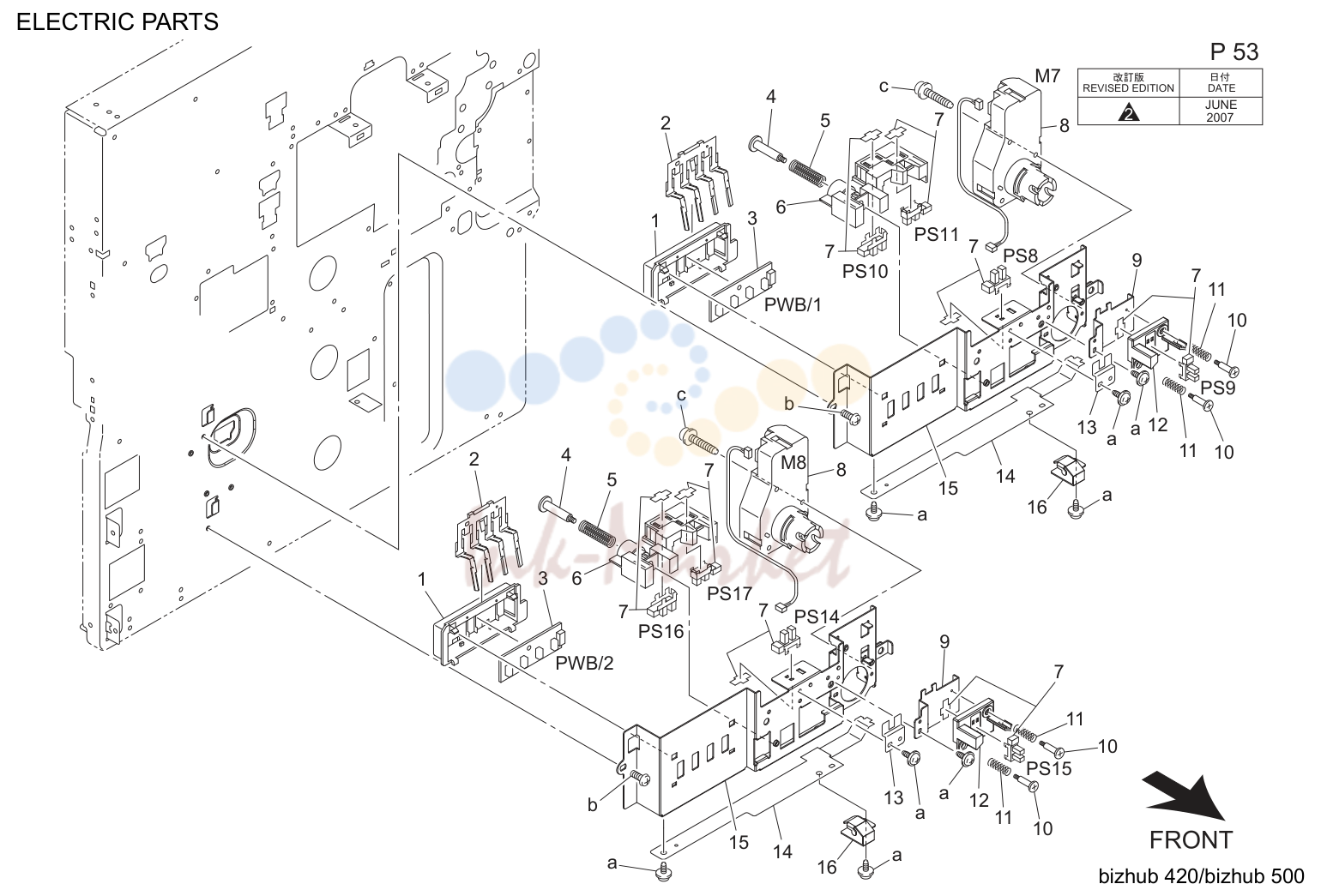

- Electric детали (P53)

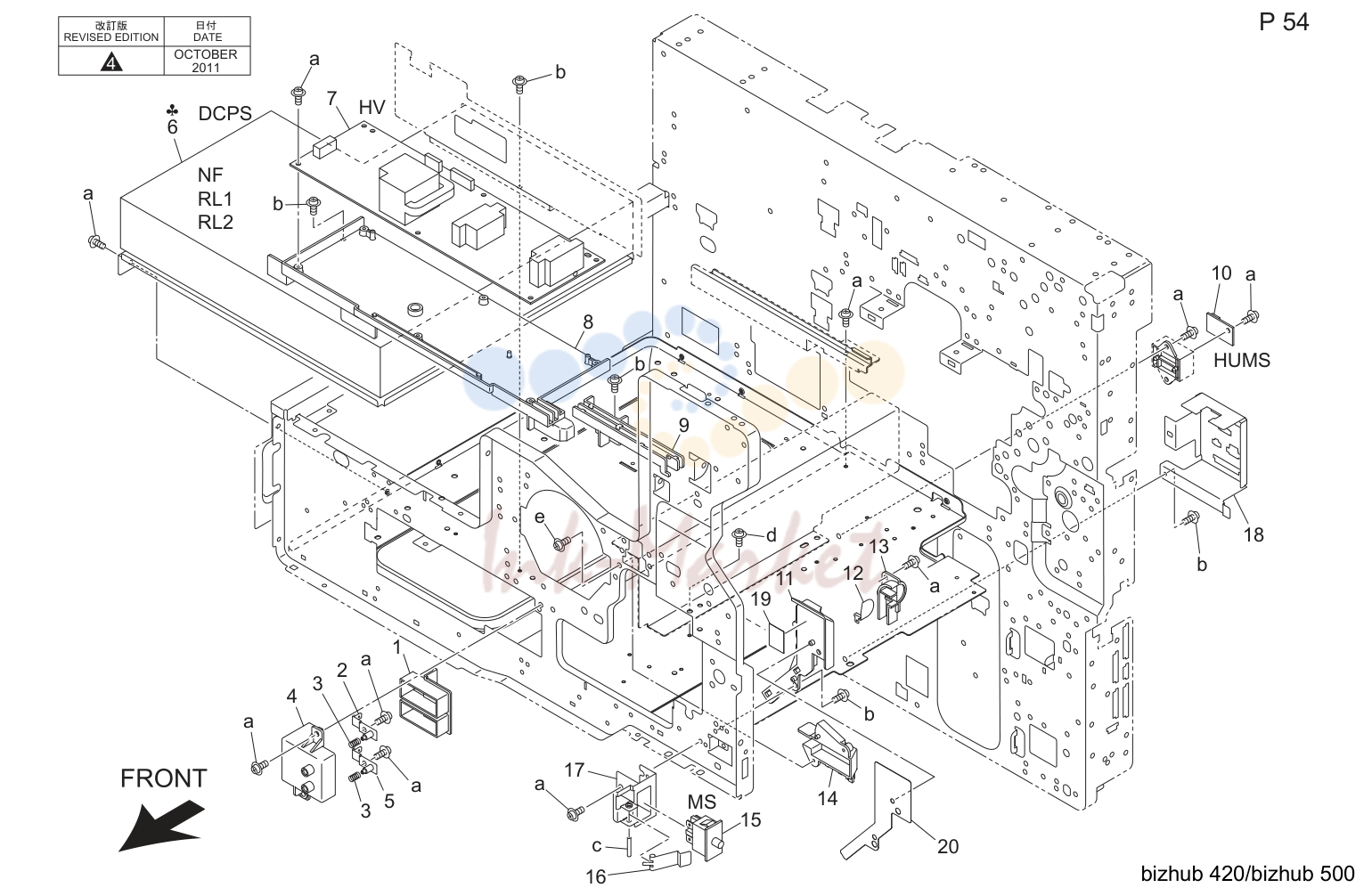

- Electric детали (P54)

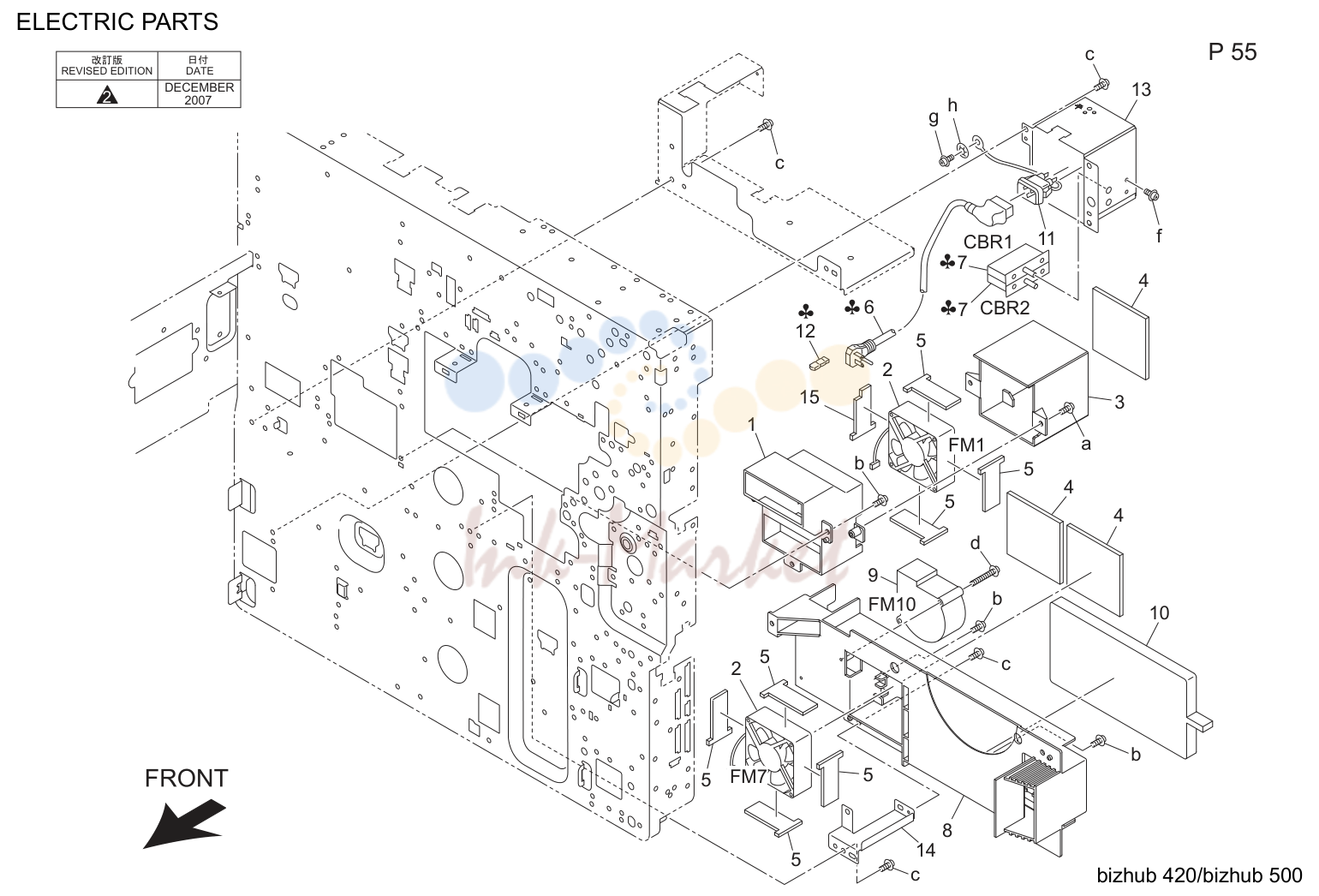

- Electric детали (P55)
- Electric детали (P56)

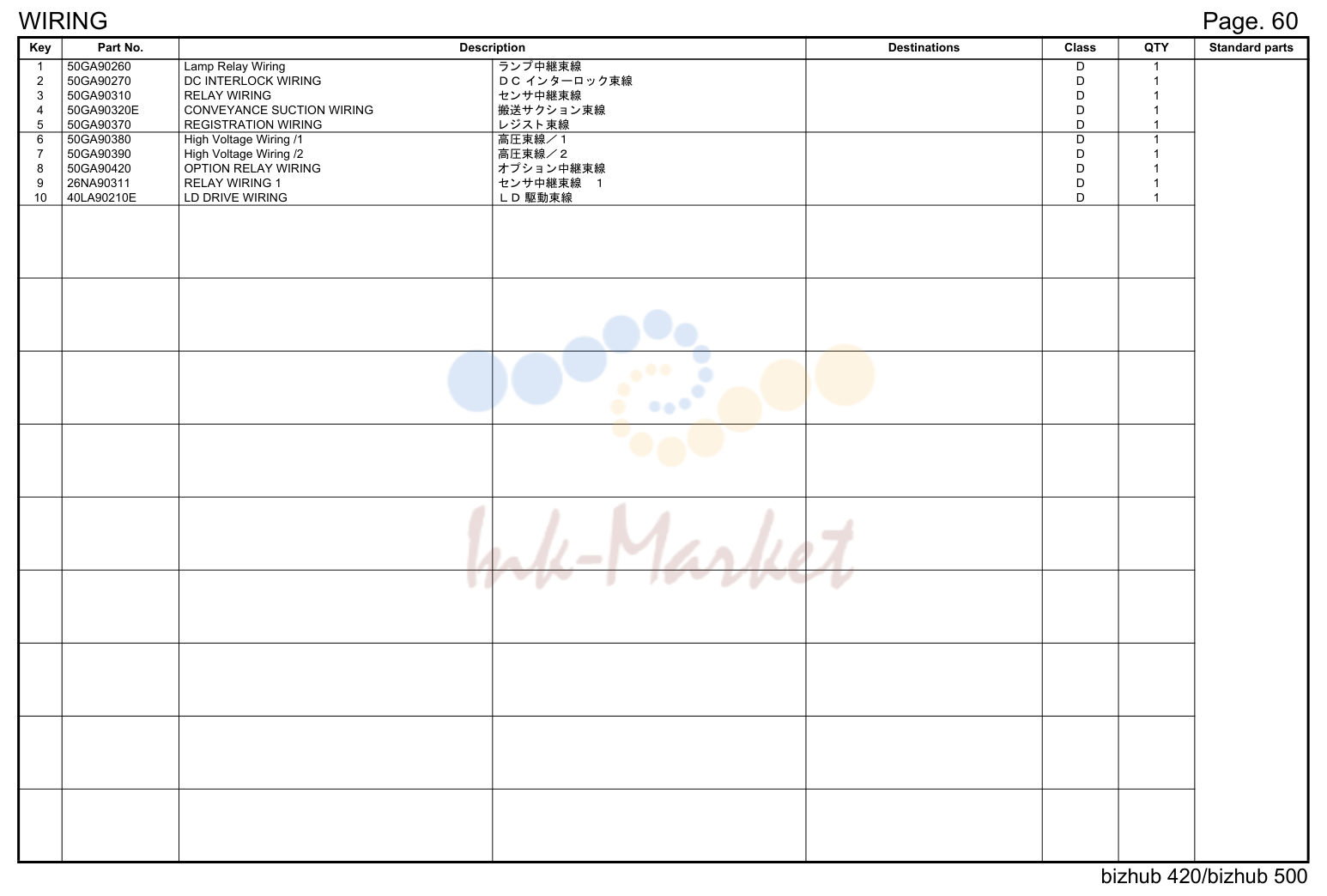

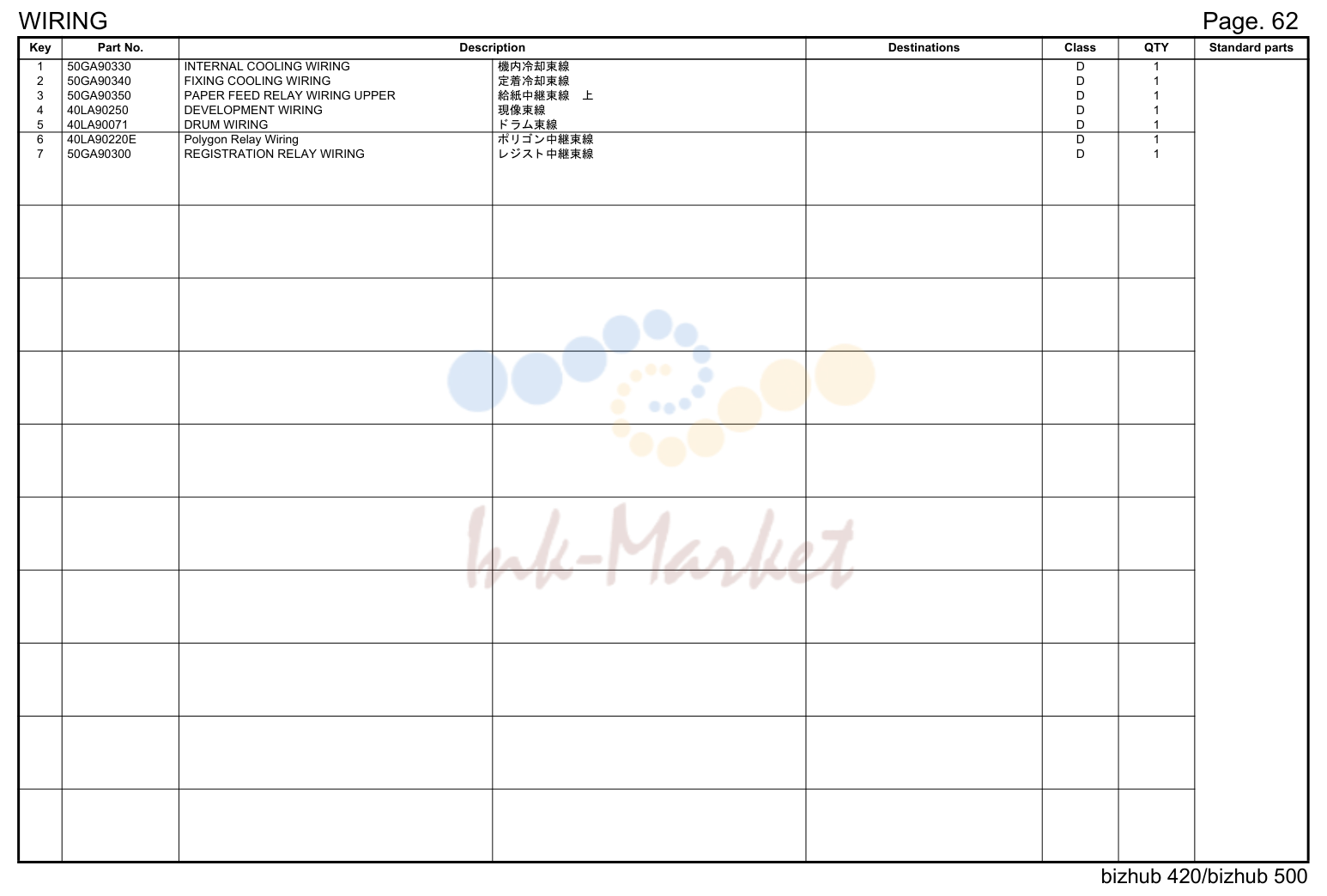

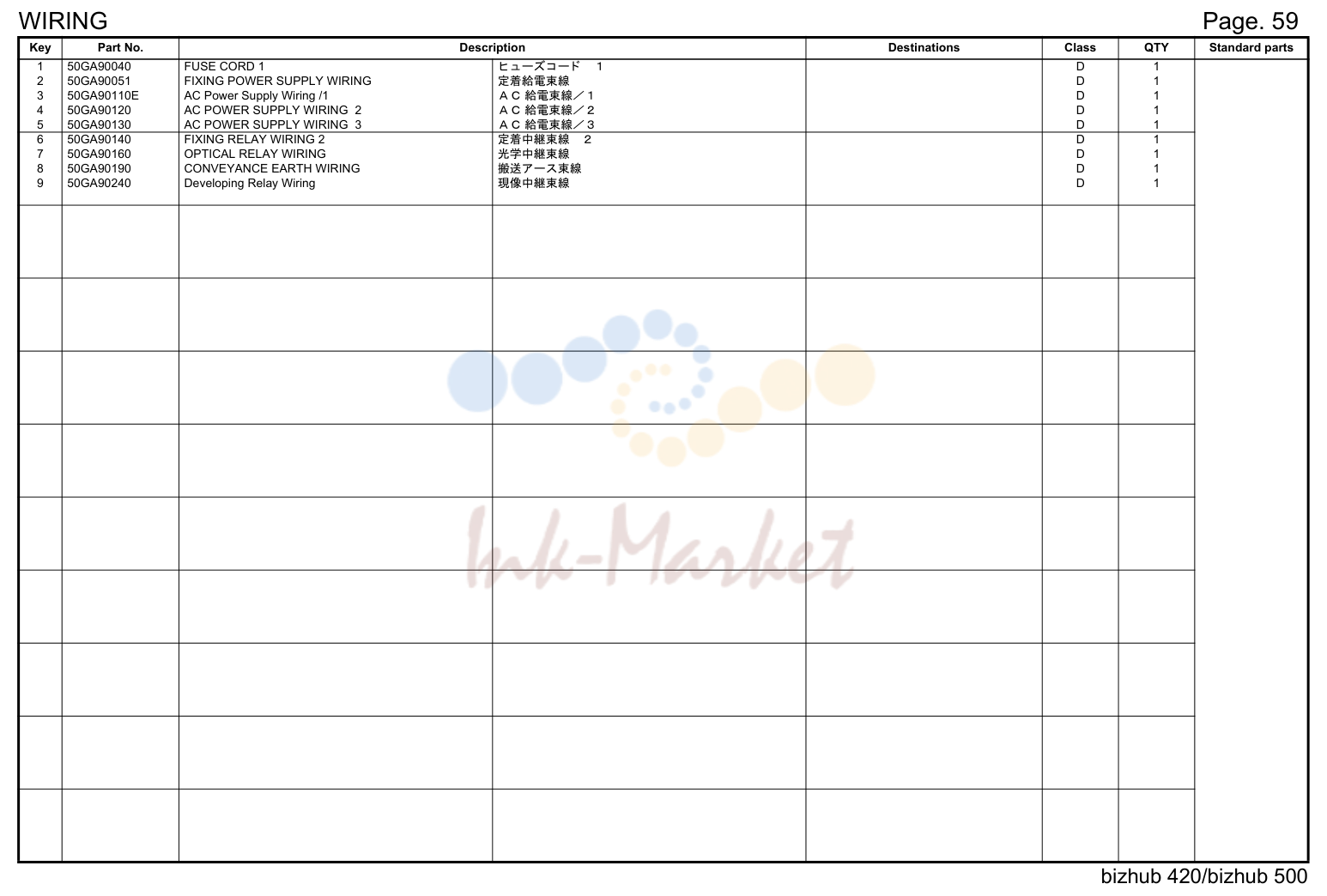

- Wiring
- Wiring
- Wiring

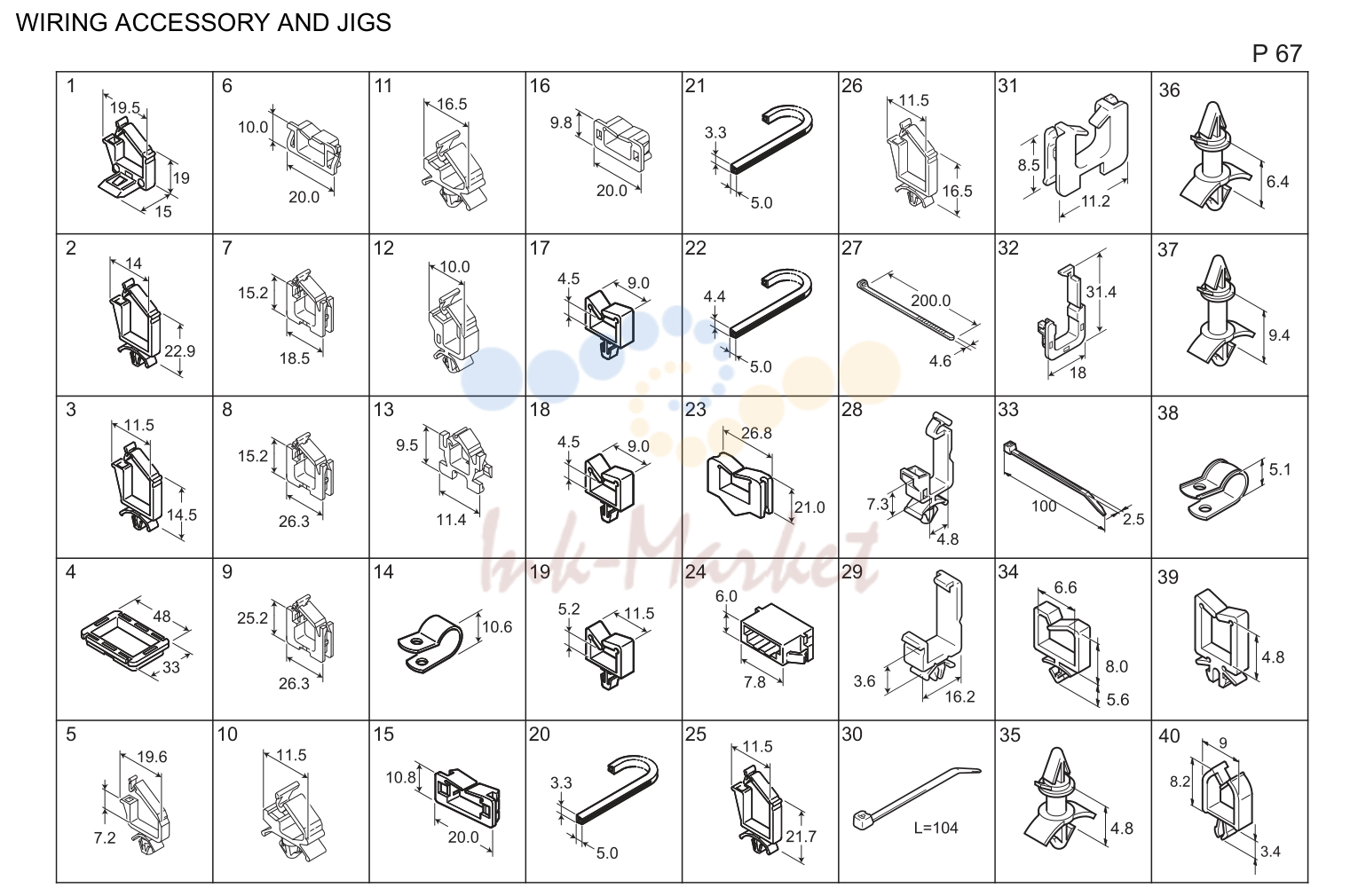

- Wiring accessory and jigs (P67)

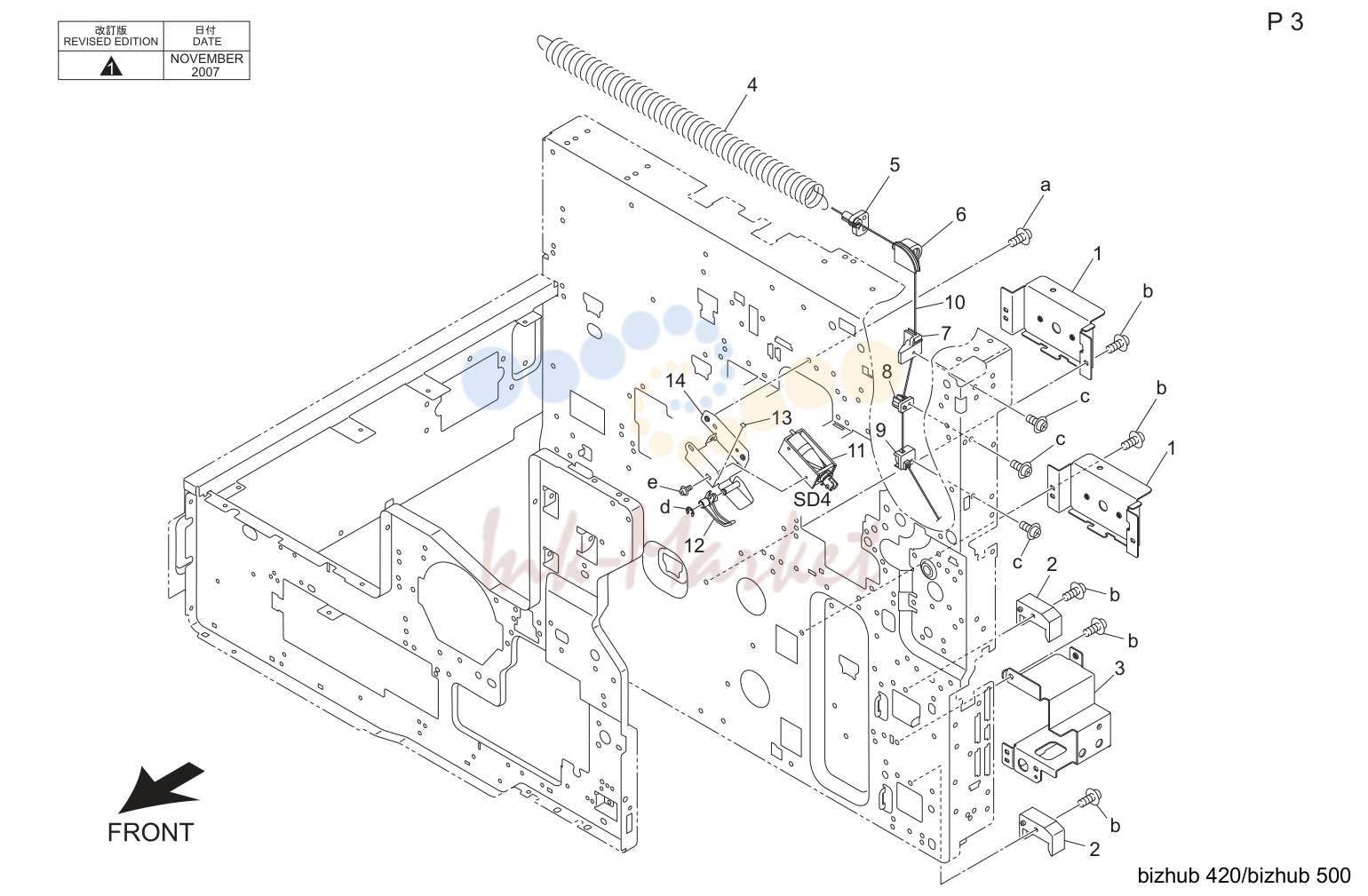

Main рама (P3)
| № | Артикул | Наименование |
|---|---|---|
| 11 | NAR70900 запросить цену → | Adu соленоид вал в сборе |

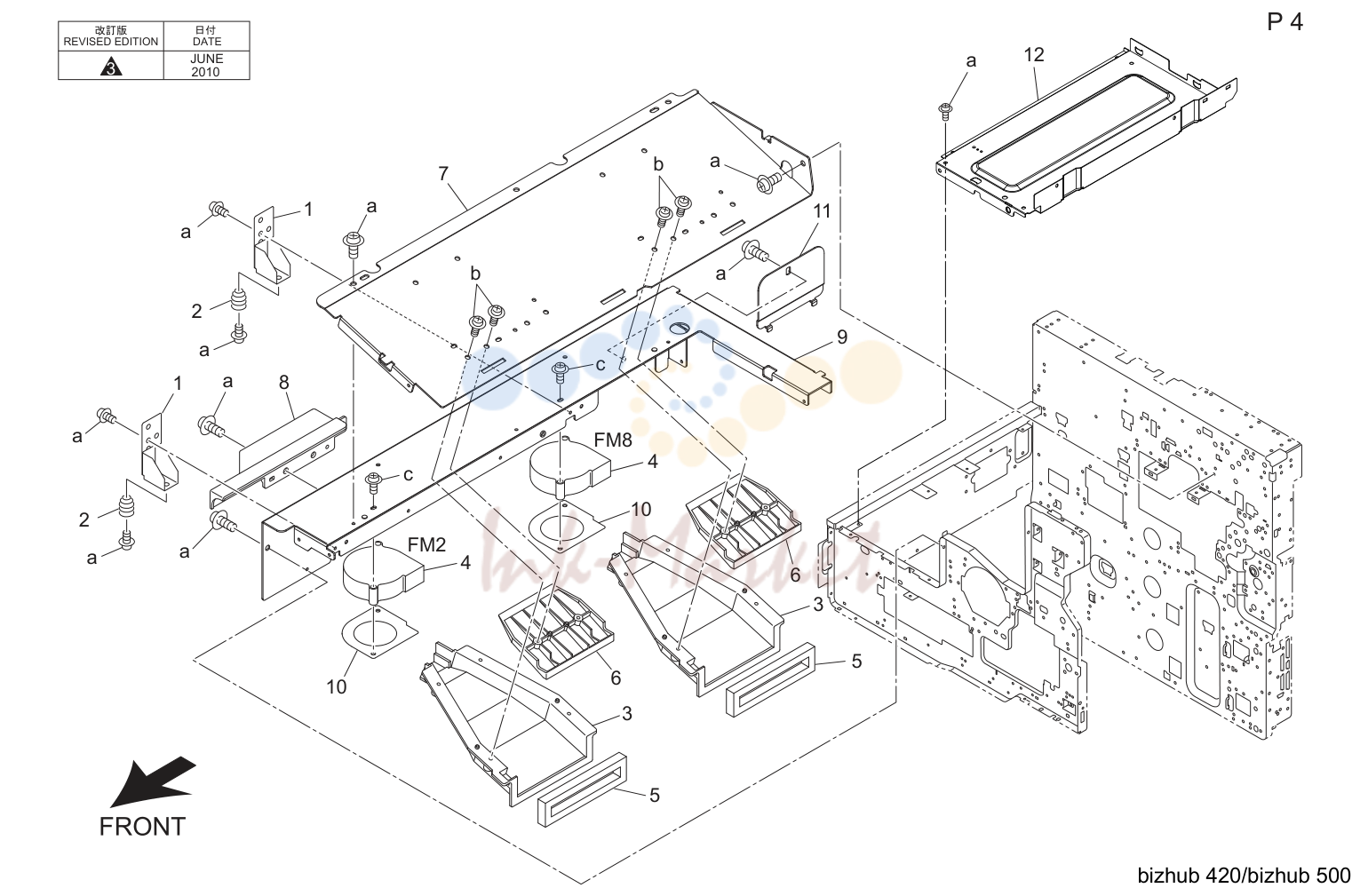

Main рама (P4)
| № | Артикул | Наименование |
|---|---|---|
| 7 | GA10070EO запросить цену → | Reinforce stay /b |
| 7 | GA10071F запросить цену → | Reinforce stay /b |
| 8 | GA10230D запросить цену → | Направляющая part /f |
| 9 | GA10060O запросить цену → | Supply stay /a |
| 9 | GA10061E запросить цену → | Supply stay /a |
| 11 | A0R5103400 запросить цену → | Крышка пластина |
| 12 | GA10031F запросить цену → | Write крышка |

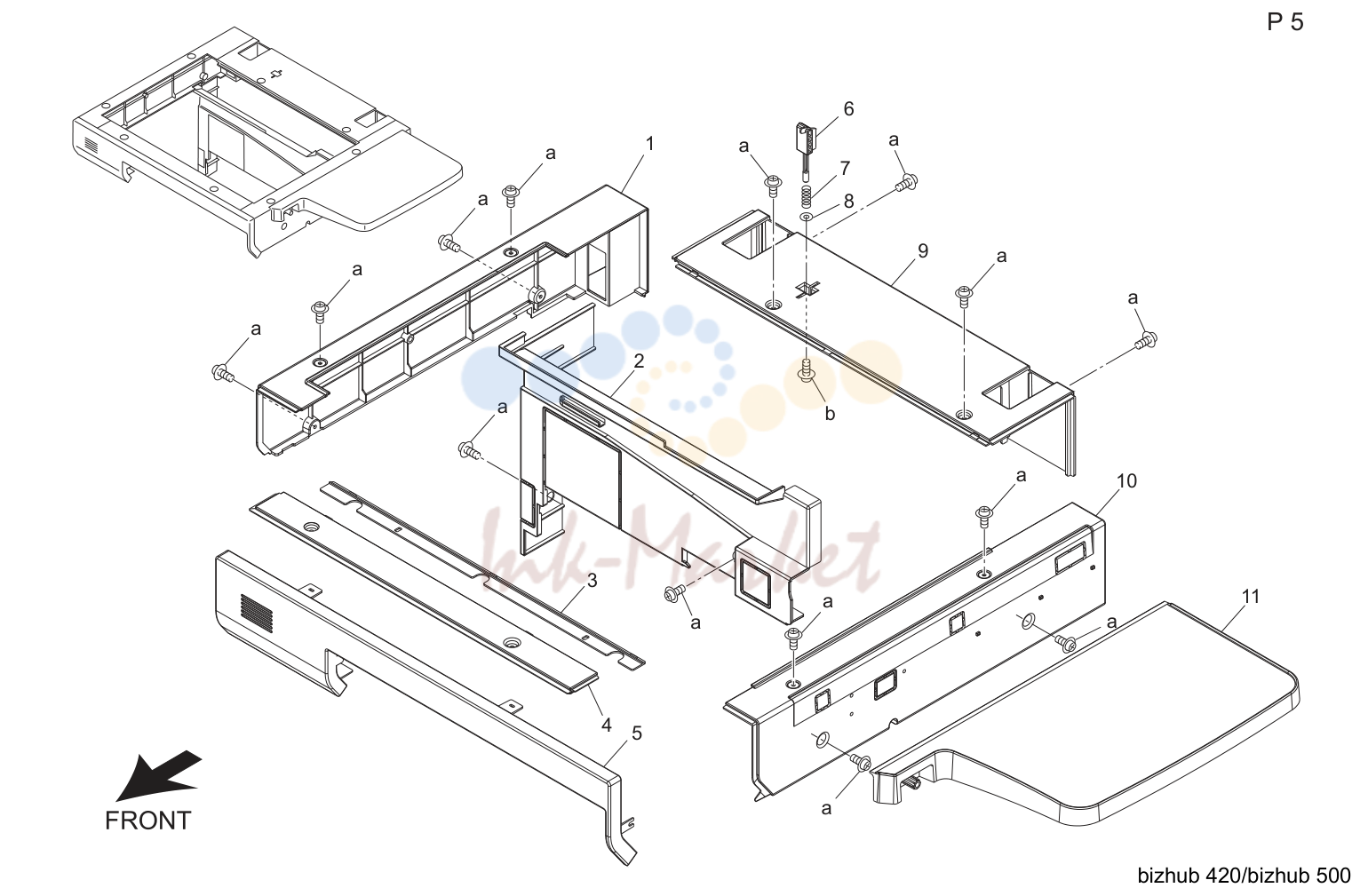

Внешние детали (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GA12240F запросить цену → | Read крышка /left |
| 4 | GA13130E запросить цену → | Стекло креплениеing пластина /2 |
| 5 | GA13070F запросить цену → | Read крышка /front |
| 9 | GA12231E запросить цену → | Read крышка /rear |
| 11 | RER70100 запросить цену → | Working table |

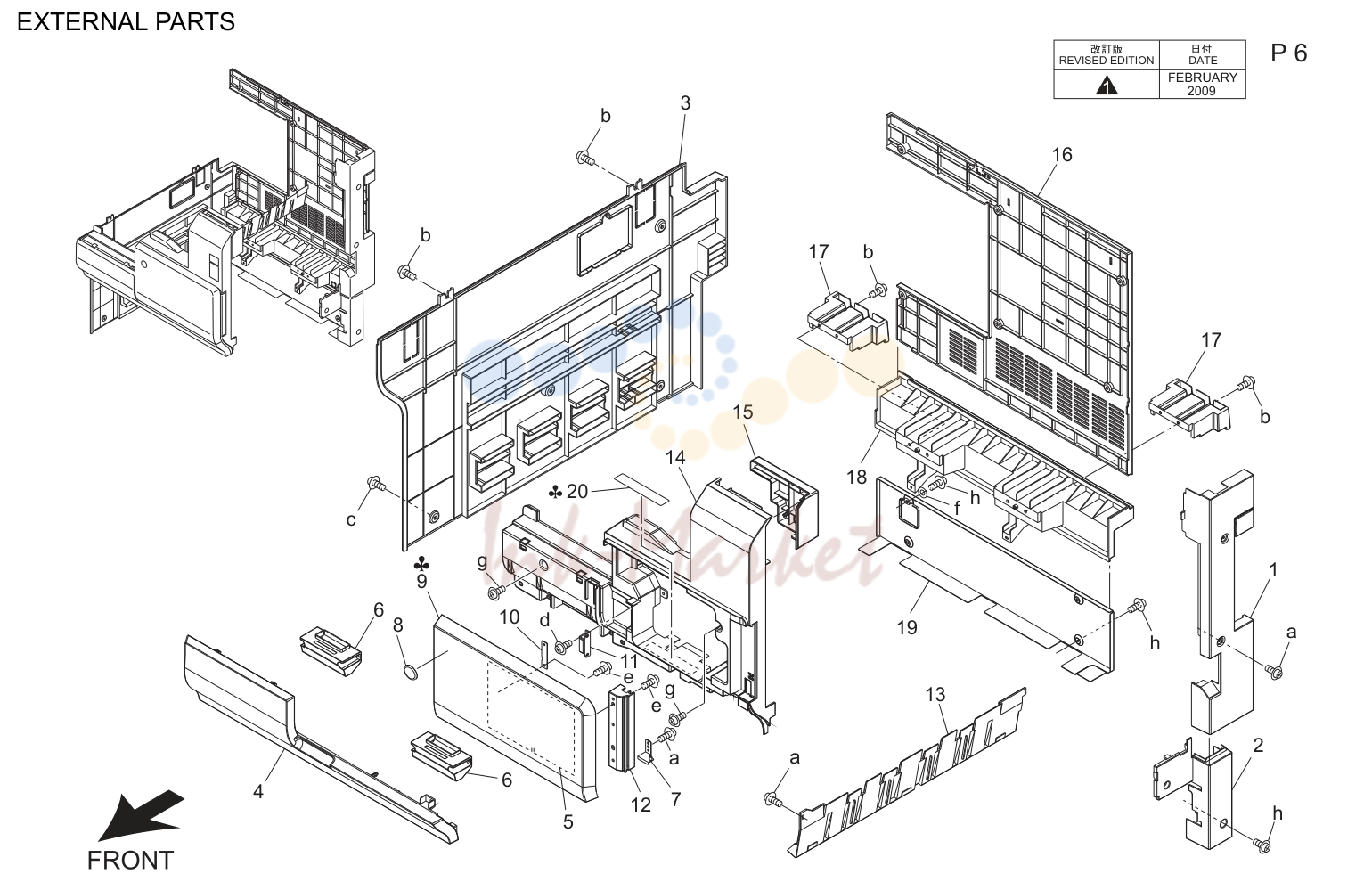

Внешние детали (P6)
| № | Артикул | Наименование |
|---|---|---|
| 3 | GA12050E запросить цену → | Side крышка /left |
| 9 | GA12080E запросить цену → | Front door /right |
| 12 | GA13190E запросить цену → | Передняя крышка hinge |
| 14 | GA12012G запросить цену → | Основной блок крышка /front |

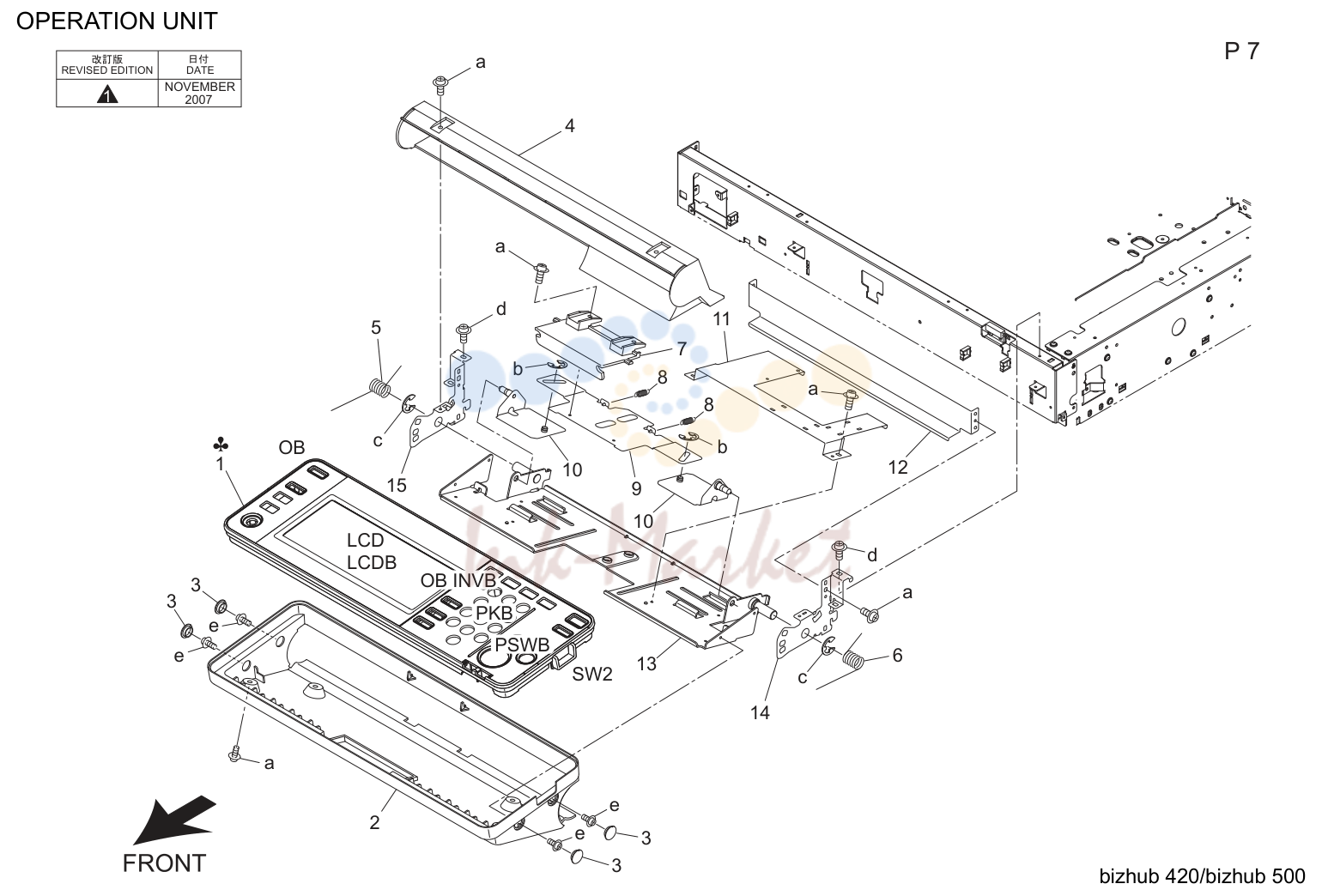

Operation узел (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GA87030F запросить цену → | Ope. узел узел |
| 1 | GE87030F запросить цену → | Ope. узел узел |
| 1 | GF87030F запросить цену → | Ope. узел узел |
| 1 | GG87030G запросить цену → | Ope. узел узел |
| 1 | GK87030G запросить цену → | Ope. узел узел |

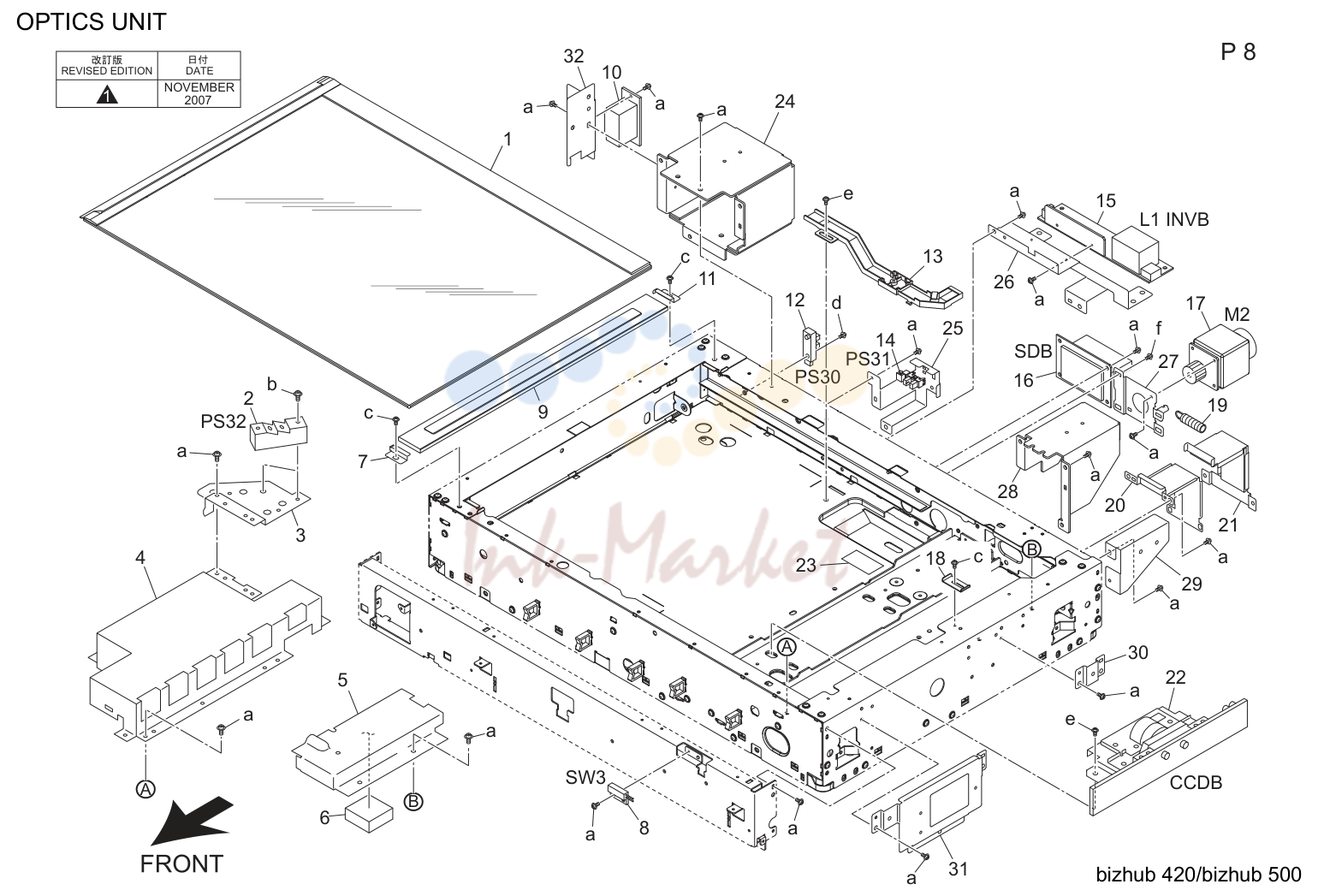

Optics узел (P8)
| № | Артикул | Наименование |
|---|---|---|
| 26 | GA62510E запросить цену → | Плата креплениеing пластина /no.1 |
| 27 | LA61161E запросить цену → | Мотор креплениеing пластина |

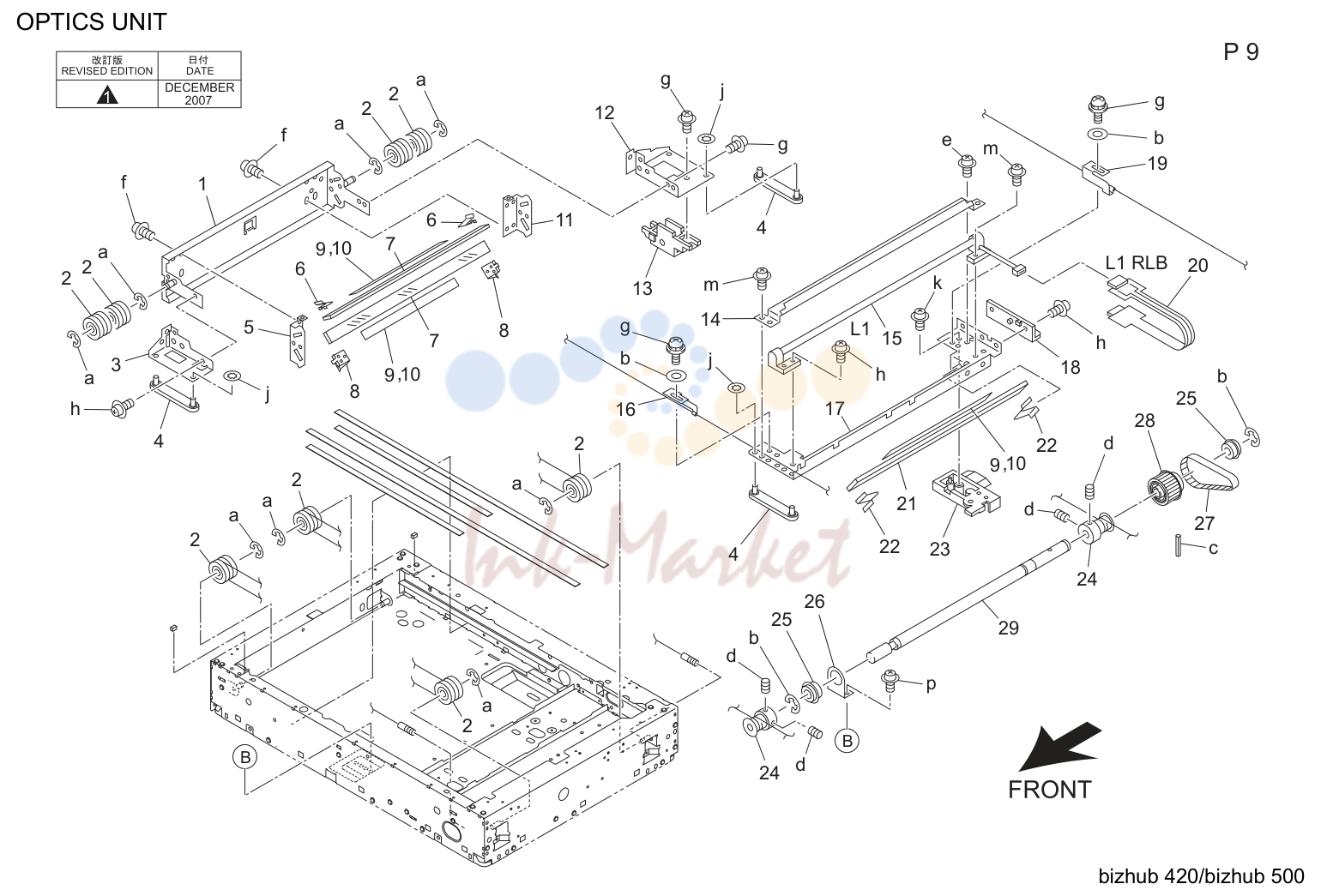

Optics узел (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | NAR71100 запросить цену → | Mirror крепление пластина 2 в сборе |
| 15 | LA83011E запросить цену → | Exposure lamp |

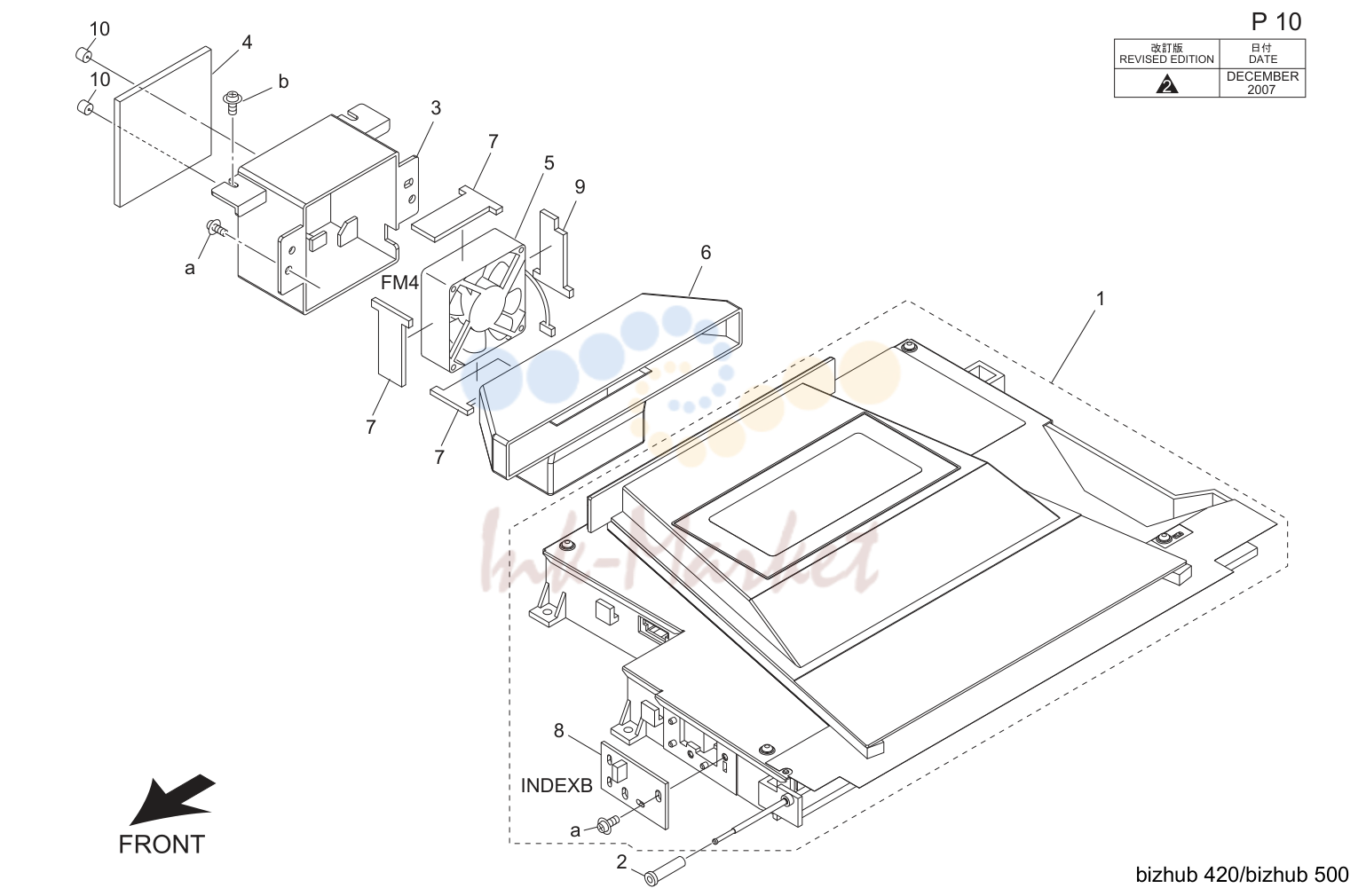

Write узел (P10)
| № | Артикул | Наименование |
|---|---|---|
| 6 | GA73790E запросить цену → | Барабан cooling воздуховод /2 |

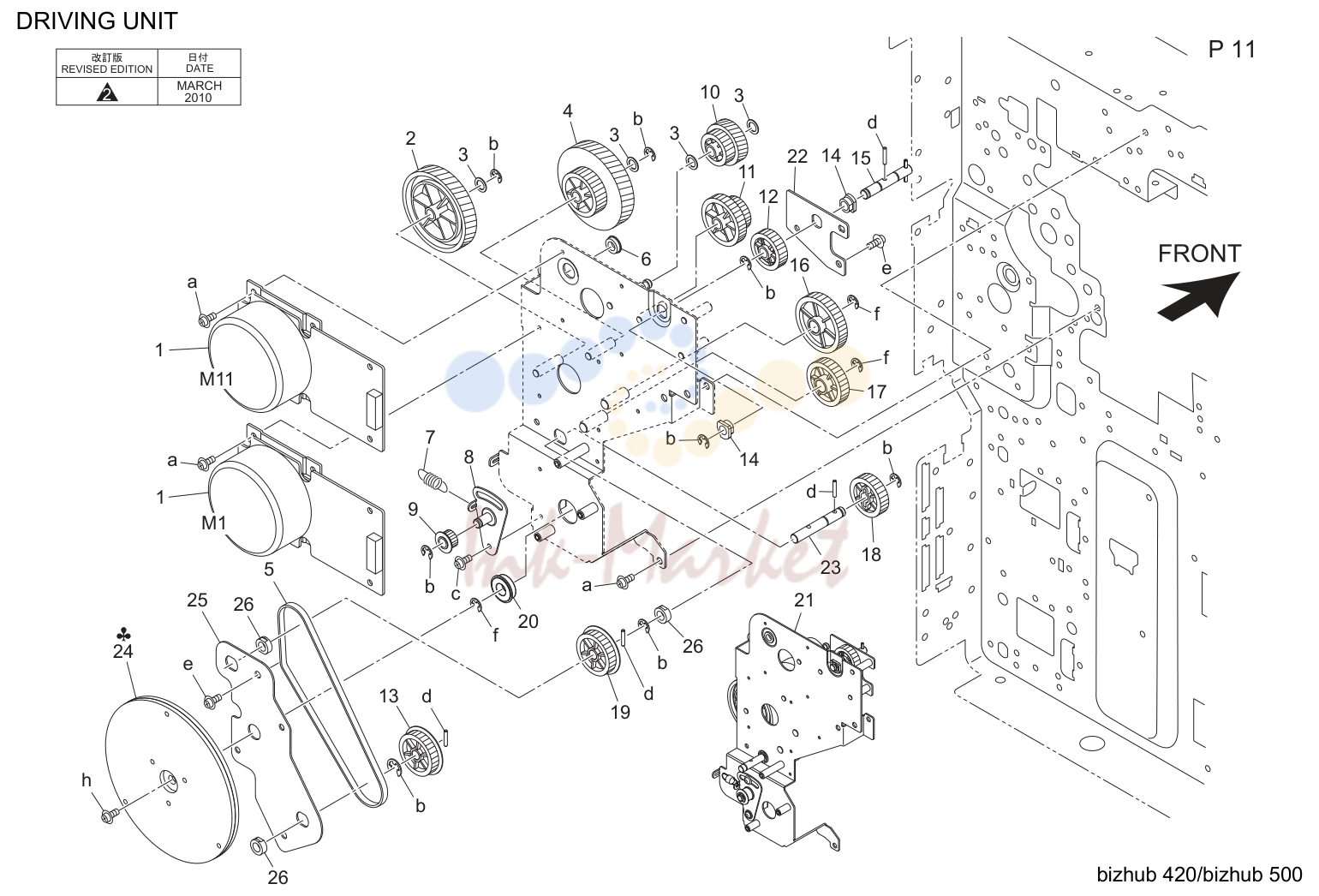

Driving узел (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LA80032E запросить цену → | Dc brushless мотор/30 |
| 6 | A00J617800 ✓ в наличии | Ball bearing |
| 8 | NAR71000 запросить цену → | Tension пластина caulking |
| 12 | GA18580E запросить цену → | Conveyance шестерня /c 31t |
| 18 | GA15610E запросить цену → | Шестерня /i 31t |
| 23 | GA15220EO запросить цену → | Idling вал /b |
| 23 | GA15221F запросить цену → | Idling вал /b |
| 25 | GA15470O запросить цену → | Drive панель /i |
| 25 | GA15471E запросить цену → | Drive панель /i |

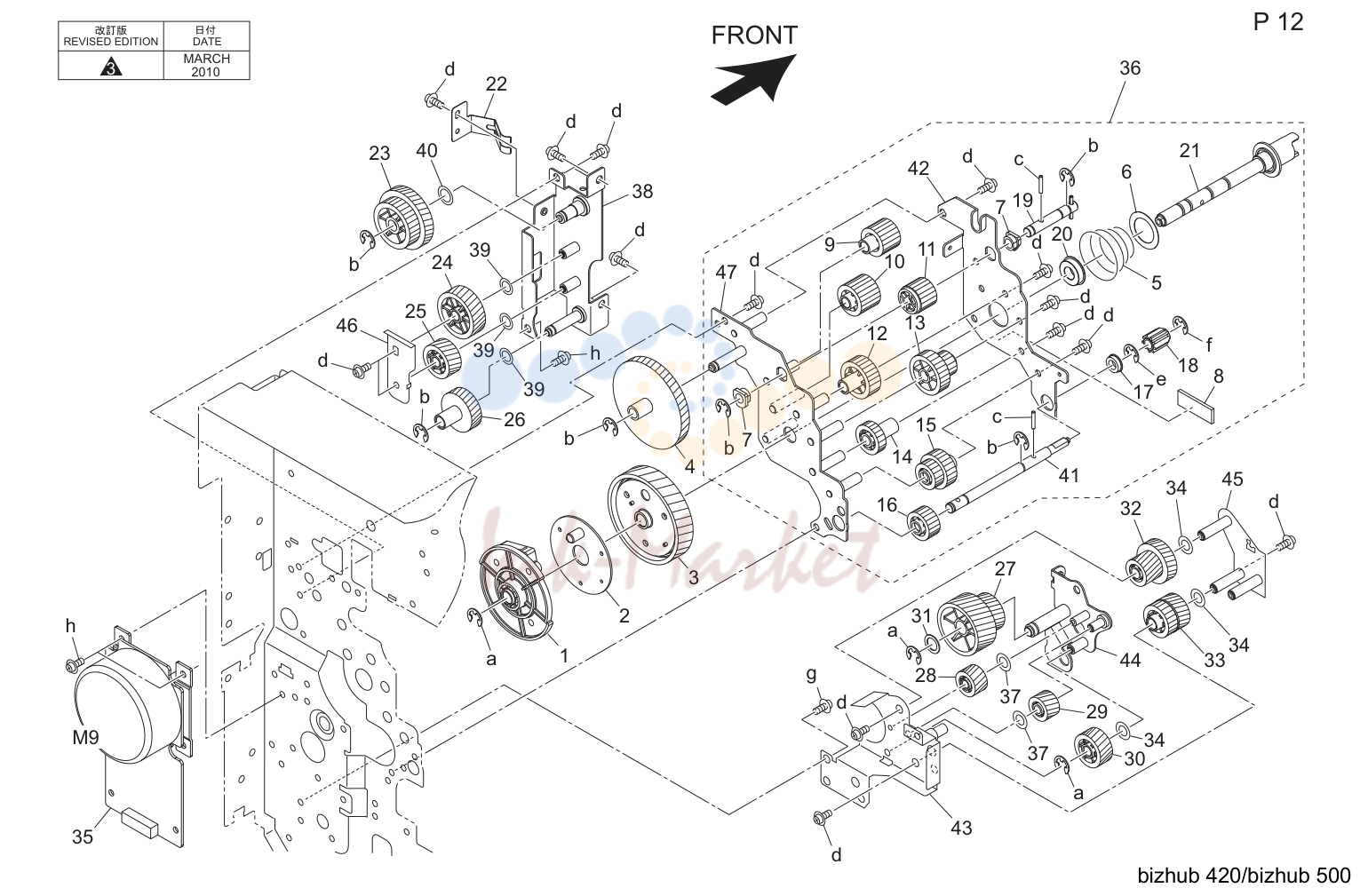

Driving узел (P12)
| № | Артикул | Наименование |
|---|---|---|
| 2 | NAR70200 запросить цену → | Drive пластина combined |
| 17 | A00J617800 ✓ в наличии | Ball bearing |
| 22 | GA45690O запросить цену → | Conveyance earth пластина |
| 22 | GA45691E запросить цену → | Conveyance earth пластина |
| 28 | GA16200E запросить цену → | Подача бумаги шестерня /i 20t |
| 29 | GA16140E запросить цену → | Подача бумаги шестерня /d 19t |
| 30 | GA16180F запросить цену → | Подача бумаги шестерня /h 28t |
| 35 | LA80032E запросить цену → | Dc brushless мотор/30 |
| 37 | GA250100 запросить цену → | Spacer |
| 41 | GA15181EO запросить цену → | Agitating вал |
| 41 | GA15182F запросить цену → | Agitating вал |

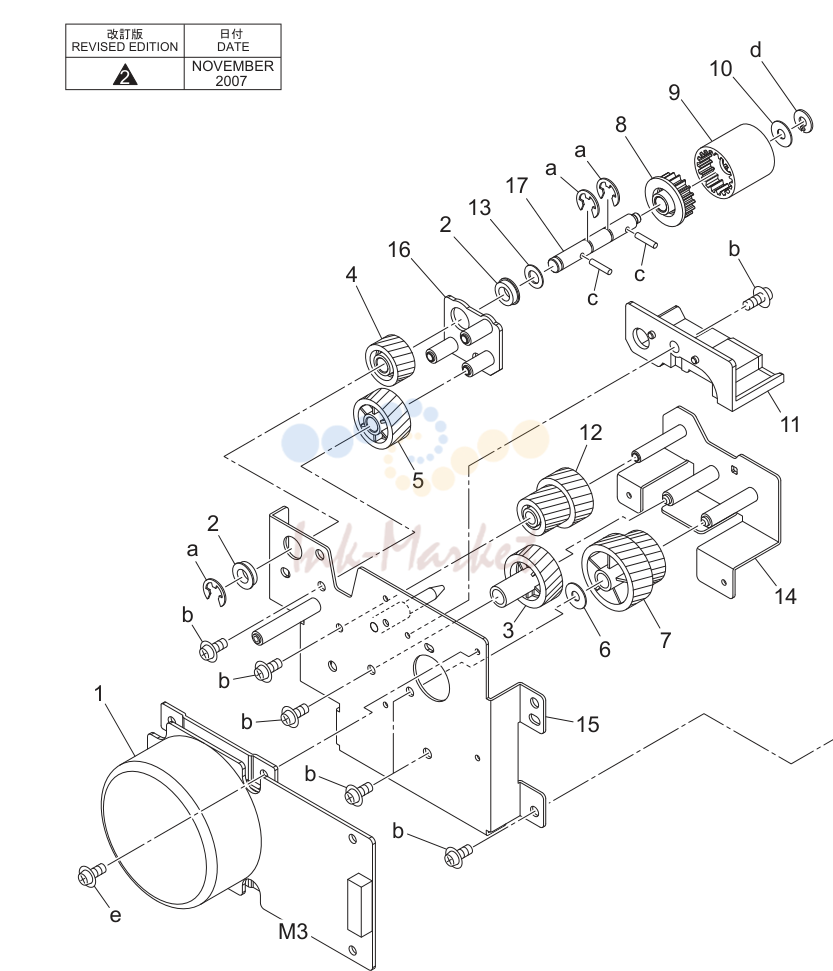

Driving узел (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LA80032E запросить цену → | Dc brushless мотор/30 |
| 2 | A00J617800 ✓ в наличии | Ball bearing |
| 17 | GA17601E запросить цену → | Проявка drive вал |

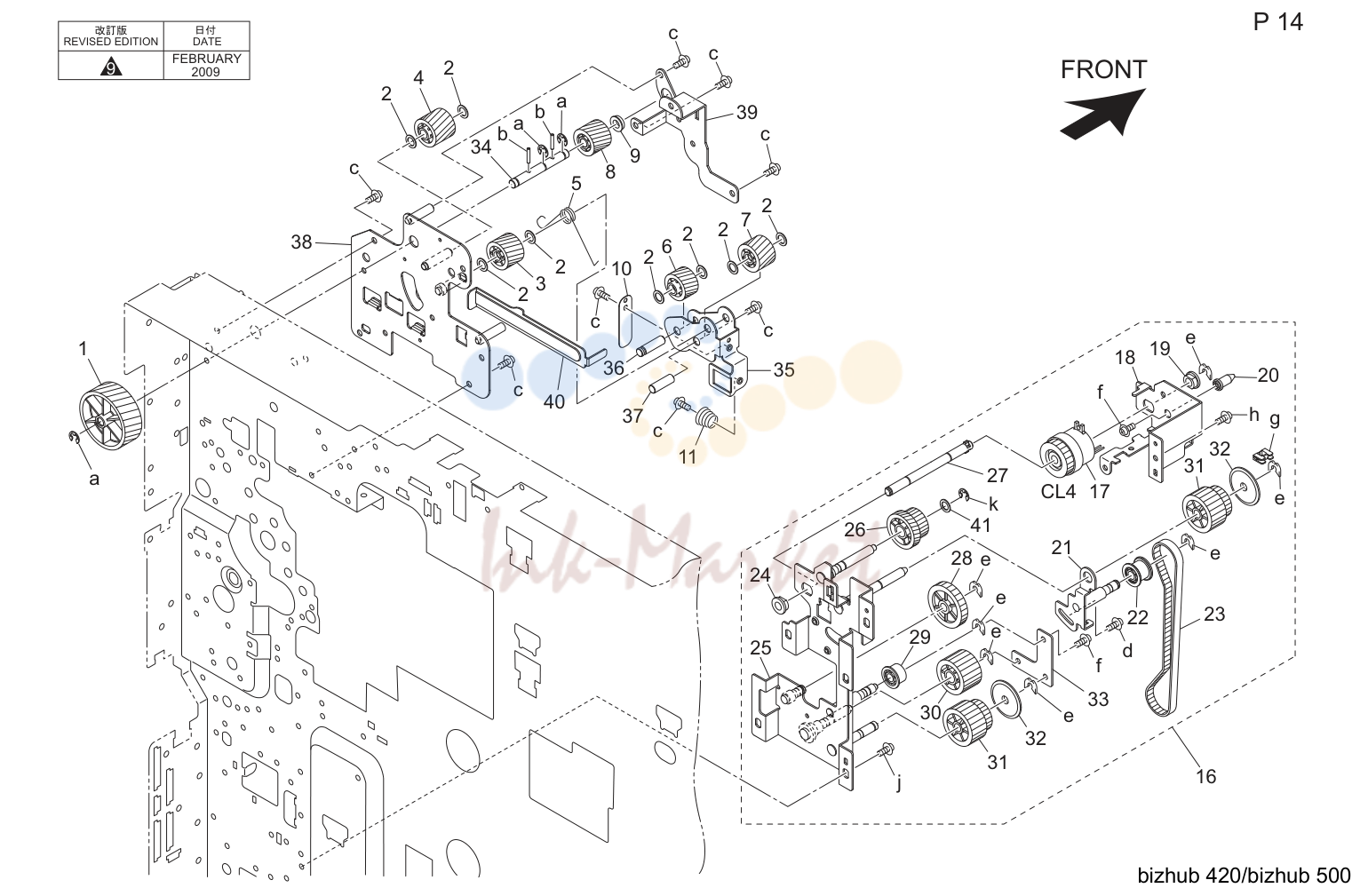

Driving узел (P14)
| № | Артикул | Наименование |
|---|---|---|
| 3 | GA18540EO запросить цену → | Fixing шестерня /d 19t |
| 3 | GA18542G запросить цену → | Fixing шестерня/d 19t |
| 4 | GA18530EO запросить цену → | Fixing шестерня /c 19t |
| 4 | GA18532G запросить цену → | Fixing шестерня/c 19t |
| 6 | GA18550EO запросить цену → | Fixing шестерня /e 18t |
| 6 | GA18552G запросить цену → | Fixing шестерня/e 18t |
| 7 | GA18590EO запросить цену → | Fixing шестерня /f 19t |
| 7 | GA18592G запросить цену → | Fixing шестерня /f 19t |
| 8 | GA18520FO запросить цену → | Fixing шестерня /b 18t |
| 8 | GA18523I запросить цену → | Fixing шестерня/b 18t |
| 9 | A00J617800 ✓ в наличии | Ball bearing |
| 26 | GA16401E запросить цену → | Подача бумаги шестерня 19/33t |
| 34 | GA18111G запросить цену → | Fixing input вал |
| 35 | GA15070F запросить цену → | Drive панель /g |
| 36 | GA18220D запросить цену → | Fixing idling вал |
| 37 | GA18241E запросить цену → | Fixing idling вал /2 |
| 39 | GA15040E запросить цену → | Drive панель /d |

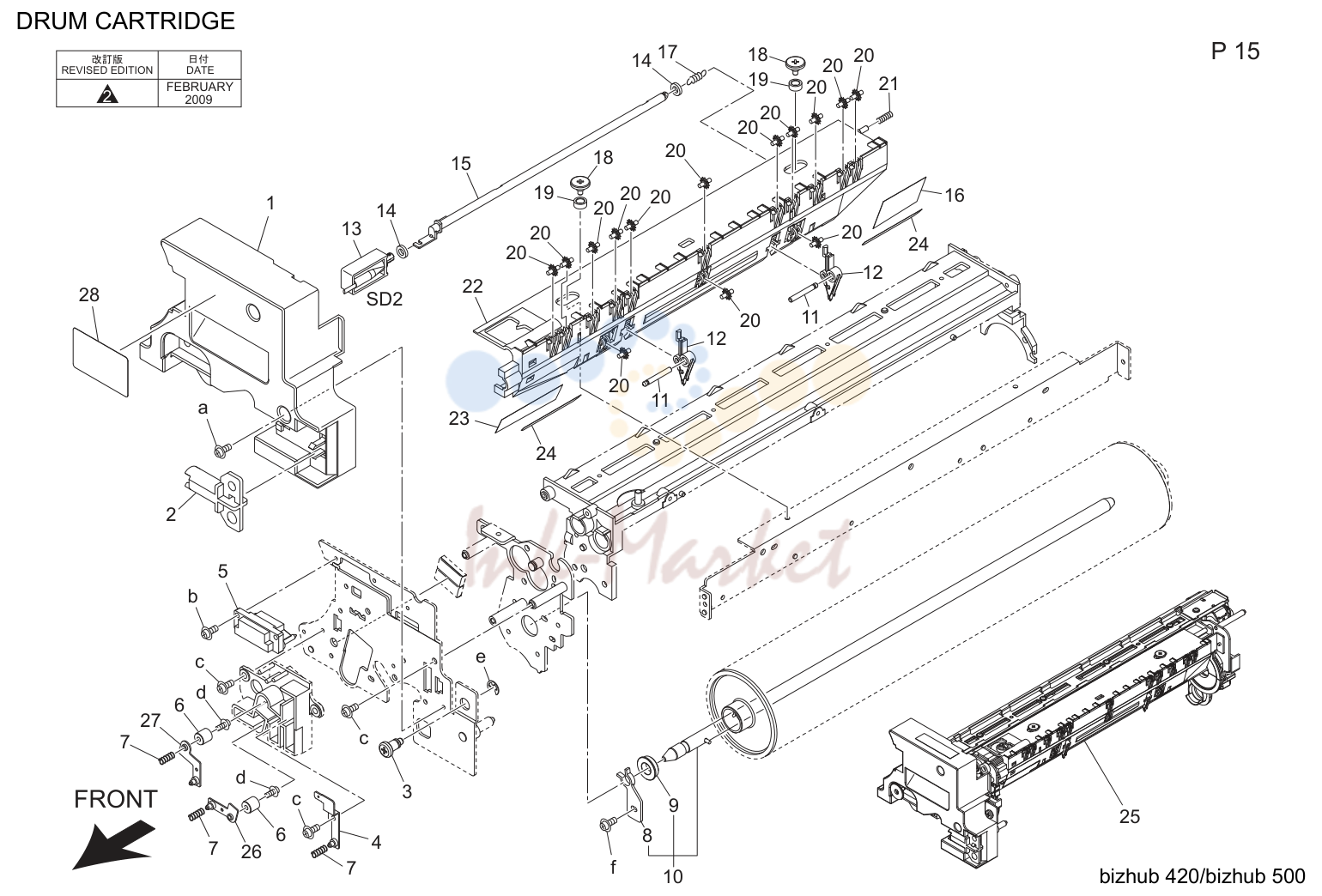

Барабан cartridge (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GA20350E запросить цену → | Cartridge крышка /front |
| 4 | NAR70400 запросить цену → | Проявка electrify combined |
| 10 | LAR70200 запросить цену → | Барабан вал в сборе |
| 13 | NAR70500 запросить цену → | Separate sorenoid в сборе |
| 25 | GAR70200 запросить цену → | Барабан узел |
| 28 | GA97951E запросить цену → | Тонер indicating label |

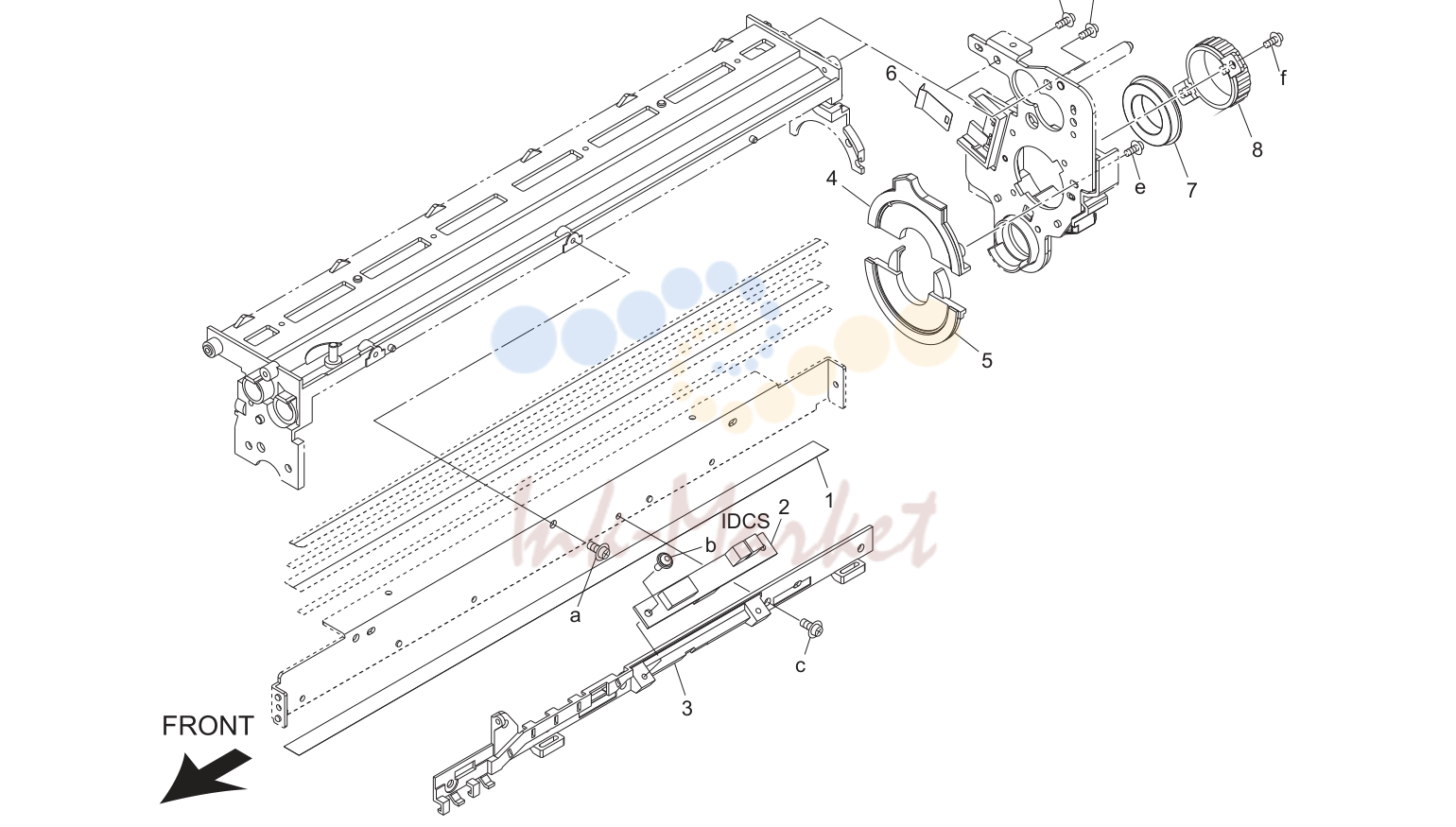

Барабан cartridge (P16)
| № | Артикул | Наименование |
|---|---|---|
| 4 | NAR70300 запросить цену → | Blade уплотнитель block r в сборе |
| 5 | NAR70600 запросить цену → | Blade уплотнитель block 2 в сборе |
| 8 | NA20250F запросить цену → | Вал держатель support part |

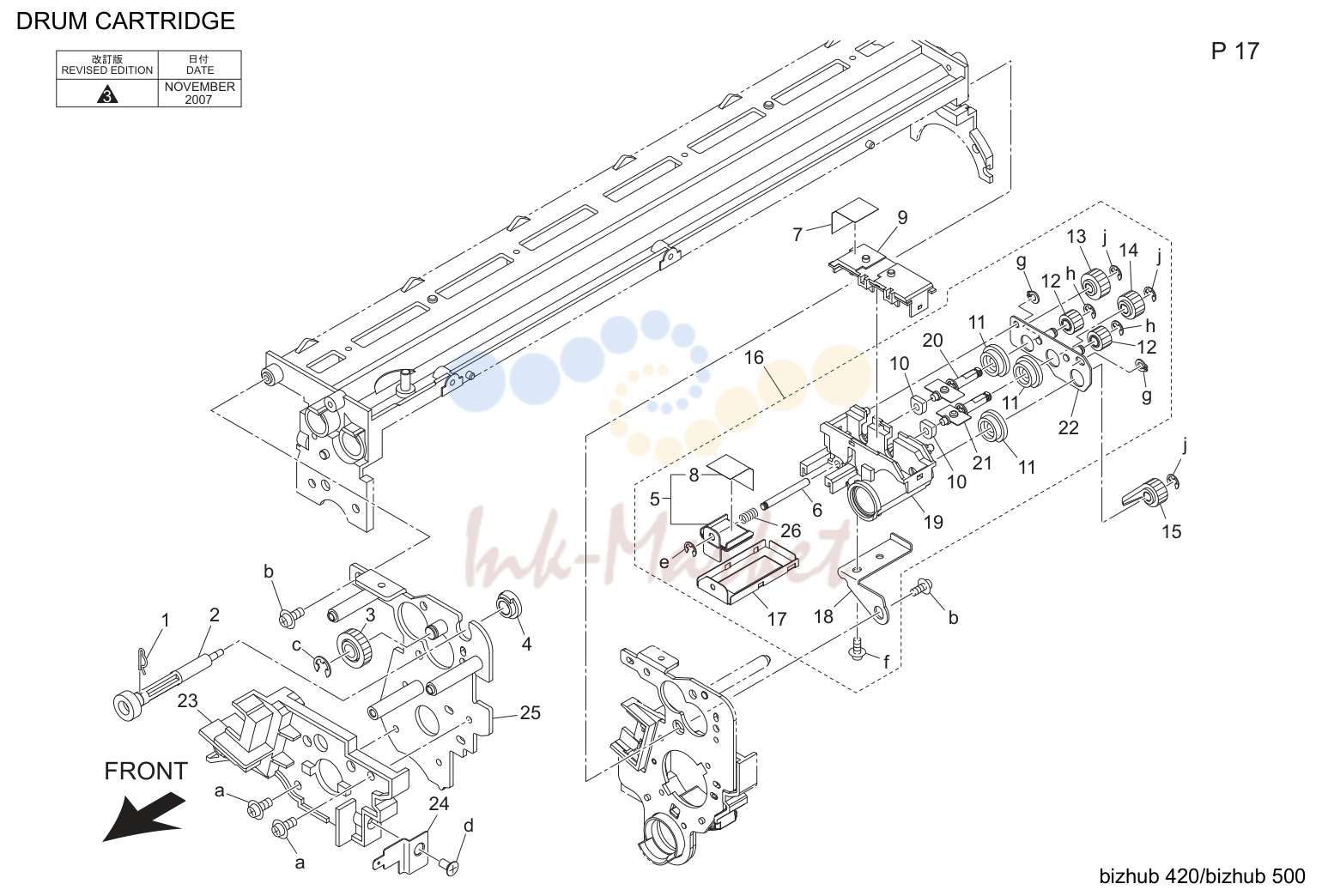

Барабан cartridge (P17)
| № | Артикул | Наименование |
|---|---|---|
| 9 | TAR70100 запросить цену → | Collect крышка c в сборе |
| 17 | NA20860D запросить цену → | Collection крышка /b |
| 24 | NA20760D запросить цену → | Перенос power supply пластина |
| 26 | NA20370D запросить цену → | Collection пружина |

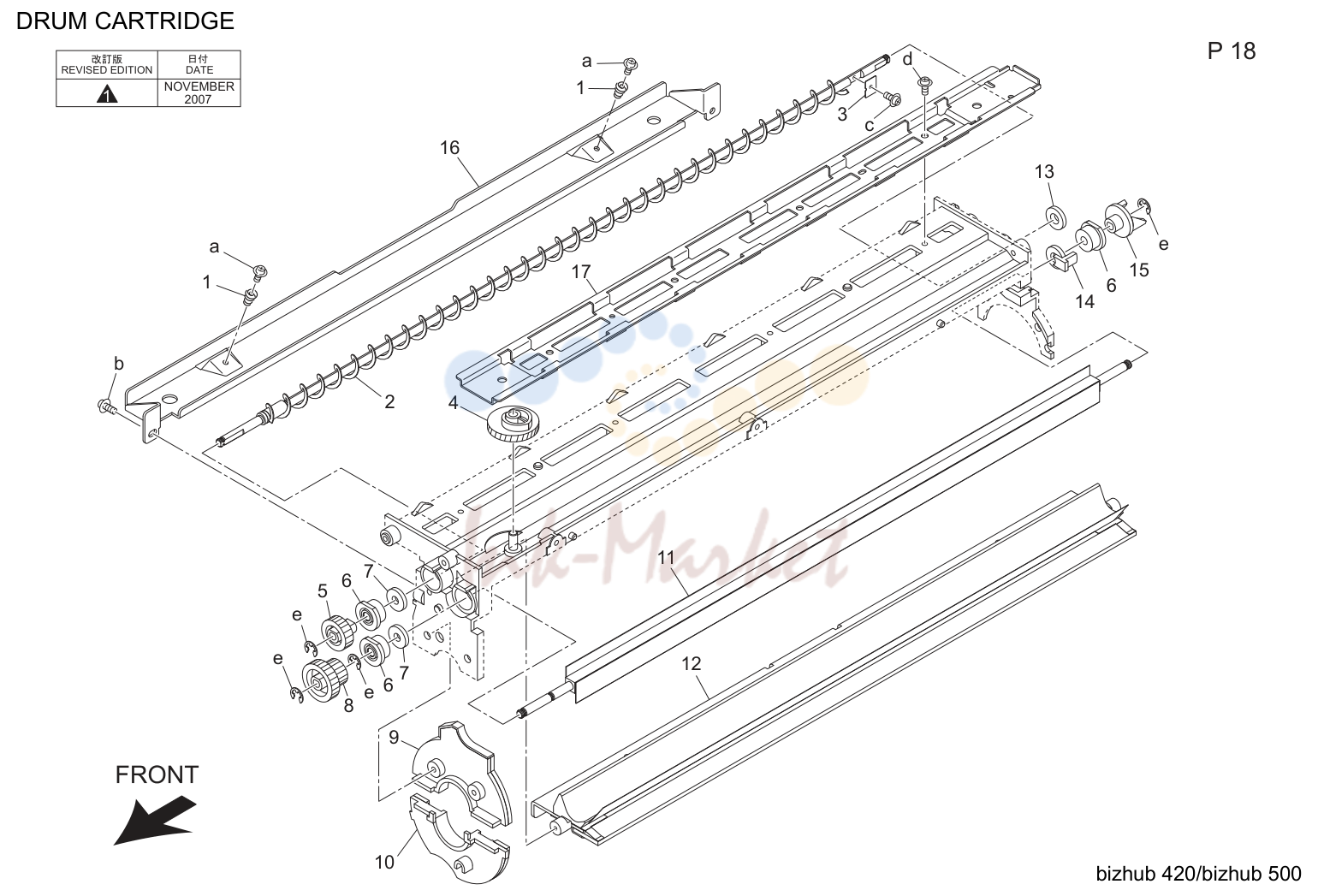

Барабан cartridge (P18)
| № | Артикул | Наименование |
|---|---|---|
| 9 | LAR70100 запросить цену → | Blade уплотнитель block f в сборе |
| 10 | LAR70300 запросить цену → | Blade уплотнитель block 1 в сборе |
| 12 | GAR70300 запросить цену → | Барабан cleaning blade в сборе |
| 16 | LA20360E запросить цену → | Cartridge reinforce part |
| 17 | LA20340D запросить цену → | Cartridge rail |

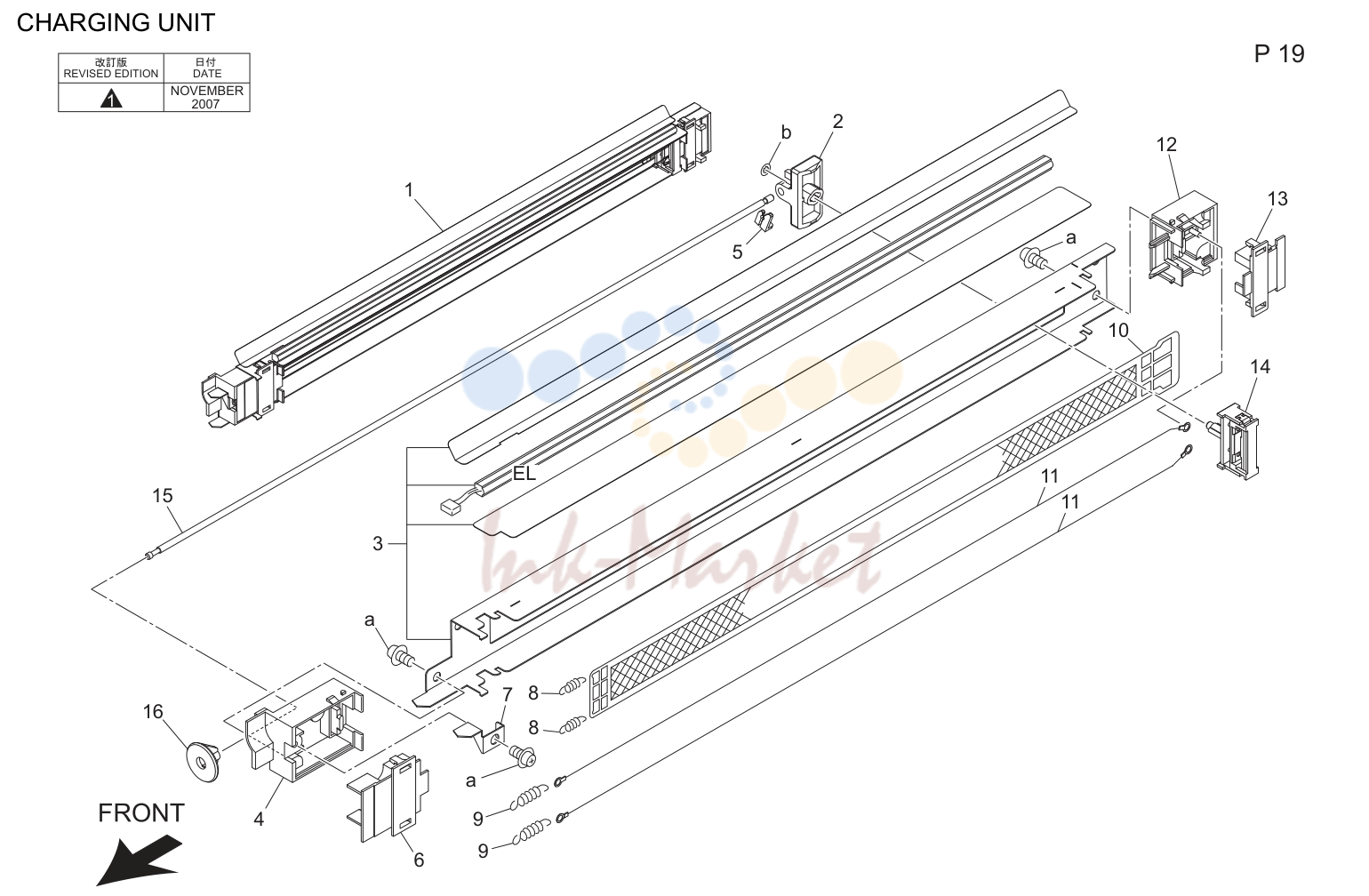

Charging узел (P19)
| № | Артикул | Наименование |
|---|---|---|
| 14 | LAR70400 запросить цену → | Charging cleaning в сборе |

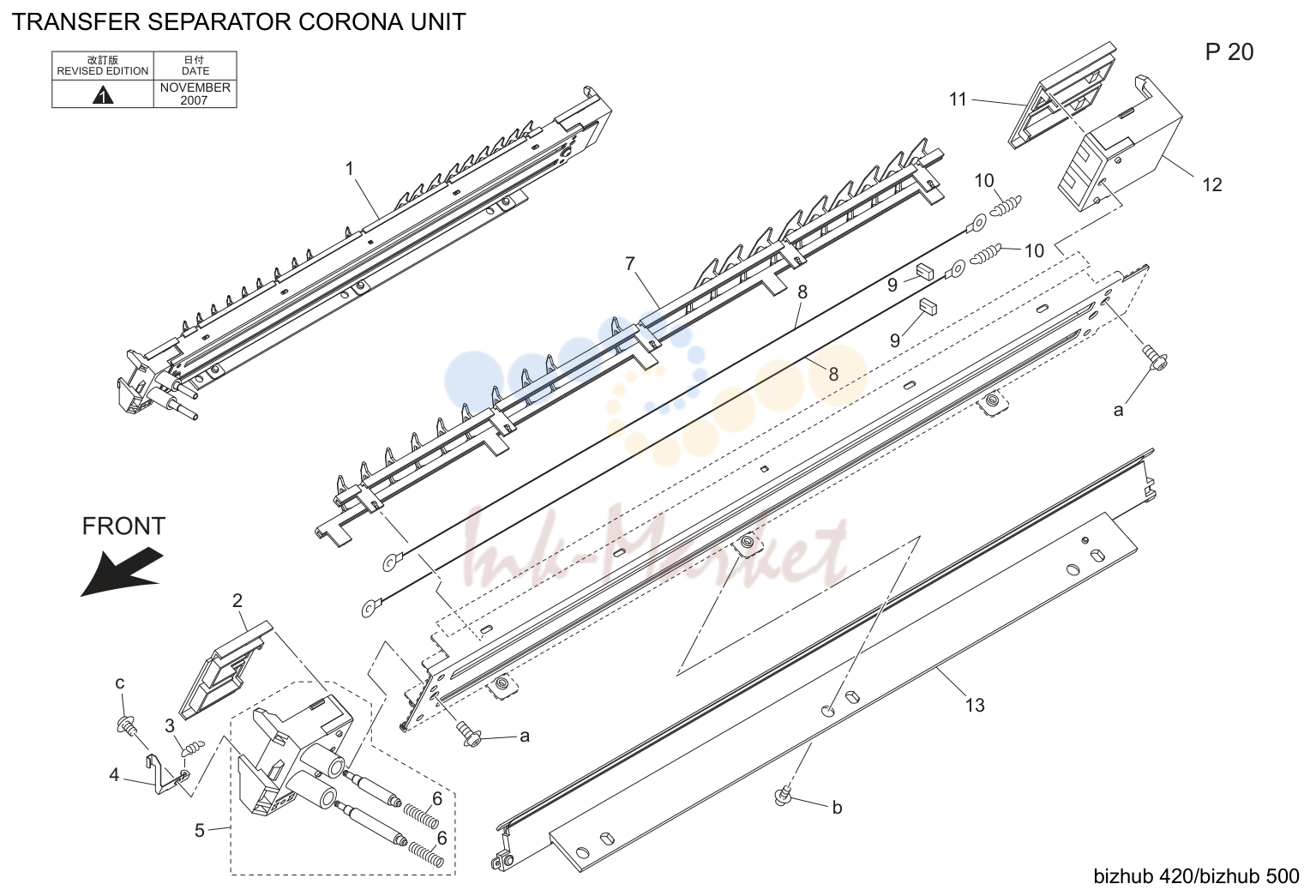

Перенос separator corona узел (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GAR71000 запросить цену → | Перенос separating corona узел |
| 2 | GA26060E запросить цену → | Spark preventing пластина /front |
| 7 | GA26191E запросить цену → | Separation bridge |
| 11 | GA26070F запросить цену → | Spark preventing пластина /rear |

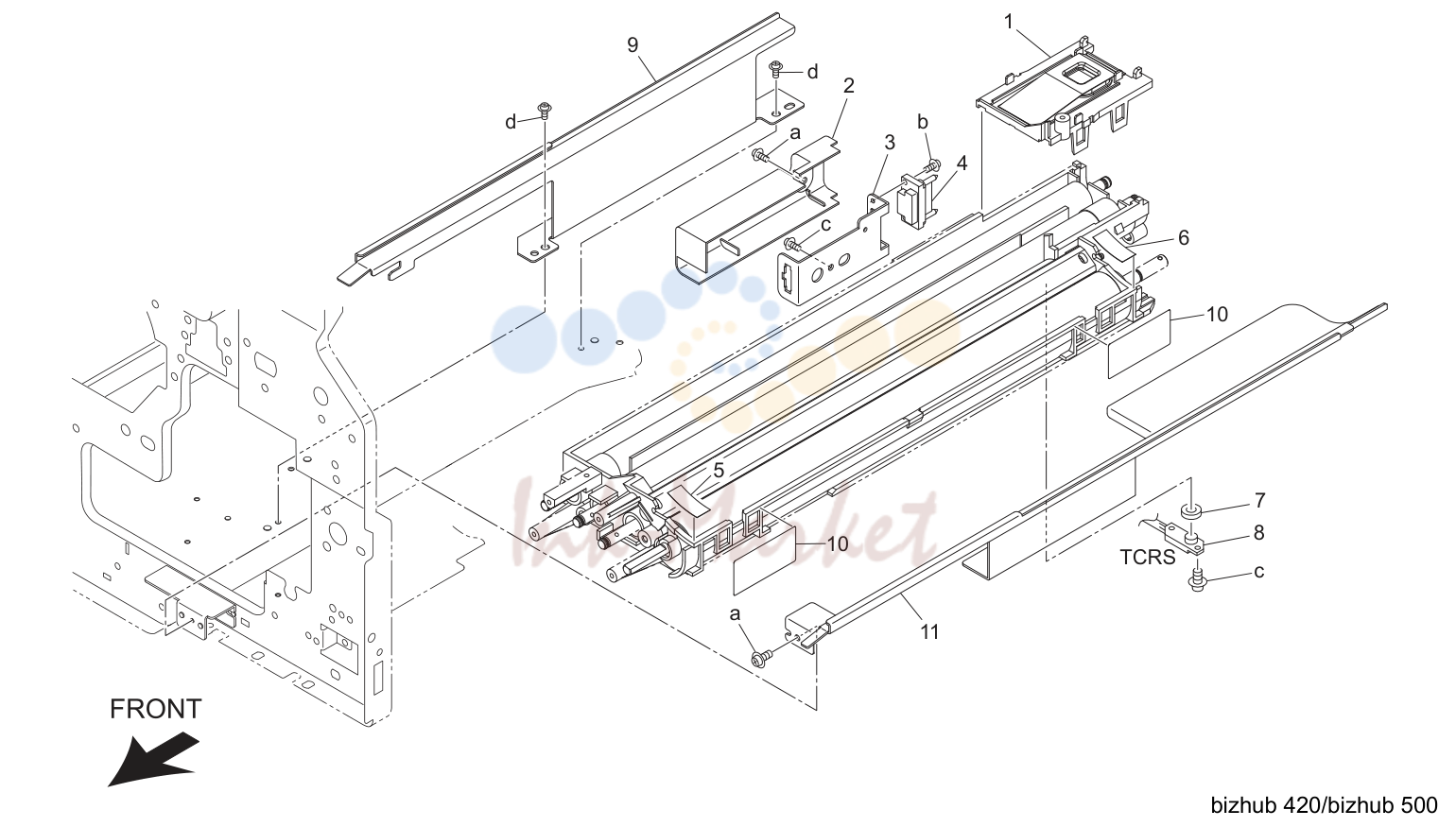

Проявка узел (P21)
| № | Артикул | Наименование |
|---|---|---|
| 1 | NAR70800 запросить цену → | Проявка крышка part a в сборе |

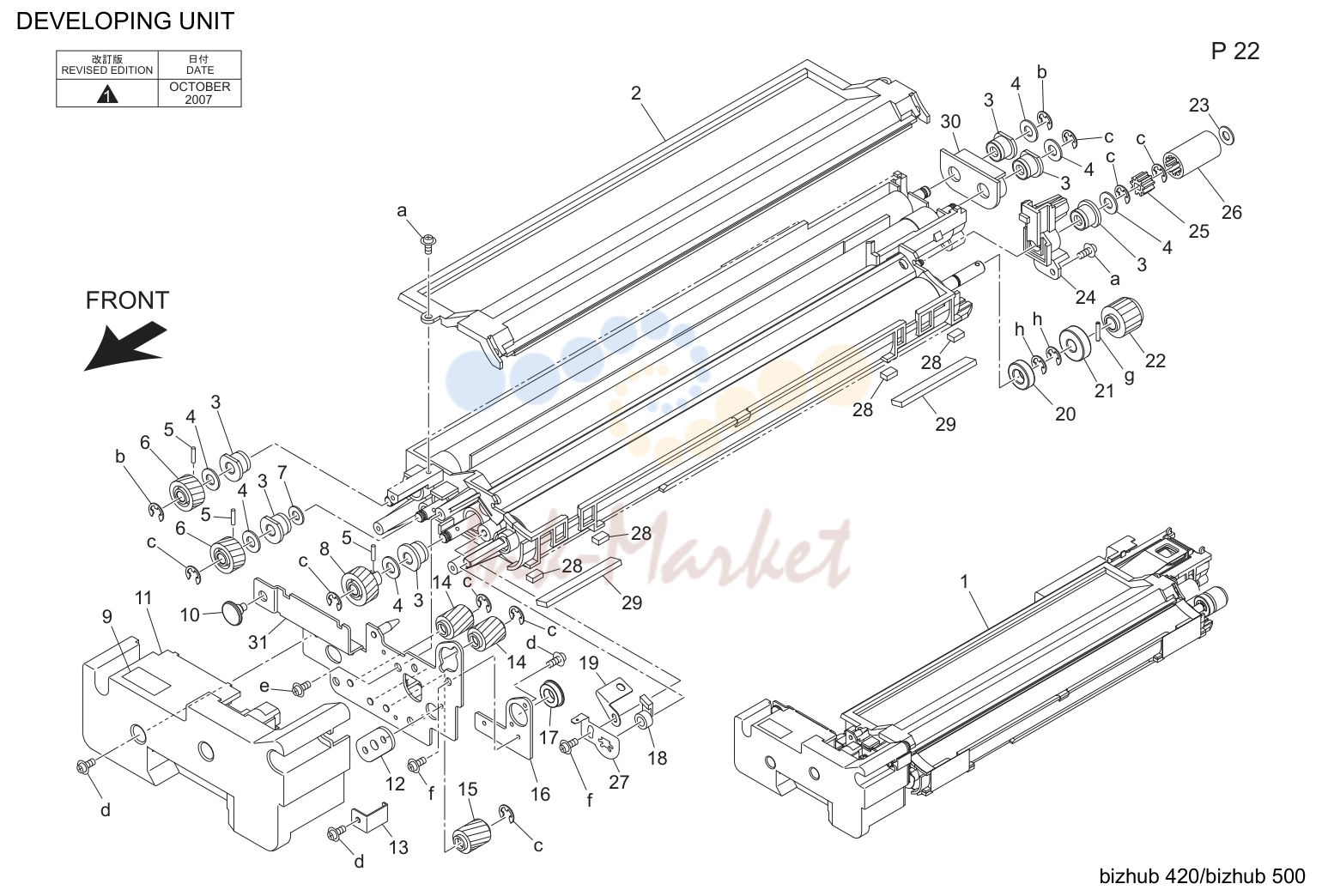

Проявка узел (P22)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GAR70400 запросить цену → | Проявка узел |
| 2 | TAR70200 запросить цену → | Проявка крышка в сборе |
| 10 | NA31011E запросить цену → | Positioning screw |
| 24 | NAR70700 запросить цену → | Проявка крышка part c в сборе |
| 27 | NA30211G запросить цену → | Magnet adjusting пластина |

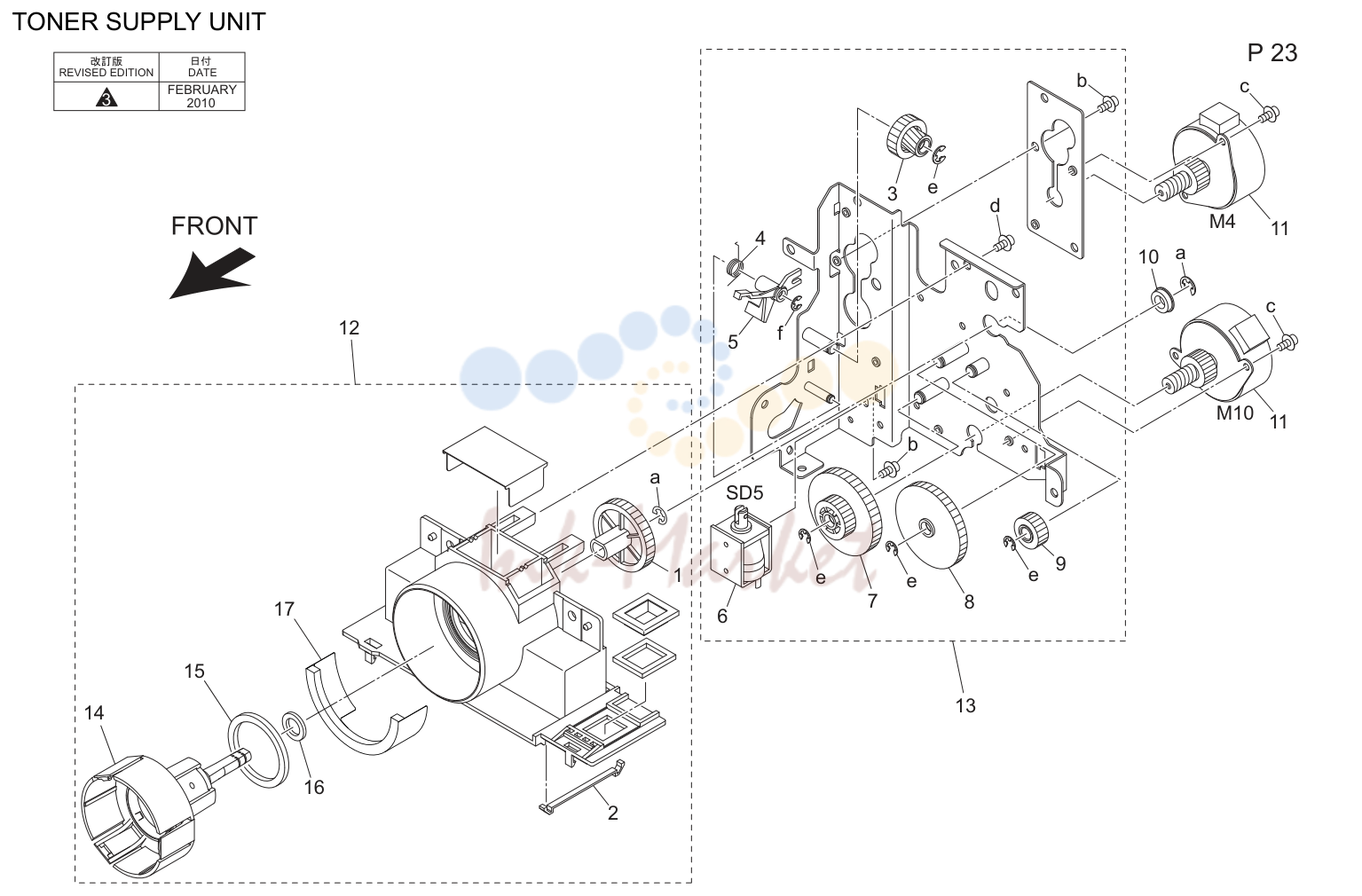

Тонер supply узел (P23)
| № | Артикул | Наименование |
|---|---|---|
| 14 | NA32311E запросить цену → | Тонер supply holding основной блок |
| 17 | A0R5R72300 запросить цену → | Креплениеing sheet в сборе |

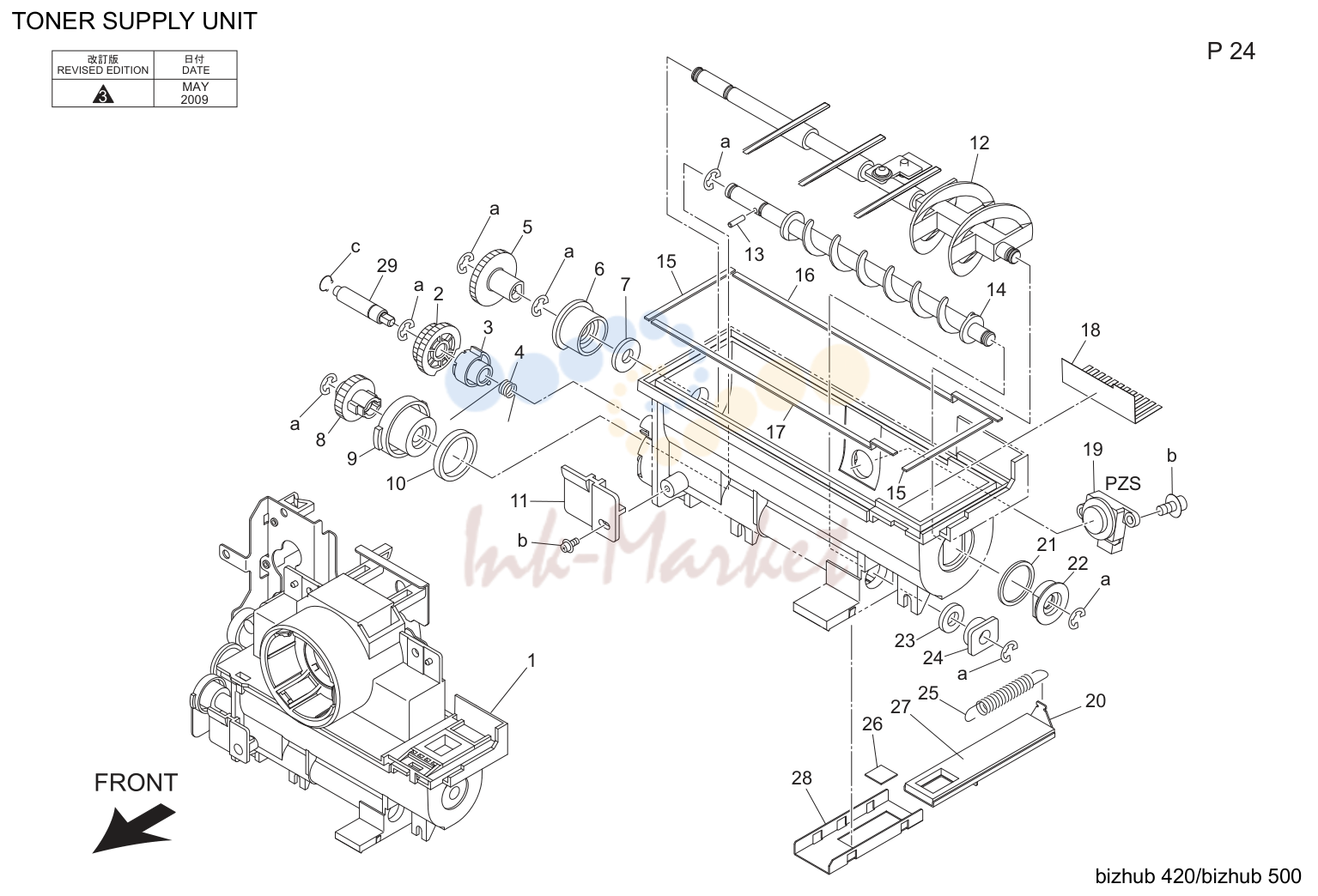

Тонер supply узел (P24)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GAR71100 запросить цену → | Тонер supply узел |
| 3 | GA33230EO запросить цену → | Тонер supply drive cam |
| 3 | GA33231F запросить цену → | Тонер supply drive cam |
| 12 | LAR70600 запросить цену → | Agitate screw в сборе |
| 29 | NA32690O запросить цену → | Тонер agitating вал /2 |
| 29 | GA430700 запросить цену → | Agitating вал /2 |

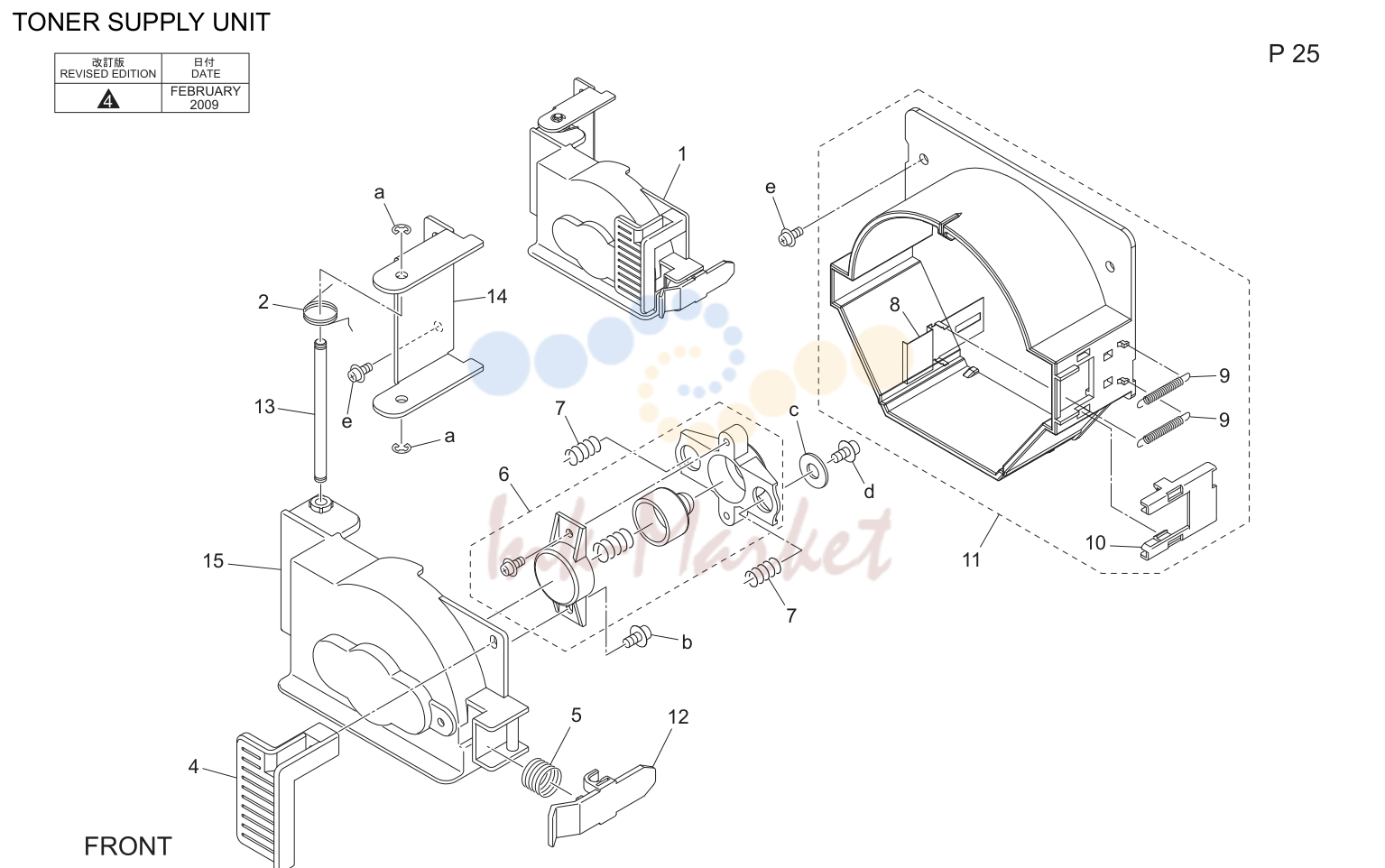

Тонер supply узел (P25)
| № | Артикул | Наименование |
|---|---|---|
| 15 | GA32822F запросить цену → | Cartridge pressing pedestal |

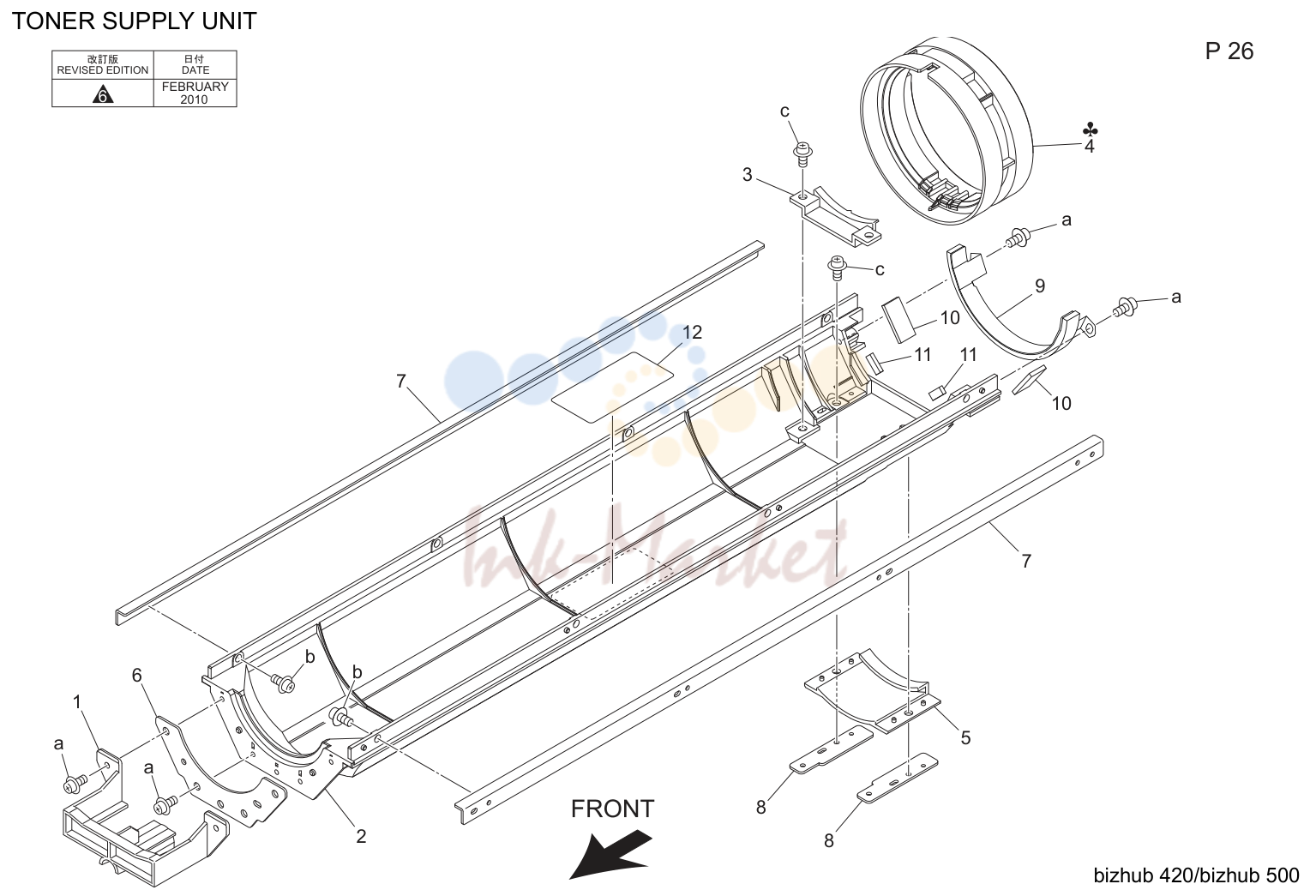

Тонер supply узел (P26)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GA33080E запросить цену → | Тонер supply pulling рычаг |
| 2 | GA32101FO запросить цену → | Тонер supply направляющая пластина /lower |
| 2 | GA32102I запросить цену → | Тонер supply направляющая пластина /lower |
| 5 | GA33060E запросить цену → | Тонер supply auxiliary крышка |
| 6 | GA33091E запросить цену → | Рычаг креплениеing пластина |
| 9 | A0R5R72200 запросить цену → | Креплениеing part в сборе |
| 12 | A0R5943600 запросить цену → | Auxiliary label /1 |

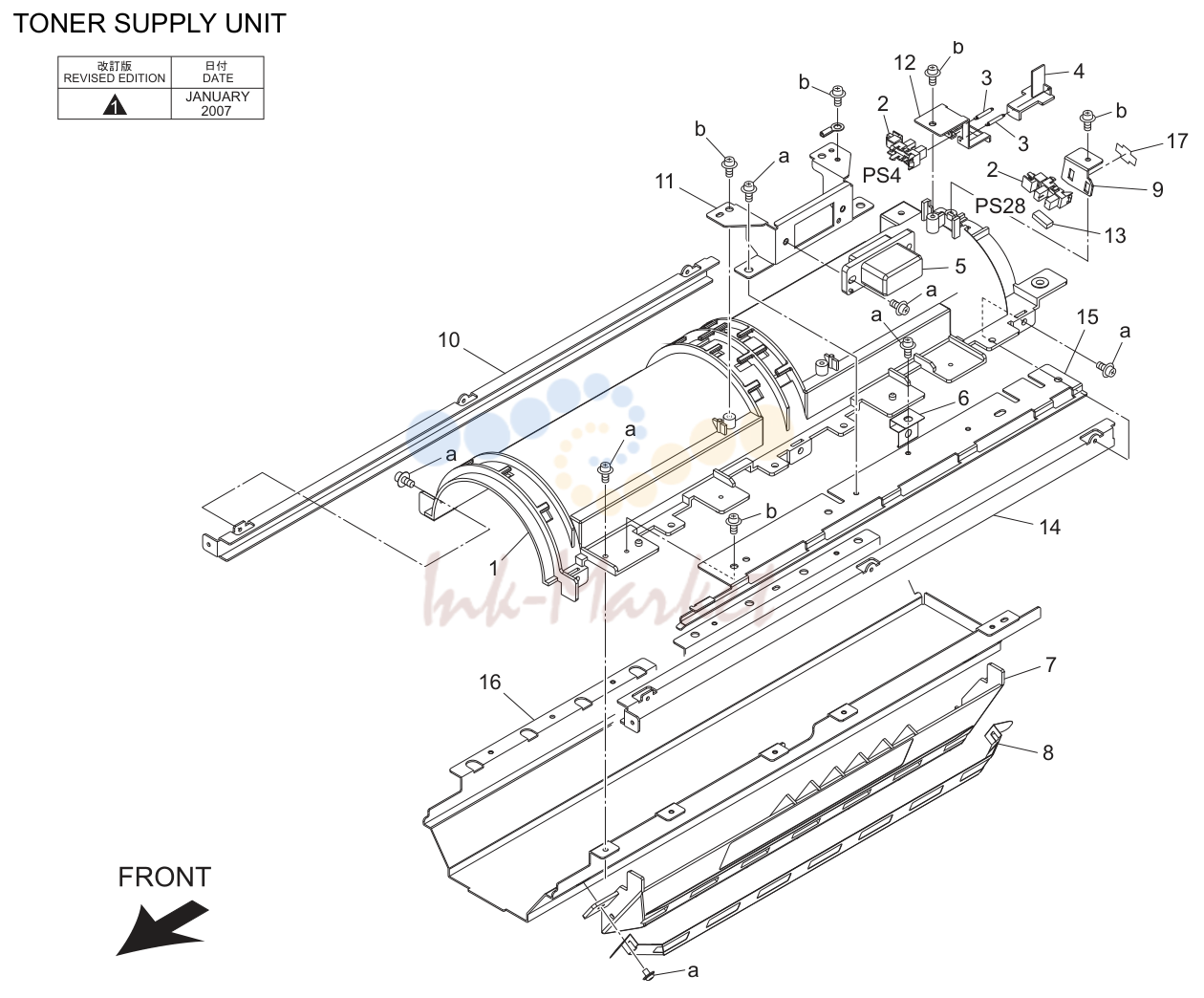

Тонер supply узел (P27)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GA32111F запросить цену → | Тонер supply направляющая пластина /upper |
| 3 | GA33170E запросить цену → | Slide пружина /a |
| 9 | GA33161E запросить цену → | Креплениеing пластина /b |
| 16 | GA33050E запросить цену → | Тонер supply protection part |

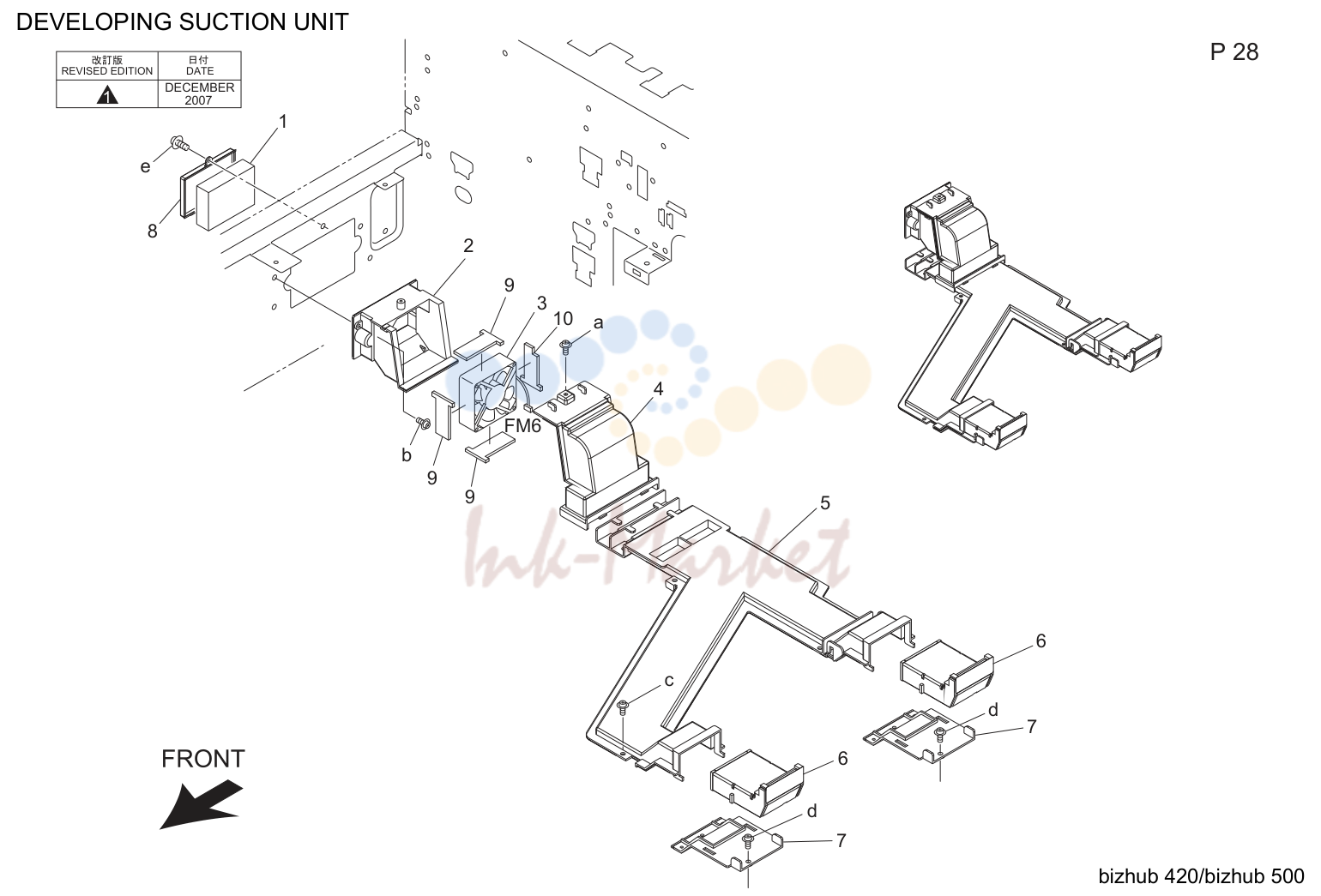

Проявка suction узел (P28)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LAR70500 запросить цену → | Suction filter a в сборе |

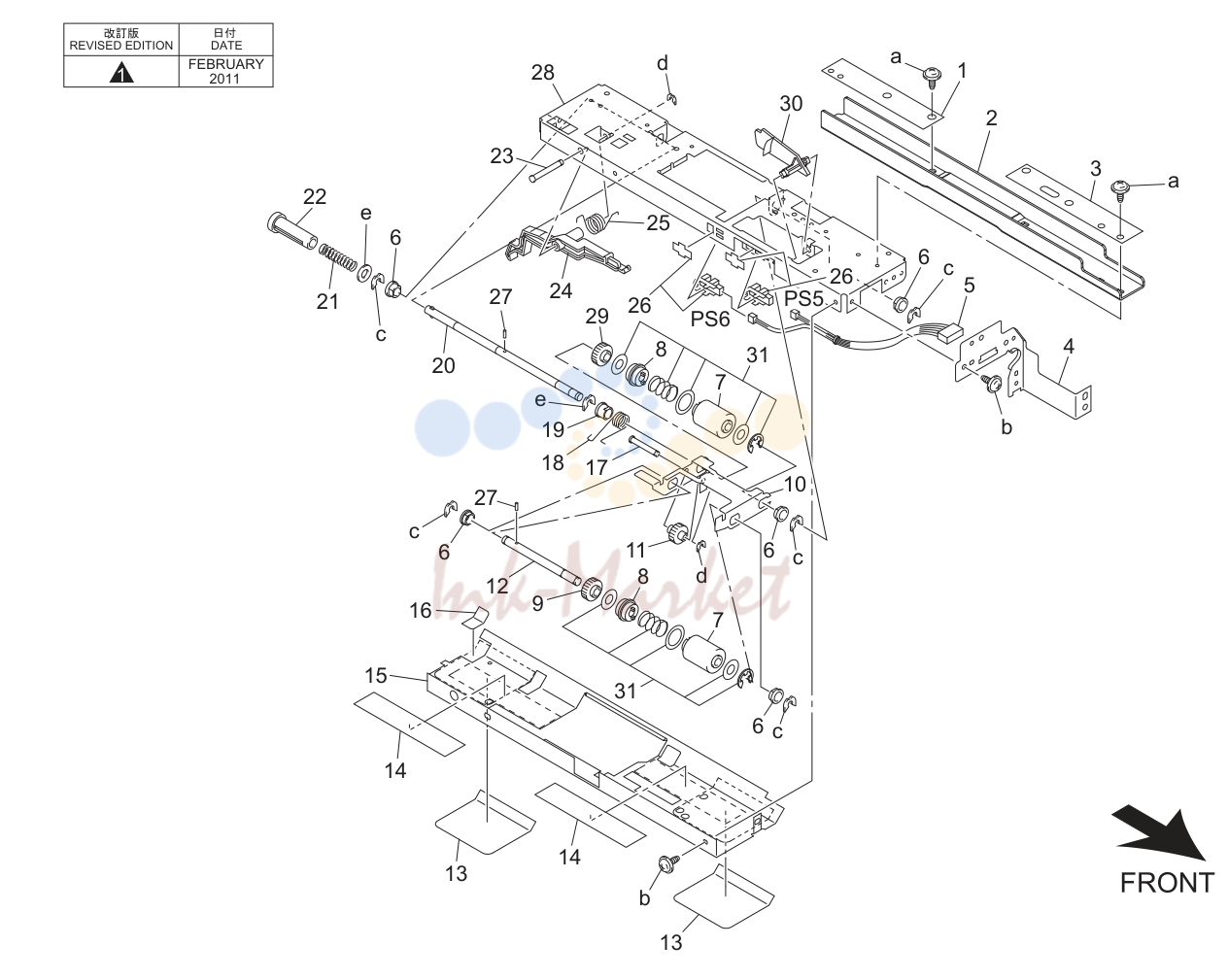

Подача бумаги узел (P29)
| № | Артикул | Наименование |
|---|---|---|
| 13 | A11U560300 запросить цену → | Направляющая |
| 21 | A00J589400 запросить цену → | Pressure пружина |
| 31 | A11UR92600 запросить цену → | Support комплект |

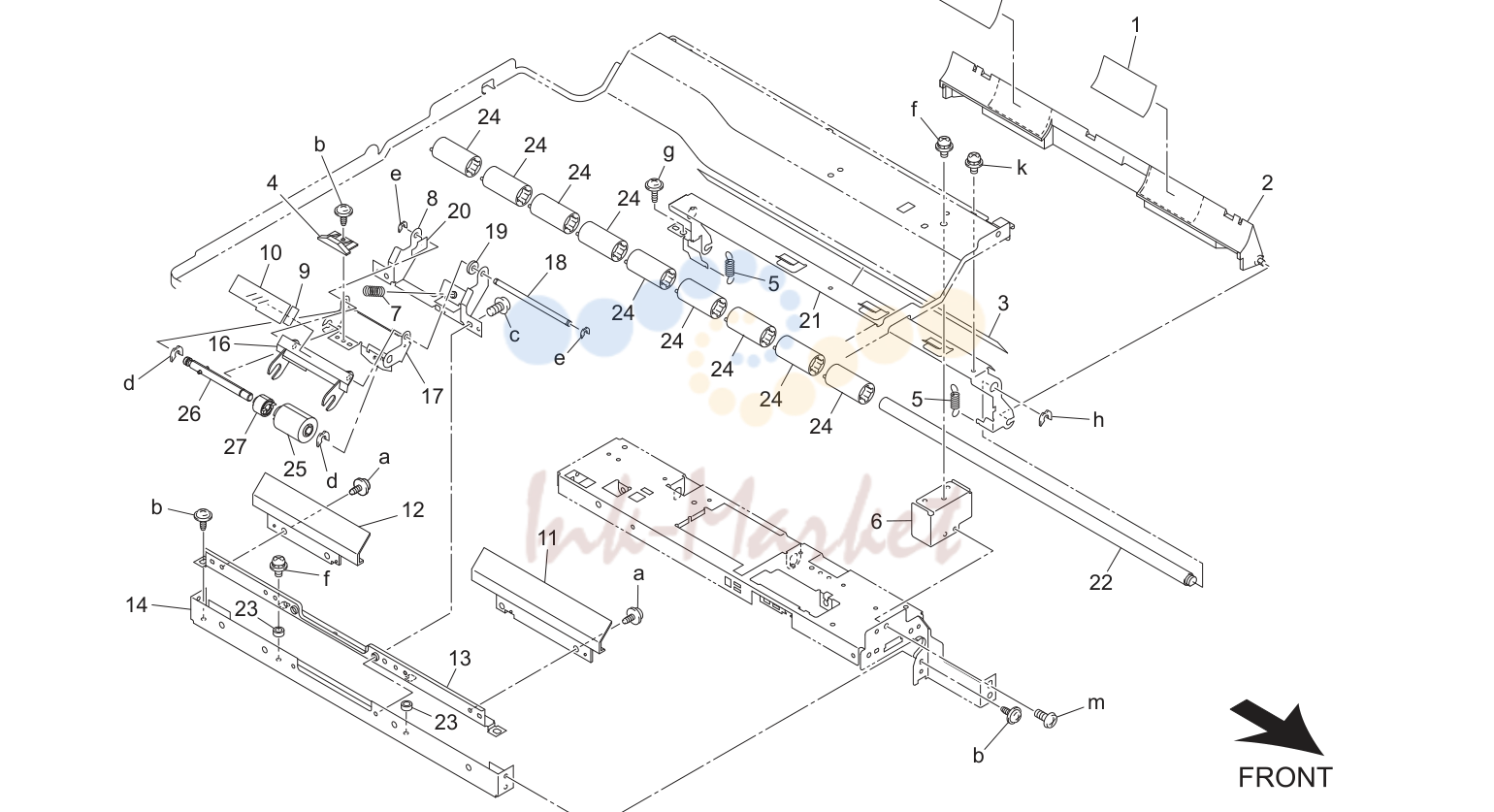

Подача бумаги узел (P30)
| № | Артикул | Наименование |
|---|---|---|
| 25 | A11U560000 ✓ в наличии | Ролик |
| 26 | A0ED563700 запросить цену → | Вал |
| 27 | A0ED563900 ✓ в наличии | Torque limiter |

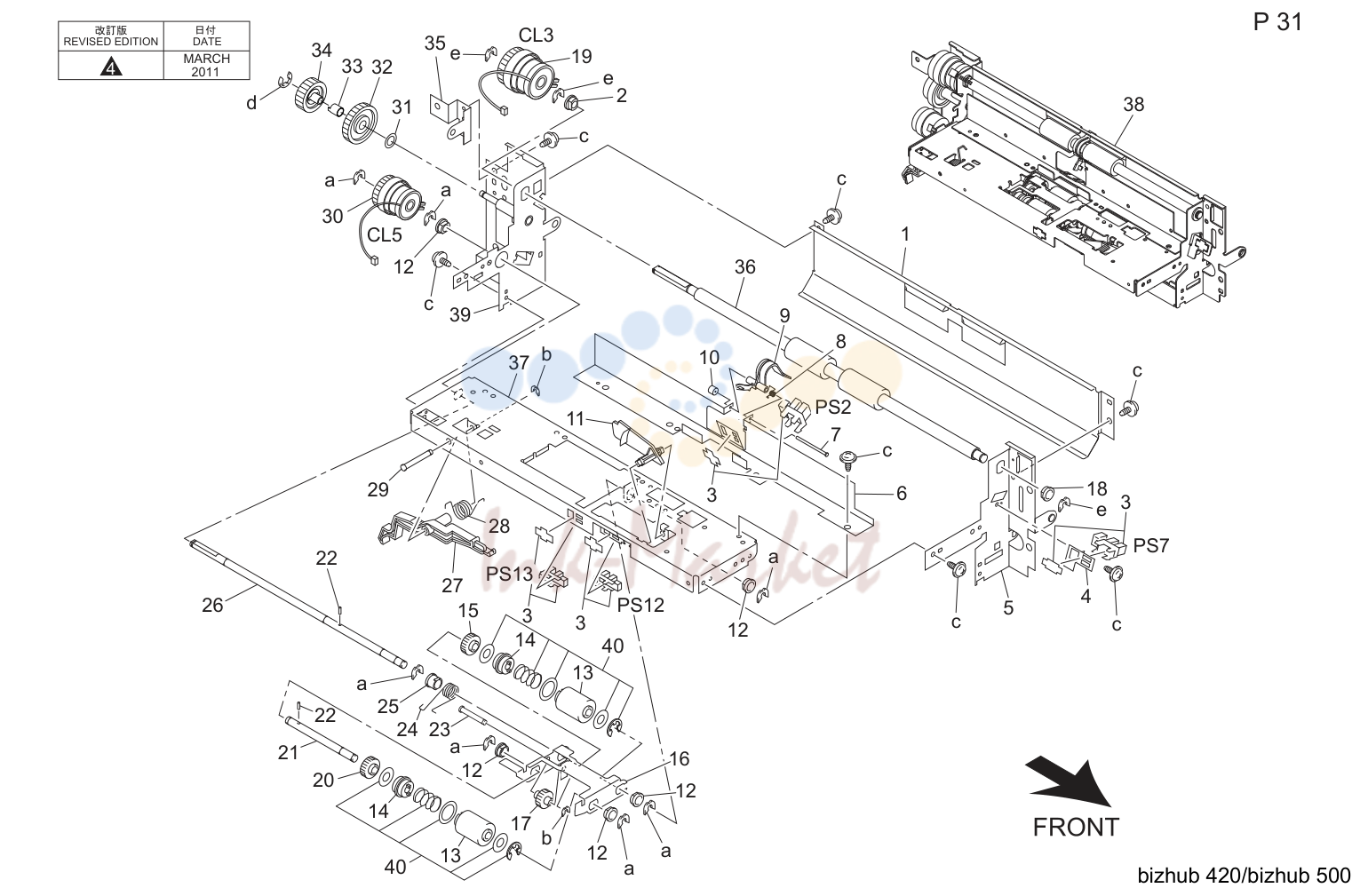

Подача бумаги узел (P31)
| № | Артикул | Наименование |
|---|---|---|
| 40 | A11UR92600 запросить цену → | Support комплект |

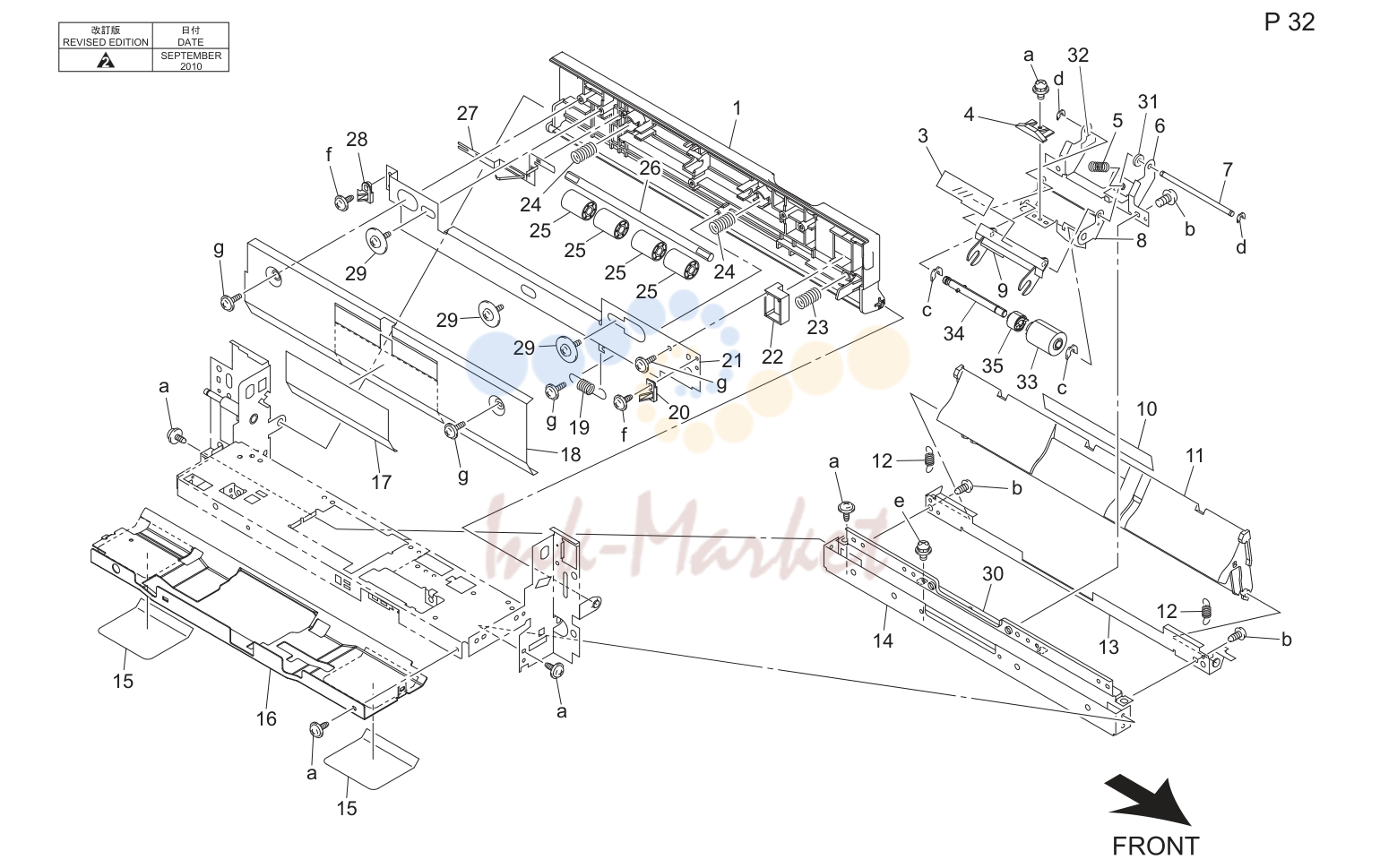

Подача бумаги узел (P32)
| № | Артикул | Наименование |
|---|---|---|
| 15 | A11U560300 запросить цену → | Направляющая |
| 33 | A11U560000 ✓ в наличии | Ролик |
| 34 | A0ED563700 запросить цену → | Вал |
| 35 | A0ED563900 ✓ в наличии | Torque limiter |

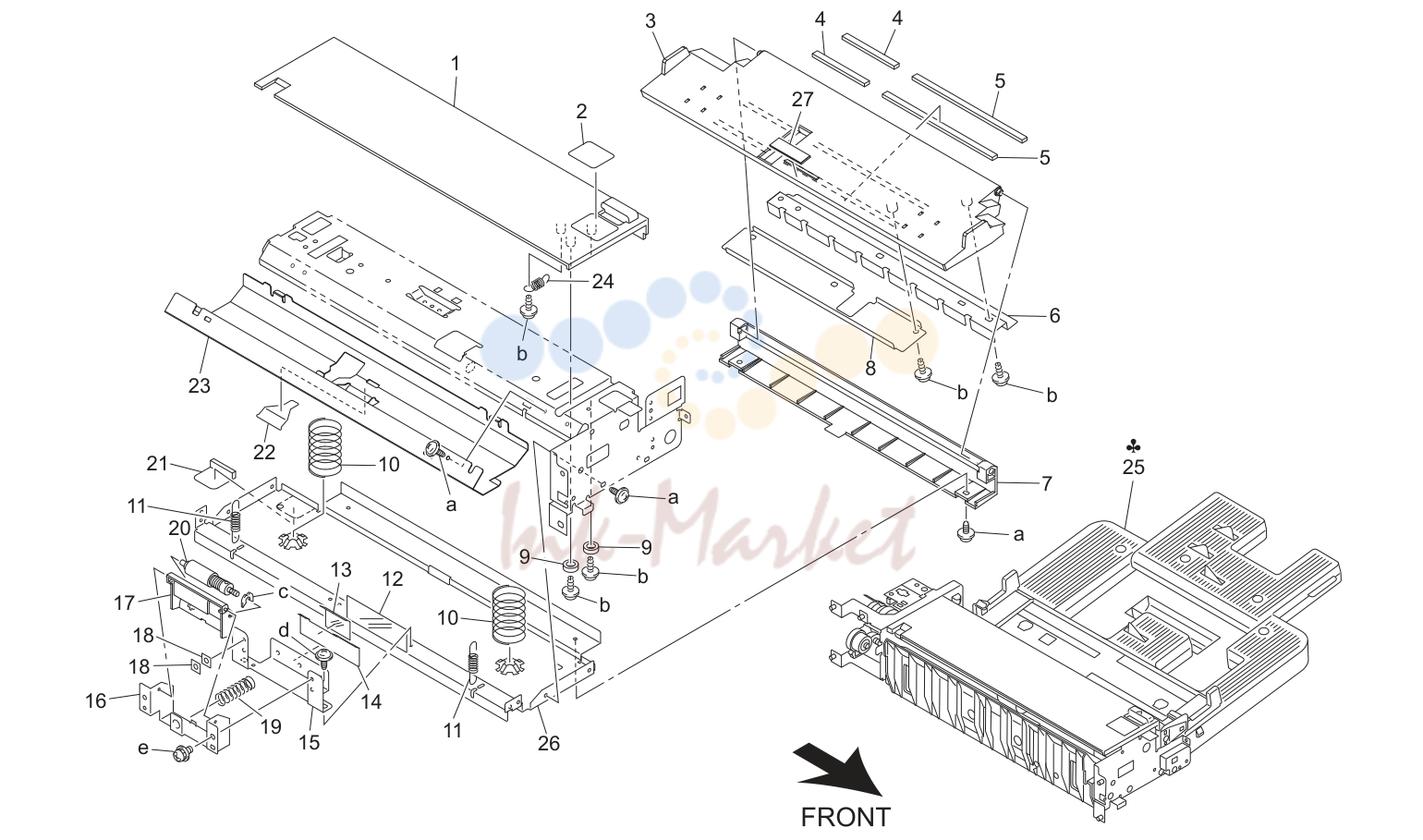

Manual feed узел (P33)
| № | Артикул | Наименование |
|---|---|---|
| 13 | A0R5600300 запросить цену → | Направляющая sheet |

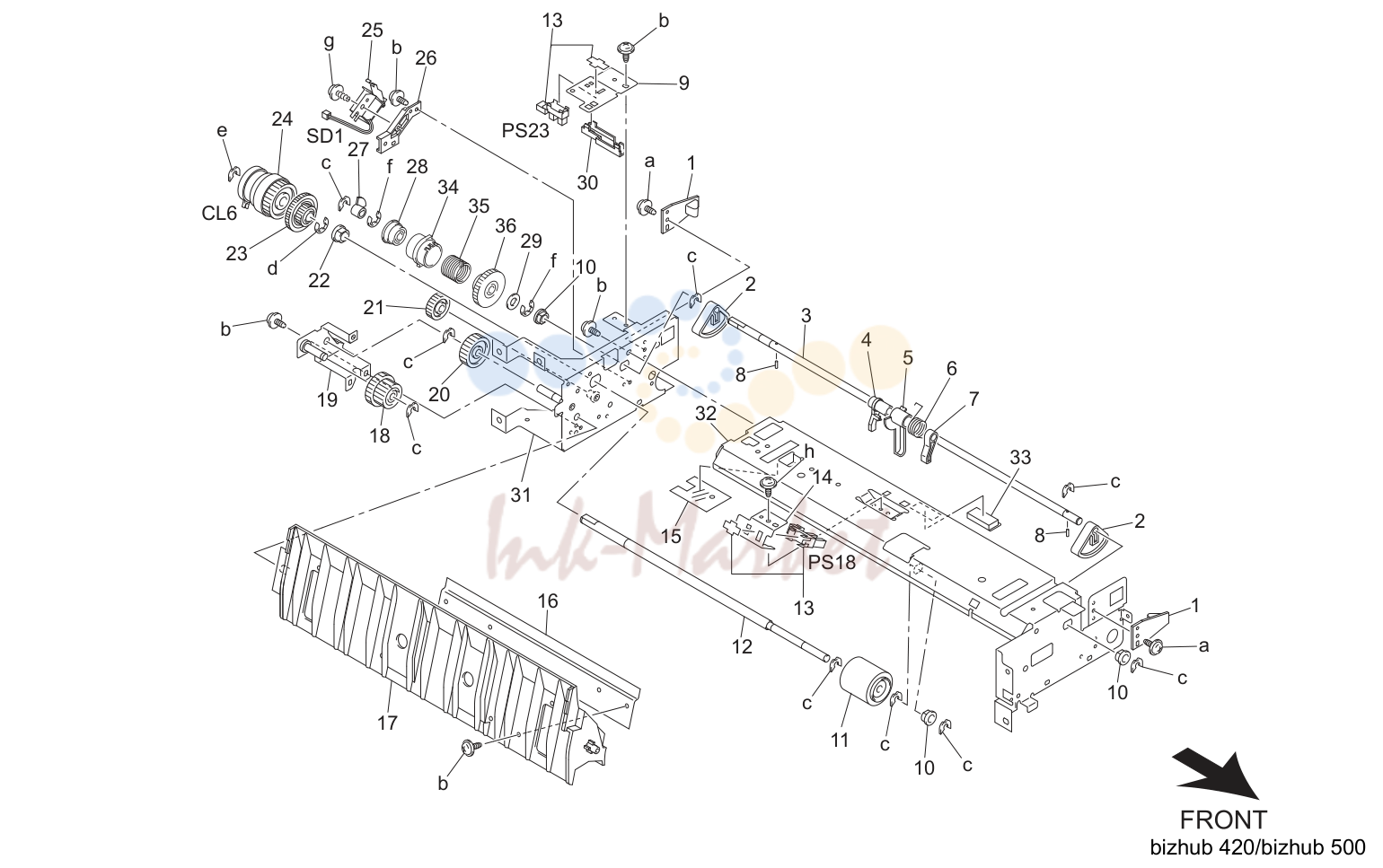

Manual feed узел (P34)
| № | Артикул | Наименование |
|---|---|---|
| 24 | J06M20100 запросить цену → | Муфта |
| 25 | J06M20000 запросить цену → | Соленоид |

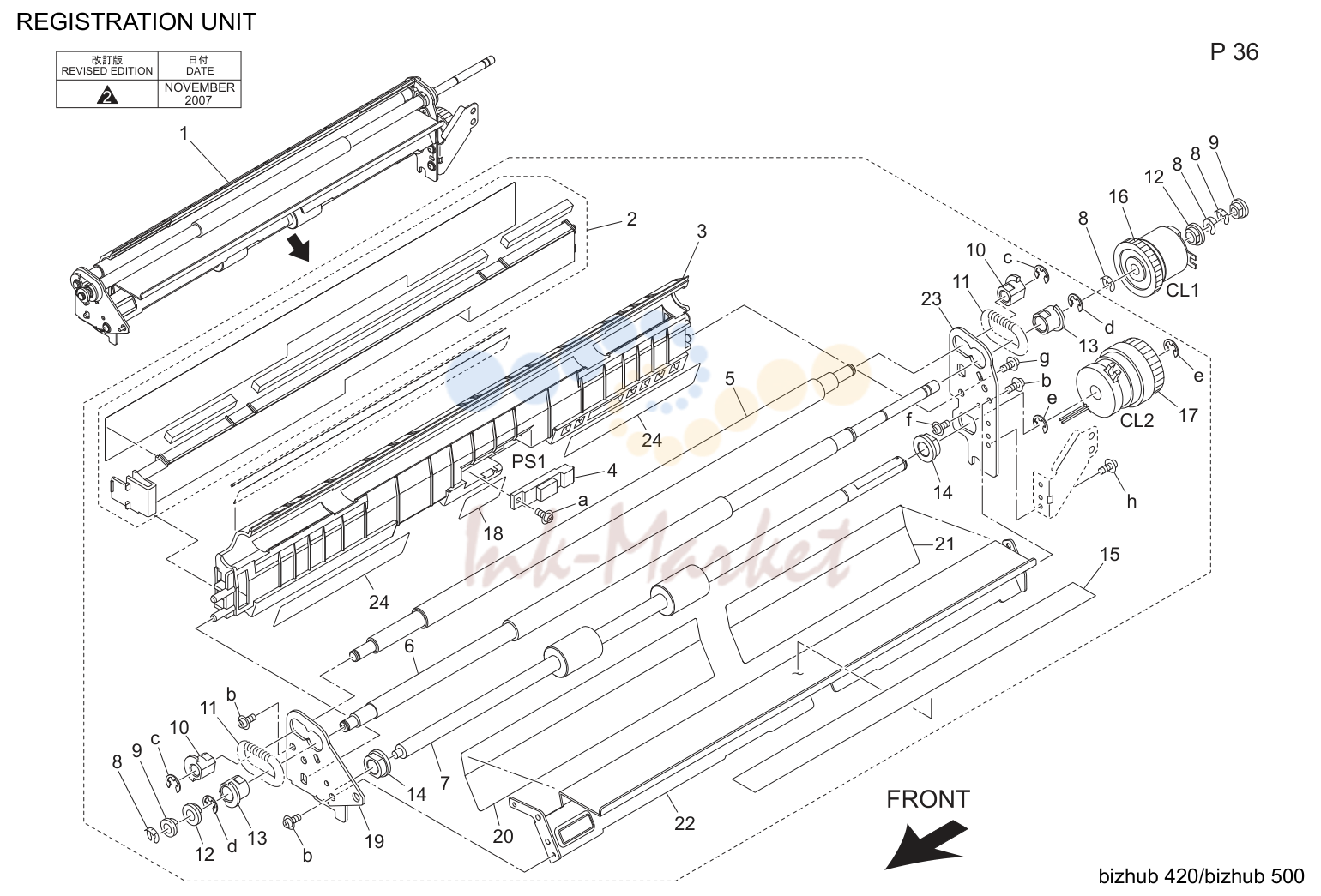

Registration узел (P36)
| № | Артикул | Наименование |
|---|---|---|
| 3 | GA38541F запросить цену → | Regist основной блок |
| 7 | GA38650E запросить цену → | Подача бумаги connecting ролик |
| 14 | A03U812800 ✓ в наличии | Slide вал держатель |
| 15 | GA97490E запросить цену → | Барабан caution label |
| 18 | GA38691F запросить цену → | Подача бумаги regulating sheet /middle |
| 22 | GA38680E запросить цену → | Regist направляющая пластина |
| 23 | GA38670E запросить цену → | Regist support панель /rear |
| 24 | GA38581F запросить цену → | Подача бумаги regulating sheet |
Turnover узел (P37)
| № | Артикул | Наименование |
|---|---|---|
| 22 | GA44100E запросить цену → | Выход бумаги панель /front |

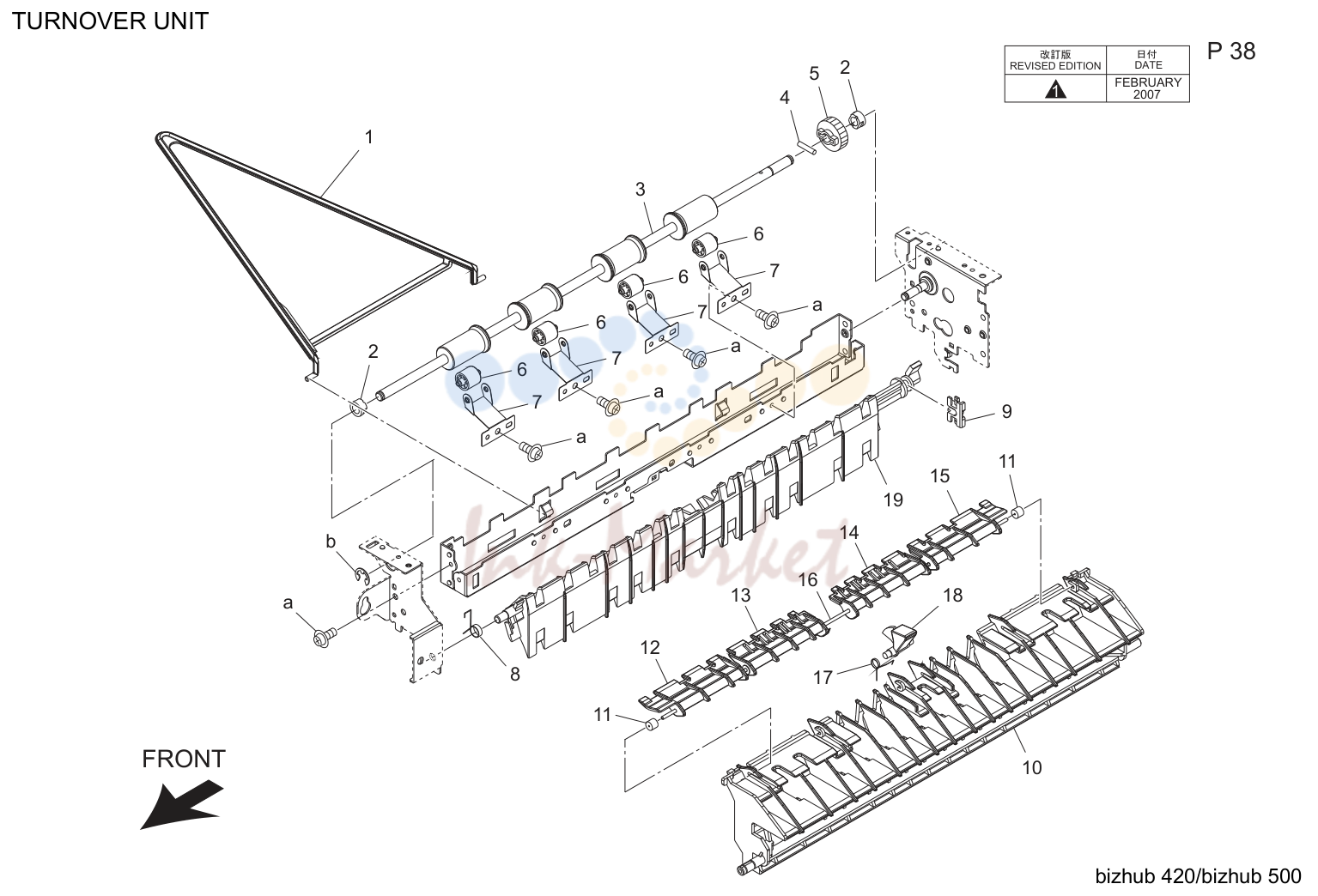

Turnover узел (P38)
| № | Артикул | Наименование |
|---|---|---|
| 3 | GA860100 запросить цену → | Выход бумаги ролик /1 |
Conveyance узел (P39)
| № | Артикул | Наименование |
|---|---|---|
| 27 | GA45210D запросить цену → | Conveyance open/close вал |
Cassette (P40)
| № | Артикул | Наименование |
|---|---|---|
| 43 | GA400800 запросить цену → | Regulating part /a |
| 44 | GA400900 запросить цену → | Regulating part /b |
| 46 | A00J623400 запросить цену → | Friction пластина |
Auto дуплекс узел (P41)
| № | Артикул | Наименование |
|---|---|---|
| 15 | GA505800 запросить цену → | Input шестерня /1 16t |
| 18 | GA506100 запросить цену → | Rotation spacer |

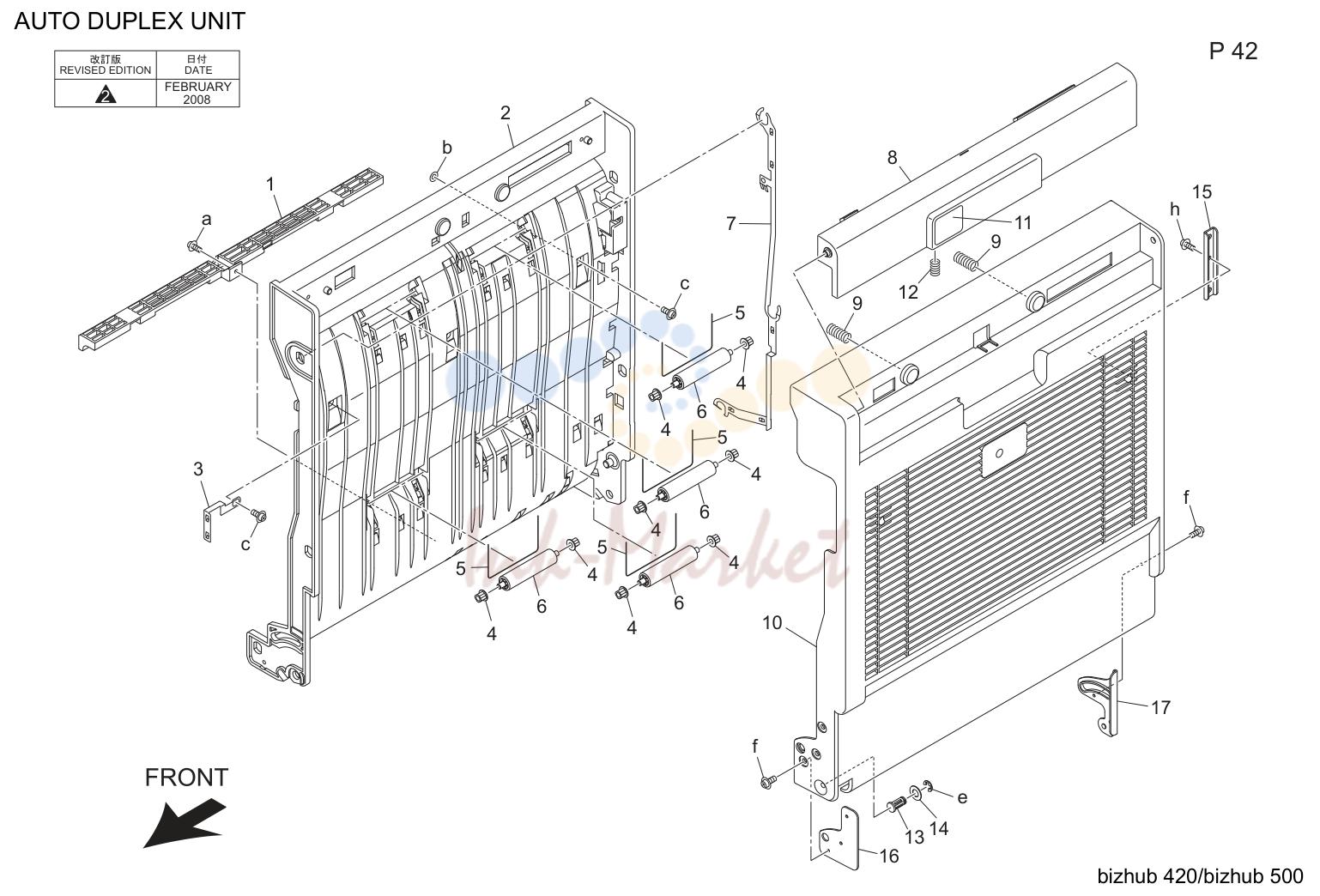

Auto дуплекс узел (P42)
| № | Артикул | Наименование |
|---|---|---|
| 2 | GA50290F запросить цену → | Adu основной блок |
| 10 | GA50300E запросить цену → | Adu крышка пластина |
Auto дуплекс узел (P45)
| № | Артикул | Наименование |
|---|---|---|
| 2 | GA50470E запросить цену → | Hv power supply пружина |
| 18 | GA50560E запросить цену → | Conveyance направляющая sheet |
Auto дуплекс узел (P46)
| № | Артикул | Наименование |
|---|---|---|
| 3 | GA50041F запросить цену → | Adu door /rear |
| 5 | GA506200 запросить цену → | Lock пружина |
Fixing узел (P47)
| № | Артикул | Наименование |
|---|---|---|
| 3 | GAM32A00 запросить цену → | Fixing heater /1 |
| 4 | GAM33A00 запросить цену → | Fixing heater /2 |

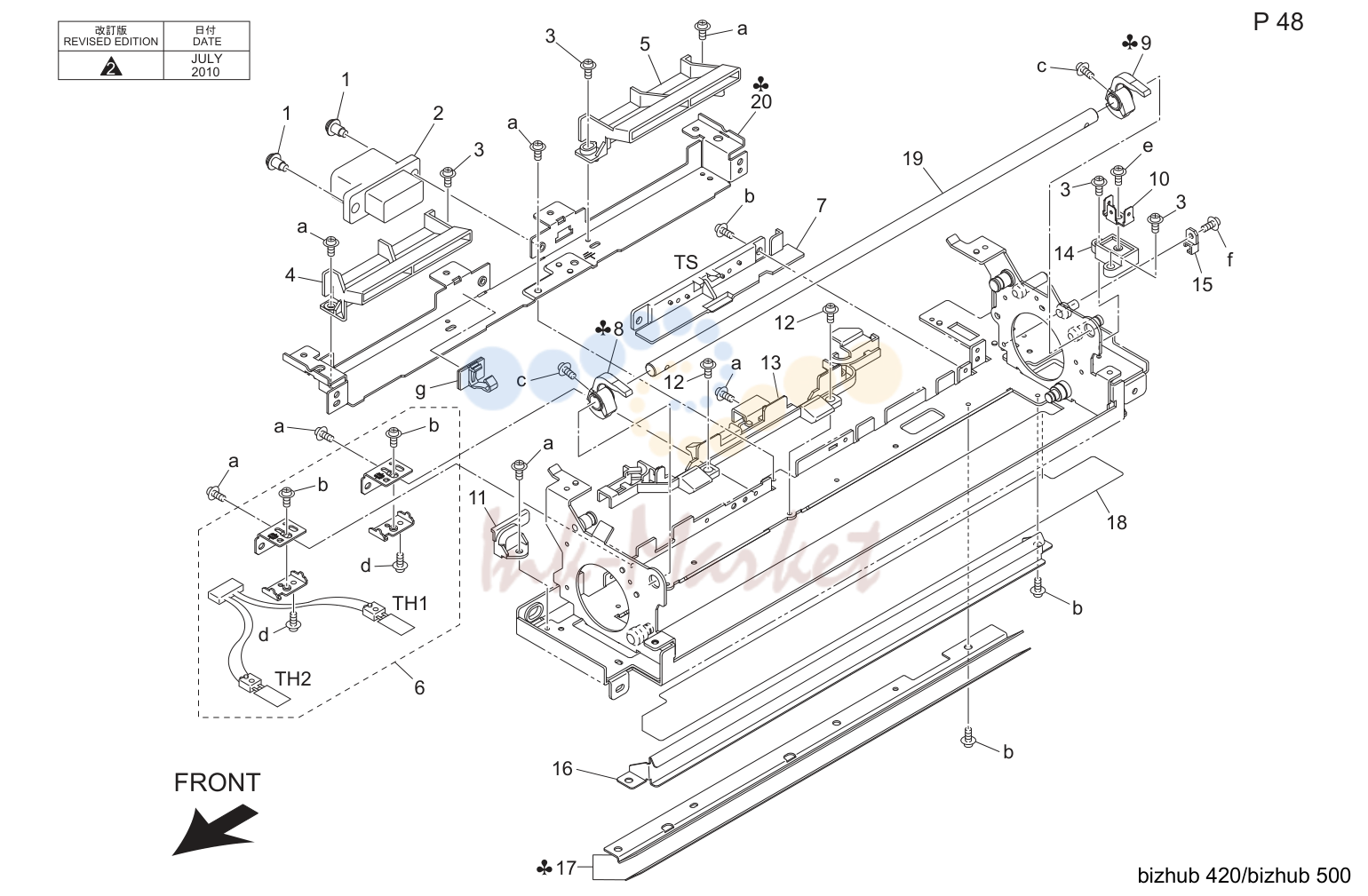

Fixing узел (P48)
| № | Артикул | Наименование |
|---|---|---|
| 16 | GA53651E запросить цену → | Fixing entrance пластина |
Fixing узел (P49)
| № | Артикул | Наименование |
|---|---|---|
| 11 | GA54730O запросить цену → | Fixing input шестерня 2 19t |
| 11 | GA54731E запросить цену → | Fixing input шестерня /2 19t |
| 12 | GA54930O запросить цену → | Fixing input шестерня 19t |
| 12 | GA54931E запросить цену → | Fixing input шестерня 19t |
| 13 | GA729600 запросить цену → | Печь (закрепление) spacer |
| 16 | GAR70500 запросить цену → | Fixing узел |
| 16 | GAR70700 запросить цену → | Fixing узел |
| 16 | GAR70800 запросить цену → | Fixing узел |
| 16 | GAR70100 запросить цену → | Fixing узел |
| 16 | GAR70200 запросить цену → | Fixing узел |
| 16 | GAR70300 запросить цену → | Fixing узел |
| 16 | GAR70900 запросить цену → | Fixing узел |
| 16 | GAR70400 запросить цену → | Fixing узел |
| 17 | GA97470E запросить цену → | Рычаг indicating label /front |
| 19 | GA97480E запросить цену → | Рычаг indicating label /rear |
| 22 | GA54830D запросить цену → | Idling вал /d |
| 25 | GA53300D запросить цену → | Cleaner idling вал /a |
Fixing узел (P51)
| № | Артикул | Наименование |
|---|---|---|
| 11 | GA722711 запросить цену → | Fixing claw |
| 12 | GA722800 запросить цену → | Support вал |
| 13 | GA54860E запросить цену → | Conveyance направляющая part /left |
| 13 | GA54860E запросить цену → | Conveyance направляющая part /left |
| 16 | A0R5729711 запросить цену → | Ground пластина /a |
Fixing узел (P52)
| № | Артикул | Наименование |
|---|---|---|
| 1 | GAR70600 запросить цену → | Fixing cleaner в сборе |
| 6 | LAR70700 запросить цену → | Regulating пластина front в сборе |
| 11 | LAR70800 запросить цену → | Regulating пластина rear в сборе |
Electric детали (P53)
| № | Артикул | Наименование |
|---|---|---|
| 8 | J06M10300 запросить цену → | Мотор |
| 16 | GA627101 запросить цену → | Lifting stay |
Electric детали (P54)
| № | Артикул | Наименование |
|---|---|---|
| 5 | NAR71200 запросить цену → | High voltage connecting пластина b ass |
| 6 | GKM45100 запросить цену → | Dc power source /1 |
| 11 | GA73482E запросить цену → | Wiring направляющая part /2 |
| 12 | A0R5134900 запросить цену → | Power supply пластина /a |
| 19 | GA133000 запросить цену → | Insulating sheet /1 |
| 20 | GA133100 запросить цену → | Insulating sheet /2 |
Electric детали (P55)
| № | Артикул | Наименование |
|---|---|---|
| 8 | GA73460E запросить цену → | Вентилятор креплениеing плата /rear |
| 11 | NAR70100 запросить цену → | Power socket в сборе |

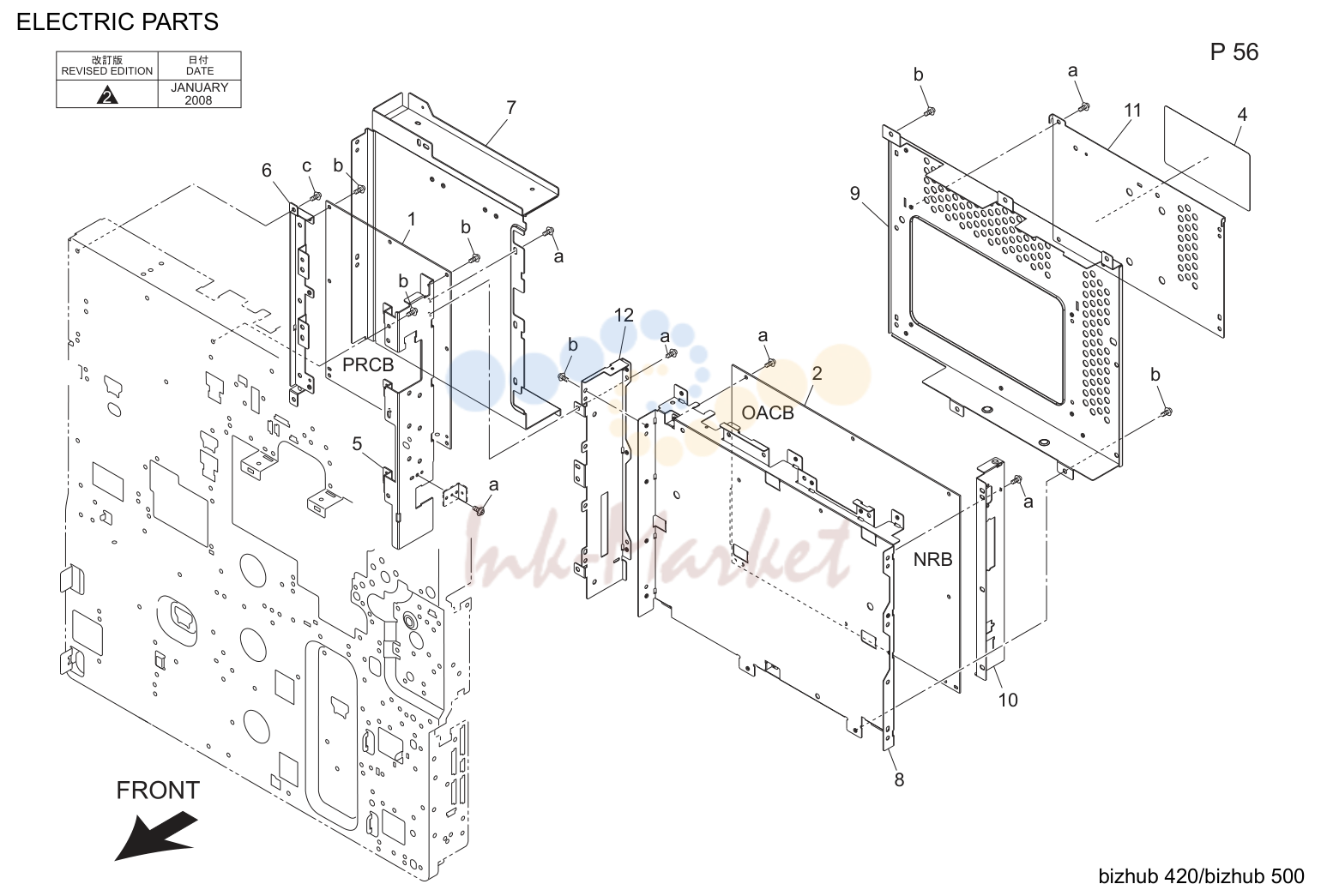

Electric детали (P56)
| № | Артикул | Наименование |
|---|---|---|
| 7 | GA73451E запросить цену → | Плата крышка /d |
| 10 | GA73570E запросить цену → | Плата крышка /b |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 3 | GA90110E запросить цену → | Ac power supply wiring /1 |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 4 | GA90320E запросить цену → | Conveyance suction wiring |
| 10 | LA90210E запросить цену → | Ld drive wiring |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 6 | LA90220E запросить цену → | Polygon relay wiring |
Wiring accessory and jigs (P67)
| № | Артикул | Наименование |
|---|---|---|
| 2 | V500010008 запросить цену → | Saddle |
| 40 | V500020055 запросить цену → | Mini clamp |
комментарии
