Konica Minolta bizhub 4020I — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Automatic document feeder (P1)
- Внешние детали (P2)
- Operation панель секция (P3)
- Сканер секция (P4)
- Write секция (P5)
- Подача бумаги секция (P6)
- Tray секция (P7)
- Дуплекс секция (P8)
- Печь (закрепление) секция (P9)
- Рама секция (P10)
- Рама секция (P11)
- Drive секция (P12)
- Electrical детали (P13)
- Service tool (P14)

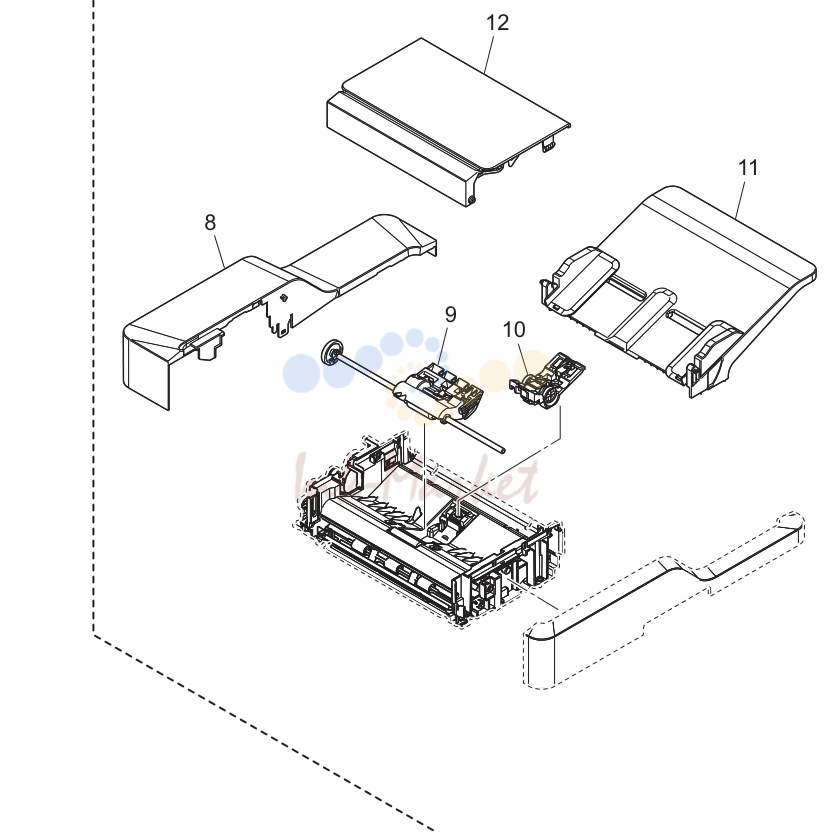

Automatic document feeder (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACERPP2400 запросить цену → | Adf узел |
| 2 | ACERPP1700 запросить цену → | Adf base рама в сборе |
| 3 | ACERPP1900 запросить цену → | Stopper |
| 4 | AAE4PP3400 запросить цену → | Рычаг |
| 5 | AAE4PP4300 запросить цену → | Hinge /right |
| 6 | AAE4PP4400 запросить цену → | Support |
| 7 | ACERPP2200 запросить цену → | Hinge в сборе /left |
| 8 | ACERPP1600 запросить цену → | Adf крышка |
| 9 | ACERPP2000 запросить цену → | Separation ролик в сборе |
| 10 | ACERPP1800 запросить цену → | Adf saparation держатель в сборе |
| 11 | ACERPP2100 запросить цену → | Tray |
| 12 | ACERPP2300 запросить цену → | Top крышка в сборе |

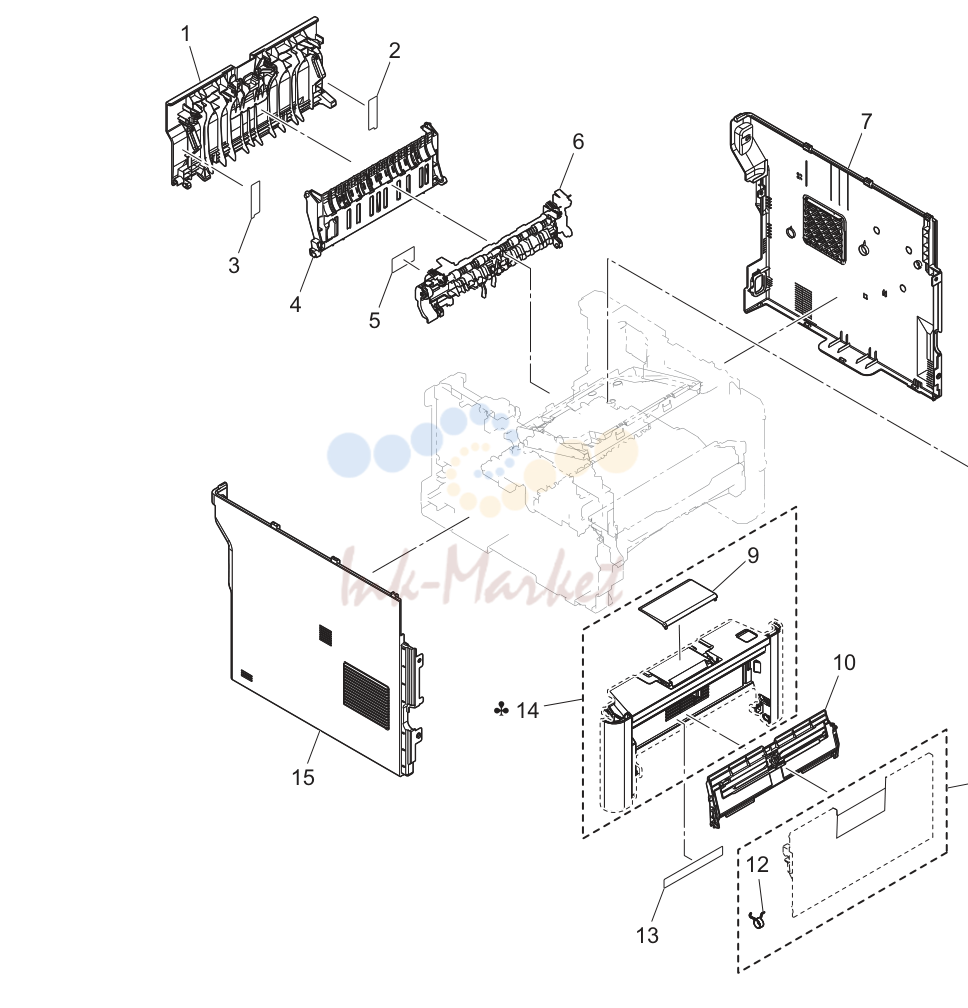

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACF1PP1500 запросить цену → | Крышка в сборе /rear |
| 2 | ACF1PP2000 запросить цену → | Label caution |
| 3 | ACF1PP2100 запросить цену → | Label caution |
| 4 | ACETPP5600 запросить цену → | Направляющая |
| 5 | ACETPP5400 запросить цену → | Label jam |
| 6 | ACETPP5500 запросить цену → | Крышка в сборе /печь (закрепление) |
| 7 | ACERPP0700 запросить цену → | Крышка в сборе /right |
| 8 | ACERPP0800 запросить цену → | Joint крышка в сборе |
| 9 | ACETPP4900 запросить цену → | Stopper |
| 10 | ACETPP6300 запросить цену → | Направляющая в сборе |
| 11 | ACERPP5000 запросить цену → | Tray в сборе |
| 12 | ACETPP5100 запросить цену → | Coil пружина |
| 13 | ACETPP5700 запросить цену → | Label caution |
| 14 | ACERPP0900 запросить цену → | Крышка в сборе /front |
| 14 | ACERPP1000 запросить цену → | Крышка в сборе /front |
| 15 | ACERPP0600 запросить цену → | Крышка в сборе /left |

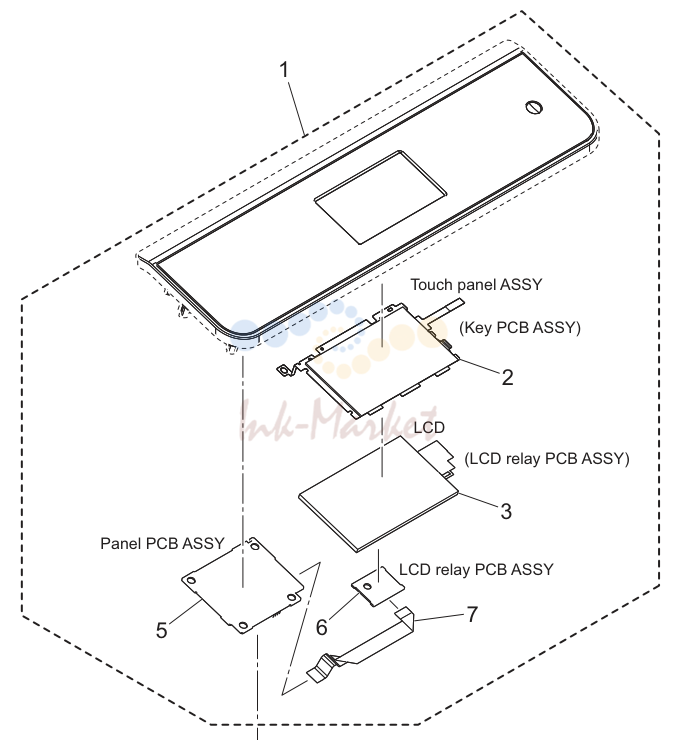

Operation панель секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACERPP3100 запросить цену → | Панель управления в сборе |
| 2 | ACERPP2900 запросить цену → | Touch панель в сборе |
| 3 | ACERPP3000 запросить цену → | Lcd |
| 4 | ACERPP2600 запросить цену → | Flatкабель |
| 5 | ACERPP2500 запросить цену → | Панель плата в сборе |
| 6 | ACERPP2700 запросить цену → | Relay плата |
| 7 | ACERPP2800 запросить цену → | Flatкабель |

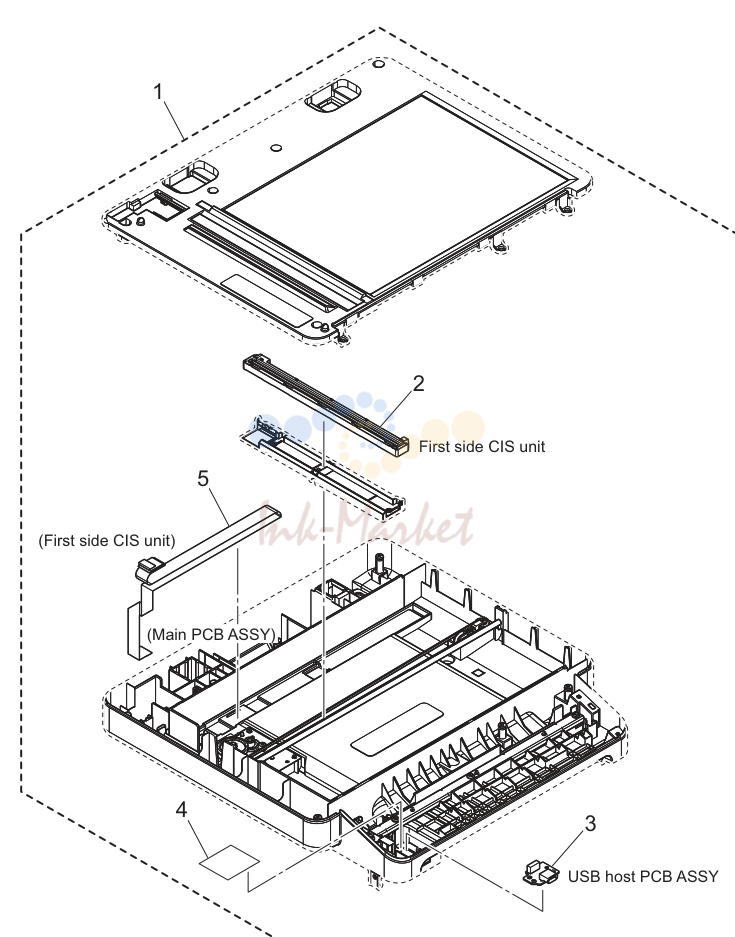

Сканер секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACERPP5200 запросить цену → | Сканер узел |
| 2 | ACERPP1400 запросить цену → | Cis узел/ adf |
| 3 | ACERPP1500 запросить цену → | Плата в сборе (usb) |
| 4 | ACERPP1200 запросить цену → | Sheet |
| 5 | ACERPP1100 запросить цену → | Flatкабель |

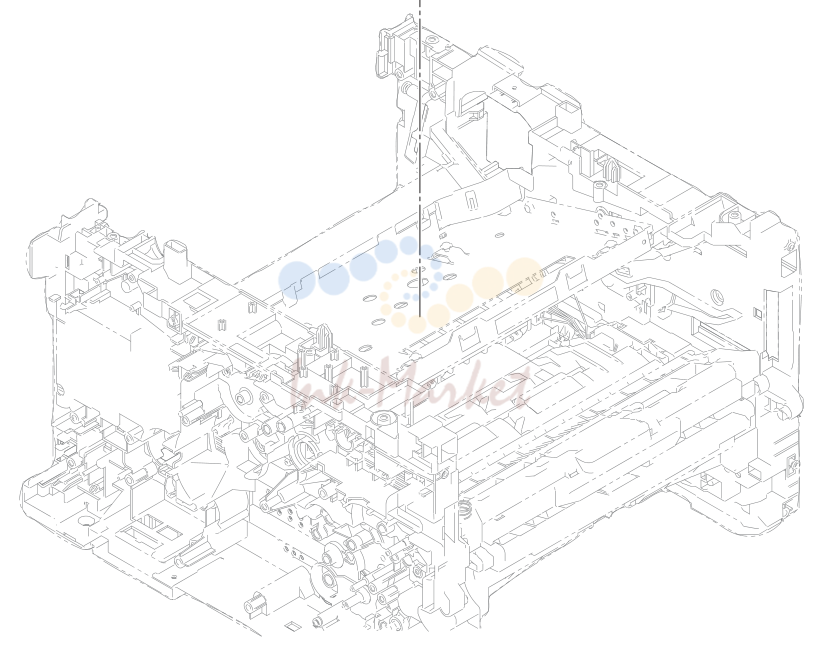

Write секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACETPP3300 запросить цену → | Flatкабель |
| 2 | ACETPP3400 ✓ в наличии | Print head в сборе |

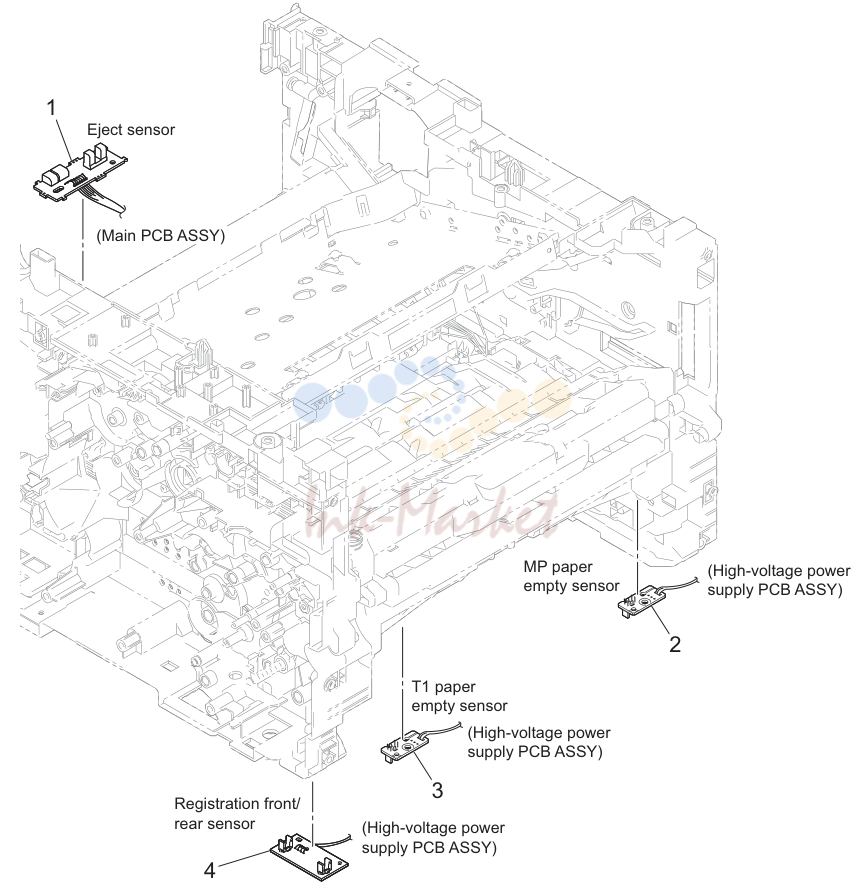

Подача бумаги секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACETPP3700 запросить цену → | Датчик плата |
| 2 | ACETPP3800 запросить цену → | Датчик плата |
| 3 | ACETPP3500 запросить цену → | Датчик плата |
| 4 | ACETPP3600 запросить цену → | Датчик плата |

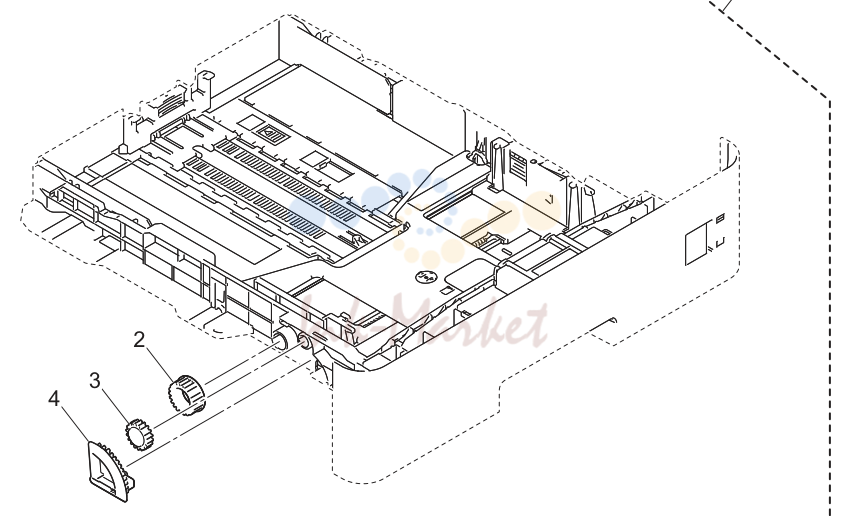

Tray секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACERPP0300 запросить цену → | Cassette в сборе |
| 2 | ACETPP4300 запросить цену → | Шестерня 22t |
| 3 | ACERPP0500 запросить цену → | Idler шестерня 18t |
| 4 | ACERPP0400 запросить цену → | Lift шестерня 27t |

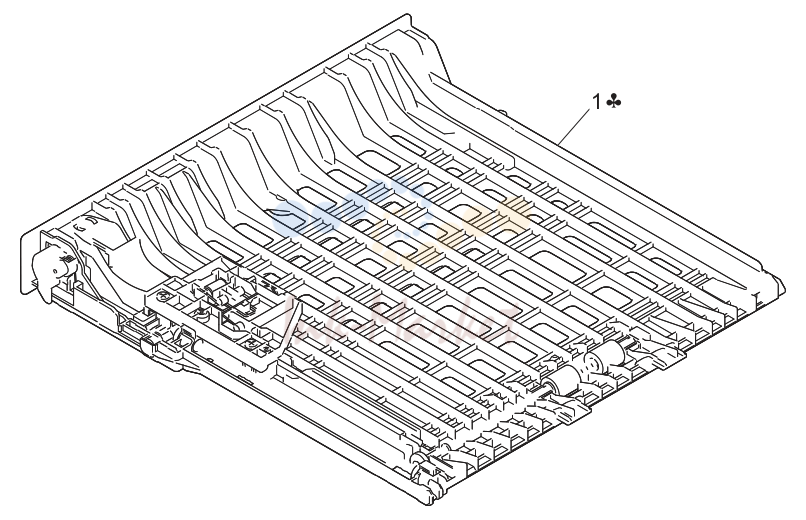

Дуплекс секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACETPP3900 запросить цену → | Дуплекс tray |
| 1 | ACETPP4000 запросить цену → | Дуплекс tray |

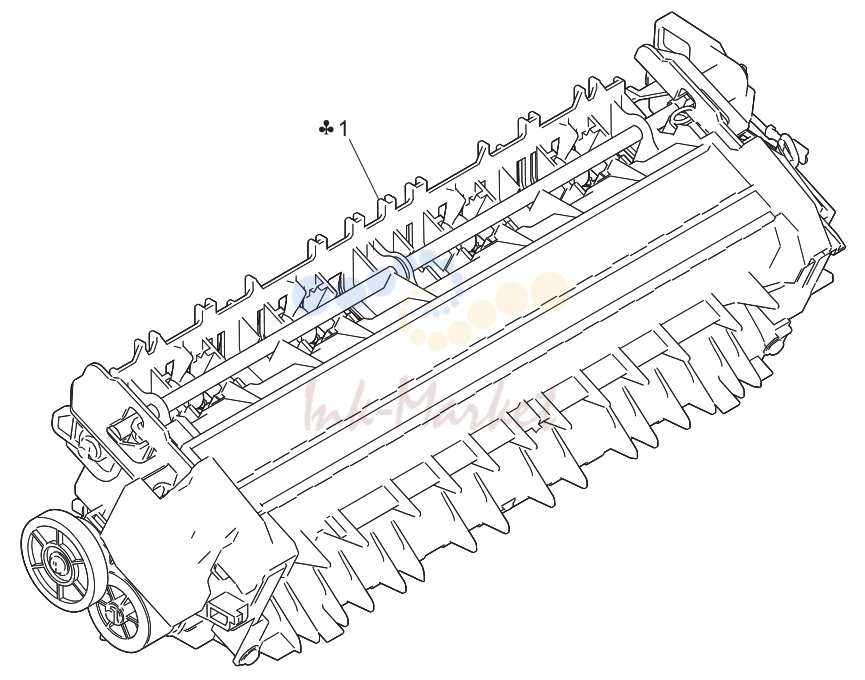

Печь (закрепление) секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACETPP4500 запросить цену → | Печь (закрепление) узел (120v) |
| 1 | ACETPP4600 ✓ в наличии | Печь (закрепление) узел (220v) |

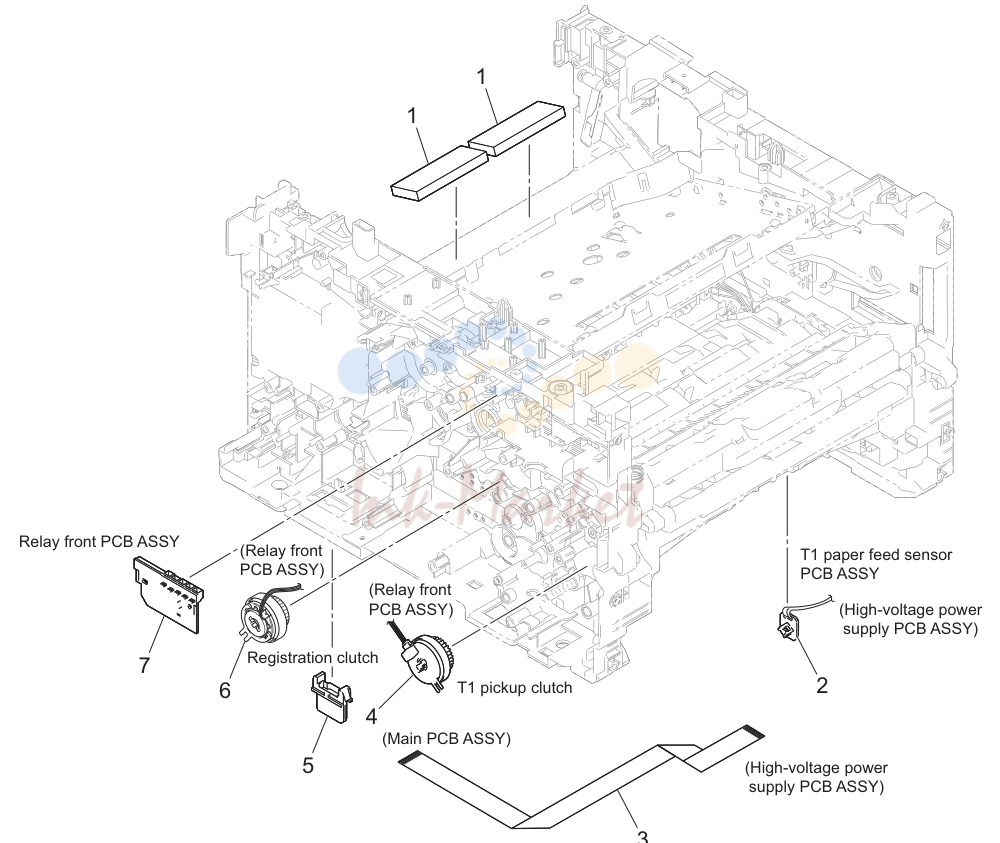

Рама секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACETPP2900 запросить цену → | Filter |
| 2 | ACETPP2800 запросить цену → | Датчик плата |
| 3 | ACETPP2700 запросить цену → | Flatкабель |
| 4 | ACETPP3200 запросить цену → | Муфта |
| 5 | ACETPP3000 запросить цену → | Connector |
| 6 | ACETPP3100 запросить цену → | Муфта |
| 7 | ACETPP2600 запросить цену → | Relay плата |

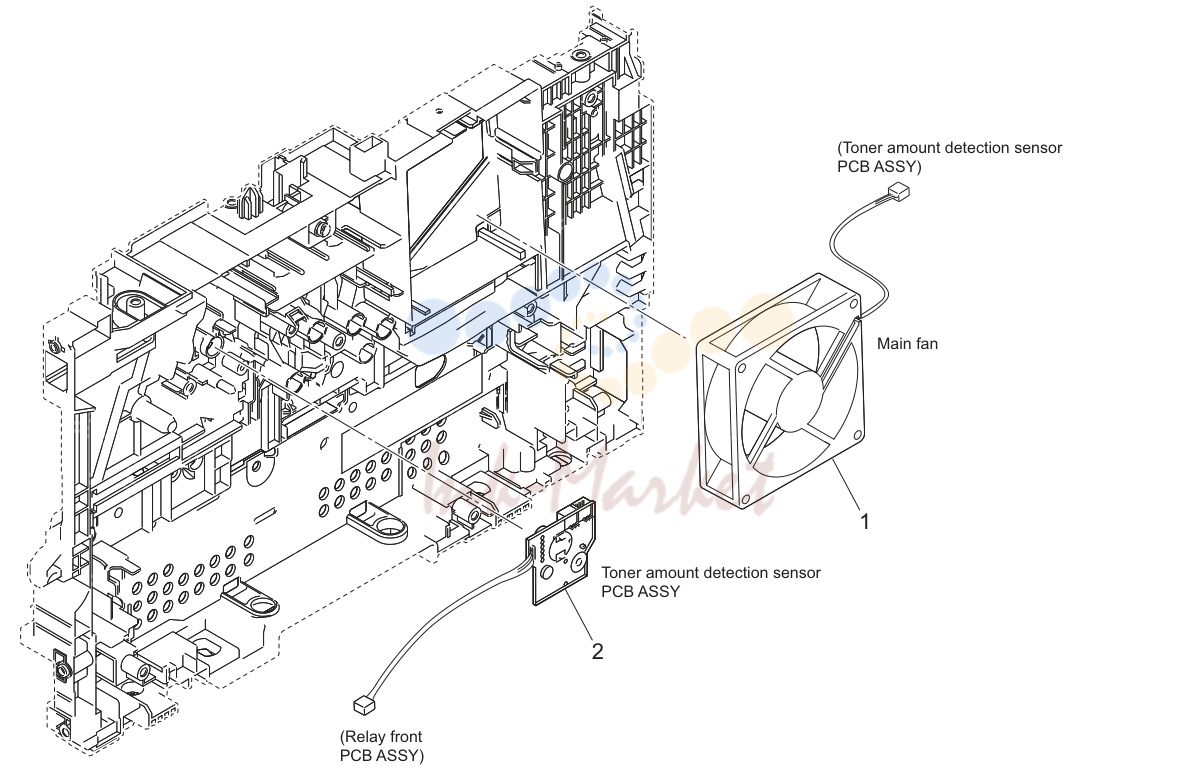

Рама секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACF1PP0500 запросить цену → | Fun мотор |
| 2 | ACERPP0200 запросить цену → | Плата в сборе |

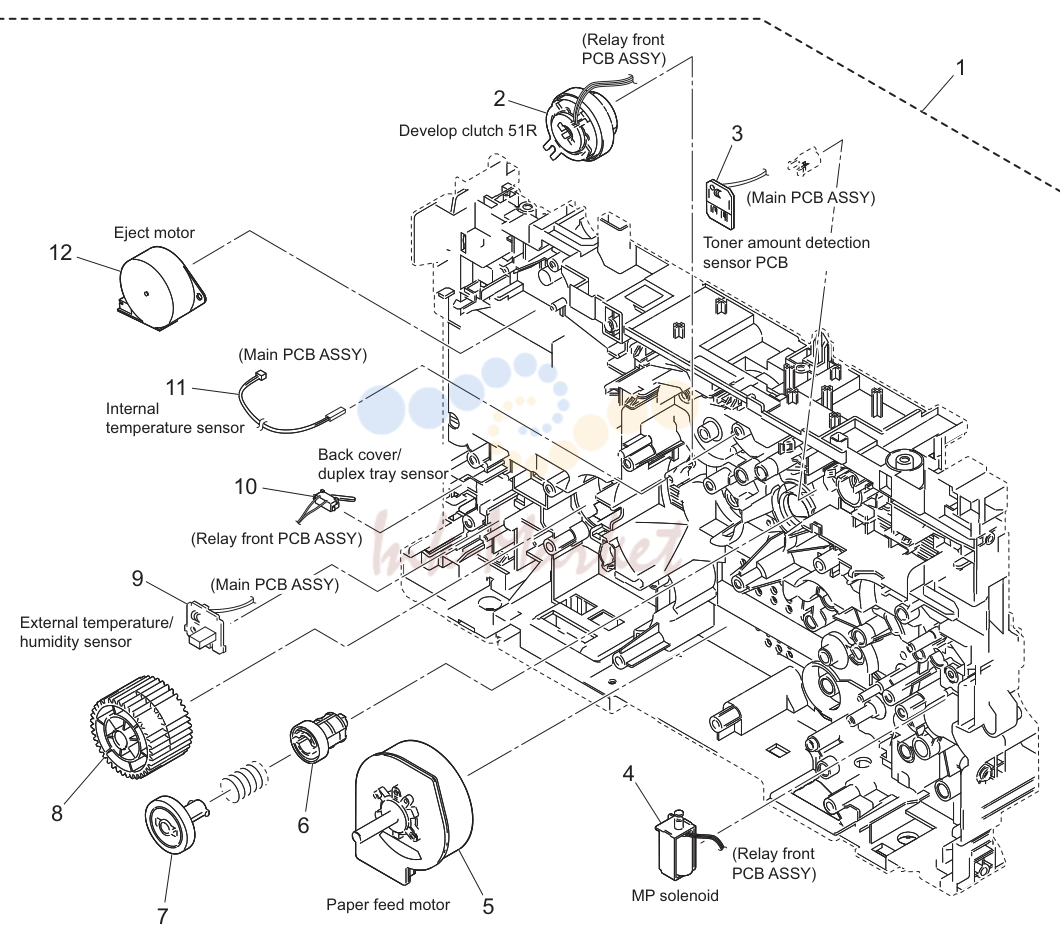

Drive секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACERPP0100 запросить цену → | Main рама в сборе/l |
| 2 | ACETPP1300 запросить цену → | Муфта |
| 3 | ACETPP0100 запросить цену → | Датчик плата |
| 4 | ACETPP0900 запросить цену → | Соленоид |
| 5 | ACETPP1000 запросить цену → | Мотор |
| 6 | ACETPP1100 запросить цену → | Develop joint |
| 7 | ACETPP1200 запросить цену → | Шестерня 37t |
| 8 | ACETPP1400 запросить цену → | Шестерня 39t |
| 9 | ACETPP0200 запросить цену → | Humidity датчик |
| 10 | ACETPP0400 запросить цену → | Датчик |
| 11 | ACETPP0500 запросить цену → | Thermistor |
| 12 | ACETPP0300 запросить цену → | Мотор |

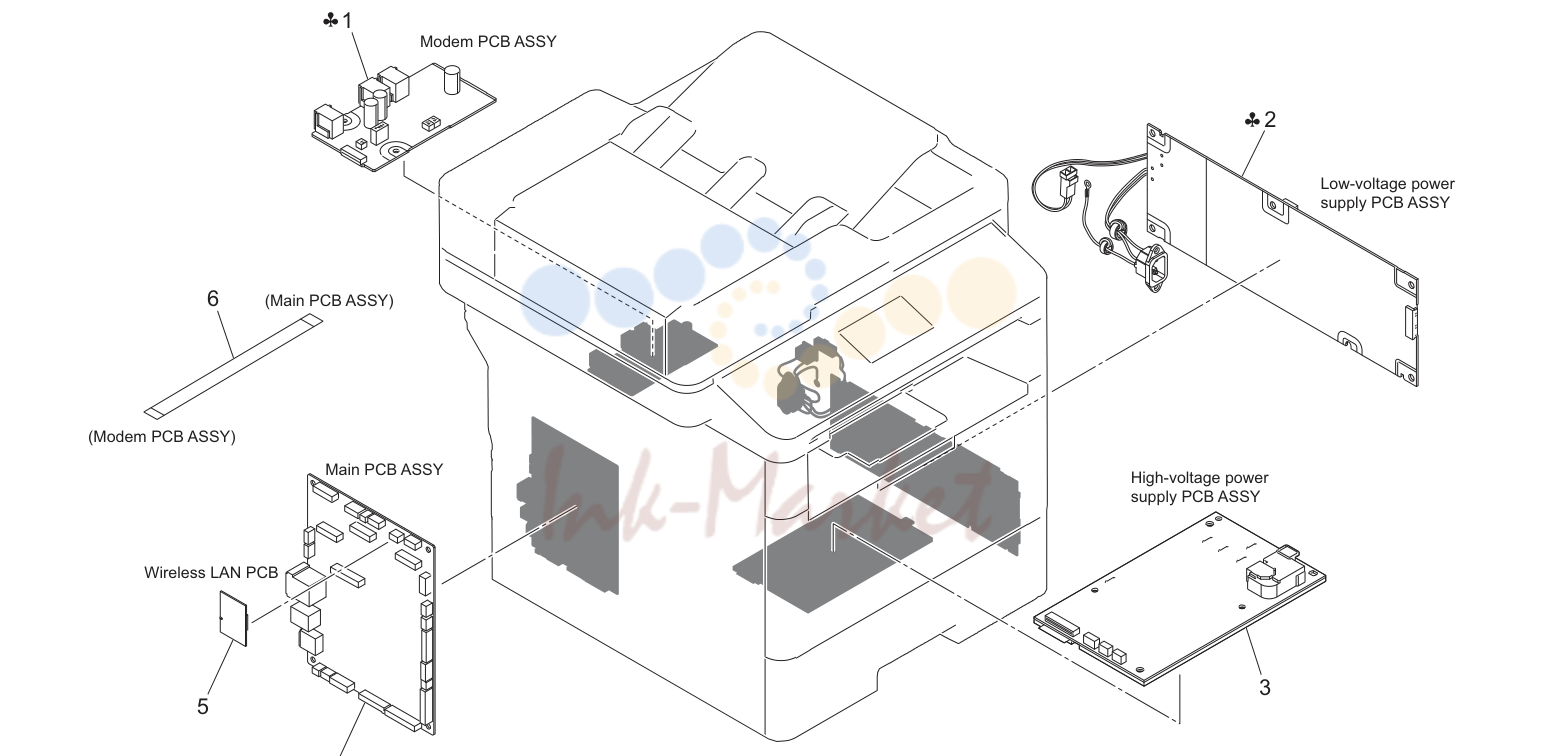

Electrical детали (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACERPP3300 запросить цену → | Ncu плата в сборе |
| 1 | ACERPP3400 запросить цену → | Ncu плата в сборе |
| 2 | ACF1PP2700 запросить цену → | Low voltage power supply плата в сборе ( |
| 2 | ACF1PP2800 запросить цену → | Low voltage power supply плата в сборе ( |
| 3 | ACETPP1500 запросить цену → | High voltage power supply плата в сборе |
| 4 | ACERPP3500 запросить цену → | Main плата в сборе |
| 5 | ACETPP1900 запросить цену → | Плата в сборе |
| 6 | ACERPP3200 запросить цену → | Flatкабель |

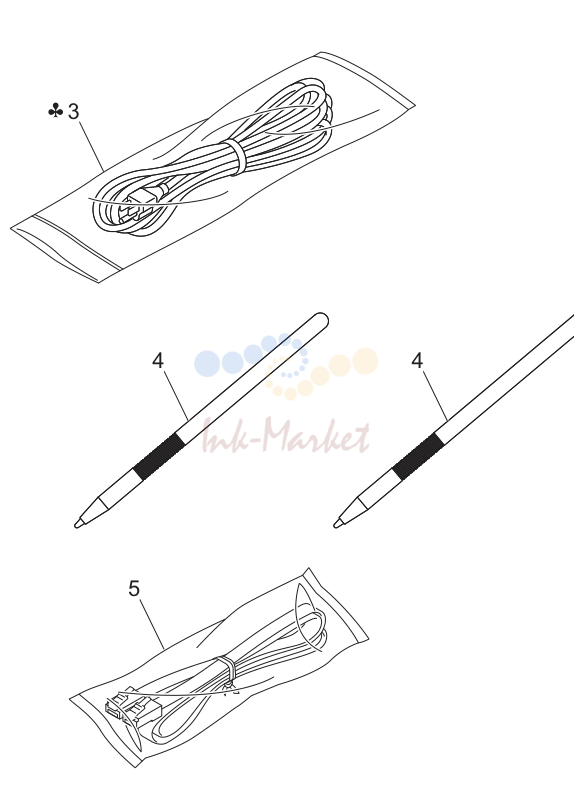

Service tool (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | ACETPP2300 ✓ в наличии | Подача бумаги комплект |
| 2 | ACETPP2200 запросить цену → | Подача бумаги комплект (mp) |
| 3 | ACETPP2000 запросить цену → | Power code |
| 3 | ACETPP2100 запросить цену → | Power code |
| 4 | A0PD160200 запросить цену → | Pen |
| 5 | A32RPP1K00 запросить цену → | Telephone line cord |
