Konica Minolta bizhub 4020 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали/cassette секция (P1)
- Adf секция (P2)
- Operation панель секция (P3)
- Ph/печь (закрепление) секция (P4)
- Main power supply секция (P5)
- Reversal/main drive секция (P6)
- Accessory детали (P7)
- Maintenance комплект (P8)

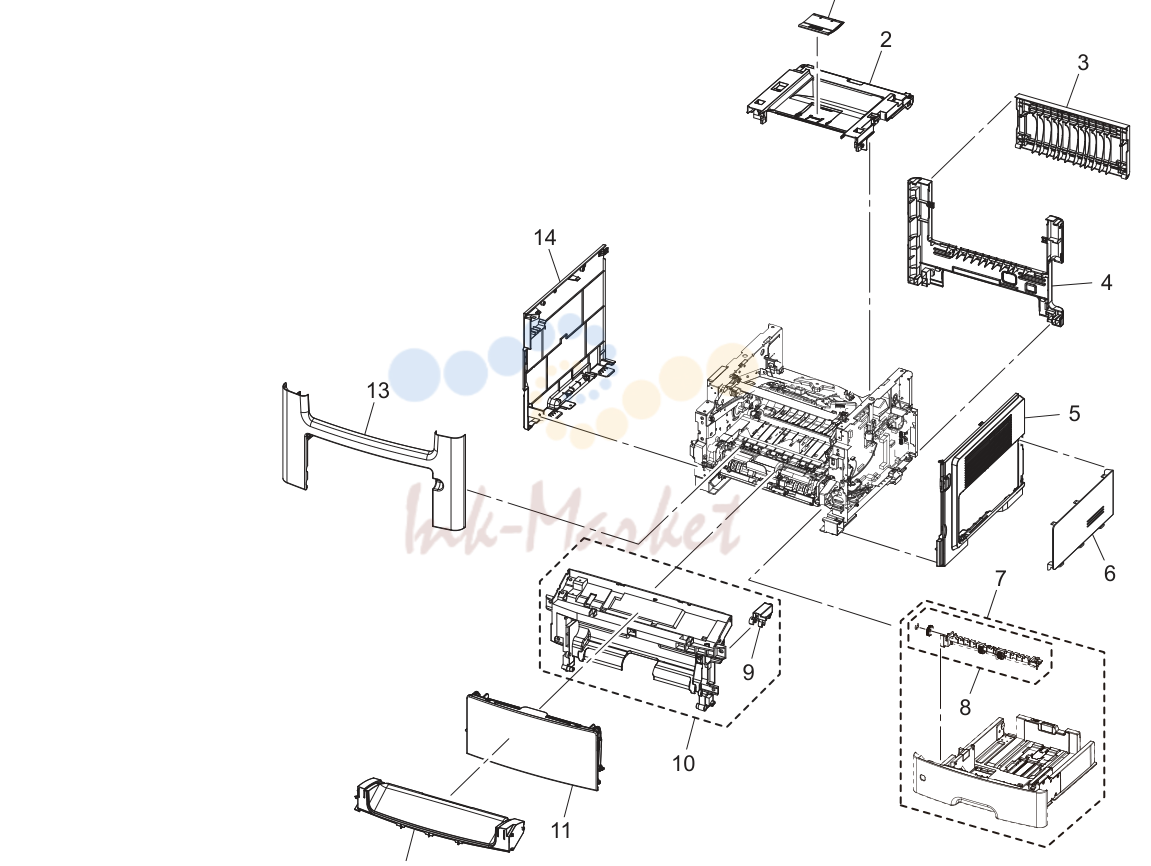

Внешние детали/cassette секция (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6WDPP0E00 запросить цену → | Tray |
| 2 | A6WDPP0D00 запросить цену → | Крышка/upper |
| 3 | A6WDPP0H00 запросить цену → | Крышка |
| 4 | A6WDPP0A00 запросить цену → | Крышка/rear |
| 5 | A6WDPP0C00 запросить цену → | Крышка/right |
| 6 | A6WDPP0900 запросить цену → | Крышка |
| 7 | A63RPP0000 запросить цену → | Cassette в сборе/250 sheet |
| 8 | A63NPP1C00 запросить цену → | Separation ролик в сборе |
| 9 | A63NPP1H00 запросить цену → | Держатель |
| 10 | A63NPP0800 запросить цену → | Front направляющая в сборе |
| 11 | A63NPP0100 запросить цену → | Tray |
| 12 | A6WDPP0U00 запросить цену → | Крышка |
| 13 | A6WDPP0V00 запросить цену → | Крышка/front |
| 14 | A6WDPP0B00 запросить цену → | Крышка/left |

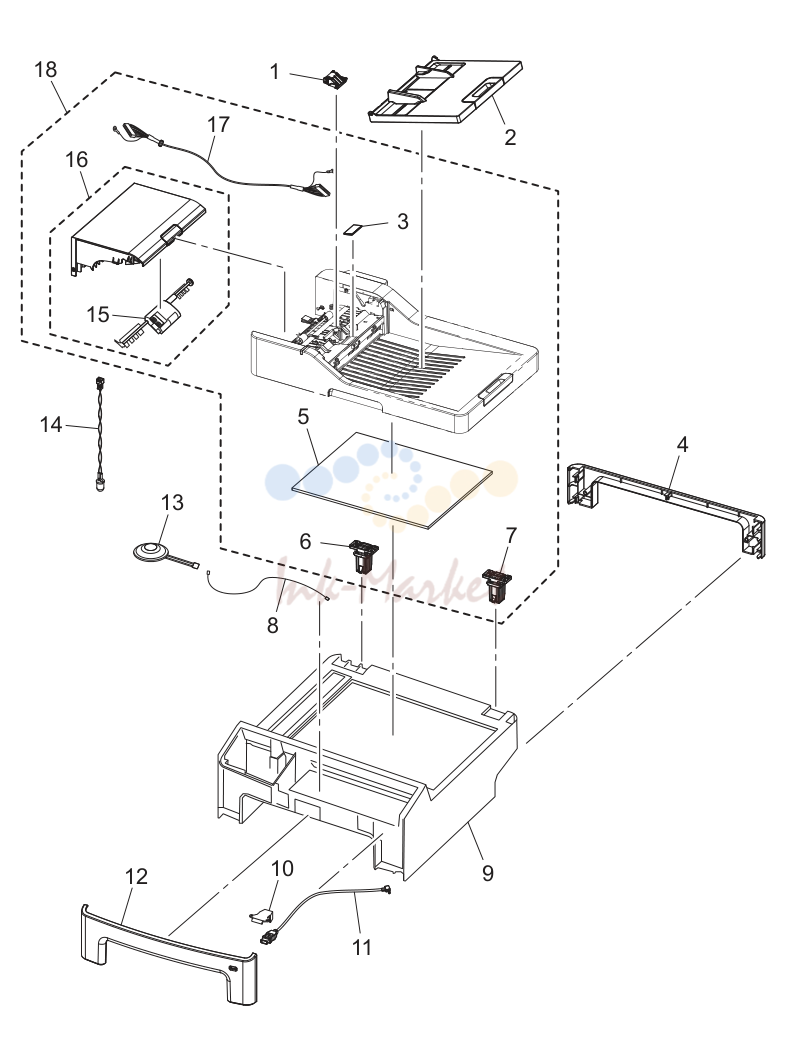

Adf секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6WDPP1500 запросить цену → | Separator ролик |
| 2 | A6WDPP1A00 запросить цену → | Tray |
| 3 | A6WDPP1600 запросить цену → | Separating pad |
| 4 | A6WDPP0F00 запросить цену → | Крышка/rear |
| 5 | A6WDPP0000 запросить цену → | Pad |
| 6 | A6WDPP1900 запросить цену → | Hinge/left |
| 7 | A6WDPP0100 запросить цену → | Hinge/right |
| 8 | A6WDPP1400 запросить цену → | Жгут/speaker |
| 9 | A6WDPP0S00 запросить цену → | Сканер узел |
| 10 | A6WDPP0Y00 запросить цену → | Креплениеing пластина |
| 11 | A6WDPP0W00 запросить цену → | Usb кабель |
| 12 | A6WDPP0G00 запросить цену → | Крышка/front |
| 13 | A6WDPP1300 запросить цену → | Speaker |
| 14 | A6WDPP1000 запросить цену → | Жгут |
| 15 | A6WDPP0800 запросить цену → | Pick-up ролик в сборе |
| 16 | A6WDPP1C00 запросить цену → | Top крышка в сборе |
| 17 | A6WDPP1800 запросить цену → | Жгут |
| 18 | A6WDPP1B01 запросить цену → | Adf узел |

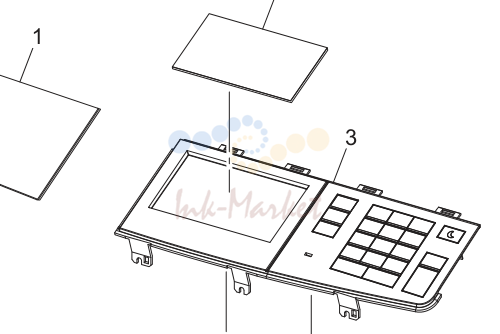

Operation панель секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6WDPP0T00 запросить цену → | Крышка |
| 2 | A6WDPP0201 запросить цену → | Lcd узел |
| 3 | A6WDPP0K00 запросить цену → | Панель управления в сборе |
| 4 | A6WDPP1100 запросить цену → | Lens |
| 5 | A6WDPP1700 запросить цену → | Плата в сборе |
| 6 | A6WDPP0X00 запросить цену → | Flatкабель |

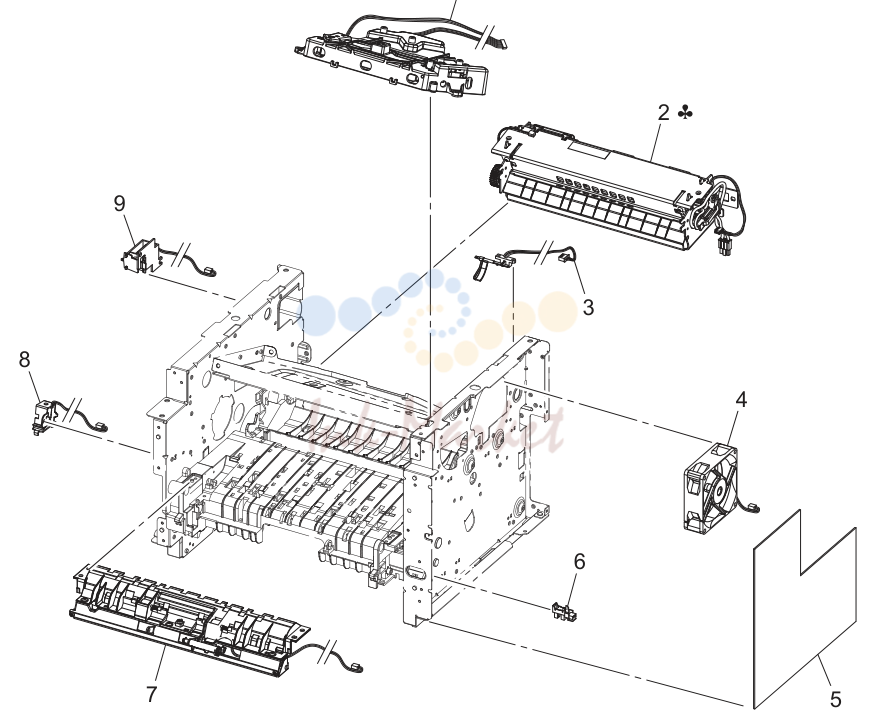

Ph/печь (закрепление) секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63RPP0300 запросить цену → | Print head в сборе |
| 2 | A63NPP0N00 запросить цену → | Печь (закрепление) узел 110v |
| 2 | A63NPP0M00 ✓ в наличии | Печь (закрепление) узел 220v |
| 3 | A63NPP0H00 запросить цену → | Датчик |
| 4 | A6WDPP0400 запросить цену → | Fun мотор |
| 5 | A6WDPP1200 запросить цену → | Плата в сборе |
| 6 | A63NPP0W00 запросить цену → | Датчик |
| 7 | A63NPP0E00 запросить цену → | Направляющая в сборе |
| 8 | A63NPP0D00 запросить цену → | Соленоид комплект |
| 9 | A63NPP0C00 запросить цену → | Соленоид |
Main power supply секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP0P00 запросить цену → | Датчик |
| 2 | A63PPP0B00 запросить цену → | Contact/cartridge |
| 3 | A63NPP0Q00 запросить цену → | Датчик |
| 4 | A63NPP0V00 запросить цену → | Power supply в сборе 100v |
| 4 | A63NPP0U00 запросить цену → | Power supply в сборе 220v |
| 5 | A63NPP0R00 запросить цену → | Датчик |
| 6 | A63NPP0T00 запросить цену → | Датчик |
| 7 | A6WDPP0R00 запросить цену → | Actuator |
| 8 | A63NPP0W00 запросить цену → | Датчик |
| 9 | A63NPP0S00 запросить цену → | Датчик |

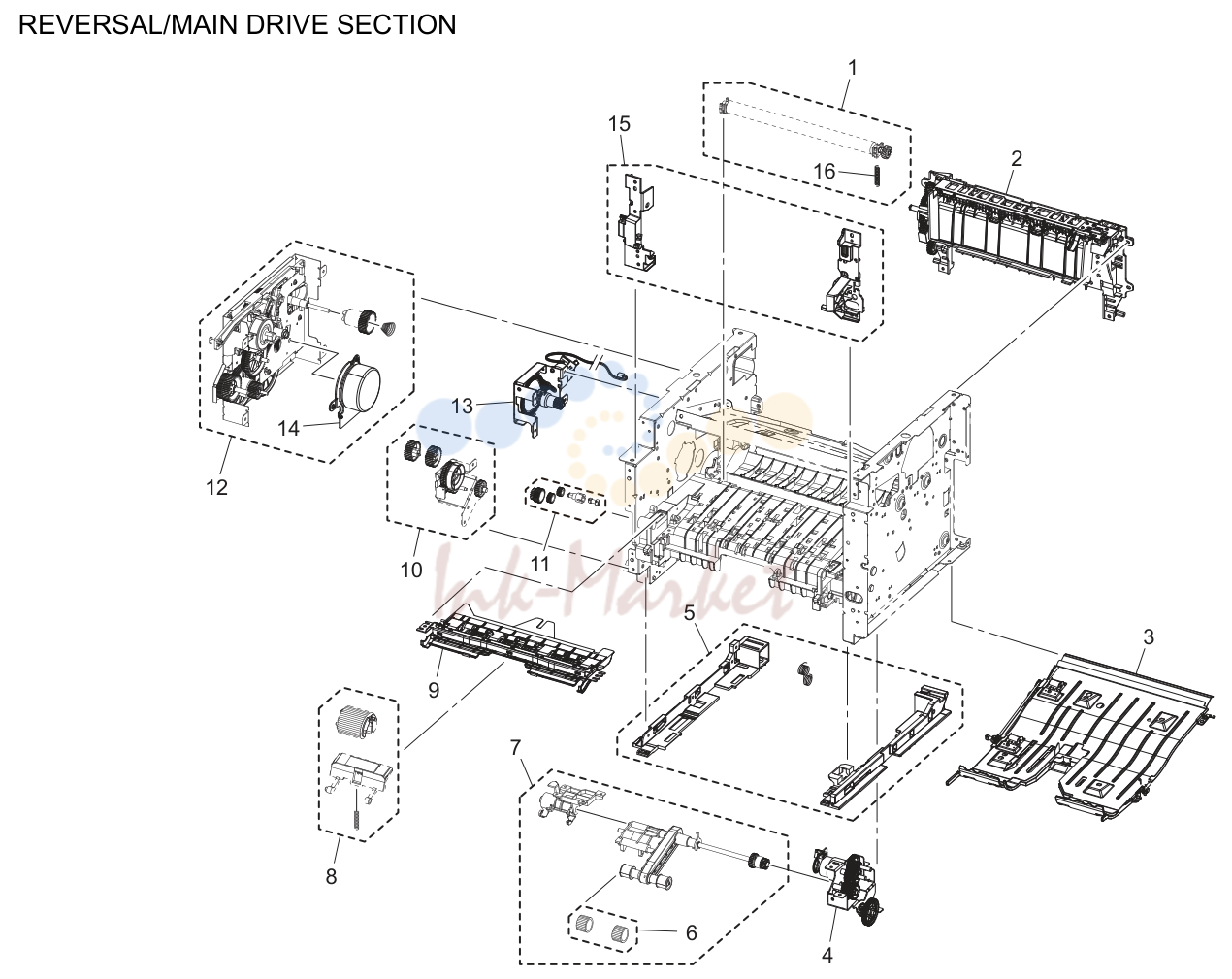

Reversal/main drive секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP0Y00 запросить цену → | Перенос ролик |
| 2 | A6WDPP0M00 под заказ | Reverse в сборе |
| 3 | A63NPP1500 запросить цену → | Дуплекс в сборе |
| 4 | A63NPP1800 запросить цену → | Acm drive в сборе |
| 5 | A6WDPP1D00 запросить цену → | Направляющая комплект |
| 6 | A63NPP1000 запросить цену → | Pick tire set(2 pcs/set) |
| 7 | A63NPP1600 запросить цену → | Acm в сборе |
| 8 | A63NPP1100 запросить цену → | Подача бумаги/separation pad комплект |
| 9 | A63NPP1200 запросить цену → | Направляющая в сборе |
| 10 | A6WDPP1E00 запросить цену → | Mpf drive в сборе |
| 11 | A63NPP1400 запросить цену → | Дуплекс шестерня в сборе |
| 12 | A63NPP1700 запросить цену → | Main drive в сборе |
| 13 | A63NPP1900 запросить цену → | Cartridge шестерня в сборе |
| 14 | A63NPP2B00 запросить цену → | Main drive мотор |
| 15 | A63NPP1N00 запросить цену → | Держатель комплект |
| 16 | A63NPP2A00 запросить цену → | Compressing пружина |
Accessory детали (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP1F00 запросить цену → | Screw комплект |
| 2 | A63NPP1P00 запросить цену → | Power cord |
| 2 | A63NPP1T00 запросить цену → | Power cord |
| 2 | A63NPP1U00 запросить цену → | Power cord |
| 2 | A63NPP1V00 запросить цену → | Power cord |
| 2 | A63NPP1W00 запросить цену → | Power cord |
| 2 | A63NPP1X00 запросить цену → | Power cord |
| 2 | A63NPP1Y00 запросить цену → | Power cord |
| 2 | A63NPP2000 запросить цену → | Power cord |
| 2 | A63NPP2100 запросить цену → | Power cord |
| 2 | A63NPP1S00 запросить цену → | Power cord |
| 2 | A63NPP2200 запросить цену → | Power cord |
| 2 | A63NPP2300 запросить цену → | Power cord |
| 2 | A63NPP2Q00 запросить цену → | Power cord |

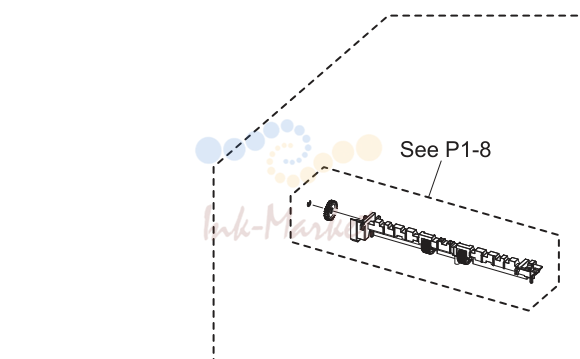

Maintenance комплект (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A6WDPP0N00 запросить цену → | Maintenance комплект (120v) |
| 1 | A6WDPP0P00 запросить цену → | Maintenance комплект (220-240v) |
