Konica Minolta bizhub 4000P 4700P — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали/cassette секция (P1)
- Ph/печь (закрепление) секция (P2)
- Main power supply секция (P3)
- Reversal/main drive секция (P4)
- Accessory детали (P5)
- Maintenance комплект (P6)

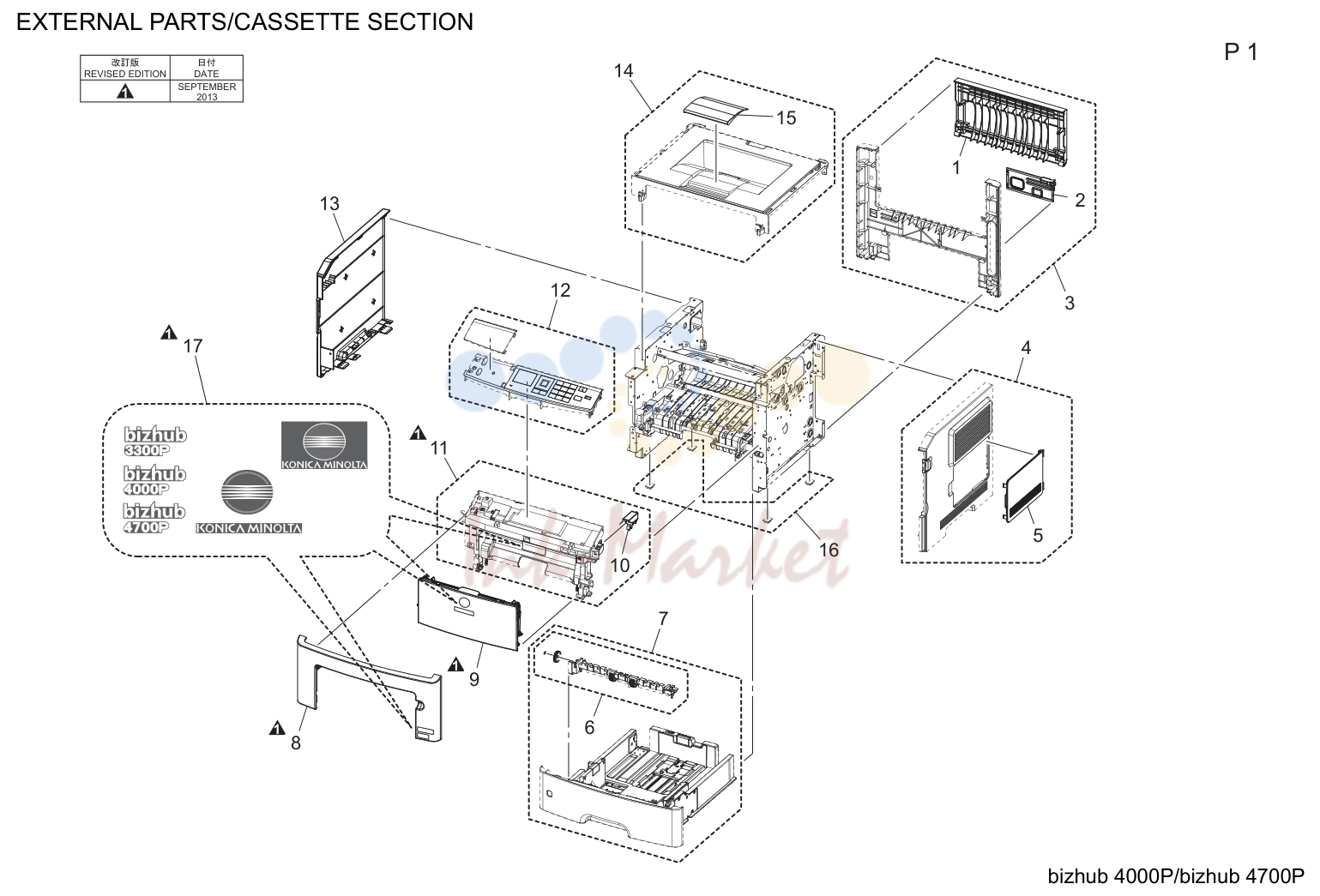

Внешние детали/cassette секция (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP2600 запросить цену → | Крышка |
| 1 | A63NPP2700 запросить цену → | Крышка |
| 2 | A63NPP2800 запросить цену → | Крышка |
| 3 | A63PPP0400 запросить цену → | Крышка/rear в сборе |
| 3 | A63NPP0400 запросить цену → | Крышка/rear в сборе |
| 4 | A63PPP0600 запросить цену → | Крышка/right в сборе |
| 4 | A63NPP0600 запросить цену → | Крышка/right в сборе |
| 5 | A63NPP2900 запросить цену → | Крышка |
| 6 | A63NPP1C00 запросить цену → | Separation ролик в сборе |
| 7 | A63RPP0000 запросить цену → | Cassette в сборе/250 sheet |
| 7 | A63NPP0000 запросить цену → | Cassette в сборе/550 sheet |
| 8 | A63RPP0100 запросить цену → | Крышка/front |
| 8 | A63NPP1K00 запросить цену → | Крышка/front |
| 9 | A63NPP0100 запросить цену → | Tray |
| 10 | A63NPP1H00 запросить цену → | Держатель |
| 11 | A63NPP2N00 запросить цену → | Front направляющая в сборе |
| 12 | A63RPP0200 запросить цену → | Панель крышка/button в сборе |
| 12 | A63NPP0700 запросить цену → | Панель крышка/button в сборе |
| 13 | A63PPP0500 запросить цену → | Крышка/left |
| 13 | A63NPP0500 запросить цену → | Крышка/left |
| 14 | A63PPP0300 запросить цену → | Крышка/upper в сборе |
| 14 | A63NPP0300 запросить цену → | Крышка/upper в сборе |
| 15 | A63NPP2400 запросить цену → | Tray |
| 15 | A63NPP2500 запросить цену → | Tray |
| 16 | A63NPP1G00 запросить цену → | Rubber foot set(4 pcs/set) |
| 17 | A63NPP2P00 запросить цену → | Label комплект |
Ph/печь (закрепление) секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63RPP0300 запросить цену → | Print head в сборе |
| 1 | A63NPP0G00 запросить цену → | Print head в сборе |
| 2 | A63NPP0N00 запросить цену → | Печь (закрепление) узел 110v |
| 2 | A63NPP0M00 ✓ в наличии | Печь (закрепление) узел 220v |
| 2 | A63NPP0B00 запросить цену → | Печь (закрепление) узел 100v |
| 3 | A63NPP0H00 запросить цену → | Датчик |
| 4 | A63NPP0F00 запросить цену → | Fun мотор |
| 5 | A63RPP0400 запросить цену → | Плата в сборе |
| 5 | A63NPP0900 запросить цену → | Плата в сборе |
| 6 | A63NPP0W00 запросить цену → | Датчик |
| 7 | A63NPP0E00 запросить цену → | Направляющая в сборе |
| 8 | A63NPP0D00 запросить цену → | Соленоид комплект |
| 9 | A63NPP0C00 запросить цену → | Соленоид |
| 10 | A63RPP0500 запросить цену → | Панель в сборе |
| 10 | A63NPP0A00 запросить цену → | Панель в сборе |
| 11 | A63NPP0K00 запросить цену → | Датчик |

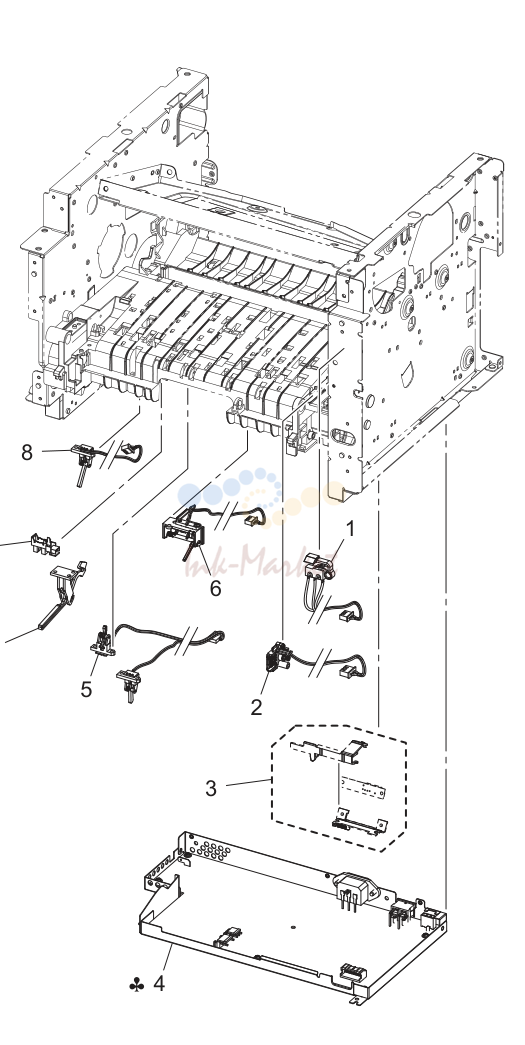

Main power supply секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP0P00 запросить цену → | Датчик |
| 2 | A63PPP0B00 запросить цену → | Contact/cartridge |
| 3 | A63NPP0Q00 запросить цену → | Датчик |
| 4 | A63NPP0V00 запросить цену → | Power supply в сборе 100v |
| 4 | A63NPP0U00 запросить цену → | Power supply в сборе 220v |
| 5 | A63NPP0T00 запросить цену → | Датчик |
| 6 | A63NPP0R00 запросить цену → | Датчик |
| 7 | A63NPP0W00 запросить цену → | Датчик |
| 8 | A63NPP0S00 запросить цену → | Датчик |
| 9 | A6WDPP0R00 запросить цену → | Actuator |

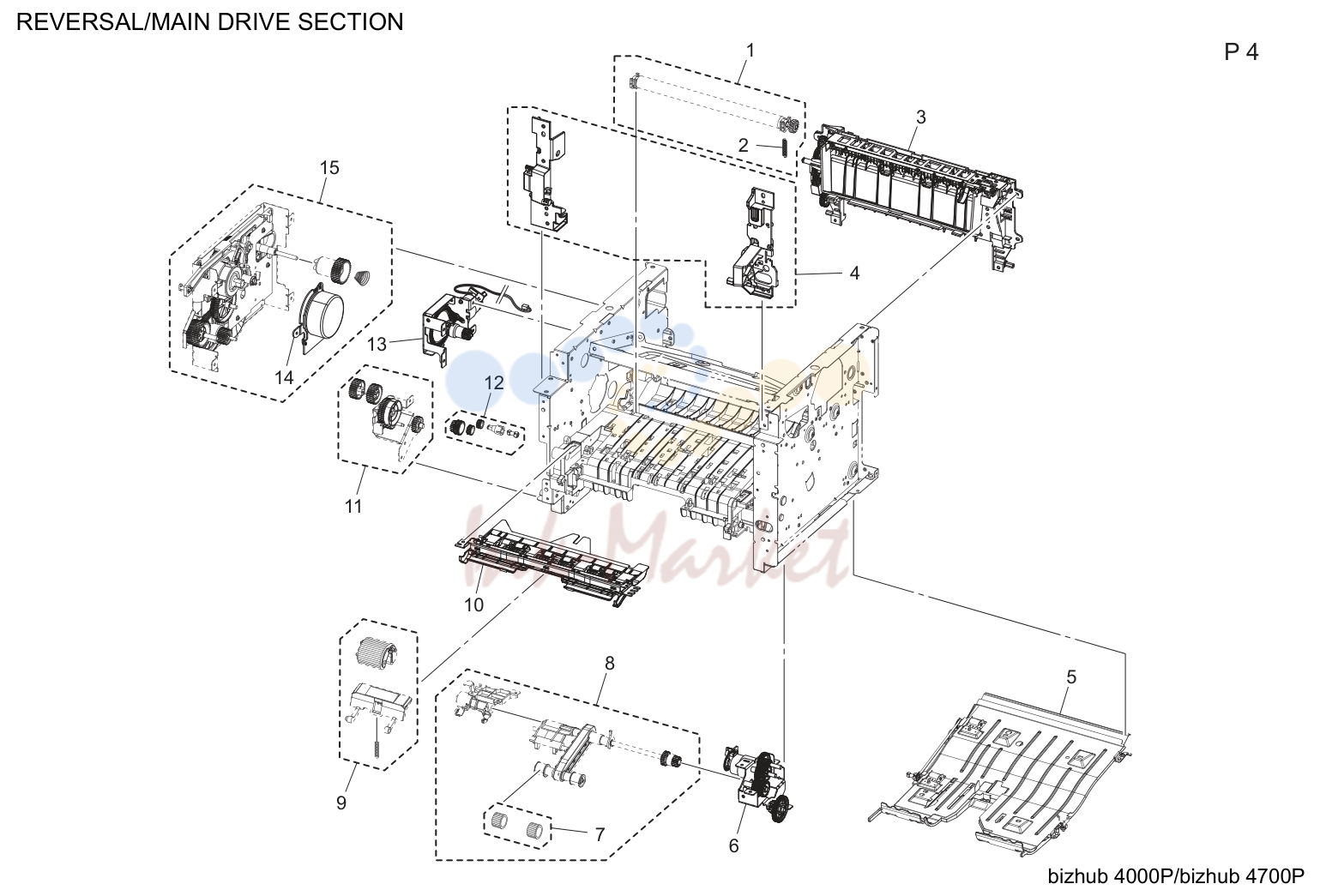

Reversal/main drive секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP0Y00 запросить цену → | Перенос ролик |
| 2 | A63NPP2A00 запросить цену → | Compressing пружина |
| 3 | A63PPP0F00 запросить цену → | Reverse в сборе |
| 3 | A63NPP0X00 запросить цену → | Reverse в сборе |
| 4 | A63NPP1N00 запросить цену → | Держатель комплект |
| 5 | A63NPP1500 запросить цену → | Дуплекс в сборе |
| 6 | A63NPP1800 запросить цену → | Acm drive в сборе |
| 7 | A63NPP1000 запросить цену → | Pick tire set(2 pcs/set) |
| 8 | A63NPP1600 запросить цену → | Acm в сборе |
| 9 | A63NPP1100 запросить цену → | Подача бумаги/separation pad комплект |
| 10 | A63NPP1200 запросить цену → | Направляющая в сборе |
| 11 | A63NPP1300 запросить цену → | Mpf drive в сборе |
| 12 | A63NPP1400 запросить цену → | Дуплекс шестерня в сборе |
| 13 | A63NPP1900 запросить цену → | Cartridge шестерня в сборе |
| 14 | A63NPP2B00 запросить цену → | Main drive мотор |
| 15 | A63NPP1700 запросить цену → | Main drive в сборе |
Accessory детали (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63NPP1F00 запросить цену → | Screw комплект |
| 2 | A63NPP1P00 запросить цену → | Power cord |
| 2 | A63NPP1U00 запросить цену → | Power cord |
| 2 | A63NPP2100 запросить цену → | Power cord |
| 2 | A63NPP1Y00 запросить цену → | Power cord |
| 2 | A63NPP1T00 запросить цену → | Power cord |
| 2 | A63NPP2300 запросить цену → | Power cord |
| 2 | A63NPP1X00 запросить цену → | Power cord |
| 2 | A63NPP1W00 запросить цену → | Power cord |
| 2 | A63NPP1V00 запросить цену → | Power cord |
| 2 | A63NPP2000 запросить цену → | Power cord |
| 2 | A63NPP2200 запросить цену → | Power cord |
| 2 | A63NPP1S00 запросить цену → | Power cord |
| 2 | A63NPP1R00 запросить цену → | Power cord |
| 2 | A63NPP1Q00 запросить цену → | Power cord |
Maintenance комплект (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A63RPP0700 запросить цену → | Maintenance комплект 110v |
| 1 | A63RPP0800 запросить цену → | Maintenance комплект 220v |
| 1 | A63NPP2F00 запросить цену → | Maintenance комплект 110v |
| 1 | A63NPP2G00 запросить цену → | Maintenance комплект 220v |
| 1 | A63NPP2R00 запросить цену → | Maintenance комплект 100v |
