Konica Minolta bizhub 361 421 501 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Auto дуплекс узел
- Fixing узел (P51)
- Fixing узел (P52)
- Fixing узел
- Fixing узел (P54)
- Electric детали (P55)
- Electric детали (P57)
- Wiring
- Wiring
- Wiring
- Wiring accessory and jigs (P70)
- Accessory детали
- Main рама (P1)
- Main рама (P2)
- Main рама (P3)
- Optics узел (P8)
- Optics узел
- Driving узел (P16)
- Тонер supply узел (P29)
- Подача бумаги узел (P31)
- Подача бумаги узел (P32)

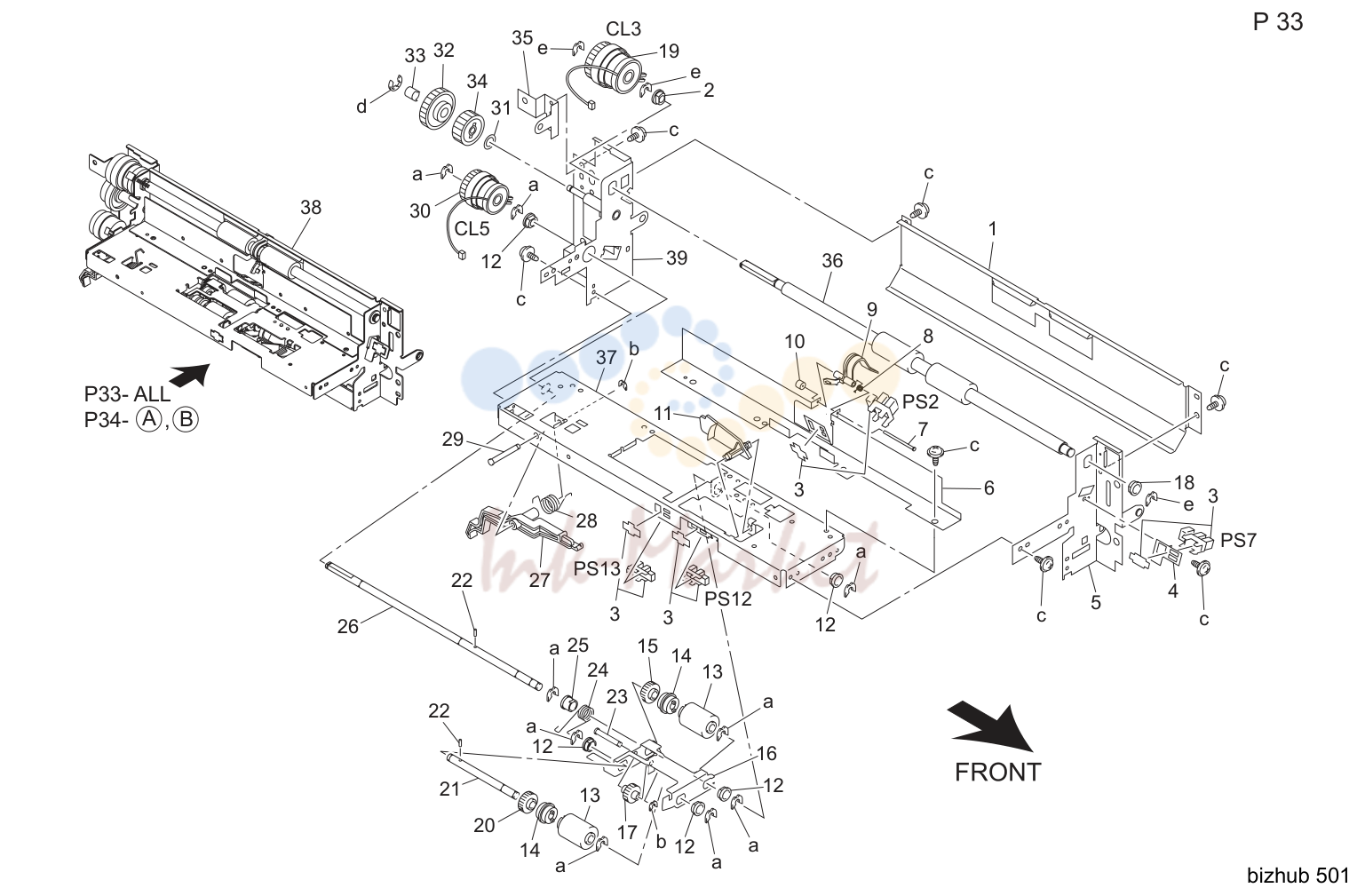

- Подача бумаги узел (P33)

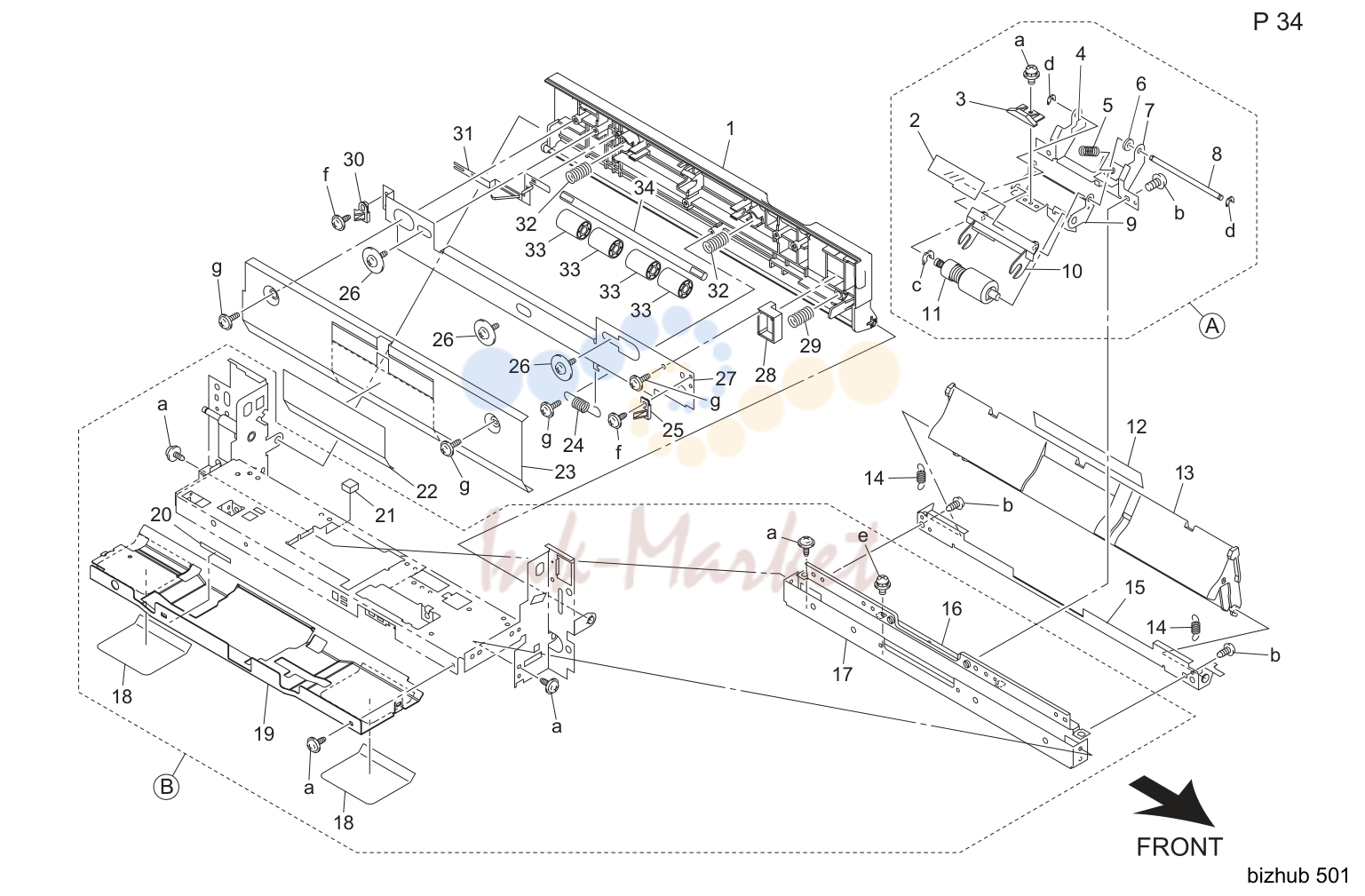

- Подача бумаги узел (P34)

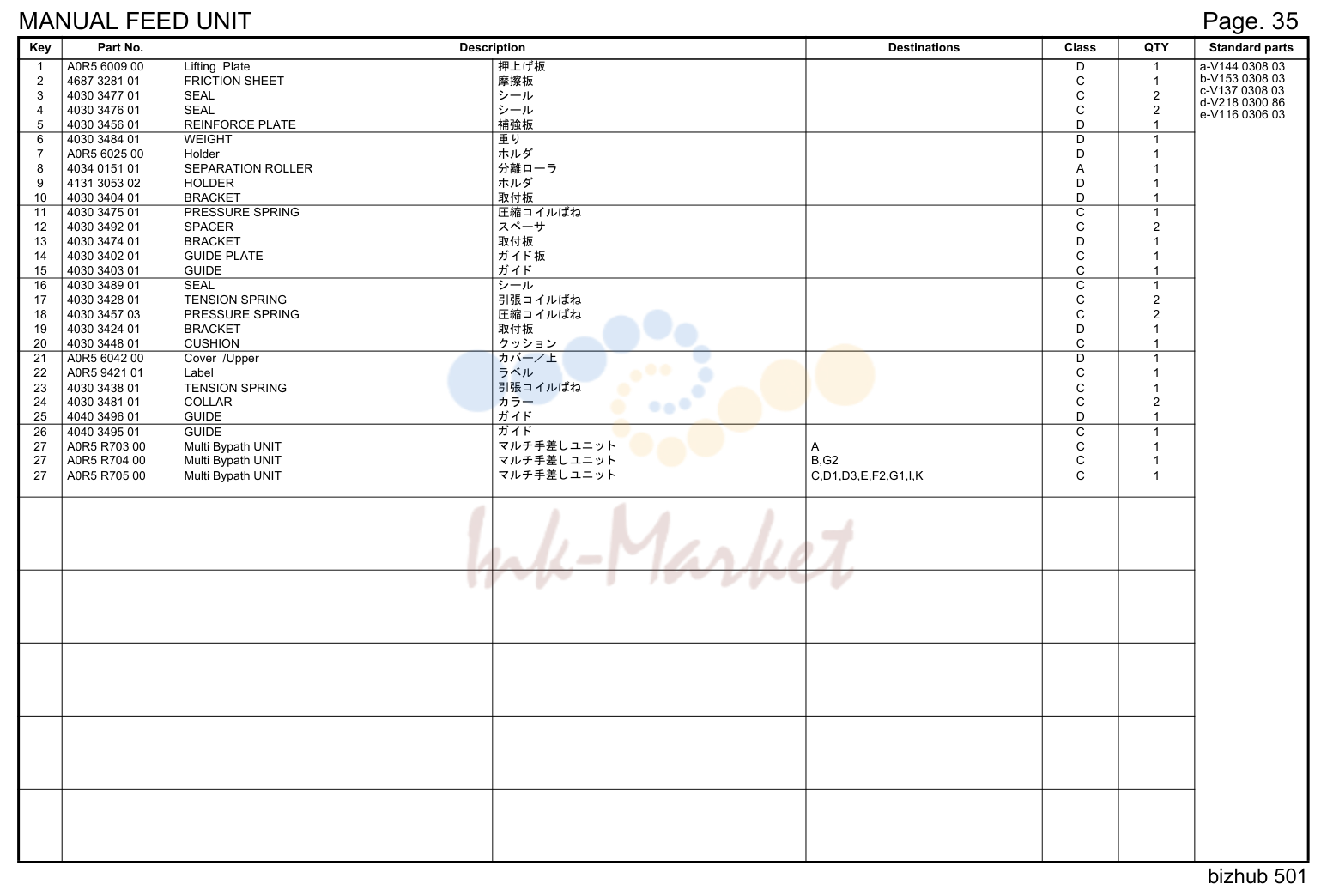

- Manual feed узел

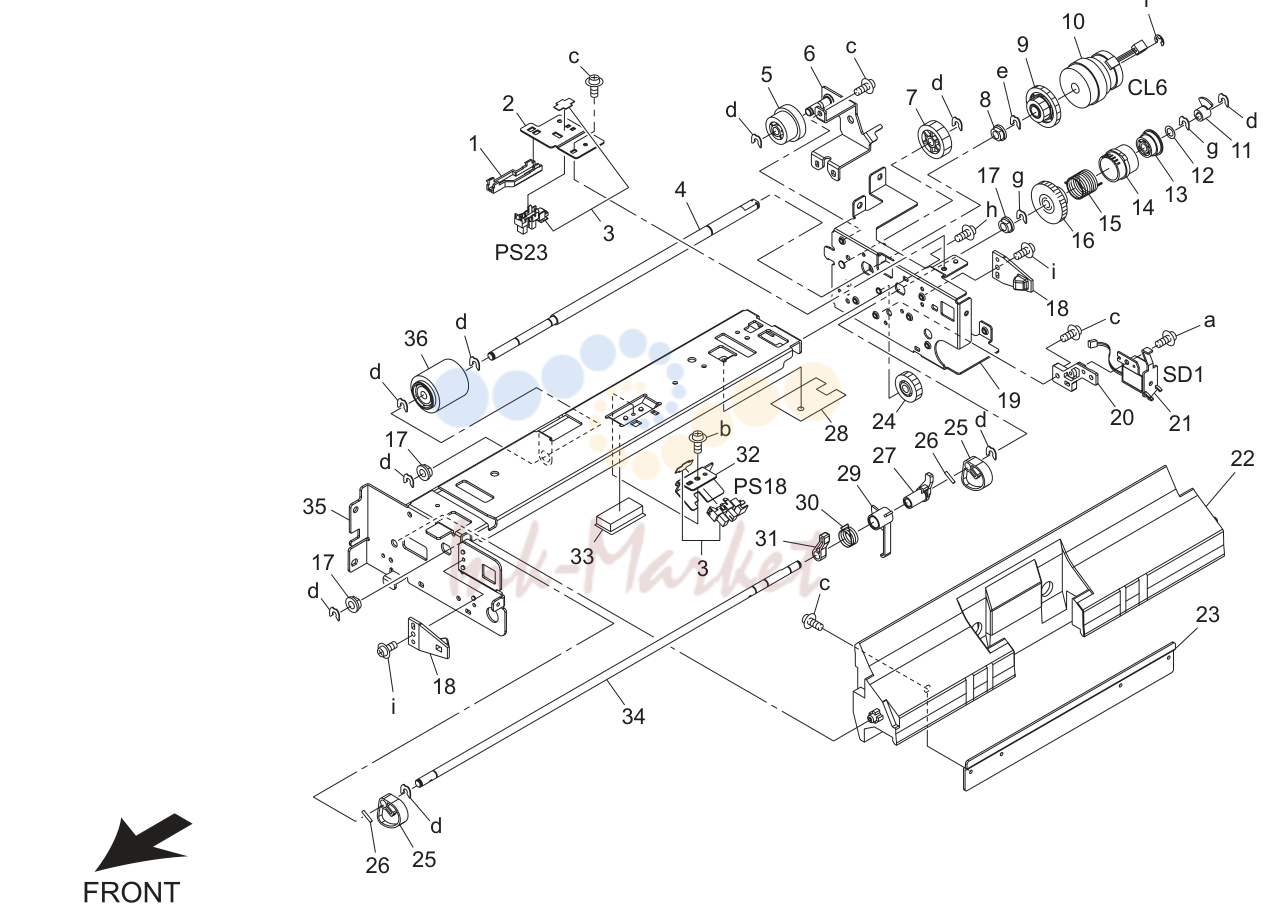

- Manual feed узел (P36)
- Manual feed узел (P37)

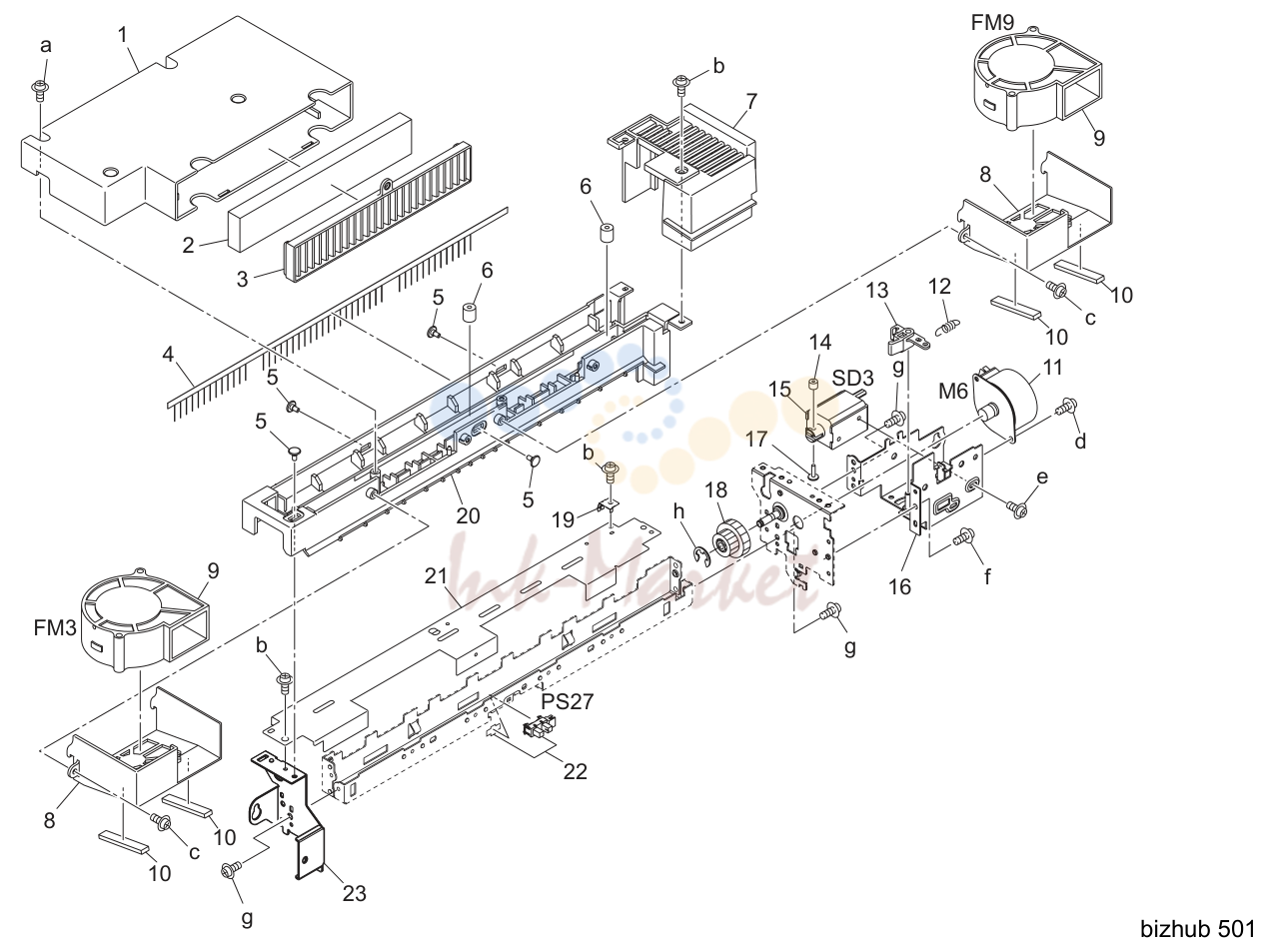

- Turnover узел (P39)

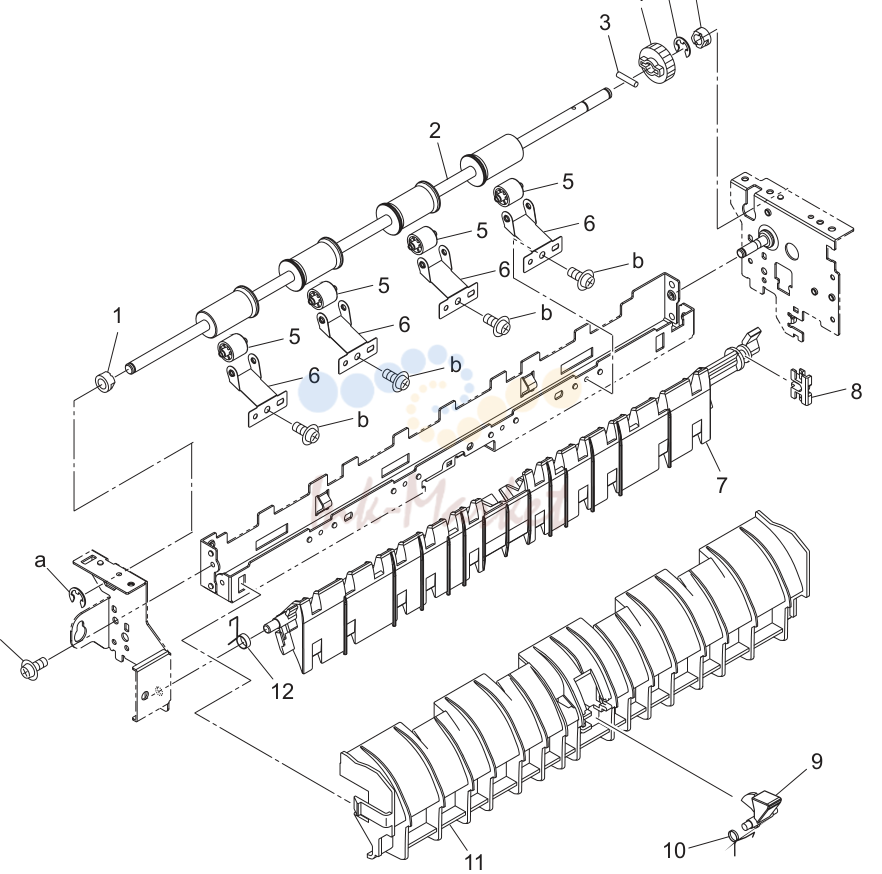

- Turnover узел (P40)
- Cassette (P42)
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Fixing узел (P51)
- Fixing узел (P52)
- Fixing узел
- Fixing узел (P54)
- Electric детали (P55)
- Electric детали (P57)
- Wiring
- Wiring
- Wiring
- Wiring accessory and jigs (P70)
- Accessory детали
- Main рама (P1)
- Main рама (P2)
- Main рама (P3)
- Optics узел (P8)
- Optics узел
- Driving узел (P16)
- Тонер supply узел (P29)
- Подача бумаги узел (P31)
- Подача бумаги узел (P32)
- Подача бумаги узел (P33)
- Подача бумаги узел (P34)
- Manual feed узел
- Manual feed узел (P36)
- Manual feed узел (P37)
- Turnover узел (P39)
- Turnover узел (P40)
- Cassette (P42)
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Fixing узел (P51)
- Fixing узел (P52)
- Fixing узел
- Fixing узел (P54)
- Electric детали (P55)
- Electric детали (P57)
- Wiring
- Wiring
- Wiring
- Wiring accessory and jigs (P70)
- Accessory детали
- Main рама (P1)
- Main рама (P2)
- Main рама (P3)
- Optics узел (P8)
- Optics узел
- Driving узел (P16)
- Тонер supply узел (P29)
- Подача бумаги узел (P31)
- Подача бумаги узел (P32)
- Подача бумаги узел (P33)
- Подача бумаги узел (P34)
- Manual feed узел
- Manual feed узел (P36)
- Manual feed узел (P37)
- Turnover узел (P39)
- Turnover узел (P40)
- Cassette (P42)
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел
- Auto дуплекс узел

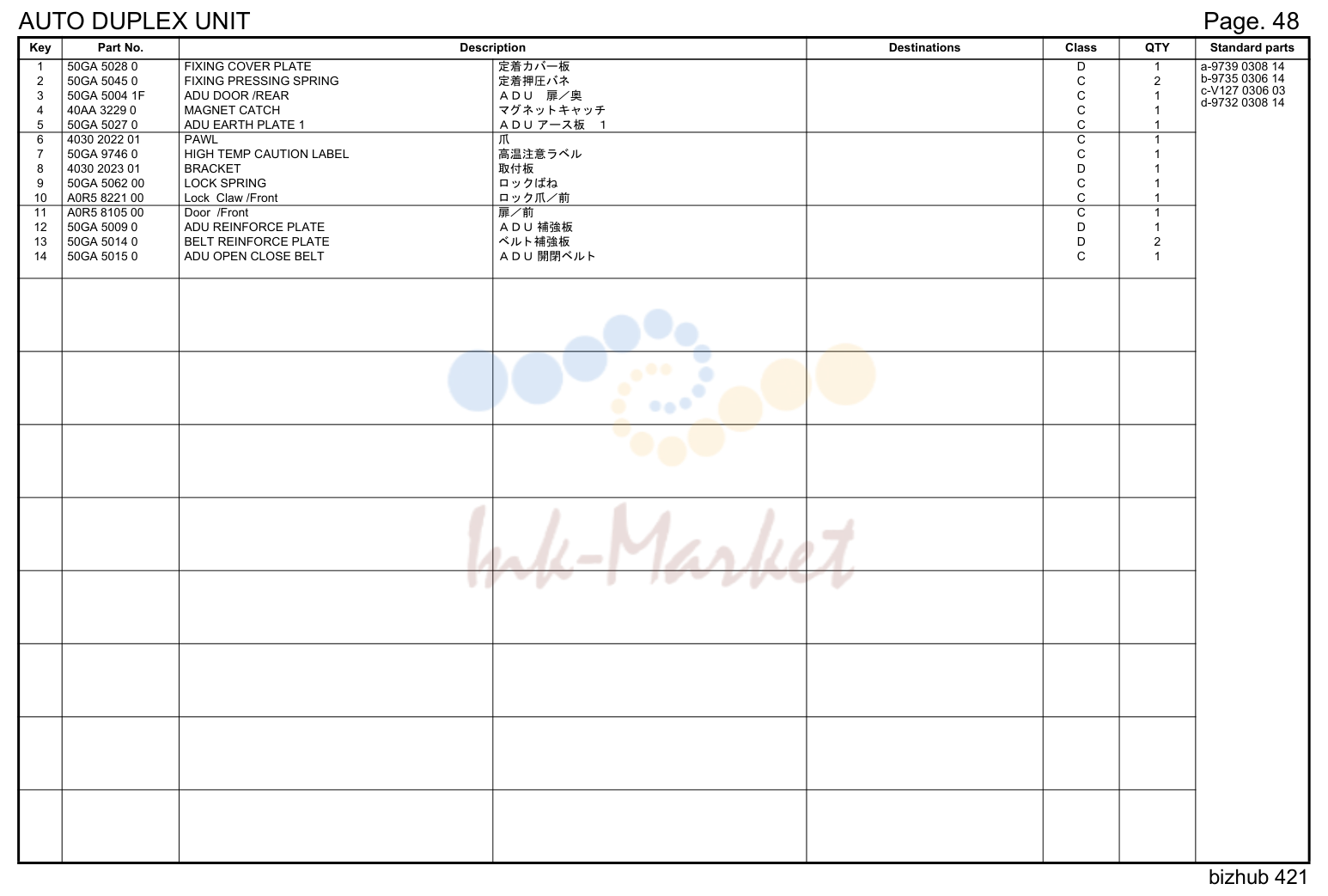

Auto дуплекс узел
| № | Артикул | Наименование |
|---|---|---|
| 6 | 4030 2022 01 запросить цену → | Pawl |
| 8 | 4030 2023 01 запросить цену → | Кронштейн |

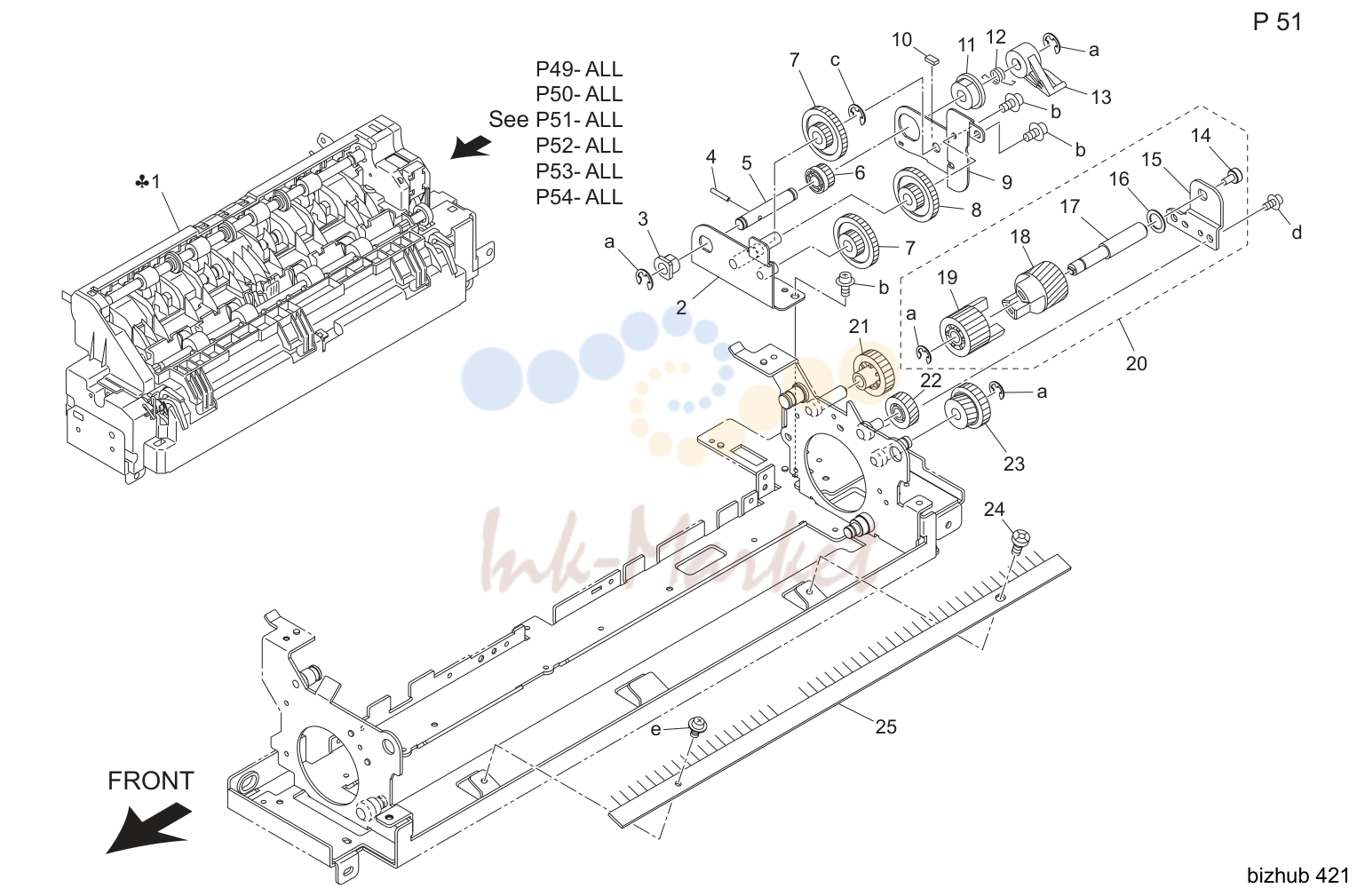

Fixing узел (P51)
| № | Артикул | Наименование |
|---|---|---|
| 21 | 4040 5758 01 запросить цену → | Шестерня /20t |

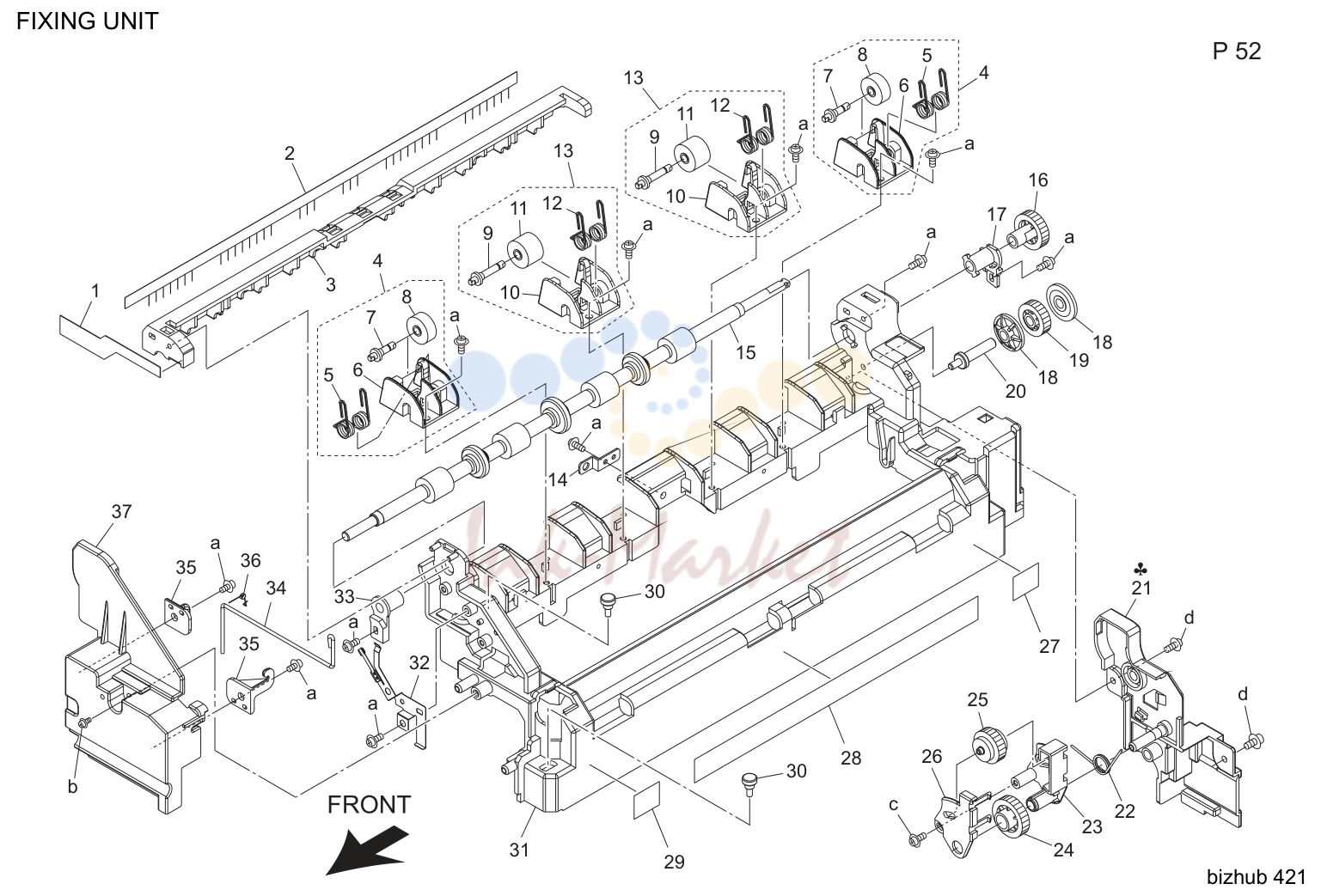

Fixing узел (P52)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 5847 01 запросить цену → | Neturalizing member |
| 2 | 4030 5823 01 запросить цену → | Neutralizing brush |
| 3 | 4030 5839 03 запросить цену → | Держатель |
| 5 | 4030 5858 01 запросить цену → | Torsion пружина |
| 6 | 4030 5855 01 запросить цену → | Держатель |
| 7 | 4030 5857 01 запросить цену → | Вал |
| 8 | 4030 5854 01 запросить цену → | Roll |
| 9 | 4030 5856 01 запросить цену → | Вал |
| 10 | 4030 5843 02 запросить цену → | Держатель |
| 11 | 4030 5805 03 запросить цену → | Roll |
| 12 | 4030 5806 01 запросить цену → | Torsion пружина |
| 14 | 4030 5848 01 запросить цену → | Positioning пластина |
| 15 | 4030 5802 01 запросить цену → | Ролик |
| 16 | 4030 5812 01 запросить цену → | Шестерня 21t |
| 17 | 4030 5840 02 запросить цену → | Втулка |
| 18 | 4030 5844 02 запросить цену → | Collar |
| 19 | 4030 5836 01 запросить цену → | Шестерня 19t |
| 20 | 4030 5845 02 запросить цену → | Shoulder screw |
| 22 | 4030 5821 02 запросить цену → | Torsion пружина |
| 23 | 4030 5820 03 запросить цену → | Держатель |
| 24 | 4030 5816 01 запросить цену → | Шестерня 19t |
| 25 | 4030 5817 02 запросить цену → | Шестерня 19t |
| 26 | 4030 5822 03 запросить цену → | Держатель |
| 30 | 4030 5827 01 запросить цену → | Shoulder screw |
| 33 | 4030 5842 01 запросить цену → | Втулка |

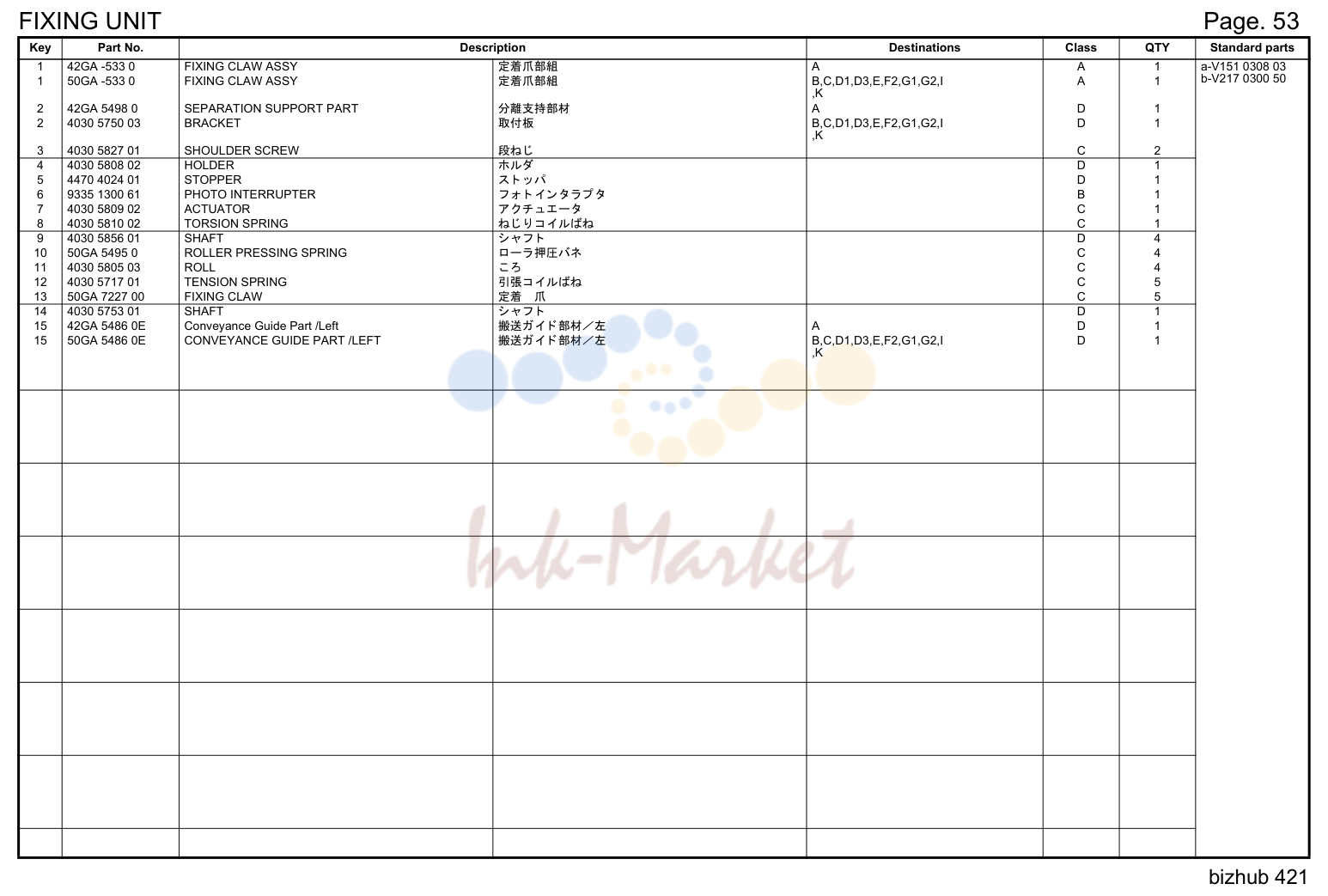

Fixing узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4030 5750 03 запросить цену → | Кронштейн |
| 3 | 4030 5827 01 запросить цену → | Shoulder screw |
| 4 | 4030 5808 02 запросить цену → | Держатель |
| 5 | 4470 4024 01 запросить цену → | Stopper |
| 6 | 9335 1300 61 запросить цену → | Photo interrupter |
| 7 | 4030 5809 02 запросить цену → | Actuator |
| 8 | 4030 5810 02 запросить цену → | Torsion пружина |
| 9 | 4030 5856 01 запросить цену → | Вал |
| 11 | 4030 5805 03 запросить цену → | Roll |
| 12 | 4030 5717 01 запросить цену → | Tension пружина |
| 14 | 4030 5753 01 запросить цену → | Вал |

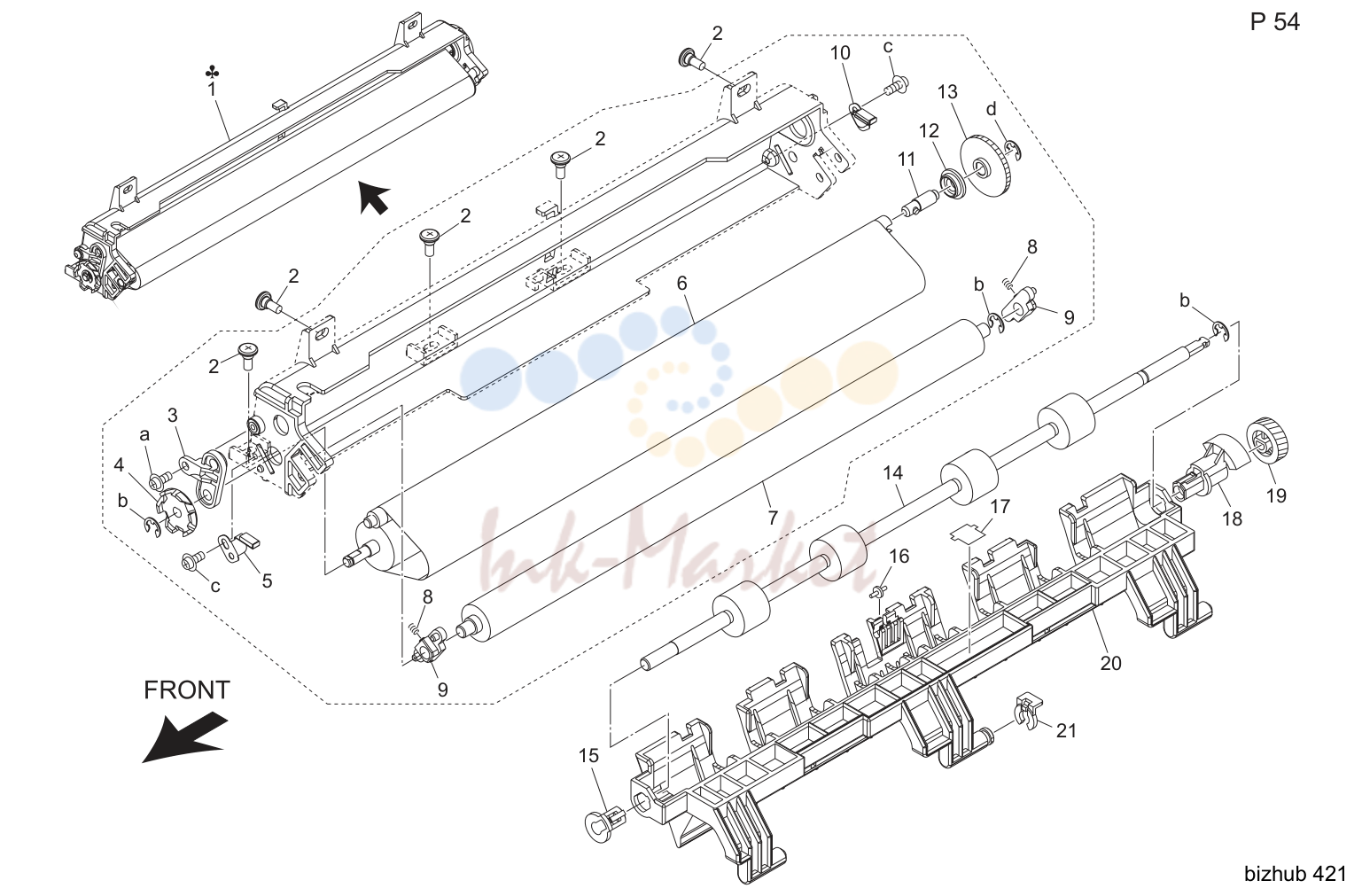

Fixing узел (P54)
| № | Артикул | Наименование |
|---|---|---|
| 14 | 4030 5803 01 запросить цену → | Ролик |
| 15 | 4030 5811 01 запросить цену → | Втулка |
| 16 | 4030 5841 01 запросить цену → | Roll |
| 18 | 4030 5834 02 запросить цену → | Втулка |
| 21 | 1164 3065 01 запросить цену → | Stopper ring |

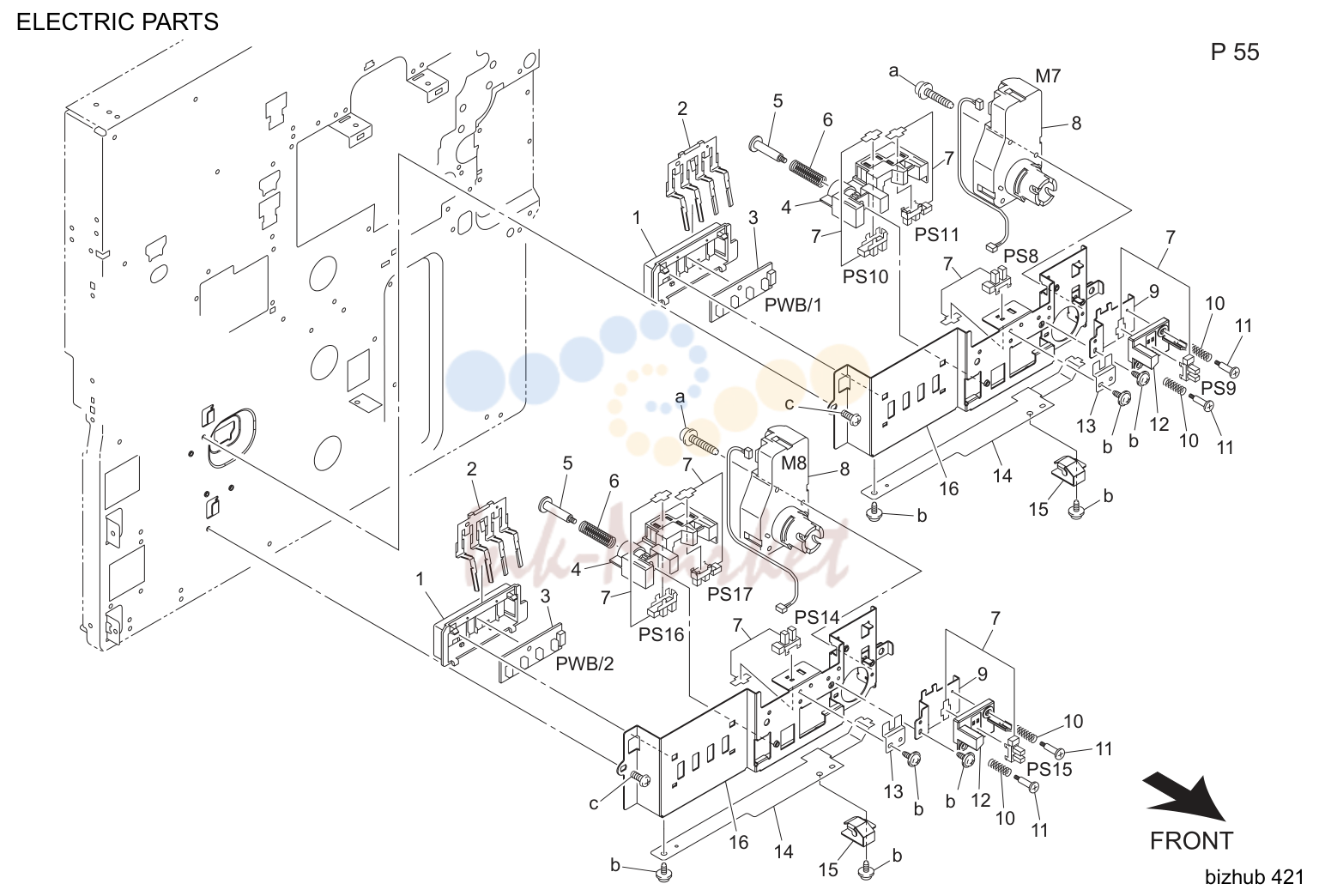

Electric детали (P55)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4011 3012 01 запросить цену → | Держатель |
| 2 | 4030 3091 01 запросить цену → | Рычаг |
| 3 | 4037 0104 01 запросить цену → | Плата в сборе |
| 4 | 4030 3047 02 запросить цену → | Держатель |
| 5 | 4002 3131 01 запросить цену → | Shoulder screw |
| 6 | 4002 3110 01 запросить цену → | Pressure пружина |
| 7 | 4037 0906 01 запросить цену → | Photo interrupter |
| 9 | 4030 3208 02 запросить цену → | Кронштейн |
| 10 | 4030 3081 01 запросить цену → | Pressure пружина |
| 11 | 4030 3224 02 запросить цену → | Shoulder screw |
| 12 | 4030 3083 01 запросить цену → | Держатель |
| 13 | 4030 3048 02 запросить цену → | Кронштейн |
| 14 | 4030 3049 01 запросить цену → | Кронштейн |
| 16 | 4030 3046 03 запросить цену → | Кронштейн |

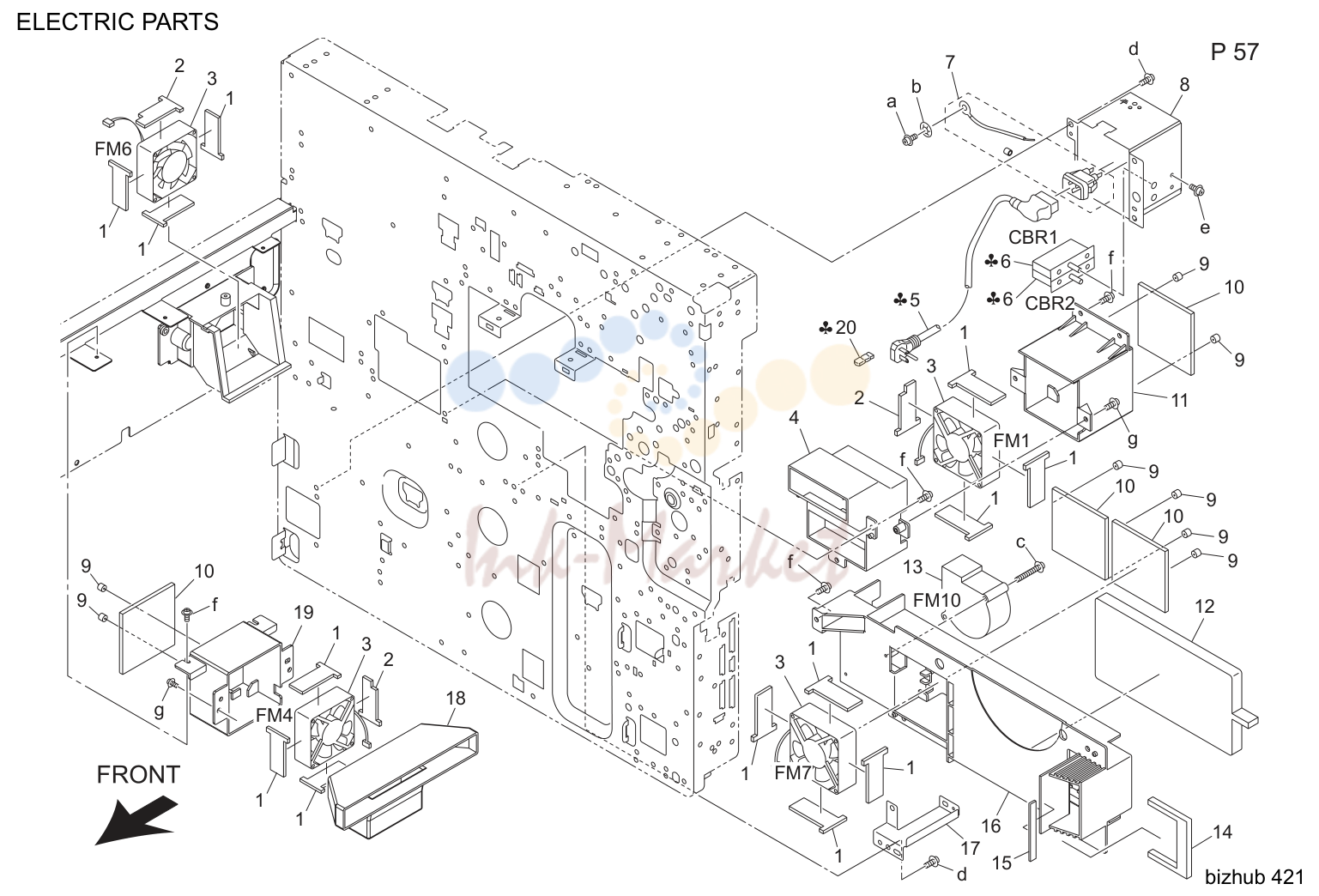

Electric детали (P57)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 4040 0780 01 запросить цену → | Power cord |
| 5 | 9381 4101 31 запросить цену → | Power cord |
| 5 | 9381 4101 11 запросить цену → | Power cord |
| 5 | 9381 4300 41 запросить цену → | Power cord |
| 9 | 4658 3047 01 запросить цену → | Collar |
| 14 | 4030 3523 02 запросить цену → | Cushion |
| 15 | 4030 3524 01 запросить цену → | Cushion |

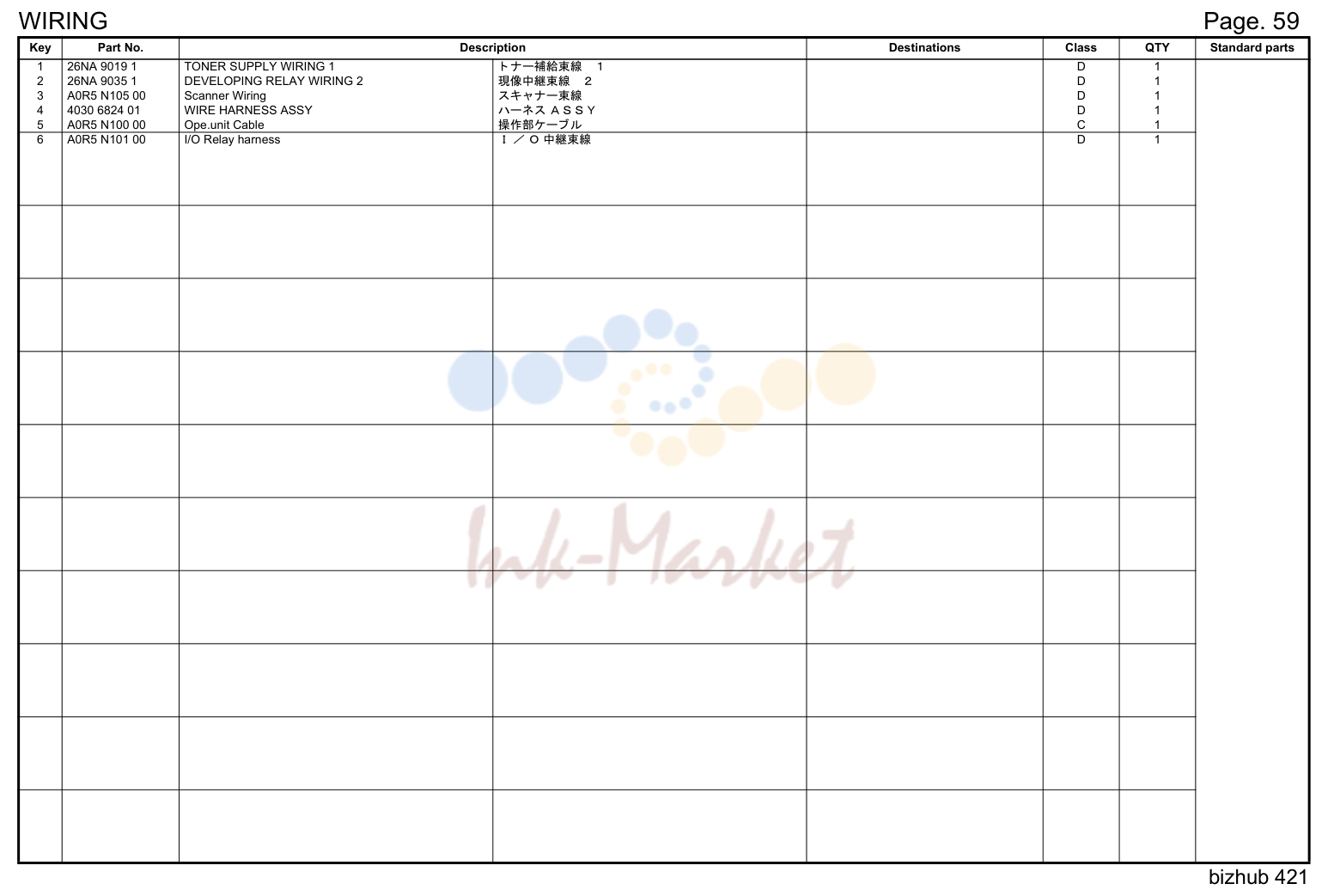

Wiring
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4030 6824 01 запросить цену → | Wire жгут в сборе |

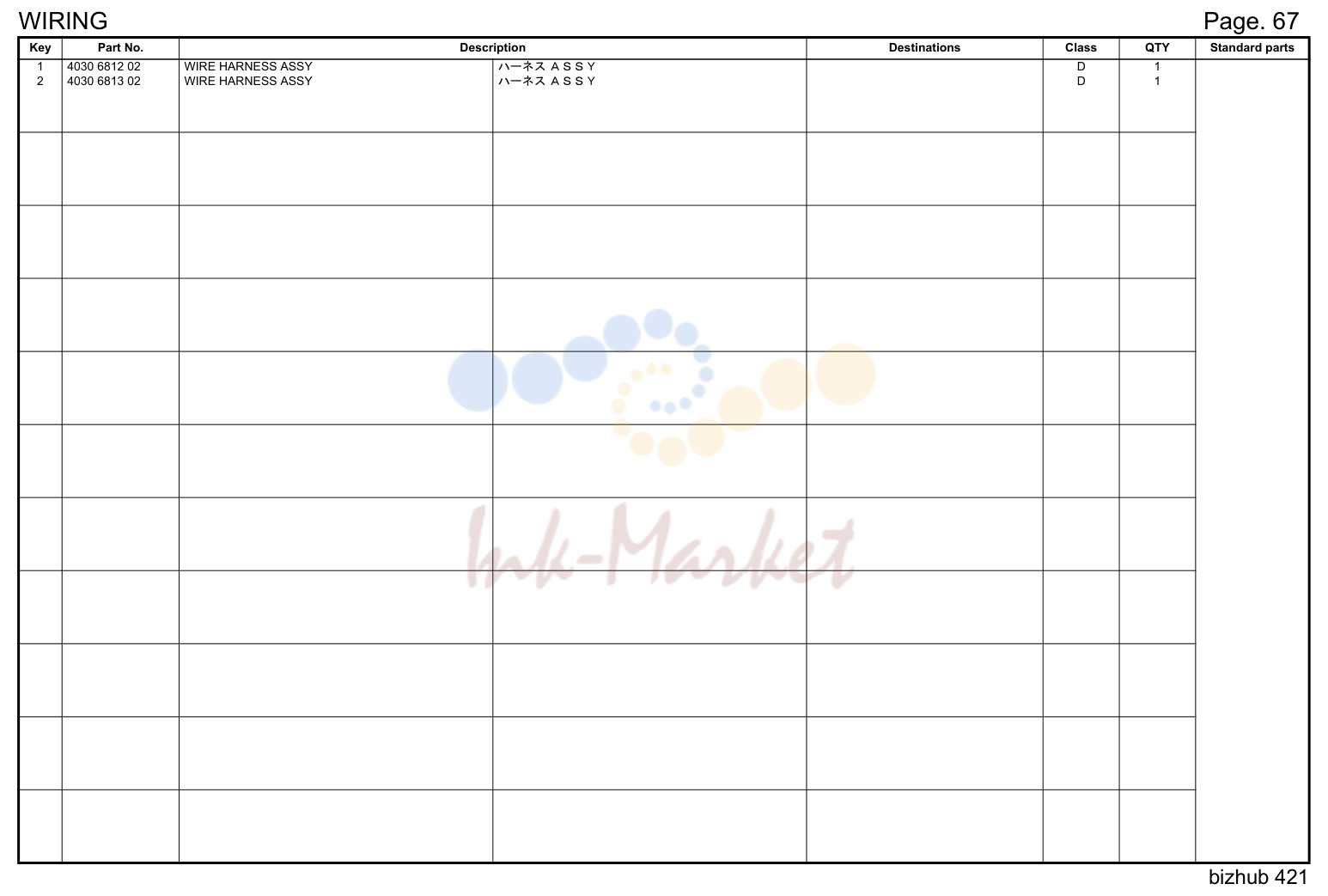

Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 6812 02 запросить цену → | Wire жгут в сборе |
| 2 | 4030 6813 02 запросить цену → | Wire жгут в сборе |

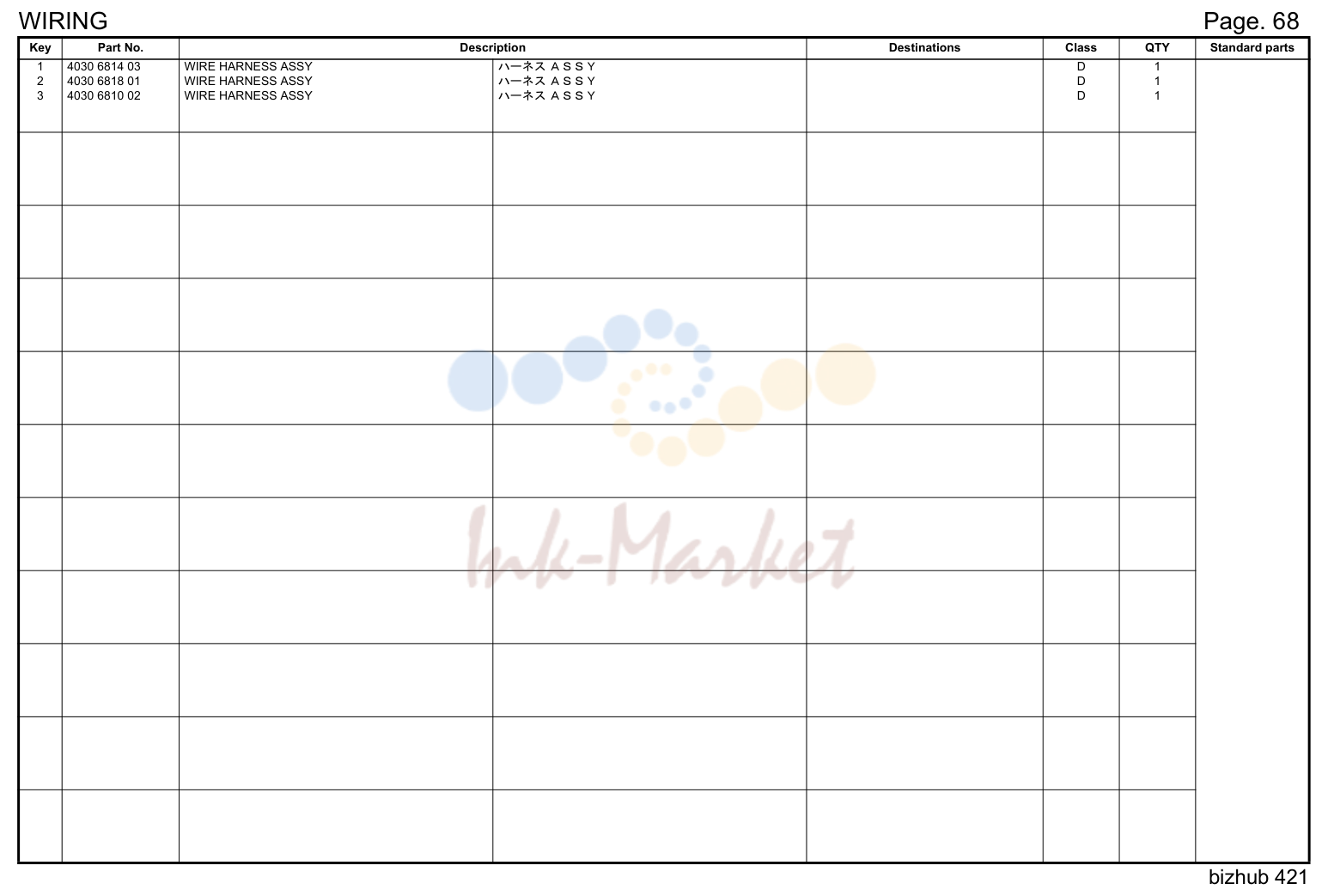

Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 6814 03 запросить цену → | Wire жгут в сборе |
| 2 | 4030 6818 01 запросить цену → | Wire жгут в сборе |
| 3 | 4030 6810 02 запросить цену → | Wire жгут в сборе |

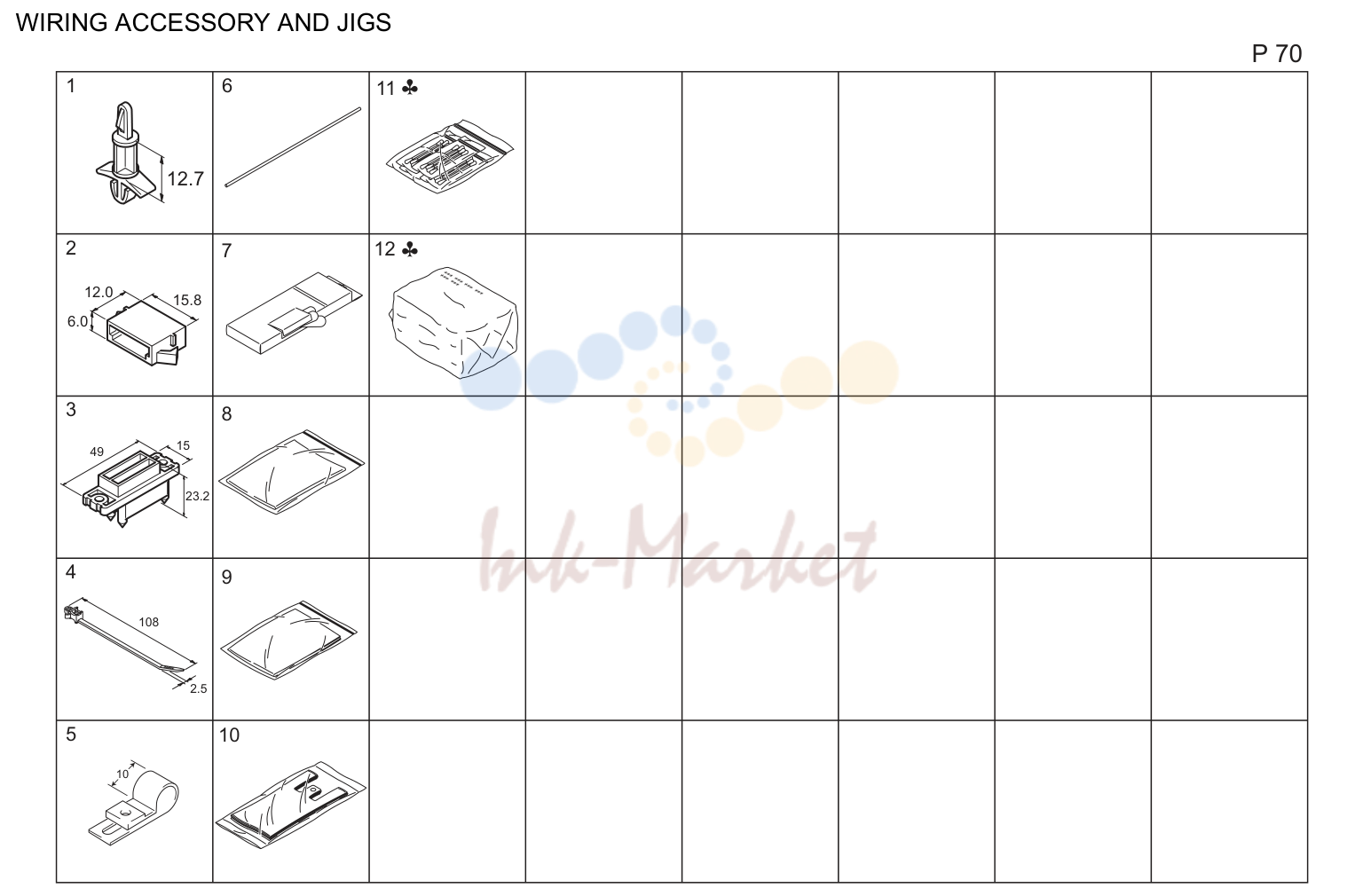

Wiring accessory and jigs (P70)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 9384 1600 11 запросить цену → | P-clip 10d |

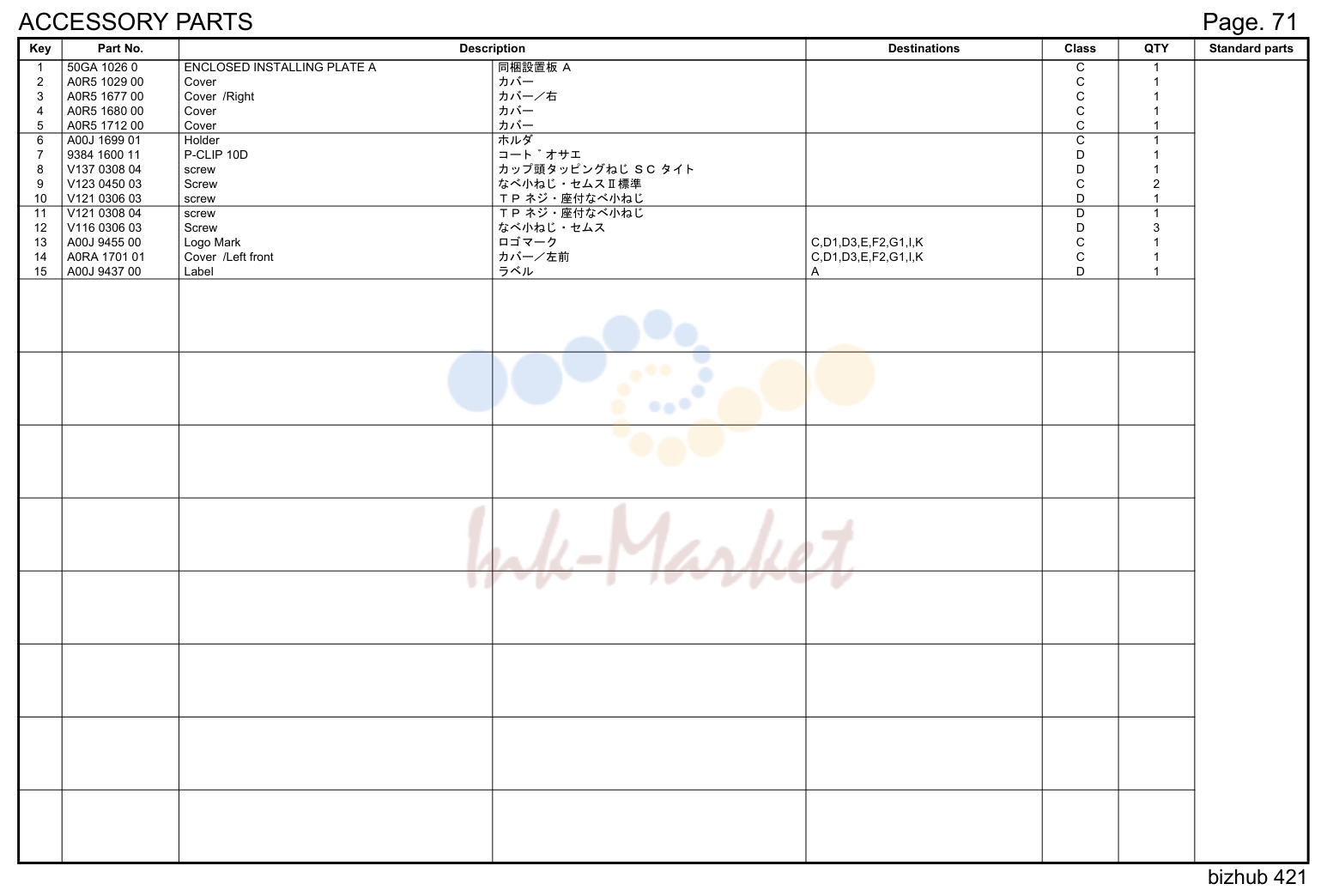

Accessory детали
| № | Артикул | Наименование |
|---|---|---|
| 7 | 9384 1600 11 запросить цену → | P-clip 10d |

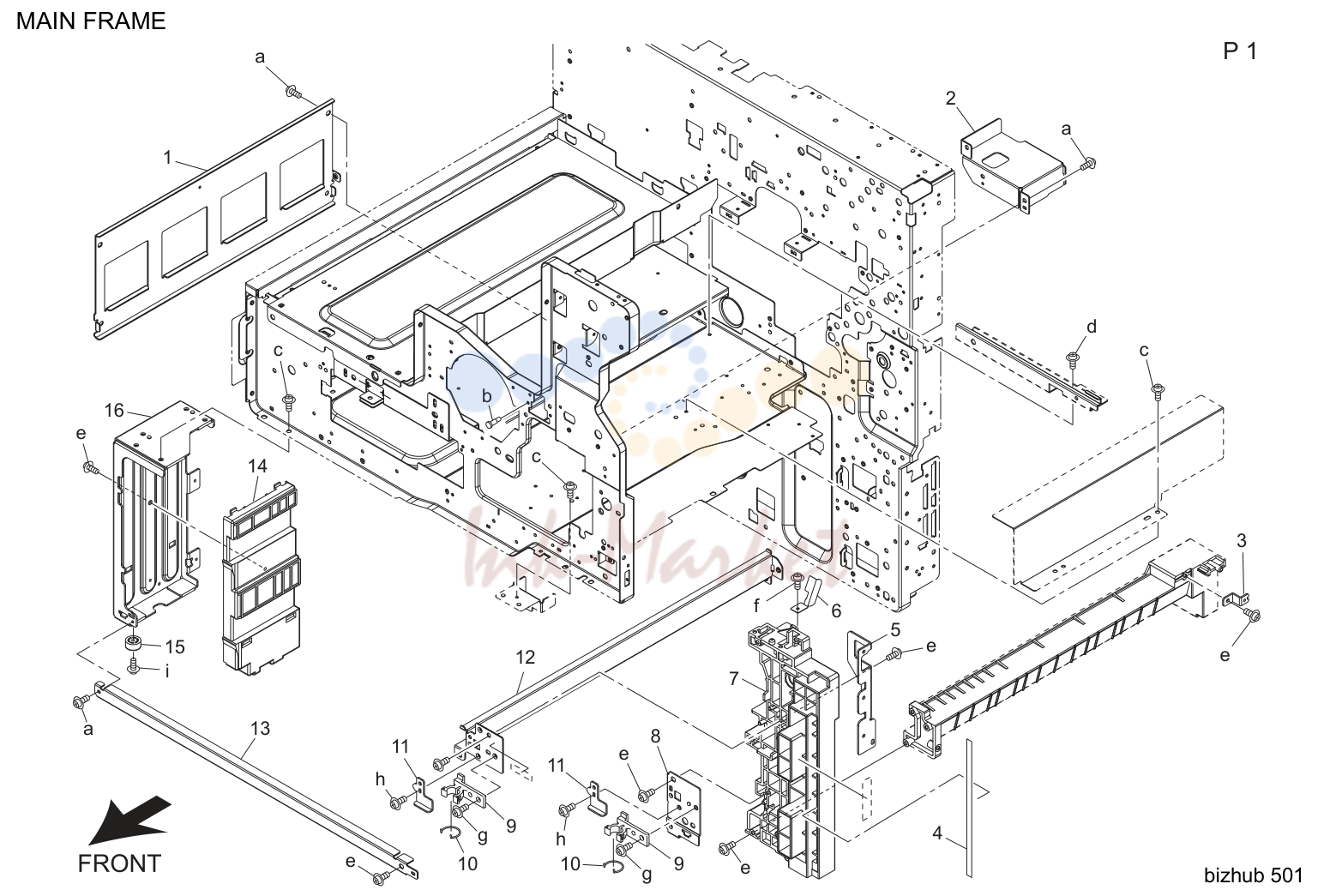

Main рама (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 2006 01 запросить цену → | Reinforce пластина |
| 2 | 4030 2042 02 запросить цену → | Кронштейн |
| 3 | 4030 2011 01 запросить цену → | Кронштейн |
| 4 | 4030 7315 01 запросить цену → | Label |
| 5 | 4030 2010 01 запросить цену → | Кронштейн |
| 6 | 1164 2155 01 запросить цену → | Contact |
| 8 | 4030 2041 02 запросить цену → | Кронштейн |
| 9 | 4040 6205 00 запросить цену → | Держатель |
| 10 | 4348 6206 00 запросить цену → | Stop ring |
| 11 | 4030 2038 02 запросить цену → | Stopper |
| 12 | 4030 2029 02 запросить цену → | Rail |
| 13 | 4030 2007 01 запросить цену → | Reinforce пластина |
| 14 | 4030 2008 02 запросить цену → | Rail |
| 15 | 4030 2081 01 запросить цену → | Spacer |
| 16 | 4030 2005 02 запросить цену → | Reinforce пластина |

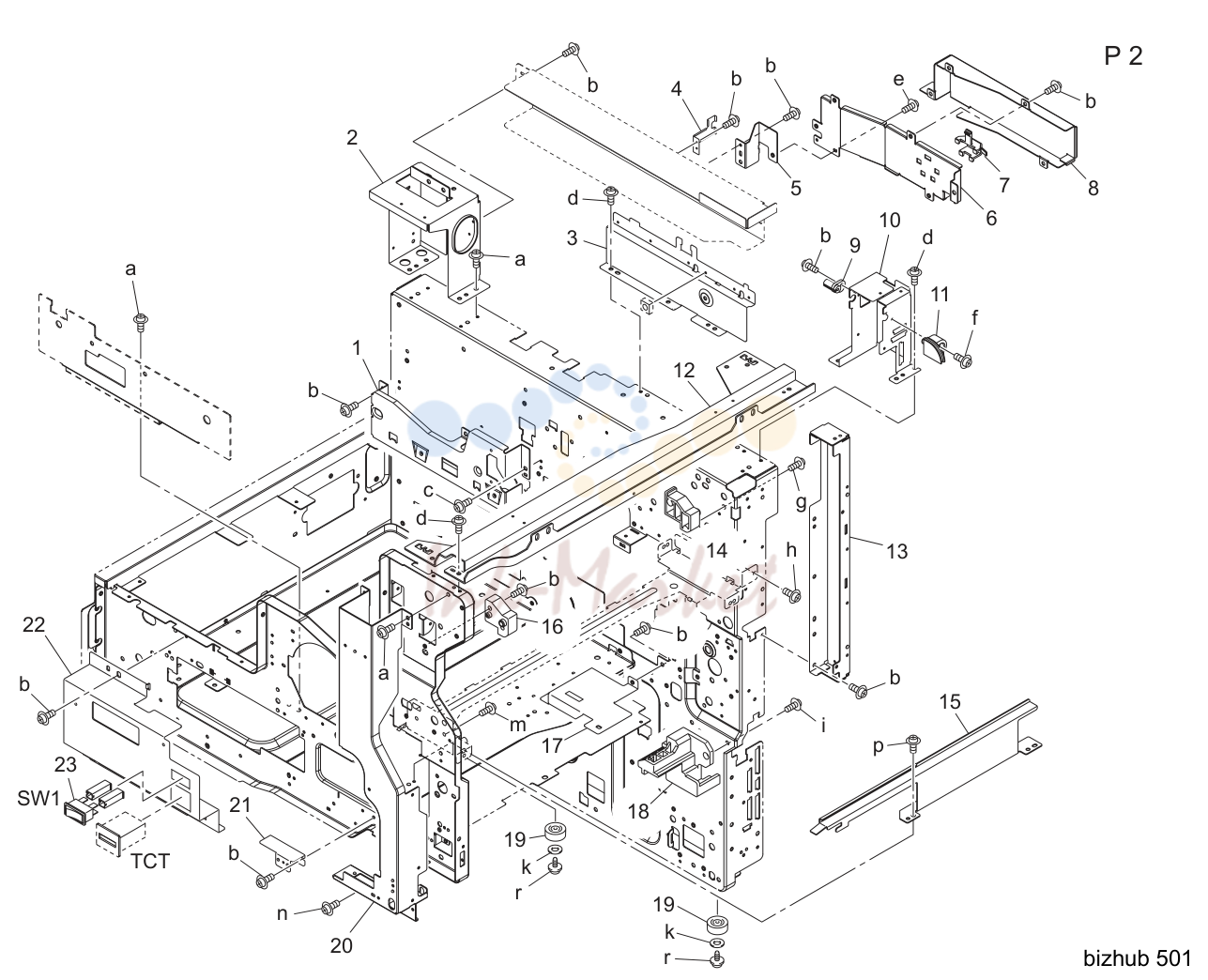

Main рама (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 2018 01 запросить цену → | Кронштейн |
| 19 | 4030 2080 01 запросить цену → | Rubber foot |
| 23 | 9332 5710 11 запросить цену → | Выключатель |

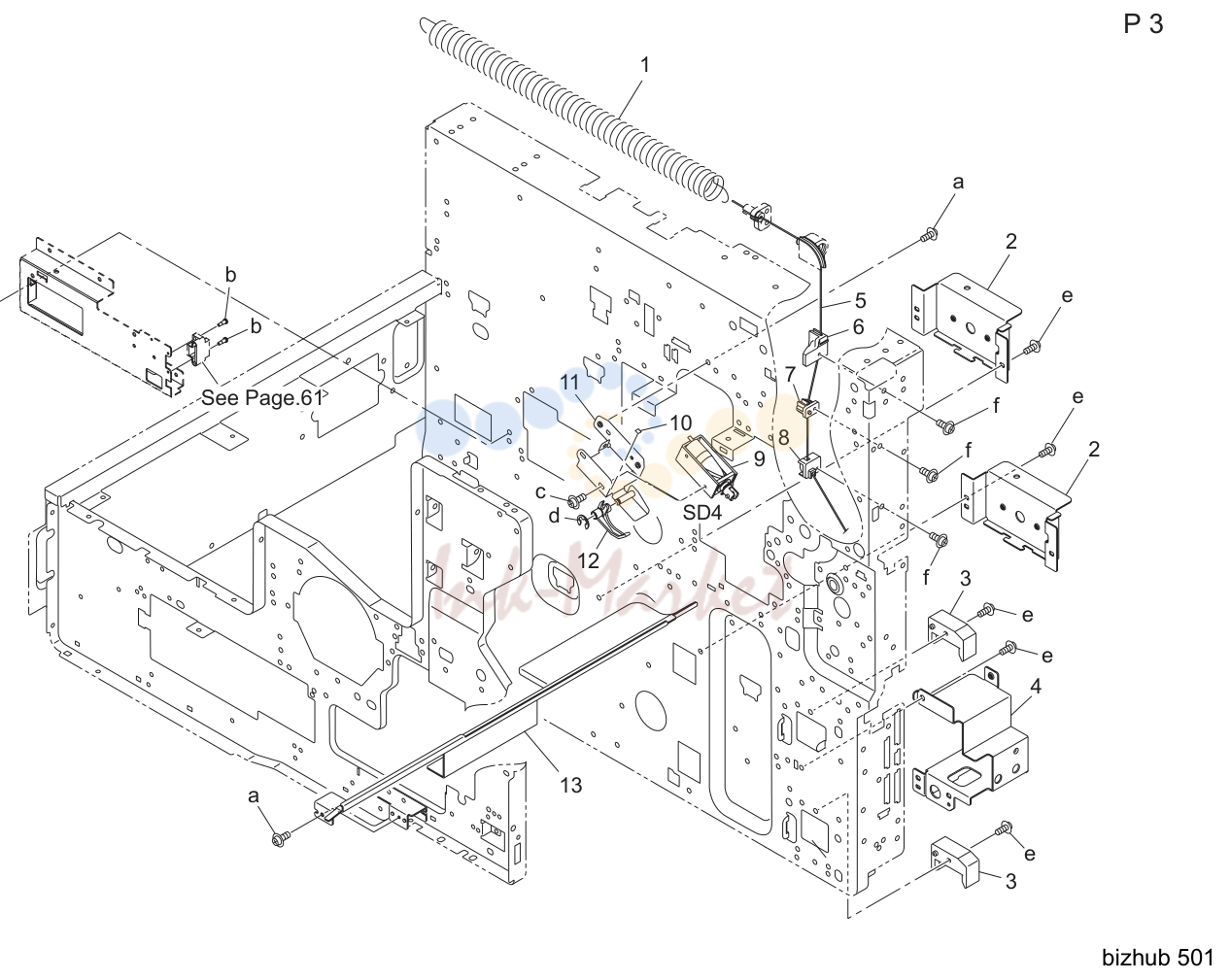

Main рама (P3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4030 2062 01 запросить цену → | Кронштейн |
| 3 | 4030 2009 01 запросить цену → | Направляющая |
| 4 | 4030 2039 02 запросить цену → | Кронштейн |
Optics узел (P8)
| № | Артикул | Наименование |
|---|---|---|
| 17 | 9334 2610 12 запросить цену → | Reed выключатель |
| 21 | 9373 2200 11 запросить цену → | Loudspeaker |

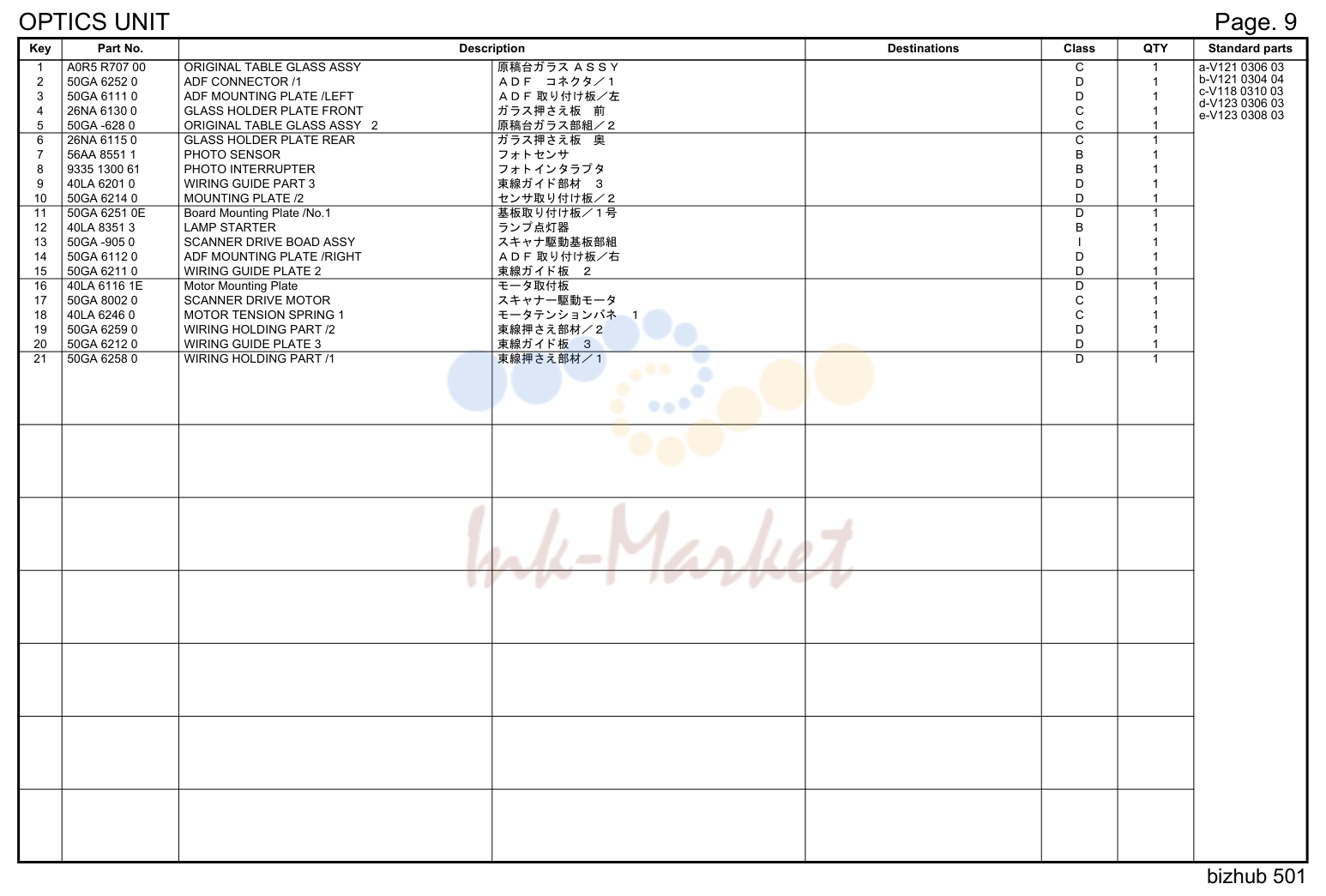

Optics узел
| № | Артикул | Наименование |
|---|---|---|
| 8 | 9335 1300 61 запросить цену → | Photo interrupter |

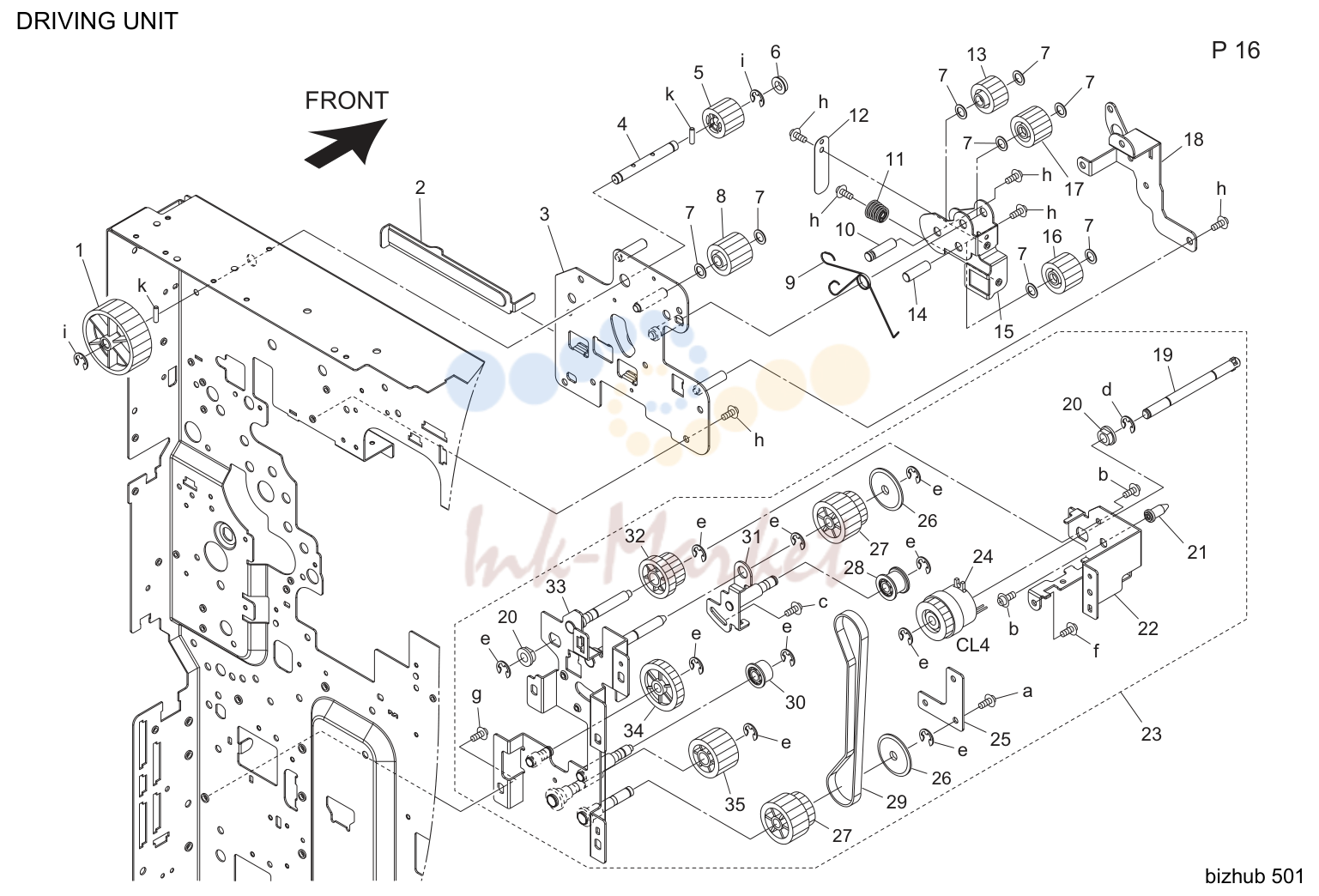

Driving узел (P16)
| № | Артикул | Наименование |
|---|---|---|
| 19 | 4030 3057 01 запросить цену → | Вал |
| 20 | 4131 3003 01 запросить цену → | Втулка |
| 21 | 4030 3067 01 запросить цену → | Вал |
| 22 | 4030 3051 01 запросить цену → | Кронштейн |
| 24 | 9322 1500 12 запросить цену → | Муфта |
| 25 | 4030 3052 01 запросить цену → | Кронштейн |
| 26 | 4030 3055 01 запросить цену → | Collar |
| 27 | 4030 3053 01 запросить цену → | Pulley 28/36t |
| 28 | 1155 2518 01 запросить цену → | Pulley |
| 29 | 4030 3054 01 запросить цену → | Timing ремень 324l |
| 30 | 1067 2513 01 запросить цену → | Pulley |
| 34 | 4030 3060 01 запросить цену → | Шестерня 30t |
| 35 | 4030 3059 01 запросить цену → | Шестерня 24t |

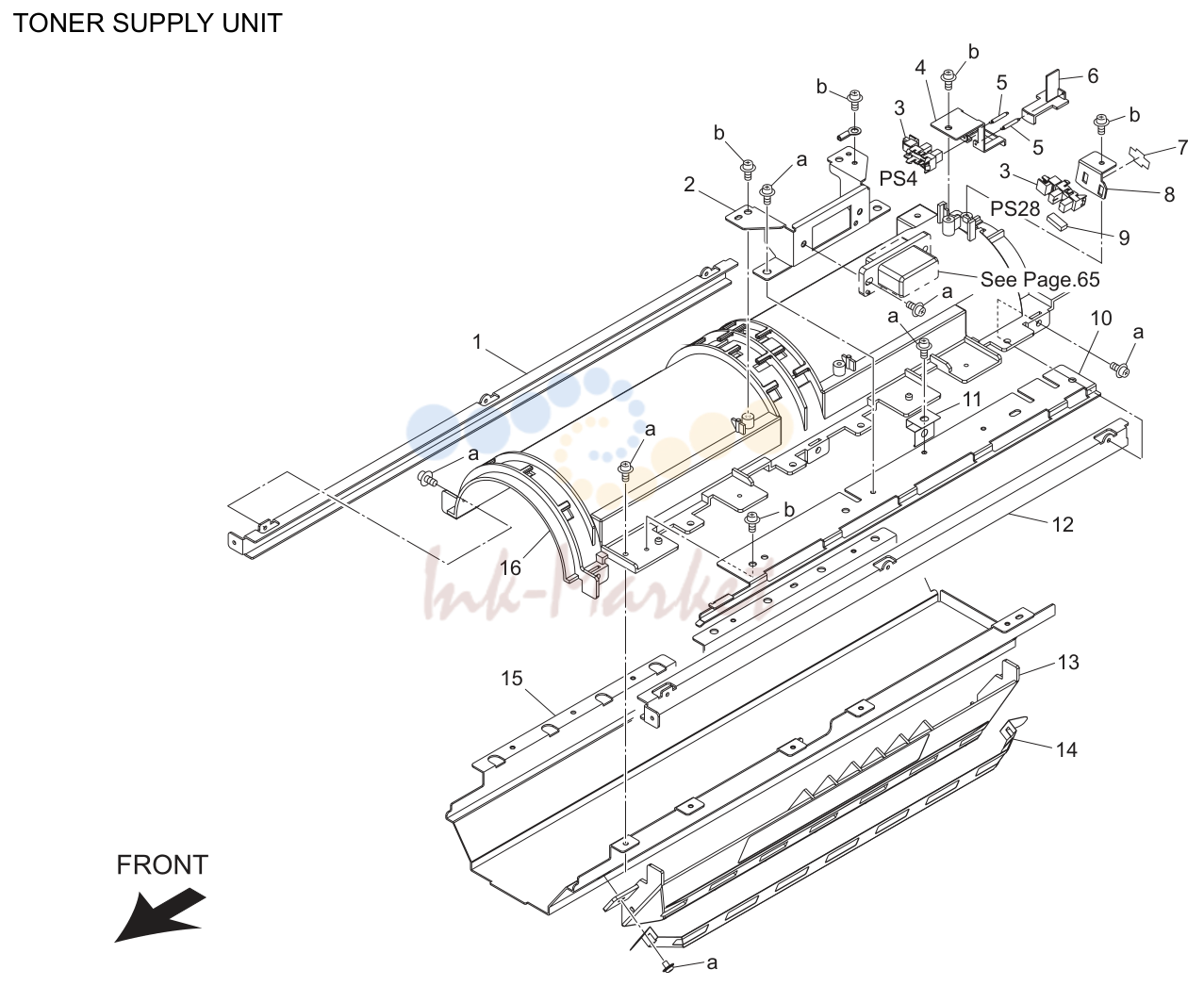

Тонер supply узел (P29)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 9335 1300 61 запросить цену → | Photo interrupter |
| 7 | 4470 4024 01 запросить цену → | Stopper |

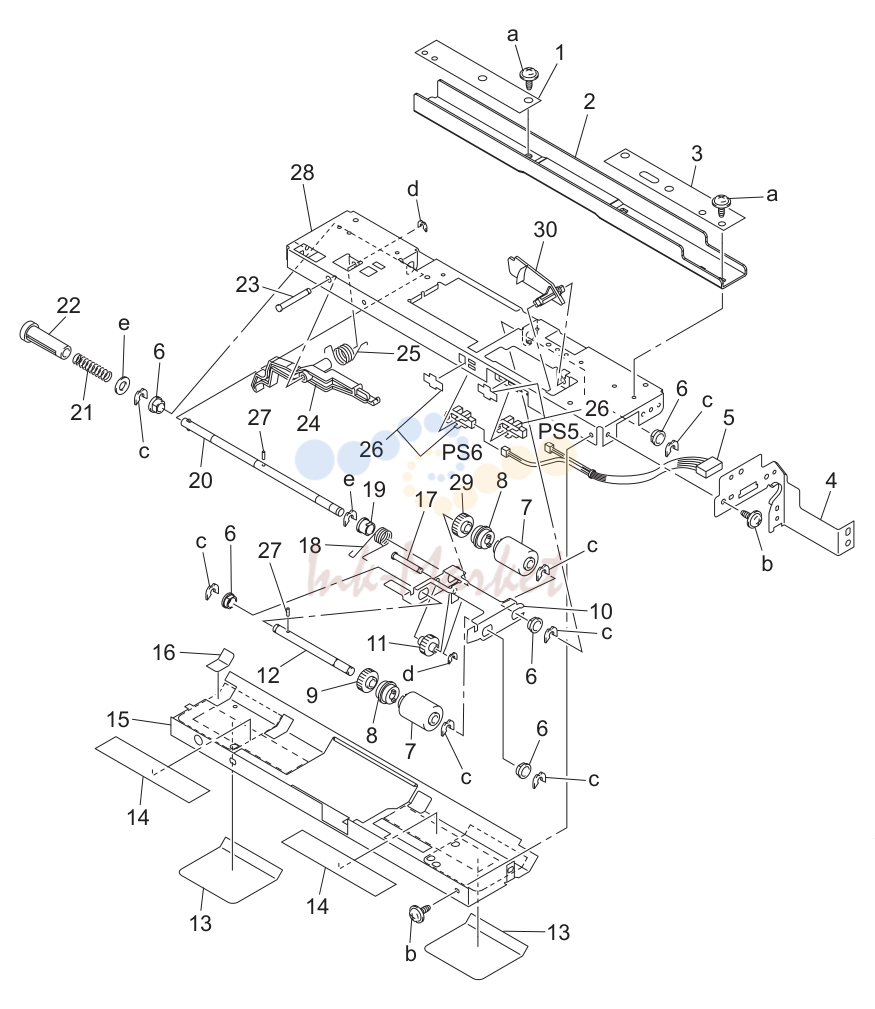

Подача бумаги узел (P31)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3087 01 запросить цену → | Reinforce пластина |
| 2 | 4030 3084 01 запросить цену → | Reinforce пластина |
| 3 | 4030 3086 01 запросить цену → | Reinforce пластина |
| 4 | 4030 3041 02 запросить цену → | Рама |
| 5 | 4030 6811 01 запросить цену → | Wire жгут в сборе |
| 6 | 4131 3003 01 запросить цену → | Втулка |
| 7 | 4030 3005 01 запросить цену → | Ролик |
| 8 | 4030 3034 01 запросить цену → | Муфта |
| 9 | 4425 3016 01 запросить цену → | Шестерня 32t |
| 10 | 4030 3002 02 запросить цену → | Держатель |
| 11 | 4030 3008 01 запросить цену → | Шестерня 29t |
| 12 | 4030 3003 01 запросить цену → | Вал |
| 13 | 4030 3036 01 запросить цену → | Направляющая |
| 14 | 4030 3088 01 запросить цену → | Weight |
| 15 | 4030 3023 03 запросить цену → | Направляющая пластина |
| 16 | 4030 3085 01 запросить цену → | Крышка |
| 17 | 4040 3097 01 запросить цену → | Вал |
| 18 | 4030 3030 01 запросить цену → | Torsion пружина |
| 19 | 1065 3086 01 запросить цену → | Втулка |
| 20 | 4030 3004 01 запросить цену → | Вал |
| 21 | 1070 3072 01 запросить цену → | Pressure пружина |
| 22 | 1052 4412 01 запросить цену → | Joint |
| 23 | 4040 3096 01 запросить цену → | Вал |
| 24 | 4030 3011 03 запросить цену → | Рычаг |
| 25 | 4030 3012 01 запросить цену → | Torsion пружина |
| 26 | 4037 0906 01 запросить цену → | Photo interrupter |
| 27 | 1067 2501 01 запросить цену → | Pin |
| 28 | 4030 3001 03 запросить цену → | Рама |
| 29 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 30 | 4030 3016 12 запросить цену → | Actuator |

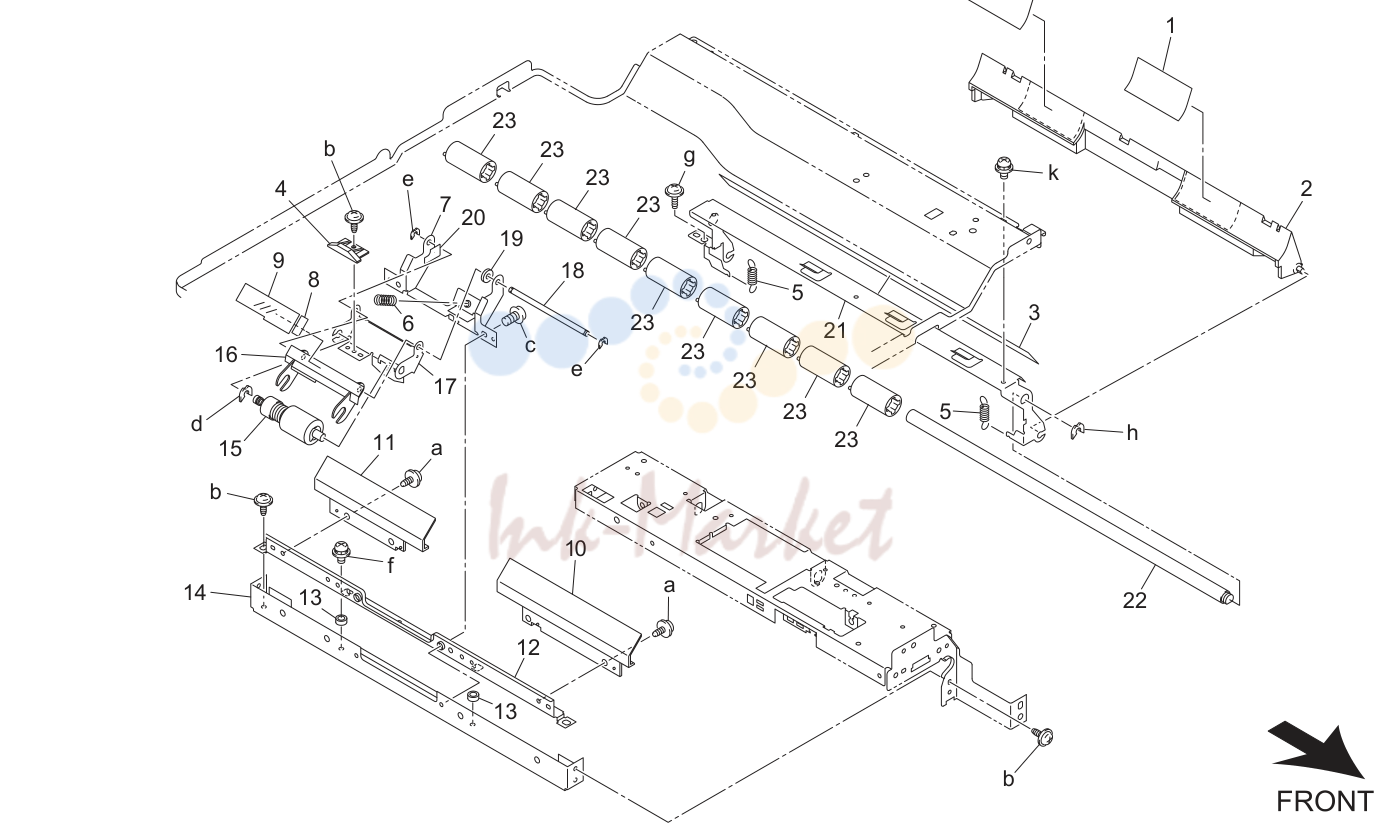

Подача бумаги узел (P32)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3108 01 запросить цену → | Направляющая |
| 2 | 4030 3032 03 запросить цену → | Направляющая |
| 4 | 4030 3078 01 запросить цену → | Рычаг |
| 5 | 4030 3125 01 запросить цену → | Tension пружина |
| 6 | 4030 3017 03 запросить цену → | Pressure пружина |
| 7 | 4030 3014 01 запросить цену → | Кронштейн |
| 8 | 4030 3080 01 запросить цену → | Направляющая |
| 9 | 4030 3079 01 запросить цену → | Направляющая |
| 10 | 4030 3026 02 запросить цену → | Направляющая |
| 11 | 4030 3027 02 запросить цену → | Направляющая |
| 12 | 4030 3037 01 запросить цену → | Reinforce пластина |
| 14 | 4030 3025 02 запросить цену → | Кронштейн |
| 15 | 4030 0151 01 запросить цену → | Separation ролик в сборе |
| 16 | 4030 3077 01 запросить цену → | Направляющая |
| 17 | 4030 3013 01 запросить цену → | Держатель |
| 18 | 4030 3039 01 запросить цену → | Вал |
| 19 | 4040 5610 00 запросить цену → | Spacer |
| 20 | 4040 5612 00 запросить цену → | Spacer |
| 23 | 4658 3513 01 запросить цену → | Ролик |
Подача бумаги узел (P33)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3112 02 запросить цену → | Направляющая пластина |
| 2 | 4131 3532 02 запросить цену → | Втулка |
| 3 | 4037 0906 01 запросить цену → | Photo interrupter |
| 4 | 4030 3128 01 запросить цену → | Кронштейн |
| 5 | 4030 3042 02 запросить цену → | Рама |
| 6 | 4030 3018 01 запросить цену → | Кронштейн |
| 7 | 1200 5212 04 запросить цену → | Pin |
| 8 | 4030 3031 01 запросить цену → | Torsion пружина |
| 9 | 4030 3019 02 запросить цену → | Actuator |
| 10 | 1134 3041 01 запросить цену → | Collar |
| 11 | 4030 3016 12 запросить цену → | Actuator |
| 12 | 4131 3003 01 запросить цену → | Втулка |
| 13 | 4030 3005 01 запросить цену → | Ролик |
| 14 | 4030 3034 01 запросить цену → | Муфта |
| 15 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 16 | 4030 3002 02 запросить цену → | Держатель |
| 17 | 4030 3008 01 запросить цену → | Шестерня 29t |
| 20 | 4425 3016 01 запросить цену → | Шестерня 32t |
| 21 | 4030 3003 01 запросить цену → | Вал |
| 22 | 1067 2501 01 запросить цену → | Pin |
| 23 | 4040 3097 01 запросить цену → | Вал |
| 24 | 4030 3030 01 запросить цену → | Torsion пружина |
| 25 | 1065 3086 01 запросить цену → | Втулка |
| 26 | 4030 3022 01 запросить цену → | Вал |
| 27 | 4030 3011 03 запросить цену → | Рычаг |
| 28 | 4030 3012 01 запросить цену → | Torsion пружина |
| 29 | 4040 3096 01 запросить цену → | Вал |
| 30 | 9322 1500 12 запросить цену → | Муфта |
| 31 | 4030 3092 01 запросить цену → | Washer |
| 32 | 4030 3064 01 запросить цену → | Шестерня 33t |
| 33 | 4030 3069 01 запросить цену → | Sleeve |
| 34 | 4030 3068 01 запросить цену → | Шестерня 26t |
| 35 | 4030 3063 01 запросить цену → | Кронштейн |
| 36 | 4030 3021 01 запросить цену → | Ролик |
| 37 | 4030 3010 02 запросить цену → | Рама |
Подача бумаги узел (P34)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4030 3079 01 запросить цену → | Направляющая |
| 3 | 4030 3078 01 запросить цену → | Рычаг |
| 4 | 4040 5612 00 запросить цену → | Spacer |
| 5 | 4030 3017 03 запросить цену → | Pressure пружина |
| 6 | 4040 5610 00 запросить цену → | Spacer |
| 7 | 4030 3014 01 запросить цену → | Кронштейн |
| 8 | 4030 3039 01 запросить цену → | Вал |
| 9 | 4030 3013 01 запросить цену → | Держатель |
| 10 | 4030 3077 01 запросить цену → | Направляющая |
| 11 | 4030 0151 01 запросить цену → | Separation ролик в сборе |
| 12 | 4030 3105 01 запросить цену → | Направляющая |
| 13 | 4030 3124 03 запросить цену → | Направляющая |
| 14 | 4030 3125 01 запросить цену → | Tension пружина |
| 15 | 4030 3129 03 запросить цену → | Кронштейн |
| 16 | 4030 3037 01 запросить цену → | Reinforce пластина |
| 17 | 4030 3025 02 запросить цену → | Кронштейн |
| 18 | 4030 3036 01 запросить цену → | Направляющая |
| 19 | 4030 3095 01 запросить цену → | Направляющая пластина |
| 22 | 4030 3107 01 запросить цену → | Направляющая |
| 23 | 4030 3114 02 запросить цену → | Направляющая пластина |
| 24 | 4030 3116 01 запросить цену → | Tension пружина |
| 25 | 4030 3135 01 запросить цену → | Рычаг |
| 26 | 4163 5293 01 запросить цену → | Screw |
| 27 | 4030 3117 02 запросить цену → | Кронштейн |
| 29 | 1149 3454 01 запросить цену → | Pressure пружина |
| 30 | 4030 3115 01 запросить цену → | Рычаг |
| 31 | 4030 3134 03 запросить цену → | Earth ground |
| 32 | 4030 3123 01 запросить цену → | Pressure пружина |
| 33 | 4030 3122 01 запросить цену → | Roll |
| 34 | 4030 3121 01 запросить цену → | Вал |
Manual feed узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4687 3281 01 запросить цену → | Friction sheet |
| 3 | 4030 3477 01 запросить цену → | Уплотнитель |
| 4 | 4030 3476 01 запросить цену → | Уплотнитель |
| 5 | 4030 3456 01 запросить цену → | Reinforce пластина |
| 6 | 4030 3484 01 запросить цену → | Weight |
| 8 | 4034 0151 01 запросить цену → | Separation ролик |
| 9 | 4131 3053 02 запросить цену → | Держатель |
| 10 | 4030 3404 01 запросить цену → | Кронштейн |
| 11 | 4030 3475 01 запросить цену → | Pressure пружина |
| 12 | 4030 3492 01 запросить цену → | Spacer |
| 13 | 4030 3474 01 запросить цену → | Кронштейн |
| 14 | 4030 3402 01 запросить цену → | Направляющая пластина |
| 15 | 4030 3403 01 запросить цену → | Направляющая |
| 16 | 4030 3489 01 запросить цену → | Уплотнитель |
| 17 | 4030 3428 01 запросить цену → | Tension пружина |
| 18 | 4030 3457 03 запросить цену → | Pressure пружина |
| 19 | 4030 3424 01 запросить цену → | Кронштейн |
| 20 | 4030 3448 01 запросить цену → | Cushion |
| 23 | 4030 3438 01 запросить цену → | Tension пружина |
| 24 | 4030 3481 01 запросить цену → | Collar |
| 25 | 4040 3496 01 запросить цену → | Направляющая |
| 26 | 4040 3495 01 запросить цену → | Направляющая |
Manual feed узел (P36)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3429 02 запросить цену → | Member |
| 2 | 4030 3479 01 запросить цену → | Кронштейн |
| 3 | 4037 0906 01 запросить цену → | Photo interrupter |
| 4 | 4030 3434 01 запросить цену → | Вал |
| 5 | 4030 3441 01 запросить цену → | Шестерня 20/25t |
| 7 | 1075 2565 01 запросить цену → | Шестерня 25t |
| 8 | 4658 3517 01 запросить цену → | Втулка |
| 9 | 4030 3467 01 запросить цену → | Шестерня 16/30t |
| 11 | 4030 3478 02 запросить цену → | Shield пластина |
| 12 | 4131 4128 01 запросить цену → | Washer |
| 13 | 4131 3007 02 запросить цену → | Барабан |
| 14 | 4030 3420 02 запросить цену → | Ratchet |
| 15 | 4030 3419 01 запросить цену → | Torsion пружина |
| 16 | 4131 3004 02 запросить цену → | Шестерня 30t |
| 17 | 4030 3093 01 запросить цену → | Втулка |
| 18 | 4030 3430 01 запросить цену → | Рычаг |
| 20 | 4030 3422 01 запросить цену → | Держатель |
| 22 | 4030 3401 13 запросить цену → | Держатель |
| 23 | 4030 3427 01 запросить цену → | Reinforce пластина |
| 24 | 1300 3322 17 запросить цену → | Шестерня 20t |
| 25 | 4030 3417 01 запросить цену → | Cam |
| 26 | 1067 2502 01 запросить цену → | Pin |
| 27 | 4030 3464 01 запросить цену → | Держатель |
| 28 | 4030 3447 01 запросить цену → | Направляющая |
| 29 | 4030 3444 01 запросить цену → | Actuator |
| 30 | 4030 3445 01 запросить цену → | Torsion пружина |
| 31 | 4030 3465 01 запросить цену → | Держатель |
| 32 | 4040 3443 01 запросить цену → | Кронштейн |
| 33 | 4040 3497 01 запросить цену → | Cushion |
| 34 | 4030 3416 02 запросить цену → | Вал |
| 35 | 4030 3432 07 запросить цену → | Кронштейн |
| 36 | 4131 3001 01 запросить цену → | Ролик |

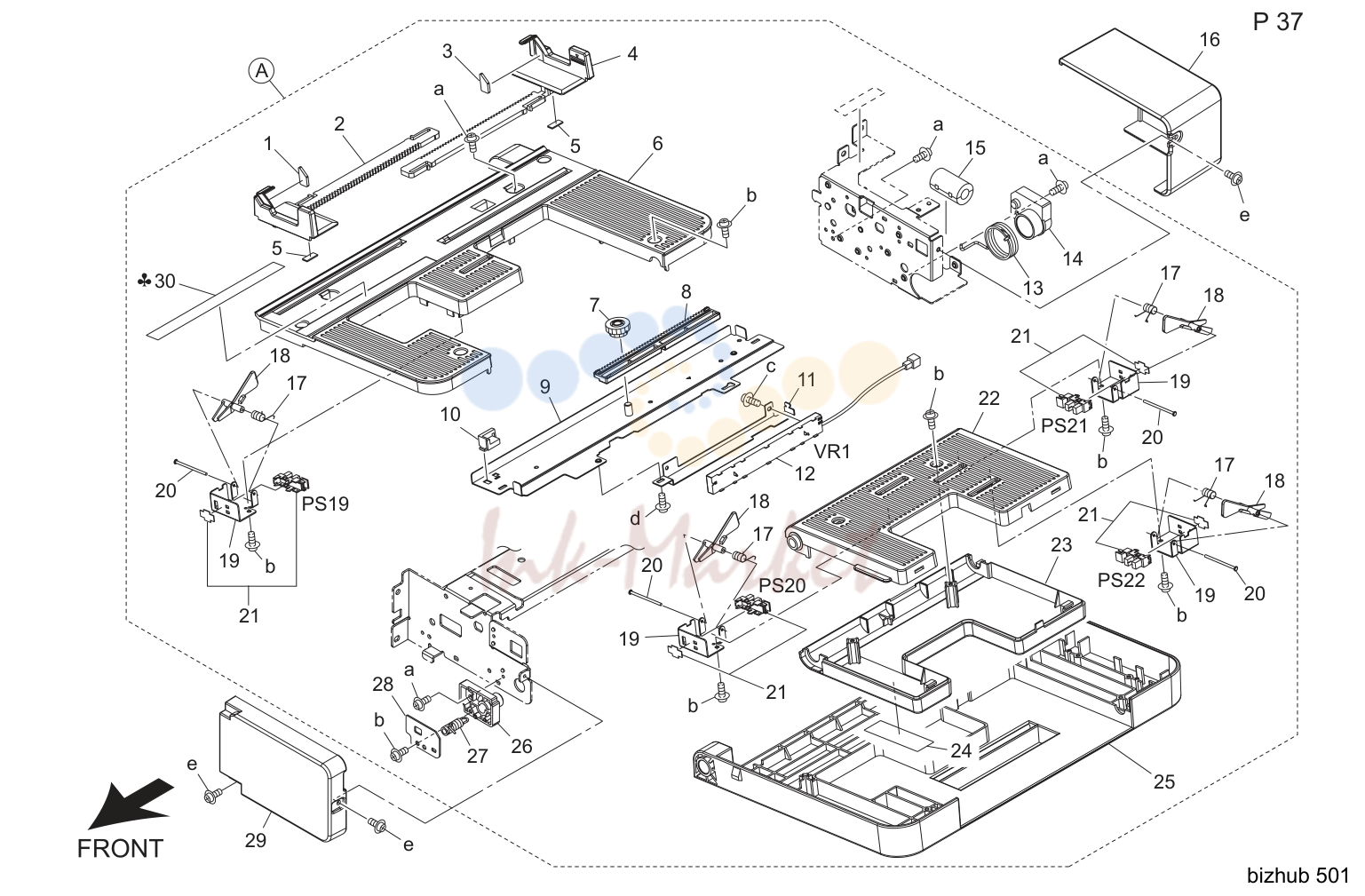

Manual feed узел (P37)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3486 01 запросить цену → | Brake |
| 3 | 4030 3487 01 запросить цену → | Brake |
| 5 | 4131 4623 04 запросить цену → | Cleaning pad |
| 7 | 4030 3412 01 запросить цену → | Шестерня 13/18t |
| 8 | 4030 3460 02 запросить цену → | Rack |
| 9 | 4030 0216 05 запросить цену → | Кронштейн в сборе |
| 10 | 4030 3463 01 запросить цену → | Stopper |
| 11 | 4030 3455 02 запросить цену → | Кронштейн |
| 12 | 4037 6899 01 запросить цену → | Resistor |
| 13 | 4030 3436 01 запросить цену → | Torsion пружина |
| 14 | 4030 3472 01 запросить цену → | Держатель |
| 15 | 9326 1910 31 запросить цену → | Ferrite core |
| 17 | 4030 3446 01 запросить цену → | Torsion пружина |
| 18 | 4030 3415 02 запросить цену → | Actuator |
| 19 | 4030 3414 01 запросить цену → | Кронштейн |
| 20 | 1134 3042 02 запросить цену → | Вал |
| 21 | 4037 0906 01 запросить цену → | Photo interrupter |
| 26 | 4030 3473 02 запросить цену → | Держатель |
| 27 | 4030 3435 01 запросить цену → | Torsion пружина |
| 28 | 4030 3437 01 запросить цену → | Кронштейн |
| 30 | 4030 7306 02 запросить цену → | Scale metric |
| 30 | 4030 7308 02 запросить цену → | Scale inch |
| 30 | 4030 7307 02 запросить цену → | Scale metric |
Turnover узел (P39)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 4040 3833 02 запросить цену → | Neutralizing brush |
| 5 | 4011 5852 02 запросить цену → | Shoulder screw |
| 6 | 4498 3388 01 запросить цену → | Collar |
| 9 | 9313 1100 33 запросить цену → | Вентилятор мотор |
| 11 | 9314 1200 91 запросить цену → | Мотор |
| 12 | 4030 3810 01 запросить цену → | Tension пружина |
| 13 | 4030 3809 01 запросить цену → | Рычаг |
| 14 | 1200 2105 02 запросить цену → | Collar |
| 15 | 9321 2200 32 запросить цену → | Соленоид |
| 16 | 4030 0207 04 запросить цену → | Кронштейн в сборе |
| 17 | 4002 3779 01 запросить цену → | Pin |
| 18 | 4030 3821 01 запросить цену → | Шестерня |
| 19 | 4030 3834 01 запросить цену → | Earth ground |
| 22 | 4037 0906 01 запросить цену → | Photo interrupter |
Turnover узел (P40)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 1139 3169 01 запросить цену → | Втулка |
| 3 | 4131 2536 02 запросить цену → | Pin |
| 4 | 4030 3826 01 запросить цену → | Шестерня |
| 5 | 4426 4411 02 запросить цену → | Roll |
| 6 | 4030 3817 01 запросить цену → | Пластина пружина |
| 7 | 4030 3807 03 запросить цену → | Направляющая |
| 8 | 4030 3823 01 запросить цену → | Втулка |
| 9 | 4030 3818 02 запросить цену → | Actuator |
| 10 | 4030 3819 01 запросить цену → | Torsion пружина |
| 11 | 4030 3805 02 запросить цену → | Направляющая |
| 12 | 4030 3808 01 запросить цену → | Torsion пружина |
Полный список запчастей доступен по запросу.
комментарии
