Konica Minolta bizhub 308E — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали секция (P1)
- Внешние детали секция (P2)
- Внешние детали секция (P3)
- Operation панель секция (P4)
- Сканер секция (P5)
- Сканер секция (P6)
- Сканер секция (P7)
- Сканер секция (P8)

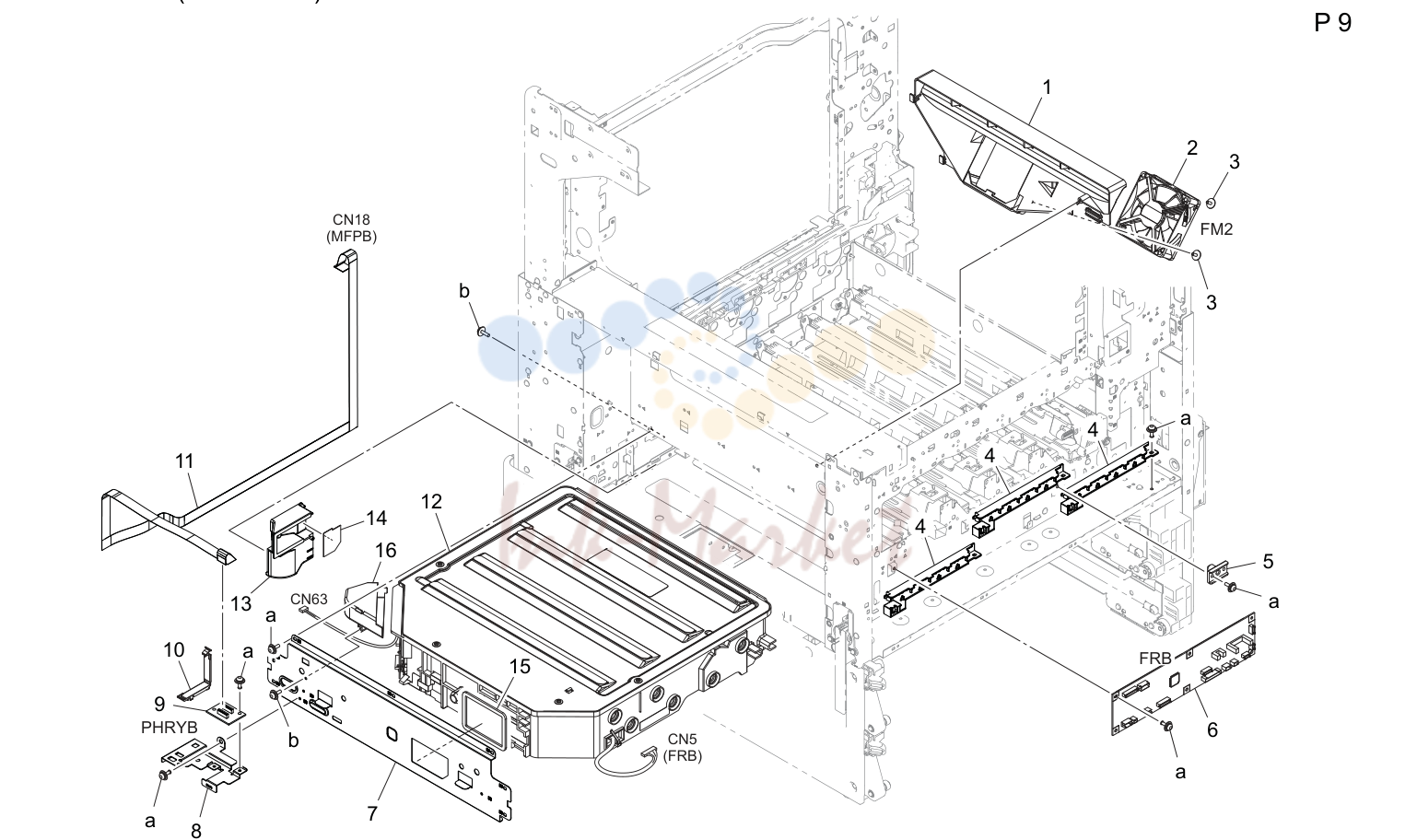

- Write секция (ph секция) (P9)

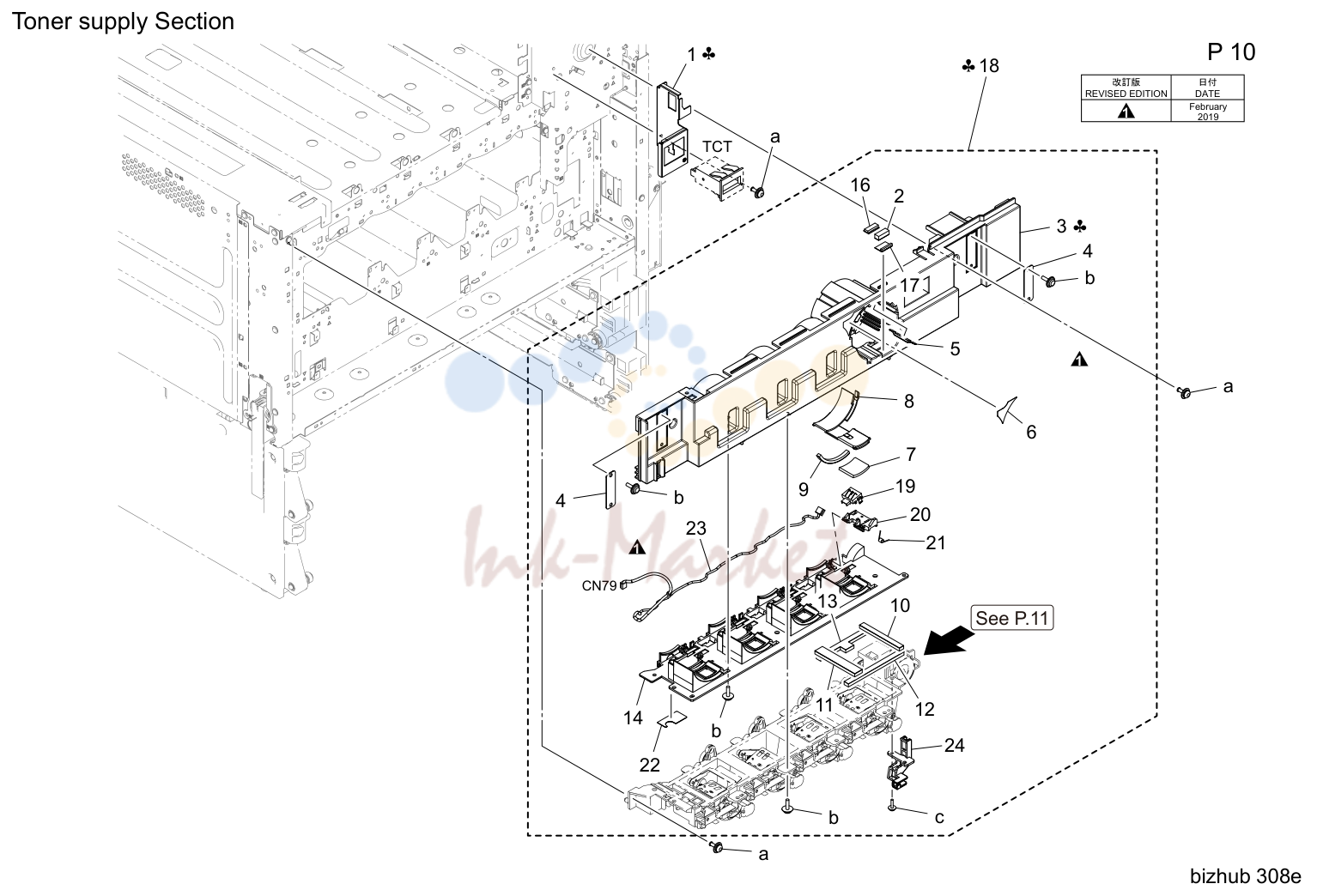

- Тонер supply секция (P10)

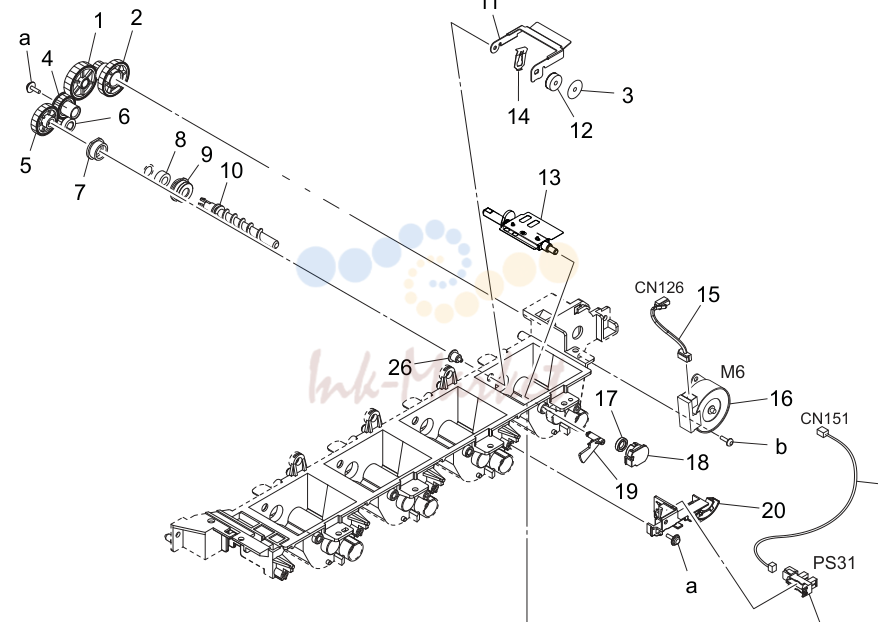

- Тонер supply секция (P11)

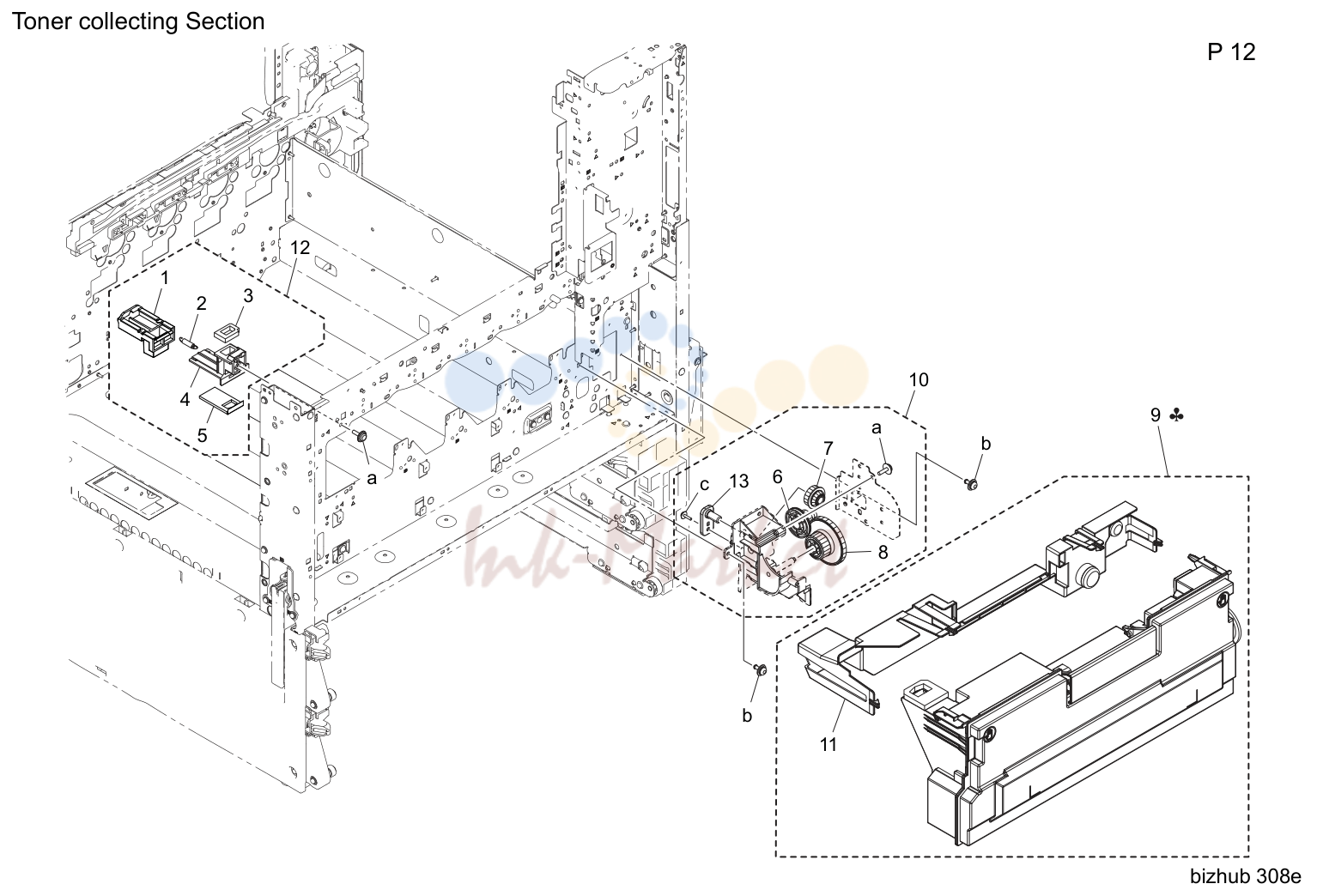

- Тонер collecting секция (P12)

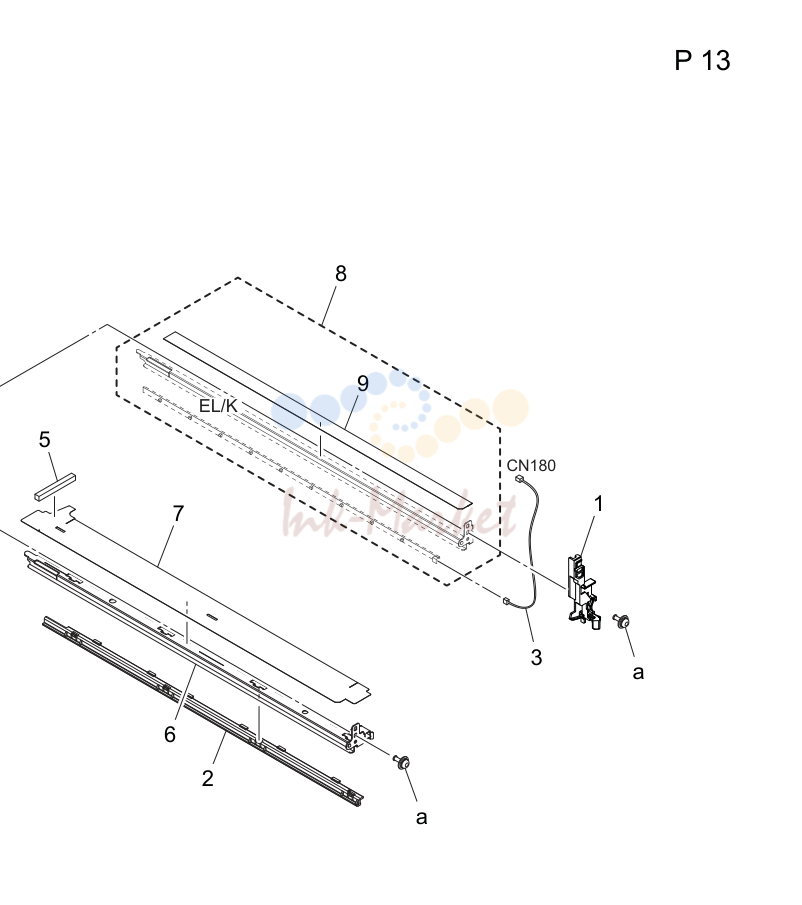

- Проявка секция/ photo conвоздуховодor секция (P13)

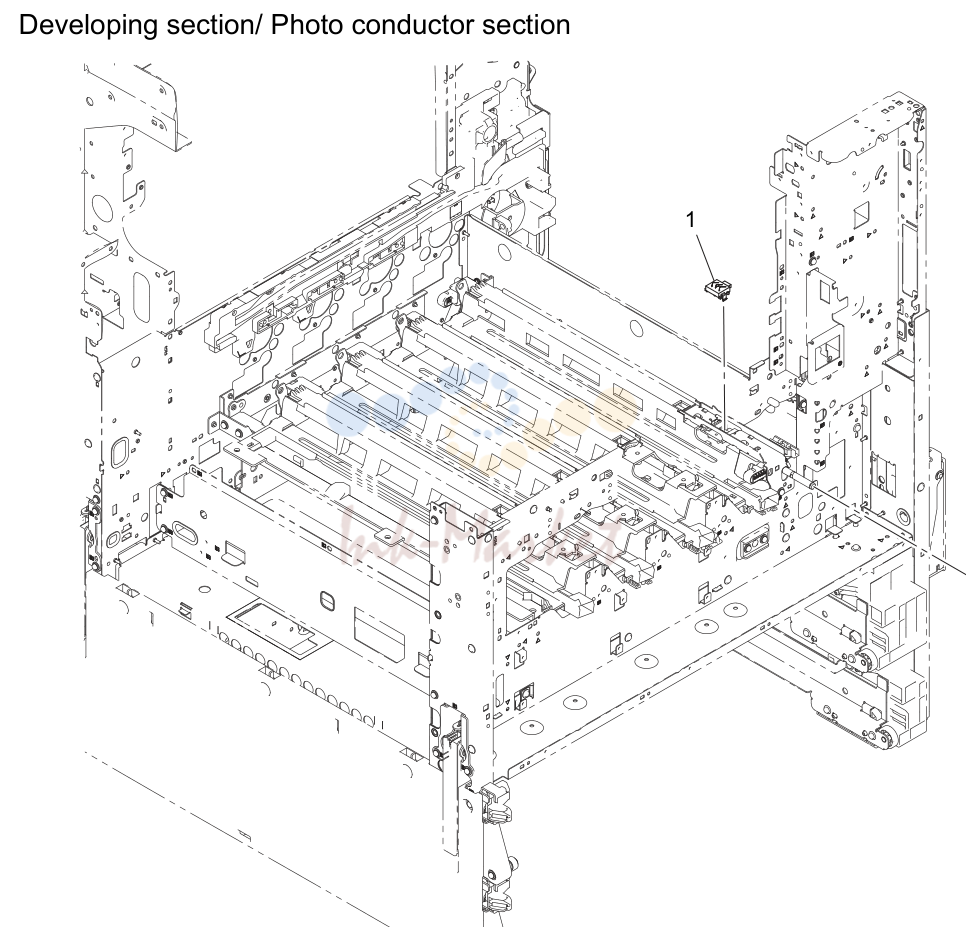

- Проявка секция/ photo conвоздуховодor секция (P14)

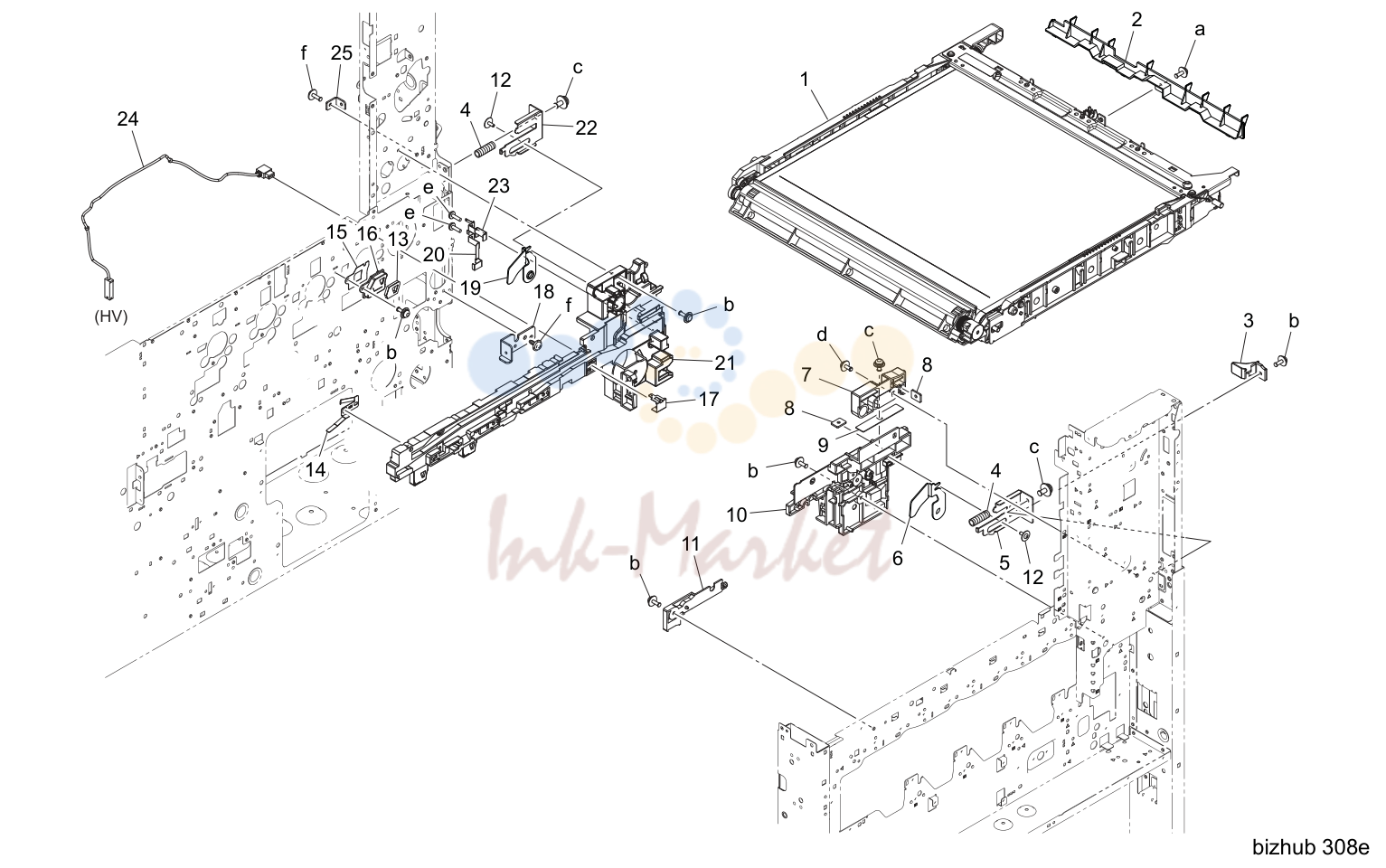

- 1st перенос секция (P15)

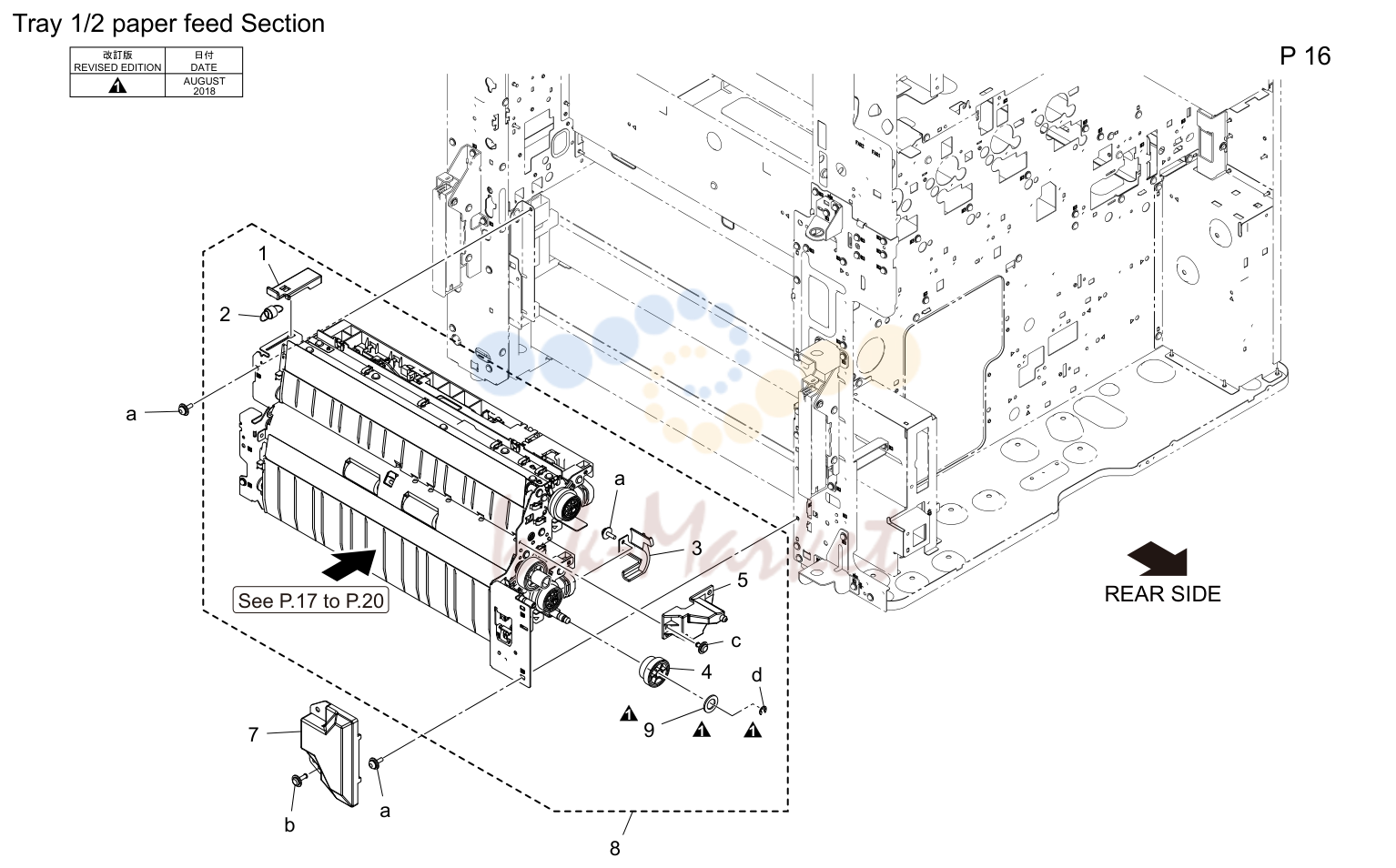

- Tray 1/2 подача бумаги секция (P16)

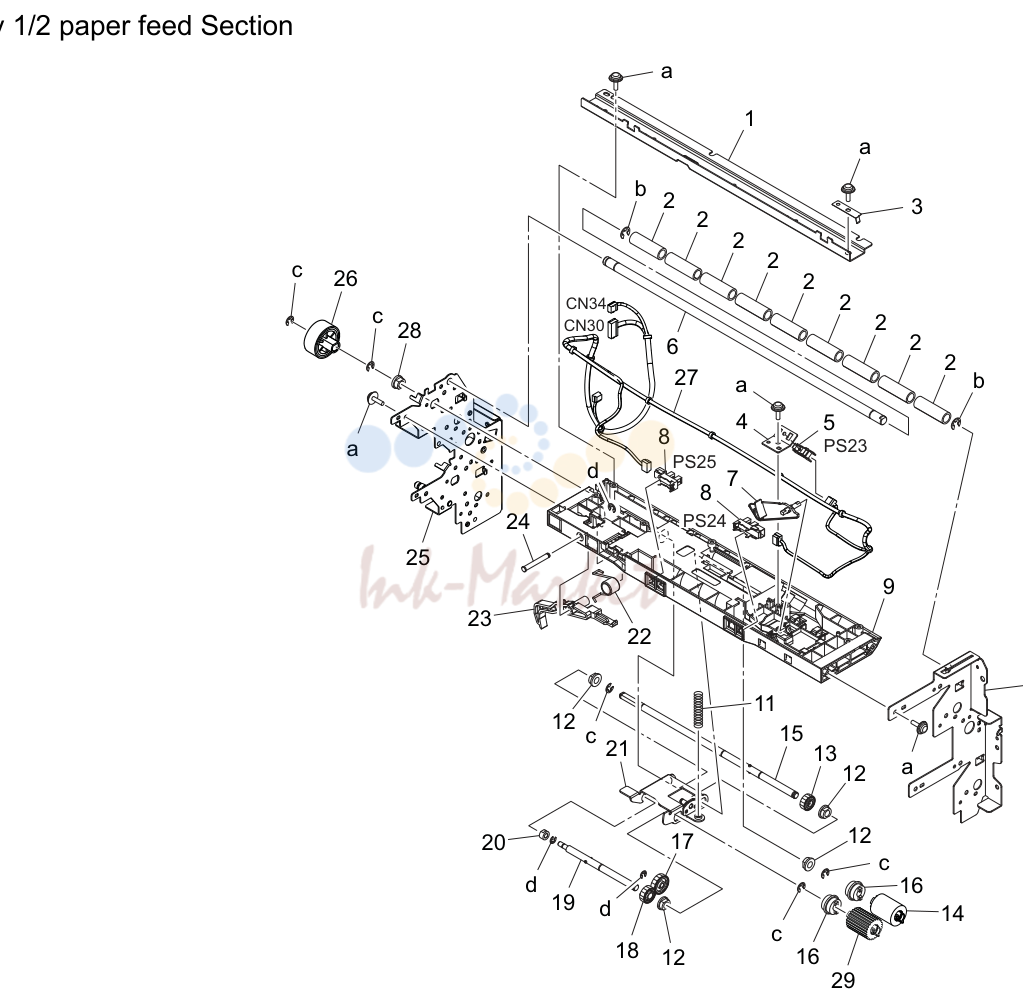

- Tray 1/2 подача бумаги секция (P17)

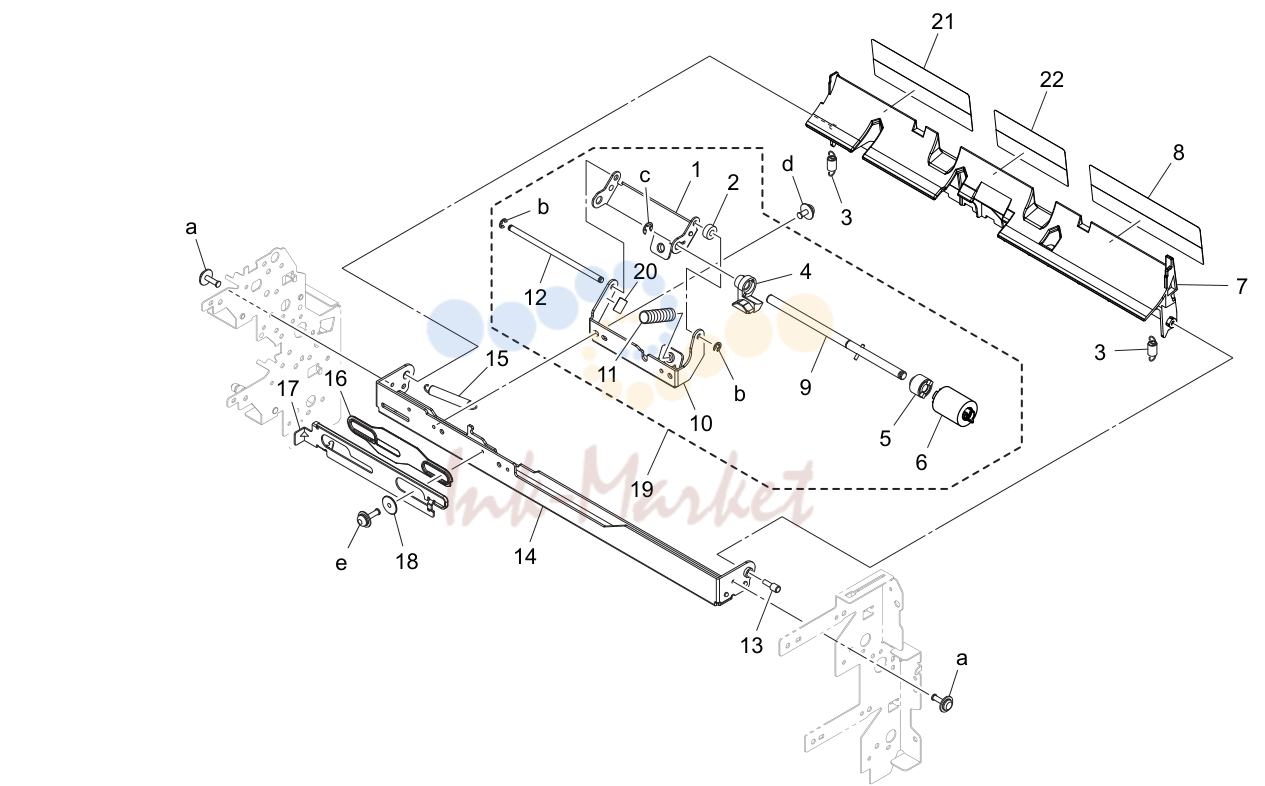

- Tray 1/2 подача бумаги секция (P18)

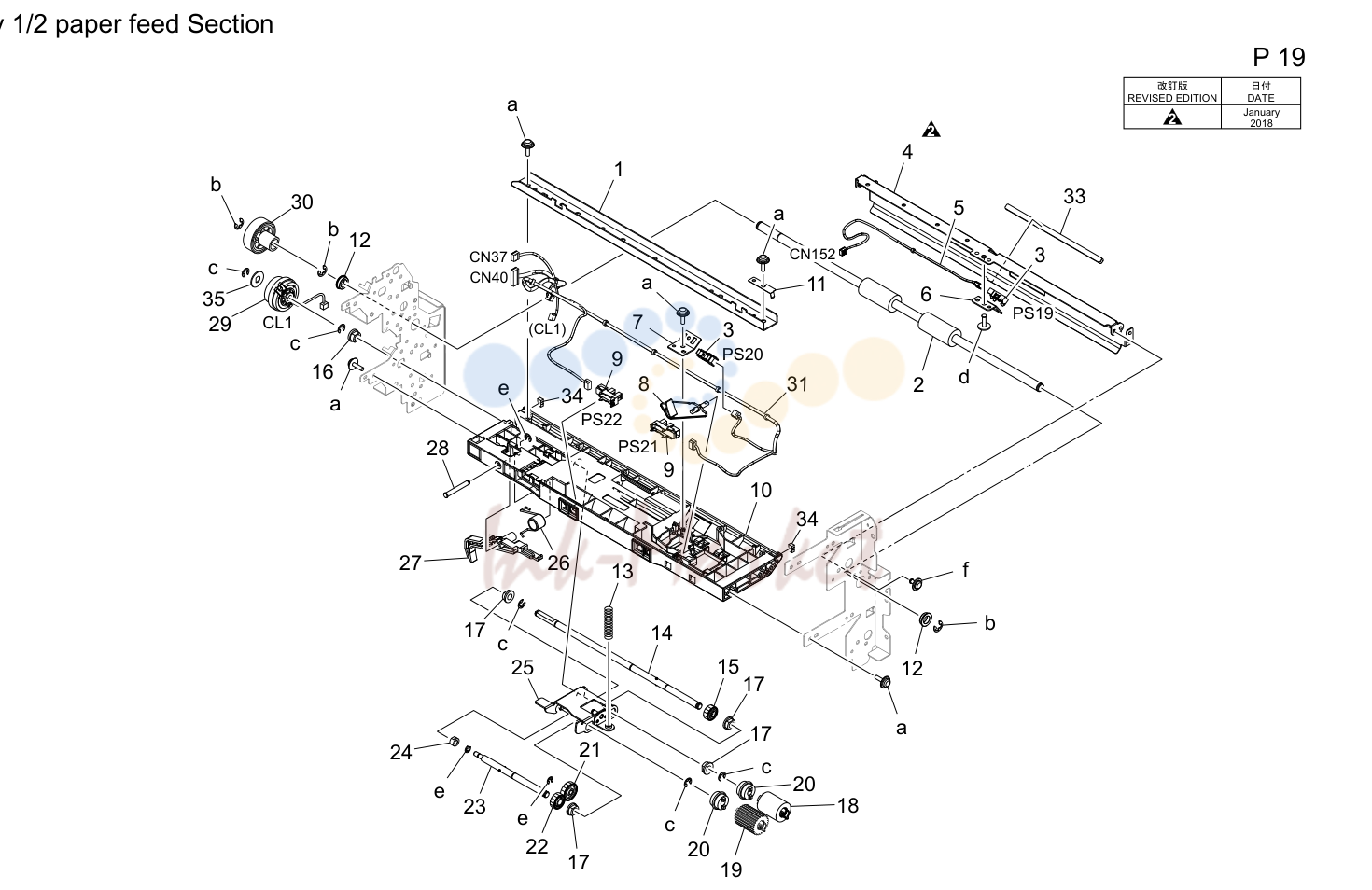

- Tray 1/2 подача бумаги секция (P19)
- Tray 1/2 подача бумаги секция (P20)
- Tray 1/2 секция (P21)
- Tray 1/2 секция (P22)
- Tray 1/2 секция (P23)
- Tray 1/2 секция (P24)
- Tray 1/2 секция (P25)
- Tray 1/2 секция (P26)
- Registration секция/ 2nd перенос секция (P27)
- Registration секция/ 2nd перенос секция (P28)
- Registration секция/ 2nd перенос секция (P29)
- Vertical conveyance секция (P30)
- Manual bypass tray секция (P31)
- Manual bypass tray секция (P32)
- Manual bypass tray секция (P33)
- Дуплекс секция (P34)
- Дуплекс секция (P35)
- Печь (закрепление) секция (P36)
- Выход бумаги /reverse секция (P37)
- Выход бумаги /reverse секция (P38)
- Main drive/ подача бумаги drive секция (P39)
- Main drive/ подача бумаги drive секция (P40)
- Тонер supply drive секция (P41)
- Печь (закрепление) drive секция (P42)
- Печь (закрепление) drive секция (P43)
- High voltage секция (P44)
- Low voltage секция (P45)
- Electric детали секция (P46)
- Electric детали секция (P47)
- Wiring (P48)
- Wiring (P49)
- Wiring (P50)
- Wiring accessories (P51)
- Jigs
- Accessory детали (P53)

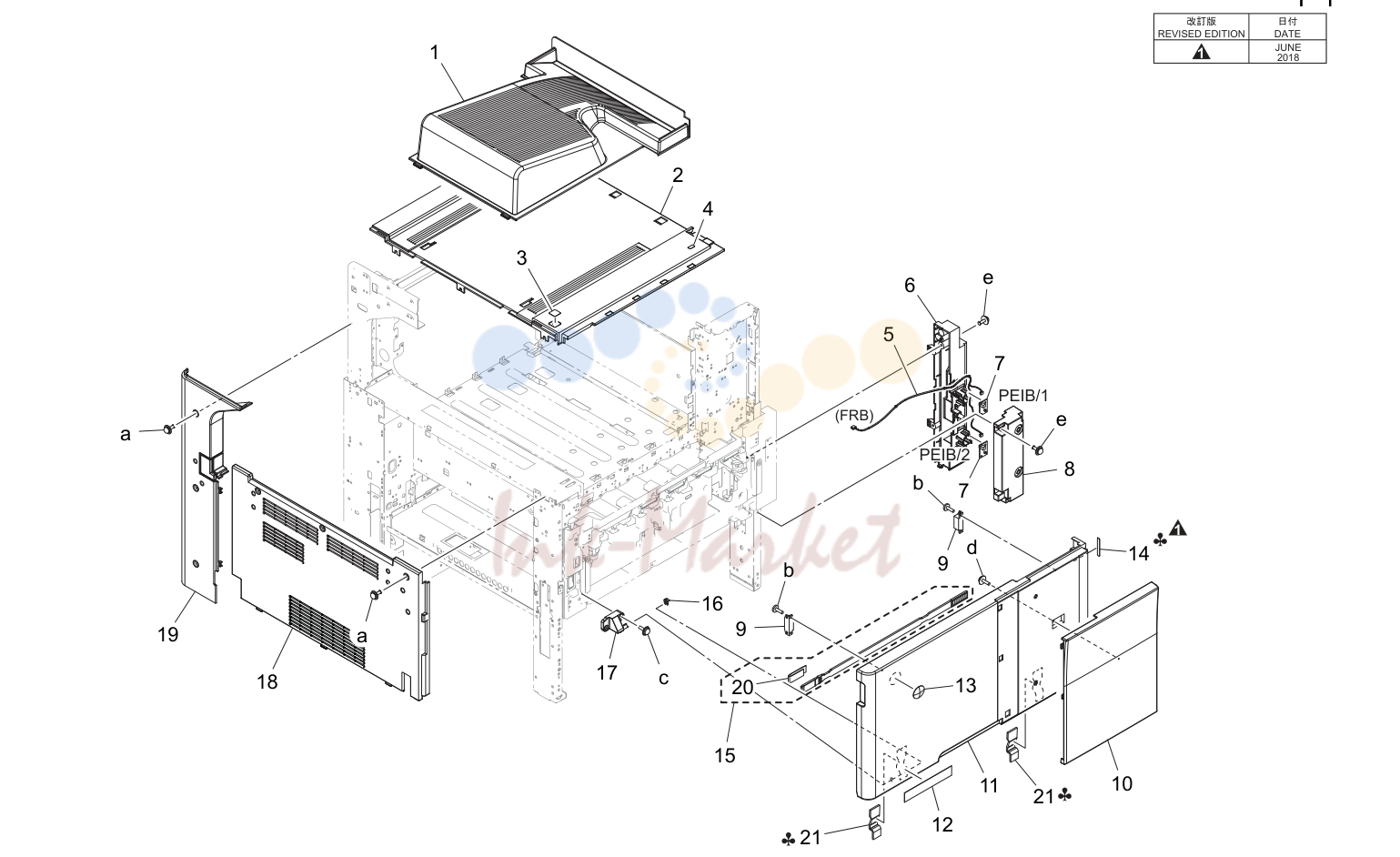

Внешние детали секция (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161161002 запросить цену → | Tray |
| 2 | A7PU160100 запросить цену → | Крышка /upper |
| 3 | A0ED163000 запросить цену → | Уплотнитель |
| 4 | A0ED940700 запросить цену → | Label тонер 2 |
| 5 | A161N10K00 запросить цену → | Indicating wiring |
| 6 | A5C1160401 запросить цену → | Крышка |
| 7 | A00JH00D00 запросить цену → | Плата в сборе led1 |
| 8 | A161160300 запросить цену → | Крышка |
| 10 | A161161303 запросить цену → | Open/close крышка /front |
| 11 | A7PU160200 запросить цену → | Open/close крышка /front |
| 12 | AA6W940100 запросить цену → | Label bizhub 308e |
| 13 | A00J945500 запросить цену → | Logo mark |
| 14 | A161940400 запросить цену → | Label |
| 14 | A61F940400 запросить цену → | Label |
| 15 | A5C1R71600 запросить цену → | Cleaning material |
| 17 | A161165602 запросить цену → | Support вал |
| 18 | A7PU160700 запросить цену → | Крышка /left |
| 19 | A7PU160800 запросить цену → | Крышка /left |
| 20 | A00J106202 ✓ в наличии | Cleaning pad |
| 21 | AA6V169300 запросить цену → | Holding part |

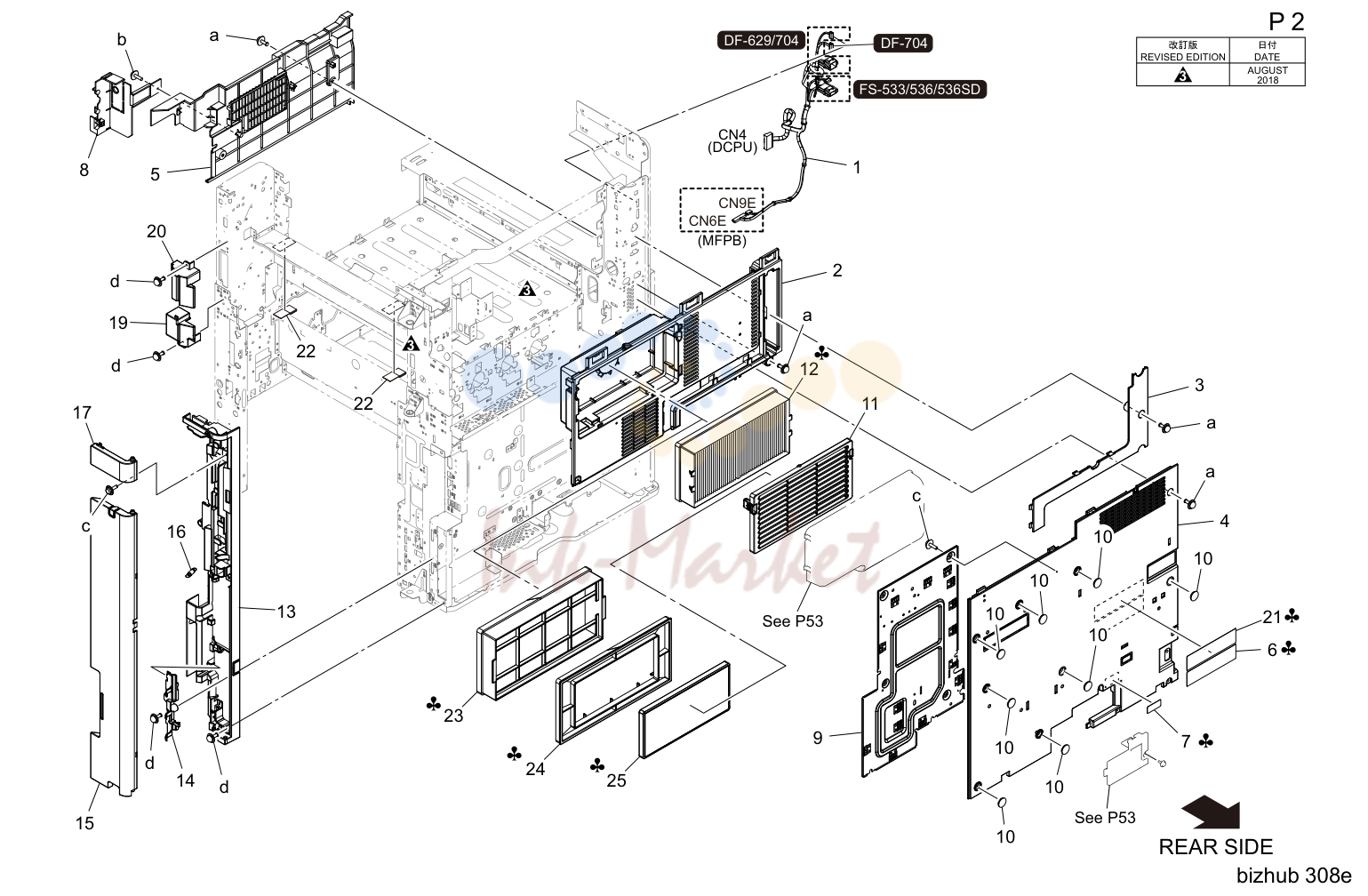

Внешние детали секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7PUN10302 запросить цену → | Fns relay жгут |
| 2 | A7PU162100 запросить цену → | Крышка |
| 3 | A161163503 запросить цену → | Крышка |
| 4 | A7PU166316 запросить цену → | Крышка |
| 5 | A7PU162200 запросить цену → | Крышка |
| 6 | A7PU941701 запросить цену → | Label caution |
| 7 | A02E149900 запросить цену → | Label |
| 8 | A161162803 запросить цену → | Крышка |
| 9 | A7PU132301 запросить цену → | Shield пластина |
| 10 | A00J169100 запросить цену → | Крышка |
| 11 | A7PU168301 запросить цену → | Крышка |
| 12 | A7PU142100 запросить цену → | Filter |
| 13 | A7PU161806 запросить цену → | Крышка |
| 14 | A7PU168702 запросить цену → | Крышка |
| 15 | A7PU160902 запросить цену → | Крышка |
| 16 | A161163900 запросить цену → | Pulling coil пружина |
| 17 | A7PU168400 запросить цену → | Fixing part |
| 19 | A161161201 запросить цену → | Крышка |
| 20 | A161162900 запросить цену → | Крышка |
| 21 | A90G945700 запросить цену → | Label caution |
| 21 | A2X0945701 запросить цену → | Label |
| 22 | A7PU109100 запросить цену → | Cushion |
| 23 | A7PUR75100 запросить цену → | Filter case/outside |
| 24 | A7PUR70000 запросить цену → | Filter case/inside |
| 25 | A7PU142800 запросить цену → | Filter |

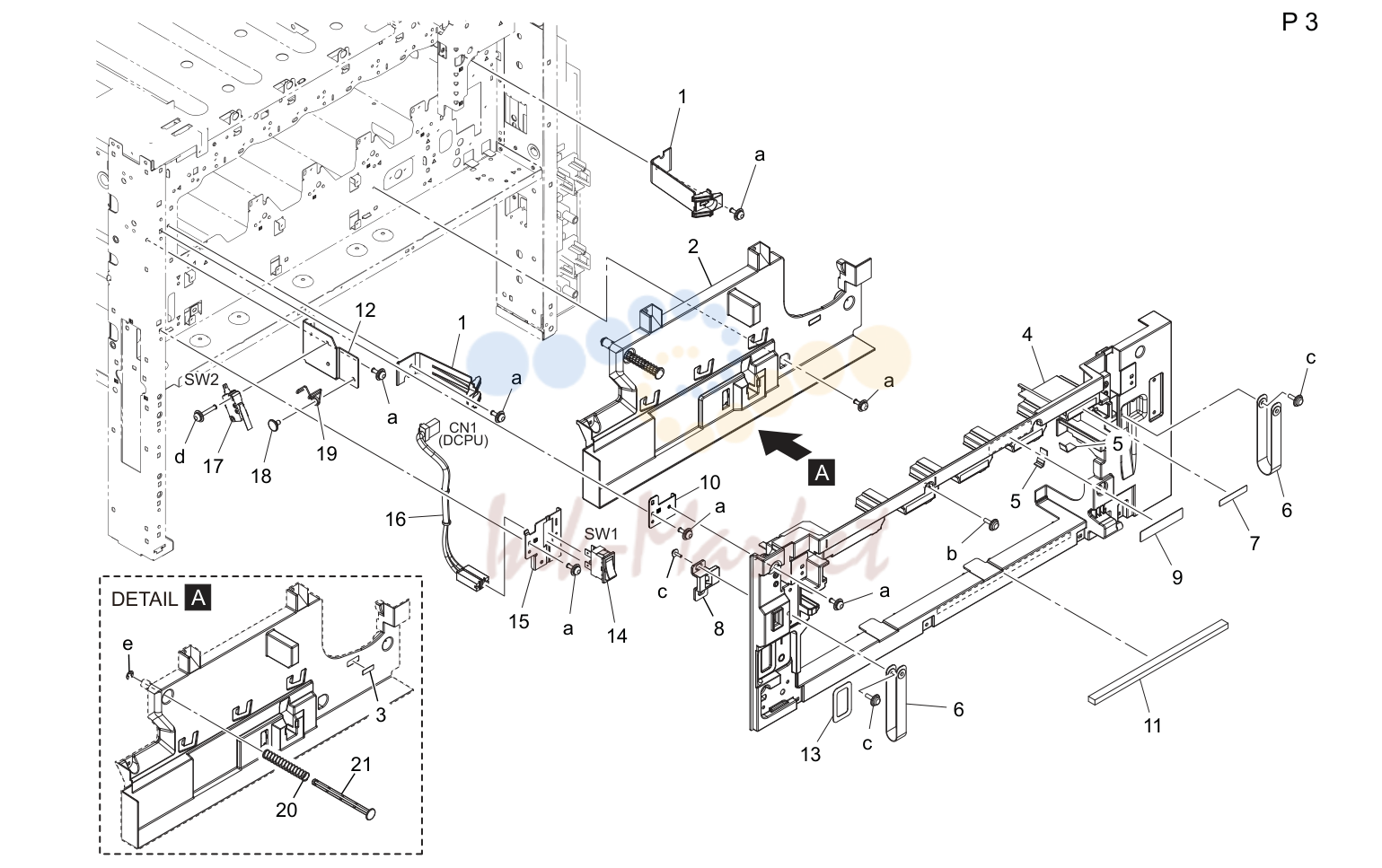

Внешние детали секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161165700 запросить цену → | Fixing claw |
| 2 | AA6VR70700 запросить цену → | Передняя крышка в сборе |
| 3 | A161943000 запросить цену → | Label |
| 4 | A79J165002 запросить цену → | Крышка /front |
| 5 | A161165300 запросить цену → | Protection part |
| 6 | A0ED162401 запросить цену → | Band |
| 7 | A161942500 запросить цену → | Label dr/k |
| 8 | A79J165201 запросить цену → | Receiving part |
| 9 | AA6V942600 запросить цену → | Label |
| 10 | A7PU135500 запросить цену → | Креплениеing пластина |
| 11 | A9HJ168800 запросить цену → | Уплотнитель |
| 12 | A161151100 запросить цену → | Креплениеing пластина |
| 13 | A161942000 запросить цену → | Label |
| 14 | AA6RM60000 запросить цену → | Rocker выключатель |
| 15 | A161135100 запросить цену → | Креплениеing пластина |
| 16 | A61FN12A00 запросить цену → | Ac wiring /a |
| 17 | J06M60100 запросить цену → | Micro выключатель |
| 19 | A161151300 запросить цену → | Torsion coil пружина |
| 20 | AA6V169000 запросить цену → | Пружина |
| 21 | AA6V169100 запросить цену → | Slide вал |

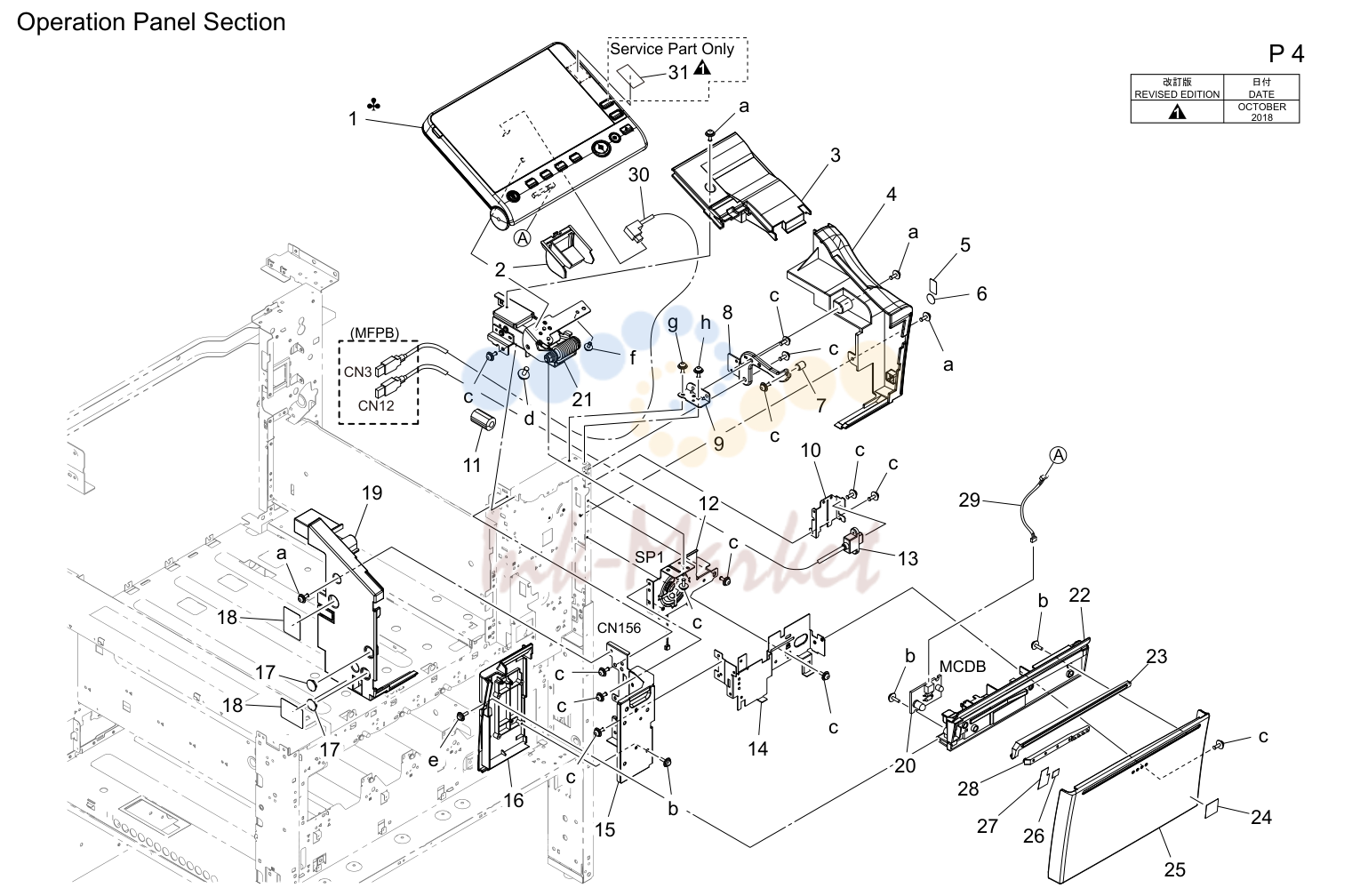

Operation панель секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7PUM70004 запросить цену → | Панель в сборе |
| 1 | A7PUM70104 запросить цену → | Панель в сборе |
| 1 | A7PUM70204 запросить цену → | Панель в сборе |
| 1 | A7PUM70303 запросить цену → | Панель в сборе |
| 2 | A161190903 запросить цену → | Крышка |
| 3 | A7PU162600 запросить цену → | Крышка |
| 4 | A7PU161501 запросить цену → | Крышка |
| 5 | A7PU168500 запросить цену → | Уплотнитель |
| 6 | A7PU168600 запросить цену → | Уплотнитель |
| 7 | A7PU138200 запросить цену → | Connecting вал |
| 8 | A7PU138100 запросить цену → | Reinforce пластина |
| 9 | A7PU138301 запросить цену → | Reinforce пластина |
| 10 | A7PU138002 запросить цену → | Креплениеing пластина |
| 11 | A5C1M92000 запросить цену → | Ferritecore |
| 12 | A79JR72600 запросить цену → | Speaker в сборе |
| 13 | A90GN15300 запросить цену → | Interface кабель |
| 14 | A7PU164100 запросить цену → | Креплениеing пластина |
| 15 | A7PU135402 запросить цену → | Support пластина |
| 16 | A7PU161900 запросить цену → | Крышка |
| 17 | A00J169100 запросить цену → | Крышка |
| 18 | A161162400 запросить цену → | Уплотнитель |
| 19 | A7PU161400 запросить цену → | Крышка |
| 20 | A161H00U01 запросить цену → | Плата в сборе(плата-led в сборе) |
| 21 | A7PUR73100 запросить цену → | Креплениеing пластина в сборе |
| 22 | A5C1167800 запросить цену → | Light blocking крышка |
| 23 | A161167000 запросить цену → | Lens |
| 24 | A011946200 запросить цену → | Label emperon |
| 25 | A7PU161701 запросить цену → | Крышка |
| 26 | A161167400 запросить цену → | Light blocking sheet /2 |
| 27 | A161167300 запросить цену → | Light blocking sheet /1 |
| 28 | A161167100 запросить цену → | Lens |
| 29 | A5C1N10B00 запросить цену → | Indicating wiring/3 |
| 30 | A7PUN15700 запросить цену → | Interface кабель |
| 31 | A7PUP00100 запросить цену → | Уплотнитель |

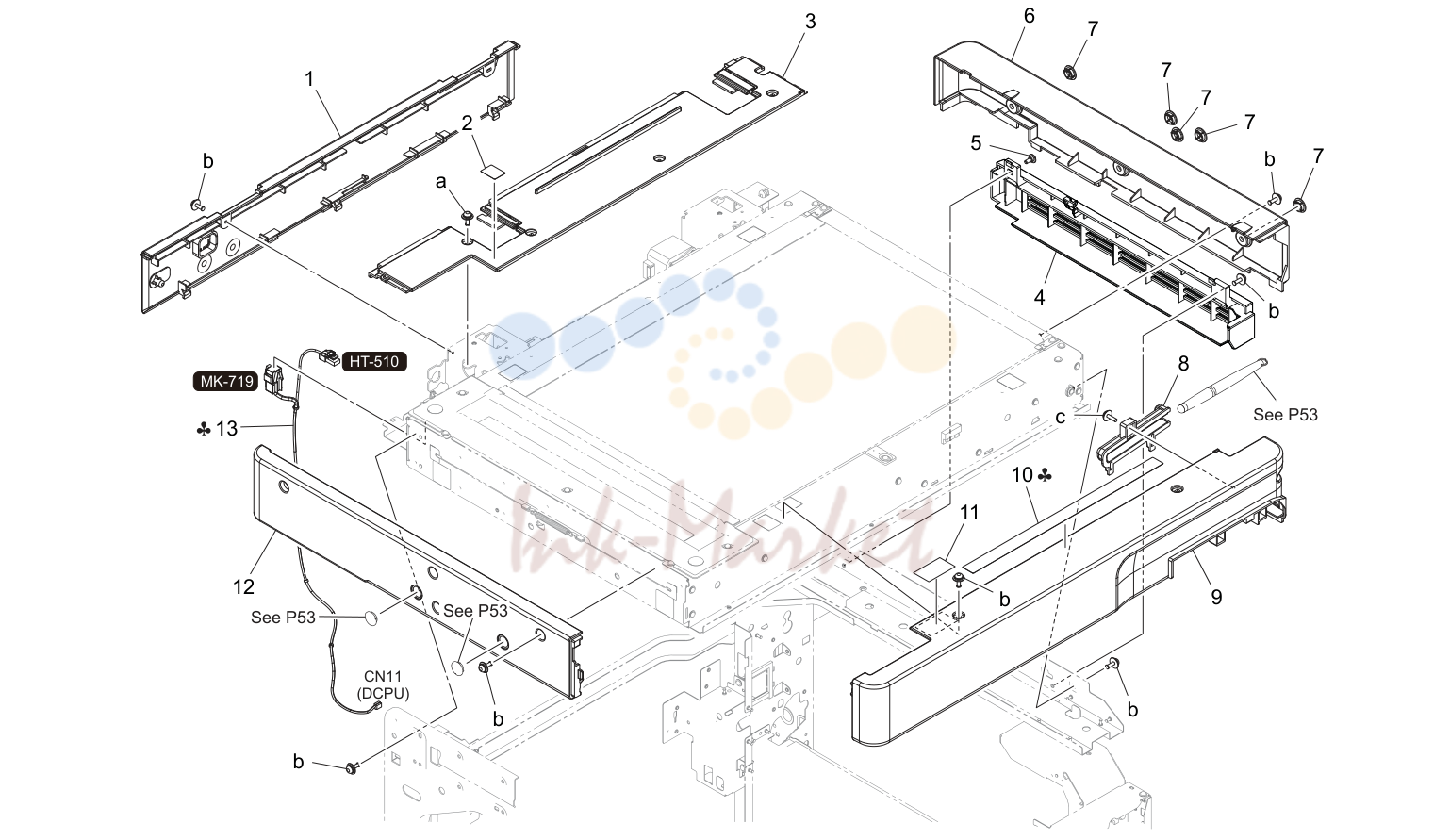

Сканер секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7PU170200 запросить цену → | Read крышка /rear |
| 2 | A7PU940600 запросить цену → | Label |
| 3 | A7PU170702 запросить цену → | Read крышка |
| 4 | A7PU170600 запросить цену → | Read крышка |
| 5 | A00J169300 запросить цену → | Shoulder screw |
| 6 | A7PU170400 запросить цену → | Read крышка /right |
| 7 | A02E167700 запросить цену → | Крышка |
| 8 | A161170800 запросить цену → | Держатель |
| 9 | A7PU170101 запросить цену → | Read крышка /front |
| 10 | A3EW944600 запросить цену → | Label |
| 11 | A0HF952400 запросить цену → | Label |
| 12 | A7PU170300 запросить цену → | Read крышка /left |
| 13 | A161N11C01 запросить цену → | Сканер relay жгут /100v |

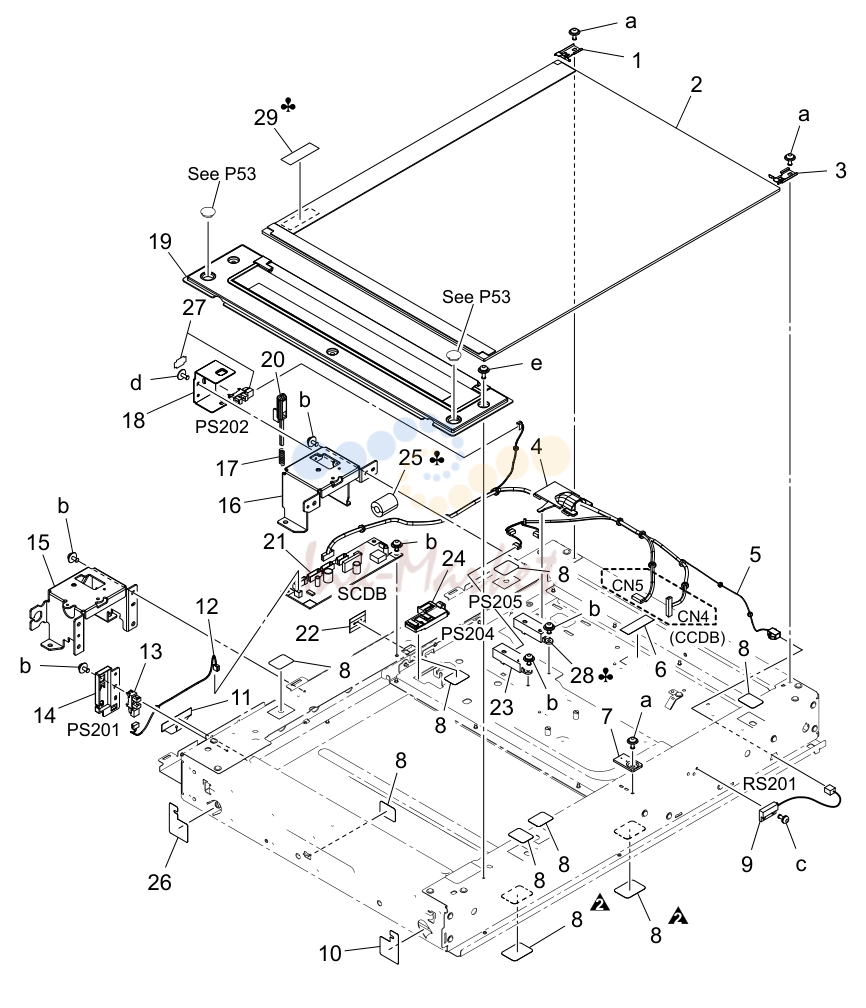

Сканер секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161268300 запросить цену → | Holding пластина |
| 2 | A161R72200 запросить цену → | Стекло оригинала в сборе |
| 3 | A161268200 запросить цену → | Holding пластина |
| 4 | A161281600 запросить цену → | Направляющая |
| 5 | A161N14100 запросить цену → | Сканер wiring /1 |
| 7 | A00J265300 запросить цену → | Regulating пластина |
| 9 | A1UDM50200 запросить цену → | Lead выключатель |
| 10 | A5C1263300 запросить цену → | Уплотнитель |
| 11 | A161263000 запросить цену → | Уплотнитель |
| 12 | A161N14201 запросить цену → | Сканер wiring /2 |
| 13 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 14 | A161262200 запросить цену → | Крышка |
| 15 | A161261902 запросить цену → | Рама |
| 16 | A161262002 запросить цену → | Рама |
| 17 | A161280300 запросить цену → | Compressing coil пружина |
| 18 | A5C1280100 запросить цену → | Креплениеing пластина |
| 19 | A7PUR71133 запросить цену → | Slit стекло в сборе |
| 20 | A161280211 запросить цену → | Рычаг |
| 21 | A7PUH01D00 запросить цену → | Pwd-id |
| 22 | A161281300 запросить цену → | Уплотнитель |
| 23 | A161M50A00 ✓ в наличии | Aps photoreflector |
| 24 | A161281100 запросить цену → | Направляющая |
| 25 | A61FM90200 запросить цену → | Ferritecore |
| 26 | A5C1263400 запросить цену → | Уплотнитель |
| 27 | A5C1R90000 запросить цену → | Photo interrupter |
| 28 | A161M50A00 ✓ в наличии | Aps photoreflector |
| 29 | A7PU941600 запросить цену → | Label |

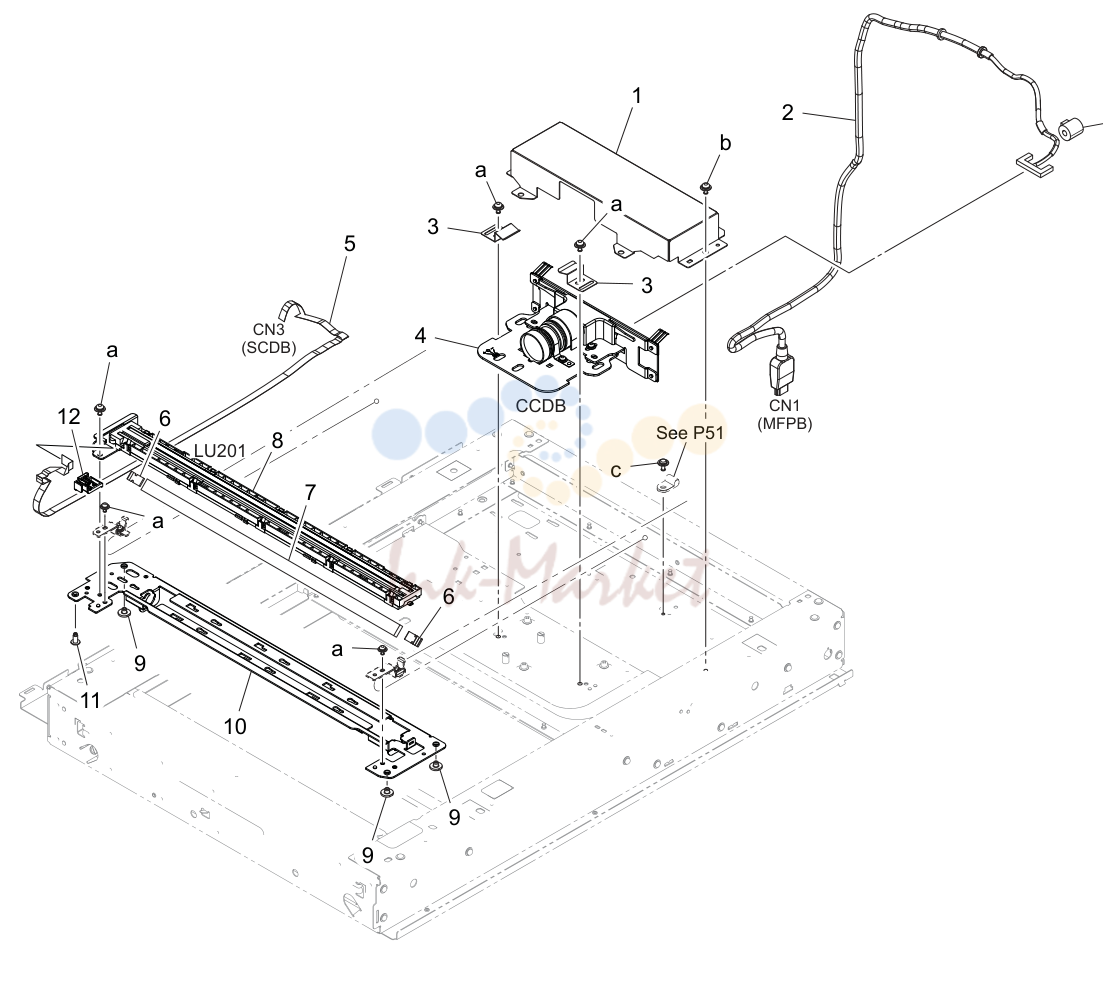

Сканер секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161278600 запросить цену → | Крышка |
| 2 | A7PUN14500 запросить цену → | Ccd кабель |
| 3 | A161278900 запросить цену → | Пластина пружина |
| 4 | A7PUR75200 запросить цену → | Ccd lens в сборе |
| 5 | A7PUN14000 запросить цену → | Flatкабель /сканер |
| 6 | A0ED271300 запросить цену → | Пластина пружина |
| 7 | A0ED271200 запросить цену → | Mirror |
| 8 | A7PUR71000 запросить цену → | Led lighting в сборе |
| 9 | A161271000 запросить цену → | Втулка |
| 10 | A7PU270100 запросить цену → | Рама |
| 11 | A161271100 запросить цену → | Втулка |
| 12 | A7PU270600 запросить цену → | Направляющая |
| 13 | A3GNM71C00 запросить цену → | Ferrite core |

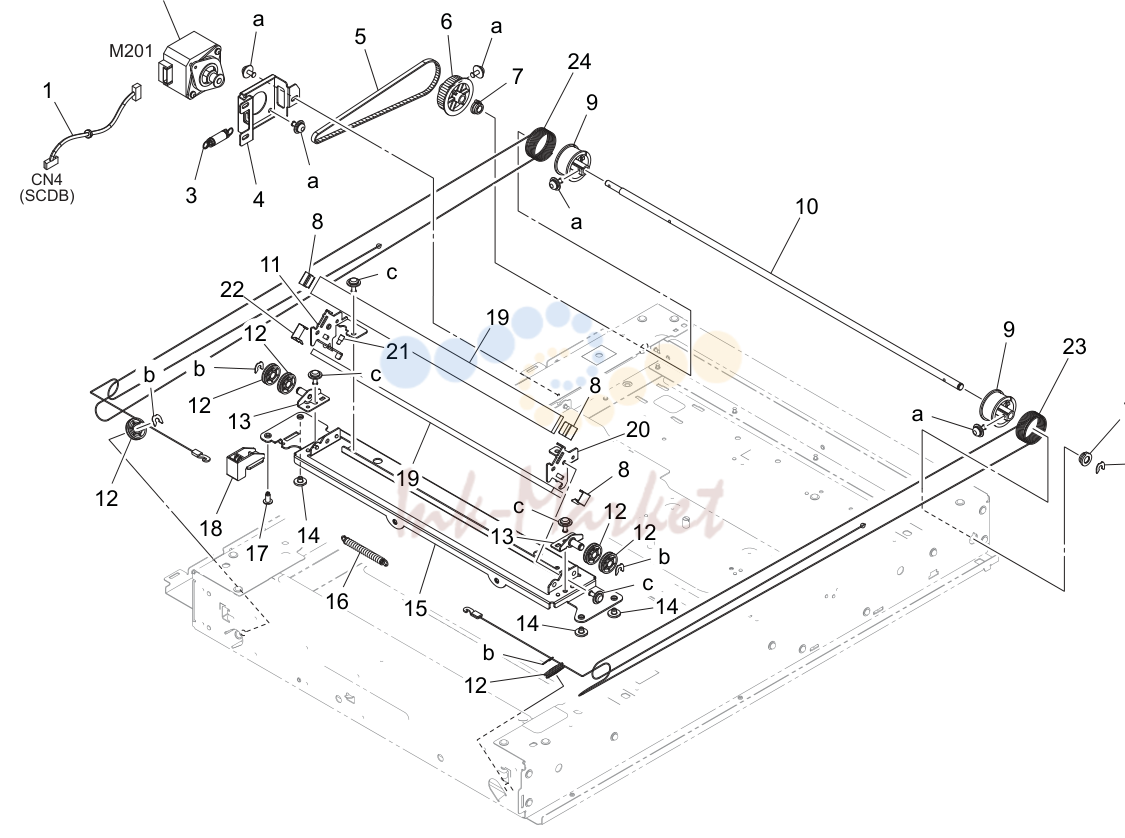

Сканер секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1N14300 запросить цену → | Сканер wiring |
| 2 | A5C1M10A00 запросить цену → | Stepping мотор |
| 3 | A161275700 запросить цену → | Pulling пружина |
| 4 | A161276000 запросить цену → | Креплениеing пластина |
| 5 | A161275600 ✓ в наличии | Timing ремень 335l |
| 6 | A161275500 запросить цену → | Pulley 103t |
| 7 | A161276500 запросить цену → | Bearing |
| 8 | A0ED274400 запросить цену → | Пластина пружина |
| 9 | A161275300 запросить цену → | Pulley |
| 10 | A161275400 запросить цену → | Вал |
| 11 | A161273701 запросить цену → | Креплениеing пластина |
| 12 | A0ED273600 запросить цену → | Pulley |
| 13 | A161273401 запросить цену → | Креплениеing пластина |
| 14 | A161271000 запросить цену → | Втулка |
| 15 | A161273113 запросить цену → | Рама |
| 16 | A0ED276301 запросить цену → | Pulling пружина |
| 17 | A161271100 запросить цену → | Втулка |
| 18 | A161273500 запросить цену → | Направляющая part |
| 19 | A0ED274300 запросить цену → | Mirror |
| 20 | A161273800 запросить цену → | Креплениеing пластина |
| 21 | A161274600 запросить цену → | Adjusting screw |
| 22 | A161274500 запросить цену → | Пластина пружина /1 |
| 23 | A161275113 запросить цену → | Wire /front |
| 24 | A161275213 запросить цену → | Wire /rear |
Write секция (ph секция) (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A61F140200 запросить цену → | Воздуховод |
| 4 | A5C1135300 запросить цену → | Направляющая |
| 5 | A161105400 запросить цену → | Positioning пластина |
| 6 | A9HJH00501 запросить цену → | Frb |
| 7 | A79J101801 запросить цену → | Креплениеing пластина |
| 8 | A7PU130300 запросить цену → | Креплениеing пластина |
| 9 | AA6RH00800 запросить цену → | Phryb |
| 10 | A161137802 запросить цену → | Держатель |
| 11 | AA6RN10600 запросить цену → | I/f flatкабель |
| 12 | AA6VR70200 запросить цену → | Print head в сборе |
| 13 | AA6V147400 запросить цену → | Воздуховод |
| 14 | A79J146300 запросить цену → | Уплотнитель |
| 15 | A2XK144201 запросить цену → | Уплотнитель /2 |
| 16 | A79J147501 запросить цену → | Воздуховод /3 |
Тонер supply секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1120700 запросить цену → | Reinforce пластина |
| 1 | A5C1120800 запросить цену → | Reinforce пластина |
| 2 | A161403701 запросить цену → | Уплотнитель |
| 3 | AA6V402000 запросить цену → | Крышка |
| 3 | AA6V405100 запросить цену → | Крышка |
| 3 | AA6V405200 запросить цену → | Крышка |
| 3 | AA6V405300 запросить цену → | Крышка |
| 5 | A161403901 запросить цену → | Spacer |
| 6 | A0ED940600 запросить цену → | Label тонер 1 |
| 7 | A161402502 запросить цену → | Уплотнитель |
| 8 | A161402403 запросить цену → | Shutter |
| 9 | A161403800 запросить цену → | Уплотнитель |
| 10 | A161403500 запросить цену → | Уплотнитель |
| 11 | A161403600 запросить цену → | Уплотнитель |
| 12 | A61F403300 запросить цену → | Уплотнитель |
| 13 | A61F403401 запросить цену → | Уплотнитель |
| 14 | A161402115 запросить цену → | Крышка |
| 16 | A161404001 запросить цену → | Уплотнитель /1 |
| 17 | A161404100 запросить цену → | Уплотнитель /2 |
| 18 | AA6VF40002 запросить цену → | Sub бункер в сборе |
| 18 | AA6VF40102O запросить цену → | Sub бункер в сборе |
| 18 | AA6VF40103 запросить цену → | Sub бункер в сборе |
| 18 | AA6VF40202 запросить цену → | Sub бункер в сборе |
| 18 | AA6VF40300 запросить цену → | Sub бункер в сборе |
| 19 | A0EDM60001 под заказ | Relay connector |
| 20 | A2XK400001 запросить цену → | Держатель |
| 21 | A2XK400100 запросить цену → | Torsion coil пружина |
| 22 | A61D400200 запросить цену → | Partition |
| 23 | A61DN10B01 запросить цену → | Тонер detection жгут /2 |
| 24 | A61F400001 запросить цену → | Держатель |
Тонер supply секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161401400 запросить цену → | Шестерня 43t |
| 2 | A161401300 запросить цену → | Шестерня 17/65t |
| 3 | A5C1404600 запросить цену → | Washer |
| 4 | A161401200 запросить цену → | Шестерня 28t |
| 5 | A161401100 запросить цену → | Шестерня 36t |
| 6 | A161401000 запросить цену → | Шестерня 18t |
| 9 | A161403101 запросить цену → | Держатель |
| 10 | A161400100 запросить цену → | Screw |
| 11 | A161400401 запросить цену → | Detecting пластина |
| 12 | A161400601 запросить цену → | Detecting уплотнитель |
| 13 | A5C1F42000 запросить цену → | Agitating вал |
| 14 | A161404200 запросить цену → | Fixing пластина |
| 15 | A161N12801 запросить цену → | Тонер drive жгут /k |
| 16 | A7PUM10700 запросить цену → | Stepping мотор |
| 18 | A161403000 под заказ | Втулка |
| 19 | A161404300 запросить цену → | Detecting actuator |
| 20 | A161400701 запросить цену → | Креплениеing пластина |
| 21 | A61FN10F00 запросить цену → | Тонер detection жгут |
| 22 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 23 | A161403200 запросить цену → | Уплотнитель |
| 25 | A0ED401000 запросить цену → | Shutter |
| 26 | A161400800 запросить цену → | Pin |
Тонер collecting секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A64J363700 запросить цену → | Shutter |
| 2 | A0ED363200 запросить цену → | Pulling coil пружина |
| 3 | A0ED363400 запросить цену → | Уплотнитель |
| 4 | A0ED363001 запросить цену → | Pipe |
| 5 | A0ED363312 запросить цену → | Уплотнитель |
| 6 | A161245100 запросить цену → | Шестерня 16/40t |
| 7 | A0ED245000 запросить цену → | Шестерня 20/20t |
| 8 | A161245400 запросить цену → | Шестерня 16/51t |
| 10 | A7PUF21000 запросить цену → | Waste тонер driva |
| 11 | AA6V362001 запросить цену → | Крышка |
| 12 | A64JR71400 запросить цену → | Waste тонер pipe |
| 13 | A797245300 запросить цену → | Вал |
Проявка секция/ photo conвоздуховодor секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA6V130000 запросить цену → | Держатель |
| 2 | A797105400 запросить цену → | Rail |
| 3 | A61FN11V00 запросить цену → | Neutralizing wiring |
| 4 | A0ED103100 запросить цену → | Pin |
| 5 | A161107100 запросить цену → | Уплотнитель |
| 6 | A161105600 запросить цену → | Rail |
| 7 | A5C1105500 запросить цену → | Light blocking part |
| 8 | AA6VR70300 запросить цену → | Eraser (black) в сборе |
| 9 | A161107400 запросить цену → | Light blocking part |
Проявка секция/ photo conвоздуховодor секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0EDM60001 под заказ | Relay connector |
| 2 | A161116202 запросить цену → | Release рычаг |
| 3 | A161119500 запросить цену → | Compressing coil пружина |
1st перенос секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA6VR70111 ✓ в наличии | Intermediate image перенос узел |
| 2 | A79J508400 запросить цену → | Направляющая |
| 3 | A161110601 запросить цену → | Lock part |
| 4 | A0ED111000 запросить цену → | Compressing coil пружина |
| 5 | A161112500 запросить цену → | Рычаг /front |
| 6 | A5C1112800 запросить цену → | Рычаг /front |
| 7 | A161110400 запросить цену → | Печь (закрепление) rail /front |
| 8 | A161112200 запросить цену → | Креплениеing пластина |
| 9 | A161112600 запросить цену → | Adjusting пластина |
| 10 | A161110202 запросить цену → | Rail |
| 11 | A161110300 запросить цену → | Rail |
| 13 | A161144801 запросить цену → | Уплотнитель |
| 14 | A0ED112000 запросить цену → | Contact |
| 15 | A161146200 запросить цену → | Уплотнитель |
| 16 | A161141700 запросить цену → | Воздуховод |
| 17 | A0ED111400 запросить цену → | Contact /k |
| 18 | A7PU109000 запросить цену → | Reinforce пластина |
| 19 | A5C1112900 запросить цену → | Рычаг /rear |
| 20 | A161112300 запросить цену → | Contact |
| 21 | A161110105 запросить цену → | Rail |
| 22 | A161112101 запросить цену → | Рычаг /rear |
| 23 | A161112400 запросить цену → | Contact |
| 24 | A61FN11200 запросить цену → | Перенос wiring |
| 25 | A161112700 запросить цену → | Креплениеing пластина |
Tray 1/2 подача бумаги секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161561100 запросить цену → | Держатель |
| 2 | A161561200 запросить цену → | Pulling coil пружина |
| 3 | A7PU569100 запросить цену → | Крышка |
| 4 | A161576100 запросить цену → | Шестерня 21/26t |
| 5 | A161565102 запросить цену → | Креплениеing пластина |
| 7 | A161579011 запросить цену → | Крышка |
| 8 | AA6VR71111 запросить цену → | Подача бумаги в сборе |
| 9 | A0P0217500 запросить цену → | Spacer |
Tray 1/2 подача бумаги секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161566000 запросить цену → | Reinforce пластина |
| 3 | A5C1560600 запросить цену → | Ground пластина |
| 4 | A161560900 запросить цену → | Креплениеing пластина |
| 5 | A0EDM50100 запросить цену → | Photoreflector |
| 6 | A5C1565500 запросить цену → | Вал |
| 7 | A161561601 запросить цену → | Actuator |
| 8 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 9 | A161565302O запросить цену → | Подача бумаги рама |
| 9 | A7PU565300 запросить цену → | Подача бумаги рама |
| 10 | A161560112O запросить цену → | Рама /front |
| 10 | A7PU560100 запросить цену → | Рама /front |
| 11 | A161562800 запросить цену → | Compressing coil пружина |
| 13 | A161562400 запросить цену → | Шестерня 26t |
| 14 | A64J564101 ✓ в наличии | Подача бумаги ролик |
| 15 | A161560500 запросить цену → | Вал |
| 16 | A02E561100 ✓ в наличии | Муфта |
| 17 | A161562300 запросить цену → | Шестерня 34t |
| 18 | A161562600 под заказ | Шестерня 28t |
| 19 | A161562000 ✓ в наличии | Вал |
| 20 | A161562500 запросить цену → | Втулка |
| 21 | A161562101 запросить цену → | Держатель |
| 22 | A161567400 запросить цену → | Torsion пружина |
| 23 | A161567300 запросить цену → | Рычаг |
| 24 | A02E560800 запросить цену → | Вал |
| 25 | A161F56028O запросить цену → | Caulking(рама) |
| 25 | A7PU560200 запросить цену → | Рама |
| 26 | A79J576400 запросить цену → | Шестерня 24t |
| 27 | A79JN10800 запросить цену → | Paperfeed relay жгут |
| 28 | A7PU663200 запросить цену → | Втулка |
| 29 | A64J564201 ✓ в наличии | Подача бумаги ролик |
Tray 1/2 подача бумаги секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1563100 запросить цену → | Держатель |
| 3 | A161568600 запросить цену → | Pulling coil пружина |
| 4 | A5C1563500 запросить цену → | Направляющая |
| 5 | A0ED563900 ✓ в наличии | Torque limiter |
| 6 | A64J564101 ✓ в наличии | Подача бумаги ролик |
| 7 | A7PU568400 запросить цену → | Направляющая пластина |
| 8 | A7PU567500 запросить цену → | Направляющая |
| 9 | A5C1563400 запросить цену → | Вал |
| 10 | A161564001 запросить цену → | Креплениеing пластина |
| 12 | A161563300 запросить цену → | Вал |
| 14 | A161563901O запросить цену → | Креплениеing пластина |
| 14 | A5C1563901 запросить цену → | Креплениеing пластина |
| 15 | A161564400 запросить цену → | Pulling coil пружина |
| 16 | A161564200 запросить цену → | Spacer |
| 17 | A5C1564101 запросить цену → | Рычаг |
| 18 | A161564300 запросить цену → | Spacer |
| 19 | A64JR71111 запросить цену → | Separation ролик в сборе |
| 20 | A5C1565600 запросить цену → | Sheet |
| 21 | A7PU567700 запросить цену → | Направляющая |
| 22 | A7PU567600 запросить цену → | Направляющая |
Tray 1/2 подача бумаги секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161561000 запросить цену → | Reinforce пластина |
| 2 | A161578100 под заказ | Drive ролик |
| 3 | A0EDM50100 запросить цену → | Photoreflector |
| 4 | A161578214 запросить цену → | Направляющая пластина |
| 5 | A161N12701 запросить цену → | Conveyance detection жгут |
| 6 | A161571100 запросить цену → | Креплениеing пластина |
| 7 | A161560900 запросить цену → | Креплениеing пластина |
| 8 | A161561601 запросить цену → | Actuator |
| 9 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 10 | A161560302 запросить цену → | Подача бумаги рама |
| 11 | A5C1560600 запросить цену → | Ground пластина |
| 12 | A00J617900 запросить цену → | Ball bearing |
| 13 | A161562800 запросить цену → | Compressing coil пружина |
| 14 | A161560500 запросить цену → | Вал |
| 15 | A161562400 запросить цену → | Шестерня 26t |
| 16 | A7PU663200 запросить цену → | Втулка |
| 18 | A64J564101 ✓ в наличии | Подача бумаги ролик |
| 19 | A64J564201 ✓ в наличии | Подача бумаги ролик |
| 20 | A02E561100 ✓ в наличии | Муфта |
| 21 | A161562300 запросить цену → | Шестерня 34t |
| 22 | A161562600 под заказ | Шестерня 28t |
| 23 | A161562000 ✓ в наличии | Вал |
| 24 | A161562500 запросить цену → | Втулка |
| 25 | A161562101 запросить цену → | Держатель |
| 26 | A161567400 запросить цену → | Torsion пружина |
| 27 | A161567300 запросить цену → | Рычаг |
| 28 | A02E560800 запросить цену → | Вал |
| 29 | A7AHM20501 ✓ в наличии | Муфта |
| 30 | A2XK709000 запросить цену → | Шестерня 24t |
| 31 | A2XKN10H01 запросить цену → | Paperfeed wiring /2 |
| 33 | A161578700 запросить цену → | Cushion |
| 34 | A161568901 запросить цену → | Cushion |
| 35 | A7PU569200 запросить цену → | Spacer |
Полный список запчастей доступен по запросу.
комментарии
