Konica Minolta bizhub 287 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Inner крышка секция (P3)
- Operation панель секция (P4)
- Сканер секция (P5)
- Сканер секция (P6)
- Сканер секция (P7)
- Сканер секция

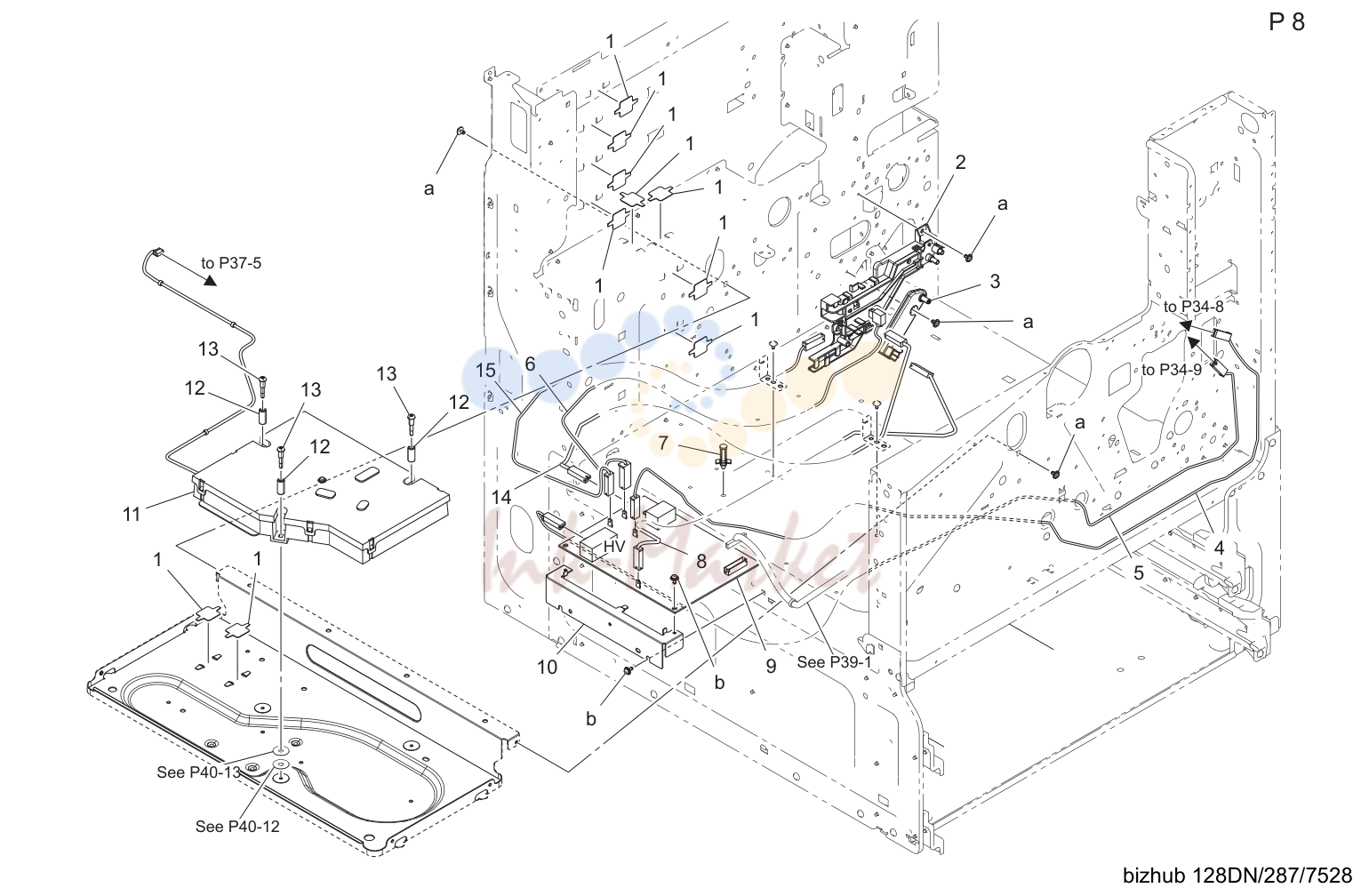

- Ph узел/high voltage секция (P8)

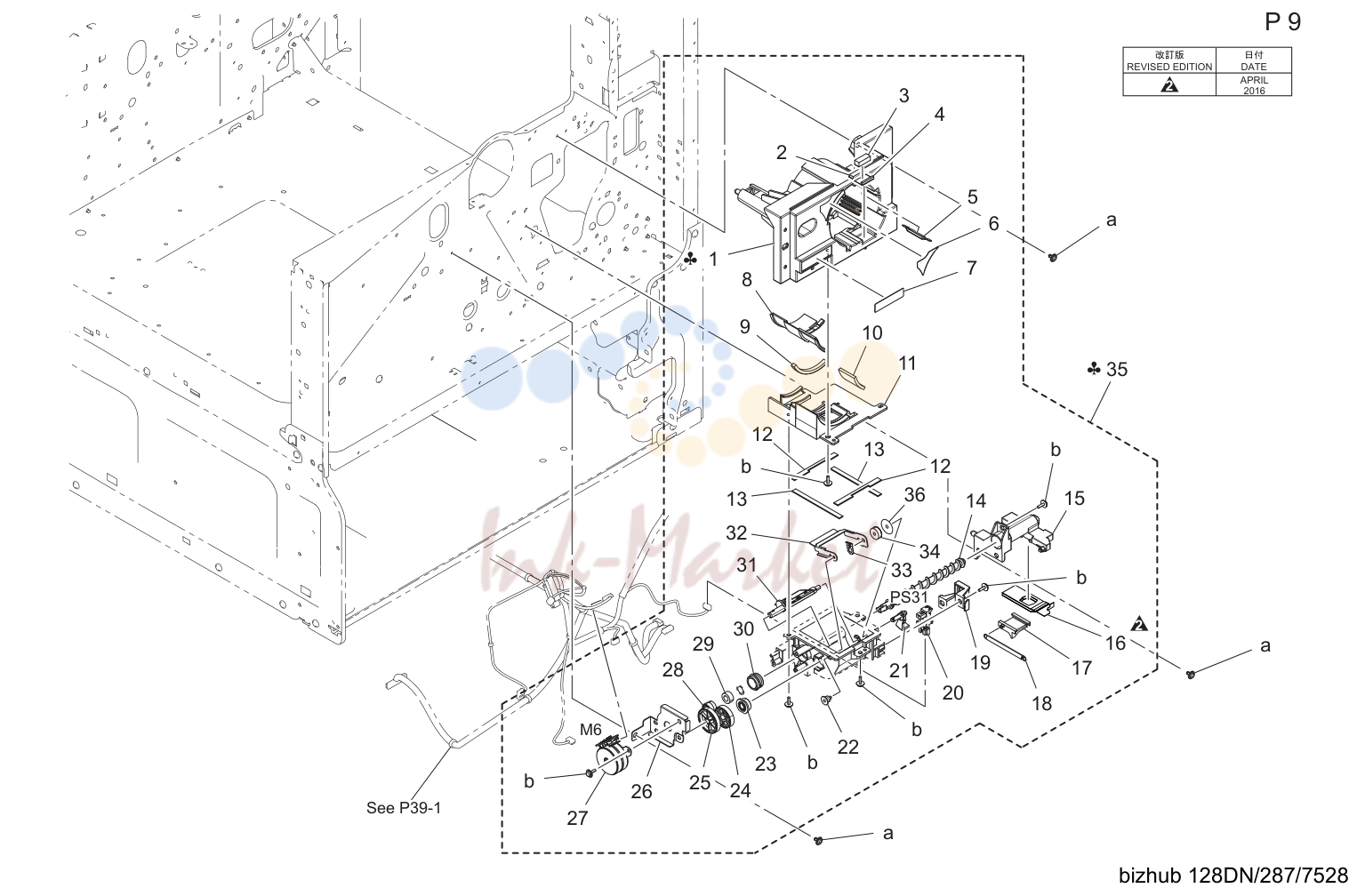

- Тонер supply секция (P9)

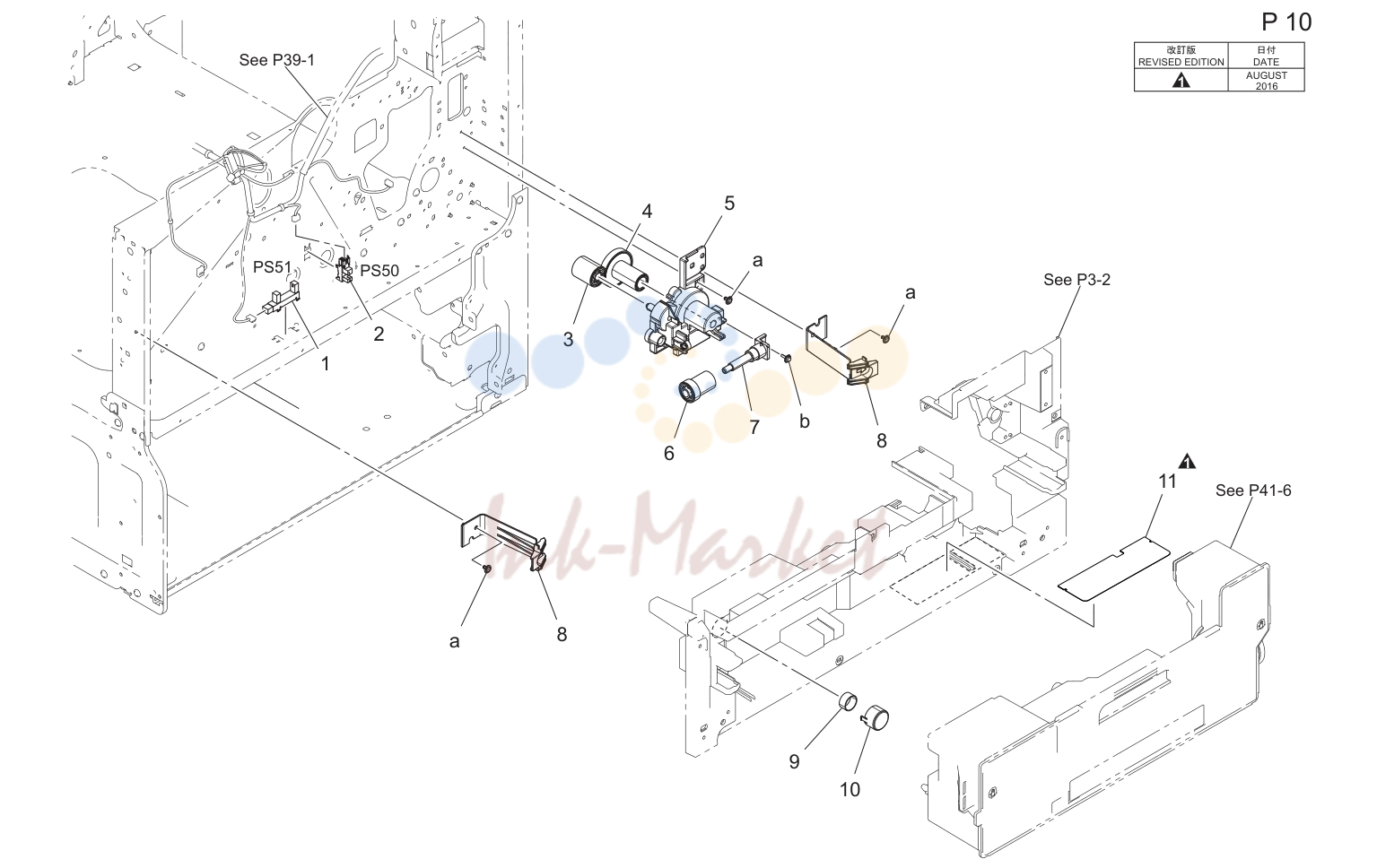

- Тонер supply секция (P10)

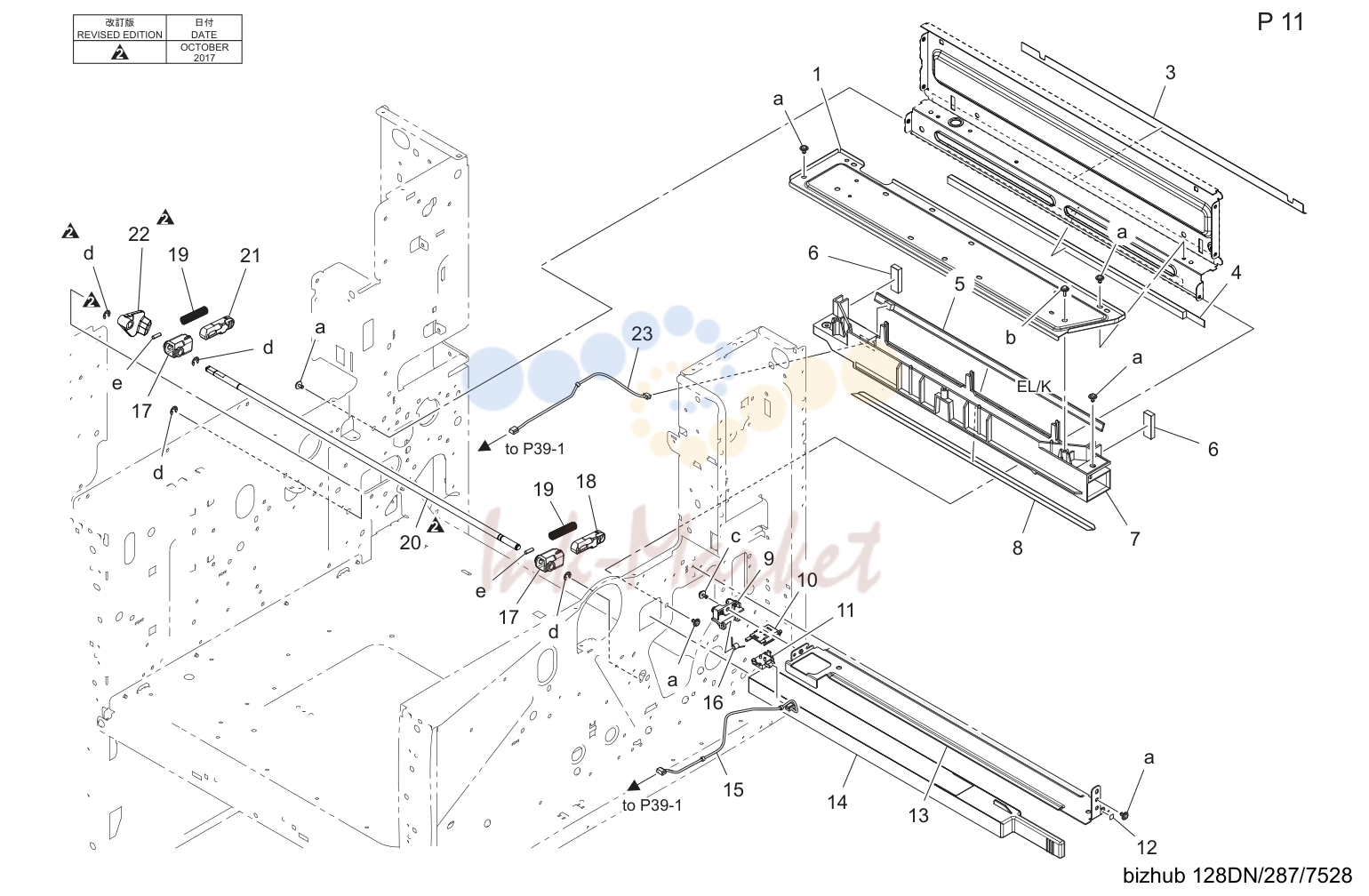

- Erase lamp/dv lock рычаг секция (P11)

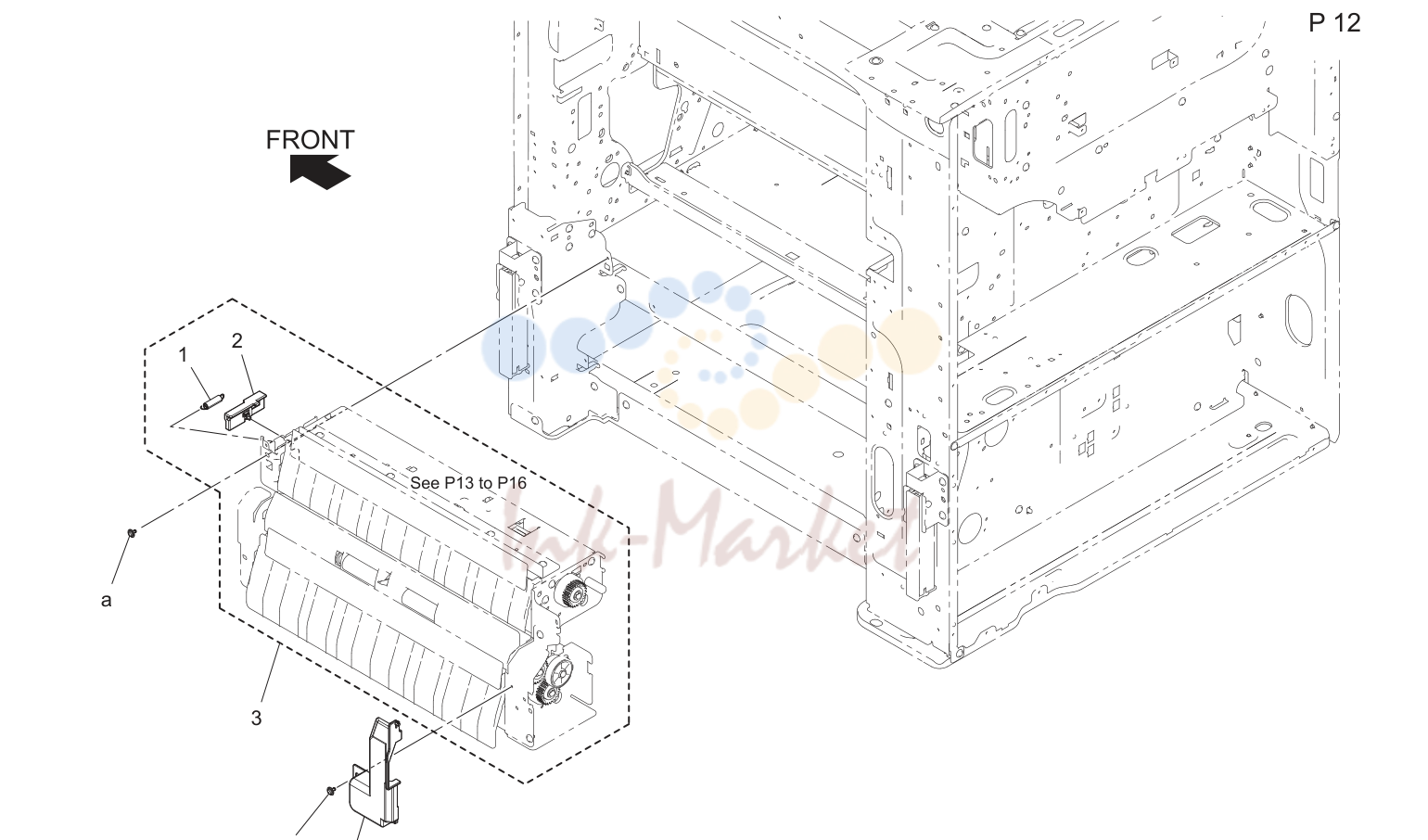

- Подача бумаги секция (P12)

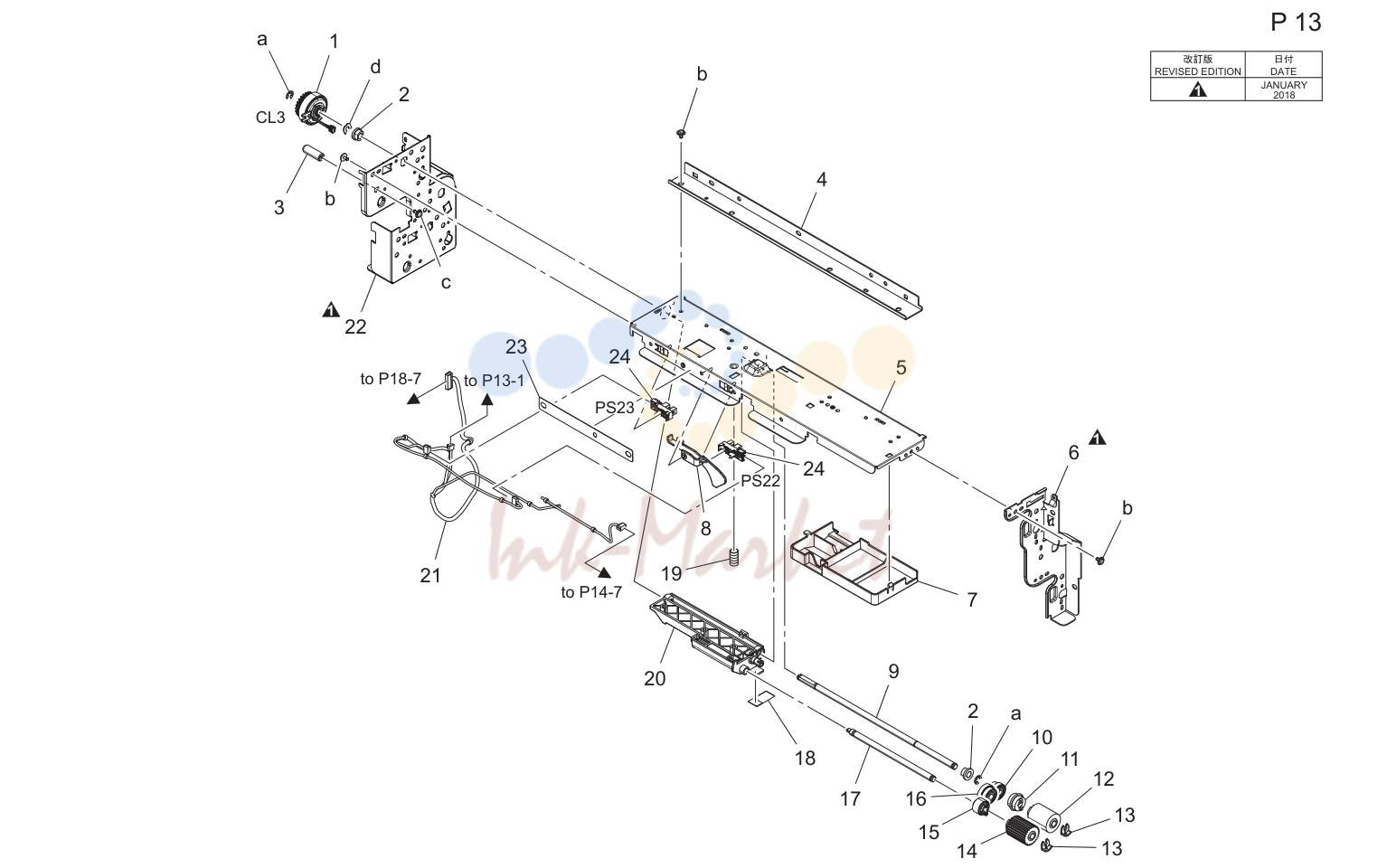

- 1st подача бумаги секция (P13)

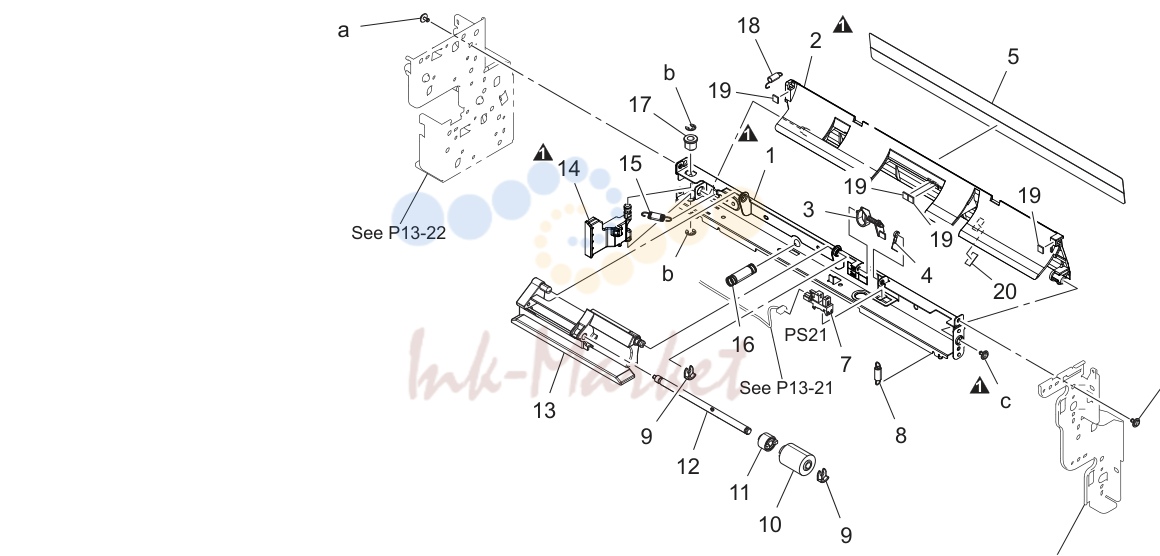

- 1st подача бумаги секция (P14)

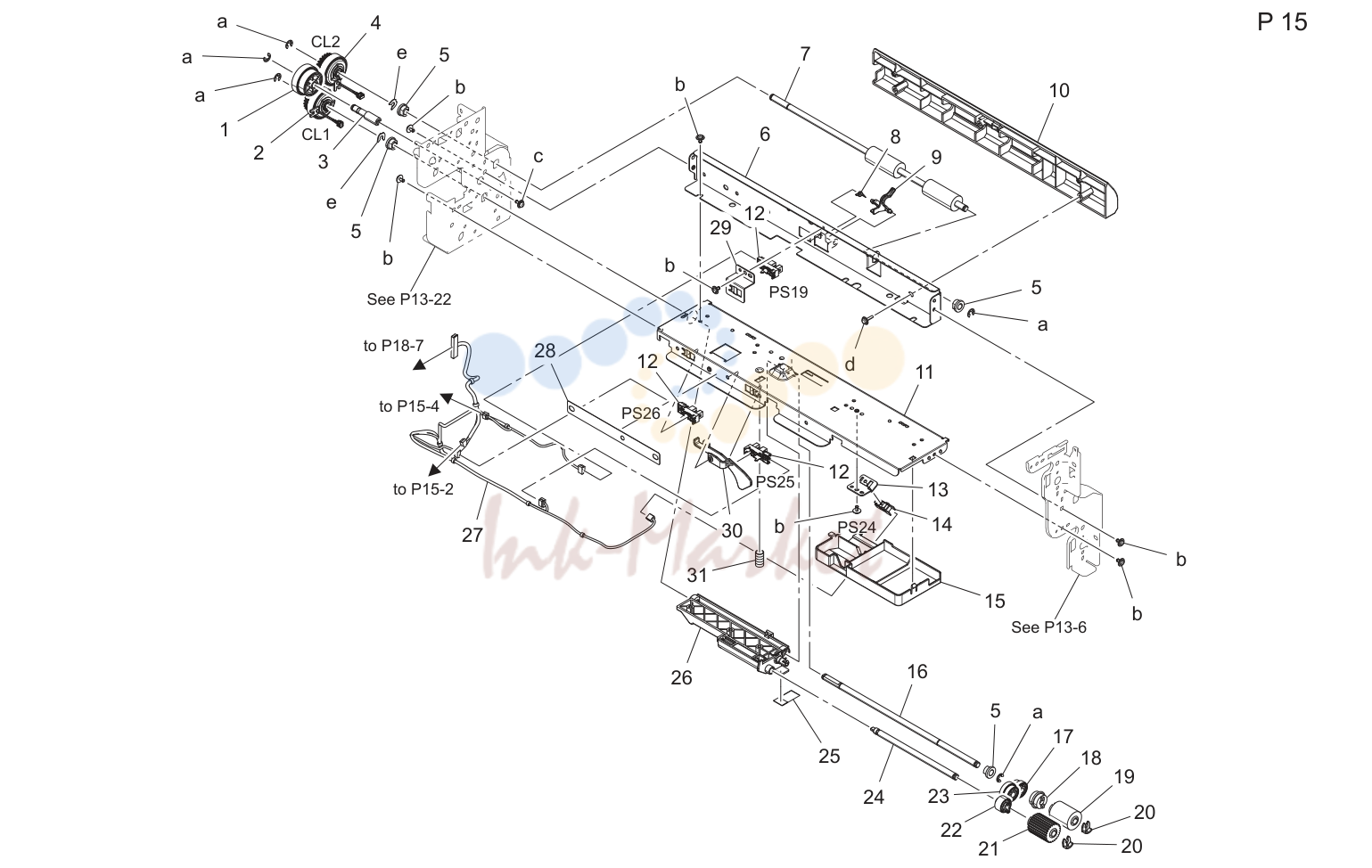

- 2nd подача бумаги секция (P15)

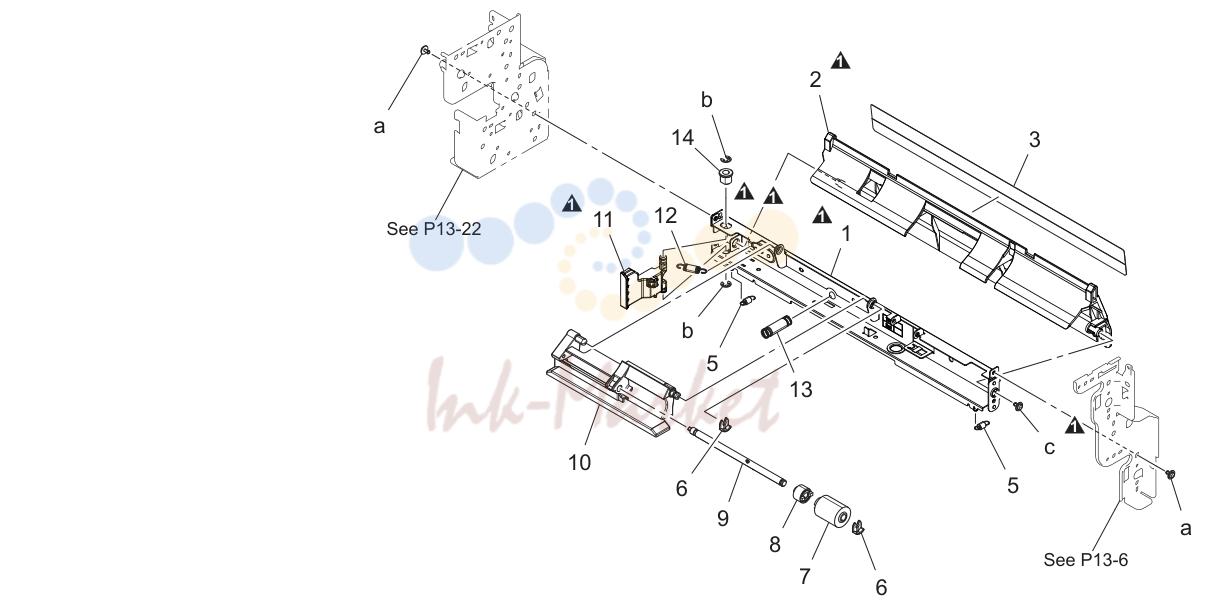

- 2nd подача бумаги секция (P16)

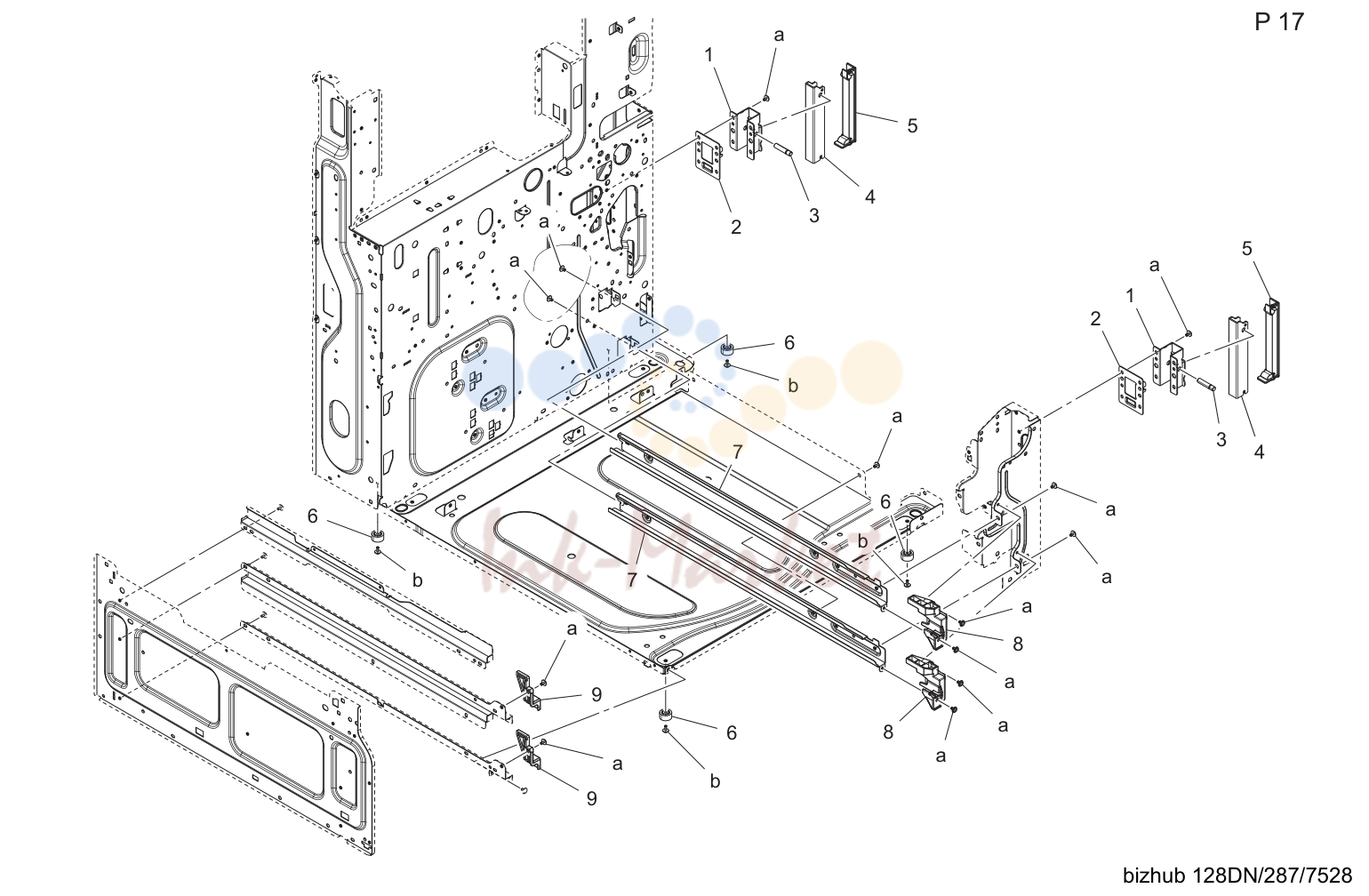

- Cassette rail секция (P17)

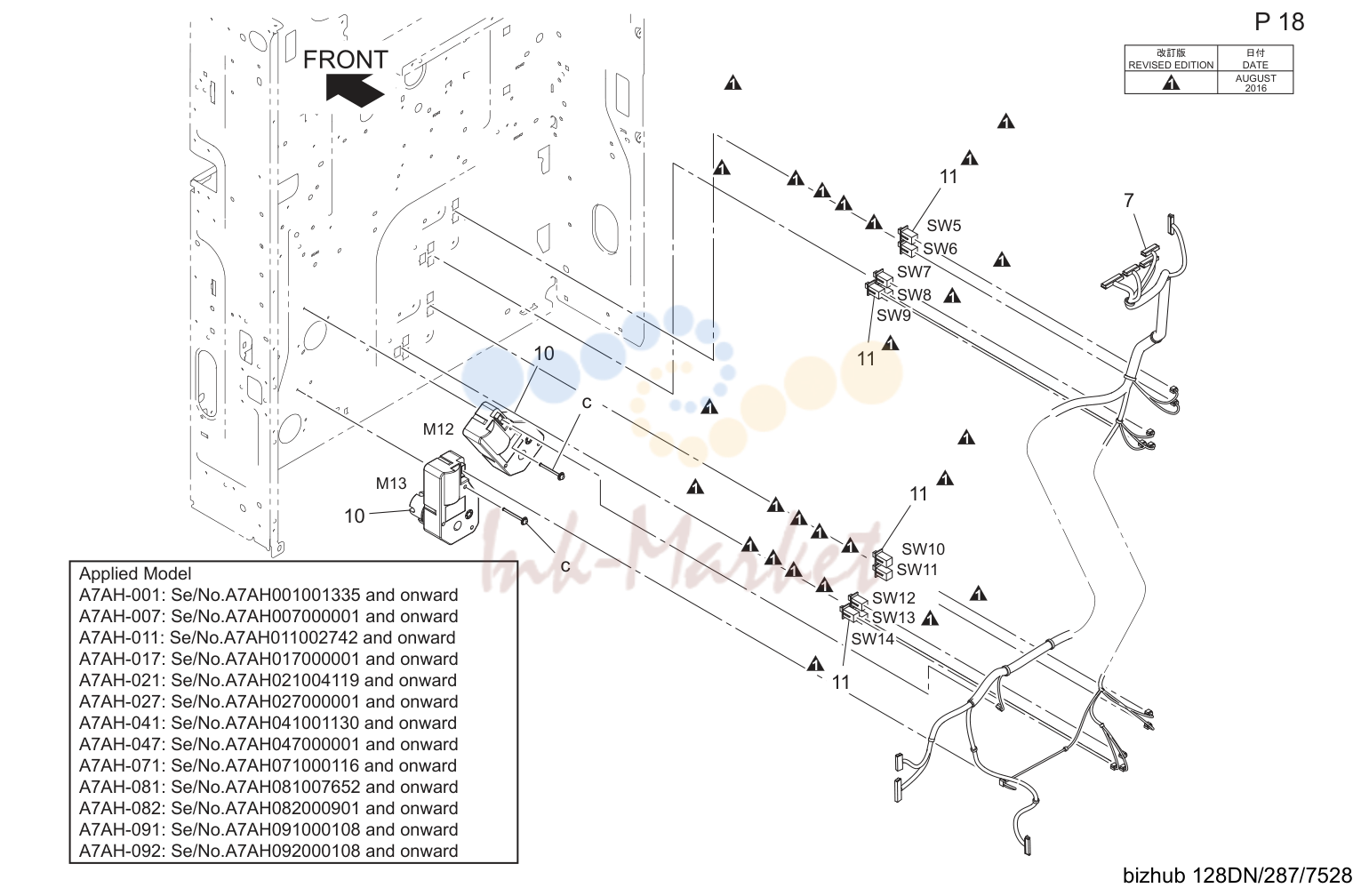

- Paper size detection секция (P18)

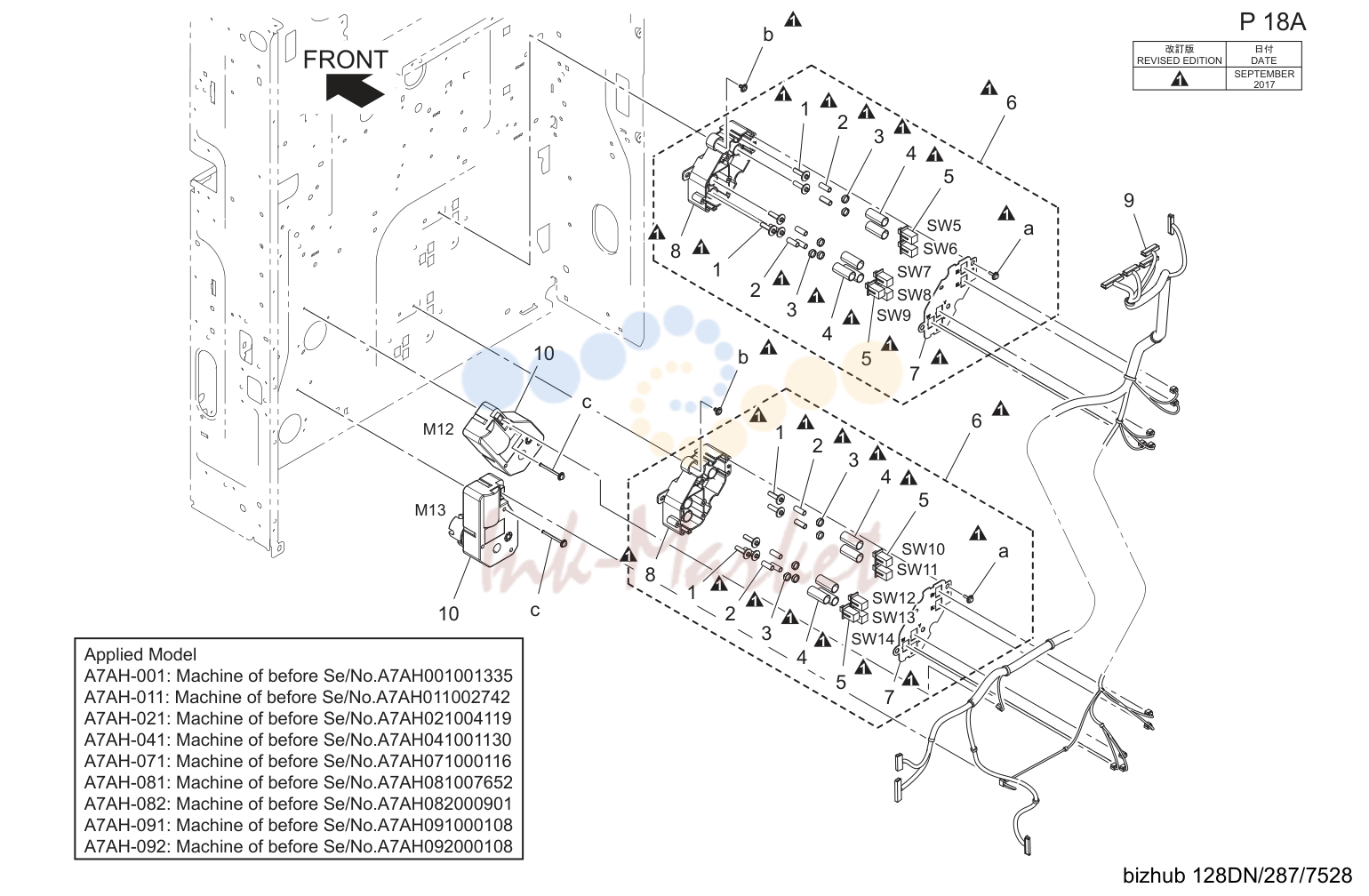

- Paper size detection секция
- 1st cassette секция (P19)
- 1st cassette секция (P20)
- 1st cassette секция
- 2nd cassette секция (P21)
- 2nd cassette секция (P22)
- 2nd cassette секция
- Vertical transport секция (P23)
- Vertical transport секция (P24)
- Vertical transport секция (P2)
- Registration секция (P25)
- Vertical conveyance door секция (P26)
- Bypass tray секция (P27)
- Bypass tray секция (P28)
- Bypass tray секция (P27)
- Reversal секция (P29)
- Reversal секция (P30)
- Reversal секция (P30)
- Печь (закрепление) секция (P31)
- Выход бумаги секция (P32)
- Выход бумаги секция (P33)
- Drive секция (P34)
- Ozone воздуховод секция (P35)
- Main power supply секция (P36)
- Electrical components (P37)
- Electrical components (P38)
- Wiring (P39)
- Wiring accessories and jigs
- Accessory детали (P41)

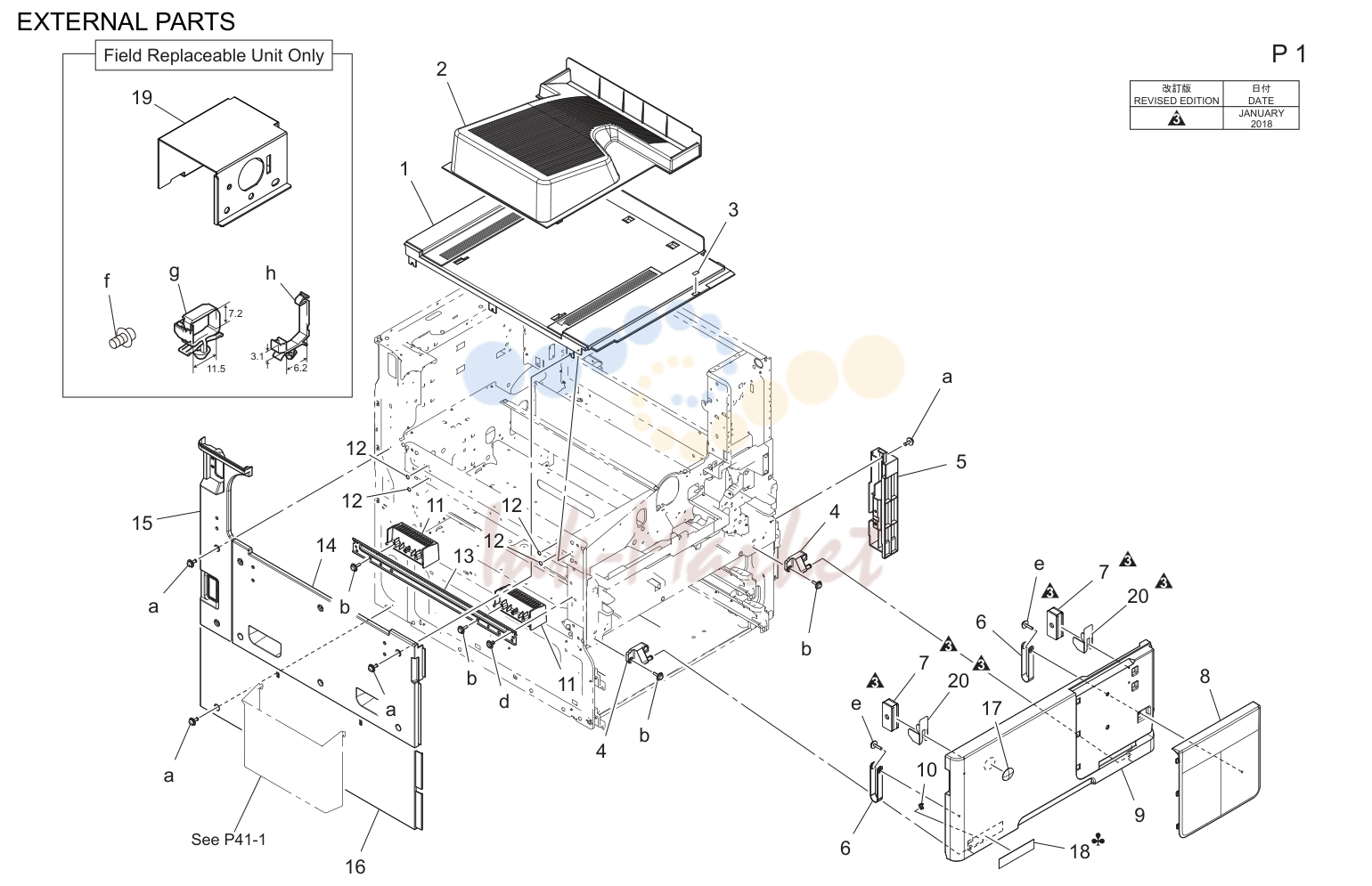

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH160102 запросить цену → | Крышка /upper |
| 2 | A7AH161003 запросить цену → | Tray |
| 3 | A0ED940700 запросить цену → | Label тонер 2 |
| 4 | A161165602 запросить цену → | Support вал |
| 5 | A7AH162500 запросить цену → | Крышка пластина /right front |
| 6 | A0ED162401 запросить цену → | Band |
| 7 | A0G6411200O запросить цену → | Magnet /x |
| 7 | A7AH161300 запросить цену → | Magnet |
| 8 | A7AH162300 запросить цену → | Open/close крышка /right |
| 9 | A7AH160202O запросить цену → | Open/close крышка /front |
| 9 | A7AH160300 запросить цену → | Open/close крышка /front |
| 11 | A7AH102200 запросить цену → | Handle /left |
| 12 | A7AH134800 запросить цену → | Уплотнитель |
| 13 | A7AH102100 запросить цену → | Креплениеing пластина |
| 14 | A7AH160700 запросить цену → | Крышка /left |
| 14 | A7AHPP6200 запросить цену → | Крышка пластина /upper |
| 15 | A7AH160802 запросить цену → | Крышка /left |
| 16 | A7AH160601 запросить цену → | Держатель |
| 17 | A00J945500 запросить цену → | Logo mark |
| 18 | A7AH940100 запросить цену → | Label bizhub 287 |
| 18 | A7AH942500 запросить цену → | Label |
| 18 | A7AH942400 запросить цену → | Label |
| 19 | A7AHP02000 запросить цену → | Креплениеing пластина |
| 20 | A7AH169900 запросить цену → | Spacer |

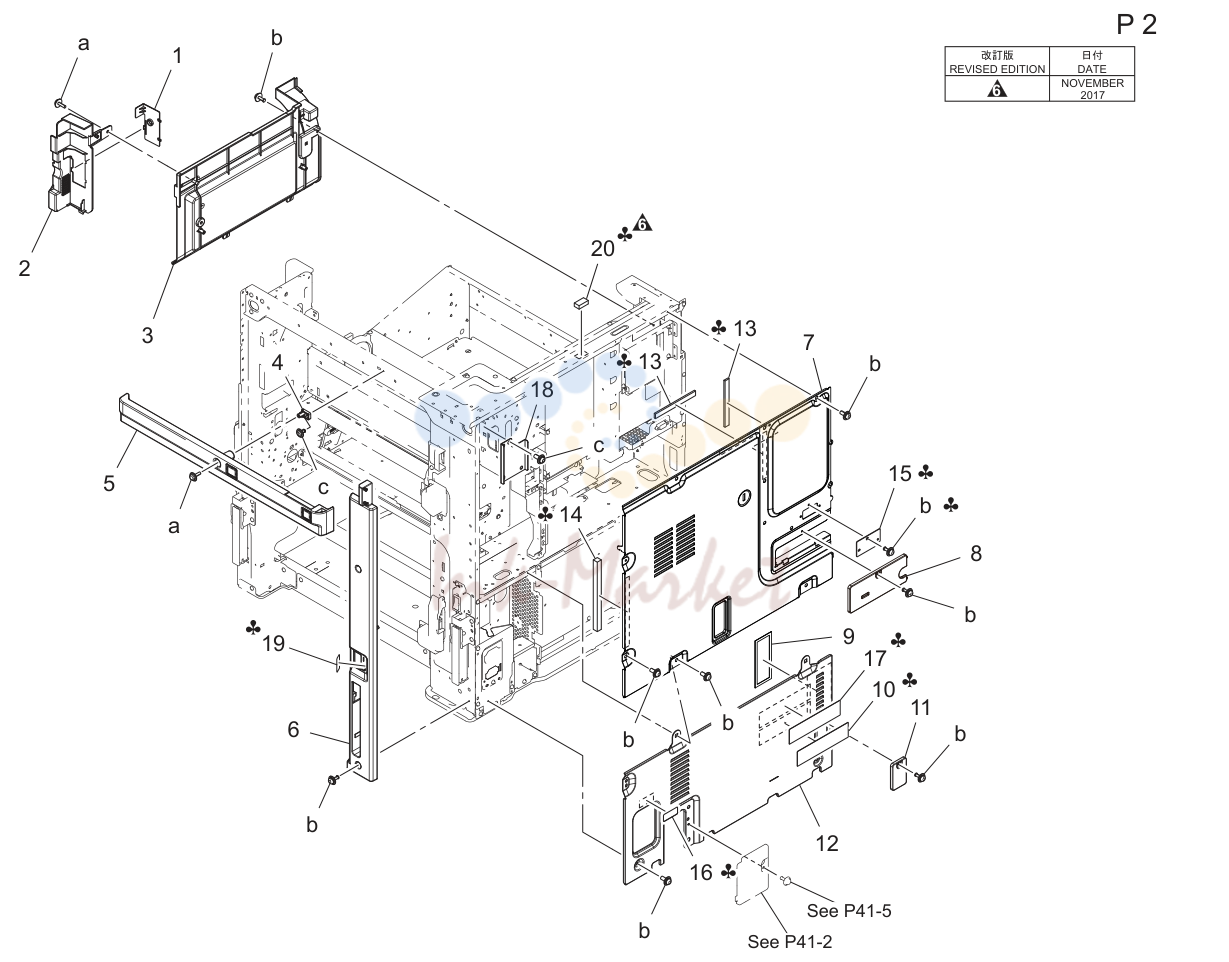

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH164600 запросить цену → | Крышка |
| 2 | A7AH162802 запросить цену → | Крышка |
| 3 | A7AH162902 запросить цену → | Крышка |
| 4 | A7AH167001 запросить цену → | Креплениеing пластина |
| 5 | A7AH162400 запросить цену → | Крышка |
| 6 | A7AH163001 запросить цену → | Крышка пластина /right rear |
| 7 | A7AH160505 запросить цену → | Крышка пластина /upper |
| 8 | A7AH163301 запросить цену → | Крышка пластина /right rear |
| 9 | A7AH141400O запросить цену → | Filter |
| 9 | A7AH141411 запросить цену → | Filter |
| 10 | A2X0945701 запросить цену → | Label |
| 11 | A7AH164701 запросить цену → | Крышка пластина /lower |
| 12 | A7AH163403 запросить цену → | Крышка пластина /lower |
| 13 | A7AHM92000 запросить цену → | Gasket |
| 14 | A7AHM92100 запросить цену → | Gasket |
| 15 | A7AH164800 запросить цену → | Крышка пластина /upper |
| 16 | A02E149900 запросить цену → | Label |
| 17 | A7PU941701 запросить цену → | Label caution |
| 18 | A7AH135000 запросить цену → | Крышка /рама rear |
| 19 | A797943000 запросить цену → | Label |
| 20 | A7PUM92600 запросить цену → | Gasket |

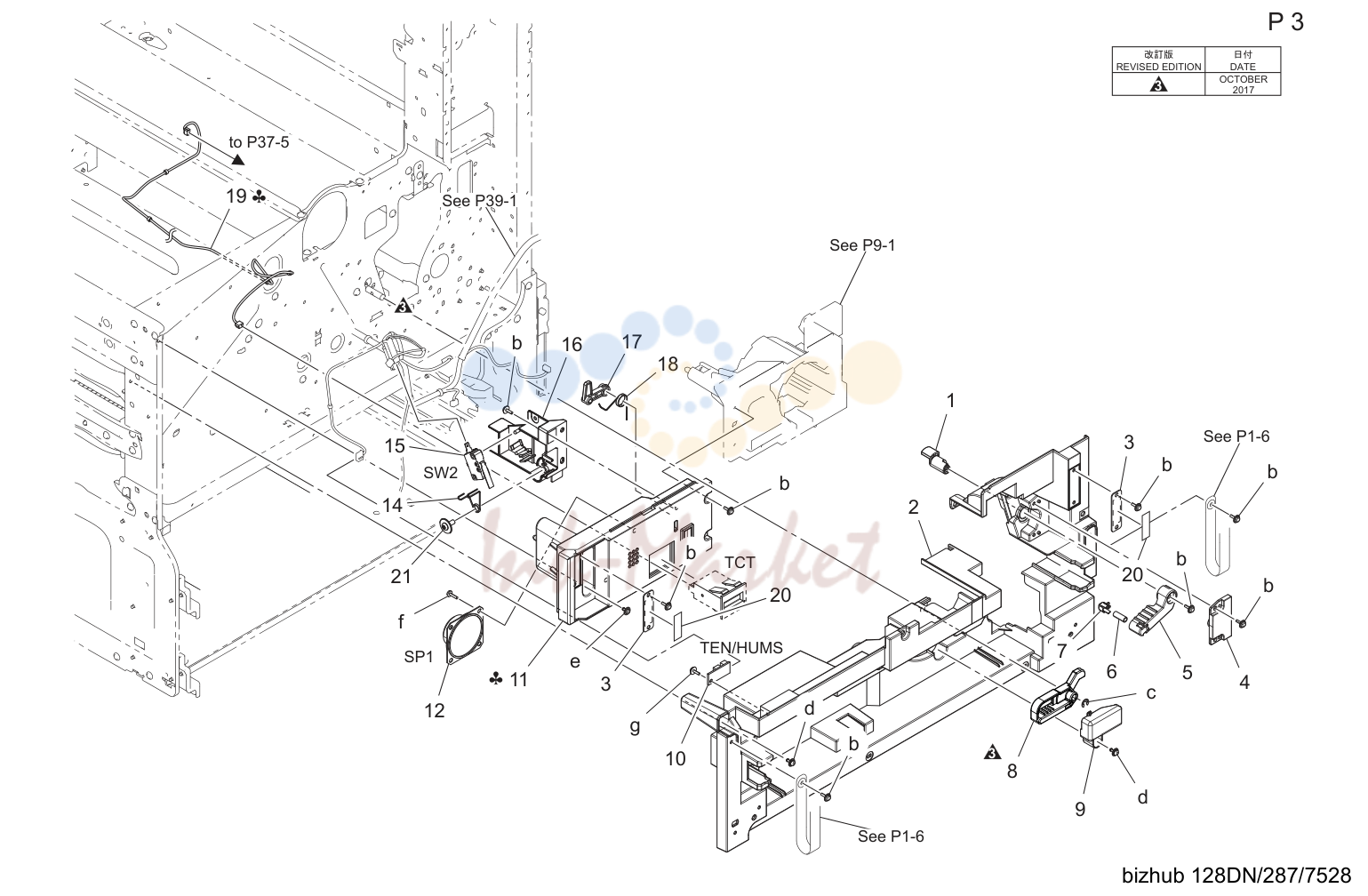

Inner крышка секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH112600 запросить цену → | Stopper |
| 2 | A7AH165003 запросить цену → | Крышка /front |
| 4 | A7AH112900 запросить цену → | Держатель |
| 5 | A7AH112500 запросить цену → | Рычаг |
| 6 | A7AH113000 запросить цену → | Compressing coil пружина |
| 7 | A7AH112800 запросить цену → | Stopper |
| 8 | A7AH116200O запросить цену → | Release рычаг |
| 8 | A7AH116211 запросить цену → | Release рычаг |
| 9 | A7AH164500 запросить цену → | Крышка /rear |
| 10 | A7AHM50400 запросить цену → | Humidity датчик |
| 11 | A7AH135202 запросить цену → | Крышка |
| 11 | A7AH135302 запросить цену → | Крышка |
| 12 | A0P0M73100 запросить цену → | Speaker |
| 14 | A161151300 запросить цену → | Torsion coil пружина |
| 15 | J06M60100 запросить цену → | Micro выключатель |
| 16 | A7AH138500O запросить цену → | Креплениеing пластина |
| 16 | A7AH138511 запросить цену → | Креплениеing пластина |
| 17 | A7AH138700 запросить цену → | Рычаг |
| 18 | A7AH138800 запросить цену → | Torsion пружина |
| 19 | A7AHN13700 запросить цену → | Жгут /i/f |
| 20 | A5C1404500O запросить цену → | Уплотнитель |
| 20 | A7AH165100 запросить цену → | Уплотнитель |

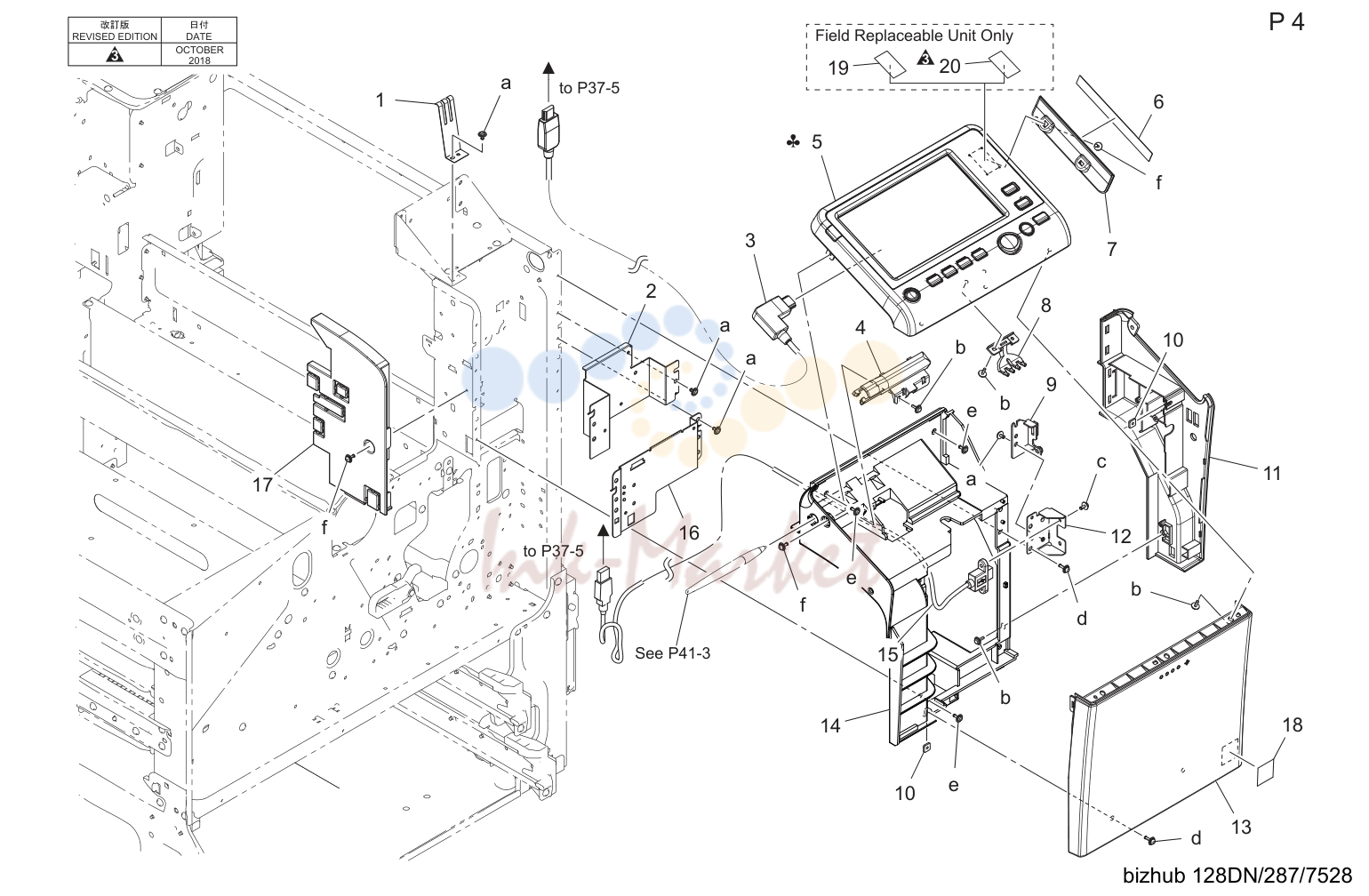

Operation панель секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH134600 запросить цену → | Ground пластина |
| 2 | A7AH139000 запросить цену → | Креплениеing пластина |
| 3 | A7AHN15600 запросить цену → | Interface кабель |
| 4 | A7AH162100 запросить цену → | Держатель |
| 5 | A797M70002 запросить цену → | Панель в сборе |
| 5 | A797M70102 запросить цену → | Панель в сборе |
| 5 | A797M70202 запросить цену → | Панель в сборе |
| 5 | A797M70302 запросить цену → | Панель в сборе |
| 5 | A797M70402 запросить цену → | Панель в сборе |
| 6 | A7AH162001 запросить цену → | Уплотнитель |
| 7 | A7AH161900 запросить цену → | Крышка |
| 8 | A7AH161801 запросить цену → | Lens |
| 9 | A7AH166602 запросить цену → | Крышка |
| 11 | A7AH161501 запросить цену → | Крышка /right |
| 12 | A7AH139401O запросить цену → | Креплениеing пластина |
| 12 | A7AH139412 запросить цену → | Креплениеing пластина |
| 13 | A7AH161700 запросить цену → | Крышка /front |
| 14 | A7AH161602O запросить цену → | Крышка /middle |
| 14 | A7AH161614 запросить цену → | Крышка /middle |
| 15 | A7AHN15301 запросить цену → | Interface кабель |
| 16 | A7AH139600 запросить цену → | Креплениеing пластина |
| 17 | A7AH161400 запросить цену → | Крышка /left |
| 18 | A011946200 запросить цену → | Label emperon |
| 19 | A7AHP01100 запросить цену → | Уплотнитель |
| 20 | A7PUP00100 запросить цену → | Уплотнитель |

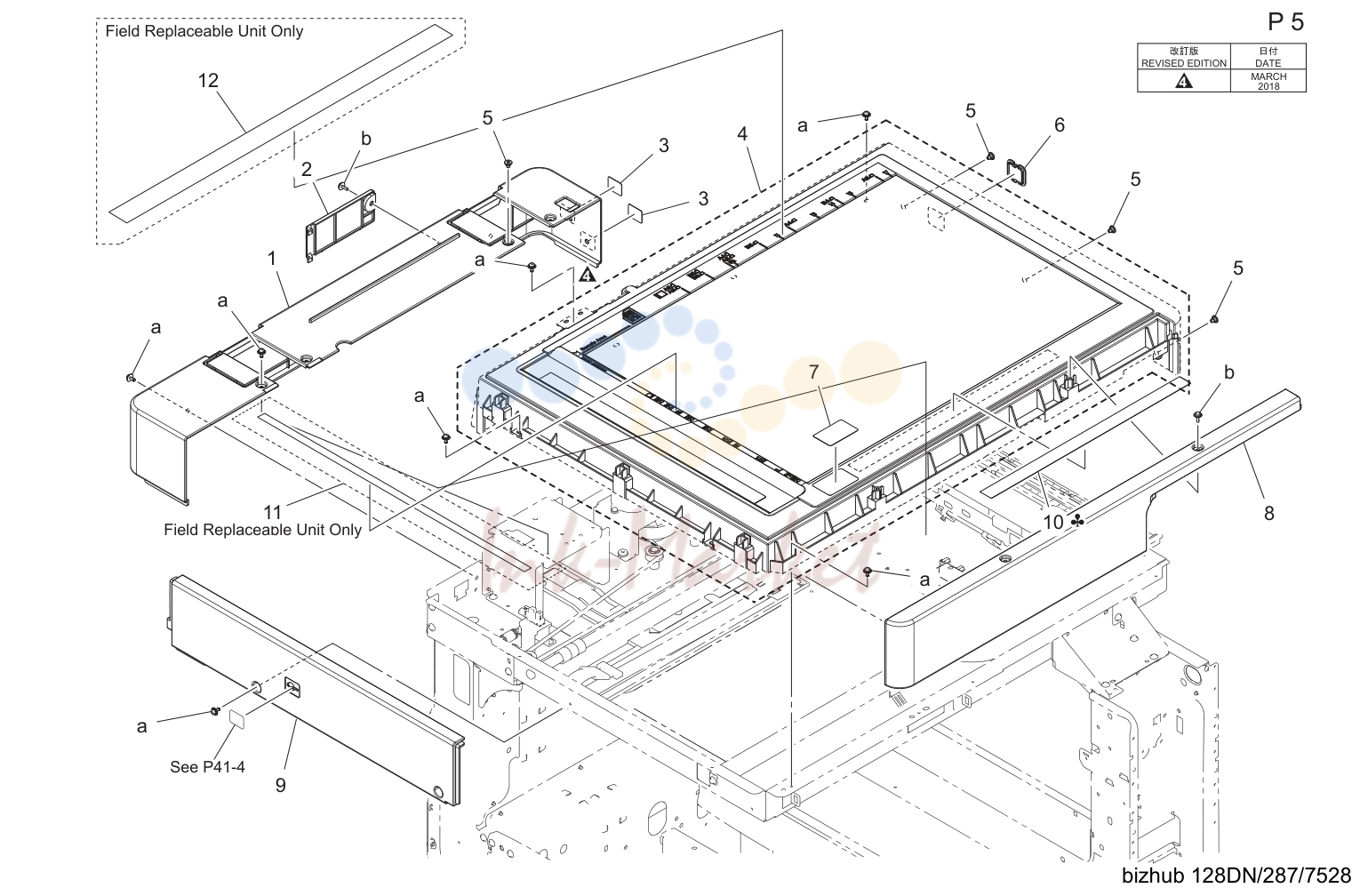

Сканер секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH266203 запросить цену → | Read крышка /rear |
| 2 | A7AH267000 запросить цену → | Read крышка /rear |
| 3 | A7AH266800 запросить цену → | Уплотнитель |
| 4 | A7AHR73800 запросить цену → | Крышка сканера /upper в сборе (inch) |
| 4 | A7AHR70833 запросить цену → | Крышка сканера /upper в сборе (metric) |
| 5 | A7AH267201 запросить цену → | Shoulder screw |
| 6 | A7AH266300 запросить цену → | Крышка |
| 7 | A0HF952400 запросить цену → | Label |
| 8 | A7AH266506 запросить цену → | Read крышка /front |
| 9 | A7AH266601 запросить цену → | Read крышка /left |
| 10 | A3EW944600 запросить цену → | Label |
| 11 | A7AHP00400 запросить цену → | Scale |
| 12 | A7AHP00500 запросить цену → | Label |

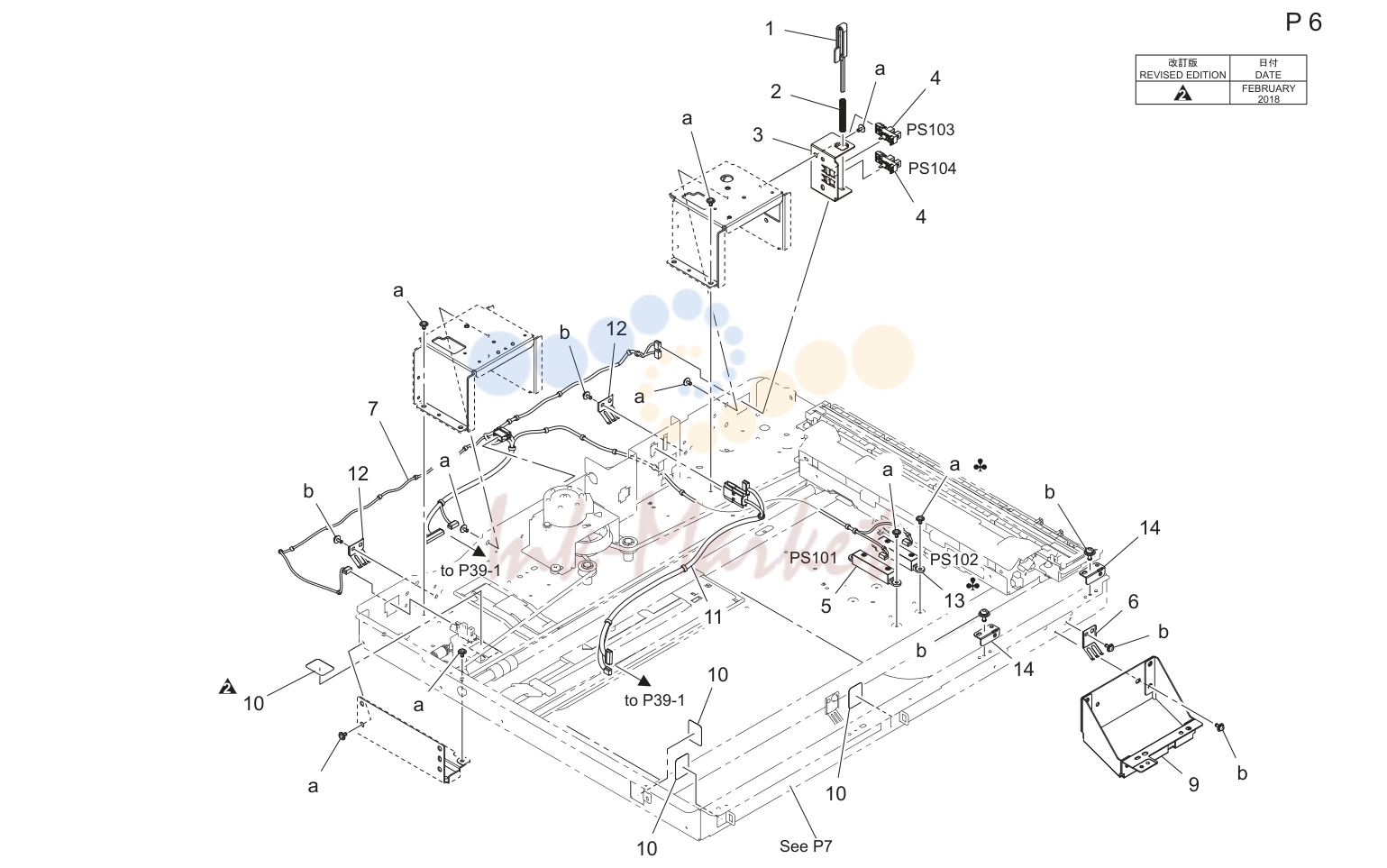

Сканер секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH285102 запросить цену → | Рычаг |
| 2 | A7AH285400 запросить цену → | Compressing coil пружина |
| 3 | A7AH285502 запросить цену → | Креплениеing пластина |
| 4 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 5 | A7AHM50100 запросить цену → | Aps photoreflector |
| 6 | A7AH281701 запросить цену → | Ground пластина пружина |
| 7 | A7AHN12W00 запросить цену → | Жгут /сканер |
| 9 | A7AHPPB500 запросить цену → | Креплениеing пластина /right front |
| 11 | A7AHN12800 запросить цену → | Жгут /adf relay |
| 12 | A7AH262501 запросить цену → | Ground пластина пружина |
| 13 | A7AHM50100 запросить цену → | Aps photoreflector |
| 14 | A7AH263600 запросить цену → | Fixing пластина |

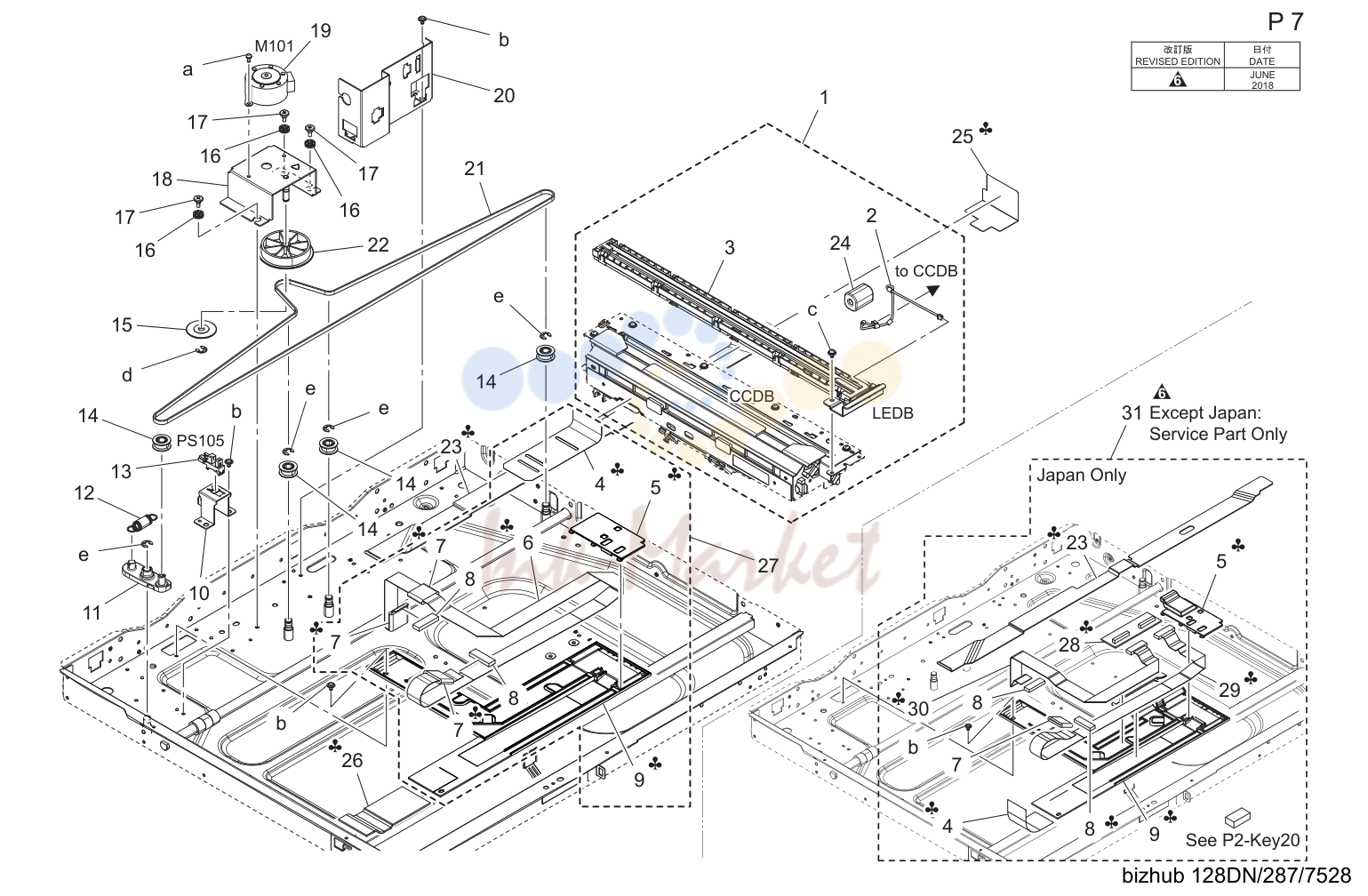

Сканер секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A890R70033O запросить цену → | Scan-ir узел |
| 1 | A890R70300 запросить цену → | Scan-ir узел |
| 2 | A7AHN12Y02 запросить цену → | Жгут /сканер |
| 3 | A890R70211 запросить цену → | Led exposure узел |
| 4 | A7AH262900O запросить цену → | Направляющая sheet |
| 4 | A7AH262911 запросить цену → | Направляющая sheet |
| 4 | A7AH262911O запросить цену → | Направляющая sheet |
| 4 | A7AH263800 запросить цену → | Protection sheet /left |
| 5 | A7AH262101 запросить цену → | Креплениеing крышка |
| 5 | A7AH262101O запросить цену → | Креплениеing крышка |
| 5 | A7AH263900 запросить цену → | Креплениеing крышка |
| 6 | A7AHN12V02O запросить цену → | Жгут /сканер |
| 6 | A7AHN12V14 ✓ в наличии | Жгут /сканер |
| 7 | A7AHM90100 запросить цену → | Ferritecore |
| 7 | A7AHM90100 запросить цену → | Ferritecore |
| 8 | A7AHM90000 запросить цену → | Connector |
| 9 | A7AH261802O запросить цену → | Креплениеing пластина |
| 9 | A7AH261813 запросить цену → | Креплениеing пластина |
| 9 | A7AH261813O запросить цену → | Креплениеing пластина |
| 9 | A7AH263700 запросить цену → | Креплениеing пластина |
| 10 | A7AH261700 запросить цену → | Креплениеing пластина |
| 11 | A7AH280700 запросить цену → | Adjusting пластина |
| 12 | A7AH280500 запросить цену → | Pulling пружина |
| 13 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 14 | A7AH281300 запросить цену → | Idling pulley |
| 15 | A7AH281600 запросить цену → | Washer |
| 16 | A4EU138000 запросить цену → | Support rubber |
| 17 | A7AH281800 запросить цену → | Shoulder screw |
| 18 | A7AH280800 запросить цену → | Креплениеing пластина |
| 19 | A161M10300 ✓ в наличии | Stepping мотор |
| 20 | A7AH261902 запросить цену → | Креплениеing пластина |
| 21 | A7AH280400 запросить цену → | Ремень 1196l |
| 22 | A7AH280900 запросить цену → | Шестерня 120t |
| 23 | A7AH262700 запросить цену → | Protection mat |
| 23 | A7AH262700O запросить цену → | Protection mat |
| 23 | A7AH264000 запросить цену → | Protection mat |
| 24 | A7AHM90200 запросить цену → | Ferritecore |
| 25 | A7AH263000 запросить цену → | Insulating part |
| 26 | A7AH263100 запросить цену → | Tape |
| 27 | A7AHR73100 запросить цену → | Сканер wiring в сборе |
| 28 | A7AHH00R00 запросить цену → | Relay плата |
| 29 | A7AHN12S00 запросить цену → | Сканер wiring /5 |
| 30 | A7AHN12T00 запросить цену → | Сканер wiring /6 |
| 31 | A7AHR73900 запросить цену → | Сканер wiring в сборе |

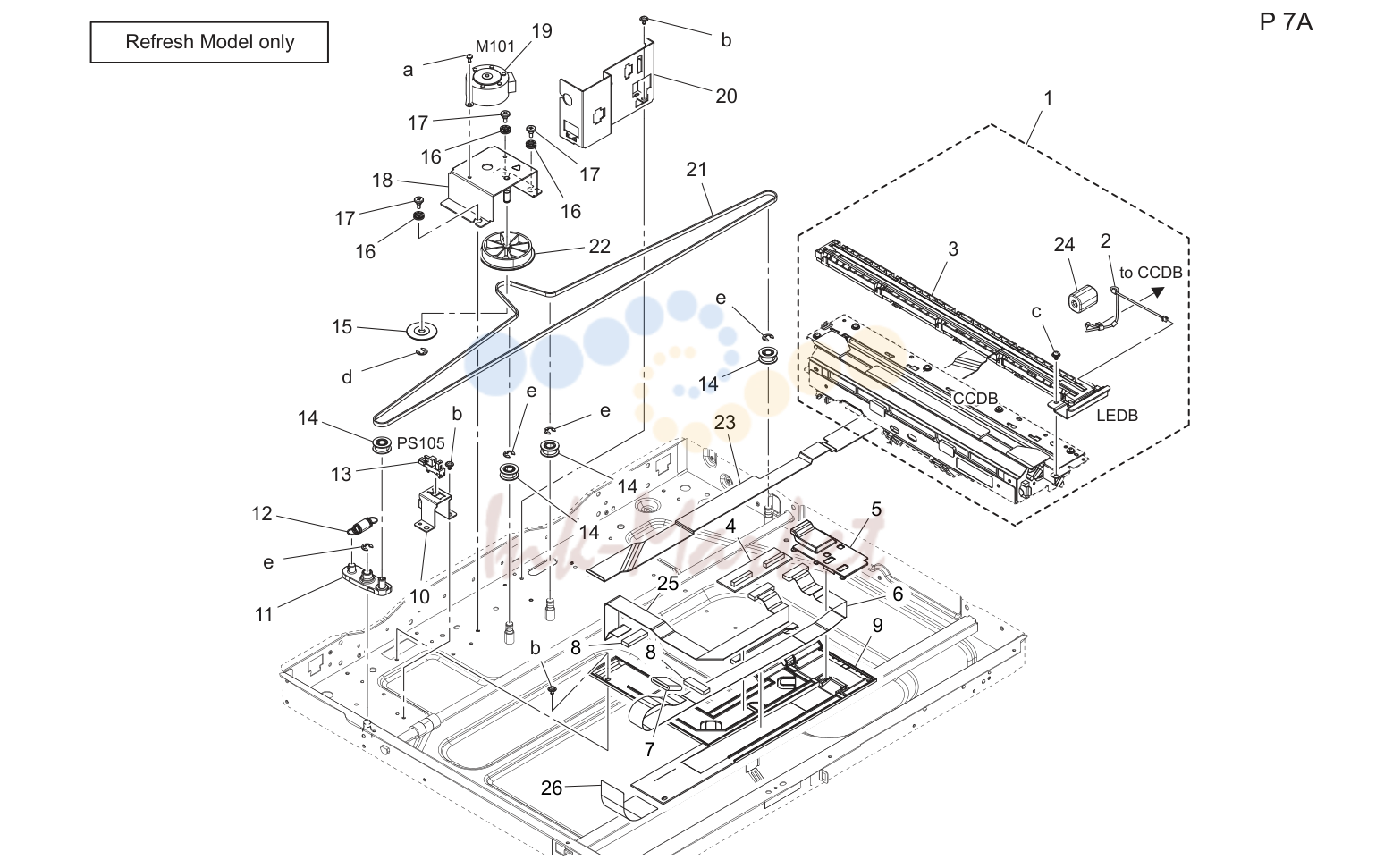

Сканер секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | A890R70300 запросить цену → | Scan-ir узел |
| 2 | A7AHN12Y02 запросить цену → | Жгут /сканер |
| 3 | A890R70400 запросить цену → | Led lighting в сборе |
| 4 | A7AHH00R00 запросить цену → | Relay плата |
| 5 | A7AH263900 запросить цену → | Креплениеing крышка |
| 6 | A7AHN12S00 запросить цену → | Сканер wiring /5 |
| 7 | A7AHM90100 запросить цену → | Ferritecore |
| 8 | A7AHM90000 запросить цену → | Connector |
| 9 | A7AH263700 запросить цену → | Креплениеing пластина |
| 10 | A7AH261700 запросить цену → | Креплениеing пластина |
| 11 | A7AH280700 запросить цену → | Adjusting пластина |
| 12 | A7AH280500 запросить цену → | Pulling пружина |
| 13 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 14 | A7AH281300 запросить цену → | Idling pulley |
| 15 | A7AH281600 запросить цену → | Washer |
| 16 | A4EU138000 запросить цену → | Support rubber |
| 17 | A7AH281800 запросить цену → | Shoulder screw |
| 18 | A7AH280800 запросить цену → | Креплениеing пластина |
| 19 | A161M10300 ✓ в наличии | Stepping мотор |
| 20 | A7AH261902 запросить цену → | Креплениеing пластина |
| 21 | A7AH280400 запросить цену → | Ремень 1196l |
| 22 | A7AH280900 запросить цену → | Шестерня 120t |
| 23 | A7AH264000 запросить цену → | Protection mat |
| 24 | A7AHM90200 запросить цену → | Ferritecore |
| 25 | A7AHN12T00 запросить цену → | Сканер wiring /6 |
| 26 | A7AH263800 запросить цену → | Protection sheet /left |
Ph узел/high voltage секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UD104500 запросить цену → | Уплотнитель |
| 2 | A7AHR70100 запросить цену → | Contact в сборе |
| 3 | A7AHR70000 запросить цену → | Dv contact в сборе |
| 4 | A7AHN10800 запросить цену → | Жгут /separating |
| 5 | A7AHN10500 запросить цену → | Жгут /перенос |
| 6 | A7AHN13800 запросить цену → | Жгут /hv |
| 7 | V502010043 запросить цену → | Pcb support |
| 8 | A7AHN10600 запросить цену → | Жгут /проявка |
| 9 | A7AHM40600 запросить цену → | High voltage узел |
| 10 | A7AH134200 запросить цену → | Креплениеing пластина |
| 11 | A891R70000 запросить цену → | Print head в сборе |
| 11 | A891R70100 запросить цену → | Print head в сборе |
| 14 | A7AHN10700 запросить цену → | Жгут /chaging |
| 15 | A7AHN13900 запросить цену → | Жгут /hv |
Тонер supply секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH402000 запросить цену → | Крышка |
| 1 | A7AH405100 запросить цену → | Крышка |
| 1 | A7AH405200 запросить цену → | Крышка |
| 1 | A7AH405300 запросить цену → | Крышка |
| 2 | A161404001 запросить цену → | Уплотнитель /1 |
| 3 | A161403701 запросить цену → | Уплотнитель |
| 4 | A161404100 запросить цену → | Уплотнитель /2 |
| 5 | A161403901 запросить цену → | Spacer |
| 6 | A0ED940600 запросить цену → | Label тонер 1 |
| 7 | A7AH946200 запросить цену → | Label тонер type |
| 8 | A161402403 запросить цену → | Shutter |
| 9 | A161403800 запросить цену → | Уплотнитель |
| 10 | A161402502 запросить цену → | Уплотнитель |
| 11 | A7AH402100 запросить цену → | Крышка |
| 12 | A7AH403300 запросить цену → | Уплотнитель |
| 13 | A7AH403500 запросить цену → | Уплотнитель |
| 14 | A7AH400100 запросить цену → | Screw |
| 15 | A7AH406000 запросить цену → | Conveyance pipe |
| 16 | A7AH403201 запросить цену → | Уплотнитель |
| 17 | A0ED401000 запросить цену → | Shutter |
| 18 | A7AH406300 запросить цену → | Pulling coil пружина |
| 19 | A7AH400700 запросить цену → | Креплениеing пластина |
| 20 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 21 | A7AH404300 запросить цену → | Detecting actuator |
| 22 | A161400800 запросить цену → | Pin |
| 24 | A161401100 запросить цену → | Шестерня 36t |
| 25 | A7AH401300 запросить цену → | Шестерня 17/65t |
| 26 | A7AH406201 запросить цену → | Fixing пластина |
| 27 | A7AHM10400 запросить цену → | Stepping мотор |
| 28 | A161401000 запросить цену → | Шестерня 18t |
| 30 | A161403101 запросить цену → | Держатель |
| 31 | A5C1F42000 запросить цену → | Agitating вал |
| 32 | A161400401 запросить цену → | Detecting пластина |
| 33 | A161404200 запросить цену → | Fixing пластина |
| 34 | A161400601 запросить цену → | Detecting уплотнитель |
| 35 | A7AHR70900 запросить цену → | Sub бункер в сборе |
| 35 | A7AHR71000 запросить цену → | Sub бункер в сборе |
| 35 | A7AHR71100 запросить цену → | Sub бункер в сборе |
| 35 | A7AHR71200 запросить цену → | Sub бункер в сборе |
| 36 | A5C1404600 запросить цену → | Washer |
Тонер supply секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 3 | A7AH218100 запросить цену → | Шестерня 20t |
| 4 | A7AH218300 запросить цену → | Шестерня 15/37t |
| 5 | A7AH218702 запросить цену → | Drive держатель |
| 6 | A7AH218400 запросить цену → | Шестерня 15/20t |
| 7 | A7AH218500 запросить цену → | Вал |
| 8 | A161165700 запросить цену → | Fixing claw |
| 9 | A2XN374800 запросить цену → | Compressing coil пружина |
| 10 | A7AH362700 запросить цену → | Держатель |
| 11 | A7AH165201 запросить цену → | Sheet |
Erase lamp/dv lock рычаг секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH142300 запросить цену → | Креплениеing пластина |
| 3 | A7AH142900 запросить цену → | Уплотнитель |
| 4 | A7AH142800 запросить цену → | Уплотнитель |
| 5 | A1UDM30900 запросить цену → | Led узел |
| 6 | A7AH142700 запросить цену → | Уплотнитель |
| 7 | A7AH142100 запросить цену → | Держатель |
| 8 | A7AH136301 запросить цену → | Light blocking пластина |
| 9 | A7AH112300 запросить цену → | Датчик держатель |
| 10 | A7AH139900 запросить цену → | Креплениеing пластина |
| 11 | A0EDM60001 под заказ | Relay connector |
| 12 | A02E940300 запросить цену → | Label |
| 13 | A7AH112102 запросить цену → | Направляющая rail |
| 14 | A7AHR70300 ✓ в наличии | Ozone filter |
| 15 | A7AHN11401 запросить цену → | Жгут /photoconвоздуховодor |
| 16 | A7AH139700 запросить цену → | Torsion coil пружина |
| 17 | A161115700 запросить цену → | Держатель |
| 18 | A7AH116100 запросить цену → | Slide рычаг |
| 19 | A7AH116900 запросить цену → | Pressure пружина |
| 20 | A7AH116300O запросить цену → | Release вал |
| 20 | A7AHPPA400 запросить цену → | Release вал |
| 20 | A7AHPPA400 запросить цену → | Release вал |
| 21 | A161116100 запросить цену → | Slide рычаг |
| 22 | A7AH116500O запросить цену → | Release рычаг |
| 22 | A7AH116511 запросить цену → | Release рычаг |
| 23 | A7AHN11301 запросить цену → | Жгут /neutralizing |
Подача бумаги секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH568900 запросить цену → | Pulling coil пружина |
| 2 | A7AH568800 запросить цену → | Open/close рычаг |
| 3 | A7AHR71322 запросить цену → | Подача бумаги в сборе |
| 4 | A7AH133300 запросить цену → | Крышка |
1st подача бумаги секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AHM20501 ✓ в наличии | Муфта |
| 2 | A7PU663200 запросить цену → | Втулка |
| 3 | A7AH565100 запросить цену → | Positioning вал |
| 4 | A7AH566001 запросить цену → | Reinforce пластина |
| 5 | A7AH565301 запросить цену → | Подача бумаги рама |
| 6 | A7AH560101O запросить цену → | Рама /front |
| 6 | A7AH560112 запросить цену → | Рама /front |
| 7 | A7AH565702 запросить цену → | Conveyance направляющая |
| 8 | A7AH561601 запросить цену → | Detecting рычаг |
| 9 | A7AH560500 запросить цену → | Вал /подача бумаги |
| 10 | A7AH562400 запросить цену → | Подача бумаги шестерня |
| 11 | A02E561100 ✓ в наличии | Муфта |
| 12 | A00J563600 ✓ в наличии | Ролик |
| 14 | A5C1562200 ✓ в наличии | Ролик |
| 15 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t |
| 16 | A7AH562300 ✓ в наличии | Idling шестерня |
| 17 | A7AH563400 запросить цену → | Support вал |
| 18 | A7AH562900 запросить цену → | Protection sheet |
| 19 | A7AH562801 запросить цену → | Compressing coil пружина |
| 20 | A7AH562100 запросить цену → | Conveyance направляющая /4 |
| 21 | A7AHN12100 запросить цену → | Жгут /paperfeed |
| 22 | A7AH560201O запросить цену → | Рама /rear |
| 22 | A7AH560212 запросить цену → | Рама /rear |
| 23 | A7AH569500 запросить цену → | Protection уплотнитель |
| 24 | A5C1M50100 ✓ в наличии | Photointerrupter |
1st подача бумаги секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH563902O запросить цену → | Рама |
| 1 | A7AH563914 запросить цену → | Рама |
| 2 | A7AH568402O запросить цену → | Подача бумаги направляющая |
| 2 | A7AH568414 запросить цену → | Подача бумаги направляющая |
| 3 | A7AH560800 запросить цену → | Actuator |
| 4 | A7AH560700 запросить цену → | Torsion coil пружина |
| 5 | A7AH568500 запросить цену → | Направляющая |
| 7 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 8 | A7AH568600 запросить цену → | Pulling coil пружина |
| 10 | A00J563600 ✓ в наличии | Ролик |
| 11 | A0ED563900 ✓ в наличии | Torque limiter |
| 12 | A7AH565000 запросить цену → | Support вал |
| 13 | A7AH563101 запросить цену → | Держатель |
| 14 | A7AH564112 запросить цену → | Release рычаг |
| 15 | A7AH564401 запросить цену → | Pulling coil пружина |
| 16 | A7AH561300 запросить цену → | Compressing coil пружина |
| 17 | A02E815200 запросить цену → | Втулка |
| 18 | A7AH570100 запросить цену → | Pulling coil пружина |
| 19 | A161826001 запросить цену → | Cushion /b |
| 20 | A7AH570200 запросить цену → | Slide part |
2nd подача бумаги секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH563700 запросить цену → | Шестерня 24/35t |
| 2 | A7AHM20501 ✓ в наличии | Муфта |
| 3 | A7AH563800 запросить цену → | Вал |
| 4 | A7AHM20401 запросить цену → | Муфта |
| 5 | A7PU663200 запросить цену → | Втулка |
| 6 | A7AH579101 запросить цену → | Креплениеing пластина |
| 7 | A7AH578100 запросить цену → | Drive ролик |
| 8 | A7AH578800 запросить цену → | Torsion coil пружина |
| 9 | A7AH578600 запросить цену → | Actuator |
| 10 | A7AH578200 запросить цену → | Conveyance направляющая |
| 11 | A7AH565301 запросить цену → | Подача бумаги рама |
| 12 | A5C1M50100 ✓ в наличии | Photointerrupter |
| 13 | A7AH571100 запросить цену → | Креплениеing пластина |
| 14 | A0EDM50100 запросить цену → | Photoreflector |
| 15 | A7AH565702 запросить цену → | Conveyance направляющая |
| 16 | A7AH560500 запросить цену → | Вал /подача бумаги |
| 17 | A7AH562400 запросить цену → | Подача бумаги шестерня |
| 18 | A02E561100 ✓ в наличии | Муфта |
| 19 | A00J563600 ✓ в наличии | Ролик |
| 21 | A5C1562200 ✓ в наличии | Ролик |
| 22 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t |
| 23 | A7AH562300 ✓ в наличии | Idling шестерня |
| 24 | A7AH563400 запросить цену → | Support вал |
| 25 | A7AH562900 запросить цену → | Protection sheet |
| 26 | A7AH562100 запросить цену → | Conveyance направляющая /4 |
| 27 | A7AHN13100 запросить цену → | Жгут /paperfeed |
| 28 | A7AH569500 запросить цену → | Protection уплотнитель |
| 29 | A7AH579300 запросить цену → | Креплениеing пластина |
| 30 | A7AH561601 запросить цену → | Detecting рычаг |
| 31 | A7AH562801 запросить цену → | Compressing coil пружина |
2nd подача бумаги секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH563902O запросить цену → | Рама |
| 1 | A7AH563914 запросить цену → | Рама |
| 2 | A7AH578401O запросить цену → | Подача бумаги направляющая |
| 2 | A7AH578413 запросить цену → | Подача бумаги направляющая |
| 3 | A7AH568500 запросить цену → | Направляющая |
| 5 | A7AH568700 запросить цену → | Pulling coil пружина |
| 7 | A00J563600 ✓ в наличии | Ролик |
| 8 | A0ED563900 ✓ в наличии | Torque limiter |
| 9 | A7AH565000 запросить цену → | Support вал |
| 10 | A7AH563101 запросить цену → | Держатель |
| 11 | A7AH564112 запросить цену → | Release рычаг |
| 12 | A7AH564401 запросить цену → | Pulling coil пружина |
| 13 | A7AH561300 запросить цену → | Compressing coil пружина |
| 14 | A02E815200 запросить цену → | Втулка |
Cassette rail секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH101600 запросить цену → | Креплениеing пластина |
| 2 | A7AH102000 запросить цену → | Креплениеing пластина /right rear |
| 3 | A7AH101900 запросить цену → | Вал |
| 4 | A161101900 запросить цену → | Рычаг |
| 5 | A7AH102300 запросить цену → | Крышка |
| 7 | A7AH103000 запросить цену → | Rail |
| 8 | A7AH120102 запросить цену → | Stopper |
| 9 | A7AH121301 запросить цену → | Stopper |
Paper size detection секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 7 | A7AHN12200 запросить цену → | Жгут /подача бумаги wiring |
| 10 | J06M10300 запросить цену → | Мотор |
| 11 | A797M60100 запросить цену → | Выключатель |
Paper size detection секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | A7AH627501 запросить цену → | Рычаг |
| 2 | A7AH627701 запросить цену → | Пружина |
| 3 | A7AH627900 запросить цену → | Stopper |
| 4 | A7AH627800 запросить цену → | Пружина |
| 5 | A7AHM60100 запросить цену → | Выключатель |
| 6 | A7AHR72800 запросить цену → | Paper size detection в сборе |
| 7 | A7AH627600 запросить цену → | Крышка |
| 8 | A7AH627400 запросить цену → | Case |
| 9 | A7AHN12200 запросить цену → | Жгут /подача бумаги wiring |
| 10 | J06M10300 запросить цену → | Мотор |
Полный список запчастей доступен по запросу.
комментарии
