Konica Minolta bizhub 25E — каталог запчастей со схемами

Konica Minolta bizhub 25E — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Uradf крышка пластинаn
Uradf крышка tx
Uradf направляющая inner a
Uradf направляющая inner b
Uradf drive back
Uradf drive front
Uradrf направляющая outer
Панель

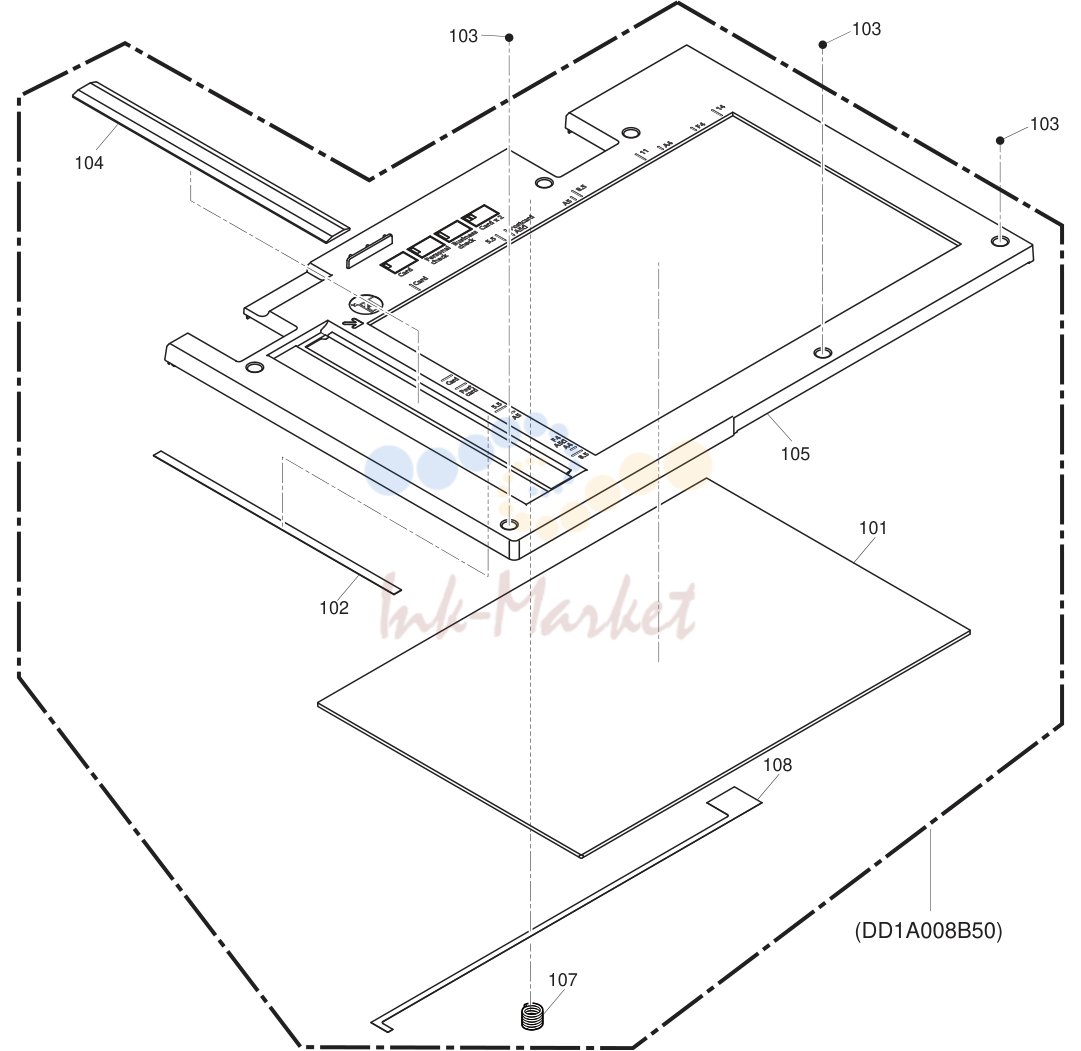

Top крышка

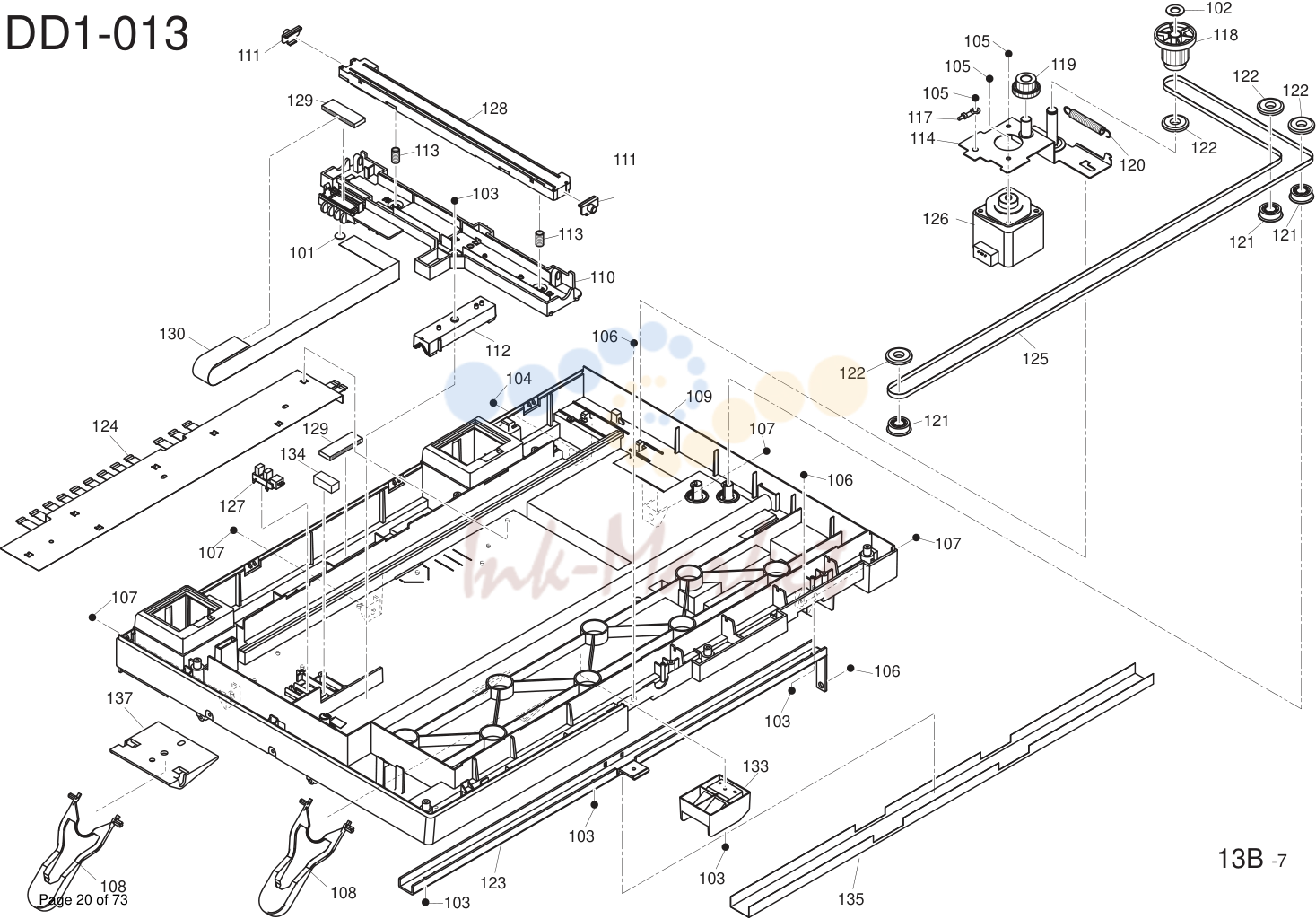

Chassis сканер

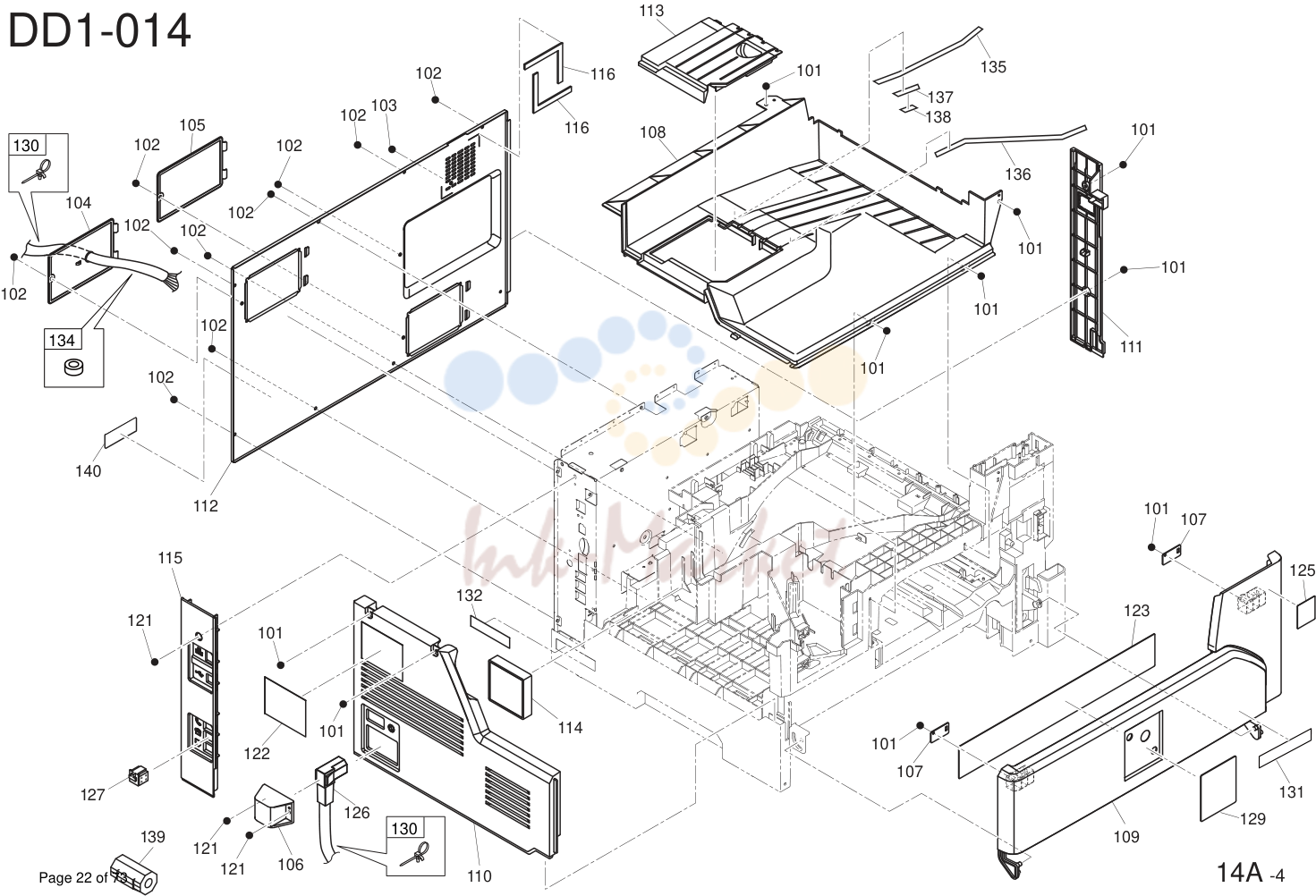

Printer крышка
Prnter power supply/ncu

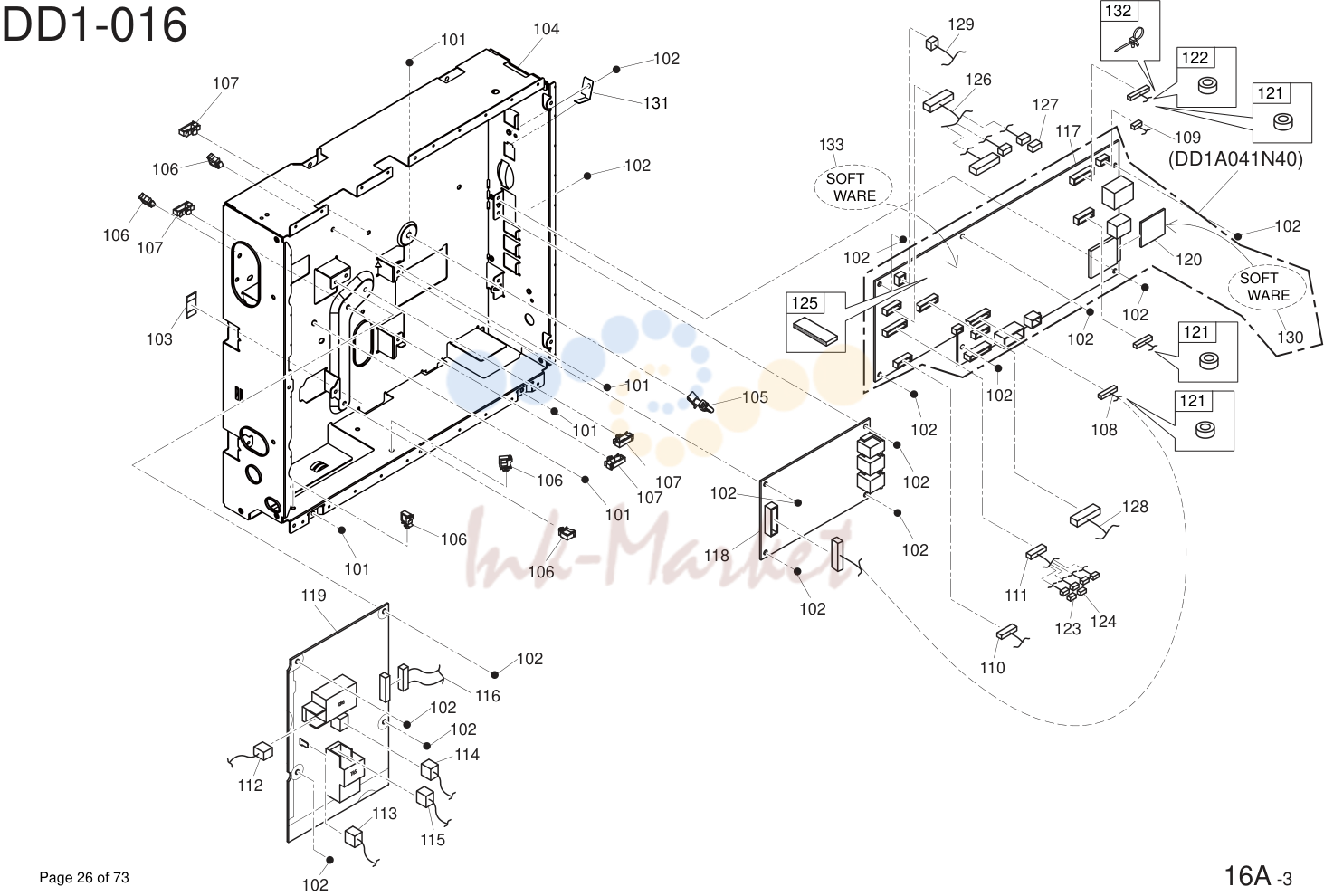

Printer pcb main

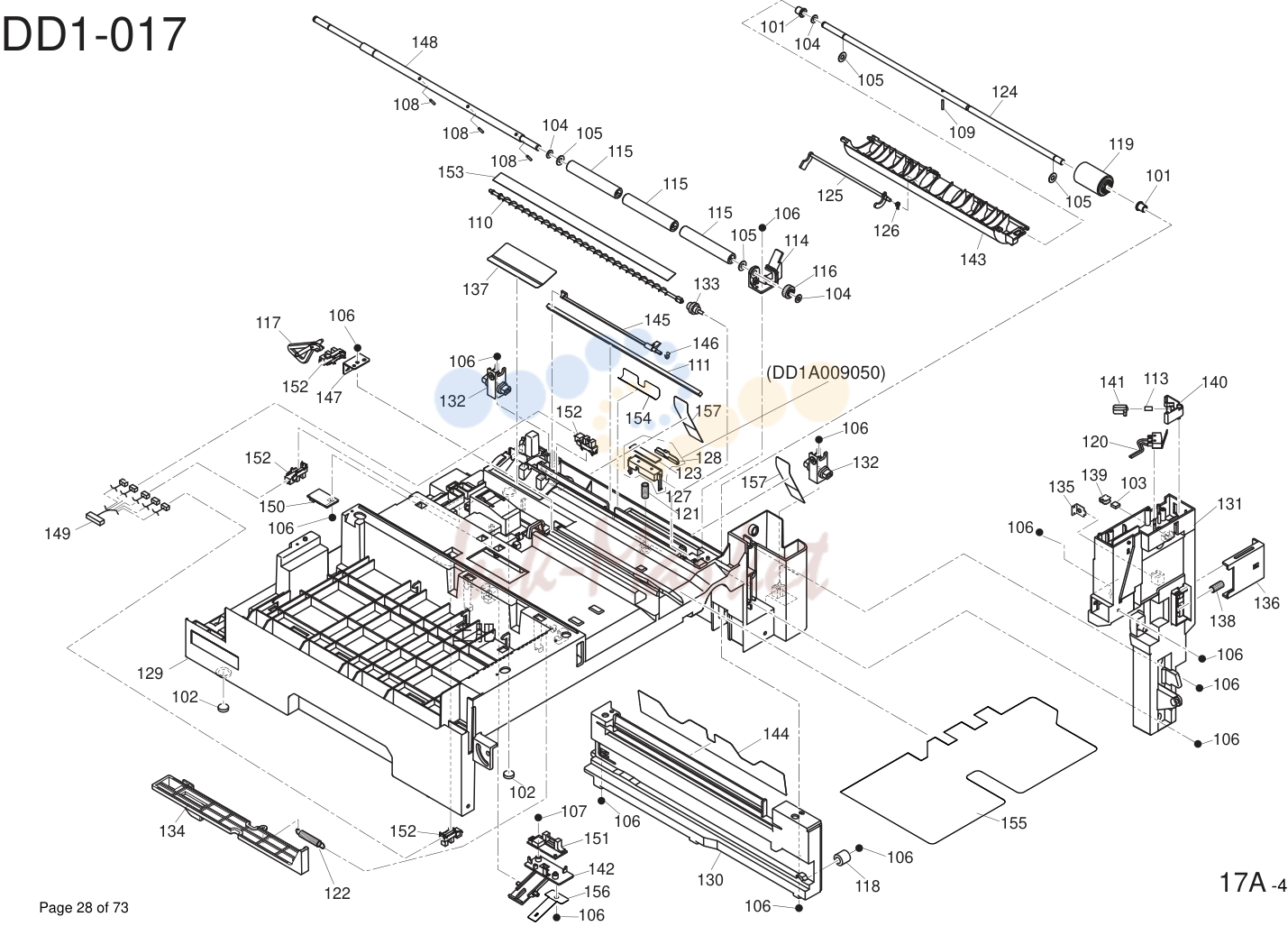

Printer chassis 1

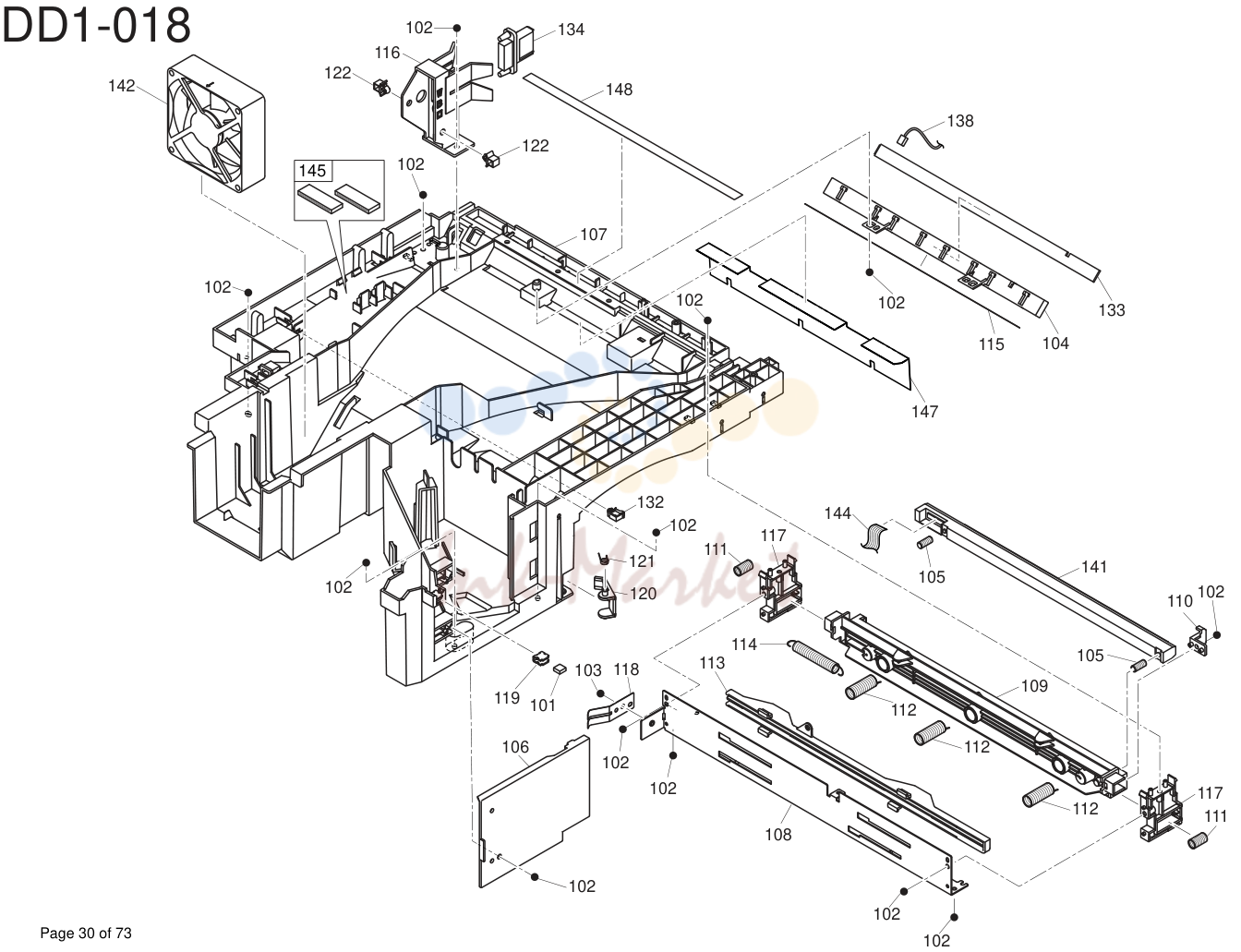

Printer chassis 2
Printer drive front
Printer drive back
Printer exit
Printer печь
Printer jam access крышка
Printer направляющая inner
Printer malti purpose
Printer cassette
Accessory1
Option/consumable
Детали uradf крышка tx
Детали uradf направляющая inner a
Детали uradf drive front
Детали top крышка
Детали printer pcb main
Детали printer chassis1
Детали printer drive front
Детали printer drive back
Детали printer печь
Детали printer направляющая inner
Детали printer cassette

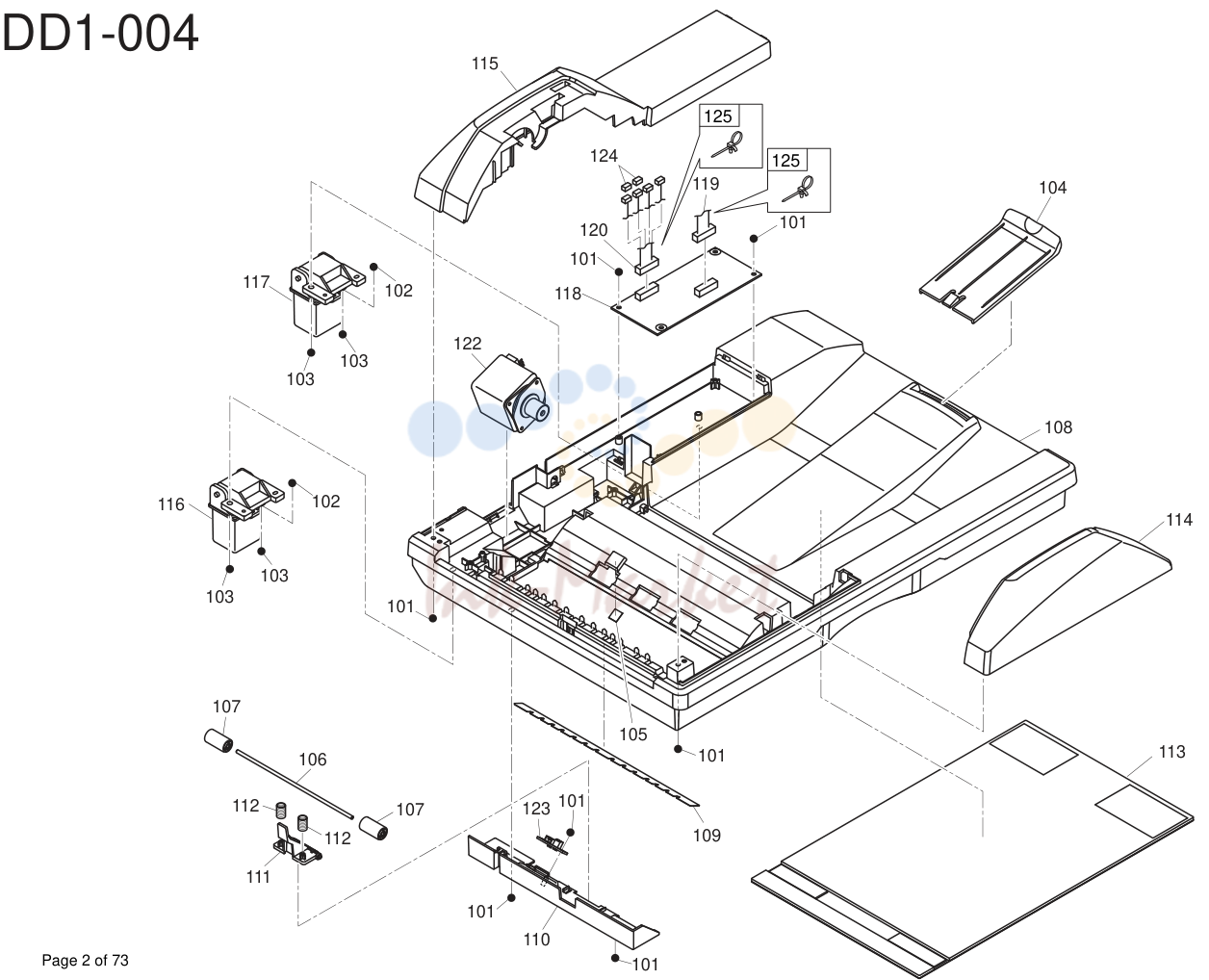

Uradf крышка пластинаn

№	Артикул	Наименование
101	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
102	D996170060 запросить цену →	Screw s-tite (3c) 3x6 (rounded-end)
103	D996214060 запросить цену →	Screw b-tite-cup (3c) 4x12
104	DA11061860 запросить цену →	Tray document
105	DC11126060 запросить цену →	Sheet ds2 reflector
106	DD11033060 запросить цену →	Вал press ролик
107	DD11034060 запросить цену →	Press ролик a
108	DD11060160 запросить цену →	Крышка пластинаn
109	DD11061060 запросить цену →	Sheet пластинаn
110	DD11062160 запросить цену →	Stay пластинаn
111	DD11063060 запросить цену →	Knob release
112	DD11064060 запросить цену →	Пружина c feed 2
113	DD11076060 запросить цену →	Sheet document press
114	DD11077160 запросить цену →	Крышка tx side f
115	DD11078160 запросить цену →	Крышка tx side b
116	Z907292900 запросить цену →	Hinge l
117	Z907293000 запросить цену →	Hinge r
118	DD10806050 запросить цену →	Pcb adf
119	DD10823040 запросить цену →	В сборе adf-кабель
120	DD10826050 запросить цену →	Кабель-в сборе adf муфта
122	ZA10437580 запросить цену →	Мотор uradf
123	DD10812050 запросить цену →	Pcb rs
124	Z082236400 запросить цену →	Connector(кабель-в сборе adf муфта)
125	ZA10372800 запросить цену →	Кабель band

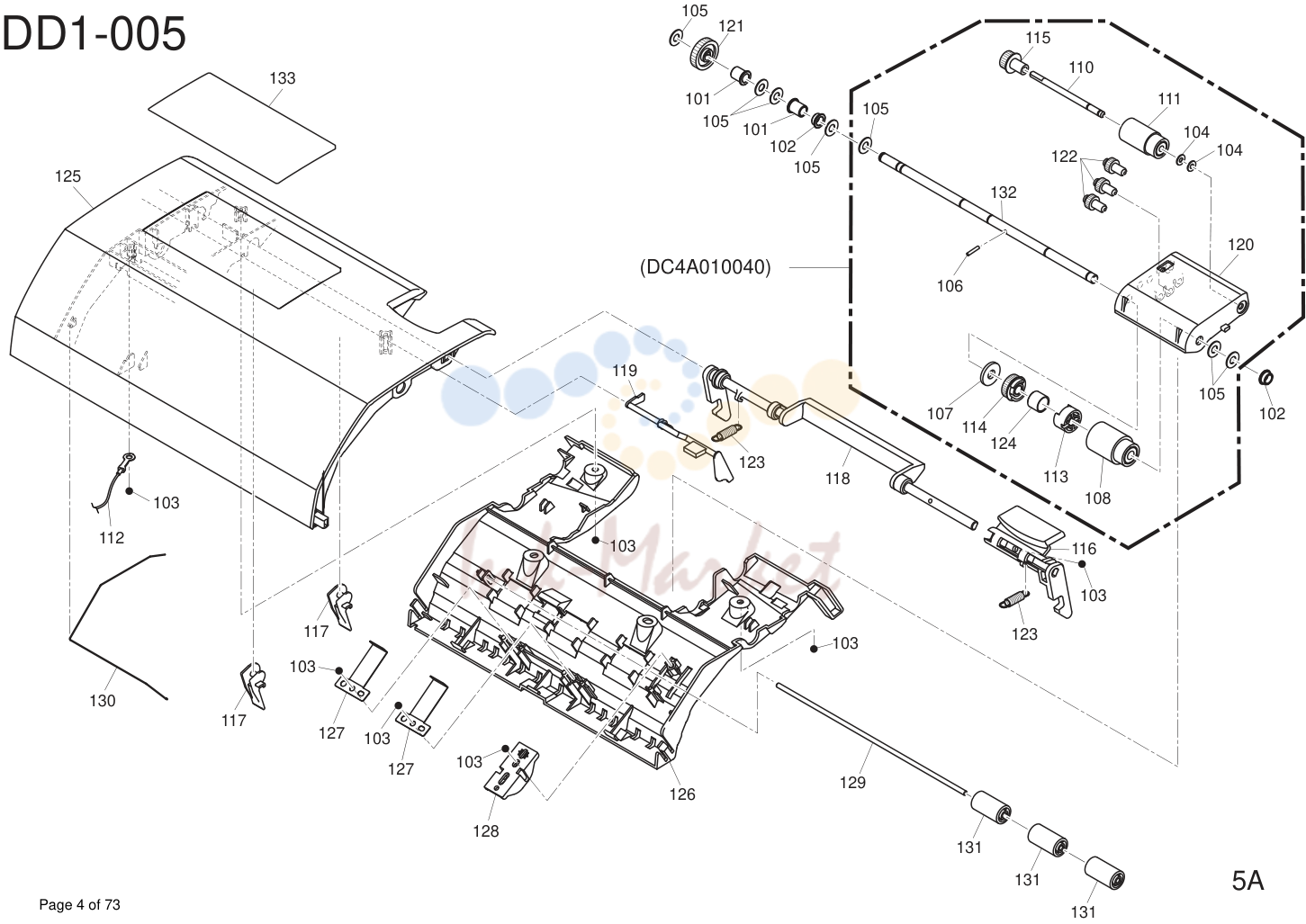

Uradf крышка tx

№	Артикул	Наименование
101	D280212060 запросить цену →	Bearing d6 8
130	DD11006060 запросить цену →	Пружина t fg tx
102	D670128060 запросить цену →	Bearing d6
131	DD11034060 запросить цену →	Press ролик a
103	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
132	DC41065060 запросить цену →	Вал separator
104	D996503060 запросить цену →	Stopper dr (3c) 3
133	DD10701A60 запросить цену →	Label крышка tx
105	D996505060 запросить цену →	Stopper dr (3c) 5
106	D996652060 запросить цену →	Pin ppb 2x10
107	DA70113060 запросить цену →	Sheet felt
108	DB51011050 запросить цену →	Ролик separator
110	DB51012060 запросить цену →	Вал pickup
111	DB51013050 запросить цену →	Ролик pickup
112	DD10891050 запросить цену →	Кабель-в сборе uradf drive-fg
113	DB51015060 запросить цену →	Hub separator
114	DB51017060 запросить цену →	Шестерня 30 0.5
115	DB51023060 запросить цену →	Шестерня 24 0.5 d
116	DC41056360 запросить цену →	Knob lock
117	DC41059060 запросить цену →	Piece shutter
118	DC41060060 запросить цену →	Вал knob lock
119	DC41061060 запросить цену →	Feeler ds1
120	DC41062060 запросить цену →	Рычаг pickup
121	DC41068060 запросить цену →	Шестерня 26
122	DC41069060 запросить цену →	Шестерня 19
123	DC41090060 запросить цену →	Пружина c knob
124	DC41092060 запросить цену →	Пружина c pickup
125	DD11001160 запросить цену →	Крышка tx
126	DD11002160 запросить цену →	Направляющая outer a
127	DD11003060 запросить цену →	Пружина p regist
128	DD11004060 запросить цену →	Держатель regist вал
129	DD11005060 запросить цену →	Вал press ролик regist

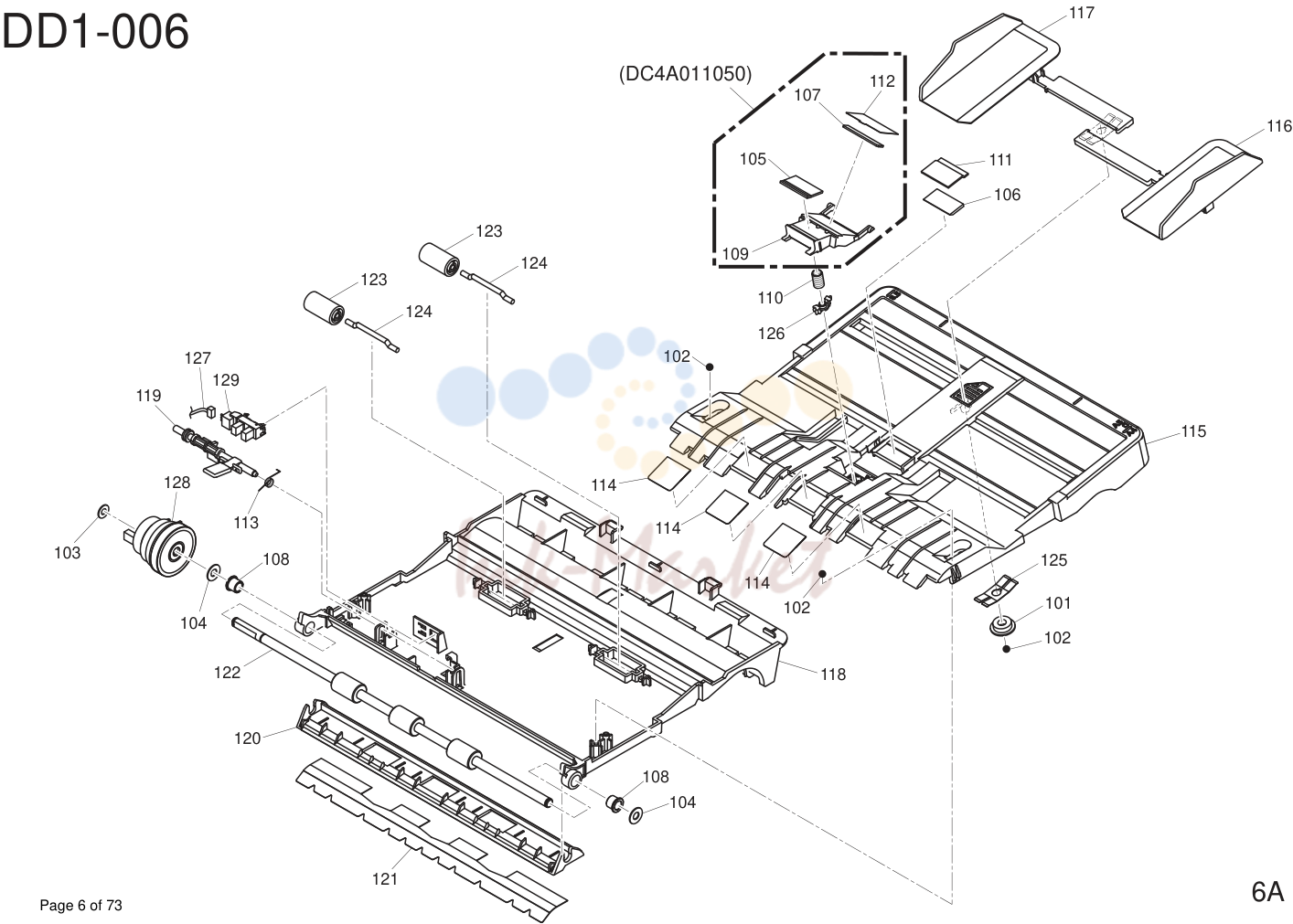

Uradf направляющая inner a

№	Артикул	Наименование
101	D570313060 запросить цену →	Pinion шестерня
129	Z081335800 запросить цену →	Photo interrupter
102	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
103	D996504060 запросить цену →	Stopper dr (3c) 4
104	D996505060 запросить цену →	Stopper dr (3c) 5
105	DA70157060 запросить цену →	Pad separator a
106	DA70164060 запросить цену →	Sponge pickup
107	DB51060060 запросить цену →	Pad separator b
108	DC22571060 запросить цену →	Bearing d6 8
109	DC41028060 запросить цену →	Piece separator
110	DC41032060 запросить цену →	Пружина c separator
111	DC41033060 запросить цену →	Pad pickup
112	DC41034060 запросить цену →	Sheet separator
113	DC41082060 запросить цену →	Пружина t drs
114	DC41089060 запросить цену →	Sheet ролик regist
115	DD11007360 запросить цену →	Направляющая outer b up
116	DD11008360 запросить цену →	Направляющая document f
117	DD11009360 запросить цену →	Направляющая document b
118	DD11012060 запросить цену →	Направляющая outer b lo
119	DD11014060 запросить цену →	Feeler drs
120	DD11015060 запросить цену →	Направляющая outer c
121	DD11016060 запросить цену →	Sheet направляющая outer
122	DD11026060 запросить цену →	Ролик feed a
123	DD11034060 запросить цену →	Press ролик a
124	DD11072060 запросить цену →	Пружина c exit
125	DD11081060 запросить цену →	Пружина p pinion
126	DD11083060 запросить цену →	Держатель separator пружина
127	DD10836050 запросить цену →	Cabel-в сборе drs
128	Z907283100 запросить цену →	Муфта uradf

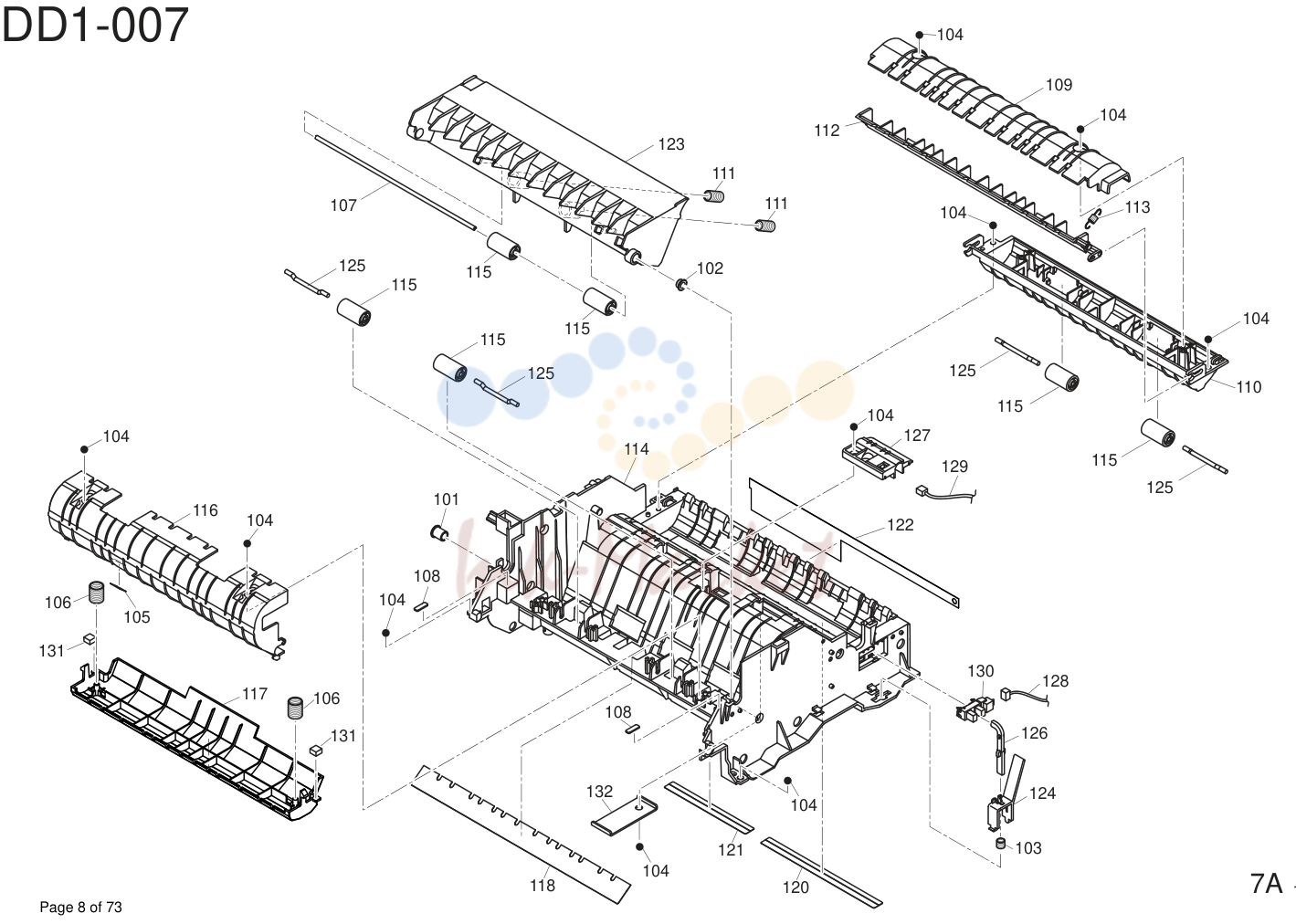

Uradf направляющая inner b

№	Артикул	Наименование
101	D280212060 запросить цену →	Bearing d6 8
130	Z081335800 запросить цену →	Photo interrupter
102	D560180060 запросить цену →	Bearing
131	DD11089060 запросить цену →	Sponge background
103	D880355060 запросить цену →	Пружина c aps
132	DD11090060 запросить цену →	Stay направляющая inner
104	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
105	DC11126060 запросить цену →	Sheet ds2 reflector
106	DC41051060 запросить цену →	Пружина c направляющая inner d
107	DD11005060 запросить цену →	Вал press ролик regist
108	DD11010060 запросить цену →	Stopper
109	DD11017060 запросить цену →	Направляющая inner c up
110	DD11018060 запросить цену →	Направляющая inner c lo
111	DD11020060 запросить цену →	Пружина c feed u
112	DD11021060 запросить цену →	Направляющая выключатель
113	DD11022060 запросить цену →	Пружина c направляющая выключатель
114	DD11023060 запросить цену →	Направляющая inner
115	DD11034060 запросить цену →	Press ролик a
116	DD11047060 запросить цену →	Направляющая крышка pl
117	DD11048B60 запросить цену →	Пластина background
118	DD11052060 запросить цену →	Sheet inner a
120	DD11054060 запросить цену →	Sheet inner c
121	DD11055060 запросить цену →	Sheet inner d
122	DD11057060 запросить цену →	Brush exit
123	DD11059060 запросить цену →	Направляющая inner a
124	DD11065060 запросить цену →	Кронштейн aps
125	DD11072060 запросить цену →	Пружина c exit
126	DD11080B60 запросить цену →	Feeler aps
127	DD11082060 запросить цену →	Крышка stamp
128	DD10825050 запросить цену →	Кабель-в сборе adf slnd
129	DD10851050 запросить цену →	Кабель-в сборе stamper

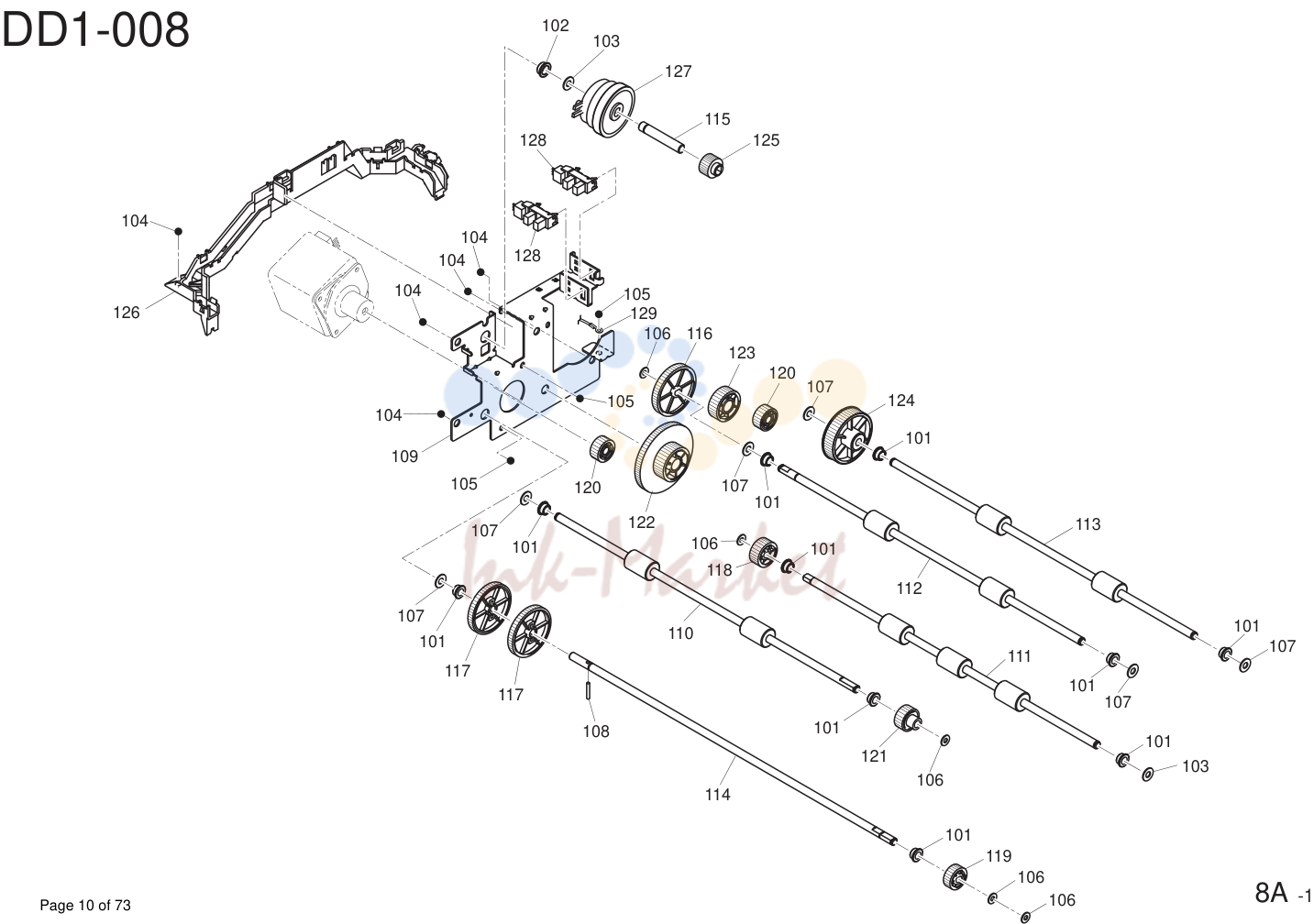

Uradf drive back

№	Артикул	Наименование
101	D560180060 запросить цену →	Bearing
129	DD10897050 запросить цену →	Cbl-в сборе stapler-fg
102	D670128060 запросить цену →	Bearing d6
103	D990147060 запросить цену →	Stopper ring 4
104	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
105	D996101060 запросить цену →	Screw s-tite-cup (3c) 3x6
106	D996503060 запросить цену →	Stopper dr (3c) 3
107	D996504060 запросить цену →	Stopper dr (3c) 4
108	D996653060 запросить цену →	Pin ppb 2x12
109	DD11024060 запросить цену →	Кронштейн мотор
110	DD11027060 запросить цену →	Ролик feed b
111	DD11028060 запросить цену →	Ролик feed c
112	DD11029060 запросить цену →	Ролик feed d
113	DD11030060 запросить цену →	Ролик feed e
114	DD11031060 запросить цену →	Вал drive front
115	DD11032060 запросить цену →	Вал муфта
116	DD11035060 запросить цену →	Шестерня 70 0.5 a
117	DD11036060 запросить цену →	Шестерня 70 0.5 b
118	DD11037060 запросить цену →	Шестерня 35 0.5 a
119	DD11039060 запросить цену →	Шестерня 31 0.5 a
120	DD11040060 запросить цену →	Шестерня 31 0.5 b
121	DD11041060 запросить цену →	Шестерня 31 0.5 c
122	DD11043060 запросить цену →	Шестерня 96/48 0.5
123	DD11044060 запросить цену →	Шестерня 43 0.5
124	DD11045060 запросить цену →	Шестерня 70 0.5 oneway
125	DD11046060 запросить цену →	Шестерня 17 0.8
126	DD11079060 запросить цену →	Направляющая жгут
127	Z907283100 запросить цену →	Муфта uradf
128	Z081335800 запросить цену →	Photo interrupter

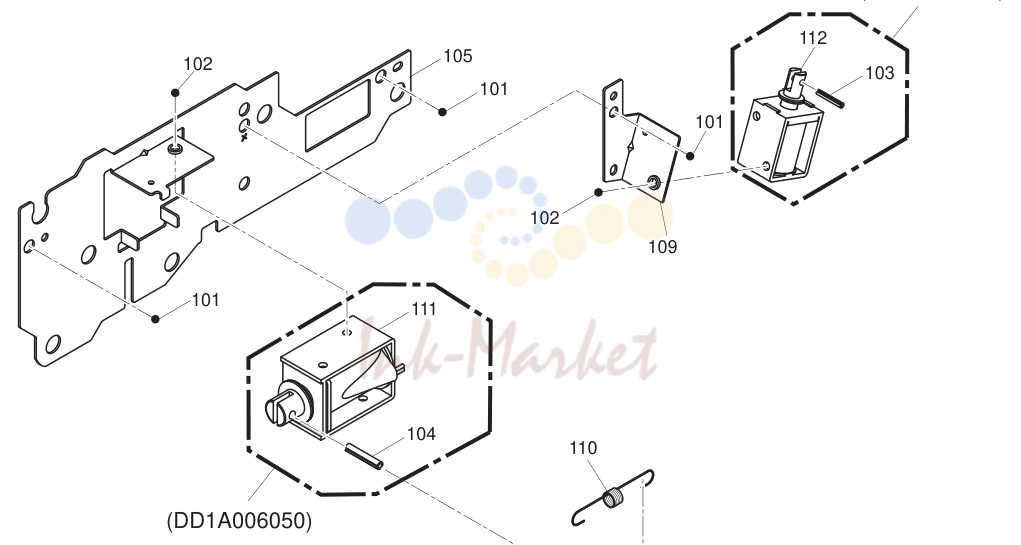

Uradf drive front

№	Артикул	Наименование
101	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
102	D996301060 запросить цену →	Screw phr (3c) 3x6
103	D996603060 запросить цену →	Pin pk 2x12
104	D996614060 запросить цену →	Pin pk 3x16
105	DD11025060 запросить цену →	Пластина fg front
106	DD11038060 запросить цену →	Шестерня 54 0.5
107	DD11044060 запросить цену →	Шестерня 43 0.5
108	DD11049060 запросить цену →	Кронштейн шестерня reverse
109	DD11050060 запросить цену →	Кронштейн соленоид a
110	DD11051060 запросить цену →	Пружина c reverse кронштейн
111	Z907282800 запросить цену →	Соленоид ролик
112	Z907283000 запросить цену →	Соленоид направляющая

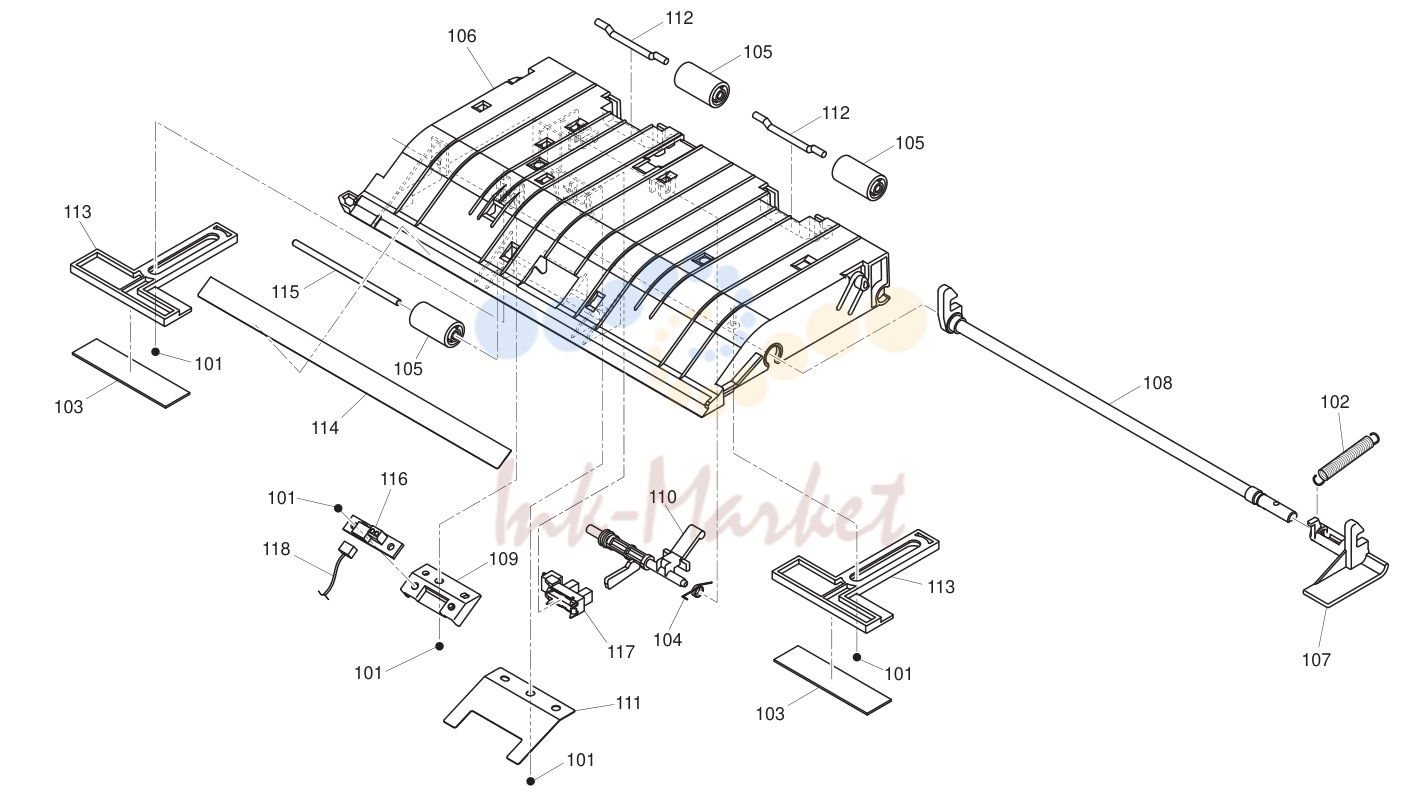

Uradrf направляющая outer

№	Артикул	Наименование
101	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
102	DD11086060 запросить цену →	Пружина c knob
103	DB51033060 запросить цену →	Tape пластинаn b
104	DC41082060 запросить цену →	Пружина t drs
105	DD11034060 запросить цену →	Press ролик a
106	DD11066060 запросить цену →	Направляющая outer d
107	DD11067G60 запросить цену →	Knob lock
108	DD11068060 запросить цену →	Вал lock
109	DD11069060 запросить цену →	Кронштейн ds3
110	DD11070060 запросить цену →	Feeler dexit
111	DD11071060 запросить цену →	Пружина p feed 3
112	DD11072060 запросить цену →	Пружина c exit
113	DD11073060 запросить цену →	Кронштейн press sheet
114	DD11075060 запросить цену →	Sheet направляющая outer d
115	DD11085060 запросить цену →	Вал press ролик b
116	DD10812050 запросить цену →	Pcb rs
117	Z081335800 запросить цену →	Photo interrupter
118	DD10824050 запросить цену →	Кабель-в сборе adf датчик

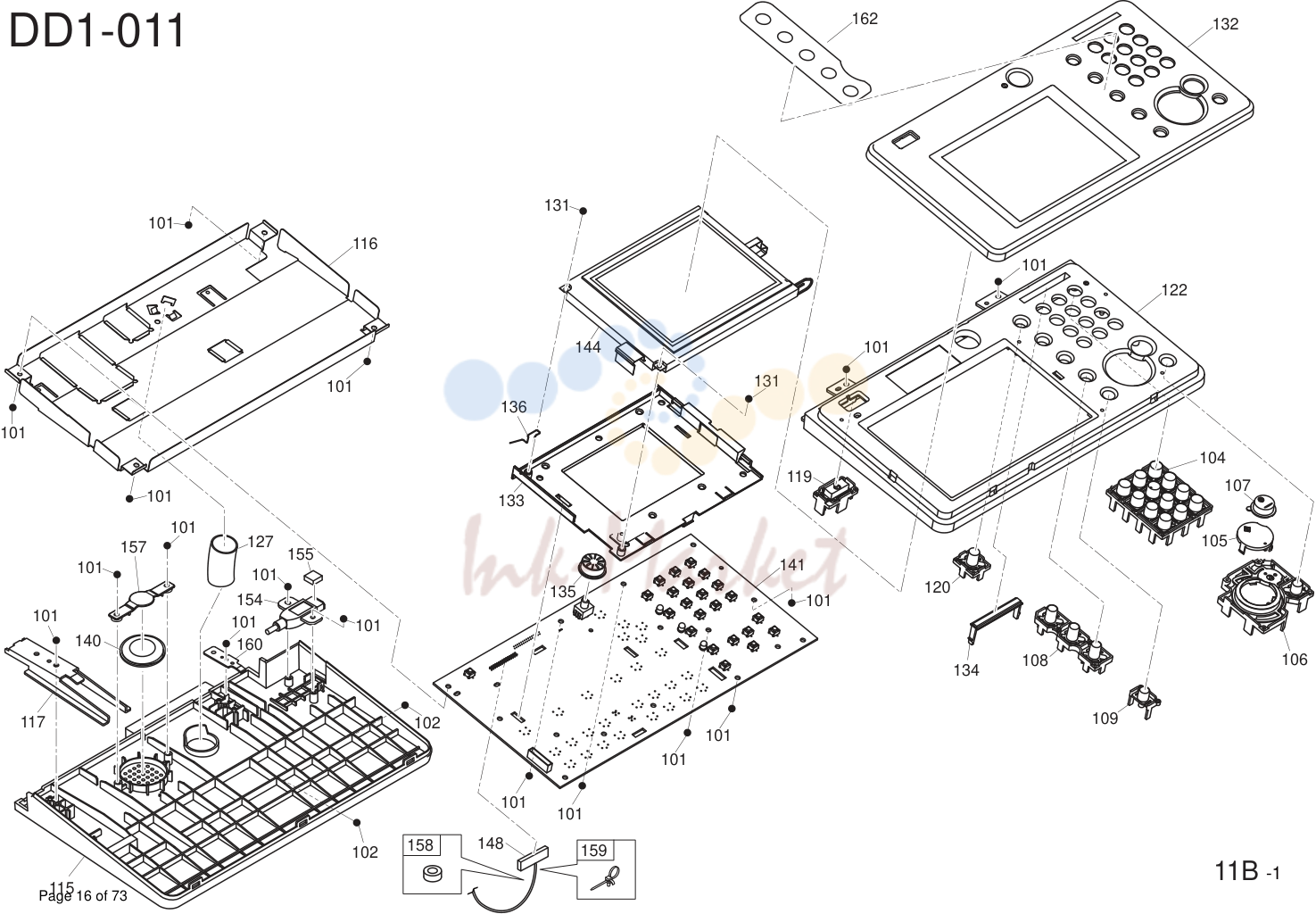

Панель

№	Артикул	Наименование
101	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
159	ZA10372800 запросить цену →	Кабель band
102	D996102060 запросить цену →	Screw s-tite-cup (3c) 3x8
160	DD10335060 запросить цену →	Stay панель r
104	DC10311K50 запросить цену →	Key ten
162	DD10763060 запросить цену →	Label overlay
105	DC10312460 запросить цену →	Key start a
106	DC10313W60 запросить цену →	Key start b
107	DC10314V60 запросить цену →	Key stop
108	DC10317W60 запросить цену →	Key mode c
109	DC10318T60 запросить цену →	Key mode d
115	DD10302B60 запросить цену →	Chassis панель lower
116	DD10305060 запросить цену →	Крышка pcb панель
117	DD10306060 запросить цену →	Stay панель
119	DD10313B60 запросить цену →	Key mode a
120	DD10314B60 запросить цену →	Key mode b
122	DD10301B60 запросить цену →	Крышка панель
131	D996052060 запросить цену →	Screw p-tite (3c) 3x8
132	DD10336B60 запросить цену →	Крышка панель
133	DD10310060 запросить цену →	Кронштейн lcd mid
134	DD10311W60 запросить цену →	Крышка led
135	DD10312360 запросить цену →	Knob volume
136	DD10334060 запросить цену →	Пружина t fg lcd mid
140	DD10870040 запросить цену →	Кабель-в сборе speaker
141	DD10903250 запросить цену →	Pcb панель
144	ZA10458100 запросить цену →	Display lcd
148	DD10882050 запросить цену →	Кабель-в сборе панель
154	Z907411500 запросить цену →	Кабель-в сборе usb кабель
155	ZA10449940 запросить цену →	Gasket
157	DD10308060 запросить цену →	Держатель speaker
158	ZA10092100 запросить цену →	Core

Top крышка

№	Артикул	Наименование
101	DA70522060 запросить цену →	Pane
102	D880548060 запросить цену →	Sheet background уплотнитель
103	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
104	DD10503060 запросить цену →	Стекло contact
105	DD10502B60 запросить цену →	Крышка top fbs
107	DD10532060 запросить цену →	Пружина c fg стекло contact
108	DD10533060 запросить цену →	Sheet fg стекло contact

Chassis сканер

№	Артикул	Наименование
101	D880539060 запросить цену →	Sheet slider
133	DD13767060 запросить цену →	Направляющая rib fbs
102	D990150060 запросить цену →	Stopper ring 7
134	DD10521060 запросить цену →	Spacer датчик
103	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
104	D996013060 запросить цену →	Screw p-tite-cup (3c) 4x10
105	D996101060 запросить цену →	Screw s-tite-cup (3c) 3x6
106	D996102060 запросить цену →	Screw s-tite-cup (3c) 3x8
107	D996112060 запросить цену →	Screw s-tite-cup (3c) 4x8
108	DC42579060 запросить цену →	Weight paper b
109	DD10501B60 запросить цену →	Chassis fbs
110	DD10504060 запросить цену →	Держатель cis
111	DD10505060 запросить цену →	Spacer cis
112	DD10506060 запросить цену →	Направляющая bar
113	DD10507060 запросить цену →	Пружина c cis
114	DD10508050 запросить цену →	Кронштейн мотор
117	DD10890050 запросить цену →	Кабель-в сборе fbs мотор-fg
118	DD10511060 запросить цену →	Шестерня 81/27p
119	DD10512060 запросить цену →	Шестерня 39/43
120	DD10513060 запросить цену →	Пружина c tension
121	DD10514060 запросить цену →	Pulley 27
122	DD10515060 запросить цену →	Flange pulley
123	DD10517060 запросить цену →	Stay front
124	DD10518060 запросить цену →	Пластина fbs bottom
125	Z082087400 запросить цену →	Blt(tmg) 30s2m1224 gb 612t 3w
126	ZA10437460 запросить цену →	Fbs мотор
127	Z081335800 запросить цену →	Photo interrupter
128	Z907284300 запросить цену →	Cis
129	ZA10280830 запросить цену →	Core
130	ZA104501A0 запросить цену →	Ffc cis

Printer крышка

№	Артикул	Наименование
101	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
137	DD13670060 запросить цену →	Sponge уплотнитель воздуховод c
102	D996101060 запросить цену →	Screw s-tite-cup (3c) 3x6
138	DD13671060 запросить цену →	Sponge уплотнитель воздуховод d
103	D996103060 запросить цену →	Screw s-tite-cup (3c) 3x10
104	DB20310060 запросить цену →	Пластина printer b
105	DB50313060 запросить цену →	Крышка back window
107	DC23659060 запросить цену →	Пластина крышка f
108	DD13649360 запросить цену →	Крышка tray
109	DD13616160 запросить цену →	Крышка front
110	DD13617160 запросить цену →	Крышка left
111	DD13618160 запросить цену →	Крышка right
112	DD13619060 запросить цену →	Крышка back
113	DD13626360 запросить цену →	Крышка tray window
114	DD13627060 запросить цену →	Filter ozone 60
115	DD13655160 запросить цену →	Крышка l b
116	DD13661060 запросить цену →	Sponge вентилятор
121	D996102060 запросить цену →	Screw s-tite-cup (3c) 3x8
122	D990748A60 запросить цену →	Label usb directions d
123	DD10710060 запросить цену →	Sheet крышка front
125	D990151A60 запросить цену →	Label logo energy star b
127	D130320060 запросить цену →	Крышка modular
129	DD10718050 запросить цену →	Label logo
130	ZA10372800 запросить цену →	Кабель band
131	DD10719060 запросить цену →	Label name
132	DD10765060 запросить цену →	Label id
134	ZA10103760 запросить цену →	Core
135	DD13668060 запросить цену →	Sponge уплотнитель воздуховод a
136	DD13669060 запросить цену →	Sponge уплотнитель воздуховод b

Prnter power supply/ncu

№	Артикул	Наименование
101	D996101060 запросить цену →	Screw s-tite-cup (3c) 3x6
102	DD10821040 запросить цену →	В сборе lvps-кабель
103	DD1Y910140 запросить цену →	Pcb psu
104	ZA10103760 запросить цену →	Core

Printer pcb main

№	Артикул	Наименование
101	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
130	DD1SF02460 запросить цену →	Software(sd)
102	D996101060 запросить цену →	Screw s-tite-cup (3c) 3x6
131	DC23697060 запросить цену →	Пружина p fg main
103	DB24475060 запросить цену →	Sheet discharge cst
133	DD1SF02260 запросить цену →	Software(boot)
104	DD13624060 запросить цену →	Рама pcb
105	Z067123450 запросить цену →	Spacer kgls8s
106	Z077036800 запросить цену →	Cbl-clamp lwsm-0605
107	Z077036900 запросить цену →	Cbl-clamp lwsm-0511
108	DD10822050 запросить цену →	Кабель-в сборе ncu
109	DD10827050 запросить цену →	Кабель-в сборе hs
110	DD10828040 запросить цену →	В сборе prt-кабель
111	DD10834040 запросить цену →	В сборе вентилятор-кабель
112	DD10847050 запросить цену →	Кабель-в сборе hv(chg)
113	DD10848050 запросить цену →	Кабель-в сборе hv(grd)
114	DD10849050 запросить цену →	Кабель-в сборе hv(dev/spl)
115	DD10850050 запросить цену →	Кабель-в сборе hv(trs)
116	DD10880050 запросить цену →	Кабель-в сборе hvps
117	DD10901150 запросить цену →	Pcb main
118	DD10902250 запросить цену →	Pcb ncu
119	Z907264700 запросить цену →	Pcb hv
120	ZA10469170 запросить цену →	Sd memory card
121	ZA10092100 запросить цену →	Core
122	ZA10103760 запросить цену →	Core
123	Z074629100 запросить цену →	Connector(в сборе вентилятор-кабель)
124	Z070556380 запросить цену →	Connector(в сборе вентилятор-кабель)
126	DD10829040 запросить цену →	В сборе print датчик1-кабель
127	Z074629000 запросить цену →	Cn bu04p-tr-p-h(lf)(sn) 4p gry
128	DD10853050 запросить цену →	Cbl-в сборе prt option
129	DD10833050 запросить цену →	Cbl-в сборе interlock

Printer chassis 1

№	Артикул	Наименование
101	D280212060 запросить цену →	Bearing d6 8
130	DD13602B60 запросить цену →	Держатель cst
102	D480010060 запросить цену →	Foot
131	DD13603060 запросить цену →	Chassis pillar
103	D710548060 запросить цену →	Magnet
132	DD13605060 запросить цену →	Piece pivot jac
104	D990147060 запросить цену →	Stopper ring 4
133	DD13606060 запросить цену →	Шестерня 13h 0.8
105	D990148060 запросить цену →	Stopper ring 5
134	DD13608060 запросить цену →	Link tos
106	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
135	DD13622060 запросить цену →	Пластина nut
107	D996052060 запросить цену →	Screw p-tite (3c) 3x8
136	DD13623060 запросить цену →	Stopper барабан
108	D996652060 запросить цену →	Pin ppb 2x10
137	DD13637060 запросить цену →	Sheet dust
109	D996653060 запросить цену →	Pin ppb 2x12
138	DD13647060 запросить цену →	Пружина c stopper барабан
110	DA73625060 запросить цену →	Screw cleaner
139	DD13650060 запросить цену →	Держатель magnet
111	DA73626060 запросить цену →	Sponge cleaner register
140	DD13656060 запросить цену →	Рычаг il
113	DA73676060 запросить цену →	Пружина c il pin
141	DD13657060 запросить цену →	Pin il
114	DA73712060 запросить цену →	Направляющая press f
142	DD13658060 запросить цену →	Кронштейн tos tc
115	DA73717060 запросить цену →	Press ролик register
143	DD13719060 запросить цену →	Направляющая dup mp
116	DA73719060 запросить цену →	Шестерня 15h 0.8
144	DD13723060 запросить цену →	Sheet держатель cst
117	DA73725060 запросить цену →	Feeler paper cst
145	DD13724060 запросить цену →	Feeler prs
118	DB24445060 запросить цену →	Ролик cst l
146	DD13725060 запросить цену →	Пружина t prs
119	DC23563050 запросить цену →	Ролик pickup mp
147	DD13726060 запросить цену →	Кронштейн датчик
120	DD10837040 запросить цену →	В сборе interlocksw-cbl
148	DD13728060 запросить цену →	Вал regist
121	DC23567060 запросить цену →	Пружина c pressure mp
149	DD10838050 запросить цену →	Кабель-в сборе prt snsr3
122	DC23626060 запросить цену →	Пружина c knob tos
150	Z905837500 запросить цену →	Датчик(temp)
123	DC23566060 запросить цену →	Pad pressure mp
151	DD10811050 запросить цену →	Pcb tos
124	DD13561060 запросить цену →	Вал pickup mp
152	Z081335800 запросить цену →	Photo interrupter
125	DD13562060 запросить цену →	Feeler mp
153	DA73627060 запросить цену →	Sheet screw cleaner
126	DD13563060 запросить цену →	Пружина t feeler mp
154	DD13722060 запросить цену →	Sheet chassis направляющая
127	DC23565060 запросить цену →	Piece pressure mp
155	DD13662060 запросить цену →	Sheet chassis main
128	DD13566060 запросить цену →	Sheet pressure mp
156	DD13672060 запросить цену →	Пружина p tos tc
129	DD13601160 запросить цену →	Chassis main
157	DD13648060 запросить цену →	Sheet mp

Printer chassis 2

№	Артикул	Наименование
101	D710548060 запросить цену →	Magnet
144	ZA10438370 запросить цену →	Ffc lph
102	D996002060 запросить цену →	Screw p-tite-cup (3c) 3x8
145	ZA10363160 запросить цену →	Core
103	D996101060 запросить цену →	Screw s-tite-cup (3c) 3x6
147	DD13666060 запросить цену →	Sheet воздуховод a
104	DA73749060 запросить цену →	Кронштейн pcb led
148	DD13667060 запросить цену →	Sheet воздуховод b
105	DC23637060 запросить цену →	Пружина c led
106	DD12581060 запросить цену →	Крышка stapler
107	DD13604060 запросить цену →	Воздуховод main
108	DD13628060 запросить цену →	Stay lph
109	DD13629060 запросить цену →	Держатель lph a
110	DD13630060 запросить цену →	Держатель lph b
111	DD13631060 запросить цену →	Пружина c держатель
112	DD13632060 запросить цену →	Пружина c fg lph
113	DD13633060 запросить цену →	Knob lph
114	DD13634060 запросить цену →	Пружина c knob lph
115	DD13635060 запросить цену →	Sheet ers pcb
116	DD13636060 запросить цену →	Кронштейн connector
117	DD13645060 запросить цену →	Рама lph
118	DD13646060 запросить цену →	Пружина p fg lph
119	DD13650060 запросить цену →	Держатель magnet
120	DD13659060 запросить цену →	Stopper wt
121	DD13660060 запросить цену →	Пружина t stopper wt
122	Z070809930 запросить цену →	Cbl-band sg110 110mm 94v2 whi 3.3w
132	Z077036800 запросить цену →	Cbl-clamp lwsm-0605
133	DD10814050 запросить цену →	Pcb ers lamp
134	DD10843040 запросить цену →	В сборе heater(psu)-кабель
138	DD10881050 запросить цену →	Кабель-в сборе ers
141	Z907264900 запросить цену →	Printer-head
142	ZA10236440 запросить цену →	Вентилятор l

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.

Konica Minolta bizhub 25E — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

Uradf крышка пластинаn

Uradf крышка tx

Uradf направляющая inner a

Uradf направляющая inner b

Uradf drive back

Uradf drive front

Uradrf направляющая outer

Панель

Top крышка

Chassis сканер

Printer крышка

Prnter power supply/ncu

Printer pcb main

Printer chassis 1

Printer chassis 2

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Kyocera ECOSYS M3040dn-M3540dn-M3040idn-M3540idn-M3550idn-M3560idn — каталог запчастей со схемами

Kyocera DU-640 — каталог запчастей со схемами

Konica Minolta pagepro 1380MF 1390MF — каталог запчастей со схемами
