Konica Minolta bizhub 224E 284E 364E — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Inner крышка секция (P3)
- Operation панель секция (P4)
- Крышка сканера секция (P5)
- Сканер секция (P6)
- Сканер секция (P7)
- Сканер секция (P8)
- Ph узел (P9)

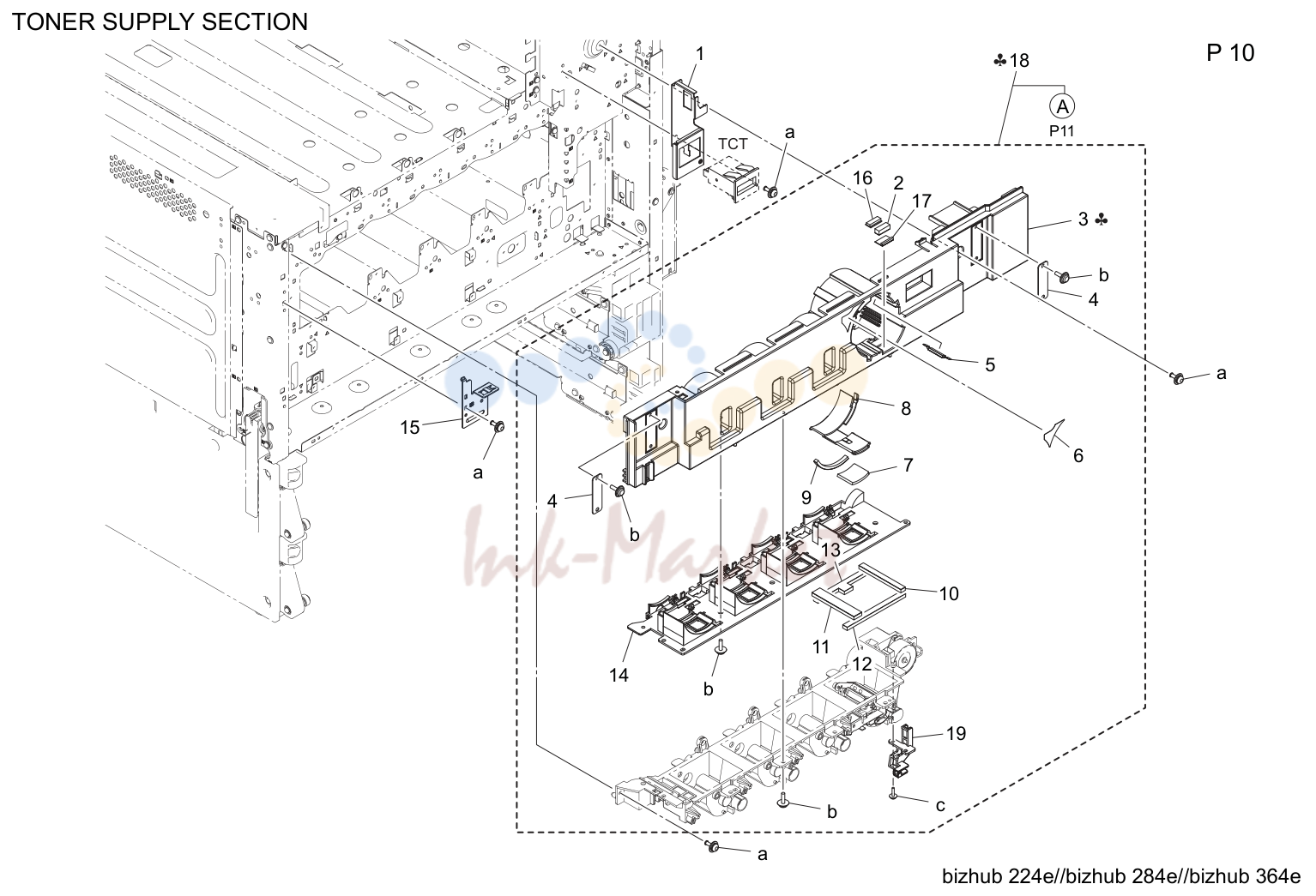

- Тонер supply секция (P10)

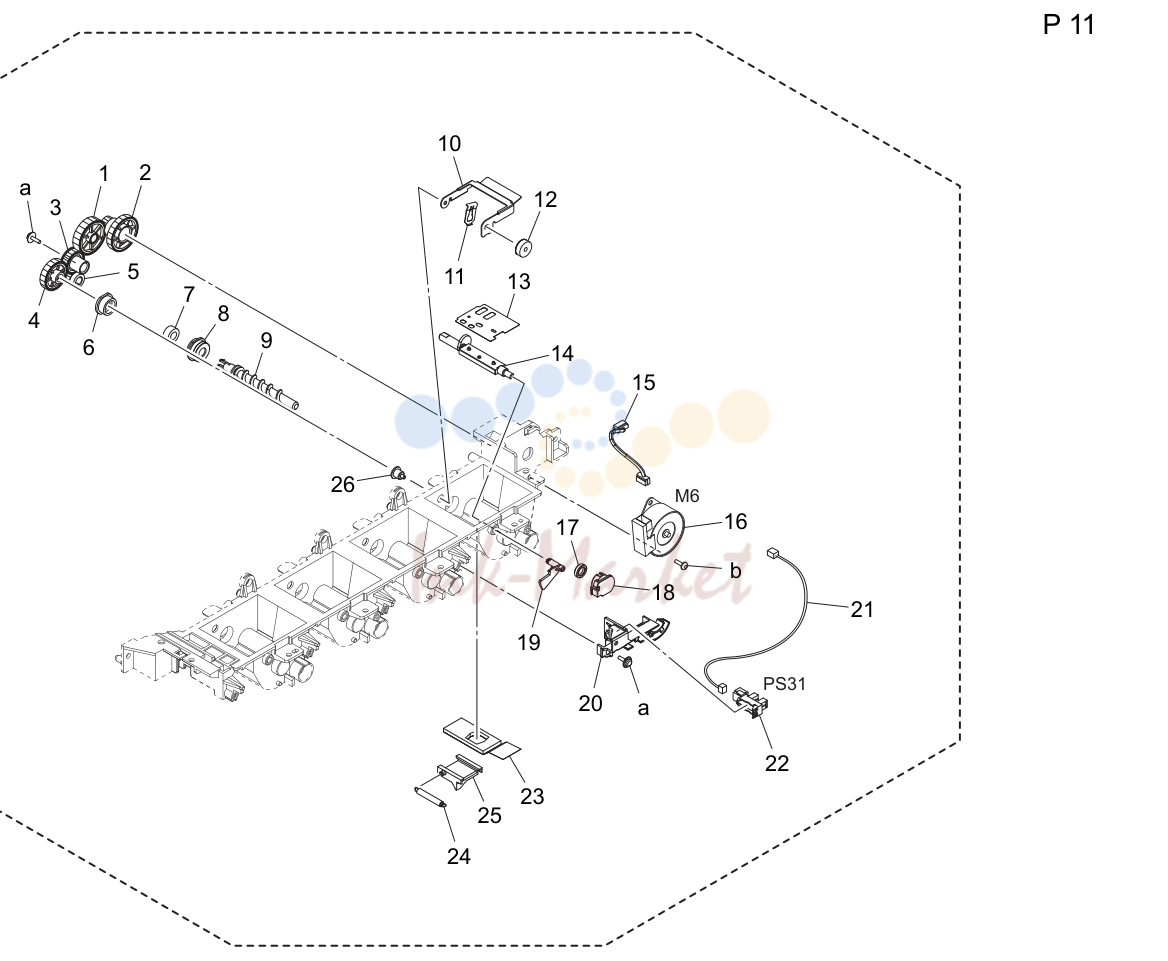

- Тонер supply секция (P11)

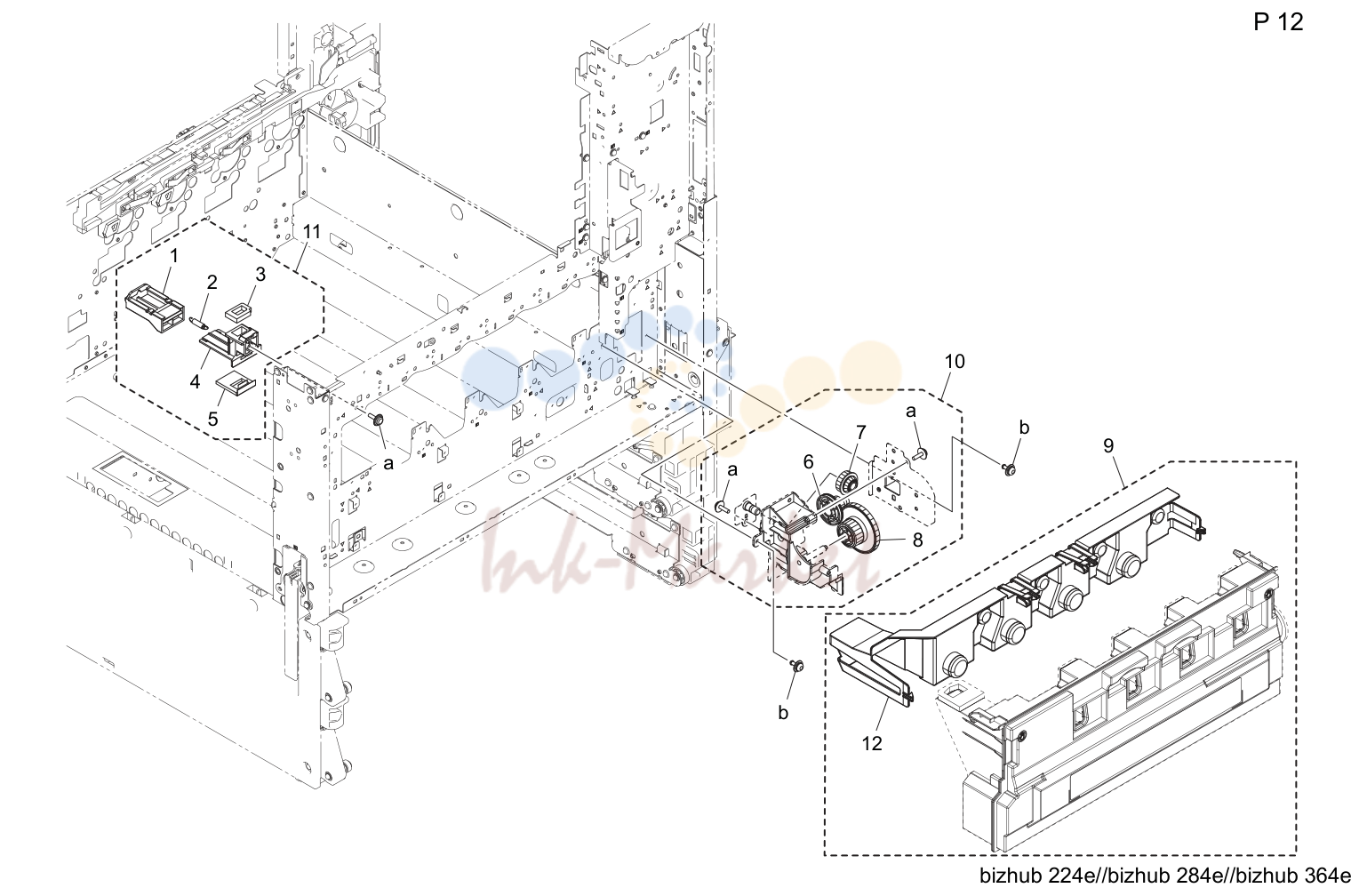

- Waste тонер box секция (P12)

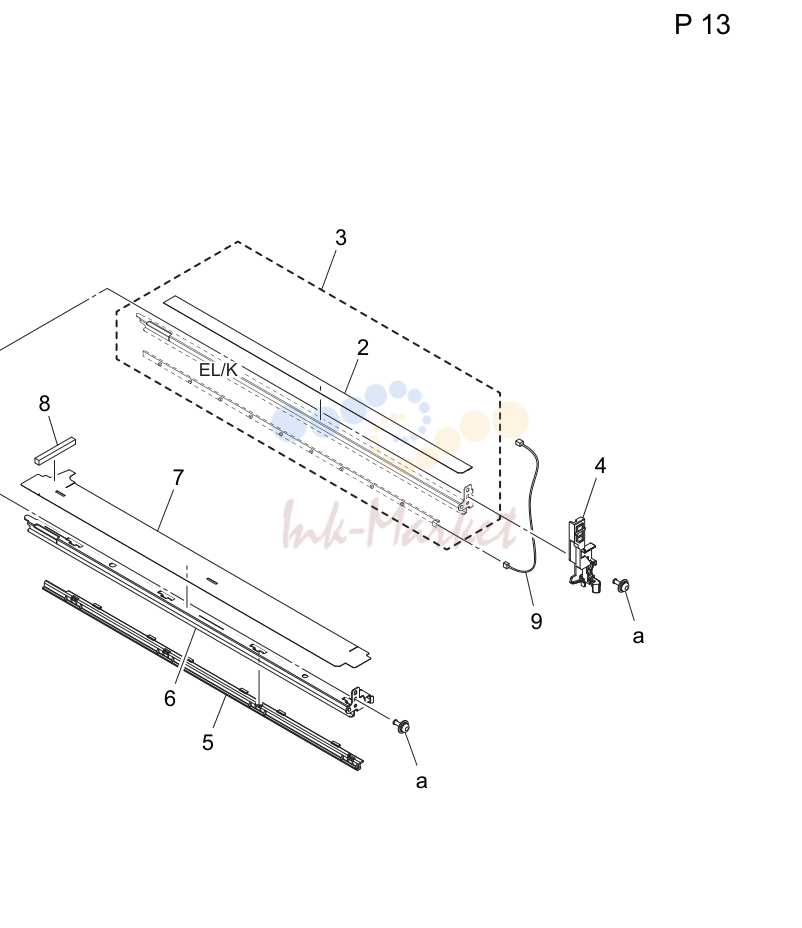

- Erase lamp секция (P13)

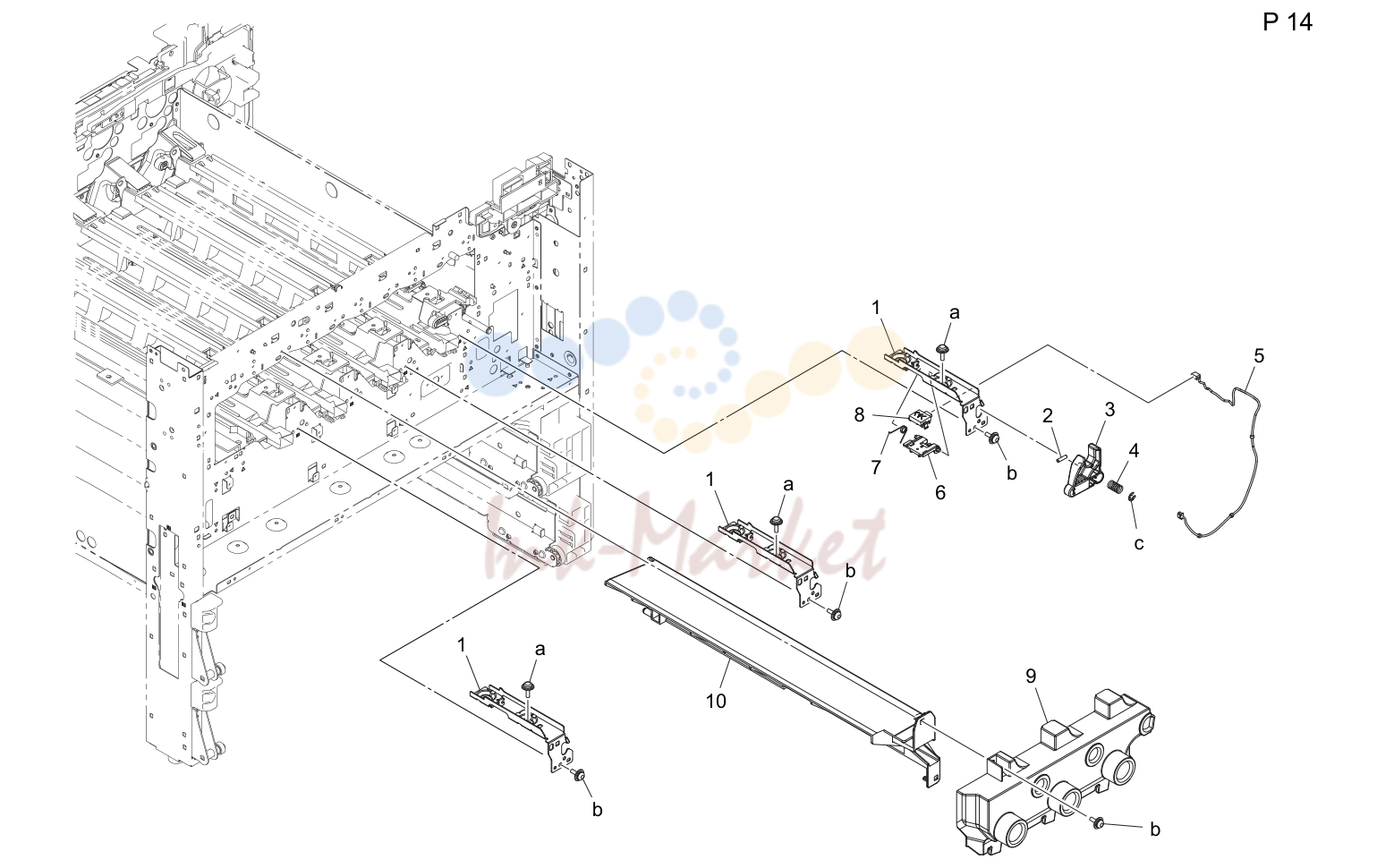

- Dv lock рычаг секция (P14)

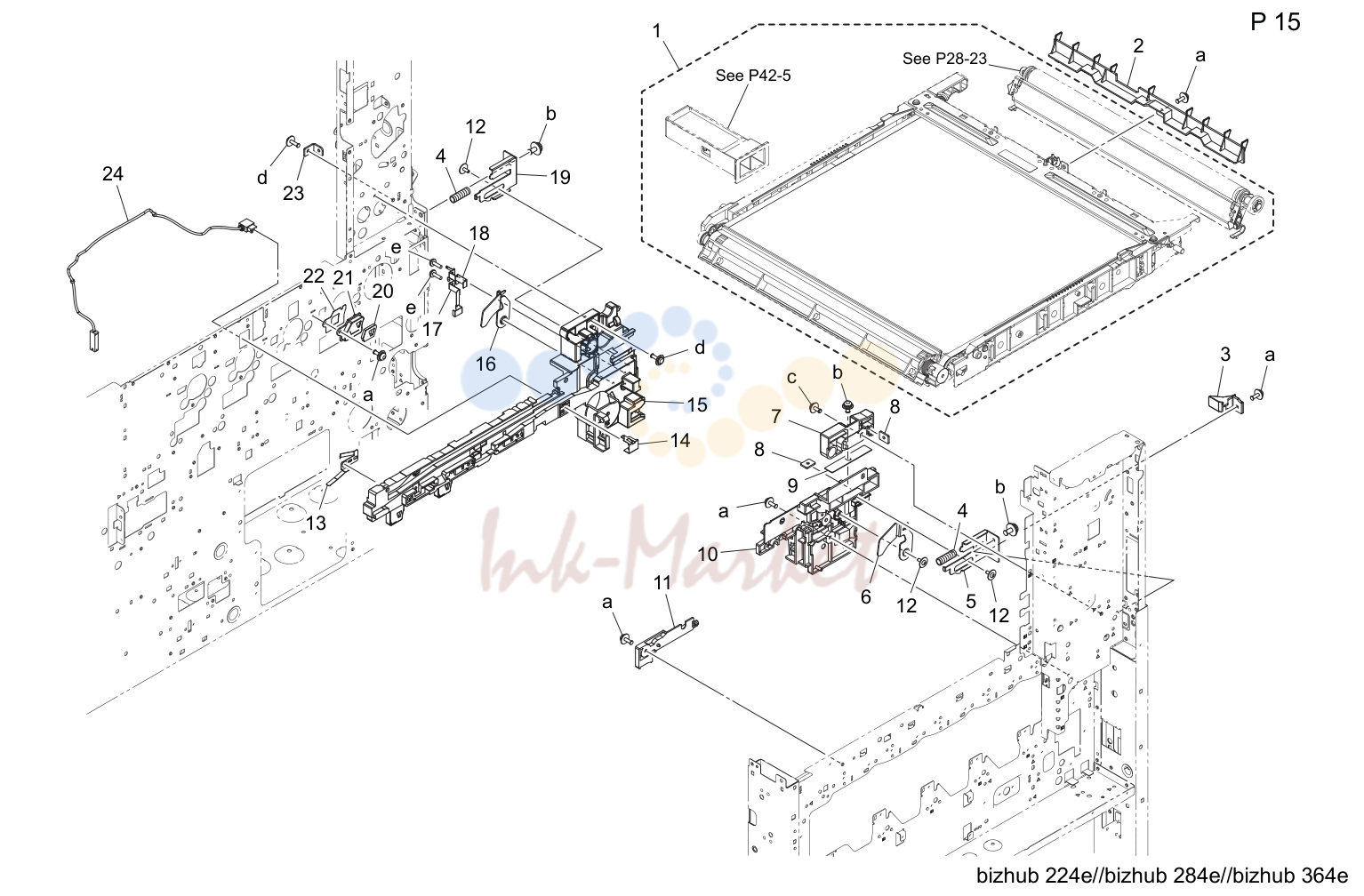

- Перенос узел (P15)

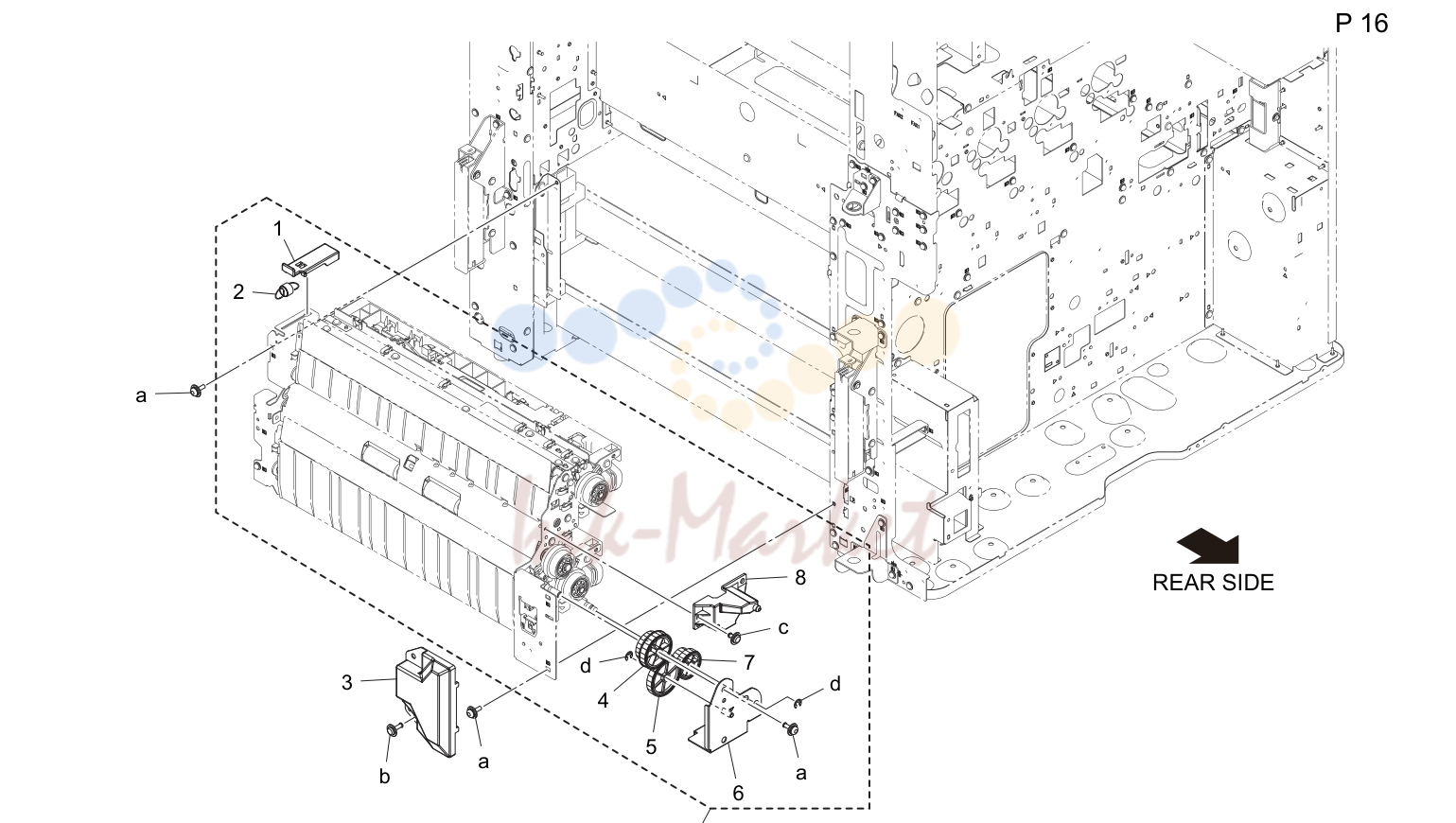

- Подача бумаги секция (P16)

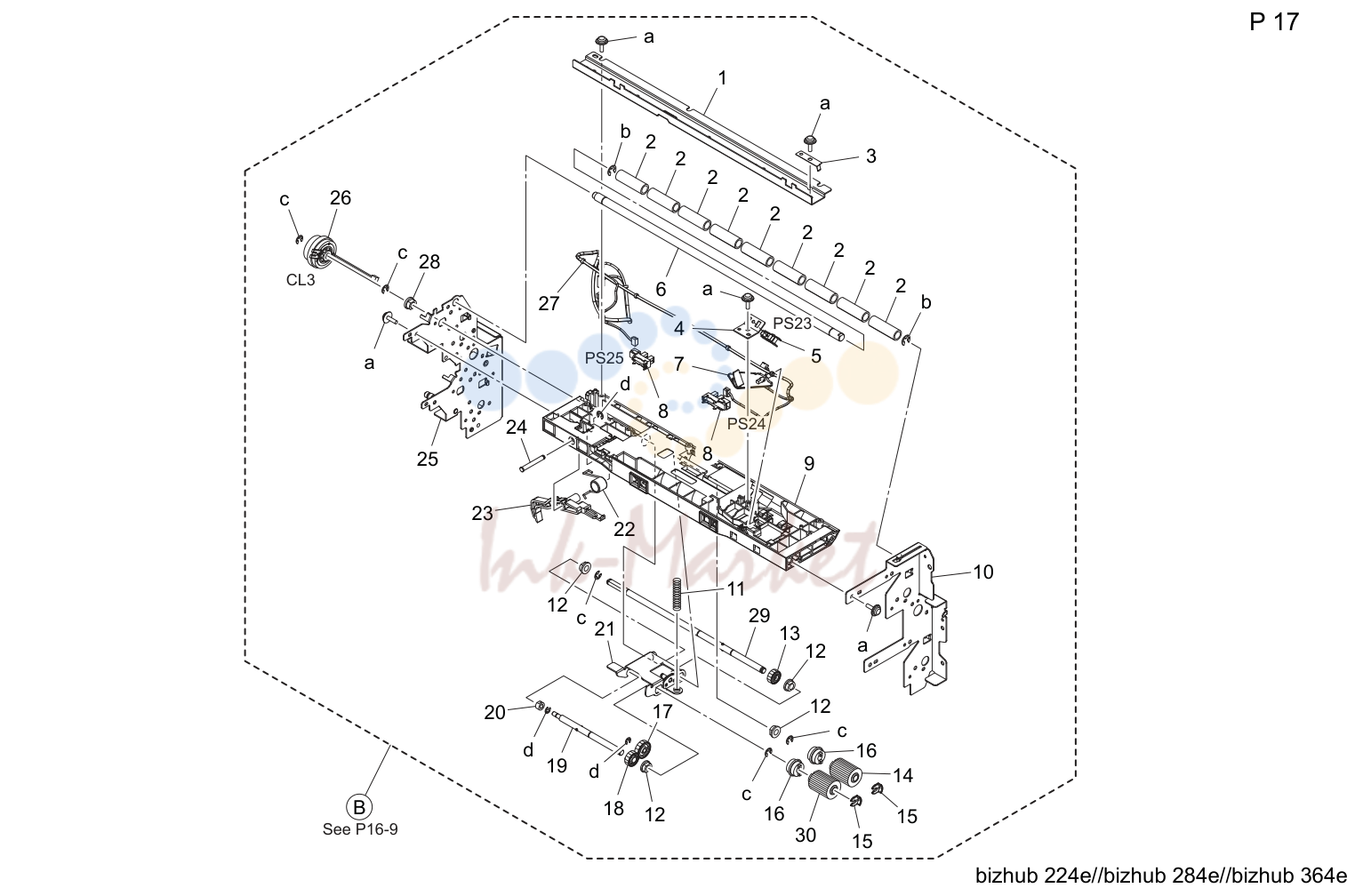

- 1st подача бумаги секция (P17)

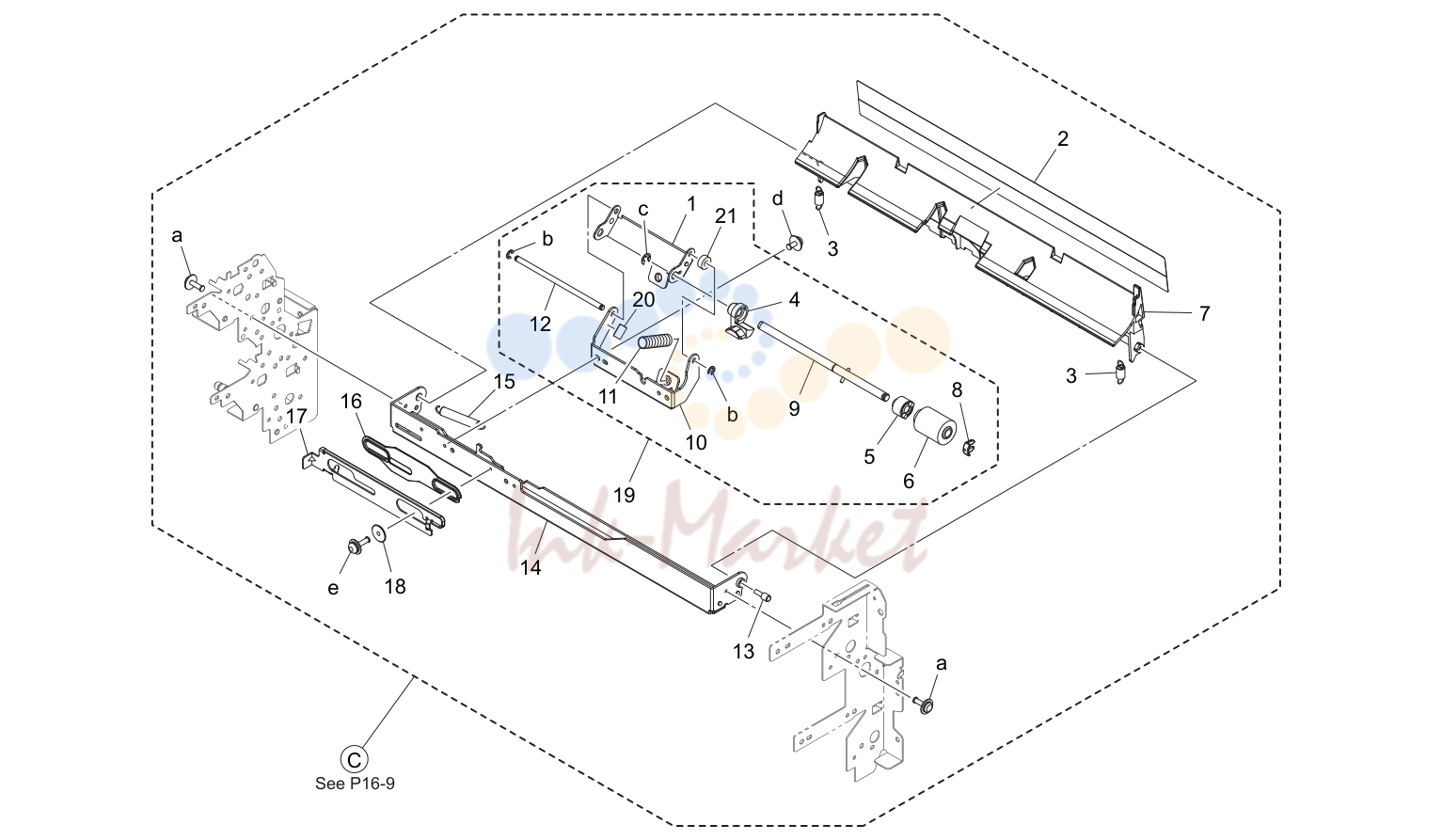

- 1st подача бумаги секция (P18)

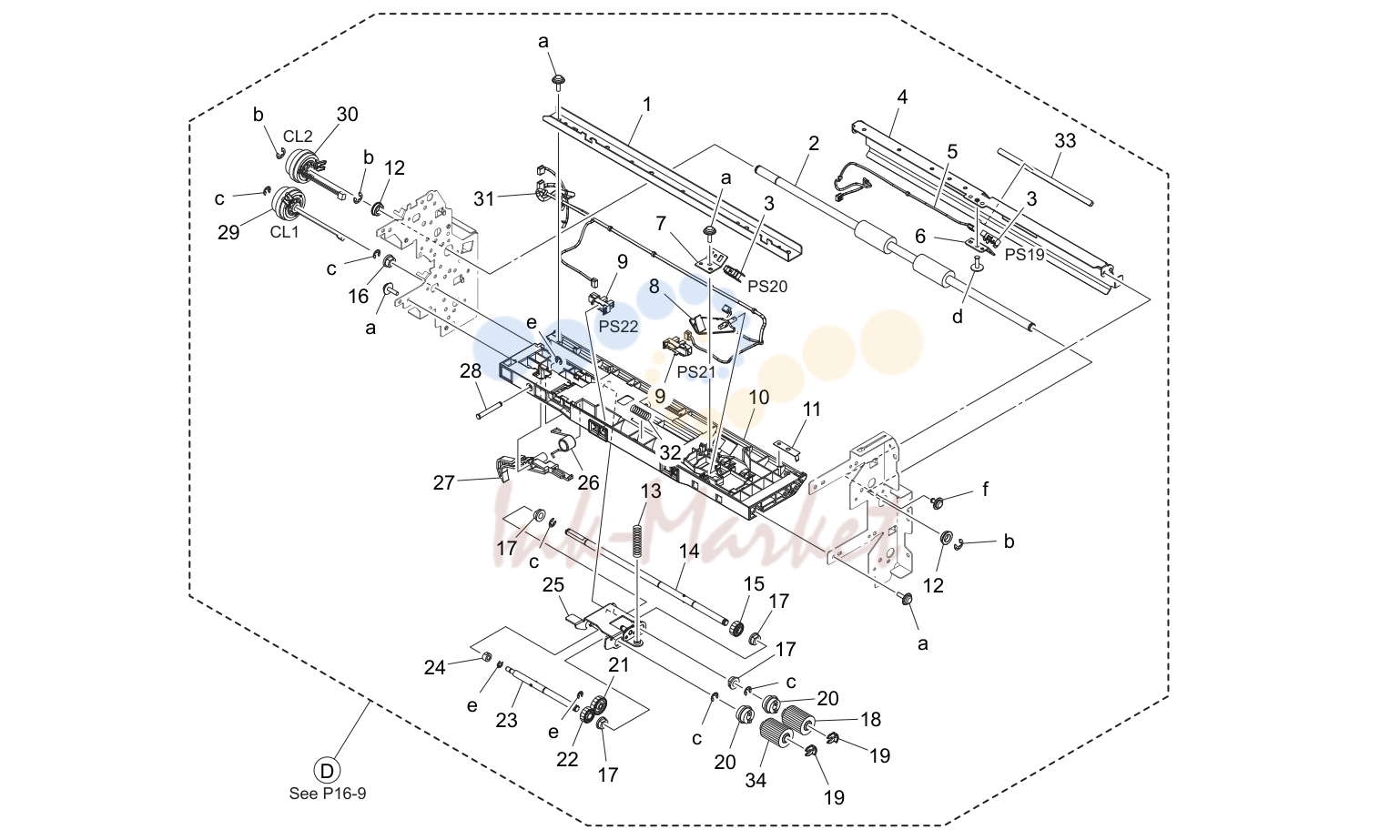

- 2nd подача бумаги секция (P19)

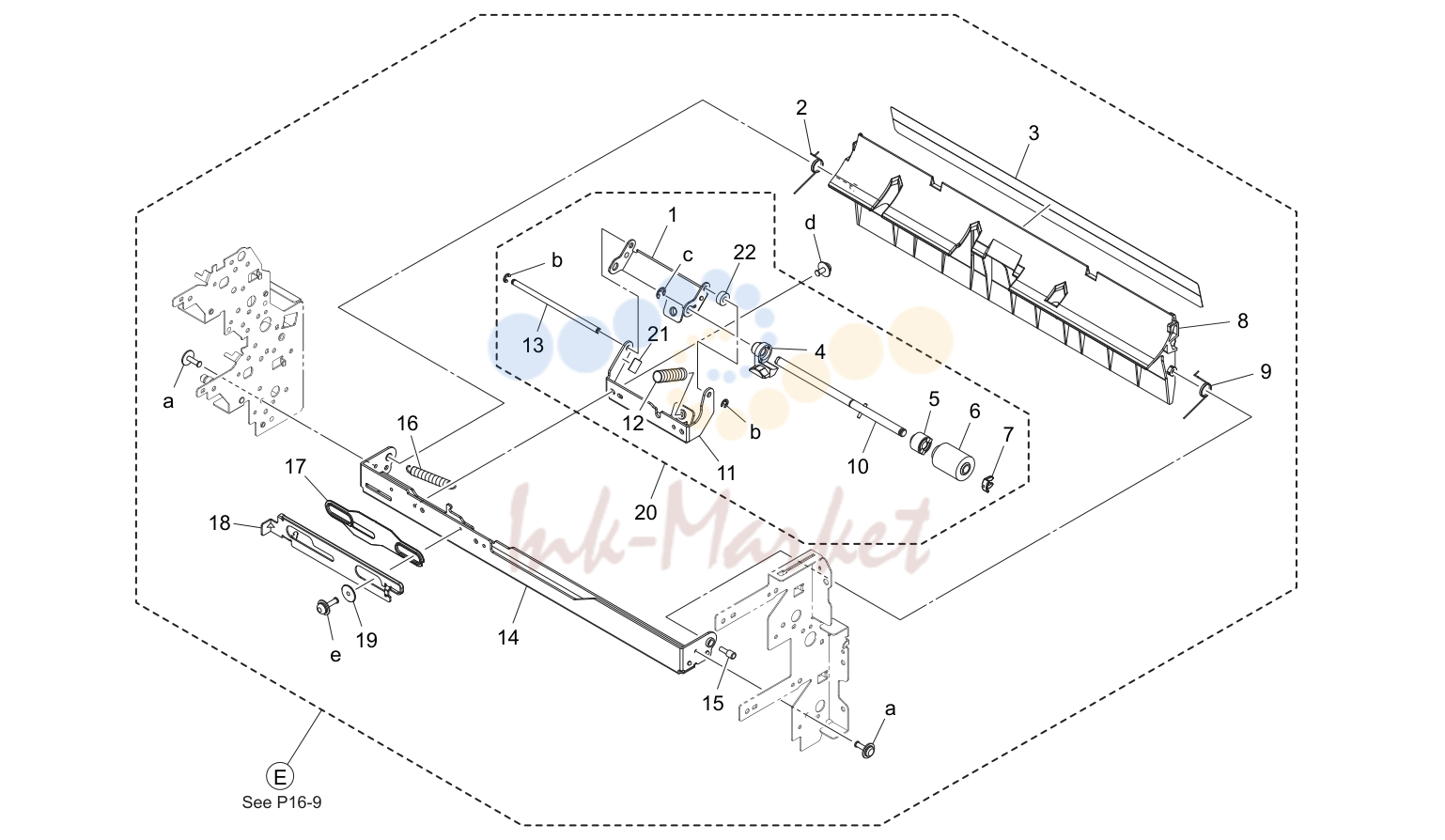

- 2nd подача бумаги секция (P20)
- Cassette rail секция (P21)
- Paper size detection секция (P22)
- 1st cassette секция (P23)
- 1st cassette секция (P24)
- 2nd cassette секция (P25)
- 2nd cassette секция (P26)
- Conveyance секция (P27)
- Vertical transport секция (P28)
- Vertical transport секция (P29)
- Vertical conveyance door секция (P30)
- Bypass tray секция (P31)
- Bypass tray секция (P32)
- Reversal узел (P33)
- Reversal узел (P34)
- Печь (закрепление) секция (P35)
- Выход бумаги секция (P36)
- Выход бумаги секция (P37)
- Main drive/ подача бумаги drive секция (P38)
- Тонер bottle drive секция (P39)
- Печь (закрепление) drive секция (P40)
- Печь (закрепление) drive секция (P41)
- Ozone воздуховод секция (P42)
- High voltage секция (P43)
- Main power supply секция (P44)
- Electrical components (P45)
- Electrical components (P46)
- Wiring (P47)
- Wiring
- Wiring accessories and jigs
- Accessory детали (P50)

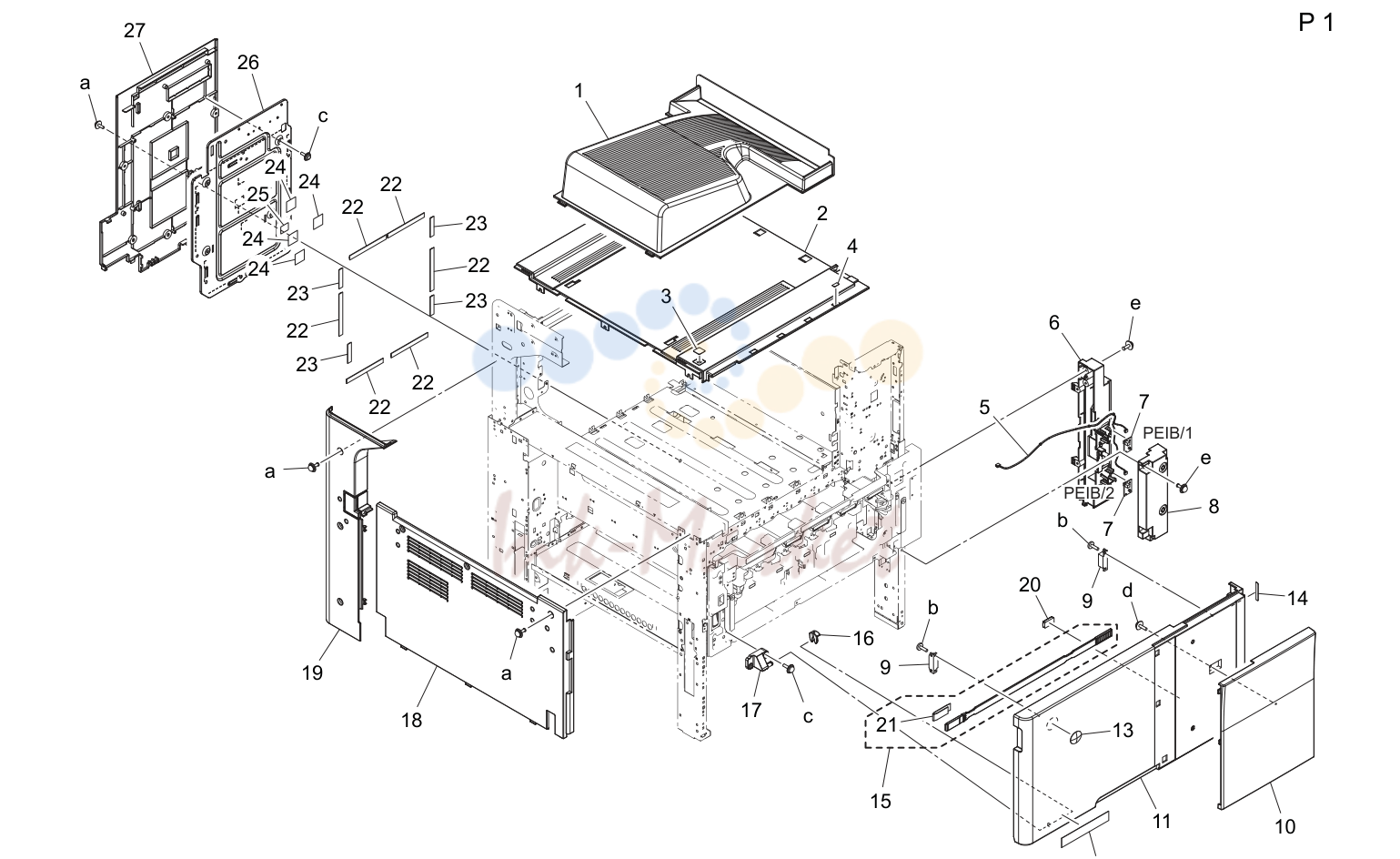

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161161001 запросить цену → | Tray |
| 2 | A161160103 запросить цену → | Крышка /upper |
| 3 | A0ED163000 запросить цену → | Уплотнитель |
| 4 | A0ED940700 запросить цену → | Label тонер 2 |
| 5 | A161N10K00 запросить цену → | Indicating wiring |
| 6 | A161160403 запросить цену → | Крышка |
| 7 | A00JH00D00 запросить цену → | Плата в сборе led1 |
| 8 | A161160300 запросить цену → | Крышка |
| 10 | A161161301 запросить цену → | Open/close крышка /front |
| 11 | A161160205 запросить цену → | Open/close крышка /front |
| 12 | A61F940100 запросить цену → | Label bizhub 364e |
| 12 | A61G940100 запросить цену → | Label bizhub 284e |
| 12 | A61H940100 запросить цену → | Label bizhub 224e |
| 13 | A00J945500 запросить цену → | Logo mark |
| 14 | A161940400 запросить цену → | Label |
| 15 | A5C1R71600 запросить цену → | Cleaning material |
| 17 | A161165602 запросить цену → | Support вал |
| 18 | A161160702 запросить цену → | Крышка /left |
| 19 | A161160801 запросить цену → | Крышка /left |
| 20 | A161164902 запросить цену → | Cushion |
| 21 | A00J106202 ✓ в наличии | Cleaning pad |
| 22 | A61F130300 запросить цену → | Уплотнитель |
| 23 | A61F130400 запросить цену → | Уплотнитель |
| 24 | A0P0264800 запросить цену → | Tape |
| 25 | A61D148200 запросить цену → | Уплотнитель |
| 26 | A5C1132301 запросить цену → | Shield пластина |
| 27 | A5C1160601 запросить цену → | Крышка |

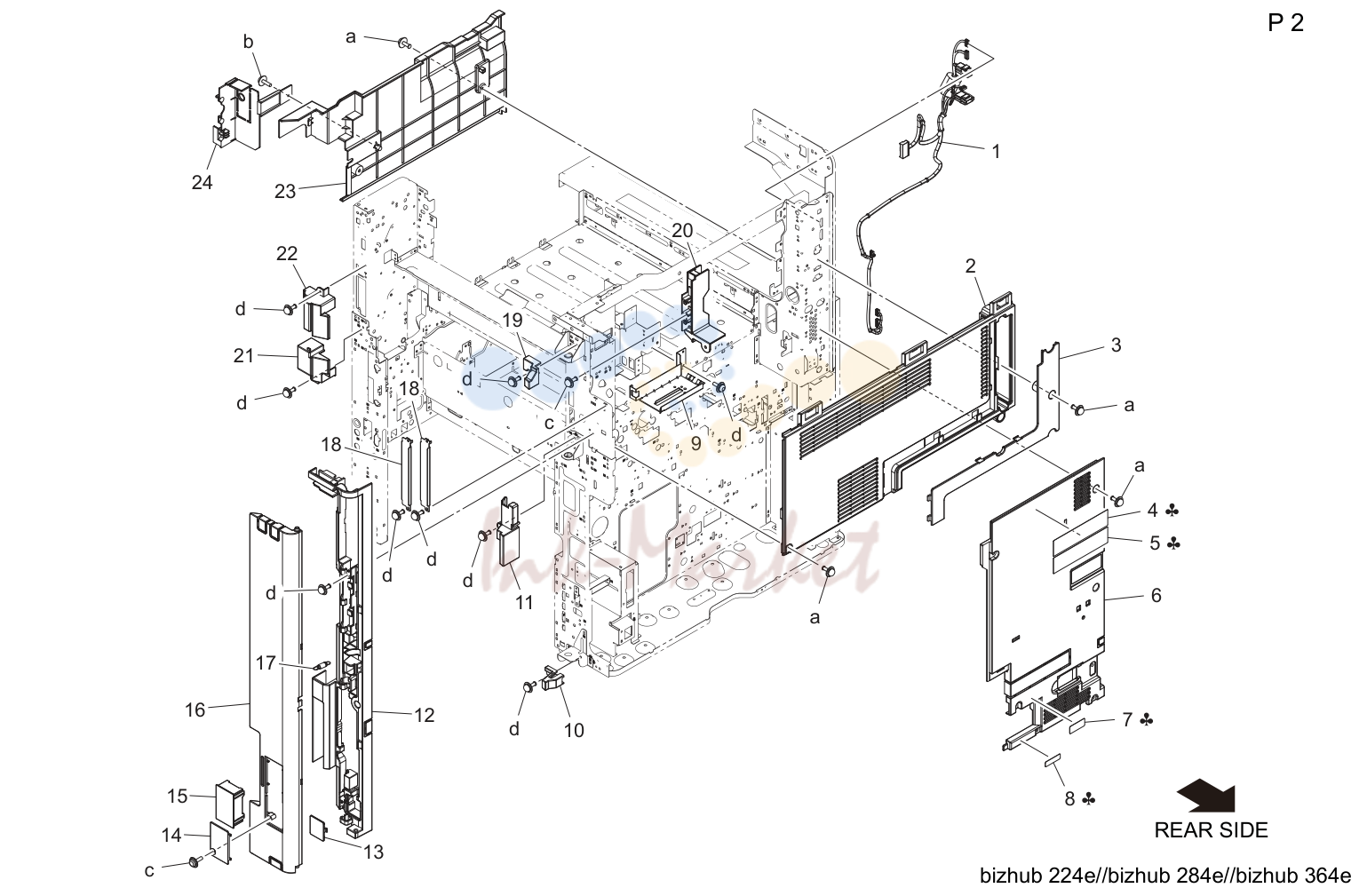

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1N10M00 запросить цену → | Fns relay жгут |
| 2 | A161162102 запросить цену → | Крышка |
| 3 | A161163501 запросить цену → | Крышка |
| 4 | A2X0945700 запросить цену → | Label |
| 5 | A2X0945000 запросить цену → | Label |
| 6 | A161166302 запросить цену → | Крышка |
| 7 | A02E149900 запросить цену → | Label |
| 8 | A00J945201 запросить цену → | Label 220-240v 0.65a |
| 9 | A5C1133700 запросить цену → | Ground пластина |
| 10 | A161164800 запросить цену → | Regulating part /lower |
| 11 | A161164702 запросить цену → | Regulating part /middle |
| 12 | A5C1161800 запросить цену → | Крышка |
| 13 | A161164401 запросить цену → | Крышка |
| 14 | A5C1166501 запросить цену → | Крышка |
| 15 | A161166400 запросить цену → | Крышка |
| 16 | A5C1160901 запросить цену → | Крышка |
| 17 | A161163900 запросить цену → | Pulling coil пружина |
| 18 | A161139800 запросить цену → | Крышка |
| 19 | A161164600 запросить цену → | Regulating part /upper |
| 20 | A5C1132001 запросить цену → | Направляющая |
| 21 | A161161201 запросить цену → | Крышка |
| 22 | A161162900 запросить цену → | Крышка |
| 23 | A161162201 запросить цену → | Крышка |
| 24 | A161162801 запросить цену → | Крышка |

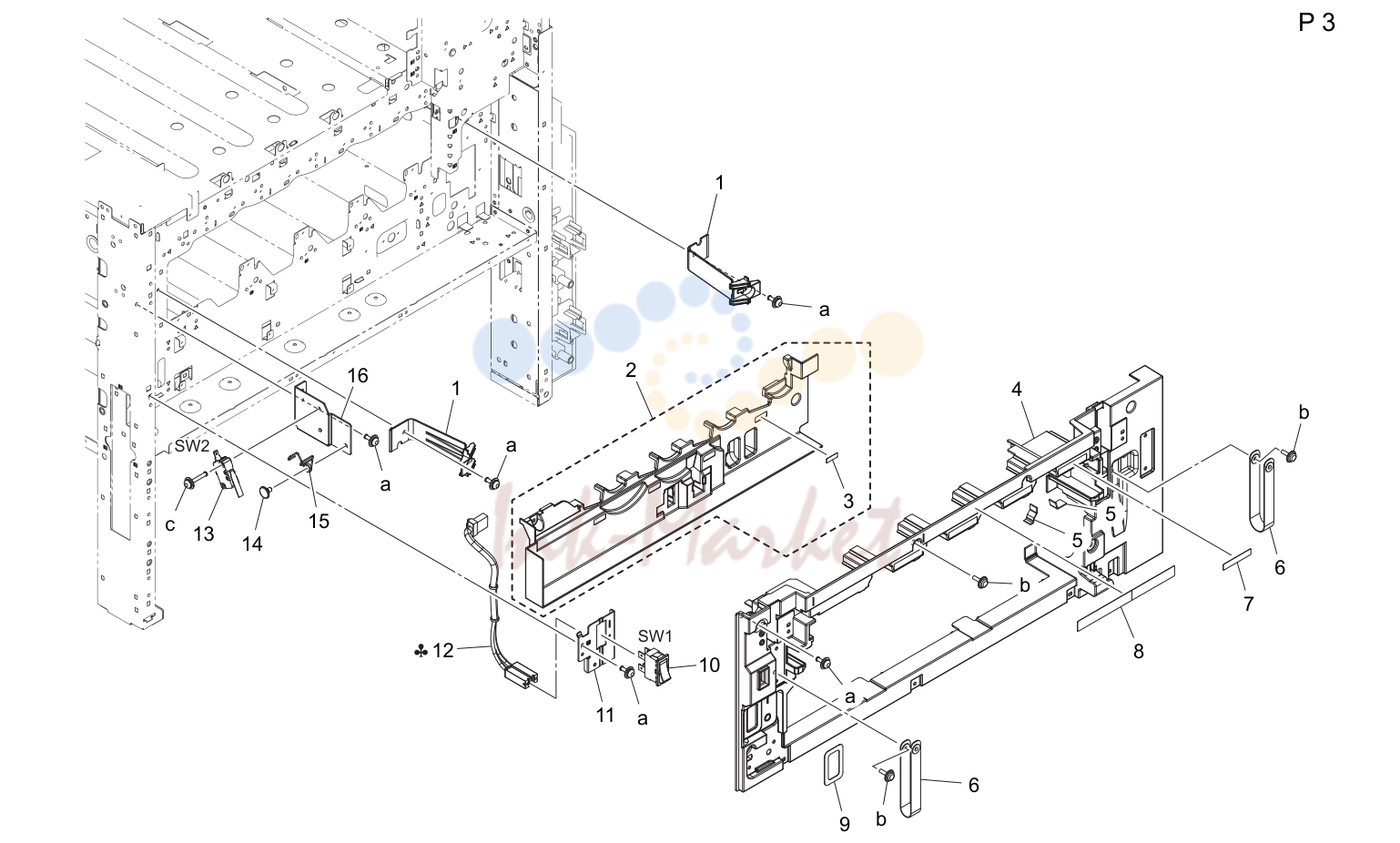

Inner крышка секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161165700 запросить цену → | Fixing claw |
| 2 | A61FR71300 запросить цену → | Крышка /front (2nd) в сборе |
| 3 | A161943000 запросить цену → | Label |
| 4 | A161165007 запросить цену → | Крышка /front |
| 5 | A161165300 запросить цену → | Protection part |
| 6 | A0ED162401 запросить цену → | Band |
| 7 | A161942500 запросить цену → | Label dr/k |
| 8 | A61F942600 запросить цену → | Label |
| 9 | A161942000 запросить цену → | Label |
| 11 | A161135100 запросить цену → | Креплениеing пластина |
| 12 | A161N12A00 запросить цену → | Ac wiring /a |
| 12 | A61FN12A00 запросить цену → | Ac wiring /a |
| 13 | J06M60100 запросить цену → | Micro выключатель |
| 15 | A161151300 запросить цену → | Torsion coil пружина |
| 16 | A161151100 запросить цену → | Креплениеing пластина |

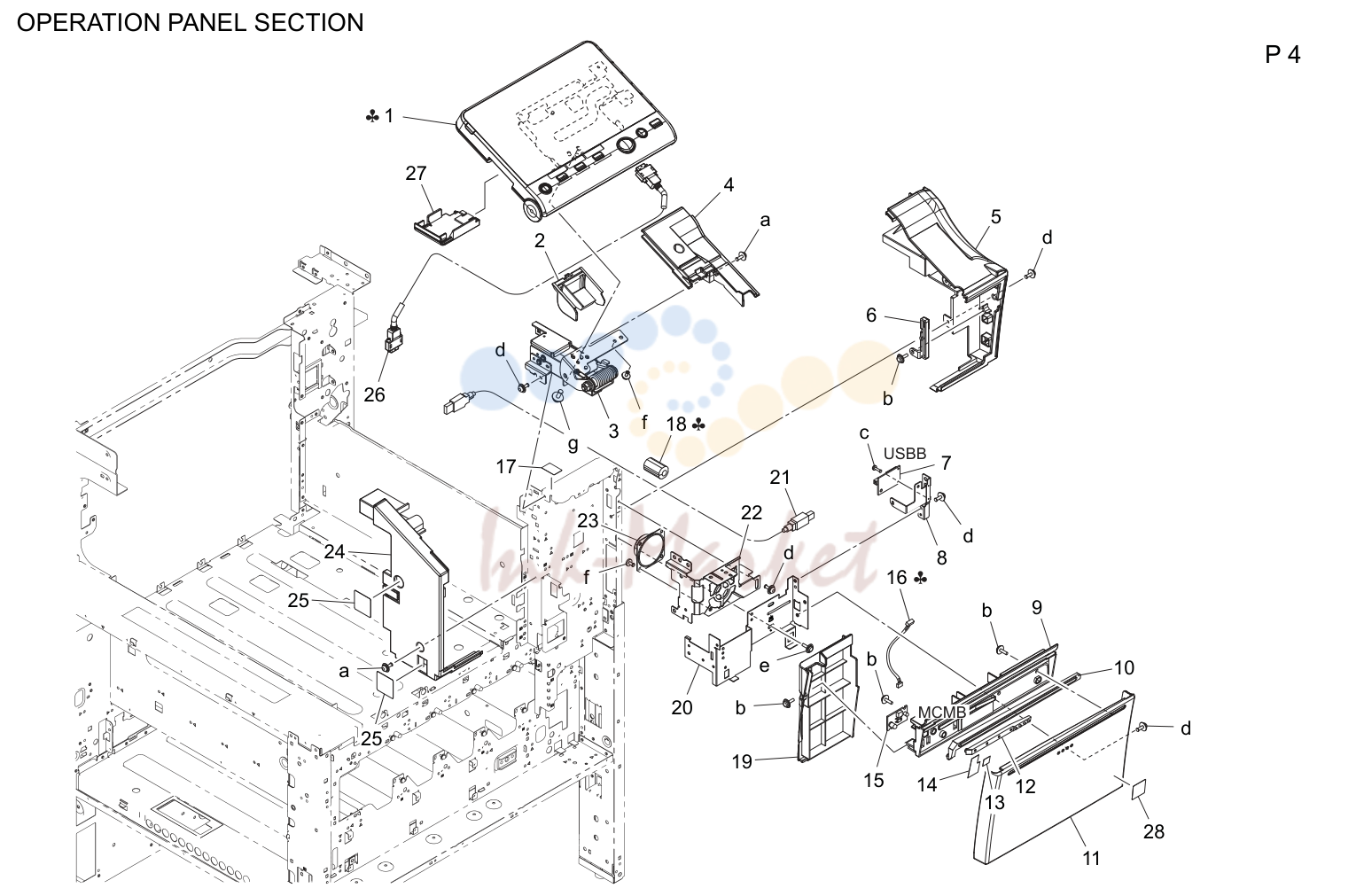

Operation панель секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A61FM70003 запросить цену → | Панель в сборе |
| 1 | A61FM70103 запросить цену → | Панель в сборе |
| 1 | A61FM70203 запросить цену → | Панель в сборе |
| 2 | A161190900 запросить цену → | Крышка |
| 3 | A5C1R70911 запросить цену → | Креплениеing пластина в сборе |
| 4 | A161162604 запросить цену → | Крышка |
| 5 | A161161503 запросить цену → | Крышка |
| 6 | A161164000 запросить цену → | Крышка |
| 7 | A0P0H02500 запросить цену → | Плата в сборе(плата-ucn в сборе) |
| 8 | A161138002 запросить цену → | Креплениеing пластина |
| 9 | A5C1167800 запросить цену → | Light blocking крышка |
| 10 | A161167000 запросить цену → | Lens |
| 11 | A161161702 запросить цену → | Крышка |
| 12 | A161167100 запросить цену → | Lens |
| 13 | A161167400 запросить цену → | Light blocking sheet /2 |
| 14 | A161167300 запросить цену → | Light blocking sheet /1 |
| 15 | A161H00U01 запросить цену → | Плата в сборе(плата-led в сборе) |
| 16 | A5C1N10B00 запросить цену → | Indicating wiring/3 |
| 16 | A5C1N10D00 запросить цену → | Inindicating wiring/4 |
| 17 | A5C1122600 запросить цену → | Spacer |
| 18 | A5C1M92000 запросить цену → | Ferritecore |
| 19 | A161161900 запросить цену → | Крышка |
| 20 | A161164104 запросить цену → | Креплениеing пластина |
| 21 | A0P0N15300 запросить цену → | Кабель |
| 22 | A5C1137303 запросить цену → | Креплениеing пластина |
| 23 | A0P0M73100 запросить цену → | Speaker |
| 24 | A161161401 запросить цену → | Крышка |
| 25 | A161162400 запросить цену → | Уплотнитель |
| 26 | A5C1N15601 запросить цену → | Interface кабель |
| 27 | A55V161201 запросить цену → | Крышка |
| 28 | A011946200 запросить цену → | Label emperon |

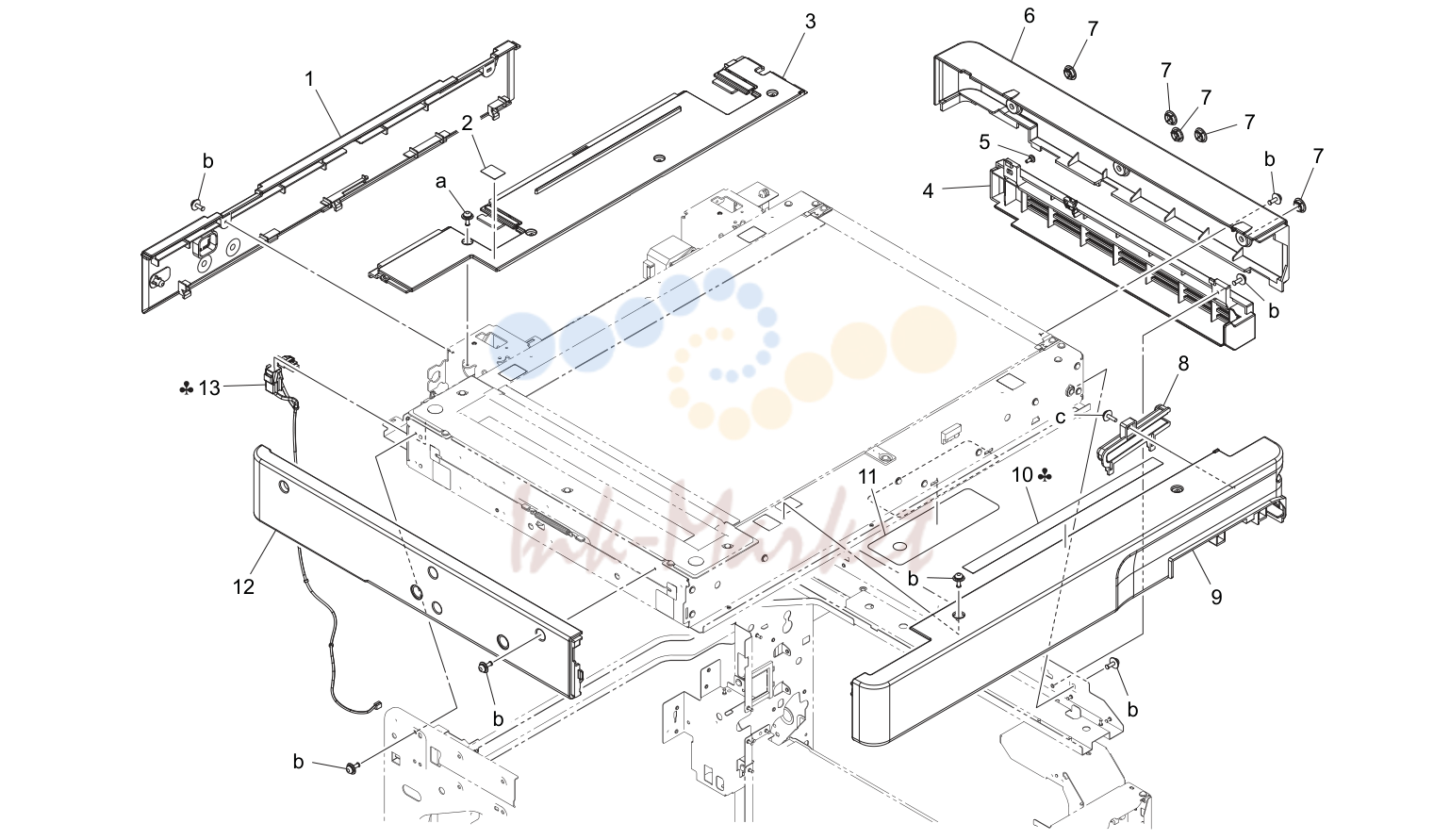

Крышка сканера секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161170203 запросить цену → | Read крышка /rear |
| 2 | A161940602 запросить цену → | Label |
| 3 | A161170701 запросить цену → | Read крышка |
| 4 | A161170602 запросить цену → | Read крышка |
| 5 | A00J169300 запросить цену → | Shoulder screw |
| 6 | A161170400 запросить цену → | Read крышка /right |
| 7 | A02E167700 запросить цену → | Крышка |
| 8 | A161170800 запросить цену → | Держатель |
| 9 | A161170100 запросить цену → | Read крышка /front |
| 10 | A121944700 запросить цену → | Label prohibit |
| 10 | A3EW944600 запросить цену → | Label |
| 11 | A161282100 запросить цену → | Ground sheet |
| 12 | A161170300 запросить цену → | Read крышка /left |
| 13 | A161N11C01 запросить цену → | Сканер relay жгут /100v |

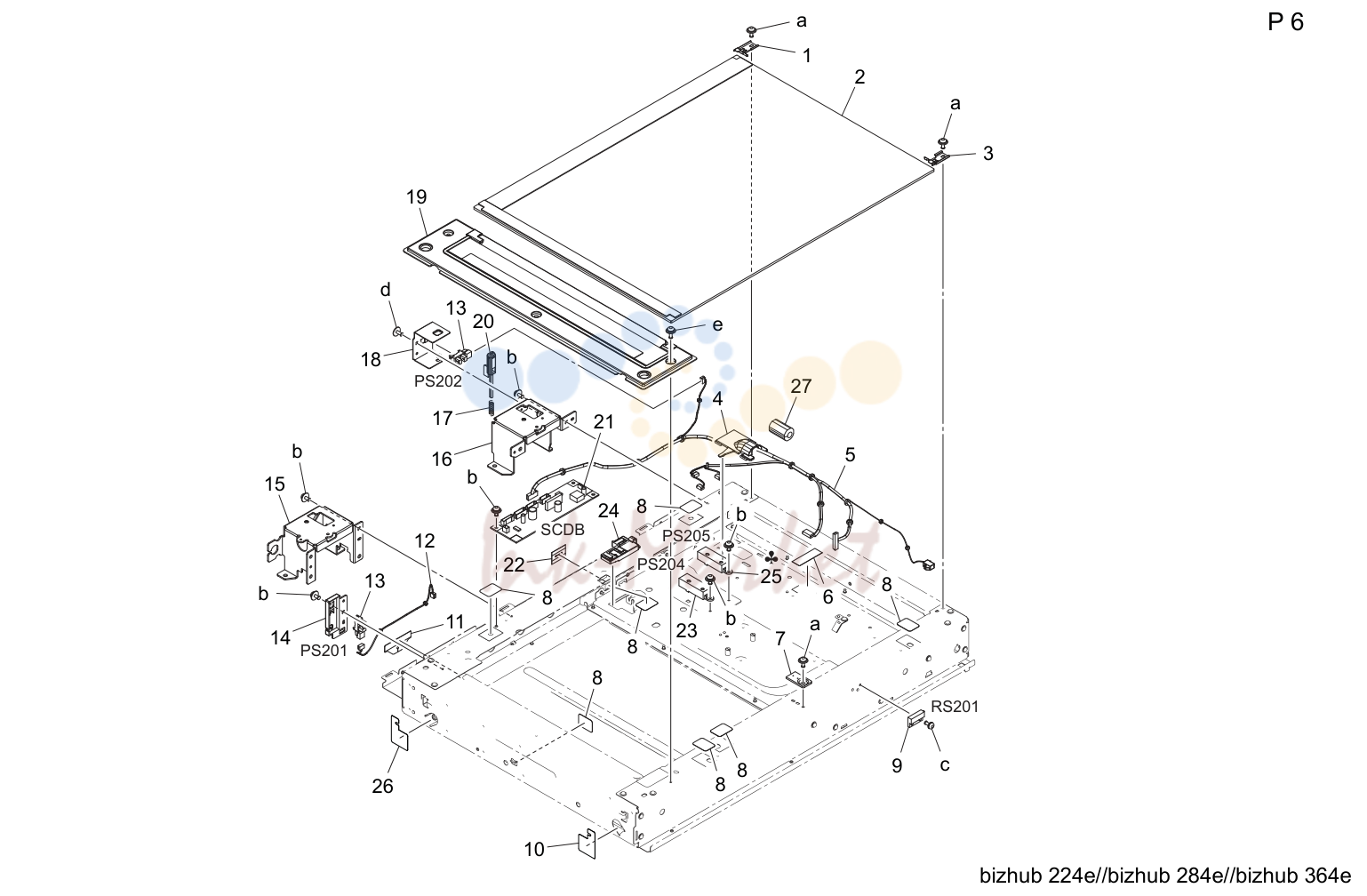

Сканер секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161268300 запросить цену → | Holding пластина |
| 2 | A161R72200 запросить цену → | Стекло оригинала в сборе |
| 3 | A161268200 запросить цену → | Holding пластина |
| 4 | A161281600 запросить цену → | Направляющая |
| 5 | A161N14100 запросить цену → | Сканер wiring /1 |
| 7 | A00J265300 запросить цену → | Regulating пластина |
| 9 | A1UDM50200 запросить цену → | Lead выключатель |
| 10 | A5C1263300 запросить цену → | Уплотнитель |
| 11 | A161263000 запросить цену → | Уплотнитель |
| 12 | A161N14201 запросить цену → | Сканер wiring /2 |
| 13 | A108M50100 ✓ в наличии | Photointerrupter |
| 14 | A161262200 запросить цену → | Крышка |
| 15 | A161261902 запросить цену → | Рама |
| 16 | A161262002 запросить цену → | Рама |
| 17 | A161280300 запросить цену → | Compressing coil пружина |
| 18 | A161280112 запросить цену → | Креплениеing пластина |
| 19 | A161R72300 запросить цену → | Slit стекло в сборе |
| 20 | A161280211 запросить цену → | Рычаг |
| 21 | A5C1H01A11 под заказ | Плата в сборе(плата-id) |
| 22 | A161281300 запросить цену → | Уплотнитель |
| 23 | A161M50A00 ✓ в наличии | Aps photoreflector |
| 24 | A161281100 запросить цену → | Направляющая |
| 25 | A161M50A00 ✓ в наличии | Aps photoreflector |
| 26 | A5C1263400 запросить цену → | Уплотнитель |
| 27 | A61FM90200 запросить цену → | Ferritecore |

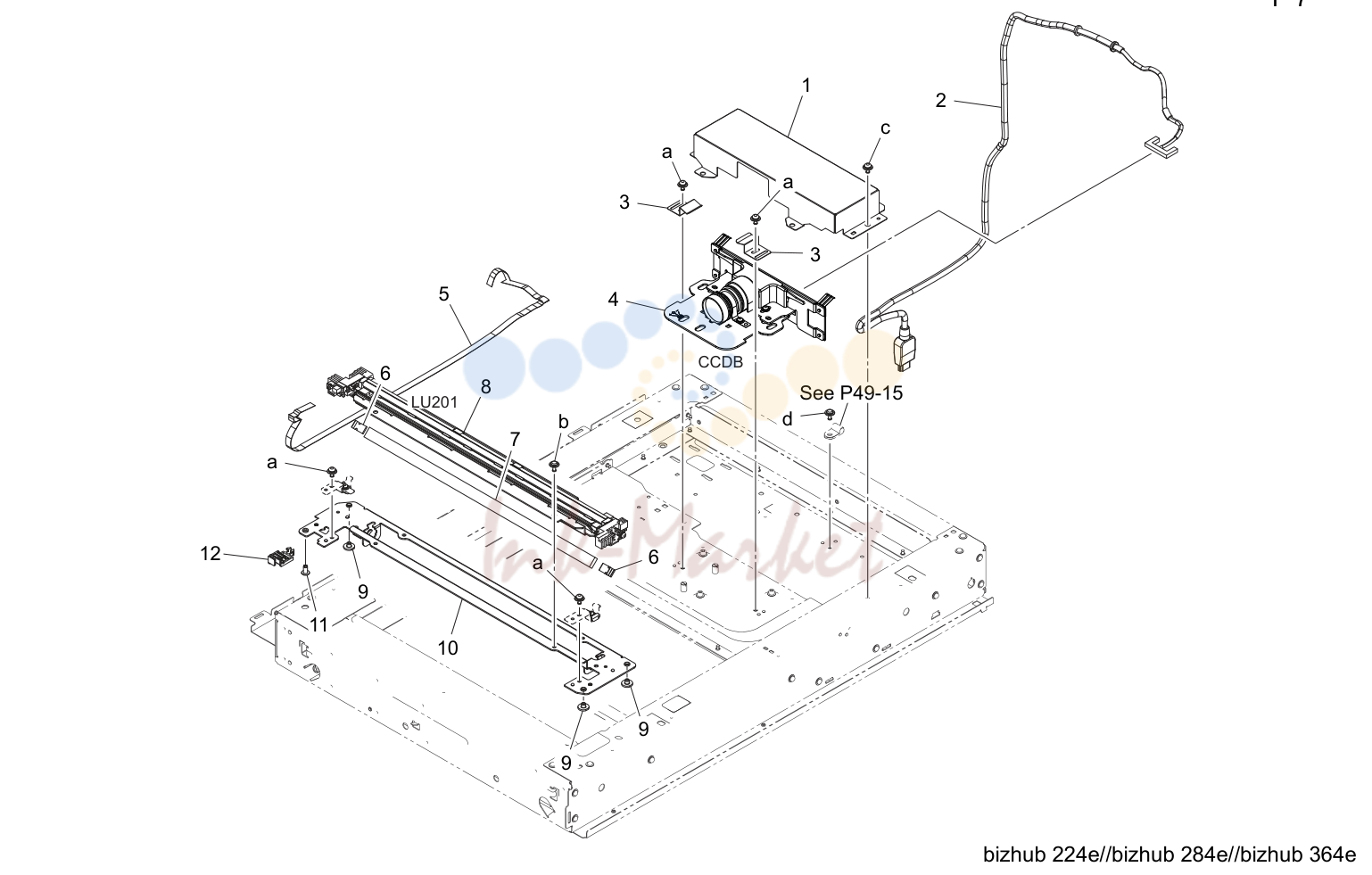

Сканер секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161278600 запросить цену → | Крышка |
| 2 | A5C1N14400 запросить цену → | Ccd кабель |
| 3 | A161278900 запросить цену → | Пластина пружина |
| 4 | A61FR72100 запросить цену → | Ccd lens в сборе |
| 5 | A161N14000 запросить цену → | Сканер wiring /4 |
| 6 | A0ED271300 запросить цену → | Пластина пружина |
| 7 | A0ED271200 запросить цену → | Mirror |
| 8 | A61FM31100 запросить цену → | Lamp |
| 9 | A161271000 запросить цену → | Втулка |
| 10 | A161270102 запросить цену → | Рама |
| 11 | A161271100 запросить цену → | Втулка |
| 12 | A161270600 запросить цену → | Направляющая |

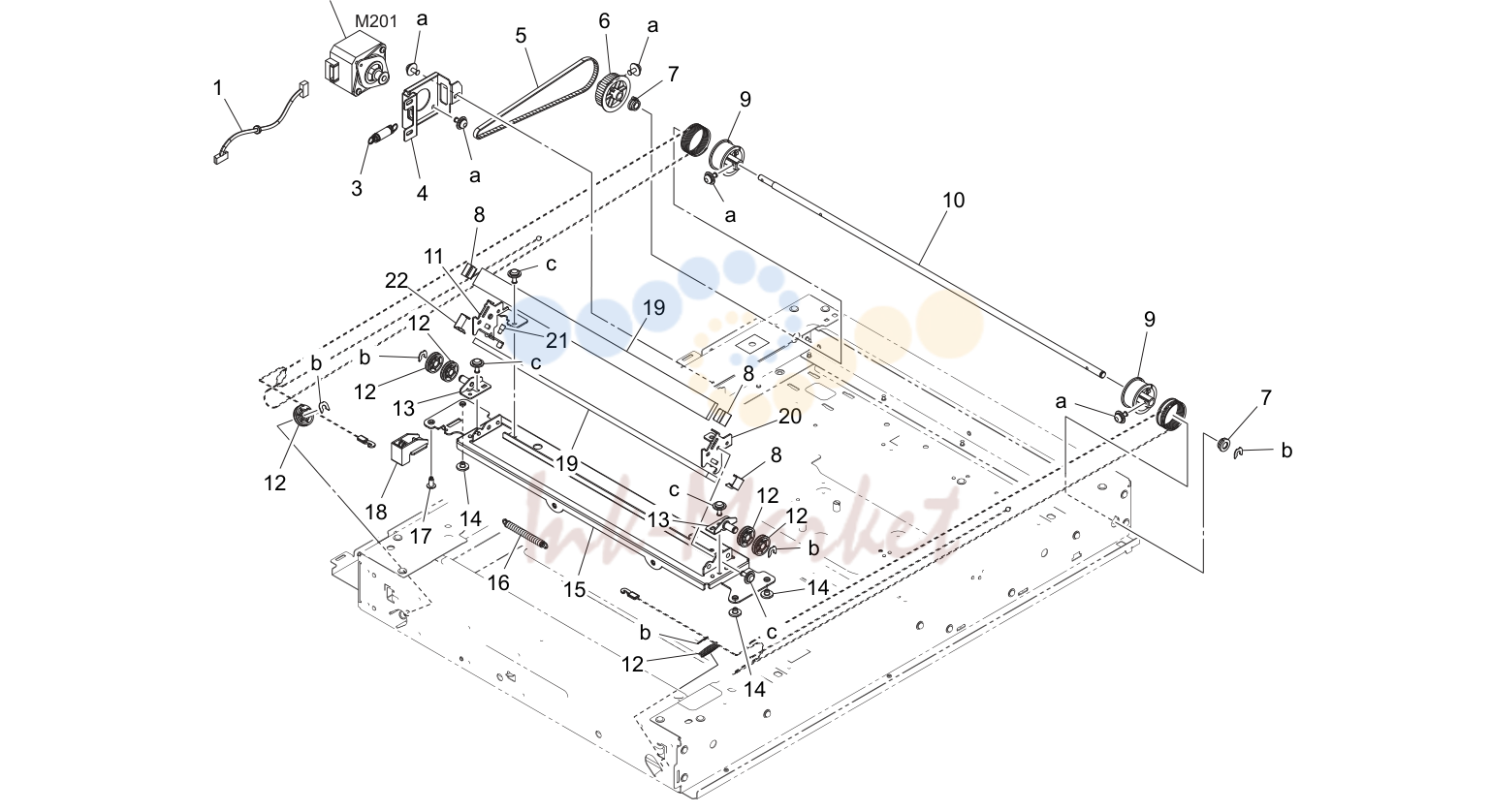

Сканер секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1N14300 запросить цену → | Сканер wiring |
| 2 | A5C1M10A00 запросить цену → | Stepping мотор |
| 3 | A161275700 запросить цену → | Pulling пружина |
| 4 | A161276000 запросить цену → | Креплениеing пластина |
| 5 | A161275600 ✓ в наличии | Timing ремень 335l |
| 6 | A161275500 запросить цену → | Pulley 103t |
| 7 | A161276500 запросить цену → | Bearing |
| 8 | A0ED274400 запросить цену → | Пластина пружина |
| 9 | A161275300 запросить цену → | Pulley |
| 10 | A161275400 запросить цену → | Вал |
| 11 | A161273701 запросить цену → | Креплениеing пластина |
| 12 | A0ED273600 запросить цену → | Pulley |
| 13 | A161273401 запросить цену → | Креплениеing пластина |
| 14 | A161271000 запросить цену → | Втулка |
| 15 | A161273100 запросить цену → | Рама |
| 16 | A0ED276301 запросить цену → | Pulling пружина |
| 17 | A161271100 запросить цену → | Втулка |
| 18 | A161273500 запросить цену → | Направляющая part |
| 19 | A0ED274300 запросить цену → | Mirror |
| 20 | A161273800 запросить цену → | Креплениеing пластина |
| 21 | A161274600 запросить цену → | Adjusting screw |
| 22 | A161274500 запросить цену → | Пластина пружина /1 |

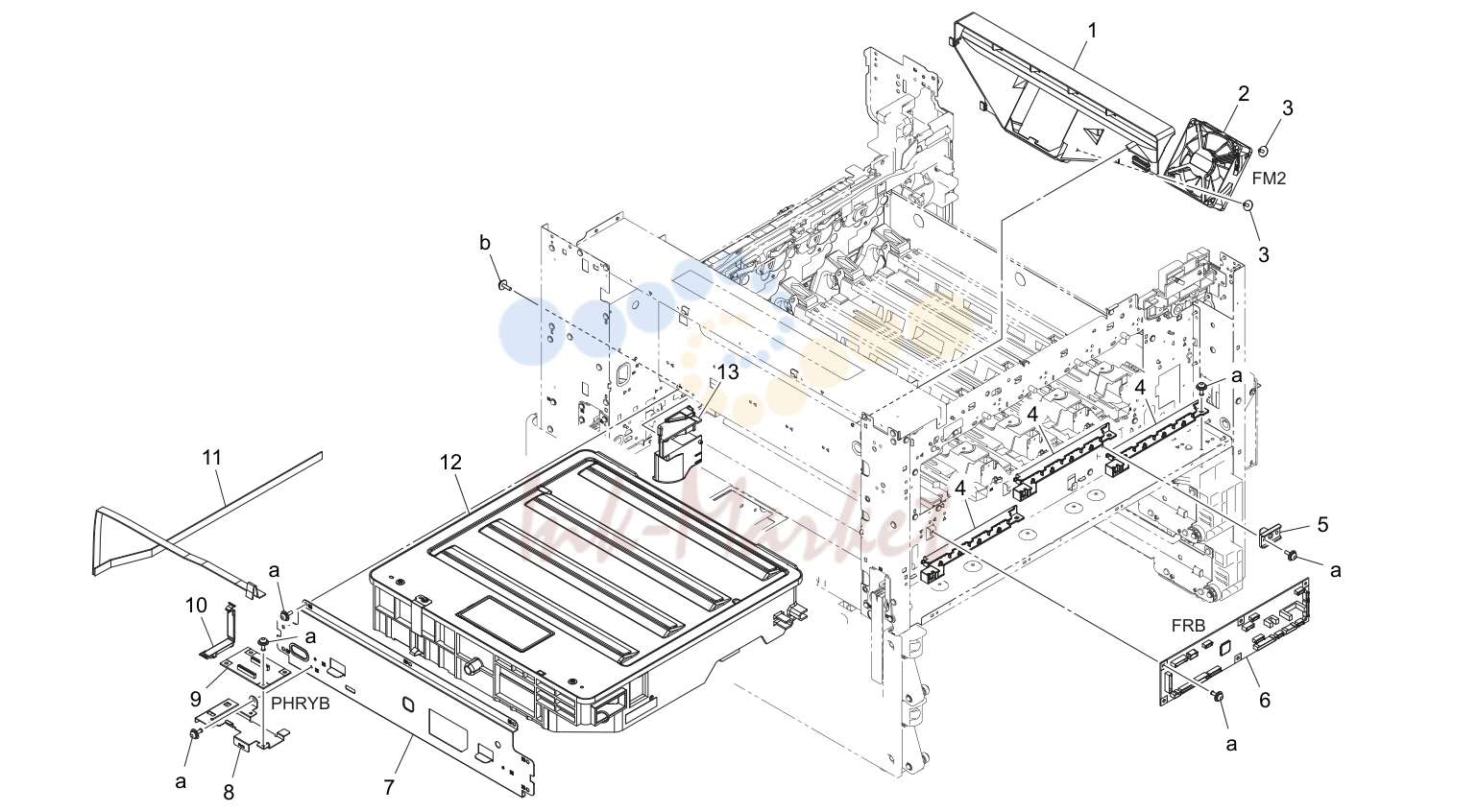

Ph узел (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A61F140200 запросить цену → | Воздуховод |
| 4 | A5C1135300 запросить цену → | Направляющая |
| 5 | A161105400 запросить цену → | Positioning пластина |
| 6 | A61FH00500 под заказ | Плата в сборе(плата-fr) |
| 7 | A161101802 запросить цену → | Креплениеing пластина |
| 8 | A161130301 запросить цену → | Креплениеing пластина |
| 9 | A61FH00800 запросить цену → | Pwm в сборе (плата-vd2) |
| 10 | A161137802 запросить цену → | Держатель |
| 11 | A61FN11900 запросить цену → | Flatкабель |
| 12 | A61FR70300 запросить цену → | Print head в сборе |
| 13 | A161147401 запросить цену → | Воздуховод |
Тонер supply секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1120700 запросить цену → | Reinforce пластина |
| 2 | A161403701 запросить цену → | Уплотнитель |
| 3 | A61F402001 запросить цену → | Крышка |
| 3 | A61F405102 запросить цену → | Крышка |
| 3 | A61F405202 запросить цену → | Крышка |
| 3 | A61F405300 запросить цену → | Крышка |
| 5 | A161403901 запросить цену → | Spacer |
| 6 | A0ED940600 запросить цену → | Label тонер 1 |
| 7 | A161402502 запросить цену → | Уплотнитель |
| 8 | A161402402 запросить цену → | Shutter |
| 9 | A161403800 запросить цену → | Уплотнитель |
| 10 | A161403500 запросить цену → | Уплотнитель |
| 11 | A161403600 запросить цену → | Уплотнитель |
| 12 | A61F403300 запросить цену → | Уплотнитель |
| 13 | A61F403400 запросить цену → | Уплотнитель |
| 14 | A161402114 запросить цену → | Крышка |
| 15 | A161135502 запросить цену → | Креплениеing пластина |
| 16 | A161404001 запросить цену → | Уплотнитель /1 |
| 17 | A161404100 запросить цену → | Уплотнитель /2 |
| 18 | A61FR70400 запросить цену → | Sub бункер в сборе |
| 18 | A61FR70500 запросить цену → | Sub бункер в сборе |
| 18 | A61FR70600 запросить цену → | Sub бункер в сборе |
| 18 | A61FR72000 запросить цену → | Sub бункер в сборе |
| 19 | A61F400000 запросить цену → | Держатель |
Тонер supply секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161401400 запросить цену → | Шестерня 43t |
| 2 | A161401300 запросить цену → | Шестерня 17/65t |
| 3 | A161401200 запросить цену → | Шестерня 28t |
| 4 | A161401100 запросить цену → | Шестерня 36t |
| 5 | A161401000 запросить цену → | Шестерня 18t |
| 8 | A161403100 запросить цену → | Держатель |
| 9 | A161400100 запросить цену → | Screw |
| 10 | A161400401 запросить цену → | Detecting пластина |
| 11 | A161404200 запросить цену → | Fixing пластина |
| 12 | A161400601 запросить цену → | Detecting уплотнитель |
| 13 | A161400300 запросить цену → | Agitating part |
| 14 | A161400200 запросить цену → | Agitating вал |
| 15 | A161N12801 запросить цену → | Тонер drive жгут /k |
| 16 | A5C1M10400 запросить цену → | Stepping мотор |
| 18 | A161403000 под заказ | Втулка |
| 19 | A161404300 запросить цену → | Detecting actuator |
| 20 | A161400701 запросить цену → | Креплениеing пластина |
| 21 | A61FN10F00 запросить цену → | Тонер detection жгут |
| 22 | A108M50100 ✓ в наличии | Photointerrupter |
| 23 | A161403200 запросить цену → | Уплотнитель |
| 25 | A0ED401000 запросить цену → | Shutter |
| 26 | A161400800 запросить цену → | Pin |
Waste тонер box секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0ED363100 запросить цену → | Shutter |
| 2 | A0ED363200 запросить цену → | Pulling coil пружина |
| 3 | A0ED363400 запросить цену → | Уплотнитель |
| 4 | A0ED363000 запросить цену → | Pipe |
| 5 | A0ED363301 запросить цену → | Уплотнитель |
| 6 | A161245100 запросить цену → | Шестерня 16/40t |
| 7 | A0ED245000 запросить цену → | Шестерня 20/20t |
| 8 | A161245400 запросить цену → | Шестерня 16/51t |
| 10 | A161F21002 запросить цену → | Waste тонер driva |
| 11 | A0EDF36001 запросить цену → | Waste тонер pipe |
| 12 | A161362000 запросить цену → | Крышка |
Erase lamp секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0ED103100 запросить цену → | Pin |
| 2 | A161107400 запросить цену → | Light blocking part |
| 3 | A161R70011 запросить цену → | Eraser (black) в сборе |
| 4 | A61F130001 запросить цену → | Держатель |
| 5 | A0ED105400 запросить цену → | Rail |
| 6 | A161105600 запросить цену → | Rail |
| 7 | A5C1105500 запросить цену → | Light blocking part |
| 8 | A161107100 запросить цену → | Уплотнитель |
| 9 | A61FN11V00 запросить цену → | Neutralizing wiring |
Dv lock рычаг секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1115200 запросить цену → | Reinforce пластина |
| 3 | A161116202 запросить цену → | Release рычаг |
| 4 | A161119500 запросить цену → | Compressing coil пружина |
| 5 | A61FN10Y00 запросить цену → | Photoconвоздуховодor wiring |
| 6 | A0ED104801 запросить цену → | Держатель |
| 7 | A0ED105700 запросить цену → | Torsion coil пружина |
| 8 | A0EDM60001 под заказ | Relay connector |
| 9 | A61F168200 запросить цену → | Крышка /inside |
| 10 | A61F141100 запросить цену → | Крышка |
Перенос узел (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A61DR70000 ✓ в наличии | Intermediate image перенос комплект |
| 2 | A161508400 запросить цену → | Направляющая |
| 3 | A161110601 запросить цену → | Lock part |
| 4 | A0ED111000 запросить цену → | Compressing coil пружина |
| 5 | A161112500 запросить цену → | Рычаг /front |
| 6 | A5C1112800 запросить цену → | Рычаг /front |
| 7 | A161110400 запросить цену → | Печь (закрепление) rail /front |
| 8 | A161112200 запросить цену → | Креплениеing пластина |
| 9 | A161112600 запросить цену → | Adjusting пластина |
| 10 | A161110201 запросить цену → | Rail |
| 11 | A161110300 запросить цену → | Rail |
| 13 | A0ED112000 запросить цену → | Contact |
| 14 | A0ED111400 запросить цену → | Contact /k |
| 15 | A161110102 запросить цену → | Rail |
| 16 | A5C1112900 запросить цену → | Рычаг /rear |
| 17 | A161112300 запросить цену → | Contact |
| 18 | A161112400 запросить цену → | Contact |
| 19 | A161112100 запросить цену → | Рычаг /rear |
| 20 | A161144801 запросить цену → | Уплотнитель |
| 21 | A161141700 запросить цену → | Воздуховод |
| 22 | A161146200 запросить цену → | Уплотнитель |
| 23 | A161112700 запросить цену → | Креплениеing пластина |
| 24 | A61FN11200 запросить цену → | Перенос wiring |
Подача бумаги секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161561100 запросить цену → | Держатель |
| 2 | A161561200 запросить цену → | Pulling coil пружина |
| 3 | A161579011 запросить цену → | Крышка |
| 4 | A161576300 запросить цену → | Шестерня 27/33t |
| 5 | A161576200 запросить цену → | Шестерня 36t |
| 6 | A161F56101 запросить цену → | Caulking(hold пластина drive) |
| 7 | A161576100 запросить цену → | Шестерня 21/26t |
| 8 | A161565102 запросить цену → | Креплениеing пластина |
| 9 | A5C1R70700 запросить цену → | Подача бумаги в сборе |
1st подача бумаги секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161566000 запросить цену → | Reinforce пластина |
| 3 | A161560600 запросить цену → | Ground пластина |
| 4 | A161560900 запросить цену → | Креплениеing пластина |
| 5 | A0EDM50100 запросить цену → | Photoreflector |
| 6 | A5C1565500 запросить цену → | Вал |
| 7 | A161561600 запросить цену → | Actuator |
| 8 | A108M50100 ✓ в наличии | Photointerrupter |
| 9 | A161565300 запросить цену → | Подача бумаги рама |
| 10 | A161560101 запросить цену → | Рама /front |
| 11 | A161562800 запросить цену → | Compressing coil пружина |
| 13 | A161562400 запросить цену → | Шестерня 26t |
| 14 | A00J563600 ✓ в наличии | Ролик |
| 16 | A02E561100 ✓ в наличии | Муфта |
| 17 | A161562300 запросить цену → | Шестерня 34t |
| 18 | A161562600 под заказ | Шестерня 28t |
| 19 | A161562000 ✓ в наличии | Вал |
| 20 | A161562500 запросить цену → | Втулка |
| 21 | A161562101 запросить цену → | Держатель |
| 22 | A161567400 запросить цену → | Torsion пружина |
| 23 | A161567300 запросить цену → | Рычаг |
| 24 | A02E560800 запросить цену → | Вал |
| 25 | A161F56016 запросить цену → | Caulking(рама) |
| 26 | A02EM20200 ✓ в наличии | Муфта |
| 27 | A161N10P01 запросить цену → | Paperfeed wiring /1 |
| 28 | A00J663200 запросить цену → | Втулка |
| 29 | A161560500 запросить цену → | Вал |
| 30 | A5C1562200 ✓ в наличии | Ролик |
1st подача бумаги секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1563100 запросить цену → | Держатель |
| 2 | A161568500 запросить цену → | Направляющая |
| 3 | A161568600 запросить цену → | Pulling coil пружина |
| 4 | A5C1563500 запросить цену → | Направляющая |
| 5 | A0ED563900 ✓ в наличии | Torque limiter |
| 6 | A00J563600 ✓ в наличии | Ролик |
| 7 | A161568401 запросить цену → | Направляющая пластина |
| 9 | A5C1563400 запросить цену → | Вал |
| 10 | A161564001 запросить цену → | Креплениеing пластина |
| 12 | A161563300 запросить цену → | Вал |
| 14 | A161563901 запросить цену → | Креплениеing пластина |
| 15 | A161564400 запросить цену → | Pulling coil пружина |
| 16 | A161564200 запросить цену → | Spacer |
| 17 | A5C1564101 запросить цену → | Рычаг |
| 18 | A161564300 запросить цену → | Spacer |
| 19 | A5C1R70800 под заказ | Separation ролик в сборе |
| 20 | A5C1565600 запросить цену → | Sheet |
2nd подача бумаги секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A161561000 запросить цену → | Reinforce пластина |
| 2 | A161578100 под заказ | Drive ролик |
| 3 | A0EDM50100 запросить цену → | Photoreflector |
| 4 | A161578200 запросить цену → | Направляющая пластина |
| 5 | A161N12701 запросить цену → | Conveyance detection жгут |
| 6 | A161571100 запросить цену → | Креплениеing пластина |
| 7 | A161560900 запросить цену → | Креплениеing пластина |
| 8 | A161561600 запросить цену → | Actuator |
| 9 | A108M50100 ✓ в наличии | Photointerrupter |
| 10 | A161560300 запросить цену → | Подача бумаги рама |
| 11 | A161560600 запросить цену → | Ground пластина |
| 12 | A00J617900 запросить цену → | Ball bearing |
| 13 | A161562800 запросить цену → | Compressing coil пружина |
| 14 | A161560500 запросить цену → | Вал |
| 15 | A161562400 запросить цену → | Шестерня 26t |
| 16 | A00J663200 запросить цену → | Втулка |
| 18 | A00J563600 ✓ в наличии | Ролик |
| 20 | A02E561100 ✓ в наличии | Муфта |
| 21 | A161562300 запросить цену → | Шестерня 34t |
| 22 | A161562600 под заказ | Шестерня 28t |
| 23 | A161562000 ✓ в наличии | Вал |
| 24 | A161562500 запросить цену → | Втулка |
| 25 | A161562101 запросить цену → | Держатель |
| 26 | A161567400 запросить цену → | Torsion пружина |
| 27 | A161567300 запросить цену → | Рычаг |
| 28 | A02E560800 запросить цену → | Вал |
| 29 | A02EM20200 ✓ в наличии | Муфта |
| 30 | A02EM20000 ✓ в наличии | Муфта |
| 31 | A161N10Q02 запросить цену → | Paperfeed wiring /2 |
| 32 | A161563000 запросить цену → | Compressing coil пружина |
| 33 | A161578700 запросить цену → | Cushion |
| 34 | A5C1562200 ✓ в наличии | Ролик |
2nd подача бумаги секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A5C1563100 запросить цену → | Держатель |
| 2 | A161568800 запросить цену → | Torsion coil пружина |
| 3 | A161578500 запросить цену → | Направляющая |
| 4 | A5C1563500 запросить цену → | Направляющая |
| 5 | A0ED563900 ✓ в наличии | Torque limiter |
| 6 | A00J563600 ✓ в наличии | Ролик |
| 8 | A161578401 запросить цену → | Направляющая пластина |
| 9 | A161568700 запросить цену → | Torsion coil пружина |
| 10 | A5C1563400 запросить цену → | Вал |
| 11 | A161564001 запросить цену → | Креплениеing пластина |
| 13 | A161563300 запросить цену → | Вал |
| 14 | A161563901 запросить цену → | Креплениеing пластина |
| 16 | A161564400 запросить цену → | Pulling coil пружина |
| 17 | A161564200 запросить цену → | Spacer |
| 18 | A5C1564101 запросить цену → | Рычаг |
| 19 | A161564300 запросить цену → | Spacer |
| 20 | A5C1R70800 под заказ | Separation ролик в сборе |
| 21 | A5C1565600 запросить цену → | Sheet |
Полный список запчастей доступен по запросу.
комментарии
