Konica Minolta bizhub 223 283 363 423 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Крышка сканера (P3)
- Operation панель секция (P4)
- Ccd секция (P5)
- Сканер секция (P6)
- Сканер drive секция (P7)

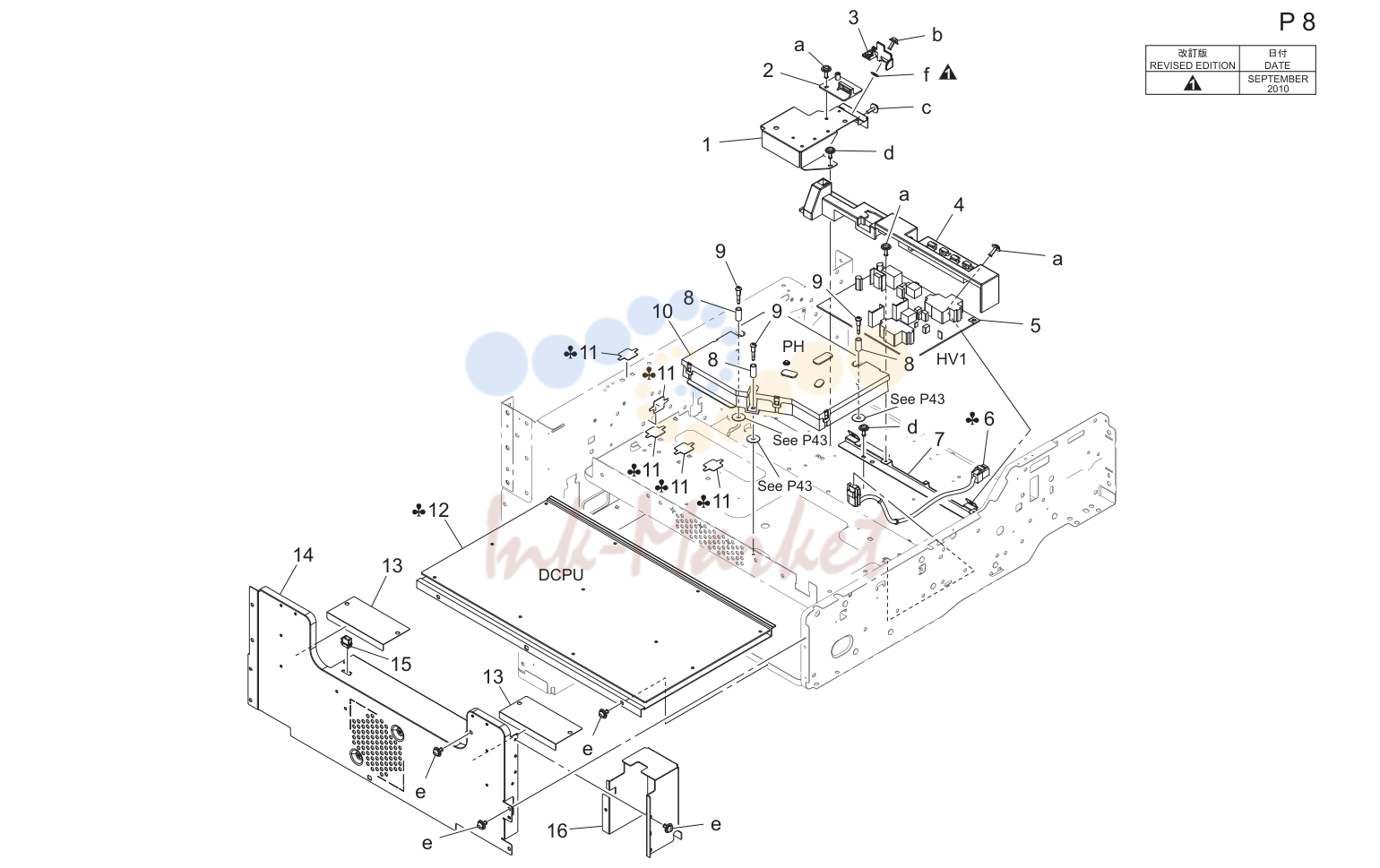

- Print head/ power supply секция (P8)

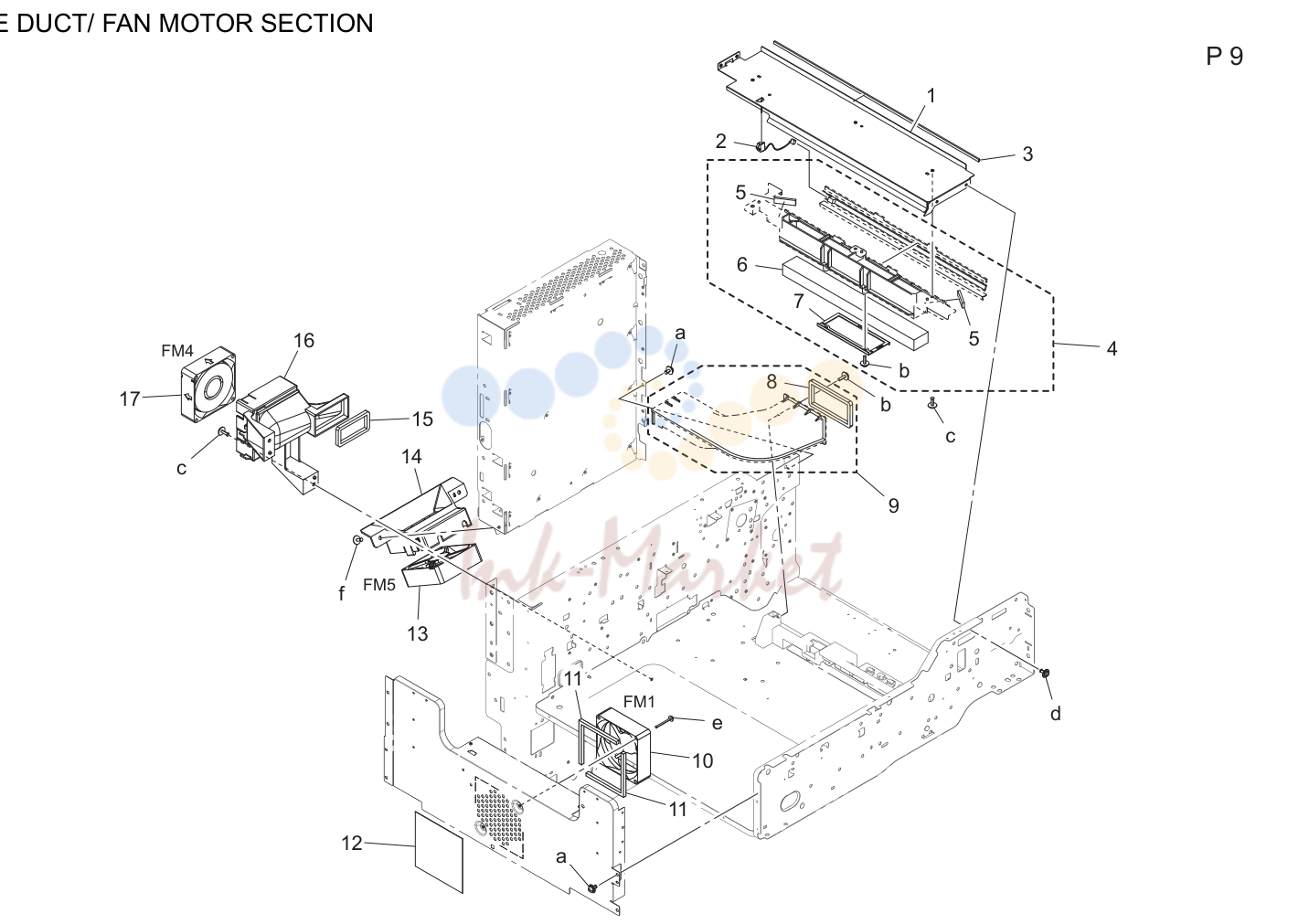

- Ozone воздуховод/ вентилятор мотор секция (P9)

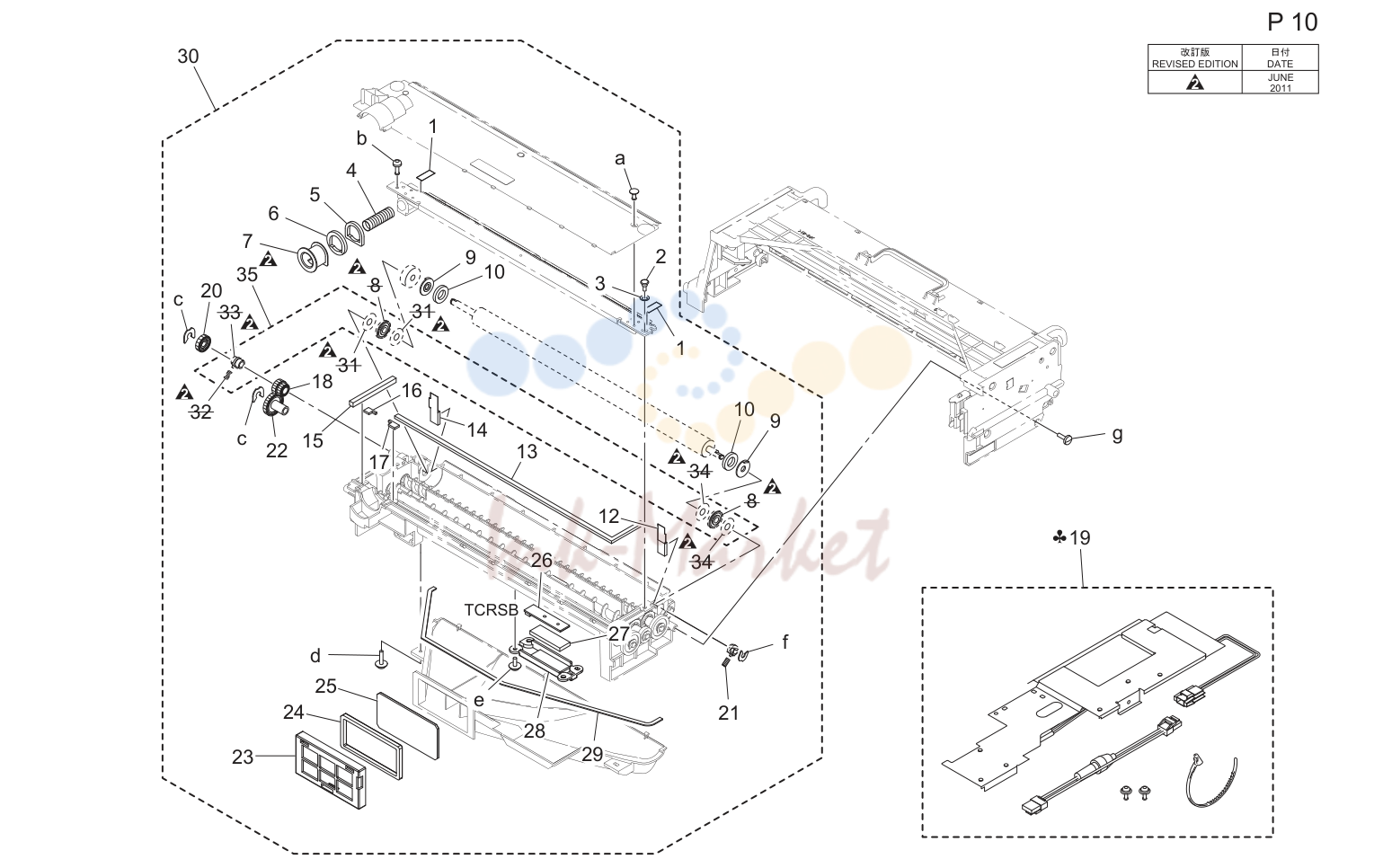

- Iu секция (P10)

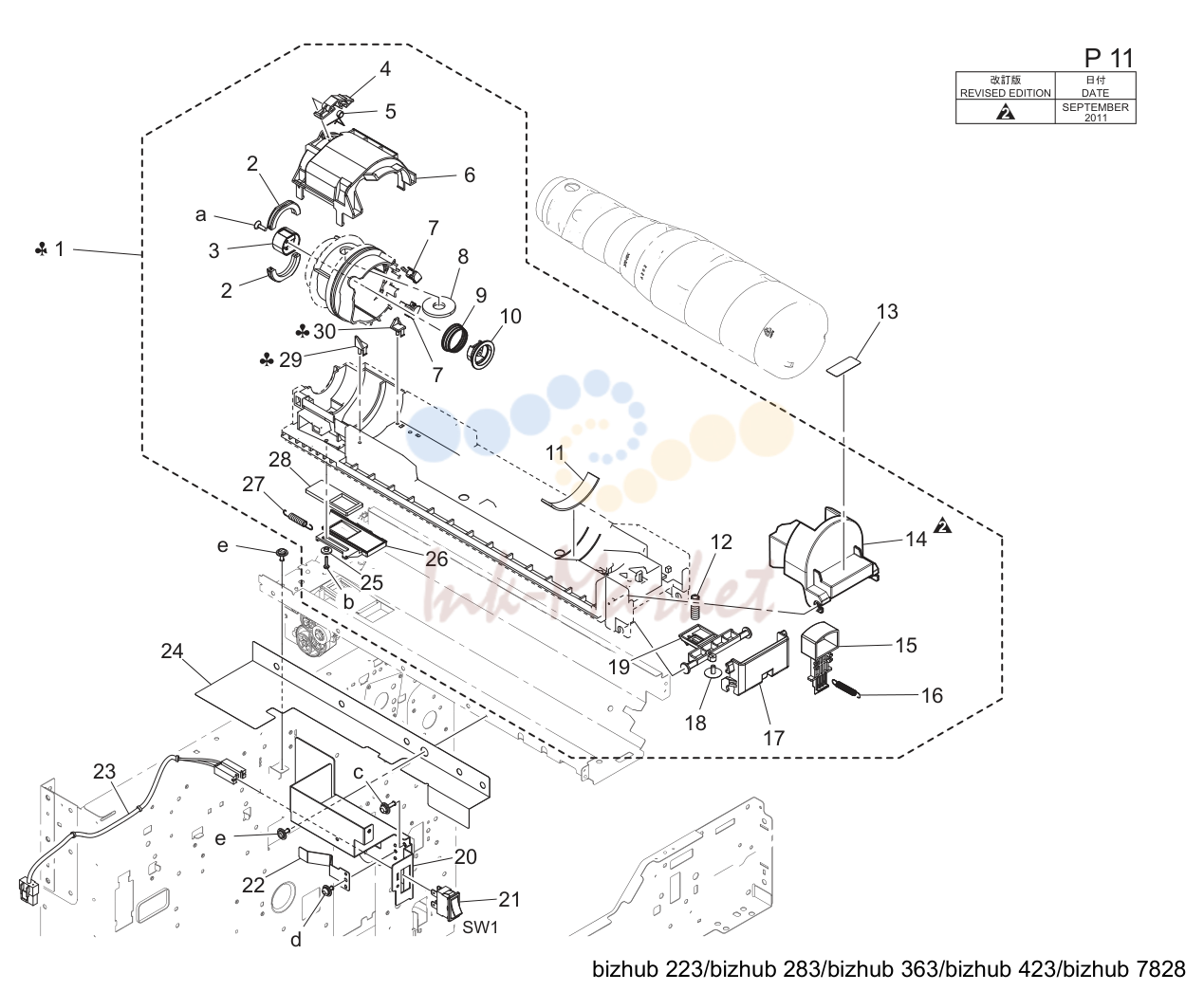

- Бункер секция (P11)

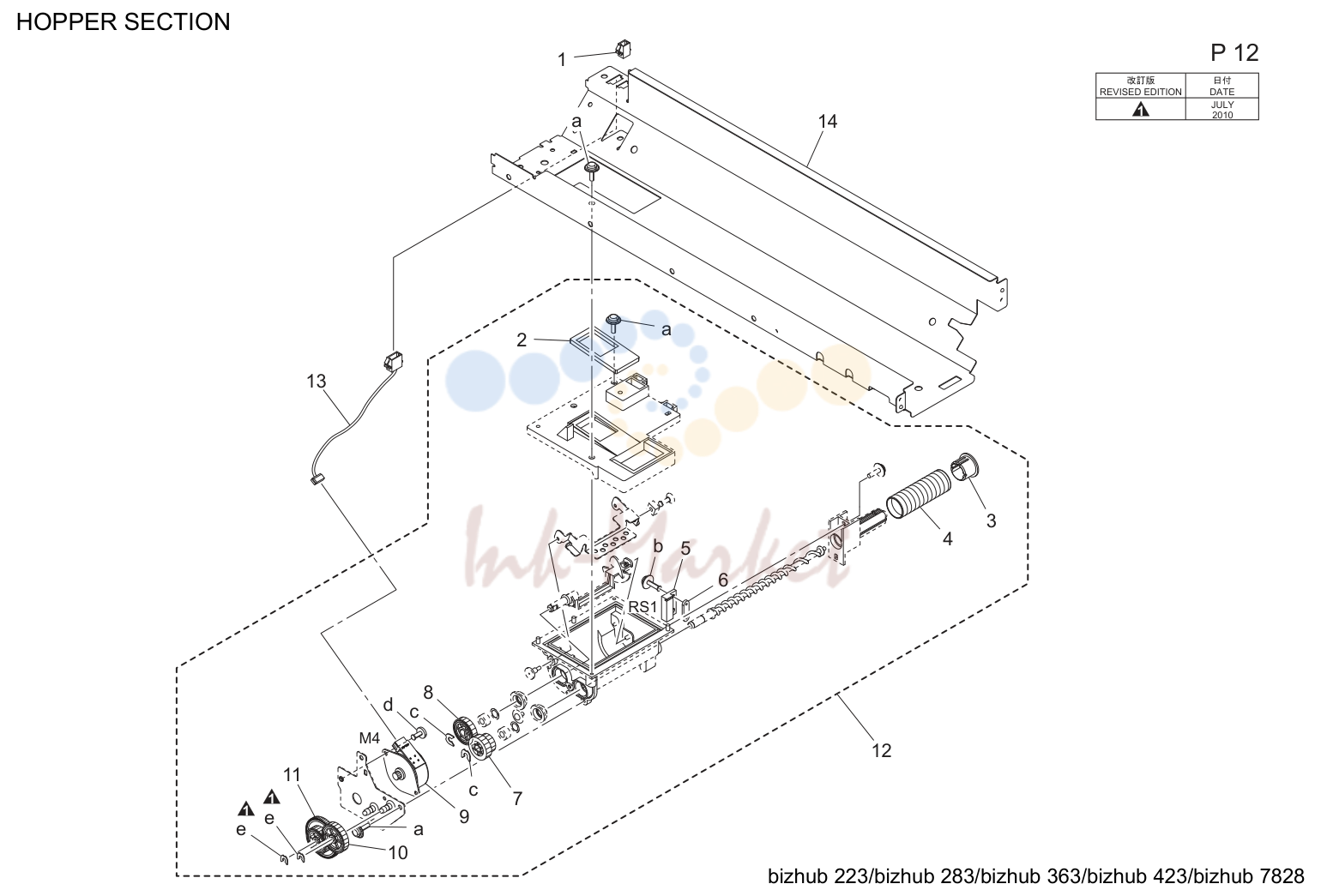

- Бункер секция (P12)

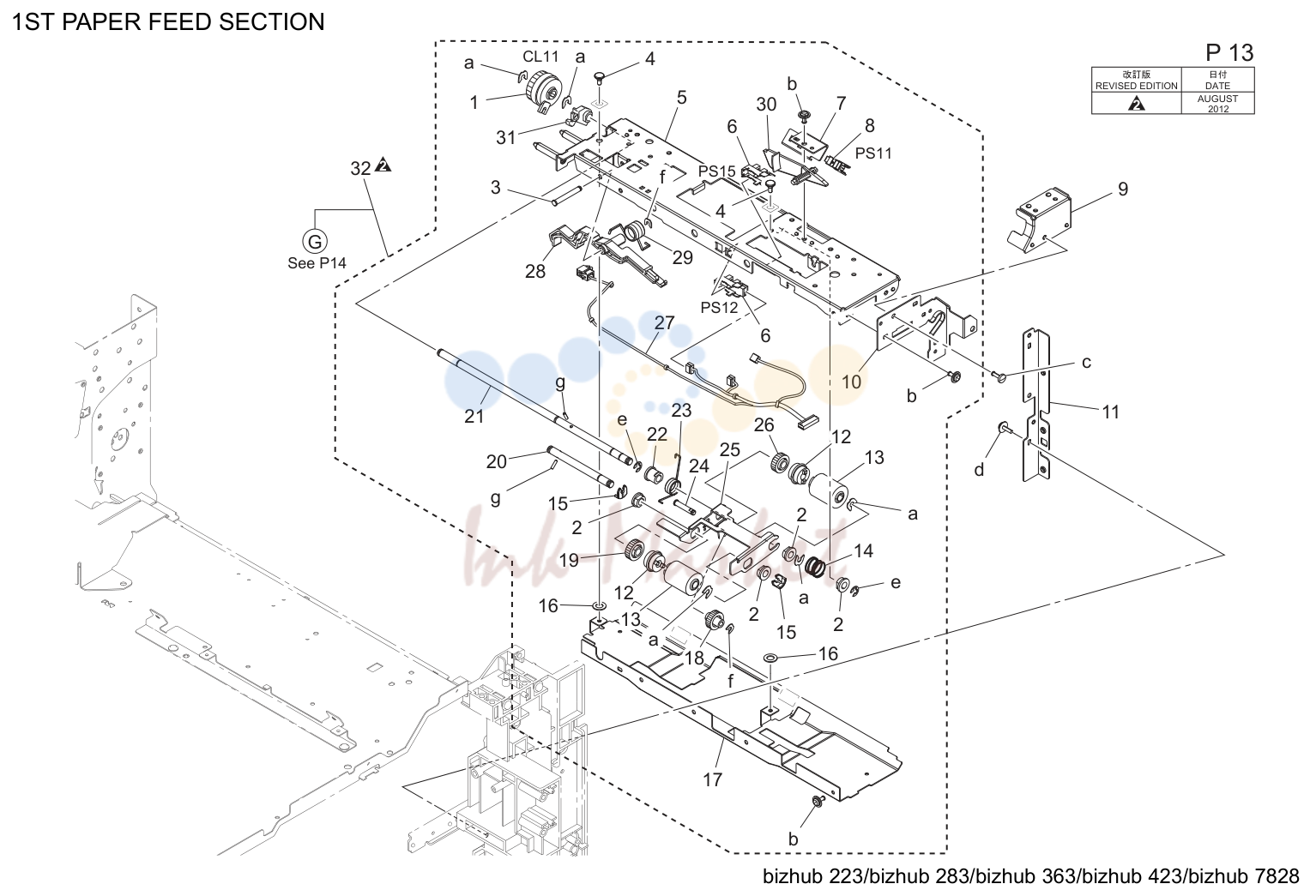

- 1st подача бумаги секция (P13)

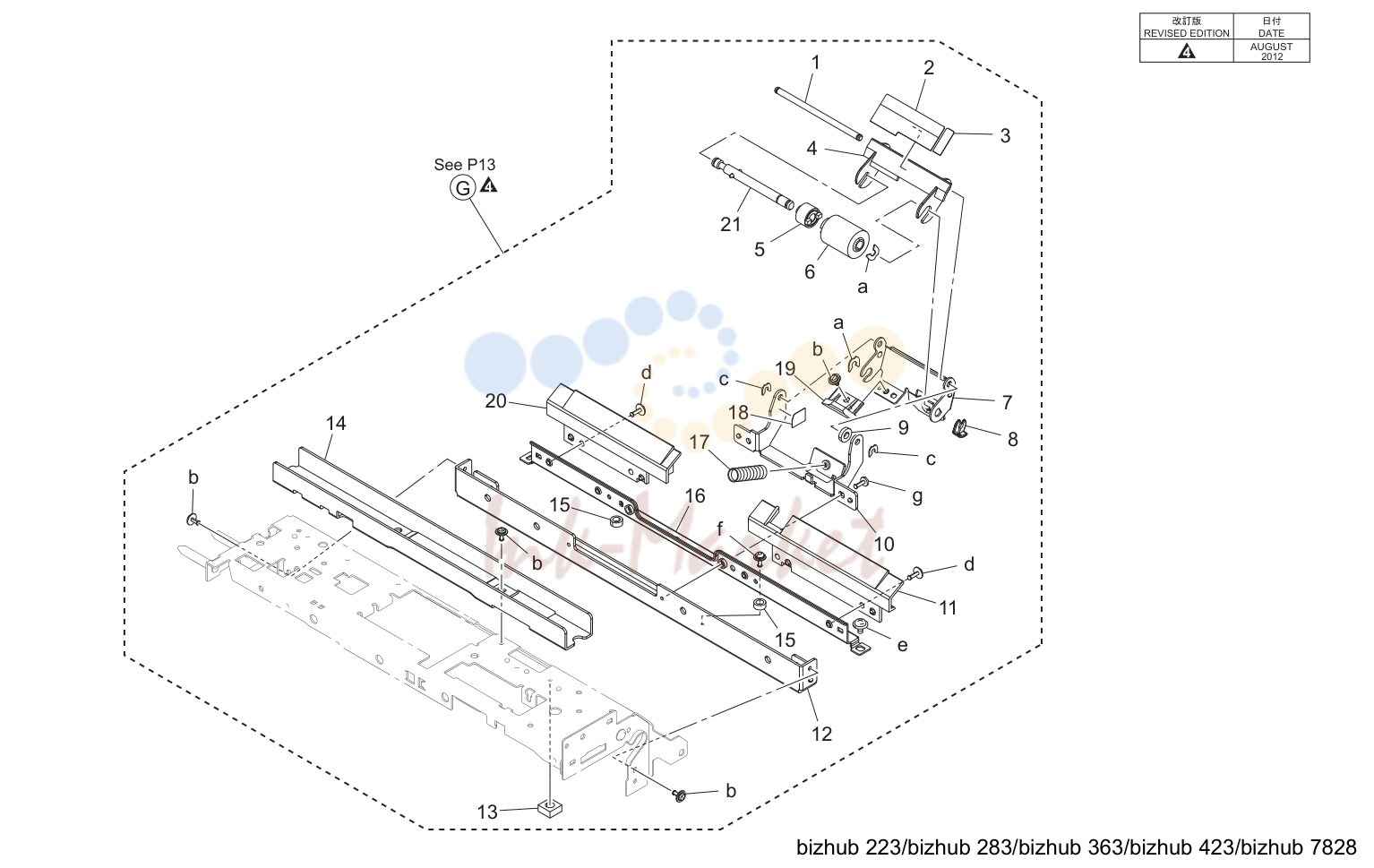

- 1st подача бумаги секция (P14)
- 2nd подача бумаги секция (P15)

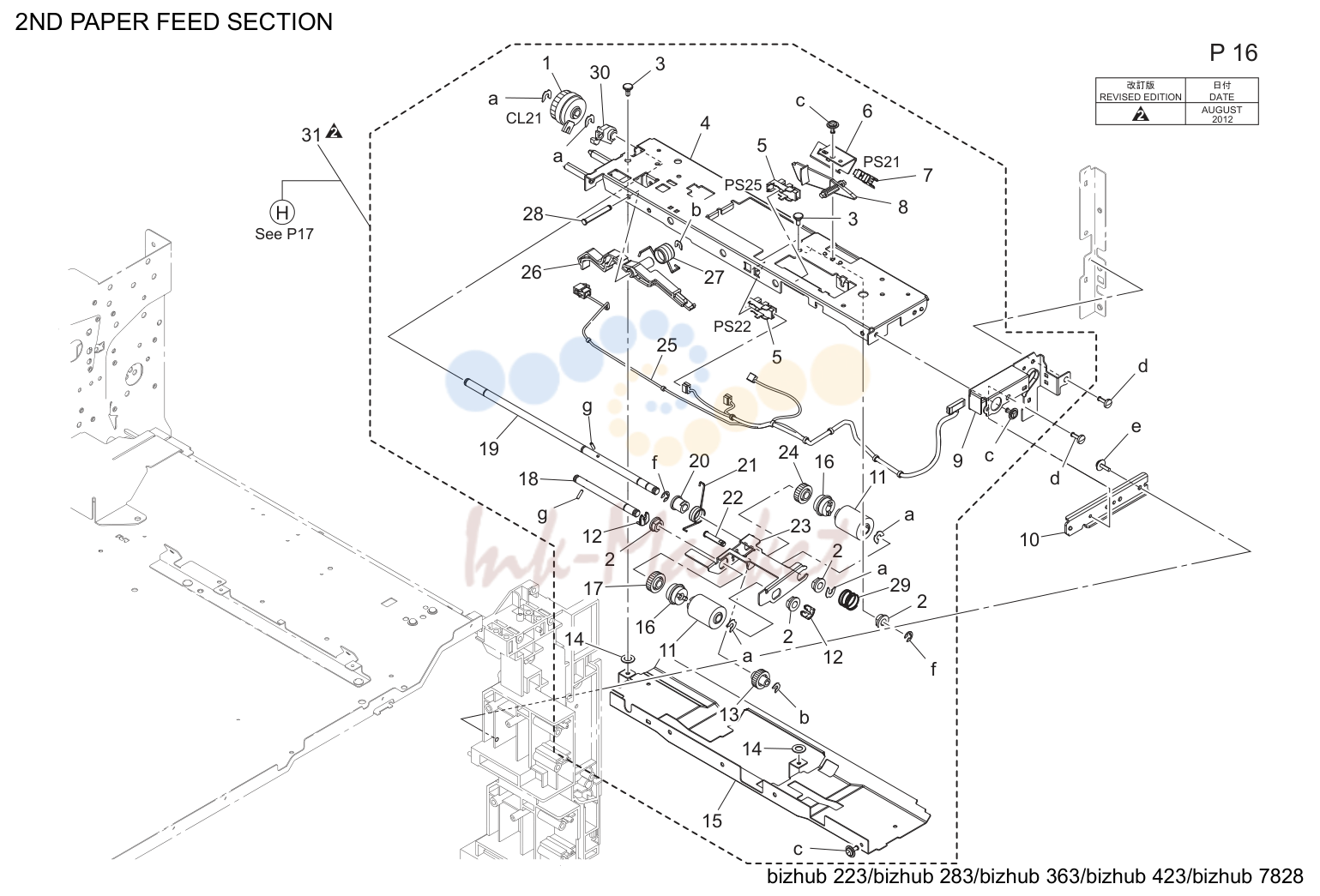

- 2nd подача бумаги секция (P16)

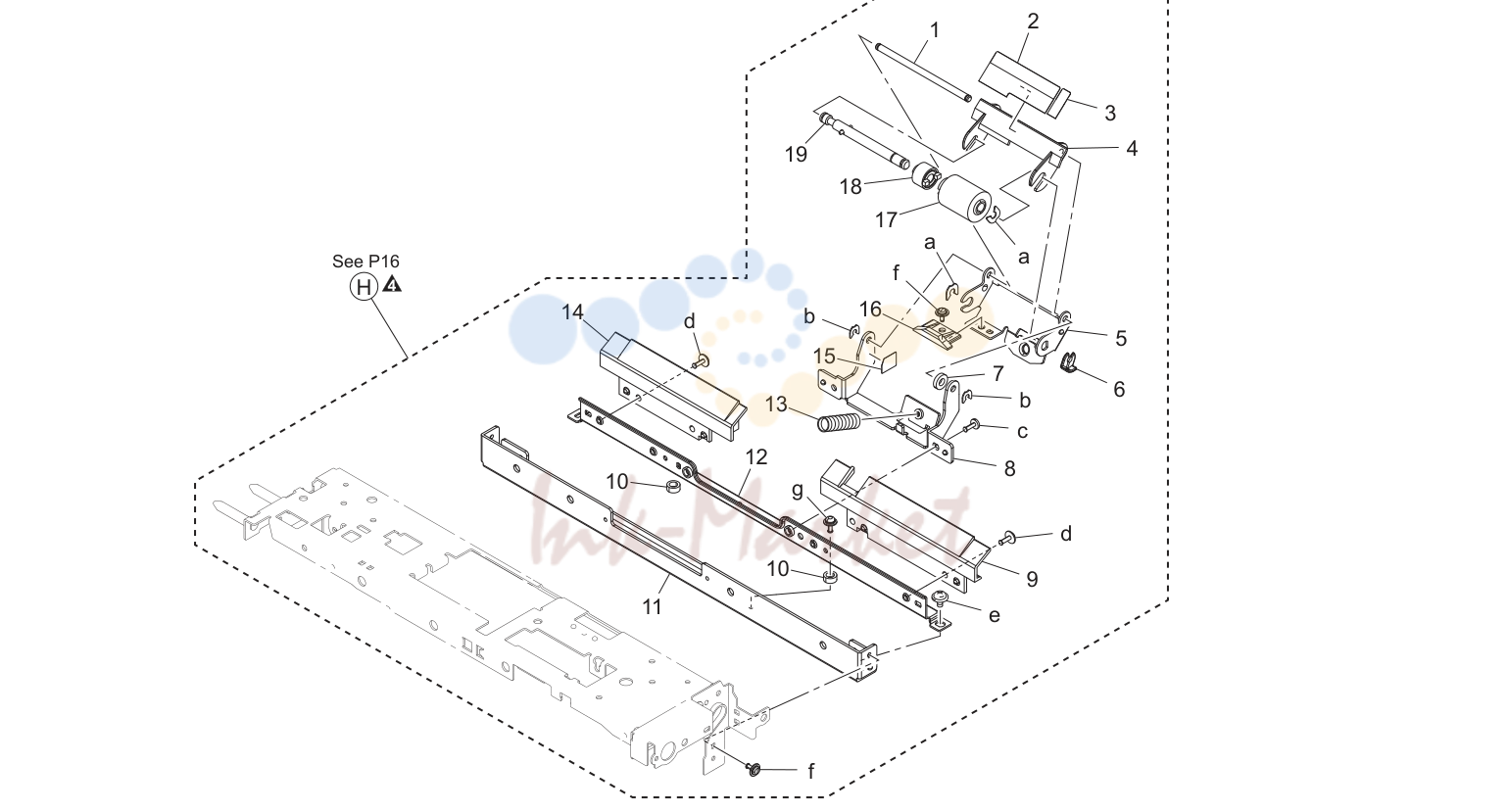

- 2nd подача бумаги секция (P17)
- Iu/ cassette rail секция (P18)

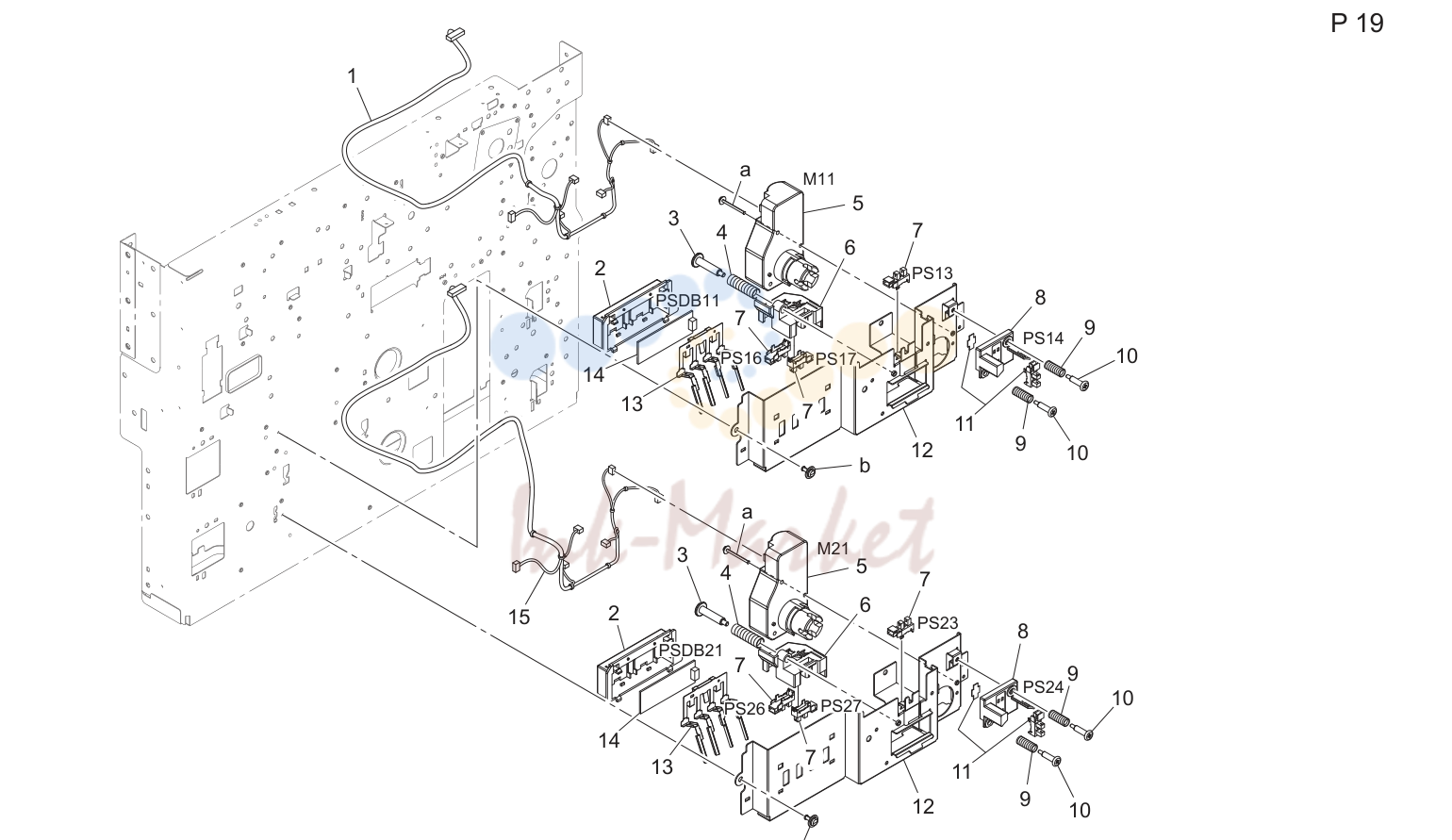

- Cassette size секция (P19)

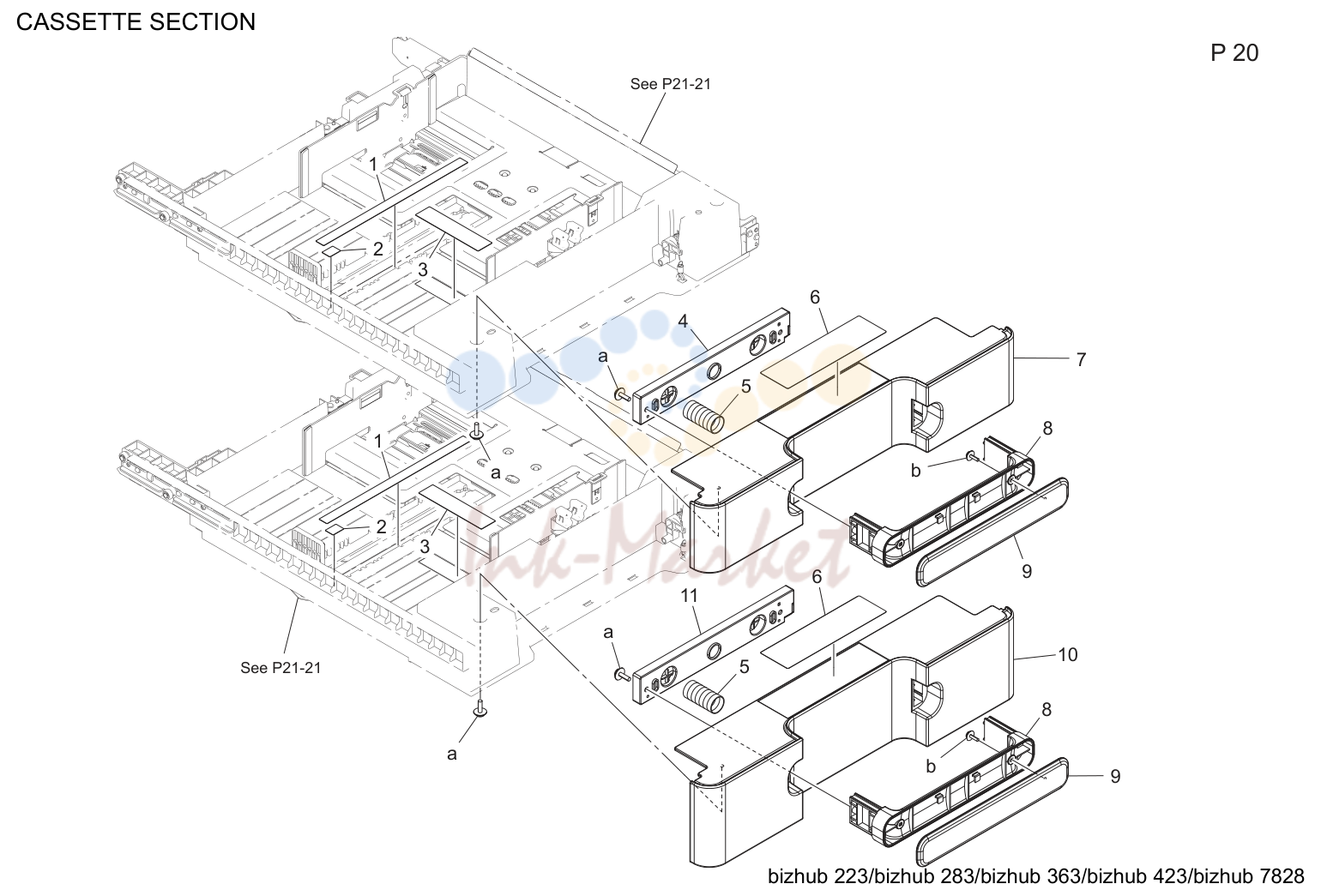

- Cassette секция (P20)
- Cassette секция (P21)
- Cassette секция (P22)
- Manual подача бумаги секция (P23)
- Manual подача бумаги секция (P24)
- Manual подача бумаги секция (P25)
- Manual подача бумаги секция (P26)
- Paper transport секция (P27)
- Paper transport секция (P28)
- Paper transport секция (P29)
- Paper transport секция (P30)
- Paper transport секция (P31)
- Печь (закрепление) секция (P32)
- Выход бумаги секция (P33)
- Выход бумаги секция (P34)
- Бункер/ подача бумаги drive секция (P35)
- Main drive секция (P36)
- Rear рама секция (P37)
- Electrical components (P38)
- Electrical components (P39)
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали (P44)

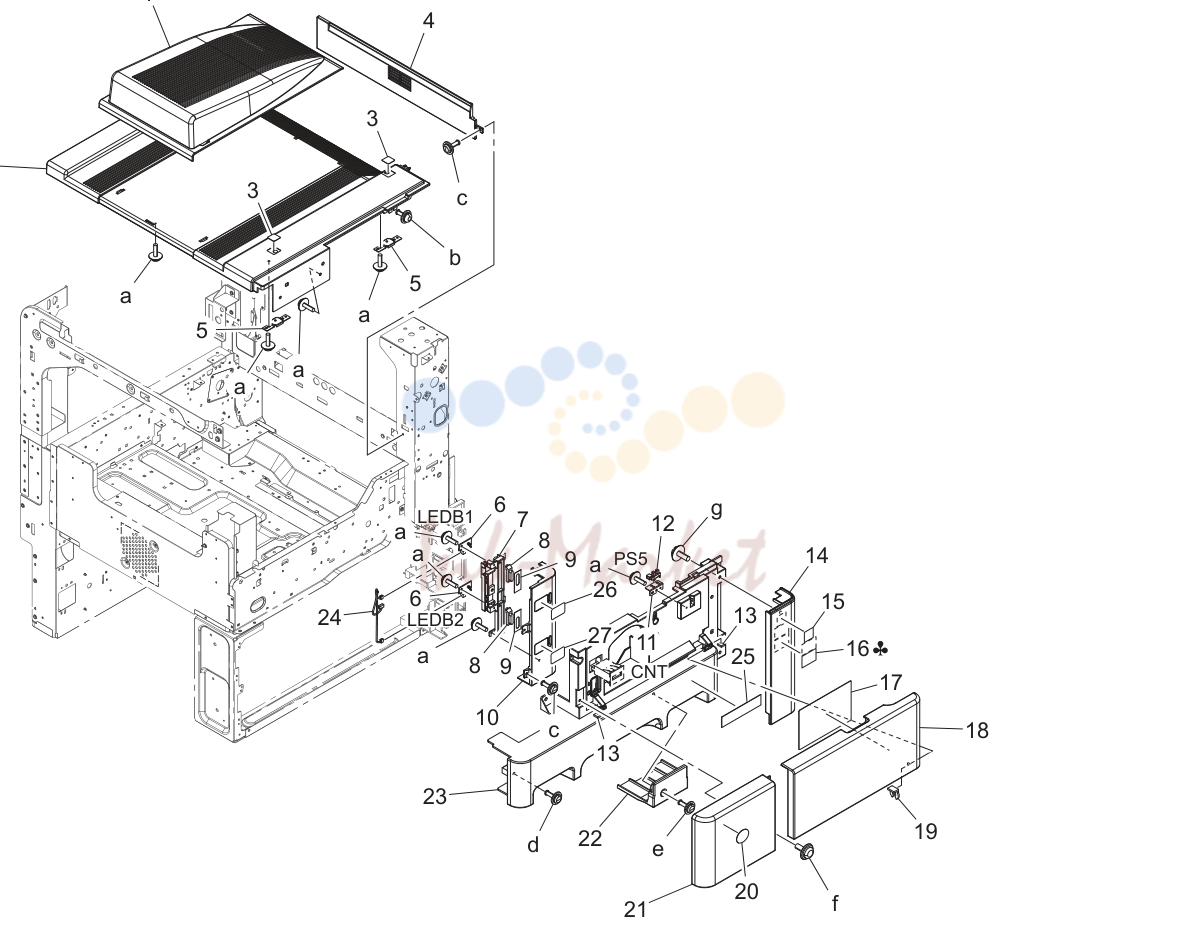

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0ED161002 запросить цену → | Tray |
| 2 | A1UD162001 запросить цену → | Крышка /upper |
| 3 | A02E941700 запросить цену → | Label jam/adu |
| 4 | A1UD161800 запросить цену → | Крышка |
| 5 | A1UD161500 запросить цену → | Креплениеing пластина |
| 6 | A00JH00D00 запросить цену → | Плата в сборе led1 |
| 7 | A00J168301 запросить цену → | Light blocking крышка |
| 8 | A0ED162600 запросить цену → | Lens |
| 9 | A0ED162700 запросить цену → | Light blocking пластина |
| 10 | A1UD163002 запросить цену → | Крышка |
| 11 | J06323501 запросить цену → | Кронштейн |
| 12 | A108M50100 ✓ в наличии | Photointerrupter |
| 13 | A1UD106100 запросить цену → | Cushion |
| 14 | A1UD160901 запросить цену → | Крышка |
| 15 | A011946200 запросить цену → | Label emperon |
| 16 | A0ED946500 запросить цену → | Label |
| 17 | A1UD941300 запросить цену → | Label |
| 18 | A1UD160102 запросить цену → | Крышка /front |
| 20 | A00J945500 запросить цену → | Logo mark |
| 21 | A1UD160300 запросить цену → | Крышка /left front |
| 22 | A1UD160501 запросить цену → | Крышка /front |
| 23 | A1UD160202 запросить цену → | Крышка /front |
| 24 | A1UDN12601 запросить цену → | Indicating wiring |
| 25 | A1UG942200 запросить цену → | Label |
| 25 | A1UF942200 запросить цену → | Label |
| 25 | A1UE942200 запросить цену → | Label |
| 25 | A1UD942200 запросить цену → | Label |
| 25 | A1UF942500 запросить цену → | Label |
| 26 | A02E941800 запросить цену → | Label number 1 |
| 27 | A02E941900 запросить цену → | Label number 2 |

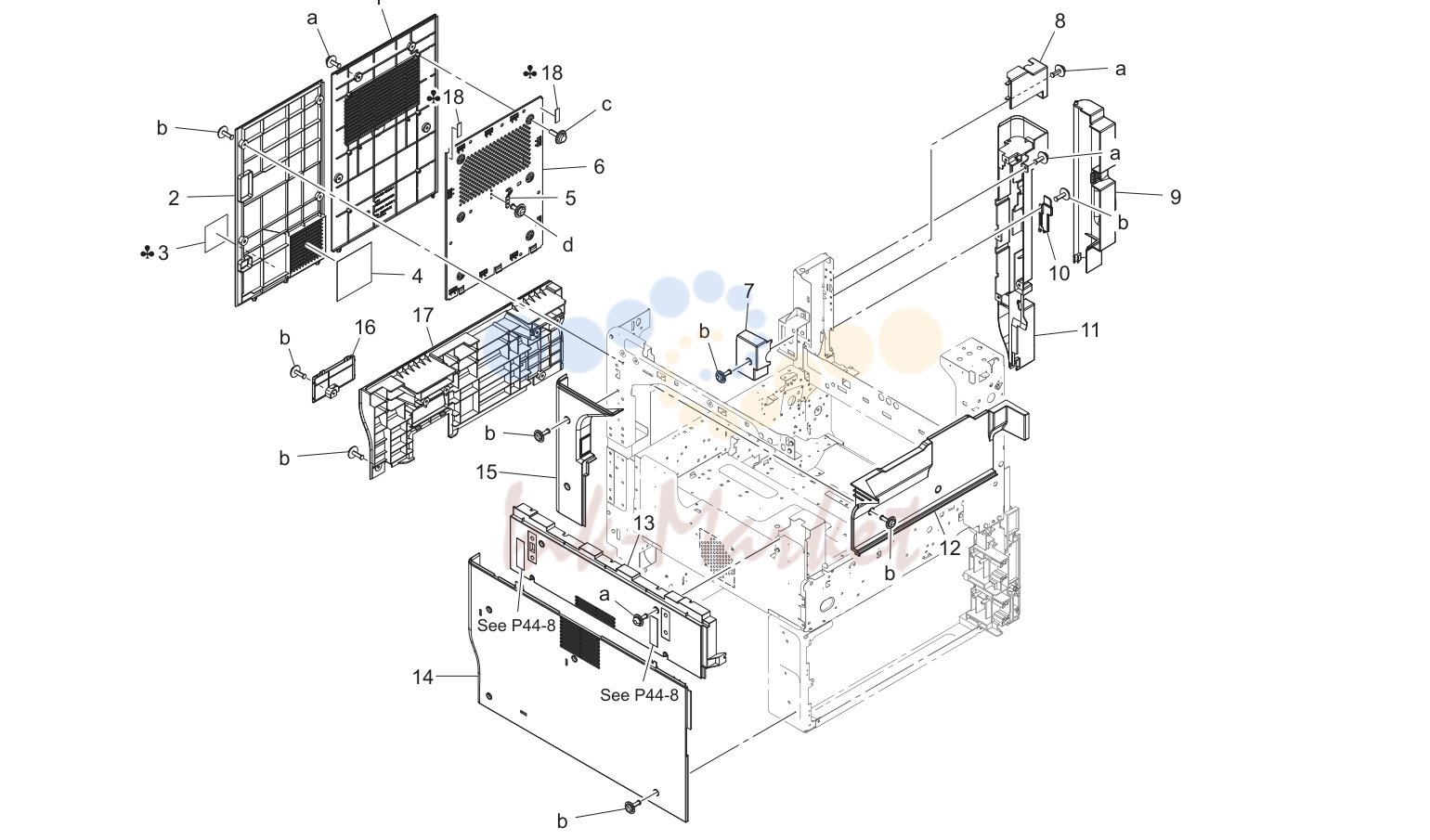

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UD164101 запросить цену → | Крышка |
| 2 | A1UD164001 запросить цену → | Крышка |
| 3 | A00J945000 запросить цену → | Label only connect |
| 4 | A02E148400 запросить цену → | Filter |
| 5 | A1UD133400 запросить цену → | Пластина пружина |
| 6 | A1UD130301 запросить цену → | Shield крышка |
| 7 | A1UD161301 запросить цену → | Read крышка /rear |
| 8 | A1UD171301 запросить цену → | Read крышка |
| 9 | A1UD162600 запросить цену → | Крышка /right rear |
| 10 | A1UD162800 запросить цену → | Крышка |
| 11 | A1UD162502 запросить цену → | Крышка |
| 12 | A1UD161201 запросить цену → | Read крышка /rear |
| 13 | A1UD162202 запросить цену → | Tray /left |
| 14 | A1UD160701 запросить цену → | Крышка /left |
| 15 | A1UD160601 запросить цену → | Крышка /left |
| 16 | A1UD161101 запросить цену → | Крышка /rear |
| 17 | A1UD161001 запросить цену → | Крышка /rear |
| 18 | A1UDM90400 запросить цену → | Gasket |

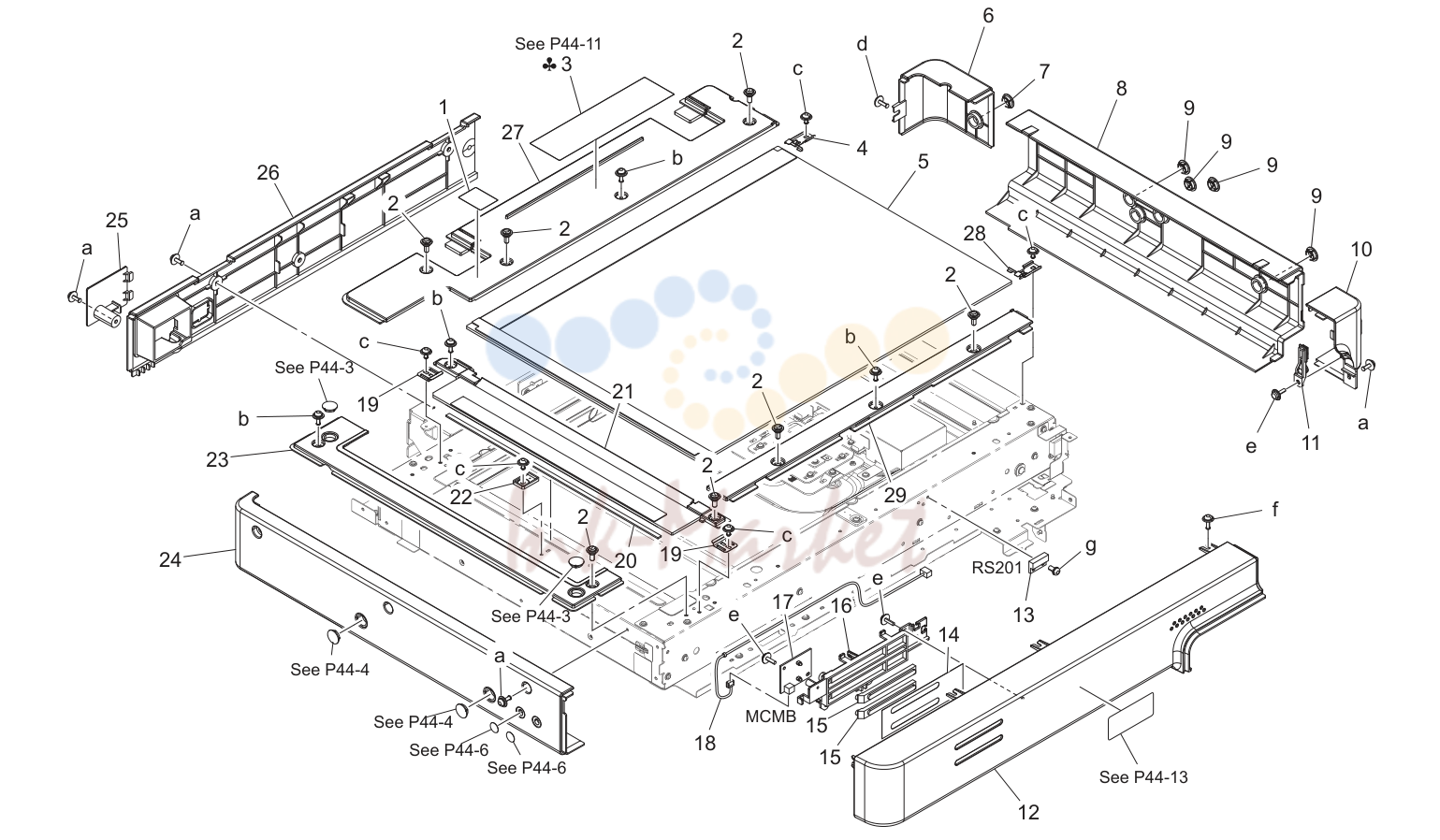

Крышка сканера (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0ED940300 запросить цену → | Label print side |
| 2 | A00J169200 запросить цену → | Shoulder screw |
| 3 | A00J940200 запросить цену → | Label |
| 3 | A00J940100 запросить цену → | Label legal restiriction |
| 4 | A0ED268300 запросить цену → | Holding пластина |
| 5 | A0EDR72700 запросить цену → | Стекло оригинала в сборе |
| 6 | A1UD170500 запросить цену → | Read крышка /right rear |
| 7 | A02E167700 запросить цену → | Крышка |
| 8 | A1UD170400 запросить цену → | Read крышка /right |
| 9 | A00J169100 запросить цену → | Крышка |
| 10 | A1UD171101 запросить цену → | Read крышка |
| 11 | A1UD171500 запросить цену → | Read крышка |
| 12 | A0ED170100 запросить цену → | Read крышка /front |
| 13 | A1UDM50200 запросить цену → | Lead выключатель |
| 14 | A00J168902 запросить цену → | Light blocking пластина |
| 15 | A00J168202 запросить цену → | Lens /b |
| 16 | A00J168503 запросить цену → | Light blocking крышка /c |
| 17 | A00JH00E00 запросить цену → | Плата в сборе led2 |
| 18 | A0EDN14500 запросить цену → | Сканер wiring /5 |
| 19 | A0ED268800 запросить цену → | Holding пластина |
| 20 | A0ED268100 запросить цену → | Cushion |
| 21 | A1UDR70311 запросить цену → | Slit стекло в сборе |
| 22 | A0ED268700 запросить цену → | Regulating пластина |
| 23 | A0ED267500 запросить цену → | Крышка |
| 24 | A1UD170302 запросить цену → | Read крышка /left |
| 25 | A1UD171700 запросить цену → | Крышка /rear |
| 26 | A1UD170200 запросить цену → | Read крышка /rear |
| 27 | A1UD170700 запросить цену → | Read крышка |
| 28 | A0ED268200 запросить цену → | Holding пластина |
| 29 | A0ED170600 запросить цену → | Read крышка upper f |

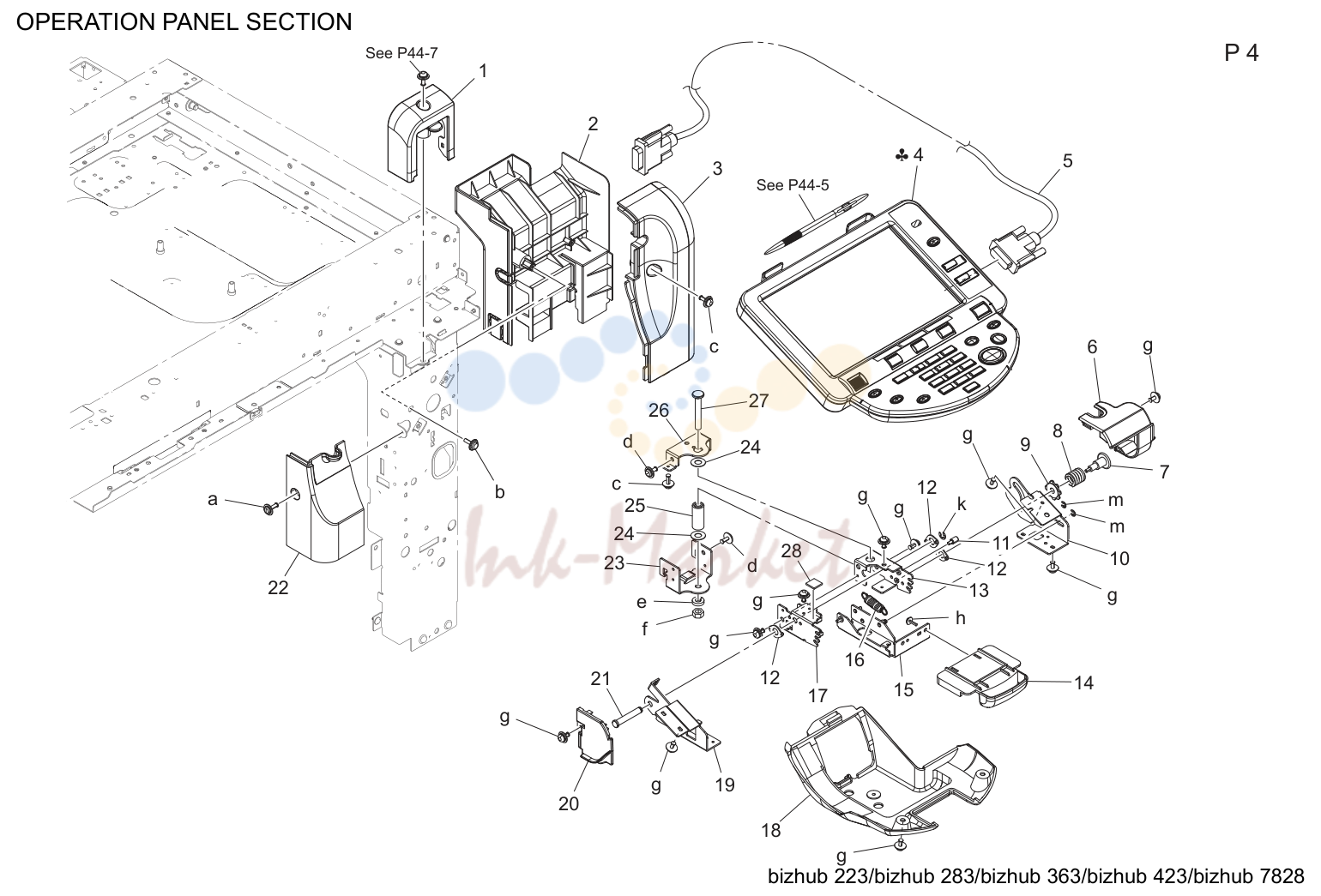

Operation панель секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UD171600 запросить цену → | Read крышка |
| 2 | A1UD171202 запросить цену → | Read крышка /inside |
| 3 | A1UD171400 запросить цену → | Read крышка |
| 4 | A0P0M70503 запросить цену → | Панель в сборе |
| 4 | A0P0M70603 запросить цену → | Панель в сборе |
| 4 | A0P0M70703 запросить цену → | Панель в сборе |
| 4 | A0P0M70802 запросить цену → | Панель в сборе |
| 4 | A0P0M70902 запросить цену → | Панель в сборе |
| 5 | A1UDN12D00 запросить цену → | Ope.узел кабель |
| 6 | A1UD167900 запросить цену → | Крышка |
| 7 | A1UD192200 запросить цену → | Shoulder screw /1 |
| 8 | A1UD192700 запросить цену → | Compressing coil пружина |
| 9 | A1UD192000 запросить цену → | Washer |
| 10 | A1UD191500 запросить цену → | Креплениеing пластина |
| 11 | A1UD192400 запросить цену → | Shoulder screw /2 |
| 12 | A1UD192900 запросить цену → | Washer |
| 13 | A1UD191400 запросить цену → | Рычаг |
| 14 | A1UD192500 запросить цену → | Handle |
| 15 | A1UD192300 запросить цену → | Рычаг |
| 16 | A0ED192600 запросить цену → | Pulling пружина |
| 17 | A1UD191300 запросить цену → | Рычаг |
| 18 | A1UD169400 запросить цену → | Крышка |
| 19 | A1UD191600 запросить цену → | Креплениеing пластина |
| 20 | A1UD168000 запросить цену → | Крышка |
| 21 | A1UD192800 запросить цену → | Support вал |
| 22 | A1UD171000 запросить цену → | Read крышка /right front |
| 23 | A1UD191200 запросить цену → | Креплениеing пластина |
| 24 | A00J191900 запросить цену → | Washer |
| 25 | A00J191700 запросить цену → | Collar |
| 26 | A1UD191100 запросить цену → | Креплениеing пластина |
| 27 | A00J191800 запросить цену → | Support screw |
| 28 | A1UD193000 запросить цену → | Stopper |

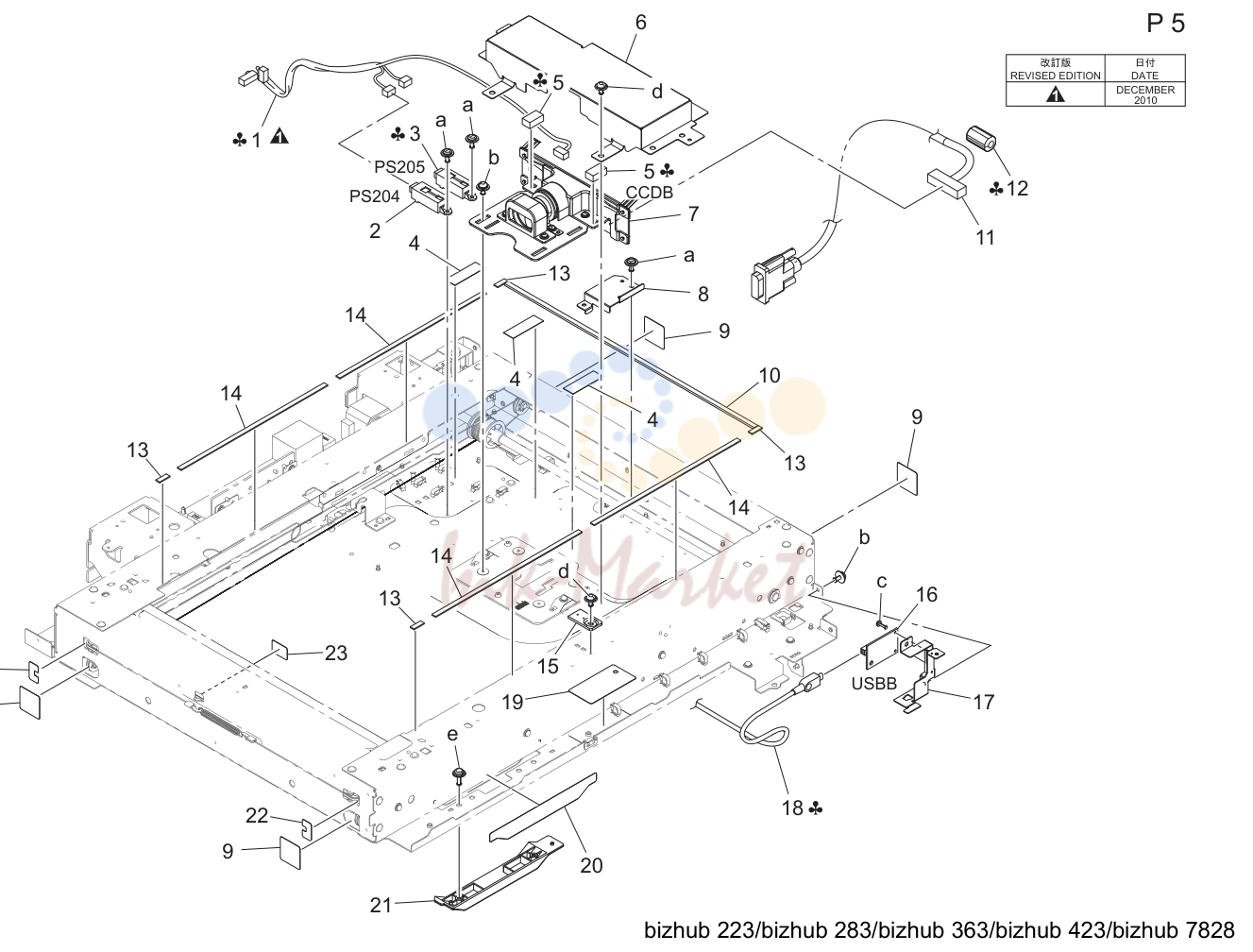

Ccd секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDN10400 запросить цену → | Сканер wiring /4 |
| 1 | A1UDN10902 запросить цену → | Сканер wiring /9 |
| 5 | A1UDM90200 запросить цену → | Gasket |
| 6 | A1UD279000 запросить цену → | Креплениеing пластина /в сборе |
| 7 | A1UDR71700 запросить цену → | Ccd в сборе |
| 8 | A0ED281700 запросить цену → | Креплениеing пластина |
| 9 | A0ED262500 запросить цену → | Уплотнитель |
| 10 | A0ED267300 запросить цену → | Cushion |
| 11 | A1UDN10000 запросить цену → | Interface кабель |
| 13 | A0ED268500 запросить цену → | Уплотнитель |
| 14 | A0ED268400 запросить цену → | Уплотнитель |
| 15 | A00J265300 запросить цену → | Regulating пластина |
| 16 | A0P0H02500 запросить цену → | Плата в сборе(плата-ucn в сборе) |
| 17 | A1UD281800 запросить цену → | Креплениеing пластина |
| 18 | A1UDN14001 запросить цену → | Interface кабель |
| 18 | A1UDN14101 запросить цену → | Interface кабель |
| 19 | A0ED263200 запросить цену → | Уплотнитель |
| 20 | A0ED262400 запросить цену → | Уплотнитель |
| 21 | A0ED262300 запросить цену → | Крышка |
| 22 | A0ED262700 запросить цену → | Уплотнитель |
| 23 | A0ED262600 запросить цену → | Уплотнитель |

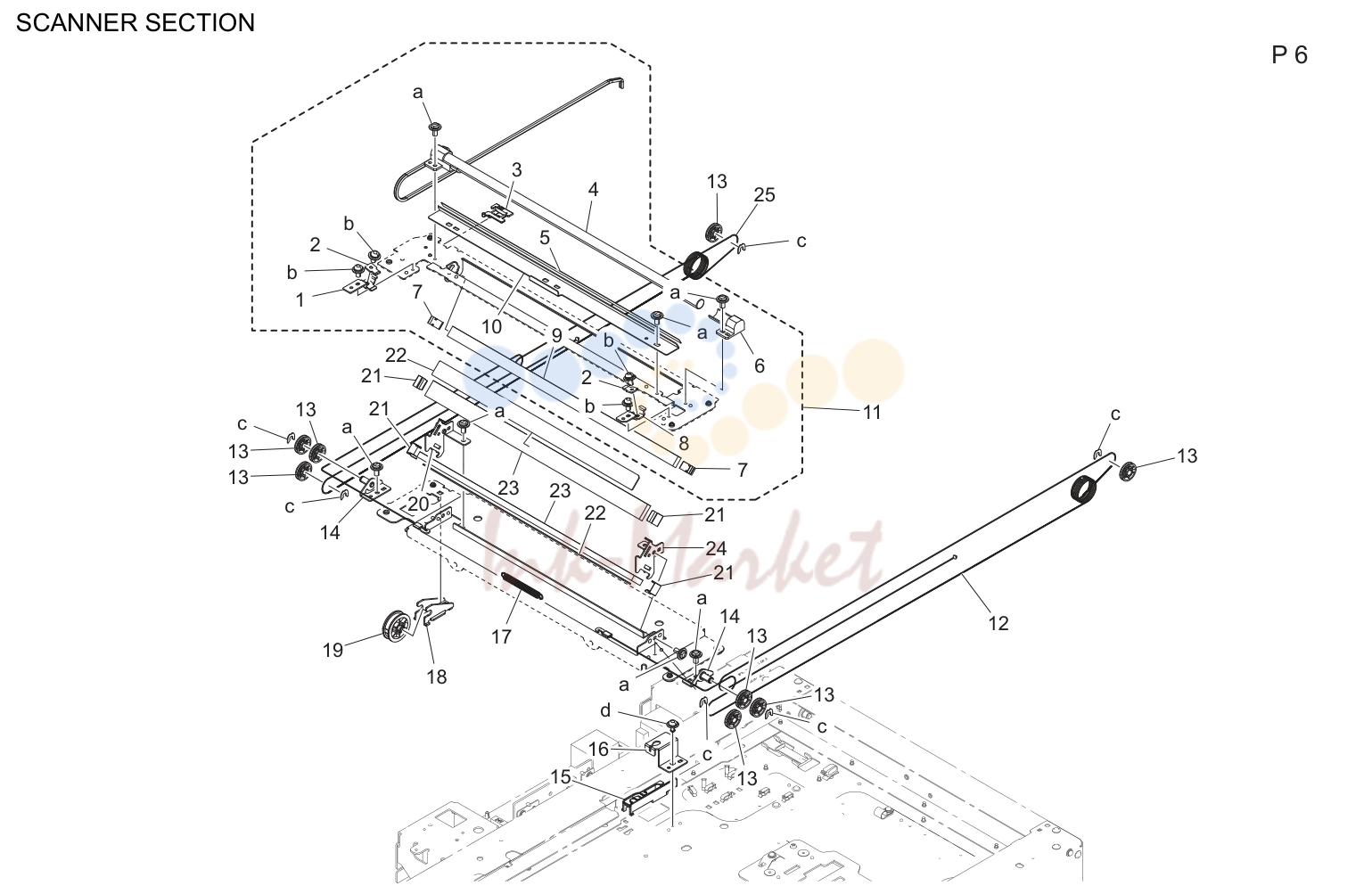

Сканер секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0ED270700 запросить цену → | Креплениеing пластина |
| 2 | A0ED270900 запросить цену → | Pressing пластина |
| 3 | A0ED270600 запросить цену → | Направляющая |
| 4 | A0EDM31000 запросить цену → | Lamp |
| 5 | A02E270800 запросить цену → | Уплотнитель |
| 6 | A0ED270500 запросить цену → | Держатель |
| 7 | A0ED271300 запросить цену → | Пластина пружина |
| 8 | A0ED270800 запросить цену → | Креплениеing пластина |
| 9 | A0ED271200 запросить цену → | Mirror |
| 10 | A0ED270400 запросить цену → | Креплениеing пластина |
| 11 | A0EDR72800 запросить цену → | 1st slider в сборе |
| 12 | A0ED275100O запросить цену → | Wire |
| 12 | A0ED275112 запросить цену → | Wire |
| 13 | A0ED273600 запросить цену → | Pulley |
| 14 | A0ED273700 запросить цену → | Креплениеing пластина |
| 15 | A0ED281200 запросить цену → | Направляющая |
| 16 | A0ED276200 запросить цену → | Креплениеing пластина |
| 17 | A0ED276301 запросить цену → | Pulling пружина |
| 18 | A0ED274000 запросить цену → | Направляющая part |
| 19 | A0ED273900 запросить цену → | Pulley |
| 20 | A0ED273400 запросить цену → | Креплениеing пластина |
| 21 | A0ED274400 запросить цену → | Пластина пружина |
| 22 | A0ED274200 запросить цену → | Vibrationproof пластина |
| 23 | A0ED274300 запросить цену → | Mirror |
| 24 | A0ED273300 запросить цену → | Креплениеing пластина |
| 25 | A0ED275200O запросить цену → | Wire |
| 25 | A0ED275211 запросить цену → | Wire |

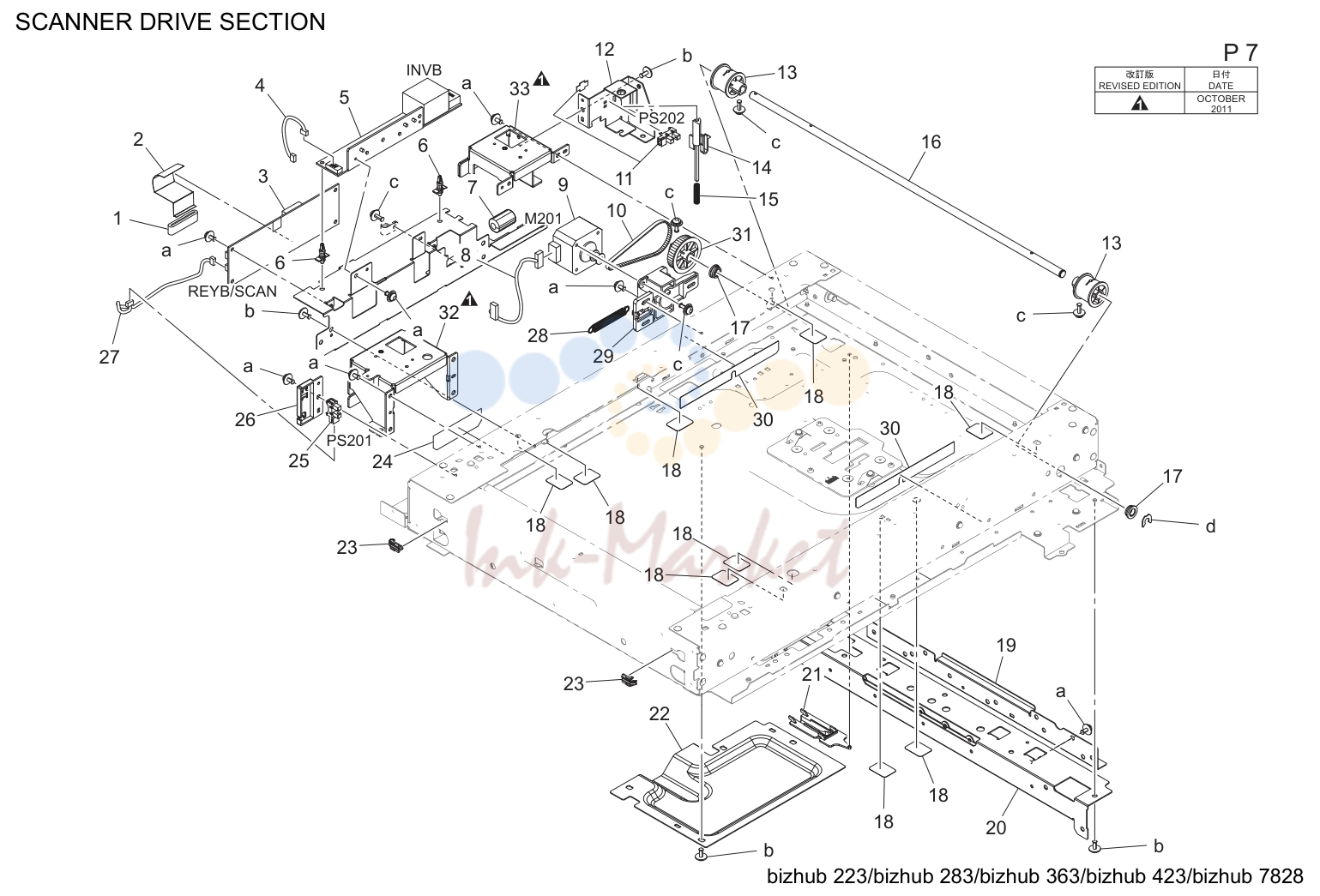

Сканер drive секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A1UDN10800 запросить цену → | Сканер wiring /8 |
| 3 | A1UDH00100 запросить цену → | Плата в сборе(плата-if в сборе) |
| 4 | A1UDN10600 запросить цену → | Сканер wiring /6 |
| 5 | A0EDM41000 запросить цену → | Inverter узел |
| 6 | V502010033 запросить цену → | Spacer |
| 8 | A1UDN10100 запросить цену → | Сканер wiring /1 |
| 9 | A02EM10A00 запросить цену → | Stepping мотор |
| 10 | A0ED275600 запросить цену → | Ремень 210l |
| 12 | A1UD262800 запросить цену → | Креплениеing пластина |
| 13 | A0ED275302 запросить цену → | Pulley |
| 14 | A00J280200 запросить цену → | Рычаг |
| 16 | A0ED275400 запросить цену → | Вал |
| 17 | A1UD276500 запросить цену → | Втулка |
| 19 | A1UD262200 запросить цену → | Креплениеing пластина |
| 20 | A1UD265400 запросить цену → | Креплениеing пластина |
| 21 | A0ED281600 запросить цену → | Направляющая |
| 22 | A1UD261600 запросить цену → | Креплениеing пластина |
| 23 | A00J276300 запросить цену → | Направляющая part |
| 24 | A0ED263300 запросить цену → | Уплотнитель |
| 26 | A0ED262200 запросить цену → | Крышка |
| 27 | A1UDN10200 запросить цену → | Сканер wiring /2 |
| 28 | A0ED275700 запросить цену → | Pulling пружина |
| 29 | A1UD276000 запросить цену → | Креплениеing пластина |
| 30 | A1UD263000 запросить цену → | Уплотнитель |
| 31 | A0ED275501 запросить цену → | Pulley 117t |
| 32 | A1UD261902 запросить цену → | Рама |
| 33 | A1UD262001 запросить цену → | Рама |
Print head/ power supply секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UD104001 запросить цену → | Креплениеing пластина |
| 2 | A1UD104101 запросить цену → | Держатель |
| 3 | A1UD104201 запросить цену → | Крышка |
| 4 | A1UD131000 запросить цену → | Крышка |
| 5 | A1UDM40301 запросить цену → | High voltage узел |
| 6 | A1UDN11600 запросить цену → | Heater relay жгут /1 |
| 10 | A1UFR70300 запросить цену → | Print head в сборе |
| 10 | A1UDR71300 запросить цену → | Print head в сборе |
| 11 | A1UD104500 запросить цену → | Уплотнитель |
| 12 | A1UDM40002 запросить цену → | Power supply |
| 12 | A1UDM40102 запросить цену → | Power supply |
| 12 | A1UDM40203 запросить цену → | Power supply |
| 13 | A1UD102600 запросить цену → | Уплотнитель |
| 14 | A1UD100601 запросить цену → | Reinforce пластина |
| 15 | V651010002 запросить цену → | Connector |
| 16 | A1UD120601 запросить цену → | Reinforce пластина |
Ozone воздуховод/ вентилятор мотор секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UD135701 запросить цену → | Top пластина |
| 2 | A1UDN12A00 запросить цену → | Neutralizing wiring |
| 3 | A1UD136100 запросить цену → | Уплотнитель |
| 4 | A1UDR71811 запросить цену → | Ozone воздуховод в сборе |
| 5 | A1UD136400 запросить цену → | Уплотнитель |
| 6 | A1UD135100 ✓ в наличии | Filter |
| 7 | A1UD135301O запросить цену → | Holding пластина |
| 7 | A1UD135312 запросить цену → | Holding пластина |
| 10 | A1UDM10500 запросить цену → | Вентилятор мотор |
| 11 | A1UD130700 запросить цену → | Уплотнитель |
| 12 | A02E148400 запросить цену → | Filter |
| 13 | A0EDM10500 запросить цену → | Вентилятор мотор |
| 14 | A1UD131300 запросить цену → | Воздуховод |
| 16 | A1UD130900 запросить цену → | Воздуховод |
| 17 | J03M10000 запросить цену → | Вентилятор мотор |
Iu секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 18 | A1UD371000 запросить цену → | Шестерня |
| 19 | A1UDR90000 запросить цену → | Панель heater комплект |
| 20 | A1UD370900 запросить цену → | Шестерня |
| 25 | A1UD370700 запросить цену → | Filter |
| 26 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) |
| 27 | A1UD370601 запросить цену → | Уплотнитель |
| 28 | A1UD370500 запросить цену → | Держатель |
| 30 | A1UDR71111 запросить цену → | Проявка узел |
| 35 | A1UDR90100 ✓ в наличии | Ds roll комплект |
Бункер секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UFR70000 запросить цену → | Бункер в сборе |
| 1 | A1UDR71400 запросить цену → | Бункер в сборе |
| 1 | A1UFR70100 запросить цену → | Бункер в сборе |
| 1 | A1UDR71500 запросить цену → | Бункер в сборе |
| 1 | A1UFR70200 запросить цену → | Бункер в сборе |
| 1 | A1UDR71600 запросить цену → | Бункер в сборе |
| 3 | A1UD410700 запросить цену → | Joint |
| 9 | A1UD411000 запросить цену → | Compressing coil пружина |
| 10 | A1UD410800 запросить цену → | Collar |
| 11 | A1UD410900 запросить цену → | Cushion |
| 12 | A1UD410300 запросить цену → | Compressing coil пружина |
| 13 | A1UF940600 запросить цену → | Label |
| 13 | A1UD940600 запросить цену → | Label |
| 14 | A1UD410101 запросить цену → | Stopper |
| 16 | A1UD410400 запросить цену → | Pulling coil пружина |
| 17 | A1UD410601 запросить цену → | Handle |
| 19 | A1UD410200 запросить цену → | Claw |
| 20 | A1UD102802 запросить цену → | Stopper |
| 23 | A1UDN11300 запросить цену → | Ac power source жгут |
| 24 | A1UD103401 запросить цену → | Light blocking sheet |
Бункер секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | V651010001 запросить цену → | Connector |
| 5 | A1UDM50200 запросить цену → | Lead выключатель |
| 8 | A1UD400801 запросить цену → | Тонер supply шестерня |
| 9 | A02EM10400 под заказ | Stepping мотор |
| 10 | A1UD400900 запросить цену → | Тонер supply шестерня |
| 11 | A1UD400700 запросить цену → | Тонер supply шестерня |
| 12 | A1UDR70422 запросить цену → | Sub бункер в сборе |
| 13 | A1UDN12500 запросить цену → | Supply drive жгут |
| 14 | A1UD102401 запросить цену → | Креплениеing пластина |
1st подача бумаги секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00FM20000 ✓ в наличии | Муфта |
| 4 | A1UD560600 запросить цену → | Shoulder screw |
| 5 | A1UD560102 запросить цену → | Рама |
| 6 | A108M50100 ✓ в наличии | Photointerrupter |
| 7 | A1UD564901 запросить цену → | Креплениеing пластина |
| 8 | A0EDM50100 запросить цену → | Photoreflector |
| 9 | A1UD104400 запросить цену → | Креплениеing пластина |
| 10 | A1UD564101 запросить цену → | Рама |
| 11 | A1UD101801 запросить цену → | Креплениеing пластина |
| 12 | A02E561100 ✓ в наличии | Муфта |
| 13 | A00J563600 ✓ в наличии | Ролик |
| 14 | A1UD560701 запросить цену → | Compressing coil пружина |
| 16 | A1UD560500 запросить цену → | Cushion |
| 17 | A1UD560200 запросить цену → | Направляющая пластина |
| 20 | A00J564000 запросить цену → | Вал /p |
| 21 | A1UD560401 ✓ в наличии | Вал |
| 23 | A00J560302 запросить цену → | Torsion пружина |
| 25 | A00J560100 запросить цену → | Подача бумаги держатель |
| 27 | A1UEN12700 запросить цену → | Paperfeed wiring /1 |
| 27 | A1UDN12700 запросить цену → | Paperfeed wiring /1 |
| 28 | A1UD561101 запросить цену → | Рычаг |
| 29 | A00J566801 запросить цену → | Torsion пружина |
| 31 | A1UD565500 запросить цену → | Подача бумаги втулка |
| 32 | A1UDR72200 запросить цену → | Подача бумаги 1 |
| 32 | A1UER72200 запросить цену → | Подача бумаги/upper |
1st подача бумаги секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 5 | A0ED563900 ✓ в наличии | Torque limiter |
| 6 | A00J563600 ✓ в наличии | Ролик |
| 7 | A00J564700 запросить цену → | Держатель /s |
| 9 | A1UD563100 запросить цену → | Cushion |
| 10 | A00J564600 запросить цену → | Креплениеing пластина /s |
| 11 | A1UD562600O запросить цену → | Направляющая |
| 11 | A1UD562612 запросить цену → | Направляющая |
| 14 | A1UD564600 запросить цену → | Reinforce пластина |
| 18 | A1UD563200 запросить цену → | Spacer |
| 20 | A3EW562701 запросить цену → | Направляющая |
| 21 | A0P0561600 запросить цену → | Torque limiter /s |
2nd подача бумаги секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDM20100 запросить цену → | Муфта |
| 3 | A1UD564401 запросить цену → | Рама |
| 4 | A1UD562100 запросить цену → | Ролик |
| 5 | A1UD561400 запросить цену → | Weight |
| 7 | A1UD561200 запросить цену → | Направляющая пластина |
| 8 | A1UD572400 запросить цену → | Направляющая |
| 9 | A1UD570500 запросить цену → | Направляющая |
| 11 | A1UD564300 запросить цену → | Рама |
| 12 | A1UD561801 запросить цену → | Креплениеing пластина |
| 15 | A1UD561600 запросить цену → | Conveyance actuator |
| 16 | A108M50100 ✓ в наличии | Photointerrupter |
| 17 | A1UEN12400 запросить цену → | Conveyance drive жгут /2 |
| 19 | A0EDM50100 запросить цену → | Photoreflector |
| 20 | A1UD561900 запросить цену → | Креплениеing пластина |
| 21 | A1UDN12400 запросить цену → | Conveyance drive жгут /2 |
| 24 | A1UD561500 запросить цену → | Cushion |
| 25 | A1UD570300 запросить цену → | Креплениеing пластина |
| 26 | A1UD570400 запросить цену → | Направляющая |
2nd подача бумаги секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00FM20000 ✓ в наличии | Муфта |
| 3 | A1UD560600 запросить цену → | Shoulder screw |
| 4 | A1UD565101 запросить цену → | Рама |
| 5 | A108M50100 ✓ в наличии | Photointerrupter |
| 6 | A1UD564901 запросить цену → | Креплениеing пластина |
| 7 | A0EDM50100 запросить цену → | Photoreflector |
| 9 | A1UD564200 запросить цену → | Рама |
| 10 | A1UD103300 запросить цену → | Креплениеing пластина |
| 11 | A00J563600 ✓ в наличии | Ролик |
| 14 | A1UD560500 запросить цену → | Cushion |
| 15 | A1UD560200 запросить цену → | Направляющая пластина |
| 16 | A02E561100 ✓ в наличии | Муфта |
| 18 | A00J564000 запросить цену → | Вал /p |
| 19 | A1UD560401 ✓ в наличии | Вал |
| 21 | A00J560302 запросить цену → | Torsion пружина |
| 23 | A00J560100 запросить цену → | Подача бумаги держатель |
| 25 | A1UEN12800 запросить цену → | Paperfeed wiring /2 |
| 25 | A1UDN12800 запросить цену → | Paperfeed wiring /2 |
| 26 | A1UD561101 запросить цену → | Рычаг |
| 27 | A00J566801 запросить цену → | Torsion пружина |
| 29 | A1UD560701 запросить цену → | Compressing coil пружина |
| 30 | A1UD565500 запросить цену → | Подача бумаги втулка |
| 31 | A1UDR72300 запросить цену → | Подача бумаги 2 |
| 31 | A1UER72300 запросить цену → | Подача бумаги/lower |
2nd подача бумаги секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 5 | A00J564700 запросить цену → | Держатель /s |
| 7 | A1UD563100 запросить цену → | Cushion |
| 8 | A00J564600 запросить цену → | Креплениеing пластина /s |
| 9 | A1UD562600O запросить цену → | Направляющая |
| 9 | A1UD562612 запросить цену → | Направляющая |
| 14 | A3EW562701 запросить цену → | Направляющая |
| 15 | A1UD563200 запросить цену → | Spacer |
| 17 | A00J563600 ✓ в наличии | Ролик |
| 18 | A0ED563900 ✓ в наличии | Torque limiter |
| 19 | A0P0561600 запросить цену → | Torque limiter /s |
Iu/ cassette rail секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDN12H00 запросить цену → | Chaging wiring |
| 7 | A1UDN12J00 запросить цену → | Separating wiring |
| 9 | A1UDN12G00 запросить цену → | Проявка wiring |
| 16 | A1UDN12F00 запросить цену → | Перенос wiring |
| 18 | A1UD105302 запросить цену → | Держатель |
| 19 | A1UD131400 запросить цену → | Креплениеing пластина |
| 20 | A1UDN11400 запросить цену → | Fixing relay жгут /100v |
| 20 | A1UDN11500 запросить цену → | Fixing relay жгут |
| 21 | A1UD132100 запросить цену → | Креплениеing пластина |
| 22 | A1UD100701 запросить цену → | Rail |
| 23 | A1UD102501 запросить цену → | Направляющая |
| 24 | A1UD105001 запросить цену → | Ground пластина |
| 25 | A1UD101600 запросить цену → | Stopper |
| 26 | A1UD106001 запросить цену → | Направляющая |
| 27 | A1UD100802 запросить цену → | Rail |
Cassette size секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDN12K01 запросить цену → | Paperfeed detection жгут /1 |
| 5 | J06M10300 запросить цену → | Мотор |
| 6 | A0ED627500 запросить цену → | Держатель |
| 7 | A108M50100 ✓ в наличии | Photointerrupter |
| 11 | A108R90000 запросить цену → | Photo interrupter |
| 12 | A1UD634600 запросить цену → | Креплениеing пластина |
| 15 | A1UDN12M01 запросить цену → | Paperfeed detection жгут /2 |
Cassette секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00J942202 запросить цену → | Label fd |
| 2 | A02E941300 запросить цену → | Label fd |
| 3 | A02E941500 запросить цену → | Label cd |
| 4 | A1UD625300 запросить цену → | Держатель |
| 5 | A0ED625400 запросить цену → | Compressing coil пружина |
| 6 | A0ED940100 запросить цену → | Label paper |
| 7 | A1UD625101 запросить цену → | Крышка |
| 8 | A0ED625201 запросить цену → | Handle |
| 9 | A0ED625000 запросить цену → | Крышка |
| 10 | A1UD635101 запросить цену → | Крышка |
| 11 | A0ED625301 запросить цену → | Держатель |
Полный список запчастей доступен по запросу.
комментарии
