Konica Minolta bizhub 222 282 362 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Крышка сканера (P1)
- Внешние детали (P2)
- Панель управления (P3)
- Панель управления (P4)
- Рама секция (P10)
- Рама секция (P11)
- Paper take-up секция (P12)
- Paper take-up секция (P13)
- Paper take-up секция (P14)
- Paper take-up секция (P15)
- Bypass секция (P16)
- Bypass секция (P17)
- Bypass секция (P18)
- Бункер секция (P20)
- Paper transport секция (P22)
- Paper transport секция (P23)
- Drive секция (P25)
- Drive секция (P26)
- Electrical components (P30)
- Cassette секция (P31)
- Turnover узел (P32)
- Дуплекс узел (P33)
- Wiring
- Wiring accessories and jigs
- Accessory детали (P43)

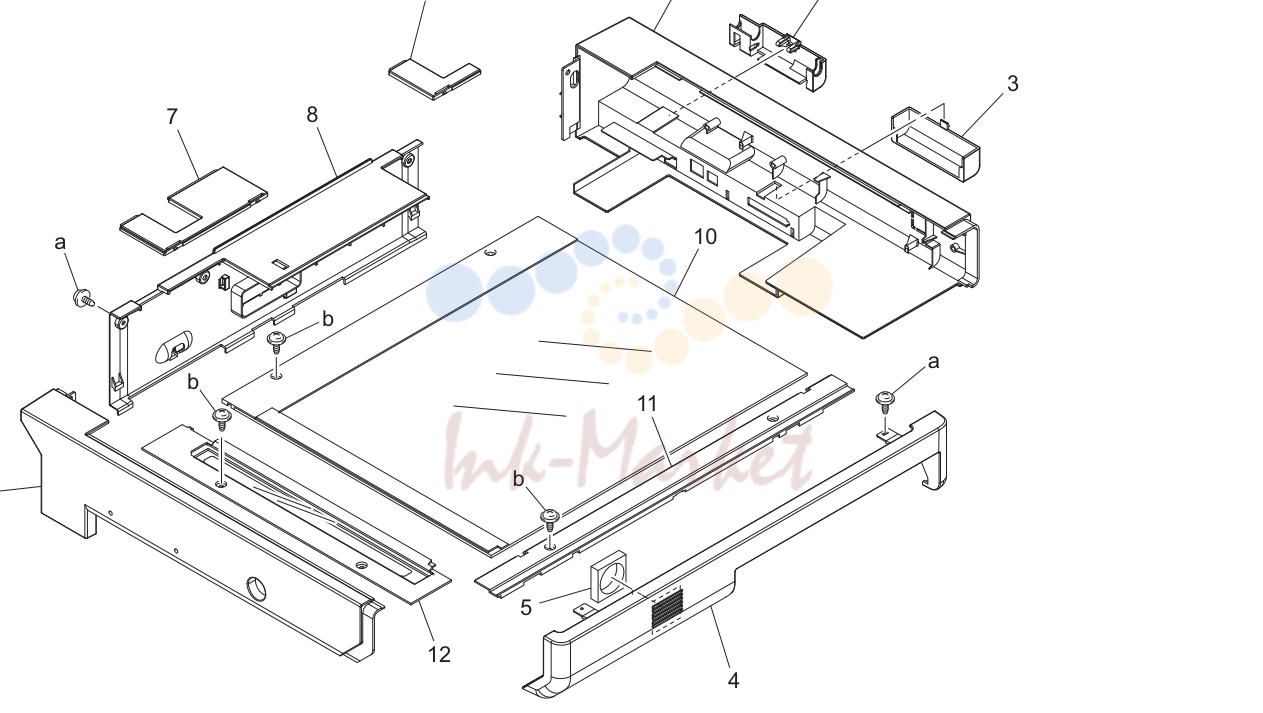

Крышка сканера (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A11U164500 запросить цену → | Правая крышка |
| 2 | A11U164900 запросить цену → | Крышка |
| 3 | A11U164800 запросить цену → | Крышка |
| 4 | A11U164100 запросить цену → | Передняя крышка |
| 6 | A11U164300 запросить цену → | Левая крышка |
| 7 | A11U164600 запросить цену → | Крышка |
| 8 | A11U164400 запросить цену → | Задняя крышка |
| 9 | A11U164700 запросить цену → | Крышка |

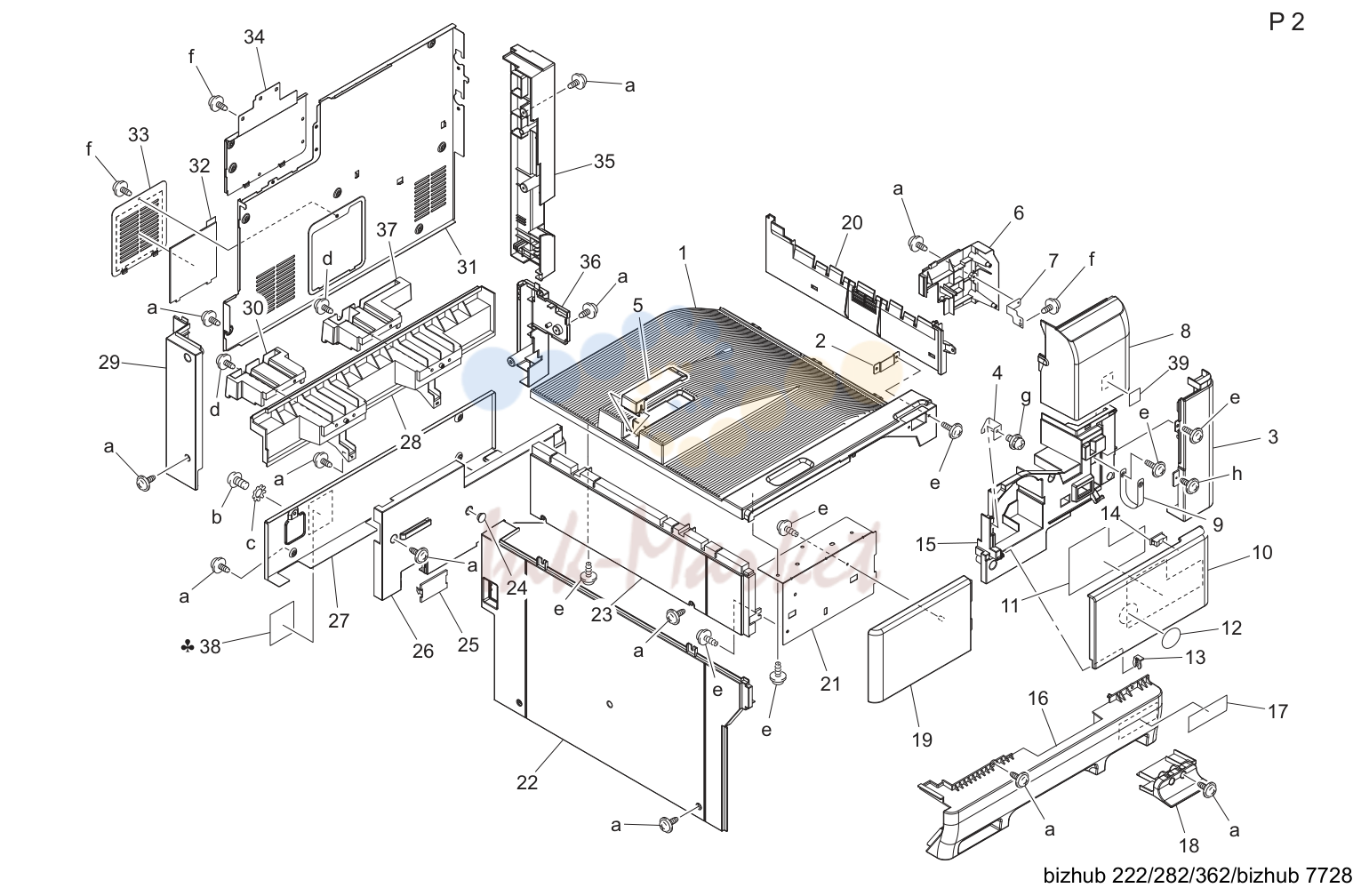

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A11U162000 запросить цену → | Tray |
| 3 | A11U160900 запросить цену → | Крышка |
| 5 | A0RA172700 запросить цену → | Regulating пластина |
| 6 | A11U161600 запросить цену → | Крышка |
| 8 | A11U160800 запросить цену → | Крышка |
| 9 | A11U166000 запросить цену → | Band |
| 10 | A11U160100 запросить цену → | Крышка |
| 11 | A11U941300 запросить цену → | Label |
| 12 | A00J945500 запросить цену → | Logo mark |
| 15 | A11U160400 запросить цену → | Крышка |
| 16 | A11U160201 запросить цену → | Крышка |
| 17 | A11U942200 запросить цену → | Label bizhub 362 |
| 17 | A11V942300 запросить цену → | Label bizhub 282 |
| 17 | A11W942400 запросить цену → | Label bizhub 222 |
| 17 | A11V942500 запросить цену → | Label bizhub 7728 |
| 18 | A11U160501 запросить цену → | Крышка |
| 19 | A11U160300 запросить цену → | Передняя крышка |
| 20 | A11U161800 запросить цену → | Крышка |
| 22 | A11U160700 запросить цену → | Левая крышка |
| 23 | A11U162200 запросить цену → | Tray |
| 24 | A02E167800 запросить цену → | Крышка |
| 25 | A11U162600 запросить цену → | Крышка |
| 26 | A11U161200 запросить цену → | Задняя крышка |
| 28 | A11U161000 запросить цену → | Задняя крышка |
| 29 | A11U160600 запросить цену → | Левая крышка |
| 30 | A0R5176200 запросить цену → | Handle |
| 35 | A11U161400 запросить цену → | Правая крышка |
| 36 | A0R5171500 запросить цену → | Крышка |
| 37 | A11U161300 запросить цену → | Handle |
| 39 | A011946200 запросить цену → | Label emperon |

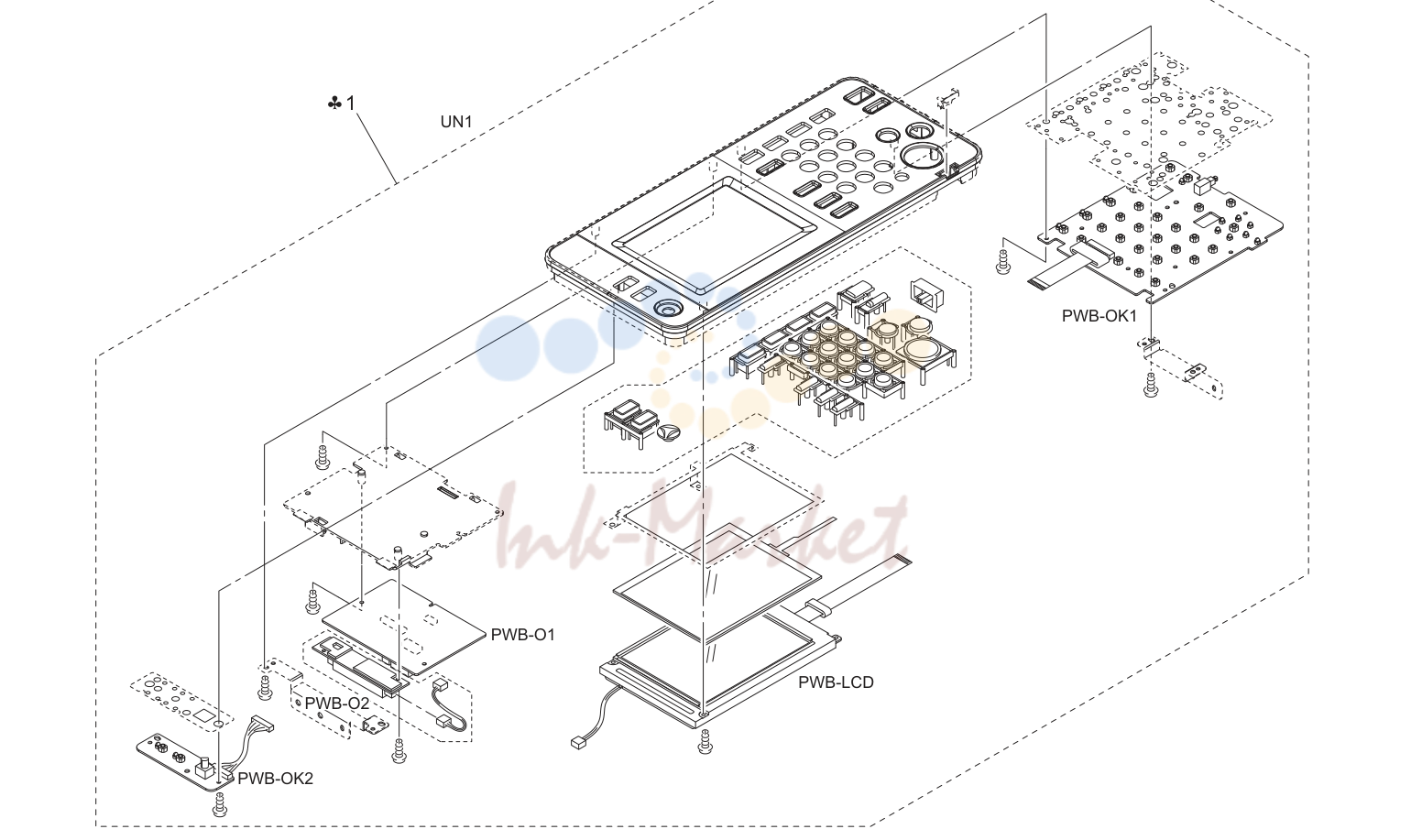

Панель управления (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A11UM70100 запросить цену → | Панель в сборе |
| 1 | A11UM70200 запросить цену → | Панель в сборе |
| 1 | A11UM70300 запросить цену → | Панель в сборе |
| 1 | A11UM70400 запросить цену → | Панель в сборе |

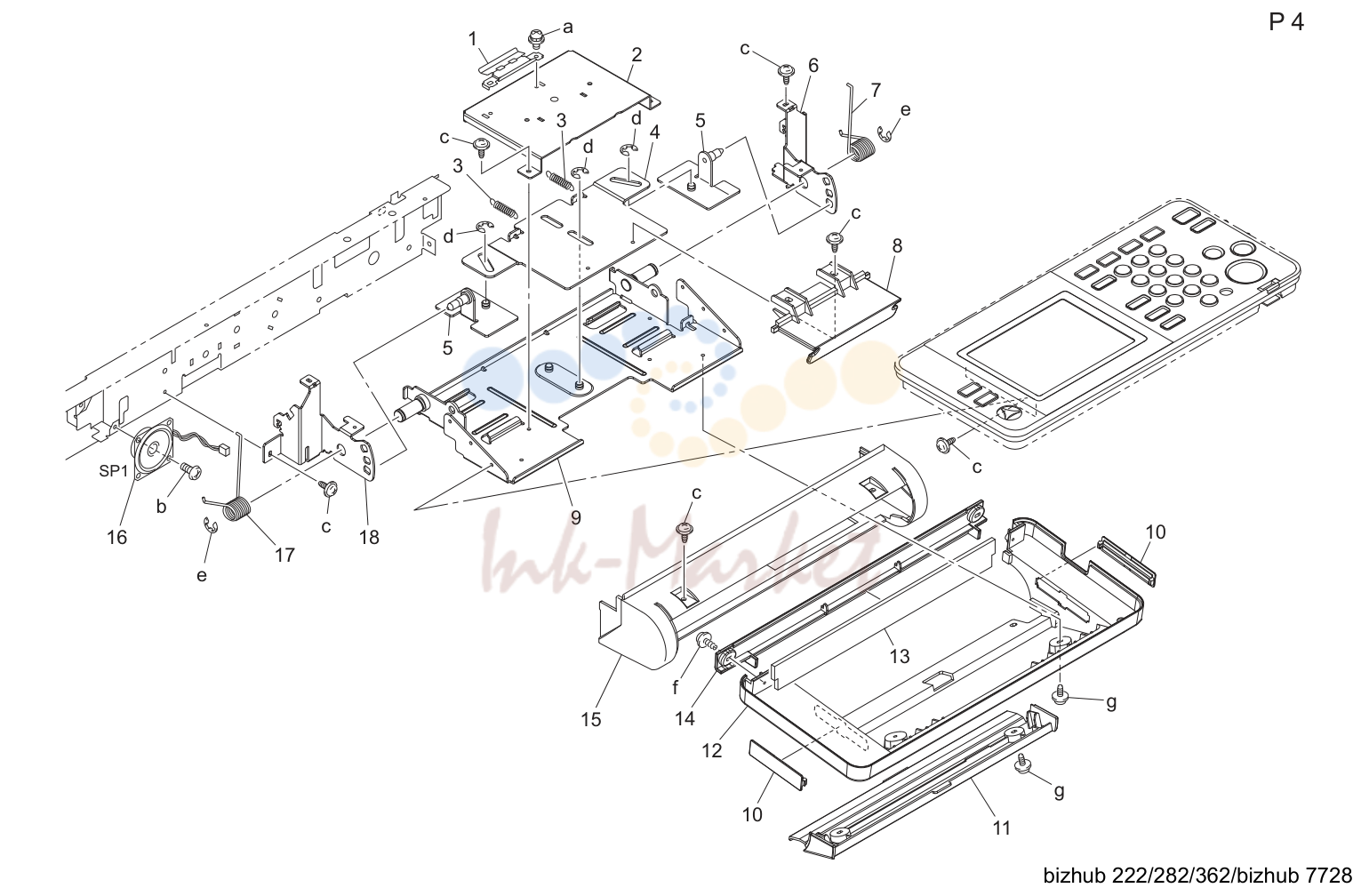

Панель управления (P4)
| № | Артикул | Наименование |
|---|---|---|
| 8 | A11U192500 запросить цену → | Рычаг |
| 10 | A11U163500 запросить цену → | Крышка |
| 11 | A11U163400 запросить цену → | Крышка |
| 12 | A11U163100 запросить цену → | Крышка |
| 14 | A11U163300 запросить цену → | Крышка |
| 15 | A11U163200 запросить цену → | Крышка |

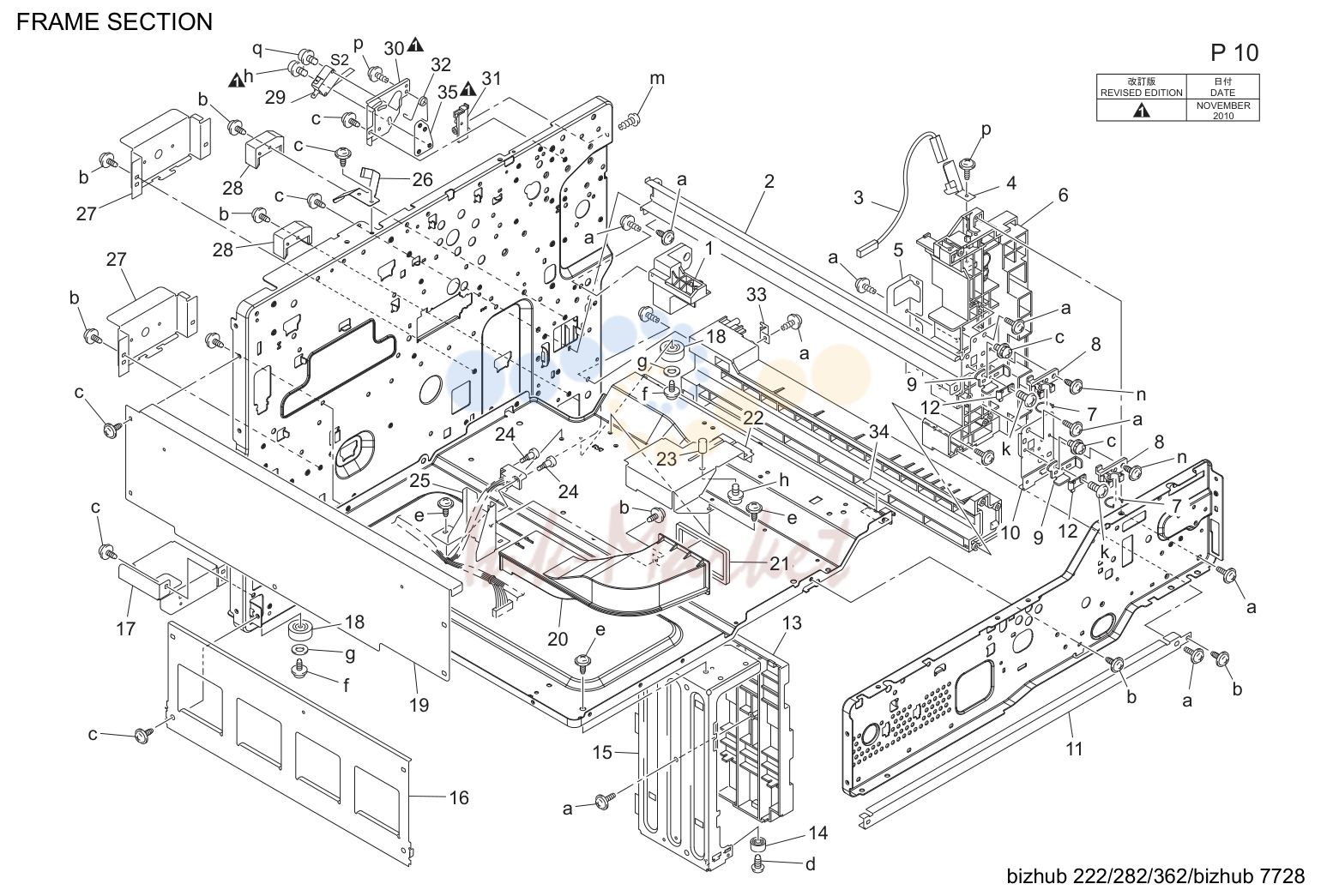

Рама секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0R5113700 запросить цену → | Держатель |
| 6 | A0R5112600 запросить цену → | Support part |
| 29 | J06M60100 запросить цену → | Micro выключатель |
| 30 | A1UD133700 запросить цену → | Креплениеing пластина |
| 32 | A1UD133900 запросить цену → | Torsion coil пружина |
| 35 | A1UD133800 запросить цену → | Креплениеing пластина |

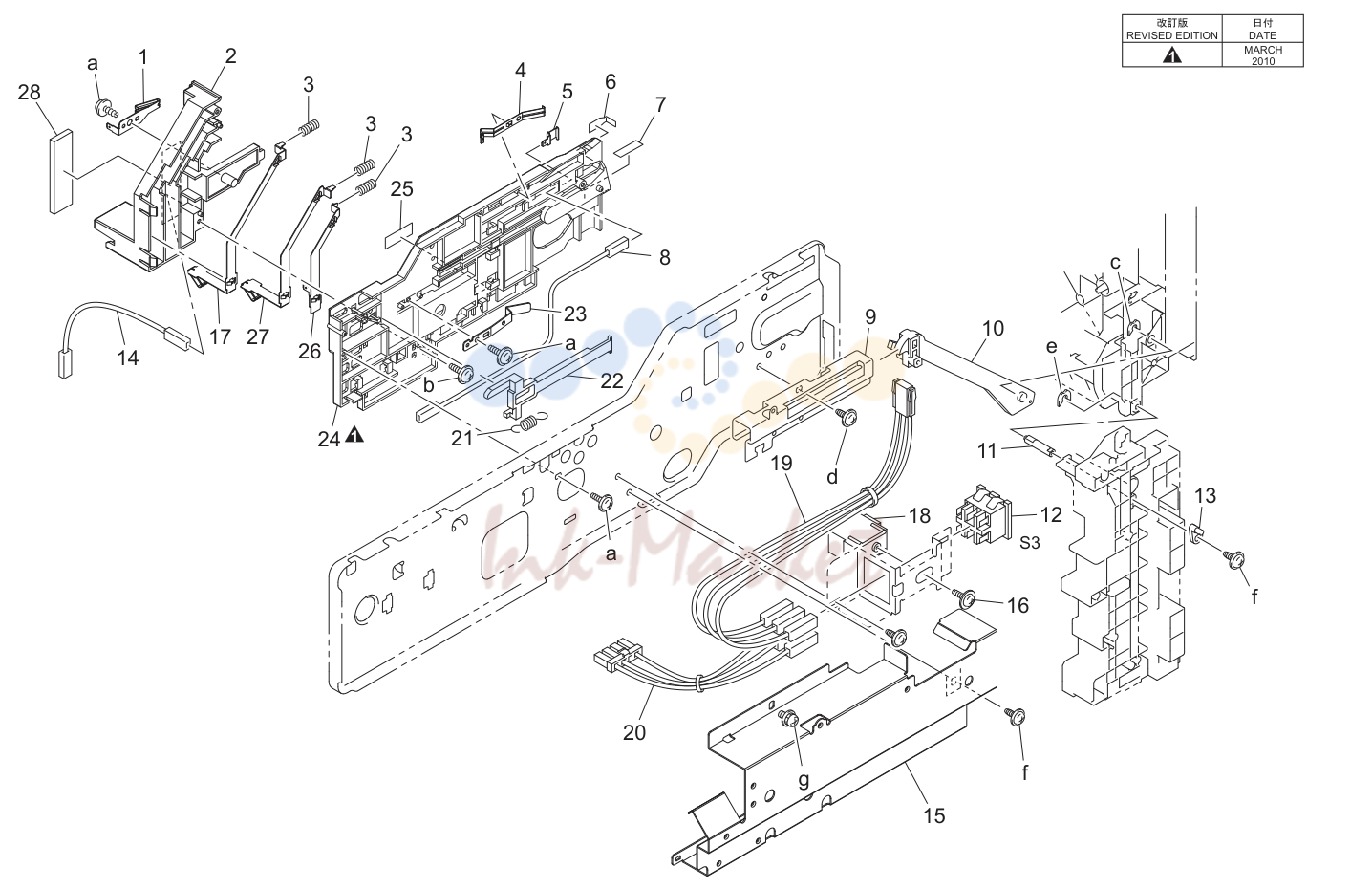

Рама секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 15 | A11U132301 запросить цену → | Кронштейн |

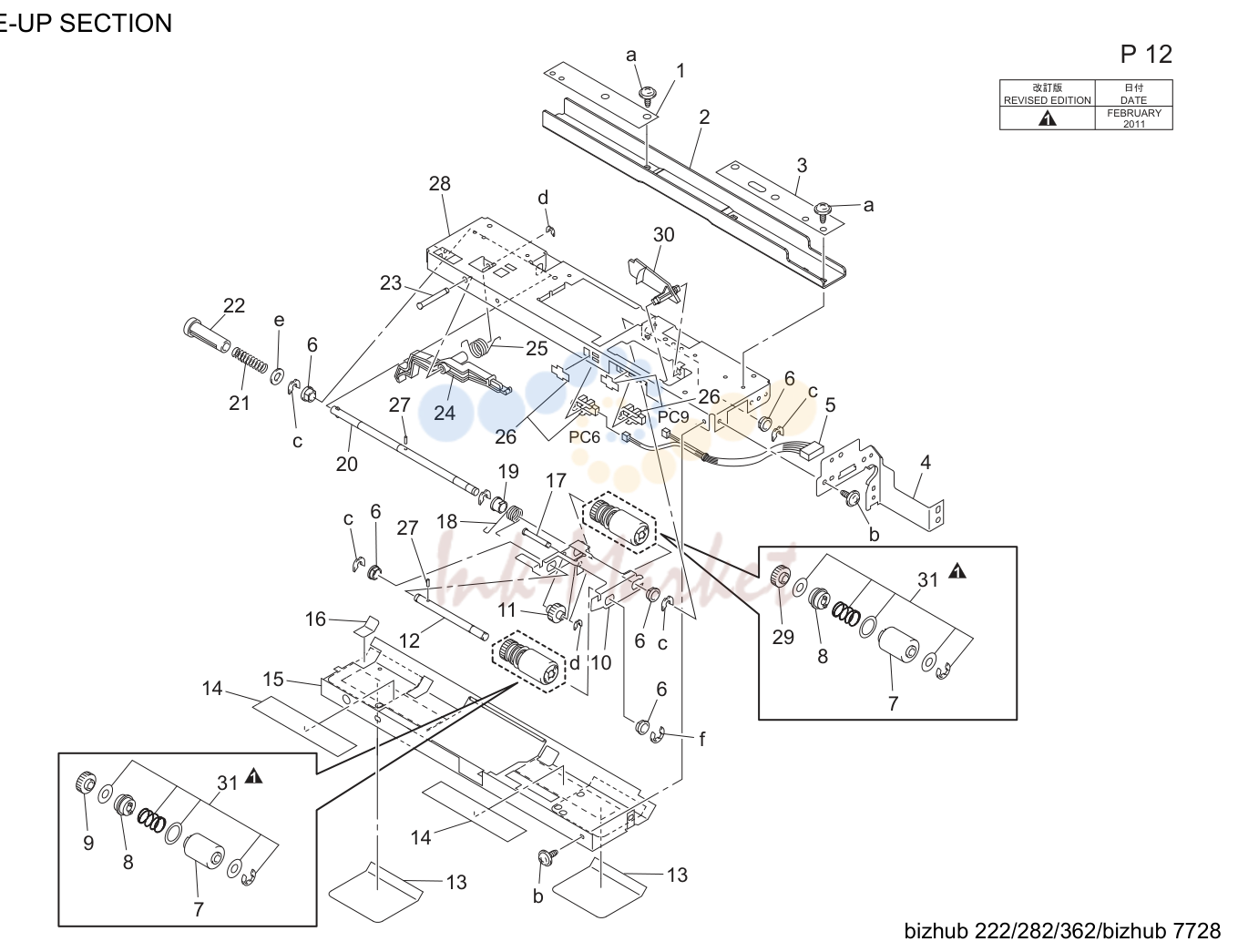

Paper take-up секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 13 | A11U560300 запросить цену → | Направляющая |
| 21 | A00J589400 запросить цену → | Pressure пружина |
| 31 | A11UR92600 запросить цену → | Support комплект |

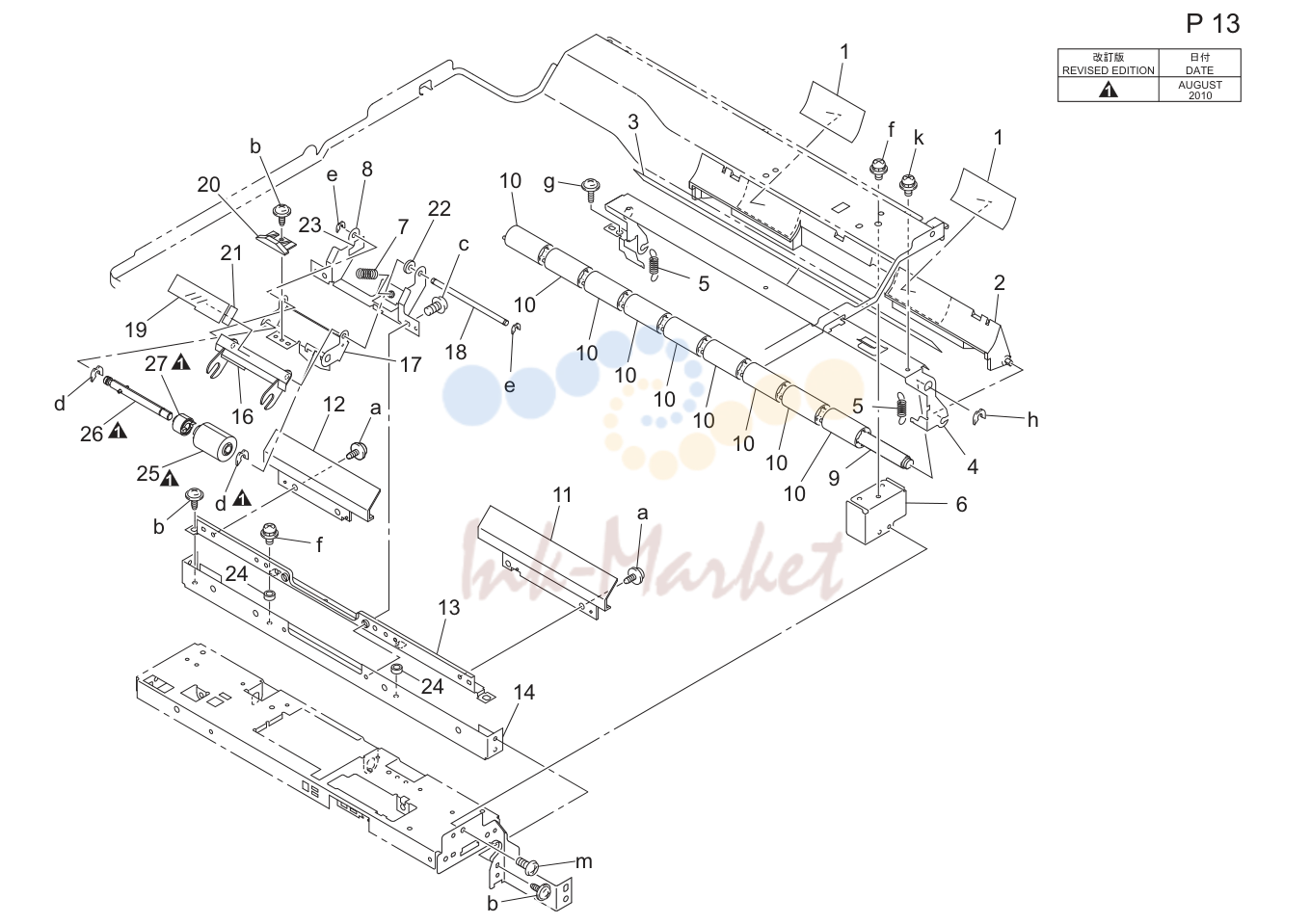

Paper take-up секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 25 | A11U560000 ✓ в наличии | Ролик |
| 26 | A0ED563700 запросить цену → | Вал |
| 27 | A0ED563900 ✓ в наличии | Torque limiter |

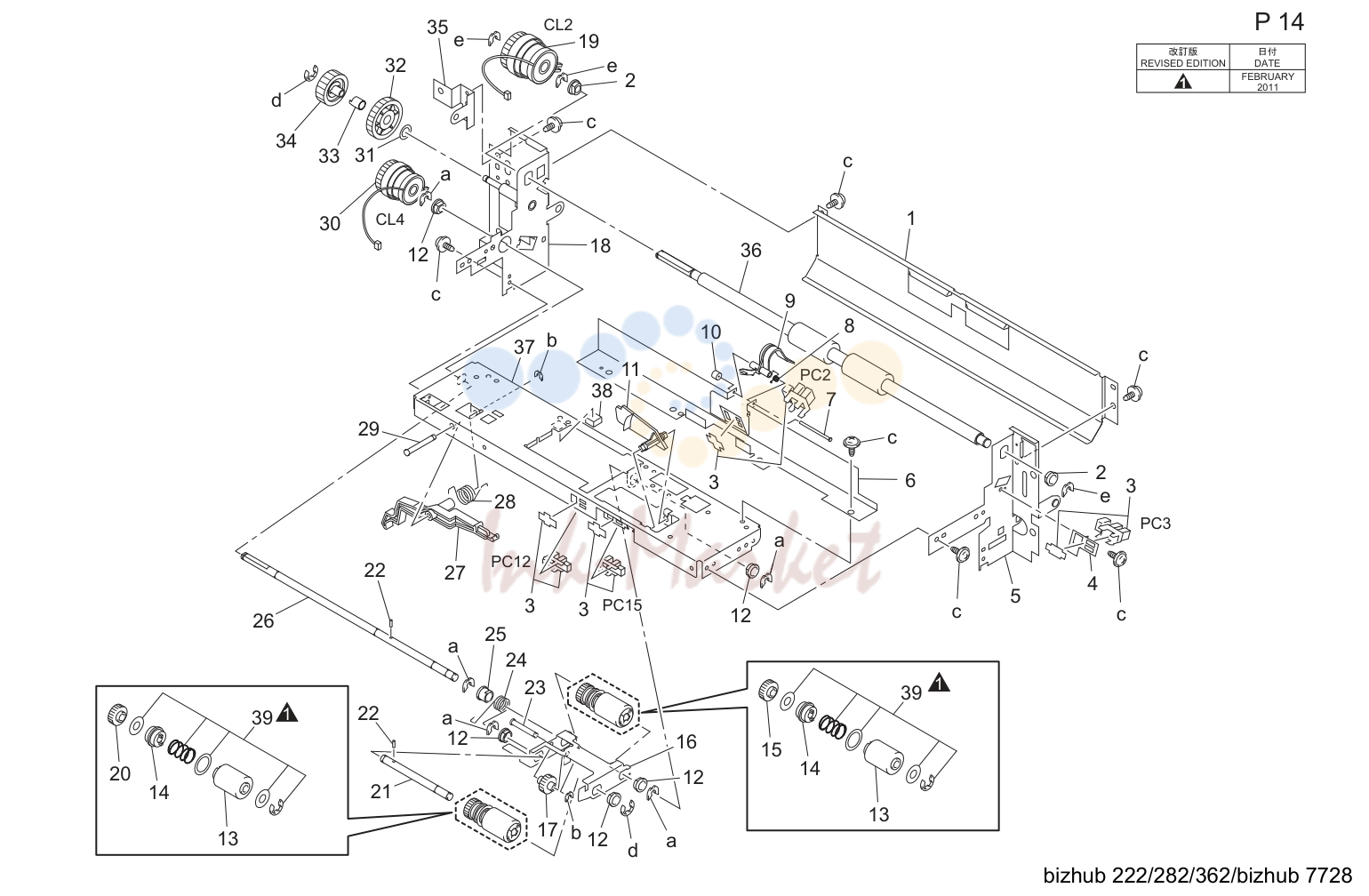

Paper take-up секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 19 | J06M20100 запросить цену → | Муфта |
| 38 | GA400600 запросить цену → | Cushion |
| 39 | A11UR92600 запросить цену → | Support комплект |

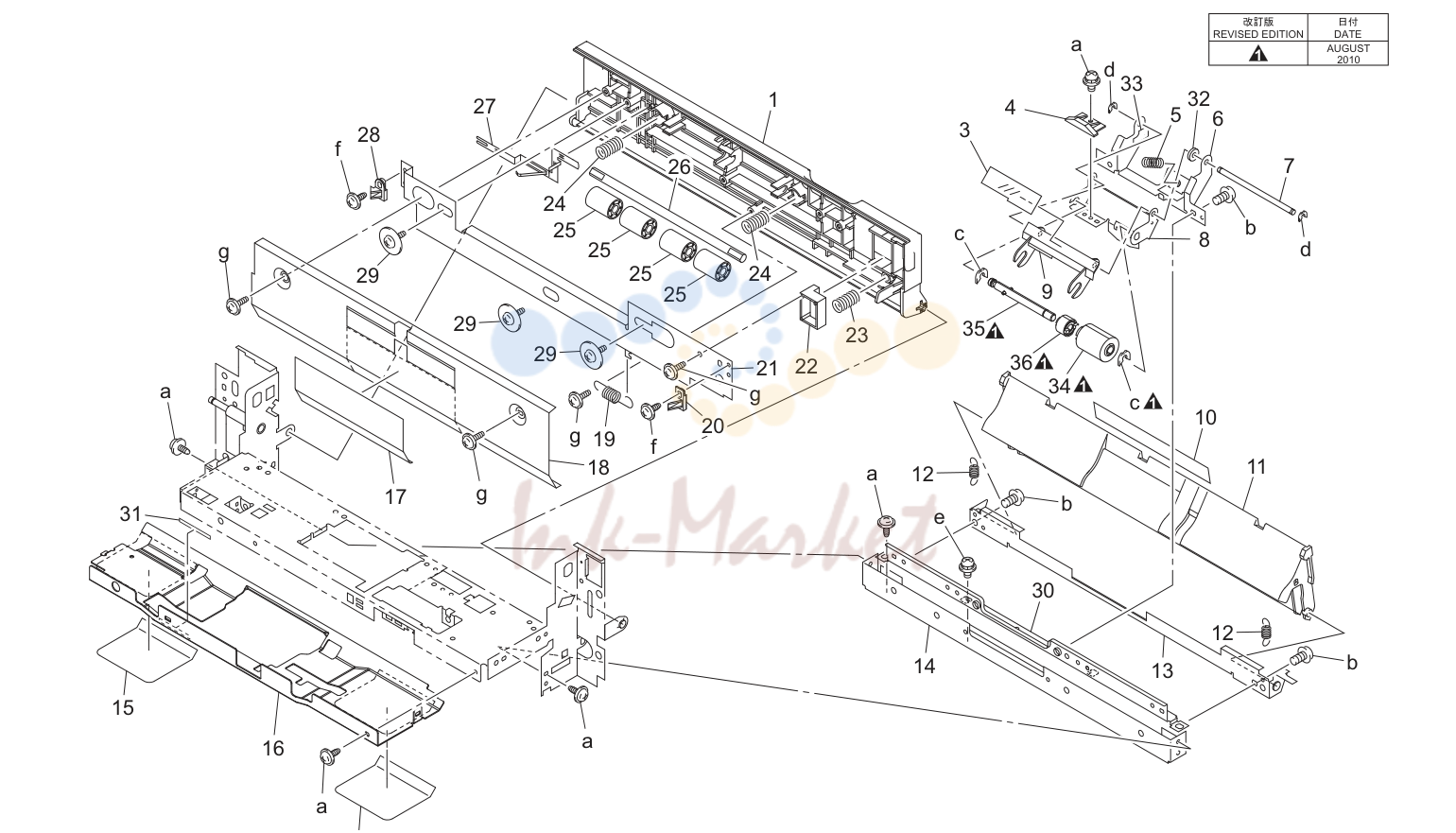

Paper take-up секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0R5561100 запросить цену → | Door |
| 15 | A11U560300 запросить цену → | Направляющая |
| 22 | A0R5563000 запросить цену → | Handle |
| 31 | GA400700 запросить цену → | Film |
| 34 | A11U560000 ✓ в наличии | Ролик |
| 35 | A0ED563700 запросить цену → | Вал |
| 36 | A0ED563900 ✓ в наличии | Torque limiter |

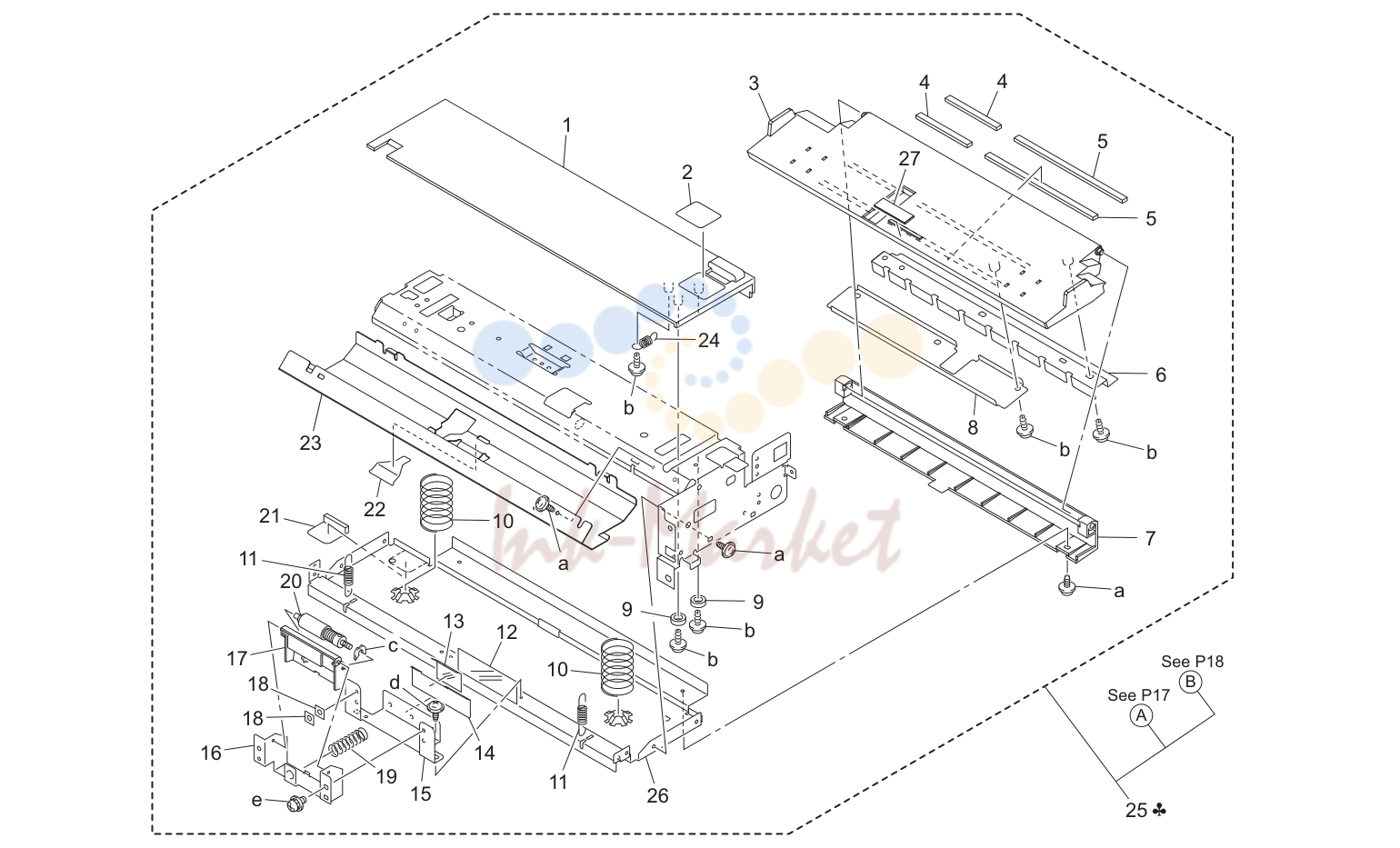

Bypass секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0R5604200 запросить цену → | Крышка /upper |
| 2 | A0R5942101 запросить цену → | Label |
| 3 | A0R5600900 запросить цену → | Lifting пластина |
| 7 | A0R5602500 запросить цену → | Держатель |
| 25 | A11UR70100 запросить цену → | Manual feed tray узел |
| 25 | A11UR70200 запросить цену → | Manual feed tray узел |

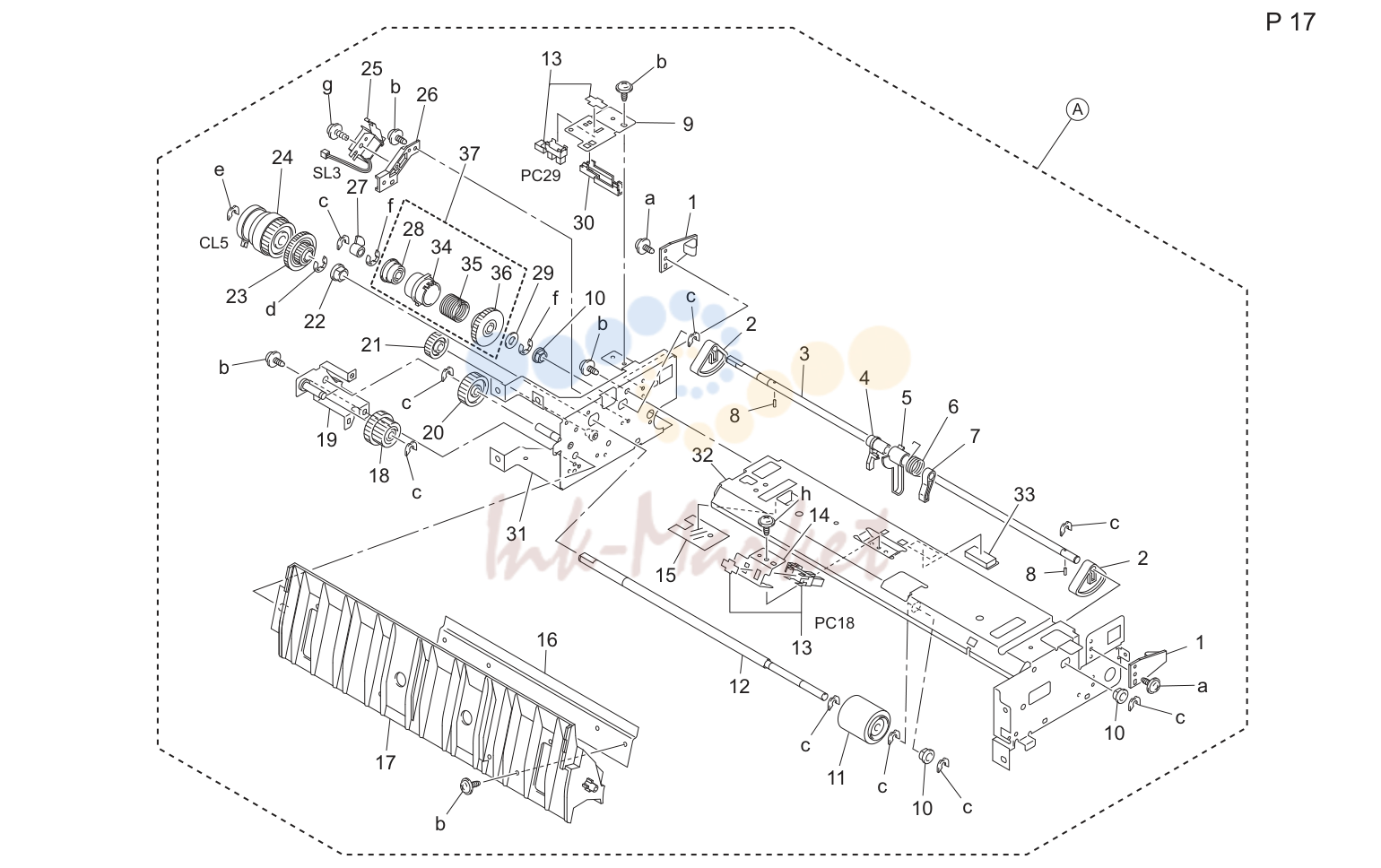

Bypass секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 24 | J06M20100 запросить цену → | Муфта |
| 25 | J06M20000 запросить цену → | Соленоид |

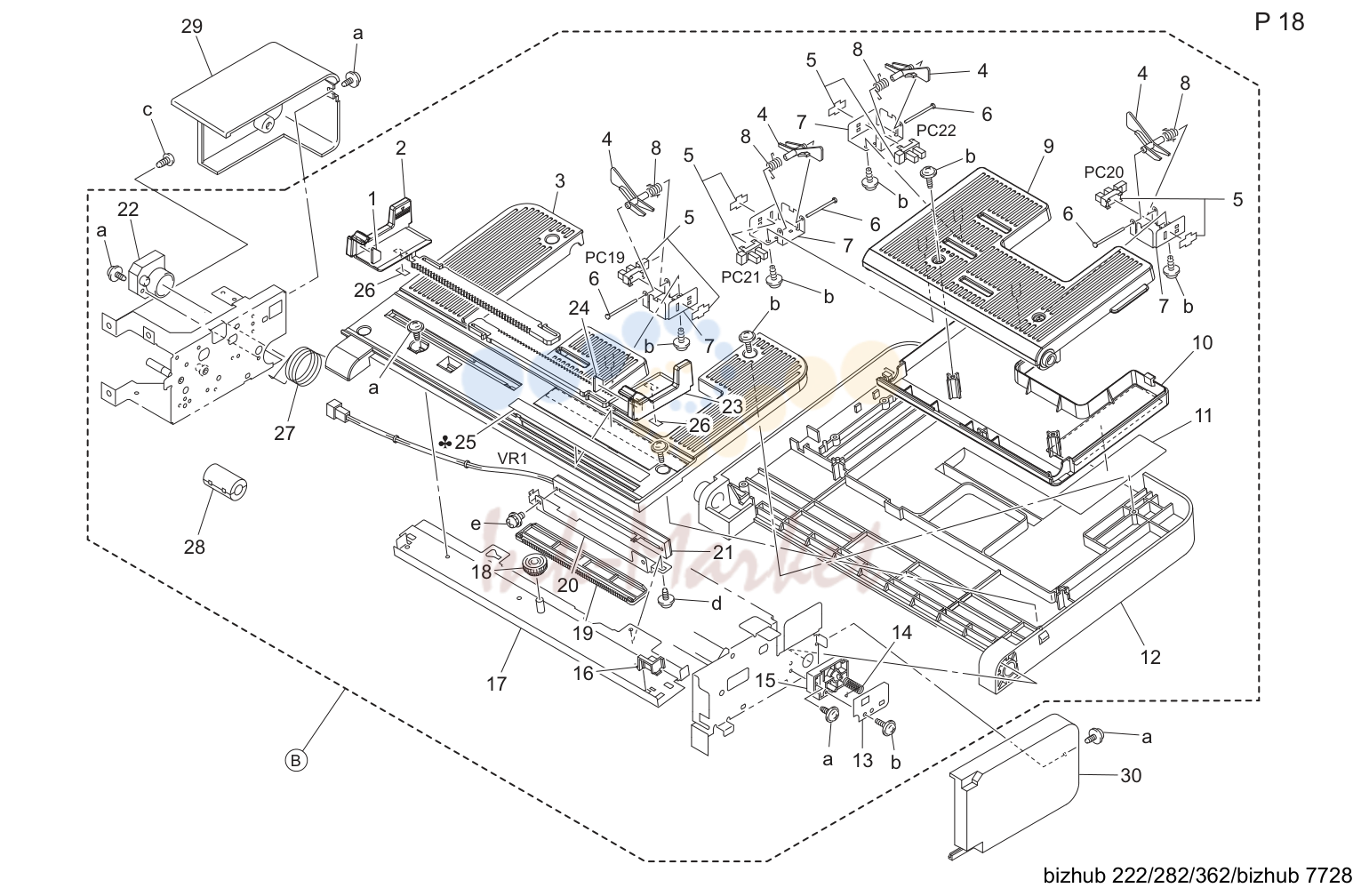

Bypass секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A0R5601100 запросить цену → | Regulating пластина |
| 3 | A0R5606600 запросить цену → | Крышка |
| 9 | A0R5602300 запросить цену → | Tray |
| 10 | A0R5605900 запросить цену → | Крышка |
| 12 | A0R5600800 запросить цену → | Tray |
| 23 | A0R5601000 запросить цену → | Regulating пластина |
| 29 | A0R5602600 запросить цену → | Крышка |
| 30 | A0R5610801 запросить цену → | Крышка /front |

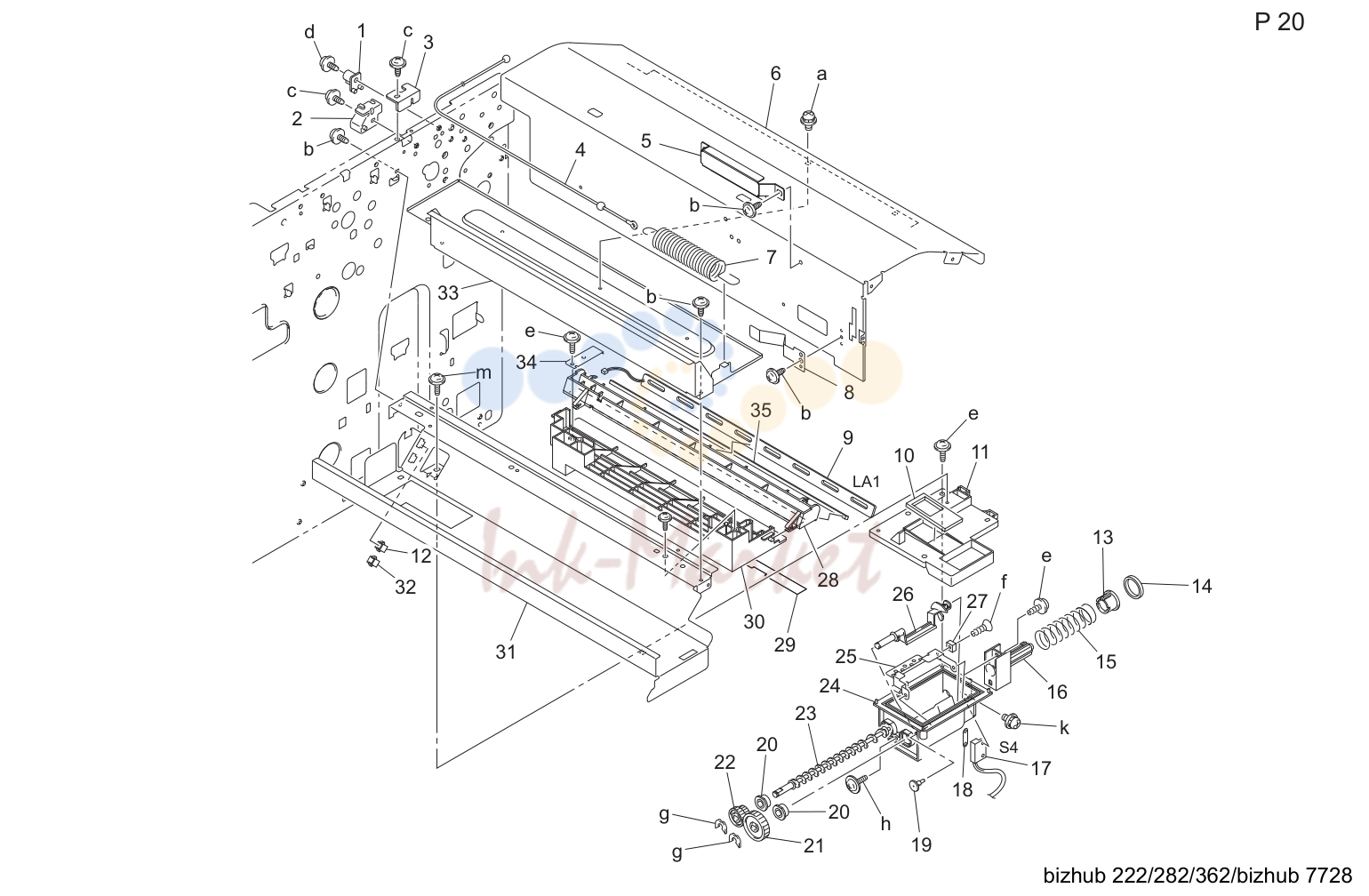

Бункер секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 12 | V818600014 запросить цену → | Plug housing |
| 27 | A11UM90000 запросить цену → | Magnet |
| 32 | V818600011 запросить цену → | Plug housing |

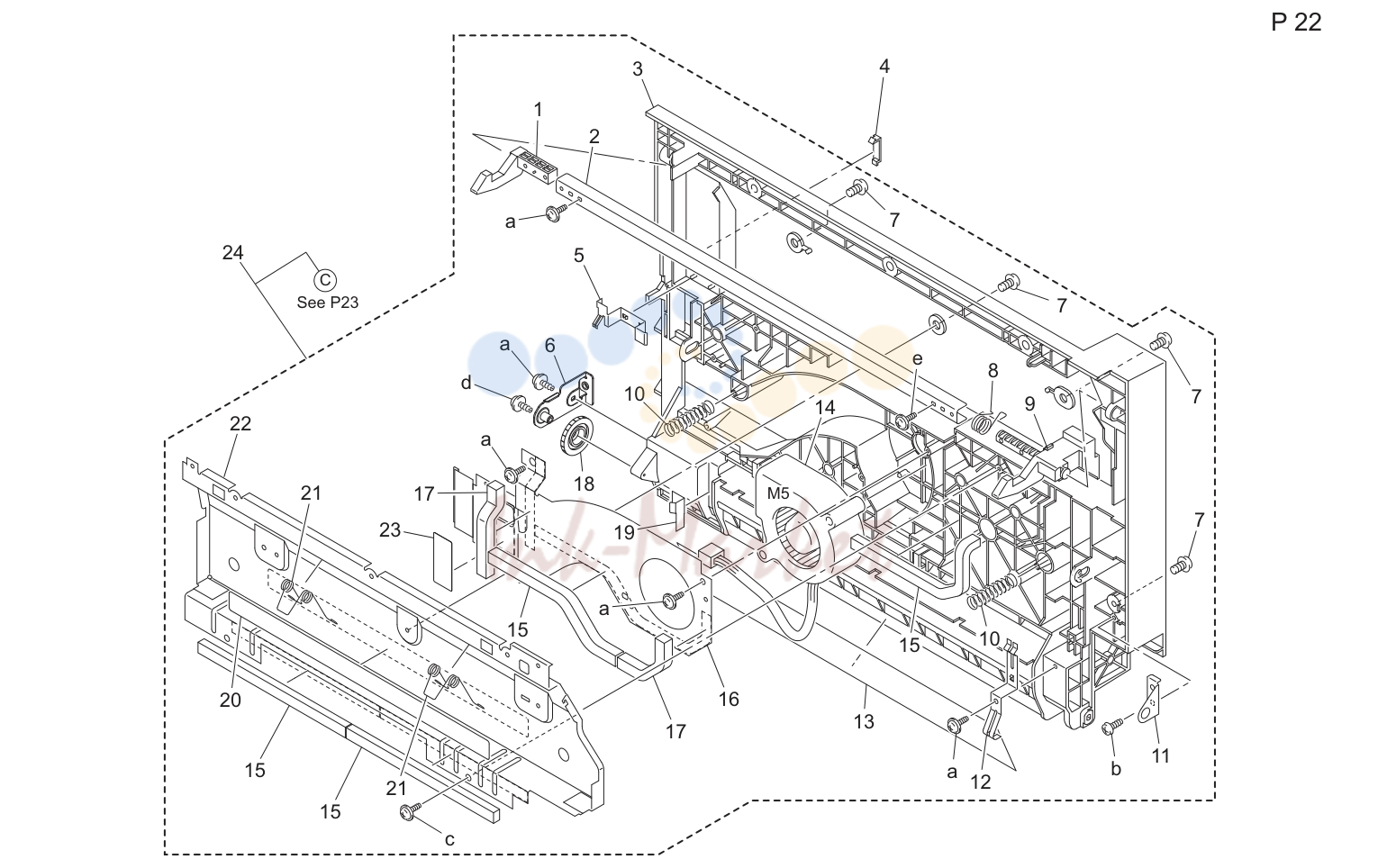

Paper transport секция (P22)
| № | Артикул | Наименование |
|---|---|---|
| 3 | A11U710600 запросить цену → | Правая крышка |
| 4 | A11U162800 запросить цену → | Крышка |
| 9 | A0R5822100 запросить цену → | Lock claw /front |
| 24 | A11UR70300 запросить цену → | Paper transport узел |

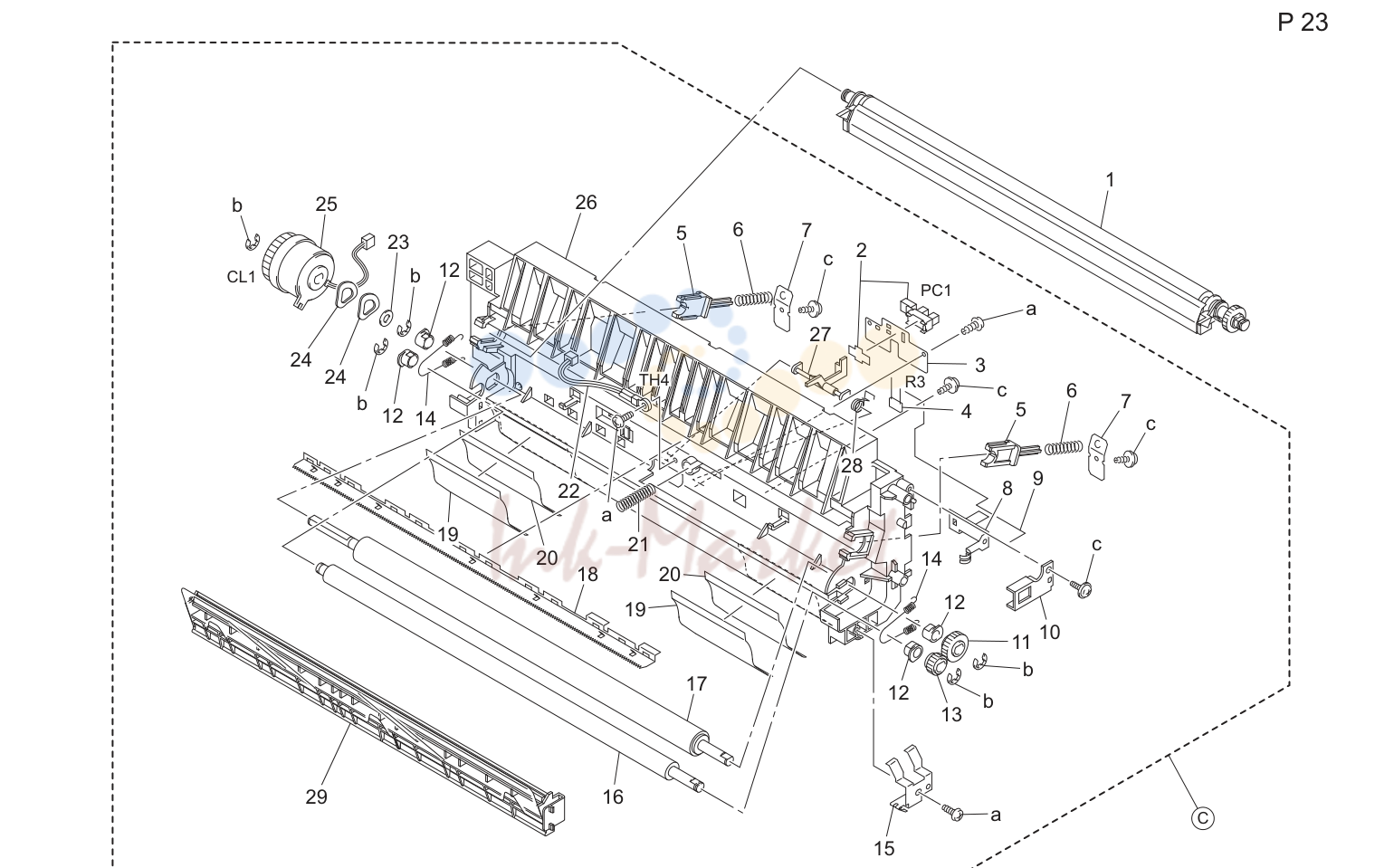

Paper transport секция (P23)
| № | Артикул | Наименование |
|---|---|---|
| 29 | A1UDR72900 запросить цену → | Cleaner в сборе |

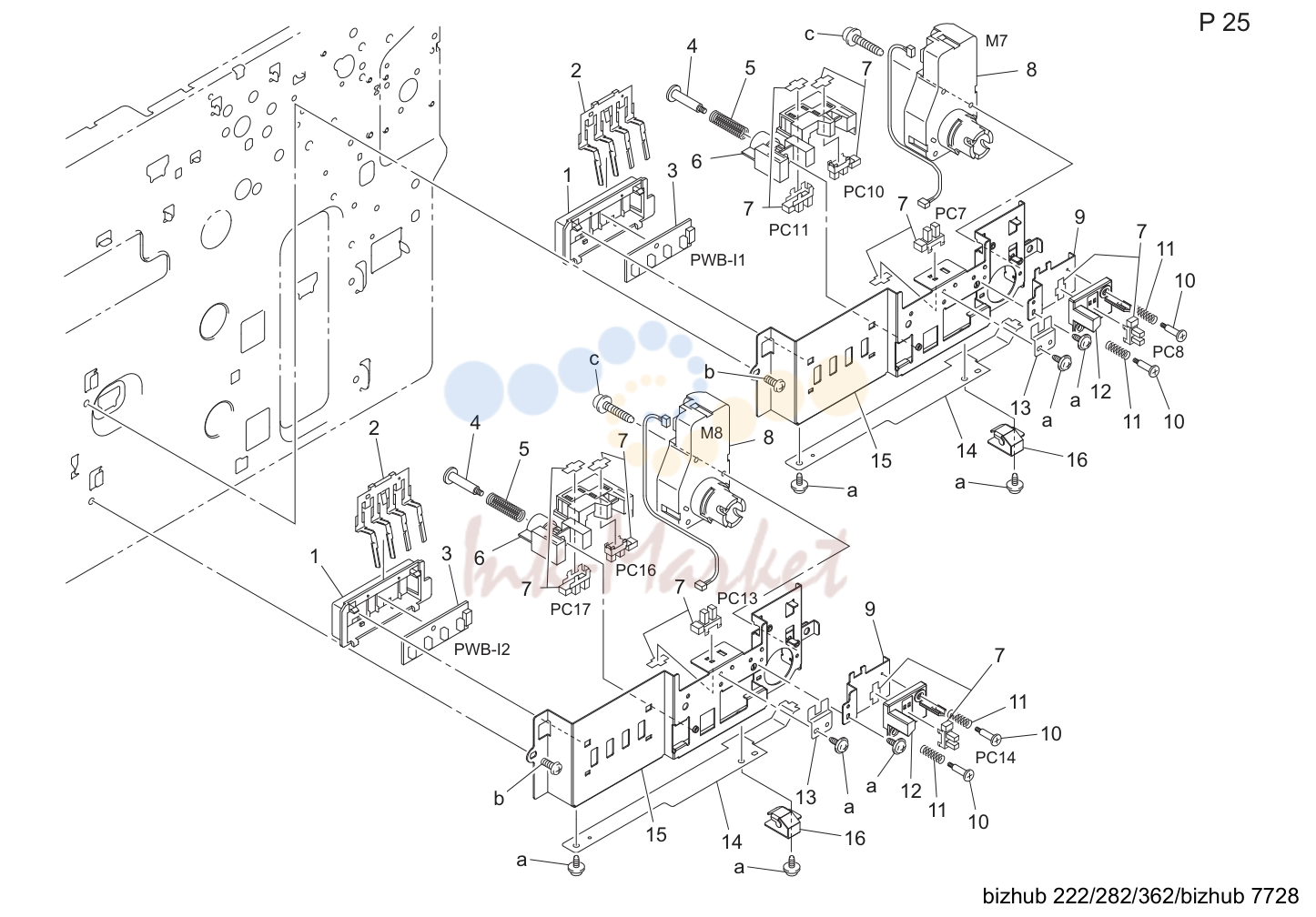

Drive секция (P25)
| № | Артикул | Наименование |
|---|---|---|
| 8 | J06M10300 запросить цену → | Мотор |
| 16 | GA627101 запросить цену → | Lifting stay |

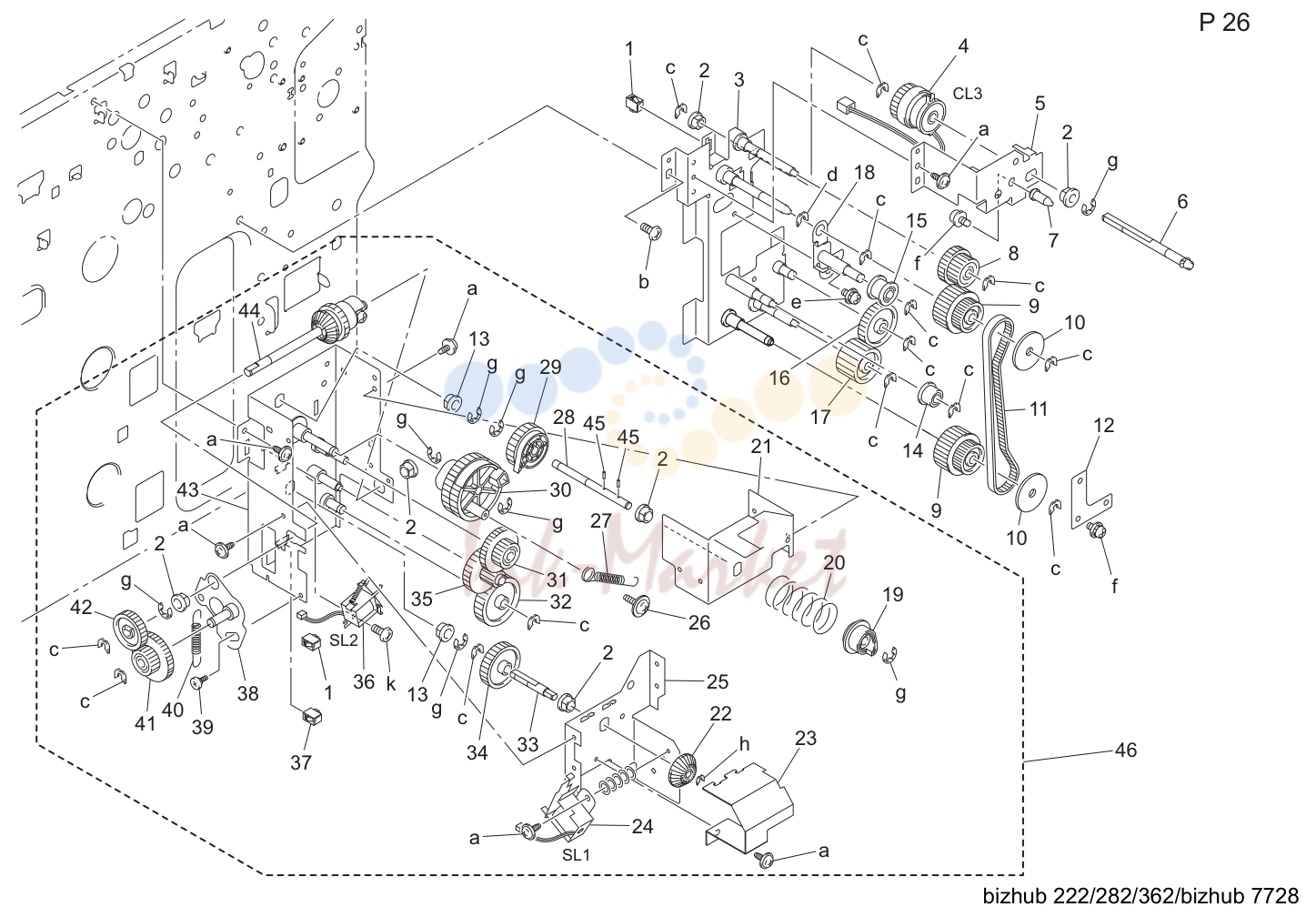

Drive секция (P26)
| № | Артикул | Наименование |
|---|---|---|
| 1 | V818600014 запросить цену → | Plug housing |
| 36 | J06M20000 запросить цену → | Соленоид |
| 37 | V818600033 запросить цену → | Connector 2p |

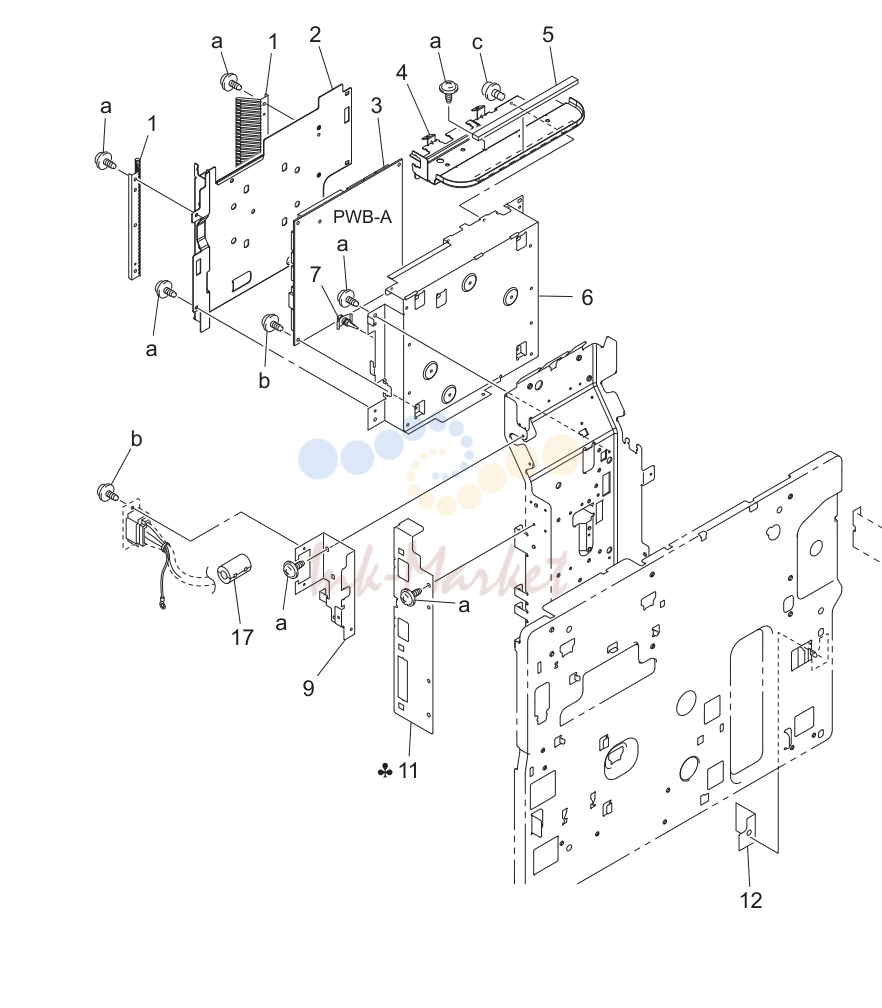

Electrical components (P30)
| № | Артикул | Наименование |
|---|---|---|
| 3 | A11UH00102 запросить цену → | Плата в сборе(плата-a в сборе) |
| 7 | V502010026 запросить цену → | Support |
| 13 | A11U136000 запросить цену → | Кронштейн |
| 15 | A11U132200 запросить цену → | Кронштейн |
| 16 | A11U132901 запросить цену → | Кронштейн |

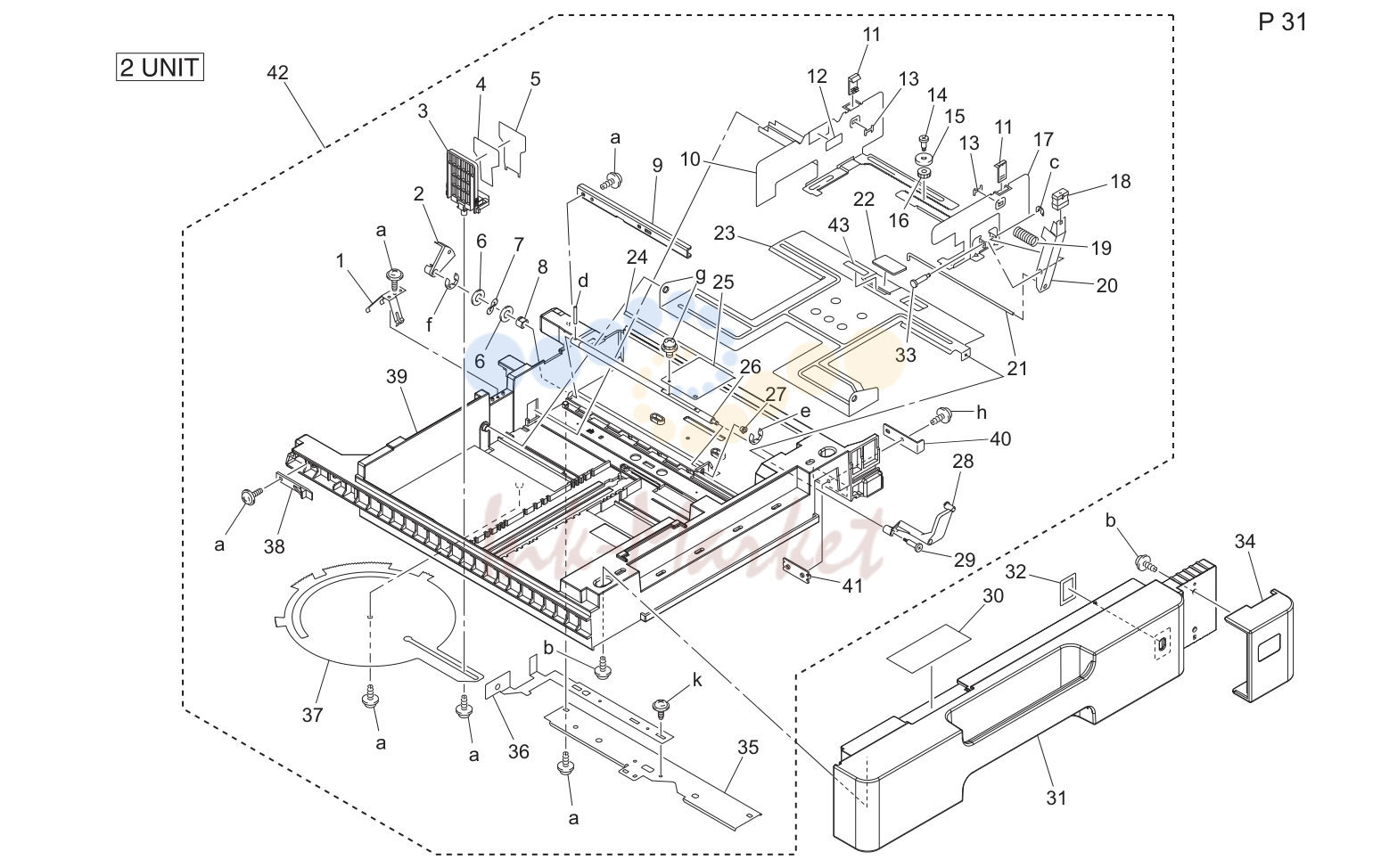

Cassette секция (P31)
| № | Артикул | Наименование |
|---|---|---|
| 28 | A0R5622100 запросить цену → | Detecting рычаг |
| 30 | A0R5949000 запросить цену → | Label |
| 31 | A0R5164100 запросить цену → | Крышка |
| 32 | A0R5629900 запросить цену → | Уплотнитель |
| 34 | A0R5165100 запросить цену → | Крышка /right |
| 42 | A0R5A62002 запросить цену → | Cassette в сборе |
| 43 | A00J623400 запросить цену → | Friction пластина |

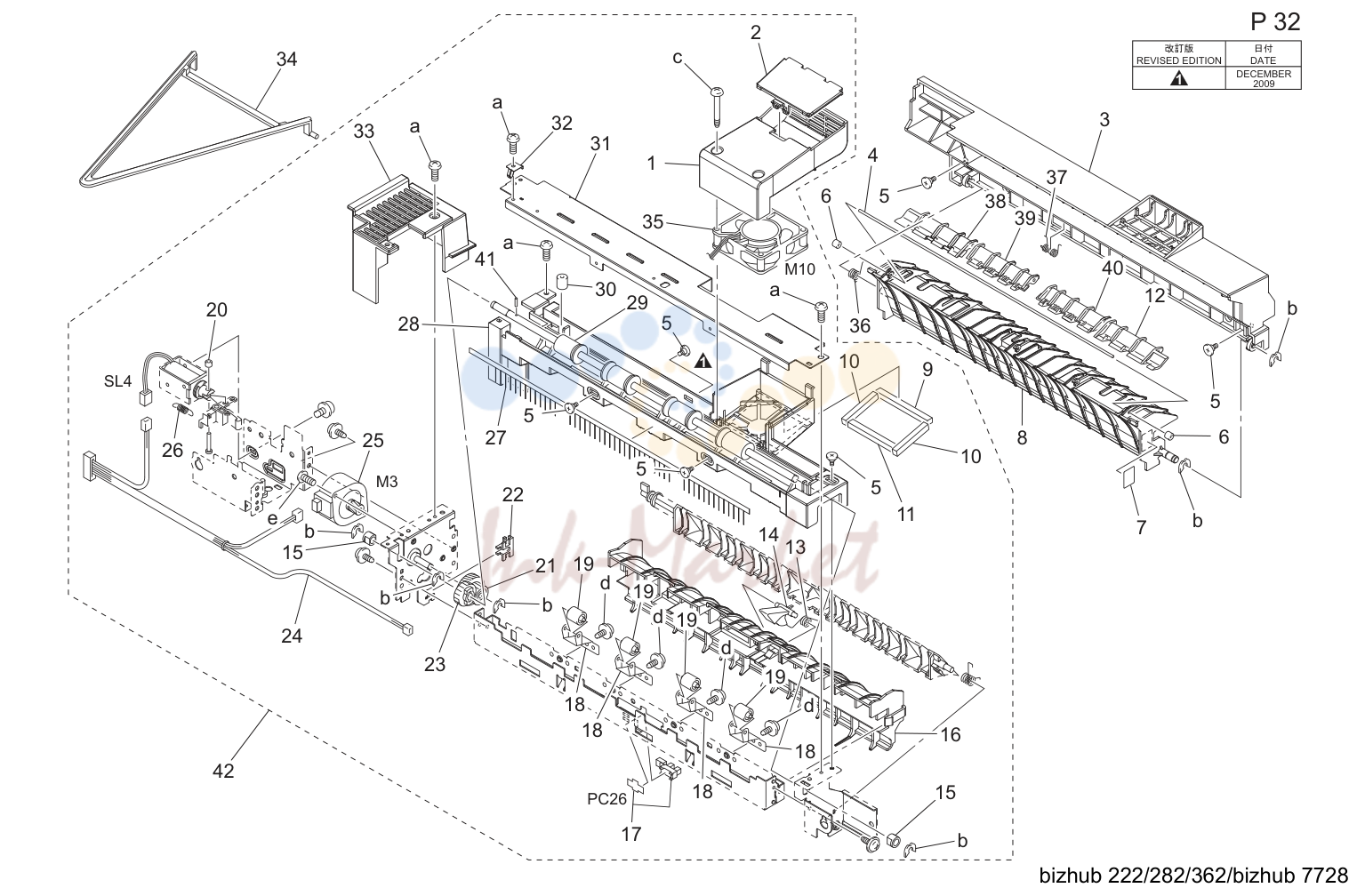

Turnover узел (P32)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A11U820500 запросить цену → | Воздуховод |
| 2 | A11U820600 запросить цену → | Воздуховод |
| 3 | A11U820400 запросить цену → | Door |
| 28 | A11U820300 запросить цену → | Крышка |
| 33 | A0R5882000 запросить цену → | Крышка /upper |
| 34 | A0RA170400 запросить цену → | Направляющая |
| 42 | A11UR70400 запросить цену → | Turnover узел |

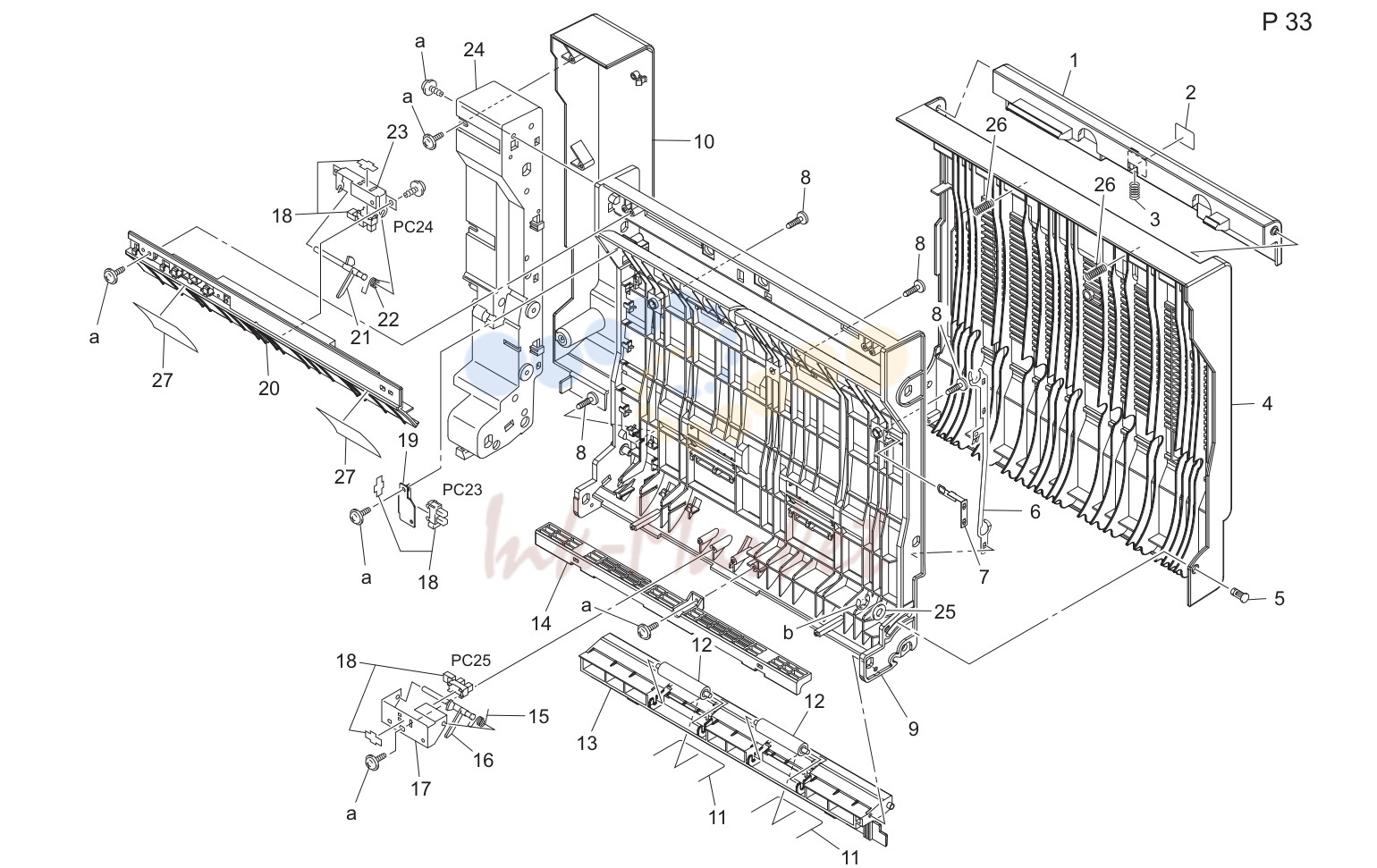

Дуплекс узел (P33)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0R5825100 запросить цену → | Рычаг |
| 2 | A0R5942101 запросить цену → | Label |
| 4 | A11U813000 запросить цену → | Крышка |
| 5 | A11U815000 запросить цену → | Pin |
| 9 | A11U812900 запросить цену → | Base рама |
| 10 | A11U813700 запросить цену → | Крышка |
| 13 | A11U813500 запросить цену → | Направляющая |
| 20 | A0R5820600 запросить цену → | Направляющая /upper |

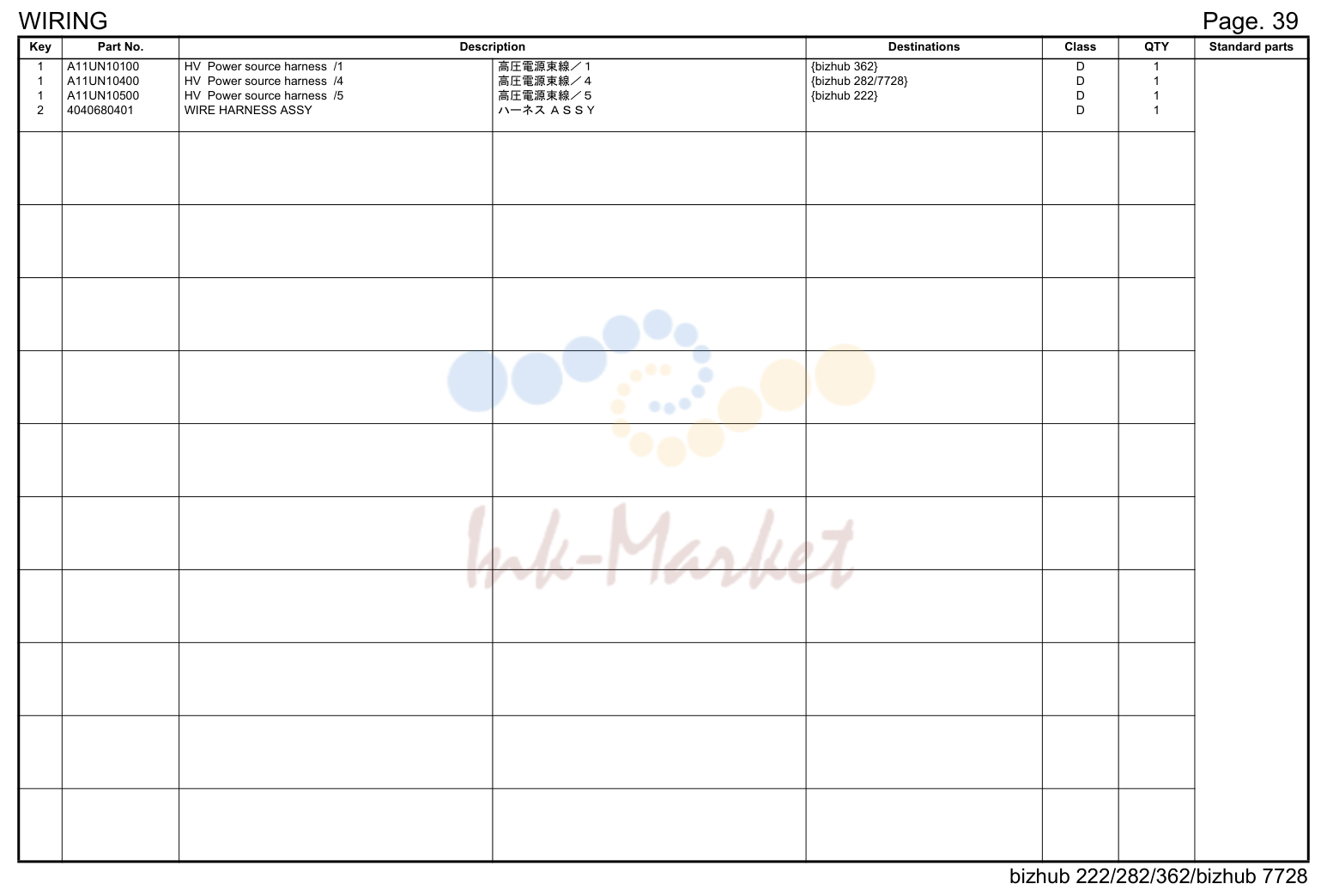

Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | A11UN10100 запросить цену → | Hv power source жгут /1 |
| 1 | A11UN10400 запросить цену → | Hv power source жгут /4 |
| 1 | A11UN10500 запросить цену → | Hv power source жгут /5 |

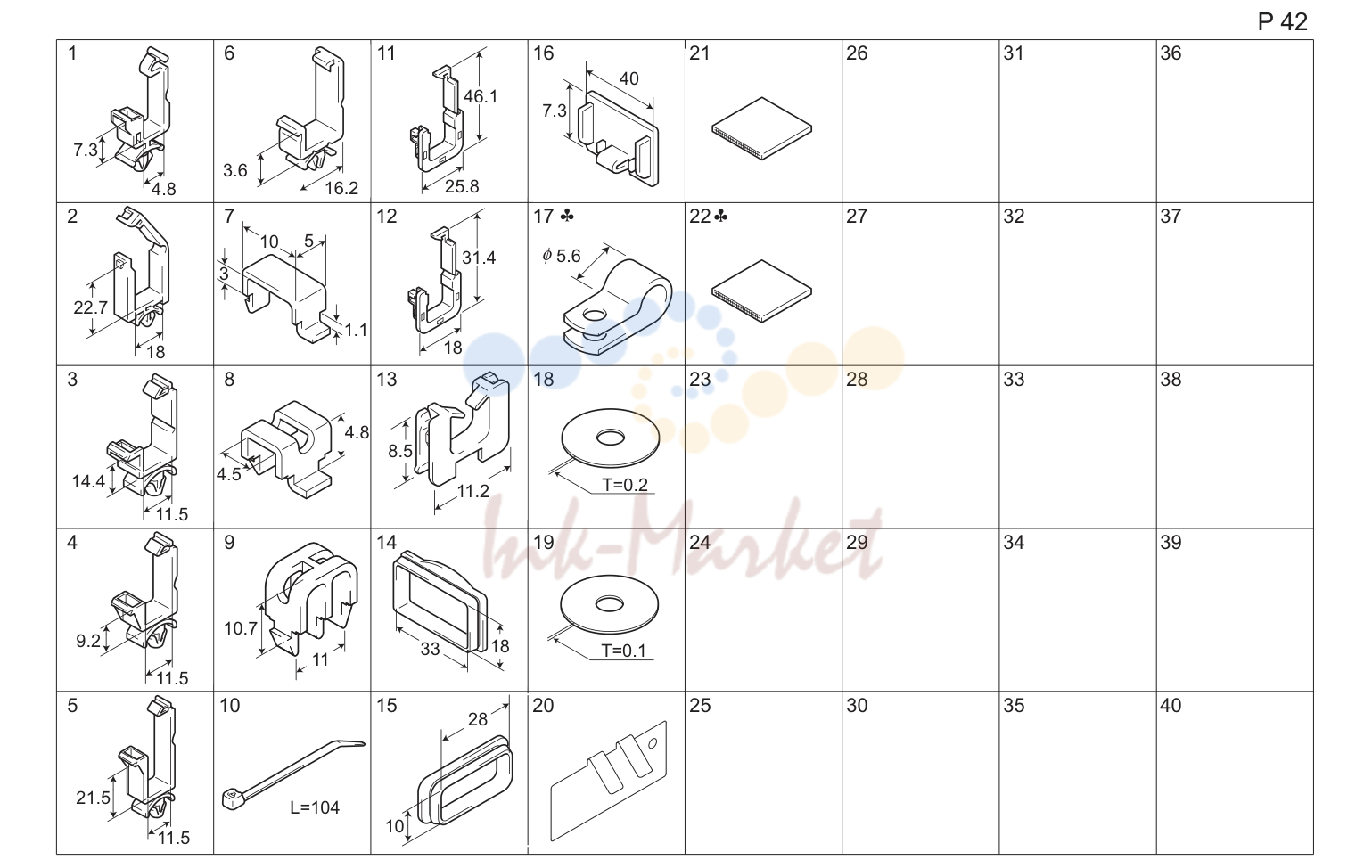

Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 1 | V500010020 запросить цену → | Saddle |
| 2 | V500010019 запросить цену → | Saddle |
| 3 | V500010007 запросить цену → | Locking wire saddle |
| 4 | V500010005 запросить цену → | Locking wire saddle |
| 5 | V500010013 запросить цену → | Locking wire saddle |
| 6 | V500020010 запросить цену → | Clip |
| 10 | V501010001 запросить цену → | Band |
| 11 | V570010032 запросить цену → | Держатель |
| 12 | V570010031 запросить цену → | Держатель |
| 13 | V570010021 запросить цену → | Saddle |
| 16 | V650050001 запросить цену → | Cn крышка |
| 17 | V500020018 запросить цену → | Clamp |
| 21 | A11UR91100 запросить цену → | Jig memory card (engine) |
| 22 | A11UR90300 запросить цену → | Jig memory card (msc) |
| 22 | A11UR90400 запросить цену → | Jig memory card (msc) |
| 22 | A11UR90500 запросить цену → | Jig memory card (msc) |
| 22 | A11UR90600 запросить цену → | Jig memory card (msc) |
| 22 | A11UR90700 запросить цену → | Jig memory card (msc) |
| 22 | A11UR90800 запросить цену → | Jig memory card (msc) |
| 22 | A11UR90900 запросить цену → | Jig memory card (msc) |
| 22 | A11UR91200 запросить цену → | Jig memory card (msc) |
| 22 | A11UR91300 запросить цену → | Jig memory card (msc) |
| 22 | A11UR91400 запросить цену → | Jig memory card (msc) |
| 22 | A11UR91500 запросить цену → | Jig memory card (msc) |
| 22 | A11UR91600 запросить цену → | Jig memory card (msc) |
| 22 | A11UR91700 запросить цену → | Jig memory card (msc) |
| 22 | A11UR91800 запросить цену → | Jig memory card (msc) |
| 22 | A11UR91900 запросить цену → | Jig memory card (msc) |

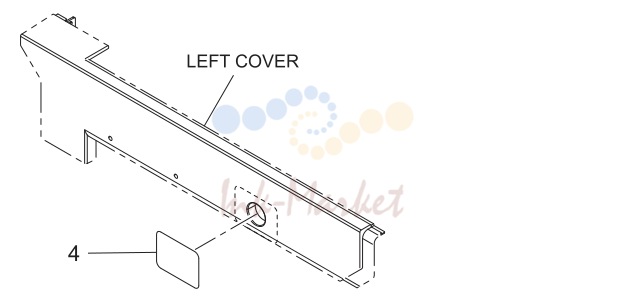

Accessory детали (P43)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A0R5943401 запросить цену → | Label |
| 2 | A0R5943501 запросить цену → | Label |
| 3 | A11U955100 запросить цену → | Держатель |
| 4 | A11U942900 запросить цену → | Label |
| 5 | A0EDN30201 запросить цену → | Power source cord /230v |
| 5 | A0EDN30101 запросить цену → | Power source cord /120v |
