Konica Minolta bizhub 215 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Ir секция (P2)
- Ir секция (P3)
- Панель управления (P4)
- Рама секция (P5)
- Print head секция (P6)
- Paper take-up секция (P7)
- Бункер секция (P8)
- Charge секция (P9)
- Проявка секция (P10)
- Paper transport секция (P11)
- Выход бумаги секция (P12)
- Печь (закрепление) узел (P13)

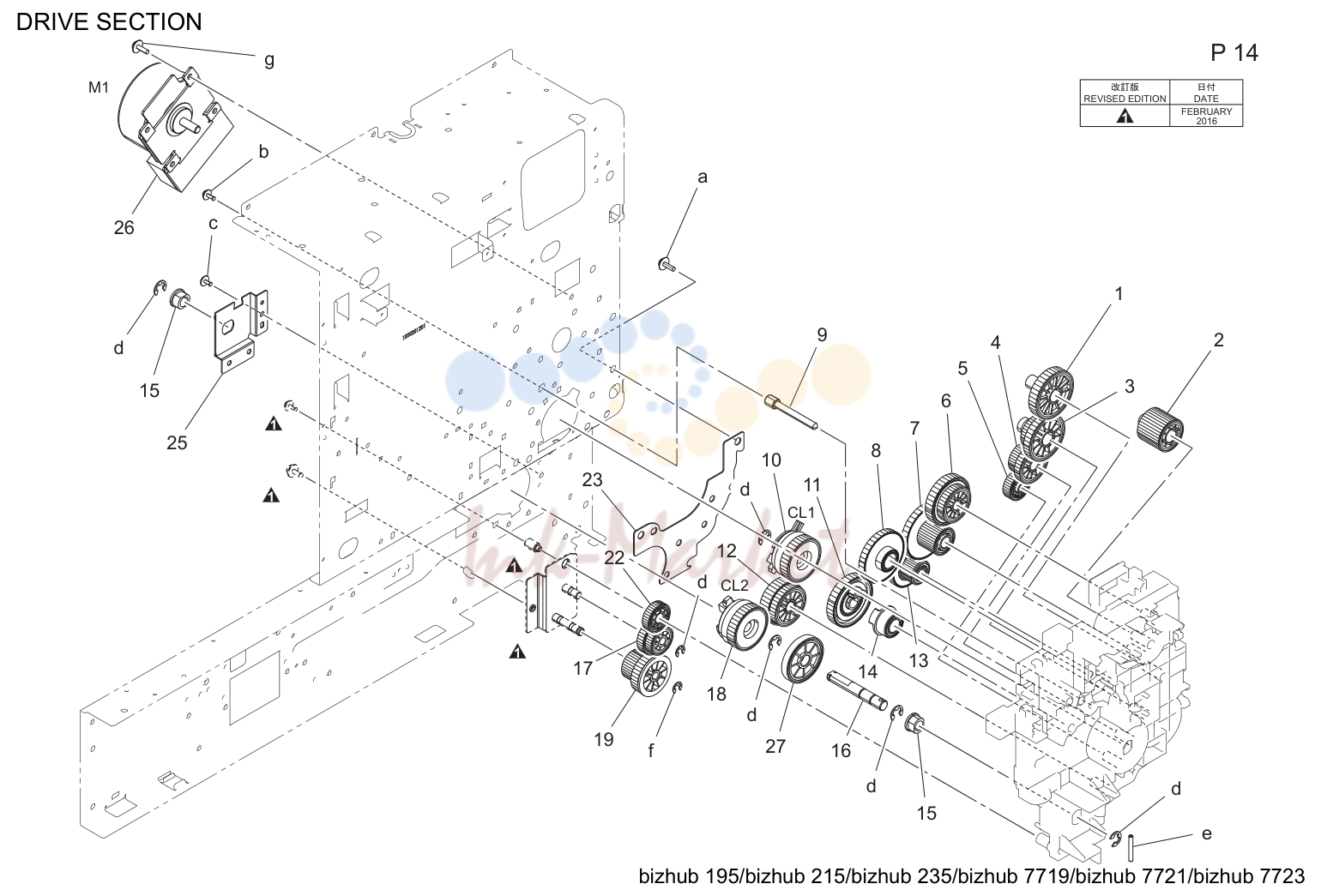

- Drive секция (P14)

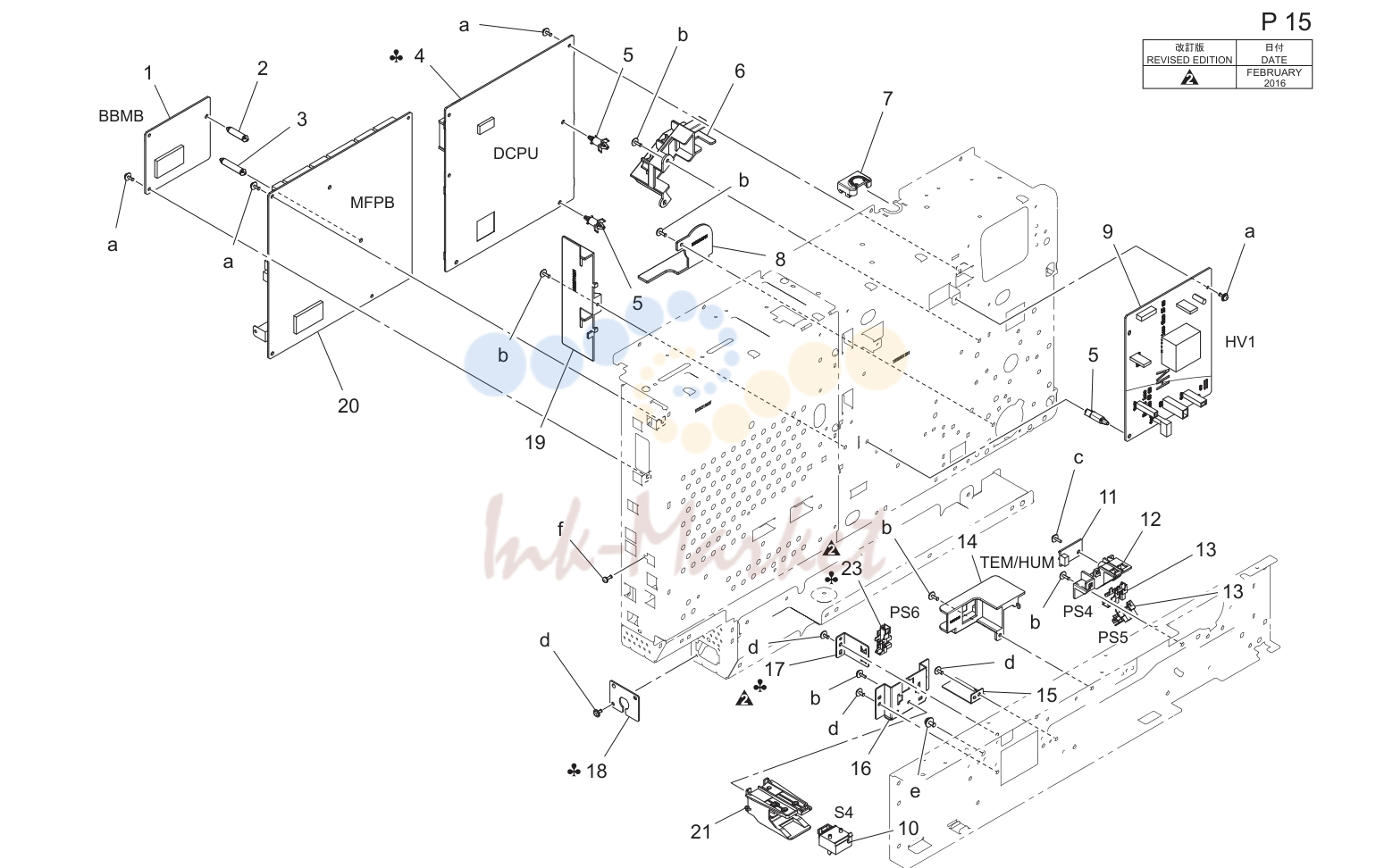

- Electrical components (P15)

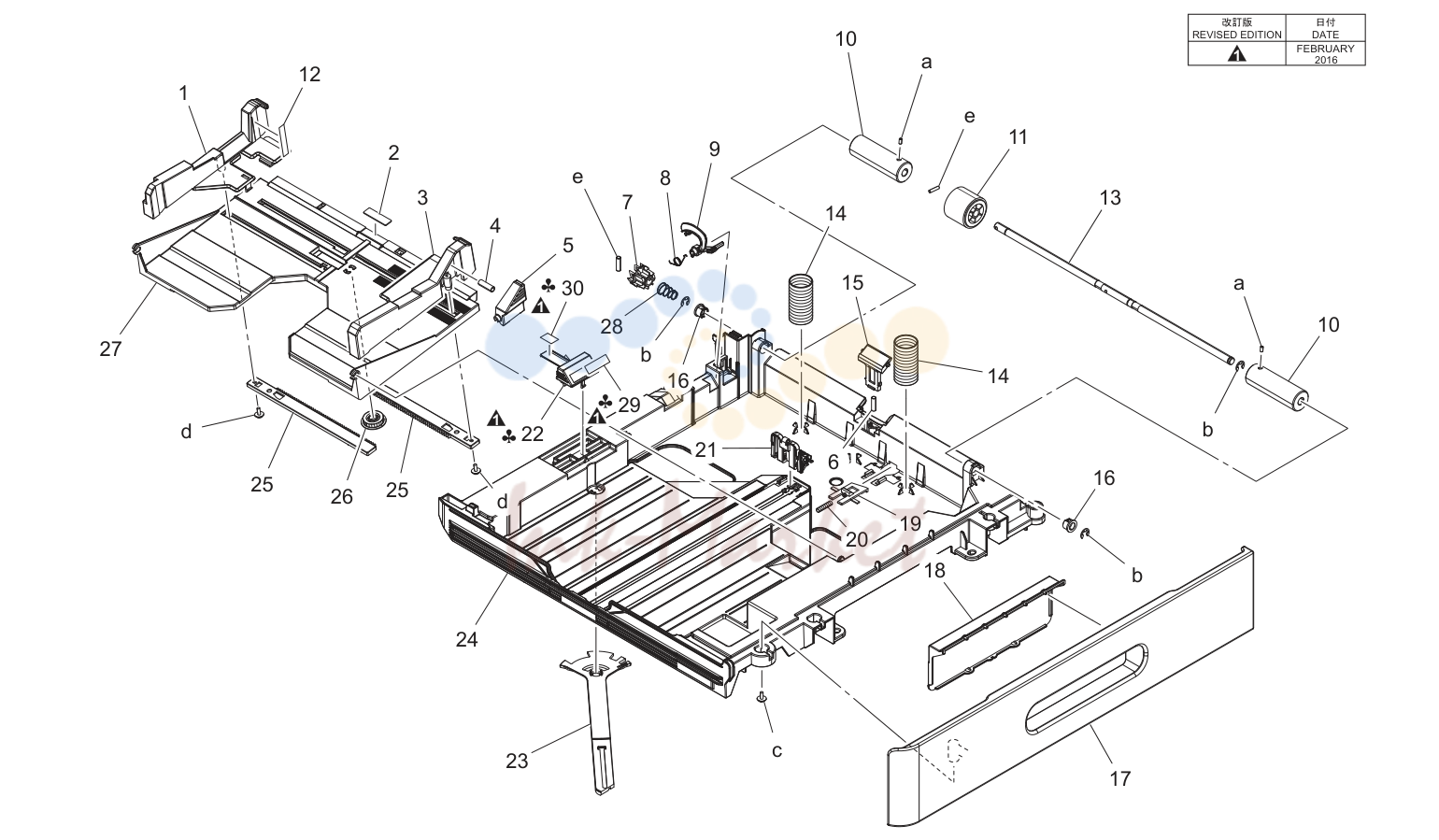

- Cassette секция (P16)

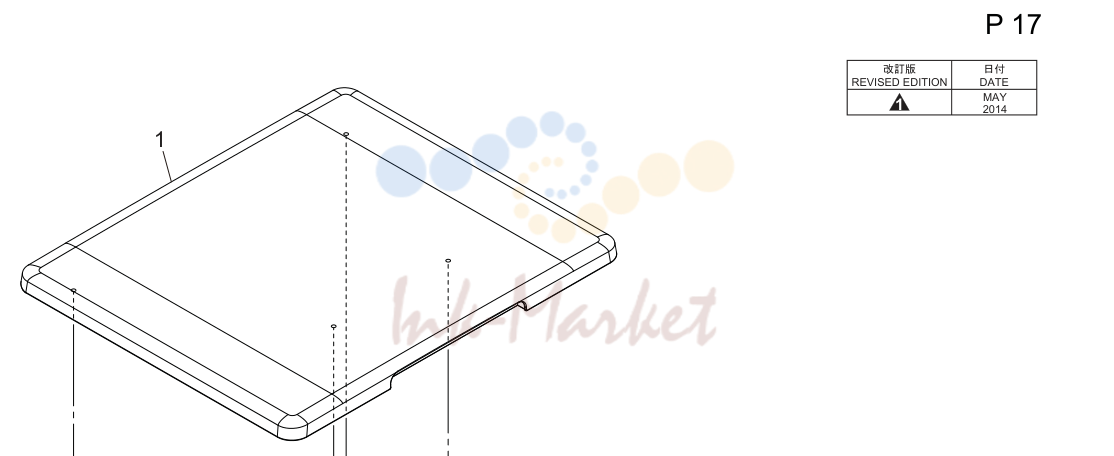

- Original крышка (P17)

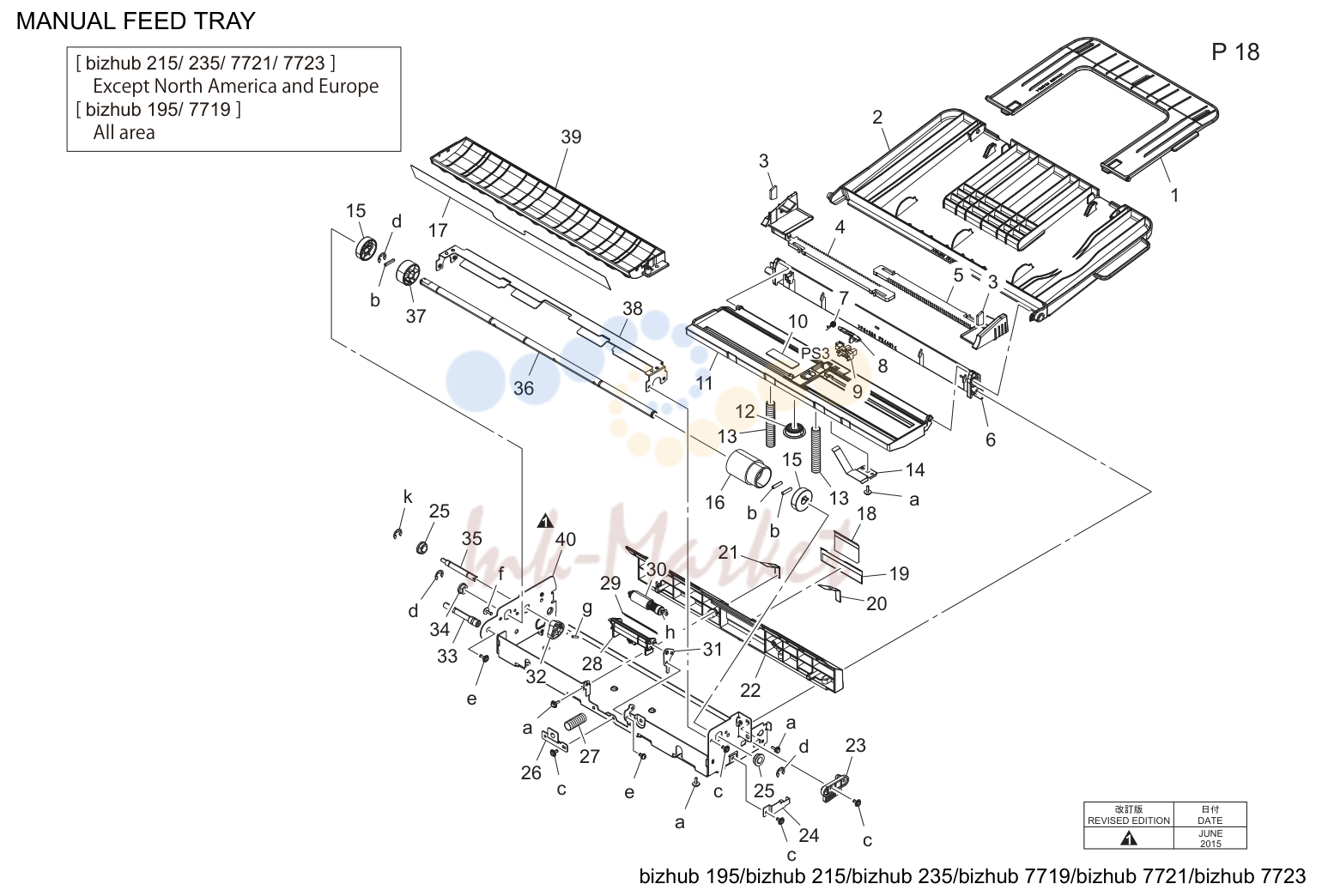

- Manual feed tray (P18)
- Manual feed tray (P19)

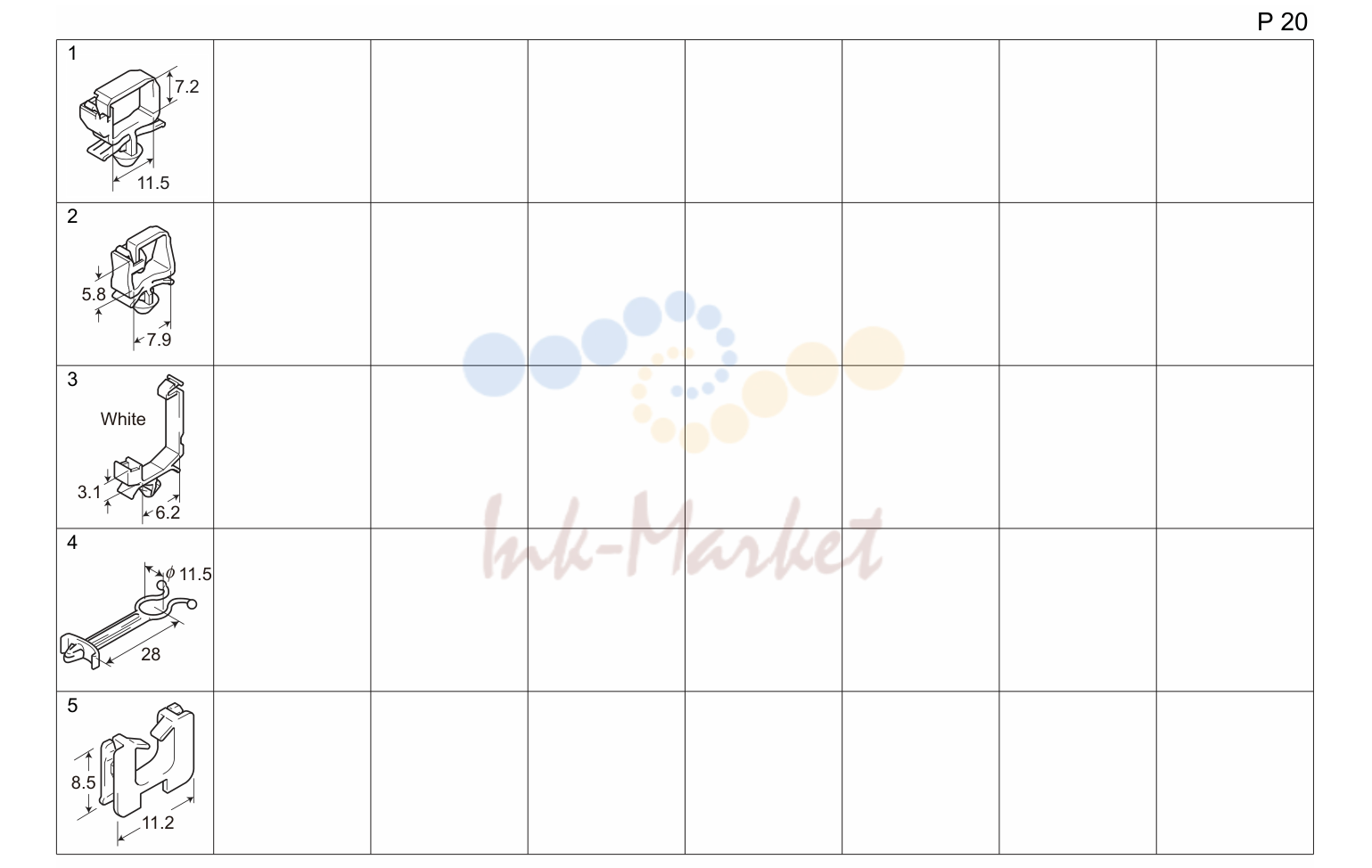

- Wiring accessories and jigs (P20)

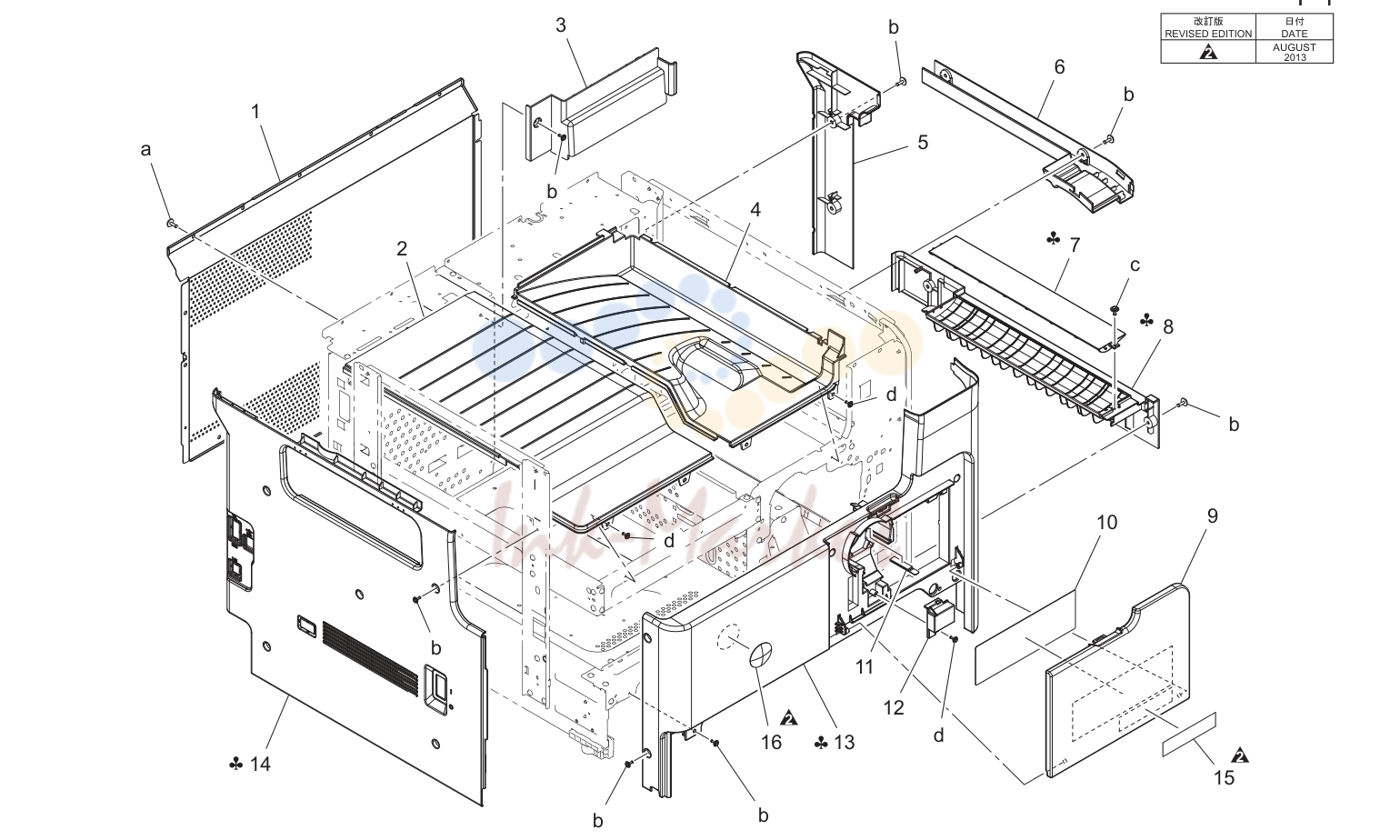

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP4T00 запросить цену → | Задняя крышка |
| 2 | A3PEPP4V00 запросить цену → | Left exit tray |
| 3 | A3PEPP4W00 запросить цену → | Крышка |
| 4 | A3PEPP4U00 запросить цену → | Right exit tray |
| 5 | A3PEPP5900 запросить цену → | Right задняя крышка |
| 6 | A3PEPP5C00 запросить цену → | Right верхняя крышка |
| 6 | A3PEPP5D00 запросить цену → | Right верхняя крышка |
| 7 | A3PEPP5B00 запросить цену → | Right нижняя крышка |
| 8 | A3PEPP5A00 запросить цену → | Right нижняя крышка |
| 9 | A3PEPP5500 запросить цену → | Передняя крышка |
| 10 | A0XXPP5C01 запросить цену → | Label |
| 10 | A0XXPQ0500 запросить цену → | Label |
| 11 | A0XXPP5J01 запросить цену → | Spacer |
| 12 | A0XXPP5201 запросить цену → | Крышка |
| 13 | A3PEPP5000 запросить цену → | Передняя крышка |
| 13 | A3PEPP5100 запросить цену → | Передняя крышка |
| 13 | A3PEPP5300 запросить цену → | Передняя крышка |
| 14 | A3PEPP4X00 запросить цену → | Левая крышка |
| 14 | A3PEPP4Y00 запросить цену → | Левая крышка |
| 15 | A3PEPP7800 запросить цену → | Label bizhub 195 |
| 15 | A3PEPP7600 запросить цену → | Label bizhub 215 |
| 15 | A3PEPP7700 запросить цену → | Label bizhub 235 |
| 15 | A3PEPP7B00 запросить цену → | Label bizhub 7719 |
| 15 | A3PEPP7900 запросить цену → | Label bizhub 7721 |
| 15 | A3PEPP7A00 запросить цену → | Label bizhub 7723 |
| 16 | A00J945500 запросить цену → | Logo mark |

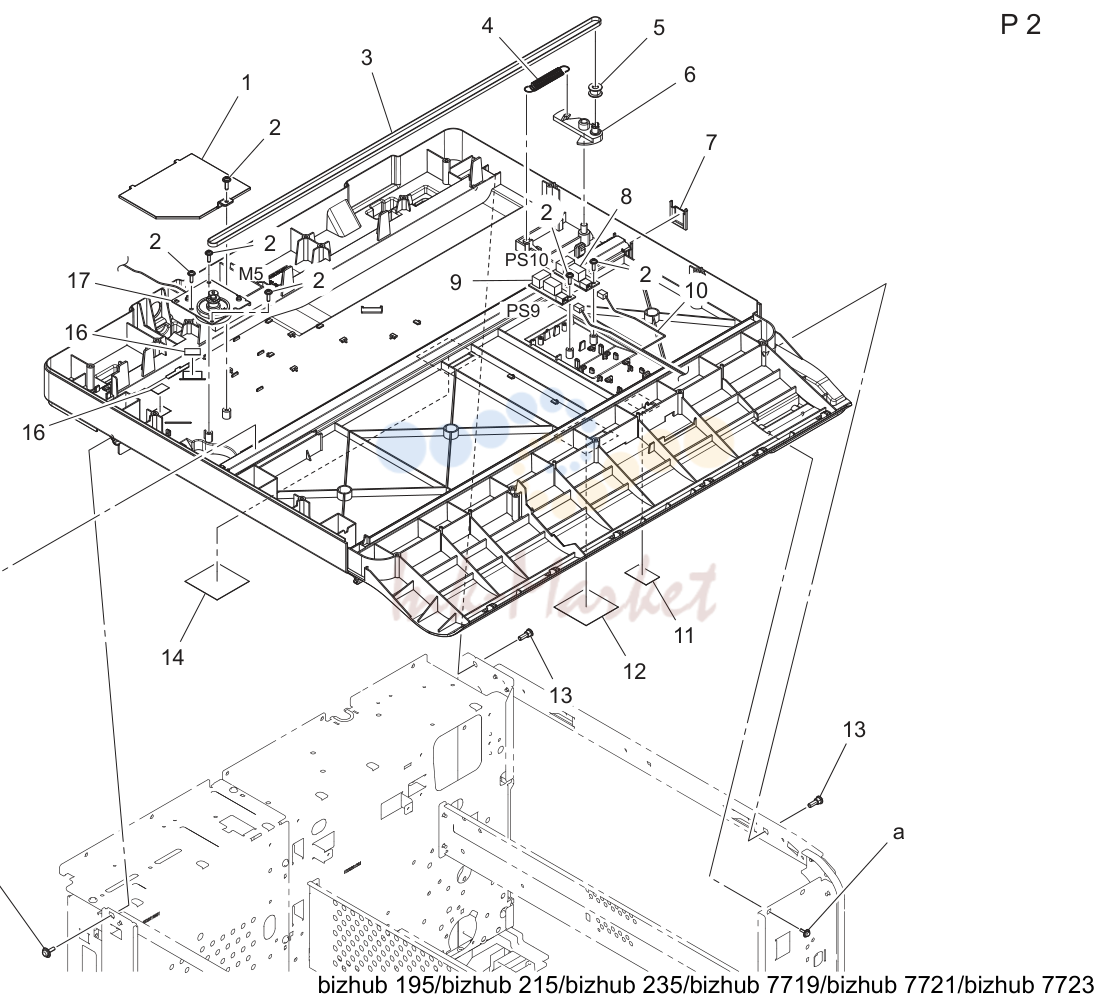

Ir секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP0500 запросить цену → | Держатель |
| 2 | A3PEPP0800 запросить цену → | Scew |
| 3 | A3PEPP0300 запросить цену → | Timing ремень |
| 4 | A0XXPP1G00 запросить цену → | Tension пружина |
| 5 | A0XXPP2C01 запросить цену → | Pulley |
| 6 | A3PEPP0400 запросить цену → | Держатель |
| 7 | A3PEPP0C00 запросить цену → | Крышка |
| 8 | A3PEPP0600 запросить цену → | Photoreflector |
| 9 | A3PEPP0600 запросить цену → | Photoreflector |
| 10 | A3PEPP0B01 запросить цену → | Wire жгут в сборе |
| 11 | A3PEPP0A00 запросить цену → | Уплотнитель |
| 12 | A3PEPP0900 запросить цену → | Уплотнитель |
| 13 | A0XXPP5U00 запросить цену → | Shoulder screw |
| 14 | A3PEPP6K00 запросить цену → | Уплотнитель |
| 15 | A3PEPP0100 запросить цену → | Cis в сборе |
| 16 | A3PEPP0D00 запросить цену → | Уплотнитель |
| 17 | A3PEPP0200 запросить цену → | Мотор fix в сборе |

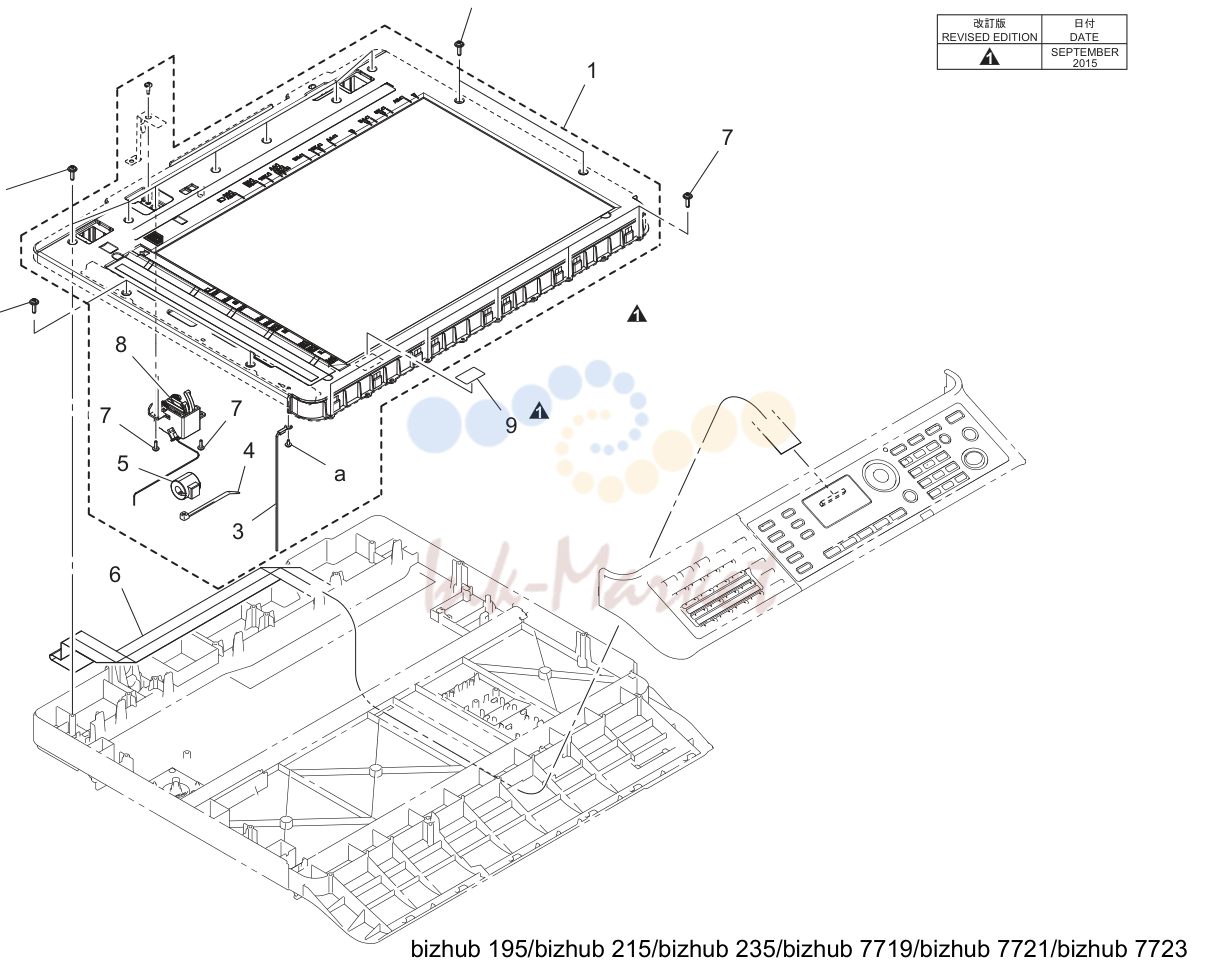

Ir секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP0F00 запросить цену → | Крышка сканера в сборе |
| 3 | A3PEPP0H01 запросить цену → | Wire жгут в сборе |
| 4 | A0HFPP1900 запросить цену → | Кабель tie |
| 5 | A3PEPP7100 запросить цену → | Ferrite core |
| 6 | A3PEPP0000 запросить цену → | Ffc панель |
| 7 | A3PEPP0800 запросить цену → | Scew |
| 8 | A3PEPP0G00 запросить цену → | Датчик в сборе |
| 9 | A0HF952400 запросить цену → | Label |

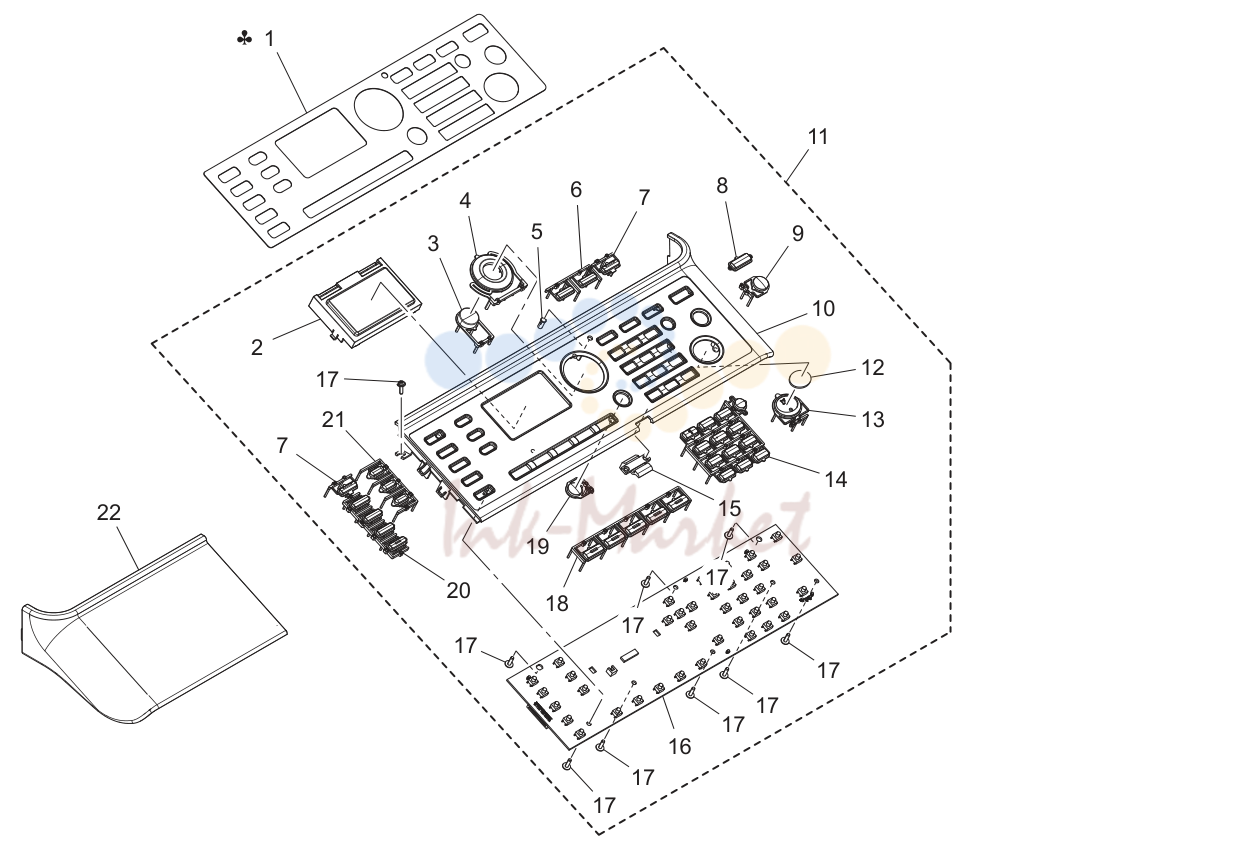

Панель управления (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP1300 запросить цену → | Face sheet (english) |
| 1 | A3PEPP1400 запросить цену → | Face sheet (simplified) |
| 1 | A3PEPP1500 запросить цену → | Face sheet (traditional) |
| 2 | A3PEPP1700 запросить цену → | Lcd в сборе |
| 3 | A3PEPP0R00 запросить цену → | Print select key |
| 4 | A3PEPP0Q00 запросить цену → | Print arrow key |
| 5 | A3PEPP1100 запросить цену → | Крышка |
| 6 | A3PEPP0P00 запросить цену → | Mode key |
| 7 | A3PEPP0N00 запросить цену → | Interrupt key |
| 8 | A3PEPP0M00 запросить цену → | Reset key |
| 9 | A3PEPP0U00 запросить цену → | Print stop key |
| 10 | A3PEPP0K00 запросить цену → | Панель управления |
| 11 | A3PEPP6E00 ✓ в наличии | Панель управления в сборе |
| 12 | A3PEPP0V00 запросить цену → | Print start key |
| 13 | A3PEPP0W00 запросить цену → | Lens start key |
| 14 | A3PEPP0X00 запросить цену → | Print number key |
| 15 | A3PEPP1200 запросить цену → | Держатель |
| 16 | A3PEPP1600 запросить цену → | Pw плата в сборе |
| 17 | A3PEPP0800 запросить цену → | Scew |
| 18 | A3PEPP1000 запросить цену → | Print copy function key 1 |
| 19 | A3PEPP0Y00 запросить цену → | Back key |
| 20 | A3PEPP0T00 запросить цену → | Copy function key 4 |
| 21 | A3PEPP0S00 запросить цену → | Copy function key 3 |
| 22 | A3PEPP0J00 запросить цену → | Крышка |

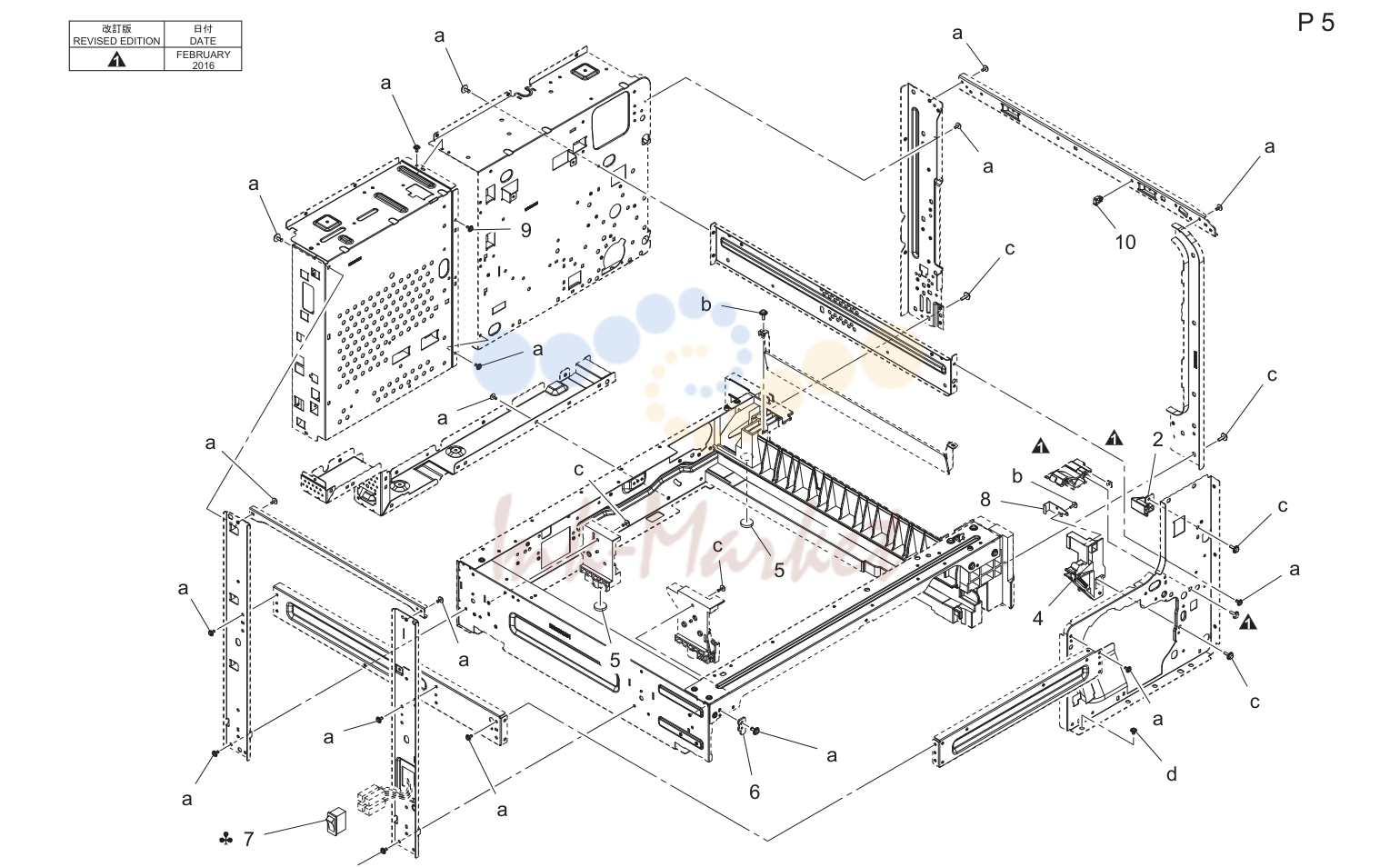

Рама секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A3PEPP5H00 запросить цену → | Держатель |
| 4 | A3PEPP5G00 запросить цену → | Держатель |
| 7 | A3PEPP5E00 запросить цену → | Main выключатель |
| 7 | A3PEPP5F00 запросить цену → | Main выключатель |
| 8 | A3PEPP5V00 запросить цену → | Contact |
| 9 | A0FDPP8700 запросить цену → | Screw |
| 10 | A3PEPP6J00 запросить цену → | Wiring saddle |

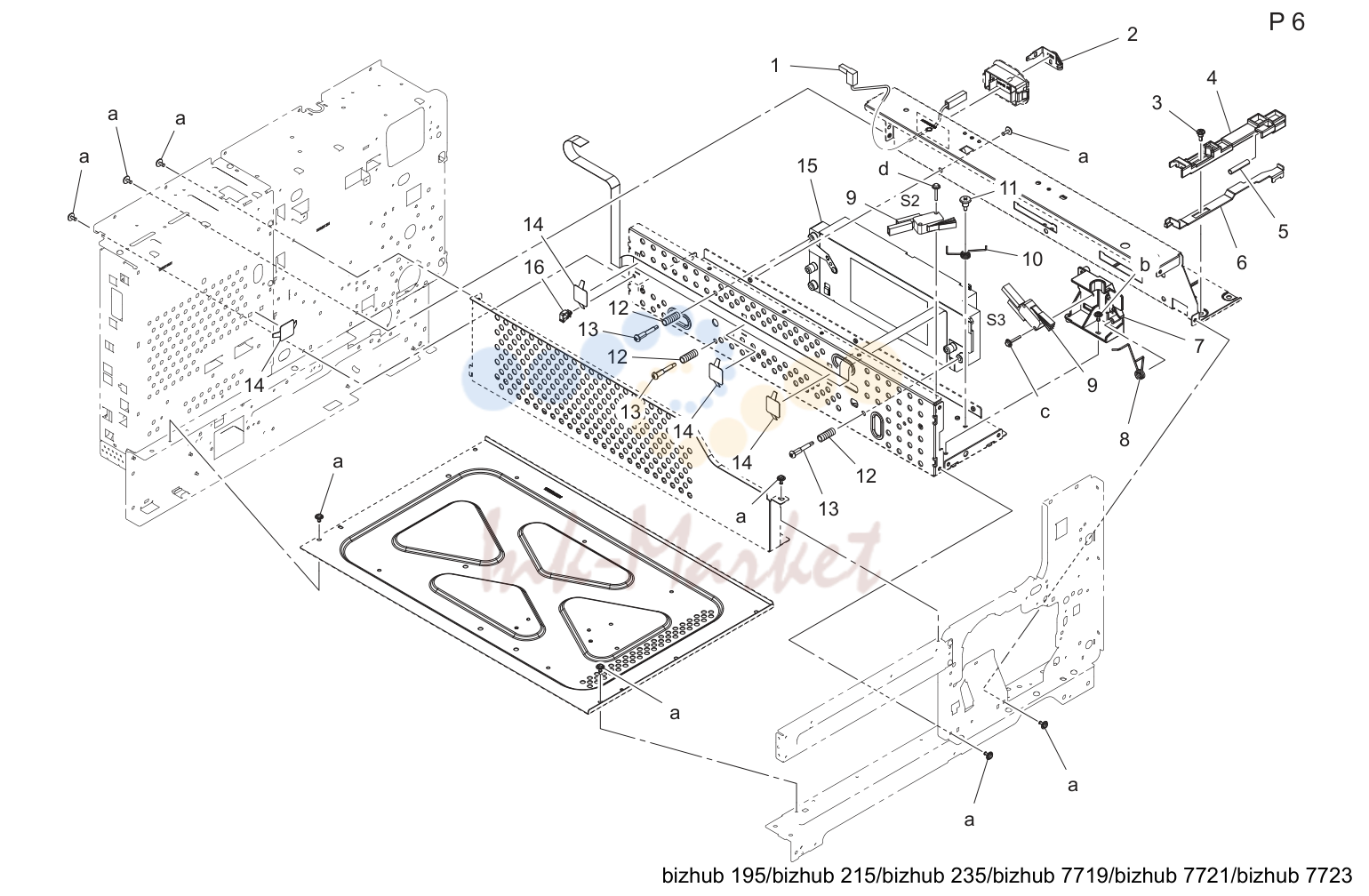

Print head секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0XXPP0600 запросить цену → | Wire жгут в сборе |
| 2 | A0XXPP1700 запросить цену → | Contact |
| 3 | A3PEPP6200 запросить цену → | Screw |
| 4 | A3PEPP5X00 запросить цену → | Рычаг |
| 6 | A3PEPP5Y00 запросить цену → | Рычаг |
| 7 | A0XXPP4W01 запросить цену → | Кронштейн |
| 8 | A0XXPP1R00 запросить цену → | Torsion пружина |
| 9 | J06M60100 запросить цену → | Micro выключатель |
| 10 | A3PEPP5W00 запросить цену → | Torsion пружина |
| 11 | A3PEPP6100 запросить цену → | Screw |
| 12 | A00J307000 запросить цену → | Compressing пружина |
| 13 | A0XXPP5T00 запросить цену → | Shoulder screw |
| 15 | A1XTR70122 запросить цену → | Ph узел |
| 16 | A3PEPP6J00 запросить цену → | Wiring saddle |

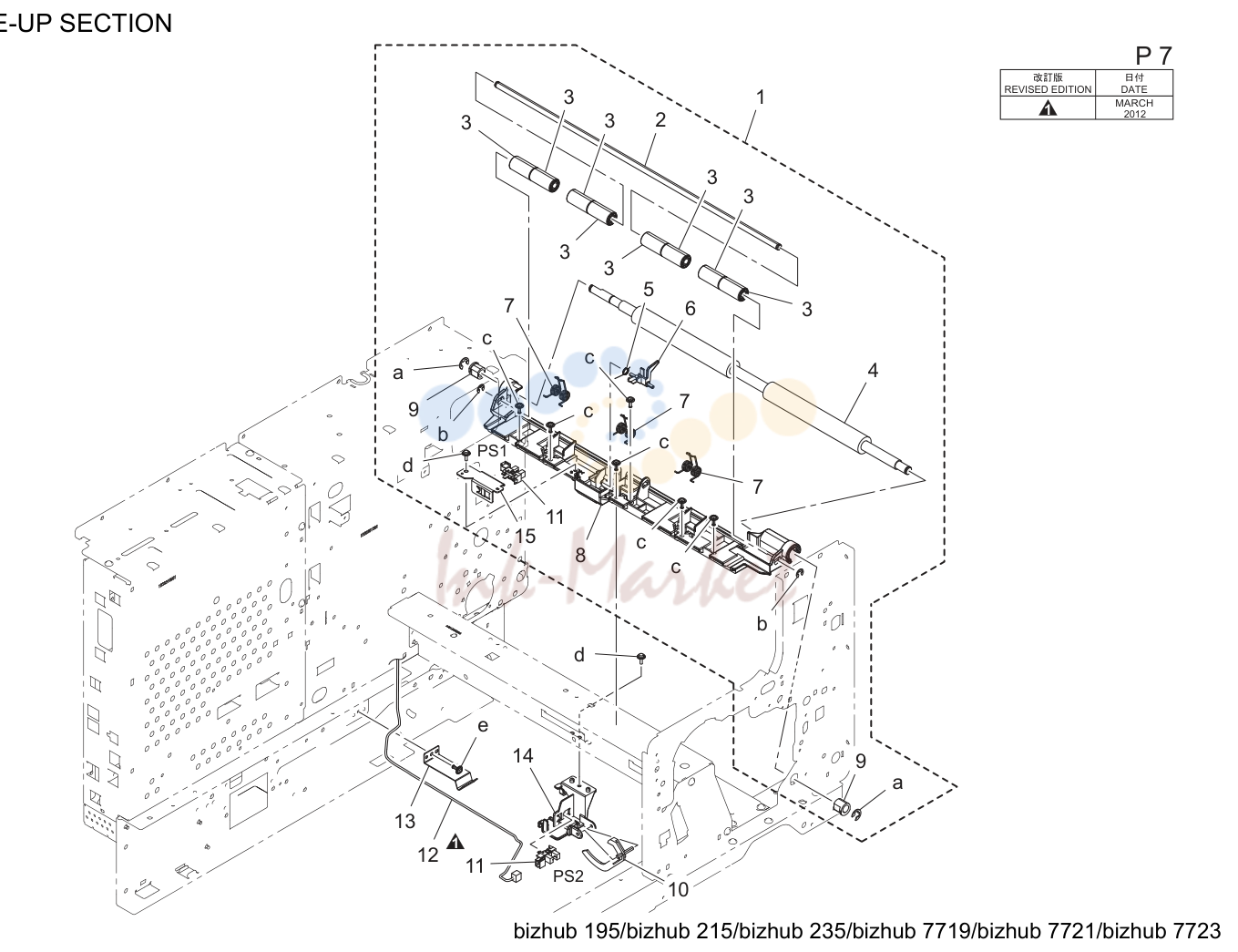

Paper take-up секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP2Y00 запросить цену → | Timing ролик в сборе |
| 2 | A0XXPP2301 запросить цену → | Вал |
| 3 | A0XXPP3P00 запросить цену → | Ролик |
| 4 | A0XXPP5501 запросить цену → | Ролик |
| 6 | A0XXPP3N01 запросить цену → | Actuator |
| 7 | A0XXPP0X01 запросить цену → | Tension пружина |
| 8 | A3PEPP6G00 запросить цену → | Timing ролик держатель в сборе |
| 11 | A3PEPP1X00 запросить цену → | Photointtrupter |
| 12 | A3PEPP7200 запросить цену → | Wire жгут в сборе |
| 12 | A3PEPP7300 запросить цену → | Wire жгут в сборе |
| 14 | A0XXPP3G01 запросить цену → | Держатель |
| 15 | A0XXPP0W01 запросить цену → | Кронштейн |

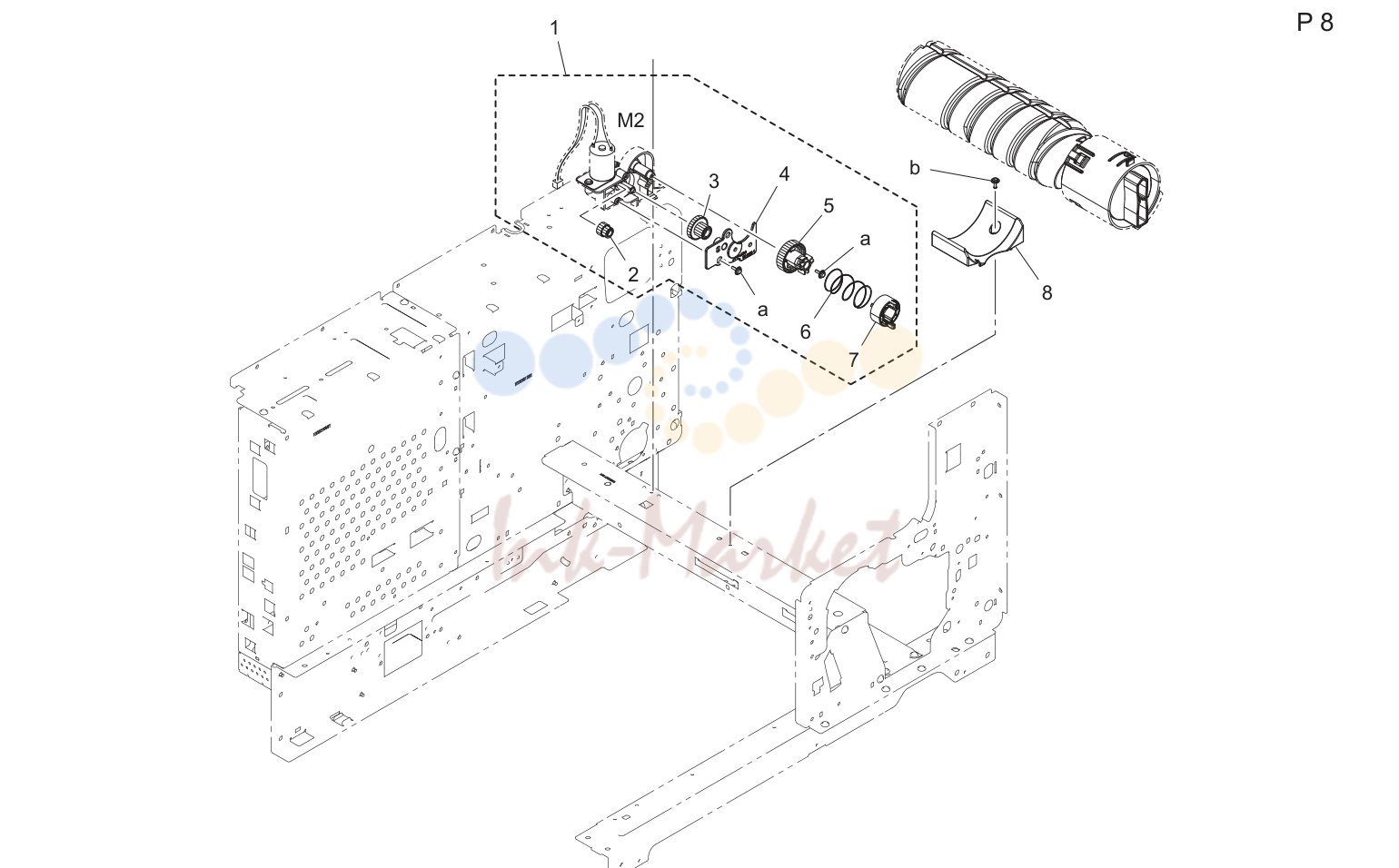

Бункер секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP6F00 запросить цену → | Бункер drive в сборе |
| 2 | A0XXPP3U01 запросить цену → | Шестерня |
| 3 | A0XXPP3T01 запросить цену → | Шестерня |
| 4 | A0XXPP3Q01 запросить цену → | Крышка |
| 5 | A0XXPP3S01 запросить цену → | Шестерня |
| 7 | A0ED240700 запросить цену → | Joint |
| 8 | A0XXPP3V01 запросить цену → | Держатель |

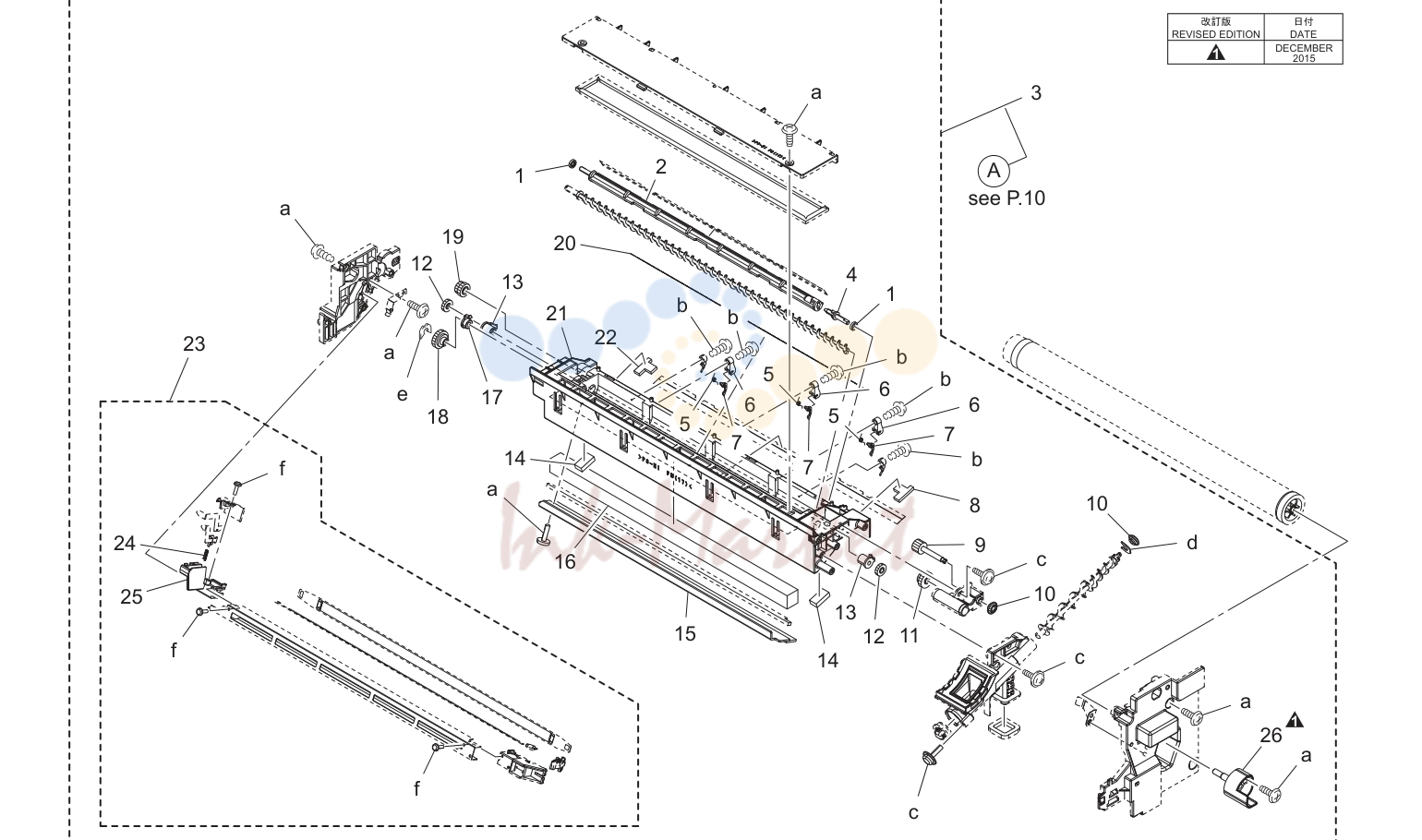

Charge секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 3 | A1XUR70000 запросить цену → | Iu (imaging узел) |
| 7 | A0XX361100 запросить цену → | Separating claw |
| 15 | A0XX361800 ✓ в наличии | Cleaning part |
| 16 | A0XX330100 запросить цену → | Filter |
| 21 | A0XX360200 запросить цену → | Cleaning housing |
| 23 | A1XUR70100 ✓ в наличии | Барабан charge узел |
| 25 | A0XX333202 запросить цену → | Держатель /rear |
| 26 | A0XX330900 запросить цену → | Pin /front |

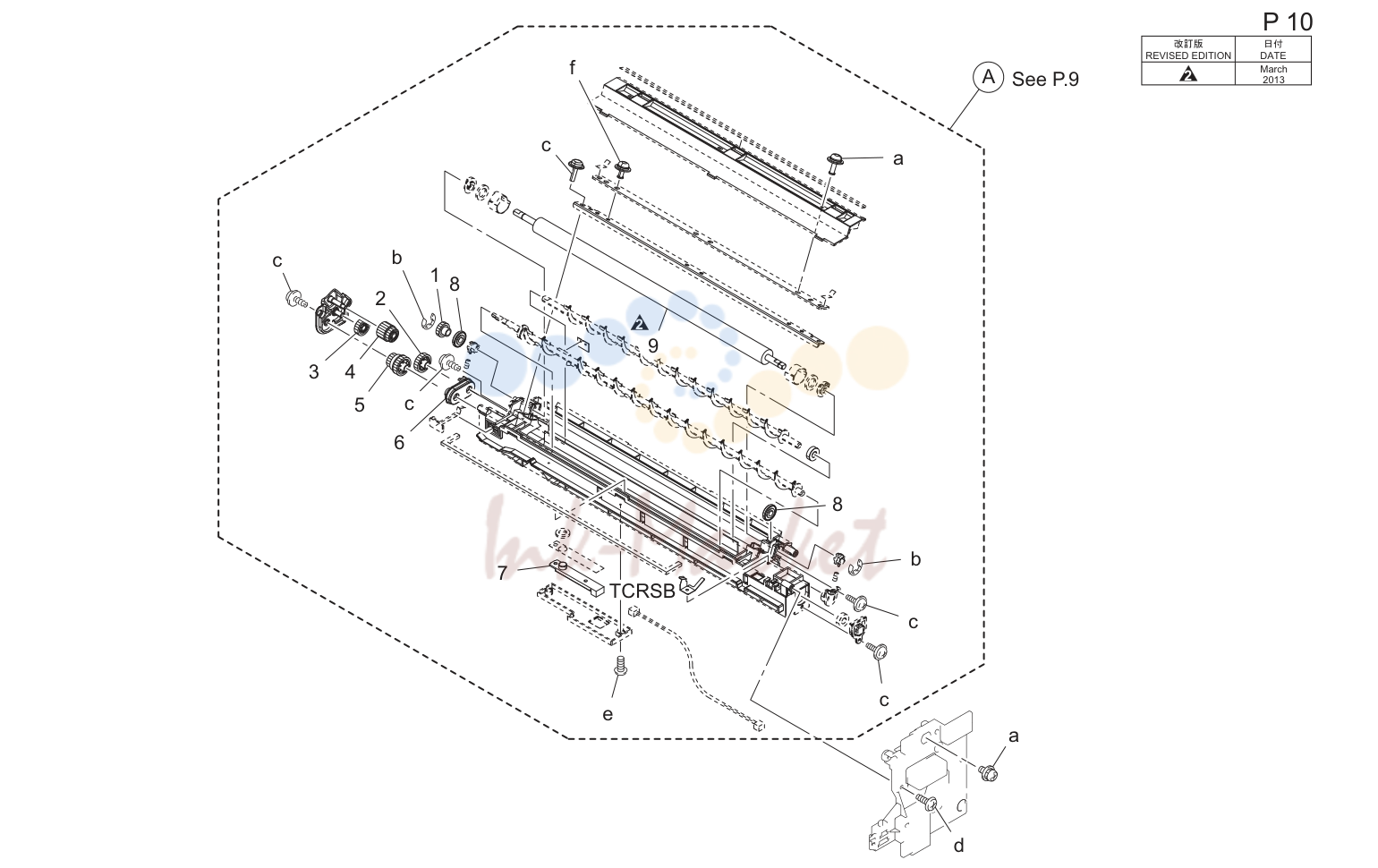

Проявка секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0XX372200 запросить цену → | Шестерня 16t |
| 2 | A0XX372500 запросить цену → | Шестерня 21t |
| 3 | A0XX372300 запросить цену → | Шестерня 18t |
| 4 | A0XX372100 запросить цену → | Шестерня 15/18t |
| 5 | A0XX372400 запросить цену → | Шестерня 15/22t |
| 6 | A0XX373600 запросить цену → | Втулка |
| 7 | A1XUM50300 запросить цену → | Magnetic датчик |
| 8 | A0XX374500 ✓ в наличии | Roll |
| 9 | A0XX370900 под заказ | Проявка ролик |

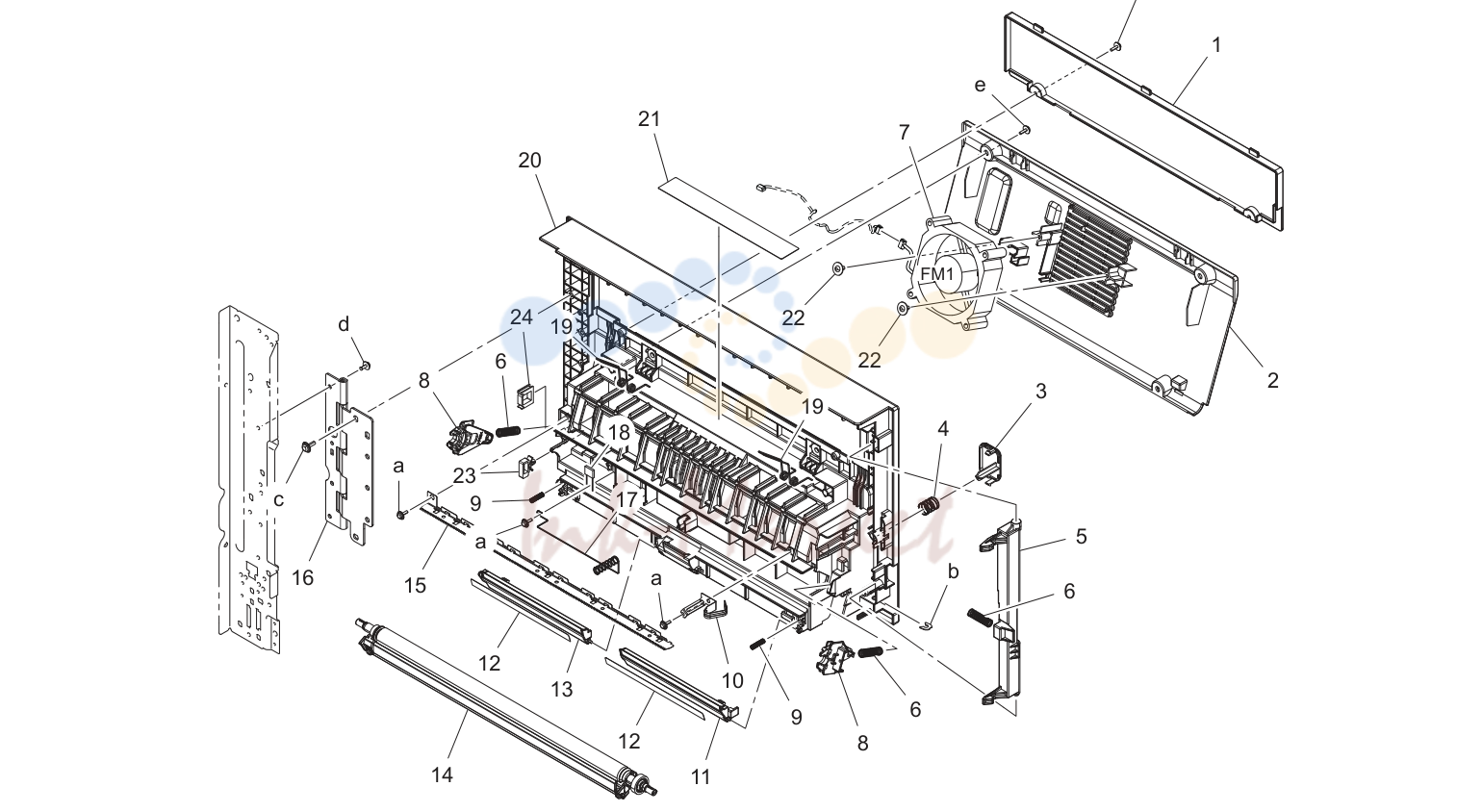

Paper transport секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP3300 запросить цену → | Крышка |
| 2 | A3PEPP3100 запросить цену → | Крышка |
| 3 | A3PEPP3400 запросить цену → | Рычаг |
| 4 | A3PEPP3900 запросить цену → | Pressure пружина |
| 5 | A3PEPP3700 запросить цену → | Рычаг |
| 6 | A0XXPP1V01 запросить цену → | Pressure пружина |
| 7 | J03M10000 запросить цену → | Вентилятор мотор |
| 8 | A0XXPP3H01 запросить цену → | Втулка |
| 9 | A0XXPP1X01 запросить цену → | Pressure пружина |
| 10 | A3PEPP3600 запросить цену → | Contact |
| 11 | A0XXPP5002 запросить цену → | Направляющая |
| 12 | A0XXPP5M01 запросить цену → | Направляющая |
| 13 | A0XXPP5102 запросить цену → | Направляющая |
| 14 | A0XXPP6H01 ✓ в наличии | Перенос ролик в сборе |
| 15 | A0XXPP0S00 запросить цену → | Neutralizing needle |
| 16 | A3PEPP3500 запросить цену → | Hinge |
| 17 | A0XXPP0U00 запросить цену → | Contact |
| 18 | A3PEPP6H00 запросить цену → | Resistor |
| 19 | A3PEPP3800 запросить цену → | Torsion пружина |
| 20 | A3PEPP3200 запросить цену → | Рама |
| 21 | A3PEPP3D00 запросить цену → | Label jam remove |
| 23 | A3PEPP3B00 запросить цену → | Saddle |
| 24 | A3PEPP3C00 запросить цену → | Saddle |

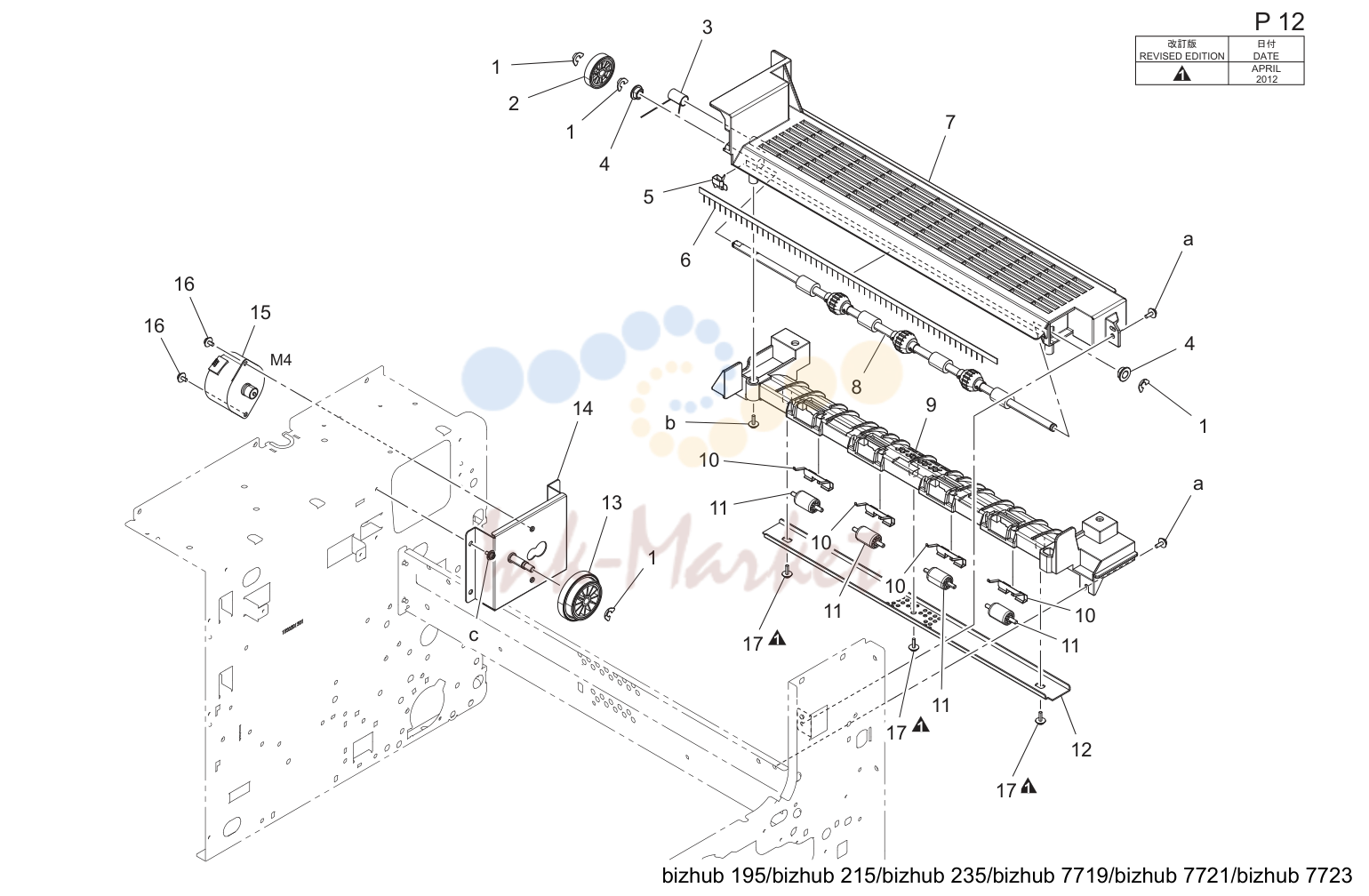

Выход бумаги секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP3U00 запросить цену → | E ring |
| 2 | A3PEPP3P00 запросить цену → | Шестерня 26t |
| 3 | A3PEPP3R00 запросить цену → | Torsion пружина |
| 4 | A3PEPP3N00 запросить цену → | Bush |
| 5 | A3PEPP3T00 запросить цену → | Contact |
| 6 | A3PEPP3M00 запросить цену → | Neutralizing brush |
| 7 | A3PEPP3E01 запросить цену → | Крышка |
| 8 | A3PEPP3F00 запросить цену → | Ролик |
| 9 | A3PEPP3G00 запросить цену → | Рама |
| 10 | A3PEPP6R00 запросить цену → | Держатель |
| 12 | A3PEPP3S00 запросить цену → | Кронштейн |
| 13 | A3PEPP3K00 запросить цену → | Шестерня |
| 14 | A3PEPP3J00 запросить цену → | Кронштейн |
| 15 | A3PEPP3H00 запросить цену → | Мотор |
| 16 | A0FDPP8700 запросить цену → | Screw |
| 17 | A3PEPP0800 запросить цену → | Scew |

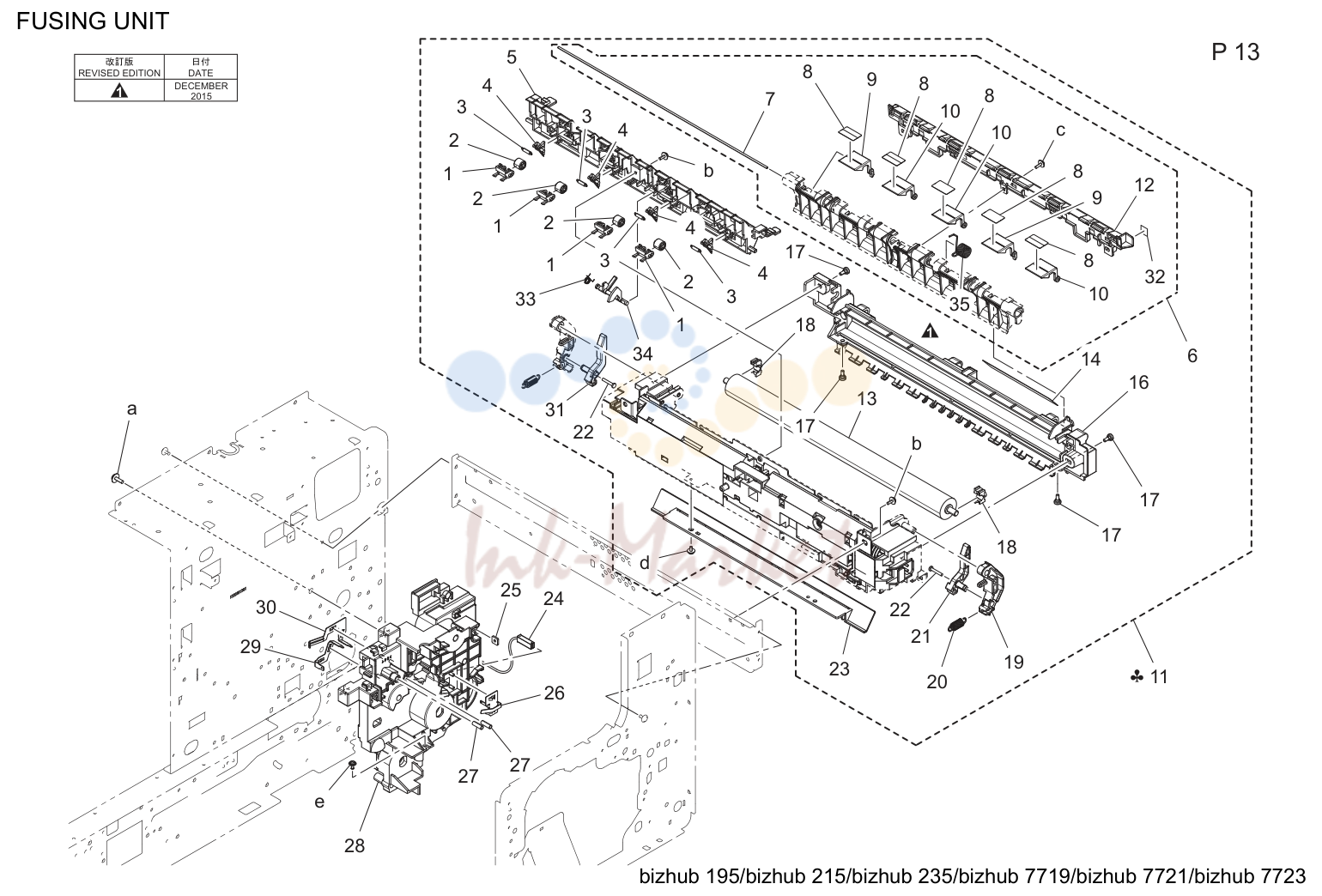

Печь (закрепление) узел (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP4900 запросить цену → | Держатель |
| 2 | A3PEPP4800 запросить цену → | Roll |
| 5 | A3PEPP4400 запросить цену → | Направляющая |
| 6 | A3PEPP4D00 запросить цену → | Jam remove в сборе |
| 11 | A3PEPP3V01 ✓ в наличии | Печь (закрепление) узел (230v) |
| 11 | A3PEPP3W01 запросить цену → | Печь (закрепление) узел (120v) |
| 11 | A3PEPP3X00 запросить цену → | Печь (закрепление) узел (110v) |
| 12 | A3PEPP4500 запросить цену → | Крышка |
| 13 | A3PEPP4300 запросить цену → | Печь (закрепление) ролик |
| 14 | A3PEPP4A02 запросить цену → | Label warning |
| 16 | A3PEPP3Y00 запросить цену → | Крышка |
| 19 | A3PEPP4200 запросить цену → | Рычаг |
| 21 | A3PEPP4000 запросить цену → | Рычаг |
| 22 | A3PEPP4C00 запросить цену → | Shoulder screw |
| 23 | A3PEPP4700 запросить цену → | Направляющая |
| 24 | A3PEPP4S01 запросить цену → | Wire жгут в сборе |
| 26 | A0XXPP1401 запросить цену → | Contact |
| 28 | A3PEPP4G00 запросить цену → | Держатель |
| 29 | A0XXPP1601 запросить цену → | Contact |
| 30 | A0XXPP1501 запросить цену → | Contact |
| 31 | A3PEPP4100 запросить цену → | Рычаг |
| 32 | A3PEPP4600 запросить цену → | Label |
Drive секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0XXPP3501 запросить цену → | Шестерня |
| 2 | A0XXPP3401 запросить цену → | Шестерня |
| 3 | A0XXPP3601 запросить цену → | Шестерня |
| 4 | A0XXPP3701 запросить цену → | Шестерня |
| 5 | A0XXPP3201 запросить цену → | Шестерня |
| 6 | A0XXPP3301 запросить цену → | Шестерня |
| 7 | A0XXPP3101 запросить цену → | Шестерня |
| 8 | A0XXPP2W01 запросить цену → | Шестерня |
| 9 | A3PEPP4H00 запросить цену → | Вал |
| 10 | A3PEPP4F00 запросить цену → | Cluch |
| 11 | A0XXPP2Y01 запросить цену → | Шестерня |
| 12 | A3PEPP6T00 запросить цену → | Шестерня |
| 13 | A0XXPP2X01 запросить цену → | Шестерня |
| 14 | A0XXPP3001 запросить цену → | Шестерня |
| 16 | A3PEPP6S00 запросить цену → | Вал |
| 17 | A3PEPP6W00 запросить цену → | Шестерня 21/26t |
| 18 | A3PEPP6Y00 запросить цену → | Cluch |
| 19 | A3PEPP6X00 запросить цену → | Шестерня 21/30t |
| 22 | A3PEPP6V00 запросить цену → | Шестерня 21t |
| 23 | A3PEPP4E00 запросить цену → | Кронштейн |
| 25 | A3PEPP6U00 запросить цену → | Кронштейн |
| 26 | A3PEPP4R00 запросить цену → | Мотор |
| 27 | A3PEPP7000 запросить цену → | Шестерня 33t |
Electrical components (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PEPP6600 запросить цену → | Pw плата в сборе bb/m |
| 2 | A3PEPP6A00 запросить цену → | Плата support |
| 3 | A3PEPP6C00 запросить цену → | Плата support |
| 4 | A3PEPP6700 запросить цену → | Pw плата в сборе lv (200v) |
| 4 | A3PEPP6801 запросить цену → | Pw плата в сборе lv (100v) |
| 5 | A3PEPP6900 запросить цену → | Плата support |
| 6 | A3PEPP5K00 запросить цену → | Держатель |
| 7 | A3PEPP6000 запросить цену → | Крышка |
| 8 | A3PEPP5N00 запросить цену → | Крышка |
| 9 | A3PEPP6300 запросить цену → | Hv transformer |
| 10 | A3PEPP2T00 запросить цену → | Выключатель |
| 11 | A3PEPP7400 запросить цену → | Temperature/humidity датчик |
| 12 | A3PEPP5P00 запросить цену → | Держатель |
| 13 | A3PEPP1X00 запросить цену → | Photointtrupter |
| 14 | A3PEPP5Q00 запросить цену → | Держатель |
| 15 | A3PEPP5S00 запросить цену → | Кронштейн |
| 16 | A3PEPP5R00 запросить цену → | Кронштейн |
| 17 | A3PEPP7500 запросить цену → | Кронштейн |
| 18 | A0XXPP1S00 запросить цену → | Кронштейн |
| 18 | A3PEPP5T00 запросить цену → | Кронштейн |
| 18 | A3PEPP5U00 запросить цену → | Кронштейн |
| 19 | A3PEPP5M00 запросить цену → | Кронштейн |
| 20 | A3PEPP6401 запросить цену → | Pw плата в сборе cc/mm 21ppm |
| 20 | A3PEPP6500 запросить цену → | Pw плата в сборе cc/mm 19ppm |
| 21 | A3PEPP2S00 запросить цену → | Держатель |
| 23 | A3PEPP1X00 запросить цену → | Photointtrupter |
Cassette секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02F621200 запросить цену → | Regulating пластина |
| 2 | A0XXPP7900 запросить цену → | Friction sheet |
| 3 | A02F621101 запросить цену → | Regulating пластина |
| 6 | A0XXPP0R01 запросить цену → | Pressure пружина |
| 8 | A3PEPP2V00 запросить цену → | Torsion пружина |
| 9 | A3PEPP2U00 запросить цену → | Рычаг |
| 10 | A3PEPP2P00 запросить цену → | Weight |
| 11 | A0XX560200 ✓ в наличии | Подача бумаги ролик |
| 12 | A02F944100 запросить цену → | Label level |
| 13 | A0XXPP2101 запросить цену → | Вал |
| 14 | A0XXPP7A00 запросить цену → | Pressure пружина |
| 15 | A0XXPP6E01 ✓ в наличии | Separator в сборе |
| 16 | A0XXPP3A01 запросить цену → | Втулка |
| 17 | A3PEPP2X00 запросить цену → | Передняя крышка |
| 18 | A0XXPP3E00 запросить цену → | Handle |
| 21 | A3PEPP2Q00 запросить цену → | Regulating пластина |
| 22 | A3PEPP2W00 запросить цену → | Рычаг |
| 23 | A3PEPP2R00 запросить цену → | Рычаг |
| 24 | A3PEPP2N00 запросить цену → | Cassette |
| 25 | A02F623200 запросить цену → | Rack |
| 27 | A0XXPP3B01 запросить цену → | Lifting пластина |
| 28 | A02F625400 запросить цену → | Pressure пружина |
| 29 | A3PEPP6N00 запросить цену → | Label metric/inch |
| 30 | A3PEPP6P00 запросить цену → | Mylar |
Original крышка (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0XXPP4N03 запросить цену → | Original крышка |
| 2 | A4M4PP1000 запросить цену → | Hinge |
| 4 | A4M4PP1200 запросить цену → | Reinforce пластина |
| 5 | A0XXPP5P02 запросить цену → | Pad |
Manual feed tray (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0XXPP4A01 запросить цену → | Tray |
| 2 | A0XXPP4902 запросить цену → | Tray |
| 4 | A0XXPP4D00 запросить цену → | Regulating пластина |
| 5 | A0XXPP4C00 запросить цену → | Regulating пластина |
| 6 | A0XXPP1N00 запросить цену → | Держатель |
| 7 | A0XXPP1D01 запросить цену → | Torsion пружина |
| 8 | A0XXPP4M01 запросить цену → | Actuator |
| 9 | A3PEPP1X00 запросить цену → | Photointtrupter |
| 11 | A0XXPP4B01 запросить цену → | Направляющая |
| 12 | A0XXPP4E01 запросить цену → | Шестерня |
| 13 | A0XXPP1T00 запросить цену → | Pressure пружина |
Manual feed tray (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3PHPP1601 запросить цену → | Рама |
| 2 | A3PEPP1X00 запросить цену → | Photointtrupter |
| 3 | A0XXPP4G01 запросить цену → | Держатель |
| 4 | J06M20000 запросить цену → | Соленоид |
| 5 | A0XXPP4K01 запросить цену → | Шестерня |
| 6 | A3PEPP4F00 запросить цену → | Cluch |
| 7 | A0XXPP4H01 запросить цену → | Шестерня |
| 8 | A3PHPP1900 запросить цену → | Задняя крышка |
| 9 | A0XXPP4J01 запросить цену → | Рычаг |
| 11 | A3PHPP1800 запросить цену → | Передняя крышка |
Wiring accessories and jigs (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | V500010082 запросить цену → | Locking wire saddle |
| 2 | V500020098 запросить цену → | Mini locking wire saddle |
| 3 | V500020099 запросить цену → | Mini locking wire saddle |
| 4 | V500020042 запросить цену → | Locker |
| 5 | V570010021 запросить цену → | Saddle |
комментарии
