Konica Minolta bizhub 20 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Adf узел (P1)
- Adf узел (P2)
- Панель управления (P3)
- Ir секция (P4)
- Внешние детали (P5)
- Внешние детали (P6)
- Main рама секция (P7)
- Дуплекс tray секция (P8)
- Cassette секция (P9)
- Подача бумаги tray секция (P10)
- Подача бумаги tray секция (P11)
- Laser узел (P12)
- Печь (закрепление) узел (P13)
- Drive секция (P14)

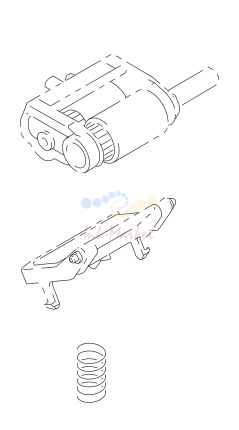

- Ролик в сборе (P15)

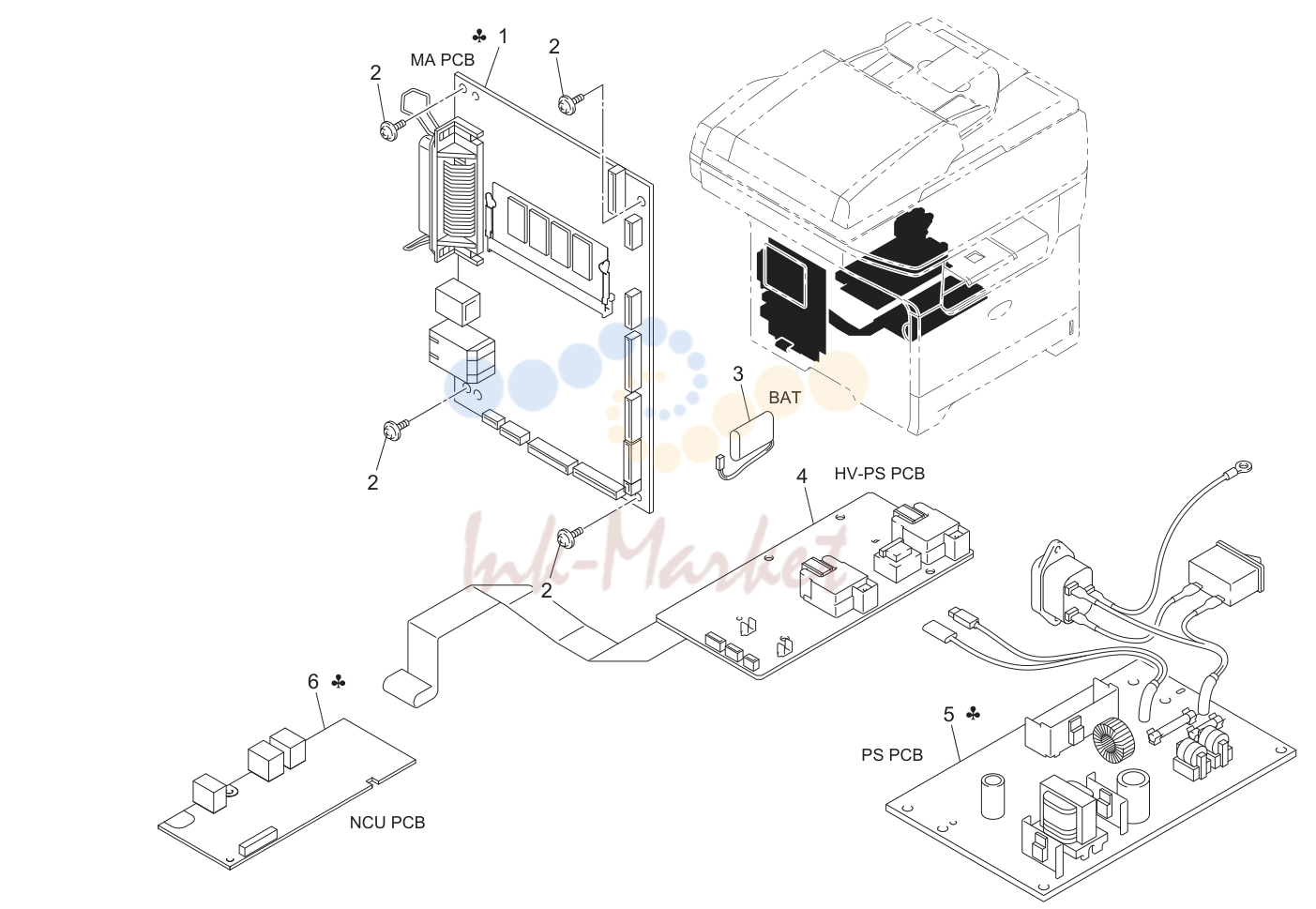

- Electrical components (P16)

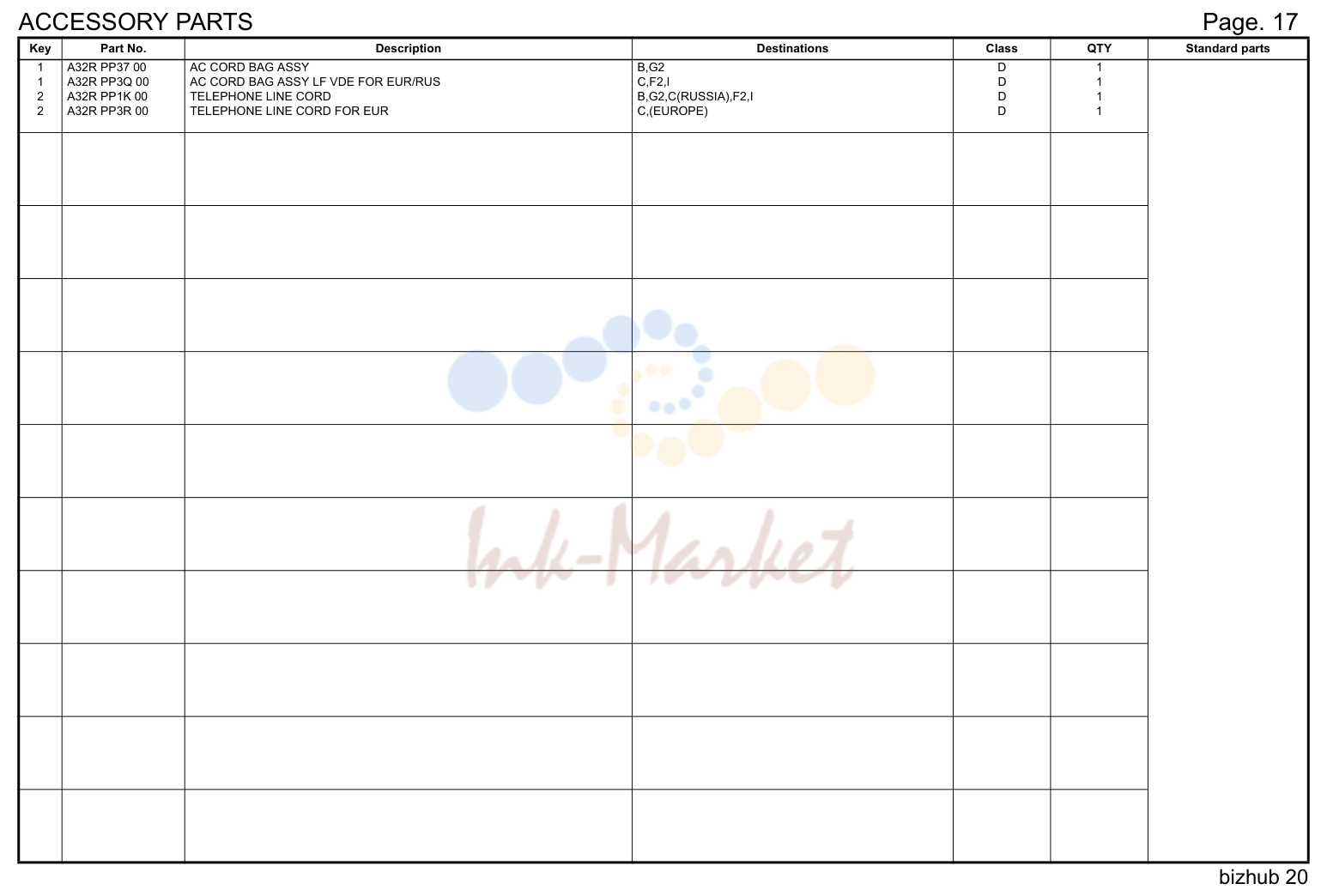

- Accessory детали

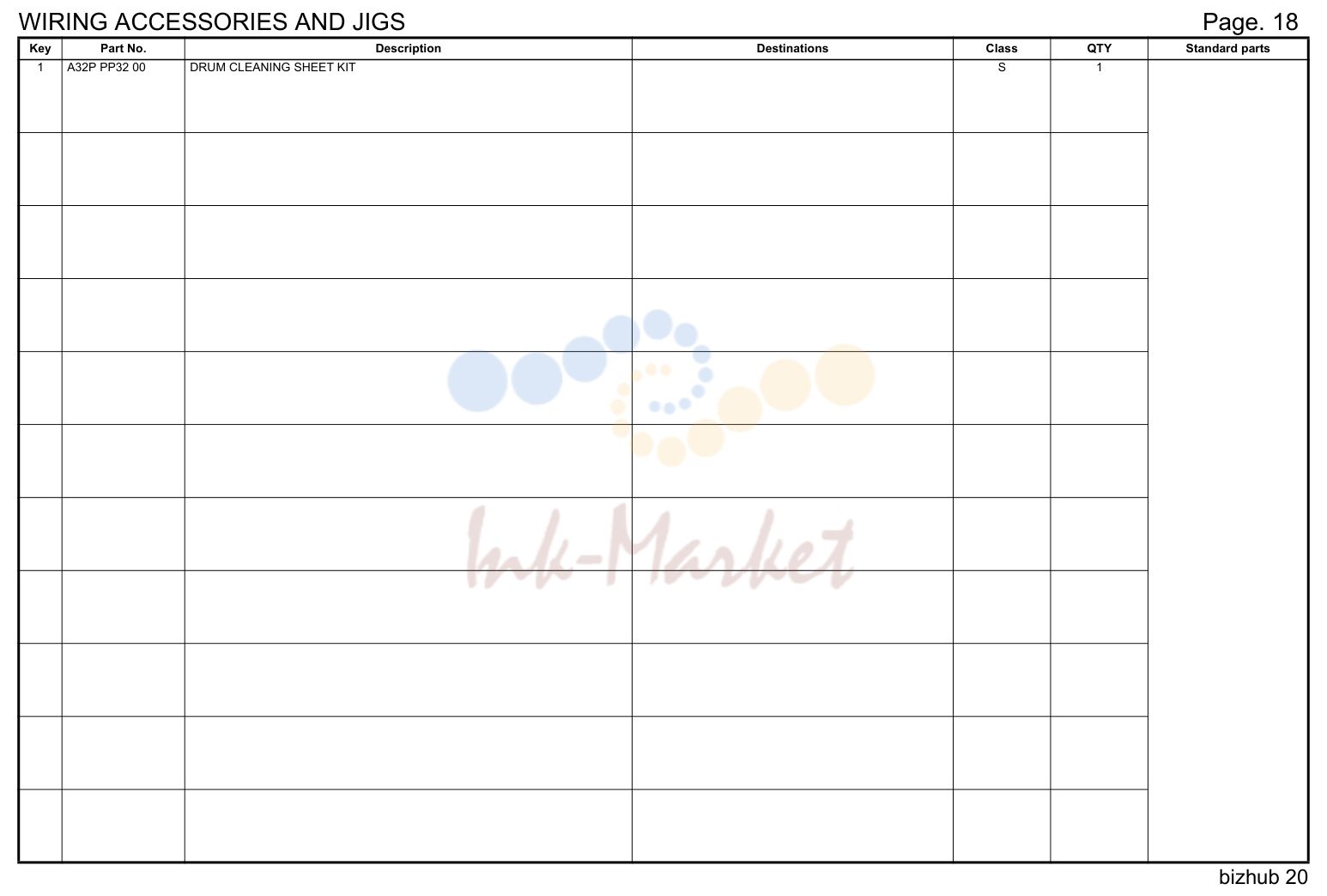

- Wiring accessories and jigs

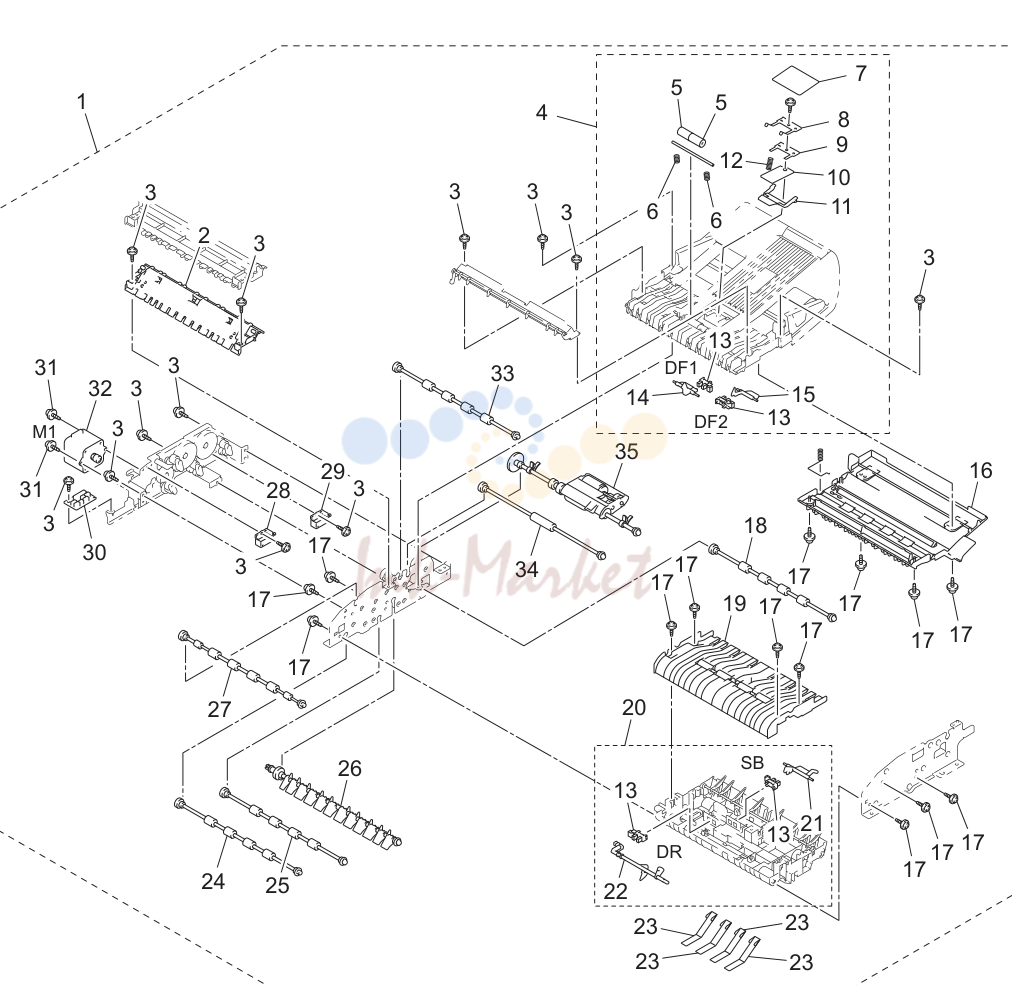

Adf узел (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32R PP2M 01 запросить цену → | Adf chute в сборе dx |
| 2 | A32R PP1G 00 запросить цену → | Sb chute в сборе |
| 3 | A32R PP2A 00 запросить цену → | Taptite cup s m3x8 sr |
| 4 | A32R PP1D 01 запросить цену → | Подача бумаги chute в сборе |
| 5 | A32R PP24 00 запросить цену → | Pressure ролик |
| 6 | A32R PP08 00 запросить цену → | Lf пружина |
| 7 | A32R PP07 00 запросить цену → | Adf film |
| 8 | A32R PP06 00 запросить цену → | Пружина пластина adf front a в сборе |
| 9 | A32R PP2D 00 запросить цену → | Back sheet adf |
| 10 | A32R PP13 00 запросить цену → | Separation rubber |
| 11 | A32R PP12 00 запросить цену → | Rubber держатель |
| 12 | A32R PP11 00 запросить цену → | Separation пружина |
| 13 | A32R PP1J 00 запросить цену → | Photo interrupter |
| 14 | A32R PP10 00 запросить цену → | Actuator front1 |
| 15 | A32R PP1E 00 запросить цену → | Actuator front2 |
| 16 | A32R PP14 01 запросить цену → | Exit chute крышка в сборе |
| 17 | A32R PP01 00 запросить цену → | Taptite cup b m3x10 |
| 18 | A32R PP0V 00 запросить цену → | Exit ролик в сборе |
| 19 | A32R PP0T 00 запросить цену → | Upper main chute в сборе |
| 20 | A32R PP1A 00 запросить цену → | Lower main chute в сборе |
| 21 | A32R PP1B 00 запросить цену → | Actuator sb |
| 22 | A32R PP0U 00 запросить цену → | Actuator r |
| 23 | A32R PP26 00 запросить цену → | Lf4 film |
| 24 | A32R PP0X 00 запросить цену → | Lf ролик3 в сборе |
| 25 | A32R PP0Y 00 запросить цену → | Lf ролик4 в сборе |
| 26 | A32R PP1C 00 запросить цену → | Flap в сборе |
| 27 | A32R PP2E 00 запросить цену → | Lf ролик2 в сборе |
| 28 | A32R PP27 00 запросить цену → | S/b соленоид в сборе |
| 29 | A32R PP28 00 запросить цену → | Pf соленоид в сборе |
| 30 | A32R PP1X 00 запросить цену → | Adf relay pcb |
| 31 | A32R PP04 00 запросить цену → | Screw pan (s/p washer) m3x6 |
| 32 | A32R PP0F 00 запросить цену → | Adf мотор |
| 33 | A32R PP1F 00 запросить цену → | Sb ролик в сборе |
| 34 | A32R PP2B 00 запросить цену → | Lf ролик1 в сборе |
| 35 | A32R PP2F 00 запросить цену → | Pf ролик держатель в сборе |

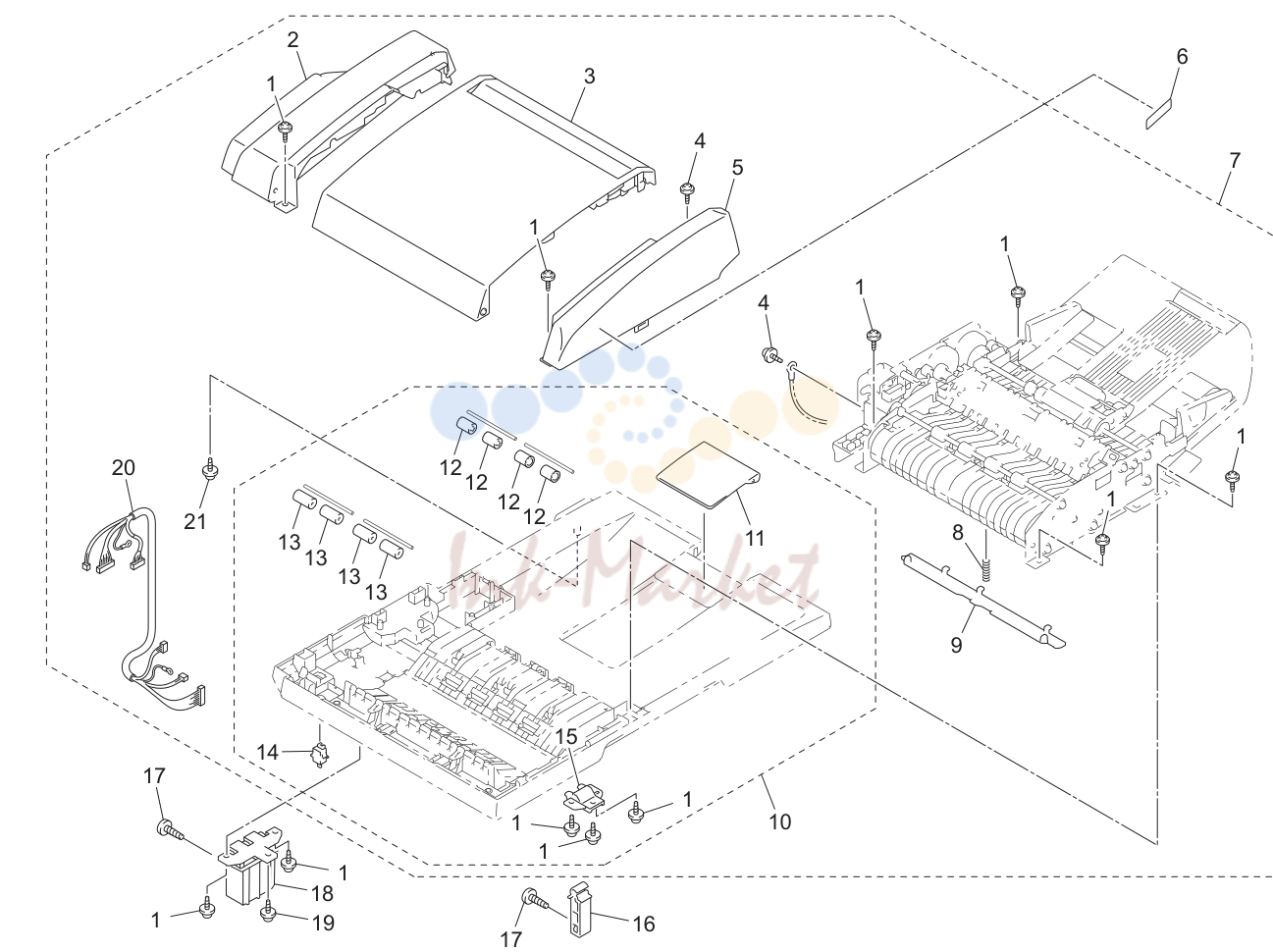

Adf узел (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32R PP01 00 запросить цену → | Taptite cup b m3x10 |
| 2 | A32R PP15 01 запросить цену → | Adf side крышка r |
| 3 | A32R PP1H 01 запросить цену → | Adf крышка в сборе dx |
| 4 | A32R PP2A 00 запросить цену → | Taptite cup s m3x8 sr |
| 5 | A32R PP2J 01 запросить цену → | Adf side крышка f |
| 6 | A32R PP3S 00 запросить цену → | Adf emblem km blank |
| 7 | A32R PP30 01 запросить цену → | Adf узел lgl dx (sp) |
| 8 | A32R PP0K 00 запросить цену → | Document hold пружина |
| 9 | A32R PP0G 00 запросить цену → | Document hold в сборе |
| 10 | A32R PP2L 01 запросить цену → | Document крышка lgl sub в сборе |
| 11 | A32R PP0S 01 запросить цену → | Document ejection tray |
| 12 | A32R PP3H 00 запросить цену → | Ejection ролик b4 |
| 13 | A32R PP3G 00 запросить цену → | Pressure ролик |
| 14 | A32R PP1L 00 запросить цену → | Document крышка датчик |
| 15 | A32R PP0A 01 запросить цену → | Hinge base r |
| 16 | A32R PP2X 00 запросить цену → | Hinge рычаг r |
| 17 | A32P PP03 00 запросить цену → | Taptite bind b m4x12 |
| 18 | A32R PP16 00 запросить цену → | Hinge в сборе l |
| 19 | A32R PP02 00 запросить цену → | Taptite cup s m3x12 |
| 20 | A32R PP35 00 запросить цену → | Adf жгут в сборе alefb dx |
| 21 | A32R PP25 00 запросить цену → | Taptite cup b m3x10 |

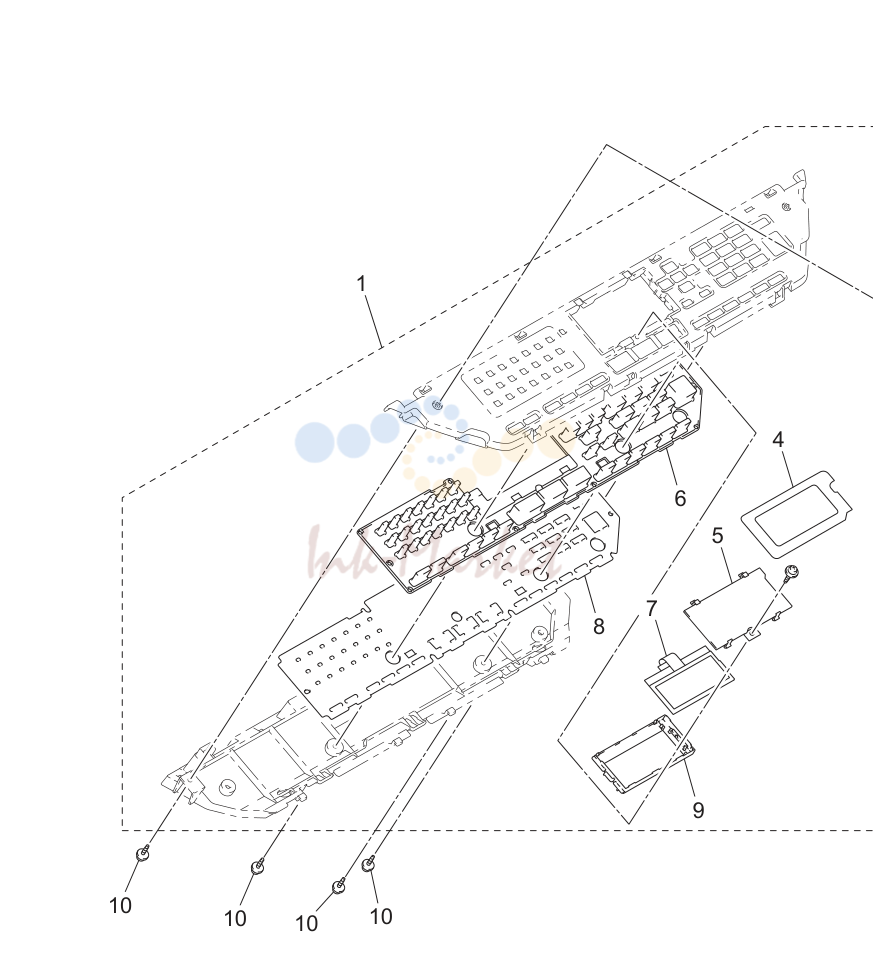

Панель управления (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32R PP2H 01 запросить цену → | Панель узел |
| 2 | A32R PP2Y 01 запросить цену → | Панель крышка в сборе |
| 2 | A32R PP3L 00 запросить цену → | Панель крышка в сборе (russian) for rus |
| 2 | A32R PP3M 00 запросить цену → | Панель крышка в сборе (english) for rus |
| 3 | A32R PP18 01 запросить цену → | Address label |
| 4 | A32R PP39 00 запросить цену → | Панель insulation sheet |
| 5 | A32R PP17 00 запросить цену → | Lcd крышка |
| 6 | A32R PP2K 01 запросить цену → | Printed rubber key |
| 7 | A32R PP05 00 запросить цену → | Lcd |
| 8 | A32R PP33 00 запросить цену → | Панель pcb в сборе |
| 9 | A32R PP1Y 00 запросить цену → | Back light module |
| 10 | A32P PP07 00 запросить цену → | Taptite cup b m4x12 |

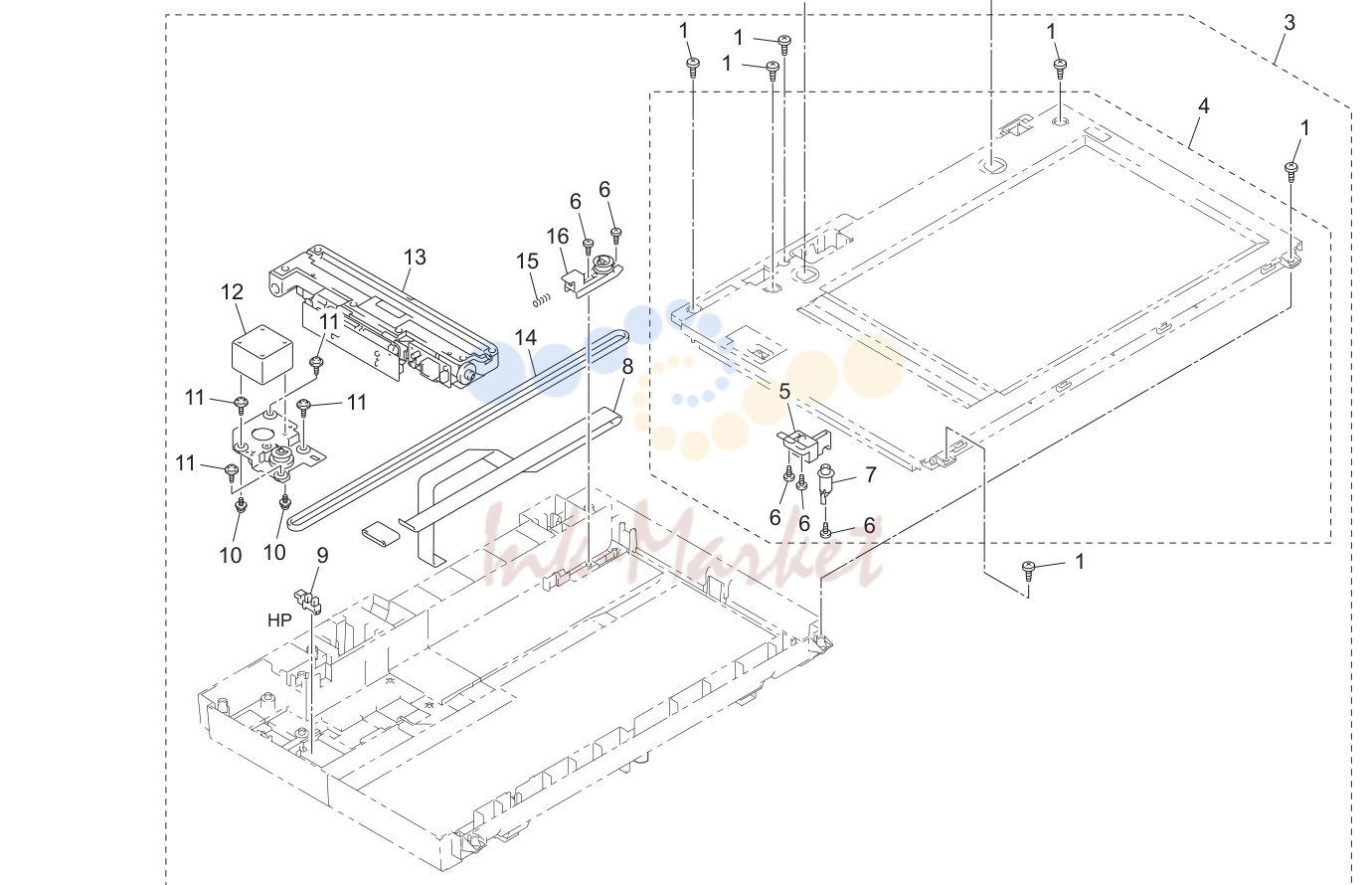

Ir секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP07 00 запросить цену → | Taptite cup b m4x12 |
| 2 | A32R PP03 00 запросить цену → | Taptite cup b m4x20 |
| 3 | A32R PP29 01 запросить цену → | Fb узел в сборе(sp) |
| 4 | A32R PP0R 01 запросить цену → | Top крышка в сборе |
| 5 | A32R PP0J 00 запросить цену → | Lock рычаг в сборе |
| 6 | A32R PP3F 00 запросить цену → | Taptite b 3x6 |
| 7 | A32R PP0E 00 запросить цену → | Lock рычаг b |
| 8 | A32R PP0P 00 запросить цену → | Ffc кабель в сборе |
| 9 | A32R PP1J 00 запросить цену → | Photo interrupter |
| 10 | A32R PP04 00 запросить цену → | Screw pan (s/p washer) m3x6 |
| 11 | A32R PP09 00 запросить цену → | Taptite pan b m3x8 |
| 12 | A32R PP0B 00 запросить цену → | Scanning мотор fb |
| 13 | A32R PP0L 00 запросить цену → | Ccd module(sp) |
| 14 | A32R PP0D 00 запросить цену → | Ремень |
| 15 | A32R PP0C 00 запросить цену → | Pulley пружина |
| 16 | A32R PP0Q 00 запросить цену → | Pulley в сборе |

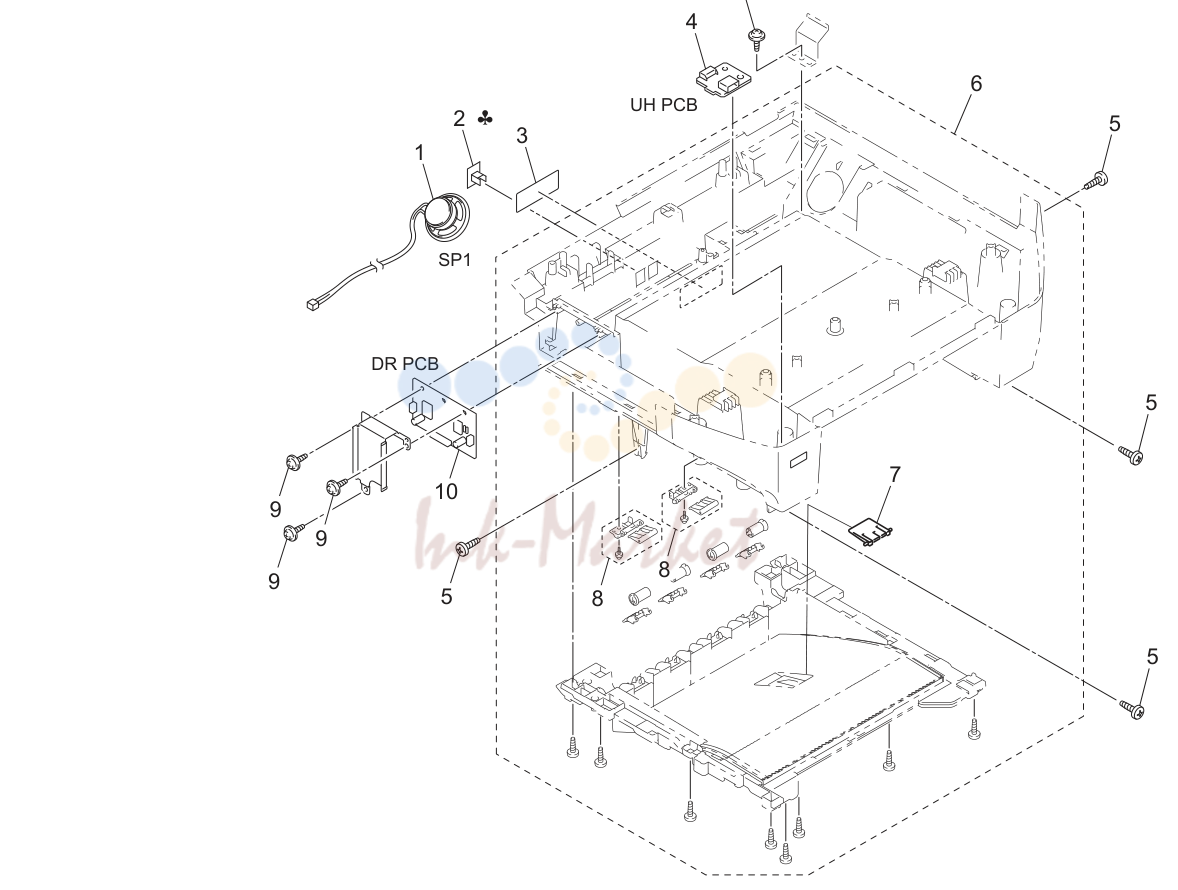

Внешние детали (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32R PP1U 00 запросить цену → | Speaker в сборе |
| 2 | A32R PP0H 00 запросить цену → | Ext cap |
| 2 | A32R PP3K 00 запросить цену → | Mj крышка ext for eur |
| 3 | A32P PP3R 00 запросить цену → | Печь caution label |
| 4 | A32R PP32 00 запросить цену → | Usb host pcb |
| 5 | A32P PP03 00 запросить цену → | Taptite bind b m4x12 |
| 6 | A32R PP2U 00 запросить цену → | Joint крышка в сборе |
| 7 | A32P PP2G 01 запросить цену → | Support flap 2 |
| 8 | A32P PP2V 00 запросить цену → | Paper stack рычаг sp в сборе |
| 9 | A32R PP00 00 запросить цену → | Taptite cup b m3x8 |
| 10 | A32R PP1V 00 запросить цену → | Driver pcb в сборе |

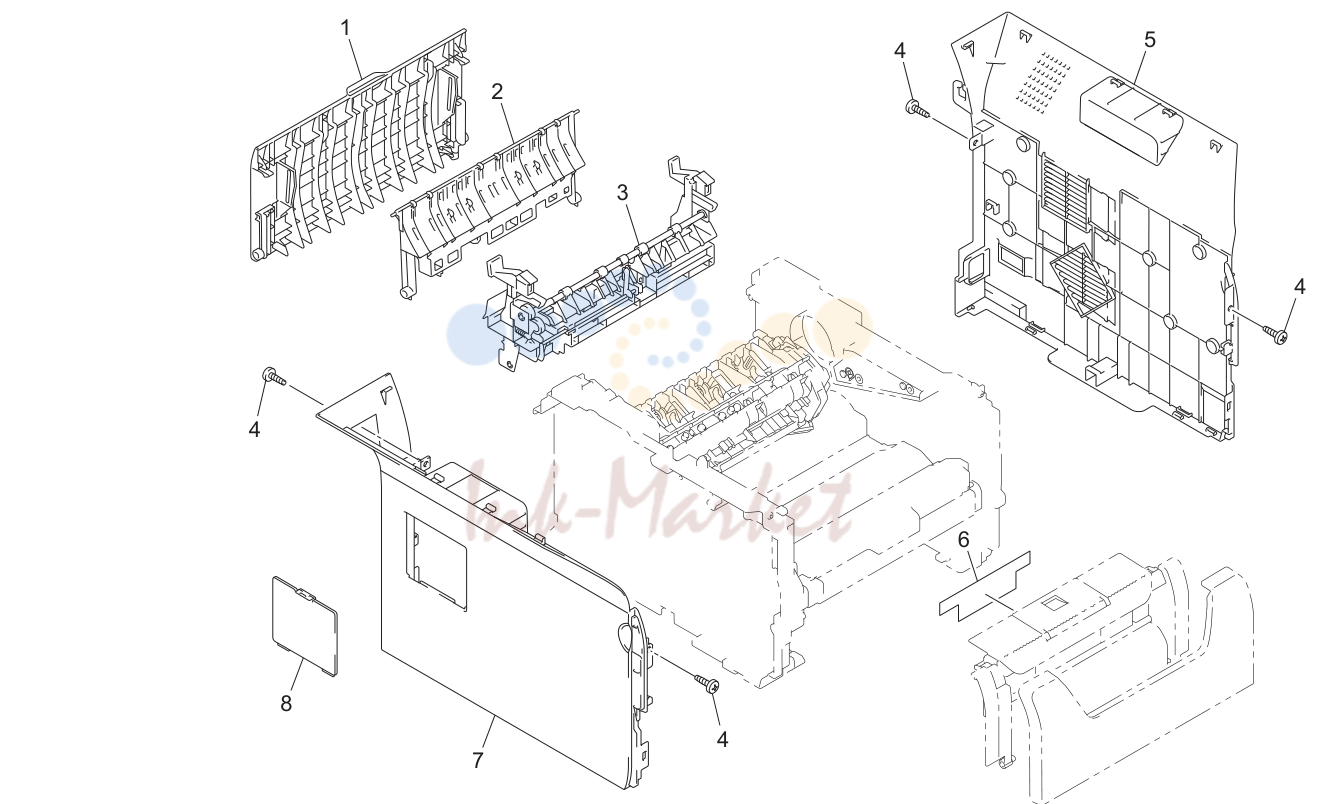

Внешние детали (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP2D 01 запросить цену → | Back крышка |
| 2 | A32P PP2E 00 запросить цену → | Outer chute в сборе |
| 3 | A32P PP2H 00 запросить цену → | Rear chute в сборе |
| 4 | A32P PP03 00 запросить цену → | Taptite bind b m4x12 |
| 5 | A32R PP0M 01 запросить цену → | Side крышка r |
| 6 | A32P PP3P 00 запросить цену → | Process узел op label |
| 7 | A32R PP0N 01 запросить цену → | Side крышка l |
| 8 | A32P PP1Q 01 запросить цену → | Access крышка |

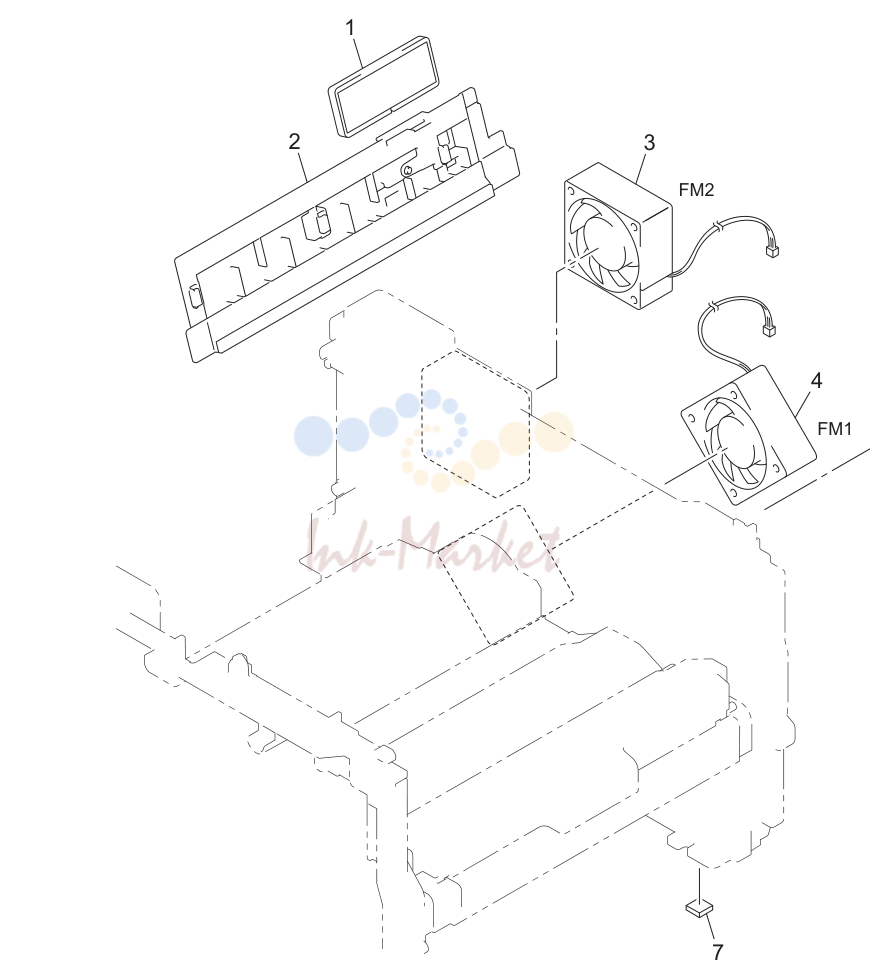

Main рама секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP2J 00 запросить цену → | Filter |
| 2 | A32P PP23 00 запросить цену → | Air воздуховод jpn в сборе al |
| 3 | A32P PP2A 00 запросить цену → | Вентилятор мотор 60 узел |
| 4 | A32P PP18 00 запросить цену → | Вентилятор мотор 60 узел lv |
| 5 | A32P PP0Q 00 запросить цену → | Led держатель |
| 6 | A32P PP3C 00 запросить цену → | Тонер led pcb в сборе |
| 7 | A32P PP0C 00 запросить цену → | Rubber foot |

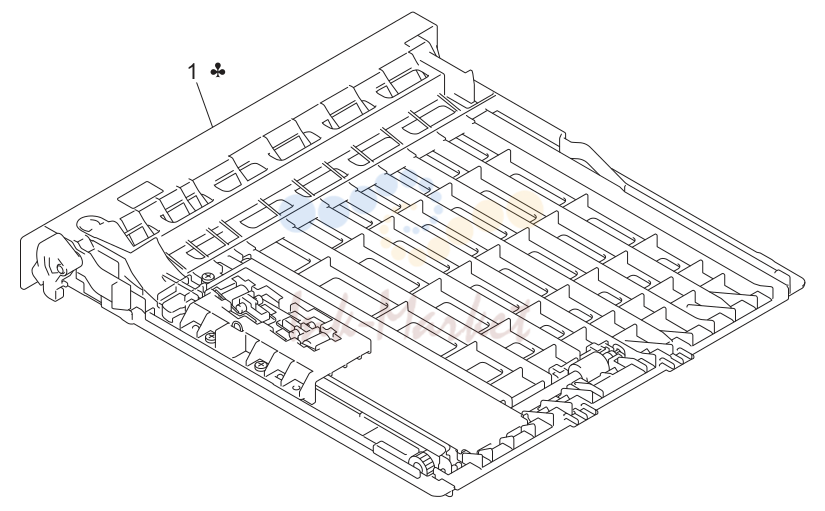

Дуплекс tray секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP3K 00 запросить цену → | Dx feed в сборе a4 for ger/rus |
| 1 | A32R PP23 00 запросить цену → | Dx feed в сборе |

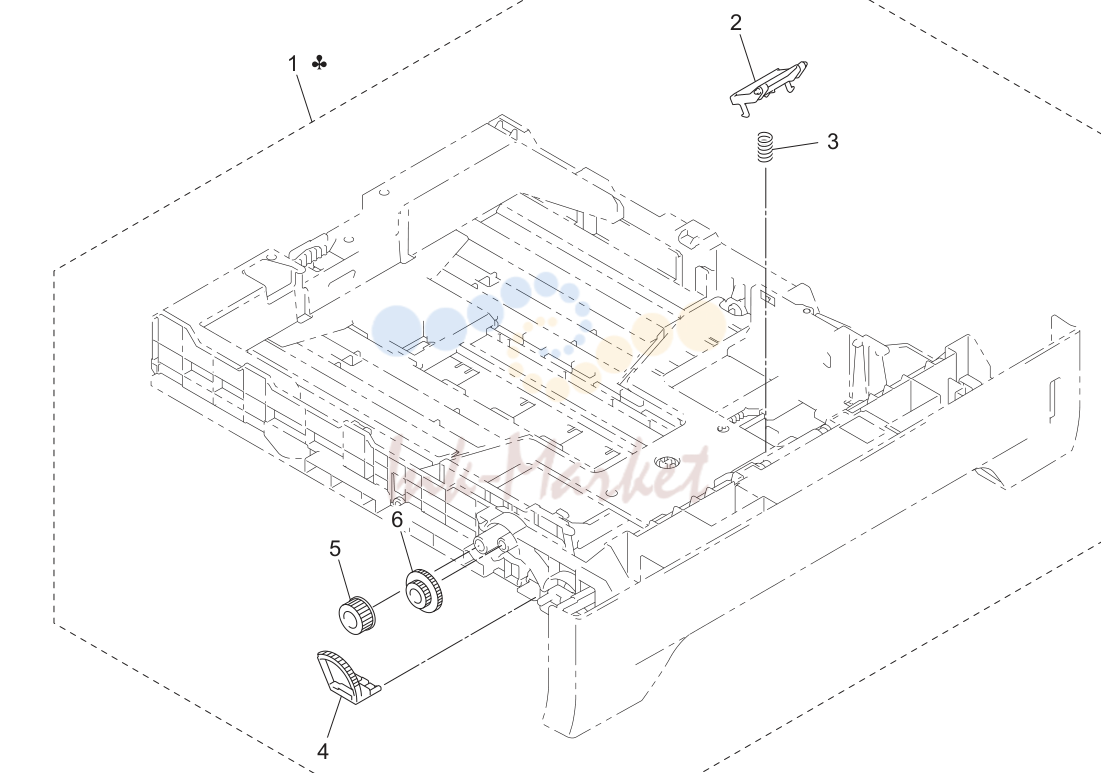

Cassette секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32R PP3T 00 запросить цену → | Paper tray узел a4 for eur/rus |
| 1 | A32R PP3J 00 запросить цену → | Paper tray узел univ for us |
| 2 | A32P PP1K 00 запросить цену → | Separation pad в сборе |
| 3 | A32P PP1L 00 запросить цену → | Separation pad пружина |
| 4 | A32P PP1P 00 запросить цену → | Lift шестерня 46 |
| 5 | A32P PP1M 00 запросить цену → | Шестерня 15 |
| 6 | A32P PP1N 00 запросить цену → | Шестерня 21-16 |

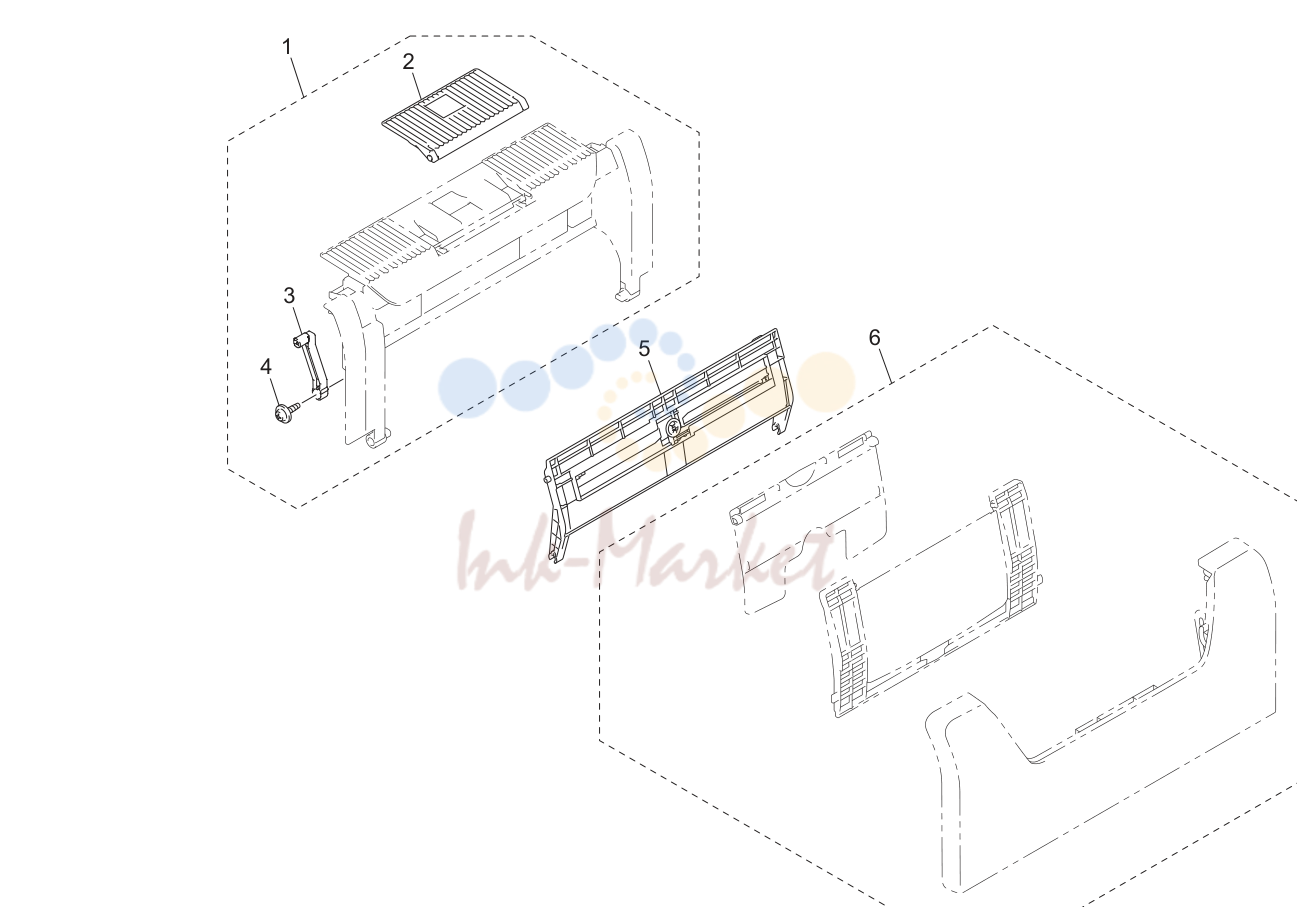

Подача бумаги tray секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP35 01 запросить цену → | Process крышка в сборе |
| 2 | A32P PP31 00 запросить цену → | Support flap 1 |
| 3 | A32P PP19 00 запросить цену → | Process крышка stopper |
| 4 | A32P PP06 00 запросить цену → | Taptite cup b m4x10 |
| 5 | A32P PP1H 01 запросить цену → | Tray mp в сборе |
| 6 | A32R PP2T 01 запросить цену → | Mp tray крышка в сборе |

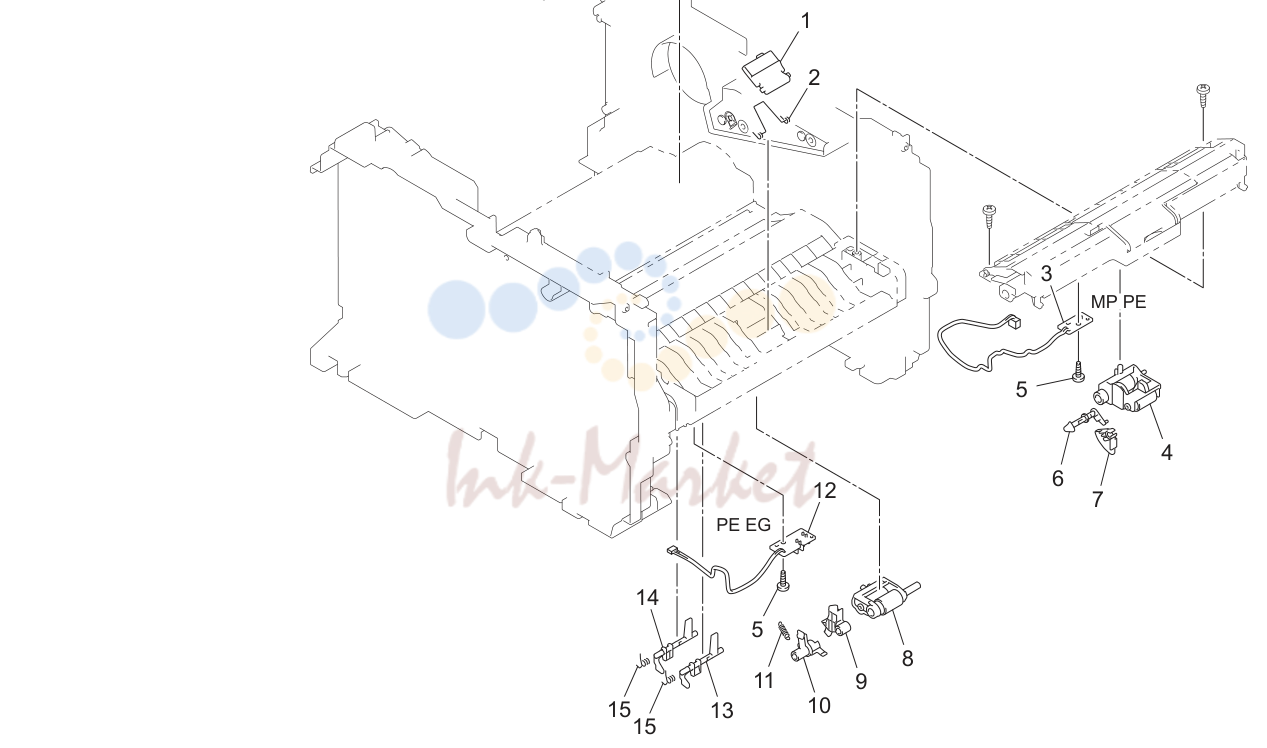

Подача бумаги tray секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP24 00 запросить цену → | Separation pad в сборе mp 2 |
| 2 | A32P PP22 00 запросить цену → | Mp separation пружина a |
| 3 | A32P PP0N 00 запросить цену → | Mp pe датчик в сборе |
| 4 | A32P PP2N 00 запросить цену → | Mp ролик держатель в сборе |
| 5 | A32P PP01 00 запросить цену → | Taptite bind b m3x8 |
| 6 | A32P PP27 00 запросить цену → | Pe actuator mp b 2 |
| 7 | A32P PP1G 00 запросить цену → | Pe actuator mp |
| 8 | A32P PP2M 00 запросить цену → | Ролик держатель в сборе |
| 9 | A32P PP39 00 запросить цену → | Pe actuator 2 |
| 10 | A32P PP1A 00 запросить цену → | Edge actuator |
| 11 | A32P PP1B 00 запросить цену → | Edge actuator пружина |
| 12 | A32P PP25 00 запросить цену → | Pe eg датчик в сборе |
| 13 | A32P PP1D 00 запросить цену → | Regist actuator front |
| 14 | A32P PP1E 00 запросить цену → | Regist actuator rear |
| 15 | A32P PP1F 00 запросить цену → | Regist actuator пружина |

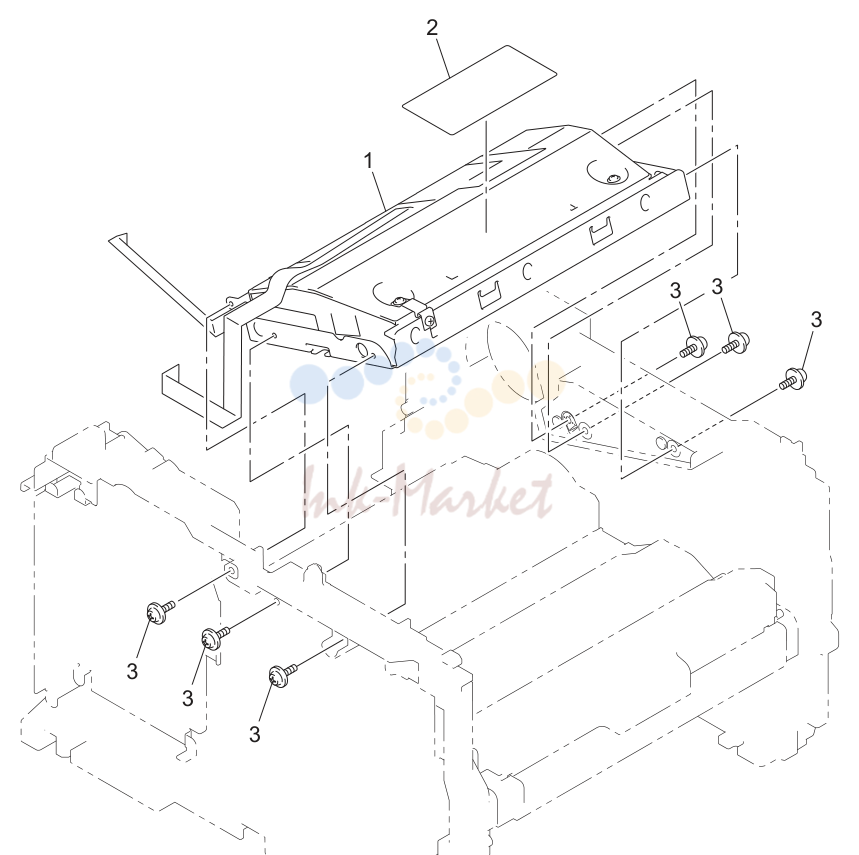

Laser узел (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP2L 00 запросить цену → | Laser узел (sp) |
| 2 | A32P PP08 00 запросить цену → | Laser caution label b |
| 3 | A32P PP05 00 запросить цену → | Taptite cup s m3x6 |

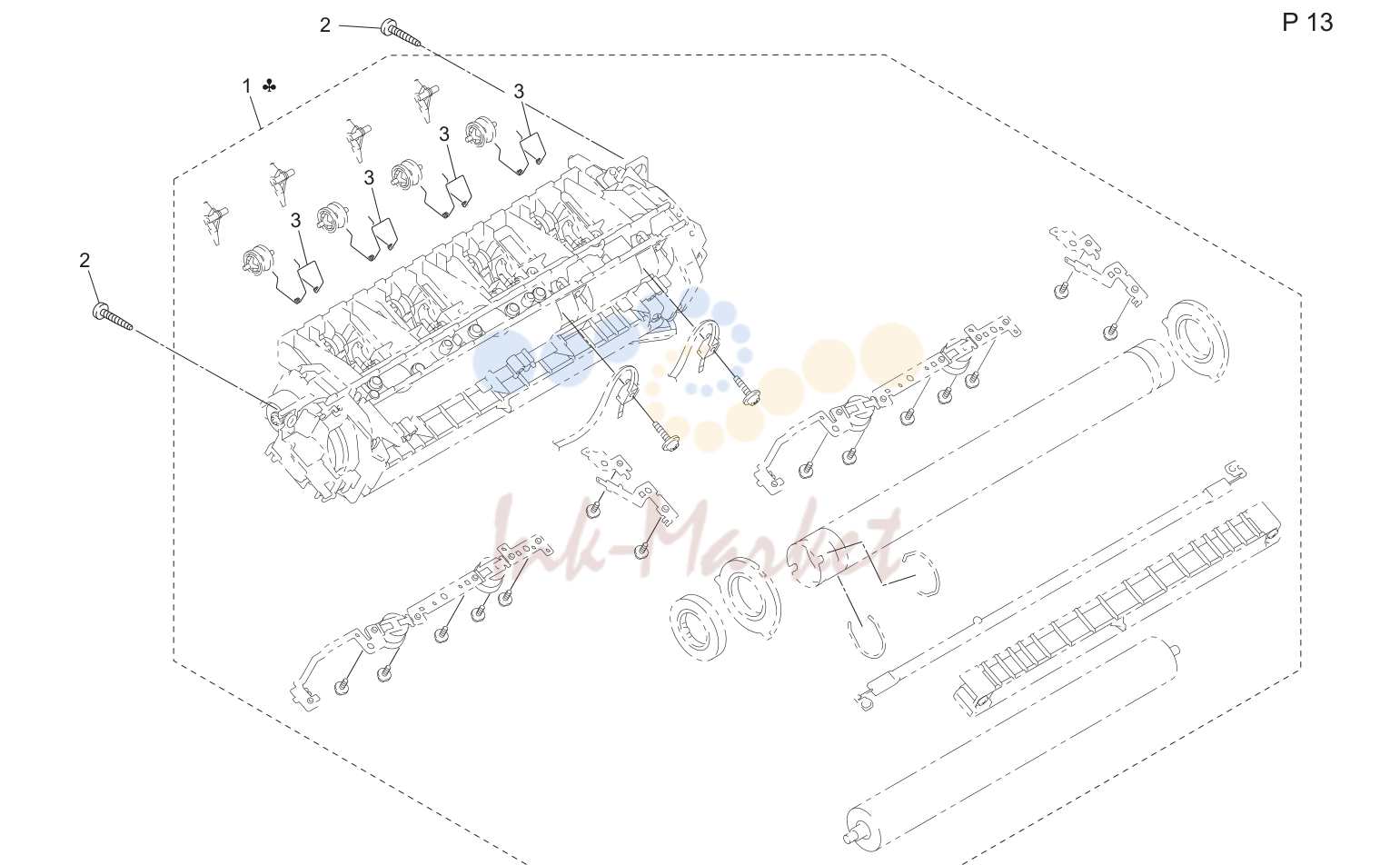

Печь (закрепление) узел (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP3A 00 запросить цену → | Печь узел 115v (sp) |
| 1 | A32P PP3B 00 запросить цену → | Печь узел 230v (sp) |
| 2 | A32R PP36 00 запросить цену → | Taptite pan b m4x20 |
| 3 | A32P PP2F 00 запросить цену → | Pressure пружина |

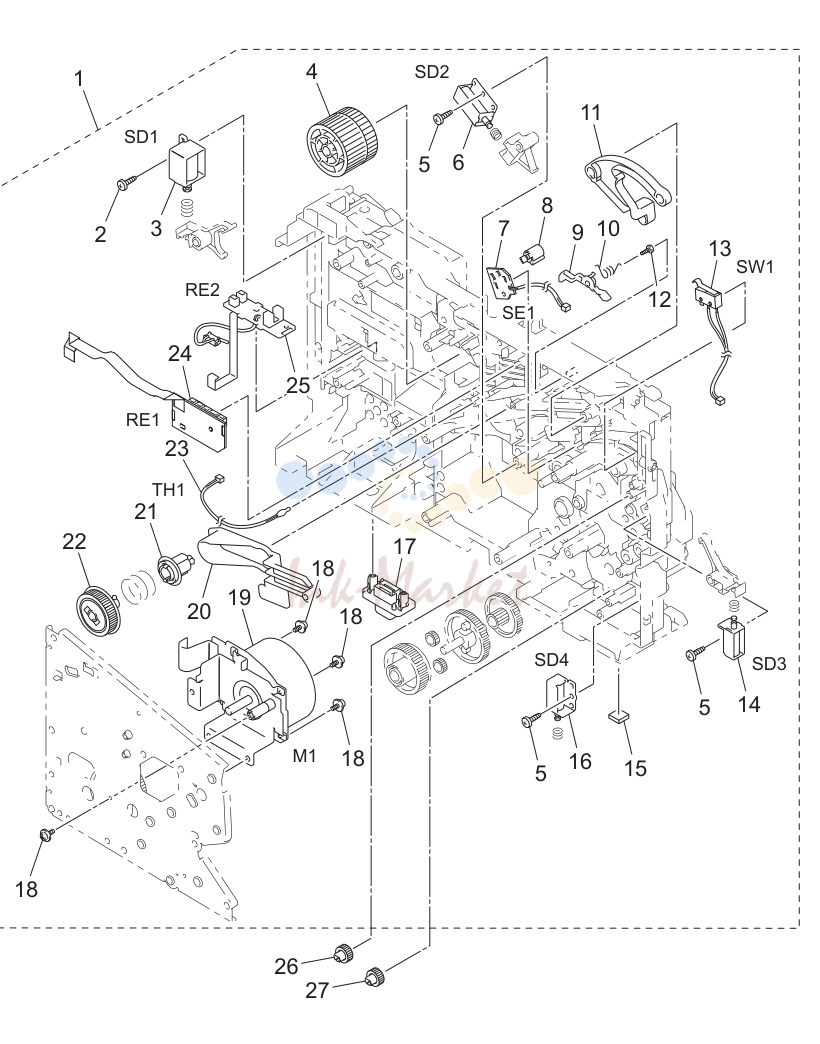

Drive секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32R PP2G 00 запросить цену → | Main рама l узел |
| 2 | A32P PP02 00 запросить цену → | Taptite bind b m3x10 |
| 3 | A32P PP0R 00 запросить цену → | Ejector соленоид |
| 4 | A32P PP0U 00 запросить цену → | Печь шестерня 39 h/r drive |
| 5 | A32P PP02 00 запросить цену → | Taptite bind b m3x10 |
| 6 | A32P PP0V 00 запросить цену → | Register соленоид в сборе |
| 7 | A32P PP0E 00 запросить цену → | Тонер датчик pcb в сборе |
| 8 | A32P PP3H 00 запросить цену → | Pt датчик держатель |
| 9 | A32P PP14 00 запросить цену → | New тонер actuator |
| 10 | A32P PP15 00 запросить цену → | New тонер actuator пружина |
| 11 | A32P PP11 00 запросить цену → | Drive release link |
| 12 | A32P PP04 00 запросить цену → | Taptite cup b m2x6 |
| 13 | A32P PP0G 00 запросить цену → | Interlock sw в сборе |
| 14 | A32P PP0X 00 запросить цену → | Mp соленоид в сборе |
| 15 | A32P PP0C 00 запросить цену → | Rubber foot |
| 16 | A32P PP0Y 00 запросить цену → | T1 соленоид в сборе |
| 17 | A32P PP0J 00 запросить цену → | Connector 54702-1219 |
| 18 | A32P PP05 00 запросить цену → | Taptite cup s m3x6 |
| 19 | A32P PP0T 00 запросить цену → | Main мотор в сборе |
| 20 | A32P PP10 00 запросить цену → | Drive release cam |
| 21 | A32P PP2P 00 запросить цену → | Develop joint |
| 22 | A32P PP0S 00 запросить цену → | Dev шестерня 37r joint drive |
| 23 | A32R PP1N 00 запросить цену → | Thermistor в сборе |
| 24 | A32R PP21 00 запросить цену → | Relay front pcb в сборе |
| 25 | A32P PP0H 00 запросить цену → | Relay rear pcb в сборе |
| 26 | A32P PP17 00 запросить цену → | Шестерня 17 mp ролик drive |
| 27 | A32P PP16 00 запросить цену → | Шестерня 20 t1 ролик drive |
Ролик в сборе (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP2X 00 запросить цену → | Ролик держатель ale sp в сборе |
| 2 | A32P PP2Y 00 запросить цену → | Mp ролик держатель ale sp в сборе |
Electrical components (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32R PP34 01 запросить цену → | Main pcb в сборе |
| 1 | A32R PP3N 00 запросить цену → | Main pcb в сборе for eur/rus |
| 2 | A32P PP21 00 запросить цену → | Taptite cup s m3x6 sr |
| 3 | A32R PP1S 00 запросить цену → | Battery в сборе |
| 4 | A32P PP0M 00 запросить цену → | High-voltage ps pcb в сборе |
| 5 | A32P PP3E 00 запросить цену → | Ps pcb узел 115v |
| 5 | A32P PP3M 00 запросить цену → | Ps pcb узел 230v for rus |
| 5 | UNIT 230V FO запросить цену → | C,(russia) |
| 5 | A32P PP3F 00 запросить цену → | Ps pcb узел 230v |
| 6 | A32R PP1T 01 запросить цену → | Ncu pcb в сборе |
| 6 | A32R PP3P 00 запросить цену → | Ncu pcb в сборе for eur/rus |
Accessory детали
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32R PP37 00 запросить цену → | Ac cord bag в сборе |
| 1 | A32R PP3Q 00 запросить цену → | Ac cord bag в сборе lf vde for eur/rus |
| 2 | A32R PP1K 00 запросить цену → | Telephone line cord |
| 2 | HONE LINE CO запросить цену → | B,g2,c(russia),f2,i |
| 2 | A32R PP3R 00 запросить цену → | Telephone line cord for eur |
| 2 | HONE LINE CO запросить цену → | C,(europe) |
Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 1 | A32P PP32 00 запросить цену → | Барабан cleaning sheet комплект |
комментарии
