Konica Minolta bizhub 181 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Панель управления (P2)
- Housing (P3)
- Ir секция (P4)
- Ir секция (P5)
- Slider секция (P6)
- Paper take-up секция (P10)
- Charge секция (P13)
- Проявка секция (P14)
- Cleaner секция (P15)
- Печь (закрепление) секция (P17)
- Drive секция (P19)
- Electrical components (P20)
- Cassette секция
- Cassette секция (P22)
- Cassette секция
- Wiring accessories and jigs
- Accessory детали (P27)

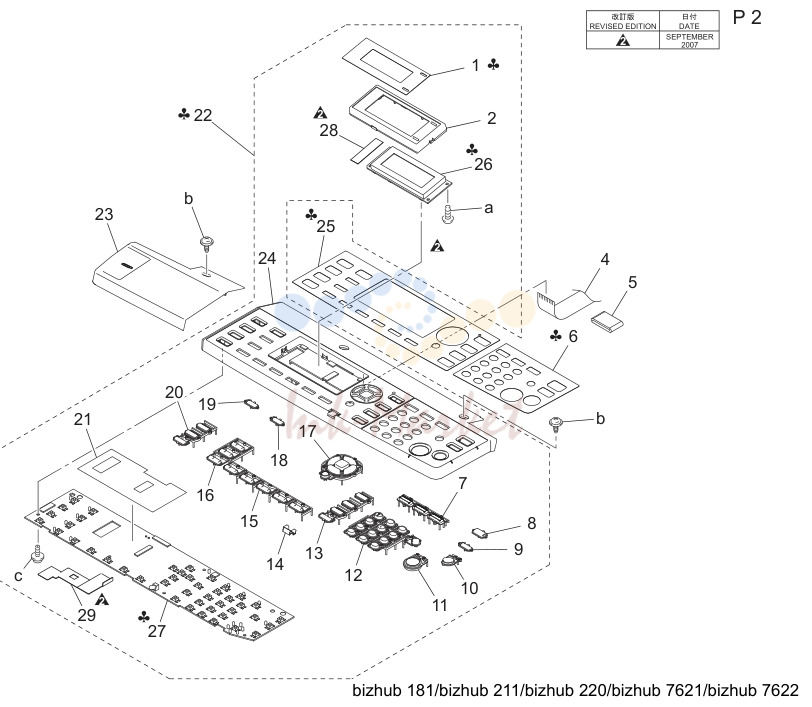

Панель управления (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A08EPP0W00 запросить цену → | Sheet |
| 1 | A08EPP0X00 запросить цену → | Sheet |
| 2 | A08EPP0V00 запросить цену → | Крышка |
| 6 | A08E190000 запросить цену → | Face sheet-r english |
| 6 | A08E190200 запросить цену → | Face sheet-r simple chinese |
| 6 | A08E190400 запросить цену → | Face sheet-r traditional chinese |
| 7 | A08EPP0H00 запросить цену → | Top mode key |
| 8 | A08EPP0G00 запросить цену → | Reset key |
| 9 | A08EPP0F00 запросить цену → | Interrupt key |
| 10 | A08EPP0E00 запросить цену → | Crear/stop key |
| 11 | A08EPP0D00 запросить цену → | Start key |
| 12 | A08EPP0J00 запросить цену → | 10-key pad |
| 13 | A08EPP0K00 запросить цену → | Copy function-1 key |
| 14 | A08EPP0U00 запросить цену → | Lens |
| 15 | A08EPP0N00 запросить цену → | Copy function-2 key |
| 16 | A08EPP0P00 запросить цену → | Copy function-3 key |
| 17 | A08EPP0M00 запросить цену → | Ok & selection key |
| 18 | A08EPP0S00 запросить цену → | Mixed original key |
| 19 | A08EPP0T00 запросить цену → | Power save key |
| 20 | A08EPP0R00 запросить цену → | Copy function-4 key |
| 21 | A08EPP1000 запросить цену → | Sheet |
| 22 | A08EM70100 запросить цену → | Панель управления в сборе |
| 22 | A08EM70200 запросить цену → | Панель управления в сборе |
| 22 | A08EM70300 запросить цену → | Панель управления в сборе |
| 22 | A08EM70400 запросить цену → | Панель управления в сборе |
| 23 | A08EPP1100 запросить цену → | Крышка |
| 24 | A08EPP0C00 запросить цену → | Панель управления |
| 25 | A08E190100 запросить цену → | Face sheet-m english |
| 25 | A08E190300 запросить цену → | Face sheet-m simple chinese |
| 25 | A08E190500 запросить цену → | Face sheet-m traditional chinese |
| 26 | A08EPP1500 запросить цену → | Lcd в сборе |
| 26 | A08EPP1700 запросить цену → | Lcd в сборе |
| 26 | A08EPP1800 запросить цену → | Lcd в сборе |
| 26 | A08EPP1900 запросить цену → | Lcd в сборе |
| 27 | A08EPP1A00 запросить цену → | Плата в сборе |
| 27 | A08EPP1B00 запросить цену → | Плата в сборе |
| 28 | A08EPP1200 запросить цену → | Film |
| 29 | A08EPP1300 запросить цену → | Film |

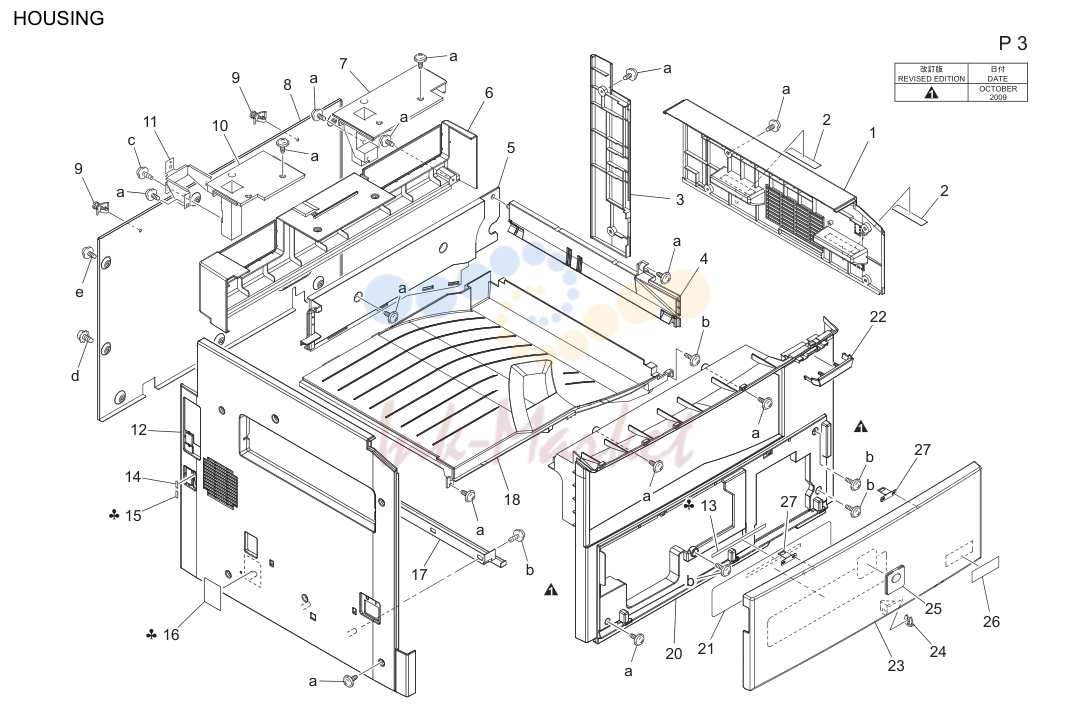

Housing (P3)
| № | Артикул | Наименование |
|---|---|---|
| 12 | A08E160100 запросить цену → | Левая крышка |
| 13 | A08E941500 запросить цену → | Label тонер instuction |
| 20 | A08E160000 запросить цену → | Передняя крышка |
| 26 | A08E940000 запросить цену → | Label bizhub 211 |
| 26 | A08E940100 запросить цену → | Label bizhub 181 |
| 26 | A08E940200 запросить цену → | Label bizhub 220 |
| 26 | A08E941100 запросить цену → | Label bizhub 7621 |
| 26 | A08E941200 запросить цену → | Label bizhub 7622 |

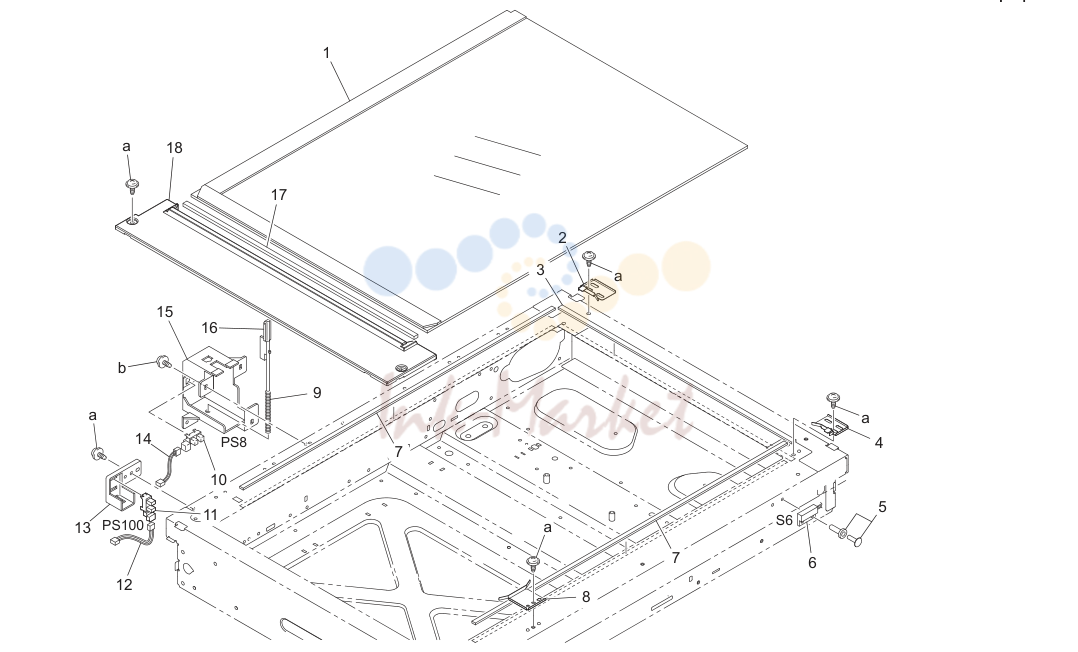

Ir секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A08EPP0200 запросить цену → | Стекло оригинала |
| 6 | A08EPP1400 запросить цену → | Magnetic выключатель |
| 10 | A108M50100 ✓ в наличии | Photointerrupter |
| 13 | A08EPP0700 запросить цену → | Крышка |
| 18 | A08EPP0000 запросить цену → | Крышка |

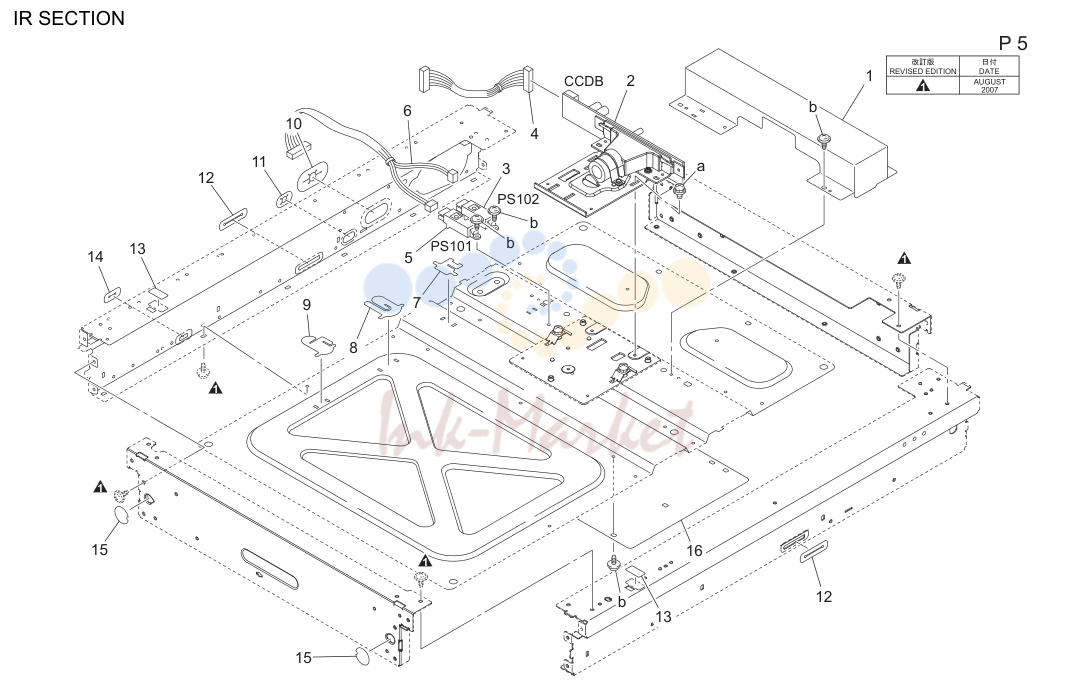

Ir секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A08EPP0500 запросить цену → | Lens в сборе |

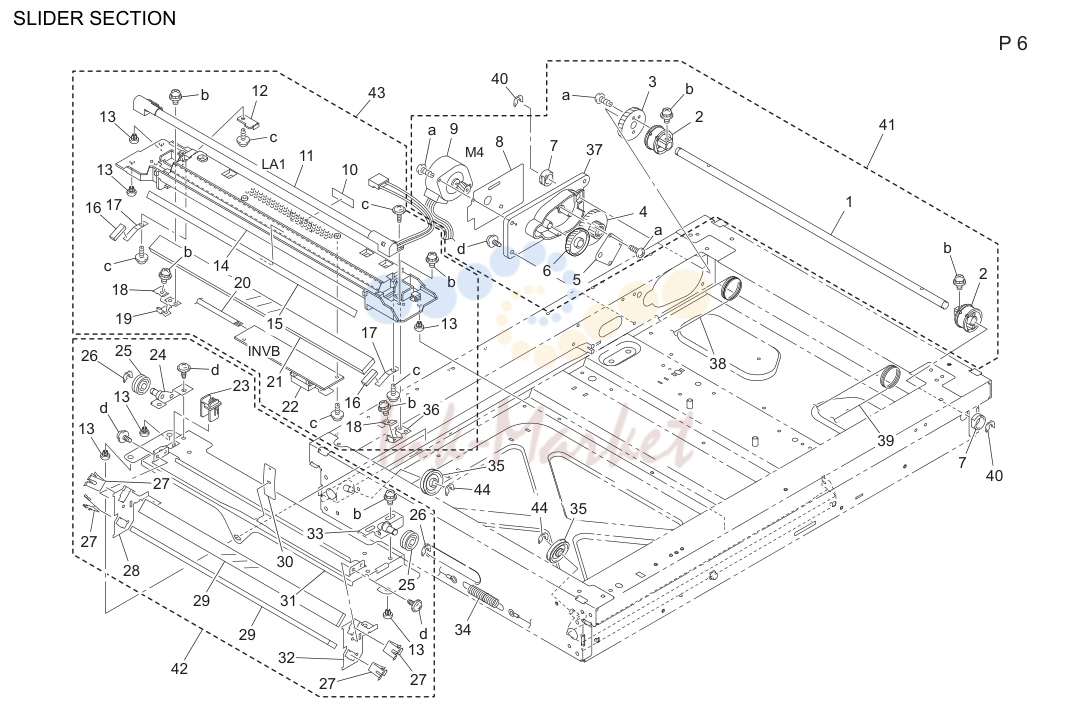

Slider секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 8 | A08EPP0B00 запросить цену → | Кронштейн |
| 14 | A08EPP0800 запросить цену → | Рама |
| 22 | A08EPP0900 запросить цену → | Inverter |
| 23 | A08EPP0A00 запросить цену → | Направляющая |
| 41 | A08EPP0600 запросить цену → | Driving в сборе |
| 42 | A08EPP0400 запросить цену → | 2nd slide в сборе |
| 43 | A08EPP0300 запросить цену → | Lamp в сборе |

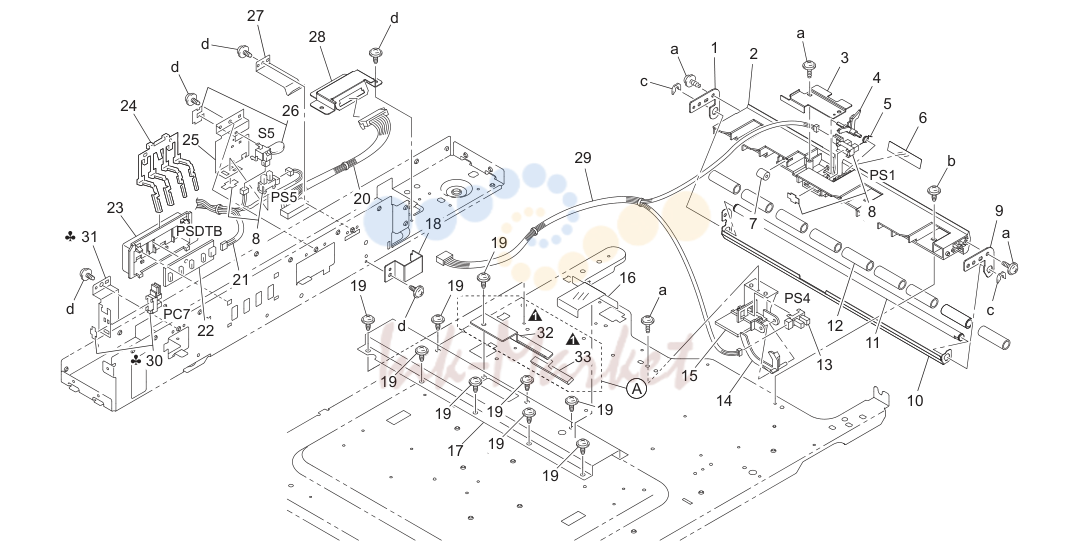

Paper take-up секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 13 | A108M50100 ✓ в наличии | Photointerrupter |
| 32 | A08EP56100 запросить цену → | Кронштейн |

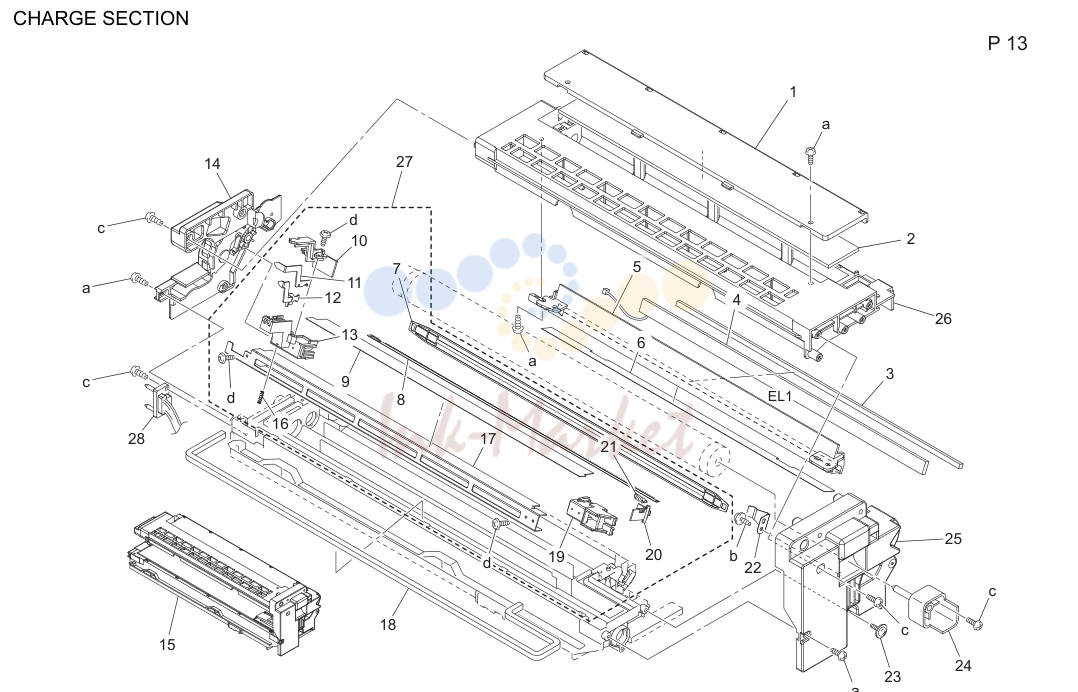

Charge секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 15 | A08ER70100 запросить цену → | Iu в сборе |
| 27 | A08ER70200 запросить цену → | Барабан charge узел |

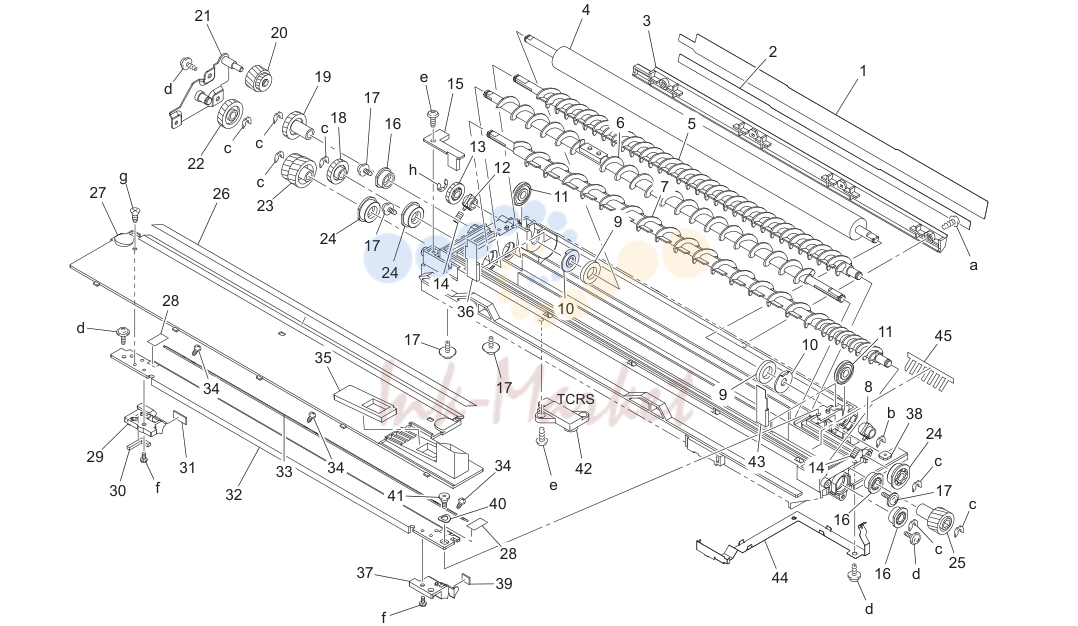

Проявка секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 45 | A08E370000 запросить цену → | Уплотнитель |

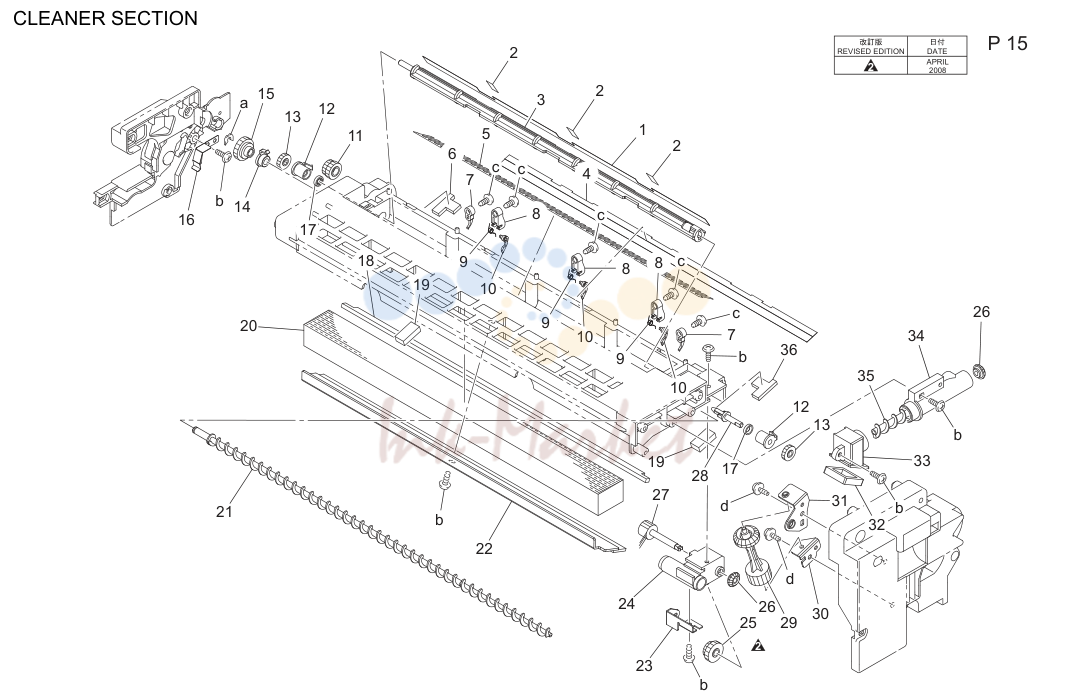

Cleaner секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 10 | A0XX361100 запросить цену → | Separating claw |
| 26 | A08E530000 запросить цену → | Шестерня 14t |

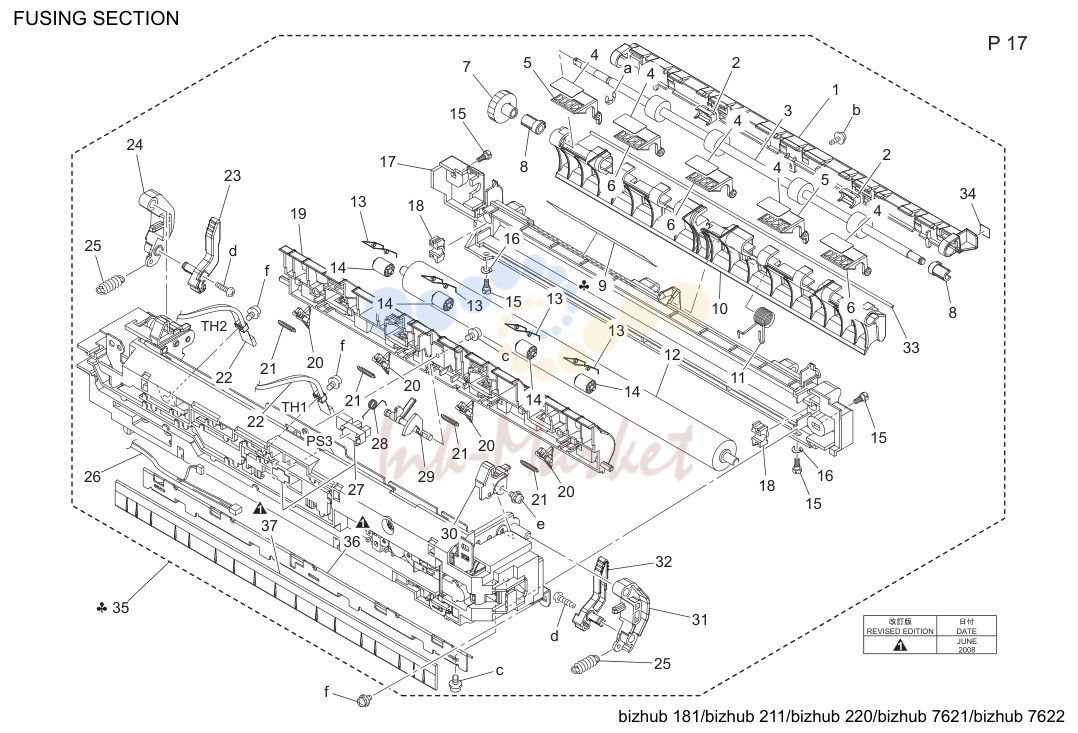

Печь (закрепление) секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 35 | A08ER70300 запросить цену → | Печь (закрепление) узел 110v |

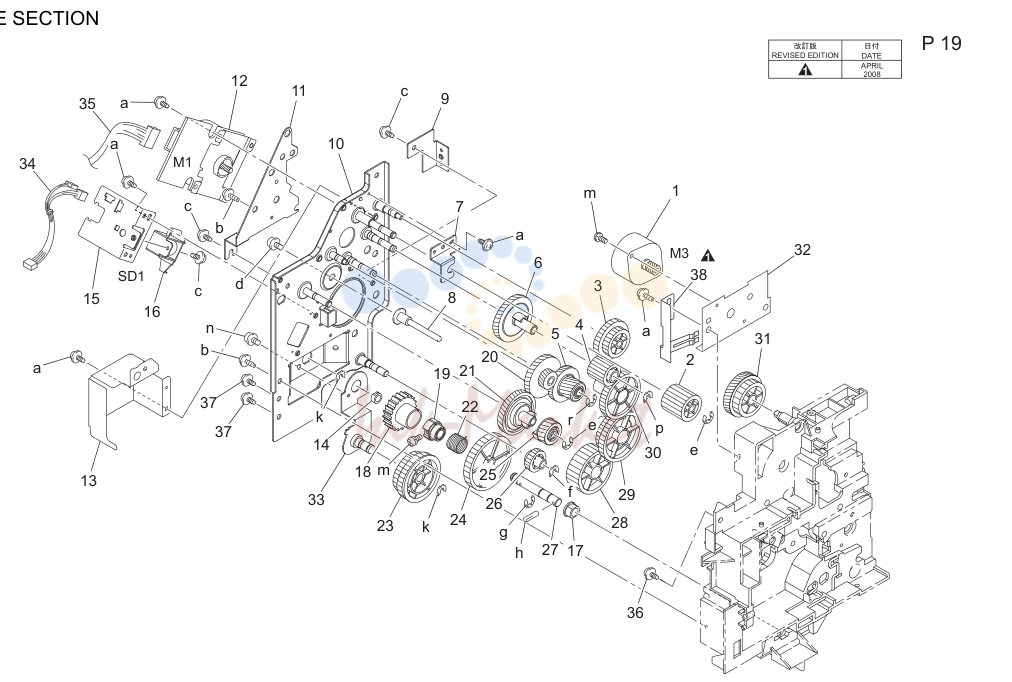

Drive секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 12 | J06M10200 запросить цену → | Мотор |
| 38 | A08E100100 запросить цену → | Ground |

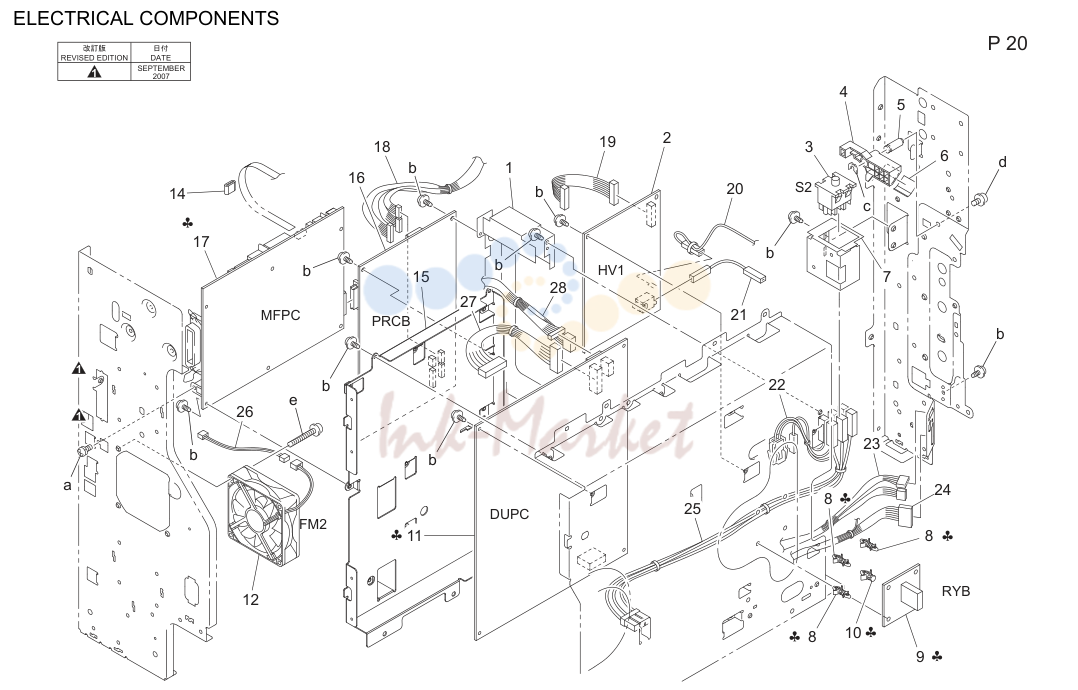

Electrical components (P20)
| № | Артикул | Наименование |
|---|---|---|
| 12 | J03M10000 запросить цену → | Вентилятор мотор |
| 15 | A08E130000 запросить цену → | Кронштейн |
| 17 | A08EPP2400 запросить цену → | Плата в сборе |
| 17 | A08EPP2000 запросить цену → | Плата в сборе |
| 17 | A08EPP2200 запросить цену → | Плата в сборе |
| 17 | A08EPP2300 запросить цену → | Плата в сборе |

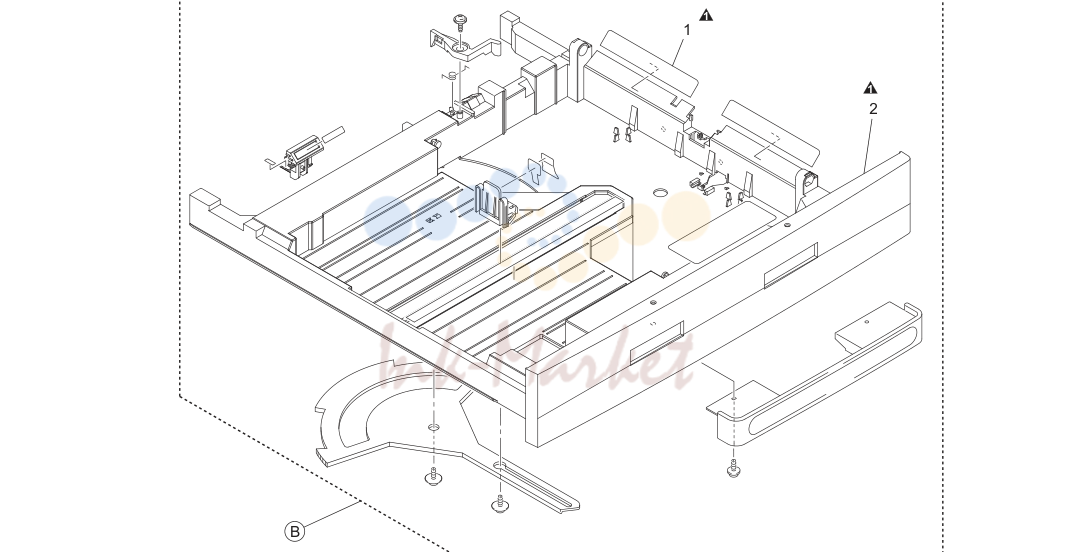

Cassette секция
| № | Артикул | Наименование |
|---|---|---|
| 2 | A08EP56000 запросить цену → | Cassette |

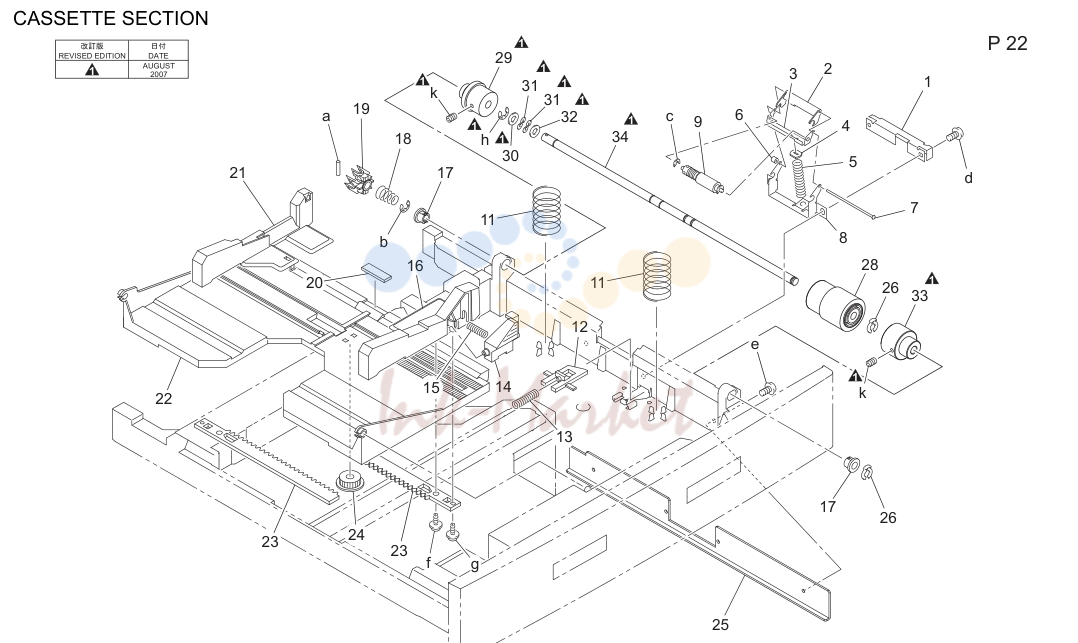

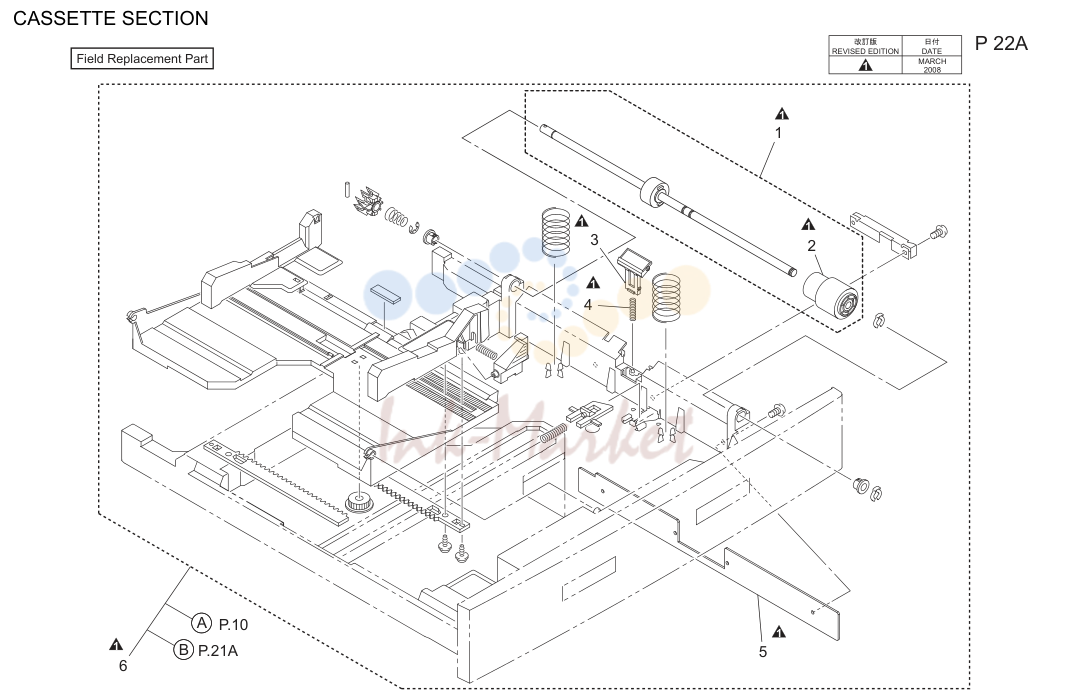

Cassette секция (P22)
| № | Артикул | Наименование |
|---|---|---|
| 25 | A08E560000 запросить цену → | Reinforce пластина |
| 33 | A08E560100 запросить цену → | Weight |
Cassette секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | A08ER70500 запросить цену → | Подача бумаги ролик в сборе |
| 4 | A08EP56200 запросить цену → | Pressure пружина |
| 6 | A08ER79000 запросить цену → | Cassette в сборе комплект |

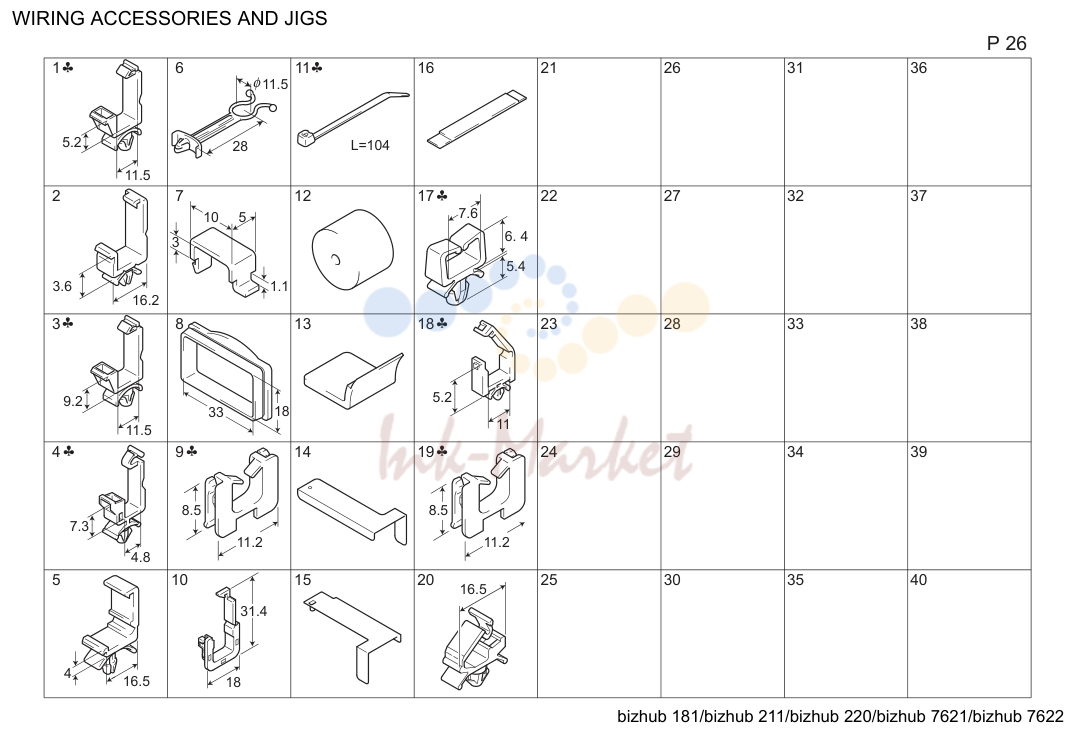

Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 18 | J06M90000 запросить цену → | Wire saddle |
| 20 | V500010061 запросить цену → | Saddle |
Accessory детали (P27)
| № | Артикул | Наименование |
|---|---|---|
| 3 | A0EDN30101 запросить цену → | Power source cord /120v |
| 3 | A0EDN30201 запросить цену → | Power source cord /230v |
