Konica Minolta bizhub 180 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Original крышка (P1)
- Панель управления (P2)
- Housing (P3)
- Рамаs (P4)
- Рамаs (P5)
- Ir рама (P6)
- Slider секция (P7)
- Paper take-up секция (P8)
- Paper take-up секция (P9)

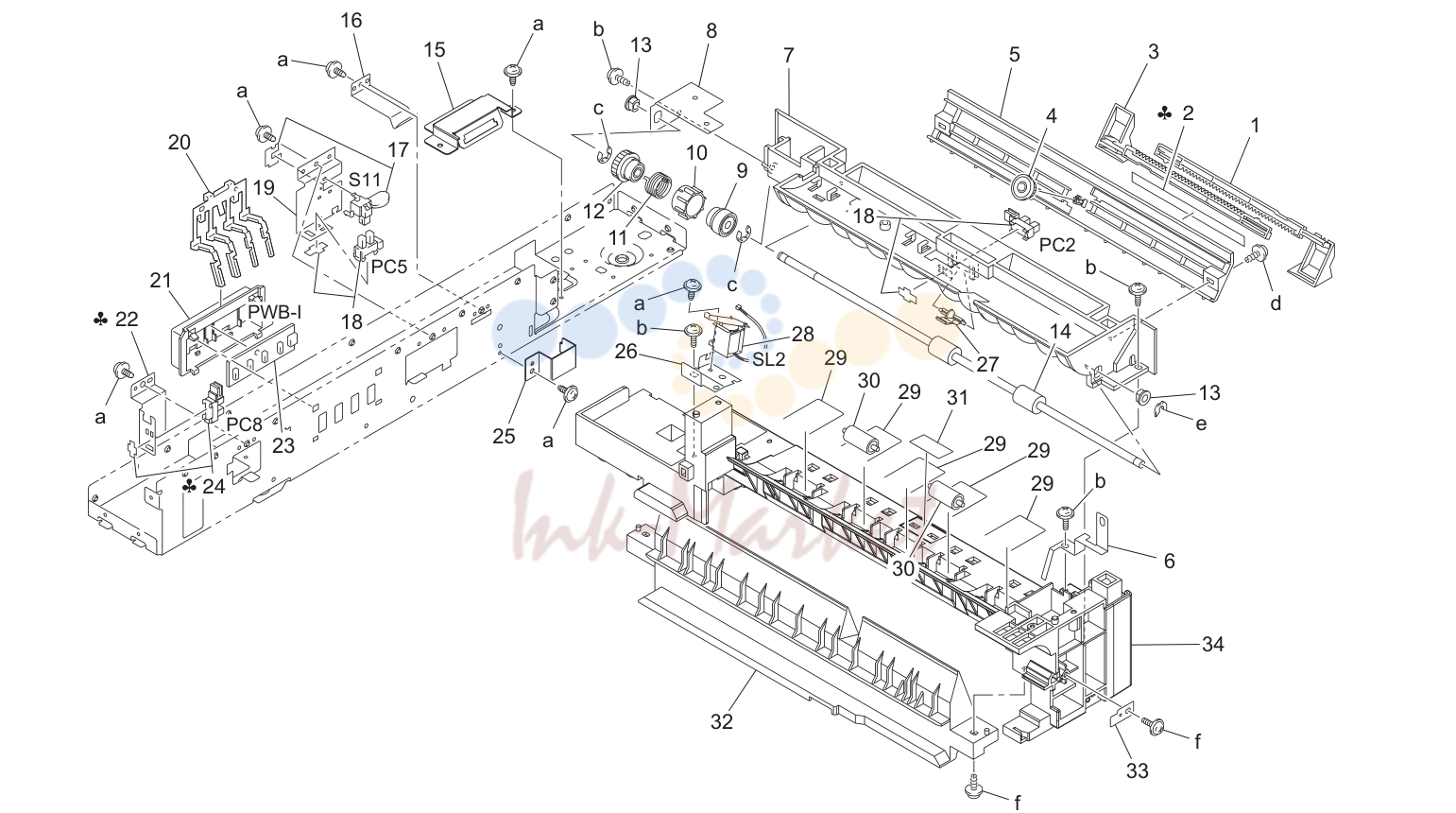

- Manual feed секция (P10)

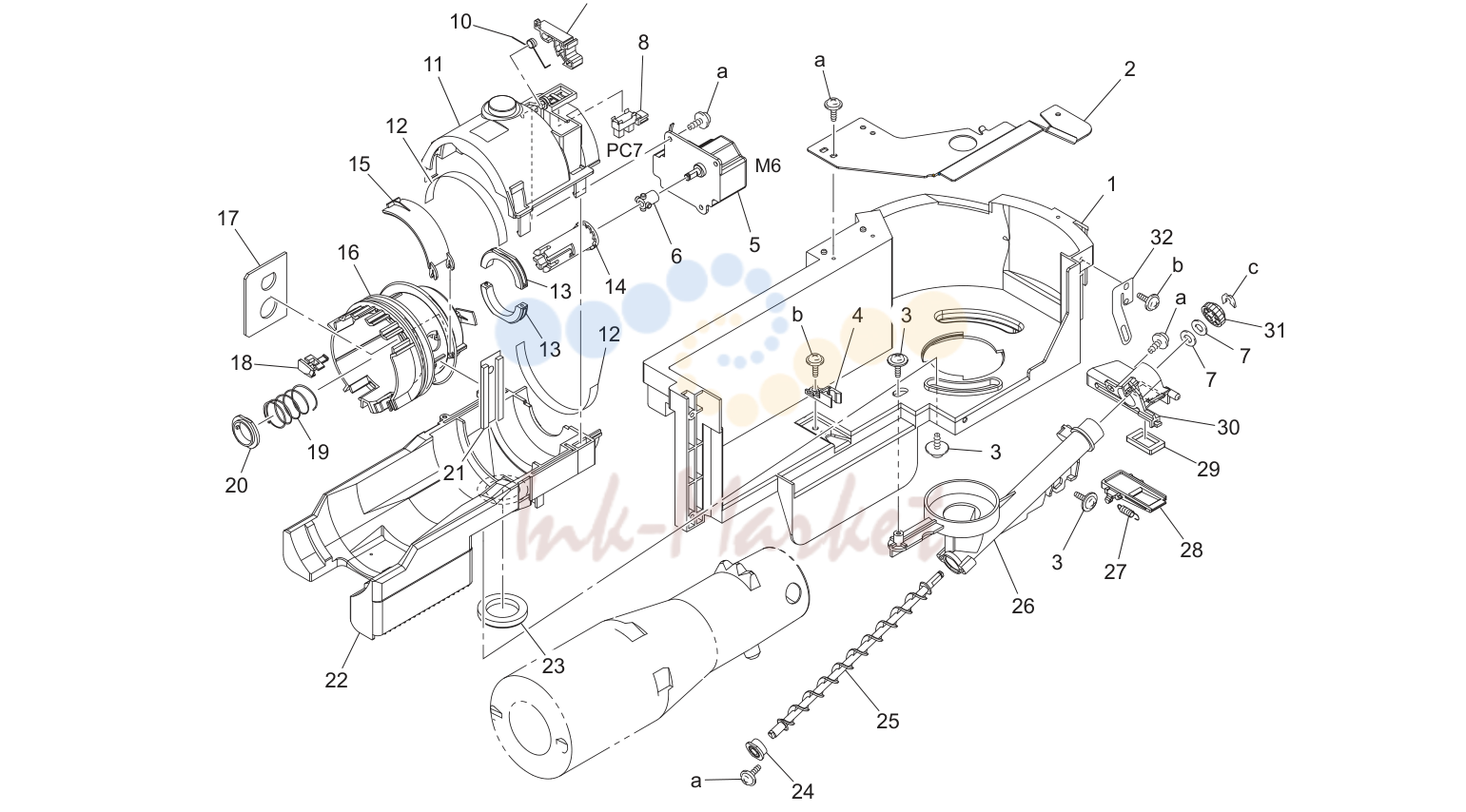

- Бункер секция (P11)

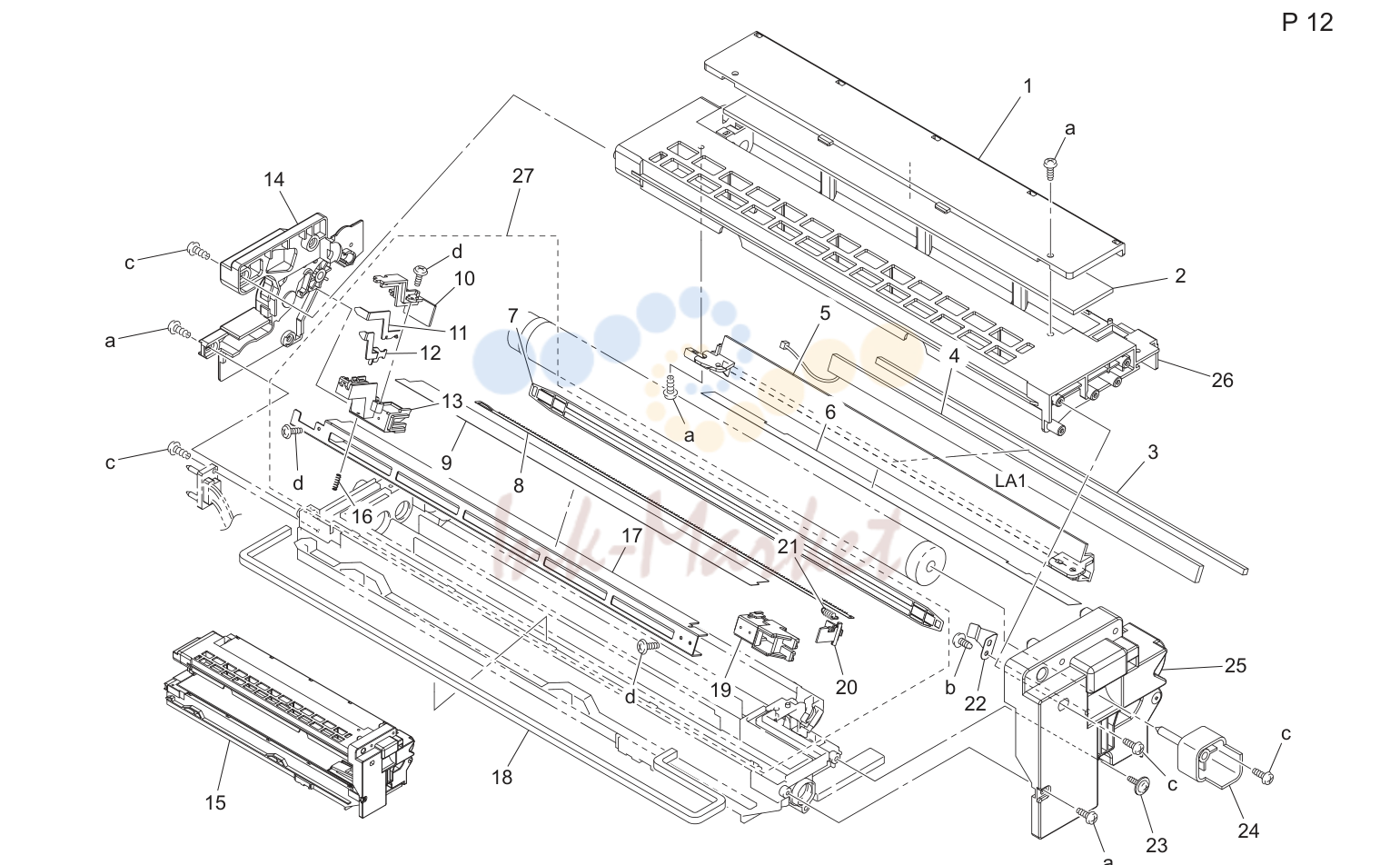

- Charge секция (P12)

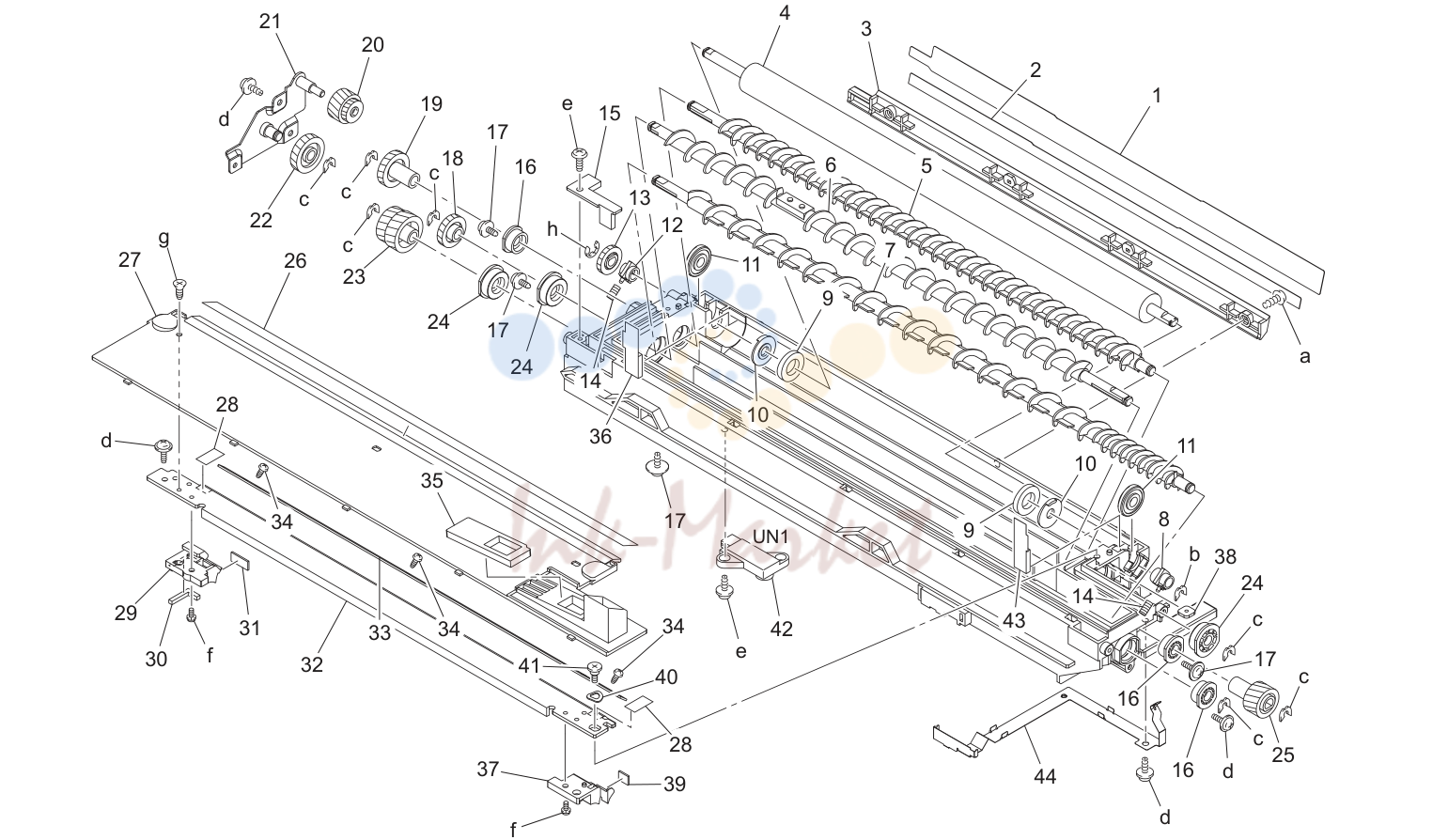

- Проявка секция (P13)

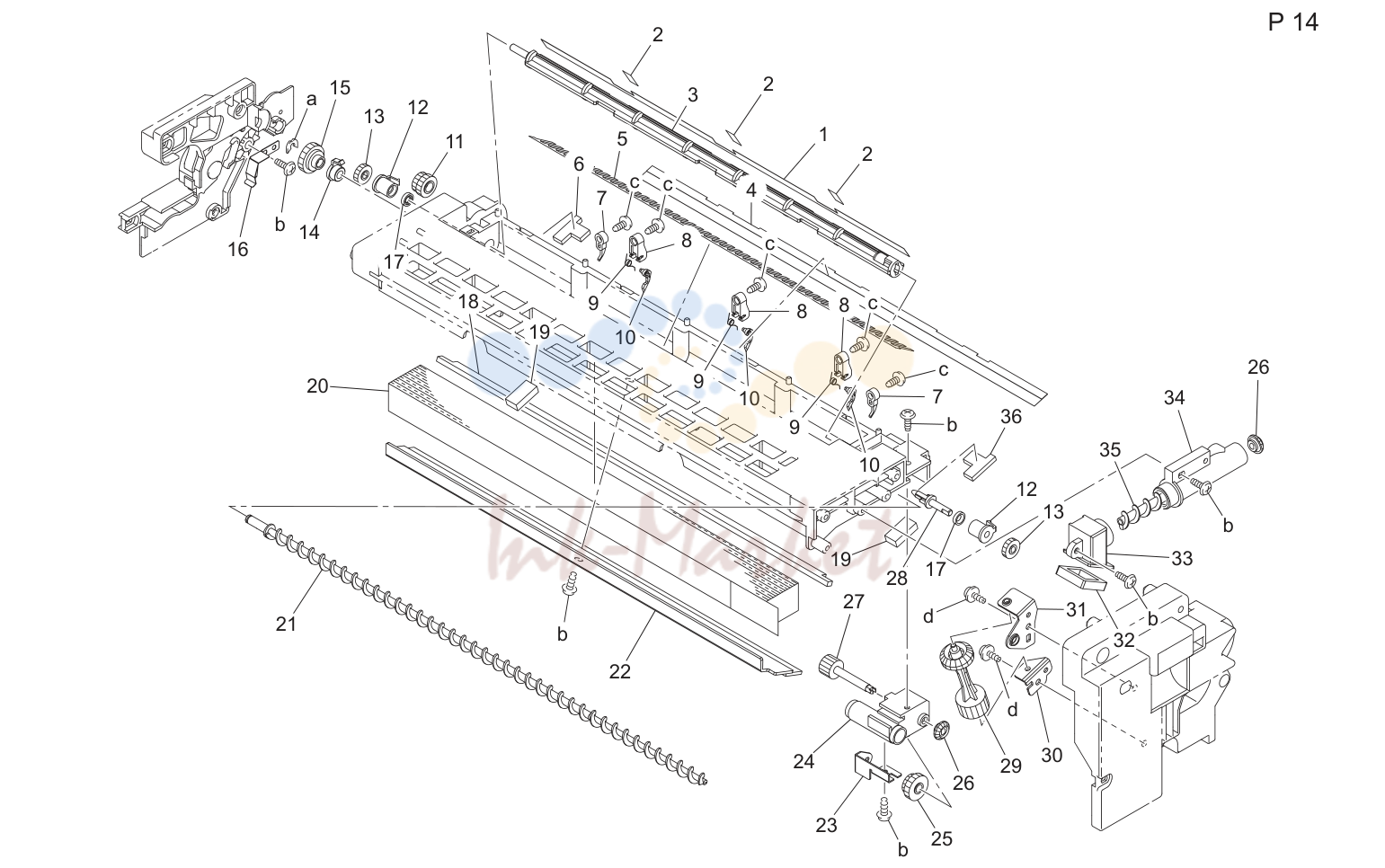

- Cleaner секция (P14)
- Transport секция (P15)
- Печь (закрепление) секция (P16)
- Выход бумаги секция (P17)
- Drive секция (P18)
- Electrical components (P19)
- Cassette секция (P20)
- Cassette секция (P21)
- Подача бумагиer узел (P22)
- Подача бумагиer узел (P23)
- Подача бумагиer узел (P24)
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs (P30)
- Accessory детали
Original крышка (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 1171 1126 01 запросить цену → | Original держатель |
| 2 | 4034 1571 01 запросить цену → | Крышка |
| 3 | 1139 1705 01 запросить цену → | Hinge |
| 4 | 4034 1101 01 запросить цену → | Original крышка |
| 5 | 1139 1704 14 запросить цену → | Pad |
| 6 | 1139 1703 02 запросить цену → | Slider |
| 7 | 1139 1706 01 запросить цену → | Уплотнитель |
| 8 | 9326 2820 11 запросить цену → | Magnet |

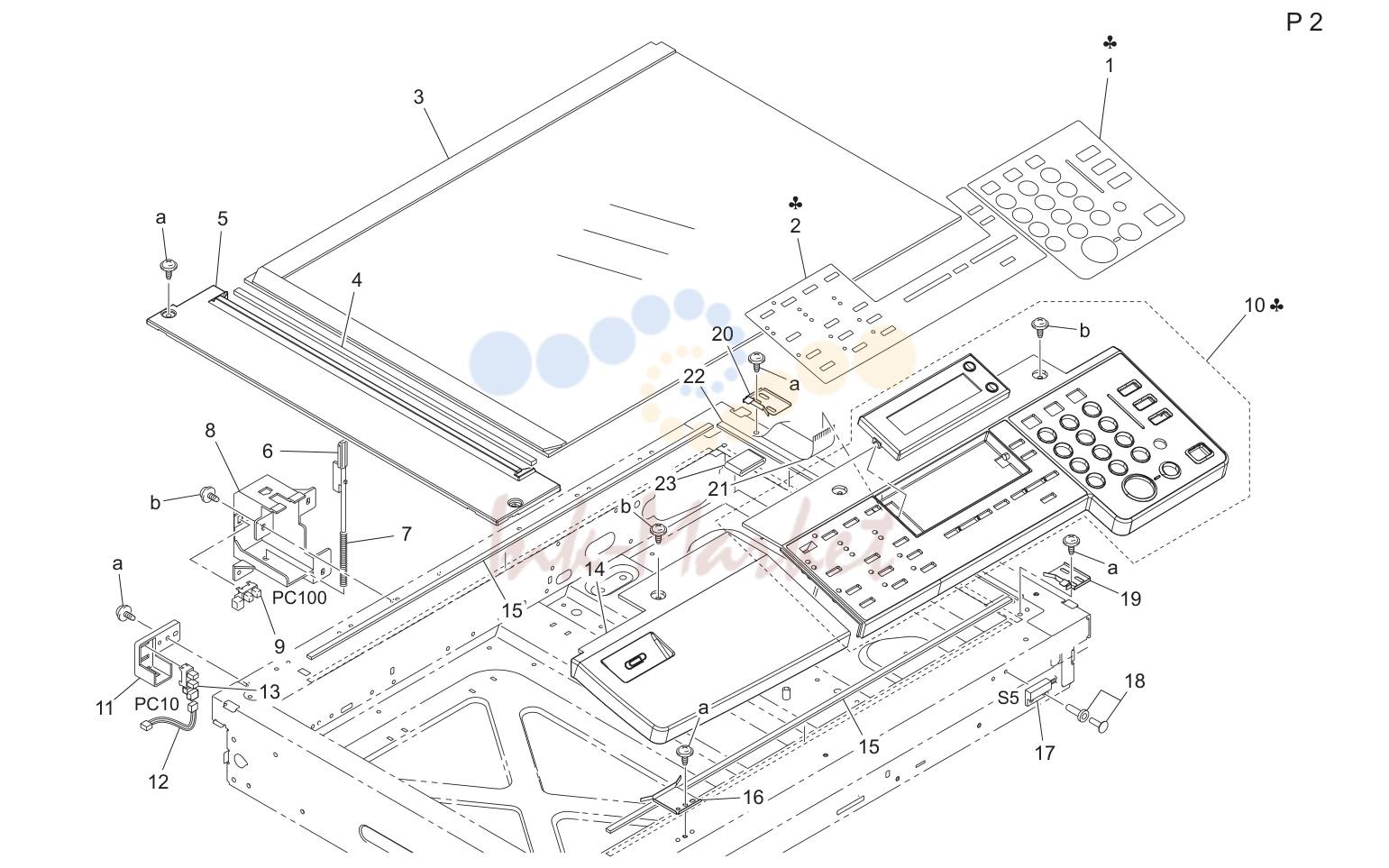

Панель управления (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4034 1201 01 запросить цену → | Face sheet |
| 1 | 4034 1205 01 запросить цену → | Face sheet |
| 1 | 4034 1207 01 запросить цену → | Face sheet |
| 2 | 4034 1202 01 запросить цену → | Face sheet |
| 2 | 4034 1206 01 запросить цену → | Face sheet |
| 2 | 4034 1208 01 запросить цену → | Face sheet |
| 3 | 4508 1006 01 запросить цену → | Стекло оригинала |
| 4 | 4508 1032 01 запросить цену → | Уплотнитель |
| 5 | 4508 1002 01 запросить цену → | Крышка |
| 6 | 4034 1381 01 запросить цену → | Рычаг |
| 7 | 4034 1383 01 запросить цену → | Pressure пружина |
| 8 | 4034 1382 01 запросить цену → | Держатель |
| 9 | 9335 1300 61 запросить цену → | Photo interrupter |
| 10 | 4034 6071 01 запросить цену → | Панель управления в сборе |
| 10 | 4034 6072 01 запросить цену → | Панель управления в сборе |
| 10 | 4034 6073 01 запросить цену → | Панель управления в сборе |
| 10 | 4034 6074 01 запросить цену → | Панель управления в сборе |
| 11 | 4508 1033 01 запросить цену → | Крышка |
| 12 | 4508 1025 01 запросить цену → | Wire жгут в сборе |
| 13 | 4508 1024 01 запросить цену → | Photointtruptter |
| 14 | 4508 1069 01 запросить цену → | Крышка |
| 15 | 4508 1005 01 запросить цену → | Уплотнитель |
| 16 | 4506 1005 01 запросить цену → | Set пластина |
| 17 | 4647 1039 01 запросить цену → | Magnetic sw |
| 18 | 4506 1002 01 запросить цену → | Pin |
| 19 | 4508 1004 01 запросить цену → | Пластина пружина |
| 20 | 4508 1003 01 запросить цену → | Пластина пружина |
| 21 | 4508 1037 01 запросить цену → | Wire жгут в сборе |
| 22 | 4506 1004 01 запросить цену → | Cushion |
| 23 | 9326 1100 11 запросить цену → | Ferrite core |

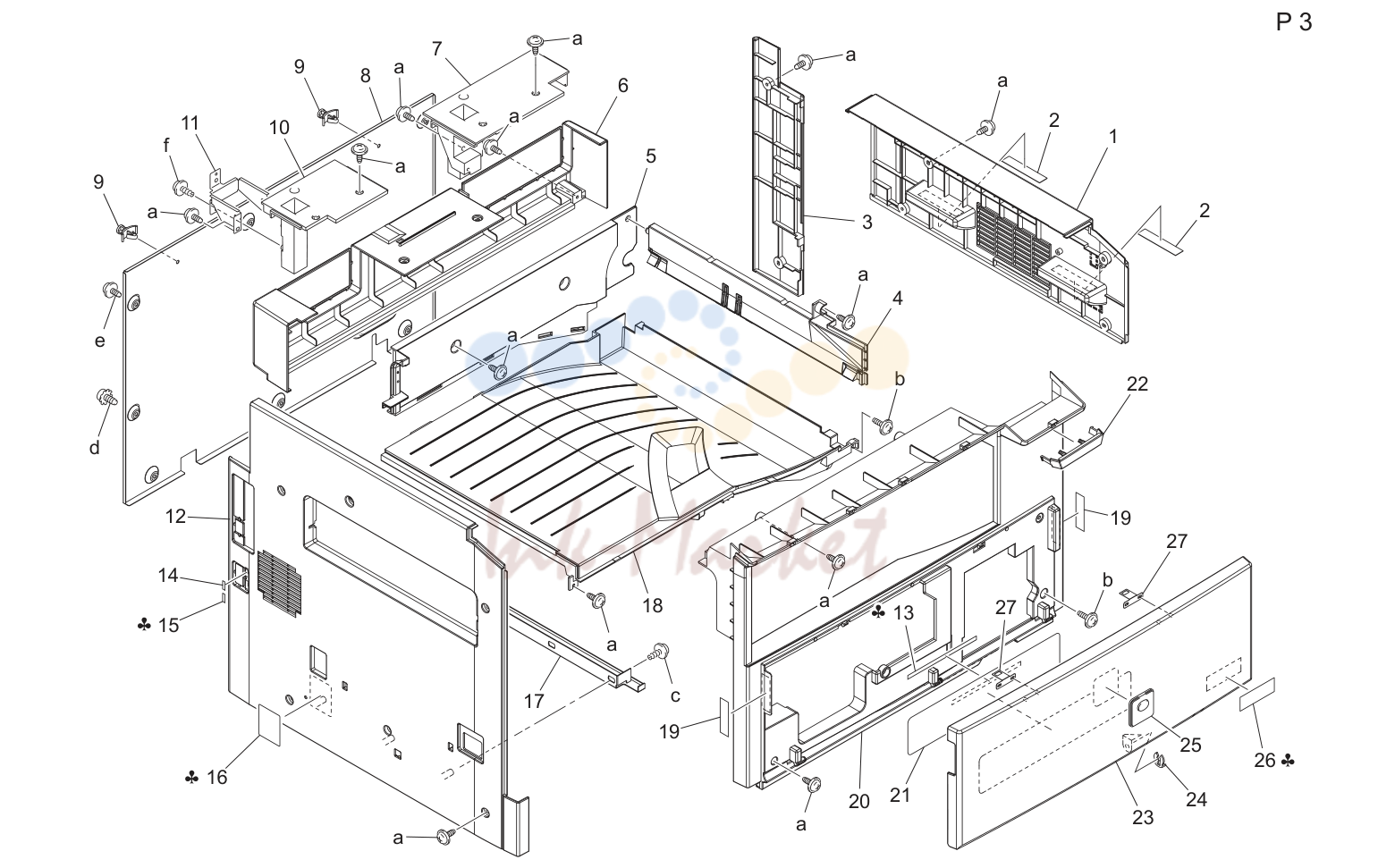

Housing (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4034 1053 01 запросить цену → | Right верхняя крышка |
| 2 | 1164 1031 01 запросить цену → | Уплотнитель |
| 3 | 4034 1056 01 запросить цену → | Right задняя крышка |
| 4 | 4034 1057 01 запросить цену → | Inside правая крышка |
| 5 | 4034 1059 01 запросить цену → | Inside задняя крышка |
| 6 | 4034 1055 01 запросить цену → | Задняя крышка |
| 7 | 4034 1349 01 запросить цену → | Держатель |
| 8 | 4034 1006 01 запросить цену → | Задняя крышка |
| 9 | 9384 1621 21 запросить цену → | Плата support 6.4h |
| 10 | 4034 1348 01 запросить цену → | Держатель |
| 11 | 4034 1343 01 запросить цену → | Reinforce пластина |
| 12 | 4034 1054 01 запросить цену → | Левая крышка |
| 13 | 4021 7322 01 запросить цену → | Label тонер instuction |
| 13 | 4034 7340 01 запросить цену → | Label тонер instuction |
| 13 | 4034 7341 01 запросить цену → | Label тонер instuction |
| 14 | 4034 7339 01 запросить цену → | Label line |
| 15 | 4034 7338 01 запросить цену → | Label tel |
| 16 | 4037 7406 01 запросить цену → | Label earth caution |
| 17 | 4034 1007 01 запросить цену → | Направляющая |
| 18 | 4034 1014 01 запросить цену → | Tray |
| 19 | 4034 7309 01 запросить цену → | Label |
| 20 | 4034 1052 01 запросить цену → | Передняя крышка |
| 21 | 4021 7301 03 запросить цену → | Label тонер replenishment |
| 22 | 4034 1058 01 запросить цену → | Крышка |
| 23 | 4034 1001 01 запросить цену → | Front door |
| 24 | 1033 4402 01 запросить цену → | Stopper ring |
| 25 | 4030 7500 01 запросить цену → | Label logo mark |
| 26 | 4034 7334 01 запросить цену → | Label bizhub 210 |
| 26 | 4034 7335 01 запросить цену → | Label bizhub 180 |
| 27 | 4021 1009 01 запросить цену → | Reinforce пластина |

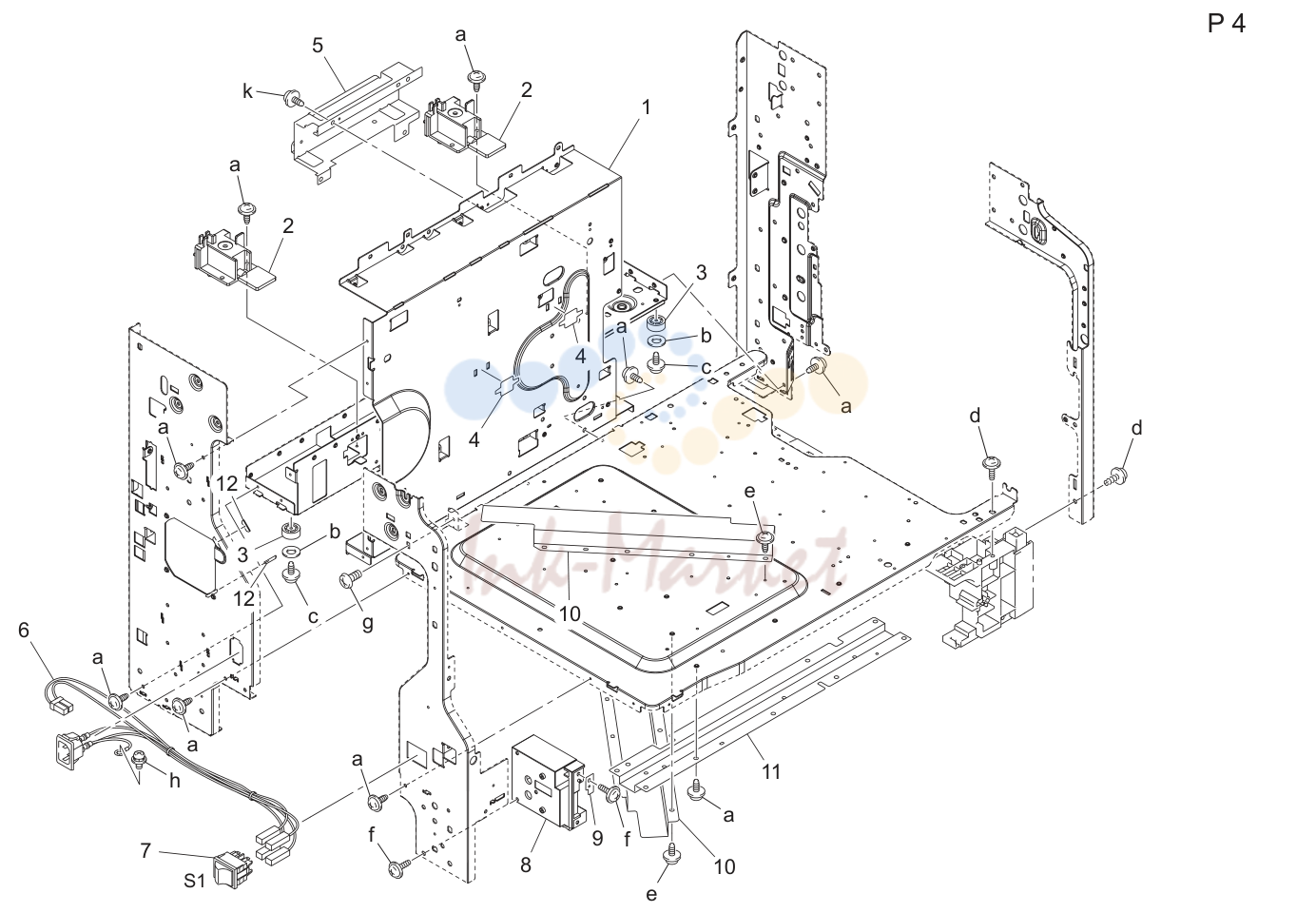

Рамаs (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4034 2007 01 запросить цену → | Кронштейн |
| 2 | 4034 2015 01 запросить цену → | Stop пластина |
| 3 | 4030 2080 01 запросить цену → | Rubber foot |
| 4 | 4034 2205 01 запросить цену → | Supporter |
| 5 | 4034 2204 03 запросить цену → | Кронштейн |
| 6 | 4034 6801 01 запросить цену → | Wire жгут в сборе |
| 7 | 9332 5810 11 запросить цену → | Выключатель |
| 8 | 4034 2008 01 запросить цену → | Рама |
| 9 | 4686 3304 01 запросить цену → | Stopper |
| 10 | 4034 2024 02 запросить цену → | Reinforce пластина |
| 11 | 4034 2030 02 запросить цену → | Reinforce пластина |
| 12 | 4152 5620 02 запросить цену → | Уплотнитель |

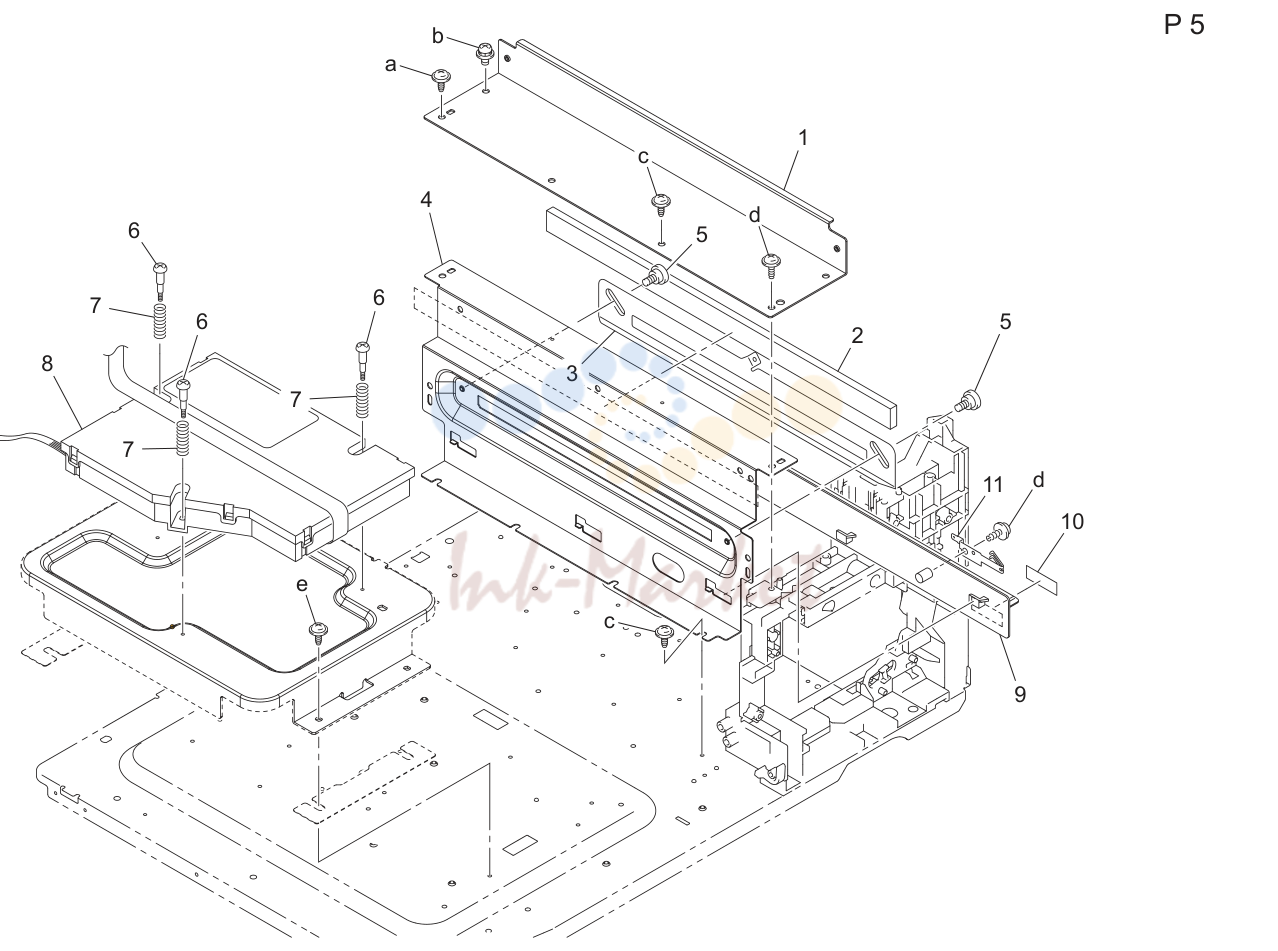

Рамаs (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4034 2031 02 запросить цену → | Кронштейн |
| 2 | 4034 2022 01 запросить цену → | Уплотнитель |
| 3 | 4021 2014 12 запросить цену → | Shutter |
| 4 | 4034 2011 01 запросить цену → | Кронштейн |
| 5 | 4034 2013 01 запросить цену → | Shoulder screw |
| 6 | 4128 1979 01 запросить цену → | Shoulder screw |
| 7 | 4128 1978 01 запросить цену → | Pressure пружина |
| 8 | 4034 0758 00 запросить цену → | P/h в сборе |
| 9 | 4034 2101 01 запросить цену → | Держатель |
| 10 | 1129 7303 01 запросить цену → | Label hi-vol caution |
| 11 | 4021 2110 01 запросить цену → | Contact |

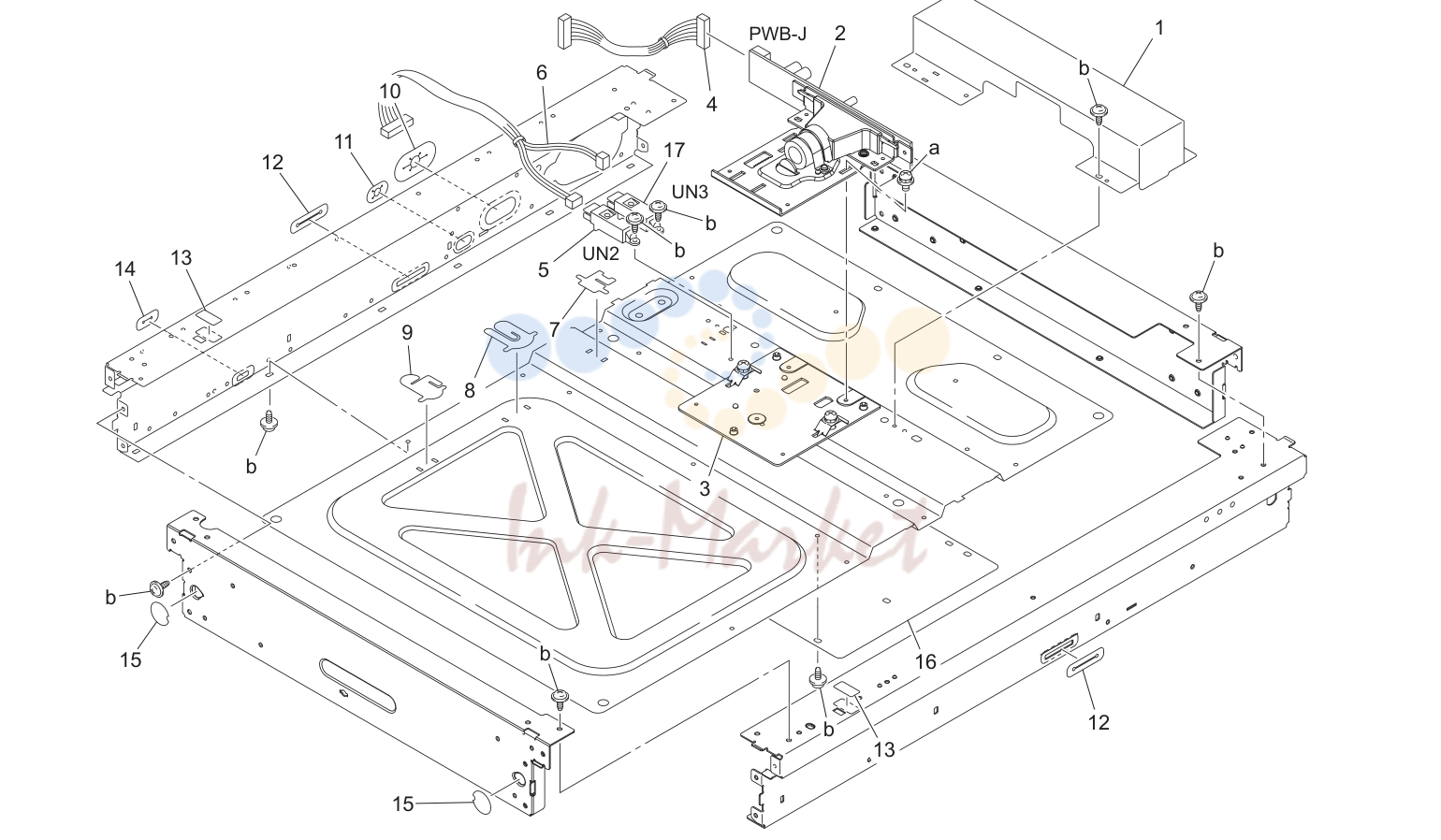

Ir рама (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4508 1009 01 запросить цену → | Крышка |
| 2 | 4508 1014 01 запросить цену → | Lens в сборе |
| 3 | 4508 1041 01 запросить цену → | Пластина |
| 4 | 4508 1023 01 запросить цену → | Wire жгут в сборе |
| 5 | 4508 1019 01 запросить цену → | Photointtruptter |
| 6 | 4508 1021 01 запросить цену → | Wire жгут в сборе |
| 7 | 4508 1020 01 запросить цену → | Уплотнитель |
| 8 | 4508 1018 01 запросить цену → | Уплотнитель |
| 9 | 4508 1017 01 запросить цену → | Уплотнитель |
| 10 | 4508 1029 01 запросить цену → | Уплотнитель |
| 11 | 4508 1028 01 запросить цену → | Уплотнитель |
| 12 | 4508 1027 01 запросить цену → | Уплотнитель |
| 13 | 4508 1001 01 запросить цену → | Уплотнитель |
| 14 | 4508 1026 01 запросить цену → | Уплотнитель |
| 15 | 4508 1035 01 запросить цену → | Уплотнитель |
| 16 | 4508 1038 01 запросить цену → | Set пластина |
| 17 | 4508 1019 01 запросить цену → | Photointtruptter |

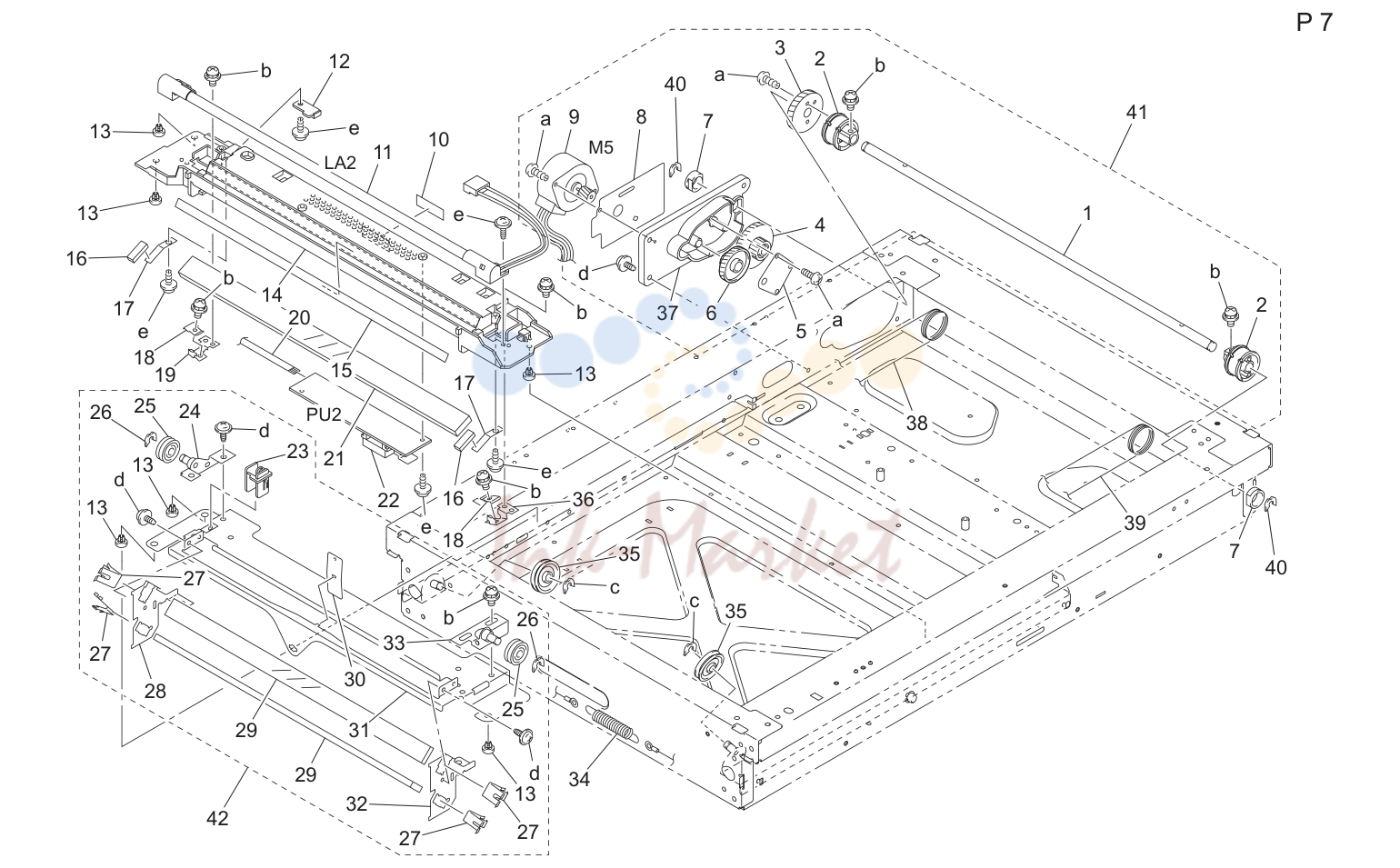

Slider секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4508 1049 01 запросить цену → | Вал |
| 2 | 4508 1050 01 запросить цену → | Pulley |
| 3 | 4508 1048 01 запросить цену → | Шестерня |
| 4 | 4508 1045 01 запросить цену → | Шестерня |
| 5 | 4508 1047 01 запросить цену → | Washer |
| 6 | 4508 1046 01 запросить цену → | Шестерня |
| 7 | 4506 1021 01 запросить цену → | Втулка |
| 8 | 4508 1043 01 запросить цену → | Кронштейн |
| 9 | 4508 1042 01 запросить цену → | Мотор |
| 10 | 4506 4008 01 запросить цену → | Label |
| 11 | 4506 1034 01 запросить цену → | Lamp |
| 12 | 4508 1053 01 запросить цену → | Stopper |
| 13 | 4508 1068 01 запросить цену → | Slider |
| 14 | 4508 1052 01 запросить цену → | Рама |
| 15 | 4508 1051 01 запросить цену → | Reflector |
| 16 | 4508 1054 01 запросить цену → | Уплотнитель |
| 17 | 4508 1055 01 запросить цену → | Держатель |
| 18 | 4508 1056 01 запросить цену → | Set пластина |
| 19 | 4508 1058 01 запросить цену → | Кронштейн |
| 20 | 4508 1013 01 запросить цену → | Wire жгут в сборе |
| 21 | 4506 1036 01 запросить цену → | Mirror |
| 22 | 4506 1035 01 запросить цену → | Inverter |
| 23 | 4508 1061 01 запросить цену → | Направляющая |
| 24 | 4508 1064 01 запросить цену → | Кронштейн |
| 25 | 4508 1065 01 запросить цену → | Pulley |
| 26 | 4508 1016 01 запросить цену → | Washer |
| 27 | 4508 1063 01 запросить цену → | Пластина пружина |
| 28 | 4508 1062 01 запросить цену → | Кронштейн |
| 29 | 4506 1029 01 запросить цену → | Mirror |
| 30 | 4508 1060 01 запросить цену → | Пластина пружина |
| 31 | 4508 1059 01 запросить цену → | Рама |
| 32 | 4508 1066 01 запросить цену → | Кронштейн |
| 33 | 4508 1067 01 запросить цену → | Кронштейн |
| 34 | 4508 1010 01 запросить цену → | Tension пружина |
| 35 | 4508 1015 01 запросить цену → | Pulley |
| 36 | 4508 1057 01 запросить цену → | Кронштейн |
| 37 | 4508 1044 01 запросить цену → | Держатель |
| 38 | 4508 1011 01 запросить цену → | Wire |
| 39 | 4508 1012 01 запросить цену → | Wire |
| 40 | 4508 1031 01 запросить цену → | Washer |
| 41 | 4508 1030 01 запросить цену → | Driving в сборе |
| 42 | 4508 1008 01 запросить цену → | 2nd slide в сборе |

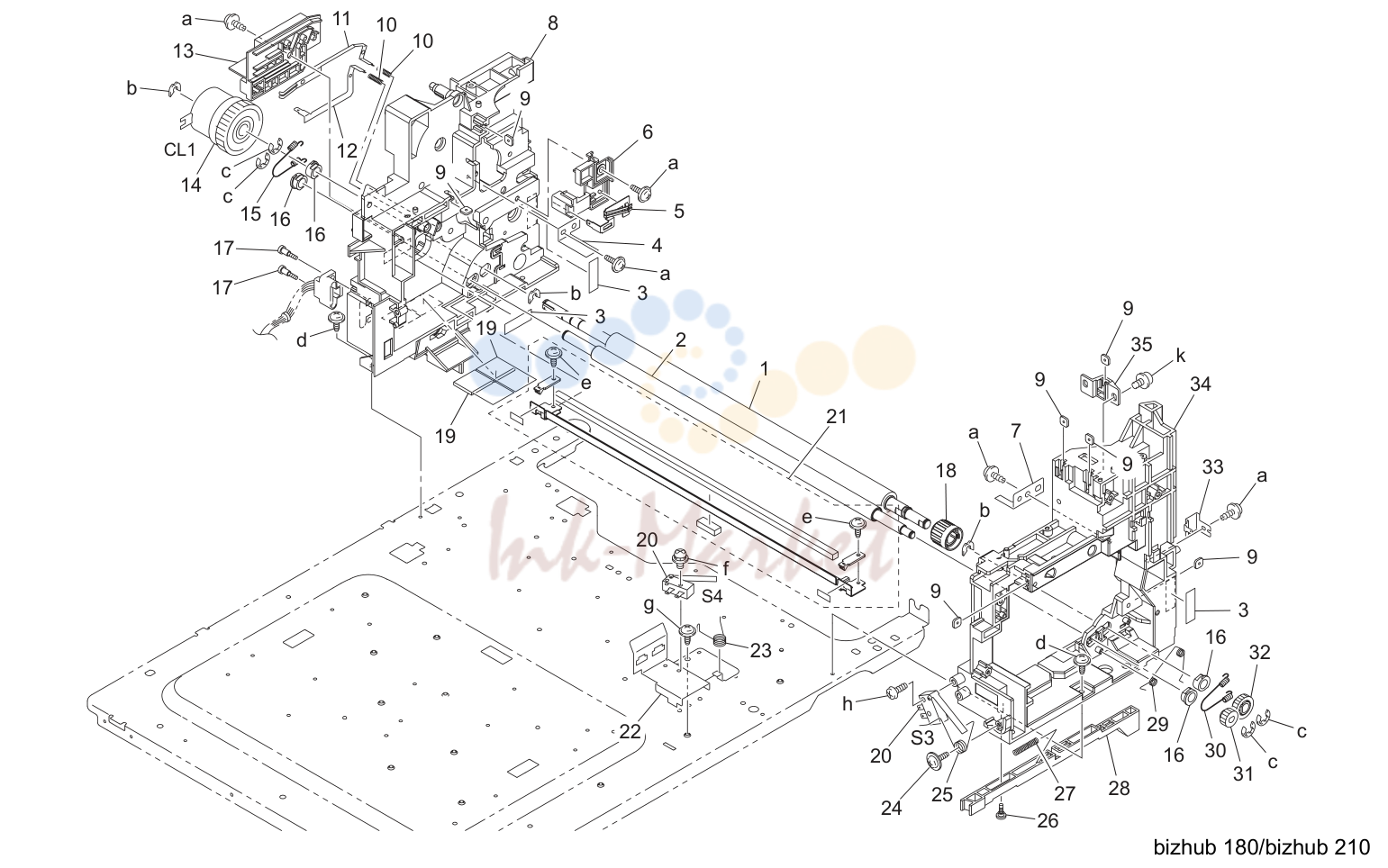

Paper take-up секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4034 3531 02 запросить цену → | Ролик |
| 2 | 4034 3532 02 запросить цену → | Ролик |
| 3 | 1129 7303 01 запросить цену → | Label hi-vol caution |
| 4 | 4034 2029 01 запросить цену → | Positioning пластина |
| 5 | 4021 2106 01 запросить цену → | Contact |
| 6 | 4021 2103 02 запросить цену → | Держатель |
| 7 | 4034 2028 01 запросить цену → | Кронштейн |
| 8 | 4034 2535 02 запросить цену → | Рама |
| 9 | 1100 3130 08 запросить цену → | Пластина nut |
| 10 | 4021 2101 01 запросить цену → | Pressure пружина |
| 11 | 4034 2107 01 запросить цену → | Contact |
| 12 | 4034 2108 01 запросить цену → | Contact |
| 13 | 4034 2111 01 запросить цену → | Крышка |
| 14 | 9322 1300 11 запросить цену → | Муфта |
| 15 | 4021 3513 12 запросить цену → | Tension пружина |
| 16 | 1164 3509 01 запросить цену → | Втулка |
| 17 | 4021 2018 01 запросить цену → | Shoulder screw |
| 18 | 4021 3505 01 запросить цену → | Knob |
| 19 | 4021 2031 01 запросить цену → | Cushion |
| 20 | 9331 2300 11 запросить цену → | Micro-выключатель |
| 21 | 4034 0756 00 запросить цену → | Cleaning pad |
| 22 | 4034 2014 01 запросить цену → | Кронштейн |
| 23 | 4034 2303 01 запросить цену → | Torsion пружина |
| 24 | 4163 5293 01 запросить цену → | Screw |
| 25 | 4034 2304 01 запросить цену → | Torsion пружина |
| 26 | 4021 2316 01 запросить цену → | Shoulder screw |
| 27 | 4034 2305 01 запросить цену → | Pressure пружина |
| 28 | 4034 2302 01 запросить цену → | Рычаг |
| 29 | 4034 3509 02 запросить цену → | Contact |
| 30 | 4021 3512 12 запросить цену → | Tension пружина |
| 31 | 1164 3515 01 запросить цену → | Шестерня 13t |
| 32 | 1164 3508 01 запросить цену → | Шестерня 18t |
| 33 | 4034 2112 01 запросить цену → | Contact |
| 34 | 4034 2010 03 запросить цену → | Rail |
| 35 | 4034 2021 01 запросить цену → | Кронштейн |

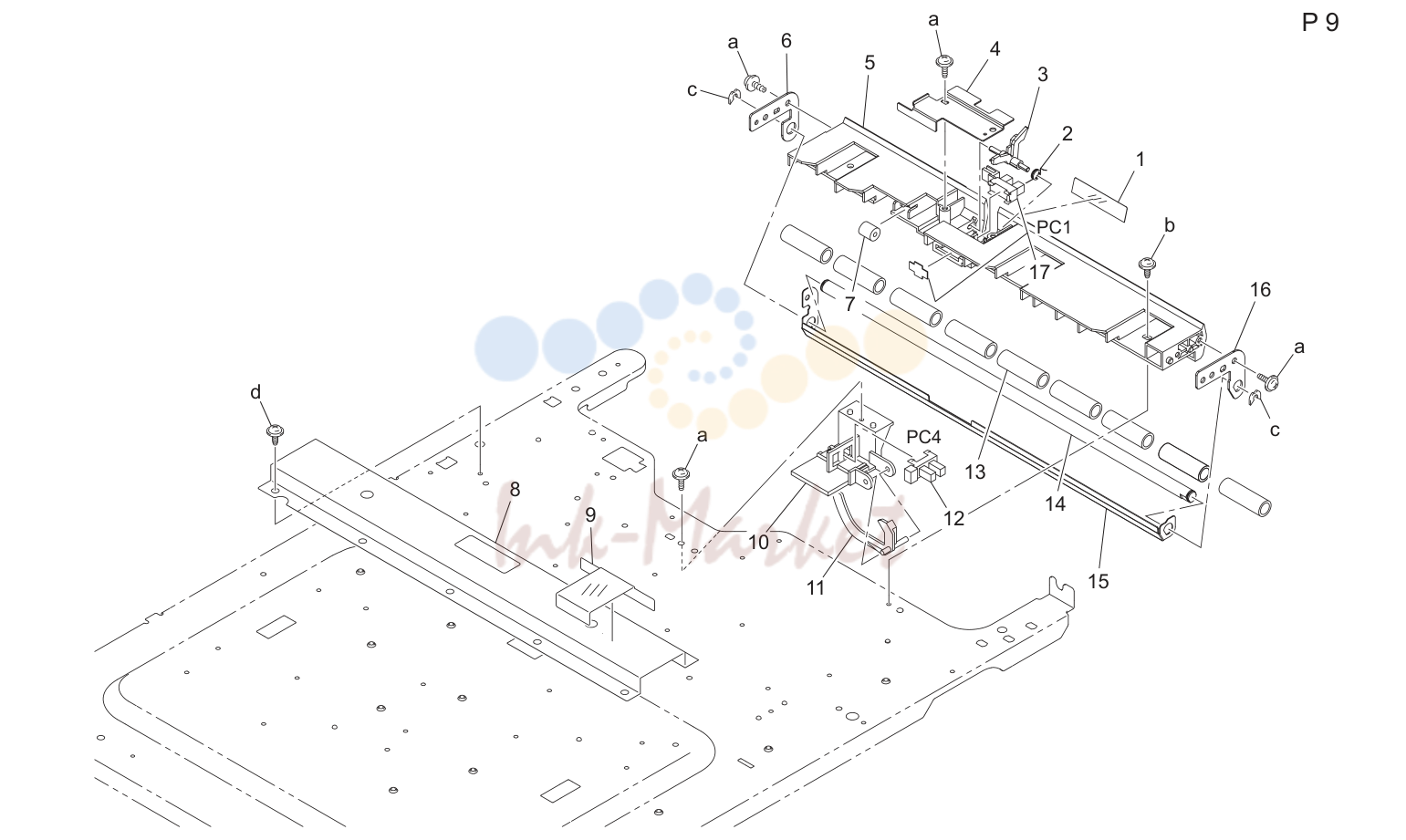

Paper take-up секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4034 3528 01 запросить цену → | Направляющая |
| 2 | 4034 3534 01 запросить цену → | Torsion пружина |
| 3 | 4021 3504 01 запросить цену → | Actuator |
| 4 | 4034 3527 01 запросить цену → | Крышка |
| 5 | 4034 3504 01 запросить цену → | Держатель |
| 6 | 4034 3522 01 запросить цену → | Кронштейн |
| 7 | 4498 3388 01 запросить цену → | Collar |
| 8 | 4034 2023 01 запросить цену → | Reinforce пластина |
| 9 | 4034 2206 02 запросить цену → | Insulating member |
| 10 | 4034 3006 01 запросить цену → | Держатель |
| 11 | 1164 3027 01 запросить цену → | Actuator |
| 12 | 9335 1300 61 запросить цену → | Photo interrupter |
| 13 | 4034 3525 01 запросить цену → | Ролик |
| 14 | 4034 3524 01 запросить цену → | Вал |
| 15 | 4034 3523 01 запросить цену → | Направляющая пластина |
| 16 | 4034 3521 01 запросить цену → | Кронштейн |
| 17 | 4537 0901 01 запросить цену → | Photo interrupter |
Manual feed секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4034 3106 01 запросить цену → | Regulating пластина |
| 2 | 4034 7331 01 запросить цену → | Label scale metric |
| 2 | 4034 7332 01 запросить цену → | Label scale inch |
| 3 | 4034 3107 01 запросить цену → | Regulating пластина |
| 4 | 4603 3205 01 запросить цену → | Шестерня 12t |
| 5 | 4034 3105 01 запросить цену → | Направляющая |
| 6 | 4034 2019 01 запросить цену → | Пластина пружина |
| 7 | 4034 3104 01 запросить цену → | Right нижняя крышка |
| 8 | 4021 3104 01 запросить цену → | Кронштейн |
| 9 | 4021 3105 01 запросить цену → | Collar |
| 10 | 4021 3106 01 запросить цену → | Ratchet |
| 11 | 4021 3108 01 запросить цену → | Пружина |
| 12 | 4021 3103 01 запросить цену → | Шестерня 29t |
| 13 | 1274 2611 01 запросить цену → | Втулка |
| 14 | 4034 3102 01 запросить цену → | Ролик |
| 15 | 4034 2018 01 запросить цену → | Кронштейн |
| 16 | 1164 3054 01 запросить цену → | Пластина пружина |
| 17 | 4686 0902 01 запросить цену → | Pushbutton выключатель |
| 18 | 4537 0901 01 запросить цену → | Photo interrupter |
| 19 | 4034 3001 01 запросить цену → | Кронштейн |
| 20 | 1164 3020 03 запросить цену → | Рычаг |
| 21 | 4011 3012 01 запросить цену → | Держатель |
| 22 | 4034 3004 01 запросить цену → | Кронштейн |
| 23 | 4037 0104 01 запросить цену → | Плата-i |
| 24 | 4537 0901 01 запросить цену → | Photo interrupter |
| 25 | 4034 2017 01 запросить цену → | Направляющая |
| 26 | 4021 3107 01 запросить цену → | Кронштейн |
| 27 | 4011 3205 01 запросить цену → | Actuator |
| 28 | 9321 2300 21 запросить цену → | Соленоид |
| 29 | 4603 3218 01 запросить цену → | Пружина |
| 30 | 4687 3262 01 запросить цену → | Roll |
| 31 | 4687 7304 01 запросить цену → | Label paper |
| 32 | 4021 2025 01 запросить цену → | Rail |
| 33 | 4686 3304 01 запросить цену → | Stopper |
| 34 | 4034 2038 01 запросить цену → | Направляющая |
Бункер секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4021 5313 04 запросить цену → | Держатель |
| 2 | 4021 5304 01 запросить цену → | Кронштейн |
| 3 | 4163 5293 01 запросить цену → | Screw |
| 4 | 1139 5015 01 запросить цену → | Lock рычаг |
| 5 | 9312 1100 11 запросить цену → | Мотор |
| 6 | 4021 5315 01 запросить цену → | Pin |
| 7 | 1200 1346 12 запросить цену → | Washer |
| 8 | 4002 0902 01 запросить цену → | Photo interrupter |
| 9 | 4021 5314 01 запросить цену → | Рычаг |
| 10 | 1139 5022 01 запросить цену → | Torsion пружина |
| 11 | 4021 5301 02 запросить цену → | Держатель |
| 12 | 1139 5026 01 запросить цену → | Polyester film |
| 13 | 1151 5023 01 запросить цену → | Support |
| 14 | 1165 5326 02 запросить цену → | Вал |
| 15 | 4021 5303 01 запросить цену → | Shutter |
| 16 | 4021 5310 01 запросить цену → | Coupling |
| 17 | 1174 5010 01 запросить цену → | Sheel |
| 18 | 1139 5018 04 запросить цену → | Detecting пластина |
| 19 | 1151 5033 02 запросить цену → | Pressure пружина |
| 20 | 1151 5032 01 запросить цену → | Collar |
| 21 | 4021 5309 01 запросить цену → | Уплотнитель |
| 22 | 4021 5302 01 запросить цену → | Держатель |
| 23 | 4021 5316 02 запросить цену → | Уплотнитель |
| 24 | 4163 5102 01 запросить цену → | Втулка |
| 25 | 4021 0162 01 запросить цену → | Screw в сборе |
| 26 | 4021 5305 02 запросить цену → | Transport pipe |
| 27 | 4021 5312 01 запросить цену → | Пружина |
| 28 | 4021 5311 01 запросить цену → | Shutter |
| 29 | 4021 5307 02 запросить цену → | Уплотнитель |
| 30 | 4021 5306 02 запросить цену → | Воздуховод |
| 31 | 1139 5730 01 запросить цену → | Шестерня 18t |
| 32 | 4034 5301 01 запросить цену → | Пружина |
Charge секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4021 5604 02 запросить цену → | Lid |
| 2 | 4163 5612 02 запросить цену → | Уплотнитель |
| 3 | 1165 4307 01 запросить цену → | Уплотнитель |
| 4 | 4021 6505 01 запросить цену → | Led pilot lamp |
| 5 | 4021 4302 02 запросить цену → | Держатель |
| 6 | 1165 4310 01 запросить цену → | Уплотнитель |
| 7 | 4163 4104 02 запросить цену → | Grid |
| 8 | 4163 4103 01 запросить цену → | Electrode needle |
| 9 | 4021 4109 01 запросить цену → | Shield пластина |
| 10 | 4021 4103 02 запросить цену → | Крышка |
| 11 | 4021 4105 01 запросить цену → | Terminal |
| 12 | 4021 4106 01 запросить цену → | Terminal |
| 13 | 4021 4102 02 запросить цену → | Держатель |
| 14 | 4021 4352 06 запросить цену → | Кронштейн |
| 15 | 4034 0759 00 запросить цену → | Iu в сборе |
| 16 | 4021 4108 01 запросить цену → | Пружина |
| 17 | 4021 4104 02 запросить цену → | Пластина |
| 18 | 4021 5207 01 запросить цену → | Уплотнитель |
| 19 | 4021 4101 02 запросить цену → | Держатель |
| 20 | 4021 4107 01 запросить цену → | Рычаг |
| 21 | 4163 4116 01 запросить цену → | Tension пружина |
| 22 | 4021 4367 01 запросить цену → | Пластина пружина |
| 23 | 4163 5293 01 запросить цену → | Screw |
| 24 | 4021 4362 01 запросить цену → | Pin |
| 25 | 4021 4351 06 запросить цену → | Кронштейн |
| 26 | 4021 5601 06 запросить цену → | Housing |
| 27 | 4021 0306 02 запросить цену → | Барабан charge узел |
Проявка секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4034 5243 01 запросить цену → | Направляющая |
| 2 | 4034 5242 01 запросить цену → | Направляющая |
| 3 | 4034 5241 01 запросить цену → | Направляющая |
| 4 | 4163 5296 02 запросить цену → | Проявка ролик |
| 5 | 4021 0163 03 запросить цену → | Screw в сборе |
| 6 | 4021 0752 01 запросить цену → | Screw в сборе |
| 7 | 4021 0165 01 запросить цену → | Screw в сборе |
| 8 | 4163 5230 03 запросить цену → | Втулка |
| 9 | 4021 5225 01 запросить цену → | Уплотнитель |
| 10 | 4163 5226 01 запросить цену → | Держатель |
| 11 | 4163 5298 01 запросить цену → | Roll |
| 12 | 4021 5231 01 запросить цену → | Втулка |
| 13 | 4021 5232 01 запросить цену → | Шестерня 19t |
| 14 | 4163 5231 02 запросить цену → | Pressure пружина |
| 15 | 4021 5226 01 запросить цену → | Крышка |
| 16 | 4163 5102 01 запросить цену → | Втулка |
| 17 | 4163 5293 01 запросить цену → | Screw |
| 18 | 4021 5213 01 запросить цену → | Шестерня 20t |
| 19 | 4021 5212 02 запросить цену → | Шестерня 18t |
| 20 | 4021 5211 01 запросить цену → | Шестерня 15/15t |
| 21 | 4021 0202 03 запросить цену → | Кронштейн в сборе |
| 22 | 4021 5227 01 запросить цену → | Шестерня 19t |
| 23 | 4021 5214 01 запросить цену → | Шестерня 18/24t |
| 24 | 4163 5101 01 запросить цену → | Втулка |
| 25 | 4021 5219 01 запросить цену → | Шестерня 15t |
| 26 | 4030 5204 01 запросить цену → | Уплотнитель |
| 27 | 4034 5202 01 запросить цену → | Lid |
| 28 | 4163 5260 01 запросить цену → | Уплотнитель |
| 29 | 4021 5221 01 запросить цену → | Направляющая |
| 30 | 4163 5229 02 запросить цену → | Уплотнитель |
| 31 | 4163 5245 01 запросить цену → | Magnet |
| 32 | 4021 5235 03 запросить цену → | Кронштейн |
| 33 | 4163 5217 01 запросить цену → | Regulating пластина |
| 34 | 4163 5271 01 запросить цену → | Screw |
| 35 | 4021 5203 03 запросить цену → | Уплотнитель |
| 36 | 4163 5237 01 запросить цену → | Уплотнитель |
| 37 | 4163 5272 01 запросить цену → | Направляющая |
| 38 | 1100 3130 08 запросить цену → | Пластина nut |
| 39 | 4163 5244 01 запросить цену → | Magnet |
| 40 | 1139 5250 01 запросить цену → | Пластина пружина |
| 41 | 1139 5249 01 запросить цену → | Shoulder screw |
| 42 | 4163 6051 01 запросить цену → | Un1 |
| 43 | 4163 5221 01 запросить цену → | Уплотнитель |
| 44 | 4021 5224 02 запросить цену → | Contact |
Cleaner секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4163 5620 01 запросить цену → | Уплотнитель |
| 2 | 4021 5623 01 запросить цену → | Уплотнитель |
| 3 | 4163 5607 02 запросить цену → | Screw |
| 4 | 4163 5606 04 запросить цену → | Уплотнитель |
| 5 | 4163 5617 01 запросить цену → | Уплотнитель |
| 6 | 4163 5604 03 запросить цену → | Уплотнитель |
| 7 | 4162 4074 01 запросить цену → | Направляющая |
| 8 | 4163 4361 04 запросить цену → | Держатель |
| 9 | 4163 4072 01 запросить цену → | Torsion пружина |
| 10 | 4163 4370 01 запросить цену → | Separator |
| 11 | 4021 5618 01 запросить цену → | Шестерня 14/16t |
| 12 | 4163 5611 01 запросить цену → | Втулка |
| 13 | 4163 5609 01 запросить цену → | Шестерня 14t |
| 14 | 4163 5625 01 запросить цену → | Втулка |
| 15 | 4021 5619 01 запросить цену → | Шестерня 22t |
| 16 | 4021 4368 02 запросить цену → | Пластина пружина |
| 17 | 0910 5507 12 запросить цену → | Уплотнитель |
| 18 | 4163 5614 01 запросить цену → | Уплотнитель |
| 19 | 4163 5603 02 запросить цену → | Уплотнитель |
| 20 | 1156 4118 02 запросить цену → | Ozone filter |
| 21 | 4021 5606 01 запросить цену → | Screw |
| 22 | 4034 5622 01 запросить цену → | Cleaning blade |
| 23 | 4021 5617 01 запросить цену → | Кронштейн |
| 24 | 4021 5614 02 запросить цену → | Держатель |
| 25 | 4021 5615 01 запросить цену → | Шестерня 14/14t |
| 26 | 4163 5639 01 запросить цену → | Шестерня 14t |
| 27 | 4021 5616 01 запросить цену → | Шестерня 14t |
| 28 | 4021 0166 01 запросить цену → | Вал |
| 29 | 4021 5205 01 запросить цену → | Шестерня 15/18t |
| 30 | 4021 5206 01 запросить цену → | Кронштейн |
| 31 | 4021 5220 01 запросить цену → | Кронштейн |
| 32 | 4021 5611 01 запросить цену → | Уплотнитель |
| 33 | 4021 5609 01 запросить цену → | Воздуховод |
| 34 | 4021 5607 02 запросить цену → | Воздуховод |
| 35 | 4021 5608 01 запросить цену → | Screw |
| 36 | 4163 5605 03 запросить цену → | Уплотнитель |
Полный список запчастей доступен по запросу.
комментарии
