HP LaserJet Pro M402 / M403 / M426 / M427 — монохромные лазерные аппараты A4 для малого и среднего офиса. M402 / M403 — принтеры, M426 / M427 (MFP) — МФУ. Скорость до 38 стр/мин, общая платформа и запчасти.
Ключевые характеристики
| Тип | Монохромный лазерный, A4 (M426/M427 — МФУ) |
| Скорость | до 38 стр/мин |
| Картридж | 26A / 26X (CF226A / CF226X) |
| Назначение | офисная монохромная печать |
Расходные материалы
Основной расходник — картридж CF226A / CF226X (26A/26X). В каталоге — картриджи 26A/26X, ролики, термоблоки и запчасти по узлам (ниже).
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Основные узлы: автоподатчик (АПД) и сканер
- Крышки, M402 / M403
- Крышки, M426 / M427
- Внутренние компоненты, база (1 из 3)
- Внутренние компоненты, база (2 из 3)
- Внутренние компоненты, база (3 из 3)
- Корпус, податчик 550 листов
- Расходные материалы и узлы в сборе

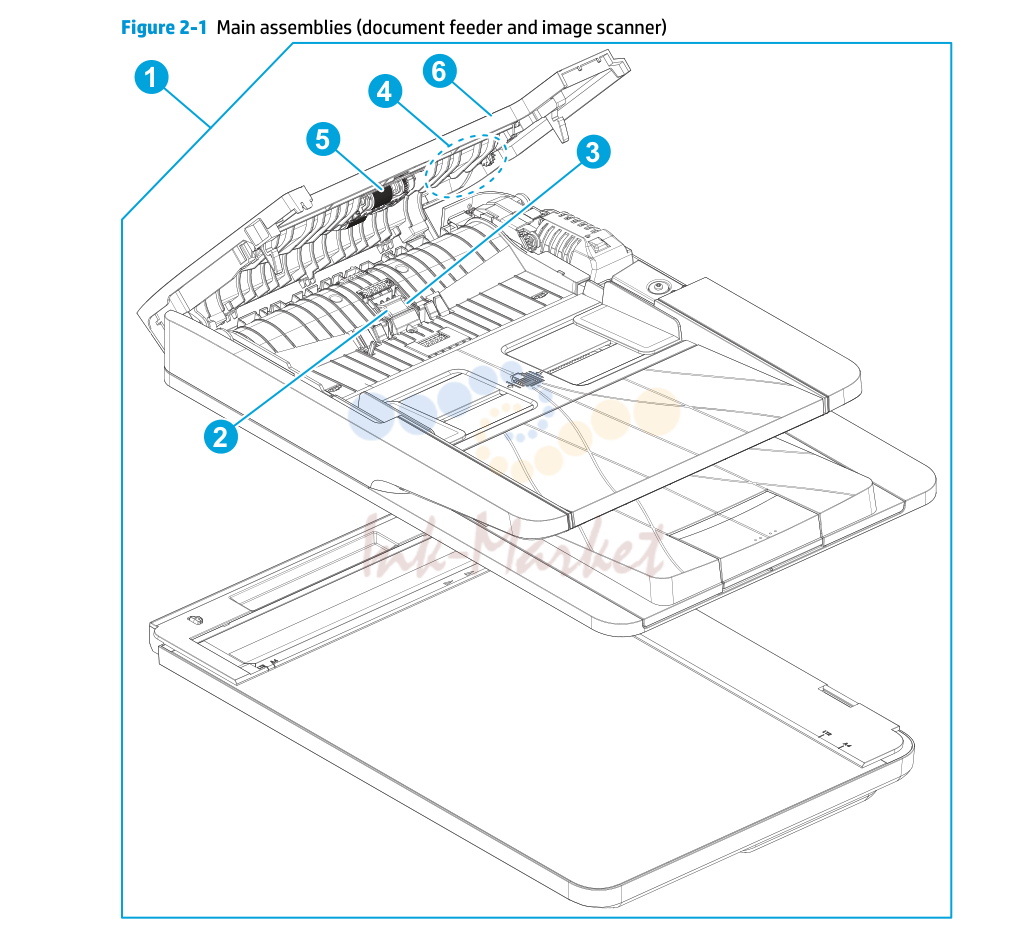

Основные узлы: автоподатчик (АПД) и сканер
| № | Артикул | Наименование |
|---|---|---|
| 1 | C5F98-60109 запросить цену → | АПД и сканер в сборе (симплексные модели M426/M427) |
| 1 | C5F98-60110 запросить цену → | АПД и сканер в сборе (дуплексные модели M426/M427) |
| 2 | B3Q10-40080 ✓ в наличии | ADF отделения pad |
| 3 | B3Q10-40079 под заказ | опора, ADF отделения pad |
| B3Q1019 запросить цену → | пружина, ADF отделения pad (under the отделения pad) | |
| 4 | B3Q10-40081 ✓ в наличии | вал, ADF pick extension |
| 5 | B3Q10-60105 ✓ в наличии | ADF pick ролик в сборе |
| 6 | B3Q10-40013 запросить цену → | крышка, ADF outer |
| B3Q10-40012 запросить цену → | крышка, ADF inner (under the out крышка) | |
| 9170-2664 запросить цену → | Ferrite ISA (M426fdn; M426fdw; M427fdn; M427fdw) | |
| 9170-2437 запросить цену → | Ferrite, ISA | |
| 9170-2659 запросить цену → | Ferrite, мотор | |
| C5F98-40002 запросить цену → | крышка, FFC | |
| C5F98-40003 запросить цену → | крышка, core | |
| B3Q10-60128 ✓ в наличии | ISA lift | |
| B3Q10-40041 ✓ в наличии | Slider pin, ISA lift |

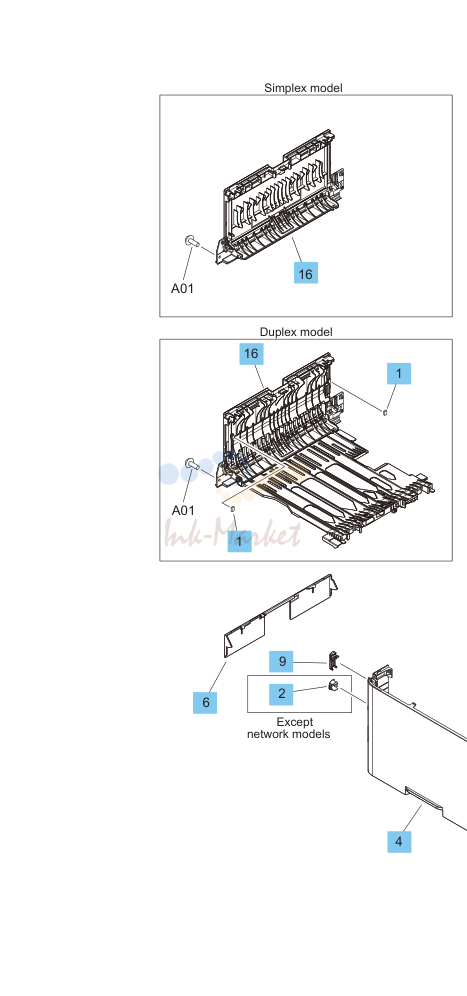

Крышки, M402 / M403
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-6075 запросить цену → | накладка, демпфер (дуплексные модели только) |
| 2 | RC4-2907 запросить цену → | крышка, сетевой (модели без сети M402/M403) |
| 3 | RC4-2956 запросить цену → | крышка, верхняя (M402/M403) |
| 4 | RL2-0673 запросить цену → | крышка, левый (M402/M403) |
| 5 | RC4-3002 ✓ в наличии | вал, опора |
| 6 | RC4-3082 запросить цену → | крышка, кассета задняя |
| 7 | RC4-3231 запросить цену → | лоток, paper delivery |
| 8 | RC4-3288 запросить цену → | Plate, name M402d |
| 8 | RC4-3270 запросить цену → | Plate, name M402n |
| 8 | RC4-3267 запросить цену → | Plate, name M403n |
| 8 | RC4-3266 запросить цену → | Plate, name M403d |
| 8 | RC4-3264 запросить цену → | Plate, name M402dn |
| 8 | RC4-3268 запросить цену → | Plate, name M403dn |
| 8 | RC4-3265 запросить цену → | Plate, name M402dw |
| 8 | RC4-3269 запросить цену → | Plate, name M403dw |
| 9 | RC4-3298 запросить цену → | крышка, задняя USB (M402/M403) |
| 10 | RC4-3311 запросить цену → | направляющая, LED light |
| 11 | RC4-3312 запросить цену → | крышка, operation (non-модели с Wi-Fi M402/M403) |
| 11 | RC4-3322 запросить цену → | крышка, operation (модели с Wi-Fi M402/M403) |
| 12 | RL2-0675 запросить цену → | крышка, indication |
| 13 | RC4-4479 запросить цену → | Link, pressure release |
| 14 | RM2-5391 ✓ в наличии | Control-панель в сборе (non-модели с Wi-Fi M402/M403) |
| 14 | RM2-5424 под заказ | Control-панель в сборе (модели с Wi-Fi M402/M403) |
| 15 | RM2-5390 под заказ | Cartridge дверца в сборе (non-NFC модели M402/M403) |
| 15 | RM2-5436 запросить цену → | Cartridge дверца в сборе (NFC модели M402/M403) |
| 16 | RM2-5430 запросить цену → | дверца, задняя в сборе (симплексные модели M402/M403) |
| 16 | RM2-5405 ✓ в наличии | дверца, задняя в сборе (дуплексные модели только) |
| 17 | RM2-5434 запросить цену → | крышка, правый в сборе |
| 7121-8686 запросить цену → | HP logo jewel |

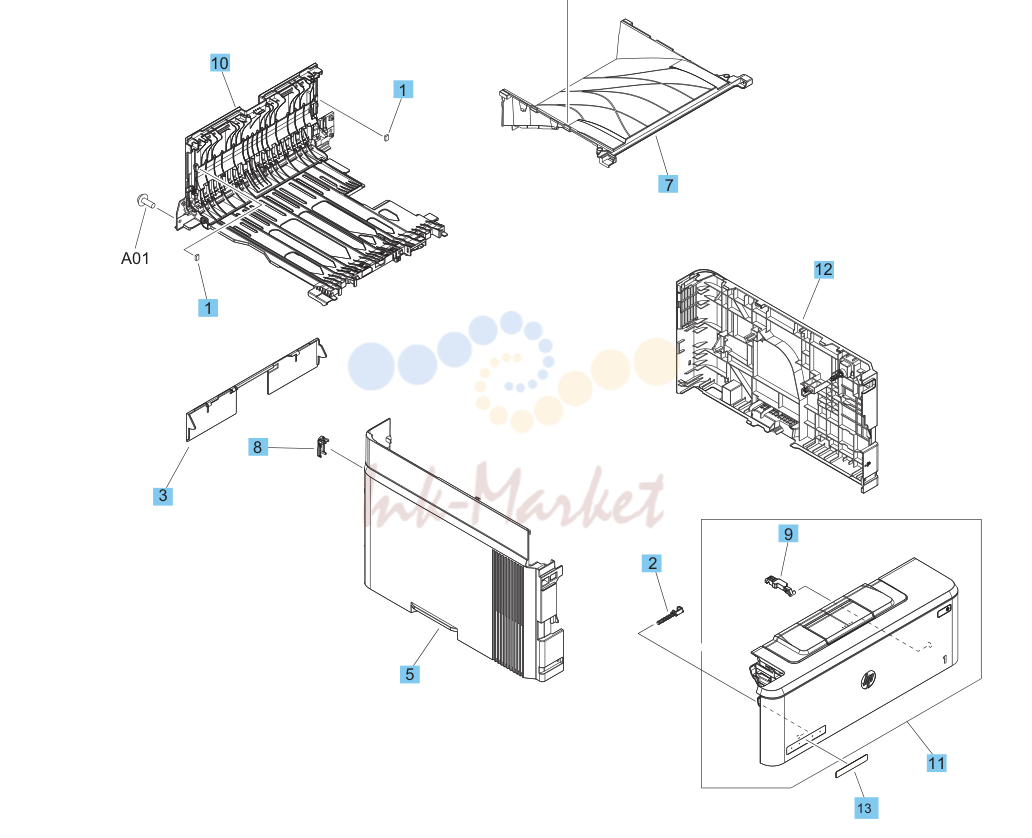

Крышки, M426 / M427
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-6075 запросить цену → | накладка, демпфер |
| 2 | RC4-3002 ✓ в наличии | вал, опора |
| 3 | RC4-3082 запросить цену → | крышка, кассета задняя |
| 4 | RC4-3207 под заказ | крышка, верхняя (M426/M427) |
| 5 | RL2-0674 запросить цену → | крышка, левый (M426/M427) |
| 6 | RC4-3217 запросить цену → | направляющая, шлейф |
| 7 | RC4-3231 запросить цену → | лоток, paper delivery |
| 8 | RC4-3299 запросить цену → | крышка, задняя USB (M426 and M427) |
| 9 | RC4-4479 запросить цену → | Link, pressure release |
| 10 | RM2-5405 ✓ в наличии | дверца, задняя (дуплексные модели только) |
| 11 | RM2-5408 под заказ | дверца, cartridge в сборе (non-NFC модели M426/M427) |
| 11 | RM2-5435 запросить цену → | дверца, cartridge в сборе (NFC модели M426/M427) |
| 12 | RM2-5434 запросить цену → | крышка, правый в сборе |
| 13 | C5F97-40001 запросить цену → | Name plate M427dw |
| 13 | C5F98-40004 запросить цену → | Name plate M427dn |
| 13 | C5F99-40002 запросить цену → | Name plate M427fdw |
| 13 | F6W13-40002 запросить цену → | Name plate M426dw |
| 13 | F6W14-40002 запросить цену → | Name plate M426fdn |
| 13 | F6W15-40002 запросить цену → | Name plate M426fdw |
| B3Q10-60139 ✓ в наличии | Control панель (M426/M427) | |
| B3Q11-40002 запросить цену → | Control панель mount крышка | |
| B3Q11-40001 запросить цену → | Control панель mount base | |
| B3Q10-60145 запросить цену → | Control панель mount chassis в сборе | |
| C5F98-60104 ✓ в наличии | Control панель 22-pin FFC | |
| C5F99-40003 запросить цену → | крышка, факс port (M426fdn; M426fdw; 427fdn; M427fdw) | |
| 7121-8686 запросить цену → | HP logo jewel |

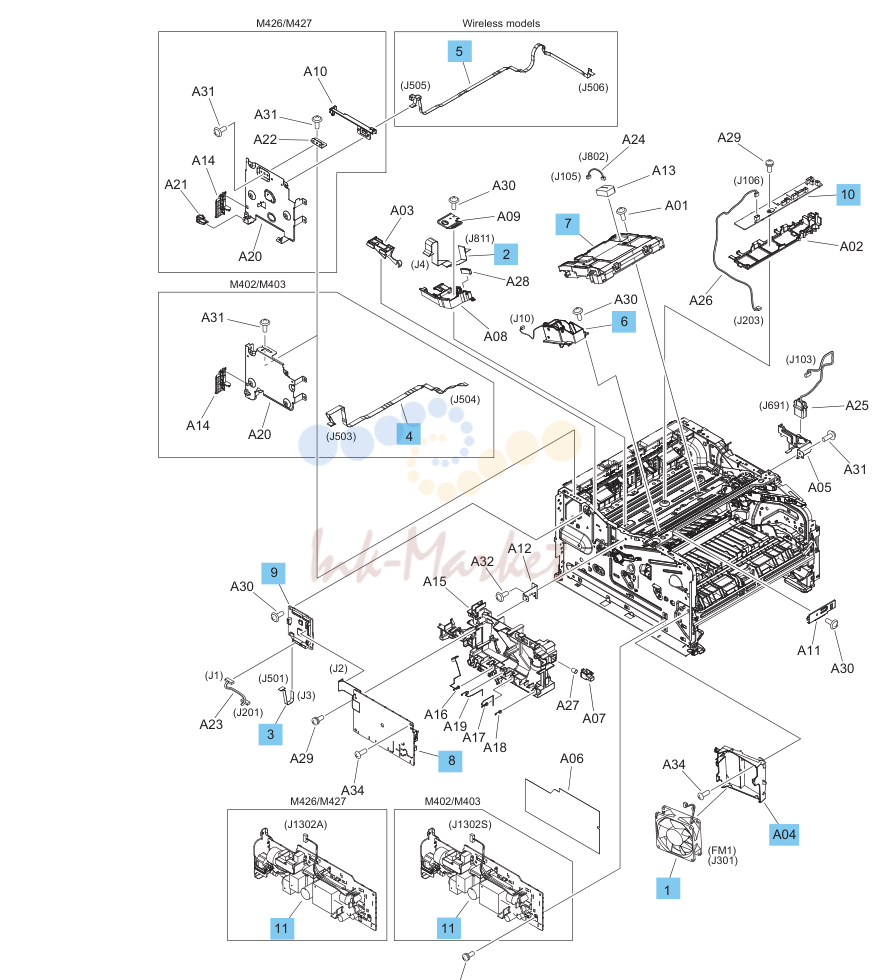

Внутренние компоненты, база (1 из 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RK2-8068 запросить цену → | вентилятор, FM1 |
| 2 | RK2-6919 запросить цену → | шлейф, лазер-сканер FFC |
| 3 | RK2-6931 запросить цену → | шлейф, форматтер FFC (M246/M247) |
| 3 | RK2-6920 запросить цену → | шлейф, форматтер FFC (M402/M403) |
| 4 | RK2-6943 запросить цену → | шлейф, панель FFC (M402/M403) |
| 5 | RK2-6947 запросить цену → | шлейф, Near field communication (NFC) FFC (модели с Wi-Fi M402/ M403) |
| 5 | RK2-6949 запросить цену → | шлейф, Near field communication (NFC) FFC (модели с Wi-Fi M426/ M427) |
| 6 | RM2-5426 под заказ | шлейф, tag в сборе |
| 7 | RM2-5528 ✓ в наличии | лазер-сканер в сборе |
| 8 | RM2-7508 ✓ в наличии | высоковольтный блок питания (HVPS) плата |
| 9 | RM2-8680 ✓ в наличии | DC controller плата |
| 10 | RM2-7510 ✓ в наличии | соединительная плата (дуплексные модели) |
| 10 | RM2-8510 под заказ | соединительная плата (симплексные модели) |
| 11 | RM2-8518 запросить цену → | низковольтный блок питания (LVPS) плата (110–127 V M426/M427) |
| 11 | RM2-8519 запросить цену → | низковольтный блок питания (LVPS) плата (220–240 V M426/M427) |
| 11 | RM2-8517 ✓ в наличии | низковольтный блок питания (LVPS) плата (110–127 V M402/M403) |
| 11 | RM2-8516 запросить цену → | низковольтный блок питания (LVPS) плата (220–240 V M402/M403) |
| RC4-2891 запросить цену → | воздуховод, вентилятор | |
| RC2-6075 запросить цену → | дуплекс кнопка расфиксации | |
| 5851-6550 запросить цену → | Pad, термопрокладка | |
| C5F99-60001 запросить цену → | форматтер плата (M426dw; M427dw) | |
| C5F98-60001 под заказ | форматтер плата (M426fdn; M426fdw; M427fdn; M427fdw) | |
| C5F92-60001 запросить цену → | форматтер плата (M402d; M403d) | |
| C5F93-60001 запросить цену → | форматтер плата (M402n; M402dn; M403n; M403dn) | |
| C5F94-60001 запросить цену → | форматтер плата (M402dw; M403dw) | |
| CF206-60001 запросить цену → | факс плата (US/AP; M426fdn; M426fdw; 427fdn; M427fdw) | |
| CF207-60001 под заказ | факс плата (Euro; M426fdn; M426fdw; 427fdn; M427fdw) | |
| CF208-60001 запросить цену → | факс плата (Brazil; M426fdn; M426fdw; 427fdn; M427fdw) | |
| C5F98-20001 запросить цену → | проставка, hexagonal факс (M426fdn; M426fdw; 427fdn; M427fdw) | |
| 0960-3293 под заказ | Wi-Fi модуль | |
| B3Q10-40054 запросить цену → | Wi-Fi держатель |

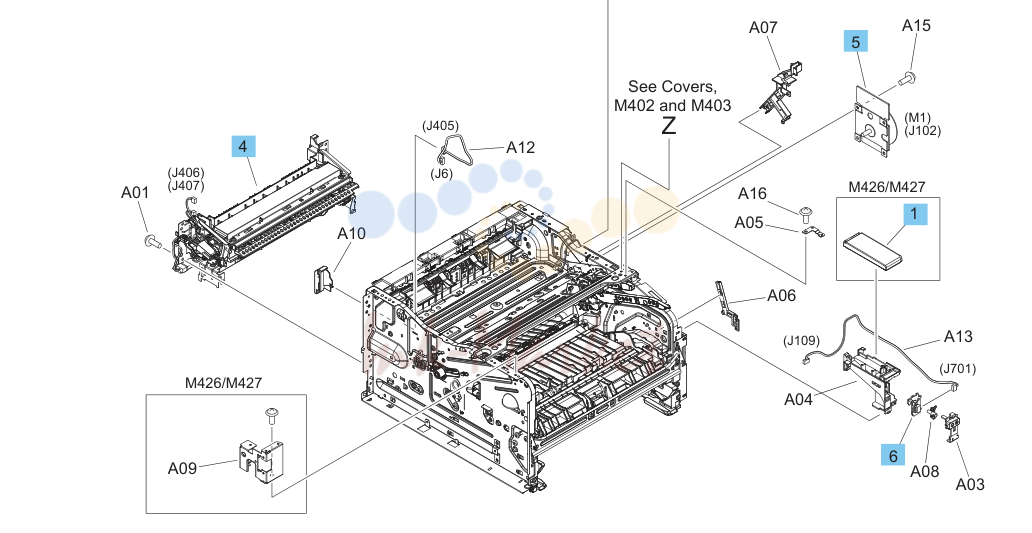

Внутренние компоненты, база (2 из 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC4-2961 запросить цену → | крышка, Near field communication (NFC) (M426/M427) |
| 2 | RM2-5392 ✓ в наличии | кассета (лоток 2) в сборе |
| 3 | RM2-5397 ✓ в наличии | ролик, отделения в сборе |
| 4 | RM2-5399 запросить цену → | Fixing (fuser) в сборе (110-127 V) |
| 4 | RM2-5425 ✓ в наличии | Fixing (fuser) в сборе (220-240 V) |
| 5 | RM2-8684 ✓ в наличии | Main мотор в сборе |
| 6 | RM2-8506 запросить цену → | Switch, power плата |
| 9170-2659 запросить цену → | Ferrite, мотор | |
| CF368-60001 под заказ | Walkup USB плата (M426/M427) | |
| C5F98-60105 запросить цену → | шлейф, walkup USB (M426/M427) | |
| B4K93-60001 запросить цену → | NFC модуль |

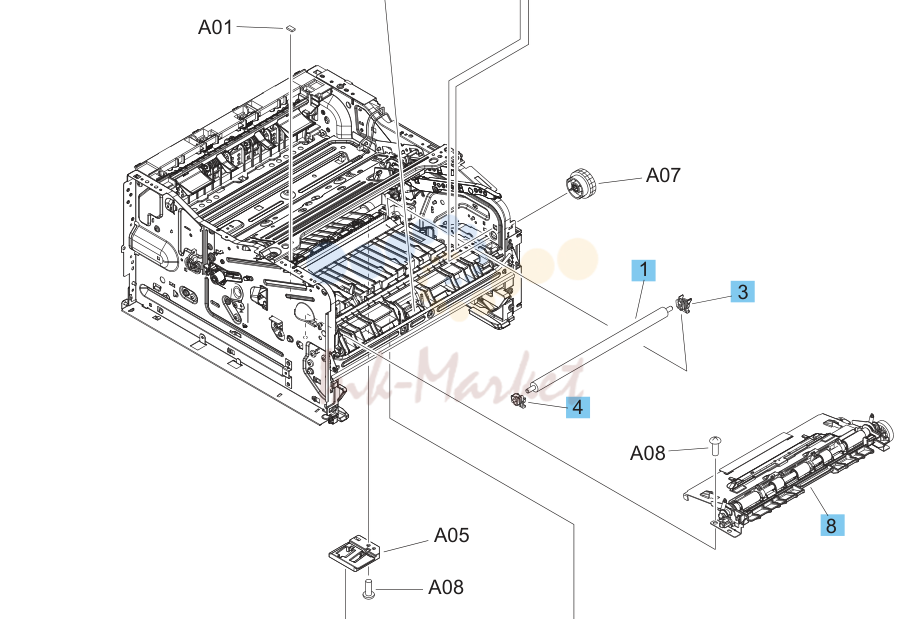

Внутренние компоненты, база (3 из 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-4023 ✓ в наличии | ролик, переноса |
| 2 | RM2-5452 ✓ в наличии | ролик, захвата бумаги в сборе |
| 3 | RC4-3133 запросить цену → | держатель, переноса ролик правый |
| 4 | RC4-3134 запросить цену → | держатель, переноса ролик левый |
| 5 | RL2-0656 ✓ в наличии | ролик, multi-purpose (лоток 1) |
| 6 | RL2-0657 ✓ в наличии | Pad, multi-purpose (лоток 1) отделения |
| 7 | RU8-2935 запросить цену → | пружина, compression |
| 8 | RM2-5671 ✓ в наличии | Registration в сборе |

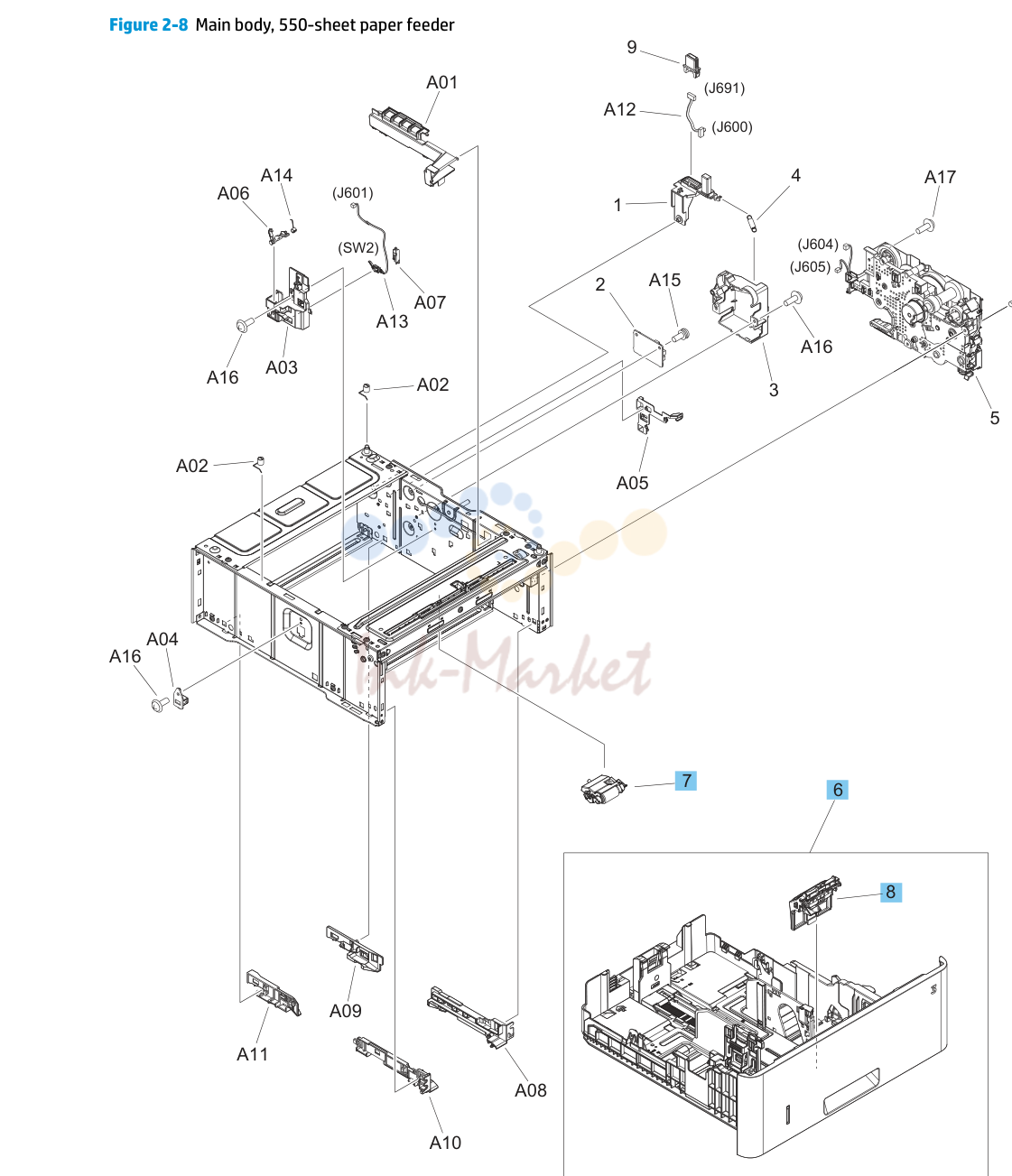

Корпус, податчик 550 листов
| № | Артикул | Наименование |
|---|---|---|
| 6 | RM2-5413 запросить цену → | кассета в сборе (податчик на 550 листов) |
| 7 | RM2-5741 ✓ в наличии | ролик, захвата бумаги в сборе (податчик на 550 листов) |
| 8 | RM2-5745 ✓ в наличии | ролик, отделения в сборе (податчик на 550 листов) Alphabetical parts list Description Part number Table and page ADF pick roller assembly B3Q10-60105 Main assemblies (document feeder and image scanner) on page 1209 ADF separation pad B3Q10-40080 Main assemblies (document feeder and image scanner) on page 1209 Cable, formatter FFC (M246/M247) RK2-6931-000CN Internal components, printer base (1 of 3) on page 1215 Cable, formatter FFC (M402/M403) RK2-6920-000CN Internal components, printer base (1 of 3) on page 1215 Cable, laser-scanner FFC RK2-6919-000CN Internal components, printer base (1 of 3) on page 1215 Cable, Near field communication (NFC) FFC (wireless models M402/ RK2-6947-000CN Internal components, printer M403) base (1 of 3) on page 1215 Cable, Near field communication (NFC) FFC (wireless models M426/ RK2-6949-000CN Internal components, printer M427) base (1 of 3) on page 1215 Cable, panel FFC (M402/M403) RK2-6943-000CN Internal components, printer base (1 of 3) on page 1215 Cable, tag assembly RM2-5426-000CN Internal components, printer base (1 of 3) on page 1215 Cable, walkup USB (M426/M427) C5F98-60105 Internal components, printer base (2 of 3) on page 1217 Cartridge door assembly (NFC models M402/M403) RM2-5436-000CN Covers, M402 and M403 on page 1211 Cartridge door assembly (non-NFC models M402/M403) RM2-5390-000CN Covers, M402 and M403 on page 1211 Cassette (Tray 2) assembly RM2-5392-000CN Internal components, printer base (2 of 3) on page 1217 Cassette assembly (550-sheet feeder) RM2-5413-000CN Main body, 550-sheet paper feeder on page 1223 Connecting PCA (duplex models) RM2-7510-000CN Internal components, printer base (1 of 3) on page 1215 Connecting PCA (simplex models) RM2-8510-000CN Internal components, printer base (1 of 3) on page 1215 Control panel (M426/M427) B3Q10-60139 Covers, M426 and M427 on page 1213 Control panel 22-pin FFC C5F98-60104 Covers, M426 and M427 on page 1213 Control panel mount base B3Q11-40001 Covers, M426 and M427 on page 1213 Control panel mount chassis assembly B3Q10-60145 Covers, M426 and M427 on page 1213 1224Chapter 2 Parts and diagrams ENWW |
Расходные материалы и узлы в сборе
| № | Артикул | Наименование |
|---|---|---|
| RM2-5425 ✓ в наличии | Печь (термоблок) в сборе, 220В | |
| RM2-5399 запросить цену → | Печь (термоблок) в сборе, 110В | |
| RM2-5399-FM3 ✓ в наличии | Термоплёнка (рукав) узла закрепления | |
| LPR-M402 ✓ в наличии | Нижний прижимной вал печи | |
| RM1-4023 ✓ в наличии | Вал (ролик) переноса в сборе | |
| C5F94-69006 ✓ в наличии | Сервис-комплект печи (fuser maintenance kit) | |
| F2A68-67913 под заказ | Комплект роликов доп. лотка 550 л (RM2-5741 + RM2-5745) | |
| B3Q10-60105 ✓ в наличии | Ролик захвата (подачи) АПД | |
| B3Q10-40080 ✓ в наличии | Тормозная площадка АПД |
