HP LaserJet P4014 / P4015 / P4515 — семейство монохромных лазерных принтеров формата A4 для высоконагруженной офисной печати. Модели построены на общей платформе (единая механика и запчасти) и различаются в основном скоростью печати: P4014 — до 45 стр/мин, P4015 — до 52 стр/мин, P4515 — до 62 стр/мин. Рассчитаны на рабочие группы и большие тиражи документов.
Ключевые характеристики
| Тип | Монохромный лазерный, A4 |
| Скорость печати | 45 / 52 / 62 стр/мин (P4014 / P4015 / P4515) |
| Разрешение | 1200 × 1200 dpi (ProRes 1200) |
| Картридж | CC364A (10 000 стр.) / CC364X (24 000 стр., для P4015/P4515) |
| Макс. нагрузка | до 225 000 стр./мес |
| Двусторонняя печать | авто (модификации dn / x) |
| Интерфейсы | USB 2.0, Gigabit Ethernet (модели dn/x) |
| Назначение | высокотиражная офисная монохромная печать |
Расходные материалы
Основной расходник — тонер-картридж CC364A / CC364X. В нашем каталоге для этой серии доступны совместимые и оригинальные картриджи CC364, а также ремонтные комплекты, ролики захвата, термоблоки (печь) и другие запчасти — все они перечислены в каталоге по узлам ниже.
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- аксессуары подачи бумаги
- расположение узлов—базовый блок
- внутренние компоненты (1 из 3)
- внутренние компоненты (2 из 3)
- внутренние компоненты (3 из 3)

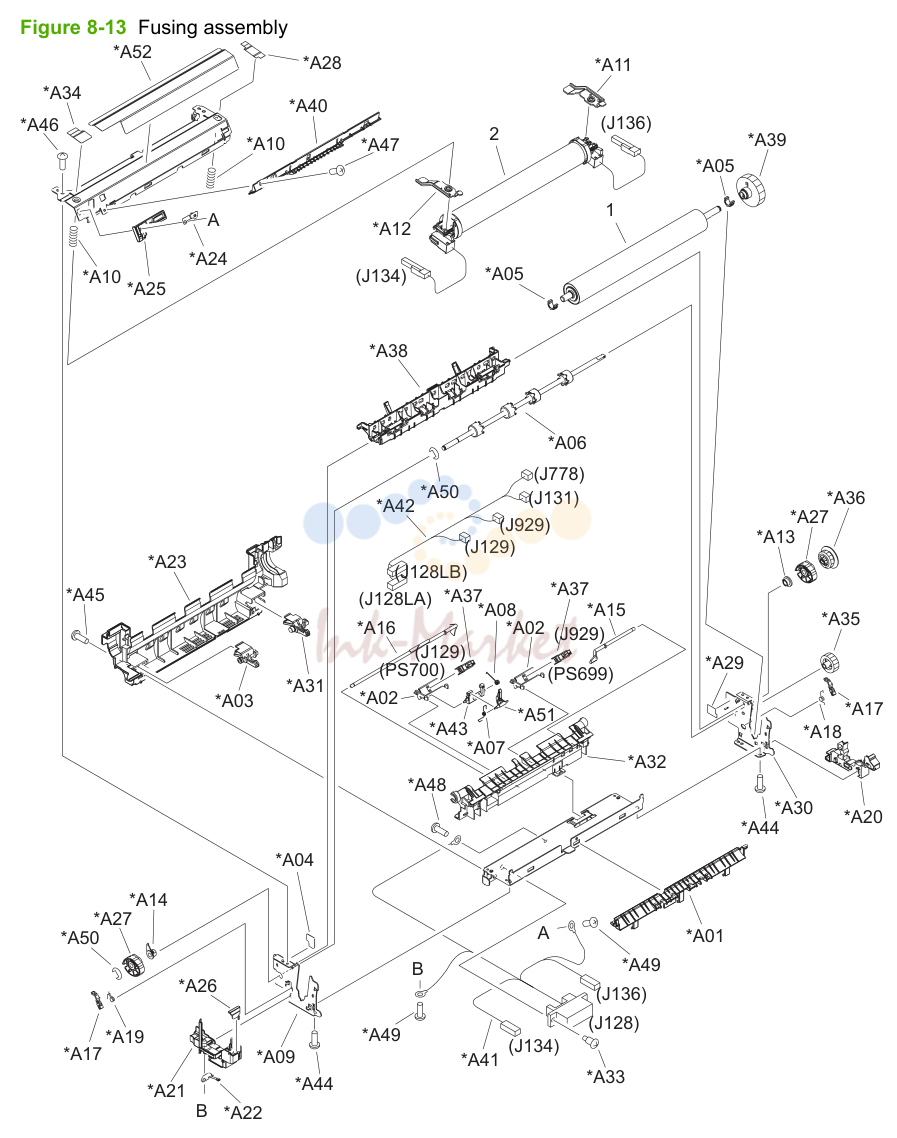

- печь в сборе

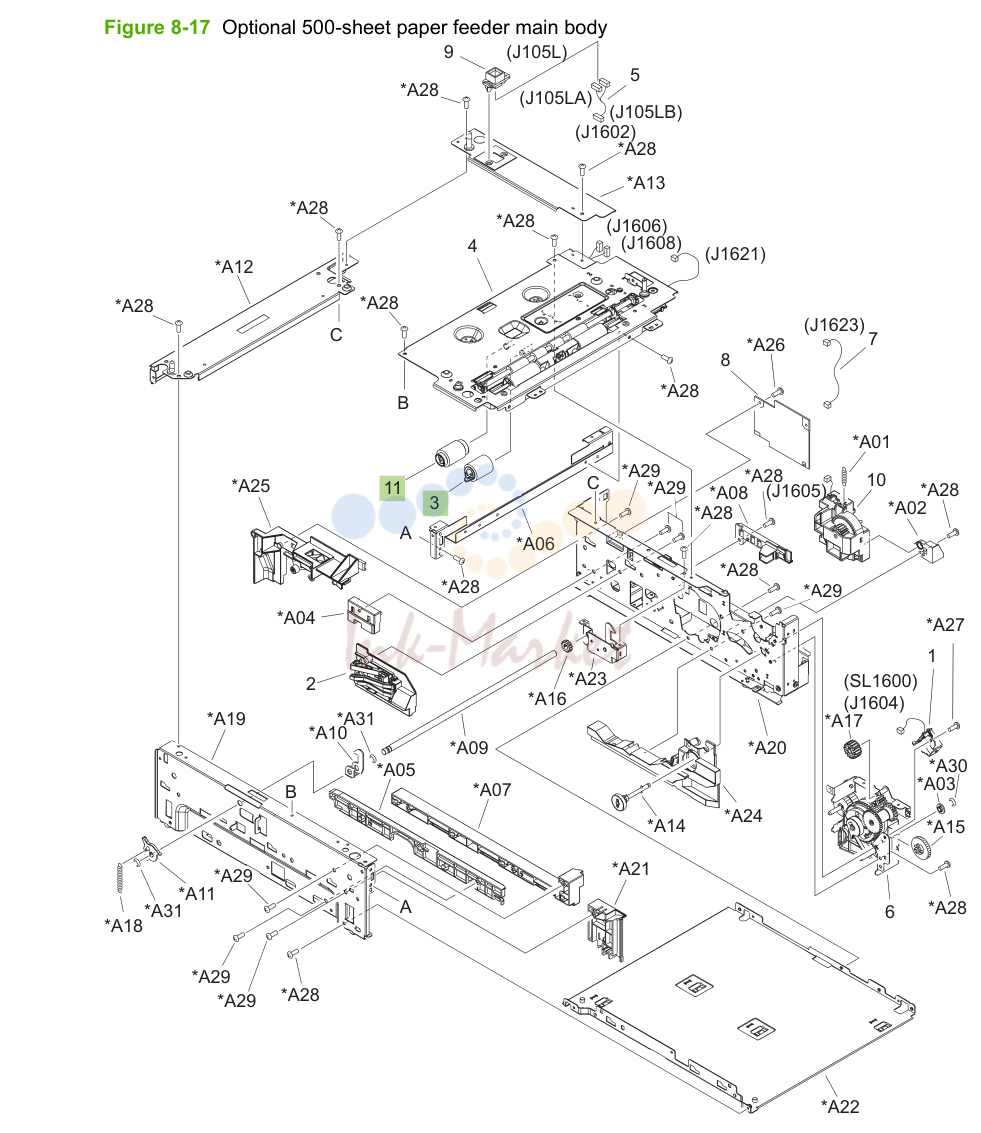

- опц. податчик на 500 листов

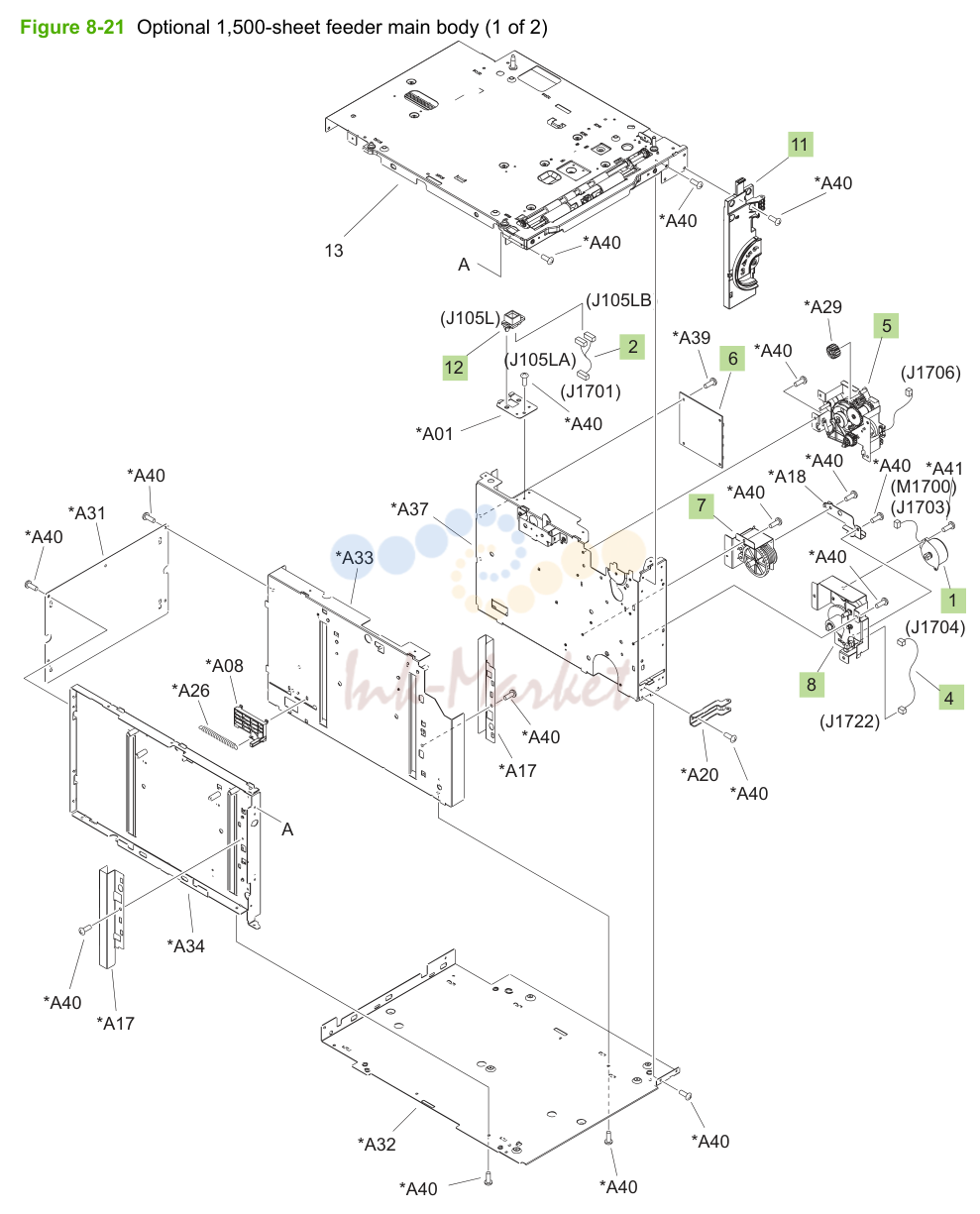

- опц. податчик на 1500 листов (1 из 2)

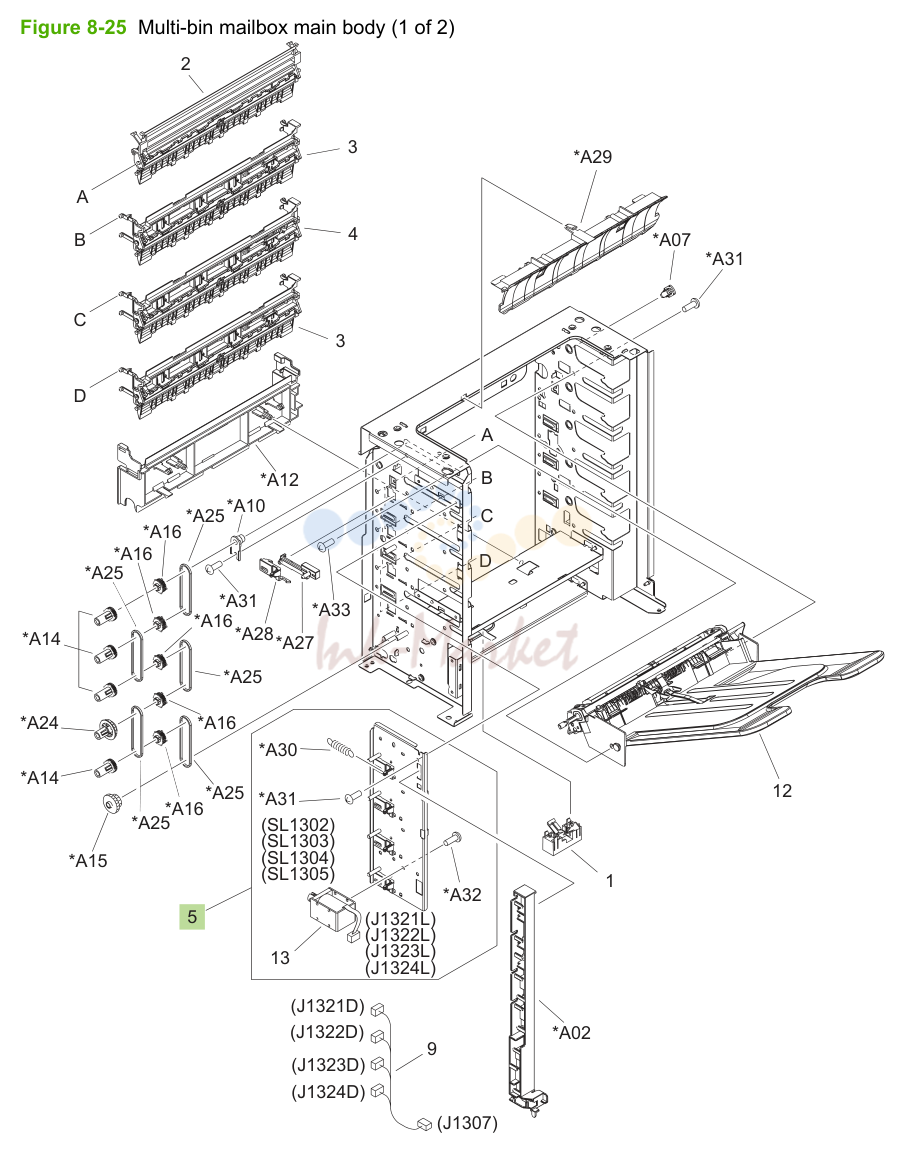

- многосекционный почтовый ящик (1 из 2)

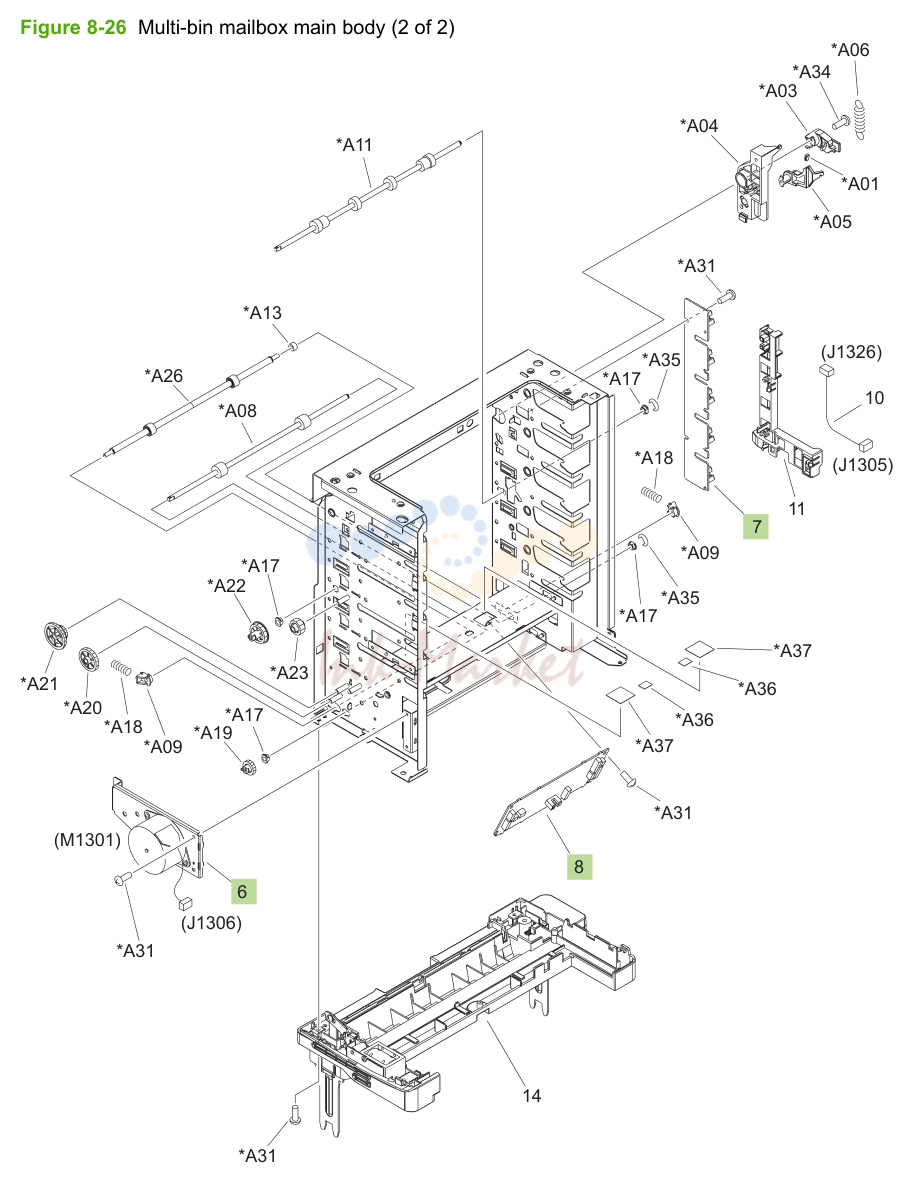

- многосекционный почтовый ящик (2 из 2)
- узел выдачи бумаги
- блок питания
- Optional на 1500 листов

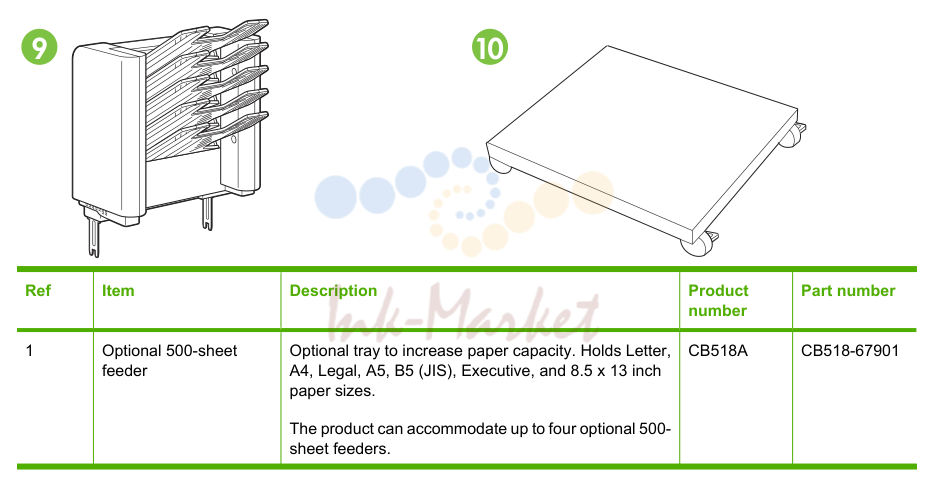

аксессуары подачи бумаги
| № | Артикул | Наименование |
|---|---|---|
| 2 | CB523-67901 запросить цену → | Optional на 1500 листов Optional tray to increase paper capacity. Holds Letter, CB523A feeder Legal, and A4 paper sizes. |
| 3 | CB519-67901 запросить цену → | дуплекс (duplex Allows automatic printing on both sides из the paper. CB519A printing accessory) |
| 4 | CB524-67901 запросить цену → | Envelope feeder Holds up to 75 envelopes. CB524A |
| 5 | CB522-67901 запросить цену → | на 500 листов stapler/ Allows for high-volume output with automatic job CB522A stacker finishing. Staples up to 15 sheets из paper. |
| 6 | CB521-67901 запросить цену → | на 500 листов stacker Provides an additional output bin that holds 500 sheets. CB521A |
| 7 | Q3216-60501 запросить цену → | Stapler узел Holds the stapler картридж and the stapler head. Order the stapler узел if you are experiencing stapler failure and an HP-authorized service or support provider advises you to replace the узел. NOTE: The staple картридж is not included with the stapler узел and must be ordered separately, when it needs to be replaced. |
| 8 | Q3216-60500 запросить цену → | 1,000-staple картридж Provides three staple cartridges. Q3216A |
| 9 | CB520-67901 запросить цену → | HP 5-bin mailbox Provides five output bins that you can use to sort jobs. CB520A installed. The stand has casters so you can easily move the product. Print cartridges Item Description Product Part number number |
| CC364-67901 запросить цену → | HP LaserJet print картридж 10,000-page картридж CC364A | |
| 24 | CC364-67902 запросить цену → | 000-page картридж CC364X Maintenance kits Item Description Product Part number number Preventive maintenance Contains a replacement fuser, a transfer ролик, a transfer-ролик CB388A комплект tool, eight feed rollers, and one pair из disposable gloves. (110 V) Includes instructions for installing each component. CB389A The preventive maintenance комплект is a consumable item, and its (220 V) cost is not covered under the warranty or most extended warranty options. |
| CB506-67905 ✓ в наличии | Multipurpose tray комплект Contains a захвата ролик, a feed ролик, and a отделения ролик (лоток 1) | |
| CB506-67904 под заказ | Product комплект роликов (Trays 2, Contains a захвата ролик, a feed ролик, and a отделения ролик Item Description Product Part number number | |
| CB506-67903 запросить цену → | переноса комплект роликов Contains one transfer ролик | |
| CB506-67901 запросить цену → | печь комплект Contains one fuser в сборе (110 V) | |
| CB506-67902 под заказ | (220 V) Memory Item Description Product Part number number | |
| 44 | CC413-67901 запросить цену → | x 32-pin DDR2 memory 64 MB CC413A DIMM (dual inline memory |
| CC414-67901 запросить цену → | module) 128 MB CC414A | |
| CC415-67901 запросить цену → | Boosts the ability из the 256 MB CC415A product to handle large or | |
| 512 | CE483-67901 запросить цену → | MB CE483A complex print jobs. Cables and interfaces Item Description Product Part number number |
| CB506-67907 запросить цену → | Enhanced I/O (EIO) cards HP High Performance Serial ATA EIO Hard Disk J6073G | |
| J7972-61001 запросить цену → | HP Jetdirect print server multi- 1284B parallel adaptor J7972G protocol EIO network cards HP Jetdirect EIO wireless 690n (IPv6/IPsec ) J8007G | |
| J7942-61031 запросить цену → | HP Jetdirect en3700 J7942G | |
| J7988-61001 запросить цену → | HP Jetdirect en1700 J7988G | |
| J7951-61021 запросить цену → | HP Jetdirect ew2400 USB wireless print server J7951G | |
| J7997-61001 запросить цену → | HP Jetdirect 630n EIO networking card (IPv6/gigabit) J7997G | |
| J7961-69011 запросить цену → | HP Jetdirect 635n EIO networking card (IPv6/IPsec ) J7961G USB cable 2-meter A to B cable C6518A Paper For more information about paper, go to http://www.hp.com/go/ljsupplies. Item Description Product number HP Soft Gloss laser paper Letter (220 x 280 mm), 50 sheets/box C4179A/Asia-Pacific countries/regions For use with HP LaserJet printers. A4 (210 x 297 mm), 50 sheets/box C4179B/Asia-Pacific countries/regions Coated paper, good for business and Europe documents with high impact, such as brochures, sales material, and documents with graphics and photographic images. Specifications: 32 lb (120 g/m2). HP LaserJet tough paper Letter (8.5 x 11 inch), 50 sheets to a Q1298A/North America carton For use with HP LaserJet printers. This satin-finish paper is waterproof and tear- A4 (210 x 297 mm), 50 sheets to a carton Q1298B/Asia-Pacific countries/regions proof, yet doesn't compromise on print and Europe quality or performance. Use it for signs, maps, menus, and other business applications. HP Premium Choice LaserJet paper Letter (8.5 x 11 inch), 500 sheets/ream, HPU1132/North America HP's brightest LaserJet paper. Expect spectacular color and crisp black from Letter (8.5 x 11 inch), 250 sheets/ream, HPU1732 North America this paper that is extra smooth and 6-ream carton brilliantly white. Ideal for presentations, business plans, external A4 (210 x 297 mm), 5-ream carton Q2397A/Asia-Pacific countries/regions correspondence and other high-value A4 (210 x 297 mm), 250 sheet/ream, 5- CHP412/Europe documents ream carton Specifications: 98 bright, 32 lb. (75 g/ A4 (210 x 297 mm), 500 sheet/ream, 5- CHP410/Europe m2). ream carton A4 (210 x 297 mm), 160 g/m2, 500 sheet/ CHP413/Europe ream, 5-ream carton HP LaserJet paper Letter (8.5 x 11 inch), 500 sheets/ream, HPJ1124/North America For use with HP LaserJet printers. Good for letterhead, high-value memos, legal Legal (8.5 x 14 inch), 500 sheets/ream, HPJ1424/North America documents, direct mail, and 10-ream carton correspondence. A Letter (220 x 280 mm), 500 sheets/ Q2398A/Asia-Pacific countries/regions Specifications: 96 bright, 24 lb (90 g/m2). ream, 5-ream carton A4 (210 x 297 mm), 500 sheets/ream, 5- Q2400A/Asia-Pacific countries/regions ream carton A4 (210 x 297 mm), 500 sheets/ream CHP310/Europe Item Description Product number HP Printing paper Letter (8.5 x 11 inch), 500 sheets/ream, HPP1122/North America and Mexico For use with HP LaserJet and inkjet printers. Created especially for small and Letter (8.5 x 11 inch), 500 sheets/ream, HPP113R/North America home offices. Heavier and brighter than 3-ream carton copier paper. A4 (210 x 297 mm), 500 sheets/ream, 5- CHP210/Europe Specifications: 92 bright, 22 lb. ream carton A4 (210 x 297 mm), 300 sheets/ream, 5- CHP213/Europe ream carton HP Multipurpose paper Letter (8.5 x 11 inch), 500 sheets/ream, HPM1120/North America For use with all office equipment-laser HPM115R/North America and inkjet printers, copiers, and fax Letter (8.5 x 11 inch), 500 sheets/ream, machines. Created for businesses that 5-ream carton HP25011/North America want one paper for all their office needs. Brighter and smoother than other office Letter (8.5 x 11 inch), 250 sheets/ream, HPM113H/North America papers. 12-ream carton HPM1420/North America Specifications: 90 bright, 20 lb (75 g/m2). Letter (8.5 x 11 inch), 3-hole, 500 sheets/ ream, 10-ream carton Legal (8.5 x 14 inch), 500 sheets/ream, HP Office paper Letter (8.5 x 11 inch), 500 sheets/ream, HPC8511/North America and Mexico For use with all office equipment-laser and inkjet printers, copiers, and fax Letter (8.5 x 11 inch), 3-hole, 500 sheets/ HPC3HP/North America machines. Good for high-volume ream, 10-ream carton printing. Legal (8.5 x 14 inch), 500 sheets/ream, HPC8514/North America Specifications: 84 bright, 20 lb (75 g/m2). 10-ream carton Letter (8.5 x 11 inch), Quick Pack; 2,500- HP2500S/North America and Mexico sheet carton Letter (8.5 x 11 inch), Quick Pack 3-hole; HP2500P/North America A Letter (220 x 280 mm), 500 sheets/ Q2408A/Asia-Pacific countries/regions ream, 5-ream carton A4 (210 x 297 mm), 500 sheets/ream, 5- Q2407A/Asia-Pacific countries/regions ream carton A4 (210 x 297 mm), 500 sheets/ream, 5- CHP110/Europe ream carton A4 (210 x 297 mm), Quick Pack; CHP113/Europe Item Description Product number HP Office recycled paper Letter (8.5 x 11 inch), 500 sheets/ream, HPE1120/North America For use with all office equipment-laser and inkjet printers, copiers, and fax Letter (8.5 x 11 inch), 3-hole, 500 sheets/ HPE113H/North America machines. Good for high-volume ream, 10-ream carton printing. Legal (8.5 x 14 inch), 500 sheets/ream, HPE1420/North America Satisfies U.S. Executive Order 13101 for 10-ream carton environmentally preferable products. Specifications: 84 bright, 20 lb, 30% post-consumer content. HP LaserJet transparencies Letter (8.5 x 11 inch), 50 sheets to a 92296T/North America, Asia-Pacific carton countries/regions, and Europe For use only with HP LaserJet monochrome printers. For crisp, sharp A4 (210 x 297 mm), 50 sheets to a carton 922296U/Asia-Pacific countries/regions text and graphics, rely on the only and Europe transparencies specifically designed and tested to work with monochrome HP LaserJet printers. Specifications: 4.3-mil thickness. The figures in this chapter show the major subassemblies in the product and their component parts. A associated part number, and the description из each part. If a part is not listed in the table, then it is not a field replacement узел (FRU). CAUTION: Be sure to order the correct part. When looking for part numbers for electrical components, pay careful attention to the voltage that is listed. Doing so will ensure that the part number selected is for the correct model. NOTE: In this manual, the abbreviation “плата” stands for “printed circuit-board в сборе.” Components described as a плата might consist из a single circuit board or a circuit board plus other parts, such as cables and sensors. Customer/field-replaceable units Part Part number | |
| CB506-67901 запросить цену → | печь в сборе (110 V) | |
| CB506-67902 под заказ | печь в сборе (220 V) | |
| 500 | RM1-4559 ✓ в наличии | sheet paper cassette |
| CB506-67903 запросить цену → | переноса ролик | |
| RC2-2468 запросить цену → | форматтер крышка (P4015/P4515) | |
| RC2-5757 запросить цену → | форматтер крышка (P4014) | |
| CB437-69001 запросить цену → | форматтер (P4014, base model) | |
| CB438-69001 запросить цену → | форматтер (network models) | |
| RC2-2459 запросить цену → | Option крышка | |
| RMI-4531 запросить цену → | Face-up tray в сборе (P4015/4515) | |
| RMI-5448 запросить цену → | Face-up tray в сборе (P4014) | |
| RM1-0036 ✓ в наличии | узел захвата бумаги ролик | |
| RM1-0037 под заказ | Paper feed ролик | |
| RMI-4571 запросить цену → | Feed ролик (отделения ролик) | |
| RC2-5262 запросить цену → | кассета torque limiter | |
| RC2-2510 запросить цену → | Duplexing outer крышка (P4015/4515) | |
| RC2-5760 запросить цену → | Duplexing outer крышка (P4014) | |
| RL1-1667 запросить цену → | Envelope крышка | |
| RC2-2476 запросить цену → | Envelope connector крышка (P4015/4515) | |
| RC2-5759 запросить цену → | Envelope connector крышка (P4014) | |
| CB518-67901 запросить цену → | Optional на 500 листов feeder (plus tray) | |
| CB524-67901 запросить цену → | Optional envelope feeder | |
| CB519-67901 запросить цену → | Optional duplex accessory | |
| CB521-67901 запросить цену → | Optional на 500 листов stacker | |
| CB522-67901 запросить цену → | Optional на 500 листов stapler/stacker | |
| CB523-67901 запросить цену → | Optional на 1500 листов feeder | |
| CB520-67901 запросить цену → | Optional 5-bin mailbox Optional printer stand CB525A | |
| RL1-1663 под заказ | лоток 1 feed ролик | |
| RL1-1641 ✓ в наличии | лоток 1 захвата ролик | |
| RL1-1654 ✓ в наличии | лоток 1 отделения ролик | |
| RC2-5239 ✓ в наличии | Legal tray крышка (P4015/4515) | |
| RC2-5761 запросить цену → | Legal tray крышка (P4014) Part Part number | |
| CB509-60102 запросить цену → | Control-panel overlay (P4015/4515) (French/Spanish) | |
| CB509-60103 запросить цену → | (German/French/Italian) | |
| CB509-60104 запросить цену → | (Norwegian/Swedish/Finnish/Estonian/Latvian/Lithuanian) | |
| CB509-60105 запросить цену → | (German/French/Italian/Spanish/Portuguese/Dutch/Catalan) | |
| CB509-60106 запросить цену → | (Czech/Hungarian/Polish/Slovak/Croatian/Romanian/Serbian) | |
| CB509-60107 запросить цену → | (Russian/Ukrainian/Bulgarian/Kazakh/Turkish/Greek) | |
| CB508-60102 запросить цену → | Control-panel overlay (P4014) (French/Spanish) | |
| CB508-60103 запросить цену → | (German/French/Italian) | |
| CB508-60104 запросить цену → | (Norwegian/Swedish/Finnish/Estonian/Latvian/Lithuanian) | |
| CB508-60105 запросить цену → | (German/French/Italian/Spanish/Portuguese/Dutch/Catalan) | |
| CB508-60106 запросить цену → | (Czech/Hungarian/Polish/Slovak/Croatian/Romanian/Serbian) | |
| CB508-60107 запросить цену → | (Russian/Ukrainian/Bulgarian/Kazakh/Turkish/Greek) Maintenance комплект CB388A (110 V) CB389A (220 V) | |
| CC413-67901 запросить цену → | Memory (64 MB) | |
| CC414-67901 запросить цену → | (128 MB) | |
| CC415-67901 запросить цену → | (256 MB) | |
| CC483-67901 запросить цену → | (512 MB) | |
| CB506-67907 запросить цену → | EIO hard disk drive (20 GB) USB cable (2-meter, A to B) C6518A EIO card 1248B parallel adaptor J7972G JetDirect EIO wireless 690n (IPv6/IPsec) J8007G JetDirect EIO en3700 J7942G JetDirect EIO en1700 J7988G JetDirect EIO en2400 USB wireless J7951G JetDirect 630n EIO networking card J7997G (IPv6/IPsec) JetDirect 635n EIO networking card J7961G | |
| 1 | Q3216-60500 запросить цену → | 000-staple картридж |
| CC364-67901 запросить цену → | Print картридж (10,000 pages) | |
| CC364-67902 запросить цену → | (24,000 pages) |

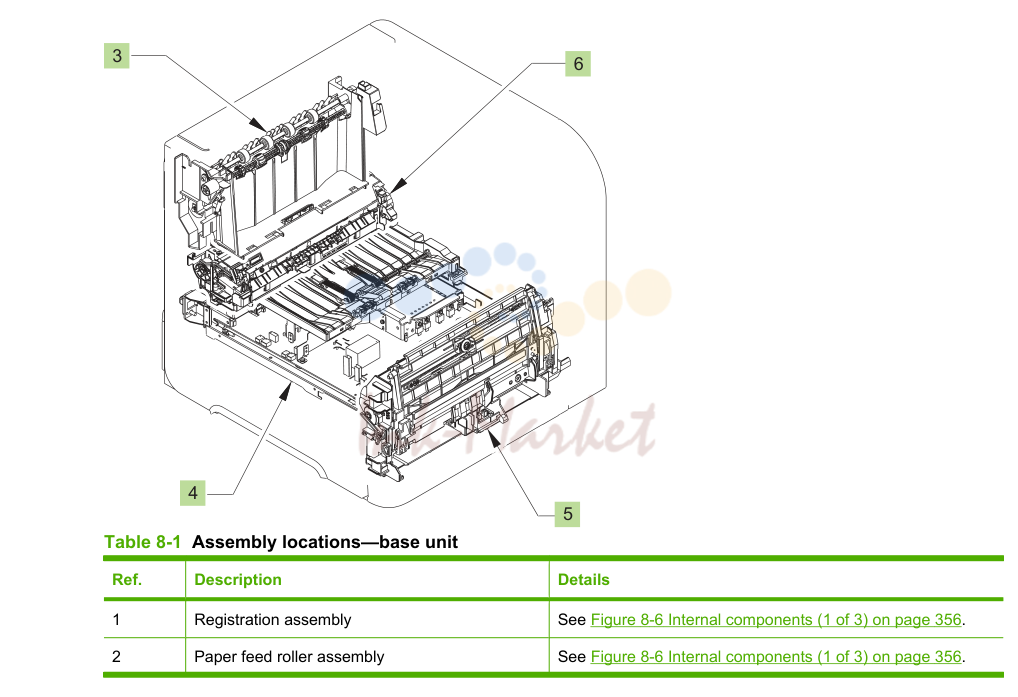

расположение узлов—базовый блок
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-2459 запросить цену → | крышка, option |
| 2 | RC2-2468 запросить цену → | крышка, formatter (P4015/P4515) |
| 2 | RC2-5757 запросить цену → | крышка, formatter (P4014) |
| 3 | RC2-2475 запросить цену → | крышка, right передний (P4015/P4515) |
| 3 | RC2-5758 запросить цену → | крышка, right передний (P4014) |
| 4 | RC2-2476 запросить цену → | крышка, envelope connector (P4015/P4515) |
| 4 | RC2-5759 запросить цену → | крышка, envelope connector (P4014) |
| 5 | RC2-2510 запросить цену → | крышка, duplexing outer (P4015/P4515) |
| 5 | RC2-5760 запросить цену → | крышка, duplexing outer (P4014) |
| 6 | RC2-5239 ✓ в наличии | крышка, legal (P4015/P4515) |
| 6 | RC2-5761 запросить цену → | крышка, legal (P4014) |
| 7 | RM1-4531 под заказ | Face-up tray в сборе (P4015/P4515) |
| 7 | RM1-5448 запросить цену → | Face-up tray в сборе (P4014) |
| 8 | RM1-4534 запросить цену → | передний крышка в сборе |
| 9 | RM1-4550 запросить цену → | Right крышка в сборе (P4015/P4515) |
| 9 | RM1-5449 запросить цену → | Right крышка в сборе (P4014) |
| 10 | RM1-4551 запросить цену → | Left крышка в сборе (P4015/P4515) |
| 10 | RM1-5450 запросить цену → | Left крышка в сборе (P4014) |
| 11 | RM1-4552 запросить цену → | Top крышка в сборе (P4015/P4515) |
| 11 | RM1-5250 запросить цену → | Top крышка в сборе (P4014) |
| 12 | RM1-5059 запросить цену → | панель управления в сборе (P4015/P4515) |
| 12 | RM1-5060 запросить цену → | панель управления в сборе (P4014) |
| 13 | RC2-2478 запросить цену → | крышка, right задний (P4015/P4515) |
| 13 | RC2-5768 запросить цену → | крышка, right задний (P4014) |
| RC1-0306 запросить цену → | Pin, option A02 Screw, tapping, pan head, M4x10 3 A03 Screw, D, M3x8 6 |

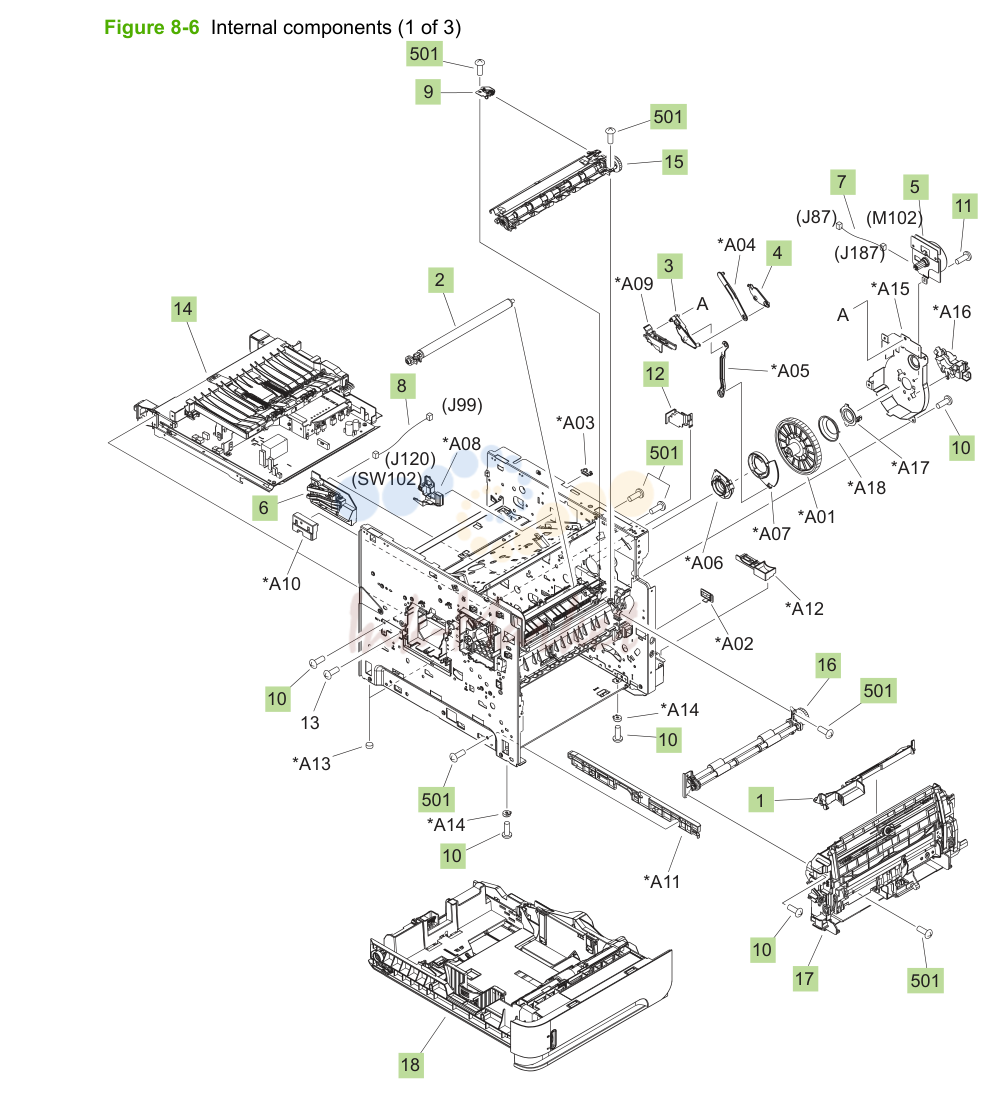

внутренние компоненты (1 из 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RL1-1667 запросить цену → | крышка, envelope |
| 2 | CB506-67903 запросить цену → | переноса ролик в сборе |
| 3 | RC2-2480 ✓ в наличии | рычаг, release, A |
| 4 | RC2-2481 запросить цену → | рычаг, release, B |
| 5 | RL1-1659 ✓ в наличии | мотор, DC, 24 V, drum drive |
| 6 | RM1-4525 запросить цену → | Size detect в сборе |
| 7 | RM1-5090 запросить цену → | шлейф, drum motor |
| 8 | RM1-5091 запросить цену → | шлейф, size sensor |
| 9 | RM1-5461 запросить цену → | Grounding plate в сборе |
| 10 | XA9-1671 запросить цену → | Screw, D, M3x8 |
| 11 | XA9-1503 запросить цену → | Screw, tap, M3x6 |
| 12 | RC1-0386 запросить цену → | направляющая, connecting cable supply в сборе on page 368) supply в сборе on page 368) |
| 15 | RM1-5460 запросить цену → | регистрации в сборе |
| 16 | RM1-4527 под заказ | Paper feed ролик в сборе |
| 17 | RM1-4563 запросить цену → | Multipurpose tray захвата в сборе |
| 18 | RM1-4559 ✓ в наличии | на 500 листов tray cassette |
| 501 | XB4-7401 запросить цену → | Screw, tapping, pan head, M4x10 A01 шестерня, 193T 1 A02 Guard, edge 1 A03 Clamp, cord 1 A04 Rod, release, верхний 1 A05 Rod, release, нижний 1 A06 направляющая, gear shift, A 1 A07 направляющая, gear shift, B 1 A08 направляющая, scanner cable 1 A09 направляющая, gear 1 A10 направляющая, cassette right, задний 1 A11 направляющая, cassette left, задний 1 A12 Support, блок питания выключатель 1 A13 Foot 2 A14 Spacer, frame 2 A15 Side plate, drum drive 1 A16 Cap, drum gear 1 A17 втулка 1 A18 пружина, compression 1 |

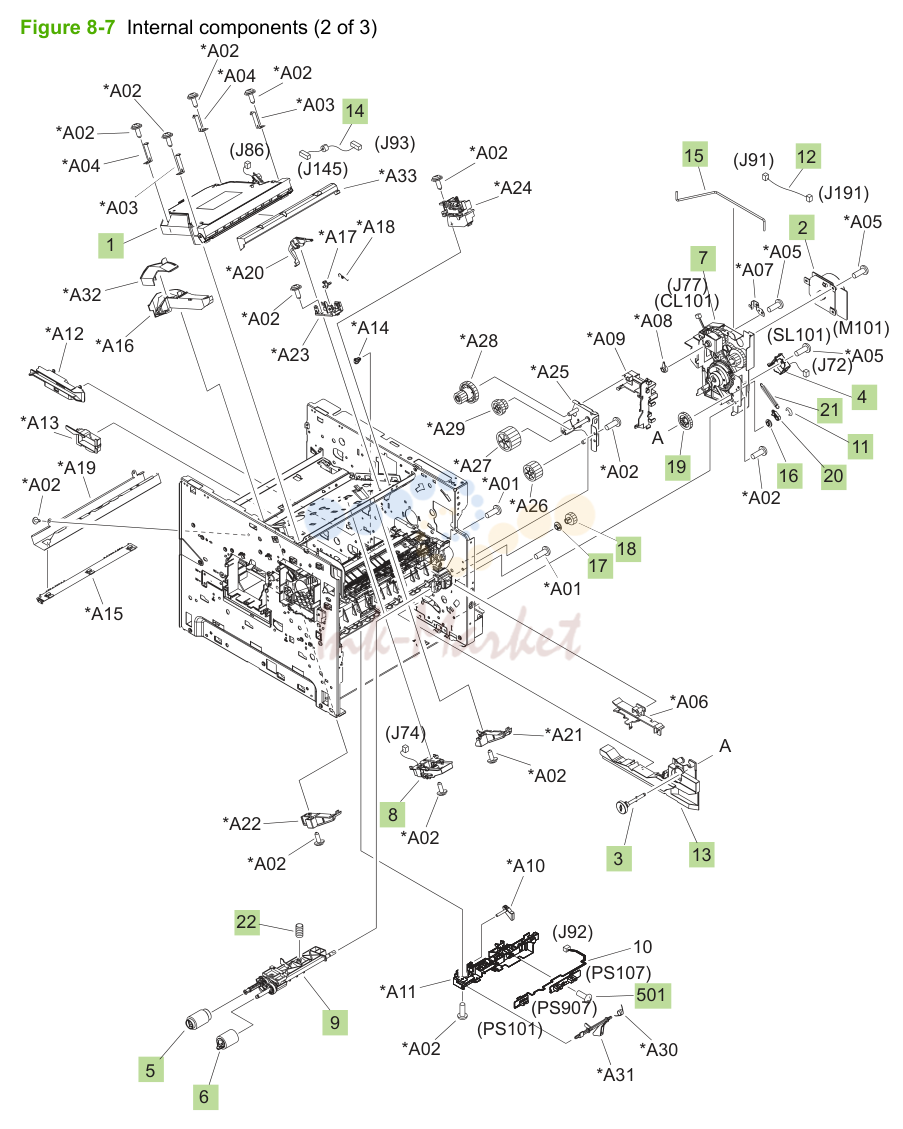

внутренние компоненты (2 из 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5465 запросить цену → | Laser scanner в сборе |
| 2 | RL1-1657 запросить цену → | мотор, DC, 24 V, main drive |
| 3 | RL1-1658 запросить цену → | Shaft, retard drive |
| 4 | RK2-0270 запросить цену → | соленоид |
| 5 | RM1-0036 ✓ в наличии | узел захвата бумаги ролик в сборе |
| 6 | RM1-0037 под заказ | Paper feed ролик в сборе |
| 7 | RM1-4532 под заказ | узел захвата бумаги drive в сборе |
| 8 | RM1-4539 запросить цену → | Tag holder в сборе |
| 9 | RM1-4562 запросить цену → | Paper feed shaft Z в сборе |
| 11 | XD9-0232 запросить цену → | Ring, E |
| 12 | RM1-5089 запросить цену → | шлейф, feed motor |
| 13 | RM1-4576 запросить цену → | Right передний направляющая в сборе |
| 14 | RM1-5087 запросить цену → | шлейф, laser |
| 15 | RC2-2667 запросить цену → | Rod, выключатель |
| 16 | RC1-0206 запросить цену → | втулка |
| 17 | RC1-0264 запросить цену → | втулка, feed shaft |
| 18 | RU5-0045 ✓ в наличии | шестерня, 18T |
| 19 | RU6-0159 ✓ в наличии | шестерня, 23T |
| 20 | RC2-5783 запросить цену → | втулка |
| 21 | RU6-2115 запросить цену → | пружина, tension |
| 22 | RC1-0213 запросить цену → | пружина, compression |
| 501 | XB4-7300 запросить цену → | Screw, tap, binding head, M3x8 A01 Screw, tap, pan head, M4x10 1 A02 Screw, D, M3x8 28 A03 Spacer, scanner, передний 1 A04 Spacer, scanner, задний 1 A05 Screw, tap, M3x6 10 A06 направляющая, передний 1 A07 Support, DCU 1 A08 втулка 1 A09 направляющая, cable, right передний 1 A10 Lever, height prevention 1 A11 держатель, sheet sensor 1 A12 направляющая, EPU, задний 1 A13 Clip, cable 1 A14 Saddle, wire 1 A15 направляющая, нижний 1 A16 воздуховод, scanner protective, 1 1 A17 Flag, shutter 1 A18 пружина, torsion 1 A19 Plate, RW crossmember 1 A20 Lever, lens 1 A21 Stopper, C right (P4015/P4515) 1 A21 Stopper, C right (P4014) 1 A22 Stopper, C left (P4015/P4515) 1 A22 Stopper, C left (P4014) 1 A23 Mount, lever 1 A24 Right stopper в сборе 1 A25 Side plate, paper feed drive 1 A26 шестерня, 29T 1 A27 шестерня, 35T 1 A28 шестерня, 37T/18T 1 A29 шестерня, 17T/25T 1 A30 пружина, torsion 1 A31 Flag, paper presence detect 1 A32 Lid, scanner protective duct 1 A33 воздуховод, scanner protective, 2 1 |

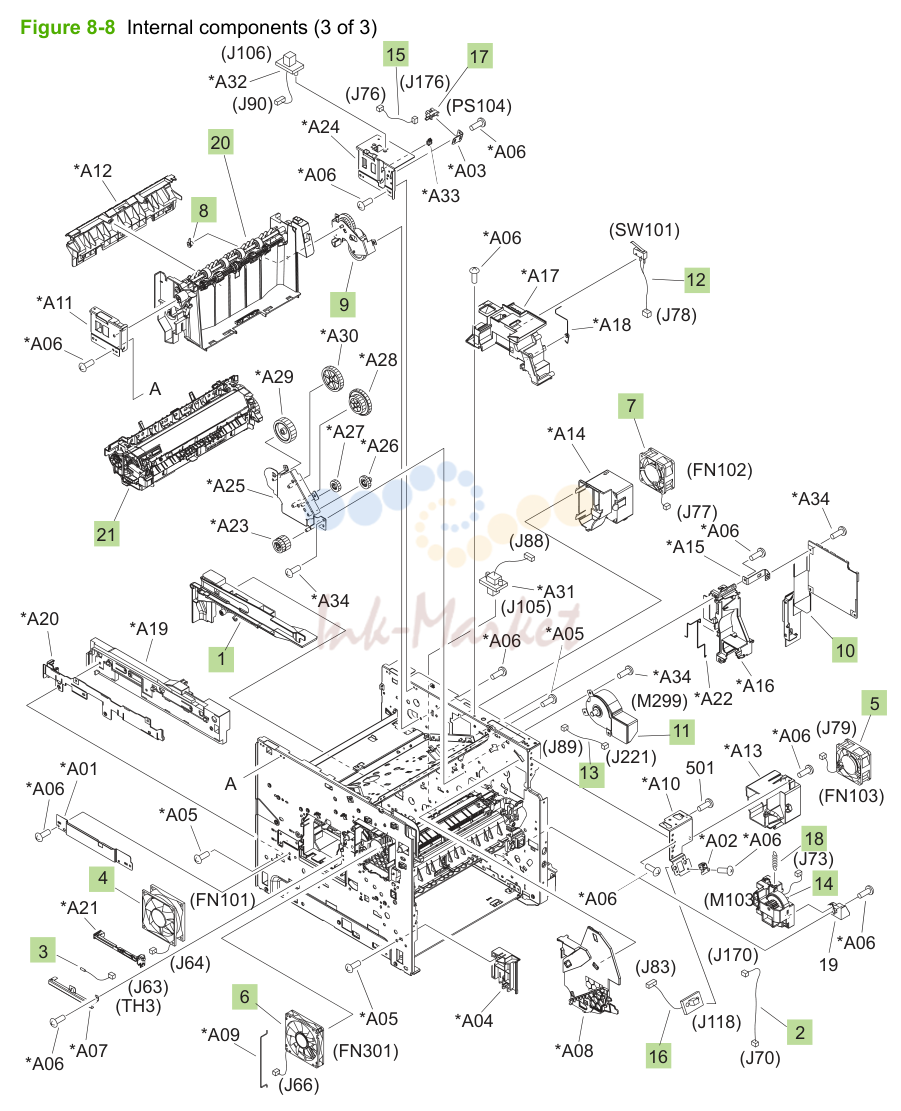

внутренние компоненты (3 из 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-4558 запросить цену → | Right направляющая в сборе (P4015/P4515) |
| 1 | RM1-5451 запросить цену → | Right направляющая в сборе (P4014) |
| 2 | RM1-5082 запросить цену → | шлейф, panel |
| 3 | RK2-0359 ✓ в наличии | Thermistor узел |
| 4 | RK2-1988 запросить цену → | вентилятор |
| 5 | RK2-1989 запросить цену → | вентилятор |
| 6 | RK2-1991 запросить цену → | вентилятор |
| 7 | RK2-1992 запросить цену → | вентилятор |
| 8 | RC1-0136 ✓ в наличии | втулка, paper delivery |
| 9 | RM1-4526 запросить цену → | узел выдачи бумаги drive в сборе |
| 10 | RM1-4582 ✓ в наличии | DC controller плата |
| 11 | RM1-5051 ✓ в наличии | печь motor в сборе |
| 12 | RM1-5080 запросить цену → | шлейф, door выключатель |
| 13 | RM1-5088 запросить цену → | шлейф, fuser motor |
| 14 | RM1-4585 под заказ | Lifter drive в сборе |
| 15 | RM1-5081 запросить цену → | шлейф, full sensor |
| 16 | RM1-5085 запросить цену → | шлейф, envelope feeder |
| 17 | WG8-5624 ✓ в наличии | IC, photo interrupter |
| 18 | RC1-0198 запросить цену → | пружина, tension |
| 20 | RM1-4529 запросить цену → | узел выдачи бумаги в сборе (also see Figure 8-12 узел выдачи бумаги в сборе on page 378) в сборе on page 380) в сборе on page 380) |
| 501 | XB2-7300 запросить цену → | Screw, with washer, M3x6 A01 крышка, connector 1 A02 Case, envelope 1 A03 держатель, sensor 1 A04 передний cassette LF направляющая в сборе 1 A05 Screw, tap, pan head, M4x10 6 A06 Screw, D, M3x8 28 A07 держатель, sensor 1 A08 направляющая, картридж, right 1 A09 Rod, third fan 1 A10 Crossmember, передний 1 A11 Crossmember, option, left 1 A12 направляющая, задний 1 A13 воздуховод, second fan 1 A14 воздуховод, fourth fan 1 A15 держатель, DCU 1 A16 направляющая, flat flexible cable 1 A17 держатель, check pin 1 A18 пружина, grounding 1 A19 направляющая, left 1 A20 направляющая, left, верхний 1 A21 держатель, sensor 1 A22 Rod, din board 1 A23 шестерня, 23T/19T 1 A24 Crossmember, option, right 1 A25 Side plate, fuser drive 1 A26 шестерня, 17T 1 A27 шестерня, 15T 1 A28 шестерня, 25T/91T 1 A29 шестерня, 33T 1 A30 шестерня 35T 1 A31 шлейф, option feeder 1 A32 шлейф, OPT DEL 1 A33 Clamp, cable 1 A34 Screw, tap, M3x6 5 *A01 *A03 *A05 *A02 5 *A08 *A06 *A04 *A07 (J82) (J84) (J85) (J95) (J96) (J124DB) (J128) (J124DA) |
| 1 | RM1-4548 ✓ в наличии | Paper feed в сборе |
| 4 | VS1-7514 запросить цену → | Connector, drawer, 6P |
| 5 | XA9-1464 запросить цену → | Screw, flat head RS, M3x6 |
| 501 | XB1-1300 запросить цену → | Screw, machine, pan head, M3x6 |
| 502 | XB2-7400 запросить цену → | Screw, with washer, M4x6 A01 держатель, inlet 1 A02 держатель, connector 1 A03 Guard, edge 1 A04 пружина, leaf 1 A05 Crossmember, fusing 1 A06 Screw, tap, pan head, M4x10 2 A07 Screw, D, M3x8 3 A08 Screw, with washer, M3x6 3 *A23 *A24 *A05 *A04 *A06 *A34 *A36 *A10 *A26 *A35 *A21 *A20 *A17 *A30 *A03 *A38 *A25 *A27 *A02 *A39 *A28 *A29 *A01 *A15 *A32 *A12 *A08 *A16 *A13 A *A07 *A14 *A22 *A31 *A40 *A11 *A09 *A33 *A18 1 A *A37 *A19 |
| 500 | RM1-4559 ✓ в наличии | sheet cassette |
| 1 | RC2-5262 запросить цену → | Limiter, cassette torque |
| 2 | RM1-0037 под заказ | Paper feed ролик в сборе A01 Pin, передний направляющая lock, right 1 A02 крышка, gear 1 A03 Flag, size sensing 1 A04 рычаг, lifter 1 A05 Support, lifter arm 1 A6 втулка, lift arm 1 A07 держатель, retard gear 1 A08 пружина, tension 1 A09 пружина, tension 1 A10 шестерня, 20T 1 A11 Body, cassette 1 A12 ролик, positioning 1 A13 Claw, cassette 1 A14 ролик, LU 1 A15 Flange, positioning ролик, right 1 A16 Shaft, positioning ролик auxiliary 1 A17 ролик, RD 1 A18 Gauge, fuel 1 A19 Pin, cassette lock, left 1 A20 Shaft, RD ролик 1 A21 пружина, torsion 1 A22 направляющая, nip 1 A23 Plate, paper lifting 1 A24 шестерня, 88T 1 A25 шестерня, 14T 1 A26 шестерня, 14T 1 A27 шестерня, 14T 1 A28 шестерня, 15T/25T 1 A29 шестерня, 37T 1 A30 Shaft, size sensing 1 A31 Shaft, retard gear holder 1 A32 Ring, E 1 A33 Label, cassette operation 1 A34 Right side end support в сборе 1 A35 кассета задний в сборе 1 A36 Left side end support в сборе 1 A37 передний cassette в сборе 1 A38 Screw, tap, pan head, M4x10 1 A39 Pin, dowel 1 A40 Screw, tap, M4x12 1 *A31 *A01 *A20 *A38 *A07 *A24 *A08 *A12 *A38 *A23 *A32 *A38 *A41 *A25 (SL102) *A09 (J71) *A18 *A36 *A26 *A06 *A35 *A13 *A14 *A27 *A40 (J81) (J123) *A04 *A38 *A34 *A27 (PS105) *A30 *A38 *A10 *A28 *A38 *A19 *A29 *A16 *A02 *A17 *A21 *A39 2 *A25 *A05 *A37 *A11 *A15 *A22 *A33 *A03 |
| RM1-4563 запросить цену → | узел захвата МЦ-лотка | |
| CB506-67905 ✓ в наличии | Multipurpose tray комплект (contains 1 захвата ролик, 1 feed ролик, 1 отделения ролик) | |
| 1 | RL1-1641 ✓ в наличии | ролик, захвата |
| 2 | RL1-1663 под заказ | ролик, feed |
| 3 | RL1-1654 ✓ в наличии | ролик, отделения A01 Frame, multi, right 1 A02 направляющая, nip, left 1 A03 направляющая, nip, center 1 A04 направляющая, nip, right 1 A05 втулка 1 A6 втулка 1 A07 втулка 1 A08 втулка 1 A09 Shaft, size sensing 1 A10 Hinge, multi, left 1 A11 Hinge, multi, right 1 A12 label, jam clear envelope 1 A13 Cam 1 A14 Lever 1 A15 Shaft, multipurpose cam, left 1 A16 Shaft, multipurpose cam, right 1 A17 крышка, multipurpose spring, left 1 A18 крышка, multipurpose spring, right 1 A19 шестерня, 15T/21T 1 A20 шестерня, 30T/34T 1 A21 шестерня, 30T 1 A22 Cam/gear, 30T 1 A23 Cam/gear, 30T 1 A24 шестерня, 14T 1 A25 пружина, tension 2 A26 пружина, compression 1 A27 пружина, tension 2 A28 пружина, tension 1 A29 Multipurpose направляющая в сборе 1 A30 Presence sensor holder в сборе 1 A31 Multipurpose захвата gear в сборе 1 A32 Multipurpose frame в сборе 1 A33 Multipurpose tray в сборе 1 A34 шлейф, multipurpose sensor 1 A35 Limiter, multipurpose torque 1 A36 держатель, отделения 1 A37 Screw, D, M3x8 1 A38 Screw, tap, pan head, M4x10 7 A39 крышка, ролик 1 A40 Ring, E 1 A41 Multipurpose solenoid в сборе 1 *A03 *A01 *A02 *A14 *A16 *A05 *A12 *A15 *A17 *A04 *A13 *A10 *A19 *A06 A *A09 *A18 *A07 *A11 *A09 *A05 *A08 |
| RM1-4529 запросить цену → | узел выдачи бумаги в сборе | |
| 1 | RC1-0133 под заказ | пружина, tension |
| 2 | RU6-2105 запросить цену → | пружина, grounding A01 ролик, face-down, верхний 1 A02 Deflector, delivery 1 A03 Ring, E 1 A04 втулка, paper delivery, верхний 1 A05 втулка 2 A6 пружина, grounding 1 A07 втулка, paper delivery, верхний 1 A08 Frame, face-down 1 A09 втулка 2 A10 втулка 1 A11 направляющая, paper delivery 1 A12 Flange, positioning ролик, right 1 A13 ролик, delivery intermediate 1 A14 ролик, face-down, нижний 1 A15 шестерня, 21T 1 A16 шестерня, 17T 1 A17 шестерня, 20T 1 A18 шестерня, 33T 1 A19 шестерня, 18T 1 |
печь в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-4582 ✓ в наличии | DC controller плата |
| 3 | CB437-69001 запросить цену → | форматтер в сборе (base models) (exchange) |
| 3 | CB438-69001 запросить цену → | форматтер в сборе (network models) (exchange) |
| 3 | CB437-67901 запросить цену → | форматтер в сборе (base models) (new) |
| 3 | CB438-67901 запросить цену → | форматтер в сборе (network models) (new) |
| 1 | RM1-6214 запросить цену → | на 1500 листов feeder driver плата |
| 1 | RM1-6224 запросить цену → | Multi-bin mailbox плата |
опц. податчик на 500 листов
| № | Артикул | Наименование |
|---|---|---|
| CB506-67904 под заказ | Product комплект роликов (contains 2 feed rollers, 1 захвата ролик) | |
| 3 | RM1-0037 под заказ | Paper feed ролик в сборе |
| 11 | RM1-0036 ✓ в наличии | узел захвата бумаги ролик в сборе A01 пружина, tension 1 A02 Support, lifter drive в сборе 1 A03 втулка 1 A04 направляющая, cassette right, задний 1 A05 направляющая, cassette left, задний 1 A06 Plate, reinforcement 1 A07 направляющая, left 1 A08 направляющая, cable 1 A09 Shaft, lock joint 1 A10 рычаг, lock 1 A11 Lever, lock 1 A12 верхний plate, задний 1 A13 верхний plate, right 1 A14 Shaft, retard drive 1 A15 шестерня, 23T 1 A16 шестерня, 14T 1 A17 шестерня, 16T 1 A18 пружина, tension 1 A19 Left frame в сборе 1 A20 Right frame в сборе 1 A21 передний cassette left направляющая в сборе 1 A22 нижний frame в сборе 1 A23 Lock side plate в сборе 1 A24 Right передний направляющая в сборе 1 A25 Right направляющая в сборе 1 A26 Screw, with washer, M3x6 2 A27 screw, tap, M3x6 1 A28 Screw, D, M3x8 33 A29 Screw, tap, pan head, M4x10 13 A30 Ring, E 1 A31 Ring, E 2 *A23 *A24 *A05 *A04 *A06 *A34 *A36 *A10 *A26 *A35 *A21 *A20 *A17 *A30 *A03 *A38 *A25 *A27 *A02 *A39 *A28 *A29 *A01 *A15 *A32 *A12 *A08 *A16 *A13 A *A07 *A14 *A22 *A31 *A40 *A11 *A09 *A33 *A18 1 A *A37 *A19 |
| RM1-4559 ✓ в наличии | Optional на 500 листов feeder cassette | |
| 1 | RC2-5262 запросить цену → | Limiter, cassette torque |
| 2 | RM1-0037 под заказ | Paper feed ролик в сборе A01 Pin, передний направляющая lock, right 1 A02 крышка, gear 1 A03 Flag, size sensing 3 A04 рычаг, lifter 1 A05 Support, lifter arm 1 A06 втулка, lifter arm 1 A07 держатель, retard gear 1 A08 пружина, tension 1 A09 пружина, torsion 1 A10 шестерня, 20T 1 A11 Body, cassette 1 A12 ролик, positioning 1 A13 Claw, cassette 1 A14 ролик, LU 1 A15 Flange, positioning ролик, right 1 A16 Shaft, positioning ролик, auxiliary 1 A17 ролик, RD 1 A18 Gauge, fuel 1 A21 пружина, torsion 1 A22 направляющая, nip 1 A23 Plate, paper lifting 1 A24 шестерня, 88T 1 A25 шестерня, 14T 1 A26 шестерня, 14T 1 A27 шестерня, 14T 1 A28 шестерня, 15T/25T 1 A29 шестерня, 37T 1 A30 Shaft, size sensing 1 A31 Shaft, retard gear holder 1 A32 Ring, E 1 A33 Label, cassette operation 1 A34 Right side end support в сборе 1 A35 кассета задний в сборе 1 A36 Left side end support в сборе 1 A37 передний cassette в сборе 1 A38 Screw, tap, pan head, M4x10 1 A39 Pin, dowel 1 A40 Screw, tap, M4x12 1 *A05 *A04 *A02 *A04 *A03 *A01 |
| 1 | RC2-2640 запросить цену → | крышка, задний |
| 2 | RC2-2641 запросить цену → | крышка, right |
| 3 | RC2-2642 запросить цену → | крышка, left |
| 4 | RC2-2643 запросить цену → | крышка, left нижний |
| 5 | RC2-2584 запросить цену → | крышка, lock |
| 6 | XA9-1420 запросить цену → | Screw, with washer, M3x8 |
| 7 | XB4-7401 запросить цену → | Screw, tap, pan head, M4x10 |
| 8 | RM1-5255 запросить цену → | передний door в сборе A01 рычаг, передний крышка support 1 A02 Stopper, передний door 1 A03 пружина, torsion 1 A04 Shaft, передний крышка hinge 2 A05 шестерня, 16T 1 |
| RM1-5255 запросить цену → | Optional на 1500 листов feeder передний door в сборе | |
| 1 | RM1-0037 под заказ | Paper feed ролик в сборе |
| 2 | RC2-5262 запросить цену → | Limiter, cassette torque |
опц. податчик на 1500 листов (1 из 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RH7-1603 запросить цену → | мотор, шаговый |
| 2 | RM1-5126 запросить цену → | шлейф, interface |
| 4 | RM1-5128 запросить цену → | шлейф, door sensor |
| 5 | RM1-5262 запросить цену → | узел захвата бумаги drive в сборе |
| 6 | RM1-6214 запросить цену → | на 1500 листов feeder driver плата |
| 7 | RM1-0289 запросить цену → | Oil damper в сборе |
| 8 | RM1-1136 запросить цену → | Lifter drive в сборе |
| 11 | RM1-5265 запросить цену → | Numbering в сборе |
| 12 | VS1-7500 запросить цену → | Connector, drawer, 6P feeder paper захвата в сборе on page 410) A01 держатель, connector 1 A02 Pin, lifter tray stopper 1 A03 Sheet, solenoid damper 1 A04 Latch, передний крышка, верхний 1 A05 Block, передний крышка pushing 1 A06 направляющая, paper set, right 1 A07 направляющая, paper set, left 1 A08 Block, paper size sensor 1 A09 Reel, lifter wire 2 A10 крышка, lifter wire reel 2 A11 Support, wire pulley 8 A12 крышка, pulley 8 A13 Shaft, lifter drive 1 A14 Pulley, wire, передний 2 A15 Pulley, wire, задний 6 A16 крышка, lifter wire reel 2 A17 Plate, lifter wire крышка 2 A18 Plate, damper support 1 A19 Support, release hook, left 1 A20 держатель, hinge shaft, нижний 1 A21 направляющая, paper set, передний 1 A22 втулка 1 A23 шестерня, 14T 1 A24 шестерня, 15T 1 A25 шестерня, 19T/39T 1 A26 пружина, tension 1 A27 пружина, tension 2 A28 пружина, torsion 1 A29 шестерня, 16T 1 A30 Spacer, screw 2 A31 Frame, задний 1 A32 Frame, нижний 1 A33 Frame, right 1 A34 Frame, left 1 A35 Saddle, wire 1 A36 Lifter tray в сборе 1 A37 узел захвата бумаги side plate в сборе 1 A38 Left hook в сборе 1 A39 Screw, with washer, M3x8 4 A40 Screw, tap, M3x6 67 A41 Screw, with washer, M3x6 2 A42 Ring, E 2 A43 Ring, E 3 A44 Pin, dowel 3 A45 Foot 2 *A02 *A36 *A40 *A40 *A11 *A27 *A12 *A42 *A27 *A15 *A23 (J1702) *A40 *A42 *A11 3 *A12 *A15 (J1720) *A40 *A35 *A11 *A21 *A33 *A12 *A15 *A40 *A03 *A40 *A11 *A06 *A12 *A14 *A15 *A12 *A13 *A34 *A11 *A43 *A40 *A15 *A25 *A04 *A12 *A44 *A11 *A07 *A43 *A40 *A19 *A40 *A40 *A38 *A10 *A05 *A44 *A09 *A40 *A16 *A15 *A32 *A12 *A28 *A11 *A14 *A40 *A12 *A40 *A11 *A40 *A40 *A16 *A39 *A44 *A09 *A45 *A10 *A30 *A40 *A43 *A39 *A24 |
| 3 | RM1-5127 запросить цену → | шлейф, size sensor |
| 9 | RM1-5259 запросить цену → | Remnant indication в сборе |
| 10 | RM1-5261 запросить цену → | Paper size detect в сборе A01 держатель, connector 1 A02 Pin, lifter tray stopper 1 A03 Sheet, solenoid damper 1 A04 Latch, передний крышка, верхний 1 A05 Block, передний крышка pushing 1 A06 направляющая, paper set, right 1 A07 направляющая, paper set, left 1 A08 Block, paper size sensor 1 A09 Reel, lifter wire 2 A10 крышка, lifter wire reel 2 A11 Support, wire pulley 8 A12 крышка, pulley 8 A13 Shaft, lifter drive 1 A14 Pulley, wire, передний 2 A15 Pulley, wire, задний 6 A16 крышка, lifter wire reel 2 A17 Plate, lifter wire крышка 2 A18 Plate, damper support 1 A19 Support, release hook, left 1 A20 держатель, hinge shaft, нижний 1 A21 направляющая, paper set, передний 1 A22 втулка 1 A23 шестерня, 14T 1 A24 шестерня, 15T 1 A25 шестерня, 19T/39T 1 A26 пружина, tension 1 A27 пружина, tension 2 A28 пружина, torsion 1 A29 шестерня, 16T 1 A30 Spacer, screw 2 A31 Frame, задний 1 A32 Frame, нижний 1 A33 Frame, right 1 A34 Frame, left 1 A35 Saddle, wire 1 A36 Lifter tray в сборе 1 A37 узел захвата бумаги side plate в сборе 1 A38 Left hook в сборе 1 A39 Screw, with washer, M3x8 4 A40 Screw, tap, M3x6 67 A41 Screw, with washer, M3x6 2 A42 Ring, E 2 A43 Ring, E 3 A44 Pin, dowel 3 A45 Foot 2 *A20 *A22 B *A25 A *A26 *A21 *A23 *A29 *A24 *A22 *A20 *A30 *A11 *A32 *A31 *A28 *A27 *A19 *A28 *A10 *A32 *A10 *A17 *A15 (J1705) *A06 *A08 *A16 *A10 *A10 (J1723) *A14 *A01 *A10 *A12 *A05 *A14 *A09 *A13 *A03 *A10 *A18 *A04 *A02 *A10 |
| CB506-67904 под заказ | Product комплект роликов (contains 2 feed rollers, 1 захвата ролик) | |
| 1 | RM1-0037 под заказ | Paper feed ролик в сборе |
| 2 | RM1-0036 ✓ в наличии | узел захвата бумаги ролик в сборе |
| 3 | RM1-5264 запросить цену → | Paper detect sensor в сборе |
| 4 | RC2-2524 запросить цену → | Flag, paper detect |
| 5 | RM1-5129 запросить цену → | шлейф, feed, sensor A01 втулка, feed shaft 1 A02 шестерня, 23T 1 A03 рычаг, pick 1 A04 Plate, swing 1 A05 Support, feed bushing 1 A06 держатель, feed shaft 1 A07 шестерня, 18T 1 A08 пружина, compression 1 A09 шестерня, 16T 1 A10 Screw, tap, M3x6 12 A11 шестерня, 14T 1 A12 пружина, compression 1 A13 Ring, retainer 1 A14 Ring, slider 2 A15 рычаг, paper load limit 1 A16 Shaft, load limit arm 1 A17 держатель, load limit arm 1 A18 направляющая, paper outlet 1 A19 Lack, paper end limit, верхний 1 A20 втулка 2 A21 ролик, paper feed 1 A22 ролик, paper feed 2 A23 Shaft, paper feed ролик 1 A24 Flag, paper feed sensor 1 A25 держатель, paper feed sensor flag 1 A26 пружина, torsion 1 A27 Plate, передний верхний 1 A28 втулка 2 A29 пружина, compression 2 A30 направляющая, paper feed sensor cable 1 A31 IC, photo interrupter 1 A32 Ring, E 2 Output devices (J1308) *A02 (SL1301) *A03 (J1301) (J300LA) (J1300LB) *A01 (J300L) *A03 |
| 10 | VS1-7500 запросить цену → | Connector, 8P A01 Screw, tap, binding head, M3x8 1 A02 Frame, base 1 A03 Screw, P, M3x8 3 |
многосекционный почтовый ящик (1 из 2)
| № | Артикул | Наименование |
|---|---|---|
| 5 | RM1-5266 запросить цену → | Bin solenoid в сборе A01 Pad, arm 1 A02 направляющая, cable, L 1 A03 Latch, задний door 1 A04 втулка 1 A05 Stopper, задний door 1 A06 пружина, tension 1 A07 Pin 5 A08 ролик, delivery, inlet 1 A09 втулка, pressure ролик 2 A10 втулка 5 A11 ролик, intermediate 1 A12 крышка, crossmember 1 A13 Spacer 1 A14 Pulley, 24T 4 A15 шестерня, 34T/Pulley, 24T 1 A16 Pulley, 24T 5 A17 втулка 4 A18 пружина, compression 2 A19 шестерня, 24T 1 A20 шестерня, 41T 1 A21 шестерня, 24T/35T/48T 1 A22 шестерня, 35T 1 A23 шестерня, 26T 1 A24 Pulley/шестерня, 34T 1 A25 ремень, timing 5 A26 выдачи inlet ролик в сборе 1 A27 Lever, bin flapper 4 A28 Base, bin lever 4 A29 направляющая, crossmember 1 A30 пружина, compression 4 A31 Screw, D, M3x8 29 A32 Screw, machine, truss head, M3x4 8 A33 Screw, tap, binding head, M3x8 6 A34 Screw, tap, pan head, MM4x10 1 A35 Ring, E 2 A36 Sheet, bottom frame, right 2 A37 Sheet, bottom frame, left 2 |
многосекционный почтовый ящик (2 из 2)
| № | Артикул | Наименование |
|---|---|---|
| 6 | RM1-5267 запросить цену → | Drive в сборе |
| 7 | RM1-5096 запросить цену → | датчик в сборе |
| 8 | RM1-6224 запросить цену → | Multi-bin mailbox плата A01 Pad, arm 1 A02 направляющая, cable, L 1 A03 Latch, задний door 1 A04 втулка 1 A05 Stopper, задний door 1 A06 пружина, tension 1 A07 Pin 5 A08 ролик, delivery, inlet 1 A09 втулка, pressure ролик 2 A10 втулка 5 A11 ролик, intermediate 1 A12 крышка, crossmember 1 A13 Spacer 1 A14 Pulley, 24T 4 A15 шестерня, 34T/Pulley, 24T 1 A16 Pulley, 24T 5 A17 втулка 4 A18 пружина, compression 2 A19 шестерня, 24T 1 A20 шестерня, 41T 1 A21 шестерня, 24T/35T/48T 1 A22 шестерня, 35T 1 A23 шестерня, 26T 1 A24 Pulley/шестерня, 34T 1 A25 ремень, timing 5 A26 выдачи inlet ролик в сборе 1 A27 Lever, bin flapper 4 A28 Base, bin lever 4 A29 направляющая, crossmember 1 A30 пружина, compression 4 A31 Screw, D, M3x8 29 A32 Screw, machine, truss head, M3x4 8 A33 Screw, tap, binding head, M3x8 6 A34 Screw, tap, pan head, MM4x10 1 A35 Ring, E 2 A36 Sheet, bottom frame, right 2 A37 Sheet, bottom frame, left 2 Description Part number Table and page Optional на 500 листов feeder cassette on page 395 Optional на 500 листов feeder cassette on page 395 |
| 1 | RM1-6214 запросить цену → | на 500 листов feeder driver плата Optional на 1500 листов feeder плата on page 387 основной блок (1 из 2) on page 403 feeder основной блок on page 391 |
| 500 | RM1-4559 ✓ в наличии | sheet cassette кассета на 500 листов on page 371 |
| 500 | RM1-4559 ✓ в наличии | лоток cassette внутренние компоненты (1 из 3) on page 357 рычаг, передний крышка support Optional на 1500 листов paper feeder крышки on page 399 рычаг, lifter кассета на 500 листов on page 371 рычаг, lifter Optional на 500 листов feeder cassette on page 395 рычаг, lock опц. податчик на 500 листов on page 391 рычаг, paper load limit Optional на 1500 листов feeder paper захвата в сборе on page 411 рычаг, pick Optional на 1500 листов feeder paper захвата в сборе on page 411 |
| RC2-2480 ✓ в наличии | рычаг, release, A внутренние компоненты (1 из 3) on page 357 | |
| RC2-2481 запросить цену → | рычаг, release, B внутренние компоненты (1 из 3) on page 357 Bar, filter, задний печь в сборе on page 381 Base, bin lever многосекционный почтовый ящик (1 из 2) on page 417 Base, bin lever многосекционный почтовый ящик (2 из 2) on page 421 ремень, timing многосекционный почтовый ящик (1 из 2) on page 417 ремень, timing многосекционный почтовый ящик (2 из 2) on page 421 Description Part number Table and page Bin в сборе многосекционный почтовый ящик (1 из 2) on page 417 Bin flapper в сборе многосекционный почтовый ящик (1 из 2) on page 417 | |
| RM1-5266 запросить цену → | Bin solenoid в сборе многосекционный почтовый ящик (1 из 2) on page 417 Block, передний крышка pushing опц. податчик на 1500 листов (1 из 2) on page 403 Block, передний крышка pushing опц. податчик на 1500 листов (2 из 2) on page 407 Block, paper size sensor опц. податчик на 1500 листов (1 из 2) on page 403 Block, paper size sensor опц. податчик на 1500 листов (2 из 2) on page 407 Body, cassette кассета на 500 листов on page 371 Body, cassette Optional на 500 листов feeder cassette on page 395 втулка внутренние компоненты (1 из 3) on page 357 | |
| RC1-0206 запросить цену → | втулка внутренние компоненты (2 из 3) on page 361 | |
| RC2-5783 запросить цену → | втулка внутренние компоненты (2 из 3) on page 361 втулка внутренние компоненты (2 из 3) on page 361 втулка узел захвата МЦ-лотка on page 375 втулка узел захвата МЦ-лотка on page 375 втулка узел захвата МЦ-лотка on page 375 втулка узел захвата МЦ-лотка on page 375 втулка узел выдачи бумаги в сборе on page 379 втулка узел выдачи бумаги в сборе on page 379 втулка узел выдачи бумаги в сборе on page 379 втулка печь в сборе on page 381 Description Part number Table and page втулка печь в сборе on page 381 втулка печь в сборе on page 381 втулка опц. податчик на 500 листов on page 391 втулка опц. податчик на 1500 листов (1 из 2) on page 403 втулка опц. податчик на 1500 листов (2 из 2) on page 407 втулка Optional на 1500 листов feeder paper захвата в сборе on page 411 втулка Optional на 1500 листов feeder paper захвата в сборе on page 411 втулка многосекционный почтовый ящик (1 из 2) on page 417 втулка многосекционный почтовый ящик (1 из 2) on page 417 втулка многосекционный почтовый ящик (1 из 2) on page 417 втулка многосекционный почтовый ящик (2 из 2) on page 421 втулка многосекционный почтовый ящик (2 из 2) on page 421 втулка многосекционный почтовый ящик (2 из 2) on page 421 | |
| RC1-0264 запросить цену → | втулка, feed shaft внутренние компоненты (2 из 3) on page 361 втулка, feed shaft Optional на 1500 листов feeder paper захвата в сборе on page 411 втулка, lift arm кассета на 500 листов on page 371 втулка, lifter arm Optional на 500 листов feeder cassette on page 395 | |
| RC1-0136 ✓ в наличии | втулка, paper delivery внутренние компоненты (3 из 3) on page 365 втулка, paper delivery, верхний узел выдачи бумаги в сборе on page 379 втулка, paper delivery, верхний узел выдачи бумаги в сборе on page 379 втулка, pressure ролик многосекционный почтовый ящик (1 из 2) on page 417 Description Part number Table and page втулка, pressure ролик многосекционный почтовый ящик (2 из 2) on page 421 шлейф направляющая в сборе многосекционный почтовый ящик (2 из 2) on page 421 шлейф, bin solenoid многосекционный почтовый ящик (1 из 2) on page 417 | |
| RM1-5128 запросить цену → | шлейф, door sensor опц. податчик на 1500 листов (1 из 2) on page 403 | |
| RM1-5080 запросить цену → | шлейф, door выключатель внутренние компоненты (3 из 3) on page 365 | |
| RM1-5090 запросить цену → | шлейф, drum motor внутренние компоненты (1 из 3) on page 357 | |
| RM1-5085 запросить цену → | шлейф, envelope feeder внутренние компоненты (3 из 3) on page 365 | |
| RM1-5089 запросить цену → | шлейф, feed motor внутренние компоненты (2 из 3) on page 361 | |
| RM1-5129 запросить цену → | шлейф, feed, sensor Optional на 1500 листов feeder paper захвата в сборе on page 411 шлейф, FSR AC печь в сборе on page 381 шлейф, FSR DC печь в сборе on page 381 | |
| RM1-5081 запросить цену → | шлейф, full sensor внутренние компоненты (3 из 3) on page 365 | |
| RM1-5088 запросить цену → | шлейф, fuser motor внутренние компоненты (3 из 3) on page 365 on page 369 on page 369 | |
| RM1-5126 запросить цену → | шлейф, interface опц. податчик на 1500 листов (1 из 2) on page 403 шлейф, interface, верхний опц. податчик на 500 листов on page 391 | |
| RM1-5087 запросить цену → | шлейф, laser внутренние компоненты (2 из 3) on page 361 шлейф, multipurpose sensor узел захвата МЦ-лотка on page 375 шлейф, OPT DEL внутренние компоненты (3 из 3) on page 365 шлейф, option feeder внутренние компоненты (3 из 3) on page 365 | |
| RM1-5082 запросить цену → | шлейф, panel внутренние компоненты (3 из 3) on page 365 Description Part number Table and page шлейф, sensor плата многосекционный почтовый ящик (2 из 2) on page 421 | |
| RM1-5091 запросить цену → | шлейф, size sensor внутренние компоненты (1 из 3) on page 357 шлейф, size sensor опц. податчик на 500 листов on page 391 | |
| RM1-5127 запросить цену → | шлейф, size sensor опц. податчик на 1500 листов (2 из 2) on page 407 шлейф, stacker drawer Multi-bin mailbox крышки on page 415 Cam узел захвата МЦ-лотка on page 375 Cam печь в сборе on page 381 Cam/gear, 30T узел захвата МЦ-лотка on page 375 Cam/gear, 30T узел захвата МЦ-лотка on page 375 Cap, drum gear внутренние компоненты (1 из 3) on page 357 Case, envelope внутренние компоненты (3 из 3) on page 365 кассета задний в сборе кассета на 500 листов on page 371 кассета задний в сборе Optional на 500 листов feeder cassette on page 395 Center bin flapper в сборе многосекционный почтовый ящик (1 из 2) on page 417 Clamp, cable внутренние компоненты (3 из 3) on page 365 Clamp, cord внутренние компоненты (1 из 3) on page 357 Claw, cassette кассета на 500 листов on page 371 Claw, cassette Optional на 500 листов feeder cassette on page 395 Clip, cable внутренние компоненты (2 из 3) on page 361 | |
| VS1-7500 запросить цену → | Connector, 8P Multi-bin mailbox крышки on page 415 | |
| VS1-7514 запросить цену → | Connector, drawer, 6P блок питания в сборе on page 369 Connector, drawer, 6P опц. податчик на 500 листов on page 391 Description Part number Table and page | |
| VS1-7500 запросить цену → | Connector, drawer, 6P опц. податчик на 1500 листов (1 из 2) on page 403 | |
| RM1-5060 запросить цену → | панель управления в сборе (P4014) крышки—базовый блок on page 355 | |
| RM1-5059 запросить цену → | панель управления в сборе (P4015/P4515) крышки—базовый блок on page 355 крышка, connector внутренние компоненты (3 из 3) on page 365 крышка, crossmember многосекционный почтовый ящик (1 из 2) on page 417 крышка, crossmember многосекционный почтовый ящик (2 из 2) on page 421 | |
| RC2-5760 запросить цену → | крышка, duplexing outer (P4014) крышки—базовый блок on page 355 | |
| RC2-2510 запросить цену → | крышка, duplexing outer (P4015/P4515) крышки—базовый блок on page 355 | |
| RL1-1667 запросить цену → | крышка, envelope внутренние компоненты (1 из 3) on page 357 | |
| RC2-5759 запросить цену → | крышка, envelope connector (P4014) крышки—базовый блок on page 355 | |
| RC2-2476 запросить цену → | крышка, envelope connector (P4015/P4515) крышки—базовый блок on page 355 | |
| RC2-5757 запросить цену → | крышка, formatter (P4014) крышки—базовый блок on page 355 | |
| RC2-2468 запросить цену → | крышка, formatter (P4015/P4515) крышки—базовый блок on page 355 крышка, передний Multi-bin mailbox крышки on page 415 крышка, gear кассета на 500 листов on page 371 крышка, gear Optional на 500 листов feeder cassette on page 395 | |
| RC2-2642 запросить цену → | крышка, left Optional на 1500 листов paper feeder крышки on page 399 | |
| RC2-2643 запросить цену → | крышка, left нижний Optional на 1500 листов paper feeder крышки on page 399 | |
| RC2-5761 запросить цену → | крышка, legal (P4014) крышки—базовый блок on page 355 | |
| RC2-5239 ✓ в наличии | крышка, legal (P4015/P4515) крышки—базовый блок on page 355 крышка, lifter wire reel опц. податчик на 1500 листов (1 из 2) on page 403 Description Part number Table and page крышка, lifter wire reel опц. податчик на 1500 листов (1 из 2) on page 403 крышка, lifter wire reel опц. податчик на 1500 листов (2 из 2) on page 407 крышка, lifter wire reel опц. податчик на 1500 листов (2 из 2) on page 407 | |
| RC2-2584 запросить цену → | крышка, lock Optional на 1500 листов paper feeder крышки on page 399 крышка, multipurpose spring, left узел захвата МЦ-лотка on page 375 крышка, multipurpose spring, right узел захвата МЦ-лотка on page 375 | |
| RC2-2459 запросить цену → | крышка, option крышки—базовый блок on page 355 крышка, pulley опц. податчик на 1500 листов (1 из 2) on page 403 крышка, pulley опц. податчик на 1500 листов (2 из 2) on page 407 | |
| RC2-2640 запросить цену → | крышка, задний Optional на 1500 листов paper feeder крышки on page 399 | |
| RC2-2641 запросить цену → | крышка, right Optional на 1500 листов paper feeder крышки on page 399 | |
| RC2-5758 запросить цену → | крышка, right передний (P4014) крышки—базовый блок on page 355 | |
| RC2-2475 запросить цену → | крышка, right передний (P4015/P4515) крышки—базовый блок on page 355 | |
| RC2-5768 запросить цену → | крышка, right задний (P4014) крышки—базовый блок on page 355 | |
| RC2-2478 запросить цену → | крышка, right задний (P4015/P4515) крышки—базовый блок on page 355 крышка, ролик узел захвата МЦ-лотка on page 375 крышка, top Multi-bin mailbox крышки on page 415 Crossmember, передний внутренние компоненты (3 из 3) on page 365 Crossmember, fusing блок питания в сборе on page 369 Crossmember, option, left внутренние компоненты (3 из 3) on page 365 Description Part number Table and page Crossmember, option, right внутренние компоненты (3 из 3) on page 365 | |
| RM1-4582 ✓ в наличии | DC controller плата внутренние компоненты (3 из 3) on page 365 | |
| RM1-4582 ✓ в наличии | DC controller плата PCAs—базовый блок on page Deflector, delivery узел выдачи бумаги в сборе on page 379 выдачи inlet ролик в сборе многосекционный почтовый ящик (1 из 2) on page 417 выдачи inlet ролик в сборе многосекционный почтовый ящик (2 из 2) on page 421 | |
| RM1-5267 запросить цену → | Drive в сборе многосекционный почтовый ящик (2 из 2) on page 421 воздуховод, fourth fan внутренние компоненты (3 из 3) on page 365 воздуховод, scanner protective, 1 внутренние компоненты (2 из 3) on page 361 воздуховод, scanner protective, 2 внутренние компоненты (2 из 3) on page 361 воздуховод, second fan внутренние компоненты (3 из 3) on page 365 on page 369 on page 369 Eliminator печь в сборе on page 381 | |
| RM1-5448 запросить цену → | Face-up tray в сборе (P4014) крышки—базовый блок on page 355 | |
| RM1-4531 под заказ | Face-up tray в сборе (P4015/P4515) крышки—базовый блок on page 355 | |
| RK2-1988 запросить цену → | вентилятор внутренние компоненты (3 из 3) on page 365 | |
| RK2-1989 запросить цену → | вентилятор внутренние компоненты (3 из 3) on page 365 | |
| RK2-1991 запросить цену → | вентилятор внутренние компоненты (3 из 3) on page 365 | |
| RK2-1992 запросить цену → | вентилятор внутренние компоненты (3 из 3) on page 365 Feeder sensor cable в сборе внутренние компоненты (2 из 3) on page 361 Description Part number Table and page | |
| RC2-2524 запросить цену → | Flag, paper detect Optional на 1500 листов feeder paper захвата в сборе on page 411 Flag, paper feed sensor Optional на 1500 листов feeder paper захвата в сборе on page 411 Flag, paper presence detect внутренние компоненты (2 из 3) on page 361 Flag, sensor, left печь в сборе on page 381 Flag, sensor, right печь в сборе on page 381 Flag, shutter внутренние компоненты (2 из 3) on page 361 Flag, size sensing кассета на 500 листов on page 371 Flag, size sensing Optional на 500 листов feeder cassette on page 395 Flange, positioning ролик, right кассета на 500 листов on page 371 Flange, positioning ролик, right узел выдачи бумаги в сборе on page 379 Flange, positioning ролик, right Optional на 500 листов feeder cassette on page 395 Foot внутренние компоненты (1 из 3) on page 357 Foot опц. податчик на 1500 листов (1 из 2) on page 403 Foot опц. податчик на 1500 листов (2 из 2) on page 407 | |
| CB437-69001 запросить цену → | форматтер в сборе (base models) PCAs—базовый блок on page (exchange) | |
| CB437-67901 запросить цену → | форматтер в сборе (base models) (new) PCAs—базовый блок on page | |
| CB438-69001 запросить цену → | форматтер в сборе (network models) PCAs—базовый блок on page (exchange) | |
| CB438-67901 запросить цену → | форматтер в сборе (network models) (new) PCAs—базовый блок on page Frame, base Multi-bin mailbox крышки on page 415 Frame, base многосекционный почтовый ящик (1 из 2) on page 417 Frame, base многосекционный почтовый ящик (2 из 2) on page 421 Frame, face-down узел выдачи бумаги в сборе on page 379 |

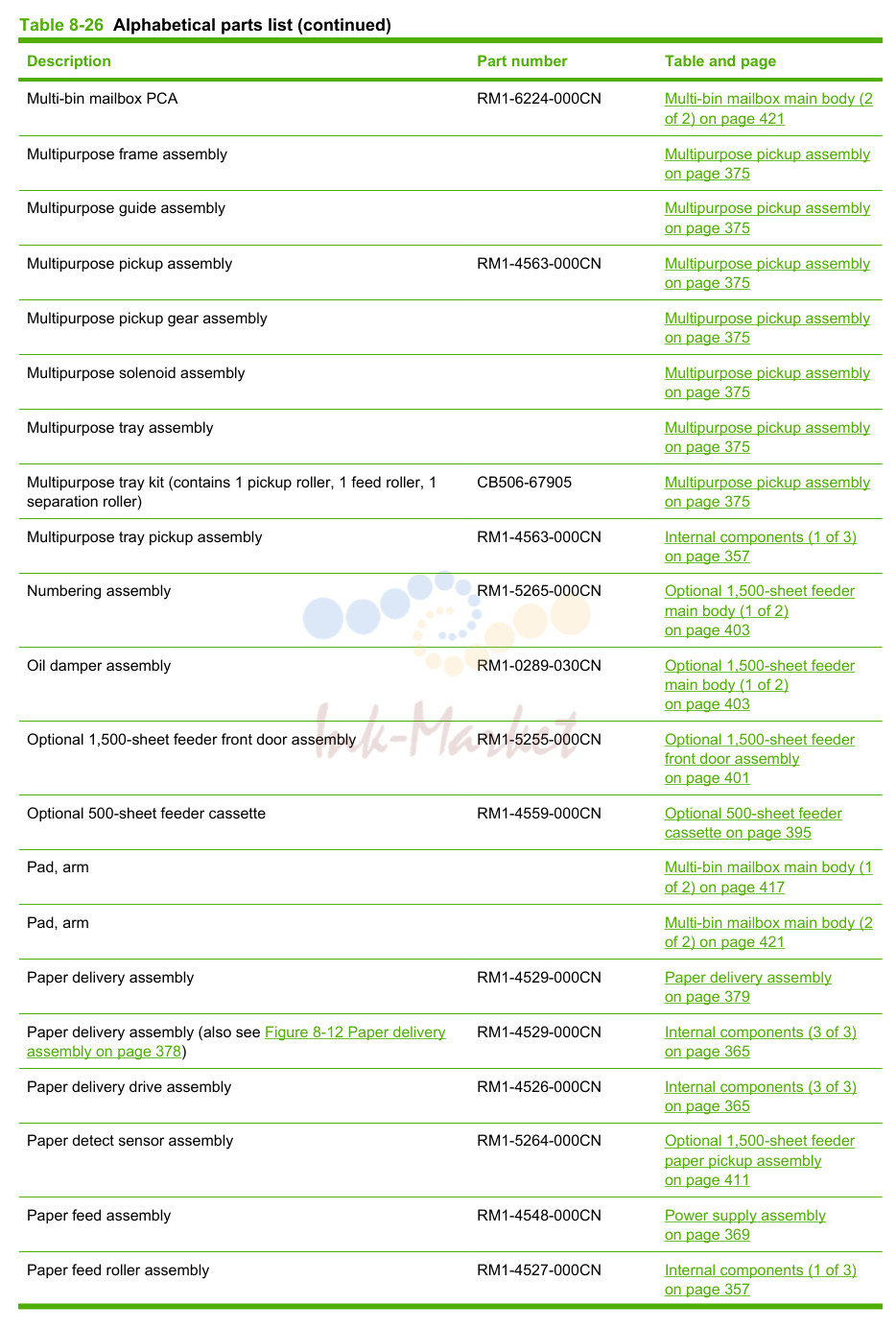

узел выдачи бумаги
| № | Артикул | Наименование |
|---|---|---|
| RM1-0037 под заказ | Paper feed ролик в сборе внутренние компоненты (2 из 3) on page 361 | |
| RM1-0037 под заказ | Paper feed ролик в сборе кассета на 500 листов on page 371 | |
| RM1-0037 под заказ | Paper feed ролик в сборе опц. податчик на 500 листов on page 391 | |
| RM1-0037 под заказ | Paper feed ролик в сборе Optional на 500 листов feeder cassette on page 395 | |
| RM1-0037 под заказ | Paper feed ролик в сборе Optional на 1500 листов feeder передний door в сборе on page 401 paper захвата в сборе on page 411 | |
| RM1-4562 запросить цену → | Paper feed shaft Z в сборе внутренние компоненты (2 из 3) on page 361 узел захвата бумаги в сборе (see Figure 8-23 Optional на 1500 листов Optional на 1500 листов feeder feeder paper захвата в сборе on page 410) основной блок (1 из 2) on page 403 | |
| RM1-4532 под заказ | узел захвата бумаги drive в сборе внутренние компоненты (2 из 3) on page 361 | |
| RM1-5262 запросить цену → | узел захвата бумаги drive в сборе опц. податчик на 1500 листов (1 из 2) on page 403 | |
| RM1-0036 ✓ в наличии | узел захвата бумаги ролик в сборе внутренние компоненты (2 из 3) on page 361 | |
| RM1-0036 ✓ в наличии | узел захвата бумаги ролик в сборе опц. податчик на 500 листов on page 391 | |
| RM1-0036 ✓ в наличии | узел захвата бумаги ролик в сборе Optional на 1500 листов feeder paper захвата в сборе on page 411 узел захвата бумаги side plate в сборе опц. податчик на 1500 листов (1 из 2) on page 403 узел захвата бумаги side plate в сборе опц. податчик на 1500 листов (2 из 2) on page 407 Paper sensing flag в сборе многосекционный почтовый ящик (1 из 2) on page 417 | |
| RM1-5261 запросить цену → | Paper size detect в сборе опц. податчик на 1500 листов (2 из 2) on page 407 захвата drive side plate опц. податчик на 500 листов on page 391 Pin многосекционный почтовый ящик (1 из 2) on page 417 Description Part number Table and page Pin многосекционный почтовый ящик (2 из 2) on page 421 Pin, cassette lock, left кассета на 500 листов on page 371 Pin, dowel кассета на 500 листов on page 371 Pin, dowel Optional на 500 листов feeder cassette on page 395 Pin, dowel опц. податчик на 1500 листов (1 из 2) on page 403 Pin, dowel опц. податчик на 1500 листов (2 из 2) on page 407 Pin, передний направляющая lock, right кассета на 500 листов on page 371 Pin, передний направляющая lock, right Optional на 500 листов feeder cassette on page 395 Pin, lifter tray stopper опц. податчик на 1500 листов (1 из 2) on page 403 Pin, lifter tray stopper опц. податчик на 1500 листов (2 из 2) on page 407 | |
| RC1-0306 запросить цену → | Pin, option крышки—базовый блок on page 355 Plate, damper support опц. податчик на 1500 листов (1 из 2) on page 403 Plate, damper support опц. податчик на 1500 листов (2 из 2) on page 407 Plate, передний верхний Optional на 1500 листов feeder paper захвата в сборе on page 411 Plate, lifter wire крышка опц. податчик на 1500 листов (1 из 2) on page 403 Plate, lifter wire крышка опц. податчик на 1500 листов (2 из 2) on page 407 Plate, paper lifting кассета на 500 листов on page 371 Plate, paper lifting Optional на 500 листов feeder cassette on page 395 Plate, pressure, left печь в сборе on page 381 |
Полный список запчастей доступен по запросу.
комментарии
